ZebraDesigner Professional Version 3 – Guide utilisateur

Product level: Professional Rev-2019-1

P1108976-FR

ZEBRA ainsi que son en-tête stylisé sont des marques déposées de Zebra Technologies Corporation, enregistrée dans plusieurs pays du monde. Toutes les autres marques déposées appartiennent à leurs propriétaires respectifs. ©2019 Zebra Technologies Corporation et/ou ses groupes affiliés. Tous droits réservés.

Ce document est susceptible de changer sans notification. Le logiciel décrit dans ce document est fourni sous contrat de licence ou contrat de non-divulgation. Le logiciel peut être utilisé ou copié uniquement dans le respect de ces contrats.

Pour de plus amples informations concernant les déclarations juridiques et de propriété, veuillez consulter:

LOGICIEL:www.zebra.com/linkoslegal DROITS D’AUTEUR:www.zebra.com/copyright GARANTIE:www.zebra.com/warranty ACCORD DE LICENCE DE L’UTILISATEUR FINAL: www.zebra.com/eula

Conditions générales

Déclaration de propriété

Ce manuel contient des informations de propriété de Zebra Technologies Corporation et ses filiales («Zebra Technologies»). Il est destiné uniquement à des fins d’information et d’utilisation de parties opérant et maintenant l’équipement y étant décrit. De telles informations propriétaires ne doivent être ni utilisées, ni reproduites, ni divulguées à toute autre partie sans l’autorisation écrite explicite de Zebra Technologies.

Amélioration des produits

L’amélioration continue des produits est l’une des politiques de Zebra Technologies. Toutes les spécifications et conceptions sont susceptibles de changer sans notification.

Mentions légales

Zebra Technologies prend des mesures pour s’assurer que les spécifications et manuels d’ingénierie publiés sont corrects. Cependant, des erreurs peuvent survenir. Zebra Technologies se réserve le droit de rectifier de telles erreurs et décline toute responsabilité en résultant.

Limitation de la responsabilité

En aucun cas Zebra Technologies – ou tout autre individu impliqué dans les processus de création, production et livraison du produit ci-inclus (y compris matériel et logiciel) ne seront

responsables des dommages de quelque nature que ce soit (y compris, et sans limitation, les dommages consécutifs incluant la perte de bénéfices commerciaux, l’interruption des activités ou la perte d’informations commerciales) résultant de l’utilisation de, des conséquences de l’utilisation de, ou de l’incapacité à utiliser ledit produit, même si Zebra Technologies a été informé de l’éventualité de tels dommages. Certaines juridictions n’autorisent pas l’exclusion ou la limitation de dommages fortuits ou consécutifs, par conséquent la limitation ou l’exclusion ci-dessus peuvent ne pas vous concerner.

Sommaire

1 Conventions typographiques 7

2 Activer ZebraDesigner 8

2.1 Activer ZebraDesigner en ligne 8

2.2 Activer ZebraDesigner hors ligne 9

2.3 Désactiver ZebraDesigner 11

2.4 Activer et désactiver avec un serveur proxy 13

3 Introduction 17

3.1 Les termes essentiels de ZebraDesigner 17

3.2 Clavier et souris 18

3.3 Options (Configuration du programme) 20

4 Présentation de l'espace de travail 22

4.1 Page d'accueil 22

4.2 Objets et explorateurs 23

4.3 Imprimante et barre d'état 24

4.4 Onglets et rubans 24

4.5 Plan de travail 56

4.6 Boîtes de dialogue Propriétés du document et Gestion du document 59

4.7 Menus Contextuels 60

5 Étiquette 64

5.1 Assistant Paramètre d'étiquette 64

5.2 Propriétés de l'étiquette 67

5.3 Objets de l'étiquette 71

5.4 Travail avec les objets 90

6 Code à barres 92

6.1 Source 92

6.2 Code à barres 93

6.3 Caractère de contrôle 93

6.4 Texte lisible 94

6.5 Barres en retrait 95

6.6 Détails 95

6.7 Position 95

6.8 Général 96

6.9 Codes à barres disponibles et leurs paramètres 98

6.10 Sous-types de GS1 DataBar 112

6.11 Détails du code à barres 1D 116

6.12 Détails du code à barres 2D 116

6.13 GS1 DataBar spécifiques 119

6.14 Contenu du code à barres Maxicode 120

6.15 Contenu du code à barres USPS Intelligent Mail barcode 121

7 Impression 123

7.1 Panneau Imprimer (Formulaire d'impression par défaut) 123

7.2 Procédure d'impression 126

7.3 Optimiser la vitesse d'impression 127

7.4 Modification des paramètres de l'imprimante 128

7.5 Modification des options de tramage 130

8 Sources de données dynamiques 132

8.1 Variables 132

8.2 Lier à un autre objet 148

8.3 Fonctions 148

8.4 Basez de données 150

8.5 Raccourcis pour les caractères spéciaux 161

9 Référence 164

9.1 Synchroniser les paramètres du massicot avec l'imprimante 164

10 Comment faire 166

10.1 Saisir des caractères avec la syntaxe <#hex_code> 166

10.2 Saisir des caractères avec Alt+<code ASCII> 166

10.3 Impression de données illimitées 167

10.4 Utilisation du compteur interne de l'imprimante 168

11 Glossaire 170

1 Conventions typographiques

Le texte qui apparaît en gras se réfère aux noms et boutons du menu.

Le texte qui apparaît en italique se réfère aux options, actions de confirmation telle que Lecture seule et aux emplacements tels que Dossier.

Le texte encadré par les signes <Plus-petit et Plus-grand> se réfère aux touches du clavier de l'ordinateur tel que <Enter>.

Les variables sont entourées de [crochets].

NOTE : Ceci représente une note.

EXEMPLE: Ceci représente un exemple.

Ceci représente une bonne pratique.

AVERTISSEMENT:Ceci représente un avertissement.

CONSEIL: Ceci représente un conseil.

2 Activer ZebraDesigner

ZebraDesigner vous aide à créer et à imprimer des étiquettes sur les imprimantes Zebra à partir de votre ordinateur. Il y a deux éditions disponibles:

l ZebraDesigner Essentials est gratuit et ne nécessite pas d'activation. Il propose des

fonctionnalités de création d'étiquettes basiques.

l ZebraDesigner Professional est gratuit pendant 30 jours. Ensuite, l'achat et

l'activation sont requis. Il propose des fonctionnalités avancées pour vous aider à créer des étiquettes plus complexes selon des données variables ou fixes, et inclut aussi des bases de données et le système RFID.

2.1 Activer ZebraDesigner en ligne

Pour utiliser ZebraDesigner Professional et créer et imprimer vos étiquettes efficacement, activer votre copie pour profiter de toutes les fonctionnalités. Il vous faut:

l ZebraDesigner Essentials installé et exécuté sur votre ordinateur. l Votre clé de licence à 18 chiffres, disponible sur la boutique en ligne Zebra ou chez

votre distributeur de logiciels Zebra.

l Une connexion à Internet active. Pour activer hors ligne, lire la section "Activer

ZebraDesigner hors ligne" sur la page suivante.

Pour activer ZebraDesigner Professional:

1. Ouvrir ZebraDesigner.

2. Aller sur Accueil > Activer la clé ou Fichier > À propos > Activer votre licence.

l La fenêtre d'activation de ZebraDesigner s'ouvre.

3. Coller votre clé de licence à 18 chiffres. Vous recevez cette clé après avoir acheté ZebraDesigner.

4. Saisir vos informations.

5. Cliquer sur Activer.

Votre ZebraDesigner Professional est activé et prêt à être utilisé.

NOTE : Vous ne pouvez pas activer votre clé de licence dans des environnements PC

virtuels.

Pour désactiver votre licence, lire la section "Désactiver ZebraDesigner" sur la page11.

Pour activer ou désactiver votre licence en utilisant un serveur proxy, lire la section "Activer et désactiver avec un serveur proxy" sur la page13.

2.2 Activer ZebraDesigner hors ligne

ZebraDesigner vous aide à créer et à imprimer des étiquettes sur les imprimantes Zebra à partir de votre ordinateur. Pour utiliser ZebraDesigner Professional et créer et imprimer vos étiquettes efficacement, activer votre copie pour profiter de toutes les fonctionnalités.

Pour activer ZebraDesigner Professional sur des ordinateurs sans connexion à Internet, envoyer votre certificat d'activation à Zebra pour recevoir votre licence. Il vous faut:

l ZebraDesigner Essentials installé et exécuté sur votre ordinateur. l Votre clé de licence à 18 chiffres, disponible sur la boutique en ligne Zebra ou chez

votre distributeur de logiciels Zebra.

l Un autre ordinateur avec une connexion à Internet active. l Un moyen de transférer les fichiers entre vos ordinateurs en ligne et hors ligne (ex.:

clé USB, messagerie interne, emplacement en réseau).

Ouvrir ZebraDesigner et aller sur Accueil > Activer la clé ou Fichier > À propos > Activer votre licence.

1. Cliquer sur Activer hors ligne.

l Coller votre clé de licence à 18 chiffres. Vous recevez cette clé après avoir

acheté ZebraDesigner.

l Saisir vos informations.

2. Cliquer sur Générer le certificat d'activation. Copier ou enregistrer votre texte généré.

l Transférer votre certificat d'activation enregistré sur un autre ordinateur avec

une connexion à Internet active. Utiliser cet ordinateur en ligne pour terminer l'enregistrement.

3. Envoyer votre certificat d'activation à Zebra. Il y a deux options:

l Utiliser le portail d'activation en libre-service de Zebra. l Écrire à support@Zebra.com et joindre votre certificat d'activation.

4. Lorsque vous envoyez votre certificat d'activation, Zebra vous envoie votre licence par e-mail.

l Transférer cette licence sur votre ordinateur hors ligne et la coller ou la

charger.

5. Cliquer sur Activer votre licence. Votre ZebraDesigner Professional est activé et prêt à être utilisé.

NOTE : Vous ne pouvez pas activer votre clé de licence dans des environnements PC

virtuels.

Pour désactiver votre licence, lire la section "Désactiver ZebraDesigner" bas.

Pour activer ou désactiver votre licence en utilisant un serveur proxy, lire la section "Activer et désactiver avec un serveur proxy" sur la page13.

2.3 Désactiver ZebraDesigner

ZebraDesigner vous aide à créer et à imprimer des étiquettes sur les imprimantes Zebra à partir de votre ordinateur. Pour utiliser ZebraDesigner Professional, activer votre copie pour profiter de toutes les fonctionnalités.

Pour désactiver ZebraDesigner sur des ordinateurs avec une connexion à Internet active:

1. Ouvrir ZebraDesigner.

2. Aller sur Fichier > À propos > Désactiver votre licence.

l La fenêtre d'avertissement de désactivation de ZebraDesigner s'ouvre.

3. Cliquer sur OK pour continuer.

l ZebraDesigner se ferme. Votre ZebraDesigner Professional est désactivé et

prêt à être utilisé sur un autre ordinateur.

Pour désactiver ZebraDesigner Professional sur des ordinateurs sans connexion à Internet active:

1. Ouvrir ZebraDesigner et aller sur Fichier > À propos > Désactiver votre licence.

l La fenêtre d'avertissement de désactivation de ZebraDesigner s'ouvre.

2. Cliquer sur OK pour confirmer. Votre ordinateur essaie d'accéder au serveur de la licence. Puisqu'il n'y a pas de connexion à Internet, continuer hors ligne.

3. Cliquer sur Désactiver hors ligne.

4. Cliquer sur Désactiver la Licence pour générer votre certificat de désactivation. Cela désactive votre ZebraDesigner.

l Copier ou enregistrer votre texte généré.

5. Transférer votre certificat de désactivation enregistré sur un autre ordinateur avec une connexion à Internet active. Utiliser cet ordinateur en ligne pour terminer la désactivation.

6. Envoyer votre certificat de désactivation à Zebra. Il y a deux options:

l Utiliser le portail de désactivation en libre-service de Zebra pour désactiver

votre ZebraDesigner immédiatement.

l Écrire à support@Zebra.com et joindre votre certificat de désactivation.

l Lorsque vous envoyez votre certificat de désactivation, Zebra vous envoie la

confirmation de la désactivation de votre licence par e-mail.

Votre ZebraDesigner Professional est maintenant désactivé côté serveur et côté client.

NOTE : Vous ne pouvez pas activer votre clé de licence dans des environnements PC

virtuels.

Pour activer ou désactiver votre licence en utilisant un serveur proxy, lire la section "Activer et désactiver avec un serveur proxy" sur la page suivante.

2.4 Activer et désactiver avec un serveur proxy

Si la connexion Internet de votre entreprise fonctionne via un serveur proxy, utiliser cette procédure pour activer ou désactiver ZebraDesigner.

2.4.1 Activer via un serveur proxy

1. Ouvrir ZebraDesigner. La fenêtre d'activation de ZebraDesigner apparaît. Cliquer sur Activer.

Si vous utilisez déjà la version d'essai, aller sur:

l Fichier > À propos et cliquer sur Activer votre licence. l Accueil > Essai et cliquer sur Activer la clé.

La fenêtre d'activation de ZebraDesigner s'ouvre.

2. Saisir ou coller votre clé de licence dans le champ Clé de licence. Vous recevez cette clé suite à votre achat de ZebraDesigner.

3. Saisir votre prénom, nom, entreprise et adresse e-mail.

4. Configurer votre connexion par proxy. Cliquer sur Configurer un proxy.

Si ZebraDesigner ne détecte aucune connexion Internet, la fenêtre d'erreur de l'activation en ligne s'ouvre automatiquement. Cliquer sur Configurer un proxy.

La fenêtre de configuration de proxy s'ouvre.

5. Activer l'option Utiliser un proxy pour activer et désactiver votre licence pour configurer vos paramètres de proxy:

l Saisir votre adresse IP proxy. l Définir le numéro de votre port proxy. l Si votre connexion au serveur proxy nécessite des identifiants, saisir votre

nom d'utilisateur et votre mot de passe.

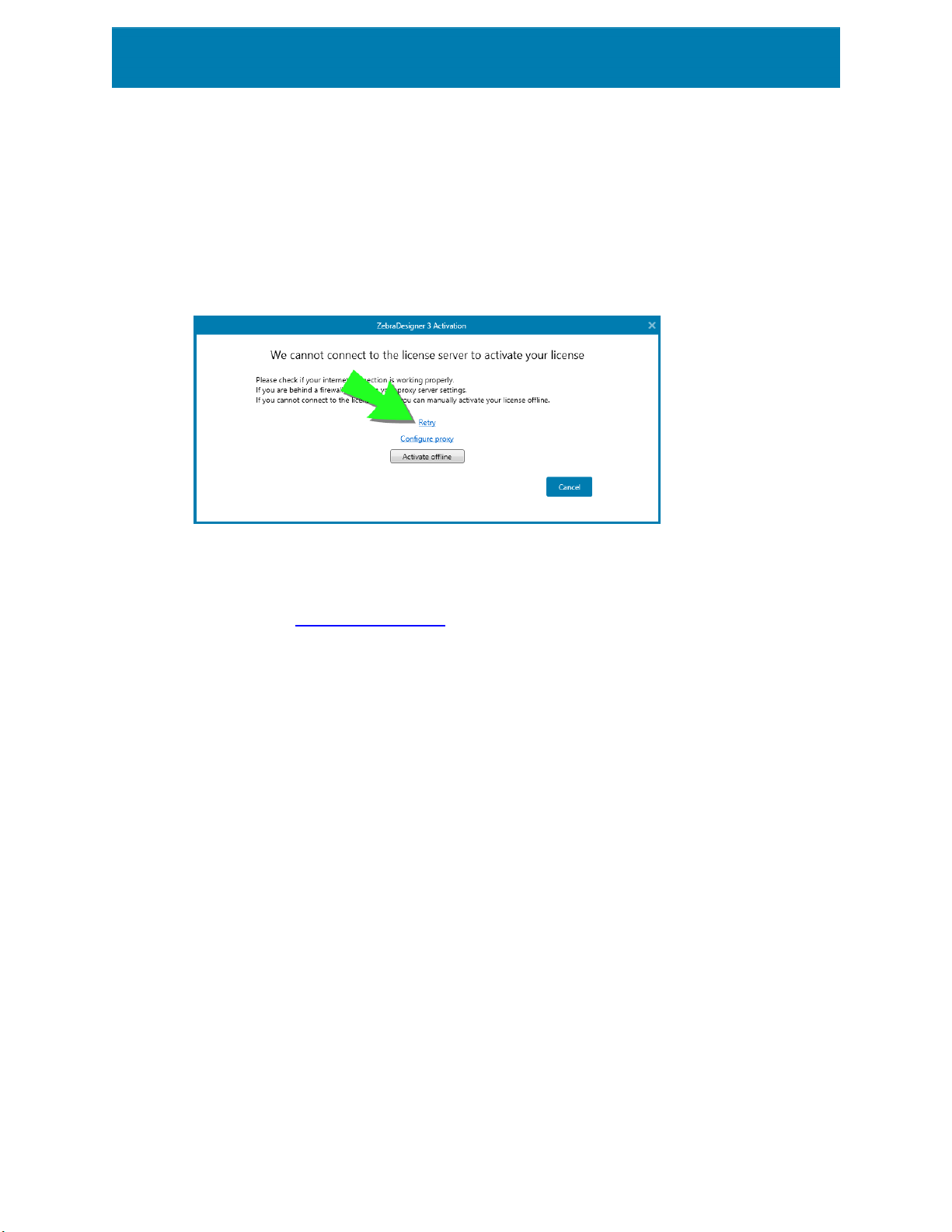

6. Cliquer sur OK. La fenêtre d'erreur de l'activation en ligne s'ouvre à nouveau.

7. Cliquer sur Réessayer.

8. Une fois connecté, la fenêtre d'activation de ZebraDesigner s'ouvre. Cliquer sur Activer.

l ZebraDesigner est maintenant activé et prêt l Si ZebraDesigner ne se connecte toujours pas au serveur de la licence, vous

pouvez activer hors ligne.

2.4.2 Désactiver via un serveur proxy

1. Aller sur Fichier > À propos et cliquer sur Désactiver votre licence.

l La fenêtre de confirmation de désactivation de la licence apparaît.

2. Cliquer sur Oui pour désactiver votre licence.

l Si la désactivation a fonctionné, ZebraDesigner se ferme. Vous pouvez utiliser

votre clé de licence sur un autre ordinateur immédiatement.

3. Si ZebraDesigner ne peut pas se connecter au serveur de la licence, la fenêtre d'erreur de la désactivation hors ligne s'ouvre. Cliquer sur Configurer un proxy.

La fenêtre de configuration de proxy s'ouvre.

4. Activer Utiliser un proxy pour activer et désactiver votre licence et configurer vos paramètres de proxy:

l Saisir votre adresse IP proxy. l Définir le numéro de votre port proxy. l Si votre connexion au serveur proxy nécessite des identifiants, saisir votre

nom d'utilisateur et votre mot de passe.

5. Cliquer sur OK. La fenêtre d'erreur de la désactivation en ligne s'ouvre à nouveau.

6. Cliquer sur Réessayer.

7. Si vous êtes connecté, la désactivation se termine. ZebraDesigner se ferme.

l Vous pouvez activer une autre copie de ZebraDesigner immédiatement. l Si ZebraDesigner ne se connecte toujours pas au serveur de la licence, vous

pouvez désactiver hors ligne.

3 Introduction

3.1 Les termes essentiels de ZebraDesigner

Cette section décrit les éléments de ZebraDesigner qui permettent de créer efficacement une étiquette .

Voici la liste des termes essentiels de ZebraDesigner.Se familiariser avec eux permet de démarrer plus aisément et de réussir des projets d'étiquetage.

l Étiquette l Objet l Plan de travail

Pour certains termes de ZebraDesigner qui ne seraient pas familiers, voir l'onglet Aide.

3.1.1 Étiquette

Une étiquette est un masque sur lequel on ajoute des objets et qu'on imprime sur n'importe quel support.

Chaque objet ajoute sur l'étiquette différents types de contenus: texte, ligne, ellipse, code à barres ou rectangle. Le contenu peut être fixe (saisie manuelle par l'opérateur) ou dynamique (défini automatiquement pour une source de données connectée).

Après avoir terminé de créer votre étiquette, vous pouvez l'imprimer en utilisant n'importe quelle imprimante installée.

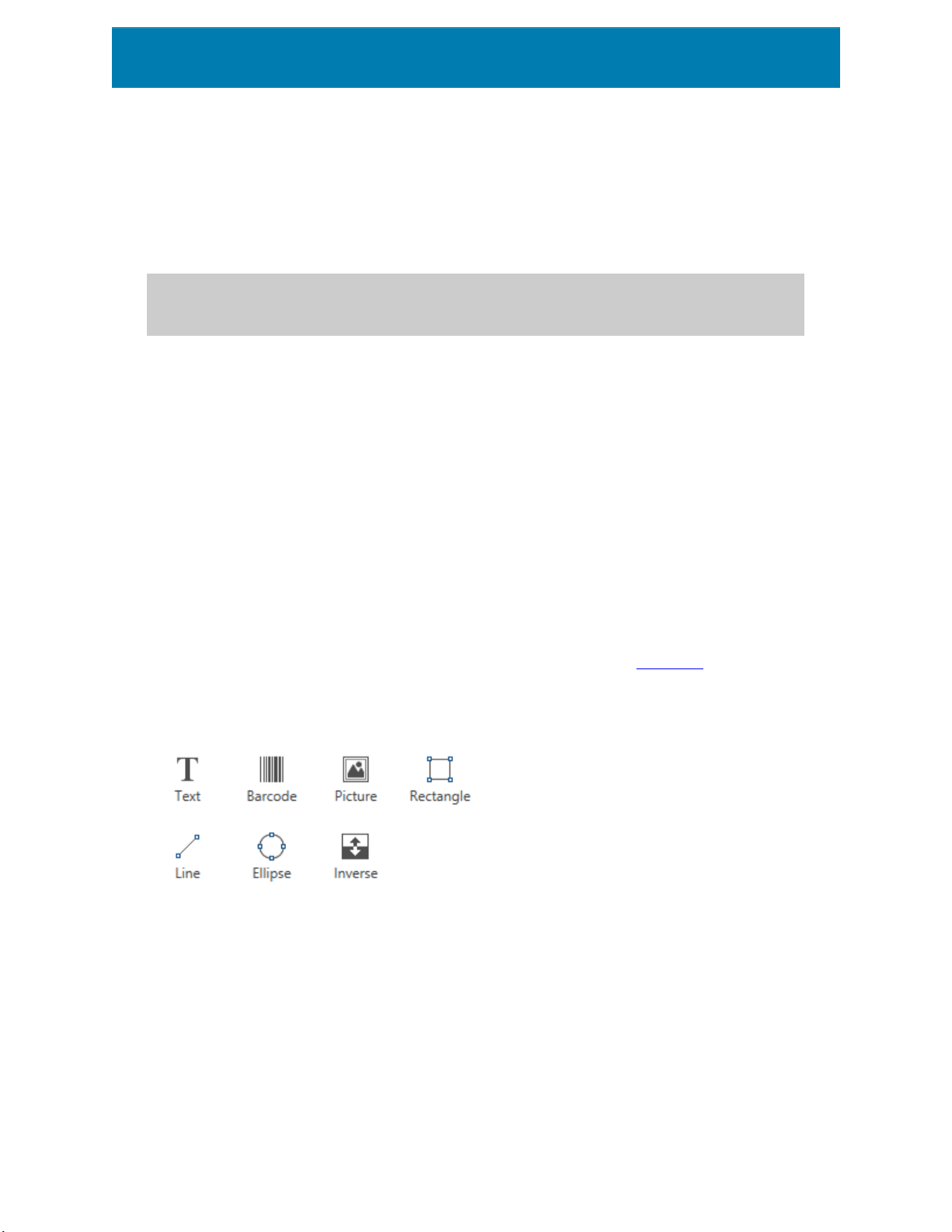

3.1.2 Objet

L'objet est l'élément de base de toute étiquette ou solution. Pour créer une étiquette ou un formulaire, il faudra sélectionner, ajouter et positionner les objets sur le plan de travail.

EXEMPLE: Chaque objet a un rôle différent. Par exemple, un objet Texte comporte une seule ligne de contenu textuel dont la taille de la police ne s'adapte pas à l'étiquette.

L'objet code à barres ajoute un code à barres dont le type et le contenu varient en fonction du document.

Les différents Objets de l'étiquette et leur objectif sont listésici.

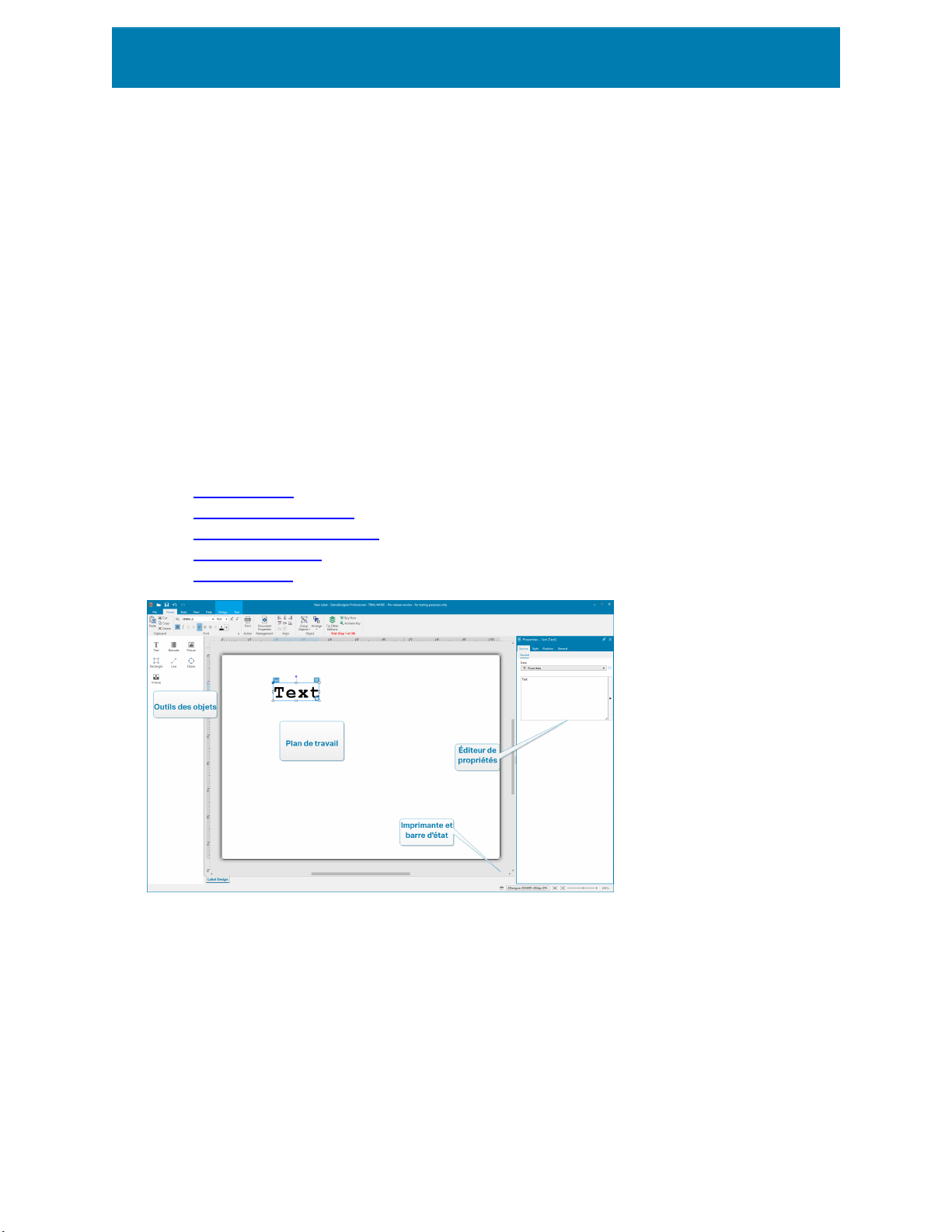

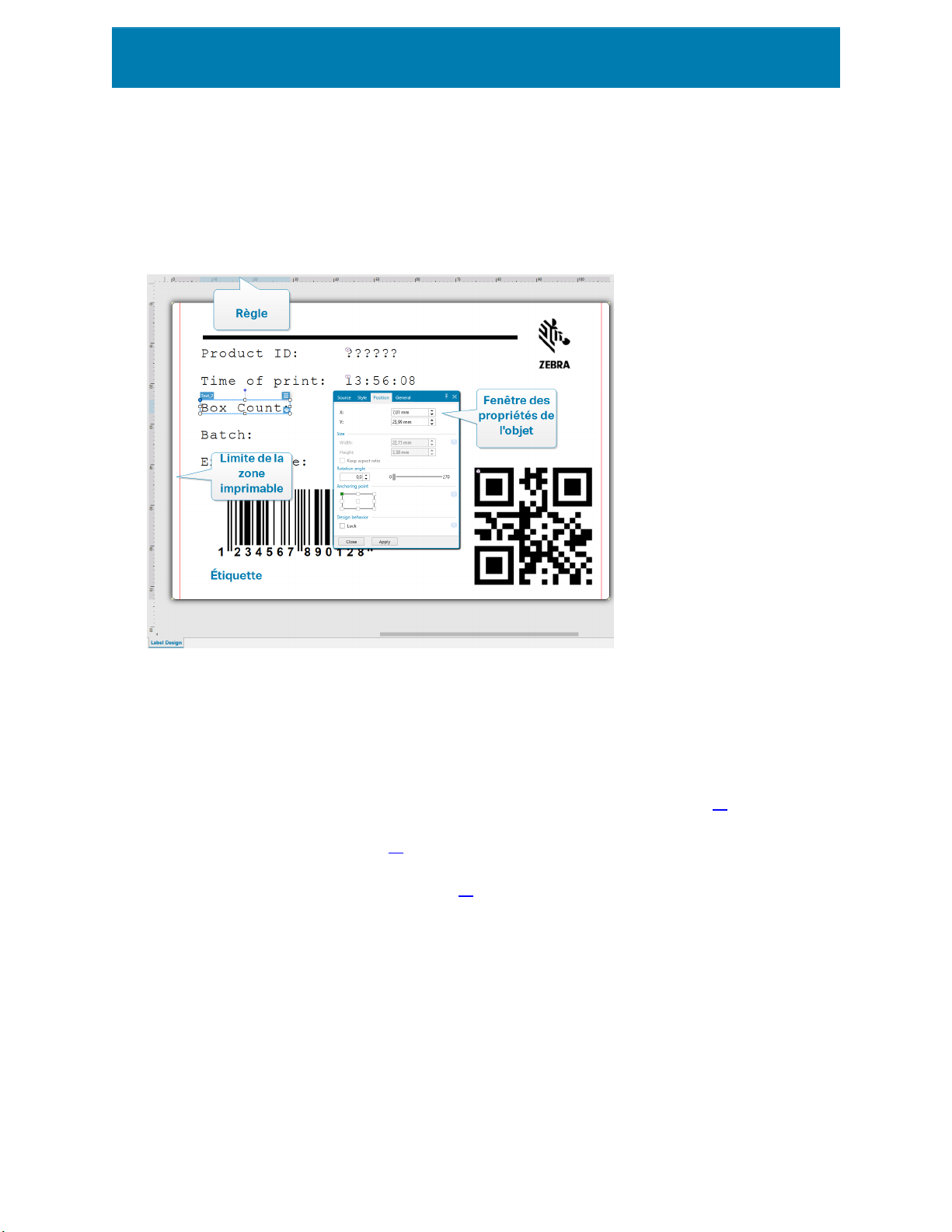

3.1.3 Plan de travail

Le plan de travail est le champ central de ZebraDesigner sur lequel les objets de l'étiquette sont créés, ajoutés, placés et interconnectés.

Pour simplifier au maximumla création d'étiquettes , le plan de travail suit les mêmes principes de fonctionnement que toutes les autres applications Windows.

CONSEIL: Utiliser l'onglet Affichage pour personnaliser le plan de travail.

l Les éléments du plan de travail sont décrits ici. l Les actions d'édition du plan de travail sont décrites ici. l Les éléments d'aide visuelle du plan de travail sont décrits ici.

3.2 Clavier et souris

Pour effectuer de manière efficace et complète les tâches de ZebraDesigner, suivre les conseils relatifs à l'utilisation du clavier et de la souris:

l Utiliser efficacement clavier et souris l Souris à roulette l Raccourcis clavier

3.2.1 Utiliser efficacement clavier et souris

Utiliser les conseils ci-dessous pour travailler mieux avec ZebraDesigner.

Sélectionner le point d'ancrage de l'objet. Appuyer sur la touche Ctrl et cliquer sur les poignées de l'objet pour définir rapidement le point d'ancrage.

2. Défilement et zoom sur l'étiquette. Utiliser la roulette de la souris pour faire défiler l'étiquette. Tenir la touche Ctrl , en tournant la roulette, ajuste le facteur du zoom.

La touche Shift fait défiler l'étiquette vers la gauche ou la droite.

3. Définir les propriétés de l'étiquette ou du formulaire. Double-cliquer sur le plan de travail pour ouvrir la boîte de dialogue Propriétés de l'étiquette .

Déplacement vertical ou horizontal d'objet. Tenir la touche Shift en déplaçant l'objet sur le plan de travail. L'objet se déplace sur des lignes verticales et

horizontales.

Redimensionner l'objet avec les touches directionnelles. Tenir la touche Shift tout en appuyant sur les touches directionnelles pour redimensionner l'objet.

Affiner la position d'un objet. Tenir la touche Ctrl en appuyant sur les touches directionnelles.

7. Ouvrir les menus contextuels. Cliquer à droite sur l'objet ou sur le plan de travail pour accéder aux menus contextuels de l'étiquette ou du plan de travail.

Sélectionner plusieurs objets. Tenir la touche Shift et cliquer sur les objets pour les ajouter aux objets sélectionnés dans un groupe.

9. Ajouter rapidement un objet connecté à une source de données. Cliquer sur le raccourci de l'objet dans la Boîte d'outils objets. Une liste des sources de données disponibles apparaît. En sélectionner ou en ajouter une et cliquer sur le plan de travail pour ajouter un objet déjà connecté à une source de données dynamiques.

3.2.2 Souris à roulette

Utiliser la roulette de la souris pour créer plus vite les étiquettes en zoomant et en faisant défiler le plan de travail.

l Tourner la roulette fait défiler l'étiquette verticalement. l La touche <MAJ> enfoncée en tournant la roulette fait défiler l'étiquette vers la

gauche ou la droite.

l Tenir la touche <CTRL> , en tournant la roulette, ajuste le facteur du zoom.

3.2.3 Raccourcis clavier

Utiliser les raccourcis clavier pour réduire le temps passé à accomplir les tâches fréquentes dans ZebraDesigner. Pour ces tâches, utiliser les combinaisons de clé standard.

CONSEIL: Les raccourcis clavier sont un moyen plus rapide de choisir les commandes. Les commandes demandées s'exécutent de la même manière qu'en les lançant avec le menu ou la barre d'outils.

Action Appuyer

Sélectionner tout Ctrl+A Exécuter le formulaire

de démarrage Coller Ctrl+V Couper Ctrl+X

Ctrl+D

Action Appuyer

Déplacer vers le haut ↑ Déplacer à droite → Déplacer vers le bas ↓ Déplacer à gauche ← Fermer Alt+F4 Zoom sur le document Ctrl+0 Gras Ctrl+B Copier Ctrl+C Italique Ctrl+I Zoom arrière Ctrl + signe moins du pavé numérique Zoom avant /arrière Ctrl + roulette de la souris Ouvrir Ctrl+O Imprimer Ctrl+P Zoom avant Ctrl + signe plus du pavé numérique Enregistrer Ctrl+S Ouvrir l'étiquette

connectée à une imprimante par défaut

Ctrl+Maj+N

Rétablir CTRL+Y Annuler Ctrl+Z Annuler Esc Déplacer le focus Tab ou Maj+Tab Reproduire la mise en

forme – copier les propriétés de l'objet

Reproduire la mise en forme – coller les propriétés de l'objet

Ctrl+Shift+C

Ctrl+Shift+V

3.3 Options (Configuration du programme)

Pour personnaliser la configuration générale de ZebraDesigner, ouvrir la boîte de dialogue des Options qui se trouve dans l'onglet Fichier.

Les options de configuration de ZebraDesigner sont regroupées sur les onglets suivants:

l Dossiers:Vous permet de définir les emplacements par défaut de stockage des

étiquettes, et fichiers d'images.

l Langue:Langue de l'interface utilisateur. Sélectionner la langue préférée dans la

liste.

l Le menu Designer permet de configurer le comportement de ZebraDesigner à

l'ouverture.

4 Présentation de l'espace de travail

L'espace de travail de ZebraDesignerdispose d'un environnement souple et facile à utiliser tant pour que pour la mise en place.

L'espace de travail de ZebraDesigner suit les règles des interfaces d'application les plus utilisées.Il est équipé d'outils et d'éléments qui sont familiers à la majorité des utilisateurs.

L'espace de travail de ZebraDesigner comporte les segments suivants:

l Page d'accueil l Objets et explorateurs l Imprimante et barre d'état l Onglets et rubans l Plan de travail

4.1 Page d'accueil

La page d'accueil de ZebraDesigner est la page qui s'ouvre quand ZebraDesigner est totalement chargé. Elle comporte les segments suivants:

l Espace de nouveau document: Crée de nouveaux documents ou ouvre des

documents ZebraDesigner existants.

l Créer une nouvelle étiquette crée une nouvelle étiquette autonome.

l Fichiers récents: Liste des derniers fichiers ZebraDesigner utilisés.

CONSEIL: La page d'accueil et ses segments sont différents si vous exécutez la licence ZebraDesigner ou une version d'essai.

l Ressources d'apprentissage: Accès aux documentations utiles pour créer des

étiquettes ou mieux connaître ZebraDesigner.

l Pilotes d'imprimante:Permet d'accéder à l'ensemble des pilotes d'imprimantes

Zebra. Ces pilotes permettent d'optimiser les étiquettes à imprimer avec un modèle d'imprimante spécifique.

l Informations sur le logiciel contient des informations concernant la copie de

ZebraDesigner installée – licence, clé, version installée.

4.2 Objets et explorateurs

Les objets et les explorateurs sont situés complètement à gauche de la fenêtre de ZebraDesigner. Ils donnent accès aux objets.

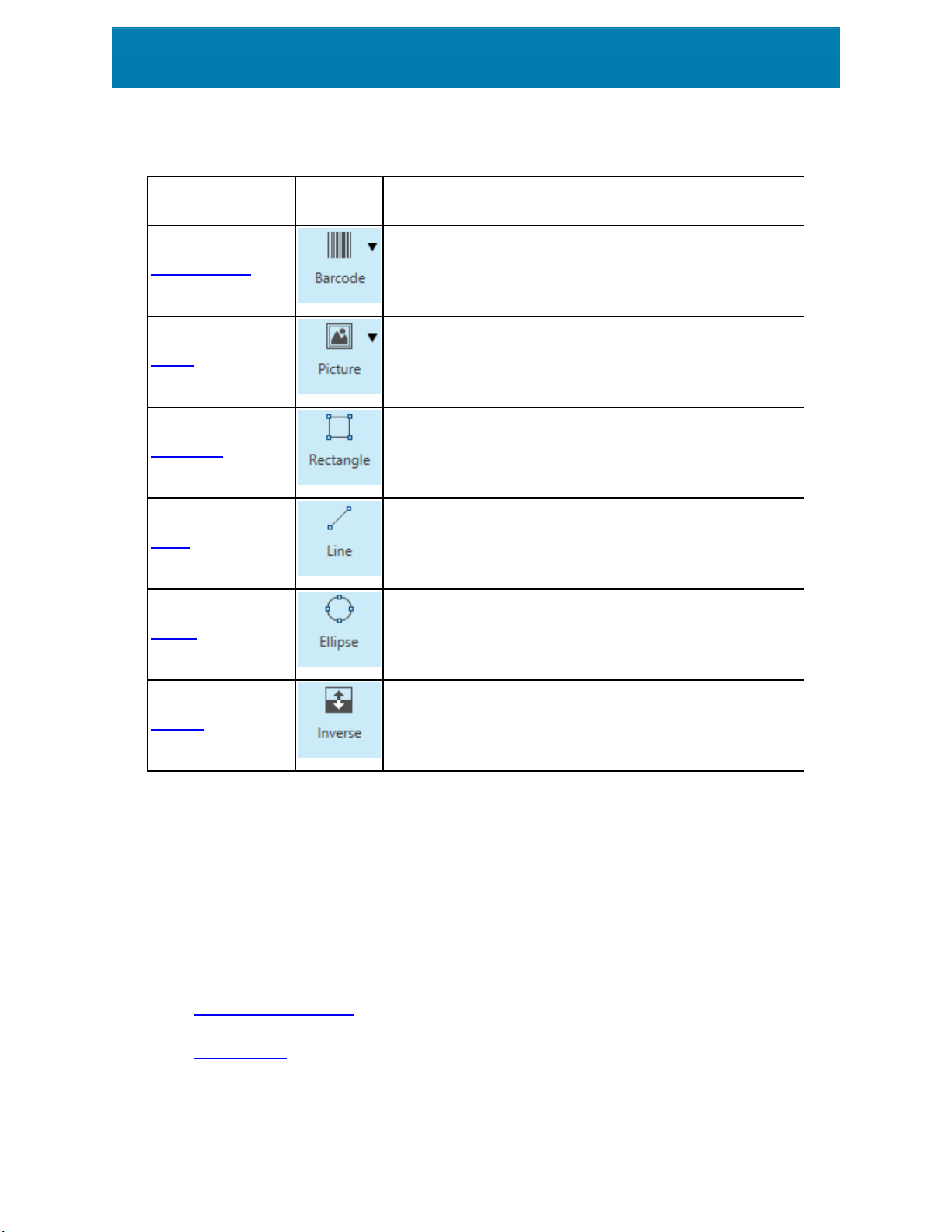

l La boîte à outils Objet: Contient les objets disponibles pour l'étiquette . Ces objets

sont utilisables ainsi pour une étiquette. Cliquer sur l'objet choisi et le tirer sur le plan de travail.

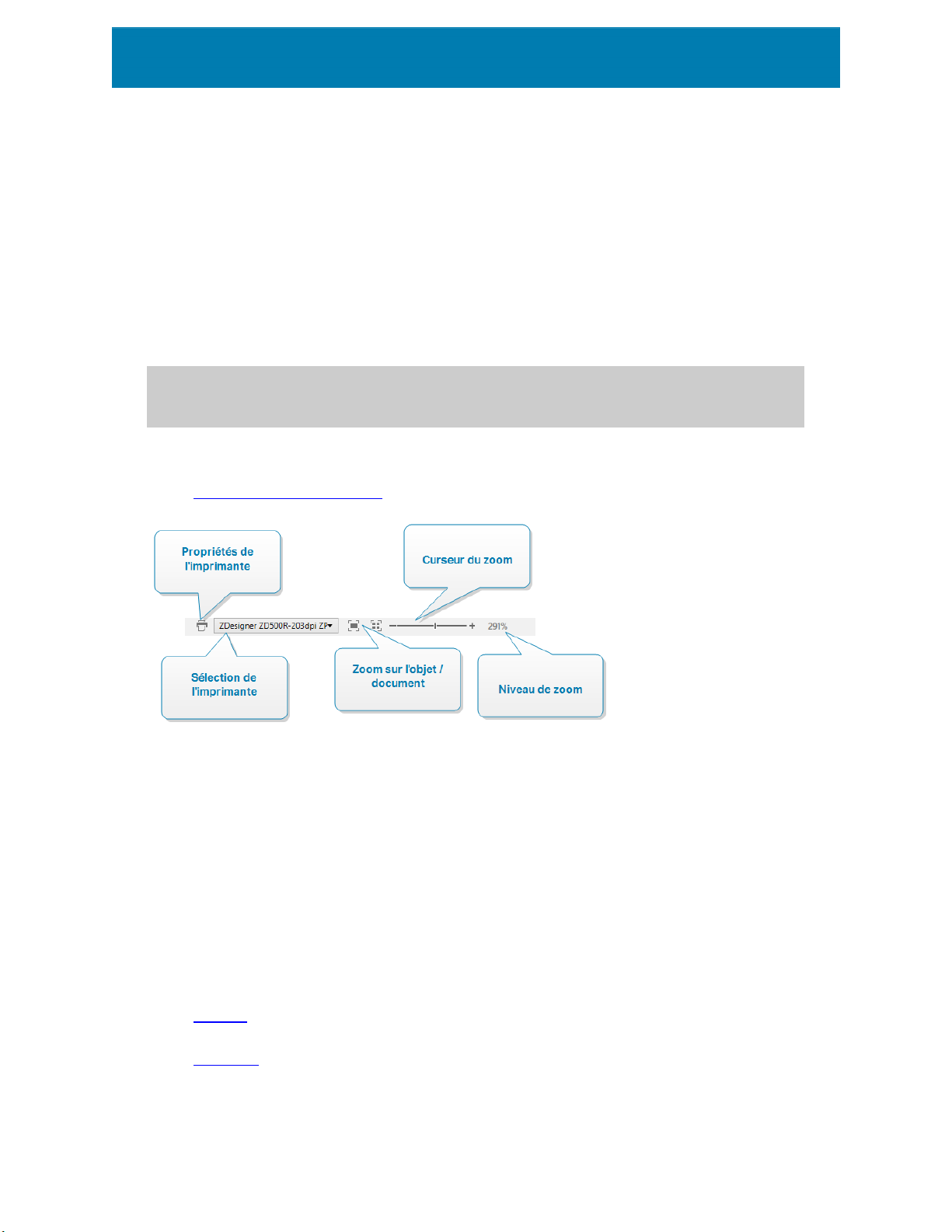

4.3 Imprimante et barre d'état

Imprimante et barre d'état s'étire en haut de la fenêtre ZebraDesigner Ses rôles sont les suivants:

l Sélection de l'imprimante pour le travail d'impression actuel. La sélectionner dans la

liste des imprimantes ZDesigner installées.

CONSEIL: Lors du changement d'imprimante, la taille de l'étiquette et du papier s'adapte automatiquement aux dimensions définies par la pilote d'imprimante.

l Propriétés de l'imprimante pour l'imprimante sélectionnée. Donne accès au pilote

de l'imprimante sélectionnée.

l Zoom sur le plan de travail.

4.4 Onglets et rubans

ZebraDesigner utilise une interface basée sur Windows.

Les segments du haut de l'interface ZebraDesigner sont décrits ci-dessous.

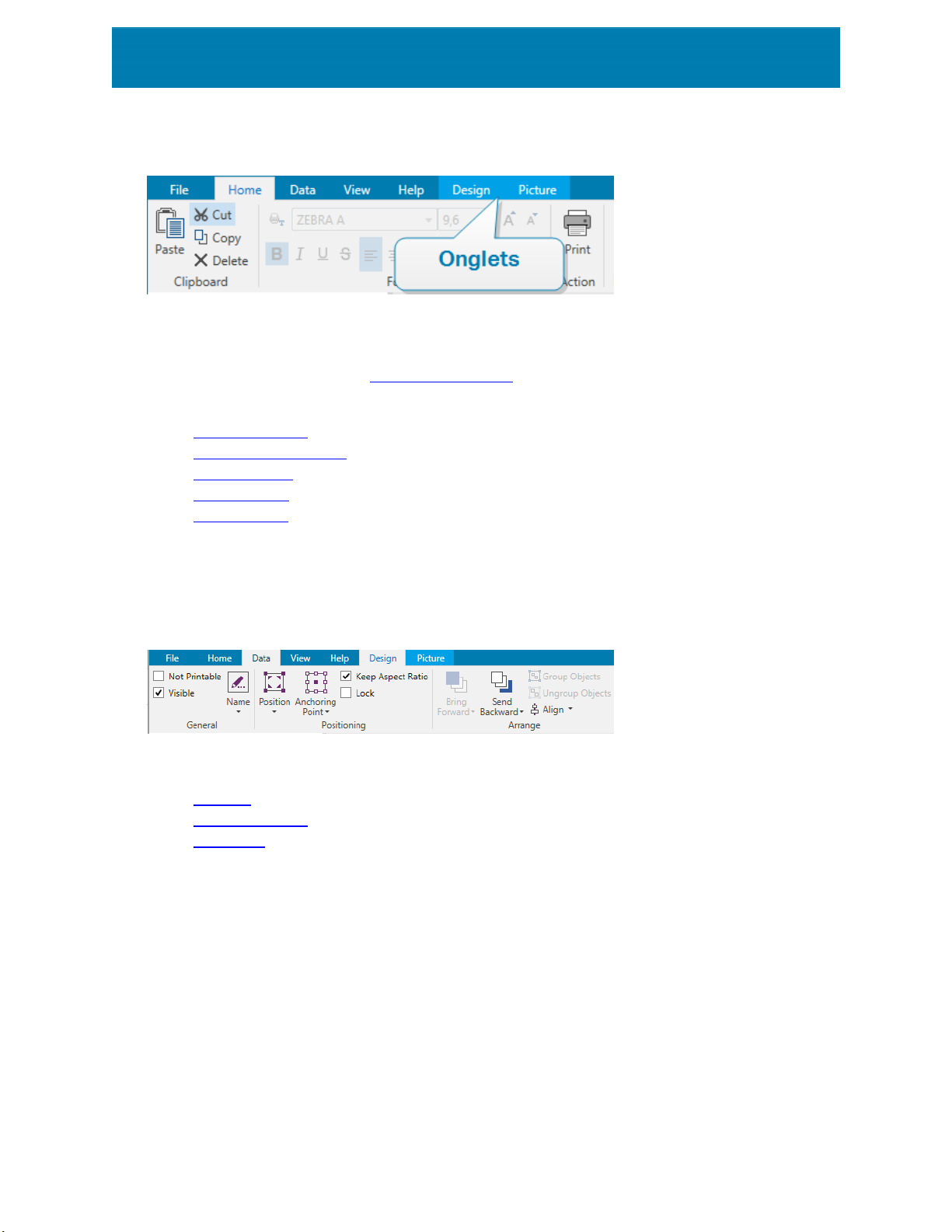

4.4.1 Onglets

Les Onglets représentent des extraits des fonctionnalités de ZebraDesigner. Les onglets comportent les commandes disponibles de manière organisée – groupées et étiquetées:

l Fichier (en arrière-plan): Ouvre le formulaire d'impression et le panneau de gestion

de document.

l Accueil: Propose les commandes les plus utilisées: copier/coller, imprimer, et style.

l Données: Propose les commandes relatives aux sources de données. l Affichage: Propose tous les outils de mise en page, les options de focalisation, et les

marqueurs de visibilité des éléments.

l Les Onglets contextuels apparaissent après un clicsur un objet. Ils permettent de

définir des paramètres spécifiques aux objets. Le type d'onglet contextuel s'adapte à l'objet sélectionné.

l Aide:À côté de l'aide avec F1, cet onglet dispose de plusieurs ressources très utiles

pour travailler plus facilement et plus efficacement avec ZebraDesigner.

4.4.2 Ruban

Le Ruban est un espace rectangulaire qui s'étale en haut de la fenêtre d'une application. Les commandes sont divisées en groupes de ruban.Le ruban change en fonction de l'onglet sélectionné et s'adapte aux outils utilisés grâce aux onglets contextuels.

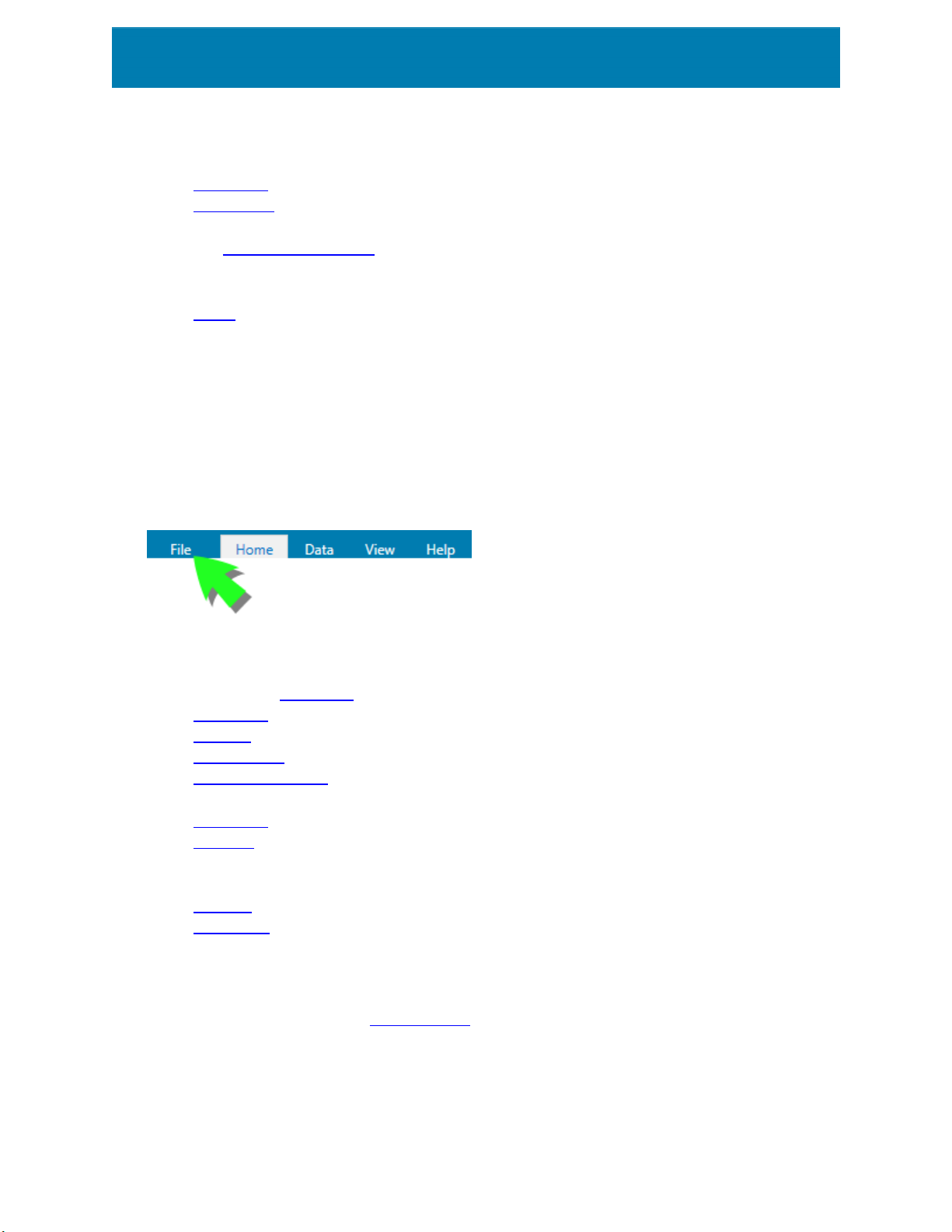

4.4.3 Onglet Fichier

L'onglet Fichier sert de panneau de gestion de documents. Voici les options possibles:

l Le panneau Démarrer ouvre la page d'accueil de l'application ZebraDesigner. l Nouveau: Crée une nouvelle étiquette autonome . l Ouvrir: Autorise l'ouverture des fichiers d'étiquette . l Enregistrer: enregistre l'étiquette . l Enregistrer sous: Permet d'enregistrer l'étiquette en donnant son nom et son

emplacement.

l Imprimer: ouvre le formulaire d'impression. l Stockerstocke l'étiquette en cours comme masque sur l'imprimante en vue d'une

utilisation en mode Stocker / Rappeler.

l Fermer: Ferme le document ZebraDesigner actif. l Options ouvre la boîte de dialogue pour configurer les programmes par défaut. l À propos: Fournit les informations sur la licence et la version du logiciel. l Quitter ferme l'application.

4.4.3.1 Démarrer

Le panneau Démarrer ouvre la page d'accueil de ZebraDesigner. L'utiliser pour créer ou ouvrir des document, accéder aux derniers fichiers ouverts, prévisualiser les fichiers et se

former sur ZebraDesigner.

4.4.3.2 Nouveau

Nouvelle étiquette crée une nouvelle étiquette autonome. L'Assistant de paramétrage

d'une nouvelle étiquette s'ouvre après avoir cliqué sur ce bouton.

Nouveau tiré des modèles de masques crée un document en utilisant l'un des modèles d'étiquettes normalisées.

CONSEIL: Il y a deux manières d'ouvrir une nouvelle étiquette . Soit chaque document est ouvert dans une fenêtre distincte de ZebraDesigner. Soit chaque document est ouvert dans l'instance de ZebraDesigner déjà ouverte. Pour choisir la manière qui convient le mieux, aller dans Fichier > Options > Designer.

4.4.3.3 Ouvrir

La boîte de dialogue Ouvrir permet d'ouvrir les fichiers d'étiquettes existants.

Parcourir permet de sélectionner les fichiers d'étiquette sur un lecteur local ou connecté en réseau.

Le champ Fichiers récents liste les derniers fichiers modifiés. Cliquer sur l'un d'entre eux pour ouvrir le fichier.

4.4.3.4 Enregistrer

Le panneau Enregistrer enregistre l'étiquette sous le même nom qu'à son ouverture.

NOTE : Quand le fichier a été ouvert pour la première fois, Enregistrer dirige

directement vers Enregistrer sur l'onglet Fichier.

4.4.3.5 Enregistrer sous

Enregistrer sous: Permet d'enregistrer l'étiquette en donnant son nom et son emplacement.

Dossiers récents: Ce champ liste les dossiers récemment utilisés pour enregistrer les fichiers d'étiquette .

4.4.3.6 Print

Imprimer: ouvre le panneau d'impression. ZebraDesigner est équipé d'un formulaire

d'impression par défaut puissant et

4.4.3.7 Utiliser le mode d'impression Stocker/Rappeler

Le mode d'impression Stocker/Rappeler optimise le processus d'impression. Il diminue le temps de réponse de l'imprimante en diminuant le nombre de données qui doivent lui être envoyées durant les tâches d'impression répétitives.

Avec le mode d'impression Stocker/Rappeler activé, ZebraDesigner ne doit pas renvoyer les données d'étiquette complètes pour chaque impression. Les masques d'étiquettes sont stockés dans la mémoire de l'imprimante et ZebraDesigner envoie seulement les commandes de rappel pour compléter le contenu de l'étiquette au cours de l'impression. Typiquement, quelques octets de données sont envoyés à l'imprimante, comparé à plusieurs kilooctets dans le cas d'une impression normale.

L'action consiste en deux processus:

l Stocker l'étiquette. Durant ce processus, ZebraDesigner crée une description du

masque d'étiquette formaté dans le langage spécifique de commande de l'imprimante. Quand il a terminé, ZebraDesigner envoie le fichier de commande créé et le stocke dans la mémoire de l'imprimante.

l Rappeler l'étiquette. Une étiquette stockée dans la mémoire de l'imprimante

s'imprime immédiatement. Lors de l'utilisation du processus de Rappel, ZebraDesigner crée un autre fichier de commande pour dire à l'imprimante quelle étiquette elle doit imprimer de sa mémoire. La commande de rappel de l'étiquette occupe seulement quelques octets de données. La quantité de données dépend de la situation. Pour des étiquettes fixes sans contenus variables, le fichier de commande Rappel ne contient que la commande de rappel de l'étiquette. Pour les étiquettes contenant des champs variables, le fichier de commande inclut les valeurs de ces variables et la commande de rappel.

NOTE : Avant d'activer ce mode, s'assurer que le pilote d'imprimante approprié est

sélectionné pour l'imprimante d'étiquettes. Toutes les imprimantes d'étiquettes n'ont pas la capacité de Stocker/Rappeler

1. Cliquer sur Fichier -> Stocker. Vérifier que la Variante de stockage pointe sur le bon emplacement mémoire dans l'imprimante.

2. Insérer ou sélectionner les valeurs pour les objets variables qui ne sont pas formatés en objets internes de l'imprimante. Ces variables auront la même valeur pour chaque étiquette. Elles se comportent comme des objets fixes.

3. Cliquer sur Stocker dans l'imprimante pour créer le fichier de commande avec la description du masque d'étiquette et l'envoyer à l'imprimante.

4. Insérer les valeurs des variables saisies de l'étiquette. Ces variables sont liées aux objets internes de l'imprimante, sur l'étiquette. Pour cette raison, leur valeur peut changer au cours de chaque impression.

5. Cliquer sur Imprimer pour envoyer les valeurs variables et la commande de rappel de l'étiquette à l'imprimante sélectionnée.

4.4.3.8 Options (Configuration du programme)

Pour personnaliser la configuration générale de ZebraDesigner, ouvrir la boîte de dialogue des Options qui se trouve dans l'onglet Fichier.

Les options de configuration de ZebraDesigner sont regroupées sur les onglets suivants:

l Dossiers:Vous permet de définir les emplacements par défaut de stockage des

étiquettes, et fichiers d'images.

l Langue:Langue de l'interface utilisateur. Sélectionner la langue préférée dans la

liste.

l Le menu Designer permet de configurer le comportement de ZebraDesigner à

l'ouverture.

4.4.3.8.1 Dossiers

L'onglet Dossiers définit l'emplacement par défaut des documents et fichiers, ouverts, modifiés et utilisés par ZebraDesigner.

NOTE : Vérifier que le compte utilisateur qui utilise ZebraDesigner dispose bien des

droits en écriture/lecture.

l Étiquettes:Emplacement pour ouvrir et enregistrer les fichiers d'étiquette. l Base de données: Emplacement des fichiers de bases de données (Excel, Access,

Texte).

l Image: Emplacement des fichiers images.

Les dossiers indiqués dans cet onglet servent d'emplacement par défaut pour la recherche d'un dossier spécifique par ZebraDesigner.

4.4.3.8.2 Langue

L'onglet Langue permet de choisir la langue de l'interface de ZebraDesigner. Sélectionner la langue désirée et cliquer sur OK.

NOTE : Il faut redémarrer l'ordinateur pour que l'interface apparaisse dans la langue

choisie. Vérifier que le travail est enregistré avant de fermer le programme.

4.4.3.8.3 Designer

Le menu Designer permet de configurer le comportement de ZebraDesigner à l'ouverture.

l Afficher chaque document dans propre fenêtre: Si cette option est activée, les

documents additionnels ouverts apparaissent dans différentes fenêtres de ZebraDesigner. Ceci est valable tant pour les documents nouveaux que pour les documents existants.

Si vous décidez de désactiver cette option, les documents additionnels ouverts apparaîtront dans l'instance actuellement active de ZebraDesigner.

l La source des paramètres de l'imprimante vous permet de choisir la source des

paramètres de l'imprimante.

l Utiliser les paramètres d'impression du pilote d'imprimante: Sélectionner

cette option si vous préférez imprimer en utilisant les paramètres du pilote d'imprimante. Cette option vous permet de normaliser les paramètres de l'imprimante dans votre environnement de travail.

l Utiliser les paramètres d'imprimante personnalisés enregistrés dans

l'étiquette: Chaque étiquette peut avoir ses propres paramètres d'imprimante définis et enregistrés par l'utilisateur. Sélectionner cette option pour utiliser ces paramètres personnalisés pour vos étiquettes à l'impression.

4.4.3.9 À propos

La boîte de dialogue À propos ZebraDesigner fournit les renseignements sur la licence du produit Zebra, permet d'acheter la licence (quand le produit est en mode essai) et de l'activer.Elle donne aussi les détails sur le logiciel et permet de changer de niveau de produit ZebraDesigner.

l Le niveau du produit vous indique quel niveau de produit vous exécutez

actuellement.

l Changer le niveau du produit: Ouvre la boîte de dialogue pour sélectionner le

niveau de produit. En mode Test, il est possible de choisir et évaluer tous les niveaux de produits. Quand la licence est activée, il est possible de changer le niveau de produit mais seulement sur les niveaux inférieurs.

l Durée du mode test: Informations sur le nombre de jours restants pour évaluer le

produit.

l Acheter la licence: Bouton d'accès direct au site de vente en ligne de Zebra. l Activer la licence: Ce bouton ouvre la boîte de dialogue d'activation de la licence

ZebraDesigner. Après activation de la licence, ce bouton est renommé en Désactiver la licence. Après avoir cliqué dessus et confirmé la désactivation, le produit ZebraDesigner n'est plus activé.

NOTE : Ces segments ne sont plus visibles après achat et activation de la licence.

Le changement du niveau de produit s'applique après avoir redémarré ZebraDesigner.

Quand ZebraDesigner a été installé avec un niveau de produit prédéfini (ex.: le niveau a été défini par la clé de licence), la sélection du niveau de produit n'est pas requise au premier démarrage.

l Type de licence: Le type de licence que vous utilisez pour exécuter ZebraDesigner.

Informations sur le logiciel contient des informations concernant la copie de ZebraDesigner installée – licence, clé, version installée.

4.4.4 Onglet Accueil

L'onglet Accueil donne accès aux commandes et aux paramètres les plus fréquemment utilisés dans les groupes suivants du ruban:

l Le groupe Presse-papiers enregistre temporairement les éléments, objets et

groupes d'objets sélectionnés.

l Police: Ce groupe définit les propriétés de la police. l Le groupe Action contient le bouton Imprimer qui lance la procédure d'impression ou

lance un formulaire.

l Le groupe de gestion: donne un accès direct aux boîtes propriétés du document. l Le groupe d'options Aligner définit le positionnement relatif horizontal et vertical du

contenu des objets.

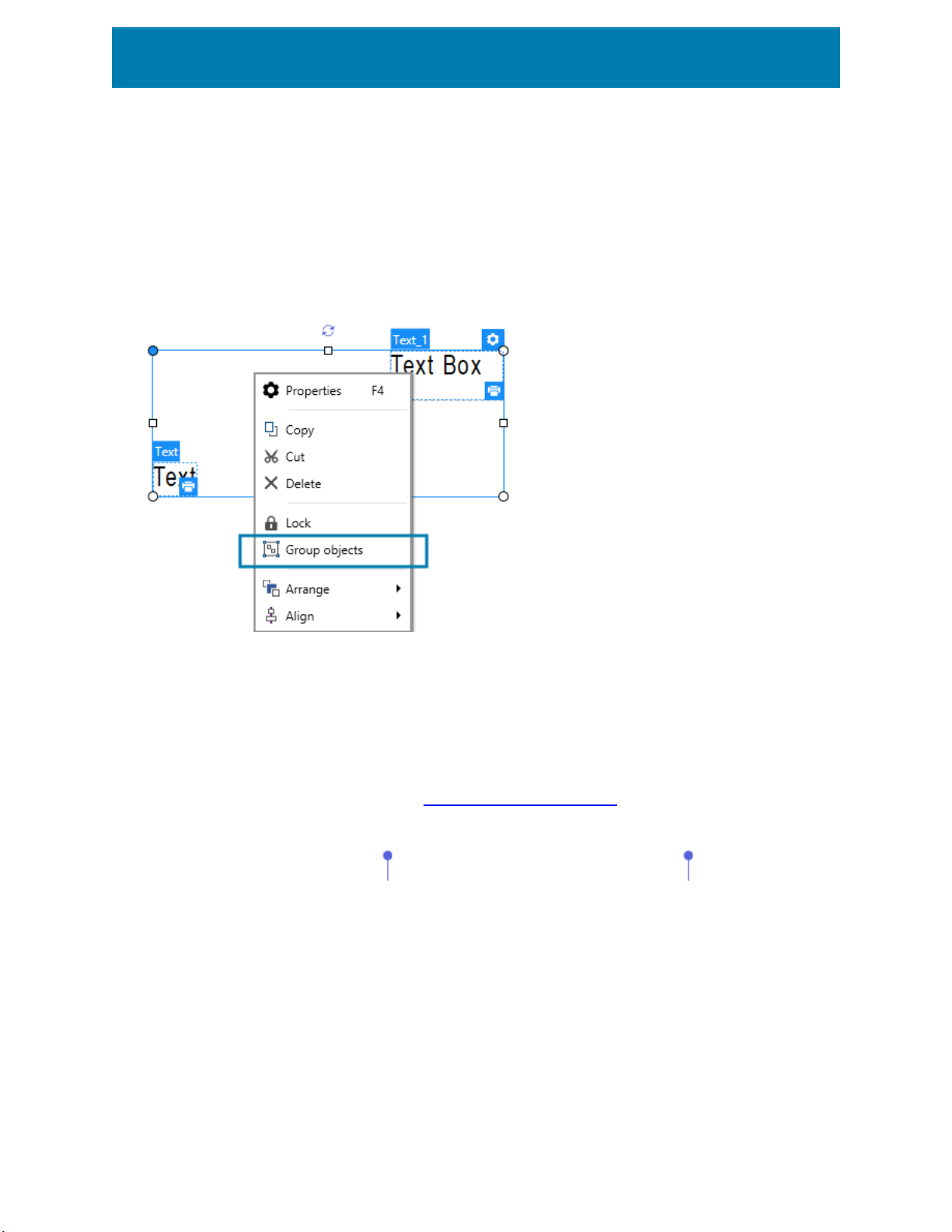

l Le groupe Objet permet d'aligner, grouper ou organiser les objets de l'étiquette.

4.4.4.1 Presse-papiers

Le groupe Presse-papiers enregistre temporairement les éléments, objets et groupes d'objets sélectionnés. Utiliser les objets sélectionnés et stockés pour les transférer d'une étiquette à une autre.

CONSEIL: Il est possible de copier et coller des contenus textuels (texte brut ) ou graphiques (bitmaps) entre de multiples applications.

l Coller: Colle les données du presse-papiers sur le plan de travail. Un article du

presse-papiers est réutilisable plusieurs fois.

l Couper: Retire l'élément sélectionné du plan de travail et l'ajoute au presse-papiers

pour qu'il soit copié ailleurs. Noter que le premier élément est sélectionné en le cliquant. Pour sélectionner d'autres éléments, appuyer sur la touche Shift tout en

cliquant sur les éléments.

l Copier: Copie la sélection dans le presse-papiers. De nombreux objets peuvent être

copiés d'un seul coup. Les sélectionner et cliquer sur Copier.

l Effacer: Efface les articles ou les objets sélectionnés. Ils ne seront pas stockés dans

le presse-papiers.

l Reproduire la mise en forme: Copie les propriétés de la mise en forme d'un objet à

un autre. C'est ainsi que vous multipliez le style de votre objet de référence.

EXEMPLE: Utilisez Reproduire la mise en forme pour copier la police, la taille de la police, la couleur de la police, l'alignement et l'espacement de votre objet Texte sur tous les autres objets Texte en utilisant une seule action.

Pour copier les propriétés du style de l'objet:

1. Cliquer sur votre objet de référence. Il s'agit de l'objet à partir duquel vous voulez copier les propriétés.

2. Cliquer sur Reproduire la mise en forme.

3. Cliquer sur l'objet cible. L'objet a maintenant les mêmes propriétés que votre objet de référence.

Lorsque vous utilisez Reproduire la mise en forme pour différents objets, vous copiez et collez les propriétés de l'objet à partir de l'onglet Style. Si des propriétés du Style sont communes aux deux objets, ZebraDesigner transfère ces propriétés sur l'objet cible.

EXEMPLE: En multipliant les propriétés d'un objet Rectangle à un objet Ellipse, toutes les propriétés de l'onglet Style s'appliquent, hormis le rayon d'angle. Cette propriété n'est applicable qu'à l'objet Ellipse.

NOTE : Vous pouvez aussi copier les propriétés entre les objets sur différentes

étiquettes, différents formulaires ou entre les objets sur les étiquettes et les formulaires.

4.4.4.2 Police

Police Ce groupe définit les propriétés de la police.

l Le bouton Afficher /masquer les polices imprimante affiche ou cache les polices

imprimantes dans la liste des polices. Dans ce cas les polices graphiques sont cachées. En appuyant de nouveau sur ce bouton, toutes les polices redeviennent visibles dans la liste.

l Police de caractère: définit la famille de police à utiliser dans l'objet sélectionné. l Taille : définit la taille du texte d'un objet. Choisir la taille désirée dans le menu

déroulant ou la saisir à la main.

l Style de la Police: définit les caractéristiques du style de texte pour un objet texte:

gras ou italique par exemple.

l Alignement: définit la position horizontale du texte dans un objet: AGauche, Centré

ou A droite.

l Justifier: aligne un paragraphe le long des marges de droite et de gauche d'un objet.

CONSEIL: Lors des modifications de polices pendant la création, ZebraDesigner mémorise la dernière police utilisée et sa taille.

4.4.4.3 Action

Le groupe Action impression .

Le bouton Imprimer ouvre le ZebraDesigner Panneau d'impression tel qu'il est défini dans le Formulaire d'impression par défaut.

Le bouton

4.4.4.4 Gestion

Le groupe ruban de gestion donne accès à:

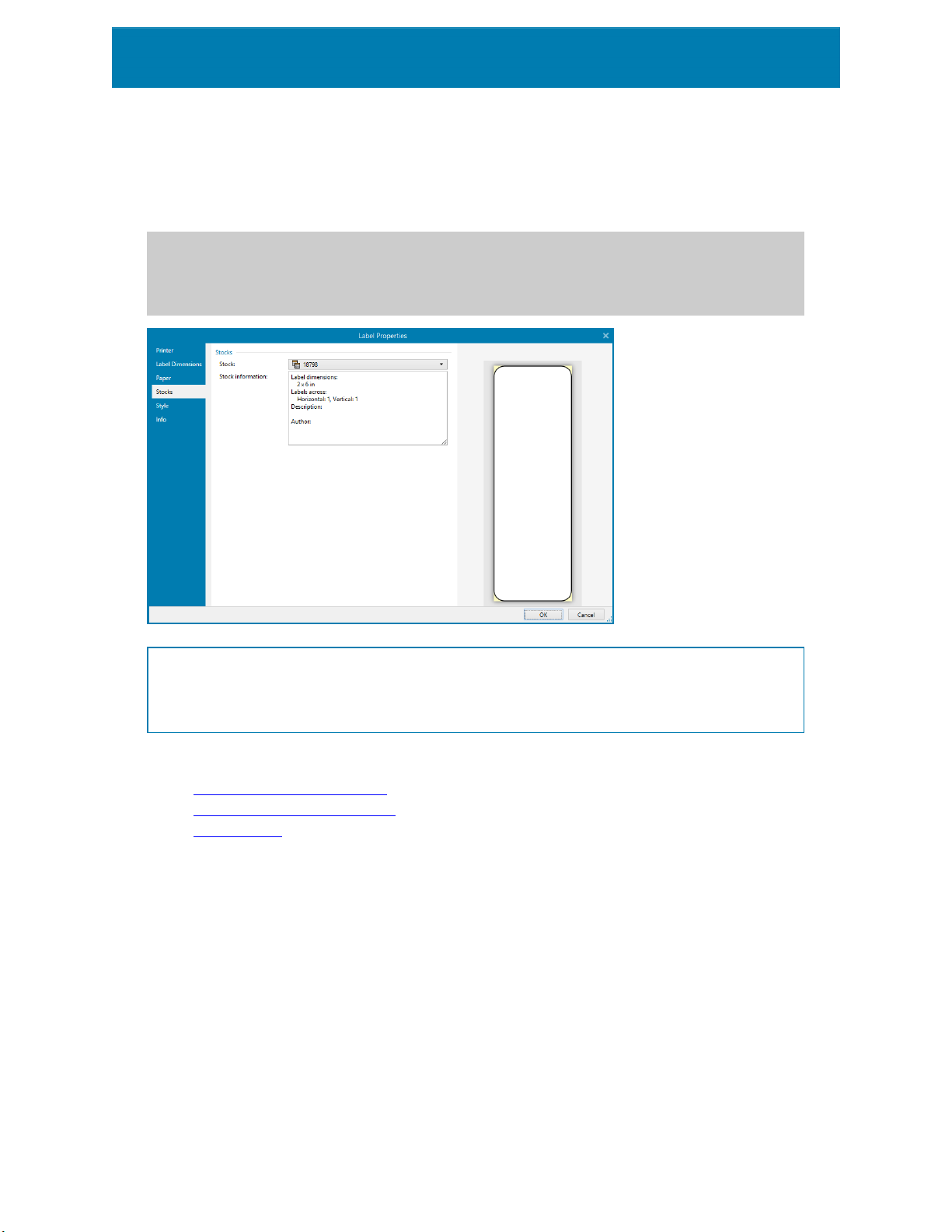

l Les Propriétés du document ouvrent les propriétés de l'étiquette ou du en cours.

4.4.4.5 Aligner

Le groupe d'options Aligner définit le positionnement relatif horizontal et vertical du contenu des objets:

l Aligner les objets à gauche: Aligne les objets sur la bordure de gauche du premier

objet sélectionné ou sur l'objet le plus à gauche.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand.

l Aligner les objets à droite: Aligne les objets sur la bordure de droite du premier

objet sélectionné ou sur l'objet le plus à droite.

l Répartir horizontalement: répartit les objets séparés par un espace horizontal

identique.

l Aligner les objets en haut: Aligne les objets sur la bordure supérieure du premier

objet sélectionné ou sur l'objet le plus haut.

l Aligner les objets au milieu: Aligne les objets avec le centre vertical du premier

objet sélectionné ou sur le centre vertical de l'objet le plus grand.

l Aligner les objets en bas: Aligne les objets sur la bordure inférieure du premier

objet sélectionné ou sur l'objet le plus bas.

l Répartir verticalement: Répartit les objets séparés par un espace vertical identique.

4.4.4.6 Regroupement et organisation des objets

Le groupe Objet vous aide à travailler avec plusieurs objets.

Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent comme un

seul objet.

l Grouper les objets: Unifie les objets sélectionnés pour qu'ils se comportent comme

un unique élément.

l Dégrouper les objets sépare les objets groupés.

Organiser place les objets les uns devant ou derrière les autres.

l Reculer d'un cran recule l'élément d'un cran. l Mettre en arrière-plan envoie l'élément derrière tous les autres éléments de

l'étiquette.

l Avancer d'un cran avance l'élément d'un cran. l Placer sur le dessus avance l'élément devant tous les autres éléments de

l'étiquette.

4.4.5 Onglet Données

L'onglet Données affiche le ruban de ZebraDesigner comportant les groupes qui permettent de connecter instantanément un objet avec des sources de données ou de définir les connexions de manière plus détaillée.

l Le groupe du ruban Assistant Base de données ouvre l'assistant pour créer les

principales connexions aux bases de données.

l Le groupe du ruban Gestionnaire de sources de données donne un accès direct

aux boîtes de dialogue Ordre de saisie. .

4.4.5.1 Assistant Base de données

L'Assistant Base de données guide l'utilisateur pour configurer la connexion à une base de données et sélectionner les tables et les champs à utiliser.

Modifier la base de données permet d'éditer toutes les bases de données existantes connectées en utilisant l'assistant

De plus l'assistant permet de trier, filtrer les enregistrement et de définir le nombre de copies à imprimer par enregistrement de la base de données.

4.4.5.2 Gestion des sources de données

Le groupe ruban de gestion des sources de données donne accès :

l A la boite de dialogue Ordre de saisie:pour définir l'ordre des variables saisies sur le

formulaire d'impression.

4.4.5.2.1 Boite De Dialogue Ordre De Saisie Des Variables

La boite de dialogue Ordre de saisie des variables permet de définir l'ordre dans lequel les variables sont saisies au moment de l'impression.

La boite de dialogue affiche la totalité des variables déjà définies.

Pour changer l'ordre de saisie, sélectionner une variable dans la liste et changer sa position en utilisant le glisser- déposer ou les boutons Déplacer vers le haut et déplacer vers le bas. Répéter pour chaque variable, dont la position de saisie doit changer.

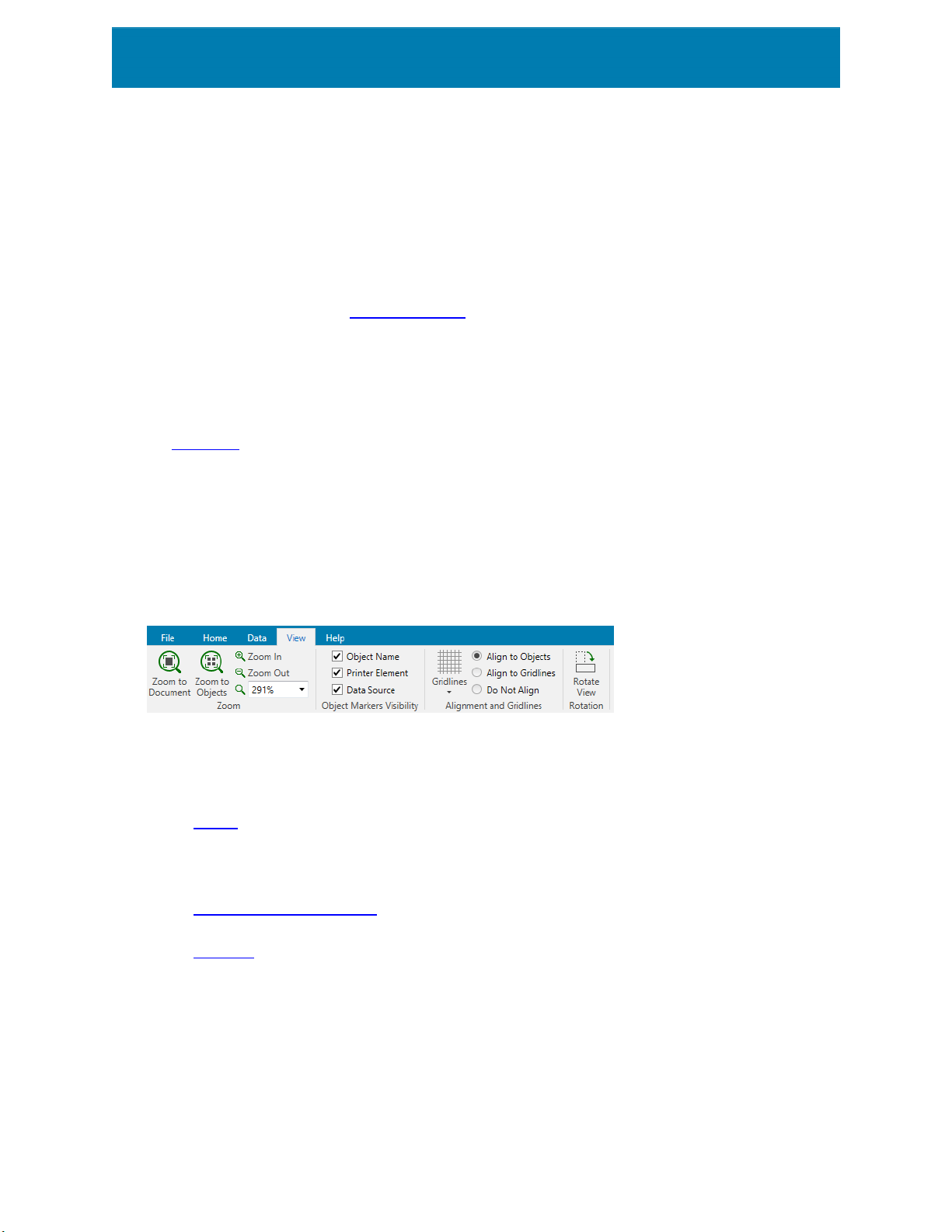

4.4.6 Onglet Affichage

L'Onglet Affichage permet de contrôler la focalisation sur le document, la visibilité des marqueurs, les aides visuelles et la rotation du plan de travail. L'onglet donne accès aux groupes de ruban suivants:

l Zoom: définit le niveau de zoom sur le plan de travail et le comportement du zoom sur

la fenêtre de ZebraDesigner.

l Visibilité des marqueurs de l'objet: définit les paramètres de visibilité des propriétés

d'objet.

l Alignement et quadrillage: définit le positionnement des objets et les propriétés du

quadrillage du plan de travail.

l Rotation tourne le plan de travail dans le sens des aiguilles d'une montre de 90° par

clic.

4.4.6.1 Zoom

Le groupe Zoom: définit le niveau de zoom sur le plan de travail.

l Zoom sur le document: affiche l'étiquette entière dans la fenêtre de ZebraDesigner. l Zoom sur les objets:: affiche tous les objets dans la fenêtre de ZebraDesigner. . l Zoom avant: agrandit le plan de travail en fonction du niveau de zoomdéfini. l Zoom arrière: diminue le plan de travail en fonction du niveau de zoom défini.

4.4.6.2 Alignement et quadrillage

Le groupe Alignement et quadrillage définit le positionnement des objets et les propriétés du quadrillage du plan de travail.

l Afficher le quadrillage rend visibles les points du quadrillage sur le plan de travail. l Taille de la grille en X définit la distance entre les points de la grille à l'horizontale. l Taille de la grille en Y définit la distance entre les points de la grille à la verticale. l Décalage de grille en X définit le décalage horizontal de la grille par rapport au

centre du plan de travail.

l Décalage de grille en Y définit le décalage vertical de la grille par rapport au centre

du plan de travail.

l Aligner sur les objets: aligne un objet avec un autre sur le plan de travail. Lorsqu'un

objet est aligné, une ligne marquant l'alignement de l'objet apparaît.

l Aligner sur la grille aligne les objets sélectionnés sur le quadrillage. l Ne pas aligner rend la position de l'objet indépendante du quadrillage et de la

position des autres objets.

4.4.6.3 Rotation

Le bouton Rotation fait tourner le plan de travail dans le sens des aiguilles d'une montre. Les règles horizontales et verticales s'adaptent à la position en cours du plan de travail.

CONSEIL: Le type de rotation est défini par le pilote d'imprimante. Certains pilotes permettent de tourner à 360° (90° par clic), d'autres permettent seulement 90° dans le sens des aiguilles d'une montre (portrait/paysage).

4.4.7 Onglets contextuels

L'onglet contextuel est un onglet caché qui s'affiche quand un objet spécifique de l'étiquette est sélectionné sur le plan de travail. Les onglets contextuels apparaissent sur le côté droit des onglets standards de ZebraDesigner . La sélection d'onglets affichés dépend de l'objet en cours d'édition.

4.4.7.1 Onglets contextuels spécifiques à l'étiquette

Lors de l'édition des nombreux objets de l'étiquette, les onglets contextuels suivants apparaissent selon l'objet sélectionné:

l Onglet Création l Onglet Code à barres l Onglet Forme l Onglet Image l Onglet Texte

4.4.7.1.1 Onglet Contextuel Création

L'onglet Design sert d'onglet contextuel pour définir la mise en page et le positionnement de l'objet sélectionné.

Sur l'onglet Création, les groupes de paramètres suivants sont disponibles:

l Général permet de dire si l'objet est visible et imprimable sur l'étiquette. l Positionnement définit la position de l'objet sur le plan de travail. l Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

Général

Général Permet de dire si l'objet est visible et imprimable sur l'étiquette.

l Non imprimable: Empêche d'imprimer l'objet sur l'étiquette. L'objet reste cependant

visible sur l'aperçu de l'étiquette.

l Si la case à cocher Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à

l'impression. L'objet est traité comme s'il n'existait pas.

l Le groupe Conditions définit le comportement des objets pendant l'édition et

l'impression.

l Optimisation de l'impression: Permet d'activer l'utilisation des éléments de

l'imprimante (valable pour les objets rectangle, code à barres, ligne, ellipse et inversé).

l Nom: Permet de nommer l'objet et de le décrire.

Positionnement

Le groupe Positionnement définit l'emplacement de l'objet et sa taille sur une étiquette.

Le bouton Position permet de définir:

l Les coordonnées X et Ydéfinissent la position exacte sur le plan de travail. l Largeur et Hauteur: dimensions de l'objet. l Conserver les proportions permet d'être sûr que les deux dimensions de l'objet

changent proportionnellement.

l L'angle de rotation fait tourner l'objet dans le sens des aiguilles d'une montre.

Le bouton Point d'ancrage définit le point sur lequel l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Conserver les proportions permet d'adapter proportionnellement la taille de l'objet.

Verrouiller empêche l'objet de bouger pendant le processus de création.

Organiser

Organiser: Définit comment les objets sont positionnés dans un groupe.

l Avancer d'un cran: déplace l'objet sélectionné d'un calque. l Mettre au premier plan: Déplace l'objet sélectionné sur le dessus de la pile d'objet. l Reculer d'un cran: Déplace l'objet sélectionné d'un calque. l Mettre en arrière-plan: Déplace l'objet sélectionné au-dessous de la pile d'objet. l Grouper les objets: Place les objets sélectionnés dans un groupe.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent

comme un seul objet.

l Dégrouper les objets sépare les objets groupés.

Le groupe Aligner permet de paramétrer l'alignement et l'espacement des objets sur le plan de travail. Chaque objet peut être aligné sur un objet voisin ou sur la bordure de l'étiquette ou du formulaire.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l Aligner les objets sur la droite: Aligne les objets sélectionnés sur la bordure droite

de l'objet le plus à droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

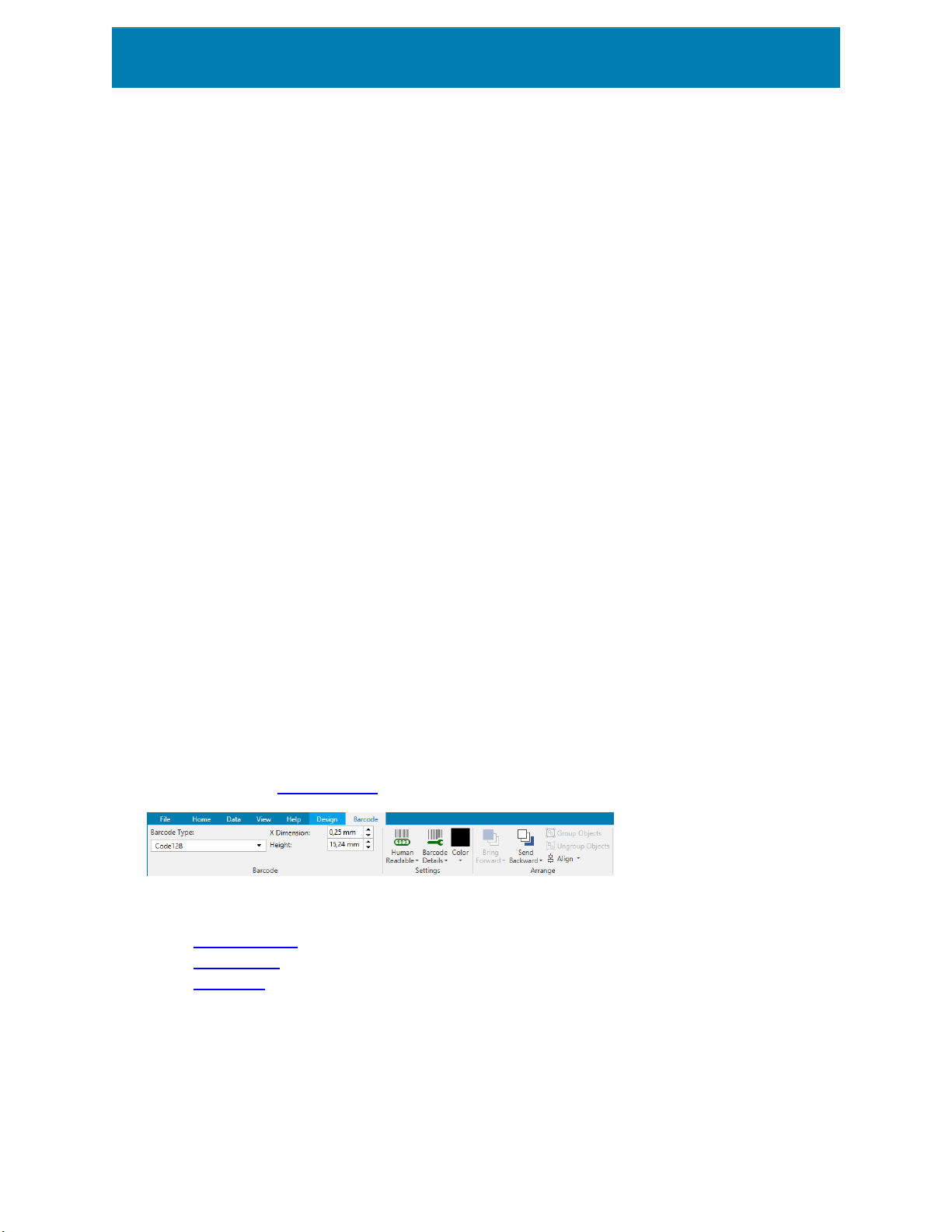

4.4.7.1.2 Onglet Contextuel Code À Barres

L'onglet Code à barres sert d'onglet contextuel pour définir le type, la présentation et la position de l'objet Code à barres

Sur l'onglet Code à barres, les groupes de paramètres suivants sont disponibles:

l Code à barres: définit le type de symbole de code à barres et ses dimensions. l Paramètres:définit les détails du code à barres. l Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

Onglet Code à barres

Le groupe Code à barres vous permet de choisir le type de code à barres et les dimensions du symbole de votre code à barres.

NOTE : Les paramètres du groupe Codes à barres dépendent du type de code à barres

choisi.

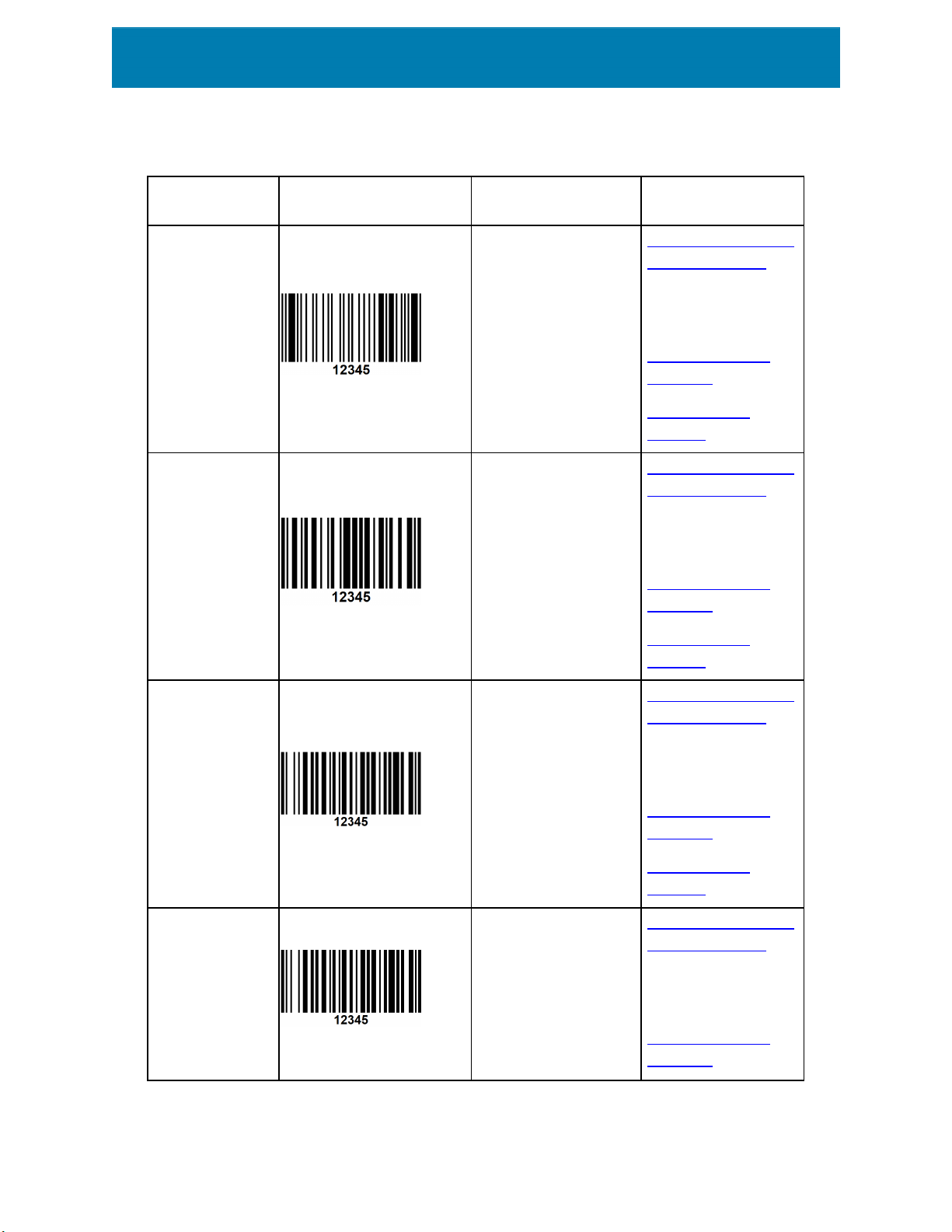

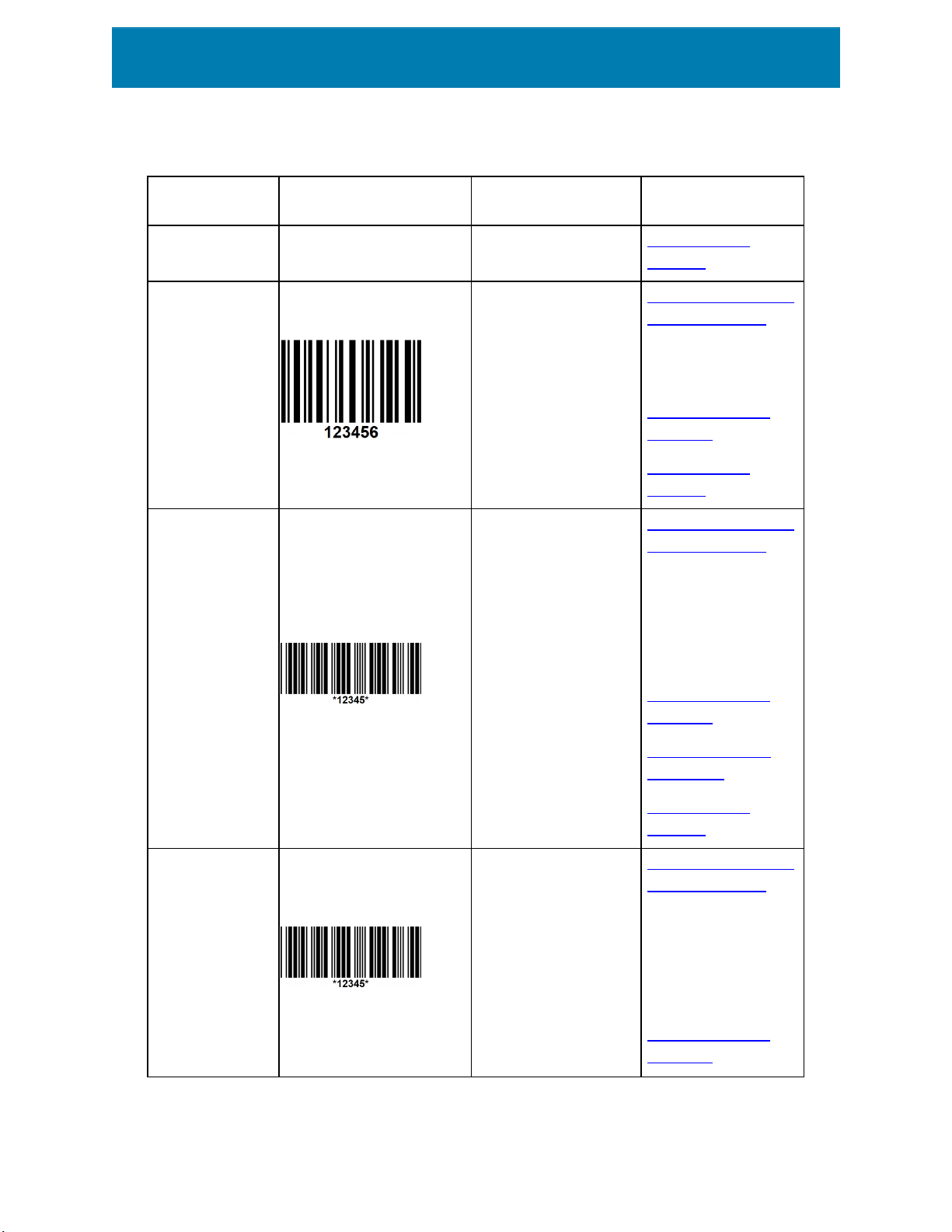

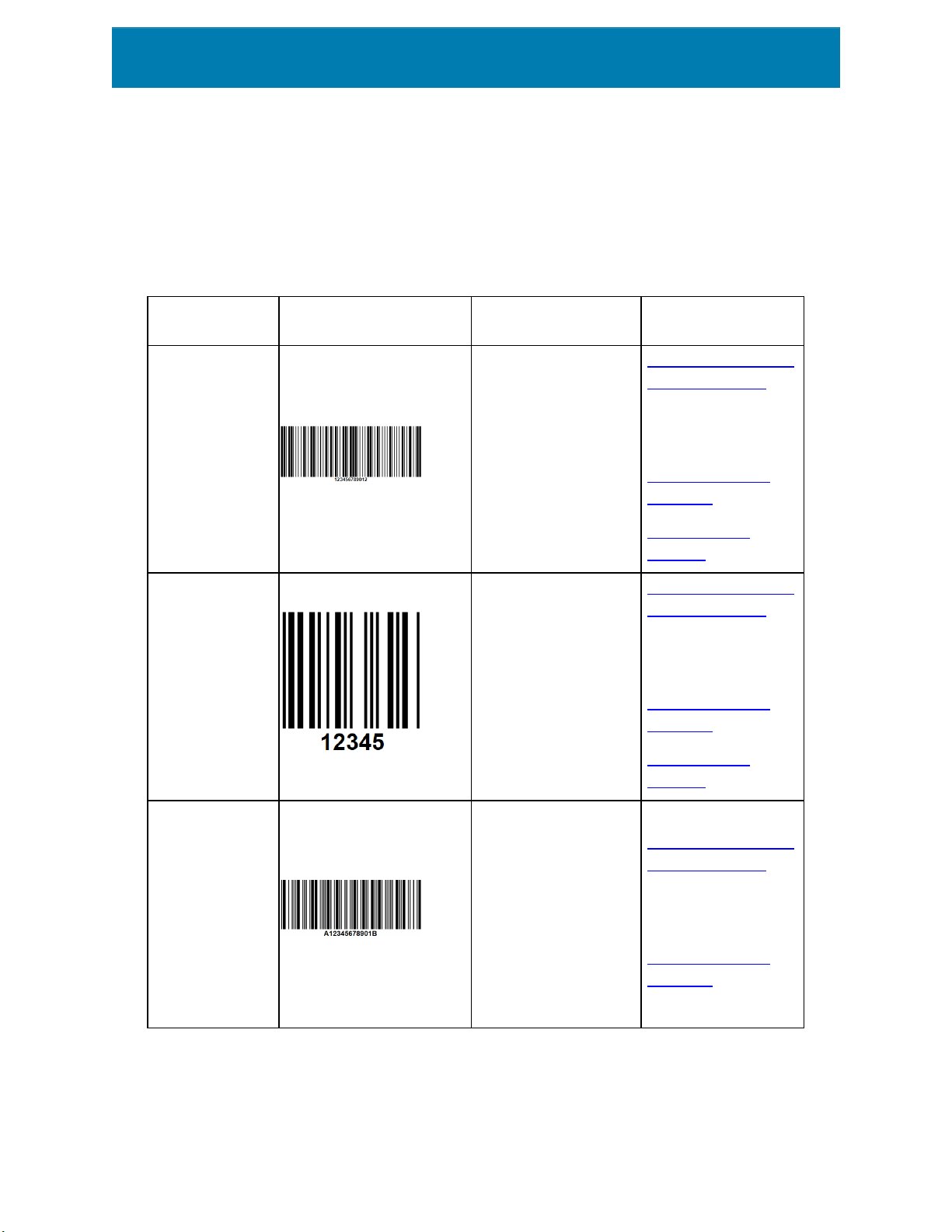

l Type de code à barres: Définit le type de code à barres à utiliser sur l'étiquette.

Par défaut, c'est un code à barres de type Code128 qui est sélectionné. Pour en savoir plus sur les types de codes à barres, consulter la section Types de codes à barres et paramètres

disponibles.

l Type de DataBar: Quand l'un des types de codes DataBar est sélectionné, Type de

DataBar permet de préciser le sous-type spécifique utilisé.

l Dimension en X: Largeur de la barre la plus étroite du code à barres dans l'Unité de

mesure choisie.

l Hauteur: Dimension verticale de votre code à barres dans l'Unité de mesure

sélectionnée.

l Rapport définit le rapport entre les largeurs plus ou moins étroites de la barre du

code à barres.

Chaque type de code à barres a une gamme de rapports limitée par la réglementation. ZebraDesigner vous permet d'utiliser uniquement des rapports valides. Par défaut, le rapport est défini sur 3. Ce qui signifie que la barre est trois fois plus large qu'une barre étroite.

NOTE : Les rapports disponibles dépendent de la dimension X sélectionnée. Si

vous modifiez la dimension X, la sélection des rapports disponibles en est aussi affectée.

l Hauteur de ligne définit la hauteur d'une ligne de données dans un code à barres 2D.

La hauteur de ligne est donnée comme étant un multiple de la dimension X.

Paramètres

Le groupe Paramètres permet de configurer les détails du code à barres.

Le bouton Texte lisible définit la présentation d'un contenu lisible par l'homme.

l Pas de lisibilité: Le code à barres apparaît sans le texte lisible. l Au-dessus du code à barres: Place le texte lisible au-dessus du code à barres.

l En-dessous du code à barres: Place le texte lisible en-dessous du code à barres. l Masque de saisie: Permet de reformater les données entrées avant de les rendre

lisibles.

l Le bouton Détails du code à barres ouvre les paramètres de code à barres 1D et

2D:

l Inclure les zones blanches: Ajoute un espace vierge autour du code à barres

imprimé pour garantir une fiabilité de lecture optimale.

l Correction de l'espace: ajoute des pixels blancs pour augmenter l'espace

entre les barres (en points).

l Caractère de contrôle: Il est utilisé par tous les systèmes de lecture pour

vérifier si le nombre scanné sur un code à barres est lu correctement.

Le caractère de contrôle dépend des précédents chiffres du code à barres, il se place à la fin des chiffres du code à barres.

l Couleur: Définit la couleur de la ligne du code à barres et du contenu lisible sur

l'étiquette imprimée.

Organiser

Organiser: Définit comment les objets sont positionnés dans un groupe.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent

comme un seul objet.

l Dégrouper les objets sépare les objets groupés.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l Aligner les objets sur la droite: Aligne les objets sélectionnés sur la bordure droite

de l'objet le plus à droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

4.4.7.1.3 Onglet Contextuel Forme

C'est un onglet contextuel qui permet de définir l'apparence d'objets ellipse, rectangle et

ligne.

Sur l'onglet Forme, les groupes de paramètres suivants sont disponibles:

l Le groupe Contour permet de définir l'apparence du contour de la forme

sélectionnée.

l Le groupe Remplir permet de définir le style de remplissage de la forme et sa couleur. l Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

Contour

Le groupe Contour permet de définir l'apparence du contour de la forme sélectionnée.

Les options du bouton Style du contour sont les suivantes:

l Aucun rend l'objet ligne invisible. l Plein fait un objet ligne pleine. l Point fait une ligne de points.

l Tiret fait une ligne de tirets. l Effacer: rend invisible la partie des autres objets situés sous la ligne.

Couleur du contour définit la couleur du contour.

Epaisseur définit la largeur de la ligne.

Rayon d'angle: Arrondit les angles du rectangle. Des valeurs plus élevées rendent la

courbe plus large.

Remplir

Le groupe Remplir permet de définir le style de remplissage de la forme et sa couleur.

Les options de Style de remplissage sont:

l Aucun: L'objet est complètement transparent. l Effacé: Rend invisibles les objets cachés sous l'objet actif. l Plein: Colorie tout l'objet. l 25% de couleur: Fixe à 25% l'opacité de la couleur de remplissage. l 50% de couleur: Fixe à 50% l'opacité de la couleur. l 75% de couleur: Fixe à 75% l'opacité de la couleur de remplissage.

Couleur d'arrière-plan définit la couleur de remplissage de la forme.

Organiser

Organiser: Définit comment les objets sont positionnés dans un groupe.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent

comme un seul objet.

l Dégrouper les objets sépare les objets groupés.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va

se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l Aligner les objets sur la droite: Aligne les objets sélectionnés sur la bordure droite

de l'objet le plus à droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

4.4.7.1.4 Onglet Contextuel Image

L'onglet Image sert d'onglet contextuel pour définir les options de taille de l'image et arranger les objets.

Sur l'onglet Image, les groupes de paramètres suivants sont disponibles:

l Redimensionner: redéfinit comment le fichier Image s'adapte à la taille de l'objet lors

de l'exécution du formulaire.

l Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

Redimensionner

Le groupe Redimensionner définit l'adaptation de l'image à la taille de l'étiquette.

Le bouton Ajustage de l'image ouvre les options de taille de l'image.

l Les options pour redimensionner définissent comment les dimensions du fichier

source s'adaptent à la taille de l'objet Image au moment de l'impression.

l Conserver la taille originale: Désactive le redimensionnement. Le fichier

source s'affiche en utilisant l'objet avec ses dimensions d'origine.

l Conserver les proportions permet d'adapter proportionnellement la taille de

l'image. Le ratio d'aspect des dimensions du fichier source est préservé.

l Redimensionner à la taille donnée permet de modifier la taille du fichier

source horizontalement et verticalement pour l'ajuster dans le cadre du paragraphe. L'utilisation de cette option risque de déformer l'image.

l Taille originale affiche la Largeur et la Hauteur de l'image avant retouche. l Revenir à la taille d'origine annule toutes les actions modifiant la taille.

Conserver les proportions permet d'être sûr que les deux dimensions de l'objet changent proportionnellement.

Organiser

Organiser: Définit comment les objets sont positionnés dans un groupe.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent

comme un seul objet.

l Dégrouper les objets sépare les objets groupés.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l Aligner les objets sur la droite: Aligne les objets sélectionnés sur la bordure droite

de l'objet le plus à droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

4.4.7.1.5 Onglet Contextuel Texte

L'onglet texte permet de formater les objets Texte .

Sur l'onglet Texte, les groupes de paramètres suivants sont disponibles:

l Le groupe Format permet de définir le format du texte. l Le groupe Paramètres du texte permet de définir la mise en page de tous les

contenus texte ajoutés à un objet de l'étiquette.

l Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

Format

Le groupe Format permet de définir le format du texte.

l Le bouton Afficher /masquer les polices Imprimante affiche ou cache les polices

imprimantes dans la liste des polices.

l Police permet de préciser la police et sa taille. Il y a deux groupes de polices: les

polices OpenType et les polices Imprimante.

NOTE : Quand l'imprimante sélectionnée est une imprimante thermique, des

polices complémentaires sont disponibles dans la liste des polices disponibles. Ce sont les Polices Imprimante identifiées par une petite icône d'imprimante en face de leur nom.

l Les polices peuvent être mises en texte Gras, Italique, Souligné ou Barré. l Mise à l'échelle est un facteur d'extension de la police à partir de ses proportions

d'origine.

Quand le facteur est 100%, la police a son aspect normal. Quand le facteur est 200%, cela veut dire que la police est deux fois plus large que la normale. Quand il est de 50%, la police correspond à la moitié de la largeur.

l Couleur de police définit les couleurs de la police et du soulignage.

Paramètres du texte

Le groupe Paramètres du texte permet de définir la mise en page de tous les contenus texte ajoutés à un objet de l'étiquette.

Le bouton Caractère et Paragraphe ouvre les options d'espacement des lignes et des caractères:

l Interligne: distance entre chaque ligne d'un paragraphe. l Espacement des caractères: distance entre chaque caractère.

Le bouton Effets affiche les effets de texte disponibles:

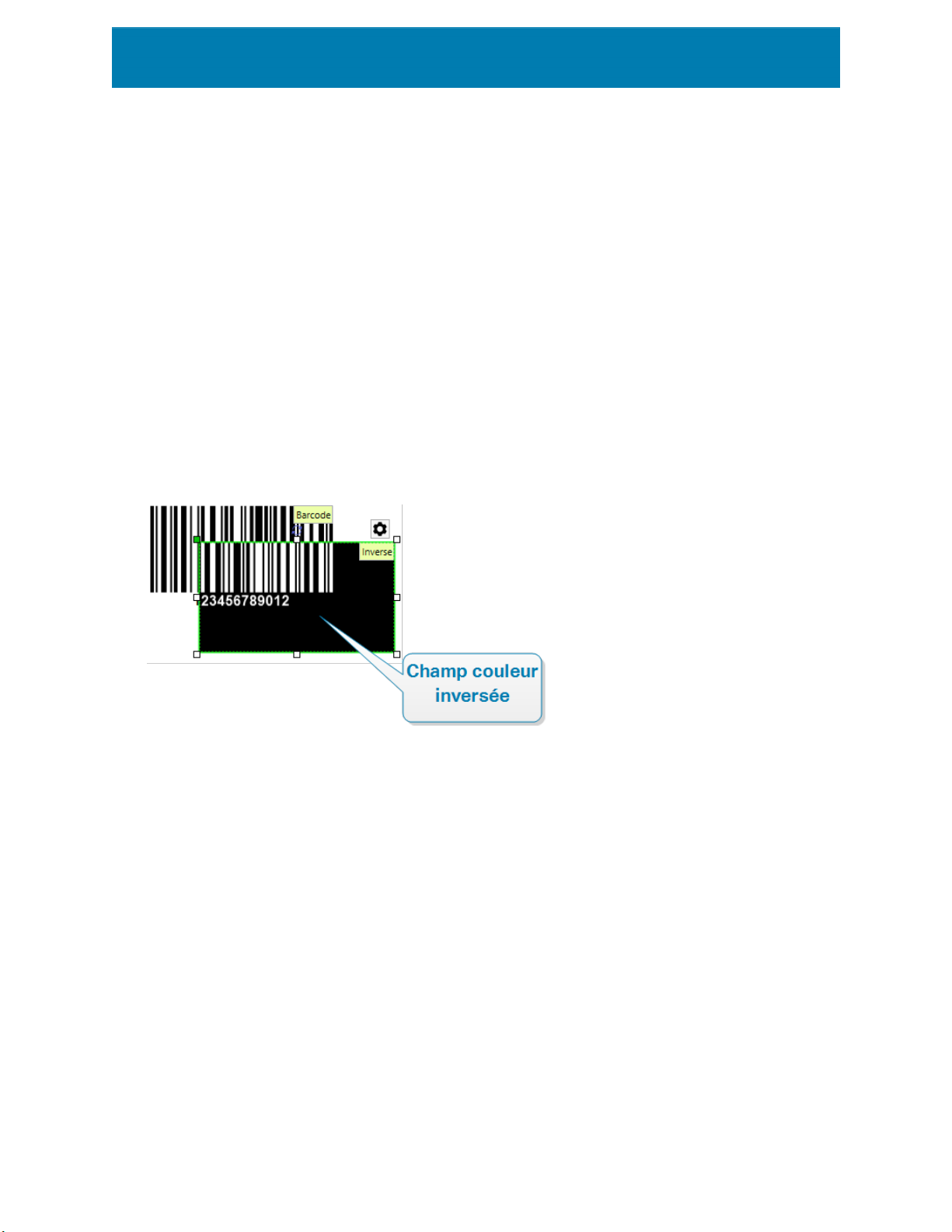

l Inversé: inverse les couleurs de texte et d'arrière plan.

Organiser

Organiser: Définit comment les objets sont positionnés dans un groupe.

l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent

comme un seul objet.

l Dégrouper les objets sépare les objets groupés.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l Aligner les objets sur la droite: Aligne les objets sélectionnés sur la bordure droite

de l'objet le plus à droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

4.4.8 Onglet Aide

L'onglet Aide donne un accès direct aux différentes ressources susceptibles d'aider à créer et utiliser les étiquettes rapidement et efficacement.

Le groupe de ruban Aide comporte des boutons avec des liens vers les ressources suivantes:

l Aide:Aide en ligne de ZebraDesigner l Guides utilisateurs:collection des guides utilisateur de Zebra en ligne. La collection

comporte les guides utilisateurs pour tous les produits en portefeuille.

l Vidéos de formations: Collection de vidéos des formationsZebra. l Base de connaissances: Bibliothèque en ligne d'articles décrivant certaines

solutions techniques, trucs et problèmes résolus pour des étiquettes .

l Fichiers d'exemples:Une collection de modèles d'étiquettes. Les utiliser pour mieux

connaître ZebraDesigner et découvrir les capacités du logiciel.

l L'Assistance technique permet de se connecter avec le département de l'aide

technique de Zebra.

Le groupe du ruban Produit comporte des liens vers:

l La page À propos du logiciel. l La page Internet de Zebra:https://www.zebra.com

4.4.9 RFID

Le groupe RFID donne accès à la boîte de dialogueTag RFID . Cette boîte de dialogue permet de sélectionner le type de tag RFID approprié, de définir son contenu et de configurer le type de données à encoder sur le tag.

NOTE : La fonctionnalité de RFID est disponible quand un pilote d'imprimante Zebra est

installé.

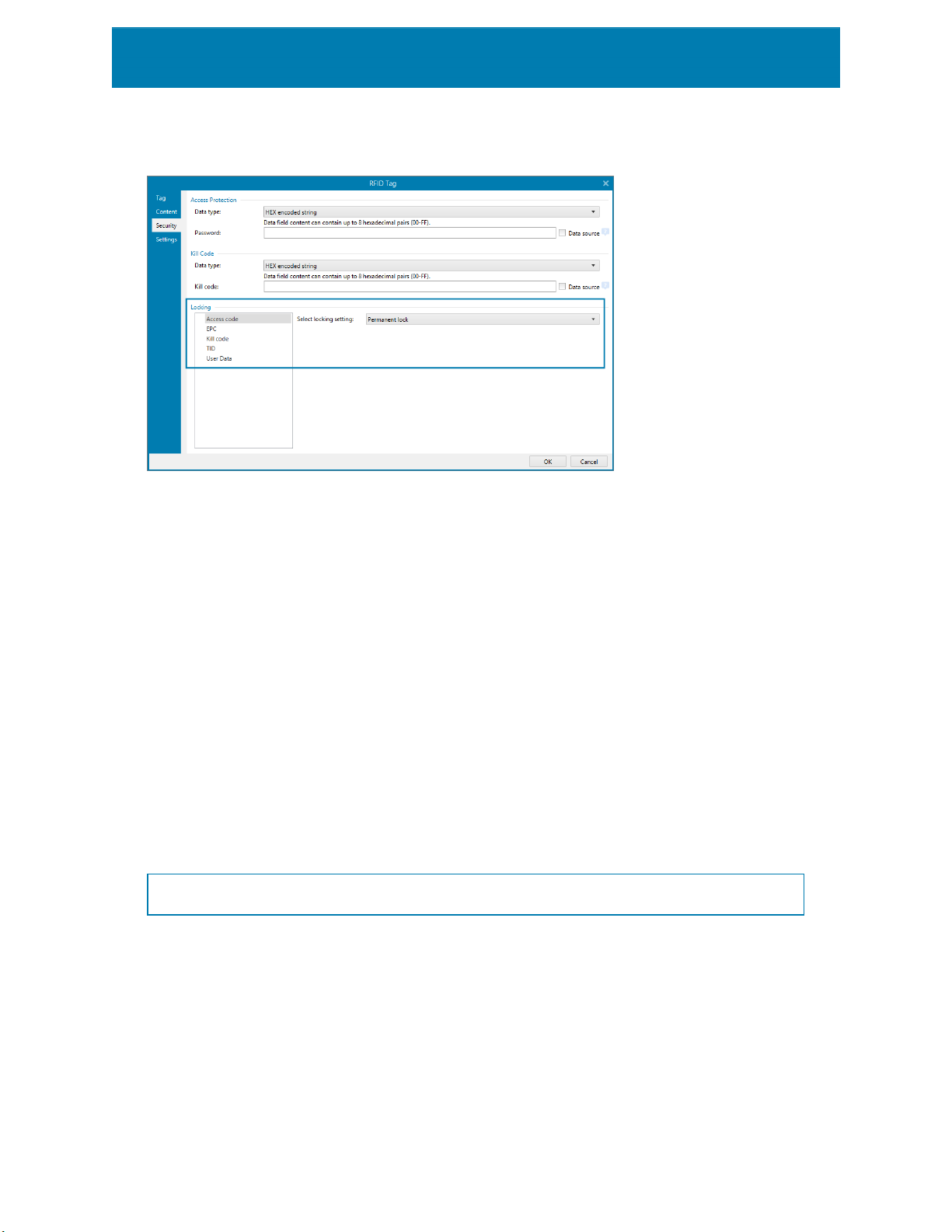

La boîte de dialogue Tag RFID permet de configurer la manière d'encoder le contenu d'un tag.

l Sélectionner le type de tag RFID. l Configurer les différents paramètres du tag relatifs à sa structure et sa

programmation.

l Définir les paramètres de sécurité RFID. l Insérer et configurer les champs de données.

L'option Imprimer les champs des données RFID en objets internes texte ou code à

barres permet de lire et imprimer les champs de données RFID sur une étiquette en utilisant

des objets Texte ou Code à barres avec les éléments internes à l'imprimante.

4.4.9.1 Tag

Le panneau Tag de la boîte de dialogue Tag RFID permet de sélectionner le type de tag à encoder et la manière d'écrire les données sur le tag.

Le groupe Tag comporte la sélection du type de tag.

l Le menu déroulant Type de tag comporte les types de tags RFID disponibles. Le

choix du type de tag est défini automatiquement par le pilote de l'imprimante.

Sélectionner l'imprimante (et le pilote correspondant) pour étiquettes avec tag RFIDdans la

Barre d'état.

Le groupe Utilisation définit les sources de données du Tag RFID et la manière de les écrire dans le tag.

l Écrire les données dans le tag pendant l'impression: Active ou désactive l'écriture

des données sur le tag RFID.

CONSEIL: Désactiver l'écriture peut être utile au cours du processus de création de l'étiquette et pendant certaines phases spécifiques de flux de travail.

l L'option Imprimer les champs des données RFID en objets internes texte ou

code à barres permet de lire et imprimer les champs de données RFID sur une

étiquette en utilisant des objets Texte ou Code à barres avec les éléments internes à l'imprimante. La disponibilité des types de polices et de codes à barres dépend du pilote d'imprimante choisi.

Les champs de données RFID encodables sont ajoutés à l'Explorateur de données dynamiques sous Tag RFID.

E X E M P L E D E C H A M P D E D O N N É E S

- EPC :Ch amp de donn ées ave c Code é le ctron ique d u produit.

- User Data : Ch amp de donn é es dont le conte nu d oit être en codé dan s le tag RFID.

- TID : Champ d e don nées avec l'ID unique du tag RFID.

- GID Code :Code gé néral iden tifiant le s t agsRFID.

- CID Code : Numéro d 'ide n tification de carte.

CONSEIL: Tirer les champs de données appropriés et les placer sur l'étiquette sous forme d'un objet Texte ou Code à barres (défini par le pilote).

4.4.9.2 Contenu

L'onglet Contenu de la Boîte de dialogue Tag RFID permet de définir le contenu d'un tag RFID. Pour encoder les données d'un tag RFID, procéder comme suit.

Étape 1:Sélectionner les champs de données

Le groupe Champs de données permet de sélectionner les champs de données. Ces champs vont contenir les données encodées du tag RFID.

NOTE : La sélection des champs de données disponibles avec les

paramètres correspondant va dépendre du type de Tag choisi.

E X E M P L E D E C H A M P D E D O N N É E S

- TID : unique ID du Tag RF ID .

- EPC : synt axe pour iden tifiant s unique s as sign és aux objet s, ch arges unitaires, e mplace ment s ou autres en tités d'opé rat ion s commer ciales.

- User Data : con tenu de donn ées à é crire sur le tag RFID .

- Mém oir e du Tag RFID :le se ul champ d e don nées disponible pour le s tags RFID n on Gen2.

Étape 2:Sélectionner le Type de données

Type de données définit la méthode de saisie du contenu dans le Champ de données sélectionné. Le type de données disponibles dépend du Champ de données sélectionné.

l Bloc mémoire: La table permet d'entrer les données dans les blocs

mémoire individuels du tag RFID. Chaque ligne de la table représente un bloc du Type de tag sélectionné.

La structure du bloc mémoire et les propriétés des blocs individuels dépendent du Type de Tag sélectionné.

Le Type de données peut être défini individuellement pour chaque bloc.

l Le champ Code du produit électronique (EPC) permet de saisir des

segments des données RFID selon la structure aux normes EPC.

l Chaîne ASCII: Les données RFIDsont saisies sous forme de chaîne de

caractères ASCII.

l Chaîne en hexadécimal: Les données RFIDsont saisies sous forme de

chaîne de paires hexadécimales.

l Numérique: Les données RFIDsont saisies sous forme de chaîne de

chiffres.

Étape 3:Saisir la valeur

Saisir la valeur à encoder sur le tag RFIDselon le type de données sélectionné.

4.4.9.3 Sécurité

L'onglet Paramètres de la boîte de dialogue RFID permet de configurer les paramètres de sécurité du tag RFID. Ces paramètres autorisent ou interdisent l'accès aux données RFID en lecture et écriture.

Ces paramètres dépendent de l'imprimante utilisée. il y a trois principaux types de configuration.

4.4.9.3.1 Champ Mémoire Unique Avec Plusieurs Blocs

Le groupe Verrouillage comporte une présentation des blocs qui sont inclus dans la mémoire du tag RFID. Chaque bloc est verrouillable individuellement.

Pour empêcher la modification et l'écriture d'un bloc, activer l'option Bloc verrouillé.

L'option verrouiller tous les blocs permet de verrouiller tous les blocs du champ mémoire simultanément ou de les déverrouiller s'ils sont déjà verrouillés.

4.4.9.3.2 Champs Mémoire Multiples

Le groupe Protection de l'accès définit un mot de passe à saisir avant d'éditer ou écrire les données RFID.

Type de données définit la méthode de saisie du Mot de passe.

l Chaîne ASCII: Le mot de passe doit être saisi sous forme de chaîne de caractères

ASCII.

l Chaîne en hexadécimal: Le Mot de passe doit être saisi sous forme de chaîne de

paires hexadécimales.

l Numérique: Le Mot de passe doit être saisi sous forme d'une chaîne de chiffres.

Le Kill code désactive de manière permanente et irréversible le tag RFID.

CONSEIL: Une fois le Kill code activé, les données ne sont plus récupérables ni écrites sur le tag.

Le Type de données définit la méthode de saisie des caractères du Kill code.

l Chaîne ASCII: Le Kill code doit être saisi sous forme de chaîne de caractères ASCI. l Chaîne en hexadécimal:Le Kill code doit être saisi sous forme de chaîne de paires

hexadécimales.

l Numérique: Kill code doit être saisi sous forme d'une chaîne de chiffres.

4.4.9.3.3 Champs Mémoire Multiples Avec Verrouillage De Blocs

Des paramètres supplémentaires de Champs mémoire multiples permettent de verrouiller des blocs individuels à l'intérieur des champs mémoires du tag RFID.

Le groupe Verrouillage comporte une présentation des champs mémoire qui sont inclus dans le tag RFID. Chaque champ mémoire est verrouillable individuellement.

Sélectionner les paramètres de verrouillage: permet de définir la manière de verrouiller les blocs.

l Préserver les paramètres de verrouillage d'origine: Impossible de récupérer les

paramètres de verrouillage d'origine mais l'option par défaut garantit que les paramètres du tag vont rester inchangés.

l Verrouiller: Le bloc est verrouillé, il est impossible de le modifier. l Déverrouiller: Le bloc est déverrouillé et éditable. l Reverrouiller: Le tag RFID est déverrouillé pour appliquer les modifications. Un fois

fait, le tag est immédiatement reverrouillé.

l Verrouillage, déverrouillage et reverrouillage permanents: rend permanents les

paramètres décrits ci-dessus. Ces paramètres ne peuvent pas être annulés.

Blocs à verrouiller: définit les blocs individuels ou les groupes de blocs à verrouiller.

CONSEIL: Les blocs verrouillés individuellement sont définis par un index et séparés

par une virgule (avec ou sans espace). Les groupes de blocs sont définis par un tiret.

4.4.9.4 Paramètres

L'onglet Paramètres de la boîte de dialogue Tag RFID permet de configurer les différents paramètres du tag relatifs à sa structure et sa programmation.

Tous les paramètres disponibles sont listés dans une table sous le groupe Paramètres:

l Puissance de lecture: Définit le niveau de la puissance radio pour lire les

informations d'un tag RFID.

l Puissance d'écriture: Définit le niveau de la puissance radio pour écrire les

informations d'un tag RFID.

l Sélection de l'élément antenne:Définit quel élément antenne du spectre de

l'antenne de l'imprimante écrit et lit le contenu du tag RFID.

l Tags maximum pour arrêter: Spécifie la quantité de tags autorisée à être

programmée de manière inadéquate avant que l'impression des étiquettes s'arrête. L'option doit être utilisée comme mesure de précaution, elle empêche une consommation d'étiquettes infinie. Quand la programmation du tag RFID échoue, normalement le mot VOID s'imprime sur l'étiquette.

NOTE : La sélection des paramètres disponibles dépend du Type de tag.

4.4.9.5 Lecture et impression RFID

Cette section décrit la procédure pour définir les champs de données du tag RFID à lire et imprimer sur l'étiquette en utilisant les éléments internes de l'imprimante.

1. Activer Lecture et impression RFID.

Pour activer la fonctionnalité de Lecture et impression de données RFID, ouvrir la

boîte de dialogue du tag RFID et activer l'option Imprimer les champs des données

RFID en objets internes texte ou code à barres. Les champs de données disponibles sont listés dans l'Explorateur de données dynamiques.

2. Configurer les propriétés des champs de données RFID.

Pour configurer les propriétés des champs de données et les afficher sur l'étiquette, les glisser sur le plan de travail. Le champ de données apparaît alors comme un objet

Texte de l'étiquette avec les propriétés supplémentaires suivantes.

Format de données définit le format dans lequel est écrit et imprimé le contenu du champ de données RFID dans l'objet de l'étiquette.

NOTE : Les formats de données disponibles et le nombre de caractères autorisés sont

définis par le pilote d'imprimante et le type de tag choisi.

l La Chaîne en hexadécimal permet de saisir les données RFIDsous forme de chaîne

de paires hexadécimales.

l Le contenu d'un champ de données Chaîne ASCII est une chaîne de caractères

ASCII.

l Le contenu d'un champ de données Numérique est une chaîne de nombres.

NOTE : Vous devez sélectionner une police native de l'imprimante (stockée en interne

dans l'imprimante) pour imprimer. Toutes les autres polices feront remonter une erreur.

L'Aperçu présente le contenu des champs de données tel qu'il va apparaître en utilisant le Format de données choisi. Le champ de l'aperçu ne comporte pas les données actuelles encodées. Saisir manuellement les caractères. Par défaut, l'objet contient des points d'interrogation pour toute la longueur du champ de données RFID.

CONSEIL: Le rôle du champ de l'Aperçu est de remplir l'objet avec un contenu factice pendant le processus de création de l'étiquette pour donner une idée de la présentation sur l'étiquette imprimée. L'objet de l'étiquette imprimée affiche le contenu qu'il a lu du tag RFID.

Le groupe Extraction de données définit les morceaux du contenu des champs de données à lire du tag pour les imprimer sur l'étiquette.

CONSEIL: Par défaut, c'est la totalité des données encodées qui est lue du tag RFID.

l Sélectionner les octets spécifie les octets des données encodées du tag RFID qui

doivent se trouver dans l'objet de l'étiquette.

l Octets de départ:Nombre d'octets dans une chaîne encodée qui démarre la

sélection.

l Longueur dans les octets: Nombre d'octets sélectionnés devant être extraits

des données encodées.

l Sélectionner les blocs: Spécifie les blocs de données encodées du tag RFID qui

doivent se trouver sur l'objet de l'étiquette.

l Bloc de départ:Nombre de blocs dans une chaîne encodée qui démarre la

sélection.

l Nombre de blocs: Nombre de blocs sélectionnés devant être extraits des

données encodées.

4.5 Plan de travail

Le plan de travail est le champ central de ZebraDesigner sur lequel les objets de l'étiquette sont créés, ajoutés, placés et interconnectés.

Pour simplifier au maximumla création d'étiquettes , le plan de travail suit les mêmes principes de fonctionnement que toutes les autres applications Windows.

CONSEIL: Utiliser l'onglet Affichage pour personnaliser le plan de travail.

l Les éléments du plan de travail sont décrits ici. l Les actions d'édition du plan de travail sont décrites ici. l Les éléments d'aide visuelle du plan de travail sont décrits ici.

4.5.1 Éléments du plan de travail

Le plan de travail comporte les éléments suivants:

l Règle: Le plan de travail est équipé d'une règle horizontale et d'une règle verticale.

Les utiliser pour mettre les objets en ligne ou pour positionner correctement l'étiquette et son contenu. Changer les unités de mesures de la règle dans les

propriétés de l'étiquette.

l Papier: Espace jaune du plan de travail qui affiche la taille du papier. Les données du

format de papier utilisé proviennent du pilote d'imprimante, mais il est possible de définir un format personnalisé. Pour imprimer sur des feuilles de papier bureau ordinaires, il faut définir une saisie manuelle de la taille de papier. Pour plus de détails, voir la section Papier.

l Étiquette: Espace blanc qui représente l'espace pour créer l'étiquette. La ligne rouge

limite la zone imprimable.

l Fenêtre des propriétés de l'objet: Définit les propriétés de l'objet sélectionné sur

l'étiquette . Double-cliquer sur un objet pour ouvrir la boîte de dialogue.

4.5.2 Actions d'édition du plan de travail

Voici la liste des actions les plus fréquemment utilisées pour éditer les objets sur le plan de travail:

l Organisation des objets: Permet de positionner les objets devant ou derrière

d'autres objets dans un groupe. Les options d'organisation sont décrites ici.

l Alignement des objets: Permet d'aligner entre eux les objets. Les options

d'alignement sont décrites ici.

l Focalisation: Permet de zoomer en avant et en arrière sur tout le plan de travail. Les

options de focalisation sont décrites ici.

l Défilement: Permet de faire défiler le plan de travail de haut en bas. l Sélection: Permet de sélectionner, sur le plan de travail, les objets, seuls ou en

groupe, pour les modifier. Sélectionner un groupe permet d'appliquer n'importe quelle action à plusieurs objets en même temps.

l Rotation: Permet de faire tourner l'objet.

4.5.3 Éléments d'aide visuelle

Ci-dessous se trouvent les éléments d'aide visuelle vous permettant de travailler avec ZebraDesigner.

l Le Quadrillage sert d'aide visuelle au cours de l'édition. Il peut être visible ou caché.

Sa densité est personnalisable. Cette option est disponible dans le

ZebraDesignergroupe de ruban Aligner.

l Les Grilles d'alignement sont des lignes invisibles qui aident à aligner les objets au

cours de l'édition. Cette option est disponible dans le ZebraDesignergroupe de ruban

Aligner.

l La Règle affiche le plan de travail disponible pour l'étiquette (mis en blanc) et la page

du fichier (en gris).

l Gestion des dimensions apparaît sur les objets sélectionnés (actifs). Elle permet de

modifier les dimensions des objets. Les dimensions X et Y peuvent être modifiées simultanément ou séparément.

l Les Marges correspondent à la taille fixe de l'espace entre la bordure d'un objet et la

bordure d'une étiquette.

4.5.4 Fenêtre des propriétés de l'objet

Pendant la conception d'un objet, sur une étiquette double-cliquer sur l'objet pour le paramétrer.

Double cliquer sur un objet ouvre la fenêtre des Propriétés de l'objet. Les options disponibles dans la fenêtre des propriétés dépendent de chaque objet sélectionné et de ses propriétés.

l Les objets de l'étiquette et leurs propriétés sont décrits ici.

En appuyant sur la touche F4, la boîte de dialogue des propriétés de l'objet vient s'épingler sur le côté droit du plan de travail sous la forme d'un éditeur des propriétés de l'objet.

4.6 Boîtes de dialogue Propriétés du document et Gestion du document

ZebraDesigner dispose de plusieurs boîtes de dialogue pour aider à configurer et gérer le document actif et les sources de données connectées. Lire les articles ci-dessous pour les instructions détaillée:

l Propriétés de l'étiquette

4.6.1 Propriétés de l'étiquette

L'Éditeur des propriétés de l'étiquette permet de choisir l'imprimante, paramétrer les dimensions de l'étiquette et définir les propriétés du papier d'impression.

Les paramètres des propriétés de l'étiquette sont listés ci-dessous et apparaissent en tant qu'onglets de la boîte de dialogue:

Propriétés de l'étiquette Description

Imprimante Sélectionne l'imprimante préférée.

Propriétés de l'étiquette Description

Dimensions de l'étiquette Définit l'unité de mesure et les dimensions de l'étiquette. Papier Définit les propriétés du papier à imprimer. Format Sélectionne le type de papier en stock. Style Définit les paramètres du style de l'étiquette. Info Contient la description de l'étiquette.

CONSEIL: Pour ouvrir l'Éditeur des propriétés de l'étiquette, double-cliquer sur le plan

de travail.

4.7 Menus Contextuels

Dans ZebraDesigner, un clicdroit affiche des menus contextuels variés comportant les commandes les plus utilisées. La disponibilité de ces commandes dépend des articles sélectionnés – plan de travail ou objet.

4.7.1 Menu contextuel du plan de travail

En cliquant à droite sur le Plan de travail, un menu contextuel apparaît. Ce menu contextuel comporte les commandes les plus utilisées:

l Propriétés du document: Ouvre les boîtes de dialogue . l Coller: Colle les données du presse-papiers sur le plan de travail. Un article du

presse-papiers est réutilisable plusieurs fois.

l Couper: Retire l'élément sélectionné du plan de travail et l'ajoute au presse-papiers

pour qu'il soit copié ailleurs.

l Copier: Copie la sélection dans le presse-papiers. l Sélectionner tout: Sélectionne tous les objets du plan de travail. l Aligner sur les objets: Aligne l'objet aux autres objets du plan de travail. Quand deux

objets sont alignés, une ligne reliant les bords des deux objets alignés apparaît.

l Aligner sur la grille: Aligne l'objet avec la grille du plan de travail. Quand l'objet est

déplacé, il s'aligne toujours sur la grille.

l Afficher le quadrillage rend visible un quadrillage sur le plan de travail. l Visibilité des marqueurs de l'objet: Affiche la visibilité des propriétés de l'objet. Les

marqueurs deviennent visibles lorsque vous déplacez le curseur de la souris sur l'objet.

l Nom de l'objet: Affiche le nom d'un objet. l Élément interne: Indique si l'objet sélectionné appartient aux éléments de

l'imprimante interne.

l Compteur: Indique si la variable connectée est un Compteur. l Objet verrouillé: Le marqueur indique que la position de l'objet est verrouillée.

l Zoom: Définit le comportement du zoom.

l Zoom sur le document: Affiche l'étiquette entière dans la fenêtre de

ZebraDesigner.

l Zoom sur les objets: Affiche tous les objets dans la fenêtre de

ZebraDesigner.

4.7.2 Menu contextuel des objets

En cliquant à droite sur un objet, un menu contextuel apparaît. Ce menu contextuel comporte les commandes suivantes:

l Propriétés: Ouvre la boîte de dialogue des propriétés de l'objet. l Copier: Copie la sélection dans le presse-papiers. l Couper: Retire l'élément sélectionné du plan de travail et l'ajoute au presse-papiers

pour qu'il soit copié ailleurs.

l Supprimer: Supprime l'objet sélectionné du plan de travail. l Verrouiller: Empêche de bouger l'objet sélectionné. l Organiser: Place les objets les uns devant ou derrière les autres.

l Avancer d'un cran avance l'élément d'un cran. l Reculer d'un cran déplace l'objet sélectionné d'un cran. l Placer sur le dessus avance l'élément devant tous les autres éléments de

l'étiquette.

l Mettre en arrière-plan envoie l'élément derrière tous les autres éléments de

l'étiquette.

4.7.3 Groupe de menu contextuel

En cliquant à droite sur un objet, un menu contextuel apparaît. Ce menu contextuel comporte les commandes suivantes:

l Propriétés: Ouvre la boîte de dialogue des propriétés classiques de l'objet. l Copier: Copie la sélection dans le presse-papiers. l Couper: Retire l'élément sélectionné du plan de travail et l'ajoute au presse-papiers

pour qu'il soit copié ailleurs.

l Supprimer: Supprime l'objet sélectionné du plan de travail. l Verrouiller: Empêche l'objet sélectionné de bouger. l Grouper les objets: Réunit les objets sélectionnés pour qu'ils se comportent comme

un seul objet.

l Dégrouper les objets sépare les objets groupés.

Organiser définit comment les objets sont positionnés dans un groupe.

l Reculer d'un cran déplace l'objet sélectionné d'un cran. l Mettre en arrière-plan déplace l'objet sélectionné au-dessous de la pile d'objet. l Avancer d'un cran déplace l'objet sélectionné d'un cran. l Mettre au premier plan déplace l'objet sélectionné sur le dessus de la pile d'objet.

Les options d'Alignement horizontal sont:

l Gauche: Aligne les objets sélectionnés sur la bordure gauche de l'objet le plus à

gauche ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure gauche de l'étiquette.

l Aligner les objets au centre: Aligne les objets sur le centre horizontal du premier

objet sélectionné ou sur le centre horizontal de l'objet le plus grand. Si un seul objet est sélectionné, il sera centré horizontalement sur l'étiquette.

l Aligner les objets sur la droite: Aligne les objets sélectionnés sur la bordure droite

de l'objet le plus à droite ou sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure droite de l'étiquette.

l Répartir horizontalement: Égalise l'espacement horizontal entre les objets.

Les options d'alignement vertical sont:

l Haut: Aligne les objets sélectionné sur la bordure supérieure de l'objet le plus haut ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il va se placer sur la bordure supérieure de l'étiquette.

l Centrer verticalement: Aligne les objets sélectionnés sur le centre vertical de

l'objet le plus grand ou du premier objet sélectionné. Si un seul objet est sélectionné, il sera centré verticalement sur l'étiquette.

l Bas: Aligne les objets sélectionnés sur la bordure inférieure de l'objet le plus bas ou

sur celle du premier objet sélectionné. Si un seul objet est sélectionné, il se place sur la bordure inférieure de l'étiquette.

l Répartir verticalement: Égalise l'espacement vertical entre les objets.

5 Étiquette

Une étiquette est un masque sur lequel on ajoute des objets et qu'on imprime sur n'importe quel support.

Après avoir terminé de créer votre étiquette, vous pouvez l'imprimer en utilisant n'importe quelle imprimante installée.

5.1 Assistant Paramètre d'étiquette

L'Assistant Paramètre d'étiquette vous guide pas à pas pour créer une nouvelle étiquette. Cet assistant comporte quatre étapes de configuration et une conclusion:

l Étape 1:Sélectionner l'imprimante l Étape 2:Définir la taille de la page l Étape 3:Sélectionner la présentation de l'étiquette l Étape 4:Spécifier les dimensions de l'étiquette l Étape 5:Conclusion

Après ces étapes, l'étiquette est prête à imprimer ou à modifier.

NOTE : Pour quitter l'Assistant Paramètre d'étiquette à n'importe quel moment, appuyer

sur la touche Echap. Les propriétés de la nouvelle étiquette sont définies comme propriétés par défaut.

5.1.1 Étape 1 de : Sélectionner l'imprimante

Cette étape permet de choisir l'imprimante à utiliser pour la nouvelle étiquette. Elle propose aussi un accès direct aux propriétés du pilote d'imprimante.

1. Sélectionner l'imprimante dans la liste du menu déroulant.

2. L'Assistant Paramètre d'étiquette mémorise la dernière imprimante utilisée. Lors de la

création d'une autre étiquette, l'assistant va automatiquement sélectionner l'imprimante que vous avez sélectionnée pour la précédente étiquette. Si cette imprimante n'est plus là, il prend votre imprimante par défaut.

5.1.2 Étape 2 de :Définir la taille de la page

Cette étape définit la taille de la page. Avec une imprimante thermique, il est recommandé de déterminer une taille automatique. La sélection manuelle est très utile quand le code exact du stock ou du format de l'étiquette est connu.

NOTE : En changeant d'imprimante, les paramètres de la Taille de la page se mettent

toujours par défaut (automatiquement).

1. Sélectionner le support d'impression.

l L'option Imprimer sur un rouleau d'étiquettes imprime sur le rouleau

d'étiquettes installé. La taille de la page pour les imprimantes thermiques est détectée automatiquement.

NOTE : Si une imprimante thermique a été sélectionnée à l'étape

précédente de l'assistant Sélectionner l'imprimante, cette option est activée par défaut.

l L'option Imprimer sur une feuille de papier imprime les étiquettes sur des

feuilles de papier. Elle permet de définir à la main la taille de la page d'étiquettes pour ajuster l'imprimante.

Avec cette option, des paramètres supplémentaires apparaissent.

l Unité de mesure: Définit l'unité utilisée par défaut pour l'étiquette. l Papier: Définit la Largeur et la Hauteur de la page d'étiquettes.

NOTE : S'il a été sélectionné une imprimante de bureau à l'étape

précédente de l'assistant Sélectionner une imprimante, la taille de la page est activée par défaut.

2. Sélectionner le format.

Sélectionner un format prédéfini permet que la page soit définie par le type de format sélectionné.

Avec cette option, des paramètres supplémentaires apparaissent.

l Type de format: permet de définir quel type de format doit être utilisé pour

créer et imprimer une étiquette. Les types de format sont souvent associés aux marques d'imprimantes ou aux fournisseurs de papeterie. Choisir le format exact dans le menu déroulant.

Si le format choisi n'est pas compatible avec l'imprimante sélectionné, un message de précaution apparaît. La création et l'impression d'étiquettes sont désactivées.

l Informations sur le format affiche les propriétés du format choisi.

5.1.3 Étape 3 de :Sélectionner la présentation de l'étiquette

Cette étape définit l'orientation de l'étiquette et la rotation sur une imprimante.

l Le groupe Orientation permet de déterminer la présentation de la nouvelle

étiquette: Portrait ou Paysage.

l Rotation: Fait tourner de 180degrés la Mise en page Imprimante de l'étiquette, si

l'imprimante est compatible.

l Aperçu: Affiche la présentation de l'étiquette en fonction des propriétés

paramétrées.

5.1.4 Étape 4 de :Spécifier les dimensions de l'étiquette

À cette étape, définir les dimensions de la nouvelle étiquette, ses marges, son unité de mesure et les paramètres de nombre d'étiquettes.

l Unité de mesure: Définit l'unité utilisée par défaut pour l'étiquette. l Dimensions de l'étiquette définit la Largeur et la Hauteur de l'étiquette. l Marge détermine la distance entre la bordure du plan de travail et celle de l'étiquette

(gauche/droite, haut/bas).

l Nombre d'étiquettes détermine le nombre d'étiquettes à imprimer sur une seule

feuille d'étiquettes.

l À l'horizontal répartit les étiquettes horizontalement. l À la verticale répartit les étiquettes verticalement en colonne. l Intervalle horizontal détermine la distance horizontale entre les étiquettes. l Intervalle vertical détermine la distance verticale entre les étiquettes.

l Ordre de traitement: Définit quand quel sens les étiquettes s'imprimeront. Définir le

coin de départ de l'impression ainsi que le positionnement de l'étiquette horizontalement et verticalement.

5.1.5 Étape 5 de : Conclusion

Cette étape résume les propriétés de la nouvelle étiquette comme définie avec l'Assistant Paramètre d'étiquette.

Avant de cliquer sur Terminer pour passer aux phases d'édition et d'impression, vérifier les paramètres affichés:

l Imprimante: Imprimante sélectionnée pour imprimer l'étiquette. l Dimensions de l'étiquette: Dimensions de la nouvelle étiquette. l Dimensions du papier: Dimensions du papier imprimable.

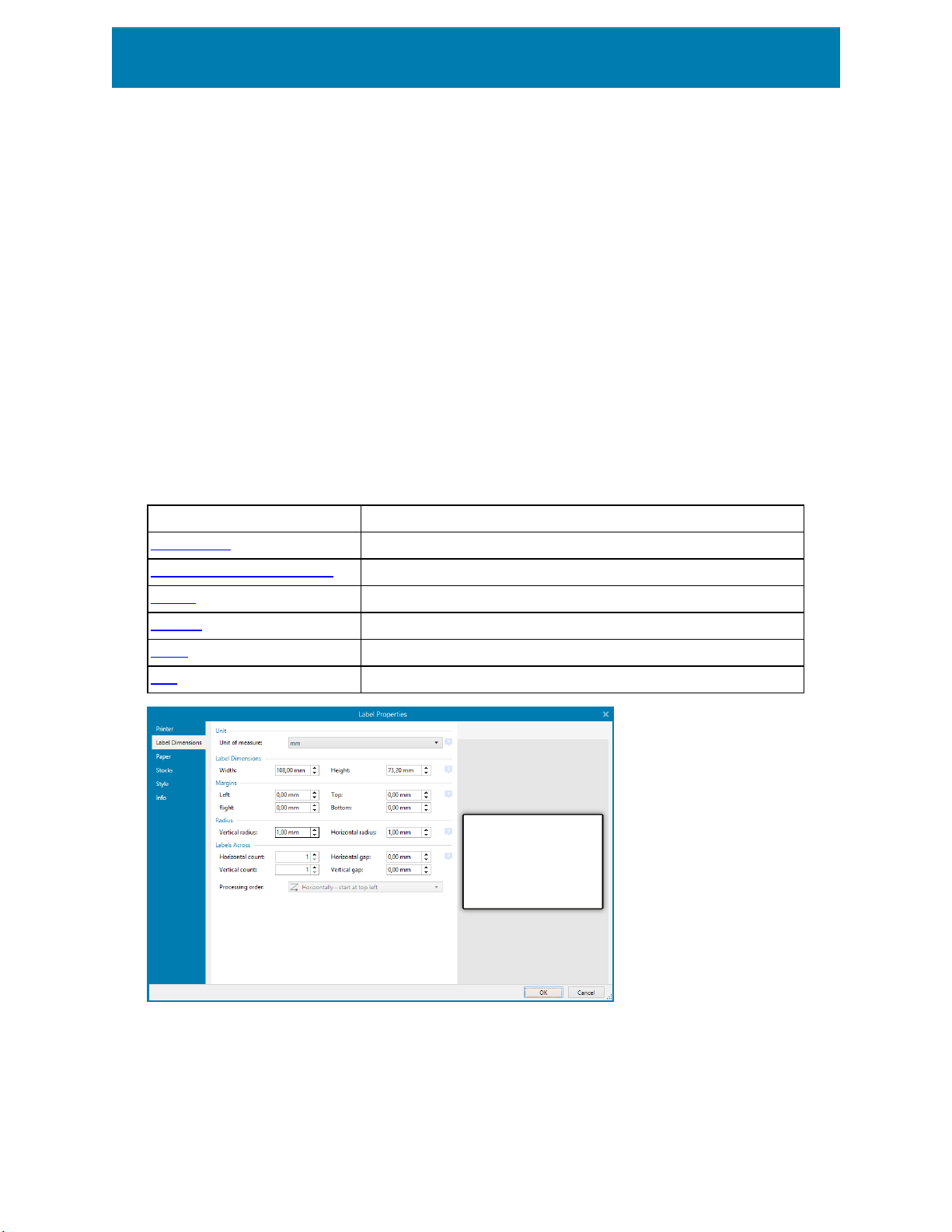

5.2 Propriétés de l'étiquette

L'Éditeur des propriétés de l'étiquette permet de choisir l'imprimante, paramétrer les dimensions de l'étiquette et définir les propriétés du papier d'impression.

Les paramètres des propriétés de l'étiquette sont listés ci-dessous et apparaissent en tant qu'onglets de la boîte de dialogue:

Propriétés de l'étiquette Description

Imprimante Sélectionne l'imprimante préférée. Dimensions de l'étiquette Définit l'unité de mesure et les dimensions de l'étiquette. Papier Définit les propriétés du papier à imprimer. Format Sélectionne le type de papier en stock. Style Définit les paramètres du style de l'étiquette. Info Contient la description de l'étiquette.

CONSEIL: Pour ouvrir l'Éditeur des propriétés de l'étiquette, double-cliquer sur le plan

de travail.

5.2.1 Imprimante

L'onglet Imprimante permet de définir l'imprimante qui va imprimer l'étiquette et de paramétrer son comportement.

Le menu déroulant Imprimante vous permet de sélectionner l'une des imprimantes installées sur le système.

CONSEIL: Pour définir les paramètres de l'imprimante, la sélectionner et cliquer sur Propriétés de l'imprimante. Ce bouton donne un accès direct au pilote et aux

paramètres de l'imprimante sélectionnée.

5.2.2 Dimensions de l'étiquette

L'onglet Dimensions de l'étiquette spécifie les dimensions de l'étiquette et définit si sa taille doit s'adapter en fonction de celle des objets ou non.

Unité de mesure: Définit l'unité utilisée par défaut pour l'étiquette. Il y a quatre unités possibles:cm, in, mm et points.

Dimensions de l'étiquette définit la Largeur et la Hauteur de l'étiquette. Les paramètres dimensions de l'étiquette sont actifs quand Dimensions manuelles de l'étiquette est activé.

La saisie manuelle d'une unité de mesure va changer l'Unité définie ici.

Marge détermine la distance entre la bordure du plan de travail et celle de l'étiquette (gauche/droite, haut/bas).

Le groupe Rayon permet d'arrondir les coins de l'étiquette.

l Rayon vertical: Ajuste la valeur d'arrondi dans le sens vertical. l Rayon horizontal: Ajuste la valeur d'arrondi dans le sens horizontal.

Nombre d'étiquettes détermine le nombre d'étiquettes à imprimer sur une seule feuille d'étiquettes.

l À l'horizontal répartit les étiquettes horizontalement l À la verticale répartit les étiquettes verticalement en colonne. l Intervalle horizontal détermine la distance horizontale entre les étiquettes. l Intervalle vertical détermine la distance verticale entre les étiquettes.

l Ordre de traitement: définit dans quel sens les étiquettes s'imprimeront. Définir le

coin de départ de l'impression ainsi que le positionnement de l'étiquette horizontalement et verticalement.

5.2.3 Papier

L'onglet Papier définit les propriétés du papier à imprimer.

Unité sélectionne l'Unité de mesure à utiliser pour l'étiquette.

Le groupe Type de Papier permet de définir la manière de dimensionner le papier– automatique ou manuel.

l Déterminer automatiquement la taille de la page en fonction des dimensions de

l'étiquette (étiquettes en rouleaux): la taille de la page est définie par le pilote de l'imprimante.

l Déterminer à la main la taille de page (feuille de papier) permet de définir

manuellement la taille de la page.

Quand la taille de la page est définie manuellement, des options supplémentaires apparaissent:

l Papier: sélection du format de papier. l Largeur et Hauteur: dimensions personnalisées de papier.

Le groupe Orientation permet de déterminer la présentation de la nouvelle étiquette: Portrait ou Paysage.

l Rotation: Disposition Imprimante tournée de 180 degrés.

Prévisualisation: Affiche à l'écran l'étiquette en cours avec la disposition à l'impression.

5.2.4 Format

Les formas d'étiquettes permettent de gagner du temps pour la création des étiquettes. Utiliser les formats de masques pour créer des étiquettes pour un type d'imprimante ou pour optimiser le processus de création d'étiquettes.

Format: Permet de définir quel type de format doit être utilisé pour créer et imprimer une étiquette. Les types de format sont souvent associés aux marques d'imprimantes ou aux fournisseurs de papeterie.

NOTE : Les propriétés de format définies ici sont prioritaires sur les propriétés de

l'étiquette définies à la main.

Format: Permet de définir le format exact à utiliser pour créer et imprimer une étiquette Les formats sont triés par marques et par supports. Étendre le la liste pour choisir le bon format.

CONSEIL: Utiliser Rechercher... pour trouver le format requis. Une recherche partielle est possible – Saisir une séquence de caractères et tous les formats la contenant seront listés.

NOTE : Si le format choisi n'est pas compatible avec l'imprimante sélectionnée, un

message de précaution apparaît. Le format antérieurement choisi redevient actif pour que l'impression continue.

Informations sur le format affiche les propriétés du format choisi.

l Dimensions de l'étiquette l Nombre d'étiquettes horiz. l Description l Auteur

5.2.5 Style

L'onglet Style permet de définir les paramètres de style de l'étiquette.

Couleur d'arrière-plan définit la couleur du fond de l'étiquette.

Image d'arrière-plan définit l'image en fond d'étiquette.

l Nom de fichier Image: Définit le fichier Image à utiliser en tant qu'image d'arrière-

plan.

l Intégrer une image dans un document définit l'image comme partie intégrante du

fichier d'étiquette.

l Enregistrer l'image intégrée dans le fichier: L'image intégrée est enregistrée dans

un fichier.

l Supprimer l'image intégrée:L'image intégrée est supprimée du fichier d'étiquette. l Position de l'image: Définit la position de l'image sur l'étiquette.

l Centrer: Centre l'image sur l'étiquette avec ses dimensions d'origine. Si

l'image est plus grande que l'étiquette, seule la partie centrale sera visible.

l Adapter:Redimensionne l'image pour remplir l'étiquette tout en gardant les

proportions d'origine.

l Étirer: Étire l'image pour qu'elle remplisse toute l'étiquette.

NOTE : Cette option ne tient pas compte des proportions d'origine de

l'image. Il se peut qu'elle apparaisse déformée sur l'étiquette.

l Rotation: image d'arrière-plan tournée de 90degrés. l Imprimer l'image d'arrière-plan: Imprime l'image d'arrière-plan.

5.2.6 Info

L'onglet Info comporte une Description pouvant servir de conseil ou de guide pour le travail de l'utilisateur.

Définir la Description en tapant le texte dans le champ.

5.3 Objets de l'étiquette

Après paramétrage des Propriétés de l'étiquette, nous passons au contenu de l'étiquette. Les objets de l'étiquette sont des articles basiques d'édition, utilisés pour ajouter ou modifier des contenus variés. Chaque objet a sa propre fonction décrite dans le tableau ci-dessous.

Objets de l'étiquette

Texte

Icône Description

Objet pour insérer des contenus texte. Il adapte ses dimensions au total des données entrées. Lors de la frappe, l'objet Texte s'agrandit horizontalement et/ou verticalement.

Objets de l'étiquette

Icône Description

Code à barres


Cet objet permet d'ajouter divers types de codes à barres sur une étiquette.

Cet objet permet d'ajouter un contenu graphique sur l'étiquette.

Rectangle Cet objet permet de créer des formes rectangulaires.

Ligne Cet objet permet de créer une ligne sur l'étiquette.

Ellipse Cet objet permet de créer des formes circulaires.

Inversé

Objet pour intervertir les couleurs de l'objet et de son fond.

5.3.1 Texte

Un objet Texte s'adapte toujours au contenu saisi en s'étirant et en se rétrécissant. Lors de la frappe, l'objet Texte s'agrandit horizontalement et/ou verticalement.

5.3.1.1 Source

La Source de données connectée est la source de données dynamiques qui est connectée à l'objet..

l Données fixes: Texte fixe saisi à la main. l Saisie clavier variable: Type de variable qui active une invite différente pour chaque

travail d'impression.

l Date du jour: Affiche la date du jour au format demandé.

l Horaire actuel: Affiche l'heure actuelle sur l'étiquette. l Compteur:Affiche une valeur de compteur. l Fonctions: Outil de transformation des données entrées.

Le champ Contenu vous permet d'entrer le contenu de l'objet.

5.3.1.2 Style

Couleur de police définit les couleurs de la police des cellules et du soulignage .

Police sélectionne la police de caractères. Il y a deux groupes de polices: les polices

OpenType et les polices Imprimante.

NOTE : Quand l'imprimante sélectionnée est une imprimante thermique, des polices

complémentaires sont disponibles dans la liste des polices disponibles. Les polices imprimantes sont pré installées sur l'imprimante. Ce sont les Polices imprimante identifiées par une petite icône d'imprimante en face de leur nom.

Les polices peuvent être mise en texte Gras, Italique, SoulignéouBarré.

Adaptation de la police définit le facteur d'étirement de la police. Quand le facteur est 100%, la police a son aspect normal. Si le facteur est de 200 %, la largeur de la police sera le double de l'original. Si le facteur est de 50 %,la police est réduite de la moitié de sa taille d'origine.

Alignement définit le positionnement horizontal du contenu de l'objet.

l A Gauche: texte aligné sur la bordure gauche de l'objet. l Au centre: texte positionné au centre de l'objet. l ADroite: texte aligné sur la bordure droite de l'objet. l Justifié répartit le texte de manière uniforme entre les deux bordures.

Espacement détermine l'espacement des caractères et des lignes du texte.

l Interligne: distance entre chaque ligne d'un paragraphe. l Espacement des caractères: distance entre chaque caractère.

5.3.1.3 Effets

Inversé: intervertit les couleurs du texte et du fond de l'objet.

5.3.1.4 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Le groupe Taille donne les informations sur les dimensions de l'objet.

l Largeur et Hauteur: Dimensions horizontales et verticales de l'objet. l Conserver les proportions: Change simultanément les dimensions verticales et

horizontales de l'objet.

Dans l'objet Texte, la taille du texte est déterminée par la taille de la police. Les dimensions de l'objet et ses proportions ne peuvent pas être changées manuellement.Elles servent seulement d'information sur sa taille actuelle.

NOTE : Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de l'angle, tirer le

curseur, ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de rotation et le

curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi.

Verrouiller l'objet sur le plan de travail empêche l'objet de bouger pendant le processus de création. Sélectionner sous le groupe Comportement de l'éditeur.

5.3.1.5 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE : Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

L'option

l Non imprimable:

Aperçu avant impression Sortie d'impression

Empêche d'imprimer l'objet.

l Si la case à cocher

Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à l'impression. L'objet est traité comme s'il n'existait pas.

Non imprimable

OUI NON

(sélectionné)

Visible (effacé) NON NON

5.3.2 Code à barres

Code à barres cet objet permet d'ajouter divers types de codes à barres avec des données encodées sur une étiquette.

Les détails sur les propriétés du code à barres, les types et les méthodes d'encodage sont disponibles dans la section dédiée au code à barres.

5.3.3 Image

Utiliser l'objet Image pour ajouter du contenu graphique sur une étiquette. Cet objet permet d'utiliser les formats de fichiers suivants:

l Portable Network Graphic (.png) l PDF (*.pdf) l Adobe Photoshop (*.psd) l Scalable Vector graphics (*.svg) l Paintbrush (*.pcx) l JPEG bitmaps (*.jpg, *.jpeg, *.jpe) l TIFF bitmaps (*.tif, *.tiff) l Enhanced Windows Metafile (.emf) l Windows Metafile (*.wmf) l Windows bitmap (.bmp)

5.3.3.1 Source

La Source de données connectée est la source de données dynamiques qui est connectée à l'objet.

l Données fixes: Texte fixe saisi à la main. l Saisie clavier variable: Type de variable qui active une invite différente pour chaque

travail d'impression.

l Date du jour: Affiche la date du jour au format demandé. l Horaire actuel: Affiche l'heure actuelle sur l'étiquette. l Compteur:Affiche une valeur de compteur. l Fonctions: Outil de transformation des données entrées.

Le champ Contenu est utilisé pour entrer le contenu de l'objet.

Pour (re)définir le Contenu de l'objet, cliquer sur Parcourir pour localiser le fichier et l'afficher sur l'étiquette.

Intégrer une image dans un document définit l'image comme partie intégrante du fichier d'étiquette. Il n'est alors plus possible de lier l'objet au fichier original de l'image.

CONSEIL: L'intégration de l'image rend le fichier d'étiquette plus facilement transportable puisque l'utilisateur n'a plus besoin d'inclure le fichier de l'image lorsqu'il partage l'étiquette.

Enregistrer l'image intégrée dans le fichier: L'image intégrée est enregistrée dans un fichier.

5.3.3.2 Style

Le groupe Tramage permet de sélectionner la méthode de tramage la plus appropriée pour imprimer les images sur des étiquettes en noir et blanc.

CONSEIL: Avec ce type d'image, le tramage crée l'illusion de nouvelles couleurs et ombres en variant uniquement les points noirs.

Type de tramage sélectionne la méthode de tramage:

l Pilote d'imprimante par défaut: Aucun tramage sélectionné pour l'objet Image.

Quand l'impression est en noir et blanc, le pilote utilise sa propre méthode de tramage.

S'il n'y a pas de tramage paramétré pour l'image, l'algorithme peut aussi être sélectionné dans la boîte de dialogue des propriétés de l'imprimante. L'algorithme de tramage

sélectionné pour un objet dans ZebraDesigner écrase l'algorithme sélectionné dans les propriétés de l'imprimante. Voir Modification des options de tramage pour plus d'informations détaillées.

l Commandé: Réalise le tramage en appliquant un seuil de carte (matrice avec cellules)

sur les pixels affichés. Si la valeur d'un pixel (entre 0 et 9) est inférieure au nombre correspondant de cellules de la matrice, l'algorithme met le pixel en noir, sinon, il est mis en blanc.

l Seuil: Détermine le seuil auquel chaque point est comparé. Si la valeur d'origine est

supérieure au seuil, ce sera blanc. Plus la valeur du seuil est basse, plus les points seront blancs.

l Floyd Steinberg: Réalise un tramage en utilisant la dispersion d'erreur. L'algorithme

génère le résultat le plus proche de l'original, mais il s'agit de l'option la plus lente.

5.3.3.3 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Le groupe Taille permet de définir les dimensions de l'objet:

l Largeur et Hauteur: Dimensions horizontales et verticales de l'objet. l Conserver les proportions: Change simultanément les dimensions verticales et

horizontales de l'objet.

NOTE : Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

CONSEIL: Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de

l'angle, tirer le curseur ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de

rotation et le curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Verrouiller empêche l'objet de bouger pendant le processus de création.

NOTE : Si l'unité de mesure change, la valeur se transforme automatiquement.

Les options de Redimension du graphique ne sont disponibles que pour les objets Image connectés à une variable. Ces paramètres définissent de quelle manière la taille de l'objet Image s'adapte au fichier source au moment de l'impression.

l Conserver la taille originale: Désactive le redimensionnement. La taille de l'image

reste inchangée.

l Conserver les proportions: L'image change de taille mais conserve les proportions.

Le rapport des dimensions de l'image reste fixe.

l Redimensionner à la taille donnée permet de modifier la taille de l'image

horizontalement et verticalement pour l'ajuster dans les limites du paragraphe. L'utilisation de cette option risque de déformer l'image.

Taille originale affiche la largeur et la Hauteur de l'image avant retouche. Revenir à la taille d'origine annule toutes les actions modifiant la taille.

5.3.3.4 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE : Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

L'option

l Non imprimable:

Aperçu avant impression Sortie d'impression

Empêche d'imprimer l'objet.

l Si la case à cocher

Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à l'impression. L'objet est traité comme s'il n'existait pas.

Non imprimable

OUI NON

(sélectionné)

Visible (effacé) NON NON

5.3.4 Rectangle

Rectangle permet de créer un cadre rectangulaire sur une étiquette.

5.3.4.1 Style

Le groupe Contour définit les paramètres des lignes:

l Épaisseur: Épaisseur de la ligne autour de l'objet. l Style de contour: Style de la ligne autour de l'objet.

l Aucun: Ligne invisible. l Plein: Ligne pleine. l Pointillés: Ligne en pointillés. l Tirets: Ligne en tirets. l Effacer: Certaines parties des objets voisins deviennent invisibles sous cet

objet.

l Couleur du contour: Couleur de la ligne.

l Rayon d'angle: Arrondit les angles du rectangle. Des valeurs plus élevées rendent la

courbe plus large.

Remplir définit les paramètres de remplissage de l'objet et sa couleur.

l Couleur de remplissage: Définition de la couleur de remplissage de l'objet.

l Aucun: Objet complètement transparent. l Effacé: Cache les objets sous l'objet actif. l Plein: Colorie tout l'objet. l Hachuré vers la droite: Remplit l'objet de hachures montant vers la droite. l Hachuré vers la gauche: Remplit l'objet de hachures montant vers la gauche. l Verticale: Remplit l'objet de lignes verticales. l Horizontale: Remplit l'objet de lignes horizontales. l Quadrillé: Remplit l'objet de lignes quadrillées. l Hachures croisées: remplit l'objet de lignes croisées en diagonales. l 25% de couleur: Fixe à 25 % l'opacité de la couleur de remplissage. l 50% de couleur: Fixe à 50 % l'opacité de la couleur de remplissage. l 75% de couleur: Fixe à 75% l'opacité de la couleur de remplissage.

l Couleur de remplissage: Définition de la couleur de remplissage de l'objet.

NOTE : Le système ne permet pas que le Style de contour et le Style de remplissage

soient mis sur Aucun en même temps.

CONSEIL: Dans ZebraDesigner, les objets forme (Rectangle, Ligne et Ellipse), mémorise le dernier paramètre utilisé. Chaque fois qu'un de ces objets est ajouté sur l'étiquette, il prend les mêmes paramètres de contour et remplissage que le précédent objet forme ajouté.

5.3.4.2 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Le groupe Taille permet de définir les dimensions de l'objet:

l Largeur et Hauteur: Dimensions horizontales et verticales de l'objet. l Conserver les proportions: Change simultanément les dimensions verticales et

horizontales de l'objet.

NOTE : Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

CONSEIL: Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de

l'angle, tirer le curseur ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de

rotation et le curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Verrouiller empêche l'objet de bouger pendant le processus de création.

5.3.4.3 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE : Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

L'option

l Non imprimable:

Aperçu avant impression Sortie d'impression

Empêche d'imprimer l'objet.

l Si la case à cocher

Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à l'impression. L'objet est traité comme s'il n'existait pas.

Non imprimable

OUI NON

(sélectionné)

Visible (effacé) NON NON

Le groupe Optimisation de l'impression permet d'activer l'utilisation des éléments internes de l'imprimante.

CONSEIL: Si le modèle d'imprimante le permet, une partie du traitement des éléments de l'étiquette est gérée directement par l'imprimante: polices internes, formes, codes à barres, etc. Cela accélère le processus d'impression en raison de la réduction du trafic des données.

l Utiliser les éléments imprimante si possible va imprimer les étiquettes en utilisant

les éléments internes de l'imprimante si elle le permet. Si l'imprimante ne le permet pas, l'élément est envoyé en graphique.

l Utiliser toujours l'élément imprimante donne à l'imprimante l'ordre d'utiliser

exclusivement les éléments internes de l'imprimante. Si l'imprimante sélectionner n'est pas compatible, un message d'erreur s'affiche.

l Toujours imprimer en mode graphique: Cette option envoie et imprime les objets

en fichiers graphiques.

5.3.5 Ligne

L'objet Ligne crée une ligne sur l'étiquette.

5.3.5.1 Style

Le groupe Contour définit les paramètres des lignes:

l Épaisseur: Épaisseur de la ligne autour de l'objet. l Style de contour: Style de la ligne autour de l'objet.

objet.

l Couleur du contour: Couleur de la ligne.

5.3.5.2 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

CONSEIL: Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de

l'angle, tirer le curseur ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de

rotation et le curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Verrouiller empêche l'objet de bouger pendant le processus de création.

5.3.5.3 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE : Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

L'option

l Non imprimable:

Empêche d'imprimer l'objet.

l Si la case à cocher

Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à l'impression. L'objet est traité comme s'il n'existait pas.

Aperçu avant impression Sortie d'impression

Non imprimable

OUI NON

(sélectionné)

Visible (effacé) NON NON

Le groupe Optimisation de l'impression permet d'activer l'utilisation des éléments internes de l'imprimante.

CONSEIL: Si le modèle d'imprimante le permet, une partie du traitement des éléments de l'étiquette est gérée directement par l'imprimante: polices internes, formes, codes à

barres, etc. Cela accélère le processus d'impression en raison de la réduction du trafic des données.

l Utiliser les éléments imprimante si possible va imprimer les étiquettes en utilisant

les éléments internes de l'imprimante si elle le permet. Si l'imprimante ne le permet pas, l'élément est envoyé en graphique.

l Utiliser toujours l'élément imprimante donne à l'imprimante l'ordre d'utiliser

exclusivement les éléments internes de l'imprimante. Si l'imprimante sélectionner n'est pas compatible, un message d'erreur s'affiche.

l Toujours imprimer en mode graphique: Cette option envoie et imprime les objets

en fichiers graphiques.

5.3.6 Ellipse

L'objet Ellipse crée des formes circulaires sur l'étiquette.

5.3.6.1 Style

Le groupe Contour définit les paramètres des lignes:

l Épaisseur: Épaisseur de la ligne autour de l'objet. l Style de contour: Style de la ligne autour de l'objet.

objet.

l Couleur du contour: Couleur de la ligne.

Remplir définit les paramètres de remplissage de l'objet et sa couleur.

l Couleur de remplissage: Définition de la couleur de remplissage de l'objet.

l 25% de couleur: Fixe à 25 % l'opacité de la couleur de remplissage. l 50% de couleur: Fixe à 50 % l'opacité de la couleur de remplissage. l 75% de couleur: Fixe à 75% l'opacité de la couleur de remplissage.

l Couleur de remplissage: Définition de la couleur de remplissage de l'objet.

NOTE : Le système ne permet pas que le Style de contour et le Style de remplissage

soient mis sur Aucun en même temps.

CONSEIL: Dans ZebraDesigner, les objets forme (Rectangle, Ligne et Ellipse) mémorisent le dernier paramètre utilisé. Chaque fois qu'un de ces objets est ajouté sur l'étiquette, il prend les mêmes paramètres de contour et remplissage que le précédent objet forme ajouté.

5.3.6.2 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Le groupe Taille permet de définir les dimensions de l'objet:

l Largeur et Hauteur: Dimensions horizontales et verticales de l'objet. l Conserver les proportions: Change simultanément les dimensions verticales et

horizontales de l'objet.

NOTE : Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

CONSEIL: Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de

l'angle, tirer le curseur ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de

rotation et le curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Verrouiller empêche l'objet de bouger pendant le processus de création.

NOTE : Si l'unité de mesure change, la valeur se transforme automatiquement.

5.3.6.3 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE : Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

L'option

l Non imprimable:

Empêche d'imprimer l'objet.

l Si la case à cocher

Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à l'impression. L'objet est traité comme s'il n'existait pas.

Aperçu avant impression Sortie d'impression

Non imprimable

OUI NON

(sélectionné)

Visible (effacé) NON NON

Le groupe Optimisation de l'impression permet d'activer l'utilisation des éléments internes de l'imprimante.

l Utiliser les éléments imprimante si possible va imprimer les étiquettes en utilisant

les éléments internes de l'imprimante si elle le permet. Si l'imprimante ne le permet pas, l'élément est envoyé en graphique.

l Utiliser toujours l'élément imprimante donne à l'imprimante l'ordre d'utiliser

exclusivement les éléments internes de l'imprimante. Si l'imprimante sélectionner n'est pas compatible, un message d'erreur s'affiche.

l Toujours imprimer en mode graphique: Cette option envoie et imprime les objets

en fichiers graphiques.

5.3.7 Inversé

5.3.7.1 A Propos

L'objet Inversé inverse la couleur sous-jacente de l'objet sélectionné

5.3.7.2 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Le groupe Taille permet de définir les dimensions de l'objet:

l Largeur et Hauteur: Dimensions horizontales et verticales de l'objet. l Conserver les proportions: Change simultanément les dimensions verticales et

horizontales de l'objet.

NOTE : Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

CONSEIL: Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de

l'angle, tirer le curseur ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de

rotation et le curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Verrouiller empêche l'objet de bouger pendant le processus de création.

NOTE : Si l'unité de mesure change, la valeur se transforme automatiquement.

5.3.7.3 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE : Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

L'option

l Non imprimable:

Aperçu avant impression Sortie d'impression

Empêche d'imprimer l'objet.

l Si la case à cocher

Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à l'impression. L'objet est traité comme s'il n'existait pas.

Non imprimable

OUI NON

(sélectionné)

Visible (effacé) NON NON

Le groupe Optimisation de l'impression permet d'activer l'utilisation des éléments internes de l'imprimante.

l Utiliser les éléments imprimante si possible va imprimer les étiquettes en utilisant

les éléments internes de l'imprimante si elle le permet. Si l'imprimante ne le permet pas, l'élément est envoyé en graphique.

l Utiliser toujours l'élément imprimante donne à l'imprimante l'ordre d'utiliser

exclusivement les éléments internes de l'imprimante. Si l'imprimante sélectionner n'est pas compatible, un message d'erreur s'affiche.

l Toujours imprimer en mode graphique Cette option envoie et imprime les objets

en fichiers graphiques.

5.4 Travail avec les objets

Cette section décrit comment travailler avec les objets et les incorporer lors de la création d'une étiquette.

L'objet est l'élément de base de toute étiquette ou solution. Chaque objet est dédié à un type spécifique de contenu. Consulter les articles concernant les propriétés des objets relatives au style et au contenu.

Voici les actions communes pour de multiples types d'objets:

l Ajouter un objet ajoute un objet sur le plan de travail. l Regroupement: Permet que plusieurs objet se comportent comme un seul. l Rotation: Change l'angle de l'objet sélectionné. l Alignement:Permet d'aligner les objets.

5.4.1 Ajouter un objet

Il y a plusieurs méthodes pour ajouter un objet sur une étiquette ou un formulaire. Utiliser celle qui convient le mieux:

l Cliquer et Cliquer: Cliquer sur l'objet dans la boîte d'outils Objet. Le curseur de la

souris se transforme. Cliquer sur le plan de travail - L'objet sélectionné apparaît sur le point cliqué.

l Cliquer et tirer: Cliquer sur l'objet dans la boîte d'outils Objet. Le curseur de la souris

se transforme. Cliquer sur le plan de travail et tirer pour définir la taille de l'objet ajouté.

La taille d'un objet Texte ne peut pas être définie ainsi - elle s'adapte dynamiquement.

l Glisser et déposer: Cliquer sur l'objet dans la boîte d'outils Objet et le déposer sur le

plan de travail. L'objet sélectionné apparaît là où se trouve le bouton de la souris.

l Copier - coller: Le contenu, texte ou graphique peut être collé directement sur le

plan de travail. Les règles suivantes s'appliquent en copiant-collant les objets directement vers une étiquette :

l Le contenu graphique du presse-papiers est collé en tant qu'objet Image

intégré.

l Une ligne de texte est collée dans un objet Texte.

5.4.2 Regroupement

Pour que, sur une étiquette, plusieurs objets se comportent comme un objet unique, les réunir dans un groupe. Pour regrouper les objets:

l Avec la souris, entourer les objets à regrouper. Un rectangle apparaît autour des

objets sélectionnés. Faire un clic droit et sélectionner Grouper les objets pour créer un groupe d'objets.

Tenir la touche Shift et cliquer sur les objets à regrouper. Cela permet de sélectionner plusieurs objets - Faire un clic droit et sélectionner Grouper les objets

pour créer un groupe d'objets.

5.4.3 Rotation

Il y a deux manières de déterminer l'angle d'un objet:

l Saisir l'angle manuellement en degrés ou glisser le curseur. L'objet tourne autour de

son point d'ancrage Cette page est accessible de deux manières:

l Cliquer sur Position dans Groupe de positionnement de l'onglet Création.

l Aller à Propriétés de l'objet -> Position -> Angle de rotation.

Cliquer et tirer l'icône de à côté de l'objet sélectionné. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi.

6 Code à barres

ZebraDesigner permet d'imprimer sur des étiquettes une grande variété de codes à barres 1D ou 2D. Chaque code à barres est configurable selon sa norme spécifique.

CONSEIL: Lors de l'encodage du contenu d'un code à barres, vérifier que les caractères utilisés, la longueur et les identifiants sont compatibles avec la norme du code à barres utilisé.

Voici la liste des codes à barres disponibles dans: ZebraDesigner

l Codes à barres 1D et 2D l Sous-types de codes à barres GS1 DataBar

Dans ZebraDesigner, les objets code à barres permettent de placer les codes à barres sur l'étiquette. Pour correctement encoder les données et paramétrer les propriétés d'un objet code à barres, lire les sections ci-dessous. Chacune de ces sections décrit les propriétés de l'objet code à barres. Pour les éditer, double-cliquer sur l'objet pour ouvrir la fenêtre des

Propriétés de l'objet.

6.1 Source

La Source de données connectée est la source de données dynamiques qui est connectée à l'objet..

l Données fixes: Texte fixe saisi à la main. l Saisie clavier variable: Type de variable qui active une invite différente pour chaque

travail d'impression.

Le champ Contenu vous permet d'entrer le contenu de l'objet.

6.2 Code à barres

Type de code à barres permet de définir le code à barres à utiliser pour encoder les données.

CONSEIL: Par défaut, c'est un code à barres de type Code128 qui est sélectionné. Pour en savoir plus sur les types de code à barres, consulter la section Types de codes à

barres et paramètres disponibles.

l Dimension X: Largeur de la barre la plus étroite du code à barres. l Hauteur: Dimension du code à barres en Y. l Rapport définit le rapport entre les largeurs plus ou moins étroites des barres du

code à barres.

NOTE : Les rapports disponibles dépendent de la dimension X sélectionnée. Si

vous modifiez la dimension X, la sélection des rapports disponibles en est aussi affectée.

l Hauteur de ligne définit la hauteur d'une ligne de données dans un code à barres 2D.

La hauteur de ligne est donnée comme étant un multiple de la dimension X. Par exemple, «3x» signifie que la ligne fait 3 fois la dimension X.

Les Propriétés actuelles basées sur l'imprimante sélectionnée affichent la dimension X comme elle doit être imprimée sur l'étiquette par l'imprimante en cours de sélection.

Couleur définit la couleur du code à barres.

6.3 Caractère de contrôle

Caractère de contrôle est utilisé par tous les systèmes de lecture pour vérifier si le nombre scanné sur un code à barres est lu correctement.

CONSEIL: Le caractère de contrôle dépend des précédents chiffres du code à barres, il se place à la fin des chiffres du code à barres.

Inclure le caractère de contrôle détermine si le caractère de contrôle est inclus ou non dans le code à barres.

l Caractère de contrôle automatique: Calcul automatique du caractère de contrôle.

Si les données comportent déjà un caractère de contrôle invalide, ZebraDesigner le remplace par une valeur correcte.

l Vérifier le caractère de contrôle fourni: Vérifie si le caractère de contrôle, calculé

à la main, est correct. Un message d'erreur apparaît si le caractère de contrôle est incorrect.

l Afficher lisiblement les caractères de contrôle définit si le caractère de contrôle

est inclus ou non dans le texte lisible sous le code à barres.

6.4 Texte lisible

Texte lisible: Ce texte affiche de manière lisible le contenu des données du code à barres.Il s'affiche au-dessous ou au-dessus du symbole du code à barres. Il permet de récupérer les données au cas où le code à barres serait endommagé ou de faible qualité.

NOTE : L'onglet Texte lisible est visible si le type de code à barres est compatible.

l Pas de lisibilité: Le code à barres apparaît sans texte lisible. l Au-dessus du code à barres: Le texte lisible sera placé au-dessus du code à barres. l Au-dessous du code à barres: Le texte lisible sera placé au-dessous du code à

barres.

Le groupe Style permet de personnaliser le texte lisible.

NOTE : Quand le texte lisible est personnalisé, le code à barres ne peut pas être utilisé

comme élément interne de l'imprimante. Il est envoyé à l'imprimante en graphique et imprimé tel quel.

l Police personnalisée: Active le choix de la police et de sa taille. Les polices internes

de l'imprimante ne sont pas utilisables comme police de texte lisible personnalisé.

l Ajustage automatique: Si cette fonctionnalité est activée, le texte lisible s'agrandit

ou rétrécit en fonction des modifications de la taille du code à barres. Pour fixer une

taille personnalisée pour le texte lisible, désactiver cette option et sélectionner la taille de police appropriée.

l Gras: Le texte lisible se met en gras. l Italique: Le texte lisible se met en italique.

6.5 Barres en retrait

Barres en retrait est un cadre qui entoure le code à barres. L'objectif des barres en retrait est de protéger l'image du code à barres et d'améliorer la fiabilité de sa lecture

l Épaisseur fixe: Largeur des barres en retrait définie automatiquement. l Épaisseur variable: Largeur des barres en retrait définie par l'utilisateur. l Multiplicateur d'épaisseur:Facteur de largeur des barres en retrait. l Afficher les barres verticales: Les barres verticales sont affichées ou cachées.

6.6 Détails

Les Détails diffèrent selon la norme du code à barres. Définir les options qui sont données en fonction du type de code à barres sélectionné. Les détails concernant les codes à barres 1D et 2D sont décrits dans des sections dédiées:

l Détails du code à barres 1D l Détails du code à barres 2D

6.7 Position

L'onglet Position définit la place des objets et leur comportement relatif à cette position.

Le groupe Position permet de définir la position de l'objet.

l X et Y: Coordonnées des points d'ancrage.

Le groupe Taille permet de définir les dimensions de l'objet:

l Largeur et Hauteur: Dimensions horizontales et verticales de l'objet. l Conserver les proportions: Change simultanément les dimensions verticales et

horizontales de l'objet.

NOTE : Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

Angle de rotation est l'angle de l'objet par rapport au plan de travail.

CONSEIL: Il y a plusieurs manières de déterminer l'angle de l'objet: la saisie manuelle de

l'angle, tirer le curseur ou cliquer et tirer l'icône de l'objet sélectionné. L'angle de

rotation et le curseur font tourner l'objet autour de son point d'ancrage. L'icône fait tourner l'objet autour de son point central.

Point d'ancrage est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Verrouiller empêche l'objet de bouger pendant le processus de création.

NOTE : Si l'unité de mesure change dans les Propriétés de l'étiquette, la valeur se

transforme automatiquement.

6.8 Général

L'onglet Général identifie l'objet et permet de déterminer son statut.

Nom définit un ID unique pour l'objet.

NOTE : Éviter les espaces ou les caractères spéciaux dans le nom des objets.

Description permet d'ajouter des notes et annotations pour un objet. Cela peut aider le processus d'édition de l'étiquette

Le groupe État définit la visibilité de l'objet sur l'aperçu et à l'impression.

L'option

l Non imprimable:

Aperçu avant impression Sortie d'impression

Empêche d'imprimer l'objet.

l Si la case à cocher

Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à l'impression. L'objet est traité comme s'il n'existait pas.

Non imprimable

OUI NON

(sélectionné)

Visible (effacé) NON NON

Le groupe Optimisation de l'impression permet d'activer l'utilisation des éléments internes de l'imprimante.

l Utiliser les éléments imprimante si possible va imprimer les étiquettes en utilisant

les éléments internes de l'imprimante si elle le permet. Si l'imprimante ne le permet pas, l'élément est envoyé en graphique.

l Utiliser toujours l'élément imprimante donne à l'imprimante l'ordre d'utiliser

exclusivement les éléments internes de l'imprimante. Si l'imprimante sélectionner n'est pas compatible, un message d'erreur s'affiche.

l Toujours imprimer en mode graphique: Cette option envoie et imprime les objets

en fichiers graphiques.

6.9 Codes à barres disponibles et leurs paramètres

Code à barres Exemple Info

Variation du code Plessey Utilisé pour les sys-

Anker

Bookland

tèmes de points de vente avant l'arrivée du code EAN.

Code à barres EAN-13 utilisé exclusivement pour les livres.

Paramètres disponibles

Paramètres de base du code à barres

Texte lisible Onglet Détails:

Inclure les zones blanches

Correction de l'espace

Paramètres de base du code à barres

Texte lisible Onglet Détails:

Inclure les zones blanches

Codabar

Un code à barres linéaire de niveau binaire avec autocontrôle mais sans caractère de contrôle de somme attaché. Largement utilisé par les bibliothèques et les systèmes de livraison de colis.

Correction de l'espace

Paramètres de base du code à barres

Texte lisible Onglet Détails:

Inclure les zones blanches

Code à barres Exemple Info

Paramètres disponibles

Paramètres de base du code à barres

Code93

Code128

Code128-A

43 caractères autorisés Jeu de caractères ASCII utilisable avec combinaison de 2 caractères.

Encodage des données en double densité.Jeu de caractères ASCII.

Caractères ASCII de 00 à 95 (0-9, A-Z et codes de contrôle), possibilité d'utiliser des caractères spéciaux et FNC 1-4.

Texte lisible Onglet Détails:

Inclure les zones blanches

Correction de l'espace

Paramètres de base du code à barres

Texte lisible Onglet Détails:

Inclure les zones blanches

Correction de l'espace

Paramètres de base du code à barres

Texte lisible Onglet Détails:

Inclure les zones blanches

Correction de l'espace

Code128-B

Les caractères ASCII de 32 à 127 (0-9, A-Z et codes de contrôle), possibilité d'utiliser des caractères spéciaux et FNC 1-4.

Paramètres de base du code à barres

Texte lisible Onglet Détails:

Inclure les zones blanches

Code à barres Exemple Info

Paramètres disponibles

Correction de l'espace

Paramètres de base du code à barres

Code128C

Code-39

00-99 (encode les chiffres deux par deux en un seul code) et FNC1.

Code à barres complètement alphanumérique à utiliser avec des entrées de données système.

Texte lisible Onglet Détails:

Inclure les zones blanches

Correction de l'espace

Paramètres de base du code à barres

Caractère de contrôle

Texte lisible Onglet Détails:

Inclure les zones blanches

Espace entre les caractères

Code-39 full ASCII

Jeu de 28 caractères ASCII incluant les astérisques.

Correction de l'espace

Paramètres de base du code à barres

Caractère de contrôle

Texte lisible Onglet Détails:

Inclure les zones blanches

Zebra ZebraDesigner 3 Software ZebraDesigner Professional Version 3 - Guide utilisateur [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Conventions typographiques

2 Activer ZebraDesigner

2.1 Activer ZebraDesigner en ligne

2.2 Activer ZebraDesigner hors ligne

2.3 Désactiver ZebraDesigner

2.4 Activer et désactiver avec un serveur proxy

3 Introduction

3.1 Les termes essentiels de ZebraDesigner

3.2 Clavier et souris

3.3 Options (Configuration du programme)

4 Présentation de l'espace de travail

4.1 Page d'accueil

4.2 Objets et explorateurs

4.3 Imprimante et barre d'état

4.4 Onglets et rubans

4.5 Plan de travail

4.6 Boîtes de dialogue Propriétés du document et Gestion du document

4.7 Menus Contextuels

5 Étiquette

5.1 Assistant Paramètre d'étiquette

5.2 Propriétés de l'étiquette

5.3 Objets de l'étiquette

5.4 Travail avec les objets

6 Code à barres

6.1 Source

6.2 Code à barres

6.3 Caractère de contrôle

6.4 Texte lisible

6.5 Barres en retrait

6.6 Détails

6.7 Position

6.8 Général

6.9 Codes à barres disponibles et leurs paramètres
