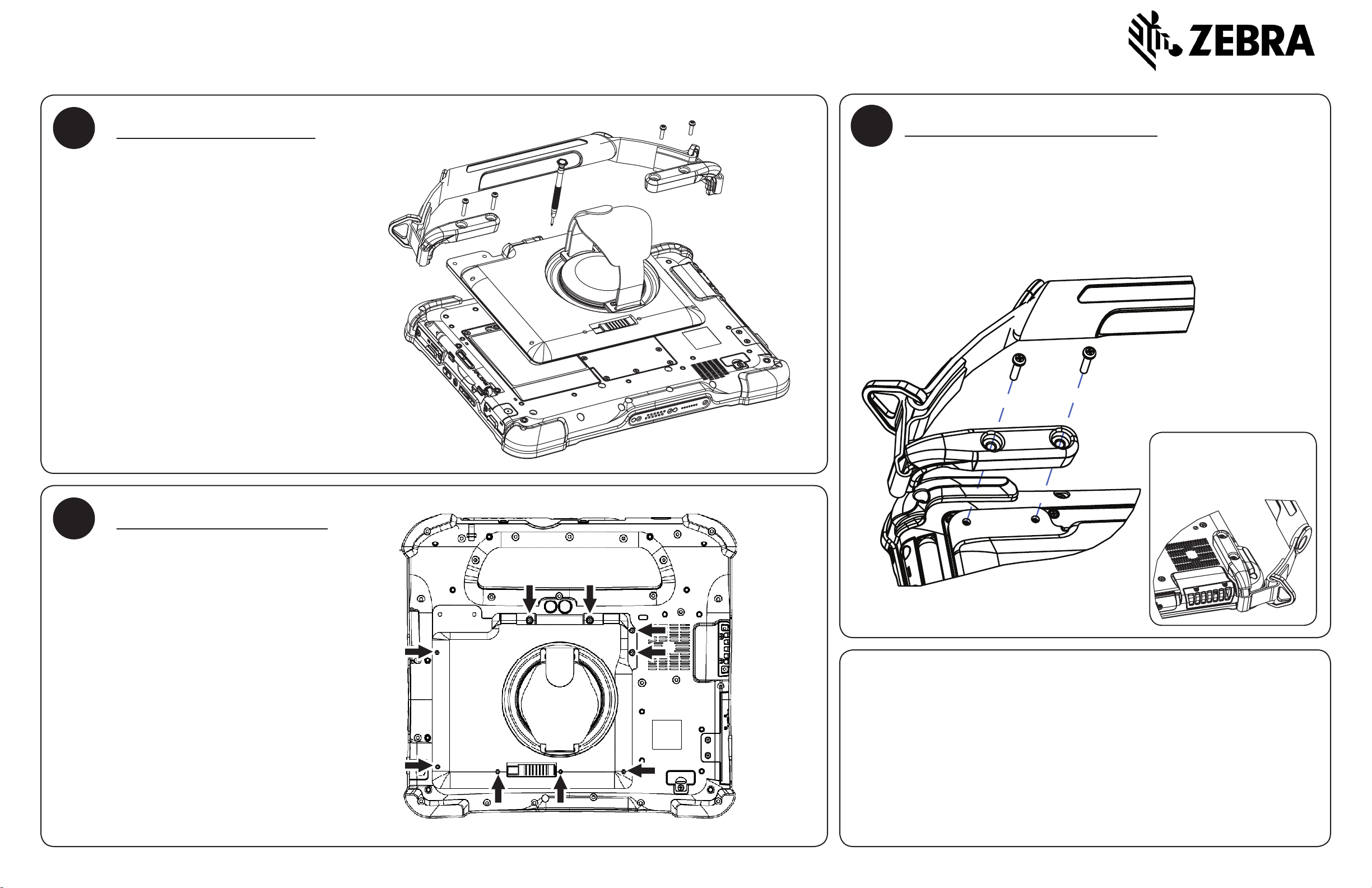

L10 Kickstrap Quick Start Guide
1
Install Kickstrap
• If Top Handle is installed
proceed to step (1a).
• Keep Kickstrap closed
during installation.
• Place Kickstrap as shown.
Screws are captive.
Package Contents:
1. Kickstrap
2. M3 x 14.3 Silver Screw (2)
1a
Top Handle Installed
• Remove only left bracket of handle.
• Install Kickstrap.
• Install left top handle bracket using long
silver screws provided.
Note: Do not remove
top handle screws from
the right side.
2
Secure Kickstrap
• Hand tighten all 9
captive screws.
1
1 2
3
9
8
67
4
Notice: The information in this publication is subject to change without notice. Zebra
Technologies Corp shall not be held liable for technical or editorial errors or omissions
contained herein nor for accidental or consequential damages resulting from the furnishing,
performance, or use of this material.
ZEBRA and the stylized Zebra head are trademarks of Zebra Technologies Corporation,
registered in many jurisdictions worldwide. All other trademarks are the property of their
respective owners. ©2019 Zebra Technologies Corporation and/or its aliates. All rights
5
reserved.
PN: 176028

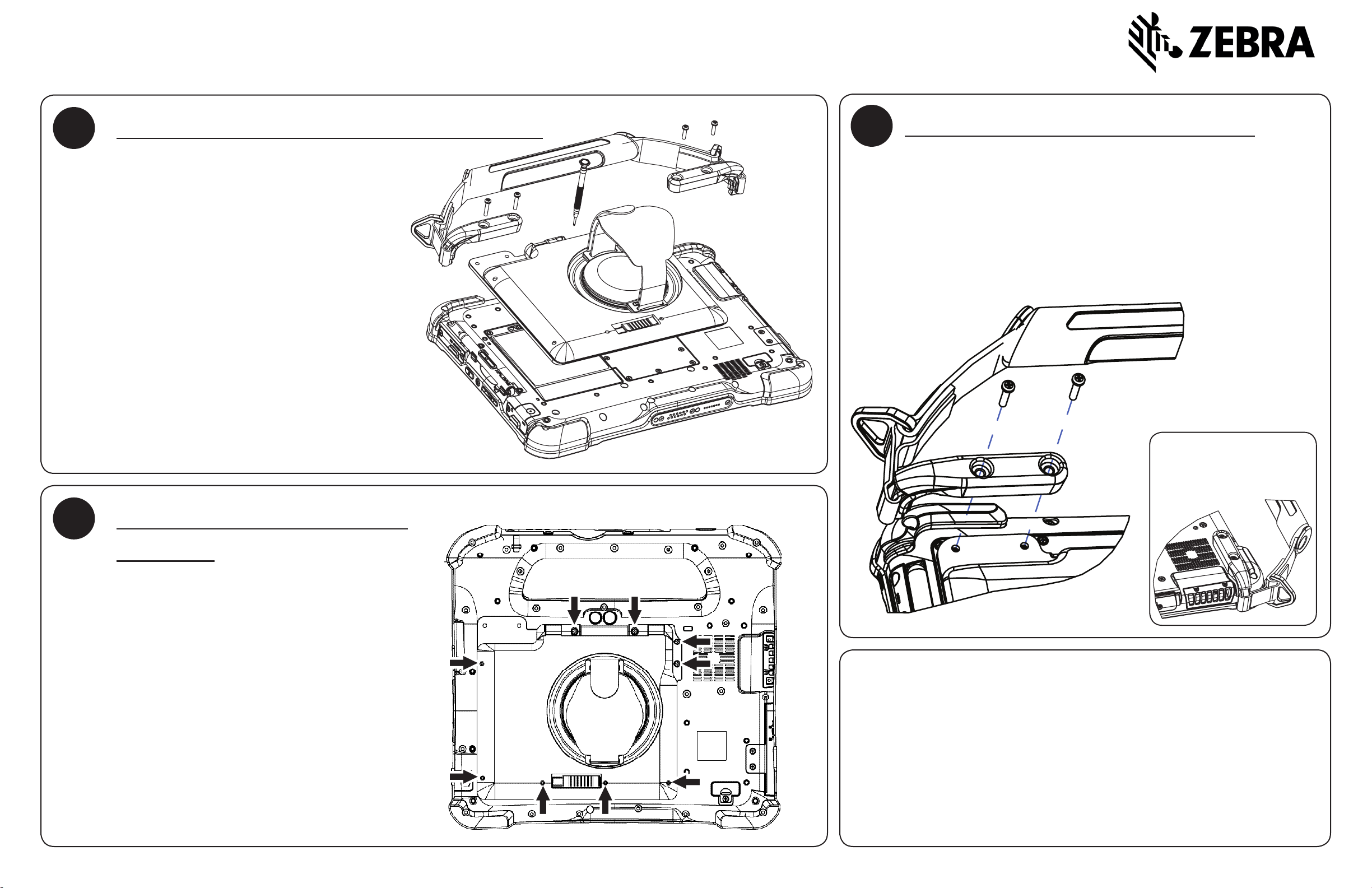

Guide de démarrage rapide de la sangle de prise en main pour
1
Installer la sangle de prise en main
• Si la poignée supérieure est
installée, passez à l’étape
(1a).
• Maintenez la sangle de prise
en main fermée pendant
l’installation.
• Posez la sangle de prise en
main comme indiqué. Les vis
sont imperdables.
Contenu de l’emballage :
1. Sangle de prise en main
2. (2) vis argentées M3 de 14,3 mm
1a
Poignée supérieure installée
• Retirez uniquement le support gauche de
la poignée.
• Installez la sangle de prise en main.
• Replacez le support gauche en vous
servant des longues vis argentées
fournies.
Remarque: Ne retirez
pas les vis sur le côté
droit de la poignée
supérieure.
2
Fixer la sangle de prise
en main
• Serrez les 9 vis imperdables.
1
1 2
3
9
8
67
4
5
Remarque: Le contenu de cette publication peut être modié sans préavis. L’entreprise
Zebra Technologies Corp ne peut être tenue responsable des erreurs ou omissions
techniques ou éditoriales dans le présent document, ni des dommages accidentels ou
consécutifs résultant de la fourniture, de la performance ou de l’utilisation de ce matériel.
ZEBRA et l’illustration de la tête de zèbre sont des marques commerciales de Zebra
Technologies Corporation, déposées dans de nombreuses juridictions dans le monde entier.
Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.
©2019 Zebra Technologies Corporation et/ou ses liales. Tous droits réservés.
Code produit: 176028
