HC1 ORDINATEUR-CASQUE

GUIDE DE L'UTILISATEUR

ORDINATEUR-CASQUE HC1

GUIDE DE L'UTILISATEUR

72E-165011-02FR

Rév. A

Mai 2015

ii Guide de l'utilisateur de l'ordinateur-casque HC1

Aucune partie de cette publication ne peut être reproduite ou utilisée sous quelque forme que ce soit ou par tout moyen électrique ou mécanique sans l'autorisation écrite de Zebra. Cela inclut les moyens électroniques ou mécaniques tels que la photocopie, l'enregistrement ou les systèmes de stockage et de récupération des informations. Le contenu de ce manuel peut être modifié sans préavis.

Le logiciel est fourni tel quel. Tous les logiciels, y compris les micrologiciels, sont fournis à l'utilisateur moyennant l'achat de licences. Zebra accorde à l'utilisateur une licence non transférable et non exclusive permettant d'utiliser chaque logiciel et micrologiciel fourni ci-après (programme sous licence). À l'exception des conditions stipulées ci-dessous, cette licence ne peut pas être attribuée, accordée en sous-licence ou transférée de n'importe quelle manière que ce soit sans l'accord préalable écrit de Zebra. Aucun droit de copie d'un programme sous licence, en tout ou en partie, ne sera accordé, sauf dans le cadre des autorisations prévues par la loi sur les droits d'auteur. L'utilisateur ne peut modifier, fusionner ou incorporer toute forme ou partie d'un programme sous licence avec un autre programme, créer un produit dérivé à partir d'un programme sous licence ou utiliser un programme sous licence sur un réseau sans l'autorisation écrite de Zebra. L'utilisateur accepte de conserver la notice de copyright de Zebra sur les programmes sous licence ci-après et d'inclure cette notice dans toute copie autorisée, complète ou non, qu'il sera amené à effectuer. L'utilisateur accepte de ne pas décompiler, désassembler, décoder ou procéder à une ingénierie inverse, en tout ou en partie, pour tout programme sous licence qui lui aura été fourni.

Zebra se réserve le droit de modifier tout logiciel ou produit afin d'en améliorer la fiabilité, les fonctions ou la conception.

Zebra décline toute responsabilité consécutive ou liée à l'application ou à l'utilisation du produit, du circuit ou de l'application mentionnés dans le présent document.

Aucune licence n'est concédée, expressément ou par répercussion, par fin de non-recevoir, ou par tout autre droit de propriété industrielle de Zebra. Il existe une licence implicite pour les équipements, les circuits et les sous-systèmes contenus dans les produits Zebra seulement.

Historique des révisions

Les modifications ayant été apportées au guide d'origine sont répertoriées ci-dessous :

Modifier Date description

-01 Rév. A 10/07/13 Version initiale.

-01 Rév. B 01/10/13 Mises à jour mineures.

-02 Rev A 5/28/15 Zebra Re-Branding

iii

iv Guide de l'utilisateur de l'ordinateur-casque HC1

TABLE DES MATIÈRES

Historique des révisions.................................................................................................................. iii

À propos de ce guide

Introduction..................................................................................................................................... ix

Documentation.......................................................................................................................... ix

Configurations................................................................................................................................. ix

Versions des logiciels ............................................................................................................... x

Description des chapitres................................................................................................................ x

Conventions de notation................................................................................................................. xi

Documents et logiciels associés..................................................................................................... xi

Informations sur les services .......................................................................................................... xi

Chapitre 1: Mise en route

Introduction .................................................................................................................................... 1-1

Déballage du terminal mobile ........................................................................................................ 1-1

Fonctionnalités ............................................................................................................................... 1-2

Configuration du HC1 .................................................................................................................... 1-3

Installation de la batterie ................................................................................................................ 1-3

Chargement du HC1 ...................................................................................................................... 1-4

Détermination de l'œil dominant .................................................................................................... 1-7

Repositionnement de l'ensemble Ordinateur/pod optique ............................................................. 1-7

Repositionnement du module haut-parleur .................................................................................... 1-10

Placement du HC1 sur la tête ........................................................................................................ 1-10

Réglage du support optique ........................................................................................................... 1-13

Mise au point de l'affichage ........................................................................................................... 1-16

Remplacement de la batterie ......................................................................................................... 1-17

Remplacement d'une pile avec une batterie de type différent ....................................................... 1-18

vi Guide de l’utilisateur de l’ordinateur-casque HC1

Chapitre 2: Fonctionnement

Navigation avec suivi de tête ......................................................................................................... 2-1

Commandes vocales ..................................................................................................................... 2-2

Langues ................................................................................................................................... 2-3

Navigation avec la souris ............................................................................................................... 2-3

Positionnement du pod optique lorsqu'il n'est pas utilisé ............................................................... 2-4

Voyant ............................................................................................................................................ 2-4

Mode Veille .................................................................................................................................... 2-5

Réinitialisation du HC1 .................................................................................................................. 2-5

Bureau ........................................................................................................................................... 2-6

My Computer (Poste de travail) ..................................................................................................... 2-7

Claviers .................................................................................................................................... 2-9

Clavier alphanumérique ........................................................................................................... 2-9

Clavier de téléphone ................................................................................................................ 2-10

Clavier d'adresse IP ................................................................................................................. 2-10

Chapitre 3: Visionneuses de fichiers

My Photos (Mes photos) ................................................................................................................ 3-1

Zoom .................................................................................................................................. 3-3

Image panoramique ........................................................................................................... 3-3

Figer et contrôler le mouvement du document .................................................................. 3-4

My Documents (Mes documents) .................................................................................................. 3-4

Zoom .................................................................................................................................. 3-6

Pagination .......................................................................................................................... 3-6

Image panoramique ........................................................................................................... 3-6

Figer et contrôler le mouvement du document .................................................................. 3-7

My Videos (Mes vidéos) ................................................................................................................ 3-7

Carte mémoire ............................................................................................................................... 3-9

Chapitre 4: My Controls (Mes commandes)

Introduction .................................................................................................................................... 4-1

System Version (Version système) ................................................................................................ 4-3

Modification du nom de l'appareil ............................................................................................ 4-3

My Language (Ma langue) ............................................................................................................. 4-3

Head-Controlled Mouse (Souris contrôlée avec la tête) ................................................................ 4-4

Modification de la vitesse de la souris ..................................................................................... 4-4

Modifier le mouvement horizontal ............................................................................................ 4-4

Mouvement vertical .................................................................................................................. 4-5

Screen Brightness (Luminosité de l'écran) .................................................................................... 4-5

Screen Rotation (Rotation de l'écran) ............................................................................................ 4-5

Speaker Volume (Volume du haut-parleur) ................................................................................... 4-6

Contrast Settings (Paramètres de contraste) ................................................................................ 4-6

Date and Time (Date et heure) ...................................................................................................... 4-7

Power Options (Options d'alimentation) ........................................................................................ 4-9

Réglage des options d'alimentation ......................................................................................... 4-9

Sortie du HC1 du mode veille .................................................................................................. 4-9

Launch Mode (Mode de lancement) .............................................................................................. 4-10

Factory Settings (Paramètres par défaut) ...................................................................................... 4-10

Table des Matières vii

Chapitre 5: My Network Controls (Mes commandes réseau)

Introduction .................................................................................................................................... 5-1

Sélection d'un réseau .................................................................................................................... 5-2

Configuration d'un réseau .............................................................................................................. 5-4

Configuration de l'adresse IP statique ........................................................................................... 5-5

Connexion à un réseau .................................................................................................................. 5-6

Suppression de la liste Preferred Networks (Réseaux préférés) ................................................... 5-7

Chapitre 6: My Bluetooth Controls (Mes commandes Bluetooth)

Introduction .................................................................................................................................... 6-1

Appareils Bluetooth SPP .......................................................................................................... 6-2

Découverte d'appareils Bluetooth .................................................................................................. 6-2

Couplage avec un appareil Bluetooth ............................................................................................ 6-4

Connexion à un appareil Bluetooth ................................................................................................ 6-5

Dissociation d'un appareil Bluetooth .............................................................................................. 6-6

Suppression d'un appareil Bluetooth ............................................................................................. 6-6

Chapitre 7: My Telephone Controls (Mes commandes téléphoniques)

Introduction .................................................................................................................................... 7-1

Passage d'un appel à partir du HC1 .............................................................................................. 7-1

Répondre à un appel ............................................................................................................... 7-2

Modification du carnet d'adresses ............................................................................................ 7-3

Chapitre 8: Capture de données

Introduction .................................................................................................................................... 8-1

Lecteur laser Bluetooth CS3070 .................................................................................................... 8-1

Couplage avec le HC1 ............................................................................................................. 8-1

Capture de codes-barres au moyen du lecteur Bluetooth CS3070 .......................................... 8-2

Imageur mains libres RS507 .......................................................................................................... 8-4

Couplage avec le HC1 ............................................................................................................. 8-4

Capture des codes-barres à l'aide de l'imageur RS507 ........................................................... 8-5

Chapitre 9: Accessoires

Introduction .................................................................................................................................... 9-1

Appareil photo ................................................................................................................................ 9-3

Installation ................................................................................................................................ 9-4

Retrait ...................................................................................................................................... 9-5

Insertion de la carte microSD ................................................................................................... 9-5

Carte microSD ............................................................................................................................... 9-7

Bouchons intra-auriculaires ........................................................................................................... 9-8

Chargeur de batterie à quatre positions ......................................................................................... 9-10

Installation de l'adaptateur pour la batterie .............................................................................. 9-10

Chargement de la batterie de rechange .................................................................................. 9-10

Indicateurs de chargement de la batterie ................................................................................. 9-11

Température de chargement .............................................................................................. 9-11

Sangle ............................................................................................................................................ 9-12

Coussinet pour cou ........................................................................................................................ 9-15

viii Guide de l’utilisateur de l’ordinateur-casque HC1

Chapitre 10: Maintenance et dépannage

Introduction .................................................................................................................................... 10-1

Maintenance du HC1 ..................................................................................................................... 10-1

Consignes de sécurité relatives aux batteries ............................................................................... 10-1

Nettoyage ...................................................................................................................................... 10-2

Composants actifs des produits d'entretien approuvés ........................................................... 10-2

Composants nocifs .................................................................................................................. 10-3

Instructions de nettoyage ......................................................................................................... 10-3

Remarques spéciales sur le nettoyage .................................................................................... 10-3

Matériel nécessaire .................................................................................................................. 10-3

Nettoyage du HC1 ................................................................................................................... 10-3

Boîtier ................................................................................................................................. 10-3

Écran .................................................................................................................................. 10-3

d'accessoire ....................................................................................................................... 10-3

Sangle et coussinets .......................................................................................................... 10-4

Fréquence de nettoyage .......................................................................................................... 10-4

Dépannage .................................................................................................................................... 10-5

HC1 .......................................................................................................................................... 10-5

Chargeur de batterie de rechange à quatre positions .............................................................. 10-7

Appendix A: Caractéristiques

Spécifications techniques du HC1 et de ses accessoires ............................................................. A-1

Glossaire

Index

À PROPOS DE CE GUIDE

Introduction

Ce guide fournit des informations sur l'utilisation de l'ordinateur-casque HC1 et de ses accessoires.

REMARQUE Les fenêtres et écrans illustrés dans ce guide sont fournis à titre d'exemple et peuvent légèrement

différer des écrans réels.

Documentation

La documentation du HC1 se compose de guides fournissant des informations sur les besoins spécifiques des utilisateurs.

•

Guide de référence rapide de l'ordinateur-casque HC1 : décrit comment utiliser le HC1 la première fois.

•

Guide de l'utilisateur de l'ordinateur-casque HC1 : explique comment utiliser le HC1.

•

Guide d'intégration de l'ordinateur-casque HC1 : décrit comment configurer le HC1 et ses accessoires.

Configurations

Ce guide couvre les configurations suivantes :

Configuration Radios Écran Mémoire

HC1 WLAN : 802.11 b/g

WPAN : Bluetooth 2.1 avec EDR

Écran couleur 512 Mo de RAM/

512 Mo de mémoire Flash

Capture de

données

caméra en option, CS3070, RS507

Système Système

Windows CE 6.0 R3

x Guide de l'utilisateur de l'ordinateur-casque

Versions des logiciels

Ce guide couvre plusieurs configurations logicielles et fait référence à des versions de systèmes d'exploitation ou de logiciels. Pour afficher les versions logicielles :

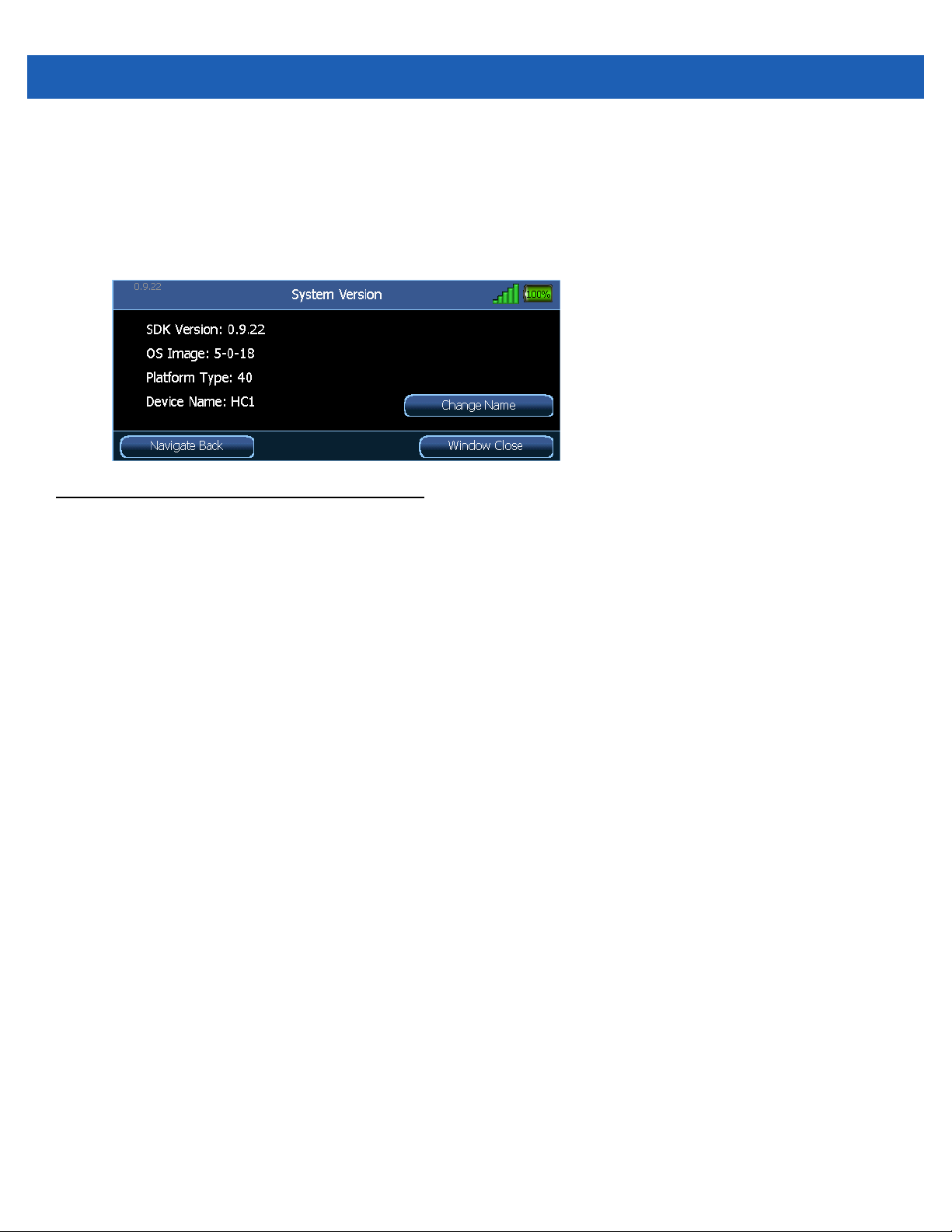

Dites « My Computer » > « My Controls » > « System Version » (Poste de travail > Mes commandes > Version du système).

Description des chapitres

Les sections couvertes dans ce guide sont les suivantes :

•

Chapitre 1, Mise en route, décrit les caractéristiques physiques du HC1 et explique comment installer et

charger la batterie, comment retirer et remplacer la dragonne, et comment allumer le HC1 pour la première fois.

•

Chapitre 2, Fonctionnement, fournit des instructions de base sur l'utilisation du HC1 et sur la navigation

dans le logiciel du HC1.

•

Chapitre 3, Visionneuses de fichiers, fournit des informations sur l'affichage de photos, de vidéos et de

documents.

•

Chapitre 4, My Controls (Mes commandes), décrit la manière dont votre HC1 fonctionne et comment

modifier son fonctionnement de base.

•

Chapitre 5, My Network Controls (Mes commandes réseau), fournit des informations sur la connexion à

un réseau sans fil.

•

Chapitre 6, My Bluetooth Controls (Mes commandes Bluetooth), fournit des informations sur la

connexion avec les périphériques Bluetooth.

•

Chapitre 7, My Telephone Controls (Mes commandes téléphoniques), fournit des informations sur le

passage et la réception d'appels téléphoniques à l'aide d'un téléphone ou appareil mobile.

•

Chapitre 8, Capture de données, fournit des informations sur les accessoires de capture de données en

option.

•

Chapitre 9, Accessoires, présente les accessoires disponibles pour le HC1 et explique comment les

utiliser pour charger le HC1.

•

Chapitre 10, Maintenance et dépannage, contient des instructions sur le nettoyage et le stockage du

HC1 et propose des solutions de dépannage aux problèmes susceptibles de survenir lors de son fonctionnement.

•

Annexe A, Caractéristiques, présente un tableau répertoriant les spécifications techniques du HC1.

Conventions de notation

Les conventions suivantes sont utilisées dans ce document :

•

L'expression « ordinateur-casque » fait référence au Zebra HC1.

•

Les caractères en italique sont utilisés pour mettre en évidence les éléments suivants :

• Chapitres et sections de ce guide et des documents associés

• Noms de boîtes de dialogue, de fenêtres et d'écrans

• Noms de listes déroulantes et de zones de listes déroulantes

• Noms de cases à cocher et de boutons radio

• Icônes sur un écran.

•

Le texte en gras est utilisé pour mettre en évidence les éléments suivants :

• Noms de touches sur un clavier

• Noms de boutons sur un écran

•

Les puces (•) indiquent :

• Éléments d'action

• Listes d'alternatives

• Listes d'étapes requises qui ne sont pas forcément séquentielles.

À propos de ce guide xi

•

Les listes séquentielles (décrivant les procédures pas à pas) s'affichent sous la forme de listes numérotées.

Documents et logiciels associés

Les documents suivants fournissent des informations supplémentaires sur le HC1.

•

Guide de référence rapide de l'ordinateur-casque HC1, réf. 72-165008-xx

•

Guide d'intégration de l'ordinateur-casque HC1, réf. 72E-165012-xx

Pour obtenir la dernière version de ce guide, ainsi que tous les autres guides, rendez-vous à l'adresse suivante : http://www.zebra.com/support.

Informations sur les services

Si vous rencontrez un problème avec votre matériel, contactez le service d'assistance mondial Zebra Global Customer Support de votre région. Les informations de contact sont disponibles à l'adresse suivante :

http://www.zebra.com/support.

Lorsque vous contactez le service d'assistance mondial Zebra Global Customer Support, munissez-vous des informations suivantes :

•

Numéro de série de l'appareil

•

Numéro du modèle ou nom du produit

•

Type de logiciel et son numéro de version

xii Guide de l'utilisateur de l'ordinateur-casque

Zebra répond aux appels par e-mail ou téléphone conformément aux délais stipulés dans les accords d'assistance.

Si votre problème ne peut pas être résolu par le service Zebra Global Customer Support, vous devrez peut-être renvoyer votre matériel pour qu'il soit réparé. Vous recevrez alors des instructions spécifiques. Zebra n'est pas responsable des dommages éventuels subis lors du transport si l'emballage d'expédition agréé n'est pas utilisé. Le choix d'un mode d'expédition non approprié des unités peut entraîner l'annulation de la garantie.

Si vous avez acheté votre produit auprès d'un partenaire commercial Zebra, cette personne est votre point de contact.

CHAPITRE 1 MISE EN ROUTE

Introduction

Ce chapitre décrit les caractéristiques physiques de l'ordinateur-casque HC1, comment installer et charger la batterie, ainsi que la pose du HC1 sur votre tête.

Déballage du terminal mobile

Retirez avec soin tous les éléments de protection du HC1 et mettez le conteneur d'expédition de côté pour un entreposage et une expédition ultérieurs.

Assurez-vous d'avoir reçu tous les éléments répertoriés ci-dessous :

•

Ordinateur-casque HC1

• Ensemble ordinateur/pod optique

• Ensemble matériel du casque

•

Batterie au lithium-ion

•

Module haut-parleur

•

Couvercle de la batterie

•

Guide de référence rapide.

Assurez-vous que l'équipement est en bon état. Si un élément est endommagé ou absent, contactez immédiatement l'assistance mondiale Zebra Global Customer Support. Consultez la section Informations sur

les services à la page xi pour obtenir les informations de contact.

1 - 2 Guide de l'utilisateur de l'ordinateur-casque HC1

Fonctionnalités

Les fonctionnalités du terminal mobile HC1 sont indiquées dans la Figure 1-1.

Ensemble matériel du casque

Coussinet

pour cou

Sangle

Ensemble ordinateur/pod optique

Port audio

Ordinateur

Connecteur d'alimentation / Matériel du casque

Port Accessoire

Bouton utilisateur

programmable

(par défaut : commande

vocale activée ou

désactivée)

Languette de

réglage gauche

Écran

Module

haut-parleur

Pod optique

Mise au point

Microphones

Bras pivotant

Support optique

Languette de réglage arrière

Port USB

Couvercle de batterie

Vis du couvercle

Figure 1-1

Couvercle de la carte SD

Ordinateur-casque HC1

VoyantBouton d’alimentation

Loquets

Configuration du HC1

Effectuez les étapes suivantes afin de configurer le HC1 :

•

Installation de la batterie

•

Chargement du HC1

•

Détermination de l'œil dominant

•

Repositionnement de l'ensemble ordinateur/pod optique

•

Repositionnement du module haut-parleur

•

Placement du HC1 sur la tête

•

Réglage du casque

•

Réglage du pod optique

Installation de la batterie

Mise en route 1 - 3

Pour installer la batterie :

1. Insérez la batterie dans son compartiment, en plaçant les encoches vers le bas et le loquet vers le haut.

Contacts

Loquet du compartiment

de la batterie

Figure 1-2

2. Faites pivoter la batterie dans son compartiment jusqu'à ce qu'elle s'enclenche. Si la batterie est chargée,

le HC1 s'allume.

Insérer la batterie

3. Alignez le couvercle de la batterie avec le boîtier.

4. Fermez le couvercle de batterie.

1 - 4 Guide de l'utilisateur de l'ordinateur-casque HC1

Figure 1-3

5. À l'aide d'un tournevis ou d'une pièce de monnaie, tournez la vis de blocage d'1/4 de tour dans le sens des

Sécuriser le couvercle de la batterie

aiguilles d'une montre pour la mettre en position de verrouillage.

Chargement du HC1

ATTENTION Ne placez pas le HC1 sur votre tête pendant le chargement.

ATTENTION Veillez à respecter les consignes de sécurité relatives aux batteries stipulées dans la section

La batterie peut être chargée avant d'être insérée dans le HC1 ou une fois qu'elle est installée. Utilisez le chargeur de batterie à quatre positions pour charger la batterie (hors du HC1) ou le module d'alimentation pour charger la batterie lorsqu'elle est installée dans le HC1.

Avant d'utiliser le HC1 pour la première fois, chargez complètement la batterie principale jusqu'à ce que le voyant lumineux reste allumé (consultez le Tableau 1-1 à la page 1-7 pour obtenir des informations relatives à l'état de chargement). Le chargement complet de la batterie 1 950 mAh s'effectue en moins de quatre heures. Pour la batterie 4 800 mAh, comptez moins de huit heures.

Consignes de sécurité relatives aux batteries à la page 10-1.

Le HC1 est équipé d'une batterie de secours qui se charge automatiquement à partir de la batterie principale complètement chargée. Lorsque vous utilisez le HC1 pour la première fois, le chargement complet de la batterie de secours dure environ 30 heures. Cette durée de charge est également valable si la batterie de secours est déchargée, ce qui peut arriver si vous retirez la batterie principale pendant plusieurs heures. Lorsque le HC1 atteint un état de batterie très faible, la combinaison de la batterie principale et de la batterie de sauvegarde permet de conserver les données en mémoire pour une durée minimale de 39 heures.

REMARQUE Les batteries doivent être rechargées à une température ambiante comprise entre 0 et 40 °C.

Appuyez sur les loquets pour retirer l'ensemble matériel du casque de l'ensemble ordinateur/pod optique.

Loquet supérieur

Loquet inférieur

Figure 1-4

2. Connectez l'adaptateur de chargement sur l'ensemble ordinateur/pod optique.

Retirer l'ensemble matériel du casque de l'ensemble ordinateur/pod optique

Mise en route 1 - 5

Adaptateur de chargement

Figure 1-5

3. Branchez le cordon d'alimentation dans l'adaptateur de chargement et le bloc d'alimentation dans une

Connecter l'adaptateur de chargement

prise murale.

Branchez le câble de charge sur allume-cigare dans l'adaptateur de chargement et dans la prise

d'alimentation du véhicule.

1 - 6 Guide de l'utilisateur de l'ordinateur-casque HC1

Figure 1-6

Connecter le bloc d'alimentation secteur

Prise

d'alimentation

Figure 1-7

4. Chargez jusqu'à ce que le voyant passe au vert.

Connecter le câble de charge sur allume-cigare

Mise en route 1 - 7

Tableau 1-1

Orange clignotant lentement Le HC1 est en cours de chargement. Vert fixe Le HC1 est entièrement chargé. Orange clignotant rapidement Erreur de chargement.

5. Appuyez sur les loquets de l'adaptateur de chargement et retirez l'adaptateur de chargement de

l'ensemble ordinateur/pod optique.

DEL

État du voyant description

Détermination de l'œil dominant

L'œil dominant est celui avec lequel vous aurez tendance à préférer recevoir une entrée visuelle. Pour la majorité des personnes, il s'agit de l'œil droit ; cependant, une minorité de la population n'a aucun œil dominant. Il est préférable d'utiliser votre œil dominant pour regarder l'affichage.

Pour déterminer quel est l'œil dominant :

1. Comme illustré, placez vos mains de manière à former un triangle.

Figure 1-8

2. Gardez les deux yeux ouverts et focalisez-vous sur un objet au loin.

3. Maintenez votre regard sur l'objet, au centre dans le triangle et fermez l'œil droit. Si l'objet est encore dans

le triangle, c'est votre œil gauche qui est dominant.

4. Maintenez votre regard sur l'objet, au centre dans le triangle et fermez l'œil gauche. Si l'objet est encore

dans le triangle, c'est votre œil droit qui est dominant.

5. Si l'objet est dans le triangle avec les deux yeux, alors vous n'avez pas d'œil dominant.

6. Refaites le test pour confirmer.

Test d'œil dominant

Repositionnement de l'ensemble Ordinateur/pod optique

À l'usine, le HC1 est configuré pour l'œil gauche dominant. Pour changer la position du pod optique :

1. Appuyez sur les loquets pour retirer l'ensemble matériel du casque de l'ensemble ordinateur/pod optique,

s'il n'est pas déjà retiré.

1 - 8 Guide de l'utilisateur de l'ordinateur-casque HC1

Loquet supérieur

Loquet inférieur

Figure 1-9

2. Faites pivoter l'ensemble ordinateur/pod optique de 180°.

Appuyer sur les loquets

Figure 1-10

Séparer l'ensemble matériel du casque de l'ensemble ordinateur/pod optique

Mise en route 1 - 9

Figure 1-11

3. Rebranchez l'ensemble matériel du casque à l'ensemble ordinateur/pod optique.

Retourner l'ensemble ordinateur/pod optique

Figure 1-12

Repositionner l'ensemble ordinateur/pod optique

1 - 10 Guide de l'utilisateur de l'ordinateur-casque HC1

Repositionnement du module haut-parleur

REMARQUE Par défaut, le module haut-parleur est installé sur la droite. L'utilisateur peut le faire passer du côté

gauche s'il le souhaite. Si la position de l'ensemble ordinateur/pod optique a été modifiée, il peut s'avérer nécessaire de

repositionner le module haut-parleur

Appuyez sur le loquet pour retirer le module haut-parleur de l'ensemble matériel du casque.

Loquet du haut-parleur

Contacts

Figure 1-13

5. Alignez le module haut-parleur sur le bras opposé. Assurez-vous que les deux contacts sont branchés au

Repositionner le module haut-parleur

connecteur correspondant.

6. Appuyez sur le module haut-parleur jusqu'à ce qu'il s'enclenche.

Placement du HC1 sur la tête

Le HC1 est porté sur la tête de sorte que le corps principal de l'appareil s'adapte parfaitement derrière la base de la tête, la sangle étant placée sur le dessus de la tête.

1. Si le HC1 est éteint, appuyez sur le bouton Marche/Arrêt pour le mettre sous tension.

2. Saisissez le HC1 par les bras de l'ensemble matériel du casque.

3. Tirez les bras pour les écarter de l'ensemble matériel du casque.

4. Placez le HC1 au-dessus de la tête.

Mise en route 1 - 11

Figure 1-14

5. Placez le HC1 sur la tête. L'avant de la sangle de tête doit être installé au niveau de la partie supérieure du

front.

Écarter les bras de l'ensemble matériel du casque

Figure 1-15

6. Repositionnez la languette arrière de la sangle pour positionner la hauteur de l'ensemble ordinateur/pod

optique.

Placer le HC1 sur la tête

7. Repositionnez les languettes droite et gauche de la sangle pour placer les bras au-dessus des oreilles.

Allongez ou raccourcissez la sangle pour que les boucles auriculaires soient placées juste au-dessus des

oreilles sans les toucher.

1 - 12 Guide de l'utilisateur de l'ordinateur-casque HC1

Figure 1-16

8. Assurez-vous que le HC1 est équilibré sur la tête, comme vous le feriez pour une paire de lunettes.

Régler les languettes

Figure 1-17

Régler le HC1 sur la tête

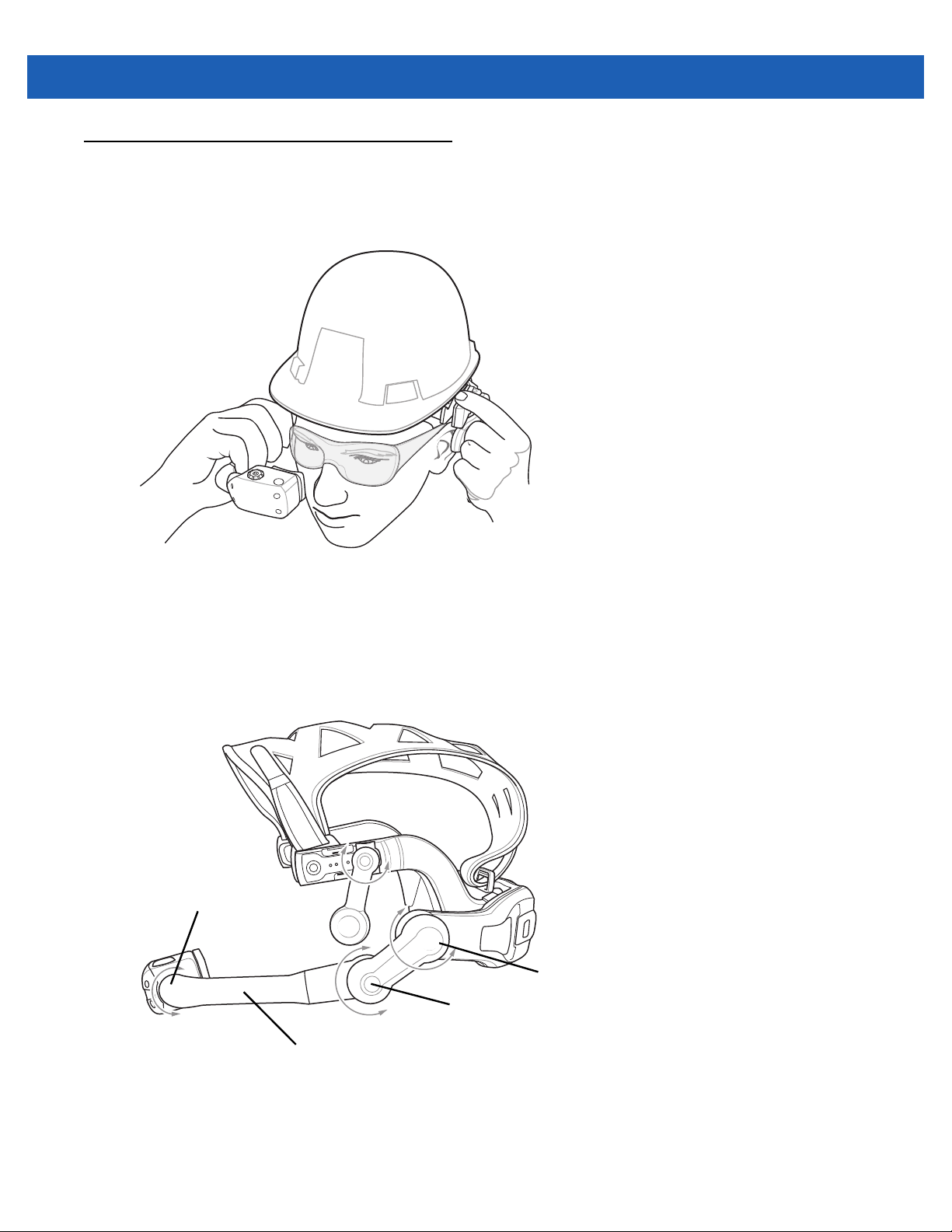

Réglage du support optique

Lors du réglage du support du HC1, maintenez le bras situé de l'autre côté du support lorsque vous déplacez ce dernier vers le haut et vers le bas.

Mise en route 1 - 13

Figure 1-18

Les points de pivotement du HC1 permettent à l'utilisateur de positionner correctement le pod optique et de le déplacer lorsque l'utilisateur ne l'utilise pas.

Le point de pivotement approximatif permet de déplacer le pod optique sur des distances plus importantes. Le point de pivotement affiné permet un réglage précis de la position. Le point de pivotement du pod permet de positionner l'affichage pour bien visualiser.

Point de pivotement du Pod

Réglage du support optique

Point de pivotement du Pod

Figure 1-19

Support optique

Points de pivotement

1 - 14 Guide de l'utilisateur de l'ordinateur-casque HC1

Déplacez le support optique vers l'avant ou l'arrière pour le positionner sous l'œil.

Figure 1-20

Placez le support optique afin que le pod optique soit positionné à environ deux doigts de distance des lunettes.

Déplacer le support optique

Point de pivotement

approximatif

Point de

pivotement affiné

Figure 1-21

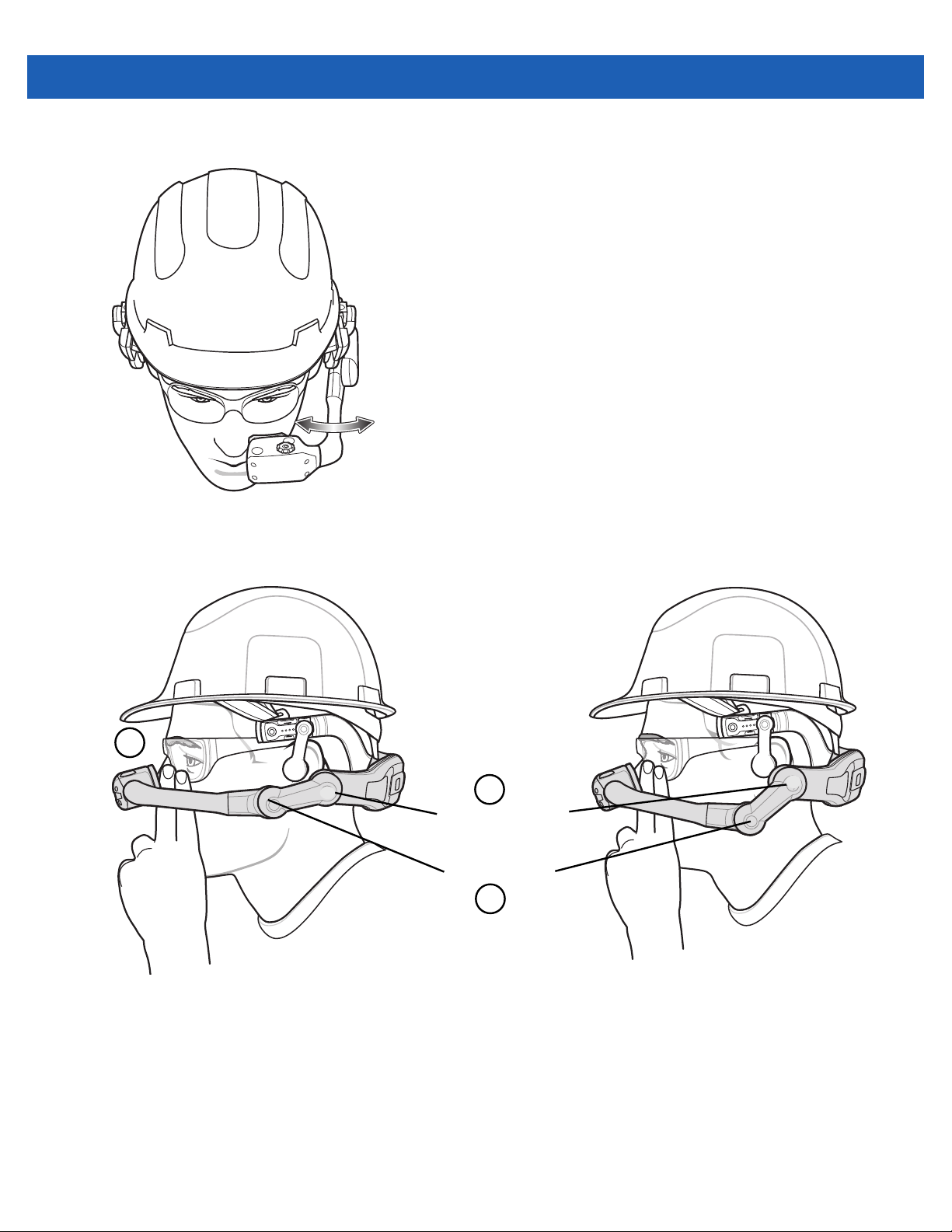

Le pod optique doit être positionné de façon à ne pas bloquer la ligne de visibilité directe de l'utilisateur.

Alignement du pod optique

Mise en route 1 - 15

Figure 1-22

Figure 1-23

1. D'une main, maintenez le HC1 et faites pivoter le bras au niveau du point de pivotement approximatif.

Positionnement correct du pod optique

Champ de vision bloqué

2. D'une main, maintenez le HC1 et faites pivoter le bras au niveau du point de pivotement affiné.

3. Refaites les réglages jusqu'à ce que le pod optique soit à une distance de deux doigts des lunettes de

sécurité et en dehors de la ligne de visibilité directe de l'utilisateur.

4. Réglez le support optique pour positionner l'affichage vers la gauche ou vers la droite.

5. Faites pivoter le pod optique pour un meilleur angle de vue.

1 - 16 Guide de l'utilisateur de l'ordinateur-casque HC1

Figure 1-24

Ajuster le pod optique

Mise au point de l'affichage

Pour effectuer la mise au point de l'affichage :

1. Regardez l'affichage.

2. Vous y trouverez deux cadrans d'affichage permettant de contrôler la mise au point : un en haut et un en

bas. Avec le pouce et l'index, réduisez les cadrans.

3. Faites pivoter les cadrans de l'affichage dans le sens des aiguilles d'une montre ou dans le sens inverse

des aiguilles d'une montre jusqu'à ce que l'affichage soit mis au point.

Figure 1-25

Si l'ensemble ordinateur/pod optique a été pivoté, l'affichage apparaît à l'envers. Dites « My Computer » > « My Controls » > « Screen Rotation » > « Rotate Screen » (Poste de travail > Mes commandes > Rotation de l'écran > Pivoter l'écran).

Mise au point de l'affichage

Remplacement de la batterie

ATTENTION Avant de remplacer la batterie, enregistrez toutes les données sur un support de stockage

permanent ou sur la carte microSD et fermez tous les programmes en cours d'exécution. Sinon, vous risquez de perdre des données.

Pour remettre le même type de batterie :

1. Appuyez sur le bouton Marche/Arrêt pendant une seconde pour placer le HC1 en mode veille. L'affichage

s'éteint et le voyant devient rouge.

2. Attendez que le voyant s'éteigne.

3. À l'aide d'un tournevis ou d'une pièce de monnaie, tournez les vis de blocage d'1/4 de tour dans le sens

des aiguilles d'une montre pour les mettre en position de déverrouillage.

Mise en route 1 - 17

Figure 1-26

4. Soulevez le couvercle de la batterie.

5. Retirez la batterie du HC1.

6. Insérez la batterie de remplacement dans le compartiment, en plaçant les encoches vers le bas et le

Déverrouiller le couvercle de la batterie

loquet vers le haut.

1 - 18 Guide de l'utilisateur de l'ordinateur-casque HC1

Loquet du compartiment

de la batterie

Contacts

Figure 1-27

7. Faites pivoter la batterie dans son compartiment jusqu'à ce qu'elle s'enclenche.

8. Alignez le couvercle de la batterie avec le boîtier.

9. Fermez le couvercle de batterie.

Figure 1-28

10. À l'aide d'un tournevis ou d'une pièce de monnaie, tournez les vis de blocage d'1/4 de tour dans le sens

Insérer la batterie

Sécuriser le couvercle de la batterie

des aiguilles d'une montre pour les mettre en position de verrouillage. Le HC1 s'allume.

Remplacement d'une pile avec une batterie de type différent

ATTENTION Avant de remplacer la batterie, enregistrez toutes les données sur un support de stockage

permanent ou sur la carte microSD et fermez tous les programmes en cours d'exécution. Sinon, vous risquez de perdre des données.

Mise en route 1 - 19

Pour remplacer une batterie1 950 mAh par une batterie 4 800 mAh ou une batterie 4 800 mAh par une batterie 1 950 mAh, procédez comme suit :

1. Appuyez sur le bouton Marche/Arrêt pendant une seconde pour placer le HC1 en mode veille. L'affichage

s'éteint et le voyant devient rouge.

2. Attendez que le voyant s'éteigne.

3. À l'aide d'un tournevis ou d'une pièce de monnaie, tournez les vis de blocage d'1/4 de tour dans le sens

des aiguilles d'une montre pour les mettre en position de déverrouillage.

Figure 1-29

4. Soulevez le couvercle de la batterie.

5. Retirez la batterie du HC1.

6. Insérez la batterie de remplacement dans le compartiment, en plaçant les encoches vers le bas et le

Déverrouiller le couvercle de la batterie

loquet vers le haut.

Contacts

Loquet du compartiment

de la batterie

Figure 1-30

7. Faites pivoter la batterie de remplacement dans le compartiment jusqu'à ce qu'elle s'enclenche.

Insérer la batterie

1 - 20 Guide de l'utilisateur de l'ordinateur-casque HC1

8. Alignez le couvercle de la batterie avec le boîtier.

9. Fermez le couvercle de batterie.

Figure 1-31

10. À l'aide d'un tournevis ou d'une pièce de monnaie, tournez les vis de blocage d'1/4 de tour dans le sens

Sécuriser le couvercle de la batterie

des aiguilles d'une montre pour les mettre en position de verrouillage.

11. Le HC1 s'initialise. Un message s'affiche à l'écran indiquant à l'utilisateur qu'il doit connecter le HC1 à une

alimentation externe ou effectuer un redémarrage.

12. Effectuez un démarrage à froid (voir Réinitialisation du HC1 à la page 2-5) ou branchez le HC1 sur une

prise secteur pendant environ huit secondes.

CHAPITRE 2 FONCTIONNEMENT

Latch

Equipment Plug

Master Socket

Leased Line

6 - 0

5 - R

4 - B

3 - G

2 - W

470k

1.6vF

1 - BK

A-Wire

B-Wire

Local Earth

Latch

ell

eech pression

Latch

Equipment Plug

6 - 0

5 - R

4 - B

3 - G

2 - W

1 - BK

Bell

Speech

Suppression

Dial Off Normal

Signal

Circuits

Ce chapitre fournit des informations sur les opérations élémentaires de l'ordinateur-casque HC1.

Navigation avec suivi de tête

Le HC1 contient des capteurs de suivi de tête à 9 axes qui permettent à l'utilisateur de déplacer les objets sur l'affichage en bougeant la tête vers le haut, vers le bas, vers la gauche et vers la droite.

Figure 2-1

Défilement vers la gauche et la droite

2 - 2 Guide de l'utilisateur de l'ordinateur-casque HC1

Latch

Equipment Plug

Master Socket

Leased Line

6 - 0

5 - R

4 - B

3 - G

2 - W

470k

1.6vF

1 - BK

A-Wire

B-Wire

Local Earth

Latch

Bell

Speech ppression

Latch

Equipment Plug

Master Socket

Leased Line

6 - 0

5 - R

4 - B

3 - G

2 - W

470k

1.6vF

1 - BK

A-Wire

B-Wire

Local Earth

Latch

Bell

Lorsque l'utilisateur bouge la tête vers la gauche ou vers la droite, l'image défile en conséquence sur l'écran. Bouger la tête vers le haut et vers le bas déplace l'image en conséquence sur l'écran.

Figure 2-2

Défilement vers le haut ou vers le bas

Commandes vocales

Le HC1 est équipé d'un logiciel de reconnaissance vocale qui permet de contrôler les fonctionnalités du logiciel en disant à voix haute des commandes vocales spécifiques.

Bouton programmable

Figure 2-3

Commandes vocales

My Controls

Window Close

Fonctionnement 2 - 3

Chaque bras du matériel du casque contient un bouton utilisateur programmable. Par défaut, lorsque l'utilisateur appuie sur l'un des boutons et le relâche, les commandes vocales sont désactivées. Une boîte de dialogue s'affiche à l'écran pour avertir l'utilisateur.

Zebra conseille de désactiver les commandes vocales pour éviter toute commande involontaire due à un environnement bruyant ou à une communication avec une autre personne. Appuyez sur le bouton et relâchez-le pour activer les commandes vocales.

Les commandes de reconnaissance vocale peuvent être dirigées uniquement à la fenêtre au premier plan.

Langues

Le HC1 prend en charge les langues suivantes :

•

Anglais

•

Français

•

Allemand

•

Italien

•

Espagnol

Voir la section My Language (Ma langue) à la page 4-3 pour de plus amples informations sur la définition d'une autre langue.

Navigation avec la souris

Pour les applications pour lesquelles les commandes vocales ne sont pas activées (comme le Bureau), l'utilisateur peut contrôler le mouvement du curseur de la souris en bougeant sa tête vers la gauche, vers la droite, vers le haut et vers le bas. Le curseur se déplace sur l'écran selon les paramètres de la souris contrôlée par la tête. Pour plus d'informations, consultez Head-Controlled Mouse (Souris contrôlée avec la tête) à la

page 4-4.

Pour reproduire un clic gauche, dites « Mouse Clic » (Clic gauche). Pour reproduire un double-clic gauche, dites « Mouse Double-Click » (Double-clic). Pour reproduire un clic droit, dites « Mouse Right Click » (Clic droit).

2 - 4 Guide de l'utilisateur de l'ordinateur-casque HC1

Positionnement du pod optique lorsqu'il n'est pas utilisé

L'utilisateur peut éloigner le pod optique de son visage lorsqu'il n'en a pas besoin sur de longues périodes. Saisissez le support et faites-le pivoter vers le haut pour l'éloigner du visage.

Voyant

Le voyant du HC1 indique les informations suivantes :

Tableau 2-1

Figure 2-4

Charge

Orange clignotant lentement Le HC1 est en cours de chargement. Vert fixe Le HC1 est entièrement chargé. Orange clignotant rapidement Erreur de chargement.

Relever le pod optique

DEL

État du voyant Description

Fonctionnement 2 - 5

Tableau 2-1

Démarrage

Rouge clignotant rapide Lors du démarrage sur l'alimentation via batterie ou lorsque le couvercle de

Rouge clignotant lent Pendant le démarrage, mise à jour du système d'exploitation. L'utilisateur

Mode Veille

En mode Veille, le HC1 se met hors tension pour économiser la batterie. Le HC1 peut être placé en mode Veille manuellement ou automatiquement.

Pour placer le HC1 en mode Veille, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant une seconde. Le voyant devient rouge, puis s'éteint.

Après une période d'inactivité, le HC1 devient d'abord inactif (l'écran s'assombrit), puis passe en mode Veille. Pour sortir le HC1 du mode Veille, appuyez sur le bouton Marche/Arrêt. Après environ six secondes, l'affichage

s'allume.

DEL

État du voyant Description

batterie ou le couvercle de la carte SD est ouvert.

doit connecter le HC1 au secteur pour mettre à jour l'image.

Réinitialisation du HC1

ATTENTION Toutes les données non enregistrées sont perdues lorsque vous effectuez un démarrage à froid.

Si le HC1 cesse de répondre, effectuez un démarrage à froid. Appuyez sur le bouton Marche/Arrêt pendant huit secondes. Au départ, le HC1 requiert environ 30 secondes pour démarrer pendant lesquelles l'écran de démarrage s'affiche.

Après le démarrage, le Bureau ou la fenêtre des applications s'affiche.

2 - 6 Guide de l'utilisateur de l'ordinateur-casque HC1

Bureau

Le HC1 est un ordinateur Windows CE 6.0 doté d'un certain nombre de fonctions propres au HC1. Ces fonctions comprennent : les sous-systèmes de reconnaissance vocale, de suivi de tête, Bluetooth et Wi-Fi.

Ensemble, ces fonctions permettent la conception et la mise en œuvre d'applications pour le HC1. Ces applications sont en général mains libres et commandées par la voix.

Figure 2-5

Le Bureau n'est pas le point de départ idéal pour les utilisateurs finaux. Hautement configurable, le HC1 peut être configuré au moment de son déploiement de manière à masquer le Bureau au profit d'une solution plutôt commandée par la voix

Le Bureau WinCE est standard mais dispose d'une reconnaissance vocale et d'un jeu de commandes et d'applications intégrés, conçus pour être utilisés en mode mains libres.

Le microphone vert dans la barre des tâches indique que les services à reconnaissance vocale sont en cours d'exécution. Cette icône dispose d'un menu local associé, permettant d'accéder aux composants clés des services s'il n'est pas possible ou souhaité d'utiliser les commandes vocales.

Figure 2-6

Bureau du HC1

Icône G-i Services (Services G-i)

My Computer (Poste de travail)

REMARQUE Lorsque la fenêtre My Computer (Poste de travail) est au premier plan, le curseur de souris

contrôlée par la tête est désactivé.

Utilisez la fenêtre My Computer (Poste de travail) comme poste de commande du HC1. Dites « My Computer » (Poste de travail) pour lancer l'écran My Computer (Poste de travail).

Fonctionnement 2 - 7

Figure 2-7

L'écran principal propose les options suivantes :

•

Fenêtre My Computer (Poste de travail)

REMARQUE La fenêtre My Computer (Poste de travail) affiche la configuration par défaut et varie en fonction des

applications installées sur le HC1.

My Photos (Mes photos) : affiche les photos sur le HC1. Pour plus d'informations, consultez

My Photos (Mes photos) à la page 3-1.

My Videos (Mes vidéos) : affiche les vidéos sur le HC1. Pour plus d'informations, consultez My Videos

(Mes vidéos) à la page 3-7.

My Documents (Mes documents) : affiche des documents sur le HC1. Pour plus d'informations, consultez My Documents (Mes documents) à la page 3-4.

Storage Card (Carte mémoire) : affiche les fichiers présents sur la carte microSD (en option) et installée dans le HC1. Pour plus d'informations, consultez Carte mémoire à la page 3-9.

My Controls (Mes commandes) : permet de contrôler les paramètres du HC1. Pour plus d'informations, consultez le Chapitre 4, My Controls (Mes commandes).

2 - 8 Guide de l'utilisateur de l'ordinateur-casque HC1

•

My Network Controls (Mes commandes réseau) : permet de configurer un réseau sans fil. Pour plus

d'informations, consultez le Chapitre 5, My Network Controls (Mes commandes réseau).

•

My Bluetooth Controls (Mes commandes Bluetooth) : permet de configurer le Bluetooth et de

connecter des périphériques Bluetooth au HC1. Pour plus d'informations, consultez le Chapitre 6, My

Bluetooth Controls (Mes commandes Bluetooth).

•

My Telephone Controls (Mes commandes téléphoniques) : permet d'émettre et de répondre à des

appels téléphoniques lorsque le HC1 est connecté à un téléphone. Pour plus d'informations, consultez le

Chapitre 7, My Telephone Controls (Mes commandes téléphoniques).

La barre d'état située en haut de la fenêtre répertorie diverses icônes en fonction de la configuration. Le Tableau

2-2 indique les différentes icônes qui peuvent s'afficher dans la barre d'état.

Tableau 2-2

Icône Nom Description

Icônes d'état

Batterie très faible Indique que le niveau de charge de la batterie est inférieur

à 15 %.

Batterie faible Indique que le niveau de charge de la batterie est supérieur

à 15 %.

Batterie bonne Indique que le niveau de charge de la batterie est supérieur

à 30 %.

Batterie très bonne Indique que le niveau de charge de la batterie est supérieur

à 60 %.

Batterie entièrement chargée

Wi-Fi désactivé. La radio Wi-Fi est désactivée.

Wi-Fi défini comme non connecté

Indique que le niveau de charge de la batterie est supérieur à 80 %.

La radio Wi-Fi est activée mais elle n'est connectée à aucun réseau.

Wi-Fi connecté La radio Wi-Fi est activée et connectée à un réseau.

Chaque barre indique l'intensité du signal de la connexion.

Bluetooth activé Indique que la radio Bluetooth est activée.

Téléphone connecté Le HC1 est connecté à un appareil mobile.

Appel téléphonique en cours

Le HC1 est connecté à un appareil mobile et un appel est en cours.

Fonctionnement 2 - 9

Claviers

REMARQUE L'accès au clavier dépend de l'application utilisée.

Tout au long de l'utilisation et de la configuration du HC1, il se peut que vous deviez saisir des chiffres ou du texte. Dans ce cas, les menus d'options préconfigurées ne s'appliquent pas. Pour permettre cela, le HC1 peut afficher un certain nombre de claviers virtuels pour la saisie de texte ou de chiffres.

REMARQUE Tous les claviers virtuels permettent la saisie directe à partir d'un clavier. Par exemple, vous pouvez

connecter et utiliser un clavier Bluetooth, un clavier USB. Le logiciel de contrôle à distance permet l'utilisation d'un clavier avec le HC1.

Clavier alphanumérique

Le clavier alphanumérique permet la saisie vocale de toute combinaison de texte et de chiffres. Pour entrer des caractères individuels de texte, le code d'alphabet radio doit être utilisé, par exemple, « alpha ». Le code radio à prononcer est indiqué en-dessous de chaque touche virtuelle.

Les numéros son saisis en prononçant le numéro, par exemple « one » (un). Pour accroître la vitesse et la précision, les chiffres, minuscules et majuscules peuvent être prononcés par

groupes de trois. Par exemple, « alpha-delta-tango » ou « one-two-three » (un-deux-trois). Pour supprimer les commandes vocales précédentes, dites « Clear » (Effacer). L'utilisateur peut également saisir des chiffres et des lettres avec le suivi de tête pour déplacer le curseur sur le

clavier. Dites « Mouse Clic » (Clic gauche) pour sélectionner une touche sur le clavier.

Figure 2-8

Clavier alphanumérique virtuel

2 - 10 Guide de l'utilisateur de l'ordinateur-casque HC1

Clavier de téléphone

Le clavier de téléphone permet la saisie de toute combinaison de chiffres par commande vocale. Pour entrer des chiffres individuels, prononcez les chiffres un par un.

Pour accroître la vitesse et la précision, les chiffres peuvent être prononcés par groupes de trois. Par exemple, « one », « three », « seven » (un, trois, sept).

Pour supprimer la commande vocale précédente, dites « Clear » (Effacer).

Figure 2-9

Clavier virtuel de téléphone

Clavier d'adresse IP

Le clavier d'adresse IP permet la saisie de toute combinaison de chiffres par commande vocale. Pour entrer des chiffres individuels, prononcez les chiffres un par un.

Pour accroître la vitesse et la précision, les chiffres peuvent être prononcés par groupes de trois. Par exemple, « one », « three », « seven » (un, trois, sept).

Pour supprimer la commande vocale précédente, dites « Clear » (Effacer).

Clavier virtuel d'adresse IP

CHAPITRE 3 VISIONNEUSES DE FICHIERS

Visionneuses de fichiers : permet à l'utilisateur d'afficher les photos, les vidéos et les documents chargés sur le HC1.

My Photos (Mes photos)

Utilisez My Photos (Mes photos) pour afficher les photos présentes sur le HC1. Le HC1 prend en charge les formats suivants :

•

JPEG

•

PNG

•

GIF

•

BMP

Pour regarder des photos :

1. Dites « My Computer » (Poste de travail).

2. Dites « My Photos » (Mes photos). La fenêtre Photos s'affiche.

3 - 2 Guide de l'utilisateur de l'ordinateur-casque

Figure 3-1

Chacune des icônes de la fenêtre contient une des photos contenues dans la mémoire interne du HC1. Sous l'icône se trouve le nom du fichier avec le préfixe Select (Sélectionner). Sous le nom du fichier se trouve l'option Select File x (Sélectionner le fichier x), où x représente le numéro du fichier.

Pour ouvrir le fichier, prononcez le nom ou le numéro du fichier. Par exemple : dites « Select Building 1 » (Sélectionner bâtiment 1) ou dites « Select File 3 » (Sélectionner fichier 3).

La photo s'ouvre dans la visionneuse de photos.

Fenêtre Photos

Visionneuses de fichiers 3 - 3

Figure 3-2

Fenêtre Photo Viewer (Visionneuse de photos)

Zoom

La visionneuse de photos prend en charge trois niveaux de zoom. Pour agrandir les photos, prononcez « Zoom Level 2 » (Niveau de zoom 2) ou « Zoom Level 3 » (Niveau de zoom 3).

Image panoramique

La visionneuse de photos permet à l'utilisateur d'afficher les parties de la photo qui ne se trouvent pas sur l'écran. Tournez la tête vers la gauche, la droite, le haut ou le bas. La miniature de la photo indique la position de l'affichage sur la photo.

3 - 4 Guide de l'utilisateur de l'ordinateur-casque

Figure 3-3

Déplacement dans la visionneuse de photos

Figer et contrôler le mouvement du document

Si vous souhaitez conserver la photo tout en effectuant d'autres tâches et vous assurer qu'elle reste à sa place, dites « Freeze Document » (Figer le document). L'afficheur se bloque pour que le mouvement de la tête ne déplace pas les photos. Pour revenir à l'affichage normal, dites « Control Document » (Contrôler le document).

My Documents (Mes documents)

Utilisez My Documents (Mes documents) pour afficher les photos présentes sur le HC1. Le HC1 prend en charge Microsoft® Office 2007, les formats de fichiers plus récents, les fichiers texte et PDF.

Pour afficher un document :

1. Dites « My Computer » (Poste de travail).

2. Dites « My Documents » (Mes documents). La fenêtre Documents s'affiche.

Visionneuses de fichiers 3 - 5

Figure 3-4

Chacune des icônes de la fenêtre contient un des documents contenus dans la mémoire interne du HC1. Sous l'icône se trouve le nom du fichier avec le préfixe Select (Sélectionner). Sous le nom du fichier se trouve l'option Select File x (Sélectionner le fichier x), où x représente le numéro du fichier.

Pour ouvrir le fichier, prononcez le nom ou le numéro du fichier. Par exemple, dites « Select Circuit Locations » (Sélectionner les emplacements du circuit) ou « Select File 2 » (Sélectionner le fichier 2)

Le document s'affiche dans une visionneuse adaptée au type de document.

Fenêtre Documents

3 - 6 Guide de l'utilisateur de l'ordinateur-casque

Figure 3-5

Fenêtre Document Viewer (Visionneuse de documents)

Zoom

La visionneuse de documents prend en charge trois niveaux de zoom. Pour agrandir les photos, prononcez « Zoom Level 2 » (Niveau de zoom 2) ou « Zoom Level 3 » (Niveau de zoom 3).

Pagination

La visionneuse de documents prend en charge l'affichage de plusieurs pages. Pour accéder à une page spécifique, dites « View page x » (Afficher la page x), où x représente le numéro de la page. Pour accéder à la page suivante ou précédente, dites « Next Page » (Page suivante) ou « Previous Page » (Page précédente).

Image panoramique

La visionneuse de photos permet à l'utilisateur d'afficher les parties du document qui ne se trouvent pas sur l'écran. Tournez la tête vers la gauche, la droite, le haut ou le bas. La miniature du document indique la position de l'affichage sur le document.

Visionneuses de fichiers 3 - 7

Figure 3-6

Panoramique dans la visionneuse de documents

Figer et contrôler le mouvement du document

Pour rétablir le document à sa position et sa taille d'origine, dites « Reset Document » (Rétablir le document).

My Videos (Mes vidéos)

Utilisez My Videos (Mes vidéos) pour afficher les fichiers vidéo présents sur la mémoire interne du HC1. Le HC1 prend en charge les formats suivants :

•

WMV9 (AVI)

•

MPEG-4

•

H.264

Pour afficher des vidéos :

1. Dites « My Computer » (Poste de travail).

2. Dites « My Videos » (Mes vidéos). La fenêtre Videos (Vidéos) s'affiche.

3 - 8 Guide de l'utilisateur de l'ordinateur-casque

Figure 3-7

Chacune des icônes de la fenêtre contient une des vidéos contenues dans la mémoire interne du HC1. Sous l'icône se trouve le nom du fichier avec le préfixe Select (Sélectionner). Sous le nom du fichier se trouve l'option Select File x (Sélectionner le fichier x), où x représente le numéro du fichier.

Pour ouvrir la vidéo, prononcez le nom ou le numéro du fichier. Par exemple, dites « Select Iron Man » (Sélectionner Iron Man) ou « Select File 1 » (Sélectionner le fichier 1)

La vidéo s'ouvre alors dans la visionneuse de vidéos.

Fenêtre Videos (Vidéos)

Visionneuses de fichiers 3 - 9

Figure 3-8

La vidéo est automatiquement lue lorsque la visionneuse s'ouvre.

•

Visionneuse de vidéos

Dites « Video Pause » (Mettre en pause) pour mettre la vidéo en pause. Dites « Video Resume » (Reprendre la lecture) pour continuer de lire la vidéo. Dites « Video Stop » (Arrêter) pour arrêter de lire la vidéo. La visionneuse se ferme et la fenêtre Videos

(Vidéos) s'affiche.

Carte mémoire

Utilisez Storage Card (Carte mémoire) pour afficher les fichiers chargés sur la carte microSD en option. Les fichiers sur la carte microSD peuvent être des photos, des documents ou des vidéos.

Pour afficher les fichiers sur la carte microSD :

1. Dites « My Computer » (Poste de travail).

2. Dites « Storage Card » (Carte mémoire). La fenêtre Storage Card (Carte mémoire) s'affiche.

3 - 10 Guide de l'utilisateur de l'ordinateur-casque

Figure 3-9

Chacune des icônes de la fenêtre représente un fichier de la carte microSD. Sous l'icône se trouve le nom du fichier avec le préfixe Select (Sélectionner). Sous le nom du fichier se trouve l'option Select File x (Sélectionner le fichier x), où x représente le numéro du fichier.

Pour ouvrir le fichier, prononcez le nom ou le numéro du fichier. Par exemple, dites « Select Wildlife » (Sélectionner Vie animale) ou « Select File 4 » (Sélectionner le fichier 4)

En fonction du type de fichier, la visionneuse correspondante s'af fiche. V oir My Photos (Mes photos) à la page 3-1 pour plus d'informations sur la visionneuse de photos, My Videos (Mes vidéos) à la page 3-7 pour plus d'informations sur la visionneuse de vidéos ou My Documents (Mes documents) à la page 3-4 pour plus d'informations sur la visionneuse de documents.

Fenêtre Storage Card (Carte mémoire)

CHAPITRE 4 MY CONTROLS (MES COMMANDES)

Introduction

Utilisez My Controls (Mes commandes) pour contrôler la manière dont le HC1 fonctionne et modifier son fonctionnement de base. Tous les modules My Controls (Mes commandes) sont accessibles à partir de n'importe quel écran en prononçant « My Computer » > « My Controls » (Poste de travail > Mes commandes).

Figure 4-1

La fenêtre My Controls (Mes commandes) affiche un certain nombre d'icônes. Les icônes s'entendent en dehors des côtés de la fenêtre. Bougez votre tête pour faire défiler la fenêtre vers la gauche ou la droite. Pour sélectionner un module spécifique dans la fenêtre My Controls (Mes commandes), prononcez le nom du module. Le module ne doit pas forcément être visible dans la fenêtre pour émettre la commande.

Pour fermer la fenêtre My Controls (Mes commandes) à tout moment, dites « Window Close » (Fermer la fenêtre).

Fenêtre My Controls (Mes commandes)

4 - 2 Guide de l'utilisateur de l'ordinateur-casque

LeTableau 4-1 répertorie les modules disponibles dans la fenêtre My Controls (Mes commandes) :

Tableau 4-1

Icône Nom Description

Modules My Controls (Mes commandes)

System Version (Version système)

My Language (Ma langue) Passez à une autre langue.

Head-Controlled Mouse (Souris contrôlée avec la tête)

Screen Brightness (Luminosité de l'écran)

Screen Rotation (Rotation de l'écran)

Speaker Volume (Volume du haut-parleur)

Affichez les numéros de version système actuels, y compris la version du système d'exploitation de base et les versions des kits SDK.

Contrôle la souris lors de la navigation des applications qui ne sont pas commandées par la voix.

Règle la luminosité de l'écran.

Fait pivoter l'affichage de l'écran de 180 degrés pour prendre en charge la configuration pour œil gauche ou œil droit.

Contrôle le volume du haut-parleur.

Contrast Settings (Paramètres de contraste)

Date and Time (Date et heure)

Power Options (Options d'alimentation)

Launch Mode (Mode de lancement)

Factory Settings (Paramètres par défaut)

Contrôle le contraste de l'écran.

Règle la date et l'heure.

Définit les options d'économie d'énergie.

Définit comment le HC1 est configuré au démarrage. Définit pour l'ouverture dans le Bureau ou dans la fenêtre My Computer (Poste de travail)

Réinitialise le HC1 à ses paramètres par défaut.

System Version (Version système)

Utilisez le module System Version (Version système) pour afficher les numéros de version de système d'exploitation, y compris la version du système d'exploitation de base et les versions des kits SDK.

My Controls (Mes commandes) 4 - 3

Figure 4-2

Le module System Version (Version système) permet également à l'utilisateur de définir le nom du HC1. Ce nom est visible pour les appareils via Bluetooth ou Wi-Fi. Le nom par défaut de l'appareil est HC1.

System Version (Version système)

Modification du nom de l'appareil

Pour modifier le nom :

1. Dites « Change Name » (Changer le nom). Le clavier virtuel s'affiche.

2. Utilisez le clavier virtuel pour saisir le nom de l'appareil. Voir la section Claviers à la page 2-9 pour obtenir

de plus amples informations sur l'utilisation des claviers virtuels.

3. Dites « Window OK » (Fenêtre OK). La fenêtre System Version (Version du système) s'affiche avec le

nouveau nom.

4. Dites « Window Close » (Fermer la fenêtre) ou « Navigate Back » (Revenir en arrière).

My Language (Ma langue)

Utilisez le module My Language (Ma langue) pour passer à une autre langue. Les langues disponibles sont affichées dans la fenêtre et se sélectionnent en prononçant leur nom.

Une fois une nouvelle langue activée, les étiquettes affichées sur l'écran passent à la nouvelle langue. La reconnaissance vocale passe également à la nouvelle langue.

•

Anglais

•

Français

•

Allemand

•

Italien

•

Espagnol

Pour modifier la langue :

1. Dites « My Controls » (Mes commandes).

2. Dites « My Languages » (Mes langues).

4 - 4 Guide de l'utilisateur de l'ordinateur-casque

Figure 4-3

3. Prononcez le nom de la langue. La langue du système passe à la langue sélectionnée.

4. Dans la nouvelle langue, dites « Window Close » (Fermer la fenêtre) ou « Navigate Back » (Revenir en arrière).

Fenêtre My Language (Ma langue)

Head-Controlled Mouse (Souris contrôlée avec la tête)

Utilisez le module Head-Controlled Mouse (Souris contrôlée avec la tête) pour contrôler le mouvement de la souris à l'écran.

Figure 4-4

Fenêtre Head-Controlled Mouse (Souris contrôlée avec la tête)

Modification de la vitesse de la souris

Pour modifier la vitesse de mouvement de la souris :

1. Dites « My Controls » (Mes commandes).

2. Dites « Head-Controlled Mouse » (Souris contrôlée avec la tête). La fenêtre Head-Controlled Mouse

(Souris contrôlée avec la tête) s'affiche.

3. Dites « Level x » (Niveau x) où x est le numéro du niveau, 1 étant la vitesse la plus lente et 5 la plus rapide.

Modifier le mouvement horizontal

Par défaut, lorsque l'utilisateur tourne sa tête vers la gauche, le curseur de la souris sur l'écran se déplace vers la droite. Pour modifier le mouvement horizontal de la souris pour que la souris (le curseur) se déplace vers la gauche lorsque la tête tourne vers la gauche :

1. Dites « My Controls » (Mes commandes).

2. Dites « Head-Controlled Mouse » (Souris contrôlée avec la tête). La fenêtre Head-Controlled Mouse

(Souris contrôlée avec la tête) s'affiche.

3. Dites « Flip Horizontal » (Inverser le mouvement horizontal). Une coche apparaît devant la phrase.

Mouvement vertical

Par défaut, lorsque l'utilisateur bouge sa tête vers le haut, le curseur de la souris sur l'écran se déplace vers le bas. Pour modifier le mouvement vertical de la souris pour que la souris (le curseur) se déplace vers le haut lorsque la tête bouge vers le haut :

1. Dites « My Controls » (Mes commandes).

2. Dites « Head-Controlled Mouse » (Souris contrôlée avec la tête). La fenêtre Head-Controlled Mouse

(Souris contrôlée avec la tête) s'affiche.

3. Dites « Flip vertical » (Inverser le mouvement vertical). Une coche apparaît devant la phrase.

Screen Brightness (Luminosité de l'écran)

Utilisez le module Screen Brightness (Luminosité de l'écran) pour régler la luminosité de l'écran. Les niveaux de luminosité vont du niveau 1 au niveau 5, où le niveau 1 est le niveau le plus sombre et

niveau 5 le plus lumineux. Pour modifier la luminosité de l'écran :

My Controls (Mes commandes) 4 - 5

1. Dites « My Controls » (Mes commandes).

2. Dites « Screen Brightness » (Luminosité de l'écran). La fenêtre Screen Brightness (Luminosité de l'écran)

s'affiche.

Figure 4-5

3. Prononcez le numéro du niveau souhaité. La luminosité de l'écran passe au niveau sélectionné.

4. Dites « Window Close » (Fermer la fenêtre) ou « Navigate Back » (Revenir en arrière).

Screen Brightness (Luminosité de l'écran)

Screen Rotation (Rotation de l'écran)

Utilisez le module Screen Rotation (Rotation de l'écran) pour faire pivoter l'affichage de l'écran de 180 degrés. Par défaut, l'écran affiche l'orientation pour un système à œil dominant droit. Cependant, si le HC1 est converti en système à œil dominant gauche, l'écran s'affiche à l'envers. Si c'est le

cas, utilisez la fenêtre Screen Rotation (Rotation de l'écran) pour inverser l'écran. Pour faire pivoter l'écran :

1. Dites « My Controls » (Mes commandes).

2. Dites « Screen Rotation » (Rotation de l'écran). La fenêtre Screen Rotation (Rotation de l'écran) s'affiche.

4 - 6 Guide de l'utilisateur de l'ordinateur-casque

Figure 4-6

3. Dites « Screen Rotation » (Rotation de l'écran). L'écran pivote de 180°.

4. Dites « Window Close » (Fermer la fenêtre) ou « Navigate Back » (Revenir en arrière).

Screen Rotation (Rotation de l'écran)

Speaker Volume (Volume du haut-parleur)

Utilisez la fenêtre Speaker Volume (Volume du haut-parleur) pour modifier la sortie audio du haut-parleur. Les niveaux de volume du haut-parleur vont du niveau 1 au niveau 5, où le niveau 1 est le niveau le moins

fort et niveau 5 le plus fort. Pour régler le volume du haut-parleur :

1. Dites « My Controls » (Mes commandes).

2. Dites « Speaker Volume » (Volume du haut-parleur). La fenêtre « Speaker Volume » (Volume du

haut-parleur) s'affiche.

Figure 4-7

3. Prononcez le numéro du niveau souhaité. Le volume du haut-parleur passe au niveau sélectionné.

4. Dites « Window Close » (Fermer la fenêtre) ou « Navigate Back » (Revenir en arrière).

Fenêtre Speaker Volume (Volume du haut-parleur)

Contrast Settings (Paramètres de contraste)

Utilisez le module Contrast Settings (Paramètres de contraste) pour modifier l'affichage en fonction des conditions d'éclairage actuelles.

Lorsque vous utilisez le HC1 à l'intérieur ou dans des conditions de faible éclairage, il est généralement préférable de choisir l'option Low Light (Faible luminosité). Il s'agit du mode de contraste où toutes les icônes apparaissent sur un arrière-plan noir.

My Controls (Mes commandes) 4 - 7

Cependant, si vous utilisez votre HC1 à l'extérieur ou dans des conditions de forte luminosité, le mode de contraste doit être changé à Bright Light (Lumière vive). Dans ce mode, les icônes s'affichent sur un fond blanc et sont plus faciles à lire dans des conditions de forte luminosité.

Pour modifier les paramètres de contraste :

1. Dites « My Controls » (Mes commandes).

2. Dites « Contrast Settings » (Paramètres de contraste). La fenêtre Contrast Settings (Paramètres de

contraste) s'affiche.

Figure 4-8

3. Dites « Bright Light » (Lumière vive) ou « Low Light » (Faible luminosité). L'option Bright Light (Lumière

Mode de contraste - Conditions de faible éclairage

vive) définit l'arrière-plan des fenêtres sur blanc pour optimiser la visualisation à la lumière du soleil.

L'option Low Light (Faible luminosité) définit l'arrière-plan des fenêtres sur noir pour une meilleure

visualisation en intérieur.

4. Dites « Window Close » (Fermer la fenêtre) ou « Navigate Back » (Revenir en arrière).

Date and Time (Date et heure)

Utilisez le module Date and Time (Date et heure) pour définir la date et l'heure du HC1. Pour régler la date et l'heure :

1. Dites « My Controls » (Mes commandes).

2. Dites « Date and Time » (Date et heure). La fenêtre Date and Time (Date et heure) s'affiche.

Figure 4-9

3. Dites « Edit Time » (Modifier l'heure). Un clavier virtuel s'affiche.

Fenêtre Date and Time (Date et heure)

4 - 8 Guide de l'utilisateur de l'ordinateur-casque

Figure 4-10

4. Prononcez les nombres pour définir l'heure.

5. Dites « Window OK » (Fenêtre OK).

6. Dites « Edit Date » (Modifier la date). Un clavier virtuel s'affiche.

Figure 4-11

7. Prononcez les numéros pour définir la date.

Clavier des heures

Clavier des dates

8. Dites « Window OK » (Fenêtre OK).

9. Dites « Window Close » (Fermer la fenêtre) ou « Navigate Back » (Revenir en arrière).

Power Options (Options d'alimentation)

Utilisez le module Power Options (Options d'alimentation) pour définir les conditions d'alimentation du HC1.

My Controls (Mes commandes) 4 - 9

Figure 4-12

Les conditions d'alimentation comportent les états suivants :

•

Chaque condition est définie sur One Minute (Une minute), Two minutes (Deux minutes), Three minutes (Trois minute), Four minutes (Quatre minutes), Five minutes (Cinq minutes) ou Never (Jamais).

Fenêtre Battery Life (Autonomie de la batterie)

Idle (battery) (Inactif (batterie)) : détermine le délai au terme duquel le HC1 devient inactif (sans activité). Lorsque le HC1 devient inactif, le rétroéclairage s'éteint.

Idle (AC) (Inactif (secteur)) : détermine le délai au terme duquel le HC1 devient inactif (sans activité). Lorsque le HC1 devient inactif, le rétroéclairage s'éteint.

Réglage des options d'alimentation

Pour définir les options d'alimentation :

1. Dites « My Computer » (Poste de travail).

2. Dites « My Controls » (Mes commandes).

3. Dites « Power Options » (Options d'alimentation). La fenêtre Power Options (Options d'alimentation)

s'affiche.

4. Bougez la tête jusqu'à ce que la cellule spécifique soit remplie en bleu.

5. Dites « Select Item » (Sélectionner un élément). Une coche s'affiche dans la cellule.

6. Répétez cette procédure pour chaque option d'alimentation.

7. Dites « Windows Close » (Fermer la fenêtre).

Sortie du HC1 du mode veille

Pour activer le HC1 après une inactivité ou une veille, appuyez sur le bouton Marche/Arrêt. Connectez le HC1 à l'alimentation secteur.

4 - 10 Guide de l'utilisateur de l'ordinateur-casque

Launch Mode (Mode de lancement)

Utilisez le module Launch Mode (Mode de lancement) pour définir la façon dont le HC1 s'affiche lors du démarrage. Le HC1 peut afficher le Bureau Windows CE ou l'écran My Computer (Poste de travail).

Pour définir le mode de lancement :

1. Dites « My Computer » (Poste de travail).

2. Dites « My Controls » (Mes commandes).

3. Dites « Launch Mode » (Mode de lancement). La fenêtre Launch Mode (Mode de lancement) s'affiche.

Figure 4-13

4. Dites « Boot to Windows » (Démarrer dans Windows) pour que le HC1 affiche le Bureau Windows CE

après le démarrage. Dites « Boot to Golden-i » (Démarrer dans Golden-i) pour que le HC1 afficher l'écran My Computer (Poste de travail).

5. Effectuez une réinitialisation pour que les modifications soient prises en compte.

Fenêtre Launch Mode (Mode de lancement)

Factory Settings (Paramètres par défaut)

Utilisez le module Factory Settings (Paramètres par défaut) pour réinitialiser tous les réglages My Controls (Mes commandes) aux paramètres par défaut.

Pour rétablir les paramètres par défaut :

1. Dites « My Controls » (Mes commandes).

2. Dites « Factory Settings » (Paramètres par défaut). La fenêtre Factory Settings (Paramètres par défaut)

s'affiche.

Figure 4-14

Fenêtre Factory Settings (Paramètres par défaut)

My Controls (Mes commandes) 4 - 11

3. Dites « Reset Device Now » (Réinitialiser l'appareil maintenant).

4. Fenêtre Factory Reset Confirmation (Confirmation de la réinitialisation aux paramètres d'origine)

5. Une fois la fenêtre de confirmation disparue, dites « Windows Close » (Fermer la fenêtre).

4 - 12 Guide de l'utilisateur de l'ordinateur-casque

CHAPITRE 5 MY NETWORK CONTROLS (MES COMMANDES RÉSEAU)

Introduction

Utilisez la fenêtre My Network Controls (Mes commandes réseau) pour contrôler la manière dont le HC1 se connecte aux appareils externes à l'aide de la liaison radio Wi-Fi.

Figure 5-1

La fenêtre My Network Controls (Mes commandes réseau) contient les modules suivants :

•

Les icônes indiquent les états suivants :

•

Fenêtre My Network Controls (Mes commandes réseau)

Preferred Networks (Réseaux préférés) : affiche les icônes représentant les réseaux configurés précédemment.

Add Networks (Ajouter des réseaux) : affiche les icônes représentant tous les réseaux détectés par le

HC1. IP Configuration (Configuration IP) : fournit la configuration manuelle de l'adresse IP.

Signal Strength (Intensité du signal) : la puissance du réseau est indiquée par le nombre de barres vertes de l'icône. Plus il y a de barres vertes, plus le signal Wi-Fi est fort.

Network T ype (Type de réseau) : il s'agit de réseaux fonctionnant en mode Infrastructure, généralement hébergés par un routeur ou de réseaux en mode ad hoc formés par les ordinateurs à proximité.

Network Encryption (Cryptage réseau) : les réseaux peuvent être ouverts (non cryptés) ou cryptés avec les normes WPA ou WEP. Un réseau crypté est indiqué par une icône en forme de cadenas.

5 - 2 Guide de l'utilisateur de l'ordinateur-casque HC1

Tableau 5-1

Icône nom

Icônes de sélection de réseau

Faible signal réseau.

Signal réseau moyen.

Bon signal réseau.

Très bon signal réseau.

Signal réseau excellent.

Signal réseau ouvert.

Réseau crypté.

Réseau ad hoc.

La liste des réseaux dans la fenêtre Network Chooser (Sélection de réseau) se met à jour toutes les 20 secondes. Si un réseau est connecté correctement au démarrage, le HC1 tente automatiquement de se connecter à ce réseau au prochain redémarrage.

Sélection d'un réseau

Le HC1 permet à l'utilisateur de rechercher une liste des réseaux Wi-Fi disponibles et de rejoindre l'un de ces réseaux.

Il s'agit d'un processus en plusieurs étapes qui commence toujours avec l'outil Network Chooser (Sélection de réseau). L'outil Network Chooser (Sélection de réseau) répertorie simplement les réseaux que le HC1 détecte.

Pour se connecter à un réseau :

1. Dites « My Computer » (Poste de travail).

2. Dites « My Network Controls » (Mes commandes réseau).

3. Dites « Add Networks » (Ajouter des réseaux). La fenêtre Add Networks (Ajouter des réseaux) s'affiche.

Sous chaque icône se trouve une option « Add » (Ajouter) suivie d'un nombre et du nom ESSID du réseau.

My Network Controls (Mes commandes réseau) 5 - 3

Figure 5-2

Dites « Add Network x » (Ajouter le réseau x). La fenêtre Network Configuration (Configuration réseau)

Fenêtre Add Networks (Ajouter des réseaux)

REMARQUE S'il existe plusieurs pages d'icônes réseau, dites « Next Page » (Page suivante) pour afficher les

icônes supplémentaires.

s'affiche.

Figure 5-3

Fenêtre Encrypted Network Configuration (Configuration de réseau crypté)

Figure 5-4

Fenêtre Network Configuration (Configuration réseau) ouverte

5 - 4 Guide de l'utilisateur de l'ordinateur-casque HC1

La fenêtre affiche les informations suivantes :

• Status (État) : indique si le HC1 a réussi à se connecter à ce réseau ou non.

• Encryption Type (T

• Password (Mot de passe) : si le réseau est crypté, des astérisques s'af

passe. Pour les réseaux ouverts, le champ Password (Mot de passe) est masqué.

• IP Address pas encore connecté.

(Adresse IP) : c'est l'adresse IP du HC1. Une adresse IP 0.0.0.0 indique que le HC1 n'est

ype de cryptage) : le type de cryptage utilisé par le réseau.

Configuration d'un réseau

En cas de connexion à un réseau crypté, un mot de passe est requis. Pour configurer le HC1 afin qu'il se connecte à un réseau :

1. Dites « Change Password » (Changer le mot de passe). Un clavier virtuel s'affiche.

fichent à la place du mot de

Figure 5-5

2. Prononcez le mot de passe (voir la section Claviers à la page 2-9 pour obtenir des informations sur la

saisie de données sur un clavier virtuel) ou à l'aide du suivi de tête, placez le curseur de la souris sur une touche et dites « Mouse-click » (Clic gauche) pour sélectionner la touche.

3. Dites « Window OK » (Fenêtre OK).

4. Dites « Continue » (Continuer).

5. Dites « Windows Close » (Fermer la fenêtre).

Fenêtre Virtual Keyboard (Clavier virtuel)

Configuration de l'adresse IP statique

Par défaut, le HC1 est configuré pour utiliser DHCP, où le réseau attribue automatiquement une adresse IP. Il peut être configuré avec une adresse IP statique et des adresses de sous-réseau DNS et de passerelle associées.

Pour attribuer une adresse statique au HC1 :

1. Dites « My Computer » (Poste de travail).

2. Dites « My Network Controls » (Mes commandes réseau).

3. Dites « IP Configuration » (Configuration IP). La fenêtre IP Configuration (Configuration IP) s'affiche.

My Network Controls (Mes commandes réseau) 5 - 5

Figure 5-6

4. Dites « DHCP Disable » (Désactiver DHCP). Les boutons de l'adresse IP s'affichent dans la fenêtre.

Figure 5-7

5. Dites « Edit IP Address » (Modifier l'adresse IP). Un clavier virtuel s'affiche.

6. Prononcez l'adresse IP. Voir la section Claviers à la page 2-9 pour obtenir de plus amples informations sur

la saisie de données sur un clavier virtuel.

Fenêtre IP Configuration (Configuration IP)

Fenêtre IP Configuration (Configuration IP) - DHCP désactivé

5 - 6 Guide de l'utilisateur de l'ordinateur-casque HC1

7. Dites « Window OK » (Fenêtre OK).

8. Dites « Edit Subnet » (Modifier le sous-réseau). Un clavier virtuel s'affiche.

9. Prononcez l'adresse de sous-réseau. Voir la section Claviers à la page 2-9 pour obtenir de plus amples

informations sur la saisie de données sur un clavier virtuel.

10. Dites « Window OK » (Fenêtre OK).

11. Dites « Edit Gateway » (Modifier la passerelle). Un clavier virtuel s'affiche.

12. Prononcez l'adresse de la passerelle. Voir la section Claviers à la page 2-9 pour obtenir de plus amples

informations sur la saisie de données sur un clavier virtuel.

13. Dites « Window OK » (Fenêtre OK).

14. Dites « Edit DNS » (Modifier DNS). Un clavier virtuel s'affiche.

15. Prononcez l'adresse DNS. Voir la section Claviers à la page 2-9 pour obtenir de plus amples informations

sur la saisie de données sur un clavier virtuel.

16. Dites « Refresh Now » (Actualiser maintenant).

17. Dites « Window OK » (Fenêtre OK).

18. Dites « Navigate Back » (Revenir en arrière).

Connexion à un réseau

Pour se connecter à un réseau configuré :

1. Dites « My Computer » (Poste de travail).

2. Dites « My Network Controls » (Mes commandes réseau).

3. Dites « Preferred Networks » (Réseaux préférés). La fenêtre Preferred Networks (Réseaux préférés)

s'affiche. En regard de chaque icône se trouve l'option « Connect Network » (Se connecter au réseau) suivie d'une valeur et le nom ESSID du réseau.

My Network Controls (Mes commandes réseau) 5 - 7

Figure 5-8

4. Dites « Connect Network x » (Se connecter au réseau x). La fenêtre Network Configuration (Configuration

réseau) s'affiche.

5. Dites « Connect Me » (Me connecter). Le HC1 se connecte au réseau. L'icône d'intensité du signal Wi-Fi

change de forme afin d'indiquer la puissance du signal.

Figure 5-9

Fenêtre Preferred Networks (Réseaux préférés)

Connecté au réseau

Suppression de la liste Preferred Networks (Réseaux préférés)

1. Dites « My Computer » (Poste de travail).

2. Dites « My Network Controls » (Mes commandes réseau).

3. Dites « Preferred Networks » (Réseaux préférés). La fenêtre Preferred Networks (Réseaux préférés)

s'affiche.

4. Dites « Clear Preferred List » (Effacer la liste). Tous les réseaux sont supprimés de la fenêtre.

5 - 8 Guide de l'utilisateur de l'ordinateur-casque HC1

CHAPITRE 6 MY BLUETOOTH CONTROLS (MES COMMANDES BLUETOOTH)

Introduction

Utilisez le module My Bluetooth Controls (Mes commandes Bluetooth) pour contrôler la manière dont le HC1 se connecte aux appareils externes en utilisant la fonction Bluetooth intégrée, afin de détecter, ajouter et utiliser d'autres appareils Bluetooth.

Figure 6-1

L'état actuel de la radio Bluetooth est également affiché dans la fenêtre principale. La radio Bluetooth est toujours activée mais n'est pas en mode détectable. (D'autres appareils peuvent se connecter au HC1 s'ils sont déjà autorisés à le faire, mais le HC1 ne se signale pas aux autres appareils Bluetooth).

Le HC1 prend en charge les profils Bluetooth suivants :

•

Fenêtre My Bluetooth Controls (Mes commandes Bluetooth)

Profil HID

• connexion aux souris, clavier et lecteurs Bluetooth (CS3070 et RS507). Profil mains libres

• connexion aux appareils mobiles et aux téléphones portables comme casque pour le contrôle audio. Profil Bluetooth PAN

• connexion aux smartphones et aux ordinateurs distants pour utiliser leur connexion Internet. Profil Serial Port Profile (SPP)

• fournit une alternative simple à la norme RS-232, y compris les signaux de contrôle habituels. C'est la base pour DUN, FAX, HSP et AVRCP.

6 - 2 Guide de l'utilisateur de l'ordinateur-casque

•

Transfert de fichiers OBEX

• facilite l'échange d'objets binaires entre les appareils.

REMARQUE Si un appareil HID est connecté lors de la mise hors tension du HC1, ce dernier tente

systématiquement de se reconnecter à l'appareil Bluetooth la prochaine fois qu'il démarre.

Appareils Bluetooth SPP

Les appareils Bluetooth SPP sont ceux qui configurent une liaison de données haut débit avec le HC1 pour les rôles spécifiques aux applications utilisant un profil Serial Port Profile (SPP).

La connexion à un appareil SPP achemine toutes les communications de données à un port COM virtuel, généralement COM6. Les développeurs d'applications peuvent alors sélectionner COM6 comme canal de données pour communiquer avec le terminal distant, à l'aide des commandes de programmation Serial Port standard.

Découverte d'appareils Bluetooth

Pour rechercher les appareils Bluetooth avoisinants :

1. Assurez-vous que l'autre périphérique Bluetooth est en mode détectable et se trouve à 10 m du HC1.

Reportez-vous à la documentation de l'appareil Bluetooth pour l'activation du mode détectable.

2. Dites « My Computer » (Poste de travail).

3. Dites « My Bluetooth Controls » (Mes commandes Bluetooth). La fenêtre My Bluetooth Controls (Mes

commandes Bluetooth) s'affiche.

Figure 6-2

4. Dites « Add Devices » (Ajouter des appareils). Le HC1 commence à rechercher les périphériques

Bluetooth détectables. Tandis que la fenêtre Add Devices (Ajouter des appareils) reste vide, le HC1 recherche continuellement

les appareils Bluetooth disponibles. Tout appareil détecté s'affiche avec une icône sur l'écran. L'appareil peut d'abord être représenté par son adresse Bluetooth, mais l'adresse est rapidement remplacée par le nom de l'appareil.

Découverte d'appareils Bluetooth

My Bluetooth Controls (Mes commandes Bluetooth) 6 - 3

Figure 6-3

5. Dites « Stop Scan » (Arrêter le balayage) pour que le HC1 arrête la recherche des appareils Bluetooth.

Recherche de services

Figure 6-4

6. Dites « Add Device x » (Ajouter l'appareil x), où x représente l'appareil figurant dans la fenêtre. Le HC1

Appareils Bluetooth détectés

recherche les services fournis par l'appareil Bluetooth. La fenêtre affiche les services disponibles sur l'appareil Bluetooth.

6 - 4 Guide de l'utilisateur de l'ordinateur-casque

Figure 6-5

7. Répétez les étapes pour les autres appareils Bluetooth.

Services de l'appareil connecté

À ce stade, l'appareil n'est toujours pas connecté. Son nom et son adresse ont été ajoutés à la liste des appareils Bluetooth que le HC1 peut gérer.

8. Dites « Window Close » (Fermer la fenêtre) pour fermer la fenêtre My Bluetooth Controls (Mes

commandes Bluetooth).

Couplage avec un appareil Bluetooth

Pour coupler avec un appareil Bluetooth :

1. Dites « My Controls » (Mes commandes).

2. Dites « My Bluetooth Controls » (Mes commandes Bluetooth).

3. Prononcez le nom du service auquel se coupler. Par exemple, dites « Telephone 2 » (Téléphone 2).

Figure 6-6

4. Dites « Connect Me » (Me connecter).

5. Dites « Preset x » (Prédéfini x) ou les numéros qui correspondent au code PIN saisi sur l'autre appareil

Connexion au service

Bluetooth.

6. Sur l'autre appareil Bluetooth, saisissez un code PIN si nécessaire. Consultez la documentation de

l'appareil concerné pour plus d'informations sur la connexion à un appareil Bluetooth. La fenêtre Bluetooth PIN (Code PIN Bluetooth) s'affiche sur le HC1.

REMARQUE Pour faciliter la saisie d'un code PIN sur le HC1, ce dernier comporte quatre codes PIN prédéfinis :

0000, 1234, 00000 ou 12345. Saisissez l'un de ces codes sur l'autre appareil Bluetooth.

My Bluetooth Controls (Mes commandes Bluetooth) 6 - 5

Figure 6-7

7. Le HC1 se couple avec l'appareil et l'icône des services affiche un point vert.

Figure 6-8

Code PIN Bluetooth

Connecté aux services Bluetooth

Connexion à un appareil Bluetooth

Pour vous connecter à un appareil Bluetooth sous tension et déjà couplé au HC1 :

1. Dites « My Controls » (Mes commandes).

2. Dites « My Bluetooth Controls » (Mes commandes Bluetooth). La fenêtre My Bluetooth Controls

(Mes commandes Bluetooth) s'affiche.

Figure 6-9

Fenêtre My Bluetooth Controls (Mes commandes Bluetooth)

6 - 6 Guide de l'utilisateur de l'ordinateur-casque

3. Prononcez le nom du service auquel se coupler. Par exemple, dites « HID1 ».

4. Dites « Connect Me » (Me connecter).

Dissociation d'un appareil Bluetooth

Pour dissocier un appareil Bluetooth du HC1 :

1. Dites « My Controls » (Mes commandes).

2. Dites « My Bluetooth Controls » (Mes commandes Bluetooth).

3. Prononcez le nom du service auquel se coupler. Par exemple, dites « Telephone 2 » (Téléphone 2).

Figure 6-10

4. Dites « Disconnect Me » (Me déconnecter).

5. Dites « Windows Close » (Fermer la fenêtre).

Déconnecter un service Bluetooth

Suppression d'un appareil Bluetooth

Pour supprimer un appareil Bluetooth de la fenêtre My Bluetooth Controls (Mes commandes Bluetooth) :

1. Dites « My Controls » (Mes commandes).

2. Dites « My Bluetooth Controls » (Mes commandes Bluetooth).

3. Prononcez le nom de l'appareil à déconnecter.

4. Dites « Delete Device » (Supprimer l'appareil). L'appareil et/ou les services sont supprimés de la fenêtre

My Bluetooth Controls (Mes commandes Bluetooth).

5. Dites « Windows Close » (Fermer la fenêtre).

CHAPITRE 7 MY TELEPHONE CONTROLS (MES COMMANDES TÉLÉPHONIQUES)

Introduction

Le HC1 prend en charge le profil Bluetooth mains libres standard pour la connexion aux téléphones mobiles. Lorsque le HC1 est connecté à un téléphone portable à l'aide du profil mains libres, il se transforme en casque. L'audio entrant d'un appel téléphonique peut s'entendre dans le haut-parleur HC1 ou les oreillettes en option. Lorsque vous parlez dans le HC1, l'audio sortant est retransmis dans la conversation téléphonique. Lorsque la connexion Bluetooth est active, toutes les autres fonctionnalités du HC1 sont toujours actives, y compris la reconnaissance vocale. Le HC1 peut être utilisé pour prendre un appel mobile tout en navigant dans des documents sur le HC1 à l'aide des commandes vocales standard.

Figure 7-1

Pour effectuer un nouvel appel, le HC1 doit être couplé avec un téléphone portable mains libres. Pour plus d'informations, consultez Couplage avec un appareil Bluetooth à la page 6-4.

Fenêtre My Telephone Controls (Mes commandes téléphoniques)

Passage d'un appel à partir du HC1

Pour passer un appel à l'aide d'un appareil mobile connecté par Bluetooth :

1. Dites « My Computer » (Poste de travail).

2. Dites « My Telephone Controls » (Mes commandes téléphoniques). La fenêtre My Telephone Controls

(Mes commandes téléphoniques) s'affiche.

7 - 2 Guide de l'utilisateur de l'ordinateur-casque

Figure 7-2

Fenêtre My Telephone Controls (Mes commandes téléphoniques) - Couplé avec l'appareil mains

libres

3. Dites « New Call » (Nouvel appel). La fenêtre New Call (Nouvel appel) s'affiche.

4. Dites « Dial x » (Appeler x), où x est 1, 2 ou 3. Pour modifier le numéro de téléphone prédéfini,

reportez-vous à la section Modification du carnet d'adresses à la page 7-3. La fenêtre Call In Progress (Appel en cours) apparaît.

Lorsqu'un appel est en cours, l'utilisateur du HC1 entend l'appelant dans le haut-parleur HC1 ou les oreillettes en option. De même, les utilisateurs du HC1 peuvent communiquer avec l'appelant en utilisant le microphone du HC1.

Dites « Window Close » (Fermer la fenêtre) pour fermer la fenêtre Call In Progress (Appel en cours) et accéder aux autres applications pendant l'appel. À tout moment, dites « My Telephone Controls » (Mes commandes téléphoniques) pour accéder à la fenêtre Call In Progress (Appel en cours) et pour mettre fin à l'appel ou modifier le volume.

5. Dites « Terminate Call » (Terminer l'appel) pour mettre fin à l'appel.

Répondre à un appel

Une fois connecté, l'appareil mobile peut accepter les appels entrants et acheminer l'audio directement sur le HC1. Si le téléphone portable reçoit un appel entrant, l'écran suivant s'affiche et l'utilisateur du HC1 entend une sonnerie.

Figure 7-3

Fenêtre Incoming Call (Appel entrant)

Pour répondre à un appel entrant :

1. Dites « Decline Call » (Décliner l'appel) pour mettre fin à l'appel. Sur de nombreux téléphones portables,

l'appel est transféré vers la messagerie vocale de l'utilisateur.

2. Dites « Accept Call » (Accepter l'appel) pour répondre à l'appel téléphonique entrant. La fenêtre Call In

Progress (Appel en cours) apparaît.

My Telephone Controls (Mes commandes téléphoniques) 7 - 3

Figure 7-4

Fenêtre Call In Progress (Appel en cours)

3. Dites « Terminate Call » (Terminer l'appel) pour mettre fin à l'appel.

Modification du carnet d'adresses

La fenêtre New Call (Nouvel appel) propose un exemple de carnet d'adresses et du mécanisme d'appel sortant. La fenêtre New Call (Nouvel appel) permet la définition de trois numéros de téléphone maximum. Chaque numéro est défini en choisissant « Edit x » (Modifier x).

Pour créer ou modifier un numéro de téléphone prédéfini :

1. Dites « My Computer » (Poste de travail).

2. Dites « My Telephone Controls » (Mes commandes téléphoniques).

3. Dites « New Call » (Nouvel appel). La fenêtre New Call (Nouvel appel) s'affiche.

Figure 7-5

4. Dites « Edit x » (Modifier x). La fenêtre du clavier virtuel s'affiche.

Fenêtre New Call (Nouvel appel)

7 - 4 Guide de l'utilisateur de l'ordinateur-casque

Figure 7-6

5. Prononcez le numéro de téléphone.

6. Dites « Window OK » (Fenêtre OK).

7. Dites « Windows Close » (Fermer la fenêtre).

Clavier du téléphone virtuel

CHAPITRE 8 CAPTURE DE DONNÉES

Introduction

Le HC1fournit les options de capture de données suivantes :

•

Lecteur laser Bluetooth CS3070 en option

•

Lecteur mains libres RS507 en option

Lecteur laser Bluetooth CS3070

Le lecteur laser Bluetooth CS3070 permet de capturer les données des codes-barres et de les transmettre au HC1 par le biais de la technologie Bluetooth. Le lecteur prend en charge la connexion HID (Human Interface Device) au HC1, où le lecteur émule un clavier, ainsi que la connexion SPP (Serial Port Profile), où le lecteur agit comme si la connexion était en série.

Bouton/voyant Bluetooth

Fenêtre de lecture

Figure 8-1

Lecteur Bluetooth CS3070

Couplage avec le HC1

Pour coupler le CS3070 et le HC1 :

REMARQUE HID est le profil par défaut du CS3070. S'il a été modifié, lisez le code-barres HID Bluetooth.

Bouton de suppression

Bouton de lecture

Voyant

8 - 2 Guide de l'utilisateur du HC1

1. Assurez-vous que le CS3070 est en mode HID. Numérisez le code-barres ci-dessous pour placer le

CS3070 en mode HID.

Figure 8-2

2. Appuyez sur le bouton de lecture (+) pour activer le lecteur.

3. Maintenez le bouton de la fonction Bluetooth enfoncé (bouton rond avec le logo Zebra) pendant

Code-barres HID Bluetooth

cinq secondes. Le lecteur émet un bip sonore et le bouton de la fonction Bluetooth commence à clignoter rapidement pour indiquer que l'hôte peut détecter le lecteur.

4. Sur le HC1, dites « My Computer » (Poste de travail).

5. Dites « My Controls » (Mes commandes).

6. Dites « My Bluetooth Controls » (Mes commandes Bluetooth).

7. Dites « Add Devices » (Ajouter des appareils). Le HC1 recherche les périphériques Bluetooth détectables

et affiche le CS3070 dans la fenêtre.

8. Dites « Add Device x » (Ajouter l'appareil x). Une icône HID apparaît dans la fenêtre.

9. Dites « HID x ».

10. Dites « Connect Me » (Me connecter). Le HC1 se connecte au CS3070.

11. Dites « Navigate Back » (Revenir en arrière). Un point vert s'affiche sur l'icône HID indiquant une

connexion.

Capture de codes-barres au moyen du lecteur Bluetooth CS3070

Pour capturer les données d'un code-barres :

1. Assurez-vous qu'une application est ouverte sur le HC1 et qu'un champ de texte est sélectionné

(c'est-à-dire que le curseur se trouve dans le champ de texte).

2. Orientez le lecteur vers le code-barres.

3. Appuyez sur le bouton de lecture (+).

Figure 8-3

4. Assurez-vous que la ligne de lecture couvre chaque barre et espace du symbole.

Lecture au moyen du CS3070

Capture de données 8 - 3

Figure 8-4

5. Le lecteur émet un bip sonore et le voyant devient vert pour indiquer que le décodage s'est correctement

Trame de visée du lecteur linéaire

déroulé.

6. Les données capturées apparaissent dans le champ de texte.

8 - 4 Guide de l'utilisateur du HC1

Imageur mains libres RS507

L'imageur mains libres RS507 est un lecteur de codes barres portable pour les symbologies 1D et 2D. L'imageur est également compatible avec une large gamme d'ordinateurs mobiles communiquant via Bluetooth.

Batterie

Loquet du compartiment de la batterie

Déclencheur de lecture

Sangle de fixation au doigt

Fenêtre de lecture

Figure 8-5

Lecteur Bluetooth CS3070

Reportez-vous au Guide de référence produit de l'imageur mains-libres RS507 pour de plus amples informations.

Couplage avec le HC1

Pour coupler le RS507 et le HC1 :

1. Placez le mode RS507 en mode HID. Si le RS507 est déjà en mode HID, passez à l'étape 2. a. Retirez la batterie du RS507. b. Appuyez sur la touche Restore (Rétablir) et maintenez-la enfoncée. c. Installez la batterie dans le RS507. d. Maintenez la touche Restore (Rétablir) pendant environ 5 secondes jusqu'à ce qu'un bip se fasse

entendre et que les voyants clignotent en vert.

e. Numérisez le code-barres ci-dessous pour placer le RS507 en mode HID.

Figure 8-6

2. Sur le HC1, dites « My Computer » (Poste de travail).

3. Dites « My Controls » (Mes commandes).

4. Dites « My Bluetooth Controls » (Mes commandes Bluetooth).

Code-barres HID Bluetooth RS507

Capture de données 8 - 5

5. Dites « Add Devices » (Ajouter des appareils). Le HC1 recherche les périphériques Bluetooth détectables

et affiche le RS507 dans la fenêtre.

6. Dites « Add Device x » (Ajouter l'appareil x). Une icône HID apparaît dans la fenêtre.

7. Dites « HID x ».

8. Dites « Connect Me » (Me connecter). Le HC1 se connecte au RS507.

9. Dites « Navigate Back » (Revenir en arrière). Un point vert s'affiche sur l'icône HID indiquant une

connexion.

Capture des codes-barres à l'aide de l'imageur RS507

Pour capturer les données d'un code-barres :

1. Assurez-vous qu'une application est ouverte sur le HC1 et qu'un champ de texte est sélectionné

(c'est-à-dire que le curseur se trouve dans le champ de texte).

2. Orientez le lecteur vers le code-barres.

3. Appuyez sur le déclencheur de lecture. La visée s'allume en rouge, ce qui indique que le laser est allumé.

4. Assurez-vous que la ligne de lecture couvre chaque barre et espace du symbole.

Figure 8-7

5. Le lecteur émet un bip sonore et le voyant devient vert pour indiquer que le décodage s'est correctement

Trame de visée du lecteur linéaire

déroulé.

6. Les données capturées apparaissent dans le champ de texte.

8 - 6 Guide de l'utilisateur du HC1

CHAPITRE 9 ACCESSOIRES

Introduction

Les accessoires du HC1 offrent un ensemble de fonctions de prise en charge du produit. Ils comprennent des socles, des câbles et des chargeurs de batterie de rechange. Le Tableau 9-1 répertorie les accessoires du HC1.

Tableau 9-1

Appareil photo KT-HC1X-STCAM-01R Enregistre des photos et vidéos. Adaptateur de chargement CRDHC1X-1000CR Fournit l'alimentation nécessaire à la charge de la

Bouchons intra-auriculaires 21-HC1X-EARBD-01R Fournit l'audio à l'utilisateur. Alimentation PWRS-14000-249R Permet de charger la batterie du HC1 à l'aide du

Chargeur de batterie à quatre positions

Batterie 1 950 mAh BTRY-MC7XEAB0E Batterie standard du HC1 Couvercle de la batterie

1 950 mAh Batterie 4 800 mAh BTRY-MC7XEAB0H Batterie à capacité étendue du HC1 Couvercle de la batterie

4 800 mAh Ensemble matériel du

casque

Accessoires du HC1

Connecteur Numéro de référence Description

batterie du HC1.

module d'alimentation.

SAC7X00-4000CR Permet de charger jusqu'à quatre batteries de

rechange.

BD-HC1X-BTRYD-01R Couvercle de la batterie standard du HC1

BD-HC1X-BTRYD-03R Couvercle de la batterie à capacité étendue du

HC1

KT-HC1X-FGASY-01R Ensemble matériel du casque

Coussinet pour cou SG-HC1X-NPADS-01R Coussinet pour cou Sangle SG-HC1X-HSTRP-01R Sangle

9 - 2 Guide de l'utilisateur de l'ordinateur-casque

Tableau 9-1

Mallette de transport SG-HC1X-HLSTR-01R Étui de stockage du HC1 et des accessoires pour

Câble USB CBL-UNIV-USB01-01 À utiliser pour connecter le HC1 à un ordinateur

Module haut-parleur SM-HC1X-SPKRM-01R Module haut-parleur Câble de recharge pour

véhicule Kit de chargement mural KT-CRDHC1X-01R Contient l'adaptateur de charge et le module

Kit de chargement pour véhicule

Accessoires du HC1 (suite)

Connecteur Numéro de référence Description

les déplacements

hôte.

VCC0000-01R Fournit une alimentation au HC1 dans un véhicule.

d'alimentation (PWRS-14000-249R).

KT-VCDHC1X-01R Contient l'adaptateur de charge et le câble de

recharge pour véhicule.

Appareil photo

REMARQUE Une application d'appareil photo s'exécutant sur le HC1 est requise pour utiliser l'appareil photo.

L'appareil photo se fixe sur chaque branche de l'ensemble matériel du casque. Utilisez l'appareil photo pour enregistrer une vidéo et prendre des photos. Une carte microSD en option peut être installée dans l'appareil photo pour stocker les vidéos et les photos.

L'appareil photo est mis sous tension et hors tension via l'application d'appareil photo.

Accessoires 9 - 3

Microphone

Voyant

Figure 9-1

Objectif

Vue avant de l'appareil photo

Loquet

Embout (logement pour carte microSD sous embout)

Figure 9-2

Vue arrière de l'appareil photo

9 - 4 Guide de l'utilisateur de l'ordinateur-casque

Tableau 9-2

Signaux lumineux

Voyant Description

Orange clignotant L'appareil photo démarre. Vert clignotant Mode Veille

Le niveau de la batterie du HC1 est bon. Vert clignotant rapide Le niveau de la batterie du HC1 est faible. Rouge clignotant Enregistrement de vidéos haute définition (HD) Orange clignotant Enregistrement de vidéos définition standard (SD)

Installation

1. Alignez les pattes de fixation sur les fentes du connecteur avant (quatre contacts ronds).

2. Enfoncez-les jusqu'à ce qu'elles s'enclenchent.

Bras du matériel du casque

Figure 9-3

3. Placez la caméra en position pour un meilleur angle de vue.

Installation de l'appareil photo

Accessoires 9 - 5

Figure 9-4

Positionnement de l'appareil photo

Retrait

Pour retirer l'appareil photo de l'ensemble matériel du casque :

1. Appuyez sur le loquet de dégagement de l'ensemble matériel du casque.

2. Retirez l'appareil photo de l'ensemble matériel du casque.

Insertion de la carte microSD

Pour installer une carte microSD en option :

1. Si elle est installée, retirez l'appareil photo du HC1.

2. Appuyez sur les deux loquets de dégagement de chaque côté de l'embout.

Figure 9-5

Vue arrière de l'appareil photo

9 - 6 Guide de l'utilisateur de l'ordinateur-casque

3. Retirez l'embout de l'appareil photo.

4. Insérez la carte microSD, contacts vers le bas, dans la fente prévue à cet effet.

Figure 9-6

5. Appuyez sur la carte jusqu'à ce qu'elle s'enclenche.

6. Alignez l'embout sur l'appareil photo et poussez-le vers l'appareil photo. L'embout s'enclenche.

Insertion de la carte microSD

Carte microSD

La carte microSD permet d'augmenter la capacité de stockage des données. Pour installer une carte microSD :

1. Appuyez sur le bouton Marche/Arrêt pendant une seconde pour placer le HC1 en mode veille.

2. À l'aide d'un tournevis cruciforme n° 1, retirez la vis fixant le couvercle de la carte.

Accessoires 9 - 7

Figure 9-7

3. Soulevez le couvercle de la carte.

4. Insérez la carte microSD dans la fente prévue à cet effet avec les contacts vers le bas.

Figure 9-8

5. Fermez le couvercle de la carte.

6. Fixez le couvercle de la carte à l'aide d'un tournevis cruciforme n° 1.

Retrait du couvercle de la carte SD

Insertion de la carte microSD

7. Appuyez sur le bouton d'alimentation pour mettre le HC1 sous tension.

9 - 8 Guide de l'utilisateur de l'ordinateur-casque

Bouchons intra-auriculaires

Les bouchons intra-auriculaires sont une option qui permet à l'utilisateur d'écouter le son émis par le HC1. Pour installer les bouchons intra-auriculaires :

1. Retirez le module haut-parleur du bras.

2. Reliez le connecteur des bouchons intra-auriculaires au port audio du bras de l'ensemble matériel du

casque.

Figure 9-9

3. Placez les bouchons intra-auriculaires dans les oreilles.

Insertion du connecteur des bouchons intra-auriculaires

Accessoires 9 - 9

Figure 9-10

4. Placez le fil des bouchons de sorte qu'il n'entrave pas vos mouvements.

Bouchon intra-auriculaire inséré dans l'oreille

9 - 10 Guide de l'utilisateur de l'ordinateur-casque

Chargeur de batterie à quatre positions

Cette section décrit comment utiliser le chargeur à quatre positions afin de charger jusqu'à quatre batteries.

Installation de l'adaptateur pour la batterie

Avant de recharger une batterie de rechange, enclenchez l'adaptateur dans le logement de la batterie, comme illustré dans la Figure 9-11.

Figure 9-11

Installation de l'adaptateur pour la batterie de rechange

REMARQUE Pour acheter des adaptateurs supplémentaires, contactez votre responsable de compte local ou

Zebra Numéro de référence : KT-76490-01R.

Chargement de la batterie de rechange

1. Connectez le chargeur à une source d'alimentation.

2. Insérez la batterie de rechange dans un logement de chargement de batterie de rechange, puis appuyez

doucement sur la batterie pour vous assurer que le contact est correctement établi.

Zebra HC1 User Guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Historique des révisions

TABLE DES MATIÈRES

À PROPOS DE CE GUIDE

Introduction

Documentation

Configurations

Versions des logiciels

Description des chapitres

Conventions de notation

Documents et logiciels associés

Informations sur les services

CHAPITRE 1 MISE EN ROUTE

Introduction

Déballage du terminal mobile

Installation de la batterie

Chargement du HC1

Détermination de l'œil dominant

Repositionnement de l'ensemble Ordinateur/pod optique

Repositionnement du module haut-parleur

Placement du HC1 sur la tête

Mise au point de l'affichage

Remplacement de la batterie

Remplacement d'une pile avec une batterie de type différent

CHAPITRE 2 FONCTIONNEMENT

Navigation avec suivi de tête

Commandes vocales

Langues

Navigation avec la souris

Voyant

Mode Veille

Réinitialisation du HC1

Clavier alphanumérique

Clavier de téléphone

Clavier d'adresse IP

CHAPITRE 3 VISIONNEUSES DE FICHIERS

My Photos (Mes photos)

Zoom

Image panoramique

Figer et contrôler le mouvement du document

My Documents (Mes documents)

Zoom

Pagination

Image panoramique

Figer et contrôler le mouvement du document

My Videos (Mes vidéos)

Carte mémoire

CHAPITRE 4 MY CONTROLS (MES COMMANDES)

Introduction

Modification du nom de l'appareil

My Language (Ma langue)

Head-Controlled Mouse (Souris contrôlée avec la tête)

Modification de la vitesse de la souris

Modifier le mouvement horizontal

Mouvement vertical

Screen Brightness (Luminosité de l'écran)

Screen Rotation (Rotation de l'écran)

Speaker Volume (Volume du haut-parleur)

Contrast Settings (Paramètres de contraste)

Date and Time (Date et heure)

Power Options (Options d'alimentation)

Réglage des options d'alimentation

Sortie du HC1 du mode veille

Launch Mode (Mode de lancement)

Factory Settings (Paramètres par défaut)

CHAPITRE 5 MY NETWORK CONTROLS (MES COMMANDES RÉSEAU)

Introduction

Sélection d'un réseau

Configuration d'un réseau

Configuration de l'adresse IP statique

Connexion à un réseau

Suppression de la liste Preferred Networks (Réseaux préférés)

CHAPITRE 6 MY BLUETOOTH CONTROLS (MES COMMANDES BLUETOOTH)

Introduction

Appareils Bluetooth SPP

Découverte d'appareils Bluetooth

Couplage avec un appareil Bluetooth
