EM220II
Impresora portátil
Manual de los Controladores de Windows
P1060215-041
Rev. 1.00
EM220II
- 2 -
Impresora portátil
Manual de los Controladores de Windows
Índice de contenidos
1. Información del manual ................................................................ ................................ . 6
2. Entorno del sistema operativo (SO) ............................................................................. 6
3. Preparación del controlador de Windows ................................................................... 6
4. Instalación del controlador de Windows ..................................................................... 7
4-1 Instalación en el servidor de Windows XP/2003 Server ............................................. 7
4-1-1 Por medio del Puerto Serie o Bluetooth ............................................................... 7
4-1-2 Por medio de un Puerto USB ............................................................................. 11
4-1-3 Por medio de un Puerto WLAN .......................................................................... 14
4-2 Instalación en Windows VISTA/2008 Server/7/8 ....................................................... 17
4-2-1 Por medio del Puerto Serie o Bluetooth ............................................................. 17
4-2-2 Por medio de un Puerto USB ............................................................................. 21
4-2-3 Por medio de un Puerto WLAN .......................................................................... 24
5. Configuraciones detalladas del Controlador de Windows ....................................... 27
5-1 Método de suministro de papel ................................................................................. 27
5-2 Tamaño del papel ..................................................................................................... 29
5-3 Comandos adicionales ............................................................................................. 30
6. Especificaciones del controlador de Windows ......................................................... 32
6-1 Fuentes ..................................................................................................................... 32
6-2 Funciones especiales ............................................................................................... 34
6-3 Código de barras ...................................................................................................... 35
6-4 Código de barras bidimensional ................................................................ ............... 35
7. Utilización del controlador de Windows .................................................................... 36
7-1 Utilización de Visual Basic ........................................................................................ 36
7-1-1 Selección del controlador de Windows ............................................................... 36
7-1-2 Impresión de prueba ........................................................................................... 37
7-1-3 Impresión del código de barras .......................................................................... 37
7-1-4 Impresión del código de barras bidimensional.................................................... 37
7-2 Utilización de WordPad ............................................................................................ 38
7-2-1 Configuraciones del entorno del WordPad ......................................................... 38
7-2-2 Impresión del texto ............................................................................................. 38
7-2-3 Impresión del código de barras .......................................................................... 39
7-2-4 Impresión del código de barras bidimensional.................................................... 40
Rev. 1.00
EM220II
- 3 -
Impresora portátil
Manual de los Controladores de Windows
■ Declaraciones de propiedad
Este manual contiene información de propiedad correspondiente a Zebra Technologies
Corporation. Esta información está dirigida exclusivamente a las personas encargadas
del funcionamiento y mantenimiento del equipo que aquí se describe. No puede ser
utilizada, reproducida o revelada a ningún tercero para cualquier otro propósito, sin el
permiso por escrito que otorgue Zebra Technologies Corporation.
Mejoras en el producto
Debido a que la mejora constante de los productos constituye una política de Zebra
Technologies Corporation, todas las especificaciones e indicaciones se encuentran
sujetas a cambios sin aviso previo.
Declaración de conformidad con la FCC (Comisión Federal de las Comunicaciones)
NOTA: Este equipo ha sido probado y se demostró que cumple con los límites para un
dispositivo digital clase B, conforme a la parte 15 de las normas de la FCC. Estos límites
están diseñados para brindar una protección razonable contra una interferencia negativa
en una instalación residencial. Este equipo genera, usa y puede irradiar energía de
radiofrecuencia y, si no se instala y utiliza conforme a las instrucciones, puede provocar
interferencia negativa a las comunicaciones de radio. Sin embargo, no existe garantía de
que no ocurra interferencia en una instalación determinada. Si este dispositivo provoca
una interferencia perjudicial a la recepción de radio o televisión, la cual se puede
determinar encendiendo y apagando el equipo, se invita al usuario a intentar corregir la
interferencia mediante una o más de las siguientes medidas:
• Reorient or relocate the receiving antenna.
Cambiar la ubicación o trasladar la antena receptora.
• Vuelva a orientar o acomodar la antena receptora.
• Aumente la separación entre el equipo y el receptor.
•Conecte el equipo a un tomacorriente en un circuito diferente al que esté conectado el
receptor.
• Consulte al distribuidor o a un técnico de radio / televisión experimentado para obtener
ayuda.
ADVERTENCIA: Exposición a la radiación de radiofrecuencia. Con el fin de ajustarse a
los requisitos que propone la FCC con relación a la exposición a radiofrecuencia, este
dispositivo deberá utilizarse de acuerdo con las condiciones e instrucciones de funcion
amiento expuestas en este manual.
NOTA: Esta unidad fue analizada utilizando cables blindados en los dispositivos
periféricos. Se deben utilizar cables blindados en la unidad para asegurar el
cumplimiento.
Rev. 1.00
EM220II
- 4 -
Impresora portátil
Manual de los Controladores de Windows
Los cambios o modificaciones a la unidad que no estén expresamente aprobados por
Zebra Technologies Corporation podrían invalidar la autoridad del usuario para operar el
equipo.
Declaración de conformidad canadiense
Este equipo digital Clase B cumple con la norma canadiense ICES-003.
Cet appareil numérique de la classe B est conforme á la norme NMB-003 du Canada.
La marca “IC” en el número de certificación del dispositivo indica que el equipo satisface
los estándares de la industria canadiense (Industry Canada, IC). Esto no garantiza que el
equipo certificado funcione acorde a la satisfacción del usuario durante el funcionamiento
real del dispositivo.
Descargo de responsabilidad
Si bien se han realizado todos los esfuerzos por brindar información precisa, Zebra
Technologies Corporation no se responsabiliza por información errónea u omisiones.
Zebra Technologies Corporation se reserva el derecho de corregir esos errores y niega la
responsabilidad que resulte de ellos.
Falta de responsabilidad por daños resultantes
En ningún caso Zebra Technologies Corporation o cualquier persona involucrada en la
fabricación, producción o envío del producto adjunto (incluyendo software y hardware)
será responsable por daños, cualesquiera que fueren, (incluyendo, sin limitaciones, daños
por pérdida de ganancias económicas, interrupción de negocios, pérdida de información
de negocios u otra pérdida monetaria) que surjan del uso o de los resultados del uso o de
la imposibilidad de utilizar el producto, aún cuando Zebra Technologies Corporation haya
sido debidamente asesorada acerca de la posibilidad de estos daños. Debido a que
algunos estados no permiten la exclusión de responsabilidad por daños resultantes o
incidentales, la restricción mencionada no se aplicará en todos los casos.
Rev. 1.00
EM220II
- 5 -
Impresora portátil
Manual de los Controladores de Windows
Derechos de autoría
Los derechos de autoría en este manual y el equipo de impresión allí descrito, son
propiedad de Zebra Technologies Corporation. La reproducción no autorizada de este
manual o del software del equipo de impresión puede resultar en condena a prisión de
hasta un año y en multas de hasta $10.000 (17 U.S.C.506). Aquellos que violen los
derechos de autoría se someterán a un proceso de responsabilidad civil.
Este producto puede contener ZPL® , ZPL II® , y programas ZebraLinktm; Element Energy
Equalizer® Circuit; E3® ; y fuentes AGFA . Software © ZIH Corp. Todos los derechos
reservados a nivel mundial.
ZebraLink y todos los nombres de productos y números son marcas, y Zebra y su logotipo,
ZPL, ZPL II, Element Energy Equalizer Circuit, y E3 Circuit son marcas registradas de ZIH
Corp. Todos los derechos reservados a nivel mundial.
Monotype® , Intellifont® y UFST® son marcas de Monotype Imaging, Inc. registradas en la
Oficina de Patentes y Marcas de los Estados Unidos y pueden estar registradas en ciertas
jurisdicciones.
AndyTM , CG PalacioTM, CG Century SchoolbookTM, CG TriumvirateTM, CG TimesTM,
Monotype KaiTM, Monotype MinchoTM y Monotype SungTM son marcas de Monotype
Imaging, Inc. y pueden estar registradas en algunas jurisdicciones.
HY Gothic HangulTM es una marca de Hanyang Systems, Inc.
AngsanaTM es una marca de Unity Progress Company (UPC) Limited.
Andale® , Arial®, Book Antiqua® , Corsiva®, Gill Sans® , Sorts® y Times New Roman® son
marcas de The Monotype Corporation registradas en la Oficina de Patentes y Marcas de
los Estados Unidos y pueden estar registradas en ciertas jurisdicciones.
Century Gothic™, Bookman Old StyleTM y Century SchoolbookTM son marcas de The
Monotype Corporation y pueden estar registradas en ciertas jurisdcciones.
HGPGothicB es una marca de the Ricoh company, Ltd.y puede estar registrada en
algunas jurisdicciones.
UniversTM es una marca de Heidelberger Druckmaschinen AG, que puede estar
registrada en ciertas jurisdicciones, exclusivamente autorizada por Linotype Library GmbH,
una filial de entera propiedad de Heidelberger Druckmaschinen AG.
Futura® es una marca de Bauer Types SA registrada en la Oficina de Patentes y Marcas
de los Estados Unidos y puede estar registrada en ciertas jurisdicciones.
TrueType® es una marca de Apple Computer, Inc. registrada en la Oficina de Patentes y
Marcas de los Estados Unidos y puede estar registrada en ciertas jurisdicciones.
Todos los restantes nombres de productos son de propiedad de sus respectivos dueños.
Todas las restantes marcas, nombres de productos o marcas de fábrica pertenecen a sus
respectivos titulares.
© 2006 ZIH Corp.
Rev. 1.00
EM220II
- 6 -
Impresora portátil
Manual de los Controladores de Windows
1. Información del manual
Este manual de instalación de los controladores de Windows proporciona información
acerca de la instalación, de las especificaciones detalladas y del uso de los controladores
de Windows de la impresora de acuerdo con el sistema operativo (SO) de la PC.
2. Entorno del sistema operativo (SO)
Los sistemas operativos siguientes son compatibles para el uso:
- Microsoft Windows XP (32bit/64bit)
- Microsoft Windows 2003 Server (32bit/bit)
- Microsoft Windows Embedded For Point Of Service
- Microsoft Windows VISTA (32bit/64bit)
- Microsoft Windows Server 2008 (32bit/64bit)
- Microsoft Windows Server 2008R2 (64bit)
- Microsoft Windows 7 (32bit/64bit)
- Microsoft Windows 8 (32bit/64bit)
Si ya tiene instalado “.NET Framework 3.5 SP1” en Windows XP o Windows 2003 Server,
puede aparecer un mensaje de advertencia durante la instalación.
Le recomendamos instalar el hotfix.
Visite http://www.microsoft.com/en-us/download/details.aspx?id=18127
3. Preparación del controlador de Windows
El controlador de Windows se incluye en el CD adjunto y también se lo puede descargar
desde el sitio Web de Zebra.
(http://www.zebra.com/)
Si se lo descarga desde el sitio Web de Zebra, primero descargue el archivo
EM220II_Vx.x.xx.zip file, luego descomprímalo y ejecútelo.
Si utiliza el CD adjunto, haga clic en el botón “Controlador de Windows” para encontrar y
ejecutar el archivo de instalación del controlador de Windows (M220II_Vx.x.xx.exe).
Rev. 1.00
- 7 -
Impresora portátil
Manual de los Controladores de Windows
4. Instalación del controlador de Windows
4-1 Instalación en el servidor de Windows XP/2003 Server
4-1-1 Por medio del Puerto Serie o Bluetooth

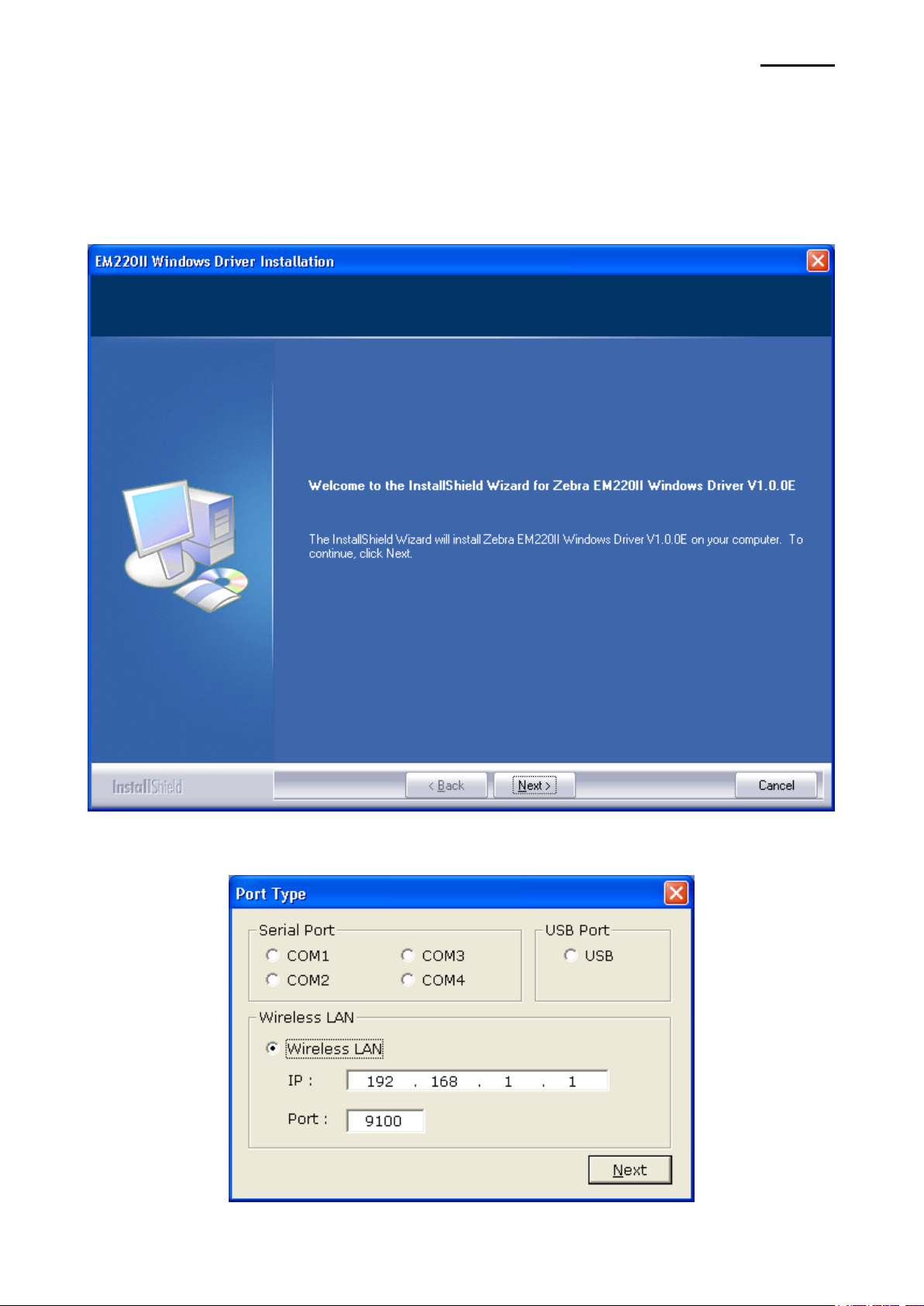

1) Haga doble clic en el archivo de instalación del controlador de Windows
(EM220II_Vx.x.xx.exe).
2) Haga clic en el botón “Siguiente”.
EM220II
Rev. 1.00
- 8 -
Impresora portátil
Manual de los Controladores de Windows
3) Seleccione el puerto COM que se usará y haga clic en el botón “Siguiente”.
4) Si usa Bluetooth, haga clic en el botón “Sí”.
- Haga clic en “No” si utiliza un puerto Serie.
- Para usar Bluetooth, primero instale el software del producto correspondiente.
(Consulte el manual del usuario del producto correspondiente).
EM220II
* Seleccione el controlador de Bluetooth que se usará.
“Sí”: para usar IVT, controlador Broadcom
“No”: para usar un controlador proporcionado por el SO de Windows
Rev. 1.00
EM220II
- 9 -
Impresora portátil
Manual de los Controladores de Windows
5) Al hacer clic en el botón “Sí” se reiniciará la PC.

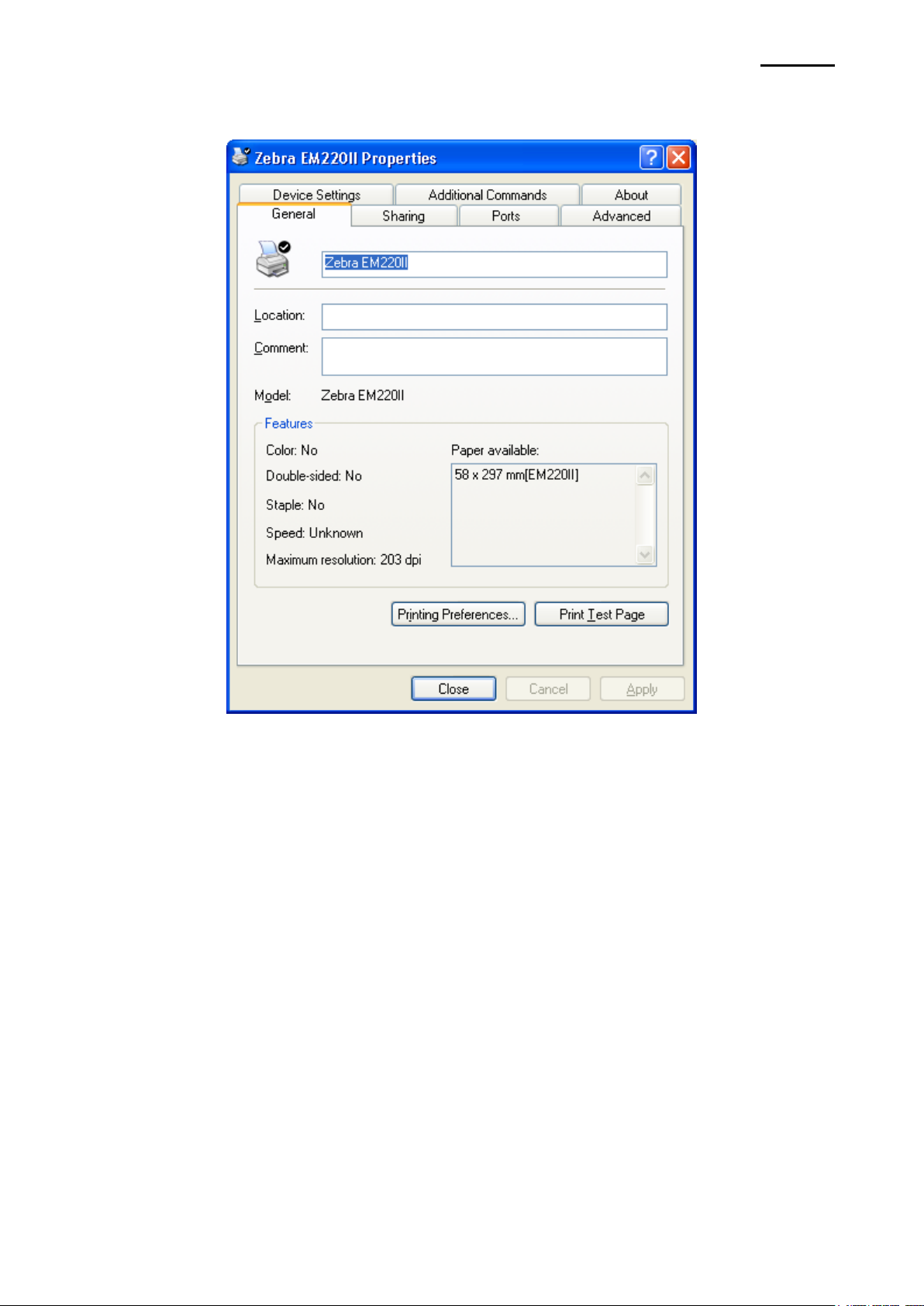

6) Abra la ventana de propiedades de la impresora en el SO de Windows.
7) Haga clic en “Configuraciones de Puerto” en la pestaña “Puertos”.
8) Haga coincidir las configuraciones de comunicación con las de la impresora.
(Las configuraciones de comunicación de la impresora se pueden realizar llevando a
cabo una autoevaluación).
Rev. 1.00
EM220II
- 10 -
Impresora portátil
Manual de los Controladores de Windows
9) Haga clic en el botón “Imprimir página de prueba” y verifique el estado de impresión.
10) La instalación adecuada del controlador se indica si la página de prueba se imprime
con normalidad.
Rev. 1.00
- 11 -
Impresora portátil
Manual de los Controladores de Windows
4-1-2 Por medio de un Puerto USB
1) Haga doble clic en el archivo de instalación del controlador de Windows
(EM220II_Vx.x.xx.exe).
2) Haga clic en el botón “Siguiente”.
EM220II
3) Seleccione USB y haga clic en el botón “Siguiente”.
Rev. 1.00
- 12 -
Impresora portátil
Manual de los Controladores de Windows
4) Haga clic en el botón “OK”.
5) Encienda la impresora.
6) La configuración del puerto USB se puede confirmar en las propiedades del
Controlador de Windows.
EM220II
Rev. 1.00
EM220II
- 13 -
Impresora portátil
Manual de los Controladores de Windows
7) Haga clic en el botón “Imprimir página de prueba” y verifique el estado de impresión.
8) La instalación adecuada del controlador se indica si la página de prueba se imprime
con normalidad.
Rev. 1.00
Loading...
