Guía de inicio rápido de la computadora empresarial EC50/EC55
1
2
4
3
5
6
7
9
10
11
8
Características del dispositivo
Figura 1 Vista frontal
Elemento Nombre Descripción
1 Pantalla táctil Muestra toda la información necesaria para utilizar el dispositivo.
2 Cámara frontal Permite tomar fotografías y grabar videos (disponible en algunos
modelos).
3 Receptor Se utiliza para la reproducción de audio en el modo de teléfono.
4 Micrófono Se utiliza para comunicarse cuando el dispositivo está en modo de
altavoz.
5 Ventana de salida Permite capturar datos a través del generador de imágenes
(disponible en algunos modelos).
6 Botón de encendido Permite encender y apagar la pantalla. Mantenga presionado el
botón para restablecer o apagar el dispositivo.
7 Sensor de
luz/proximidad
Cuando el dispositivo está en modo de teléfono, determina la
proximidad de objetos para apagar la pantalla.
Detecta el nivel de luz ambiental para controlar la luz de fondo de
la pantalla.
8 LED de captura de
Indica el estado de la captura de datos.
datos
9 LED de carga/LED
de notificación
Indica el estado de la carga de la batería durante la carga y las
notificaciones de las aplicaciones durante el uso.
10 Botón de lectura Inicia la captura de datos (programable).
11 Botones para subir y
bajar el volumen
Permiten aumentar y disminuir el volumen del audio
(programables).
3
Guía de inicio rápido de la computadora empresarial EC50/EC55
13
14
1615
17
18
19
20
21
22
23
25
24
26
12
Figura 2 Vista posterior
Elemento Nombre Descripción
12 Batería estándar Proporciona una capacidad de batería estándar.
13 Flash de la cámara Proporciona iluminación para la cámara.
14 Cámara posterior Permite tomar fotografías y grabar videos.
15 Micrófono Uso de la cancelación de ruido.
16 Antena NFC Permite la comunicación con otros dispositivos compatibles con la
tecnología NFC (comunicación de campo cercano).
17 Montaje del mango
del gatillo
18 Bandeja de la
tarjeta SD/SIM
19 Botón de lectura Inicia la captura de datos (programable).
20 Botón programable Normalmente, se utiliza para comunicaciones PTT. Cuando
21 Micrófono Se utiliza para comunicarse cuando el dispositivo está en modo de
22 Montaje de la
correa de mano
23 Conector USB-C Proporciona funciones de comunicación USB entre host y cliente,
24 Conector de carga Permite cargar el dispositivo a través de bases de carga.
25 Altavoz Proporciona una salida de audio para la reproducción de música
26 Batería extendida Proporciona una mayor capacidad de la batería.
1
Pakistán, Catar
Proporciona contactos eléctricos (0, 2 u 8 pines) y el montaje para
el mango del gatillo.
Proporciona acceso a la tarjeta micro SD y la tarjeta SIM and SIM
card.
1
existan restricciones normativas
, el botón se puede configurar
para su uso con otras aplicaciones.
teléfono.
Proporciona un punto de montaje para la correa de mano y el
accesorio de fijación.
y funciones de carga del dispositivo mediante cables y accesorios.
y videos. Permite reproducir sonido en modo de altavoz.
4
Guía de inicio rápido de la computadora empresarial EC50/EC55
1
Configuración del dispositivo
Para comenzar a utilizar el dispositivo por primera vez, realice los siguientes pasos:
1. Instale una tarjeta micro Secure Digital (microSD) (opcional).
2. Instalación de una tarjeta nano SIM (opcional solo para EC55).
3. Cargue el dispositivo.
4. Encienda el dispositivo.
Instalación o reemplazo de una tarjeta microSD
La ranura para tarjetas microSD proporciona almacenamiento secundario no volátil. Para obtener más
información, consulte la documentación proporcionada con la tarjeta y siga las recomendaciones de uso
del fabricante.
PRECAUCIÓN: Tome las precauciones adecuadas para prevenir descargas electrostáticas (ESD) con el
fin de evitar causar daños a la tarjeta microSD. Las precauciones adecuadas relativas a las descargas
electrostáticas (ESD) incluyen, entre otras, trabajar sobre una superficie anti-ESD y asegurarse de que el
operador cuente con conexión a tierra.
1. Con las uñas o una herramienta de plástico, extraiga la bandeja de la tarjeta SD/SIM.
1 Acceso con herramienta de plástico o las uñas a la bandeja de la tarjeta SD/SIM
2. Extraiga la bandeja de la tarjeta SD/SIM del dispositivo.
5
Guía de inicio rápido de la computadora empresarial EC50/EC55
1
3.
Inserte la tarjeta microSD en la bandeja de la tarjeta SD/SIM, o reemplácela.
4. Inserte la bandeja de la tarjeta SD/SIM en el dispositivo.
5. Presione la bandeja de la tarjeta SD/SIM en el dispositivo para asegurarse de que está bien insertada.
Instalación o reemplazo de una tarjeta SIM
NOTA: Utilice solo tarjetas nanoSIM. Solo para el dispositivo EC55.
PRECAUCIÓN: Tome las precauciones adecuadas para evitar descargas electrostáticas (ESD) y, así,
evitar causar daños a la tarjeta SIM. Las precauciones adecuadas para evitar descargas electrostáticas
(ESD) incluyen, entre otras, trabajar sobre una superficie antidescargas y asegurarse de que el usuario
tenga contacto a tierra.
1. Con las uñas o una herramienta de plástico, extraiga la bandeja de la tarjeta SD/SIM.
1 Acceso con herramienta de plástico o las uñas a la bandeja de la tarjeta SD/SIM
6
Guía de inicio rápido de la computadora empresarial EC50/EC55
2.
Extraiga la bandeja de la tarjeta SD/SIM del dispositivo.
3. Inserte la tarjeta SIM en la bandeja de acceso.
4. Inserte la bandeja de acceso de la tarjeta SIM/microSD en el dispositivo.
5. Presione la bandeja de la tarjeta SD/SIM en el dispositivo para asegurarse de que está bien insertada.
Carga del dispositivo
Antes de utilizar el dispositivo por primera vez, cárguelo hasta que el diodo (LED) verde de carga y
notificación permanezca encendido. Para cargar el dispositivo, utilice un cable o una base de carga con
una fuente de alimentación adecuada.
El LED de carga y notificación del dispositivo indica el estado de carga de este. Para obtener más
información sobre los estados de carga del dispositivo, consulte la Tabla 1 en la página 8. Cuando se
carga el dispositivo con una fuente de alimentación o una base de Zebra, la batería estándar se carga
de 0 % a 90 % en menos de dos horas. La batería extendida se carga de 0 % a 90 % en menos de
tres horas.
NOTA: En muchos casos, un nivel de carga del 90 % es suficiente para el uso diario.
Para obtener los mejores resultados de carga rápida, utilice solo accesorios de carga marca Zebra.
Cargue el dispositivo a temperatura ambiente.
7
Guía de inicio rápido de la computadora empresarial EC50/EC55
Indicadores de carga
Tabla 1 Indicadores de carga del LED de notificación y de carga
Estado Indicación
Apagado El dispositivo no se está cargando. El dispositivo no se insertó
Parpadeo lento de color ámbar
(1 parpadeo cada 4 segundos)
Parpadeo lento de color rojo
(1 parpadeo cada 4 segundos)
Verde fijo La batería se cargó completamente.
Rojo fijo La batería se cargó completamente, pero está llegando al final
correctamente en la base de carga o no está conectado a la
fuente de alimentación. El cargador o la base de carga no están
recibiendo alimentación.
El dispositivo se está cargando.
El dispositivo se está cargando, pero la batería está llegando al
final de su vida útil.
de su vida útil.
Parpadeo rápido de color ámbar
(2 parpadeos por segundo)
Parpadeo rápido de color rojo
(2 parpadeos por segundo)
Temperatura de carga
Cargue las baterías dentro de un rango de temperaturas entre 5 °C y 40 °C (41 °F y 104 °F). La carga de
la batería siempre se realiza de forma segura e inteligente en el dispositivo o en la base de carga. A
temperaturas más altas (por ejemplo, más de 37 °C [más de 98 °F] aproximadamente), el proceso de
carga en el dispositivo o en la base de carga podría detenerse y reanudarse de manera alternada, por
breves períodos, para mantener la batería a una temperatura adecuada. Mediante el LED del dispositivo y
la base de carga, se indica cuando el proceso de carga se detiene debido a temperaturas anormales.
Carga del dispositivo
Error de carga, por ejemplo:
• La temperatura es demasiado baja o demasiado alta.
• El proceso de carga fue demasiado largo y no se completó
(generalmente, 8 horas).
Error de carga, pero la batería está al final de su vida útil; por
ejemplo:
• La temperatura es demasiado baja o demasiado alta.
• El proceso de carga fue demasiado largo y no se completó
(generalmente, 8 horas).
Cargue el dispositivo mediante una base de carga o un cable de carga. Para obtener más información
sobre los accesorios disponibles para el dispositivo, consulte Accesorios.
Para cargar el dispositivo mediante una base de carga, realice los siguientes pasos:
1. Inserte el dispositivo en una ranura de carga.
2. Asegúrese de que el dispositivo esté colocado correctamente.
8
Accesorios
Guía de inicio rápido de la computadora empresarial EC50/EC55
PRECAUCIÓN: Asegúrese de seguir las pautas de seguridad de la batería que se describen en la Guía
de referencia del producto del dispositivo.
Utilice uno de los siguientes accesorios para cargar el dispositivo.
Tabla 2 Accesorios
Accesorio Número de pieza Descripción
Base de solo carga de
1 ranura
Base de carga de
1 ranura con
USB/Ethernet
Base de solo carga de
4 ranuras
Base de solo carga de
bloqueo de 4 ranuras
Base de carga de
1 ranura para estación
de trabajo
Base de carga de
5 ranuras con Ethernet
CRD-EC5X-1SCU-01 Solo permite cargar el dispositivo. Requiere
un cable USB-C (CBL-TC5X-USBC2A-01) y
una fuente de alimentación
(PWR-WUA5V12W0xx).
CRD-EC5X-1SCUE-01 Proporciona funciones de carga y
comunicación para el dispositivo.
Requiere una fuente de alimentación
(PWR-BGA12V50W0WW) y un cable de CC
(CBL-DC-388A1-01).
CRD-EC5X-4SCO-01 Permite cargar hasta cuatro dispositivos.
Requiere una fuente de alimentación
(PWR-BGA12V108W0WW), un cable de CC
(CBL-DC-381A1-01) y un cable de CA
específico para cada país.
CRD-EC5X-4SCOL-01 Permite cargar hasta cuatro dispositivos.
Requiere una fuente de alimentación
(PWR-BGA12V108W0WW), un cable de CC
(CBL-DC-381A1-01) y un cable de CA
específico para cada país.
CRD-EC5X-1SWS-01 Proporciona carga al dispositivo,
comunicación Ethernet, tres puertos USB de
0,5 A, un puerto USB de 1,5 A y un puerto
HDMI. Requiere una fuente de alimentación
(PWR-BGA12V50W0WW) y un cable de CC
(CBL-DC-388A1-01).
CRD-EC5X-SE5ET-01 Ofrece cargas para hasta cinco dispositivos,
comunicación Ethernet y dos puertos
Ethernet. Requiere una fuente de
alimentación (PWR-BGA12V108W0WW) y
un cable de CC (CBL-DC-381A1-01).
Comunicación USB-C y
cable de carga
CBL-TC5X-USBC2A-01 Proporciona comunicación entre USB-A y
USB-C, además de alimentación al
dispositivo.
9
Guía de inicio rápido de la computadora empresarial EC50/EC55
1
Base de solo carga de 1 ranura
1 Ranura de carga
10
Guía de inicio rápido de la computadora empresarial EC50/EC55
1
Base de carga de 1 ranura con USB/Ethernet
Figura 3 Vista frontal
1 Ranura de carga
Figura 4 Vista posterior
1 Puerto RJ-45
2 Puerto USB-C
3 Puerto de alimentación de CC
11
Guía de inicio rápido de la computadora empresarial EC50/EC55
1
Base de solo carga de 4 ranuras
1 Ranura de carga
12
Guía de inicio rápido de la computadora empresarial EC50/EC55
1
Base de solo carga de bloqueo 4 ranuras
Elemento Nombre Descripción
1 LED de alimentación Indica que se suministra alimentación a cada ranura de la base.
13
Guía de inicio rápido de la computadora empresarial EC50/EC55
1
2
3
4

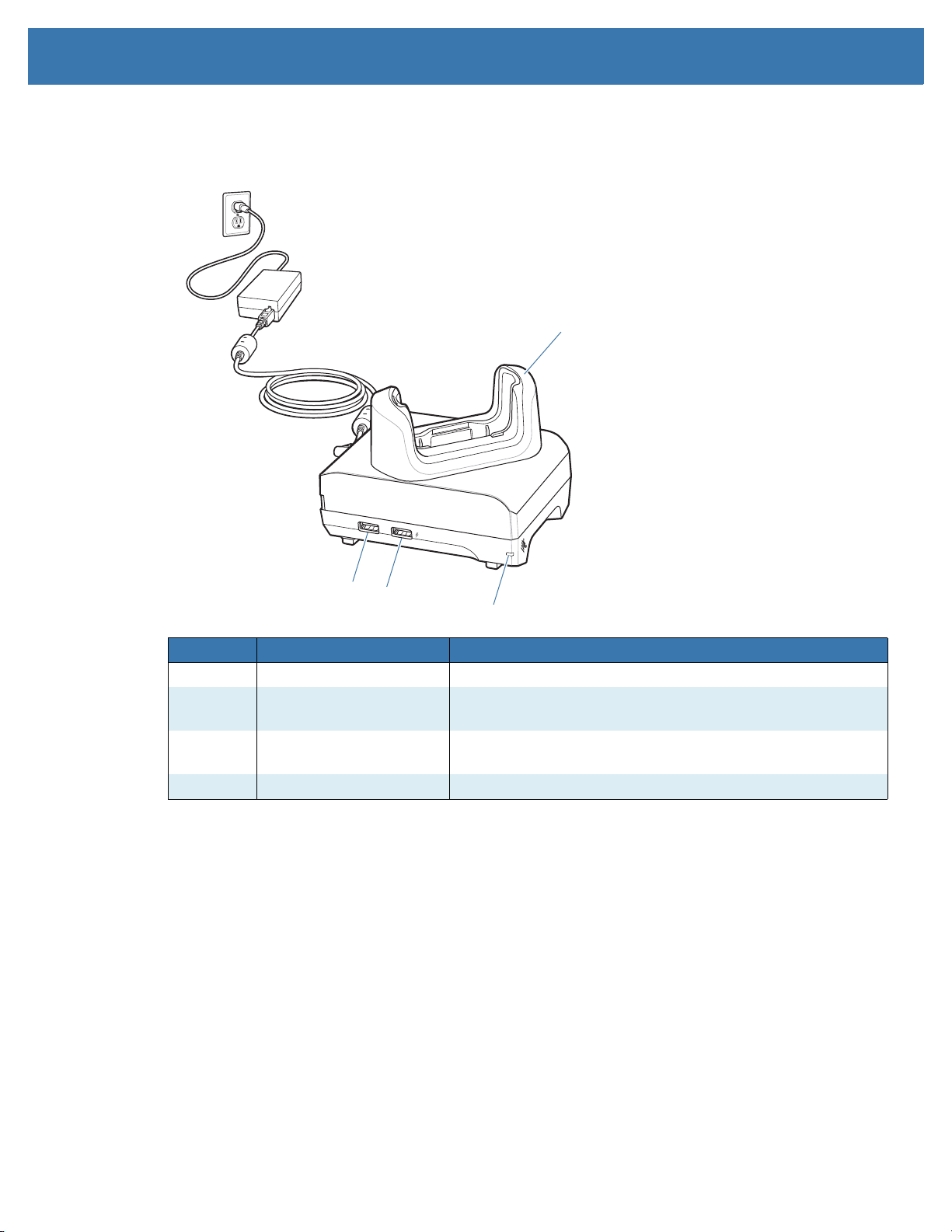

Base de carga de 1 ranura para estación de trabajo
Figura 5 Vista frontal izquierda
Elemento Nombre Descripción
1 Ranura de carga Sostiene el dispositivo durante la carga.
2 LED de alimentación Indica que se está suministrando alimentación a la base de
carga.
3 Puerto USB de 1,5 A Puerto USB tipo A para mouse o teclado, o dispositivo móvil
personal.
4 Puerto USB de 0,5 A Puerto USB tipo A para mouse o teclado.
14
Guía de inicio rápido de la computadora empresarial EC50/EC55
8
9
10
5
6
7
Figura 6 Vista posterior derecha
Elemento Nombre Descripción
5 Puerto Ethernet Se conecta a una red Ethernet.
6 Puerto HDMI Se conecta al monitor.
7 Puerto de alimentación Proporciona alimentación a la base de carga.
8 Puerto USB tipo A Conexión para el mouse o el teclado.
9 Puerto USB tipo A Conexión para el mouse o el teclado.
10 Ranura Kensington Punto de conexión del sistema de bloqueo Kensington para
fijar la base de carga.
15
Guía de inicio rápido de la computadora empresarial EC50/EC55
1
2
3
Base de carga de 5 ranuras con Ethernet
Figura 7 Base de carga de 5 ranuras con Ethernet
Elemento Nombre Descripción
1 Ranura de carga Sostiene el dispositivo durante la carga.
2 LED 1000 Indica una velocidad de transferencia de 1 Gbps.
3 LED 100/10 Indica una velocidad de transferencia de 100 o 10 Mbps.
16
Guía de inicio rápido de la computadora empresarial EC50/EC55
Comunicación USB-C y cable de carga
El cable USB-C se conecta a la parte inferior del dispositivo. Una vez conectado al dispositivo, el cable
permite cargar la batería, transferir datos a un equipo host y conectarse a periféricos USB.
Lectura con el generador de imágenes interno
Para leer un código de barras, se necesita una aplicación que permita la lectura. El dispositivo incorpora la
aplicación DataWedge, la cual le permite al usuario activar el generador de imágenes, decodificar los
datos del código de barras y mostrar su contenido.
Para leer contenido con el generador de imágenes interno, realice los siguientes pasos:
1. Asegúrese de que haya una aplicación abierta en el dispositivo y de que el campo de texto esté activo
(con el cursor de texto en el campo de texto).
17
Guía de inicio rápido de la computadora empresarial EC50/EC55
2. Utilice la ventana de salida ubicada en la parte superior del dispositivo para apuntar hacia un código de
barras.
3. Mantenga presionado el botón de lectura.
Se encenderá el punto de enfoque verde con iluminación blanca para ayudarlo a enfocar.
NOTA: Cuando el dispositivo se encuentre en modo de lista de selección, el generador de imágenes no
decodificará el código de barras hasta que la mira o el punto de enfoque lo toquen directamente.
4. Asegúrese de que el código de barras se encuentre dentro del área delimitada por la zona de iluminación
blanca. El punto de enfoque verde brinda una mejor visibilidad en condiciones de mucha iluminación.
Figura 8 Patrón de enfoque
Figura 9 Modo de lista de selección con varios códigos de barras
5. De forma predeterminada, el LED de captura de datos se ilumina de color verde y emite un sonido para
indicar que se decodificó correctamente el código de barras.
6. Suelte el botón de lectura.
18
Guía de inicio rápido de la computadora empresarial EC50/EC55
NOTA: Por lo general, la decodificación del generador de imágenes se realiza de manera instantánea.
Siempre y cuando el botón de lectura se mantenga presionado, el dispositivo repetirá los pasos
necesarios para capturar una imagen digital de un código de barras de baja calidad o complejo.
7. Los datos de contenido del código de barras se muestran en el campo de texto.
19
Guía de inicio rápido de la computadora empresarial EC50/EC55
Consideraciones ergonómicas
PRECAUCIÓN: Evite posiciones forzadas de la muñeca.
20
www.zebra.com
Loading...
