Zebra EC50, EC55 Quick Start Guide [tr]

EC50/EC55
Kurumsal Bilgisayar
Hızlı Başlangıç Kılavuzu
MN-004022-02TR
ZEBRA ve stil verilmiş Zebra kafası, Zebra Technologies Corporation şirketinin ticari markaları olup dünya genelinde birçok yetkili bölgede kayıtlıdır. Diğer tüm ticari markalar ilgili sahiplerinin mülkiyetindedir. © 2021 Zebra Technologies Corporation ve/veya iştirakleri. Tüm hakları saklıdır.
Bu belgedeki bilgiler önceden bildirimde bulunulmaksızın değiştirilebilir. Bu belgede açıklanan yazılım, bir lisans sözleşmesi veya gizlilik sözleşmesi kapsamında sağlanmaktadır. Yazılım, yalnızca bu sözleşmelerin koşullarına uygun olarak kullanılabilir veya kopyalanabilir.
Yasal bildirimler ve mülkiyet bildirimleriyle ilgili daha fazla bilgi için lütfen şu adrese gidin:
YAZILIM: http://www.zebra.com/linkoslegal TELİF HAKLARI: http://www.zebra.com/copyright GARANTİ: http://www.zebra.com/warranty SON KULLANICI LİSANS SÖZLEŞMESİ: http://www.zebra.com/eula
Kullanım Koşulları
Mülkiyet Bildirimi
Bu kılavuz, Zebra Technologies Corporation ve bağlı kuruluşlarının ("Zebra Technologies") özel mülkiyetindeki bilgileri içerir. Kılavuzun münferit amacı, işbu belgeyle tanımlanan ekipmanı kullanan ve ekipmanın bakımını yapan taraflara bilgi sunmaktır. Özel mülkiyetteki bu bilgiler, Zebra Technologies'in açık ve yazılı izni olmadan başka hiçbir amaçla kullanılamaz, kopyalanamaz veya başka taraflara ifşa edilemez.
Telif Hakkı
Ürün Geliştirmeleri
Ürünlerin sürekli olarak geliştirilmesi, Zebra Technologies'in ilkelerinden biridir. Tüm teknik özellikler ve tasarımlar önceden bildirimde bulunulmaksızın değiştirilebilir.
Sorumluluk Reddi
Zebra Technologies, yayınladığı Mühendislik teknik özellik belgelerinin ve kılavuzların doğru olmasını sağlamak için gerekli adımları atmaktadır. Ancak zaman zaman hatalar meydana gelebilir. Zebra Technologies, bu tür hataları düzeltme hakkını saklı tutar ve bunlardan kaynaklanan sorumlulukları reddeder.
Sorumluluğun Sınırlandırılması
Zebra Technologies veya birlikte verilen diğer ürünlerin (donanım ve yazılım dahil) tasarımında, üretiminde ve teslim edilmesinde yer alan hiçbir taraf, her ne koşul altında olursa olsun bu ürünün kullanımından kaynaklanan ya da kullanımı veya yanlış kullanımı sonucu meydana gelen hasarlardan (işletme kârı kaybı, işin sekteye uğraması veya işletme bilgilerinin kaybedilmesi gibi dolaylı zararlar dahil ve bunlarla sınırlı olmamak koşuluyla) sorumlu değildir. Zebra Technologies'in bu potansiyel zararlar konusunda uyarılmış olması durumu değiştirmez. Bazı yargı bölgeleri, kazara veya netice kabilinden doğan zararların hariç tutulmasına veya sınırlandırılmasına izin vermemektedir. Bu nedenle yukarıdaki sınırlandırma veya istisna sizin için geçerli olmayabilir.
2

Cihaz Özellikleri

1
2
4
3
5
6
7
9
10
11
8
Şekil 1 Önden Görünüm
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
Öğe Ad Açıklama
1 Dokunmatik ekran Cihazı kullanmak için gerekli tüm bilgileri gösterir. 2 Ön kamera Fotoğraf ve video çeker (bazı modellerde bulunur). 3 Alıcı Ahize modunda ses çalmak için kullanılır. 4 Mikrofon Hoparlör modunda iletişim için kullanılır. 5 Çıkış penceresi Görüntüleyiciyi kullanarak veri yakalama işlevini sağlar (bazı
modellerde bulunur).
6 Güç düğmesi Ekranı açar ve kapatır. Cihazı sıfırlamak veya kapatmak için basılı
tutun.
7 Yakınlık/Işık sensörü Ahize modunda ekranın kapatılması için yakınlığı belirler.
Ekran arka ışık yoğunluğunun kontrolü için ortam ışığını belirler. 8 Veri alma LED'i Veri alma durumunu belirtir. 9 Şarj/Bildirim LED'i Şarj işlemi sırasında pilin şarj durumunu ve uygulama tarafından
oluşturulan bildirimleri belirtir. 10 Tarama düğmesi Veri alma işlemini başlatır (programlanabilir). 11 Ses Artırma/Azaltma
Ses düzeyini artırır ve azaltır (programlanabilir).
düğmeleri
3
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
13
14
1615
17
18
19
20
21
22
23
25
24
26
12
Şekil 2 Arkadan Görünüm
Öğe Ad Açıklama
12 Standart pil Standart pil kapasitesi sağlar. 13 Kamera flaşı Kamera için aydınlatma sağlar. 14 Arka kamera Fotoğraf ve video çeker. 15 Mikrofon Gürültü önleme için kullanılır. 16 NFC anteni NFC özellikli diğer cihazlarla iletişim kurulmasını sağlar. 17 Tetik tutma kolu montaj
yeri 18 SD/SIM kart bölmesi microSD karta ve SIM karta erişim sağlar. 19 Tarama düğmesi Veri alma işlemini başlatır (programlanabilir). 20 Programlanabilir
Düğme
21 Mikrofon Ahize modunda iletişim için kullanılır. 22 El kayışı montaj yuvası El kayışı ve askı aksesuarının takılabileceği noktadır. 23 USB-C konektörü Kablolar ve aksesuarlar aracılığıyla USB ana bilgisayar ile istemci
24 Şarj konektörü İstasyonlar aracılığıyla cihazı şarj etme olanağı sağlar. 25 Hoparlör Video oynatmak ve müzik çalmak için ses çıkışı sağlar. Hoparlör
26 Uzun ömürlü pil Genişletilmiş pil kapasitesi sağlar.
1
Pakistan, Katar
Tetik Tutma Kolu için elektrik temas noktası (0, 2 veya 8 pimli) ve montaj yeri sağlar.
Genellikle Bas-Konuş iletişimleri için kullanılır. Yasal kısıtlamalar
1
varsa
düğme, başka uygulamalarla kullanılmak üzere
yapılandırılabilir.
arasındaki iletişimi ve cihazın şarj edilmesini sağlar.
modunda ses sağlar.
4
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
1

Cihazı Kurma

Cihazı ilk kez kullanmaya başlamadan önce:
1. Bir Micro Secure Digital (SD) kart takın (isteğe bağlı).
2. Nano SIM kart takma (yalnızca EC55 için isteğe bağlıdır)
3. Cihazı şarj edin.
4. Cihazı açın.

microSD Kart Takma veya Değiştirme

microSD kart yuvası ikinci bir kalıcı depolama alanı sağlar. Daha fazla bilgi için kartla birlikte verilen belgelere bakın ve üreticinin kullanım önerilerini izleyin.
DIKKAT: microSD kartın hasar görmesini önlemek için gerekli elektrostatik boşalma (ESD) önlemlerini uygulayın. Uygun ESD önlemleri arasında, bunlarla sınırlı olmamak kaydıyla, ESD matı üzerinde çalışmak
ve operatörün uygun şekilde topraklanması bulunmaktadır.
1. Tırnağınızı veya plastik bir aleti kullanarak SD/SIM kart bölmesini çekip çıkarın.
1 SD/SIM kart bölmesine tırnak veya plastik aletle erişim
2. SD/SIM kart bölmesini cihazdan çıkarın.
5
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
1
3.
SD/SIM kart bölmesine microSD kart takın veya mevcut kartı değiştirin.
4. SD/SIM kart bölmesini cihaza takın.
5. SD/SIM kart bölmesini cihazın içine doğru bastırarak yerine oturduğundan emin olun.

SIM Kart Takma veya Değiştirme

NOT: Yalnızca nano SIM kart kullanın. Yalnızca EC55.
DIKKAT: SIM kartın hasar görmesini önlemek için gerekli elektrostatik boşalma (ESD) önlemlerini uygulayın. Uygun ESD önlemleri arasında, bunlarla sınırlı olmamak kaydıyla, ESD matı üzerinde çalışılması ve kullanıcının uygun şekilde topraklanması bulunmaktadır.
1. Tırnağınızı veya plastik bir aleti kullanarak SD/SIM kart bölmesini çekip çıkarın.
1 SD/SIM kart bölmesine tırnak veya plastik aletle erişim
6
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
2.
SD/SIM kart bölmesini cihazdan çıkarın.
3. SIM kartı, erişim bölmesinin içine yerleştirin.
4. microSD/SIM kart erişim bölmesini cihaza takın.
5. SD/SIM kart bölmesini cihazın içine doğru bastırarak yerine oturduğundan emin olun.

Cihazı Şarj Etme

Cihazı ilk kez kullanmadan önce, yeşil Şarj/Bildirim ışık yayan diyotu (LED) sabit bir şekilde yanana kadar cihazı şarj edin. Cihazı şarj etmek için uygun güç kaynağına sahip bir kablo veya istasyon kullanın.
Cihazın Şarj/Bildirim LED'i, cihazın şarj edilme durumunu belirtir. Cihazın şarj durumu için bkz. Tablo 1,
sayfa 8. Cihazı bir Zebra istasyon veya güç kaynağı kullanarak şarj ederken, tamamen bitmiş standart pil
iki saatten kısa bir süre içinde %90'a kadar şarj olur. Tamamen bitmiş uzun ömürlü pil, üç saatten kısa bir sürede %90'a kadar şarj olur.
NOT: Genellikle, %90 şarj günlük kullanım için yeterlidir.
En iyi ve en hızlı şekilde şarj etmek için yalnızca Zebra şarj aksesuarlarını kullanın. Cihazı oda sıcaklığında şarj edin.
7
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu

Şarj Göstergeleri

Tablo 1 Şarj/Bildirim LED'i Şarj Göstergeleri
Kapalı Cihaz şarj edilmiyordur. Cihaz, istasyona veya güç kaynağına
Yavaş yanıp sönen sarı (4 saniyede 1 kez)
Yavaş yanıp sönen kırmızı (4 saniyede 1 kez)
Sabit yeşil Şarj işlemi tamamlanmıştır. Sabit kırmızı Şarj işlemi tamamlanmıştır ancak pil, kullanım ömrünü
Hızlı yanıp sönen sarı (saniyede 2 kez)
Durum Gösterge
doğru bir şekilde takılmamıştır. Şarj cihazına/istasyona güç gelmiyordur.
Cihaz şarj oluyordur.
Cihaz şarj ediliyordur ancak pil, kullanım ömrünü doldurmuştur.
doldurmuştur. Şarj etme hatası alınmıştır. Örneğin:
Sıcaklık çok düşük ya da çok yüksektir.
Hızlı yanıp sönen kırmızı (saniyede 2 kez)

Şarj Etme Sıcaklığı

Pilleri 5°C - 40°C (41°F - 104°F) arasındaki sıcaklıklarda şarj edin. Cihaz veya istasyon, pil şarj işlemini daima güvenli ve akıllı bir şekilde gerçekleştirir. Daha yüksek sıcaklıklarda [ör. yaklaşık 37°C (98°F)] ise cihaz veya şarj istasyonu, pili kabul edilebilir sıcaklıklarda tutmak için kısa süreliğine pil şarj işlemini bir etkinleştirip bir devre dışı bırakabilir. Cihaz ve istasyon, şarj işleminin anormal sıcaklıklar nedeniyle devre dışı bırakılması durumunda ilgili LED'i aracılığıyla bildirimde bulunur.

Cihazı Şarj Etme

Cihazı şarj istasyonu veya şarj kablosu kullanarak şarj edin. Cihaz ile birlikte kullanılabilecek aksesuarlarla ilgili bilgi için bkz. Aksesuarlar.
Cihazı şarj istasyonu kullanarak şarj etmek için:
Şarj işlemi çok uzun sürmüştür ve tamamlanamamıştır (genellikle 8 saat gerekir).
Şarj hatası oluşmuştur ancak pil, kullanım ömrünü doldurmuştur. Örneğin:
Sıcaklık çok düşük ya da çok yüksektir.
Şarj işlemi çok uzun sürmüştür ve tamamlanamamıştır (genellikle 8 saat gerekir).
1. Cihazı bir şarj yuvasına yerleştirin.
2. Cihazın düzgün şekilde yerleştirildiğinden emin olun.
8

Aksesuarlar

DİKKAT: Cihazın Ürün Referans Kılavuzu'nda açıklanan pil güvenliği yönergelerine uyduğunuzdan emin
olun.
Cihazı şarj etmek için aşağıdaki aksesuarlardan birini kullanın.
Tablo 2 Aksesuarlar
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
Aksesuar Parça Numarası Açıklama
1 Yuvalı Yalnızca Şarj İstasyonu
1 Yuvalı USB/Ethernet İstasyonu
4 Yuvalı Yalnızca Şarj İstasyonu
4 Yuvalı Kilitli Yalnızca Şarj İstasyonu
1 Yuvalı İş İstasyonu Yerleştirme Ünitesi
5 Yuvalı Ethernet İstasyonu
CRD-EC5X-1SCU-01 Yalnızca cihaz şarjı sağlar. USB-C kablosu
(CBL-TC5X-USBC2A-01) ve güç kaynağı (PWR-WUA5V12W0xx) gerekir.
CRD-EC5X-1SCUE-01 Cihaz şarjı ve iletişimi sağlar. Güç kaynağı
(PWR-BGA12V50W0WW) ve DC hat kablosu (CBL-DC-388A1-01) gerekir.
CRD-EC5X-4SCO-01 Dört adede kadar cihazı şarj eder.
Güç kaynağı (PWR-BGA12V108W0WW), DC hat kablosu (CBL-DC-381A1-01) ve ülkeye özel AC hat kablosu gerekir.
CRD-EC5X-4SCOL-01 Dört adede kadar cihazı şarj eder.
Güç kaynağı (PWR-BGA12V108W0WW), DC hat kablosu (CBL-DC-381A1-01) ve ülkeye özel AC hat kablosu gerekir.
CRD-EC5X-1SWS-01 Cihaz şarj etme, Ethernet iletişimi, üç adet
0,5 A USB bağlantı noktası, bir adet 1,5 A USB bağlantı noktası ve bir adet HDMI bağlantı noktası sağlar. Güç kaynağı (PWR-BGA12V50W0WW) ve DC hat kablosu (CBL-DC-388A1-01) gerekir.
CRD-EC5X-SE5ET-01 Beş adede kadar cihaz şarj etme,
Ethernet İletişimi ve iki adet Ethernet bağlantı noktası sağlar. Güç kaynağı (PWR-BGA12V108W0WW) ve DC hat kablosu (CBL-DC-381A1-01) gerekir.
USB-C İletişim ve Şarj Kablosu
CBL-TC5X-USBC2A-01 USB-A - USB-C iletişiminin yanı sıra cihaza
güç sağlar.
9
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
1

1 Yuvalı Yalnızca Şarj İstasyonu

1 Şarj yuvası
10
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
1

1 Yuvalı USB/Ethernet İstasyonu

Şekil 3 Önden Görünüm
1 Şarj yuvası
Şekil 4 Arkadan Görünüm
1 RJ-45 bağlantı noktası 2 USB-C bağlantı noktası 3 DC güç bağlantı noktası
11
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
1

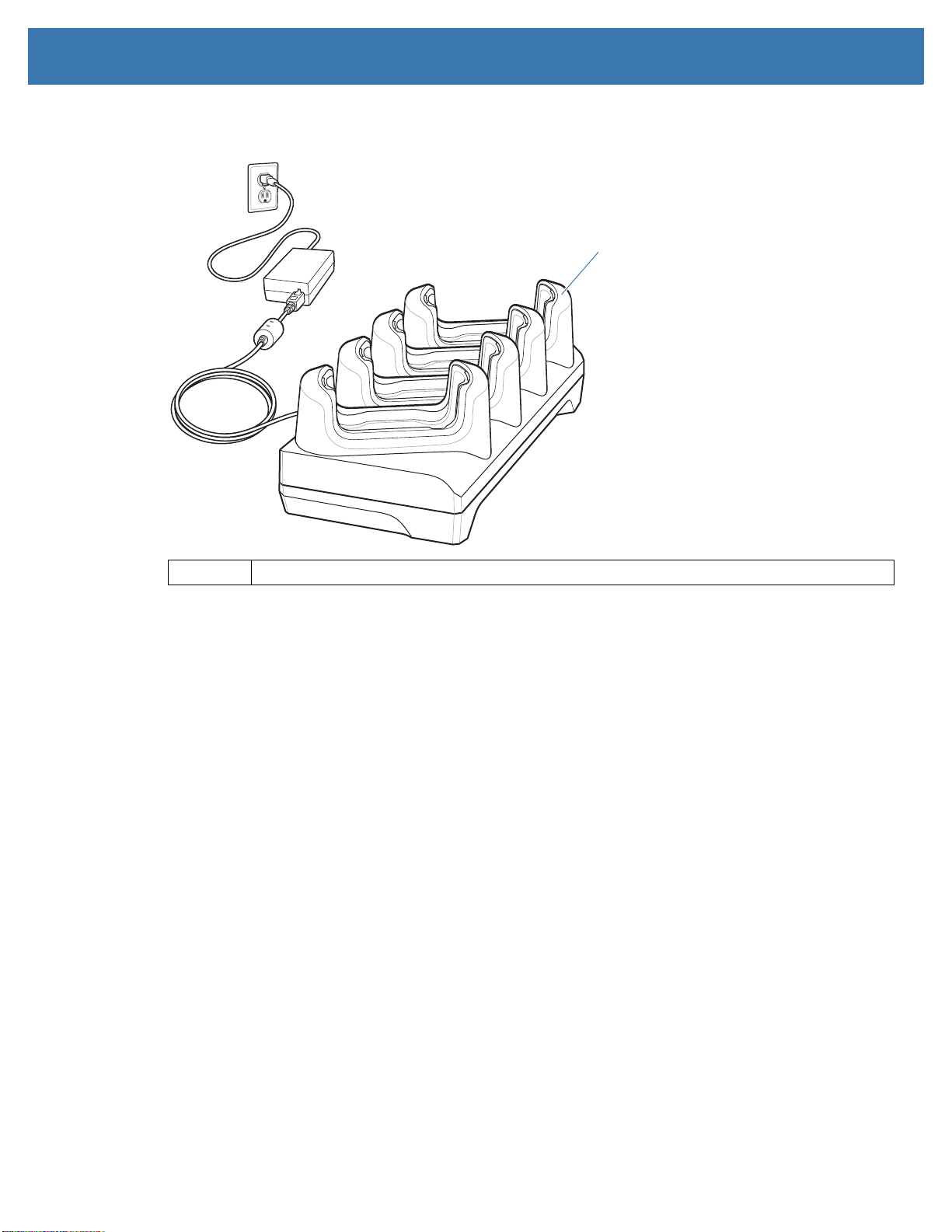

4 Yuvalı Yalnızca Şarj İstasyonu

1 Şarj yuvası
12
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
1

4 Yuvalı Kilitli Yalnızca Şarj İstasyonu

Öğe Ad Açıklama
1 Güç LED'i Her istasyon yuvasına güç verildiğini gösterir.
13
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
1
2
3
4

1 Yuvalı İş İstasyonu Yerleştirme Ünitesi

Şekil 5 Sol Önden Görünüm
Öğe Ad Açıklama
1 Şarj yuvası Şarj sırasında cihazı tutar. 2 Güç LED'i İstasyona güç verildiğini gösterir. 3 1,5 A USB bağlantı noktası Fare ya da klavye veya kişisel mobil cihaz için USB Type A
bağlantı noktası.
4 0,5 A USB bağlantı noktası Fare veya klavye için USB Type A bağlantı noktası.
14
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
8
9
10
5
6
7
Şekil 6 Sağ Arkadan Görünüm
Öğe Ad Açıklama
5 Ethernet bağlantı noktası Bir Ethernet ağına bağlanır. 6 HDMI bağlantı noktası Monitöre bağlanır. 7 Güç bağlantı noktası İstasyona güç sağlar. 8 USB Type A bağlantı noktası Fare veya klavye bağlantısı. 9 USB Type A bağlantı noktası Fare veya klavye bağlantısı.
10 Kensington yuvası İstasyonu sabitlemek için Kensington kilitleme sistemi bağlantı
noktası.
15
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
1
2
3

5 Yuvalı Ethernet İstasyonu

Şekil 7 5 Yuvalı Ethernet İstasyonu
Öğe Ad Açıklama
1 Şarj yuvası Şarj sırasında cihazı tutar. 2 1000 LED 1 Gb/sn aktarım hızını gösterir. 3 100/10 LED 100 veya 10 Mb/sn aktarım hızını gösterir.
16
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu

USB-C İletişim ve Şarj Kablosu

USB-C kablosu cihazın alt kısmına takılır. Kablo cihaza bağlandığında; şarj etmeye, verileri bir ana bilgisayara aktarmaya ve USB çevre birimlerini bağlamaya olanak tanır.

Dahili Görüntüleyici ile Tarama

Barkod okutmak için tarama özellikli bir uygulama gerekir. Cihaz; kullanıcının görüntüleyiciyi etkinleştirmesini, barkod verilerinin kodunu çözmesini ve barkod içeriğini görüntülemesini sağlayan DataWedge uygulamasını içerir.
Dahili görüntüleyici ile tarama yapmak için:
1. Uygulamanın cihazda açık ve metin alanının odakta olduğundan (metin imleci, metin alanında olmalıdır) emin olun.
17
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
2. Cihazın üst kısmındaki çıkış penceresini bir barkoda doğrultun.
3. Tarama düğmesini basılı tutun. Beyaz aydınlatmalı yeşil hedefleme noktası hedeflemeyi kolaylaştırmak için açılır.
NOT: Cihaz, Liste Alma modundayken görüntüleyici; artı işareti veya hedefleme noktası barkoda dokunana kadar barkodu okumaz.
4. Barkodun, beyaz aydınlatmanın oluşturduğu alanın içinde bulunduğundan emin olun. Yeşil hedefleme noktası, parlak ışıklandırmalı yerlerde görünürlüğü artırır.
Şekil 8 Hedefleme Modeli
Şekil 9 Birden Fazla Barkodlu Liste Alma Modu
5. Veri Alma LED'i, barkodun başarıyla okunduğunu belirtmek için varsayılan olarak yeşil renkte yanar ve sesli uyarı verir.
6. Tarama düğmesini bırakın.
18
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu
NOT: Görüntüleyici genellikle kodu anında okur. Cihaz, tarama düğmesi basılı tutulduğu süre boyunca düşük kaliteli ya da okuması zor bir barkodun dijital fotoğrafının (görüntü) çekilmesi için gereken adımları
tekrarlar.
7. Barkod içeriği verileri metin alanında görüntülenir.
19
EC50/EC55 Kurumsal Bilgisayar Hızlı Başlangıç Kılavuzu

Ergonomi Konusunda Göz Önünde Bulundurulacaklar

DIKKAT: Bileğinizi aşırı bükmekten kaçının.
20
