EC30
Enterprise Companion
Guia de Início Rápido
MN-003607-01PTBR
Direitos autorais
ZEBRA e a cabeça estilizada da Zebra são marcas comerciais da Zebra Technologies Corporation registradas
em várias jurisdições por todo o mundo. Google, Android, Google Play e outras marcas são marcas
comerciais da Google LLC; Oreo é uma marca comercial do grupo Mondelez International, Inc.. Todas as
demais marcas comerciais são de propriedade de seus respectivos proprietários. ©2019 Zebra Technologies
Corporation e/ou suas afiliadas. Todos os direitos reservados.
DIREITOS AUTORAIS E MARCAS COMERCIAIS: para obter todas as informações sobre os direitos autorais
e sobre as marcas registradas, acesse www.zebra.com/copyright
Guia de Início Rápido do EC30
.
GARANTIA: para obter todas as informações sobre a garantia, acesse www.zebra.com/warranty
ACORDO DE LICENÇA DO USUÁRIO FINAL: para obter todas as informações sobre EULA, acesse
www.zebra.com/eula
Termos de uso
• Informações proprietárias
Este manual contém informações proprietárias da Zebra Technologies Corporation e de suas subsidiárias
(“Zebra Technologies”). Seu uso destina-se apenas à informação e ao uso pelas partes que operam o
equipamento descrito neste documento e fazem sua manutenção. Tais informações proprietárias não
podem ser utilizadas, reproduzidas ou divulgadas a quaisquer outras partes para qualquer outra finalidade
sem a autorização expressa por escrito da Zebra Technologies.
• Melhorias de produtos
A melhoria contínua de produtos é uma política da Zebra Technologies. Todas as especificações e designs
estão sujeitos a alterações sem aviso prévio.
• Isenção de responsabilidade
A Zebra Technologies toma medidas para assegurar que suas especificações e manuais de engenharia
publicados estejam corretos, no entanto, erros acontecem. A Zebra Technologies reserva-se o direito de
corrigir quaisquer erros e se isenta de responsabilidades decorrentes deles.
• Limitação de responsabilidade
Em nenhuma circunstância, a Zebra Technologies, ou qualquer outra pessoa envolvida na criação,
produção ou entrega deste produto (incluindo hardware e software), poderá ser responsabilizada por
quaisquer danos (incluindo, sem limitação, danos consequenciais, perda de lucros comerciais, interrupção
de negócios ou perda de informações comerciais) resultantes do uso de, decorrente do uso ou
incapacidade de utilizar este produto, mesmo se a Zebra Technologies tiver sido avisada sobre a
possibilidade da ocorrência de tais danos. Determinadas jurisdições não permitem a exclusão ou a
limitação de danos incidentais ou consequenciais, portanto, as exclusões ou limitações acima podem não
ser aplicáveis a você.
.
.
2
Recursos
9
13
2
4
8
7
10
6
3
5
6
12
1
11
Figura 1 Vista frontal
Guia de Início Rápido do EC30
Tabela 1 Recursos da Vista Frontal
Número Item Função
1 Recentes Exibe os aplicativos usados recentemente (programável).
2 Tela Sensível ao Toque Exibe todas as informações necessárias para operar o dispositivo.
3 LED de Captura de Dados Indica o status da captura de dados.
4 LED de Carregamento/
Notificação
5 Microfone Use para as comunicações no modo viva-voz.
Indica o status de carga da bateria durante o carregamento e as
notificações geradas pelos aplicativos.
6 Botão de Leitura Inicia a captura de dados (programável).
7 Botão Liga/Desliga Liga e desliga a tela. Pressione e segure para restaurar as
configurações do dispositivo ou desligar.
8 Janela de saída Fornece captura de dados usando o capturador de imagens.
9 Botão PTT Inicia comunicações push-to-talk (programável).
10 Botão de Aumentar/
Aumenta e diminui o volume do áudio (programável).
Diminuir Volume
11 Voltar Exibe a tela anterior (programável).
12 Botão Início Exibe a tela Inicial (programável).
Reproduz o áudio no modo vivavoz.
3
13 Alto-falante Fornece saída de áudio para reprodução de vídeo e música.
Figura 2 Vista Posterior
16
14
15
16
Guia de Início Rápido do EC30
Tabela 2 Recursos da Vista Traseira
Número Item Função
14 Conector USB-C Oferece as comunicações de cliente e host USB, bem como o
carregamento do dispositivo por meio de cabos e acessórios.
15 Conector do Fone de
Ouvido de 3,5 mm
16 Base Carregando
Contatos
Para saída de áudio para o headset (CTIA padrão).
Fornece carga de dispositivos usando bases e acessórios.
4
Configurar
Para começar a usar o aparelho pela primeira vez, carregue o dispositivo e aguarde até que ele tenha, pelo
menos, 30% da capacidade.
NOTA: quando o dispositivo é enviado de fábrica, ele é colocado no Modo de envio, onde o dispositivo entra no seu nível
mais baixo possível estado de energia. O dispositivo sai do Modo de envio quando é inserido na base ligada ou conectado
a um cabo USB com alimentação.
Carregar o Dispositivo
IMPORTANTE: não armazene o aparelho por longos períodos porque a bateria pode descarregar completamente e não
poderá ser recuperada.
Use um dos seguintes acessórios para carregar o EC30.
Tabela 3 Acessórios de carregamento
Bases
Guia de Início Rápido do EC30
Descrição Número de Peça
Base com Dois Compartimentos Somente para Carga CRD-EC30-2SCHG1-01
Base com 10 Compartimentos Somente para Carga CRD-EC30-10SC1-01
Base com 10 Compartimentos Somente para Carga
com Travamento
Cabos de carregamento e comunicação
Cabo de carga USB-C de 1,5 m (4,92 pés) CBL-TC2X-USBC-01
Cabo de carregamento USB-C de 1 m (3,28 pés) CBL-TC5X-USBC2A-01
NOTA: siga as diretrizes de segurança para baterias descritas no Guia do Integrador do EC30.
Para carregar a bateria:
1. Conecte o acessório de carregamento à fonte de alimentação adequada.
2. Insira o dispositivo em uma base ou conecte-o a um cabo. O dispositivo é ligado e inicia o carregamento. O
LED âmbar de carregamento/notificação pisca durante o carregamento e permanece aceso quando a
bateria estiver totalmente carregada.
Temperatura de Carregamento
Carregue as baterias em temperaturas de 0°C a 40°C (32°F a 104°F). O dispositivo ou o acessório sempre
carregam a bateria de modo seguro e inteligente. Em temperaturas elevadas (por exemplo, aproximadamente
+37 °C (+98 °F)), o dispositivo ou o acessório pode, alternativamente e por pequenos períodos, ativar e
desativar o carregamento da bateria para manter a bateria em temperaturas aceitáveis. O dispositivo ou o
acessório indicará quando o carregamento estiver desativado devido a temperaturas anormais por meio de
seu LED, e uma notificação será exibida na tela.
CRD-EC30-10SLC1-01
5
Guia de Início Rápido do EC30
Indicadores de Carregamento
Tabela 4 Indicadores de LED de Carregamento
Estado Indicação
Desligado O dispositivo não está carregando. O dispositivo não está inserido
corretamente na base ou não está conectado a uma fonte de
alimentação. Carregador/base sem alimentação.
Piscando Lentamente em Âmbar
(pisca uma vez a cada quatro
segundos)
Piscando Lentamente em
Vermelho (pisca uma vez a cada
quatro segundos)
Verde Contínuo Carregamento concluído.
Vermelho Contínuo Carregamento concluído, mas a bateria está no final de sua vida útil.
Piscando Rapidamente em
Âmbar (pisca duas vezes
por segundo)
Piscando Rapidamente em
Vermelho (pisca duas vezes
por segundo)
O dispositivo está carregando.
O dispositivo está carregando, mas a bateria está no fim de sua
vida útil.
Erro no carregamento, por exemplo:
• A temperatura está muito baixa ou muito alta.
• O carregamento não foi concluído após um longo período
(normalmente oito horas).
Erro no carregamento, mas a bateria está no final de sua vida útil,
por exemplo:
• A temperatura está muito baixa ou muito alta.
• O carregamento não foi concluído após um longo período
(normalmente oito horas).
6
Guia de Início Rápido do EC30
LED de Energia
Base com Dois Compartimentos Somente para Carga
A base com dois compartimentos somente para carga:
• Fornece energia de 5 VCC para operação na base.
• Carrega até dois dispositivos simultaneamente .
Figura 3 Base com Dois Compartimentos Somente para Carga
7
Guia de Início Rápido do EC30
LED de Energia
LED de Energia
Local para inserir
o LED Indicador

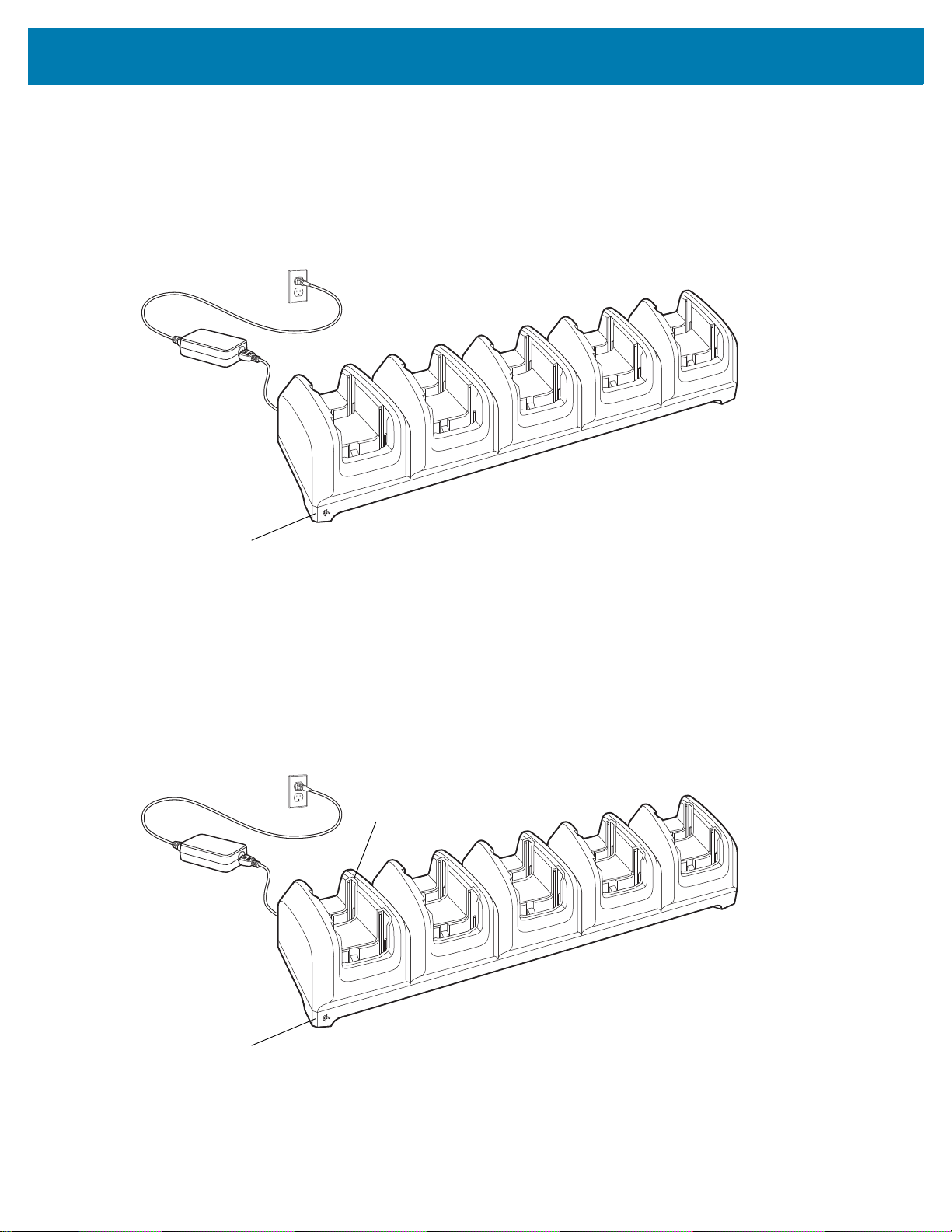

Base com 10 Compartimentos Somente para Carga
Base apenas para carga com 10 compartimentos:
• Fornece energia de 5 VCC para operação na base.
• Carrega até 10 dispositivos simultaneamente.
Figura 4 Base com 10 Compartimentos Somente para Carga
Base com 10 Compartimentos Somente para Carga com Travamento
Base com 10 Compartimentos Somente para carga com Travamento:
• Fornece energia de 5 VCC para operação na base.
• Carrega até 10 dispositivos simultaneamente.
• Cada slot contém um indicador LED inserido com LEDs RGB.
Figura 5 Base com 10 Compartimentos Somente para Carga com Travamento
8
Guia de Início Rápido do EC30
Cabo de carregamento USB-C
Para carregar o dispositivo usando um cabo USB-C:
1. Conecte o acessório de carregamento à fonte de alimentação adequada.
2. Conecte o cabo ao dispositivo. O dispositivo é ligado e inicia o carregamento. O LED âmbar de
carregamento/notificação pisca durante o carregamento e permanece aceso quando a bateria estiver
totalmente carregada.
Ler com o Capturador de Imagens Interno
Para ler um código de barras, é necessário ter um aplicativo ativado para leitura. O dispositivo contém o
aplicativo DataWedge, que permite que o usuário ative o capturador de imagens, decodifique os dados do
código de barras e exiba o conteúdo do código de barras.
Ler com o Capturador de Imagens Interno:
1. Verifique se há um aplicativo aberto no dispositivo e um campo de texto está em foco (cursor de texto no
campo de texto).
2. Aponte a janela de saída na parte superior do dispositivo para um código de barras.
Figura 6 Leitura do Capturador de Imagens
3. Mantenha o botão de leitura pressionado. O padrão de mira branco é ativado para ajudar no
posicionamento.
NOTA: quando o dispositivo está no Modo Lista de Seleção, o capturador de imagens não decodifica o código de barras
até que o ponto do cursor no dispositivo sobreponha o código de barras.
9
Guia de Início Rápido do EC30
4. Certifique-se de que o código de barras esteja dentro da área formada pelo padrão de mira.
Figura 7 Padrão de Mira
5. O LED de Captura de Dados acende uma luz verde e um bipe é emitido, por padrão, para indicar que o
código de barras foi decodificado com sucesso.
6. Solte o botão de leitura.
NOTA: a decodificação do capturador de imagens normalmente é instantânea. O dispositivo repetirá as etapas necessárias
para tirar uma foto (imagem) digital de um código de barras de má qualidade ou de difícil leitura, contanto que o botão de
leitura permaneça pressionado.
7. Os dados de conteúdo do código de barras são exibidos no campo de texto.
10
