Yorkville TX8 User Manual

WEB ACCESS: http://www.yorkville.com

WORLD HEADQUARTERS

CANADA

SERVICE MANUAL

TX8

U.S.A.

Yorkville Sound

550 Granite Court
Pickering, Ontario

L1W-3Y8 CANADA

Voice: [phone]

Fax: [phone]

Quality and Innovation Since 1963

Yorkville Sound Inc.

4625 Witmer Industrial Estate

Niagara Falls, New York

14305 USA

Voice: [phone]

Fax: [phone]

Printed in Canada

Manual-Service-TX8-00-1v0

IMPORTANT SAFETY INSTRUCTIONS

This lightning flash with arrowhead symbol, within
an equilateral triangle, is intended to alert the user to
the presence of uninsulated “dangerous voltage”
within the product’s enclosure that may be of sufficient

magnitude to constitute a risk of electric shock to persons.
Ce symbole d’éclair avec tête de flèche dans un triangle

équilatéral est prévu pour alerter l’utilisateur de la présence d’un
« voltage dangereux » non-isolé à proximité de l’enceinte du
produit qui pourrait être d’ampleur suffisante pour présenter
un risque de choque électrique.

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS

Instructions pertaining to a risk of fire,

electric shock, or injury to a person

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

THIS DEVICE IS FOR INDOOR USE ONLY!

Read Instructions: The Owner’s Manual should be read and understood before operation

of your unit. Please, save these instructions for future reference and heed all warnings.
Clean only with dry cloth.
Packaging: Keep the box and packaging materials, in case the unit needs to be

returned for service.
Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or

moisture. Do not use this apparatus near water!
Warning: When using electric products, basic precautions should always be followed,

including the following:

Power Sources

Your unit should be connected to a power source only of the voltage specified in the
owners manual or as marked on the unit. This unit has a polarized plug. Do not use
with an extension cord or receptacle unless the plug can be fully inserted. Precau-

tions should be taken so that the grounding scheme on the unit is not defeated. An
apparatus with CLASS I construction shall be connected to a Mains socket outlet with
a protective earthing ground. Where the MAINS plug or an appliance coupler is used

as the disconnect device, the disconnect device shall remain readily operable.

Hazards

Do not place this product on an unstable cart, stand, tripod, bracket or table. The
product may fall, causing serious personal injury and serious damage to the product.
Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer
or sold with the product. Follow the manufacturer’s instructions when installing the
product and use mounting accessories recommended by the manufacturer. Only use

attachments/accessories specified by the manufacturer

Note: Prolonged use of headphones at a high volume may cause

health damage on your ears.

The apparatus should not be exposed to dripping or splashing water; no objects

filled with liquids should be placed on the apparatus.

Terminals marked with the “lightning bolt” are hazardous live; the external wiring
connected to these terminals require installation by an instructed person or the use of
ready made leads or cords.

Ensure that proper ventilation is provided around the appliance. Do not install near
any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.

No naked flame sources, such as lighted candles, should be placed on the apparatus.

Power Cord

Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong. The wide blade or the third prong are provided for your safety. If the

provided plug does not fit into your outlet, consult an electrician for replacement of the

obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be
damaged. Protect the power cord from being walked on or pinched particularly at plugs. If
the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect
this apparatus from the AC Mains, disconnect the power supply cord plug from the AC

receptacle. The mains plug of the power supply cord shall remain readily operable.

Unplug this apparatus during lightning storms or when unused for long periods of time.

Service

The unit should be serviced only by qualified service personnel. Servicing is required

when the apparatus has been damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not operate normally, or has been dropped.

safety-4v8 • April 14/2011

The exclamation point within an equilatereal triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.

Le point d’exclamation à l’intérieur d’un triangle équilatéral

est prévu pour alerter l’utilisateur de la présence

d’instructions importantes dans la littérature accompag­nant l’appareil en ce qui concerne l’opération et la

maintenance de cet appareil.

S2125A

Instructions relatives au risque de feu,

choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,

N’ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE)

NE CONTIENT AUCUNE PIECE REPARABLE PAR L’UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE POUR L’ENTRETIENT

CE PRODUIT EST POUR L’USAGE À L’INTÉREUR SEULEMENT

Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant

l’opération de votre appareil. Conservez. Gardez S.V.P. ces instructions pour consultations

ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boite au cas ou l’appareil devait être retourner pour réparation.
Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas

cet appareil à la pluie ou à l'humidité. N’utilisez pas cet appareil près de l’eau!
Attention: Lors de l’utilisation de produits électrique, assurez-vous d’adhérer à des

précautions de bases incluant celle qui suivent:

Alimentation

L’appareil ne doit être branché qu’à une source d’alimentation correspondant au
voltage spécifié dans le manuel ou tel qu’indiqué sur l’appareil. Cet appareil est équipé

d’une prise d’alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de

raccordement à moins qu’il soit possible d’insérer complètement les trois lames. Des
précautions doivent êtres prises afin d’eviter que le système de mise à la terre de

l’appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I

devrait être raccordé à une prise murale d’alimentation avec connexion intacte de mise
à la masse. Lorsqu’une prise de branchement ou un coupleur d'appareils est utilisée
comme dispositif de débranchement, ce dispositif de débranchement devra demeurer
pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables.

L’appareil pourrait tomber et blesser quelqu’un ou subir des dommages importants.
Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le

fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer

l’appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement

les attachements/accessoires indiqués par le fabricant

Note: L'utilisation prolongée des écouteurs à un volume élevé peut

avoir des conséquences néfastes sur la santé sur vos oreilles. .

Il convient de ne pas placer sur l’appareil de sources de flammes nues, telles que

des bougies allumées.

L’appeil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures

et qu’aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.

Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à

l’installation près de source de chaleur tels que radiateurs, registre de chaleur, fours
ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d’une symbole “d’éclair” sont des parties dangereuses
au toucher et que les câblages extérieurs connectés à ces dispositifs de
connection extérieure doivent être effectivés par un opérateur formé ou en utilisant
des cordons déjà préparés.

Cordon d’Alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de

mise à la masse du cordon d’alimentation. Une prise polarisée dispose de deux lames
dont une plus large que l’autre. Une prise avec tige de mise à la masse dispose de
deux lames en plus d’une troisième tige qui connecte à la masse. La lame plus large ou
la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si
elle n’est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans
ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez
d’endommager le cordon d’alimentation. Protégez le cordon d’alimentation. Assurez­vous qu’on ne marche pas dessus et qu’on ne le pince pas en particulier aux prises.

N’UTILISEZ PAS L’APPAREIL si le cordon d’alimentation est endommagé. Pour
débrancher complètement cet appareil de l’alimentation CA principale, déconnectez le

cordon d’alimentation de la prise d’alimentation murale. Le cordon d’alimentation du
bloc d’alimentation de l’appareil doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l’entretien de votre appareil. L'entretien est
nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple
si le cordon d’alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide
qui a été renversé à l’intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été
exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

TX8 Parts List 6/16/2011

K

R

YS No. Description Qty. YS No. Description Qty.

5930 _10U 100DC 10%CAP BLK RAD POLYE FLM 11
5944 _15U 100VDC 10%CAP BLKRAD POLY FLM 1
3754 3000UH COIL 20AWG R000 AIR CORE 1
3755 __10MH COIL 20AWG R000 AIR CORE 1
8465AMTS-TX-T TX8/TX8S FLYING HDWR BRKT 2
8547 PLASTIC FOOT BLACK, POLYETHYLENE 4
3462 CLIP 110X032 18-22AWG DISCO/INSL 1
3465 WIRE TO BOARD CRIMP 16-18 AWG TIN 8
3467 CLIP 205X032 14-16AWG DISC/INSUL 1
3478 CLIP 205/187X032 18-22AWG DISCO/INS 1
3489 CLIP 250X032 18-22AWG DISCO/INSL 2
3490 CLIP 250X032 14-16AWG DISCO/INSL 6
6957 SPKON 4C PNL MT VERT 250TAB 1
6958 SPKON 8C PNL MT VERT 250TAB 2
7403 _8R 100W 2.00" DRIVER DE750YT B&C 1
3853 1/2-13X 2" NYLON HEX SCREW 2
3855 1/2-13 NYLON HEX NUT 2
8726 3/8-16X11/2 GRD5 FLAT SCKT HD JS500 16
8728 1/4-20X11/2 GRD5 FLAT ALLEN KEY JS5 6
8997 3/8-16X13/4 GRD5 CAP ALLEN KEY SJ50 1
3810 4" NYLON CABLE TIE 13
8604 10-32 T NUT 20
8602 1/4-20 T NUT 10
8811 #6 X 1 1/4 FLAT HD SQ SCKT WS ZN CL 150
8767 #8 X 3/4 PAN QUAD TYPE A JS500 BLK 14
8785 #8 X 3/4 OVAL PH TYPE A BLACK OXIDE 16
8722 #8 X 1" PAN QUAD TYPE AB B/O 7
8753 #10 X 1/2 PAN QUAD TY A JS500 BLACK 32
8756 #10 X 3/4 PAN PH TYPE A BLACK OXIDE 8
8707 #10 X 7/8 (#8 HEAD)FLAT PHIL TYPE A 4
8781 #10 X 7/8 FLAT QUAD TYPE A JS500BLK 4
8727 #10 X 1" PAN PH TYPE A JS500 BLAC
8862 #10 X 1 1/2 PAN PH TYPE A JS500 4
8868 10-32 1/2" FLAT PH 82' CS TT JS500 8
8786 10-32 X 1 1/4 PAN QD MS JS500 BLACK 20
8709 1/4-20 X 1.5 PAN PHIL MS ZINC CLEAR 4
8739 M6 X 30 PAN PHIL M/S ZINC CLEA
3743 SNAP ON 0.5" SPACER RICHCO 7
7491 8" 8R 100WPGM SPEAKER HM210Z10 1
7436 15" 8R 500WPGM SPKR NEO 2
8489 1/4-20 SPLIT WASHER BLACK OXIDE 4
8995 3/8" STEEL FLAT WASHER,BLACK 2
8996 3/8" SPLIT WASHER 1
3515 NYLON SHOULDER WASHER (SWS 4003) 2
8818 3/4 OD X 3/8 ID X .080 THICK WASHER 8
8817 #10 FLAT WASHER FOR 3/16" BOLT 8

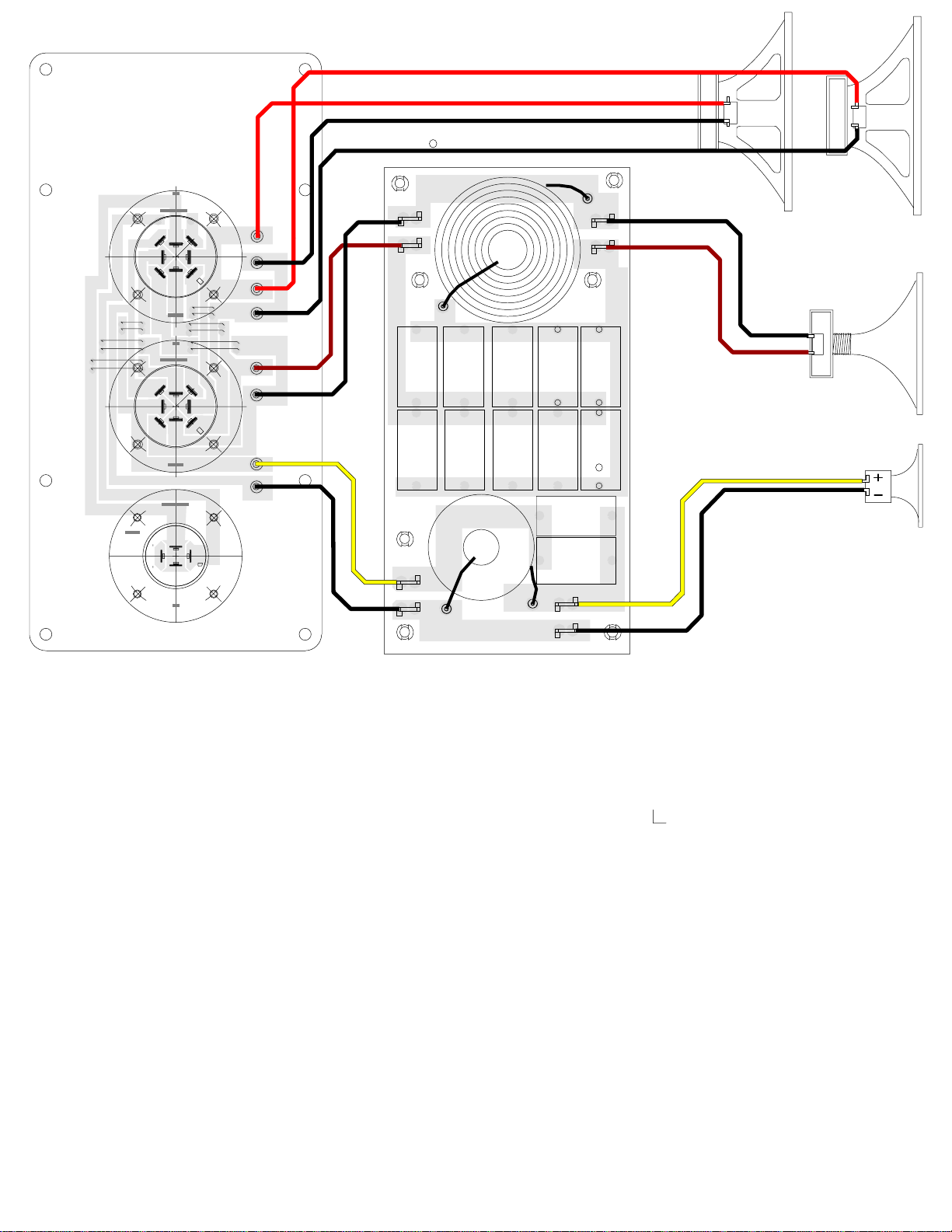

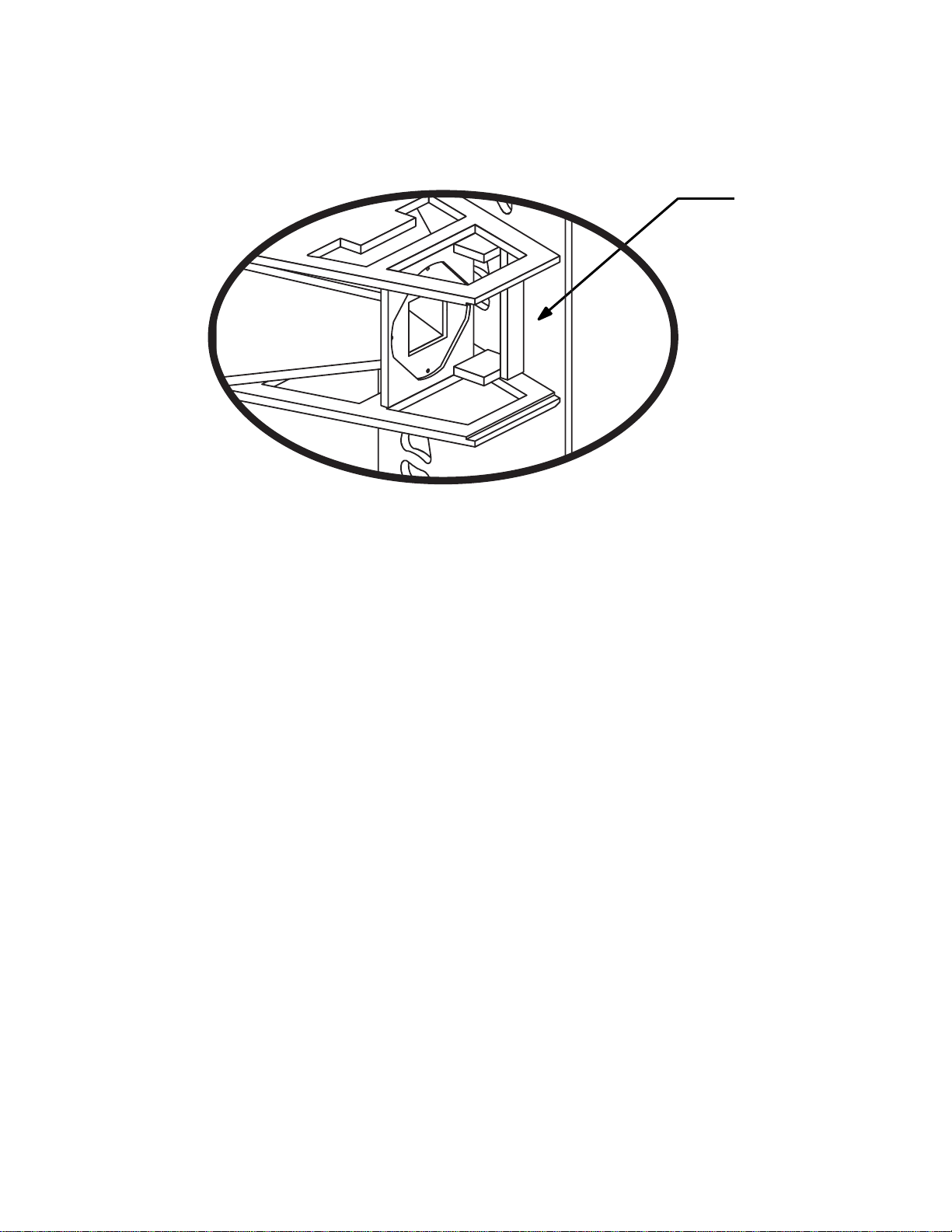

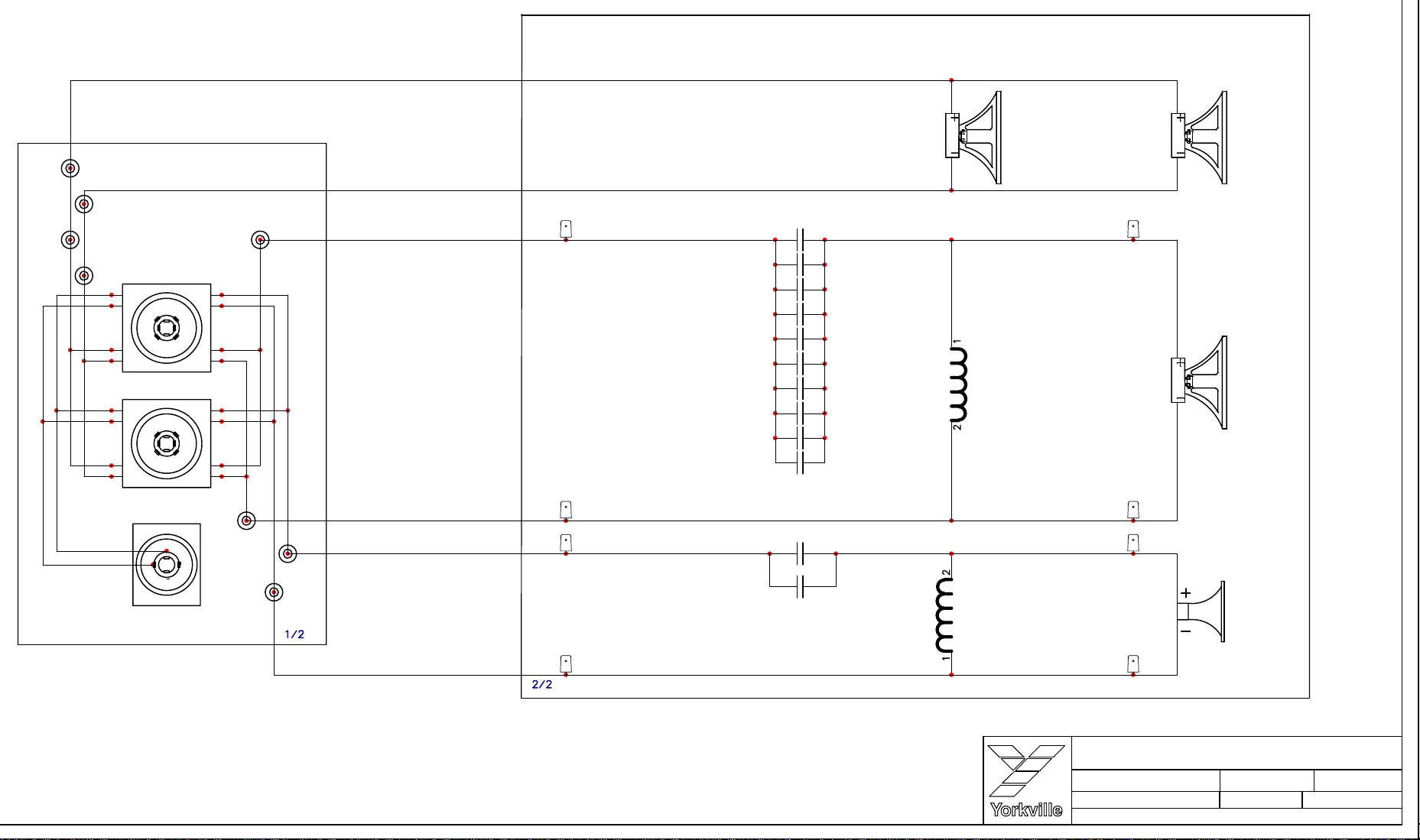

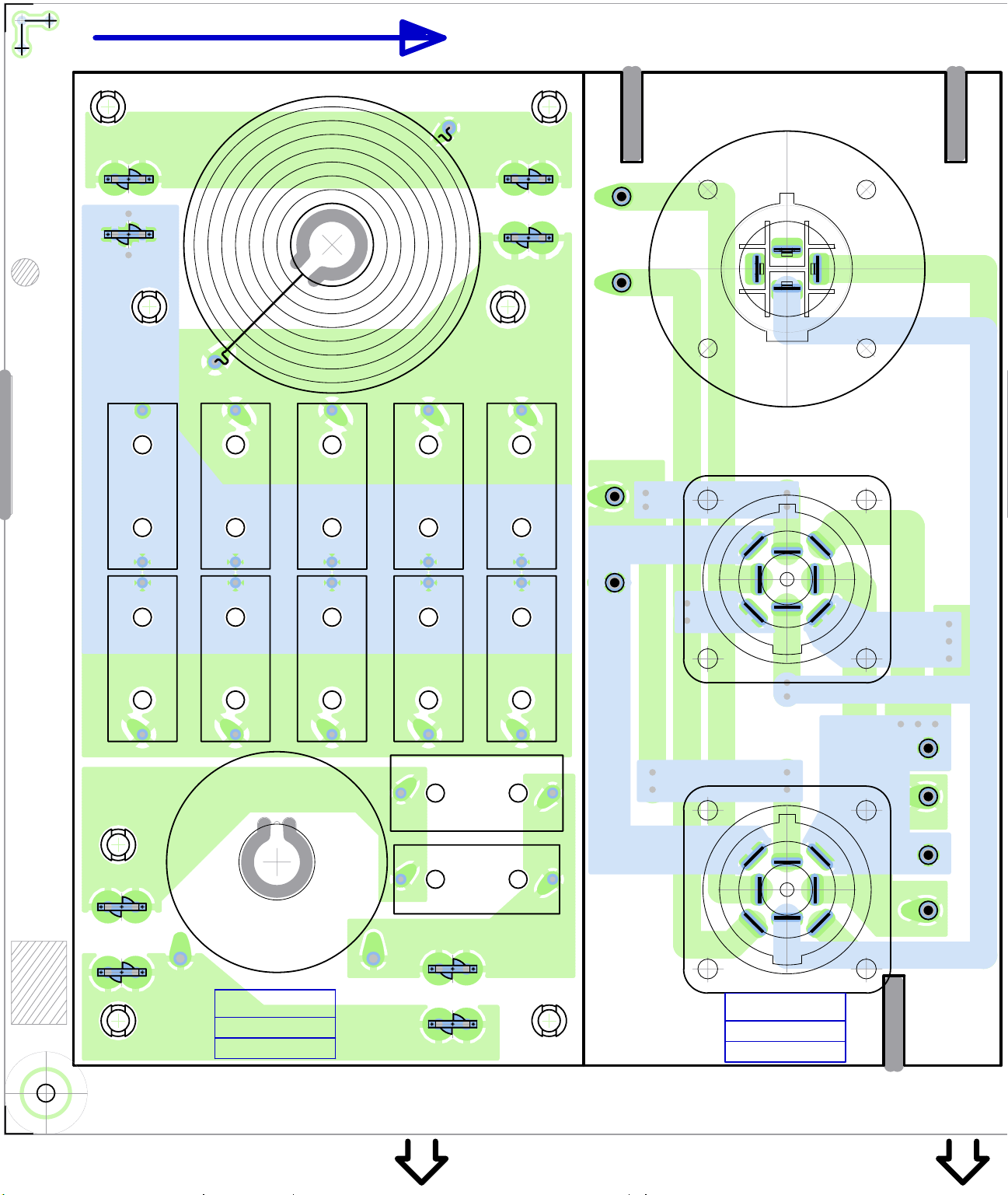

14

4
