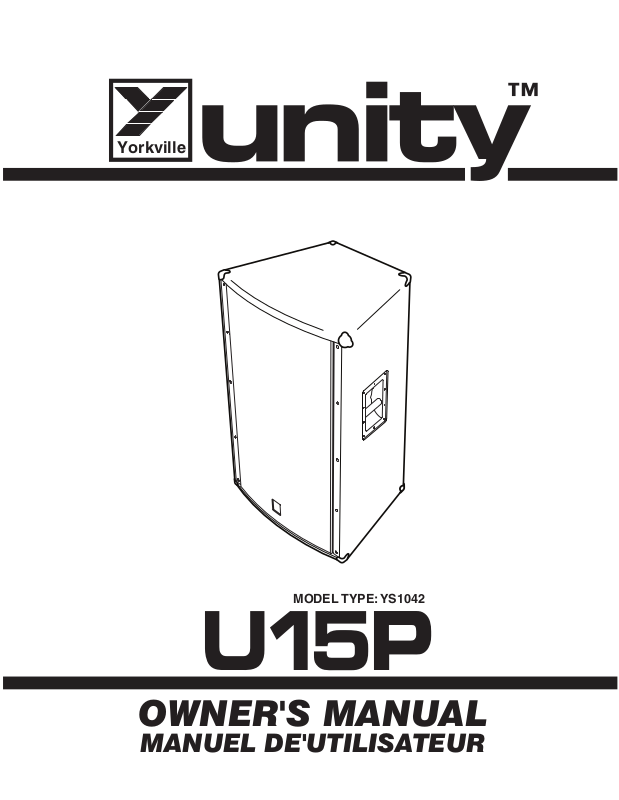

Yorkville U15P Owner's Manual

U15P

OWNER'S MANUAL

MANUEL DE'UTILISATEUR

Yorkville

MODEL TYPE: YS1042

The exclamation point within an equilatereal
triangle is intended to alert the user to the
presence of important operating and
maintenance (servicing) instructions in the

literature accompanying the appliance.
Le point d’exclamation à l’intérieur d’un triangle équilatéral

est prévu pour alerter l’utilisateur de la présence
d’instructions importantes dans la littérature accompag­nant l’appareil en ce qui concerne l’opération et la
maintenance de cet appareil.

This lightning flash with arrowhead symbol,
within an equilateral triangle, is intended to alert
the user to the presence of uninsulated

“dangerous voltage” within the product’s enclosure
that may be of sufficient magnitude to constitute a risk of
electric shock to persons.

Ce symbole d’éclair avec tête de flèche dans un triangle
équilatéral est prévu pour alerter l’utilisateur de la présence
d’un « voltage dangereux » non-isolé à proximité de l’enceinte
du produit qui pourrait être d’ampleur suffisante pour présenter
un risque de choque électrique.

IMPORTANT SAFETY INSTRUCTIONS

safety-4v5.eps • April 3/2007

CAUTION

: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS

Instructions pertaining to a risk of fire,

electric shock, or injury to a person

Read Instructions:

The Owner’s Manual should be read and
understood before operation of your unit. Please, save these instruc­tions for future reference and heed all warnings.

Clean only with dry cloth.

Packaging: Keep the box and packaging materials, in case the unit

needs to be returned for service.

Warning: To reduce the risk or fire or electric shock, do not expose

this apparatus to rain or moisture.

Do not use this apparatus near water!

Warning: When using electric products, basic precautions should

always be followed, including the following:

Power Sources

Your unit should be connected to a power source only of the voltage specified in the
owners manual or as marked on the unit. This unit has a polarized plug. Do not use
with an extension cord or receptacle unless the plug can be fully inserted. Precau­tions should be taken so that the grounding scheme on the unit is not defeated.

Hazards

Do not place this product on an unstable cart, stand, tripod, bracket or table. The
product may fall, causing serious personal injury and serious damage to the product.
Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer
or sold with the product. Follow the manufacturer’s instructions when installing the
product and use mounting accessories recommended by the manufacturer.

The apparatus should not be exposed to dripping or splashing water; no objects

filled with liquids should be placed on the apparatus.

Te rminals marked with the “lightning bolt” are hazardous live; the external wiring
connected to these terminals require installation by an instructed person or the use of
ready made leads or cords.

Ensure that proper ventilation is provided around the appliance. Do not install near
any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.

No naked flame sources, such as lighted candles, should be placed on the apparatus.

Power Cord

Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong. The wide blade or the third prong are provided for your safety. If the
provided plug does not fit into your outlet, consult an electrician for replacement of the
obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be
damaged. If the AC supply cord is damaged DO NOT OPERAT E THE UNIT.

Unplug this apparatus during lightning storms or when unused for long periods of time.

Service

The unit should be serviced only by qualified service personnel.

AVIS:

AFIN DE REDUIRE LES RISQUE DE CHOC

ELECTRIQUE, N’ENLEVEZ PAS LE COUVERT (OU LE

PANNEAU ARRIERE)

NE CONTIENT AUCUNE PIECE

REPARABLE PAR L’UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE

POUR L’ENTRETIENT

Instructions relatives au risque de feu,

choc électrique, ou blessures aux personnes

Veuillez Lire le Manuel:

Il contient des informations qui devraient
êtres comprises avant l’opération de votre appareil. Conservez.
Gardez S.V. P. ces instructions pour consultations ultérieures et
observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boite au cas ou l’appareil devait être

retourner pour réparation.
Avertissement: Pour réduire le risque de feu ou la décharge

électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

N’utilisez pas cet appareil près de l’eau!

Attention: Lors de l’utilisation de produits électrique, assurez-vous

d’adhérer à des précautions de bases incluant celle qui suivent:

Alimentation

L’appareil ne doit être branché qu’à une source d’alimentation correspondant au
voltage spécifié dans le manuel ou tel qu’indiqué sur l’appareil. Cet appareil est
équipé d’une prise d’alimentation polarisée. Ne pas utiliser cet appareil avec un
cordon de raccordement à moins qu’il soit possible d’insérer complètement les trois
lames. Des précautions doivent êtres prises afin d’eviter que le système de mise à la
terre de l’appareil ne soit désengagé.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables.
L’ appareil pourrait tomber et blesser quelqu’un ou subir des dommages importants.
Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le
fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer
l’appareil et utiliser les accessoires recommandés par le fabricant.

Il convient de ne pas placer sur l’appareil de sources de flammes nues, telles que

des bougies allumées.

L’appeil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures

et qu’aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.

Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à
l’installation près de source de chaleur tels que radiateurs, registre de chaleur, fours
ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d’une symbole “d’éclair” sont des parties dangereuses
au toucher et que les câblages extérieurs connectés à ces dispositifs de
connection extérieure doivent être effectivés par un opérateur formé ou en utilisant
des cordons déjà préparés.

Cordon d’Alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de
mise à la masse du cordon d’alimentation. Une prise polarisée dispose de deux
lames dont une plus large que l’autre. Une prise avec tige de mise à la masse
dispose de deux lames en plus d’une troisième tige qui connecte à la masse. La
lame plus large ou la tige de mise à la masse est prévu pour votre sécurité. La prise
murale est désuète si elle n’est pas conçue pour accepter ce type de prise avec
dispositif de sécurité. Dans ce cas, contactez un électricien pour faire remplacer la
prise murale. Évitez d’endommager le cordon d’alimentation. N’UTILISEZ PAS
L’APPAREIL si le cordon d’alimentation est endommagé.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l’entretien de votre appareil.

S2125A

Introduction

The Unity™ U15P is a premium quality 3-way, tri-amped, pow­ered enclosure with an integrated DSP controller. An essential
component of a powerful sound reinforcement system, the
Unity™U15P has been designed to be easy-to-setup while
providing unrivaled clarity and imaging with the least amount
of complication during setup. Building on the popularity of the
original Unity™ U15, Yorkville’s next logical step was to design
a powered, active version. The result is a DSP-driven 900-watt
U15P with a 15 inch Low frequency driver and innovative
Unity™ mid / high frequency horn.

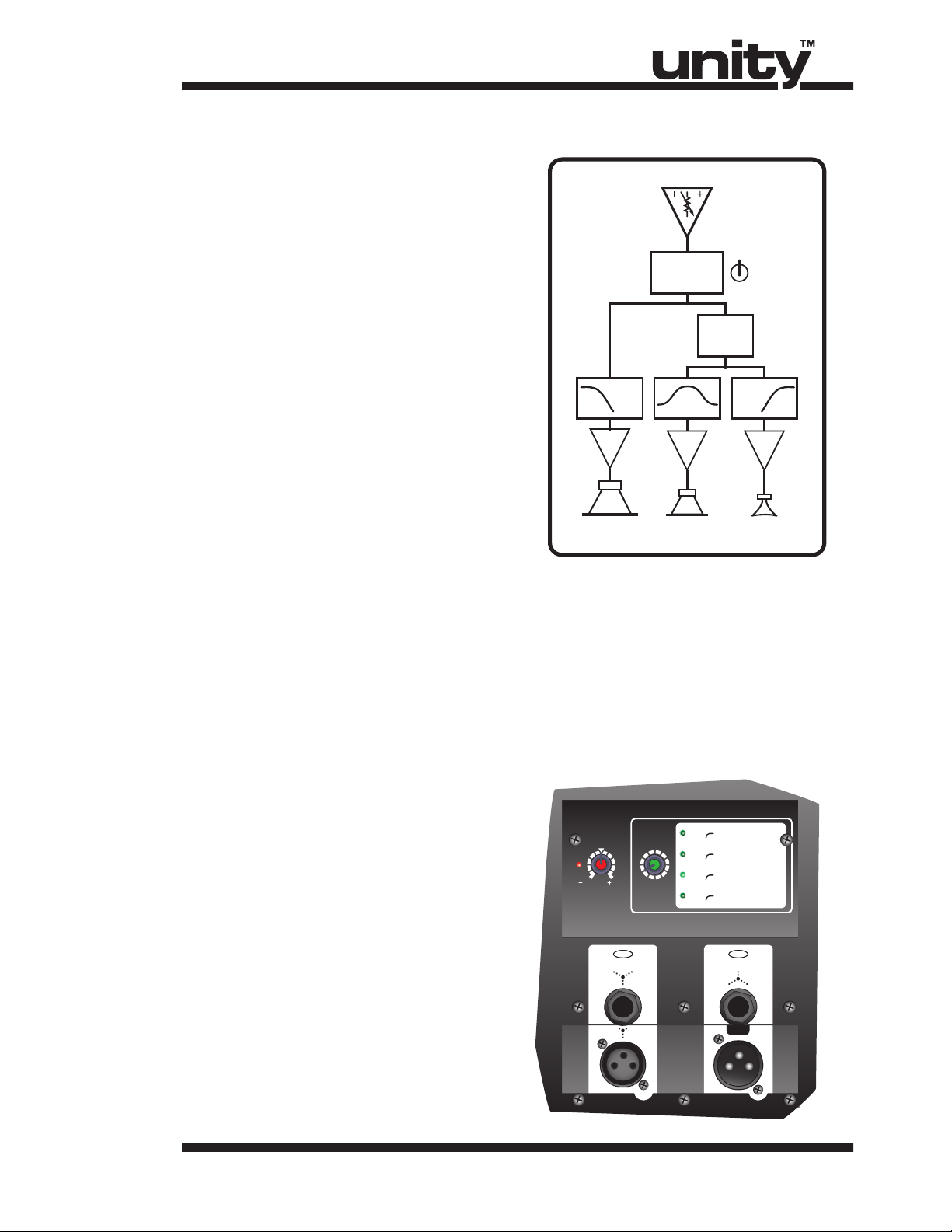

The nature of the Unity™ horn required a cre­ative power amp solution to ensure optimum
performance and efficiency. An integrated DSP
drives the three-way internal crossover, time
alignment, component protection, limiting and
the overall cabinet EQ extremely accurately.
The DSP controlled time-delayed output, for ac­curate subwoofer alignment, ensures the Unity™
U15P delivers maximum impact in systems where
complex external processing isn’t the preferred
set-up solution.

The U15P uses a combination of optimal ampli­fier topographies to ensure reliability and superior
loudspeaker performance. A three-tier designed
amplifier module delivers 600-watts to the 15 inch
neodymium woofer. Two class A/B amplifier mod­ules deliver 150-watts to the Unity™horn assembly,
which is comprised of a single 1.75 inch throat mid
driver and three 5 inch ceramic mid drivers.

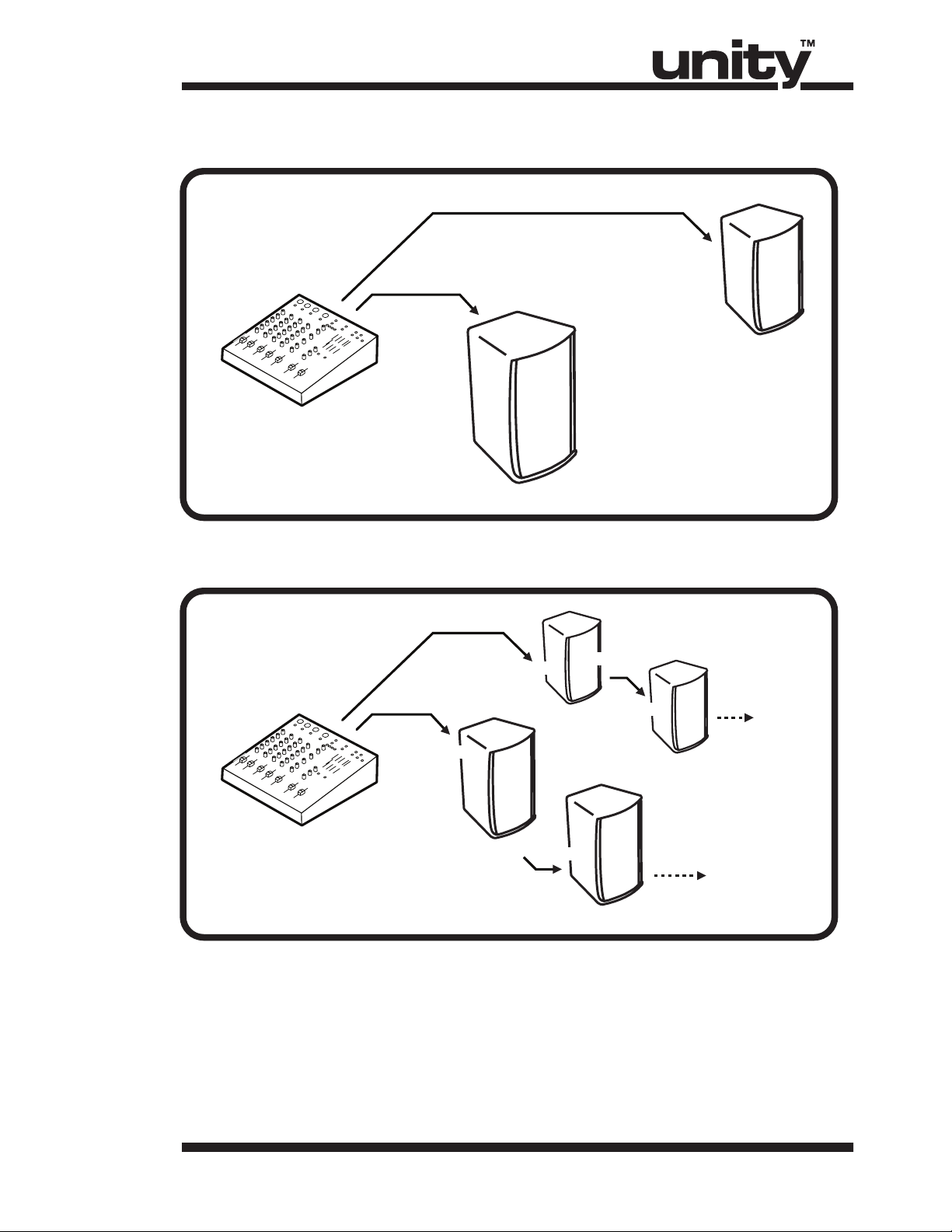

Configuration

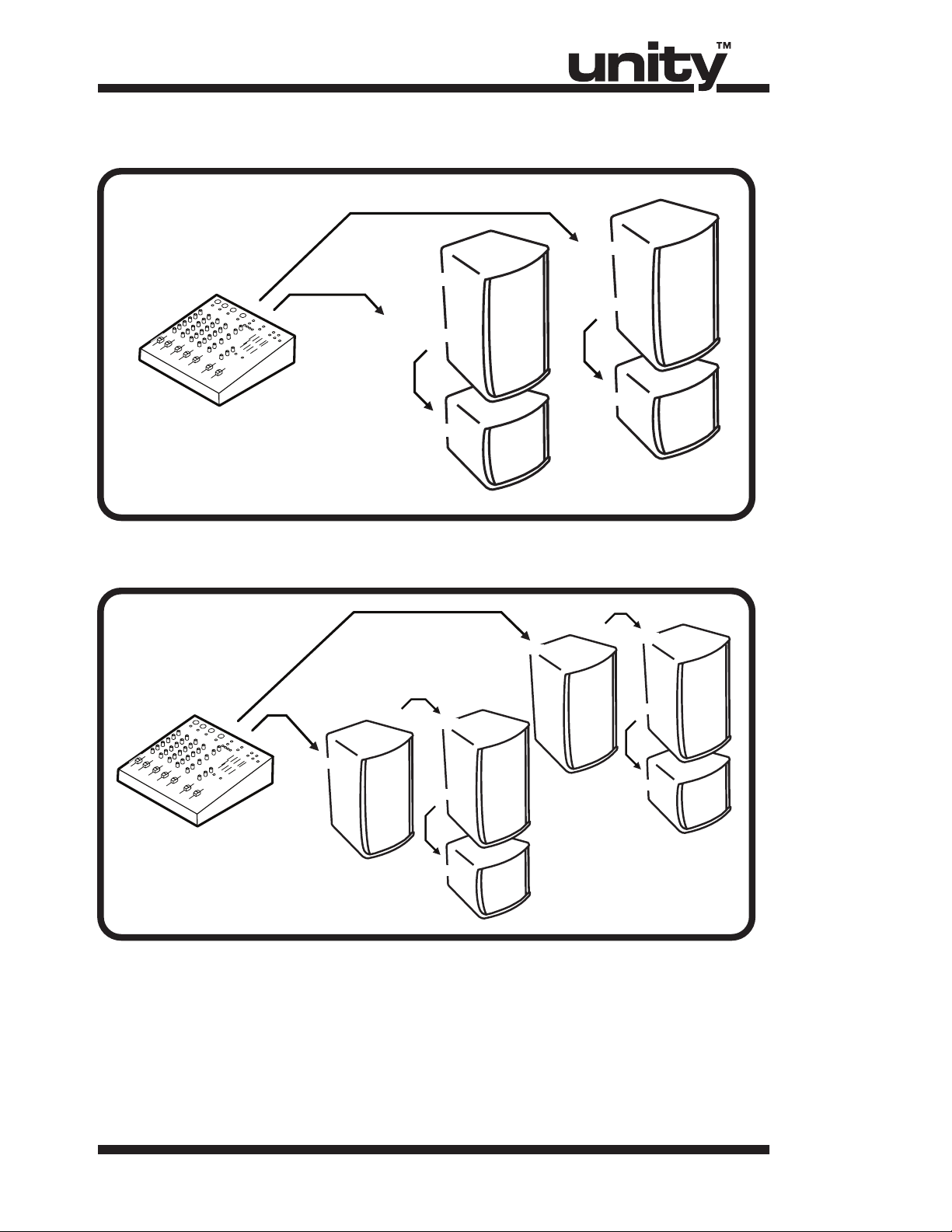

The Unity™U15P can be used in several
different configurations; a pair of U15Ps
used as a small P.A., multiple U15Ps used for
wider coverage and U15Ps with subwoofers,
which would be best in large venues. The
Unity™ U15P utilizes DSP technology with
selectable time delays to help time-align
the U15P with different subwoofer technolo­gies. When used in a setup where only one
signal is provided to an enclosure, such as a
mono system or stereo with more than one
U15P, you should use one of the Link jacks to
daisy-chain the U15ps.

The Unity™ U15P has been intended to operate
primarily with line level signals and will not func­tion with speaker level signals.

1. U15P Level Control

The Level control on the U15P adjusts the
amount of volume added to the sound sys­tem. This control also adjusts for the relative
sensitivity of any companion enclosures and
the overall frequency response. The level
control should be set by while operating
and listening at a medium level. Once the
setting has been established, the level on
the U15P should not be changed.

It is not recommended to set this control at high
levels since the limiter may be engaged and there­fore corrupting the output level unnecessarily!

A setting of 12 o’clock (0dB) on the U15P Level
control is the correct starting point when setting
up a sound system. From there, adjustments
can be made for the best sound. The 0 dB mark
refers to the setting that will give full power
when the line input is used and the input signal
is at a level of 0 dBVU. A clip LED is provided
next the level control to guide the user.

2. Program Select

The Program Select control enables the user
to vary the time delay of the Unity™ U15P.
The table on the back of the U15P is a map
as to which delay setting is to be used for
each model of Yorkville subwoofer.

Subwoofers manufactured by other companies
should have a published 100Hz group delay
value or the user will have to ascertain the cor­rect setting through measurement (or by ear). A
properly aligned multi-cabinet P.A. should yield
a flat frequency response.

Setting 1 – Stand Alone

Full range frequency response (45 Hz – 20
kHz). Use when the U15P is the only speaker in
the P.A. The time delay should be set to 0 ms.

1

Setting 2 – 2 ms Delay

U15P

LEVEL

12

dB

0 0

PROGRAM

SELECT

CLIP

LIMIT

100Hz HPF, 24dB/Oct

2 ms Delay

3 ms Delay

8 ms Delay

1
2
3
4

25Hz HPF, 24dB/Oct

0 ms Delay

Full Range - No Sub

100Hz HPF, 24dB/Oct

100Hz HPF, 24dB/Oct

TIME ALIGNMENT SETTINGS

LINK

A-Z753 / 1v00

DSP

CONTROLLED

INPUTOUTPUT

BALBAL

Level

Fixed

Time Align

Delay

Program

Select

HiMidLo

0, 2, 3, 8 ms

Enclosure

Delay Settings

High pass frequency response (100 Hz – 20
kHz). Use when the delay of the subwoofer
is 2 ms. The UCS1P and UCS1 use this setting.
A 2ms delay is roughly the same as pushing
the U15P back by roughly 27 inches (68 cm).

Setting 3 – 3 ms Delay

High pass frequency response (100 Hz – 20
kHz). Use when the delay of the subwoofer
is 3 ms. The LS800P, LS808, LS1004 and TX9S
use this setting. A 3 ms delay is roughly the
same as pushing the U15P back by roughly

40.5 inches (102 cm).

Setting 4 – 8ms Delay

High pass frequency response (100 Hz – 20
kHz). Use when the delay of the subwoofer
is 8ms. The LS1208 uses this setting. An 8 ms
delay is roughly the same as pushing the
U15P back by roughly 107 inches (273cm).

3. LINK Jacks

The Link jacks are set up to make it easy to
hook up the Unity™ U15P to any audio sys­tem with a minimum of hassles. All of the Link

jacks are connected in parallel, so you can
use any of them to daisy-chain other U15Ps
or powered subwoofers. For normal operation
connect the Unity™ U15P just like an ordinary
powered speaker.

The Unity™ U15P may be plugged in be­fore or after other enclosures, such as pow­ered subwoofers. The U15P does not alter
the signal to the daisy-chained enclosures
and will not draw any power from the host
mixer/processor driving them. Also, note that
an external crossover is not necessary when
using the Unity™ U15P.

As well as accommodating full range
enclosures, the Link jacks allow many U15Ps
to be connected in a string (parallel). There is
no practical limit to the number of U15Ps that
may be connected together.

4. Protection

The U15P has circuitry to prevent clipping,
over current from the power amplifier and
over excursion of the speaker. At high levels,
the limiter will limit the gain of the Unity™
U15P and hence, if the user attempts to set
the level control at a higher level than origi­nally set; the resulting setting will be incorrect.
The level control should be set while operat­ing at low levels (under 10 watts).

If the level control is set too high due to set­ting it at high operating levels the input circuit
will clip and the dynamics of the bass will be
lost. The Red Clip indicator will signify when this
occurs. This can happen without audible distor­tion since the filters will filter out the distortion.

2

Specifications

System Type

Three-Way

Active or Passive

Active - Triamp

Program Power (Watts)

900

Frequency Response (Hz +/- 3db)

50 - 20k

Crossover Frequency (Hz)

350 / 1250

Driver Configuration

15-inch / 3x5-inch / 1.75-inch

HF Driver(s)

1.75-inch polyester

HF Horn

Conical Unity™ horn (1 inch throat)

HF Dispersion (°H x °V)

60 x 60

HF Protection

DSP Limiter

MF Driver(s)

3 x 5 inch ceramic 1 inch voicecoil

MF Horn

Conical Unity™ horn

MF Dispersion (°H x °V)

60 x 60

MF Protection

DSP Limiter

LF Driver(s)

15-inch neodymium / 3 inch voicecoil

LF Protection

DSP Limiter

Total Power (Watts)

900

HF Power Amplifier (Watts)

150

HF Amplifier Type

Class A/B

MF Power Amplifier (Watts)

150

MF Amplifier Type

Class A/B

LF Power Amplifier (Watts)

600

Power Switch

Yes

Inputs - 1/4-inch Jacks

2

Inputs - XLR

2

Level Controls

Yes

Limiter

DSP

Other Controls / Features

Four position delay for operation with subwoofers

Corners

Yes

Feet

Rubber

Flying Hardware

3/8-inch x 8 (all corners)

Bar Handles

2 Side

Pole Mount Adapter (1 3/8-inch) (3.5cm)

Yes

Enclosure Materials

5/8-inch Birch

Grille

Perforated Metal

Covering / Finish

Black Ozite (Carpet)

Dimensions (DWH xbackW, inches)

16.5 x 22.5 x 34 x 13

Dimensions (DWH xbackW, cm)

42 x 57 x 86 x 33

Weight (lbs/kg) 92.2 / 41.8

900 WATT ACTIVE LOUDSPEAKER ENCLOSURE
INTEGRATED DIGITAL SIGNAL PROCESSOR

U15P

WARNING: This device is capable of extremely high sound pressure levels (SPL)!

3

Introduction

L’Unity™ U15P est une enceinte amplifiée de première qualité 3
voies, tri amplifié, avec contrôleur intégré de processeur de sig­nal numérique. Un élément essentiel pour tout système puis­sant de renforcement sonore, l’Unity™ U15P a été conçu pour
permettre une installation facile tout en offrant une clarté
et une bonne image sonore avec le moins de complication
possible durant l’installation. En se fondant sur la populaire
Unity™ U15 original, l’étape suivante logique de Yorkville était
de concevoir une version active amplifiée. La U15P possède
un contrôleur de processeur de signal numérique intégré avec
amplification de 900 watts, un haut-parleur pour fréquences
graves de 15 pouces et pavillon innovateur Unity™
pour fréquences médianes / aiguës.

La pavillon Unity™ requièrt une solution
d’amplification de puissance créative pour
assurer une performance optimum et efficace.
Un processeur de signal numérique intégré
entraîne le filtre séparateur interne à trois voies,
l’alignement du temps, la protection des com­posantes, le limiteur et l’égalisation général de
l’enceinte de façon très précise. La sortie avec
temps de retard contrôlé par le processeur de
signal numérique, pour alignement précis du
subwoofer, assure que l’Unity™ U15P offre un im­pact maximum pour les systèmes ou le processing
externe complexe n’est pas la solution préférable.

La 15P utilise une combinaison pour topographie
d’amplification optimale pour assurer une perfor­mance supérieure et fiable du haut-parleur. Une con­ception de module d’amplificateur à trois étages livre
600 watts de puissance au haut-parleur woofer neo­dymium de 15 pouces. Deux modules d’amplificateur
classe A/B livrent 150 watts de puissance à l’assemblage du pavillon Unity™, qui comprend un
driver pour médianes de 1.75 pouce et trois drivers de céramique de 5 pouces pour médianes.

Configuration

L’Unity™U15P peut être employé dans
plusieurs configurations différentes ; une
paire de U15Ps utilisées comme petit sys­tème de sonorisation, U15Ps multiple utilisé
pour couvrir une étendue plus grande et
U15Ps avec subwoofers, étant la configura­tion préférable pour les plus grands endroits.
L’Unity™ U15P utilise une technologie de
processeur de signal numérique avec temps
de retard réglable pour aider à aligner le
temps du U15P avec des technologies
diverse de subwoofer. Lorsqu’ utilisé dans un
système où seulement un signal est achemi­né à une enceinte, comme avec un système
mono ou un système stéréo avec plusieurs
U15P, vous devriez utiliser une des prises Link
pour relier les U15P.

L’Unity™ U15P a été conçu pour opérer
avec des signaux de niveau ligne et elle
ne fonctionnera pas avec des signaux de
niveau haut-parleur.

1. Contrôle de niveau de la U15P

Le contrôle de niveau de la U15P ajuste la
quantité de volume ajouté au système. Ce
contrôle compense aussi pour la sensibilité
relative de n’importe quelle enceinte qui
l’accompagne et ajuste la réponse en
fréquences générale. Le contrôle de niveau
devrait être réglé lors de l’opération à un
niveau d’écoute moyen. Une fois le réglage
établit, le niveau sur la U15P ne devrait pas
être changé.

Il n’est pas recommandé de faire le réglage de
ce contrôle durant l’opération à des niveaux
élevés parce que le limiteur pourrait devenir
engagé et le niveau de sortie deviendrait ainsi
inutilement corrompu!

Un réglage du contrôle de niveau à la position 12
heures (0dB) sur la U15P représente le point de
départ approprié lors de l’installation initial d’un
système de sonorisation. À partir de là, les ajus­tements peuvent être apporté jusqu’à l’obtention
de la sonorité désirée. La marque 0 dB indique le
point de référence en relation avec le réglage qui

4

U15P

LEVEL

12

dB

0 0

PROGRAM

SELECT

CLIP

LIMIT

100Hz HPF, 24dB/Oct

2 ms Delay

3 ms Delay

8 ms Delay

1
2
3
4

25Hz HPF, 24dB/Oct

0 ms Delay

Full Range - No Sub

100Hz HPF, 24dB/Oct

100Hz HPF, 24dB/Oct

TIME ALIGNMENT SETTINGS

LINK

A-Z753 / 1v00

DSP

CONTROLLED

INPUTOUTPUT

BALBAL

Level

Fixed

Time Align

Delay

Program

Select

HiMidLo

0, 2, 3, 8 ms

Enclosure

Delay Settings

donne la pleine puissance quand l’entrée ligne
est utilisée et le signal d’entrée est au niveau de
0 dBVU. Pour guider l’opérateur une DEL Clip est
située à côté du contrôle de niveau.

2. Sélecteur de Programme

Le contrôle de sélection de programme
permet à l’utilisateur de varier le temps de
retard de l’Unity™ U15P. La table illustrée à
l’arrière de la U15P indique les réglages de
retard appropriés pour chaque modèle de
subwoofer Yorkville.

Les subwoofers fabriqués par les autres
compagnies devraient indiquer le temps de
retard requit pour le groupe de 100Hz sinon,
l’utilisateur devra déterminer le réglage correct
à l’aide de mesures (ou à l’oreille). Un système
de sonorisation à multiples enceintes correcte­ment alignées devrait produire une réponse en
fréquences uniforme.

Réglage 1 – Utilisée seule

Réponse en fréquences pleine gamme
(45 Hz – 20 kHz). Utilisé lorsque la U15P est le
seul haut-parleur dans le système sono. Le
temps de retard devrait être réglé à 0 ms.

Réglage 2 – 2 ms de Retard

Réponse en Fréquence de type filtre passe
haut (100 Hz – 20 kHz). Utilisé lorsque le re­tard du subwoofer est de 2 ms. Les UCS1P
et UCS1 utilisent ce réglage. Un retard de
2ms équivaut approximativement à un
recule d’environ 27 pouces (68 cm) de la
U15P.

Réglage 3 – 3 ms de Retard

Réponse en Fréquence de type filtre passe
haut Hic (100 Hz – 20 kHz). Utilisé lorsque
le retard du subwoofer est de 3 ms. Les
LS800P, LS808, LS1004 et TX9S utilisent ce
réglage. Un retard de 3ms équivaut ap­proximativement à un recule d’environ 40.5
pouces (102 cm) de la U15P.

Réglage 4 – 8ms de Retard

Réponse en Fréquence de type filtre passe
haut Hic (100 Hz – 20 kHz). Utilisé lorsque
le retard du subwoofer est de 8 ms. Le
LS1208 utilise ce réglage. Un retard de 8ms
équivaut approximativement à un recule
d’environ 107 pouces (273 cm) de la U15P.

3. Jacks LINK

Les Jacks Link sont prévu pour faciliter le rac­cordement du Unity™ U15P à tout système
audio avec un minimum de complications.
Tous les jacks sont connecté en parallèle,
vous pouvez donc utiliser n’importe quel pour
interconnecter d’autres U15Ps ou subwoofers

amplifiés. Pour opération normale connectez
simplement l’Unity™ U15P comme tout autre
haut-parleur amplifié ordinaire.

L’Unity™ U15P peut être branchée avant
ou après les autres enceintes, comme les
subwoofers amplifiés. La U15P n’affecte pas
le signal des autres enceintes qui y sont
raccordées. De plus, elle ne tirera pas de
puissance du mixeur/processeur qui lui fournit
le signal. Un filtre séparateur externe n’est pas
requis lorsque vous utilisez l’Unity™ U15P.

5

Spécifications

Type de Système

Trois Voies

Actif ou Passif

Actif - Triamp

Puissance Nominale (Watts)

900

Réponse en Fréquence (Hz +/- 3db)

50 - 20k

Fréquences de Coupures (Hz)

350 / 1250

Configuration de Haut-parleurs

15-pouces / 3x5-pouces / 1.75-pouce

Driver(s) FH

1.75-pouce polyester

Pavillon FH

Pavillon Conique Unity™ (bouche 1 pouce)

Dispersion FH (°H x °V)

60 x 60

Protection FH

Limiteur (numérique)

Driver FM (s)

3 x 5 pouces, céramique, bobine de 1 pouce

FM Pavillon

Pavillon Conique Unity™

Dispersion FM (°H x °V)

60 x 60

Protection FM

Limiteur (numérique)

Driver(s) FG

15-pouces neodymium / bobine de 3 pouces

Protection FG

Limiteur (numérique)

Puissance Totale (Watts)

900

Amplificateur de Puissance FH (Watts)

150

Type d’Amplificateur FH

Classe A/B

Amplificateur de Puissance FM (Watts)

150

Type d’Amplificateur FM

Classe A/B

Amplificateur de Puissance FG (Watts)

600

Commutateur d’Alimentation

Oui

entrées - 1/4-pouce Jacks

2

entrées - XLR

2

Contrôles de Niveau

Oui

Limiteur

Numérique

Autres Contrôles / Caractéristiques

Retard à quatre positions pour opération avec subwoofers

Coins

Oui

Pied

Caoutchouc

Quincaillerie de suspension

3/8-pouce x 8 (chaque coin)

Poignés à barre

2 Côté

Adaptateur pour Montage sur Pôle (1 3/8-pouce) (3.5cm)

Oui

Matériaux de construction

5/8-pouce Bouleau

Grille

Métal Perforé

Recouvrement / Finition

Ozite (tapis) Noire

Dimensions (PLH arrière L, pouces)

16.5 x 22.5 x 34 x 13

Dimensions (PLH arrière L, cm)

42 x 57 x 86 x 33

Poids (livres / kg) 92.2 / 41.8

900 WATT ACTIVE LOUDSPEAKER ENCLOSURE
INTEGRATED DIGITAL SIGNAL PROCESSOR

U15P

En plus d’accommoder les enceintes pleine
bande, les jacks Link permettent de connecter
plusieurs U15P une à la suite de l’autre (paral­lèle). Il n’y a pas de limite à la quantité de
U15Pqui peuvent être raccordées ensemble.

4. Protection

La U15P est équipé d’un circuit qui prévi­ent l’écrêtage, la surcharge de courant de
l’amplificateur de puissance et la surexcursion
du haut-parleur. A des niveaux élevés, le limiteur
limitera le gain de l’Unity™ U15P. Si l’utilisateur es­saie de régler le contrôle de niveau à un volume

plus élevé que le réglage original, le réglage
résultant sera incorrect. Le contrôle de niveau
devrait être réglé lors de l’opération à un niveau
réduit (moins de 10 watts).

Si le contrôle de niveau est réglé trop haut
dû au fait qu’il a été ajusté lors d’opération à
des nivaux élevés, le circuit d’entrée écrêtera
et l’extension dynamique des graves sera
perdu. La DEL rouge Clip indiquera lorsque
cela se produit. Cela peut se produire sans
créer de distorsion audible puisque la distor­sion sera filtrée par les filtres.

Attention: Cet Appareil est Capable de Produire un Niveau Sonore Extremement Eleve!

6

note: Use Setting 1 on U15P (no sub)

STEREO P.A., with MIXER

TO INPUT

TO INPUT

U15P

U15P

MIXER OUTPUTS

(LINE LEVEL)

config-01e-U15P.eps

STEREO P.A., with MIXER & MULTIPLE U15Ps

FROM LINK

TO MORE U15Ps

TO MORE U15Ps

FROM LINK

note: Use Setting 1 on U15Ps (no sub)

TO INPUT

TO INPUT

TO INPUT

TO INPUT

U15P

U15P

U15P

U15P

MIXER OUTPUTS

(LINE LEVEL)

config-02e-U15P.eps

7

UCS1P

FROM LINK

note: Use Setting 2 on U15Ps (2 ms delay)

TO INPUT

TO INPUT

U15P

MIXER OUTPUTS

(LINE LEVEL)

config-03e-U15P.eps

STEREO P.A., using a MIXER, MULTIPLE U15Ps andSUBWOOFERS

UCS1P

FROM LINK

TO INPUT

TO INPUT

U15P

note: Use Setting 2 on U15Ps (2 ms delay)

MIXER OUTPUTS

(LINE LEVEL)

config-04e-U15P.eps

STEREO P.A., using a MIXER, DUAL U15Ps/Ch. and SUBWOOFERS

U15P

UCS1P

FROM LINK

TO INPUT

TO INPUT

U15P

TO INPUT

FROM LINK

U15P

UCS1P

FROM LINK

TO INPUT

TO INPUT

U15P

TO INPUT

FROM LINK

8

note: Use Setting 1 on U15Ps (no sub)

USE LEVEL CONTROLS ON
THE U15Ps TO SET VOLUME

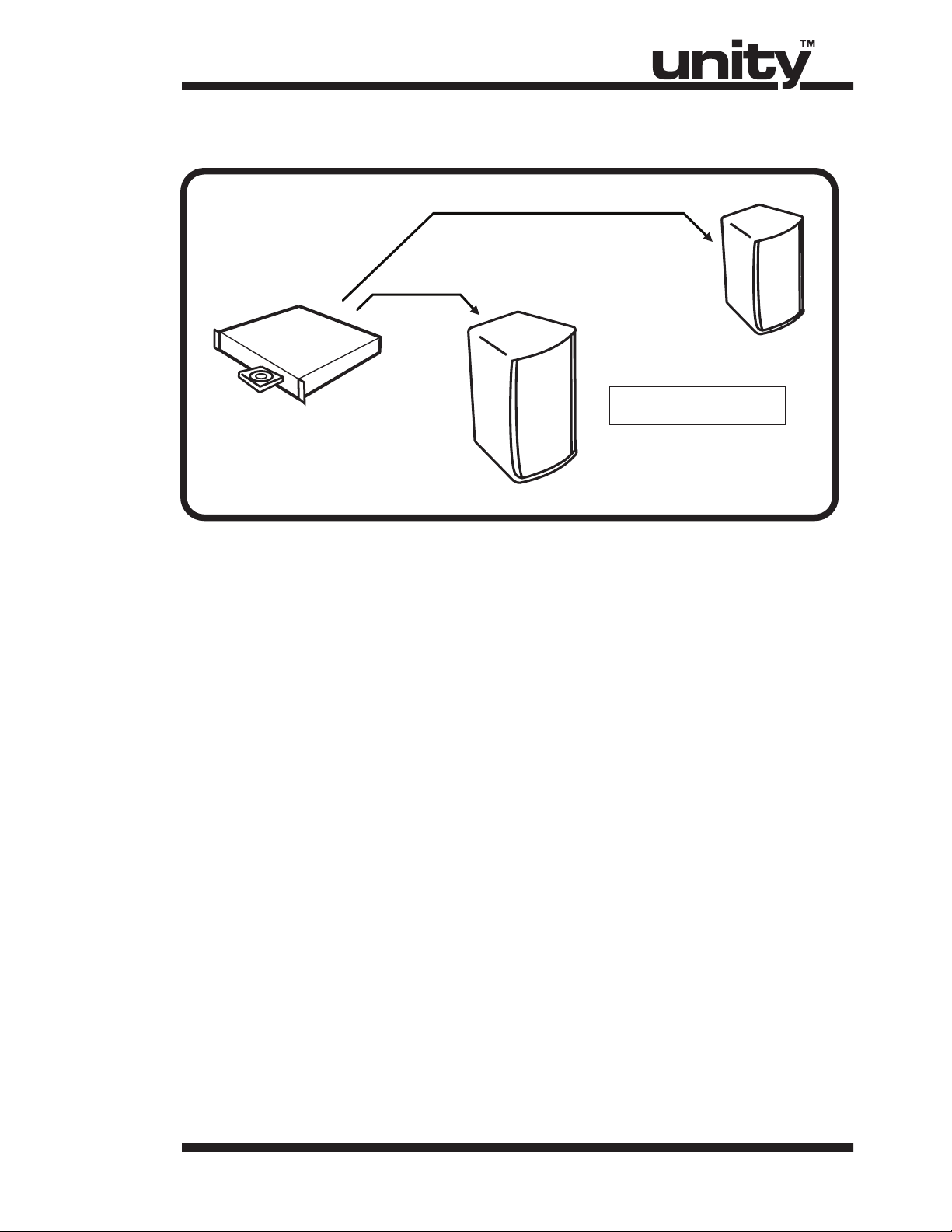

STEREO P.A., with CD PLAYER

TO INPUT

TO INPUT

U15P

U15P

CD-PLAYER OUTPUTS

(LINE LEVEL)

config-05e-U15P.eps

CD PLAYER

9

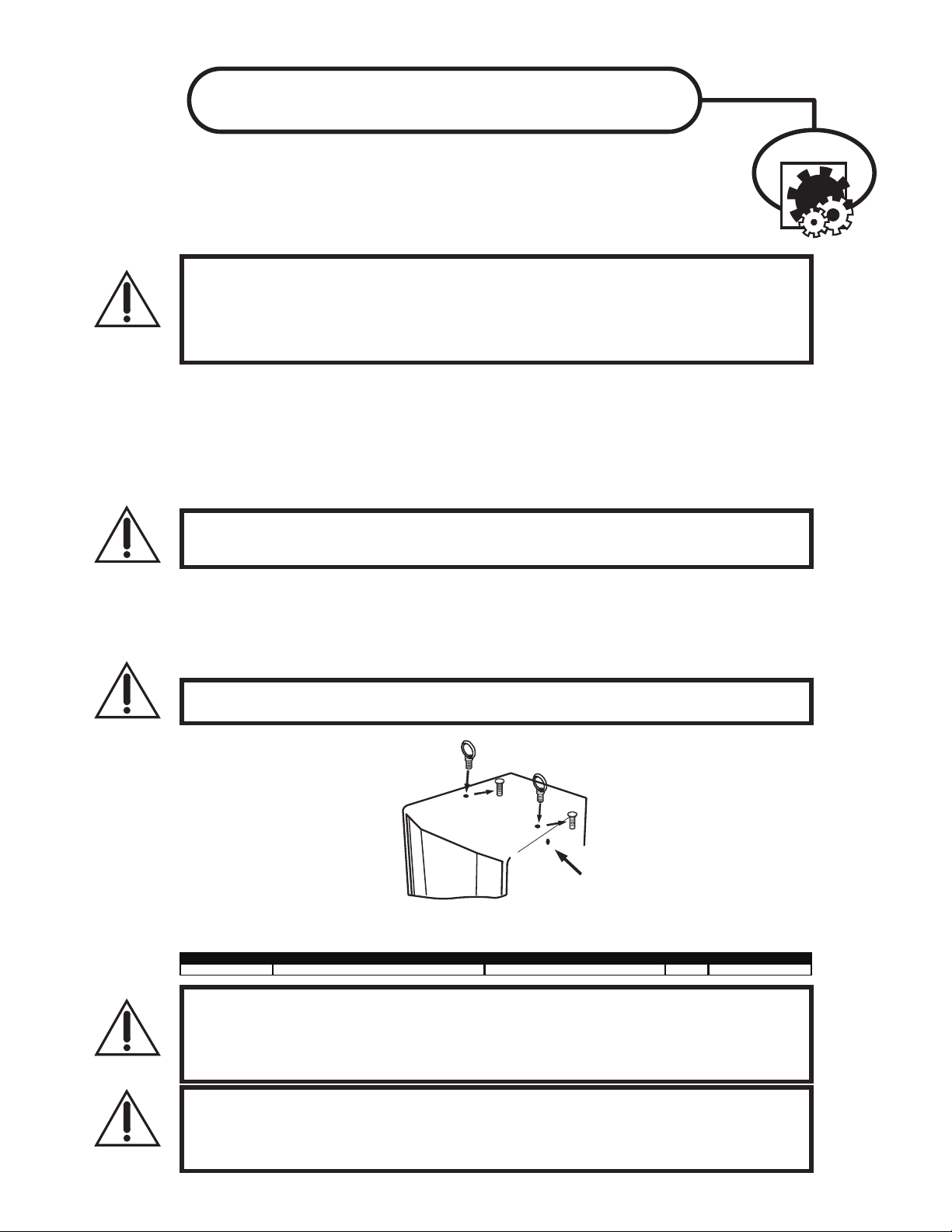

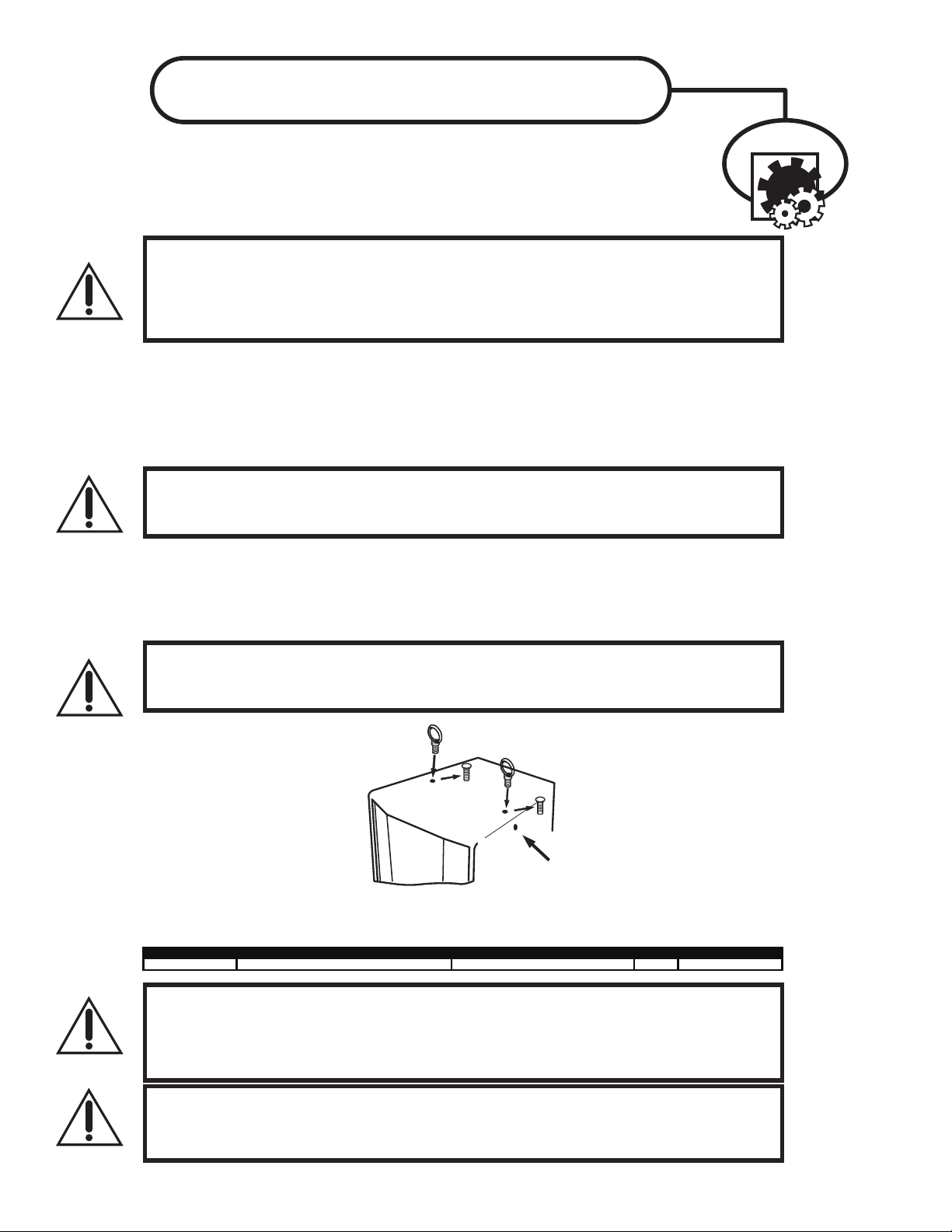

4 fly points - 2 top + 2 bottom 3/8-inch weight of cabinet only

U15P

EYEBOLT INSTALLATION

Remo v e

Flat-Head Bolt and

replace with For g ed Shoulder Ey ebolt!

DO NO T Remo v e

Flat-Head Bolts

on the Side of Cabinet/s .

1. DESCRIPTION

Many of the popular models in the Yo rkville speaker cabinet line are now equipped with flying
hardware for overhead suspension applications. Depending on the model, two or more internal
braces have been provided for rigging purposes. Each brace contains two bolt holes and provides
center-of-gravity fly-points for use with in-line or angular loads. Many of the models will support
additional suspended cabinets according to their specified working load limits.

IMPORTANT!!

THE RIGGING OF LOUDSPEAKER SYSTEMS IS AN EXTREMELY SERIOUS MATTER. OVERHEAD RIGGING REQUIRES EXTENSIVE
EXPERIENCE, INCLUDING (BUT NOT LIMITED TO) CALCULATING WORKING LOAD LIMITS, HARDWARE INSTALLATION, AND
PERIODIC SAFETY INSPECTION OF ALL HARDWARE AND CABINETRY. IF YOU LACK THESE QUALIFICATIONS, DO NOT ATTEMPT
THE INSTALLATION YOURSELF, BUT INSTEAD USE A PROFESSIONAL STRUCTURAL RIGGER. IMPROPER INSTALLATION CAN
RESULT IN BODILY INJURY OR DEATH. CONSULT A STRUCTURAL ENGINEER TO CALCULATE ADDED LOADS FOR A BUILDING.
STRUCTURAL REINFORCEMENT MAY BE NECESSARY TO INSURE A SAFE INSTALLATION.

2. REQUIRED TOOLS

4.5mm 3/8 Hex Wrench
Thread lock adhesive (Removable Type)

3. EYEBOLT INSTALLATION

a) Using a 3/8 hex wrench, remove the flat head bolts from the top or bottom of the speaker enclosure to expose
the tapped holes (on TX models, the flat head bolts are located within the track rails), as shown below. Be sure to
keep these handy as they will be needed to seal the cabinet after the eyebolts are removed.

IMPORTANT!!

USE ONLY LOAD RATED FORGED EYEBOLTS. THESE MAY BE PURCHASED THROUGH YORKVILLE SOUND OR ATM FLY - WARE™.
TO INSURE CABINET-BRACING STRENGTH, MAKE SURE ALL FLY-POINTS ARE SECURED WITH EITHER AN EYEBOLT OR FLAT
HEAD HEX BOLT.

b) Place a drop of thread-lock adhesive on the threads of the eyebolt and insert one into exposed hole. Tighten each
eyebolt by hand until its fits snugly against the cabinet. Further tighten each eyebolt by rotating it another half turn. Be
sure to insert eyebolts in the threaded hole directly in-line with the suspension cable. Always follow the eyebolt
manufacturers installation and use instructions.

c) Suspend each cabinet according to working load calculations and practices recommended by the rigging
hardware manufacturer.

IMPORTANT!!

ON MODELS WITH ONLY TWO TOP SUSPENSION POINTS THE SUPPLIED PULL BACK AT THE REAR OF THE BOTTOM
CENTER PANEL OF THE CABINET IS NOT TO BE USED AS A SUSPENSION POINT. THIS POINT TO BE USED FOR PULL BACK
PURPOSES ONLY.

IMPORTANT!!

READ ALL ENCLOSED INSTRUCTIONS ABOUT PROPER USE OF HARDWARE. TO INSURE PROPER INSTALLATION, FOR
TECHNICAL INFORMATION ON SUSPENSION TECHNIQUES AND EXTERIOR ACCESSORY INFORMATION WE SUGGEST
CALLING ATM FLY- WARES TECHNICAL SERVICES IN THE UNITED STATES AT [phone] MONDAY THROUGH FRIDAY FROM
9 AM TO 6 PM (PST) OR FAX AT [phone]. YORKVILLE SOUND MAKES NO CLAIMS AS TO THE SAFETY OF THE
ENCLOSURES IF RECOMMENDED LOAD LIMITS AND HARDWARE ARE NOT STRICTLY ADHERED TO. NOR DOES IT MAKE ANY
SAFETY CLAIMS TO THE RESULTANT INSTALLATION.

IMPORTANT!!

TRACK RAILINGS: UNITS THAT INCORPORATE THE TRACK RAILING SYSTEM HAVE THE SAME WORKING LOAD LIMITS AS
THEY DO WHEN THEY ARE USED WITH EYEBOLTS. THESE RATINGS MAY BE LIMITED AND BASED ON THE RATINGS OF THE
TRACK FITTINGS THEMSELVES. PLEASE ENSURE THAT THE RATING OF THE CERTIFIED TRACK FITTINGS EXCEEDS

NECESSARY WORKING LOAD LIMITS

.

4. WORKING LOAD LIMITS
Specified working load limits have been determined for the enclosure as follows:

4 fly points - 2 top + 2 bottom 3/8-inch weight of cabinet only

U15P

EYEBOLT INSTALLATION

Enlevez le Boulon à tête plate et

Remplacez-le avec un boulon à oeil forger!

N'enlevez pas les boulons à tête

plate sur le côté de l'enceinte/s

1. DESCRIPTION

Plusieurs des modèles populaires de la ligne d'enceinte à haut-parleur Yo rkville sont maintenant
équipés de quincaillerie de montage pour les applications requérant une suspension aérienne.
Dépendamment du modèle, deux ou plusieurs attaches internes sont prévues pour de tels
montages. Chaque attache contient deux trous de boulon et offre des points de montage centre de
gravité pour utilisation avec charges droites ou anguleuses. Plusieurs des modèles permettent la
suspension de cabinets additionnels selon leur limite de charge de travail spécifique.

IMPORTANT!!

LE MONTAGE DE SYSTÈME DE HAUT-PARLEUR EST UNE AFFAIRE TRÈS SÉRIEUSE. LES MONTAGES
IMPLIQUANT UNE SUSPENSION AÉRIENNE NÉCESSITENT UNE CONNAISSANCE APPROFONDIE, INCLUANT (MAIS NON-LIMITÉE)
AU CALCUL DES LIMITES DE CHARGE DE TRAVAIL, LA QUINCAILLERIE D'INSTALLATION, ET INSPECTIONS PÉRIODIQUES DE
SÉCURITÉ DE TOUTE LA QUINCAILLERIE ET DE L'ÉBÉNISTERIE. SI VOUS N'AVEZ PAS CES QUALIFICATIONS, NE TENTEZ PAS DE
FAIRE VOUS-MÊME L'INSTALLATION, AYEZ PLUTÔT RECOURS À UN PROFESSIONNEL DU DOMAINE. UNE INSTALLATION
INADÉQUATE PEUT CAUSER DES BLESSURES CORPORELLES OU MÊME LA MORT. CONSULTEZ UN INGÉNIEUR EN STRUCTURE
POUR CALCULER LA CHARGES ADDITIONNELLE AJOUTÉE AU BÂTIMENT. UN RENFORCEMENT DE LA STRUCTURE DU
BÂTIMENT POURRAIT ÊTRE NÉCESSAIRE POUR ASSURER UNE INSTALLATION SÛRE.

2. OUTILS REQUIS

Clé Hex 3/8
Adhésif de verrouillage pour filetage (Type amovible)

3. INSTALLATION DES BOULONS À OEIL

a) À l'aide d'une Clé Hex 3/8, enlevez le boulon à tête plate du dessus ou du dessous de l'enceinte à
haut-parleur pour découvrir les trous filetés (sur les modèles TX, les boulons à tête plate sont situés à l'intérieur
des quincailleries de montage intégré), tel qu'indiqué ci-dessous.
Assurez-vous de ne pas perdre ces boulons à tête plate. Vous devrez les ré-utiliser pour fermer hermétiquement
le cabinet quand les boulons oeil seront enlevés.

IMPORTANT!!

N'UTILISEZ QUE DES BOULONS À OEIL CLASSIFIÉ POUR LES CHARGES REQUISES. VOUS POUVEZ VOUS
LES PROCURER DE YORKVILLE SOUND OU ATM FLYWARE ™. POUR PRÉSERVER UNE FORCE MAXIMALE DE
L'ENTRETOISEMENT DU CABINET, ASSUREZ-VOUS QUE TOUS LES POINTS DE SUSPENSION SONT FIXÉS SOLIDEMENT AVEC
SOIT UN BOULON À ŒIL, SOIT UN BOULON HEX À TÊTE PLATE

b) Placez une goutte d'adhésif de verrouillage sur le filetage du boulon à oeil et placez-en une dans le trou exposé.
Resserrez chaque boulon à oeil à la main jusqu'à ce qu'ils soient bien serrés contre l'enceinte. Serrez encore
chaque boulon à œil en les tournant un autre demi-tour.
Assurez-vous d'insérer les boulons à oeil dans les trous filetés directement en ligne avec le câble de suspension.
Toujours suivre les instructions d'installation et d'utilisation du fabricant des boulons à oeil.

c) Suspendez chaque enceinte selon le calcul de charge de travail et les pratiques recommandées par le
fabricant de la quincaillerie de montage.

IMPORTANT!!

LES MODÈLES ÉQUIPÉS DE SEULEMENT DEUX POINT DE SUSPENSION SUR LE DESSUS, SONT DOTÉ D'UN
POINT DE TIRE À L'ARRIÈRE SUR LE PANNEAU CENTRAL DU BAS. CE POINT DE TIRE NE DOIT PAS ÊTRE UTILISÉ COMME POINT
DE SUSPENSION. CE POINT DE TIRE NE DOIT SEULEMENT ÊTRE UTILISÉ QUE POUR TIRER L'ENCEINTE VERS L'ARRIÈRE..

IMPORTANT!! LIRE TOUTE LA DOCUMENTATION INCLUSE AU SUJET DE L'UTILISATION APPROPRIÉ DE LA QUINCAILLERIE.
POUR ASSURER UNE BONNE INSTALLATION, POUR OBTENIR DE L'INFORMATION TECHNIQUE SUR LES DIVERSES
TECHNIQUES DE SUSPENSION ET POUR OBTENIR DE L'INFORMATION SUR LES ACCESOIRES EXTÉRIEURS NOUS VOUS
SUGGÉRONS D'APPELER LE SERVICE TECHNIQUE DE ATM FLY-WARE AUX ETATS-UNIS AU [phone] DU LUNDI AU
VENDREDI DE 9 AM À 6 PM (HSP) OU PAR FAX AU [phone]. YORKVILLE SOUND NE GARANTIE PAS UNE UTILISATION
SÉCURITAIRE DES ENCEINTES SI LES LIMITES DE CHARGE RECOMMANDÉES NE SONT PAS RESPECTÉES ET SI VOUS
N'ADHÉREZ PAS STRICTEMENT À LA LISTE DE QUINCAILLERIE RECOMMANDÉE.

IMPORTANT!! RAILS DE MONTAGE (TRACK RAILLINGS): LES ENCEINTES INCORPORANT LE SYSTEME DE RAIL DE MONTAGE
ONT LES MÊMES LIMITES DE CHARGE DE TRAVAIL QU'ILS SOIENT SUSPENDUS AVEC LE SYSTÈME DE RAIL OU AVEC LES
BOULONS À OEIL. CES VALEURS ASSIGNÉES DE LIMITE DE CHARGE PEUVENT ÊTRES LIMITÉS ET BASÉS SUR LA VALEUR
DE LIMITE DE CHARGE ASSIGNÉE AUX APPAREILLAGES DE RAIL (TRACK FITTINGS) ELLE-MÊMES. ASSUREZ-VOUS S.V.P . QUE
LA VALEUR ASSIGNÉE DE LIMITE CHARGE DE TRAVAIL SUR LES APPAREILLAGES CERTIFIÉS DE RAIL (TRACK FITTINGS)
EXÈDE LES LIMITES NÉCESSAIRES DE CHARGE DE TRAVAIL.

4. LIMITES DE CHARGE DE TRAVAIL

Les limites de charge spécifiées ont été déterminées pour chaque enceinte comme suit:

No Sub

1

2

3

4

LS801P

LS808

LS1004

LS1208

TX9S

UCS1P

UCS1

Check our website for updated information.

www.yorkville.com

Program

SUGGESTED TIME

ALIGNMENT SETTINGS

900 WATT ACTIVE LOUDSPEAKER ENCLOSURE

INTEGRATED DIGITAL SIGNAL PROCESSOR

U15P

Unlimited Warranty

Yorkville's two and ten-year unlimited warranty on this product is transferable
and does not require registration with Yorkville Sound or your dealer. If this
product should fail for any reason within two years of the original purchase
date (ten years for the wooden enclosure), simply return it to your Yorkville
dealer with original proof of purchase and it will be repaired free of charge.
This includes all Yorkville products, except for the YSM Series studio
monitors, Coliseum Mini Series and TX Series Loudspeakers.

Freight charges, consequential damages, weather damage, damage as a result
of improper installation, damages due to exposure to extreme humidity, accident
or natural disaster are excluded under the terms of this warranty. Warranty does
not cover consumables such as vacuum tubes or par bulbs. See your Yorkville
dealer for more details. Warranty valid only in Canada and the United States.

Garantie Illimitée

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n`est pas
nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre
détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant
les deux années qui suivent la date d`achat initial (dix ans pour l`ébénisterie),
retournez-le simplement à votre détaillant Yorkville avec la preuve d`achat original
et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l`exception
de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou
dommages causés par désastres naturels, extrême humidité ou mauvaise
installation ne sont pas couverts par cette garantie. Cette garantie ne couvre
pas les produits consommables tels que lampe d`amplificateur ou ampoules
"PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n’est
valide qu’au Canada et aux États Unis d’Amérique.

www.yorkville.com

REAL Gear.

REAL People.

Yo rkville Sound
550 Granite Court
Pickering, Ontario

L1W-3Y8 CANADA

Canada

Voice: [phone]

Fax: [phone]

Yo rkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New Yo rk
14305 USA

U.S.A.

Voice: [phone]
Fax: [phone]

Printed in Canada

Two & Ten Year Warranty

Two

&

Ten

U.S.A.

Yorkville Sound Inc.

4625 Witmer Industrial Estate

Niagara Falls, New Yo rk

14305 USA

Voice: [phone]

Fax: [phone]

WORLD HEADQUARTERS

CANADA

Yorkville Sound

550 Granite Court
Pickering, Ontario

L1W-3Y8 CANADA

Voice: [phone]

Fax: [phone]

Manual-Owners-u15p-00-1v5 • March 22/2010
