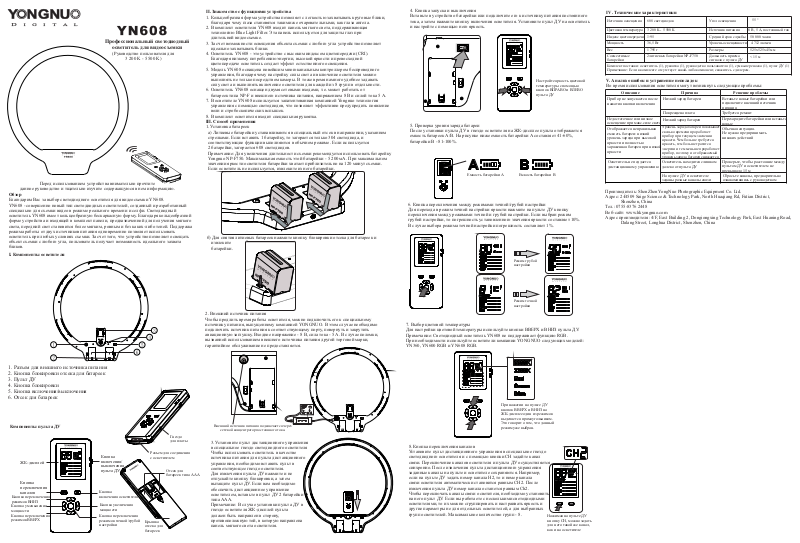

Профессиональный светодиодный
осветитель для видеосъемки
(Руководство пользователя для
3 200 K - 5 500 K)
Перед использованием устройства внимательно прочтите
данное руководство и тщательно изучите содержащуюся в нем информацию.
Обзор
Благодарим Вас за выбор светодиодного осветителя для видеосъемки YN608. YN608 - совершенно новый тип светодиодных осветителей, созданный и разработанный
специально для съемки видео в режиме реального времени и селфи. Светодиодный осветитель YN608 имеет кольцеобразную бескаркасную форму. Благодаря кольцеобразной форме устройства и входящей в комплект панели, предназначенной для получения мягкого света, передний свет становится более мягким, ровным и без каких-либо теней. Поддержка режима работы от двух источников питания одновременно позволяет использовать осветитель при любых условиях съемки. За счет того, что устройство позволяет освещать объект съемки с любого угла, пользователь получает возможность идеального захвата бликов.
I. Компоненты осветителя
II. Знакомство с функциями устройства
1. Кольцеобразная форма устройства позволяет с легкостью захватывать круговые блики, благодаря чему глаза становятся такими же очаровательными, как глаза ангела.
2. В комплект осветителя YN608 входит панель мягкого света, поддерживающая технологию Blue Light Filter. Эта панель используется для защиты глаз при длительной видеосъемке.
3. За счет возможности освещения объекта съемки с любого угла устройство позволяет идеально захватывать блики.
4. Осветитель YN608 - это устройство с высоким индексом цветопередачи (CRI). Благодаря низкому потреблению энергии, высокой яркости и превосходной цветопередаче осветитель создает эффект естественного освещения.
5. Модель YN608 оснащена новейшим многоканальным контроллером беспроводного управления, благодаря чему настройку силы света и включение осветителя можно выполнять не только посредством камеры. В то же время намного удобнее задавать силу света и выполнять включение осветителя для каждой из 8 групп в отдельности.
6. Осветитель YN608 оснащен двумя сетевыми входами, т.е. может работать от батареек типа NP-F и внешнего источника питания, напряжением 8 В и силой тока 5 А.
7. В осветителе YN608 используется запатентованная компанией Yongnuo технология управления с помощью светодиодов, что позволяет эффективно предупредить появление волн и стробоскопических вспышек.
8. В комплект осветителя входит специальная рукоятка.
III. Способ применения
1. Установка батареек а) Литиевые батарейки устанавливаются в специальный отсек в направлении, указанном стрелками. Если вставить 1 батарейку, то загорается только 304 светодиода, и соответствующие функции выполняются в обычном режиме. Если используется 2 батарейки, загорается 608 светодиодов. Примечание: Для увеличения длительности съемки рекомендуется использовать батарейку Yongnuo NP-F750. Максимальная емкость этой батарейки - 5 200 мА. При максимальном значении яркости осветителя батарейки хватает приблизительно на 120 минут съемки. Если осветитель не используется, извлеките из него батарейки.
б) Для снятия литиевых батареек нажмите кнопку блокировки отсека для батареек и извлеките батарейки.
4. Кнопка запуска и выключения Вставьте в устройство батарейки или подключите его к источнику питания постоянного тока, а затем нажмите кнопку включения осветителя. Установите пульт ДУ на осветитель и настройте с помощью него яркость.
Настройте яркость цветовой температуры с помощью кнопок ВПРАВО и ВЛЕВО пульта ДУ
5. Проверка уровня заряда батареи После установки пульта ДУ в гнездо осветителя на ЖК-дисплее пульта отображается емкость батареек A/B. На рисунке ниже емкость батарейки A составляет 41-60%,
батарейки B - 81-100%.
Емкость батарейки A Емкость батарейки B
6. Кнопка переключения между режимами точной/грубой настройки Для перехода в режим точной настройки яркости нажмите на пульте ДУ кнопку переключения между режимами точной и грубой настройки. Если выбран режим грубой настройки, то погрешность установленного значения яркости составляет 10%. В случае выбора режима точной настройки погрешность составляет 1%.
Режим грубой настройки
IV. Технические характеристики
Источник освещения
Цветовая температура
Индекс цветопередачи
Мощность
Вес
Совместимые батарейки
Комплект поставки: осветитель (1), рукоятка (1), руководство пользователя (1), сумка-переноска (1), пульт ДУ (1) Примечание: Если в комплекте отсутствует какой-либо компонент, свяжитесь с дилером.
V. Анализ ошибок и устранение неполадок
Во время использования осветителя могут возникнуть следующие проблемы:
Описание
Прибор не запускается после нажатия кнопки включения
Недостаточное или низкое освещение при макс.силе света
Отображается неправильная емкость батареи: низкий уровень заряда при высокой яркости и полностью заряженная батарея при низкой яркости
Осветитель не поддается дистанционному управлению
Производитель: ShenZhen YongNuo Photographic Equipment Co. Ltd. Адрес: 2-B509 Saige Science & Technology Park, North Huaqiang Rd, Futian District, Shenzhen, China Тел.: 0755-8376 2448 Веб-сайт: www.hkyongnuo.com Адрес производителя: 4/F, East Building 2, Dongiongxing Technology Park, East Huaning Road,
Dalang Street, Longhua District, Shenzhen, China
608 светодиодов
3 200 K - 5 500 K
36,5 Вт
1 795 г
2 литиевых батарейки NP-F750
Причина
Низкий заряд батареи
Повреждена плата
Низкий заряд батареи
Уровень заряда батареи показывает, сколько времени проработает прибор при текущем значении яркости. Чем больше требуется яркость, тем больше тратится энергии и тем меньше проработает прибор, поэтому и отображаемый уровень заряда батареи снижается
Осветитель находится слишком далеко от пульта ДУ
На пульте ДУ и осветителе заданы разные каналы связи
Угол освещения
Источник питания
Средний срок службы
Уровень освещенности
Размеры
Дальность приема сигнала с пульта ДУ
Вставьте новые батарейки или подключите внешний источник
питания Требуется ремонт
Перезарядите батарейки или вставьте новые
Обычная ситуация.
Не нужно предпринимать
никаких действий
Проверьте, чтобы расстояние между
пультом ДУ и осветителем не
превышало 15 м
Сбросьте каналы, предварительно
ознакомившись с руководством
55 °
8 В, 5 А, постоянный ток
50 000 часов
4 712 люмен
525x525x45 мм
< 15 м
Решение проблемы
1. Разъем для внешнего источника питания
2. Кнопка блокировки отсека для батареек
3. Пульт ДУ
4. Кнопка блокировки
5. Кнопка включения/выключения
6. Отсек для батареек
Компоненты пульта ДУ
Кнопка
ЖК-дисплей
Кнопка переключения каналов
Кнопка переключения режимов ВНИЗ Кнопка уменьшения мощности
Кнопка переключения режимов ВВЕРХ
включения/ выключения пульта ДУ
Кнопка включения осветителя
Кнопка увеличения мощности
Кнопка переключения режимов точной/грубой настройки
Гнездо для платы
Разъем для соединения с осветителем
Отсек для батареек типа AAA
Крышка отсека для батареек
2. Внешний источник питания Чтобы продлить время работы осветителя, можно подключить его к специальному источнику питания, выпущенному компанией YONGNUO. В этом случае необходимо подключить источник питания к соответствующему порту, повернуть и закрутить авиационную заглушку. Входное напряжение - 8 В, сила тока - 5 А. В случае поломки,
вызванной использованием внешнего источника питания другой торговой марки, гарантийное обслуживание не предоставляется.
Внешний источник питания подключается через
сетевой концентратор постоянного тока.
3. Установите пульт дистанционного управления в специальное гнездо светодиодного осветителя Чтобы использовать осветитель в качестве источника питания для пульта дистанционного управления, необходимо вставить пульт в соответствующее гнездо осветителя. Для извлечения пульта ДУ нажмите и не отпускайте кнопку блокировки, а затем вытащите пульт ДУ. Если вам необходимо обеспечить дистанционное управление осветителем, вставьте в пульт ДУ 2 батарейки типа AAA.
Примечание: В случае установки пульта ДУ в гнездо осветителя ЖК-дисплей пульта должен быть направлен в сторону, противоположную той, в которую направлена панель мягкого света осветителя.
Режим точной настройки
7. Выбор цветовой температуры Для настройки цветовой температуры используйте кнопки ВВЕРХ и ВНИЗ пульта ДУ. Примечание: Светодиодный осветитель YN608 не поддерживает функцию RGB.
При необходимости используйте осветители компании YONGNUO следующих моделей: YN360, YN600 RGB и YN608 RGB.
При нажатии на пульте ДУ кнопок ВВЕРХ и ВНИЗ на ЖК-дисплее один из режимов выделяется прямоугольником. Это говорит о том, что данный режим уже выбран.
8. Кнопка переключения каналов Установите пульт дистанционного управления в специальное гнездо светодиодного осветителя и с помощью кнопки CH задайте канал
связи. Переключение каналов осветителя и пульта ДУ осуществляется синхронно. После извлечения пульта дистанционного управления заданные каналы на пульте и осветителе сохраняются. Например, если на пульте ДУ задать номер канала H2, то и номер канала связи осветителя автоматически становится равным CH2. После
извлечения пульта ДУ номер канала останется равным Ch2. Чтобы переключать каналы связи осветителя, необходимо установить на него пульт ДУ. Если вы работаете с несколькими светодиодными
осветителями, то их можно сгруппировать и настраивать яркость и другие параметры не для отдельных осветителей, а для выбранных групп осветителей. Максимальное количество групп - 8.
Нажимая на пульте ДУ кнопку CH, можно задать для него такой же канал, как и на осветителе
