Yamaha RX-V683 User Manual

АВ ресивер

Инструкция по эксплуатации

• Этот аппарат представляет собой продукт для просмотра видео и прослушивания музыки дома.

• В данном руководстве приведено описание подготовки и эксплуатации для постоянных пользователей аппарата.

• Перед использованием аппарата прочтите прилагаемую “Краткое руководство по началу работы”.

СОДЕРЖАНИЕ

Введение 5

Принадлежности......................................................................... 5

О данной инструкции .................................................................. 5

О пульте ДУ ................................................................................. 5

Батарейки...................................................................................................................................................... 5

Диапазон работы пульта ДУ ....................................................................................................................... 5

ФУНКЦИИ 6

Возможности аппарата................................................................ 6

Названия компонентов и их функции .......................................... 9

Передняя панель.......................................................................................................................................... 9

Дисплей передней панели (индикаторы)............................................................................................... 11

Задняя панель ............................................................................................................................................ 12

Пульт ДУ....................................................................................................................................................... 14

ПОДГОТОВКА 15

Общая процедура настройки......................................................15

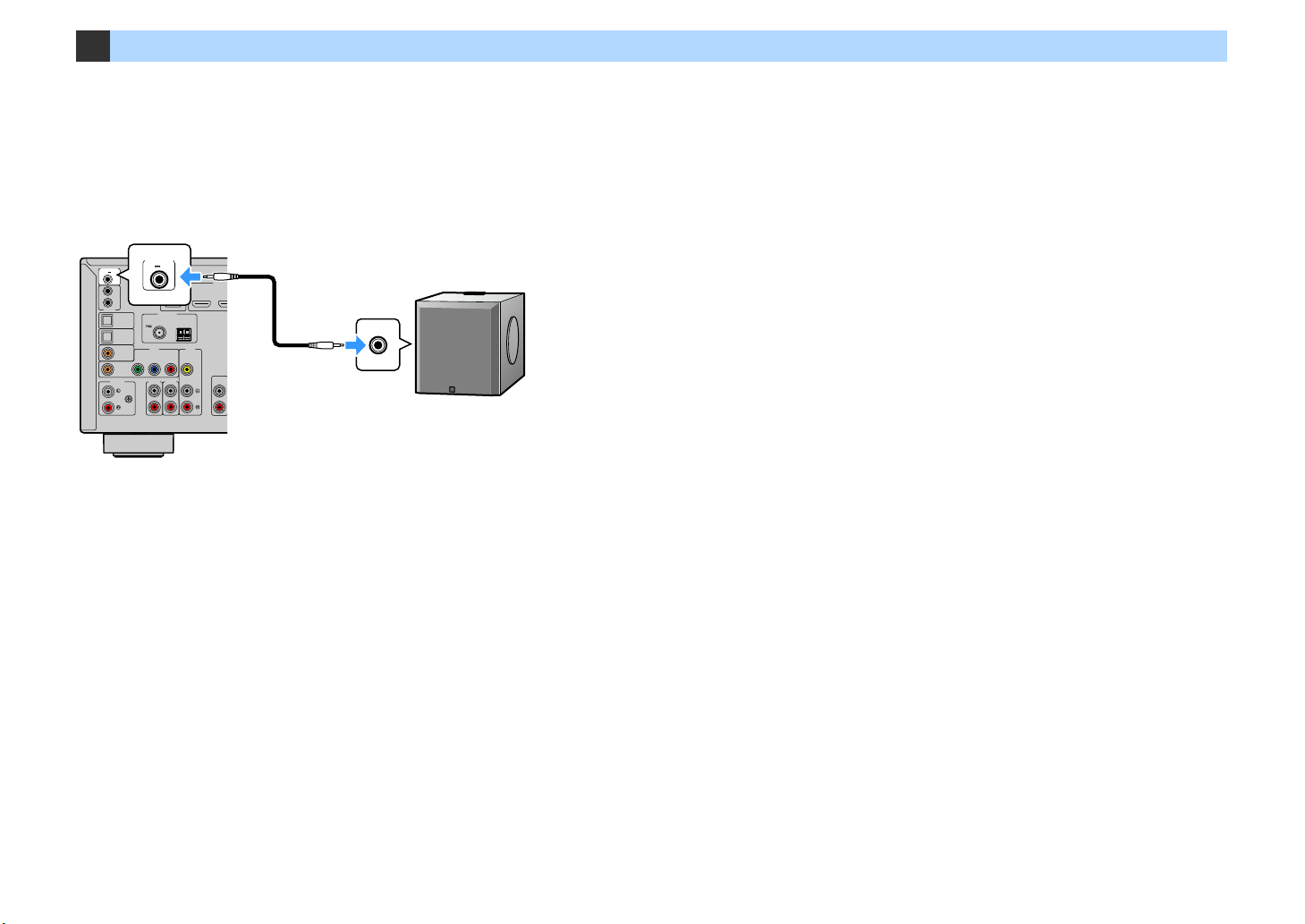

1 Подключение колонок..............................................................16

Базовая конфигурация колонок.............................................................................................................. 17

Расширенная конфигурация колонок.................................................................................................... 23

2 Подключение телевизора и воспроизводящих устройств .........28

Входные и выходные гнезда и кабели .................................................................................................... 28

Подключение телевизора......................................................................................................................... 29

Подключение видеоустройств (таких как BD/DVD-проигрыватели).................................................. 30

Подключение аудиоустройств (таких как CD-проигрыватели) .......................................................... 33

Подключение к гнездам на передней панели ....................................................................................... 33

3 Подключение FM/AM-антенн.....................................................34

4 Подключение сетевого кабеля или антенны беспроводной

связи..........................................................................................35

Ru 2

Подключение сетевого кабеля................................................................................................................. 35

Подготовка антенны беспроводной связи .............................................................................................35

5 Подключение устройства, совместимого с функцией

триггера.....................................................................................36

6 Подключение силового кабеля .................................................37

7 Выбор языка экранного меню................................................... 38

8 Настройка необходимых параметров колонок.......................... 39

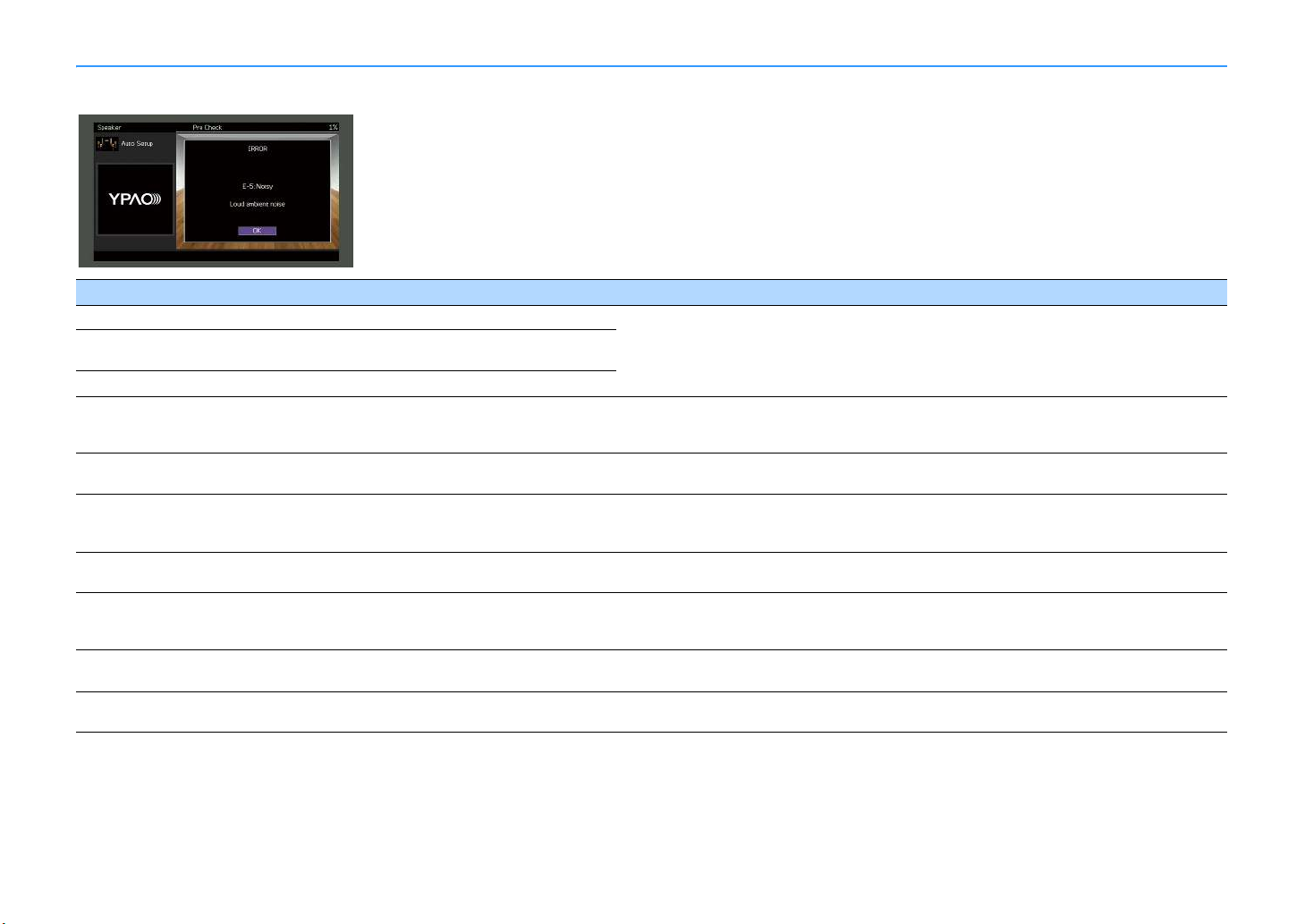

9 Автоматическая оптимизация настроек колонок (YPAO)...........40

Проверка результата измерения .............................................................................................................43

Повторная загрузка предыдущих настроек YPAO .................................................................................43

Сообщения об ошибках .............................................................................................................................44

Предупреждения ........................................................................................................................................45

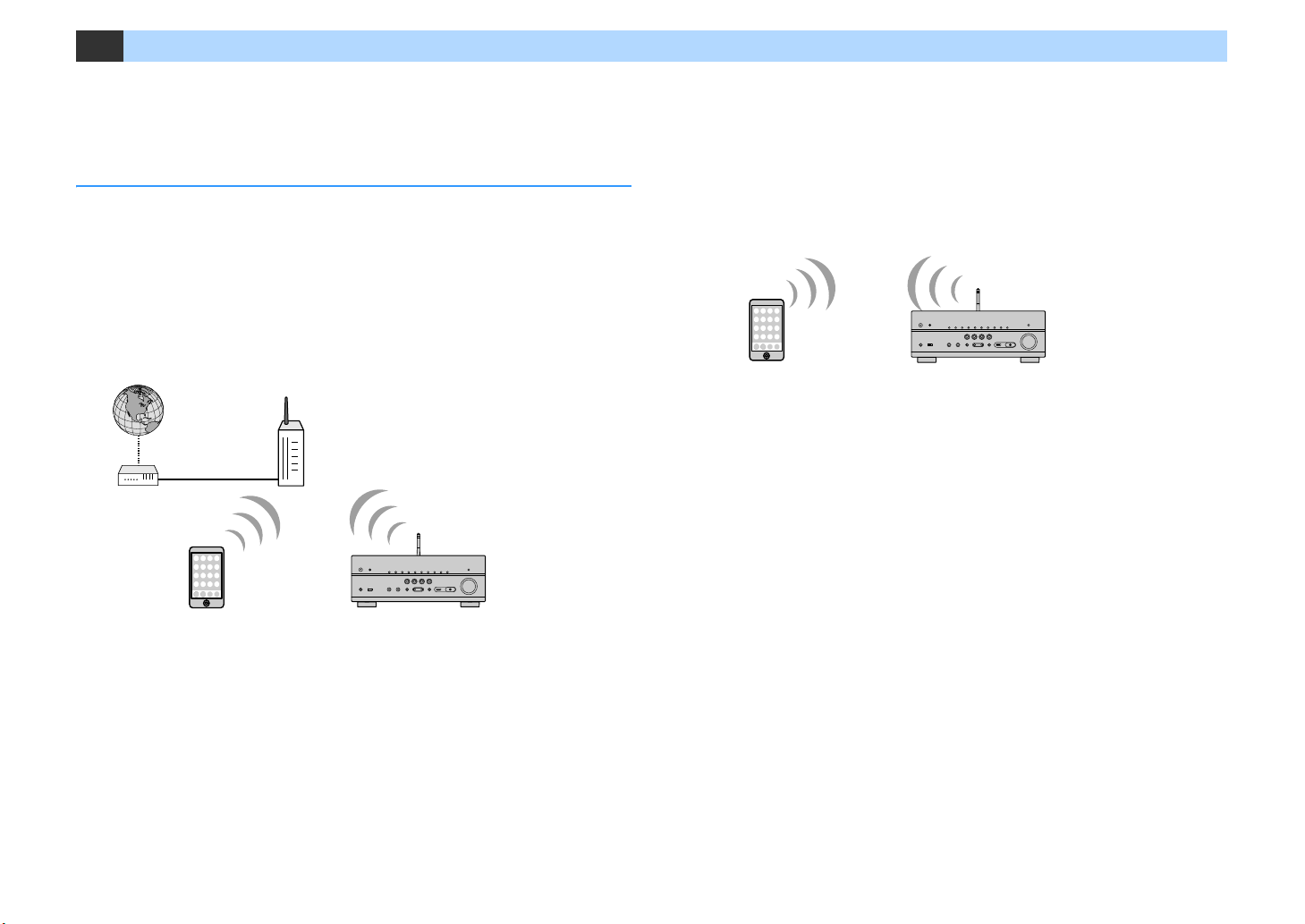

10 Подключение к сетевому устройству по беспроводной

связи..........................................................................................46

Выбор способа подключения ...................................................................................................................46

Подключение аппарата к беспроводной сети .......................................................................................47

Подключение мобильного устройства к аппарату напрямую (Wireless Direct) ................................ 52

11 Подключение к сети MusicCast ................................................54

MusicCast CONTROLLER .............................................................................................................................. 54

Добавление аппарата к сети MusicCast ...................................................................................................54

ВОСПРОИЗВЕДЕНИЕ 55

Основная процедура воспроизведения ......................................55

Выбор выходного гнезда HDMI .................................................................................................................55

Выбор источника входного сигнала и избранных настроек

одним нажатием (SCENE)............................................................56

Сохранение сцены ......................................................................................................................................56

Выбор режима звучания............................................................. 57

Воспроизведение стереоскопических звуковых полей (CINEMA DSP 3D).......................................... 58

Использование необработанного воспроизведения ...........................................................................61

Воспроизведение звука высокого качества (Pure Direct).....................................................................62

Воспроизведение форматов сжатия цифрового сигнала (например, MP3 и т.п.) с улучшенным

звуком (Compressed Music Enhancer)....................................................................................................... 62

Прослушивание FM/AM-радио.....................................................63

Установка шага настройки частоты........................................................................................................ 63

Выбор частоты для приема ...................................................................................................................... 63

Сохранение радиостанций (предустановленные станции) ................................................................ 64

Настройка Radio Data System ................................................................................................................... 65

Использование радио на телевизоре..................................................................................................... 66

Воспроизведение музыки с помощью Bluetooth..........................67

Воспроизведение музыки с устройства Bluetooth на аппарате ......................................................... 67

Использование аудиосигнала с помощью колонок/наушников Bluetooth ...................................... 68

Воспроизведение музыки с запоминающего устройства USB ......69

Подключение запоминающего устройства USB ................................................................................... 69

Воспроизведение содержимого запоминающего устройства USB ................................................... 69

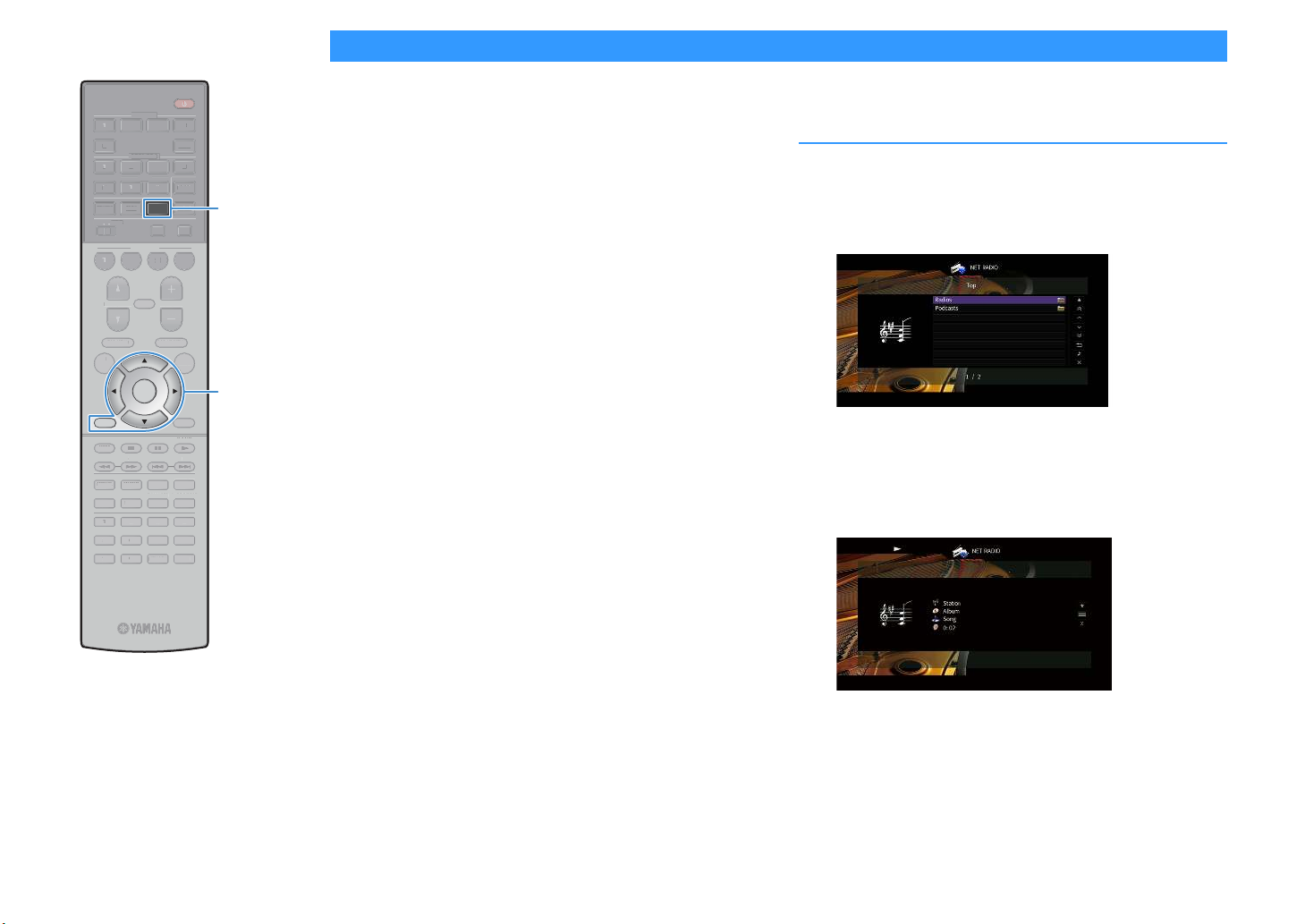

Воспроизведение музыки, хранящейся на медиа-серверах

(ПК/NAS).....................................................................................72

Настройка совместного использования носителей............................................................................. 72

Воспроизведение музыкального контента на ПК................................................................................. 73

Прослушивание интернет-радио ................................................76

Воспроизведение интернет-радиостанции .......................................................................................... 76

Сохранение избранных интернет-радиостанций (Favorites) .............................................................. 78

Воспроизведение музыки с iTunes/iPhone с помощью AirPlay......79

Воспроизведение музыкального контента на iTunes/iPhone ............................................................. 79

Воспроизведение музыки в нескольких комнатах

(нескольких зонах).....................................................................81

Подготовка Zone2 ...................................................................................................................................... 81

Управление Zone2 ...................................................................................................................................... 83

Сохранение избранных элементов (ярлык).................................85

Сохранение элемента................................................................................................................................ 85

Вызов сохраненного элемента ................................................................................................................ 85

Управление аппаратом с помощью веб-браузера

(веб-управление) .......................................................................86

Экран главного меню ................................................................................................................................ 87

Экран управления...................................................................................................................................... 87

Экран настройки ........................................................................................................................................ 88

Просмотр текущего статуса........................................................89

Переключение информации на дисплее передней панели ................................................................ 89

Ru 3

Просмотр информации о состоянии аппарата на телевизоре ...........................................................89

Настройка параметров воспроизведения для различных

источников воспроизведения (меню Опция) ..............................90

Элементы меню Опция...............................................................................................................................90

КОНФИГУРАЦИИ 94

Конфигурация источников входного сигнала (меню Вход) .........94

Элементы меню Вход..................................................................................................................................94

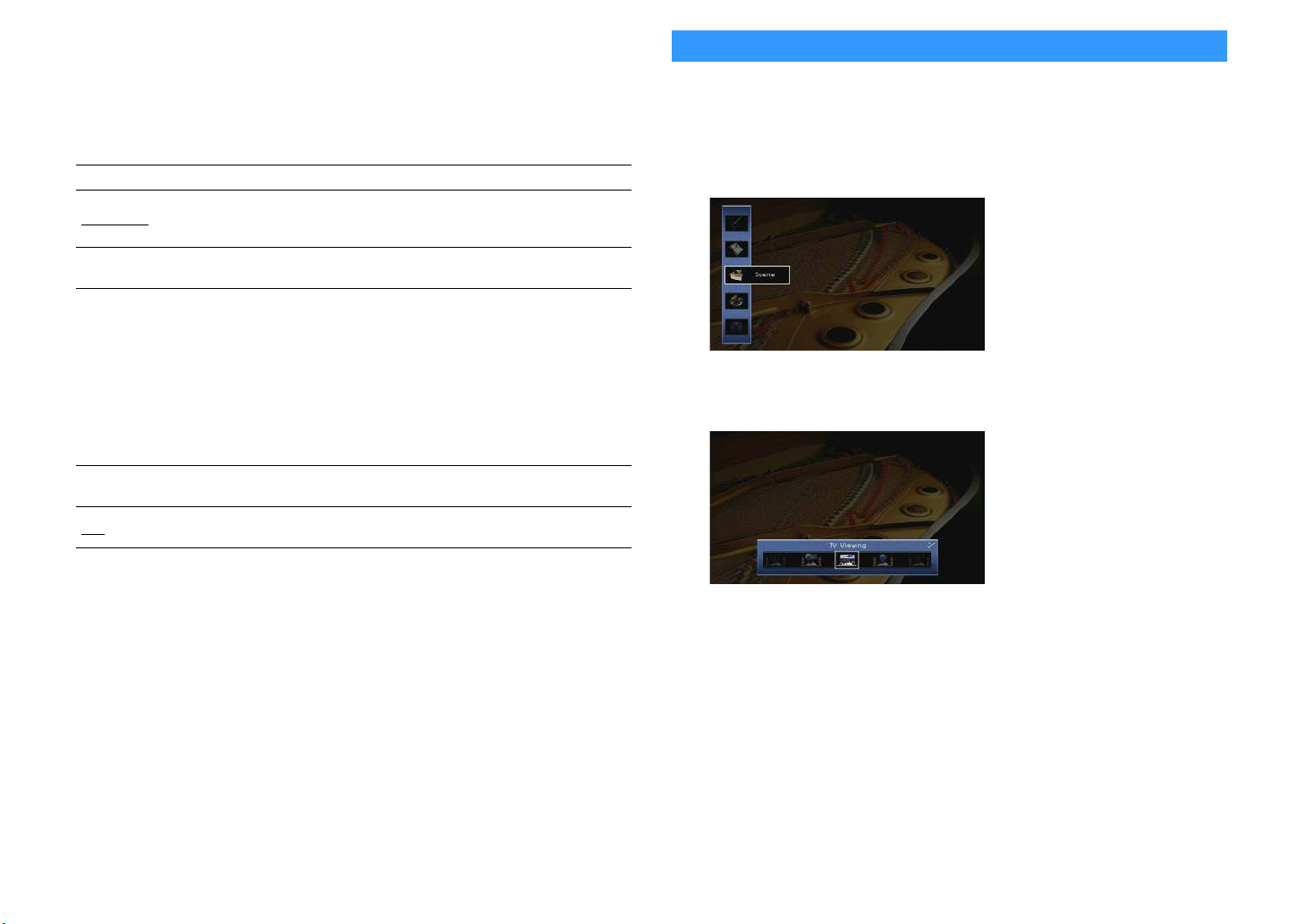

Настройка функции SCENE (меню Сцена)....................................96

Элементы меню Сцена ...............................................................................................................................97

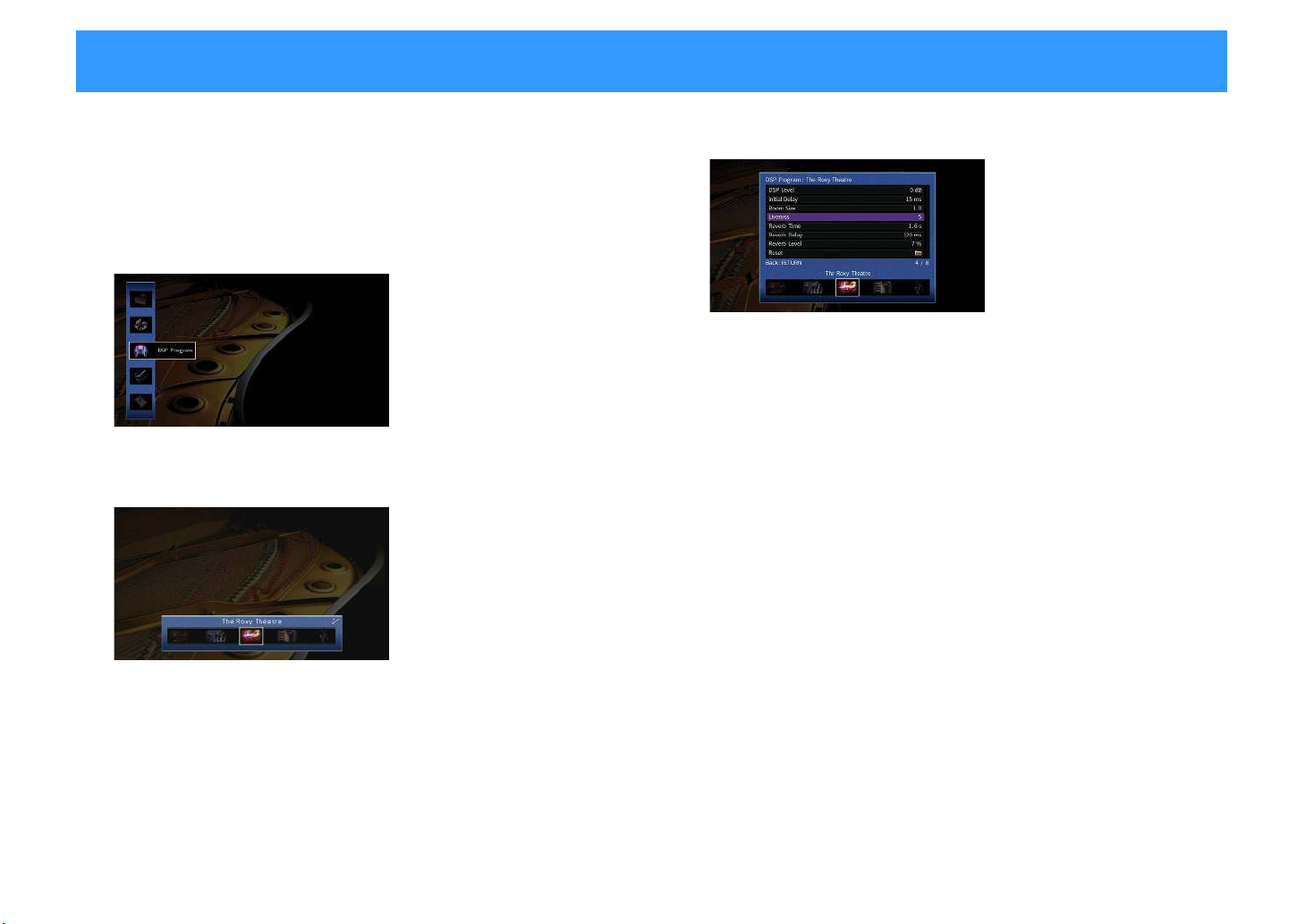

Конфигурация настроек звуковых программ и декодеров

окружающего звучания (меню Программа DSP) ....................... 100

Элементы меню Программа DSP ............................................................................................................101

Настройка различных функций (меню Настройка) ................... 103

Элементы меню Настройка .....................................................................................................................104

Колонка (Ручная настройка)................................................................................................................... 107

Звук .............................................................................................................................................................110

Видео ..........................................................................................................................................................112

HDMI ............................................................................................................................................................113

Сеть .............................................................................................................................................................115

Bluetooth ....................................................................................................................................................117

Мульти Zone............................................................................................................................................... 118

Функция......................................................................................................................................................120

ЭКО..............................................................................................................................................................122

Язык ............................................................................................................................................................123

Просмотр информации о данном аппарате

(меню Информация)................................................................. 123

Типы информации.................................................................................................................................... 124

Настройка системных параметров (меню ADVANCED SETUP) ..... 125

Элементы меню ADVANCED SETUP.......................................................................................................... 126

Изменение значения сопротивления колонок (SP IMP.) ....................................................................126

Выбор идентификационного кода пульта ДУ (REMOTE ID) ................................................................126

Изменение параметра частоты настройки FM/AM (TU) ......................................................................126

Переключение типа видеосигнала (TV FORMAT) .................................................................................127

Удаление ограничения для выходного сигнала видео HDMI (MON.CHK) .........................................127

Выбор формата сигнала HDMI 4K (4K MODE) ........................................................................................127

Настройка уведомления о формате DTS (DTS MODE) ......................................................................... 128

Восстановление настроек по умолчанию (INIT).................................................................................. 128

Обновление встроенного программного обеспечения (UPDATE).................................................... 128

Проверка версии встроенного программного обеспечения (VERSION).......................................... 128

Обновление встроенного программного обеспечения аппарата

через сеть ................................................................................ 129

Немедленное обновление встроенного ПО аппарата ....................................................................... 129

Обновление встроенного ПО аппарата при выключении питания ................................................. 130

ПРИЛОЖЕНИЕ 131

Часто задаваемые вопросы ...................................................... 131

Поиск и устранение неисправностей ........................................ 132

Сначала проверьте следующее: ............................................................................................................ 132

Питание, система и пульт ДУ.................................................................................................................. 132

Аудио.......................................................................................................................................................... 133

Видео.......................................................................................................................................................... 135

Радио FM/AM ............................................................................................................................................. 136

Bluetooth.................................................................................................................................................... 137

USB и сеть.................................................................................................................................................. 137

Сообщения об ошибках на дисплее передней панели ............... 139

Глоссарий ................................................................................ 140

Информация об аудиосигнале (формате декодирования аудиосигнала)...................................... 140

Информация об аудиосигнале (прочее)............................................................................................... 141

Информация о видеосигналах и HDMI.................................................................................................. 142

Информация о сети ................................................................................................................................. 142

Технологии Yamaha ................................................................................................................................. 142

Поддерживаемые устройства и форматы файлов.....................143

Поддерживаемые устройства ................................................................................................................ 143

Форматы файлов...................................................................................................................................... 143

Схема передачи видеосигнала..................................................144

Таблица преобразования видеосигнала ............................................................................................. 144

Информация о HDMI ................................................................. 145

HDMI Контроль.......................................................................................................................................... 145

Audio Return Channel (ARC) ...................................................................................................................... 147

Совместимость сигнала HDMI ................................................................................................................ 147

Товарные знаки........................................................................ 148

Технические характеристики ................................................... 149

Ru 4

Введение

В пределах 6 м

30° 30°

Принадлежности

Убедитесь, что в комплект поставки изделия входят следующие принадлежности.

АМ-антенна

☐

FM-антенна

☐

* В зависимости от региона покупки

поставляется одна из указанных выше антенн.

Микрофон YPAO

☐

Пульт ДУ

☐

Батарейки (AAA, R03, UM-4) (2 шт.)

☐

CD-ROM (Инструкция по

☐

эксплуатации)

Краткое руководство по началу

☐

работы

О данной инструкции

• В этом руководстве в качестве примера используются снимки экрана англоязычного меню.

• Некоторые функции не поддерживаются в определенных регионах.

• В результате усовершенствований изделия технические характеристики и внешний вид аппарата могут изменяться без уведомления.

• Эта инструкция посвящена управлению с помощью пульта ДУ.

• В этой инструкции приведено описание всех моделей “iPod touch”, “iPhone” и “iPad” в качестве “iPhone”. “iPhone” означает “iPod touch”, “iPhone” так и “iPad”, если не указано иное.

указывает на дополнительные инструкции по оптимальному использованию.

О пульте ДУ

В этом разделе приведено описание использования прилагаемого пульта ДУ.

Батарейки

Вставьте батарейки надлежащим образом.

Диапазон работы пульта ДУ

Направляйте пульт ДУ на сенсор ДУ на аппарате и оставайтесь в пределах рабочей зоны, изображенной

ниже.

Значки, используемые в этой инструкции

указывает на меры предосторожности при использовании аппарата и ограничения его функций.

Ru 5

ФУНКЦИИ

HDMI Контроль

Аудиосигнал

телевизора

Видео с

внешнего

устройства

Wi-Fi или

Wireless Direct

VSBS

Возможности аппарата

Данный аппарат оснащен различными полезными функциями.

Подключение различных устройств (c. 28)

Несколько гнезд HDMI и различные входные/выходные гнезда на аппарате позволяют подключать к нему видеоустройства (такие как BD/DVD-проигрыватели), аудиоустройства (такие как CD-проигрыватели), игровые консоли, видеокамеры и другие устройства.

Воспроизведение телевизионного аудиосигнала в режиме окружающего звучания с помощью подключения одного кабеля HDMI (Audio Return Channel: ARC) (c. 29)

При использовании телевизора, поддерживающего функцию ARC, для вывода видеосигнала на телевизор, ввода аудиосигнала с телевизора и передачи сигналов управления HDMI нужен только один кабель HDMI.

Различные способы беспроводного подключения (c.

46)

Аппарат поддерживает функцию Wi-Fi, которая позволяет подключать аппарат к беспроводному маршрутизатору (точке доступа) без использования сетевого кабеля. Кроме того, функция Wireless Direct позволяет подключать мобильное устройство к аппарату напрямую без маршрутизатора.

Создание трехмерных звуковых полей (c. 58)

Подсоединение колонок присутствия позволяет создавать естественное 3-мерное звуковое поле в своей комнате (CINEMA DSP 3D). Даже если колонки присутствия не подсоединены, функция Virtual Presence Speaker (VPS) воспроизводит окружающий 3D-звук. Кроме того, данный аппарат создает Virtual Surround Back Speaker (VSBS) с помощью колонок окружающего звучания, что усиливает ощущение глубины тылового звукового поля даже без подсоединения тыловых колонок окружающего звучания.

Ru 6

Воспроизведение с эффектом окружающего звука с помощью 5 фронтальных колонок (c. 60)

Если у вас есть колонки окружающего звучания, но нет места, чтобы разместить их в задней части комнаты, то можно расположить их впереди и наслаждаться многоканальным окружающим звучанием с помощью 5 колонок, расположенных впереди (Virtual CINEMA FRONT).

Домашняя аудиосеть с MusicCast (c. 54)

Данный аппарат поддерживает функцию MusicCast, которая позволяет связывать MusicCast-совместимое устройство с другим устройством в другой комнате и выполнять на них воспроизведение одновременно или управлять всеми MusicCast-совместимыми устройствами с помощью специального приложения “MusicCast CONTROLLER”.

Низкое энергопотребление (c.

123)

Режим ECO (функция энергосбережения) позволяет снизить потребление электроэнергии.

Полезные приложения

Следующие приложения обеспечивают вам гибкое управление аппаратом или помощь в подключении кабелей.

⬛ AV CONTROLLER

Приложение “AV CONTROLLER” превращает смартфон или планшет в подключаемый через Wi-Fi пульт ДУ для сетевых продуктов Yamaha. Данное приложение обеспечивает гибкость управления доступными входными разъемами, громкостью, отключением звука, питанием и источником воспроизведения.

Функции

•Включение/выключение питания и регулировка громкости

• Выбор входа, сцены и режима звучания

• Настройка параметра DSP

•Управление воспроизведением (включая выбор музыки для некоторых источников)

Подробнее о приложении “AV CONTROLLER” см. в разделе App Store

или Google Play.

⬛ AV SETUP GUIDE (для планшета)

Приложение “AV SETUP GUIDE” помогает подключать кабели между АВ ресивером и исходными устройствами, а также настраивать АВ ресивер. Данное приложение помогает выполнять различные настройки, например, подключение колонок, телевизора и видео/аудио устройств, а также выбирать систему колонок.

Функции

• Руководство по подключению (колонки, телевизора и видео/аудио устройства)

• Руководство по настройке (настройки YPAO и различные справочные данные по настройке с иллюстрациями)

• Просмотр инструкции по эксплуатации

Подробнее о приложении “AV SETUP GUIDE” см. в разделе App Store

или Google Play.

Ru 7

⬛ Приложение для смартфонов /

планшетов “MusicCast CONTROLLER”

MusicCast CONTROLLER представляет собой приложение, которое позволяет связывать MusicCast-совместимое устройство с другими MusicCast-совместимыми устройствами в других комнатах и одновременно выполнять на них воспроизведение. Данное приложение позволяет вам использовать смартфон или другое мобильное устройство вместо пульта дистанционного управления для простого выбора воспроизводимой музыки, а также настройки аппарата и MusicCast-совместимых устройств.

Функции

• Выбор и воспроизведение различного содержимого

– Воспроизводите музыку с мобильного устройства

– Выберите интернет-радиостанцию

– Воспроизводите музыкальные файлы, хранящиеся

на медиа-серверах (ПК/NAS)

– Воспроизводите музыкальные файлы с

запоминающего устройства USB

• Управление и настройка аппарата

– Выбирайте источник входного сигнала, регулируйте

громкость и приглушайте выводимый звук

– Выбирайте из широкого диапазона функций

обработки звука

Более подробную информацию можно найти по запросу “MusicCast

CONTROLLER” в App Store или Google Play.

Ru 8

Названия компонентов и их функции

INFO (WPS)ZONE 2

ZONE CONTROL

MEMORY

PRESET

FM AM

TUNING

CONTROL

1234

SCENE

MAIN ZONE

PHONES

SILENT

CINEMA

(CONNECT)

STRAIGHT

PURE DIRECT

HDMI

AUDIO

5V 1A

VIDEO

VOLUME

AUX

USB

TONE

PROGRAMINPUT

YPAO MIC

k medfghacb ij

no w

qstu vpr

В этом разделе приведено описание функций компонентов аппарата.

Передняя панель

Ru 9

a Кнопка MAIN ZONE z

Включение/выключение (переход в режим ожидания) аппарата.

b Индикатор режима ожидания

Загорается, когда аппарат находится в режиме ожидания, в любом из следующих случаев:

• Режим HDMI Контроль включен (c. 113)

• Режим В режим ожидания включен (c. 114)

• Режим Сеть режим ожидания включен (c. 115)

c Гнездо YPAO MIC

Для подключения прилагаемого микрофона YPAO (c. 40).

d Кнопка ZONE 2

Включение и выключение вывода аудиосигнала в Zone2 (c. 83).

e Датчик дистанционного управления

Получает сигналы с пульта ДУ (c. 5).

f Кнопка ZONE CONTROL

Изменение управляемой зоны (основной зоны или Zone2) с помощью кнопок и ручек на передней панели (c. 83).

g Кнопка INFO (WPS)

Выбор информации, отображаемой на дисплее передней панели (c. 89). Ввод настроек беспроводного сетевого подключения (конфигурация кнопки WPS) при удержании в течение 3 секунд (c. 48).

h Кнопка MEMORY

Сохранение FM/AM-станций (c. 64) и контента USB, Bluetooth и сетевого контента (c. 85) в качестве предустановок.

i Кнопки PRESET

Выбор предустановленной FM/AM-радиостанции (c. 64).

j Кнопки FM и AM

Переключение между диапазонами FM и AM (c. 63).

k Дисплей передней панели

Отображение информации (c. 11).

l Кнопки TUNING

Выбор радиочастоты (c. 63).

m Кнопка PURE DIRECT

Включение/выключение Pure Direct (c. 62).

n Гнездо PHONES

Для подключения наушников.

o Гнездо USB

Для подключения запоминающего устройства USB (c. 69).

p Кнопки INPUT

Выбор источника входного сигнала.

q Кнопка TONE CONTROL

Регулировка высокочастотного и низкочастотного диапазона выходного звука (c. 91).

r Кнопки SCENE

Выбирайте назначенный источник входного сигнала (включая выбранную радиостанцию или контент в случае его назначения), звуковую программу и различные настройки одним касанием. А также включение аппарата, когда он находится в режиме ожидания (c. 56).

s Кнопки PROGRAM

Выбор звуковой программы или декодера окружающего звучания (c. 57).

t Кнопка STRAIGHT (CONNECT)

Включение и выключение режима прямого декодирования (c. 61). Вход в режим регистрации программы MusicCast CONTROLLER при нажатии и удерживании в

течение 5 секунд (c. 54).

u Гнездо HDMI IN

Для подключения к воспроизводящим устройствам, совместимым со стандартом HDMI, и для подачи видео-/аудиосигналов (c. 33).

v Гнездо AUDIO

Подключите портативный аудиоплеер к данному аппарату с помощью стереокабеля с мини-штекером (c. 33).

w Ручка VOLUME

Регулировка громкости.

Ru 10

Дисплей передней панели (индикаторы)

ENHANCER

LINK

ECO

MASTER

OUT

ResHi

YPAO VOL.

A-DRC

SLEEP

STEREO

PARTY

TUNED

ZONE

3B2

VOL.

FPR

SBL SB SBR

FPL

MUTE VIRTUAL

c mkdfab glh

no tsp q r n

ije

a ECO

Загорается, когда аппарат работает в эко-режиме (c. 123).

b HDMI

Загорается, когда поступает или выводится сигнал HDMI.

OUT

Загорается, когда выводится сигнал HDMI.

c LINK MASTER

Загорается, если аппарат является главным устройством сети MusicCast.

d Индикатор обновления встроенного ПО

Загорается, если в сети доступно обновление встроенного ПО (c. 129)

e Индикатор Bluetooth

Загорается, когда аппарат подключается к устройству Bluetooth (c. 67).

f CINEMA DSP

Загорается при работе CINEMA DSP или CINEMA DSP 3D (c. 58).

g SLEEP

Загорается при включенном таймере сна.

h STEREO

Загорается при приеме аппаратом стереофонического радиосигнала FM.

TUNED

Загорается при приеме аппаратом сигнала радиостанции FM/AM.

i PARTY

Загорается, когда аппарат работает в режиме вечеринки (c.

84).

j ZONE2

Загорается при включении вывода аудиосигнала на Zone2 (c.

83).

k A-DRC

Загорается при работе Adaptive DRC (c. 91).

l Индикатор громкости

Используется для отображения текущей громкости.

m VIRTUAL

Загорается при работе Virtual Presence Speaker (VPS) или Virtual Surround Back Speaker (VSBS) (c. 58) или обработки виртуального окружающего звучания (c. 60).

n Индикаторы курсора

Показывают работающие в настоящее время клавиши курсора.

o Окно информации

Используется для отображения текущего состояния (например, названия источника входного сигнала и названия режима звучания). Можно переключать отображаемую информацию, нажимая кнопку INFO (c. 89).

p Индикатор мощности сигнала

Показывает мощность сигнала беспроводной сети (c. 46).

q ENHANCER

Загорается при работе Compressed Music Enhancer (c. 62).

Ru 11

r YPAO Volume

Загорается при включении YPAO Volume (c. 91).

s MUTE

Мигает в случае временного приглушения аудиосигнала.

t Индикаторы колонок

Используются для обозначения разъемов колонок, через которые выводятся сигналы.

A Фронтальная колонка (левая)

S Фронтальная колонка (правая)

D Центральная колонка

F Колонка окружающего звучания (левая)

G Колонка окружающего звучания (правая)

H Тыловая колонка окружающего звучания (левая)

J Тыловая колонка окружающего звучания (правая)

K Тыловая колонка окружающего звучания

B Колонка присутствия (левая)

N Колонка присутствия (правая)

L Сабвуфер

Задняя панель

AUDIO 4

AUDIO 5

OPTICAL

COAXIAL

AUDIO 1

AUDIO

AV 1 AV 2

(2 TV)

(

/DVD

)

HDMI

(

HDCP2.2

)

54321

HDMI

(

HDCP2.2

)

ARC

ANTENNA

SURROUND

CENTER

CLASS 2 WIRING

FRONT

SINGLE

SURROUND BACK / ZONE2 /

BI-AMP

SPEAKERS

VIDEO

ZONE OUT

SUBWOOFER

PRE OUT

ZONE

NETWORK

REMOTE

NET

)

OUT

TRIGGER OUT

12V

0.1A

F.PRESENCE

EXTRA SP1

EXTRA SP

COMPONENT VIDEO

HDMI

OUT

RADIO

)

PHONO

GND

CÂBLAGE CLASSE 2

/ ZONE

ea d g

i j

* Область вокруг выходных видео/аудиогнезд обозначена белым цветом непосредственно на устройстве,

чтобы избежать ошибок при подключении.

Ru 12

a Гнезда REMOTE IN/OUT

Для подключения приемника/передатчика инфракрасного сигнала, позволяющего управлять аппаратом и другими устройствами из другого помещения (c. 82).

b Гнездо TRIGGER OUT

Для подключения к устройству, поддерживающему функцию триггера (c. 36).

c Гнезда ANTENNA

Для подключения к антеннам FM и AM (c. 34).

d Гнездо HDMI OUT

Для подключения к HDMI-совместимому телевизору для вывода видео-/аудиосигналов (c. 29). При использовании функции ARC аудиосигнал телевизора может также вводиться через гнездо HDMI OUT.

e Гнезда HDMI 1-5

Для подключения к воспроизводящим устройствам, совместимым со стандартом HDMI, и для подачи видео-/аудиосигналов (c. 30).

f Антенна беспроводной связи

Для беспроводного подключения (Wi-Fi) к сети (c. 46) и подключения Bluetooth (c. 67).

g Гнездо NETWORK

Для подключения к сети с помощью сетевого кабеля (c. 35).

h Разъемы SPEAKERS

Для подключения к колонкам (c. 16).

i VOLTAGE SELECTOR

(Только модели для Бразилии, Тайваня и общая модель) Выбор положения переключателя, соответствующего величине напряжения в данном регионе (c.

37).

j Силовой кабель

Для подключения к настенной розетке переменного тока (c. 37).

k Гнезда AUDIO 1-5

Для подключения к воспроизводящим аудиоустройствам и ввода аудиосигналов (c. 33).

l Гнезда PHONO

Для подключения к проигрывателю (c. 33).

m Гнезда AV 1-2

Для подключения к воспроизводящим видео-/аудиоустройствам и ввода видео-/аудиосигналов (c. 30).

n Гнезда ZONE2 OUT

Для подключения к внешнему усилителю, используемому в Zone2 и для вывода аудиосигнала (c.

81).

o Гнезда SUBWOOFER PRE OUT

Для подключения к сабвуферу со встроенным усилителем.

Ru 13

Пульт ДУ

HDMIHDMI

AUDIOAUDIO

ENTER

RETURN

POP-UP/MENUTOP MENU

PHONO

NET

USB

BLUETOOTH

TUNER

321

V-AUX

4321

8765

9 0

SCENE

MUTE

OPTION

SCREEN

DISPLAY

MODE

MOVIE MUSIC

INFO

SLEEP

ENT

PRESETTUNING

VOLUMEPROGRAM

HDMI OUTPARTY

BAND

SUR. DECODE

STRAIGHT

ENHANCER PURE DIRECT

MEMORY

MAIN

ZONE 2

g h

j k

l m n

a Передатчик сигнала ДУ

Передача инфракрасных сигналов.

b z Кнопка (питание ресивера)

Включение/выключение (переход в режим ожидания) аппарата.

c Клавиши выбора входа

Выбор источника входного сигнала для воспроизведения.

HDMI 1-5: Гнезда HDMI 1-5 V-AUX: Гнездо VIDEO AUX (на передней панели) AV 1-2: Гнезда AV 1-2 AUDIO 1-5: Гнезда AUDIO 1-5 TUNER: Радио FM/AM BLUETOOTH: Подключение Bluetooth (аппарат используется

в качестве приемника Bluetooth)

USB: Гнездо USB (на передней панели) NET: Источники NETWORK (нажимайте до тех пор, пока не

будет выбран нужный сетевой источник) PHONO: Гнезда PHONO

d Переключатель MAIN/ZONE2

Изменение зоны (основной зоны или Zone2) с помощью пульта ДУ (c. 83).

e Кнопки SCENE

f Кнопки PROGRAM

Выберите звуковую программу, декодер окружающего звучания, источник входного сигнала, сетевой источник, предустановленную радиостанцию, страницу экрана просмотра, громкость звуков диалога или настройки воспроизведения в случайном порядке/повторного воспроизведения. (c. 120)

g Клавиши управления внешним устройством

Отображение меню для устройства, совместимого с функцией HDMI (c. 145).

h Кнопка ON SCREEN

Вывод экранного меню на телевизор.

i Клавиши управления меню

Клавиши курсора: Выбор меню или параметра. ENTER: Подтверждение выбранного пункта.

RETURN: Возврат к предыдущему экрану.

j Клавиши радио

Управление радио FM/AM, когда в качестве входного источника выбран “TUNER” (c. 63).

BAND: Переключение между диапазонами радио FM и AM. PRESET: Выбор предустановленной станции. TUNING: Выбор радиочастоты.

Клавиши управления внешним устройством

Выполнение операций воспроизведения в случае выбора “USB” или “NET” в качестве источника входного сигнала или управление воспроизведением с устройства, совместимого с функцией HDMI (c. 145).

k Клавиши выбора режима звучания

Выбор режима звучания (c. 57).

l Кнопка INFO

Выбор информации, отображаемой на дисплее передней панели (c. 89).

m Кнопка SLEEP

Повторное нажатие этой клавиши позволяет задать время (120 мин, 90 мин, 60 мин, 30 мин, выкл), через которое аппарат переключится в режим ожидания.

n Цифровые клавиши

Позволяют вводить цифровые значения, например радиочастоты.

o Кнопка MEMORY

Сохранение FM/AM-станций (c. 64) и контента USB, Bluetooth и сетевого контента (c. 85) в качестве предустановок.

p Кнопка HDMI OUT

Включение/выключение вывода аудиосигнала через гнездо HDMI OUT (c. 55).

q Кнопка PARTY

Включение и выключение режима вечеринки (c. 84).

r Кнопки VOLUME

Регулировка громкости.

s Кнопка MUTE

Приглушение выводимого звука.

t Кнопка OPTION

Отображение меню опций (c. 90).

u Кнопка DISPLAY

Отображение информации о состоянии аппарата на телевизоре (c. 89).

Ru 14

ПОДГОТОВКА

Общая процедура настройки

Подключение колонок. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.16)

2 Подключение телевизора и воспроизводящих устройств. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.28)

3 Подключение FM/AM-антенн . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.34)

4 Подключение сетевого кабеля или антенны беспроводной связи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.35)

5 Подключение устройства, совместимого с функцией триггера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.36)

6 Подключение силового кабеля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.37)

7 Выбор языка экранного меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.38)

8 Настройка необходимых параметров колонок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.39)

9 Автоматическая оптимизация настроек колонок (YPAO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.40)

10 Подключение к сетевому устройству по беспроводной связи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.46)

11 Подключение к сети MusicCast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (с.54)

Подготовка полностью завершена. Наслаждайтесь воспроизведением фильмов, музыки, радио и другого содержимого с помощью данного аппарата!

Ru 15

1 Подключение колонок

0,3 м или больше

1,8 м

От 0,5 до 1 м

1,8 м

От 0,5 до 1 м

10°~30°10°~30°

Данный аппарат имеет 7 встроенных усилителей. К нему можно подключить от 2 до 9 колонок и до 2 сабвуферов для создания в комнате любимого акустического пространства.

Для усовершенствования системы также можно использовать соединения двухканального усиления или конфигурации нескольких зон (c. 23).

Предупреждение

• По умолчанию аппарат настроен на использование колонок с сопротивлением 8 Ом. При подключении колонок на 6 Ом установите сопротивление колонок аппарата в положение “6 Ω MIN”. В этом случае также можно использовать колонки на 4 Ом в качестве фронтальных. Более подробные сведения см. в разделе “Настройка импеданса колонок” (с.20).

Идеальное расположение колонок Функции каждой колонки

Тип колонок Функция

Фронт (левый/правый)

Центр

Окружающее звучание (левая/правая)

Тыловые колонки окружающего звучания (левая/правая)

Фронтальная колонка присутствия (левая/правая)

Сабвуфер

Для воспроизведения звука правого/левого каналов (стереозвук).

Для воспроизведения звуков центрального канала (например, диалоги и вокал).

Для воспроизведения звука правого/левого каналов окружающего звучания (стереозвук). Колонки окружающего звучания также воспроизводят звук тыловых колонок окружающего звучания, если те не подключены.

Для воспроизведения звука тылового левого/правого каналов окружающего звучания (стереозвук).

Для воспроизведения звука с эффектом CINEMA DSP или звука канала высоких частот контента Dolby Atmos и DTS:X.

Для воспроизведения звуков канала LFE (низкочастотного эффекта) и усиления басовой составляющей других каналов.

Канал считается как 0.1. К аппарату можно подключить два сабвуфера и расположить их по правой и левой (или передней и задней) сторонам комнаты.

• Рекомендуется использовать фронтальные колонки присутствия для получения полного эффекта

3-мерных звуковых полей. Тем не менее, даже если фронтальные колонки присутствия не подключены,

аппарат, используя фронтальные колонки, центральную колонку и колонки окружающего звучания,

создает фронтальную Virtual Presence Speaker (VPS) для воссоздания 3-мерных звуковых полей (c. 58).

• Для справки обратитесь к “Идеальному расположению колонок” (диаграмма слева). Изменять

расположение колонок точно в соответствии с этой диаграммой не требуется, так как с помощью

функции YPAO аппарата можно автоматически оптимизировать настройки колонок (такие, как

расстояние) для конкретного расположения колонок.

• При использовании только одной тыловой колонки окружающего звучания, разместите колонку прямо

позади положения прослушивания (посередине между точками “SBL” и “SBR”, указанными на

диаграмме).

Ru 16

Базовая конфигурация колонок

Если не используются соединения с двухканальным усилением или конфигурации нескольких зон, выполните описанную ниже процедуру для размещения колонок в комнате и их подключения к аппарату.

⬛ Размещение колонок в комнате

В зависимости от числа колонок разместите колонки и сабвуфер в комнате. В этом разделе описаны типичные примеры расположения колонок.

• Для создания полного эффекта контента Dolby Atmos рекомендуется использовать систему колонок с

маркировкой

(с помощью тыловых колонок окружающего звучания).

• Для создания полного эффекта контента DTS:X рекомендуется использовать систему колонок с

маркировкой ★.

• (Число каналов) Например, значение 5.1.2 соответствует стандартной 5.1-канальной системе плюс 2

канала для колонок над головой. Более подроб ные сведения о размещении колонок над головой

(колонок присутствия) см. в разделе “Расположение колонок присутствия” (с.19).

Система 7.1/5.1.2 [

(использование одновременно тыловых колонок окружающего

звучания и фронтальных колонок присутствия)

Эта система колонок позволяет добиться максимальной производительности аппарата, при которой пользователь может наслаждаться естественным объемным звуковым полем при воспроизведении любого содержимого.

★. Однако вы также сможете воспроизводить контент Dolby Atmos с помощью системы 7.1

★]

• Тыловые колонки окружающего звучания и колонки присутствия воспроизводят звук не

одновременно. Аппарат автоматически переключает используемые колонки в зависимости от входного

сигнала и CINEMA DSP (c. 58).

• При использовании фронтальных колонок присутствия, установленных на потолке, или при

использовании колонок с функцией Dolby в качестве колонок присутствия, настройте параметр

“Расположение (Фронт присут.)” в меню “Настройка” перед запуском YPAO (c. 39).

Система 5.1.2 [

присутствия)

Используя фронтальные колонки присутствия, эта система автоматически формирует естественное объемное звуковое поле и создает Virtual Surround Back Speaker (VSBS), используя колонки окружающего звучания для того, чтобы придать глубину заднему звуковому полю. Данная система подходит для содержимого не только с 5.1-канальным, но и с 7.1-канальным звуком.

★] (использование фронтальных колонок

При использовании фронтальных колонок присутствия, установленных на потолке, или при

использовании колонок с функцией Dolby в качестве колонок присутствия, настройте параметр

“Расположение (Фронт присут.)” в меню “Настройка” перед запуском YPAO (c. 39).

Ru 17

Система 7.1 (использование тыловых колонок окружающего

звучания)

Используя фронтальные колонки, центральную колонку и колонки окружающего звучания, система автоматически создает Virtual Presence Speaker (VPS) для формирования объемного звукового поля, а тыловые колонки окружающего звучания позволят вам насладиться эффектом расширенного окружающего звучания.

Система 5.1

Система 5.1 (фронтальная 5.1-канальная) (с колонками

окружающего звучания)

Если расположение колонок с задней стороны комнаты невозможно, рекомендуется использовать данную систему колонок.

При расположении колонок окружающего звучания с передней стороны, установите “Расположение

(Тылы)” в меню “Настройка” в положение “Фронт” перед выполнением YPAO (c. 39).

Система 5.1 (фронтальная 5.1-канальная) (использование

фронтальных колонок присутствия)

Теперь вы можете наслаждаться эффектом окружающего звучания даже без центральной колонки

(система 4.1).

Ru 18

При использовании фронтальных колонок присутствия, установленных на потолке, или при

использовании колонок с функцией Dolby в качестве колонок присутствия, настройте параметр

“Расположение (Фронт присут.)” в меню “Настройка” перед запуском YPAO (c. 39).

Система 2.1

Добавьте центральную колонку, чтобы создать систему 3.1.

Расположение колонок присутствия

Данный аппарат предусматривает три шаблона расположения для колонок

присутствия (Высота фронт., Навесн. и Dolby Enabled SP). Выберите схему, которая подходит для вашей среды прослушивания.

Высота фронт.

Установите колонки присутствия на стене с передней стороны.

Такая схема позволяет эффективно создавать естественное звуковое поле с отличным соединением левого, правого, верхнего и нижнего звукового пространства и экстенсивностью звука.

Навесн.

Колонки присутствия расположены на потолке над положением прослушивания.

Такая схема позволяет создавать реалистичные звуковые эффекты над головой и звуковое поле с отличным соединением переднего и заднего звукового пространства.

Функцию Dolby Atmos, DTS:X или Cinema DSP 3D можно использовать с любой схемой расположения.

Подробнее о положении установки потолочных колонок см. в разделе “Примечания по установке

потолочных колонок” (с.20).

Ru 19

Dolby Enabled SP

MAIN ZONE z

STRAIGHT

ENHANCER

LINK

ECO

MASTER

OUT

ResHi

YPAO

VOL.

A-DRC

SLEEP

STEREO

PARTY

TUNED

ZONE

3B2A

VOL.

FPR

SBL SB SBR

FPL

MUTE VIRTUAL

Колонки с функцией Dolby используются в качестве колонок присутствия.

При этом используется звук, отраженный от потолка, что позволяет наслаждаться звуком сверху только от колонок, размещенных на том же уровне. что и обычные колонки.

Расположите Dolby Enabled speakers на традиционных фронтальных колонках или рядом с ними. Аппарат

Dolby Enabled speaker может быть интегрирован в традиционную колонку. Подробнее см. в инструкции по

эксплуатации колонок с функцией Dolby.

Примечания по установке потолочных колонок

При установке колонок присутствия на потолке устанавливайте их прямо над положением прослушивания, или на потолке между ответвлениями фронтальных колонок и положением прослушивания.

⬛ Настройка импеданса колонок

По умолчанию аппарат настроен на использование колонок с сопротивлением 8 Ом. При использовании колонки на 6 Ом для любого канала установите сопротивление колонок в положение “6 Ω MIN”. В этом случае также можно использовать колонки на 4 Ом в качестве фронтальных.

Перед подключением колонок подключите силовой кабель к

настенной розетке переменного тока.

Удерживая нажатой кнопку STRAIGHT на передней панели, нажмите

кнопку MAIN ZONE

Убедитесь, что на передней панели отображается сообщение “SP IMP.”.

SP IMP.••8¬MIN

Предупреждение

• Обязательно используйте колонки, которые предназначены для монтажа на потолке, и средства для защиты от падения. Обратитесь к квалифицированному подрядчику или дилеру для выполнения монтажных работ.

Ru 20

Нажмите STRAIGHT, чтобы выбрать “6 Ω MIN”.

Нажмите MAIN ZONE z, чтобы перевести аппарат в режим ожидания, и

отключите от розетки переменного тока силовой кабель.

Все готово для подключения колонок.

⬛ Подключение колонок

–

Подключите колонки, размещенные в комнате, к аппарату.

Меры предосторожности при подключении кабелей колонок

Подготовьте кабели колонок в месте подальше от аппарата, чтобы избежать случайного попадания жил провода внутрь аппарата, что может привести к короткому замыканию или неисправности аппарата.

Неправильное подключение кабелей колонок может привести к короткому замыканию, а также повреждению аппарата или колонок.

• Перед подключением колонок извлеките из настенной розетки переменного тока силовой кабель аппарата и выключите сабвуфер.

• Надежно скрутите вместе оголенные части проводов кабелей колонки.

• Не допускайте, чтобы оголенные провода кабеля колонки соприкасались между собой.

Колонки, которые необходимо подключить

Система колонок

Тип колонок

7.1/5.1.2 5.1 2.1

Фронт (левый/правый) 12 ⚫⚫⚫

Центр 3 ⚫⚫

Окружающее звучание (левая/правая)

Тыловые колонки окружающего звучания (левая/правая) 67

Фронтальная колонка присутствия (левая/правая) ER

Сабвуфер 9 ⚫⚫⚫

⚫⚪*3

⚪*1

⚪*2 ⚪*4

(число каналов)

Если у вас девять колонок, вы можете использовать одновременно тыловые колонки окружающего звучания и фронтальные колонки присутствия. В этом случае аппарат автоматически переключает используемые колонки в зависимости от входного сигнала и CINEMA DSP.

Если используется семь колонок, рекомендуется использовать две из них в качестве тыловых колонок окружающего звучания (*1) или фронтальных колонок присутствия (*2).

Если используются пять колонок, рекомендуется использовать две из них в качестве колонок окружающего звучания (*3) или фронтальных колонок присутствия (*4).

• К аппарату также можно подключить до 2 сабвуферов (со встроенным усилителем).

• Не допускайте, чтобы оголенные провода кабеля колонки соприкасались с металлическими деталями аппарата (задней панелью и винтами).

В случае появления на дисплее передней панели сообщения “Check SP Wires” при включении аппарата, выключите аппарат, а затем убедитесь в отсутствии короткого замыкания кабелей колонок.

Ru 21

• Во время применения этой конфигурации колонок установите параметр “Назн.мощн.ус.” (с.107) в

положение “Basic” (по умолчанию).

Кабели, необходимые для подключения (продаются отдельно)

Кабели колонок (по числу колонок)

Штекерный аудиокабель (два для подключения двух сабвуферов).

Диаграмма подключения

SURROUND

CENTER

FRONT

SINGLE

SURROUND BACK / ZONE2 /

BI-AMP

SUBWOOFER

PRE OUT

F.PRESENCE

EXTRA SP1

EXTRA SP

/ ZONE

Аппарат (вид сзади)

FRONT

+ (красный)

- (черный)

FRONT

Банановый штекер

Штекерный аудиокабель

Подключите колонки к аппарату в соответствии со следующей диаграммой.

Подключение кабелей колонок

Кабели колонок состоят из двух проводников. Один предназначен для соединения друг с другом отрицательных (-) разъемов аппарата и колонки, а другой – положительных (+). Если провода имеют разный цвет, чтобы их нельзя было перепутать, подключите черный провод к отрицательному разъему, а другой провод — к положительному.

Снимите приблизительно 10 мм изоляции на концах кабеля колонки и над ежно скрутите

оголенные части проводов.

Открутите разъем на колонке.

Вставьте оголенные провода кабеля колонки в щель на боковой стороне разъема

(правой верхней или левой нижней).

Затяните разъем.

Использование вилки штекерного типа

(Только модели для США, Канады, Бразилии и общая модель)

Затяните разъем на колонке.

Вставьте вилку штекерного типа в торец разъема.

Если используется только одна тыловая колонка окружающего звучания, подключите ее к гнезду SINGLE

(слева).

Подключение сабвуфера

Для подключения сабвуфера используйте штекерный аудиокабель.

Ru 22

Расширенная конфигурация колонок

Использование четырех

внутренних усилителей для

фронтальных колонок для

получения звука более

высокого качества

(Пример) (Пример)

Соединение двухканального усиления

Использование

дополнительных

внутренних усилителей для

подключения стерео

колонок из другой комнаты

Основная зона

Zone2

Соединение двухканального усиления Конфигурация нескольких зон

Помимо базовой конфигурации колонок (c. 17), для усовершенствования системы данный аппарат также позволяет реализовывать следующие конфигурации колонок.

Ru 23

⬛ Возможные конфигурации колонок

Основная зона

Zone2

Основная зона

Тыловые

Выходных

каналов

(макс.)

5 ⚪ 5.1 BI-Amp 25

Двухканальное

усиление

колонки

окружающего

звучания/

фронтальные

колонки

присутствия

Тыл. окруж.

звуч.

Фронт.

присутств.

Несколько зон

+1 (Zone2) 7.1 +1Zone 24

+1 (Zone2) 5.1.2 +1Zone 25

Назн.мощн.ус.

(c. 107)

Во время применения одной из следующих конфигураций необходимо задать настройку “Назн.мощн.ус.”

в меню “Настройка” (c. 39).

7.1 +1Zone

Стр.

Колонка Подключить к

12 FRONT

3 CENTER

45 SURROUND

67 EXTRA SP2

ER (не используется)

9 SUBWOOFER 1-2

Колонки Zone2 EXTRA SP1

Если включен вывод сигнала в Zone2 (c. 83), тыловые колонки окружающего звучания в основной зоне не

выводят звук.

Ru 24

5.1.2 +1Zone

Основная зона

Zone2

Двухканальное усиление

5.1 BI-Amp

Колонка Подключить к

12 FRONT

3 CENTER

45 SURROUND

67 (не используется)

ER EXTRA SP1

9 SUBWOOFER 1-2

Колонки Zone2 EXTRA SP2

Если включен вывод сигнала в Зоне2 (c. 83), фронтальные колонки присутствия в основной зоне не

выводят звук.

Колонка Подключить к

12 FRONT и EXTRA SP2 (подключение с двухканальным усилением)

3 CENTER

45 SURROUND

67 (не используется)

ER (не используется)

9 SUBWOOFER 1-2

Ru 25

⬛ Подключение колонок, поддерживающих

SURROUND

CENTER

FRONT

SINGLE

SURROUND BACK / ZONE2 /

BI-AMP

SUBWOOFER

PRE OUT

F.PRESENCE

EXTRA SP1

EXTRA SP

/ ZONE

Аппарат (вид сзади)

SURROUND

CENTER

FRONT

SINGLE

SURROUND BACK / ZONE2 /

BI-AMP

F.PRESENCE

EXTRA SP1

EXTRA SP

/ ZONE

FLFR

Аппарат (вид сзади)

Основная зона

Zone2

соединение с раздельным усилением верхних и нижних частот

Если используются фронтальные колонки, поддерживающие подключения с двухканальным усилением, подключите эти колонки к гнездам FRONT и гнездам EXTRA SP2.

Для активации функции двухканального усиления после подключения кабеля питания настройте параметр “Назн.мощн.ус.” в меню “Настройка” (c. 39).

Предупреждение

• Перед выполнением соединений двухканального усиления извлеките перемычки или кабели, соединяющие низкочастотный и высокочастотный динамики. Подробнее смотрите инструкцию по эксплуатации колонок. Если не используются соединения с двухканальным усилением, перед подключением кабелей колонок убедитесь, что перемычки или кабели подключены.

• Тыловые колонки окружающего звучания в режиме двухканального усиления использоваться не могут.

⬛ Подключение колонок Зоны2

При использовании колонок Zone2 подключите их к разъемам EXTRA SP1 или EXTRA SP2.

Чтобы использовать разъемы EXTRA SP для колонок Zone2, после подключения кабеля питания аппарата к розетке настройте параметр “Назн.мощн.ус.” в меню “Настройка” (c. 39).

Колонки Zone2 также можно подключить с помощью внешнего усилителя (c. 81).

(При использовании тыловых колонок окружающего звучания в основной зоне)

Гнезда FRONT выводят одинаковый звук EXTRA SP2 выводят одинаковый звук.

Ru 26

(При использовании фронтальных колонок присутствия в основной зоне)

SURROUND

CENTER

FRONT

SINGLE

SURROUND BACK / ZONE2 /

BI-AMP

F.PRESENCE

EXTRA SP1

EXTRA SP

/ ZONE

FLFR

Основная зона

Zone2

Аппарат (вид сзади)

Ru 27

2 Подключение телевизора и воспроизводящих устройств

HDCP2.2

(BD/DVD)

Кабель HDMI

Компонентный видеокабель

AV 2

Штекерный видеокабель

Подключите к аппарату телевизор и воспроизводящие устройства (видео- и аудиоустройства).

Сведения о том, как подключить запоминающее устройство USB, см. в разделе “Подключение запоминающего устройства USB” (с.69).

Входные и выходные гнезда и кабели

Аппарат оснащен следующими входными/выходными гнездами. Подготовьте кабели, соответствующие гнездам на устройствах.

⬛ Видео/аудиогнезда

Для ввода/вывода видео- и аудиосигналов используйте следующие гнезда.

Гнезда HDMI

Цифровое видео и цифровой звук передаются по одному кабелю. Используйте кабель HDMI.

Используйте 19-штыревой кабель HDMI с логотипом HDMI. Рекомендуется использовать кабель длиной до

5,0 м, чтобы избежать ухудшения качества сигнала.

• Гнезда HDMI поддерживают функции управления HDMI, Audio Return Channel (ARC) и передачи видео в

формате 3D и 4K Ultra HD.

• Использ уйте каб ель Prem ium High Speed HD MI Cable или кабель Premium High Speed Cable с Ethernet для

просмотра 3D-видео или видео 4K Ultra HD.

⬛ Видеогнезда

Для ввода/вывода только видеосигналов используйте следующие гнезда.

Гнезда COMPONENT VIDEO

Передача видеосигналов с разделением на три компонента: яркость (Y), насыщенность синего цвета (Pb) и насыщенность красного цвета (Pr). Используйте компонентный видеокабель с тремя штекерами.

Гнезда VIDEO

Используются для передачи аналогового видеосигнала. Используйте штекерный видеокабель.

Ru 28

⬛ Аудиогнезда

OPTICAL

Цифровой оптический кабель

Цифровой коаксиальный кабель

Стереофонический штекерный кабель

Стереокабель с мини-штекером

AUDIO

AUDIO 4

AUDIO 5

OPTICAL

COAXIAL

AUDIO 1

AUDIO

AV 1 AV 2

(2 TV)

(

/DVD

)

HDMI

(

HDCP2.

(

HDCP2.2

)

ARC

ANTENNA

VIDEO

ZONE OUT

ZONE

REMOTE

OUT

TRIGGER OUT 12V

0.1A

COMPONENT VIDEO

HDMI

OUT

RADIO

)

PHONO

GND

OPTICAL

HDMI

OUT

ARC

HDMI

(HDCP2.2)

OPTICAL

AUDIO 1

(2 TV)

Аппарат (вид сзади)

Гнездо HDMI OUT

Гнездо AUDIO 1

Аудиовыход

(цифровой оптический)

ТВ

Вход HDMI

Для ввода/вывода только аудиосигналов используйте следующие гнезда.

Гнезда OPTICAL

Используются для передачи цифрового видеосигнала. Используйте цифровой оптический кабель. Перед использованием кабеля снимите защиту конца (если имеется).

Гнезда COAXIAL

Используются для передачи цифрового видеосигнала. Используйте цифровой коаксиальный кабель.

COAXIAL

Гнезда AUDIO

(Гнезда L/R каналов стереозвука)

Используются для передачи аналогового стереофонического аудиосигнала. Используйте штекерный стереокабель (кабель RCA).

Подключение телевизора

Подключите телевизор к аппарату с помощью кабеля HDMI и цифрового оптического кабеля.

• Подключение телевизора к аппарату с помощью цифрового оптического кабеля не требуется в

следующих случая:

– Если телевизор поддерживает функцию Audio Return Channel (ARC)

– Если прием телевизионного сигнала осуществляется только че рез абонентскую приставку.

• Если вы с помощью кабеля HDMI подключите к аппарату телевизор, поддерживающий управление

HDMI, то сможете управлять включением и выключением аппарата и регулировать его громкость с

помощью пульта ДУ телевизора.

Чтобы использовать функцию управления HDMI и ARC, необходимо выполнить следующие настройки HDMI на аппарате. Более подробные сведения о настройках см. в разделе “Информация о HDMI” (с.145).

(Мини-гнездо стереокабеля)

Используется для передачи аналоговых стереофонических аудиосигналов. Используйте стереокабель с мини-штекером.

Информация о Audio Return Channel (ARC)

• Функция ARC позволяет передавать аудиосигналы в обоих направлениях. Если вы с помощью одного кабеля HDMI подключите к аппарату телевизор, поддерживающий функцию ARC, вы можете выводить видео/аудиосигнал на телевизор или принимать входной аудиосигнал с телевизора на аппарат.

• При использовании функции ARC подключите телевизор с помощью кабеля HDMI, который поддерживает данную функцию.

Ru 29

Подключение видеоустройств (таких как

AUDIO 5

AV 2

(

/DVD

)

HDMI

(

HDCP2.2

)

54321

HDMI

(

HDCP2.2

)

ARC

ANTENNA

SURROUND

CENTER

FRONT

SPEAKERS

VIDEO

ZONE OUT

SUBWOOFER

PRE OUT

ZONE

HDMI

OUT

RADIO

)

HDMI

(

HDCP2.2

)

(

1 BD/DVD

)

HDMI

12345

HDMI

Аппарат (вид сзади)

Выход HDMI

Видеоустройство

Гнезда HDMI 1-5

AUDIO 4

AUDIO 5

OPTICAL

COAXIAL

AUDIO 1

AUDIO

AV 1 AV 2

(2 TV)

(

/DVD

)

HDMI

(

HDCP2.2

)

ARC

ANTENNA

VIDEO

ZONE OUT

ZONE

REMOTE

OUT

TRIGGER OUT

12V

0.1A

COMPONENT VIDEO

HDMI

OUT

RADIO

)

PHONO

GND

COAXIAL

COMPONENT

VIDEO

COAXIAL

Аппарат (вид сзади)

Гнездо AV 1 (COAXIAL)

Аудиовыход

(цифровой коаксиальный)

Видеоустройство

Видеовыход (компонентный

видеосигнал)

Гнездо AV 1 (COMPONENT VIDEO)

BD/DVD-проигрыватели)

Вы можете подключать к аппарату видеоустройства, такие как BD/DVD-проигрыватели, телевизионные абонентские приставки и игровые консоли. Выберите один из следующих способов подключения в зависимости от набора выходных видео/аудиогнезд видеоустройства. Если на видеоустройстве есть выходное гнездо HDMI, рекомендуем использовать подключение HDMI.

Если комбинация гнезд входных видео/аудиосигналов на аппарате не подходит для вашего

видеоустройства, измените эту комбинацию в соответствии с выходными гнездами вашего устройства (c.

30).

⬛ Подключение HDMI

Подключите видеоустройство к аппарату с помощью кабеля HDMI.

⬛ Подключение компонентного видео

Подключите видеоустройство к аппарату с помощью компонентного видеокабеля и аудиокабеля (цифрового коаксиального кабеля).

Выходные гнезда на видеоустройстве

Видео Аудио

Компонентный

видеосигнал

Цифровой

коаксиальный

HDCP2

Входные гнезда на аппарате

AV 1 (COMPONENT VIDEO + COAXIAL)

1 T VIDEO

Если выбрать источник входного сигнала аппарата, нажав кнопку HDMI 1-5, то видео/аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться через аппарат.

Если видеоустройство поддерживает HDCP 2.2, подключите устройство к гнездам HDMI 1-3.

Если выбрать источник входного сигнала аппарата, нажав кнопку AV 1, то видео/аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться через аппарат.

• Данный аппарат поддерживает только видеосигналы 481i и 576i (разрешение).

• Если вы хотите использовать аналоговый аудиокабель или цифровой оптический кабель, см.

“Изменение комбинации входных видео/аудиогнезд” (с.31).

Ru 30
