Page 1

AV-viritinvahvistin

Käyttöohje

Julkaisija: Yamaha

Kaikki oikeudet pidätetään. Käyttöohjeen tiedot perustuvat sen tekohekellä oleviin tuotetietoihin.

Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista

Lue “Turvallisuusohjeet” ennen laitteen käyttöä.

Page 2

SISÄLTÖ

Tarvikkeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

OMINAISUUDET 6

Mitä tällä laitteella voi tehdä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Laitteen rakenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Etulevy (RX-V773). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Etulevy (RX-V673). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Etulevyn merkkivalot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Takalevy (RX-V773) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Takalevy (RX-V673) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Kauko-ohjain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

VALMISTELU 14

General setup -valikko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

1 Kaiuttimien sijoittaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2 Kaiuttimien kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Bi-amp-kytkettävät etukaiuttimet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Liittimet ja kaapelit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

3 Televisio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

4 Lisälaitteiden kytkennät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

BD/DVD-soitin ja muut laitteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Audiolaitteiden kytkeminen (esim. CD-soitin) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Kytkentä etulevyn liittimiin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

5 FM- ja AM-antennit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6 Verkkokytkentä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

7 Lisälaitteiden kytkennät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Erillinen päätevahvistin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Lisälaitteiden kytkennät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

SCENE-toimintosarjan toistokomentoa tukevan laitteen kytkeminen (kauko-ohjauskytkentä) . . . . . . . . 34

Herätejännitetoimintoa käyttävien laitteiden kytkeminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

8 Verkkojohto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

9 Kuvaruutuvalikon kieli. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

10 Automaattiset kaiutinasetukset (YPAO) . . . . . . . . . . . . . . . . . . . . . . . 37

Mittaus yhdestä paikasta (single) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Mittaus monesta paikasta (multi) (RX-V773) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Mittaustulosten vahvistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Aiemmin tehtyjen YPAO-säätöjen lataaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Virheviestit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Varoitukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

TOISTO 45

Toiston perustoiminnot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

HDMI-lähtöliittimen valinta (RX-V773) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Ohjelmalähteen ja suosikkiasetusten valitseminen yhdellä

painikkeella (SCENE)( . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

SCENE-toimintosarjan asetukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Äänentoistotapa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Äänikenttäohjelmat (CINEMA DSP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Äänen kuuntelu muokkaamattomana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Nauti puhtaasta hifi-äänentoistosta (PureDirect) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Pakatun musiikin äänenlaadun parantaminen (Compressed Music Enhancer) . . . . . . . . . . . . . . . . . . . . . . . 52

Monikanavaääni kuulokkeisiin (SILENT CINEMA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Viritin (FM/AM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Taajuuden valintatarkkuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Viritystaajuuden valinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Page 3

Asemien tallennus muistiin (automaattihaku ja -tallennus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Radion käyttö television kautta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Musiikin toisto iPodista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

iPod-kytkentä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

iPodin ohjelman toisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

USB-laitteen musiikin toisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

USB-muistilaitteen kytkentä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

USB-laitteen ohjelman toisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Musiikin toisto mediapalvelimelta (PC/NAS) . . . . . . . . . . . . . . . . . . . . . . 65

Median jakamisen asetukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Musiikin toisto tietokoneelta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Internet-radion kuuntelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Musiikin toisto iTunesista/iPodista verkon kautta (AirPlay) . . . . . . . . 70

iTunesin/iPodin ohjelman toisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Musiikin toisto useissa huoneissa (monihuonekäyttö) . . . . . . . . . . . . . 72

Zone2-huoneen valmistelut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Zone2-huoneen ohjaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Toimintatilan tarkastaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Etulevyn näyttötietueiden tarkastelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Toimintatilan tarkastelu televisiosta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Eri ohjelmalähteiden toistoasetukset (Option -valikko) . . . . . . . . . . . . 78

OPTION-valikon kohdat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

ASETUKSET 81

Ohjelmalähdekohtaiset asetukset (Input-valikko) . . . . . . . . . . . . . . . . . 81

Input-valikko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

SCENE-asetukset (SCENE-valikko) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

SCENE-valikko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Ääniohjelmien/tilaäänidekooderien asetukset (Sound Program

-valikko ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Sound Program -valikko. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

Toiminta-asetukset (Setup-valikko) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

SET MENU-valikko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

Kaiuttimet (käyttäjän tekemät asetukset) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Ääni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Kuva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Verkko. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Monihuonekäyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Muita toimintoja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

ECO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

Kieliasetus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

Laitteen tietojen tarkastaminen (Information-valikko) . . . . . . . . . . .103

Tietueen valinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104

Järjestelmäasetukset (ADVANCED SETUP -valikko) . . . . . . . . . . . . . .105

ADVANCED SETUP -valikko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

Kaiutinimpedanssin asetus (SP IMP.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Kauko-ohjaimen ID-koodi (REMOTE ID) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

FM/AM-radion taajuden muuttaminen (TU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106

Videosignaalin tyyppi (TV FORMAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106

HDMI-videolähdön rajoituksen poistaminen (MON.CHK) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106

Perusasetuksien palautus (INIT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106

Laiteohjelmiston päivitys (UPDATE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107

Laiteohjelmiston version tarkastus (VERSION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107

Muiden laitteiden ohjaaminen kauko-ohjaimella. . . . . . . . . . . . . . . . . 108

Television kauko-ohjauskoodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108

Ohjelmaa toistavien laitteiden kauko-ohjauskoodit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109

Kauko-ohjaimen opettaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110

Toisesta kauko-ohjaimesta kopioidun toiminnon poistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111

Kauko-ohjauskoodien palautus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .112

Laiteohjelmiston (firmware) päivitys . . . . . . . . . . . . . . . . . . . . . . . . . . . .113

Page 4

LIITE 114

Usein esitettyjä kysymyksiä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

Vianmääritys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115

Virta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

Äänentoisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Kuva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

FM/AM-radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

USB ja verkko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

Kauko-ohjain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

Virheviestit etulevyn näytössä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120

Kaiuttimien sijoittaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121

Sanasto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .122

Tietoja audiosignaalista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

Tietoja HDMI- ja videosignaalista . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

Yamaha-tekniikkaa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

Videosignaalin tiet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126

HDMI Control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

HDMI-signaaliyhteensopivuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

Tavaramerkit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .128

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .129

Hakemisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .132

Page 5

Tar vi kk ee t

Tarkista, että sait seuraavat tarvikkeet laitteen mukana.

Kauko-ohjaimen toimintaetäisyys

* Osoita kauko-ohjaimella laitteessa olevaa kauko-ohjainsignaalien vastaanotinta ilmoitetun

käyttöetäisyyden rajoissa.

 Kauko-ohjain  Paristot (AAA, R03, UM-4) (x 2)

Laita paristot oikein päin.

 AM-antenni  FM-antenni

*Laitteen mukana toimitetaan aluekohtaisesti yksi mainituista

varusteista.

 YPAO -mikrofoni  CD-ROM (Käyttöohje)

 Easy Setup Guide - Helpot

käyttöönottoasetukset

 Turvallisuusohjeet

(RX-V773) (RX-V673)

Enint. 6 m

30° 30°

* Kuvissa oleva kauko-ohjain ja laite on USA:ssa käytössä oleva malli RX-V773 .

* Jotkin laitteen kuvatuista toiminnoista ovat käytettävissä vain tietyissä malleissa, joita myydään vain

tietyillä maantieteellisillä alueilla.

* Tuotekehityksen takia tuotteen ulkonäköä ja teknisiä ominaisuuksia saatetaan muuttaa ilman

ennakkoilmoitusta. * Tässä käyttöohjeessa laitteen käyttöä kuvataan pääasiassa kauko-ohjaimen painikkeilla. * Tässä käyttöohjeessa laitteita “iPod”, “iPhone” ja "iPad" kutsutaan nimellä “iPod.” “iPod” tarkoittaa

“iPod”-, “iPhone” ja "iPad"-laitetta, ellei toisin mainita. * tarkoittaa varoitusta, joka koskee laitteen käyttöä ja sen ominaisuuksien rajoituksia.

30° 30°

* kertoo vinkistä, joka parantaa laitteen käytettävyyttä.

Tarvikkeet

Page 6

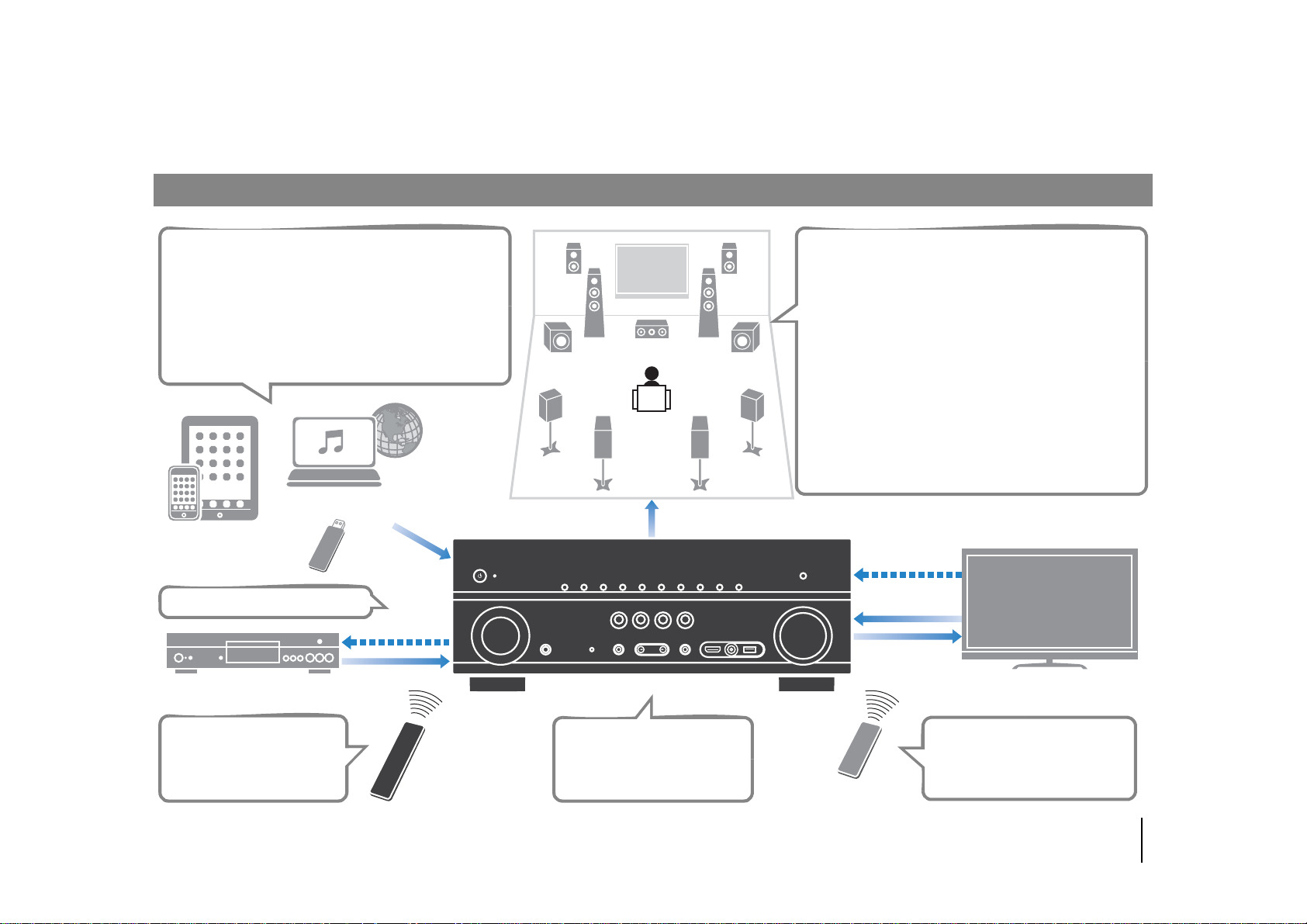

Ominaisuudet

Laitteen toiminnot

* Tukee monia eri ohjelmalähteitä * * iPod/iPhone/iPad * s. 58 *USB *s. 62 * Mediapalvelin (PC/NAS) * s. 65 *Internetradio *s. 68 *AirPlay *s. 70

* Ohjelma verkosta

* iPod/iPhone/iPad

* USB-laite

* 3 D- ja 4K-signaali on tuettu

* BD/DVD-soitin

* HDMI-Control

* Audio/video* signaali

* Audio

*Kaiuttimet

* AV-vahvistin (tämä laite)

* Audio

* Tukee 2 - 7.1 (& etutehos tekaiuttimet) -kanavaista

kaiutinkokoonpanoa. Voit nauttia erilaisista akustisista ympäristöistä.

* Ota käyttöön parhaat mahdolliset,

kuunteluhuoneeseesi sopivat kaiutinasetukset automaattisesti (YPAO)

* Stereo- ja monikanavaäänen toisto siten,

että äänikenttä kuulostaa todelliselta elokuvateatterin tai konserttisalin äänikentältä (CINEMA DSP)

* Pakatun musiikin äänenlaadun

parantaminen (Compressed Music Enhancer)

* Musiikin toisto useissa huoneissa

(monihuonekäyttö)

* HDMI-Control

*Audio

*Video

*TV

*s. 37

*s. 48

*s. 52

*s. 72

* Ohjaa erillislaitteita

tämän laitteen kauko-ohjaimella

*s. 108

*Tämän

* Ohjelmalähteen ja

suosikkiasetusten valitseminen yhdellä painikkeella (SCENE)

*s. 46

* Television * kauko-ohjain

* Käytä television,

AV-vahvistimen ja BD/DVD* s oittimen yhteisohjaus* toimintoja (HDMI Control) *p.126

Ominaisuudet

✍

Laitteen toiminnot

Page 7

Paljon hyödyllisiä toimintoja!

Hyödyllisiä vinkkejä

☛ Erillislaitteiden kytkeminen (s. 28)

Laitteessa on useita HDMI-liittimiä sekä erilaisia tulo- ja lähtöliittimiä erillisille videolaitteille kuten BD/DVD-soittimelle ja audiolaitteille kuten CD-soittimelle, pelikonsoleille, videokameroille jne .

BD/DVD

-soitin

Peli-

konsoli

Videokamera

Digisovitin

CD-soitin

☛ Kuuntele television ääntä tilaäänenä vain

yhden HDMI-kaapelin välityksellä (ARC: Audio Return Channel) (s. 23)

Jos käytössä on ARC-toimintoa tukeva televisio, sinun tarvitsee kytkeä va in yksi HDM-kaapeli television ja tämän laitteen välille saadaksesi videosignaalin tästä laitteesta televisioon, audiosignaalin televisiosta tähän laitteeseen ja HDMI-ohjausi gnaalit kulkemaan laitteiden välill ä

HDMI-Contro

Videosignaali

erillislaitteesta

☛ Luo kolmiulotteisia äänikenttiä (s. 48)

Etutehostekaiuttimet luovat luonnollisen kolmiulotteisen äänikentän kuunteluhuoneeseen (CINEMA DSP 3D ). Jos etutehostekaiuttimia ei ole kytketty, Virtual Presence Speaker (VPS) -toiminto tuotta a 3D-tilaäänen.

☛ FM/AM radion kuuntelu (s. 53)

Tämä laite sisältää FM/AM-virittimen. Voit tallentaa laitteen muistiin 40 radioasemaa.

☛ Nauti puhtaasta hifi-äänentoistosta (s. 51)

Kun Pure Direct-toiminto on käytössä, laite toistaa valitsemasi lähteen hifi-laatuisena siten, että ääni kiertää äänenkäsittelypiireissä mahdollisimman vähän.

☛ Helppo yhteiskäyttö televisioruudun

kautta

Kuvaruutuun avatt ava st a valikosta voit selata er i ohjelmaläht eid en ohjelmasisältöjä (iPod, USB, verkko ), tarkastella oh jelmatietoja ja säätä ä as etuksia.

☛ Vähäinen virrankulutus

ECO-toiminto (virransäästötoiminto) vähentää virrankulutusta (s. 102).

Tämän laitteen video/audiotuloliittimien oletuslaite ei vastaa niihin kytkettyä erillislaitetta.

Muuta video/audiotuloliittimen laiteasetus va staamaan niitä lähtöliittimiä, joista kytkit erillislaitteen. Tee valinta “Input”-valikon kohdassa “Audio In”(s. 29).

Kuva ja ääni eivät etene samaa tahtia.

Säädä kuvan ja äänen viivettä “Setup”-valik on kohdassa “Lipsync” (s. 94).

Haluat kuunnella ohjelm a n ä änen television kaiuttimista.

Määritä “Setup”-valikon kohtaan “Audio Output” , mihin tähän laitteeseen tulevat audiosignaalit ohjautuvat (s. 97). V oit valita kohteeks i television kaiut timet.

Haluat muutaa valikkokielen.

Tee kieliasetus “Setu p”-valikon kohdas ta “Language” (englanti, japa ni, ra nska, saksa, espanja, venäjä, ki ina) (s. 36).

Haluat päivittää laiteohjelmiston.

Päivitä täm än laitteen la iteohjelmisto “ADVANCED SETUP”-valikon kohdasta “UPDATE” (s. 107). Jos tämä laite on kytketty internetiin, television kuvaruutuun tulee viesti, mikäli saatavill a on uudempi kuin parhaill aan käytössä oleva laiteohjelmisto (s. 113).

Voit muuttaa laitteen toimintaa monien asetusten kautta. Lisätietoja seuraavilla sivuilla:

* Ohjelmal ähteisiin vaikuttavat asetukset (s . 81) * SCENE-toimintosarjat (s. 84) * Ääniohjelmien ja tilaäänidekooderien asetukset (s. 86) * Eri toimintojen asetuks et s. 89 * Tietoja (kuten audiosignaali ja videosignaali) (s. 104) * Järjestelmäasetukset (s. 105)

Ominaisuudet

✍

Laitteen toiminnot

Page 8

Laitteen rakenne ja toiminnot

Etulevy (RX-V773)

:9 B2 34561 78 A

MAIN ZONE

1 MAIN ZONE O-painike

Tämä laite toimintatilaan / pois toimintatilas ta (va lmius tilaan).

2 Valmiustilan merkkivalo

Merkkivalo palaa seuraavissa tapauksissa, kun tämä laite on valmiustilassa: * HDMI Control on käytössä (s. 96) * Standby Through on käytössä (s. 97) * Network Standby on käytössä (s. 98) * iPod latautuu (s. 58)

3 ZONE 2-painike

Sallii/estää äänisignaalin ohjaamisen Zone2-kuunteluhuoneeseen (s. 75).

4 ZONE CONTROL-painike

Valitsee huoneen (kotiteatterihuoneen tai Zone2-huoneen), jota etulevyn painikkeet ohjaavat (s. 75).

5 INFO-painike

Valitsee etulevyn näytön tietueen (s. 77).

6 ME MORY-painike

FM/AM-asemien tallennus muistipaik oille (s. 54).

PURE DIRECT

MEMORY

PRESET

ZONE CONTROL

INFOZONE 2

INPUT

PHONES

SILENT

CINEMA

YPAO MIC

TONE

BD DVD

CONTROL

SCENE

PROGRAM

FM AM

RADIO

NET

STRAIGHT

EDHIJKG

7 PRES ET-painikkeet

FM/AM-aseman valinta muistipaikalta (s . 54) .

8 FM- ja AM- painikkeet

V alitsee FM- tai AM-taajuuskaistan (s. 53).

9 Etulevyn näyttö

Näyttötietueet (s. 10).

0 Kauko-ohjaussignaalien vastaanotin

Vastaanottaa kauko-ohjaussignaalit (s. 5).

A TUNING-painikkeet

Valitsee radiotaajuuden (s. 53).

B PURE DIRECT-painike

Salli/ estä Pure Direct -toiminnon käyttö (s. 51).

C INPUT-säädin

Ohjelmalähteen valinta.

D PHONES-liitin

Kytke tähän kuulokkeet.

E YPAO MIC-liitin

Kytke tähän mukana toimitettu YPAO-mikrofoni (s. 37).

AUX USB

VIDEO

HDMI IN

TUNING

VOLUME

VIDEO

iPod/iPhone/iPad

5V 2.1A

F TONE CONTROL-painike

Sävynsäätö. Korkeiden ja matalien taajuuksien kuuluvuuden säätö (s. 79).

G SCE NE-painikkeet

Ohjelmalähteen ja äänentoisto-ohjelman ja eri asetusten valinta yhdellä painikkeella. Samalla tämä laite kytkeytyy automaattisesti toimintatilaan, jos se on valmiustilassa (s. 46).

H PROG RAM-painikkeet

Valitse ääniohjelman ja tilaäänidekooderin (s. 47).

I STRAIGHT-painike

Suora dekoodaus käyttöön / pois käytöstä (s. 50).

J VI D EO AUX (HDMI IN) - li itin

Lisälaitteen kytkentä (esim. videokamera tai pelikonsoli) (s. 31).

K USB-liitin

USB-muistilaitteen (s. 62) tai iPodin kytkentä (s. 58).

VIDEO-liitin

Videosignaalin valinta, kun ohjelmalähteenä on USB (s. 58).

L VOLUME-säädin

Säätää äänenvoimakkuuden.

Ominaisuudet

✍

Laitteen rakenne ja toiminnot

Page 9

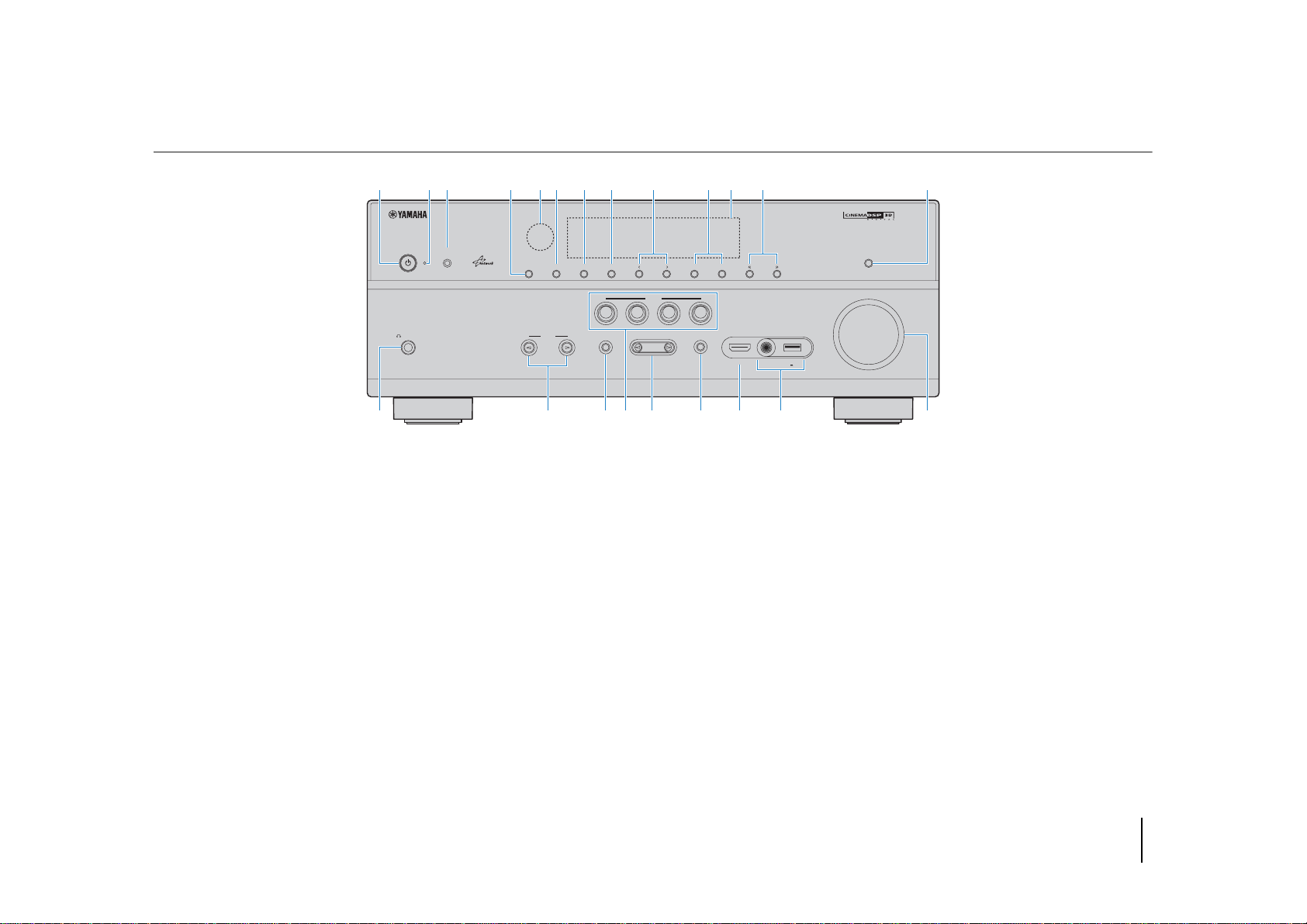

Etulevy (RX-V673)

MAIN ZONE

PHONES

SILENT

CINEMA

1 MAIN ZONE O-painike

Tämä laite toimintatilaan / pois toimintatilas ta (va lmius tilaan).

2 Valmiustilan merkkivalo

3 YPAO MIC-liitin

Kytke tähän mukana toimitettu YPAO-mikrofoni (s. 37).

4 ZONE 2-painike

Sallii/estää äänisignaalin ohjaamisen Zone2-kuunteluhuoneeseen (s. 75).

5 Kauko-ohjaussig naalien vastaanotin

Vastaanottaa kauko-ohjaussignaalit (s. 5).

6 ZONE CONTROL-painike

Valitsee huoneen (kotiteatterihuoneen tai Zone2-huoneen), jota etulevyn painikkeet ohjaavat (s. 75).

YPAO MIC

5A C3 46781 2 9:

MEMORY

BD DVD

CONTROL

PRESET

SCENE

NET

PROGRAM

ZONE CONTROL

INPUT

INFOZONE 2

TONE

FHIJKEG

7 INFO-painike

V alitsee etulevyn näytön tietueen (s. 77).

8 MEMORY-painike

FM/AM-asemien tallennus muistipaikoille (s. 54).

9 PRES ET-painikkeet

FM/AM-aseman valinta muistipaikalta (s . 54) .

0 FM- ja AM- painikkeet

V alitsee FM- tai AM-taajuuskaistan (s. 53).

A Etulevyn näyttö

Näyttötietueet (s. 10).

B TUNING-painikkeet

Valitsee radiotaajuuden (s. 53).

C PURE DIRECT-painike

Salli/ estä Pure Direct -toiminnon käyttö (s. 51).

D PHONES-liitin

Kytke tähän kuulokkeet.

E INPUT-painikkeet

Ohjelmalähteen valinta.

FM AM

RADIO

STRAIGHT

AUX USB

VIDEO

HDMI IN

TUNING

PURE DIRECT

VOLUME

iPod/iPhone/iPad

VIDEO

5V 2.1A

F TONE CONTROL-painike

Sävynsäätö. Korkeiden ja matalien taajuuksien kuuluvuuden säätö (s. 79).

G SCE NE-painikkeet

Ohjelmalähteen ja äänentoisto-ohjelman ja eri asetusten valinta yhdellä painikkeella. Samalla tämä laite kytkeytyy automaattisesti toimintatilaan, jos se on valmiustilassa (s. 46).

H PROG RAM-painikkeet

Valitse ääniohjelman ja tilaäänidekooderin (s. 47).

I STRAIGHT-painike

Suora dekoodaus käyttöön / pois käytöstä (s. 50).

J VI D EO AUX (HDMI IN) - li itin

Lisälaitteen kytkentä (esim. videokamera tai pelikonsoli) (s. 31).

K USB-liitin

USB-muistilaitteen (s. 62) tai iPodin kytkentä (s. 58).

VIDEO-liitin

Videosignaalin valinta, kun ohjelmalähteenä on USB (s. 58).

L VOLUME-säädin

Säätää äänenvoimakkuuden.

Ominaisuudet

✍

Laitteen rakenne ja toiminnot

Page 10

Etulevyn näyttö (ilmaisimet)

A A

1 623 4 7 98:5

OUT 1 2

1 HDMI

Laite vastaanottaa tai antaa eteenpäin HDMI-signaaleja.

OUT1/OUT2 (vain RX-V773)

Ilmaisee, mitkä HDMI OUT-liittimet parhaillaan antavat HDMI-signaalia eteenpäin.

OUT (vain RX-V673)

Palaa, kun laite antaa eteenpäin HDMI-signaalia.

2 CINEMA DSP

Käytössä CINEMA DSP -toiminto (s. 48).

CINEMA DSP 3

Käytössä CINEMA DSP 3D -toiminto (s. 50).

3 ENHANCER

Käytössä Compressed Music Enhancer -toiminto (s. 52).

4 ADAPTIVE DRC

Käytössä Adaptive DRC -toiminto (s. 79).

5 STEREO

Viritin vastaanottaa FM-stereosignaalia.

TUNED

Viritin vastaanottaa FM/AM-radiosignaalia.

ENHANCER

ADAPTIVE DRC

STEREO

TUNED

PA RT Y

6 PARTY (vain RX-V773)

Ilmaisee, kun käytössä on PARTY-toiminto. (s. 76)

7 SLEEP

Palaa, kun uniajastin on käytössä.

8 ZONE2

Audiosignaali ohjautuu Zone2-huoneeseen (s. 75).

9 MUTE

Vilkkuu, kun äänentoisto on mykistetty.

0 Äänenvoimakkuuden ilmaisin

Käytössä oleva äänenvoimakkuus.

A Nuolet

Ilmoittaa, mitä kauko-ohjaimen nuolipainikkeita voit käyttää nyt.

B Vaihtuvan tiedon näyttö

Tämänhetkinen toimintatila (ohjelmalähteen nimi, äänentoisto-ohjelman nimi jne.) Voit vaihtaa tietuetta painamalla INFO (s. 77).

SLEEP

ZONE

VOL.

MUTE

C Kaiuttimien ilmaisimet

Ilmaisevat, mistä kaiutinliittimistä lähtee eteenpäin äänisignaali.

Etukaiutin (vasen)

Etukaiutin (oikea)

Keskikaiutin

Takakaiutin (vasen)

Takakaiutin (oikea)

SBL

Takatehostekaiutin (vasen)

SBR

Takatehostekaiutin (oikea)

Takatehostekaiutin

Etutehostekaiutin (vasen)

Etutehostekaiutin (oikea)

Subwoofer

PL PR

LR SL SR

SBL SB SBR

Ominaisuudet

✍

Laitteen rakenne ja toiminnot

Page 11

Takalevy (RX-V773)

2 6

NETWORKDC OUT

(

)

NET

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

COAXIAL COAXIAL

AV 1 AV 2 AV 3 AV 4 AV 5

3 8 9

ARC

VIDEO

(TV)

OUT

HDMI

ANTENNA

(

)

RADIO

OUT

AV 6

1 DC OUT-liitin

Liitin lisävarusteelle.

2 NETWORK-liitin

Liitin, jonka välityksellä laite voidaan kytkeä internet-verkkoon (s.

32).

3 PHONO -liittimet

[muut kuin mallit U.S.A. ja Canada] Liitin levysoittimelle (s. 31).

4 HDMI OUT 1-2 -liitt imet

Liitin, johon voidaan kytkeä HDMI-yhteensopiva televisio, ja josta voidaan ohjata eteenpäin audio- ja videosignaaleja (s. 23). Jos käytössä on ARC-toiminto, television audiosignaali voidaan ottaa tähän laitteeseen HDMI OUT 1-liittimen kautta.

5 ANTENNA -liitti met

FM- ja AM-antennit (s. 32).

6 HDMI 1-5 -liittimet

Liitin, johon voidaan kytkeä HDMI-yhteensopiva ohjelmalähde, ja joka pystyy ottamaan audio- videosignaalia tähän laitteeseen (s.

28).

7 SPEAKE RS -liitti met

Kytkentäliitin kaiuttimille (s. 19).

HDMI 1

(

)

BD/DVD

COMPONENT

VIDEO

MONITOR OUT

AUDIO 1 AUDIO 2

B F G HE

CDA

HDMI 4 HDMI 5HDMI 3HDMI 2

SPEAKERS

SINGLE CENTER

SURROUND SUR. BACK

PRE OUT

SURROUND BACK/BI AMP

SUBWOOFER

SINGLE

REMOTE

OUT

TRIGGER OUT

FRONT CENTER SURROUND

12V

0.1A

ZONE 2

FRONT

OUT

AUDIO

OUT

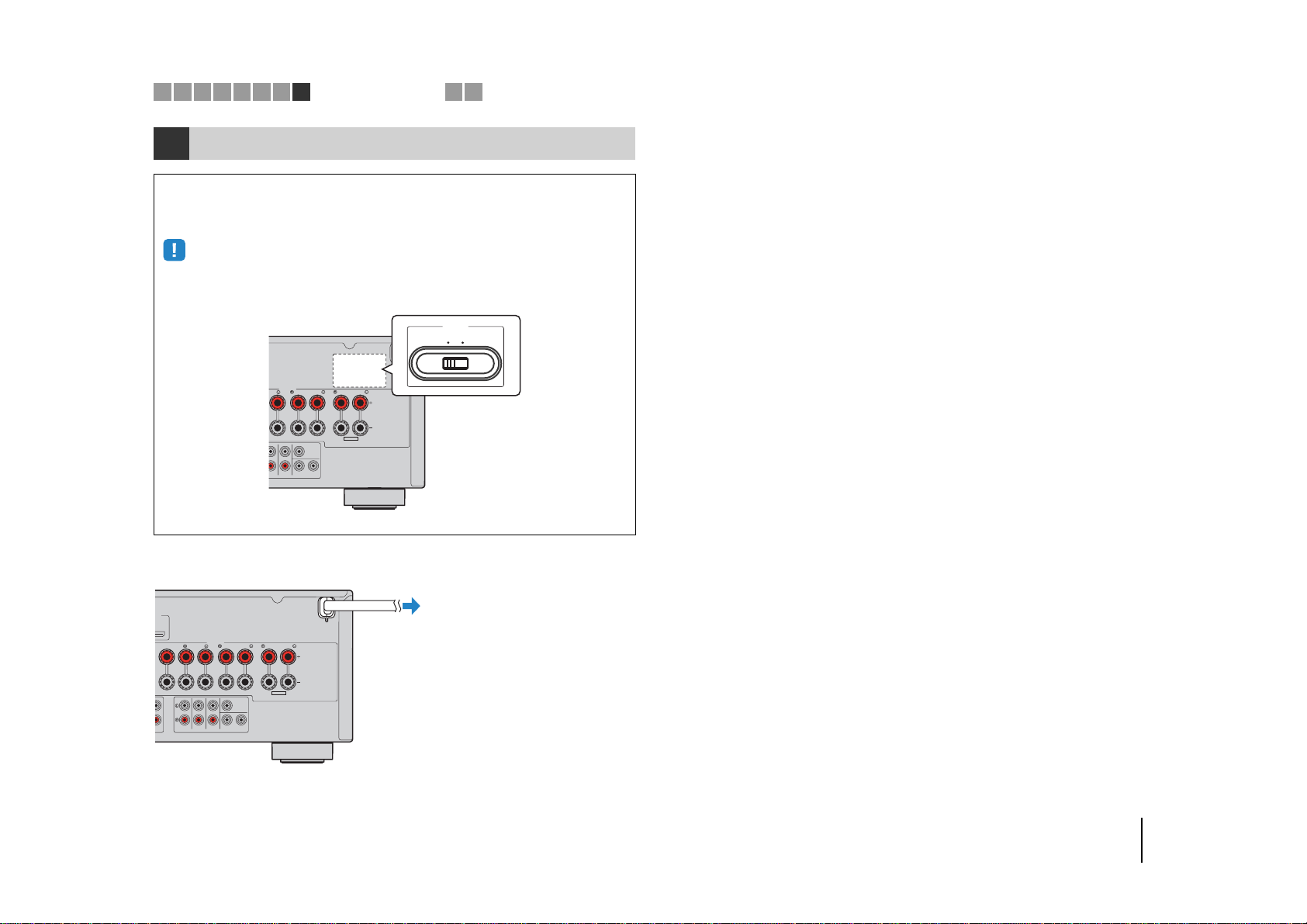

8 VOLTAGE SELECTOR

[Malli Gene ra l] Aseta valitsin paikallisen jännitteen mukaan (s. 35).

9 Verkkojohto

Pistorasiaan (s. 35).

0 AV 1-6 -liittimet

Liitin, johon voidaan kytkeä video/audio-ohjelma lähde , ja joka pystyy ottamaan video/audiosignaalia tähän la itte es een (s . 28).

A AV OUT -liittimet

Ohjaa video/audiosignaalin tästä laitteesta eteenpäin tallentavaan laitteeseen (esim. videonauhuriin) (s. 33).

B AUDIO 1-2 -liittimet

Liitin, johon voidaan kytkeä äänentoistolaite, ja joka pystyy ottamaan audiosignaalia tähän laitteeseen (s. 31).

C MONITOR OUT -liittimet

COMPONENT VIDEO -liittime t

Liitin, johon voidaan kytkeä komponenttivideosigna alia tukeva televisio, ja josta voidaan ohjata eteenpäin videosignaalia (s. 27).

VIDEO-liitin

Liitin, johon voidaan kytkeä komposiittivideosig naal ia tuke va televisio, ja josta voidaan ohjata eteenpäin videosignaalia (s. 27).

ZONE 2/PRESENCE

EXTRA SP

(malli U.S.A.)

* Audio/videolähtöliittimet on ympäröity

laitteessa valkoisella värillä kytkentöjen tekemisen helpottamiseksi.

D REMOTE IN/OUT -liittimet

Kytkentäliitin Yamaha-laitteelle, joka tukee SCENE-toimintosarjan toistokomentoa (play) (s. 34), tai infrapunasignaalien vastaanottimelle/lähettimelle, jonka kautta laitteita (myös tätä laitetta) voi ohjata toisesta huoneesta (s. 74).

E TRIGGER OUT-liitin

Kytkentäliitin laitteelle, joka tukee herätejännitetoimintoa (s. 34).

F AUDIO OUT -liittimet

Ohjaa audiosignaalin tästä laitteesta eteenpäin tallentavaan laitteeseen (esim. kasettidekkiin) (s. 33).

G ZONE2 OUT -liittimet

Kytkentäiitin erilliselle vahvistimelle, jota käyte tää n Zone2-huoneessa äänentoistajana (s. 73).

H PRE OUT -liittimet

Kytkentäliitin aktiivisubwooferille (subwooferille, jossa on sisäinen vahvistin) tai erilliselle päätevahvistimelle (s. 33).

Ominaisuudet

✍

Laitteen rakenne ja toiminnot

Page 12

Takalevy (RX-V673)

2 5

NETWORKDC OUT

(

NET

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

COAXIAL COAXIAL

AV 1 AV 2 AV 3 AV 4 AV 5

OUT

HDMI

)

ARC

ANTENNA

(

)

RADIO

VIDEO

(TV)

OUT

AV 6

1 DC OUT-liitin

Liitin lisävarusteelle.

2 NETWORK-liitin

Liitin, jonka välityksellä laite voidaan kytkeä internet-verkkoon (s.

32).

3 HDMI OUT-liitin

4 ANTENNA -liitti met

FM- ja AM-antennit (s. 32).

5 HDMI 1-5 -liittimet

Liitin, johon voidaan kytkeä HDMI-yhteensopiva ohjelmalähde, ja joka pystyy ottamaan audio- videosignaalia tähän laitteeseen (s.

28).

6 SPEAKE RS -liitti met

Kytkentäliitin kaiuttimille (s. 19).

7 VOLTAGE SELECTOR

[Malli General] Aseta valitsin paikallisen jännitteen mukaan (s. 35).

HDMI 1

(

)

BD/DVD

COMPONENT

VIDEO

MONITOR OUT

AUDIO 1 AUDIO 2

A E F GD

BC:

HDMI 4 HDMI 5HDMI 3HDMI 2

SPEAKERS

REMOTE

OUT

TRIGGER OUT

FRONT CENTER SURROUND

12V

0.1A

AUDIO

ZONE 2

OUT

8 Verkkojohto

Pistorasiaan (s. 35).

9 AV 1-6 -liittimet

Liitin, johon voidaan kytkeä video/audio-ohjelma lähde , ja joka pystyy ottamaan video/audiosignaalia tähän la itte es een (s . 28).

0 AV OUT -liittimet

Ohjaa video/audiosignaalin tästä laitteesta eteenpäin tallentavaan laitteeseen (esim. videonauhuriin) (s. 33).

A AUDIO 1-2 -liittimet

Liitin, johon voidaan kytkeä äänentoistolaite, ja joka pystyy ottamaan audiosignaalia tähän laitteeseen (s. 31).

B MONITOR OUT -liittimet

COMPONENT VIDEO -liittime t

Liitin, johon voidaan kytkeä komponenttivideosigna alia tukeva televisio, ja josta voidaan ohjata eteenpäin videosignaalia (s. 27).

VIDEO-liitin

Liitin, johon voidaan kytkeä komposiittivideosig naal ia tuke va televisio, ja josta voidaan ohjata eteenpäin videosignaalia (s. 27).

C RE MOTE IN/OUT -liittimet

Kytkentäliitin Yamaha-laitteelle, joka tukee SCENE-toimintosarjan toistokomentoa (play) (s. 34), tai infrapunasignaalien

SURROUND BACK/BI-AMP

SUBWOOFER

ZONE 2/PRESENCE

SINGLE

7 8

EXTRA SP

(malli U.S.A.)

* Audio/videolähtöliittimet on ympäröity laitteessa

valkoisella värillä kytkentöjen tekemisen helpottamiseksi.

vastaanottimelle/lähettimelle, jonka kautta laitteita (myös tätä laitetta) voi ohjata toisesta huoneesta (s. 74).

D TRIGGER OUT-liitin

Kytkentäliitin laitteelle, joka tukee herätejännitetoimintoa (s. 34).

E AUDIO OUT -liittimet

Ohjaa audiosignaalin tästä laitteesta eteenpäin tallentavaan laitteeseen (esim. kasettidekkiin) (s. 33).

F ZONE2 OUT -liittimet

Kytkentäiitin erilliselle vahvistimelle, jota käyte tää n Zone2-huoneessa äänentoistajana (s. 73).

G SUBWO O FER 1-2 -liitt imet

Kytkentäliitin aktiivisubwooferille (subwooferille, jossa on sisäinen vahvistin) (s. 33).

Ominaisuudet

✍

Laitteen rakenne ja toiminnot

Page 13

Kauko-ohjain

7 8

: A

B C D E

RECEIVER

SOURCE

HDMI

1234

AUDIO

NET

PARTY HDMI OUT

NET

MUTE

POP-UP/MENU

ENTER

SUR. DECODE

ENHANCER

MEMORY

V-AUX

RADIO

OPTION

DISPLAYRETURN

BAND

STRAIGHT

PURE DIRECT

ENT

CODE SET

USB

TUNER

MAIN

ZONE 2

SCENE

DVD

PROGRAM VOLUME

TOP MENU

SCREEN

MODE

TUNING PRESET

MOVIE

MUSIC

INFO SLEEP

1234

687

INPUT

TV VOL TV CH

MUTE

(malli RX-V773 U.S.A.)

G H

1 Kauko-ohjaussignaalien läheti n

Infrapun a signaalie n lähetin.

2 SOURCE O-painike

Erillislaite toimintatilaan / pois toimintatilasta.

SOURCE-painike

Erillislaitteen kauko-ohjainkoodin ohjelmointi (s. 109). Painikkeeseen syttyy vihreä valo, kun painat sitä.

RECEIVER-painike

Tämän laitteen ohjaaminen tällä kauko-ohjaimella (s. 109). Painikkeeseen syttyy oranssi valo, kun painat sitä.

RECEIVER O-painike

Tämä laite toimintatilaan / pois toimintatilasta (valmiustilaan).

3 Tulo- eli ohjelmalähteen valintapainikkeet

Ohjelmalähteen valinta.

HDMI 1-5 HDMI 1-5 -liittimet V-AUX VIDEO AUX -liitin (etulevyssä) AV 1-6 AV 1-6 -liittimet AUDIO 1-2 AUDIO 1-2 -liittimet TUNER FM/AM-radio USB USB -liitin (etulevyssä) NET NETWORK-liitin (valitse haluamas i verkkolähde

★

painelemalla painiketta) (RX-V673, RX-V773 [U.S.A., K a n ada])

Valitse ohjattava laite muuttamatta tämän lai ttee n ohjelmalähdettä.

PHONO

[RX-V773, paitsi mallit U.S.A. ja Kanada] PHONO -liittimet

4 MAIN/ZO NE2-valitsin

V alitsee huoneen (kotiteatterihuone tai Zone2-huone), jossa käytettäviä toimintoja kauko-ohjaimella ohjataan (s. 75).

5 SCENE-painikkeet

Ohjelmalähteen ja äänentoisto-ohjelman ja eri asetusten valinta yhdellä painikkeella. Samalla tämä laite kytkeytyy automaattisesti toimintatilaan, jos se on valmiustilassa (s. 46).

6 PROGR A M-painikkeet

V alitse äänentoisto-ohjelma (s. 47)

7 Erillislaitteen ohjauspainikkeet

Erillislaitteen valikkot (s. 109).

8 ON SCREEN- painike

Avaa -kuvaruutuvalikon television kuvaruutuun.

9 Valikkojen ohjauspainikkeet

NuolipainikkeetValitse valikko tai asetus. ENTER Vahvistaa tekemäsi valinnan. RETURN Siirtyy edelliselle valikkosivulle.

0 MODE-painike

V alitse iPodin ohjaustila (s. 60).

A Radion ohjauspainikkeet

Ohjaa FM/AM-radiota, kun ohjelmalähteeksi on valittu TUNER (s.

53).

BAND Valitsee FM- tai AM-taajuusalueen. PRESET Muistissa olevan aseman kuuntelu. TUNING Valitsee radiotaajuuden.

Erillislaitteen ohjauspainikkeet

Ohjaa erillislaitteen ohjelman toistoa, valikkoja ja muita toimintoja, kun ohjelmalähteenä on muu kuin “TUNER” (s. 109).

B Äänentoistotavan valintapainikkeet

Valitse äänentoisto-ohjelma (s . 47).

C INFO-painike

Valitsee etulevyn näytön tietueen (s. 77).

D SLEEP-painike

Uniajastin kytkee laitteen automaattisesti valmiustilaan valitsemasi ajan kuluttua. Määritä toiminta-aika painelemalla painiketta (120 min, 90 min, 60 min, 30 min, off).

E Numerot

Näppäile numeroita, kuten radiotaajuuden.

MEMORY-painike

FM/AM-asemien tallennus muistipaikoille (s. 54).

F TV:n ohjauspainikkeet

Television ohjelmalähde, äänenvoimakkuus ja muut TV-toiminnot (s. 108).

G HDMI OUT (vain RX-V 773)

Valitsee, mitkä HDMI OUT-liittimet antavat eteenpäin video/audiosignaalia (s. 45).

H PARTY (vain RX-V773)

PARTY-toimintatilan valinta (s. 76).

I VOLUME-painikkeet

Säädä äänenvoimakkuus.

J MUTE-painike

Mykistää äänen.

K OPTION-painike

Avaa OPTION-valikon (s. 78).

L DISPLAY-painike

Toimintatilan tietue television kuvaruutuun (s. 77).

M CODE SET-painike

Tallenna erillislaitteiden kauko-ohjauskoodeja tähän kauko-ohjaimeen (s. 108).

* Jos haluat ohjata erillislaitetta kauko-ohjaimella, tallenna ensin

kunkin laitteen kauko-ohjauskoodi (s. 108).

Ominaisuudet

✍

Laitteen rakenne ja toiminnot

Page 14

KÄYTTÖÖNOTTO

Laitteen käyttöönotto

1 Kaiuttimien sijoittaminen (s. 15)

2 Kaiuttimien kytkeminen (s. 19)

3 Televisio (s. 23)

Ohjelmaa toistavien laitteiden

kytkeminen (s. 28)

5 FM/AM-antennien kytkeminen (s. 32)

6 Verkkokytkentä (s. 32)

7 Muiden laitteiden kytkeminen (s. 33)

8 Verkkojohto (s. 35)

9 Valikkokielen valitseminen (s. 36)

Automaattiset kaiutinasetukset (YPAO) (s.

37)

Valitse kaiutinkokoonpano kaiuttimien lukumää r än perusteella. Sijoittele kaiutt imet huoneeseen .

Kytke kaiuttim et tähän laitteesee n .

Kytke televisio laitteeseen.

Kytke videolaitteet (BD/DVD-soitin tms.) ja audiolaitteet (CD-soitin tms.) laitteeseen.

Kytke mukana toimitetut FM- ja AM-antennit tähän laitteeseen.

Kytke tämä la ite internet-verkkoon.

Kytke erillislaitteet, esim. erilline n päätevahvistin (RX - V773) ja tallennin.

Kun olet tehnyt kaikki yllä luetellut vaiheet, kytke virtajohto laitteeseen ja pistorasiaan.

Valitse haluama s i kieli kuvaruutuvalik koihin (perusase tus: englanti).

Käynnistä kuuntelu huoneeseen parhaiten sov el tuvien kaiutinasetuste n (kuten kaiutintasojen ja akustiikkaan vaikuttavien asetusten) automaattivalinta (YPAO).

Valmistelut on nyt tehty. Voit nyt nauttia elokuvista, musiikista, radiosta ja muista ohjelmalähteistä laitteesi avulla!

KÄYTTÖÖNOTTO

✍

Laitteen käyttöönotto

Page 15

Kaiuttimien sijoittaminen

2 3 4 5 6 7 8 9 10

1 Kaiuttimien sijoittaminen

Valitse kaiutinkokoo npano kaiuttimien lukum ää r ä n perusteella. Sijoittele ka iuttimet ja aktiivisubwoofer (jossa sisäänrake nnettu vahvistin) huoneeseen. Tässä luvussa on esimerkkejä kaiutinkokoonpanoista.

Varoitus!

* Perusasetuksen käytön aikana laite pystyy käyttämään 8-ohmisia kaiuttimia. Jos käytössäsi on 6 ohmin kaiuttimet, aseta tämän laitteen kaiutinimpedanssiksi "6 Ω MIN". Tässä tapauksessa voit käyttää etukaiuttimina 4

ohmin kaiuttimia. Lisätietoja kaiuttimien impedanssiasetuksesta, (s. 18).

Kaiutintyyppi Kuva Toiminto

Etu (v) 1 Etu (o) 2 ● ●●●●●●● Keski 3 Toistaa keskikanavan äänen (kuten elokuvan puheosuudet ja lauluosuudet). ●●●●● ● Taka (v) 4 Taka (o) 5 ● ●●●●● Takatehoste (v) 6 Takatehoste (o) 7 ●● Yksi takatehostekaiutin 8 Toistaa oikean ja vasemman takatehostekanavan äänen yhdistettynä. ● Etutehostekaiutin (v) Q Etutehostekaiutin (o) W ●●

Subwoofer 9

* Lisätietoja ihanteellisesta kaiutinkokoonpanosta (s. 121). * Jos sinulla on 7 kaiutinta, käytä kahta niistä takatehoste- tai etutehostekaiuttimina.

Jos haluat vahvistaa takaosan oikeaa/vasenta äänikenttää, käytä niitä takatehostekaiuttimina. Jos haluat luoda luonnollisen kolmiulotteisen äänikentän, käytä niitä etutehostekaiuttimina.

* Jos kytket tähän laitteeseen kaksi subwooferia, ne toistavat samat äänet.

Toistavat vasemman ja oikean etukanavan äänen (stereo).

Toistavat vasemman ja oikean takakanavan äänen. Takakaiuttimet toistavat myös takatehostekanavan äänen, jos takatehostekaiuttimia ei ole kytketty.

Toistavat oikean/vasemman takatehostekanavan äänen.

Toistavat CINEMA DSP-tehosteäänet. Yhdessä CINEMA DSP 3D-toiminnon (s. 50) kanssa etutehostekaiuttimet luovat kuunteluhuoneeseesi luonnollisen kolmiulotteisen äänikentän.

Toistaa LFE-kanavan (low-frequency effect) matalat tehosteäänet ja vahvistaa muiden kanavien bassoääniä. Tämä kanava merkitään lukemalla "0.1". Voit kytkeä tähän laitteeseen kaksi aktiivisubwooferia (subwooferia, jossa on sisäänrakennettu vahvistin).

Kaiutinjärjestelmä (kanavien lukumäärä)

7.1+2 7.1 7.1 6.1 5.1 4.1 3.1 2.1

● ●●●●●●●

● ●●●●●

●●

● ●●●●●●●

KÄYTTÖÖNOTTO

✍

Kaiuttimien sijoittaminen

Page 16

Kaiuttimien sijoittaminen

2 3 4 5 6 7 8 9 10

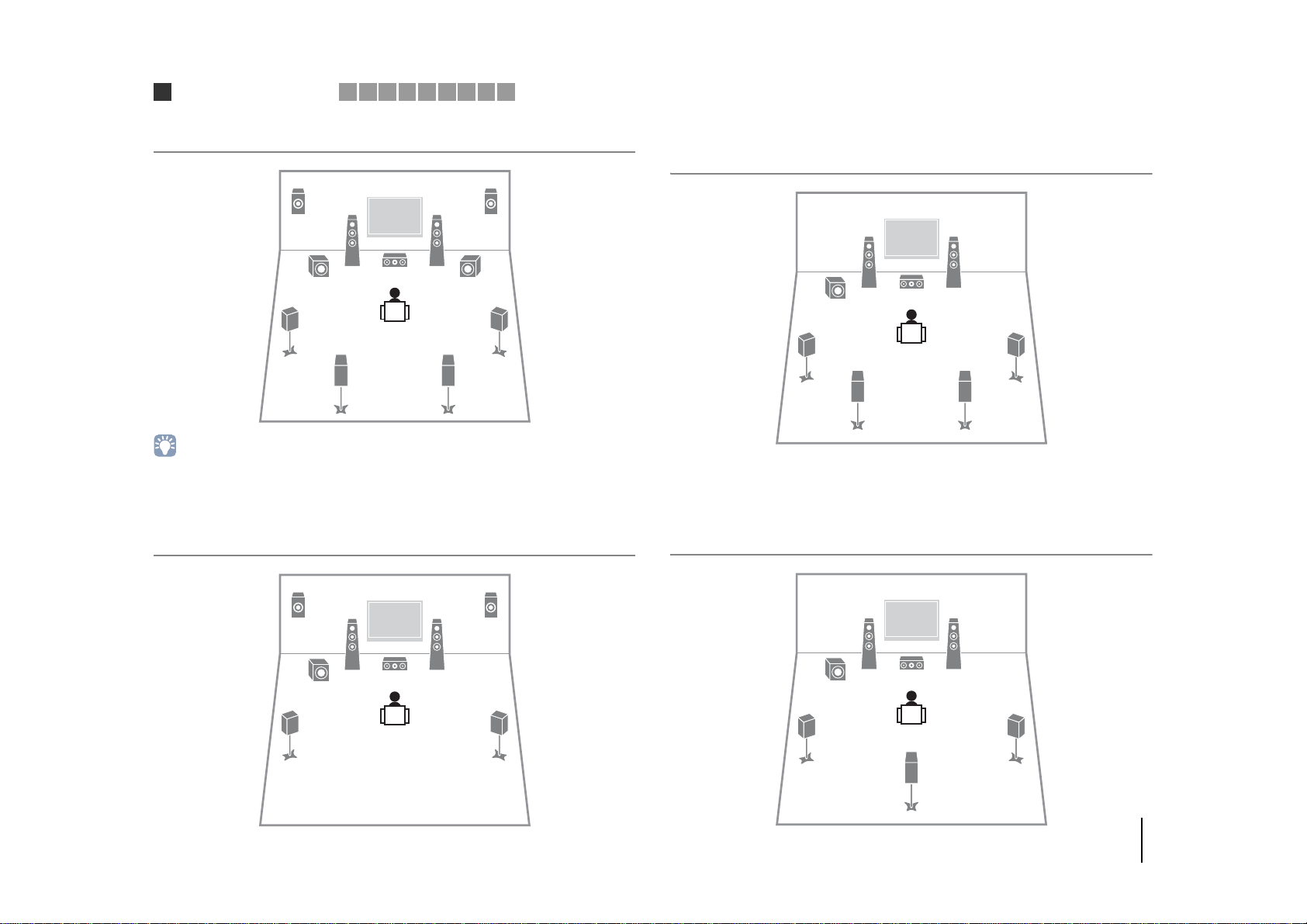

7.1+2 -kanavainen kaiutinjärjestelmä

* Takatehostekaiuttimet ja etutehostekaiuttimet eivät toista ääntä samaan aikaan. Laite valitsee

automaattisesti oikeat kaiuttimet käyttöön valitun CINEMA DSP-tehosteen perusteella (s. 48).

7.1-kanavainen kaiutinjärjestelmä (käytössä etutehostekaiuttimet)

7.1-kanavainen kaiutinjärjestelmä (käytössä takatehostekaiuttimet)

6,1-kanavainen kaiutinjärjestelmä

KÄYTTÖÖNOTTO

✍

Kaiuttimien sijoittaminen

Page 17

Kaiuttimien sijoittaminen

2 3 4 5 6 7 8 9 10

5.1-kanavainen kaiutinjärjestelmä

4.1-kanavainen kaiutinjärjestelmä

3.1-kanavainen kaiutinjärjestelmä

2.1-kanavainen kaiutinjärjestelmä

KÄYTTÖÖNOTTO

✍

Kaiuttimien sijoittaminen

Page 18

Kaiuttimien sijoittaminen

2 3 4 5 6 7 8 9 10

■ Kaiutinimpedanssi

Perusasetuksen käytön aika na la it e pystyy käyttämään 8-ohmisia kaiuttimia. Jos käytössäsi on 6 ohmin kaiuttime t, aseta tämän laitteen kaiutinimpedanssiksi "6 Ω MIN". Tässä tapauksessa voit käyttää etukaiut timina 4 ohmin kaiuttimia.

Kytke virtajohto pistorasiaan ennen kuin kytket kaiuttimet tähän

laitteeseen.

Pidä painettuna etulevyn STRAIGHT-painike, ja paina sitten

MAIN ZONE O-painiketta.

MAIN ZONE O

STRAIGHT

Tarkasta, että "SP IMP." tulee etulevyn näyttöön.

SPIMP.8MIN

Valitse painikkeilla STRAIGHT kohta 6 Ω MIN.

Kytke laite valmiustilaan painamalla MAIN ZONE O-painiketta ja

irrota virtajohto pistorasiasta.

Nyt voit kytkeä kaiuttimet laitteeseen.

KÄYTTÖÖNOTTO

✍

Kaiuttimien sijoittaminen

Page 19

FRONT CENTER SURROUND

SINGLE

SURROUND BACK/BI AMP

ZONE 2/PRESENCE

EXTRA SP

AUDIO

OUT

ZONE 2

OUT

FRONT

SURROUND SUR. BACK

PRE OUT

SINGLE CENTER

SUBWOOFER

SPEAKERS

FRONT CENTER SURROUND

SINGLE

SURROUND BACK/BI AMP

ZONE 2/PRESENCE

EXTRA SP

AUDIO

OUT

ZONE 2

OUT

FRONT

SURROUND SUR. BACK

PRE OUT

SINGLE CENTER

SUBWOOFER

SPEAKERS

Kaiuttimien kytkentä

1 2

3 4 5 6 7 8 9 10

2 Kaiuttimien kytkeminen

Kytke kuunteluhuoneeseen sijoitellut kaiuttimet tähän laitteeseen. Seuraa vassa kuvassa näet esimerkk ikytkennän, jossa tähän vahvistimeen on kytketty 7.1+2-, 7.1-, ja

6.1-kanavainen kaiutinjärjestelmä. Jos valits et muun kaiutinkokoonpa non, kytke kaiuttim e t 6, 1-kanavaisen kaiutinkokoonpanon ohjeiden mukaan-.

Varoitus!

* Irrota laitteen verkkojohto pistorasiasta ja kytke subwoofer pois

toimintatilasta ennen kuin kytket kaiuttimet.

* Tarkista, ettei kaiutinjohdin koske toiseen johtimeen eikä tämän

laitteen metalliosaan. Muuten tämä laite ja kaiuttimet voivat mennä rikki. Jos kaiutinjohdot aiheuttavat oikosulun, etulevyn näyttöön tulee "Check SP Wires", kun kytket tähän laitteeseen virran.

* Kuvissa oleva laite (takalevy) on malli RX-V773.

Kytkentäkaapelit (myydään erikseen)

Kaiutinkaapel it (x kaiuttimien lukumäärä)

+ –

Audiokaapeli (2 kpl ka hden subwooferin kytkentää n)

7.1+2 -kanavainen kaiutinjärjestelmä

7.1-kanavainen kaiutinjärjestelmä (käytössä takatehostekaiuttimet )

Tämä laite

KÄYTTÖÖNOTTO

✍

Kaiuttimien kytkeminen

Page 20

FRONT CENTER SURROUND

SINGLE

SURROUND BACK/BI AMP

ZONE 2/PRESENCE

EXTRA SP

AUDIO

OUT

ZONE 2

OUT

FRONT

SURROUND SUR. BACK

PRE OUT

SINGLE CENTER

SUBWOOFER

SPEAKERS

FRONT CENTER SURROUND

SINGLE

SURROUND BACK/BI AMP

ZONE 2/PRESENCE

EXTRA SP

AUDIO

OUT

ZONE 2

OUT

FRONT

SURROUND SUR. BACK

PRE OUT

SINGLE CENTER

SUBWOOFER

SPEAKERS

FRONT

RON

Kaiuttimien kytkentä

1 2

3 4 5 6 7 8 9 10

7.1-kanavainen kaiutinjärjestelmä

6.1-kanavainen kaiutinjärjestelmä

(käytössä etutehostekaiuttimet )

Tämä laite

■ Kaiutinkaapelien kytkeminen

Kaiutinkaapeleissa on kaksi johdinta. Kytke toinen kaapeli laitteen ja kaiuttimen - (negatiivinen) liittimiin, toinen +

Tämä laite

(positiivinen) liittimiin. Jos johtimet ovat kytkennän helpottamiseksi eriväriset, kytke musta johdin negatiiviseen ja toinen johdin positiiviseen liitt imeen.

a Poista noin 10 mm eristettä jokaisen kaiutinkaapelin

päästä, ja kierrä johtimet tiukasti yhteen.

b Kierrä kaiutinliitin auki. c Työnnä paljaat johtimet liittimen sivussa (yläoikealla tai

alavasemmalla) olevaan aukkoon.

d Kierrä liitin kiinni.

- (Musta)

Using a banana plug

[mallit U.S.A., Canada, China, Australia, General]

a Kiristä kaiutinliitin. b Työnnä banaaniliitin kaiutinliittimet päähän.

Banaaniliitin

Jos käytössä on vain yksi takatehostekaiutin, kytke se SINGLE-li ittimeen (vas en, L).

KÄYTTÖÖNOTTO

✍

Kaiuttimien kytkeminen

Page 21

FRONT CENTER SURROUND

SINGLE

SURROUND BACK/BI AMP

ZONE 2/PRESENCE

EXTRA SP

AUDIO

OUT

ZONE 2

OUT

FRONT

SURROUND SUR. BACK

PRE OUT

SINGLE CENTER

SUBWOOFER

SPEAKERS

Kaiuttimien kytkentä

1 2

3 4 5 6 7 8 9 10

Painamalla kytkettävät kaiutinliittimet

(vain RX-V673)

a Poista noin 10 mm eristettä jokaisen kaiutinkaapelin

päästä, ja kierrä johtimet tiukasti yhteen.

b Paina lukitsin alas. c Työnnä paljaat joht imet liittimeen aukkoon. d Päästä irti lukitsimesta.

+ (Pun.)

- (Musta)

■ Subwoofer

Kytke subwoofer audiokaapelilla.

Audiokaapeli

Bi-amp -kytkentään sopivat etukaiuttimet

Jos käytössäsi on bi-amp -kytkent ää n sopivat etukaiuttimet, kytke ne FRONT-liittimiin ja SURROU ND BACK/BI-AMP-liittimiin.

Ota bi-amp -toiminto käyttöön kytkemällä ensin laitteen virtajohto pistorasiaan. Valitse sitten Setup-valikossa asetus "Power Amp Assign" - "5ch BI-AMP" (s. 91).

Tämä laite (takaa)

Varoitus!

* Ennen kuin teet BiAmp-kytkennän, irrota mahdolliset levyt tai

kaapelit, jotka yhdistävät bassoelementin diskanttielementtiin. Lisätietoja kaiuttimien käyttöohjeessa. Ellet tee BiAmp-kytkentää, varmista ennen kaiutinkaapelien kytkemistä, että elementtien välinen levy tai kaapeli on paikallaan.

* Takatehostekaiuttimia ei voi käyttää bi-amp -kytkennän aikana.

KÄYTTÖÖNOTTO

✍

Kaiuttimien kytkeminen

Page 22

Tulo/lähtöliittimet ja kaapelit

■ Video/audioliittimet

☛ HDMI-liittimet

Digitaalinen video- ja audiosignaali välittyvät yhden liitännän kautta. Tee kytkentä HDMI-kaapelilla.

HDMI-kaapeli

* Käytä 19-napaista HDMI-kaapelia, jossa on HDMI-logo.

Suosittelemme käyttämään enintään 5,0 metriä pitkää kaapelia signaalin laatuhäviön estämiseksi.

* Jos kytket laitteen, jossa on DVI-liitin, tarvitset HDMI/DVI-D

-kaapelin.

* Tämän laitteen HDMI-liittimet ovat yhteensopivia HDMI Control

-ohjauksen, Audio Return Channel (ARC) -toiminnon, 3D-videon ja 4K-videon läpiviennin kanssa.

* Käytä erittäin nopeaa high speed HDMI -kaapelia, jos haluat toistaa

3D- tai 4K-videota.

■ Videoliittimet

☛ COMPONENT VIDEO -liittimet

Nämä liittimet välittävät signaalia, joka jakautuu kolmeen osaan: luminanssi (Y), sininen krominanssi (PB) ja punaine n krominanssi (PR). Käytä kolmiosaista komponenttivideokaapelia.

Komponenttivideokaapeli

☛ VIDEO -liittimet

Nämä liittimet välittävät analogista videosignaalia. Käytä videokaapelia.

Videokaapeli

■ Audioliittimet

☛ OPTICAL -liittimet

Nämä liittimet v älitt ävät di gita aliaud iosi gnaali a. Käyt ä opti sta digitaalikaapelia. Poista kaapelin päässä mahdollisesti oleva korkki ennen käyttöä.

Optinen digitaalikaapeli

OPTICAL

)

(

☛ COAXIAL -liittimet

Nämä liittimet välittävät digitaaliaudiosignaalia. Käytä koaksiaalist a digitaalikaape li a.

Koaksiaalinen

☛ AUDIO -liittimet

Nämä liittimet välittävät analogista stereoaudiosignaalia. Käytä stereoka apelia.

Stereokaapeli

KÄYTTÖÖNOTTO

✍

Tulo/lähtöliittimet ja kaapelit

Page 23

Tukeeko TV

1 2 3

TV-kytkentä

4 5 6 7 8 9 10

3 Television kytkeminen

Kytke televisio tähän laitteeseen niin, että ohjelmalähteistä tähän laitteeseen tuleva videosignaali siirtyy eteenpäin televisioon.

Voit ohjata televisio-ohjelman ääne n toistumaan täm än laitteen kautt a. Valitse kytken tätapa television vi deotuloliittimie n ja toimintojen perusteella. Valitse oikea kytkentätapa television käyt töohjeiden avulla.

Audio Return Channel

(ARC)-toimintoa?

Kyllä

■ Kytkentätapa 1 (s. 23)

Tukeeko TV

HDMI Control -ohjausta?

Kyllä

■ Kytkentätapa 2 (s. 25)

Onko TV:ssä

HDMI -tuloliitin?

Kyllä

■ Kytkentätapa 3 (s. 26)

■ Kytkentätapa 4 (s. 27)

HDMI-ohjaus

HDMI-ohja uk s en avulla voit ohjata erillislai tt eita HDMI-kytk ennän kautta. Jos k ytket tähän laitteeseen HDMI-ohjausta tukevan television HDMI-kaapelilla, voit ohjata tämän laitteen toimintoja (virrankytkentä, äänenvoimakkuus, jne.) television kauko-ohjaimella. Lisäksi voit ohjata ohjelmalähdelaitteita (HDMI-ohjausta tukeva BD/DVD-soitin jne.), jotka on kytketty tähän laitteeseen HDMI-kaapelilla. Lisätietoja, ks. "HDMI Control s. 126).

Tietoja Audio Return Channel (ARC) -toiminnosta

ARC-toiminnon avulla audiosignaalit kulkevat kumpaankin suuntaan HDMI-ohjauksen aikana. Jos siis kytket tähä n laitteeseen yhdellä HD M I-kaapelilla televisi on, joka tukee ARC-toimintoa ja H DMI - ohjausta, voit toistaa ohjelmalähteiden video/au diosignaalia televisiosta tai television audiosignaalia tästä laitteesta.

■

Kytkentätapa 1 (HDMI Control/ARC-yhteensopiva televisio)

Kytke tämä laite ja televisio toisiinsa HDMI-kaapelilla.

* Seuraavissa ohjeissa oletetaan, että et ole muuttanut Setup-valikon "HDMI"-asetuksia (s. 96). * (vain RX-V773)

HDMI Control on käytettävissä vain HDMI OUT 1 -liitännän kautta.

HDMI OUT (ARC)-liitin

OUT

Tämä laite (Takaa)

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

AV 1 AV 2 AV 3 AV 4 AV 5

* os olet kytkenyt television tähän laitteeseen HDMI-kaapelilla, voit ohjata kaikki tähän laitteeseen tulevat

videosignaalit eteenpäin televisioon (paitsi joitakin komponenttivideosignaaleja) riippumatta siitä, millä kytkennällä videolaite on liitetty tähän laitteeseen. Lisätietoja: ks. "Videosignaalin tiet" (s. 125).

* Jos kytket television tähän laitteeseen HDMI-kaapelilla, voit käyttää iPodia, USB-muistilaitetta ja

verkko-ohjelmalähteitä sekä säätää tämän laitteen asetuksia television kuvaruudulla näkyvän valikon kautta.

* (vain RX-V773)

Toisen television tai projektorin voit kytkeä HDMI OUT 2-liittimeen (s. 27).

HDMI

ARC

NETWORKDC OUT

(

)

NET

COAXIAL COAXIAL

VIDEO

(TV)

HDMI

ARC

HDMI

OUT

ANTENNA

(

)

RADIO

OUT

AV 6

HDMI-tuloliitin

(ARC-yhteensopiva)

HDMI

ARC

HDMI

KÄYTTÖÖNOTTO

✍

Television kytkeminen

Page 24

1 2 3

TV-kytkentä

4 5 6 7 8 9 10

☛ Välttämättömät asetukset

Tee seuraavat asetukset, jos haluat käyttää HDMI-ohjausta ja ARC-toimintoa. Lisätietoja telev isi on kä ytöstä ja asetuksista, ks. television käyttöohjeet.

Kun olet kytkenyt erillislaitteet (TV, ohjelmalähdelaitteet jne.) ja tämän

laitteen virtajohdon, kytke tämä laite, televisio ja ohjelmalähde laitteet toimintatilaan.

Tee tarvittavat asetukset tästä laitteesta.

a Varmista, että ARC-toiminto on valittu käyttöön televisiosta. b Valitse televisiosta kanava, joka näytt ää tästä laitteesta tulevan kuvasignaalin. c Paina ON SCREEN-painiketta.

SCREEN

RETURN

d Use the cursor keys to select “Setup” and press ENTER.

e Valitse nuolipainikkeilla (Y/Z) kohta “HDMI”.

ENTER

DISPLAYRETURN

ISPL

OPTION

PTIO

ON SCREEN Nuolipainikkeet ENTER

h Paina ON SCREEN-painiketta.

Tee HDMI Control -ohjausasetukset.

a Salli HDMI-ohjaus televisiosta ja ohje l maa toistavista laitteista (esim. HDMI-ohjausta

tukevasta BD/DVD-soittimesta).

b Kytke pois toimintatilast a ensin televisio, sitten tämä laite ja ohjelmalähdelaitteet . c Kytke ensin tämä laite ja ohjelmalähdelaitteet toimintatilaan, kytke sitten televisioon

virta.

d Valitse televisiosta kanava, joka näyttää tästä laitteesta tulevan kuvasignaalin. e Tarkasta seuraavat kohdat.

Tämä laite: Valittuna on se tuloliitin, johon ohjelmalähdelaite on kytket ty. Jos näin ei ole, valitse tulolähde itse.

Televisio: Ohjelmalähdelaitteen toistama kuva näkyy kuvaruudulla.

f Varmist a, että tämän laitteen ja television toiminnot tahdistuvat oikein. Tarkista se

sammuttamalla televisio tai säätämällä television äänenv oimakkuutta television kauko-ohjaimella.

Nyt tarvittavat as etukset on tehty. Jos valitset television kauko- o hjaimella televisiokanavan, tä män laitteen ohjelmalähteeksi

valikoituu automaattise st i "AV 4" ja television ääni toistuu tämän laitteen kautta. Ellei television ääni kuulu , ta rkista, että Setup-valikossa on as et ukse na "ARC - On” (s. 97).

* Ellei HDMI-ohjaus toimi kunnolla, kytke laitteet pois toimintatilasta ja sitten takaisin toimintatilaan (tai irrota

niiden virtajohdot pistorasiasta ja kytke ne sitten takaisin). Tämä saattaa poistaa ongelman.

* Mikäli tämän laitteen toimintatila ei tahdistu television toimintatilaan, tarkista television audiolähtöasetusten

ensisijaisuus.

* Jos ääni on katkonaista ARC-toiminnon aikana, valitse Setup-valikosta asetus “ARC" (s. 97) - “Off”, ja siirrä

television audiosignaali tähän laitteeseen optisella digitaalikaapelilla (s. 25).

* “Laitteen perusasetusten mukaan television ääni ohjataan liitinryhmään “AV 4”. Jos kytkit AV 4-liittimiin

jonkin erillislaitteen, muuta television audiotulon asetuksia Setup-valikon kohdassa "TV Audio Input" (s.

96). Jos haluat käyttää SCENE-toimintosarjaa (s. 46), myös kohdan "SCENE(TV)" tuloasetus pitää muuttaa.

f Valitse nuolipainikkeilla (U/V) "HDMI Control" ja paina ENTE R. g Valitse nuolipainikkeilla kohta "On".

KÄYTTÖÖNOTTO

✍

Television kytkeminen

Page 25

1 2 3

TV-kytkentä

4 5 6 7 8 9 10

■ Kytkentätapa 2 (HDMI Control -yhteensopiva televisio)

Kytke tämä la it e ja televisio toisiinsa HDMI-ka apelilla ja optis e lla digitaalikaapelilla.

* Seuraavissa ohjeissa oletetaan, että et ole muuttanut Setup-valikon "HDMI"-asetuksia (s. 96). * (vain RX-V773)

HDMI Control on käytettävissä vain HDMI OUT 1 -liitännän kautta.

HDMI OUT-liitin

OUT

Tämä laite (Takaa)

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

AV 1 AV 2 AV 3 AV 4 AV 5

* os olet kytkenyt television täh n laitteeseen HDMI-kaapelilla, voit ohjata kaikki tähän laitteeseen tulevat

* Jos kytket television tähän laitteeseen HDMI-kaapelilla, voit käyttää iPodia, USB-muistilaitetta ja

verkko-ohjelmalähteitä sekä säätää tämän laitteen asetuksia television kuvaruudulla näkyvän valikon kautta.

* (vain RX-V773)

Toisen television tai projektorin voit kytkeä HDMI OUT 2-liittimeen (s. 27).

HDMI

ARC

NETWORKDC OUT

(

)

NET

COAXIAL COAXIAL

VIDEO

(TV)

HDMI

ARC

AV 4 (OPTICAL)-liitin Audiolähtöliitin

HDMI

OUT

ANTENNA

(

)

RADIO

HDMI-tuloliitin

HDMI

OPTICAL

AV OUT

OPTICAL

(TV)

AV 6

AV 4

(Digital optical)

☛ Välttämättömät asetukset

Tee seuraavat asetukset käyttääksesi HDMI-ohjausta. Lisätietoja television käytöstä ja asetuksi s ta, ks. television k äyttöohjeet.

Kun olet kytkenyt erillislaitteet (TV, ohjelmalähdelaitteet jne.) ja

tämän laitteen virtajohdon, kytke tämä laite, televisio ja ohjelmalähdelaitteet toimi ntatilaan.

Tee tarvittavat asetukset tästä laitteesta.

a Valitse televisiosta kanava, joka näyttää tästä laitteesta tulevan kuvasignaalin. b Paina ON SCREEN-painiketta.

SCREEN

RETURN

c Valitse nuolipainikkeilla Setup ja paina ENTER.

d Valitse nuolipainikkeilla (Y/Z) kohta “HDMI”.

ENTER

DISPLAYRETURN

OPTION

PTIO

ISPL

ON SCREEN Nuolipainikkeet ENTER

e Valitse nuolipainikkeilla (U/V) "HDMI Control" ja paina ENTER. f Valitse nuolipainikkeilla kohta "On". g Paina ON SCREEN-painiketta.

KÄYTTÖÖNOTTO

✍

Television kytkeminen

Page 26

1 2 3

TV-kytkentä

4 5 6 7 8 9 10

T ee HDMI Control -ohja usa setu kse t.

a Salli HDMI-ohjaus televisiosta ja ohjelmaa toistavista laitteis ta (esim. HDMI-ohjausta

tukevasta BD/DVD-soittimesta).

b Kytke pois toimintatilasta ens i n televisio, sitten tämä laite ja ohjelmalähdelaitteet. c Kytke toimintatilaan ensin tämä laite ja ohjelmaläht eet, sitten televisio. d Valitse televisiosta kanava, joka näytt ää tästä laitteesta tulevan kuvasignaalin. e Tarkasta seuraavat kohdat.

Tämä laite: Valittuna on se tuloliitin, johon ohjelmalähdelaite on kytketty. Jos näin ei ole, valitse tulolähde itse.

Televisio: Ohjelmalähdelaitteen toistama kuva näkyy kuvaruudulla.

f Varmista , että tämän laitteen ja television toiminnot tahdistuvat oikein. Tarkista se

sammuttamalla telev i sio tai säätämällä television äänenvoimakkuutta television kauko-ohjaimella.

Nyt tarvittavat asetukset on tehty. Jos valitset television kauko-ohjaimella tel evisiokanavan, tämän laitteen ohjelmalähteeksi

valikoituu automaattisesti "AV 4" ja television ääni toistuu tämän laitteen kautta.

* Ellei HDMI-ohjaus toimi kunnolla, kytke laitteet pois toimintatilasta ja sitten takaisin toimintatilaan (tai irrota

niiden virtajohdot pistorasiasta ja kytke ne sitten takaisin). Tämä saattaa poistaa ongelman.

* Mikäli tämän laitteen toimintatila ei tahdistu television toimintatilaan, tarkista television audiolähtöasetusten

ensisijaisuus.

* Laitteen perusasetusten mukaan television ääni ohjataan liitinryhmään “AV 4”. Jos kytkit AV 4-liittimiin

jonkin erillislaitteen tai haluat käyttää television kytkemiseen jotain muuta tuloliitintä (muuta kuin OPTICAL), muuta television audiotulon asetuksia Setup-valikon kohdassa TV Audio Input (s. 96). Jos haluat käyttää SCENE-toimintosarjaa (s. 46), myös kohdan "SCENE(TV)" tuloasetus pitää muuttaa.

■ Kytkentätapa 3 (TV, jossa HDMI-tuloliittimet)

Kytke tämä laite ja televisio toisiinsa HDMI-kaapelilla ja optisella digitaalikaapelilla.

HDMI OUT-liitin

OUT

Tämä laite (Takaa)

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

AV 1 AV 2 AV 3 AV 4 AV 5

Jos valitset tämän laitteen o hjelmaläht eeksi "AV 4" painamalla AV 4- tai S C ENE(TV)

-painiketta, television ääni toistuu tämän laitteen kautta.

* Jos olet kytkenyt television tähän laitteeseen HDMI-kaapelilla, voit ohjata kaikki tähän laitteeseen tulevat

* Jos kytket television tähän laitteeseen HDMI-kaapelilla, voit käyttää iPodia, USB-muistilaitetta ja

verkko-ohjelmalähteitä sekä säätää tämän laitteen asetuksia television kuvaruudulla näkyvän valikon kautta.

* Jos kytkit AV4-liittimiin jonkin erillislaitteen tai haluat käyttää television kytkemiseen jotain muuta tuloliitintä

(muu kuin OPTICAL), kytke televisio AV1-6- ja AUDIO 1-2-liittimiin. Jos haluat käyttää SCENE-toimintosarjaa (s. 46), myös kohdan "SCENE(TV)" tuloasetus pitää muuttaa.

* (vain RX-V773)

Toisen television tai projektorin voit kytkeä HDMI OUT 2-liittimeen (s. 27).

HDMI

ARC

NETWORKDC OUT

(

)

NET

COAXIAL COAXIAL

VIDEO

(TV)

HDMI

ARC

AV 4 (OPTICAL)-liitin Audiolähtöliitin

HDMI

OUT

ANTENNA

(

)

RADIO

HDMI-tuloliit

HDMI

OPTICAL

OUT

AV 6

OPTICAL

(TV)

AV 4

(Digital optical)

KÄYTTÖÖNOTTO

✍

Television kytkeminen

Page 27

1 2 3

TV-kytkentä

4 5 6 7 8 9 10

■ Kytkentätapa 4 (TV, jossa ei ole HDMI-tuloliittimiä)

Jos kytket videol aitteen tämän laitteen AV 1-2 (COMPONEN T VIDEO)-liitt imiin, kytke televisio MONITOR OUT (COMPONENT VIDEO) -liittimiin.

Jos kytket videolaitt een tämän laitteen AV 3-6 (VIDEO)- tai etulevyn VIDEO-liittimeen, kytke televisio MONITOR OUT (VIDEO) -liittimiin.

Jos valitset tä män lait teen ohjelma läht eeksi " AV 4" painamalla AV 4- tai SCENE(TV)-painike tta, television ääni toistuu tämän laitteen kautta.

* Ellet kytke televisiota tähän laitteeseen HDMI-kaapelilla, tähän laitteeseen HDMI-liitännän kautta tulevaa

kuvasignaalia ei saa television kuvaruutuun.

* Käyttö television kuvaruudun kautta on mahdollista vain, jos televisio on kytketty tähän laitteeseen

HDMI-kaapelilla.

* Jos kytkit AV 4-liittimiin jonkin erillislaitteen tai haluat käyttää television kytkemiseen jotain muuta tuloliitintä

(muu kuin OPTICAL), kytke televisio AV1-6- ja AUDIO 1-2-liittimiin. Jos haluat käyttää SCENE-toimintosarjaa (s. 46), myös kohdan "SCENE(TV)" tuloasetus pitää muuttaa.

☛ COMPONENT VIDEO-kytkentä (komponenttivideokaapelilla)

Videotuloliitin

(Component video)

OPTICAL

COMPONENT

VIDEO

Tämä laite (takaa)

ARC

VIDEO

OPTICAL

COAXIAL

(TV)

AV 3 AV 4 AV 5

(COMPONENT VIDEO)

HDMI 1

(

OUT

HDMI

BD/DVD

ANTENNA

(

)

RADIO

AV OUT

OPTICAL

AV 6

AUDIO 1 AUDIO 2

(TV)

AV 4

AV 4 (OPTICAL)-liitin

MONITOR OUT

-liittimet

COMPONENT

VIDEO

HDMHDMI 2

)

COMPONENT

VIDEO

REMOT

OUT

VIDEO

MONITOR O

12V

MONITOR OUT

TRIGGER O

Audiolähtöliitin

(Digital optical)

☛ VIDEO (komposiittivideo) -kytkentä (videokaapelilla)

Tämä laite (takaa)

NETWORKDC OUT

(

)

NET

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

COAXIAL COAXIAL

AV 1 AV 2 AV 3 AV 4 AV 5

(TV)

MONITOR OUT

(VIDEO)-liitin

HDMI 1

HDMI 2

(

)

OUT

HDMI

ARC

BD/DVD

VIDEO

ANTENNA

(

)

RADIO

COMPONENT

VIDEO

ITOR OUT

VIDEO

MONITOR OUT

OUT

AV 6

AUDIO 1 AUDI O 2

OPTICAL

(TV)

AV 4

OUT

TRIGG

AV 4 (OPTICAL)-liitin Audiolähtöliitin

Videotuloliitin

(komposiitti)

OPTICAL

(Digital optical)

VIDEO

■ Toinen televisio tai projektori

(vain RX-V773) Tässä laitteessa on 2 HDMI-lähtöliitintä. Jos kytket tähä n la itteeseen toisen television tai

projektorin HDMI-kaapelill a, voit valita kauko -o hjaimella, mis tä televisiosta (t ai projektorista) haluat nähdä o hjelman (s. 45).

HDMI OUT 2-liitin

OUT

Tämä laite

NETWORKDC OUT

(

)

NET

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

COAXIAL COAXIAL

AV 1 AV 2 AV 3 AV 4 AV 5

HDMI

ARC

OUT

HDMI

ARC

(TV)

HDMI

ANTENNA

(

)

RADIO

OUT

AV 6

TV (jo kytketty)

HDMI

HDMI-tuloliitin

Projektori

* HDMI Control on käytettävissä vain HDMI OUT 2-liitännän kautta.

KÄYTTÖÖNOTTO

✍

Television kytkeminen

Page 28

1 2 3 4

Ohjelmalähteiden kytkentä

5 6 7 8 9 10

4 Ohjelmaa toistavien laitteiden kytkeminen

Tässä laitteess a on er ilaisia tuloliitti miä, mukaan lukien HDMI-tu loliittimet, joihin voit kytkeä erityyppisiä oh j elmaa toistavia laitteita. Lisä ti etoja iPodin tai USB-muistilait teen kytkemises tä seuraavilla sivuilla.

Ði Pod- kytkentä (s. 58) ÐUSB-muistilaitteen kytkentä (s. 62)

Videolaitteiden kytkeminen (esim. BD/DVD-soitin)

Kytke laitteeseen videolaitteita, esim. BD/DVD-soitin, digisovitin (STB) ja pelikonsoli. Valitse yksi seuraavista kytkentätavoista videolaitteessa olevien audi o/videolähtöjen perust eella. Jos videolaitteessa on HD MI-lähtö, suosittelemme HDMI- ky tkentää.

* Jos tässä laitteessa käytettävissä oleva video/audiotulojen yhdistelmä ei vastaa videolaitteesi liittimiä,

muuta yhdistelmä vastaamaan erillislaitteen lähtöliittimiä (s. 29).

■ HDMI-kytkentä

Kytke tämä laite ja videolaite toisiinsa HDMI-kaapelilla.

HDMI 1-5 -liittimet

HDMI 1

(

)

BD/DVD

Tämä laite (takaa)

VIDEO

OPTICAL

COAXIAL

(TV)

AV 3 AV 4 AV 5

HDMI 1

(

)

OUT

HDMI

BD/DVD

ARC

ANTENNA

(

)

RADIO

COMPONENT

VIDEO

MONITOR OUT

OUT

AV 6

AUDIO 1 AUDIO 2

HDMI 4 HDMI 5HDMI 3HDMI 2

FRONT CENTER

REMOTE

OUT

VIDEO

12V

0.1A

TRIGGER OUT

AUDIO

ZONE 2

OUT

Jos valitset ohjelmalähteen painamalla HDMI 1 -5-painiketta, vide olaitteen video- j a audiosignaalit toi s tuvat tämän laitteen kautta.

HDMI

HDMI 4 HDMI 5HDMI 3HDMI 2

HDMI-lähtöli

HDMI

Videolaite

■ Komponenttivideokytkentä

Kytke videolaite tähän laitteeseen komponenttivideokaapelilla ja audiokaapelilla (optinen digitaalikaapeli tai koaksiaalinen digitaalikaapeli). Valitse audiotuloliittimet (tästä laitteesta) videolaitteessa olev ien audiolähtöjen perust eella.

Videolaitteen lähtöliittimet

Video Audio

Component video

Tämä laite

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

AV 1 AV 2 AV 3 AV 4 AV 5

AV 1-2

(COMPONENT VIDEO)

-liittimet

COMPONENT

VIDEO

NETWORKDC OUT

(

NET

COAXIAL COAXIAL

)

OUT

HDMI

ARC

VIDEO

(TV)

AV 6

OPTICAL COAXIAL

AV1 AV 2

AV 1 (OPTICAL)-liitin tai AV 2 (COAXIAL)-liitin

Digital optical AV 1 (COMPONENT VIDEO + OPTICAL) Digital coaxial AV2 (COMPONENT VIDEO + COAXIAL)

(component video)

OPTICAL

COAXIAL

Audiolähtöliitin (Digital optical tai digital coaxial)

ANTENNA

(

)

RADIO

AV OUT

Jos valitset ohj e lmalähteen painamalla AV 1-2-painiketta, videolaittee n video- ja audiosignaalit toistuvat tämän laitteen kau tta.

* AV 1-2-liittimeen tuleva komponenttividoesignaali (muu kuin 480i/576i) voidaan ottaa ulos vain MONITOR

OUT (COMPONENT VIDEO)-liittimistä. Jos haluat nähdä sellaisen videosignaalin, sinun on kytkettävä televisio MONITOR OUT (COMPONENT VIDEO)-liittimiin (s. 27).

Tämän laitteen tuloliiti n

Videolähtöliitin

COMPONENT

VIDEO

Videolaite

* Jos haluat katsella HDMI 1-5-liittimeen tulevaa videota, sinun on kytkettävä televisio tämän laitteen HDMI

OUT-liittimeen (s. 23 - 26).

KÄYTTÖÖNOTTO

✍

Ohjelmaa toistavien laitteiden kytkeminen

Page 29

1 2 3 4

Ohjelmalähteiden kytkentä

5 6 7 8 9 10

■ Komposiittivideokytkentä

Kytke videolaite tähän laitteeseen videokaapelilla ja audiokaapelilla (optinen digitaalikaapeli tai koaksiaalinen digitaalikaapeli tai stereokaapeli). Valitse audiotuloliittimet (tästä laitteesta) videolaitteessa olevien audiolähtöjen perusteella.

Videolaitteen lähtöliittimet

Video Audio

Digital coaxial AV 3 (VIDEO + COAXIAL)

Composite video

Digital optical AV4 (VIDEO + OPTICAL)

Analog stereo AV 5-6 (VIDEO + AUDIO)

AV 3-6 (VIDEO)-liitin

NETWORKDC OUT

(

)

NET

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

COAXIAL COAXIAL

AV 1 AV 2 AV 3 AV 4 AV 5

Tämä laite

Mikä tahansa AV 3 (COAXIAL)- tai

OUT

HDMI

VIDEO

ARC

ANTENNA

(

)

RADIO

VIDEO

COAXIAL

(TV)

OUT

AV 6

OPTICAL

(TV)

AV 4 (OPTICAL)-liitin

AV 5-6 (AUDIO) -liittimet

(digital optical, digital coaxial tai

Jos valitset ohjelma lä h t ee n pa inamalla AV 3-6-painiketta, vide olaitteen video- ja audiosignaalit toistuvat tämän laitteen kautta.

* Jos haluat katsella AV 3-6 (VIDEO)-liittimeen tulevaa videota, sinun on kytkettävä televisio tämän laitteen

HDMI OUT-liittimeen (s. 23-26) tai MONITOR OUT (VIDEO)-liittimeen (s. 27).

Tämän laitteen tuloliitin

Videolähtöliitin

(composite video)

VIDEO

Videolaite

COAXIAL

OPTICAL

Audiolähtöliitin analogstereo)

■ Muuta tuloliittimien yhdistelmää (video & audio)

Jos tässä laitteessa käytettävissä oleva video/audiotulojen yhdistelmä ei vastaa videolaitteesi liittimiä, muuta yhdistelmä vastaamaan erillislaitteen lähtöliittimiä. Näin voit kytkeä tähän laitteeseen vid eolaitteen, joss a o n seuraavat video/au diolähtöliitti met.

Videolaitteen lähtöliittimet Tämän laitteen tuloliitin

Video Audio Video Audio

VIDEO

Videolaite

AV 1 (OPTICAL) AV 4 (OPTICAL)

AV 5-6 (AUDIO)

AUDIO 1-2

AV 5-6 (AUDIO)

AUDIO 1-2

Digital optical HDMI 1-5

HDMI

Digital coaxial HDMI 1-5 AV 2-3 (COAXIAL)

Analog stereo HDMI 1-5

Component video Analog stereo

AV 1-2

(COMPONENT VIDEO)

☛ Välttämättömät asetukset

Esim. jos kytkit videolaitteen tämän laitteen AV 2 (COMPONENT VIDEO)- ja AV 5 (AUDIO)-liittimiin, muuta asetusta seuraavasti.

Videolähtöliitin

AUDIO

(Component video)

COMPONENT

AV 2 (COMPONENT VIDEO) -liittimet

Tämä laite (takaa)

NETWORKDC OUT

(

)

NET

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

COAXIAL COAXIAL

AV 1 AV 2 AV 3 AV 4 AV 5 AV 6

VIDEO

(TV)

OUT

HDMI

ARC

AV 5

AV 5 (AUDIO) -liittimet

Audiolähtöliitin

(Analog stereo)

* Seuraava toiminto on mahdollista vain, jos televisio on kytketty tähän laitteeseen HDMI-kaapelilla.

KÄYTTÖÖNOTTO

✍

Ohjelmaa toistavien laitteiden kytkeminen

Page 30

DISPLAYRETURN

ENTER

SCREEN

OPTION

TOP MENU

POP-UP/MENU

DISPLAYRETURN

OPTION

TOP MENU

POP-UP/MEN

NET

TUNER

USB

AUDIO

V-AUX

121234

TUNE

V-AU

1 2 3 4

Ohjelmalähteiden kytkentä

5 6 7 8 9 10

Kun olet kytkenyt erillislaitteet (kuten television ja

ohjelmalähdelaitteet) ja tämän laitteen virtajohdon, kytke tämä laite, televisio ja ohjelmalähdelaitteet toimintatilaan.

Valitse AV 2-painikkeella “AV 2” (käytettävä videotuloliitin)

ohjelmalähteeksi.

AV 2

ON SCREEN

Nuolipainikkeet

ENTER

Paina ON SCREEN-painiketta.

Valitse nuolipainikkeilla Input ja paina ENTER.

Valitse "AV2" (käytettävä videotuloliitin) nuolipainikkeilla (

paina sitten nuolipainiketta (

Y/Z

) ja

Valitse nuolipainikkeilla Audio In ja paina ENTER.

Valitse "AV5" (käytettävä audiotuloliitin) nuolipainikkeilla.

Paina ON SCREEN-painiketta.

Nyt tarvittavat as etukset on tehty. Jos valitset ohjelmalähteeksi "A V 2" painamalla A V 2-painiketta, videolaitteen toistama video- ja audiosignaali toistuvat tämän laitteen kau tt a.

KÄYTTÖÖNOTTO

✍

Ohjelmaa toistavien laitteiden kytkeminen

Page 31

COMPONENT

AV 1 AV 2 AV 3 AV 4 AV 5

AUDIO 1 AUDIO 2

OUT

AV 6

VIDEO

OPTICAL OPTICAL

(TV)

COAXIAL COAXIAL

COMPONENT

VIDEO

MONITOR

HDMI 1

(

BD/DVD

)

NETWORKDC OUT

0.5A

( NET

)

ANTENNA

(

RADIO

)

HDMI

OUT

ARC

1 2 3 4

Ohjelmalähteiden kytkentä

5 6 7 8 9 10

Audiolaitteiden kytkeminen (esim. CD-soitin)

Kytke tähän laitteeseen audiolaite (esim. CD - s oitin, MD-soiti n, levysoitin jne.) Valitse yksi seuraavista kytkentätavoista audiolaitteessa olevien audiolähtöjen perusteella.

Audiolaitteen aud i o läh tö lii tti me t Tämän laitteen audiolähtöliittimet

Digital optical

Digital coaxial AV 2-3 (COAXIAL)

Analog stereo

Levysoitin (PHONO) PHONO*

* RX-V773, paitsi mallit U.S.A. ja Kanada

Audiolähtöliitin (PHONO)

PHONO -liittimet*

Tämä laite (Takaa)

PHONO

GND

AV 1-6 -liittimet

AUDIO 1-2 -liittimet

Maajohto

OPTICAL

COAXIAL

(digital optical, digital coaxial tai

Jos valitset ohjelmalähteen painamalla AV 1-6-, AUDIO 1-2- tai PHONO-painiketta, audiolaitteen toistama audiosignaali toistuu tämän laitteen kautta.

AV 1 (OPTICAL) AV 4 (OPTICAL)

AV 5-6 (AUDIO)

AUDIO 1-2

PHONO

GND

OPTICAL

COAXIAL

Audiolähtöliitin

analog stereo)

Levysoitin

Audiolaite

Etulevyn liittimet

VIDEO AUX-littimeen voit kytkeä tilapäisesti käytettävän laitteen, kuten pelikonsolin ja videokameran.

USB-liittimeen voit kytkeä iPodin tai USB-tallennuslaitteen. Lisätietoja iPodista (s. 58) ja USB-muistilaitteesta (s. 62).

Lopeta ohjelman toisto kytkettävästä laitteesta ja vaimenna tämän laitteen äänenvoimakkuus ennen kytkemistä.

DVD

PHONES

SILENT

CINEMA

YPAO MIC

CONTROL

TONE

PROGRAM

Tämä laite

Pelikonsoli

Videokamera

Jos valitset ohjelmalähteeksi "V-AUX" painamalla V-AUX-painiketta, liittimeen kytketyn laitteen tois tama video- ja au diosignaali tois tuvat tämän laitteen kautta.

* Jos haluat katsella VIDEO AUX (HDMI IN)-liittimeen tulevaa videota, sinun on kytkettävä televisio tämän

laitteen HDMI OUT-liittimeen (s. 23-26).

* Valitse HDM-kaapeli kytkettävässä laitteessa olevan liitintyypin mukaan.

RADIO

NET

AUX USB

VIDEO

STRAIGHT

VIDEO

HDMI IN

HDMI

iPod/iPhone/iPad

5V 2.1A

Levysoitin

* (RX-V773, paitsi mallit U.S.A. ja Kanada) * PHONO-littimeen voidaan kytkeä MM-äänirasia. Jos haluat kytkeä PHONO-liittimeen levysoittimen,

jossa on matalan lähtöjännitteen MC-äänirasia, käytä asianmukaista muuntajaa.

* Kytke levysoitin GND-liittimeen kohinan vähentämiseksi.

* Jos valitset ohjelmalähteeksi “USB”, VIDEO-liittimeen tuleva videosignaali lähtee eteenpäin HDMI OUT- ja

MONITOR OUT (VIDEO)-liittimestä.

KÄYTTÖÖNOTTO

✍

Ohjelmaa toistavien laitteiden kytkeminen

Page 32

1 2 3 4 5

FM/AM-antennin kytkentä

Verk kokyt kentä

7 8 9 10

5 FM/AM-antennien kytkeminen

Kytke mukana toimi tetut FM- ja AM-antennit tähän laitteeseen. Kiinnitä FM-antennin pää sei n ä än, kiinitä AM- antenni tasaiselle alustalle.

AM-antenni

Tämä laite

0.5A

COMPONENT

NETWORKDC OUT

(

)

NET

VIDEO

OUT

HDMI

ARC

ANTENNA

AM-antennin kokoaminen ja kytkeminen

FM-antenni

HDMI 1

(

)

BD/DVD

(

)

RADIO

COMPONENT

VIDEO

MONITOR OUT

HDMI 4 HDMI 5HDMI 3HDMI 2

FRONT CENTER SURROUND

REMOTE

OUT

VIDEO

12V

0.1A

SPE

6 Verkkokytkentä

Kytke tämä laite rei tittimeen erikseen myy tävällä STP-verkkokaapelilla (CAT-5 tai tunnusluvultaan suurempi suora kaapeli).

Voit kuunnella tämän laitteen kautta Internet-radiota sekä mediapalvelimelle, kuten tietokoneelle tai NAS (Network Attached Storage)-palv elimelle, tallennettua musi ikkia.

Internet

Modeemi

Reititin

Mobiililaite (kuten iPod touch ja iPhone)

WAN

LAN

Network Attached Storage

Verkkokaapeli

NETWORKDC OUT

(

)

NET

0.5A

COMPONENT

VIDEO

OPTICAL OPTICAL

COAXIAL COAXIAL

AV 1AV 2AV 3AV 4AV 5

(NAS)

OUT

HDMI

ARC

(TV)

AV 6

HDMI 1

HDMI 2

(

)

BD/DVD

ANTENNA

(

)

RADIO

COMPONENT

VIDEO

MONITOR OUT

OUT

AUDIO 1 AUDI O 2

Tämä laite

Paina alas Laita sisään Vapauta

* Kierrä auki vain tarvittava määrä AM-antennin kaapelia. * AM-antennin johtimissa ei ole napaisuutta.

* Jos käytössä on DHCP-toimintoa tukeva reititin, verkkoasetukset (IP-osoite jne.) määrittyvät

automaattisesti tälle laitteelle ilman, että muutat tämän laitteen verkkoasetuksia. Sinun täytyy muuttaa verkkoasetuksia vain, jos reititin ei tue DHCP-toimintoa tai haluat tehdä verkkoasetukset itse (s. 98).

* Voit tarkastaa verkkoasetukset (IP-osoite jne.) Information-valikon kohdassa "Network" (s. 104).

* Tietokoneeseen asennettu turvaohjelmisto tai verkkolaitteiston palomuuriasetukset voivat estää tämän

laitteen yhteyden verkkolaitteistoon tai internetiin. Tee siinä tapauksessa tarvittavat muutokset

turvaohjelmiston tai palomuurin asetuksiin. * Jokainen palvelin on kytkettävä samaan aliverkkoon kuin tämä laite. * Jos haluat käyttää Internet-palveluja, suosittelemme laajakaistayhteyttä.

KÄYTTÖÖNOTTO

✍

FM/AM-antennien kytkeminen

Page 33

1 2 3 4 5 6 7

Muut kytkennät

8 9 10

7 Muiden laitteiden kytkeminen

Lisävahvistin

(vain RX-V773) Voit kytkeä tähän lai tt eeseen erillisen vahvistimen tehos tamaan kaiutti m ien toistamaa äänt ä.

Kytke toinen v ah v is tin tämän laitteen PRE OUT-liittimiin. PRE OUT-liittimistä lähtee eteenpäin sama signaali kuin vastaavis ta SPEAKERS-liittimistä.

Varoitus!

* Huomioi seuraavat seikat ennen kytkentöjen tekemistä. Muuten laitteisto voi toistaa voimakasta

kohinaa tai vikaääniä.

- Irrota verkkojohto pistorasiasta ja sammuta erillinen päätevahvistin ennen kuin kytket kaiuttimet.

- Kun PRE OUT-liittimiin on tehty kytkentä, älä tee kytkentöjä vastaaviin SPEAKERS-kaiutinliittimiin.

- Jos lisävahvistimessa ei ole äänenvoimakkuuden säädön ohitusmahdollisuutta, älä kytke lisävahvistimeen muita laitteita (kuin tätä laitetta).

Tämä laite

HDMI 1

(

)

OUT

HDMI

BD/DVD

ANTENNA

(

)

RADIO

COMPONENT

VIDEO

MONITOR OUT

OUT

AV 5

AV 6

AUDIO 1 AUDIO 2

1 FR ON T -lii ttimet

Antavat eteenpäin etukanavan audiosignaalin.

2 SURROUND -liittimet

Antavat eteenpäin takaka navan audiosignaa lin.

3 SUR. BACK -liittimet

Antavat eteenpäi n takateho stekanavan audios ignaalin. Jos käytössä on vain yksi lisävahvistin takatehostekanaville, kytke se SINGLE-liittimeen (vasen, L).

4 SUBWOOFER1-2 -liittimet

Kytkentäliitin aktiivisubwooferille (subwooferille, jossa on sisäinen vahvistin). Kun kaksi subwooferia on kytketty, ne toistavat samaa ääntä.

HDMI 4 HDMI 5HDMI 3HDMI 2

SPEAKERS

FRONT CENTER SURROUND

REMOTE

OUT

VIDEO

12V

0.1A

TRIGGER OUT

AUDIO

ZONE 2

OUT

1 2 3 4

SURROUND BACK/BI AMP

ZONE 2/PRESENCE

SINGLE

SUBWOOFER

EXTRA SP

SINGLE CENTER

SURROUND SUR. BACK

FRONT

PRE OUT

5 CENTER-liitin

Antaa eteenpäin keskikanavan audiosignaalin.

Tallentimien kytkeminen

Vo it kytkeä audio/videotallentimia AV OUT- ja AUDIO OUT-liittimiin. Nämä liittimet antavat eteenpäin ohjelmalähteeksi valitt ua analogista video/audiosignaalia.

* Jos haluat kopioida jonkin videolaitteen toistamaa video- tai audiosignaalia, kytke videolaite tämän laitteen

AV 5-6-liittimiin.

* Jos haluat kopioida jonkin audiolaitteen toistamaa audiosignaalia, kytke audiolaite tämän laitteen AV 5-6-

tai AUDIO 1-2-liittimiin.

* Muista, että AV OUT- ja AUDIO OUT-liittimiin voi kytkeä vain tallentavan laitteen.

Video- & audiotuloliittimet

VIDEO

Videotallennin

AUDIO

Audiotallennuslaite

AUDIO

AudiotuloliitinAUDIO OUT -liittimet

Tämä laite

OUT

HDMI

ARC

VIDEO

OPTICAL

COAXIAL

(TV)

AV 3 AV 4 AV 5

AV OUT -liittimet

HDMI 1

(

)

BD/DVD

ANTENNA

(

)

RADIO

COMPONENT

VIDEO

OUT

MONITOR OUT

AV OUT

AV 6

AUDIO 1 AUDIO 2

HDMI 4 HDMI 5HDMI 3HDMI 2

FRONT CENT

REMOTE

OUT

12V

0.1A

TRIGGER OUT

AUDIO

ZONE 2

OUT

AUDIO

OUT

KÄYTTÖÖNOTTO

✍

Muiden laitteiden kytkeminen

Page 34

1 2 3 4 5 6 7

Muut kytkennät

8 9 10

SCENE -toimintosarjan toistokomentoa tukevan laitteen kytkeminen (-kauko-ohjausinkytkentä)

Jos sinulla on Yamaha-tuote, joka kykenee välittämään SCENE-toimintosarjojen ohjaussignaaleja , voi t kauko-ohjata sitä kytkemällä sen REMOTE OUT-liittimeen mono-miniliitinkaapelilla ja lisäämällä sen SCENE-toimintoon (s . 46).

Tämä laite

VIDEO

OPTICAL

COAXIAL

(TV)

AV 3 AV 4 AV 5

* Jos kytket REMOTE OUT-liittimeen Yamaha-laitteen, joka tottelee SCENE-toimintosarjan toistokomentoa,

voit käynnistää ohjelman toiston kauko-ohjaimella liittämällä laitteen SCENE-toimintosarjaan (s. 46). Salli toiston käynnistyminen SCENE-toimintosarjan avulla määrittämällä kytkemäsi laitteen tyyppi Scene-valikon kohdassa ”Device Control” (s. 84).

* Voit kytkeä infrapunasignaalien vastaanottimen/lähettimen ohjataksesi kotiteatterihuoneen laitteita toisesta

kuunteluhuoneesta (Zone2) (s. 74).

OUT

HDMI

ARC

ANTENNA

(

)

RADIO

OUT

AV 6

REMOTE OUT-liitin

REMOTE

HDMI 1

(

)

BD/DVD

AUDIO 1 AUDIO 2

COMPONENT

VIDEO

MONITOR OUT

HDMI 4HDMI 3HDMI 2

OUT

REMOTE

OUT

VIDEO

12V

0.1A

TRIGGER OUT

REMOTE -tulo

REMOTE

Yamaha-laite

(kuten DVD-soitin)

Herätejännitetoimintoakäyttävien

laitteiden kytkeminen

Herätejännitetoiminnon avulla voit ohjata erillislaitetta tahdistettuna tämän laitteen ohjaukseen (esim. virrankytken tä , ohjelmalähteen vali nta). Jos sinulla on järjeste lmäkytkentää tukeva Yamaha-subw oofer tai laite, joss a on TRIGGER-tuloliitin, voit käyt tää herätejännitetoimintoa kytkemällä er illislaitteen tämän laitteen TRIGGER OUT-liittimeen.

Tämä laite

HDMI 1

(

)

OUT

HDMI

BD/DVD

ARC

ANTENNA

(

)

RADIO

COMPONENT

VIDEO

MONITOR OUT

AV OUT

AV 5

AV 6

AUDIO 1 AUDIO 2

TRIGGER OUT-liitin

* Määritä herätejännitetoiminnon asetukset Setup-valikon kohdassa Trigger Output (s. 101).

VIDEO

REMOTE

OUT

12V

0.1A

TRIGGER OUT

12V

0.1A

TRIGGER OUT

HDMI 4 HDMI 5HDMI 3HDMI 2

FRONT C

AUDIO

OUT

Järjestelmäkytkenn

än tuloliitin

ZONE 2

OUT

Yamaha-subwoofer, joka

tukee järjestelmäkytkentää

KÄYTTÖÖNOTTO

✍

Muiden laitteiden kytkeminen

Page 35

1 2 3 4 5 6 7 8

Virtajohdon kytkentä

9 10

8 Verkkojohdon kytkeminen

Vain malli GENERAL - Before connecting the power cable (General model only)

Aseta VOLTAGE SELECTOR- v alitsin paikallisen jännitteen mukaan . AC 110–120/220–240 V, 50/60 Hz.

* Valitse VOLTAGE SELECTOR-valitsimen asento ENNEN kuin kytket verkkojohdon pistorasiaan.

VOLTAGE SELECTOR-valitsimen väärä asento voi rikkoa tämän laitteen tai aiheuttaa tulipaloriskin.

VOLTAGE SELECTOR

Tämä laite

SPEAKERS

SURROUND BACK/BI AMP

UND

ZONE 2/PRESENCE

SINGLE

VOLTAGE SELECTOR

220V-240V 110V-120V

EXTRA SP

SUBWOOFER

ROUND SUR. BACK

PRE OUT

SINGLE CENTER

Kun olet tehnyt kaikki yllä luetellut vaiheet, kytke virtajohto laitteeseen ja pistorasiaan.

Tämä laite

MI 5

CENTER SURROUND

NE 2 UT

FRONT

SURROUND SUR. BACK

SPEAKERS

SINGLE CENTER

PRE OUT

SURROUND BACK/BI AMP

SUBWOOFER

ZONE 2/PRESENCE

SINGLE

EXTRA SP

Pistorasiaan

KÄYTTÖÖNOTTO

✍

Verkkojohdon kytkeminen

Page 36

MEMO

RETURN

SCENE

SOURC

REC

V-AU

1 2 3 4 5 6 7 8 9

RECEIVER

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

RECEIVER z

ON SCREEN

Nuolipainikkeet

ENTER

Kieliasetukset

9 Valikkokielen valitseminen

Valitse haluamasi valikkokieli: englanti (perusasetus), japani, ranska, saksa, espanja, venäjä, kiina.

Kytke laite toimintatilaan painamalla RECEIVER O.

Kytke televisio toimintatilaan ja tuo tämän laitteen

kautta tuleva kuvasignaali näkyviin valitsemalla tämä laite television ohjelmalähteeksi (HDMI OUT).

Paina ON SCREEN-painiketta.

Valitse nuolipainikkeilla kohta “Setup” ja paina

ENTER.

Valitse haluamasi kieli valitsemalla nuolipainikkeilla

(

Y/Z

) kohta “Language” ja haluamasi kieli

U/V

nuolipainikkei lla (

Vahvista valinta painamalla ENTER.

Sulje valikko painamalla ON SCREEN.

* Etulevyn näytön tietueet näkyvät vain englanniksi.

KÄYTTÖÖNOTTO

✍

Valikkokielen valitseminen

Page 37

1 2 3 4 5 6 7 8 9 10

MEMO

RETURN

SCENE

SOURC

REC

V-AU

RECEIVER

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

RECEIVER z

Automaattiset kaiutinasetukset

10 Automaattiset kaiutinasetukset (YPAO)

Yamaha Parametric room Acoustic Optimizer (YPAO) -toiminnon avulla tämä laite tu nn istaa kaiutinkytkennät ja mittaa kaiuttimien etäisyydet kuuntelupaikalta. Sen jälkeen toiminto valitsee automaattisesti parhaat kaiutinasetukset, kuten kaiuttimien äänenvoimakkuudet ja akustiikkaan vaikuttavat aset ukset kuunteluhuoneesee si sopiviksi.

* Huomioi seuraavat seikat ennen kuin käytät YPAO-toimintoa.

- Käynnistä YPAO-toiminto vasta, kun olet kytkenyt television ja kaiuttimet tähän laitteeseen.

- Mittauksen aikana laitteisto toistaa voimakkaita testiääniä. Huolehdi siitä, etteivät lapset pelästy ääntä. Vältä käyttämästä toimintoa yöllä, jotta et häiritsisi muita.

- Et voi säätää laitteiston äänenvoimakkuutta mittauksen aikana.

- Huoneessa tulisi olla mahdollisimman hiljaista mittauksen aikana.

- Älä kytke kuulokkeita laitteeseen.

Kytke laite toimintatilaan painamalla RECEIVER O.

Kytke televisio toimintatilaan ja tuo tämän laitteen

kautta tuleva kuvasignaali näkyviin valitsemalla tämä laite television ohjelmalähteeksi (HDMI OUT).

Kytke subwoofer toimintatilaan ja säädä sen

äänenvoimakkuus puoliväliin. Jos subwooferissa on jakotaajuuden säädin, säädä se maksimiin.

VOLUME HIGH CUT

CROSSOVER/

Aseta YPAO-mikrofoni korvien korkeudelle

kuuntelupaikal le, ja kytke se tämän la itteen etulev yn YPAO MIC-liittimeen.

YPAO

MIC-liitin

YPAO MIC

Aseta YPAO-mikrofoni korvien korkeudelle kuuntelupaikalle. Suosittelemme jalustan käytt öä mikrofonin tukemiseen. Kiinnitä mikrofoni jalustaan jalustan omilla kiinnitysruuveilla.

Tämä laite

YPAO

-mikrofoni

Korvien korkeudella

MIN MAXMIN MAX

* Jos olet tehnyt BiAmp-kytkennän tai jos olet kytkenyt Zone2-kaiuttimet,

valitse oikeat asetukset “Setup”-valikon kohtaan “Power Amp Assign” (s.

91), ennen kuin käynnistät YPAO-mittauksen.

KÄYTTÖÖNOTTO

✍

Automaattiset kaiutinasetukset (YPAO)

Page 38

1 2 3 4 5 6 7 8 9 10

MEMO

RETURN

SCENE

SOURC

REC

V-AU

Automaattiset kaiutinasetukset

RECEIVER

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

Nuolipainikkeet

ENTER

Seuraava tietue tulee nä kyviin television kuvaruutuun.

(RX-V673)

(RX-V773)

(RX-V673) Va lmis te lu t on nyt tehty. Mittaus yhdestä paikasta ("sing l e m easure", s. 39).

(RX-V773) Jatka vaiheeseen 5.

(RXV773) Jos haluat, muuta mittaustapaa (multi eli

monesta kohdasta/single eli yhdestä kohdasta).

a Valitse nuolipainikkeilla kohta “Multi Position” ja paina ENTER. b Valitse nuolipainikkeilla asetus ja paina ENTER.

Asetus

V alitse, jos istut usein eri paikoissa tai haluat koko seurueen

Yes

No (perusasetus)

* Jos valitset monen paikan mittauksen (multi), tilaäänentoistosta voi nauttia

isommalla alueella.

* Jos käynnistät monipaikkamittauksen, sijoita YPAO-mikrofoni ensimmäiseksi

siihen kuuntelupaikkaan, jossa istut useimmiten.

nauttivan tilaäänimaisemasta. Voit tehdä mittauksen enintään 8 paikasta huonetta. Käyttöön valikoituvat parhaat mahdolliset kaiutinasetukset kyseisten istumapaikkojen alueelle (multi-mittaus).

V alitse tämä vaihtoehto, jos aiot istua aina samassa paikassa. Tee mittaus vain yhdestä paikasta. Käyttöön valikoituvat kaiutinasetuset opivat parhaiten juuri kyseise lle istumapaikalle (single-mittaus).

* Jos haluat perua mittauksen, irrota YPAO-mikrofoni ennen mittauksen

alkamista.

KÄYTTÖÖNOTTO

✍

Automaattiset kaiutinasetukset (YPAO)

Page 39

MEMO

SCENE

SOURC

REC

V-AU

1 2 3 4 5 6 7 8 9 10

Automaattiset kaiutinasetukset

RECEIVER

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

Nuolipainikkeet

ENTER RETURN

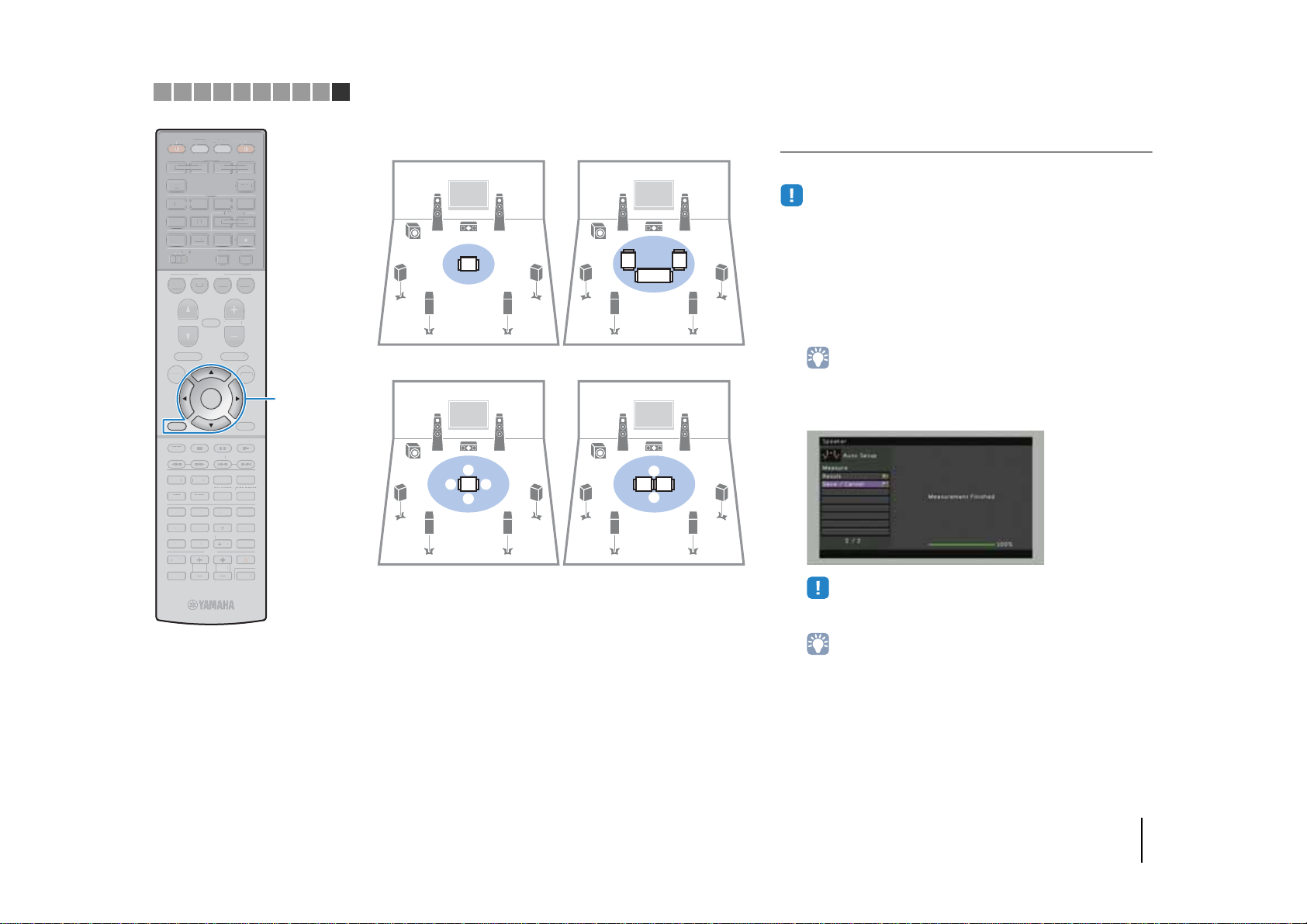

Single - Mittaus yhdestä

paikasta

Multi - Mittaus monesta paikasta

(1 kuuntelupaikkaa + etu/taka/vasen

/oikea)

b a

cde

Multi - Mittaus monesta

paikasta

bac

Multi - Mittaus monesta paikasta

(2 kuuntelupaikkaa + etu/taka)

a b

Valmistelut on nyt tehty. Käynnistä mittaus seuraavan sivun ohjeiden mukaan.

kohdassa “Multi Position” on asetus "Yes".

Mittaus monesta paikasta (multi) (RX-V773) (s. 40)

kohdassa “Multi Position” on asetus "No".

Mittaus yhdestä paikasta (single) (s. 39)

Mittaus yhdestä paikasta (single)

Noudata seuraavia ohjeita.

* Älä seiso kaiuttimien ja YPAO-mikrofonin välissä mittauksen aikana (se kestää

noin 3 minuuttia).

* Siirry huoneen nurkkaan tai lähde pois huoneesta.

Käynnistä mittaus valitsemalla nuolipainikkeilla

kohta "Measure" ja painamalla ENTER.

Mittaus alkaa 10 sekunni n kuluessa. Jos painat ENTER uudestaan, mittaus alkaa heti.

* Voit keskeyttää mittauksen hetkeksi painamalla RETURN.

Seuraava tietue tulee n äkyviin television kuvaruu dul le mittauksen jälkeen.

* Jos näkyviin tulee virheviesti (esim. E-1) tai varoitusviesti (esim. W-1), ks. s.

43 tai "Varoitusviestit" (s. 44).

* Tarkastele mittaustuloksia valitsemalla “Result.” Mittaustulosten tarkastelu

(s. 41)

Valitse nuolipainikkeilla kohta “Save/Cancel” ja

paina ENTER.

Tallenna mittaustulokset valitsemalla

nuolipainikkei lla (

Y/Z

) kohta “SAVE”. Paina ENTER.

KÄYTTÖÖNOTTO

✍

Automaattiset kaiutinasetukset (YPAO)

Page 40

MEMO

SCENE

SOURC

REC

V-AU

1 2 3 4 5 6 7 8 9 10

Automaattiset kaiutinasetukset

RECEIVER

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

Nuolipainikkeet

ENTER RETURN

Säädetyt kaiutinasetukset valikoituvat käyttö ön.

* Jos haluat lopettaa mittauksen tallentamatta tuloksia, valitse "CANCEL".

Irrota YPAO-mikrofoni tästä laitteesta.

Kaiutinasetuksien optimointi on nyt valmis.

Varoitus!

* YPAO-mikrofoni on hyvin herkkä lämmölle. Älä laita sitä paikkaan, jossa se

voi altistua suoralle auringonvalolle tai korkeille lämpötiloille (esim. AV -laitteen päälle)

Mittaus monesta paikasta (multi) (RX-V773) ()

Noudata seuraa via ohjeita, kun valitset Multi Position -Yes.

* Älä seiso kaiuttimien ja YPAO-mikrofonin välissä mittauksen aikana. Mittaus 8

kuuntelupaikasta kestää noin 10 minuuttia. * Siirry huoneen nurkkaan tai lähde pois huoneesta. * Jos näkyviin tulee virheviesti (esim. E-1) tai varoitusviesti (esim. W-1), ks. s. 43 t ai

"Varoitusviestit" (s. 44).

Käynnistä mittaus valitsemalla nuolipainikkeilla

kohta "Measure" ja painamalla ENTER.

Mittaus alkaa 10 sekunni n kuluessa. Jos painat ENTER uudestaan, mittaus alkaa heti.

* Voit keskeyttää mittauksen hetkeksi painamalla RETURN.

Seuraava tietue tulee n äkyviin television kuvaruu tu un ensimmäisen mittauks en j äl keen.

Siirrä YP AO -mik rofoni seuraavaan

kuuntelupaikkaan ja paina ENTER.

Toista vaihetta 2, kunnes kaikkien kuuntelupaikkojen mittaukset on tehty (enintään 8).

KÄYTTÖÖNOTTO

✍

Automaattiset kaiutinasetukset (YPAO)

Page 41

MEMO

RETURN

SCENE

SOURC

REC

V-AU

1 2 3 4 5 6 7 8 9 10

RECEIVER

EIVE

SOURCE

HDMI

1234

USB

SCENE

MUTE

UTE

ENTER

SUR. DECODE

ENHANCER

LEE

6 87

MEMORY

TV VOL TV CH

V-AUX

AUDIO

NET

PARTY HDMI OUT

PARTYHDMI OUT

NET

RADIO

POP-UP/MENU

POP-UP/MEN

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

PRESE

STRAIGHT

TRAIGHT

R. DECOD

PURE DIRECT

NHANCER

PURE DIRECT

ENT

TV CH

CODE SET

Nuolipainikkeet

ENTER

121234

TUNER

TUN

MAIN

ZONE 2

DVD

PROGRAM VOLUME

ROGRAMVOL

TOP MENU

OP MENU

SCREEN

CREE

MODE

TUNING PRESET

TUNIN

MOVIE

MUSIC

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

Automaattiset kaiutinasetukset

Kun haluamasi mittaukset on tehty, valitse

nuolipainikkeilla kohta "CANCEL" ja painamalla ENTER.

Jos teit mittauksen 8 kuuntelupaikasta, näkyviin tulee automaattisesti se ur aava tietue.

* Tarkastele mittaustuloksia valitsemalla “Result.” Mittaustulosten tarkastelu

(s. 41)

Valitse nuolipainikkeilla kohta “Save/Cancel” ja

paina ENTER.

Tallenna mittaustulos valitsemalla nuolipainikkeilla

kohta "SAVE" ja paina ENTER.

Irrota YPAO-mikrofoni tästä laitteesta.

Kaiutinasetuk si e n optimointi on nyt valmi s .

Varoitus!

* YPAO-mikrofoni on hyvin herkkä lämmölle. Älä laita sitä paikkaan, jossa se

voi altistua suoralle auringonvalolle tai korkeille lämpötiloille (esim. A V -laitteen päälle)

Mittaustulosten tarkastelu

Voit tarkastella Y PAO-mittauksen tuloksia.

Mittauksen jälkeen valitse nuolipainikkeilla kohta

"Result" ja paina ENTER.

* “Setup” -valikon kohdasta “Auto Setup” - “Result” (s. 89) näet edelliset

mittaustulokset.

Näkyviin tulee seuraava sivu.

1 Mittauksen kohteet 2 Mittauksen tulokset 3 Mittauspaikkojen lukumäärä (jos valitsit mittauksen

Säädetyt kaiutinasetukset valikoituvat käyttö ön.

* Jos haluat lopettaa mittauksen tallentamatta tuloksia, valitse "CANCEL".

KÄYTTÖÖNOTTO

monesta paikasta) *vain RX-V773

✍

Automaattiset kaiutinasetukset (YPAO)

Page 42

MEMO

SCENE

SOURC

REC

V-AU

1 2 3 4 5 6 7 8 9 10

Automaattiset kaiutinasetukset

RECEIVER

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

ON SCREEN

Nuolipainikkeet

ENTER RETURN

Valitse kohta nuolipainikkeilla

Kunkin kaiuttimen napaisuus

Wiring

Normal: Kaiuttimen napaisuus on kytketty oikein (+/-). Reverse: Kaiuttimen napaisuus on ehkä kytketty käänteisesti

(+/-). Kunkin kaiuttimen koko (subwooferin jakotaajuus)

Size

Large: Kytketty kaiutin toistaa matalat taajuudet tehokkaasti. Small: Kytketty kaiutin ei toista matalia taajuuksia

tehokkaasti.

Distance Kaiuttimen etäisyys kuuntelupaika s ta. Level Kunkin kaiuttimen äänenvoimakkuuden taso

* Punainen kehys kaiuttimen ympärillä tarkoittaa ongelmaa kyseisen

kaiuttimen toiminnassa.

Lopeta tulosten tarkastelu ja palaa edelliseen

näkymään painamalla RETURN.

Aiempien YPAO-asetusten käyttöönotto

Jos määritit ka iutinjärjestelmälle epäsopivat asetukset, voit poistaa ne käytöstä ja valita tilalle a iemmin tallent amasi YPAO-asetukset. Noud ata seuraavia ohjeita.

Valitse "Setup". Valitse "Speaker" tai "Auto Setup",

sitten "Result (s. 88).

Valitse nuolipainikkeilla kohta “Set up Reload” ja

paina ENTER.

Sulje valikko painamalla ON SCREEN.

KÄYTTÖÖNOTTO

✍

Automaattiset kaiutinasetukset (YPAO)

Page 43

1 2 3 4 5 6 7 8 9 10

Automaattiset kaiutinasetukset

Virheviestit

Jos mittauksen aikana näkyviin tulee virheviesti, ratkaise ongelma ja käynnistä YPAO uudelleen.

Virheviesti Syy Mitä pitää tehdä? E-1: No Front SP Laite ei tunnista etukaiuttimia.

Lopeta YPAO-toiminto tietueen ohjeiden mukaisesti, sammuta laite, ja tarkista sitten kaiutinkytkennät.E-2: No Sur. SP Laitteisto ei tunnista toista takakaiutinta.

E-3: No F.PRNS SP Laitteisto ei tunnista toista etutehosteka iutinta.

E-4: SBR −> SBL Takatehostekaiutin on kytketty vain R-liittimeen.

E-5: Noisy Taustahäly on liian voimakas.

E-6: Check Sur.

E-7: No MIC YPAO-mikrofoni on irrotettu.

E-8: No Signal YPAO-mikrofoni ei havaitse testiääntä.

E-9: User Cancel Mittaus on peruutettu. Käynnistä mittaus uudelleen tietueen ohjeiden mukaan. Voit peruuttaa mittauksen painamalla EXIT.

E-10: Internal Error Vahvistimen sisäinen virhe.

Takatehostekaiuttimet on kytketty, mutta takakaiuttimia ei ole kytketty.

Jos käytössä on vain yksi takatehostekaiutin, kytke se SINGLE-liittimeen (vasen, L). Lopeta YPAO-toiminto tietueen ohjeiden mukaisesti, sammuta laite, ja kytke kyseinen kaiutin uudelleen.

V armista, että huoneessa on hiljaista ja käynnistä mittaus uudelleen tietueen ohjeiden mukaan. Jos valitset “PROCEED”, YPAO tekee mittauksen uudestaan eikä rekisteröi taustahälyä.

Takakaiuttimet on kytkettävä, jos haluat käyttää takatehostekaiuttimia. Lopeta YPAO-toiminto tietueen ohjeiden mukaisesti, sammuta laite, ja kytke kyseinen kaiutin uudelleen.

Kytke YPAO-mikrofoni kunnolla YPAO MIC-liittimeen ja käynnistä mittaus uudelleen noudattamalla kuvaruudun ohjeita.

Kytke YPAO-mikrofoni kunnolla YPAO MIC-liittimeen ja käynnistä mittaus uudelleen noudattamalla kuvaruudun ohjeita. Jos tämä ongelma ilmenee jatkuvasti, ota yhteyttä lähimpään Yamaha-huoltoliikkeeseen tai -jälleenmyyjään.

Lopeta YPAO-toiminto tietueen ohjeiden mukaisesti, sammuta laite, ja kytke se uudelleen toimintatilaan. Jos tämä ongelma ilmenee jatkuvasti, ota yhteyttä lähimpään Yamaha-huoltoliikkeeseen tai -jälleenmyyjään.

KÄYTTÖÖNOTTO

✍

Automaattiset kaiutinasetukset (YPAO)

Page 44

1 2 3 4 5 6 7 8 9 10

Automaattiset kaiutinasetukset

Varoitusviestit

Vaikka mittauksen jälkeen näkyviin tulisikin varoitusviesti, voit silti tallentaa mittaustulokset noudattamalla tietueen ohjeita. Suosittelemme kuitenkin, e tt ä s uoritat YPAO-mittauksen uudelle en, jotta saisit käy ttöösi parhaat m ahdolliset kaiutinasetukset.

Varoitusviesti Syy Mitä pitää tehdä?

W-1: Out of Phase Kaiuttimen napaisuus on ehkä kytketty väärin (+/-).

W-2: Over Distance Jokin kaiutin on yli 24 metrin päässä kuuntelupaikalta.

W-3: Level Error Kaiuttimien äänenvoimakkuuksien ero on merkitt ävä.

V alitse Result-kohdasta "Wiring" (s. 41) ja tarkista Reverse-varoituksen aiheuttaneen kaiuttimen kytkentä (+/-). Jos jokin kaiuttimista on kytketty väärin, kytke laite pois toimintatilasta ja kytke kaiutinkaapeli uudelleen. Kaiutintyyppi tai kuunteluympäristö voi aiheuttaa sen, että tämä viesti tulee näkyviin, vaikka kaiuttimet olisi kytketty oikein.

Valitse “Result” - "Distance" (s. 41) ja siirrä merkinnällä “>24.0m (>80.0ft)” varustettu kaiutin alle 24 m päähän kuuntelupaikalta.

Tarkista käyttöympäristö, kaiuttimien kytkennät (+/-) ja subwooferin äänenvoimakkuus. Suosittelemme, että käytät samanlaisia tai teknisiltä ominaisuuksiltaan mahdollisimman samankaltaisia kaiuttimia.

KÄYTTÖÖNOTTO

✍

Automaattiset kaiutinasetukset (YPAO)

Page 45

RECEIVER

MEMO

RETURN

SCENE

SOURC

REC

EIVE

SOURCE

HDMI

1234

121234

TUNER

MAIN

DVD

PROGRAM VOLUME

SCREEN

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTY

ZONE 2

SCENE

NET

ROGRA

MUTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

Ohjelmalähteen valintapainikkeet

HDMI OUT

MUTE

VOLUME

ON SCREEN

Nuolipainikkeet

ENTER

TOISTO

Toiston perustoiminnot

Kytke tähän laitteeseen kytketyt erillislaitteet (TV,

BD/DVD-soitin jne.) toimintatilaan.

Vallitse ohjelmalähde ohjelmalähteen

valintapainikkeilla. Käynnistä toisto erillislaitteesta tai valitse

radiokanava.

Lisätietoja erillislaitteen käyttöohjeessa. Lisätietoja seuraavista toiminnoista: * FM/AM radion kuuntelu (s. 53) * Musiikin toisto iPodista (s. 58) * Musiikin toisto USB-laitteesta (s. 62) * Musiikin toisto mediapalvelimelta (PC/NAS) (s. 65) * Internet-radion kuuntelu (s. 68) * Musiikin toisto iTunesista/iPodista verkon kautta (AirPlay)

(s. 70)

Säädä äänenvoimakkuus VOLUME -sä ätim ellä .

* Mykistä äänentoisto painamalla MUTE. Palauta ääni kuuluviin painamalla

MUTE .

* Säädä äänen korkeita/matalia taajuuksia Option-valikossa tai etulevyn

TONE CONTROL-säätimellä (s. 79).

Valitse HDMI-lähtöliitin (RX-V773)

Valitse valikkokohta HDMI OUT-liitin HDMI

OUT-painikkeella.

Signaalia eteenpäin an tava HDMI O UT-liitin vaihtuu jokaisella painalluksella.

VOL.

SW C

HDMIOUT1+2

HDMI OUT 1+2

HDMI OUT 1 HDMI OUT 2 HDMI OUT Off HDMI OUT-liittimistä ei lähde signaalia lainkaan.

* Voit valita HDMI-lähtöliittimen myös valitsemalla scene-toimintosarjan (s. 46). * Jos valittuna on “HDMI OUT 1+2”, tämä laite antaa eteenpäin videosignaalin

parhaan resoluution, jota molemmat tähän laitteeseen kytketyt televisiot (tai

projektorit) pystyvät näyttämään. (Esimerkki: jos olet kytkenyt 1080p-signaalia

näyttävän television HDMI OUT 1-liittimeen ja 720p-signaalia näyttävän television

HDMI OUT 2-liittimeen, tämä laite antaa eteenpäin 720p-videosignaalia.)

HDMI OUT 1- ja HDMI OUT 2-liittimistä lähtee sama signaali eteenpäin.

Signaali lähtee eteenpäin valitusta HDMI OUT-liittimestä.

SL SR SBL SBR

Ohjelmalähteen valinta kuvaruudulta

a Paina ON SCREEN-painiketta. b Valitse nuolipainikkeilla kohta “Input” ja paina ENTER. c Valitse haluamasi ohjelmalähde nuolipainikkeilla ja paina ENTER.

TOISTO

✍

Toiston perustoiminnot

Page 46

RECEIVER

MEMO

RETURN

SOURC

REC

EIVE

SOURCE

HDMI

1234

121234

TUNER

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

SOURCE

Ohjelmalähteen valintapainikkeet

SCENE

Ohjelmalähteen ja suosikkiasetusten valitseminen yhdellä painikkeella (SCENE)

SCENE-toi mintosarjan av ulla voit yhdellä p a inalluksella v alita ohjelmalähteen, siihen sopivan äänikenttäohjelman, Compressed Music Enhancer-toiminnon tilan (käytössä/ei kä ytössä) ja HDMI-lähtölii tä nnän (vain mallissa RX-V773 ).

Paina SCENE-painiketta.

Käyttöön valikoituvat kyseiselle toimintosarjalle määritetyt ohjelmalähde ja aset ukset. Jos tämä laite on valmiustilassa, s e kyt k eyt yy automaattisesti toim inta til aan.

Seuraavat asetukset on tallennettu valmiiksi kullekin SCENE-toimintosarjalle.

SCENE Tuloliitin

BD/DVD HDMI 1

Äänentoistoohjelma

MOVIE (Sci-Fi)

TV AV 4 STRAIGHT On HDMI OUT 1+2

NET

NET RADIO

RADIO TUNER

MUSIC (7ch Stereo)

Compressed Music Enhancer

HDMI-lähtöliitin (RX-V773)

Off HDM I OUT 1+2

On HDMI OUT 1+2

Scene-toimintosarjojen asetukset

Määritä Scene-toimintosarjoille haluamasi asetukset

seuraavien ohjeiden mukaan.

* Valitse ohjelmalähde (s. 45) * Valitse äänentoisto-ohjelma (s. 47 ) * Salli/estä Compressed Music Enhancer (s. 52) * (vain RX-V773)

HDMI OUT -liittimen valinta (s. 45)

Pidä painettuna haluamasi SCENE-painike, kunnes

"SET Complete" näkyy etulevyn näytössä.

VOL.

SW C

SETComplete

Jos haluat ohjata ohjelmalähdelaitetta

toimintosarjan valitsemisen jälkeen, pidä kyseinen SCENE-painike ja ohjelmalähteen valintapainike painettuna samaan aikaan yli 3 sekuntia.

Kun asetus on valmis, SOURC E välähtää kahdesti.

SL SR

SBL SBR

* Jos et ole vielä tallentanut ohjelmaa toistavan laitteen kauko-ohjauskoodia, tee se

nyt kohdan s. 109 mukaisesti. * Vaihtoehtoisesti voit tehdä Scene-asetuksen myös Scene-valikossa (s. 83). * SCENE-toimintosarjan toistokomento (play) käynnistää tämän laitteen

HDMI-liittimeen kytketyn erillislaitteen tai REMOTE OUT-liittimeen kytketyn

Yamaha-laitteen ohjelman toiston. Salli toiston käynnistyminen

SCENE-toimintosarjan avulla määrittämällä kytkemäsi laitteen tyyppi

Scene-valikon kohdassa "Device Control" (s. 84).

TOISTO

✍

Ohjelmalähteen ja suosikkiasetusten valitseminen yhdellä painikkeella (SCENE)

Page 47

RECEIVER

MEMO

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

VOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

MUSIC

ENHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

PURE DIRECT

ENT

CODE SET

PROGRAM

ON SCREEN

Nuolipainikkeet

ENTER

MOVIE MUSIC SUR.DECODE STRAIGHT ENHANCER PURE DIRECT

Ääniohjelman valinta

Tässä laitteessa on erilaisia ääniohjelmia ja tilaäänidekoodereita, joiden avulla voit toistaa ohjelmalähteitä niille sopivilla asetuksilla (äänikenttätehosteet, stereotoisto jne.).

Elokuville sopivan ääniohjelman valinta (s. 48)

Painele MOVIE.

Musiikille tai stereotoistoon sopivan ääniohjelman valinta (s.

49)

Painele MUSIC.

Valit se käyttöön tilaäänidekooderi (s. 51)

Painele SUR.DECODE.

Valit se käyttöön suora dekoodaus (s. 50)

Paina STRAIG H T-painiketta.

Valitse käyttöön Pure Direct -toisto (s. 51)

Paina PURE DIRECT-painiketta.

Salli Compressed Music Enhancer -tehostus (s. 52)

Paina ENHANCER-painiketta.

Ääniohjelman/tilaäänidekooderin valinta kuvaruutuvalikosta

a Paina ON SCREEN-painiketta. b Valitse nuolipainikkeilla kohta “Sound Program” ja paina ENTER. c Valitse äänikenttäohjelma/til aäänidekooderi nuolipainikkeilla ja paina

ENTER.

* Ääniohjelmaa ja tilaäänidekooderia voit muuttaa myös painamalla

PROGRAM-painiketta. * Voit muokata tilaääniohjelmien ja tilaäänidekooderien asetuksia "Sound Program"

-valikossa (s. 85). * Jokaiselle tuloliittimelle voidaan määrittää oma ääniohjelma. * Kun laite toistaa audiosignaalia, jonka näytetaajuus on yli 96 kHz, käyttöön

valikoituu automaattisesti suora dekoodaus (s. 50).

* Etulevyn näytön ilmaisimista tai Information/valikon kohdasta "Audio Signal" (s.

103) voit tarkastaa, mitkä kaiuttimet toistavat ääntä juuri tällä hetkellä (s. 10).

TOISTO

✍

Ääniohjelman valinta

Page 48

Äänikenttätehosteet (CINEMA DSP)

Tässä laitte es s a on useita erilai s ia ääniohjelmia, jotka hyödyntävä t Yamahan alkuper äistä DSP-teknologiaa (CINEMA DSP). Niiden avulla voit helposti luoda huoneeseesi äänikentän, joka on kuin oikeassa elokuvateatterissa tai konserttisalissa.

Äänentoisto-ohjelman ryhmä

“CINEMA DSP" tulee näkyviin.

VOL.

SW C

Sci-Fi

Äänentoisto-ohjelma

■ Elokuville sopivat ääniohjelmat (MOVIE)

Seuraavat ääniohjelmat sopivat erityisesti videolähteille, kuten elokuville, televisio-ohjelmille ja peleille.

☛ MOVIE THEATER

Tilaäänen tuntua korostava, Dolby Digital-, DTS- tai muuta monikanavaäänen

Standard

Spectacle

Sci-Fi

Adventure

Drama

Mono Movie

akustista sijoittelua sumentamaton ohjelma. Suunniteltu ”ihanteellisen elokuvateatterin” pohjalta, jossa upeat kaiut suuntautuvat kuuntelijan paikalle joka suunnasta, myös takaa.

Ison elokuvaproduktion mahtava ääni. Laajakuvaan sopiva laaja äänikenttä. Laaja dynamiikka-alue, joka yltää hiljaisista yksityiskohdista voimakkaisiin räjähdyksiin.

Uusimpien scifi- ja erikoistehoste-elokuvien tarkkaan harkittu äänimaisema. Elokuvan ehdoilla luodut virtuaaliset äänitilat erottelevat selkeästi dialogin, äänitehosteet ja taustamusiikin.

Toiminta- ja seikkailuelokuville optimoitu äänikenttäohjelma. Jälkikaiunta on hillittyä, ja molemmille sivuille yltävä laaja tilan tuntu on k oros tettuna. Äänimaisema on voimakas ja leveä vasemmalle ja oikealle. Rajallinen syvyys luo selkeän ja vahvan tilan, mutta säilyttää samalla äänten selkeyden ja kanavaerottelun.

Moniin elokuviin sopiva vakaa äänimaisema: aina vakavista draamoista musikaaleihin ja komedioihin. Jälkikaiunta on hillittyä, mutta sopivan stereofonista. Äänitehosteissa ja taustamusiikissa on lievä kaiku, joka ei häiritse dialogin selkeyttä. Pitkäkään kuuntelu ei aiheuta kuunteluväsymystä.

Ohjelma on tarkoitettu monoäänisten videolähteiden toistoon (esim. vanhat elokuvat). Tunnelma on kuin hyvässä vanhassa elokuvateatterissa. Ohjelma luo miellyttävän tilan ja syvyyden lisäämällä alkuperäiseen ääneen leveyttä ja sopivan jälkikaiun.

SL SR

☛ ENTERTAINMENT

Sports

Action Game

Roleplaying Game

Music Video

Urheiluohjelmat ja monet viihdeohjelmat saavat livetunnelman tuntua. Urheilulähetyksessä selostajan ääni kuuluu selvästi keskeltä, stadionin tunnelma välittyy realistisena kauempaa kantautuvan yleisön äänen mukana.

Ihanteellinen toimintapeleille, kuten auto- ja kamppailupeleille. Tehosteiden luoma todellisuuden tunnelma saa pelaajan tuntemaan olevansa toiminnan keskipisteessä, jolloin on helpompi keskittyä. Käytä tätä ohjelmaa yhdessä Compressed Music Enhancer-äänentoistotavan kanssa, niin äänikentästä tulee entistäkin dynaamisempi ja voimakkaampi.

Ihanteellinen rooli- ja seikkailupeleille. Lisää äänikentän syvyyttä luonnollisen ja realistisen taustamusiikin, erikoistehosteiden ja erilaisten tilanteiden dialogin toistoa varten. Käytä tätä ohjelmaa yhdessä Compressed Music Enhancer-äänentoistotavan kanssa, niin äänikentästä tulee entistäkin selkeämpi ja tilantuntu lisääntyy.

Pop-, rock- ja jazzkonsertin videotaltiointiin äänimaisema, joka kuulostaa kuin olisit itse paikalla. Nautit livetunnelmasta, koska lavalla ihmisäänen ja soolosoittajien kirkkaus korostuu ja etuäänikenttä korostaa rytmisoittimien ääntä. Tilaäänikenttä tuo kuuluviin ison konerttisalin.

TOISTO

✍

Ääniohjelman valinta

Page 49

■ Musiikille/stereo-ohjelmalle sopivat ääniohjelmat

(MUSIC)

Nämä ääniohjelmat sopivat parhaiten musiikin kuunteluun. Voit valita myös stereotoiston.

☛ CLASSICAL

Hall in Munich

Hall in Vienna

Chamber

☛ LIVE/CLUB

Cellar Club

The Roxy Theatre

The Bottom Line

☛ STEREO

2ch Stereo

7ch Stereo

Ohjelma jäljittelee noin 2500 paikan konserttisalia Münchenissä. Salissa on tyylikäs puusisustus. Hieno, kaunis jälkikaiunta laajenee syväksi, rauhoittavaksi äänimaisemaksi. Kuuntelupaikkasi on salin keskiosassa vasemmalla.

1 700-paikkainen, keskikokoinen suorakaiteen muotoine n perinteinen konserttisali Wienissä. Salin pylväät ja koristeelliset pintakuvioinnit luovat erittäin monimutkaista äänen jälkikaiuntaa. Ääni on täyteläinen ja syvä.

Laaja, kuin korkeakattoisen palatsisalin äänikenttä. Miellyttävä kaiku sopii ”hienostuneeseen” musiikkiin ja esimerkiksi kamarimusiikkiin.

Liveklubin matala katto ja kotoisa tunnelma. Realistinen live-äänikenttä on tehokas, kuuntelija tuntee istuvansa pienen lavan edessä.

Los Angelesin suositun rock-klubin (460 paikkaa) äänikenttä. Kuuntelupaikkasi on salin keskiosassa vasemmalla.

New Y orkin kuuluisan The Bottom Line-jazzklubin äänikenttä aivan lavan edestä. Saliin mahtuu 300 kuulijaa. Ääni on aito ja elävä.

Yhdistää monikanavaisen tallenteen kaikki äänikanavat kahteen kanavaan. Kun vahvistimeen tulee monikanavaääntä, vahvistin yhdistää kaikki äänikanavat kahteen kanavaan ja ohjaa ne vasempaan ja oikeaan etukaiuttimeen (tämä ohjelma ei hyödynnä CINEMA DSP -toimintoa).

Stereoäänen toisto kaikkien kaiuttimien kautta. Jos t allent eess a on monikanavaääni, vahvistin yhdistää kaikki äänikanavat kahteen kanavaan ja toistaa sen kaikista kaiuttimista. Ohjelma laajentaa hyvän kuuntelualueen kokoa. Äänikentästä tulee laajempi ja kattavampi. Sopii esimerkiksi juhlien taustamusiikiksi.

TOISTO

✍

Ääniohjelman valinta

Page 50

RECEIVER

MEMO

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

PURE DIRECT

ENT

CODE SET

STRAIGHT

■ Stereoäänikentät (CINEMA DSP 3D)

CINEMA DSP 3D luo kuunteluhuoneeseen luonnollis en stereoäänikentän. CINEMA DSP 3D toi mii, kun seuraavat ehdot täyttyvät: ¥ Valittuna on jokin ääniohjelma (ei 2c h Stere o tai 7ch Stereo) (s. 48)

¥ “CINEMA DSP 3D Mode ” -kohdassa (s. 79) on asetus “On” valikossa

“Option”.

“CINEMA D S P 3" tulee näkyviin.

Hall in Vienna

* Suosittelemme etutehostekaiuttimien käyttöä. Silloin stereoäänikentän vaikutelma

on tehokkaimmillaan. Vaikka etutehostekaiuttimia ei olisi, tämä laite luo automaattisesti virtuaalisen etutehostekaiuttimen (Virtual Presence Speaker, VPS) käyttämällä etu, keski- ja takakaiuttimien muodostamia stereoäänikenttiä.

VOL.

PL PR

L SL SR

■ Äänikenttätehosteet ilman takakaiuttimia

(Virtual CINEMA DSP)

Jos valitset jo nkin ääniohjelm an (ei 2ch Stereo tai 7ch Stereo), vaikka takakaiuttimia ei ole kytketty, tämä laite luo automaattisesti tilaäänikentän etukaiuttimien avulla.

Äänen kuuntelu muokkaamattomana

Voit toistaa ohjelm alähteitä ilman ää nen käsittelyä ääni kenttätehosteilla.

■ Tallenteen äänikanavien toisto

muokkaamattomana (Straight)

Jos valitset ääne nt oistotavaksi “STRAI G HT ”, 2- k anavainen stereoää n i (kuten CD-talle nne) kuuluu vain vasemma sta ja oikeasta kaiuttime s ta , ja monikanavaisen ä än en ä änikanavat toistuvat nimiensä mukaisista kaiuttimista ilman lisäkäsittelyä.

Paina STRAIGHT-painiketta.

Suora dekoodaus va lik oi tu u käyttöön/pois käytöstä jok a painalluksella.

VOL.

SW C

STRAIGHT

* Salli 5.1-kanavaisen ohjelmalähteen toisto 6.1/7.1-kanavaisena (kun käytössä on

takatehostekaiuttimet) valitsemalla Option-valikosta jokin muu asetus kuin “Extended Surround - Off" (s. 80).

SL SR

SBL SBR

TOISTO

✍

Ääniohjelman valinta

Page 51

RECEIVER

MEMO

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

SUR.DECODE

PURE DIRECT

■ 2-kanavaisen ohjelman toisto

monikanavaisena (Surround)

Tilaäänidekooderin av ull a voit toistaa käsitt el emätöntä monikanavaääntä 2-kanavaisesta oh je lmalähteestä. Ku n la itteeseen tulee monikanavaääntä, toisto tapahtuu kuten suorassa dek ooda uk s essa .

Lisätietoja de koodereista s. 122 .

Valitse tilaäänen dekooderi painamalla

SUR.DECODE.

Tilaäänidekooderi vaihtuu jok a pain allu ksella.

VOL.

SW C

ProLogic

DDPro Logic

DDPLIIx Movie DDPLII Movie DDPLIIx Music DDPLII Music DDPLIIx Game DDPLII Game

Neo:6 Cinema DTS Neo:6-dekooderi, joka sopii elokuville. Neo:6 Music DTS Neo:6-dekooderi, joka sopii musiikille.

Dolby Pro Logic-dekooderi, joka sopii kaikille ohjelmalähteille.

Dolby Pro Logic IIx-dekooderi (tai Dolby Pro Logic II-dekooderi), joka sopii elokuville.

Dolby Pro Logic IIx-dekooderi (tai Dolby Pro Logic II-dekooderi), joka sopii musiikille.

Dolby Pro Logic IIx-dekooderi (tai Dolby Pro Logic II-dekooderi), joka sopii peleille.

SL SR

Nauti puhtaasta hifi-äänentoistosta (Pure Direct)

Kun Pure Direct-toimint o on käytössä, laite toistaa vali tse m asi äänen niin, että signaalin käsitt el ypiirit (kuten etulevy n näyttö) aiheuttavat mahdollisimman vähän kohinaa. Tällöin pääset nauttimaan tasokkaasta hifi-äänestä.

Paina PURE DIRECT-painiketta.

Direct-t oiminto valikoituu käytt öön/pois käy t östä joka painalluksella.

VOL.

SW C

PUREDIRECT

* Seuraavia toimintoja ei voi käyttää silloin, kun Pure Direct-toiminto on valittu

käyttöön:

- Joitakin kaiutin- ja ääniohjelma-asetuksia.

- Kuvaruutuvalikko

- Monihuonekäyttö

- Äänisignaalin ottaminen ulos AV OUT- ja AUDIO OUT-liittimistä

- Tietueiden tarkastelu etulevyn näytössä (kun toimintoja ei käytetä)

SL SR SBL SBR

* Et voi valita Dolby Pro Logic IIx-dekooderia käyttöön silloin, kun kuulokkeet

ovat kytkettyinä tai kun “Setup”-valikossa on asetuksena “Surround Back None”.

TOISTO

✍

Ääniohjelman valinta

Page 52

RECEIVER

MEMO

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

ENHANCER

Pakatun musiikin äänenlaadun parantaminen (Compressed Music Enhancer)

Compressed Music Enhancer luo ääneen sy vyyt tä ja leveyttä. Saat nauttia dynaamisesta äänestä, joka muistuttaa ääntä sellaisena kuin se oli ennen pakkausta. Tätä toimintatilaa voi käyttää samanaikaisesti minkä tahansa muun ääniohjelman kanssa.

Paina ENHANCER-painiketta.

Compressed Music Enhancer-toisto kytkeytyy käyttöön/pois käyt ös tä jo ka pai nal l uk sel l a.

“ENHANCER" tulee näkyviin.

ENHANCER

Enhancer On

* Compressed Music Enhancer ei toimi, jos signaalin näytetaajuus on yli 48

kHz

* Voit myös valita Compressed Music Enhancer-tehostuksen käyttöön/pois

käytöstä Option-valikon kohdassa "Enhancer" (s. 80).

VOL.

SW C

L SL SR

SBL SBR

Tilaäänen kuuntelu kuulokkeilla (SILENT CINEMA)

Voit kuunn ella stereokuulok keilla monikanavajärjestelmän kaltaista tilaääntä tai äänikenttätehosteita. Kytke kuulokkeet PHONES-liittimeen ja valitse käyttöön ääniohjelma tai tilaäänidekooderi.

TOISTO

✍

Ääniohjelman valinta

Page 53

RECEIVER

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

TUNER

BAND

TUNING

Numerot

FM/AM radion kuuntelu

Voit valita radiokan ava kuuluviin näppäilemällä viritti me en asemataajuuden tai valitsemalla muistiin tallennetun radioaseman.

* Radiotaajuudet riippuvat siitä, missä maassa tai millä alueella laitetta käytetään.

Tämän ohjeen kuvissa on Ison-Britannian ja Euroopan malleissa käytössä oleva viritysalue.

* Jos radiolähetyksen kuuluvuus on heikko, muuta FM/AM-antennien suuntausta.

Taajuuden valintatarkkuus

[mallit Asia, General] Taajuuden valintatarkkuuden perusase tuksena on FM-alueella 50 kHz ja

AM-alueella 9 kHz. Voit tarvittaessa vaihtaa tarkkuuksiksi 100 kHz FM ja 10 kHz AM.

Kytke tämä laite valmiustilaan.

Pidä painettuna etulevyn STRAIGHT-painike, ja

paina sitten MAIN ZONE O-painiketta.

MAIN ZONE O

STRAIGHTPROGRAM

Painele PROGRAM, kunnes valittuna on TU.

TUFM50/AM9

Viritystaajuuden valinta

Valitse TUNER ohjelmalähteeksi painamalla TUNER.

Valitse taajuuskaista (FM tai AM) painelemalla

BAND.

VOL.

SW C

FM87.50MHz

Valitse taajuus seuraavilla painikkeilla.

TUNING-painikkeet: Suurem pi/p ie nempi taajuus. Käynnistä automaatt i nen asemahaku pitämällä painike painettuna n. yhden seku nni n ajan.

Numeropainikkeet: Näppäile oikea viritystaajuus. Esim. taajuuden 98.50 MH z va l in ta: paina “9” , “8” , “ 5” ja “ 0” (tai ENT).

STEREO

TUNED

FM98.50MHz

“TUNED" tulee näkyviin, kun laite vastaanottaa radiolähetystä.

“STEREO" tulee näky vi in, kun l ait e vastaanottaa stereosignaalia.

* "Wrong Station!” tulee etulevyn näyttöön, jos valitsemasi viritystaajuus on

vastaanottoalueen ulkopuolella.

SL SR

SBL SBR

VOL.

SW C

L SL SR

SBL SBR

* Voit valita FM-lähetyksen vastaanottotavaksi "Stereo" (stereoääni) tai

Valitse painikkeilla STRAIGHT kohta FM100/AM10.

Kytke tämä laite MAIN ZONE O-painikkeella hetkeksi

"Mono" (monoääni) valikkokohdasta Option-FM Mode (s. 80). Jos FM-radion signaalin kuuluvuus on heikko, se saattaa parantua, kun käyttöön valitaan mono.

valmiustilaan, kytke se sitten takaisin toimintatilaan.

TOISTO

✍

FM/AM radion kuuntelu

Page 54

RECEIVER

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

TUNER

PRESET

Numerot

MEMORY

Radioasemien tallentaminen muistipaikoille (muistipaikat)

Voit tall enta a l aitt ee n mui sti in 4 0 ra dio ase maa. K un o let ta llen ta nut a sem at laitteen mui sti in, voi t h akea n e h elp ost i kuul uv iin mui sti pa ikk anu mero iden avulla.

* Jos FM-asemien kuuluvuus on hyvä, voit tallentaa ne automaattisesti Auto

Preset-toiminnolla (s. 57).

■ Radioaseman tallennus muistipaikalle

Valitse asema t itse ja tallenna ne muistipaikoil le.

Viritä haluamasi radioasema kuuluviin (s. 53)

ohjeiden mukaisesti.

Pidä painettuna MEMORY yli kahden sekunnin ajan.

Ensimmäisellä tallennus ker r al la asema tallentuu automaattisesti muis tipaikal l e "01 ". Se ur aava asema tallentuu viimeksi tallennetun muistipaikan jälkeen seuraavalle tyhjälle muistipaikalle.

STEREO

TUNED

01:FM98.50MHz

Muistipaikkanumero

VOL.

SW C

L SL SR

SBL SBR

■ Muistissa olevan aseman kuuntelu

Viritä tallennettu asema kuuluviin valitsemalla aseman muistipaikkanumero.

Valitse TUNER ohjelmalähteeksi painamalla TUNER.

Valitse radioasema painelemalla PRESET.

Voit myös syöttää muistipaikkanume ro n (0 1 - 40 ) su oraan numeropainikkeilla. Paina en si n PR ESET-painiketta kerran.

PRESET

STEREO

TUNED

01:FM98.50MHz

* “No Presets” tulee näyttöön, jos muistissa ei ole asemia. * “Wrong Num..” tulee näkyviin, jos näppäilet väärän numeron. * “Empty” tulee näkyviin, jos valitset tyhjän muistipaikkanumeron.

* Tyhjennä muistipaikat toiminnolla “Clear Preset” tai “Clear All Preset” (s.

57).

VOL.

SW C

LR SL SR SBL SBR

* Jos haluat valita muistipaikan, jolle asema tallentuu, paina

MEMORY-painiketta kerran aseman virittämisen jälkeen, valitse sitten muistipaikkanumero PRESET-painikkeilla ja paina sitten uudestan MEMORY.

STEREO

TUNED

02:Empty

VOL.

SW C

L SL SR

SBL SBR

“"Empty" (tyhjä muistipaikka) tai tallentamasi taajuus

TOISTO

✍

FM/AM radion kuuntelu

Page 55

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

OPTION

Nuolipainikkeet

ENTER RETURN

INFO

RDS (Radio Data System) -viritin

Vain mallit UK ja Europe Radio Data System (Radio Data System) on FM-radioasemien

tiedonsiirtojärjestelmä, joka on käytössä jo monessa maassa. Tämä laite pystyy vastaanottamaan erilaista Radio Data System-dataa, kuten “Program Serv ice”, “Pr og ram Type,” “Radio Te xt ” and “Cl ock T i me” , ku n se vastaanottaa Radio Dat a Sy s t em -lähetystä.

■ RDS (Radio Data System) -tietojen valinta

Viritä RDS (Radio Data System) -asema kuuluviin.

* Suosittelemme, että käytät Auto Preset-automaattihakua ja -tallennusta

RDS (Radio Data System) -asemien virittämiseksi (s. 57).

Paina INFO-painiketta.

Näyttötietue vaihtu u jo ka painalluksella.

INFO

STEREO TUNED

ProgramType

Tietueen nimi

Vastaava tieto tulee näkyviin n. 3 sekunnin kuluttua.

9850

STEREO TUNED

CLASSICS

Tietue

Program Service Radioasem an nimi Program Type Nykyinen ohjelmatyyppi Radio Text Tietoa radio-ohjelmasta Clock Time Kellonaika DSP Program Äänentoistotapa Audio Decoder Dekooderin nimi Frequency Taajuus

VOL.

SW C

LR SL SR

SBL SBR

SW C

LR SL SR

SBL SBR

* “Program Service,” “Program Type,” “Radio Text” ja “Clock Time” eivät tule

näkyviin, ellei radioasema lähetä RDS (Radio Data System) -tietoja.

■ Automaattiset liikennetiedotteet

Kun ohjelmalähteenä on "TUNER", laite vastaanottaa liikennetiedotteita automaattises ti. Ota toiminto käytt ö ön seuraavien ohjeiden avulla.

Kun ohjelmalähteenä on TUNER, paina OPTION.

Valitse nuolipainikkeilla kohta “Traffic Program”

(TrafficProgram) ja paina ENTER.

Liikennetiedoteasemien haku alkaa 5 sekunnin kuluessa. Jos painat ENTER, haku alkaa heti.

* Käynnistä haku nykyisestä taajuudesta ylöspäin/alaspäin nuolipainikkeilla

U/V

), kun näytössä on “READY”.

( * Jos haluat perua haun, paina RETURN. * Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Seuraava tietue näkyy n. 3 sek unnin ajan haun päätyttyä.

FINISH

STEREO

TUNED

TPFM101.30MHz

Liikennetiedoteasema (taajuus)

* “TP Not Found” tulee näkyviin 3 sekunniksi, jos laite ei löytänyt yhtään

liikennetiedoteasemaa.

VOL.

SW C

LR SL SR

SBL SBR

TOISTO

✍

FM/AM radion kuuntelu

Page 56

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

TUNER

Valikkojen ohjauspainikkeet Nuolipainikkeet

ENTER RETURN

Radion käyttö television kautta

Voit tarkastella radion tietueita tai valita radioaseman kuuluviin television kautta.

Valitse TUNER ohjelmalähteeksi painamalla TUNER.

Toistonäkymä näkyy television kuvaruudulla.

■ Playback - Toistonäkymä

1 Radioaseman tiedo t

Tietoa valittuna olevasta radioasemasta, kuten valittu taajuusalue (FM/AM) ja taajuus.

V a in mallit UK ja Europe Radio Data System-lähetyksen vastaanoton aikana (s. 55) myös Radio Data System-tieto näkyy (“Program Service”, “Program Type,” “Radio Text”, “Clock Time”).

2 Taajuusalueen kuvake

(ei malleissa U.K., Europe) Vaihda taajuusaluetta FM/AM valitsemalla tämä kuva ke ja painamalla ENTER.

3 TUNED/STEREO -merkkivalo

“TUNED" tulee näkyviin, kun laite vastaanottaa radiolähetystä. “STEREO" tulee näkyviin, kun laite vastaanottaa stereosignaalia.

4 Ohjausvalikko

Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER. Voit sulkea alavalikon painamalla RETURN.

Valikko Alavalikko Toiminto

FM AM

V ain mallit UK ja Europe Vaihtaa taajuusaluetta FM/AM.

Tuning (+/-) Valitsee viritystaajuuden.

Manual Tuning

Auto (+/-) Valitsee radioaseman automaattisesti.

Memory

Tallentaa valitsemas i aseman muistipaikalle.

Direct Näppäile haluamasi viritystaajuus.

Browse Selaa muisti pa ikka -a s emia .

Sulkee kuvaruutuvalikon ja tuo

Screen Off

taustakuvan näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

TOISTO

✍

FM/AM radion kuuntelu

Page 57

RECEIVER

568

GRESET

MUTEROGRAMVOLUM

POP-UP/

TUNE

MAIN

MODE

V-AU

COD

RECEIVE

SOURCE

SOUR

HDMI

HDM

1234

121234

TUNER

MAIN

DVD

PROGRAM VOLUME

SCREEN

REE

MODE

MOVIE

MOVI

INFO SLEEP

INF

1234

1 2 3

INPUT

MUT

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

ZONE 2

SCENE

SCEN

NET

MUTE

TOP MENU

P MENU

POP-UP/MENU

ENTER

TUNING PRESET

TUNIN

SUR. DECODE

R. DE

MUSIC

MUSI

ENHANCER

ENHANCE

LEE

6 87

MEMORY

TV VOL TV CH

TVVO

LV C

V-AUX

DMI OUT

RADIO

MEN

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

PURE DIRE

ENT

CODE SET

CODE SE

Valikkojen ohjauspainikkeet Nuolipainikkeet

ENTER RETURN

■ Browse - Selailunäkymä

1 Muistipaikka-asemien lista

Avaa muistipaikka-asemien lista. Valitse muistipaikka-asema nuolipainikkeilla ja tuo se kuuluviin painamalla ENTER.

2 Muistipaikkanumero 3 Ohjausvalikko

Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER. Voit sulkea alavalikon painamalla RETURN.

Valikko Alavalikko Toiminto

Memory

Utility

Auto Preset

Clear Preset Tyhjentää listalta valitsemasi muistipaikan. Clear All Preset Tyhjentää kaikki muistipaikat .

1 Page Up 1 Page Down Now Playing Siirtyy toistonäkymään.

Screen Off

Tallentaa parhaillaan kuunneltavan radioaseman listalta valitulle muistipaikalle.

Hakee ja tallentaa voimakassignaaliset FM-asemat (enintään 40 asemaa).

Siirtyy listan seuraavalle/edelliselle sivulle.

Sulkee kuvaruutuvalikon ja tuo taustakuvan näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

TOISTO

✍

FM/AM radion kuuntelu

Page 58

Musiikin toisto iPodista

Voit toistaa iPodiin tallentamaasi musiikkia, jos ky t k et soittimen tähän laitteeseen iPo d in muk ana toimitetulla USB- kaapelilla.

* iPodin malli ja ohjelmistoversio saattavat estää joidenkin toimintojen käytön. * iPodin sisältämien videoiden toisto tämän laitteen kautta edellyttää Applen

komposiitti-AV-kaapelia (myydään erikseen). Kytke Apple komposiitti-AV-kaapelissa olevat USB- ja komposiittivideoliittimet tämän laitteen etulevyssä oleviin USB- ja VIDEO-liittimiin. Jos haluat valita toistettavaksi videon, tee valinta käyttämällä iPodissa olevia painikkeita (iPodin helppo käyttötila) (s.

60).

Tuetut iPodit (tammikuu 2012)

* iPod touch, iPod nano (2nd gen. - 6th gen.) * iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone * iPad2, iPad

iPodin kytkeminen

Kytke iPod tähän laitteeseen USB-kaapelilla (toimitettu iPodin mukana).

Kytke USB-kaapeli iPodiin.

Kytke USB-kaapeli USB-liittimeen.

Tämä laite (edestä)

RADIO

AUX USB

VIDEO

STRAIGHT

VIDEO

HDMI IN

iPod/iPhone/iPad

5V 2.1A

USB

Connected

VOLUME

VOL.

SW C

LR SL SR SBL SBR

* iPod latautuu ollessaan kytkettynä tähän laitteeseen. Vaikka kytket tämän laitteen

valmiustilaan iPodin latauksen aikana, iPodin lataus jatkuu (enintään 4 tuntia). Jos ”Setup"-valikossa on asetus "Network Standby- On" (s. 98), lataus jatkuu, kunnes akku on latautunut täyteen.

* Irrota iPod USB-liittimestä, ellei sitä käytetä.

TOISTO

✍

Musiikin toisto iPodista

Page 59

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

ZONE 2

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

SCENE

NET

iPodin ohjelman toisto

Käynnistä toisto iPodista ja ohjaa sitä seuraavie n ohj eiden mukaan.

V-AUX

USB

Voit ohjata iPodia television kuvaruut uun avattavan valikon kautta.

Valitse USB ohjelmalähteeksi painamalla USB.

Selailunäkymä näky y t el evision kuvaruudulla.

■ Browse - Selailunäkymä

1 2

RADIO

PROGRAM VOLUME

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

Valikkojen ohjauspainikkeet Nuolipainikkeet

ENTER RETURN

* Kun iPod-laitteen toisto on käynnissä, toistonäkymä tulee näkyviin.

Valitse kohta nuolipainikkeilla ja paina ENTER.

Kun valitset kappaleen, toisto käynnistyy ja toistonäkymä tulee näkyviin.

* Palaa edelliselle valikkosivulle painamalla RETURN. * Jos haluat valita toistettavan tiedoston ja ohjata toistoa suoraan iPodista, ota

käyttöön iPodin helppo käyttötila (s. 60).

1 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 61) ja toiston tila (toisto, tauko, jne.).

2 Listan otsikko 3 Kappalelista

Lista iPodin sisällöstä. Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

4 Kohteen numero/kokonaislukumäärä 5 Ohjausvalikko

V alitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

Valikko Toiminto 1 Page Up 1 Page Down 10 Pages Up 10 Pages Down Return Paluu ylemmälle listatasolle. Now Playing Siirtyy toistonäkymään.

Screen Off

Siirtyy listan seuraavalle/edellis elle si vulle .

10 sivua eteenpäin tai taaksepäin.

Sulkee kuvaruutuvalikon ja tuo taustakuvan näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

TOISTO

✍

Musiikin toisto iPodista

Page 60

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

Valikkojen ohjauspainikkeet Nuolipainikkeet

ENTER RETURN

Erillislaitteen ohjauspainikkeet

MODE

■ Playback - Toistonäkymä

1 2

1 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 61) ja toiston tila (toisto, tauko, jne.).

2 Toistotiedot

Artistin, albumin ja kappaleen nimi, toistoon kulunut/jäljellä oleva aika. Valitse nuolipainikkeilla vieritettävä tietue.

3 Ohjausvalikko

Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER. Voit sulkea alavalikon painamalla RETURN.

Valikko Alavalikko Toiminto

> Jatkaa toistoa keskeytyskohdasta.

 Lopettaa toiston.

II Ke s ke yttää tois ton vä liaika is es ti.

Play Control

Browse Siirtyy selailunäkymään.

Screen Off

I<< >>I << >>

Hyppy taakse/eteen.

Haku taaksepäin/eteenpäin niin kauan, kun painike on painettuna.

Sulkee kuvaruutuvalikon ja tuo taustakuvan näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

■ Toiston ohjaus iPodista tai

kauko-ohjaimella (iPodin helppo käyttötila)

Ota iPodin helppo käyttötila käyttöön painamalla

MODE.

Television kuvaruututietue häviää, ja iPodia voi ohjata sen omilla painikkeilla.

Jos haluat palata ohjaukseen television kuvaruudulta, paina uudelleen MODE.

Käynnistä toisto kauko-ohjaimella tai iPodista.

Kauko-ohjai me n pain ikk eet Toiminto Nuolipainikkeet Valitse haluamasi kohta. ENTER Vahvistaa valinnan. RETURN Siirtyy edelliselle valikkosivulle.

Aloittaa toiston/keskeyttää toiston väliaikaises ti.

Erillislaitteen ohjauspainikkeet

 Lopettaa toiston.

I<< >>I << >>

Hyppy taakse/eteen.

Haku taaksepäin/eteenpäin niin kauan, kun painike on painettuna.

* Voit ohjata toistoa myös kauko-ohjaimen erillislaitteen ohjauspainikkeilla.

TOISTO

✍

Musiikin toisto iPodista

Page 61

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

OPTION

Nuolipainikkeet

ENTER RETURN

MODE

■ Uusinta- ja satunnaistoisto

Voit muuttaa iPodin satunnais- ja uusintatoiston asetuksia.

* iPodin helpon käyttötilan aikana voit muuttaa satunnais- ja uusintatoiston

asetuksia suoraan iPodista tai television kuvaruudun kautta seuraavien ohjeiden mukaan. Tuo toistotietue näkyviin television kuvaruudulle painamalla MODE.

Kun ohjelmalähteenä on USB, paina OPTION.

Valitse nuolipainikkeilla kohta “Shuffle” (Shuffle) -

satunnaistoisto tai Repeat (Repeat) - uusintatoisto ja paina ENTER.

* Palaa edelliseen näkymään painamalla RETURN. * Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Valitse asetus nuolipainikkeilla (

Asetuskohta Asetus Toiminto

Off (Off) Lopettaa satunnaistoiston.

Satunnaistoisto (Shuffle)

Kappaleet (Songs)

Albumit (Albums)

Toista kappaleet satunnaisessa järjestyksessä. “x” tulee television kuvaruutuun.

Toista albumit satunnaisessa järjestyksessä. “x” tulee television kuvaruutuun.

Off (Off) Lopettaa uusintatoiston.

Uusintatoisto (Repeat)

Yksi (One)

Kaikki (All)

Parhaillaan toistuvan kappaleen uusintatoisto. “c” tulee television kuvaruutuun.

Kaikkien kappaleiden uusintatoisto. “v” tulee television kuvaruutuun.

Y/Z

Sulje valikko painamalla OPTION.

TOISTO

✍

Musiikin toisto iPodista

Page 62

RECEIVER

MEMO

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

USB

Musiikin toisto USB-muistilaitteesta

Voit toistaa tällä laitteella U S B-muistilaitteelle tallennettua musiikkia. Lisätietoja USB-muistilaitteen käyttöohjeessa.

Tämä laite tukee USB-massamuistilaitteita, jotka on alustettu FAT16- tai FAT32-tiedostojärjestelmään.

* Tämä laite tukee vain formaatteja WAV (vain PCM), MP3, WMA, MPEG-4 AAC ja

FLAC.

* Tämä laite on yhteensopiva enintään 96 kHz näytetaajuuteen WAV- ja

FLAC-tiedostojen osalta ja 48 kHz näytetaajuuteen muiden tiedostojen osalta.

* Joidenkin valmistajien USB-muistilaitteet ja mallit saattavat estää joidenkin

toimintojen käytön.

USB-muistilaitteen kytkeminen

Kytke USB-muistilaite USB-liittimeen.

Tämä laite

RADIO

AUX USB

VIDEO

STRAIGHT

VIDEO

HDMI IN

iPod/iPhone/iPad

5V 2.1A

USB

* Paljon dataa sisältävän USB-muistilaitteen lukeminen saattaa kestää tavallista

kauemmin. Siinä tapauksessa näytössä on “Loading...”.

* Irrota USB-muistilaite USB-liittimestä, ellei sitä käytetä.

USB-muistilaitteen ohjelman toisto

Käynnistä USB-toisto ja ohjaa sitä seur aa vien ohjeiden muka an. USB-muistilaitetta voi ohjata television kuvaruudulle avattavasta

valikosta.

Valitse USB ohjelmalähteeksi painamalla USB.

Selailunäkymä näkyy television kuvaruudulla.

* Kun USB-laitteen toisto on käynnissä, toistonäkymä tulee näkyviin.

USB-muistilaite

USB

Connected

VOL.

SW C

LR SL SR

SBL SBR

TOISTO

✍

Musiikin toisto USB-muistilaitteesta

Page 63

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

Valikkojen ohjauspainikkeet Nuolipainikkeet

ENTER RETURN

Valitse kohta nuolipainikkeilla ja paina ENTER.

Kun valitset kappaleen, toisto käynnistyy ja toistonäkymä tulee näkyviin.

* Palaa edelliselle valikkosivulle painamalla RETURN. * Et voi valita tiedostoja, joita tämä laite ei pysty käyttämään.

■ Browse - Selailunäkymä

1 2

1 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 64) ja toiston tila (toisto, tauko, jne.).

2 Listan otsikko 3 Kappalelista

Luettelo USB-muistilaitteen sisällöstä. Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

4 Kohteen numero/kokonaislukumäärä 5 Ohjausvalikko

V alitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

Valikko Toiminto 1 Page Up 1 Page Down 10 Pages Up 10 Pages Down Return Paluu ylemmälle listatasolle. Now Playing Siirtyy toistonäkymään.

Screen Off

Siirtyy listan seuraavalle/edellis elle si vulle .

10 sivua eteenpäin tai taaksepäin.

Sulkee kuvaruutuvalikon ja tuo taustakuvan näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

TOISTO

✍

Musiikin toisto USB-muistilaitteesta

Page 64

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

OPTION

Valikkojen ohjauspainikkeet Nuolipainikkeet

ENTER RETURN

Erillislaitteen ohjauspainikkeet

■ Playback - Toistonäkymä

1 2

1 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 64) ja toiston tila (toisto, tauko, jne.).

2 Toistotiedot

Tuo näkyviin artistin, albumin ja kappaleen nimi, toistoon kulunut aika. Valitse nuolipainikkeilla vieritettävä tietue.

3 Ohjausvalikko

Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER. Voit sulkea alavalikon painamalla RETURN.

Valikko Alavalikko Toiminto

> Jatkaa toistoa keskeytyskohdasta.

 Lopettaa toiston.

Play Control

Browse Siirtyy selailunäkymään.

Screen Off

II Keskeyttää toiston väliaikaisesti. I<< >>I

Hyppy taakse/eteen.

Sulkee kuvaruutuvalikon ja tuo taustakuvan näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

■ Uusinta- ja satunnaistoisto

Voit muuttaa USB-muistilaitteen satunnais- ja uusintatoiston asetuksia.

Kun ohjelmalähteenä on USB, paina OPTION.

Valitse nuolipainikkeilla kohta “S huffle” (Shuffle) -

Satunnaistoisto tai Repeat (Repeat) - Uusintatoisto ja paina ENTER.

* Palaa edelliseen näkymään painamalla RETURN. * Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Valitse asetus nuolipainikkeilla (

Asetuskohta Asetus Toiminto

Satunnaistoisto (Shuffle)

Off (Off) Lopettaa satunnaistoiston.

Toistaa albumin (kansion) kappaleet

On (On)

satunnaisessa järjestyksessä. “x” tulee television kuvaruutuun.

Off (Off) Lopettaa uusintatoiston.

Uusintatoisto

Yksi (One)

(Repeat)

Kaikki (All)

Sulje valikko painamalla OPTION.

Parhaillaan toistuvan kappaleen uusintatoisto. “c” tulee television kuvaruutuun.

Uusintatoistaa albumin (kansion) kappaleet. “v” tulee television kuvaruutuun.

Y/Z

* Voit ohjata toistoa myös kauko-ohjaimen erillislaitteen ohjauspainikkeilla (a,s, d, f,

g).

TOISTO

✍

Musiikin toisto USB-muistilaitteesta

Page 65

RECEIVER

MEMO

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

NET

Nuolipainikkeet

ENTER

Musiikin toisto mediapalvelimelta (PC/NAS)

Voit toistaa täll ä laitteella tie tokoneelle tai DL N A-yhteensop iv alle NAS-palvelimelle tall ennettua mu si ikkia.

* Voidaksesi käyttää tätä toimintoa on tämän laitteen ja tietokoneen oltava

kytkettyinä samaan reitittimeen (s. 32). Voit tarkastaa laitteen verkkoasetukset (IP-osoite jne.) Information-valikon kohdassa "Network" (s. 104).

* Tämä laite pystyy toistamaan vain formaatteja WAV (vain PCM), MP3, WMA,

MPEG-4 AAC ja FLAC.

* Tämä laite on yhteensopiva enintään 96 kHz näytetaajuuteen WAV- ja

FLAC-tiedostojen osalta ja 48 kHz näytetaajuuteen muiden tiedostojen osalta.

* Jotta voisit toistaa FLAC-tiedostoja, sinun täytyy asentaa tietokoneellesi

palvelinohjelma, joka tukee FLAC-tiedostojen jakamista DLNA:n välityksellä, tai käyttää NAS-palvelinta, joka tukee FLAC-tiedostoja.

Median jakamisen asetukset

Jotta voisit toistaa tietokoneelle tai DLNA-yhteensopivalle NAS-palvelimelle tallennettuja musiikkitiedostoja, sinun on ensin määritettävä jokaisen musiikkipalvelimen jakamisasetukset.

■ Tietokone, johonon asennettu Windows

Media Player

Varmista, että tietokoneellesi on asennettu Windows

Media Player 11 tai uudempi.

Musiikin toisto tietokoneelta

Käynnistä toisto tietokoneelta ja ohjaa sitä seuraavien ohjeiden mukaan. Tietokonetta/N A S - palvelinta voi oh jata television k uvaruudulle

avattavasta valikosta.

Valitse ohjelmalähteeksi “SERVER” painelemalla

NET.

Selailunäkymä näkyy television kuvaruudulla.

* Jos tietokone toistaa tämän laitteen kautta valittua musiikkitiedostoa,

toistonäkymä tulee näkyviin.

Valitse musiikkipalvelin nuolipainikkeilla ja paina

ENTER.

Salli median jakamista koskevissa asetuksissa

median jakaminen, ja valitse tämä laite laitteeksi, jonka kanssa mediat jaet aan.

■ NAS-palvelin tai tietokone, jossa muu

DLNA-palvelinohjelmisto

Määritä me dian jakamisen as etukset muiden laitteiden ta i o h jelmistojen käyttöohjeiden a vulla.

TOISTO

✍

Musiikin toisto mediapalvelimelta (PC/NAS)

Page 66

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

ZONE 2

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

SCENE

NET

Valitse asetuskohta nuolipainikkeilla ja paina

ENTER.

V-AUX

Kun valitset kappaleen, toisto käynnistyy ja toistonäkymä tulee näkyviin.

■ Browse - Selailunäkymä

1 2

RADIO

PROGRAM VOLUME

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

Valikkojen ohjauspainikkeet

ENTER RETURN

* Palaa edelliselle valikkosivulle painamalla RETURN. * Et voi valita tiedostoja, joita tämä laite ei pysty käyttämään.

1 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 67) ja toiston tila (toisto, tauko, jne.).

2 Listan otsikko 3 Kappalelista

Lista tietokoneen sisällöstä. Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

4 Kohteen numero/kokonaislukumäärä 5 Ohjausvalikko

V alitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

Valikko Toiminto 1 Page Up 1 Page Down 10 Pages Up 10 Pages Down Return Paluu ylemmälle listatasolle. Now Playing Siirtyy toistonäkymään.

Screen Off

Siirtyy listan seuraavalle/edellis elle si vulle .

10 sivua eteenpäin tai taaksepäin.

Sulkee kuvaruutuvalikon ja tuo taustakuvan näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

TOISTO

✍

Musiikin toisto mediapalvelimelta (PC/NAS)

Page 67

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

OPTION

Valikkojen ohjauspainikkeet Nuolipainikkeet

ENTER RETURN

Erillislaitteen ohjauspainikkeet

■ Playback - Toistonäkymä

1 2

1 Toimintatilan ilmaisimet

Tämänhetkiset uusinta/satunnaistoiston asetukset (s. 67) ja toiston tila (toisto, tauko, jne.).

2 Toistotiedot

Tuo näkyviin artistin, albumin ja kappaleen nimi, toistoon kulunut aika. Valitse nuolipainikkeilla vieritettävä tietue.

3 Ohjausvalikko

Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER. Voit sulkea alavalikon painamalla RETURN.

Valikko Alavalikko Toiminto

> Jatkaa toistoa keskeytyskohdasta.

 Lopettaa toiston.

Play Control

Browse Siirtyy selailunäkymään.

Screen Off

II Keskeyttää toiston väliaikaisesti. I<< >>I

Hyppy taakse/eteen.

Sulkee kuvaruutuvalikon ja tuo taustakuvan näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

■ Uusinta- ja satunnaistoisto

Voit muuttaa tietokoneen satunnais- ja uusintatoiston asetuksia.

Kun ohjelmalähteenä on SERVER, paina OPTION.

Valitse nuolipainikkeilla kohta “S huffle” (Shuffle)

Satunnaistoisto tai Repeat (Repeat) - Uusintatoisto ja paina ENTER.

* Palaa edelliseen näkymään painamalla RETURN. * Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Valitse asetus nuolipainikkeilla (

Asetuskohta Asetus Toiminto

Satunanistoisto (Shuffle)

Off (Off) Lopettaa satunnaistoiston.

Toistaa albumin (kansion) kappaleet

On (On)

satunnaisessa järjestyksessä. “x” tulee television kuvaruutuun.

Off (Off) Lopettaa uusintatoiston.

Uusintatoisto

Yksi (One)

(Repeat)

Kaikki (All)

Sulje valikko painamalla OPTION.

Parhaillaan toistuvan kappaleen uusintatoisto. “c” tulee television kuvaruutuun.

Uusintatoistaa albumin (kansion) kappaleet. “v” tulee television kuvaruutuun.

Y/Z

* Voit ohjata toistoa myös kauko-ohjaimen erillislaitteen ohjauspainikkeilla (a,s, d, f,

g).

* Voit ohjata toistoa myös DLNA-yhteensopivalla DMC-ohjelmalla (Digital Media

Controller). Lisätietoja, ks. "DMC Control" (s. 83).

TOISTO

✍

Musiikin toisto mediapalvelimelta (PC/NAS)

Page 68

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

NET

Nuolipainikkeet

ENTER RETURN

Internetradion kuuntelu

Voit kuunnella internet-radioasemia eri puolilta maailmaa. Internet-ra di ota voit ohjata television kuvaruudull e avattavasta valik osta.

* Voidaksesi käyttää tätä toimintoa on tämän laitteen ja tietokoneen oltava

kytkettyinä Internetiin (s. 32). Voit tarkastaa laitteen verkkoasetukset (IP-osoite

jne.) Information-valikon kohdassa "Network" (s. 104). * Tämä palvelu voidaan lopettaa ilman ennakkoilmoitusta. * Joitakin internet-radioasemia ei välttämättä voi kuunnella. * Tämä laite käyttää internetradioasemien vTuner-tietokantapalvelua.

Valitse ohjelmalähteeksi “NET RADIO” painelemalla

NET.

Selailunäkymä näkyy television kuvaruudulla.

Valitse kohta nuolipainikkeilla ja paina ENTER.

Kun valitset Internetradio aseman, toisto käynnistyy j a toistonäkymä tulee näkyviin.

* Palaa edelliselle valikkosivulle painamalla RETURN.

TOISTO

✍

Internetradion kuuntelu

Page 69

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

Valikkojen ohjauspainikkeet

ENTER RETURN

Erillislaitteen ohjauspainikkeet

■ Browse - Selailunäkymä

1 2

1 Toiston merkkivalo 2 Listan otsikko 3 Kappalelista

Lista Internetradioasemien sisällöstä. Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

4 Kohteen numero/kokonai slukumäärä 5 Ohjausvalikko

Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER.

Valikko Toiminto 1 Page Up 1 Page Down 10 Pages Up 10 Pages Down Return Pa luu yle mmälle listatasolle. Now Playing Siirtyy toistonäkymään.

Screen Off

Siirtyy listan seuraavalle/edelliselle siv ulle .

10 sivua eteenpäin tai taaksepäin.

Sulkee kuvaruutuvalikon ja tuo taustakuvan näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

■ Playback - Toistonäkymä

1 2

1 Toiston merkkivalo 2 Toistotiedot

Tuo näkyviin aseman, albumin ja kappaleen nimi, toistoon kulunut aika.

3 Ohjausvalikko

V alitse kohta nuolipainikkeilla ja vahvis ta valinta painamalla ENTER . Voit sulkea alavalikon painamalla RETURN.

Valikko Alavalikko Toiminto Play Control s Lopettaa toiston. Browse Siirtyy selailunäkymään.

Screen Off

* Voit ohjata toistoa myös kauko-ohjaimen erillislaitteen ohjauspainikkeilla (a, s). * Asema saattaa estää joidenkin tietojen näytön.

Sulkee kuvaruutuvalikon ja tuo taustakuvan näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

* Voit rekisteröidä internet-radioasemasuosikkisi Bookmarks-kansioon seuraavan

verkkosivun kautta, jos avaat verkkosivun tietokoneen verkkoselaimella. Tätä

toimintoa käyttääksesi tarvitset tämän laitteen vTuner ID-tunnisteen sekä

sähköpostiosoitteen oman tilin luomista varten. Voit tarkastaa tämän laitteen

vTunerID-tunnisteen (tämän laitteen MAC-osoitteen) Information-valikon

kohdassa "Network" (s. 104).

http://yradio.vtuner.com/

TOISTO

✍

Internetradion kuuntelu

Page 70

Musiikin toisto iTunesista/iPodista verkon kautta (AirPlay)

AirPlay-toiminto mahdollistaa musiikin toiston iTunesista/iPodista verkon välityksellä.

iTunes

Reititin

Tämä laite

Käynnistää toiston

iTunesista. tai iPodista

iPod

* Voidaksesi käyttää tätä toimintoa on tämän laitteen ja tietokoneen/iPodin oltava

kytkettyinä samaan reitittimeen (s. 32). Voit tarkastaa laitteen verkkoasetukset

(IP-osoite jne.) Information-valikon kohdassa "Network" (s. 104).

Tuetut iTunes/iPod-versiot (tammikuu 2012)

* iTunes 10.2.2 tai uudempi (Windows/Mac)

* iPod touch, iPhone tai iPad joissa iOS 4.3.3 tai uudempi

Toisto käynnistyy

iTunesin/iPodin ohjelman toisto

Tämä laite py s tyy toistamaan musiikkia iTunesista/iPodista.

Kytke tämä laite toimintatilaan. Käynnistä iTunes

tietokoneesta tai avaa iPodin toistonäkymä.

Jos iTunes/iPod tunnistaa tämän laitteen, näkyviin tulee AirPlay-kuvake ( ).

iTunes (Esimerkki) iPod (Esimerkki)

* Ellei kuvake näy, tarkista, että laite ja tietokone/iPod on kytketty reitittimeen

oikein.

Valitse iTunesista/iPodista napsauttamalla

(näpäyttämällä) AirPlay-kuvake. Valitse tämä laite (tämän laitteen verkkonimi) ääntä toist av aks i laitteeksi.

iTunes (Esimerkki) iPod (Esimerkki)

TOISTO

Tämän laitteen verkkonimi

Valitse kappale ja käynnistä toisto.

Tämä laite valitsee automaattisesti ohjelmalähteeksi “AirPlay” ja käynnistää toiston.

Toistonäkymä näkyy television kuvaruudull a.

✍

Musiikin toisto iTunesista/iPodista verkon kautta (AirPlay)

Page 71

RECEIVER

MEMO

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

Valikkojen ohjauspainikkeet Nuolipainikkeet

ENTER RETURN

Erillislaitteen ohjauspainikkeet

* Toiston ohjaus television kuvaruudun kautta on mahdollista vain, jos televisio on

kytketty tähän laitteeseen HDMI-kaapelilla.

* Jos haluat, että tämä laite käynnistyy automaattisesti toimintatilaan, kun

käynnistät toiston iTunesista/iPodista, valitse Setup-valikkoon asetus “Network

Standby-On (s. 98). * Voit muuttaa tämän laitteen verkkonimeä, joka näkyy iTunesissa/iPodissa. Tee se

“Setup”-valikon kohdassa “Network Name”-kohdassa (s. 99). * Jos toiston aikana vaihdat tämän laitteen ohjelmalähdettä, iTunes-/iPod-ohjelman

toisto loppuu automaattisesti. * Voit säätää tämän laitteen äänenvoimakkuutta iTunes-ohjelman/iPodin kautta

Input-valikossa. Asetusvaihtoehdot ovat “Volume Interlock” (s. 83) - “Limited”

(perusasetus) tai “Full”.

Varoitus!

* Jos äänenvoimakkuutta säädetään iTunesista/iPodista, toistuvan ohjelman

äänenvoimakkuus voi muuttua odottamattoman suureksi. Tämä laite ja/tai kaiuttimet voivat mennä rikki. Jos äänenvoimakkuus kasvaa yllättäen toiston aikana, lopeta heti toisto iTunesista/iPodista.

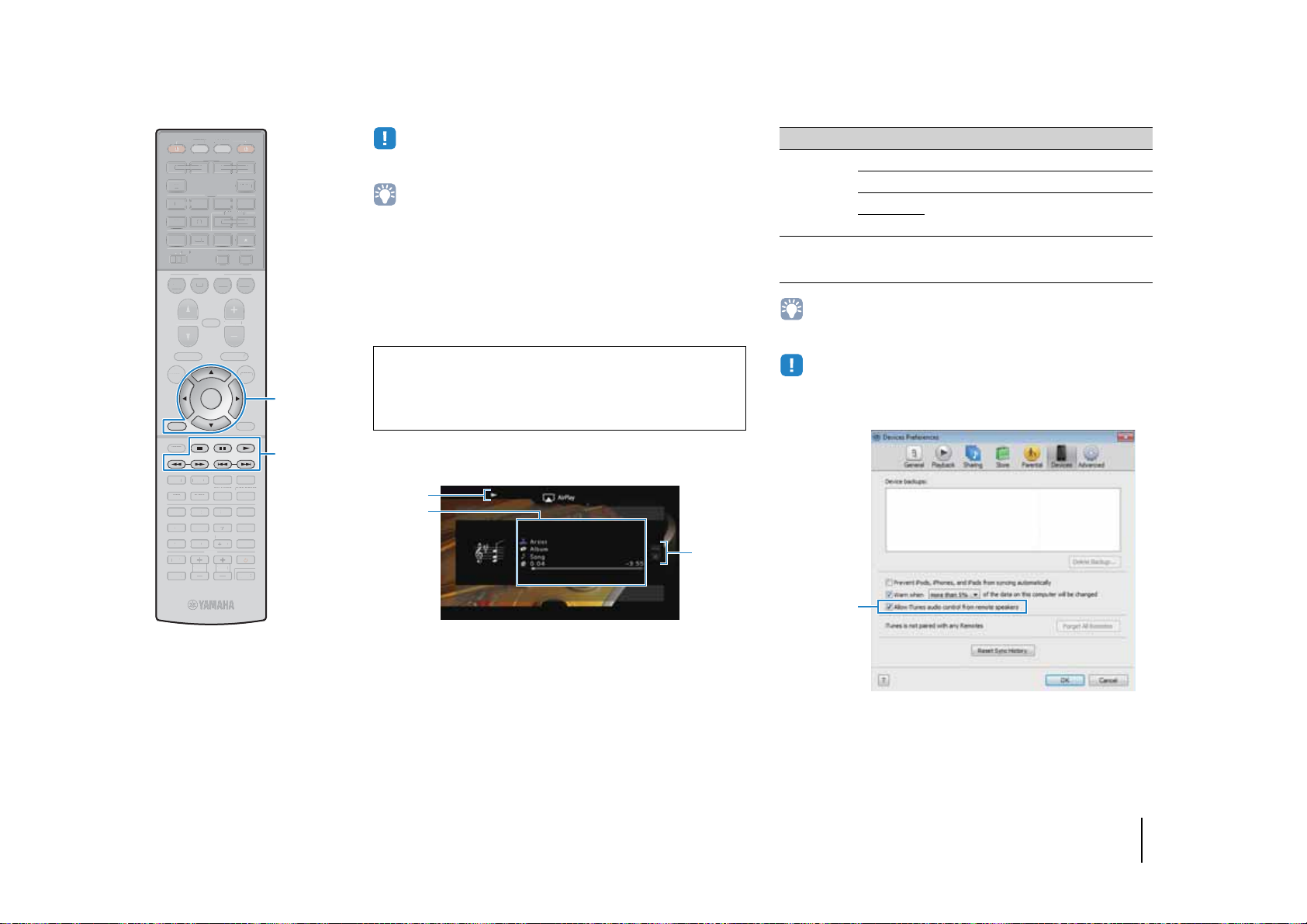

■ Playback - Toistonäkymä

1 2

Valikko Alavalikko Toiminto

> Jatkaa toistoa keskeytyskohdasta.

Play Control

II Keskeyttää toiston väliaikaisesti. I<< >>I

Hyppy taakse/eteen.

Sulkee kuvaruutuvalikon ja tuo taustakuvan

Screen Off

näkyviin. Tuo se uudelleen näkyviin valikon ohjauspainikkeilla.

* Voit ohjata toistoa myös kauko-ohjaimen erillislaitteen ohjauspainikkeilla (a,s, d, f,

g).

* Jos haluat ohjata iTunes-ohjelman toistoa tämän laitteen kauko-ohjaimella, sinun

on sallittava kauko-ohjaus etukäteen iTunesin asetusten kautta.

iTunes (esimerkissä englanninkielinen versio)

Valitse tämä

kohta

1 Toiston merkkivalo 2 Toistotiedot

Artistin, albumin ja kappaleen nimi, toistoon kulunut/jäljellä oleva aika.

3 Ohjausvalikko

Valitse kohta nuolipainikkeilla ja vahvista valinta painamalla ENTER. Voit sulkea alavalikon painamalla RETURN.

TOISTO

✍

Musiikin toisto iTunesista/iPodista verkon kautta (AirPlay)

Page 72

Musiikin toisto useissa huoneissa (monihuonekäyttö)

Monihuonetoiminnon avulla vahvistin pystyy ohjaamaan eri ohjelmalähteiden ohjelman kahteen eri huoneeseen: kotiteatterihuoneeseen ja Zone2-huoneesee n.

Voit esim. katsella televisiota olohuoneessa (kotiteatterihuone), ja joku muu voi kuunne lla radiota työhu oneessa (Zone2).

Työhuone (Zone2)

Olohuone (Kotiteatterihuone)

* Analogiset audiolähteet (myös FM/AM-radio), USB- ja verkkolähteet voidaan

ohjata Zone2-huoneeseen. Kun haluat kuunnella erillislaitteelta toistettavaa ääntä

Zone2-huoneessa, kytke erillislaite tämän laitteen AUDIO-liittimiin (AV 5-6- tai

AUDIO 1-2-liittimiin). * (vain RX-V773)

PARTY-toimintatila (s. 76) mahdollistaa saman audiolähteen kuuntelun

kotiteatteri- ja Zone2-huoneessa audiolähteen signaalityypistä riippumatta.

Zone2-huoneen valmistelu

Kytke tähän laitteeseen la ite, jota käytetään Zone2-huoneessa. Kytkentätapa riippuu käyte tt ävästä vahvistimesta (tämä lait e tai erillinen vahvistin).

Varoitus!

* Irrota laitteen verkkojohto pistorasiasta ennen kuin kytket kaiuttimet tai

lisävahvistin.

* Ensure that the core wires of the speaker cable do not touch one another or

come into contact with the unit’s metal parts. Muuten tämä laite ja kaiuttimet voivat mennä rikki. Jos kaiutinjohdot aiheuttavat oikosulun, etulevyn näyttöön tulee "Check SP Wires", kun kytket tähän laitteeseen virran.

TOISTO

✍

Musiikin toisto useissa huoneissa (monihuonekäyttö)

Page 73

■ Laitteen sisältämän vahvistimen käyttö

FRONT CENTER SURROUND

SINGLE

SURROUND BACK/BI AMP

ZONE 2/PRESENCE

EXTRA SP

AUDIO

OUT

ZONE 2

OUT

FRONT

SURROUND SUR. BACK

PRE OUT

SINGLE CENTER

SUBWOOFER

SPEAKERS

Kytke Zone2-huoneeseen sijoitellut kaiuttimet tähän laitteeseen kaiutinkaapeleilla.

Ota EXTRA SP-kaiutinliittimet Zone2-kaiuttimien käyttöön näin: Kytke ensin laitteen virtajohto pis torasiaan. Valitse sitten Setup-va likossa asetus "Power Amp Assign - 7ch +1ZONE" (s. 91).

Tämä laite (takaa)

FL FR

■ Lisävahvistin

Kytke Zone2-huoneeseen sijoitettu lisävahvistin (jossa on äänenvoimakkuuden säätö) tähän la itteeseen stereo kaapeleilla.

Tämä laite (takaa)

HDMI 1

(

)

BD/DVD

COMPONENT

VIDEO

MONITOR OUT

AUDIO 1 AUDIO 2

HDMI 4 HDMI 5HDMI 3HDMI 2

FRONT CEN

REMOTE

OUT

VIDEO

12V

0.1A

TRIGGER OUT

ZONE2 OUT -liittimet

AUDIO

ZONE 2

OUT

ZONE2

OUT

Erillinen vahvistin

Audiotuloliitin

(Analog stereo)

AUDIO

Zone2

Kotiteatterihuone

* Kun toisto Zone2-huoneessa on sallittu (s. 75), kotiteatterihuoneen

takatehostekaiuttimet eivät toista ääntä.

TOISTO

✍

Musiikin toisto useissa huoneissa (monihuonekäyttö)

Page 74

■ Tämän laitteen ohjaaminen

Zone2-huoneesta (Zone2-kauko-ohjaus )

Voit ohjata tätä laitetta ja erillis laitteita Zone2-huoneesta mukana toimitetulla ka uko-ohjaimella, jos kytket infrapu n as ignaalien vastaanotti men/lähettim en tämän laitteen REMOTE IN/OUT-liittimi in.

* Jos haluat ohjata erillislaitetta kauko-ohjaimella, tallenna ensin kunkin laitteen

kauko-ohjauskoodi (s. 108).

Tämä laite (takaa)

OUT

HDMI

ARC

REMOTE IN/OUT -liittimet

REMOTE

HDMI 1

(

)

BD/DVD

OUT

ANTENNA

(

)

RADIO

COMPONENT

VIDEO

REMOTE

OUT

VIDEO

12V

MONITOR OUT

TRIGGER OUT

HDMI 3HDMI 2

0.1A

Useiden Yamaha-laitteiden kauko-ohjaaminen

Jos käytössäsi on Yamaha-laitteita, jotka tukevat kauko-ohjausta, infrapunalähetintä ei tarvita. Kauko-ohjaussignaalit siirtyvät eteenpäin, kun kytket REMOTE IN/OUT-liittimiin monokaapelin (miniliitin) ja infrapunavastaanottimen.

REMOTE IN/OUT REMOTE IN/OUT

Infrapunasigna alien

Kauko-ohjain

REMOTE

OUT

(enintää n 6 kp l , m uka an l u ki en t ä mä laite)

Yamaha-laitteet

REMOTE

OUT

OPTICAL

IAL

(TV)

3 AV 4 AV 5

OUT

AV 6

AUDIO 1 AUDIO 2

Audiolaitteiden

kytkeminen ( esim.

CD-soitin)

Infrapunasignaalien lähetin

Infrapunasignaalien vastaanotin

Kauko-ohjain

Zone2

Kotiteatterihuone

TOISTO

✍

Musiikin toisto useissa huoneissa (monihuonekäyttö)

Page 75

RECEIVER

MEMO

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRA

MUTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

RECEIVER z

AV 5–6 AUDIO 1–2 TUNER USB NET

MAIN/ZONE2

MUTE

VOLUME

SLEEP

- Zone2-huoneen toimintojen ohjaus

Valitse asetukseksi MAIN/ZONE2 - “ZONE2”.

Paina RECEIVER O-painiketta.

Signaalin ohjaus Zone2-huoneeseen kytkeytyy käyttöön/pois käyt ös tä jo ka pai nal l uk sel l a.

Kun Zone2-toisto on käytö ssä, etulevyn näyttöön tulee "ZONE2".

Valitse ohjelmalähde seuraavilla painikkeilla.

AV 5-6: AV 5-6 (AUDIO) - l i ittimet AUDIO 1-2: AUDIO 1-2 -liittimet TUNER: FM/AM radio USB: USB-liitin (etulevyssä) NET: NETWORK-liitin (valitse haluamasi verkkolähde

painelemalla painiketta) PHONO: PHONO-liittimet (RX-V773, paitsi mallit U.S.A. ja

Kanada)

* Et voi valita USB- ja verkkolähdettä vain toiselle huoneelle. Jos esim.

valitset Zone2-huoneen ohjelmalähteeksi "SERVER", kun kotiteatterihuoneen ohjelmalähteenä on "USB", myös kotiteatterihuoneen ohjelmalähteeksi vaihtuu "SERVER".

Käynnistä toisto erillislaitteesta tai valitse

radiokanava.

Lisätietoja erillislaitteen käyttöohjeessa. Lisätietoja seuraavista toiminnoista: * FM/AM radion kuuntelu (s. 53) * Musiikin toisto iPodista (s. 58) * Mu siikin toisto USB-laitteesta (s. 62) * Musiikin toisto mediapalvelimelta (PC/NAS) (s. 65) * Internet-radion kuuntelu (s. 68) * Musiikin toisto iTunesist a/ iPo dist a ve rko n kaut ta (AirP lay)

(s. 70)

* Zone2-huoneen toistoa ei voi ohjata television kuvaruudulta. Ohjaa

Zone2-huoneen toimintoja etulevyn näytön kautta.

* Aseta uniajastin toimintaan (120 min, 90 min, 60 min, 30 min, off)

painelemalla SLEEP. Zone2-huoneen äänentoisto päättyy valitsemasi ajan kuluttua.

* Säädä Zone2-huoneen äänenvoimakkuutta painamalal VOLUME tai MUTE

(jos käytät tämän laitteen vahvistinta). Jos käytät erillistä vahvistinta, käytä sen äänenvoimakkuudensäätöä.

Varoitus!

* Älä koskaan toista DTS-CD -levyjä Zone2-huoneessa. Ne voivat aiheuttaa

odottamatonta kohinaa.

TOISTO

✍

Musiikin toisto useissa huoneissa (monihuonekäyttö)

Page 76

RECEIVER

MEMO

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

INF

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

DMI OUT

RADIO

OPTION

PTION

DISPLAYRETURN

DISPLA

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

PARTY

■ Sama ohjelmalähde eri huoneisiin

(PARTY-toimintatila)

(vain RX-V773) P ARTY-toimintatila mahdollistaa saman audiolähteen kuuntelun

kotiteatteri- ja Zone2-huoneessa. Toiminnon ajaksi la it teisto valitsee kaikkiin huoneisiin automaattisesti stereoäänentoiston. Toiminnosta on hyötyä, jos haluat toistaa kotiteatterihuoneen ohjelmalähdettä taustamusiikkina esimerkiksi juhlien aikana.

Paina PARTY-painiketta.

Toimintatila (on/off) vaihtuu joka paina lluk sella. Kun toimintatila on käytössä (on), etulevyn näytössä on

"PARTY".

* Ellei toiminto vaikuta Zone2-huoneeseen, valitse “Setup”-valikosta asetus

"Party Mode Set - Enable” (perusasetus) (s. 100).

TOISTO

✍

Musiikin toisto useissa huoneissa (monihuonekäyttö)

Page 77

RECEIVER

MEMO

RETURN

SCENE

SOURC

REC

V-AU

EIVE

SOURCE

HDMI

1234

121234

TUNER

TUN

MAIN

DVD

PROGRAM VOLUME

SCREEN

CREE

MODE

MOVIE

INFO SLEEP

1234

1 2

INPUT

INP

MUTE

AUDIO

USB

NET

PARTY HDMI OUT

PARTYHDMI OUT

ZONE 2

SCENE

NET

ROGRAMVOL

MUTE

UTE

TOP MENU

OP MENU

POP-UP/MENU

POP-UP/MEN

ENTER

TUNING PRESET

TUNIN

PRESE

SUR. DECODE

R. DECOD

MUSIC

ENHANCER

NHANCER

LEE

6 87

MEMORY

TV VOL TV CH

TV CH

V-AUX

RADIO

OPTION

PTION

DISPLAYRETURN

BAND

STRAIGHT

TRAIGHT

PURE DIRECT

ENT

CODE SET

DISPLAY

INFO

Toimintatilan tarkastaminen

Etulevyn näyttötietueiden tarkastelu

Paina INFO-painiketta.

Näyttötietue vaihtu u jo ka painalluksella.

VOL.

SW C

AudioDecoder

Tietueen nimi

Vastaava tieto tulee näkyviin n. 3 sekunnin kuluttua.

ProLogic

Tietue

* Valittavissa olevat tietueet ovat ohjelmalähdekohtaisia. Lisäksi jokaista

ohjelmalähderyhmää voidaan tarkastella erikseen.

Ohjelmalähderyhmä Asetuskohta HDMI 1-5

V-AUX AV 1-6 AUDIO 1-2

TUNER

USB SERVER AirPlay

Input (ohjelmalähteen nimi), DSP Program (ääniohjelman nimi), Audio Decoder (dekooderin nimi)

Frequency (taajuus), DSP Program (ääniohjelma), Audio Decoder (dekooderi)

*Vain mallit UK ja Europe

Radio Data Sy s te m -data on saa ta v illa , jo s v iritin vastaanottaa RDS (Radio Data System) -aseman lähetystä (s. 55)

Song (kappaleen nimi), Artist (esittäjän nimi), Album (albumin nimi), DSP Program (ääniohjelman nimi), Audio Decoder (dekooderin nimi)

* Kun käytössä on iPodin helppo käyttötila:

Input (ohjelmalähteen nimi), DSP Program (ääniohjelman nimi), Audio Decoder (dekooderin nimi)

SL SR

VOL.

SW C

L SL SR

Ohjelmalähderyhmä Asetuskohta

Song (kappaleen nimi), Album (albumin nimi), Station

NET RADIO

(aseman nimi), DSP Program (ääniohjelman nimi), Audio Decoder (dekooderin nimi)

(RX-V773, paitsi mallit U.S.A. ja Kanada)

PHONO

Input (ohjelmalähteen nimi), DSP Program (ääniohjelman nimi), Audio Decoder (dekooderin nimi)

Toimintatilan tarkastelu televisiosta

Paina DISPLAY-painiketta.

Seuraava tietue tulee tel ev is ion kuvaruudulle.

Compressed Music Enhancer (on/off)

hjelmalähde/

PARTY

(on/off)

-toimintatila*

Audio-

formaatti/

Dekooderi

CINEMA DSP-toimintatila

* vain RX-V773

Sulje tietue painamalla DISPLAY.

Äänenvoimakkuus

Ääniohjelma

TOISTO

✍

Toimintatilan tarkastaminen

Page 78

Eri ohjelmalähteiden toistoasetukset (Option -valikko)

Voit määrittää erilaiset toistoasetukset eri ohjelmalähteille. Koska tätä valikkoa voi käyttää etulevyn kautta (tai televisiosta), voit helposti mu ut taa asetuksia myös toiston a ika na .

Paina OPTION-painiketta.

OPTION

ToneControl

Front display

TV-ruutu

Valitse asetuskohta nuolipainikkeilla ja paina ENTER.

* Palaa edelliseen näkymään painamalla RETURN.

Valitse asetus nuolipainikkeilla (

Sulje valikko painama lla OPT ION .

VOL.

SW C

LR SL SR

SBL SBR

Y/Z

Option-valikon asetukset

* Valittavissa olevat tietueet ovat ohjelmalähdekohtaisia. * Suluissa olevat tekstit viittaavat etulevyn näytön tietueisiin.

Asetuskohta Toiminto Sivu Tone Control

(Tone Control) Adaptive DRC

(Adaptive DRC) CINEMA DSP 3D Mode

(CINEMA DSP 3D)

Dialogue Leve l

Dialogue Adjust (Dialog Adjust)

Extended Surround (EXTD Surround)

Volume Trim (Volume Trim)

Enhancer (Enhancer)

Video Mode (Video Mode)

FM Mode (FM Mode)

Traffic Program (TrafficProgram)

Repeat (Repeat)

Shuffle (Shuffle)

(Dialog Lvl) Dialogue Lift

(Dialog Lift)

Input Trim (In.Trim)

Subwoofer Trim (SW.Trim)

Sävynsäätö. Korkeiden ja matalien taajuuksien kuuluvuuden säätö.

Valitse, säätääkö laite dynamiikka-alueen (s uurimmasta pienimpään) automaattisesti äänenvoimakkuuden mukana.

CINEMA DSP 3D käyttöön/ pois käytöstä. 79

Dialogin äänenvoimakkuuden säätö. 79

Valitse, miten laitteisto toistaa 5.1 - 7.1 -kanavaisen ää ne n silloin, kun takatehostekaiuttimet ovat käytössä.

Korjaa ohjelmalähteiden välisiä äänenvoimakkuuden eroja.

Hienosäädä subwooferin äänenvoimakkuutta. 80

Compressed Music Enhancer käyttöön/ pois käytöstä. 80

Salli/estä Setup-valikosta valit tujen videos ignaalin käsittelyn asetusten käyttö.

Valitsee FM-radiovastaanottoon äänityypin “Stereo” tai “Mono”.

Vain mallit UK ja Europe Käynnistä laite hakeman automaattisesti liikennetietoa RDS-järjestelmästä.

Määritä uusintatoiston asetukset ohjelmalähteille iPod (s.

61), USB-muistilaite (s. 64) ja mediapalvelin (s. 67). Määritä satunnaistoiston asetukset ohjelmalähteille iPod (s.

61), USB-muistilaite (s. 64) ja mediapalvelin (s. 67).

—

TOISTO

✍

Eri ohjelmalähteiden toistoasetukset (Option -valikko)

Page 79

■ Tone Control (Tone Control)

Sävynsäätö. Korkei den (Treble) ja matalien taajuuksien (Bass) kuuluvuuden säätö.

Vaihtoehdot

Treble (Treble) , Bass (Bass)

Säätöalue

-6.0 dB - Bypass (Bypass) - +6,0 dB *(0.5 dB tarkkuudella)

Perusasetus

Bypass (Bypass)

* Jos säädät käyttöön ääriarvon, ääni ei välttämättä vastaa muiden kanavien ääntä.

Sävynsäätö etulevyn säätimillä

a Painele TONE CO N T RO L, kunnes valittuna on Treble tai Bass. b Säädä asetusta PROGRAM-pai n ikkeella.

■ Adaptive DRC (Adaptive DRC)

Valitse, säätääkö lait e dynamiikka-aluee n (suurimmasta pienimpään) automaattisesti äänenvoimakkuuden mukana. Jos haluat kuunnella ohjelmaa hiljaisella äänenvoimakkuudella esim. öisin, valitse “On”.

Asetukset

On (On) Dynamiikan automaattisäätö. Off (Off) (perusasetus) Ei säädä dynamiikka-aluetta automaattisesti.

Jos asetuksena on "On", dynam i ikka-alue kapenee silloin , ku n äänenvoimakkuus on pieni, ja levenee, kun äänenvoimakkuus on suuri.

Äänenvoimakkuus: pieni Äänenvoimakkuus: suuri

Lähtötaso

Off

Tulotaso Tulotaso

Lähtötaso

Off

■ CINEMA DSP 3D Mode (CINEMA DSP 3D)

Salli/ estä CINEMA DSP 3D -toim i nnon käyttö (s. 50). Jos sallit tämän toiminnon ("On"), CINEMA DSP 3D toimii valittujen ääniohjelmien mukaisesti (paitsi 2ch Stereo ja 7ch Stereo).

Asetukset

On (On) (perusasetus) CINEMA DSP 3D-toiminto käyttöön. Off (Off) CINEMA DSP 3D-toiminto pois käytöstä.

■ Dialogue Adjust (Dialog Adjust)

Dialogin äänenvoimakkuuden tai dialogin nä ennäisen toistokorkeuden säätö.

☛ Dialogue Level (Dialog Lvl)

Dialogin äänenvoimakkuuden säätö. Ellei dialogi kuulu selvästi, voit lisä tä niiden äänenvoimakkuutta val it s em alla tähän kohtaan suuremm an asetuksen.

Säätöalue

0 - 3

Perusasetus

☛ Dialogue Lift (Dialog Lift)

Dialogin äänenvoimakkuuden säätö. Jos dialogi kuu lost aa tulevan televisioruudu n alapuolelta, voit nostaa näennäistä toistokorkeutta valitsemalla tähän kohtaan suuremman asetuksen.

* Voit muuttaa tätä asetusta vain, kun jokin seuraavista ehdoista täyttyy.

- Valittuna on jokin ääniohjelma (ei 2ch Stereo tai 7ch Stereo), kun käytössä on etutehostekaiuttimet.

- Virtual Presence Speaker (VPS) (s. 50) toimii.

Säätöalue

0 - 5 (Mitä korkeampi arvo, sitä korkeampi sijainti.)

Perusasetus

Ihanteellinen

TOISTO

✍

Eri ohjelmalähteiden toistoasetukset (Option -valikko)

Page 80

■ Extended Surround (EXTD Surround)

Valitse, mite n la itte ist o tois taa 5.1 - 7.1 -kan a vais en ää ne n sil loin , ku n tak ate hos teka iu tt imet ov at käytössä.

Asetukset

Auto (Auto) (perusasetus)

DDPLIIx Movie (DDPLIIxMo)

DDPLIIx Music (DDPLIIxMu)

EX/ES (EX/ES)

Off (Off)

Laite valitsee automaattisesti sopivimman dekooderin, jos tallenteessa on takatehostekanavan tunniste, ja toistaa äänen joko 6.1- tai 7.1-kanavaisena. Jos kytkettynä on kaksi takatehostekaiutinta, tämä laite toistaa 5.1-kanavaisen äänen 7.1-kanavaisena.

Toistaa äänen aina 7.1-kanavaisena Dolby Pro Logic IIx Movie -dekooderin avulla. Käytettävissä vain, jos laitteistoon on kytketty kaksi takatehostekaiutinta.

Toistaa äänen aina 7.1- tai 6.1-kanavaisena Dolby Pro Logic IIx Music

-dekooderin avulla. Käytettävissä vain, jos laitteistoon on kytketty yksi tai kaksi takatehostekaiutinta.

Laite valitsee automaattisesti Dolby EX- ta i DTS -ES-dekooderin ja toistaa äänen 6.1- tai 7.1-kanavaisena.

Laite toistaa aina alkuperäiset äänikanavat. (Vaikka laitteeseen tulisi DTS-EStai Dolby Digital EX-ääntä, ääni toistuu 5.1-kanavaisena.)

☛ Subwoofer Trim (SW.Trim)

Hienosäädä subwooferin äänenvoimakkuutta.

Säätöalue

-6,0 dB - +6,0 dB (0.5 dB tarkkuudella)

Perusasetus

0,0 dB

■ Enhancer (Enhancer)

Salli/estä pakatun musiikin tehostus, Compressed Music Enhancer (s. 52).

* Tätä asetusta sovelletaan erikseen kuhunkin ohjelmalähteeseen. * Vaihtoehtoisesti voit käynnistää Compressed Music Enhancer-toiminnon kauko-ohjaimen

ENHANCER-painikkeella (s. 52).

Asetukset

Off (Off) Compressed Music Enhancer-toiminto pois käytöstä. On (On) Compressed Music Enhancer-toiminto käyttöön.

* Jotkin Dolby Digital EX- ja DTS-ES-tallenteet eivät sisällä tunnistetta, joka mahdollistaa

takatehostekanavan toiston. Siinä tapauksessa tämä laite toistaa äänen 5.1-kanavaisena, jos asetuksena on “Extended Surround” - “Auto”. Jos haluat toistaa äänen 6.1- tai 7.1-kanavaisena, valitse asetukseksi “DDPLIIx Movie”, “DDPLIIx Music” tai “EX/ES”.

■ Volume Trim (Volume Trim)

Hienosäädä ohj el malähteiden väl is iä äänenvoimakku us eroja ja subwooferin äänenvoimakkuuseroa.

☛ Input Trim (In.Trim)

Korjaa ohjelma lä ht eiden välisiä äänenvoi m akkuuden eroja. Jos äänenvo imakkuuden erot eri ohjelmalähtei den välillä häiritsevät sinua ohjelmalähdettä vaihdettaessa, korjaa eroja tällä toiminnolla.

* Tätä asetusta sovelletaan erikseen kuhunkin ohjelmalähteeseen.

Säätöalue

-6,0 dB - +6,0 dB (0.5 dB tarkkuudella)

Perusasetus

0,0 dB

Perusasetus

TUNER, USB, (verkkolähteet): On (On) Muut: Off (Off)

■ Video Mode (Video Mode)

Salli/estä Setup-valikon kohdasta Processing valittujen videosignaalin käsittelyn asetusten käyttö (s. 95).

Asetukset

Processing (Processing)

Direct (Direct) (perusasetus)

Salli videosignaalin käsittely.

Estä videosignaalin käsittely.

■ FM Mode (FM Mode)

Valitsee FM-radio v a staanottoon ääni tyypin “Stereo” tai “M ono”.

Asetukset

Stereo (Stereo) (perusasetus)

Mono (Mono) FM-radion vastaanotto monona.

TOISTO

FM-radion vastaanotto stereona.

✍

Eri ohjelmalähteiden toistoasetukset (Option -valikko)

Page 81

ASETUKSET

Ohjelmalähdekohtaiset asetukset (Input-valikko)

Voit muuttaa ohjelmalähteiden as etuksia televis ion kuvaruudulta.

Paina ON SCREEN-painiketta.

Valitse nuolipainikkeilla Input ja paina ENTER.

Valitse muutettava ohjelmalähde nuolipainikkeilla (

sitten nuolipainike tta (

Samalla vaihtuu tämän laitteen ohjelmalähde.

* Voit vaihtaa ohjelmalähdettä edelleen nuolipainikkeilla (

Y/Z

) vaiheen 3 jälkeen.

Y/Z

) ja paina

Valitse nuolipainikkeilla (

* Palaa edelliseen näkymään painamalla RETURN.

Valitse asetus nuolipainikkeilla ja paina ENTER.

Sulje valikko painamalla ON SCREEN.

U/V

) haluamasi kohta ja paina ENTER.

Input-valikon asetukset

* Valittavissa olevat tietueet ovat ohjelmalähdekohtaisia.

Asetuskohta Toiminto Sivu Rename/Icon Select Muuta ohjelmalähteen nimeä ja kuvaketta. 82

Audio In

Decoder Mode A seta digitaaliaudion toistoformaatiksi DTS. 82

Volume Interlock

Video Out

DMC Control

V alitsee yhden laittteen käyttöön tietyn tuloliitinryhmän videoliitännän ja toisen tuloliitinryhmän audioliitännän.

Salli/estä äänenvoimakkuuden säätö iTunesista/iPodista AirPlayt-toiminnon avulla.

V alitse, mitä videosignaalia tämä laite toistaa audio-ohjelmalähteen toiston aikana.

Toiston ohjaus DLNA-yhteensopivalla DMC (Digital Media Controller) -ohje lma lla k äyttöön - pois käytöstä.

ASETUKSET

✍

Ohjelmalähdekohtaiset asetukset (Input-valikko)

Page 82

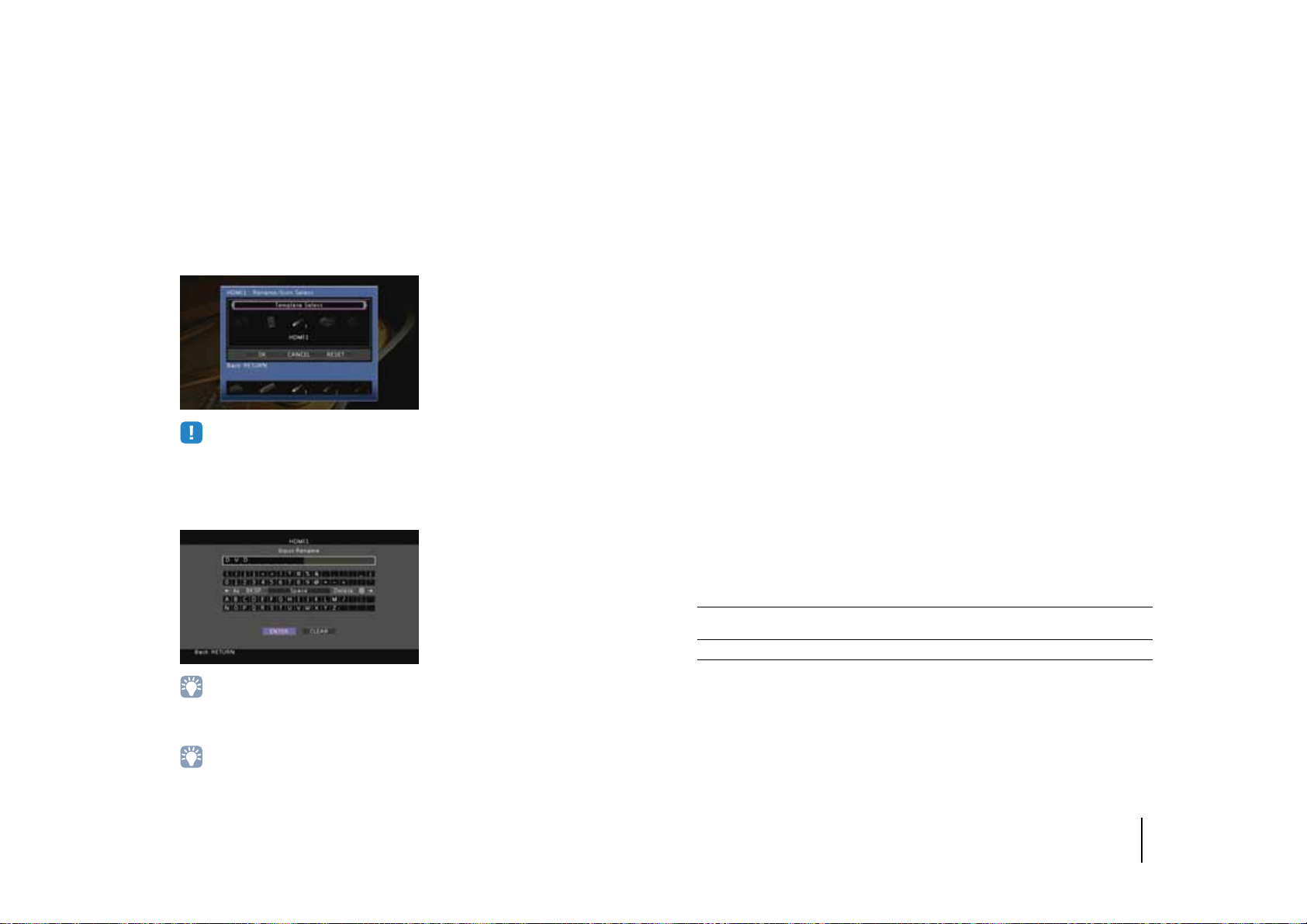

■ Rename/Icon Select

Muuta ohjelmalä hteen nimeä ja kuvak et ta, joka näkyy etulevyn näytössä tai televisioruudussa.

Ohjelmalähteet

HDMI 1-5, V-AUX, AV 1-6, AUDIO 1-2, USB, PHONO*

* RX-V773, paitsi mallit U.S.A. ja Kanada

■ Asetukset

Valitse asetus nuolipainikkeilla (Y/Z) ja paina nuolipainiketta (V).

* Et voi muuttaa USB-kohtaa, jos iPod on kytkettynä.

Valitse kuvake nuolipainikkeilla (Y/Z) ja paina nuolipainiketta (V).

Avaa nimen kirjoitussivu painam alla ENTER.

Kirjoita nimi n uoli- ja ENTER-painikkeilla. Vahvista nimi painamalla ENTER.

■ Audio In

Valitsee yhde n lait tt een käytt ö ön tie tyn tu loli it inr yhmä n vide ol iitä nnä n ja to isen tu loli it inr yhmä n audioliitännän . K äy tä toimintoa esim. seuraav issa tilanteissa:

* Haluat kytkeä ohjelmaa toistavan laitteen, jossa on HDMI-videolähtö, mutta ei HDMI-audiolähtöä. * Haluat kytkeä ohjelmaa toistavan laitteen, jossa on komponenttivideoliittimet ja analogiset stereoliittimet

(pelikonsoli tms.)

Ohjelmalähteet

HDMI 1-5, A V 1-2

■ Asetukset

(Audiosignaalin ottaminen optisesta digitaaliliittimestä)

Valitse "A V1" tai "AV4", ja kytke laite tämän laitteen vastaaviin audioliittimiin optisella digitaalikaapelilla.

(Audiosignaalin ottaminen digitaalisesta koaksiaaliliittimestä)

Valitse "A V2" tai "AV3", ja kytke laite tämän laitteen vastaaviin audioliittimiin digitaalisella koaksiaalikaapelilla.

(Audiosignaalin ot taminen analogi s esta audioliittimestä)

Valitse "AV5", "AV6", "AUDIO1" tai "AUDIO2" ja kytke laite tämän laitteen vastaaviin audioliittimiin stereokaapelilla.

■ Decoder Mode

Aseta digitaaliaudion toistofor m aatiksi "DTS". Jos tämä laite ei havaitse DTS-audiota, vaan toistaa kohinaa, tee asetus "Decoder Mode" -

"DTS".

Ohjelmalähteet

HDMI 1-5, V-AUX, AV 1-4

Asetukset

Auto(perusasetus)

DTS Valitsee vain DTS-signaalin. (Muut audiosignaalit eivät toistu.)

Valitsee automaattisesti laitteeseen tulevaan audiosignaaliin sopivan audioformaatin.

* Tyhjennä nimikenttä valitsemalla "CLEAR".

Valitse nuolipainikkeilla OK ja paina ENTER.

* Jos haluat palauttaa perusasetuksen, valitse RESET.

Sulje valikko painamalla ON SCREEN.

ASETUKSET

✍

Ohjelmalähdekohtaiset asetukset (Input-valikko)

Page 83

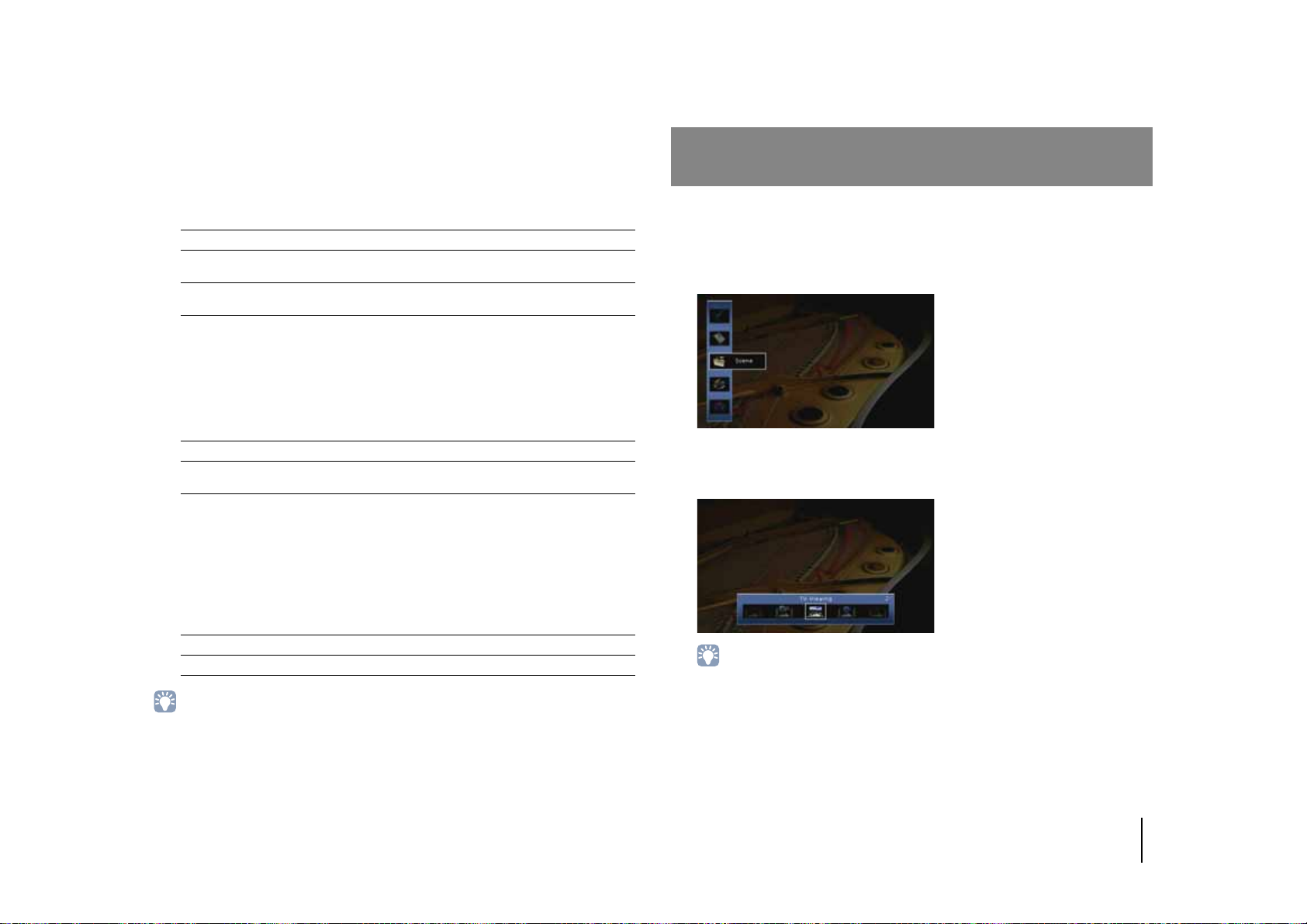

■ Volume Interlock

Salli/estä äänenvoi ma kkuuden säätö iTunesista/iPodista AirPlay-toiminnon avulla.

Ohjelmalähteet

AirPlay

Asetukset

Off Estä äänenvoimakkuuden säätö iTunesista/iPodista.

Limited(perusasetus)

Full

Sallii äänenvoimakkuuden säädön iTunesista/iPodista tietyll ä tasolla (-80 dB - 0 dB ja mykistys).

Sallii äänenvoimakkuuden säädön iTunesista/iPodista koko äänialueella (-80 dB - +16,5 dB, mykistys).

■ Video Out

Valitse, mitä videosignaalia tämä laite toistaa audio-ohjelma lähteen toiston ai kana.

Ohjelmalähteet

TUNER, (verkkolähteet)

Asetukset

Off(perusasetus) Laite ei toista videosignaalia. HDMI 1-5, AV 1-6,

V-AUX

Toistaa vastaaviin videotuloliittimiin tulevan signaalin.

■ DMC Control

Toiston ohjaus DLNA-yhteensopivalla DMC (Digital Media Controller) -ohjelm al la käyttöön / pois käytöstä.

Ohjelmalähde

SERVER

Asetukset

Disable Estä DMC-ohjelmaa ohjaamasta toistoa. Enable(perusasetus) Salli toiston ohjaus DMC- ohje lmalla.

SCENE-toimintosarjojen asetukset (Scene-valikko)

Voit muuttaa SCENE-toim i ntosarjojen (s. 46) asetuk si a tel evision kuvaruudulta.

Paina ON SCREEN-painiketta.

Valitse nuolipainikkeilla Scene ja paina ENTER.

Valitse muutettava toimintosarja nuolipainikkeilla (

sitten nuolipainiketta (

* Voit vaihtaa toimintosarjaa edelleen nuolipainikkeilla (

Y/Z

) vaiheen 3 jälkeen.

Y/Z

) ja paina

* DMC (Digital Media Controller) on laite, joka voi ohjata verkon muita laitteita verkon välityksellä. Kun sallit

toiminnon, tämän laitteen toistoa voi ohjata DMC-ohjelmilla (esim. Windows Media Player 12), jos laitteet ovat samassa verkossa.

ASETUKSET

✍

SCENE-toimintosarjojen asetukset (Scene-valikko)

Page 84

Valitse nuolipainikkeilla (

Muuta asetusta nuolipainikkeilla ja ENTER-painikkeella.

Sulje valikko painamalla ON SCREEN.

U/V

) haluamasi kohta ja paina ENTER.

Scene-valikon asetukset

Asetuskohta Toiminto Sivu Save Tall entaa nykyiset asetu kset valit tuun toimintosarjaan. 84

Load

Rename/Icon Select Muuta toimintosarjan nimeä ja kuvaketta. 85 Reset Palauttaa valittuna olevan toimintosarjan perusasetukset. 85

Käyttöön valikoituvat kyseiselle toimintosarjalle määritetyt asetukset. Voit myös määrittää SCENE-toiston asetukset tai tarkastella painikkeille määritettyj ä toimintos a rjoja.

■ Load

Käyttöön valikoituvat kyseiselle toimintosarjalle määritetyt asetukset. Jos haluat määrittää SCENE-to is ton asetukset tai tarkastella toimintosarjojen asetuksia, valits e

"DETAIL".

❑ Device Control

Toistaa valitun toimintosarjan ja käynnistää toiston sii tä erillislaitteesta, joka on kytketty tämän laitteen HDMI-liittimeen tai siitä Yamaha-laitteesta, joka on kytketty REMOTE OUT-liittimeen. (SCENE-toisto)

Asetukset

Off SCENE-toisto pois käytöstä.

Salli SCENE-toiston käynnistys HDMI-ohjaussignaalien välityksellä. Valitse

HDMI Control

IR: Yamaha BD/DVD 1

IR: Yamaha BD/DVD 2

IR: Yamaha CD

Perusasetus

SCENE1 (BD/DVD), SCENE2 (TV): HDMI Control SCENE3 (NET), SCENE4 (RADIO): Off

tämä, jos HDMI-ohjausta tukeva laite (BD/DVD-soitin tm s.) on kytketty tähän laitteeseen HDMI-kytkennällä. Myös televisio käynnistyy, jos se tukee HDMI-ohjausta.

Salli SCENE-toiston käynnistys kauko-ohjaussignaalien välityksellä. Valitse tämä, jos Yamaha BD/DVD -soitin on kytketty REMOTE OUT-liittimeen.

Salli SCENE-toiston käynnistys kauko-ohjaussignaalien välityksellä. Valitse tämä, jos Yamaha BD/DVD -soitin on kytketty REMOTE OUT-liittimeen, mutta IR: Yamaha BD/DVD 1 ei toimi oikein.

Salli SCENE-toiston käynnistys kauko-ohjaussignaalien välityksellä. Valitse tämä, jos Yamaha CD-soitin on kytketty REMOTE OUT-liittimeen.

■ Save

Tallenna nykyiset asetukset (ohjelmalähde, ääniohjelma /t il aäänidekooderi ja C om pressed Music Enhancer, sekä HDM I-lä htöliitin [RX-V773] käyttöön/pois käytöstä) valitsemallesi toimintosarjalle.

* Jos muutit toimintosarjalle määritettyä ohjelmalähdettä, sinun tulee myös vaihtaa vastaavalle

SCENE-painikkeelle määritetty erillislaite. (s. 46).

* Jos haluat ohjata HDMI-ohjausta tukevan laitteen toistoa SCENE-toistolla, sinun on tehtävä

HDMI-ohjauksen asetukset ja valittava Setup-valikosta asetus "HDMI Control - On". (s. 126).

❑ Detail

Ta rk astele toimintosarjan määrityksiä.

Input Toimintosarjan tuloliitin.

HDMI Output

Mode Toimintosarjan ääniohjelma/tilaäänidekooderi Enhancer Compressed Music Enhancer on/off

ASETUKSET

(vain RX-V773) Käytettävä HDMI OUT-liitin.

✍

SCENE-toimintosarjojen asetukset (Scene-valikko)

Page 85

■ Rename/Icon Select

Muuta toimintosarjan nimeä ja kuvaketta, j oka näkyy etulevy n näytössä tai tele visioruudussa.

■ Asetukset

Valitse kuvake nuolipain ik kei lla (

Avaa nimen kirjo it u ssi vu painamalla ENTER.

Kirjoita nimi nuoli- ja ENTER-painikkeilla. Vahvista nimi painamalla ENTER.

Y/Z

) ja paina nuolipainiketta (V).

Ääniohjelmien ja tilaäänidekooderien asetukset (Sound Program -valikko)

Muuta ääniohjelmien ja tilaäänidekooderien asetuksia te levision kuvaruudulta .

Paina ON SCREEN-painiketta.

Valitse nuolipainikkeilla Sound Program ja paina ENTER.

* Tyhjennä nimikenttä valitsemalla "CLEAR".

Valitse nuolipainikkeilla OK ja paina ENTER.

* Jos haluat palauttaa perusasetuksen, valitse RESET.

Sulje valikko painamalla ON SCREEN.

■ Reset

Palauttaa valittuna olevan toimintosarjan perusasetukset (s. 46).

ASETUKSET

Valitse muutettava ääniohjelma nuolipainikkeilla (

nuolipainiketta (

* Voit vaihtaa ääniohjelmaa edelleen nuolipainikkeilla (

✍

Ääniohjelmien ja tilaäänidekooderien asetukset (Sound Program -valikko)

Y/Z

) vaiheen 3 jälkeen.

Y/Z

) ja paina sitten

Page 86

Valitse nuolipainikkeilla (

* Palaa edelliseen näkymään painamalla RETURN. * Palauta valitsemasi ääniohjelman perusasetukset valitsemalla "Reset".

Valitse asetus nuolipainikkeilla ja paina ENTER.

Sulje valikko painamalla ON SCREEN.

U/V

) haluamasi kohta ja paina ENTER.

Sound Program-valikon asetukset

* Eri ääniohjelmien ja tilaäänidekooderien kohdalla muutettavissa olevat asetukset ovat erilaiset.

■ Ääniohjelmien asetukset

Asetuskohta Toiminto Asetukset

Decode Type

DSP Level Säädä äänikenttätehosteen taso.

Initial Delay

Surround Initial Delay

Surround Back Initial Delay

Room Size

Surround Room Size Säädä tilaäänikentän leveysvaikutelmaa. Surround Back Room

Size Liveness Säädä etutehosteäänikentän eloisuutta. Surround Liveness Säädä tilaäänikentän eloisuutta. Surround Back

Liveness

Reverb Time Säädä jäkikaiuntaa.

Reverb Delay

Reverb Level Säädä jälkikaiunnan taso.

Valitse tilaäänidekooderi, jota käytetään yhdessä valitun ääniohjelman kanssa.

Säädä suoran äänen ja etutehosteäänikentän välistä v iivettä.

Säädä suoran äänen ja tilaäänikentän välistä viivettä.

Säädä suoran äänen ja takaäänikentän välistä v iivettä.

Säädä etutehosteäänikentän leveysvaikutelmaa.

Säädä takatehosteäänikentän leveysvaikutelmaa.

Säädä takatehostekentän eloisuutta.

Säädä suoran äänen ja äänikentän takaosan jälkikaiunnan välistä viivettä.

DDPLIIx Movie (DDPLII Movie), Neo:6 Cinema

-6 dB - +3 dB (Perusasetus: 0dB)

Suuri arvo tekee tehosteesta voimakkaan, pieni arvo vaimean.

1 ms - 99 ms Suuri arvo kasvattaa viivettä,

pieni arvo pienentää.

1ms - 49ms Suuri arvo kasvattaa viivettä, pieni arvo pienentää.

0,1 - 2,0 Suuri arvo laajentaa vaikutelmaa, pieni arvo

pienentää.

0 - 10 Suuri arvo lisää äänien heijastuvuutta, pieni vähentää.

1.0 s - 5.0 s Suuri arvo tekee äänestä kaikuvan, pieni kirkkaan.

0 ms - 250 ms Suuri arvo kasvattaa viivettä, pieni arvo pienentää.

0% - 100% Suuri arvo tekee jälkikaiunnasta

voimakkaan, pieni vaimean.

ASETUKSET

✍

Ääniohjelmien ja tilaäänidekooderien asetukset (Sound Program -valikko)

Page 87

Seuraavat asetukset ovat muokattavissa, kun valitset käyttöön "2ch Stereo tai "7ch Stereo".

Äänentoisto-oh jelma

2ch Stereo Direct

7ch Stereo

* Kohdassa “7ch Stereo” valittavat asetuskohdat riippuvat laitteeseen kytketyistä kaiuttimista.

Asetuskohta Toiminto Asetukset

Auto (perusasetus), Off Ääni ohittaa piirit, kun valitset "Auto" (kun kohdissa "Treble"

ja "Bass" on asetus "Bypass").

-5 - +5 (Perusasetus: 0) Suurempi arvo korostaa etuosaa, pienempi arvo

takaosaa.

-5 - +5 (Perusasetus: 0) Suuri arvo korostaa oikeaa puoleta, pieni arvo vasenta

puolta. 0 - 10 (Perusasetus: 5)

Suuri arvo korostaa yläosaa, pieni alaosaa. (Etutehostekaiuttimet eivät toista ääntä, jos asetuksena on "Height Balance-0".)

Off (perusasetus), On

Level

Front / Rear Balance

Left / Right Balance

Height Balance

Monaural Mix

Voit ohjata äänen DSP-piirin ja sävynsäätöpiirin ohi, kun laitteisto toistaa analogista audiolähdettä.

Säätää kokonaisäänenvoimakkuutta.-5 - +5 (Perusasetus: 0)

Säädä äänenvoimakkuuden tasapaino etu- ja takakentässä.

Säätää äänenvoimakkuuden tasapainoa oikean ja vasemman puolen välillä.

Säätää äänenvoimakkuuden korkeustasapainoa etutehostekaiuttimilla.

Sallii/estää monoäänen lähdön eteenpäin.

■ Dekooderien asetukset

Seuraavat asetukset ovat muokattavissa, kun valitse t kä yt töön asetuksen "Surround Dec oder Decode Type - DDPLIIx Music tai Neo:6 Music".

Decode Type Asetuskohta Toimin to Asetukset

Off (perusa setus), On

Panorama

PLIIx Music

Neo:6 Music Center Image

Center Width

Dimension

Säädä etuäänikentän leveysvaikutelmaa.

Säädä keskiäänikentän leveysvaikutelmaa.

Säädä äänikentän etu- ja takaosan välinen tasapaino.

Säädä etuäänikentän keskitason suuntauksen tasoa (leveyttä).

Kun valitset "On", vasemman ja oikean etukanavan ääni kietoutuu äänikentän ympärille, ja äänikentästä tulee avara tilaäänikenttä.

0 - 7 (Perusasetus: 3) Suuri arvo leventää äänikenttää, pieni

arvo kaventaa (lähempänä keskustaa).

-3 - +3 (Perusasetus: 0) Suuri arvo vahvistaa äänikentän etuosaa, pieni arvo takaosaa.

0,0 - 1,0 (Perusasetus: 0.3) Suuri arvo voimistaa keskitason suuntauksen tasoa (äänikenttä levenee vähemmän) ja pieni vaimentaa sitä

(äänikenttä levenee enemmän).

ASETUKSET

✍

Ääniohjelmien ja tilaäänidekooderien asetukset (Sound Program -valikko)

Page 88

Laitteen asetukset (Setup-valikko)

Voit muuttaa lukui s ia laitteen toim intaan vaikutta via asetuksia television kuvaruudulta.

Paina ON SCREEN-painiketta.

Valitse nuolipainikkeilla Setup ja paina ENTER.

* Palaa edelliseen näkymään painamalla RETURN.

Valitse asetus nuolipainikkeilla ja paina ENTER.

Sulje valikko painamalla ON SCREEN.

Valitse valikko nuolipainikkeilla(

Valitse nuolipainikkeilla (

Y/Z

U/V

) haluamasi kohta ja paina ENTER.

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 89

Setup-valikon asetukset

Valikko Asetuskohta Toiminto Sivu

Auto Setup

Speaker

Sound

Video Video Mode

HDMI

Manual Setup

Lipsync

Dynamic Range Max Volume Initial Volume Adaptive DSP Level

HDMI Control Audio Output Standby Through

Power Amp Assign

Configuration

Distance Level Parametric EQ Test Tone Delay Enable Auto/Manual Select Adjustment

Front Center Surround Surround Back Front Presence Subwoofer Extra Bass Bass Cross Over

Automaattisesti parhaat kaiutinasetukset (YPAO). 37 V alitse kaiutinkokoonpano. 91 Etukaiuttimien koko. 91 Keskikaiutin kytkettynä/ei keskikaiutinta, keskikaiuttimen koko. 91 Takakaiuttimet kytkettyinä/ei takakaiuttimia, takakaiuttimien koko. 91 Takatehostekaiuttimet kytkettyinä/ei takakaiuttimia, takatehostekaiuttimien koko. 92 Etutehostekaiuttimet kytkettyinä/ei etutehostekaiuttimia, etutehostekaiuttimien koko. 92 Subwoofer kytkettynä/ei subwooferia, subwooferin vaihe. 92 V alitse kaiuttimet, jotka toistavat etukanavan matalat taajuudet. 92 Määritä matalin ääni, jonka “Small”-kokoisiksi määritetyt kaiuttimet voivat toistaa. 92 Säädä erikseen jokaisen kaiuttimen etäisyyttä kuuntelupaikasta. 93 Säädä yksittäisten kaiuttimien perusäänen voima kkuus eli kaiutintasot. 93 Säädä äänensävyä taajuuskorjaimella. 93 Salli/estä testiäänen toisto. 93 Salli/estä ohjelmalähdekohtainen huulisynkronointi. 94 Valitse eteenpäin lähtevän audio- ja videosignaalin välisen viive en korjaustapa. 94 Säädä video- ja audiosignaalin toistohetken välinen viive itse. 94 Bittivirtaäänen (Dolby Digital ja DTS) toistoon kohdistettava dynamiikka-alueen säätötapa. 94 Määritä suurin sallittu äänenvoimakkuus. 94 Laitteiston äänenvoimakkuus käynnistyshetkell ä . 95 V alitse, säätyykö CINEMA DSP-tehostetaso automaattisesti samalla, kun muutat äänenvoimakkuutta. 95 Salli/estä videosignaalin käsittely (resoluutio ja kuvasuhde). 95 V alitse HDMI-ohjaus käyttöön/pois käytöstä. Määritä myös asiaankuuluvat asetukset (ARC, TV:n audiotulo, jne.). 96 Valitse laite, johon audiosignaali ohjataan. 97 V alitse, siirtyykö video/audiosignaali (HDMI-liittimistä tuleva signaali) televisioon silloin, kun tämä laite on valmiustilassa.97

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 90

Valikko Asetuskohta Toiminto Sivu

Määritä verkkoasetukset (IP-osoite jne.). 98 Salli/estä tämän laitteen käynnistäminen jonkin verkkolaitteen kautta. 98 V alitse MAC-osoitteen suodatin, joka rajoittaa muiden laitteiden pääsyä tähän laitteeseen verkon kautta. 98 Muuta tämän laitteen verkkonimeä, joka näkyy muissa verkkolaitteissa. 99 Muuta etulevyn näytössä tai televisiossa näkyviä kuunteluhuoneen (kotiteatterihuoneen) nimeä. 99 Määritä suurin sallittu äänenvoimakkuus Zone2-huoneelle. 100 Määritä laitteiston äänenvoimakkuus käynnistyshetkellä Zone2-huoneen toimintoja varten. 100 Muuta etulevyn näytössä tai televisiossa näkyviä kuunteluhuoneen (Zone2-huoneen) nimeä. 100 (vain RX-V773)

PARTY-toiminto käyttöön/pois käytöstä. Säädä etulevyn näytön kirkkautta. 100 Lyhyet viestit television kuvaruudulla käyttöön/pois käytöstä, kun tätä laitetta käytetään. 100 V alitse taustakuva televisioruutuun. 101 Määritä ehto TRIGGER OUT -liittimen toiminnalle. 101 Määritä, minkä kuunteluhuoneen toimintojen kanssa TRIGGER OUT -liittimen toiminto tahdistuu. 101 Estä laitteen asetusten muuttaminen vahingossa. 102 V alitse aika, jonka kuluttua laite kytkeytyy automaattisesti valmiustilaan. 102 ECO-toiminto (virransäästötoiminto) käyttöön/pois käytöstä . 102 V alikkokielen valitseminen. 103

Network

Multi Zone

Function

ECO

Language

IP Address Network Standby MAC Address Filter Network Name Main Zone Set Zone Rename

Max Volume

Zone2 Set

Party Mode Set

Display Set

Trigger Output

Memory Guard Auto Power Down ECO Mode

Initial Volume Zone Rename

Dimmer (Front Display) Short Message Wall Paper Trigger Mode Tar get Zone

100

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 91

Speaker (Manual Setup)

Säädä kaiuti n asetukset itse.

❑ Front

Etukaiuttimien koko.

Asetukset

Large

Small(perusasetus)

* “Asetuksena on automaattisesti "Front - Large", jos asetuksena on "Subwoofer - None".

V alitse, jos kaiuttimet ovat suuret. Etukanavan matalien taajuuksien toisto.

V alitse, jos kaiuttimet ovat pienet. Subwoofer toistaa etukanavan matalat taajuudet (määritä kohdassa "Bass Cross Over", jakotaajuus).

■ Power Amp Assign

Valitse kaiutinkokoo npano.

5.1- ja 7.1-kanavais en kaiutinkokoonpano n li säksi voit käyttää erila isia ka iutinkokoonpanoja käyttämällä et utehostekaiutt imia, bi-amp-kaksoisvahvistus kytkentää tai Zone 2-huoneen kaiuttimia.

Asetukset

Basic(perusasetus)

7ch +1ZONE

5ch BI-AMP Valitse tämä, jos kytket bi-amp-yhteensopivat etukaiuttimet (s. 21).

Valitse tämä, kun käytössä on tavallinen kaiutinjärjes te lmä (e i Zone2-kaiuttimia tai bi-amp -kytkentää).

V alitse tämä, jos käytät Zone2-kaiuttimia (s. 73) kotiteatterihuoneen kaiutinjärjestelmän lisäksi.

■ Configuration

Kaiuttimien äänentoisto määräytyy käyttäjän valitsemien asetuksien perusteella.

* Kaiuttimien koon valitseminen: valitse "Large", jos elementin halkaisija on 16 cm tai suurempi-, "Small", jos

halkaisija on pienempi kuin 16 cm-.

❑ Center

Keskikaiut in kytkettynä/ei keskikaiutinta , k eskikaiuttim en koko.

Asetukset

Large

Small(perusasetus)

None

V alitse, jos kaiuttimet ovat suuret. Keskikaiutin toistaa keskikanavan taajuusalueen kokonaan.

V alitse, jos kaiuttimet ovat pienet. Subwoofer tai etukaiuttimet toistavat keskikanavan matalat taajuudet (määritä

kohdassa "Bass Cross Over", jakotaajuus). Keskikaiutinta ei ole kytketty.

Etukaiuttimet toistavat keskikanavan äänen.

❑ Surround

Takakaiuttimet kytkettyinä/ei takakaiuttimia, takakaiuttimien koko.

Asetukset

Large

Small(perusasetus)

None

V alitse, jos kaiuttimet ovat suuret. Takakaiuttimet toistavat takakanavan taajuusalueen kokonaan.

V alitse, jos kaiuttimet ovat pienet. Subwoofer tai etukaiuttimet toistavat takakanavan matalat taajuudet (määritä kohdassa "Bass Cross Over", jakotaajuus).

Takakaiuttimia ei ole kytketty. Etukaiuttimet toistavat takakanavan äänen. Virtual CINEMA DSP toimii, jos valitset käyttöön äänikenttäohjelman.

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 92

❑ Surround Back

Takatehostekaiuttimet kytkettyinä/ei takakaiuttimia, takatehostekaiuttimien koko.

Asetukset

Large x1

Large x2

Small x1

Small x2(perusasetus)

None

* Asetus ei ole käytettävissä, kun asetuksena on "Power Amp Assign-5ch BI-AMP" tai "Surround-None".

Kytkettynä yksi iso kaiutin. Takatehostekaiutin toistaa takatehostekanavan taajuusalueen kokonaan.

Kytkettynä on kaksi isoa kaiutinta. Takatehostekaiuttimet toistavat takatehostekanavan taajuusalueen kokonaan.

Kytkettynä yksi pieni kaiutin. Subwoofer tai etukaiuttimet toistavat takatehostekanavan matalat taajuudet

(määritä kohdassa "Bass Cross Over", jakotaajuus). Kytkettynä on kaksi pientä kaiutinta.

Subwoofer tai etukaiuttimet toistavat takatehostekanavan matalat taajuudet (määritä kohdassa "Bass Cross Over", jakotaajuus).

Takatehostekaiuttimia ei ole kytketty. Subwoofer tai takakaiuttimet (tai etukaiuttimet) toistavat takakanavan äänet.

❑ Front Presence

Etutehostekaiuttimet kytkettyinä/ei etutehos tekaiuttimia, etutehostekaiuttimien koko.

Asetukset

Use(perusasetus) Valitse, kun etutehostekaiuttimet on kytketty. None Valitse, kun etutehostekaiuttimia ei ole kytketty.

❑ Extra Bass

Valitse kaiuttimet, jotka toistavat etukanavan matalat taajuudet.

Asetukset

Off(perusasetus)

* Asetus ei ole käytettävissä, kun asetuksena on "Subwoofer-None" tai "Front-Small".

Etukaiuttimien kokoasetus määrää, toistuvatko etukanavien matalat taajuudet etukaiuttimista vai subwooferista.

Etukanavien matalat taajuudet toistuvat sekä subwooferista että etukaiuttimista.

❑ Bass Cross Over

Määritä matalin ääni, jonka “Sma ll”-kokoisiksi mä äritetyt kaiutti met voivat toistaa. Valitsemaas i taajuutta mat alammat taaju udet toistuvat subwooferista tai etukaiuttimis ta .

Asetukset

40 Hz, 60 Hz, 80 Hz (perusasetus), 90 Hz, 100 Hz, 110 Hz, 120 Hz, 160 Hz, 200 Hz

* Jos subwooferissasi on äänenvoimakkuuden ja jakotaajuuden säätömahdollisuus, säädä

äänenvoimakkuus puoliväliin ja jakotaajuus maksimiin.

❑ Subwoofer

Subwoofer kytkettynä/ ei subwooferia, subwooferin vaihe .

Asetukset

Normal (perusasetus)

Use

Reverse

None

* Vaihda subwooferin vaihe, jos bassot puuttuvat tai kuulostavat epäselviltä.

V alitse, kun subwoofer on kytketty tähän laitteeseen (vaihetta ei ole käännetty). Subwoofer toistaa LFE-kanavan äänen ja muiden kanavien matalat taajuudet.

Valitse, kun subwoofer on kytketty tähän laitteeseen (vaihe on käänne tty). Subwoofer toistaa LFE-kanavan äänen ja muiden kanavien matalat taajuudet.

Valitse, jos laitteeseen ei ole kytketty subwoofer ia. Et ukaiuttimet toistavat LFE-kanavan äänen ja muiden kanavien matalat taajuudet.

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 93

■ Distance

Määritä kaiuttimien etäisyys kuuntelupaikalta, jotta kaikkien kaiuttimien ääni kuuluisi kuuntelupai kassa samalla hetkellä. Valitse ensin etäisyyden mi ttayksikkö "Mete r" , metriä, tai "Feet", jalkaa.

Vaihtoehdot

Front L, Front R, Center, Surround L, Surround R, Surround Back L, Surround Back R, Front Presence L, Front Presence R, Subwoofer

Säätöalue

0.30 m - 24.00 m (1.0 ft - 80.0 ft), *0.05 m (0.2 ft) tarkkuudella

Perusasetus

3.00 m

■ Level

Säädä yksittäisten kaiuttimi en perusäänenvo imakkuus eli kaiutintasot.

Vaihtoehdot

Front L, Front R, Center, Surround L, Surround R, Surround Back L, Surround Back R, Front Presence L, Front Presence R, Subwoofer

Säätöalue

-10,0 dB - +10,0 dB (0.5 dB tarkkuudella)

Perusasetus

0,0 dB

■ Parametric EQ

Säädä äänensävyä taajuuskorjaim ella.

Asetukset

Manual

YPAO:Flat Kaikille kaiuttimille samanlaiset ominaisuudet. YPAO:Front Kaikille kaiuttimille samanlaiset ominaisuudet kuin etukaiuttimilla. YPAO:Natural Säätää kaikki kaiuttimet niin, että akustiikka on luonnollinen. Through Laite ei käytä taajuuskorjainta.

* “YPAO:Flat”, “YPAO:Front” ja “YPAO:Natural” ovat käytettävissä vain, jos “Auto Setup”-mittaustulokset on

jo tallennettu (s. 37). Jos painat uudestaan ENTER, mittaus alkaa heti.

V alitse tämä, jos haluat säätää taajuuskorjainta itse. Lisätietoja, ks. "Taajuuskorjaimen säätäminen itse".

■ Taajuuskorjaimen säätäminen itse

Valitse asetukseksi “Parametr ic EQ - Manual” ja paina ENTER.

Avaa nimen kir joitussivu painamalla EN T ER .

Valitse valikko nuolipainikkeilla ja paina ENTER.

* Jos haluat palauttaa perusasetuksen, valitse PEQ Data Clear ja sitten OK. * Jos haluat kopioida "Auto Setup" -toiminnolla (s. 37) saadut taajuuskorjaimen arvot "Manual"-kohdan

kenttiin hienosäädettäviksi, valitse PEQ Data Copy ja sen jälkeen taajuuskorjaimen tyyppi.

Valitse valikkokohta ENTER-painikkeella.

Valitse nuolipainikkeilla (Y/Z) haluamasi keskitaajuus seitsemästä valmiista

Band:

kaistasta. Säädä voimakkuutta nuolipainikkeilla (U/V).

Frequency:

nuolipainikkeilla (U/V) sen voimakkuutta.

Säädä nuolipainikkeilla (Y/Z) valitsemasi kaistan Q-arvoa (kaistanleveyttä). Säädä

nuolipainikkeilla (U/V) sen voimakkuutta.

Säätöalue

Vahvistus: -20,0 dB - +6,0 dB Keskitaajuus: 31.3 HZ - 16.0 kHz Q-tekijä (hyvyysluku): 0,500 - 10,08

Sulje valikko painamalla ON SCREEN.

Säädä nuolipainikkeilla (Y/Z) valitsemasi kaistan keskitaajuutta. Säädä

■ Test Tone

Salli/estä testiäänen toisto. Testiäänen avulla voit säätää kaiutintasoja tai taajuuskorjainta ja samalla kuunnella säätöjen vaikutusta.

Asetukset

Off(perusasetus) Ei testiäänen toistoa.

Toistaa testiäänen automaattisesti, kun säädät kaiutintasoja tai taajuuskorjainta.

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 94

Sound

Eteenpäin lähtevän audiosignaalin asetukset.

❑ Adjustment

Säädä video- ja audiosignaalin toistohetken vä li nen viive itse, kun asetukse na on "Auto/Manual Select - Manual" . Voit hienosäätää au di osig na alin tois to he tkeä , kun ase tuk sena o n “A uto /Man ual Select - Auto”.

Säätöalue

0 ms - 500 ms (1 ms tarkkuudella)

Perusasetus

0 ms

* “Offset” näyttää eron automaattisen ja hienosäädön välillä.

■ Lipsync

Video- ja audiosignaalin toistohetken välinen viive.

❑ Delay Enable

Sallii/estää ohjelmalähdekohtaisen huulisynkronoinnin.

Vaihtoehdot

HDMI 1-5, A V 1-6, AUDIO 1-2

Asetukset

Disable Estää valitun ohjelmalähteen huulisynkronoinnin. Enable(perusasetus) Sallii valitun ohjelma läh tee n huulis ynkr onoinnin.

❑ Auto/Manual Select

Valitse eteenpäin lähtevän audio- ja videosignaalin välisen viiveen korjaustapa.

Säätöalue

Audio- ja videosignaalin toistohetken automa attine n ajoitus , jos tähä n laitteeseen HDMI-kytkennällä kytketty televisio tukee automaattista

Auto(perusasetus)

Manual

* “Joidenkin televisioiden yhteydessä asetukseksi valikoituu automaattisesti "Auto/Manual Select Manual”.

tahdistusta. Voit myös tarvittaessa hienosäätää äänentoiston ajoitusta kohdassa "Adjustment".

Valitse, jos haluat itse säätää eteenpäin lähtevän audio- ja vide osi gnaa lin välisen viiveen. Säädä äänisignaalin toistohetki kohdassa “Adjustment”.

■ Dynamic Range

Bittivirtaääne n (D olby Digital ja DTS) toisto on kohdistettava dynamiikka-alueen säät öta pa.

Asetukset

Maximum(perusasetus )

Standard Dynamiikka-alue, joka sopii tavalliseen kotikäyttöön.

Minimum/Auto

Äänen käsittely dynamiikka-aluetta muuttamatta.

Dynamiikka-alue, joka takaa kirkkaan äänen myös hiljaisella äänenvoimakkuudella. Laite säätää Dolby TrueHD-signaalin dynamiikan automaattisesti sisään tulevien signaalitietojen perusteella.

■ Max Volume

Määritä suurin sallittu äänenvoimakkuus.

Säätöalue

-30.0 dB - +15.0 dB (5.0 dB tarkkuudella), +16.5 dB

Perusasetus

+16.5 dB

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 95

■ Initial Volume

Aseta laitteiston ääne nvoimakkuus käynnistyshetk el lä .

Asetukset

Off(perusasetus)

Laite ottaa käyttöön äänenvoimakkuuden, joka oli käytössä viimeksi laitetta käytettäessä

Aloitusäänenvoimakkuudeksi valikoituu Mute (Mykistys ) tai -80 dB - +16,5 dB (0,5 dB tarkkuudella). (Tämä toiminto toimii vain jos aloitusäänenvoimakkuus on pienempi kuin "Max Volume"-asetus.)

■ Adaptive DSP Level

Valitsee, säätyy kö CINEMA DSP-tehostetaso automaattisesti samalla, kun muutat äänenvoimakkuutta.

Asetukset

Off Ei säädä tehos te ta soa automa attisesti. On(perusasetus) Säätää tehostetason automaattisesti.

Video

Eteenpäin lähtevän videosignaa li n as etukset.

■ Video Mode

Salli/estä videosignaalin käsittely (resoluutio ja kuvasuhde).

Asetukset

Direct(perusaset us) Est ä videosignaalin käsittely.

Processing

* Jos asetuksena on “Video Mode - Direct”, tämä laite ohjaa videosignaalin mahdollisimman harvojen piirien

läpi, jotta videon toistoon ei tulisi viivettä.

❑ Resolution

Valitse toistettavan HDMI-videosignaalin resoluutio, kun asetuksena on "Video Mode" "Processing".

Asetukset

Through Ei muuta resoluutiota. Auto(perusasetus) Valitsee resoluution automaattisesti television resoluution mukaisesti. 480p/576p, 720p,

1080i, 1080p, 4K

Salli videosignaalin käsittely. V alitse resoluutio ja kuvasuhde asetuskohdissa "Resolution" ja "Aspect".

Toistaa videosignaalin valitulla resoluutiolla. (Vain television tukemat resoluutiot ovat valittavissa.)

* Jos sinun pitää valita resoluutio, jota televisio ei tue, valitse “ADVANCED SETUP” -valikosta asetus

“MON.CHK” (s. 106) - “SKIP” ja yritä uudelleen. (Huomaathan, että toistettava video ei välttämättä näy televisiossa normaalisti.)

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 96

❑ Aspect

Valitse toistettavan H DM I-videosignaalin kuvasuhde, kun asetuksena on "Video Mode" "Processing".

Asetukset

Through(perusasetus) Ei muuta kuvas uhdetta.

16:9 Normal

* Tämä asetus toimii vain, kun 480i/576i- tai 480p/576p-signaalia muutetaan 720p, 1080i, 1080p tai 2160p

(4K)-signaaliksi.

4:3 -kuvasuhteen videosignaali näkyy 16:9 -televisiossa siten, että kuvan kummassakin reunassa on musta raita.

HDMI

HDMI-asetusten säätö.

■ HDMI Control

Valitse HDMI-o hjaus käyttöön/po is käytöstä (s. 126).

Asetukset

Off(perusasetus) Valitse HDMI-ohjaus pois käytöstä.

* Käyttääksesi HDMI-ohjausta sinun tulee tehdä HDMI-ohjausasetukset (s. 126) HDMI-ohjausta tukevien

laitteiden kytkemisen jälkeen.

❑ TV Audio Input

Valitse, mihin tämän laitteen audiotuloliittimeen tulee television ääni, kun asetuksena on "HDMI Control" - "On". Tämän laitteen ohjelmalähteeksi valikoituu automaattisesti television ääni, kun television ohjel m alähteeksi valita an television oma viritin

Asetukset

AV 1-6, AUDIO 1-2

Perusasetus

AV 4

V alitse HDMI-ohjaus käyttöön. Määritä asetukset kohdissa "TV Audio Input", “ARC” ja “Standby Sync”.

* Kun siirrät television äänen tähän laitteeseen ARC-toiminnon välityksellä, et voi käyttää tässä valittuja

tuloliittimiä erillislaitteen kytkemiseen, koska televisio käyttää kyseistä tuloliitintä audiotulona.

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 97

❑ ARC

Salli/estä ARC-toiminto (s. 23), kun asetuksena on “HDMI Control - On”.

Asetukset

Off ARC ei käytössä. On(perusasetus) ARC on käytössä.

❑ HDMI OUT1, HDMI OUT2 (RX-V773)

HDMI OUT (vain RX-V673)

Salli/estä HDMI OUT -liittimeen kytketyn television äänentoisto.

Asetukset

Off(perusasetus) Estä television äänentoisto. On Salli television äänentoisto.

* Tätä asetusta ei normaalisti tarvitse muuttaa. Jos tämä laite ei tue ARC-toiminnon välityksellä tulevaa

television audiosignaalia, kaiuttimet saattavat toistaa kohinaa. Valitse siinä tapauksessa "ARC" - "Off", ja käytä television kaiuttimia.

❑ Standby Sync

Valitse, ta hdis taa ko H DMI- yh teis ohj aus tele vi si on ja täm än lai tt een v al mius til an, k un as etu ks ena on "HDMI Control - On"

Asetukset

Off Tämä laite ei kytkeydy valmiustilaan, jos televisio sammutetaan. On Tämä laite kytkeytyy valmiustilaan, jos televisio sammutetaan.

Auto(perusasetus)

Tämä laite kytkeytyy valmiustilaan television sammuttamisen myötä vain silloin, kun tämä laite vastaanottaa television äänisignaalia tai HDMI-signaaleja.

■ Audio Output

Valitsee laitteen, johon audiosign aali ohjataan.

* Tämä asetus (paitsi HDMI OUT2, malli RX-V773) on käytettävissä vain, kun asetuksena on "HDMI Control"

- "Off".

❑ Amp

Salli/estä tähän laitteeseen kytkettyjen kaiuttimien äänentoisto.

Asetukset

Off Estä tähän laitteeseen kytkettyjen kaiuttimien äänentoisto. On(perusasetus) Salli tähän laitteeseen kytkettyjen kaiuttimien äänentoisto.

■ Standby Through

Valitse, siirtyykö video/audio s ig naali (HDMI-liittimistä tule v a signaali) tele visioon silloin, kun tämä laite on valmiustilassa. Jos asetuksena on “On”, voit valita ohjelmalähteen valintapainikkeilla (HDMI 1-5) HDMI-tulo liittimeen kytketyn ohjelmaläht een , vaikka tämä la ite on valmiustilassa (tämän laitteen valmiustilailmaisin vilkkuu).

Asetukset

Off(perusasetus) Video/audiosignaali ei siirry televisioon.

* Tämä asetus on käytettävissä vain, kun asetuksena on "HDMI Control" - "Off".

Video/audiosignaali siirtyy televisioon. (Laitteen sähkönkulutus on noin 3 W.)

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 98

Network

Määritä verkkoasetukset.

Tallenna muutokset valitsemalla nuolipainikkeilla kohta "OK" ja paina ENTER.

Sulje valikko painamalla ON SCREEN.

■ Network Standby

Sallii tämän laitteen käynni stämisen verkon kautta toise s ta verkkolaitte es ta (verkon valm iustila).

Asetukset

Off(perusasetus) Estä verkon valmiustilan käyttö.

Salli verkon valmiustilan käyttö. (Laitteen sähkönkulutus on noin 2 W.)

■ IP Address

Määritä verkkoasetukset (IP-osoite jne.).

❑ DHCP

Valitse, onko käytössä DHCP-palvelin.

Asetukset

Off

On(perusasetus)

■ Manual network settings

Valit se asetukseksi DHCP - Off.

Valitse nuolipainikkeilla (

IP Address Määritä IP-osoite. Subnet Mask Määritä aliverkon peite. Default Gateway Määritä oletusyhdyskäytävän IP-osoite. DNS Server (P) Määritä ensisijaisen DNS-palvelimen IP-osoite. DNS Server (S) Määritä toissijaisen DNS-palvelimen IP-osoite.

Valitse nuolipainikkeilla (

nuolipainikkeilla ( Vahvista valinta painamalla ENTER.

Toista vaiheet 2-3, jos haluat sä ätää muitakin verkkoasetu ksia.

DHCP-palvelin ei käytössä. Tee verkkoasetukset itse. Lisätietoja, "V er kkoasetusten säätäminen"

Tämän laitteen verkkoasetukset (IP-osoite jne.) määritetään automaattisesti DHCP-palvelimen avulla.

U/V

) asetustyyppi. Paina ENTER.

U/V

Y/Z

) muokattavaksi ha luamasi kohta. Valitse arvo

■ MAC Address Filter

Valitse MAC- osoitteen suoda t in, joka rajoittaa muiden laitteiden pääsyä tähän laitteeseen verkon kautta.

❑ Filter

MAC-osoitteen suodat us pois käytöstä/käyttöön.

Asetukset

Off(perusasetus) MAC-osoitteen suodatus pois käytöstä.

❑ MAC Address 1-10

Määritä niiden laitteiden (enint. 10) MAC-osoitteet, joilla on pääsy tähän laitteeseen verkon välityksellä , kun asetuksena on "Filter" - "On".

■ Ohje

Valitse nuolipainikkeilla (

Paina ENTER. Valitse nuolipainikkeilla (

Valitse nuolipainikkeilla (

nuolipainikkeilla ( Vahvista valinta painamalla ENTER.

Tallenna muutokset valitsemalla nuolipainikkeilla kohta "OK" ja paina ENTER.

Sulje valikko painamalla ON SCREEN.

MAC-osoitteen suodatus käyttöön. Määritä "MAC Address 1-10"-kohdassa niiden laitteiden MAC-osoitteet, joille haluat sallia pääsyn tähän laitteeseen verkon välityksellä.

U/V

) kohta "MAC Address 1-5" tai "MAC Address 6-10".

U/V

) haluamasi MAC-osoitenumero. Paina ENTER.

U/V

Y/Z

) muokattavaksi h aluamasi kohta. Valitse arvo

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 99

■ Network Name

Muuta tämän laitteen verkkonimeä, joka näkyy muissa ve rkkolaitteissa.

■ Ohje

Avaa nimen kirjo it u ssi vu painamalla ENTER.

Kirjoita nimi nuoli- ja ENTER-painikkeilla. Vahvista nimi painamalla ENTER.

* Tyhjennä nimikenttä valitsemalla "CLEAR".

Valitse nuolipainikkeilla OK ja paina ENTER.

* Jos haluat palauttaa perusasetuksen, valitse RESET.

Sulje valikko painamalla ON SCREEN.

Multi Zone

Monihuonekäytön asetukset.

■ Main Zone Set

Kotiteatterihuoneen asetukset.

❑ Zone Rename

Muuta etulevyn näytössä tai televisiossa näkyviä kuunteluhuoneen (kotiteatterihuoneen) nimeä.

■ Ohje

Avaa nimen kir joitussivu painamalla EN T ER .

Kirjoita nimi nuoli- ja ENTER-painikkeilla. Vahvista nimi painamalla ENTER.

* Tyhjennä nimikenttä valitsemalla "CLEAR".

Valitse nuolipainikkeilla OK ja paina ENTER.

* Jos haluat palauttaa perusasetuksen, valitse RESET.

Sulje valikko painamalla ON SCREEN.

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

Page 100

■ Zone2 Set

Zone2-asetusten säätö.

❑ Max Volume

Määritä suurin sallittu äänenvoimakkuus Zone2-huoneeseen.

Säätöalue

-30.0 dB - +15.0 dB (5.0 dB tarkkuudella), +16.5 dB

Perusasetus

+16.5 dB

* Tämä asetus on käytettävissä vain, kun asetuksena on "Power Amp Assign" - "7ch +1ZONE" (s. 91).

❑ Initial Volume

Määritä laitteis ton äänenvoimakkuu s käynnistyshetkellä Zone2-huoneen toimintoja varten.

Asetukset

Off(perusasetus)Laite ottaa käyttöön äänenvoimakkuuden, joka oli käytössä viimeksi laitetta

käytettäessä Aloitusäänenvoimakkuudeksi valikoituu Mykistys tai -80 dB - +16,5 dB (0,5 dB

tarkkuudella). (Tämä toiminto toimii vain jos aloitusäänenvoimakkuus on pienempi kuin "Max Volume "-ase t u s.)

Function

Laitteen käyttöä helpottavia asetuksia ja toimintoja.

■ Display Set

Muuta etulevyn näytön ja television kuvaruudun tietueiden asetuksia.

❑ Dimmer (Front Display)

Säädä etulevyn näytön kirkkautta.

Säätöalue

-4 ~ 0 (suuri arvo kirkastaa näytön)

Perusasetus

* Tämä asetus on käytettävissä vain, kun asetuksena on "Power Amp Assign" - "7ch +1ZONE" (s. 91).

❑ Zone Rename

Muuta etulevyn näytössä tai televisiossa näkyviä kuuntel uhuoneen (Zone2-huoneen) ni me ä . Voit muuttaa huoneen nimeä kuten kohdassa "Main Zone Set" - "Zone Rename" (s. 99).

■ Party Mode Set

(vain RX-V773) PARTY-toiminto käyttöön/pois käytöstä (s. 76).

Vaihtoehdot

Target: Zone 2

Asetukset

Disable Estää PART Y-toiminnon käyttöönoton.

Enable(perusasetus)

Mahdollistaa PARTY-toiminnon käyttöönoton. Voit valita PARTY-toiminnon käyttötilan painamalla kauko-ohjaimen PARTY - painiketta.

* Etulevy saattaa pimentyä, kun asetukseksi valitaan "ECO Mode - “On” (s. 102).

❑ Short Message

Lyhyet viestit television kuvaruudulla käyttöön/ pois käytöstä, kun tätä la itetta käytetään (ohjelmalähde valitaan, äänenvoimakkuutta säädetään jne.).

Asetukset

On(perusasetus) Viestit näkyvät television kuvaruudulla. Off Viestit eivät näy television kuvaruudulla.

ASETUKSET

✍

Laitteen asetukset (Setup-valikko)

100
