Page 1

EIERHÅNDBOK

Les denne håndboken nøye før du tar i bruk uten-

bordsmotoren.

F9.9J FT9.9L

6DR-28199-80-N0

Page 2

Les denne håndboken nøye før du tar i bruk utenbordsmotoren. Oppbevar håndboken i en vanntett pose om bord ved bruk av båten. Denne håndboken skal følge med utenbordsmotoren hvis den selges.

Page 3

Viktig informasjon om håndboken

NMU25107

Til eieren

Takk for at du valgte en Yamaha utenbordsmotor. Denne eierhåndboken inneholder de nødvendige opplysninger for riktig bruk, behandling og vedlikehold av motoren. En inngående forståelse av de enkle anvisningene vil bidra til å gi deg mest mulig glede og nytte av din nye Yamaha. Ta kontakt med nærmeste Yamaha-forhandler hvis du har spørsmål vedrørende bruken og vedlikeholdet av utenbordsmotoren. I denne eierhåndboken er spesielt viktige opplysninger markert på følgende måter.

: Dette er sikkerhetssymbolet. Det brukes for å varsle om fare for personskader. Følg alle sikkerhetsanvisninger som står etter dette symbolet for å unngå personskade eller tap av menneskeliv.

NWM00781

FARE varsler om en farlig situasjon som kan føre til tap av menneskeliv eller alvorlig personskade hvis den ikke unngås.

NCM00701

ADVARSEL tilkjennegir at du må ta spesielle forholdsregler for å unngå skader på utenbordsmotoren eller annen eiendom.

dre avvik fra beskrivelsen i håndboken og selve motoren. Kontakt nærmeste Yamahaforhandler ved eventuelle spørsmål vedrørende denne håndboken. For å sikre produktet lang levetid anbefaler Yamaha å bruke produktet samt utføre de angitte jevnlige kontrollene og vedlikeholdsarbeidene i henhold til anvisningene i eierhåndboken. Skade som skyldes at anvisningene ikke er fulgt, dekkes ikke av garantien. Enkelte land har lover eller forskrifter som begrenser brukernes mulighet til å ta med seg produktet ut av landet hvor det ble kjøpt, og det kan være umulig å få registrert produktet i bestemmelseslandet. Dessuten kan det hende at garantien ikke gjelder i visse regioner. Henvend deg til forhandleren der produktet ble kjøpt for å få ytterligere informasjon hvis du har tenkt å ta med deg produktet til et annet land. Hvis produktet ble kjøpt brukt, ta kontakt med nærmeste forhandler for å bli registrert som kunde og for å få rett til de angitte tjenestene.

MERK:

F9.9JMH, F9.9JE, FT9.9LMH, FT9.9LE, FT9.9LEP og standard tilbehør er brukt som grunnmodeller for forklaringer og illustrasjoner i denne håndboken. Det kan derfor forekomme elementer som ikke gjelder for alle modeller.

NMU25121

MERK:

En merknad i form av MERK gir viktige opplysninger for å gjøre fremgangsmåtene mer oversiktlige og enklere å forstå.

Yamaha søker hele tiden å videreutvikle og forbedre produktene. Selv om denne håndboken inneholder de siste produktopplysninger idet den trykkes, kan det forekomme min-

F9.9J, FT9.9L

EIERHÅNDBOK

Første Utgave, november 2012

Med enerett.

Ettertrykk og uautorisert bruk

uten skriftlig tillatelse fra

Yamaha Motor Co., Ltd.

er strengt forbudt.

Trykt i Japan

Page 4

Innholdsfortegnelse

Sikkerhetsinformasjon .................... 1

Utenbordsmotorer og

sikkerhet ...................................... 1

Propell ................................................ 1

Roterende deler ................................. 1

Varme deler ....................................... 1

Elektrisk støt ...................................... 1

Power tilt ............................................ 1

Motorstoppledning ............................. 1

Bensin ................................................ 1

Eksponering for og søl av bensin ....... 2

Karbonmonoksid ................................ 2

Modifikasjoner .................................... 2

Sikker bruk av båt ........................... 2

Alkohol og medisiner .......................... 2

Personlig flyteutstyr ............................ 2

Folk i vannet ....................................... 2

Passasjerer ........................................ 2

Overbelastning ................................... 2

Unngå sammenstøt ............................ 3

Været ................................................. 3

Opplæring av passasjerer .................. 3

Publikasjoner om båtsikkerhet ........... 3

Lover og forskrifter ............................. 3

Generell informasjon ....................... 4

Plass for

identifikasjonsnummer ................. 4

Utenbordsmotorens

serienummer ................................... 4

Nøkkelnummer ................................... 4

EF-samsvarserklæring .................. 4

EU-merke ...................................... 5

Les håndbøker og informasjon på

merker ......................................... 6

Fare-merker ...................................... 6

Spesifikasjoner og krav ................ 10

Spesifikasjoner ............................. 10

Krav til montering .......................... 12

Båtens motorkapasitet ..................... 12

Montering av utenbordsmotoren ...... 12

Krav til fjernkontroll ....................... 12

Krav til batteriet ............................. 13

Batterispesifikasjoner ....................... 13

Montering av batteri ......................... 13

Valg av propell .............................. 13

Beskyttelse mot start i gir ............. 14

Krav til motorolje ........................... 14

Krav til drivstoff ............................. 14

Bensin .............................................. 14

Grumset eller surt vann ................ 15

Bunnstoff ...................................... 15

Krav til kassering av

utenbordsmotor ......................... 15

Nødutstyr ...................................... 15

Komponenter ................................. 16

Komponentdiagram ...................... 16

Drivstofftank ..................................... 18

Bensinkopling ................................... 19

Drivstoffmåler ................................... 19

Drivstofftanklokk ............................... 19

Lufteskrue ........................................ 19

Fjernkontrollboks .............................. 19

Fjernkontrollspak .............................. 19

Frilåshendel ..................................... 20

Gasshåndtak for fri ........................... 20

Chokebryter ..................................... 20

Styrekult .......................................... 20

Girspak ............................................ 20

Gasshåndtak ................................... 21

Gassindikator .................................. 21

Friksjonsskrue på gasshåndtak ....... 21

Motorstoppledning og klips .............. 22

Stoppknapp ..................................... 22

Chokeknapp for uttrekkstype ........... 23

Håndstarthåndtak ............................. 23

Hovedbryter ..................................... 23

Power tiltbryter ................................. 23

Styrefriksjonsjusteringsanordning .... 24

Trimstag (tiltpinne) ........................... 24

Tiltelåsmekanisme ........................... 24

Tiltstøttehendel ................................ 25

Tiltstøtte ........................................... 25

Power tiltenhet ................................. 25

Motordeksellås ................................. 26

Spyleplugg ....................................... 26

Varselindikator ................................ 26

Instrumenter og indikatorer .......... 27

Indikatorer .................................... 27

Varselindikator for lavt oljetrykk ....... 27

Page 5

Innholdsfortegnelse

Motorstyringssystem .................... 28

Varslingssystem ........................... 28

Varsel for lavt oljetrykk ..................... 28

Montering ....................................... 29

Montering ...................................... 29

Montering av utenbordsmotoren ...... 29

Montering av utenbordsmotoren med

klemmefester ................................ 31

Bruk ................................................. 32

Første gangs bruk ........................ 32

Fylle på motorolje ............................. 32

Innkjøring av motoren ...................... 32

Gjøre seg kjent med båten ............... 32

Kontroller før start av motoren ...... 32

Drivstoffnivå ..................................... 33

Ta av motordekselet ........................ 33

Drivstoffsystem ................................ 33

Betjeningsanordninger ..................... 33

Motorstoppledning ........................... 33

Motorolje .......................................... 34

Utenbordsmotor ............................... 34

Spyleplugg ....................................... 34

Sett på motordekselet ...................... 35

Kontroll av power tiltsystemet .......... 35

Batteri ............................................... 36

Fylling av bensin .......................... 36

Bruk av motoren ........................... 37

Tilføre drivstoff (bærbar tank) .......... 37

Start av motoren .............................. 38

Kontroller etter start av

motoren ..................................... 42

Kjølevann ......................................... 42

Oppvarming av motoren ............... 43

Modeller med håndstart og elektrisk

start ............................................... 43

Kontroller etter oppvarming av

motor ......................................... 43

Girskifting ......................................... 43

Stoppbrytere .................................... 43

Girskifting ...................................... 43

Stans av båten .............................. 45

Stopp av motoren ......................... 45

Fremgangsmåte ............................... 45

Fremgangsmåte ............................... 46

Trimming av

utenbordsmotoren ..................... 46

Justering av trimvinkelen på modeller

med manuell oppvipping ............... 46

Justering av trimvinkelen (modeller

med power tilt) .............................. 47

Justering av båtens trimming ........... 48

Opp- og nedvipping ...................... 49

Oppvipping (modeller med manuell

oppvipping) ................................... 49

Oppvipping (modeller med power

tilt) ................................................. 50

Nedvipping (modeller med manuell

oppvipping) ................................... 51

Nedvipping (modeller med power

tilt) ................................................. 51

Grunt vann ................................... 52

Kjøring på grunt vann (modeller med

manuell oppvipping) ..................... 52

Modeller med power tilt .................... 53

Kjøring under andre forhold .......... 54

Vedlikehold ..................................... 55

Transport og lagring av

utenbordsmotoren ..................... 55

Demontering av

utenbordsmotoren ........................ 55

Lagring av utenbordsmotoren .......... 57

Fremgangsmåte ............................... 57

Smøring ........................................... 58

Spyling av motorenheten ................. 59

Rengjøring av

utenbordsmotoren ........................ 59

Kontroll av utenbordsmotorens

lakkerte flater ................................ 60

Periodisk vedlikehold .................... 60

Reservedeler .................................... 60

Krevende driftsforhold ...................... 60

Vedlikeholdskart 1 ............................ 61

Vedlikeholdskart 2 ............................ 63

Smøring med smørefett ................... 64

Rengjøring og justering av

tennplugg ...................................... 65

Kontroll av drivstoffilter ..................... 65

Kontroll av tomgangshastighet ......... 66

Skifting av motorolje ......................... 66

Page 6

Innholdsfortegnelse

Kontroll av ledningsnett og

kontakter ....................................... 68

Kontroll av propell ............................ 69

Demontering av propell .................... 69

Montering av propell ........................ 70

Skifting av girolje .............................. 70

Rengjøring av drivstofftanken .......... 72

Kontroll og utskifting av anode(r) ..... 73

Kontroll av batteri (for modeller med

elektrisk start) ............................... 73

Tilkopling av batteriet ....................... 74

Frakopling av batteriet ..................... 74

Utbedring av feil ............................. 75

Feilsøking ..................................... 75

Midlertidige nødtiltak ..................... 78

Skade ved sammenstøt ................... 78

Utskifting av sikring .......................... 79

Power tilt fungerer ikke .................... 79

Starteren fungerer ikke .................... 79

Nødstart av motoren ........................ 80

Motoren fungerer ikke som den

skal ............................................ 81

Nøddrift av motor ............................. 81

Behandling av motor som har stått

under vann ................................. 81

Page 7

Sikkerhetsinformasjon

NMU33622

Utenbordsmotorer og sikker-

het

Overhold disse forsiktighetsreglene til enhver tid.

NMU36501

Propell

Folk kan bli skadet eller drept hvis de kommer i kontakt med propellen. Propellen kan bevege seg selv om motoren står i fri, og man kan skjære seg på skarpe kanter på propellen selv når den står i ro.

●

Stopp motoren hvis en person befinner seg i vannet nær deg.

●

Sørg for at ingen kommer i nærheten av propellen, selv når motoren er av.

NMU33630

Roterende deler

Hender, føtter, hår, smykker, klær, remmer på personlig flyteutstyr o.l. kan vikle seg inn i motorens innvendige roterende deler og føre til alvorlig personskade eller død. La motordekselet være på når det er mulig. Ta ikke av eller sett på motordekselet når motoren går. Når motordekselet er tatt av, må motoren bare brukes i henhold til de spesifikke anvisningene i håndboken. Hold hender, føtter, hår, smykker, klær, remmer på personlig flyteutstyr o.l. unna ubeskyttede roterende deler.

NMU33640

Varme deler

Under og etter bruk er motordelene så varme at de kan forårsake forbrenninger. Ikke ta på deler under motordekselet før motoren har blitt kald.

NMU33650

Elektrisk støt

Ikke ta på elektriske deler ved start eller bruk av motoren. De kan forårsake elektrisk støt eller dødsfall som følge av strømskader.

NMU34790

Power tilt

Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes. Hold kroppsdeler unna dette området til enhver tid. Sørg for at ingen befinner seg i dette området før du betjener power tiltmekanismen. Power tiltbryterne fungerer selv når hovedbryteren er slått av. Hold folk unna bryterne når du arbeider i nærheten av motoren. Du må aldri bevege deg under undervannshuset når motoren er oppvippet. Dette gjelder også ved når tiltstøtten eller tiltstøttehendelen er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

NMU33671

Motorstoppledning

Fest motorstoppledningen slik at motoren stopper hvis båtføreren skulle falle over bord eller komme bort fra styreplassen. Dette forhindrer at båten forsvinner med motoren i gang og etterlater folk havarert, eller kjører over personer eller gjenstander. Fest alltid motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fjern den ikke for å forlate styreplassen mens båten er i bevegelse. Fest ikke ledningen til tekstiler som kan bli revet av. Legg heller ikke ledningen slik at den kan henge seg opp og dermed ikke lenger vil fungere etter hensikten. Legg ikke ledningen slik at den utilsiktet kan bli trukket ut. Hvis ledningen trekkes ut under kjøring, stoppes motoren og du mister mesteparten av styringen. Båten kan redusere farten raskt, slik at personer og gjenstander kastes forover.

NMU33810

Bensin

Bensin og dampen den avgir er svært brennbar og eksplosiv. Fyll alltid bensin slik

Page 8

Sikkerhetsinformasjon

som beskrevet på side 37 for å redusere brann- og eksplosjonsfaren.

NMU33820

Eksponering for og søl av bensin

Unngå bensinsøl. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser filler på en forsvarlig måte. Hvis du søler bensin på huden, må du straks vaske den av med såpe og vann. Skift klær hvis du søler bensin på dem. Hvis du skulle være uheldig å svelge bensin, puste inn mye bensindamp eller få bensin i øynene, må du straks oppsøke lege. Du må aldri suge opp bensin med munnen.

NMU33900

Karbonmonoksid

Dette produktet avgir eksosgasser som inneholder karbonmonoksid, en gass uten farge og lukt som kan forårsake hjerneskade eller død hvis den innåndes. Symptomene omfatter kvalme, svimmelhet og søvnighet. Hold førerkabinen og lugarområdene godt ventilert. Unngå å blokkere eksosrørene.

NMU33780

Modifikasjoner

Forsøk ikke å modifisere utenbordsmotoren. Modifikasjoner på utenbordsmotoren kan svekke sikkerheten og påliteligheten, slik at motoren blir utrygg eller ulovlig å bruke.

NMU33740

Sikker bruk av båt

Denne delen inneholder noen av de mange sikkerhetsreglene som du bør følge ved bruk av båt.

NMU33710

Alkohol og medisiner

Bruk aldri båten hvis du har drukket alkohol eller tatt medisiner. Bruk av alkohol og medikamenter er en av de vanligst faktorene som forårsaker båtulykker med dødelig utgang.

NMU40280

Personlig flyteutstyr

Det skal være godkjent personlig flyteutstyr til alle om bord. Yamaha anbefaler å bruke personlig flyteutstyr når du er ute i båt. Barn, og personer som ikke kan svømme, skal bruke redningsvest.

NMU33731

Folk i vannet

Vær hele tiden oppmerksom på personer i vannet, f.eks. badende, folk som står på vannski eller dykkere, når motoren går. Hvis noen oppholder seg i vannet nær båten, setter du motoren i fri og stopper den. Hold deg klar av badeplasser. Badende kan være vanskelig å oppdage. Propellen kan fortsette å bevege seg selv når motoren står i fri. Stopp motoren hvis en person befinner seg i vannet nær deg.

NMU33751

Passasjerer

Se båtprodusentens instrukser med hensyn til passasjerplasser i båten og påse at alle passasjerer er riktig plassert før du akselererer og ved kjøring over tomgangshastighet. Hvis noe står eller sitter på uegnede steder, kan det føre til at de enten kastes over bord eller over ende i båten på grunn av bølger, kjølvannsbølger eller brå endringer i fart eller retning. Selv når personer befinner seg på riktig sted, skal du varsle passasjerene hvis du må gjøre en uvanlig manøver. Unngå alltid å hoppe over bølger eller kjølvannsbølger.

NMU33760

Overbelastning

Overbelast ikke båten. Se båtens sertifiseringsplate eller kontakt båtprodusenten for å finne største tillatte vekt og antall passasjerer. Sørg for at vekten fordeles riktig i henhold til produsentens anvisninger. Overbelastning eller feil vektfordeling kan gå ut over båtens manøvreringsevne og føre til at den kolliderer, kantrer eller fylles med vann.

Page 9

Sikkerhetsinformasjon

NMU33772

Unngå sammenstøt

Hold hele tiden utkikk etter personer, gjenstander og andre båter. Vær oppmerksom på forhold som begrenser sikten eller hindrer deg i å se andre.

ZMU06025

Kjør defensivt med forsvarlig fart og hold sikker avstand til personer, gjenstander og andre båter.

●

Legg deg ikke rett bak andre båter eller personer som står på vannski.

●

Unngå brå svinger eller andre manøvrer som gjør det vanskelig for andre å unngå deg eller oppfatte hvor du har tenkt deg.

●

Unngå områder med gjenstander under vannoverflaten eller grunt vann.

●

Kjenn dine egne begrensninger og unngå aggressive manøvrer for å minske faren for at du mister kontrollen, noen kastes over bord eller sammenstøt.

●

Handle tidlig for å unngå sammenstøt. Husk, båter har ikke bremser, og når du stopper motoren eller minsker gasspådraget kan det bli vanskeligere å styre. Hvis du er usikker på om du kan stoppe i tide før du treffer en hindring, må du gi gass og svinge i en annen retning.

NMU33790

Været

Hold deg orientert om været. Sjekk værvarslene før du legger ut på båttur. Gå ikke ut med båten under farlige værforhold.

NMU33880

Opplæring av passasjerer

Sørg for at minst én medpassasjer får opplæring i bruk av båten i tilfelle det skulle oppstå en nødssituasjon.

NMU33890

Publikasjoner om båtsikkerhet

Hold deg orientert om sikkerhet i tilknytning til bruk av båt. Ytterligere publikasjoner og informasjon kan innhentes fra en rekke båtorganisasjoner.

NMU33600

Lover og forskrifter

Sett deg inn i lovene og forskriftene som gjelder for båttrafikk på det aktuelle stedet og følg dem. Det foreligger flere regelverk i tråd med geografisks beliggenhet, men alle har sitt utspring i de internasjonale sjøveisreglene.

Page 10

Generell informasjon

NMU25171

Plass for identifikasjonsnum-

mer

NMU25184

Utenbordsmotorens serienummer

Utenbordsmotorens serienummer er preget inn i merket som er festet på babord side av klemmefestet. Noter utenbordsmotorens serienummer i de tilhørende feltene. Dette vil gjøre det enklere å bestille reservedeler fra Yamaha-forhandleren og kan brukes som referanse i tilfelle utenbordsmotoren blir stjålet.

ZMU05335

1. Plassering av utenbordsmotorens serienummer

NMU25191

Nøkkelnummer

Hvis en hovednøkkelbryter følger med motoren, er nøkkelens identifikasjonsnummer preget inn i selve nøkkelen slik som vist i illustrasjonen. Skriv ned dette nummeret på den avsatte plassen som referanse i tilfelle du skulle trenge en ny nøkkel.

ZMU05336

1. Plassering av utenbordsmotorens serienummer

1. Nøkkelnummer

NMU37291

EF-samsvarserklæring

Denne utenbordsmotoren samsvarer med visse deler av Europaparlamentets maskindirektiv. EF-samsvarserklæring er vedlagt alle utenbordsmotorer som samsvarer med direktivet. EF-samsvarserklæringen inneholder følgende informasjon;

●

Motorprodusentens navn

Page 11

●

Modellbetegnelse

●

Modellens produktkode (Kode for godkjent modell)

●

Kode for direktiver som produktet samsvarer med

NMU25206

EU-merke

Utenbordsmotorer med denne “CE”-merkingen samsvarer med direktivene 2006/42/EF, 94/25/EF - 2003/44/EF og 2004/108/EF.

1. Plassering av CE-merke

Generell informasjon

ZMU06040

1. Plassering av CE-merke

ZMU05336

Page 12

Generell informasjon

NMU33523

Les håndbøker og informasjon på merker

Før du tar i bruk eller utfører arbeider på utenbordsmotoren:

●

Les denne håndboken.

●

Les håndbøkene som følger med båten.

●

Les informasjonen på alle merker på utenbordsmotoren og båten.

Hvis du har behov for ytterligere informasjon, kan du kontakte nærmeste Yamaha-forhandler.

NMU33832

Fare-merker

Hvis disse merkene er skadet eller mangler, kan du få nye ved å henvende deg til nærmeste Yamaha-forhandler.

F9.9JMH, FT9.9LMH

Page 13

F9.9JE, FT9.9JE, FT9.9JEP

Generell informasjon

Page 14

Generell informasjon

NMU33912

Merkenes innhold

Fare-merkene ovenfor har følgende betydning.

NWM01691

Ved nødstart er det ikke beskyttelse mot start i gir. Kontroller at girspaken står i fri før du starter motoren.

NWM01681

ZMU05706

NWM01671

●

Les eierhåndbok og merker.

●

Bruk godkjent personlig flyteutstyr.

●

Fest motorstoppledningen til personlig flyteutstyr, armer eller ben slik at motoren stopper hvis du ved et uhell skulle komme bort fra styreplassen. Dette kan forhindre at båten løper løpsk og forsvinner.

●

Hold hender, hår og klær unna roterende deler når motoren går.

●

Du må ikke røre eller fjerne elektriske deler ved start eller bruk av motoren.

Page 15

Generell informasjon

NMU33843

Symboler

Symbolene nedenfor betyr følgende.

Advarsel/Fare

ZMU05696

Les eierhåndboken

ZMU05664

Elektrisk fare

ZMU05666

Fjernkontrollspakens/girspakens betjeningsretning, toveis

ZMU05667

Start/ Dreiing av motor

Fare som følge av kontinuerlig rotasjon

ZMU05665

ZMU05668

Page 16

Spesifikasjoner og krav

NMU34521

Spesifikasjoner

MERK:

“(AL)” som er angitt i spesifikasjonsdataene nedenfor representerer tallverdien for aluminiumspropellen som er montert. Likeledes representerer “(SUS)” verdien for propellen i rustfritt stål som er montert og “(PL)” for plastpropellen som er montert.

NMU2821R

Mål:

Total lengde:

F9.9JE 560 mm (22.0 in) F9.9JMH 983 mm (38.7 in) FT9.9LE 560 mm (22.0 in) FT9.9LEP 560 mm (22.0 in) FT9.9LMH 1043 mm (41.1 in)

Total bredde:

F9.9JE 333 mm (13.1 in) F9.9JMH 357 mm (14.1 in) FT9.9LE 333 mm (13.1 in) FT9.9LEP 333 mm (13.1 in) FT9.9LMH 355 mm (14.0 in)

Total høyde S:

F9.9JE 1008 mm (39.7 in) F9.9JMH 1008 mm (39.7 in)

Total høyde L:

F9.9JE 1135 mm (44.7 in) F9.9JMH 1135 mm (44.7 in) FT9.9LE 1200 mm (47.2 in) FT9.9LEP 1200 mm (47.2 in) FT9.9LMH 1200 mm (47.2 in)

Total høyde X:

FT9.9LE 1268 mm (49.9 in) FT9.9LMH 1268 mm (49.9 in)

Motorens akterspeilhøyde S:

F9.9JE 431 mm (17.0 in) F9.9JMH 431 mm (17.0 in)

Motorens akterspeilhøyde L:

F9.9JE 558 mm (22.0 in) F9.9JMH 558 mm (22.0 in) FT9.9LE 552 mm (21.7 in) FT9.9LEP 557 mm (21.9 in) FT9.9LMH 552 mm (21.7 in)

Motorens akterspeilhøyde X:

FT9.9LE 620 mm (24.4 in) FT9.9LMH 620 mm (24.4 in)

Tørrvekt (AL) S:

F9.9JE 42 kg (93 lb) F9.9JMH 40 kg (88 lb)

Tørrvekt (AL) L:

F9.9JE 43 kg (95 lb) F9.9JMH 41 kg (90 lb) FT9.9LE 44 kg (97 lb) FT9.9LEP 49 kg (108 lb) FT9.9LMH 43 kg (95 lb)

Tørrvekt (AL) X:

FT9.9LE 45 kg (99 lb) FT9.9LMH 44 kg (97 lb)

Ytelse:

Driftsområde ved full gass:

5000–6000 o/min

Merkeeffekt:

7.3 kW (9.9 hk)

Tomgangshastighet (i fri):

1000-1100 o/min

Motor:

Type:

4-takts SOHC L2 4 ventiler

Slagvolum:

212 cm³ (12.9 c.i.)

Boring × slaglengde:

56.0 × 43.0 mm (2.20 × 1.69 in)

Tenningssystem:

CDI

Tennplugg (NGK):

BR6HS-10

Tennpluggavstand:

0.9–1.0 mm (0.035–0.039 in)

Page 17

Spesifikasjoner og krav

Kontrollorganer:

F9.9JE Fjernkontroll F9.9JMH Styrekult FT9.9LE Fjernkontroll FT9.9LEP Fjernkontroll FT9.9LMH Styrekult

Startsystem:

F9.9JE Elektrisk start F9.9JMH Håndstart FT9.9LE Elektrisk start FT9.9LEP Elektrisk start FT9.9LMH Håndstart

Chokesystem:

Chokespjeld

Ventilklaring (kald motor) INNS.:

0.15–0.20 mm (0.0059–0.0079 in)

Ventilklaring (kald motor) EKS.:

0.20–0.25 mm (0.0079–0.0098 in)

Min. strømstyrke ved kaldstart (CCA/EN):

F9.9JE 347 A FT9.9LE 347 A FT9.9LEP 347 A

Min. merkekapasitet (20HR/IEC):

F9.9JE 40 Ah FT9.9LE 40 Ah FT9.9LEP 40 Ah

Maks. dynamoeffekt:

6 A

Drivenhet:

Girspakposisjoner:

Forover-fri-bakover

Girutveksling:

F9.9JE 2.08(27/13) F9.9JMH 2.08(27/13) FT9.9LE 2.92(38/13) FT9.9LEP 2.92(38/13) FT9.9LMH 2.92(38/13)

Trim- og tiltsystem:

F9.9JE Manuell oppvipping F9.9JMH Manuell oppvipping FT9.9LE Manuell oppvipping FT9.9LEP Power tilt FT9.9LMH Manuell oppvipping

Propellmerke:

F9.9JE N F9.9JMH N FT9.9LE R FT9.9LEP R FT9.9LMH R

Drivstoff og olje:

Anbefalt drivstoff:

Bruk blyfri lavoktanbensin

Minste oktantall (RON):

Drivstofftank kapasitet:

12 L (3.17 US gal, 2.64 Imp.gal)

Anbefalt motorolje:

YAMALUBE 4 eller 4-takts utenbordsmotorolje

Anbefalt motoroljekvalitet 1:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Motoroljemengde:

0.8 L (0.85 US qt, 0.70 Imp.qt)

Smøresystem:

Våtsump

Anbefalt girolje:

Hypoid girolje

Anbefalt giroljekvalitet:

SAE 90 API GL-4

Page 18

Spesifikasjoner og krav

Giroljemengde:

F9.9JE 0.150 L (0.159 US qt,

0.132 Imp.qt) F9.9JMH 0.150 L (0.159 US qt,

0.132 Imp.qt) FT9.9LE 0.370 L (0.391 US qt,

0.326 Imp.qt) FT9.9LEP 0.370 L (0.391 US qt,

0.326 Imp.qt) FT9.9LMH 0.370 L (0.391 US qt,

0.326 Imp.qt)

Tiltrekkingsmoment:

Tennplugg:

25 Nm (2.55 kgf-m, 18.4 ft-lb)

Propellmutter:

F9.9JE 17 Nm (1.73 kgf-m, 12.5 ft-lb) F9.9JMH 17 Nm (1.73 kgf-m, 12.5 ft-lb) FT9.9LE 21 Nm (2.14 kgf-m, 15.5 ft-lb) FT9.9LEP 21 Nm (2.14 kgf-m, 15.5 ft-lb) FT9.9LMH 21 Nm (2.14 kgf-m, 15.5 ftlb)

Dreneringsskrue for motorolje:

24 Nm (2.45 kgf-m, 17.7 ft-lb)

Støy- og vibrasjonsnivå:

Lydtrykksnivå for båtfører (ICOMIA 39/94):

78.2 dB(A)

Vibrasjon på styrekult (ICOMIA 38/94):

F9.9JMH Vibrasjon på styrekult er under 2.5 m/s² FT9.9LMH Vibrasjon på styrekult er under 2.5 m/s²

NMU33554

Krav til montering

NMU40480

Båtens motorkapasitet

NWM01560

Montering av en for stor motor på båten vil kunne føre til stor ustabilitet.

Før utenbordsmotoren monteres, må du forsikre deg om at utenbordsmotorens samlede antall hestekrefter ikke overskrider den høyeste tillatte effekten som står oppført på båtens sertifiseringsplate. Hvis båten ikke har en sertifiseringsplate, må du ta kontakt med båtprodusenten.

NMU40490

Montering av utenbordsmotoren

NWM02500

●

Feilaktig montering av utenbordsmotoren kan føre til farlige situasjoner. Båten kan bli vanskelig å manøvrere, du kan miste kontrollen over den og det kan oppstå fare for brann.

●

Ettersom utenbordsmotoren er svært tung, kreves det spesielt utstyr og opplæring for å kunne montere den forsvarlig.

Nærmeste forhandler eller en annen med inngående kjennskap til montering av utenbordsmotorer bør montere utenbordsmotoren for deg ved hjelp av riktig utstyr og fullstendige monteringsanvisninger. Se side 29 for nærmere opplysninger.

NMU33581

Krav til fjernkontroll

NWM01580

●

Hvis motoren startes i gir, kan båten bevege seg brått og uventet. Dette kan føre til et sammenstøt eller til at passasjerer kastes over bord.

●

Hvis motoren skulle starte i gir, fungerer ikke beskyttelsesanordningen mot start i gir og da bør du ikke bruke utenbordsmotoren mer. Kontakt nærmeste Yamaha-forhandler.

Fjernkontrollenheten skal være utstyrt med beskyttelsesinnretning(er) mot start i gir. Sli-

Page 19

Spesifikasjoner og krav

ke innretninger hindrer deg i å starte motoren bortsett fra når den står i fri.

NMU25694

Krav til batteriet

NMU25721

Batterispesifikasjoner

Minimum strømstyrke ved kaldstart (CCA/EN):

F9.9JE 347 A FT9.9LE 347 A FT9.9LEP 347 A

Minimum merkekapasitet (20HR/IEC):

F9.9JE 40 Ah FT9.9LE 40 Ah FT9.9LEP 40 Ah

Motoren kan ikke startes hvis batterispenningen er for lav.

NMU36290

Montering av batteri

Monter batteriholderen skikkelig fast på et tørt sted med godt lufting og uten vibrasjoner i båten. FARE! Plasser ikke brennbare

ting, løse og tunge eller metallgjenstander i samme rom som batteriet. Det kan føre til brann, eksplosjon eller gnister.

[NWM01820]

NMU34195

Valg av propell

Nest etter det å velge utenbordsmotor, er valg av riktig propell en av de viktigste beslutningene en båteier kan ta. Propelltype,

-størrelse og -utforming har direkte innvirkning på akselerasjon, toppfart, drivstofføkonomi og sågar motorens levetid. Yamaha konstruerer og produserer propeller for alle Yamaha-utenbordsmotorer og for alle bruksområder. Utenbordsmotoren leveres med en Yamahapropell som er valgt med tanke på god ytelse under varierende forhold. Det finnes imidler-

tid enkelte bruksområder der en annen propell vil være mer formålstjenlig. Yamaha-forhandleren kan hjelpe deg med å velge riktig propell i forhold til dine båtbehov. Velg en propell som gir motoren mulighet til å nå midten eller den øvre halvdelen av driftsområdet ved full gass og med maksimal båtlast. Generelt velger man en propell med større stigning til mindre belastning og en propell med mindre stigning til større belastning. Hvis du kjører med last som varierer mye, velger du en propell som lar motoren gå i riktig område ved maksimal last. Men husk at du eventuelt må redusere gasspådraget for å holde deg innenfor det anbefalte motorturtallsområdet når du kjører med lettere last. Se side 69 for å kontrollere propellen.

123

ZMU04606

1. Propelldiameter i tommer

2. Propellstigning i tommer

3. Propelltype (propellmerke)

Page 20

Spesifikasjoner og krav

123

ZMU04604

1. Propelldiameter i tommer

2. Propellstigning i tommer

3. Propelltype (propellmerke)

NMU25770

Beskyttelse mot start i gir

Yamaha utenbordsmotorer eller Yamahagodkjente fjernkontrollsystemer har beskyttelsesanordning(er) mot start i gir. Dette medfører at motoren kun kan startes når den står i fri. Sett alltid motoren i fri før du starter den.

NMU39692

Krav til motorolje

Velg en oljekvalitet som passer til gjennomsnittstemperaturene i området hvor utenbordsmotoren vil bli brukt.

Anbefalt motorolje:

YAMALUBE 4 eller 4-takts utenbordsmotorolje

Anbefalt motoroljekvalitet 1:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Anbefalt motoroljekvalitet 2:

SAE 15W-40/20W-40/20W-50 API SH/SJ/SL

Motoroljemengde:

0.8 L (0.85 US qt, 0.70 Imp.qt)

står oppført under Anbefalt motoroljekvalitet

Anbefalt motoroljekvalitet 1

SAE API

122˚F

104

-4

50˚C

-10

-20

10W–30

10W–40

SE SF SG SH

5W–30

ZMU06854

Anbefalt motoroljekvalitet 2

SAE API

122˚F

104

-4

50˚C

-10

-20

15W–40

20W–40

20W–50

ZMU06855

NMU36360

Krav til drivstoff

NMU40201

Bensin

Bruk bensin av god kvalitet som oppfyller kravet til minste oktantall. Ved banking kan du bruke bensin av et annet merke eller høyoktan blyfri bensin.

Anbefalt drivstoff:

Bruk blyfri lavoktanbensin

Minste oktantall (RON):

NCM01981

Hvis oljekvaliteter som står oppført under Anbefalt motoroljekvalitet 1 ikke er tilgjengelige, kan du velge en alternativ oljekvalitet som

●

Bruk ikke blyholdig bensin. Blyholdig bensin kan påføre motoren alvorlig skade.

Page 21

Spesifikasjoner og krav

●

Sørg for at vann og urenheter ikke kommer inn i drivstofftanken. Forurenset drivstoff kan føre til dårlig ytelse eller motorskade. Bruk bare fersk bensin som har vært lagret i rene beholdere.

Gasohol

Det finnes to typer gasohol: Gasohol som inneholder etanol (E10) og gasohol som inneholder metanol. Du kan bruke etanol hvis etanolinnholdet ikke er på mer enn 10% og drivstoffet oppfyller kravene til minste oktantall. E85 er et drivstoff som inneholder 85% etanol og må ikke brukes til utenbordsmotoren. Alle etanolblandinger som inneholder mer enn 10% etanol kan forårsake skader på drivstoffsystemet eller problemer med start og kjøring av motor. Yamaha anbefaler ikke bruk av metanolholdig gasohol, ettersom den kan forårsake skader på drivstoffsystemet eller problemer med motorytelsen. Det anbefales å montere et marint drivstoffilter som skiller ut vann (minimum 10 mikron) mellom båtens drivstofftank og utenbordsmotoren ved bruk av etanol. Ved bruk av etanol vet man at fuktighet absorberes i båtens drivstofftanker og -systemer. Fuktighet i drivstoffet kan føre til korrosjon på metallkomponenter i drivstoffsystemet samt klager på startvansker og dårlig motorgange, slik at drivstoffsystemet krever ekstra vedlikehold.

NMU36880

Grumset eller surt vann

Hvis utenbordsmotoren skal brukes i grumset eller surt vann, anbefaler Yamaha på det sterkeste å få forhandleren til å montere et forkrommet vannpumpesett (tilleggsutstyr). Avhengig av modellen er det imidlertid ikke sikkert at det er nødvendig.

NMU36330

Bunnstoff

Et rent skrog gir båten bedre ytelse. Skroget bør holdes mest mulig fritt for groing under

vannlinjen. Om nødvendig kan du behandle det med et godkjent bunnstoff for å hindre groing. Du må ikke bruke bunnstoff som inneholder kobber eller grafitt. Denne typen bunnstoff kan fremskynde korrosjon på motoren.

NMU40301

Krav til kassering av uten-

bordsmotor

Du må aldri kaste (sette fra deg) utenbordsmotoren på ureglementert måte. Yamaha anbefaler at du rådfører deg med forhandleren om hvordan utenbordsmotoren kan kasseres.

NMU36352

Nødutstyr

Sørg for å ha følgende hjelpemidler om bord i tilfelle du skulle få problemer med utenbordsmotoren.

●

Verktøysett med diverse skrutrekkere, tenger, skrunøkler (også metriske dimensjoner) og elektroteip.

●

Vanntett lommelykt med ekstra batterier.

●

En ekstra motorstoppledning med klips.

●

Reservedeler, f.eks. et ekstra sett med

tennplugger. Kontakt nærmeste Yamaha-forhandler for nærmere opplysninger.

Page 22

Komponenter

NMU2579Y

Komponentdiagram

MERK:

* Vil kanskje ikke være nøyaktig som vist. Vil heller ikke nødvendigvis være del av standardutstyret på alle modeller (bestilles hos forhandler).

F9.9J

1. Motordeksel

2. Klemmefeste

3. Trimstag

4. Dreneringsskrue

5. Kjølevannsinntak

6. Propell

ZMU07901

7. Motordeksellås

8. Tomgangshull

9. Antikavitasjonsplate

10.Fjernkontrollboks (sidemontert)*

11.Drivstofftank

Page 23

FT9.9L

Komponenter

1. Motordeksel

2. Klemmefeste

3. Trimstag*

4. Dreneringsskrue

5. Kjølevannsinntak

6. Propell

7. Motordeksellås

8. Tomgangshull

9. Antikavitasjonsplate

10.Fjernkontrollboks (sidemontert)*

11.Drivstofftank

ZMU07902

Page 24

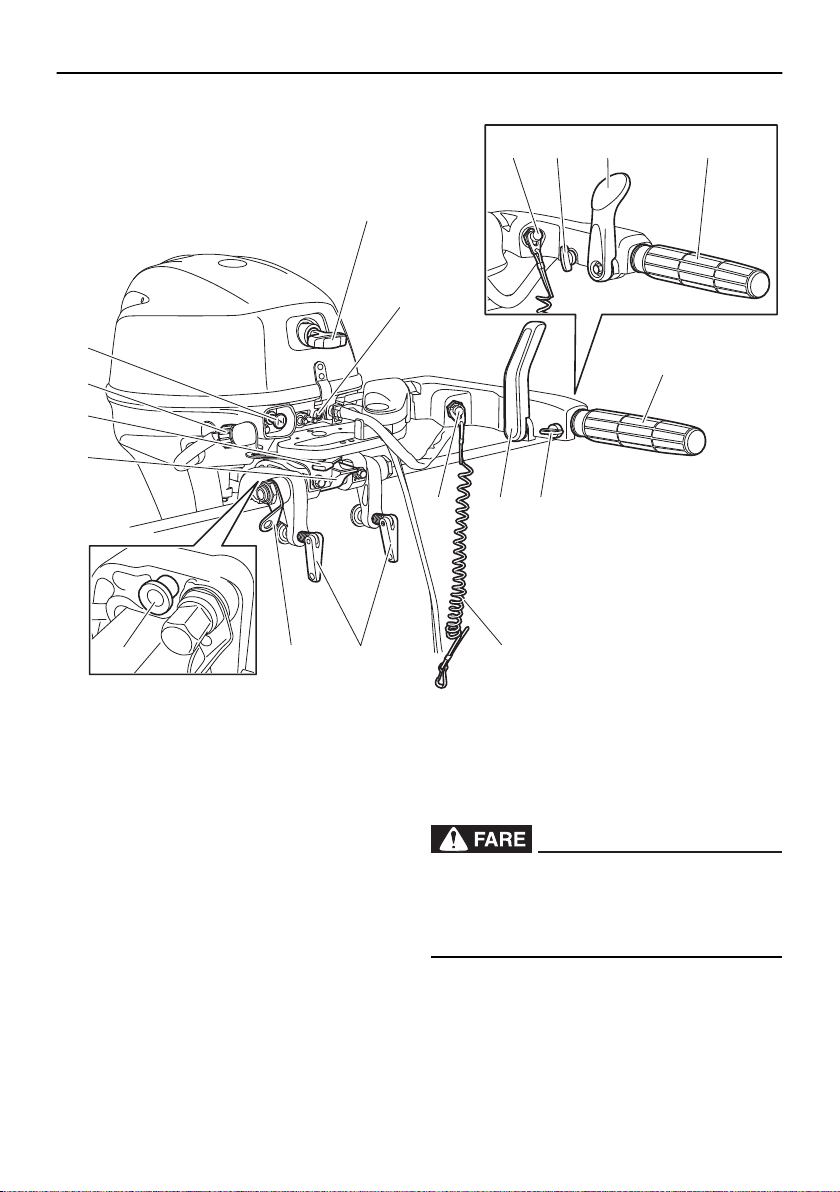

Komponenter

F9.9J, FT9.9L

10 12 11 13

3 4

1. Håndstarthåndtak*

2. Chokeknapp*

3. Spyleplugg

4. Styrefriksjonsjusteringsanordning*

5. Tiltelås*

6. Tiltstøttehendel*

7. Festeøre

8. Klemmeskrue

9. Varselindikator

10.Stoppknapp*

11.Plassering av utenbordsmotorens serienummer*

12.Friksjonsskrue på gasshåndtak*

13.Gasshåndtak*

14.Motorstoppledning

10 11 12

148

NMU25803

Drivstofftank

Hvis modellen din ble levert med en bærbar drivstofftank, fungerer den som beskrevet nedenfor.

NWM00020

Drivstoffanken som følger med motoren skal utelukkende brukes til dette formålet og ikke til lagring av drivstoff. Gjeldende forskrifter skal overholdes.

ZMU07903

Page 25

Komponenter

1. Lufteskrue

2. Drivstoffmåler

3. Bensinkopling

4. Drivstofftanklokk

NMU25830

ZMU01992

Bensinkopling

Brukes ved tilkopling av drivstoffslangen.

NMU25841

Drivstoffmåler

Denne måleren er enten plassert på drivstofftanklokket eller på bensinkoplingssokkelen. Den viser omtrent hvor mye drivstoff det er igjen på tanken.

NMU25850

Drivstofftanklokk

Dette lokket lukker drivstofftanken. Etter at lokket er tatt av, kan tanken fylles med drivstoff. Du tar av lokket ved å skru det mot urviserne.

NMU25860

Lufteskrue

Denne skruen sitter på drivstofftanklokket. Du løser skruen ved å dreie den mot urviserne.

NMU26181

Fjernkontrollboks

Fjernkontrollspaken brukes til betjening av både gir og gass. De elektriske bryterne er montert på fjernkontrollboksen.

1. Power tiltbryter

2. Fjernkontrollspak

3. Frilåshendel

4. Gasshåndtak for fri

5. Hovedbryter / chokebryter

6. Stoppbryter for motor

7. Friksjonsskrue på gasshåndtak

NMU26190

Fjernkontrollspak

Når spaken skyves frem fra fri-posisjon, koples forovergiret inn. Når spaken trekkes tilbake fra fri-posisjon, koples reversgiret inn. Motoren vil fortsatt gå på tomgang helt til spaken flyttes ca. 35° (du vil kjenne litt motstand). Når spaken skyves lengre frem, åpnes gasspjeldet og motoren øker turtallet.

1. Fri “ ”

2. Forover “

3. Revers “

4. Girskift

5. Helt lukket

6. Gasspjeld

7. Helt åpent

”

Page 26

Komponenter

NMU26201

Frilåshendel

For at du skal få skiftet gir fra fri-posisjon, må du først trekke frilåshendelen oppover.

1. Frilåshendel

NMU26212

Gasshåndtak for fri

Du kan gi gass uten å skifte til forover- eller reversgir ved å sette fjernkontrollspaken i fri og vippe gasshåndtaket for fri oppover.

kesystemet den fete drivstoffblandingen som motoren trenger for å starte. Choken slås automatisk av når du slipper nøkkelen.

NMU25913

Styrekult

Når du vil endre retning, fører du styrekulten til venstre eller høyre etter behov.

ZMU06988

1. Helt åpent

2. Helt lukket

3. Gasshåndtak for fri

MERK:

Gasshåndtaket for fri kan bare brukes når fjernkontrollspaken står i fri. Fjernkontrollspaken kan bare brukes når gasshåndtaket for fri er i lukket stilling.

NMU26221

Chokebryter

Du aktiverer chokesystemet ved å trykke inn hovedbryteren når nøkkelen står i posisjonen

” (på) eller “ ” (start). Da tilfører cho-

“

ZMU07800

NMU25924

Girspak

Før girspaken forover for å sette den i forovergir eller bakover for å sette den i reversgir.

Page 27

Komponenter

ZMU05338

1. Forover “ ”

2. Fri “

3. Revers “

NMU25942

”

Gasshåndtak

Gasshåndtaket befinner seg på styrekulten. Vri gasshåndtaket mot urviserne for å øke farten og med urviserne for å senke farten.

NMU25962

Gassindikator

Drivstofforbrukskurven på gassindikatoren viser den forholdsvise mengden drivstoff som brukes i gasshåndtakets ulike posisjoner. Velg den innstillingen som gir best ytelse og drivstofføkonomi i forhold til bruken.

1. Gassindikator

NMU25976

Friksjonsskrue på gasshåndtak

En friksjonsanordning gir justerbar motstand ved betjening av gasshåndtaket eller fjernkontrollspaken. Den kan justeres etter behov. Drei friksjonsskruen med urviserne for å øke motstanden. Drei friksjonsskruen mot urviserne for å minske motstanden. FARE!

Trekk ikke friksjonsskruen for hardt til. Hvis motstanden blir for stor, kan det bli vanskelig å bevege fjernkontrollspaken eller gasshåndtaket. Dermed kan det inntreffe en ulykke.

[NWM00032]

ZMU05369

Page 28

Komponenter

ZMU05342

Hvis du vil føre båten med konstant fart, trekker du til friksjonsskruen for å opprettholde den aktuelle gassinnstillingen.

NMU25995

Motorstoppledning og klips

Klipset må være festet til stoppbryteren for motoren for at den skal kunne gå. Ledningen skal festes til et sikkert sted på båtførerens klær, armer eller ben. Hvis båtføreren ved et uhell skulle falle over bord eller komme bort fra styreplassen, trekker ledningen ut klipset slik at motorens tenningskrets brytes. Dermed kan ikke båten forsvinne med motoren i gang. FARE! Fest motorstoppledningen til

et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten. Trekk ikke i ledningen ved vanlig bruk av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

[NWM00122]

1. Ledning

2. Klips

3. Stoppbryter for motor

1. Ledning

2. Klips

3. Stoppbryter for motor

NMU26003

Stoppknapp

Motoren stopper når du trykker på motorens stoppknapp.

Page 29

Komponenter

NMU26013

Chokeknapp for uttrekkstype

Trekk ut denne knappen for å tilføre motoren den fete bensinblandingen som kreves ved start.

ZMU07807

1. Chokeknapp

NMU26074

Håndstarthåndtak

Håndstarthåndtaket brukes til å dreie motoren rundt manuelt slik at den starter.

Når hovedbryteren står i “

”-posisjon (på), er de elektriske kretsene innkoplet og nøkkelen kan ikke tas ut.

●

“ ” (start)

Når hovedbryteren står i “

”-posisjon (start), dreier startmotoren rundt for å starte motoren. Når du slipper nøkkelen, går den automatisk tilbake til “

NMU26102

”-posisjonen (på).

Power tiltbryter

Power tiltsystemet justerer utenbordsmotorens vinkel i forhold til akterspeilet. Når du skyver bryteren “ motoren oppover. Når du trykker bryteren

” (ned), vippes utenbordsmotoren ned-

“ over. Når du slipper bryteren, stanser motoren i den aktuelle stillingen.

” (opp), vippes utenbords-

NMU26091

Hovedbryter

Hovedbryteren styrer tenningssystemet. Virkemåten er beskrevet nedenfor.

●

“ ” (av)

Når hovedbryteren står i “ er de elektriske kretsene utkoplet og nøkkelen kan tas ut.

●

“ ” (på)

”-posisjon (av),

MERK:

Du finner rettledning om hvordan du bruker power tiltbryteren på side 46 og 49.

Page 30

Komponenter

NMU31432

Styrefriksjonsjusteringsanordning

En friksjonsanordning sørger for motstand i styremekanismen. Den kan justeres etter behov. Det er plassert en justeringshendel nederst på styrekultbraketten. Drei hendelen mot babord side “A” for å øke motstanden. Drei hendelen mot styrbord side “B” for å minske motstanden.

NWM00040

Trekk ikke friksjonsskruen for hardt til. Hvis motstanden blir for stor, kan det bli vanskelig å styre båten. Dermed kan det inntreffe en ulykke.

Mutterens tiltrekkingsmoment:

8 Nm (0.82 kgf-m, 5.9 ft-lb)

MERK:

●

Styrebevegelsen er blokkert når justeringshendelen settes i “A”-stillingen.

●

Kontroller at styrekulten beveger seg lett når hendelen dreies mot styrbord side “B”.

●

Påfør ikke smøremidler som for eksempel smørefett på styrefriksjonsjusteringsanordningens friksjonsområder.

NMU26262

Trimstag (tiltpinne)

Trimstagets posisjon bestemmer utenbordsmotorens minste trimvinkel i forhold til akterspeilet.

Hvis motstanden ikke øker selv når hendelen dreies mot babord side “A”, må du kontrollere at mutteren er trukket til med spesifisert moment.

1. Mutter

1. Trimstag

NMU30530

ZMU07813

Tiltelåsmekanisme

Du bruker tiltelåsmekanismen for å hindre at utenbordsmotoren løftes opp av vannet når du bakker.

Page 31

ZMU07814

1. Tiltelås

Sett tiltelåsen i stillingen låst for å låse den. Skyv tiltelåsen til stillingen utløs for å frigjøre den.

NMU26321

Tiltstøttehendel

Skyv inn tiltstøttehendelen under svingfestet for å holde utenbordsmotoren i oppvippet stilling.

Komponenter

NCM01660

Du må ikke bruke tiltstøtten ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling.

NMU26361

Power tiltenhet

Med denne enheten kan du vippe utenbordsmotoren opp og ned og du betjener den med power tiltbryteren.

NCM00630

NCM00660

Du må ikke bruke tiltstøtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling.

NMU26333

Tiltstøtte

Tiltstøtten holder utenbordsmotoren i oppvippet stilling.

Du må ikke trå på eller utøve trykk mot power tiltmotoren. Det kan påføre power tiltenheten skade.

1. Power tiltenhet

2. Power tiltmotor

Page 32

Komponenter

NCM00660

NMU39263

Motordeksellås

Motordeksellåsen(e) brukes til å feste motordekselet.

ZMU07818

1. Motordeksellås

NMU26463

Spyleplugg

Spylepluggen brukes til rengjøring av motorens kjølevannspassasjer ved hjelp av en hageslange og springvann.

MERK:

Du finner nærmere opplysninger om hvordan du bruker spylepluggen på side 59.

NMU26304

Varselindikator

Hvis det oppstår en tilstand i motoren som du bør varsles om, tennes indikatoren. Du finner nærmere opplysninger om hvordan du leser av varselindikatoren på side 28.

ZMU07820

1. Varselindikator for lavt oljetrykk

1. Spyleplugg

Page 33

Instrumenter og indikatorer

NMU36015

NMU36024

Varselindikator for lavt oljetrykk

Hvis oljetrykket faller for lavt, tennes denne indikatoren. Se side 28 for nærmere opplysninger.

NCM00022

●

Kjør ikke videre hvis varselindikatoren for lavt oljetrykk lyser og motoroljenivået er på et minimum. Det vil føre til alvorlig motorskade.

●

Varselindikatoren for lavt oljetrykk viser ikke oljenivået. Bruk peilepinnen for å kontrollere hvor mye olje det er igjen. Se side 34 for nærmere opplysninger.

Indikatorer

1. Varselindikator for lavt oljetrykk

ZMU07820

Page 34

Motorstyringssystem

NMU26803

Varslingssystem

NCM00091

Bruk ikke motoren etter at en varselanordning er aktivert. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

NMU3016B

Varsel for lavt oljetrykk

Hvis oljetrykket faller for lavt, aktiveres varselanordningen.

●

Motorturtallet reduseres automatisk til ca. 2000 o/min. Hvis motoren er utstyrt med en varselindikator for lavt oljetrykk, vil den lyse eller blinke.

hov. Rådfør deg med nærmeste Yamahaforhandler hvis oljenivået er korrekt og varselanordningen ikke koples ut.

ZMU07904

●

Lydalarmen utløses (hvis montert på styrekulten, fjernkontrollboksen eller hovedbryterpanelet).

ZMU02360

Hvis varslingssystemet er aktivert, må du stoppe motoren når det er sikkert å gjøre dette. Kontroller oljenivået og fyll på olje ved be-

Page 35

Montering

NMU26902

Montering

Opplysningene i dette avsnittet er en generell orientering. Det er ikke mulig å gi fullstendige anvisninger for alle mulige kombinasjoner av båt og motor. Riktig montering avhenger til dels av erfaring og den aktuelle båt/motorkombinasjonen.

NWM01590

●

Montering av en for stor motor på båten kan føre til stor ustabilitet. Monter aldri en utenbordsmotor med større effekt enn den høyeste tillatte effekten som står oppført på båtens sertifiseringsplate. Hvis båten ikke har en sertifiseringsplate, må du ta kontakt med båtprodusenten.

●

Feilaktig montering av utenbordsmotoren kan føre til farlige situasjoner. Båten kan bli vanskelig å manøvrere, du kan miste kontrollen over den og det kan oppstå fare for brann. Når det gjelder fastmonterte modeller, bør nærmeste forhandler eller en annen med inngående kjennskap til montering av utenbordsmotorer montere motoren for deg.

NMU34801

Montering av utenbordsmotoren

NCM01680

utstyrt med justeringshendel). For enkelt å kunne holde i styrebraketten, hever du styrekulten til loddrett stilling (hvis motoren er utstyrt med styrekult).

3. Hold i håndtaket og styrebraketten slik

som vist i illustrasjonen og løft opp utenbordsmotoren - til dette må man være to.

Ikke hold i motordekselet når du skal montere eller demontere utenbordsmotoren. Motordekselet kan løsne slik at utenbordsmotoren faller ned.

1. Monter utenbordsmotoren når båten står på land. Hvis båten befinner seg i vannet, må den flyttes opp på land.

2. For å hindre styrebevegelse dreier du justeringshendelen til “A” (hvis motoren er

ZMU07878

1. Styrebrakett

Page 36

Montering

2. Håndtak

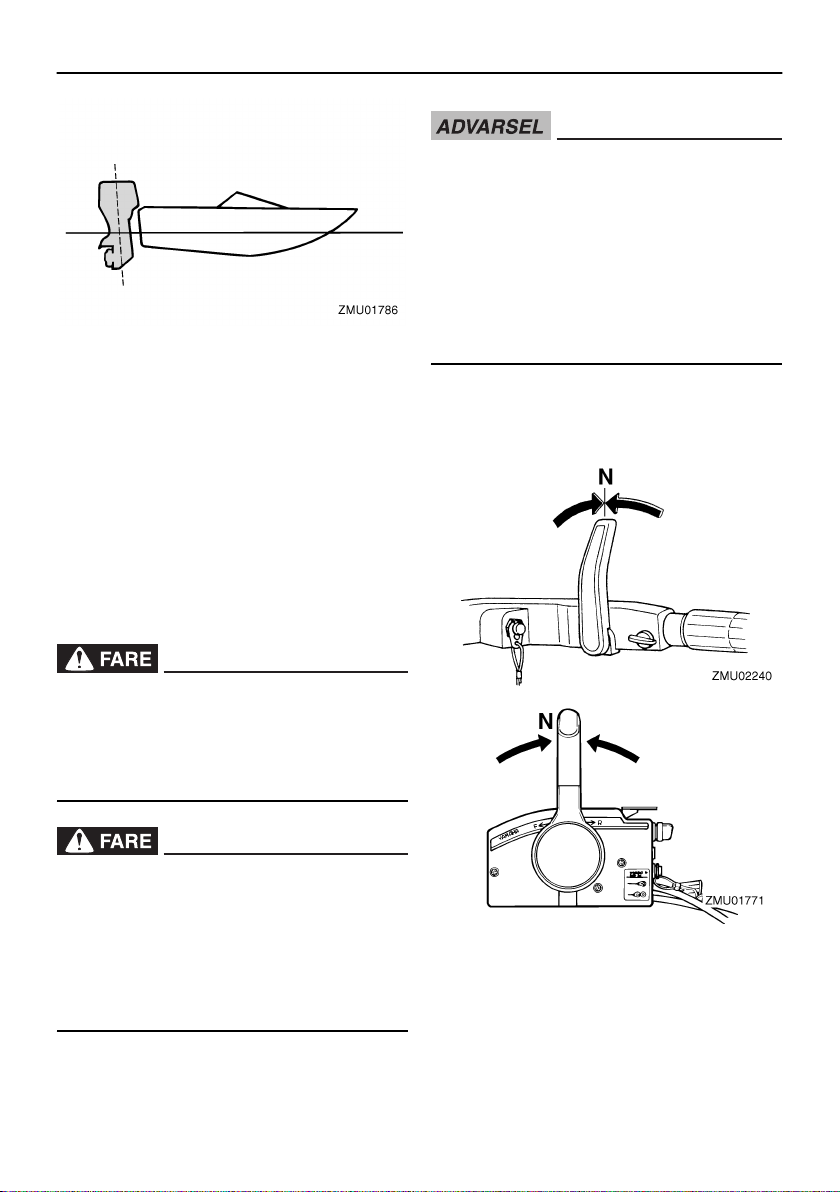

4. Monter utenbordsmotoren i båtens senterlinje (kjøllinje) og forviss deg om at selve båten er i balanse. Ellers vil båten være vanskelig å styre. Hvis båten ikke har kjøl eller er asymmetrisk, bør du ta kontakt med nærmeste forhandler.

1. Senterlinje (kjøllinje)

NMU26925

ZMU01760

Monteringshøyde

For at du skal kunne kjøre båten mest mulig effektivt, må skrogets og utenbordsmotorens vannmotstand reduseres til et minimum. Utenbordsmotorens monteringshøyde har stor innvirkning på vannmotstanden. Hvis monteringshøyden er for stor, kan det oppstå kavitasjon slik at fremdriften reduseres. Hvis

tippen av propellbladene skjærer gjennom luften, blir motorens turtall unormalt høyt slik at motoren overopphetes. Hvis monteringshøyden er for liten, øker vannmotstanden og dermed reduseres motoreffekten. Monter motoren slik at antikavitasjonsplaten ligger mellom båtens bunn og et nivå 25 mm (1 in) under den.

NCM01634

●

Kontroller at tomgangshullet er høyt nok til å hindre at vann trenger inn i motoren, selv om båten ligger i ro med maksimal last.

●

Feil motorhøyde eller forhold som hindrer en jevn vannstrøm rundt båten (f.eks. båtens konstruksjon eller tilstand eller tilbehør som badestiger/givere til dybdemålere) kan føre til vannsprut når båten er i fart. Hvis utenbordsmotoren brukes vedvarende i vannsprut, kan det trenge nok vann inn i motoren gjennom luftinntaksåpningen i motordekselet til at det forårsaker alvorlig motorskade. Fjern årsaken til vannspruten.

MERK:

●

Utenbordsmotorens optimale monteringshøyde påvirkes av båt-/motorkombinasjonen samt bruksområdet. Prøveturer kan gjøre det enklere å finne frem til den riktige

Page 37

Montering

monteringshøyden. Kontakt nærmeste Yamaha-forhandler eller båtprodusenten for å få vite mer om hvordan du finner frem til riktig monteringshøyde.

●

Du finner rettledning om hvordan du stiller inn utenbordsmotorens trimvinkel på side

46.

NMU26973

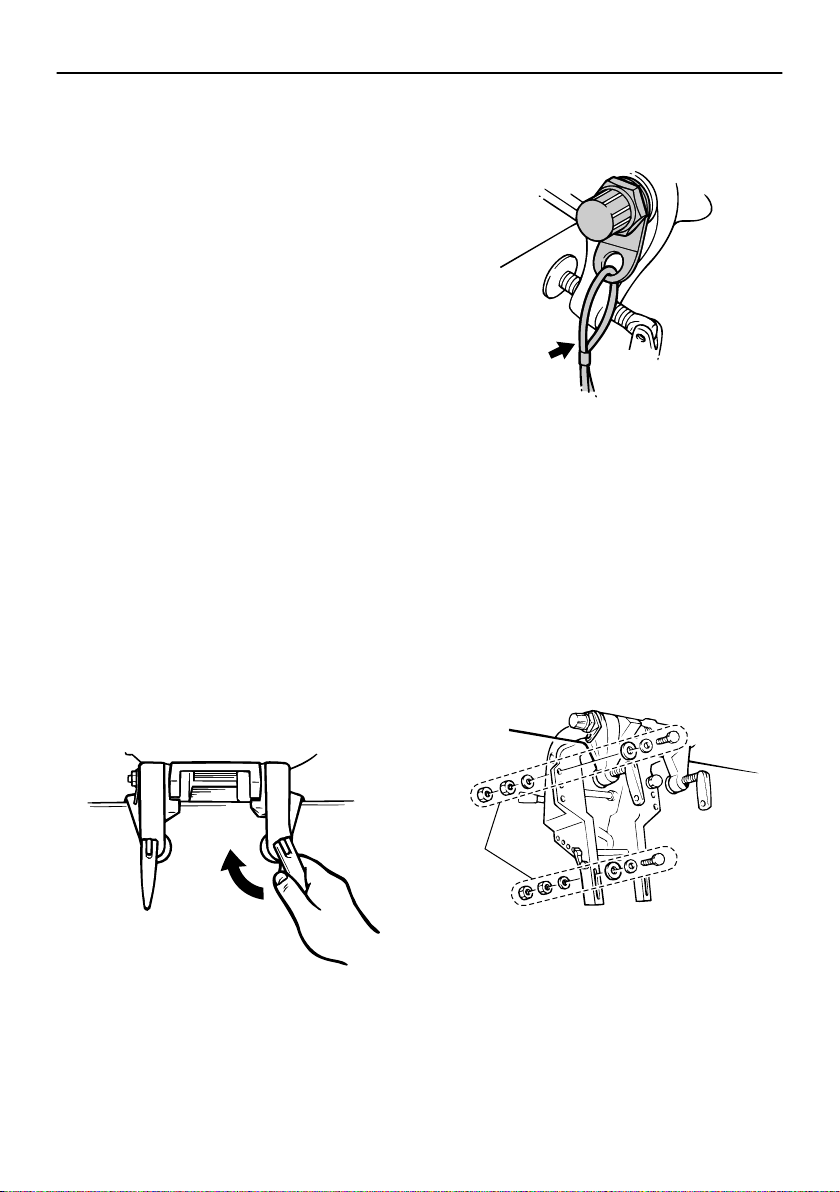

Montering av utenbordsmotoren med klemmefester

1. Plasser utenbordsmotoren på akterspeilet så nær midten som mulig. Spenn skruene til festeklemmen til akterspeilet jevnt og sikkert. Sjekk festeklemmens skruer for tilstrekkelig stramhet under bruk av utenbordsmotoren fordi de kan løsne på grunn av motorvibrasjonene.

FARE! Løse klemmeskruer kan få utenbordsmotoren til å forflytte seg på akterspeilet slik at den i verste fall faller av. Dette kan føre til at du mister kontrollen over båten og forårsake alvorlige skader. Forviss deg om at klemmeskruene er trukket godt til mot akterspeilet. Kontroller fra tid til annen at skruene er trukket til mens du bruker motoren.

[NWM00642]

Hvis ikke kan det bli umulig å finne igjen motoren hvis den ved et uhell skulle falle av akterspeilet.

ZMU02013

3. Fest festeklemmen til akterspeilet ved hjelp av boltene som følger med utenbordsmotoren (hvis emballert). Kontakt nærmeste Yamaha-forhandler for nærmere opplysninger. FARE! Bruk helst

ikke andre bolter, muttere og skiver enn de som finnes i motorens emballasje. I så fall må de være av minst samme materialkvalitet og styrke og trekkes godt til. Etter tiltrekkingen må du prøvekjøre motoren og kontrollere at de sitter stramt.

[NWM00651]

ZMU02012

2. Hvis motoren er utstyrt med et festeøre, bør du bruke sikkerhetstau/-wire til sikring av motoren. Fest den ene enden til motorens festeøre og den andre enden til et sikkert monteringspunkt på båten.

ZMU03806

1. Bolter

Page 38

Bruk

NMU36381

Første gangs bruk

NMU36391

Fylle på motorolje

Motoren leveres uten motorolje fra fabrikk. Hvis forhandleren ikke har fylt på olje, må du gjøre det før du starter motoren.

ADVARSEL: Kontroller at det er fylt olje på motoren før første gangs bruk for å unngå alvorlig motorskade.

Motoren leveres med følgende klistremerke, som skal fjernes etter at det er fylt på motorolje for første gang. Se side 34 for nærmere opplysninger om hvordan du kontrollerer motoroljenivået.

NMU30174

Innkjøring av motoren

Den nye motoren må ha en innkjøringsperiode slik at kontaktflatene til bevegelige deler slites jevnt. Riktig innkjøring vil bidra til korrekt ytelse og lengre levetid for motoren.

ADVARSEL: Hvis anvisningene for innkjøring ikke følges, kan det føre til kortere levetid for motoren eller alvorlige skader på den.

NMU27085

[NCM00801]

Fremgangsmåte for 4-taktsmodeller

Den nye motoren må ha en innkjøringsperiode på ti timer, slik at kontaktflatene til bevegelige deler slites jevnt.

MERK:

Kjør motoren i vann, med belastning (i gir og med propellen montert) som beskrevet ne-

[NCM01781]

ZMU01710

denfor. Unngå utstrakt tomgangskjøring, grov sjø og tett beferdede områder i 10 timer for å kjøre inn motoren.

1. Den første timen: Kjør motoren med varierende turtall opp til 2000 o/min eller omtrent halv gass.

2. Den andre timen: Øk motorens turtall så mye som nødvendig for å få båten til å plane (men unngå kjøring for full gass). Reduser så gassen samtidig som du opprettholder en fart som gjør at båten planer.

3. De resterende 8 timene: Kjør motoren med et vilkårlig turtall. Men unngå kjøring for full gass i mer enn 5 minutter om gangen.

4. Etter de 10 første timene: Bruk motoren på vanlig måte.

NMU36400

Gjøre seg kjent med båten

Ulike båter oppfører seg ulikt. Gå forsiktig frem når du skal finne ut hvordan båten oppfører seg under ulike forhold og med ulike trimvinkler (se side 46).

NMU36413

Kontroller før start av motoren

NWM01921

Hvis en av enhetene som inngår i “Kontroller før start av motoren” ikke fungerer som den skal, må du sørge for at den blir nærmere undersøkt og reparert før utenbordsmotoren tas i bruk. Ellers kan det inntreffe en ulykke.

NCM00120

Start ikke motoren når den er vippet opp av vannet. Det kan føre til overoppheting og alvorlig motorskade.

Page 39

Bruk

NMU36560

Drivstoffnivå

Sørg for at du har rikelig med drivstoff til den planlagte turen. Det er en god regel å bruke 1/3 av drivstoffet til å nå bestemmelsesstedet, 1/3 til å returnere og beholde 1/3 som nødreserve. Kontroller drivstoffnivået når båten ligger plant på en tilhenger eller i vannet. Du finner rettledning om hvordan du fyller drivstoff på side 36.

NMU39840

Ta av motordekselet

For å gjennomføre disse kontrollene må du ta det øvre motordekselet av det nedre motordekselet. Trekk motordeksellåsen opp og løft opp motordekselet når du vil ta det av.

ZMU07824

1. Motordeksellås

NMU36442

Drivstoffsystem

NWM00060

Bensin og dampen den avgir er svært brennbar og eksplosiv. Hold god avstand til gnister, sigaretter, åpen flamme og andre antennelseskilder.

NWM00910

Drivstoff som lekker ut kan føre til brann eller eksplosjon.

●

Se regelmessig etter bensinlekkasjer.

●

Hvis du oppdager en bensinlekkasje, må drivstoffsystemet repareres av en kvalifisert mekaniker. Uriktig utførte reparasjoner kan gjøre det utrygt å bruke utenbordsmotoren.

NMU36451

Se etter bensinlekkasjer

●

Kontroller om det er bensinlekkasjer eller bensindamp i båten.

●

Se om det lekker bensin fra drivstoffsystemet.

●

Kontroller om det er lekkasjer, buler eller andre skader på drivstofftanken og drivstoffslangene.

NMU36902

Betjeningsanordninger

Modeller med styrekult:

●

Før styrekulten helt til venstre og høyre for å kontrollere at den beveger seg jevnt.

●

Vri gasshåndtaket fra helt lukket til helt åpen stilling. Kontroller at det dreier jevnt og går tilbake til helt lukket stilling.

●

Se etter løse eller skadde forbindelser på gass- og girkabler.

Modeller med fjernkontroll:

●

Drei rattet helt til høyre og helt til venstre. Kontroller at rattet beveger seg jevnt og uhindret i hele området uten treghet eller for mye dødgang.

●

Betjen gasspakene flere ganger for å kontrollere at de ikke henger. Betjeningen skal være jevn i hele bevegelsesområdet, og spakene skal gå helt tilbake til tomgangsposisjonen.

●

Se etter løse eller skadde forbindelser på gass- og girkabler.

NMU36483

Motorstoppledning

Kontroller om motorstoppledning og klips har skader, for eksempel kutt, brudd og slitasje.

Page 40

Bruk

3 2 1

ZMU06873

1. Klips

2. Ledning

NMU27167

Motorolje

1. Plasser utenbordsmotoren i loddrett stil-

ling (ikke oppvippet). ADVARSEL: Hvis

motoren ikke står vannrett, kan oljenivået som vises på peilepinnen bli unøyaktig.

[NCM01790]

2. Ta ut peilepinnen og tørk av den.

ZMU07825

1. Peilepinne

3. Før inn peilepinnen og ta den ut igjen. Stikk peilepinnen helt inn i peilepinneføringen, ellers blir målingen av oljenivået feilaktig.

4. Kontroller oljenivået med peilepinnen for å forvisse deg om at nivået ligger mellom maksimums- og minimumsmerket. Fyll på olje hvis nivået ligger under minimumsmerket, eller tapp av olje til det spesifiserte nivået hvis det ligger over maksimumsmerket.

ZMU07792

1. Peilepinne

2. Maksimumsmerke

3. Minimumsmerke

NMU40411

Utenbordsmotor

●

Kontroller at utenbordsmotoren er riktig montert og kontroller om utenbordsmotorens festebolter er løse.

●

Kontroller om propellen er påført skade.

●

Se etter motoroljelekkasjer.

NMU36493

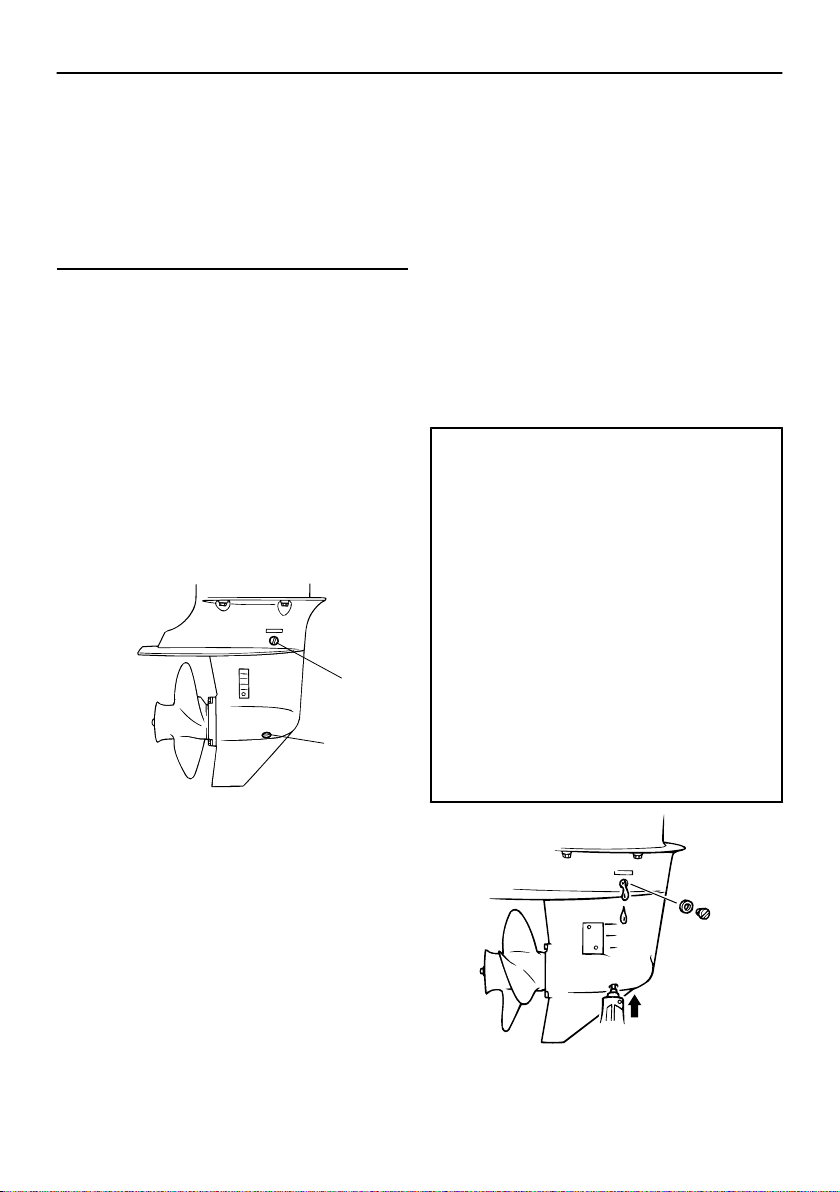

Spyleplugg

Kontroller at spylepluggens hageslangetilkopling er skrudd skikkelig på rørdelen på det nedre motordekselet. ADVARSEL: Hvis ha-

geslangetilkoplingen ikke er riktig festet, kan det lekke ut kjølevann slik at motoren overopphetes ved bruk.

1. Rørdel

2. Spyleplugg

[NCM01801]

Page 41

Bruk

NMU36955

Sett på motordekselet

1. Forsikre deg om at motordeksellåsen er frigjort.

2. Sørg for at gummitetningen slutter tett inntil rundt hele motordekselet.

ZMU07827

1. Motordeksel

2. Gummitetning

3. Plasser det øvre motordekselet på det nedre motordekselet.

4. Kontroller at gummitetningen er riktig plassert mellom det øvre og nedre motordekselet.

5. Før motordeksellåsen å låse motordekselet slik som vist. ADVARSEL: Hvis

motordekselet ikke er satt riktig på, kan vannsprut under dekselet skade motoren, eller motordekselet kan blåse av i høy fart.

[NCM01991]

det med begge hender. Hvis motordekselet er løst, må du få det reparert hos nærmeste Yamaha-forhandler.

ZMU07829

NMU34782

Kontroll av power tiltsystemet

NWM01970

●

Du må aldri bevege deg under undervannshuset når motoren er oppvippet. Dette gjelder også ved når tiltstøttehendelen er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

●

Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes.

●

Forsikre deg om at ingen befinner seg nær utenbordsmotoren før du gjennomfører denne kontrollen.

1. Kontroller om det finnes tegn til oljelekkasjer på power tiltenheten.

2. Betjen power tiltbryterne for å kontrollere at alle brytere fungerer som de skal.

3. Vipp opp utenbordsmotoren og kontroller at tiltstempelet er skjøvet helt ut.

ZMU07828

1. Motordeksellås

Kontroller at motordekselet sitter skikkelig på plass etter å ha montert det ved å trykke mot

Page 42

Bruk

1. Tiltstempel

4. Kontroller at tiltstempelet er fritt for korrosjon og andre mangler.

5. Vipp utenbordsmotoren ned. Kontroller at tiltstempelet beveger seg jevnt og uhindret.

NMU36582

Batteri

Kontroller at batteriet er i god stand og fulladet. Kontroller at batteriforbindelsene er rene, faste og tildekket av isolasjonsdeksler. De elektriske kontaktene på batteriet og kablene må være rengjort og skikkelig tilkoplet, ellers vil ikke batteriet starte motoren. Se batteriprodusentens anvisninger vedrørende kontroller på det batteriet som du har.

NMU27439

NWM01830

●

Bensin og dampen den avgir er svært brennbar og eksplosiv. Fyll alltid bensin slik som beskrevet her for å redusere brann- og eksplosjonsfaren.

●

Bensin er giftig og kan forårsake personskade eller tap av menneskeliv. Bensin skal håndteres med forsiktighet. Du må aldri suge opp bensin med munnen. Hvis du skulle være uheldig å svelge bensin, puste inn mye bensindamp eller få bensin i øynene, må du straks oppsøke lege. Hvis du søler bensin på

Fylling av bensin

huden, må du vaske den av med såpe og vann. Skift klær hvis du har sølt bensin på dem.

1. Påse at motoren er stoppet.

2. Kople drivstoffslangen fra drivstoffanken og trekk til lufteskruen på drivstofftanklokket.

ZMU06598

3. Ta den bærbare tanken ut av båten.

4. Sørg for at du befinner deg i et område utendørs med god gjennomlufting, enten sikkert fortøyd eller på tilhenger.

5. Ikke røyk og hold deg unna gnister, flammer, statisk elektrisitet eller andre antennelseskilder.

6. Hvis du bruker en bærbar beholder (kanne) til lagring og fylling av drivstoff, skal du bare bruke en godkjent BENSIN-beholder.

7. La påfyllingstuten berøre tankåpningen eller trakten for å unngå elektrostatiske gnister.

Page 43

Bruk

8. Fyll drivstofftanken, men fyll ikke på for

mye. FARE! Fyll ikke på for mye. El-

lers kan drivstoffet ekspandere og renne over hvis temperaturen stiger.

[NWM02610]

Drivstofftankkapasitet:

12 L (3.17 US gal, 2.64 Imp.gal)

ZMU04484

9. Skru påfyllingslokket helt på plass.

10. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser fillene i henhold til lov- eller regelverket på stedet.

NMU27452

Bruk av motoren

NWM00420

●

Før du starter motoren, må du forsikre deg om at båten er fast fortøyd og at du kan styre klar av eventuelle hindringer. Se etter at det ikke er badende i vannet nær båten.

●

Når du åpner lufteskruen, slippes bensindamp ut. Bensin er svært brennbar og dampen den avgir er brennbar og eksplosiv. Ikke røyk og hold god avstand fra åpen ild og gnister når du skal åpne lufteskruen.

●

Dette produktet avgir eksosgasser som inneholder karbonmonoksid, en gass uten farge og lukt som kan forårsake hjerneskade eller død hvis den innån-

des. Symptomene omfatter kvalme, svimmelhet og søvnighet. Hold førerkabinen og lugarområdene godt ventilert. Unngå å blokkere eksosrørene.

NMU27468

Tilføre drivstoff (bærbar tank)

1. Hvis det er en lufteskrue på drivstofftanklokket, løsner du den 2 eller 3 omdreininger.

2. Hvis det er en bensinkopling på motoren, retter du inn bensinkoplingen på drivstoffslangen etter bensinkoplingen på motoren og kopler drivstoffslangen fast til koplingen samtidig som du klemmer på koplingen. Deretter kopler du den andre enden av drivstoffslangen fast til koplingen på drivstofftanken.

ZMU07905

Page 44

Bruk

ZMU02024

MERK:

Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser fillene i henhold til lov- eller regelverket på stedet.

3. Klem på pumpeballen med pilen opp til du kjenner at den blir hard. Plasser tanken horisontalt ved bruk av motoren, ellers kan drivstoff ikke suges inn fra drivstofftanken.

NMU34813

Modeller med håndstart (styrekult)

NWM01840

●

Hvis motorstoppledningen ikke festes, kan det føre til at båten forsvinner med motoren i gang hvis båtføreren kastes ut. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten.

●

Trekk ikke i ledningen ved vanlig bruk av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

Start (kald motor)

1. Sett girspaken i fri.

1. Pil

NMU27494

Start av motoren

NWM01600

Før du starter motoren, må du forsikre deg om at båten er fast fortøyd og at du kan styre klar av eventuelle hindringer. Se etter at det ikke er badende i vannet nær båten.

MERK:

Beskyttelsesinnretningen mot start i gir hindrer deg i å starte motoren bortsett fra når den står i fri.

2. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben. Plasser deretter klipset i den andre enden av ledningen i stoppbryteren for motoren.

Page 45

Bruk

3. Sett gasshåndtaket i “ ”-posisjon (start).

4. Trekk chokeknappen helt ut.

START

ZMU07886

5. Trekk håndstarthåndtaket langsomt ut til du kjenner motstand. Trekk deretter håndtaket hardt rett ut slik at motoren dreier rundt og starter.

6. Etter at motoren har startet, lar du håndstarthåndtaket sakte gå tilbake til utgangsposisjonen før du slipper det.

7. Før gasshåndtaket langsomt tilbake til helt lukket stilling.

ZMU02030

8. Før chokeknappen gradvis tilbake til utgangsposisjonen.

MERK:

●

Hvis du lar chokeknappen stå i “ ”-posisjonen (start) når motoren går, vil den fuske eller stanse.

●

Når motoren er kald, for eksempel ved lav omgivelsestemperatur om vinteren, må den varmes opp. Se side 43 for nærmere opplysninger.

●

Ikke vri unødvendig mye på gasshåndtaket for å gi gass før du starter motoren, ellers kan motoren bli vanskelig å starte. Hvis motoren er vanskelig å starte, setter du gasshåndtaket i posisjonen “ på nytt.

” (varm motor) og forsøker

Page 46

Bruk

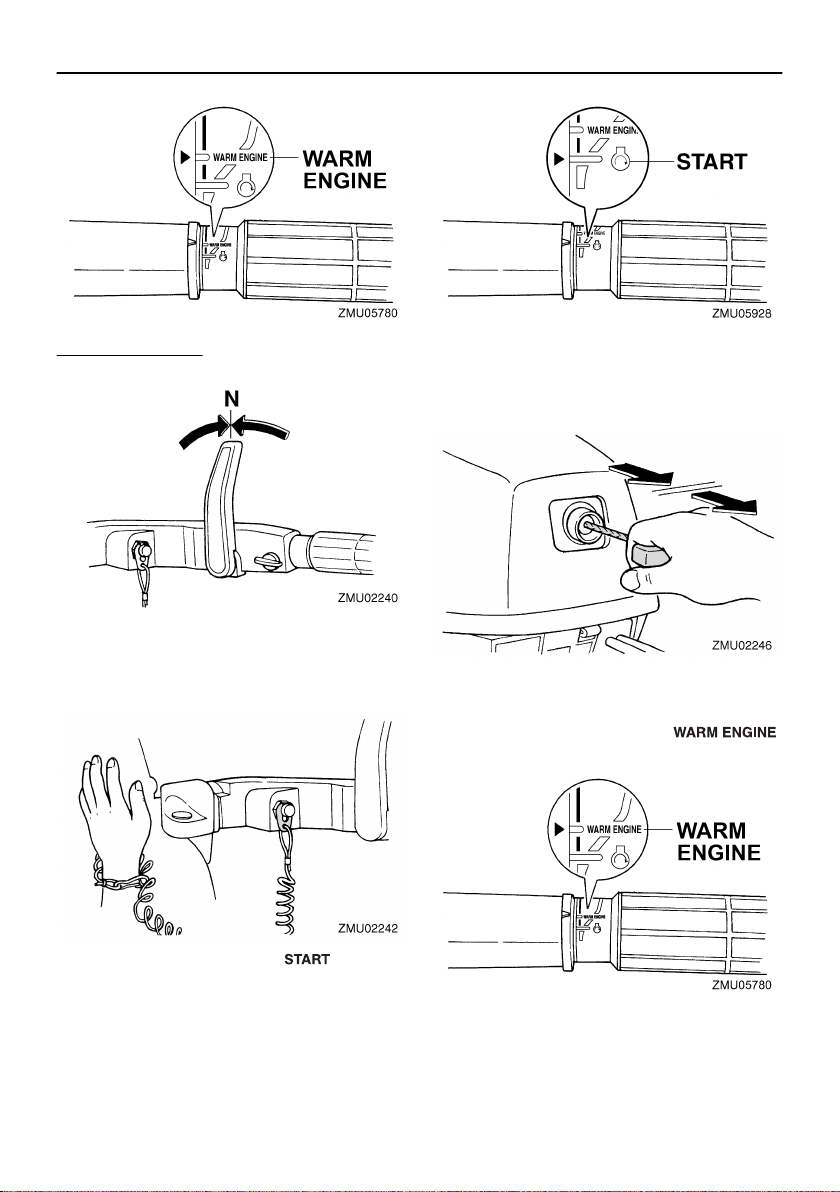

Start (varm motor)

1. Sett girspaken i fri.

2. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben. Plasser deretter klipset i den andre enden av ledningen i stoppbryteren for motoren.

4. Trekk håndstarthåndtaket langsomt ut til du kjenner motstand. Trekk deretter håndtaket hardt rett ut slik at motoren dreier rundt og starter.

MERK:

●

Hvis motoren ikke starter, setter du gasshåndtaket i posisjonen “ (varm motor) og forsøker på nytt.

”

3. Sett gasshåndtaket i “ ”-posisjon (start).

●

Det er ikke nødvendig å bruke choken hvis motoren er varm når du skal starte den.

Page 47

5. Etter at motoren har startet, lar du håndstarthåndtaket sakte gå tilbake til utgangsposisjonen før du slipper det.

6. Før gasshåndtaket langsomt tilbake til helt lukket stilling.

ZMU02030

NMU34932

Modeller med elektrisk start (fjernkontroll)

NWM01840

●

1. Sett fjernkontrollspaken i fri.

Bruk

MERK:

Beskyttelsesinnretningen mot start i gir hindrer deg i å starte motoren bortsett fra når den står i fri.

2. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben. Plasser deretter klipset i den andre enden av ledningen i stoppbryteren for motoren.

3. Drei hovedbryteren til “ ” (på).

OFF

ZMU01880

4. Gi litt gass uten å skifte til forover- eller reversgir ved hjelp av gasshåndtaket for fri.

Page 48

Bruk

MERK:

Gasshåndtaket for fri kan bare betjenes når fjernkontrollspaken står i fri.

5. Trykk på og hold inne hovedbryteren for å betjene det fjernkontrollbaserte chokesystemet. (Det fjernkontrollbaserte chokesystemet er bare i funksjon når hovedbryteren er trykket helt inn.)

MERK:

Det er ikke nødvendig å bruke choken hvis motoren er varm når du skal starte den.

6. Drei hovedbryteren til “ å starte motoren.

” (start) for

7. Slipp hovedbryteren like etter at motoren har startet og la den gå tilbake til “ (på). Det fjernkontrollbaserte chokesystemet trer ut av funksjon idet du slipper hovedbryteren. ADVARSEL: Drei aldri

hovedbryteren til “ motoren går. La ikke startmotoren gå i mer enn 5 sekunder. Hvis den går sammenhengende i mer enn 5 sekunder, vil batteriet raskt lades ut og dermed gjøre det umulig å starte motoren. Starteren kan også bli skadd. Hvis motoren ikke starter etter at den har blitt kjørt på starteren i 5 sekunder, fører du hovedbryteren tilbake til

” (på) og prøver igjen etter 10 se-

“ kunder.

8. Før gasshåndtaket for fri tilbake til utgangsposisjonen.

[NCM00192]

” (start) mens

MERK:

Når motoren er kald, for eksempel ved lav omgivelsestemperatur om vinteren, må den varmes opp. Se side 43 for nærmere opplysninger.

NMU36510

Kontroller etter start av moto-

ren

NMU36523

Kjølevann

Kontroller at det kommer en jevn strøm av vann fra hullet for kontrollstråle. En uavbrutt kontrollstråle viser at vannpumpen pumper

”

Page 49

Bruk

vann gjennom kjølevannspassasjene. Hvis kjølevannspassasjene er frosset, kan det ta en stund før vann begynner å strømme ut av kontrollstrålehullet.

NCM01810

Hvis det ikke strømmer ut vann fra kontrollstrålehullet hele tiden mens motoren går, kan det føre til overoppheting og alvorlige skader på motoren. Stopp motoren og kontroller om kjølevannsinntaket på undervannshuset eller kontrollstrålehullet er tett. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

ZMU07830

1. Kontrollstrålehull

NMU27670

Oppvarming av motoren

NMU27716

Modeller med håndstart og elektrisk start

1. La motoren gå på tomgang i 3 minutter etter at du har startet den slik at den blir varm. Hvis du ikke gjør det, forkortes motorens levetid.

2. Forviss deg om at varselindikatoren for lavt oljetrykk slukker etter at motoren har startet. ADVARSEL: Stopp motoren

hvis varselindikatoren for lavt oljetrykk blinker etter at motoren har startet. Hvis ikke kan det føre til alvorlig

motorskade. Kontroller oljenivået og etterfyll motorolje om nødvendig. Kontakt nærmeste Yamaha-forhandler hvis du ikke finner årsaken til varselet for lavt oljetrykk.

NMU36531

[NCM01831]

Kontroller etter oppvarming av

motor

NMU36541

Girskifting

Med båten godt fortøyd og uten å gi gass må du kontrollere at motoren skifter problemfritt til forover- og reversgir, og tilbake til fri.

NMU36980

Stoppbrytere

●

Drei hovedbryteren til “ ”, eller trykk på motorens stoppknapp og forviss deg om at motoren stopper.

●

Kontroller at motoren stopper når du fjerner klipset fra stoppbryteren for motor.

●

Kontroller at motoren ikke kan startes når klipset er fjernet fra stoppbryteren for motor.

NMU34530

Girskifting

NWM00180

Forsikre deg om at det ikke er badende eller hindringer i vannet nær båten før du skifter gir.

NCM01610

Varm opp motoren før du setter den i gir. Tomgangsturtallet kan være høyere enn normalt før motoren er varm. Et høyt tomgangsturtall kan gjøre at du ikke får skiftet tilbake til fri. I så fall stopper du motoren, skifter til fri, starter motoren igjen og lar den få tid til å bli varm.

Page 50

Bruk

Skifte fra fri

1. Trekk frilåshendelen oppover (hvis montert).

1. Frilåshendel

2. Før fjernkontrollspaken / girspaken bestemt og presist forover (for forovergir) eller bakover (for reversgir) [ca. 35° (du vil kjenne litt motstand) for modeller med fjernkontroll]. Kontroller at tiltelåsen er i låst/nederste posisjon (hvis montert) før du bakker.

ZMU07892

Skifte fra gir (forover/revers) til fri

1. Slipp opp gassen slik at motoren går ned i tomgangshastighet.

ZMU02030

2. Når motoren går på tomgang i gir, fører du fjernkontrollspaken / girspaken bestemt og presist til fri-posisjonen.

Page 51

Bruk

NMU27821

Stopp av motoren

La først motoren kjøle seg i et par minutter på tomgang eller lavt turtall før du stopper den. Motoren bør ikke stoppes like etter at den er kjørt med høyt turtall.

NMU27833

Fremgangsmåte

1. Trykk på og hold inne motorens stoppknapp til motoren har stanset helt opp.

NMU31742

Stans av båten

NWM01510

●

Bruk ikke reversfunksjonen til å senke farten eller stanse båten, ettersom det kan føre til at du mister kontrollen over båten, blir kastet ut eller støter sammen med rattet eller andre deler av båten. Dette kan øke faren for alvorlig personskade. Det kan også skade girmekanismen.

●

Skift ikke til reversgir når du kjører i planefart. Du kan miste kontrollen over båten, den kan fylles med vann eller bli påført skade.

Båten er ikke utstyrt med et eget bremsesystem. Vannmotstanden stanser den etter at gasspaken er ført tilbake til tomgangsposisjon. Stoppstrekningen varierer med bruttovekten, forholdene på vannoverflaten og vindretningen.

2. Etter at du har stoppet motoren, trekker du til lufteskruen på drivstofftanklokket og setter drivstoffkranhendelen eller

-knappen i lukket stilling, hvis en slik er montert.

3. Kople fra drivstoffslangen hvis du bruker en ekstern drivstofftank.

Page 52

Bruk

ZMU07906

MERK:

Hvis utenbordsmotoren er utstyrt med en motorstoppledning, kan du også stoppe motoren ved å trekke i ledningen og fjerne klipset fra stoppbryteren for motoren.

NMU27854

Fremgangsmåte

1. Drei hovedbryteren til “ ” (av).

for motoren, og deretter dreie hovedbryteren

” (av).

til “

NMU27862

Trimming av utenbordsmoto-

ren

NWM00740

For mye trimming etter forholdene (enten trimming oppover eller nedover) kan gjøre båten ustabil og vanskeligere å styre. Da er faren større for at det skal inntreffe en ulykke. Hvis båten kjennes ustabil eller er vanskelig å styre, må du senke farten og/eller justere trimvinkelen på nytt.

Utenbordsmotorens trimvinkel er med på å bestemme båtens baugposisjon i vannet. Riktig trimvinkel vil bidra til bedre ytelse og drivstofføkonomi samtidig som belastningen på motoren reduseres. Riktig trimvinkel avhenger av kombinasjonen båt, motor og propell. Valget av riktig trimvinkel påvirkes også av andre faktorer som last i båten, forholdene på sjøen samt marsjfarten.

2. Etter at du har stoppet motoren, kopler du fra drivstoffslangen eller stenger drivstoffkranen hvis det er en bensinkopling eller drivstoffkran på båten.

3. Trekk til lufteskruen på drivstofftanklokket (hvis drivstofftanklokket er utstyrt med lufteskrue).

4. Ta ut nøkkelen hvis du skal forlate båten uten tilsyn.

MERK:

Du kan også stoppe motoren ved å trekke i ledningen og fjerne klipset fra stoppbryteren

1. Trimvinkel under kjøring

NMU27872

Justering av trimvinkelen på modeller med manuell oppvipping

Det er 4 eller 5 hull i klemmefestet som du kan bruke til å justere utenbordsmotorens trimvinkel.

1. Stopp motoren.

Page 53

Bruk

2. Vipp opp utenbordsmotoren, og fjern deretter trimstaget fra klemmefestet.

1. Trimstag

ZMU07831

3. Sett staget i det ønskede hullet.

Hvis du vil heve baugen (“trimme ut”), flytter du staget bort fra akterspeilet. Hvis du vil senke baugen (“trimme inn”), flytter du staget mot akterspeilet. Foreta testkjøringer med motoren i forskjellige trimvinkler, slik at du kan finne den posisjonen som passer best til din båt og de forhold du bruker den under.

NWM00400

●

Stopp motoren før du justerer trimvinkelen.

●

Vær forsiktig så du ikke klemmer deg når du skal trekke ut og sette inn staget.

●

Utvis forsiktighet når du skal prøve båten med en ny trimvinkel. Øk farten gradvis og vær oppmerksom på eventuelle tegn på ustabilitet eller manøvreringsproblemer. Feilaktig trimvinkel kan føre til at du mister kontrollen over båten.

NMU27905

Justering av trimvinkelen (modeller med power tilt)

NWM00753

●

Sørg for at ingen befinner seg i nærheten av utenbordsmotoren når du skal justere trimvinkelen. Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes.

●

Hvis motoren er utstyrt med en power trim- og tiltbryter på det nedre motordekselet, må den bare brukes etter at båten har stanset helt opp og motoren er stoppet. Juster ikke trimvinkelen med denne bryteren mens båten er i bevegelse.

1. Før girspaken til fri-posisjon.

MERK:

Det kan være vanskelig å justere trimvinkelen når båten er i bevegelse på grunn av vanntrykket. Senk båtens fart og sett motoren i fri før du justerer trimvinkelen.

2. Vipp utenbordsmotoren til ønsket vinkel ved hjelp av power tiltbryteren.

MERK:

Du kan endre utenbordsmotorens trimvinkel ca. 4 grader ved å flytte trimstaget ett hull.

Page 54

Bruk

Vipp utenbordsmotoren opp hvis du vil heve baugen (“trimme ut”). Vipp utenbordsmotoren ned hvis du vil senke baugen (“trimme inn”). Foreta testkjøringer med motoren i forskjellige trimvinkler, slik at du kan finne den posisjonen som passer best til din båt og de forhold du bruker den under.

MERK:

Hold deg innenfor den angitte trimvinkelen når du skal trimme utenbordsmotoren med power tiltsystemet.

NMU27912

Justering av båtens trimming

Når båten planer og har en stilling der baugen peker oppover, vil det gi mindre motstand, større stabilitet og bedre kraftutnyttelse. Dette er vanligvis tilfelle når båtens kjøllinje heller 3 til 5 grader oppover. Når baugen peker oppover, kan båten ha en større tendens til å trekke til den ene siden. Du må rette opp dette avviket når du styrer båten. Når baugen på båten peker nedover, er det enklere å få båten til å plane fra den ligger stille.

Baugen oppover

Ved for mye trimming utover løfter baugen seg for høyt i vannet. Ytelse og drivstofføkonomi blir dårligere som følge av at skroget skyver vannet foran seg og luftmotstanden øker. For mye trimming utover kan føre til at propellen suger luft, slik at ytelsen reduseres ytterligere, og båten kan “sprette” (hoppe i vannet) slik at båtfører og passasjerer kastes over bord.

Baugen nedover

Ved for mye trimming innover vil båten “brøyte” seg gjennom vannet. Således blir drivstofføkonomien dårligere samtidig som det blir vanskeligere å øke farten. Ved kjøring med for mye trimming innover i høy fart blir dessuten båten ustabil. Motstanden ved baugen øker betydelig. Dermed øker faren for “baugstyring” og manøvreringen blir vanskelig og farlig.

Page 55

MERK:

Avhengig av båttypen kan utenbordsmotorens trimvinkel ha liten innvirkning på båtens trimming under kjøring.

NMU27935

Opp- og nedvipping

Hvis motoren skal stå en tid eller hvis båten er fortøyd på grunt vann, bør motoren vippes opp for å beskytte propellen og undervannshuset mot skade ved sammenstøt med hindringer i vannet samt for å redusere saltvannskorrosjonen.

NWM00222

Bruk

NCM00241

●

Før du vipper opp utenbordsmotoren, må du stoppe motoren ved å gjennomføre punktene på side 45. Vipp aldri opp motoren mens den går. Det kan føre til alvorlig skade som følge av overoppheting.

●

Vipp ikke opp motoren ved å skyve mot styrekulten (hvis montert), ettersom det kan føre til at styrekulten knekker.

NMU2797B

Oppvipping (modeller med manuell oppvipping)

1. Sett fjernkontrollspaken / girspaken i fri.

Forsikre deg om at ingen befinner seg nær utenbordsmotoren når du skal vippe den opp eller ned. Ellers kan kroppsdeler komme i klem mellom utenbordsmotoren og klemmefestet.

NWM00250

Drivstoff som lekker ut kan føre til brann. Hvis det er en bensinkopling på utenbordsmotoren, kopler du fra drivstoffslangen eller stenger drivstoffkranen hvis motoren skal være oppvippet i mer enn noen få minutter. Ellers kan drivstoff lekke ut.

2. Kople drivstoffslangen fra utenbordsmotoren.

Page 56

Bruk

ZMU07906

3. Sett tiltelåsen (hvis montert) i frigjørings-/opp-posisjon.

4. Trekk opp håndtaket for grunt vann (hvis montert).

5. Hold i den bakre delen av motordekselet med en hånd og vipp motoren helt opp.

6. Skyv tiltstøttehendelen inn i klemmefestet. Ellers dreier tiltstøtten automatisk til låst stilling. ADVARSEL: Du må ikke

bruke tiltstøtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling. Se side 55 for nærmere opplysninger.

[NCM01641]

NMU32724

Oppvipping (modeller med power tilt)

1. Sett fjernkontrollspaken i fri.

ZMU03196

2. Trykk power tiltbryteren “ ” (opp) til utenbordsmotoren er helt oppvippet.

3. Skyv tiltstøttehendelen inn i klemmefestet slik at motoren understøttes. FARE!

Etter at motoren er vippet opp, må du sørge for at den understøttes med tiltstøttehendelen eller tiltstøtten. Ellers kan motoren plutselig vippe ned hvis oljetrykket i power trim- og tiltenheten

Page 57

Bruk

eller i power tiltenheten faller.

[NWM00262]

ADVARSEL: Du må ikke bruke tiltstøtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling. Se side 55 for nærmere opplysninger.

[NCM01641]

4. Modeller med trimstag: Etter at utenbordsmotoren er understøttet med tiltstøtten, trykker du power tiltbryteren

” (ned) for å trekke inn trimstagene.

“

ADVARSEL: Påse at trimstagene trekkes helt inn når du skal fortøye båten. På den måten beskytter du stagene mot groing og saltvannskorrosjon, som kan påføre power trim- og tiltmekanismen skader.

NMU30192

[NCM00252]

Nedvipping (modeller med manuell oppvipping)

1. Sett tiltelåsen i låst stilling.

ZMU07892

2. Vipp motoren litt opp til tiltstøtten automatisk frigjøres.

3. Vipp motoren langsomt ned.

NMU33121

Nedvipping (modeller med power tilt)

1. Skyv power tiltbryteren “ ” (opp) til utenbordsmotoren understøttes av tiltstaget og tiltstøttehendelen kan beveges.

2. Trekk ut tiltstøttehendelen.

3. Skyv power tiltbryteren “ ” (ned) for å senke utenbordsmotoren til ønsket stilling.

Page 58

Bruk

UP DN

ZMU01936

NMU28062

Grunt vann

NMU28073

Kjøring på grunt vann (modeller med manuell oppvipping)

NWM01781

●

Kjør båten med lavest mulig fart når du skal bruke systemet for kjøring på grunt vann. Tiltelåsmekanismen virker ikke når du bruker systemet for kjøring på grunt vann. Hvis båten treffer en hindring i vannet, kan det føre til at utenbordsmotoren løftes opp av vannet slik at du mister kontrollen over båten.

●

Utvis ekstra stor forsiktighet når du bakker. For mye reverseringstrykk kan føre til at motoren løftes opp av vannet. Dermed øker faren for at en ulykke kan inntreffe og personskader oppstå.

NCM00260

Vipp ikke opp utenbordsmotoren slik at kjølevannsinntaket på undervannshuset kommer over vannoverflaten ved klargjøring til og kjøring på grunt vann. Ellers kan det føre til alvorlig skade som følge av overoppheting.

NMU28125

Fremgangsmåte

1. Sett fjernkontrollspaken / girspaken i fri.

2. Sett tiltelåsen i frigjørings-/opp-posisjon.

Page 59

3. Vipp utenbordsmotoren litt opp. Tiltstøtten låses automatisk, slik at utenbordsmotoren understøttes i en delvis oppvippet stilling. Denne utenbordsmotoren har to stillinger for kjøring på grunt vann.

Bruk

6. Senk utenbordsmotoren langsomt til vanlig stilling.

NMU32861

Modeller med power tilt

Utenbordsmotoren kan vippes delvis opp slik at du kan bruke den på grunt vann.

NCM00260

NMU32952

Fremgangsmåte for modeller med power tilt

1. Sett fjernkontrollspaken i fri.

4. Når du skal føre utenbordsmotoren tilbake til vanlig driftsstilling, setter du fjernkontrollspaken/girspaken i fri.

5. Sett tiltelåsen i låst/ned-posisjon og vipp deretter utenbordsmotoren litt opp til tiltstøtten automatisk går tilbake til fristillingen.

ZMU07892

2. Vipp utenbordsmotoren litt opp til ønsket stilling ved hjelp av power tiltbryteren.

FARE! Hvis du bruker power tiltbryteren på det nedre motordekselet mens båten er i bevegelse eller motoren går, kan faren øke for å falle over bord samtidig som det kan virke forstyrrende på båtføreren. Dermed øker faren for å kollidere med en annen båt eller en hindring.

[NWM01960]

Page 60

Bruk

UP DN

ZMU01935

3. Når du skal føre utenbordsmotoren tilbake til vanlig driftsstilling, trykker du på power tiltbryteren og vipper utenbordsmotoren langsomt ned.

NMU28195

Kjøring under andre forhold

Kjøring i saltvann

Etter bruk i saltvann må du spyle kjølevannspassasjene med ferskvann for å hindre tilstopping. Skyll også utenbordsmotoren utvendig med ferskvann.

Kjøring i gjørmet, grumset eller surt vann

Hvis utenbordsmotoren skal brukes i vann med mye sediment, for eksempel gjørmet eller grumset (uklart) vann, anbefaler Yamaha på det sterkeste å montere en forkrommet vannpumpe (tilleggsutstyr) (se side 15). Etter bruk i slikt vann, spyler du kjølevannspassasjene med ferskvann for å hindre korrosjon. Skyll også utenbordsmotoren utvendig med ferskvann.

Page 61

Vedlikehold

NMU2822A

Transport og lagring av uten-

bordsmotoren

NWM02620

●

UTVIS FORSIKTIGHET ved transport av drivstofftanken, det være seg i båt eller bil.

●

Fyll IKKE drivstofftanken helt full. Bensin ekspanderer betydelig når den varmes opp, slik at det kan danne seg trykk i drivstofftanken. Dette kan føre til at bensin lekker ut og således fare for brann.

●

Drivstoff som lekker ut kan føre til brann. Kople fra drivstoffslangen for å hindre at drivstoff lekker ut når du skal transportere og lagre utenbordsmotoren.

●

Du må aldri bevege deg under utenbordsmotoren når den er oppvippet. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

●

Du må ikke bruke tiltstøtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle ned. Hvis utenbordsmotoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling.

NCM02440

Ved lagring eller transport av utenbordsmotoren må du gjøre som beskrevet nedenfor.

●

Kople drivstoffslangen fra utenbordsmotoren.

●

Trekk til drivstofftanklokket og lokkets lufteskrue.

●

Når utenbordsmotoren skal være oppvippet i lengre tid ved fortøyning eller transport av båten på tilhenger, kopler du drivstoffslangen fra utenbordsmotoren. Trekk

til drivstofftanklokket og lokkets lufteskrue. Utenbordsmotoren skal transporteres og lagres i vanlig driftsstilling. Hvis bakkeklaringen ikke er stor nok i denne stillingen, transporterer du motoren i oppvippet stilling ved hjelp av en støtteanordning, for eksempel en tverrgående stang som beskytter akterspeilet. Kontakt nærmeste Yamaha-forhandler for flere detaljer.

NMU34821

Demontering av utenbordsmotoren

NCM01680

Ikke hold i motordekselet når du skal montere eller demontere utenbordsmotoren. Motordekselet kan løsne slik at utenbordsmotoren faller ned.

1. Stopp motoren og ta båten på land.

2. Kople drivstoffslangen fra utenbordsmo-

toren.

Når utenbordsmotoren skal lagres i lengre tid, må drivstoffanken tømmes for drivstoff. Forringet drivstoff kan tette drivstoffslangen slik at motoren blir vanskelig å starte eller ikke fungerer som den skal.

ZMU07906

Page 62

Vedlikehold

3. På modeller med elektrisk start kopler du batterikablene fra batteripolene.

4. For å hindre styrebevegelse dreier du justeringshendelen til “A” (hvis motoren er utstyrt med justeringshendel). For enkelt å kunne holde i styrebraketten, hever du styrekulten til loddrett stilling (hvis motoren er utstyrt med styrekult).

5. Løs klemmeskruen(e).

6. Hold i håndtaket og styrebraketten slik som vist i illustrasjonen og løft opp utenbordsmotoren for å fjerne den fra båten.

ZMU07878

1. Styrebrakett

2. Håndtak

7. Ved transport eller lagring av utenbordsmotoren etter at den er fjernet fra båten, må dette gjøres med motoren i den viste stillingen eller med et stativ for utenbordsmotor.

Page 63

MERK:

Når utenbordsmotoren skal transporteres i horisontal stilling, legger du et håndkle eller lignende under utenbordsmotoren for å beskytte den mot skader.

NMU28241

Lagring av utenbordsmotoren

Når du skal lagre utenbordsmotoren i lengre tidsrom (2 måneder eller lenger), er det flere viktige ting som må gjøres for å forhindre unødige skader. Det anbefales å la en autorisert Yamaha-forhandler utføre service på utenbordsmotoren før du lagrer den. Det følgende kan imidlertid utføres av eieren selv med et minimum av verktøy.

NCM01080

●

For å unngå problemer som følge av at olje trenger inn i sylinderen fra bunnpannen, må du sørge for at utenbordsmotoren transporteres og lagres i den

Vedlikehold

viste stillingen. Hvis du skal lagre eller transportere utenbordsmotoren liggende på siden, må du legge den på en pute etter å ha tappet av motoroljen.

●

Legg ikke utenbordsmotoren over på siden før alt kjølevann er tappet ut. Ellers kan vann trenge inn i sylinderen via eksosutløpet og forårsake problemer.

●

Lagre utenbordsmotoren på et tørt sted med god gjennomlufting hvor den ikke er utsatt for direkte sollys.

NMU28305

Fremgangsmåte

NMU32026

Spyling i en testtank

NCM00301

Før du starter motoren, må du sørge for tilførsel av vann til kjølevannspassasjene. Ellers kan motoren bli overopphetet og påføres skade.

1. Demonter utenbordsmotoren fra båten. Se side 55 for nærmere opplysninger.

2. Vask utenbordsmotoren med ferskvann.

ADVARSEL: Sprut ikke vann inn i luf-

[NCM01840]

tinntaket.

mere opplysninger.

3. Kople drivstoffslangen fra utenbordsmotoren.

4. Ta av motordekselet og støydemperdekselet, hvis montert. Ta av propellen. Se side 69 for nærmere opplysninger.

5. Plasser utenbordsmotoren i en vanntank. Se side 29 for nærmere opplysninger.

6. Fyll tanken med ferskvann til antikavitasjonsplaten er nedsenket i vann.

ADVARSEL: Hvis ferskvannsnivået ligger under antikavitasjonsplaten, eller hvis vanntilførselen er utilstrek-

Se side 59 for nær-

Page 64

Vedlikehold

kelig, kan motoren skjære seg.

[NCM00291]

ZMU07891

ZMU02051

1. Vannoverflate

2. Laveste vannivå

7. Det er helt avgjørende å spyle kjølesystemet for å hindre at kjølesystemet tilstoppes av salt, sand eller smuss. I tillegg må motoren tåkesprayes/smøres for å unngå unødig skade som følge av rust. Utfør spylingen og tåkesprayingen samtidig. FARE! Du må ikke røre eller

fjerne elektriske deler ved start eller bruk av motoren. Hold hender, hår og klær unna svinghjulet og andre roterende deler når motoren går.

[NWM00091]

8. Kjør motoren på rask tomgang i noen minutter i fri-posisjon.

9. Like før du skal slå av motoren, sprayer du litt “konserveringsolje” vekselvis i hver forgasser eller tåkesprayhullet i støydemperdekselet, hvis montert. Når dette er gjort på riktig måte, kommer det mye eksos fra motoren og den stanser nesten opp.

10. Fjern utenbordsmotoren fra testtanken.

11. Sett på støydemperdekselet/lokket over tåkesprayhullet (hvis montert) og motordekselet.

12. Hvis “konserveringsolje” ikke er tilgjengelig, kjører du motoren på rask tomgang til drivstoffsystemet er tømt og motoren stanser.

13. Tøm motoren for alt kjølevann. Rengjør motoren grundig.

14. Hvis “konserveringsolje” ikke er tilgjengelig, skrur du ut tennpluggen(e). Hell en teskje ren motorolje i hver sylinder. Drei rundt motoren flere ganger manuelt. Skru i tennpluggen(e).

15. Tapp ut drivstoffet fra drivstofftanken.

16. Lagre drivstofftanken på et tørt sted med god gjennomlufting hvor den ikke er utsatt for direkte sollys.

NMU28402

Smøring

1. Skru i tennpluggen(e) og trekk dem til med spesifisert moment. Du finner nærmere opplysninger om hvordan du setter i tennplugger på side 65.

2. Skift girolje. Du finner rettledning på side

70. Se om det er vann i oljen, et tegn på en lekk tetning. Tetninger bør skiftes av en autorisert Yamaha-forhandler før motoren tas i bruk.

3. Ha smørefett i alle smørenipler. Se side 64 for nærmere opplysninger.

Page 65

Vedlikehold

MERK:

Tåkespraying av motoren med olje anbefales ved lagring over lengre tid. Kontakt nærmeste Yamaha-forhandler for informasjon om konserveringsolje og fremgangsmåter for den aktuelle motoren.

NMU28445

Spyling av motorenheten

Utfør spylingen like etter at du har brukt motoren for at den skal bli mest mulig effektiv.

NCM01530

Dette må ikke gjøres når motoren går. Vannpumpen kan bli påført skade, og det kan føre til alvorlig skade som følge av overoppheting.

1. Etter at du har stoppet motoren, skrur du hageslangetilkoplingen av rørdelen på det nedre motordekselet.

3. Hageslangeadapter

2. Skru hageslangeadapteren på en hageslage som er koplet til en ferskvannskran, og kople den deretter til hageslangetilkoplingen.

3. Etter at motoren er stoppet, åpner du vannkranen og lar vannet spyle gjennom kjølevannspassasjene i ca. 15 minutter. Steng vannkranen og kople hageslangeadapteren fra hageslangetilkoplingen.

4. Sett på igjen hageslangetilkoplingen på rørdelen på det nedre motordekselet. Trekk tilkoplingen godt til.

ADVARSEL: La ikke hageslangetilkoplingen sitte løst på rørdelen på det nedre motordekselet og la heller ikke slangen henge fritt ved vanlig bruk av motoren. Da vil vann lekke ut av tilkoplingen i stedet for å kjøle motoren, og dette kan føre til alvorlig overoppheting. Påse at tilkoplingen er forsvarlig festet til rørdelen etter at du har spylt motoren.

[NCM00541]

MERK:

●

Hvis du skal spyle motoren mens båten ligger i vannet, blir resultatet best når du vipper motoren helt opp av vannet.

●

Du finner rettledning om hvordan du spyler kjølesystemet på side 55.

NMU44340

Rengjøring av utenbordsmotoren

Når du skal rengjøre utenbordsmotoren, må motordekselet være på.

1. Vask utenbordsmotoren utvendig med ferskvann. ADVARSEL: Sprut ikke

vann inn i luftinntaket.

[NCM01840]

1. Rørdel

2. Hageslangetilkopling

Page 66

Vedlikehold

ZMU07862

1. Luftinntak

2. Tøm utenbordsmotoren for alt kjølevann. Rengjør motoren grundig.

NMU28461

Kontroll av utenbordsmotorens lakkerte flater

Kontroller om det er riper i lakken eller lakk som har flasset av på utenbordsmotoren. Områder med skader i lakken er mer utsatt for korrosjon. Du må om nødvendig rengjøre og lakkere disse områdene. Du får kjøpt utbedringslakk til flekklakkering hos nærmeste Yamaha-forhandler.

NMU37003

Periodisk vedlikehold

NWM01942

Disse arbeidene krever mekaniske ferdigheter, verktøy og materiell. Hvis du ikke har de nødvendige ferdigheter, verktøy eller materiell til å utføre en vedlikeholdsoperasjon, må du få en Yamaha-forhandler eller en annen kvalifisert mekaniker til å gjøre arbeidet. Arbeidene innebærer demontering av motoren og avdekking av farlige deler. Redusere faren for personskade forårsaket av bevegelige, varme eller elektriske deler:

●

Slå av motoren og ta med deg nøkkelen/ nøklene og motorstoppledningen når

du skal utføre vedlikehold, med mindre annet er angitt.

●

Power tiltbryteren fungerer selv når tenningsnøkkelen er av. Hold folk unna bryterne når du arbeider i nærheten av motoren. Når motoren er oppvippet, må du ikke bevege deg under den eller komme mellom motoren og klemmefestet. Sørg for at ingen befinner seg i dette området før du betjener power tiltmekanismen.

●

La motoren bli kald først før du håndterer varme deler eller oljer.

●

Sett alltid motoren helt sammen igjen før du tar den i bruk.

NMU28511

Reservedeler

Hvis det er nødvendig å skifte ut deler, må du bare bruke originaldeler fra Yamaha eller deler av tilsvarende konstruksjon og kvalitet. Deler av dårligere kvalitet kan føre til funksjonssvikt. Dermed kan båtføreren miste kontrollen over båten og utsette både seg selv og passasjerene for fare. Yamaha originaldeler og tilbehør fås kjøpt hos nærmeste Yamaha-forhandler.

NMU34151

Krevende driftsforhold

Krevende driftsforhold innebærer én eller flere følgende typer bruk på jevnlig basis:

●

Vedvarende kjøring med eller nær maksimalt motorturtall (o/min) i mange timer

●

Vedvarende kjøring med lavt motorturtall (o/min) i mange timer

●

Kjøring uten tilstrekklig tid til at motoren kan varmes opp og kjølne

●

Hyppig og hurtig akselerasjon og retardasjon

●

Hyppig girskifting

●

Hyppig start og stopp av motoren(e)

●

Bruk hvor det ofte veksler mellom lett og tung last

Page 67

Vedlikehold

Når utenbordsmotorer brukes under noen av de ovennevnte forholdene, krever de hyppigere vedlikehold. Yamaha anbefaler å få utført denne servicen dobbelt så ofte som det som er spesifisert på vedlikeholdskartet. Hvis

NMU34446

for eksempel en bestemt service skal utføres etter 50 timer, skal den i stedet utføres etter 25 timer. Dette vil bidra til å hindre raskere forringelse av motorkomponenter.

Vedlikeholdskart 1 MERK:

●

Avsnittene i dette kapittelet gir en beskrivelse av de enkelte tiltakene i regi av eieren.

●

Vedlikeholdssyklusen på disse kartene forutsetter at motoren brukes 100 timer i året samt at kjølevannspassasjene spyles jevnlig. Vedlikeholdsintervallene skal tilpasses hvis motoren brukes under ugunstige forhold, for eksempel utstrakt dorging.

●

Demontering eller reparasjoner kan være nødvendig, avhengig av resultatet av vedlikeholdskontrollene.

●

Engangs- eller forbruksdeler samt smøremidler mister virkningsgraden over tid og ved normal bruk, uavhengig av garantitiden.

●

Ved bruk i saltvann, gjørmet eller grumset (uklart), surt vann bør motoren spyles med rent

vann etter hver tur. Symbolet “ Symbolet “

Anode(r) (utvendige)

Anode(r) (topplokk)

Anode(r) (topplokk) Utskifting Batteri (batterisyrenivå,

pol) Batteri (batterisyrenivå,

pol)

Kjølevannslekkasje

Motordeksellås Kontroll Motorens starttilstand/

støy Motorens tomgangsha-

stighet/støy Motorolje Utskifting

Motoroljefilter (integrert i bunnpanne)

” angir kontroller som du kan utføre selv. ” angir arbeid som må utføres av Yamaha-forhandleren.

I begyn-

Del Tiltak

Kontroll eller utskifting etter behov

Kontroll

Påfylling, lading eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll

Kontroll, rengjøring eller utskifting etter behov

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 68

Vedlikehold

Del Tiltak

Drivstoffilter (av engangstypen)

Drivstoffslange Kontroll

Drivstoffslange

Drivstoffpumpe

Drivstoff-/motoroljelekkasje

Girolje Utskifting

Smørepunkter

Impeller/vannpumpehus

Power tiltenhet Kontroll Propell/propellmutter/

splint

Girforbindelse/girkabel

Tennplugg(er)

Tennplugghetter/tennpluggledninger

Vannstrøm fra hullet for kontrollstråle

Gasstag/gasskabel

Termostat

Registerrem

Ventilklaring Kontroll og justering Kjølevannsinntak Kontroll Hovedbryter/stoppbry-

ter/chokebryter Ledningsforbindelser/

koplingspluggforbindelser

Drivstofftank (Yamahas bærbare tank)

Utskifting

Kontroll eller utskifting etter behov

Kontroll

Smøring med smørefett

Kontroll eller utskifting etter behov

Utskifting

Kontroll eller utskifting etter behov

Kontroll, justering eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll

Kontroll, justering eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll og rengjøring etter behov

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 69

NMU34451

Vedlikeholdskart 2

Del Tiltak

Eksosguide/eksosmanifold

Registerrem Utskifting

Kontroll eller utskifting etter behov

Vedlikehold

Senere etter

1000 timer

Page 70

Vedlikehold

NMU28943

Smøring med smørefett

Yamaha smørefett A (vannbestandig smørefett) Yamaha smørefett D (korrosjonshemmende smørefett; for propellaksel)

F9.9J, FT9.9L

ZMU06671

Page 71

Vedlikehold

NMU44490

Rengjøring og justering av tennplugg

Tennpluggen er en viktig motorkomponent og den er enkel å kontrollere. Tennpluggens tilstand kan si en del om motorens tilstand. Hvis for eksempel midtelektrodens porselensisolator er veldig hvit, kan dette tyde på at det er en lekkasje i luftinntaket eller et problem med luft-drivstoffblandingen i den aktuelle sylinderen. Forsøk ikke å stille diagnosen selv. Lever i stedet utenbordsmotoren inn hos en Yamaha-forhandler. Du bør regelmessig skru ut og kontrollere tennpluggen, ettersom varme og belegg vil føre til at tennpluggen langsomt brytes ned og tæres opp.

1. Fjern tennplugghettene fra tennplugge-

ne.

ZMU07835

1. Tennplugghette

2. Skru ut tennpluggen. Hvis elektrodetæ-

ringen blir for stor, eller hvis det er mye sot eller andre avleiringer på elektrodene, bør du skifte ut tennpluggen med en ny av riktig type. FARE! Vær forsiktig

så du ikke skader isolatoren når du skal skru tennpluggen inn eller ut. En beskadiget isolator kan gi åpen gnistdannelse, som i sin tur kan føre til eksplosjon eller brann.

Standard tennplugg:

BR6HS-10

[NWM00561]

3. Bruk spesifisert tennplugg, ellers kan det hende at motoren ikke fungerer som den skal. Før du setter i tennpluggen, må du måle elektrodeavstanden med en ledningstykkelsesmåler. Skift pluggen hvis den ikke er i henhold til spesifikasjonen.

1. Tennpluggavstand

2. Tennpluggens delenummer

3. Tennpluggbetegnelse (NGK)

Tennpluggavstand:

0.9–1.0 mm (0.035–0.039 in)

4. Når du skal sette i tennpluggen, må du tørke vekk skitt fra gjengene og deretter skru den i med riktig moment.

Tiltrekkingsmoment for tennplugg:

25 Nm (2.55 kgf-m, 18.4 ft-lb)

MERK:

Hvis du ikke har tilgang til en momentnøkkel når du skal skru i tennpluggen, er 1/12 omdreining etter at du har trukket den til med fingrene en god pekepinn på riktig moment. Hvis du skal skru i en ny tennplugg, er 1/2 til 2/3 omdreining etter at du har trukket den til med fingrene en god pekepinn på riktig moment.

NMU28991

Kontroll av drivstoffilter

Kontroller drivstoffilteret jevnlig. Drivstoffilteret er av den kompakte engangstypen. Hvis

Page 72

Vedlikehold

du oppdager i fremmedlegemer i filteret må du skifte det. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du skifter drivstoffilteret.

ZMU07836

1. Drivstoffilter

NMU29044

Kontroll av tomgangshastighet

NWM00451

●

Du må ikke røre eller fjerne elektriske deler ved start eller bruk av motoren.

●

Hold hender, hår og klær unna svinghjulet og andre roterende deler når motoren går.

NCM00490

Dette arbeidet må utføres mens utenbordsmotoren befinner seg i vannet. En spyleklokke eller testtank kan eventuelt benyttes til dette formålet.

Hvis båten ikke er utstyrt med turteller for utenbordsmotoren, kan du bruke en diagnoseturteller til dette formålet. Resultatene kan variere, avhengig av om testingen utføres med spyleklokke, i en testtank eller med utenbordsmotoren i vannet.

1. Start motoren og kjør den i fri til den er helt varm og går jevnt.

2. Kontroller at tomgangshastigheten er som spesifisert etter at motoren har blitt varm. Du finner tomgangsverdiene på si-

de 10. Hvis du har problemer med å få kontrollert tomgangshastigheten eller hvis tomgangshastigheten må justeres, kan du ta kontakt med en Yamaha-forhandler eller en annen kvalifisert mekaniker.

NMU38806

Skifting av motorolje

NWM00760

●

Tapp ikke av motoroljen like etter at du har stoppet motoren. Oljen er varm og må håndteres med forsiktighet for å unngå forbrenninger.

●

Sørg for at utenbordsmotoren er godt festet til akterspeilet eller et stødig stativ.

NCM01710

Skift motoroljen etter å ha brukt motoren i 20 timer eller 3 måneder og deretter hver

100. time eller med intervaller på 1 år. Ellers utsettes motoren for større slitasje.

For å unngå oljesøl der hvor oljen kan skade naturen, anbefales du på det sterkeste å bruke en oljeskifter når du skal skifte motorolje. Hvis du ikke har tilgang til en oljeskifter, kan du tappe av oljen ved å skru ut dreneringsskruen. Hvis du ikke vet hvordan du skifter motorolje, kan du rådføre deg hos nærmeste Yamaha-forhandler.

1. Plasser utenbordsmotoren i loddrett stil-

ling (ikke oppvippet). ADVARSEL: Hvis

utenbordsmotoren ikke står vannrett, kan oljenivået som vises på peilepinnen bli unøyaktig.

[NCM01861]

Page 73

2. Start motoren. Kjør den varm og la den gå på tomgang i 5-10 minutter.

3. Stopp motoren og la den stå i 5-10 minutter.

4. Ta av motordekselet.

5. Ta av oljepåfyllingslokket. Trekk ut peilepinnen og bruk oljeskiftanordningen til å suge ut all olje.

ZMU02270

1. Oljepåfyllingslokk

Vedlikehold

MERK:

Ved bruk av oljeskifter kan du hoppe over punkt 6 og 7.

6. Gjør klar en egnet beholder som rommer en større mengde olje enn motoroljekapasiteten. Fjern dreneringsskruen og pakningen samtidig som du holder beholderen under dreneringshullet. La all olje renne ut. Tørk opp eventuelt oljesøl med det samme.

ZMU07967

1. Dreneringsskrue

2. Pakning

MERK:

Hvis oljen ikke er lett å få tappet av, endrer du vippevinkelen eller dreier utenbordsmotoren mot babord og styrbord for at oljen skal renne ut.

7. Sett en ny pakning på dreneringsskruen. Ha litt olje på pakningen og skru i dreneringsskruen.

1. Oljeskiftanordning

ZMU06620

Tiltrekkingsmoment for dreneringsskrue:

24 Nm (2.45 kgf-m, 17.7 ft-lb)

MERK:

Hvis du ikke har tilgang til en momentnøkkel når du skal skru i dreneringsskruen, trekker du den til med fingrene til pakningen kommer i kontakt med dreneringshullets overflate. Deretter strammer du den 1/4 til 1/2 omdreining til. Du må snarest mulig få trukket til dre-

Page 74

Vedlikehold

neringsskruen med riktig moment ved hjelp av en momentnøkkel.

8. Fyll på riktig mengde olje gjennom påfyllingshullet. Sett påfyllingslokket og peilepinnen på plass igjen. ADVARSEL:

Hvis du fyller på for mye olje, kan det føre til lekkasje eller skade. Hvis oljenivået ligger over merket for maksimumsnivået, tapper du av olje til nivået er i samsvar med den spesifiserte kapasiteten.

[NCM01850]

Anbefalt motorolje:

YAMALUBE 4 eller 4-takts utenbordsmotorolje

Motoroljemengde:

0.8 L (0.85 US qt, 0.70 Imp.qt)

9. La utenbordsmotoren stå i 5-10 minutter.

10. Ta ut peilepinnen og tørk av den.

11. Før inn peilepinnen og ta den ut igjen. Stikk peilepinnen helt inn i peilepinneføringen, ellers blir målingen av oljenivået feilaktig.

12. Kontroller oljenivået igjen med peilepinnen for å forvisse deg om at nivået ligger mellom maksimums- og minimumsmerket. Kontakt nærmeste Yamaha-forhandler hvis oljenivået ligger utenfor spesifisert nivå.

3. Minimumsmerke

13. Start motoren og kontroller at varselindikatoren for lavt oljetrykk forblir slukket. Kontroller også at det ikke er noen oljelekkasjer. ADVARSEL: Hvis varselin-

dikatoren for lavt oljetrykk tennes eller hvis det er oljelekkasjer, må du stoppe motoren og finne årsaken. Hvis du fortsetter etter at det har oppstått en feil, kan det føre til alvorlig motorskade. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

[NCM01622]

14. Sett på motordekselet.

15. Spillolje skal håndteres i henhold til regelverket på stedet.

MERK:

●

Rådfør deg med nærmeste Yamaha-forhandler om håndtering av den brukte oljen.

●

Skift olje hyppigere hvis motoren brukes under ugunstige forhold, for eksempel utstrakt dorging.

NMU29114

Kontroll av ledningsnett og kontakter

●

Kontroller at alle kontakter er skikkelig tilkoplet.

●

Kontroller at alle jordledninger er skikkelig festet.

3 2 1

1. Peilepinne

2. Maksimumsmerke

ZMU07837

ZMU07792

Page 75

NMU32112

Kontroll av propell

NWM01881

Du kan bli alvorlig skadet hvis motoren plutselig starter når du befinner deg i nærheten av propellen. Før du skal kontrollere, demontere eller montere propellen, setter du girspaken i fri, dreier hovedbryteren til “ Fjern også klipset fra stoppbryteren for motoren. Slå dessuten av hovedbryteren for batteriet, hvis en slik er montert i båten.

Du må ikke holde i propellen med hånden når du skal skru av eller trekke til propellmutteren. Plasser en trekloss mellom antikavitasjonsplaten og propellen slik at propellen ikke kan dreie rundt.

” (av) og tar ut nøkkelen.

Vedlikehold

ZMU07970

●

Kontroller om simmerringen på propellakselen er skadd.

NMU30662

Demontering av propell

NMU29197

Modeller med splines

1. Rett ut splinten og trekk den ut med en nebbtang.

2. Fjern propellmutteren, skiven og avstandsstykket (hvis aktuelt). FARE! Du

må ikke holde i propellen med hånden når du skal løsne propellmutteren.

[NWM01890]

ZMU07969

Kontrollpunkter

●

Kontroller hvert av propellbladene med tanke på tæring som følge av kavitasjon eller luftsuging eller annen skade.

●

Kontroller om propellakselen er skadd.

●

Kontroller om splines er slitt eller skadd.

●

Kontroller om fiskesnøre har viklet seg rundt propellakselen.

1. Splint

2. Propellmutter

3. Skive

4. Propell

5. Trusteskive

Page 76

Vedlikehold

Tiltrekkingsmoment for propellmutter:

F9.9JE 17 Nm (1.73 kgf-m, 12.5 ft-lb) F9.9JMH 17 Nm (1.73 kgf-m, 12.5 ft-lb) FT9.9LE 21 Nm (2.14 kgf-m, 15.5 ft-lb) FT9.9LEP 21 Nm (2.14 kgf-m, 15.5 ftlb) FT9.9LMH 21 Nm (2.14 kgf-m, 15.5 ftlb)

1. Splint

2. Propellmutter

3. Skive

4. Avstandsstykke

5. Propell

6. Trusteskive

3. Fjern propellen, skiven (hvis aktuelt) og trusteskiven.

NMU30672

Montering av propell

NMU29234

Modeller med splines

NCM00501

Husk å sette inn en ny splint og bøye endene godt ut til sidene. Ellers kan propellen løsne og gå tapt ved bruk av motoren.

1. Påfør Yamaha maritimt smørefett eller et korrosjonshemmende smørefett på propellakselen.

2. Monter avstandsstykket (hvis aktuelt), trusteskiven, skiven (hvis aktuelt) og propellen på propellakselen. ADVARSEL:

Husk å sette på trusteskiven før du monterer propellen. Ellers kan undervannshus og propellboss bli påført

[NCM01881]

skade.

3. Sett på avstandsstykket (hvis aktuelt) og skiven. Trekk til propellmutteren med det spesifiserte momentet.

4. Rett inn propellmutteren i forhold til hullet i propellakselen. Sett inn en ny splint i hullet og bøy endene på splinten ut til sidene. ADVARSEL: Bruk ikke splinten

om igjen. Ellers kan propellen løsne ved bruk av motoren.

[NCM01891]

MERK:

Hvis propellmutteren ikke retter seg inn i forhold til hullet i propellakselen etter at den er trukket til med spesifisert moment, må du stramme mutteren ytterligere slik at den kommer på linje med hullet.

NMU2928B

Skifting av girolje

NWM00800

●

Sørg for at utenbordsmotoren er godt festet til akterspeilet eller et stødig stativ. Du kan bli alvorlig skadet hvis utenbordsmotoren skulle falle ned og treffe deg.

Page 77

●

Du må aldri bevege deg under undervannshuset når motoren er oppvippet. Dette gjelder også ved når tiltstøtten eller tiltstøttehendelen er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

1. Vipp utenbordsmotoren, slik at giroljedreneringsskruen befinner seg ved det laveste punktet.

2. Plasser en egnet beholder under girhuset.

3. Skru ut giroljedreneringsskruen og fjern pakningen. ADVARSEL: Hvis det er en

stor mengde metallpartikler på den magnetiske giroljedreneringsskruen, kan dette indikere en feil i undervannshuset. Kontakt nærmeste Yamaha-forhandler.

[NCM01900]

ZMU06685

1. Giroljedreneringsskrue

2. Oljenivåplugg

MERK:

●

Hvis giroljedreneringsskruen er magnetisk, må du fjerne alle metallpartikler fra skruen før du setter den i igjen.

●

Bruk alltid nye pakninger. Bruk ikke pakningene som er fjernet om igjen.

4. Skru ut oljenivåpluggen og fjern pakningen slik at all olje tappes ut.

ADVARSEL: Kontroller den brukte giroljen etter at den er tappet ut. Hvis

Vedlikehold

giroljen er melkeaktig eller inneholder vann eller en stor mengde metallpartikler, kan girhuset være skadet. Få en Yamaha-forhandler til å kontrollere og reparere utenbordsmotoren.

[NCM00713]

MERK:

Rådfør deg med nærmeste Yamaha-forhandler om håndtering av den brukte oljen.

5. Plasser utenbordsmotoren i loddrett stilling. Press girolje inn i hullet til giroljedreneringsskruen ved hjelp av en fleksibel eller trykksatt påfyllingsanordning.

Anbefalt girolje:

Hypoid girolje

Anbefalt giroljekvalitet:

SAE 90 API GL-4

Giroljemengde:

F9.9JE 0.150 L (0.159 US qt,

0.132 Imp.qt) F9.9JMH 0.150 L (0.159 US qt,

0.132 Imp.qt) FT9.9LE 0.370 L (0.391 US qt,

0.326 Imp.qt) FT9.9LEP 0.370 L (0.391 US qt,

0.326 Imp.qt) FT9.9LMH 0.370 L (0.391 US qt,

0.326 Imp.qt)

ZMU06686

Page 78

Vedlikehold

6. Sett en ny pakning på oljenivåpluggen. Når olje begynner å strømme ut av hullet til oljenivåpluggen, setter du i og trekker til oljenivåpluggen.

Tiltrekkingsmoment:

9 Nm (0.92 kgf-m, 6.6 ft-lb)

7. Sett en ny pakning på giroljedreneringsskruen. Sett i og trekk til giroljedreneringsskruen.

Tiltrekkingsmoment:

9 Nm (0.92 kgf-m, 6.6 ft-lb)

NMU29302

Rengjøring av drivstofftanken

NWM00920

Bensin er svært brennbar og dampen den avgir er brennbar og eksplosiv.

●

Hvis det er noe du føler deg usikker på med hensyn til hvordan dette arbeidet skal utføres, kan du ta kontakt med nærmeste Yamaha-forhandler.

●

Hold god avstand til gnister, sigaretter, åpen flamme og andre antennelseskilder når du skal gjøre ren drivstofftanken.

●

Ta drivstofftanken ut av båten før du rengjør den. Arbeidet skal utføres utendørs på et sted med god gjennomlufting.

●

Tørk opp eventuelt bensinsøl med det samme.

●

Sett drivstofftankdelene nøye sammen igjen. Ved feilaktig montering kan bensin lekke ut slik at det oppstår fare for brann eller eksplosjon.

●

Gammel bensin må håndteres i samsvar med regelverket på stedet.

1. Tøm drivstofftanken i en godkjent beholder.

2. Hell en mindre mengde egnet løsemiddel på tanken. Sett på lokket og rist tanken. Etter rengjøringen må tanken tømmes for alt løsemiddel.

ZMU03231

3. Skru ut skruene som holder bensinkoplingsenheten. Trekk enheten ut av tanken.

4. Rengjør filteret (som befinner seg i enden av sugerøret) i et egnet rensemiddel. La filteret tørke.

Page 79

5. Skift ut pakningen. Monter bensinkoplingsenheten og trekk skruene godt til.

NMU29316

Kontroll og utskifting av anode(r)

Yamahas utenbordsmotorer er beskyttet mot korrosjon ved hjelp av offeranoder. Kontroller de utvendige anodene med jevne mellomrom. Fjern avleiringene på anodenes overflater. Rådfør deg med en Yamaha-forhandler i forbindelse med utskifting av utvendige anoder.

NCM00720

Du må ikke male anodene, for da virker de ikke lenger.

Vedlikehold

ZMU07880

1. Anode

MERK:

Kontroller jordledningene som er koplet til utvendige anoder på modeller som er utstyrt med slike. Kontakt en Yamaha-forhandler i forbindelse med kontroll og utskifting av innvendige anoder som er festet til motorenheten.

NMU29323

Kontroll av batteri (for modeller med elektrisk start)

NWM01902

1. Anode

ZMU07838

ZMU07879

Batterisyren er giftig og etsende, og batterier danner eksplosiv hydrogengass. Ved arbeider i nærheten av batteriet:

●

Bruk vernebriller og gummihansker.

●

Ikke røyk eller før andre antennelseskilder nær batteriet.

Prosedyren for kontroll av batteriet varierer med de ulike batteriene. Denne prosedyren omfatter typiske kontroller som gjelder for mange batterier, men du må alltid se batteriprodusentens anvisninger.

NCM01920

Et dårlig vedlikeholdt batteri vil raskt få redusert ytelsen.

1. Kontroller batterisyrenivået (elektrolyttnivået).

Page 80

Vedlikehold

den svarte batterikabelen til den NEGATIVE (-) polen.

2. Kontroller batteriets lading. Hvis båten er utstyrt med digital fartsmåler, vil funksjonene for voltmeter og lav batterispenning gjøre det enklere å følge med på batteriets lading. Rådfør deg med nærmeste Yamaha-forhandler hvis batteriet må lades.

3. Kontroller batteriforbindelsene. De skal være rene, faste og tildekket av et isolasjonsdeksel. FARE! Dårlige forbindel-

ser kan føre til kortslutning eller gnistdannelse og forårsake en eksplosjon.

[NWM01912]

NMU29334

Tilkopling av batteriet

NWM00572

Monter batteriholderen skikkelig fast på et tørt sted med godt lufting og uten vibrasjoner i båten. Plasser det fullt oppladede batteriet i holderen.

NCM01124

Ikke bytt om batterikablene. Ellers kan de elektriske komponentene bli skadd.

1. Forviss deg om at hovedbryteren (på modeller som har dette) er “ du begynner å arbeide med batteriet.

2. Kople først den røde batterikabelen til den POSITIVE (+) polen. Kople deretter

” (av) før

1. Rød kabel

2. Svart kabel

3. Batteri

ZMU01811

3. De elektriske kontaktene på batteriet og kablene må være rengjort og skikkelig tilkoplet, ellers vil ikke batteriet starte motoren.

NMU29371

Frakopling av batteriet

1. Slå av hovedbryteren for batteriet (hvis en slik er montert) og hovedbryteren.

ADVARSEL: Hvis de blir stående på, kan det elektriske systemet bli skadet.

[NCM01930]

2. Kople minuskabelen/-kablene fra den negative (-) polen. ADVARSEL: Kople

alltid fra alle minuskabler (-) først for å unngå kortslutning og skade på det elektriske systemet.

3. Kople fra plusskabelen/-kablene og ta batteriet ut av båten.

4. Rengjør, vedlikehold og lagre batteriet i samsvar med produsentens anvisninger.

[NCM01940]

Page 81

Utbedring av feil

NMU29427

Feilsøking

En feil i drivstoff-, kompresjons- eller tenningssystemet kan forårsake dårlig start, redusert effekt og andre problemer. I denne delen gis det en beskrivelse av grunnleggende kontroller samt mulige hjelpetiltak, og den omfatter alle Yamaha utenbordsmotorer. Av den grunn kan det forekomme punkter som ikke er relevante for din motor. Hvis utenbordsmotoren må repareres, kan du levere den inn hos en Yamaha-forhandler. Hvis varselindikatoren for motorfeil blinker, må du kontakte nærmeste Yamaha-forhandler.

Starteren fungerer ikke.

Sp. Er batterikapasiteten svak eller for liten? Sv. Kontroller batteriets tilstand. Bruk batteri med anbefalt kapasitet.

Sp. Er batteriforbindelsene løse eller korroderte? Sv. Trekk til batterikabelforbindelsene og rengjør batteripolene.

Sp. Er sikringen til relé eller elektrisk krets for elektrisk start gått? Sv. Finn årsaken til overbelasting av elektrisk system og reparer. Sett inn en sikring med riktig strømstyrke.

Sp. Er det feil på starterkomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er drivstofftanken tom? Sv. Fyll ren, ny bensin på tanken.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er fremgangsmåten for å starte motoren feil? Sv. Se side 38.

Sp. Er det funksjonsfeil på drivstoffpumpen? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er tennplugghetten(e) satt feil på? Sv. Kontroller og sett hetten(e) riktig på.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er det feil på tenningskomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Står girstangen i gir? Sv. Skift til fri.

Motoren vil ikke starte (starteren går rundt).

Sp. Er motorstoppledning ikke satt på? Sv. Sett på ledningen.

Sp. Er innvendige motordeler skadd? Sv. Få utført service hos en Yamaha-forhandler.

Page 82

Utbedring av feil

Motoren går ujevnt på tomgang eller stopper.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er drivstoffsystemet tilstoppet? Sv. Kontroller om drivstoffslangen er i klem eller har knekker, og om det er andre hindringer i drivstoffsystemet.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er det funksjonssvikt på tenningskomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er varslingssystemet aktivert? Sv. Finn og utbedre årsaken til varselet.

Sp. Er tennpluggavstanden feil? Sv. Kontroller og juster iht. spesifikasjoner.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er termostat defekt eller tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er forgasserinnstillingene uriktige? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er drivstoffpumpen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lufteskruen på drivstofftanken stengt? Sv. Åpne lufteskruen.

Sp. Er chokeknappen trukket ut? Sv. Før den tilbake til utgangsposisjonen.

Sp. Er motorvinkelen for høy? Sv. Sett motoren i vanlig driftsstilling.

Sp. Er forgasseren tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er bensinkoplingen satt feil på? Sv. Sett koplingen riktig på plass.

Sp. Er gasspjeldet feil justert? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er batterikabel frakoplet? Sv. Fest kabelen skikkelig.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift olje iht. spesifikasjonene.

Lydalarm utløst eller indikator lyser.

Sp. Er kjølesystemet tilstoppet? Sv. Kontroller om det er hindringer i vanninntaket.

Page 83

Utbedring av feil

Sp. Er motoroljenivået lavt? Sv. Fyll spesifisert motorolje på oljetanken.

Sp. Er tennpluggens varmeområde feil? Sv. Kontroller tennpluggen og skift til en plugg av anbefalt type.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift til olje av spesifisert type.

Sp. Er motoroljen forurenset eller forringet? Sv. Fyll på ny olje av spesifisert type.

Sp. Er oljefilteret tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er det funksjonsfeil på oljetilførsels-/injeksjonspumpe? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lasten i båten feil fordelt? Sv. Fordel lasten slik at båten ligger plant i sjøen.

Sp. Er det feil på vannpumpe eller termostat? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er det for mye vann i drivstoffilterkopp? Sv. Tøm filterkoppen.

Redusert motoreffekt.

Sp. Er propellen skadd? Sv. Få reparert eller skiftet propellen.

Sp. Er propellstigning eller -diameter feil? Sv. Monter riktig propell, slik at utenbordsmotoren kan kjøres i det anbefalte turtallsområdet.

Sp. Er trimvinkelen feil? Sv. Juster trimvinkelen for å få best mulig effekt.

Sp. Er motoren montert i feil høyde på akterspeilet? Sv. Få motoren justert til riktig høyde på akterspeilet.

Sp. Er varslingssystemet aktivert? Sv. Finn og utbedre årsaken til varselet.

Sp. Er det groing på båtens bunn? Sv. Rengjør båtens bunn.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er sjøgress eller andre fremmedlegemer viklet rundt girhuset? Sv. Fjern fremmedlegemene og rengjør undervannshuset.

Sp. Er drivstoffsystemet tilstoppet? Sv. Kontroller om drivstoffslangen er i klem eller har knekker, og om det er andre hindringer i drivstoffsystemet.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Page 84

Utbedring av feil

Sp. Er tennpluggavstanden feil? Sv. Kontroller og juster iht. spesifikasjoner.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er det funksjonssvikt på elektriske komponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Benyttes det ikke spesifisert drivstoff? Sv. Fyll på nytt drivstoff av spesifisert type.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift til olje av spesifisert type.

Sp. Er termostat defekt eller tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er det brudd på høytrykksdrivstoffpumpens drivrem? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Reagerer ikke motoren som den skal i forhold til girstangens posisjon? Sv. Få utført service hos en Yamaha-forhandler.

For store motorvibrasjoner.

Sp. Er propellen skadd? Sv. Få reparert eller skiftet propellen.

Sp. Er propellakselen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er sjøgress eller andre fremmedlegemer viklet rundt propellen? Sv. Fjern dem og rengjør propellen.

Sp. Er motorens festebolt løs? Sv. Trekk til bolten.

Sp. Er lufteskruen stengt? Sv. Åpne lufteskruen.

Sp. Er drivstoffpumpen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er bensinkoplingen satt feil på? Sv. Sett koplingen riktig på plass.

Sp. Er tennpluggens varmeområde feil? Sv. Kontroller tennpluggen og skift til en plugg av anbefalt type.

Sp. Er svingbrakett løs eller skadd? Sv. Trekk den til eller få utført service hos en Yamaha-forhandler.

NMU29433

Midlertidige nødtiltak

NMU29441

Skade ved sammenstøt

NWM00870

Utenbordsmotoren kan bli påført alvorlig skade ved et sammenstøt under kjøring eller transport på tilhenger. Skaden kan gjøre utenbordsmotoren usikker å bruke.

Hvis utenbordsmotoren skulle støte på en gjenstand i vannet, gjør du som følger.

Page 85

1. Stopp motoren umiddelbart.

2. Kontroller om kontrollorganer eller komponenter er skadd. Undersøk også om båten er påført skade.

3. Returner forsiktig i sakte fart til nærmeste havn, uavhengig av om du har registrert skader eller ei.

4. Få en Yamaha-forhandler til å kontrollere utenbordsmotoren før du tar den i bruk igjen.

NMU30683

Utskifting av sikring

Hvis en sikring er gått, åpner du sikringsholderen og tar ut sikringen ved hjelp av en sikringstrekker. Bytt ut sikringen med en ny reservesikring med riktig strømstyrke (amperetall).

NWM00631

Utbedring av feil

1. Sikringsboks

2. Sikring (10 A)

3. Reservesikring (10 A)

4. Sikringstrekker

NMU32130

Power tilt fungerer ikke

Hvis du ikke får vippet motoren opp eller ned med power tiltsystemet som følge av flatt batteri eller feil i selve power tiltenheten, kan motoren vippes manuelt.

1. Skru ut skruen for den manuelle ventilen mot urviserne til den stopper.

Bruk av feil type sikring eller en ståltrådbit kan resultere i alt for stor strømbelastning. Dette kan forårsake skader på det elektriske systemet og fare for brann.

Rådfør deg med nærmeste Yamaha-forhandler hvis den nye sikringen går igjen med det samme.

1. Skrue for manuell ventil

2. Plasser motoren i ønsket stilling og trekk deretter til skruen for den manuelle ventilen med urviserne.

NMU29533

Starteren fungerer ikke

Hvis startmekanismen ikke fungerer (motoren kan ikke trekkes rundt med starteren), kan du starte motoren med en nødstartsnor.

Page 86

Utbedring av feil

NWM01022

●

Denne fremgangsmåten må bare benyttes i en nødssituasjon for å kunne føre båten til nærmeste havn for å få reparert motoren.

●

Når du bruker nødstartsnoren for å starte motoren, fungerer ikke i beskyttelsen mot start i gir. Kontroller at fjernkontrollspaken står i fri. Ellers kan båten plutselig begynne å bevege seg og en ulykke inntreffe.

●

Fest motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten.

●

Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten.

●

Kontroller at ingen står rett bak deg når du skal trekke i startsnoren. Den kan bli kastet bakover og skade noen.

●

Svinghjulet er svært farlig når det går rundt uten beskyttelse. Hold løstsittende klær og andre gjenstander unna svinghjulet når du skal starte motoren. Nødstartsnoren må bare brukes i henhold til instruksen. Du må ikke komme i berøring med svinghjulet eller andre bevegelige deler når motoren går. Sett ikke på startmekanisme eller motordeksel når motoren går.

●

Ta ikke på tenningscoil, tennpluggledning, tennplugghette eller andre elektriske komponenter når du skal starte eller

bruke motoren. Da kan du få elektrisk støt.

NMU29562

Nødstart av motoren

1. Ta av motordekselet.

2. Fjern kabelen for beskyttelse mot start i gir fra starteren, hvis motoren er utstyrt med dette.

1. Kabel for beskyttelse mot start i gir

3. Ta av dekselet over starter/svinghjul etter å ha skrudd ut bolten(e).

4. Klargjør motoren for start. Se side 38 for nærmere opplysninger. Påse at motoren står i fri og at klipset er festet til stoppbryteren for motoren. Hovedbryteren skal være “ tert.

” (på), hvis en slik er mon-

Page 87

OFF

ZMU01880

5. Hvis det er montert chokeknapp, skal den trekkes ut når motoren er kald. Etter at motoren har startet, fører du chokeknappen litt etter litt tilbake til utgangsposisjonen etter hvert som motoren blir varm.

ZMU07907

6. Før nødstartsnorenden med knute inn i hakket på svinghjulsrotoren og legg snoren flere ganger rundt svinghjulet med urviserne.

7. Trekk snoren hardt rett ut for å dreie rundt motoren slik at den starter. Gjenta om nødvendig.

Utbedring av feil

NMU29671

Motoren fungerer ikke som den

NMU35321

Nøddrift av motor

Hvis batterispenningen er lav eller hvis det mot formodning skulle inntreffe en funksjonssvikt i tenningssystemet, kan motorturtallet bli ujevnt eller motoren stoppe. I så fall må du gjøre som beskrevet nedenfor. Kople fra den gule ledningen (nødkretsen) til CDI-boksen. Kjør motoren med lavt turtall og søk havn.

ADVARSEL: Denne fremgangsmåten må bare benyttes i en nødssituasjon og bare for å kunne føre båten til havn for å få reparert motoren.

skal

[NCM00381]

1. Gul ledning

NMU33501

Behandling av motor som har

stått under vann

Hvis utenbordsmotoren har stått under vann, må den omgående leveres inn hos nærmeste

Page 88

Utbedring av feil

Yamaha-forhandler. Hvis ikke, kan det oppstå korrosjon nesten umiddelbart.

ADVARSEL: Forsøk ikke å kjøre utenbordsmotoren før den har gjennomgått en fullstendig kontroll.

[NCM00401]

Page 89

Page 90

Trykt i Japan Desember 2012–1.2 × 1 CR

Trykt på resirkulert papir
