Yamaha F40D, F50F, FT50G, F60C, FT60D User Manual

Download

Page 1

EIERHÅNDBOK

Les denne håndboken nøye før du tar i bruk uten-

bordsmotoren.

F40D F50F FT50G F60C FT60D

6C1-28199-86-N0

Page 2

NMU25052

Les denne håndboken nøye før du tar i bruk utenbordsmotoren. Oppbevar håndboken i en vanntett pose om bord ved bruk av båten. Denne håndboken skal følge med utenbordsmotoren hvis den selges.

Page 3

Viktig informasjon om håndboken

NMU25105

Til eieren

Takk for at du valgte en Yamaha utenbordsmotor. Denne eierhåndboken inneholder de nødvendige opplysninger for riktig bruk, behandling og vedlikehold av motoren. En inngående forståelse av de enkle anvisningene vil bidra til å gi deg mest mulig glede og nytte av din nye Yamaha. Ta kontakt med nærmeste Yamaha-forhandler hvis du har spørsmål vedrørende bruken og vedlikeholdet av utenbordsmotoren. I denne håndboken er spesielt viktige opplysninger markert på følgende måter:

: Dette er sikkerhetssymbolet. Det brukes for å varsle om fare for personskader. Følg alle sikkerhetsanvisninger som står etter dette symbolet for å unngå personskade eller tap av menneskeliv.

NWM00781

FARE

FARE varsler om en farlig situasjon som kan føre til tap av menneskeliv eller alvorlig personskade hvis den ikke unngås.

NCM00701

ADVARSEL

ADVARSEL tilkjennegir at du må ta spesielle forholdsregler for å unngå skader på utenbordsmotoren eller annen eiendom.

MERK:

En merknad i form av MERK gir viktige opplysninger for å gjøre fremgangsmåtene mer oversiktlige og enklere å forstå.

og selve motoren. Kontakt nærmeste Yamaha-forhandler ved eventuelle spørsmål vedrørende denne håndboken. For å sikre produktet lang levetid anbefaler Yamaha å bruke produktet samt utføre de angitte jevnlige kontrollene og vedlikeholdsarbeidene i henhold til anvisningene i eierhåndboken. Skade som skyldes at anvisningene ikke er fulgt, dekkes ikke av garantien. Enkelte land har lover eller forskrifter som begrenser brukernes mulighet til å ta med seg produktet ut av landet hvor det ble kjøpt, og det kan være umulig å få registrert produktet i bestemmelseslandet. Dessuten kan det hende at garantien ikke gjelder i visse regioner. Henvend deg til forhandleren der produktet ble kjøpt for å få ytterligere informasjon hvis du har tenkt å ta med deg produktet til et annet land. Hvis produktet ble kjøpt brukt, ta kontakt med nærmeste forhandler for å bli registrert som kunde og for å få rett til de angitte tjenestene.

MERK:

F40DET, F50FED, F50FET, FT50GET, F60CET, FT60DET og standard tilbehør er brukt som grunnmodeller for forklaringer og illustrasjoner i denne håndboken. Det kan derfor forekomme elementer som ikke gjelder for alle modeller.

Yamaha søker hele tiden å videreutvikle og forbedre produktene. Selv om denne håndboken inneholder de siste produktopplysninger idet den trykkes, kan det forekomme mindre avvik fra beskrivelsen i håndboken

Page 4

Viktig informasjon om håndboken

NMU25121

F40D, F50F, FT50G, F60C, FT60D

EIERHÅNDBOK

Første Utgave, mars 2009

Med enerett.

Ettertrykk og uautorisert bruk

uten skriftlig tillatelse fra

Yamaha Motor Co., Ltd.

er strengt forbudt.

Trykt i Japan

Page 5

Innholdsfortegnelse

Sikkerhetsinformasjon......................1

Utenbordsmotorer og sikkerhet....... 1

Propell...............................................1

Roterende deler ................................1

Varme deler ...................................... 1

Elektrisk støt...................................... 1

Power trim og tilt ...............................1

Motorstoppledning ............................ 1

Bensin ............................................... 1

Eksponering for og søl av bensin...... 2

Karbonmonoksid ............................... 2

Modifikasjoner...................................2

Sikker bruk av båt ........................... 2

Alkohol og medisiner......................... 2

Personlig flyteutstyr........................... 2

Folk i vannet...................................... 2

Passasjerer ....................................... 2

Overbelastning..................................2

Unngå sammenstøt........................... 3

Været ................................................3

Opplæring av passasjerer.................3

Publikasjoner om båtsikkerhet .......... 3

Lover og forskrifter ............................ 3

Generell informasjon ........................4

Plass for identifikasjonsnummer ..... 4

Utenbordsmotorens serienummer..... 4

Nøkkelnummer.................................. 4

EF-samsvarserklæring .................... 4

CE-merking ..................................... 4

Les håndbøker og informasjon på

merker ...........................................6

Fare-merker ......................................6

Spesifikasjoner og krav....................9

Spesifikasjoner................................ 9

Krav til montering .......................... 11

Båtens motorkapasitet ....................11

Montering av motor ......................... 11

Yamaha Security System................ 11

Krav til fjernkontroll........................ 11

Krav til batteriet ............................. 11

Batterispesifikasjoner......................11

Montering av batteri ........................11

Flere batterier.................................. 12

Valg av propell .............................. 12

Beskyttelse mot start i gir .............. 12

Krav til motorolje ........................... 13

Krav til drivstoff ............................. 13

Bensin .............................................13

Bunnstoff....................................... 13

Krav til kassering av motor............ 13

Nødutstyr ...................................... 14

Komponenter................................... 15

Komponentdiagram ...................... 15

Drivstofftank ....................................16

Bensinkopling..................................16

Drivstoffmåler ..................................17

Drivstofftanklokk..............................17

Lufteskrue .......................................17

Fjernkontrollsender .........................17

Mottaker ..........................................18

Låse- og opplåsingsmodus for

Yamaha Security System.............. 18

Fjernkontrollboks.............................18

Fjernkontrollspak.............................18

Frilåshendel..................................... 19

Gasshåndtak for fri..........................19

Styrekult ..........................................19

Girspak............................................19

Gasshåndtak ...................................20

Gassindikator ..................................20

Friksjonsskrue på gasshåndtak....... 20

Motorstoppledning og klips .............21

Stoppknapp .....................................21

Hovedbryter..................................... 22

Styrefriksjonsjusteringsanord-

ning ............................................... 22

Power trim- og tiltbryter på

fjernkontroll eller styrekult ............. 23

Power trim- og tiltbryter på nedre

motordeksel ..................................23

Brytere for variabelt dorgeturtall......24

Trimfinne med anode ......................24

Trimstag (tiltpinne) ..........................25

Tiltelåsmekanisme ..........................25

Modell med tiltstøtte for power trim

og tilt eller hydrotilt........................25

Motordeksellås(er) (dreies) .............26

Spyleplugg ......................................26

Drivstoffilter/vannseparator .............26

Varselindikator ................................26

Page 6

Innholdsfortegnelse

Instrumenter og indikatorer ...........28

Indikatorer ..................................... 28

Varselindikator for lavt oljetrykk ......28

Overhetingsindikator ....................... 28

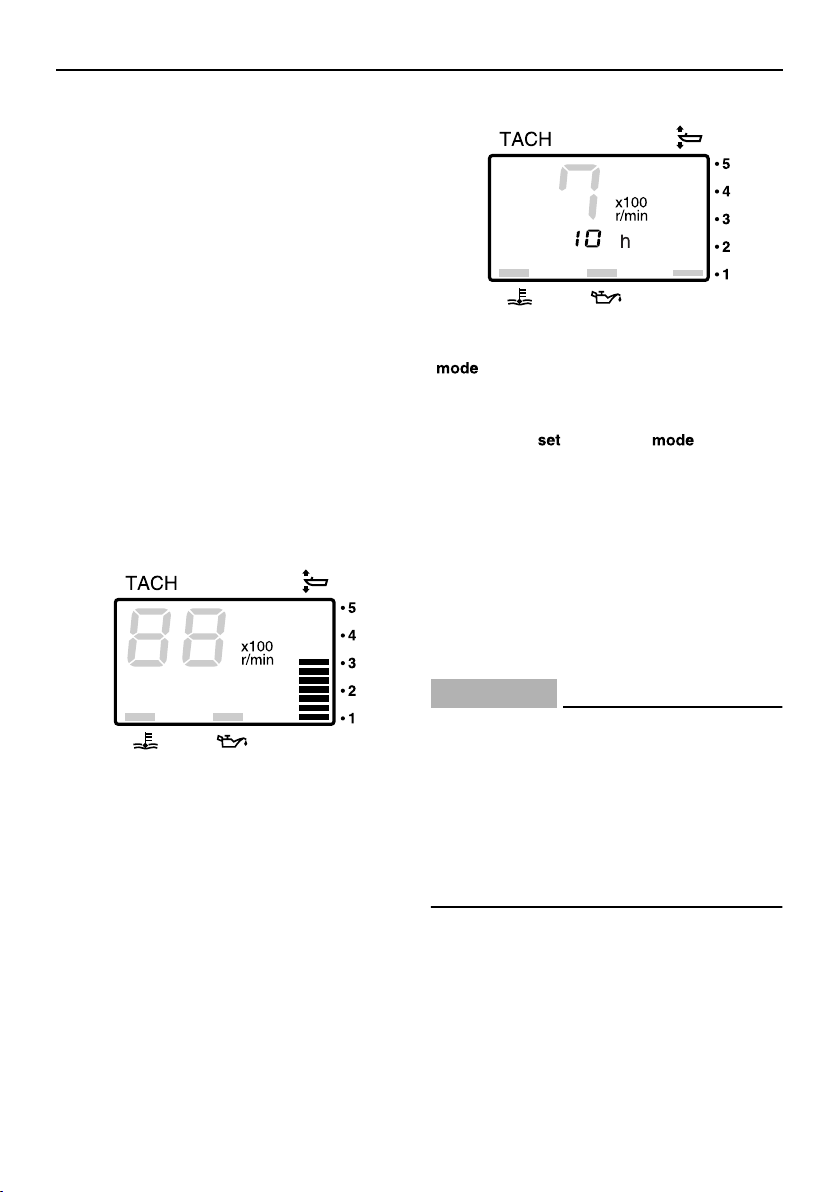

Digital turteller ............................... 28

Turteller...........................................29

Triminstrument ................................ 29

Timeteller ........................................29

Varselindikator for lavt oljetrykk ......29

Overhetingsindikator ....................... 30

Digital fartsmåler ........................... 30

Fartsmåler.......................................30

Drivstoffmåler..................................30

Trippmeter / klokke / voltmeter........ 31

Varselindikator for drivstoffnivå.......32

Varselindikator for lav

batterispenning ............................. 32

Analog turteller .............................. 32

Varselindikator for lavt oljetrykk ......32

Overhetingsindikator ....................... 33

Analogt triminstrument .................. 33

6Y8 Flerfunksjonsinstrumenter ..... 33

6Y8-flerfunksjonsturtellere ............ 33

Kontroller ved oppstart....................34

Yamaha Security System-

informasjon ................................... 35

Varsel for lavt oljetrykk....................35

Varsel for overoppheting.................36

Varsel for vannseparator................. 36

Varsel for motorfeil..........................37

Varsel for lav batterispenning ......... 37

6Y8-flerfunksjonsfarts- og

drivstoffmålere .............................38

6Y8-flerfunksjonsfartsmålere ........ 39

6Y8-flerfunksjonsforbruksmeter for

drivstoff ........................................39

Motorstyringssystem......................41

Varslingssystem ............................ 41

Varsel for overoppheting.................41

Varsel for lavt oljetrykk....................42

Montering.........................................43

Montering ...................................... 43

Montering av utenbordsmotoren ..... 43

Bruk .................................................. 45

Første gangs bruk ......................... 45

Fylle på motorolje............................45

Innkjøring av motoren .....................45

Gjøre seg kjent med båten..............45

Kontroller før start av motoren ...... 45

Drivstoffnivå ....................................46

Ta av motordekselet........................ 46

Drivstoffsystem................................ 46

Betjeningsanordninger ....................46

Motorstoppledning........................... 47

Motorolje .........................................47

Motor ...............................................48

Spyleplugg ......................................48

Sett på motordekselet .....................48

Power trim- og tiltsystem.................49

Batteri..............................................49

Fylling av bensin ........................... 49

Bruk av motoren............................ 50

Tilføre drivstoff (bærbar tank).......... 50

Start av motoren.............................. 51

Kontroller etter start av motoren ... 54

Kjølevann ........................................54

Oppvarming av motoren ............... 55

Modeller med håndstart og

elektrisk start.................................55

Kontroller etter oppvarming av

motor ........................................... 55

Girskifting ........................................55

Stoppbrytere.................................... 55

Girskifting...................................... 55

Stans av båten.............................. 57

Dorging ......................................... 57

Justering av dorgefart .....................57

Stopp av motoren ......................... 58

Fremgangsmåte ..............................58

Trimming av utenbordsmotoren.... 59

Justering av trimvinkel (power trim

og tilt) ............................................ 59

Justering av trimvinkelen på

modeller med hydrotilt................... 60

Justering av båtens trimming ..........61

Opp- og nedvipping ...................... 62

Oppvipping (modeller med

hydrotilt) ........................................ 62

Oppvipping (modeller med power

trim og tilt) ..................................... 63

Page 7

Innholdsfortegnelse

Nedvipping (modeller med

hydrotilt) ........................................ 64

Nedvipping (modeller med power

trim og tilt) ..................................... 65

Grunt vann .................................... 65

Modeller med hydrotilt..................... 65

Modeller med power trim og tilt.......67

Kjøring under andre forhold .......... 68

Vedlikehold ...................................... 69

Transport og lagring av

utenbordsmotoren .......................69

Lagring av utenbordsmotoren ......... 69

Fremgangsmåte..............................70

Smøring .......................................... 71

Spyling av motorenheten ................71

Rengjøring av

utenbordsmotoren......................... 72

Kontroll av motorens lakkerte

flater..............................................72

Periodisk vedlikehold .................... 72

Reservedeler................................... 73

Krevende driftsforhold.....................73

Vedlikeholdskart 1........................... 74

Vedlikeholdskart 2........................... 76

Smøring med smørefett ..................77

Rengjøring og justering av

tennplugg...................................... 77

Kontroll av tomgangshastighet........ 78

Skifting av motorolje........................ 78

Kontroll av ledningsnett og

kontakter ....................................... 80

Kontroll av propell ...........................80

Demontering av propell...................81

Montering av propell ....................... 81

Skifting av girolje.............................82

Rengjøring av drivstofftanken .........83

Kontroll og utskifting av anode(r) ....84

Kontroll av batteri (for modeller

med elektrisk start) ....................... 85

Tilkopling av batteriet ...................... 85

Frakopling av batteriet .................... 86

Oppbevaring av batteriet................. 86

Utbedring av feil .............................. 87

Feilsøking...................................... 87

Midlertidige nødtiltak ..................... 91

Skade ved sammenstøt ..................91

Utskifting av sikring .........................91

Power trim og tilt fungerer ikke........ 92

Varselindikator for vannseparator

blinker under kjøring .....................92

Starteren fungerer ikke.................... 94

Nødstart av motoren .......................94

Behandling av motor som har stått

under vann .................................. 95

Page 8

Sikkerhetsinformasjon

NMU33622

Utenbordsmotorer og

sikkerhet

Overhold disse forsiktighetsreglene til enhver tid.

NMU36501

Propell

Folk kan bli skadet eller drept hvis de kommer i kontakt med propellen. Propellen kan bevege seg selv om motoren står i fri, og man kan skjære seg på skarpe kanter på propellen selv når den står i ro.

●

Stopp motoren hvis en person befinner seg i vannet nær deg.

●

Sørg for at ingen kommer i nærheten av propellen, selv når motoren er av.

NMU33630

Roterende deler

Hender, føtter, hår, smykker, klær, remmer på personlig flyteutstyr o.l. kan vikle seg inn i motorens innvendige roterende deler og føre til alvorlig personskade eller død. La motordekselet være på når det er mulig. Ta ikke av eller sett på motordekselet når motoren går. Når motordekselet er tatt av, må motoren bare brukes i henhold til de spesifikke anvisningene i håndboken. Hold hender, føtter, hår, smykker, klær, remmer på personlig flyteutstyr o.l. unna ubeskyttede roterende deler.

NMU33640

Varme deler

Under og etter bruk er motordelene så varme at de kan forårsake forbrenninger. Ikke ta på deler under motordekselet før motoren har blitt kald.

NMU33650

Elektrisk støt

Ikke ta på elektriske deler ved start eller bruk av motoren. De kan forårsake elektrisk støt eller dødsfall som følge av strømskader.

NMU33660

Power trim og tilt

Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes. Hold kroppsdeler unna dette området til enhver tid. Sørg for at ingen befinner seg i dette området før du betjener power trim- og tiltmekanismen. Power trim- og tiltbryterne fungerer selv når hovedbryteren er slått av. Hold folk unna bryterne når du arbeider i nærheten av motoren. Du må aldri bevege deg under undervannshuset når motoren er oppvippet. Dette gjelder også når tiltstøtten er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

NMU33671

Motorstoppledning

Fest motorstoppledningen slik at motoren stopper hvis båtføreren skulle falle over bord eller komme bort fra styreplassen. Dette forhindrer at båten forsvinner med motoren i gang og etterlater folk havarert, eller kjører over personer eller gjenstander. Fest alltid motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fjern den ikke for å forlate styreplassen mens båten er i bevegelse. Fest ikke ledningen til tekstiler som kan bli revet av. Legg heller ikke ledningen slik at den kan henge seg opp og dermed ikke lenger vil fungere etter hensikten. Legg ikke ledningen slik at den utilsiktet kan bli trukket ut. Hvis ledningen trekkes ut under kjøring, stoppes motoren og du mister mesteparten av styringen. Båten kan redusere farten raskt, slik at personer og gjenstander kastes forover.

NMU33810

Bensin

Bensin og dampen den avgir er svært brennbar og eksplosiv.

Fyll alltid bensin

Page 9

Sikkerhetsinformasjon

slik som beskrevet på side 50 for å redusere brann- og eksplosjonsfaren.

NMU33820

Eksponering for og søl av bensin

Unngå bensinsøl. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser filler på en forsvarlig måte. Hvis du søler bensin på huden, må du straks vaske den av med såpe og vann. Skift klær hvis du søler bensin på dem. Hvis du skulle være uheldig å svelge bensin, puste inn mye bensindamp eller få bensin i øynene, må du straks oppsøke lege. Du må aldri suge opp bensin med munnen.

NMU33900

Karbonmonoksid

Dette produktet avgir eksosgasser som inneholder karbonmonoksid, en gass uten farge og lukt som kan forårsake hjerneskade eller død hvis den innåndes. Symptomene omfatter kvalme, svimmelhet og søvnighet. Hold førerkabinen og lugarområdene godt ventilert. Unngå å blokkere eksosrørene.

NMU33780

Modifikasjoner

Forsøk ikke å modifisere utenbordsmotoren. Modifikasjoner på utenbordsmotoren kan svekke sikkerheten og påliteligheten, slik at motoren blir utrygg eller ulovlig å bruke.

NMU33740

Sikker bruk av båt

Denne delen inneholder noen av de mange sikkerhetsreglene som du bør følge ved bruk av båt.

NMU33710

Alkohol og medisiner

Bruk aldri båten hvis du har drukket alkohol eller tatt medisiner. Bruk av alkohol og medikamenter er en av de vanligst faktorene som forårsaker båtulykker med dødelig utgang.

NMU33720

Personlig flyteutstyr

Det skal være godkjent personlig flyteutstyr til alle om bord. Yamaha anbefaler å bruke personlig flyteutstyr når du er ute i båt. Barn, og personer som ikke kan svømme, skal bruke redningsvest.

NMU33731

Folk i vannet

Vær hele tiden oppmerksom på personer i vannet, f.eks. badende, folk som står på vannski eller dykkere, når motoren går. Hvis noen oppholder seg i vannet nær båten, setter du motoren i fri og stopper den. Hold deg klar av badeplasser. Badende kan være vanskelig å oppdage. Propellen kan fortsette å bevege seg selv når motoren står i fri. Stopp motoren hvis en person befinner seg i vannet nær deg.

NMU33751

Passasjerer

Se båtprodusentens instrukser med hensyn til passasjerplasser i båten og påse at alle passasjerer er riktig plassert før du akselererer og ved kjøring over tomgangshastighet. Hvis noe står eller sitter på uegnede steder, kan det føre til at de enten kastes over bord eller over ende i båten på grunn av bølger, kjølvannsbølger eller brå endringer i fart eller retning. Selv når personer befinner seg på riktig sted, skal du varsle passasjerene hvis du må gjøre en uvanlig manøver. Unngå alltid å hoppe over bølger eller kjølvannsbølger.

NMU33760

Overbelastning

Overbelast ikke båten. Se båtens sertifiseringsplate eller kontakt båtprodusenten for å finne største tillatte vekt og antall passasjerer. Sørg for at vekten fordeles riktig i henhold til produsentens anvisninger. Overbelastning eller feil vektfordeling kan gå

Page 10

Sikkerhetsinformasjon

ut over båtens manøvreringsevne og føre til at den kolliderer, kantrer eller fylles med vann.

NMU33772

Unngå sammenstøt

Hold hele tiden utkikk etter personer, gjenstander og andre båter. Vær oppmerksom på forhold som begrenser sikten eller hindrer deg i å se andre.

ZMU06025

Kjør defensivt med forsvarlig fart og hold sikker avstand til personer, gjenstander og andre båter.

●

Legg deg ikke rett bak andre båter eller personer som står på vannski.

●

Unngå brå svinger eller andre manøvrer som gjør det vanskelig for andre å unngå deg eller oppfatte hvor du har tenkt deg.

●

Unngå områder med gjenstander under vannoverflaten eller grunt vann. Kjenn dine egne begrensninger og unngå

●

aggressive manøvrer for å minske faren for at du mister kontrollen, noen kastes over bord eller sammenstøt.

●

Handle tidlig for å unngå sammenstøt. Husk, båter har ikke bremser, og når du stopper motoren eller minsker gasspådraget kan det bli vanskeligere å styre. Hvis du er usikker på om du kan stoppe i tide før du treffer en hindring, må du gi gass og svinge i en annen retning.

NMU33790

Været

Hold deg orientert om været. Sjekk værvarslene før du legger ut på båttur. Gå ikke ut med båten under farlige værforhold.

NMU33880

Opplæring av passasjerer

Sørg for at minst én medpassasjer får opplæring i bruk av båten i tilfelle det skulle oppstå en nødssituasjon.

NMU33890

Publikasjoner om båtsikkerhet

Hold deg orientert om sikkerhet i tilknytning til bruk av båt. Ytterligere publikasjoner og informasjon kan innhentes fra en rekke båtorganisasjoner.

NMU33600

Lover og forskrifter

Sett deg inn i lovene og forskriftene som gjelder for båttrafikk på det aktuelle stedet og følg dem. Det foreligger flere regelverk i tråd med geografisks beliggenhet, men alle har sitt utspring i de internasjonale sjøveisreglene.

Page 11

Generell informasjon

NMU25171

Plass for

identifikasjonsnummer

NMU25183

Utenbordsmotorens serienummer

Utenbordsmotorens serienummer er preget inn i merket som er festet på babord side av klemmefestet. Noter utenbordsmotorens serienummer i de tilhørende feltene. Dette vil gjøre det enklere å bestille reservedeler fra Yamaha-forhandleren og kan brukes som referanse i tilfelle utenbordsmotoren blir stjålet.

1. Plassering av utenbordsmotorens serienummer

NMU25190

Nøkkelnummer

Hvis en hovednøkkelbryter følger med motoren, er nøkkelens identifikasjonsnummer preget inn i selve nøkkelen slik som vist i il-

lustrasjonen. Skriv ned dette nummeret på den avsatte plassen som referanse i tilfelle du skulle trenge en ny nøkkel.

1. Nøkkelnummer

NMU37290

EF-samsvarserklæring

Denne utenbordsmotoren samsvarer med visse deler av Europaparlamentets maskindirektiv. EF-samsvarserklæring er vedlagt alle utenbordsmotorer som samsvarer med direktivet. EF-samsvarserklæringen inneholder følgende informasjon;

Motorprodusentens navn

●

Modellbetegnelse

●

Modellens produktkode (Kode for godkjent modell) Kode for direktiver som produktet samsva-

●

rer med

NMU25203

CE-merking

Utenbordsmotorer med denne “CE”-merkin- gen samsvarer med direktivene 98/37/EF, 94/25/EF - 2003/44/EF og 2004/108/EF.

Page 12

Generell informasjon

1. Plassering av CE-merke

ZMU04704

ZMU06040

Page 13

Generell informasjon

NMU33520

Les håndbøker og informasjon på merker

Før du tar i bruk eller utfører arbeider på motoren:

●

Les denne håndboken.

●

Les håndbøkene som følger med båten.

●

Les informasjonen på alle merker på utenbordsmotoren og båten. Hvis du har behov for ytterligere informasjon, kan du kontakte nærmeste Yamaha-forhandler.

NMU33831

Fare-merker

Hvis disse merkene er skadet eller mangler, kan du få nye ved å henvende deg til nærmeste Yamaha-forhandler.

F40D, F50F, FT50G, F60C, FT60D

ZMU05712

Page 14

Generell informasjon

NMU33912

Merkenes innhold

Fare-merkene ovenfor har følgende betydning.

NWM01691

FARE

Ved nødstart er det ikke beskyttelse mot start i gir. Kontroller at girspaken står i fri før du starter motoren.

NWM01681

FARE

Hold hender, hår og klær unna roteren-

●

de deler når motoren går.

●

Du må ikke røre eller fjerne elektriske

deler ved start eller bruk av motoren.

ZMU05706

NWM01671

FARE

●

Les eierhåndbok og merker.

●

Bruk godkjent personlig flyteutstyr. Fest motorstoppledningen til personlig

●

flyteutstyr, armer eller ben slik at motoren stopper hvis du ved et uhell skulle komme bort fra styreplassen. Dette kan forhindre at båten løper løpsk og forsvinner.

Page 15

Generell informasjon

NMU33843

Symboler

Symbolene nedenfor betyr følgende.

Advarsel/Fare

ZMU05696

Les eierhåndboken

ZMU05664

Elektrisk fare

ZMU05666

Fjernkontrollspakens/girspakens betjeningsretning, toveis

ZMU05667

Start/ Dreiing av motor

Fare som følge av kontinuerlig rotasjon

ZMU05665

ZMU05668

Page 16

Spesifikasjoner og krav

NMU34520

Spesifikasjoner

MERK:

“(AL)” som er angitt i spesifikasjonsdataene nedenfor representerer tallverdien for aluminiumspropellen som er montert. Likeledes representerer “(SUS)” verdien for propellen i rustfritt stål som er montert og “(PL)” plastpropellen som er montert.

MERK:

“*” betyr at man velger olje ved å se avsnittet med motoroljekartet. Se side 13 for nærmere opplysninger.

NMU2821E

Mål:

Total lengde:

706 mm (27.8 in)

Total bredde:

385 mm (15.2 in)

Total høyde L:

F40DET 1414 mm (55.7 in) F50FED 1414 mm (55.7 in) F50FET 1414 mm (55.7 in) F60CET 1414 mm (55.7 in) FT50GET 1455 mm (57.3 in) FT60DET 1455 mm (57.3 in)

Total høyde X:

1569 mm (61.8 in)

Akterspeilhøyde L:

F40DET 527 mm (20.7 in) F50FED 527 mm (20.7 in) F50FET 527 mm (20.7 in) F60CET 527 mm (20.7 in) FT50GET 530 mm (20.9 in) FT60DET 530 mm (20.9 in)

Akterspeilhøyde X:

644 mm (25.4 in)

Vekt (AL) L:

F40DET 113.0 kg (249 lb) F50FED 107.0 kg (236 lb)

F50FET 113.0 kg (249 lb) F60CET 113.0 kg (249 lb) FT50GET 118.0 kg (260 lb) FT60DET 123.0 kg (271 lb)

Vekt (AL) X:

127.0 kg (280 lb)

Ytelse:

Driftsområde ved full gass:

5000–6000 o/min

Maksimal effekt:

F40DET 29.4 kW ved 5500 o/min (40 hk ved 5500 o/min) F50FED 36.8 kW ved 5500 o/min (50 hk ved 5500 o/min) F50FET 36.8 kW ved 5500 o/min (50 hk ved 5500 o/min) F60CET 44.1 kW ved 5500 o/min (60 hk ved 5500 o/min) FT50GET 36.8 kW ved 5500 o/min (50 hk ved 5500 o/min) FT60DET 44.1 kW ved 5500 o/min (60 hk ved 5500 o/min)

Tomgangshastighet (i fri):

750 ±50 o/min

Motor:

Type:

Firetaktsmotor L

Slagvolum:

996.0 cm

Boring × slaglengde:

65.0 × 75.0 mm (2.56 × 2.95 in)

Tenningssystem:

TCI

Tennplugg med motstand (NGK):

DPR6EB-9

Tennpluggavstand:

0.8–0.9 mm (0.031–0.035 in)

Kontrollorganer:

Fjernkontroll

Startsystem:

Elektrisk start

Page 17

Spesifikasjoner og krav

Chokesystem:

Elektronisk drivstoffinjeksjon

Ventilklaring (kald motor) INNS.:

0.15–0.25 mm (0.0059–0.0098 in)

Ventilklaring (kald motor) EKS.:

0.25–0.35 mm (0.0098–0.0138 in)

Min. strømstyrke ved kaldstart (CCA/EN):

430.0 A

Min. merkekapasitet (20HR/IEC):

70.0 Ah

Maks. dynamoeffekt:

17 A

Drivenhet:

Girposisjoner:

Forover-fri-bakover

Girutveksling:

F40DET 1.85(24/13) F50FED 1.85(24/13) F50FET 1.85(24/13) F60CET 1.85(24/13) FT50GET 2.33(28/12) FT60DET 2.33(28/12)

Trim- og tiltsystem:

F40DET Power trim og tilt F50FED Hydrotilt F50FET Power trim og tilt F60CET Power trim og tilt FT50GET Power trim og tilt FT60DET Power trim og tilt

Propellmerke:

F40DET G F50FED G F50FET G F60CET G FT50GET K FT60DET K

Drivstoff og olje:

Anbefalt drivstoff:

Bruk blyfri lavoktanbensin

Minste oktantall (R.O.N.):

Drivstofftank kapasitet:

25 L (6.60 US gal, 5.50 Imp.gal)

Anbefalt motorolje:

Olje for firetaktsmotor

Anbefalt motoroljegruppe 1*:

SAE 10W-30/10W-40/5W-30 API SE/SF/SG/SH/SJ/SL

Anbefalt motoroljegruppe 2*:

SAE 15W-40/20W-40/20W-50 API SH/SJ/SL

Smøring:

Våtsump Total motoroljemengde (bunnpannekapasitet): Uten skifte av oljefilter:

2.5 L (2.64 US qt, 2.20 Imp.qt)

Med skifte av oljefilter:

2.7 L (2.85 US qt, 2.38 Imp.qt)

Anbefalt girolje:

Hypoid girolje (SAE 90) Giroljemengde:

F40DET 0.430 L (0.455 US qt,

0.378 Imp.qt)

F50FED 0.430 L (0.455 US qt,

0.378 Imp.qt)

F50FET 0.430 L (0.455 US qt,

0.378 Imp.qt)

F60CET 0.430 L (0.455 US qt,

0.378 Imp.qt)

FT50GET 0.670 L (0.708 US qt,

0.590 Imp.qt)

FT60DET 0.670 L (0.708 US qt,

0.590 Imp.qt)

Tiltrekkingsmoment:

Tennplugg:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Propellmutter:

35.0 Nm (3.57 kgf-m, 25.8 ft-lb)

Dreneringsskrue for motorolje:

28.0 Nm (2.86 kgf-m, 20.7 ft-lb)

Motoroljefilter:

Page 18

Spesifikasjoner og krav

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

Støy- og vibrasjonsnivå:

Lydtrykksnivå for båtfører (ICOMIA 39/94 og 40/94):

78.1 dB(A)

NMU33554

Krav til montering

NMU33563

Båtens motorkapasitet

NWM01560

FARE

Montering av en for stor motor på båten vil kunne føre til stor ustabilitet.

Før utenbordsmotoren(e) monteres, må du forsikre deg om at motoren(e)s samlede antall hestekrefter ikke overskrider båtens motorkapasitet. Se båtens sertifiseringsplate eller kontakt produsenten.

NMU33571

Montering av motor

NWM01570

FARE

●

ves det spesielt utstyr og opplæring for å kunne montere den forsvarlig.

Nærmeste forhandler eller en annen med inngående kjennskap til montering av utenbordsmotorer bør montere motoren for deg ved hjelp av riktig utstyr og fullstendige monteringsanvisninger. Se side 43 for nærmere opplysninger.

NMU38580

Yamaha Security System

Denne utenbordsmotoren er utstyrt med Yamaha Security System for å beskytte mot tyveri. Systemet består av mottakeren og

fjernkontrollsenderen. Motoren kan ikke startes hvis sikkerhetssystemet er i låsemodus. Den kan bare startes i opplåsingsmodus. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du installerer mottakeren.

NMU33581

Krav til fjernkontroll

NWM01580

FARE

●

Hvis motoren startes i gir, kan båten bevege seg brått og uventet. Dette kan føre til et sammenstøt eller til at passasjerer kastes over bord.

●

Hvis motoren skulle starte i gir, fungerer ikke beskyttelsesanordningen mot start i gir og da bør du ikke bruke utenbordsmotoren mer. Kontakt nærmeste Yamaha-forhandler.

Fjernkontrollenheten skal være utstyrt med beskyttelsesinnretning(er) mot start i gir. Slike innretninger hindrer deg i å starte motoren bortsett fra når den står i fri.

NMU25694

Krav til batteriet

NMU25721

Batterispesifikasjoner

Minimum strømstyrke ved kaldstart (CCA/EN):

430.0 A

Minimum merkekapasitet (20HR/IEC):

70.0 Ah

Motoren kan ikke startes hvis batterispenningen er for lav.

NMU36290

Montering av batteri

Monter batteriholderen skikkelig fast på et tørt sted med godt lufting og uten vibrasjoner i båten.

ting, løse og tunge eller metallgjenstan-

FARE! Plasser ikke brennbare

Page 19

Spesifikasjoner og krav

der i samme rom som batteriet. Det kan føre til brann, eksplosjon eller gnister.

[NWM01820] NMU36300

Flere batterier

Hvis du skal kople til flere batterier, for eksempel ved bruk av flere motorer eller batteri for ekstrautstyr, kan du kontakte nærmeste Yamaha-forhandler om valg av batteri og riktig kopling.

NMU34192

Valg av propell

Nest etter det å velge utenbordsmotor, er valg av riktig propell en av de viktigste beslutningene en båteier kan ta. Propelltype, størrelse og -utforming har direkte innvirkning på akselerasjon, toppfart, drivstoffø- konomi og sågar motorens levetid. Yamaha konstruerer og produserer propeller for alle Yamaha-utenbordsmotorer og for alle bruksområder. Utenbordsmotoren leveres med en Yamahapropell som er valgt med tanke på god ytelse under varierende forhold. Det finnes imidlertid enkelte bruksområder der en annen propell vil være mer formålstjenlig. Yamaha-forhandleren kan hjelpe deg med å velge riktig propell i forhold til dine båtbehov. Velg en propell som gir motoren mulighet til å nå midten eller den øvre halvdelen av driftsområdet ved full gass og med maksimal båtlast. Generelt velger man en propell med større stigning til mindre belastning og en propell med mindre stigning til større belastning. Hvis du kjører med last som varierer mye, velger du en propell som lar motoren gå i riktig område ved maksimal last. Men husk at du eventuelt må redusere gasspådraget for å holde deg innenfor det anbefalte motorturtallsområdet når du kjører med lettere last.

Du finner rettledning om hvordan du demonterer og monterer propellen på side 80.

123

ZMU04606

1. Propelldiameter i tommer

2. Propellstigning i tommer

3. Propelltype (propellmerke)

123

ZMU04607

1. Propelldiameter i tommer

2. Propellstigning i tommer

3. Propelltype (propellmerke)

NMU25770

Beskyttelse mot start i gir

Yamaha utenbordsmotorer eller Yamahagodkjente fjernkontrollsystemer har beskyttelsesanordning(er) mot start i gir. Dette medfører at motoren kun kan startes når den står i fri. Sett alltid motoren i fri før du starter den.

Page 20

Spesifikasjoner og krav

NMU37474

Krav til motorolje

Anbefalt motorolje:

4-takts motorolje med en kombinasjon av følgende SAE- og API-klassifisering

Motoroljetype SAE:

10W-30 eller 10W-40

Motoroljekvalitet API:

SE, SF, SG, SH, SJ, SL Total motoroljemengde (bunnpannekapasitet):

Uten skifte av oljefilter:

2.5 L (2.64 US qt, 2.20 Imp.qt)

Med skifte av oljefilter:

2.7 L (2.85 US qt, 2.38 Imp.qt)

Hvis de anbefalte motoroljekvalitetene ikke er tilgjengelige, kan du velge en alternativ olje fra kartet nedenfor i samsvar med gjennomsnittstemperaturen i området.

du bruke bensin av et annet merke eller høyoktan blyfri bensin.

Anbefalt bensin:

Vanlig blyfri bensin med et minste oktantall på 90 (Research Octane Number - R.O.N.).

NCM01981

ADVARSEL

●

Bruk ikke blyholdig bensin. Blyholdig bensin kan påføre motoren alvorlig skade.

●

Sørg for at vann og urenheter ikke kommer inn i drivstofftanken. Forurenset drivstoff kan føre til dårlig ytelse eller motorskade. Bruk bare fersk bensin som har vært lagret i rene beholdere.

NMU36330

Bunnstoff

Et rent skrog gir båten bedre ytelse. Skroget bør holdes mest mulig fritt for groing under vannlinjen. Om nødvendig kan du behandle det med et godkjent bunnstoff for å hindre groing. Du må ikke bruke bunnstoff som inneholder kobber eller grafitt. Denne typen bunnstoff kan fremskynde korrosjon på motoren.

NMU36360

Krav til drivstoff

NMU36802

Bensin

Bruk bensin av god kvalitet som oppfyller kravet til minste oktantall. Ved banking kan

NMU36341

Krav til kassering av motor

Du må aldri kaste (sette fra deg) motoren på

Page 21

ureglementert måte. Yamaha anbefaler at du rådfører deg med forhandleren om hvordan motoren kan kasseres.

NMU36351

Nødutstyr

Sørg for å ha følgende hjelpemidler om bord i tilfelle du skulle på motorproblemer.

●

Verktøysett med diverse skrutrekkere, tenger, skrunøkler (også metriske dimensjoner) og elektroteip.

●

Vanntett lommelykt med ekstra batterier.

●

En ekstra motorstoppledning med klips.

●

Reservedeler, f.eks. et ekstra sett med

tennplugger. Kontakt nærmeste Yamaha-forhandler for nærmere opplysninger.

Spesifikasjoner og krav

Page 22

Komponenter

NMU2579M

Komponentdiagram

MERK:

* Vil kanskje ikke være nøyaktig som vist. Vil heller ikke nødvendigvis være del av standardutstyret på alle modeller.

F40D, F50F, FT50G, F60C, FT60D

1. Motordeksel

2. Vannseparator

3. Motordeksellås

4. Dreneringsskrue

5. Anode*

6. Antikavitasjonsplate

7. Trimﬁnne (anode)

8. Propell*

9. Kjølevannsinntak

10. Anode(r)

11. Tiltstempel*

12. Tiltelås*

13. Tiltstøtte

14. Styrekult*

15. Spyleplugg

20 21

5 6

17 18

YAMAHA

SPEED

Km/h knot mph

km mile

TRIP TIME BATT

set

mode

16. Fjernkontrollboks (sidemontert)*

17. Digital turteller*

18. Digital fartsmåler*

19. Turteller*

20. Triminstrument*

21. Drivstofftank

22. Fjernkontrollsender

23. Mottaker

ZMU06694

Page 23

Komponenter

1. Turtellerenhet (ﬁrkantet type)*

2. Turtellerenhet (rund type)*

3. Fartsmålerenhet (ﬁrkantet type)*

4. Farts- og bensinmålerenhet (ﬁrkantet type)*

5. Farts- og bensinmålerenhet (rund type)*

6. Forbruksmeter for drivstoff(ﬁrkantet type)*

ZMU05429

NMU25802

Drivstofftank

Hvis modellen din ble levert med en bærbar drivstofftank, fungerer den som beskrevet nedenfor.

NWM00020

FARE

Drivstoffanken som følger med motoren skal utelukkende brukes til dette formålet og ikke til lagring av drivstoff. Gjeldende forskrifter skal overholdes.

1. Bensinkopling

2. Drivstoffmåler

3. Drivstofftanklokk

4. Lufteskrue

NMU25830

Bensinkopling

Brukes ved tilkopling av drivstoffslangen.

Page 24

Komponenter

NMU25841

Drivstoffmåler

Denne måleren er enten plassert på drivstofftanklokket eller på bensinkoplingssokkelen. Den viser omtrent hvor mye drivstoff det er igjen på tanken.

NMU25850

Drivstofftanklokk

Dette lokket lukker drivstofftanken. Etter at lokket er tatt av, kan tanken fylles med drivstoff. Du tar av lokket ved å skru det mot urviserne.

NMU25860

Lufteskrue

Denne skruen sitter på drivstofftanklokket. Du løser skruen ved å dreie den mot urviserne.

NMU38590

Fjernkontrollsender

Du velger låse- og opplåsingsmodus for Yamaha Security System ved hjelp av fjernkontrollsenderen. Inngangssignaler fra fjernkontrollsenderen mottas ikke når motoren går.

ke den med en myk, tørr klut og deretter kontroller at den fungerer som den skal. Kontakt en Yamaha-forhandler hvis senderen ikke fungerer som den skal. Fjernkontrollsenderen må ikke utsettes

●

for høye temperaturer og ikke plasseres i direkte sollys. Du må ikke la fjernkontrollen falle ned,

●

utsette den for harde støt eller plassere tunge gjenstander på den. Bruk en myk og tørr klut til å rengjøre

●

fjernkontrollsenderen med. Bruk ikke vaskemiddel, alkohol eller andre kjemikalier.

●

Forsøk ikke å demontere fjernkontrollsenderen selv. Ellers er det ikke sikkert at senderen fungerer som den skal. Kontakt en Yamaha-forhandler hvis senderen må ha nytt batteri. Hvis du mistet fjernkontrollsenderen,

●

kan du ta kontakt med nærmeste Yamaha-forhandler. Sørg for å ha minst 2 sendere til enhver tid. Kontakt nær- meste Yamaha-forhandler hvis du har mistet begge senderne.

ZMU06455

Ta godt vare på fjernkontrollsenderen slik at du ikke mister den.

NCM02100

ADVARSEL

●

Fjernkontrollsenderen er ikke helt

vanntett. Senk ikke senderen ned i

vann eller bruk den under vann. Hvis

senderen senkes ned i vann, må du tør-

MERK:

●

Ettersom mottakeren er programmert til bare å gjenkjenne den interne koden fra denne senderen, kan innstillingen av sikkerhetssystemet bare endres med denne senderen. Kontakt en Yamaha-forhandler hvis fjernkontrollsenderen ikke fungerer som den skal.

●

Skift battericelle etter 1 år, og deretter annethvert år som en generell forholdsregel.

●

Se de lokale forskriftene for håndtering av spesialavfall når du skal kassere senderens batterier.

●

Yamaha Security System gir mulighet for å registrere inntil 5 fjernkontrollsendere.

Page 25

Komponenter

Kontakt nærmeste Yamaha-forhandler for

nærmere opplysninger.

NMU38600

Mottaker

Mottakeren styrer ECM (elektronisk kontrollmodul) for å hindre at motoren starter. Råd- før deg med nærmeste Yamaha-forhandler om hvordan du installerer mottakeren.

NMU38610

Låse- og opplåsingsmodus for Yamaha Security System

Innstillingene for Yamaha Security System velges ved å trykke kortvarig på låse- eller opplåsingsknappen på fjernkontrollsenderen.

ZMU06456

startes.

Modus

for

Yamaha

Security

System

Låse

Låse opp

NMU26181

Antall

pipesig-

naler

1 pipesig-

nal

2 pipesig-

naler

Hoved-

bryter

“”

“”/

“”

Motor

kan star-

tes

NEI

Fjernkontrollboks

Fjernkontrollspaken brukes til betjening av både gir og gass. De elektriske bryterne er montert på fjernkontrollboksen.

1. Låseknapp

2. Opplåsingsknapp

LÅSE

Når du trykker kortvarig på låseknappen på fjernkontrollsenderen, lyder pipealarmen én gang. Det tilkjennegir at låsemodus er valgt og at motoren ikke kan startes. Låsemodus velges bare når hovedbryteren står i “”- posisjon (av). Motoren dreier rundt men kan ikke startes mens Yamaha Security System er i låsemodus.

LÅSE OPP

Når du trykker kortvarig på opplåsingsknappen på fjernkontrollsenderen, lyder pipealarmen to ganger. Det tilkjennegir at opplåsingsmodus er valgt og at motoren kan

1. Power trim- og tiltbryter

2. Fjernkontrollspak

3. Frilåshendel

4. Gasshåndtak for fri

5. Hovedbryter

6. Stoppbryter for motor

7. Friksjonsskrue på gasshåndtak

NMU26190

Fjernkontrollspak

Når spaken skyves frem fra fri-posisjon, koples forovergiret inn. Når spaken trekkes tilbake fra fri-posisjon, koples reversgiret inn. Motoren vil fortsatt gå på tomgang helt til spaken flyttes ca. 35° (du vil kjenne litt motstand). Når spaken skyves lengre frem, åp- nes gasspjeldet og motoren øker turtallet.

Page 26

Komponenter

1. Fri “”

2. Forover “”

3. Revers “”

4. Girskift

5. Helt lukket

6. Gasspjeld

7. Helt åpent

NMU26201

Frilåshendel

For at du skal få skiftet gir fra fri-posisjon, må du først trekke frilåshendelen oppover.

1. Frilåshendel

NMU26212

Gasshåndtak for fri

Du kan gi gass uten å skifte til forover- eller reversgir ved å sette fjernkontrollspaken i fri og vippe gasshåndtaket for fri oppover.

1. Helt åpent

2. Helt lukket

MERK:

Gasshåndtaket for fri kan bare brukes når fjernkontrollspaken står i fri. Fjernkontrollspaken kan bare brukes når gasshåndtaket for fri er i lukket stilling.

NMU25911

Styrekult

Når du vil endre retning, fører du styrekulten til venstre eller høyre etter behov.

NMU25922

Girspak

Når du fører girspaken mot deg, koples forovergiret inn slik at båten går forover. Når du fører girspaken bor fra deg, koples reversgiret inn slik at båten går akterover.

Page 27

Komponenter

1. Forover “”

2. Fri “”

3. Revers “”

NMU25941

Gasshåndtak

Gasshåndtaket befinner seg på styrekulten. Vri gasshåndtaket mot urviserne for å øke farten og med urviserne for å senke farten.

NMU25961

Gassindikator

Drivstofforbrukskurven på gassindikatoren viser den forholdsvise mengden drivstoff som brukes ved hver enkelt gasspjeldstilling. Velg den innstillingen som gir best ytelse og drivstofføkonomi i forhold til bruken.

1. Gassindikator

NMU25976

Friksjonsskrue på gasshåndtak

En friksjonsanordning gir justerbar motstand ved betjening av gasshåndtaket eller fjernkontrollspaken. Den kan justeres etter behov. Drei friksjonsskruen med urviserne for å øke motstanden. Drei friksjonsskruen mot urviserne for å minske motstanden.

Trekk ikke friksjonsskruen for hardt til. Hvis motstanden blir for stor, kan det bli vanskelig å bevege fjernkontrollspaken eller gasshåndtaket. Dermed kan det inntreffe en ulykke.

[NWM00032]

FARE!

Page 28

Komponenter

Hvis du vil føre båten med konstant fart, trekker du til friksjonsskruen for å opprettholde den aktuelle gassinnstillingen.

NMU25994

Motorstoppledning og klips

Klipset må være festet til stoppbryteren for motoren for at den skal kunne gå. Ledningen skal festes til et sikkert sted på båtførerens klær, armer eller ben. Hvis båtføreren ved et uhell skulle falle over bord eller komme bort fra styreplassen, trekker ledningen ut klipset slik at motorens tenningskrets brytes. Dermed kan ikke båten forsvinne med motoren i gang.

FARE! Fest motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten. Trekk ikke i ledningen ved vanlig bruk av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten båten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

[NWM00122]

1. Ledning

2. Klips

3. Stoppbryter for motor

1. Ledning

2. Klips

3. Stoppbryter for motor

NMU26001

Stoppknapp

Trykk på denne knappen for å bryte tenningskretsen og stoppe motoren.

Page 29

Komponenter

NMU26091

Hovedbryter

Hovedbryteren styrer tenningssystemet. Virkemåten er beskrevet nedenfor.

●

“”

(av)

Når hovedbryteren står i “”-posisjon (av), er de elektriske kretsene utkoplet og nøkke- len kan tas ut.

●

“”

(på)

Når hovedbryteren står i “”-posisjon (på), er de elektriske kretsene innkoplet og nøkke- len kan ikke tas ut.

“”

●

Når hovedbryteren står i “”-posisjon (start), dreier startmotoren rundt for å starte motoren. Når du slipper nøkkelen, går den automatisk tilbake til “”-posisjonen (på).

(start)

behov. Det er plassert en justeringshendel nederst på styrekultbraketten. Drei hendelen mot babord side “A” for å øke motstanden. Drei hendelen mot styrbord side “B” for å minske motstanden.

NWM00040

FARE

Trekk ikke friksjonsskruen for hardt til. Hvis motstanden blir for stor, kan det bli vanskelig å styre båten. Dermed kan det inntreffe en ulykke.

ZMU02810

Hvis motstanden ikke øker selv når hendelen dreies mot babord side “A”, må du kontrollere at mutteren er trukket til med spesifisert moment.

NMU31432

Styrefriksjonsjusteringsanordning

En friksjonsanordning sørger for motstand i styremekanismen. Den kan justeres etter

1. Mutter

Mutterens tiltrekkingsmoment:

3.8 Nm (0.38 kgf-m, 2.8 ft-lb)

Page 30

Komponenter

MERK:

●

Styrebevegelsen er blokkert når justeringshendelen settes i “A”-stillingen.

●

Kontroller at styrekulten beveger seg lett når hendelen dreies mot styrbord side “B”.

●

Påfør ikke smøremidler som for eksempel smørefett på styrefriksjonsjusteringsanordningens friksjonsområder.

NMU26143

Power trim- og tiltbryter på fjernkontroll eller styrekult

Power trim- og tiltsystemet justerer utenbordsmotorens vinkel i forhold til akterspeilet. Når du trykker bryteren “” (opp), trimmes utenbordsmotoren oppover og deretter vippes den opp. Når du trykker bryteren “” (ned), vippes utenbordsmotoren nedover og deretter trimmes den nedover. Når du slipper bryteren, stanser motoren i den aktuelle stillingen. Du finner rettledning om hvordan du bruker power trim- og tiltbryteren på side 59 og 62.

NMU26153

Power trim- og tiltbryter på nedre motordeksel

Power trim- og tiltbryteren er plassert på siden av det nedre motordekselet. Når du trykker bryteren “” (opp), trimmes utenbordsmotoren oppover og deretter vippes den opp. Når du trykker bryteren “” (ned), vippes utenbordsmotoren nedover og deretter trimmes den nedover. Når du slipper bryteren, stanser motoren i den aktuelle stillingen. Du finner rettledning om hvordan du bruker power trim- og tiltbryteren på side 62.

NWM01030

FARE

Bruk power trim- og tiltbryteren på det nedre motordekselet bare etter at båten har stanset helt opp og motoren er stoppet. Hvis du forsøker å bruke denne bryteren mens båten er i bevegelse, øker faren for å falle over bord samtidig som det kan virke forstyrrende på båtføreren. Dermed øker faren for å kollidere med en annen båt eller en hindring.

Page 31

ZMU03634

Komponenter

NMU26244

Trimfinne med anode

NWM00840

FARE

Hvis trimfinnen er feil justert, kan det føre til at båten blir vanskelig å styre. Prøve- kjør alltid båten etter at trimfinnen er montert eller skiftet ut for å kontrollere at styringen fungerer som den skal. Trekk til bolten etter at du har justert trimfinnen.

1. Power trim- og tiltbryter

NMU30901

Brytere for variabelt dorgeturtall

Dorgefarten kan justeres når utenbordsmotoren kjører med dorgeturtall. Trykk på bryteren “” for å øke dorgefarten og på bryteren “” for å senke dorgefarten.

1. Bryter for variabelt dorgeturtall

MERK:

Dorgefarten endres ca. 50 o/min for hver

●

gang du trykker på en bryter.

●

Hvis dorgefarten har blitt justert, går motoren tilbake til vanlig dorgefart når motoren stoppes og startes igjen eller når motorturtallet overskrider ca. 3000 o/min. Du finner rettledning om hvordan du bru-

●

ker bryterne for variabelt dorgeturtall på side 57.

Trimfinnen skal justeres slik at styreanordningen kan dreies både til høyre og venstre ved bruk av like stor kraft. Hvis båten dreier av mot venstre (babord), dreier du trimfinnens bakre ende mot babord “A” i figuren. Hvis båten dreier av mot høyre (styrbord), dreier du trimfinnens ende mot styrbord “B” i figuren.

NCM00840

ADVARSEL

Trimfinnen fungerer også som en anode for å beskytte motoren mot elektrokjemisk korrosjon. Mal derfor aldri trimfinnen, ettersom den da vil miste effekten som anode.

ZMU02525

1. Trimﬁnne

2. Bolt

3. Lokk

Page 32

Komponenter

ZMU03097

ZMU03594

1. Trimﬁnne

2. Bolt

Boltens tiltrekkingsmoment:

F40D, F50F, F60C 18.0 Nm (1.8 kgf-m, 13 ft-lb) FT50G, FT60G 36.0 Nm (3.6 kgf-m, 26 ft-lb)

NMU26261

Trimstag (tiltpinne)

Trimstagets posisjon bestemmer utenbordsmotorens minste trimvinkel i forhold til akterspeilet.

ZMU03593

NMU26312

Tiltelåsmekanisme

Du bruker tiltelåsmekanismen for å hindre at utenbordsmotoren løftes opp av vannet når du bakker.

1. Tiltelås

Sett tiltelåsen i stillingen “” (låst) for å låse den. Skyv tiltelåsen til stillingen “” (utløs) for å frigjøre den.

NMU34461

Modell med tiltstøtte for power trim og tilt eller hydrotilt

Lås tiltstøtten til klemmefestet for å holde utenbordsmotoren i oppvippet stilling.

ZMU03595

NCM00660

ADVARSEL

Du må ikke bruke tiltstøtten eller tiltstøt- tehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støtteanordning for å sikre den i oppvippet stilling.

Page 33

Komponenter

NMU26373

Motordeksellås(er) (dreies)

Drei motordeksellåsen(e) og løft av dekselet når du vil ta av motordekselet. Når du skal sette på igjen dekselet, må du kontrollere at det passer korrekt i gummitetningen. Fest deretter dekselet igjen ved å sette motordeksellåsen(e) tilbake i låseposisjon.

ZMU05093

1. Motordeksellås(er)

NMU26461

Spyleplugg

Spylepluggen brukes til rengjøring av motorens kjølevannspassasjer ved hjelp av en hageslange og springvann.

NMU35561

Drivstoffilter/vannseparator

Denne motoren har kombinert drivstoffilter/ vannseparator og tilknyttet varslingssystem. Hvis vannet som skilles ut fra drivstoffet overskrider et bestemt volum, aktiveres varselanordningen til 6Y8-flerfunksjonsturtelleren.

ZMU05474

Aktivering av varselanordning

●

Varselindikatoren for vannseparator på 6Y8-flerfunksjonsturtelleren blinker.

●

Lydalarmen utløses periodisk bare når girspaken står i fri. Hvis varslingssystemet er aktivert, må du

●

stoppe motoren og kontakte en Yamahaforhandler umiddelbart.

NMU26303

Varselindikator

Hvis det oppstår en tilstand i motoren som du bør varsles om, tennes indikatoren. Du finner nærmere opplysninger om hvordan du leser av varselindikatoren på side 41.

ZMU05095

1. Spyleplugg

MERK:

Du finner nærmere opplysninger om hvordan du bruker spylepluggen på side 71.

Page 34

Komponenter

1. Varselindikator

Page 35

Instrumenter og indikatorer

NMU36014

Indikatorer

NMU36024

Varselindikator for lavt oljetrykk

Hvis oljetrykket faller for lavt, tennes denne indikatoren. Se side 41 for nærmere opplysninger.

NCM00022

ADVARSEL

●

Kjør ikke videre hvis varselindikatoren for lavt oljetrykk lyser og motoroljenivået er på et minimum. Det vil føre til alvorlig motorskade. Varselindikatoren for lavt oljetrykk vi-

●

ser ikke oljenivået. Bruk peilepinnen for å kontrollere hvor mye olje det er igjen. Se side 47 for nærmere opplysninger.

1. Overhetingsindikator

NMU26493

Digital turteller

Turtelleren viser motorturtallet og har følgen- de funksjoner. Alle segmenter i displayet lyser et øyeblikk etter at du har slått på hovedbryteren. Deretter fungerer de på vanlig måte.

1. Varselindikator for lavt oljetrykk

NMU36033

Overhetingsindikator

Hvis motortemperaturen blir for høy, tennes denne indikatoren. Du finner nærmere opplysninger om hvordan du leser av indikatoren på side 41.

NCM00052

ADVARSEL

Kjør ikke videre hvis overhetingsindikatoren lyser. Det vil føre til alvorlig motorskade.

1. Turteller

2. Triminstrument

3. Timeteller

4. Varselindikator for lavt oljetrykk

5. Overhetingsindikator

6. Innstillingsknapp

7. Modusknapp

MERK:

Varselindikatorene for vannseparator og motorfeil er bare aktive når motoren har de tilhørende funksjonene.

ZMU03601

Page 36

Instrumenter og indikatorer

NMU36050

Turteller

Turtelleren viser motorturtallet i antall hundre omdreininger per minutt (o/min). Hvis for eksempel turtelleren viser “22”, er motorturtallet 2200 o/min.

NMU26621

Triminstrument

Dette instrumentet viser utenbordsmotorens trimvinkel.

Noter deg hvilke trimvinkler som fungerer

●

best sammen med båten under forskjellige forhold. Juster trimvinkelen slik at du får ønsket innstilling ved å betjene power trimog tiltbryteren.

●

Hvis motorens trimvinkel overstiger den angitte vinkelen, begynner det øverste segmentet i triminstrumentets display å blinke.

ZMU01740

NMU26651

Timeteller

Dette instrumentet viser antallet timer motoren har gått. Det kan stilles slik at det viser det totale timeantallet eller timeantallet for den aktuelle turen. Du kan også slå visningen av verdien på og av.

For å endre visningsformatet trykker du på “”-knappen (modus). Du kan vise timer totalt og turtimer eller slå av visningen. For å nullstille turtimene trykker du samtidig på knappen “” (sett) og “” (modus) i mer enn 1 sekund når turtimene vises. Da tilbakestilles tripptelleren til 0 (null). Motorens totale antall driftstimer kan ikke nullstilles.

NMU26524

Varselindikator for lavt oljetrykk

Hvis oljetrykket faller for lavt, begynner varselindikatoren å blinke. Se side 41 for nærmere opplysninger.

NCM00022

ADVARSEL

●

Kjør ikke videre hvis varselindikatoren for lavt oljetrykk lyser og motoroljenivået er på et minimum. Det vil føre til alvorlig motorskade. Varselindikatoren for lavt oljetrykk vi-

●

ser ikke oljenivået. Bruk peilepinnen for å kontrollere hvor mye olje det er igjen. Se side 47 for nærmere opplysninger.

ZMU01741

Page 37

Instrumenter og indikatorer

ZMU01736

1. Varselindikator for lavt oljetrykk

NMU26583

Overhetingsindikator

Hvis motortemperaturen blir for høy, begynner varselindikatoren å blinke. Du finner nærmere opplysninger om hvordan du leser av indikatoren på side 41.

NCM00052

ADVARSEL

Kjør ikke videre hvis overhetingsindikatoren lyser. Det vil føre til alvorlig motorskade.

ZMU01737

1. Overhetingsindikator

NMU26602

Digital fartsmåler

Dette instrumentet viser båtens fart og annen informasjon.

1. Fartsmåler

2. Drivstoffmåler

3. Trippmeter/klokke/voltmeter

4. Varselindikator(er)

Alle segmenter i displayet lyser et øyeblikk etter at du har slått på hovedbryteren. Deretter fungerer de på vanlig måte.

NMU36061

Fartsmåler

På fartsmåleren vises farten i km/h, mph eller knop, alt etter hva du foretrekker. Velg ønskede måleenheter ved å stille inn velgerbryteren på instrumentets bakside. Innstillingen fremgår av illustrasjonen.

1. Lokk

2. Velgerbryter (for fartsmåler)

3. Velgerbryter (for bensinnivåføler)

NMU26712

Drivstoffmåler

Åtte segmenter viser drivstoffnivået. Når alle

Page 38

Instrumenter og indikatorer

segmentene vises, er tanken full.

på knappene “” (sett) og “” (modus) samtidig. Den tilbakelagte strekningen lagres i minnet ved hjelp av strøm fra batteriet. De lagrede dataene går tapt hvis du kopler fra batteriet.

ZMU01745

Drivstoffnivåverdien kan være unøyaktig som følge av følerens posisjon i drivstofftanken og båtens stilling i vannet. Hvis båten har en trimvinkel hvor baugen peker oppover eller svinger hele tiden, kan det gi feil verdier. Ikke juster velgerbryteren for bensinmåleren (føleren). Ved uriktig innstilling av velgerbryteren på instrumentet vises feilaktige verdier. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du stiller inn velgerbryteren på riktig måte.

ADVARSEL:

Motoren kan påføres skade hvis den kjøres tom for bensin.

NMU36071

[NCM01770]

NMU26701

Klokke

Stille klokken:

1. Forviss deg om at instrumentet er i

2. Trykk på “”-knappen (sett). Da be-

3. Trykk på “”-knappen (modus) til

4. Trykk på “”-knappen (sett) igjen. Da

Trippmeter / klokke / voltmeter

I displayet vises enten trippmeteret, klokken eller voltmeteret. For å endre visning trykker du gjentatte ganger på “”-knappen (modus) til indikato- ren på instrumentet peker på “” (trippmeter), “” (klokke) eller “” (voltmeter).

NMU26691

Trippmeter

Dette instrumentet viser strekningen som båten har tilbakelagt siden instrumentet sist ble nullstilt. Den tilbakelagte strekningen vises i kilometer eller miles, alt etter hvilken måleenhet som er valgt for fartsmåleren. Når du skal nullstille trippmeteret, trykker du

5. Trykk på “”-knappen (modus) til

6. Trykk en gang til på “”-knappen (sett)

Klokken er batteridrevet. Klokken stanser

“”-modus (tid).

gynner timetallet å blinke.

ønsket timeverdi vises.

begynner minuttallet å blinke.

ønsket minuttverdi vises.

for å starte klokken.

Page 39

Instrumenter og indikatorer

hvis du kopler fra batteriet. Still klokken etter at du har koplet til batteriet igjen.

NMU36080

Voltmeter

Voltmeteret viser batteriets lading i volt (V).

NMU26721

Varselindikator for drivstoffnivå

Hvis drivstoffnivået synker til ett segment, begynner varselsegmentet for drivstoffnivå å blinke. Kjør ikke videre for full gass hvis en varselanordning er aktivert. Gå til havn i dorgefart.

ADVARSEL:

hvis den kjøres tom for bensin.

1. Varselsegment for drivstoffnivå

NMU26732

Varselindikator for lav batterispenning

Hvis batterispenningen faller, vises verdien automatisk i displayet samtidig som den blinker. Gå til havn snarest mulig hvis en varselanordning er aktivert. Rådfør deg med nær- meste Yamaha-forhandler om hvordan du lader batteriet.

Motoren kan påføres skade

[NCM01770]

1. Indikator for lav batterispenning

NMU26471

Analog turteller

Dette instrumentet viser motorturtallet og har følgende funksjoner.

ZMU04578

1. Turteller

2. Varselindikator(er)

NMU26506

Varselindikator for lavt oljetrykk

Hvis oljetrykket faller for lavt, blinker denne indikatoren. Se side 41 for nærmere opplysninger.

NCM00022

ADVARSEL

●

Kjør ikke videre hvis varselindikatoren for lavt oljetrykk lyser og motoroljenivået er på et minimum. Det vil føre til alvorlig motorskade.

●

Varselindikatoren for lavt oljetrykk vi-

Page 40

Instrumenter og indikatorer

ser ikke oljenivået. Bruk peilepinnen for å kontrollere hvor mye olje det er igjen. Se side 47 for nærmere opplysninger.

ZMU06156

1. Varselindikator for lavt oljetrykk

NMU26574

Overhetingsindikator

Hvis motortemperaturen blir for høy, blinker denne indikatoren. Du finner nærmere opplysninger om hvordan du leser av indikatoren på side 41.

NCM00052

ADVARSEL

Kjør ikke videre hvis overhetingsindikatoren lyser. Det vil føre til alvorlig motorskade.

ZMU06157

1. Overhetingsindikator

NMU26611

Analogt triminstrument

Dette instrumentet viser utenbordsmotorens trimvinkel.

ZMU04581

Noter deg hvilke trimvinkler som fungerer best sammen med båten under forskjellige forhold. Juster trimvinkelen slik at du får øn- sket innstilling ved å betjene power trim- og tiltbryteren.

NMU31653

6Y8

Flerfunksjonsinstrumenter

Flerfunksjonsinstrumenter har 6 typer målerenheter; turtellerenhet (firkantet eller rund utførelse), fartsmålerenhet (firkantet utførelse), farts- og drivstoffmålerenhet (firkantet eller rund utførelse) og forbruksmeter for drivstoff (firkantet utførelse). Indikatorsystemet er litt forskjellig på de runde og firkantede utførelsene. Kontroller den aktuelle enhetens modell og utførelse nøye. I denne håndboken beskrives hovedsakelig varselindikatorene. Du finner nærmere opplysninger om hvordan du stiller inn instrumentene eller endrer indikatorsystemene i den medfølgen- de instruksjonsboken.

NMU36184

6Y8-flerfunksjonsturtellere

Turtelleren viser motoromdreiningene per minutt. Den fungerer som triminstrument, justerer dorgefarten, display for kjølevanns-/

Page 41

Instrumenter og indikatorer

motortemperatur, display for batterispenning, display for timer totalt/turtimer, display for oljetrykk, vannvarselindikator, varselindikator for motorfeil og varselanordning for periodisk vedlikehold. Hvis det er montert føler for kjølevannstrykk, kan enheten også vise displayet for kjølevannstrykk. Men selv om føleren for kjølevannstrykk ikke er montert, kan displayet for kjølevannstrykk vises ved å kople en tilleggsføler til enheten. Rådfør deg med nærmeste Yamaha-forhandler om tilleggsfølere. Turtelleren kan leveres i rund eller firkantet utførelse. Kontroller hvilken type turtellerenhet du har.

ZMU05415

5. Kjølevanns-/motortemperatur

6. Vannvarselindikator

7. Batterispenning

8. Oljetrykk (4-taktsmodeller)

1. Innstillingsknapp

2. Modusknapp

1452

ZMU05417

1. Innstillingsknapp

2. Modusknapp

1. Turteller

2. Triminstrument

3. Flerfunksjonsdisplay

4. Kjølevannstrykk

6879

ZMU05416

1. Turteller

2. Triminstrument

3. Flerfunksjonsdisplay

4. Vannvarselindikator

5. Varselindikator for motorfeil/vedlikeholdsindikator

6. Kjølevannstrykk

7. Oljetrykk (4-taktsmodeller)

8. Kjølevanns-/motortemperatur

9. Batterispenning

NMU36190

ZMU05418

Kontroller ved oppstart

Sett fjernkontrollspaken / girspaken i fri og

Page 42

Instrumenter og indikatorer

drei hovedbryteren til “” (på). Etter at alle displayene er tent og timer totalt vises, går instrumentet over til vanlig drift. Hvis lydalarmen utløses og vannseparatorens varselindikator blinker, må du kontakte nærmeste Yamaha-forhandler umiddelbart.

MERK:

For å stoppe lydalarmen trykker du på knappen “” (sett) eller “” (modus).

NMU38620

Yamaha Security Systeminformasjon

Drei hovedbryteren til “”-posisjonen (på). Da vises den valgte Yamaha Security System-modusen (Låse [Lock] / Låse opp [Unlock]) i displayet.

Opplåsingsmodus

ZMU06457

Låsemodus

ZMU06459

ZMU06460

NMU36130

Varsel for lavt oljetrykk

Hvis motoroljetrykket faller for lavt, begynner varselindikatoren for lavt oljetrykk å blinke og motorturtallet reduseres automatisk til ca. 2000 o/min.

ZMU06458

ZMU05430

Page 43

Instrumenter og indikatorer

ZMU05431

Stopp motoren umiddelbart hvis lydalarmen utløses og varselindikatoren for lavt oljetrykk blinker. Kontroller motoroljemengden og etterfyll olje om nødvendig. Hvis varselanordningen har blitt aktivert ved riktig motoroljemengde, må du kontakte nærmes- te Yamaha-forhandler.

NCM01601

ADVARSEL

Bruk ikke motoren hvis varselindikatoren for lavt oljetrykk er aktivert. Det vil føre til alvorlig motorskade.

NMU36221

Varsel for overoppheting

Hvis motortemperaturen blir for høy under kjøring, begynner overhetingsindikatoren å blinke. Motorturtallet reduseres automatisk til ca. 2000 o/min.

ZMU05422

Stopp motoren umiddelbart hvis lydalarmen utløses og varselanordningen for overoppheting er aktivert. Kontroller om kjølevanns- inntaket er tilstoppet.

NCM01592

ADVARSEL

●

Kjør ikke videre hvis overhetingsindikatoren blinker. Det vil føre til alvorlig motorskade.

●

Bruk ikke motoren etter at en varselanordning er aktivert. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

NMU36150

Varsel for vannseparator

Denne indikatoren blinker hvis det har samlet seg vann i vannseparatoren (drivstoffilter) under kjøring. I så fall må du stoppe motoren umiddelbart og se på side 91 i denne hånd- boken hvordan du tapper vann av drivstoffilteret. Gå til havn snarest mulig og kontakt en Yamaha-forhandler umiddelbart.

ZMU05421

Page 44

Instrumenter og indikatorer

ZMU05423

ZMU05424

NCM00910

ADVARSEL

Bensin blandet med vann kan påføre motoren skader.

NMU36160

Varsel for motorfeil

Denne indikatoren blinker ved funksjonsfeil på motoren under kjøring. Gå til havn snarest mulig og kontakt en Yamaha-forhandler umiddelbart.

ZMU05426

NCM00920

ADVARSEL

I så fall vil ikke motoren fungere som den skal. Kontakt en Yamaha-forhandler umiddelbart.

NMU36170

Varsel for lav batterispenning

Hvis batterispenningen faller, begynner varselindikatoren for lav batterispenning og batterispenningsverdien å blinke. Gå til havn snarest mulig hvis varselanordningen for lav batterispenning er aktivert. Rådfør deg med nærmeste Yamaha-forhandler om hvordan du lader batteriet.

ZMU05427

ZMU05425

Page 45

Instrumenter og indikatorer

ZMU05428

NMU36232

6Y8-flerfunksjonsfarts- og

drivstoffmålere

Farts- og drivstoffmålerenheten viser båtens fart og fungerer dessuten som drivstoffmå- ler, display for totalt drivstofforbruk, display for drivstofføkonomi, display for drivstoffgjennomstrømning og display for systemspenning. Du velger visning (display) med knappene “” (sett) og “” (mo- dus), slik som beskrevet i dette avsnittet. Hvis fartsføleren er montert, kan enheten også vise trippmeterdisplayet. Mens selv om fartsføleren ikke er montert, kan trippmeterdisplayet vises ved å kople en tilleggsføler til enheten. Hvis tilleggsfølere er koplet til enheten, vil display for vannoverflatetemperatur, dybdedisplay og klokke også være tilgjengelig. Rådfør deg med nærmeste Yamaha-forhandler om tilleggsfølere. Farts- og drivstoffmålerenheten kan leveres i rund eller firkantet utførelse. Kontroller hvilken type farts- og drivstoffmåler du har for informasjon om betjening. Etter at du har slått på hovedbryteren, tennes alle displayene som ledd i en test. Etter noen sekunder går instrumentet over til vanlig drift. Du finner nærmere opplysninger i instruksjonsboken som opprinnelig fulgte med instrumentet.

1. Innstillingsknapp

2. Modusknapp

1. Fartsmåler

2. Bensinmåler

3. Flerfunksjonsdisplay

1. Innstillingsknapp

2. Modusknapp

ZMU05432

ZMU05433

ZMU05434

Page 46

Instrumenter og indikatorer

1. Fartsmåler

2. Bensinmåler

3. Flerfunksjonsdisplay

NMU36241

ZMU05435

6Y8-flerfunksjonsfartsmålere

Fartsmåleren viser båtens fart og fungerer dessuten som drivstoffmåler og display for systemspenning. Du velger visning (display) med knappene “” (sett) og “” (mo- dus), slik som beskrevet i dette avsnittet. Fartsmåleren kan dessuten vise ønske måleenhet, for eksempel km/h, mph eller knop. Hvis fartsføleren er montert, kan enheten også vise trippmeterdisplayet. Mens selv om fartsføleren ikke er montert, kan trippmeterdisplayet vises ved å kople en tilleggsføler til enheten. Hvis tilleggsfølere er koplet til enheten, vil display for vannoverflatetemperatur, dybdedisplay og klokke også være tilgjengelig. Rådfør deg med nærmeste Yamaha-forhandler om tilleggsfølere. Etter at du har slått på hovedbryteren, tennes alle displayene som ledd i en test. Etter noen sekunder går instrumentet over til vanlig drift. Du finner nærmere opplysninger i instruksjonsboken som opprinnelig fulgte med instrumentet.

1. Innstillingsknapp

2. Modusknapp

ZMU05436

1. Fartsmåler

2. Bensinmåler

3. Flerfunksjonsdisplay

NMU36250

ZMU05437

6Y8-

flerfunksjonsforbruksmeter for

drivstoff

Forbruksmeteret for drivstoff fungerer som drivstoffgjennomstrømningsmåler, display for totalt forbruk, display for drivstofføkonomi og display for resterende drivstoff. Du velger visning (display) med knappene “” (sett) og “” (modus) slik som beskrevet i dette avsnittet. Du finner nærmere opplysninger i instruksjonsboken som opprinnelig fulgte med instrumentet. Etter at du har slått på hovedbryteren, ten-

Page 47

Instrumenter og indikatorer

nes alle displayene som ledd i en test. Etter noen sekunder går instrumentet over til vanlig drift. Du finner nærmere opplysninger i instruksjonsboken som opprinnelig fulgte med instrumentet.

1. Innstillingsknapp

2. Modusknapp

1. Drivstoffgjennomstrømningsmåler

2. Flerfunksjonsdisplay

ZMU05438

ZMU05439

Page 48

Motorstyringssystem

NMU26803

Varslingssystem

NCM00091

ADVARSEL

Bruk ikke motoren etter at en varselanordning er aktivert. Rådfør deg med nær- meste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

NMU2681A

Varsel for overoppheting

Denne motoren er utstyrt med en varselanordning for overoppheting. Hvis motortemperaturen blir for høy, aktiveres varselanordningen.

●

Motorturtallet reduseres automatisk til ca. 2000 o/min. Overhetingsindikatoren vil lyse eller blin-

●

ke.

ZMU05231

●

Lydalarmen utløses (hvis montert på styrekulten, fjernkontrollboksen eller hovedbryterpanelet).

ZMU04746

ZMU01757

Hvis varslingssystemet er aktivert, må du stoppe motoren og kontrollere kjølevanns- inntakene:

●

Kontroller trimvinkelen for å forvisse deg om at kjølevannsinntaket er under vann.

●

Kontroller om kjølevannsinntaket er tilstoppet.

ZMU03604

Page 49

NMU3016A

Varsel for lavt oljetrykk

Hvis oljetrykket faller for lavt, aktiveres varselanordningen.

●

Motorturtallet reduseres automatisk til ca. 2000 o/min. Hvis motoren er utstyrt med en varselindikator for lavt oljetrykk, vil den lyse eller blinke.

ZMU04587

Motorstyringssystem

Hvis varslingssystemet er aktivert, må du stoppe motoren når det er sikkert å gjøre dette. Kontroller oljenivået og fyll på olje ved behov. Rådfør deg med nærmeste Yamahaforhandler hvis oljenivået er korrekt og varselanordningen ikke koples ut.

ZMU03609

ZMU05232

●

Lydalarmen utløses (hvis montert på styrekulten, fjernkontrollboksen eller hovedbryterpanelet).

Page 50

Montering

NMU26902

Montering

Opplysningene i dette avsnittet er en generell orientering. Det er ikke mulig å gi fullstendige anvisninger for alle mulige kombinasjoner av båt og motor. Riktig montering avhenger til dels av erfaring og den aktuelle båt/motorkombinasjonen.

NWM01590

FARE

●

Montering av en for stor motor på båten kan føre til stor ustabilitet. Monter aldri en utenbordsmotor med større effekt enn den høyeste tillatte effekten som står oppført på båtens sertifiserings- plate. Hvis båten ikke har en sertifiseringsplate, må du ta kontakt med båtprodusenten.

●

Feilaktig montering av utenbordsmotoren kan føre til farlige situasjoner. Båten kan bli vanskelig å manøvrere, du kan miste kontrollen over den og det kan oppstå fare for brann. Når det gjelder fastmonterte modeller, bør nær- meste forhandler eller en annen med inngående kjennskap til montering av utenbordsmotorer montere motoren for deg.

NMU33470

Montering av utenbordsmotoren

Utenbordsmotoren skal monteres slik at bå- ten er i balanse. Ellers kan båten være vanskelig å styre. Når det gjelder båter med én motor, monterer du utenbordsmotoren i båtens senterlinje (kjøllinje).

1. Senterlinje (kjøllinje)

NMU26932

ZMU01760

Monteringshøyde (båtens bunn)

Utenbordsmotorens monteringshøyde på- virker kraftutnyttelsen og påliteligheten. Hvis den monteres for høyt, kan propellen suge luft. Dette vil redusere fremdriften på grunn av for stor propellslipp, og det kan hende at vanninntakene til kjølesystemet ikke får tilstrekkelig vanntilførsel, noe som føre til overoppheting av motoren. Hvis motoren monteres for lavt, øker vannmotstanden slik at motorens virkningsgrad og ytelse reduseres. Vanligvis skal motoren monteres slik at antikavitasjonsplaten ligger på linje med båtens bunn. Utenbordsmotorens optimale monteringshøyde påvirkes av båt/motorkombinasjonen samt bruksområdet. Prøveturer kan gjøre det enklere å finne frem til den riktige monteringshøyden. Kontakt nærmeste Yamaha-forhandler eller båtprodusenten for å få vite mer om hvordan du finner frem til riktig monteringshøyde.

Page 51

ZMU01762

NCM01631

ADVARSEL

Kontroller at tomgangshullet forblir

●

høyt nok til å hindre at vann trenger inn i motoren, selv om båten ligger i ro med maksimal last.

●

Feil motorhøyde eller forhold som hindrer en jevn vannstrøm rundt båten (f.eks. båtens konstruksjon eller tilstand eller tilbehør som badestiger/givere til dybdemålere) kan føre til vannsprut når båten er i fart. Hvis motoren brukes vedvarende i vannsprut, kan det trenge nok vann inn i motoren gjennom inntaksåpningen til at det forårsa- ker alvorlig motorskade. Fjern årsaken til vannspruten.

Montering

Page 52

Bruk

NMU36381

Første gangs bruk

NMU36391

Fylle på motorolje

Motoren leveres uten motorolje fra fabrikk. Hvis forhandleren ikke har fylt på olje, må du gjøre det før du starter motoren.

ADVARSEL:

på motoren før første gangs bruk for å unngå alvorlig motorskade.

Motoren leveres med følgende klistremerke, som skal fjernes etter at det er fylt på motorolje for første gang. Se side 47 for nærmere opplysninger om hvordan du kontrollerer motoroljenivået.

NMU30174

Innkjøring av motoren

Den nye motoren må ha en innkjøringsperio- de slik at kontaktflatene til bevegelige deler slites jevnt. Riktig innkjøring vil bidra til korrekt ytelse og lengre levetid for motoren.

ADVARSEL:

innkjøring ikke følges, kan det føre til kortere levetid for motoren eller alvorlige skader på den.

NMU27085

Fremgangsmåte for 4-taktsmodeller

Den nye motoren må ha en innkjøringsperio- de på ti timer, slik at kontaktflatene til bevegelige deler slites jevnt.

MERK:

Kjør motoren i vann, med belastning (i gir og

Kontroller at det er fylt olje

[NCM01781]

ZMU01710

Hvis anvisningene for

[NCM00801]

med propellen montert) som beskrevet nedenfor. Unngå utstrakt tomgangskjøring, grov sjø og tett beferdede områder i 10 timer for å kjøre inn motoren.

1. Den første timen: Kjør motoren med varierende turtall opp til 2000 o/min eller omtrent halv gass.

2. Den andre timen: Øk motorens turtall så mye som nødvendig for å få båten til å plane (men unngå kjøring for full gass). Reduser så gassen samtidig som du opprettholder en fart som gjør at båten planer.

3. De resterende 8 timene: Kjør motoren med et vilkårlig turtall. Men unngå kjøring for full gass i mer enn 5 minutter om gangen.

4. Etter de 10 første timene: Bruk motoren på vanlig måte.

NMU36400

Gjøre seg kjent med båten

Ulike båter oppfører seg ulikt. Gå forsiktig frem når du skal finne ut hvordan båten oppfører seg under ulike forhold og med ulike trimvinkler (se side 59).

NMU36412

Kontroller før start av motoren

NWM01920

FARE

Hvis en av enhetene som inngår i kontrollen før start av motoren ikke fungerer som den skal, må du sørge for at den blir nærmere undersøkt og reparert før utenbordsmotoren tas i bruk. Ellers kan det inntreffe en ulykke.

NCM00120

ADVARSEL

Start ikke motoren når den er vippet opp av vannet. Det kan føre til overoppheting og alvorlig motorskade.

Page 53

Bruk

NMU36421

Drivstoffnivå

Sørg for at du har rikelig med drivstoff til den planlagte turen. Det er en god regel å bruke 1/3 av drivstoffet til å nå bestemmelsesste- det, 1/3 til å returnere og beholde 1/3 som nødreserve. Når båten ligger plant på en tilhenger eller i vannet, dreier du nøkkelen til “” (på) og kontrollerer drivstoffnivået. Du finner rettledning om hvordan du fyller drivstoff på side 49.

NMU36570

Ta av motordekselet

For å gjennomføre disse kontrollene må du ta av motordekselet. Frigjør låsen og løft av dekselet når du vil ta av motordekselet.

kvalifisert mekaniker. Uriktig utførte reparasjoner kan gjøre det utrygt å bruke utenbordsmotoren.

NMU36451

Se etter bensinlekkasjer

Kontroller om det er bensinlekkasjer eller

●

bensindamp i båten.

●

Se om det lekker bensin fra drivstoffsystemet. Kontroller om det er lekkasjer, buler eller

●

andre skader på drivstofftanken og drivstoffslangene.

NMU36470

Kontroller drivstoffilteret

Kontroller at drivstoffilteret er rent og fritt for vann. Hvis du oppdager nok vann i drivstoffet til at flottørringen heves, eller hvis du oppdager en betydelig mengde urenheter, skal drivstofftanken kontrolleres og rengjøres av en Yamaha-forhandler.

ZMU06085

NMU36442

Drivstoffsystem

NWM00060

FARE

Bensin og dampen den avgir er svært brennbar og eksplosiv. Hold god avstand til gnister, sigaretter, åpen flamme og andre antennelseskilder.

NWM00910

FARE

Drivstoff som lekker ut kan føre til brann eller eksplosjon.

●

Se regelmessig etter bensinlekkasjer.

●

Hvis du oppdager en bensinlekkasje, må drivstoffsystemet repareres av en

ZMU05474

NMU36901

Betjeningsanordninger

Modeller med styrekult:

●

Før styrekulten helt til venstre og høyre for å kontrollere at den beveger seg jevnt. Vri gasshåndtaket fra helt lukket til helt

●

åpen stilling. Kontroller at det dreier jevnt og går tilbake til helt lukket stilling. Se etter løse eller skadde forbindelser på

●

gass- og girkabler.

Modeller med fjernkontroll:

Page 54

Bruk

●

Drei rattet helt til høyre og helt til venstre. Kontroller at rattet beveger seg jevnt og uhindret i hele området uten treghet eller for mye dødgang.

●

Betjen gasspakene flere ganger for å kontrollere at de ikke henger. Betjeningen skal være jevn i hele bevegelsesområdet, og spakene skal gå helt tilbake til tomgangsposisjonen.

●

Se etter løse eller skadde forbindelser på gass- og girkabler.

NMU36482

Motorstoppledning

Kontroller om motorstoppledningen har skader, for eksempel kutt, brudd og slitasje.

3. Stoppbryter for motor

NMU37052

Motorolje

1. Plasser utenbordsmotoren i loddrett stilling (ikke oppvippet).

motoren ikke står vannrett, kan oljenivået som vises på peilepinnen bli unøyaktig.

[NCM01790]

2. Ta ut peilepinnen og tørk av den.

3. Før inn peilepinnen og ta den ut igjen. Stikk peilepinnen helt inn i peilepinnefø- ringen, ellers blir målingen av oljenivået feilaktig.

4. Kontroller oljenivået med peilepinnen for å forvisse deg om at nivået ligger mellom maksimums- og minimumsmerket. Kontakt nærmeste Yamaha-forhandler hvis oljenivået ligger utenfor det spesifiserte nivået eller hvis oljen ser melkeaktig eller uren ut.

ADVARSEL:

Hvis

1. Ledning

2. Klips

3. Stoppbryter for motor

1. Ledning

2. Klips

ZMU05089

1. Peilepinne

Page 55

132

ZMU05091

1. Minimumsmerke

2. Peilepinne

3. Maksimumsmerke

NMU27153

Motor

●

Kontroller motoren og monteringen av den.

●

Se etter løse eller skadde festeanordninger.

●

Kontroller om propellen er påført skade.

●

Se etter motoroljelekkasjer.

NMU36490

Spyleplugg

Kontroller at spylepluggens hageslangetilkopling er skrudd skikkelig på rørdelen på det nedre motordekselet.

spylepluggen ikke er riktig tilkoplet, kan det lekke ut kjølevann slik at motoren overopphetes ved bruk.

ADVARSEL:

[NCM01800]

Hvis

Bruk

2. Spyleplugg

NMU36953

Sett på motordekselet

1. Forsikre deg om at en motordeksellås er frigjort.

2. Sørg for at gummitetningen slutter tett inntil rundt hele motordekselet.

3. Plasser det øvre motordekselet på det nedre motordekselet.

4. Kontroller at gummitetningen passer som den skal rundt hele motoren.

5. Før låsen slik som vist for å låse mot- ordekselet.

ordekselet ikke er satt riktig på, kan vannsprut under dekselet skade motoren, eller motordekselet kan blåse av i høy fart.

Kontroller at motordekselet sitter skikkelig på plass etter å ha montert det ved å trykke mot det med begge hender. Hvis motordekselet er løst, må du få det reparert hos nærmeste Yamaha-forhandler.

ADVARSEL:

[NCM01990]

Hvis mot-

ZMU06110

1. Rørdel

ZMU06056

Page 56

Bruk

NMU34581

Power trim- og tiltsystem

NWM01930

FARE

Du må aldri bevege deg under under-

●

vannshuset når motoren er oppvippet. Dette gjelder også når tiltstøtten er låst. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned. Kroppsdeler kan komme i klem mellom

●

motoren og klemmefestet når motoren trimmes eller vippes. Forsikre deg om at ingen befinner seg

●

nær utenbordsmotoren før du gjennomfører denne kontrollen.

1. Kontroller om det finnes tegn til oljelekkasjer på power trim- og tiltenheten.

2. Betjen power trim- og tiltbryterne for å kontrollere at alle brytere fungerer som de skal.

3. Vipp opp utenbordsmotoren og kontroller at trim- og tiltstaget er skjøvet helt ut.

ZMU03662

1. Trim og tilt stag

4. Kontroller at trim- og tiltstaget er frie for korrosjon og andre mangler.

5. Vipp utenbordsmotoren ned. Kontroller at trim- og tiltstaget beveger seg jevnt og uhindret.

NMU36582

Batteri

Kontroller at batteriet er i god stand og fulladet. Kontroller at batteriforbindelsene er rene, faste og tildekket av isolasjonsdeksler. De elektriske kontaktene på batteriet og kablene må være rengjort og skikkelig tilkoplet, ellers vil ikke batteriet starte motoren. Se batteriprodusentens anvisninger vedrø- rende kontroller på det batteriet som du har.

NMU27437

Fylling av bensin

NWM01830

FARE

Bensin og dampen den avgir er svært

●

brennbar og eksplosiv. Fyll alltid bensin slik som beskrevet her for å redusere brann- og eksplosjonsfaren.

●

Bensin er giftig og kan forårsake personskade eller tap av menneskeliv. Bensin skal håndteres med forsiktighet. Du må aldri suge opp bensin med munnen. Hvis du skulle være uheldig å svelge bensin, puste inn mye bensin-

Page 57

Bruk

damp eller få bensin i øynene, må du straks oppsøke lege. Hvis du søler bensin på huden, må du vaske den av med såpe og vann. Skift klær hvis du har sølt bensin på dem.

1. Påse at motoren er stoppet.

2. Kople drivstoffslangen fra drivstoffanken og trekk til lufteskruen på drivstofftanklokket.

ZMU06598

ZMU02301

3. Ta den bærbare tanken ut av båten.

4. Sørg for at du befinner deg i et område utendørs med god gjennomlufting, enten sikkert fortøyd eller på tilhenger.

5. Ikke røyk og hold deg unna gnister, flammer, statisk elektrisitet eller andre antennelseskilder.

6. Hvis du bruker en bærbar beholder (kanne) til lagring og fylling av drivstoff, skal du bare bruke en godkjent BENSINbeholder.

7. La påfyllingstuten berøre tankåpningen eller trakten for å unngå elektrostatiske gnister.

8. Fyll drivstofftanken, men fyll ikke på for mye. Drivstoff kan ekspandere og renne over hvis temperaturen stiger.

Drivstofftankkapasitet:

25 L (6.60 US gal, 5.50 Imp.gal)

ZMU04047

9. Skru påfyllingslokket helt på plass.

10. Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser fillene i henhold til lov- eller regelverket på stedet.

NMU27451

Bruk av motoren

NMU27466

Tilføre drivstoff (bærbar tank)

NWM00420

FARE

●

Før du starter motoren, må du forsikre deg om at båten er fast fortøyd og at du kan styre klar av eventuelle hindringer. Se etter at det ikke er badende i vannet nær båten.

●

Når du åpner lufteskruen, slippes bensindamp ut. Bensin er svært brennbar og dampen den avgir er brennbar og eksplosiv. Ikke røyk og hold god avstand fra åpen ild og gnister når du skal

Page 58

Bruk

åpne lufteskruen.

●

Dette produktet avgir eksosgasser som inneholder karbonmonoksid, en gass uten farge og lukt som kan forårsake hjerneskade eller død hvis den innån- des. Symptomene omfatter kvalme, svimmelhet og søvnighet. Hold førerka- binen og lugarområdene godt ventilert. Unngå å blokkere eksosrørene.

1. Hvis det er en lufteskrue på drivstofftanklokket, løsner du den 2 eller 3 omdreininger.

ZMU02295

ZMU02024

MERK:

Tørk opp eventuelt bensinsøl umiddelbart med en tørr fille. Kasser fillene i henhold til lov- eller regelverket på stedet.

3. Klem på pumpeballen med pilen opp til du kjenner at den blir hard. Plasser tanken horisontalt ved bruk av motoren, ellers kan drivstoff ikke suges inn fra drivstofftanken.

2. Hvis det er en bensinkopling på motoren, kopler du drivstoffslangen fast til koplingen. Deretter kopler du den andre enden av drivstoffslangen fast til koplingen på drivstofftanken.

ZMU03679

1. Pil

NMU27493

Start av motoren

NWM01600

FARE

Før du starter motoren, må du forsikre deg om at båten er fast fortøyd og at du kan styre klar av eventuelle hindringer. Se etter at det ikke er badende i vannet nær båten.

Page 59

NMU38630

Modeller med elektrisk start/Prime Start

NWM01840

FARE

Hvis motorstoppledningen ikke festes,

●

kan det føre til at båten forsvinner med motoren i gang hvis båtføreren kastes ut. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten. Trekk ikke i ledningen ved vanlig bruk

●

av båten. Når du mister motorkraften, mister du også mesteparten av styringen. Uten motorkraft kan dessuten bå- ten bråstoppe. Det kan føre til at personer og gjenstander i båten kastes forover.

1. Hvis låsemodus er valgt for Yamaha Security System, bruker du fjernkontrollsenderen til å velge opplåsingsmodus. Et kort pipesignal lyder to ganger når du låser opp Yamaha Security System. Se side 18 for nærmere opplysninger.

MERK:

Hvis du har glemt hva som er gjeldende

●

sikkerhetsmodus, kan du trykke på låse- eller opplåsingsknappen for å tilbakestille sikkerhetssystemet.

●

Fjernkontrollsenderens signaloverførings- område varierer med mottakerens monteringsposisjon. For at Yamaha Security System skal fungere korrekt, må bruke senderen nærmest mulig mottakeren. Hvis Yamaha Security System ikke skulle

●

fungere korrekt, kan du gjenta aktiveringsprosedyren.

2. Sett girspaken i fri.

Bruk

MERK:

Beskyttelsesinnretningen mot start i gir hindrer deg i å starte motoren bortsett fra når den står i fri.

3. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben. Plasser deretter klipset i den andre enden av ledningen i stoppbryteren for motoren.

4. Sett gasshåndtaket i “”-posisjon (start). Før gasshåndtaket tilbake til helt lukket stilling etter at motoren har startet.

Page 60

Bruk

5. Drei hovedbryteren til “” (start).

6. Slipp hovedbryteren like etter at motoren har startet og la den gå tilbake til “” (på).

hovedbryteren til “” (start) mens motoren går. La ikke startmotoren gå i mer enn 5 sekunder. Hvis den går sammenhengende i mer enn 5 sekunder, vil batteriet raskt lades ut og dermed gjøre det umulig å starte motoren. Starteren kan også bli skadd. Hvis motoren ikke starter etter at den har blitt kjørt på starteren i 5 sekunder, fører du hovedbryteren tilbake til “” (på) og prøver igjen etter 10 sekunder.

MERK:

●

Hvis motoren er kald, må den varmes opp. Se side 55 for nærmere opplysninger.

●

Hvis motoren er varm og ikke vil starte, gir du litt gass og forsøker å starte den igjen.

ADVARSEL:

[NCM00192]

Drei aldri

Se side 87 hvis motoren fortsatt ikke vil starte.

NMU38640

Modeller med elektrisk start og fjernkontroll

NWM01840

FARE

●

Hvis motorstoppledningen ikke festes, kan det føre til at båten forsvinner med motoren i gang hvis båtføreren kastes ut. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben mens du bruker båten. Fest ikke ledningen til tekstiler som kan bli revet av. Legg ikke ledningen slik at den kan henge seg opp og dermed ikke vil virke etter hensikten. Trekk ikke i ledningen ved vanlig bruk

●

MERK:

●

Hvis du har glemt hva som er gjeldende sikkerhetsmodus, kan du trykke på låse- eller opplåsingsknappen for å tilbakestille sikkerhetssystemet.

●

Fjernkontrollsenderens signaloverførings- område varierer med mottakerens monteringsposisjon. For at Yamaha Security System skal fungere korrekt, må bruke senderen nærmest mulig mottakeren.

●

Hvis Yamaha Security System ikke skulle

Page 61

fungere korrekt, kan du gjenta aktiveringsprosedyren.

2. Sett fjernkontrollspaken i fri.

MERK:

Beskyttelsesinnretningen mot start i gir hindrer deg i å starte motoren bortsett fra når den står i fri.

3. Fest motorstoppledningen til et sikkert sted på klær, armer eller ben. Plasser deretter klipset i den andre enden av ledningen i stoppbryteren for motoren.

4. Drei hovedbryteren til “” (på).

5. Drei hovedbryteren til “” (start).

Bruk

6. Slipp hovedbryteren like etter at motoren har startet og la den gå tilbake til “” (på).

MERK:

●

Hvis motoren er kald, må den varmes opp. Se side 55 for nærmere opplysninger. Hvis motoren er varm og ikke vil starte, gir

●

du litt gass og forsøker å starte den igjen. Se side 87 hvis motoren fortsatt ikke vil starte.

NMU36510

Kontroller etter start av

NMU36520

Kjølevann

Kontroller at det kommer en jevn strøm av vann fra hullet for kontrollstråle. En uavbrutt kontrollstråle viser at vannpumpen pumper vann gjennom kjølevannspassasjene. Hvis

ADVARSEL:

[NCM00192]

motoren

Drei aldri

Page 62

Bruk

kjølevannspassasjene er frosset, kan det ta en stund før vann begynner å strømme ut av kontrollstrålehullet.

NCM01810

ADVARSEL

Hvis det ikke strømmer ut vann fra kontrollstrålehullet hele tiden mens motoren går, kan det føre til overoppheting og alvorlige skader på motoren. Stopp motoren og kontroller om kjølevannsinntaket på undervannshuset eller kontrollstrålehullet er tett. Rådfør deg med nærmeste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

ZMU05092

Kontroller at det ikke lekker ut vann fra forbindelsene mellom eksosdeksel, topplokk og sylinderblokk.

NMU27670

Oppvarming av motoren

NMU27715

Modeller med håndstart og elektrisk start

1. La motoren gå på tomgang i 3 minutter etter at du har startet den slik at den blir varm. Hvis du ikke gjør det, forkortes motorens levetid.

2. Forviss deg om at varselindikatoren for lavt oljetrykk slukker etter at motoren har startet.

hvis varselindikatoren for lavt oljetrykk blinker etter at motoren har

ADVARSEL:

Stopp motoren

startet. Hvis ikke kan det føre til alvorlig motorskade. Kontroller oljenivået og etterfyll om nødvendig. Kontakt nærmeste Yamaha-forhandler hvis du ikke finner årsaken til at varselindikatoren for lavt oljenivå lyser.

[NCM01830]

NMU36530

Kontroller etter oppvarming av

motor

NMU36540

Girskifting

Med båten godt fortøyd og uten å gi gass må du kontrollere at motoren skifter problemfritt til forover- og reversgir, og tilbake til fri.

NMU36980

Stoppbrytere

●

Drei hovedbryteren til “”, eller trykk på motorens stoppknapp og forviss deg om at motoren stopper.

●

Kontroller at motoren stopper når du fjerner klipset fra stoppbryteren for motor.

●

Kontroller at motoren ikke kan startes når klipset er fjernet fra stoppbryteren for motor.

NMU34530

Girskifting

NWM00180

FARE

Forsikre deg om at det ikke er badende eller hindringer i vannet nær båten før du skifter gir.

NCM01610

ADVARSEL

Varm opp motoren før du setter den i gir. Tomgangsturtallet kan være høyere enn normalt før motoren er varm. Et høyt tomgangsturtall kan gjøre at du ikke får skiftet tilbake til fri. I så fall stopper du motoren, skifter til fri, starter motoren igjen og lar den få tid til å bli varm.

Page 63

Skifte fra fri

1. Trekk frilåshendelen oppover (hvis montert).

1. Frilåshendel

2. Før fjernkontrollspaken / girspaken bestemt og presist forover (for forovergir) eller bakover (for reversgir) [ca. 35° (du vil kjenne litt motstand) for modeller med fjernkontroll]. Kontroller at tiltelåsen er i låst/nederste posisjon (hvis montert) før du bakker.

Bruk

Skifte fra gir (forover/revers) til fri

1. Slipp opp gassen slik at motoren går ned i tomgangshastighet.

ZMU03643

Page 64

Bruk

2. Når motoren går på tomgang i gir, fører du fjernkontrollspaken / girspaken bestemt og presist til fri-posisjonen.

eller andre deler av båten. Det kan øke faren for alvorlig personskade. Det kan også skade skiftemekanismen.

●

Skift ikke til revers når du kjører med planefart. Du kan miste kontroll over båten, båten kan bli fylt med vann eller den kan bli skadet.

Båten er ikke utstyrt med et eget bremsesystem. Vannmotstanden stanser den etter at gasspaken er ført tilbake til tomgangsposisjon. Stoppstrekningen varierer med bruttovekten, forholdene på vannoverflaten og vindretningen.

NMU30880

Dorging

NMU30890

Justering av dorgefart

Dorgefarten til utenbordsmotorer med brytere for variabelt dorgeturtall kan justeres ca. 50 o/min for hvert trykk på bryteren.

NMU31742

Stans av båten

NWM01510

FARE

Bruk ikke reversgiret til å senke farten

●

eller stoppe båten, ettersom det kan føre til at du mister kontroll over den, du kan bli kastet ut eller støte mot rattet

1. Bryteren “”

2. Bryteren “”

Trykk på bryteren “” hvis du vil øke dorge- farten. Trykk på bryteren “” hvis du vil senke dor- gefarten.

MERK:

●

Dorgefarten endres ca. 50 o/min for hver gang du trykker på en bryter.

●

Hvis dorgefarten har blitt justert, går moto-

Page 65

ren tilbake til vanlig dorgefart når motoren stoppes og startes igjen eller når motorturtallet overskrider ca. 3000 o/min.

NMU27821

Stopp av motoren

La først motoren kjøle seg i et par minutter på tomgang eller lavt turtall før du stopper den. Motoren bør ikke stoppes like etter at den er kjørt med høyt turtall.

NMU27846

Fremgangsmåte

1. Trykk på og hold inne stoppknappen eller drei hovedbryteren til “” (av).

Bruk

2. Etter at du har stoppet motoren, kopler du fra drivstoffslangen hvis det er en bensinkopling på utenbordsmotoren.

ZMU03632

3. Trekk til lufteskruen på drivstofftanklokket (hvis drivstofftanklokket er utstyrt med lufteskrue).

ZMU02301

4. Ta ut nøkkelen hvis du skal forlate båten uten tilsyn.

MERK:

Du kan også stoppe motoren ved å trekke i

Page 66

Bruk

ledningen og fjerne klipset fra stoppbryteren for motoren, og deretter dreie hovedbryteren til “” (av).

NMU27862

Trimming av

utenbordsmotoren

NWM00740

FARE

For mye trimming etter forholdene (enten trimming oppover eller nedover) kan gjø- re båten ustabil og vanskeligere å styre. Da er faren større for at det skal inntreffe en ulykke. Hvis båten kjennes ustabil eller er vanskelig å styre, må du senke farten og/eller justere trimvinkelen på nytt.

Utenbordsmotorens trimvinkel er med på å bestemme båtens baugposisjon i vannet. Riktig trimvinkel vil bidra til bedre ytelse og drivstofføkonomi samtidig som belastningen på motoren reduseres. Riktig trimvinkel avhenger av kombinasjonen båt, motor og propell. Valget av riktig trimvinkel påvirkes også av andre faktorer som last i båten, forholdene på sjøen samt marsjfarten.

ZMU03633

1. Trimvinkel under kjøring

NMU27885

Justering av trimvinkel (power trim og tilt)

NWM00753

FARE

Sørg for at ingen befinner seg i nærhe-

●

ten av utenbordsmotoren når du skal justere trimvinkelen. Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes. Utvis forsiktighet når du skal prøve bå-

●

ten med en ny trimvinkel. Øk farten gradvis og vær oppmerksom på eventuelle tegn på ustabilitet eller manøvre- ringsproblemer. Feilaktig trimvinkel kan føre til at du mister kontrollen over båten.

●

Hvis motoren er utstyrt med en power trim- og tiltbryter på det nedre mot-

Page 67

ordekselet, må den bare brukes etter at båten har stanset helt opp og motoren er stoppet. Juster ikke trimvinkelen med denne bryteren mens båten er i bevegelse.

Juster utenbordsmotorens trimvinkel ved hjelp av power trim- og tiltbryteren.

1. Power trim- og tiltbryter

ZMU03634

1. Power trim- og tiltbryter

Bruk

1. Power trim- og tiltbryter

Trykk bryteren “” (opp) hvis du vil heve baugen (trimme ut). Trykk bryteren “” (ned) hvis du vil senke baugen (trimme inn). Foreta testkjøringer med motoren i forskjellige trimvinkler, slik at du kan finne den posisjonen som passer best til din båt og de forhold du bruker den under.

NMU27892

Justering av trimvinkelen på modeller med hydrotilt

NWM00491

FARE

●

Stopp motoren før du justerer trimvinkelen. Sørg for at ingen befinner seg i nærhe-

●

ten av utenbordsmotoren når du skal justere trimvinkelen. Du må også passe på så du ikke klemmer deg mellom selve motoren og klemmefestet. Utvis forsiktighet når du skal prøve bå-

●

1. Stopp motoren.

2. Sett tiltelåsen i frigjøringsposisjon.

Page 68

Bruk

ZMU03636

3. Hold i den bakre delen av motordekselet med en hånd og vipp opp motoren til den ønskede vinkelen.

4. Sett tiltelåsen tilbake i låst stilling, slik at motoren understøttes.

Vipp motoren opp hvis du vil heve baugen (“trimme ut”). Vipp motoren ned hvis du vil senke baugen (“trimme inn”). Foreta testkjøringer med motoren i forskjellige trimvinkler, slik at du kan finne den posisjonen som passer best til din båt og de forhold du bruker den under.

NMU27912

Justering av båtens trimming

Når båten planer og har en stilling der baugen peker oppover, vil det gi mindre motstand, større stabilitet og bedre kraftutnyttelse. Dette er vanligvis tilfelle når båtens kjøllinje heller 3 til 5 grader oppover. Når baugen peker oppover, kan båten ha en større tendens til å trekke til den ene siden. Du må rette opp dette avviket når du styrer båten. Når baugen på båten peker nedover, er det enklere å få båten til å plane fra den ligger stille.

Baugen oppover

Ved for mye trimming utover løfter baugen seg for høyt i vannet. Ytelse og drivstoffø- konomi blir dårligere som følge av at skroget skyver vannet foran seg og luftmotstanden øker. For mye trimming utover kan føre til at propellen suger luft, slik at ytelsen reduseres ytterligere, og båten kan “sprette” (hoppe i vannet) slik at båtfører og passasjerer kastes over bord.

Baugen nedover

Ved for mye trimming innover vil båten “brøy- te” seg gjennom vannet. Således blir drivstofføkonomien dårligere samtidig som det blir vanskeligere å øke farten. Ved kjø- ring med for mye trimming innover i høy fart blir dessuten båten ustabil. Motstanden ved baugen øker betydelig. Dermed øker faren for “baugstyring” og manøvreringen blir vanskelig og farlig.

Page 69

MERK:

Avhengig av båttypen kan utenbordsmotorens trimvinkel ha liten innvirkning på båtens trimming under kjøring.

NMU27934

Opp- og nedvipping

Hvis motoren skal stå en tid eller hvis båten er fortøyd på grunt vann, bør motoren vippes opp for å beskytte propellen og undervannshuset mot skade ved sammenstøt med hindringer i vannet samt for å redusere saltvannskorrosjonen.

NWM00221

FARE

Sørg for at ingen befinner seg i nærheten av utenbordsmotoren når du skal vippe den opp og ned. Kroppsdeler kan komme i klem mellom motoren og klemmefestet når motoren trimmes eller vippes.

NWM00250

FARE

Drivstoff som lekker ut kan føre til brann. Hvis det er en bensinkopling på utenbordsmotoren, kopler du fra drivstoffslangen eller stenger drivstoffkranen hvis motoren skal være oppvippet i mer enn noen få minutter. Ellers kan drivstoff

Bruk

lekke ut.

NCM00241

ADVARSEL

●

Før du vipper opp utenbordsmotoren, må du stoppe motoren ved å gjennomføre punktene på side 58. Vipp aldri opp motoren mens den går. Det kan føre til alvorlig skade som følge av overoppheting.

●

Vipp ikke opp motoren ved å skyve mot styrekulten (hvis montert), ettersom det kan føre til at styrekulten knekker.

NMU27999

Oppvipping (modeller med hydrotilt)

1. Sett fjernkontrollspaken / girspaken i fri.

ZMU03087

2. Sett tiltelåsen i frigjøringsposisjon.

Page 70

Bruk

ZMU03636

3. Hold i den bakre delen av motordekselet med en hånd og vipp utenbordsmotoren opp. Før tiltstøtten mot deg eller tiltstøt- tehendelen inn i svingfestet og sett deretter tiltelåsen tilbake i låst stilling slik at utenbordsmotoren understøttes.

ADVARSEL:

Du må ikke bruke tiltstøtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støttean- ordning for å sikre den i oppvippet stilling. Se side 69 for nærmere opplysninger.

[NCM01641]

ZMU03196

2. Trykk power trim- og tiltbryteren “” (opp) til utenbordsmotoren er helt oppvippet.

ZMU03637

NMU32724

Oppvipping (modeller med power trim og tilt)

1. Sett fjernkontrollspaken / girspaken i fri.

Page 71

Bruk

ZMU03639

3. Trekk tiltstøtten mot deg slik at motoren understøttes.

FARE! Etter at motoren er vippet opp, må du sørge for at den understøttes med tiltstøttehendelen eller tiltstøtten. Ellers kan motoren plutselig vippe ned hvis oljetrykket i power trim- og tiltenheten eller i power tiltenheten faller.

ADVARSEL:

Du må ikke bruke tilt-

[NWM00262]

støtten eller tiltstøttehendelen ved transport av båten på tilhenger. Da kan utenbordsmotoren riste løs fra tiltstøtten og falle av. Hvis motoren ikke kan transporteres i vanlig driftsstilling, bruker du en ekstra støttean- ordning for å sikre den i oppvippet stilling. Se side 69 for nærmere opplysninger.

[NCM01641]

ZMU03640

4. Modeller med trimstag: Etter at utenbordsmotoren er understøttet med tiltstøtten, trykker du power trim- og tiltbryteren “” (ned) for å trekke inn trimstagene.

ADVARSEL:

Husk å trekke trimstagene helt inn når du skal fortøye båten. På den måten beskytter du stagene mot groing og saltvannskorrosjon, som kan påføre power trim- og tiltmekanismen skader.

NMU34480

[NCM00251]

Nedvipping (modeller med hydrotilt)

1. Frigjør tiltelåsen.

ZMU03642

2. Hold i den bakre delen av motordekselet med en hånd, vipp utenbordsmotoren litt opp og trekk ut tiltstøttehendelen eller før tiltstøtten tilbake.

Page 72

Bruk

ZMU03644

3. Vipp utenbordsmotoren langsomt ned.

4. Sett tiltelåsen i låst stilling.

ZMU03643

NMU33121

Nedvipping (modeller med power trim og tilt)

1. Skyv power trim- og tiltbryteren “” (opp) til utenbordsmotoren understøttes av tiltstaget og tiltstøtten kan beveges.

2. Frigjør tiltstøtten.

ønsket stilling.

ZMU01936

ZMU03645

ZMU03644

3. Skyv power trim- og tiltbryteren “” (ned) for å senke utenbordsmotoren til

NMU28061

Grunt vann

NMU28081

Modeller med hydrotilt

Utenbordsmotoren kan vippes delvis opp, slik at du kan bruke den på grunt vann.

NWM00271

FARE

●

Kjør båten med lavest mulig fart når du skal bruke systemet for kjøring på

Page 73

grunt vann.

●

Utvis ekstra stor forsiktighet når du bakker. For mye reverseringstrykk kan føre til at motoren løftes opp av vannet. Dermed øker faren for at en ulykke kan inntreffe og personskader oppstå.

NCM00260

ADVARSEL

Vipp ikke opp utenbordsmotoren slik at kjølevannsinntaket på undervannshuset kommer over vannoverflaten ved klargjø- ring til og kjøring på grunt vann. Ellers kan det føre til alvorlig skade som følge av overoppheting.

ZMU03646

NMU28175

Fremgangsmåte for modeller med hydrotilt

1. Sett fjernkontrollspaken / girspaken i fri.

Bruk

2. Trekk tiltelåsen opp til frigjøringsstilling.

ZMU03647

3. Vipp utenbordsmotoren opp til ønsket stilling og skyv tiltelåsen ned til låst stilling.

4. Når du skal føre utenbordsmotoren tilbake til vanlig driftsstilling, trekker du tiltelåsen opp til frigjøringsstilling og vipper utenbordsmotoren langsomt ned.

5. Skyv tiltelåsen ned til låst stilling.

ZMU03087

ZMU03648

Page 74

Bruk

NMU32851

Modeller med power trim og tilt

Utenbordsmotoren kan vippes delvis opp slik at du kan bruke den på grunt vann.

NCM00260

ADVARSEL

NMU32913

Fremgangsmåte for modeller med power trim og tilt

1. Sett fjernkontrollspaken / girspaken i fri.

eller motoren går, kan faren øke for å falle over bord samtidig som det kan virke forstyrrende på båtføreren. Dermed øker faren for å kollidere med en annen båt eller en hindring.

[NWM01850]

ZMU01935

ZMU03650

2. Vipp utenbordsmotoren litt opp til ønsket stilling ved hjelp av power trim- og tiltbryteren.

FARE! Hvis du bruker power trim- og tiltbryteren på det nedre motordekselet mens båten er i bevegelse

3. Når du skal føre utenbordsmotoren tilbake til vanlig driftsstilling, trykker du på power trim- og tiltbryteren og vipper utenbordsmotoren langsomt ned.

Page 75

NMU35391

Kjøring under andre forhold

Kjøring i saltvann

Etter bruk i saltvann må du spyle kjølevann- spassasjene med ferskvann for å hindre tilstopping. Skyll også utenbordsmotoren utvendig med ferskvann.

Kjøring i gjørmet, grumset eller surt vann

Vannet kan være surt i noen områder eller inneholde mye sediment, for eksempel gjør- met eller grumset (uklart) vann. Etter bruk i slikt vann, spyler du kjølevannspassasjene med ferskvann for å hindre korrosjon. Skyll også utenbordsmotoren utvendig med ferskvann.

Bruk

Page 76

Vedlikehold

NMU28227

Transport og lagring av

utenbordsmotoren

NWM00693

FARE

●

UTVIS FORSIKTIGHET ved transport av drivstofftanken, det være seg i båt eller bil.

●

Fyll IKKE drivstofftanken helt full. Bensin ekspanderer betydelig når den varmes opp, slik at det kan danne seg trykk i drivstofftanken. Dette kan føre til at bensin lekker ut og således fare for brann.

NWM01860

FARE

Drivstoff som lekker ut kan føre til brann. Steng drivstoffkranen for å hindre at drivstoff lekker ut når du skal transportere og lagre utenbordsmotoren. Du må aldri bevege deg under motoren når den er oppvippet. Det kan oppstå alvorlige personskader hvis utenbordsmotoren plutselig skulle falle ned.

NCM00660

ADVARSEL

Utenbordsmotoren skal transporteres i vanlig driftsstilling. Hvis bakkeklaringen ikke er stor nok i denne stillingen, transporterer du motoren i oppvippet stilling ved hjelp av en støtteanordning, for eksempel en tverrgående stang som beskytter akterspeilet. Kontakt nærmeste Yamaha-forhandler for flere detal-

jer.

ZMU03659

NMU28290

Lagring av utenbordsmotoren

Når du skal lagre utenbordsmotoren i lengre tidsrom (2 måneder eller lenger), er det flere viktige ting som må gjøres for å forhindre unødige skader. Det anbefales å la en autorisert Yamaha-forhandler utføre service på utenbordsmotoren før du lagrer den. Det føl- gende kan imidlertid utføres av eieren selv med et minimum av verktøy.

NCM00600

ADVARSEL

●

For å unngå problemer som følge av at olje trenger inn i sylinderen fra bunnpannen, må du sørge for at utenbordsmotoren transporteres og lagres i den viste stillingen. Hvis du skal lagre eller transportere utenbordsmotoren liggende på siden, må du legge den på en pute etter å ha tappet av motoroljen.

●

Legg ikke utenbordsmotoren over på siden før alt kjølevann er tappet ut. Ellers kan vann trenge inn i sylinderen via eksosutløpet og forårsake problemer.

●

Lagre utenbordsmotoren på et tørt sted med god gjennomlufting hvor den ikke er utsatt for direkte sollys.

●

Tapp ut bensinen som er igjen i dampseparatoren. Hvis bensin blir liggende igjen i dampseparatoren i lengre tid, vil

Page 77

Vedlikehold

det bryte ned og skade drivstoffslangen.

NMU28304

Fremgangsmåte

NMU29955

Spyling med spyleklokke

1. Vask utenbordsmotoren med ferskvann.

ADVARSEL:

inntaket.

re opplysninger.

2. Kople drivstoffslangen fra motoren eller steng drivstoffkranen, hvis en slik er montert.

3. Ta av motordekselet og propellen.

4. Monter spyleklokken over kjølevanns- inntaket.

ren uten kjølevannstilførsel. I så fall vil enten motorens vannpumpe eller selve motoren bli skadd som følge av overoppheting. Før du starter motoren, må du sørge for tilførsel av vann til kjølevannspassasjene. Kjør ikke utenbordsmotoren med høyt turtall når den er tilknyttet spyleklokke, for det kan føre til overoppheting.

Sprut ikke vann inn i luft-

[NCM01840]

ADVARSEL:

Se side 72 for nærme-

Kjør ikke moto-

[NCM02000]

for å unngå unødig skade som følge av rust. Utfør spylingen og tåkesprayingen samtidig.

FARE! Du må ikke røre eller fjerne elektriske deler ved start eller bruk av motoren. Hold hender, hår og klær unna svinghjulet og andre roterende deler når motoren går.

[NWM00091]

MERK:

●

Sørg for tilstrekkelig vanntrykk og en jevn vannstrøm ved bruk av spyleklokken.

●

Hvis varselanordningen for overoppheting er aktivert, slår du av motoren og tar kontakt med nærmeste Yamaha-forhandler.

6. Kjør motoren på rask tomgang i noen minutter i fri-posisjon.

7. Like før du skal slå av motoren, sprayer du litt “konserveringsolje” vekselvis i inntaksstøydemperen eller tåkesprayhullet i støydemperdekselet, hvis montert. Når dette er gjort på riktig måte, kommer det mye eksos fra motoren og den stanser nesten opp.

8. Tapp ut bensinen som er igjen i dampseparatoren i en beholder. Løsne dreneringsskruen og ta deretter av lokket. Skyv inn luftventilen med en skrutrekker for å lede luft inn i flottørkammeret, slik at bensinen tappes ut jevnt. Trekk deretter til dreneringsskruen.

1. Spyleklokke

5. Det er helt avgjørende å spyle kjølesys- temet for å hindre at kjølesystemet tilstoppes av salt, sand eller smuss. I tillegg må motoren tåkesprayes/smøres

1. Dampseparator

2. Dreneringsskrue

ZMU05116

Page 78

Vedlikehold

ZMU05115

1. Chokeforbindelsesstag

2. Lokk

9. Fjern spyleklokken.

10. Sett på motordekselet.

11. Hvis “konserveringsolje” ikke er tilgjengelig, slår du av motoren etter punkt 6. Deretter utfører du punkt 8.

12. Tøm motoren for alt kjølevann. Rengjør motoren grundig.

13. Hvis “konserveringsolje” ikke er tilgjengelig, skrur du ut tennpluggen(e). Hell en teskje ren motorolje i hver sylinder. Drei rundt motoren flere ganger manuelt. Skru i tennpluggen(e).

MERK:

En spyleklokke fås kjøpt hos nærmeste Yamaha-forhandler.

NMU28402

Smøring

1. Skru i tennpluggen(e) og trekk dem til med spesifisert moment. Du finner nær- mere opplysninger om hvordan du setter i tennplugger på side 77.

2. Skift girolje. Du finner rettledning på side

82. Se om det er vann i oljen, et tegn på en lekk tetning. Tetninger bør skiftes av en autorisert Yamaha-forhandler før motoren tas i bruk.

3. Ha smørefett i alle smørenipler. Se side 77 for nærmere opplysninger.

MERK:

Tåkespraying av motoren med olje anbefales ved lagring over lengre tid. Kontakt nær- meste Yamaha-forhandler for informasjon om konserveringsolje og fremgangsmåter for den aktuelle motoren.

NMU28443

Spyling av motorenheten

Utfør spylingen like etter at du har brukt motoren for at den skal bli mest mulig effektiv.

NCM01530

ADVARSEL

Dette må ikke gjøres når motoren går. Vannpumpen kan bli påført skade, og det kan føre til alvorlig skade som følge av overoppheting.

1. Etter at du har stoppet motoren, skrur du hageslangetilkoplingen av rørdelen på det nedre motordekselet.

ZMU05096

1. Rørdel

2. Hageslangeadapter

Page 79

3. Hageslangetilkopling

2. Skru hageslangeadapteren på en hageslage som er koplet til en ferskvannskran, og kople den deretter til hageslangetilkoplingen.

3. Etter at motoren er stoppet, åpner du vannkranen og lar vannet spyle gjennom kjølevannspassasjene i ca. 15 minutter. Steng vannkranen og kople hageslangeadapteren fra hageslangetilkoplingen.

4. Sett på igjen hageslangetilkoplingen på rørdelen på det nedre motordekselet. Trekk tilkoplingen godt til.

ADVARSEL:

La ikke hageslangetilkoplingen sitte løst på rørdelen på det nedre mot- ordekselet og la heller ikke slangen henge fritt ved vanlig bruk av motoren. Da vil vann lekke ut av tilkoplingen i stedet for å kjøle motoren, og dette kan føre til alvorlig overoppheting. Påse at tilkoplingen er forsvarlig festet til rørdelen etter at du har spylt motoren.

[NCM00541]

MERK:

Hvis du skal spyle motoren mens båten lig-

●

ger i vannet, blir resultatet best når du vipper motoren helt opp av vannet. Du finner rettledning om hvordan du spyler

●

kjølesystemet på side 69.

NMU28451

Rengjøring av utenbordsmotoren

Vask motoren utvendig med ferskvann etter bruk. Spyl kjølesystemet med ferskvann.

Vedlikehold

ZMU02550

NMU28460

Kontroll av motorens lakkerte flater

Kontroller om det er riper i lakken eller lakk som har flasset av. Områder med skader i lakken er mer utsatt for korrosjon. Du må om nødvendig rengjøre og lakkere disse områdene. Du får kjøpt utbedringslakk til flekklakkering hos nærmeste Yamaha-forhandler.

NMU2847C

Periodisk vedlikehold

NWM01871

FARE

Disse arbeidene krever mekaniske ferdigheter, verktøy og materiell. Hvis du ikke har de nødvendige ferdigheter, verktøy eller materiell til å utføre en vedlikeholdsoperasjon, må du få en Yamaha-forhandler eller en annen kvalifisert mekaniker til å gjøre arbeidet. Arbeidene innebærer demontering av motoren og avdekking av farlige deler. Redusere faren for personskade forårsa- ket av bevegelige, varme eller elektriske deler:

●

Slå av motoren og ta med deg nøkkelen/nøklene og motorstoppledningen når du skal utføre vedlikehold, med mindre annet er angitt.

●

Power trim- og tiltbryterne fungerer selv når tenningsnøkkelen er av. Hold folk unna bryterne når du arbeider i

Page 80

Vedlikehold

nærheten av motoren. Når motoren er oppvippet, må du ikke bevege deg under den eller komme mellom motoren og klemmefestet. Sørg for at ingen befinner seg i dette området før du betjener power trim- og tiltmekanismen.

●

La motoren bli kald først før du hånd- terer varme deler eller oljer. Sett alltid motoren helt sammen igjen

●

før du tar den i bruk.

NMU28511

Reservedeler

Hvis det er nødvendig å skifte ut deler, må du bare bruke originaldeler fra Yamaha eller deler av tilsvarende konstruksjon og kvalitet. Deler av dårligere kvalitet kan føre til funksjonssvikt. Dermed kan båtføreren miste kontrollen over båten og utsette både seg selv og passasjerene for fare. Yamaha originaldeler og tilbehør fås kjøpt hos nærmeste Yamaha-forhandler.

NMU34151

Krevende driftsforhold

Krevende driftsforhold innebærer én eller flere følgende typer bruk på jevnlig basis:

●

Vedvarende kjøring med eller nær maksimalt motorturtall (o/min) i mange timer Vedvarende kjøring med lavt motorturtall

●

(o/min) i mange timer

●

Kjøring uten tilstrekklig tid til at motoren kan varmes opp og kjølne

●

Hyppig og hurtig akselerasjon og retardasjon Hyppig skifting

●

Hyppig start og stopp av motoren(e)

●

Bruk hvor det ofte veksler mellom lett og

tung last Når utenbordsmotorer brukes under noen av de ovennevnte forholdene, krever de hyppigere vedlikehold. Yamaha anbefaler å få utført denne servicen dobbelt så ofte som det

som er spesifisert på vedlikeholdskartet. Hvis for eksempel en bestemt service skal utføres etter 50 timer, skal den i stedet utføres etter 25 timer. Dette vil bidra til å hindre raskere forringelse av motorkomponenter.

Page 81

Vedlikehold

NMU34445

Vedlikeholdskart 1 MERK:

●

Avsnittene i dette kapittelet gir en beskrivelse av de enkelte tiltakene i regi av eieren.

●

Vedlikeholdssyklusen på disse kartene forutsetter at motoren brukes 100 timer i året samt

at kjølevannspassasjene spyles jevnlig. Vedlikeholdsintervallene skal tilpasses hvis moto-

ren brukes under ugunstige forhold, for eksempel utstrakt dorging.

●

Demontering eller reparasjoner kan være nødvendig, avhengig av resultatet av vedlike-

holdskontrollene.

●

Engangs- eller forbruksdeler samt smøremidler mister virkningsgraden over tid og ved nor-

mal bruk, uavhengig av garantitiden.

●

Ved bruk i saltvann, gjørmet eller grumset (uklart), surt vann bør motoren spyles med rent

vann etter hver tur. Symbolet “” angir kontroller som du kan utføre selv. Symbolet “” angir arbeid som må utføres av Yamaha-forhandleren.

Del Tiltak

Anode(r) (utvendige)

Anode(r) (topplokk, termostatdeksel)

Anoder (eksosdeksel, kjølevannspassasjedeksel, likeretter/regulatordeksel)

Batteri (batterisyrenivå, pol)

Kjølevannslekkasje

Motordeksellås Kontroll Motorens starttilstand/

støy Motorens tomgangs-

hastighet/støy Motorolje Utskifting

Motoroljeﬁlter (patron) Utskifting Drivstofﬁlter (kan

demonteres)

Kontroll eller utskifting etter behov

Utskifting

Kontroll

Påfylling, lading eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll

Kontroll eller utskifting etter behov

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 82

Vedlikehold

Del Tiltak

(Høytrykks)drivstoffslange

(Lavtrykks)drivstoffslange

Drivstoffpumpe

Drivstoff-/motoroljelekkasje

Girolje Utskifting

Smørepunkter Smøring med smørefett Impeller/vannpumpe-

hus Impeller/vannpumpe-

hus Power trim- og tiltenhet Kontroll Propell/propellmutter/

splint

Girforbindelse/girkabel

Tennplugg(er)

Tennplugghetter/tennpluggledninger

Vannstrøm fra hullet for kontrollstråle

Gasstag / gasskabel / gassens inngrepspunkt

Termostat

Registerrem

Ventilklaring Kontroll og justering

Vanninntak Kontroll Hovedbryter/stoppbry-

ter/chokebryter

Kontroll

Kontroll eller utskifting etter behov

Kontroll

Kontroll eller utskifting etter behov

Kontroll

Kontroll eller utskifting etter behov

Utskifting

Kontroll eller utskifting etter behov

Kontroll, justering eller utskifting etter behov

Kontroll eller utskifting etter behov

Kontroll

Kontroll, justering eller utskifting etter behov

Kontroll eller utskifting etter behov

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 83

Vedlikehold

Del Tiltak

Ledningsforbindelser/ koplingspluggforbindelser

(Yamaha) Instrument/ måler

(Yamaha) Drivstofftank

NMU34451

Kontroll eller utskifting etter behov

Kontroll

Kontroll og rengjøring etter behov

Vedlikeholdskart 2

Del Tiltak

Eksosguide/eksosmanifold

Registerrem Utskifting

Kontroll eller utskifting etter behov

I begyn-

nelsen

20 timer

(3 mnd)

100 timer

(1 år)

Senere etter

1000 timer

Senere etter

300 timer

(3 år)

500 timer

(5 år)

Page 84

Vedlikehold

NMU28941

Smøring med smørefett

Yamaha smørefett A (vannbestandig smørefett) Yamaha smørefett D (korrosjonshemmende smørefett; for propellaksel)

F40D, F50F, FT50G, F60C, FT60D

NMU28956

Rengjøring og justering av tennplugg

Tennpluggen er en viktig motorkomponent og den er enkel å kontrollere. Tennpluggens tilstand kan si en del om motorens tilstand. Hvis for eksempel midtelektrodens porselensisolator er veldig hvit, kan dette tyde på at det er en lekkasje i luftinntaket eller et problem med luft-drivstoffblandingen i den aktuelle sylinderen. Forsøk ikke å stille diagnosen selv. Lever i stedet utenbordsmotoren inn hos en Yamaha-forhandler. Du bør regelmessig skru ut og kontrollere tennpluggen, ettersom varme og belegg vil føre til at tennpluggen langsomt brytes ned og tæres

ZMU05087

opp.

1. Fjern tennplugghettene fra tennpluggene.

2. Skru ut tennpluggen. Hvis elektrodetæ- ringen blir for stor, eller hvis det er mye sot eller andre avleiringer på elektrodene, bør du skifte ut tennpluggen med en ny av riktig type.

FARE! Vær forsiktig så du ikke skader isolatoren når du skal skru tennpluggen inn eller ut. En beskadiget isolator kan gi åpen gnistdannelse, som i sin tur kan føre til ek-

Page 85

Vedlikehold

splosjon eller brann.

[NWM00561]

Standard tennplugg:

DPR6EB-9

3. Bruk spesifisert tennplugg, ellers kan det hende at motoren ikke fungerer som den skal. Før du setter i tennpluggen, må du måle elektrodeavstanden med en ledningstykkelsesmåler. Skift pluggen hvis den ikke er i henhold til spesifikasjonen.

1. Tennpluggavstand

2. Tennpluggens delenummer

3. Tennpluggbetegnelse (NGK)

Tennpluggavstand:

0.8–0.9 mm (0.031–0.035 in)

4. Når du skal sette i tennpluggen, må du tørke vekk skitt fra gjengene og deretter skru den i med riktig moment.

Tiltrekkingsmoment for tennplugg:

18.0 Nm (1.84 kgf-m, 13.3 ft-lb)

MERK:

Hvis du ikke har tilgang til en momentnøkkel når du skal skru i tennpluggen, er 1/4 til 1/2 omdreining etter at du har trukket den til med fingrene en god pekepinn på riktig moment. Du må snarest mulig få justert tennpluggens

tiltrekkingsmoment med en momentnøkkel.

NMU29043

Kontroll av tomgangshastighet

NWM00451

FARE

●

Du må ikke røre eller fjerne elektriske deler ved start eller bruk av motoren. Hold hender, hår og klær unna sving-

●

hjulet og andre roterende deler når motoren går.

NCM00490

ADVARSEL

Dette arbeidet må utføres mens utenbordsmotoren befinner seg i vannet. En spyleklokke eller testtank kan eventuelt benyttes til dette formålet.

Hvis båten ikke er utstyrt med turteller for utenbordsmotoren, kan du bruke en diagnoseturteller til dette formålet. Resultatene kan variere, avhengig av om testingen utføres med spyleklokke, i en testtank eller med utenbordsmotoren i vannet.

1. Start motoren og kjør den i fri til den er helt varm og går jevnt.

2. Kontroller at tomgangshastigheten er som spesifisert etter at motoren har blitt varm. Du finner tomgangsverdiene på side 9. Hvis du har problemer med å få kontrollert tomgangshastigheten eller hvis tomgangshastigheten må justeres, kan du ta kontakt med en Yamaha-forhandler eller en annen kvalifisert mekaniker.

NMU37492

Skifting av motorolje

NCM01710

ADVARSEL

Skift motoroljen etter å ha brukt motoren i 20 timer eller 3 måneder og deretter hver

100. time eller med intervaller på 1 år. El-

Page 86

Vedlikehold

lers utsettes motoren for større slitasje.

Motoroljen skal suges ut ved hjelp av oljeskiftanordning.

1. Plasser utenbordsmotoren i loddrett stilling (ikke oppvippet).

ADVARSEL:

Hvis motoren ikke står vannrett, kan oljenivået som vises på peilepinnen bli unøyaktig.

[NCM01860]

ZMU03659

2. Start motoren. Kjør den varm opp og la den gå på tomgang i 5-10 minutter.

3. Stopp motoren og la den stå i 5-10 minutter.

4. Ta av motordekselet.

5. Ta av oljepåfyllingslokket. Trekk ut peilepinnen og bruk oljeskiftanordningen til å suge ut all olje.

ZMU06187

1. Oljeskiftanordning

6. Fyll på riktig mengde olje gjennom på- fyllingshullet. Sett påfyllingslokket og

peilepinnen på plass igjen.

ADVARSEL:

Hvis du fyller på for mye olje, kan det føre til lekkasje eller skade. Hvis oljenivået ligger over merket for maksimumsnivået, tapper du av olje til nivået er i samsvar med den spesifiserte kapasiteten.

[NCM01850]

ZMU05101

1. Oljepåfyllingslokk

Anbefalt motorolje:

Olje for firetaktsmotor Total motoroljemengde (bunnpannekapasitet):

Uten skifte av oljefilter:

2.5 L (2.64 US qt, 2.20 Imp.qt)

Med skifte av oljefilter:

2.7 L (2.85 US qt, 2.38 Imp.qt) Mengde ny motorolje (ved periodisk vedlikehold):

Uten skifte av oljefilter:

1.9 L (2.01 US qt, 1.67 Imp.qt)

Med skifte av oljefilter:

2.1 L (2.22 US qt, 1.85 Imp.qt)

7. La utenbordsmotoren stå i 5-10 minutter.

8. Ta ut peilepinnen og tørk av den.

9. Før inn peilepinnen og ta den ut igjen. Stikk peilepinnen helt inn i peilepinnefø- ringen, ellers blir målingen av oljenivået feilaktig.

Page 87

Vedlikehold

10. Kontroller oljenivået igjen med peilepinnen for å forvisse deg om at nivået ligger mellom maksimums- og minimumsmerket. Kontakt nærmeste Yamaha-forhandler hvis oljenivået ligger utenfor spesifisert nivå.

132

ZMU05091

1. Minimumsmerke

2. Peilepinne

3. Maksimumsmerke

11. Start motoren og kontroller at varselindikatoren for lavt oljetrykk forblir slukket. Kontroller også at det ikke er noen oljelekkasjer.

dikatoren for lavt oljetrykk tennes eller hvis det er oljelekkasjer, må du stoppe motoren og finne årsaken. Hvis du fortsetter etter at det har oppstått en feil, kan det føre til alvorlig motorskade. Rådfør deg med nær- meste Yamaha-forhandler hvis du ikke får lokalisert og rettet feilen.

[NCM01622]

12. Spillolje skal håndteres i henhold til regelverket på stedet.

MERK:

Rådfør deg med nærmeste Yamaha-for-

●

handler om håndtering av den brukte oljen. Skift olje hyppigere hvis motoren brukes

●

under ugunstige forhold, for eksempel ut-

ADVARSEL:

Hvis varselin-

strakt dorging.

NMU29113

Kontroll av ledningsnett og kontakter

Kontroller at alle kontakter er skikkelig til-

●

koplet.

●

Kontroller at alle jordledninger er skikkelig festet.

NMU32112

Kontroll av propell

NWM01881

FARE

Du kan bli alvorlig skadet hvis motoren plutselig starter når du befinner deg i nærheten av propellen. Før du skal kontrollere, demontere eller montere propellen, setter du girspaken i fri, dreier hovedbryteren til “” (av) og tar ut nøkkelen. Fjern også klipset fra stoppbryteren for motoren. Slå dessuten av hovedbryteren for batteriet, hvis en slik er montert i båten.

Du må ikke holde i propellen med hånden når du skal skru av eller trekke til propellmutteren. Plasser en trekloss mellom antikavitasjonsplaten og propellen slik at propellen ikke kan dreie rundt.

ZMU01897

Kontrollpunkter

●

Kontroller hvert av propellbladene med tanke på tæring som følge av kavitasjon eller luftsuging eller annen skade.

●

Kontroller om propellakselen er skadd.

Page 88

Vedlikehold

●

Kontroller om splines er slitt eller skadd.

●

Kontroller om fiskesnøre har viklet seg rundt propellakselen.

Kontroller om simmerringen på propellak-

●

selen er skadd.

NMU30662

Demontering av propell

NMU29197

Modeller med splines

1. Rett ut splinten og trekk den ut med en nebbtang.

2. Fjern propellmutteren, skiven og avstandsstykket (hvis aktuelt).

må ikke holde i propellen med hånden når du skal skru av eller trekke til propellmutteren.

1. Splint

2. Propellmutter

3. Skive

4. Avstandsstykke

5. Propell

6. Trusteskive

[NWM01890]

FARE! Du

ZMU03228

1. Splint

2. Propellmutter

3. Skive

4. Avstandsstykke

5. Propell

6. Trusteskive

3. Fjern propellen, skiven (hvis aktuelt) og trusteskiven.

NMU30672

Montering av propell

NMU29233

Modeller med splines

NCM00500

ADVARSEL

Husk å sette inn en ny splint og bøye endene godt ut til sidene. Ellers kan propellen løsne og gå tapt ved bruk av motoren.

1. Påfør Yamaha maritimt smørefett eller et korrosjonshemmende smørefett på propellakselen.

2. Monter avstandsstykket (hvis aktuelt), trusteskiven, skiven (hvis aktuelt) og propellen på propellakselen.

ADVARSEL:

skiven før du monterer propellen. Ellers kan undervannshus og propellboss bli påført skade.

3. Sett på avstandsstykket (hvis aktuelt) og skiven. Trekk til propellmutteren med

Husk å sette på truste-

[NCM01880]

Page 89

Vedlikehold

det spesifiserte momentet.

Tiltrekkingsmoment for propellmutter:

35.0 Nm (3.57 kgf-m, 25.8 ft-lb)

4. Rett inn propellmutteren i forhold til hullet i propellakselen. Sett inn en ny splint i hullet og bøy endene på splinten ut til sidene.

ADVARSEL:

Bruk ikke splinten som er satt inn om igjen. Ellers kan propellen løsne ved bruk av motoren.

[NCM01890]

MERK:

Hvis propellmutteren ikke retter seg inn i forhold til hullet i propellakselen etter at den er trukket til med spesifisert moment, må du stramme mutteren ytterligere slik at den kommer på linje med hullet.

NMU29287

Skifting av girolje

NWM00800

FARE

Sørg for at utenbordsmotoren er godt

●

festet til akterspeilet eller et stødig stativ. Du kan bli alvorlig skadet hvis utenbordsmotoren skulle falle ned og treffe deg.

●

Du må aldri bevege deg under undervannshuset når motoren er oppvippet. Dette gjelder også ved når tiltstøtten eller tiltstøttehendelen er låst. Det kan oppstå alvorlige personskader hvis

utenbordsmotoren plutselig skulle falle ned.

1. Vipp utenbordsmotoren, slik at giroljedreneringsskruen befinner seg ved det laveste punktet.

2. Plasser en egnet beholder under girhuset.

3. Skru ut giroljedreneringsskruen og fjern pakningen.

ADVARSEL:

Hvis det er en stor mengde metallpartikler på den magnetiske giroljedreneringsskruen, kan dette indikere en feil i undervannshuset. Kontakt nærmeste Yamaha-forhandler.

[NCM01900]

ZMU03273

1. Giroljedreneringsskrue

2. Oljenivåplugg

MERK:

Hvis giroljedreneringsskruen er magne-

●

tisk, må du fjerne alle metallpartikler fra skruen før du setter den i igjen. Bruk alltid nye pakninger. Bruk ikke pak-

●

ningene som er fjernet om igjen.

4. Skru ut oljenivåpluggen og fjern pakningen slik at all olje tappes ut.

ADVARSEL:

jen etter at den er tappet ut. Hvis oljen er melkehvit, trenger det vann inn i girhuset som kan skade girmekanismen. Ta kontakt med nærmeste

Kontroller den brukte ol-

Page 90

Vedlikehold

Yamaha-forhandler for å få utbedret tetningene i undervannshuset.

[NCM00711]

MERK:

Rådfør deg med nærmeste Yamaha-forhandler om håndtering av den brukte oljen.

5. Plasser utenbordsmotoren i loddrett stilling. Press girolje inn i hullet til giroljedreneringsskruen ved hjelp av en fleksibel eller trykksatt påfyllingsanordning.

Anbefalt girolje:

Hypoid girolje (SAE 90)

Giroljemengde:

F40DET 0.430 L (0.455 US qt,

0.378 Imp.qt) F50FED 0.430 L (0.455 US qt,

0.378 Imp.qt) F50FET 0.430 L (0.455 US qt,

0.378 Imp.qt) F60CET 0.430 L (0.455 US qt,

0.378 Imp.qt) FT50GET 0.670 L (0.708 US qt,

0.590 Imp.qt) FT60DET 0.670 L (0.708 US qt,

0.590 Imp.qt)

ZMU03274

6. Sett en ny pakning på oljenivåpluggen. Når olje begynner å strømme ut av hullet til oljenivåpluggen, setter du i og trekker

til oljenivåpluggen.

Tiltrekkingsmoment:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

7. Sett en ny pakning på giroljedreneringsskruen. Sett i og trekk til giroljedreneringsskruen.

Tiltrekkingsmoment:

9 Nm (0.9 kgf-m, 6.6 ft-lb)

NMU29302

Rengjøring av drivstofftanken

NWM00920

FARE

Bensin er svært brennbar og dampen den avgir er brennbar og eksplosiv.

●

Hvis det er noe du føler deg usikker på med hensyn til hvordan dette arbeidet skal utføres, kan du ta kontakt med nærmeste Yamaha-forhandler.

●

Hold god avstand til gnister, sigaretter, åpen flamme og andre antennelseskilder når du skal gjøre ren drivstofftanken. Ta drivstofftanken ut av båten før du

●

rengjør den. Arbeidet skal utføres utendørs på et sted med god gjennomlufting.

●

Tørk opp eventuelt bensinsøl med det samme. Sett drivstofftankdelene nøye sammen

●

igjen. Ved feilaktig montering kan bensin lekke ut slik at det oppstår fare for brann eller eksplosjon.

●

Gammel bensin må håndteres i sam- svar med regelverket på stedet.

1. Tøm drivstofftanken i en godkjent beholder.

2. Hell en mindre mengde egnet løsemid- del på tanken. Sett på lokket og rist tan-

Page 91

ken. Etter rengjøringen må tanken tømmes for alt løsemiddel.

3. Skru ut skruene som holder bensinkoplingsenheten. Trekk enheten ut av tanken.

ZMU02066

4. Rengjør filteret (som befinner seg i enden av sugerøret) i et egnet rensemiddel. La filteret tørke.

5. Skift ut pakningen. Monter bensinkoplingsenheten og trekk skruene godt til.

NMU29313

Kontroll og utskifting av anode(r)

Yamahas utenbordsmotorer er beskyttet mot korrosjon ved hjelp av offeranoder. Kontroller de utvendige anodene med jevne mellomrom. Fjern avleiringene på anodenes overflater. Rådfør deg med en Yamaha-forhandler i forbindelse med utskifting av utvendige anoder.

NCM00720

ADVARSEL

Du må ikke male anodene, for da virker de ikke lenger.

Vedlikehold

ZMU04721

ZMU02820

ZMU03665

ZMU04722

Page 92

Vedlikehold

MERK:

Kontroller jordledningene som er koplet til utvendige anoder på modeller som er utstyrt med slike. Kontakt en Yamaha-forhandler i forbindelse med kontroll og utskifting av innvendige anoder som er festet til motorenheten.

NMU29322

Kontroll av batteri (for modeller med elektrisk start)

NWM01900

FARE

Batterisyren er giftig og etsende, og batterier danner eksplosiv hydrogengass. Ved arbeider i nærheten av batteriet:

●

Bruk vernebriller og gummihansker. Ikke røyk eller før andre antennelseskil-

●

der nær batteriet. Se side 11 for detaljert sikkerhetsinformasjon om batterier.

Prosedyren for kontroll av batteriet varierer med de ulike batteriene. Denne prosedyren omfatter typiske kontroller som gjelder for mange batterier, men du må alltid se batteriprodusentens anvisninger.

NCM01920

ADVARSEL

Et dårlig vedlikeholdt batteri vil raskt få redusert ytelsen.

1. Kontroller batterisyrenivået (elektrolytt-

nivået).

2. Kontroller batteriets lading. Hvis båten er utstyrt med digital fartsmåler, vil funksjonene for voltmeter og lav batterispenning gjøre det enklere å følge med på batteriets lading. Rådfør deg med nær- meste Yamaha-forhandler hvis batteriet må lades.

3. Kontroller batteriforbindelsene. De skal være rene, faste og tildekket av et isolasjonsdeksel.

FARE! Dårlige forbindelser kan føre til kortslutning eller gnistdannelse og forårsake en eksplosjon.

NMU29333

[NWM01910]

Tilkopling av batteriet

NWM00570

FARE

Monter batteriholderen skikkelig fast på et tørt sted med godt lufting og uten vibrasjoner i båten. Plasser det fullt oppladete batteriet i holderen.

NCM01123

ADVARSEL

Hvis du bytter om batterikablene, vil elektriske komponenter bli påført skade.

1. Forviss deg om at hovedbryteren (på modeller som har dette) er “” (av) før du begynner å arbeide med batteriet.

2. Kople først den røde batterikabelen til den POSITIVE (+) polen. Kople deretter den svarte batterikabelen til den NEGATIVE (-) polen.

Page 93

1. Rød kabel

2. Svart kabel

3. Batteri

3. De elektriske kontaktene på batteriet og kablene må være rengjort og skikkelig tilkoplet, ellers vil ikke batteriet starte motoren.

NMU29371

Frakopling av batteriet

1. Slå av hovedbryteren for batteriet (hvis en slik er montert) og hovedbryteren.

ADVARSEL:

Hvis de blir stående på, kan det elektriske systemet bli skadet.

[NCM01930]

2. Kople minuskabelen/-kablene fra den negative (-) polen.

ADVARSEL:

Kople alltid fra alle minuskabler (-) først for å unngå kortslutning og skade på det elektriske systemet.

[NCM01940]

3. Kople fra plusskabelen/-kablene og ta batteriet ut av båten.

4. Rengjør, vedlikehold og lagre batteriet i samsvar med produsentens anvisninger.

NMU38660

Oppbevaring av batteriet

Når du skal lagre Yamaha-utenbordsmotoren i lengre tidsrom (2 måneder eller lenger), tar du ut batteriet og lagrer det på et kjølig og tørt sted. Kontroller batteriet og la det om nødvendig.

Vedlikehold

Page 94

Utbedring av feil

NMU38671

Feilsøking

En feil i drivstoff-, kompresjons- eller tenningssystemet kan forårsake dårlig start, redusert effekt og andre problemer. I denne delen gis det en beskrivelse av grunnleggende kontroller samt mulige hjelpetiltak, og den omfatter alle Yamaha utenbordsmotorer. Av den grunn kan det forekomme punkter som ikke er relevante for din motor. Hvis utenbordsmotoren må repareres, kan du levere den inn hos en Yamaha-forhandler. Hvis varselindikatoren for motorfeil blinker, må du kontakte nærmeste Yamaha-forhandler.

Yamaha Security System fungerer ikke som det skal.

Sp. Er mottakeren innenfor kommunikasjonsområdet i forhold til fjernkontrollsenderen? Sv. Bruk fjernkontrollsenderen innenfor kommunikasjonsområdet i forhold til mottakeren.

Sp. Er hovedbryteren i posisjonen “”? Sv. Drei hovedbryteren til posisjonen “”.

Sv. Bruk den ekstra fjernkontrollsenderen eller skift battericelle hos en Yamaha-forhandler.

Sp. Er batteriforbindelsene løse eller korroderte? Sv. Trekk til batterikabelforbindelsene og rengjør batteripolene.

Sp. Er batterikapasiteten svak eller for liten? Sv. Kontroller batteriets tilstand. Bruk batteri med anbefalt kapasitet.

Starteren fungerer ikke.

Sp. Er batterikapasiteten svak eller for liten? Sv. Kontroller batteriets tilstand. Bruk batteri med anbefalt kapasitet.

Sp. Er batteriforbindelsene løse eller korroderte? Sv. Trekk til batterikabelforbindelsene og rengjør batteripolene.

Sp. Er sikringen til relé eller elektrisk krets for elektrisk start gått? Sv. Finn årsaken til overbelasting av elektrisk system og reparer. Sett inn en sikring med riktig strømstyrke.

Sp. Er det kommunikasjonshindrende gjenstander som for eksempel andre kommunikasjonskilder eller metall i nærheten? Sv. Bruk fjernkontrollsenderen i avstand fra andre kommunikasjonskilder eller metall.

Sp. Er fjernkontrollsenderen registrert? Sv. Bruk fjernkontrollsender som er registrert av mottakeren.

Sp. Er battericellen i fjernkontrollsenderen utladet?

Sp. Er det feil på starterkomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Står girstangen i gir? Sv. Skift til fri.

Motoren vil ikke starte (starteren går rundt).

Sp. Er Yamaha Security System i låsemo- dus? Sv. Still sikkerhetssystemet i opplåsingsmo-

Page 95

Utbedring av feil

dus. Se side 18 for nærmere opplysninger.

Sp. Er drivstofftanken tom? Sv. Fyll ren, ny bensin på tanken.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er fremgangsmåten for å starte motoren feil? Sv. Se side 51.

Sp. Er det funksjonsfeil på drivstoffpumpen? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er tennplugghetten(e) satt feil på? Sv. Kontroller og sett hetten(e) riktig på.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er det feil på tenningskomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er motorstoppledning ikke satt på? Sv. Sett på ledningen.

Sp. Er innvendige motordeler skadd?

Sv. Få utført service hos en Yamaha-forhandler.

Motoren går ujevnt på tomgang eller stopper.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er drivstoffsystemet tilstoppet? Sv. Kontroller om drivstoffslangen er i klem eller har knekker, og om det er andre hindringer i drivstoffsystemet.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er det funksjonssvikt på tenningskomponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er varslingssystemet aktivert? Sv. Finn og utbedre årsaken til varselet.

Sp. Er tennpluggavstanden feil? Sv. Kontroller og juster iht. spesifikasjoner.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift olje iht. spesifikasjonene.

Page 96

Utbedring av feil

Sp. Er termostat defekt eller tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er drivstoffpumpen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lufteskruen på drivstofftanken stengt? Sv. Åpne lufteskruen.

Sp. Er motorvinkelen for høy? Sv. Sett motoren i vanlig driftsstilling.

Sp. Er bensinkoplingen satt feil på? Sv. Sett koplingen riktig på plass.

Sp. Er gasspjeldet feil justert? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er batterikabel frakoplet? Sv. Fest kabelen skikkelig.

Lydalarm utløst eller indikator lyser.

Sp. Er kjølesystemet tilstoppet? Sv. Kontroller om det er hindringer i vanninntaket.

Sp. Er motoroljenivået lavt? Sv. Fyll spesifisert motorolje på oljetanken.

Sp. Er tennpluggens varmeområde feil? Sv. Kontroller tennpluggen og skift til en plugg av anbefalt type.

Sp. Er motoroljen forurenset eller forringet? Sv. Fyll på ny olje av spesifisert type.

Sp. Er oljefilteret tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lasten i båten feil fordelt? Sv. Fordel lasten slik at båten ligger plant i sjøen.

Sp. Er det feil på vannpumpe eller termostat? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er det for mye vann i drivstoffilterkopp? Sv. Tøm filterkoppen.

Redusert motoreffekt.

Sp. Er propellen skadd? Sv. Få reparert eller skiftet propellen.

Sp. Er propellstigning eller -diameter feil? Sv. Monter riktig propell, slik at utenbordsmotoren kan kjøres i det anbefalte turtallsområdet (o/min).

Sp. Er trimvinkelen feil? Sv. Juster trimvinkelen for å få best mulig effekt.

Sp. Er motoren montert i feil høyde på akterspeilet? Sv. Få motoren justert til riktig høyde på akterspeilet.

Sp. Benyttes det ikke spesifisert motorolje? Sv. Kontroller og skift til olje av spesifisert type.

Sp. Er varslingssystemet aktivert? Sv. Finn og utbedre årsaken til varselet.

Sp. Er det groing på båtens bunn?

Page 97

Utbedring av feil

Sv. Rengjør båtens bunn.

Sp. Er tennpluggen(e) tilsotet eller av feil av type? Sv. Kontroller tennpluggen(e). Rengjør eller skift til plugg(er) av anbefalt type.

Sp. Er sjøgress eller andre fremmedlegemer viklet rundt girhuset? Sv. Fjern fremmedlegemene og rengjør undervannshuset.

Sp. Er drivstoffsystemet tilstoppet? Sv. Kontroller om drivstoffslangen er i klem eller har knekker, og om det er andre hindringer i drivstoffsystemet.

Sp. Er drivstoffilteret tilstoppet? Sv. Rengjør eller skift filteret.

Sp. Er bensinen forurenset eller gammel? Sv. Fyll ren, ny bensin på tanken.

Sp. Er tennpluggavstanden feil? Sv. Kontroller og juster iht. spesifikasjoner.

Sv. Kontroller og skift til olje av spesifisert type.

Sp. Er termostat defekt eller tilstoppet? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er lufteskruen stengt? Sv. Åpne lufteskruen.

Sp. Er drivstoffpumpen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er bensinkoplingen satt feil på? Sv. Sett koplingen riktig på plass.

Sp. Er tennpluggens varmeområde feil? Sv. Kontroller tennpluggen og skift til en plugg av anbefalt type.

Sp. Reagerer ikke motoren som den skal i forhold til girstangens posisjon? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er tenningsledningene skadd eller dårlig tilkoplet? Sv. Kontroller ledningene med tanke på slitasje eller brudd. Trekk til alle løse forbindelser. Skift slitte eller ødelagte ledninger.

Sp. Er det funksjonssvikt på elektriske komponenter? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Benyttes det ikke spesifisert drivstoff? Sv. Fyll på nytt drivstoff av spesifisert type.

Sp. Benyttes det ikke spesifisert motorolje?

For store motorvibrasjoner.

Sp. Er propellen skadd? Sv. Få reparert eller skiftet propellen.

Sp. Er propellakselen skadd? Sv. Få utført service hos en Yamaha-forhandler.

Sp. Er sjøgress eller andre fremmedlegemer viklet rundt propellen? Sv. Fjern dem og rengjør propellen.

Sp. Er motorens festebolt løs? Sv. Trekk til bolten.

Page 98

Utbedring av feil

Sp. Er svingbrakett løs eller skadd? Sv. Trekk den til eller få utført service hos en Yamaha-forhandler.

NMU29433

Midlertidige nødtiltak

NMU29440

Skade ved sammenstøt

NWM00870

FARE

Utenbordsmotoren kan bli påført alvorlig skade ved et sammenstøt under kjøring eller transport på tilhenger. Skaden kan gjøre utenbordsmotoren usikker å bruke.

Hvis utenbordsmotoren skulle støte på en gjenstand i vannet, gjør du som følger:

reservesikring med riktig strømstyrke (amperetall).

NWM00631

FARE

Bruk av feil type sikring eller en ståltråd- bit kan resultere i alt for stor strømbelast- ning. Dette kan forårsake skader på det elektriske systemet og fare for brann.

Rådfør deg med nærmeste Yamaha-forhandler hvis den nye sikringen går igjen med det samme.

1. Stopp motoren umiddelbart.

2. Kontroller om kontrollorganer eller komponenter er skadd. Undersøk også om båten er påført skade.

3. Returner forsiktig i sakte fart til nærmes- te havn, uavhengig av om du har registrert skader eller ei.

4. Få en Yamaha-forhandler til å kontrollere utenbordsmotoren før du tar den i bruk igjen.

NMU30681

Utskifting av sikring

Hvis en sikring er gått, åpner du sikringsholderen og tar ut sikringen ved hjelp av en sikringstrekker. Bytt ut sikringen med en ny

ZMU05099

1. Sikring (20 A × 3, 30 A)

2. Reservesikring (20 A × 3, 30 A)

3. Sikringstrekker

Page 99

Utbedring av feil

ZMU03562

1. Sikringstrekker

2. Sikring (20 A × 3, 30 A)

NMU29524

Power trim og tilt fungerer ikke

Hvis du ikke får vippet motoren opp eller ned med power trim- og tiltsystemet som følge av flatt batteri eller feil i selve trim- og tiltenheten, kan motoren vippes manuelt.

1. Skru ut skruen for den manuelle ventilen mot urviserne til den stopper.

NMU37580

Varselindikator for vannseparator blinker under kjøring

NWM01500

FARE

Bensin er svært brennbar og dampen den avgir er brennbar og eksplosiv.

Dette arbeidet må ikke utføres på moto-

●

ren når den er varm eller går. La motoren bli kald først. Drivstoffilteret inneholder bensin. Hold

●

god avstand til gnister, sigaretter og andre antennelseskilder. Under utførelsen av dette arbeidet vil

●

det renne ut litt bensin. Fang opp bensinen i en fille. Tørk opp eventuelt bensinsøl med det samme.

●

Vær nøyaktig under monteringen av drivstoffilteret med O-ring, filterkopp og slanger på plass. Ved feil montering eller delebytte kan bensin lekke ut slik at det oppstår fare for brann eller eksplosjon.

Hvis varselindikatoren for vannseparator på 6Y8-flerfunksjonsturtelleren blinker, gjør du som beskrevet nedenfor.

ZMU03668

1. Skrue for manuell ventil

2. Plasser motoren i ønsket stilling og trekk deretter til skruen for den manuelle ventilen med urviserne.

1. Varselindikator for vannseparator

1. Stopp motoren.

2. Ta av motordekselet.

3. Fjern stripsen.

Page 100

Utbedring av feil

ZMU05475

1. Strips

4. Kople fra vannvarselbryterpluggen.

ADVARSEL:

Pass på så du ikke får vann på vannvarselbryterpluggen, ellers kan det oppstå funksjonsfeil.

[NCM01950]

ZMU05476

1. Vannvarselbryterens koplingsplugg

5. Skru filterkoppen av filterhuset.

ADVARSEL:

vannvarselbryterens ledning når du skal skru av filterkoppen.

Pass på så du ikke vrir

[NCM01960]

ZMU05477

1. Filterkopp

2. Vannvarselbryterens ledning

6. Fjern vannet i filterkoppen ved å suge det opp med en fille.

7. Skru filterkoppen godt fast til filterhuset.

ADVARSEL:

Pass på så du ikke vrir vannvarselbryterens ledning når du skal skru filterkoppen på filterhuset.

[NCM01970]

8. Kople vannvarselbryterpluggen godt til helt til du hører et klikk.

ZMU05509

1. Vannvarselbryterens koplingsplugg

9. Fest vannvarselbryterens ledning med stripsen.
