1 Introduzione
Benvenuti
Vi ringraziamo per aver scelto il c onvertitore digitale/analogico DA824 Yamaha.
Il DA824 è un convertitore digitale-analogico a 8 canali di alta qualità, con conv ertitori
digitali-analogici lineari a 24-bit e sovracampionamento 128-volte, che fornisce una
gamma dinamica tipica di 110 dB. Schede opzionali mini YGDAI (Yamaha General
Digital Audio Int erfac e) offr ono una varietà di interfacc e di ingresso digitale, c on supporto per tutti i formati più comuni di interconnessione audio digitale, inclusi
AES/EBU, ADAT e TDIF-1 Tascam.
Installazione
Il DA824 può essere usato appoggiato su una superficie stabile, in un luogo conforme
alle informazioni importanti fornite all'inizio del manuale, oppure montato in un rack.
Introduzione
1
Quando montate il DA824 in un rack, lasciate uno spazio adeguato per la ventilazione
attorno all'unità (almeno 15 cm di spazio sul retro). Se il DA824 è montato in un rack
portatile, tenetene aperta la parte posteriore mentre usate il DA824, in modo da non
ostruire il flusso dell'aria dai fori per la ventilazione. Non montate il DA824 vicino a
dispositivi che producono molto calore, come un amplificatore.
Impostazione del livello di uscita massimo
All'interno del DA824 ci sono otto interruttori del livello di output per il preset del
livello di uscita massimo di ciascun output analogico. Le impostazioni del livello di
uscita massimo sono: +24 dB, +18 dB, +15 dB e +4 dBV. Per ulteriori informazioni,
rivolgetevi al vostro rivenditor e Yamaha.
Collegamento del cavo di alimentazione
Warning: Spegnete tutti i dispositivi prima di effettuare qualsiasi collegamento.
Avvertenza:
Collegate la spina del cavo di alimentazione ad una presa di c. a. adatta, che sia conforme ai requisiti di alimentazione riportati sul pannello posteriore del DA824.
Accensione
Per evitare di udire colpi e clic, accendete i vostri dispositivi audio
nell'ordine seguente (invertite questo ordine quando li spegnete): sorgenti di suono, mixer o registratore (ad esempio, 02R, DME32, D24
ecc.), DA824, amplificatori.
Premete l'interruttore [POWER] per accendere il DA824.
1
Il DA824 viene attivato e si acc e nde l'indicatore POWER.
2
Premete di nuovo l'interruttore [POWER] per spegnere il DA824.
L'indicatore POWER si spegne.
POWER
ON OFF
DA824—Manuale di istruzioni
2
Capitolo 2—Panoramica del DA824
2 Panoramica del DA824
Pannello frontale
PEAK
NOMINAL
SIGNAL
12345678
PEAK
NOMINAL
SIGNAL
21 43
LOCK
DA CONVERTER
POWER
ON OFF
Indicatori PEAK, NOMINAL & SIGNAL
A
Mostrano il livello del segnale di ciascun canale.
PEAK
—Questo indicatore si accende quando il livello del segnale è di 3 dB al di sotto
del valore di fondo scala.
NOMINAL
—Si accende quando il livello del segnale è di 14 dB al di sotto del valor e di
fondo scala.
SIGNAL
—Questo indicatore si accende quando il livello del segnalle è di 34 dB al di
sotto del valore di fondo scala.
Indicatore LOCK
B
Questo indicatore mostra se il DA824 è agganciat o o no alla sorgente di w ordclock. Per
ulteriori informazioni vedere "Wordclock" a pagina 8.
C
Indicatore POWER
Questo indicatore si illumina all'accensione del DA824.
D
Interruttore POWER
Viene usato per acce ndere il DA824 ed è protetto per evitarne l'attivazione accidentale.
Per ulteriori informazioni, v eder e "Accensione" a pagina 1.
DA824—Manuale di istruzioni
Pannello posteriore
Pannello posteriore

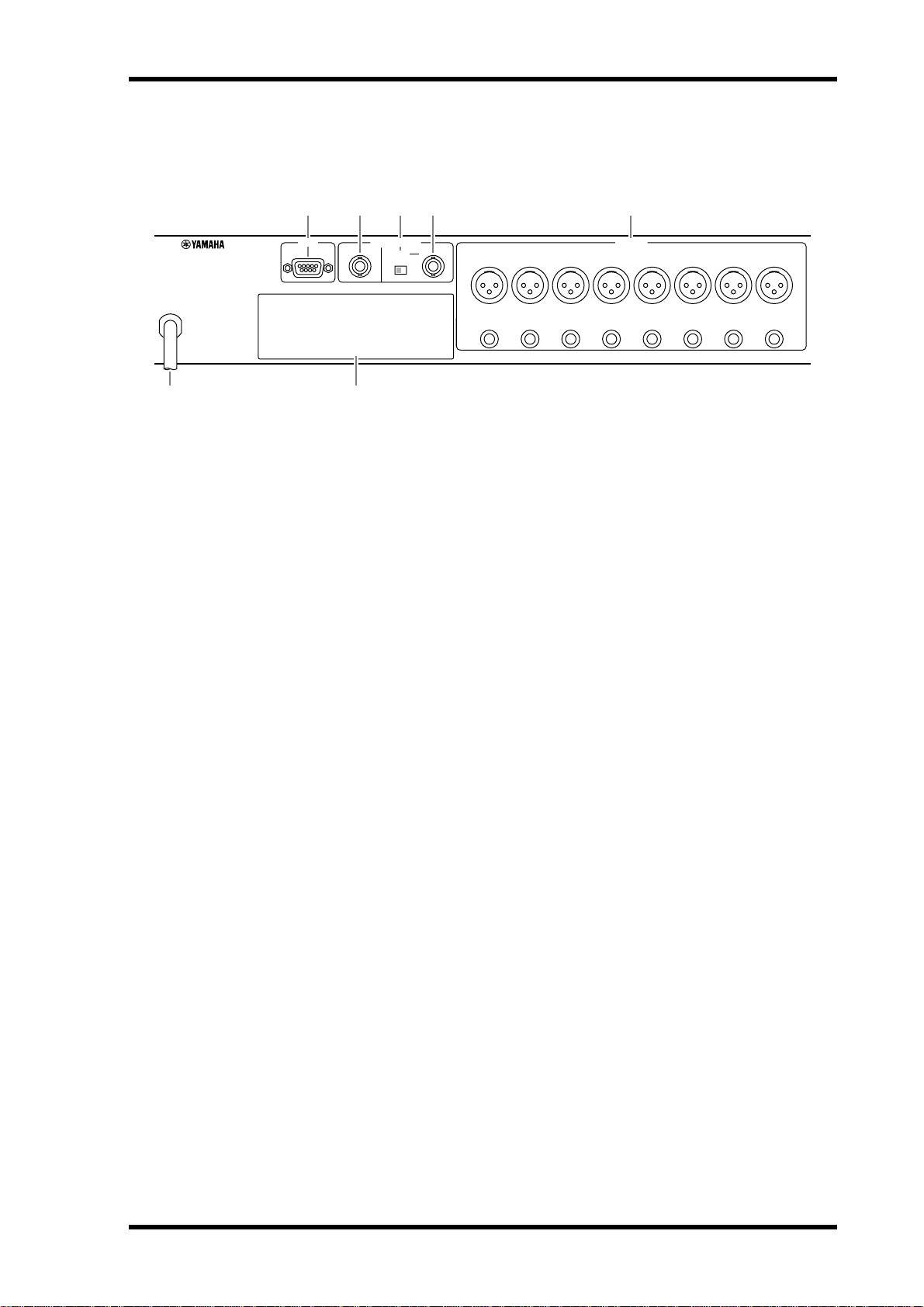

1 52 4
DA CONVERTER
MODEL DA824
A
COM
THRU
Porta COM
Serve per l'aggiornamento della circuitazione interna del DA824 e non viene usata nel
funzionamento normale.
SLOT
76
3
WORD CLOCK
75ΩIN
ON
OFF
8 2314567
8 2314567
OUTPUT
(BAL)
3
B
Connettore WORD CLOCK THRU
Questo connettore BNC trasmette il segnale di wordclock ricevuto al WORD CLOCK
IN.
Interruttore WORD CLOCK 75
C
Ω
ON/OFF
Viene usato per terminare il segnale di wordclock ricevuto al WORD CLOCK IN. Per
ulteriori informazioni, vedere "Wordclock" a pagina 8.
Connettore WORD CLOCK IN
D
Questo connettore BNC viene usato per collegare una sorgente di wordclock esterna.
Normalmente, il DA824 si aggancia ad un segnale di wordclock derivato dagli input
audio digitali SLOT, ma quando un segnale di wordclock utilizzabile è present e al c onnettore WORD CLOCK IN, quest'ultimo viene usato in sostituzione. Per ulteriori
informazioni, vedere "Wordclock" a pagina 8.
Connettori OUTPUT (BAL)
E
Questi connettori maschi tipo XLR -3-32 e i c onnett ori phone jack TRS da 1/4" sono le
uscite analogiche per ciascun canale. Entrambi i tipi di connettore sono bilanciati elettronicamente. I co nnett ori XLR sono cablati c ome segue: pin-1 terra, pin-2 polo caldo
(+) e pin-3 polo freddo (–). Quando si usano cont emporaneamente le uscite XLR e jack
phone di un canale, accertatevi che il carico totale sia superiore a 600
Cavo di alimentazione
F
Ω
.
Viene usato per collegar e il D A824 ad una presa a corrente alt ernata. P er ulteriori informazioni, vedere "C ollegament o del ca vo di alimentazione" a pagina 1.
G
SLOT
Serve per essere usato con le schede opzionali mini YGDAI, che offrono varie opzioni
di ingresso digitale. Per ult eriori informazioni, v eder e "Schede di I/O digitale" a pagina
4.
DA824—Manuale di istruzioni
4
Capitolo 3—Schede di I/O digitale
3 Schede di I/O digitale
Informazioni sulle schede di I/O digitale
Per l'ingresso digitale, il DA824 usa schede opzionali mini YGDAI (Yamaha General
Digital Audio Int erface), disponibili in tutti i formati di interconnessione audio digitale
più comuni, incluso AES/EB U, AD AT e TD1F-1 Tascam.
Sono disponibili attualmente le seguenti schede di I/O digitale. Per informazioni
aggiornate sulle schede mini YGDAI, visitate il sito Web Yamaha Professional Audio:
<http://www.yamaha.c o.jp/product/proaudio/homeenglish/>
MY8-AT—ADAT
La scheda MY8-AT fornisce l'I/O digitale nel formato ADAT attraverso due connettori
MultiChannel Optical Digital Interfac e, e supporta wordlength di 16, 20 e 24 bit.
MY8-AE—AES/EBU
La scheda MY8-AE fornisce l'I/O digitale nel formato AES/EBU attraverso un connettore D-sub a 25-pin, e supporta wor dlength di 16, 20 e 24 bit.
MY8-TD—TD1F-1 Tascam
La scheda MY8-TD fornisce l'I/O digitale nel formato TD1F-1 Tascam attraverso un
connettore D-sub a 25 pin, e supporta wordlength di 16, 20 e 24 bit. P er l'uscita di w or dclock viene fornito un connettore BNC.
Le schede MY8-TD dispongono di un interruttore di selezione dispositivo
(EXT:88/INT:38) che dovrebbe essere impostato in modo da corrispondere al dispositivo collegato. Questo dovrebbe essere impostato su "EXT:88" quando si collega un
DA-88 Tascam, oppure su "INT:38" in fase di collegamento di un DA-38 Tascam,
DME32 o altro dispositivo.
Specifiche della scheda
La tabella seguente mostra le specifiche per le schede di I/O compatibili con il DA824
Scheda Formato In Out Wordlength Connettori
MY8-AT ADAT I/O 8 8 16, 20, 24 Ottico x 2
MY8-AE AES/EBU I/O 8 8 16, 20, 24
MY8-TD Tascam TDIF-1 I/O 8 8 16, 20, 24
D-sub a 25-pin
(cavo non incluso)
D-sub a 25-pin
BNC wordclock out
DA824—Manuale di istruzioni
Installazione delle schede di I/O
Installazione delle schede di I/O

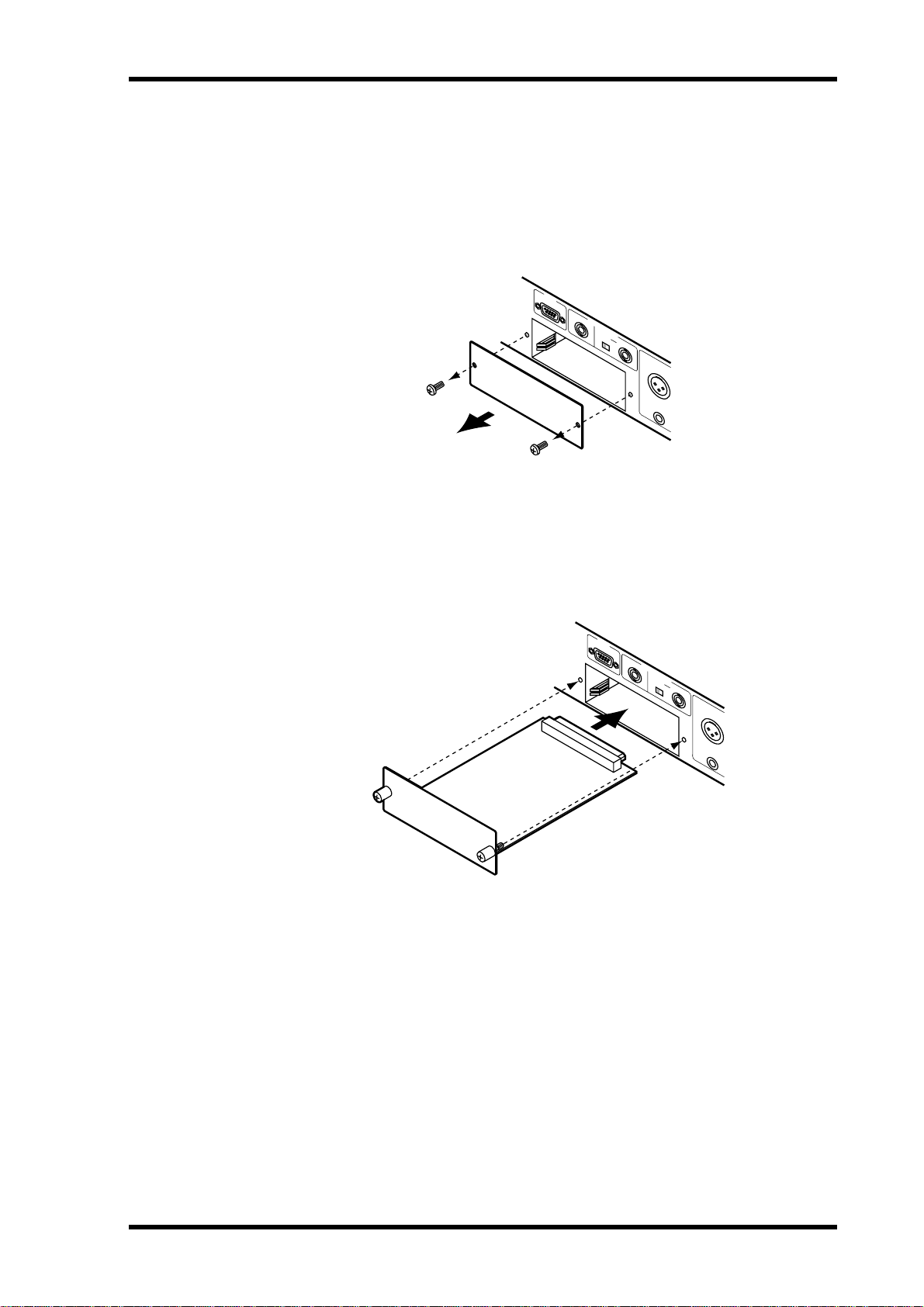

Questa sezione spiega come installare le schede mini YDGAI nel DA824.
Spegnete il DA824.
1
Svitate le due viti e togliete il coperchio dello slot, come mostrato nella figura
2
sottostante.
COM
THRU
WORD CLOCK
75ΩIN
ON
SLOT
OFF
8
8
Conservate il coperchio e le viti di fissaggio in un posto sicuro per poterli riusare
all'occorrenza.
5
Inserite la scheda tra i binari di guida e fatela scivolare completamente nello
3
slot, come mostrato nella figura sottostante. È probabile che dobbiate spingere con decisione per inserire la scheda nel connettore del DA824.
COM
THRU
WORD CLOCK
75ΩIN
ON
SLOT
OFF
8
8
4
Fissate la scheda usando le viti di fermo unite. Non lasciatele allentate poiché
la scheda non sarebbe collegata correttamente.
DA824—Manuale di istruzioni
6
Capitolo 4—Esempi di collegamento
4 Esempi di collegamento
Negli esempi seguenti, il "Dispositivo audio digitale" potrebbe essere qualsiasi dispositivo con interfaccia AES/EBU o ADAT compatibile, compresi i seguenti prodotti
Yamaha con installate le necessarie schede di I/O: Digital Mixing Engine DME32, Digital Recording Console 02R, Digital Mixing Console 03D, Digital Mixing Console 01V
o Digital Multitrack Recor der D24.
Collegamento AES/EBU di base
Questo esempio mostra il
modo in cui il DA824 può
essere collegato ad un dispositivo audio digitale con un'interfaccia AES/EBU usando una
scheda di I/O MY8-AE e un
cavo di collegamento AES/EBU
D-sub a 25-pin.
Dispositivo audio digitale
(DME32, 02R, D24, ecc.)
AES/EBU I/O
Cavo AES/EBU
DA824
PEAK
NOMINAL
SIGNAL
Collegamento ADAT di base
Questo esempio mostra il
modo in cui il DA824 può
essere collegato ad un dispositivo audio digitale con un'interfaccia ADAT usando una
scheda di I/O MY8-AT e un
cavo di collegamento ADAT
standard.
DA824
PEAK
NOMINAL
SIGNAL
SLOT: MY8-AE
PEAK
NOMINAL
12345678
Uscita analogica x 8
SIGNAL
Dispositivo audio digitale
(DME32, 02R, D24, ecc.)
OUTINADAT I/O
Cavo ADAT
SLOT: MY8-AT
PEAK
NOMINAL
12345678
SIGNAL
LOCK
POWER
ON OFF
DA CONVERTER
LOCK
POWER
ON OFF
DA CONVERTER
DA824—Manuale di istruzioni
Uscita analogica x 8

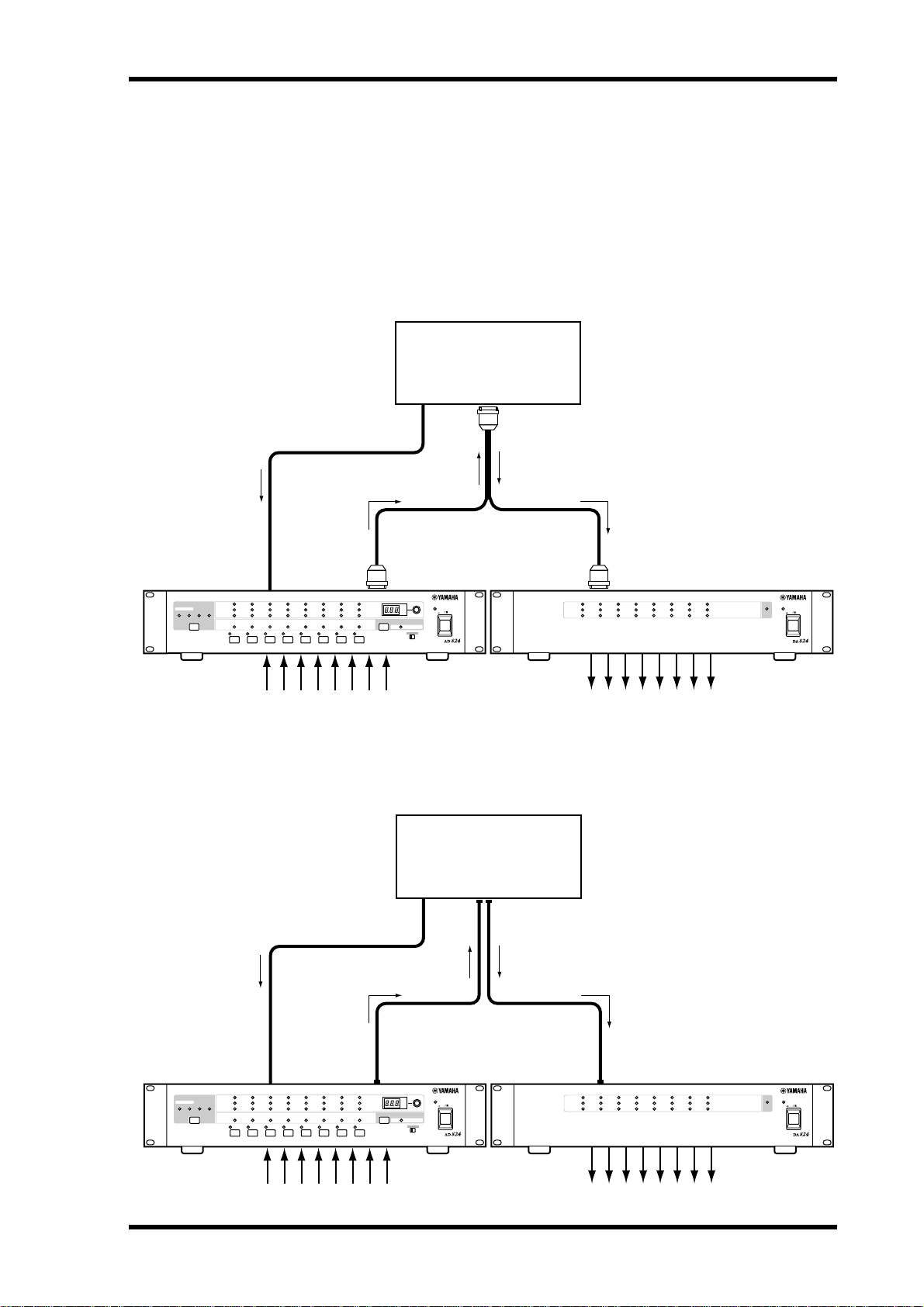

Collegamento AES/EBU con cavo divisorio
Collegamento AES/EBU con cavo divisorio
Questo esempio mostra il modo in cui un AD824 e un DA824 possono essere collegati ad un
dispositivo audio digitale con una singola interfaccia AES/EBU usando schede di I/O
MY8-AE e un cavo divisorio AES/EBU apposito. I dettagli relativi al cablaggio dei pin per
l'interfaccia AES/EBU sono forniti con ciascuna scheda di I/O MY8-AE. Se il dispositivo
audio digitale viene usato come wordclock master, il DA824 può ricevere i suoi wordclock
tramite il suo ingresso SLOT. Tuttavia, l’AD824 dovrà prelevare il suo wordclock tramite
WORDCLO CK IN. Per ottenere questo, un cavo BNC deve essere collegato fra l’uscita wordclock BNC sul dispositivo audio digitale e il BNC WORDCLOCK IN sull’AD824.
Dispositivo audio digitale
(DME32, 02R, D24, ecc.)
WC OUT
Cavo BNC
AES/EBU I/O
Cavo divisorio AES/EBU
7
AD824
INTERNAL
44.1kHz BNC SLOT48kHz
WORD CLOCK
WC IN
PEAK
NOMINAL
SIGNAL
+48V
12345678
SEL
PEAK
NOMINAL
SIGNAL
+48V
SEL
dB
+48V MASTER
GAIN
POWER
ON OFF
OFF ON
AD CONVERTER
DA824
Ingresso analogico x 8
Doppio collegamento ADAT
Questo esempio mostra il modo in cui un AD824 e un DA824 possono esser e c ollegati
ad un dispositivo audio digitale con I/O AD AT standard usando schede di I/O MY8-AT
e cavi di collegamento ADAT standar d.
Dispositivo audio digitale
(DME32, 02R, D24, ecc.)
WC OUT
Cavo BNC
IN OUT
ADAT I/O
PEAK
NOMINAL
SIGNAL
12345678
Cavi ADAT
SLOT: MY8-AESLOT: MY8-AE
Uscita analogica x 8
PEAK
NOMINAL
SIGNAL
LOCK
POWER
ON OFF
DA CONVERTER
AD824 DA824
WORD CLOCK
PEAK
INTERNAL
NOMINAL
44.1kHz BNC SLOT48kHz
SIGNAL
+48V
SEL
WC IN
12345678
OUT
SLOT: MY8-AT
PEAK
NOMINAL
dB
SIGNAL
+48V MASTER
+48V
OFF ON
SEL
GAIN
POWER
ON OFF
AD CONVERTER
Ingresso analogico x 8
IN
SLOT: MY8-AT
PEAK
NOMINAL
SIGNAL
12345678
Uscita analogica x 8
DA824—Manuale di istruzioni
PEAK
NOMINAL
SIGNAL
LOCK
POWER
ON OFF
DA CONVERTER
8
Capitolo 5—Wordclock
5 Wordclock
A proposito di Wordclock
Per il corretto funzionamento e l'elaborazione digitale-analogica, è essenziale che il
DA824 sia bloccato al wordclock del dispositivo audio digitale che trasmette i segnali
audio digitali. Normalmente, il DA824 si aggancia ad un segnale di wordclock derivato
dagli ingressi audio digitali SLOT, ma viene usato questo quando al connettore WORD
CLOCK IN è presente un segnale di wordclock utilizzabile.
L'indicatore LOCK si accende quando il DA824 è fissato alla sorgente di wordclock e
sincronizzato al segnale audio digitale. Lampeggia se il DA824 non è sincronizzato al
segnale audio digitale.
Note: Quando la sorgente di wordclock viene modificata, le uscite analogiche di DA824
possono produrre rumore, specialmente se è installata una scheda MY8-A T I/O . Quindi,
prima di cambiare sorgente abbassate il volume degli amplificatori. A nalogamente, prima
di cambiare sorgente di wordclock sul dispositivo wordclock master (ad es., AD824 o
DME32), abbassate il volume degli altoparlanti o spegnete il DA824.

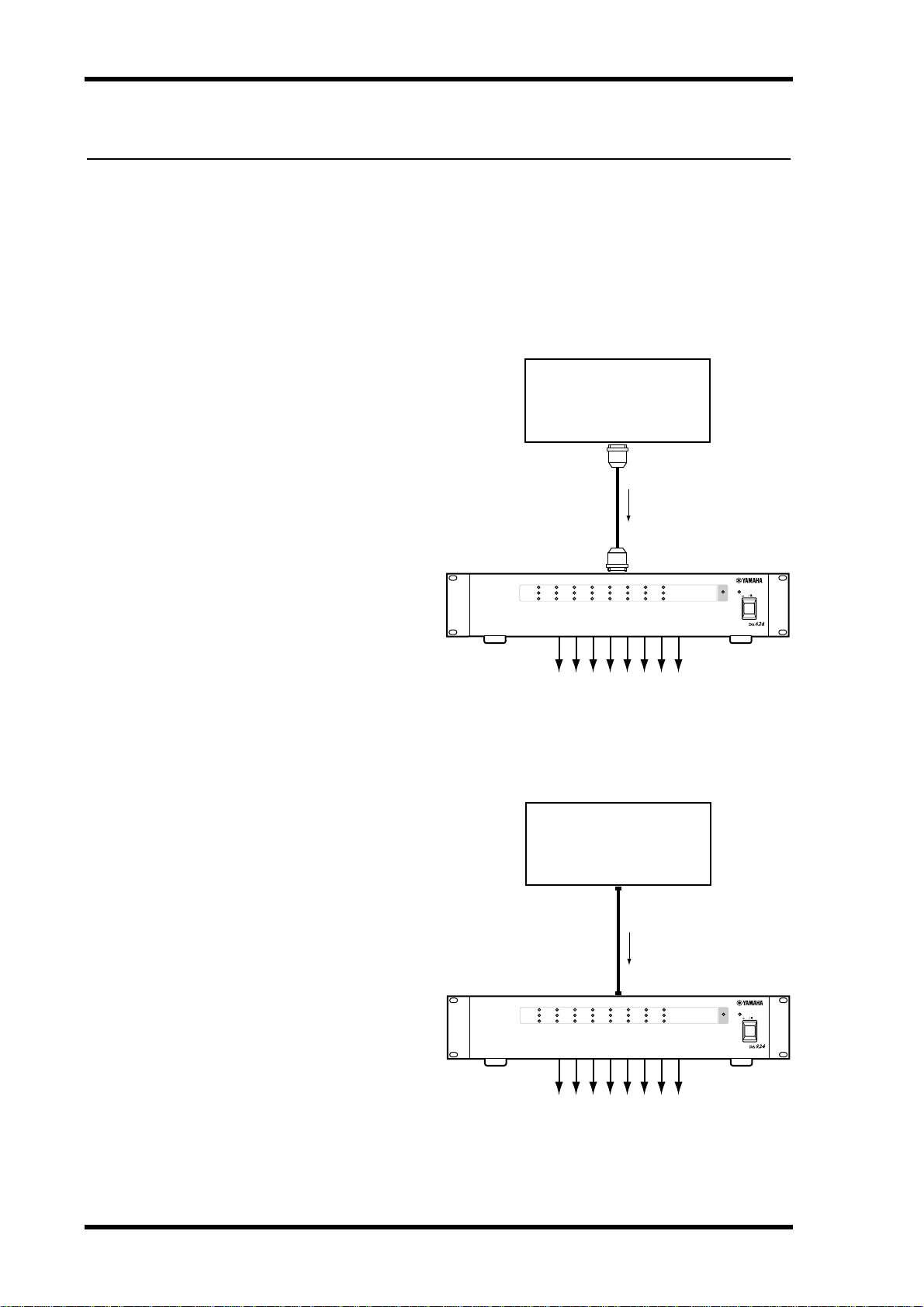

Esempi di collegamento Wordclock
In questo esempio, il DA824
preleva il segnale di wordclock
dagli ingressi audio digitali
SLOT.
DA824
In questo esempio, il DA824
preleva il segnale di wordclock
automaticamente dal connettore WORD CLOCK IN.
Dispositivo audio digitale
(DME32, 02R, D24, ecc.)
PEAK
NOMINAL
SIGNAL
12345678
Dispositivo audio digitale
(DME32, 02R, D24, ecc.)
I/O digitale
I/O digitale
MY8-xx
PEAK
NOMINAL
SIGNAL
Wordclock out
(BNC)
LOCK
POWER
ON OFF
DA CONVERTER
DA824—Manuale di istruzioni
DA824
MY8-xx
PEAK
NOMINAL
SIGNAL
12345678
WORD CLOCK IN
PEAK
NOMINAL
SIGNAL
LOCK
POWER
ON OFF
DA CONVERTER

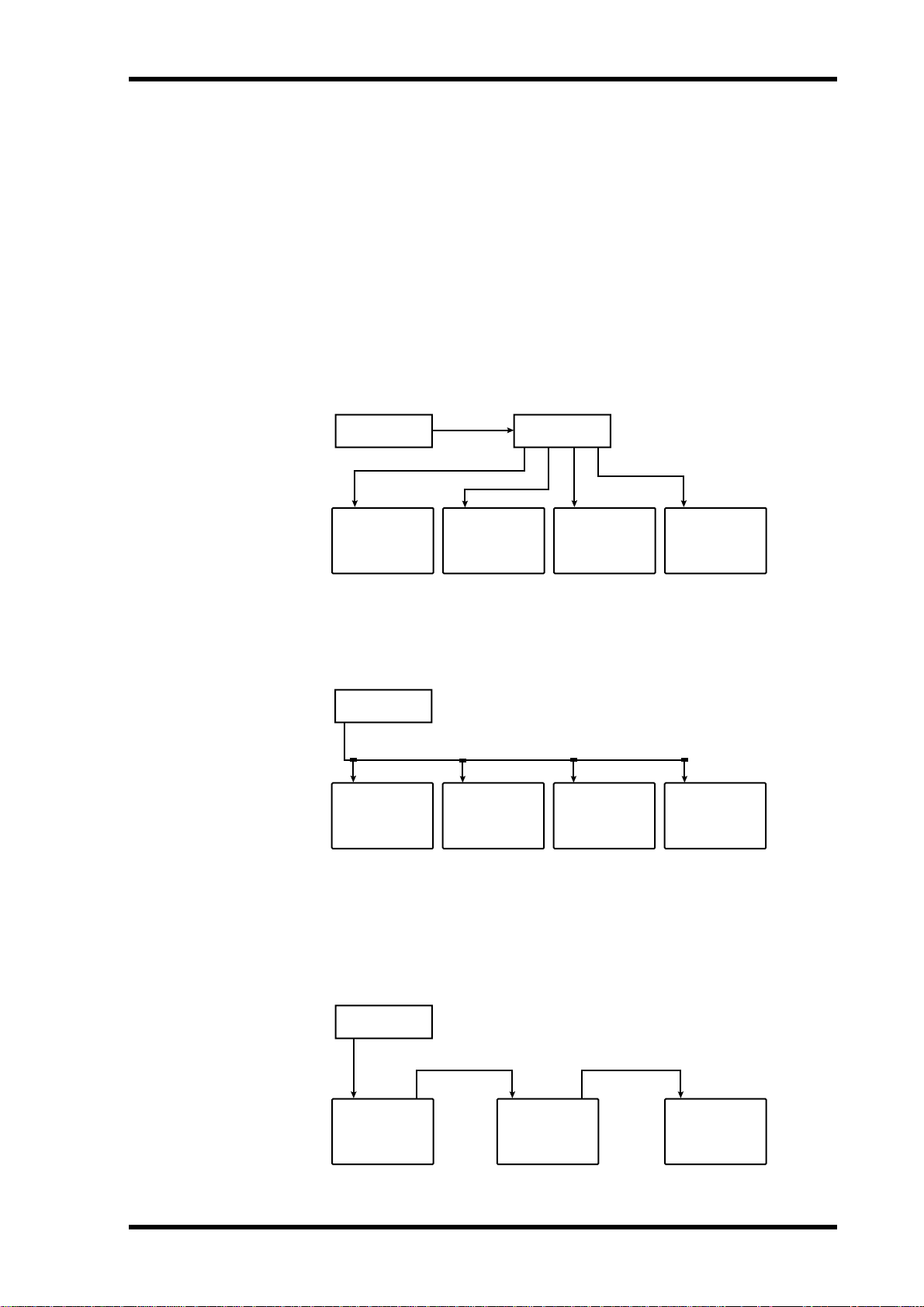

Terminazione Wordclock
Terminazione Wordclock
Per un funzionamento corretto e affidabile, i segnali di wordclock distribuiti via cavi
BNC devono essere terminati correttamente. La terminazione viene solitamente applicata all'ultimo dispositivo, sebbene dipenda dal met odo di distribuzione usato. L'int er ruttore WORD CLOCK 75
collegato in vari modi. Gli esempi seguenti illustrano tre modi in cui possono essere
distribuiti i segnali di wordclock e come dovrebbe essere applicata la terminazione in
ciascun caso.
Box di distribuzione wordclock
In questo esempio, viene usato un box di distribuzione wordclock dedicato per fornire
individualmente un segnale di wordclock a ciascun dispositivo. La terminazione viene
applicata a ciascun dispositivo.
Wordclock
master
WC IN (BNC) WC IN (BNC) WC IN (BNC) WC IN (BNC)
Dispositivo-A
Terminazione = ON
Wordclock slave Wordclock slave Wordclock slave Wordclock slave
Ω
ON/OFF del DA824 consente a quest'ultimo di essere
WC OUT
(BNC)
Box di distribuzione
wordclock
Dispositivo-B Dispositivo-C Dispositivo-D
Terminazione = ON Terminazione = ON Terminazione = ON
9
Distribuzione bus
In questo esempio, il segnale di wordclock viene distribuito via linea comune. La t erminazione viene applicata soltanto all'ultimo dispositivo.
Wordclock
master
WC OUT (BNC)
WC IN (BNC)
Dispositivo-A
Terminazione = OFF
Wordclock slave Wordclock slave Wordclock slave Wordclock slave
WC IN (BNC) WC IN (BNC) WC IN (BNC)
Dispositivo-B Dispositivo-C Dispositivo-D
Terminazione = OFF Terminazione = OFF Terminazione = ON
Distribuzione "daisy chain"
In questo esempio, il segnale di wordclock viene distribuito nel modo "daisy chain"
(concatenazione a margherita), con ciascun dispositiv o che trasmette il segnale di wor dclock a quello successivo . La terminazione viene applicata soltanto all'ultimo dispositivo. Non si raccomanda questo metodo di distribuzione per i sistemi più grandi.
Wordclock
master
WC OUT (BNC)
WC IN
(BNC)
Dispositivo-A
Terminazione = OFF
Wordclock slave Wordclock slave Wordclock slave
WC OUT
(BNC)
WC IN
(BNC)
WC OUT
(BNC)
WC IN
(BNC)
Dispositivo-B Dispositivo-C
Terminazione = OFF Terminazione = ON
DA824—Manuale di istruzioni
12

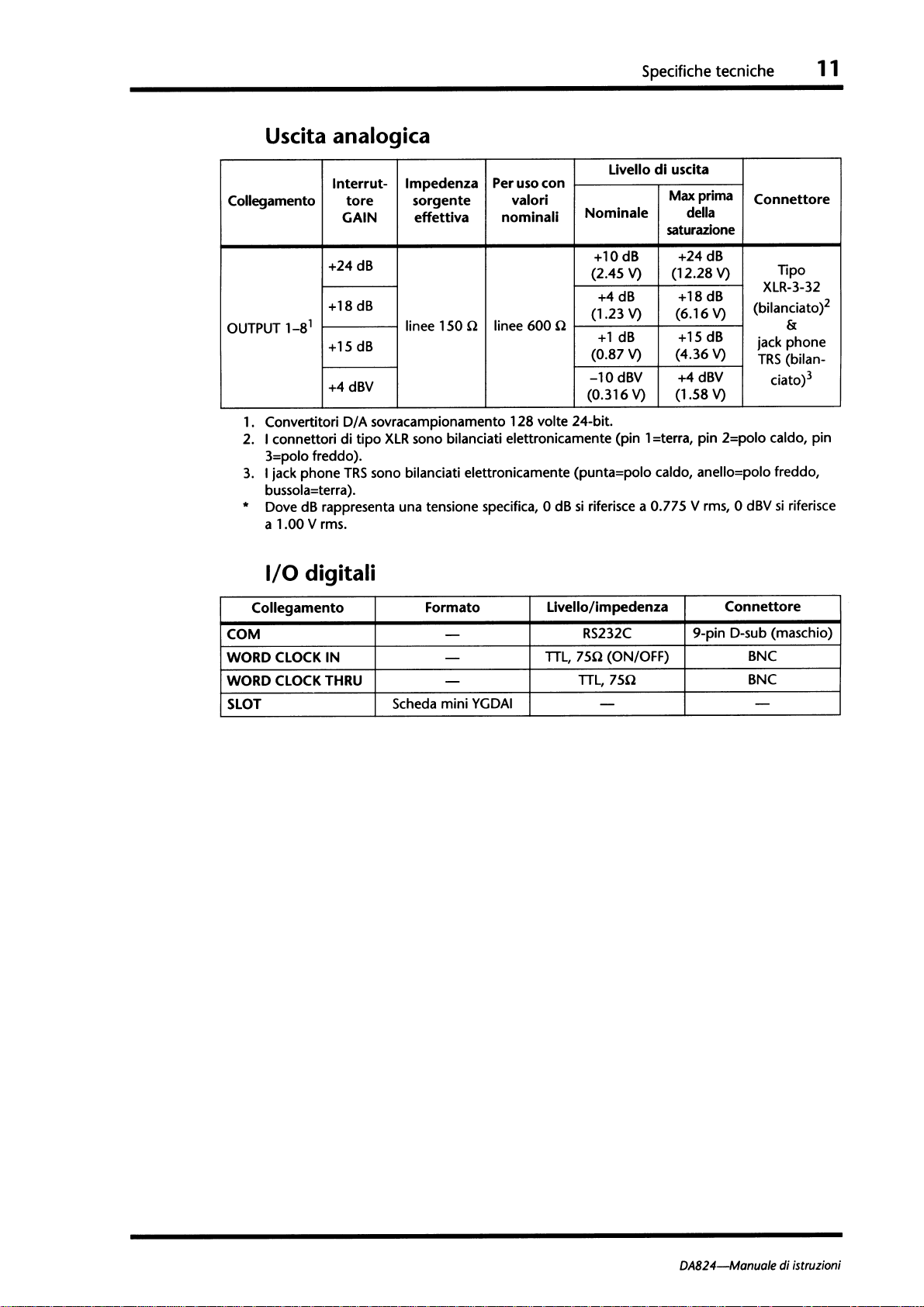

Appendice

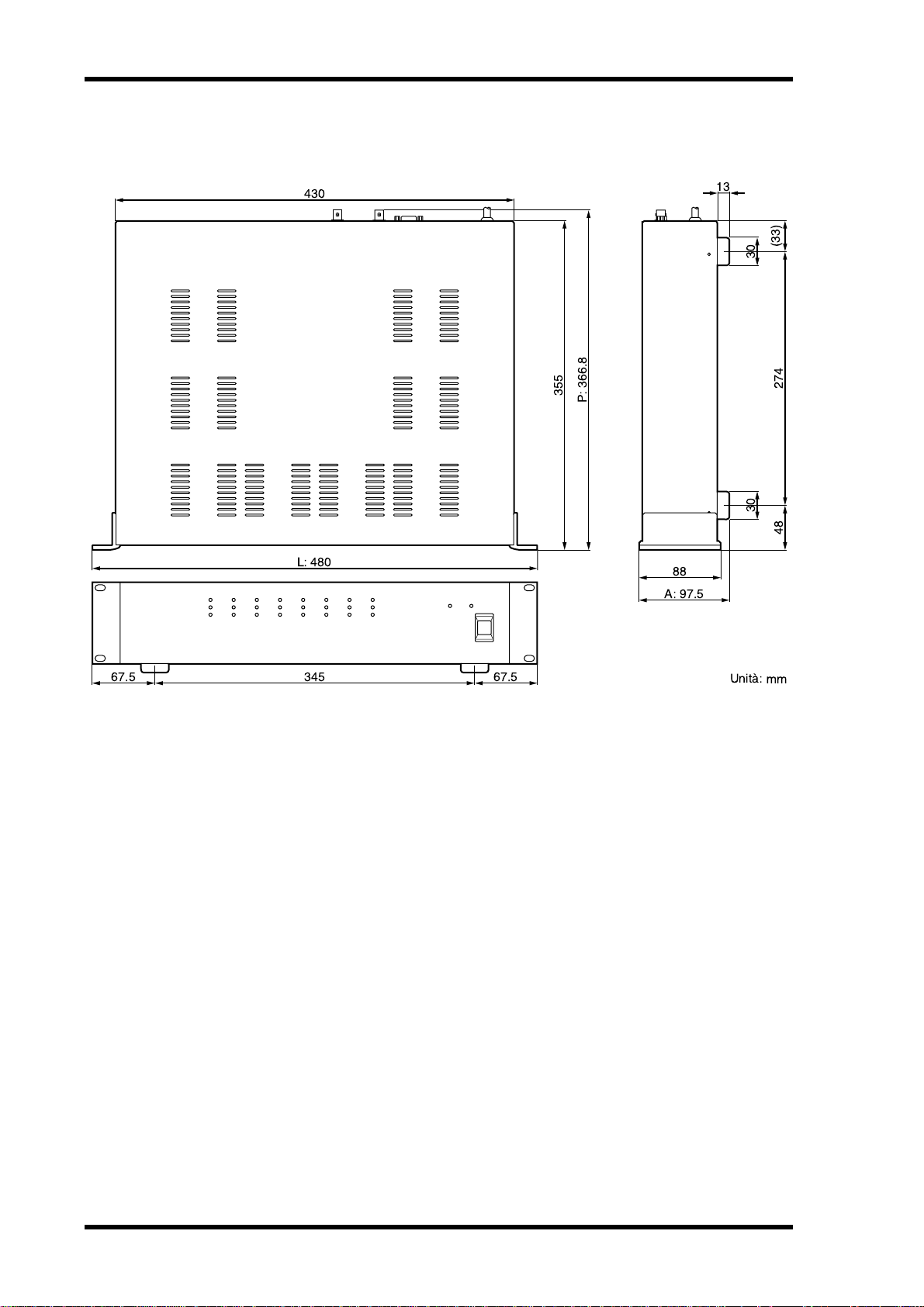

Dimensioni
430
355
P: 366.8
13
3030
(33)
274
L: 480
67.5 67.5345
Le specifiche e l'aspetto esteriore sono soggetti a modifiche senza preavviso.
Per il modello Europeo
Informazioni acquirente/utente specificate in EN55103-1 e EN55103-2.
Corrente Inrush: 10A
Ambiente conforme: E1, E2, E3 e E4
48
88
A: 97.5
Unit: mm
DA824—Manuale di istruzioni
YAMAHA MUSICA ITALIA S.p.A.
Viale Italia, 88 - 20020 Lainate (Mi)
e-mail: yline@eu.post.yamaha.co.jp
YAMAHA Line (da lunedì a venerdì):
per Chitarre, Batterie e Audio Professionale (dalle ore 10.00 alle ore 12.30) Tel. 02/93572342 - Telefax 02/93572119
per prodotti Keyboards e Multimedia (dalle ore 14.30 alle ore 17.15) Tel. 02/93572760 - Telefax 02/93572119
Loading...
