Guitare

OPEN

OPEN

OPEN

électroacoustique

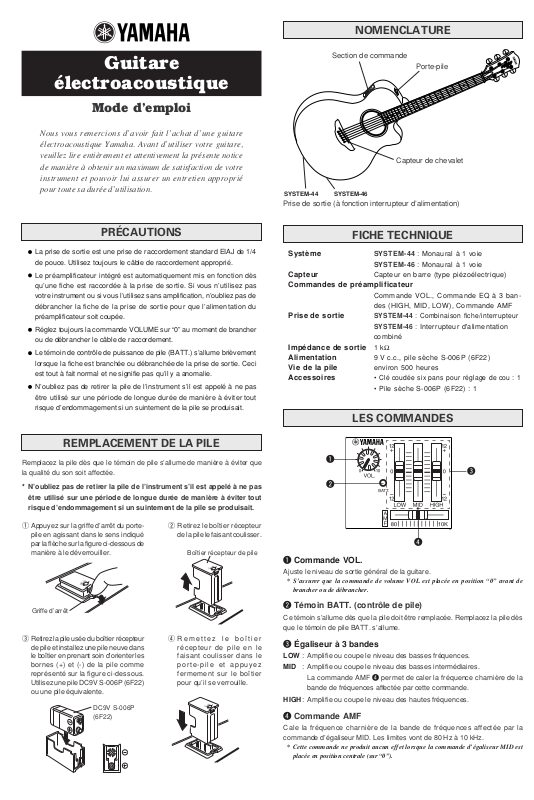

Mode d’emploi

Nous vous remercions d’avoir fait l’achat d’une guitare
électroacoustique Yamaha. Avant d’utiliser votre guitare,
veuillez lire entièrement et attentivement la présente notice
de manière à obtenir un maximum de satisfaction de votre
instrument et pouvoir lui assurer un entretien approprié
pour toute sa durée d’utilisation.

NOMENCLATURE

Section de commande

Porte-pile

Capteur de chevalet

SYSTEM-44 SYSTEM-46

Prise de sortie (à fonction interrupteur d’alimentation)

PRÉCAUTIONS

La prise de sortie est une prise de raccordement standard EIAJ de 1/4
de pouce. Utilisez toujours le câble de raccordement approprié.

Le préamplificateur intégré est automatiquement mis en fonction dès
qu’une fiche est raccordée à la prise de sortie. Si vous n’utilisez pas
votre instrument ou si vous l’utilisez sans amplification, n’oubliez pas de
débrancher la fiche de la prise de sortie pour que l’alimentation du
préamplificateur soit coupée.

Réglez toujours la commande VOLUME sur “0” au moment de brancher
ou de débrancher le câble de raccordement.

Le témoin de contrôle de puissance de pile (BATT.) s’allume brièvement
lorsque la fiche est branchée ou débranchée de la prise de sortie. Ceci
est tout à fait normal et ne signifie pas qu’il y a anomalie.

N’oubliez pas de retirer la pile de l’instrument s’il est appelé à ne pas
être utilisé sur une période de longue durée de manière à éviter tout
risque d’endommagement si un suintement de la pile se produisait.

REMPLACEMENT DE LA PILE

Remplacez la pile dès que le témoin de pile s’allume de manière à éviter que
la qualité du son soit affectée.

* N’oubliez pas de retirer la pile de l’instrument s’il est appelé à ne pas

être utilisé sur une période de longue durée de manière à éviter tout
risque d’endommagement si un suintement de la pile se produisait.

FICHE TECHNIQUE

Système SYSTEM-44 : Monaural à 1 voie

SYSTEM-46 : Monaural à 1 voie

Capteur Capteur en barre (type piézoélectrique)
Commandes de préamplificateur

Commande VOL., Commande EQ à 3 ban­des (HIGH, MID, LOW), Commande AMF

Prise de sortie

Impédance de sortie 1 kΩ
Alimentation 9 V c.c., pile sèche S-006P (6F22)
Vie de la pile environ 500 heures
Accessoires •

SYSTEM-44 : Combinaison fiche/interrupteur
SYSTEM-46 :

combiné

Clé coudée six pans pour réglage de cou : 1

• Pile sèche S-006P (6F22) : 1

Interrupteur d'alimentation

LES COMMANDES

q

e

w

q Appuyez sur la griffe d’arrêt du porte-

pile en agissant dans le sens indiqué
par la flèche sur la figure ci-dessous de
manière à le déverrouiller.

Griffe d’arrêt

e Retirez la pile usée du boîtier récepteur

de pile et installez une pile neuve dans
le boîtier en prenant soin d’orienter les
bornes (+) et (-) de la pile comme
représenté sur la figure ci-dessous.
Utilisez une pile DC9V S-006P (6F22)
ou une pile équivalente.

DC9V S-006P
(6F22)

w Retirez le boîtier récepteur

de la pile le faisant coulisser.

Boîtier récepteur de pile

r Remettez le boîtier

récepteur de pile en le
faisant coulisser dans le
porte-pile et appuyez
fermement sur le boîtier
pour qu’il se verrouille.

r

q Commande VOL.

Ajuste le niveau de sortie général de la guitare.

* S’assurer que la commande de volume VOL est placée en position “0” avant de

brancher ou de débrancher.

w Témoin BATT. (contrôle de pile)

Ce témoin s’allume dès que la pile doit être remplacée. Remplacez la pile dès
que le témoin de pile BATT. s’allume.

e Égaliseur à 3 bandes

LOW : Amplifie ou coupe le niveau des basses fréquences.
MID : Amplifie ou coupe le niveau des basses intermédiaires.

La commande AMF r permet de caler la fréquence charnière de la
bande de fréquences affectée par cette commande.

HIGH: Amplifie ou coupe le niveau des hautes fréquences.

r Commande AMF

Cale la fréquence charnière de la bande de fréquences affectée par la
commande d’égaliseur MID. Les limites vont de 80 Hz à 10 kHz.

* Cette commande ne produit aucun effet lorsque la commande d’égaliseur MID est

placée en position centrale (sur “0”).
