TRANSCEPTOR PARA HF/50 MHz





ANUAL DE 



PERAÇÃO



Este manual é para uso exclusivo do Sr. CAMARGO (PY5MJ).

Reprodução proibida!

SOBRE ESTE MANUAL ...

O FT-2000 é um transceptor de última geração com muitas funções novas e excitantes, algumas das quais podem ser familiares para você. Para obter o máximo de satisfação e eficiência operacional, nós recomendamos que você leia este manual inteiro, e o mantenha a mão para referência quando você for explorar as muitas capacidades do seu novo transceptor.

Antes de você usar o transceptor, não deixe de ler e seguir as instruções da seção “Antes de Você Usar o Transceptor” neste manual.

DESCRIÇÃO GERAL

Parabéns por você adquirir o transceptor Yaesu para Radioamador! Seja ele seu primeiro rádio, ou se um equipamento Yaesu já for o principal da sua estação, tenha certeza que seu transceptor lhe proporcionará muitas horas de operações agradáveis nos próximos anos.

O FT-2000 é um transceptor HF classe de elite cujo desempenho é excelente, tanto em transmissão quanto em recepção. Ele serve para as operações mais competitivas, caso você opere em contestes, DX ou em ambientes de modos digitais.

Construído com base no popular transceptor FTDX9000, e mantendo a orgulhosa tradição da série FT-1000, o FT-2000 fornece até 100 Watts de potência de saída em SSB, CW e FM (50 Watts Portadora de AM). Seu Processamento de Sinal Digital (DSP) produz um desempenho de última geração em transmissão e recepção.

A Unidade de Gerenciamento de Dados (DMU-2000) está disponível como opcional para o FT- 2000, e fornece extensivas capacidades de display através de um monitor de computador fornecido pelo operador. Estão incluídos: Função Band Scope, Função Audio Scope, Osciloscópio X-Y, Relógio Mundial, Controle de Rotor, displays de estados do transceptor, e capacidade para registro (logging) de estação.

Para dar uma excelente proteção contra sinais fortes próximos de chegada, o VRF (Filtro de Entrada de RF Variável) exclusivo da Yaesu serve como um Pré-Seletor de alto desempenho – ideal para ambientes de contestes com muitos operadores. Este filtro é manualmente sintonizado, permitindo que o operador otimize a sensibilidade ou rejeição de sinal ao giro de um controle. Para seletividade de RF do receptor, os Kits de micro sintonia opcionais podem ser conectados via painel traseiro, dando uma excelente seletividade que protege seu receptor contra interferências próximas numa banda lotada.

Além da contribuição do Pré-Seletor de VRF (Filtro de Entrada de RF Variável), o ótimo desempenho do receptor resulta da linhagem direta dos legendários FT FT-1000MP. Na entrada de radiofreqüência, você pode selecionar um dos dois pré- amplificadores de RF, ou a função IPO (Otimização de Ponto de Interceptação) utilizando alimentação direta para o primeiro misturador, e/ou três níveis de atenuação de RF em passos de 6-dB.

DX9000, FT-1000D e

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

O FT-2000 faz Recepção Dupla. O receptor Principal usa filtragem de DSP, incorporando muitas funções do FTDX9000, tais como Largura de Banda Variável, Desvio de FI e sintonia de Audibilidade de Banda Passante. Ele tem também filtragem de Redução de Ruído Digital e Corte Automático Digital, além de um filtro de Corte de FI manualmente sintonizado. O sub-receptor, usado para monitoramento dentro da mesma banda que a Banda Principal, é tipo analógico ideal para monitorar ambos os lados de um empilhamento (pile-up), ou escutar uma estação de DX que esteja trabalhando estações por área de chamada, etc.

No lado de transmissão, o Equalizador de Microfone Paramétrico de Três Bandas exclusivo da Yaesu ajusta de modo preciso e flexível a forma de onda criada por sua voz e pelo seu microfone. A Amplitude, a Freqüência Central e a Largura de Banda da equalização podem ser ajustadas independentemente para o espectro de baixa freqüência, sons médios e freqüência alta de áudio. A largura de banda transmitida também pode ser ajustada.

As funções avançadas incluem: Entrada Direta de Freqüência pelo Teclado e Mudança de Banda, Processador de Voz, Monitoramento de FI para modos de Voz, controle de Tonalidade de CW, tecla para localização de CW, Full CW QSK, Redutor de Ruídos de FI ajustável e Silenciador para todos os modos. O painel traseiro deste transceptor tem duas entradas para antenas de TX/RX, e uma entrada de antena somente para recepção. Há dois conectores para manipuladores (um em cada lado dos painéis frontal e traseiro), que podem ser configurados independentemente para entrada de batedor, conexão de uma chave simples ou interface de manipulação controlada por computador. Gravação de Voz Digital e Memória para Mensagem de CW também disponíveis.

O ajuste de freqüência é muito fácil no FT-2000. Além da entrada direta de freqüência para o VFO Principal e o Sub VFO, teclas separadas podem ser usadas para seleção de banda, e cada tecla de banda acessa três ajustes de filtro/modo/freqüência de VFO independentes por banda. Portanto, você pode estabelecer ajustes de VFO separados para três diferentes partes de cada banda. Os dois VFOs (Principal e Sub) permitem a recepção e exibição simultâneas de duas diferentes freqüências, mesmo em modos diferentes e com diferentes larguras de bandas de FI. O áudio do receptor pode ser total ou parcialmente misturado, ou monitorado separadamente em cada ouvido.

São 99 memórias, cada uma das quais armazena seu próprio modo e seleção de filtro de FI, além do estado de freqüência, offset de Clarificador e programação de pulo em varredura. Cinco memórias de rechamada rápida (“QMB”) instantaneamente armazenam ajustes operacionais ao toque de uma tecla.

O acoplador automático de antena embutido tem 100 memórias próprias, que automaticamente armazenam ajustes de casamentos para futuras rechamadas automáticas rápidas.

A interface para modos digitais do FT-2000 é extremamente simples, graças aos conectores para AFSK e FSK em seu painel traseiro. Otimização de bandas passantes de filtro, ajustes de DSP, ponto de inserção de portadora e offset de display são possíveis via sistema de programação do Menu.

O sistema CAT da Yaesu tem ligação direta com a CPU do transceptor para controle via computador e customização de sintonia, varredura e outras funções operacionais. Este transceptor tem um conversor de nível de dado embutido para conexão com a entrada serial de um computador. Os produtos Yaesu são compatíveis com muitos dos principais programas para registro de DX e conteste, e o extensivo protocolo de programação está descrito no Manual do Sistema CAT, fornecido com este transceptor, caso você queira criar seu próprio programa!

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

Tecnologia avançada é apenas parte da história do FT-2000. A Vertex Standard se responsabiliza por seus produtos com uma rede mundial de revendedores e centros de serviços. Nós apreciamos muito seu investimento neste novo transceptor, e estamos ansiosos para ajudá-lo a obter o máximo dele. Por favor, sinta-se à vontade para contatar seu revendedor autorizado mais próximo, ou um dos centros de atendimento da Vertex Standard, caso precise de suporte técnico, assistência sobre interface ou recomendação de acessório. Você pode também visitar na Internet a Página da Vertex Standard dos EUA para obter as mais recentes informações sobre produtos Vertex, Standard Horizon e Yaesu; http://www.vertexstandard.com

Por favor, leia todo este manual, para entender bem toda a capacidade do FT-2000. Novamente agradecemos por você tê-lo adquirido!

ÍNDICE

DESCRIÇÃO GERAL................................................................................................... 02

ACESSÓRIOS E OPCIONAIS...................................................................................... 07

Acessórios Fornecidos............................................................................................. 07

Acessórios Opcionais............................................................................................... 08

ANTES DE VOCÊ USAR O TRANSCEPTOR........................................................... 08

Alimentação CA....................................................................................................... 08

Seleção de Tensão de Entrada de CA...................................................................................... 09

Pés Frontais do Transceptor..................................................................................... 10

Ajuste do Torque do Dial Principal......................................................................... 11

Reinicialização do Microprocessador...................................................................... 11

Reinicialização de Memórias (Somente)................................................................................. 11

Reinicialização de Menu......................................................................................................... 11

Reinicialização Completa........................................................................................................ 12

INSTALAÇÕES E INTERCONEXÕES...................................................................... 12

Considerações Sobre Antenas.................................................................................. 12

Cabo Coaxial............................................................................................................ 13

Aterramento............................................................................................................. 13

Antena e Cabos de Força......................................................................................... 15

Microfone e Fones de Ouvido................................................................................. 16

Chave, Manipulador e Manipulação via Computador............................................. 17

Amplificador Linear VL-1000................................................................................. 19

Interface para Outros Amplificadores Lineares....................................................... 20

DIAGRAMAS DE PINAGENS DE PLUGUES E CONECTORES..........................

CONTROLES E TECLAS DO PAINEL FRONTAL.................................................

INDICAÇÕES DO DISPLAY.......................................................................................

PAINEL TRASEIRO......................................................................................................

OPERAÇÕES BÁSICAS: RECEPÇÃO EM BANDAS AMADORAS.....................

Banda de 60 Metros (5 MHz) (Versão dos EUA).................................................... 52

CLAR (Clarificador) (VFO-A)................................................................................ 52

TECLA LOCK (TRAVA)....................................................................................... 54

TECLA DIM............................................................................................................ 54

FUNÇÕES CONVENIENTES....................................................................................... 55

Recepção Dupla....................................................................................................... 55

Fones de Ouvido para Recepção Dupla.......................................................... 56

Recepção em Diversidade de Banda Lateral................................................... 57

Recepção em Diversidade de Largura de Banda............................................. 57

21 22 39 44 48

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

P.BACK (Reprodução de Áudio) do Receptor Principal (VFO-A).........................

Função P.BACK do Teclado de Controle Remoto FH-2 Opcional........................................

Função “Minhas Bandas”.........................................................................................

Sobreposição de Banda............................................................................................

Tecla C.S (Customizada).........................................................................................

Funções para Controle de Rotor...............................................................................

Outros Procedimentos para Entrada de Freqüência.................................................

Entrada de Freqüência pelo Teclado.......................................................................................

Pelo [SUB VFO-B].................................................................................................................

Pelas Teclas [UP]/[DWN] do Microfone MH-31B8 Fornecido.............................................

Operação do Receptor (Diagrama de Bloco da Entrada de Radiofreqüência).........

IPO (Otimização de Ponto de Interceptação)...........................................................

Tecla ATT ...............................................................................................................

Ganho de RF (Modos SSB/CW/AM)......................................................................

FUNÇÕES AVANÇADAS PARA SUPRESSÃO DE INTERFERÊNCIA: Entrada de RF............. 71

VRF (Filtro de Entrada de RF Variável)..................................................................

59 61 62 62 64

64 65 65

65 68 69 70

REJEIÇÃO DE INTERFERÊNCIA (Sinais Fora de Freqüência por Alguns kHz)....... 72

R.FLT (Filtros “Roofing”)....................................................................................... 72

REJEIÇÃO DE INTERFERÊNCIA (Sinais Dentro de 3 kHz)..................................... 74

Controle/Tecla/Indicador CONTOUR.....................................................................

Desvio de FI (SSB/CW/RTTY/PKT/AM)...............................................................

Sintonia pelo Controle WIDTH (Largura de Banda de FI DSP) (SSB/CW/RTTY/PKT)....

Usando os Controle [WIDTH] e [SHIFT] Juntos...................................................................

Filtro de Corte de FI (SSB/CW/RTTY/PKT/AM)...................................................

Redução de Ruído Digital (DNR)............................................................................

Filtro de Corte Digital (DNF)..................................................................................

Seleção de Filtro de FI (Tecla NAR).......................................................................

Redutor de Ruído de FI (NB)..................................................................................

74 76 77

79 80 81 81 83

FERRAMENTAS PARA RECEPÇÃO EFICAZ E CONFORTÁVEL.................... 83

AGC (Controle Automático de Ganho)...................................................................

AGC Inclinado........................................................................................................................

Função de Silenciamento (Banda Principal (VFO-A))............................................

TRANSMISSÃO NO MODO SSB/AM........................................................................ 87

ACOPLADOR AUTOMÁTICO DE ANTENA........................................................... 89

Como Usar o Acoplador.........................................................................................

Sobre a Operação do Acoplador..............................................................................

Substituição da Bateria de Lítio...............................................................................

MELHOR QUALIDADE DO SINAL DE TRANSMISSÃO...................................... 93

Processador de Voz (Modos SSB/AM)...................................................................

Ajuste da Largura de Banda Transmitida em SSB (Modo SSB).............................

Equalizador de Microfone Paramétrico...................................................................

FUNÇÕES CONVENIENTES DO TRANSMISSOR................................................. 97

Memória de Voz (Modos SSB/Am/FM)..................................................................

Memória de Voz do Teclado FH-2 Opcional..........................................................................

VOX (TX/RX Acionada por Voz: Modos SSB/AM/FM).......................................

Monitoramento (Modos SSB/AM/FM)...................................................................

Operação em Split com Clarificador de TX............................................................

Operação em Freqüência Split.................................................................................

Rastreamento de VFO.............................................................................................................

Operação em Split Rápido.......................................................................................................

100

101

102

104

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

OPERAÇÃO NO MODO CW....................................................................................... 105

Chave Simples (e Emulação de Chave Simples)..................................................... 106

Manipulador Eletrônico Embutido........................................................................... 107

Full Break-in (QSK)................................................................................................................ 108

Relação (Ponto/Espaço:Traço) de Peso do Manipulador........................................................ 109

Seleção do Modo de Operação do Manipulador..................................................................... 109

FUNÇÕES PARA CW.................................................................................................... 110

Localização de CW (Batimento Zero)..................................................................... 110

CW Reverso............................................................................................................. 112

Tempo de Retardo de CW........................................................................................ 113

Ajuste de Tonalidade de CW................................................................................... 114

Manipulador com Memória para Conteste............................................................... 114

Memória para Mensagem........................................................................................................ 114

Transmissão no Modo Beacon..................................................................................... 116

Memória de Texto................................................................................................................... 117

Programação de Número de Conteste.......................................................................... 119

Decrementação de Número de Conteste....................................................................... 119

Manipulador com Memória para Conteste (Usando o Teclado FH-2).................... 120

Memória para Mensagem........................................................................................................ 120

Memória de Texto................................................................................................................... 122

OPERAÇÃO NO MODO FM........................................................................................ 125

Operações Básicas.................................................................................................... 125

Operação via Repetidora.......................................................................................... 126

OPERAÇÕES DE MEMÓRIAS................................................................................... 127

Funções de Memórias.............................................................................................. 127

QMB (Banco de Memória Rápida).......................................................................... 128

Memória Padrão....................................................................................................... 129

Armazenamento em Memória.................................................................................................

Rechamada de Canal de Memória...........................................................................................

Verificação do Estado de um Canal de Memória....................................................................

Como Apagar Dados de um Canal de Memória......................................................................

Transferência de Dados de Memória para a Banda Principal (VFO-A).................................

Sintonia de Memória...............................................................................................................

130

131

132

Grupos de Memórias................................................................................................ 133

Designação de Grupo de Memória..........................................................................................

Como Escolher um Grupo de Memória..................................................................................

133

134

FREQUÊNCIA DE EMERGÊNCIA DO ALASCA: 5167.5 kHz (Versão EUA)..... 134

VARREDURA DE MEMÓRIA E VFO........................................................................ 135

Varredura de VFO.................................................................................................... 136

Varredura de Memória............................................................................................. 137

VARREDURA DE MEMÓRIA PROGRAMÁVEL................................................... 138

RÁDIO-PACOTE........................................................................................................... 139

Ajustes para Rádio-Pacote (Incluindo Freqüência de Subportadora)...................... 139

Ajustes Básicos........................................................................................................ 139

RTTY (RÁDIO-TELETIPO)........................................................................................ 140

Ajustes para Operação em RTTY............................................................................ 141

Ajustes Básicos de RTTY........................................................................................ 141

MODOS DE DADOS BASEADOS EM AFSK............................................................ 142

TERMINAL DE SAÍDA DE TRANSVERTER........................................................... 142

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

MODOS DE MENU........................................................................................................

Como Usar o Menu.................................................................................................. 144

Reinicialização do Modo de Menu.......................................................................... 144

Grupo AGC.............................................................................................................. 148

Grupo DISPLAY...................................................................................................... 149

Grupo DVS.............................................................................................................. 150

Grupo KEYER......................................................................................................... 150

Grupo GENERAL.................................................................................................... 151

Grupo S IF SFT (DESVIO DE FI DA SUB-BANDA)........................................... 154

Grupo MODE-AM................................................................................................... 155

Grupo MODE-CW................................................................................................... 155

Grupo MODE-DAT................................................................................................. 158

Grupo MODE-FM.................................................................................................... 159

Grupo MODE-RTY................................................................................................. 159

Grupo MODE-SSB.................................................................................................. 160

Grupo RX AUDIO................................................................................................... 161

Grupo RX DSP........................................................................................................ 162

Grupo SCOPE.......................................................................................................... 164

Grupo TUNING....................................................................................................... 165

Grupo TX AUDIO................................................................................................... 166

Grupo TX GNRL..................................................................................................... 169

ESPECIFICAÇÕES........................................................................................................ 171

INSTALAÇÃO DE FILTRO OPCIONAL (YF-122C e YF-122CN)......................... 173

144

ACESSÓRIOS E OPCIONAIS

ACESSÓRIOS FORNECIDOS

Microfone de Mão (MH-31B8) 1 A07890001 Cabo de Força CA 1 T9017882: EUA

T9013285: Europa

T9013283A: Austrália Fusível Extra (10 A) 1 Q0000099 Plugue DIN de 4 Pinos 1 P0091004 Plugue DIN de 5 Pinos 1 P0091006 Plugue de ¼” com 3 Contatos 1 P0090008 Plugue de 3.5 mm com 3 Contatos 1 P0091046 Plugue de 3.5 mm com 2 Contatos 1 P0090034 Plugue Tipo RCA 2 P0091365 Manual de Operação 1 Manual de Referencia do Sistema CAT 1 Cartão de Garantia 1

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

ACESSÓRIOS OPCIONAIS

MD-200A8X MD-100A8X YH-77STA SP-2000 VL-1000/VP-1000 DMU-2000 Kit A para Sintonia  RF Kit B para Sintonia  RF Kit C para Sintonia  RF FH-2 YF-122C YF-122CN

Microfone de Mesa de Alta Fidelidade Luxo Microfone de Mesa Fone de Ouvido Estéreo Alto-falante Externo com Filtro de Áudio Amplificador Linear/Fonte de Alimentação CA Unidade de Gerenciamento de Dados Para Banda de 160 Metros Para Bandas de 80/40 Metros Para Bandas de 30/20 Metros Teclado para Controle Remoto Filtro Collins para CW (500 Hz/2 kHz: –6 dB/–60 dB) Filtro Collins para CW (300 Hz/1 kHz: –6 dB/–60 dB)

ANTES DE VOCÊ USAR O TRANSCEPTOR

ALIMENTAÇÃO CA

Antes de você usar uma alimentação de CA, verifique a etiqueta no painel traseiro do transceptor que indica a tensão de Rede de CA para a qual ele está ajustado. Se a tensão da etiqueta não combinar com a tensão local, você terá que mover uma tecla seletora de tensão localizada na fonte interna do transceptor. Isto é fácil e requer apenas uma chave de fenda (veja a seguir), mas você deve ter certeza que a fonte de alimentação está corretamente ajustada antes de ligar o transceptor. Sempre use um fusível de 10 Amperes no porta-fusível, seja para operar em 100- 120 VAC ou 200-240 VAC. Não tente usar um fusível inadequado. Se você tiver dúvidas sobre este procedimento, procure seu revendedor autorizado para obter assistência.

Depois que você confirmar que a tensão de CA para a qual seu transceptor está ajustado combina com a tensão de Rede local, conecte o cabo de força ao conector AC de 3 pinos no painel traseiro. Espere até que todas as outras interconexões do transceptor sejam feitas antes de você colocar o cabo de força na tomada da parede.

CUIDADO!

Danos permanentes ocorrerão se uma tensão de alimentação de CA inadequada for aplicada ao transceptor. Sua garantia não cobre danos causados por tensão errada ou pelo uso de um fusível inadequado.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

Seleção de Tensão de Entrada de CA

 Certifique-se que todos os cabos estejam desconectados do transceptor.  Remova os três parafusos de cada lado dele, e os três parafusos da parte superior do painel

traseiro. Deslize (1 cm) da tampa superior na direção da traseira do rádio e a remova.

 Localize a tecla seletora de tensão na unidade de fonte de alimentação no lado esquerdo do

transceptor (logo atrás da tecla [POWER] principal).

 Coloque a tecla na posição “115” para operar em 100-120 VAC, ou em “230” para operar

em 200-240 VAC.

 Recoloque a tampa superior e seus nove parafusos.  Sempre use um fusível de 10 Amperes no porta-fusível, seja para operar em 100-120 VAC

ou 200-240 VAC.

 Mude a marcação de tensão na etiqueta do painel traseiro para que combine com a nova

tensão selecionada.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

PÉS FRONTAIS DO TRANSCEPTOR

Para elevar o painel frontal e facilitar sua visualização, os pés frontais do transceptor podem ser estendidos.  Puxe as pernas frontais para

baixo a partir do painel inferior do transceptor.

 Gire-as em sentido anti-horário

para travá-las em suas posições. Certifique-se que elas estejam bem travadas no lugar, porque o transceptor é bem pesado e uma

perna mal travada pode resultar em danos, se ele se mover

subitamente.

Para Recolher os Pés Frontais

 Gire as pernas em sentido

horário, e as empurre para dentro durante o giro para a direita.

 Os pés frontais devem estar

travados em sua posição de recolhimento.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

AJUSTE DO TORQUE DO DIAL PRINCIPAL

O torque (força de resistência) do Dial Principal pode ser ajustado de acordo com suas preferências. Basta você segurar o anel externo do dial no lugar, e enquanto isso, girar o dial para a direita se quiser reduzir o torque, ou para a esquerda se quiser aumentá-lo. A faixa de ajuste disponível é de 120º.

REINICIALIZAÇÃO DO MICROPROCESSADOR

REINICIALIZAÇÃO DE MEMÓRIAS (SOMENTE)

Use este procedimento para reinicializar (apagar) os canais de Memória armazenados anteriormente, sem afetar as mudanças de configurações que você possa ter feito no Menu.

1. Pressione a tecla [POWER] no painel frontal para desligar o transceptor.

2. Mantenha pressionada a tecla [AM]; com ela pressionada, mantenha pressionada a tecla [POWER] para ligá-lo. Depois que ele estiver ligado, solte a tecla [AM].

REINICIALIZAÇÃO DE MENU

Este procedimento restaura as configurações do Menu, colocando-as em seu padrão de fábrica, sem afetar as memórias programadas.  Pressione a tecla [POWER] no

painel frontal para desligar o transceptor.

 Mantenha pressionada a tecla

[MENU]; com ela pressionada, mantenha pressionada a tecla [POWER] do painel frontal para ligar o transceptor. Depois que ele estiver ligado, solte a tecla

[MENU].

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

REINICIALIZAÇÃO COMPLETA

Este procedimento restaura todas as configurações de Menu e Memórias, colocando-as em seus padrões de fábrica. Todas as Memórias serão apagadas.

1. Pressione a tecla [POWER] no painel frontal para desligar o transceptor.

2. Mantenha pressionadas as teclas [FAST] e [LOCK]; com elas pressionadas, mantenha pressionada a tecla [POWER] para ligá-lo. Depois que ele estiver ligado, libere as outras duas teclas.

INSTALAÇÕES E INTERCONEXÕES

CONSIDERAÇÕES SOBRE ANTENAS

O FT-2000 deve ser usado com uma antena que forneça uma impedância resistiva de 50 Ohms na freqüência de operação desejada. Embora pequenas diferenças na especificação de 50  não causem conseqüências, o Acoplador Automático de Antena poderá não ser capaz de reduzir o descasamento de impedância até um valor aceitável se a Relação de Ondas Estacionária (ROE) presente no conector de antena for maior que 3:1.

Portanto, você deve garantir que a impedância do sistema de antena usado com este transceptor esteja o mais próxima possível do valor de 50 Ohms especificado.

Note que a antena tipo “G5RV” não fornece impedância de 50 Ohms em todas as bandas Amadoras de HF, e um acoplador externo de ampla faixa deve ser usado com tal antena.

Qualquer antena que for usada com o FT-2000 deve ser alimentada por um cabo coaxial de 50 Ohms. Se você for usar uma antena “balanceada” tipo dipolo, lembre-se que um balun ou outro equipamento de balanceamento/casamento deve ser usado para garantir o desempenho adequado da antena.

As mesmas precauções aplicam-se a qualquer antena (somente para recepção) adicional usada no conector RX ANT; se suas antenas de recepção (somente) não tiverem uma impedância próxima de 50 Ohms na freqüência de operação, poderá ser necessária à instalação de um acoplador de antena externo para se obter o melhor desempenho.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

CABO COAXIAL

Use um cabo coaxial de 5 Ohms de boa qualidade na linha de entrada do seu transceptor. Todos os esforços para se obter um sistema de antena eficiente serão em vão se for usado um cabo de má qualidade que permita perdas. Este transceptor usa conectores tipo “M” (“PL-259”), com exceção do conector tipo BNC “RX OUT”.

ATERRAMENTO

O FT-2000, como qualquer outro equipamento de comunicações em HF, requer um sistema de aterramento eficaz para que se tenha o máximo de segurança elétrica e a melhor eficiência nas comunicações. Um bom aterramento contribui com a eficiência da estação de várias maneiras:

 Ele reduz a possibilidade de o operador sofrer um choque elétrico.  Ele diminui as correntes de RF que passam na blindagem do cabo coaxial e no chassi do

transceptor; tais correntes podem causar uma radiação que interfere em equipamentos domésticos de entretenimento ou em equipamentos de testes laboratoriais.

 Ele minimiza a possibilidade de operações erradas causadas no transceptor, ou em seus

acessórios, por resposta de RF e/ou fluxo de corrente inadequado através de equipamentos lógicos.

Um bom aterramento pode ter diversas formas; para obter maiores detalhes, consulte uma boa literatura sobre engenharia de RF. As informações apresentadas a seguir servem somente como diretriz.

Normalmente, um aterramento é composto por uma ou mais hastes de aço revestidas em cobre e enterradas no chão. Se forem usadas hastes múltiplas, elas devem ser configuradas em “V”, e ajuntadas na ponta do “V” que estiver mais perto do local da estação. Use um cabo pesado trançado (tal como a blindagem descartada do cabo coaxial RG-213), e fixadores de cabos fortes para prender os cabos trançados nas hastes do aterramento. As conexões devem ser impermeáveis para garantirem muitos anos de serviço confiável. Use o mesmo tipo de cabo pesado trançado nas conexões que vão até o barramento do aterramento (descrito a seguir).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

Dentro da estação, deve ser usado um barramento de aterramento comum composto por um cano de cobre de pelo menos 25 mm (1 polegada) de diâmetro. Um barramento alternativo pode ter uma placa de cobre (uma placa de circuito de face simples é ideal) presa ao fundo da mesa de operação. As ligações do aterramento de equipamentos individuais, tais como transceptores, fontes de alimentação e equipamentos para comunicação de dados (TNC, etc.), devem ser feitas diretamente no barramento do aterramento através de um cabo pesado trançado.

Não faça ligações de aterramento de um equipamento elétrico para outro, e de todos até o barramento do aterramento. Isto se chama aterramento “Em Cascata”, e pode anular qualquer aterramento de radiofreqüência eficaz. Veja nas figuras a seguir exemplos de ligações corretas e incorretas de aterramentos.

Examine regularmente o sistema de aterramento – dentro e fora da estação – para garantir o máximo de desempenho e segurança.

Além de seguir as diretrizes acima cuidadosamente, observe que gasodutos domésticos ou industriais nunca devem ser usados como aterramento elétrico. Em alguns casos, canos de água fria ajudam no aterramento, mas gasodutos representam risco de explosão e nunca devem ser usados.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

ANTENA E CABOS DE FORÇA

Conecte os cabos coaxiais da antena e o cabo de força CA da maneira mostrada na figura a seguir.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

PRECAUÇÕES IMPORTANTES:

 Não coloque este transceptor em um local com exposição direta de luz solar.  Não o coloque onde ele fique exposto à poeira e/ou a muita umidade.  Cuide para que haja ventilação adequada em torno dele, para evitar aquecimentos e uma

possível redução de desempenho devido ao calor.

 Não o instale em local mecanicamente instável, ou onde objetos possam cair sobre ele.  Para reduzir a possibilidade de interferência em equipamentos domésticos de entretenimento,

tome todas as precauções necessárias. Separe o máximo possível as antenas de TV/FM das antenas de transmissão, e mantenha os cabos coaxiais de transmissão separados dos cabos ligados aos equipamentos domésticos de entretenimento.

 Verifique se o cabo de força CA não está sendo pressionado ou tem dobras indevidas, que

possam danificá-lo ou acidentalmente desligá-lo do conector para CA no painel traseiro do transceptor.

 Tenha absoluta certeza de que sua(s) antena(s) de transmissão estão instaladas de modo que

não entrem em contato com: antenas de TV/FM, outros tipos de antenas, e linhas externas

de energia elétrica ou telefônicas.

MICROFONE E FONES DE OUVIDO

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

CHAVE, MANIPULADOR E MANIPULAÇÃO

VIA COMPUTADOR

O FT-2000 tem várias funções para o operador de CW, que serão detalhadas mais adiante. Além do Manipulador Eletrônico embutido, há um conector para manipulador no painel frontal, e outro no painel traseiro que facilitam o uso de equipamentos para manipulação.

No sistema de Menu, você configura os conectores KEY dos painéis frontal e traseiro de acordo com o equipamento que deseja usar. Por exemplo, você pode usar seu manipulador no conector KEY do painel frontal, usar o Item “052 A1A F-TYPE” do Menu para entrada de batedor, e ligar o conector KEY do painel traseiro à linha de manipulação do seu computador (que emula uma “chave simples” para fins de conexão), configurando o conector do painel traseiro no Item “054 A1A R-TYPE”.

Os dois conectores KEY do FT-2000 usam tensão de manipulação “Positiva”. A tensão de manipulador fechado é de aproximadamente +5V DC, e a corrente de manipulador aberto é de 1 mA. Quando você for conectar um manipulador ou outro equipamento ao conector KEY, use somente um plugue de fone com ¼” e 3 pinos (“estéreo”); um plugue de 2 pinos causa curto- circuito entre o anel e a haste (aterrada) dele, resultando na condição constate de “manipulador aberto” em certos casos.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

AMPLIFICADOR LINEAR VL-1000

Verifique se o FT-2000 e o VL-1000 estão desligados. Siga as recomendações de instalação da figura a seguir.

NOTA:

 Consulte o Manual de Operação do VL-1000 para saber detalhes sobre operação de

amplificador.

 Não tente conectar ou desconectar cabos coaxiais quando suas mãos estiverem molhadas.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

INTERFACE PARA OUTROS AMPLIFICADORES

LINEARES

NOTA:

 A mudança de TX/RX no amplificador linear é controlada pelos componentes de comutação

do transceptor. O circuito de relê do FT-2000 usado para esta comutação tem capacidade para tensão de CA de até 100 Volts em 300 mA, tensões DC, 60 V em 200 mA ou 30 V em 1 Ampere. Para acionar o relê de comutação, use o Item “144 tGEn ETX-GND” do Menu; configure-o com a opção “EnA (Enable)” para ativar o relê de comutação de amplificador.

 A faixa especificada para tensão de ALC a ser usada com o FT-2000 vai de 0 a -4 Volts DC.  Os sistemas de amplificadores que usam diferentes tensões de ALC não funcionam bem com

este transceptor, e suas linhas de ALC não devem ser conectadas se for este o caso.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

DIAGRAMAS DE PINAGENS DE PLUGUES

E CONECTORES

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

NOTA IMPORTANTE:

Os conectores -TUNE, DMU e PGM são especiais neste transceptor. Por favor, não conecte neles acessórios ou outros equipamentos que não sejam especificamente aprovados pela Vertex

Standard. Se este cuidado não for tomado, poderão ocorrer danos não cobertos pela Garantia Limitada deste transceptor.

CONTROLES E TECLAS DO PAINEL FRONTAL

(1) Tecla [POWER]

Mantenha esta tecla pressionada por um segundo para ligar o transceptor, depois que você colocar a tecla [POWER] do painel traseiro na posição . Para desligar o transceptor, mantenha esta tecla pressionada por um segundo.

DICAS:

 Esta tecla liga/desliga o transceptor. Se a tecla [POWER] em seu painel traseiro estiver na

posição , a tecla [POWER] do painel frontal não funcionará.

 Se você pressionar esta tecla rapidamente com o transceptor ligado, seu áudio será

silenciador por três segundos.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(2) Tecla [MOX]

Pressione esta tecla para acionar o circuito de PTT (Pressione para Falar), e ativar o transmissor (o LED dentro desta tecla ficará vermelho). Ela deve ser desligada (o LED vermelho se apaga) para recepção. Esta tecla imita a ação da tecla PTT do microfone. Quando você ativar a tecla [MOX] (o LED dentro dela ficará vermelho) ou iniciar uma transmissão de outra forma, tenha sempre uma antena ou carga fantasma de 50 Ohms ligada ao conector da antena selecionada.

(3) Tecla [TUNE]

Esta tecla liga/desliga o Acoplador Automático de Antena do FT-2000. Pressione-a rapidamente para colocar o acoplador em linha entre o amplificador final e o conector de antena (o ícone

TUNER aparecerá no display). A recepção não será afetada. Mantenha esta tecla pressionada por

½ segundo, durante a recepção numa banda amadora, para ativar o transmissor por alguns segundos enquanto o acoplador reacopla o sistema de antena para ROE mínima. O ajuste resultando será automaticamente armazenado em uma das 100 memórias do acoplador, para rechamada rápida mais tarde quando o receptor for sintonizado perto da mesma freqüência. Pressione esta tecla rapidamente, enquanto o acoplador estiver acionado, para tirá-lo da linha de transmissão.

NOTA:

Quando o Acoplador Automático de Antena estiver se sintonizando, um sinal estará sendo transmitido. Portanto, tenha certeza que uma antena ou carga fantasma está ligada ao conector da antena selecionada antes de você manter pressionada a tecla [TUNE] para começar a sintonia da antena.

(4) Conector PHONE

Este conector de ¼” e 3 contatos serve para fones de ouvido estéreo ou monoaurais com plugues de 2 ou 3 contatos. Quando for inserido um plugue aqui, o alto-falante será desativado. Usando fones estéreo tipo YH-77STA, você pode monitorar os canais Principais (VFO-A) e Sub (VFO- B) do receptor ao mesmo tempo durante uma Recepção Dupla.

NOTA:

Quando você for usar fones de ouvido, recomendamos que você reduza ao mínimo os níveis de Ganho de AF antes de ligar o transceptor, para diminuir o impacto sobre sua audição causado por “estalos” de áudio durante o ligamento.

(5) Conector KEY

Este conector de ¼ de polegada e 3 contatos serve para uma chave de CW ou batedores (para o manipulador eletrônico embutido), ou para um manipulador eletrônico externo. Veja sua pinagem na página 21. A tensão com manipulador fechado é 5 V, e a corrente com ele aberto é de 1 mA. No Item “052 A1A F-TYPE” do Menu, este conector pode ser configurado para manipulador, “batedor semi-automático”, “chave simples” ou interface de manipulação via computador (veja “MODOS DE MENU”). Há outro conector com o mesmo nome no painel traseiro, que pode ser configurado independentemente para Manipulador Interno ou operação com pseudo-chaves simples.

NOTA:

Você não pode usar um plugue de 2 contatos neste conector (porque isto produz uma condição constante de “manipulador aberto”).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(6) Conector MIC

Este conector de 8 pinos serve para um microfone que tenha a pinagem tradicional da Yaesu para transceptores de HF.

(7) Tecla [DIM]

Pressione-a para reduzir a intensidade da iluminação do medidor analógico e do display de freqüência. Pressione-a novamente se quiser restaurar a luminosidade máxima.

DICA:

Nos Itens “008 diSP DIM MTR” e “009 diSP DIM VFD” do Menu, você configura independentemente os níveis de luminosidade do medidor analógico e do display de freqüência. Portanto, você pode personalizar tais níveis.

(8) Tecla [VOX]

Esta tecla ativa a transmissão acionada por voz nos modos SSB, AM e FM. Quando ela for ativada, o LED dentro dela ficará vermelho. Os controles que afetam a operação com VOX são [VOX] e [DELAY] no painel frontal. Quando eles forem bem ajustados, você poderá operar com as mãos livres.

(9) Teclas ANTENNA [1/2] / [RX]

[1/2]: Pressione-a para selecionar o conector ANT 1 ou ANT 2 no painel traseiro, e trocar de

antena ao toque de uma tecla. O conector da antena selecionada será indicado no canto esquerdo superior do display.

[RX]: Normalmente, a antena conectada em ANT 1 ou ANT 2 é usada para recepção (e sempre

usada para transmissão). Quando esta tecla for pressionada, a antena conectada em RX ANT será usada durante a recepção.

(10) Tecla [MONI]

Use esta tecla para ativar o monitoramento de transmissão nos modos SSB, CW, AM e FM. Quando ela for ativada, o ícone MONI aparecerá no display. O ajuste do nível de Monitoramento é feito pelo controle [MONI].

DICA:

Quando você for usar fones de ouvido, o Monitoramento será bem útil para você fazer ajustes no Equalizador Paramétrico ou outros ajustes de qualidade de voz, porque a qualidade de voz ouvida nos fones será uma reprodução “natural” da qualidade de áudio transmitida.

(11) Tecla [PROC]

Esta tecla ativa o Processador de Voz para transmissão em SSB. Quando ela for ativada, o ícone

PROC aparecerá no display. O ajuste do nível do Processador é feito pelo controle [PROC].

DICAS:

 O Processador de Voz é uma ferramenta que aumenta a potência média de saída através da

técnica de compressão. Porém, se você girar muito o controle [PROC], o aumento de compressão será contraprodutivo, porque a inteligibilidade será prejudicada. Nós recomendamos que você monitore o som do seu sinal usando o Monitoramento (com fones de ouvido).

 Quando a Unidade de Gerenciamento de Dados DMU-2000 for conectada, você poderá usar

a página da função “Audio Scope” e Osciloscópio para ajudá-lo a ajustar o nível de compressão do Processador de Voz para o melhor desempenho usando sua voz e o microfone.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(12) Tecla [KEYER]

Use esta tecla para ativar e desativar o manipulador de CW interno. Quando ela for ativada, o ícone KEYER aparecerá no display. A velocidade de transmissão do Manipulador e o Tempo de Retardo de CW são ajustadas pelos controles [SPEED] e [DELAY] no painel frontal.

(13) Tecla [ATT]

Esta tecla seleciona o grau de atenuação, se houver, que será aplicado na entrada do receptor. As opções disponíveis são -6 dB, -12 dB, -18 dB ou OFF, e o nível de atenuação selecionado aparece na coluna ATT do Indicador de Configuração do Receptor no display.

DICAS:

 O Atenuador afeta ambos os receptores, o Principal (VFO-A) e o Sub (VFO-B).  O Atenuador pode ser usado junto com a tecla [IPO] para fornecer dois estágios de redução

de sinal quando um sinal extremamente forte está sendo recebido.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(14) Tecla [IPO] (Otimização de Ponto de Interceptação)

Esta tecla pode ser usada para ajustar as características ótimas da entrada de radiofreqüência do circuito do receptor para um ambiente de sinal muito forte. As opções disponíveis são AMP 1 (amplificador de baixa distorção), AMP 2 (amplificador de RF de baixa distorção de 2 estágios) ou ON (desvia o amplificador de RF da entrada de radiofreqüência). O amplificador de RF do receptor selecionado aparecerá na coluna IPO do Indicador de Configuração do Receptor no display.

DICA:

A tecla [IPO] afeta os receptores Principal (VFO-A) e Sub (VFO-B).

(15) Tecla [R.FLT]

Esta tecla seleciona a largura de banda para o primeiro Filtro “Roofing” de FI do receptor de Banda Principal (VFO-A). As opções disponíveis são 3 kHz, 6 kHz, 15 kHz ou Auto. A largura de banda selecionada aparecerá na coluna FLT do Indicador de Configuração do receptor no display.

DICAS:

 A seleção de Filtro “Roofing” é feita somente para a Banda Principal (VFO-A).  Visto que o Filtro “Roofing” está na primeira FI, a proteção que ele dá contra interferência é

bem significativa. Quando configurada com AUTO, a largura de banda para SSB é 6 kHz, para CW é 3 kHz e para FM/RTTY são 15 kHz. Numa banda lotada, você pode querer selecionar o filtro de 3 kHz, para o máximo de rejeição de interferência possível.

(16) Tecla [AGC]

Esta tecla seleciona as características de AGC para o receptor. As opções selecionáveis são FAST (Rápido), MID (Médio), SLOW (Lento) ou AUTO, e o ícone “AGC” mudará de acordo com as características selecionadas. Pressione a tecla [AGC] repetidamente para selecionar a constante de tempo para recuperação do receptor. Mantenha-a pressionada por dois segundos para desativar o AGC (para teste ou recepção de sinal fraco). Quando esta tecla for pressionada independentemente, ela será aplicada ao receptor da Banda Principal (VFO-A). Quando você pressionar a tecla [B], seguida pela [AGC] (dentro de cinco segundos do pressionamento de [B]), ela afetará o receptor da Sub-Banda (VFO-B).

DICA:

Se o tempo de recuperação do receptor para AGC estiver configurado com a opção “OFF” pela tecla [AGC] (mantida pressionada), o S-meter não deflexionará mais. Provavelmente, você encontrará distorção em sinais mais fortes, porque os amplificadores de FI e os estágios seguintes estarão sendo sobrecarregados.

(17) Tecla [NB]

Esta tecla ativa e desativa o Redutor de Ruídos de FI. Pressione-a rapidamente para reduzir um ruído de impulso de curta duração; o ícone NB aparecerá no display. Mantenha esta tecla pressionada por um segundo para reduzir um ruído de impulso artificial mais longo; o ícone NB piscará por três segundos, e aparecerá continuamente no display. Pressione esta tecla novamente para desativar o Redutor de Ruídos; o ícone NB sumirá.

DICA:

Quando você pressionar rapidamente (ou mantiver pressionada) a tecla [NB], ela afetará o receptor da Banda Principal (VFO-A). Quando você pressionar a tecla [B], e depois pressionar (ou mantiver pressionada) a tecla [NB] (dentro de cinco segundos do pressionamento de [B]), ela afetará o receptor da Sub-Banda (VFO-B).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(18) Seletor [METER]

Este seletor determina a função do medidor durante uma transmissão.

COMP: ALC: PO: SWR: ID: VDD:

Indica o nível de compressão de voz (somente no modo SSB). Indica a tensão relativa de ALC. Indica o nível de potência de saída média. Indica a Relação de Ondas Estacionárias (Direta: Refletida) Indica a corrente de dreno do amplificador final. Indica a tensão de dreno do amplificador final.

(19) Controles MONI PROC

[MONI]: O controle [MONI] (interno) ajusta o áudio do monitoramento de RF durante uma

transmissão (relativo ao controle AF GAIN), quando ativado pela tecla [MONI].

[PROC]: O controle [PROC] (externo) ajusta o nível de (entrada) de compressão do

Processador de Voz de RF nos modos SSB e AM, quando ativado pela tecla [PROC].

(20) Tecla [BK-IN]

Esta tecla ativa e desativa a capacidade para CW em “break-in”. Enquanto esta função estiver ativada, você verá o ícone BK-IN no display.

(21) Tecla [SPOT]

Esta tecla ativa o tom de localização do receptor de CW; ao casar o tom de localização (SPOT) com o do sinal de CW de chegada (precisamente a mesma tonalidade), você estará fazendo um “batimento zero” no seu sinal transmitido na freqüência da outra estação. O display de freqüência de Sub (VFO-B) indicará a freqüência de tom desviada quando esta tecla for pressionada.

(22) Controles SPEED

[SPEED]:

[PITCH]:

O controle [SPEED] (interno) ajusta a velocidade de manipulação do manipulador de CW interno (4 ~ 60 WPM*). Gire-o em sentido horário para aumentar a velocidade de envio. Quando este controle for girado com a tecla [KEYER] pressionada, o display de freqüência de Sub (VFO-B) mostrará a velocidade de manipulação. *WPM = Palavras por Minuto. O controle [PITCH] (externo) seleciona sua tonalidade de tom de CW preferida (300 ~ 1050 Hz, em incrementos de 50 Hz). O tom lateral de TX, a banda passante de FI do receptor, o “offset” da freqüência (portadora) de BFO exibido no display são todos afetados simultaneamente. O ajuste do controle [PITCH] afeta também a operação do Indicador de Sintonia de CW, visto que a freqüência central de tal Indicador segue o ajuste deste controle.

(23) Controles NB

[NB]:

[SQL]:

O controle [NB] (interno) ajusta o nível de redução quando o redutor de ruídos de FI (analógico) é ativado pela tecla [NB]. O controle [SQL] (externo) ajusta o limiar do nível de sinal no qual o áudio do receptor Principal (VFO-A) é silenciado, em todos os modos. Ele é bem útil durante bate-papos locais, para eliminar o ruído entre as transmissões que chegam. Normalmente, este controle é mantido em máximo sentido anti-horário (desligado), exceto durante uma varredura e operação em FM.

SQL

PITCH

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(24) Controles MIC

RF PWR

[MIC]: O controle [MIC] (interno) ajusta o nível de entrada do microfone para transmissão em

SSB (não processada).

DICA:

Se você ajustar o Ganho de Microfone enquanto estiver falando com sua voz mais alta que o normal, observe o nível de ALC e ajuste o Ganho de Microfone de modo que o ALC chegue à margem direita de sua escala. Depois, quando você falar em um nível de voz mais normal, você terá certeza de não estar sobrecarregando o estágio de amplificador do microfone.

[RF PWR]: O [RF PWR] (externo) é o controle principal de Potência de Saída de RF, ativo em

todos os modos de operação. Gire-o em sentido horário para aumentar a potência. Ajuste-o para obter a potência de saída desejada do FT-2000.

(25) Controles VOX

[VOX]:

O controle [VOX] (interno) ajusta o ganho do circuito de VOX, para ajustar o

DELAY

nível do áudio do microfone necessário para ativar o transmissor durante uma operação com voz quando a tecla [VOX] está ligada. Para ativar o circuito de VOX, ligue a tecla [VOX].

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

[DELAY]:

O controle [DELAY] (externo) ajusta o tempo de retardo do circuito de VOX

para operação com voz, e o retardo de manipulação para operação em CW. Durante uma operação com voz, este controle ajusta o tempo de retardo, entre o momento em que você pára de falar, e a mudança automática de transmissão para recepção. Ajuste-o para operação suave com VOX, e o receptor será ativado somente quando sua transmissão terminar e você quiser receber. Para operação em CW, este controle ajusta o retardo de manipulação, entre o momento em que você pára de transmitir, e a mudança automática de transmissão para recepção durante uma operação em “semi-break-in”. Ajuste-o apenas o bastante para evitar que o receptor seja restaurado durante os espaços de palavras na sua velocidade de transmissão preferida.

(26) Controle [SUB SQL]

Este controle ajusta o limiar do nível de sinal no qual o áudio do receptor Sub (VFO-B) é silenciado, em todos os modos. Ele é bem útil durante bate-papos locais, para eliminar o ruído entre as transmissões que chegam. Normalmente, este controle é mantido em máximo sentido anti-horário (desligado), exceto durante uma varredura e operação em FM.

(27) Controles SUB AF GAIN

[SUB AF GAIN]:

O controle [SUB AF GAIN] (interno) ajusta o volume do áudio do

SUB RF GAIN

receptor Sub (VFO-B). Normalmente, você opera com este controle na posição entre 9 e 10 horas.

[SUB RF GAIN]:

O controle [SUB RF GAIN] (externo) controla o ganho de RF do receptor Sub (VFO-B), e ajusta o ganho dos estágios de amplificador de FI e RF do receptor Sub (VFO-B). Normalmente, este controle é mantido na posição de máximo sentido horário.

(28) Controle AF GAIN

[AF GAIN]:

O controle [AF GAIN] (interno) ajusta o volume do áudio do receptor Principal

RF GAIN

(VFO-A). Normalmente, você opera com este controle na posição entre 9 e 10 horas.

[RF GAIN]:

O controle [RF GAIN] (externo) controla o ganho de RF do receptor Principal (VFO-A), e ajusta o ganho dos estágios de amplificador de FI e RF do receptor Principal (VFO-A). Normalmente, este controle é deixado na posição de máximo sentido horário.

(29) Teclas F1 – F7 / DISPLAY

Estas teclas são usadas para controlar a capacidade de Memória de Voz dos modos SSB/AM/FM, e o Manipulador de Conteste do modo CW. Você pode reproduzir até 15 segundos de áudio recebido, para verificação de um indicativo perdido ou outras finalidades. Quando a Unidade de Gerenciamento de Dados DMU-2000 for conectada, você poderá também usar as teclas de “Função” para as várias funções relacionadas com cada “página” da capacidade do display externo.

[F1(CH 1)]–[F4(CH 4)]:

No caso de Memória de Voz, 20 segundos de áudio podem ser armazenados em cada canal. Para mensagens em CW, 50 caracteres (especificação “PARIS”) podem ser armazenados em cada canal. Veja detalhes sobre Memória de Voz em “FUNÇÕES

CONVENIENTES DO TRANSMISSOR” e sobre Manipulador de Conteste

em “

FUNÇÕES PARA CW”.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

[F5(MEM)]:

Pressione esta tecla para armazenar os conteúdos de uma Memória de Voz

ou de um canal de Memória de Manipulador de Conteste. Veja detalhes sobre Memória de Voz em “FUNÇÕES CONVENIENTES DO TRANSMISSOR” e sobre Manipulador de Conteste em “FUNÇÕES PARA CW”.

[F6(DEC)]:

Quando você usar a capacidade de número de conteste seqüencial do Manipulador de Conteste, pressione esta tecla para decrementar (voltar) o atual Número de Conteste por um dígito (ex: para votar de #198 para #197, etc.). Veja detalhes em “FUNÇÕES PARA CW”.

[F7(P.BACK)]:

Mantenha esta tecla pressionada por 2 segundos para ativar a função de gravação do Gravador de Voz Digital interno. Usando tal Gravador, você grava o áudio do receptor da Banda Principal (VFO-A) durante os 15 segundos mais recentes. Enquanto você estiver gravando o áudio do receptor, o ícone REC ficará no display. Pressione esta tecla rapidamente para interromper a gravação, e a pressione novamente para reproduzir o áudio do receptor dos 15 segundos mais recentes da recepção antes de você parar a gravação. Durante a reprodução do áudio do receptor, você verá o ícone PLAY no display. Mantenha esta tecla pressionada por 2 segundos novamente para continuar a gravação.

[DISPLAY]:

Mantenha esta tecla pressionada por 2 segundos para que as teclas [F1(CH

1)] – [DISPLAY] funcionem como teclas de “Função” para a Unidade de Gerenciamento de Dados DMU-2000 opcional, se ela estiver conectada.

(30) Teclas [MODE]

[A], [B]:

[LSB], [USB], [CW], [AM/FM], [RTTY], [PKT]: Pressione uma destas teclas para selecionar o modo de operação. Pressione a tecla [CW], [AM/FM], [RTTY] ou [PKT] várias vezes para alternar as funções de operação alternativas que

podem ser usadas nestes modos (detalhes mais adiante neste manual).

Pressione a tecla [A] ou [B] para iluminar o respectivo indicador dentro da tecla, para ajuste do modo de operação na Banda Principal (VFO-A) ou na Sub-Banda (VFO-B). Geralmente, a tecla [A] fica vermelha, indicando que a Banda Principal (VFO-A) está sendo ajustada. Similarmente, pressione a tecla [B] para que o indicador pisque na cor laranja por 5 segundos, indicando o ajuste da Sub-Banda (VFO-B).

DICA:

Quando você for mudar de banda, verifique a iluminação da tecla [A] ou [B] primeiro, e depois pressione a tecla [BAND] adequada, para mudar as freqüências de operação na Banda adequada (Principal ou Sub).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(31) Teclas QMB (Banco de Memória Rápida)

[STO] (Armazenar):

[RCL] (Rechamar):

Pressione esta tecla para copiar nas consecutivas Memórias QMB os seguintes: informações de operação (freqüência, modo, largura de banda e direção de repetidora/freqüência de desvio e funções de CTCSS no modo FM). Pressione esta tecla para rechamar até cinco memórias do Banco de Memória Rápida para operação.

(32) Tecla [NAR]

Nos modos SSB/CW na Banda Principal (VFO-A), esta tecla é usada para ajustar a largura de banda dos filtros de FI (digitais) de DSP programada pelo operador (os valores padrão são SSB:

1.8 kHz e CW/RTTY/PSK: 300 Hz).

DICA:

Quando a tecla [NAR] for acionada, o controle [WIDTH] será desativado, mas o controle [SHIFT] funcionará normalmente.

Nos modos SSB/CW na Sub-Banda (VFO-B), esta tecla é usada para alternar a largura de banda do receptor entre as opções larga (2.4 kHz) e estreita (1.0 kHz).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

DICA:

Quando o Filtro estreito para CW YF-122C (500 Hz) ou YF-122CN (300 Hz) opcional da Sub- Banda (VFO-B) for instalado, o filtro estreito opcional será ativado quando a tecla [NAR] for acionada nos modos CW/RTTY/PSK.

No modo AM, esta tecla é usada para alternar a largura de banda do receptor entre as opções larga (9 kHz) e estreita (6 kHz).

No modo FM, nas bandas de 28 MHz e 50 MHz, esta tecla é usada para alternar a largura de banda/desvio de FM entre as opções larga (±5.0 kHz Dev./25.0 kHz BW) e estreita (±2.5 kHz Dev./12.5 kHz BW).

Pressione a tecla [A] ou [B] localizadas acima das teclas [MODE] para selecionar a Banda Principal (VFO-A) ou a Sub-Banda (VFO-B) para ajuste individual de largura de banda.

(33) Tecla [SPLIT]

Pressione-a para ativar a operação em freqüência “split” entre a Banda Principal (VFO-A), usada para recepção, e a Sub-Banda (VFO-B), usada para transmissão. Se você mantiver a tecla [SPLIT] pressionada por dois segundos, a função “Split Rápido” será ativada, na qual o VFO da Sub-Banda (VFO-B) será automaticamente ajustado numa freqüência de 5 kHz mais acima do que a freqüência da Banda Principal (VFO-A) com o mesmo modo de operação, e o transceptor será colocado no modo Split.

(34) Tecla [TXW] (Monitoramento de TX)

Pressione esta tecla para monitorar a freqüência de transmissão quando a operação em freqüência split for ativada. Libere esta tecla para voltar à operação normal.

(35) Tecla [C.S]

Pressione esta tecla rapidamente para rechamar diretamente uma Seleção de Menu favorita. Para programar uma seleção de Menu como atalho, pressione a tecla [MENU] para entrar no Menu, e selecione o Item do Menu que você quer programar como atalho. Depois, mantenha pressionada a tecla [C.S] por dois segundos; isto salvará o Item do Menu selecionado como atalho.

(36) Tecla/Indicador RX

Esta tecla, quando pressionada, ativa o receptor da Banda Principal (VFO-A); o LED dentro dela ficará verde quando o receptor Principal for ativado. Quando o receptor Principal (VFO-A) for ativado, pressione esta tecla rapidamente para silenciá- lo, e o indicador piscará. Pressione-a novamente para restaurar a operação do receptor, e o indicador ficará verde de modo estável.

(37) Indicador/Tecla [TX]

Quando esta tecla for pressionada, o LED dentro dela ficará vermelho, e o transmissor será acionado na mesma freqüência e no mesmo modo ajustados para a Banda Principal (VFO-A) (sujeito a qualquer offset de Clarificador).

DICA:

Se este indicador não acender, significa que o indicador TX de Sub (VFO-B) foi selecionado (ele estará aceso e vermelho). Neste caso, a transmissão será efetuada na freqüência e no modo programados para a Sub-Banda (VFO-B).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(38) Dial Principal

Este ajusta a freqüência de operação da Banda Principal (VFO-A) ou uma memória rechamada. Gire-o em sentido horário para aumentar a freqüência. Os incrementos padrão de sintonia são de 10 Hz (100 Hz em AM e FM); quando a tecla [FAST] for pressionada, os passos de sintonia aumentarão. Os passos disponíveis são:

DICA:

MODO DE OPERAÇÃO 1 PASSO 1 GIRO DO DIAL

LSB/USB/CW/RTTY/PKT(LSB) 10 Hz (100 Hz) 10 kHz (100 kHz) AM/FM/PKT(FM) 100 Hz (1 kHz) 100 kHz (1 MHz)

Os números entre parênteses indicam passos quando a tecla [FAST] está ligada.

Os passos de sintonia do Dial Principal são ajustados, na fábrica, com 10 Hz por passo. Porém, no Item “116 tun DIALSTP” do Menu, você muda esta configuração de 10 Hz para 1 Hz. Quando os passos básicos de 1 Hz forem selecionados, a ação da tecla [FAST] será alterada para 1/10 dos valores listados acima.

(39) Tecla [FAST]

Pressione esta tecla para aumentar ou reduzir a velocidade de sintonia do Dial Principal por um fator de dez, conforme mencionado na seção anterior. Quando esta função for ativada, o ícone

FAST aparecerá no display.

(40) Tecla [LOCK]

Esta tecla aciona a trava do Dial Principal, para evitar mudanças acidentais de freqüências. Quando ela for ativada, o Dial Principal poderá ser girado, mas a freqüência não mudará, e o ícone LOCK aparecerá no display.

(41) Tecla [A  B]

Pressione-a rapidamente para transferir os dados da freqüência da Banda Principal (VFO-A) (ou de um canal de memória rechamado) para a Sub-Banda (VFO-B), sobregravando quaisquer conteúdos da Sub-Banda (VFO-B). Use esta tecla para ajustar os receptores da Banda Principal (VFO-A) e da Sub-Banda (VFO-B) na mesma freqüência e no mesmo modo.

(42) Tecla [A B]

Pressione-a rapidamente para trocar os conteúdos da Banda Principal (VFO-A) (ou de um canal de memória rechamado) e da Sub-Banda (VFO-B).

(42) Tecla [V/M]

Esta tecla alterna a operação do receptor da Banda Principal (VFO-A) entre o sistema de memória e o VFO. O indicador MR ou MT aparecerá no display embaixo do campo da freqüência principal para indicar a atual seleção. Se você tiver sintonizado para fora de uma freqüência de canal de Memória (MT), pressione esta tecla para que o display volte aos conteúdos de memória originais (MR), e a pressione novamente para que a operação volte ao VFO Principal (sem ícone).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(44) Tecla [M  A]

Pressione-a rapidamente para exibir por três segundos os conteúdos do canal de memória selecionado no momento. Pressione-a por 2 segundos para copiar no VFO Principal (VFO-A) os dados da memória selecionada no momento, e você ouvirá dois bipes. Os dados anteriores do VFO Principal serão sobrepostos.

(45) Tecla [A  M]

Mantenha esta tecla pressionada por ½ segundo (até ouvir o bipe) para copiar no canal de memória selecionado no momento os dados da operação atual da Banda Principal (VFO-A), sobregravando qualquer dado anterior armazenado nele. Mantenha esta tecla pressionada após a rechamada de uma memória, sem sintonizar primeiro, para que o canal de memória seja “mascarado”, e repita o procedimento para restaurar a memória mascarada.

(46) Tecla [MENU]

Use esta tecla para acessar o sistema de Menu, quando quiser configurar várias características do transceptor. O operação de Menu será descrita em detalhes, neste manual, no capítulo “

DE MENU”.

MODOS

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

NOTA IMPORTANTE:

Pressione esta tecla rapidamente para ativar o Menu e seus Itens aparecerão no display; quando você terminar, mantenha pressionada por dois segundos a tecla [MENU] para salvar as mudanças de configurações (se você pressionar a tecla [MENU] rapidamente ao sair, as mudanças não serão salvas).

(47) Teclas [BAND]

Estas teclas selecionam, com um toque, a banda Amadora desejada (1.8 ~ 50 MHz). Além disso, elas podem ser usadas para a entrada direta da freqüência de operação desejada durante uma operação de VFO.

(48) Tecla [RX CLAR]

Pressione-a para ativar o Clarificador de RX, para que a freqüência de recepção Principal (VFO- A) seja temporariamente desviada. Pressione esta tecla novamente para que o receptor Principal volte à freqüência mostrada no campo de freqüência principal do display; o offset do Clarificador ainda estará presente, caso você queira usá-lo novamente. Para cancelar tal offset, pressione a tecla [CLEAR].

(49) Tecla [TX CLAR]

Pressione-a para ativar o Clarificador de TX, para que a freqüência de transmissão Principal (VFO-A) seja temporariamente desviada. Pressione-a novamente para que o transmissor volte à freqüência Principal (VFO-A) mostrada no campo de freqüência principal do display; o offset do Clarificador ainda estará presente, caso você queira usá-lo novamente. Para cancelar tal offset, pressione a tecla [CLEAR].

(50) Tecla [CLEAR]

Pressione-a para apagar qualquer offset de freqüência que você tiver programado no registro do Clarificador (o offset será “Zero”).

(51) Controle [CLAR]

Este controle sintoniza a freqüência de offset do Clarificador até 9.99 kHz.

(52) Controle [VRF]

Este controle sintoniza a banda passante do circuito pré-seletor de VRF (Filtro de RF Variável), para o máximo de sensibilidade do receptor (e rejeição de interferência fora de banda).

DICAS:

 A posição relativa da banda passante de VRF pode ser observada no Indicador de Offset de

Sintonia no display via Item “010 diSP BAR SEL” do Menu.

 Quando o Kit de Sintonia  RF for conectado, este controle ajustará a freqüência central da

banda passante do filtro de Sintonia  RF (que é muito mais estreito do que o do VRF).

(53) Tecla [VRF]

Esta tecla ativa e desativa o filtro VRF. Quando ela for ligada, o ícone VRF aparecerá na coluna FLT do Indicador de Configuração do Receptor no display.

DICA:

Quando o Kit de Sintonia  RF for conectado, esta tecla acionará o filtro de Sintonia  quando for pressionada. Este Kit produz uma seletividade de RF muito melhor do que a de qualquer outro filtro de RF na industria Amadora, e dá uma ótima proteção contra altos níveis de RF não distantes removidos da atual freqüência de operação.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(54) Tecla [NOTCH]

Esta tecla ativa e desativa o Filtro de Corte de FI do receptor da Banda Principal (VFO-A). Quando tal filtro for ativado, a posição de pico dele será graficamente descrita no display. A freqüência central do Filtro de Corte de FI é ajustada pelo controle [NOTCH].

(55) Tecla [DNF]

Esta tecla ativa e desativa o Filtro de Corte Digital do receptor da Banda Principal (VFO-A). Quando tal filtro for ativado, o ícone DNF aparecerá no display. Este é um circuito automático, e não há um controle que ajusta o Filtro de Corte Digital.

(56) Controle [NOTCH]

Este controle ajusta a freqüência central do Filtro de Corte de FI do receptor da Banda Principal (VFO-A). O Filtro de Corte é ativado pela tecla [NOTCH]. Inicialmente, a freqüência central aproximada do Filtro de Corte é ajustada pelo controle [COARSE] (externo); a sintonia fina da freqüência central é ajustada pelo controle [FINE] (interno).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(57) Controles SHIFT

[SHIFT]:

[WIDTH]:

O controle [SHIFT] (interno) ajusta a banda passante de DSP FI, usando passos de 20 Hz para ajuste preciso e fácil redução de interferência em qualquer um dos lados da sua freqüência de operação. A faixa de ajuste total é de 1 kHz. Normalmente, este controle é colocado na posição de 12 horas para operação.

DICA:

Você pode desviar a banda passante do filtro da Sub-Banda (BFO-B) via Item “042 S-iF LSB SET” a “049 S-iF PKT-USB” do Menu. O controle [WIDTH] (externo) ajusta a largura de banda total do filtro DSP FI para o receptor Principal (VFO-A). A posição central (12 horas) estabelece a largura de banda “padrão” (por exemplo, 2.4 kHz para SSB); um giro deste controles em sentido horário aumenta a largura de banda (até o máximo de 4 kHz), e um giro em sentido anti-horário a reduz. Quando a seleção de filtro NAR (Estreito) for acionada, o controle [WIDTH] será desativado. O controle [SHIFT] pode ser usado para recentralizar a resposta de banda passante no sinal de chegada, e você pode achar que CONTOUR e Filtro de Corte de FI também ajudam a melhorar a inteligibilidade e/ou reduzir interferências. Veja as informações sobre os controles [CONTOUR] e [NOTCH].

DICA:

Quando a tecla [NAR] for pressionada, o controle [WIDTH] não funcionará (exceto no modo CW). Porém, o sistema “IF SHIFT” (Desvio de FI) ainda funcionará.

WIDTH (EXCETO NO MODO FM)

(58) Tecla [CONT]

Esta tecla ativa e desativa o filtro CONTOUR do receptor da Banda Principal (VFO-A). Quando tal filtro for ativado, a posição de pico dele será graficamente descrita no display. O ajuste da freqüência central do filtro CONTOUR é feito pelo controle [CONTOUR].

NOTA:

Há casos, quando você tenta remover uma interferência com um filtro DSP agudo, em que o sinal remanescente tem um som artificial. Isto é causado pelo corte de alguns componentes de freqüência, deixando outros em excesso. O filtro CONTOUR permite que você reduza certos componentes de freqüência dentro da banda passante restante, mas de maneira suave que ajuda a restaurar o som natural e/ou aumentar a inteligibilidade.

(59) Tecla [DNR]

Esta tecla ativa e desativa o circuito de Redução de Ruído Digital do receptor da Banda Principal (VFO-A). Quando tal redução for ativada, o ícone DNR aparecerá no display. O ajuste do nível da Redução de Ruídos é feito pelo controle [DNR].

(60) Controles CONTOUR

[CONTOUR]:

[DNR]:

O controle [CONTOUR] (interno) seleciona a resposta do filtro CONTOUR do receptor da Banda Principal (VFO-A). O filtro CONTOUR é ativado pela tecla [CONTOUR]. O controle [DNR] (externo) seleciona a resposta da Redução de Ruído Digital do receptor da Banda Principal (VFO-A). O circuito de Redução de Ruídos é ativado pela tecla [DNR].

DNR

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(61) Tecla/Indicador RX [Sub VFO-B]

Esta tecla ativa e desativa o receptor do Sub (VFO-B). Quando ela for pressionada para ativá-lo, o LED verde dentro da tecla acenderá. Pressione-a novamente para desativar este receptor, e o LED verde se apagará.

(62) Tecla/Indicador [TX] [Sub VFO-B]

Esta tecla ativa e desativa o transmissor do Sub (VFO-B). Quando ela for pressionada para transferir o controle do transmissor para a freqüência e o modo de Sub (VFO-B), o LED vermelho dentro dela acenderá. Pressione esta tecla uma vez para transferir o controle de freqüência/modo de volta para o lado Principal (VFO-A), e o LED vermelho dela se apagará.

(63) Controle [SUB VFO-B]

Dependendo do estado da tecla [A/B] localizada na parte direita inferior do controle [SUB VFO-B], tal controle é usado para funções relacionadas aos registros de controle de freqüência

Principal (VFO-A) ou Sub (VFO-B).

(64) Tecla [BAND] (VFO-A)

Pressione-a para selecionar a banda de operação (bandas Amadoras) Principal (VFO-A), usando o controle [SUB VFO-B].

(65) Tecla [MHz] (VFO-A)

Pressione-a para sintonizar a freqüência da Banda Principal (VFO-A) acima ou abaixo em incrementos de 1 MHz, usando o controle [SUB VFO-B].

(66) Tecla [GRP]

Pressione-a para selecionar o grupo de memória, usando o controle [SUB VFO-B].

(67) Tecla [M CH]

Pressione-a para selecionar o canal de memória, usando o controle [SUB VFO-B].

(68) Tecla [BAND] (VFO-B)

Quando a tecla [A/B] for pressionada, e a luz laranja à direita do controle [SUB VFO-B] se acender, pressione esta tecla para selecionar a banda de operação (bandas Amadoras) de Sub (VFO-B), usando o controle [SUB VFO-B].

(69) Tecla [MHz] (VFO-B)

Quando a tecla [A/B] for pressionada, e a luz laranja à direita do controle [SUB VFO-B] se acender, pressione esta tecla para sintonizar a freqüência da Sub-Banda (VFO-B) acima ou abaixo em incrementos de 1 MHz, usando o controle [SUB VFO-B].

(70) Tecla [FAST]

Quando a tecla [A/B] for pressionada, e a luz laranja à direita do controle [SUB VFO-B] se acender, tal controle estará controlando a freqüência da Sub-Banda (VFO-B); pressione a tecla [FAST] para aumentar a velocidade de sintonia por um fator de 10.

(71) Tecla [A/B]

Esta tecla determina se as ações do controle [SUB VFO-B] serão aplicadas na Banda Principal (VFO-A) ou na Sub-Banda (VFO-B).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

Pressionada uma vez, esta tecla acende a luz laranja localizada à direita do controle [SUB VFO- B]; neste caso, o giro de tal controle afeta a operação da Sub-Banda (VFO-B). Pressione a tecla [A/B] novamente para desligar a luz laranja; neste caso, o giro do controle [SUB VFO-B] afeta

as operações relacionadas à Banda Principal (VFO-A).

INDICAÇÕES DO DISPLAY (Lado Esquerdo e Centro)

81 Indicadores de Configuração do Receptor

ANT (A, 2, RX): Indica a antena selecionada para operação pelas teclas [1/2] e [RX] no painel frontal.

ATT (OFF, -6 dB, -12 dB, -18 dB): Indica o nível de atenuação selecionado para operação pela tecla [ATT] no painel frontal.

FLT (VRF, -TUNE, THRU): Indica o filtro de RF selecionado para operação pela tecla [VRF] no painel frontal.

DICA: O filtro -TUNE é opcional. O ícone -TUNE não aparecerá quando a unidade -TUNE opcional não estiver conectada.

IPO (AMP 1, AMP 2, ON):

Indica o amplificador de RF da entrada de radiofreqüência selecionado para operação pela tecla

[IPO] no painel frontal.

R.FLT :

Indica o primeiro Filtro Roofing de FI selecionado: AUTO (determinado por modo), 3 kHz, 6 kHz ou 15 kHz.

AGC (AUTO, FAST, MID, SLOW):

Indica o tempo de caída de AGC selecionado para operação na Banda Principal (VFO-A) pela tecla [AGC] no painel frontal.

(2) DNR

Este indicador aparece sempre que a Redução de Ruído Digital é ativada.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(3) DNF

Este indicador aparece sempre que o Filtro de Corte Digital é ativado.

(4) CONTOUR

A posição de pico do Filtro CONTOUR será descrita graficamente aqui quando tal filtro for ativado.

(5) NOTCH

A posição nula do Filtro de Corte de FI será descrita graficamente aqui quando tal filtro for ativado.

(6) WIDTH

Indica a largura de banda do filtro de FI de DSP.

(7) SHIFT

Indica a posição de pico do filtro de FI de DSP.

(8) NB

Este indicador aparece quando o Redutor de Ruídos (de curta duração) do receptor da Banda Principal (VFO-A) é ativado. Ele piscará por três segundos, e depois permanecerá continuamente aceso, quando o Redutor de Ruídos de impulsos mais longos do receptor da Banda Principal (VFO-A) for ativado.

(9) NAR

Este indicador aparecerá quando for ativado o filtro estreito de FI de DSP do receptor da Banda Principal (VFO-A).

(10) PROC

Este indicador aparecerá quando for ativado o Processador de Voz de DSP.

(11) MONI

Este indicador aparecerá quando for ativado o circuito de monitoramento de transmissão.

(12) KEYER

Este indicador aparecerá quando for ativado o manipulador interno de CW.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(13) BK-IN

Este indicador aparecerá quando for ativada a operação em CW em “break-in”.

(14) TUNER

Este indicador aparecerá quando for ativado o Acoplador Automático de Antena interno.

(15) HI-SWR

Este indicador aparecerá se o acoplador direcional e o microprocessador detectarem uma ROE extremamente alta (acima de 3.0:1) que não possa ser resolvida pelo Acoplador Automático de Antena.

NOTA:

Se este indicador aparecer, certifique-se que a antena certa esteja selecionada na atual banda de operação. Se estiver, verifique a condição da antena, seu cabo coaxial, e/ou seus conectores no cabo para localizar e corrigir o problema.

(16) T X

Este indicador aparece durante uma transmissão na freqüência da Banda Principal (VFO-A).

(17) BUSY

Este indicador aparecerá quando for aberto o silenciador do receptor da Banda Principal (VFO- A). Se ele não aparecer, e parecer que a recepção está perdida no receptor Principal sem nenhuma razão aparente, verifique a posição do controle SQL e gire-o todo em sentido anti- horário para restaurar a recepção.

(18) Display da Freqüência Principal (VFO-A)

Este é o display da freqüência da Banda Principal (VFO-A).

DICAS:

 Quando você for configurar Itens do Menu, o número do Item e nome do grupo do Menu

aparecerão nesta área durante a configuração.

 Quando você for ajustar a freqüência de CTCSS para operação de Codificação ou

Silenciamento Codificado por Tom, a atual informação de tom aparecerá nesta área durante o ajuste.

(19) LOCK

Este indicador aparecerá quando o Dial Principal for travado.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(20) FAST

Este indicador aparecerá quando for selecionada a velocidade de sintonia rápida para o Dial Principal.

(21) MIC EQ

Este indicador aparecerá quando o Equalizador de Microfone Paramétrico de Três Bandas for ativado via Menu.

(22) Indicador de Offset de Sintonia

Esta é uma escala de sintonia que, da maneira configurada na fábrica, visualmente indica a sintonia de CW do offset do sinal de chegada vindo da freqüência de portadora de CW do seu transceptor, de acordo com a programação do offset de clarificador relativo, ou da posição de pico do filtro VRF/-TUNE.

(23) REC

Este indicador aparecerá quando o gravador de voz estiver gravando o áudio do receptor, e/ou a memória estiver gravando sua mensagem de voz ou em CW.

(24) PLAY

Este indicador aparecerá quando o gravador de voz estiver reproduzindo o áudio gravado, e/ou a memória estiver reproduzindo a mensagem de voz ou em CW gravada.

(25) Multi-Display

Mostra o offset do Clarificador ou o Número do Canal de Memória.

DICAS:

 Durante uma operação em FM, o Desvio de Repetidora será indicado neste multi-display.

Um desvio de freqüência Negativo será indicado por “–”, e um Positivo por “+”.

 Quando você for configurar Itens do Menu, a atual configuração aparecerá nesta área.  Quando você for ajustar a freqüência de CTCSS para operação de Codificação ou

Silenciamento Codificado por Tom, a atual direção do desvio de repetidora aparecerá nesta área.

(26) CLAR

Este indicador aparecerá quando for ativado o Clarificador.

(27) MR

Este indicador aparecerá quando o FT-2000 estiver no modo de Rechamada de Memória.

(28) MT

Este indicador aparecerá quando o FT-2000 estiver no modo de Sintonia de Memória para indicar que os conteúdos da memória foram temporariamente mudados.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

INDICAÇÕES DO DISPLAY (Lado Direito)

(30) S-Meter do Receptor Sub (VFO-B)

Mostra a potência dos sinais recebidos na Sub-Banda (VFO-B).

(31) T X

Este indicador aparecerá durante uma transmissão na freqüência da Sub-Banda (VFO-B).

(32) BUSY

Este indicador aparecerá sempre que for aberto o silenciador do receptor da Sub-Banda (VFO- B). Se ele não aparecer, e parecer que a recepção está perdida no sub-receptor sem nenhuma razão aparente, verifique a posição do controle SUB [SQL] e gire-o todo em sentido anti-horário para restaurar a recepção.

(33) Display de Freqüência Sub (VFO-B)

Este é o display de freqüência da Sub-Banda (VFO-B)

DICAS:

 Quando você for configurar Itens do Menu, o nome do Item aparecerá nesta área durante a

configuração.

 Quando você for ajustar a freqüência de CTCSS para operação de Codificação ou

Silenciamento Codificado por Tom, a atual freqüência de tom aparecerá nesta área durante o ajuste.

 Quando for ativado o Tom de Localização (Spot) de CW, a atual freqüência de tom

aparecerá nesta área.

(34) LSB, USB, CW, AM, FM, RTTY, PKT

Estes indicadores mostram o modo de operação selecionado no momento para o receptor Sub (VFO-B).

(35) FAST

Este indicador aparecerá quando for selecionada a velocidade de sintonia rápida para o controle

[SUB VFO-B].

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(36) AGC, A, F, M, S

Estes indicadores mostram o tempo de caída de AGC para o receptor Sub (VFO-B). A: Auto, F: Fast (Rápido), M: Medium (Médio), S: Slow (Lento)

(37) NB

Este indicador aparece quando o Redutor de Ruídos (de curta duração) do receptor Sub (VFO-B) é ativado. Ele piscará por três segundos, e depois permanecerá continuamente aceso, quando o Redutor de Ruídos de impulsos mais longos do receptor Sub (VFO-B) for ativado.

(38) NAR

Este indicador aparecerá quando for selecionado o filtro estreito do receptor Sub (VFO-B).

PAINEL TRASEIRO

(1) Conector RX ANT OUT

Este conector BNC é saída das linhas de sinal de receptor dos conectores de Antena ligadas ao lado de “RX” do circuito principal de comutação de T/R do transceptor.

(2) Conector RX ANT IN

Este conector tipo “M” é para uma antena separa apenas para recepção. A antena conectada aqui poderá ser usada quando a tecla [RX] for pressionada no painel frontal. Se você quiser usar algum tipo especial de filtro passa-banda ou pré-amplificador, conecte-a entre os conectores RX ANT OUT e RX ANT IN.

(3) Conectores ANT ½

Conecte aqui as suas antenas principais, usando um plugue tipo “M” (PL-259) e linha de alimentação coaxial para cada uma. Estas entradas de antenas são sempre usadas para transmissão, e também para recepção a menos que uma antena separada para recepção seja usada para o receptor. O acoplador de antena interno afeta somente as antenas conectadas aqui, e somente durante a transmissão.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(4) DC OUT

Este é o cabo de saída de força DC da fonte de alimentação CA interna. Conecte este “rabo de porco” ao conector DC IN do transceptor.

(5) Conector ~AC IN

Conecte aqui o cabo de linha CA de 3 fios fornecido, depois que você tiver certeza que a tensão de Rede CA combina com a da etiqueta. Veja nas páginas 8 e 9 como mudar a tensão de Rede de CA da fonte de alimentação interna, se necessário.

(6) FUSE (FUSÍVEL)

Este porta-fusível requer um de 10 Amperes. Sempre use o fusível de 10 Amperes, seja para operar em 100-120 VAC ou 200-240 VAC.

(7) Tecla Liga/Desliga Principal

Esta é a tecla principal que Liga / Desliga o FT-2000. Sempre a ligue antes de você ligar a tecla [POWER] no painel frontal. Se esta tecla não for ligada, a tecla [POWER] do painel frontal não funcionará.

(8) Terminal GND

Use este terminal para conectar o transceptor a um bom aterramento, para obter segurança e o melhor desempenho. Use um cabo curto trançado de diâmetro grande para fazer as conexões, e veja nas páginas 13 e 14 outras informações sobre um aterramento adequado.

(9) Conectores -TUNE (TO/FROM)

Estes conectores são usados para entrada/saída do Kit de Sintonia  RF opcional.

(10) Conector ROT (ROTOR)

Este conector MINI-DIN de 5 pinos serve para o Rotor de Antena YAESU G-800DXA/- 1000DXA/-2800DXA (os modelos listados são do início de 2006). Você pode controlar a

rotação de azimute da antena (e a velocidade de rotação) usando as teclas de Função no painel frontal.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

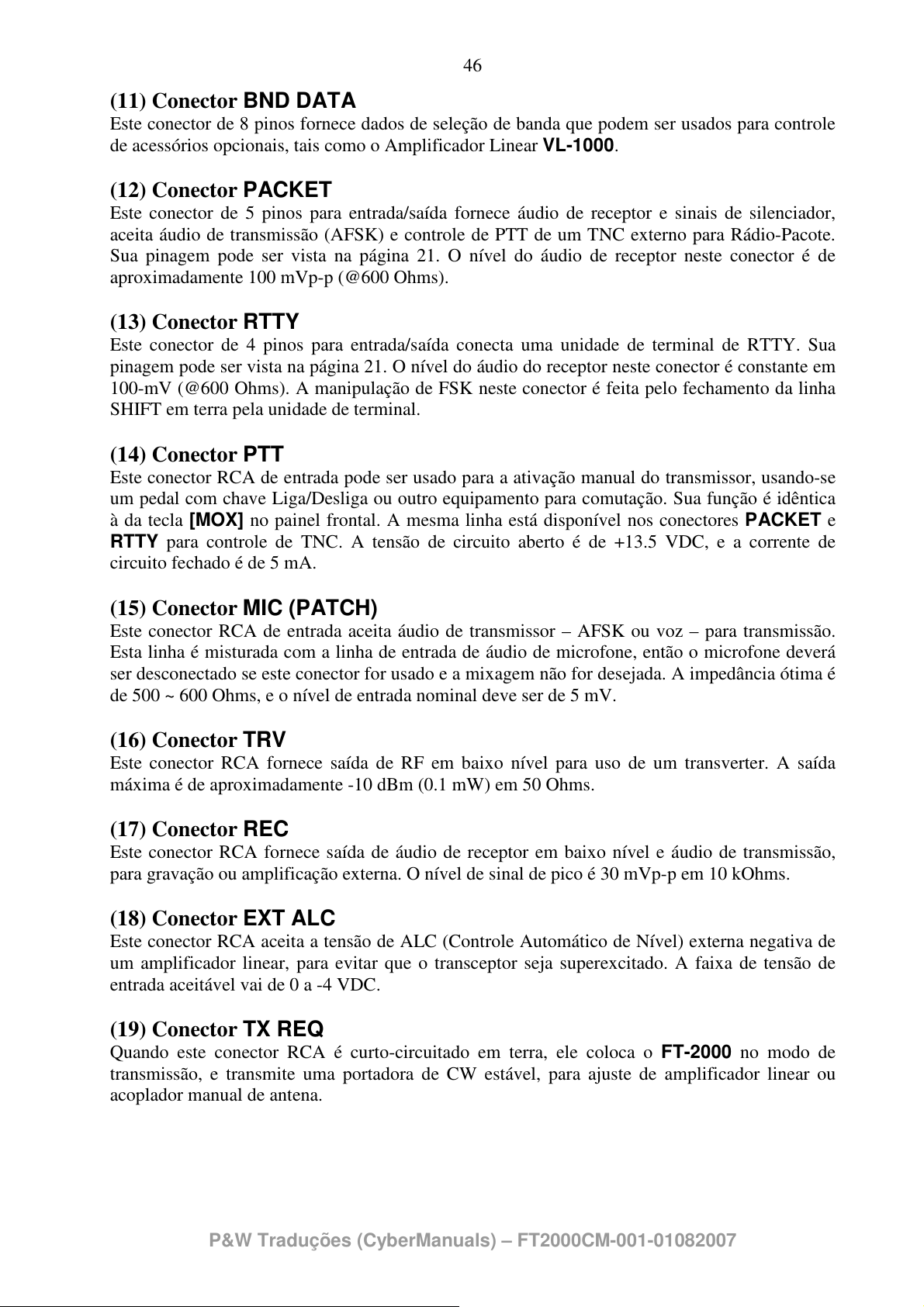

(11) Conector BND DATA

Este conector de 8 pinos fornece dados de seleção de banda que podem ser usados para controle de acessórios opcionais, tais como o Amplificador Linear VL-1000.

(12) Conector PACKET

Este conector de 5 pinos para entrada/saída fornece áudio de receptor e sinais de silenciador, aceita áudio de transmissão (AFSK) e controle de PTT de um TNC externo para Rádio-Pacote. Sua pinagem pode ser vista na página 21. O nível do áudio de receptor neste conector é de aproximadamente 100 mVp-p (@600 Ohms).

(13) Conector RTTY

Este conector de 4 pinos para entrada/saída conecta uma unidade de terminal de RTTY. Sua pinagem pode ser vista na página 21. O nível do áudio do receptor neste conector é constante em 100-mV (@600 Ohms). A manipulação de FSK neste conector é feita pelo fechamento da linha SHIFT em terra pela unidade de terminal.

(14) Conector PTT

Este conector RCA de entrada pode ser usado para a ativação manual do transmissor, usando-se um pedal com chave Liga/Desliga ou outro equipamento para comutação. Sua função é idêntica à da tecla [MOX] no painel frontal. A mesma linha está disponível nos conectores PACKET e RTTY para controle de TNC. A tensão de circuito aberto é de +13.5 VDC, e a corrente de circuito fechado é de 5 mA.

(15) Conector MIC (PATCH)

Este conector RCA de entrada aceita áudio de transmissor – AFSK ou voz – para transmissão. Esta linha é misturada com a linha de entrada de áudio de microfone, então o microfone deverá ser desconectado se este conector for usado e a mixagem não for desejada. A impedância ótima é de 500 ~ 600 Ohms, e o nível de entrada nominal deve ser de 5 mV.

(16) Conector TRV

Este conector RCA fornece saída de RF em baixo nível para uso de um transverter. A saída máxima é de aproximadamente -10 dBm (0.1 mW) em 50 Ohms.

(17) Conector REC

Este conector RCA fornece saída de áudio de receptor em baixo nível e áudio de transmissão, para gravação ou amplificação externa. O nível de sinal de pico é 30 mVp-p em 10 kOhms.

(18) Conector EXT ALC

Este conector RCA aceita a tensão de ALC (Controle Automático de Nível) externa negativa de um amplificador linear, para evitar que o transceptor seja superexcitado. A faixa de tensão de entrada aceitável vai de 0 a -4 VDC.

(19) Conector TX REQ

Quando este conector RCA é curto-circuitado em terra, ele coloca o FT-2000 no modo de transmissão, e transmite uma portadora de CW estável, para ajuste de amplificador linear ou acoplador manual de antena.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(20) Conector TX GND

O pino central deste conector RCA é fechado em terra enquanto o transmissor do transceptor está ativado. Ele pode ser usado para controlar um equipamento periférico, geralmente um amplificador linear. Para ativar este conector, configure o Item “144 tGEn ETX-GND” com a opção “EnA”. O circuito de relê do FT-2000 usado por este conector tem capacidade para comutação de tensão CA de 100 Volts em até 300 mA, tensões DC, 60 V em 200 mA, ou 30 V em até 1 Ampere.

(21) Conector +13.8 V

Este conector RCA fornece 13.8 VDC regulados e separadamente protegidos em até 200 mA, para alimentar um equipamento externo, tal como um TNC para Rádio-Pacote. Certifique-se que seu equipamento não precise de mais corrente (se precisar use uma fonte de alimentação separada).

(22) Conector AF OUT

Este conector dourado de 3 contatos fornece saída de receptor em baixo nível de canal duplo, para gravação ou amplificação externa. O nível de sinal de pico é 300 mVp-p em 10 k-Ohms. O áudio de receptor da Banda Principal (VFO-A) está no canal esquerdo (ponta), e o áudio de receptor da Sub-Banda (VFO-B) está no canal direito (anel). Um gravador ou amplificador estéreo é recomendado, para gravar o áudio de cada receptor separadamente quando a recepção dupla for ativada (o áudio de um dos receptores, ou de ambos, pode ser usado através deste conector). Os controles [AF GAIN] do painel frontal não afetam os sinais neste conector.

(23) Conector REM (Remoto)

Ao conectar o Teclado de Controle Remoto FH-2 neste conector dourado, um acesso direto à CPU do FT-2000 é obtido para funções de controle tais como manipulação de memória de conteste, controle de função e freqüência.

(24) Conector EXT SPKR

Este conector dourado de 2 contatos fornece áudio de recepção dos receptores Principal (VFO- A) e Sub (VFO-B) para um alto-falante externo, tal como o SP-2000. Quando um plugue for inserido neste conector, o alto-falante interno será desativado. A impedância é de 4 ~ 8 Ohms.

(25) Conector -TUNE

Este conector MINI-DIN de 10 pinos é usado para controle do Kit de Sintonia  RF.

(26) Conector DMU

Este conector MINI-DIN de 8 pinos serve para o cabo conectado à Unidade de Gerenciamento de Dados DMU-2000 opcional.

(27) Conector PGM (Programação)

Este conector MINI-DIN de 9 pinos é usado na fábrica. Por favor, não conecte nenhum equipamento a este conector.

(28) Conector CAT

Este conector DB-9 serial de 9 pinos permite que o FT-2000 seja controlado por um computador externo. Conecte um cabo serial aqui e à porta RS-232C COM do seu computador (interface externa não requerida).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

(29) Conector KEY

Este conector de ¼ de polegada serve para um batedor de manipulador ou uma chave de CW. Um plugue de 2 contatos não pode ser usado neste conector. A tensão com manipulador fechado é +5 V, e a corrente com manipulador aberto é de 1 mA. Veja na página 21 detalhes sobre plugues. Este conector pode ser configurado para operar com “batedor semi-automático”, “chave simples” ou interface de manipulação via computador. Para fazê-lo, use o Item “054 A1A R- TYPE” do Menu.

(30) Conector DC IN

Este conector de 4 pinos requer uma alimentação de 13.8 volts com capacidade para regime contínuo de 22 Amperes. Normalmente, você conecta o plugue DC OUT neste conector. Para operar em DC, use o cabo DC opcional (P/N: T9023725) com um fusível de 25 A instalado.

OPERAÇÕES BÁSICAS:

RECEPÇÃO EM BANDAS AMADORAS

Antes de você ligar o transceptor, verifique os seguintes itens novamente.

 Todas as conexões de aterramento estão seguras e bem feitas?  As suas antenas estão conectadas aos conectores adequados no painel traseiro?  Seu microfone (e/ou batedor ou manipulador) está conectado?  Se você for usar um amplificador linear, todas as interconexões necessárias estão bem feitas?  Gire os dois controles [AF GAIN] até suas posições de máximo sentido anti-horário, para

evitar um estouro de áudio quando o transceptor for ligado.

 Gire o controle [RF PWR] todo em sentido anti-horário, para você usar potência mínima no

início.

 Se a alimentação de Rede de CA sofrer alguma flutuação ou corte, recomendamos que você

passe por um ciclo completo de ligamento, para garantir que todos os circuitos sejam corretamente inicializados. Para fazê-lo, confirme se a tecla [POWER] no painel frontal está desligada, e coloque a tecla [POWER] do painel traseiro na posição . Retire o cabo CA do painel traseiro do transceptor, e espere dez segundos antes de prosseguir com o procedimento de ligamento descrito a seguir.

Como ligar o transceptor para operação normal:

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

1. Conecte o cabo CA novamente. Coloque a tecla [POWER] do painel traseiro na posição

2. Mantenha pressionada por um segundo a tecla [POWER] no painel frontal, para ligar o transceptor.

3. O transceptor iniciará em 7.000.00 MHz no modo LSB, e você poderá começar a operação normal.

NOTA:

Para desligar o transceptor, mantenha pressionada por um segundo a tecla [POWER] no painel frontal.

4. Gire o controle [AF GAIN] para ajustar um nível de áudio confortável

nos sinais de chegada ou ruídos. Gire este controle em sentido horário para aumentar o volume.

NOTA:

Quando você for usar fones de ouvido, gire o controle [AF GAIN] em sentido anti-horário, e aumente o volume depois que você estiver com eles nos ouvidos. Isto reduz a chance de danos à sua audição causados por um nível de áudio inesperadamente alto.

5. Pressione a tecla [RX] Principal para ativar o receptor

Principal (VFO-A); o LED desta tecla ficará verde.

DICAS:

 Se você pressionar a tecla [RX] Principal quando o LED já

estiver verde, ele piscará intermitentemente; isto indica que o receptor Principal (VFO-A) está temporariamente silenciado. Pressione a tecla [RX] novamente para restaurar a operação do receptor Principal (VFO-A).

 Pressione a tecla [RX] para ativar a Recepção Dupla

(usando o receptor Sub (VFO-B) além do receptor Principal (VFO-A). Quando você pressionar a tecla [RX], seu LED ficará verde; pressione esta tecla novamente se quiser desativar o receptor Sub (VFO-B), e seu LED se apagará. Use o controle [AF GAIN] SUB do Sub-receptor para ajustar o volume do receptor Sub (VFO-B).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

6. Pressione a tecla [BAND] correspondente à banda Amadora na qual você quer começar a operar.

DICAS:

 Você pode selecionar com um toque cada banda

Amadora entre 1.8 e 50 MHz.

 O FT-2000 usa a técnica de seleção de VFO de

sobreposição de banda tripla, que lhe permite armazenar até três freqüências e modos favoritos em cada registro de VFO da banda. Por exemplo, você pode armazenar uma freqüência em 14 MHz, CW, RTTY e USB, e rechamar estes VFOs pressionando sucessivas vezes a tecla de banda [14] MHz. Cada tecla de banda Amadora pode ter até três freqüências/modos aplicados.

 Se você pressionar a tecla (VFO-A)

[BAND], o controle [SUB VFO-B] poderá ser usado como seletor de banda. Se você pressionar a tecla (VFO-A) [MHz], o giro do [SUB VFO-B] mudará a freqüência em passos de 1 MHz. Dependendo do ajuste das teclas (VFO-A) [BAND], (VFO-A)

[MHz] e [A/B], a função do controle [SUB VFO-B] mudará.

7. Pressione a tecla [ANTENNA ½] para selecionar a antena adequada para a banda em uso; alternativamente, se uma estiver conectada, você pode também pressionar a tecla [ANTENNA RX]. Duas antenas de TX/RX podem ser usadas, ou uma apenas para RX.

DICA:

Depois que você selecionar a sua antena, ela será “lembrada” pelo microprocessador junto com o registro de VFO (freqüência e modo) em uso quando você escolheu tal antena.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

8. Pressione a tecla [MODE] adequada para selecionar o modo de operação desejado.

DICAS:

 Por convenção nas bandas Amadoras, o modo LSB é usado em 7

MHz e nas bandas inferiores (exceto em 60 metros), e o modo USB é usado em 14 MHz e nas bandas mais altas.

 Quando você mudar de SSB para CW, você verá um desvio de

freqüência no display. Este desvio representa o “offset” de BFO entre a freqüência de “batimento zero” e o (tom) tonalidade de CW que você ouve (a tonalidade é programada pelo controle [PITCH]), mesmo que o tom atual que você ouvir não esteja mudando. Se você não quiser que este desvio de freqüência apareça durante a mudança de modo (por exemplo) USB para CW, use o Item “061 A1A FRQDISP” do Menu (descrito em “MODOS DE MENU”).

 Ao operar no modo FM, gire o controle

[SQL] (Silenciador) em sentido horário até o ponto onde o ruído de fundo for silenciado. Este é o ponto de sensibilidade máxima aos sinais fracos. Um giro excessivo do controle [SQL] degrada a capacidade do receptor para detecção de sinais fracos. O ajuste do Silenciador da Sub-Banda (VFO-B) é feito pelo controle SUB [SQL].

9. Gire o Dial Principal para sintonizar em torno da banda, e começar a operação normal.

DICAS:

 Girado em sentido horário, o Dial Principal aumenta a

freqüência de operação, um “passo” do sintetizador por vez; similarmente, girado em sentido anti-horário, ele diminui a freqüência. Dois passos, um “normal” e outro “rápido”, podem ser usados em cada modo de operação. Pressione a tecla [FAST] para ativar a seleção de sintonia “Rápida”.

 É possível separar a mudança de freqüência sobre um giro do dial, quando você opera

somente no modo CW, usando os Itens “116 tun DIALSTP” e “117 tun CW FINE” do Menu.

 Se você quiser navegar rapidamente, para fazer mudanças rápidas de freqüências, use

uma das várias técnicas disponíveis:

• Entrada direta de freqüência pelo teclado.

• Use o controle [SUB VFO-B] para sintonizar em passos de 1 MHz.

• Use as teclas [UP]/[DWN] do microfone, se o seu as tiver.

VELOCIDADE DE SINTONIA DO DIAL PRINCIPAL

MODO DE OPERAÇÃO 1 PASSO 1 GIRO DO DIAL

LSB, USB, CW RTTY, PKT(LSB) AM, FM, PKT(FM) 100Hz [1kHz] 100kHz [1MHz]

10Hz [100Hz]

10kHz [100kHz]

[ ]: Tecla [FAST] ligada.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

BANDA DE 60 METROS (5 MHz) (VERSÃO DOS EUA)

O FT-2000 tem capacidade para transmissão e recepção nas freqüências designadas para o Serviço Amador dos Estados Unidos. Para operar na banda de 5 MHz:

1. Pressione a tecla [V/M] uma vez para entrar no modo de “Memória” (um número “USx” aparecerá no Multi-Display.

2. Pressione a tecla [M CH]. O LED dela ficará vermelho significando que o giro do controle [SUB VFO-B] selecionará o canal de memória.

DICA:

Se parecer que a seleção de canal de memória não está funcionando, veja se a luz laranja à direita do [SUB VFO-B] está acesa. Se estiver, pressione a tecla [A/B] para apagar tal luz. Depois, pressione a tecla [M CH] para começar a seleção de canal de memória.

3. Os canais de memória “US1” a “US5” são pré-programados, na fábrica, com as freqüências permitidas na banda de 5 MHz, e o modo USB é automaticamente selecionado nestes canais.

4. Para sair da operação em 60 metros e voltar ao modo VFO, pressione a tecla [V/M].

NOTA:

As freqüências e o modo para operação na a banda de 5 MHz são fixos, e não podem ser mudados.

CLAR (CLARIFICADOR) (VFO-A)

As teclas [TX CLAR], [RX CLAR], [CLEAR] e o controle [SUB VFO-B] são usados para desviar as freqüências de recepção e transmissão, ou ambas, de seus ajustes na freqüência da Banda Principal (VFO-A) (o Clarificador não afeta a Sub-Banda (VFO-B)). Os quatro números pequenos no Multi-Display mostram o atual “desvio” do Clarificador. Os controle do Clarificador no FT-2000 permitem que você pré-ajuste um desvio (até ±9.990 kHz) sem resintonia, e depois o ative pelas teclas [RX CLAR] e [TX CLAR] do Clarificador. Esta função é ideal para você seguir uma estação em deriva, ou para o ajuste de pequenos desvios de freqüências usados nos trabalhos em “Split” em DX.

Para usar o Clarificador:

1. Pressione a tecla [RX CLAR]. No Multi-Display, aparecerá o indicador “RX”, e o desvio programado será aplicado na freqüência de recepção.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

2. Gire o controle [CLAR] para modificar seu desvio inicial durante outra atividade. Os desvios de até ±9.990 kHz podem ser ajustado pelo Clarificador.

Para cancelar a operação do Clarificador, pressione a tecla [RX CLAR]. O indicador “RX” sumirá do display.

DICA:

A desativação do Clarificador apenas cancela a aplicação do desvio programado das freqüências de recepção e/ou transmissão. Para apagar definitivamente o desvio programado do Clarificador, e reiniciá-lo em “zero”, pressione a tecla [CLEAR]. O desvio programado será exibido no multi-display do display de freqüência.

TXCLAR

Sem mudar a freqüência de recepção, você pode alternativamente aplicar o desvio de Clarificador na freqüência de transmissão (tipicamente, para empilhamentos de DX em “split”). Veja detalhes em “FUNÇÕES CONVENIENTES DO TRANSMISSOR”.

O Indicador de Desvio de Clarificador Mostra o Desvio de Clarificador

Em CW, o Indicador de Desvio de Clarificador é usado para Sintonia Central de CW, ao invés de Desvio de Clarificador, conforme o transceptor é configurado na fábrica. Se você quiser mudar isto, para que o Desvio de Clarificador também seja mostrado em CW, faça o seguinte:

1. Pressione a tecla [MENU] para entrar no modo de Menu.

2. Gire o Dial Principal para selecionar o Item “010 diSP BAR SEL”.

3. Gire o controle [SUB VFO-B] para selecionar “CLAr (Clarifier)” (trocando a seleção padrão de “C-tn (CW TUNING)”.

4. Mantenha pressionada por dois segundos a tecla [MENU] para salvar a nova configuração e voltar à operação normal.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

TECLA LOCK (TRAVA)

Você pode travar o Dial Principal, para evitar uma mudança acidental de freqüência.

Para travá-lo, pressione a tecla [LOCK] localizada à direita do Dial Principal. Para destravá-lo, e restaurar a sintonia normal, pressione a tecla [LOCK] novamente.

TECLA DIM

O nível da iluminação do medidor analógico e do display de freqüência pode ser reduzido, se você estiver usando o transceptor em um ambiente escuro onde não queira muita luminosidade.

Para reduzir a iluminação, pressione a tecla [DIM], localizada à esquerda do medidor analógico. Para restaurar luminosidade completa, pressione a tecla [DIM] novamente.

Você pode também personalizar a quantidade de redução de luminosidade ativada pela tecla [DIM], e pode usar diferentes níveis de luminosidade em diferentes áreas do painel frontal. O Item “008 diSP DIM MTR” do Menu ajusta a luminosidade do medidor analógico; o Item “009 diSP DIM VFD” ajusta a luminosidade do display de freqüência (estes ajustes terão efeito somente quando a tecla [DIM] for pressionada).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

FUNÇÕES CONVENIENTES

RECEPÇÃO DUPLA

O FT-2000 tem capacidade para recepção simultânea na mesma banda Amadora, usando os receptores Principal (VFO-A) e Sub (VFO-B), no que é chamado de modo de Recepção Dupla. Útil principalmente para trabalho em DX, eis aqui o procedimento para Recepção Dupla.

1. Quando você estiver recebendo na Banda Principal (VFO-A), ative o receptor Sub (VFO-B) pressionando a tecla [RX], localizada à esquerda do controle [SUB VFO-B]. Então, você estará recebendo em duas freqüências mostradas no display.

2. Ajuste de volume:

Para ajustar o áudio Principal (VFO-A), gire o controle [AF GAIN] Principal. Para ajustar o áudio de Sub (VFO-B), gire o controle SUB [AF GAIN]. Em ambos os casos, girando o controle em sentido horário, você aumenta o volume.

3. Pressione a tecla [B]. Em cinco segundo do pressionamento desta tecla, enquanto a luz laranja estiver piscando, você pode mudar o modo de operação para a Sub-Banda (VFO-B) pressionando a tecla de seleção de Modo adequada.

4. Após ter pressionado a tecla [B] no passo anterior, você pode também pressionar as teclas [BAND] para selecionar a banda de operação na qual você quer ajustar o receptor Sub (VFO-B).

5. Gire o Dial Principal para ajustar a freqüência Principal (VFO-A), e gire o controle [SUB VFO-B] para ajustar a freqüência de Sub (VFO-B).

6. Para cancelar a Recepção Dupla, e receber somente no receptor Principal (VFO-A), pressione a tecla Sub [RX]; o LED embutido nela se apagará, e a operação monobanda no receptor Principal (VFO-A) continuará.

NOTA:

Por favor, lembre-se que, enquanto a tecla [B] estiver piscando (por cinco segundos), qualquer mudança de modo ou banda ainda será aplicada na Sub-Banda (VFO-B), mesmo se a Recepção Dupla estiver (ou não) ativada.

PONTO RÁPIDO:

Por convenção nas bandas Amadoras, o modo LSB é usado em 7 MHz e nas bandas inferiores (exceto em 60 metros), e o modo USB é usado em 14 MHz e nas bandas mais altas.

DICAS:

 Durante uma operação de Recepção Dupla, a maneira em que o áudio é alimentado nos lados

esquerdo e direito do seu fone de ouvido (Estéreo, Monoaural ou Mixado) pode ser configurada no Item “089 rout HEADPHN” do Menu (veja detalhes em “MODOS DE

”).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

 Quando você mudar de SSB para CW, você verá um desvio de freqüência no display. Este

desvio representa o “offset” de BFO entre a freqüência de “batimento zero” e o (tom) tonalidade de CW que você ouve (a tonalidade é programada pelo controle [PITCH]), mesmo que o tom atual que você ouvir não esteja mudando. Se você não quiser que este desvio de freqüência apareça durante a mudança de modo (por exemplo) USB para CW, use o Item “061 A1A FRQDISP” do Menu (descrito em “MODOS DE MENU”).

 Ao operar no modo FM na Sub-Banda (VFO-B), gire o controle SUB [SQL] em sentido

horário até o ponto onde o ruído de fundo for silenciado. Este é o ponto de sensibilidade máxima aos sinais fracos. Um giro excessivo do controle SUB [SQL] degrada a capacidade do receptor para detecção de sinais fracos. O ajuste do Silenciador da Banda Principal (VFO- A) é feito pelo controle [SQL] Principal.

 Veja na tabela a seguir as faixas de freqüências dos vários filtros passa-bandas fixos. Você

pode operar em Recepção Dupla com os dois receptores ajustados dentro da mesma faixa, mesmo se eles não estiverem na mesma banda Amadora (por exemplo, nas bandas de 14 e 18 MHz, ou 21 e 24.9 MHz). Claro que uma antena multibanda adequada é requerida.

DIVISÃO DE FREQÜÊNCIA DE BPF RF

0.03000 MHz ~ 0.49999 MHz

0.50000 MHz ~ 1.69999 MHz

1.70000 MHz ~ 2.49999 MHz

2.50000 MHz ~ 3.39999 MHz

3.40000 MHz ~ 4.69999 MHz

4.70000 MHz ~ 6.89999 MHz

6.90000 MHz ~ 9.89999 MHz

9.90000 MHz ~ 13.89999 MHz

13.90000 MHz ~ 20.89999 MHz

20.90000 MHz ~ 30.09999 MHz

30.10000 MHz ~ 44.99999 MHz

45.99999 MHz ~ 59.99999 MHz

FONES DE OUVIDO PARA RECEPÇÃO DUPLA

Para aproveitar mais a Recepção Dupla, você pode usar fones de ouvido estéreo conectados ao conector PHONES. Como o controle AF GAIN, a mixagem de áudio do fone de ouvido pode ser configurada no Item “089 rout HEADPHN” do Menu. Três esquemas de mixagem de áudio podem ser selecionados:

SEP:

Con1:

Con2:

O áudio do receptor da Banda Principal (VFO-A) é escutado somente no ouvido esquerdo, e o áudio do receptor da Sub-Banda (VFO-B) é escutado no ouvido direito. O áudio dos receptores da Banda Principal (VFO-A) e da Sub-Banda (VFO-B) pode ser escutado nos dois ouvidos, mas o áudio da Sub-Banda (VFO-B) é atenuado no ouvido esquerdo, e o áudio da Banda Principal (VFO-A) é atenuado no ouvido direito. O áudio dos receptores da Banda Principal (VFO-A) e da Sub-Banda (VFO-B) são combinados e escutados igualmente nos dois ouvidos no modo “Monoaural”).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

RECEPÇÃO EM DIVERSIDADE DE BANDA LATERAL

Aqui você recebe um único sinal de AM através dos dois receptores, sendo que cada um recebe a banda lateral oposta. Sinais propagados por onda espacial mostram uma distorção de fase neste modo, mas te dão uma visão de toda a banda passante, a partir da qual você pode selecionar a melhor banda lateral para escuta (ou para operação em DX SWL, você pode querer ouvir as duas bandas laterais ao mesmo tempo, para copiar melhor). Em sinais de ondas terrestres, onde a fase das bandas laterais provavelmente é a mesma, há uma interessante sensação de profundidade para o sinal.

Para sintonizar um sinal usando este modo, você deve conectar fones de ouvido estéreo ao conector PHONES no painel frontal.

 Ajuste a Banda Principal (VFO-A) para o modo LSB ou USB, e sintonize para batimento

zero no sinal desejado.

 Pressione a tecla [A  B] para copiar este modo e freqüência na Sub-Banda (VFO-B).

depois, pressione a tecla de modo para selecionar a banda lateral oposta para a Banda Principal (VFO-A).

 Se você for usar fones de ouvido, configura o esquema de mixagem com a opção “Con1” no

Item “089 rout HEADPHN” do Menu, e ative a Recepção Dupla.

 Ajuste o controle [AF GAIN] para equilibrar o volume dos dois receptores.  Se houver interferência em um dos canais, você pode girar seu controle [AF GAIN] para

suprimir tal canal (ou pressionar a Tecla/LED [RX] verde para desativar o receptor com a banda lateral que está com interferência). Caso contrário, mude o esquema de mixagem de áudio para a opção “Con2” ou “SEP” no Item “089 rout HEADPHN” para efeitos diferentes (ou experimente configurações com efeitos similares sobre seu amplificador externo). Embora você não consiga o efeito “estereofônico” no modo monoaural, os dois sinais ainda estão misturados, oferecendo o potencial para uma cópia muito melhor do que a obtida em AM regular ou nos modos ECSS de banda lateral única.

RECEPÇÃO EM DIVERSIDADE DE LARGURA DE BANDA

Este modo envolve a recepção do mesmo sinal através de dois diferentes filtros passa-bandas. A freqüência e o modo da Banda Principal (VFO-A) e da Sub-Banda (VFO-B) são os mesmos. A Banda Principal (VFO-A) pode ser ajustada, pelos controles [WIDTH], para um passa-banda largo, e a Sub-Banda (VFO-B) para um passa-banda estreito, resultando numa recepção espacial do canal. Embora qualquer modo (exceto FM) possa ser usado, o CW oferece mais opções, e talvez os efeitos mais surpreendentes em canais lotados.

Fones de ouvido estéreo ou um alto-falante estéreo externo são recomendados para este modo. Para ajustar o transceptor para recepção em diversidade de largura de banda:

 Selecione o modo desejado na Banda Principal (VFO-A).  Sintonize o sinal de interesse.  Pressione a tecla [A  B] para copiar na Sub-Banda (VFO-B) este modo e a freqüência.  Se você for usar fones de ouvido, configure o esquema de mixagem com a opção “Con1” no

Item “089 rout HEADPHN” do Menu, e ative a Recepção Dupla.

 Ajuste o controle [AF GAIN] para equilibrar o volume dos dois receptores.  Agora, tente manipular os controles [SHIFT] e [WIDTH] para observar os efeitos

interessantes da diversidade de largura de banda.

ATENÇÃO: POR FAVOR, LEIA A ERRATA NO FINAL DESTE MANUAL.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

P.BACK (REPRODUÇÃO DE ÁUDIO) DO

RECEPTOR PRINCIPAL (VFO-A)

Depois de ativada pelo operador, o FT-2000 começa a gravação automática dos últimos 15 segundos do áudio de chegada do receptor na Banda Principal (VFO-A). Esta capacidade serve para a confirmação de um indicativo que pode ter sido difícil de copiar devido a ruídos ou QRM, etc.

GRAVAÇÃO

Mantenha pressionada por dois segundos a tecla [F7(P.BACK)] para iniciar a gravação; o ícone

REC aparecerá no display para confirmar que a gravação está em andamento. O gravador

armazenará 15 segundos do áudio recebido na Banda Principal (VFO-A), e manterá os 15 segundos de áudio mais recentes numa base de execução. Pressione a tecla [F7(P.BACK)] novamente para interromper a gravação, e o ícone “REC” se apagará.

NOTA:

Quando o transceptor for desligado, os conteúdos da memória de gravação serão apagados!

REPRODUÇÃO

Pressione rapidamente a tecla [F7(P.BACK)], depois que a gravação parar, para reproduzir o áudio gravado; o ícone

PLAY aparecerá no display para confirmar que a

reprodução está em andamento. Os últimos 15 segundos de áudio serão ouvidos no alto-falante ou nos fones de ouvido. Se você não intervir, todos os 15 segundos serão reproduzidos continuamente. Para interromper a reprodução em qualquer momento, pressione a tecla [F7(P.BACK)] novamente. Na próxima vez que você pressionar tal tecla, ela captará a reprodução de onde você parou.

DICA:

Você pode ajustar o nível de reprodução da gravação girando o controle [AF GAIN] Principal.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

Função P.BACK do Teclado de Controle Remoto FH-2 Opcional

A tecla [P/B] do FH-2 opcional serve como tecla para gravação/reprodução. Veja abaixo sua operação.

GRAVAÇÃO

Mantenha pressionada por dois segundos a tecla [P/B] do FH-2 para iniciar a gravação. O ícone

REC aparecerá no display para confirmar que a gravação está em andamento. Pressione a tecla

[P/B] rapidamente para interromper a gravação; o ícone REC se apagará. Você pode também

pressionar (rapidamente) a tecla [F7(P.BACK)] no painel frontal para interromper a gravação. Quando o transceptor for desligado, os conteúdos da memória de gravação serão apagados.

REPRODUÇÃO

Pressione rapidamente a tecla [P/B] do FH-2, depois que a gravação parar, para reproduzir o áudio gravado; o ícone PLAY aparecerá no display para confirmar que a reprodução está em andamento. Os últimos 15 segundos de áudio serão ouvidos no alto-falante ou nos fones de ouvido. Se você não intervir, todos os 15 segundos serão reproduzidos continuamente. Para interromper a reprodução em qualquer momento, pressione a tecla [P/B] novamente. Na próxima vez que você pressionar tal tecla, ela captará a reprodução de onde você parou. Você pode também pressionar (rapidamente) a tecla [F7(P.BACK)] no painel frontal para reproduzir o áudio gravado.

DICA:

Você pode ajustar o nível de reprodução da gravação girando o controle [AF GAIN] Principal.

FUNÇÃO “MINHAS BANDAS”

Quando você opera numa Banda Amadora, é possível usar as teclas [BAND] para acionar o controle [SUB VFO-B] para seleção de Banda Amadora. A função “Minhas Bandas” permite que você selecione várias Bandas Amadoras, e torne somente tais bandas disponíveis para seleção via controle [SUB VFO-B]. Esta função pode ser muito útil em um conteste, onde não são usadas as bandas de 10/18/24 MHz, ou se você não tiver antenas para certas bandas.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

PROGRAMAÇÃO DE “MINHAS BANDAS”

1. Pressione a tecla [MENU] para ativar o Modo de Menu.

2. Gire o Dial Principal para selecionar o Item “122 tun MY BAND”.

3. Gire o controle [SUB VFO-B] para escolher uma banda que você queira pular (omitir) na seqüência de seleção de banda (quando usar o [SUB VFO-B] para seleção).

As opções disponíveis são: 1.8/3.5/5/7/10/14/18/21/24/28/50/GE (Banda Geral)/AU (Transverter).

4. Pressione a tecla [ENT] para configurar o comando de omissão com “ON”. O indicador “E” (Ativar) à direita da indicação de banda mudará para “d” (Desativar).

5. Repita os passos 3 e 4 para selecionar/deselecionar quantas bandas você desejar.

NOTA: O comando “ON” programa a banda selecionada para que seja pulada, e o comando “OFF” a programa para que seja incluída na lista de seleção de banda. Volte o indicador “d” para “E” para restaurar uma banda apagada anteriormente.

6. Mantenha pressionada por dois segundos a tecla [MENU] para salvar a nova configuração e voltar à operação normal.

NOTA:

A função “Minha Banda” afeta a Banda Principal (VFO-A) e a Sub-Banda (VFO-B).

OPERAÇÃO DE “MINHA BANDA”

1. Pressione a tecla (VFO-A) [BAND]; seu LED ficará vermelho, se você operar a função “Minha Banda” na Banda Principal (VFO-A).

DICA:

Se a função “Minha Banda” na Banda Principal (VFO-A) não funcionar, veja se a luz laranja à direita do [SUB VFO-B] está acesa. Se estiver, pressione a tecla [A/B] para que tal luz se apague. Pressione a tecla (VFO-A) [BAND] para iniciar a função “Minha Banda”.

2. Pressione a tecla (VFO-B) [BAND]; seu LED ficará laranja, se você operar a função “Minha Banda” na Sub-Banda (VFO-B).

3. Gire o controle [SUB VFO-B] para escolher a Banda Amadora na qual você quer operar. Somente as Bandas Amadoras que não foram puladas aparecerão conforme você percorrer as bandas.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

SOBREPOSIÇÃO DE BANDA

O FT-2000 usa a técnica de seleção de VFO de sobreposição de banda tripla, que lhe permite armazenar até três freqüências e modos favoritos em cada registro de VFO da banda. Por exemplo, você pode armazenar uma freqüência em 14 MHz, CW, RTTY e USB, e rechamar estes VFOs pressionando sucessivas vezes a tecla de banda [14] MHz. Cada tecla de banda Amadora pode ter até três freqüências/modos aplicados. Os sistemas Principal (VFO-A) e Sub (VFO-B) possuem suas próprias sobreposições de bandas independentes.

Uma configuração típica, para a banda de 14 MHz, seria assim:

1. Programe 14.025 MHz, no modo CW, e pressione a tecla de banda [14] MHz;

2. Programe 14.080 MHz, no modo RTTY, e pressione a tecla de banda [14] MHz;

3. Programe 14.195 MHz, no modo SSB, e pressione a tecla de banda [14] MHz.

Com esta configuração, você pressiona rapidamente e sucessivas vezes a tecla de banda [14] MHz para alternar sequencialmente estes três VFOs.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

TECLA C.S (CUSTOMIZADA)

Uma seleção do Modo de Menu mais usada pode ser programada na tecla [C.S] do painel frontal.

PROGRAMAÇÃO DA TECLA [C.S]

1. Pressione a tecla [MENU] para ativar o Modo de Menu; a lista do Menu aparecerá no display.

2. Gire o Dial Principal para selecionar o Item do Menu que você quer acessar via tecla [C.S].

3. Mantenha a tecla [C.S] pressionada por dois segundos para fixar a sua seleção.

4. Mantenha a tecla [MENU] pressionada por dois segundos para salvar a nova configuração e voltar á operação normal.

RECHAMADA DE SELEÇÃO DE MENU VIA TECLA [C.S]

Pressione a tecla [C.S].

O Item do Menu programado aparecerá no display. Você pode girar o controle [SUB VFO-B] para mudar a configuração deste Item. Pressione a tecla [MENU] por dois segundos, quando você terminar, para salvar a nova configuração e voltar á operação normal.

FUNÇÕES PARA CONTROLE DE ROTOR

Quando for usado o rotor da YAESU modelo G-800DXA, G-1000DXA ou G-2800DXA (não fornecido), você poderá controlá-lo pelo painel frontal do FT-2000.

1. Mantenha pressionada por dois segundos a tecla [ENT] (uma das teclas [BAND]). A área do display de freqüência mudará para a configuração de “Controle de Rotor”.

2. Pressione a tecla [F2(CH-2)] ou [F3(CH-3)] para girar a antena. Pressione a tecla [F2(CH-

2)] para girá-la pra esquerda (sentido anti-horário), e a tecla [F3(CH-3)] para girá-la pra direita (sentido horário).

3. Pressione a tecla [F5(MEM)] ou [F6(DEC)] para controlar a velocidade do giro. Pressione a tecla [F5(MEM)] para obter um giro mais lento, e a tecla [F6(DEC)] para que o giro seja mais rápido. Geralmente, você usa “100%”.

Quando você terminar de controlar o rotor, pressione rapidamente a tecla [ENT] o Display de freqüência voltará ao campo de display principal.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

NOTA IMPORTANTE

 A configuração deve combinar com o ponto de partida da agulha indicadora de controle do

seu rotor no Item “012 diSP RTR STU” do Menu. A configuração padrão é zero (norte). Se seu ponto de partida do controlador for sul, o Item “012 diSP RTR STU” deve ser configurado com a opção “180º”. Se não for corretamente configurado, o display do FT- 2000 não mostrará a direção certa.

 Quando a agulha indicadora de controle do rotor não indicar a direção precisa da antena,

ajuste-a precisamente para a direção da antena no Item “013 diSP RTR ADJ” do Menu.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

OUTROS PROCEDIMENTOS PARA ENTRADA

DE FREQÜÊNCIA

ENTRADA DE FREQÜÊNCIA PELO TECLADO

Você pode inserir freqüências de operação, para a Banda Principal (VFO-A) e Sub-Banda (VFO- B), usando as teclas de seleção de banda/freqüência no painel frontal do transceptor.

Exemplo 1: Para inserir 14.250.00 MHz na Banda Principal (VFO-A):

1. Pressione a tecla [ENT] para acionar o processo de entrada direta de freqüência. Começando com o dígito de “10 MHz” da freqüência (o dígito na extrema esquerda), vamos inserir os dígitos requeridos da freqüência.

2. Na ordem, pressione os dígitos da freqüência de operação, usando as teclas [BAND] (que possuem o dígito de freqüência ou o ponto decimal no lado direito da barra). Neste exemplo, insira [1.8/1]  [10/4]  [GEN/.]  [3.5/2]  [14/5]  [50/0]  [50/0]  [50/0]  [50/0].

O ponto decimal após a área de “MHz” da freqüência deve ser inserido, mas nenhum ponto decimal é requerido após a área de “kHz”.

3. Pressione a tecla [ENT] novamente. Um breve “bipe” confirmará que a entrada da freqüência foi bem sucedida, e a nova freqüência de operação aparecerá nos campos do display de freqüência Principal (VFO-A).

Exemplo 2: Para inserir 7.100.000 MHz na Sub-Banda (VFO-B):

1. Pressione a tecla [B].

2. Em cinco segundos (com o LED laranja da tecla piscando) do pressionamento da tecla [B], pressione [ENT] para acionar o processo de entrada direta de freqüência. Começando com o dígito de “10 MHz” da freqüência (o dígito na extrema esquerda), vamos inserir os dígitos requeridos da freqüência que será introduzida no registro da Sub- Banda (VFO-B).

3. Na ordem, pressione os dígitos da freqüência de operação usando as teclas [BAND] (que possuem o dígito de entrada de freqüência ou o ponto decimal no lado direito da barra). Neste exemplo, insira [21/7]  [GEN/.]  [1.8/1]  [50/0]  [50/0]  [50/0]  [50/0]  [50/0].

4. Pressione a tecla [ENT] novamente. Um breve “bipe” confirmará que a entrada da freqüência foi bem sucedida, e a nova freqüência de operação aparecerá nos campos do display de freqüência de Sub (VFO-B).

AVISO:

Se você tentar inserir uma freqüência fora da faixa de 30 kHz ~ 60 MHz, o microprocessador vai ignorar a tentativa, e você voltará à sua freqüência de operação anterior. Se Isto acontecer, tente novamente, com cuidado para não repetir o erro no processo de entrada da freqüência.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

PELO CONTROLE [SUB VFO-B]

Você pode mudar a freqüência da Banda Principal (VFO-A) em passos de 1 MHz. Se você pressionar a tecla (VFO-A) [BAND], os passos de 1 MHz serão aplicados na freqüência de tal banda. Neste caso, o LED da tecla (VFO-A) [BAND] ficará vermelho.

Quando você sintonizar em passos de 1 MHz, o giro do controle [SUB VFO-B] em sentido horário aumentará a freqüência, e o giro em sentido anti-horário irá reduzi-la.

PELAS TECLAS [UP]/[DWN] DO MICROFONE MH-31B8 FORNECIDO

As teclas [UP]/[DWN] do Microfone de Mão MH-31B8 fornecido também podem ser usadas para você fazer uma varredura de freqüência ascendente ou descendente, respectivamente.

As teclas [UP]/[DWN] do microfone utilizam os passos de sintonia do Dial Principal; além disso, quando a tecla [FST] do microfone for pressionada, a velocidade de sintonia aumentará por um fator de dez, de maneira similar ao efeito da tecla [FAST] do painel frontal do transceptor.

DICA:

Nos modos AM e FM, você pode programar os passos de sintonia independentemente quando usar as teclas [UP]/[DWN]. Para configurar novos passos de sintonia, use os Itens “119 tun AM STEP” e “120 tun FM STEP”.

OPERAÇÃO DO RECEPTOR (DIAGRAMA DE BLOCO

DA ENTRADA DE RADIOFREQÜÊNCIA)

O FT-2000 tem várias funções especiais que suprimem os muitos tipos de interferência encontrados nas bandas de HF. Porém, as interferências no mundo real mudam constantemente, e o melhor ajuste de controles é uma arte, que requer familiarização com os tipos de interferência e os efeitos de alguns controles. Portanto, as seguintes informações servem como uma diretriz geral para situações típicas, e como ponto de partida para suas próprias experiências.

O circuito do FT-2000 que combate interferências começa em seus estágios de “RF”, e continua em toda a seção do receptor. Neste transceptor, você pode fazer as configurações descritas abaixo. Contudo, o receptor da Sub-Banda (VFO-B) não tem as funções de DSP (Processamento de Sinal Digital).

VRF (FILTRO DE ENTRADA DE RF VARIÁVEL)

Nas bandas Amadoras de 1.9 – 28 MHz, o potente circuito pré-seletor VRF da Yaesu suprime muito bem interferências fora de banda, com uma banda passante muito mais estreita do que a fornecida por filtros passa-banda fixos tradicionais.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

R. FLT (FILTROS ROOFING DE FI)

No receptor Principal (VFO-A), três filtros Roofing automaticamente selecionados, em larguras de bandas de 15 kHz, 6 kHz e 3 kHz, são fornecidos na Primeira FI de 69 MHz, logo após o primeiro misturador. Estes filtros dão seletividade de banda estreita para proteção dos estágios seguintes de FI e DSP, e as larguras de bandas automaticamente selecionadas dos filtros podem ser manualmente mudadas pelo operador, se ele quiser, para circunstâncias especiais de operação. A FI de 40 MHz do receptor Sub (VFO-B) inclui um filtro Roofing fixo, cuja largura de banda é de 15 kHz.

FILTRO CONTOUR

O filtro Contour DSP é uma capacidade exclusiva do receptor Principal (VFO-A), que produz nulidade ou pico nos segmentos sintonizáveis da banda passante, para suprimir uma interferência ou componentes excessivos de freqüência em um sinal de chegada, ou para causar picos em tais segmentos de freqüência sintonizáveis. A quantidade de nulidade/pico, e a largura de banda sobre a qual ela é aplicada, podem ser ajustadas no Menu.

DESVIO DE FI (IF SHIFT)

A resposta da freqüência central da banda passante da filtragem de FI do DSP pode ser ajustada pelo controle [SHIFT].

LARGURA DE FI (IF WIDTH)

A largura da filtragem de FI do DSP pode ser ajustada pelo controle [WIDTH].

CORTE DE FI (IF NOTCH)

O Filtro de Corte de FI é um filtro de corte de alto “Q” que reduz, se não eliminar, uma portadora de interferência. O “Q” (nitidez) do filtro pode ser ajustado pelo Menu.

FUNÇÃO DNR (REDUÇÃO DE RUÍDO DIGITAL)

Esta função do DSP utiliza 16 diferentes algoritmos matemáticos para analisar e suprimir diferentes perfis de ruídos encontrados nas bandas de HF/50 MHz. Escolha a opção que suprimir melhor o ruído, de modo que o sinal seja retirado dele.

DNF (FILTRO DE CORTE DIGITAL)

Quando portadoras de interferências múltiplas forem encontradas durante uma recepção, o Filtro de Corte Digital poderá reduzir o nível de tais sinais.

SISTEMA AGC

Este sistema é altamente adaptável para mudança de sinal e características de desvanecimento, tornando possível a recepção nas condições mais difíceis.

SISTEMA SLOPED AGC

Este sistema do receptor Principal (VFO-A), ao invés de colocar um limite superior fixo na saída de áudio numa ampla faixa de sinais de entrada, permite que a saída de áudio suba, muito gentilmente, com uma potência de sinal cada vez maior. Esta capacidade lhe permite separar sinais, usando seu cérebro, de acordo com a potência de sinal além de pequenas diferenças de freqüências.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

AJUSTE DA QUALIDADE DO FILTRO DE FI

O “Q” (fator de qualidade) dos filtros de FI do DSP pode ser ajustado pelo Menu.

FATOR DE FORMA DO FILTRO DE FI VARIÁVEL

Usando o Menu, você pode ajustar o fator de forma dos filtros de FI do DSP.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

IPO (OTIMIZAÇÃO DE PONTO DE INTERCEPTAÇÃO)

Usando a função IPO, o operador otimiza as características da entrada de radiofreqüência do receptor, dependendo do atual nível de ruído e da potência dos sinais de chegada.

Pressione a tecla [IPO] várias vezes para ajustar as características desejadas para a entrada de radiofreqüência do receptor, de acordo com a tabela a seguir.

AMP1:

AMP2:

ON:

Amplifica o caminho do sinal de chegada usando um pré-amplificador de RF de baixa distorção (ganho: aproximadamente 10 dB). Amplifica o caminho do sinal de chegada usando um pré-amplificador de RF de baixa distorção em 2 estágios (ganho total: aproximadamente 17 dB). Anula o pré-amplificador de RF, produzindo uma alimentação direta para o primeiro misturador.

O pré-amplificador de RF do receptor selecionado será indicado na coluna IPO do Indicador de Configuração do Receptor no display.

DICA:

Nas bandas de 10 MHz e inferiores, geralmente não é necessário usar um pré-amplificador; a seleção da opção “ON” descrita acima aumenta a capacidade do receptor para lidar com sinais fortes, e resulta numa recepção mais agradável devido à redução de ruídos. Se você puder ouvir ruído de banda com os pré-amplificadores desativados, então não será necessário um pré- amplificador.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

TECLA ATT

Mesmo com a função IPO ativada, sinais locais muito fortes ou ruídos altos podem degradar a recepção. Nestes casos, você pode usar a tecla [ATT] para inserir 6, 12 ou 18 dB de atenuação de RF na entrada do amplificador de RF.

1. Pressione a tecla [ATT] várias vezes para ajustar o nível de atenuação desejado, de acordo com a tabela abaixo.

OFF:

-6 dB:

-12 dB:

-18 dB:

O nível de atenuação selecionado será indicado na coluna ATT do Indicador de Configuração do Receptor no display.

2. Para restaurar a potência máxima de sinal através da área de circuito do Atenuador, pressione a tecla [ATT] para colocar o display de ATT na posição “OFF”.

DICAS:

 O Atenuador afeta a Banda Principal (VFO-A) e a Sub-Banda (VFO-B).  Se o ruído de fundo fizer o S-meter deflexionar em freqüências liberadas, pressione a tecla

[ATT] até o S-meter cair para aproximadamente “S-1”. Este ajuste otimiza as trocas entre sensibilidade, ruído e imunidade contra interferência. Depois que você sintonizar uma estação que deseja trabalhar, você poderá reduzir mais a sensibilidade (ou adicionar mais atenuação) pressionando a tecla [ATT] para mais ajuste. Isto reduzirá a potência de todos os sinais (e ruídos) e tornará a recepção mais confortável, principalmente durante longos QSOs. Ao buscar sinais fracos numa banda silenciosa, você irá querer o máximo de sensibilidade. Portanto, a função IPO deverá estar desativada e a tecla [ATT] desligada. Esta situação é típica durante momentos silenciosos em freqüências acima de 21 MHz, e quando é usada uma pequena antena de ganho negativo para recepção em outras bandas.

Atenuador desativado. A potência do sinal de chegada é reduzida por 6 dB (Tensão de sinal reduzida por 1/2). A potência do sinal de chegada é reduzida por 12 dB (Tensão de sinal reduzida por 1/4). A potência do sinal de chegada é reduzida por 18 dB (Tensão de sinal reduzida por 1/8).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

GANHO DE RF (MODOS SSB/CW/AM)

Os controles de Ganho de RF ajustam manualmente os níveis de ganho dos estágios de FI e RF do receptor, para estabelecer as condições de ruído e/ou potência de sinal no momento.

1. Inicialmente, o controle [RF GAIN] deve ser todo girado em sentido horário. Este é o ponto de sensibilidade máxima, e o giro em sentido anti-horário gradual- mente reduz o ganho do sistema.

2. O controle [SUB RF GAIN] opera de modo idêntico ao controle [RF GAIN]. A posição de máximo sentido horário do controle [SUB RF GAIN] deve sempre ser usada como ponto de partida para operação.

DICAS:

 Conforme o controle [RF GAIN] for girado em sentido anti-horário para reduzir o ganho, a

leitura do S-meter subirá. Isto indica que a tensão de AGC que está sendo aplicada no receptor está aumentando (o que causa uma redução no ganho do receptor).

 O giro do controle [RF GAIN] até a posição de máximo sentido anti-horário desativará o

receptor, porque o ganho será muito reduzido. Neste caso também, o S-meter parecerá estar “pregado” na margem direita de sua escala analógica.

 O controle [SUB RF GAIN] opera de modo idêntico ao controle [RF GAIN]. Os efeitos do

giro, em sentido anti-horário, do controle de Ganho de RF do receptor Sub (VFO-B) podem ser observados visualmente no S-meter da Sub-Banda (VFO-B).

INFORMAÇÕES:

 A recepção pode ser melhorada pelo giro do controle [RF GAIN] em sentido anti-horário até

o ponto onde o nível do sinal de chegada for quase igual a posição “fixa” da agulha do medidor, conforme o ajuste do controle [RF GAIN]. Este ajuste garante que um ganho excessivo não está sendo utilizado, sem tanta redução de ganho que os sinais de chegada não possam ser ouvidos.

 O controle de Ganho de RF, junto com as funções IPO e Atenuador, afetam de diferentes

maneiras o ganho de receptor do sistema. Como o primeiro passo para se lidar com alto ruído ou um ambiente lotado de sinal de alto nível, a função IPO deve ser ativada primeiro, se a freqüência for baixa o bastante para que o pré-amplificador seja anulado. As funções de Ganho de RF e Atenuador podem ser usadas para um ajuste preciso e delicado no ganho do receptor para melhorar completamente o desempenho.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

FUNÇÕES AVANÇADAS PARA SUPRESSÃO

DE INTERFERÊNCIA: Entrada de RF

O FT-2000 tem funções que melhoram a seletividade de RF. Por favor, estude as seguintes informações cuidadosamente para entender bem as várias funções.

VRF (FILTRO DE ENTRADA DE RF VARIÁVEL)

O sistema VRF é um pré-seletor de entrada de radiofreqüência de alto desempenho com fator “Q” e perda de inserção. Tal sistema rejeita sinais fora de banda, e melhora a recepção em operações de co-localização, tais como contestes ou expedições de DX. O sistema VRF do FT- 2000 afeta somente as bandas Amadoras de 1.8 – 28 MHz.

1. Pressione a tecla [VRF] rapidamente. O ícone VRF aparecerá na coluna FLT do Indicador de Configuração do Receptor no display, e o sistema VRF será acionado, centralizado na sua atual banda Amadora.

2. Você pode girar o controle [VRF] para desnivelar a posição do sistema VRF relativa à sua freqüência de operação. O sistema VRF é relativamente largo, apesar de muito mais estreito do que o filtro passa-banda fixo, você pode não ouvir muita diferença no ruído de fundo ou na qualidade do sinal quando fizer pequenos ajustes. Porém, se você tiver problemas de recepção associados por um sinal muito forte, o giro do controle [VRF] poderá ajudar a reduzir a potência da estação interferente, melhorando a recepção do sinal desejado se uma sobrecarga estava degradando a recepção.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

DICAS:

 Você pode observar o desnível do sistema VRF no

Indicador de Offset de Sintonia no display durante o giro do controle [VRF].

 Depois de mover manualmente a banda passante do

sistema VRF, você pode recentralizá-la na atual banda Amadora, Para fazê-lo, mantenha pressionada por dois segundos a tecla [VRF].

3. Para desativar o VRF, pressione a tecla [VRF] até o ícone VRF mostrar THRU na coluna FLT do Indicador de Configuração do Receptor no display; isto confirma que o circuito VRF foi removido do caminho do sinal recebido de chegada.

DICAS:

 O Filtro VRF afeta a Banda Principal (VFO-A) e a Sub-Banda (VFO-B).  O estado operacional do Filtro VRF será independentemente memorizado em cada VFO na

sobreposição do mesmo.

INFORMAÇÃO:

O Filtro VRF, que utiliza bobinas de alta qualidade e capacitores que produzem alto “Q”, fornecem uma banda passante que de aproximadamente 20% a 30% da largura de um filtro passa-banda fixo tradicional. Como resultado, há mais rejeição de sinal “indesejado”. Dentro de cada banda Amadora, os seguintes passos de ajustes são fornecidos, se você quiser desnivelar a resposta numa direção específica para melhorar ainda mais a rejeição de interferência. Porém, o “som” atual do sinal que você estiver ouvindo ficará inalterado.

BANDA AMADORA PASSOS PARA AJUSTE DE VRF

1.8 MHz 62 passos

3.5 MHz 62 passos 5 MHz 62 passos 7 MHz 62 passos

10 MHz 30 passos 14 MHz 30 passos 18 MHz 20 passos 21 MHz 20 passos

24.5 MHz 20 passos 28 MHz 20 passos

REJEIÇÃO DE INTERFERÊNCIA

(Sinais Fora de Freqüência por Alguns kHz)

R.FLT (FILTROS “ROOFING”)

Há Filtros Roofing de banda estreita com larguras de banda de 15 kHz, 6 kHz e 3 kHz na primeira FI, logo após o primeiro misturador. Estes filtros protegem o segundo misturador, DSP e outros circuitos que seguem e melhoram a recepção numa banda muito lotada (durante um conteste, etc.). Tipicamente, o modo de seleção AUTO serve para a maioria das situações, mas numa banda de fone extremamente lotada você pode querer selecionar, por exemplo, o filtro Roofing de 3 kHz para operação em SSB.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

Pressione a tecla [R.FLT] para selecionar uma opção de Filtro Roofing:

AUTO  15 kHz  6 kHz  3 kHz  AUTO

DICAS:

 A seleção de filtro Roofing afeta somente a Banda Principal (VFO-A). O filtro Roofing da

Sub-Banda (VFO-B) é fixado na largura de banda de 15 kHz.

 Conforme você pressionar a tecla [R.FLT]

repetidamente, você verá mudanças na indicação da coluna R.FLT do Indicador de Configuração do Receptor no display. Isto significa que o Filtro Roofing está sendo usado no momento.

 Tipicamente, esta seleção é configurada com a opção “AUTO”.  A seleção de Filtro Roofing será memorizada independentemente em cada VFO na

sobreposição do mesmo.

INFORMAÇÕES:

 A seleção da opção “AUTO” do Filtro Roofing é baseada no modo de operação. Contudo,

você pode sobrepor a seleção automática, se as condição de banda garantirem uma seleção diferente (geralmente, mais apertada).

 Veja abaixo as seleções do Filtro Roofing para modo AUTO:

AM/FM/FM-PKT: 15 kHz LSB/USB/PKT: 6 kHz CW/RTTY: 3 kHz

 Quando o modo de Filtro Roofing for configurado com “AUTO” e o Redutor de Ruídos for

ativado, a largura de banda do Filtro Roofing será automaticamente ajustada para 15 kHz, porque este ajuste produz a redução de ruídos de modo mais eficaz. Porém, você ainda pode sobrepor à configuração automática, e selecionar um Filtro Roofing mais estreito. A redução de ruídos pode ser comprometida, com um Filtro Roofing mais apertado na linha.

TERMINOLOGIA:

Um “Filtro Roofing”, conforme o próprio nome sugere, coloca um “Telhado” sobre a largura de banda do sistema de FI do receptor. Este “Telhado” protege o recebimento de dados do primeiro misturador contra interferências, assim como o telhado de uma casa protege seus conteúdos contra chuva e neve.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

REJEIÇÃO DE INTERFERÊNCIA (Sinais Dentro de 3 kHz)

CONTROLE/TECLA/INDICADOR CONTOUR

O sistema de filtragem de audibilidade (Contour) gentilmente perturba a banda passante do filtro de FI, para suprimir ou melhorar certos componentes de freqüência, melhorando o som e/ou a legibilidade de um sinal recebido.

1. Pressione a tecla [CONTOUR].

O indicador CONTOUR aparecerá no display para confirmar que o filtro está ativado.

2. Gire o controle [CONTOUR]

para obter a reprodução de áudio que soe mais natural no sinal de chegada.

3. Para cancelar a sintonia de audibilidade, pressione a tecla [CONTOUR] novamente.

DICAS:

 O filtro CONTOUR afeta somente a Banda Principal (VFO-A).  Você pode observar a posição de pico graficamente descrita do Filtro CONTOUR no seu

respectivo indicador no display.

 O nível do Filtro CONTOUR (nulidade ou pico) pode ser ajustado no Item “090 rdSP

CNTR LV” do Menu. A configuração padrão de fábrica é para uma nulidade de “-15” (dB).

 A largura de banda sobre a qual o efeito do Filtro CONTOUR é aplicado pode ser ajustada

no Item “091 rdSP CNTR WI” do Menu. A configuração padrão de fábrica é “10”.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

 Quando a Unidade de Gerenciamento de Dados DMU-2000 for conectada, a função Audio

Scope (na página de “Osciloscópio”) será útil para o ajuste do controle Contour. Você verá o efeito da nulidade/pico do sistema Contour, mas verá também a posição de nulidade/pico em relação aos componentes de freqüência de interesse no sinal de chegada. Você pode observar (na função Audio Scope) o efeito do controle Contour enquanto escuta o efeito do sinal, e isto te ajuda a intuir sobre a melhor maneira de usar a sintonia de Contour no futuro.

INFORMAÇÃO:

As inclinações acentuadas da filtragem de DSP podem, quando ajustadas agressivamente, dar um som artificial para o sinal de chegada. Uma largura de banda estreita não é a solução para melhorar sua cópia; o próprio sinal de chegada pode ter componentes de freqüência indesejados ou excessivos, principalmente na faixa de baixa freqüência em torno de 100-400 Hz. Pelo uso conclusivo do filtro Contour, o “ombro” da resposta de banda passante pode ser alterado, ou componentes podem ser removidos de dentro da banda passante, permitindo que o sinal desejado chegue acima do ruído de fundo ou da interferência de uma maneira não obtida em outros sistemas de filtragem.

Veja na Figura “B”, a posição inicial (12 horas) do controle [CONTOUR] quando a tecla [CONTOUR] é pressionada. Você pode observar a “indentação” na banda passante do receptor, onde o filtro Contour está colocando um “corte” de baixo “Q” (de acordo com a configuração do Item “090” do Menu, mencionado antes). Girado em sentido anti-horário (para a esquerda), o controle [CONTOUR] move a indentação na direção de uma freqüência mais baixa dentro da banda passante, e girado em sentido horário (para a direita), ele move a indentação rumo a uma freqüência mais alta dentro da banda passante. Ao remover interferência ou componentes de freqüência indesejados no sinal de chegada, é possível fazer com que o sinal desejado suba além do ruído de fundo/interferência, melhorando a inteligibilidade.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

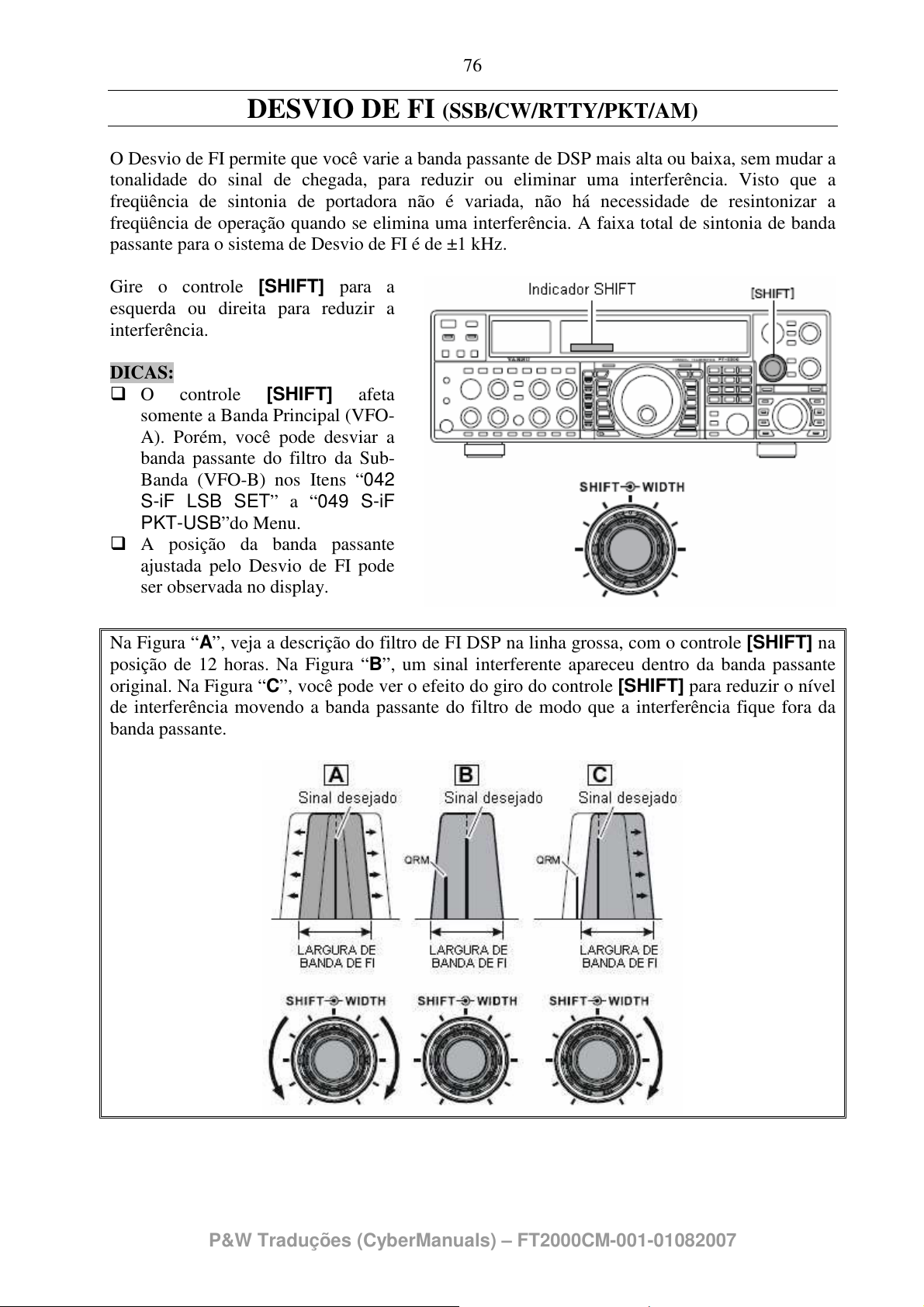

DESVIO DE FI (SSB/CW/RTTY/PKT/AM)

O Desvio de FI permite que você varie a banda passante de DSP mais alta ou baixa, sem mudar a tonalidade do sinal de chegada, para reduzir ou eliminar uma interferência. Visto que a freqüência de sintonia de portadora não é variada, não há necessidade de resintonizar a freqüência de operação quando se elimina uma interferência. A faixa total de sintonia de banda passante para o sistema de Desvio de FI é de ±1 kHz.

Gire o controle [SHIFT] para a esquerda ou direita para reduzir a interferência.

DICAS:

 O controle [SHIFT] afeta

somente a Banda Principal (VFO- A). Porém, você pode desviar a banda passante do filtro da Sub- Banda (VFO-B) nos Itens “042

S-iF LSB SET” a “049 S-iF PKT-USB”do Menu.

 A posição da banda passante

ajustada pelo Desvio de FI pode ser observada no display.

Na Figura “A”, veja a descrição do filtro de FI DSP na linha grossa, com o controle [SHIFT] na posição de 12 horas. Na Figura “B”, um sinal interferente apareceu dentro da banda passante original. Na Figura “C”, você pode ver o efeito do giro do controle [SHIFT] para reduzir o nível de interferência movendo a banda passante do filtro de modo que a interferência fique fora da banda passante.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

SINTONIA PELO CONTROLE WIDTH

(LARGURA DE BANDA DE FI DSP) (SSB/CW/RTTY/PKT)

Usando o sistema de sintonia por Largura de FI, você varia a largura da banda passante de FI DSP, para eliminar uma interferência. Além disso, a largura de banda pode ser expandida a partir de seu ajuste padrão, se você quiser melhorar a fidelidade do sinal de chegada quando a interferência na banda for baixa.

Gire o controle [WIDTH] para ajustar a largura de banda. Gire-o em sentido anti-horário para reduzi-la, e em sentido horário para aumentá-la.

DICAS:

 A Largura de FI afeta somente a

Banda Principal (VFO-A).

 A largura de banda da FI pode ser

observada no display.

CUIDADO:

Quando você girar o controle [WIDTH] todo em sentido anti-horário, a transição entre as larguras de banda de 50 e 25 Hz pode ser acompanhada por um som de “ping”, dependendo da quantidade de ruído presente. Esta condição é normal, e você deve abaixar o volume, quando usar fones de ouvido, para diminuir a amplitude deste som.

Na Figura “B”, você vê a largura de banda padrão com o controle [WIDTH] na posição de 12 horas. Girando o controle [WIDTH] para a esquerda, a largura de banda será estreitada (veja a Figura “A”), e para a direita, de acordo com a Figura “C”, ela será alargada.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

As larguras de bandas padrão*, e sua faixa de ajuste total, variam de acordo com o modo de operação:

Modo SSB: 200 Hz ~ 4.0 kHz (2.4 kHz*) Modo CW: 25 Hz ~ 2.4 kHz (2.4 kHz*) Modos RTTY/PKT: 25 Hz ~ 2.4 kHz (500 Hz*)

*: Largura de banda com o controle [WIDTH] na posição de 12 horas.

Usando os Controles [WIDTH] e [SHIFT] Juntos

As funções de Desvio de FI e Largura de FI Variável juntas formam um sistema de filtragem eficiente que combate interferências.

Por exemplo, na Figura “A”, você vê como a interferência apareceu nos lados alto e baixo do sinal desejado. Girando o controle [WIDTH], como mostra a Figura “B”, a interferência de um lado pode ser eliminada, e reposicionando o controle [SHIFT] (Figura “C”), a interferência do lado oposto pode ser removida, sem a reintrodução da interferência eliminada anteriormente na Figura “B”.

Dica: Para obter a melhor redução de interferência, as funções Width e Shift são as primeiras ferramentas que você deve usar. Após o estreitamente da largura de banda (Width) e/ou o ajuste do centro da banda passante (Shift), o controle Contour também pode adicionar benefícios para melhoramento de sinal na largura de banda residual. O Filtro de Corte de FI (veja a próxima seção) também pode ser usado, junto com os outros três sistemas de filtro, para se obter uma boa vantagem.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

FILTRO DE CORTE DE FI (SSB/CW/RTTY/PKT/AM)

O filtro de Corte de FI é um sistema altamente eficaz que lhe permite cortar uma nota de batimento interferente, ou outro sinal de portadora, de dentro da banda passante do receptor.

1. Pressione a tecla [NOTCH]. A

característica de Corte aparecerá no display para confirmar que o Filtro de Corte está ativado.

2. Inicialmente, o ajuste grosso da

freqüência central do Filtro de Corte de FI é feito pelo controle [COARSE] (externo). A sintonia fina da freqüência de Corte é ajustada pelo controle [FINE] (interno).

3. Para desativar o Filtro de Corte

de FI, pressione a tecla [NOTCH] novamente. O indicador NOTCH sumirá do display, confirmando que tal filtro não está mais operando.

DICAS:

 O Filtro de Corte de FI afeta somente a Banda Principal (VFO-A).  Você pode observar a posição de pico (nulidade máxima) graficamente descrita do Filtro de

Corte de FI no indicador NOTCH no display.

 A largura da nulidade de Corte de FI pode ser ajustada no Item “092 rdSP NOTCH W” do

Menu. Você tem as opções “Larga” (Wide) e “Estreita” (Narrow) , sendo que a “Estreita” afeta menos o sinal “desejado”.

 Quando a Unidade de Gerenciamento de Dados DMU-2000 for conectada, o efeito do filtro

de Corte de FI poderá ser observado (na página de “Osciloscópio”). O Corte será visto como um “mergulho” na plataforma de ruído observada. O display “Cascata” pode ser usado para você observar o efeito do Filtro de Corte de FI, que aparecerá como uma área branca na região de fundo colorido. A velocidade de sintonia para o Corte de FI é um tanto lenta durante o ajuste do controle [FINE], então é altamente recomendado o uso do display “Cascata” para confirmação do ajuste adequado.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

O desempenho do Filtro de Corte de FI pode ser visto na Figura “A”, onde o efeito do giro dos controles [NOTCH] está descrito. Na Figura “B”, você vê o efeito de corte de tal filtro conforme gira os controles [NOTCH] para eliminar a interferência de chegada.

REDUÇÃO DE RUÍDO DIGITAL (DNR)

O sistema de Redução de Ruído Digital (DNR) reduz o nível de ruídos aleatórios encontrados nas bandas de HF e 50 MHz, sendo especialmente eficiente durante operações em SSB. Girando o controle [DNR], um dos 16 algoritmos de redução de ruídos pode ser selecionado; cada um deles foi criado para lidar com um diferente perfil de ruído, e você pode experimentar o sistema DNR para achar o melhor ajuste de acordo com o ruído existente no momento.

1. Pressione a tecla [DNR]. O ícone

DNR aparecerá no display,

confirmando que o sistema DNR está ativado.

2. Gire o controle [DNR] para

selecionar o ajuste que reduzir o nível de ruído da melhor maneira.

3. Para desativar o sistema DNR,

pressione a tecla [DNR] novamente. O ícone DNR sumirá do display, confirmando que tal sistema está desativado.

DICA:

A Redução de Ruído Digital afeta somente a Banda Principal (VFO-A).

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

FILTRO DE CORTE DIGITAL (DNF)

O Filtro de Corte Digital (DNF) é eficaz no cancelamento de batimento que pode anular notas de batimento interferente dentro da banda passante do receptor. Visto que esta é uma função de Auto-Corte, não há um controle de ajuste associado a este filtro.

DICA:

Se uma portadora interferente muito forte for encontrada, recomendamos que você primeiro use o Filtro de Corte de FI, porque ele é a ferramenta mais eficaz na seção do receptor.

1. Pressione a tecla [DNF]. O ícone

DNF aparecerá no display,

confirmando que tal sistema está ativado.

2. Para cancelar a operação DNF, pressione a tecla [DNF] novamente. O ícone DNF sumirá do

display, confirmando que o Filtro de Corte Digital não está mais operando.

DICA:

O Filtro de Corte Digital afeta somente a Banda Principal (VFO-A).

SELEÇÃO DE FILTRO DE FI (TECLA NAR)

SELEÇÃO “COM UM TOQUE” NA BANDA PRINCIPAL (VFO-A)

Pressione a tecla [NAR] para selecionar, com um toque de modo especifico, um ajuste de filtro de FI DSP que não dependa do ajuste do controle [WIDTH]. Pressione a tecla [NAR] novamente para que o controle de largura de banda retorne ao sistema “Width/Shift” (Largura/Desvio). As larguras de bandas padrão são:

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

MODO DE OPERAÇÃO

SSB 1.8 kHz * CW 500 Hz * RTTY/PKT-L/PKT-U 300 Hz * PKT-FM 9 kHz 16 kHz AM 6 kHz 9 kHz FM (Bandas de 28/50 MHz) 9 kHz 16 kHz

TECLA [NAR]

“LIGADA” “DESLIGADA”

*: Depende do controle [WIDTH].

DICAS:

 Quando a largura de banda estreita for selecionada, o ícone NAR aparecerá no display, e a

largura de banda no indicador WIDTH será reduzida.

 A largura de banda aplicada quando a tecla [NAR] for pressionada pode ser ajustada pelo

Menu. Isto lhe permite personalizar uma largura de banda “Estreita” e tecla rápida de acordo com suas necessidades operacionais. Os valores padrão para cada modo abaixo estão sublinhados em negrito.

Modo SSB:

Item “104 rdsP SSB NAR” do Menu 200/400/600/850/1100/1350/1500/1650/1800/1950/2100/2250 Hz

Modo CW:

Item “095 rdsP CW NARR” do Menu 25/50/100/200/300/400/500/800/1200/1400/1700/2000 Hz

Modo PSK:

Item “098 rdsP PSK NAR” do Menu 25/50/100/200/300/400 Hz

Modo RTTY:

Item “101 rdsP RTY NAR” do Menu 25/50/100/200/300/400 Hz

 Quando a tecla [NAR] tiver sido pressionada para ativar o filtro estreito, o controle

[WIDTH] será desativado, mas o Desvio de FI funcionará. Para muitas aplicações, você pode

achar que um simples ajuste do controle [WIDTH], ao invés de você ativar o filtro Estreito, pode ser satisfatório para a redução de interferência.

 Você pode ajustar a largura de banda de CW usando o controle [WIDTH], mesmo se o filtro

estreito estiver ativado. Neste caso, as opções de largura de banda são 25 Hz ~ 2 kHz.

 Quando você pressionar a tecla [NAR] no modo FM, as larguras de bandas de recepção e

transmissão serão estreitadas.

NOTA:

Quando a tecla [NAR] for pressionada, o controle [WIDTH] não funcionará (exceto no modo CW).

SELEÇÃO “COM UM TOQUE” NA SUB-BANDA (VFO-B)

1. Pressione a tecla [B].

2. Dentro de cinco segundos após o

pressionamento de tal tecla (enquanto o LED laranja dela estiver piscando), pressione a tecla [NAR] para alternar a largura de banda entre “larga” e “estreita”. Quando a largura de banda estreita for selecionada, o ícone NAR aparecerá no display.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

MODO DE OPERAÇÃO

SSB 1.1 kHz 2.25 kHz CW 1.2 kHz (300 Hz/500 Hz)* 2.0 kHz RTTY/PKT-L/PKT-U 1.2 kHz 1.2 kHz PKT-FM 9 kHz 16 kHz AM 6 kHz 9 kHz FM (Bandas de 28/50 MHz) 9 kHz 16 kHz

TECLA [NAR]

“LIGADA” “DESLIGADA”

*: Requer o Filtro Estreito para CW opcional 300 Hz: YF-122CN, 500 Hz: YF-122C

REDUTOR DE RUÍDO DE FI (NB)

O FT-2000 tem um eficiente Redutor de Ruídos de FI, que reduz ruídos causados por sistemas de ignições automotivos.

REDUTOR DE RUÍDOS NA BANDA PRINCIPAL (VFO-A)

1. Pressione a tecla [NB]

rapidamente para reduzir ruídos de impulso de curta duração, tais como os de transientes de comutação, ignições automotivas e linhas de energia. O ícone NB aparecerá no display, confirmando que o Redutor de Ruídos Estreito está funcionando. Mantenha pressionada por dois segundos a tecla [NB] para reduzir ruídos de impulsos artificiais de maior duração.

O ícone NB piscará por cinco segundos, e depois ficará contínuo, confirmando que o Redutor de Ruídos Largo está operando.

2. Gire o controle [NB] até o ponto

onde o ruído for reduzido ou eliminado da melhor maneira.

3. Para encerrar a operação do Redutor de Ruídos, pressione a tecla [B] novamente. O ícone

NB sumirá do display, confirmando que tal redutor não está mais operando.

DICAS:

 Quando o modo de Filtro Roofing for configurado com a opção “AUTO” e o Redutor de

Ruídos for ativado, a largura de banda de tal filtro será automaticamente ajustado para 15 kHz. O Filtro Roofing pode ser mudado para uma seleção mais estreita, conforme descrito antes, embora a operação do Redutor de Ruídos possa ser comprometida quando for usado um Filtro Roofing mais estreito.

 Quando você mudar o nível do Redutor de Ruídos no lado da Banda Principal (VFO-A), o

nível do Redutor da Sub-Banda (VFO-B) automaticamente mudará para ser igual ao do VFO-A, se o Redutor de Ruídos da Sub-Banda (VFO-B) estiver ativado.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

REDUTOR DE RUÍDOS NA SUB-BANDA (VFO-B)

1. Pressione a tecla [B].

2. Dentro de cinco segundos após o pressionamento de tal tecla (enquanto o LED laranja dela

estiver piscando), pressione a tecla [NB] rapidamente para reduzir ruídos de impulsos de curta duração, tais como transientes de comutação, ignições de automóveis e linhas de energia. O ícone NB aparecerá no display, confirmando que o Redutor de Ruídos Estreito está operando.

3. Dentro de cinco segundos após o pressionamento da tecla [B] (enquanto o LED laranja dela

estiver piscando), mantenha pressionada por dois segundos a tecla [NB] para reduzir ruídos de impulsos artificiais de maior duração. O ícone NB piscará por cinco segundos, e depois ficará contínuo para confirmar que o Redutor de Ruídos Largo está operando.

4. Para encerrar a operação do Redutor de Ruídos, pressione as teclas [B] e depois [NB]. O

ícone NB se apagará, confirmando que o Redutor de Ruídos não está mais operando.

DICA:

Quando você mudar o nível do Redutor de Ruídos no lado da Sub-Banda (VFO-B), o nível do Redutor da Banda Principal (VFO-A) automaticamente mudará para ser igual ao do VFO-B, se o Redutor de Ruídos da Banda Principal (VFO-A) estiver ativado.

FERRAMENTAS PARA RECEPÇÃO EFICAZ

E CONFORTÁVEL

AGC (CONTROLE AUTOMÁTICO DE GANHO)

O sistema AGC ajuda a compensar desvanecimentos e outros efeitos de propagação, com características que podem ter um valor especial em cada modo de operação. O objetivo básico do AGC é manter um nível constante de saída de áudio quando é obtido certo limiar mínimo de potência de sinal.

SELEÇÃO DE AGC NA BANDA PRINCIPAL (VFO-A)

Pressione a tecla [AGC] repetida- mente para selecionar uma constante de tempo de recuperação de receptor. Você verá a indicação do estado do AGC na sua respectiva coluna no Indicador de Configuração do Receptor no display, denotando o tempo de recuperação usado no momento. Na maioria das operações, recomendamos o modo “AUTO”. Adicionalmente, você pode desativar o AGC ao manter pressionada por dois segundos a tecla [AGC].

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

SELEÇÃO DE AGC NA SUB-BANDA (VFO-B)

1. Pressione a tecla [B].

2. Dentro de cinco segundos após o pressionamento da tecla [B] (enquanto o LED laranja dela

estiver piscando), pressione a tecla [AGC] repetidamente para selecionar uma constante de tempo de recuperação de receptor. Você verá a indicação de AGC embaixo da freqüência Sub no display, denotando o tempo de recuperação atual do Sub-receptor. Na maioria das operações, recomendamos o modo “AUTO”. Adicionalmente, você pode desativar o AGC ao manter pressionada por dois segundos a tecla [AGC].

NOTA:

Pressione a tecla [AGC] para selecionar uma constante de tempo de recuperação de receptor. Normalmente, a seleção da opção “AUTO” é satisfatória para muitas situações, mas no caso da operação numa banda lotada onde você quer receber um sinal fraco, você pode mudar a configuração (para a opção FAST, por exemplo). As seleções do modo “AUTO” são:

MODO DE OPERAÇÃO SELEÇÃO DE AGC AUTO

LSB SLOW

USB SLOW

CW FAST

AM FAST FM FAST

RTTY SLOW

PKT (FM) FAST

PKT (LSB) SLOW

DICA:

Se o tempo de recuperação de receptor do AGC for “desativado” pela tecla [AGC] quando for mantida pressionada, o S-meter não deflexionará mais. Provavelmente, você encontrará distorção nos sinais fortes, porque os amplificadores de FI e os estágios seguintes estão sendo sobrecarregados.

INFORMAÇÃO:

Vários aspectos do desempenho do AGC podem ser configurados no Menu. Porém, visto que o AGC pode causar um impacto profundo sobre o desempenho geral do receptor, não recomendamos nenhuma mudança nas suas seleções do Menu até você estar bem familiarizado com o desempenho do FT-2000.

TERMINOLOGIA:

Controle Automático de Ganho, da sigla AGC em inglês, é um circuito que percebe a potência do sinal de chegada, e limita o ganho dos estágios de FI e RF para manter o volume do áudio de saída em um nível mais ou menos constante. O AGC também protege os estágios de RF, FI, Áudio e DSP contra sobrecarga, porque limita a potência de sinal que pode fluir, irrespectivamente do nível do sinal de entrada.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

AGC INCLINADO

Nos sistemas AGC tradicionais, a saída de áudio do transceptor torna-se essencialmente fixa depois que o limiar para a ação do AGC é atingido (geralmente, várias dúzias de dB acima do piso de ruído sem sinal. Porém, o FT-2000 tem o inovador sistema de AGC Inclinado no receptor da Banda Principal (VFO-A), que permite que o volume do áudio suba e desça de acordo com a potência do sinal. Embora a inclinação de subida/descida não seja dramática, ela é suficiente para que você use seu ouvido para discernir e separar os sinais de acordo com a potência do sinal, não apenas com freqüência de áudio.

Como Usar o AGC Inclinado

1. Pressione a tecla [MENU] rapidamente para entrar no modo de Menu.

2. Use o Dial Principal para selecionar o Item “088 rout AGC SLP” do Menu.

3. Gire o controle [SUB VFO-B] para mudar a configuração para “SLP”.

4. Mantenha pressionada por dois segundos a tecla [MENU] para salvar a nova configuração e

voltar à operação normal. Agora, você está usando o sistema de AGC Inclinado.

FUNÇÃO DE SILENCIAMENTO (BANDA PRINCIPAL (VFO-A))

Durante uma Recepção Dupla, pode haver casos em que você queira silenciar temporariamente o receptor Principal (VFO-A) para se concentrar no que está sendo recebido no receptor Sub (VFO-B). A função de silenciamento facilita isto.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

Pressione a Tecla/LED [RX] Principal. O receptor Principal (VFO- A) será silenciado, e o LED verde da tecla [RX] piscará.

Para restaurar o receptor Principal (VFO-A), pressione a tecla/LED [RX] piscante novamente.

DICA:

Se você pressionar a tecla [POWER] rapidamente enquanto o transceptor estiver ligado, o áudio dele será silenciado durante três segundos.

TRANSMISSÃO NO MODO SSB/AM

1. O modo de operação é selecionado pelas teclas [MODE] à esquerda do

Dial Principal, e o VFO (A ou B) no qual a seleção é usada é

selecionado pela tecla [A] ou [B] sobre as teclas [MODE]. Geralmente, a tecla [A] fica vermelha, indicando que a Banda Principal (VFO-A) está sendo ajustada. Similarmente, pressione a tecla [B] para que seu indicador pisque na cor laranja por cinco segundos, indicando que a Sub-Banda (VFO-B) está sendo ajustada. Portanto, pressione a tecla [A] ou [B] para selecionar o VFO desejado, e pressione a tecla [LSB] ou [USB] para selecionar um dos modos SSB. Para operar em AM, pressione a tecla [AM/FM] repetidamente até seu LED ficar vermelho.

PONTOS RÁPIDOS:  Por convenção, o modo LSB é usado em 7 MHz e nas bandas Amadoras mais baixas

para comunicação em SSB, e o modo USB é usado em 14 MHz e nas bandas mais altas (a banda de 10 MHz é usada somente para CW e modos de dados).

 Quando a tecla [AM/FM] ficar laranja, a operação em FM estará ativada.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

2. Gire o Dial Principal para ajustar a freqüência de operação. Alternativamente, você pode

usar as teclas [UP]/[DWN] do microfone MH-31B8 para fazer uma varredura acima ou abaixo na banda atual.

3. Pressione a tecla PTT (Pressione para Falar) do microfone para começar a transmissão; fale

no microfone em seu nível normal de voz.

DICAS:

 O indicador T X se acenderá na área do display de freqüência, confirmando que a

transmissão está em andamento.

 Quando você for transmitir no modo AM, gire o controle [RF PWR] para ajustar a

potência de saída máxima (portadora) de 25 Watts.

4. No modo SSB, ajuste o ganho do amplificador do microfone para

combinar o microfone com seu nível de voz. Coloque o seletor [METER] na posição “ALC”, feche a tecla PTT, fale no microfone em seu nível normal de voz, e ajuste o controle [MIC] de modo que a tensão de ALC (exibida no medidor direito) fique dentro da zona de ALC no medidor (até 2/3 da deflexão de escala total) nos picos de voz.

DICA:

O ganho do microfone do modo AM foi programado, na fábrica, com um nível que deve servir para maioria das situações. Porém, usando o Item “050 A3E MICGAIN” do Menu, você pode configurar um valor fixo diferente, ou escolher a opção “Ur”, que lhe permite usar o controle [MIC] no painel frontal para ajustar o ganho do microfone no modo AM. Neste caso, o controle [MIC] não deve ser girado até o ponto onde o medidor de ALC deflexionar. Em muitos casos, o mesmo ajuste usado em SSB será satisfatório.

5. Libere a tecla PTT no final da sua transmissão. O transceptor voltará ao modo de recepção.

DICAS:

 A deflexão do medidor de ALC pode ser causada por excesso de potência de excitação, mas

também pela potência refletida detectada no sistema de antena. Se a impedância apresentada ao transceptor for diferente de 50 Ohms, a ação do medidor de ALC poderá ser observada, que não estiver relacionada ao ajuste adequado do controle [MIC]. Portanto, recomendamos que você faça os ajustes do controle [MIC] numa carga fantasma ou em um sistema de antena que apresente uma impedância muito próxima de 50 Ohms.

 Gire o controle [RF PWR] para ajustar a potência de saída desejada.

Gire-o em sentido horário para aumentar a potência. A faixa de ajuste fica entre 5 e 100 Watts, e você deve sempre usar a potência mínima necessária para manter comunicações confiáveis.

 O medidor de potência analógico indica o nível de potência de saída

média. A potência de fala média da transmissão em SSB é 10% a 50% da potência de saída de pico. Os ajustes de características de voz, qualidades de microfone, equalizador paramétrico e compressão afetam a atual potência de saída de fala.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

 Quando você for fazer testes (tais como o ajuste dos controles [MIC] ou [RF PWR]),

verifique a freqüência antes da transmissão, para evitar interferência em outros que já podem estar usando a freqüência.

 O FT-2000 te oferece quatro técnicas para controle de Transmissão/ Recepção, e você pode

escolher qual delas é melhor para suas necessidades operacionais:

 Pressione a tecla PTT do microfone para ativar o transmissor.  O conector PTT no painel traseiro pode ser conectado a uma chave Liga/Desliga

acionada pelos pés ou outro equipamento de comutação manual para ativar o transmissor.

 Pressione a tecla [MOX] no painel frontal para acionar o transmissor, e a pressione

novamente para voltar à recepção.

 O circuito VOX (Transmissão Acionada por Voz) ativa o transmissor automaticamente

quando você fala no microfone. Veja detalhes em “FUNÇÕES CONVENIENTES DO

TRANSMISSOR”.

ACOPLADOR AUTOMÁTICO DE ANTENA

O Acoplador Automático de Antena (doravante denominado “ATU”) embutido em cada FT- 2000 garante uma carga de 50 Ohms para o estagio de amplificador final do transmissor. Nós

recomendamos que o ATU seja usado sempre que você operar neste transceptor.

DICAS:

 O ATU do FT-2000, localizado dentro da estação, apenas ajusta a impedância apresentada

ao transceptor na linha de alimentação de cabo coaxial na extremidade da estação. Ele não “sintoniza” a ROE na própria entrada da antena. Ao projetar e construir seu sistema de antena, recomendamos que se esforce para garantir uma ROE baixa na entrada da antena.

 O ATU tem 100 memórias para dados de sintonia. Onze destas memórias são alocadas, uma

por banda Amadora, de modo que cada banda tenha pelo menos um ajuste pré-programado para tal banda. As 89 memórias restantes são reservadas para os 89 pontos de sintonia mais recentes, para mudança rápida de freqüência sem necessidade de resintonizar o ATU.

 O ATU casa impedâncias dentro da faixa de 16.5 a 150 Ohms, correspondendo a uma ROE

de 3:1 ou menor nas bandas Amadoras de HF (banda Amadora de 6 m: 25 a 100 Ohms, correspondendo a uma ROE de 2:1 ou menor). Antenas tipo “chicote” não-ressonantes, junto com fios de comprimentos aleatórios e a antena “G5RV” (na maioria das bandas), podem não estar dentro da faixa de casamento de impedância do ATU.

COMO USAR O ACOPLADOR

1. Gire o controle [RF PWR] todo

em sentido horário (para a direita).

2. Use o Dial Principal e ajuste o

rádio para a freqüência de operação desejada dentro da banda Amadora.

3. Pressione a tecla [TUNE] rápida-

mente para colocar o acoplador na linha de transmissão (ajuste/ sintonia não ocorrerá ainda). O ícone TUNER aparecerá no display.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

DICA:

Quando pressionada rapidamente, a tecla [TUNE] ativa o acoplador, e o microprocessador automaticamente seleciona o ponto de sintonia mais próximo à freqüência de operação atual.

4. Mantenha pressionada por dois segundos a tecla [TUNE] para começar a sintonia automática.

O transmissor será acionado, e o ícone TUNER piscará enquanto a sintonia estiver em andamento. Quando o melhor ponto de sintonia for atingido, o rádio voltará à recepção, e o ícone TUNER ficará continuamente aceso (ao invés de piscar).

5. Enquanto você estiver sintonizando em torno da banda com o Dial Principal, você verá que

o ícone TUNER pisca brevemente a cada 10 kHz. Isto indica que uma nova janela de sintonia foi aberta. Se você quiser salvar os dados da sintonia relacionados a esta janela de 10 kHz, repita o passo 4 (acima) para cada janela desta. Em bandas como 1.8 MHz onde a impedância pode mudar rapidamente, é recomendado o armazenamento de alguns pontos de sintonia.

6. Para desconectar o acoplador da linha de transmissão, pressione a tecla [TUNE] rapidamente.

O ícone TUNER se apagará, confirmando que ele foi desativado. No modo “Desligado”, o transceptor será diretamente conectado ao cabo coaxial ligado à sua antena, e irá operar de acordo com a impedância presente no coaxial na extremidade da estação.

DICA:

O circuito do ATU está localizado entre o amplificador final e o conector de antena no painel traseiro; a recepção não é afetada pelo acoplador.

INFORMAÇÕES:

 Este transceptor vem da fábrica com apenas um ponto de alinhamento de acoplador salvo em

cada banda Amadora. Ele foi memorizado durante o alinhamento final e os estágios de verificação de desempenho na linha de produção.

 O ícone TUNER pisca sempre que você passa por uma nova janela de memória de 10 kHz

do acoplador.

NOTA:

Por favor, verifique a freqüência de operação antes de você começar o processo de sintonia, para ter certeza de que não está interferindo em outros operadores que possam já estar usando a freqüência.

TERMINOLOGIA:

Memórias de Acoplador de Antena: O microprocessador do acoplador anota as posições dos capacitores de sintonia e dos indutores selecionados, e armazena os dados para cada janela de 10 kHz na qual ocorreu a sintonia. Isto elimina a necessidade de resintonia toda vez que você volta a uma freqüência na qual já completou o processo de sintonia.

SOBRE A OPERAÇÃO DO ACOPLADOR

A Figura 1 mostra a situação onde a sintonia normal via acoplador foi concluída com sucesso, e os dados foram armazenados na memória do acoplador. O sistema de antena conforme é visto pelo transmissor é mostrado.

Na Figura 2, o operador mudou de freqüência, e o ícone HI-SWR apareceu. O operador manteve pressionada por dois segundos a tecla [TUNE] para começar o casamento de impedância usando o acoplador.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

Se houver uma condição de ROE alta (acima de 3:1), uma ação corretiva deverá ser executada no sistema de antena para que a impedância se aproxime de 50 Ohms. Além do fato de que o acoplador não memoriza os ajustes em freqüências onde a ROE passe de 3:1, a ROE alta pode indicar uma falha mecânica no sistema de alimentação, e tais falhas podem gerar sinais espúrios causando TVI, etc.

Sobre as Memórias do Acoplador

ROE (Após a Sintonia) Menor que 1.5:1

Os ajustes de sintonia são comprometidos com a memória do Acoplador.

ROE (Após a Sintonia) Maior que 1.5:1

Os dados de sintonia não serão retidos na memória. Se você voltar à mesma freqüência, o processo de sintonia deverá ser repetido.

ROE (Após a Sintonia) Maior que 3:1

O ícone HI-SWR acenderá, e os ajustes da sintonia, se forem obtidos, não serão memorizados. Por favor, investigue e resolva a condição de ROE alta antes de você tentar operar usando esta antena.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

SUBSTITUIÇÃO DA BATERIA DE LÍTIO

As memórias do ATU são salvaguardadas por uma bateria de Lítio comum (tipo CR2032 ou equivalente). Após dois ou três anos de uso pesado, você poderá notar que as memórias do acoplador não estão sendo mantidas, e que você precisa resintonizar quando volta a uma freqüência na qual você tinha armazenado dados de sintonia anteriormente. Neste caso, por favor, troque a Bateria de Backup do ATU da seguinte maneira:

1. Desligue a tecla [POWER] no painel frontal, e a

tecla [POWER] no painel traseiro.

2. Desconecte o cabo de CA do conector ~AC IN no

painel traseiro.

3. Consultando a Figura 1, remova os três parafusos

de cada lado do transceptor, e os três que ficam na margem superior do painel traseiro. Deslize 1 cm do gabinete superior na direção da traseira, e o remova.

4. Vire o fundo do transceptor para cima.

5. Retire os sete parafusos que prendem o gabinete

inferior, e o remova (Figura 2).

6. Encontre a bateria de Lítio no lado esquerdo da

Unidade de Controle (Figura 3).

7. Desligue a tecla de backup.

8. Siga as instruções da Figura 4, e remova a bateria

antiga, trocando-a por uma nova de tipo idêntico.

9. Conecte o cabo de CA ao conector ~AC IN no

painel traseiro.

10. Ligue a tecla [POWER] no painel traseiro, e a

tecla [POWER] no painel frontal. Tome muito

cuidado, porque existem altas tensões dentro do transceptor!

11. Ligue a tecla de backup.

12. Desligue a tecla [POWER] no painel frontal, e

depois desligue a tecla [POWER] no painel traseiro.

13. Desconecte o cabo de CA do conector ~AC IN no

painel traseiro.

14. Recoloque o gabinete inferior e seus sete

parafusos que foram removidos no passo 5 acima. Recoloque o gabinete superior e seus nove parafusos removidos no passo 3 acima.

15. Está terminada a troca da Bateria de Backup do

Acoplador.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

CUIDADO:

Risco de explosão se a bateria for substituída de maneira incorreta. Substitua-a somente por uma do mesmo tipo ou equivalente.

INFORMAÇÃO:

Quando a Bateria de Backup do Acoplador for trocada, todas as memórias dele serão apagadas, e os novos dados de sintonia terão que ser armazenados.

NOTAS IMPORTANTES:

 Cuidado quando você for lidar com a bateria de Lítio ou guardá-la. Ela é pequena, e deve ser

mantida fora do alcance de crianças pequenas o tempo todo. Não jogue baterias de Lítio no fogo, e não tente recarregá-las em nenhuma circunstância.

 Quando você for abrir/fechar o gabinete, tome cuidado com sua chave de fenda para não

curto-circuitar os componentes internos, ou para não tocá-los de modo que cause um curto- circuito entre eles e outros componentes.

 O esgotamento da bateria de backup do Acoplador do FT-2000 é uma “depreciação

normal”, e a perda de tensão não é um “defeito” ou outra condição coberta pela Garantia Limitada dente produto. Se você achar que não consegue trocar a bateria, vá até um centro de serviço e solicite a troca. Pode haver uma taxa de serviço.

SINAL DE TRANSMISSÃO COM MELHOR

QUALIDADE

PROCESSADOR DE VOZ (MODOS SSB/AM)

O Processador de Voz aumenta a “potência de fala” porque aumenta a potência de saída média através de uma sofisticada técnica de compressão. O resultado é melhor inteligibilidade quando as condições são difíceis.

1. Ajuste o controle [MIC] para uso

em SSB, conforme descrito em “TRANSMISSÃO NO MODO SSB/AM”.

2. Gire o seletor [METER] todo para

esquerda, e selecione “COMP” (Compressão).

3. Pressione a tecla [PROC] rápida-

mente. O ícone PROC aparecerá no display, confirmando que o Processador de Voz está ativado.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

4. Pressione a tecla PTT no microfone, e fale nele em seu nível normal de voz. Observe a

deflexão da agulha do medidor na escala do medidor de compressão.

5. Gire o controle [PROC] de modo que a agulha do medidor deflexione não mais que “10

dB” na escala de compressão.

6. Para desativar o Processador de Voz, pressione a tecla [PROC] novamente. O ícone PROC

se apagará, confirmando que o Processador de Voz está desativado.

DICAS:

 Um avanço excessivo do controle [PROC] resultará na degradação da relação sinal/ruído do

sinal transmitido, reduzindo a inteligibilidade na outra extremidade no circuito.

 O Monitor de Transmissão é muito útil para a verificação do ajuste adequado do nível de

compressão. Pressionando a tecla [MONI] e ajustando o controle [MONI] para um nível de escuta confortável enquanto você transmite poderá ouvir a diferença na qualidade do som conforme faz os ajustes.

 O controle [RF PWR] ainda controlará a potência de saída de RF, se o Processador de Voz

estiver (ou não) ativado.

 Quando a Unidade de Gerenciamento de Dados DMU-2000 for conectada, você poderá

observar o efeito dos seus ajustes no nível de compressão vendo a forma de onda na página de “Osciloscópio”.

AJUSTE DA LARGURA DE BANDA TRANSMITIDA

EM SSB (MODO SSB)

Para transmissão em SSB, há uma largura de banda padrão de 2.4 kHz. Esta largura de banda produz uma fidelidade razoável junto com uma boa potência de fala, e tem sido tipicamente usada por décadas durante transmissões em SSB. Porém, a largura de banda pode ser variada pelo operador, para obter diferentes níveis de fidelidade e potência de fala, de acordo com suas preferências.

Para ajustar a largura de banda transmitida em SSB:

1. Pressione a tecla [MENU] para

ativar o Menu.

2. Gire o Dial Principal para

selecionar o Item “083 A3J TX BPF”.

3. Gire o controle [SUB VFO-B] e

selecione a largura de banda desejada. As opções disponíveis são 3000 / 50-3000 / 100-2900

/ 200-2800 / 300-2700 / 400- 2600, e o padrão é 300-2700 Hz.

Uma largura de banda mais larga dá mais fidelidade, e uma mais estreita comprime a potência do transmissor disponível em menos espectro, resultando em mais “potência de fala” para empilhamentos de DX.

4. Mantenha pressionada pode dois segundos a tecla [MENU] para salvar a nova configuração e

voltar à operação normal.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

DICAS:

 O Monitor de Transmissão ajuda a verificar os efeitos da mudança da largura de banda sobre

a fidelidade. Pressionando a tecla [MONI] e ajustando o controle [MONI] para um nível de escuta confortável enquanto você transmite poderá ouvir a diferença na qualidade do som conforme faz as mudanças.

 Quando a Unidade de Gerenciamento de Dados DMU-2000 for conectada, você poderá

verificar o efeito dos seus ajustes na largura de banda transmitida observando a função Audio Scope na página de “Osciloscópio”.

INFORMAÇÕES:

 A fidelidade mais alta associada a uma largura de banda larga será apreciada principalmente

nas bandas baixas, durante QSOs de bate-papos locais.

 A opção “3000” é de alta fidelidade especial, pela qual a largura de banda transmitida passa

de 3 kHz. A seleção desta opção, junto com o ajuste conclusivo do Equalizador de Microfone Paramétrico (veja o próximo capítulo), dão uma fidelidade notável e um áudio muito natural.

 Quando você usar opções de largura de banda larga (principalmente “3000”), a potência de

saída aparente do transmissor poderá parecer mais baixa. Isto ocorre porque a potência disponível do transmissor está sendo distribuída numa largura de banda mais larga, e o circuito de detecção de potência não compensa o efeito da seleção de largura de banda (calibrado no padrão da largura de banda de 2.4 kHz).

EQUALIZADOR DE MICROFONE PARAMÉTRICO

(MODOS SSB/AM)

O FT-2000 tem um exclusivo Equalizador de Microfone Paramétrico de Três Bandas, que controla de modo preciso e independente as faixas de graves, médios e agudos no formato de onda da sua voz. Você pode utilizar um grupo de ajustes quando o Processador de Voz estiver desativado, e um grupo independente de ajustes quando ele estiver ativado.

INFORMAÇÃO:

O Equalizador Paramétrico é uma técnica exclusiva que ajusta a qualidade de sinal. Visto que as três faixas podem ser ajustadas tão precisamente, você pode criar uma resposta que produza um som mais agradável e natural do que todos os experimentados antes. A “potência de fala” efetiva também pode ser melhorada.

Os aspectos de configuração que você pode ajustar no Equalizador Paramétrico são:

Freqüência Central: A freqüência central de cada uma das três bandas pode ser ajustada. Ganho: A quantidade de melhoramento (ou supressão) dentro de cada banda pode ser ajustada. Q: A largura de banda sobre a qual a equalização é aplicada pode ser ajustada.

1. Conecte o microfone ao conector

MIC.

2. Ajuste o controle [RF PWR] em

seu valor mínimo, para não causar interferência em outros usuários durante o ajuste.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

DICAS:

 Nós recomendamos que você considere o uso de uma carga fantasma em um dos

conectores de antena, e monitore seu sinal em um receptor separado, para evitar interferências em outros usuários.

 Você ouvirá melhor os efeitos dos ajustes se usar fones de ouvido (conectados ao

receptor de monitoramento) durante o monitoramento do seu sinal transmitido.

3. Pressione a tecla [MONI], se você quiser ouvir o monitoramento interno do FT-2000.

4. Pressione a tecla [MENU] rapidamente. A lista de Menu aparecerá no display.

5. Gire o Dial Principal até achar a área “EQ” no Menu, contendo os Itens “123” a “131”;

estes parâmetros serão aplicados ao ajuste do Equalizador de Microfone Paramétrico quando o Processador de Voz for desativado. Os Itens “132” a “140” do Menu serão aplicados ao ajuste do Equalizador de Microfone Paramétrico quando o Processador de Voz for ativado.

6. Gire o controle [SUB VFO-B] para ajustar um Item específico do Menu.

7. Pressione a tecla PTT, e fale no microfone enquanto você ouve os efeitos das mudanças que

está fazendo (no passo 6). Visto que o efeito total sobre o som mudará com cada ajuste que você fizer, passe várias vezes em cada área de ajuste, para ter certeza de que você está conseguindo o melhor ajuste.

8. Ao terminar todos os ajustes, mantenha pressionada por dois segundos a tecla [MENU] para

salvar as novas configurações e voltar à operação normal. Se você pressionar a tecla [MENU] rapidamente ao sair, as mudanças feitas não serão salvas.

AJUSTES DO EQUALIZADOR PARAMÉTRICO DE 3 ESTÁGIOS

(PROCESSADOR DE VOZ: “DESATIVADO”)

Freqüência Central

Ganho Paramétrico

Q (Largura de Banda)

“123 tAUd EQ1-FREQ” “100” (Hz) ~ “700” (Hz) “126 tAUd EQ2-FREQ” “700” (Hz) ~ “1500” (Hz) “129 tAUd EQ3-FREQ” “1500” (Hz) ~ “3200” (Hz) “124 tAUd EQ1-LVL” (Low) “–10” (dB) ~ “+10” (dB) “127 tAUd EQ2-LVL” (Mid) “–10” (dB) ~ “+10” (dB “130 tAUd EQ3-LVL” (High) “–10” (dB) ~ “+10” (dB) “125 tAUd EQ1-BW” (Low) “1” ~ “10” “128 tAUd EQ2-BW” (Mid) “1” ~ “10” “131 tAUd EQ3-BW” (High) “1” ~ “10”

AJUSTES DO EQUALIZADOR PARAMÉTRICO DE 3 ESTÁGIOS

(PROCESSADOR DE VOZ: “ATIVADO”)

Freqüência Central

Ganho Paramétrico

Q (Largura de Banda)

“132 tAUd PE1-FREQ” “100” (Hz) ~ “700” (Hz) “135 tAUd PE2-FREQ” “700” (Hz) ~ “1500” (Hz) “138 tAUd PE3-FREQ” “1500” (Hz) ~ “3200” (Hz) “133 tAUd PE1-LVL” (Low) “–10” (dB) ~ “+10” (dB) “136 tAUd PE2-LVL” (Mid) “–10” (dB) ~ “+10” (dB “139 tAUd PE3-LVL” (High) “–10” (dB) ~ “+10” (dB) “134 tAUd PE1-BW” (Low) “1” ~ “10” “137 tAUd PE2-BW” (Mid) “1” ~ “10” “140 tAUd PE3-BW” (High) “1” ~ “10”

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

DICA:

Para reduzir uma resposta de graves excessiva em um microfone de estúdio de amplo alcance, coloque uma nulidade de 10 dB em 100 Hz com largura de banda de “1” ou “2”, faça uma nulidade de 3 dB centralizada em 800 Hz com largura de banda “3”. Depois, coloque um pico de 8 dB centralizado em 2100 Hz com largura de banda “1”. Estas são recomendações iniciais; cada microfone e a voz do operador serão diferentes, exigindo diferentes ajustes.

FUNÇÕES CONVENIENTES DO TRANSMISSOR

MEMÓRIA DE VOZ (MODOS SSB/AM/FM)

Você pode usar a Memória de Voz do FT-2000 para mensagens repetitivas. O sistema de Memória de Voz inclui quatro memórias que armazenam até 20 segundos (no máximo) de áudio de voz em cada uma delas.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

PARA GRAVAR SUA PRÓPRIA VOZ NA MEMÓRIA

1. Selecione o modo LSB, USB, AM ou FM usando as teclas [MODE] no painel frontal.

2. Pressione a tecla [F5(MEM)]. O ícone REC aparecerá piscando no display.

3. Dentro de cinco segundos após o pressionamento da tecla [F5(MEM)], pressione qualquer

uma das teclas [F1(CH-1)] a [F4(CH-4)] para selecionar o registro de armazenamento em memória. Se você não pressionar a tecla PTT (veja o próximo passo) dentro de cinco segundos, o processo de armazenamento será cancelado.

4. Pressione a tecla PTT do microfone rapidamente. O ícone REC ficará estável, e a gravação

começará.

5. Fale no microfone em seu nível normal de voz para gravar a mensagem (por exemplo, “CQ

DX, CQ DX, aqui é W 6 Delta X-Ray Charlie, W 6 Delta X-Ray Charlie, Câmbio”). Lembre- se que o limite de tempo para a gravação de qualquer mensagem é 20 segundos.

6. Pressione a tecla [F5(MEM)] para encerrar o processo de armazenamento de mensagem.

PARA CHECAR SUA GRAVAÇÃO

1. Certifique-se que a tecla [MOX] do painel frontal esteja “Desligada” (o LED embutido de tal

tecla deve estar apagado).

2. Pressione a tecla [F1(CH-1)] a [F4(CH-4)] (aquela em que você acabou de gravar), e você

ouvirá os conteúdos da memória de voz que acabou de gravar.

DICA:

Você pode ajustar o nível de reprodução da gravação no Item “015 dUS RX LVL” do Menu.

PARA TRANSMITIR A MENSAGEM GRAVADA

1. Selecione o modo LSB, USB, AM ou FM usando as teclas [MODE] no painel frontal.

2. Pressione a tecla [BK-IN] no painel frontal.

3. Pressione a tecla [F1(CH-1)] a [F4(CH-4)], dependendo de qual mensagem do registro de

memória você quer transmitir. Se você pressionar a tecla novamente durante a reprodução, a mensagem será terminada.

DICA:

Você pode ajustar o nível do (áudio) de transmissão da gravação no Item “016 dUS TX LVL” do Menu.

MEMÓRIA DE VOZ DO TECLADO FH-2 OPCIONAL

Você pode também usar a Memória de Voz do FT-2000 com o Teclado de Controle Remoto FH-2 opcional conectado ao conector REM no painel traseiro. Usando tal teclado, você grava

cinco memórias com até 20 segundos de áudio de voz em cada uma delas.

Para Gravar Sua Própria Voz na Memória

1. Selecione o modo LSB, USB, AM ou FM usando as teclas [MODE] no

painel frontal.

2. Pressione a tecla [MEM] no FH-2.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

3. Pressione uma das teclas [1] a [5] do FH-2 para selecionar o registro de

armazenamento em memória. Se você não pressionar a tecla PTT (veja o próximo passo) dentro de cinco segundos, o processo de armazenamento será cancelado.

4. Pressione a tecla PTT do microfone rapidamente. O ícone REC ficará

estável, e a gravação começará.

5. Fale no microfone em seu nível normal de voz para gravar a mensagem

(por exemplo, “CQ DX, CQ DX, aqui é W 6 Delta X-Ray Charlie, W 6 Delta X-Ray Charlie, Câmbio”). Lembre-se que o limite de tempo para a gravação de qualquer mensagem é 20 segundos.

6. Pressione a tecla [MEM] do FH-2 para encerrar o processo de

armazenamento de mensagem.

Para Checar Sua Gravação

1. Certifique-se que a tecla [MOX] do painel frontal esteja “Desligada” (o

LED embutido de tal tecla deve estar apagado).

2. Pressione a tecla [1] a [5] do FH-2 (aquela em que você acabou de

gravar), e você ouvirá os conteúdos da memória de voz que acabou de gravar.

DICA:

Você pode ajustar o nível de reprodução da gravação no Item “015 dUS RX LVL” do Menu.

Para Transmitir a Mensagem Gravada

1. Selecione o modo LSB, USB, AM ou FM usando as teclas [MODE] no

painel frontal.

2. Pressione a tecla [BK-IN] no painel frontal.

3. Pressione a tecla [1] a [5] do FH-2, dependendo de qual mensagem do

registro de memória você quer transmitir. Se você pressionar a tecla novamente durante a reprodução, a mensagem será terminada.

DICA:

Você pode ajustar o nível do (áudio) de transmissão da gravação no Item “016 dUS TX LVL” do Menu.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

100

VOX (TX/RX ACIONADA POR VOZ: MODOS SSB/AM/FM)

Ao invés de você usar a tecla PTT do microfone ou a tecla [MOX] no painel frontal para ativar o transmissor, o sistema VOX (TX/RX Acionada por Voz) o ativa automaticamente pela entrada de voz, de modo que você fique com suas mãos livres. A configuração deste sistema leva apenas alguns segundos.

1. Para começar, gire os controles

[VOX] e [DELAY] totalmente em sentido anti-horário (para a esquerda).

2. Pressione a tecla [VOX] para

ativar a operação com VOX.

3. Fale no microfone em seu nível

normal de voz, e gire o controle [VOX] para a direita até o ponto onde sua entrada de voz ativar o transmissor.

DICA:

Não gire muito o controle [VOX], porque isto fará o transmissor responder aos pequenos ruídos de fundo em sua estação.

4. Agora, pare de falar, e observe quanto tempo o receptor leva para se recuperar. Se o tempo de

retardo for muito longo ou curto, gire o controle [DELAY], enquanto fala brevemente no microfone e pausa, para ajustar o tempo de retardo desejado. Girado em sentido horário, o controle [DELAY] aumenta o tempo de retardo.

5. Para sair da operação com VOX, pressione a tecla [VOX] novamente. Nós recomendamos

que você faça isto se for sair de sua estação, para evitar uma ativação não-pretendida do sistema VOX pelo toque de um telefone próximo, pelo som de uma televisão, etc.

DICAS:

 O Anti-Disparo ajusta a resposta negativa do áudio do receptor para o microfone, evitando

que tal áudio ative o transmissor (via microfone). Esta função é configurada no Item “040 GEnE ANTIVOX” do Menu.

 A operação com VOX pode ser ativada nos modos de voz (SSB/AM/FM) e nos modos de

Dados baseados em AFSK. Use o Item “137 tGEn VOX SEL” (as seleções são “niC (MIC)” e “dAtA (DATA)”).

MONITORAMENTO (MODOS SSB/AM/FM)

Você pode ouvir a qualidade do seu sinal transmitido usando a função de Monitoramento.

1. Pressione a tecla [MONI]. O ícone

MONI aparecerá no display,

indicando que o Monitoramento está ativado.

2. Durante a transmissão, gire o

controle [MONI] para ajustar o nível de áudio do Monitoramento. Girado em sentido horário, este controle aumenta o volume.

P&W Traduções (CyberManuals) – FT2000CM-001-01082007

YAESU FT-2000 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
