YAESU FT-2000 User guide

HF/50 MHZ T

RANSCEPTOR

FT-2000

M

ANUAL DE

I

NSTRUCCIONES

VERTEX STANDARD CO., LTD.

4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan

VERTEX STANDARD

US Headquarters

10900 Walker Street, Cypress, CA 90630, U.S.A.

YAESU EUROPE B.V.

P.O. Box 75525, 1118 ZN Schiphol, The Netherlands

YAESU UK LTD.

Unit 12, Sun Valley Business Park, Winnall Close
Winchester, Hampshire, SO23 0LB, U.K.

VERTEX STANDARD HK LTD.

Unit 5, 20/F., Seaview Centre, 139-141 Hoi Bun Road,
Kwun Tong, Kowloon, Hong Kong

VERTEX STANDARD (AUSTRALIA) PTY., LTD.

Normanby Business Park, Unit 14/45 Normanby Road
Notting Hill 3168, Victoria, Australia

Español

Advertencia de uso

Areas de uso permitido

AUT BEL CYP CZE DNK EST

FIN FRA DEU GRC HUN ISL

IRL ITA LVA LIE LTU LUX
MLT NLD NOR POL PRT SVK
SVN ESP SWE CHE GBR -

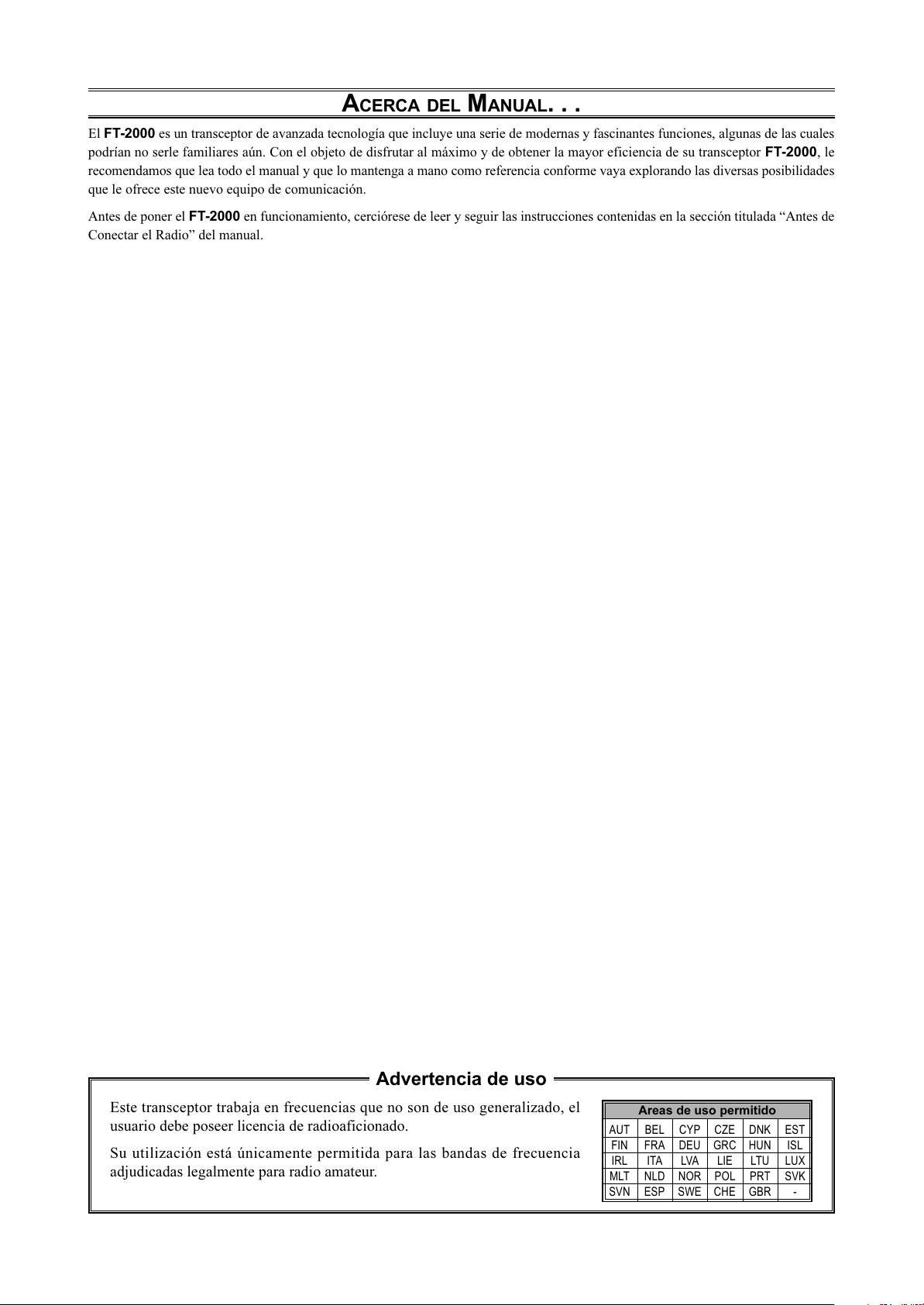

ACERCA DEL MANUAL. . .

El FT-2000 es un transceptor de avanzada tecnología que incluye una serie de modernas y fascinantes funciones, algunas de las cuales
podrían no serle familiares aún. Con el objeto de disfrutar al máximo y de obtener la mayor eficiencia de su transceptor FT-2000, le
recomendamos que lea todo el manual y que lo mantenga a mano como referencia conforme vaya explorando las diversas posibilidades
que le ofrece este nuevo equipo de comunicación.

Antes de poner el FT-2000 en funcionamiento, cerciórese de leer y seguir las instrucciones contenidas en la sección titulada “Antes de
Conectar el Radio” del manual.

Este transceptor trabaja en frecuencias que no son de uso generalizado, el
usuario debe poseer licencia de radioaficionado.

Su utilización está únicamente permitida para las bandas de frecuencia
adjudicadas legalmente para radio amateur.

Página 1FT-2000 MANUAL DE INSTRUCCIONES

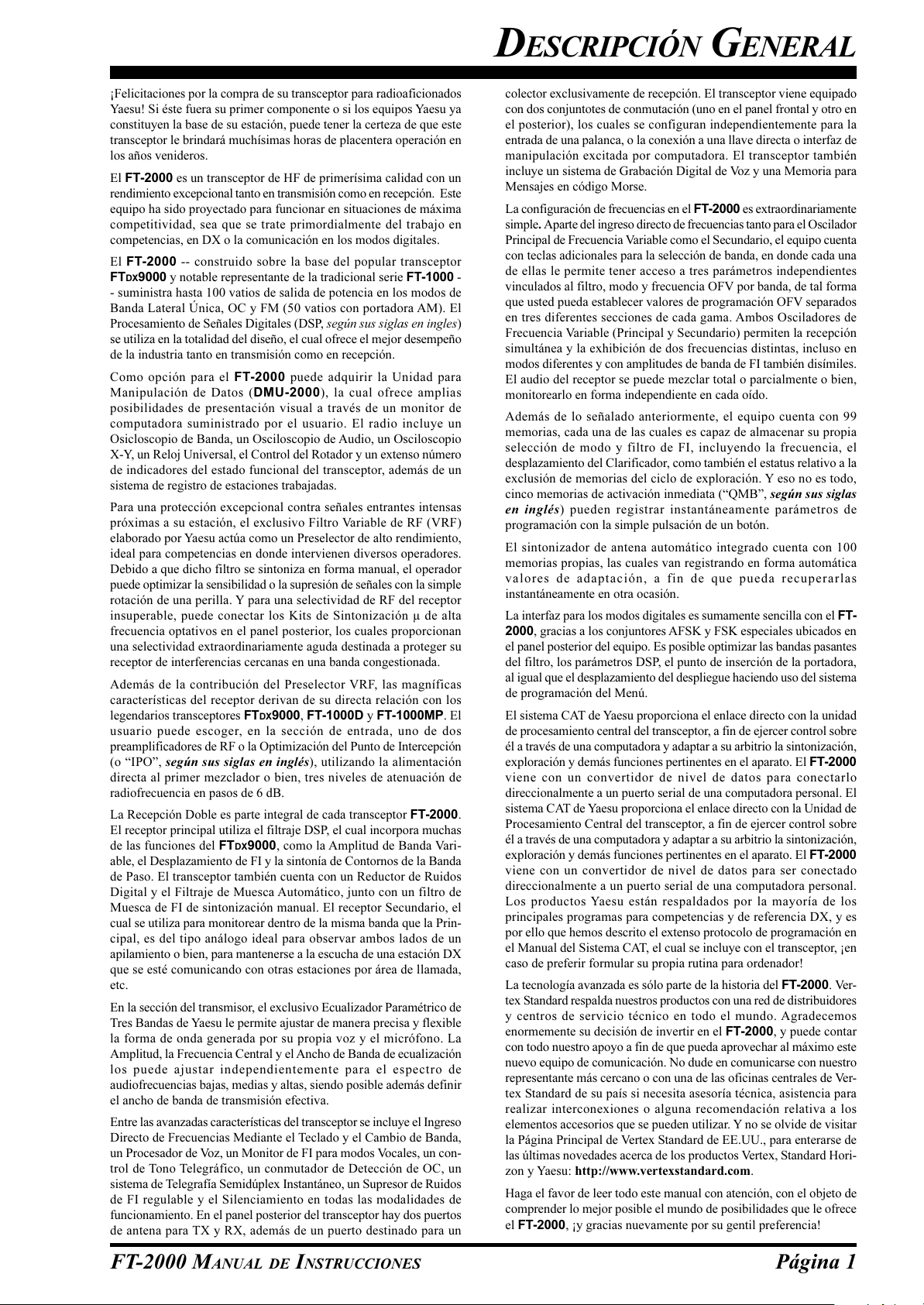

DESCRIPCIÓN GENERAL

¡Felicitaciones por la compra de su transceptor para radioaficionados
Yaesu! Si éste fuera su primer componente o si los equipos Yaesu ya
constituyen la base de su estación, puede tener la certeza de que este
transceptor le brindará muchísimas horas de placentera operación en
los años venideros.

El FT-2000 es un transceptor de HF de primerísima calidad con un
rendimiento excepcional tanto en transmisión como en recepción. Este
equipo ha sido proyectado para funcionar en situaciones de máxima
competitividad, sea que se trate primordialmente del trabajo en
competencias, en DX o la comunicación en los modos digitales.

El FT-2000 -- construido sobre la base del popular transceptor
FTDX9000 y notable representante de la tradicional serie FT-1000 -

- suministra hasta 100 vatios de salida de potencia en los modos de
Banda Lateral Única, OC y FM (50 vatios con portadora AM). El
Procesamiento de Señales Digitales (DSP, según sus siglas en ingles)
se utiliza en la totalidad del diseño, el cual ofrece el mejor desempeño
de la industria tanto en transmisión como en recepción.

Como opción para el FT-2000 puede adquirir la Unidad para
Manipulación de Datos (DMU-2000), la cual ofrece amplias
posibilidades de presentación visual a través de un monitor de
computadora suministrado por el usuario. El radio incluye un
Osicloscopio de Banda, un Osciloscopio de Audio, un Osciloscopio
X-Y, un Reloj Universal, el Control del Rotador y un extenso número
de indicadores del estado funcional del transceptor, además de un
sistema de registro de estaciones trabajadas.

Para una protección excepcional contra señales entrantes intensas
próximas a su estación, el exclusivo Filtro Variable de RF (VRF)
elaborado por Yaesu actúa como un Preselector de alto rendimiento,
ideal para competencias en donde intervienen diversos operadores.
Debido a que dicho filtro se sintoniza en forma manual, el operador
puede optimizar la sensibilidad o la supresión de señales con la simple
rotación de una perilla. Y para una selectividad de RF del receptor
insuperable, puede conectar los Kits de Sintonización µ de alta
frecuencia optativos en el panel posterior, los cuales proporcionan
una selectividad extraordinariamente aguda destinada a proteger su
receptor de interferencias cercanas en una banda congestionada.

Además de la contribución del Preselector VRF, las magníficas
características del receptor derivan de su directa relación con los
legendarios transceptores FT

DX9000, FT-1000D y FT-1000MP. El

usuario puede escoger, en la sección de entrada, uno de dos
preamplificadores de RF o la Optimización del Punto de Intercepción
(o “IPO”, según sus siglas en inglés), utilizando la alimentación
directa al primer mezclador o bien, tres niveles de atenuación de
radiofrecuencia en pasos de 6 dB.

La Recepción Doble es parte integral de cada transceptor FT-2000.
El receptor principal utiliza el filtraje DSP, el cual incorpora muchas
de las funciones del FT

DX9000, como la Amplitud de Banda Vari-

able, el Desplazamiento de FI y la sintonía de Contornos de la Banda
de Paso. El transceptor también cuenta con un Reductor de Ruidos
Digital y el Filtraje de Muesca Automático, junto con un filtro de
Muesca de FI de sintonización manual. El receptor Secundario, el
cual se utiliza para monitorear dentro de la misma banda que la Prin-
cipal, es del tipo análogo ideal para observar ambos lados de un
apilamiento o bien, para mantenerse a la escucha de una estación DX
que se esté comunicando con otras estaciones por área de llamada,
etc.

En la sección del transmisor, el exclusivo Ecualizador Paramétrico de
Tres Bandas de Yaesu le permite ajustar de manera precisa y flexible
la forma de onda generada por su propia voz y el micrófono. La
Amplitud, la Frecuencia Central y el Ancho de Banda de ecualización
los puede ajustar independientemente para el espectro de
audiofrecuencias bajas, medias y altas, siendo posible además definir
el ancho de banda de transmisión efectiva.

Entre las avanzadas características del transceptor se incluye el Ingreso
Directo de Frecuencias Mediante el Teclado y el Cambio de Banda,
un Procesador de Voz, un Monitor de FI para modos Vocales, un con-
trol de Tono Telegráfico, un conmutador de Detección de OC, un
sistema de Telegrafía Semidúplex Instantáneo, un Supresor de Ruidos
de FI regulable y el Silenciamiento en todas las modalidades de
funcionamiento. En el panel posterior del transceptor hay dos puertos
de antena para TX y RX, además de un puerto destinado para un

colector exclusivamente de recepción. El transceptor viene equipado
con dos conjuntotes de conmutación (uno en el panel frontal y otro en
el posterior), los cuales se configuran independientemente para la
entrada de una palanca, o la conexión a una llave directa o interfaz de
manipulación excitada por computadora. El transceptor también
incluye un sistema de Grabación Digital de Voz y una Memoria para
Mensajes en código Morse.

La configuración de frecuencias en el FT-2000 es extraordinariamente
simple. Aparte del ingreso directo de frecuencias tanto para el Oscilador
Principal de Frecuencia Variable como el Secundario, el equipo cuenta
con teclas adicionales para la selección de banda, en donde cada una
de ellas le permite tener acceso a tres parámetros independientes
vinculados al filtro, modo y frecuencia OFV por banda, de tal forma
que usted pueda establecer valores de programación OFV separados
en tres diferentes secciones de cada gama. Ambos Osciladores de
Frecuencia Variable (Principal y Secundario) permiten la recepción
simultánea y la exhibición de dos frecuencias distintas, incluso en
modos diferentes y con amplitudes de banda de FI también disímiles.
El audio del receptor se puede mezclar total o parcialmente o bien,
monitorearlo en forma independiente en cada oído.

Además de lo señalado anteriormente, el equipo cuenta con 99
memorias, cada una de las cuales es capaz de almacenar su propia
selección de modo y filtro de FI, incluyendo la frecuencia, el
desplazamiento del Clarificador, como también el estatus relativo a la
exclusión de memorias del ciclo de exploración. Y eso no es todo,
cinco memorias de activación inmediata (“QMB”, según sus siglas
en inglés) pueden registrar instantáneamente parámetros de
programación con la simple pulsación de un botón.

El sintonizador de antena automático integrado cuenta con 100
memorias propias, las cuales van registrando en forma automática
valores de adaptación, a fin de que pueda recuperarlas
instantáneamente en otra ocasión.

La interfaz para los modos digitales es sumamente sencilla con el FT-
2000, gracias a los conjuntores AFSK y FSK especiales ubicados en
el panel posterior del equipo. Es posible optimizar las bandas pasantes
del filtro, los parámetros DSP, el punto de inserción de la portadora,
al igual que el desplazamiento del despliegue haciendo uso del sistema
de programación del Menú.

El sistema CAT de Yaesu proporciona el enlace directo con la unidad
de procesamiento central del transceptor, a fin de ejercer control sobre
él a través de una computadora y adaptar a su arbitrio la sintonización,
exploración y demás funciones pertinentes en el aparato. El FT-2000
viene con un convertidor de nivel de datos para conectarlo
direccionalmente a un puerto serial de una computadora personal. El
sistema CAT de Yaesu proporciona el enlace directo con la Unidad de
Procesamiento Central del transceptor, a fin de ejercer control sobre
él a través de una computadora y adaptar a su arbitrio la sintonización,
exploración y demás funciones pertinentes en el aparato. El FT-2000
viene con un convertidor de nivel de datos para ser conectado
direccionalmente a un puerto serial de una computadora personal.
Los productos Yaesu están respaldados por la mayoría de los
principales programas para competencias y de referencia DX, y es
por ello que hemos descrito el extenso protocolo de programación en
el Manual del Sistema CAT, el cual se incluye con el transceptor, ¡en
caso de preferir formular su propia rutina para ordenador!

La tecnología avanzada es sólo parte de la historia del FT-2000. Ver -
tex Standard respalda nuestros productos con una red de distribuidores
y centros de servicio técnico en todo el mundo. Agradecemos
enormemente su decisión de invertir en el FT-2000, y puede contar
con todo nuestro apoyo a fin de que pueda aprovechar al máximo este
nuevo equipo de comunicación. No dude en comunicarse con nuestro
representante más cercano o con una de las oficinas centrales de Ver-
tex Standard de su país si necesita asesoría técnica, asistencia para
realizar interconexiones o alguna recomendación relativa a los
elementos accesorios que se pueden utilizar. Y no se olvide de visitar
la Página Principal de Vertex Standard de EE.UU., para enterarse de
las últimas novedades acerca de los productos Vertex, Standard Hori-
zon y Yaesu: http://www.vertexstandard.com.

Haga el favor de leer todo este manual con atención, con el objeto de
comprender lo mejor posible el mundo de posibilidades que le ofrece
el FT-2000, ¡y gracias nuevamente por su gentil preferencia!

Página 2 FT-2000 MANUAL DE INSTRUCCIONES

TABLA DE CONTENIDOS

Descripción General ...................................................................................... 1

Accesorios y Componentes Optativos .......................................................... 4

Accesorios que se Suministran con el Equipo ......................................... 4

Componentes Optativos ........................................................................... 4

Antes de Conectar el Radio ........................................................................... 5

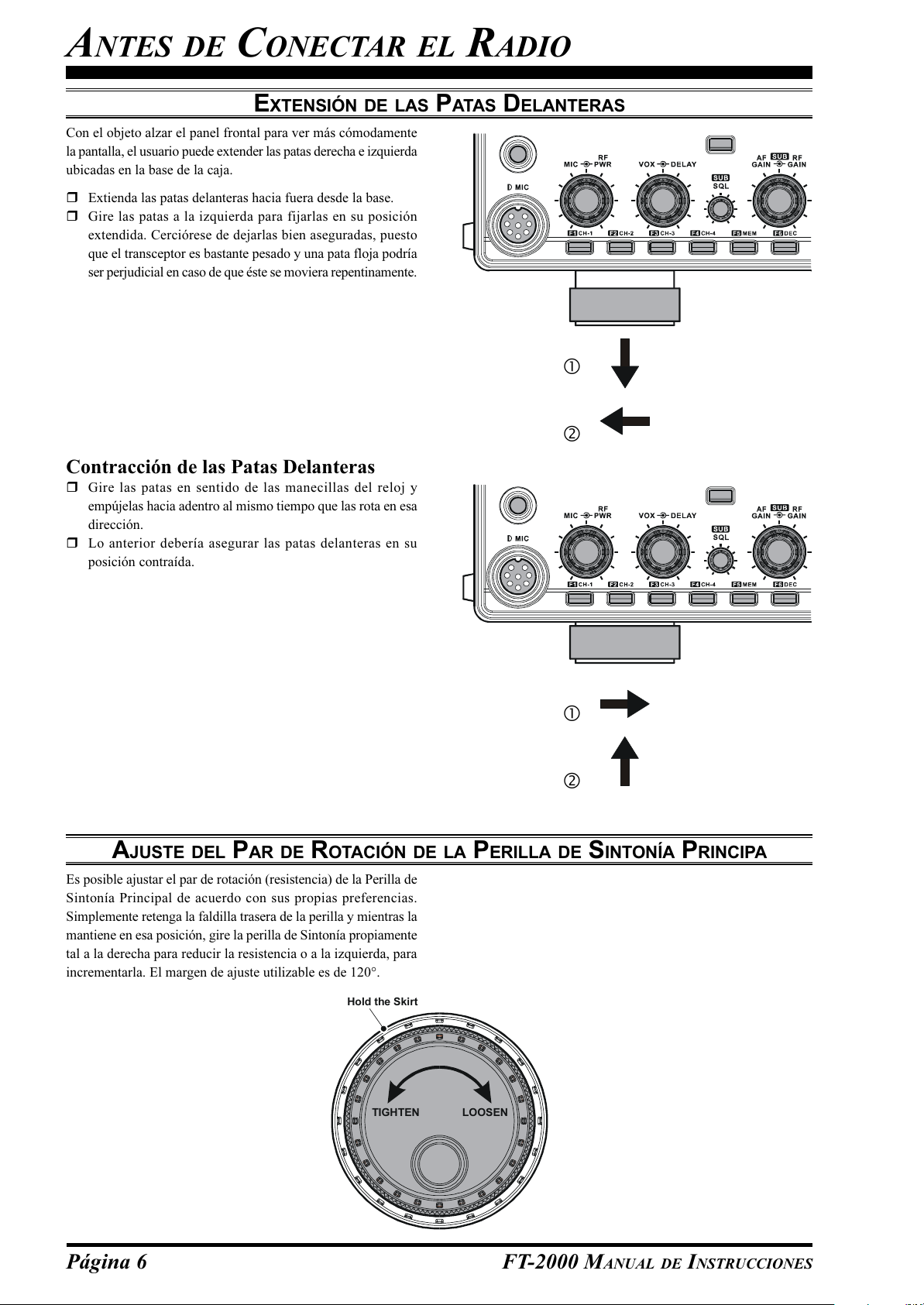

Extensión de las Patas Delanteras ............................................................ 6

Ajuste del Par de Rotación de la Perilla de Sintonía Principal ............... 6

Reposición del Microprocesador .............................................................. 7

Reposición de Memorias (Solamente) ............................................. 7

Reposición del Menú ........................................................................ 7

Reposición Completa ....................................................................... 7

Instalación e Interconexiones ....................................................................... 8

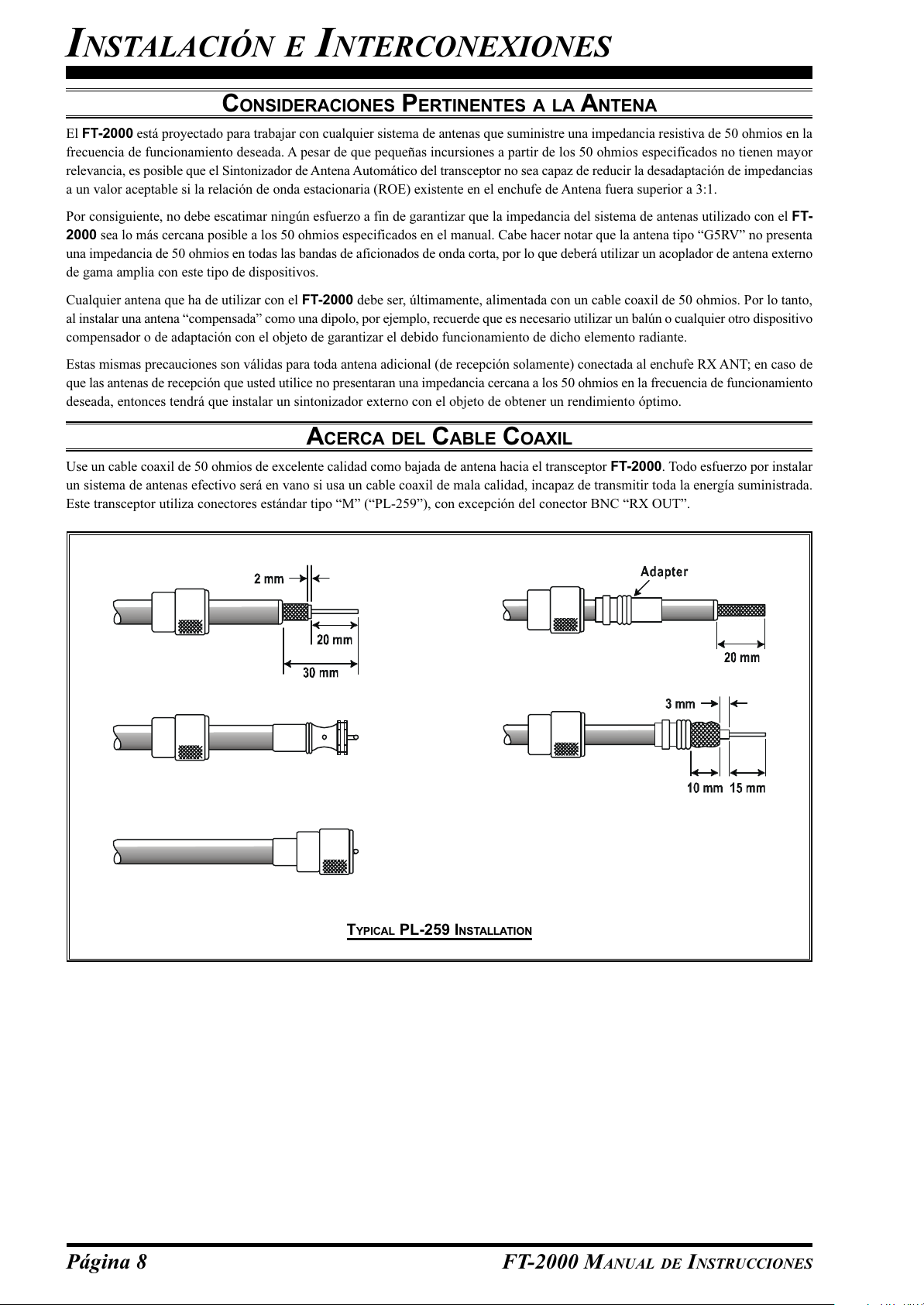

Consideraciones Pertinentes a la Antena ................................................. 8

Acerca del Cable Coaxil .......................................................................... 8

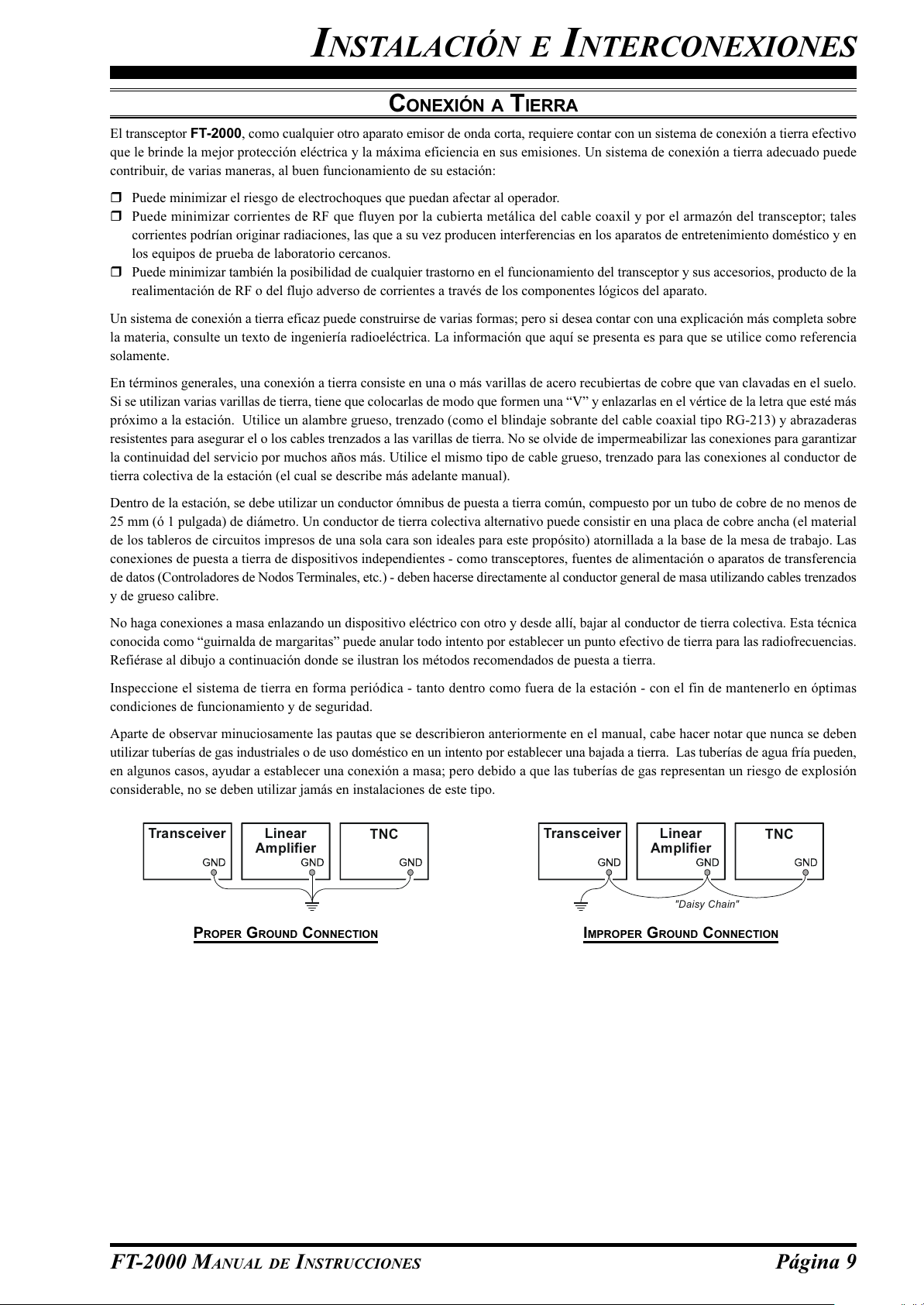

Conexión a Tierra ..................................................................................... 9

Conexión de los Cables de Corriente y de Antena ................................... 10

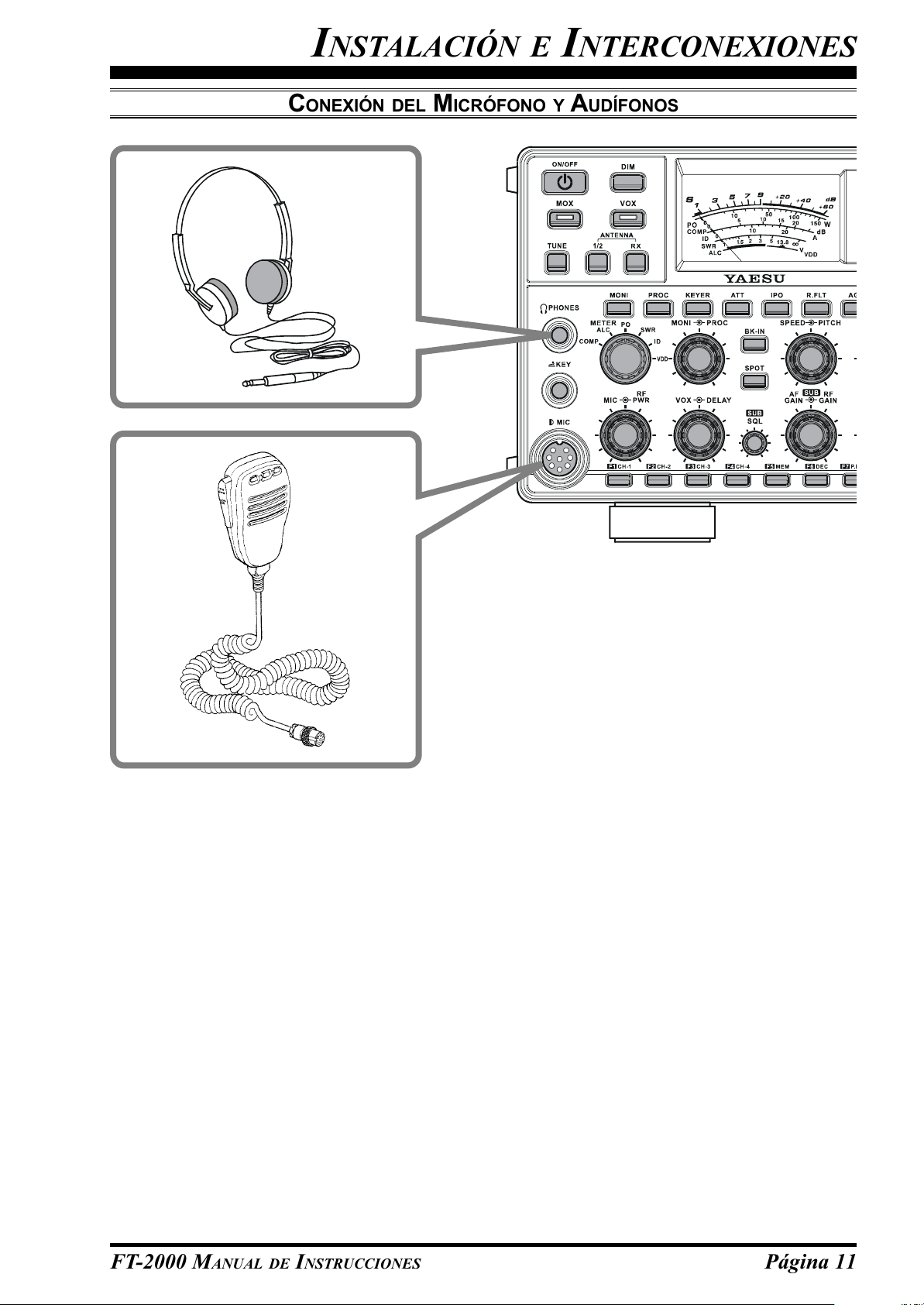

Conexión del Micrófono y Audífonos.................................................... 11

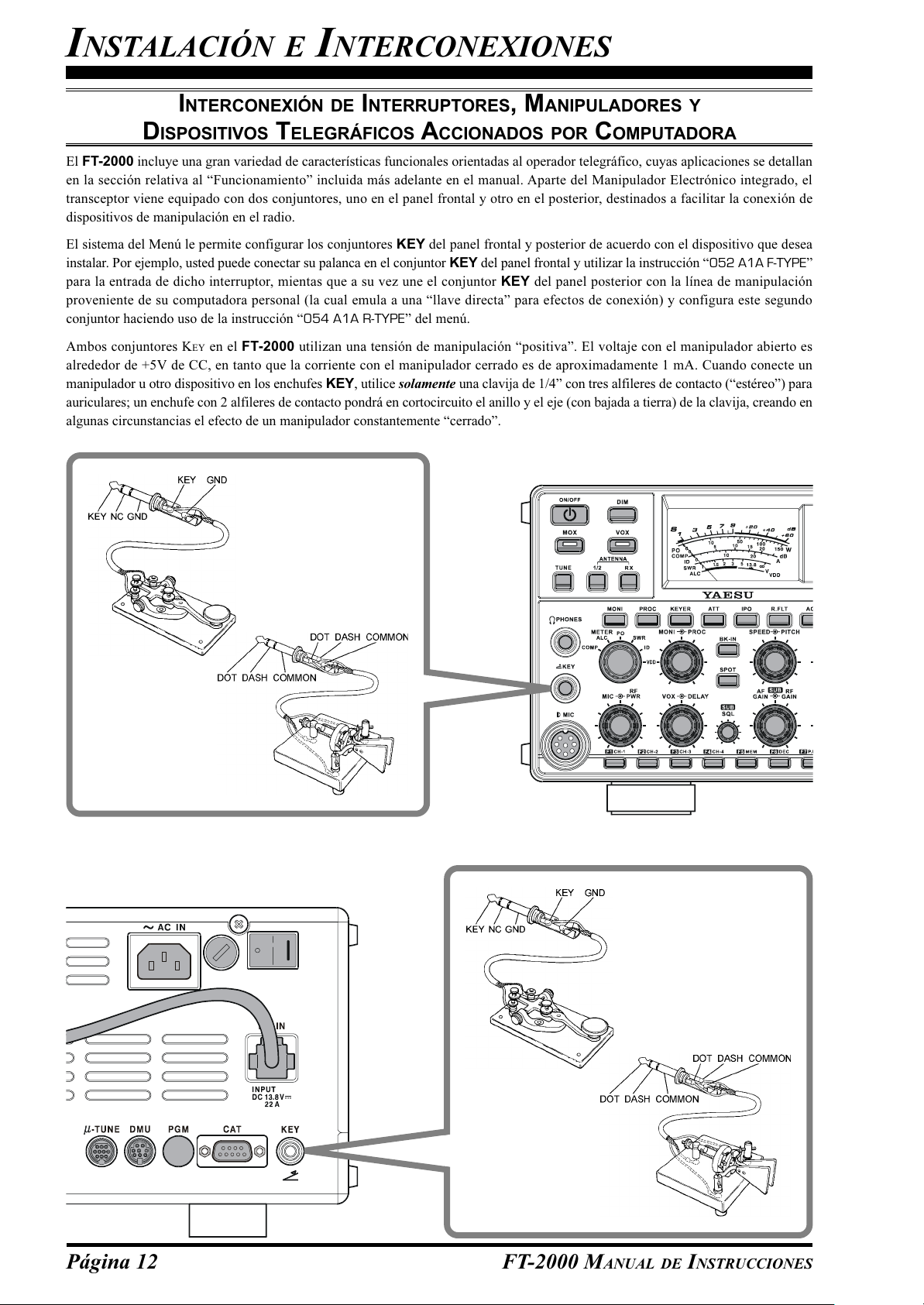

Interconexión de Interruptores, Manipuladores y

Dispositivos Telegráficos Accionados por Computadora .............. 12

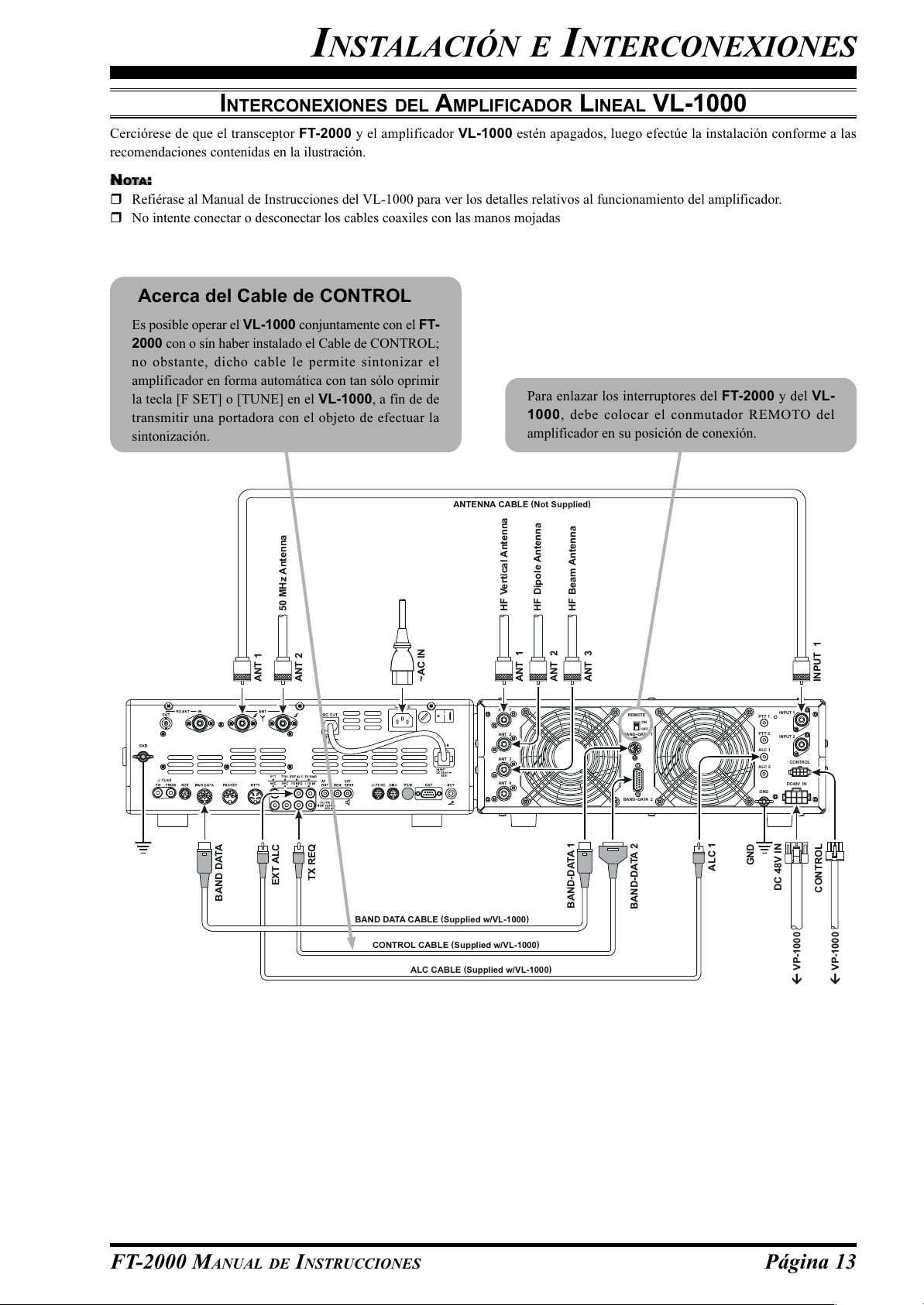

Interconexiones del Amplificador Lineal VL-1000 ............................... 13

Interfaz a Otros Amplificadores Lineales ................................................ 4

Diagramas de Conectores y Conexiones Externas ...................................... 15

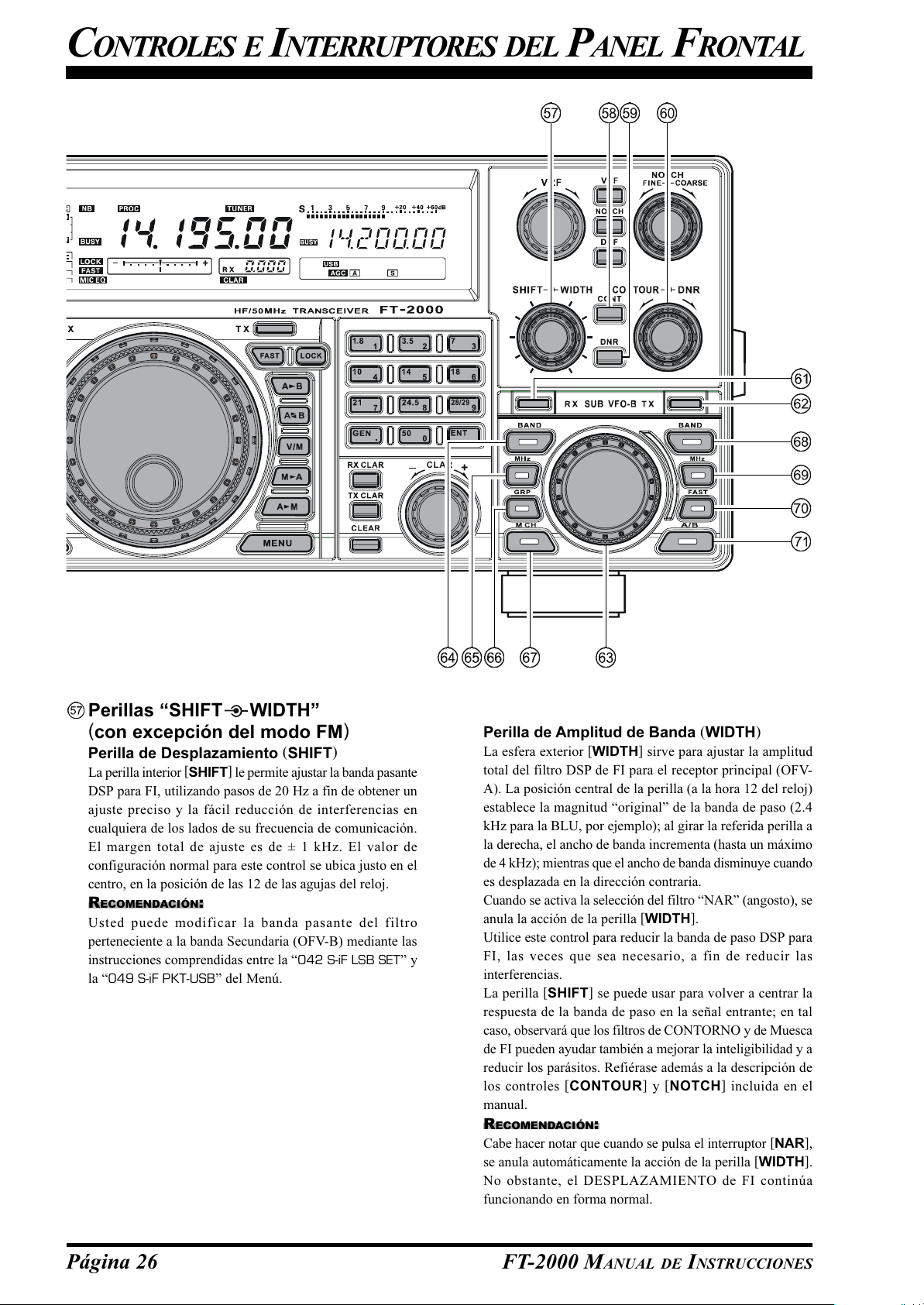

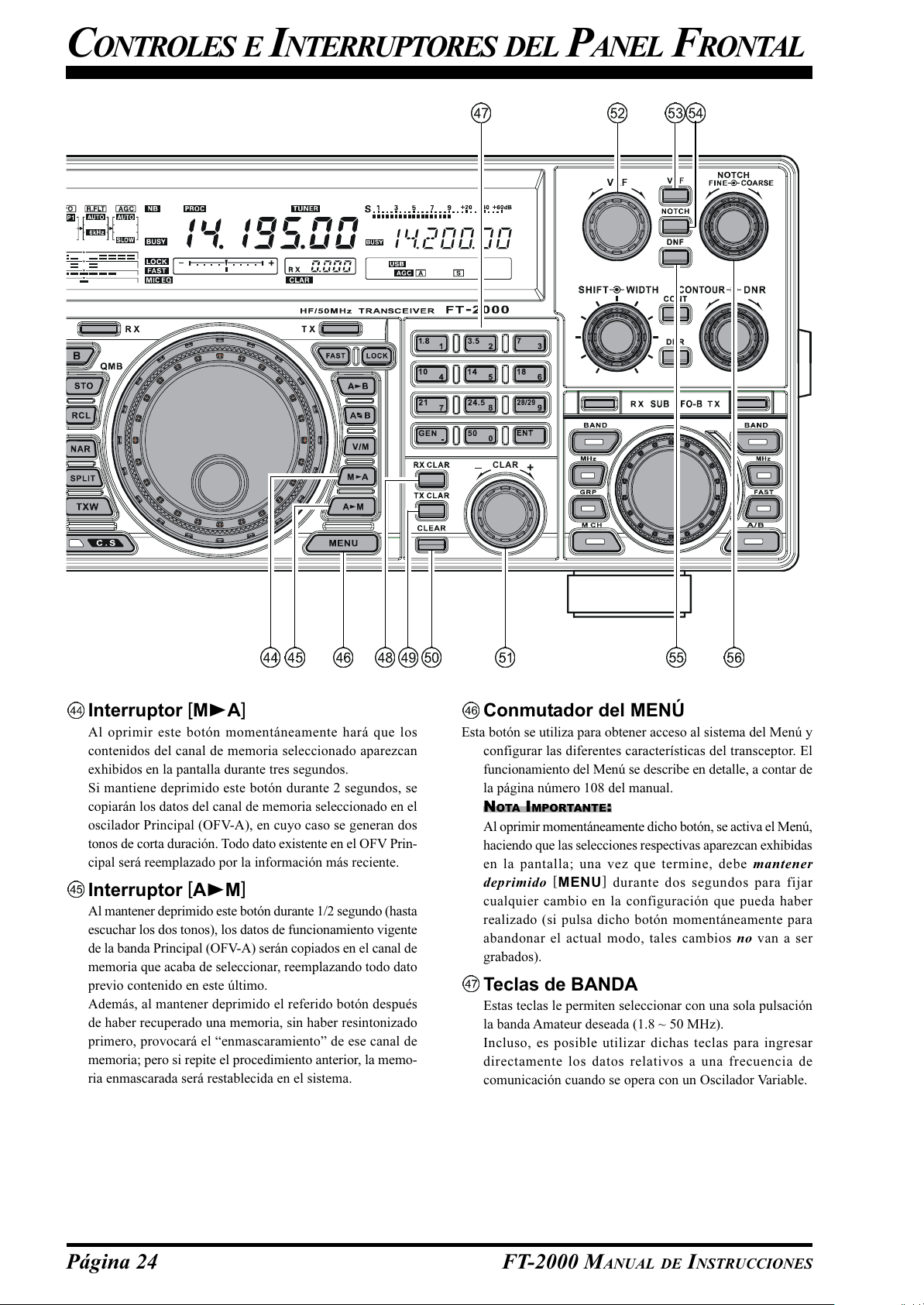

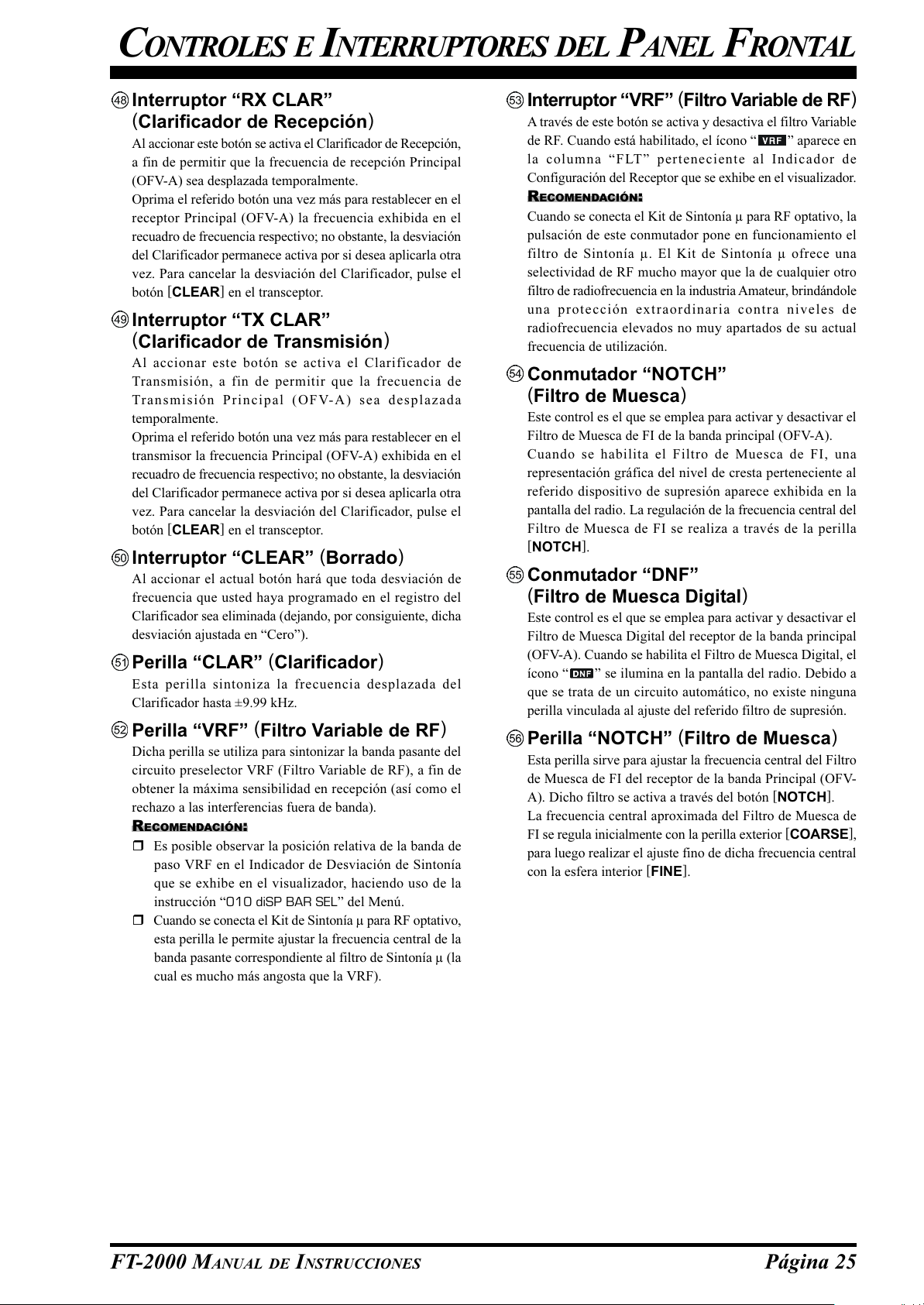

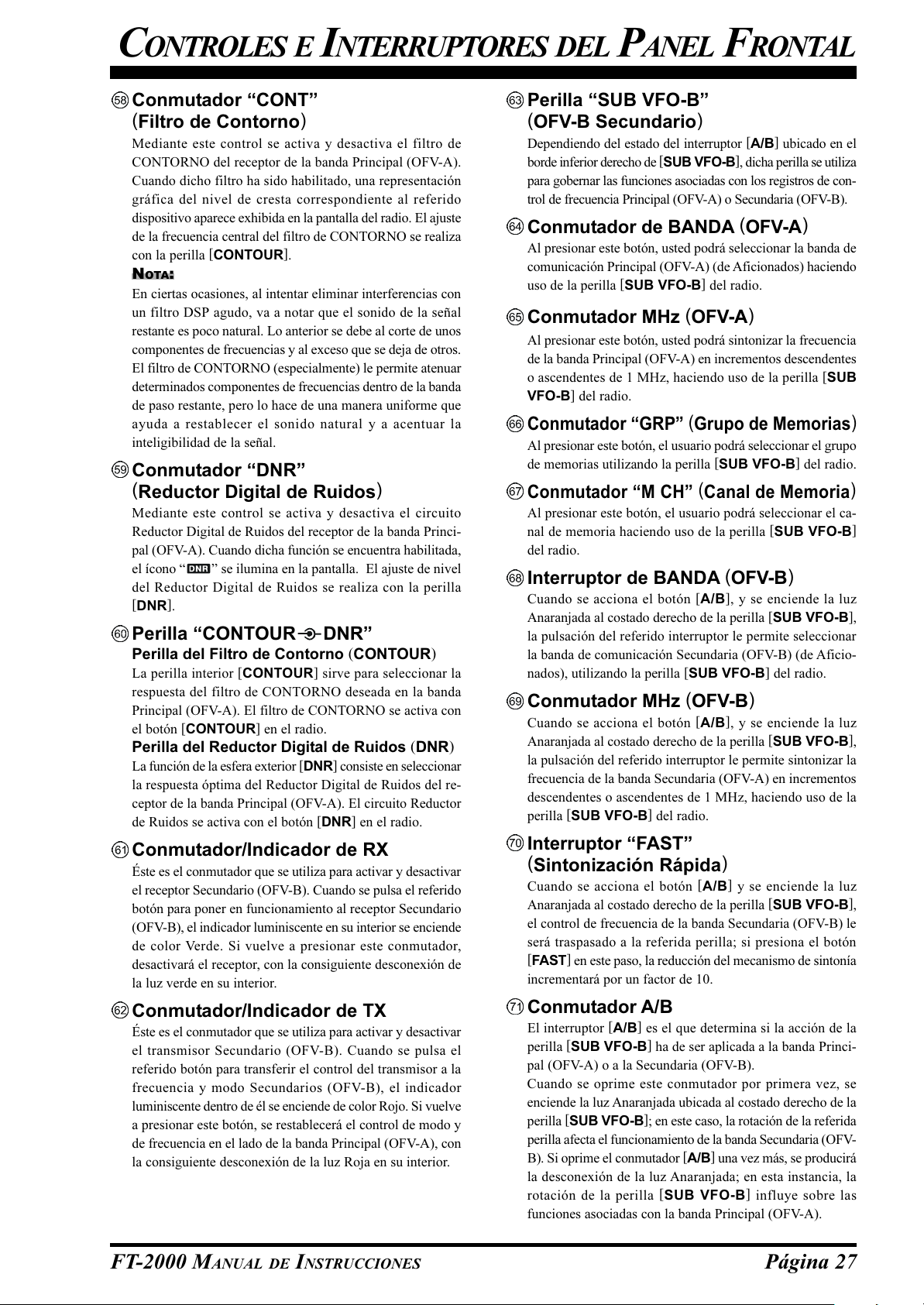

Controles e Interruptores del Panel Frontal ............................................. 16

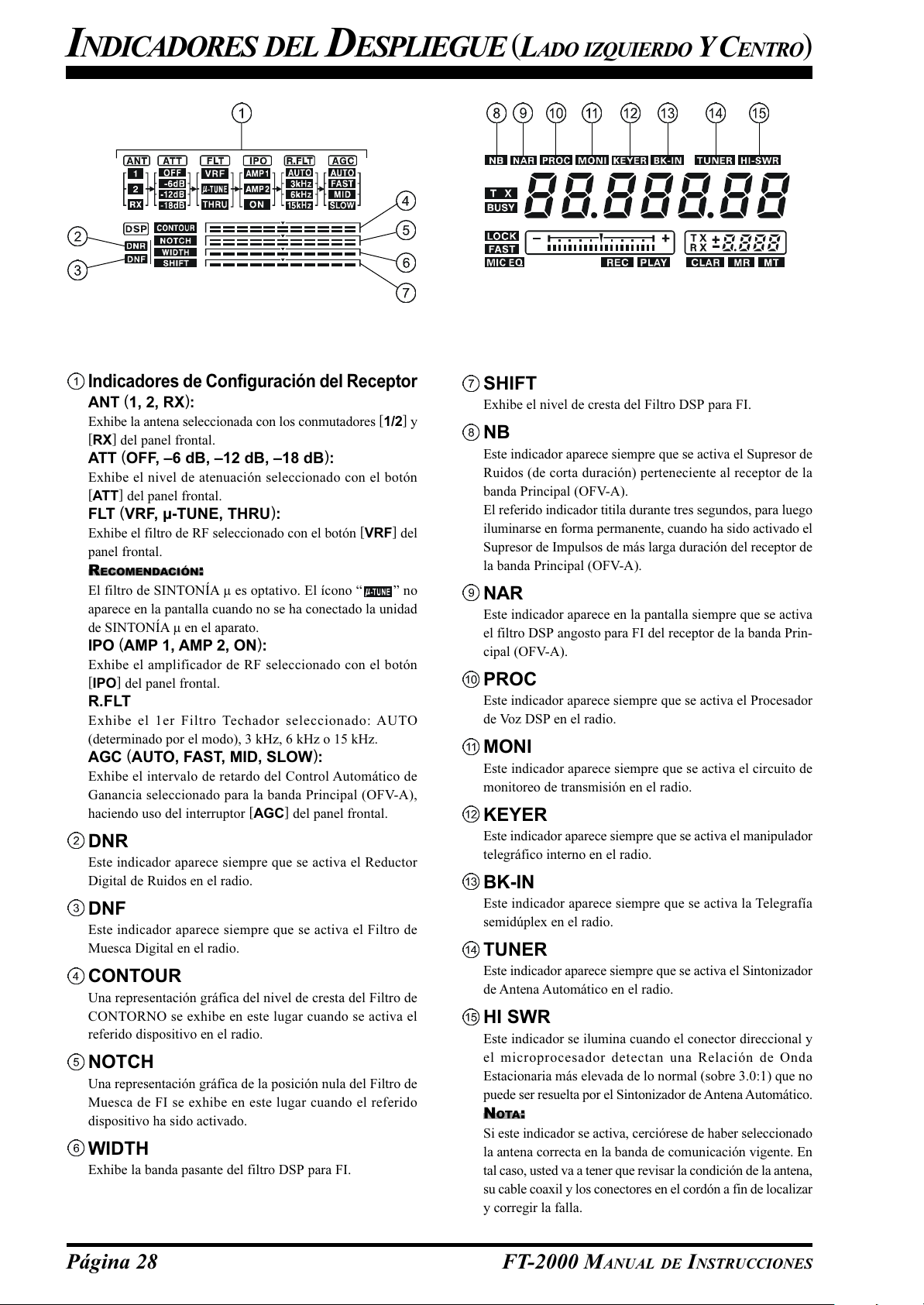

Indicadores del Despliegue ......................................................................... 28

Panel Posterior ....................................................................................... 32

Funcionamiento Básico: Recepción por las Bandas de Aficionados ..... 35

Operación en la Banda de 60 Metros (5 MHz)

(versión estadounidense solamente) ............................................... 38

Funcionamiento del Clarificador (CLAR)

en la Banda Principal (OFV-A) ...................................................... 39

SEGURO ................................................................................................ 40

ILUMINACIÓN ..................................................................................... 40

Funciones Prácticas ................................................................................ 42

Recepción Doble .................................................................................... 42

Audífonos para la Recepción Doble ...................................................... 43

Recepción Diversa por Banda Lateral ................................................... 43

Recepción Diversa por Amplitud de Banda ........................................... 44

Polarización Diversa .............................................................................. 44

Reproducción del Audio (P.BACK) del Receptor Principal (OFV-A) .. 45
Reproducción del Audio (P.BACK) con el

Teclado de Control Remoto optativo FH-2 .................................... 45

Funcionamiento de “MIS Bandas” ........................................................ 46

Sistema Escalonado de Bandas .............................................................. 47

C.S (Conmutador de Funciones Especiales) .......................................... 47

Funciones de Control del Rotador .......................................................... 48

Otros Métodos de Navegación de Frecuencias ...................................... 49

Ingreso de Frecuencias Mediante el Teclado ................................. 49

Utilización de la Perilla [SUB VFO-B] ......................................... 49

Utilización de los botones de selección Ascendente/

Descendente del Micrófono de

Mano MH-31B8 suministrado con el radio .................... 49

Funcionamiento del Receptor

(Diagrama en Bloques de la Sección de Entrada) .......................... 50

Optimización del Punto de Intercepción (IPO) ..................................... 51

Atenuador “ATT” ................................................................................... 51

Ganancia de RF (Modos de BLU/OC/AM) ........................................... 52

Funciones Avanzadas para la Supresión de Interferencias:

Sección de RF ....................................................................................... 53

Utilización del Filtro Variable de la Sección de Entrada de RF (VRF) 53

Rechazo a las Interferencias

(Señales Fuera de Frecuencia por Sólo Unos Pocos kHz) ................ 54

Filtros Techadores (R.FLT) .................................................................... 54

Rechazo a las Interferencias

(Señales con variaciones de hasta 3 kHz) .......................................... 55

Funcionamiento del Control de CONTORNOS .................................... 55

CORRIMIENTO de FI ........................................................................... 56

Sintonía por Variación de AMPLITUD (en la Banda DSP de FI) ......... 57

Uso Combinado del Corrimiento y la Amplitud de FI........................... 57

Funcionamiento del Filtro de Muesca de FI .......................................... 58

Funcionamiento del Reductor de Ruidos Digital (DNR) ...................... 59

Funcionamiento del Filtro de Muesca Digital (DNF) ........................... 59

Selección Instantánea del Filtro ANGOSTO (NAR) de FI ................... 60

Funcionamiento del Supresor de Ruidos de FI (NB) ............................. 61

Herramientas para una Recepción Efectiva y Placentera ....................... 62

Control Automático de Ganancia (CAG)............................................... 62

Sistema con Pendiente CAG .................................................................. 63

Enmudecimiento (Banda Principal (OFV-A)) ....................................... 63

Transmisión AM por BLU ........................................................................... 64

Uso del Sintonizador de Antena Automático ............................................ 66

Funcionamiento de ATU ........................................................................ 66

Acerca del Funcionamiento de ATU ...................................................... 67

Cambio de la Batería de Litio ................................................................ 68

Acentuación de la Calidad de la Señal de Transmisión ........................... 69

Uso del Procesador de Voz ..................................................................... 69

Ajuste de la Amplitud de Banda Transmitida

por Banda Lateral Única ................................................................ 70

Ecualizador Paramétrico del Micrófono ................................................ 71

Funciones Prácticas del Transmisor ....................................................... 72

Memoria para Mensajes de Voz ............................................................. 72

Funcionamiento de la Memoria de Voz con el

Teclado de Telecontrol optativo FH-2.................................... 73

VOX (Conmutación Automática de Tx/Rx Accionada por la Voz)....... 74

MONITOR (modos BLU/AM/FM) ....................................................... 74

Operación Dividida con el Clarificador de TX

(Funcionamiento del OFV-A) ........................................................ 75

Funcionamiento en Frecuencia Compartida .......................................... 76

Seguimiento Automático del OFV ......................................................... 76

Separación Rápida de Frecuencias ................................................. 77

Funcionamiento en el Modo Telegráfico .................................................... 78

Configuración de una Llave Directa

(y de un Emulador de Manipulación Directo) ............................... 78

Utilización del Manipulador Electrónico Integrado .............................. 79

Telegrafía Semidúplex Instantánea (QSK) .................................... 79

Ajuste de Simetría de Manipulación (Punto/Espacio:Raya) ......... 80

Selección de la Modalidad de Funcionamiento del Manipulador .... 80

Página 3FT-2000 MANUAL DE INSTRUCCIONES

TABLA DE CONTENIDOS

Funciones Prácticas del Modo Telegráfico ................................................ 81

Tono Puntual de OC (Batimento Cero) .................................................. 81

Utilización del Modo Telegráfico Inverso ............................................. 82

Ajuste del Retardo de OC ...................................................................... 83

Ajuste del Tono de OC ........................................................................... 83

Manipulador con Memoria para Competencia ...................................... 84

Memoria de Mensajes .................................................................... 84

Transmisión en el Modo de Baliza ......................................... 85

Memoria de TEXTO ...................................................................... 86

Programación del Número de Competencia .......................... 87

Reducción del Número de Competencia ................................ 87

Manipulador con Memoria para Competencias

(Teclado de Telecontrol optativo FH-2) ......................................... 88

Memoria de Mensajes .................................................................... 88

Memoria de TEXTO ...................................................................... 90

Funcionamiento en el Modo FM ................................................................ 92

Funcionamiento Básico .......................................................................... 92

Funcionamiento del Repetidor ............................................................... 93

Funcionamiento de la Memoria .................................................................. 94

Funciones Prácticas de la Memoria ....................................................... 94

QMB (Banco de Memorias de Acceso Rápido)..................................... 95

Funcionamiento de la Memoria Estándar .............................................. 96

Registro de Memorias .................................................................... 96

Recuperación de Canales de Memoria ........................................... 96

Verificación del Estado Funcional de un Canal de Memoria ........ 97

Eliminación de los Contenidos de un Canal de Memoria .............. 97

Transferencia de los Contenidos de una Memoria a la

Banda Principal (OFV-A) ....................................................... 98

Grupos de Memoria ................................................................................ 99

Asignación de Grupos de Memoria ................................................ 99

Selección del Grupo de Memorias Deseado .................................. 99

Exploración OFV y de Memoria .............................................................. 100

Exploración OFV ................................................................................. 100

Exploración de Memorias .................................................................... 101

PMS ............................................................................................................. 102

Transferencia de Paquetes de Información ............................................. 104

Configuración del Modo para Paquetes

(Incluyendo la Frecuencia Subportadora) ............................ 104

Configuración Básica ................................................................... 104

Funcionamiento del Radioteletipo (RTTY) ............................................. 105

Ajuste Preliminar del RTTY ................................................................ 105

Configuración Básica ........................................................................... 105

Modos Misceláneos de Transmisión de Datos basados en la

Manipulación por Desplazamiento de Audiofrecuencia “AFSK” ... 106

Acerca del Terminal de Salida del Transvertidor ................................... 107

Modo del Menú .......................................................................................... 108

Utilización del Menú ............................................................................ 108

Reposición del Modo del Menú ........................................................... 108

Grupo AGC .......................................................................................... 112

Grupo DISPLAY .................................................................................. 112

Grupo DVS ........................................................................................... 113

Grupo KEYER ..................................................................................... 113

Grupo GENERA .................................................................................. 114

Grupo S IF SFT .................................................................................... 116

Grupo MODE-AM ............................................................................... 116

Grupo MOD-CW ................................................................................. 117

Grupo MODE-DAT .............................................................................. 118

Grupo MODE-FM ................................................................................ 119

Grupo MODE-RTY.............................................................................. 119

Grupo MODE-SSB .............................................................................. 120

Grupo RX AUDIO ............................................................................... 120

Grupo RX DSP ..................................................................................... 121

Grupo SCOPE ...................................................................................... 122

Grupo TUNING ................................................................................... 123

Grupo TX AUDIO................................................................................ 124

Grupo TX GNRL ................................................................................. 125

Especificaciones Técnicas .......................................................................... 126

Instalación del Filtro Optativo (YF-122C ó YF-122CN) ........................ 128

Página 4 FT-2000 MANUAL DE INSTRUCCIONES

ACCESORIOS Y COMPONENTES OPTATIVOS

ACCESORIOS QUE SE SUMINISTRAN CON EL EQUIPO

Micrófono de Mano (MH-31B8

)

1 pieza A07890001
Cable de CA 1 pieza T9013285
Spare Fuse (10 A) 1 pc Q0000099
Enchufe DIN de 4 alfileres de contacto 1 pc P0091004
Enchufe DIN de 5 alfileres de contacto 1 pieza P0091006
Enchufe de 1/4 de pulgada de 3 contactos 1 pieza P0090008
Enchufe de 3,5 mm de 3 contactos 1 pieza P0091046
Enchufe de 3,5 mm de 2 contactos 1 pieza P0090034
Enchufe RCA 2 piezas P0091365
Manual de Instrucciones 1 pieza
Libro de Referencia CAT 1 pieza
Tarjeta de Garantía 1 pieza

COMPONENTES OPTATIVOS

Micrófono de Mesa de Fidelidad Ultraalta MD-200A8X
Micrófono de Mesa MD-100A8X
Audífonos Estereofónicos Livianos YH-77STA
Parlante Externo con Filtro de Audio SP-2000
Amplificador Lineal/Fuente de Alimentación de Alterna VL-1000 / VP-1000
Unidad para Manipulación de Datos DMU-2000
Kit A de Sintonía µ para RF Para la banda de 160 m
Kit B de Sintonía µ para RF Para las bandas de 80/40 m
Kit C de Sintonía µ para RF Para las bandas de 30/20 m
Teclado de Control Remoto FH-2
Filtro de OC Collins

®

(500 Hz/2 kHz: –6 dB/–60 dB) YF-122C

Filtro de OC Collins® (300 Hz/1 kHz: –6 dB/–60 dB) YF-122CN

Página 5FT-2000 MANUAL DE INSTRUCCIONES

NOTE

Página 6 FT-2000 MANUAL DE INSTRUCCIONES

EXTENSIÓN DE LAS PATAS DELANTERAS

Con el objeto alzar el panel frontal para ver más cómodamente
la pantalla, el usuario puede extender las patas derecha e izquierda
ubicadas en la base de la caja.

 Extienda las patas delanteras hacia fuera desde la base.
 Gire las patas a la izquierda para fijarlas en su posición

extendida. Cerciórese de dejarlas bien aseguradas, puesto
que el transceptor es bastante pesado y una pata floja podría
ser perjudicial en caso de que éste se moviera repentinamente.

AJUSTE DEL PAR DE ROTACIÓN DE LA PERILLA DE SINTONÍA PRINCIPA

Es posible ajustar el par de rotación (resistencia) de la Perilla de
Sintonía Principal de acuerdo con sus propias preferencias.
Simplemente retenga la faldilla trasera de la perilla y mientras la
mantiene en esa posición, gire la perilla de Sintonía propiamente
tal a la derecha para reducir la resistencia o a la izquierda, para
incrementarla. El margen de ajuste utilizable es de 120°.

Contracción de las Patas Delanteras

 Gire las patas en sentido de las manecillas del reloj y

empújelas hacia adentro al mismo tiempo que las rota en esa
dirección.

 Lo anterior debería asegurar las patas delanteras en su

posición contraída.

A

NTES DE CONECTAR EL RADIO









TIGHTEN

Hold the Skirt

LOOSEN

Página 7FT-2000 MANUAL DE INSTRUCCIONES

REPOSICIÓN DEL MICROPROCESADOR

REPOSICIÓN DE MEMORIAS (SOLAMENTE

)

Utilice el siguiente procedimiento para restablecer (despejar) los
canales de Memoria previamente almacenados, sin afectar ningún
cambio en la configuración del Menú que pueda haber realizado

1. Presione el interruptor [POWER] del panel frontal para
apagar el radio.

2. Oprima firmemente el botón [A



M], y mientras lo mantiene

en esa posición, accione el interruptor [POWER] del panel
frontal para encender el transceptor. Suelte el botón [A



M

]

una vez activado el radio.

REPOSICIÓN DEL MENÚ

Utilice el siguiente procedimiento para restablecer los parámetros
del Menú a sus valores originales de fabricación, sin afectar
ninguna de las memorias que ha programado.

1. Presione el interruptor [POWER] del panel frontal para
apagar el radio.

2. Oprima firmemente el botón [MENU], y mientras lo mantiene
en esa posición, accione el interruptor [POWER] del panel
frontal para encender el transceptor. Suelte el botón [MENU

]

una vez activado el radio.

REPOSICIÓN COMPLETA

Utilice el siguiente procedimiento para restablecer los parámetros
del Menú y la Memoria a sus valores originales de fabricación.
Todas las memorias serán borradas mediante este procedimiento.

1. Presione el interruptor [POWER] del panel frontal para
apagar el radio.

2. Oprima firmemente los botones [FAST] y [LOCK], y
mientras los mantiene en esa posición, accione el interruptor
[

POWER] del panel frontal para encender el transceptor.

Suelte esos dos botones una vez activado el radio

[

POWER] button

[

AM] button

[

POWER] button

[

MENU] button

ANTES DE CONECTAR EL RADIO

[

POWER] button

[

LOCK] button

[

FAST] button

Página 8 FT-2000 MANUAL DE INSTRUCCIONES

CONSIDERACIONES PERTINENTES A LA ANTENA

El FT-2000 está proyectado para trabajar con cualquier sistema de antenas que suministre una impedancia resistiva de 50 ohmios en la
frecuencia de funcionamiento deseada. A pesar de que pequeñas incursiones a partir de los 50 ohmios especificados no tienen mayor
relevancia, es posible que el Sintonizador de Antena Automático del transceptor no sea capaz de reducir la desadaptación de impedancias
a un valor aceptable si la relación de onda estacionaria (ROE) existente en el enchufe de Antena fuera superior a 3:1.

Por consiguiente, no debe escatimar ningún esfuerzo a fin de garantizar que la impedancia del sistema de antenas utilizado con el FT-
2000 sea lo más cercana posible a los 50 ohmios especificados en el manual. Cabe hacer notar que la antena tipo “G5RV” no presenta
una impedancia de 50 ohmios en todas las bandas de aficionados de onda corta, por lo que deberá utilizar un acoplador de antena externo
de gama amplia con este tipo de dispositivos.

Cualquier antena que ha de utilizar con el FT-2000 debe ser, últimamente, alimentada con un cable coaxil de 50 ohmios. Por lo tanto,
al instalar una antena “compensada” como una dipolo, por ejemplo, recuerde que es necesario utilizar un balún o cualquier otro dispositivo
compensador o de adaptación con el objeto de garantizar el debido funcionamiento de dicho elemento radiante.

Estas mismas precauciones son válidas para toda antena adicional (de recepción solamente) conectada al enchufe RX ANT; en caso de
que las antenas de recepción que usted utilice no presentaran una impedancia cercana a los 50 ohmios en la frecuencia de funcionamiento
deseada, entonces tendrá que instalar un sintonizador externo con el objeto de obtener un rendimiento óptimo.

ACERCA DEL CABLE COAXIL

Use un cable coaxil de 50 ohmios de excelente calidad como bajada de antena hacia el transceptor FT-2000. Todo esfuerzo por instalar
un sistema de antenas efectivo será en vano si usa un cable coaxil de mala calidad, incapaz de transmitir toda la energía suministrada.
Este transceptor utiliza conectores estándar tipo “M” (“PL-259”), con excepción del conector BNC “RX OUT”.

I

NSTALACIÓN E INTERCONEXIONES

TYPICAL PL-259 INSTALLATION

Página 9FT-2000 MANUAL DE INSTRUCCIONES

INSTALACIÓN E INTERCONEXIONES

CONEXIÓN A TIERRA

El transceptor FT-2000, como cualquier otro aparato emisor de onda corta, requiere contar con un sistema de conexión a tierra efectivo
que le brinde la mejor protección eléctrica y la máxima eficiencia en sus emisiones. Un sistema de conexión a tierra adecuado puede
contribuir, de varias maneras, al buen funcionamiento de su estación:

 Puede minimizar el riesgo de electrochoques que puedan afectar al operador.
 Puede minimizar corrientes de RF que fluyen por la cubierta metálica del cable coaxil y por el armazón del transceptor; tales

corrientes podrían originar radiaciones, las que a su vez producen interferencias en los aparatos de entretenimiento doméstico y en
los equipos de prueba de laboratorio cercanos.

 Puede minimizar también la posibilidad de cualquier trastorno en el funcionamiento del transceptor y sus accesorios, producto de la

realimentación de RF o del flujo adverso de corrientes a través de los componentes lógicos del aparato.

Un sistema de conexión a tierra eficaz puede construirse de varias formas; pero si desea contar con una explicación más completa sobre
la materia, consulte un texto de ingeniería radioeléctrica. La información que aquí se presenta es para que se utilice como referencia
solamente.

En términos generales, una conexión a tierra consiste en una o más varillas de acero recubiertas de cobre que van clavadas en el suelo.
Si se utilizan varias varillas de tierra, tiene que colocarlas de modo que formen una “V” y enlazarlas en el vértice de la letra que esté más
próximo a la estación. Utilice un alambre grueso, trenzado (como el blindaje sobrante del cable coaxial tipo RG-213) y abrazaderas
resistentes para asegurar el o los cables trenzados a las varillas de tierra. No se olvide de impermeabilizar las conexiones para garantizar
la continuidad del servicio por muchos años más. Utilice el mismo tipo de cable grueso, trenzado para las conexiones al conductor de
tierra colectiva de la estación (el cual se describe más adelante manual).

Dentro de la estación, se debe utilizar un conductor ómnibus de puesta a tierra común, compuesto por un tubo de cobre de no menos de
25 mm (ó 1 pulgada) de diámetro. Un conductor de tierra colectiva alternativo puede consistir en una placa de cobre ancha (el material
de los tableros de circuitos impresos de una sola cara son ideales para este propósito) atornillada a la base de la mesa de trabajo. Las
conexiones de puesta a tierra de dispositivos independientes - como transceptores, fuentes de alimentación o aparatos de transferencia
de datos (Controladores de Nodos Terminales, etc.) - deben hacerse directamente al conductor general de masa utilizando cables trenzados
y de grueso calibre.

No haga conexiones a masa enlazando un dispositivo eléctrico con otro y desde allí, bajar al conductor de tierra colectiva. Esta técnica
conocida como “guirnalda de margaritas” puede anular todo intento por establecer un punto efectivo de tierra para las radiofrecuencias.
Refiérase al dibujo a continuación donde se ilustran los métodos recomendados de puesta a tierra.

Inspeccione el sistema de tierra en forma periódica - tanto dentro como fuera de la estación - con el fin de mantenerlo en óptimas
condiciones de funcionamiento y de seguridad.

Aparte de observar minuciosamente las pautas que se describieron anteriormente en el manual, cabe hacer notar que nunca se deben
utilizar tuberías de gas industriales o de uso doméstico en un intento por establecer una bajada a tierra. Las tuberías de agua fría pueden,
en algunos casos, ayudar a establecer una conexión a masa; pero debido a que las tuberías de gas representan un riesgo de explosión
considerable, no se deben utilizar jamás en instalaciones de este tipo.

PROPER GROUND CONNECTION

Linear

Amplifier

TNC

Transceiver

"Daisy Chain"

Linear

Amplifier

TNC

Transceiver

IMPROPER GROUND CONNECTION

Página 10 FT-2000 MANUAL DE INSTRUCCIONES

A

N

T

E

N

N

A

"

1

”

A

N

T

E

N

N

A

"

2

”

CONEXIÓN DE LOS CABLES DE CORRIENTE Y DE ANTENA

Haga el favor de seguir el esquema en la ilustración para la correcta conexión de los cables coaxiles de la antena, así como del cable de
corriente alterna.

RECOMENDACIÓN:

 No coloque el aparato en un lugar donde pueda quedar expuesto a los rayos directos del sol.
 No coloque el aparato en un lugar donde pueda quedar expuesto al polvo o la humedad excesiva.
 Cerciórese de dejar suficiente espacio para ventilación alrededor del aparato, de tal forma de evitar la acumulación de calor y el

eventual debilitamiento en el rendimiento del equipo debido a las altas temperaturas.

 No instale el aparato en un lugar mecánicamente inestable o en donde otros objetos puedan caer desde arriba sobre el producto.
 Para minimizar la posibilidad de generar interferencias a los aparatos de entretenimiento doméstico, tome todas las precauciones

debidas, incluyendo dejar la máxima separación posible entre las antenas de televisión y FM con las de transmisión Amateur,
además de mantener los cables coaxiles de transmisión alejados de los cables conectados a los dispositivos de entretenimiento de su
hogar.

 Cerciórese de que el cable de CA no esté sometido a un esfuerzo o flexión indebida, lo cual puede dañar el cordón o hacer que se

desconecte accidentalmente del enchufe de entrada de alterna ubicado en el panel posterior.

 Cerciórese de instalar su antena o antenas de transmisión de tal forma que nunca puedan entrar en contacto con la antena de

Televisión o de radio FM u otras antenas, ni con el tendido eléctrico ni las líneas telefónicas del exterior.

Utilice un cable corto, trenzado y de
grueso calibre para conectar el equipo
de su estación a la varilla de tierra
soterrada (o a un sistema de conexión
a masa alternativo).

INSTALACIÓN E INTERCONEXIONES

Página 11FT-2000 MANUAL DE INSTRUCCIONES

CONEXIÓN DEL MICRÓFONO Y AUDÍFONOS

INSTALACIÓN E INTERCONEXIONES

Página 12 FT-2000 MANUAL DE INSTRUCCIONES

INTERCONEXIÓN DE INTERRUPTORES, MANIPULADORES Y

DISPOSITIVOS TELEGRÁFICOS ACCIONADOS POR COMPUTADORA

El FT-2000 incluye una gran variedad de características funcionales orientadas al operador telegráfico, cuyas aplicaciones se detallan
en la sección relativa al “Funcionamiento” incluida más adelante en el manual. Aparte del Manipulador Electrónico integrado, el
transceptor viene equipado con dos conjuntores, uno en el panel frontal y otro en el posterior, destinados a facilitar la conexión de
dispositivos de manipulación en el radio.

El sistema del Menú le permite configurar los conjuntores KEY del panel frontal y posterior de acuerdo con el dispositivo que desea
instalar. Por ejemplo, usted puede conectar su palanca en el conjuntor KEY del panel frontal y utilizar la instrucción “052 A1A F-TYPE”
para la entrada de dicho interruptor, mientas que a su vez une el conjuntor KEY del panel posterior con la línea de manipulación
proveniente de su computadora personal (la cual emula a una “llave directa” para efectos de conexión) y configura este segundo
conjuntor haciendo uso de la instrucción “054 A1A R-TYPE” del menú.

Ambos conjuntores K

EY en el FT-2000 utilizan una tensión de manipulación “positiva”. El voltaje con el manipulador abierto es

alrededor de +5V de CC, en tanto que la corriente con el manipulador cerrado es de aproximadamente 1 mA. Cuando conecte un
manipulador u otro dispositivo en los enchufes KEY, utilice solamente una clavija de 1/4” con tres alfileres de contacto (“estéreo”) para
auriculares; un enchufe con 2 alfileres de contacto pondrá en cortocircuito el anillo y el eje (con bajada a tierra) de la clavija, creando en
algunas circunstancias el efecto de un manipulador constantemente “cerrado”.

I

NSTALACIÓN E INTERCONEXIONES

Página 13FT-2000 MANUAL DE INSTRUCCIONES

ANT 1

ANT 2

ANT 3

ANT 4

REMOTE

ON

OFF

BAND DATA 1

BAND DATA 2

GND

ALC 2

ALC 1

PTT 2

PTT 1

INPUT 1

INPUT 2

CONTROL

DC48V IN

A

N

T

1

~

A

C

I

N

A

N

T

1

H

F

V

e

r

t

i

c

a

l

A

n

t

e

n

n

a

H

F

D

i

p

o

l

e

A

n

t

e

n

n

a

H

F

B

e

a

m

A

n

t

e

n

n

a

5

0

M

H

z

A

n

t

e

n

n

a

A

N

T

2

A

N

T

3

A

N

T

2

I

N

P

U

T

1

T

X

R

E

Q

E

X

T

A

L

C

B

A

N

D

D

A

T

A

B

A

N

D

-

D

A

T

A

1

B

A

N

D

-

D

A

T

A

2

G

N

D

D

C

4

8

V

I

N

C

O

N

T

R

O

L

A

L

C

1

ALC CABLE (Supplied w/VL- 1000

)

BAND DATA CABLE Supplied w /VL-1000

()

ANTENNA CABLE (Not Supplied)

CONTROL CABLE

()

Supplied w/VL-1000

V

P

-

1

0

0

0



V

P

-

1

0

0

0



INTERCONEXIONES DEL AMPLIFICADOR LINEAL VL-1000

Cerciórese de que el transceptor FT-2000 y el amplificador VL-1000 estén apagados, luego efectúe la instalación conforme a las
recomendaciones contenidas en la ilustración.

NOTA:

 Refiérase al Manual de Instrucciones del VL-1000 para ver los detalles relativos al funcionamiento del amplificador.
 No intente conectar o desconectar los cables coaxiles con las manos mojadas

INSTALACIÓN E INTERCONEXIONES

Acerca del Cable de CONTROL

Es posible operar el VL-1000 conjuntamente con el FT-
2000 con o sin haber instalado el Cable de CONTROL;

no obstante, dicho cable le permite sintonizar el
amplificador en forma automática con tan sólo oprimir
la tecla [F SET] o [TUNE] en el VL-1000, a fin de de
transmitir una portadora con el objeto de efectuar la
sintonización.

Para enlazar los interruptores del FT-2000 y del VL-
1000, debe colocar el conmutador REMOTO del
amplificador en su posición de conexión.

Página 14 FT-2000 MANUAL DE INSTRUCCIONES

INSTALACIÓN E INTERCONEXIONES

E

ERYALC

ACFUSEGND

RF INRF OUT

A

N

T

1

~

A

C

I

N

A

N

T

1

H

F

A

n

t

e

n

n

a

5

0

M

H

z

A

n

t

e

n

n

a

A

N

T

2

I

N

P

U

T

1

E

X

T

A

L

C

T

X

G

N

D

G

N

D

G

N

D

INTERFAZ A OTROS AMPLIFICADORES LINEALES

NOTA

 El cambio de transmisión a recepción en el amplificador lin-

eal está regulado por los componentes de conmutación en el
transceptor. El circuito de relé del FT-2000 utilizado en este
caso es capaz de conmutar eficazmente una tensión de alterna
de 100 voltios de hasta 300 mA o bien, tensiones continuas
de 60 V de hasta 200 mA ó de 30 V de hasta 1 Amp. Con el
objeto de hacer efectiva la utilización del relé de
conmutación, ingrese a la instrucción “144 tGEn ETX-GND”
del menú; escoja el parámetro de “Conexión (EnA)”
perteneciente a dicha instrucción para activar, de ese modo,
el relé de conmutación del amplificador.

 La tensión de régimen especificada para el Control

Automático del Nivel que se ha de utilizar con el FT-2000
es de 0 a –4 voltios de CC.

 Los sistemas de amplificadores que utilizan tensiones

distintas no funcionan correctamente con el FT-2000; por
lo que en ese caso no se deben conectar sus líneas para el
Control Automático de Nivel.

Página 15FT-2000 MANUAL DE INSTRUCCIONES

D

IAGRAMAS DE

C

ONECTORES Y

C

ONEXIONES

E

XTERNAS

NOTA IMPORTANTE:

Los conectores µ-TUNE, DMU y PGM son especiales para este transceptor. No conecte ningún accesorio ni otro dispositivo que no
haya sido específicamente aprobado por Vertex Standard. Si no observa esta medida de precaución podría causar algún desperfecto que
no está cubierto por la Garantía Limitada que posee el aparato.

Do not use

2-conductor type plug

UP
+5V
DOWN
FAST
GND
PTT
MIC GND
MIC

+13V
TX GND
GND
BAND DATA A
BAND DATA B
BAND DATA C
BAND DATA D
TX INH

RTTYBAND DATA

AF OUT

RCA PLUG

KEY

MIC CAT

SIGNAL or

()

+

GND or

(-- )-

DATA IN
GND
PACKET PTT
DATA OUT
BUSY

SHIFT

RX OUT
PTT
GND

EXT SPKR

DC IN

PACKET

ROT ROTATOR

()

PHONE

REM REMOTE

()

N/A
SERIAL OUT
SERIAL IN
N/A
GND
N/A
RTS
CTS
NC

CW ROTATION

SPEED
DIRECTION
GND
NC

CCW ROTATION

(as viewed from front panel)

(as viewed from rear panel)

DOT DASH COMMON

For Internal Keyer

KEY GND

For Straight Key

(as viewed from rear panel)

(as viewed from rear panel)

(as viewed from rear panel)

(as viewed from rear panel)

(as viewed from rear panel)

SUB (VFO-B

)

MAIN (VFO-A) GND

SUB (VFO-B

)

MAIN (VFO-A) GND

GND

SIGNAL

GND

SIGNAL

Página 16 FT-2000 MANUAL DE INSTRUCCIONES

Conmutador de ENCENDIDO

Oprima el referido conmutador durante un segundo para
conectar el transceptor, tras haber colocado primero el
interruptor del panel posterior en la posición “I”. Del mismo
modo, mantenga deprimido este conmutador durante un
segundo cuando desee apagar el transceptor.

RECOMENDACIÓN:

 Éste es el verdadero interruptor de Conexión y

Desconexión del transceptor. Si el conmutador del panel
posterior estuviera ajustado en “O”, no funcionará el
interruptor de Encendido [POWER] ubicado en el panel
frontal del equipo.

 Si oprime este conmutador momentáneamente mientras

el transceptor está funcionando, enmudecerá por tres
segundos el audio del aparato.

Conmutador MOX

Al presionar este botón se activa el circuito del PTT (del
tipo de oprimir para hablar), destinado a activar el transmisor
(el LED en su interior se enciende de color rojo). El referido
botón debe permanecer apagado durante la recepción (es
decir, el LED rojo no se enciende). Este conmutador repro-
duce la acción del interruptor (del PTT) del micrófono.
Cuando active el conmutador [MOX] o inicie de cualquier
otra forma la transmisión, asegúrese de tener una antena
conectada o en su defecto, una carga ficticia de 50 ohmios
en el enchufe de Antena seleccionado.

Conmutador de SINTONÍA

Éste es el interruptor de conexión y desconexión para el
Sintonizador de Antena Automático del FT-2000.
Al presionar momentáneamente dicho botón, se coloca el
sintonizador de antena en línea entre el amplificador final
del transmisor y el conjuntor de antena (el icono “

”
aparece iluminado en la pantalla). Lo anterior no tiene
incidencia alguna sobre la recepción.
Cuando se oprime firmemente este interruptor durante 1/2
segundo mientras recibe por una banda de aficionados, se
activa el transmisor por unos segundos al mismo tiempo que
el sintonizador de antena automático adapta nuevamente la
impedancia del sistema de antenas para una relación de onda
estacionaria mínima. El valor de programación resultante es
entonces almacenado automáticamente en una de las 100
memorias de dicho dispositivo de sintonización, a fin de
recuperarlas en forma instantánea cuando el receptor sea
sintonizado cerca de esa misma frecuencia en otra ocasión.
Si oprime el referido botón en forma momentánea mientras
el Sintonizador está habilitado, sacará al sintonizador de
Antena Automático de la línea de transmisión.

NOTA:

El radio irradia una señal mientras se ajusta automáticamente
el Sintonizador de Antena. Por consiguiente, asegúrese de
tener una antena o una carga ficticia conectada en el conjuntor
seleccionado antes de oprimir firmemente el botón [TUNE

]

para dar inicio al proceso de sintonización.

CONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Página 17FT-2000 MANUAL DE INSTRUCCIONES

Conjuntor para AUDÍFONOS

Este enchufe de 3 contactos y de 1/4 de pulgada admite
audífonos mono o estereofónicos que posean clavijas de 2 ó
3 contactos. Al insertar una clavija en este enchufe, queda
inhabilitado automáticamente el parlante del radio. Con
audífonos estereofónicos, tales como el optativo YH-77STA
de Yaesu, usted puede monitorear simultáneamente el canal
de recepción Principal (OFV-A) y Secundario (OFV-B) du-
rante la Recepción Doble.

NOTA:

Cuando use audífonos, es recomendable que reduzca el con-
trol de Ganancia de AF al mínimo antes de encender el
transceptor, a fin de minimizar el impacto que los “estallidos”
puedan tener en su audición durante la activación.

Conjuntor de MANIPULACIÓN

Este enchufe de 3 contactos y de 1/4 de pulgada admite la
entrada de un manipulador telegráfico o interruptores de
palanca de OC (para el conmutador electrónico integrado),
como también la salida proveniente de un dispositivo
electrónico externo. El diagrama de conexiones externas se
incluye en la página ¿? del manual. El voltaje con el
manipulador abierto es de 5 V, en tanto que la corriente con
el dispositivo cerrado es de 1 mA. Es posible configurar
dicho conector para que funcione ya sea con un conmutador
electrónico, un “Vibroplex”, una “llave directa” o una interfaz
de conmutación excitada por computadora a través de la
instrucción “052 A1A F-TYPE” del Menú (ver página 117).
Existe otro conjuntor que ostenta el mismo nombre en el
panel posterior del transceptor, el cual se puede programar
independientemente para admitir un Manipulador Telegráfico
Interno o la entrada de una seudollave directa.

NOTA:

No utilice una clavija de dos alfileres de contacto en dicho
conjuntor (si lo hace, el manipulador se mantendrá en un
estado de “cierre” constante).

Conector de Micrófono

Este conjuntor de 8 alfileres admite la entrada de un
micrófono que utiliza un diagrama de conexión externa
característico de los transceptores YAESU de alta frecuencia.

Conmutador de ILUMINACIÓN

Pulse este botón para reducir la luminosidad del medidor
análogo y del despliegue de frecuencias. Oprímalo una vez
más para restituir a su máxima regulación el control de brillo
del visor.

RECOMENDACIÓN:

Las instrucciones del Menú “008 diSP DIM MTR” y “009
diSP DIM VFD” le permiten configurar independientemente

la dosificación de la luz para el medidor análogo y el
despliegue de frecuencia, a fin de que cada usuario escoja la
intensidad que mejor se acomode a sus preferencias.

Conmutador VOX

Este botón habilita la conmutación del transmisor accionada
por la voz en los modos de Banda Lateral Única, AM y FM.
Cuando está activado, el Diodo Luminiscente dentro del
botón se enciende de color rojo. Los controles que afectan
el funcionamiento del dispositivo vocal son las perillas
[

VOX] y [DELAY] ubicadas en el panel frontal. El debido

ajuste de estos controles hace posible la comunicación en
alternativa sin el concurso de las manos.

Conmutadores de Selección de ANTENA

[

1/2]: Mediante este control se selecciona el conjuntor de

ANTENA 1 ó 2 ubicado en el panel posterior, el cual le permite
además intercambiarlas con tan sólo pulsar un botón. El
conjuntor de antena escogido aparece indicado en el borde
superior derecho del visualizador.
[RX]

: Normalmente la antena que se conecta al conjuntor

de A

NTENA 1 ó 2 se utiliza para recibir (y siempre para

transmitir). Cuando se pulsa el conmutador [RX], la antena
conectada en el enchufe RX ANT se utilizará durante la
recepción.

Interruptor “MONI” (Monitor

)

Este botón activa el monitor de transmisión en todos los
modos. Cuando está habilitado, el ícono “ ” se ilumina
en la pantalla del transceptor. El ajuste de nivel se logra
mediante la perilla [MONI].

RECOMENDACIÓN:

Cuando use audífonos, el Monitor resulta particularmente
útil para ajustar el Ecualizador Paramétrico o las demás
características vocales, debido a que la calidad de la voz que
se escucha por los audífonos resulta ser una reproducción
muy “natural” de la calidad del audio que se transmite.

Interruptor “PROC” (Processor

)

Este botón habilita el procesador de voz para la transmisión
por Banda Lateral Única. Cuando está habilitado, el ícono
“

” se ilumina en la pantalla del transceptor. El ajuste

de nivel del Procesador se logra a través de la perilla [PROC].

RECOMENDACIÓN:

 El procesador de Voz es una herramienta destinada a

incrementar la salida de potencia media a través de un
mecanismo de compresión. No obstante, si avanza
demasiado el control [PROC], ese incremento en el nivel
de compresión se vuelve contraproducente, al afectar la
inteligibilidad del mensaje. Es recomendable que use el
Monitor (con audífonos) para escuchar el sonido de su
señal.

 Cuando se conecta la Unidad optativa para Manipulación

de Datos (DMU-2000), el operador puede abrir la página
del Osciloscopio de Audio y del Osciloscopio
propiamente tal para ayudarle a ajustar el nivel de
compresión del Procesador de Voz a fin de alcanzar el
óptimo rendimiento haciendo uso de su voz y el
micrófono.

Interruptor de MANIPULACIÓN

Este botón activa y desactiva el manipulador telegráfico
interno en el transceptor. Cuando está habilitado, el ícono
“

” aparece iluminado en el visualizador. El ajuste de
la velocidad de emisión del manipulador, al igual que el
Intervalo de Retardo en OC, se realiza mediante las perillas
[

SPEED] y [DELAY] ubicadas en el panel frontal del

aparato.

C

ONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Página 18 FT-2000 MANUAL DE INSTRUCCIONES

CONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Interruptor de ATENUACIÓN

Mediante este control se selecciona el grado de atenuación
que, dependiendo del caso, ha de ser aplicado a la sección
de entrada del receptor.
Las opciones que tiene a su disposición son –6 dB, –12 dB,
–18 dB o la Desconexión de la actual función, en donde el
grado de atenuación seleccionado se muestra en la columna
“ATT” perteneciente al Indicador de Configuración del Re-
ceptor que se exhibe en el visualizador.

RECOMENDACIÓN:

 El Atenuador afecta tanto al receptor Principal (OFV-A)

como al Secundario (OFV-B).

 Es posible utilizar el Atenuador en conjunción con el

interruptor [IPO], con el objeto de proporcionar dos
etapas de amortiguación cuando se reciben señales de
gran intensidad.

Interruptor “IPO”

(

Optimización del Punto de IntercepciÓn

)

Este botón se utiliza para definir las características óptimas
de la sección de entrada del circuito de recepción cuando se
presentan señales de gran intensidad. Las opciones que tiene
a su disposición son: AMP 1 (amplificador de baja
distorsión), AMP 2 (amplificador de RF de dos etapas de
baja distorsión) o Conexión (pone en derivación el
preamplificador de alta frecuencia), en donde el amplificador
de RF de recepción seleccionado se muestra en la columna
“IPO” perteneciente al Indicador de Configuración del Re-
ceptor que se exhibe en el visualizador.

RECOMENDACIÓN:

El interruptor IPO afecta tanto al receptor Principal (OFV-
A) como al Secundario (OFV-B).

Interruptor “R.FLT” (del Filtro Techador

)

Mediante este control se selecciona el ancho de banda para
el primer Filtro Techador de FI del receptor de la banda prin-
cipal (OFV-A). Las opciones que tiene a su disposición son
3 kHz, 6 kHz, 15 kHz ó Automático, en donde la amplitud
de la banda seleccionada aparece en la columna “FLT”
perteneciente al Indicador de Configuración del Receptor
que se exhibe en el visualizador.

RECOMENDACIÓN:

 La selección del Filtro Techador afecta solamente a la

banda Principal (OFV-A).

 Debido a que el filtro techador se ubica en la primera FI,

la protección que proporciona contra las interferencias
es bastante significativa. Cuando se regula en
Automático, el ancho de banda en el modo de Banda
Lateral Única es de 6 kHz, mientras que en OC es de 3
kHz y en FM/RTTY asciende a 15 kHz. En una banda
BLU congestionada, no obstante, puede que prefiera
seleccionar el filtro de 3 kHz, para obtener el máximo
rechazo posible a las interferencias.

Página 19FT-2000 MANUAL DE INSTRUCCIONES

CONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Interruptor “AGC”

(

Control Automático de Ganancia

)

Mediante este control se seleccionan las características del
Control Automático de Ganancia para el receptor. Cuenta
con la selección rápida (FAST), media (MID), lenta (SLOW)
o automática (AUTO) del sistema, en donde el ícono “AGC”
cambia conforme a las características del Control Automático
de Ganancia que haya sido seleccionado.
Oprima el botón [AGC] repetidamente para seleccionar la
constante de tiempo de recuperación del receptor que desea
aplicar. Mantenga deprimido el referido botón por dos
segundos cuando desee inhabilitar el Control Automático
de Ganancia (para probarlo o permitir la recepción de señales
débiles).
Cuando se presiona independiente el botón [AGC], su acción
afecta al receptor de la banda Principal (OFV-A). Cuando se
presiona el botón [B], seguido de [AGC] (dentro de los cinco
primeros segundos tras haber oprimido [B]), su acción
afectará en cambio al receptor de la banda Secundaria (OFV-
B).

RECOMENDACIÓN:

Si “inhabilita” el tiempo de recuperación CAG del receptor
presionando firmemente el botón [AGC], dejará de desviarse
el medidor de S. Aparte de lo anterior, es posible que detecte
alguna distorsión en las señales más intensas a medida que
se van saturando los amplificadores y las etapas subsiguientes
de FI.

Interruptor “NB” (Supresor de Ruidos

)

Con este botón se activa y desactiva el Supresor de Ruidos
de FI.
Oprima momentáneamente el referido botón para reducir los
parásitos de corta duración; en cuyo caso, el ícono “

”
aparecerá iluminado en la pantalla del radio.
Mantenga deprimido el botón durante un segundo para
reducir los impulsos de ruido artificiales de más larga
duración; en este caso, el ícono “

” titilará durante tres
segundos antes de iluminarse permanentemente en la pantalla
del aparato.
Vuelva a accionar dicho botón cuando desee inhabilitar el
supresor de ruidos en el transceptor; en ese entonces, el ícono
“

” dejará de verse iluminado en la pantalla del radio.

RECOMENDACIÓN:

Cuando se presiona (o mantiene deprimido)
independientemente el botón [NB], su acción afecta al re-
ceptor de la banda Principal (OFV-A). Cuando se presiona
el botón [B], seguido de [NB] (pulsación momentánea o
prolongada) (cinco segundos después de haber oprimido
[B]

), su acción -- en cambio -- afectará al receptor de la

banda Secundaria (OFV-B).

Conmutador del MEDIDOR

Este interruptor de control determina la función del medidor
durante la transmisión.
COMP: Indica el nivel de compresión de la voz (en los

modos BLU solamente).

ALC: Indica la tensión del Control Automático de Nivel.
PO: Indica el nivel de salida potencia.
SWR: Indica la Relación de Onda Estacionaria (Directa:

Reflejada).

ID: Indica la corriente de drenaje del amplificador final.
VDD: Indica el voltaje de drenaje del amplificador final.

Perillas “MONI PROC”

Perilla del Monitor (MONI

)

La perilla interior [MONI] sirve para ajustar la intensidad de
audio del monitor de RF de transmisión durante las emisiones,
cuando es activado con el botón d el mismo nombre.

Perilla del Procesador (PROC

)

El control [PROC] externo define el nivel (de entrada) de
compresión correspondiente al Procesador de Voz del
transmisor en los modos de Banda Lateral Única, cuando es
activado con el botón del mismo nombre.

Conmutador “BK-IN” (Semidúplex

)

Mediante teste botón se activa y desactiva el modo de
Telegrafía Semidúplex. Cuando dicho modo está habilitado,
el ícono “

” aparece iluminado en la pantalla del radio.

Conmutador “SPOT”

(

Detección de Tono Local

)

Este botón es el que se utiliza para activar el tono puntual de
recepción telegráfico; al adaptar el tono PUNTUAL con el
de la señal de OC entrante (precisamente en el mismo nivel),
usted estará “homodinando” su señal transmitida con la
frecuencia de la estación al otro lado de la vía de
comunicación.
Cuando se presiona el referido botón, la frecuencia de tono
desplazada aparece exhibida en el despliegue de frecuencia
Secundario (OFV-B).

Perillas “SPEED PITCH”

Control de Velocidad (SPEED

)

La perilla interior [SPEED] sirve para regular la velocidad
de manipulación del conmutador electrónico interno (de 4 a
60 PPM). Al desplazarla a la derecha, se incrementa la
velocidad de transmisión de señales en el radio.
Cuando gira la referida perilla al mismo tiempo que oprime el
botón [KEYER], la velocidad de manipulación aparece
indicada en el despliegue de frecuencia Secundario (OFV-B).

Control de Tono (PITCH

)
La perilla exterior [PITCH] selecciona el tono telegráfico
de su preferencia (entre 300 y 1050 Hz, en incrementos de
50 Hz). Afecta simultáneamente al tono local de Tx, a la
banda de paso de FI de recepción y al corrimiento del
despliegue respecto de la frecuencia (portadora) del oscilador
heterodino BFO. El ajuste del control de Tono también afecta
al Indicador de Sintonía de OC, puesto que la frecuencia
central del referido indicador se va a regir por la regulación
definida para este control.

Perillas “NB SQL”

Perilla del Supresor de Ruidos (NB

)

La perilla interior [NB] se utiliza para ajustar el nivel de
amortiguación de la banda Principal (OFV-A) cuando se ha
activado el supresor de ruidos de FI (análogo) con el botón
identificado con el mismo nombre.

Perilla de Silenciamiento (SQL

)

Con la esfera exterior [SQL] se define el nivel umbral de la
señal en el cual se enmudece el audio del receptor principal
(OFV -A), en todos los modos. Resulta muy útil durante las
pláticas sincopadas locales, para eliminar el ruido entre las
transmisiones de llegada. Dicho control generalmente se
mantiene regulado en la última posición de la izquierda
(desconectado), excepto durante la exploración y el trabajo
en FM.

Página 20 FT-2000 MANUAL DE INSTRUCCIONES

CONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Perillas “MIC RF PWR”

Perilla del Micrófono (MIC

)

La esfera interna [MIC] se utiliza para ajustar el nivel de
entrada del micrófono para la transmisión por Banda Lateral
Única (no procesada).

RECOMENDACIÓN:

Si ajusta la Ganancia del Micrófono mientras habla con un
tono de voz más alta de lo normal, observe la indicación del
Control Automático de Nivel y proceda a ajustar dicha
Ganancia de tal forma que CAN alcance justo el borde
derecho de la escala. En ese caso, cuando hable con un tono
de voz más normal, usted tendrá la certeza de no estar
sobreexcitando la etapa amplificadora del micrófono.

Control de Potencia de RF (RF PWR

)

La esfera exterior de la perilla [RF PWR] es el control prin-
cipal para la salida de Potencia de RF del transceptor, activo
en todos los modos. Al girar la perilla a la derecha, se incre-
menta la salida de potencia. Ajuste el control para la salida
de potencia deseada proveniente del FT-2000.

Perillas “VOX DELAY”

Perilla del Circuito de Mando Vocal (VOX

)

La perilla interior [VOX] se usa para definir la ganancia del
circuito de mando vocal, a fin de ajustar la intensidad de
audio del micrófono que se necesita para activar el transmisor
durante las comunicaciones habladas, cuando el botón [VOX

]
ha sido activado en el radio. Dicho botón debe estar en su
posición de “conexión” para que el circuito de mando vocal
pueda funcionar.

Perilla de Retardo (DELAY

)

La esfera exterior [DELAY] define el intervalo de reposición
del circuito de mando vocal para las comunicaciones
habladas, y el retardo de manipulación para el modo
Telegrafía por OC.
Durante las comunicaciones habladas, dicha perilla se usa para
definir el retardo entre el momento en que el operador termina
de hablar y se cambia automáticamente de transmisión de vuelta
a recepción. Ajuste dicho control para un desempeño fluido
del sistema VOX, de modo que el receptor se active sólo cuando
concluya su transmisión y desee pasar a recepción.
Durante el trabajo en OC, esta perilla se utiliza para definir
el retardo de manipulación, entre el momento en que el
operador concluye la emisión y se produce la conmutación
automática de transmisión de vuelta a recepción cuando op-
era en “Semidúplex”. La duración del intervalo debe ser
suficiente para evitar que se restablezca el receptor durante
los espaciamientos entre palabras a la velocidad de emisión
de su preferencia.

Página 21FT-2000 MANUAL DE INSTRUCCIONES

CONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Perilla “SUB SQL”

(

Silenciamiento Receptor Secundario

)

Con esta perilla se define el nivel umbral de la señal en el
cual se enmudece el audio del receptor Secundario (OFV-
B), en todos los modos. Resulta muy útil durante las pláticas
sincopadas locales, para eliminar el ruido entre las
transmisiones de llegada. Dicho control generalmente se
mantiene regulado en la última posición de la izquierda
(desconectado), excepto durante la exploración y el trabajo
en FM.

Perillas “SUB AF GAIN SUB RF GAIN”

Control de Ganancia de AF (AF GAIN

)

La perilla interior [SUB AF GAIN] se utiliza para definir la
intensidad del volumen del receptor Secundario (OFV-B).
Típicamente, usted operará el radio con este control ajustado
en la posición entre las 9 y 10 horas del reloj.

Control de Ganancia de RF (RF GAIN

)

La esfera exterior [SUB RF GAIN] es el control de ganancia
de RF del receptor Secundario (OFV-B), el cual ajusta la
ganancia de las etapas de amplificación de RF y FI
correspondientes a dicho receptor. Normalmente este con-
trol se deja ajustado en su posición extrema de la derecha.

Perillas “AF GAIN RF GAIN”

Control de Ganancia de AF (AF GAIN

)

La perilla interior [AF GAIN] se utiliza para definir la
intensidad del volumen del receptor Principal (OFV-A).
Típicamente, usted operará el radio con este control ajustado
en la posición entre las 9 y 10 horas del reloj.

Control de Ganancia de RF (RF GAIN

)

La esfera exterior [RF GAIN] es el control de ganancia de
RF del receptor Principal (OFV-A), el cual ajusta la ganancia
de las etapas de amplificación de RF y FI correspondientes a
dicho receptor. Normalmente este control se deja ajustado
en su posición extrema de la derecha.

Teclas “F1 - F7 / DISPLAY”

Estos botones se pueden utilizar para gobernar el sistema de
Memorias para Mensajes Hablados en los modos BLU/AM/
FM, así como para controlar el Manipulador para
Competencias en el modo Telegráfico. El usuario también
puede reproducir hasta 30 segundos de audio de recepción,
a fin de verificar un indicativo de llamada perdido o algún
otro propósito similar. Cuando se conecta la Unidad para
Manipulación de Datos (DMU-2000), es posible utilizar
además las teclas de “Funciones” para gobernar las distintas
aplicaciones asociadas con cada “página” del módulo de
visualización externo.

Teclas [F1(CH 1)] - [F4(CH 4

)]

En el caso de la Memoria para Mensajes, es posible almacenar
hasta 20 segundos de audio en cada canal. En cuanto a los
mensajes en Código Morse, es posible registrar hasta 50
caracteres (norma de “PARÍS”) en cada uno de estos canales.
Refiérase a la página 72 (Memoria para Mensajes) o a la
página 84 (Manipulador para Competencias) para detalles
sobre esta función.

Tecla [F5(MEM

)]

Dicha tecla se acciona con el propósito de almacenar los
contenidos de un canal de Memoria Vocal o de un
Manipulador de Competición. Refiérase a la página 72 (Me-
moria para Mensajes) o a la página 84 (Manipulador para
Competencias) para detalles sobre la actual función.

Tecla [F6(DEC

)]

Cuando utilice la numeración correlativa del Manipulador
de Competición, oprima esta tecla para reducir (hacer
retroceder) en un dígito el Número de Participación vigente
(es decir, para bajar del #198 al #197, etc.). Refiérase a la
página 87 para los detalles.

Tecla [F7(P.BACK

)]

Oprima este botón durante dos segundos para activar el
mecanismo de grabación del Registrador Digital de Voz
interno. El Registrador de Voz le permite grabar el audio del
receptor de la banda principal (OFV-A) captado durante los
últimos 15 segundos de recepción. Mientras se está grabando
el audio de recepción, el ícono “

” aparece desplegado
en la pantalla del aparato.
Oprima nuevamente este botón durante dos segundos para
detener la grabación; luego vuelva a pulsarlo en forma
momentánea con el objeto de reproducir el audio captado
durante los últimos 15 segundos de recepción, justo antes
de haberse detenido la grabación.
Mientras reproduce el audio del receptor, el ícono “

”
aparece desplegado en la pantalla del aparato.
Si desea continuar grabando, oprima firmemente durante dos
segundos el referido botón una vez más.

Tecla [DISPLAY

]

Oprima firmemente este botón durante dos segundos para
hacer que las teclas [F1(CH 1)] - [DISPLAY] actúen como
selectoras de “Funciones” cuando se conecte la Unidad
optativa para Manipulación de Datos DMU-2000.

Conmutadores de MODO

Botón [A], [B

]

Cuando se acciona el interruptor [A] o [B], se ilumina el
indicador respectivo embebido en el botón, permitiendo el
ajuste de la modalidad de funcionamiento en la banda Prin-
cipal (OFV-A) o Secundaria (OFV-B). Normalmente, el
botón [A] se enciende de color Rojo, para denotar que la
banda Principal (OFV-A) está siendo ajustada. Del mismo
modo, la pulsación del botón [B], hará que su indicador emita
una luz Anaranjada intermitente durante cinco segundos, para
señalar el ajuste en la banda Secundaria (OFV-B).

RECOMENDACIÓN:

Al cambiarse de banda, confirme primero el estado del
indicador luminoso dentro del botón [A] o [B] antes de
oprimir el selector de Banda ([BAND]) respectivo, de tal
forma que el cambio de la frecuencia de comunicación se
lleve a cabo en la banda apropiada (Principal o Secundaria).

Conmutador [LSB], [USB], [CW],

[AM/FM], [RTTY], [PKT

]

La modalidad de funcionamiento se selecciona con los
botones [LSB], [USB], [CW], [AM/FM], [RTTY], o [PKT].
Al presionar [CW], [AM/FM], [RTTY], o [PKT] repetidas
veces, se irán sucediendo las características de
funcionamiento alternas que pueden ser utilizadas en estos
modos (los cuales se describen más adelante en el manual).

Página 22 FT-2000 MANUAL DE INSTRUCCIONES

+

CLAR

CONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Conmutador “QMB”

(

Banco de Memorias de Acceso Rápido

)

Botón “STO” (Registro

)

Al presionar este botón, se copian los datos relativos al
funcionamiento (frecuencia, modo, ancho de banda, así como
la dirección del repetidor/desplazamiento en frecuencia y las
funciones CTCSS en el modo FM) en Memorias QMB
consecutivas.

Botón “RCL” (Recuperación

)

Este botón le permite recuperar un canal entre un máximo
de cinco disponibles en el Banco de Memorias Acceso Rápido
para ser utilizado durante la operación.

Conmutador “NAR” (Filtro Angosto

)

A partir de los modos BLU y OC en la banda Principal
(OFV-A), este botón se utiliza para definir el ancho de banda

de los filtros de FI DSP (digitales) dentro de una gama
establecida por el usuario (los valores originales de
programación son: 1.8 kHz para BLU y 300 Hz para OC/
RTTY/PSK).

RECOMENDACIÓN:

Cuando el conmutador [NAR] ha sido habilitado, se anula
la acción de la perilla [WIDTH]; aunque el control [SHIFT

]

continúa funcionando normalmente.

A partir de los modos BLU y OC en la banda Secundaria
(OFV-B), este botón se utiliza para alternar la amplitud de

banda del receptor entre ancha (2.4 kHz) y angosta (1.0 kHz).

RECOMENDACIÓN:

Cuando se ha instalado un filtro angosto de OC optativo –
modelo YF-122C (500 Hz) o YF-122CN (300 Hz)– para la
banda Secundaria (OFV-B), dicho dispositivo alternativo se
activará una vez que usted pulse el botón [NAR] a partir del
modo de OC, RTTY o PSK.
En el modo AM, el referido botón se utiliza para alternar la
pasabanda del receptor entre ancha (9 kHz) y angosta (6
kHz).
En las gamas de 28 MHz y 50 MHz en el modo FM, este
botón se utiliza para alternar la desviación/pasabanda en
frecuencia modulada entre ancha (Dev ±5.0 kHz./ AB 25.0
kHz) y angosta (Dev.±2.5 kHz /AB 12.5 kHz).
Si presiona el botón [A] o [B] (ubicados sobre los controles
de selección de [MODE]), escogerá ya sea la banda Princi-
pal (OFV-A) o Secundaria (OFV-B) para la configuración
individual de la amplitud de banda.

Página 23FT-2000 MANUAL DE INSTRUCCIONES

CONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Interruptor “SPLIT”

(

Frecuencia Dividida

)

Al presionar este botón se activa la operación en frecuencia
dividida entre la banda Principal (OFV-A), utilizada para
recibir, y la Secundaria (OFV-B), utilizada para transmitir.
Si oprime firmemente [SPLIT] durante dos segundos,
activará la “Separación Rápida de Frecuencias”, según la
cual el Oscilador Variable de la Subbanda (OFV-B) es
sintonizado automáticamente en una frecuencia 5 kHz más
alta que la frecuencia de la banda Principal (OFV-A) con el
mismo modo, colocando por consiguiente el transceptor en
una modalidad de funcionamiento Dividido.

Interruptor “TXW”

(

Monitoreo de la Frecuencia de TX

)

Este botón le permite monitorear la frecuencia de transmisión
cuando la función en frecuencia compartida ha sido
habilitada. Suelte el botón para restablecer el modo de
funcionamiento normal en el transceptor.

Conmutador C.S

Presione momentáneamente este botón cuando desee
recuperar una Selección del Menú favorita en forma directa.
Con el objeto de programar la activación instantánea de una
determinada selección del Menú, pulse el botón [MENU

]
para ingresar al Modo de Programación y seleccionar la
función a la cual desea atribuirle el atajo. Oprima a
continuación la tecla [C.S] durante dos segundos; tal acción
fijará la Instrucción del Menú seleccionada como el
parámetro de activación instantánea en el aparato.

Conmutador/Indicador de RX

Este conmutador, al ser presionado, habilita el receptor de la
banda Principal (OFV-A); el diodo luminiscente en su inte-
rior se ilumina de color Verde cuando el referido receptor
está activado.
Si presiona este botón momentáneamente mientras el recep-
tor Principal (OFV-A) se encuentra habilitado, enmudecerá
el referido receptor, haciendo que parpadee la luz dentro del
indicador. Si vuelve a presionar el conmutador una vez más,
restablecerá el funcionamiento normal del receptor, haciendo
que la luz Verde dentro de dicho indicador se ilumine en
forma permanente.

Conmutador/Indicador de TX

Al pulsar este conmutador, el diodo luminiscente en su inte-
rior se enciende de color Rojo, haciendo que el transmisor
se ponga en funcionamiento en la misma frecuencia y modo
que han sido establecidos para la banda Principal (OFV-A)
(sujetos, naturalmente, a cualquier corrimiento del
Clarificador existente).

RECOMENDACIÓN:

Si no se ilumina el referido indicador, significa que se ha
seleccionado el indicador de TX Secundario (OFV-B)
(activándose la luz roja dentro del botón). En tal caso, la
transmisión se realizará en la misma frecuencia y modo
programados para la banda Secundaria (OFV-B).

Perilla de Sintonía Principal

Esta perilla de gran tamaño se utiliza para ajustar la frecuencia
de comunicación de la banda Principal (OFV-A) o de una
memoria recuperada. Se incrementa la frecuencia cuando se
gira este control a la derecha. El incremento de sintonía
predeterminado es de 10 Hz (100 Hz en los modos AM y
FM). Cuando se presiona el botón [FAST], aumenta la
magnitud de los pasos de sintonización utilizados. Las
opciones que tiene a su disposición son:

RECOMENDACIÓN:

Los pasos de sintonía para la Perilla Principal vienen
originalmente configurados de fábrica en 10 Hz por unidad.
No obstante, a través de la Instrucción “116 tun DIALSTP”
del Menú, es posible cambiar este valor de 10 Hz a 1 Hz.
Cuando se selecciona el paso básico de 1 Hz, la acción del
botón [FAST] será 1/10 del valor indicado en la lista anterior.

Interruptor “FAST”

(

Sintonizacion Rápida

)

Al presionar el referido interruptor, se incrementa o reduce
la velocidad del mecanismo de sintonía de la Perilla Princi-
pal por un factor de diez, tal como se indicó en la sección
anterior del manual.
Cuando esta función ha sido habilitada, se ilumina el ícono
“

” en el visualizador.

Interruptor “LOCK” (Seguro

)

Mediante este botón se asegura la perilla de Sintonía Princi-
pal, para evitar que se produzcan cambios de frecuencia
accidentales. Aunque todavía es posible girar la perilla de
sintonía cuando se activa el referido control, la frecuencia
no varía, en cuyo caso “

” aparece iluminado en el

visualizador.

Interruptor [AB

]

Presione este botón momentáneamente para transferir
información desde la frecuencia de la banda Principal (OFV-
A) (o un canal de memoria recuperado) a la banda Secundaria
(OFV-B), eliminando de esta forma todo dato anterior
contenido en esta última (OFV-B). Utilice dicho control para
configurar los receptores de la banda Principal (OFV-A) y
Secundaria (OFV-B) en la misma frecuencia y modo.

Interruptor [A



⊳

B

]

Al presionar este botón momentáneamente se intercambian los
contenidos de la banda Principal (OFV-A) (o un canal de me-
moria recuperado) con los de la banda Secundaria (OFV-B).

Interruptor [V/M

]

Este botón alterna el funcionamiento del receptor de la banda
Principal (OFV-A) entre el sistema de memoria y el oscilador
de frecuencia variable OFV. El ícono “

” o “ ” aparece
exhibido debajo del recuadro perteneciente a la frecuencia prin-
cipal a fin de indicar la selección vigente. De haber sintonizado
a partir de una frecuencia en un canal de Memoria (MT), al
oprimir este botón se restituirá la presentación de los contenidos
originales de dicha memoria (MR), y de pulsarlo una vez más,
restablecerá la función del OFV Principal en el radio (en cuyo
caso no aparece ningún ícono).

MODO DE OPERACIÓN

LSB/USB/CW/RTTY/PKT(LSB

)

AM/FM/PKT(FM

)

Los números entre paréntesis denotan pasos cuando el interruptor [FAST

] esta activado

1 PASO

10 Hz (100 Hz

)

100 Hz (1 kHz

)

1 ROTACIÓN DEL DIAL

10 kHz (100 kHz

)

100 kHz (1 MHz

)

Página 24 FT-2000 MANUAL DE INSTRUCCIONES

+

CLAR

Interruptor [MA

]

Al oprimir este botón momentáneamente hará que los
contenidos del canal de memoria seleccionado aparezcan
exhibidos en la pantalla durante tres segundos.
Si mantiene deprimido este botón durante 2 segundos, se
copiarán los datos del canal de memoria seleccionado en el
oscilador Principal (OFV-A), en cuyo caso se generan dos
tonos de corta duración. Todo dato existente en el OFV Prin-
cipal será reemplazado por la información más reciente.

Interruptor [AM

]

Al mantener deprimido este botón durante 1/2 segundo (hasta
escuchar los dos tonos), los datos de funcionamiento vigente
de la banda Principal (OFV-A) serán copiados en el canal de
memoria que acaba de seleccionar, reemplazando todo dato
previo contenido en este último.
Además, al mantener deprimido el referido botón después
de haber recuperado una memoria, sin haber resintonizado
primero, provocará el “enmascaramiento” de ese canal de
memoria; pero si repite el procedimiento anterior, la memo-
ria enmascarada será restablecida en el sistema.

Conmutador del MENÚ

Esta botón se utiliza para obtener acceso al sistema del Menú y

configurar las diferentes características del transceptor. El
funcionamiento del Menú se describe en detalle, a contar de
la página número 108 del manual.

NOTA IMPORTANTE:

Al oprimir momentáneamente dicho botón, se activa el Menú,
haciendo que las selecciones respectivas aparezcan exhibidas
en la pantalla; una vez que termine, debe mantener
deprimido [MENU] durante dos segundos para fijar
cualquier cambio en la configuración que pueda haber
realizado (si pulsa dicho botón momentáneamente para
abandonar el actual modo, tales cambios no van a ser
grabados).

Teclas de BANDA

Estas teclas le permiten seleccionar con una sola pulsación
la banda Amateur deseada (1.8 ~ 50 MHz).
Incluso, es posible utilizar dichas teclas para ingresar
directamente los datos relativos a una frecuencia de
comunicación cuando se opera con un Oscilador Variable.

CONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Página 25FT-2000 MANUAL DE INSTRUCCIONES

Interruptor “RX CLAR”

(

Clarificador de Recepción

)

Al accionar este botón se activa el Clarificador de Recepción,
a fin de permitir que la frecuencia de recepción Principal
(OFV-A) sea desplazada temporalmente.
Oprima el referido botón una vez más para restablecer en el
receptor Principal (OFV-A) la frecuencia exhibida en el
recuadro de frecuencia respectivo; no obstante, la desviación
del Clarificador permanece activa por si desea aplicarla otra
vez. Para cancelar la desviación del Clarificador, pulse el
botón [CLEAR] en el transceptor.

Interruptor “TX CLAR”

(

Clarificador de Transmisión

)

Al accionar este botón se activa el Clarificador de
Transmisión, a fin de permitir que la frecuencia de
Transmisión Principal (OFV-A) sea desplazada
temporalmente.
Oprima el referido botón una vez más para restablecer en el
transmisor la frecuencia Principal (OFV-A) exhibida en el
recuadro de frecuencia respectivo; no obstante, la desviación
del Clarificador permanece activa por si desea aplicarla otra
vez. Para cancelar la desviación del Clarificador, pulse el
botón [CLEAR] en el transceptor.

Interruptor “CLEAR” (Borrado

)

Al accionar el actual botón hará que toda desviación de
frecuencia que usted haya programado en el registro del
Clarificador sea eliminada (dejando, por consiguiente, dicha
desviación ajustada en “Cero”).

Perilla “CLAR” (Clarificador

)

Esta perilla sintoniza la frecuencia desplazada del
Clarificador hasta ±9.99 kHz.

Perilla “VRF” (Filtro Variable de RF

)

Dicha perilla se utiliza para sintonizar la banda pasante del
circuito preselector VRF (Filtro Variable de RF), a fin de
obtener la máxima sensibilidad en recepción (así como el
rechazo a las interferencias fuera de banda).

RECOMENDACIÓN:

 Es posible observar la posición relativa de la banda de

paso VRF en el Indicador de Desviación de Sintonía
que se exhibe en el visualizador, haciendo uso de la
instrucción “010 diSP BAR SEL” del Menú.

 Cuando se conecta el Kit de Sintonía µ para RF optativo,

esta perilla le permite ajustar la frecuencia central de la
banda pasante correspondiente al filtro de Sintonía µ (la
cual es mucho más angosta que la VRF).

Interruptor “VRF” (Filtro Variable de RF

)

A través de este botón se activa y desactiva el filtro Variable
de RF. Cuando está habilitado, el ícono “ ” aparece en
la columna “FLT” perteneciente al Indicador de
Configuración del Receptor que se exhibe en el visualizador.

RECOMENDACIÓN:

Cuando se conecta el Kit de Sintonía µ para RF optativo, la
pulsación de este conmutador pone en funcionamiento el
filtro de Sintonía µ. El Kit de Sintonía µ ofrece una
selectividad de RF mucho mayor que la de cualquier otro
filtro de radiofrecuencia en la industria Amateur, brindándole
una protección extraordinaria contra niveles de
radiofrecuencia elevados no muy apartados de su actual
frecuencia de utilización.

Conmutador “NOTCH”

(

Filtro de Muesca

)

Este control es el que se emplea para activar y desactivar el
Filtro de Muesca de FI de la banda principal (OFV-A).
Cuando se habilita el Filtro de Muesca de FI, una
representación gráfica del nivel de cresta perteneciente al
referido dispositivo de supresión aparece exhibida en la
pantalla del radio. La regulación de la frecuencia central del
Filtro de Muesca de FI se realiza a través de la perilla
[

NOTCH].

Conmutador “DNF”

(

Filtro de Muesca Digital

)

Este control es el que se emplea para activar y desactivar el
Filtro de Muesca Digital del receptor de la banda principal
(OFV-A). Cuando se habilita el Filtro de Muesca Digital, el
ícono “

” se ilumina en la pantalla del radio. Debido a
que se trata de un circuito automático, no existe ninguna
perilla vinculada al ajuste del referido filtro de supresión.

Perilla “NOTCH” (Filtro de Muesca

)

Esta perilla sirve para ajustar la frecuencia central del Filtro
de Muesca de FI del receptor de la banda Principal (OFV-
A). Dicho filtro se activa a través del botón [NOTCH].
La frecuencia central aproximada del Filtro de Muesca de
FI se regula inicialmente con la perilla exterior [COARSE],
para luego realizar el ajuste fino de dicha frecuencia central
con la esfera interior [FINE].

C

ONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Página 26 FT-2000 MANUAL DE INSTRUCCIONES

+

CLAR

Perillas “SHIFT WIDTH”

(

con excepción del modo FM

)

Perilla de Desplazamiento (SHIFT

)

La perilla interior [SHIFT] le permite ajustar la banda pasante
DSP para FI, utilizando pasos de 20 Hz a fin de obtener un
ajuste preciso y la fácil reducción de interferencias en
cualquiera de los lados de su frecuencia de comunicación.
El margen total de ajuste es de ± 1 kHz. El valor de
configuración normal para este control se ubica justo en el
centro, en la posición de las 12 de las agujas del reloj.

RECOMENDACIÓN:

Usted puede modificar la banda pasante del filtro
perteneciente a la banda Secundaria (OFV-B) mediante las
instrucciones comprendidas entre la “042 S-iF LSB SET” y
la “049 S-iF PKT-USB” del Menú.

Perilla de Amplitud de Banda (WIDTH

)

La esfera exterior [WIDTH] sirve para ajustar la amplitud
total del filtro DSP de FI para el receptor principal (OFV-
A). La posición central de la perilla (a la hora 12 del reloj)
establece la magnitud “original” de la banda de paso (2.4
kHz para la BLU, por ejemplo); al girar la referida perilla a
la derecha, el ancho de banda incrementa (hasta un máximo
de 4 kHz); mientras que el ancho de banda disminuye cuando
es desplazada en la dirección contraria.
Cuando se activa la selección del filtro “NAR” (angosto), se
anula la acción de la perilla [WIDTH].
Utilice este control para reducir la banda de paso DSP para
FI, las veces que sea necesario, a fin de reducir las
interferencias.
La perilla [SHIFT] se puede usar para volver a centrar la
respuesta de la banda de paso en la señal entrante; en tal
caso, observará que los filtros de CONTORNO y de Muesca
de FI pueden ayudar también a mejorar la inteligibilidad y a
reducir los parásitos. Refiérase además a la descripción de
los controles [CONTOUR] y [NOTCH] incluida en el
manual.

RECOMENDACIÓN:

Cabe hacer notar que cuando se pulsa el interruptor [NAR],
se anula automáticamente la acción de la perilla [WIDTH].
No obstante, el DESPLAZAMIENTO de FI continúa
funcionando en forma normal.

C

ONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Página 27FT-2000 MANUAL DE INSTRUCCIONES

Conmutador “CONT”

(

Filtro de Contorno

)

Mediante este control se activa y desactiva el filtro de
CONTORNO del receptor de la banda Principal (OFV-A).
Cuando dicho filtro ha sido habilitado, una representación
gráfica del nivel de cresta correspondiente al referido
dispositivo aparece exhibida en la pantalla del radio. El ajuste
de la frecuencia central del filtro de CONTORNO se realiza
con la perilla [CONTOUR].

NOTA:

En ciertas ocasiones, al intentar eliminar interferencias con
un filtro DSP agudo, va a notar que el sonido de la señal
restante es poco natural. Lo anterior se debe al corte de unos
componentes de frecuencias y al exceso que se deja de otros.
El filtro de CONTORNO (especialmente) le permite atenuar
determinados componentes de frecuencias dentro de la banda
de paso restante, pero lo hace de una manera uniforme que
ayuda a restablecer el sonido natural y a acentuar la
inteligibilidad de la señal.

Conmutador “DNR”

(

Reductor Digital de Ruidos

)

Mediante este control se activa y desactiva el circuito
Reductor Digital de Ruidos del receptor de la banda Princi-
pal (OFV-A). Cuando dicha función se encuentra habilitada,
el ícono “

” se ilumina en la pantalla. El ajuste de nivel
del Reductor Digital de Ruidos se realiza con la perilla
[

DNR].

Perilla “CONTOUR DNR”

Perilla del Filtro de Contorno (CONTOUR

)

La perilla interior [CONTOUR] sirve para seleccionar la
respuesta del filtro de CONTORNO deseada en la banda
Principal (OFV-A). El filtro de CONTORNO se activa con
el botón [CONTOUR] en el radio.

Perilla del Reductor Digital de Ruidos (DNR

)

La función de la esfera exterior [DNR] consiste en seleccionar
la respuesta óptima del Reductor Digital de Ruidos del re-
ceptor de la banda Principal (OFV-A). El circuito Reductor
de Ruidos se activa con el botón [DNR] en el radio.

Conmutador/Indicador de RX

Éste es el conmutador que se utiliza para activar y desactivar
el receptor Secundario (OFV-B). Cuando se pulsa el referido
botón para poner en funcionamiento al receptor Secundario
(OFV-B), el indicador luminiscente en su interior se enciende
de color Verde. Si vuelve a presionar este conmutador,
desactivará el receptor, con la consiguiente desconexión de
la luz verde en su interior.

Conmutador/Indicador de TX

Éste es el conmutador que se utiliza para activar y desactivar
el transmisor Secundario (OFV-B). Cuando se pulsa el
referido botón para transferir el control del transmisor a la
frecuencia y modo Secundarios (OFV-B), el indicador
luminiscente dentro de él se enciende de color Rojo. Si vuelve
a presionar este botón, se restablecerá el control de modo y
de frecuencia en el lado de la banda Principal (OFV-A), con
la consiguiente desconexión de la luz Roja en su interior.

Perilla “SUB VFO-B”

(

OFV-B Secundario

)

Dependiendo del estado del interruptor [A/B] ubicado en el
borde inferior derecho de [SUB VFO-B], dicha perilla se utiliza
para gobernar las funciones asociadas con los registros de con-
trol de frecuencia Principal (OFV-A) o Secundaria (OFV-B).

Conmutador de BANDA (OFV-A

)

Al presionar este botón, usted podrá seleccionar la banda de
comunicación Principal (OFV-A) (de Aficionados) haciendo
uso de la perilla [SUB VFO-B] del radio.

Conmutador MHz (OFV-A

)

Al presionar este botón, usted podrá sintonizar la frecuencia
de la banda Principal (OFV-A) en incrementos descendentes
o ascendentes de 1 MHz, haciendo uso de la perilla [SUB

VFO-B] del radio.

Conmutador “GRP” (Grupo de Memorias

)

Al presionar este botón, el usuario podrá seleccionar el grupo
de memorias utilizando la perilla [SUB VFO-B] del radio.

Conmutador “M CH” (Canal de Memoria

)

Al presionar este botón, el usuario podrá seleccionar el ca-
nal de memoria haciendo uso de la perilla [SUB VFO-B

]

del radio.

Interruptor de BANDA (OFV-B

)

Cuando se acciona el botón [A/B], y se enciende la luz
Anaranjada al costado derecho de la perilla [SUB VFO-B],
la pulsación del referido interruptor le permite seleccionar
la banda de comunicación Secundaria (OFV-B) (de Aficio-
nados), utilizando la perilla [SUB VFO-B] del radio.

Conmutador MHz (OFV-B

)

Cuando se acciona el botón [A/B], y se enciende la luz
Anaranjada al costado derecho de la perilla [SUB VFO-B],
la pulsación del referido interruptor le permite sintonizar la
frecuencia de la banda Secundaria (OFV-A) en incrementos
descendentes o ascendentes de 1 MHz, haciendo uso de la
perilla [SUB VFO-B] del radio.

Interruptor “FAST”

(

Sintonización Rápida

)

Cuando se acciona el botón [A/B] y se enciende la luz
Anaranjada al costado derecho de la perilla [SUB VFO-B],
el control de frecuencia de la banda Secundaria (OFV-B) le
será traspasado a la referida perilla; si presiona el botón
[

FAST] en este paso, la reducción del mecanismo de sintonía

incrementará por un factor de 10.

Conmutador A/B

El interruptor [A/B] es el que determina si la acción de la
perilla [SUB VFO-B] ha de ser aplicada a la banda Princi-
pal (OFV-A) o a la Secundaria (OFV-B).
Cuando se oprime este conmutador por primera vez, se
enciende la luz Anaranjada ubicada al costado derecho de la
perilla [SUB VFO-B]; en este caso, la rotación de la referida
perilla afecta el funcionamiento de la banda Secundaria (OFV-
B). Si oprime el conmutador [A/B] una vez más, se producirá
la desconexión de la luz Anaranjada; en esta instancia, la
rotación de la perilla [SUB VFO-B] influye sobre las
funciones asociadas con la banda Principal (OFV-A).

C

ONTROLES E INTERRUPTORES DEL PANEL FRONTAL

Página 28 FT-2000 MANUAL DE INSTRUCCIONES

Indicadores de Configuración del Receptor

ANT (1, 2, RX):

Exhibe la antena seleccionada con los conmutadores [1/2] y
[RX]

del panel frontal.

ATT (OFF, –6 dB, –12 dB, –18 dB):

Exhibe el nivel de atenuación seleccionado con el botón
[

ATT] del panel frontal.

FLT (VRF, µ-TUNE, THRU):

Exhibe el filtro de RF seleccionado con el botón [VRF] del
panel frontal.

RECOMENDACIÓN:

El filtro de SINTONÍA µ es optativo. El ícono “ ” no
aparece en la pantalla cuando no se ha conectado la unidad
de SINTONÍA µ en el aparato.

IPO (AMP 1, AMP 2, ON):

Exhibe el amplificador de RF seleccionado con el botón
[

IPO] del panel frontal.

R.FLT

Exhibe el 1er Filtro Techador seleccionado: AUTO
(determinado por el modo), 3 kHz, 6 kHz o 15 kHz.

AGC (AUTO, FAST, MID, SLOW):

Exhibe el intervalo de retardo del Control Automático de
Ganancia seleccionado para la banda Principal (OFV-A),
haciendo uso del interruptor [AGC] del panel frontal.

DNR

Este indicador aparece siempre que se activa el Reductor
Digital de Ruidos en el radio.

DNF

Este indicador aparece siempre que se activa el Filtro de
Muesca Digital en el radio.

CONTOUR

Una representación gráfica del nivel de cresta del Filtro de
CONTORNO se exhibe en este lugar cuando se activa el
referido dispositivo en el radio.

NOTCH

Una representación gráfica de la posición nula del Filtro de
Muesca de FI se exhibe en este lugar cuando el referido
dispositivo ha sido activado.

WIDTH

Exhibe la banda pasante del filtro DSP para FI.

SHIFT

Exhibe el nivel de cresta del Filtro DSP para FI.

NB

Este indicador aparece siempre que se activa el Supresor de
Ruidos (de corta duración) perteneciente al receptor de la
banda Principal (OFV-A).
El referido indicador titila durante tres segundos, para luego
iluminarse en forma permanente, cuando ha sido activado el
Supresor de Impulsos de más larga duración del receptor de
la banda Principal (OFV-A).

NAR

Este indicador aparece en la pantalla siempre que se activa
el filtro DSP angosto para FI del receptor de la banda Prin-
cipal (OFV-A).

PROC

Este indicador aparece siempre que se activa el Procesador
de Voz DSP en el radio.

MONI

Este indicador aparece siempre que se activa el circuito de
monitoreo de transmisión en el radio.

KEYER

Este indicador aparece siempre que se activa el manipulador
telegráfico interno en el radio.

BK-IN

Este indicador aparece siempre que se activa la Telegrafía
semidúplex en el radio.

TUNER

Este indicador aparece siempre que se activa el Sintonizador
de Antena Automático en el radio.

HI SWR

Este indicador se ilumina cuando el conector direccional y
el microprocesador detectan una Relación de Onda
Estacionaria más elevada de lo normal (sobre 3.0:1) que no
puede ser resuelta por el Sintonizador de Antena Automático.

NOTA:

Si este indicador se activa, cerciórese de haber seleccionado
la antena correcta en la banda de comunicación vigente. En
tal caso, usted va a tener que revisar la condición de la antena,
su cable coaxil y los conectores en el cordón a fin de localizar
y corregir la falla.

I

NDICADORES DEL DESPLIEGUE

(

LADO IZQUIERDO Y CENTRO

)
