Versión 1.0

Junio de 2007

DocuColor 8000AP

Manual

del operador

Preparado por:

Xerox Corporation Global Knowledge & Language Services 800 Phillips Road Building 845 Webster, New York 14580

2007 por Xerox Corporation. Todos los derechos reservados. La protección de los derechos de autor incluye todos los formatos, materiales e información amparados por derechos de autor de acuerdo a lo que permiten los estatutos y la ley judicial o a lo que puedan permitir en el futuro, incluyendo sin restricciones materiales derivados de la programación (software) que se exhiban en pantallas, tales como estilos, plantillas, íconos, presentación de información, etc.

Xerox

, Xerox Canada Ltd®, Xerox Limited®, y todos los nombres de productos de Xerox y números de productos mencionados en esta publicación son marcas registradas de XEROX CORPORATION. La protección de los derechos de autor incluye todos los formatos, materiales e información amparados por derechos de autor de acuerdo a lo que permiten los estatutos y la ley judicial o a lo que puedan permitir en el futuro, incluyendo sin restricciones materiales derivados de la programación (software) que se exhiban en pantallas, tales como estilos, plantillas, íconos, presentación de información, etc. Se reconocen todos los nombres de otros productos que son marcas/nombres registrados de sus propietarios respectivos.

Si bien se ha preparado este material con todo cuidado, Xerox Corporation no asume o garantiza que dicha documentación es completa y precisa.

Este documento se modifica y corrige periódicamente. Los cambios, las correcciones de imprecisiones técnicas y tipográficas se incorporarán en ediciones subsiguientes.

Índice

Convenciones vii

Notas de seguridad ix

Avisos xv

Descripción general 1-1

Identificación de los componentes externos. . . . . . . . . . . . . . . 1-2

Módulo ecológico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Módulo eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

Botella de tóner usado . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

Disyuntor diferencial de GFI (Indicador de avería a tierra). 1-8

Interfaz del usuario (IU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Panel de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

Estado del trabajo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Ahorro de energía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

Idioma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-17

Acceso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

Estado de la máquina. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-18

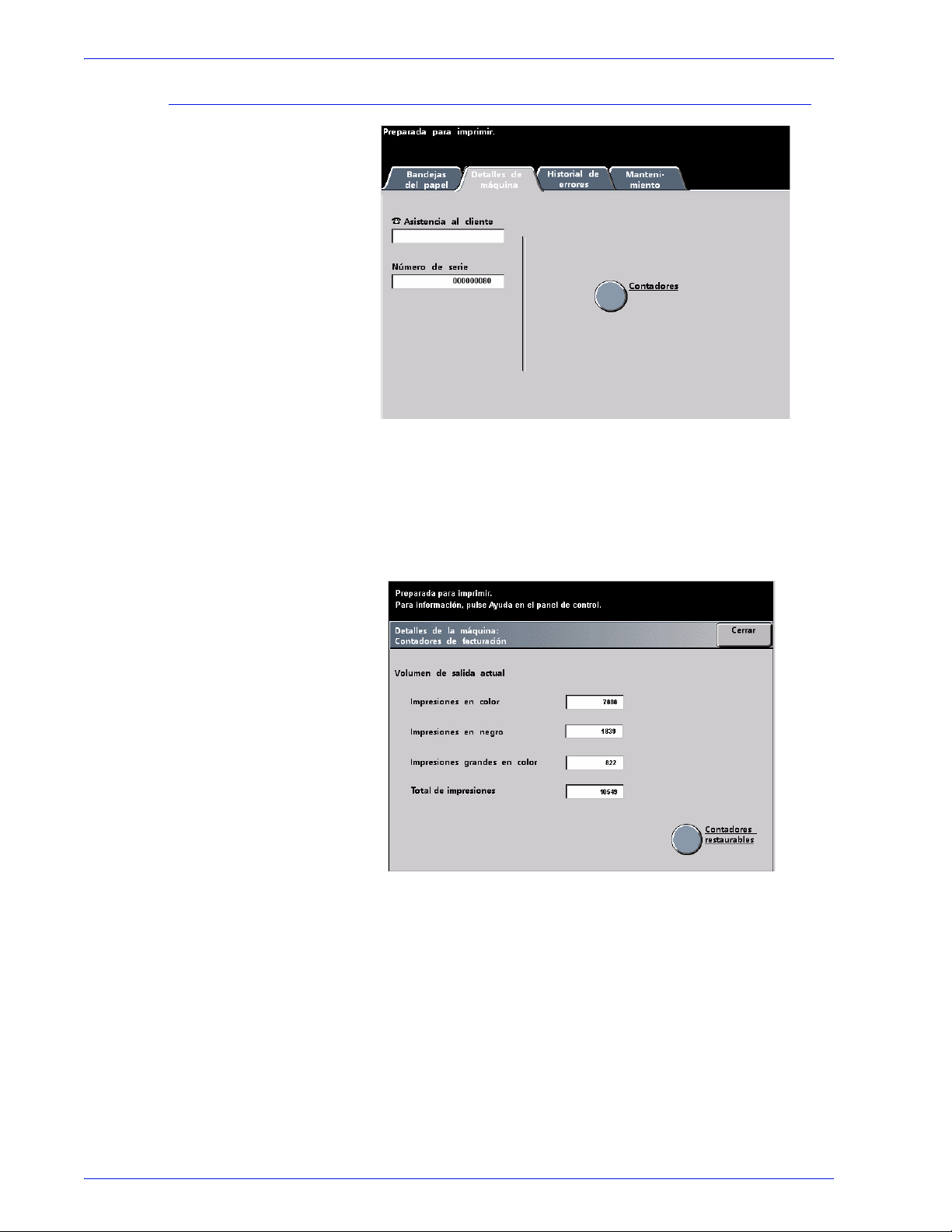

Ficha Detalles de máquina . . . . . . . . . . . . . . . . . . . . . . . 1-20

Ficha Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-21

Ayuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-24

Tonos de audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-24

Pantallas de alerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-25

Identificación de los componentes internos . . . . . . . . . . . . . . 1-26

Etiqueta del número de serie . . . . . . . . . . . . . . . . . . . . . . 1-26

Gaveta del transporte de papel . . . . . . . . . . . . . . . . . . . . 1-26

Módulo de transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-27

Recorrido del papel en la prensa digital . . . . . . . . . . . . . . 1-28

Módulo de salida. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-29

Cambio de sitio de la prensa digital . . . . . . . . . . . . . . . . . . . . 1-30

DocuColor 8000AP Manual del operador

Índice

Actualizaciones de la documentación del cliente . . . . . . . . . . 1-30

Papel y bandejas de papel 2-1

Lista de materiales recomendados (RML) . . . . . . . . . . . . . . . . 2-1

Manejo del papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Bandeja del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Directrices del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Curvatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Especificaciones del papel . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Bandeja del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

A dos caras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Directrices para transparencias . . . . . . . . . . . . . . . . . . . . . 2-8

Inserciones con lengüeta . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Papel perforado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

Trabajos de impresión a 1 cara. . . . . . . . . . . . . . . . . . 2-10

Trabajos de impresión a 2 cara. . . . . . . . . . . . . . . . . . 2-10

Papel con membrete. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Papel de tamaño no estándar. . . . . . . . . . . . . . . . . . . . . . 2-11

Cambio automático de bandeja . . . . . . . . . . . . . . . . . . . . . . . 2-12

Selección automática de papel. . . . . . . . . . . . . . . . . . . . . . . . 2-12

Carga de papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Tablas de conversión del peso del papel . . . . . . . . . . . . . . . . 2-16

Conversión de peso específico. . . . . . . . . . . . . . . . . . . . . 2-16

Rangos de conversión de peso . . . . . . . . . . . . . . . . . . . . 2-17

Accesorios 3-1

Bandejas 3 y 4 (Segundo módulo de alimentación). . . . . . . . . 3-1

Identificación de las partes. . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Recorrido del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Directrices del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Especificaciones del papel . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Carga de papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Ajuste del aire de las bandejas del papel. . . . . . . . . . . . . . 3-6

Eliminación de atascos. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Características físicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Tamaño. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Requerimientos de espacio . . . . . . . . . . . . . . . . . . . . . 3-7

Apilador de alta capacidad 80 . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

Identificación de las partes. . . . . . . . . . . . . . . . . . . . . . . . 3-10

Panel de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

DocuColor 8000AP Manual del operador

Índice

Ventilador de enfriamiento . . . . . . . . . . . . . . . . . . . . . 3-12

Recorrido del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

Bandeja del papel superior. . . . . . . . . . . . . . . . . . . . . 3-14

Bandeja del apilador. . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

Transporte auxiliar . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

Directrices del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

Papeles recomendados . . . . . . . . . . . . . . . . . . . . . . . 3-15

Especificaciones del papel . . . . . . . . . . . . . . . . . . . . . . . . 3-16

Descarga de la bandeja del apilador . . . . . . . . . . . . . . . . 3-17

Selección de funciones. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18

Activación del Cambio de salida automática . . . . . . . 3-18

Uso de un dispositivo de acabado ADA . . . . . . . . . . . . . . 3-19

Eliminación de atascos. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

Despejar de atascos el área del transporte auxiliar . . 3-20

Despejar atascos de bandejas del apilador y superior 3-21

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

Solución de problemas. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

Pérdida de potencia . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

Apilador/grapadora común (CSS). . . . . . . . . . . . . . . . . . . . . . 3-24

Identificación de las partes de CSS . . . . . . . . . . . . . . . . . 3-24

Panel de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

Requisitos eléctricos/ambientales. . . . . . . . . . . . . . . . . . . 3-26

Especificaciones del papel . . . . . . . . . . . . . . . . . . . . . . . . 3-26

Recorrido del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28

Uso del apilador/grapadora. . . . . . . . . . . . . . . . . . . . . . . . 3-29

Sugerencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

Sugerencias para el grapado . . . . . . . . . . . . . . . . . . . 3-29

Especificaciones del papel para el grapado . . . . . . . . 3-30

Posiciones de la grapa . . . . . . . . . . . . . . . . . . . . . . . . 3-31

Capacidad grapado p/diferentes tipos y pesos de papel . 3-33

Descargando el apilador/grapadora . . . . . . . . . . . . . . . . . 3-33

Eliminación de atascos. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34

Pedido y carga de grapas . . . . . . . . . . . . . . . . . . . . . . . . 3-35

Mantenimiento del apilador/grapadora. . . . . . . . . . . . . . . 3-36

Limpieza del apilador/grapadora. . . . . . . . . . . . . . . . . 3-36

Solución de problemas. . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36

Pérdida de potencia . . . . . . . . . . . . . . . . . . . . . . . . . . 3-39

Solución de problemas 4-1

Problemas generales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

Eliminación de atascos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Atascos en las bandejas de papel . . . . . . . . . . . . . . . . . . . 4-7

DocuColor 8000AP Manual del operador

iii

Índice

Atascos en el área de transporte superior . . . . . . . . . . . . . 4-8

Atascos en el módulo de transporte. . . . . . . . . . . . . . . . . . 4-9

Atascos en el módulo de salida . . . . . . . . . . . . . . . . . . . . 4-11

Atascos en recorrido de papel en puerta der./izquierda . . 4-12

Despeje de atascos con impresión a 2 caras. . . . . . . 4-14

Código de error. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15

Datos técnicos 5-1

Especificaciones de la prensa digital . . . . . . . . . . . . . . . . . . . . 5-1

Potencia eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Especificaciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Consumo de energía . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Tiempo de calentamiento . . . . . . . . . . . . . . . . . . . . . . . 5-1

Tiempo para obtener la primera impresión. . . . . . . . . . 5-1

Requisitos ambientales. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Temperatura y humedad ambiente. . . . . . . . . . . . . . . . 5-2

Altitud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Iluminación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Niveles de ruidos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Emisiones de ozono . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Polvo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

Capacidades. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Capacidad de las bandejas. . . . . . . . . . . . . . . . . . . . . . 5-4

Productividad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Velocidad de impresión. . . . . . . . . . . . . . . . . . . . . . . . . 5-5

Características físicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

Tamaño de la prensa digital . . . . . . . . . . . . . . . . . . . . . 5-6

Peso de la prensa digital. . . . . . . . . . . . . . . . . . . . . . . . 5-6

Requerimientos de espacio . . . . . . . . . . . . . . . . . . . . . 5-6

Cuadro de conversión métrica . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

Mantenimiento 6-1

Procedimientos de limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Limpieza de la prensa digital . . . . . . . . . . . . . . . . . . . . . . . 6-1

Limpieza de la pantalla táctil de la interfaz de usuario . . . . 6-2

Limpieza de los corotrones de carga . . . . . . . . . . . . . . . . . 6-2

Limpieza del segundo transporte y áreas del fusor . . . . . 6-10

Limpie el recorrido del papel. . . . . . . . . . . . . . . . . . . . . . . 6-16

Sustitución de suministros de consumo . . . . . . . . . . . . . . . . . 6-19

Sustitución del cartucho de tóner . . . . . . . . . . . . . . . . . . . 6-20

Agregar aceite del fusor . . . . . . . . . . . . . . . . . . . . . . . . . . 6-23

DocuColor 8000AP Manual del operador

Índice

Cambio de la botella de tóner usado . . . . . . . . . . . . . . . . 6-25

Sustitución del corotrón de carga. . . . . . . . . . . . . . . . . . . 6-27

Cuándo se hace la sustitución del corotrón de carga. 6-27

Qué corotrón de carga se reemplaza . . . . . . . . . . . . . 6-27

Ejemplo de rayas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28

Sustitución de la telilla del fusor . . . . . . . . . . . . . . . . . . . . 6-31

Pedido de servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-35

Suministros de consumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37

DocuColor 8000AP Manual del operador

Índice

DocuColor 8000AP Manual del operador

Símbolos

Convenciones

Las convenciones estandarizadas se usan en este manual para ayudarle a encontrar e identificar visualmente la información rápidamente.

PRECAUCIÓN: Este símbolo le avisa cuando una acción puede ocasionar daño en el hardware, software o pérdida de datos.

ADVERTENCIA: Marcas de advertencia alertan a los usuarios sobre áreas de la máquina donde hay peligro de daños personales.

ADVERTENCIA: Este símbolo identifica un área de la máquina que está CALIENTE y no se debe tocar.

ADVERTENCIA: Este símbolo indica que se está usando un láser en la máquina y que debe consultar la información adecuada sobre seguridad.

SUGERENCIA: Este símbolo identifica información que se está recalcando y que es importante recordar.

DocuColor 8000AP Manual del operador

vii

Convenciones

El símbolo 1 2 3... indica el comienzo de una tarea o un proceso que debe usarse para completar un procedimiento y que será seguido por el primer paso de un procedimiento, tarea o proceso de trabajo numerado.

NOTA: Este símbolo llama su atención a información que es útil, pero no esencial para completar un procedimiento o tarea.

viii

DocuColor 8000AP Manual del operador

Notas de seguridad

Este producto Xerox y los suministros recomendados han sido diseñados y probados para satisfacer estrictos requisitos de seguridad. Entre ellos se incluyen la aprobación por parte de agencias de seguridad, y el cumplimiento de las normas ambientales vigentes. Lea atentamente las instrucciones siguientes antes de poner en funcionamiento el producto y consúltelas cuando sea necesario para garantizar el funcionamiento continuo y seguro de su producto.

SUGERENCIA: La prueba de seguridad y rendimiento de este producto se ha verificado usando sólo materiales de Xerox.

ADVERTENCIA: Cualquier modificación no autorizada, que incluya la adición de nuevas funciones o conexiones de dispositivos externos, puede impactar la certificación del producto. Póngase en contacto con el distribuidor local autorizado para obtener más información.

Seguridad eléctrica

• Use solamente el cable de potencia que viene con el equipo.

• Enchufe el cable de potencia directamente en un tomacorriente con descarga a tierra. No use un cable de extensión. Si no sabe si el tomacorriente está o no conectado a tierra, consulte un electricista.

• Nunca use un enchufe con adaptador de conexión a tierra para conectar el equipo a un enchufe eléctrico que carezca de un terminal de conexión a tierra.

ADVERTENCIA: Puede sufrir una descarga eléctrica si el tomacorriente no está correctamente conectado a tierra.

• No coloque la máquina en lugares donde personas puedan pisar el cable o tropezar con él. No permita que nada se apoye en el cable de alimentación.

• No anule ni desmonte interruptores de seguridad eléctricos o mecánicos.

• No obstruya las aberturas de ventilación. Estas aberturas evitan el sobrecalentamiento de la máquina.

DocuColor 8000AP Manual del operador

Notas de seguridad

Dispositivos desconectados

ADVERTENCIA: Nunca introduzca objetos en las ranuras y

aberturas del equipo. El contacto con puntos de voltaje o el cortocircuito de una pieza podría provocar un incendio o una descarga eléctrica.

En caso de que se produzca alguna de las siguientes condiciones, apague la impresora de inmediato, desenchufe el cable de alimentación. Comuníquese con un técnico de servicio autorizado de Xerox.

• La máquina emite ruidos u olores extraños.

• El cable de alimentación está dañado o deshilachado.

• Un disyuntor diferencial del panel de la pared, un fusible u otro dispositivo de seguridad ha sido activado.

• Se ha derramado líquido en la impresora.

• La impresora fue expuesta al agua.

• Hay piezas de la impresora dañadas.

El cable de potencia es el dispositivo de desconexión para este equipo y está conectado a la parte posterior de la máquina por un enchufe. Para retirar la potencia eléctrica de la máquina, desconecte el cable de potencia del enchufe eléctrico.

ADVERTENCIA: Este producto debe conectarse a una corriente conectada a tierra.

DocuColor 8000AP Manual del operador

Seguridad con respecto al láser

Norteamérica

Este producto cumple con los estándares de seguridad y tiene la certificación como un producto láser Clase 1 bajo las regulaciones establecidas por el CDRH (Centro de Dispositivos y Salud radiológica) de la FDA (Administración de Alimentos y Drogas) de los Estados Unidos para los productos láser. Este producto cumple con FDA 21 CFR 1940.10 y 1040.11 excepto por ciertas desviaciones se encuentran en Laser Notice No. 50, con fecha 26 de julio de 2001. Estas regulaciones se aplican a los productos láser que se comercializan en los Estados Unidos. La etiqueta de la máquina indica que cumple con las regulaciones de CDRH y debe estar pegada en todos los productos láser comercializados en los Estados Unidos. Este producto no emite radiaciones láser peligrosas.

PRECAUCIÓN: Los controles, ajustes o procedimientos que no sean los especificados en este documento, pueden resultar en exposición peligrosa a rayos láser.

Notas de seguridad

Como la radiación emitida dentro del producto está confinada totalmente dentro de su cobertura protectora y cubiertas externa s, el rayo láser no puede escapar de la máquina durante todas las fases del funcionamiento.

Este producto contiene etiquetas de advertencia sobre láser. Esas etiquetas son para uso del técnico de servicio de Xerox y están colocadas en paneles o cubiertas o cerca de ellos, que requieren herramientas especiales para retirarlos. No retire ninguno de los paneles. No hay áreas que el operador pueda mantener detrás de esas cubiertas.

DocuColor 8000AP Manual del operador

Notas de seguridad

Europa (UE) y otros mercados

Este producto cumple con los estándares de seguridad de IEC, 60825-1 (Edición 1.2) emitida en agosto de 2001.

El equipo cumple con los estándares de rendimiento de productos láser establecidos por las agencias gubernamentales, nacionales e internacionales como un producto láser Clase 1. No emite radiación peligrosa, pues el rayo está totalmente encerrado durante todas las fases del funcionamiento y mantenimiento accesibles para el usuario.

PRECAUCIÓN: Los controles, ajustes o procedimientos que no sean los especificados en este documento, pueden resultar en exposición peligrosa a rayos láser.

Estándares de seguridad

Norteamérica

Europa (UE) y otros mercados

Si necesita información adicional de seguridad relacionada con el producto o materiales de suministro Xerox, puede llamar al número siguiente:

+44 (0) 1707 353434

La seguridad de este producto Xerox está certificada por Underwriters Laboratories Incorporated de acuerdo a los Estándares UL60950-1 (primera edición), y CSA International CAN/CSA C22.2 No. 60950-1-03 (primera edición).

La seguridad de este producto Xerox está certificada por NEMKO de acuerdo a la publicación IEC60950-1 (2001) primera edición.

xii

DocuColor 8000AP Manual del operador

Seguridad de mantenimiento

• No intente realizar ningún procedimiento de mantenimiento que no esté específicamente descrito en la documentación provista con el producto.

• No utilice limpiadores en aerosol. El uso de suministros no aprobados puede deteriorar el desempeño del equipo y podría generar condiciones de riesgo.

• Use los suministros y materiales de limpieza sol a men te com o se indica en este manual. Mantenga todos estos materiales fuera del alcance de los niños.

• No retire las cubiertas o las tapas de protección sujetas con tornillos. Detrás de dichas cubiertas no hay otras piezas que el usuario pueda mantener o realizar tareas de servicio.

No realice ningún procedimiento de mantenimiento salvo que haya sido instruido para eso por un distribuidor de Xerox o que sea un procedimiento que está descrito específicamente en uno de los manuales incluidos con la impresora.

Notas de seguridad

Seguridad de operación

Su equipo Xerox y los suministros fueron diseñados y probados para cumplir con estrictas normas de seguridad. Entre ellas se incluyen el examen y la aprobación por parte de agencias de seguridad, y el cumplimiento de las normas ambientales vigentes.

El respeto de las siguientes normas de seguridad le garantizará el funcionamiento continuo y seguro del producto:

• Use los materiales y suministros diseñados específicamente para el producto. El uso de materiales inadecuados puede deteriorar el desempeño del equipo y generar situaciones de peligro.

• Siga todas las instrucciones y advertencias marcadas o provistas con la máquina.

• Coloque la impresora en un lugar con suficiente espacio para la ventilación y el servicio.

• Coloque la máquina en una superficie nivelada, sólida (no en una alfombra gruesa) que tenga la resistencia adecuada para soportar el peso de la máquina.

• No trate de mover la máquina. El dispositivo de nivelación fue bajado al instalar el equipo y puede dañar la alfombra o el piso.

• No coloque la impresora cerca de fuentes de calor.

• No exponga la impresora a la luz solar directa.

DocuColor 8000AP Manual del operador

xiii

Notas de seguridad

Seguridad de ozono

• No coloque la impresora directamente frente al flujo de aire frío de un sistema de acondicionamiento de aire.

• No coloque recipientes con café u otros líquidos sobre la impresora.

• No obstruya las aberturas de ventilación.

• No anule ni desmonte interruptores de seguridad eléctricos o mecánicos.

ADVERTENCIA: Sea prudente cuando trabaje en áreas identificadas con un símbolo de advertencia. Estas áreas pueden estar muy calientes y no se deben tocar.

Si necesita información adicional de seguridad relacionada con la máquina o materiales, póngase en contacto con el distribuidor de Xerox.

Este producto produce ozono durante el funcionamiento normal. El ozono producido es más pesado que el aire y depende del volumen de copias. Proporcionar los parámetros ambientales apropiados, según se especifica en los procedimientos de instalación de Xerox, asegurará que los niveles de concentración cumplan con límites seguros.

Si necesita información de seguridad adicional con respecto al ozono, solicite la publicación de Xerox, OZONE, llame al distribuidor local de Xerox.

xiv

DocuColor 8000AP Manual del operador

Avisos

Emisiones de radio frecuencia

FCC en los EE.UU.

Este equipo ha sido probado y se ha determinado que cumple con los límites de un dispositivo digital de Clase A, según la Parte 15 de las reglas de FCC (Comisión Federal de Comunicaciones). Estos límites han sido diseñados para proveer protección razonable contra interferencia cuando el equipo se opera en un ambiente residencial. Este equipo genera, usa y puede irradiar energía de radio frecuencia y si no se instala y usa de acuerdo con el manual de instrucciones, puede ocasionar interferencia a las comunicaciones de radio. El funcionamiento de este equipo en un área residencial puede ocasionar interferencias dañinas, en ese caso el usuario deberá corregir la interferencia a su propio cargo.

Cualquier cambio o modificación a este equipo no aprobado específicamente por Xerox Corporation puede anular el derecho del usuario para operar este equipo.

ADVERTENCIA: Para mantener conformidad con las regulaciones de la FCC, este equipo se debe usar con cables blindados.

En Canadá (ICES-003)

Este aparato digital de Clase “A” cumple con ICES-003 del Canadá.

Cet appareil numérique de la classe “A” est conforme á la norme NMB-003 du Canada.

DocuColor 8000AP Manual del operador

Avisos

Información regulatoria de RFID

Este producto genera 13.56 MHz con un Inductive Loop System como Radio Frequency IDentification system device (RFID). Este Dispositivo RFID cumple con los requisitos especificados en la Parte 15 de las reglas de FCC (Comisión Federal de Comunicaciones), RSS-210 de la industria del Canadá, la Directiva del Consejo Europeo 99/5/EC y leyes locales o regulaciones aplicables.

El funcionamiento de este dispositivo está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede ocasionar interferencia dañina y (2) este dispositivo debe aceptar toda interferencia recibida, incluso interferencia que puede causar funcionamiento no deseado.

Cualquier cambio o modificación a este equipo no aprobado específicamente por Xerox Corporation puede anular el derecho del usuario para operar este equipo.

Aprobación de precauciones de tensión extra baja de seguridad

Este producto Xerox cumple con las regulaciones de seguridad de las agencias gubernamentales y nacionales. Todos los puertos del sistema cumplen con los requisitos para circuitos de tensión extra baja de seguridad (CTES) para la conexión de redes y dispositivos que son propiedad del usuario. La adición de accesorios que son propiedad del cliente o de terceros que se agreguen a la impresora deben cumplir o superar los requisitos indicados anteriormente. Todos los módulos que requieren conexión externa se deben instalar de acuerdo con el procedimiento de instalación.

Certificaciones en Europa

El sello de la CE que se aplica a este producto simboliza la declaración de conformidad de Xerox con las siguientes directivas de la Unión Europea según las fechas indicadas:

Sello de CE (Unión

Europea)

Diciembre 12, 2006 Directiva del Consejo 2006/95/EC como fue enmendada.

El sello de la CE que se aplica a este equipo simboliza la declaración de conformidad de Xerox con las siguientes directivas de la Unión Europea según las fechas indicadas:

Aproximación de las leyes de los estados miembros en relación a equipos de baja tensión.

xvi

Diciembre 15, 2004 Directiva del Consejo 2004/108/EC como fue enmendada.

Aproximación de las leyes de los estados miembros en relación a compatibilidad electromagnética.

La declaración completa de conformidad, que define las directivas pertinentes y normas de referencia, puede obtenerse poniéndose en contacto con el distribuidor local autorizado.

DocuColor 8000AP Manual del operador

Avisos

También puede ponerse en contacto con:

Environment, Health and Safety The Document Company Xerox Bessemer Road Welwyn Garden City Herts AL7 1HE Inglaterra Número telefónico +44 (0) 1707 353434

ADVERTENCIA: Este sistema ha sido fabricado y probado para cumplir con las normas estrictas sobre seguridad e interferencias de radiofrecuencia. Cualquier modificación no autorizada, que incluya la adición de nuevas funciones o conexiones de dispositivos externos, puede impactar la certificación del producto. Póngase en contacto con el distribuidor local autorizado para obtener más información.

ADVERTENCIA: Para poder operar este equipo en proximidades a equipos médicos, científicos e industriales (ISM), puede ser necesario limitar la radiación externa de los equipos ISM, o deben adoptarse medidas de mitigación especiales.

ADVERTENCIA: Este es un producto de clase A. En un ambiente doméstico, este producto puede ocasionar interferencias de radiofrecuencia, en cuyo caso el usuario estará obligado a tomar las medidas adecuadas para resolverlo.

ADVERTENCIA: Para mantener conformidad con la Directiva del Consejo 89/336/EEC, este equipo se debe usar con cables blindados.

DocuColor 8000AP Manual del operador

xvii

Avisos

Es ilegal en los EE. UU.

El Congreso, por estatuto, ha prohibido la reproducción de los siguientes materiales bajo ciertas circunstancias. Penas de multa o de encarcelamiento pueden ser impuestas a personas culpables de hacer tales reproducciones.

1. Emisiones o Títulos del Gobierno de los Estados Unidos,

tales como:

Certificados de deudas Moneda del Banco Nacional Cupones de Bonos Billetes emitidos por Banco de Reserva

Federal Certificados de plata Certificados de oro Bonos de los EE. UU. Billetes emitidos por Tesoro Billetes emitidos por Reserva FederalPagarés Fraccionarios Certificados de depósito Papel moneda Emisiones y Títulos de dependencias del gobierno, tales

como FHA, etc. Bonos. (Bonos de Ahorro de los EE. UU pueden ser

fotografiados solamente para campañas publicitarias para propagandizar la venta de los bonos).

Sellos del Servicio de impuestos. (Se podrá reproducir un documento legal con un sello del Servicio de impuestos vencido, siempre y cuando sea necesario para trámites legales).

Estampillas de correo, canceladas o no. (para uso filatélico, se pueden fotografiar estampillas de correo, siempre y cuando sea en blanco y negro, y sus dimensiones lineales sean menos del 75% o más del 150% de las dimensiones del original).

Giros postales. Billetes, cheques o letras de cambio de dinero girado por o

para un funcionario autorizado de los Estados Unidos. Estampillas u otros que representen un valor cualquiera,

que hayan sido emitidas por decreto de un Acta del Congreso.

xviii

DocuColor 8000AP Manual del operador

Avisos

2. Certificados de ajustes de compensación para veteranos de

las guerras mundiales.

3. Emisiones o Títulos de Gobiernos Extranjeros, bancos o

corporaciones.

salvo que se obtenga el permiso del propietario de los derechos reservados o que la reproducción este contemplada en “uso justo” o las estipulaciones de derechos de reproducción de bibliotecas contemplado por la ley. Más información sobre estas estipulaciones se pueden obtener en la Oficina de Copyright de la Biblioteca del Congreso, Washington, D.C. 20559. Solicite la Circular R21.

5. Certificados de Ciudadanía o Naturalización. (Se pueden

fotografiar certificados extranjeros de Naturalización).

6. Pasaportes. (Se pueden fotografiar pasaportes extranjeros).

7. Papeles de inmigración.

8. Tarjeta de registro al Servicio Militar.

9. Papeles Selectivos de Registro a Servicios que contienen

alguna de la información siguiente sobre el Registrado:

Ingresos o entradasEstado de dependencia Actas de CorteServicio militar previo Condición médica física o mental Excepción: Los certificados de licencia militar de los

Estados Unidos pueden ser fotografiados.

10. Insignias, tarjetas de identificación, pases o insignia usadas

por el personal militar o por miembros de los distintos departamentos federales, tales como FBI, Tesoro, etc (a menos que la fotografía haya sido solicitada por el jefe de t al departamento u oficina).

En algunos estados está prohibido reproducir los siguientes documentos: licencias de automóviles, licencias de conductor, certificado del título del automóvil.

Sobre la lista anterior no asumimos ninguna responsabilidad de que esté completa o sea precisa. En caso de duda, consulte a su abogado.

DocuColor 8000AP Manual del operador

xix

Avisos

Es ilegal en Canadá

El Parlamento, por medio de un estatuto, ha prohibido la reproducción de los siguientes materiales bajo ciertas circunstancias. Penas de multa o de encarcelamiento pueden ser impuestas a personas culpables de hacer tales copias.

1. Billetes bancarios corrientes o billetes de dinero corriente.

2. Emisiones o Títulos del gobierno o banco.

3. Billetes de papel del tesoro.

4. El sello público del Canadá o de una provincia, o el sello de

una organización pública o autoridad en Canadá, o de una Corte de ley.

5. Proclamaciones, órdenes, regulaciones o designaciones, o

notas (que intentan falsamente haber sido impresas en la impresora de la Reina para Canadá o de la impresora equivalente de una provincia).

6. Marcas, sellos, envoltorios o diseños usados por o en el

nombre del Gobierno de Canadá o de una provincia, del gobierno de un estado extranjero o un departamento, junta, Comisión o agencia establecido por el Gobierno de Ca nadá o de una provincia o del gobierno de un estado extranjero.

7. Estampillas impresas o adhesivas usadas con propósito de

lucro por el Gobierno de Canadá o de una provincia o del gobierno de un estado extranjero.

8. Documentos, registros o archivos guardados por

funcionarios públicos encargados de hacer o emitir copias certificadas de los mismos, en cuyo caso la reproducción intenta falsamente ser una copia certificada de los mismos.

marcas registradas de todo tipo sin el consentimiento del propietario de los derechos o marcas reservados.

La lista anterior se proporciona para su conveniencia y ayuda, no asumimos ninguna responsabilidad de que esté completa o sea precisa. En caso de duda, consulte a su abogado.

DocuColor 8000AP Manual del operador

Avisos ambientales para Canadá

Terra Choice Environmental Services, Inc. de Canadá ha verificado que este producto de Xerox cumple con todos requisitos necesarios de Environmental Choice EcoLogo para minimizar el impacto a las condiciones ambientales.

Como miembro del programa de Protección ambiental, Xerox Corporation determina que este modelo del producto cumple con las directrices de Protección ambiental respe cto a la e ficiencia e n el uso de energía.

Canadá estableció el programa de Protección ambiental en 1988 para ayudar a los consumidores a identificar productos y servicios que no perjudican el ambiente. Las copiadoras, impresoras, impresoras digitales, escáneres y máquinas de fax deben cumplir los criterios de eficiencia de energía y de emisiones, y ser compatibles con suministros reciclables. Actualmente, el programa de Protección ambiental tiene más de 1600 productos aprobados y 140 licencias otorgadas. Xerox ha estado a la vanguardia ofreciendo productos aprobados por EcoLogo. En 1996, Xerox se transformó en la primera compañía en obtener la licencia para usar el Environmental Choice EcoLogo para sus copiadoras, impresoras y máquinas de fax.

Avisos

DocuColor 8000AP Manual del operador

xxi

Avisos

Reciclado y disposición del producto

Si programa la disposición de su producto Xerox, recuerde que el producto contiene plomo y otros materiales que hacen que la disposición esté regulada debido a consideraciones ambientales. La presencia de plomo es completamente consistente con las normas globales aplicables en el momento que el producto fue colocado en el mercado.

Norteamérica

Xerox opera un programa de reuso/reciclado y acepta equipos de vuelta a nivel mundial. Póngase en contacto con el distribuidor Xerox para determinar si este producto Xerox forma parte del programa. Para obtener más información sobre los programas de protección ambiental de Xerox, visite

www.xerox.com/environment

Para obtener más información sobre reciclado y disposición, contacte a las autoridades locales. En los Estados Unidos, también puede consultar el sitio Web de Electronic Industries Alliance: www.eiae.org

Material de perclorato Este producto puede contener uno o más dispositivos

conteniendo perclorato, tales como baterias. Es posible que necesiten manipulación especial, consulte

www.dtsc.ca.gov/hazardouswaste/perchlorate

Si su producto no es parte del programa Xerox y está programando su disposición, siga las instrucciones provistas en el párrafo de arriba.

xxii

DocuColor 8000AP Manual del operador

Unión Europea

Otros países

Avisos

La aplicación de ese símbolo en su equipo confirma que debe realizar la disposición del equipo cumpliendo con los procedimientos nacionales acordados.

De acuerdo con la legislación de Europa, al final de la vida de los equipos eléctricos y electrónicos, su disposición debe realizarse dentro de los procedimientos acordados.

Antes de la disposición, póngase en contacto con el distribuidor local de Xerox para obtener información sobre aceptar de vuelta al final de vida.

Póngase en contacto con las autoridades locales de residuos y solicite las directrices de disposición.

DocuColor 8000AP Manual del operador

xxiii

Avisos

xxiv

DocuColor 8000AP Manual del operador

1. Descripción general

La DocuColor 8000AP es una prensa digital a todo color y blanco y negro que funciona a una velocidad de ochenta impresiones por minuto . Este capítulo provee la ubicación, nombre y función de los diferentes componentes de la prensa digital que incluyen:

• Componentes externos

• La interfaz de usuario

• El panel de control

• Componentes internos

DocuColor 8000AP Manual del operador

1-1

1. Descripción general

Identificación de los componentes externos

Utilice la ilustración que figura a continuación para identificar los componentes externos que se listan en la tabla de la página siguiente.

Interruptor de potencia encendido/apagado

Interfaz del usuario

Bandeja 1

Bandeja 2

Módulo de transporte

Panel de control

Puertas delanteras

Compartimiento del tóner

Bandeja receptora

Módulo de salida

1-2

DocuColor 8000AP Manual del operador

1. Descripción general

Pieza Descripción Bandeja del papel 1 Bandeja del papel 2 Módulo de transporte El módulo de transporte lleva el papel desde las bandejas del papel al

Encendido/Apagado

Encendido

Apagado

Interfaz del usuario La interfaz de usuario contiene dos componentes: el panel de control y la

Capacidad de 2000 hojas de papel de 24 libras (90 g/m2). Capacidad de 2000 hojas de papel de 24 libras (90 g/m2).

recorrido superior del papel de la prensa digital. También encamina el papel desde el recorrido inferior del papel al recorrido superior cuando se utiliza la opción a dos caras.

Coloque el interruptor de potencia en la posición Encendido para encender la prensa digital. Un mensaje en la pantalla le indica que debe esp erar un momento breve mientras el fusor se calienta y la prensa digital ejecuta una comprobación del sistema.

Coloque el interruptor de potencia en la posición Apagado para apagar la prensa digital. Deje la prensa digital apagada por un mínimo de veinte segundos antes de encenderla nuevamente.

pantalla táctil. La pantalla táctil permite que las selecciones se re alicen simplemente

tocando la pantalla.

DocuColor 8000AP Manual del operador

1-3

1. Descripción general

Pieza Descripción

Panel de control Permite la selección de opciones a través del teclado. Consulte la

sección Panel de control en este capítulo.

Compartimiento del tóner Contiene los cartuchos de tóner. Los cartuchos de color son de

izquierda a derecha: negro, cian, magenta y amarillo. Consulte el capítulo Mantenimiento de este manual que contiene las instrucciones para cambiar los cartuchos.

Bandeja receptora de clasificación (BRC)

Puertas delanteras derecha e izquierda

Recibe los trabajos de impresión terminados. Los juegos se clasifican para facilitar la separación. La capacidad máxima es de 500 hojas

de papel de 24 libras (90 g/m Aquí reside el sistema de transferencia de imágenes pa ra impresión

a una y dos caras. Se abre para despejar atascos del recorrido del papel en el módulo de impresión y en el fusor. Siga las instrucciones en forma precisa para despejar atascos de papel en el fusor.

ADVERTENCIA: El fusor está extremadamente caliente y causará lesiones si no se siguen las instrucciones para despejar los atascos de papel.

Módulo de salida Contiene el reductor de curvatura y el inversor. El reductor de

curvatura elimina las curvaturas de la página impresa. El inversor se usa cuando se selecciona impresión a dos caras o cara hacia abajo.

1-4

DocuColor 8000AP Manual del operador

Módulo ecológico

1. Descripción general

El módulo ecológico conectado en la parte posterior de la DocuColor 8000AP contiene los componentes ambientales (filtros de ozono y polvo). El mantenimiento del módulo ecológico lo realiza el técnico de servicio de Xerox.

DocuColor 8000AP Manual del operador

1-5

1. Descripción general

Módulo eléctrico

En el módulo eléctrico reside el software, las placas de cableado selladas y los alimentadores eléctricos. El técnico de servicio de Xerox conecta la PC portátil en el pin 25 del conector del módulo eléctrico para cargar software o ejecutar diagnósticos. Este conector es para uso exclusivo del técnico de servicio de Xerox; no conecte ningún cable del PC.

PRECAUCIÓN: No obstruya las ventilaciones del módulo eléctrico.

ADVERTENCIA: No retire las cubiertas o protectores que están asegurados con tornillos. No hay piezas detrás de estas cubiertas a las que el usuario puede prestar mantenimiento o servicio.

1-6

DocuColor 8000AP Manual del operador

Botella de tóner usado

La botella de tóner usado recolecta el tóner desechado durante el proceso de impresión. La botella de tóner usado puede ser reemplazada por el cliente y está ubicada en la parte posterior del módulo de salida.

Consulte el capítulo Mantenimiento de este manual para obtener instrucciones acerca del reemplazo de la botella de tóner usado.

1. Descripción general

Botella de tóner usado

DocuColor 8000AP Manual del operador

1-7

1. Descripción general

Disyuntor diferencial de GFI (Indicador de avería a tierra)

La prensa digital está equipada con dos disyuntores diferenciales de seguridad denominados indicadores de avería en la conexión a tierra. Estos dispositivos saltan si se interrumpe la potencia que alimenta la prensa digital.

Módulo ecológico

GFI del fusor

Prensa digital y SFM GFI

GFI del fusor El fusor recibe potencia a través del GFI del fusor.

GFI de la prensa digital La prensa digital recibe potencia a través del GFI de la prensa. Si

el segundo módulo de alimentación opcional está conectado a la prensa digital, entonces también recibe potencia de ese GFI.

Si ocurre un apagón: Se debe encender la prensa digital lo más pronto posible después

que la energía se haya restaurado y se debe realizar una impresión para asegurarse de que no ha habido daño en la prensa digital.

1-8

DocuColor 8000AP Manual del operador

1. Descripción general

Si hay una interrupción en la potencia que va a la prensa digital,

• Localice el corto circuito en el módulo ecológico en la parte posterior de la prensa digital al lado de la botella de tóner usado.

• Si cualquiera de los dispositivos se desconecta, el interruptor estará en la posición Apagado (hacia abajo). Mueva el interruptor hacia arriba.

NOTA: Si el dispositivo se vuelve a desconectar o si la potencia no ha sido restaurada con el procedimiento anterior, llame al técnico de servicio de Xerox.

PRECAUCIÓN: La almohadilla de presión en el fusor permanece en la posición hacia arriba si la potencia que alimenta a la prensa digital se interrumpe mientras está en uso. La almohadilla de presión permanecerá en esa posición hasta que la potencia se restaure, el interruptor de potencia esté en la posición de encendido y el botón Iniciar está pulsado.

PUNTO CLAVE: Si la almohadilla de presión permanece en la posición hacia arriba por un período de tiempo prolongado, se producirán defectos en la calidad de impresión.

DocuColor 8000AP Manual del operador

1-9

1. Descripción general

Interfaz del usuario (IU)

La interfaz del usuario (IU) muestra los mensajes que indican el estado de la prensa digital durante inactividad, funcionamiento o condiciones de error. La IU muestra la pantalla prefijada seleccionada en modo Herramientas por el administrador de sistemas.

La pantalla prefijada puede ser la pantalla Estado del trabajo o Estado de la máquina.

1-10

DocuColor 8000AP Manual del operador

1. Descripción general

Área de mensajes

Fichas

Área de mensajes El área de mensajes en la parte superior de la IU muestra

mensajes con respecto al estado de la prensa digit al, conflictos de programación o errores. Los mensajes pueden también proporcionar instrucciones para el operador.

Fichas y funciones Algunas pantallas de la IU muestran fichas que contienen varias

opciones seleccionables. Las opciones se ajustan inicialmente a los valores prefijados de fábrica. Estos ajustes los puede cambiar el administrador de sistemas en el Modo Herramientas.

Pídale a su administrador de sistemas más información con respecto a estas selecciones

o consulte la Guía de

administración del sistema.

DocuColor 8000AP Manual del operador

1-11

1. Descripción general

Panel de control

Su prensa digital tiene uno de estos dos paneles de control: un panel de control con palabras o uno con símbolos internacionales. La función de cada botón se describe en la tabla de las páginas siguientes.

Nombre Función

Ahorro de energía

Estado del trabajo

Idioma Permite seleccionar uno de los dos idiomas que

Acceso Permite el acceso al Recorrido de herramientas

Estado de la máquina

Se enciende cuando la prensa digital está en modo de reposo, que disminuye la temperatura del fusor. Pulse para volver al modo de espera.

Muestra en la interfaz de usuario, la lista de trabajos actuales y su estado. Se puede retene r, liberar, promover, eliminar y ver las opciones seleccionadas para cada trabajo.

se mostrarán en la IU.

y a la administración de Auditrón. Ambos están protegidos por una clave.

Accede a las pantallas de las bandejas del papel, detalles de la máquina, historial de errores e información de mantenimiento. En Estado de la máquina se encuentra el número de serie de la prensa digital así como los números de teléfono para la atención al cliente y los contadores que muestran el número de páginas de impresiones en blanco y negro, en color, en tamaño grande y total impreso.

1-12

DocuColor 8000AP Manual del operador

1. Descripción general

Nombre Función

Ayuda Provee información adicional útil para

completar la tarea que se muestra en la pantalla táctil.

Borrar todo

Pausa Pulse el botón Pausa para interrumpir el

Inicio El botón Iniciar se utiliza en el modo

Teclado Use el teclado para introducir su clave y

El botón Borrar todo se utiliza en el modo Herramientas para borrar ciertas selecciones o ajustes. También lo utiliza el técnico de servicio en modo de diagnóstico.

proceso de impresión para realizar ciertos procedimientos de mantenimiento tales como el cambio de aceite del fusor o el cartucho de tóner. Debe pulsar Pausa nuevamente para continuar el proceso de impresión.

Herramientas para ciertos ajustes. También lo utiliza el técnico de servicio en modo de diagnóstico.

tener acceso al modo Herramientas. Use el teclado para ciertas funciones del modo Herramientas. El teclado también lo utiliza el técnico de servicio en modo de diagnóstico.

DocuColor 8000AP Manual del operador

1-13

1. Descripción general

Estado del trabajo

Cuando pulsa el botón Estado del trabajo, se muestra la pantalla Estado del trabajo.

La pantalla Estado del trabajo la puede aju star el administrador de sistemas como la pantalla de valor prefijado inicial. La información sobre el trabajo incluye tipo de trabajo, estado actual, tamaño del papel, cantidad de salida (se refiere a la salida para un trabajo de una sola página y pilas para un trabajo de múltiples páginas) y número total de páginas.

Los trabajos se numeran en el orden en que se reciben para procesar. El orden de los trabajos en la cola se puede modificar con una de las opciones siguientes, Retener automático (algo se debe hacer en la prensa digital antes de continuar), Retener manual (pedido por el usuario), Promover uno o más trabajos y Eliminar trabajo.

1-14

DocuColor 8000AP Manual del operador

1. Descripción general

Para realizar una de las siguientes funciones, debe primero tocar el trabajo que desea para seleccionarlo; entonces toque uno de los botones de abajo.

• Toque Retener trabajo para una retención manual. Cuando un trabajo está en el estado de retención en la cola de espera, no se imprimirá cuando llegue a la parte superior de la cola. Será saltado hasta que sea liberado o eliminado.

• Toque Liberar trabajo para reactivar un trabajo que está en retención en la cola de espera. Si se está reteniendo el trabajo debido a un problema de recursos (papel, tóner, etc.) el trabajo no será liberado hasta que el recurso sea proporcionado. Un trabajo retenido por pedido del usuario puede ser liberado tocando el botón Liberar trabajo.

• Toque Promover trabajo para avanzar un trabajo seleccionado en la cola de espera para que sea procesado después del trabajo que se está imprimiendo actualmente. Los trabajos se procesan en base a primero dentro/primero fuera cuando se promueven los múltiples trabajos. Una vez que un trabajo es promovido, no puede ser saltado por otros trabajos promovidos después de él.

• Toque Eliminar trabajo para eliminar un trabajo seleccionado de la cola. Debe responder “Sí” cuando se le pide confirmación de la eliminación.

• Toque Detalles del trabajo para obtener más información detallada sobre un trabajo seleccionado tal como, número de imágenes procesadas, modo de color, bandeja de papel en uso, tipo de papel y acabado.

DocuColor 8000AP Manual del operador

1-15

1. Descripción general

Los nombres de los trabajos son truncados a 16 caracteres en la pantalla de Estado del trabajo, que pueden ser menos que los que se muestran en el servidor de color.

Indica el número total de páginas para la Lista de trabajos

Las flechas arriba/abajo son seleccionables cuando el número total de trabajos excede una página

Nombre Función

Lista de trabajos Muestra todos los trabajos enviados a la prensa

digital.

Retener trabajo Retiene un trabajo en la cola de impresión hasta

que es liberado. Liberar trabajo Libera un trabajo retenido para su impresión. Promover trabajo Permite que un trabajo se mueva delante de otr os

trabajos en la cola de impresión. Eliminar trabajo Elimina un trabajo seleccionado. Detalles del

trabajo Flechas arriba/

abajo

Muestra las opciones programadas del trabajo

seleccionado.

Permiten desplazarse a través de la lista de

trabajos.

1-16

DocuColor 8000AP Manual del operador

Ahorro de energía

Idioma

1. Descripción general

Al pulsar el botón Ahorro de energía la prensa digital pasa al modo de consumo reducido de energía durante el cual la temperatura del fusor es más baja. La prensa digital p asará a ese modo automáticamente si no hay actividad en el tiempo prefijado de fábrica de quince minutos. Este valor se puede cambiar en Herramientas, debe ser un valor de 1 a 240 minutos

Consulte la Guía de administración del sistema para obtener información adicional.

El botón Idioma conmuta la IU entre dos idiomas preajustados.

DocuColor 8000AP Manual del operador

1-17

1. Descripción general

Acceso

Estado de la máquina

El botón Acceso muestra una pantalla que requiere una clave para entrar a las pantallas Herramientas o Auditrón.

Consulte la Guía de administración del sistema para obtener información adicional sobre las opciones Herramientas y Auditrón.

Cuando se pulsa el botón Estado de la máquina en el panel de control, se muestra la pantalla de la ficha Bandejas del papel que es el valor prefijado. El administrador de sistemas puede ajustar la pantalla Estado de la máquina como la pantalla inicial de valor prefijado.

1-18

DocuColor 8000AP Manual del operador

1. Descripción general

Las bandejas 3 y 4 aparecen en la columna de la selección de bandeja del papel si un segundo módulo de alimentación está conectado a la prensa digital.

Nombre de la

pantalla

Bandejas de papel

Detalles de máquina

Historial de errores

Mantenimiento Toque el botón Unidad reemplazable por el

Muestra las bandejas disponibles, tamaño, tipo, peso y nivel del papel en las bandejas.

Muestra el número de teléfono de atención al cliente, el número de serie de la máquina y acceso a los contadores .

Muestra todos los códigos de error para ayudar al técnico de servicio Xerox a solucionar los problemas de la prensa digital.

cliente para que se muestre el estado de los cartuchos de tóner, botella de tóner usado, corotrones de carga y telilla del fusor. El estado se indica como Correcto con una marca de verificación verde. Advertencia con un triángulo amarillo. Error con un círculo rojo.

Función

DocuColor 8000AP Manual del operador

1-19

1. Descripción general

Ficha Detalles de máquina

Esta pantalla proporciona el número de teléfono de atención al cliente, el número de serie y acceso a los contadores.

Los contadores mantienen el registro de la cuenta de impresiones. Para el registro de la cuenta toque el botón Contadores en la pantalla Detalles de máquina. Se muestra la pantalla de los Contadores de facturación.

1-20

DocuColor 8000AP Manual del operador

1. Descripción general

Para restaurar los contadores a cero, toque el botón Contadores

restaurables. En la pantalla táctil siguiente toque el botón Restaurar .

Ficha Mantenimiento

Toque el botón Unidad reemplazable por el cliente en la pantalla Mantenimiento para que muestre la lista de elementos

reemplazables y su estado.

DocuColor 8000AP Manual del operador

1-21

1. Descripción general

La pantalla Unidad reemplazable por el cliente muestra un indicador o marca de verificación que indica el nivel corriente del suministro.

Por ejemplo, los indicadores de los cartuchos de tóner indican la cantidad de tóner de cada cartucho:

• El cartucho está lleno cuando las cuatro barras están rojas.

• El cartucho está

/4 lleno cuando tres barras están rojas.

/2 lleno cuando dos barras están rojas.

/4 lleno cuando una barra está roja.

Para los otros suministros, tales como la botella de tóner usado, cada corotrón y telilla del fusor, se aplica lo siguiente:

• Una marca de verificación verde indica que el nivel del suministro es adecuado

• Un triángulo amarillo avisa que el nivel es bajo y

• un círculo rojo indica que los suministros están agotados

Cuando uno de los suministros está agotado, la prensa digital interrumpirá automáticamente el trabajo en curso y no funcionará hasta que se sustituyan los suministros.

1-22

DocuColor 8000AP Manual del operador

1. Descripción general

El técnico de servicio de Xerox usa la función Unidad reemplazable por el ingeniero de servicio para verificar el estado de los elementos que son reemplazables sólo por el ingeniero de servicio.

Estos elementos incluyen el aceite del fusor y la segunda unidad de transferencia de polarización.

DocuColor 8000AP Manual del operador

1-23

1. Descripción general

Ayuda

Tonos de audio

Pulse Ayuda para una visión general de las opciones diferentes mostradas en distintas fichas de la IU.

Hay tres tonos de audio:

• Atención: El tono de atención suena seis segundos después que se ha

terminado un trabajo de escaneado para recordarle que debe retirar el documento del cristal del escáner.

• Botón Selección: Un solo tono indica que el botón pulsado puede ser

seleccionado. Un tono doble indica que el botón no está disponible.

• Error: El tono de error indica que la prensa digital está bajo una

condición de error y no funcionará hasta que se despeje el problema.

Los tonos de audio se pueden desactivar , h acer más fuerte o más bajo en el modo Herramientas.

Consulte la Guía de administración del sistema para más información.

1-24

DocuColor 8000AP Manual del operador

Pantallas de alerta

1. Descripción general

Una pantalla de Alerta tiene una barra roja en la parte superior cuando un suministro, tal como el tóner, debe ser reemplazado. Una pantalla de Alerta también indica cuando la prensa digital no puede hacer impresiones debido a una condición de error. Siga las instrucciones en la pantalla táctil para resolver el problema y continuar imprimiendo.

DocuColor 8000AP Manual del operador

1-25

1. Descripción general

Identificación de los componentes internos

Conjunto del corotrón de carga

Gaveta del transporte de papel

Etiqueta del número de serie

Si la prensa digital sufre una pérdida de potencia y es imposible acceder a la ficha Detalles de máquina para conseguir el número de serie, abra las dos puertas delanteras principales. La etiqueta con el número de serie se encuentra en el centro de la parte inferior del bastidor de la prensa digital.

Gaveta del transporte de papel

Esta es el área dónde se alinea el papel, se crea la imagen y se le aplica el proceso de fusión, y el papel se invierte si se requiere impresión a dos caras.

Etiqueta del número de serie

1-26

DocuColor 8000AP Manual del operador

Módulo de transporte

A través del módulo de transporte va el papel desde las bandejas del papel al recorrido superior del papel. A través del módulo de transporte de la prensa digital va el papel desde el recorrido inferior del papel al recorrido superior del papel cuando se hacen impresiones a dos caras.

1. Descripción general

Bandeja 1

Recorrido superior del papel

Bandeja 2

Recorrido inferior del papel

DocuColor 8000AP Manual del operador

1-27

1. Descripción general

Recorrido del papel en la prensa digital

Del módulo de transporte

Al módulo de transporte

El recorrido del papel transfiere una imagen al papel y aplica el proceso de fusión tanto para la selección a una cara como a dos caras. Tiene dos áreas, el recorrido del papel superior y el recorrido del papel inferior . El recorrido superior se usa tanto para impresión a una cara como a dos caras. El recorrido inferior sólo se utiliza para impresión a dos caras. El transporte horizontal 1 reduce la curvatura del papel cuando se imprime con la opción a dos caras.

Transporte

Transporte alineación

Transporte horizontal 2

a vacío

Transporte inversor

Puerta de inversor

Transporte

del fusor

Transporte horizontal 1

Al módulo de salida

Del transporte a inversor a 2 caras

1-28

DocuColor 8000AP Manual del operador

Módulo de salida

1. Descripción general

La impresión completa pasa a través del módulo de salida a la bandeja receptora de clasificación o a otro dispositivo de acabado. El módulo de salida contiene un reductor de curvatura que elimina la curvatura del papel producida por el proceso de fusión. El módulo de salida también contiene un inversor que invierte el papel para crear la imagen en la segunda cara, cuando se selecciona impresión a dos caras o cara hacia abajo.

Al dispositivo de salida

Reductor de curvatura

De prensa digital

Al transporte del inversor

A la prensa digital

Transporte del inversor a

2 caras

DocuColor 8000AP Manual del operador

1-29

1. Descripción general

Cambio de sitio de la prensa digital

Si debe cambiar de sitio la prensa digital, llame al técnico de atención al cliente de Xerox. Se debe seguir el procedimiento de Planificación de la instalación en cada nuevo sitio.

Actualizaciones de la documentación del cliente

Puede obtener la documentación del cliente más reciente para la prensa digital visitando www.xerox.com este sitio web para conseguir la información más reciente para la prensa digital.

. Visite periódicamente

1-30

DocuColor 8000AP Manual del operador

2. Papel y bandejas de papel

Lista de materiales recomendados

Consulte Lista de materiales recomendados yGuía de materiales de impresión especial: Sugerencias para directrices del papel. Los documentos Lista de materiales recomendados yGuía de materiales de impresión especial: Sugerencias se actualizan

continuamente para incluir nuevos papeles y otros materiales de impresión. Los correspondientes archivos en formato PDF están disponibles en www.xerox.com búsqueda DocuColor 8000AP y siga el recorrido hasta que encuentre los archivos para transferirlos.

Manejo del papel

. Use como parámetro de

Etiqueta del prod

uucto le indica “Imprimir el lado de la flecha primero”

Para obtener un mejor rendimiento, cargue el papel con el lado del sellado hacia arriba en todas las bandejas de papel. El lado del sellado corresponde al lado por el cual viene sellada la resma de papel. Consulte la etiqueta del producto.

NOTA: Muchos proveedores marcan con una flecha en la etiqueta del producto para indicar el lado preferencial para imprimir primero. Utilice este lado (tal como lo señala la flecha) como equivalente al lado del sellado cuando cargue papel.

DocuColor 8000AP Manual del operador

2-1

2. Papel y bandejas de papel

Papel almacenado: • En una superficie plana. No almacene papel directamente en

Muchos factores afectan el rendimiento del papel incluyendo la temperatura ambiente, humedad, calidad del papel, polvo y tamaño del área de la imagen. Si después de cargar el papel, hay problemas de atasco de papel o de papel curvado, retire el papel de la bandeja, inviértalo, colóquelo nuevamente en la bandeja y reanude la impresión. Si el problema desaparece, continúe cargando papel de la misma forma.

Si el problema no se soluciona, cargue una nueva resma de papel y repita el proceso. Si el problema aún persiste, el administrador del sistema puede ir al modo Herramientas e intentar los diferentes ajustes en el dispositivo reductor de curvatura. Si después de todos estos intentos no ha logrado solucionar el problema, llame al técnico de Xerox.

Para que la prensa digital opere consistentemente y para obtener una buena calidad de impresión, Xerox recomienda lo siguiente:

el piso, ya que esto aumenta la posibilidad de absorción de humedad. El papel debe ser almacenado en plataformas, o estantes o gabinetes en un área protegida de temperatura y humedad extremas.

• En áreas con poco polvo.

• En un área con bajo nivel de humedad. La humedad es uno de los más importantes para promover las mejores propiedades del papel. Las condiciones óptimas para el almacenamiento del papel incluyen una humedad relativa de 35% a 55%. El aumento de la humedad puede hacer que el papel se curve en los bordes. Esto ocurre porque los bordes absorben humedad mientras el resto de la resma permanece intacto. El papel curvado en los bordes ocasiona atascos de papel y problemas en la alimentación del papel.

• Un contenedor hermético y a prueba de humedad.

2-2

DocuColor 8000AP Manual del operador

2. Papel y bandejas de papel

• Con temperatura controlada. La temperatura ambiente de la habitación donde se almacena el papel afecta significativamente el rendimiento del papel en la máquina. La temperatura óptima para el almacenamiento del papel es de 68 a 76

° F (20 a 24.4° C).

Corte y recorte del papel El corte adecuado del papel es importante. Los molinos que

ofrecen el papel “cortado en los diferentes tamaños”, cortan el papel usando lo mejor que hay en cortadoras rotativas para sistemas de alto rendimiento. Cortando y recortando bordes con cuchillas circulares con eliminación del polvo en cada punto de corte que evitan la contaminación del papel.

El recortar papeles de las hojas padre para obtener el tamaño deseado puede generar polvo si se usan cuchillas inadecuadas. Es recomendable postergar el recorte hasta que se termina la impresión para evitar la generación de polvo y contaminación.

Si es imperativo hacerlo antes de imprimir, un programa de mantenimiento interno que incluye el mantenimiento del filo de las cuchillas y la eliminación del polvo con una aspiradora o un sistema de aire son clave para lograr buenos resultados.

DocuColor 8000AP Manual del operador

2-3

2. Papel y bandejas de papel

Bandejas del papel

Las bandejas del papel 1 y 2 son bandeja s de papel estándar p ara la configuración básica de la prensa digital. La figura siguiente muestra los recorridos del papel de las bandejas 1 y 2 a través del módulo de transporte.

Módulo de transporte

Bandeja 1

A la prensa digital

Bandeja 2

Del transport

Del transport horizontal

horizontal (A dos caras)

(A dos caras)

2-4

DocuColor 8000AP Manual del operador

Directrices del papel

ABC

ABL

2. Papel y bandejas de papel

Para obtener un mejor resultado, recuerde lo siguiente:

• No cargue papel u otros materiales por encima de la línea MÁX en la parte posterior de la guía del papel.

• No almacene resmas de papel adicionales en las bandejas.

• No use papel arrugado, rasgado, curvado o doblado.

• Use los tamaños y pesos de papel que se muestran en la Lista de materiales recomendados.

• Siga las recomendaciones de la Guía de materiales de impresión especial: Sugerencias.

• No mezcle tamaños y pesos de papel en una misma bandeja.

• Asegúrese de que los indicadores LED de la bandeja estén ajustados para el tamaño de papel, rango del peso y tipo de papel correctos.

El papel se alimenta a la prensa digit al en una de las 2 posiciones siguientes: alimentación de borde largo (ABL) o alimentación de borde corto (ABC). Borde largo se refiere al borde largo del pape l de copia. Cuando vea ABL, coloque el papel de copia de manera que el borde largo entre primero. Borde corto se refiere al borde corto del papel de copia. Cuando vea ABC, coloque el papel de copia de manera que el borde corto entre primero.

NOTA: Es importante que, después de cargar el papel, las guías del papel estén ajustadas correctam ente. Si el p apel NO se carga correctamente, se tuerce produciendo atascos.

DocuColor 8000AP Manual del operador

2-5

2. Papel y bandejas de papel

Curvatura

Cuando el papel se expone al calor, pierde humedad y se curva hacia la fuente de calor. Los trabajos con mucha cobertura tienden a acentuar la curvatura debido al efecto de plastificación del tóner en la superficie del papel. El sistema trata de reducir este efecto a través del uso de dispositivos mecánicos en el recorrido del papel llamados reductores de curvatura.

El sistema ha sido diseñado con un sistema automático de control de curvatura que utiliza información tal como: la cantidad de área cubierta en la página, peso del papel, si es papel cuché o sin recubrir y la humedad y temperatura actual para determinar la cantidad de presión que requieren los diferentes reductores de curvatura para disminuir la curvatura de la salida.

Si nota un problema de curvatura excesiva, retire el papel de la bandeja, déle vuelta y vuelva a colocarlo en la bandeja. Si la curvatura aún es excesiva, consulte la Guía de administración del sistema, capítulo Modo Herramientas, para cambiar los ajustes del reductor de curvatura en concordancia con las condiciones ambientales y el estado del papel.

2-6

DocuColor 8000AP Manual del operador

2. Papel y bandejas de papel

Especificaciones del papel

Papel Todas las bandejas del papel

Tamaño de papel mínimo 182mm x 182mm

(7.16 x 7.16 pulg.)

Tamaño de papel máximo 320mm x 488mm

(12.6 x 19.2 pulg.)

Tamaños estándar B5 ABL/ABC A4 ABL/ABC

B4 ABC A3 ABC 8 x 10 pulg. ABL 8.5 x 11 pulg. ABL/ABC

8.5 x 13 pulg. ABC 8.5 x 14 pulg. ABC 11 x 17 pulg. ABC 12 x 18 pulg. ABC Kai8 ABC Kai16 ABL

12.6 x 17.7 pulg. ABC

12.6 x 19.2 pulg. ABC

Rango del peso de papel Transparencias

***

60 - 300 g/m Sí

(A4 ABL u 8.5 x 11 pulg. ABL) Etiquetas Papel de transferencia Papel cuché

***

† ‡

Inserciones con lengüeta

Sí

Sí Perforado Sí: 2, 3, 4 perforaciones

Consulte la sección Tamaño de papel no estándar en este

capítulo.

Consulte la sección Inserciones con lengüeta en este capítulo.

***

Consulte la Lista de materiales recomendados y la Guía de

materiales de impresión especial para obtener directrices.

†

La impresión a dos caras está limitada a papel que es 220 g/m2 o

menos.

‡

L80 g/m2 no se puede imprimir a dos caras en humedad

alta. L85 g/m

cuché no está permitido.

DocuColor 8000AP Manual del operador

2-7

2. Papel y bandejas de papel

Capacidad de las bandejas

A dos caras

Directrices para transparencias

Todas las bandejas de papel tienen una capacidad de 2000 hojas

de papel de 24 libras (90 g/m

La DocuColor 8000AP produce impresiones a dos caras desde

todas las bandejas del papel hasta un máximo de 220 g/m

. El sistema no realiza impresión a dos caras en material con un tamaño mayor de 12.6 x 18 pulgadas (321.1 x 458.1 mm).

Se pueden utilizar transparencias desde todas las bandejas. Use solamente las transparencias recomendadas:

• Xerox Removable Paper Stripe: Estados Unidos y Canadá,

3R5765; Xerox Europe, 3R93179.

• Cargue las transparencias en una bandeja con las líneas del

papel hacia ABAJO y con la raya como borde de ataque. (El borde de avance es el borde que entra primero en la prensa digital).

• No mezcle papeles y transparencias en una bandeja. Se podrían producir atascos.

• Asegúrese de que Transparencia está seleccionado en la sección Peso del papel en la parte superior delantera de la bandeja.

2-8

DocuColor 8000AP Manual del operador

Inserciones con lengüeta

Las inserciones con lengüeta se pueden cargar en las bandejas como papel no estándar.

• Cuando se cargan, el borde largo sin lengüeta de la inserción con lengüeta debe ser el borde de avance.

• No hay procedimiento de recuperación para atascos producidos mientras se ejecutan los juegos de inserciones con lengüeta.

• Tendrá que reordenar sus originales e impresiones

• El tamaño de la inserción con lengüeta debe ser de 9 x 11 pulg. (229 x 279 mm) para lengüetas tamaño carta (223.5 x 296 mm para lengüetas equivalentes a A4).

• Se debe seleccionar el peso apropiado en la bandeja.

2. Papel y bandejas de papel

manualmente, determinar dónde se suspendió el trabajo y reanudar la impresión o cancelar el trabajo y comenzar nuevamente.

• Seleccione tamaño no estándar en la bandeja de papel e introduzca en la IU, Modo Herramientas, 11 pulg. o 296 mm para A4 como eje X y 9 pulg. o 223.5 mm para A4 como eje Y, como las dimensiones para ABC.

Consulte la Guía de administración del sistema para obtener información acerca del procedimiento para programar papel de tamaño no estándar.

DocuColor 8000AP Manual del operador

2-9

2. Papel y bandejas de papel

Papel perforado

Trabajos a una cara

El papel con 3 perforaciones se puede usar desde todas las bandejas ya sea ABL o ABC con las perforaciones y orientado en cualquier dirección.

NOTA: Si está grapando papel con 3 perforaciones con la grapadora del apilador común opcional (CSS), consulte el capítulo Accesorios para ver las instrucciones sobre cómo cargar el papel, basado en la posición de la grapa.

El papel perforado debe usarse en las orientaciones a una cara y a dos caras mostradas abajo para evitar atascos de papel ocasionados por los orificios no alineados correctamente con el sensor del papel en la prensa.

Coloque el papel perforado en cualquier bandeja en dirección de alimentación de borde largo (ABL). Consulte la ilustración:

Parte posterior de la bandeja

Guías de la bandeja de papel

Parte delantera de la bandeja de papel

T rabajos de impresión a dos caras

Coloque el papel perforado en cualquier bandeja en dirección de alimentación de borde largo (ABL) o alimentación de borde corto (ABC). Consulte la siguiente ilustración:

dirección ABL

Parte posterior de la bandeja

Guías de la bandeja de papel

Parte delantera de la bandeja de papel

Lado

derecho

Lado

derecho

dirección ABC

Parte posterior de la bandeja

Guías de la bandeja

de papel

Parte delantera de la bandeja de papel

2-10

NOTA: Si está grapando papel con 3 perforaciones con la grapadora del apilador común opcional (CSS), consulte el capítulo

Accesorios

(consulte la página 3-30 y la página 3-26) instruccio-

nes sobre cómo cargar el papel, en base a la posición de la grap a.

DocuColor 8000AP Manual del operador

Papel con membrete

Se usan diferentes tintas y tóner para producir el papel preimpreso con membrete que posiblemente no pasará intacto a través de la prensa digital.

Consulte la Guía de materiales de impresión especial: Sugerencias para información sobre el uso de papel preimpreso con membrete.

Papel de tamaño no estándar

El papel de tamaño no estándar se identifica como cualquier otro papel para el cual no hay ajuste de la guía del papel entre el tamaño mínimo y máximo para las bandejas: de 7.16 a 12.6 pulg. ABL o de 7.16 a 19.2 pulg. ABC (182 -320 mm ABL ó 182 x 488 mm ABC)

2. Papel y bandejas de papel

El papel de tamaño no estándar se puede cargar en todas las bandejas. El ajuste No estándar debe seleccionarse en la parte superior delantera de la bandeja.

Consulte la Guía de administración del sistema para obtener información acerca del procedimiento para programar el papel de tamaño no estándar como el papel prefijado para una bandeja específica.

DocuColor 8000AP Manual del operador

2-11

2. Papel y bandejas de papel

Cambio automático de bandeja

Cuando Cambio automático de bandeja (ATS) se activa en modo Herramientas, la prensa digital automáticamente cambia a otra bandeja que contiene papel de idéntico tamaño, peso, tipo y orientación de alimentación (ABC o ABL) cuando la bandeja siendo usada se vacía.

Consulte la Guía de administración del sistema para las instrucciones de como habilitar ATS.

Selección automática de papel

En el modo Herramientas se puede activar la Selección automática de papel (APS). Cuando está activado, la prensa digital automáticamente selecciona la bandeja de papel que contiene el tamaño de papel corrector sin que se haya seleccionado una bandeja de papel específica.

Consulte la Guía de administración del sistema para información sobre cómo habilitar la selección Papel automático o seleccionar una bandeja específica como el ajuste prefijado.

Cuando se selecciona el ajuste de papel de un peso en modo Herramientas como el ajuste prefijado, Papel automático

selecciona solamente papel de 81-105 g/m

en el tamaño correcto. Cuando se habilita el ajuste de productividad de Papeles de diferente peso, Papel automático selecciona

solamente papel de 106 a 135 g/m

en el tamaño correcto. Cuando se selecciona el ajuste Todos los pesos al índice de velocidad, Papel automático selecciona solamente

papel de 81a 105 g/m

en el tamaño correcto.

2-12

DocuColor 8000AP Manual del operador

Carga de papel

2. Papel y bandejas de papel

Use este procedimiento para cargar papel en cualquier bandeja.

1. Tire lentamente la bandeja hacia afuera hast a que se deteng a.

2. Cargue el papel de tamaño correcto en la bandeja con la

orientación de alimentación adecuada. Vea las etiquetas de orientación en cada bandeja.

• Cargue el papel con la cara hacia arriba (la cara en la que la resma de papel está sellada) en todas las bandejas.

• No cargue materiales por encima de la línea MÁX en la parte posterior de la guía de borde.

• No almacene resmas de papel adicionales en las áreas abiertas de las bandejas. Éstas no podrán usarse hasta que se quite el papel.

NOTA:Muchos proveedores marcan con una flecha en la etiqueta del producto para indicar el lado pre ferencial para imprimir la imagen. Utilice este lado (tal como lo señala la flecha) como equivalente al lado del sellado cuando cargue el papel.

3. Ajuste las guías del papel presionando el pistillo de liberación de la guía y moviendo cuidadosamente la guía de borde hast a que toque levemente el borde del material en la bandeja.

4. Aunque todas las bandejas cuentan con capacidad de detección automática del tamaño, se debe seleccionar el

rango de peso del papel (g/m

) en el indicador de peso

situado en la parte superior delantera de cada bandeja.

• La selección del rango correcto de peso del papel afe cta el

rendimiento de la salida y la calidad de la imagen.

DocuColor 8000AP Manual del operador

2-13

2. Papel y bandejas de papel

• Pulse el botón de selección hasta que se ilumine la luz

cercana al peso correcto.

• Consulte las Tablas de conversión del peso del papel en

este capítulo, para convertir de libras a gramos.

5. Seleccione Transparencia si trabaja con transparencias.

6. Seleccione papel No estándar si los indicadores de tamaño para las guías del papel dentro de la bandeja no muestran el tamaño de papel que está cargando.

7. Seleccione papel Cuché o Sin recubrir.

Botones de selección

Etiqueta sin palabras

Botones de selección

2-14

DocuColor 8000AP Manual del operador

2. Papel y bandejas de papel

Ajuste del aire de las

bandejas del papel:

Los ventiladores ayudan a controlar las condiciones ambientales en las bandejas del papel para garantizar la capacidad óptima de impresión:

• Cada bandeja del papel tiene dos sopladores y dos

ventiladores. Los sopladores se encuentran en la parte delantera de cada bandeja, mientras que los dos ventiladores se encuentran en el lado derecho de la bandeja.

• El ventilador del borde de avance siempre está encendido

y produce aire caliente si se lleva a cabo una de las selecciones siguientes: Papel cuché, transparencias o

papel común de 106 g/m

o más pesado. El ventilador del borde posterior siempre está encendido y no produce aire caliente.

• Las bandejas del papel también tienen, en la gaveta, palancas de ajuste del aire para regular la dirección del aire.

8. Si el peso del papel está entre 64 y 256 g/m

, la posición de las palancas de ajuste del aire deben estar hacia la parte delantera de la bandeja.

9. Si el peso del papel está entre 257 y 300 g/m

, la posición de las palancas de ajuste del aire deben estar hacia la parte posterior de la bandeja.

DocuColor 8000AP Manual del operador

2-15

2. Papel y bandejas de papel

Tablas de conversión del peso del papel

Conversión de peso específico

Xerográfico

Gramos

g/m

60 16 41 22 33 27 64 17 43 24 35 29 75 20 50 28 41 34 80 21 54 30 44 36 90 24 60 33 50 41 105 28 70 39 58 48 120 32 80 44 66 55 135 35 90 50 75 62 150 40 100 55 83 67 158 42 107 58 87 72 163 43 110 60 90 74

Bond, de

escritura, libras

17 x 22 pulg. -

500 hojas

Offset,

texto, libro,

libras

25 x 38 pulg.

- 500 hojas

Cubierta,

libras

20 x 26 pulg.

- 500 hojas

Cartulina,

libras

25.5 x 30.5 pulg. - 500

hojas

Bristol y

TAG, libras

22.5 x 28.5 pulg.

22.5 x 28.5

pulg. - 500

hojas

176 47 119 65 97 80 200 53 135 74 110 91 203 54 137 75 112 93 216 57 146 80 119 98 220 59 149 81 122 100 259 66 169 92 140 114 280 74 189 104 155 128 300 74 189 104 155 128

El color amarillo indica los grados más comúnmente usados en esta clasificación

2-16

DocuColor 8000AP Manual del operador

Rangos de conversión de peso

2. Papel y bandejas de papel

Xerográfico

Bond, de

Gramos g/

60 - 80 17 - 21 43 - 54 24 - 30 35 - 44 29 - 36 81 - 105 22 - 28 55 - 70 31 - 39 45 - 58 37 - 48 106 - 135 29 - 36 71 - 90 40 - 44 59 - 75 49 - 62 136 - 150 37 - 40 91 - 100 45 - 55 76 - 83 63 - 67 151 - 220 41 - 59 101 - 149 56 - 81 84 - 122 68 - 100 221 - 300 60 - 74 150 - 189 82 - 110 123 - 166 101 - 128

escritura,

libras

17 x 22 pulg.

- 500 hojas

Offset,

texto, libro,

libras

25 x 38 pulg.

- 500 hojas

Cubierta,

libras

20 x 26 pulg.

-500 hojas

Cartulina,

libras

25.5 x 30.5 pulg. - 500

hojas

Bristol y

TAG, libras

22.5 x 28.5 pulg.

22.5 x 28.5

pulg. - 500

hojas

DocuColor 8000AP Manual del operador

2-17

2. Papel y bandejas de papel

2-18

DocuColor 8000AP Manual del operador

3. Accesorios

Bandejas 3 y 4 (segundo módulo de alimentación)

El segundo módulo de alimentación (SFM por sus siglas en inglés) es un dispositivo de alimentación opcional que está formado por las bandejas 3 y 4. Este módulo contiene el mismo número y tipos de sustrato que el primer módulo de alimentación (FFM por sus siglas en inglés), el cual contiene las bandejas 1 y 2. El primer módulo de alimentación no es opcional y se conecta de forma permanente a la prensa digital.

Cada bandeja tiene una capacidad máxima de 2000 hojas de papel de 24 libras (90 g/m

información sobre el uso de ciertos tipos de papel.

NOTA: Siempre consulte la Lista de materiales recomendados y la Guía de materiales de impresión especiales.

). El capítulo 2 proporciona más

Identificación de las partes

Segundo módulo de alimentación

Bandeja 3

Bandeja 4

Bandeja 1

Bandeja 2

Primer módulo de alimentación

DocuColor 8000AP Manual del operador

3-1

3. Accesorios

Recorrido del papel

El papel se alimenta desde la parte lateral derecha de las bandejas. Las hojas se mueven desde el área de transporte, detrás de la puerta derecha del SFM, al área de transporte superior arriba de las bandejas 1 y 2. Después se desplazan a través del módulo de transporte y a la prensa.

Área de transporte SFM

Bandeja 3

Bandeja 4

Área de transporte superior

Bandeja 1

Bandeja 2

Módulo de transporte

3-2

DocuColor 8000AP Manual del operador

Directrices del papel

Para obtener un mejor resultado, recuerde lo siguiente:

• No cargue papel u otros materiales por encima de la línea

• No almacene resmas de papel adicionales en las bandejas.

• No use papel arrugado, rasgado, curvado o doblado.

• Use los tamaños y pesos de papel que se muestran en la Lista

• Siga las recomendaciones de la Guía de materiales de

• No mezcle tamaños y pesos de papel en una misma bandeja.

• Asegúrese de que los indicadores LED de la bandeja estén

NOTA: Es importante que, después de cargar el papel, las guías del papel estén ajustadas correctam ente. Si el p apel NO se carga correctamente, se torcerá produciendo atascos.

3. Accesorios

MÁX en la parte posterior de la guía del papel.

de materiales recomendados.

impresión especiales: Sugerencias.

ajustados para el tamaño de papel, rango del peso y tipo de papel correctos.

DocuColor 8000AP Manual del operador

3-3

3. Accesorios

Especificaciones del papel

Tamaño de papel mínimo 182mm x 182mm

Tamaño de papel máximo 320mm x 488mm

Tamaños estándar B5 ABL/ABC A4 ABL/ABC

Papel Todas las bandejas del papel

(7.16 x 7.16 pulg.)

(12.6 x 19.2 pulg.)

B4 ABC A3 ABC 8 x 10 pulg. ABL 8.5 x 11 pulg. ABL/ABC

8.5 x 13 pulg. ABC 8.5 x 14 pulg. ABC 11 x 17 pulg. ABC 12 x 18 pulg. ABC Kai8 ABC Kai16 ABL

12.6 x 17.7 pulg. ABC

12.6 x 19.2 pulg. ABC

Rango del peso de papel Transparencias

60 - 300 g/m Sí

(A4 ABL u 8.5 x 11 pulg. ABL)

Etiquetas

Papel de transferencias Papel cuché

3 4

Inserciones con lengüeta

Sí No Sí Sí

Perforado Sí: 2, 3, 4 perforaciones

Consulte la sección Tamaño de papel no estándar en este

capítulo.

Consulte la Lista de materiales recomendados y la Guía de

materiales de impresión especial para obtener directrices.

La impresión a dos caras está limitada a papel que es 220 g/m2 o

menos.

L80 g/m2 no se puede imprimir a dos caras en humedad

alta. L85 g/m

Consulte la sección Inserciones con lengüeta en este capítulo.

cuché no está permitido.

3-4

DocuColor 8000AP Manual del operador

Carga de papel

3. Accesorios

Hay tres ajustes en la parte superior delantera de las bandejas que se deben seleccionar para que el sistema pueda hacer los ajustes que afectan el rendimiento de la salida y la calidad de la imagen de sus impresiones.

• Tamaño del papel: No estándar o estándar Seleccione papel No estándar si los indicadores de tamaño

para las guías del papel dentro de la bandeja no muestran el tamaño de papel que está cargando.

• Peso del papel: Transparencia o rangos del peso. Seleccione Transparencias o el rango del peso del papel que

está cargando.

• Tipo de papel: Cuché o Sin recubrir

Pulse el botón de selección hasta que se ilumine la luz cercana a la selección correcta.

Etiqueta sin palabras

Botones de selección

DocuColor 8000AP Manual del operador

3-5

3. Accesorios

Ajuste del aire de las bandejas del papel

Los ventiladores ayudan a controlar las condiciones ambientales en las bandejas del papel para garantizar la capacidad óptima de impresión:

• Cada bandeja del papel tiene dos ventiladores. El

ventilador del borde de avance siempre está encendido y produce aire caliente si se lleva a cabo una de las selecciones siguientes: Papel cuché, transparencias o

papel común de 106 g/m

o más pesado. El ventilador del borde posterior siempre está encendido y no produce aire caliente.

• Las bandejas del papel también tienen, en la gaveta, palancas de ajuste del aire para regular la dirección del

aire. Si el peso del papel está entre 64 y 256 g/m

, las palancas de ajuste del aire deben estar orientadas hacia la parte delantera de la bandeja. Si el peso del papel está

entre 257 y 300 g/m

, las palancas de ajuste del aire deben estar orientadas hacia la parte posterior de la bandeja.

Deslice las palancas de ajuste del aire de acuerdo al peso del papel cargado. Deslice la palanca hacia adelante para el papel

entre 64 y 256 g/m

. Para los papeles entre 257 y 300 g/m2,

deslice las palancas hacia la parte posterior de la bandeja.

3-6

DocuColor 8000AP Manual del operador

Eliminación de atascos

Al ocurrir un atasco de papel en cualquier lugar de la prensa digital aparece un mensaje en la IU. Siga las instrucciones mostradas para despejar el atasco en el área o áreas que se muestran en la pantalla y reanudar la impresión. Las instrucciones para despejar un atasco también se encuentran en el capítulo Solución de problemas.

Características físicas

Tamaño

41.7 pulg./ 1060 mm (ancho) x 29.5 pulg./ 750 mm (profundidad) x 38 pulg./ 969 mm (altura).

Peso

3. Accesorios

551 libras/ 250 Kg.

Requerimientos de espacio

Solicite al técnico de Xerox que consulte la Guía de planificación de la instalación de DocuColor 8000AP para obtener los

requisitos de espacio para la instalación.

DocuColor 8000AP Manual del operador

3-7

3. Accesorios

Apilador de alta capacidad 80

El apilador de alta capacidad (HCS80) es un dispositivo de acabado opcional que permite apilar y desplazar la salida hacia una bandeja en el apilador. El apilador se conecta en el extremo derecho de la prensa digital y reemplaza a la bandeja receptora de clasificación.

La bandeja del apilador tiene una capacidad de 3500 hojas de papel recomendado de 24 lb. (90 g/m

) (o de 370 mm de altura).

La bandeja superior tiene una capacidad de 250 hojas de papel

recomendado de 24 lb. 90 gm

. El apilador viene con dos carros. De ser necesario, es posible comprar otro carro de apilado. Póngase en contacto con el distribuidor de Xerox para obtener más información.

NOTA: La bandeja del apilador no acepta más de 99 lb. (45 kg) de material impreso y por lo tanto, no puede admitir 3500 hojas d e papel recubierto (por ejemplo SRA3).

3-8

DocuColor 8000AP Manual del operador

3. Accesorios

Con el apilador puede:

• Seleccionar el Modo de desplazamiento cuando los juegos

clasificados se envían a la bandeja del apilador.

• Enviar documentos a la bandeja superior.

• Enviar juegos de varios tamaños a la bandeja del apilador o la

bandeja superior.

NOTA: No coloque los juegos más grandes sobre los más pequeños. Esto puede ocasionar atascos.

• Enviar un juego de prueba a la bandeja superior.

• conectar dos apiladores a la prensa digital y enviar juegos

clasificados al Apilador 1, al Apilador 2 o a Ambos apiladores.

• Enviar juegos clasificados, a través del apilador, a otro

dispositivo de acabado conectado.

DocuColor 8000AP Manual del operador

3-9

3. Accesorios

Identificación de las partes

Panel de control

Nombre Función

1 Luz de

Preparada

2 Botón Juego

de prueba

3 Botón de

descarga

4 Luz de

descarga

La luz de Preparada parpadea durante la iniciación de la máquina y permanece encendida al utilizar el apilador o cuando la máquina está en modo de espera.

Pulse para hacer que el apilador envíe el próximo juego clasificado a la bandeja superior.

Púlselo una vez para hacer descender la bandeja del apilador y desenganchar la puerta delantera. Si pulsa el interruptor mientras hace un trabajo, todas las hojas del recorrido del papel se distribuyen a ntes de que comience a baja r la bande ja del apilador.

Se ilumina cuando la bandeja del apilador ha llegado a la posición inferior y la puerta delantera puede abrirse.

3-10

DocuColor 8000AP Manual del operador

Nombre Función

3. Accesorios

5 Luz de

espera

6 Visor de los

códigos de error

7 Área de

atascos de la bandeja superior

8 Área de

atascos del transporte auxiliar

9 Área de

atascos de la bandeja del apilador

Teclado Lo usa el técnico de servicio para diagnósticos (no se muestra). El teclado

Parpadea cuando la bandeja del apilador sube o baja.

Muestra un código cuando occure un error en el apilador. Consulte la tabla de los códigos de error del apilador que se encuentra en la sección Solución de problemas de este capítulo.

Parpadea cuando hay un atasco.

Parpadea cuando hay un atasco o cuan do se abre la puerta.

numérico se encuentra en la parte derecha del panel de control.

DocuColor 8000AP Manual del operador

3-11

3. Accesorios

Ventilador de enfriamiento

El apilador contiene un ventilador de enfriamiento que usted puede encender y apagar cuando se requiera. El ventilador de enfriamiento está colocado dentro de la puerta delantera:

Ventilador de enfriamiento del apilador

El ventilador de enfriamiento está normalmente Apagado. El ventilador debe estar Encendido cuando usa papel re cubierto d e

120 g/m

(80 lb.) o más pesado.

Para el papel recubierto o papel cuché de menos de 120 g/m lb.) y para papel sin recubrir, el ventilador debe estar Apagado.

(80

3-12

DocuColor 8000AP Manual del operador

3. Accesorios

Para Encender el ventilador de enfriamiento, realice los siguientes pasos:

1. Abra la puerta delantera del apilador.

2. Oprima el interruptor de potencia para que esté en la posición

Encendido (On).

Interruptor de potencia del apilador

PUNTO CLAVE: Encienda el ventilador solamente cuando utiliza

papel que pesa 120 g/m

(80 lb.) o más.

NOTA: Recuerde apagar el ventilador después de haber terminado el trabajo y cuando utilice papel menos pesado de 120

g/m

(80 lb.).

DocuColor 8000AP Manual del operador

3-13

3. Accesorios

Recorrido del papel

PUNTO CLAVE: Las etiquetas se deben entregar en la bandeja superior.

Bandeja superior

Las hojas se transportan a la bandeja superior:

• Cuando las hojas se purgan después de ocurrir un atasco de

papel.

• Cuando se selecciona el botón Juego de prueba.

• Cuando se selecciona como un Lugar de salida.

Desde la prensa digital

Bandeja superior

Transporte auxiliar

Bandeja del apilador

Los juegos clasificados se transportan a la bandeja del apilador.

Transporte auxiliar

El transporte auxiliar transporta los juegos clasificados, a través del apilador, a un dispositivo de acabado conectado o a otro apilador.

Si su sistema tiene configurado dos apiladores, el transporte auxiliar del segundo apilador no estará disponible.

Bandeja del apilador

Carro

Carro del apilador

3-14

DocuColor 8000AP Manual del operador

Directrices del papel

• La bandeja del apilador acepta papel de 64 -280 g/m2 (tanto

• Las transparencias pueden entregarse en la bandeja superior

• El papel cuché más liviano que 100 g/m

• Los papeles no estándar, más largos que 305 mm (12 pulg.)

• Los papeles no estándar, más cortos que 254 mm (10 pulg.)

3. Accesorios

cuché como sin recubrir) pero es posible que reduzca la calidad del papel y provoque atascos.

o en la bandeja del apilador . La altura de la pila debe limit arse a 100 transparencias.

puede no

alimentarse con la misma fiabilidad que el papel cuché más pesado que 100 g/m

en la dirección de alimentación requieren que la medida mínima sea 210 mm (8.3 pulg.) en la dirección perpendicular a la alimentación.

en la dirección de alimentación perpendicular requieren que la medida mínima sea 330 mm (13 pulg.) en la dirección de la alimentación.

Papeles recomendados

Se recomienda el uso de los siguientes papeles a fin de lograr la mejor calidad posible al utilizar el apilador:

• Sin recubrir: Xerox Digital Color Xpressions +, 90 g/m

En Europa, Xerox Digital Color Colotech+ 90 g/m

• Cuché: Xerox Digital Color Gloss Coated Text (120 g/m

lbs). En Europa, Xerox Digital Color Colotech + Gloss Coated 120 gm

, 24 lbs.

/80

DocuColor 8000AP Manual del operador

3-15

3. Accesorios

Especificaciones del papel

Tamaño del papel Salida

Industria

Designación

Pulg. Orientación Bandeja del

apilador 60 -

300g/m

Transporte

auxiliar

60 - 300 g/m

Bandeja superior

B5 7.2 x 10.1 ABC Sí Sí Sí B5 7.2 x 10.1 ABL Sí Sí Sí A4 8.3 x 11.7 ABC Sí Sí Sí

Carta 8.5 x 11 ABC Sí Sí Sí

8.5 x 13 ABC Sí Sí Sí

Extra Oficio 8.5 x 14 ABC Sí Sí Sí

B4 10.1 x 14.3 ABC Sí Sí Sí

11 x 14.9 ABC Sí Sí Sí

Tabloide 11 x 17 ABC Sí Sí Sí

A3 11.7 x 16.5 ABC Sí Sí Sí

12 x 18 ABC Sí Sí Sí

SRA3 12.6 x 17.7 ABC Sí Sí Sí

8 x 10 ABL Sí Sí Sí

A4 8.3 x 11.7 ABL Sí Sí Sí

Carta 8.5 x 11 ABL Sí Sí Sí

Kai8 10.5 x 15.3 ABC Sí Sí Sí

Kai16 10.5 x 7.6 ABL Sí Sí Sí

Transparencias A4 y Carta ABL Sí * Sí * Sí *

Etiquetas A4 y Carta ABL No Sí * Sí *

* Se le recomienda al cliente que las pilas no sean mayores que 100, aunque el sistema permita un número mayor.

3-16

DocuColor 8000AP Manual del operador

Descarga de la bandeja del apilador

Use el procedimiento siguiente para vaciar la bandeja del apilador cuando está llena o cuando desea retirar un trabajo que se ha completado.

1. Pulse el botón Descargar en el panel de control del apilador.

La luz de espera parpadea hasta que la bandeja del apilador haya alcanzado la posición inferior.

2. Abra la puerta delantera cuando la luz de descarga se

encienda.

3. Coloque la barra aseguradora sobre el papel apilado.

4. Tire del carro del apilador.

5. Retire la barra aseguradora.

6. Retire el papel de la bandeja del apilador.

7. Empuje el carro del apilador para introducirlo en el apilador.

8. Coloque la barra aseguradora en el área fija dentro del

apilador.

3. Accesorios

NOTA: La puerta delantera no se cerrará si la barra aseguradora no está colocada correctamente en el marco del apilador.

9. Cierre la puerta delantera del apilador.

10. Siga las instrucciones que se muestran en la interfaz del

usuario de la prensa digital para reanudar la impresión.

DocuColor 8000AP Manual del operador

3-17

3. Accesorios

Selección de funciones

Para trabajos que vienen a través de la red, consulte la documentación que acompañaba a su servidor de color para obtener información sobre cómo seleccionar las opciones del apilador en las pantallas del controlador de impresión.

Activación del Cambio de salida automática

Si la configuración de su sistema contiene dos apiladores, tiene la opción de activar la función Cambio de salida automática. Con Cambio de salida automática, la prensa digital selecciona automáticamente una bandeja del apilador a la cual enviará los juegos clasificados.

Cuando la bandeja del apilador se llena o cuando se selecciona el botón de descarga, la prensa digital entrega todos lo s papeles a la prensa digital, en la misma bandeja del apilador, y después cambia de bandeja para el resto del trabajo.

NOTA: La bandeja del apilador tiene una capacidad de 3500 hojas de papel recomendado de 24 libras (90 g/m

de altura). Siempre consulte la Lista de materiales recomendados y la Guía de materiales de impresión especiales para obtener la información más reciente para el uso de tipos de materiales específicos con el apilador.

) (o de 370mm

PUNTO CLAVE: Si la función Cambio automático de bandeja no está activada, en el Modo Herramientas, el botón de Ambos apiladores no se puede seleccionar. Para obtener información detallada sobre cómo activar esta función, consulte la Guía de la administración del sistema de DocuColor 8000.

3-18

DocuColor 8000AP Manual del operador

Uso de un dispositivo de acabado ADA

El dispositivo de acabado ADA (Digital Finishing Architecture) se puede conectar directamente a la prensa digital o al apilador.

El técnico de servicio de Xerox es el encargado de instalar todos los dispositivos ADA. Una vez instalado, las pantallas de la interfaz de usuario permiten llevar a cabo selecciones relacionadas al módulo de acabado.

Para trabajos que vienen a través de la red, consulte la documentación que acompañaba a su servidor de color para obtener información sobre cómo seleccionar las opciones de ADA en las pantallas del controlador de impresión.

Eliminación de atascos

Al ocurrir un atasco de papel en el apilador , aparece rá un mensaje en la interfaz de usuario de la prensa digital. Siga las instrucciones mostradas. La imagen en el panel de control del apilador destellará mostrando el área donde se encuentra el atasco.

3. Accesorios

DocuColor 8000AP Manual del operador

3-19

3. Accesorios

Despejar de atascos el área del transporte auxiliar

Realice los pasos siguientes para despejar el atasco del apilador en el área del transporte auxiliar y continuar la impresión.

1. Retire el papel de la bandeja superior.

2. Levante la Cubierta superior del apilador.

3. Levante la manija, o manijas, verdes que se indican en la

interfaz de usuario y retire todo el papel del área del transporte auxiliar. Retire el papel de las áreas indicadas solamente.

4. Cierre todas las manijas verdes.

5. Cierre la cubierta superior del apilador.

6. Si la interfaz de usuario indica que hay un atasco en la prensa

digital, siga las instrucciones de la pantalla p ara retirar el papel del área indicada. Consulte la sección Eliminación de atascos del capítulo Solución de problemas de este manual.

7. Siga las instrucciones que se muestran en la interfaz del

usuario de la prensa digital para reanudar la impresión.

3-20

DocuColor 8000AP Manual del operador

3. Accesorios

Despeje los atascos de papel de la bandeja del apilador y de la bandeja superior

Para despejar la bandeja superior, retire todo el papel de la bandeja superior.

Realice los pasos siguientes para despejar el atasco del área de la bandeja del apilador y continuar la impresión.

1. Pulse el botón Descargar en el panel de control del apilador.

La luz de espera parpadea hasta que la bandeja del apilador haya alcanzado la posición inferior.

2. Abra la puerta delantera cuando la luz de descarga se

encienda.

3. Coloque la barra aseguradora sobre el papel apilado.

4. Tire del carro del apilador.

5. Retire todo papel atascado del apilador.

6. Empuje el carro del apilador para introducirlo en el apilador.

7. Coloque la barra aseguradora en el área fija dentro del

apilador.

Mantenimiento

NOTA: La puerta delantera no se cerrará si la barra aseguradora no está colocada correctamente en el marco del apilador.

8. Cierre la puerta delantera del apilador.

9. Siga las instrucciones que se muestran en la interfaz del

usuario de la prensa digital para reanudar la impresión.

No limpie ningún área dentro del apilador. Si las cubiertas o la puerta delantera requieren limpieza, humedezca un paño suave, de tela o de papel, con un limpiador de cristal líq uido, no abrasivo o con agua.

Para evitar dañar el apilador, no derrame o rocíe el agua o el limpiador directamente sobre el apilador . Ap líquelo siempre sobre un paño primero.

No use ningún tipo de limpiador o solvente en el apilador ya que puede producir una reacción con la pintura de las cub iertas, y con el tiempo hacer que se pele la pintura.

DocuColor 8000AP Manual del operador

3-21

3. Accesorios

Solución de problemas

Si después de aplicar las soluciones sugeridas, el problema persiste, solicite ayuda. Los códigos de error descritos abajo se muestran en el visor del apilador.

Código de errores Causa Solución

212 100 212 110 212 120 212 130 212 140 212 900

212 251 212 252 212 253 212 254

212 302 La cubierta superior

212 540 La bandeja del

212 541 Posición de la

Atascos de papel Ocurrió un atasco durante la alimentación. Retire las

Problema con el apilador

está abierta

apilador está llena

bandeja del apilador

hojas de las áreas de despeje de atascos. Abra y cierre la cubierta superior y la puerta delantera. Es posible que se envíe una hoja de purga a la bandeja superior . Si ocurre el atasco en el segundo apilador, compruebe el área del transporte auxiliar en el primer apilador.

Apagar y volver a encender.

Cierre la cubierta superior.

Vacíe la bandeja del apilador.

• Pulse el botón de descarga. La luz de espera parpadea hasta que la bandeja del apilador haya alcanzado la posición inferior.

• Cuando la bandeja del apilador descienda completamente, abra la puerta delantera.

• Retire el carro del apilador.

• Retire todo el papel apilado.

• Coloque el carro del apilador en el apilador.

• Cierre la puerta delanter a.

212 542 Sin carro del apilador Abra la puerta delantera.

Retire el carro del apilador. Coloque el carro del apilador en el apilador. Cierre la puerta delantera.

212 544 La puerta está

abierta

3-22

Cierre la puerta

DocuColor 8000AP Manual del operador

Pérdida de potencia

Si se interrumpe el suministro de potencia en el apilador:

• Asegúrese de que el cable de potencia esté enchufado al receptáculo de pared apropiado.

• Asegúrese de que la prensa digital esté encendida y que el interruptor de GFI esté en posición de encendido.

• Si la potencia no ha sido restaurada por el procedimiento anterior, llame al Centro de Asistencia al Cliente de Xerox.

También llame al técnico de servicio de Xerox si la pérdida de potencia del apilador es frecuente o excesiva.

3. Accesorios

DocuColor 8000AP Manual del operador

3-23

3. Accesorios

Apilador/grapadora común (CSS)

El apilador/grapadora común (CSS) es un dispositivo de acabado opcional que proporciona la capacidad de apilado y desplazamiento y salida con una o dos grapas. Pueden graparse

juegos de hasta cincuenta hojas de 64 -80 g/m El CSS se puede conectar al extremo derecho de la prensa

digital, sustituyendo la bandeja receptora de desplazamiento. La bandeja del apilador CSS tiene una capacidad de 2000 hojas de

papel de 17- 21 lb. (64-80 g/m tiene un modo de desplazamiento, que permite la separación entre los juegos apilados que se envían a la bandeja de apilado de CSS. El apilador/grapadora también puede en viar la salida (sin

grapar) de 250 hojas de papel de 17-21 lb. (64-80 g/m bandeja superior de CSS.

Puede usar portadas con su servidor de color. Las portadas deben imprimirse en papel de 8.5 x 11 pulg. ABL. Consulte su manual del servidor de color para más información sobre cómo activar esta función.

). El apilador/grapadora también

) a la

Identificación de las partes de CSS

Bandeja superior

Bandeja del apilador/ grapadora

3-24

DocuColor 8000AP Manual del operador

Panel de control

3. Accesorios

Número

del

element

1 Indicador de

2 Indicador de

3 Teclado El teclado, incluyendo el botó n C, sólo lo

4 Visor de

Nombre Función

El indicador de Preparado parpadea cuando

Preparado

grapas

mensajes

la prensa digital se está inicializando. Este indicador permanece encendido cuando está en uso o en espera.

Este indicador parpadea cuando el nivel de grapas de la grapadora es bajo. Este indicador permanece encendido cuando la grapadora está vacía.

utiliza el técnico de servicio de Xerox. Muestra los códigos de error.

5 Indicador de

atascos

DocuColor 8000AP Manual del operador

Esta área se ilumina para indicar la localización del atasco en la CSS.

3-25
