Versão 1.0
Agosto 2009
DocuColor® 7002/8002
Ajuste do Eliminador de Curvatura
©
2009 Xerox Corporation. Todos os direitos reservados. Xerox, Xerox Canada Ltd, Xerox Limited,
®
o desenho da esfera de conectividade, DocuColor
são marcas da Xerox Corporation nos
Estados Unidos e/ou em outros países.
São feitas alterações periodicamente a este documento. Qualquer alteração, imprecisão técnica
e erro tipográfico serão corrigidos nas edições subsequentes.
Índice
1. Visão geral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Antes de começar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1
Trajeto do Papel no Eliminador de Curvatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
2. Configurações de tipo de papel de A a D do Eliminador
de curvatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Visão geral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Procedimento de tipo de papel de A a D do Eliminador de curvatura . . . . . . . . .2-2
3. Configurações da Tabela E do Eliminador de Curvatura . . . . . 3-1
Visão geral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Área de cobertura de toner - exemplo 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Área de cobertura de toner - exemplo 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Exemplos de curvatura do papel para cima/para baixo . . . . . . . . . . . . . . . . . 3-3

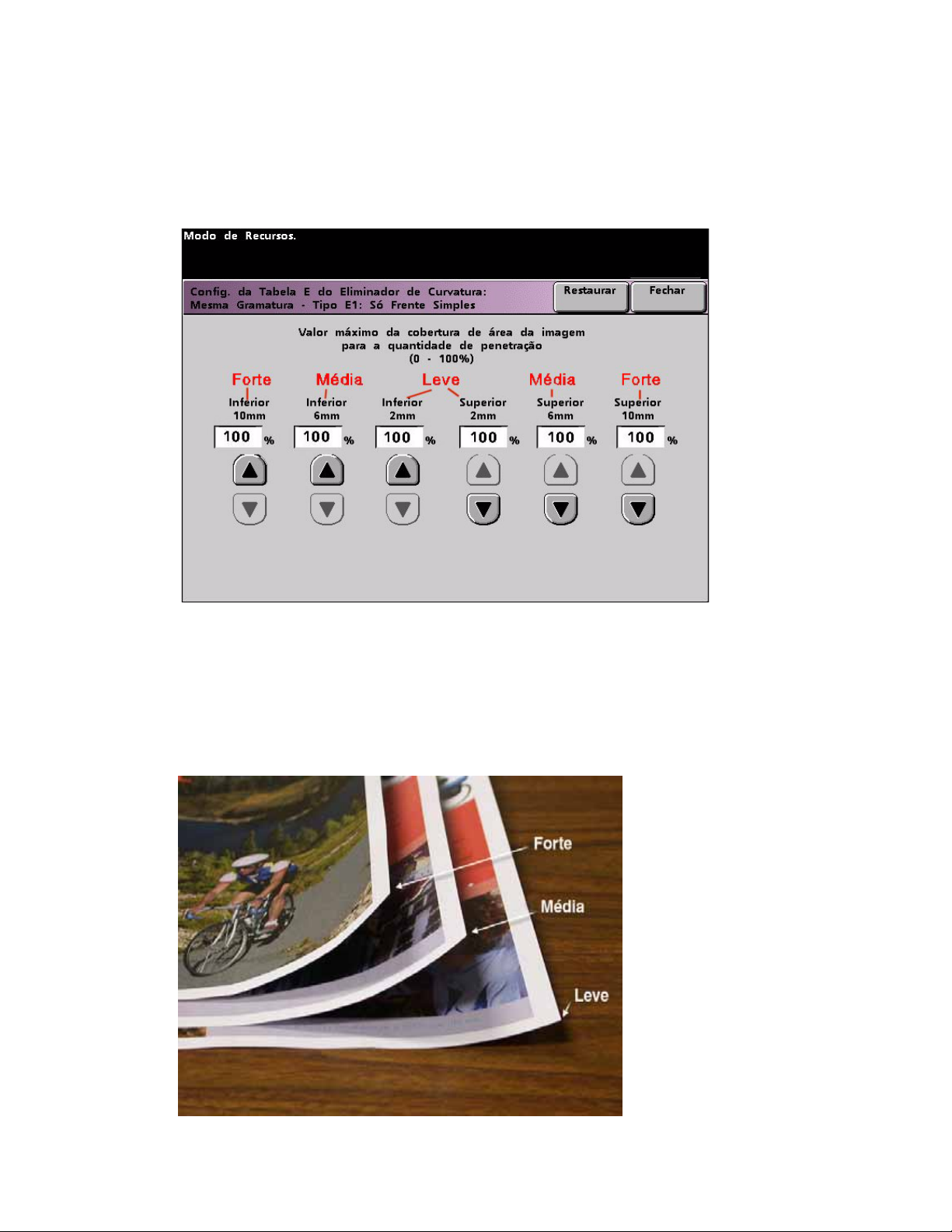

Curvatura Leve, Média e Forte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Exemplos de Curvatura Leve, Média e Forte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Inserção de valores nos campos da Tabela E do Eliminador de curvatura. . . . . 3-5
Determinação dos valores a inserir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Como inserir valores na janela Tipo E das Configurações da Tabela E
do Eliminador de Curvatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Exemplo de valores inseridos incorretamente . . . . . . . . . . . . . . . . . . . . . . . 3-6

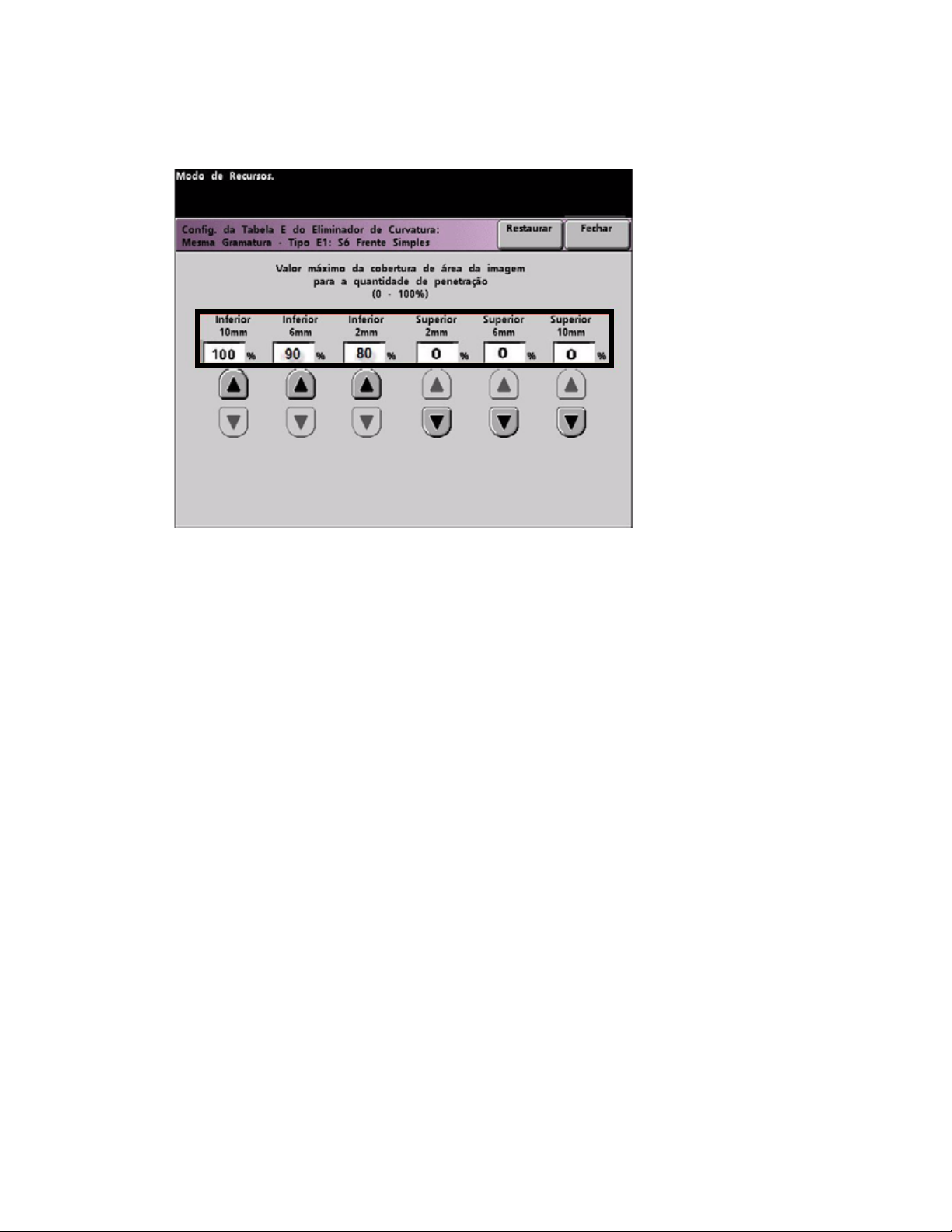

Exemplo de valores inseridos corretamente . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
4. Curvatura para baixo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
Criação da Configuração da Tabela E do Eliminador de Curvatura . . . . . . . . . . . 4-1

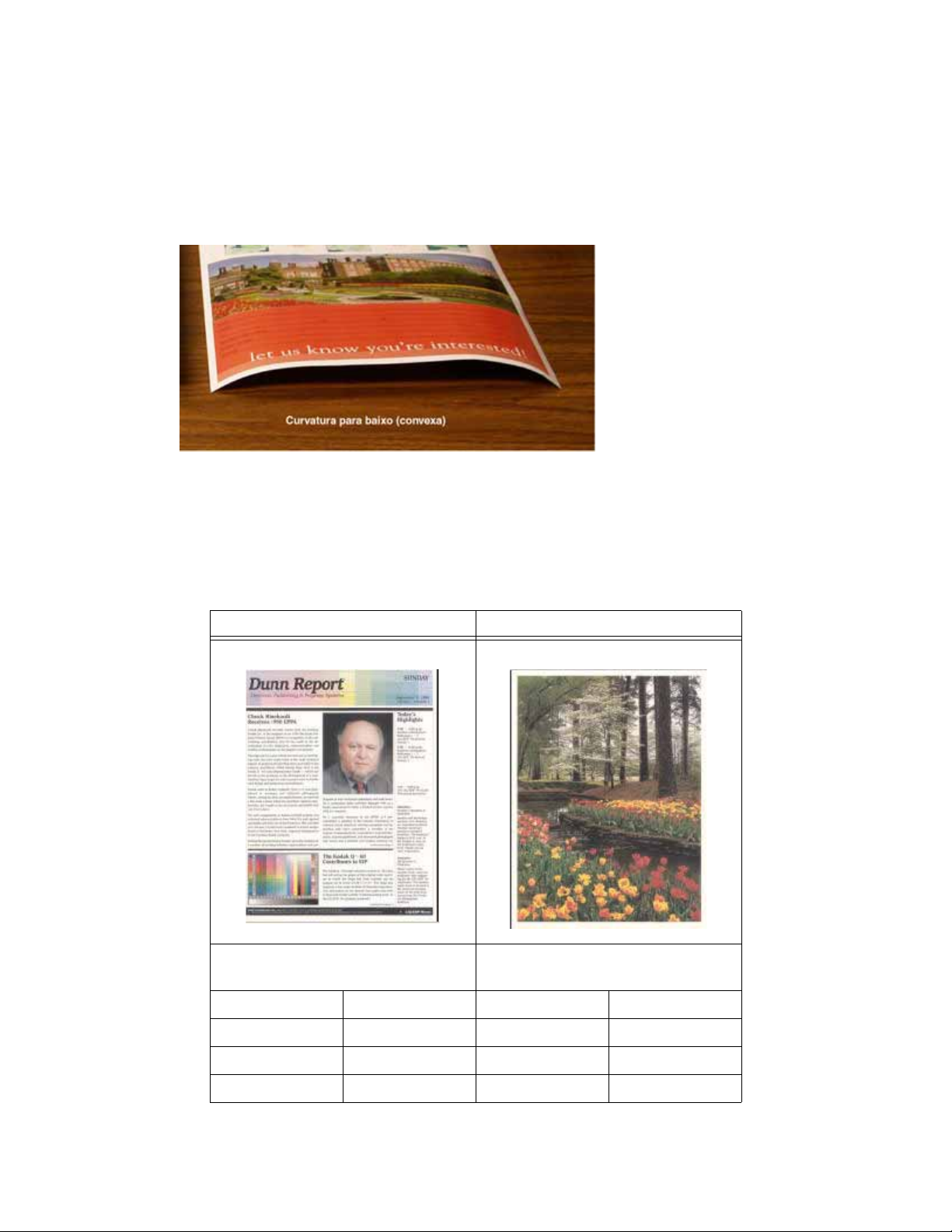

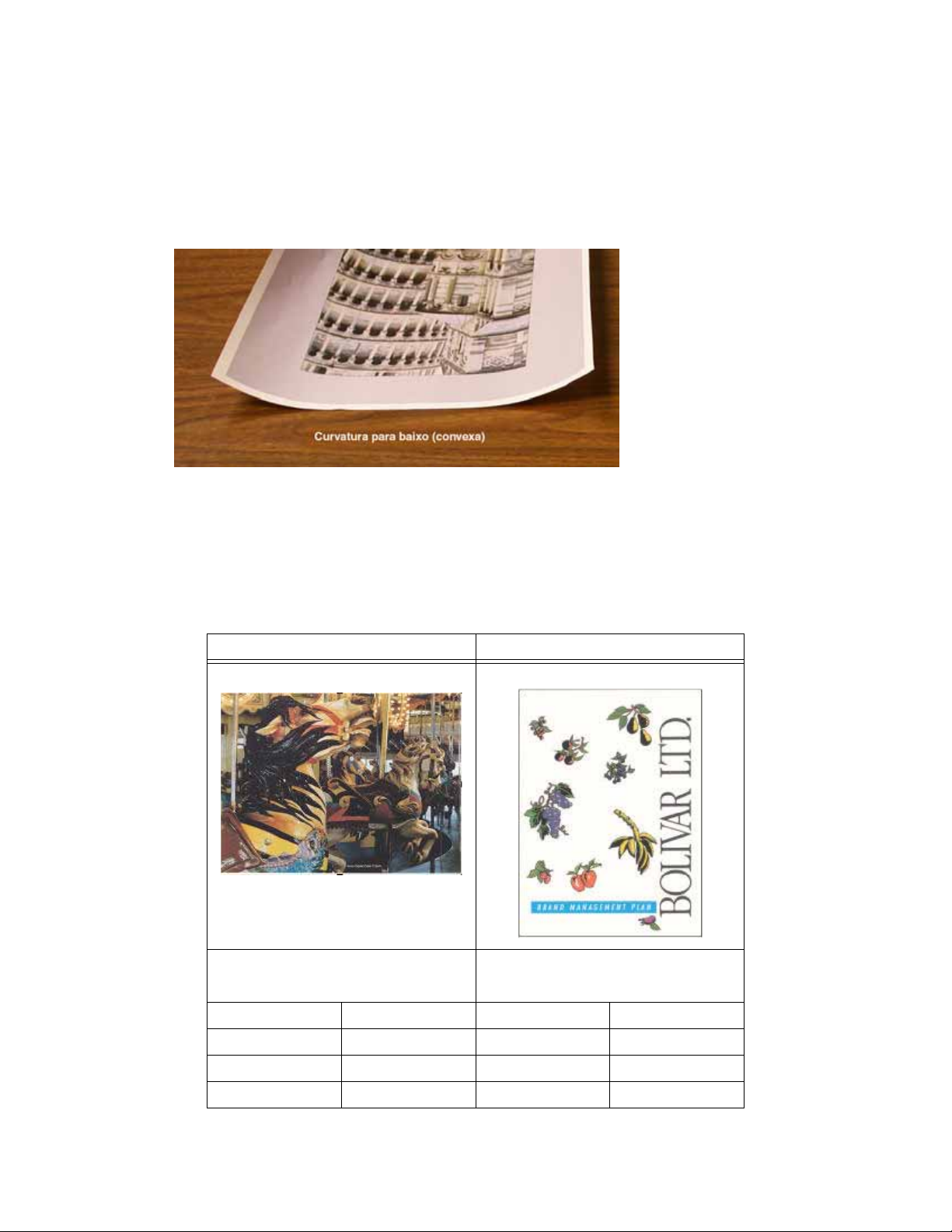

Exemplo de Curvatura para baixo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

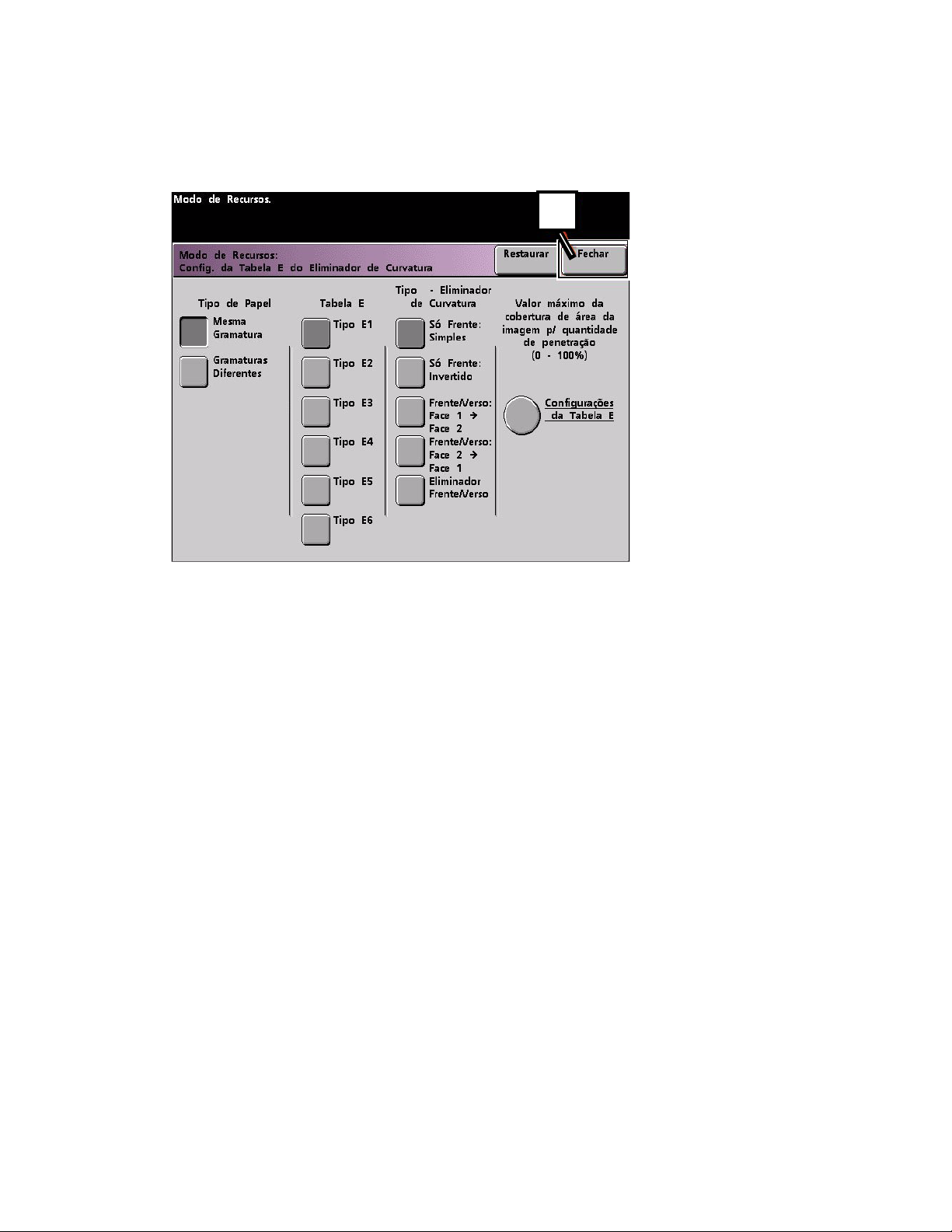

Seleção da opção Configurações da Tabela E do Eliminador de Curvatura . . .4-4
Seleção de um Tipo de Eliminador de Curvatura . . . . . . . . . . . . . . . . . . . . . . . . 4-4
Seleção do botão Configurações da Tabela E . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
Inserção de valores na janela Configurações da Tabela E . . . . . . . . . . . . . . . 4-5
Inserção de valores para corrigir a curvatura para baixo . . . . . . . . . . . . . 4-5
Inserir o valor para o campo Inferior 2mm 4-5
Inserir o valor para o campo Inferior 6 mm 4-6
Inserir o valor para o campo Inferior 10 mm 4-6
Salvar suas configurações e retornar à tela Padrões da Máquina 2 . . . . . . 4-8
Ativar a Configuração da Tabela E do Eliminador de Curvatura recentemente criada4-9
Inserção da informação de trabalho correta para a configuração programada .4-9
Imprimir o trabalho para determinar se a curvatura do papel foi eliminada..4-11
5. Curvatura para cima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Criação da Configuração da Tabela E do Eliminador de Curvatura . . . . . . . . . . . 5-1
Exemplo de Curvatura para cima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Seleção da opção Configurações da Tabela E do Eliminador de Curvatura .5-4
Seleção de um Tipo de Eliminador de Curvatura . . . . . . . . . . . . . . . . . . . . . . . . 5-4
Seleção do botão Configurações da Tabela E . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
Inserção de valores na janela Configurações da Tabela E . . . . . . . . . . . . . . . 5-5
Inserção de valores para corrigir a curvatura para cima. . . . . . . . . . . . . . 5-5
Ajuste do Eliminador de Curvatura i
Índice DocuColor 7002/8002
Salvar suas configurações e retornar à tela Padrões da Máquina 2 . . . . . . 5-6
Ativar a Configuração da Tabela E do Eliminador de Curvatura
recentemente criada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
Inserção da informação de trabalho correta para a configuração programada 5-7
Imprimir o trabalho para determinar se a curvatura recentemente criada
do papel foi eliminada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
ii Ajuste do Eliminador de Curvatura
Visão geral
1
Antes de começar
Dica
Leia todas
Configurações da Tabela E do Eliminador de Curvatura (E1 - E6).
Quando o papel é exposto ao calor, ele perde a umidade e se curva na direção da fonte de
calor.
cobertura. O sistema tenta reduzir isso com o uso de dispositivos mecânicos no trajeto do papel
chamados de eliminadores de curvatura.
A curvatura do papel ocorre devido a diversas variáveis, incluindo, sem qualquer ordem determinada:
• A gramatura do papel; e se ele é revestido ou não revestido.
• A quantidade do toner e da área de cobertura em uma folha: quanto maior a cobertura,
• A forma como o papel é colocado na bandeja. Certifique-se de colocar o papel conforme
• As condições atmosféricas do ambiente em que o papel é armazenado e no qual
• O calor gerado durante os processos de fusão.
as informações sobre o Eliminador de Curvatura antes de usar o procedimento
Trabalhos com alta cobertura de toner tendem a curvar mais do que trabalhos com baixa
maior a tendência de curvar.
instruído na embalagem.
a impressora se encontra, especialmente as relacionadas à umidade e temperatura.
O sistema é projetado com diversas configurações automatizadas para controlar a curvatura.
Ao usar essas configurações, a máquina envia automaticamente o papel pelo eliminador de
curvatura apropriado:
• Padrão do sistema: determina automaticamente a quantidade de pressão necessária nos
diferentes eliminadores de curvatura para reduzir a curvatura na saída do papel.
• Configurações de Tipo de Papel A, B, C e D: configurações predefinidas do Eliminador de
curvatura, que são selecionadas manualmente como uma alternativa para a configuração
Padrão do sistema. Veja “Configurações de tipo de papel de A a D do Eliminador de
curvatura” na página 2-1.
Ajuste do Eliminador de Curvatura 1- 1
Visão geral DocuColor 7002/8002
Dicas
• Embora a curvatura do papel seja causada por diversas variáveis, é importante compreender
que as configurações de perfil do Eliminador de curvatura predefinidas e personalizadas
usam tabelas de referência para o controle de curvatura baseadas na porcentagem de área
de cobertura de toner do trabalho e nos valores de umidade da impressora somente
• Com alguns trabalhos de impressão, as impressões de saída podem ter uma curvatura
maior do que a desejada, mesmo após usar as configurações de Tipo de Papel de A a D
do Eliminador de Curvatura. Nesses casos, use a função Configurações da Tabela E
do Eliminador de Curvatura para compensar a curvatura do papel nas impressões. As
configurações da Tabela E do Eliminador de Curvatura têm como base o tipo de trabalho e
a porcentagem de área de cobertura de toner. Essas configurações são inseridas manualmente.
Veja “Configurações da Tabela E do Eliminador de Curvatura” na página 3-1.
• Se a configuração do perfil do Eliminador de Curvatura for alterada, ela permanecerá nessa
configuração até ser alterada mais uma vez manualmente. Como exemplo, se você decidir
usar a configuração Tipo de Papel B do Eliminador de Curvatura, a configuração
permanecerá em Tipo de Papel B até você alterá-la para uma outra configuração.
• É importante lembrar que uma configuração do Eliminador de Curvatura bem sucedida
usada atualmente pode não ser a mesma configuração que você usaria em outro dia para
o mesmo arquivo. Isso toma relevância especial se o ambiente no qual a impressora estiver
localizada experimentar mudanças na temperatura e umidade.
.
Trajeto do Papel no Eliminador de Curvatura
O Eliminador de Curvatura possui braços de ajuste superior e inferior que aplicam pressão ao
papel com base nos padrões do sistema, nas seleções feitas na tela Configuração do Eliminador
de Curvatura (configurações de Tipo de Papel de A a D), ou com base nas entradas feitas na
tela Configurações da Tabela E do Eliminador de Curvatura. O grau de pressão é aplicado
independentemente aos braços superior e inferior do Eliminador de Curvatura.
1-2 Ajuste do Eliminador de Curvatura
Configurações de tipo
2
de papel de A a D do
Eliminador de curvatura
Visão geral
Se a curvatura do papel for um problema, usar uma das Configurações de perfil de tipo de papel
de A a D do Eliminador de curvatura predefinidas elimina em geral o problema. Entretanto,
devido ao amplo conjunto de variáveis de papel, cobertura de imagem e fatores ambientais,
essas configurações padrão podem não resultar em desempenho satisfatório.
Dica
Visite o site na web www.xerox.com
(Lista de Materiais Recomendados) (RML) mais recente para a sua impressora digital:
e consulte o documento Recommended Materials List
• Para determinar se a Xerox testou seu tipo de papel e gramatura
• Consultar as configurações de Tipo de Papel de A a D do Eliminador de Curvatura
recomendadas para os determinados tipos de papel.
A tabela a seguir mostra exemplos de configurações do Perfil de A a D do Eliminador de Curvatura
para determinados materiais, que foram retirados diretamente da “Recommended Materials List
for DocuColor 7002/8002” (Lista de Materiais Recomendados para a DocuColor 7002/8002):
Exemplos de configurações do Perfil de A a D do Eliminador de Curvatura
Tipo de papel
Xerox Digital Color Supreme Gloss 8pt. Cover C1S A
Xerox Color Xpressions +, 32 LB B
Xerox Digital Color Parchment White, 24 LB. A
Xerox Digital Color Elite Gloss 100# Text A
Observação
As configurações recomendadas em “Recommended Materials List for DocuColor 7002/8002”
(Lista de Materiais Recomendados para a DocuColor 7002/8002) foram desenvolvidas através
de testes de uma variedade de amostras de papel, porcentagem de área de cobertura de toner
e ambientes. Os resultados desses testes são os parâmetros predefinidos mostrados na lista.
Esses parâmetros indicam como determinados tipos de papéis interagem com o sistema de
eliminação de curvatura da impressora digital.
Configuração do
Eliminador de Curvatura
Ajuste do Eliminador de Curvatura 2- 1
Configurações de tipo de papel de A a D do Eliminador de curvatura DocuColor 7002/8002
Se a configuração Padrão do Sistema não estiver corrigindo a curvatura, você pode usar
então uma das configurações de Tipo de Papel de A a D do Eliminador de Curvatura, Veja
“Procedimento de tipo de papel de A a D do Eliminador de curvatura” na página 2-2. Por exemplo:
• Se Padrão do Sistema não estiver corrigindo a curvatura, selecione Tipo de Papel A do
Eliminador de Curvatura.
• Se Tipo de Papel A do Eliminador de Curvatura não estiver corrigindo a curvatura, selecione
Tipo de Papel B do Eliminador de Curvatura.
• Se Tipo de Papel B do Eliminador de Curvatura não estiver corrigindo a curvatura, selecione
Tipo de Papel C do Eliminador de Curvatura.
• Se Tipo de Papel C do Eliminador de Curvatura não estiver corrigindo a curvatura, selecione
Tipo de Papel D do Eliminador de Curvatura.
• Se Padrão do Sistema e Tipo de Papel A, B, C e D do Eliminador de Curvatura não corrigirem
a curvatura, você pode usar as Configurações da Tabela E do Eliminador de Curvatura. Veja
“Configurações da Tabela E do Eliminador de Curvatura” na página 3-1.
Procedimento de tipo de papel de A a D do Eliminador de curvatura
Se, após usar a configuração Padrão do Sistema, a curvartura do papel ainda for inaceitável,
selecione uma configuração de Tipo de Papel de A a D do Eliminador de Curvatura alternativa:

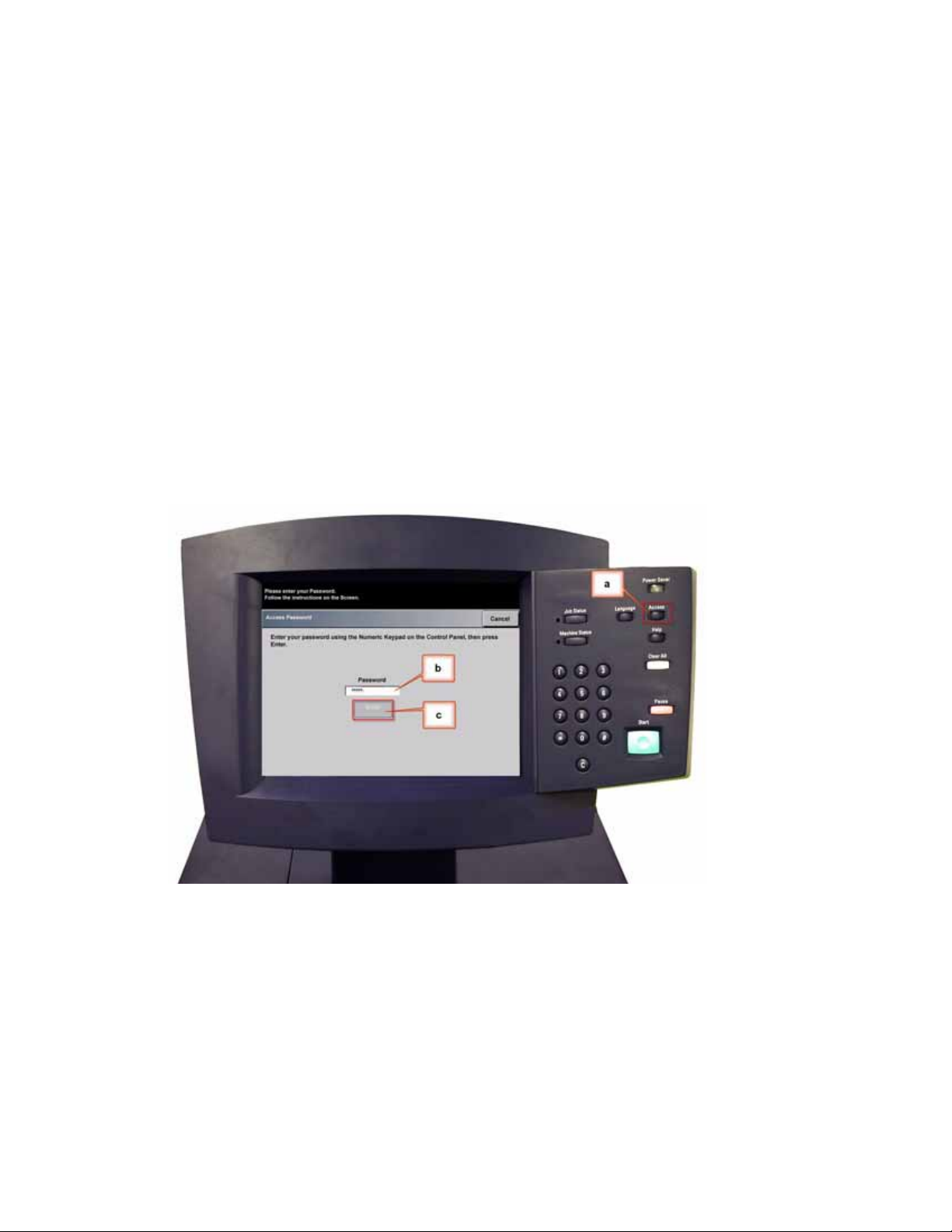

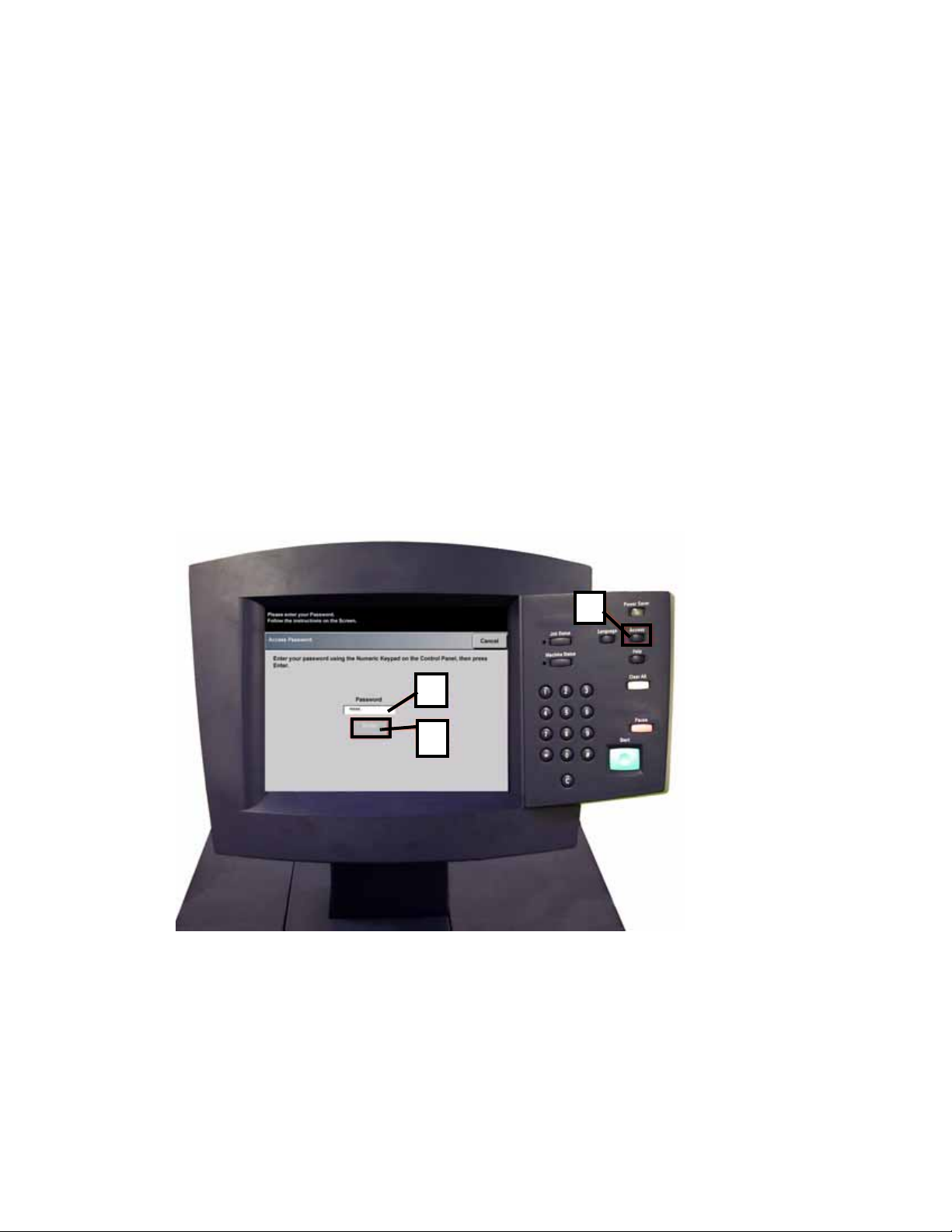

1. Na controladora, efetue logon no menu Recursos como Administrador.
a. Pressione o botão Acessar.
b. Digite a senha do administrador.
Observação
A senha do administrador padrão é 11111. Esta senha pode ser modificada para atender suas
necessidades.
c. Pressione Entrar.
2-2 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Configurações de tipo de papel de A a D do Eliminador de curvatura

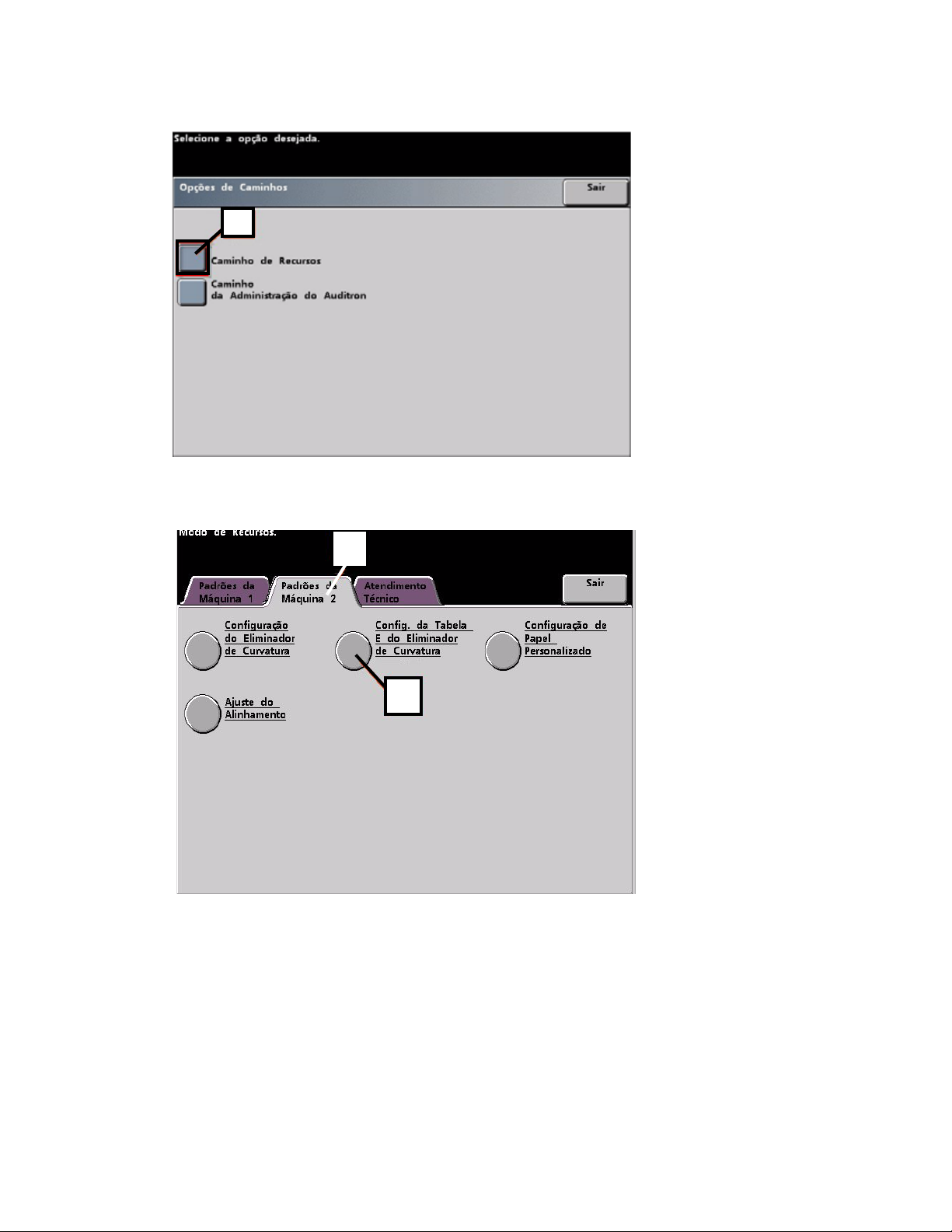

2. A tela Opções de Caminhos é aberta. Selecione o botão Caminho de Recursos.
2

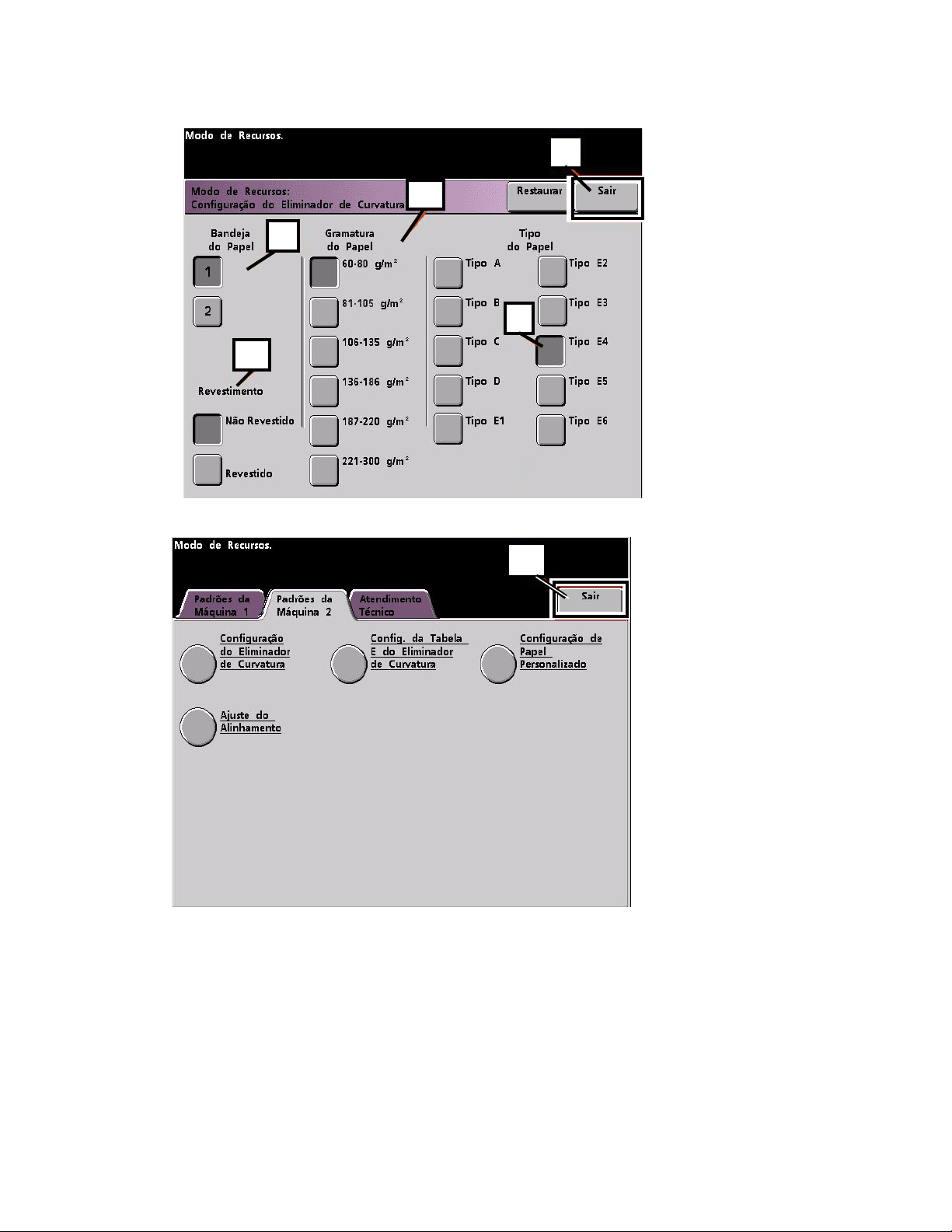

3. Na janela Modo de Recursos, pressione:
a. A guia Padrões da Máquina 2.
b. O botão Configuração do Eliminador de Curvatura.
a
b
4. A tela Configuração do Eliminador de Curvatura é aberta.
a. No menu Bandejas do Papel, selecione a bandeja que contém o papel que você está
usando no trabalho. A seleção padrão é Bandeja 1.
Observação
Se você tiver um SMA opcional conectado, as bandejas 3 e 4 também aparecerão na tela.
b. Selecione o revestimento do material do trabalho: Revestido ou Não revestido.
c. Faça uma seleção no menu de faixas de gramatura do papel.
Ajuste do Eliminador de Curvatura 2-3
Configurações de tipo de papel de A a D do Eliminador de curvatura DocuColor 7002/8002
d. O Tipo de Papel padrão é aplicado automaticamente pela impressora para os valores
Bandejas do Papel, Revestimento e Gramatura do Papel inseridos. Selecione um Tipo
de Papel alternativo de Tipo de Papel A até Tipo de Papel D para alterar a quantidade
de eliminação de curvatura aplicada. Como exemplo: se o sistema selecionar
automaticamente Tipo B, selecione Tipo C.
Observação
As configurações Tipo E são valores personalizados inseridos que estão explicados no
Capítulo 3. Embora as configurações Tipo E possam ser selecionadas, elas têm que ser
programadas antes da seleção. Veja “Configurações da Tabela E do Eliminador de
Curvatura” na página 3-1.
e. Toque no botão Fec har para salvar as seleções e retornar à tela Padrões da Máquina 2.
e
c
d
a
b
Observação
Toque no botão Restaurar na tela Configuração do Eliminador de Curvatura para retornar
às configurações estabelecidas ao acessar a tela inicialmente. Como exemplo: se o sistema
selecionar automaticamente Tipo B e você alterar para Tipo C, o sistema retornará a
configuração para Tipo B.
2-4 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Configurações de tipo de papel de A a D do Eliminador de curvatura
5. Saia do Modo de Recursos.
5
6. Execute alguns testes de impressão para determinar se a redução da curvatura atingiu
um nível satisfatório.
a. Se a curvatura for eliminada, continue executando as impressões usando a configuração
Tipo de papel de A a D do Eliminador de Curvatura específica.
b. Se a curvatura permanecer excessiva, tente uma outra configuração Tipo de papel de
A a D do Eliminador de Curvatura.
c. Se a curvatura continuar após usar cada
D do Eliminador de Curvatura, continue com o procedimento de perfil das Configurações
da Tabela E do Eliminador de Curvatura. Veja “Configurações da Tabela E do Eliminador
de Curvatura” na página 3-1.
uma das configurações Tipo de papel de A a
Ajuste do Eliminador de Curvatura 2-5
Configurações de tipo de papel de A a D do Eliminador de curvatura DocuColor 7002/8002
2-6 Ajuste do Eliminador de Curvatura
Configurações da
3
Tabela E do Eliminador
de Curvatura
Visão geral
Embora o sistema esteja programado para corrigir a curvatura na maioria das condições,
poderá haver momentos em que as configurações pré-programadas (Padrão do Sistema e Tipo
de Papel de A a D) não atendam aos requisitos de curvatura. Usar as Configurações da Tabela E
do Eliminador de Curvatura permite a você inserir uma gama de porcentagens de área de
cobertura de toner para ajudá-lo a eliminar a curvatura.
Observações
• Os exemplos a seguir foram projetados para fornecer a você uma compreensão de como
programar a opção Configurações da Tabela E do Eliminador de Curvatura para obter
resultados excelentes, mas devido aos diversos materiais do trabalho e às condições
ambientais, a maneira pela qual você conseguirá os melhores resultados pode variar.
• O aspecto mais importante para criar as Configurações da Tabela E do Eliminador de
Curvatura é determinar a porcentagem de área de cobertura de toner no papel com
curvatura. Encontram-se a seguir amostras de porcentagem de área de cobertura de toner
em alguns documentos comuns de cliente.
• Os exemplos a seguir de porcentagem de área de cobertura de toner foram medidos
usando-se os recursos específicos das aplicações que os criaram. Se não tiver acesso aos
recursos de uma aplicação, que medem a porcentagem de área de cobertura de toner, faça
a estimativa usando os exemplos a seguir como um guia. As estimativas serão usadas ao
inserir os valores das Configurações da Tabela E do Eliminador de Curvatura, o que será
explicado posteriormente nesta seção.
Ajuste do Eliminador de Curvatura 3- 1
Configurações da Tabela E do Eliminador de Curvatura DocuColor 7002/8002
Área de cobertura de toner - exemplo 1
Exemplos de porcentagem de área de cobertura de toner
Cavalos de carrossel Bolivar Ltd. Dunn Report
Porcentagem de área de
cobertura de toner por cor
Preto 30,5% Preto 5,4% Preto 10,8%
Magenta 28,1% Magenta 4,3% Magenta 8,5%
Ciano 23,8% Ciano 6,0% Ciano 8,5%
Amarelo 29,5% Amarelo 6,7% Amarelo 7,2%
Porcentagem de área de
cobertura de toner por cor
Porcentagem de área de
cobertura de toner por cor
3-2 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Configurações da Tabela E do Eliminador de Curvatura
Área de cobertura de toner - exemplo 2
Exemplos de porcentagem de área de cobertura de toner (continuação)
Forros por Morris Horto Alpine Tulipas
Porcentagem de área de
cobertura de toner por cor
Preto 11,6% Preto 4,5% Preto 27,8%
Magenta 11,9% Magenta 5,1% Magenta 24,7%
Ciano 11,1% Ciano 4,3% Ciano 23,8%
Amarelo 11,4% Amarelo 6,0% Amarelo 28,8%
Porcentagem de área de
cobertura de toner por cor
Porcentagem de área de
cobertura de toner por cor
Exemplos de curvatura do papel para cima/para baixo
Determine se a curvatura é para cima (“côncava”) ou para baixo (“convexa”).
Ajuste do Eliminador de Curvatura 3-3
Configurações da Tabela E do Eliminador de Curvatura DocuColor 7002/8002
Curvatura Leve, Média e Forte.
Curvatura Leve, Média e Forte referem-se às seleções de curvatura de 2 mm (Leve), 6 mm
(Média) e 10 mm (Forte) nos campos Inferior e Superior da janela Tipo E das Configurações
da Tabela E do Eliminador de Curvatura.
Dica
O papel com curvatura para cima é ajustado usando-se os valores em Superior. O papel
com curvatura para baixo é ajustado usando-se os valores em Inferior.
Exemplos de Curvatura Leve, Média e Forte.
Use o exemplo a seguir como um guia para determinar se a curvatura é Leve, Média ou Forte.
3-4 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Configurações da Tabela E do Eliminador de Curvatura
Inserção de valores nos campos da Tabela E do Eliminador de curvatura
Determinação dos valores a inserir
Ao determinar os valores a serem inseridos, não some todas as porcentagens de área de
cobertura de toner de CMYK; em vez disso, determine o maior valor de porcentagem de área
de cobertura de toner de CMYK. Examine os exemplos a seguir para obter mais explicações:
• Se o trabalho contiver uma porcentagem de área de cobertura de toner de 100% de ciano,
100% de magenta, 100% de amarelo e 100% de preto, o valor máximo de porcentagem
de área de cobertura de toner será 100%. Se o trabalho contiver 100% de ciano, 20%
de magenta, 20% de amarelo e 20% de preto, o valor máximo ainda será 100%.
• Se o trabalho contiver uma porcentagem de área de cobertura de toner de 50% de ciano,
50% de magenta, 50% de amarelo e 50% de preto, o valor máximo de porcentagem de
área de cobertura de toner será 50%. Se o trabalho contiver 50% de ciano, 10% de magenta,
10% de amarelo e 10% de preto, o valor máximo ainda será 50%.

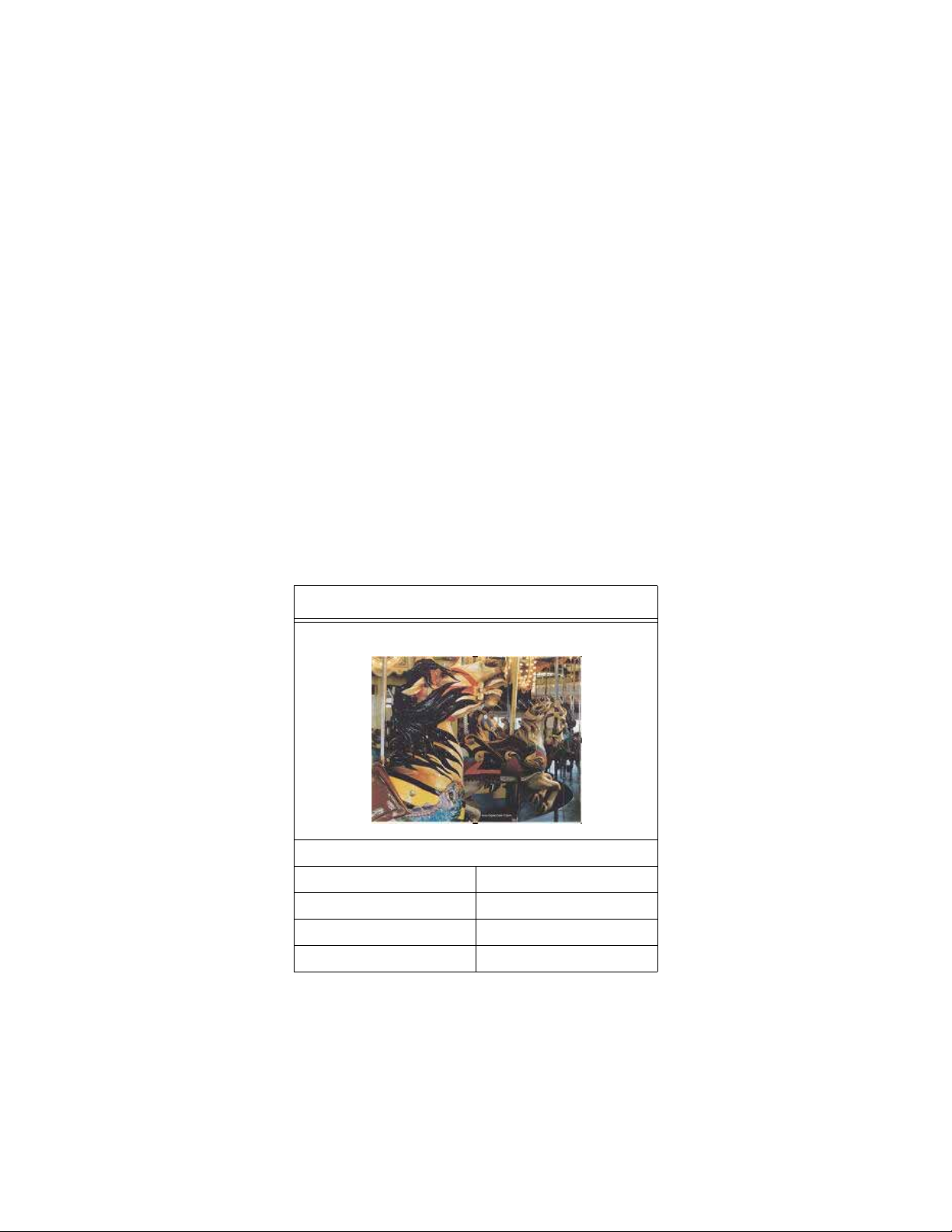

• Considere a porcentagem de área de cobertura de toner da imagem Cavalos de carrossel
mostrada abaixo. Ao inserir os valores de porcentagem de área de cobertura de toner para
controlar a curvatura, você usará o valor 30,5% de preto e não o total combinado de todos
os valores de CMYK.
Porcentagem de área de cobertura de toner
Cavalos de carrossel
Porcentagem de área de cobertura de toner por cor
Preto 30,5%
Magenta 28,1%
Ciano 23,8%
Amarelo 29,5%
Ajuste do Eliminador de Curvatura 3-5
Configurações da Tabela E do Eliminador de Curvatura DocuColor 7002/8002
Como inserir valores na janela Tipo E das Configurações da Tabela E do Eliminador de Curvatura
Na janela Tipo E das Configurações da Tabela E do Eliminador de Curvatura, você tem que
inserir os valores do Eliminador de Curvatura em ordem ascendente ou descendente. No
exemplo a seguir, 100% foi seguido por 80% e 90%, respectivamente. A sequência correta
teria que ser 100%, seguido por 90% e então 80%.
Dica
É importante entender que se você inserir os valores de forma incorreta (não inserir em ordem
ascendente ou descendente), o trabalho de impressão será executado, mas o sistema poderá
não responder à correção de curvatura conforme esperado.
Exemplo de valores inseridos incorretamente
Valores inseridos incorretamente: 100%, 80%, 90%, 0%, 0%, 0%.
3-6 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Configurações da Tabela E do Eliminador de Curvatura
Exemplo de valores inseridos corretamente
Valores inseridos corretamente: 100%, 90%, 80%, 0%, 0%, 0%.
Ajuste do Eliminador de Curvatura 3-7
Configurações da Tabela E do Eliminador de Curvatura DocuColor 7002/8002
3-8 Ajuste do Eliminador de Curvatura
Curvatura para baixo
4
Criação da Configuração da Tabela E do Eliminador de Curvatura
Para programar a Configuração da Tabela E do Eliminador de Curvatura, execute o seguinte:
1. Na controladora, efetue logon no menu Recursos como Administrador.
a. Pressione o botão Acessar.
b. Digite a senha do administrador.
c. Pressione Entrar.
a
b
c
Ajuste do Eliminador de Curvatura 4- 1
Curvatura para baixo DocuColor 7002/8002
2. A tela Opções de Caminhos é aberta. Selecione o botão Caminho de Recursos.
2
3. Na janela Modo de Recursos, pressione:
a. A guia Padrões da Máquina 2.
b. O botão Configurações da Tabela E do Eliminador de Curvatura.
a
b
4-2 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Curvatura para baixo
Exemplo de Curvatura para baixo
4. A curvatura permanece após você ter tentado o Padrão do Sistema e as Configurações de
tipo de papel de A a D do Eliminador de curvatura. Veja “Configurações de tipo de papel de
A a D do Eliminador de curvatura” na página 2-1. Como resultado, você precisa programar
o Eliminador de Curvatura para usar o trajeto para baixo do eliminador de curvatura para
remover a curvatura para baixo (convexa).
Neste exemplo, você está executando um trabalho de 10 páginas, 1 face: Face para cima,
que apresenta uma curvatura para baixo (convexa). O trabalho contém:
• Seis páginas com porcentagem máxima de área de cobertura de toner de 10,8%
(Dunn Report) que mostram uma curvatura para baixo leve.
• Quatro páginas com porcentagem máxima de área de cobertura de toner de 28,8%
(Tulipas) que mostram uma curvatura para baixo média.
Porcentagem de área de cobertura de toner
Dunn Report Tulipas
Porcentagem de área de cobertura
de toner por cor
Preto 10,8% Preto 27,8%
Magenta 8,5% Magenta 24,7%
Ciano 8,5% Ciano 23,8%
Porcentagem de área de cobertura
de toner por cor
Amarelo 7,2% Amarelo 28,8%
Ajuste do Eliminador de Curvatura 4-3
Curvatura para baixo DocuColor 7002/8002
Seleção da opção Configurações da Tabela E do Eliminador de Curvatura
5. Na tela Configurações da Tabela E do Eliminador de Curvatura, selecione as seguintes
opções para o trabalho:
a. O Tipo de Papel do trabalho. Para este exercício estamos usando Papéis de Mesma
Gramatura.
b. Selecione a Ta be la E que você usará para inserir os valores do Eliminador de Curvatura.
Você pode editar uma Tabela E ou criar uma nova. Para este exercício criaremos uma
Tabela E nova usando Tipo E1.
Seleção de um Tipo de Eliminador de Curvatura
6. Selecione um Tipo de Eliminador de Curvatura:
a. Só Frente: Simples: Selecione esta configuração se a sua saída for 1 face, com a face
para cima. Usaremos esta configuração para este exercício.
b. Só Frente: Invertido: Selecione esta configuração se a sua saída for 1 face, com a face
para baixo
c. Frente e Verso: Face 1 para Face 2: Selecione esta configuração se a sua saída for
frente e verso com a face para baixo (1-N)
d. Frente e Verso: Face 2 para Face 1: Selecione esta configuração se a sua saída for
frente e verso com a face para cima (N-1)
e. Eliminador de Curvatura de Frente e Verso: Selecione esta configuração se os
trabalhos em frente e verso atolarem com frequência nas áreas 5, 6, 7a e 7b da
impressora digital, ou se a curvatura estiver aparente no trabalho em frente e verso.
Seleção do botão Configurações da Tabela E
7. Selecione o botão Configurações da Tabela E para inserir os valores das Configurações da
Tabela E do Eliminador de Curvatura.
5b
5a
6
7
4-4 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Curvatura para baixo
Inserção de valores na janela Configurações da Tabela E
8. Na janela Tipo E das Configurações da Tabela E do Eliminador de Curvatura:
a. Digite os seguintes valores nos campos pressionando os botões de seta:
Inserção de valores para corrigir a curvatura para baixo
• Como o trabalho apresenta curvatura para baixo, você não deseja usar o Eliminador
de Curvatura para cima. Como resultado, nos campos Superior você tem que inserir
valores em ordem descendente, ou em valores iguais inferiores a 12% (o valor
seguinte que você inserirá). Para este exercício usaremos 0%, 0% e 0%.
Inserir o valor para o campo Inferior 2mm
• No campo Inferior 2 mm (curvatura Leve) digite 12%. Isso significa que todas
as páginas com uma área de cobertura de toner de 0% a 12%, o que inclui o
máximo de 10,8% do Dunn Report, serão enviadas para o trajeto para baixo
do eliminador de curvatura de 2 mm.
Ajuste do Eliminador de Curvatura 4-5
Curvatura para baixo DocuColor 7002/8002
Inserir o valor para o campo Inferior 6 mm
• No campo Inferior 6 mm (curvatura Média) digite 30%. Isso significa que todas
as páginas com uma área de cobertura de toner de 13% a 30%, o que inclui os
28,8% das Tulipas, serão enviadas para o trajeto para baixo do eliminador de
curvatura de 6 mm.
Inserir o valor para o campo Inferior 10 mm
• No campo Inferior 10 mm (curvatura Forte) digite 50%. Como nenhuma das
páginas do trabalho possui uma área de cobertura de toner de 31% a 50%,
esta configuração do Eliminador de curvatura não será usada.
4-6 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Curvatura para baixo
Observações
• Digitar 50% no campo Inferior 10 mm (curvatura Forte) ilustra simplesmente que
inserir qualquer valor em ou acima de 30% (máximo de 100%) resulta na mesma
saída. Como nenhuma das páginas do trabalho possui uma taxa de densidade de
imagem acima de 30% a configuração do Eliminador de curvatura Inferior 10 mm
não será usada.
• Lembre-se que todos os campos têm que ser considerados (Inferior e Superior)
ao inserir os valores das Configurações da Tabela E do Eliminador de Curvatura.
A tela a seguir mostra como os valores deveriam ser inseridos:
8b
8a
b. Para salvar a Configuração da Tabela E do Eliminador de Curvatura, pressione Fecha r.
A janela Tipo E da Configuração da Tabela E do Eliminador de Curvatura é fechada e a
janela Configuração da Tabela E do Eliminador de Curvatura é aberta.
Ajuste do Eliminador de Curvatura 4-7
Curvatura para baixo DocuColor 7002/8002
Salvar suas configurações e retornar à tela Padrões da Máquina 2
9. Pressione o botão Fechar para sair da janela Configuração da Tabela E do Eliminador
de Curvatura e retornar à tela Padrões da Máquina 2.
9
4-8 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Curvatura para baixo
Ativar a Configuração da Tabela E do Eliminador de Curvatura recentemente criada
1. Para usar a Configuração da Tabela E do Eliminador de Curvatura recentemente criada,
é preciso ativá-la. Na tela Padrões da Máquina 2, pressione o botão Configuração do
Eliminador de Curvatura.
1
Inserção da informação de trabalho correta para a configuração programada
2. Na janela Configuração do Eliminador de Curvatura, é preciso inserir as informações do
trabalho para a Configuração da Tabela E do Eliminador de Curvatura que você acabou
de programar. Pressione os seguintes botões:
a. Selecione a Bandeja do papel do trabalho.
b. Selecione o revestimento do material do trabalho: Revestido ou Não revestido.
c. Selecione a Gramatura do papel do trabalho.
d. Selecione o Tipo de Papel que acabou de criar, que neste caso é Tipo E1.
Ajuste do Eliminador de Curvatura 4-9
Curvatura para baixo DocuColor 7002/8002
e. Selecione Fechar para salvar as configurações e retornar à tela Padrões da Máquina 2.
2e
2c
2a
2b
2d
3. Saia do Modo de Recursos e execute o trabalho.
3
4-10 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Curvatura para baixo
Imprimir o trabalho para determinar se a curvatura do papel foi eliminada.
Imprima o trabalho e determine se a curvatura foi eliminada.
1. Se a curvatura for eliminada, continue executando as impressões usando essa
configuração específica do Eliminador de curvatura.
2. Se a curvatura permanecer, você pode ter que repetir este procedimento e ajustar os valores
de porcentagem de área de cobertura de toner inseridos na janela Tipo E da Configuração da
Tabela E do Eliminador de Curvatura até conseguir impressões de saída aceitáveis.
3. Se a curvatura permanecer após tentar diversas entradas de valor na janela Configuração
da Tabela E do Eliminador de Curvatura, chame o representante técnico da Xerox.
Ajuste do Eliminador de Curvatura 4-11
Curvatura para baixo DocuColor 7002/8002
4-12 Ajuste do Eliminador de Curvatura
Curvatura para cima
Criação da Configuração da Tabela E do Eliminador de Curvatura
1. Na controladora, efetue logon no menu Recursos como Administrador.
a. Pressione o botão Acessar.
b. Digite a senha do administrador.
c. Pressione Entrar.
5
Ajuste do Eliminador de Curvatura 5- 1
Curvatura para cima DocuColor 7002/8002
2. A tela Opções de Caminhos é aberta. Selecione o botão Caminho de Recursos.
2
3. Na janela Modo de Recursos, pressione:
a. A guia Padrões da Máquina 2.
b. O botão Configurações da Tabela E do Eliminador de Curvatura.
a
b
5-2 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Curvatura para cima
Exemplo de Curvatura para cima
4. A curvatura permanece após você ter tentado o Padrão do Sistema e as Configurações de
tipo de papel de A a D do Eliminador de curvatura. Veja “Configurações de tipo de papel de
A a D do Eliminador de curvatura” na página 2-1. Como resultado, você precisa programar
o Eliminador de Curvatura para usar a pressão para cima (ou o rolo superior) para remover
a curvatura para cima (convexa).
Neste exemplo você está executando um trabalho de 10 páginas, 1 face: face para cima,
que usa Papéis de gramaturas diferentes e apresenta uma curvatura para cima:
• Seis páginas com área de cobertura de toner entre 4,3% e 6,7% (Bolivar Ltd.) mostram
uma curvatura para cima leve.
• Quatro páginas com área de cobertura de toner entre 23,8% e 30,5% (Cavalos de
carrossel) mostram uma curvatura para cima forte.
Porcentagem de área de cobertura de toner
Cavalos de carrossel Bolivar Ltd.
Porcentagem de área de cobertura
de toner por cor
Preto 30,5% Preto 5,4%
Magenta 28,1% Magenta 4,3%
Ciano 23,8% Ciano 6,0%
Amarelo 25,9% Amarelo 6,7%
Porcentagem de área de cobertura
de toner por cor
Ajuste do Eliminador de Curvatura 5-3
Curvatura para cima DocuColor 7002/8002
Seleção da opção Configurações da Tabela E do Eliminador de Curvatura
5. Na tela Configurações da Tabela E do Eliminador de Curvatura, selecione as seguintes
opções para o trabalho:
a. O Tipo de Papel do trabalho. Para este exercício estamos usando Papéis de gramaturas
diferentes.
b. Selecione a Ta be la E que você usará para inserir os valores do Eliminador de Curvatura.
Você pode editar uma Tabela E ou criar uma nova. Para este exercício criaremos uma
Tabela E nova usando Tipo E4.
Seleção de um Tipo de Eliminador de Curvatura
6. Selecione um Tipo de Eliminador de Curvatura:
a. Só Frente: Simples: Selecione esta configuração se a sua saída for 1 face, com a face
para cima. Usaremos esta configuração para este exercício.
b. Só Frente: Invertido: Selecione esta configuração se a sua saída for 1 face, com a face
para baixo
c. Frente e Verso: Face 1 para Face 2: Selecione esta configuração se a sua saída for
frente e verso com a face para baixo (1-N)
d. Frente e Verso: Face 2 para Face 1: Selecione esta configuração se a sua saída for
frente e verso com a face para cima (N-1)
e. Eliminador de Curvatura de Frente e Verso: Selecione esta configuração se os
trabalhos em frente e verso atolarem com frequência nas áreas 5, 6, 7a e 7b da
impressora digital, ou se a curvatura estiver aparente no trabalho em frente e verso.
Seleção do botão Configurações da Tabela E
7. Selecione o botão Configurações da Tabela E para inserir os valores das Configurações
da Tabela E do Eliminador de Curvatura.
5b
5a
6
7
5-4 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Curvatura para cima
Inserção de valores na janela Configurações da Tabela E
8. Na janela Tipo E das Configurações da Tabela E do Eliminador de Curvatura:
a. Digite os seguintes valores nos campos pressionando os botões de seta:
Inserção de valores para corrigir a curvatura para cima
• Como o trabalho não exige o Eliminador de curvatura para baixo, digite 0%
em cada um dos campos Inferior.
• No campo Superior 2 mm (curvatura Leve), digite 10%. Como resultado, as
páginas com uma área de cobertura de toner de 0% a 10%, o que inclui a página
Bolivar Ltd., serão enviadas por este Eliminador de curvatura.
• No campo Superior 6 mm (curvatura Média), digite 20%. Como nenhuma das
páginas do trabalho possui uma área de cobertura de toner de 11% a 20%, esta
configuração do Eliminador de curvatura não será usada.
• No campo Superior 10 mm (curvatura Forte), digite 100%. Isso significa que
todas as páginas com uma área de cobertura de toner de 21% ou mais, o que
inclui a figura Cavalos de carrossel, serão enviadas para o Eliminador de curvatura
de 10 mm com pressão para baixo.
Observação
Lembre-se de que todos os campos têm que ser considerados (Inferior e Superior) ao inserir
os valores do Eliminador de Curvatura.
A tela a seguir mostra como os valores deveriam ser inseridos:
b
a
b. Para salvar a Configuração da Tabela E do Eliminador de Curvatura, pressione Fecha r.
A janela Tipo E da Configuração da Tabela E do Eliminador de Curvatura é fechada
e a janela Configuração da Tabela E do Eliminador de Curvatura é aberta.
Ajuste do Eliminador de Curvatura 5-5
Curvatura para cima DocuColor 7002/8002
Salvar suas configurações e retornar à tela Padrões da Máquina 2
9. Pressione o botão Fechar para sair da janela Configuração da Tabela E do Eliminador
de Curvatura e retornar à tela Padrões da Máquina 2.
9
5-6 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Curvatura para cima
Ativar a Configuração da Tabela E do Eliminador de Curvatura recentemente criada
10. Para usar a Configuração da Tabela E do Eliminador de Curvatura recentemente criada,
é preciso ativá-la. Na tela Padrões da Máquina 2, pressione o botão Configuração do
Eliminador de Curvatura.
10
Inserção da informação de trabalho correta para a configuração programada
11. Na janela Configuração do Eliminador de Curvatura, é preciso inserir as informações do
trabalho para a Configuração da Tabela E do Eliminador de Curvatura que você acabou
de programar. Pressione os seguintes botões:
a. Selecione a Bandeja do papel do trabalho.
b. Selecione o revestimento do material do trabalho: Revestido ou Não revestido.
c. Selecione a Gramatura do Papel do trabalho.
d. Selecione o Tipo de Papel que acabou de criar, que neste caso é Tipo E4.
Ajuste do Eliminador de Curvatura 5-7
Curvatura para cima DocuColor 7002/8002
e. Selecione Fechar para salvar as configurações e retornar à tela Padrões da Máquina 2.
e
c
a
d
b
12. Saia do Modo de Recursos e execute o trabalho.
12
5-8 Ajuste do Eliminador de Curvatura
DocuColor 7002/8002 Curvatura para cima
Imprimir o trabalho para determinar se a curvatura do papel foi eliminada.
13. Imprima o trabalho e determine se a curvatura foi eliminada.
a. Se a curvatura for eliminada, continue executando as impressões usando essa configuração
específica do Eliminador de curvatura.
b. Se a curvatura permanecer, você pode ter que repetir este procedimento e ajustar os
valores de porcentagem de área de cobertura de toner inseridos na janela Tipo E da
Configuração da Tabela E do Eliminador de Curvatura até conseguir impressões de
saída aceitáveis.
c. Se a curvatura permanecer após tentar diversas entradas de valor na janela Configuração
da Tabela E do Eliminador de Curvatura, chame o representante técnico da Xerox.
Ajuste do Eliminador de Curvatura 5-9
Curvatura para cima DocuColor 7002/8002
5-10 Ajuste do Eliminador de Curvatura
Loading...
