Xerox DocuColor 5252 CONFIGURATION GUIDE [it]

Fiery® EXP5000 Color Server

SERVER & CONTROLLER SOLUTIONS

GUIDA ALLA CONFIGURAZIONE

Informazioni sulla documentazione

Questo manuale fa parte della documentazione di Fiery EXP5000 Color Server™ che include i seguenti manuali per gli utenti e amministratori di sistema, la maggior parte dei quali è disponibile come ﬁle Acrobat PDF (Portable Document Format) sul CD di documentazione per l’utente.

• La

Guida rapida

Server e per la stampa e descrive come accedere alla documentazione on-line.

• La

Guida all’installazione del software

CD Software utente per l’abilitazione della stampa su Fiery EXP5000 Color Server; descrive inoltre la conﬁgurazione dei collegamenti di stampa su Fiery EXP5000 Color Server.

• La

Guida alla conﬁgurazione

e la gestione di Fiery EXP5000 Color Server per le piattaforme e gli ambienti di rete supportati. Contiene inoltre le istruzioni per la conﬁgurazione di server UNIX, Windows NT 4.0/2000/Server 2003 e server Novell NetWare per la fornitura di servizi di stampa agli utenti.

• La

Guida alla stampa

per gli utenti che inviano i lavori dai propri computer.

• La

Guida all’uso del colore

di Fiery EXP5000 Color Server. Spiega come sfruttare il sistema per la gestione del colore ColorWise

riassume i passi per la conﬁgurazione di Fiery EXP5000 Color

descrive come installare il software dal

illustra le nozioni fondamentali per la conﬁgurazione

descrive le funzioni di stampa di Fiery EXP5000 Color Server

fornisce le informazioni relative alla gestione del colore

e le funzioni di ColorWise Pro Tools™.

•Il manuale alla gestione del colore su Fiery EXP5000 Color Server ed evidenzia i principali scenari di ﬂusso dei lavori. Inoltre, fornisce informazioni relative alla stampa dei documenti a colori dalle applicazioni Microsoft Windows e Apple Mac OS più diffuse.

• La

Guida alla gestione dei lavori

gestione dei lavori, inclusi Command WorkStation™, Command WorkStation LE™ e DocBuilder Pro™, e come utilizzarli per monitorare i lavori su Fiery EXP5000 Color Server. Questo manuale si rivolge agli operatori e agli amministratori o agli utenti che dispongono dei privilegi di accesso necessari, che si occupano del monitoraggio e della gestione del ﬂusso dei lavori, della calibrazione del colore e della soluzione degli eventuali problemi che potrebbero riscontrarsi.

• Le

Note di release per l’utente

al prodotto e indicazioni per la soluzione di eventuali problemi.

Riferimento per il colore Fiery

illustra le funzioni dei programmi di utilità per la

forniscono informazioni dell’ultimo minuto relative

illustra i concetti e gli argomenti associati

Questa pubblicazione è protetta da copyright e tutti i diritti sono riservati. Nessuna sua parte può essere riprodotta o trasmessa in qualunque forma o con qualunque mezzo per uno scopo qualsiasi senza l’autorizzazione scritta di Electronics for Imaging, Inc. Le informazioni contenute in questo documento sono soggette a modiﬁche senza preavviso e non rappresentano un impegno da parte di Electronics for Imaging, Inc.

Questa pubblicazione viene fornita insieme al prodotto EFI (il “Prodotto”) che contiene il software EFI (il “Software”). Il Software viene fornito su licenza e può essere utilizzato o copiato esclusivamente in conformità con i termini della presente licenza.

Questo prodotto potrebbe essere coperto da uno o più dei seguenti brevetti U.S.: 4,716,978, 4,828,056, 4,917,488, 4,941,038, 5,109,241, 5,170,182, 5,212,546, 5,260,878, 5,276,490, 5,278,599, 5,335,040, 5,343,311, 5,398,107, 5,424,754, 5,442,429, 5,459,560, 5,467,446, 5,506,946, 5,517,334, 5,537,516, 5,543,940, 5,553,200, 5,563,689, 5,565,960, 5,583,623, 5,596,416, 5,615,314, 5,619,624, 5,625,712, 5,640,228, 5,666,436, 5,745,657, 5,760,913, 5,799,232, 5,818,645, 5,835,788, 5,859,711, 5,867,179, 5,940,186, 5,959,867, 5,970,174, 5,982,937, 5,995,724, 6,002,795, 6,025,922, 6,035,103, 6,041,200, 6,065,041, 6,112,665, 6,116,707, 6,122,407, 6,134,018, 6,141,120, 6,166,821, 6,173,286, 6,185,335, 6,201,614, 6,215,562, 6,219,155, 6,219,659, 6,222,641, 6,224,048, 6,225,974, 6,226,419, 6,238,105, 6,239,895, 6,256,108, 6,269,190, 6,271,937, 6,278,901, 6,279,009, 6,289,122, 6,292,270, 6,299,063, 6,310,697, 6,321,133, 6,327,047, 6,327,050, 6,327,052, 6,330,071, 6,330,363, 6,331,899, 6,340,975, 6,341,017, 6,341,018, 6,341,307, 6,347,256, 6,348,978, 6,356,359, 6,366,918, 6,369,895, 6,381,036, 6,400,443, 6,429,949, 6,449,393, 6,476,927, 6,490,696, 6,501,565, 6,519,053, 6,539,323, 6,543,871, 6,546,364, 6,549,294, 6,549,300, 6,550,991, 6,552,815, 6,559,958, 6,572,293, 6,590,676, 6,606,165, 6,633,396, 6,636,326, 6,643,317, 6,647,149, 6,657,741, 6,662,199, 6,678,068, RE33,973, RE36,947, D341,131, D406,117, D416,550, D417,864, D419,185, D426,206, D439,851, D444,793.

Marchi

Bestcolor, ColorWise, EDOX, EFI, Fiery, il logo Fiery, Fiery Driven, RIP-While-Print e Spot-On sono marchi registrati di Electronics For Imaging, Inc. presso lo U.S. Patent and Trademark Ofﬁce e/o in altre giurisdizioni estere.

Il logo Best, il logo Electronics For Imaging, il logo Fiery Driven, il logo Intelligent Device Management, il logo PrintMe, il logo Splash, il logo Unimobile, il logo Velocity OneFlow, Everywhere You Go, Changing the Way the World Prints, AutoCal, AutoGray, Best, ColorCal, Command WorkStation, Device IQ, DocBuilder, DocBuilder Pro, DocStream, FreeForm, Fiery Link, Fiery Prints, Fiery Spark, Intelligent Device Management, NetWise, PrintMe, PrintMe Enterprise, PrintMe Networks, RIPChips, ScanBuilder, SendMe, Splash, Unimobile, Velocity, Velocity Balance, Velocity Build, Velocity Estimate, Velocity Exchange, Velocity OneFlow, Velocity Scan, VisualCal, WebInstaller, WebScan, WebSpooler, WebStatus e WebTools sono marchi di Electronics For Imaging, Inc.

Tutti gli altri termini e nomi di prodotti possono essere marchi o marchi registrati dei rispettivi proprietari e come tali vengono qui riconosciuti.

Avvisi legali APPLE COMPUTER, INC. (“APPLE”) NON FORNISCE ALCUNA GARANZIA, NÉ ESPRESSA NÉ IMPLICITA, INCLUSE SENZA LIMITAZIONI

LE GARANZIE IMPLICITE DI COMMERCIABILITÀ ED IDONEITÀ PER QUALSIASI SCOPO PARTICOLARE, RIGUARDO AL SOFTWARE APPLE. APPLE NON GARANTISCE NÉ ASSUME ALCUN IMPEGNO IN RELAZIONE ALL’USO O AI RISULTATI DERIVANTI DALL’USO DEL SOFTWARE APPLE IN TERMINI DI ESATTEZZA, ACCURATEZZA, AFFIDABILITÀ, ATTUALITÀ O ALTRO. TUTTI I RISCHI RELATIVI AI RISULTATI ED ALLE PRESTAZIONI DEL SOFTWARE APPLE SONO A CARICO DELL’UTENTE. L’ESCLUSIONE DELLE GARANZIE IMPLICITE NON È CONSENTITA IN ALCUNI STATI E, PERTANTO, LE LIMITAZIONI DI CUI SOPRA POTREBBERO NON ESSERE APPLICABILI.

IN NESSUN CASO APPLE, I SUOI DIRIGENTI, I SUOI DIPENDENTI O I SUOI AGENTI POTRANNO ESSERE RITENUTI RESPONSABILI NEI CONFRONTI DEGLI UTENTI PER QUALUNQUE DANNO CONSEQUENZIALE, ACCIDENTALE O INDIRETTO (INCLUSI I DANNI PER PERDITA DI PROFITTO, INTERRUZIONE DELL’ATTIVITÀ, PERDITA DI INFORMAZIONI PROFESSIONALI E ALTRO) DERIVANTE DALL’USO O DALL’IMPOSSIBILITÀ DI USARE IL SOFTWARE APPLE ANCHE QUALORA APPLE FOSSE STATA INFORMATA DELLA POSSIBILITÀ DI TALI DANNI. ALCUNI STATI NON CONSENTONO ESCLUSIONI O LIMITAZIONI ALLA RESPONSABILITÀ PER DANNI CONSEQUENZIALI O ACCIDENTALI E, PERTANTO, LE LIMITAZIONI DI CUI SOPRA POTREBBERO NON ESSERE APPLICABILI.

responsabilità di Apple nei confronti degli utenti per qualunque danno, indipendentemente dalla forma di azione intrapresa (sia essa basata sul contratto, su illecito civile [inclusa la negligenza], sulla responsabilità del prodotto o altro), è limitata ad un risarcimento di 50 dollari.

I colori PANTONE® visualizzati nell’applicazione software o nella documentazione per l’utente potrebbero non corrispondere agli standard PANTONE. Per i colori esatti, consultare PANTONE Color Publications. PANTONE® e gli altri marchi Pantone, Inc. sono di proprietà di Pantone, Inc. © Pantone, Inc., 2001.

Pantone, Inc. detiene i diritti di copyright dei dati relativi al colore e/o del software concessi su licenza ad Electronics for Imaging, Inc. che possono essere utilizzati solo in combinazione con i prodotti o con il software di Electronics for Imaging, Inc. I dati relativi al colore e/o il software PANTONE non possono essere copiati in un’altra unità disco ﬁsso o in un’altra memoria, se non come parte dei prodotti o del software di Electronics for Imaging, Inc.

Questo prodotto include il software sviluppato da Apache Software Foundation (http://www.apache.org/).

Numero parte: 45038572 01 maggio 2004

Informazioni FCC

AVVERTENZA: Ai sensi delle disposizioni FCC, qualunque cambiamento o modiﬁca non autorizzata apportata a questa apparecchiatura e non approvata espressamente dal fabbricante può annullare l’autorizzazione dell’utente ad utilizzare la detta apparecchiatura.

Avviso di conformità di Classe B

Questa apparecchiatura è stata testata ed è stata giudicata conforme ai limiti previsti per un’unità digitale di Classe B ai sensi della Parte 15 delle norme FCC. Tali limiti sono stati concepiti per fornire una ragionevole protezione dalle interferenze dannose in un ambiente residenziale. Detta apparecchiatura genera, utilizza e può irradiare frequenze radio e, se non è installata ed usata secondo quanto descritto nelle istruzioni, può produrre interferenze dannose per le comunicazioni radio. Tuttavia, non si garantisce che non si veriﬁchino interferenze in un particolare ambiente.

Qualora tale apparecchiatura provocasse interferenze dannose alla ricezione radio o TV (evenienza veriﬁcabile spegnendo o riaccendendo l’apparecchiatura), l’utente è incoraggiato a correggere l’interferenza ricorrendo a una o più delle seguenti misure:

Riorientare o riposizionare l’antenna ricevente. Allontanare l’apparecchiatura dal ricevitore. Collegare l’apparecchiatura ad una presa ubicata su un circuito diverso da quello al quale è collegato il ricevitore. Rivolgersi al rivenditore o ad un tecnico radiotelevisivo specializzato.

L’uso dei cavi schermati con la presente apparecchiatura è necessario ai ﬁni della conformità con le disposizioni FCC. L’utilizzo di apparecchiature non approvate o di cavi non schermati può causare interferenze alla ricezione audio TV. L’utente è avvisato che qualsiasi cambiamento o modiﬁca apportata a tale apparecchiatura che non sia espressamente approvata dal fabbricante può annullare l’autorizzazione concessa all’utente relativa all’utilizzo di tale apparecchiatura.

Avviso di conformità di Classe B di Industry

Questa apparecchiatura digitale di Classe B è conforme alle norme canadesi ICES-003.

Avis de Conformation Classe B de l’Industrie Canada

Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

Avviso di conformità RFI

Per determinare la conformità con i requisiti di protezione RFI applicabili, questa apparecchiatura è stata testata sia singolarmente che a livello di sistema (per simulare le normali condizioni di funzionamento). Tuttavia, è possibile che tali requisiti RFI non vengano soddisfatti in particolari condizioni sfavorevoli in altre installazioni. L’utente è responsabile della conformità della propria installazione.

Dieses Gerät wurde sowohl einzeln als auch in einer Anlage, die einen normalen Anwendungsfall nachbildet, auf die Einhaltung der Funkentstörbestimmungen geprüft. Es ist jedoch möglich, dass die Funkentstörbestimmungen unter ungünstigen Umständen bei anderen Gerätekombinationen nicht eingehalten werden. Für die Einhaltung der Funkentstörbestimmungen einer gesamten Anlage, in der dieses Gerät betrieben wird, ist der Betreiber verantwortlich.

La conformità con le norme in vigore è garantita solo con l’uso di cavi schermati. L’utente ha la responsabilità di procurarsi cavi appropriati.

Die Einhaltung zutreffender Bestimmungen hängt davon ab, dass geschirmte Ausführungen benützt werden. Für die Beschaffung richtiger Ausführungen ist der Betreiber verantwortlich.

Contratto di licenza d’uso del software

PRIMA DI USARE QUESTO SOFTWARE, LEGGERE ATTENTAMENTE I TERMINI E LE CONDIZIONI CHE SEGUONO. SE NON SI INTENDE ACCETTARE I TERMINI E LE CONDIZIONI DI QUESTO CONTRATTO, NON USARE IL SOFTWARE. L’INSTALLAZIONE O L’USO DEL SOFTWARE IMPLICA L’ACCETTAZIONE DEI TERMINI DEL PRESENTE CONTRATTO. SE NON SI ACCETTANO I TERMINI DEL PRESENTE CONTRATTO, È POSSIBILE RESTITUIRE IL SOFTWARE INUTILIZZATO AL PUNTO VENDITA ED OTTENERE IL RIMBORSO DEL PREZZO DI ACQUISTO.

Licenza

EFI concede all’utente una licenza non esclusiva per l’uso del Software e della relativa documentazione (“Documentazione”) fornita con il Prodotto. Il Software viene concesso in licenza, non venduto. Usare il Software solo per la propria normale attività lavorativa o a titolo personale. L’utente non può dare in afﬁtto, dare in prestito o cedere in sublicenza il Software o utilizzarlo per scopi di proﬁtto commerciale diretto (servizi di time-sharing e simili).

L’utente non può effettuare copie o permettere che vengano effettuate per sé o per altri copie del Software né per intero né parzialmente, tranne nel caso in cui questo sia necessario ai ﬁni di operazioni di backup o di archiviazione strettamente legate all’uso del Software in conformità con quanto ivi stabilito. L’utente non può copiare la Documentazione. L’utente non può localizzare, tradurre, disassemblare, decompilare, decodiﬁcare, assemblare all’inverso il software, scoprire il codice di origine, modiﬁcare, creare programmi derivati o cambiare in alcun modo nessuna parte del Software.

I termini, le condizioni e le restrizioni di questo Contratto di licenza si applicano a tutte le correzioni degli errori, alle patch, alle versioni, alle note di release, agli aggiornamenti e ai miglioramenti relativi al Software.

Diritti proprietari

L’utente riconosce ed accetta che tutti i diritti, il titolo e gli interessi, inclusi i diritti di proprietà intellettuale relativi al Software, alla Documentazione, a tutte le modiﬁche e ai programmi derivati sono e restano di proprietà di EFI e dei suoi fornitori. Fatta eccezione della licenza limitata qui espressa, concessa per poter utilizzare il Software, non viene concesso nessun altro diritto o licenza. All’utente non viene conferito alcun diritto riguardo a brevetti, copyright, segreti industriali o marchi (siano essi registrati o meno). L’utente accetta di non adottare, registrare o tentare di registrare alcun marchio o nome commerciale (“Marchio EFI”) simile che possa essere confuso con EFI, né utilizzare URL, nome di dominio internet o simbolo come proprio nome o nome dei propri afﬁliati o prodotti che possa incidere su o limitare i diritti di copyright di EFI o dei suoi fornitori.

Riservatezza

Il Software è riservato, di proprietà di EFI e non ne è consentita la distribuzione o la diffusione. Tuttavia, l’utente può trasferire in modo permanente tutti i diritti acquisiti in virtù del presente Contratto ad un’altra persona ﬁsica o giuridica purché: (1) tale trasferimento sia autorizzato dalle leggi e regolamenti sull’esportazione, tra cui Export Administration Regulations, (2) trasferisca integralmente il Software e la Documentazione (incluse tutte le copie, gli aggiornamenti, i miglioramenti, le versioni precedenti, i componenti, i supporti ed il materiale stampato ed il presente Contratto); (3) non trattenga copia alcuna del Software o della Documentazione, comprese le copie memorizzate sul computer e (4) purché il cessionario accetti tutti i termini e le condizioni del presente Contratto.

Mezzi di tutela e rescissione

L’uso non autorizzato, la copia, la divulgazione del Software o qualsiasi violazione del presente Contratto comporterà l’annullamento automatico della presente licenza e darà a EFI il diritto di avvalersi di altri mezzi di tutela legali. Nel caso di rescissione, l’utente si impegna a distruggere tutte le copie della Documentazione, del Software e dei suoi componenti. Tutte le disposizioni del presente Contratto in relazione a garanzie limitate, limitazioni di responsabilità, mezzi di tutela o risarcimento danni, foro competente, giurisdizione, sede di giudizio e diritti proprietari di EFI continueranno ad essere valide anche in caso di rescissione del Contratto medesimo.

Garanzia limitata e dichiarazione di non responsabilità

EFI garantisce all’acquirente originale (“Cliente”) che, per un periodo di trenta (30) giorni dalla data originale di acquisto presso EFI o il suo rivenditore autorizzato, il Software funzionerà sostanzialmente in conformità con quanto contenuto nella Documentazione se il Prodotto è utilizzato secondo le speciﬁche autorizzate da EFI. EFI garantisce che i supporti contenenti il Software funzioneranno senza errori durante il periodo di garanzia riportato sopra. EFI non garantisce in alcun modo che il Software soddisﬁ i requisiti speciﬁci dell’utente, né che il funzionamento del Software sarà ininterrotto, sicuro, a prova di errore o esente da errori, né che tutti i difetti del Software verranno corretti. EFI non fornisce alcuna garanzia, né espressa né implicita, riguardo alle prestazioni o all’afﬁdabilità dei prodotti (software o hardware). L’INSTALLAZIONE DEI PRODOTTI DA PARTE DI TERZI, SE NON AUTORIZZATA DA EFI, RENDERÀ NULLA LA GARANZIA LIMITATA ESPRESSA DI CUI SOPRA. INOLTRE, L’USO, LA MODIFICA E/O LA RIPARAZIONE DEL PRODOTTO, SE NON AUTORIZZATI DA EFI, RENDERÀ NULLA LA GARANZIA LIMITATA DI CUI SOPRA.

FATTA ECCEZIONE DELLA GARANZIA LIMITATA ESPRESSA DI CUI SOPRA E PER QUANTO PERMESSO DALLA LEGGE, EFI NON FORNISCE E ALL’UTENTE NON VIENE CONCESSA ALCUNA GARANZIA O CONDIZIONE ESPRESSA, IMPLICITA, STATUTARIA O DERIVANTE DA ALTRE DISPOSIZIONI DEL PRESENTE CONTRATTO O ALTRE COMUNICAZIONI INTERCORSE CON L’UTENTE IN MERITO AL SOFTWARE. EFI SPECIFICATAMENTE NON RICONOSCE ALCUNA GARANZIA O CONDIZIONE IMPLICITA DI COMMERCIABILITÀ O IDONEITÀ PER UNO SCOPO PARTICOLARE O LA NON VIOLAZIONE DI DIRITTI DI TERZI.

Limitazione della responsabilità

PER QUANTO PERMESSO DALLA LEGGE, EFI O I SUOI FORNITORI NON POTRANNO ESSERE RITENUTI RESPONSABILI PER QUALUNQUE DANNO PARTICOLARE, ACCIDENTALE, CONSEQUENZIALE O INDIRETTO, INCLUSI I DANNI PER PERDITA DI DATI, PERDITA DI PROFITTO O COSTI DI COPERTURA DERIVANTI DALLA VENDITA, DALL’INSTALLAZIONE, DALLA MANUTENZIONE, DALL’USO, DALLE PRESTAZIONI O DAL MANCATO FUNZIONAMENTO DEL SOFTWARE, QUALUNQUE NE SIA LA CAUSA E SULLA BASE DI NESSUNA TEORIA DI RESPONSABILITÀ. TALE LIMITAZIONE SI APPLICA ANCHE QUALORA EFI FOSSE STATO INFORMATO DELLA POSSIBILITÀ DI TALI DANNI. L’UTENTE RICONOSCE CHE IL PREZZO DEL PRODOTTO RIFLETTE QUESTA POSSIBILITÀ. ALCUNE GIURISDIZIONI NON CONSENTONO ESCLUSIONI O LIMITAZIONI ALLA RESPONSABILITÀ PER DANNI CONSEQUENZIALI O ACCIDENTALI E, PERTANTO, LA LIMITAZIONE DI CUI SOPRA POTREBBE NON ESSERE APPLICABILE.

Con questo contratto viene notiﬁcato che Adobe Systems Incorporated, una società con sede a 345 Park Avenue, San Jose, CA 95110-2704 (“Adobe”) è un terzo beneﬁciario del presente Contratto nella misura in cui tale Contratto contiene disposizioni relative all’uso da parte dell’utente del software, dei programmi per i font, dei caratteri tipograﬁci e/o dei marchi concessi su licenza o forniti da Adobe. Le dette disposizioni sono state inserite espressamente a beneﬁcio di Adobe e possono essere impugnate da Adobe oltre che da EFI. QUALUNQUE COSA ACCADA AL SOFTWARE O ALLA TECNOLOGIA ADOBE QUI FORNITA SU LICENZA, ADOBE NON SI RITIENE RESPONSABILE.

Controlli sull’esportazione

I prodotti EFI sono soggetti ai regolamenti o alle leggi sull’esportazione sia estere che degli Stati Uniti, tra cui U.S. Export Administration Regulations. L’utente accetta di non usare, distribuire, trasferire, esportare o riesportare parte del Prodotto o del Software in alcuna forma in violazione delle leggi o disposizioni in materia vigenti negli Stati Uniti o nel paese in cui è stato ottenuto.

Diritti limitati del governo degli Stati Uniti

L’uso, la duplicazione o la diffusione del Software da parte del governo degli Stati Uniti sono soggetti alle limitazioni previste da FAR 12.212 o DFARS 227.72023 -227.7202-4 e, in base alla legge federale degli Stati Uniti, i diritti minimi sono FAR 52.227-14, Restricted Rights Notice (giugno 1987) Alternate III(g)(3) (giugno 1987) o FAR 52.227-19 (giugno 1987). Nella misura in cui i dati tecnici vengono forniti in conformità al Contratto, detti dati sono protetti in base al FAR 12.211 e DFARS 227.7102-2 e, ove esplicitamente richiesto dal governo degli Stati Uniti, sono soggetti alle limitazioni previste in DFARS 252.227.7015 (novembre 1995) e DFARS 252.227-7037 (settembre 1999). Nel caso in cui una qualunque delle succitate normative venga emendata o sostituita, verrà applicata la normativa successiva o equivalente. Il nome del Contraente è Electronics for Imaging.

Disposizioni generali

I diritti e gli obblighi delle parti contraenti verranno regolati a tutti gli effetti dalle leggi dello Stato della California, nella misura in cui tali leggi si applicano a contratti stipulati tra persone ﬁsiche o giuridiche residenti in California ed eseguiti per intero nei limiti territoriali della California. Il presente Contratto non è soggetto alla Convenzione sui contratti per la vendita internazionale delle merci delle Nazioni Unite e ad altre convenzioni simili. Per qualsivoglia controversia inerente il presente Contratto, l’utente accetta come foro competente e sede di giudizio qualunque tribunale della Contea di San Mateo, California e il Tribunale Federale del Northern District of California. Questo Contratto rappresenta l’intero accordo stipulato tra le parti e rende nulla qualunque altra comunicazione o pubblicità relativa al Software. Qualora una qualunque disposizione del presente Contratto fosse ritenuta non valida, tale disposizione sarà ritenuta emendata nella misura necessaria per renderla applicabile e le altre disposizioni del Contratto continueranno a rimanere in vigore.

Per qualsiasi domanda, visitare il sito Web di EFI all’indirizzo www.eﬁ.com.

Electronics for Imaging 303 Velocity Way Foster City, CA 94404

Indice

Informazioni sulla documentazione

Introduzione

Informazioni su questo manuale

Capitolo 1: Collegamento alla rete

Fiery EXP5000 sulla rete Fasi dell’installazione in rete Guida per l’uso di questo manuale Collegamento del cavo di rete a Fiery EXP5000

Vista posteriore di Fiery EXP5000 1-10 Collegamento Ethernet 1-11

Capitolo 2: Conﬁgurazione dei server di rete

Fiery EXP5000 su una rete TCP/IP con Windows NT 4.0/2000/XP/Server 2003

Consigli per gli esperti—Windows con TCP/IP 2-2 Conﬁgurazione di un server Windows NT 4.0/2000/Server 2003

per la comunicazione con Fiery EXP5000 2-3

Fiery EXP5000 su una rete NetWare

Consigli per gli esperti—reti IPX 2-9 Informazioni generali sulla stampa IPX con Fiery EXP5000 2-9 Conﬁgurazione di un server NetWare per la stampa 2-10

xii

1-1

1-2

1-4

1-10

2-1

2-8

Fiery EXP5000 su una rete NetWare con NDPS

Consigli per gli esperti—reti NetWare 2-15 Conﬁgurazione di un server NetWare per la stampa con NDPS 2-16

Fiery EXP5000 su una rete con stazioni di lavoro UNIX

Consigli per gli esperti—stazioni di lavoro UNIX 2-19 Nota importante relativa al nome della stampante remota 2-20 Conﬁgurazione di Fiery EXP5000 su reti TCP/IP 2-20 Gestione dei lavori di stampa 2-22

2-15

2-19

viii Indice

Capitolo 3: Preparazione alla conﬁgurazione di Fiery EXP5000

Livelli di accesso e controllo

Collegamenti di stampa di Fiery EXP5000 3-2 Password 3-3 Fiery WebTools 3-4 Livelli di controllo 3-6

Software di sistema di Fiery EXP5000 Informazioni sulla conﬁgurazione

Requisiti per la conﬁgurazione dei server di rete 3-11 Collegamento alla macchina da stampa digitale 3-12 Esecuzione dei programmi anti-virus in Fiery EXP5000 sulla rete 3-13 Informazioni sulla password predeﬁnita di Fiery EXP5000 3-16

Capitolo 4: Conﬁgurazione da FACI

Conﬁgurazione di Fiery EXP5000 da FACI Accesso alla conﬁgurazione di Fiery EXP5000 Conﬁgurazione generale

Conﬁgurazione del job log 4-5

Conﬁgurazione della rete

Adattatori/Porte 4-7 Protocolli 4-8 Servizi 4-14

3-1

3-9

3-10

4-1

4-3

4-6

Opzioni per la conﬁgurazione della stampante

Collegamenti della stampante 4-31 Attesa lotto stampa 4-32 Conﬁgurazione PS (PostScript) 4-34 Conﬁgurazione colore 4-37

Riavvio del server

4-31

4-40

ix Indice

Capitolo 5: Conﬁgurazione di Fiery EXP5000 da computer Windows

Accesso alla conﬁgurazione

Conﬁgurazione di Fiery in remoto 5-1

Opzioni per la conﬁgurazione del server

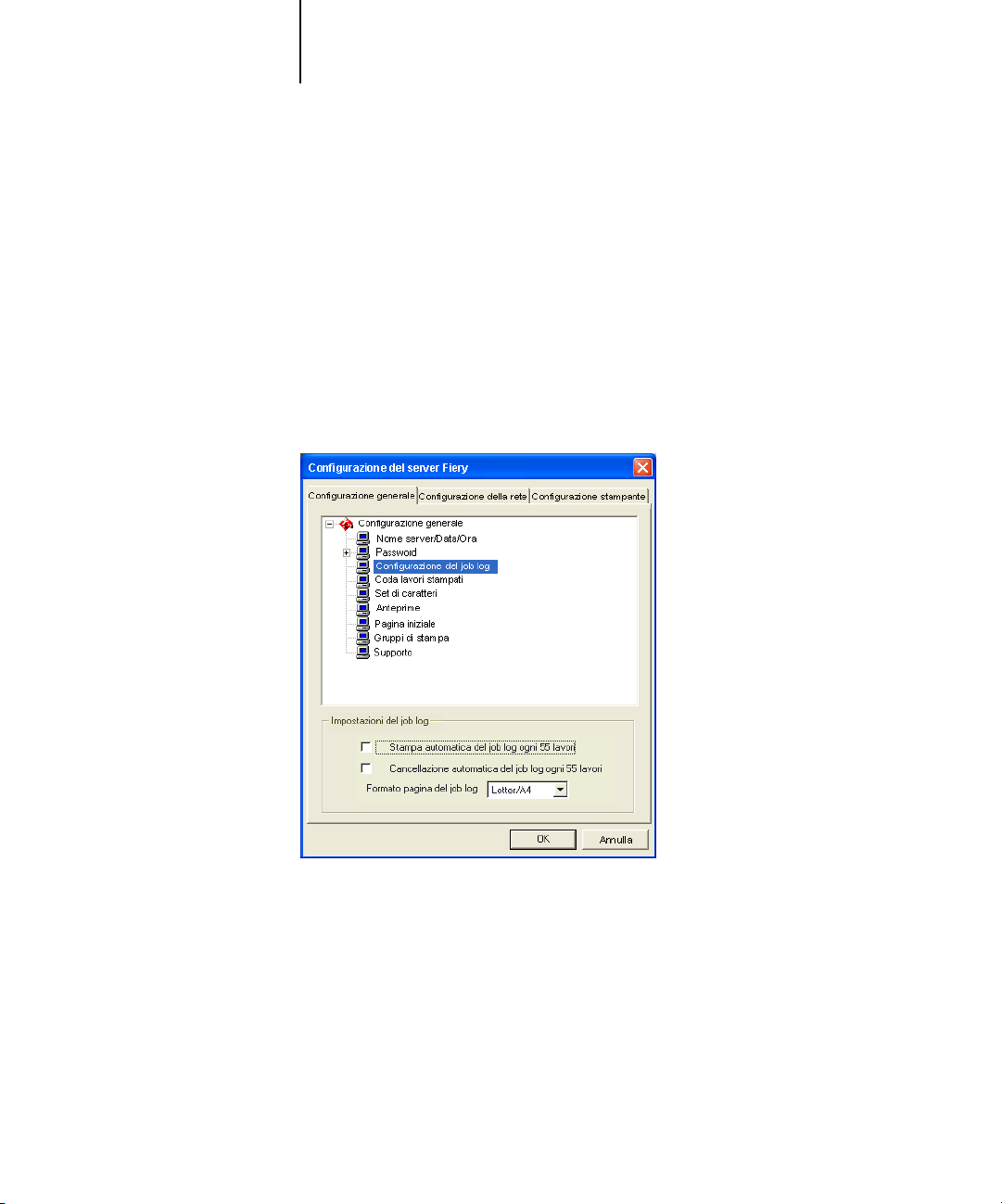

Conﬁgurazione del server 5-3 Conﬁgurazione del job log 5-5

Conﬁgurazione della rete

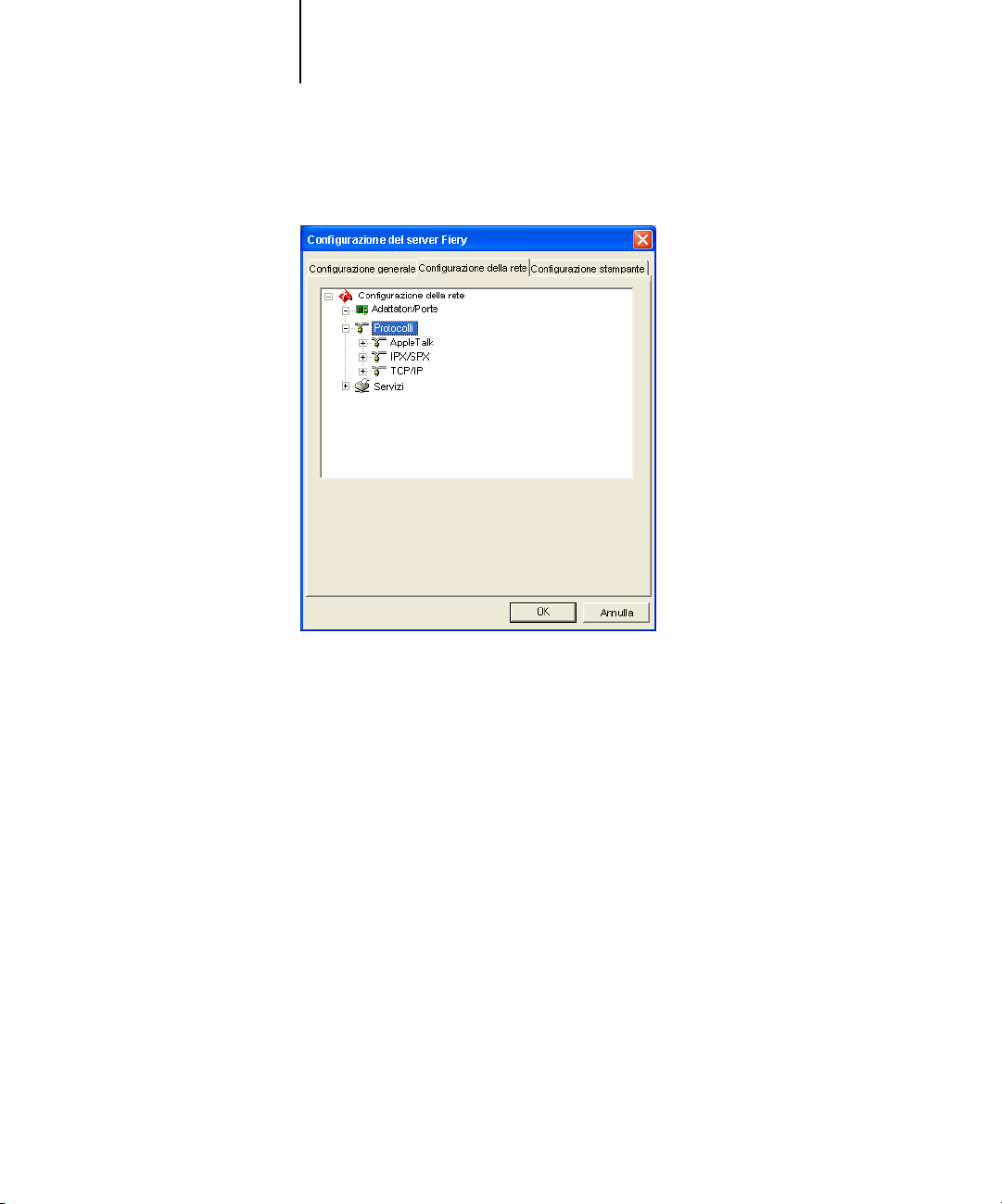

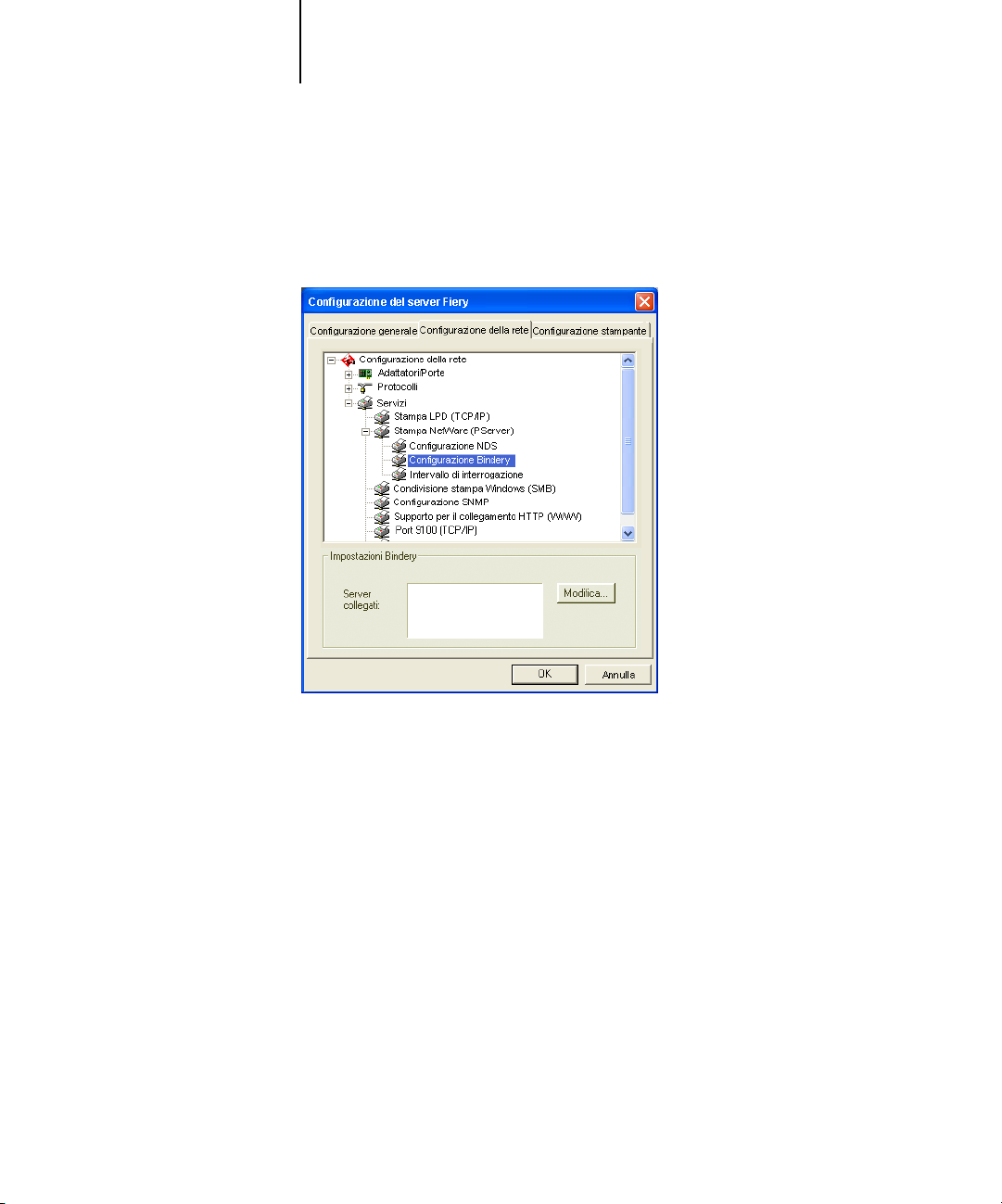

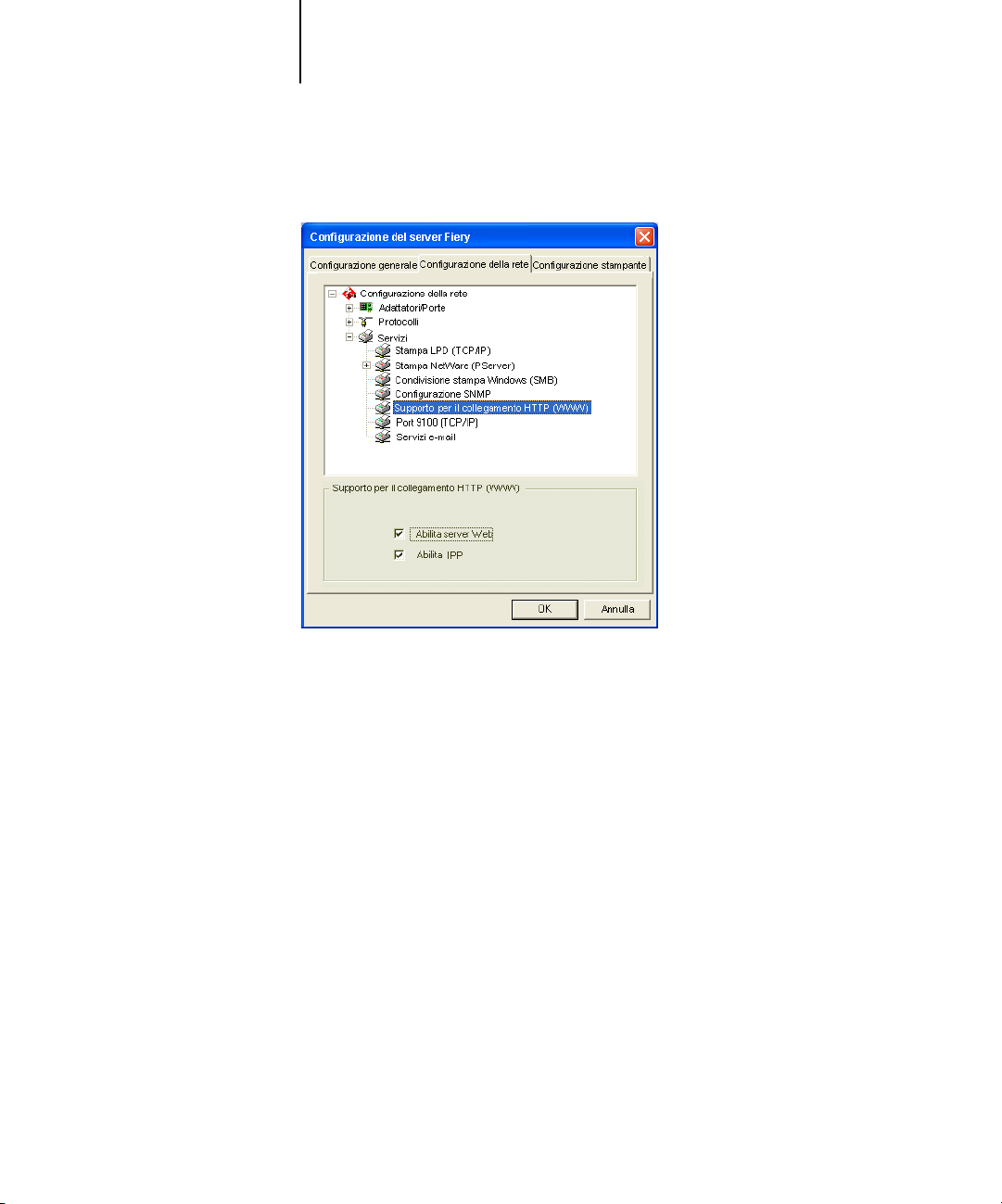

Porte 5-7 Protocolli 5-8 Servizi 5-12 Condivisione della stampa Windows con SMB (Server Message Block) 5-23

Opzioni per la conﬁgurazione della stampante

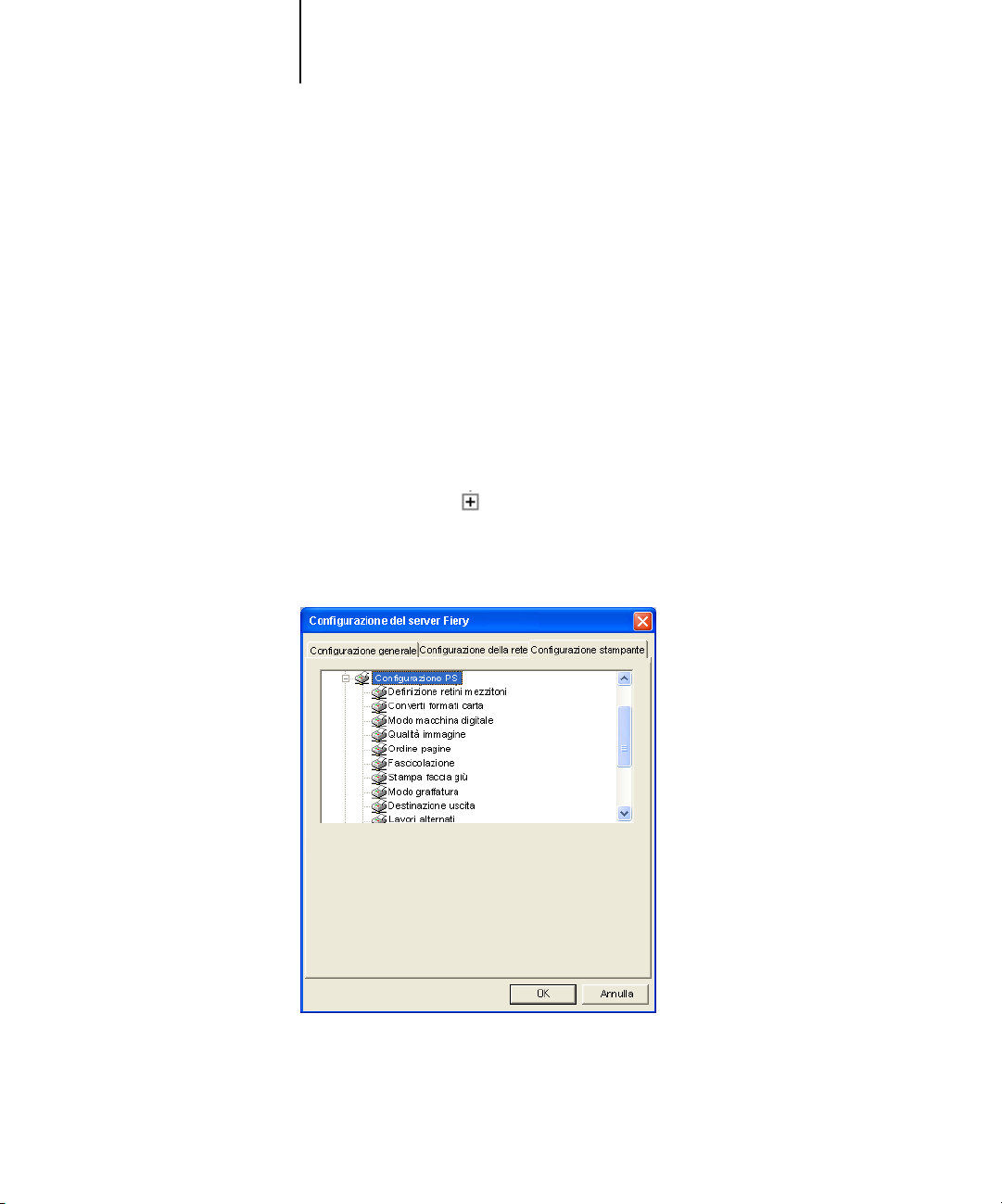

Collegamenti della stampante 5-29 Conﬁgurazione PS (PostScript) 5-30

Fine della conﬁgurazione Conﬁgurazione dei gruppi di stampa Stampa della pagina di conﬁgurazione

Capitolo 6: Conﬁgurazione di Fiery WebTools

Conﬁgurazione di Fiery EXP5000 e dei client per Fiery WebTools Impostazione della destinazione WebLink

5-1

5-3

5-6

5-29

5-33

5-34

6-1

6-2

Capitolo 7: Gestione di Fiery EXP5000

Funzioni di gestione Impostazione delle password

Password 7-3 Impostazione o modiﬁca delle password in locale da FACI 7-4 Impostazione o modiﬁca delle password da Command WorkStation o Fiery WebSetup 7-5

7-1

7-3

x Indice

Eliminazione dei dati su Fiery EXP5000 Uso del disco ﬁsso di Fiery EXP5000 Gestione delle rubriche degli indirizzi Mantenimento delle prestazioni ottimali di Fiery EXP5000 Uso di FieryBar

Messaggi 7-13 Indicatore di attività 7-13 Comandi 7-14

Avvio, chiusura, riavvio e reinizializzazione di Fiery EXP5000

Avvio di Fiery EXP5000 7-16 Riavvio di Fiery EXP5000 7-17 Reinizializzazione di Fiery EXP5000 7-18 Chiusura di Fiery EXP5000 7-19 Quando Fiery EXP5000 smette di rispondere ai comandi 7-20

Appendice A: Soluzione dei problemi

Soluzione dei problemi relativi a Fiery EXP5000

Soluzione dei problemi durante la conﬁgurazione da FACI A-1 Messaggi di errore in fase di esecuzione A-7

7-6

7-7

7-8

7-12

7-13

7-15

A-1

Indice analitico

xi Informazioni su questo manuale

Introduzione

Questo manuale è scritto per coloro che sono responsabili dell’integrazione di Fiery EXP5000 Color Server in un ambiente di lavoro in cui i personal computer vengono usati in rete. Dopo aver conﬁgurato Fiery EXP5000 Color Server e le stazioni di lavoro client, ogni utente potrà stampare su Fiery EXP5000 Color Server come su una stampante a colori ad alte prestazioni.

Questo manuale spiega come conﬁgurare i server di rete e i client per l’uso di Fiery EXP5000 Color Server e descrive l’installazione del software utente nonché la conﬁgurazione della stampa da computer Microsoft Windows ed Apple Mac OS. Per informazioni generali sull’uso della macchina da stampa digitale a colori, del computer, del software applicativo o della rete, fare riferimento ai manuali forniti con i rispettivi prodotti.

OTA

In questo manuale, viene utilizzato il termine “Fiery EXP5000” per fare riferimento a Fiery EXP5000 Color Server. Il nome “Aero” viene utilizzato nelle illustrazioni per rappresentare Fiery EXP5000. Il termine “Windows” viene usato, a seconda dei casi, per fare riferimento a Windows 98, Windows Me, Windows NT 4.0, Windows 2000, Windows Server 2003 e Windows XP.

Fiery EXP5000 include il supporto per Fiery WebTools™ e il software per Command WorkStation, che consentono all’operatore di gestire tutti i lavori inviati su Fiery EXP5000. Anche se ciò non vale per tutti gli ambienti, la documentazione relativa a questo prodotto presuppone la presenza di un operatore che controlli e gestisca i lavori inviati dagli utenti da stazioni di lavoro remote.

Altre funzioni di connettività e di gestione speciﬁche della macchina da stampa digitale sono descritte nella

OTA

Le illustrazioni del software Windows potrebbero non corrispondere alla

Guida alla stampa

o nelle

Note di release per l’utente.

versione di Windows utilizzata presso la propria installazione.

xii Introduzione

Informazioni su questo manuale

Questo manuale descrive i seguenti argomenti:

• Conﬁgurazione di base di Fiery EXP5000 per il supporto della stampa su reti

AppleTalk, TCP/IP e IPX (Novell).

•Gestione della stampa in rete.

• Conﬁgurazione di server Novell e Microsoft Windows NT 4.0/2000/Server 2003

e di sistemi UNIX in modo che possano fornire i servizi di stampa Fiery EXP5000.

•Uso di Fiery EXP5000 in ambienti di rete misti.

OTA

Benché questo manuale fornisca informazioni sull’uso in un ambiente di rete,

non potrà comunque sostituire mai un tecnico esperto di rete.

Il manuale è strutturato come segue:

•Il Capitolo 1 illustra le conﬁgurazioni di rete supportate e i connettori di rete

presenti su Fiery EXP5000.

•Il Capitolo 2 contiene le istruzioni per conﬁgurare i server di rete Windows, Novell

e i sistemi UNIX per la stampa su Fiery EXP5000 e per l’uso di Fiery WebTools.

•Il Capitolo 3 descrive la fase di preparazione per la conﬁgurazione di

Fiery EXP5000, inclusa la realizzazione di un sistema di sicurezza con diversi livelli di accesso.

•Il Capitolo 4 descrive la conﬁgurazione di Fiery EXP5000 dall’interfaccia per

il controller avanzato Fiery (FACI).

•Il Capitolo 5 descrive la conﬁgurazione di Fiery EXP5000 da computer Windows.

•Il Capitolo 6 illustra la conﬁgurazione di Fiery EXP5000 per Fiery WebTools.

•Il Capitolo 7 descrive schematicamente alcune funzioni di gestione del software

Fiery EXP5000 disponibili per le reti IPX/SPX, TCP/IP e AppleTalk e offre alcuni consigli utili per la soluzione degli eventuali problemi.

•L’Appendice A descrive gli eventuali problemi che potrebbero insorgere durante

la conﬁgurazione di Fiery EXP5000 e fornisce consigli per la loro soluzione.

OTA

Le funzioni di gestione descritte negli altri manuali sono riepilogate a

pagina 7-1.

1-1 Fiery EXP5000 sulla rete

Capitolo 1: Collegamento alla rete

In questo capitolo si descrivono le varie fasi di conﬁgurazione di Fiery EXP5000 e vengono riportati gli schemi (di conﬁgurazione) che rimandano ad altri capitoli o manuali per il completamento dell’installazione. In questo modo, sarà possibile reperire rapidamente tutte le informazioni necessarie.

Fiery EXP5000 sulla rete

Quando viene collegato alla rete, Fiery EXP5000 si comporta come una stampante PostScript collegata alla rete. L’interfaccia Ethernet incorporata in Fiery EXP5000 supporta i seguenti protocolli di rete:

•AppleTalk

• TCP/IP (protocolli lpd, nbt e http)

TCP/IP è l’acronimo di Transmission Control Protocol/Internet Protocol. Il protocollo lpd è il protocollo di stampa TCP/IP standard. Il protocollo nbt supporta la stampa Windows (SMB). Port 9100 è il numero della porta del server di stampa utilizzata per pubblicare i collegamenti tra il server di stampa e un computer remoto. Il protocollo http viene comunemente utilizzato per le pagine Web sulla rete Internet e sulle reti Intranet. Tale protocollo supporta anche la stampa IPP.

• IPX/SPX (Novell)

IPX/SPX è l’acronimo di Internetwork Packet Exchange/Sequenced Packet Exchange.

Questi protocolli (insieme di regole che permettono ai computer di una rete di comunicare tra loro) sono supportati su piattaforme Mac OS, Windows e UNIX e possono essere usati contemporaneamente sullo stesso cavo. Le stazioni di lavoro che utilizzano altri protocolli possono stampare tramite un server che usa uno dei protocolli sopra indicati. Fiery EXP5000 è in grado di rilevare automaticamente, nonché di gestire contemporaneamente, tutti questi collegamenti.

Quando si aggiunge Fiery EXP5000 in una rete, si presuppone che l’amministratore abbia già installato un sistema di cablaggio di rete e che abbia collegato delle stazioni di lavoro e dei server.

1-2 Collegamento alla rete

• Collegamento ﬁsico di Fiery EXP5000 a una rete funzionante

• Conﬁgurazione del server di rete

• Conﬁgurazione di Fiery EXP5000

Fasi dell’installazione in rete

L’installazione può essere eseguita da un amministratore di rete o delle attività di stampa. Le fasi dell’installazione sono le seguenti:

Prevede la preparazione di un nodo di rete per Fiery EXP5000, dal reperimento del cavo (minimo CAT5) al suo instradamento ﬁno al luogo in cui Fiery EXP5000 verrà installato (vicino alla macchina da stampa digitale) e al suo collegamento all’interfaccia di rete RJ45 di Fiery EXP5000. Per i dettagli, vedere pagina 3-12.

Quando sono necessari dei server di rete, occorre conﬁgurarli in modo che possano fornire l’accesso client a Fiery EXP5000 come ad una stampante PostScript a colori. Per le informazioni sulla conﬁgurazione dei server di rete in ambienti Windows, Novell e UNIX, vedere il Capitolo 2.

Questa fase comprende la conﬁgurazione di Fiery EXP5000 in base all’ambiente di stampa e di rete in cui si opera. Leggere prima il Capitolo 2 e poi vedere i capitoli successivi per i dettagli.

•Preparazione delle stazioni di lavoro client per la stampa

Comprende l’installazione dei ﬁle necessari per la stampa, l’installazione del software utente aggiuntivo e il collegamento del client a Fiery EXP5000 tramite la rete. Tali procedure sono descritte nella vengono fornite anche nel Capitolo 2.

• Gestione di Fiery EXP5000

Questa fase comprende il controllo e la manutenzione delle prestazioni del sistema e fornisce i consigli per la soluzione di eventuali problemi. Per i dettagli, vedere il Capitolo 7 di questo manuale e la

Guida all’installazione del software

Guida alla gestione dei lavori

e le informazioni

1-3 Fasi dell’installazione in rete

Riepilogo dell’installazione in rete di Fiery EXP5000

COLLEGAMENTO

CONFIGURAZIONE DEL SERVER

CONFIGURAZIONE DI FIERY EXP5000

CONFIGURAZIONE

DEL CLIENT

UNIX Mac OS Windows

Fiery EXP5000

Server di rete

Fiery EXP5000

Preparare un nodo di rete. Collegare Fiery EXP5000 alla macchina da stampa digitale e alla rete. Se si utilizza un computer che esegue il software Command WorkStation, collegarlo alla rete.

Conﬁgurare i server UNIX, Windows NT 4.0/2000/Server 2003 e IPX (Novell) per la deﬁnizione delle code di stampa di Fiery EXP5000 e degli utenti di Fiery EXP5000.

Sull’interfaccia per il controller avanzato (FACI), impostare almeno Nome server/Data/Ora in Conﬁgurazione generale, Conﬁgurazione della rete e Conﬁgurazione stampante. Dopo la conﬁgurazione iniziale, è possibile conﬁgurare gli altri menu di conﬁgurazione da Command WorkStation. Calibrare Fiery EXP5000.

Su ciascun computer che stamperà su Fiery EXP5000:

•Installare i ﬁle di stampa appropriati e collegarsi a una o più code.

•Installare i programmi di utilità Fiery® ed un browser per Internet sui computer che li utilizzeranno.

•Veriﬁcare che Fiery EXP5000 sia nell’elenco delle stampanti ed eseguire una stampa di prova.

Fiery EXP5000 disponibile sulla rete

1-4 Collegamento alla rete

Guida per l’uso di questo manuale

Gli schemi riportati nelle pagine seguenti mostrano i sistemi generalmente utilizzabili per la stampa e l’uso del software Fiery dalle stazioni di lavoro remote. Per usare tali schemi, ricercare la pagina relativa alla piattaforma e al tipo di rete utilizzati e seguire le procedure indicate sotto l’intestazione “Per la conﬁgurazione:” in alto a sinistra di ciascuno schema.

Gli schemi descrivono le unità che usano i protocolli di rete supportati e, trattandosi di schemi logici, non descrivono la conﬁgurazione ﬁsica (topologia) delle unità sulla rete. Per ciascun tipo di conﬁgurazione logica, sono possibili molteplici conﬁgurazioni ﬁsiche. Ad esempio, per le reti Ethernet con doppino intrecciato si usa più comunemente la conﬁgurazione a stella attorno a un hub (concentratore) piuttosto che una conﬁgurazione bus. Non rientra negli intenti di questa guida la progettazione delle reti ﬁsiche.

Se la rete utilizza più di un protocollo o più di un tipo di stazione di lavoro, combinare le conﬁgurazioni elencate per ciascun componente del sistema utilizzato. Sullo stesso cavo è possibile eseguire più protocolli (negli schemi appaiono come linee parallele). La freccia più scura che parte da Fiery EXP5000 indica che altri tipi di rete supportati possono essere operativi contemporaneamente.

I protocolli utilizzati in questi schemi sono indicati nel modo seguente:

IPX (Novell)

AppleTalk

Altri

TCP/IP (lpd, nbt o http)

1-5 Guida per l’uso di questo manuale

Ambiente Mac OS con AppleTalk

Per la conﬁgurazione:

1 Computer Mac OS Guida all’installazione del software

2 Conﬁgurazione di Fiery Capitolo 4

Fiery EXP5000 collegato

alla macchina da stampa digitale

TCP/IP (http) per Fiery WebTools

AppleTalk

Computer Mac OS

Protocollo AppleTalk

TCP/IP

Computer Mac OS

I computer Mac OS possono stampare direttamente

Computer Mac OS

Stampa su questa rete

I computer Mac OS possono stampare direttamente usando i protocolli AppleTalk e TCP/IP.

I computer Mac OS X possono stampare usando entrambi i protocolli AppleTalk e TCP/IP.

Per l’uso dei programmi di utilità Fiery

Su un computer Mac OS, Fiery Downloader può essere utilizzato con il protocollo AppleTalk. Altri programmi di utilità Fiery e Fiery WebTools possono essere utilizzati con il protocollo TCP/IP.

Per l’uso di Fiery WebTools

Computer Mac OS con TCP/IP (http) caricato.

1-6 Collegamento alla rete

Computer Windows in un ambiente Novell

Per la conﬁgurazione:

1 Server NetWare pagina 2-15

2 Conﬁgurazione di Fiery EXP5000 Capitolo 4

3 Client NetWare Guida all’installazione

del software

4 Computer Windows pagina 2-9

Altro protocollo supportato

Fiery EXP5000 collegato

alla macchina da stampa digitale

TCP/IP Gateway

NDPS (lpd)

Computer Windows: client NetWare

Protocollo IPX

TCP/IP o TCP/IP Gateway NDPS (lpd)

IPX

Computer Windows: client NetWare

Server NetWare

Computer Windows: client NetWare con SPX

3, 4

IPX

TCP/IP (http) per Fiery WebTools TCP/IP per i programmi di utilità Fiery

Stampa su questa rete

Tutti i computer Windows possono stampare tramite il server NetWare.

Per usare Fiery WebTools

Computer Windows con TCP/IP (http) caricato.

1-7 Guida per l’uso di questo manuale

Ambiente Windows NT 4.0/2000/Server 2003

Per la conﬁgurazione:

1 Windows NT 4.0/2000 Server pagina 2-3

2 Conﬁgurazione di Fiery EXP5000 Capitolo 4

3 Client Windows pagina 2-6

4 Client Windows 2000/XP Guida all’installazione

del software

Windows NT 4.0/2000/XP Workstation o Windows NT 4.0/2000 Server che funge da server di stampa

Altro protocollo supportato

Fiery EXP5000 collegato

alla macchina da stampa digitale

LAN con NETBEUI, ecc.

Computer Windows

NETBEUI o un altro protocollo disponibile sui client e sul server

TCP/IP

Computer Windows

Windows NT 4.0/2000/Server

2003 o computer Windows

con TCP/IP caricato

TCP/IP (lpd) per la stampa TCP/IP (http) per WebTools TCP/IP per i programmi di utilità Fiery

Computer Windows 2000/XP con

TCP/IP (Port 9100 e IPP) caricato

Stampa su questa rete

I client Windows possono stampare utilizzando un protocollo disponibile sul server di stampa Windows NT 4.0/2000/Server 2003.

I computer Windows possono stampare usando TCP/IP con il protocollo lpd.

Per l’esecuzione dei programmi di utilità Fiery e delle applicazioni Fiery WebTools

Computer Windows con TCP/IP caricato.

1-8 Collegamento alla rete

Computer Windows che utilizzano la stampa Windows

Per la conﬁgurazione:

1 Computer Windows Guida all’installazione

del software

2 Conﬁgurazione di Fiery EXP5000 Capitolo 4

Altro protocollo supportato

Fiery EXP5000 collegato

alla macchina da stampa digitale

TCP/IP (nbt)

Computer Windows

Protocollo TCP/IP (nbt)

Computer Windows

Per la stampa Windows

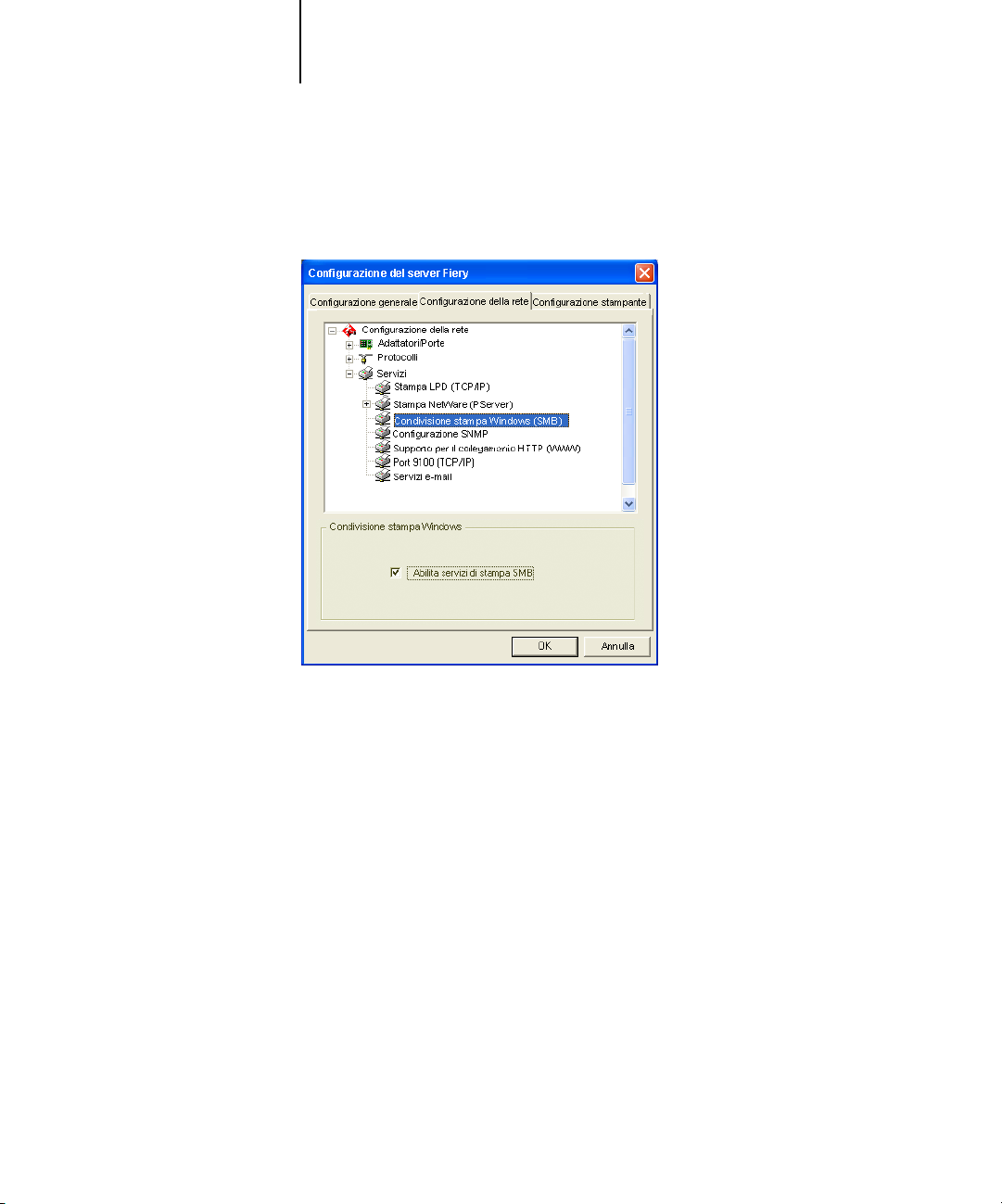

Stampa Windows (SMB) abilitata su Fiery EXP5000.

Windows NetBios e TCP/IP abilitati sul computer.

1-9 Guida per l’uso di questo manuale

Stazioni di lavoro UNIX e computer Windows su una rete TCP/IP

Per la conﬁgurazione:

1 Server/host UNIX pagina 2-19

2 Conﬁgurazione di Fiery EXP5000 Capitolo 4

3 Stazione di lavoro UNIX pagina 2-19

4 Client TCP/IP Guida all’installazione del

software, Capitolo 4

5 Client Windows NT 4.0/2000/ pagina 2-6

XP/Server 2003

Server o stazione di lavoro UNIX

1, 3

Altro protocollo supportato

Fiery EXP5000 collegato

alla macchina da stampa digitale

Protocollo TCP/IP (lpd)

PC client TCP/IP

TCP/IP (lpd, http e ipp)

Computer Windows con TCP/IP caricato

Stampa su questa rete

Le stazioni di lavoro UNIX con il protocollo TCP/IP (lpd) possono stampare direttamente e fungere da host per la stampa condivisa.

I client TCP/IP possono stampare tramite il server UNIX oppure direttamente; occorre che siano caricati TCP/IP e la funzione di stampa lpr.

Per l’esecuzione dei programmi di utilità Fiery e delle applicazioni Fiery WebTools

Computer Windows con TCP/IP caricato.

1-10 Collegamento alla rete

) )

)

Collegamento del cavo di rete a Fiery EXP5000

In questa sezione, viene illustrato il pannello posteriore di Fiery EXP5000 e vengono fornite le informazioni per il collegamento alla scheda Ethernet.

Spegnere Fiery EXP5000 prima di collegarsi a qualsiasi unità di rete. Nel caso in cui l’unità Fiery EXP5000 abbia appena terminato l’elaborazione, attendere cinque secondi dopo la visualizzazione dello schermo In attesa prima di utilizzare l’interruttore per spegnerla. Per spegnere l’unità in modo corretto, vedere la procedura a pagina 7-15.

Vista posteriore di Fiery EXP5000

Mouse

Tastiera

Porte USB (ES-1000)

Monitor

10/100/1000BaseT

Non utilizzata

Chiave hardware

Scheda di interfaccia stampante (C Scheda di interfaccia stampante (M Scheda di interfaccia stampante (Y)

Scheda di interfaccia stampante (K

1-11 Collegamento del cavo di rete a Fiery EXP5000

Collegamento Ethernet

Per i collegamenti Ethernet, Fiery EXP5000 supporta il doppino intrecciato non schermato (UTP), deﬁnito come Categoria 5 per l’uso con 10BaseT e 100BaseT (Gigabit). Questo cavo utilizza un connettore RJ-45 a 8 piedini da collegare alla presa RJ-45 su Fiery EXP5000.

NOTA: Su alcuni sistemi meno recenti, il connettore Ethernet (RJ-45) non supporta

1000BaseT (Gigabit) Ethernet.

NOTA: Il tipo di 100BaseT supportato da Fiery EXP5000 è 100BaseTX, conosciuto

anche come Fast Ethernet. Se si utilizza un hub (concentratore) Ethernet, accertarsi che sia di tipo 100BaseTX. Con il termine “100BaseT” si intende 100BaseTX.

PER COLLEGARSI ALLA SCHEDA ETHERNET

• Collegare il cavo di rete al connettore RJ-45 posto sul retro di Fiery EXP5000.

Per 100BaseT e 1000BaseT (Gigabit), deve essere utilizzato un doppino intrecciato non schermato di Categoria 5.

Questa pagina è stata lasciata intenzionalmente vuota.

2-1 Fiery EXP5000 su una rete TCP/IP con Windows NT 4.0/2000/XP/Server 2003

Capitolo 2: Conﬁgurazione dei server di rete

Questo capitolo descrive gli ambienti di rete che comunemente comprendono uno o più server di rete (Novell NetWare e Windows NT 4.0/2000/Server 2003) che condividono la stampa su Fiery EXP5000. Viene anche descritta la procedura di conﬁgurazione dei server che utilizzano il protocollo IPX/SPX o TCP/IP per comunicare con Fiery EXP5000. Comprende inoltre alcune indicazioni per la conﬁgurazione della comunicazione diretta da stazioni di lavoro Windows NT 4.0/2000/XP/Server 2003 o UNIX in cui il server di rete è opzionale. Il capitolo illustra anche i requisiti che gli utenti devono avere per stampare su Fiery EXP5000 e per eseguire i programmi di utilità Fiery e Fiery WebTools.

Fiery EXP5000 è in grado di accettare simultaneamente lavori da server NetWare, Windows NT 4.0/2000/Server 2003 ed AppleShare, così come i lavori inviati direttamente da stazioni di lavoro Windows. Poiché non richiedono una conﬁgurazione particolare, i server AppleShare saranno oggetto di questo capitolo solo per quanto riguarda l’uso con Windows NT 4.0/2000/XP/Server 2003 (vedere “Fiery EXP5000 su una rete TCP/IP con Windows NT 4.0/2000/XP/Server

2003” nella sezione successiva).

NOTA: Fiery EXP5000 non supporta il servizio Active Directory per Windows 2000.

Se la rete utilizzata si basa su Windows NT 4.0/2000/Server 2003, passare alla sezione seguente. Per informazioni sulle stazioni di lavoro UNIX, andare a pagina 2-19.

Fiery EXP5000 su una rete TCP/IP con Windows NT 4.0/2000/XP/Server 2003

Un computer con Windows NT 4.0/2000/XP/Server 2003 conﬁgurato per il collegamento a Fiery EXP5000 con TCP/IP può stampare direttamente su Fiery EXP5000. Se il computer condivide la stampante in rete, esso funge da server di stampa per i client Windows. I computer client stampano su Fiery EXP5000 inoltrando i lavori al server di stampa Windows NT 4.0/2000/Server 2003. È possibile monitorare e controllare la stampa dal computer Windows NT 4.0/2000/Server 2003.

2-2 Conﬁgurazione dei server di rete

•Accertarsi di avere un indirizzo IP valido per Fiery EXP5000 e per tutte le stazioni

Le combinazioni di sistema tipiche sono:

•Un server di stampa con Windows NT 4.0/2000/Server 2003; client con Windows NT 4.0/2000/XP/Server 2003 Workstation e Windows 98/Me

•Server di stampa con Windows NT 4.0/2000/XP/Server 2003 Workstation e client con Windows 98/Me

Da un computer Windows è anche possibile utilizzare i programmi di utilità Fiery e le applicazioni Fiery WebTools, purché i protocolli TCP/IP siano stati caricati.

Consigli per gli esperti—Windows con TCP/IP

La conﬁgurazione della stampa da Windows con i protocolli TCP/IP è simile alla conﬁgurazione delle stazioni di lavoro UNIX con TCP/IP. Se i collegamenti di rete TCP/IP sono effettuati dalle stazioni di lavoro Windows NT 4.0/2000/XP/Server 2003, tenere in considerazione quanto segue:

di lavoro che stampano su di esso o che eseguono i programmi di utilità Fiery.

• Nei menu di conﬁgurazione di Fiery EXP5000, abilitare TCP/IP e immettere l’indirizzo IP, la maschera di rete secondaria e l’indirizzo gateway per Fiery EXP5000.

Immettere questi indirizzi manualmente o assegnarli automaticamente utilizzando i protocolli DHCP o BOOTP.

•Accertarsi che il nome e l’indirizzo di Fiery EXP5000 siano elencati in un DNS (Domain Name Server) o in un database dei nomi host usato dal proprio sistema.

•Accertarsi che la tabella host del sistema includa il nome interno corretto per Fiery EXP5000 come stampante remota.

Per ulteriori informazioni, vedere pagina 2-20.

•Per Windows, installare i ﬁle dei driver di stampa appropriati sul server Windows NT 4.0/2000/Server 2003

Per ulteriori informazioni, vedere la Guida all’installazione del software.

• Ripetere l’installazione per tutti gli utenti che stampano su Fiery EXP5000.

Ciascun server e ciascuna stazione di lavoro che eseguono i programmi di utilità Fiery con TCP/IP devono avere anche il protocollo TCP/IP e il software dei programmi di utilità Fiery.

2-3 Fiery EXP5000 su una rete TCP/IP con Windows NT 4.0/2000/XP/Server 2003

• Caricare il protocollo di rete TCP/IP sul server e conﬁgurarlo con un indirizzo IP,

• Immettere il nome host di Fiery EXP5000 nel database dei nomi host utilizzato

• Eseguire la conﬁgurazione di Fiery EXP5000.

• Sul server Windows NT 4.0/2000/Server 2003, creare una stampante per ciascun

• Immettere il nome host e il nome della stampante remota di Fiery EXP5000 nel

Conﬁgurazione di un server Windows NT 4.0/2000/Server 2003 per la comunicazione con Fiery EXP5000

Per conﬁgurare un server Windows NT 4.0/2000/Server 2003 per la comunicazione con Fiery EXP5000, seguire i passi sotto elencati. Per maggiori dettagli, fare riferimento alle sezioni successive di questo capitolo e alla documentazione Microsoft.

la maschera di rete secondaria e il gateway.

dal proprio sistema (vedere pagina 2-4).

collegamento di stampa di Fiery EXP5000, installare i driver di stampa appropriati e (facoltativo) condividere la stampante sulla rete (vedere pagina 2-5).

collegamento alla stampante. Per ulteriori informazioni, vedere pagina 2-20.

• Se il server Windows NT 4.0/2000/Server 2003 è anche una stazione di lavoro, installare i programmi di utilità Fiery (vedere la Guida all’installazione del software ).

2-4 Conﬁgurazione dei server di rete

Aggiunta di Fiery EXP5000 alla rete TCP/IP

Se la rete TCP/IP è composta da server Windows NT 4.0/2000/Server 2003 e client Windows, seguire le procedure riportate in questa sezione. Inoltre, se la rete include stazioni di lavoro UNIX, fare riferimento anche alle procedure riportate a pagina 2-20.

PER AGGIUNGERE FIERY EXP5000 ALLA RETE TCP/IP CON UN SERVER WINDOWS NT 4.0/2000/SERVER 2003

1. Registrare l’indirizzo IP di Fiery EXP5000 nel database dei nomi host usato dal proprio sistema.

Per le installazioni che non dispongono di un amministratore di rete o un database dei nomi host centralizzato, aggiungere Fiery EXP5000 al ﬁle hosts sul server Windows NT 4.0/2000/Server 2003. Aggiungerlo anche nel ﬁle hosts su ogni stazione di lavoro che abbia TCP/IP caricato e che utilizzerà i programmi di utilità Fiery.

Il ﬁle hosts di Windows NT 4.0/2000/Server 2003 fornisce la compatibilità con il ﬁle hosts di UNIX. Il ﬁle hosts viene utilizzato come equivalente del DNS (Domain Name Services) locale. Il ﬁle ha lo stesso formato del ﬁle /etc/hosts sui server UNIX. Il formato delle voci presenti nel ﬁle hosts è il seguente:

Indirizzo IP<TAB>nome host<TAB>commenti

dove <TAB> indica che occorre premere il tasto di tabulazione.

Per determinare l’indirizzo IP e il nome server del proprio sistema, stampare la pagina di conﬁgurazione (vedere pagina 5-34).

NOTA: Se Fiery EXP5000 è stato già deﬁnito in un ﬁle /etc/hosts oppure in un

database dei nomi host equivalente su una stazione di lavoro UNIX in rete, usare lo stesso nome host utilizzato per la stampante remota nel ﬁle

2. Eseguire la conﬁgurazione di Fiery EXP5000 per supportare la stampa TCP/IP.

Impostare le opzioni nel menu Conﬁg protocollo (indirizzo IP di Fiery EXP5000, maschera di rete secondaria e indirizzo gateway).

/etc/printcap.

2-5 Fiery EXP5000 su una rete TCP/IP con Windows NT 4.0/2000/XP/Server 2003

Installazione di Fiery EXP5000 come stampante condivisa

Il primo passo nella creazione di una stampante consiste nell’installare i ﬁle del driver di stampa che consentono alle applicazioni di accedere ad alcune funzioni della stampante. È possibile utilizzare le istruzioni per l’installazione contenute nella Guida all’installazione del software per ogni stazione di lavoro che stamperà direttamente e indipendentemente su Fiery EXP5000. Tuttavia, se si è amministratori di una rete con un server Windows NT 4.0/2000/Server 2003 o una stazione di lavoro Windows NT 4.0/2000/XP/Server 2003, è anche possibile creare una stampante e condividerla con i client sulla rete. In questo modo, i client che non hanno l’autorizzazione per stabilire un collegamento di rete a Fiery EXP5000 indipendente possono comunque stampare attraverso il server.

È possibile speciﬁcare la condivisione della stampante durante l’installazione dei ﬁle di stampa di Fiery EXP5000. Se i ﬁle di stampa di Fiery EXP5000 non sono ancora stati installati sul server di stampa Windows NT 4.0/2000/Server 2003, procedere alla relativa installazione in questa fase seguendo le istruzioni contenute nella Guida

all’installazione del software. Durante l’installazione, immettere le informazioni

necessarie per condividere Fiery EXP5000.

Se i ﬁle di stampa di Fiery EXP5000 sono già installati sul computer usato come server di stampa Windows NT 4.0/2000/Server 2003, consultare la documentazione Windows per le informazioni sulla condivisione di Fiery EXP5000.

Se viene pubblicato più di un collegamento di stampa di Fiery EXP5000 (ad esempio, se sono pubblicate sia la coda di stampa che quella di attesa), è possibile creare una stampante per ogni collegamento di stampa in modo che anche altri utenti possano stampare su ciascuna coda direttamente. Quando viene richiesto di speciﬁcare il nome della stampante, è possibile immettere un nome che indichi il collegamento di stampa di Fiery EXP5000.

2-6 Conﬁgurazione dei server di rete

Conﬁgurazione dei client di un server Windows NT 4.0/2000/Server 2003

Ciascun client di un server Windows NT 4.0/2000/Server 2003 usa già un protocollo di rete per comunicare con il server. Ciascun client può stampare su Fiery EXP5000 se è stato condiviso da un server Windows NT 4.0/2000/Server 2003 o da un computer Windows NT 4.0/2000/XP/Server 2003. In tal caso, non è necessario che, per collegarsi al server Windows NT 4.0/2000/Server 2003, il client usi lo stesso protocollo di rete utilizzato dal server per comunicare con Fiery EXP5000.

PER COLLEGARSI E STAMPARE SU UN’UNITÀ FIERY EXP5000 CONDIVISA

DA UN SERVER WINDOWS NT 4.0/2000/SERVER 2003

•Per i client Windows 98/Me prima di stampare, fare doppio clic sull’icona del server Windows NT 4.0/2000/Server 2003 nella ﬁnestra Risorse di rete e, quindi, fare doppio clic sul nome della stampante.

Verrà richiesto di conﬁgurare la stampante. Se si speciﬁca che si desidera eseguire la conﬁgurazione, viene visualizzata la ﬁnestra di dialogo Aggiungi stampante. Seguire le procedure contenute nella Guida all’installazione del software.

• Client Windows NT 4.0: prima di stampare, collegarsi al server di stampa e selezionare Fiery EXP5000. Fare clic con il pulsante destro del mouse e selezionare il comando Apri.

Quando viene richiesto, fare clic su Sì per conﬁgurare la stampante in Windows.

• Client Windows 2000/XP: prima di stampare, installare il driver di stampa dal CD Software utente e conﬁgurare la porta.

Dopo aver selezionato la stampante, i client potranno sceglierla nella ﬁnestra di dialogo Stampa o Imposta pagina della propria applicazione. I client possono modiﬁcare le opzioni di stampa per i propri lavori, ma le proprietà della stampante appariranno ombreggiate e non sarà possibile modiﬁcarle. Quando un client seleziona Stampa, il lavoro viene trasmesso al server di stampa Windows NT 4.0/2000/Server 2003 e da questo viene inviato al collegamento di stampa selezionato su Fiery EXP5000. Il lavoro compare in Print Manager sulla stazione di lavoro client e l’amministratore può tenerne traccia mediante la ﬁnestra Fiery EXP5000 all’interno di Print Manager sul server di stampa Windows NT 4.0/2000/Server 2003.

2-7 Fiery EXP5000 su una rete TCP/IP con Windows NT 4.0/2000/XP/Server 2003

• Stampare la pagina di conﬁgurazione di Fiery EXP5000 (vedere pagina 5-34).

Conﬁgurazione di computer Windows senza un server Windows NT 4.0/2000/Server 2003

Anche se non si dispone di un server Windows NT 4.0/2000/Server 2003 sulla rete, è comunque possibile stampare dalle stazioni di lavoro Windows su Fiery EXP5000. Questo metodo di stampa viene chiamato stampa Windows (o stampa SMB). In questo tipo di ambiente di rete, i computer con Windows 98/Me e Windows NT 4.0/2000/XP/Server 2003 operano in un ambiente peer to peer e comunicano direttamente con Fiery EXP5000 quando vengono inviati dei lavori di stampa.

Molti dei requisiti per la conﬁgurazione della stampa con un server Windows NT 4.0/2000/Server 2003 sono validi anche per la conﬁgurazione della stampa Windows quando non è presente alcun server. Tali requisiti sono riportati qui di seguito; per i dettagli, fare riferimento alla documentazione di Microsoft.

Utilizzare le informazioni riportate in questa pagina per determinare le impostazioni correnti di Fiery EXP5000.

• Caricare il protocollo di rete TCP/IP sul computer client (per Windows 98/Me, caricare Condivisione di ﬁle e stampanti per reti Microsoft; per Windows 2000/XP caricare il protocollo Client per reti Microsoft).

• In Rete del pannello di controllo di Windows, veriﬁcare il nome del gruppo di lavoro del computer. Accertarsi che il nome del gruppo di lavoro corrisponda a quello indicato nei menu di conﬁgurazione di Fiery EXP5000.

•Per Windows 98/Me, nella ﬁnestra di dialogo Proprietà: Condivisione ﬁle e stampanti per reti Microsoft, speciﬁcare Automatico o Abilitato per Browse Master e selezionare Sì per Avvisi

•Per Windows 2000/XP, nella ﬁnestra di dialogo delle proprietà del protocollo Client per reti Microsoft, conﬁgurare il computer per consentire la condivisione dei ﬁle e, quindi, riavviare il computer.

• Eseguire il ping di Fiery EXP5000 per veriﬁcare che la comunicazione TCP/IP funzioni (vedere pagina 2-21).

LM.

2-8 Conﬁgurazione dei server di rete

Fiery EXP5000 su una rete NetWare

Le funzioni NetWise™ incorporate in Fiery EXP5000 supportano i seguenti ambienti operativi di rete:

•NetWare—NDS (Novell Directory Services)

•Server con NetWare in modo emulazione bindery

Il termine “Netware” viene utilizzato per fare riferimento a Netware 4.x, 5.x e 6.x.

NOTA: Una corretta conﬁgurazione dell’ambiente NetWare richiede la presenza e la

collaborazione fattiva dell’amministratore di rete Novell. Per poter creare nuovi oggetti NDS o bindery, è necessario disporre dei privilegi dell’amministratore di rete.

NOTA: La funzione iPrint disponibile con NetWare 6.x non è supportata.

Il termine “server bindery” indica un ﬁle server Novell con NetWare in modo emulazione. Con “NDS” si fa riferimento ai componenti del sistema operativo NetWare in modo nativo.

I client NetWare stampano su Fiery EXP5000 tramite il server di rete Novell. La conﬁgurazione dei server e dei client di rete è illustrata in questo capitolo, mentre la conﬁgurazione della stampa client è descritta nella Guida all’installazione del software e nella Guida alla stampa.

Fiery EXP5000 può ricevere i lavori di stampa dai client NetWare su reti Ethernet. Durante la conﬁgurazione di Fiery EXP5000, è possibile selezionare il tipo o i tipi di trama che verranno usati per la comunicazione tra Fiery EXP5000 e i server di rete. Il tipo di trama si riferisce al formato di un pacchetto di comunicazioni; i tipi di trama vengono speciﬁcati in un ﬁle di avvio quando il server NetWare (o qualsiasi altra stazione di lavoro) carica i propri driver di rete.

2-9 Fiery EXP5000 su una rete NetWare

• Un collegamento di base a Fiery EXP5000 si compone di un ﬁle server NetWare,

•È possibile conﬁgurare simultaneamente un unico albero della directory e ﬁno a

• Fiery EXP5000 ricerca i lavori di stampa su un server di stampa NetWare per ciascun

• Ciascun server di stampa può memorizzare i lavori per un qualsiasi collegamento

Consigli per gli esperti—reti IPX

La conﬁgurazione di Fiery EXP5000 è simile a quella di qualsiasi altra stampante PostScript sulla rete.

Fiery EXP5000 con collegamenti IPX presenta le seguenti caratteristiche:

un server di stampa NetWare ed una coda NetWare.

otto server bindery.

server bindery.

di stampa su Fiery EXP5000.

Informazioni generali sulla stampa IPX con Fiery EXP5000

I ﬁle server NetWare supportano la creazione di code di stampa, vale a dire, di aree di memorizzazione per i lavori di stampa. Quando il client di un computer remoto desidera stampare, il lavoro viene inviato a una coda di stampa sul ﬁle server NetWare e inviato in spool al disco del server NetWare, liberando in tal modo la stazione di lavoro client.

È necessario assegnare ai nomi delle code NetWare delle estensioni che corrispondano al collegamento di stampa deﬁnito su Fiery EXP5000 come di seguito mostrato:

_print _hold _direct

NOTA: Le estensioni devono essere digitate in inglese e interamente in minuscolo.

2-10 Conﬁgurazione dei server di rete

Non è necessario rieseguire la conﬁgurazione di Fiery EXP5000 quando viene aggiunta o eliminata una coda NetWare; tuttavia, dopo aver creato o eliminato una coda, è necessario riavviare Fiery EXP5000.

Quando è conﬁgurato per il collegamento a un server NetWare, Fiery EXP5000 interroga il server NetWare ricercando i lavori in ognuna delle sue code. Se vi trova dei lavori, questi vengono automaticamente trasmessi sulla rete al collegamento corrispondente su Fiery EXP5000. Ad esempio, i lavori nella coda NetWare con l’estensione _print vengono inviati alla coda di stampa di Fiery EXP5000. Durante l’elaborazione e la stampa di un lavoro, viene creato un ﬁle di registrazioni ad esso relativo. È possibile accedere al job log contenente tali registrazioni in qualunque momento.

Conﬁgurazione di un server NetWare per la stampa

Le sezioni che seguono spiegano come conﬁgurare un ﬁle server NetWare in modo che gli utenti della rete possano stampare su Fiery EXP5000 dalle proprie stazioni di lavoro e che Fiery EXP5000 possa ricevere i lavori di stampa dal server NetWare.

Per ciascun ﬁle server NetWare da conﬁgurare, seguire i passi generali di seguito riportati. Per maggiori dettagli, fare riferimento alle sezioni successive e alla documentazione NetWare.

•Accertarsi che il server sia collegato ad una rete IPX funzionante.

•Su un PC collegato al ﬁle server NetWare, eseguire il login come supervisor.

•Per le installazioni NetWare, conﬁgurare un collegamento NDS (vedere pagina 2-12).

•Per NetWare in modo emulazione, impostare il bindery context (vedere pagina 2-13).

•Per NetWare in modo emulazione bindery, conﬁgurare un ﬁle server, un server

di stampa e una coda di stampa per Fiery EXP5000 (vedere pagina 2-13).

2-11 Fiery EXP5000 su una rete NetWare

Con i servizi bindery, tutti i lavori di stampa di Fiery EXP5000 possono essere reindirizzati mediante lo stesso ﬁle server NetWare oppure è possibile conﬁgurare più di un ﬁle server per gestire i lavori di Fiery EXP5000.

Le funzioni da eseguire sul server Novell, su Fiery EXP5000 e sulla stazione di lavoro client sono riportate nelle tabelle che seguono. La prima tabella si riferisce ai collegamenti NDS e la seconda ai collegamenti bindery. Completare le operazioni riportate nella colonna di sinistra, quindi passare a quelle nella colonna centrale e, inﬁne, a quelle nella colonna di destra.

Conﬁgurazione di un collegamento NDS

Abbreviazioni:

FS = ﬁle server SS = server di stampa CS = coda di stampa (sul server NetWare)

Sul ﬁle

server NDS

In NETADMIN

Creare le CS NDS Creare la stampante

NDS e assegnare le CS

Creare il SS e assegnare la stampante

Conﬁgurare gli utenti delle CS

Durante la conﬁgurazione da Command WorkStation

Conﬁg porta

Conﬁg Ethernet

Conﬁg protocollo

Conﬁg IPX/SPX—selezionare i tipi di trame

Conﬁg servizi

Conﬁg PServer e Conﬁg NDS Selezionare root Individuare e selezionare il SS Speciﬁcare root di ricerca della CS (facoltativo) Impostare intervallo

interrogazione

Sulla stazione di

lavoro client

Installare il software utente Per la stampa:

collegare il client alle CS conﬁgurate sul FS NetWare (associate al SS selezionato in Conﬁg NDS)

Per l’esecuzione dei programmi di utilità Fiery: conﬁgurare il collegamento a Fiery EXP5000

2-12 Conﬁgurazione dei server di rete

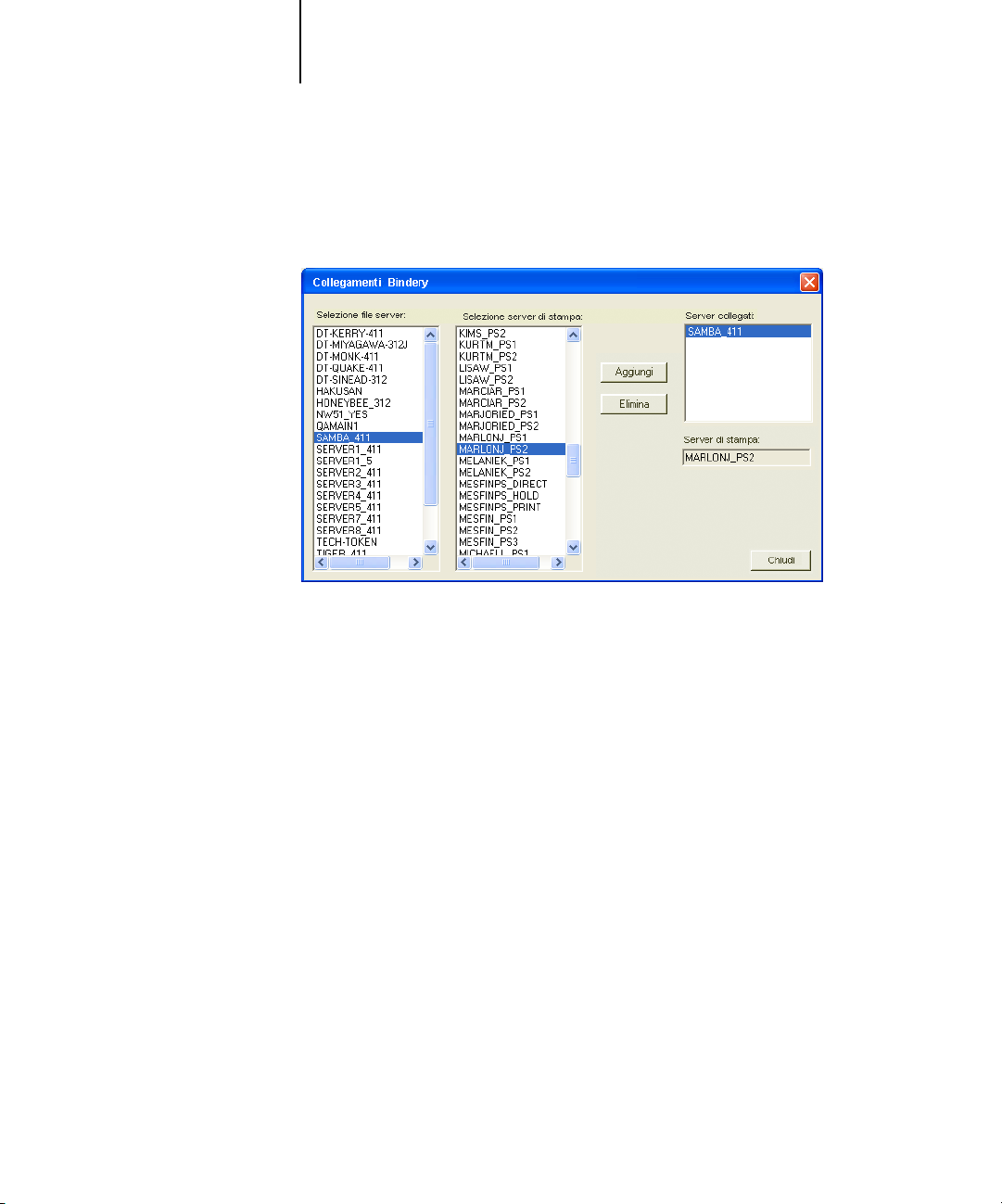

Conﬁgurazione di un collegamento bindery

Sul ﬁle

server bindery

In PCONSOLE

Selezionare i FS NetWare (ﬁno a 8)

Per ogni FS: Conﬁgurare il SS

Conﬁgurare la CS Conﬁgurare utenti

della CS

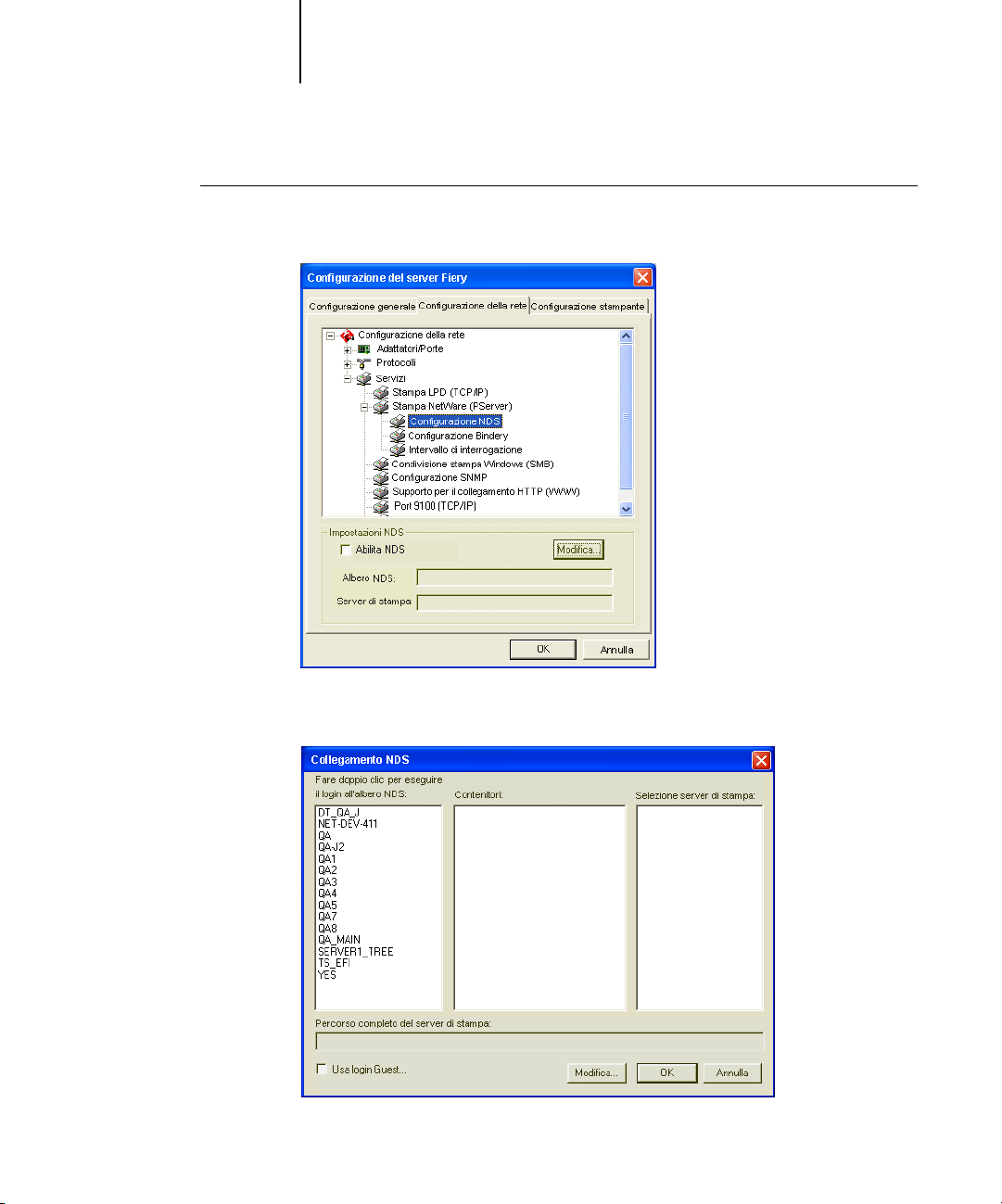

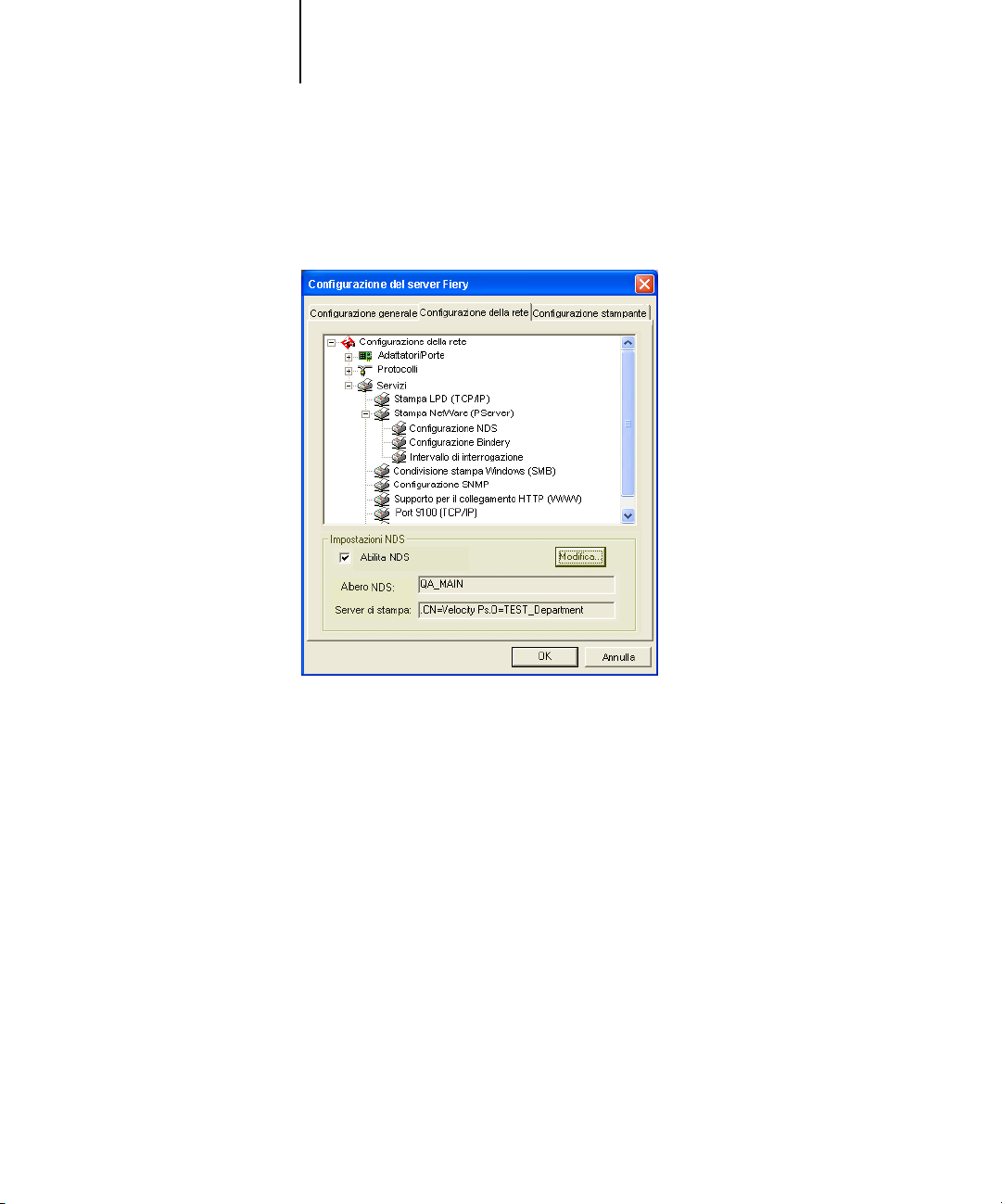

Conﬁgurazione di un collegamento NDS

Nei servizi di directory NetWare (NDS), tutte le entità (oggetti) sono organizzate secondo una struttura gerarchica ad albero. Gli oggetti hanno nome, proprietà e contesto che speciﬁcano dove si trova l’oggetto all’interno dell’albero della directory. Per Fiery EXP5000, è fondamentale deﬁnire una stampante, un oggetto server di stampa e uno o più oggetti coda di stampa. Questi vengono creati con i programmi di gestione NetWare (PCONSOLE, NETADMIN o NetWare Administrator).

L’oggetto dell’albero di livello superiore è detto oggetto [Root]. Il nome di quest’ultimo è anche il nome dell’albero. Al di sotto dell’oggetto [Root] si trovano altri oggetti: contenitori (che contengono altri oggetti) o oggetti foglia (che non contengono altri oggetti). L’accesso agli oggetti è controllato da diritti deﬁniti come proprietà di ciascun oggetto. I diritti vengono stabiliti dagli amministratori di rete.

Durante la conﬁgurazione da Command WorkStation

Conﬁg porta

Conﬁg Ethernet

Conﬁg protocollo

Conﬁg IPX/SPX—selezionare i tipi di trame

Conﬁg servizi

Conﬁg PServer e Conﬁg Bindery Aggiungere i FS (ﬁno a 8) Impostare intervallo

interrogazione

Sulla stazione di

lavoro client

Installare il software utente Per la stampa:

collegare il client alle CS conﬁgurate sul FS NetWare (associate al SS selezionato in Conﬁg Bindery)

Per l’esecuzione dei programmi di utilità Fiery: conﬁgurare il collegamento a Fiery EXP5000

2-13 Fiery EXP5000 su una rete NetWare

Impostazione del bindery context in NetWare

È possibile collegare un solo albero della directory a Fiery EXP5000. Se si desidera collegare altri server NetWare, è possibile farlo in modo emulazione bindery. È possibile collegare ﬁno a otto server bindery a Fiery EXP5000.

NOTA: Il ﬁle server selezionato non deve trovarsi nello stesso albero di quello

selezionato in Conﬁg NDS.

Per conﬁgurare il server NetWare in modo emulazione bindery per la stampa su Fiery EXP5000, l’amministratore di rete deve provvedere a quanto segue:

•Deﬁnire il percorso dei Servizi di Directory al contenitore in cui verranno creati

il server di stampa e la coda di stampa per Fiery EXP5000.

Il contenitore deﬁnisce il “bindery context” per la struttura di rete.

•Modiﬁcare il ﬁle di avvio della rete per impostare il bindery context.

•Attivare il nuovo bindery context.

Conﬁgurazione di una coda di stampa NetWare per il bindery

Per NetWare nel modo emulazione, il server di stampa e la coda di stampa NetWare per Fiery EXP5000 vengono creati e conﬁgurati da NetWare Print Console (PCONSOLE), un programma di utilità NetWare memorizzato nella directory PUBLIC di NetWare.

Come per NDS, è possibile creare prima alcune entità NetWare su un server Novell e quindi selezionarle in Conﬁg rete (vedere pagina 4-15).

2-14 Conﬁgurazione dei server di rete

Conﬁgurazione dei client NetWare Windows per la stampa

Prima di conﬁgurare le stazioni di lavoro client per la stampa, eseguire la conﬁgurazione in Conﬁg rete (vedere pagina 4-6) e veriﬁcare che le impostazioni riﬂettano le entità create con i programmi di gestione NetWare (vedere pagina 2-10).

NOTA: Per la stampa su Fiery EXP5000, collegare tutti i client Windows a un server

NetWare e consentire loro di collegarsi al server o ai server di stampa Netware sui quali è stata deﬁnita una coda di stampa NetWare per Fiery EXP5000.

Una volta conﬁgurati il server Novell e Fiery EXP5000, la conﬁgurazione dei client si compone dei seguenti passi:

•Installare il protocollo di rete, associandolo alla scheda adattatore di rete e consentire

al client di collegarsi al ﬁle server NetWare.

Sulle stazioni di lavoro Windows 98/Me, caricare sia il protocollo compatibile IPX/SPX che Client per reti NetWare da Rete del pannello di controllo.

Sulle stazioni di lavoro Windows NT 4.0/2000/XP/Server 2003 deve essere installato Client Services per NetWare. Usare l’opzione CSNW del Pannello di controllo per impostare le opzioni di stampa e speciﬁcare il server NetWare desiderato.

• Conﬁgurare Fiery EXP5000 come stampante PostScript mediante l’installazione

di un driver di stampa PostScript e del PPD (PostScript Printer Description) Fiery EXP5000.

• Aggiungere una porta di rete e collegare la stazione di lavoro a una o più code

NetWare deﬁnite per Fiery EXP5000.

•Installare il software Fiery EXP5000, come i ﬁle di riferimento per i colori.

Per i dettagli, vedere la Guida all’installazione del software.

2-15 Fiery EXP5000 su una rete NetWare con NDPS

Fiery EXP5000 su una rete NetWare con NDPS

Fiery EXP5000 supporta la stampa su una rete NetWare 5.x o successive che utilizza i protocolli TCP/IP o il protocollo IPX. Per la semplice stampa IP, Fiery EXP5000 utilizza le funzioni di NDPS (Novell Distributed Print Services). Per la stampa IPX, Fiery EXP5000 supporta i servizi PServer in emulazione Bindery o tramite NDS (Novell Directory Services). Per ulteriori informazioni sulla stampa basata su IPX, vedere “Fiery EXP5000 su una rete NetWare” a pagina 2-8.

NOTA: Una corretta conﬁgurazione dell’ambiente NetWare richiede la presenza e la

collaborazione fattiva dell’amministratore di rete Novell. Per poter creare nuovi oggetti NDS o bindery, è necessario disporre dei privilegi dell’amministratore di rete.

NDPS si differenzia dalle precedenti versioni della stampa NetWare basate sulle code e utilizza NDPS Manager e Printer Agent che controllano le funzioni precedentemente gestite dalla coda di stampa, il server di stampa e lo spool. È inoltre possibile per i client trasferire il driver di stampa da computer Windows 98/Me e Windows NT 4.0/2000/XP/Server 2003.

Durante la conﬁgurazione di Fiery EXP5000, è possibile selezionare il tipo o i tipi di trama che verranno usati per la comunicazione tra Fiery EXP5000 e i server di rete. Il tipo di trama si riferisce al formato di un pacchetto di comunicazioni; i tipi di trama vengono speciﬁcati in un ﬁle di avvio quando il server NetWare (o qualsiasi altra stazione di lavoro) carica i propri driver di rete.

Consigli per gli esperti—reti NetWare

La conﬁgurazione di Fiery EXP5000 in un ambiente NDPS è simile a quella di qualsiasi altra stampante PostScript in rete. Fare riferimento alle seguenti informazioni durante la conﬁgurazione di Fiery EXP5000 in questo tipo di ambiente:

•Accertarsi di avere un indirizzo IP valido per Fiery EXP5000 e per tutte le stazioni di lavoro che stampano su di esso o che eseguono i programmi di utilità Fiery.

• Nella conﬁgurazione di Fiery EXP5000 da Command WorkStationNei menu di conﬁgurazione di Fiery EXP5000, abilitare TCP/IP e immettere l’indirizzo IP, la maschera di rete secondaria e l’indirizzo gateway per Fiery EXP5000. È possibile immettere tali dati manualmente o assegnarli automaticamente utilizzando i protocolli DHCP o BOOTP.

• Le funzioni per la comunicazione bidirezionale in NDPS non sono supportate su Fiery EXP5000.

2-16 Conﬁgurazione dei server di rete

Conﬁgurazione di un server NetWare per la stampa con NDPS

Prima di iniziare

La seguente procedura presuppone che NDPS sia stato installato durante l’installazione di NetWare 5.x o successive e che sul server vi sia un Broker in esecuzione. A meno che non sia stato caricato manualmente, il Broker viene caricato ed entra in funzione quando viene installato NDPS. Accertarsi di utilizzare l’ultima versione di NetWare Service Pack e Novell gateway. Inﬁne, creare un NDPS Manager. Per ulteriori informazioni, vedere la documentazione NetWare.

Nella conﬁgurazione di Fiery EXP5000 accertarsi di aver abilitato TCP/IP (vedere pagina 4-12) e la stampa LPD (vedere pagina 4-15) su Fiery EXP5000. Si può eseguire il ping di Fiery EXP5000 (vedere pagina 2-21) per veriﬁcare che la comunicazione TCP/IP funzioni.

Conﬁgurazione del driver di stampa Fiery EXP5000

In primo luogo, è necessario creare una directory per Windows NT 4.0/2000/XP/Server 2003 o una cartella per Windows 98/Me nel server NetWare per NDPS per installarvi i ﬁle del driver di stampa corrispondenti dal CD Software utente.

2-17 Fiery EXP5000 su una rete NetWare con NDPS

PER CONFIGURARE IL DRIVER DI STAMPA PER WINDOWS NT 4.0/2000/SERVER 2003

1. Collegarsi al ﬁle server Novell come superuser o amministratore.

2. Creare una directory denominata Fiery nelle seguenti ubicazioni: SYS:ndps\resdir\Prndrv\NT4 per Windows NT 4.0 SYS:ndps\resdir\Prndrv\2000 per Windows 2000 SYS:ndps\resdir\Prndrv\XP per Windows XP SYS:ndps\resdir\Prndrv\Server 2003 per Windows Server 2003

3. Dal CD Software utente, copiare il contenuto della seguente cartella nella directory Fiery: ITALIANO\DRVSTAMP\DRV_PS\WIN_NT per Windows NT 4.0 ITALIANO\DRVSTAMP\DRV_PS\WIN_2000 per Windows 2000 ITALIANO\DRVSTAMP\DRV_PS\WIN_XP per Windows XP e Windows Server 2003

PER CONFIGURARE IL DRIVER DI STAMPA PER WINDOWS 98/ME

1. Collegarsi al ﬁle server Novell come superuser o amministratore.

2. Nella directory SYS:ndps\resdir\Prndrv\Win9x/Me, creare una cartella denominata Fiery.

3. Dal CD Software utente, copiare il contenuto della cartella Italiano\Drvstamp\Drv_ps\Win_9x/Me nella directory Fiery.

Conﬁgurazione di Fiery EXP5000 su una rete NetWare

È possibile conﬁgurare Fiery EXP5000 come stampante ad accesso libero (Public Access) o ad accesso controllato (Controlled Access), in base alle esigenze di sicurezza della propria organizzazione. Nella seguente procedura viene spiegato come conﬁgurare una stampante ad accesso libero. Se necessario, è possibile convertire questo tipo di stampante nel tipo ad accesso controllato. Per ulteriori informazioni, vedere la documentazione NetWare.

2-18 Conﬁgurazione dei server di rete

PER CONFIGURARE FIERY EXP5000 COME STAMPANTE AD ACCESSO LIBERO

1. In NetWare Administrator, fare doppio clic sull’oggetto NDPS Manager che è stato creato.

2. Nella ﬁnestra Details per l’oggetto NDPS Manager, fare clic su Printer Agent List.

Viene visualizzato l’elenco Printer Agents.

3. Fare clic su New.

4. Immettere un nome nel campo Printer Agent (PA) Name.

5. Sotto Gateway Types, selezionare Novell Printer Gateway e fare clic su OK.

6. Nella ﬁnestra di dialogo Conﬁgure Novell PDS per Printer Agent, selezionare “((NONE))” e fare clic su OK.

7. Nella ﬁnestra di dialogo Conﬁgure Port Handler, selezionare “Remote LPR on IP” come tipo di collegamento e fare clic su Next.

8. Per Host Address, immettere l’indirizzo IP di Fiery EXP5000.

9. Per Printer Name, immettere il nome del collegamento di stampa di Fiery EXP5000 su cui si desidera che stampino gli utenti e fare clic su Finish.

Tale nome deve essere print oppure hold.

10. Nella ﬁnestra di dialogo Select Printer Drivers, selezionare il driver di stampa per Windows 98/Me e il driver per Windows NT 4.0/2000/XP/Server 2003.

11. Fare clic su Continue, quindi fare clic su OK.

2-19 Fiery EXP5000 su una rete con stazioni di lavoro UNIX

Fiery EXP5000 su una rete con stazioni di lavoro UNIX

Una stazione di lavoro UNIX conﬁgurata con il protocollo lpd e collegata a Fiery EXP5000 su una rete TCP/IP può stampare direttamente su Fiery EXP5000.

La conﬁgurazione delle stazioni di lavoro UNIX deve essere effettuata da un amministratore con privilegi di root. Terminata la conﬁgurazione iniziale, gli utenti UNIX inviano i loro lavori di stampa a una stampante denominata.

Le applicazioni per la gestione dei lavori, insieme agli altri programmi di utilità Fiery e WebTools, non sono disponibili sulle piattaforme UNIX. Un computer Windows o Mac OS sulla stessa rete di un computer UNIX conﬁgurato per l’uso di TCP/IP per la stampa su Fiery EXP5000 può utilizzare le applicazioni per la gestione dei lavori per gestire i lavori di stampa provenienti da tutte le stazioni di lavoro della rete.

Consigli per gli esperti—stazioni di lavoro UNIX

I requisiti per la conﬁgurazione di Fiery EXP5000 in ambiente UNIX sono uguali a quelli richiesti per la conﬁgurazione di qualsiasi stampante o nuova unità:

•È necessario un indirizzo IP distinto per Fiery EXP5000 e per ciascuna stazione di lavoro sulla rete.

•È necessario selezionare il nome di Fiery EXP5000 associato all’indirizzo IP.

•L’indirizzo IP di Fiery EXP5000 deve essere registrato per la rete in un database host e su Fiery EXP5000 stesso.

•Deve essere pubblicato almeno un collegamento di stampa (coda di stampa o coda di attesa).

Le informazioni sotto riportate riguardano principalmente Fiery EXP5000:

• Fiery EXP5000 è un controller di stampa che capisce i protocolli lpd.

• Fiery EXP5000 ha un nome stampante remota il cui uso è necessario per consentire la comunicazione.

Per i dettagli, vedere la sezione successiva.

2-20 Conﬁgurazione dei server di rete

Nota importante relativa al nome della stampante remota

Qualunque sia il sistema UNIX utilizzato, il nome usato per la stampante remota (o rp nel ﬁle /etc/printcap) durante la conﬁgurazione di Fiery EXP5000 deve essere uno dei seguenti:

print hold direct

Il nome della stampante remota viene utilizzato anche quando si conﬁgura Windows NT 4.0/2000/XP/Server 2003 Workstation oWindows NT 4.0/2000/Server 2003 Server per collegarsi a Fiery EXP5000 su TCP/IP. Immettere il nome della stampante remota durante la conﬁgurazione della stampante Windows NT 4.0/2000/Server 2003, come “Nome della stampante remota su quella macchina (host lpd)” nella ﬁnestra di dialogo Aggiungi stampante compatibile LPR.

Per il driver di stampa Windows 2000/XP, immettere il nome della stampante remota come nome della coda sotto Impostazioni LPR nella ﬁnestra di dialogo Conﬁgura monitor porta TCP/IP standard.

Conﬁgurazione di Fiery EXP5000 su reti TCP/IP

Ogni macchina (host) su una rete TCP/IP, compreso Fiery EXP5000, deve avere un indirizzo Internet univoco a 32 bit (indirizzo IP). Contattare l’amministratore della rete per ottenere l’indirizzo per Fiery EXP5000. Le stazioni di lavoro in una rete TCP/IP possono stampare direttamente su Fiery EXP5000 come stampante remota oppure possono inviare il lavoro di stampa su un server Windows NT 4.0/2000/Server 2003 o su una stazione di lavoro UNIX che funge da server di stampa. Dal momento che Fiery EXP5000 invia in spool i lavori e funge da server di stampa, non vi sono motivi per collocare un altro server di stampa tra una stazione di lavoro e Fiery EXP5000. In tal caso, non vi sono comunque differenze nella conﬁgurazione, eccetto il fatto che una macchina client non avrà la propria area di spool.

2-21 Fiery EXP5000 su una rete con stazioni di lavoro UNIX

PER CONFIGURARE FIERY EXP5000 PER LA STAMPA SU SISTEMI UNIX

1. Speciﬁcare le impostazioni appropriate nel menu Conﬁg rete di Fiery EXP5000.

Immettere un indirizzo IP valido, una maschera di rete secondaria e un indirizzo gateway per Fiery EXP5000.

2. Speciﬁcare le impostazioni appropriate nel menu Conﬁg stampante di Fiery EXP5000.

Pubblicare la coda di stampa, la coda di attesa e/o il collegamento diretto.

PER CONFIGURARE TCP/IP PER LA COMUNICAZIONE CON FIERY EXP5000

1. Come superuser (con login root), aggiungere Fiery EXP5000 nella tabella host IP della rete o in un altro database di sistema delle stampanti di rete.

2. Nel ﬁle o programma di utilità usato dalla rete, speciﬁcare il nome della stampante remota, il protocollo del server di stampa, la coda e il ﬁle di spool relativo al nome che è stato assegnato a Fiery EXP5000.

3. Rendere Fiery EXP5000 disponibile come stampante agli altri utenti della rete.

4. Per veriﬁcare il collegamento TCP/IP, eseguire il ping dell’indirizzo IP o del nome host. Da un qualsiasi computer Windows della rete, nel prompt dei comandi MS-DOS, digitare:

ping <Indirizzo IP>

Digitare l’indirizzo IP di Fiery EXP5000 assegnato in Conﬁg rete di Fiery EXP5000.

Una volta conﬁgurato Fiery EXP5000 come stampante di rete, è anche possibile eseguire il ping del nome assegnato a Fiery EXP5000:

ping <nomehost>

Il server risponderà con un messaggio di questo tipo:

Reply from <indirizzo IP> ...

Alcuni sistemi risponderanno visualizzando di continuo l’output generato dall’indirizzo IP. Per interromperlo, premere Ctrl-C. È possibile utilizzare il comando

ping in qualsiasi momento.

2-22 Conﬁgurazione dei server di rete

PER STAMPARE SU FIERY EXP5000

• Su un sistema UNIX con SunOS 4.x o altra variante basata su BSD, usare il comando lpr per inviare un lavoro a Fiery EXP5000.

• Su un sistema UNIX con Solaris 2.x o qualsiasi altra implementazione System V di UNIX, usare il comando lp per inviare un lavoro a Fiery EXP5000.

• Gli utenti di Windows NT 4.0/2000/XP/Server 2003 con il protocollo TCP/IP caricato possono inviare i lavori di stampa su Fiery EXP5000 dalle proprie applicazioni o dal prompt dei comandi.

Quando gli utenti di Windows NT 4.0/2000/XP/Server 2003 stampano dalle proprie applicazioni, possono impostare le opzioni di stampa dal driver, ma non dalla riga comandi UNIX.

Gestione dei lavori di stampa

Gli amministratori delle reti UNIX possono usare i programmi di utilità UNIX per visualizzare l’elenco dei lavori e per stampare ed eliminare i lavori che vengono inviati in spool ai server UNIX. Se la rete include una stazione di lavoro Windows NT 4.0/2000/XP/Server 2003 con i protocolli TCP/IP caricati, è possibile usare Command WorkStation o Fiery Downloader non solo per visualizzare l’elenco dei lavori e per stampare o rimuovere i lavori, ma anche per trasferire i font e i ﬁle direttamente su Fiery EXP5000. Per ulteriori informazioni su queste applicazioni per la gestione dei lavori, vedere la Guida alla gestione dei lavori.

Anche senza i programmi di utilità Fiery, è possibile:

• Conﬁgurare Fiery EXP5000 per la stampa automatica del log ogni 55 lavori

(vedere Conﬁg job log a pagina 4-5).

•Stampare il job log manualmente in qualsiasi momento dal menu Funzioni

di Command WorkStation (vedere la Guida alla gestione dei lavori).

3-1 Livelli di accesso e controllo

Capitolo 3: Preparazione alla conﬁgurazione di Fiery EXP5000

Per predisporre il proprio ambiente per l’attività di stampa, occorre effettuare alcune attività di conﬁgurazione iniziale di Fiery EXP5000, in modo da speciﬁcare l’ambiente di rete e il tipo di stampa che si intende effettuare. Prima di eseguire la conﬁgurazione, è necessario stabilire quale livello di accesso è il più appropriato per il proprio ambiente. Gli amministratori e gli operatori devono inoltre comprendere la struttura del software di sistema di Fiery EXP5000 così da poter conﬁgurare e utilizzare il sistema nel modo più corretto.

Livelli di accesso e controllo

Durante la conﬁgurazione di Fiery EXP5000, l’amministratore del sistema implementa un particolare livello di controllo attivando (o non attivando) i collegamenti di stampa, le password e l’accesso a WebTools. Il livello di controllo può essere minimo, moderato, massimo o nullo.

•Il livello di controllo minimo è indicato per gli ambienti di piccole dimensioni in

cui qualunque utente della rete locale può controllare completamente la stampa su Fiery EXP5000 e utilizzarne le funzioni. Sebbene sia prevista la ﬁgura di amministratore o di operatore a cui delegare alcuni compiti, tutti gli utenti hanno pari accesso al sistema e alle applicazioni per la gestione dei lavori.

•Il livello di controllo massimo si applica, ad esempio, a un ambiente di stampa

per elevati volumi in cui è prevista la ﬁgura di un responsabile (amministratore od operatore) incaricato del controllo del ﬂusso dei lavori e dell’intero processo di stampa. I lavori inoltrati dagli utenti vengono inviati in spool (memorizzati) sul disco di Fiery EXP5000 ﬁnché l’operatore non deciderà di stamparli. Inoltre, solo l’amministratore e l’operatore hanno accesso alle applicazioni per la gestione dei lavori. Questo è il livello di controllo consigliato.

NOTA: In questo manuale viene utilizzata l’espressione “applicazioni per la gestione

dei lavori” per indicare Command WorkStation.

3-2 Preparazione alla conﬁgurazione di Fiery EXP5000

Collegamenti di stampa di Fiery EXP5000

Fiery EXP5000 supporta tre collegamenti di stampa: la coda di attesa, la coda di stampa e il collegamento diretto. Questi collegamenti di stampa possono essere attivati o “pubblicati” per gli utenti nei menu di conﬁgurazione della stampante. Tutti i collegamenti pubblicati vengono controllati costantemente in modo da veriﬁcare l’eventuale presenza di lavori. La coda di stampa e il collegamento diretto consentono agli utenti remoti di accedere in modo più diretto a Fiery EXP5000 rispetto alla coda di attesa e quindi non devono essere pubblicati in ambienti in cui si desidera un controllo maggiore.

Inoltre, è possibile attivare la coda lavori stampati, un’area di memorizzazione per i lavori più recenti della coda di stampa. Utilizzando la coda dei lavori stampati è facile ristampare tali lavori. Durante la conﬁgurazione, è possibile abilitare la coda dei lavori stampati (vedere pagina 4-4). Per la ristampa dei lavori presenti nella coda dei lavori stampati è necessario usare le applicazioni per la gestione dei lavori.

Per utilizzare i programmi di utilità Fiery e WebTools è necessario che almeno un collegamento di stampa sia abilitato.

Coda di attesa

I lavori inoltrati alla coda di attesa vengono inviati in spool al disco ﬁsso di Fiery EXP5000 per essere stampati in un secondo momento o per eventuali ristampe. Poiché la coda di attesa è un’area di memorizzazione, i lavori ad essa inviati non possono proseguire nel processo di stampa senza che l’operatore intervenga utilizzando le applicazioni per la gestione dei lavori (vedere la Guida alla gestione dei lavori).

Coda di stampa

Si tratta della coda standard di Fiery EXP5000. I lavori inviati alla coda di stampa vengono elaborati e stampati nell’ordine in cui vengono ricevuti. L’intervento di un operatore tramite le applicazioni per la gestione dei lavori e l’invio dei lavori tramite il collegamento diretto può avere la priorità sui lavori inviati alla coda di stampa.

3-3 Livelli di accesso e controllo

Collegamento diretto

Il collegamento diretto trasmette i lavori direttamente su Fiery EXP5000, ma solo quando Fiery EXP5000 si trova nello stato In attesa. Se Fiery EXP5000 è occupato, il lavoro resta sulla stazione di lavoro dell’utente ﬁnché Fiery EXP5000 non è pronto. Verrà elaborato non appena completato il lavoro precedente e prima che sia elaborato il successivo lavoro in coda.

I lavori inviati in stampa tramite il collegamento diretto non vengono salvati sul disco fisso di Fiery EXP5000 e non possono essere selezionati per la ristampa, lo spostamento o l’eliminazione. Il collegamento diretto fornisce quindi una certa riservatezza per i ﬁle classiﬁcati. I lavori inviati tramite collegamento diretto appaiono nel job log (a ﬁni contabili).

NOTA: Per trasferire i font su Fiery EXP5000, è necessario pubblicare il

collegamento diretto.

Password

Le password possono essere abilitate per controllare l’accesso alle funzioni di Fiery EXP5000. Fiery EXP5000 consente di conﬁgurare le seguenti password durante la conﬁgurazione:

• Amministratore—da Command WorkStation o dall’interfaccia per il controller

avanzato Fiery (FACI)

•Operatore—da Command WorkStation, dall’interfaccia per il controller avanzato

Fiery (FACI) o da Fiery WebSetup

Queste password, speciﬁche per il server, vengono utilizzate per funzioni diverse da quella abilitata tramite la password dell’amministratore di Windows XP. È consigliabile prendere nota di ciascuna password speciﬁcata.

NOTA: Per impostazione predeﬁnita, nessuna password è impostata su Fiery EXP5000.

Se non si impostano speciﬁcatamente le password, tutti gli utenti avranno i privilegi di amministratore, compreso l’accesso a funzioni importanti, quali la conﬁgurazione (inclusa l’impostazione delle password) e il controllo dei lavori. Si consiglia fortemente

di impostare almeno la password dell’amministratore per evitare che vengano apportate

modiﬁche non autorizzate alle opzioni di conﬁgurazione di Fiery EXP5000.

3-4 Preparazione alla conﬁgurazione di Fiery EXP5000

Privilegi dell’amministratore

Il controllo come amministratore, che consente di accedere alla conﬁgurazione, è il più alto livello di controllo. La persona che ha accesso alla conﬁgurazione può controllare l’ambiente di stampa e di gestione dei lavori. I privilegi dell’amministratore consentono di decidere quali collegamenti pubblicare e se impostare le password, cancellare i font, controllare i lavori di stampa dalle applicazioni per la gestione dei lavori, modiﬁcare le impostazioni dei lavori, ripristinare Fiery EXP5000 cancellando tutti i dati relativi ai lavori, eseguire la calibrazione, deﬁnire i proﬁli del colore predeﬁniti e impostare i valori predeﬁniti per le opzioni di stampa.

Privilegi dell’operatore

Il controllo come operatore comprende il controllo dei lavori di stampa dalle applicazioni per la gestione dei lavori compresa la possibilità di modiﬁcare le impostazioni dei lavori.

Privilegi guest (senza password)

Non è necessaria alcuna password per effettuare il login come guest dalle applicazioni per la gestione dei lavori. Come guest è possibile visualizzare lo stato dei lavori attivi, ma non modiﬁcare i lavori o la conﬁgurazione di Fiery EXP5000.

Fiery WebTools

Fiery EXP5000 può supportare l’accesso a Internet o a reti Intranet con Fiery WebTools da computer Windows e Mac OS. Per abilitare l’uso di FieryWebTools, è necessario procedere come segue nei menu di conﬁgurazione:

•Abilitare TCP/IP.

•Impostare un indirizzo IP, una maschera di rete secondaria e un indirizzo gateway

per Fiery EXP5000.

•Abilitare i servizi Web.

Per ulteriori informazioni, vedere il Capitolo 6.

È possibile impostare le password per controllare l’accesso alle funzioni di WebTools. Se non si impostano speciﬁcatamente queste password, tutti gli utenti avranno accesso a qualsiasi funzione di WebTools (vedere pagina 3-3). WebTools include i WebTool Stato, WebLink, WebDownloader™, WebSetup™ e Installazione.

3-5 Livelli di accesso e controllo

Stato

Il WebTool Stato fornisce le informazioni correnti relative ai lavori in elaborazione e in stampa su Fiery EXP5000. L’impostazione delle password non ha alcun effetto. Per ulteriori informazioni, vedere la Guida alla stampa.

WebLink

WebLink consente di collegarsi a un indirizzo Internet. Per modiﬁcare tale indirizzo, vedere pagina 6-2. Questa funzione richiede la password dell’amministratore, in caso ne sia stata impostata una (vedere “Password” a pagina 3-3).

NOTA: Se non è stata impostata la password dell’amministratore, qualsiasi utente può

modiﬁcare l’indirizzo WebLink e ciò avrà effetto su tutti gli utenti. Per questo motivo, si consiglia vivamente di impostare la password dell’amministratore.

WebDownloader

WebDownloader consente di stampare ﬁle PostScript, EPS, PDF e TIFF direttamente su Fiery EXP5000 senza dover aprire prima il ﬁle in un’applicazione.

Per informazioni sulle versioni dei ﬁle supportate, vedere la Guida all’installazione del

software.

WebSetup

WebSetup consente di visualizzare e modiﬁcare le opzioni dei menu di conﬁgurazione di Fiery EXP5000 da una stazione di lavoro remota. Per ulteriori informazioni, vedere il Capitolo 5.

NOTA: WebSetup è supportato solo su computer Windows.

WebSpooler

L’interfaccia di WebSpooler è molto simile a quella di Command WorkStation. Consente agli utenti remoti di visualizzare in anteprima, manipolare, riordinare, ristampare e cancellare i lavori in fase di spool, elaborazione o stampa su Fiery EXP5000. Inoltre, consente all’amministratore e all’operatore di modiﬁcare ed eseguire la fusione dei lavori (Anteprima A e Anteprima B) per visualizzare, stampare o cancellare il job log.

3-6 Preparazione alla conﬁgurazione di Fiery EXP5000

L’accesso a WebSpooler può essere controllato impostando la password dell’operatore nei menu di conﬁgurazione. Se si imposta una password, solo gli utenti che ne sono in possesso potranno manipolare i lavori da WebSpooler. Un utente senza password potrà comunque effettuare il login a WebSpooler come guest con accesso di sola lettura (vedere pagina 3-3). Per ulteriori informazioni, vedere la Guida alla gestione dei lavori.

Installazione

Il WebTool Installazione consente di trasferire i programmi di installazione dei driver di stampa e la documentazione direttamente da Fiery EXP5000. L’impostazione delle password non ha alcun effetto. Per ulteriori informazioni, consultare la

Guida all’installazione del software.

Livelli di controllo

In questa sezione sono descritti i tipici scenari di accesso e controllo, dal controllo minimo al controllo massimo. Scegliere lo scenario che meglio si adatta ai requisiti del proprio ambiente e fare riferimento al numero corrispondente riportato nella tabella per le informazioni relative alla conﬁgurazione del proprio sistema.

NOTA: Si consiglia vivamente di impostare almeno la password dell’amministratore

per evitare che vengano modiﬁcate arbitrariamente le impostazioni di sistema.

1. (Controllo minimo—sconsigliato ) Non è prevista la ﬁgura di amministratore né quella di operatore

Tutti gli utenti hanno pari accesso a tutte le funzioni del sistema e possono accedere ai menu di conﬁgurazione, ripristinare Fiery EXP5000, cancellare i font di stampa, impostare l’indirizzo WebLink, eseguire la calibrazione, inviare i lavori a tutti i collegamenti di stampa di Fiery EXP5000 e gestire tutti i lavori dalle applicazioni per la gestione dei lavori.

3-7 Livelli di accesso e controllo

2. È prevista la ﬁgura di amministratore, ma non quella di operatore

3. È prevista la ﬁgura di amministratore e quella di operatore

4. È prevista la ﬁgura di amministratore e quella di operatore; pubblica la coda di attesa

Solo l’amministratore può eseguire la conﬁgurazione e la calibrazione e utilizzare le altre funzioni di gestione, ma qualunque utente ha libero accesso a tutte le altre funzioni del sistema, compresi l’utilizzo di tutti i collegamenti di stampa di Fiery EXP5000 e la gestione di tutti i lavori dalle applicazioni per la gestione dei lavori.

e la coda di stampa; senza accesso a WebTools

Solo l’amministratore può eseguire la conﬁgurazione, la calibrazione ed altre funzioni di gestione e solo l’operatore o l’amministratore può controllare i lavori dalle applicazioni per la gestione dei lavori; gli utenti possono stampare sulla coda di attesa e la coda di stampa, ma non sul collegamento diretto; l’operatore controlla il ﬂusso dei lavori, ma è possibile che per i lavori inviati alla coda di stampa non sia necessario l’intervento dell’operatore; non è previsto l’accesso a WebTools.

3-8 Preparazione alla conﬁgurazione di Fiery EXP5000

5. (Controllo massimo) E’ prevista la ﬁgura di amministratore e quella di operatore (che controlla tutti i lavori); pubblica solo la coda di attesa; senza accesso a WebTools

Solo l’amministratore può eseguire la conﬁgurazione, la calibrazione ed altre funzioni di gestione e solo l’operatore o l’amministratore può controllare i lavori dalle applicazioni per la gestione dei lavori; gli utenti possono stampare solo sulla coda di attesa; l’amministratore e l’operatore hanno il controllo completo sul ﬂusso dei lavori; non è previsto l’accesso a WebTools.

Usare queste impostazioni

nei menu di conﬁgurazione1(Minimo)

Pubblica collegamento diretto √ √ √

Pubblica coda di stampa √ √ √ √

Pubblica coda di attesa √

Abilita servizi Web √ √ √

Impostare la password dell’amministratore (fortemente consigliato )

Impostare la password dell’operatore

23 4 5

(Massimo)

√ √ √ √

√ √ √

3-9 Software di sistema di Fiery EXP5000

Software di sistema di Fiery EXP5000

Il software di sistema di Fiery EXP5000 comprende il software del sistema operativo di Windows XP e il software di Fiery EXP5000 Server necessari per ricevere ed elaborare i lavori nonché per inviare i dati relativi ai lavori sulla macchina da stampa digitale. Il Server è il software eseguito su Windows XP.

•Server—Il Server è un software indipendente che si avvia automaticamente ogni

volta che si avvia Windows XP. Come elemento centrale del software di sistema di Fiery EXP5000, il software del server controlla lo spool, la rasterizzazione e la stampa dei lavori, nonché la contabilità (job log), la memorizzazione e il recupero dei lavori.

Quando il software Server non è in esecuzione, i lavori non possono essere ricevuti da Fiery EXP5000, né possono essere elaborati; i dati ad essi relativi non possono essere trasferiti alla macchina da stampa digitale per la stampa e Command WorkStation non può collegarsi a Fiery EXP5000. Nel caso sia necessario riavviare il software del server, ma non Windows XP, fare clic con il pulsante destro del mouse su FieryBar e selezionare Riavvia Fiery. Per riavviare il sistema Windows XP, fare clic su Start nella barra delle applicazioni di Windows, quindi selezionare Chiudi sessione >Riavvia il sistema.

• Command WorkStation—Per gestire e monitorare i lavori localmente su

Fiery EXP5000, è possibile installare il software per Command WorkStation. Command WorkStation è l’interfaccia per il Server e fornisce un’interfaccia graﬁca per la visualizzazione ed il controllo delle funzioni del server.

3-10 Preparazione alla conﬁgurazione di Fiery EXP5000

Informazioni sulla conﬁgurazione

Dal menu di conﬁgurazione principale è possibile conﬁgurare Fiery EXP5000 in modo che possa comunicare con altre unità e gestire i lavori di stampa. È necessario effettuare la conﬁgurazione la prima volta che Fiery EXP5000 viene avviato, dopo che il nuovo software di sistema sarà stato caricato. Una conﬁgurazione iniziale, basata sulle impostazioni predeﬁnite, è sufﬁciente per consentire agli utenti di stampare su Fiery EXP5000 e di utilizzare WebTools. Se cambia la rete utilizzata o l’ambiente di stampa dell’utente, è possibile modiﬁcare le opzioni di conﬁgurazione di conseguenza.

La prima volta che si esegue la conﬁgurazione, è necessario utilizzare l’interfaccia per il controller avanzato Fiery (FACI). Conﬁgurare almeno il nome server/data/ora, la rete e la stampante, rispettando quest’ordine. Dopo la conﬁgurazione iniziale, è possibile modiﬁcare le opzioni di conﬁgurazione da FACI (vedere pagina 4-1) o in remoto da Command WorkStation o da Fiery WebSetup (vedere pagina 5-1). Le opzioni per la conﬁgurazione locale si suddividono in tre gruppi:

Conﬁgurazione generale

Conﬁgurazione della rete

Conﬁgurazione della stampante

Consente di speciﬁcare le impostazioni del sistema, le password e le opzioni relative al job log

Consente di speciﬁcare tutti i sistemi di rete attivi che trasmetteranno i lavori di stampa a Fiery EXP5000

Consente di speciﬁcare i collegamenti di stampa di Fiery EXP5000 che devono essere disponibili per gli utenti e le impostazioni predeﬁnite relative ai colori

3-11 Informazioni sulla conﬁgurazione

Requisiti per la conﬁgurazione dei server di rete

Per le reti Novell e Windows NT 4.0/2000 (con TCP/IP), è necessario conﬁgurare i server di rete per la stampa su Fiery EXP5000 prima di conﬁgurare le impostazioni di rete su Fiery EXP5000 nei menu di conﬁgurazione. Per i riferimenti in questo capitolo sulle informazioni relative alla conﬁgurazione dei server di rete, vedere gli schemi riportati nel Capitolo 1.

Per conﬁgurare le impostazioni di rete dal menu di conﬁgurazione principale, è necessario poter disporre di un collegamento di rete attivo così da consentire a Fiery EXP5000 di interrogare la rete per zone, server e code basate su server.

Ogni volta che presso la propria installazione cambia la conﬁgurazione di Fiery EXP5000, della macchina da stampa digitale o della stessa rete, è possibile modiﬁcare le singole impostazioni in modo che corrispondano al nuovo ambiente. Se si modiﬁcano le impostazioni di rete o della porta, potrebbe essere necessario apportare delle modiﬁche ad altre opzioni di conﬁgurazione.

NOTA: È necessario conﬁgurare Fiery EXP5000 con il nome dominio di Windows XP

corretto. Ciò è particolarmente importante per la stampa Windows, nota anche come stampa SMB. Utilizzando FACI, fare clic con il pulsante destro del mouse su Risorse del computer e selezionare Proprietà. Fare clic sulla scheda Nome computer ed immettere il nome di dominio corretto.

NOTA: Fiery EXP5000 non supporta il servizio Active Directory per Windows 2000.

Se si utilizza Fiery EXP5000 in un ambiente Windows 2000, assegnare Fiery EXP5000 a un dominio o gruppo di lavoro.

3-12 Preparazione alla conﬁgurazione di Fiery EXP5000

Collegamento alla macchina da stampa digitale

Le attività di seguito descritte devono essere eseguite prima di conﬁgurare Fiery EXP5000 e le stazioni di lavoro che stamperanno su Fiery EXP5000. Inoltre, un tecnico deve avere effettuato almeno una parte dell’installazione iniziale.

PER PREPARARSI ALLA CONFIGURAZIONE DI FIERY EXP5000

1. Stampare la pagina di test per veriﬁcare che la macchina da stampa digitale funzioni regolarmente.

2. Spegnere la macchina da stampa digitale e collegare il cavo di interfaccia tra la macchina da stampa digitale e Fiery EXP5000.

3. Per veriﬁcare il collegamento, accendere la macchina da stampa digitale e attendere che si riscaldi. Accendere, quindi, Fiery EXP5000 e stampare la pagina di prova da FACI.

Per stampare la pagina di test, fare clic con il pulsante destro del mouse su FieryBar e selezionare Stampa pagine e Pagina di test.

4. Con la macchina da stampa digitale e Fiery EXP5000 spenti, collegare il cavo di rete a Fiery EXP5000, come descritto nel Capitolo 1.

Deve essere già installata e operativa una rete.

5. Accendere la macchina da stampa digitale e, successivamente, Fiery EXP5000.

Eseguire la conﬁgurazione di Fiery EXP5000, come descritto nel Capitolo 4.

3-13 Informazioni sulla conﬁgurazione

Esecuzione dei programmi anti-virus in Fiery EXP5000 sulla rete

Fiery EXP5000 non è immune da virus del computer dal momento che utilizza l’architettura di sistema di Windows XP. L’amministratore della rete dovrebbe eseguire periodicamente un programma anti-virus su Fiery EXP5000 in modo da garantire la sicurezza sulla rete.

NOTA: Il software McAfee Virus Scan e altri prodotti simili di Symantec e TrendMicro

sono supportati da Fiery EXP5000.

Seguire le istruzioni sotto riportate per l’esecuzione del software anti-virus:

•Il software anti-virus dovrebbe essere eseguito solo quando Fiery EXP5000

è in attesa e non sta ricevendo lavori.

•L’esecuzione del software anti-virus su Fiery EXP5000 in modalià di scansione

automatica non è supportata.

• La lingua del software anti-virus deve essere la stessa del sistema operativo

di Fiery EXP5000.

•Il software anti-virus dovrebbe eseguire la scansione dei ﬁle indirizzati a

Fiery EXP5000 al di fuori del normale ﬂusso di stampa, inclusi, ma non solo, i seguenti tipi di ﬁle:

•File su supporti rimovibili

•File copiati su Fiery EXP5000 da una directory di rete condivisa

• Conﬁgurare il software anti-virus in modo che esegua la scansione di tutti i ﬁle

su Fiery EXP5000 quando non si prevede che Fiery EXP5000 venga utilizzato per un periodo prolungato.

•Nel caso di un’infezione da virus, si consiglia di eliminare il virus riformattando

l’unità disco ﬁsso e ricaricando il software di sistema. Per ulteriori informazioni, rivolgersi al tecnico dell’assistenza autorizzato.

3-14 Preparazione alla conﬁgurazione di Fiery EXP5000

Scansione di Fiery EXP5000 sulla rete

L’amministratore della rete può eseguire la scansione di Fiery EXP5000 da un computer Windows utilizzando un software anti-virus disponibile in commercio. Viene introdotto come esempio il software Norton Anti-Virus di Symantec Corporation.

PER ESEGUIRE LA SCANSIONE FIERY EXP5000 DA UN COMPUTER CLIENT WINDOWS

1. Disabilitare tutti i collegamenti di stampa pubblicati in Conﬁg server e Conﬁg stampante.

Da FACI, selezionare Conﬁgura Fiery da FieryBar, fare clic sulla coda dei lavori stampati nella scheda Conﬁgurazione generale e deselezionare Abilita coda lavori stampati. Successivamente, fare clic su Collegamenti della stampante e deselezionare le seguenti opzioni:

•Pubblica collegamento diretto

•Abilita coda di stampa

•Abilita coda di attesa

Da Command WorkStation o Fiery WebSetup in una stazione di lavoro remota, fare clic sulla scheda Server nell’area di conﬁgurazione del server e deselezionare Abilita coda lavori stampati. Successivamente, fare clic sulla scheda Stampante nell’area di conﬁgurazione della stampante e deselezionare le seguenti opzioni:

•Pubblica collegamento diretto

•Abilita coda di stampa

•Abilita coda di attesa

2. Fare clic su Avvio (o Start) nella barra delle applicazioni di Windows, selezionare Programmi e quindi selezionare Gestione risorse.

Viene visualizzata la ﬁnestra Gestione risorse di Windows.

3-15 Informazioni sulla conﬁgurazione

3. Selezionare Connetti unità di rete dal menu Strumenti.

4. Fare clic su OK.

5. Se viene richiesto di immettere una password di rete, immettere “Amministratore”

Viene visualizzata la ﬁnestra di dialogo Connetti unità di rete.

Il disco ﬁsso del server Fiery EXP5000 dispone delle tre unità di rete C:, D: ed E:.

Tali unità sono nascoste per le funzioni di gestione della rete e non appaiono nella ﬁnestra Gestione risorse di Windows. Per ricercare l’unità C:, immettere le seguenti informazioni nella ﬁnestra di dialogo Connetti unità di rete. Nel campo Unità, immettere una lettera alfabetica a scelta, ad esempio “X”. Nel campo Percorso, immettere il nome di Fiery EXP5000 (ad esempio, \\Nome di Fiery EXP5000\c$). Veriﬁcare il nome di Fiery EXP5000 sulla pagina di conﬁgurazione.

nel campo Connetti con nome, quindi “Fiery.1” nel campo relativo alla password e fare clic su OK.

OTA: “Fiery.1” è la password predeﬁnita. Tale password può essere modiﬁcata.

6. Per ricercare le unità D: ed E:, ripetere i passi dal 4 al 6.

7. Chiudere Gestione risorse di Windows e avviare Norton Anti-Virus.

8. Eseguire il programma sul computer client come indicato .

Il programma viene applicato alle unità C:, D: ed E: ricercate.

Per i dettagli, vedere la documentazione di Norton Anti-Virus.

9. Al termine della scansione, abilitare i collegamenti di stampa appropriati in Conﬁg server e Conﬁg stampante.

Se i lavori non sono in corso di elaborazione o stampa, la scansione viene ultimata nell’arco di 10 minuti. Se i lavori sono in corso di elaborazione o stampa e lo spazio disponibile sull’unità disco ﬁsso di Fiery EXP5000 è limitato, la scansione impiegherà molto più tempo.

3-16 Preparazione alla conﬁgurazione di Fiery EXP5000

Informazioni sulla password predeﬁnita di Fiery EXP5000

Per questioni di sicurezza, su Fiery EXP5000 è impostata la password predeﬁnita di Windows XP, “Fiery.1”, in conformità con le polizze di sicurezza stipulate da Microsoft Corporation. Per garantire la sicurezza sulla rete del proprio ambiente, l’amministratore deve impostare una nuova password.

Modiﬁca della password di sistema in Fiery EXP5000

Da FACI, è possibile modiﬁcare la password dell’amministratore di Fiery EXP5000 nello stesso modo in cui si imposta la password per una stazione di lavoro Windows XP.

NOTA: Se la password viene lasciata in bianco o se ne speciﬁca una troppo corta, viene

richiesto di impostarne un’altra.

Cambiare la password predeﬁnita da un computer client Windows seguendo la procedura sotto riportata.

PER MODIFICARE LA PASSWORD PREDEFINITA DI FIERY EXP5000

DA WINDOWS 98/ME

1. Fare clic su Start nella barra delle applicazioni di Window 98/Me, selezionare Programmi e quindi Prompt di MS-DOS.

Viene visualizzata la ﬁnestra Prompt di MS-DOS.

2. Nel prompt dei comandi, digitare quanto segue.

Ad esempio, se si desidera modiﬁcare la password in “Fiery.2”:

>net password\\<NomeFiery EXP5000> Administrator Fiery.1 Fiery.2

NOTA: Il <NomeFiery EXP5000> corrisponde al nome server di Fiery EXP5000.

Il <NomeFiery EXP5000> può essere sostituito dall’indirizzo IP di Fiery EXP5000.

3. Premere Invio.

A questo punto, la nuova password “Fiery. 2” è impostata.

4. Nel prompt dei comandi, digitare Exit.

3-17 Informazioni sulla conﬁgurazione

PER MODIFICARE LA PASSWORD PREDEFINITA DI FIERY EXP5000

DA WINDOWS NT 4.0/2000/XP/SERVER 2003

1. Premere Ctrl+Alt+Canc sulla tastiera di Windows.

Viene visualizzata la ﬁnestra di dialogo Protezione di Windows.

NOTA: Se si utilizza la schermata iniziale su Windows XP, viene visualizzata la ﬁnestra

di dialogo Task Manager Windows. Per accedere alla ﬁnestra di dialogo Protezione di Windows, è necessario disabilitare lo schermata iniziale.

Seguire la procedura “Per disabilitare la schermata iniziale su Windows XP” e passare al passo 2.

2. Nella ﬁnestra di dialogo Protezione di Windows, fare clic su Cambia password ed immettere quanto segue:

Ad esempio, se si desidera modiﬁcare la password in “Fiery.2”:

Per Nome utente: Amministratore

Per Dominio (Windows NT 4.0): \\<NomeFiery EXP5000> Accedi a (Windows 2000/XP): \\<NomeFiery EXP5000>

Per Vecchia password: Fiery.1

Per Nuova password: Fiery.2

Per Conferma nuova password: Fiery.2

3. Fare clic su OK.

A questo punto, la nuova password “Fiery.2” è impostata.

NOTA: Il <NomeFiery EXP5000> corrisponde al nome server di Fiery EXP5000.

Il <NomeFiery EXP5000> può essere sostituito dall’indirizzo IP di Fiery EXP5000.

PER DISABILITARE LA SCHERMATA INIZIALE SU WINDOWS XP

1. Dal pannello di controllo di Windows XP, accedere ad Account utente.

2. Fare clic su Cambia modalità di accesso o disconnessione, quindi deselezionare l’opzione Usa la shermata iniziale.

Questa pagina è stata lasciata intenzionalmente vuota.

4-1 Conﬁgurazione di Fiery EXP5000 da FACI

Capitolo 4: Conﬁgurazione da FACI

La conﬁgurazione è necessaria la prima volta che Fiery EXP5000 viene acceso dopo aver caricato il nuovo software di sistema. Se non si conﬁgurano delle opzioni speciﬁche nei menu di conﬁgurazione, Fiery EXP5000 utilizzerà le impostazioni predeﬁnite. È necessario effettuare le impostazioni appropriate per il proprio ambiente di stampa.

Conﬁgurazione di Fiery EXP5000 da FACI

La conﬁgurazione eseguita dall’interfaccia per il controller avanzato Fiery (FACI) consente a Fiery EXP5000 di comunicare con altre unità e gestire i lavori di stampa che gli vengono inviati.

Esistono i seguenti gruppi di conﬁgurazione:

• Conﬁgurazione generale consente di speciﬁcare le opzioni del sistema

• Conﬁgurazione della rete consente di speciﬁcare tutti i sistemi di rete attivi che

trasmetteranno i lavori di stampa a Fiery EXP5000

• Conﬁgurazione stampante consente di speciﬁcare come devono essere gestiti

i lavori e le code di stampa

• Conﬁgurazione PS consente di speciﬁcare le impostazioni PostScript

• Conﬁgurazione colore consente di speciﬁcare le impostazioni relative al colore

Accesso alla conﬁgurazione di Fiery EXP5000

È possibile accedere alla conﬁgurazione di Fiery EXP5000 nei modi seguenti:

•Fare clic con il pulsante destro del mouse su FieryBar sul Desktop di Windows XP e

selezionare Conﬁgura Fiery.

•Fare clic con il pulsante destro del mouse sull’icona di Fiery nella barra delle

applicazioni di Windows XP e selezionare Conﬁgura Fiery.

•Avviare Command WorkStation e selezionare Conﬁgurazione dal menu Server.

NOTA: Non è possibile eseguire la conﬁgurazione da Command WorkStation LE.

4-2 Conﬁgurazione da FACI

NOTA: È necessario immettere la password dell’amministratore per Windows XP

per utilizzare FACI. La password predeﬁnita è “Fiery.1”. Tale password può essere modiﬁcata. Per ulteriori informazioni, “Informazioni sulla password predeﬁnita di

Fiery EXP5000” a pagina 3-16.

Viene visualizzata la ﬁnestra di dialogo Conﬁgurazione del server Fiery.

Le impostazioni disponibili vengono visualizzate solo quando viene selezionata la relativa opzione. Ad esempio, per visualizzare o modiﬁcare l’impostazione dell’opzione Set di caratteri, fare clic su Set di caratteri. Le impostazioni disponibili vengono visualizzate nella parte inferiore della ﬁnestra. Se accanto ad un’opzione appare il simbolo , fare clic su di esso per visualizzare ulteriori sotto opzioni.

Dopo aver effettuato le proprie selezioni, fare clic sul pulsante Applica, se presente. Al termine della conﬁgurazione, fare clic su OK per chiudere la ﬁnestra per la conﬁgurazione. Se viene richiesto di riavviare il server, fare clic su Sì per riavviare Fiery EXP5000.

4-3 Conﬁgurazione generale

Conﬁgurazione generale

È possibile speciﬁcare le impostazioni di sistema di Fiery EXP5000 che riguardano tutti gli utenti, come il nome di Fiery EXP5000, l’ora e la data del sistema, le password e la stampa del job log.

Nome server—Speciﬁcare un nome per Fiery EXP5000. Questo sarà il nome

visualizzato in Scelta Risorse su una rete AppleTalk.

Per assegnare o modiﬁcare un nome, fare clic su Modiﬁca, quindi su Cambia nella scheda Nome computer della ﬁnestra di dialogo Proprietà del sistema.

NOTA: Per evitare confusione, si consiglia di non usare il nome dell’unità (DocuColor)

come nome server.

NOTA: Se è presente più di un’unità Fiery EXP5000, assegnare nomi differenti.

Data/Ora—Speciﬁcare la data e l’ora del sistema che vengono registrate sulla pagina

iniziale e nel job log.

Fare clic su Modiﬁca ed immettere la data e l’ora nella ﬁnestra di dialogo Proprietà Data/Ora.

4-4 Conﬁgurazione da FACI

Password—Speciﬁcare le password per l’amministratore e l’operatore per

Fiery EXP5000.

Conﬁgurazione del job log—Il job log è una registrazione di tutti i lavori elaborati

e stampati su Fiery EXP5000. Elenca i nomi degli utenti, i nomi dei ﬁle elaborati o stampati, le date e il numero di pagine, utili a ﬁni contabili. Per impostazione predeﬁnita, Fiery EXP5000 non stampa o elimina i job log automaticamente. È necessario modiﬁcare le impostazioni predeﬁnite da questa area.

Coda lavori stampati—Speciﬁcare se si desidera abilitare la coda dei lavori stampati,

un’area di memorizzazione sul disco di Fiery EXP5000 per i lavori stampati di recente ed il numero massimo di lavori consentiti per la memorizzazione. È possibile ristampare i lavori contenuti nella coda dei lavori stampati senza inviarli nuovamente su Fiery EXP5000. Per ristampare i lavori contenuti nella coda dei lavori stampati, è necessario Command WorkStation, Command WorkStation LE o Fiery WebSpooler. Se la coda dei lavori stampati non è abilitata, i lavori vengono cancellati dal disco ﬁsso di Fiery EXP5000 immediatamente dopo la stampa.

Set di caratteri—Speciﬁcare se le applicazioni per la gestione dei lavori devono

utilizzare il set di caratteri Macintosh, DOS o Windows per visualizzare i nomi dei ﬁle. Ciò è importante se i nomi dei ﬁle comprendono dei caratteri accentati o composti, come é oppure æ. Per le reti miste, selezionare l’impostazione che fornisce la migliore rappresentazione globale dei caratteri speciali utilizzati.

NOTA: Con “applicazioni per la gestione dei lavori” si fa riferimento a Command

WorkStation, Command WorkStation LE e Fiery WebSpooler.

Anteprime—Speciﬁcare se si desidera visualizzare l’anteprima di un lavoro nel monitor

Attività di Command WorkStation e Command WorkStation LE mentre il lavoro è in fase di elaborazione. Se è necessario velocizzare il tempo di elaborazione, disabilitare questa opzione.

NOTA: La funzione relativa alle anteprime non è valida per la prova colore.

Pagina iniziale—Speciﬁcare se Fiery EXP5000 deve stampare o meno una pagina

iniziale ogni volta che viene acceso o che si riavvia. La pagina iniziale contiene una serie di informazioni su Fiery EXP5000, tra le quali il nome del server, l’ora e la data correnti, la quantità di memoria installata, i protocolli di rete abilitati e i collegamenti di stampa pubblicati.

4-5 Conﬁgurazione generale

Gruppi di stampa—Speciﬁcare se si desidera abilitare i gruppi di stampa. Se questa

opzione viene abilitata, è necessario utilizzare Command WorkStation per deﬁnire le password e i gruppi di utenti. Per stampare, gli utenti devono quindi immettere il nome del gruppo nell’opzione Nome gruppo e la password nell’opzione Password gruppo.

Supporto—Immettere i nomi, i numeri di telefono e gli indirizzi e-mail delle persone

che, presso la propria organizzazione, forniscono l’assistenza per Fiery EXP5000 e per la macchina da stampa digitale.

Conﬁgurazione del job log

Stampa automatica del job log ogni 55 lavori—Specificare se si desidera che

Fiery EXP5000 stampi il job log ogni 55 lavori. Il job log visualizza l’elenco degli ultimi 55 lavori elaborati su Fiery EXP5000, fornendo per ciascuno di essi delle informazioni contabili tra cui, ad esempio, il nome dell’utente e quello del documento, l’ora e la data di stampa, il numero delle pagine ed altre informazioni.

4-6 Conﬁgurazione da FACI

Cancellazione automatica del job log ogni 55 lavori—Speciﬁcare se si desidera che

Fiery EXP5000 cancelli il job log ogni 55 lavori. Se questa opzione non viene attivata, Fiery EXP5000 salva un ﬁle contenente la registrazione di tutti i lavori che vengono stampati. Dal momento che il ﬁle occupa spazio sul disco ﬁsso di Fiery EXP5000, cancellando il job log è possibile liberare spazio sul disco.

È possibile cancellare il job log manualmente in qualsiasi momento dalle applicazioni per la gestione dei lavori.

NOTA: Anche se si seleziona Cancellazione automatica del job log ogni 55 lavori, se

non si seleziona Stampa automatica del job log ogni 55 lavori, Fiery EXP5000 non cancellerà il job log automaticamente. Selezionare entrambe le opzioni per cancellare il job log automaticamente.

Formato pagina del job log—Selezionare il formato carta da usare per la stampa del

job log.

Conﬁgurazione della rete

Conﬁgurazione della rete consente di conﬁgurare Fiery EXP5000 in modo che possa ricevere i lavori di stampa sulle reti che verranno usate presso la propria installazione. Se Fiery EXP5000 è conﬁgurato per abilitare più di un protocollo, esso si imposta automaticamente su quello corretto nel momento in cui riceve un lavoro di stampa. Quando sono abilitate due porte di rete, i lavori di stampa possono essere ricevuti contemporaneamente tramite tutte le porte.

Quando si accede alla conﬁgurazione della rete, è possibile visualizzare e speciﬁcare le seguenti impostazioni di rete:

•Adattatori/Porte—visualizza gli adattatori di rete conﬁgurati al momento

e le impostazioni delle porte.

•Protocolli—sono inclusi AppleTalk, IPX/SPX e TCP/IP.

•Servizi—includono la stampa LPD (TCP/IP), la stampa NetWare (PServer),

la condivisione della stampa Windows (SMB), il supporto HTTP (WWW), la stampa IPP (Internet Printing Protocol), la stampa Port 9100 e la stampa tramite i servizi e-mail.

4-7 Conﬁgurazione della rete

Adattatori/Porte

Vengono visualizzate le schede di rete installate. Non è possibile modiﬁcare queste informazioni. Per abilitare o disabilitare Ethernet, è necessario usare Command WorkStation o Fiery WebSetup da una stazione di lavoro remota.

4-8 Conﬁgurazione da FACI

Protocolli

È possibile modiﬁcare le impostazioni dei protocolli AppleTalk, IPX/SPX e TCP/IP per Fiery EXP5000. Questa conﬁgurazione funziona in combinazione con Proprietà - Connessione alla rete locale del pannello di controllo di Windows XP. Quando si fa clic sul pulsante Modiﬁca o Avanzate accanto all’impostazione, il sistema apre Proprietà - Connessione alla rete locale del pannello di controllo, da cui è possibile completare le impostazioni.

Per impostazione predeﬁnita, i protocolli AppleTalk, IPX/SPX e TCP/IP sono installati e abilitati.

Per disabilitare un protocollo, usare Proprietà - Connessione alla rete locale del pannello di controllo di Windows da FACI oppure eseguire la conﬁgurazione di Fiery EXP5000 da Command WorkStation o Fiery WebSetup su una stazione di lavoro remota.

4-9 Conﬁgurazione della rete

PER MODIFICARE LE IMPOSTAZIONI DEI PROTOCOLLI

1. Fare clic sul pulsante Modiﬁca o Avanzate accanto all’impostazione.

Si apre Proprietà - Connessione alla rete locale del pannello di controllo di Windows XP.

2. Fare clic sulla scheda Generale.

3. Selezionare il protocollo da modiﬁcare.

A meno che non siano stati installati altri protocolli, le scelte disponibili sono il driver Appletalk di Eﬁ (per AppleTalk), Trasporto NWLink IPX/SPX comp. (per IPX/SPX) e Protocollo Internet (per TCP/IP).

4. Fare clic su Proprietà ed effettuare le selezioni desiderate.

OTA: Per ulteriori informazioni, vedere la documentazione di Windows.

5. Fare clic su OK per chiudere la ﬁnestra di dialogo Proprietà.

6. Fare clic su OK per chiudere Proprietà - Connessione alla rete locale del pannello di controllo.

4-10 Conﬁgurazione da FACI

AppleTalk

Viene visualizzata la zona AppleTalk corrente. Per modiﬁcare l’adattatore o la zona AppleTalk, fare clic su Modiﬁca, selezionare il protocollo AppleTalk dal protocollo di rete e fare clic su Proprietà. È anche possibile eseguire le modiﬁche da Command WorkStation o da Fiery WebSetup su una stazione di lavoro remota.

4-11 Conﬁgurazione della rete

IPX/SPX

Usare questa opzione per speciﬁcare i tipi di trama IPX/SPX.

Per modiﬁcare i tipi di trama, fare clic su Modiﬁca, selezionare il protocollo Trasporto NWLink IPX/SPX comp. dall’elenco e fare clic su Proprietà. Il nome di trama predeﬁnito è Autorilevamento.

Fiery EXP5000 supporta i seguenti tipi di trama Ethernet per IPX/SPX: Ethernet 802.2, Ethernet 802.3, Ethernet II e Ethernet SNAP.

4-12 Conﬁgurazione da FACI

TCP/IP

Vengono visualizzate le impostazioni correnti per l’indirizzo IP, la maschera di rete secondaria e l’indirizzo gateway predeﬁnito. Per informazioni sulla conﬁgurazione della stampa con TCP/IP, vedere pagina 2-1.

Fiery EXP5000 richiede un indirizzo IP valido e univoco. E’ possibile impostare un indirizzo statico speciﬁcando Static dall’opzione Conﬁgurazione IP oppure speciﬁcare che Fiery EXP5000 ottenga l’indirizzo IP automaticamente selezionando DHCP o BOOTP in Conﬁgurazione IP.

NOTA: Se l’opzione Conﬁgurazione IP è impostata su DHCP, è possibile ottenere

automaticamente l’indirizzo server DNS.

NOTA: Se l’opzione Conﬁgurazione IP è impostata su DHCP o BOOTP, il software

di sistema di Fiery EXP5000 si riavvia quando si salvano le modiﬁche e si esce dalla conﬁgurazione. Prima di stampare la pagina di conﬁgurazione o di procedere con altre operazioni, attendere che Fiery EXP5000 si riavvii e ritorni allo stato In attesa.

4-13 Conﬁgurazione della rete

Per impostare la maschera di rete secondaria, immettere uno dei seguenti valori:

• 255.0.0.0 se l’indirizzo IP inizia con un numero inferiore a 128.

• 255.255.0.0 se l’indirizzo IP inizia con un numero compreso tra 128 e 191.

• 255.255.255.0 se l’indirizzo IP inizia con un numero superiore a 191.

NOTA: Prima di continuare, rivolgersi all’amministratore della rete per veriﬁcare

l’esattezza dell’impostazione della maschera di rete secondaria. È possibile che in alcuni casi sia necessario impostare valori differenti da quelli qui elencati.

Se la propria rete TCP/IP dispone di un gateway e gli utenti al di fuori del gateway desiderano stampare su Fiery EXP5000 con TCP/IP, immettere l’indirizzo gateway. Per immettere l’indirizzo gateway manualmente, richiedere l’indirizzo gateway corretto all’amministratore della rete.

NOTA: Se non è disponibile alcun indirizzo gateway in rete, immettere 127.0.0.1

come indirizzo gateway.

NOTA: Fiery EXP5000 memorizza gli indirizzi IP assegnati anche se successivamente

il protocollo TCP/IP viene disattivato. Se si rende necessario assegnare l’indirizzo IP di Fiery EXP5000 ad un’altra unità, in primo luogo impostare l’indirizzo di Fiery EXP5000 su un indirizzo non valido.

Se è necessario selezionare altre impostazioni per il protocollo TCP/IP, fare clic su Avanzate, selezionare Protocollo Internet (TCP/IP) dall’elenco e fare clic su Proprietà. Per ulteriori informazioni, vedere la documentazione di Windows.

4-14 Conﬁgurazione da FACI

Servizi

È possibile conﬁgurare i seguenti servizi di rete:

•Stampa LPD (TCP/IP)—abilita o disabilita i servizi di stampa LPD.

•Stampa Netware (PServer)—speciﬁca i servizi NDS e Bindery (vedere pagina 4-15).

• Condivisione stampa Windows (SMB)—abilita o disabilita i servizi di stampa SMB.

• Conﬁgurazione SNMP—abilita o disabilita i servizi SNMP.

•Supporto per il collegamento HTTP (WWW)—abilita o disabilita il supporto per

WebTools e la stampa IPP.

•Port 9100 (TCP/IP)—abilita o disabilita il supporto per la stampa Port 9100.

•Servizi e-mail—speciﬁcare il servizio e-mail di Fiery.

4-15 Conﬁgurazione della rete

Stampa LPD

Abilita servizi di stampa LPD—Selezionare questa opzione per abilitare o disabilitare i

servizi di stampa LPD.

Stampa NetWare (PServer)

Usare questa opzione per speciﬁcare i servizi NDS e Bindery.

Conﬁgurazione di Fiery EXP5000 per la stampa NDS

È possibile collegare un solo albero NDS. Per speciﬁcare o modiﬁcare l’albero NDS, fare clic su Modiﬁca e speciﬁcare le impostazioni nella ﬁnestra di dialogo del server di stampa NDS come descritto di seguito.

4-16 Conﬁgurazione da FACI

PER SPECIFICARE L’IMPOSTAZIONE DELL’ALBERO NDS DA FACI

1. Selezionare Abilita NDS e fare clic su Modiﬁca.

2. Nella ﬁnestra Collegamento NDS che viene visualizzata, fare doppio clic su un albero NDS nell’elenco a sinistra.

4-17 Conﬁgurazione della rete

3. Accedere al contenitore NDS e fare clic su OK.

Fare doppio clic sul contenitore per vedere i relativi sottolivelli. Se necessario, immettere la password.

4. Selezionare un contenitore dall’elenco Contenitori.

4-18 Conﬁgurazione da FACI

5. Fare doppio clic su un server di stampa dall’elenco Selezione server di stampa.

L’intero percorso al server di stampa appare in Percorso completo del server di stampa.

È inoltre possibile cambiare il percorso facendo clic su Modiﬁca e digitando il nuovo percorso al server di stampa.

4-19 Conﬁgurazione della rete

6. Fare clic su OK.

Viene nuovamente visualizzata la ﬁnestra di conﬁgurazione del server, che visualizza il percorso per il server di stampa selezionato nella scheda di conﬁgurazione della rete.

4-20 Conﬁgurazione da FACI

Conﬁgurazione Bindery

Dalla scheda per la conﬁgurazione della rete, speciﬁcare i servizi bindery. È possibile collegare un massimo di otto server bindery.

Per aggiungere, eliminare o modiﬁcare i collegamenti bindery, fare clic su Modiﬁca e speciﬁcare le impostazioni nella ﬁnestra di dialogo Collegamenti Bindery come descritto nella sezione seguente.

4-21 Conﬁgurazione della rete

PER AGGIUNGERE I COLLEGAMENTI BINDERY MEDIANTE FACI

1. Fare clic su Modiﬁca nella ﬁnestra di dialogo Conﬁgurazione Bindery.

Viene visualizzata la ﬁnestra di dialogo Collegamenti Bindery.

2. Selezionare un ﬁle server dall’elenco Selezione ﬁle server.

Se viene visualizzata la ﬁnestra di dialogo Nome utente e password per ﬁle server, immettere il nome dell’utente e la password appropriati per accedere al ﬁle server selezionato.

4-22 Conﬁgurazione da FACI

3. Selezionare un server di stampa dall’elenco Selezione server di stampa e fare clic su Aggiungi.

Il nome del nuovo server appare nell’elenco Server collegati.

Per aggiungere un altro server, ripetere i passi precedenti. È possibile collegarsi a un massimo di otto server.

4. Una volta aggiunti i server, fare clic su Chiudi.

Quando si ritorna alla scheda per la conﬁgurazione della rete, nell’area Impostazioni Bindery vengono visualizzati i server collegati.

4-23 Conﬁgurazione della rete

PER ELIMINARE I COLLEGAMENTI BINDERY DA FACI

1. Fare clic su Modiﬁca nella ﬁnestra di dialogo Conﬁgurazione Bindery.

Viene visualizzata la ﬁnestra di dialogo Collegamenti Bindery.

2. Selezionare un server dall’elenco Server collegati e fare clic su Elimina.

3. Fare clic su Chiudi.

4-24 Conﬁgurazione da FACI

Intervallo di interrogazione

Specificare l’intervallo di interrogazione in secondi per la stampa NetWare. Il valore predefinito è 15 secondi.

NOTA: Più piccolo è il valore speciﬁcato per l’intervallo di interrogazione, maggiore sarà

la quantità di dati trasmessi sulla rete. Ciò può rallentare l’esecuzione di altri lavori sulla rete.

4-25 Conﬁgurazione della rete

Condivisione della stampa Windows con SMB (Server Message Block)

Abilitare il servizio di stampa Windows con questa opzione.

Abilita servizi di stampa SMB —Selezionare questa opzione per abilitare SMB (Server

Message Block), il protocollo per la condivisione di ﬁle e stampanti incorporato in Windows. L’abilitazione di SMB rende Fiery EXP5000 disponibile sulla rete in modo che i client Windows possano inviare i lavori in stampa in una determinata coda (coda di attesa, coda di stampa o collegamento diretto) su Fiery EXP5000 senza bisogno di altro software di rete. Per le informazioni su come conﬁgurare un client Windows per la stampa Windows, vedere la Guida all’installazione del software.

NOTA: Dal momento che la stampa Windows (SMB) viene eseguita su TCP/IP, è

necessario conﬁgurare TCP/IP su Fiery EXP5000 e sui computer che utilizzano la stampa Windows.

4-26 Conﬁgurazione da FACI

Conﬁgurazione SNMP

Abilita il protocollo SNMP (Simple Network Management Protocol) per monitorare diverse unità sulla rete e raccogliere i dati.

Abilita SNMP—Selezionare questa opzione per trasmettere in rete la conﬁgurazione

di Fiery EXP5000 e lo stato sul software.

Comunità in lettura —Modiﬁcare il nome per limitare l’accesso in lettura delle

informazioni SNMP. Il nome predeﬁnito è public.

Comunità in scrittura —Modiﬁcare il nome per limitare l’accesso in scrittura

delle informazioni SNMP. Il nome predeﬁnito è public.

NOTA: Se si effettua una modiﬁca in Comunità in lettura o in Comunità in scrittura,

è necessario il nuovo nome per accedere alla conﬁgurazione di Fiery EXP5000 in Command WorkStation o Fiery WebSetup da una stazione di lavoro remota.

4-27 Conﬁgurazione della rete

Supporto per il collegamento HTTP (WWW)

Abilita server Web—Selezionare questa opzione se si desidera che WebTools sia

disponibile per gli utenti (vedere pagina 6-2). TCP/IP deve essere già abilitato su Fiery EXP5000 e sui computer degli utenti. WebTools include il WebTool Stato, WebLink, WebDownloader, WebSetup, WebSpooler e Installazione. Ciascun utente deve disporre di un browser Web che supporti il linguaggio Java e di un indirizzo IP valido. Per i dettagli relativi ai browser supportati e ai requisiti del computer, vedere la Guida rapida.

Abilita IPP—Selezionare Sì per abilitare la stampa con il protocollo IPP (Internet

Printing Protocol). E’ necessario abilitare i servizi Web. Per le informazioni su come conﬁgurare un computer per la stampa IPP, vedere la Guida all’installazione del software.

4-28 Conﬁgurazione da FACI

Stampa Port 9100

Abilita servizi di stampa Port 9100—Selezionare questa opzione per consentire alle

applicazioni di aprire un socket TCP/IP su Fiery EXP5000 tramite Port 9100 per trasferire un lavoro di stampa.

NOTA: I servizi di stampa Port 9100 sono disponibili solo da stazioni di lavoro client

Windows 2000/XP.

Coda Port 9100—Selezionare un collegamento o una coda di Fiery EXP5000 per

collegare Port 9100. Nel menu appaiono solo i collegamenti pubblicati.

4-29 Conﬁgurazione della rete

Conﬁgurazione E-mail

Fare clic su Conﬁgura E-mail e su Modiﬁca impostazioni per visualizzare la ﬁnestra di dialogo Impostazioni E-mail. I servizi e-mail abilitano gli utenti ad inviare un messaggio e-mail con un allegato e stamparlo su Fiery EXP5000. Inoltre, consente all’amministratore dei servizi e-mail di controllare l’accesso degli utenti ai servizi e-mail di Fiery EXP5000.

Abilita servizi e-mail—Selezionare questa opzione per abilitare i servizi e-mail di

Fiery EXP5000. L’abilitazione dei servizi e-mail è necessaria per tutti i servizi e-mail dei client, inclusa la stampa dei ﬁle PostScript, PDF, o TIFF.

Abilita stampa tramite E-mail—Selezionare questa opzione afﬁnché Fiery EXP5000

accetti i lavori di stampa inviati tramite e-mail e stampi il log e-mail. Se questa opzione non è selezionata, i lavori di stampa inviati tramite e-mail vengono ignorati.

4-30 Conﬁgurazione da FACI

Indirizzo E-mail Fiery—Speciﬁcare il nome dell’account e-mail; ad esempio,

pat@test.com.

Nome account —Speciﬁcare il nome account. Il nome account è il nome interno che

viene riconosciuto dalla rete e che non deve necessariamente corrispondere al nome dell’utente.

Password—Immettere una password per accedere all’account della mailbox sul server

della posta.

Indirizzo E-mail amministratore—Speciﬁcare l’indirizzo e-mail dell’amministratore.

L’amministratore autorizza un unico indirizzo e-mail alla gestione in remoto dei servizi e-mail, tra cui le rubriche degli indirizzi Fiery utilizzate per controllare l’accesso ai servizi e-mail. Se si veriﬁca un errore durante l’invio di un lavoro tramite e-mail, i servizi e-mail inviano un messaggio di errore all’indirizzo di posta elettronica dell’amministratore speciﬁcato. Da questo indirizzo e-mail, l’amministratore può abilitare altri indirizzi di posta elettronica per la gestione di tali servizi.

Server posta in uscita (SMTP) —Speciﬁcare il nome o l’indirizzo IP del server (SMTP)

sulla rete che gestisce la posta in uscita.

Server posta in arrivo (POP3/IMAP) —Speciﬁcare il nome o l’indirizzo IP del server

(POP3/IMAP) che gestisce la posta in arrivo.

NOTA: È necessario deﬁnire sia il server della posta in arrivo che il server della posta in

uscita. Se il server della posta in uscita non viene deﬁnito, i servizi e-mail presuppongono che il nome del server della posta in uscita sia lo stesso del server della posta in arrivo.

Tipo server—Speciﬁcare il protocollo e-mail utilizzato per comunicare con il server

della posta in arrivo.

Timeout collegamento (secondi) —Speciﬁcare la quantità di tempo massima durante

la quale Fiery EXP5000 deve provare a collegarsi al server della posta.

Intervallo di interrogazione ciclica—Speciﬁcare la frequenza con cui Fiery EXP5000

deve controllare il server della posta per l’arrivo di nuove e-mail.

4-31 Opzioni per la conﬁgurazione della stampante

Opzioni per la conﬁgurazione della stampante

Dalla conﬁgurazione della stampante è possibile conﬁgurare i collegamenti e il comportamento di una particolare unità di stampa. Per ulteriori informazioni sui collegamenti di stampa di Fiery EXP5000, vedere pagina 3-2.

Nella scheda per la conﬁgurazione della stampante, speciﬁcare le seguenti impostazioni:

• Collegamenti della stampante

•Attesa lotto stampa

• Conﬁgurazione PS

• Conﬁgurazione colore

Collegamenti della stampante

Speciﬁcare se si desidera pubblicare la coda di stampa, la coda di attesa o il collegamento diretto.

4-32 Conﬁgurazione da FACI

Pubblica coda di stampa—Usare questa opzione per permettere agli utenti di stampare

(o trasferire) i lavori sulla coda di stampa. Per i lavori inoltrati alla coda di stampa, viene effettuato lo spool sul disco ﬁsso di Fiery EXP5000 e la stampa avviene in base all’ordine di ricezione. Solo le code pubblicate nel menu Conﬁgurazione stampante sono disponibili per gli utenti.

Pubblica collegamento diretto—Usare questa opzione per permettere agli utenti di

stampare (o trasferire) i lavori su Fiery EXP5000 senza effettuare lo spool. I lavori inviati in stampa al collegamento diretto non vengono salvati nella coda dei lavori stampati.

NOTA: Se si prevede di trasferire i font su Fiery EXP5000, il collegamento diretto deve

essere pubblicato.

Pubblica coda di attesa—Usare questa opzione per permettere agli utenti di stampare

(o trasferire) i lavori sulla coda di attesa. Per stampare i lavori contenuti nella coda di attesa è necessario copiarli o spostarli nella coda di stampa con le applicazioni per la gestione dei lavori.

Per consentire agli utenti di utilizzare i programmi di utilità Fiery occorre pubblicare la coda di attesa, indipendentemente dal fatto che gli utenti vi inviino o meno dei lavori.

NOTA: Se si viene modiﬁcata qualcuna di queste opzioni, per rendere operative le nuove

impostazioni Fiery EXP5000 deve essere riavviato. Per informazioni su come riavviare Fiery EXP5000, vedere pagina 7-18.

Attesa lotto stampa

Attesa lotto stampa è una funzione di Fiery EXP5000 che consente di unire più lavori e stamparli come se fossero un unico lavoro. Generalmente, la macchina da stampa digitale si ferma per sei secondi dopo la stampa di un lavoro. Se è necessario stampare molti lavori di piccole dimensioni, il fermo macchina si veriﬁca più spesso, riducendo la produttività della macchina da stampa digitale. Utilizzando questa funzione, è possibile stampare più lavori contemporaneamente senza che la macchina si fermi.

Per utilizzare la funzione Attesa lotto stampa, speciﬁcare l’intervallo di tempo (in secondi) che deve passare prima che Fiery EXP5000 raggruppi i lavori in lotti e li invii alla macchina da stampa digitale.

4-33 Opzioni per la conﬁgurazione della stampante

Quando si utilizza la funzione Attesa lotto stampa, l’operatore deve accertarsi che per tutti i lavori siano impostate le stesse opzioni per le seguenti opzioni di stampa:

•Fronte-retro

•Fascicolazione

•Stampa faccia giù

•Modo graffatura

•Destinazione uscita

NOTA: Se un lotto include un lavoro con l’opzione di stampa impostata su

Lavori alternati impostata su Sì e un altro con la stessa opzione impostata su No, l’impostazione del primo lavoro viene applicata anche agli altri lavori dello stesso lotto.

Attesa lotto stampa—Speciﬁcare l’intervallo di tempo (in secondi; 0-60) che deve

passare prima che il server unisca ed invii i lavori. Anche se è possibile immettere valori superiori a 60 secondi, questi non sono supportati. Per disabilitare questa funzione, immettere 0.

4-34 Conﬁgurazione da FACI

Le informazioni correnti relative all’opzione Attesa lotto stampa sono riportate ssulla pagina di conﬁgurazione sotto l’intestazione “Video Information”. L’opzione Attesa lotto stampa non è disponibile in Fiery WebSetup.

Conﬁgurazione PS (PostScript)

Conﬁgurazione PS (PostScript) consente di impostare i valori predeﬁniti per Fiery EXP5000. Gli utenti possono modiﬁcare la maggior parte di questi valori per i singoli lavori di stampa. Tuttavia, gli utenti che inviano un lavoro in stampa dalla riga comandi UNIX o DOS non possono modiﬁcare i valori predeﬁniti dalle loro applicazioni. Quindi, è necessario impostare i valori predeﬁniti in Conﬁgurazione PS. Per informazioni, vedere la Guida alla stampa.

Per accedere a varie opzioni di conﬁgurazione PS, fare clic sulla scheda Conﬁgurazione stampante e sul segno accanto a Conﬁgurazione PS.

NOTA: Nelle illustrazioni seguenti, “Nome unità” indica il modello di macchina da

stampa digitale collegato a Fiery EXP5000, che è DocuColor.

4-35 Opzioni per la conﬁgurazione della stampante

Deﬁnizione retini mezzitoni—Speciﬁcare ﬁno a tre metodi di retinatura da rendere

disponibili nei driver di stampa per Fiery EXP5000 e nelle applicazioni per la gestione dei lavori. Per ciascuno di questi metodi (Retino utente 1, Retino utente 2 e Retino utente 3), è possibile deﬁnire la frequenza (lpi), gli angoli di retino e la forma dei punti.

Converti formati carta—Specificare se i formati carta dei documenti devono essere

convertiti automaticamente nei formati carta predefiniti specificati. Ad esempio, se si seleziona Lettera/11x17->A4/A3, un lavoro formato lettera verrà automaticamente stampato su formato A4. Se si seleziona No, Fiery EXP5000 stampa il lavoro solo se se rileva che la carta è del formato speciﬁcato nel lavoro.

Modo macchina digitale—Speciﬁcare un tipo di retinatura preimpostata da utilizzare

come predeﬁnita su Fiery EXP5000.

Qualità immagine—Speciﬁcare la qualità immagine che si desidera utilizzare come

predeﬁnita per Fiery EXP5000. Se si seleziona Migliore, anche se viene migliorata la qualità delle immagini, potrebbero aumentare il tempo di elaborazione e le dimensioni del ﬁle.

Ordine pagine—Speciﬁcare l’ordine delle pagine da stampare. Con l’impostazione Da

1 a n, le pagine vengono stampate in base all’ordine in cui sono state ricevute (i fogli risulteranno impilati in modo che l’ultima pagina si trovi sopra tutte le altre e la prima al di sotto di esse). Con l’impostazione da n a 1, i fogli risulteranno impilati con la prima pagina al di sopra di tutte le altre e l’ultima al di sotto di esse.

Fascicolazione—Speciﬁcare come si desidera che vengano fascicolati lavori di più

pagine e in più copie.

Stampa faccia giù—Speciﬁcare se l’output di stampa deve uscire dalla macchina da

stampa digitale a faccia giù. Con l’impostazione Sì, il lavoro viene stampato a faccia giù.

Modo graffatura—Speciﬁcare se i lavori devono essere graffati e dove apporre le graffe.

Destinazione uscita—Speciﬁcare il cassetto su cui si desidera stampare i lavori.

Le opzioni di destinazione variano a seconda degli accessori installati.

Lavori alternati—Speciﬁcare se lavori in più copie devono uscire a gruppi sfalsati.

Formati pagina misti—Speciﬁcare se si desidera che i lavori contengano diversi formati

pagina. Se si seleziona Sì, l’intero lavoro viene elaborato (RIP) prima che la stampa inizi ad impostare le dimensioni dell’apertura HCS o HCSS su formati di grandi dimensioni.

4-36 Conﬁgurazione da FACI

NOTA: Se un lavoro comprende vari formati pagina e alcuni di questi formati sono

vincolati da una qualsiasi destinazione di output o da impostazioni di ﬁnitura, l’opzione Formati pagina misti deve essere impostata su Sì. In caso contrario, quando si stampa il formato pagina soggetto a tali restrizioni la stampa sarà discontinua. Se ciò si veriﬁca, Fiery EXP5000 visualizza un messaggio di errore.

Stampa Master—Speciﬁcare se si desidera stampare una pagina master quando

viene creata.

Adatta alla pagina—Speciﬁcare se si desidera ingrandire/ridurre le dimensioni di un

documento in base al formato carta selezionato, se le dimensioni del documento sono diverse da quelle della carta su cui stampare. Con l’impostazione No, se le dimensioni del documento sono più grandi rispetto a quelle del formato pagina selezionato, quando il documento viene stampato, questo verrà troncato in base al formato pagina su cui viene stampato.

Dimensione pagine predeﬁnite—Specificare se per impostazione predefinita si

desidera stampare su formati carta Lettera, Legale o Tabloid (US) o su formati carta A4 o A3 (Metrico). Se all’interno di un ﬁle PostScript non è deﬁnito un formato carta, i lavori vengono stampati in formato Lettera, se si è selezionato US, oppure in formato A4, se si è selezionato Metrico.

Stampa copertina—Speciﬁcare se Fiery EXP5000 deve stampare o meno una copertina

(una sorta di riepilogo) alla ﬁne di ciascun lavoro.Se si seleziona Sì, dopo ciascun lavoro di stampa viene prodotta una pagina contenente il nome dell’utente che ha inviato il lavoro, il nome del documento, il nome del server, l’ora in cui è avvenuta la stampa, il numero di pagine stampate e lo stato del lavoro. Se si è veriﬁcato un errore PostScript e l’opzione Stampa ﬁno a errore PS è abilitata, sulla copertina comparirà come stato un messaggio di errore.

Xerox DocuColor 5252 CONFIGURATION GUIDE [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Informazioni sulla documentazione

Introduzione

Informazioni su questo manuale

Capitolo 1: Collegamento alla rete

Fasi dell’installazione in rete

Guida per l’uso di questo manuale

Collegamento Ethernet

Consigli per gli esperti—Windows con TCP/IP

Consigli per gli esperti—reti IPX

Consigli per gli esperti—reti NetWare

Consigli per gli esperti—stazioni di lavoro UNIX

Nota importante relativa al nome della stampante remota

Gestione dei lavori di stampa

Livelli di accesso e controllo

Password

Fiery WebTools

Livelli di controllo

Collegamento alla macchina da stampa digitale

Adattatori/Porte

Protocolli

Servizi

Collegamenti della stampante

Attesa lotto stampa
