REFERÊNCIA DE CORES FIERY

Esta publicação está protegida pelas leis de direitos autorais e todos os direitos estão reservados. Nenhuma parte dela pode ser reproduzida ou transmitida de qualquer forma ou por qualquer meio e com qualquer ﬁnalidade sem o consentimento prévio por escrito da Electronics for Imaging, Inc. As informações deste documento estão sujeitas a alterações sem aviso prévio e não representam um compromisso por parte da Electronics for Imaging, Inc.

Esta publicação é fornecida em conjunto com um produto da EFI (o “Produto”) que contém software da EFI (o “Software”). O software é fornecido sob licença e pode ser utilizado ou copiado somente de acordo com os termos da licença do Software deﬁnidos a seguir.

Este Produto pode estar coberto por uma ou mais das seguintes Patentes dos EUA: 4,716,978, 4,828,056, 4,917,488, 4,941,038, 5,109,241, 5,170,182, 5,212,546, 5,260,878, 5,276,490, 5,278,599, 5,335,040, 5,343,311, 5,398,107, 5,424,754, 5,442,429, 5,459,560, 5,467,446, 5,506,946, 5,517,334, 5,537,516, 5,543,940, 5,553,200, 5,563,689, 5,565,960, 5,583,623, 5,596,416, 5,615,314, 5,619,624, 5,625,712, 5,640,228, 5,666,436, 5,745,657, 5,760,913, 5,799,232, 5,818,645, 5,835,788, 5,859,711, 5,867,179, 5,940,186, 5,959,867, 5,970,174, 5,982,937, 5,995,724, 6,002,795, 6,025,922, 6,035,103, 6,041,200, 6,065,041, 6,112,665, 6,116,707, 6,122,407, 6,134,018, 6,141,120, 6,166,821, 6,173,286, 6,185,335, 6,201,614, 6,215,562, 6,219,155, 6,219,659, 6,222,641, 6,224,048, 6,225,974, 6,226,419, 6,238,105, 6,239,895, 6,256,108, 6,269,190, 6,271,937, 6,278,901, 6,279,009, 6,289,122, 6,292,270, 6,299,063, 6,310,697, 6,321,133, 6,327,047, 6,327,050, 6,327,052, 6,330,071, 6,330,363, 6,331,899, 6,340,975, 6,341,017, 6,341,018, 6,341,307, 6,347,256, 6,348,978, 6,356,359, 6,366,918, 6,369,895, 6,381,036, 6,400,443, 6,429,949, 6,449,393, 6,476,927, 6,490,696, 6,501,565, 6,519,053, 6,539,323, 6,543,871, 6,546,364, 6,549,294, 6,549,300, 6,550,991, 6,552,815, 6,559,958, 6,572,293, 6,590,676, 6,606,165, 6,633,396, 6,636,326, 6,643,317, 6,647,149, 6,657,741, 6,662,199, 6,678,068, RE33,973, RE36,947, D341,131, D406,117, D416,550, D417,864, D419,185, D426,206, D439,851, D444,793.

Marcas comerciais

Auto-Count, ColorCal, ColorWise, Command WorkStation, EDOX, EFI, Fiery, o logotipo Fiery , MicroPress, Printcafe, PrinterSite, Prograph, Proteus e Spot-On são marcas registradas da Electronics for Imaging, Inc. no U.S. Patent and Trademark Ofﬁce e/ou em certas jurisdições estrangeiras. Bestcolor é uma marca registrada da Best GmbH no U.S. Patent and Trademark Ofﬁce.

AutoCal, Digital StoreFront, DocStream, Fiery Link, FreeForm, Hagen, Intelligent Device Management, Logic, OneFlow, PrintFlow, PrintMe, PrintSmith Site, PrintSmith, PSI Flexo, PSI, SendMe, Splash, VisualCal, o logotipo EFI, Essential to Print são marcas comerciais da Electronics for Imaging, Inc. Best, o logotipo Best, Colorproof, PhotoXposure, Remoteproof e Screenproof são marcas comerciais da Best GmbH.

Todos os outros termos e nomes de produtos podem ser marcas comerciais ou marcas comerciais registradas de seus respectivos proprietários e são aqui reconhecidos como tais.

Observações de caráter legal A APPLE COMPUTER, INC. (“APPLE”) NÃO CONCEDE NENHUMA GARANTIA, EXPRESSA OU IMPLÍCITA, INCLUINDO, MAS NÃO

SE LIMITANDO A, GARANTIAS IMPLÍCITAS DE COMERCIABILIDADE OU ADEQUAÇÃO A UM DETERMINADO FIM, COM RESPEITO AO SOFTWARE DA APPLE. A APPLE NÃO GARANTE, NÃO ENDOSSA NEM FAZ QUALQUER TIPO DE REPRESENTAÇÃO SOBRE O USO OU OS RESULTADOS DO USO DO SOFTWARE DA APPLE EM TERMOS DE SUA CORREÇÃO, EXATIDÃO, CONFIABILIDADE, ATUALIZAÇÃO OU DE OUTRA FORMA. O RISCO TOTAL DECORRENTE DOS RESULTADOS E DO DESEMPENHO DO SOFTWARE DA APPLE É ASSUMIDO PELO USUÁRIO. A EXCLUSÃO DAS GARANTIAS IMPLÍCITAS NÃO É PERMITIDA POR ALGUNS ESTADOS. TAL EXCLUSÃO PODE NÃO SE APLICAR A TODOS OS USUÁRIOS.

EM NENHUMA CIRCUNSTÂNCIA, A APPLE, SEUS DIRETORES, EXECUTIVOS, FUNCIONÁRIOS OU AGENTES SERÃO RESPONSÁVEIS POR QUAISQUER DANOS CONSEQÜENTES, EMERGENTES OU INDIRETOS (INCLUINDO DANOS POR PERDA DE RENDIMENTOS COMERCIAIS, INTERRUPÇÃO DE NEGÓCIOS, PERDA DE INFORMAÇÕES COMERCIAIS E OUTRAS PERDAS), DECORRENTES DO USO OU INCAPACIDADE DE USO DO SOFTWARE DA APPLE, MESMO SE A APPLE TIVER SIDO INFORMADA DA POSSIBILIDADE DE TAIS DANOS. COMO A LEGISLAÇÃO DE CERTOS ESTADOS NÃO PERMITE A EXCLUSÃO OU LIMITAÇÃO DE RESPONSABILIDADE POR DANOS CONSEQÜENTES OU EMERGENTES, AS LIMITAÇÕES ACIMA PODEM NÃO SER APLICADAS A TODOS OS USUÁRIOS.

A responsabilidade da Apple por danos materiais decorrentes de qualquer que seja a causa e independentemente da forma da ação (quer em contrato, responsabilidade civil [incluindo negligência], responsabilidade de produto ou de outra forma), estará limitada a US$ 50.

Cores PANTONE® exibidas no software aplicativo ou na documentação do usuário podem não corresponder aos padrões identiﬁcados pela PANTONE. Consulte as Publicações de Cores PANTONE atualizadas para obter a cor precisa. PANTONE® e outras marcas comerciais da Pantone, Inc. são de propriedade da Pantone, Inc. © Pantone, Inc., 2001.

Número de peça: 45038079 12 de abril de 2004

A Pantone, Inc. é a proprietária do copyright dos dados de cores e/ou do software licenciado para a Electronics for Imaging, Inc., distribuído para uso somente em combinação com os produtos ou o software da Electronics for Imaging, Inc. Os dados de cores e/ou o software PANTONE não podem ser copiados para outro disco ou para a memória, exceto como parte da entrega dos produtos ou do software da Electronics for Imaging, Inc.

Este produto inclui software desenvolvido pela Apache Software Foundation (http://www.apache.org/).

Notiﬁcação de Conformidade de RFI

Este equipamento foi testado quanto à sua conformidade com os requisitos de proteção de RFI, tanto em nível individual como em sistema (para simular condições normais de operação). Entretanto, é possível que determinadas condições desfavoráveis em outras instalações não possibilitem atender a tais requisitos de RFI. O usuário é responsável por observar e atender aos requisitos de conformidade de sua instalação.

Dieses Gerät wurde sowohl einzeln als auch in einer Anlage, die einen normalen Anwendungsfall nachbildet, auf die Einhaltung der Funkentstörbestimmungen geprüft. Es ist jedoch möglich, dass die Funkentstörbestimmungen unter ungünstigen Umständen bei anderen Gerätekombinationen nicht eingehalten werden. Für die Einhaltung der Funkentstörbestimmungen einer gesamten Anlage, in der dieses Gerät betrieben wird, ist der Betreiber verantwortlich.

A conformidade com os regulamentos aplicáveis depende do uso de cabos blindados. É de responsabilidade do usuário providenciar os cabos apropriados.

Die Einhaltung zutreffender Bestimmungen hängt davon ab, dass geschirmte Ausführungen benützt werden. Für die Beschaffung richtiger Ausführungen ist der Betreiber verantwortlich.

Contrato de licença de software

LEIA ATENTAMENTE OS TERMOS E CONDIÇÕES A SEGUIR ANTES DE UTILIZAR O SOFTWARE. CASO NÃO CONCORDE COM OS TERMOS E CONDIÇÕES DESTE CONTRATO, NÃO UTILIZE O SOFTWARE. A INSTALAÇÃO OU O USO DO SOFTWARE INDICA A CONCORDÂNCIA E A ACEITAÇÃO DOS TERMOS DESTE CONTRATO. CASO NÃO ACEITE OS TERMOS DESTE INSTRUMENTO, É POSSÍVEL DEVOLVER O SOFTWARE NÃO UTILIZADO AO LOCAL DA COMPRA, MEDIANTE REEMBOLSO INTEGRAL

Licença

A EFI concede licença não exclusiva de utilização do Software, juntamente com a documentação (“Documentação”) fornecida com o Produto. O Software é licenciado e não vendido. Você poderá utilizar o Software exclusivamente em seus negócios regulares ou para ﬁns pessoais. Não é permitido alugar, arrendar, sublicenciar ou emprestar o Software ou utilizá-lo em uma conﬁguração compartilhada, escritório prestador de serviços ou semelhante.

Não é permitido efetuar ou permitir que se efetuem cópias do Software ou partes dele, com exceção de uma (1) cópia de segurança ou para ﬁns de arquivo, como auxílio à utilização do Software, conforme permitido neste instrumento. Não é permitido copiar a Documentação. Não é permitido tentar localizar, traduzir, desmontar, descompilar, descriptografar, efetuar engenharia reversa, descobrir o código fonte, modiﬁcar, criar trabalhos derivados ou efetuar qualquer tipo de alteração no Software.

Os termos, condições e restrições do Contrato de licença aplicam-se a todas as correções de erros, consertos, versões, notas de versão, atualizações e upgrades relacionados ao Software.

Direitos de propriedade

Você reconhece e concorda que todos os direitos, títulos e interesses, inclusive todos os direitos de propriedade intelectual do Software, Documentação e de todas as modiﬁcações e trabalhos derivados ou relacionados a esses, são de propriedade exclusiva e deverão permanecer com a EFI e seus fornecedores. Com exceção da licença limitada explícita concedida acima para uso do Software, não é concedido nenhum direito ou licença de tipo algum. Você não recebe direitos ou licenças sobre patentes, copyrights, segredos comerciais ou marcas (registradas ou não). Você concorda em não adotar, registrar ou tentar registrar marcas ou nomes comerciais da EFI (“Marca da EFI”) ou qualquer outra marca semelhante, URL, nome de domínio na Internet ou símbolo como seu próprio nome ou nome de suas empresas aﬁliadas ou produtos e em não executar outras ações que prejudiquem ou reduzam os direitos de marca comercial da EFI ou de seus fornecedores.

Conﬁdencialidade

O Software consiste em informação conﬁdencial e exclusiva da EFI e você não poderá distribuir ou divulgar o Software. Contudo, você pode transferir permanentemente todos os seus direitos deste Contrato para outra pessoa ou entidade legal desde que: (1) essa transferência seja autorizada por todas as leis e regulamentos de exportação aplicáveis, inclusive a U.S. Export Administration Regulations, (2) você transﬁra para a pessoa ou entidade todo o Software e Documentação (inclusive todas as cópias, atualizações, upgrades, versões anteriores, componentes, a mídia e material impresso e este Contrato), (3) você não retenha cópias do Software e da Documentação, inclusive cópias armazenadas em um computador e (4) o receptor concorde com os termos e condições deste Contrato.

Medidas legais e término do Contrato

O uso não autorizado, a cópia ou a divulgação do Software ou, ainda, qualquer violação deste instrumento resultará em término automático desta licença, tornando disponível à EFI a aplicação de outras medidas legais. Em caso de término, é obrigatória a destruição de todas as cópias do Software, da Documentação, bem como de todos os seus componentes. Todas as provisões deste Contrato, pertinentes a renúncias a garantias, limitação de responsabilidade, medidas legais, danos, lei governante, jurisdição, bem como os direitos de proprietário da EFI deverão permanecer válidas após seu término.

Garantia limitada e isenção de responsabilidades

A EFI assegura ao comprador original (“Cliente”), por um período de trinta (30) dias, a partir da data da aquisição original da EFI ou de seu varejista autorizado, que o Software funcionará em conformidade com a Documentação quando o Produto for usado de acordo com as especiﬁcações da EFI. A EFI garante que a mídia que contém o Software não apresentará falhas durante o período de garantia supramencionado. A EFI não garante nem aﬁrma que o Software atenderá a necessidades especíﬁcas do cliente, que o funcionamento do Software será ininterrupto, seguro, tolerante a falhas ou livre de erros nem que seus defeitos serão corrigidos. A EFI não garante, de uma forma implícita ou outra, o desempenho ou a conﬁabilidade de produtos de terceiros (software ou hardware). A INSTALAÇÃO DE PRODUTOS DE TERCEIROS DIFERENTES DOS AUTORIZADOS PELA EFI ANULARÁ ESTA GARANTIA. ALÉM DISSO, O USO, A MODIFICAÇÃO E/OU A REPARAÇÃO DO PRODUTO DIFERENTES DAQUELES AUTORIZADOS PELA EFI ANULARÁ ESTA GARANTIA.

COM EXCEÇÃO DA GARANTIA LIMITADA ACIMA E DENTRO DO PERMITIDO PELA LEI REGENTE, A EFI NÃO CONCEDE GARANTIAS NEM ESTABELECE CONDIÇÕES REFERENTES AO SOFTWARE, SEJAM ELAS EXPRESSAS, IMPLÍCITAS, ESTATUTÁRIAS OU EM QUALQUER OUTRA PROVISÃO DESTE CONTRATO OU COMUNICAÇÃO COM O CLIENTE, E A EFI PARTICULARMENTE RENUNCIA A QUALQUER GARANTIA OU CONDIÇÃO EXPLÍCITA DE COMERCIABILIDADE OU ADEQUAÇÃO A UM PROPÓSITO ESPECÍFICO OU À NÃOINFRAÇÃO DOS DIREITOS DE TERCEIROS.

Limitação de responsabilidade

DENTRO DOS LIMITES MÁXIMOS DA LEI, A EFI E SEUS FORNECEDORES NÃO SERÃO RESPONSÁVEIS POR QUAISQUER DANOS, INCLUSIVE PERDA DE DADOS, LUCROS PERDIDOS, CUSTO DE COBERTURA OU OUTROS DANOS ESPECÍFICOS, CONSEQÜENTES, INDIRETOS, INCIDENTAIS, ORIUNDOS DA VENDA, INSTALAÇÃO, MANUTENÇÃO, USO, DESEMPENHO OU FALHA DO SOFTWARE. ESSA LIMITAÇÃO SERÁ APLICADA MESMO NO CASO DE A EFI SER ALERTADA DA POSSIBILIDADE DE TAL DANO. O CLIENTE TEM CONHECIMENTO DE QUE O PREÇO DO PRODUTO REFLETE ESSE RISCO. DEVIDO AO FATO DE ALGUMAS JURISDIÇÕES NÃO PERMITIREM A EXCLUSÃO OU LIMITAÇÃO DE RESPONSABILIDADE POR DANOS INCIDENTAIS OU CONSEQÜENTES, A LIMITAÇÃO ACIMA PODERÁ NÃO SER APLICÁVEL.

Por meio deste documento você está notiﬁcado que a Adobe Systems Incorporated, uma empresa de Delaware localizada no endereço 345 Park Avenue, San Jose, CA 95110-2704 (“Adobe”) é uma terceira parte beneﬁciária deste contrato, já que este contém provisões relacionadas ao seu uso de softwares, programas de fontes, fontes e/ou marcas comerciais licenciados ou fornecidos pela Adobe. Tais provisões são explicitamente para benefício da Adobe e são aplicadas pela Adobe e também pela EFI. A ADOBE NÃO TERÁ RESPONSABILIDADE ALGUMA POR SOFTWARES OU TECNOLOGIAS DA ADOBE LICENCIADOS NESTE CONTRATO.

Controles de exportação

Os produtos da EFI estão sujeitos às leis e regulamentos de exportação dos EUA, inclusive a Export Administration Regulations, além de leis e regulamentos de exportação estrangeiros. Não é permitido o uso, a distribuição, a transferência, a exportação ou a segunda exportação de nenhuma parte do Produto ou do Software, em violação a quaisquer leis ou regras aplicáveis nos EUA ou no país em que ele foi adquirido.

Direitos restritos do Governo dos EUA

O uso, duplicação ou divulgação do Software pelo governo dos Estados Unidos está sujeito às restrições deﬁnidas no FAR 12.212 ou DFARS 227.7202-3 -

227.7202-4 e, dentro do exigido na Lei Federal dos EUA, aos direitos mínimos restritos deﬁnidos no FAR 52.227-14, Restricted Rights Notice (June 1987) Alternate III(g)(3)(June 1987) ou FAR 52.227-19 (June 1987). Se forem fornecidos dados técnicos de acordo com o Contrato, tais dados estão protegidos pelo FAR 12.211 e DFARS 227.7102-2 e dentro do exigido pelo governo dos EUA, sujeitos aos direitos limitados deﬁnidos no DFARS 252.227.7015 (November

1995) e DFARS 252.227-7037 (September 1999). No caso de algum dos órgãos reguladores mencionados acima ser modiﬁcado ou substituído, o regulamento subseqüente ou equivalente deverá ser aplicado. O nome do Contratante é Electronics for Imaging.

Disposições gerais

Os direitos e obrigações das partes relacionadas a este Contrato serão regidos em todos os aspectos exclusivamente pelas leis do Estado da Califórnia, já que tais leis se aplicam a contratos entre residentes da Califórnia efetuados inteiramente dentro da Califórnia. A United Nations Convention on Contracts for the International Sale of Goods e outras convenções semelhantes não se aplicam a este Contrato. Para todas as disputas relacionadas a este Contrato, você concorda com a jurisdição pessoal e exclusiva dos tribunais estaduais da Comarca de San Mateo, Califórnia e com o tribunal federal do Northern District of California. Este instrumento é o contrato integral celebrado entre as partes e suplanta quaisquer outras comunicações ou anúncios com respeito ao Software. Se alguma provisão deste Contrato for invalidada, deverá ser considerada modiﬁcada dentro do necessário para ser aplicável e as outras provisões neste contrato deverão continuar válidas e em efeito.

Em caso de dúvidas, consulte o site da EFI no endereço www.eﬁ.com.

Electronics for Imaging 303 Velocity Way Foster City, CA 94404 EUA

Conteúdo

Introdução

Sobre este manual Para obter mais informações

Capítulo 1: Visão geral dos conceitos de gerenciamento de cores

Explicação dos sistemas de gerenciamento de cores

Como o gerenciamento de cores funciona 1-2

Uso do ColorWise e gerenciamento de cores do aplicativo

Uso de ferramentas de gerenciamento de cores do ColorWise 1-4

Capítulo 2: Uso de ﬂuxos de trabalho de gerenciamento de cores

Explicação de ﬂuxos de trabalho Fluxo de trabalho padrão recomendado Escolha de cores

Explicação dos modelos de cores 2-5 Otimização do tipo de saída 2-6 Manutenção da precisão das cores 2-7

Capítulo 3: Gerenciamento de cores em aplicativos de escritório

1-1

1-3

2-1

2-3

2-4

Uso de aplicativos de escritório

Uso de ferramentas de correspondência de cores com aplicativos de escritório 3-2

Trabalhando com aplicativos de escritório

Deﬁnindo as cores 3-3 Como trabalhar com arquivos importados 3-3 Seleção de opções ao imprimir 3-4 Perﬁs de saída 3-4 Como garantir a precisão das cores ao salvar um arquivo 3-4

3-1

3-3

viii Conteúdo

Capítulo 4: Gerenciamento de cores em aplicativos PostScript

Como trabalhar com aplicativos PostScript Uso de ferramentas de correspondência de cores com aplicativos PostScript

Uso de ferramentas de correspondência de cores por amostragem 4-2 Uso da Referência de cores CMYK 4-3 Uso da referência PANTONE 4-4

Deﬁnindo as cores Trabalhando com imagens importadas

Uso de simulações CMYK 4-8

Uso de telas de meio-tom deﬁnidas pelo aplicativo Como garantir a precisão das cores ao salvar um arquivo

Capítulo 5: Gerenciamento de cores no Adobe Photoshop

Especiﬁcação das conﬁgurações de cores

Deﬁnição de conﬁgurações de cores do Photoshop 5-1

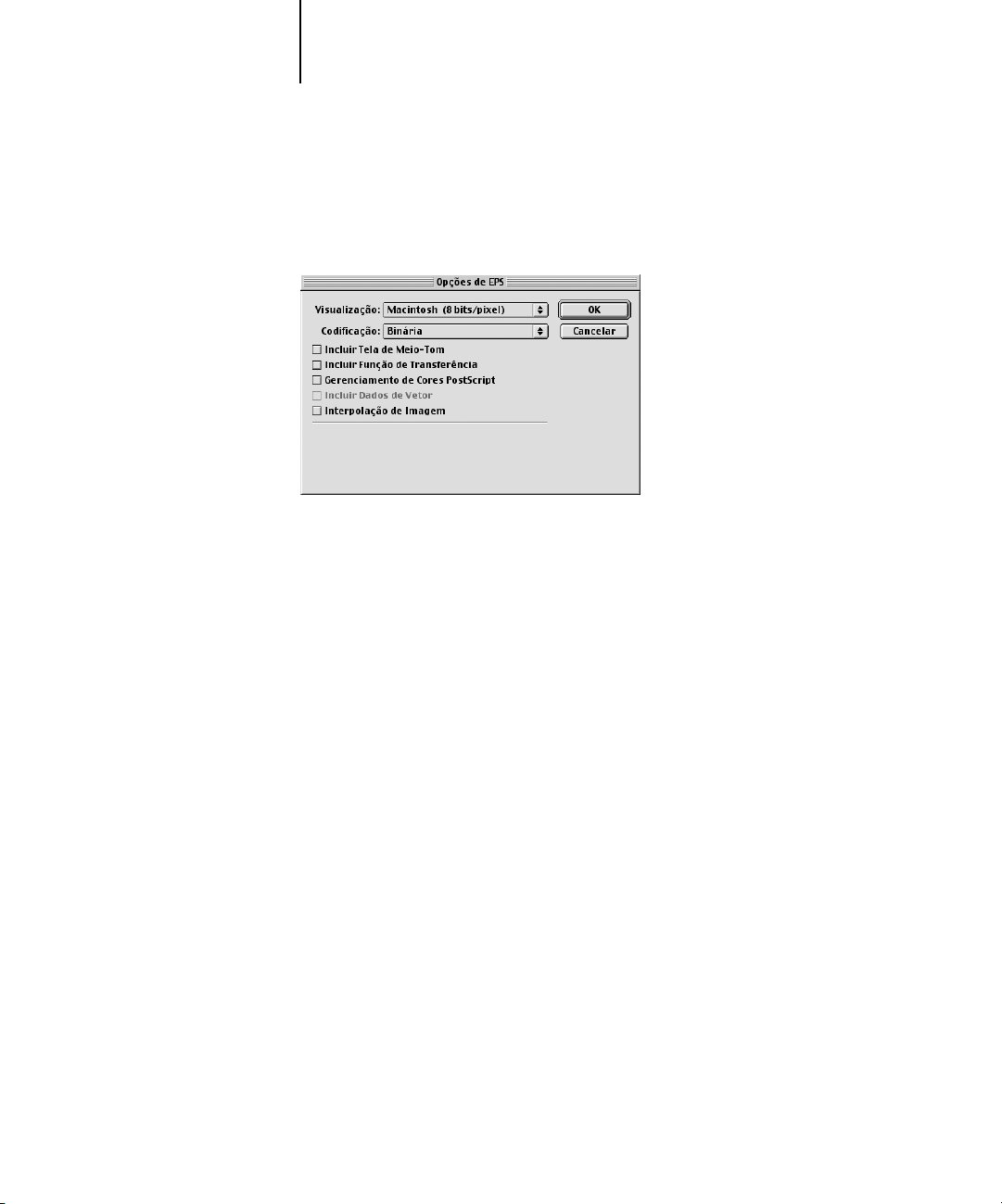

Como salvar arquivos a partir do Photoshop

Escolha de um formato de arquivo 5-5

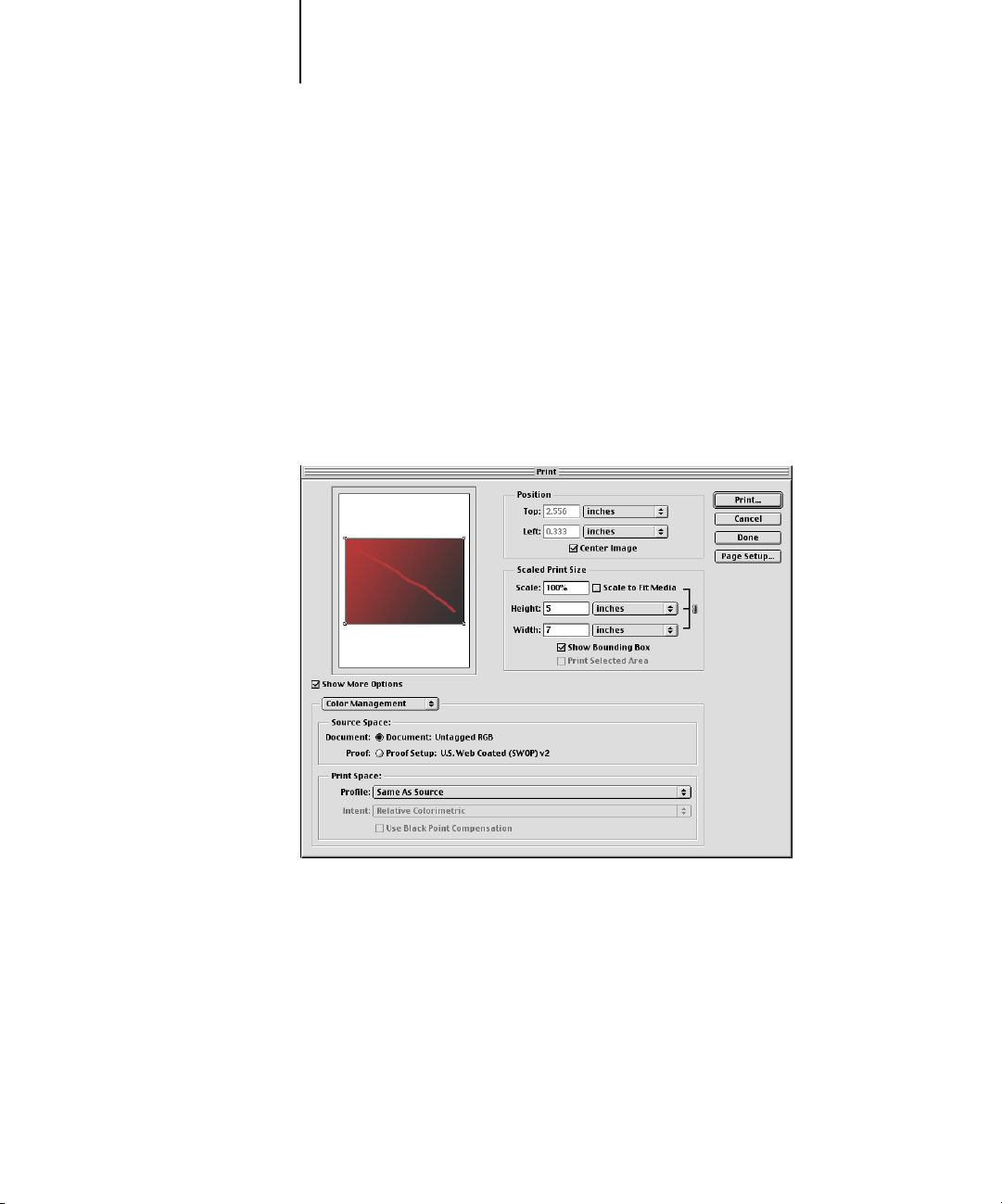

Selecionando opções ao imprimir

Dicas avançadas para usar com o gerenciamento de cores PostScript 5-11

4-1

4-2

4-5

4-7

4-8

4-9

5-1

5-5

5-8

Capítulo 6: Gerenciamento de cores em aplicativos

de layout de página

Adobe InDesign 2.0.1 e 1.5.2

Conﬁgurações de cores do InDesign 6-1 Importando imagens 6-3 Selecionando as opções ao imprimir 6-5

Adobe PageMaker 7.x e 6.5 para Mac OS e Windows

Requisito da versão Windows 6-10 Conﬁgurações de cores do PageMaker 6-10 Importando imagens 6-11 Selecionando as opções ao imprimir 6-11 Uso de gerenciamento de cores opcional do PageMaker 6-12

6-1

6-10

ix Conteúdo

QuarkXPress 5.x e 4.x para Mac OS e Windows

Importando imagens 6-13 Selecionando as opções ao imprimir 6-13 Gerenciamento de cores opcional do QuarkXPress 6-14 Requisito da versão Windows 6-15 Importando imagens 6-15 Selecionando as opções ao imprimir 6-16

Capítulo 7: Gerenciamento de cores em aplicativos

de ilustração

Adobe Illustrator para Windows e Mac OS

Observação a respeito de modelos de cores no Adobe Illustrator 7-1 Conﬁgurações de cores do Illustrator 7-1 Especiﬁcando as opções de impressão 7-2 Salvando os arquivos para importar para outros documentos 7-4 Especiﬁcando as opções de impressão 7-4 Utilizando gerenciamento de cores do Illustrator 7-7

FreeHand 10.x, 9.x e 8.x para Windows e Mac OS

Deﬁnição de conﬁgurações de cores do FreeHand 7-8 Deﬁnindo as cores 7-8 Importando imagens 7-9 Salvando os arquivos para importar para outros documentos 7-9 Selecionando as opções ao imprimir 7-10 Gerenciamento de cores opcional no FreeHand 7-11

6-13

7-1

7-8

CorelDRAW para Windows e Mac OS

Deﬁnindo as cores 7-11 Importando imagens 7-12 Salvando os arquivos para importar para outros documentos 7-12 Especiﬁcando as opções de impressão 7-12 Gerenciamento de cores opcional no CorelDRAW 7-14

7-11

x Conteúdo

Apêndice A: Fundamentos de cores eletrônicas

As propriedades da cor

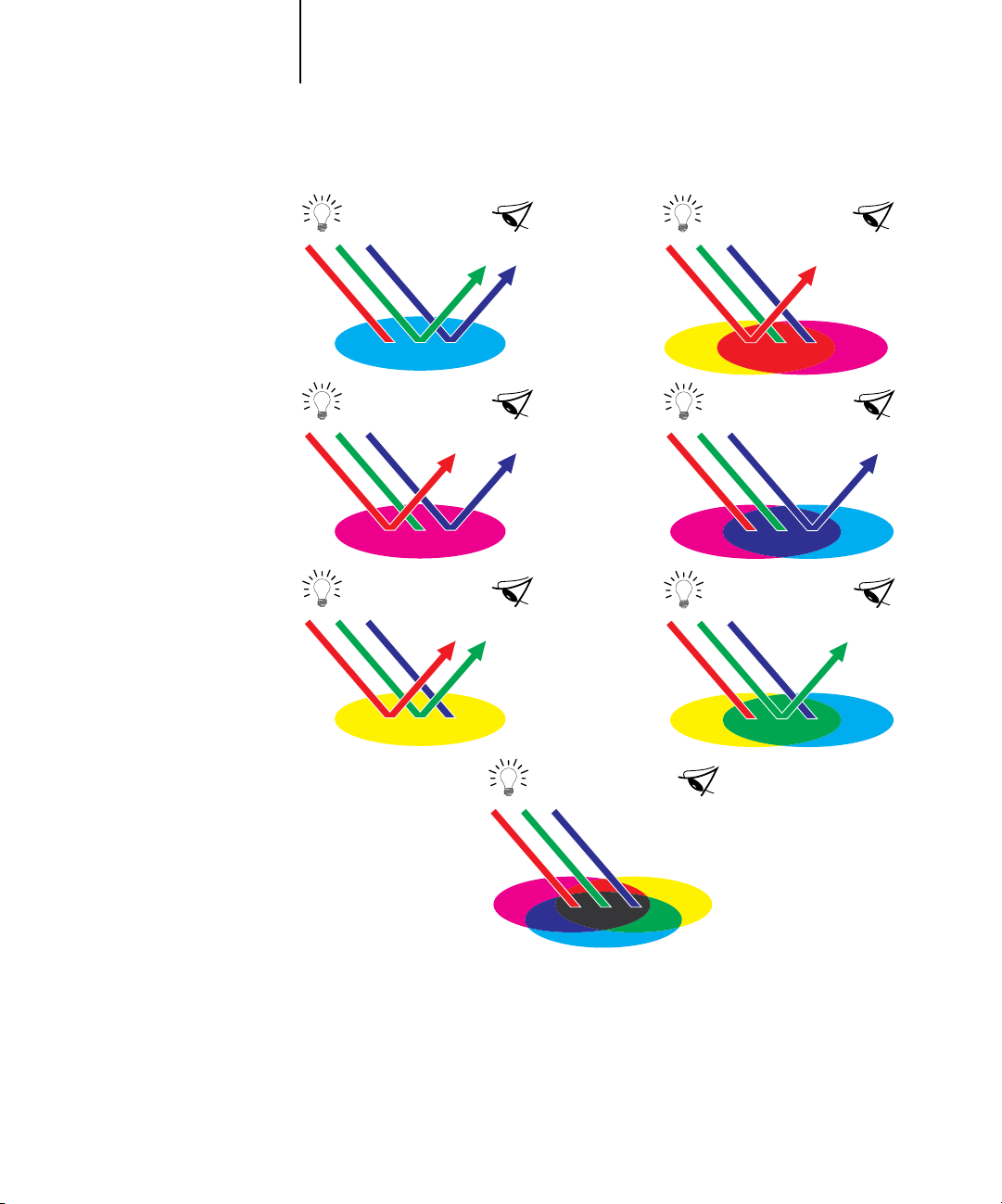

A física da cor A-1 Modelo CIE de cores A-3 Matiz, saturação e brilho A-4 Sistemas de cores aditivas ou subtrativas A-5

Explicação da escala de cores Técnicas de impressão

Dispositivos de meio-tom e de tom contínuo A-10

Utilização eﬁcaz da cor

Algumas regras práticas A-11 Círculo de cores A-12 Cor e texto A-14

Imagens convertidas em pixels e vetoriais Otimização dos arquivos para processamento e impressão

Resolução de imagens convertidas em pixels A-17 Escalonamento A-19

A-1

A-9

A-10

A-11

A-15

A-17

Glossãrio

Bibliograﬁa

Ìndice

xi Sobre este manual

Introdução

Este manual serve de referência para informações sobre a otimização de impressão em cores com o Color Server e sobre a melhoria de qualidade das cores e do desempenho de todos os modelos do Color Server. Recursos e opções especíﬁcos podem variar, dependendo do modelo do Color Server instalado.

OTA

O termo “impressora” é utilizado neste manual para indicar uma impressora

ou uma copiadora para a qual exista suporte e o termo “toner” indica toner ou tinta.

Sobre este manual

Este manual fornece uma visão geral sobre conceitos genéricos de cores, voltada, especiﬁcamente, ao gerenciamento de cores na impressão. Ele descreve vários casos (denominados ser especiﬁcadas. Também são fornecidas notas sobre aplicativos que explicam como imprimir no Color Server a partir dos conhecidos aplicativos do Microsoft Windows e Apple Mac OS.

O Glossário no ﬁnal deste manual deﬁne termos e conceitos, como, por exemplo,

perﬁl de saída

como “dados RGB”, “espaço de cores”, “cor exata”, “escala de cores” e “perﬁl de origem” são empregados no manual. Caso você seja inexperiente em editoração eletrônica de cores ou se algum termo não é de seu conhecimento, consulte o Glossário.

ﬂuxos de trabalho

, que aparecem em todo o manual. Termos e conceitos sobre cores,

) durante os quais informações sobre cores podem

Para obter mais informações

Este manual faz parte de um conjunto de documentos que consta de manuais tanto para usuários como para administradores de sistema. Para obter uma descrição de toda a documentação disponível, consulte o deverão estar disponíveis em seu local de trabalho. Consulte-os para obter mais informações, sempre que for indicado neste manual.

Para obter informações adicionais sobre os tópicos discutidos neste manual, consulte:

•

Guia de cores

de impressão em cores disponíveis em seu sistema Color Server, bem como sobre o sistema de gerenciamento de cores ColorWise® que faz parte do Color Server.

— para obter informações detalhadas sobre as opções e conﬁgurações

Guia de início rápido

. Todos os outros manuais

xii Introdução

•

Guia de impressão

— para obter informações sobre como deﬁnir as opções

de impressão do ColorWise.

•

Guia de instalação do software do usuário

— para obter informações sobre o software fornecido com o Color Server, inclusive páginas de referência de amostras de cores, utilizadas para veriﬁcar os resultados da impressão.

•

Guia de gerenciamento de tarefas

— para obter informações sobre a execução de

tarefas de gerenciamento de cores e sobre a utilização do ColorWise Pro Tools™.

Para obter informações gerais sobre impressão em cores, consulte o Apêndice A e as fontes mencionadas na Bibliograﬁa.

1-1 Explicação dos sistemas de gerenciamento de cores

Capítulo 1: Visão geral dos conceitos de gerenciamento de cores

Para criar documentos e apresentações em cores com êxito, você pode tirar proveito dos recursos do software de gerenciamento de cores à medida que são implementados pelo Color Server e no computador. Este capítulo trata dos diversos elementos de gerenciamento de cores que contribuem para resultados previsíveis de cores.

Explicação dos sistemas de gerenciamento de cores

sistema de gerenciamento de cores (CMS)

cores

do dispositivo de origem (por exemplo, o monitor ou um scanner) e o espaço de cores do dispositivo de destino (por exemplo, a impressora). Ele compara o espaço de cores em que a imagem de origem foi criada com o espaço de cores do resultado ﬁnal da tarefa, e ajusta as cores no documento para manter a consistência entre dispositivos diferentes. O CMS geralmente utiliza um espaço de cores independente de dispositivo, por exemplo, o CIELAB, como seu espaço de cores intermediário. Para executar sua conversão, o CMS precisa de informações sobre o espaço de cores da imagem de origem e a de

perﬁs

impressora. O produto ﬁnal de uma conversão CMS é um documento impresso ou um arquivo de imagem na escala de cores de uma determinada impressora.

O campo de sistemas digitais de gerenciamento de cores vem progredindo em termos de padronização. Tanto o sistema operacional Windows como o Mac OS suportam uma formato padrão no setor, desenvolvido pelo International Color Consortium (ICC). Esse formato ICC é implementado nos computadores com Windows como ICM (Image Color Matching, Correspondência de cores de imagem) e nos computadores com Mac OS em ColorSync. Um número cada vez maior de desenvolvedores de software também está incorporando sistemas de gerenciamento de cores aos aplicativos de tecnologia de ponta. O sistema de gerenciamento de cores do Color Server, o

escala de cores

, quase sempre criados pelos fabricantes do monitor do computador ou da

da impressora. Essas informações são fornecidas por meio

ColorWise

, suporta esse formato de perﬁl padrão.

é um conversor entre o

espaço de

1-2 Visão geral dos conceitos de gerenciamento de cores

Como o gerenciamento de cores funciona

Para que você possa imprimir um documento em cores, os dados de cores desse documento precisam ser convertidos na escala de cores da impressora. Quer seja executado pelo Color Server ou por um conversão dos dados de cores para uma impressora é o mesmo: o CMS interpreta os dados de imagem os dados RGB e CMYK de acordo com um chamado de perﬁl de destino por alguns sistemas de gerenciamento de cores.

RGB

de acordo com um

Sistema de gerenciamento de cores

CMS

com base no host, o processo de

perﬁl de origem

perﬁl de saída

especiﬁcado e ajusta

especiﬁcado, também

Perﬁl de

origem

Espaço de cores

independente do dispositivo

Dados de entrada Dados ou arquivo impressos

O perﬁl de origem deﬁne o espaço de cores RGB da origem da imagem — características como de saída deﬁne a escala de cores de um dispositivo de saída, por exemplo, uma impressora. O Color Server (ou o CMS com base no host) utiliza um espaço de cores independente de dispositivo para a conversão entre o e o espaço de cores do dispositivo de saída.

O Color Server permite a especiﬁcação das conﬁgurações padrão e a alteração de informações de espaço de cores de origem e de informações do perﬁl de saída (consulte o

Guia de cores

sistemas de gerenciamento de cores. O software do Color Server inclui para utilização com outros sistemas de gerenciamento de cores, embora possam surgir conﬂitos quando o CMS do Color Server for utilizado junto com um CMS do host.

Pode-se também usar os sistemas de gerenciamento de cores para ajustar os dados de cores à escala de cores de um dispositivo de saída que não seja aquele que está sendo usado para a impressão. Este processo de simulação de outro dispositivo de saída é normalmente utilizado em trabalhos de revisão que serão impressos em uma impressora offset. O recurso de simulação do Color Server é descrito detalhadamente no

ponto branco, gama

). Ao usar essas conﬁgurações, não é preciso usar os recursos de outros

Guia de cores

Perﬁl de

saída

e o tipo de

fósforo

utilizado. O perﬁl

espaço de cores de origem

perﬁs ICC

1-3 Uso do ColorWise e gerenciamento de cores do aplicativo

O tipo da tarefa de impressão e o dispositivo de saída ﬁnal — Color Server ou a impressão em offset - determinam o ﬂuxo de trabalho que permite alcançar os melhores resultados. Para obter informações sobre a escolha de ﬂuxos de trabalho, consulte “Uso de ﬂuxos de trabalho de gerenciamento de cores” na página 2-1.

Uso do ColorWise e gerenciamento de cores do aplicativo

O sistema de gerenciamento de cores do Color Server, o para permitir que tanto usuários eventuais quanto especialistas obtenham o melhor resultado possível de saída de cores para diversas ﬁnalidades. Diversos aplicativos também oferecem seu próprio sistema de gerenciamento de cores. Este manual descreve como otimizar a impressão utilizando-se tanto o gerenciamento de cores ColorWise como o gerenciamento de cores do aplicativo.

O Color Server pode gerenciar de maneira inteligente a aparência impressa de cores

RGB, CMYK

parte das tarefas de impressão sem a necessidade de ajuste de conﬁgurações.

Um sistema de gerenciamento de cores para computadores (com base no host) utiliza

perﬁs ICC

(consulte o Apêndice A). Os dados das cores são convertidos durante a transmissão de um aplicativo para outro ou quando a tarefa é enviada para a impressora; desse modo, o processamento ocorre no seu computador e não no Color Server.

Os sistemas de gerenciamento de cores convencionais geralmente tratam somente de conversões de cores e ocupam o processador de seu computador. Ao usar o ColorWise, as tarefas deixam o computador mais rapidamente e são processadas com mais velocidade no Color Server.

exatas

. Pode-se permitir que o Color Server gerencie as cores da maior

para converter as cores da escala de cores de um dispositivo para outra

ColorWise

, foi desenvolvido

As vantagens do gerenciamento de cores do em comparação com o do ColorWise e do computador (aplicativo) são:

• Liberação do computador da execução de processamento adicional. Retardamento

das conversões de cores até que os dados de cores alcancem o Color Server libera o computador para que se possa continuar trabalhando e, na maioria dos casos, as conversões de cores no Color Server são muito mais rápidas que as conversões similares em um computador host.

1-4 Visão geral dos conceitos de gerenciamento de cores

•Eliminação do potencial para conﬂitos indesejáveis relacionados ao gerenciamento

de cores, tais como conversões de cores iterativas e cores inconsistentes. O Color Server aplica correções globais a grupos especíﬁcos de cores RGB, CMYK e exatas, para evitar tais conﬂitos.

•A aceitação de arquivos RGB além de arquivos CMYK maiores, provenientes

dos aplicativos, o que diminui o tráfego na rede e permite que as tarefas sejam impressas mais rapidamente.

O ColorWise utiliza perﬁs ICC para converter as cores para a escala de cores do dispositivo ou para simular outros dispositivos, como a impressão em offset. O ColorWise gerencia as conversões de cores para todos os usuários que estiverem imprimindo no Color Server a partir de computadores Windows e Mac OS. Permite que os usuários sigam um ﬂuxo de trabalho simples, com intervenção mínima, utilizando conﬁgurações padrão sólidas, enquanto fornece aos usuários de nível avançado o controle e a precisão de que necessitam.

Uso de ferramentas de gerenciamento de cores do ColorWise

O software do usuário do Color Server consta de vários tipos de páginas de referência de cores que permitem a visualização da gama de cores que podem ser impressas na impressora. Para cores previsíveis, use as páginas de referência de cores ao deﬁnir as cores em seu documento.

Os recursos disponíveis são:

•Referência de cores RGB — um arquivo do Microsoft Word e um arquivo do

Microsoft PowerPoint que permitem visualizar as cores disponíveis nas paletas padrão dos aplicativos de escritório e como essas cores serão impressas no Color Server (consulte “Uso de ferramentas de correspondência de cores com

aplicativos de escritório” na página 3-2).

•Referência de cores CMYK — um arquivo PostScript para download, com

11 páginas, contendo mosaicos de cores CMYK (consulte “Uso da Referência de

cores CMYK” na página 4-3).

1-5 Uso do ColorWise e gerenciamento de cores do aplicativo

•Simulação do processo de cores revestidas sólidas PANTONE — um arquivo

PostScript para download, com 19 páginas, contendo mosaico de cores mostrando os equivalentes CMYK das cores revestidas PANTONE. Esse arquivo imprime de forma diferente, dependendo da conﬁguração da opção Combinação de cores exatas (consulte “Uso da referência PANTONE” na página 4-4).

Além disso, pode-se imprimir gráﬁcos em cores RGB, CMY e PANTONE a partir do Color Server.

2-1 Explicação de ﬂuxos de trabalho

Capítulo 2: Uso de ﬂuxos de trabalho de gerenciamento de cores

Fluxo de trabalho é o trajeto percorrido por uma tarefa de impressão desde a criação

até o destino. No ﬂuxo de trabalho de qualquer tarefa há diversos pontos nos quais são tomadas decisões sobre como deﬁnir, utilizar e converter cores. As opções feitas e o ponto em que são feitas afetam o resultado de cores produzido.

Este capítulo apresenta questões com o gerenciamento de cores em aplicativos especíﬁcos à editoração eletrônica e discute a interação entre eles e o gerenciamento de cores do ColorWise.

Explicação de ﬂuxos de trabalho

O termo “ﬂuxo de trabalho” é usado para descrever o caminho que uma tarefa segue desde a sua criação em um aplicativo de editoração eletrônica até o resultado ﬁnal impresso. O Color Server oferece suporte a diversos ﬂuxos de trabalho com níveis diferentes de complexidade. Há diversos pontos nos quais é possível efetuar gerenciamento de cores em uma tarefa (veja a ilustração na página 2-2). As informações fornecidas em cada etapa (por exemplo, o tipo de cor utilizada) afetam o ﬂuxo de trabalho da tarefa.

NOTA: Sempre considere a complexidade do ﬂuxo de trabalho. Sempre que as cores são

convertidas, elas têm o desempenho e a precisão afetados. Um ﬂuxo de trabalho com um número mínimo de etapas minimiza o risco de erro.

2-2 Uso de ﬂuxos de trabalho de gerenciamento de cores

DOCUMENTO

C M

Y K

IMPRIMIR Ajustar opções de impressão de ColorWise

Exata

SALVAR COMO

(formato do arquivo)

EPS recomendado

CMS de aplicativo: Desativado

Desative as opções de gerenciamento de cores fornecidas pelo aplicativo para garantir que o Color Server receba os dados de cores corretamente e imprima-os com precisão. Para obter informações, consulte a documentação fornecida com o aplicativo.

Selecione as cores com base na saída desejada. Consulte “Escolha de cores” na página 2-4.

Selecione o formato de arquivo com base na saída desejada. Os dados EPS não são manipulados.

Utilize o Gerenciamento de cores do ColorWise conforme descrito neste guia e no Guia de cores.

Opções de cores do driver da impressora: Desativado

Não utilize as opções de gerenciamento de cores fornecidas pelo driver da impressora. Para obter mais informações, consulte o Guia de impressão.

Calibração

Manutenção do

dispositivo

Servidor de Cores

Melhor saída

Calibre conforme descrito no Guia de cores. Faça a manutenção regular conforme recomendado pelo fabricante da impressora. Use o tipo de papel, toner e outros materiais recomendados pelo fabricante da impressora.

2-3 Fluxo de trabalho padrão recomendado

Fluxo de trabalho padrão recomendado

O Color Server é altamente otimizado para a impressora especíﬁca que ele suporta. O ColorWise trata de questões exclusivas à sua impressora, como telas, resposta individual de toner, interações entre toners, suavidade natural de combinações e a capacidade de processar cores exatas e personalizadas. O Color Server distingue textos e gráﬁcos de elementos de imagens, para que as informações do canal preto sejam preservadas, enquanto os parâmetros usados para separações de cores CMYK são mantidos.

O ﬂuxo de trabalho de cores padrão recomendado utiliza a calibração e o gerenciamento de cores do ColorWise. O Color Server entra em ação perto do estágio ﬁnal do ﬂuxo de trabalho de cores.

Nesse ﬂuxo de trabalho:

•Ignore o gerenciamento de cores dos aplicativos e dos drivers da impressora.

Isso garante que as cores que você selecionar cheguem ao Color Server e ao ColorWise de forma utilizável. Convém lembrar, no entanto, que o ColorWise oferece suporte total ao gerenciamento de cores dos aplicativos e drivers de impressora (consulte “Uso do ColorWise e gerenciamento de cores do aplicativo” na página 1-3).

•Deﬁna a opção Perﬁl de simulação CMYK no ColorWise para que corresponda ao

espaço de cores CMYK utilizado no aplicativo para selecionar as cores. Qualquer conﬁguração para Simulação CMYK (exceto Corresponder cópia, se estiver disponível) aplicará a calibração; assim, a resposta da impressora aparecerá de forma estável.

Os valores recomendados para a Simulação CMYK são SWOP nos EUA, Euroscale na Europa e DIC no Japão – opções que reﬂetem o padrão de cores de cada região. Se as cores foram selecionadas especiﬁcamente para o Color Server calibrado, deﬁna a Simulação CMYK como Nenhum.

•Deﬁna outras opções de impressão do ColorWise conforme apropriado. Para obter

uma lista e descrições das opções de impressão do ColorWise que afetam as cores CMYK, RGB, exatas e outras, consulte o Guia de cores.

2-4 Uso de ﬂuxos de trabalho de gerenciamento de cores

Escolha de cores

Quando trabalhar com materiais coloridos, quer sejam apresentações, ilustrações ou desenhos de páginas complicados, você terá de tomar decisões estéticas sobre as cores que utilizar. Depois de definir seu objetivo, você deverá aproveitar da melhor maneira as capacidades do Color Server para imprimir o seu desenho. O sistema de impressão em cores se torna um aliado neste processo criativo na medida em que os resultados são previsíveis:

•Se você desenhar um pôster para ser impresso no Color Server, as cores impressas

deverão corresponder às especiﬁcações do desenho.

• Se você está imprimindo apresentações no Color Server, deverá preservar as cores

vivas exibidas no monitor.

• Se você estiver trabalhando com cor a ser impressa em uma gráfica de offset, a saída

do Color Server deverá corresponder às outras provas de prelo ou às amostras de cores PANTONE.

As cores que você deﬁne ao criar um arquivo em um aplicativo e as ferramentas de gerenciamento de cores dentro do aplicativo utilizado afetam a forma de processamento do arquivo (ﬂuxo de trabalho) e o resultado ﬁnal que pode ser esperado.

Utilize o gerenciamento de cores para controlar o resultado das seguintes formas:

•Selecionando um modelo de cores — tipos diferentes de aplicativos utilizam

modelos de cores diferentes. O modelo selecionado e se os dados são convertidos de um modelo de cores em outro inﬂuenciam o resultado ﬁnal em cores.

•Otimizando o tipo de saída — o tipo de saída ﬁnal inﬂuencia suas opções de cores

e aplicativos.

•Utilizando ferramentas de correspondência de cores — o Color Server oferece

diversas ferramentas de visualização de cores disponíveis em um dispositivo e as deﬁne dentro de um aplicativo.

2-5 Escolha de cores

Explicação dos modelos de cores

As cores podem ser deﬁnidas em diversos modelos, sendo os mais comuns os sistemas de correspondência de cores RGB, CMYK e exatas (como o PANTONE). Dependendo do aplicativo utilizado, você pode ou não ter a opção de escolher o modelo de cor.

• As cores RGB são utilizadas quando você emprega a saída de um dispositivo RGB,

como uma câmera digital ou um scanner. Outra utilização do modelo de cores RGB é a exibição de cores em um monitor.

• As cores CMYK são as mais utilizadas pela maioria das impressoras.

• As cores exatas, como a PANTONE, são tintas especiais fabricadas para utilização

em impressão em offset. As cores extras podem ser simuladas utilizando-se os toners CMYK (também conhecidos como tintas de cores de processo). Com a opção de impressão Correspondência de cores exatas, você pode determinar como as cores exatas serão impressas no the Color Server:

Correspondência de cores exatas ativada utiliza as tabelas de cores do Color Server

para simular a cor exata com o equivalente mais próximo disponível, utilizando os toners CMYK da copiadora/impressora conectada ao Color Server.

Correspondência de cores exatas desativada instrui o Color Server a simular a cor

exata utilizando os equivalentes CMYK deﬁnidos pelo fabricante da cor exata. Esses são os mesmos valores CMYK usados pelos aplicativos que contêm bibliotecas de cores exatas. Essa combinação CMYK é, então, impressa com a conﬁguração de Simulação CMYK que você escolher, tal como SWOP ou DIC.

O modelo de cores utilizado pelo aplicativo determina os métodos disponíveis para a escolha de cores, além de como os dados de cores são transmitidos para o Color Server.

•Os aplicativos de escritório, como software de apresentação, planilhas eletrônicas e

programas de processamento de texto, utilizam o modelo de cores RGB. Eles normalmente transmitem apenas dados RGB para o Color Server.

•Os aplicativos de ilustração usam os modelos de cores RGB e CMYK, mas

normalmente transmitem apenas dados CMYK para o Color Server.

•Os

aplicativos de edição de pixels usam os modelos de cores RGB e CMYK.

Eles podem transmitir dados RGB ou CMYK para o Color Server.

2-6 Uso de ﬂuxos de trabalho de gerenciamento de cores

Otimização do tipo de saída

O Color Server pode ser usado para impressão de cores sob encomenda e para prova de cores. A impressão de cores sob encomenda consiste em tarefas para as quais o Color Server é o dispositivo de impressão ﬁnal. As tarefas de impressão executadas no Color Server como preparação para a impressão de uma prova de prelo em offset são denominadas provas de cores. Ambos os tipos de tarefa de impressão executados no Color Server podem utilizar cores RGB, CMYK e exatas.

Características de trabalhos

sob encomenda

Geralmente são preferíveis cores vivas e saturadas.

As cores são obtidas através da faixa completa de cores disponíveis, denominada escala de cores completa da impressora ou, simplesmente, CMYK do dispositivo.

NOTA: O termo sob encomenda aplica-se à produção de saída impressa quando

necessário. Você deve estar familiarizado com o termo tiragem pequena, normalmente aplicado ao volume de uma tarefa de impressão. Embora esses termos não tenham exatamente o mesmo signiﬁcado, o termo sob-encomenda neste manual também se aplica aos casos de impressão de tiragem pequena. Como você pode imprimir a quantidade de páginas que necessitar e reimprimir rapidamente os trabalhos, o Color Server tem um desempenho igualmente bom em qualquer condição.

O tipo de impressão que você planeja para o documento, impressão de cores sob encomenda no Color Server ou prova de cores para uma eventual impressão em offset, determina o modo de deﬁnição das cores e as conﬁgurações da opção de impressão selecionada.

Características das provas de offset

Requer que as cores impressas correspondam às de outro conjunto de condições de impressão CMYK.

As cores especiﬁcadas para uma impressão offset requerem uma simulação CMYK, que é otimizada para provas na impressora.

•Para impressão em cores sob encomenda no Color Server, utilize qualquer aplicativo

e deﬁna as cores em RGB ou CMYK. Se o seu aplicativo permitir, escolha as cores na biblioteca de cores PANTONE. Escolha as conﬁgurações apropriadas para as opções de impressão que afetam a saída em cores (para obter descrições das opções de impressão, consulte o Guia de cores ).

2-7 Escolha de cores

•Para prova de cores, utilize uma cor deﬁnida para PostScript no CMYK ou escolha

cores de bibliotecas de cores, como PANTONE. As imagens inseridas também podem ser deﬁnidas em RGB ou CMYK. Escolha as conﬁgurações apropriadas para as opções de impressão que afetam a saída de cores (consulte o Guia de cores).

NOTA: O Color Server permite que você use dados RGB ou CMYK quando imprimir

provas para uma tiragem em offset. No entanto, o envio de dados para um deﬁnidor

de imagem muitas vezes requer dados CMYK.

Manutenção da precisão das cores

Para que as cores que você vê no monitor correspondam às cores exibidas na saída impressa, elas devem passar pelo gerenciamento de cores, o que inclui a calibração precisa do monitor e do Color Server. Se a visualização de cores no monitor for crítica, considere a possibilidade de utilizar um pacote de software e instrumentos de características proﬁssionais, como o EFI Color Proﬁler, para criar um perﬁl de monitor. Um perﬁl de monitor permite que o aplicativo compense o comportamento de cores do monitor ao exibir imagens. Como resultado, as cores pré-visualizadas no monitor corresponderão melhor às cores da saída impressa.

Se não estiver equipado para (nem inclinado a) manter um gerenciamento de cores preciso no monitor, você pode optar por um caminho mais fácil. Determine o que é mais importante para você – as cores impressas ou as cores na tela.

•Se o mais importante forem as cores exibidas, conﬁe nos seus olhos e no monitor.

Selecione visualmente as cores no monitor, mas lembre-se de que as cores só serão otimizadas no seu monitor. Quando o documento for aberto em outros monitores, é provável que elas tenham outra aparência. E, embora as cores impressas não correspondam às cores no seu monitor, ainda assim elas serão impressas no Color Server com bons resultados.

•Se a sua prioridade forem as cores impressas, escolha as cores nas amostras de

impressão. As amostras de cores asseguram que as saídas impressas permaneçam consistentes, independentemente de como as cores aparecem nos diferentes monitores. Use um aplicativo comercial para imprimir a paleta de cores disponíveis e selecione as cores a partir das amostras impressas. Os arquivos de referência de cores estão incluídos no CD do software do usuário. (Para obter mais informações, consulte “Uso de ferramentas de correspondência de cores com aplicativos de

escritório” na página 3-2 e “Uso de ferramentas de correspondência de cores com aplicativos PostScript” na página 4-2.) Você também pode imprimir os gráﬁcos

2-8 Uso de ﬂuxos de trabalho de gerenciamento de cores

de cores através do Color Server e selecionar as cores pelo nome ou número das amostras impressas. Os aplicativos mais avançados permitem deﬁnir cores nos espaços de cores exatas e CMYK, de fácil utilização. Para obter mais instruções a respeito de seleção de cores, consulte “Escolha de cores” na página 2-4.

3-1 Uso de aplicativos de escritório

Capítulo 3: Gerenciamento de cores em aplicativos de escritório

O sistema de gerenciamento de cores do ColorWise permite o gerenciamento completo das cores de tarefas impressas a partir de aplicativos de escritório e outros aplicativos que não geram PostScript. Este capítulo fornece instruções para a impressão de documentos coloridos a partir de aplicativos Graphics Device Interface (GDI) e QuickDraw, tais como aplicativos de apresentações, planilhas eletrônicas e editores de texto. Utilize estas instruções com os aplicativos do Microsoft Ofﬁce

Uso de aplicativos de escritório

O Color Server deve receber as instruções PostScript para imprimir uma imagem ou um documento. Muitos aplicativos não criam essas instruções PostScript e dependem do driver da impressora para criá-los. Incluídas nessa categoria estão a maioria dos aplicativos de processamento de texto, as planilhas eletrônicas e os aplicativos gráﬁcos de apresentação. Esses aplicativos utilizam a GDI do Windows para exibição e impressão quando executados no Windows e Apple QuickDraw para exibição e impressão quando executados no Mac OS. Chamamos esses aplicativos GDI e QuickDraw de “aplicativos de escritório”.

Todos os aplicativos de escritório tratam as cores de maneira semelhante, utilizando o mesmo modelo de cores RGB utilizado para o monitor colorido. A maioria dos aplicativos de escritório permite que você escolha as cores em uma paleta de cores previamente selecionadas; outros permitem que você adicione cores novas à paleta usando um seletor de cores. Embora alguns aplicativos permitam a especiﬁcação das cores utilizando os modelos de cores CMY, HSL e HSV, eles sempre enviam dados de cores RGB para o Color Server. (Uma exceção é o arquivo EPS CMYK inserido no documento, que é enviado como dados CMYK).

Ao trabalhar com cores nos aplicativos de escritório, leve em conta o seguinte:

•A faixa de cores que pode ser exibida em RGB no monitor é muito maior que a faixa

de cores que pode ser impressa na impressora. Quando você imprime o documento, as cores RGB fora da escala de cores são mapeadas para cores que podem ser reproduzidas na impressora.

3-2 Gerenciamento de cores em aplicativos de escritório

•Os aplicativos de escritório enviam apenas dados RGB para o Color Server.

Você controla o estilo da conversão de cores com a seleção de um CRD.

Cada CRD utiliza um estilo de processamento de cores diferente e tem uma maneira diferente de mapear as cores não imprimíveis para a escala de cores da impressora. Para obter mais informações sobre os estilos de processamento de cores, consulte o Guia de cores.

Uso de ferramentas de correspondência de cores com aplicativos de escritório

O seu software de usuário do Color Server inclui duas páginas de referência de cores RGB, um arquivo do Microsoft Word e um arquivo do Microsoft PowerPoint. Você pode imprimir esses arquivos usando CRDs diferentes para ver como as cores aparecem quando impressas no Color Server. Para obter melhores resultados, imprima a página de referência de cores usando as mesmas opções de impressão que pretende usar no documento ﬁnal. Selecione as cores que deseja usar na versão impressa da página de referência de cores RGB e utilize-as em seu documento.

Referência de cores RGB (Microsoft PowerPoint)

3-3 Trabalhando com aplicativos de escritório

Trabalhando com aplicativos de escritório

Antes de imprimir nesses aplicativos, certiﬁque-se de que o driver da impressora e o PPD do Color Server apropriados estejam instalados no computador, conforme descrito no Guia de instalação do software do usuário.

Deﬁnindo as cores

Os aplicativos de escritório usam o modelo de cores RGB. A única maneira de utilizar cores CMYK ou PANTONE é deﬁni-las em arquivos no formato EPS com um aplicativo de ilustração ou de layout de página e, em seguida, inserir esses arquivos em documentos do Microsoft Ofﬁce. As cores nos arquivos EPS serão preservadas até chegarem ao Color Server (presumindo que nenhuma informação de gerenciamento de cores PostScript tenha sido incluída).

Os aplicativos de escritório utilizam baixa resolução para exibir arquivos EPS, mas as imagens EPS são impressas na resolução máxima. Em geral, utilize arquivos EPS somente quando as cores RGB não forem práticas em seu ﬂuxo de trabalho especíﬁco. Os arquivos EPS são úteis ao utilizar imagens grandes ou complexas que devem ser impressas em resolução máxima ou quando essas imagens excedem a alocação de memória de alguns aplicativos do Microsoft Ofﬁce.

Como trabalhar com arquivos importados

Seu aplicativo pode permitir a importação de diversos formatos de arquivos. Se ocorrerem problemas de impressão ao utilizar outros formatos de arquivos importados, como TIFF e PICT, os arquivos EPS são recomendados.

NOTA: Caso você não consiga importar elementos EPS, pode ser necessário executar

uma “instalação personalizada” dos aplicativos do Microsoft Ofﬁce.

Mesmo quando não há opções de gerenciamento de cores deﬁnidas pelo usuário nos aplicativos de escritório, as conversões de cores ocorrem ao se importar elementos de página ou imagens que não foram deﬁnidas em RGB. Para evitar essas conversões com arquivos importados, use o formato de arquivos EPS para os trabalhos artísticos não RGB a serem importados para aplicativos de escritório.

Todas as imagens RGB inseridas em um documento são afetadas pelas conﬁgurações escolhidas para as opções de impressão de Origem RGB e para o Estilo de processamento.

3-4 Gerenciamento de cores em aplicativos de escritório

Combinação de tipos de imagens importadas (gerenciamento avançado de cores)

Se você colocar várias imagens RGB (não fotográﬁcas e fotográﬁcas) em um arquivo de aplicativo de escritório, um único CRD pode não otimizar a saída para todas as imagens. Nesse caso, você pode querer que as imagens fotográﬁcas ignorem todo o CRD. Para conseguir isso, abra a imagem fotográﬁca em modo CMYK com um aplicativo de edição de pixels, como o Photoshop, e faça a correção de cores. Salve a imagem como um EPS do Photoshop e importe-a para o documento.

Seleção de opções ao imprimir

Existem algumas diferenças entre os aplicativos de escritório com relação à impressão no Color Server. Para especiﬁcar opções de impressão e conﬁgurações de gerenciamento de cores, siga as instruções no Guia de cores. Para especiﬁcar essas opções, use um driver da impressora PostScript Nível 2 (ou posterior), como o driver da impressora Adobe PostScript.

Como os aplicativos de escritório enviam os dados RGB para o Color Server, sua opção para as conﬁgurações de RGB Source (Origem RGB) e Rendering Style (Estilo de processamento) são importantes. Especiﬁque o CRD apropriado para o efeito de cor desejado (consulte o Guia de cores).

Perﬁs de saída

Todos os dados de cores da tarefa são afetados pelo perﬁl de saída no Color Server. Esse perﬁl pode ser aquele designado para o seu dispositivo e fornecido com o Color Server, ou pode ser um perﬁl personalizado, criado em seu local de trabalho (consulte o Guia de cores). Se necessário, imprima a página de teste para ver qual perﬁl é o padrão ativo no Color Server.

Como garantir a precisão das cores ao salvar um arquivo

Execute as seguintes etapas para garantir a precisão das cores:

•Ao salvar arquivos EPS, não inclua informações de gerenciamento de cores

PostScript. Isso reduz o risco de dados conﬂitantes e de múltiplas conversões de cores. O gerenciamento de cores PostScript faz com que o Color Server interprete que as cores CMYK e RGB estejam no espaço de cores Lab e, conseqüentemente, que elas sejam processadas pelos CRDs e não pelas suas conﬁgurações de simulação.

3-5 Trabalhando com aplicativos de escritório

• Coloque as informações de cores ICC em arquivos. O ColorWise não entrará em

conﬂito com essas informações, e esses dados serão úteis para identiﬁcar o espaço de cores especíﬁco usado pelos seus arquivos.

• Não inclua funções de meio-tom e de transferência.

•Desative o gerenciamento de cores no driver da impressora.

Em computadores Windows, se o driver da impressora oferecer opções Image Color Matching (Correspondência de cores de imagens), selecione Printer Image Color Matching (Correspondência de cores de imagem de impressão).

Em computadores Mac OS, deﬁna o driver da impressora para não incluir os comandos de gerenciamento de cores no momento da impressão (consulte o Guia de cores).

4-1 Como trabalhar com aplicativos PostScript

Capítulo 4: Gerenciamento de cores em aplicativos PostScript

Este capítulo fornece instruções de uso de aplicativos que são capazes de escrever seus próprios PostScript, como alguns aplicativos de layout de página, ilustração e de edição de pixels. Para obter informações sobre o uso de aplicativos especíﬁcos, consulte

“Gerenciamento de cores no Adobe Photoshop” na página 5-1, “Gerenciamento de cores em aplicativos de layout de página” na página 6-1 ou “Gerenciamento de cores em aplicativos de ilustração” na página 7-1.

Como trabalhar com aplicativos PostScript

A maioria dos aplicativos usados para ilustração, edição de pixels e layout de página pode criar as informações PostScript que eles enviam para uma impressora PostScript ou salvam em arquivos PostScript. Illustrator, Photoshop, PageMaker, QuarkXPress e Macromedia FreeHand são aplicativos PostScript.

Os aplicativos PostScript trabalham com as cores de muitas maneiras diferentes. A maioria permite que você escolha as cores de processo (digitando porcentagens para ciano, magenta, amarelo e preto), bem como as cores nomeadas em um sistema de cores exatas, como PANTONE. Quando você imprime composições, esses aplicativos enviam para o Color Server equivalentes de cores de processo das cores exatas nomeadas. Em alguns aplicativos, você também pode escolher as cores utilizando

RGB, HSB, HSL ou outros modelos de cores.

Geralmente, os aplicativos PostScript enviam informações sobre cores para o Color Server na forma de dados CMYK. Uma exceção disso é a imagem RGB inserida em um documento, que é enviada diretamente para o Color Server (a menos que você especiﬁque conﬁgurações de gerenciamento de cores especiais no aplicativo). Além disso, alguns aplicativos PostScript que permitem a deﬁnição de cores em RGB ou em outros modelos de cores também podem enviar dados para o Color Server nesses espaços de cores.

Os controles de cores dos aplicativos PostScript geralmente são criados para imprimir em offset, e são necessários alguns ajustes para a impressão no Color Server. As versões exibidas das cores que você escolhe nesses aplicativos podem não coincidir exatamente com a saída do Color Server e as cores nomeadas talvez não sejam impressas nele com precisão, pois normalmente exigem tintas personalizadas.

4-2 Gerenciamento de cores em aplicativos PostScript

Uso de ferramentas de correspondência de cores com aplicativos PostScript

Nos aplicativos PostScript, é possível trabalhar com cores criadas com um dos modelos de cores aos quais o aplicativo oferece suporte. Todos os aplicativos PostScript suportam CMYK; alguns também suportam RGB e outros modelos de cores baseados nos valores exibidos no monitor. Os aplicativos PostScript também permitem que você escolha cores nomeadas utilizando uma ou mais bibliotecas de cores, como PANTONE (consulte a página 4-4).

Uso de ferramentas de correspondência de cores por amostragem

O software do usuário do Color Server inclui várias páginas de referência de cores (consulte a página 1-4). Escolhendo as cores nessas páginas de referência, você garante obter a mesma cor do dispositivo. Para obter os melhores resultados, calibre o Color Server antes de imprimir as páginas de referência.

NOTA: Recomendamos que você utilize correspondência de cores por amostragem

para garantir resultados previsíveis de impressão em cores com o Color Server ou uma correspondência da saída do Color Server com as cores produzidas por outras impressoras.

NOTA: Na correspondência de cores por amostragem, as cores do monitor não

coincidem com as cores impressas. Para que isso ocorra, você deve usar um sistema de gerenciamento de cores e calibrar o seu monitor.

4-3 Uso de ferramentas de correspondência de cores com aplicativos PostScript

Uso da Referência de cores CMYK

Utilize a Referência de cores CMYK, incluída no software do usuário do Color Server para ver como ﬁca a aparência de várias combinações de ciano, magenta, amarelo e preto quando impressas na sua impressora.

Referência de cores CMYK

Para imprimir a Referência de cores CMYK, faça o download do arquivo para o Color Server. As páginas impressas exibem grupos de amostras de cores em combinações graduais de amarelo, magenta e ciano e amostras menores que incluem 25%, 50% e 75% de preto. Consulte essas páginas para escolher cores e especiﬁcar valores de cores de processo no aplicativo. Para obter a localização do arquivo no CD do software do usuário, consulte o Guia de Instalação do Software do Usuário.

4-4 Gerenciamento de cores em aplicativos PostScript

Uso da referência PANTONE

Utilize esta referência (Simulação do processo de cores revestidas sólidas PANTONE) incluída no software do usuário do Color Server para ajudar a assegurar resultados previsíveis com as cores escolhidas na biblioteca de cores PANTONE.

As informações impressas por essa referência dependem da conﬁguração de Correspondência de cores exatas.

• Correspondência de cores exatas ativada — Imprime amostras que simulam a

cor exata com o equivalente mais próximo disponível, utilizando os toners CMYK da copiadora/impressora conectada ao Color Server. O nome/número da cor PANTONE equivalente é impresso abaixo de cada amostra.

• Correspondência de cores exatas desativado — Imprime amostras dos equivalentes

CMYK das cores PANTONE como deﬁnido pelo PANTONE. (São os mesmos valores CMYK deﬁnidos nos aplicativos que incluem bibliotecas PANTONE). Os valores CMYK utilizados para produzir a cor, bem como o nome/número da cor PANTONE, são impressos sob cada amostra.

Para imprimir a referência, faça o download do arquivo para o Color Server. Para obter a localização do arquivo no CD do software do usuário, consulte o Guia de Instalação

do Software do Usuário. Se a conﬁguração padrão de Correspondência de cores exatas

no Color Server não for a que você deseja usar para imprimir as cores PANTONE, faça o download do arquivo para a Fila de espera e, em seguida, substitua a conﬁguração de Correspondência de cores exatas usando um utilitário de gerenciamento de tarefas, como o Command WorkStation (consulte o Guia de gerenciamento de tarefas).

4-5 Deﬁnindo as cores

Deﬁnindo as cores

Os métodos e opções disponíveis para deﬁnir cores dependem do tipo de aplicativo PostScript utilizado.

Modelo

de cores

CYMK

Tipo de

aplicativo

Photoshop No Photoshop, você pode escolher cores com diversos modelos

de cores, incluindo HSB, CIE Lab, RGB e CMYK.

Aplicativo de layout de página

Aplicativo de ilustração

Os aplicativos de layout de página geralmente usam o modelo de cores CMYK. Alguns deles permitem que você deﬁna as cores com outros modelos de cores e envie dados nesses modelos para o Color Server. No entanto, os CRDs (que afetam apenas os dados RGB) geralmente não afetam as cores deﬁnidas nos aplicativos de layout de página.

Para obter resultados previsíveis com cores CMYK, utilize a Referência de cores CMYK quando deﬁnir cores em aplicativos de layout de página (consulte “Uso de ferramentas de

correspondência de cores com aplicativos PostScript” na

página 4-2).

Todos os aplicativos de ilustração usam o modelo de cores CMYK. Embora exista a possibilidade de deﬁnir as cores usando-se outros modelos de cores, esses aplicativos em geral enviam somente dados CMYK para o Color Server.

Para obter resultados previsíveis com cores CMYK, utilize as páginas de Referência de cores CMYK ao deﬁnir cores (consulte “Uso de ferramentas de correspondência de cores

com aplicativos PostScript” na página 4-2).

Versões diferentes do Illustrator suportam modelos de cores ligeiramente diferentes (consulte “Observação a respeito de

modelos de cores no Adobe Illustrator” na página 7-1).

Observações sobre deﬁnição de cores

4-6 Gerenciamento de cores em aplicativos PostScript

Modelo

de cores

RGB

Tipo de

aplicativo

Photoshop Escolha cores no Photoshop com diversos modelos de cores,

como HSB, CIE Lab, RGB e CMYK.

Aplicativo de layout de página

Aplicativo de ilustração

Se o aplicativo permitir que você deﬁna as cores RGB, determine se ele converte os dados RGB em CMYK antes de os enviar para o Color Server. Se converter, isto determina quais opções de impressão do ColorWise afetam sua tarefa.

Por exemplo, se o aplicativo converter preto RGB (deﬁnido em seu documento como R0%, G0%, B0%) em preto CMYK de quatro cores, quando ele enviar a tarefa para o Color Server, a opção selecionada para a opção de impressão Texto/gráﬁcos em preto puro não terá nenhum efeito quando a tarefa for impressa.

Se você deﬁnir cores em RGB e imprimir diretamente a partir do aplicativo, os dados RGB serão convertidos para CMYK antes de serem enviados para o Color Server. Essa conversão feita pelo aplicativo determina as opções de impressão do ColorWise que afetam a tarefa.

Por exemplo, se o aplicativo converte o preto do RGB (deﬁnido no documento como R0%, G0%, B0%) em preto CMYK de quatro cores ao enviar a tarefa para o Color Server, a opção selecionada para a opção de impressão Texto/gráﬁcos em preto puro não tem efeito quando você imprime o trabalho.

Observações sobre deﬁnição de cores

Cores

exatas

Photoshop Escolha cores nomeadas da biblioteca de cores PANTONE

Aplicativo de layout de página

Aplicativo de ilustração

(consulte “Uso da referência PANTONE” na página 4-4). Para obter os melhores resultados, utilize os métodos de deﬁnição de cores descritos em “Uso de ferramentas de correspondência de

cores por amostragem” na página 4-2.

4-7 Trabalhando com imagens importadas

Trabalhando com imagens importadas

Você pode importar imagens para documentos criados em aplicativos de ilustração (como o Illustrator) e em aplicativos de layout de página (como o QuarkXPress). Os formatos recomendados para imagens importadas para documentos de layout de páginas são EPS (ou EPSF) e TIFF. Se ocorrerem problemas ao utilizar uma imagem no formato TIFF, utilize o formato de arquivo EPS. O suporte para importação de outros formatos de arquivos pode ser fornecido pelos aplicativos individuais.

Todas as imagens RGB inseridas em um documento são afetadas pelas conﬁgurações em Origem RGB e Estilo de processamento. O sistema de gerenciamento de cores do ColorWise aplica a conﬁguração especiﬁcada em Origem RGB a todos os dados RGB e, em seguida, utiliza o Estilo de processamento (CRD) especiﬁcado para executar uma conversão de cores. Uma exceção a isto ocorre se você designar perﬁs

ICC para imagens RGB utilizando as ferramentas de gerenciamento de cores do

aplicativo (consulte a próxima seção). Nesse caso, o aplicativo executa a conversão de cores da imagem e envia os dados CMYK para o Color Server.

NOTA: Para tirar proveito das conﬁgurações de Origem RGB e Estilo de processamento

para imagens importadas para o QuarkXPress, salve as imagens no formato EPS ou utilize PrintRGB Xtension do Quark, que cria arquivos de imagem TIFF RGB sem convertê-los em CMYK.

Combinação de tipos de imagens (gerenciamento de cores avançado)

Se você colocar várias imagens RGB (fotográﬁcas e não fotográﬁcas) em um arquivo, um único CRD pode não otimizar a saída para todas as imagens. Nesse caso, você pode querer que as imagens fotográﬁcas ignorem todo o CRD. Para fazer isto, separe a imagem em dados CMYK com um aplicativo de edição de pixels, tal como o Photoshop, e faça a correção de cores. Salve o arquivo como EPS ou TIFF e importe-o para o documento.

Se o aplicativo suportar esse recurso, você poderá salvar a imagem RGB no formato TIFF e atribuir a ela um perﬁl ICC e o propósito do processamento quando importá-la para o documento.

4-8 Gerenciamento de cores em aplicativos PostScript

Uso de simulações CMYK

Você pode especiﬁcar um perﬁl de simulação CMYK e um método de simulação CMYK para uma tarefa usando as opções de impressão Perﬁl de simulação CMYK e Método de simulação CMYK (consulte o Guia de cores). A conﬁguração Simulação CMYK afeta todos os dados de cores CMYK enviados pelo aplicativo de layout de página ou de ilustração. Também pode afetar os dados RGB enviados para um aplicativo de layout de página se a Separação RGB estiver conﬁgurada para Simulação.

•Se o documento contiver imagens CMYK que foram separadas para um padrão

de impressão em offset, aplique a conﬁguração de simulação CMYK correspondente. Por exemplo, para imagens separadas para SWOP, escolha SWOP como conﬁguração de simulação CMYK.

Se você imprimir as separações para o Color Server e escolher usar o recurso Combinar separações juntamente com a simulação completa, o resultado poderá não corresponder ao da mesma página impressa como composição.

•Se o documento contiver imagens CMYK que foram separadas de acordo com

as características de cor de um perﬁl ICC personalizado (não um perﬁl padrão de impressão), especiﬁque o perﬁl correspondente como a conﬁguração Perﬁl de simulação CMYK no Color Server.

Para obter mais informações sobre como fazer o download dos perﬁs de simulação CMYK para o Color Server com o ColorWise Pro Tools, consulte o Guia de cores.

Uso de telas de meio-tom deﬁnidas pelo aplicativo

Se o local de trabalho tiver instalado o Fiery Graphic Arts Package (não disponível em todos os modelos do Color Server), você poderá deﬁnir telas de meio-tom a partir de diversos aplicativos PostScript e utilizá-las na impressão. Os resultados obtidos dependem do aplicativo.

Para deﬁnir uma tela de meio-tom, utilize o aplicativo para ajustar os valores de freqüência e ângulo da tela de meio-tom. Para aplicativos que utilizam o padrão do Color Server (InDesign, FreeHand, QuarkXPress e Illustrator 10), os pontos de tinta são redondos; para aplicativos que deﬁnem a sua própria forma e que não utilizam o padrão do Color Server (PageMaker, Photoshop e Illustrator 9), os pontos de meio-tom podem ter uma forma diferente. Ao imprimir a tarefa, escolha Deﬁnido pelo aplicativo como opção de impressão da tela de meio-tom.

4-9 Como garantir a precisão das cores ao salvar um arquivo

As conﬁgurações Freqüência e Ângulo na tela de meio-tom deﬁnida pelo aplicativo são utilizadas independentemente de a conﬁguração de Combinar separações estar ativada ou desativada. Para obter instruções especiais para a impressão de separações com o Photoshop, consulte “Selecionando opções ao imprimir” na página 5-8.

NOTA: Em geral, a utilização de telas de meio-tom não é recomendável, porque a saída

de impressão apresentará pontos visíveis de toner, em vez de misturas suaves. Utilize telas de meio-tom somente quando necessário para obter um estilo especíﬁco de impressão.

Como garantir a precisão das cores ao salvar um arquivo

Utilize as seguintes etapas para assegurar a precisão das cores:

•Ao salvar arquivos EPS, não inclua informações de gerenciamento de cores

•Inclua as informações de cores ICC em arquivos. O ColorWise não entrará em

conﬂito com essas informações, e esses dados serão úteis para identiﬁcar o espaço de cores especíﬁco usado pelos arquivos.

• Não inclua funções de meio-tom e de transferência.

•Desative o gerenciamento de cores no driver da impressora.

Em computadores Mac OS, deﬁna o driver da impressora para não incluir os comandos de gerenciamento de cores no momento da impressão (consulte o Guia de cores).

5-1 Especiﬁcação das conﬁgurações de cores

Capítulo 5: Gerenciamento de cores no Adobe Photoshop

Este capítulo abrange os recursos do Adobe Photoshop versões 7.x e 6.x para Windows e Mac OS. As ilustrações mostram as caixas de diálogo do Mac OS, mas as informações e instruções aplicam-se igualmente à versão Windows do Photoshop.

Como o Photoshop utiliza um sistema de gerenciamento de cores soﬁsticado, é necessário executar algumas tarefas de gerenciamento de cores antes de utilizá-lo.

Especiﬁcação das conﬁgurações de cores

As seções a seguir descrevem as conﬁgurações de cores recomendadas para o Photoshop em um ﬂuxo de trabalho do Color Server. Essas conﬁgurações de cores incluem:

Working Spaces (Espaços de Trabalho) — Espaços de cores padrão para usar ao

trabalhar com documentos RGB e CMYK. Os perﬁs de cores ICC descrevem a escala de cores e as características de cores desses espaços de trabalho.

Color Management Policies (Diretrizes de Gerenciamento de Cores) — Instruções

que dizem ao Photoshop o que fazer quando ele encontra dados de cores a partir de um espaço de cores diferente do espaço de trabalho especiﬁcado.

Deﬁnição de conﬁgurações de cores do Photoshop

O Photoshop utiliza um sistema de gerenciamento de cores soﬁsticado, que manipula as cores do documento para diversos ﬂuxos de trabalho gerenciados por cores. Personalizando as conﬁgurações de cores, você especiﬁca a quantidade de gerenciamento de cores que deseja usar ao trabalhar no Photoshop.

PARA ESPECIFICAR CONFIGURAÇÕES DE CORES NO PHOTOSHOP

1. No menu Edit (Editar), escolha Color Settings (Conﬁgurações de Cores).

A caixa de diálogo Color Settings (Conﬁgurações de Cores) será exibida.

5-2 Gerenciamento de cores no Adobe Photoshop

2. Selecione Advanced Mode (Modo Avançado).

Em Modo Avançado, é exibida uma lista mais extensa de opções.

3. Escolha o perﬁl do espaço de trabalho desejado para cada modo de cor na área Working Spaces (Espaços de Trabalho).

Um espaço de trabalho especiﬁca o perﬁl de cores dos documentos que não têm associações a perﬁl de cores ou de documentos recém-criados. Ele também deﬁne o espaço de cores de um documento convertido nos modos de cores RGB, CMYK ou Escala de cinza e para cores exatas de um documento.

Escolha um perﬁl ICC apropriado a ser incorporado ao gravar um arquivo para cada espaço de cores. Use as seguintes orientações para especiﬁcar os espaços de trabalho:

•Para RGB, escolha o perﬁl para o espaço de cores RGB padrão usado pelo

Color Server. Na maioria dos casos, é o EFIRGB. (Para obter informações sobre como instalar o perﬁl EFIRGB, consulte o Guia de instalação do software do usuário.) Considere o sRGB se você normalmente visualiza imagens em um monitor de PC genérico ou se utiliza um sistema operacional Windows para gerenciar as cores no monitor. Se você escolher sRGB como um espaço de trabalho, deve imprimir com a opção Origem RGB do ColorWise deﬁnida como sRGB. Os novos documentos RGB que você criar no Photoshop usarão esse espaço de trabalho.

5-3 Especiﬁcação das conﬁgurações de cores

4. Na área Color Management Policies (Diretrizes de Gerenciamento de Cores), escolha

NOTA: O EFIRGB é deﬁnido como o espaço de cores de origem RGB padrão no

Color Server. Independentemente do espaço RGB selecionado, certiﬁque-se de que ele esteja disponível no Color Server. Para obter mais informações sobre como fazer o download dos perﬁs de origem RGB para o Color Server, consulte o Guia de cores.

•Para CMYK, escolha um perﬁl que descreva sua impressão ﬁnal (como SWOP)

se você for um usuário de pré-impressão. Se você for um usuário de escritório, imprimindo uma produção ﬁnal, escolha um perﬁl de saída que descreva o dispositivo conectado ao Color Server. Para utilizar um perﬁl de saída especíﬁco a um dispositivo, você deve primeiro transferir o perﬁl do Color Server para o seu computador (consulte o Guia de cores). Os novos documentos CMYK que você criar no Photoshop usarão o espaço de trabalho especiﬁcado.

•Para obter instruções sobre a especiﬁcação dos espaços de trabalho Gray (Cinza)

e Spot, consulte a documentação do Photoshop.

as normas para manuseio de documentos sem perﬁs incorporados ou com perﬁs incorporados que diferem do espaço de trabalho.

A menos que você seja um usuário avançado de cores, escolha Off (Desativado) nos menus RGB, CMYK e Gray (Cinza). Se você especiﬁcar uma diretriz de gerenciamento de cores e abrir um documento em um ambiente com espaço de trabalho diferente daquele no qual ele foi criado, poderão ocorrer problemas. O perﬁl incorporado em um documento pode ser substituído se for diferente do espaço de trabalho especiﬁcado (embora os valores numéricos de cores no documento sejam preservados).

5. Se você não escolher Off (Desativado) em Color Management Policies (Diretrizes de Gerenciamento de Cores), selecione Proﬁle Mismatches: Ask When Opening, Ask When Pasting (Perﬁs Não-Correspondentes: Perguntar ao Abrir, Perguntar ao Colar) e Missing Proﬁles: Ask When Opening (Perﬁs Ausentes: Perguntar ao Abrir).

Esta opção exibe uma mensagem de alerta que permite a você cancelar o comportamento da diretriz especiﬁcada (desativado) quando abrir documentos ou importar dados de cores.

Isto é recomendado para que você seja avisado antes da aplicação de um gerenciamento de cores do aplicativo.

5-4 Gerenciamento de cores no Adobe Photoshop

6. Na área Conversion Options (Opções de Conversão), especiﬁque as conﬁgurações

7. Na área Advanced Controls (Controles Avançados), desmarque as opções Desaturate

para converter entre espaços de cores.

Escolha Adobe (ACE) no menu Engine (Mecanismo) para utilizar o mecanismo de gerenciamento de cores integrado ao Photoshop.

Escolha um propósito de processamento no menu Propósito para otimizar a qualidade de cor da conversão. Para obter orientações na escolha do propósito do processamento, consulte a documentação do Photoshop.

Selecione Use Black Point Compensation (Utilizar Compensação de Ponto Preto) e Use Dither (8-bit/channel images) (Utilizar Pontilhamento (imagens de 8-bits por canal)) para otimizar a qualidade das conversões de cores.

Monitor Colors By (Remover Saturação de Cores do Monitor Por) e Blend RGB Colors Using Gamma (Mesclar Cores RGB Utilizando Gama).

Desmarcar essas opções ajuda a garantir a correspondência entre a exibição do monitor e a saída impressa.

8. Clique em Save (Salvar) para salvar o grupo atual das conﬁgurações de cores.

A caixa de diálogo Save (Salvar) será exibida.

9. Nomeie o arquivo de conﬁgurações, aceite o local de salvamento padrão e clique em Save (Salvar).

Você pode alternar entre as conﬁgurações salvas escolhendo o nome do grupo no menu Settings (Deﬁnições) no topo da caixa de diálogo Color Settings (Conﬁgurações de Cores).

5-5 Como salvar arquivos a partir do Photoshop

Como salvar arquivos a partir do Photoshop

Antes de salvar um arquivo do Photoshop, execute qualquer rotação, corte e redimensionamento necessários. Isto acelera o processamento quando se imprime diretamente do aplicativo em que a imagem foi inserida.

Quando salvar um documento do Photoshop 6.x, você terá a opção de incorporar um perﬁl de cores ao documento. Recomendamos que você desative essa opção se estiver enviando o documento para o Color Server.

Escolha de um formato de arquivo

Recomendamos que você utilize os formatos de arquivo EPS ou TIFF para gravar as imagens RGB que serão importadas para outros documentos e impressas no Color Server. Você pode importar os arquivos EPS e TIFF praticamente para todos os aplicativos de layout de página.

NOTA: Embora os arquivos TIFF geralmente apresentem uma exibição melhor

quando importados para outros aplicativos, é possível que suas características de cor e resolução sejam alteradas pelo aplicativo para o qual eles são importados. Os arquivos EPS não são modiﬁcados pelo aplicativo para o qual são importados.

NOTA: Nos procedimentos a seguir, são mostradas apenas as caixas de diálogo do

Photoshop 7.x (versão Mac OS). Quando existentes, as diferenças entre as versões 7.x e 6.x e as versões Windows e Mac OS do Photoshop serão mencionadas.

5-6 Gerenciamento de cores no Adobe Photoshop

PARA SALVAR UM DOCUMENTO A PARTIR DO PHOTOSHOP

1. No menu File (Arquivo), escolha Save As (Salvar Como).

A caixa de diálogo Save As (Salvar Como) será exibida.

2. Especiﬁque as conﬁgurações na caixa de diálogo Salvar Como.

• Especiﬁque um nome, formato de arquivo e local para o documento.

•Desmarque a opção Embed Color Proﬁle (Incorporar Perﬁl de Cores) - Mac OS

ou a opção ICC Proﬁle (Perﬁl ICC) - Windows.

5-7 Como salvar arquivos a partir do Photoshop

3. Clique em Save (Salvar).

4. Especiﬁque as opções EPS e clique em OK.

Se você escolheu Photoshop EPS como o formato, aparecerá a caixa de diálogo EPS Options (Opções de EPS).

• Escolha a opção de visualização TIFF. A visualização TIFF é compatível com

computadores Windows e Mac OS.

• Não selecione a opção Gerenciamento de cores PostScript. Para obter mais

informações sobre o gerenciamento de cores PostScript, consulte a próxima seção.

• Não selecione Incluir função de transferência ou Incluir tela de meio-tom.

NOTA: Se você escolher a codiﬁcação JPEG, faça uma cópia de segurança da imagem

original com codiﬁcação binária até ver os resultados impressos do arquivo JPEG. Às vezes, a compactação usada para codiﬁcação JPEG produz resultados (artefatos) indesejados. Caso veja resultados inesperados na saída impressa de um arquivo JPEG, reverta para uma versão binária.

Se tiver problemas para imprimir o documento no qual inseriu a imagem, substitua por uma versão ASCII da mesma imagem e reimprima o documento. Embora a codiﬁcação binária seja muito mais compacta do que a codiﬁcação ASCII, ela pode apresentar problemas de impressão com algumas conﬁgurações de sistema.

5-8 Gerenciamento de cores no Adobe Photoshop

Selecionando opções ao imprimir

É possível imprimir imagens RGB ou CMYK a partir do Photoshop.

•Quando você imprime uma imagem RGB, escolhe se a conversão no CMYK

será executada pelo Color Server (usando um CRD), pelo PostScript (usando o Gerenciamento de Cores PostScript) ou pelo gerenciamento de cores integrado do Photoshop.

•Ao imprimir um gráﬁco CMYK, você pode imprimir composições ou separações

de cores.

NOTA: Veriﬁque se a opção de impressão Combine Separations (Combinar separações)

do Color Server está deﬁnida como Off (Desativado). Para imprimir separações, utilize a opção Separation (Separação) do painel do Adobe Photoshop na caixa de diálogo de impressão. Para obter instruções, consulte a documentação do Photoshop.

PARA IMPRIMIR IMAGENS A PARTIR DO PHOTOSHOP 7.X

1. No menu File (Arquivo), escolha Print with Preview (Imprimir com visualização).

A caixa de diálogo Print (Imprimir) será exibida.

Photoshop 7.x

5-9 Selecionando opções ao imprimir

2. Selecione Show More Options (Mostrar Mais Opções).

3. Selecione Output (Saída).

4. Escolha um método de codiﬁcação.

5. Selecione Color Management (Gerenciamento de Cores).

OTA: Se você escolher a codiﬁcação JPEG, faça uma cópia de segurança da imagem

original com codiﬁcação binária até ver os resultados impressos do arquivo JPEG. Às vezes, a compactação usada para codiﬁcação JPEG produz resultados (artefatos) indesejados. Se você vir resultados inesperados na saída impressa de um arquivo JPEG, reverta para a versão binária.

Photoshop 7.x

6. Selecione Same As Source (O Mesmo que Origem) no menu Proﬁle (Perﬁl) para especiﬁcar o espaço de cores para impressão da imagem.

Qualquer outra conﬁguração fará com que o Photoshop converta os dados de imagem nesse espaço de cores antes de os enviar para o Color Server.

7. Clique em Print (Imprimir).

5-10 Gerenciamento de cores no Adobe Photoshop

PARA IMPRIMIR IMAGENS A PARTIR DO PHOTOSHOP 6.X

1. No menu File (Arquivo), escolha Print (Imprimir).

A caixa de diálogo Print (Imprimir) será exibida.

Photoshop 6.x

2. Escolha o Color Server no menu Impressora e, em seguida, escolha Adobe Photoshop no menu suspenso.

3. Escolha um método de codiﬁcação.

OTA: Se você escolher a codiﬁcação JPEG, faça uma cópia de segurança da imagem

original com codiﬁcação binária até ver os resultados impressos do arquivo JPEG. Às vezes, a compactação usada para codiﬁcação JPEG produz resultados (artefatos) indesejados. Se você vir resultados inesperados na saída impressa de um arquivo JPEG, reverta para a versão binária.

4. Selecione Same As Source (O Mesmo que Origem) no menu Proﬁle (Perﬁl) para especiﬁcar o espaço de cores para impressão da imagem.

Qualquer outra conﬁguração fará com que o Photoshop converta os dados de imagem nesse espaço de cores antes de os enviar para o Color Server.

5. Clique em Print (Imprimir).

5-11 Selecionando opções ao imprimir

Dicas avançadas para usar com o gerenciamento de cores PostScript

Use as informações a seguir para implementar ﬂuxos de trabalho de cores alternativos e mais complexos com o Photoshop.

NOTA: Para usar o gerenciamento de cores PostScript com o Photoshop 6.x, escolha

Gerenciamento de Cores PostScript no menu Perﬁl do painel do Photoshop no driver da impressora.

Como salvar documentos EPS com o Gerenciamento de Cores PostScript

A seleção da opção Gerenciamento de cores PostScript, ao salvar um arquivo EPS CMYK ou RGB, faz com que o Photoshop incorpore as informações de cores PostScript (que são independentes dos perﬁs de ICC) no documento resultante. Essas informações destinam-se aos dispositivos PostScript, como o Color Server.

Impressão de arquivos EPS RGB salvos com o Gerenciamento de Cores PostScript

Ao imprimir um arquivo EPS RGB que contém um perﬁl incorporado no Color Server, você pode utilizar as informações do espaço de trabalho do perﬁl RGB incorporado como uma deﬁnição de origem RGB para os CRDs do Color Server. Para utilizar essas informações de espaço de cores da origem do perﬁl incorporado com os CRDs do Color Server, escolha Nenhum como Origem RGB do ColorWise quando imprimir. Use esse procedimento quando imprimir diretamente do Photoshop ou quando o mesmo arquivo EPS RGB for impresso a partir de outro aplicativo.

Para substituir o perﬁl incorporado em um arquivo EPS que utiliza uma deﬁnição de origem RGB disponibilizada pelo Color Server, escolha qualquer opção diferente de None (Nenhum) como RGB Source Proﬁle (Perﬁl de origem RGB) do Color Server.

5-12 Gerenciamento de cores no Adobe Photoshop

Impressão de imagens RGB com o Gerenciamento de Cores PostScript do Photoshop

Se você selecionar um espaço de cores RGB e decidir utilizar o Gerenciamento de cores PostScript, o Photoshop enviará os dados RGB ao Color Server juntamente com as informações de cores PostScript que deﬁnem este espaço de cores RGB. Lembre-se que, quando você selecionar o Gerenciamento de Cores PostScript, será utilizado um CRD para executar as conversões de cores para CMYK.

NOTA: As informações de espaço de cores de origem RGB incluídas serão substituídas

pela opção Origem RGB do ColorWise, a menos que ela esteja deﬁnida como Nenhum. A opção Estilo de processamento do ColorWise especiﬁcada terá efeito se a opção Perﬁl de origem RGB do ColorWise estiver deﬁnida como Nenhum.

Para que a impressão consuma menos tempo, escolha a codiﬁcação JPEG, mas veriﬁque cuidadosamente a saída impressa quanto a artefatos indesejáveis que podem aparecer como resultado da compactação JPEG. Se você constatar resultados inesperados na saída impressa, imprima novamente a tarefa, desta vez utilizando a codiﬁcação Binária ou ASCII.

Impressão de arquivos EPS CMYK salvos com o Gerenciamento de Cores PostScript

Se você selecionar a opção Gerenciamento de cores PostScript do Photoshop quando salvar uma imagem EPS CMYK, o Photoshop incorporará as informações de cores PostScript que deﬁnem o espaço de cores de origem CMYK da imagem. Quando você imprimir um arquivo EPS CMYK que contenha informações de cores PostScript para o Color Server, os CRDs serão usados no lugar das conﬁgurações Simulação CMYK e Método de simulação do ColorWise. Escolha a conﬁguração apropriada para a opção Estilo de processamento.

Impressão de gráﬁcos CMYK com o Gerenciamento de Cores PostScript do Photoshop

Se você selecionar um espaço de cores CMYK e decidir utilizar o Gerenciamento de Cores PostScript, o Photoshop enviará os dados CMYK ao Color Server juntamente com as informações das cores PostScript que deﬁnem este espaço de cores CMYK. Observe que, quando selecionar o Gerenciamento de Cores PostScript, será utilizado um CRD para executar as conversões de cores no espaço de cores CMYK do Color Server.

5-13 Selecionando opções ao imprimir

O espaço de cores de destino para esses CRDs é determinado pela opção de impressão Separação RGB. Se essa opção estiver deﬁnida como Simulação, o gráﬁco CMYK será impresso de acordo com todas as conﬁgurações especiﬁcadas em Perﬁl de simulação CMYK e Método de simulação CMYK. Se Separação RGB estiver deﬁnida como Saída, o gráﬁco CMYK será convertido no espaço de cores CMYK do perﬁl de saída selecionado.

Deﬁnir a opção de impressão Correspondência de cores exatas do Color Server como ativada tem efeito somente se você utilizar o recurso Multi-Channel (Multicanais) do Photoshop para deﬁnir canais exatos e depois salvar a imagem no formato EPS e abri-la em outro aplicativo. Para obter informações, consulte a documentação do Photoshop.

Quando você trabalha no modo CMYK, o Photoshop converte cores exatas em valores CMYK.

•Se o gráﬁco foi separado para um padrão de impressão em offset, aplique a

conﬁguração Simulação CMYK correspondente. Por exemplo, se o gráﬁco estiver separado para SWOP, escolha SWOP como a conﬁguração para Simulação CMYK.

•Se o Photoshop estiver conﬁgurado para uma separação personalizada utilizando

um perﬁl ICC, escolha o perﬁl correspondente para a opção Simulação CMYK do ColorWise.

A conﬁguração de simulação personalizada anterior requer que o mesmo perﬁl usado para a separação no Photoshop resida no Color Server. Para obter mais informações sobre como fazer o download dos perﬁs de Simulação CMYK para o Color Server com o ColorWise Pro Tools, consulte o Guia de cores.

6-1 Adobe InDesign 2.0.1 e 1.5.2

Capítulo 6: Gerenciamento de cores em aplicativos de layout de página

Este capítulo fornece instruções para a impressão de documentos em cores a partir do Adobe InDesign, Adobe PageMaker e QuarkXPress.

Antes de imprimir a partir desses aplicativos, certiﬁque-se de que o driver da impressora e o arquivo PostScript printer description (PPD) do Color Server apropriados estejam instalados no computador, conforme descrito no Guia de

instalação do software do usuário.

Adobe InDesign 2.0.1 e 1.5.2

As seções a seguir descrevem as conﬁgurações recomendadas para o uso do Adobe InDesign com o Color Server.

Conﬁgurações de cores do InDesign

Ao usar o gerenciamento de cores do ColorWise, desative os recursos de gerenciamento de cores do InDesign.

6-2 Gerenciamento de cores em aplicativos de layout de página

PARA DESATIVAR O GERENCIAMENTO DE CORES DO INDESIGN 2.0.1

1. No menu Edit (Editar), escolha Color Settings > Document Color Settings (Conﬁgurações de cores> Conﬁgurações de cores de documentos).

2. Desmarque a opção Enable Color Management (Ativar gerenciamento de cores) e clique em OK.

6-3 Adobe InDesign 2.0.1 e 1.5.2

PARA DESATIVAR O GERENCIAMENTO DE CORES DO INDESIGN 1.52

1. No menu Edit (Editar), escolha Color Settings > Document Color Settings (Conﬁgurações de cores> Conﬁgurações de cores de documentos).

2. Desmarque a opção Enable Color Management (Ativar gerenciamento de cores) e clique em OK.

Importando imagens

Todas as imagens RGB inseridas em um documento, exceto as imagens TIFF RGB, são afetadas pelas conﬁgurações deﬁnidas em Origem RGB e Estilo de processamento. Para obter melhores resultados com imagens inseridas, siga as instruções em

“Trabalhando com imagens importadas” na página 4-7.

NOTA: O InDesign converte as imagens TIFF RGB inseridas em CMYK.

Desative o gerenciamento de cores do InDesign quando inserir imagens em um documento.

PARA DESATIVAR O GERENCIAMENTO DE CORES

DO INDESIGN 2.0.1 AO IMPORTAR IMAGENS

1. No menu File (Arquivo), escolha Place (Inserir).

A caixa de diálogo Place (Inservir) será exibida.

2. Selecione a opção Show Import Options (Mostrar as opções de importação).

6-4 Gerenciamento de cores em aplicativos de layout de página

3. Selecione o arquivo que você quer importar e clique em Open (Abrir).

4. Escolha Color Settings (Conﬁgurações de cores) no menu de opções. Certiﬁque-se de que a opção Enable Color Management (Ativar gerenciamento de cores) esteja desmarcada e clique em OK.

PARA DESATIVAR O GERENCIAMENTO DE CORES DO INDESIGN 1.5.2

AO IMPORTAR IMAGENS

1. No menu File (Arquivo), escolha Place (Inserir).

A caixa de diálogo Place (Inservir) será exibida.

2. Selecione a opção Show Import Options (Mostrar as opções de importação).

3. Selecione o arquivo que você quer importar e clique em Place (Inserir).

4. Escolha Color Settings (Conﬁgurações de cores) no menu de opções. Certiﬁque-se de que a opção Enable Color Management (Ativar gerenciamento de cores) esteja desmarcada e clique em OK.

6-5 Adobe InDesign 2.0.1 e 1.5.2

Selecionando as opções ao imprimir

Você pode utilizar a interface do driver padrão de impressora do Color Server para selecionar as opções de impressão no InDesign.

PARA CONFIGURAR OPÇÕES DE IMPRESSÃO A PARTIR DA VERSÃO WINDOWS

DO INDESIGN 2.0.1

1. No menu File (Arquivo), escolha Print (Imprimir).

2. Escolha o Color Server no menu Printer (Impressora).

3. Clique em Printer (Impressora).

A caixa de diálogo Print (Imprimir) do Windows será exibida.

4. Clique em Properties (Propriedades).

6-6 Gerenciamento de cores em aplicativos de layout de página

5. Clique na guia de impressão Fiery na caixa de diálogo que aparece.

Será exibida a interface do driver da impressora padrão do Color Server.

6. Escolha as opções de impressão desejadas.

Para obter informações sobre a conﬁguração de opções de impressão do ColorWise, consulte o Guia de cores.

7. Clique em Print (Imprimir).

PARA CONFIGURAR OPÇÕES DE IMPRESSÃO A PARTIR DA VERSÃO

DO INDESIGN 2.0.1 PARA MAC OS

1. No menu File (Arquivo), escolha Print (Imprimir).

2. Escolha o Color Server no menu Printer (Impressora).

6-7 Adobe InDesign 2.0.1 e 1.5.2

3. Clique em Printer (Impressora).

4. Escolha opções especíﬁcas à impressora.

A caixa de diálogo Print (Imprimir) do AdobePS será exibida.

Serão exibidas as opções de impressão do Color Server.

5. Selecione as opções desejadas.

Para obter informações sobre a conﬁguração de opções de impressão do ColorWise, consulte o Guia de cores.

6. Clique em Print (Imprimir).

6-8 Gerenciamento de cores em aplicativos de layout de página

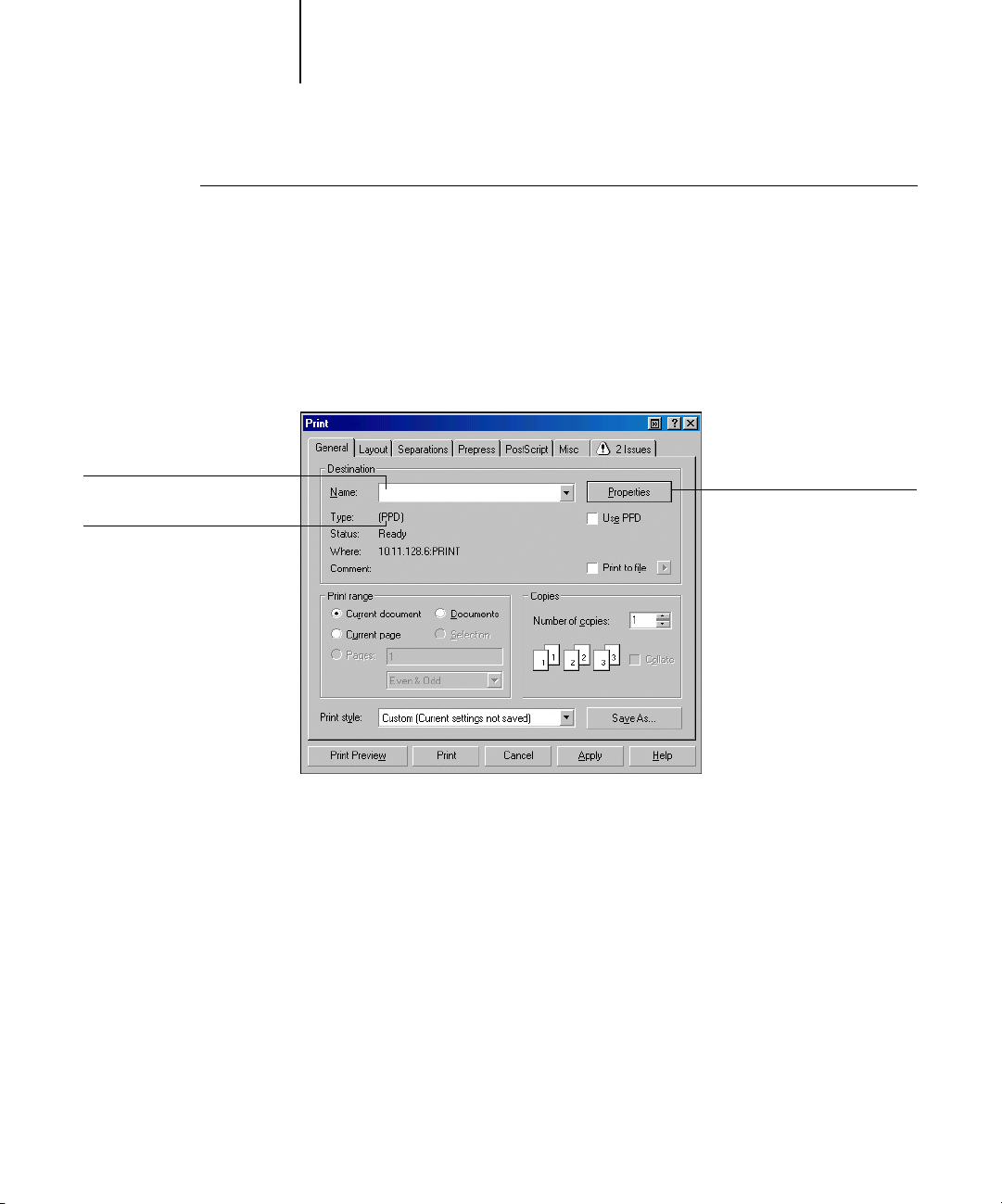

PARA CONFIGURAR OPÇÕES DE IMPRESSÃO A PARTIR

DA VERSÃO WINDOWS DO INDESIGN 1.5.2

1. No menu File (Arquivo), escolha Print (Imprimir).

A caixa de diálogo Print (Imprimir) será exibida.

2. No menu Name (Nome), escolha Color Server.

3. Clique em Properties (Propriedades).

4. Clique na guia de impressão Fiery na caixa de diálogo que aparece.

Será exibida a interface do driver da impressora padrão do Color Server.

5. Escolha as opções de impressão desejadas.

Para obter informações sobre a conﬁguração de opções de impressão do ColorWise, consulte o Guia de cores.

6-9 Adobe InDesign 2.0.1 e 1.5.2

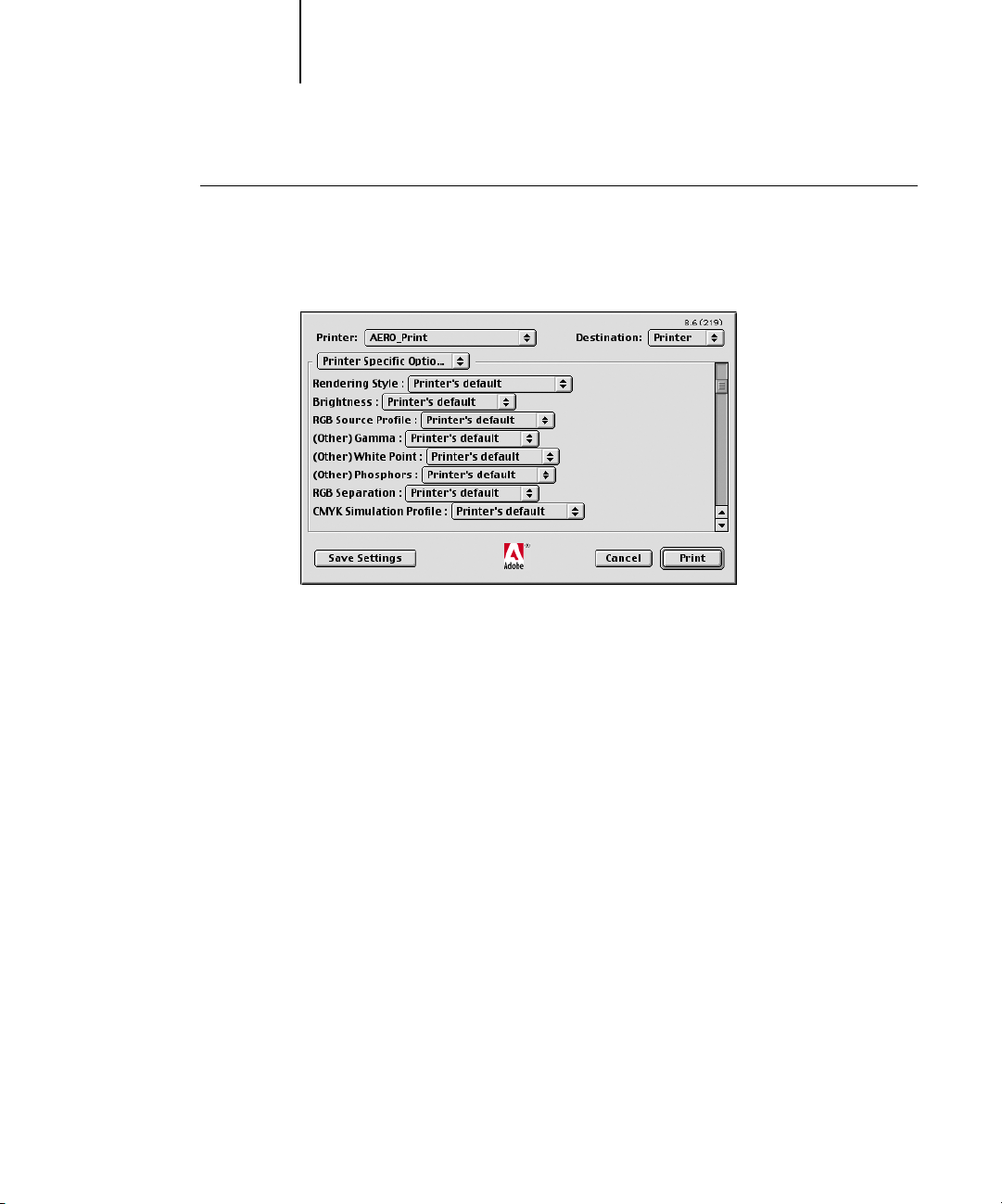

PARA CONFIGURAR OPÇÕES DE IMPRESSÃO A PARTIR

DA VERSÃO DO INDESIGN 1.5.2 PARA MAC OS

1. No menu File (Arquivo), escolha Print (Imprimir).

A caixa de diálogo Print (Imprimir) será exibida.

2. Escolha o Color Server no menu Printer (Impressora).

3. Escolha opções especíﬁcas à impressora.

Serão exibidas as opções de impressão do Color Server

4. Selecione as opções desejadas.

Para obter informações sobre a conﬁguração de opções de impressão do ColorWise, consulte o Guia de cores.

6-10 Gerenciamento de cores em aplicativos de layout de página

Adobe PageMaker 7.x e 6.5 para Mac OS e Windows

As versões Mac OS e Windows do PageMaker 7.x e 6.5 são essencialmente as mesmas. As ilustrações nesta seção mostram apenas a versão Windows, exceto quando existem diferenças entre as duas versões.

Requisito da versão Windows

Para utilizar a versão Windows do PageMaker 6.5, certiﬁque-se de que haja uma cópia do arquivo PPD do Color Server nas seguintes pastas:

• PM65\RSRC\USENGLSH\PPD4

•Windows\Sistema

Para obter informações sobre como instalar esse arquivo, consulte a documentação do PageMaker.

Conﬁgurações de cores do PageMaker

Recomendamos que você utilize o gerenciamento de cores do ColorWise, em vez das opções do CMS incorporadas no Adobe PageMaker.

NOTA: Não use os dois sistemas para a mesma tarefa de impressão.

PARA DESABILITAR O GERENCIAMENTO DE CORES DO PAGEMAKER

1. No menu File (Arquivo), escolha Preferences>General (Preferências >Geral).

2. Clique em CMS Setup (Conﬁguração CMS).

3. No menu Color Management (Gerenciamento de cores), escolha Off (Desligar).

4. Clique em OK e, então, clique novamente em OK para fechar as caixas de diálogo.

PARA DESABILITAR O GERENCIAMENTO DE CORES PARA UMA IMAGEM BITMAP

1. Selecione a imagem bitmap no documento.

2. No menu Element (Elemento), escolha Image > CMS Source (Imagem >Origem do CMS).

3. Escolha None (Nenhum) no menu This Item uses (Este item usa) e clique em OK.

6-11 Adobe PageMaker 7.x e 6.5 para Mac OS e Windows
