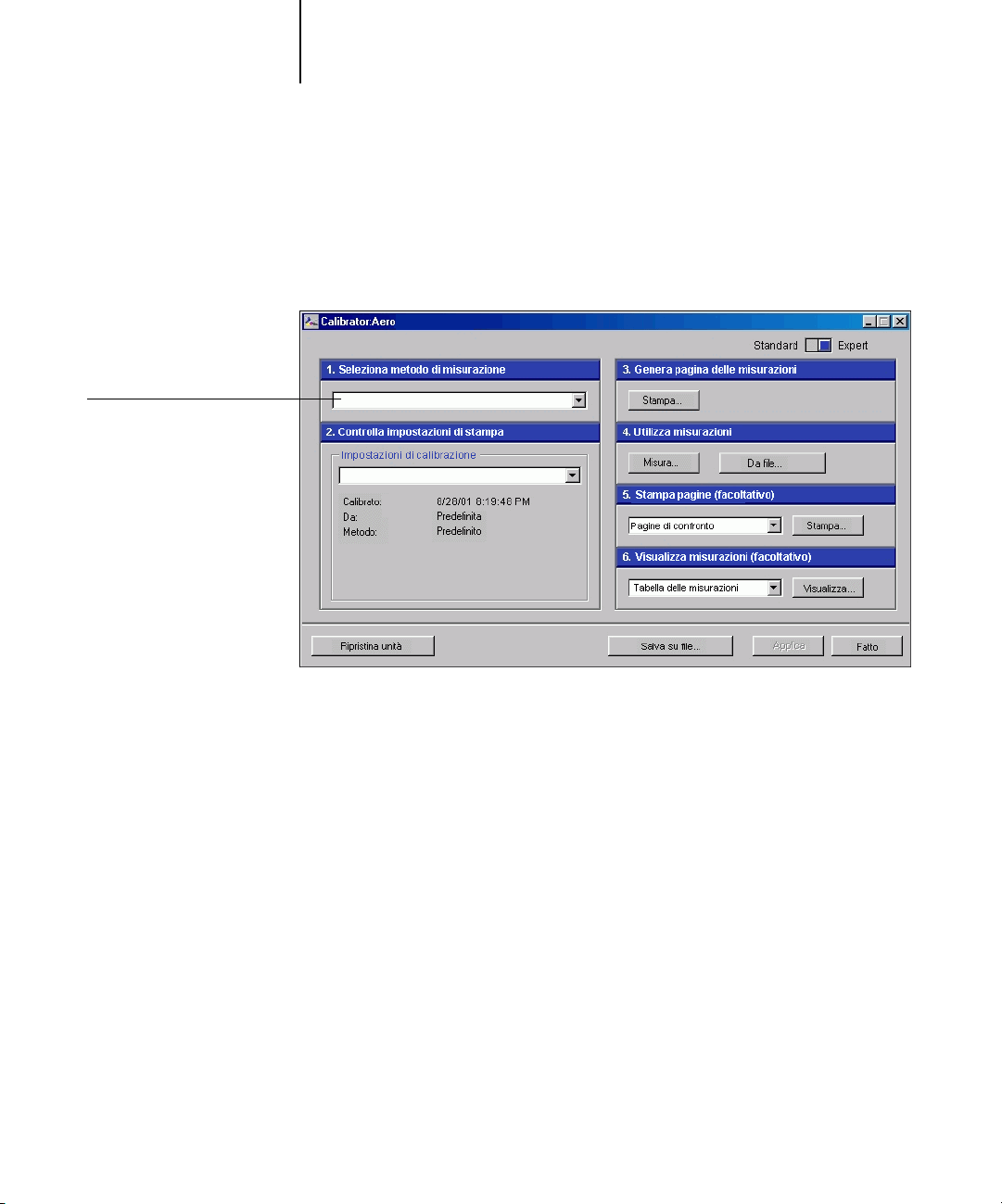

Uso di Calibrator

Avvio di Calibrator 2-6 Modo Esperto 2-8 Ripristino delle misurazioni predeﬁnite di calibrazione 2-10 Calibrazione di Fiery con DTP41 2-10 Calibrazione di Fiery con DTP32 2-14

Uso di EFI Spectrometer ES-1000 ed EFI Densitometer ED-100

Conﬁgurazione di ES-1000 2-17 Conﬁgurazione di ED-100 2-18 Calibrazione di Fiery con ES-1000 o ED-100 2-18

Uso di AutoCal e ColorCal

Calibrazione con ColorWise Pro Tools ed AutoCal o ColorCal 2-23 Calibrazione dal pannello di controllo con AutoCal o ColorCal 2-26

Capitolo 3: ColorWise Pro Tools

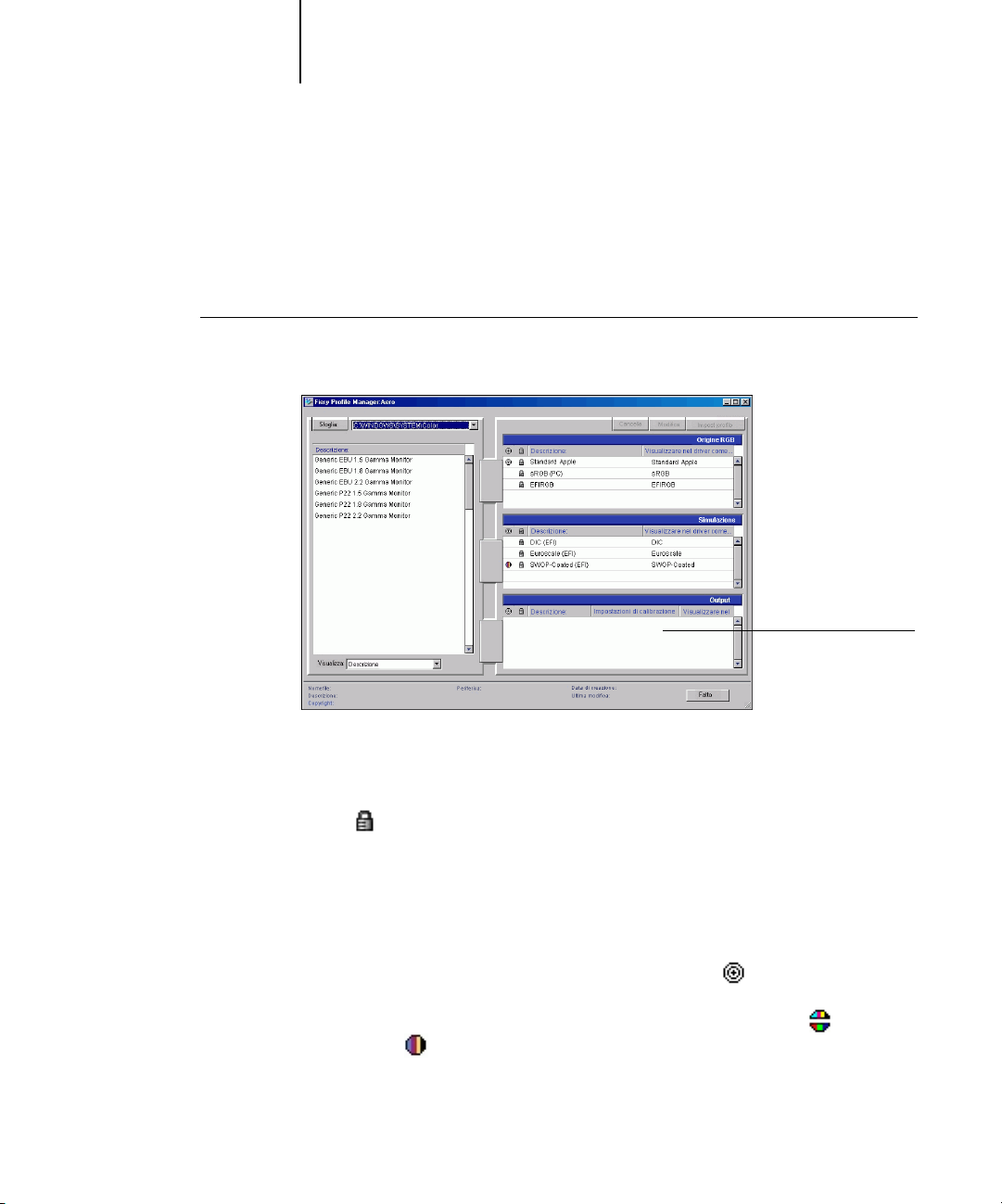

Proﬁle Manager

Impostazione dei proﬁli predeﬁniti 3-3 Trasferimento dei proﬁli 3-5

Modiﬁca dei proﬁli 3-6 Gestione dei proﬁli 3-7

Deﬁnizione dei proﬁli 3-8

2-6

2-17

2-23

3-1

Color Editor

Modiﬁca dei proﬁli 3-12 Annullamento delle modiﬁche di una simulazione 3-19 Correzione del bilanciamento del grigio 3-19 Veriﬁca dei proﬁli modiﬁcati 3-22

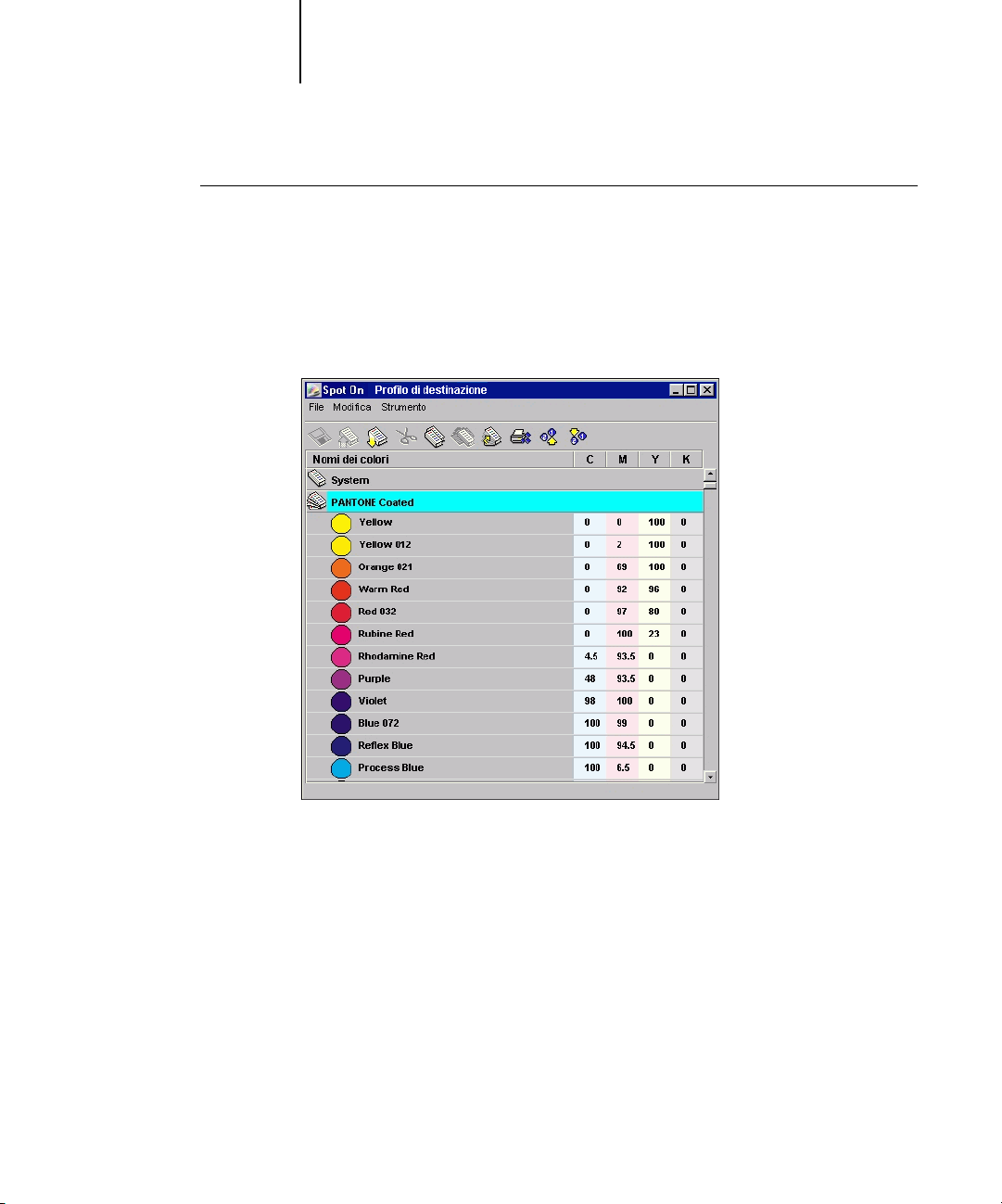

Uso di Spot On (opzione Fiery Graphic Arts Package)

Avvio di Spot On 3-23 Uso della ﬁnestra principale di Spot On 3-25

Uso dei colori esistenti 3-27 Creazione di colori personalizzati 3-28

Scaricamento dei gruppi di colori personalizzati 3-30

3-12

3-23

ix Indice

Trasferimento dei gruppi di colori personalizzati 3-31 Modiﬁca dei valori cromatici 3-32

Uso di uno strumento di misurazione per individuare i colori 3-36 Salvataggio delle modiﬁche e chiusura di Spot On 3-38

Color Setup

Impostazione dei valori predeﬁniti per le opzioni di ColorWise 3-38

Appendice A: Strumenti per la misurazione del colore

3-38

Uso dello spettrofotometro X-Rite DTP41

Conﬁgurazione di DTP41 A-1 Calibrazione di DTP41 A-5

Uso del densitometro X-Rite DTP32

Conﬁgurazione di DTP32 A-8 Calibrazione di DTP32 A-11

Appendice B: Importazione delle misurazioni tramite densitometro

Formato ﬁle di importazione ASCII semplice (Simple ASCII Import File Format - SAIFF)

Esempio di densità 1D Status T per la pagina dei 34 campioni EFI B-2 Esempio di densità 1D Status T per la pagina dei 21 campioni EFI B-3 Esempio di densità 1D Status T per una pagina deﬁnita dall’utente B-3

Glossary

Indice analitico

A-1

A-8

B-1

xi Informazioni su questo manuale

Introduzione

EX12

EX2000d

Questo manuale spiega come gestire l’output a colori su Fiery EX12/EX2000d ColorServer™ e fornisce informazioni sulla calibrazione e sui proﬁli dei colori.

Il presente manuale fa parte della documentazione che include manuali per gli utenti e gli amministratori di sistema. Gli altri manuali dovrebbero essere disponibili presso il proprio ambiente di lavoro; consultarli per una descrizione completa della propria unità Fiery EX12/EX2000d ColorServer.

OTA

In questo manuale il termine “Fiery” viene utilizzato per fare riferimento a Fiery EX12/EX2000d ColorServer. Il termine “fotocopiatrice/stampante” viene utilizzato per fare riferimento all’unità di stampa supportata da Fiery. Il nome “Aero” viene utilizzato nelle illustrazioni di questo manuale per indicare Fiery.

Questa icona indica le informazioni che si applicano solo a Fiery EX12.

Questa icona indica le informazioni che si applicano solo a Fiery EX2000d.

Informazioni su questo manuale

Questo manuale è strutturato in modo da fornire informazioni chiave per la gestione del colore della propria unità Fiery.

•Il Capitolo 1 descrive le opzioni di stampa di Fiery e spiega in che modo si può

ottenere il migliore risultato cromatico possibile.

•Il Capitolo 2 descrive i vari metodi per la calibrazione di Fiery.

•Il Capitolo 3 descrive le funzioni di ColorWise Pro Tools. ColorWise Pro Tools

include Proﬁle Manager™, utilizzato per gestire i proﬁli dei colori su Fiery, e Color Editor™, che consente all’utente di creare dei proﬁli di simulazione e di destinazione personalizzati. Questo capitolo descrive inoltre Spot On, uno strumento che consente di deﬁnire gli equivalenti CMYK per le tinte piatte.

•L’Appendice A fornisce informazioni sugli strumenti di misurazione del colore,

disponibili come opzioni da acquistare separatamente.

•L’Appendice B descrive il formato di ﬁle ASCII semplice (SAIFF), che può essere

utilizzato per importare le misurazioni effettuate con i densitometri.

xii Introduzione

•Il Glossario fornisce le deﬁnizioni per i termini riportati in grassetto—ad esempio,

proﬁlo di destinazione

verranno citati alcuni termini e concetti relativi al colore, come “dati RGB”, “spazio colore”, “tinta piatta”, “gamut” e “proﬁlo origine”. Se si è neoﬁti dell’editoria a colori o non si conoscono alcuni termini, fare riferimento al glossario.

—che appaiono in tutto il manuale. In questo manuale

Funzioni chiave di ColorWise

ColorWise

ideato per fornire sia a utenti esperti che occasionali il risultato cromatico migliore per scopi diversi. ColorWise viene fornito con delle impostazioni predeﬁnite che consentono di ottenere subito un colore di ottima qualità da molte applicazioni e piattaforme Windows e Mac OS. In questo modo gli utenti meno esperti possono ottenere un output a colori di qualità senza dover obbligatoriamente conoscere o modiﬁcare alcuna impostazione relativa al colore su Fiery.

Per ottenere un colore coerente, è necessario calibrare Fiery regolarmente. ColorWise Pro Tools comprende un programma per la calibrazione di facile utilizzo che consente di eseguire la calibrazione utilizzando lo scanner fornito con la fotocopiatrice/stampante o con uno (vedere il Capitolo 2).

Le funzioni di ColorWise consentono all’utente di modiﬁcare il risultato di stampa. A seconda delle diverse esigenze, è possibile:

•Impostare la stampa

macchine tipograﬁche offset

•Ottenere la migliore corrispondenza con i colori PANTONE ed altre tinte piatte

quando vengono stampati in quadricromia o utilizzando macchine tipograﬁche con lastre particolari.

è il

CMS (sistema per la gestione del colore)

spettrofotometro

CMYK

in modo che vengano emulati gli standard per

DIC, Euroscale

SWOP

incorporato in Fiery ed

densitometro

opzionale

•Selezionare un

per la stampa di presentazione, la riproduzione accurata di fotograﬁe ed un rendering colorimetrico assoluto o relativo per esigenze particolari.

CRD (Color Rendering Dictionary)

RGB

. I CRD consentono di ottenere colori ricchi e saturi per la graﬁca

, anche detto stile di rendering,

xiii Funzioni chiave di ColorWise

•Deﬁnire l’origine dei dati relativi ai colori RGB in entrata per una migliore

corrispondenza su schermo; è inoltre possibile fornire la migliore conversione del colore dei dati RGB senza alcuna informazione sull’origine.

•Deﬁnire se i dati RGB devono essere convertiti nell’intero gamut della

fotocopiatrice/stampante o se devono essere prima convertiti nel gamut di un’altra unità di stampa, ad esempio uno standard tipograﬁco. Tale funzione risulta utile quando si vuole che una determinata unità di stampa si comporti come un’altra unità. Serve inoltre per valutare l’aspetto del ﬁle RGB ottenuto in condizioni di stampa diverse senza dover rielaborare ogni volta i dati RGB

gestione del colore di ColorWise

offre un’architettura aperta per il colore che consente agli utenti di personalizzare Fiery in modo che possa adattarsi alle nuove esigenze di stampa che possono presentarsi. ColorWise supporta i

proﬁlo ICC

per il colore standard industriali che deﬁniscono il comportamento cromatico di una particolare unità. Trasferendo i proﬁli ICC su Fiery, Fiery è in grado di simulare una macchina tipograﬁca particolare (o un’altra fotocopiatrice/stampante), nonché stampare i colori in maniera accurata in base a un monitor o scanner particolare. È inoltre possibile creare dei proﬁli ICC personalizzati per la fotocopiatrice/stampante.

, proﬁli

ColorWise consente inoltre di utilizzare un qualsiasi densitometro

Status T

importando i dati in un formato ﬁle standard (vedere l’Appendice B). In tal caso, è importante notare che la qualità dello strumento utilizzato determina la qualità della calibrazione.

1-1 Gestione del colore su Fiery

Capitolo 1: Gestione del colore di Fiery

La prima parte di questo capitolo descrive le opzioni disponibili dal sistema per la gestione del colore colore in base a esigenze particolari. Riporta inoltre le impostazioni predeﬁnite di ColorWise e le altre opzioni disponibili per gli utenti che devono personalizzare ColorWise.

A partire da pagina 1-16 viene fornita una spiegazione dettagliata delle funzioni del driver di stampa driver di stampa e le istruzioni per l’impostazione delle opzioni relative ai colori con i driver PostScript per computer Windows e Mac OS.

ColorWise

PostScript

e spiega come personalizzare le impostazioni relative al

Level 2 o 3, nonché le informazioni sulle funzioni dei vari

Gestione del colore su Fiery

Per modiﬁcare il comportamento di stampa di Fiery, è possibile eseguire una delle operazioni seguenti:

•Selezionare le opzioni di ColorWise per un singolo lavoro di stampa tramite i menu

che appaiono nel driver di stampa.

•Impostare la maggior parte delle opzioni di ColorWise come valori predeﬁniti del

server dall’applicazione Color Setup in ColorWise Pro Tools (vedere pagina 3-38). I valori predeﬁniti possono essere impostati anche dai menu di conﬁgurazione di Fiery o dal pannello di controllo, come descritto nella Questi valori predeﬁniti verranno applicati a tutti i successivi lavori di stampa a meno che non vengano sovrascritti dall’utente.

Guida alla conﬁgurazione

•Selezionare alcune opzioni di ColorWise, in particolare le impostazioni predeﬁnite dei

proﬁlo ICC

includono il proﬁlo di simulazione predeﬁnito (vedere pagina 1-10), il metodo di simulazione (vedere pagina 1-11), l’opzione Visualizzare nel driver come (vedere pagina 3-8), il proﬁlo origine predeﬁnito (vedere pagina 1-7), Separazione RGB (vedere pagina 1-9) e le impostazioni di calibrazione associate (vedere pagina 2-4).

e le opzioni di calibrazione, da ColorWise Pro Tools. Tali opzioni

1-2 Gestione del colore di Fiery

Le applicazioni possono generare i dati relativi ai colori per Fiery in molte diverse variazioni di

spazio colore

. Il tipo più comune di dati relativi ai colori prodotti dalle applicazioni per ufﬁcio sono i dati RGB, mentre le applicazioni di prestampa producono in genere dati CMYK. Le applicazioni di editoria elettronica possono inoltre generare tinte piatte come i colori PANTONE. Per rendere le cose ancora più complesse, un’unica pagina può contenere una combinazione di colori RGB, CMYK e tinte piatte. Fiery consente agli utenti di gestire la stampa di questi documenti con combinazioni miste di colori tramite alcune funzioni che vengono applicate in modo speciﬁco ai dati RGB, CMYK o alle tinte piatte.

La gestione del colore di Fiery genera dei dati CMYK che vengono inviati alla fotocopiatrice/stampante.

La ﬁgura che segue illustra le opzioni di stampa del sistema per la gestione del colore di Fiery che inﬂuiscono sulle conversioni dei dati dei colori. È possibile accedere a queste opzioni di stampa quando si invia un lavoro di stampa su Fiery. La maggior parte di queste opzioni e impostazioni sono descritte nelle sezioni successive di questo capitolo.

Dati RGB

Dati CMYK

Dati tinte piatte

Proﬁlo origine RGB

Gamma Fosfori

Punto di bianco Stile di rendering (CRD) Luminosità Testo e graﬁca in nero puro

Separazione RGB Proﬁlo di destinazione

Proﬁlo di simulazione CMYK Metodo di simulazione CMYK Luminosità Testo e graﬁca in nero puro Combina separazioni Proﬁlo di destinazione

Corrispondenza tinte piatte

Processore

colori

Fiery

Dati dei colori inviati alla fotocopiatrice/ stampante

1-3 Gestione del colore su Fiery

Proﬁlo origine RGB è l’unica opzione relativa al colore che viene applicata esclusivamente ai dati dei colori RGB. Le altre opzioni che hanno effetto sui colori RGB possono avere un impatto anche sugli altri dati più rari in Lab, XYZ ed altri spazi colore calibrati.

OTA

Per gli utenti che conoscono il colore PostScript 3, l’opzione Proﬁlo origine

RGB ha effetto su tutti gli spazi colore CIEBasedABC (se lo spazio origine è RGB). Se i dati CMYK vengono inviati a Fiery in formato CIEBasedDEFG, ad esempio, selezionando Gestione colore PostScript in Adobe Photoshop, la selezione dell’opzione Stile di rendering di Fiery che normalmente ha effetto solo sui dati RGB, inﬂuenzerà anche questi dati CMYK.

Le impostazioni per le seguenti opzioni possono essere speciﬁcate tramite le opzioni di stampa al momento di inviare in stampa un lavoro su Fiery. Alcune possono essere anche impostate come valori predeﬁniti dall’amministratore nei menu di conﬁgurazione di Fiery o con ColorWise Pro Tools. Le impostazioni speciﬁcate tramite le opzioni di stampa sovrascrivono quelle predeﬁnite.

Opzione di stampa di Fiery Effetto

Modo colore

CMYK/Scala di grigi oppure

Modo di stampa

Colore standard/Colore Expert/Scala di grigi

Combina separazioni

Sì/No/1 pg–Automatico

EX12

EX2000d

Stile di rendering

Fotograﬁco/Presentazione/ Colorimetrico relativo/ Colorimetrico assoluto (valore predeﬁnito impostato nei menu di conﬁgurazione)

Luminosità

da 85% chiarissimo a 115% scurissimo

Sì/No

Speciﬁca lo spazio colore di destinazione per il lavoro. Selezionare CMYK, Colore standard o Colore Expert per un documento a colori.

Speciﬁca se si desidera stampare i dati CMYK separati come un unico documento composito a quattro colori (vedere pagina 1-6). Se si dispone dell’opzione Fiery Graphic Arts Package, è possibile combinare un numero illimitato di separazioni per le tinte piatte con le separazioni CMYK.

Applica un CRD (Color Rendering Dictionary) di Fiery ai dati RGB (vedere pagina 1-6) o a tutti i dati in entrata con una deﬁnizione di spazio

colore origine PostScript, inclusi i dati CMYK.

Effettua una regolazione del colore su tutti i canale del colore per schiarire o scurire la stampa.

1-4 Gestione del colore di Fiery

Opzione di stampa di Fiery Effetto

Proﬁlo origine RGB

EFIRGB/sRGB (PC)/Standard Apple/Altro/ Origine 1-10/Nessuno (valore predeﬁnito impostato nei menu di conﬁgurazione o in ColorWise Pro Tools)

(Altro) Gamma

1.0/1.2/1.4/1.6/1.8/2.0/2.2/2.4/2.6/2.8/3.0

(Altro) Fosfori

Hitachi EBU/Hitachi-Ikegami/NTSC/ Radius Pivot/SMPTE/Trinitron

(Altro) Punto di bianco

5000 K (D50)/5500 K/6500 K (D65)/ 7500 K/9300 K

Separazione RGB

Destinazione/Simulazione

Proﬁlo di simulazione CMYK

SWOP-Coated/DIC/Euroscale/

EX12

Simulazione 1-10/ Come da fotocopia/Nessuno (valore predeﬁnito impostato nei menu di conﬁgurazione o in ColorWise Pro Tools)

EX2000d

(valore predeﬁnito impostato nei menu di conﬁgurazione o in ColorWise Pro Tools)

SWOP-Coated/DIC/Euroscale/ Simulazione 1-10/Nessuno

Applica una deﬁnizione di spazio origine RGB ai dati RGB (vedere

pagina 1-7). Se si seleziona l’impostazione Altro, è possibile speciﬁcare

impostazioni particolari per Gamma, Fosfori e Punto di bianco. Vedere le opzioni corrispondenti in questa tabella. Questa opzione, insieme alle opzioni Gamma, Fosfori e Punto di bianco, ha effetto solo sugli spazi colore DeviceRGB o RGB calibrati.

Applica il valore gamma speciﬁcato alla deﬁnizione di spazio origine RGB (vedere pagina 1-7). Per usare questa opzione di stampa, è necessario selezionare Altro come impostazione di Proﬁlo origine RGB

Applica le informazioni relative al tipo di fosforo speciﬁcato (tipo di monitor) alla deﬁnizione di spazio origine RGB (vedere pagina 1-7). Per usare questa opzione di stampa, è necessario selezionare Altro come impostazione di Proﬁlo origine RGB

Applica il valore punto di bianco speciﬁcato alla deﬁnizione di spazio colore origine RGB (vedere pagina 1-7). Per usare questa opzione di stampa, è necessario selezionare Altro come impostazione di Proﬁlo origine RGB

Determina in quale spazio colore CMYK verranno separati i propri dati RGB originali, CMYK per la fotocopiatrice/stampante (Destinazione) o CMYK per una simulazione speciﬁcata (Simulazione) (vedere pagina 1-9). È importante notare che quando Separazione RGB è impostata su Simulazione, i colori RGB vengono modiﬁcati in base alle opzioni Proﬁlo di simulazione CMYK e Metodo di simulazione CMYK

Regola i dati dei colori CMYK per simulare uno standard tipograﬁco offset o un gamut colore personalizzato deﬁnito dall’utente. L’impostazione Come da fotocopia ignora la calibrazione di Fiery per simulare il colore di una copia prodotta dal piano di copiatura della fotocopiatrice. Se si seleziona Nessuno, la simulazione viene ignorata (vedere pagina 1-10).

OTA: Alcune delle impostazioni di simulazione hanno nomi leggermente

diversi a seconda del modello di fotocopiatrice/stampante.

1-5 Gestione del colore su Fiery

Opzione di stampa di Fiery Effetto

Metodo di simulazione CMYK

Rapido/Totale (GCR origine)/ Totale (GCR destinaz.)/Con CRD (valore predeﬁnito impostato nei menu di conﬁgurazione o in ColorWise Pro Tools)

Simulazione carta

No/Sì

Proﬁlo di destinazione

Destinazione 1-10 (valore predeﬁnito impostato nei menu di conﬁgurazione o in ColorWise Pro Tools)

Testo e graﬁca in nero puro

Sì/No (valore predeﬁnito impostato nei menu di conﬁgurazione)

Sovrastampa nero

Sì/No (valore predeﬁnito impostato nei menu di conﬁgurazione)

Stile sovrastampa nero

Testo/Testo e graﬁca

Corrispondenza tinte piatte

Sì/No (valore predeﬁnito impostato nei menu di conﬁgurazione o in ColorWise Pro Tools)

Il metodo di simulazione Rapido applica le curve di trasferimento unidimensionali che regolano solo la densità. Il metodo di simulazione Totale applica le trasformazioni colorimetriche che regolano la tinta oltre che la densità dell’output (vedere pagina 1-11).

Regola l’output a colori in modo da compensare per il valore di punto di bianco utilizzato dalla carta. Questa opzione è disponibile come parte del pacchetto Fiery Graphic Arts Package.

Il proﬁlo di destinazione viene applicato a tutti i dati del lavoro di stampa (vedere pagina 1-11). I proﬁli di destinazione deﬁniti dall’utente possono essere trasferiti su Fiery con ColorWise Pro Tools (vedere il Capitolo 3).

L’impostazione Sì ottimizza la qualità di stampa del testo e della graﬁca in nero (vedere pagina 1-12)

L’impostazione Sì stampa il testo nero sullo sfondo a colori e attiva automaticamente l’opzione Testo e graﬁca in nero puro (vedere pagina 1-12)

Speciﬁca se la sovrastampa del nero deve essere applicata solo al testo o al testo ed alla graﬁca. Perché questa opzione abbia effetto, è necessario che l’opzione Sovrastampa nero sia impostata su Sì (vedere pagina 1-12).

L’impostazione Sì abilita la corrispondenza delle tinte piatte deﬁnita da Fiery con i migliori equivalenti CMYK. Se si dispone dell’opzione Fiery Graphic Arts Package installata, è possibile usare Spot On per gestire e modiﬁcare queste corrispondenze con le tinte piatte (vedere pagina 3-23). L’impostazione No indica a Fiery di eseguire una corrispondenza tra l’output a colori ed una combinazione CMYK speciﬁcata dall’applicazione di origine per il documento (vedere pagina 1-15).

Ottimizza immagine

Automatico/No/Sì/Sotto 90–300 ppi

Nelle sezioni seguenti di questo capitolo vengono descritti in maniera dettagliata gli effetti che queste ed altre impostazioni hanno sui lavori di stampa.

L’impostazione Sì migliora la qualità di stampa delle immagini a bassa risoluzione.

1-6 Gestione del colore di Fiery

EX12

Combina separazioni

L’opzione Combina separazioni speciﬁca come stampare i dati CMYK separati. Se si dispone dell’opzione Fiery Graphic Arts Package, è possibile combinare un numero illimitato di separazioni per le tinte piatte con le separazioni CMYK. Le impostazioni di Combina separazioni sono:

• No stampa ciascuna separazione singolarmente.

• Sì combina le separazioni di un unico documento con colori compositi e vincola l’impostazione delle seguenti opzioni di stampa: Modo colore (CMYK), Stile di rendering (Nessuno), Testo e graﬁca in nero puro (No), Corrispondenza tinte piatte (No).

• 1 pg–Automatico combina le separazioni in un unico documento con colori compositi, eseguendo la sovrastampa delle lastre nell’ordine deﬁnito dall’applicazione di origine.

Stile di rendering

L’opzione Stile di rendering speciﬁca un CRD per le conversioni dei colori. È possibile modiﬁcare l’opzione Stile di rendering per modiﬁcare l’aspetto delle immagini, come ad esempio le stampe ottenute da applicazioni per ufﬁcio o le fotograﬁe RGB da Adobe Photoshop. Fiery consente di selezionare uno dei quattro stili di rendering presenti attualmente nei proﬁli ICC standard industriali.

Stile di rendering di Fiery Migliore utilizzo

Fotograﬁco—Fornisce un

output meno saturo rispetto al rendering Presentazione quando si stampano colori fuori gamut e preserva i rapporti tonali nelle immagini.

Fotograﬁe, comprese le scansioni e le immagini su CD di fotograﬁe.

Stile di rendering equivalente a ICC

Immagine, Contrasto e Percettivo

1-7 Gestione del colore su Fiery

Stile di rendering di Fiery Migliore utilizzo

Presentazione—Crea colori

saturi ma non tenta di associare i colori stampati in modo esatto ai colori visualizzati. I colori all’interno del gamut come i colori della carnagione hanno una buona resa, simile a quella ottenuta con lo stile di rendering Fotograﬁco.

Colorimetrico relativo—Esegue

una conversione tra i punti di bianco origine e di destinazione. Ad esempio, il grigio bluastro di un monitor verrà convertito in grigio neutro. Questo stile è preferibile allo scopo di evitare i bordi visibili quando non si stampa con i margini al vivo.

Colorimetrico assoluto

esegue una conversione tra i punti di bianco origine e di destinazione. Ad esempio, il grigio bluastro di un monitor verrà convertito in grigio bluastro.

—Non

Graﬁca e diagrammi in presentazioni. In molti casi può essere utilizzato per pagine miste che contengono sia graﬁci per presentazioni che fotograﬁe.

Uso avanzato quando la corrispondenza dei colori è importante ma si preferisce che il bianco venga stampato nel documento come il bianco della carta. Potrebbe anche essere utilizzato con la gestione del colore PostScript per modiﬁcare i dati CMYK per le simulazioni.

Nelle situazioni in cui è necessario ottenere colori accurati e i bordi visibili non danno fastidio. Potrebbe anche essere utilizzato con la gestione del colore PostScript per modiﬁcare i dati CMYK per le simulazioni.

Stile di rendering equivalente a ICC

Saturazione, Graﬁca

Colorimetrico relativo

Colorimetrico assoluto

Proﬁlo origine RGB

L’opzione relativa al proﬁlo origine RGB consente all’utente di deﬁnire le caratteristiche dei dati RGB nel proprio documento in modo che su Fiery venga applicata la conversione del colore appropriata. Sul driver e su Proﬁle Manager di ColorWise Pro Tools sono disponibili gli spazi colore per i monitor più comuni. Inoltre, è possibile utilizzare ColorWise Pro Tools per trasferire i proﬁli per monitor o scanner personalizzati per esigenze particolari.

1-8 Gestione del colore di Fiery

Quando si seleziona un’impostazione diversa da Nessuno per l’opzione Proﬁlo origine RGB, Fiery sovrascrive le deﬁnizioni o i proﬁli di spazio colore origine speciﬁcati da altri eventuali sistemi per la gestione del colore. Ad esempio, se è stato speciﬁcato un proﬁlo di sistema ColorSync sul computer Mac OS, l’impostazione Proﬁlo origine RGB avrà la priorità. Nei casi in cui non si desideri che questa impostazione abbia la priorità su un altro spazio colore origine speciﬁcato, selezionare l’impostazione Nessuno.

Quando si seleziona un’impostazione diversa da Nessuno per l’opzione Proﬁlo origine RGB, dal momento che le deﬁnizioni di spazio colore vengono sovrascritte, sarà possibile ottenere risultati di stampa coerenti con Fiery anche stampando da diverse piattaforme. Le impostazioni dell’opzione Proﬁlo origine RGB di Fiery sono:

• EFIRGB speciﬁca lo spazio colore deﬁnito da EFI consigliato per gli utenti che non dispongono di informazioni dettagliate sui propri dati RGB.

• sRGB (PC) speciﬁca la deﬁnizione standard industriale per un monitor di computer PC Windows generico.

• Standard Apple speciﬁca la deﬁnizione di tutti i monitor standard per computer Mac OS.

• Altro consente di speciﬁcare le impostazioni personalizzate per l’opzione Proﬁlo origine RGB. Se si seleziona l’impostazione Altro, è possibile speciﬁcare le impostazioni per le opzioni Gamma, Fosfori e Punto di bianco.

• Origine 1-10 speciﬁca le deﬁnizioni trasferite dall’utente come proﬁli origine RGB. Per ulteriori informazioni sul trasferimento dei proﬁli origine RGB, vedere pagina 3-5.

Se si stampa con il driver PostScript da un computer Windows e la comunicazione bidirezionale è abilitata, il nome di ciascun proﬁlo trasferito appare come impostazione dell’opzione Proﬁlo origine RGB del menu a comparsa corrispondente. Se si stampa con il driver AdobePS da un computer Mac OS, i proﬁli trasferiti variano da Origine 1 a Origine 10. Per ulteriori informazioni sulla comunicazione bidirezionale, vedere la Guida all’installazione del software.

•

Nessuno fa in modo che Fiery utilizzi le origini RGB deﬁnite altrove, ad esempio

nell’applicazione. Quando Proﬁlo origine RGB viene impostata su Nessuno, l’aspetto dei colori non sarà indipendente dal tipo di ﬁle. Ad esempio, i ﬁle EPS RGB appariranno diversi dai ﬁle TIFF RGB.

1-9 Gestione del colore su Fiery

Con l’opzione Proﬁlo origine RGB impostata su Nessuno, i dati RGB PostScript che contengono una deﬁnizione di spazio colore origine vengono convertiti con il CRD speciﬁcato dall’opzione Stile di rendering (vedere pagina 1-6). I dati RGB non PostScript e quelli PostScript che non contengono una deﬁnizione di spazio colore origine vengono convertiti con un metodo generale di conversione basato sulla

rimozione del colore (UCR).

Separazione RGB

L’opzione Separazione RGB deﬁnisce in che modo i colori RGB (e i colori Lab e XYZ) vengono convertiti in CMYK. Il nome di questa opzione è puramente descrittivo, dal momento che l’opzione deﬁnisce gli spazi colore che verranno utilizzati da Fiery per “separare” i dati RGB in valori CMYK.

Le due impostazioni disponibili per questa opzione deﬁniscono se i dati RGB devono essere convertiti nell’intero gamut della fotocopiatrice/stampante (proﬁlo di output) o se devono essere prima convertiti nel gamut di un’altra stampante digitale o di una macchina tipograﬁca standard (simulazione). Tale funzione è utile quando si vuole che una determinata unità di stampa si comporti come un’altra unità per i dati RGB. Ad esempio, se un’altra unità di stampa ha a disposizione un proﬁlo ICC di alta qualità, la fotocopiatrice/stampante può simulare il comportamento di quella determinata unità.

L’opzione Separazione RGB è utile anche per le applicazioni di prestampa. Ad esempio, consente di valutare l’aspetto di una scansione RGB quando si sperimentano condizioni diverse di stampa senza dover convertire durante ogni prova i dati RGB in dati CMYK. Quando vengono trovate le condizioni di stampa desiderate, è possibile convertire il ﬁle in CMYK, utilizzando lo stesso proﬁlo di simulazione CMYK usato durante la fase di sperimentazione.

NOTA: L’opzione di stampa Separazione RGB dovrebbe essere usata in combinazione

con le opzioni di stampa Proﬁlo di destinazione o Proﬁlo di simulazione CMYK.

• Destinazione converte tutti i colori RGB nello spazio colore CMYK della propria fotocopiatrice/stampante (quando è impostata su Valore predeﬁnito della stampante) o in uno spazio colore CMYK personalizzato per la propria fotocopiatrice/stampante (quando l’opzione Proﬁlo di destinazione è impostata su Destinazione 1-10).

• Simulazione converte tutti i colori RGB nello spazio colore CMYK per una simulazione speciﬁcata (accertarsi di selezionare la simulazione desiderata con l’opzione di stampa Proﬁlo di simulazione CMYK).

1-10 Gestione del colore di Fiery

Proﬁlo di simulazione CMYK

L’opzione di stampa Proﬁlo di simulazione CMYK consente di stampare bozze tipograﬁche o simulazioni. Questa impostazione consente di speciﬁcare lo standard tipograﬁco offset o un’altra unità di stampa a colori che si desidera simulare. Quest’opzione ha effetto solo sui dati CMYK.

Con il driver di stampa per Windows 9x/Me o Windows NT, è anche possibile visualizzare un numero illimitato di simulazioni di tipo Rapido personalizzate create utilizzando ColorWise Pro Tools. Sui computer Windows 2000/XP e Mac OS, è possibile visualizzare ﬁno a 10 simulazioni di tipo Rapido personalizzate. Il numero di simulazioni personalizzate è limitato dallo spazio disponibile sul disco di Fiery.

Se si stampa con il driver PostScript da un computer Windows e la comunicazione bidirezionale è abilitata, il nome di ciascun proﬁlo trasferito o personalizzato appare come impostazione dell’opzione Proﬁlo di simulazione CMYK del menu a comparsa corrispondente. Se si stampa con il driver AdobePS da un computer Mac OS, i proﬁli personalizzati o trasferiti variano da Simulazione 1 a Simulazione 10. Per ulteriori informazioni sulla comunicazione bidirezionale, consultare la

Guida all’installazione del software.

L’impostazione Proﬁlo di simulazione CMYK da speciﬁcare dipende dallo standard tipograﬁco per il quale sono state create le separazioni CMYK.

•Per le immagini per le quali sono state create le separazioni in base ad una separazione personalizzata (ad esempio una separazione prodotta con un proﬁlo ICC), selezionare il proﬁlo corrispondente su Fiery con l’impostazione Proﬁlo di simulazione CMYK.

•Per le immagini separate per SWOP, selezionare SWOP come impostazione per l’opzione Proﬁlo di simulazione CMYK.

NOTA: Per simulare in maniera corretta un’immagine stampata per cui è stata creata una

separazione tramite un determinato proﬁlo ICC, su Fiery deve essere presente lo stesso proﬁlo. Per ulteriori informazioni sul trasferimento dei proﬁli ICC su Fiery, vedere “Trasferimento dei proﬁli” a pagina 3-5.

1-11 Gestione del colore su Fiery

Metodo di simulazione CMYK

L’opzione Metodo di simulazione CMYK speciﬁca la qualità della simulazione da eseguire.

• Rapido applica curve di trasferimento ad una dimensione che regolano la densità dell’output nei canali cyan, magenta, giallo e nero.

• Totale (GCR origine) per una simulazione più completa e accurata ottenuta mediante l’applicazione delle trasformazioni colorimetriche che regolano sia la tinta che la densità dell’output dei canali cyan, magenta e giallo. Questa opzione conserva la quantità di nero determinata dal proﬁlo di simulazione. Selezionare questa opzione se si stampa una prova colore allo scopo di simulare l’output di un’unità rappresentata dal proﬁlo di simulazione.

• Totale (GCR destinaz.) applica lo stesso metodo di simulazione di Totale (GCR origine), ma conserva la quantità di nero determinata dal proﬁlo di destinazione. Selezionare questa opzione se si stampa l’output ﬁnale su Fiery.

È consigliabile utilizzare una delle due opzioni Totale se si stampano immagini per cui sono state create delle separazioni mediante la generazione ottimizzata del nero (UCR/GCR) da una scansione o da un’applicazione come Photoshop.

Proﬁlo di destinazione

Il proﬁlo di destinazione viene applicato a tutti i dati del lavoro di stampa, quindi accertarsi che il proﬁlo selezionato sia quello adeguato per il proprio lavoro. Il proﬁlo di destinazione predeﬁnito è composto da un proﬁlo per la fotocopiatrice/stampante che ne descrive le caratteristiche cromatiche e un proﬁlo di calibrazione che descrive il comportamento previsto della fotocopiatrice/stampante.

In alcuni casi è possibile personalizzare il proﬁlo di destinazione predeﬁnito utilizzando Color Editor di ColorWise Pro Tools per ottenere effetti cromatici particolari (vedere pagina 3-12). In questo caso, il nuovo proﬁlo di destinazione personalizzato viene applicato a tutti i dati del lavoro di stampa. Cambiare solo il proﬁlo di destinazione non ha effetto sul proﬁlo di calibrazione associato ad esso (in quanto il proﬁlo di calibrazione è basato su un modello di fotocopiatrice/stampante). È possibile modiﬁcare i valori di densità massima (D-Max) del proﬁlo di calibrazione separatamente (vedere pagina 3-6).

1-12 Gestione del colore di Fiery

È possibile utilizzare Proﬁle Manager di ColorWise Pro Tools per trasferire il proprio proﬁlo di destinazione su Fiery (vedere pagina 3-5). Inizialmente, i proﬁli di destinazione trasferiti vengono associati al proﬁlo di calibrazione collegato al proﬁlo di destinazione predeﬁnito. Come già detto, è possibile modiﬁcare separatamente i valori D-Max (densità massima) del proﬁlo di calibrazione.

Se si stampa con il driver PostScript da un computer Windows e la comunicazione bidirezionale è abilitata, il nome di ciascun proﬁlo trasferito o personalizzato appare come impostazione dell’opzione Proﬁlo di destinazione del menu a comparsa corrispondente. Se si stampa con il driver AdobePS da un computer Mac OS, i proﬁli personalizzati o trasferiti variano da Destinazione-1 a Destinazione-10. Per ulteriori informazioni sulla comunicazione bidirezionale, consultare la Guida all’installazione del software.

Testo e graﬁca in nero puro

L’opzione Testo e graﬁca in nero puro ha effetto sulla stampa di elementi di testo nero e graﬁca vettoriale su una pagina. In alcune circostanze, è preferibile lasciare questa opzione impostata su Sì. Quando Testo e graﬁca in nero puro è impostata su Sì, il nero generato dalle applicazioni viene stampato usando il toner solo nero al 100% (ad esempio, RGB = 0, 0, 0, CMYK = 0%, 0%, 0%, 100%; o K = 100%). In questo modo, il testo e la graﬁca in nero non presenteranno problemi di sfumature e non saranno fuori registro dal momento che viene utilizzato solo un toner. Inoltre, questa impostazione consente di evitare il blasting. Questa opzione si imposta automaticamente su Sì quando l’opzione Sovrastampa nero è impostata su Sì.

Per alcuni lavori è preferibile disattivare questa opzione, ad esempio, se sulla pagina vi sono riempimenti graduati che usano il nero. La tabella seguente descrive il comportamento dell’opzione Testo e graﬁca in nero puro con i dati relativi al nero deﬁniti in diversi spazi colore.

1-13 Gestione del colore su Fiery

NOTA: L’opzione Testo e graﬁca in nero puro può essere usata solo per la stampa

composita e non per la stampa di separazioni.

Colore

nero

in ingresso

RGB

CMYK

Tinta piatta

NOTA: È possibile che le applicazioni PostScript (ad esempio QuarkXPress) convertano

gli elementi deﬁniti come RGB = 0, 0, 0 nel nero CMYK di quadricromia prima di inviare il lavoro su Fiery. L’opzione Testo e graﬁca in nero puro non ha effetto su questi elementi. Per i dettagli, vedere le note applicative. Inoltre, la graﬁca e il testo in nero deﬁniti come RGB = 0, 0, 0 nelle applicazioni per ufﬁcio (ad esempio Microsoft Word) vengono convertiti nel nero come singolo colore (CMYK = 0%, 0%, 0%, 100%) dal driver di stampa Microsoft PostScript Level 3 per Windows 2000/XP. Per stampare il nero come singolo colore alla massima densità di toner della fotocopiatrice/stampante, impostare l’opzione Testo e graﬁca in nero puro su Sì.

Stampa del nero al 100%

Sì No

Testo e graﬁca in nero puro

Con il proﬁlo predeﬁnito, stampa un nero intenso utilizzando tutti i toner.

Stampa solo con il toner nero, dal momento che le simulazioni CMYK preservano il canale nero. La quantità effettiva di toner utilizzata dipende dalla simulazione corrente e dallo stato di calibrazione della fotocopiatrice/stampante.

Stampa solo con il toner nero, dal momento che le simulazioni della tinta piatta preservano il canale nero. La quantità effettiva di toner utilizzata dipende dalla simulazione corrente e dallo stato di calibrazione della fotocopiatrice/stampante.

1-14 Gestione del colore di Fiery

Sovrastampa nero

L’opzione Sovrastampa nero consente di speciﬁcare se il testo nero, deﬁnito come RGB = 0, 0, 0 o come CMYK = 0%, 0%, 0%, 100% deve essere stampato o meno sullo sfondo a colori.

•

Sì—Il testo nero si sovrappone allo sfondo colorato, eliminando gli spazi bianchi, il

rischio di aloni o il mancato registro dei colori. Se si imposta l’opzione Sovrastampa nero su Sì, si attiva automaticamente l’opzione Testo e graﬁca in nero puro.

No—Il testo nero non si sovrappone allo sfondo colorato (l’area sottostante il testo

• nero viene rimossa).

NOTA: Le applicazioni PostScript possono eseguire le conversioni per la sovrastampa del

nero prima di inviare il lavoro di stampa a Fiery.

Un esempio dell’uso di questa impostazione è quando si ha una pagina che contiene del testo nero su sfondo azzurro. Lo sfondo a colori blu è CMYK = 40%, 30%, 0%, 0%, mentre il testo nero è CMYK = 0%, 0%, 0%, 100%.

• Con l’opzione Sovrastampa nero impostata su Sì, le parti ﬁnali del testo sulla pagina vengono sovrastampate o combinate con i colori dominanti. Il risultato è CMYK = 40%, 30%, 0%, 100% per il colore usato per il testo. Non vi è una transizione nei toner cyan e magenta e la qualità dell’output viene migliorata dal momento che non vi sarà alcun effetto indesiderato vicino ai bordi del testo. Questa opzione funziona anche con il testo deﬁnito nello spazio colore RGB, ovvero RGB = 0, 0, 0.

• Con l’opzione Sovrastampa nero impostata su No, il bordo del testo viene stampato con i toner cyan e magenta su un lato (fuori dal testo) e il toner nero sull’altro lato (all’interno del testo). Questa transizione potrebbe provocare dei difetti a causa delle limitazioni pratiche della fotocopiatrice/stampante.

1-15 Gestione del colore su Fiery

Corrispondenza tinte piatte

L’opzione Corrispondenza tinte piatte fornisce la corrispondenza automatica delle tinte piatte con i migliori equivalenti CMYK.

• Sì—Fiery usa la tabella incorporata per generare le corrispondenze CMYK più simili alle tinte piatte riproducibili dalla fotocopiatrice/stampante. Le nuove tabelle vengono generate quando si aggiungono nuovi proﬁli di destinazione. Se si dispone dell’opzione Fiery Graphic Arts Package, Fiery utilizza le corrispondenze CMYK determinate tramite Spot On (vedere pagina 3-23).

NOTA: Le tinte piatte non incluse nella tabella incorporata vengono considerate come

CMYK.

No—Fiery utilizza gli equivalenti CMYK deﬁniti dal produttore delle tinte piatte,

• come ad esempio PANTONE. Si tratta degli stessi equivalenti CMYK utilizzati dalle applicazioni che includono le librerie di tinte piatte.

Per i lavori che contengono tinte piatte, impostare l’opzione Corrispondenza tinte piatte su Sì, a meno che non si desideri stampare simulazioni tipograﬁche. In tal caso, impostare Corrispondenza tinte piatte su No e selezionare l’impostazione di Proﬁlo di simulazione CMYK appropriata (vedere pagina 1-10).

NOTA: L’opzione Corrispondenza tinte piatte può essere usata solo per la stampa

composita e non per la stampa di separazioni.

Corrispondenza tinte piatte e riferimento per i colori patinati PANTONE

Il catalogo di riferimento per i colori patinati PANTONE (descritto nel manuale

Riferimento per il colore Fiery) viene stampato in modo diverso a seconda

dell’impostazione dell’opzione Corrispondenza tinte piatte.

•

Sì—Fiery usa la tabella incorporata o, se si dispone dell’opzione Fiery Graphic Arts

Package, dei CRD Spot On (vedere pagina 3-23) per generare le corrispondenze migliori per i colori PANTONE riproducibili dalla fotocopiatrice/stampante. Il numero PANTONE è riportato sotto ciascun campione.

No—Fiery stampa i campioni usando i valori CMYK consigliati da Pantone (e

• utilizzati dalle applicazioni che forniscono le librerie dei colori PANTONE). I valori CMYK usati per generare il colore, nonché il numero del colore PANTONE, sono riportati sotto ciascun campione. Tali valori CMYK vengono stampati tramite le opzioni Proﬁlo di simulazione CMYK e Proﬁlo di destinazione selezionate.

1-16 Gestione del colore di Fiery

Driver di stampa PostScript per Windows e Mac OS

Per accedere alle opzioni del driver di stampa descritte in questa sezione, è necessario fare clic su Start (Avvio)\Impostazioni\Stampanti, fare clic con il pulsante destro del mouse sul PPD appropriato e selezionare Proprietà (Windows 9x/Me), Impostazioni documento (Windows NT) o Preferenze stampa (Windows 2000/XP) dal menu a comparsa. Per accedere alle opzioni del driver di stampa per Mac OS, selezionare Stampa dal menu File della propria applicazione. Queste impostazioni sono accessibili anche dalle ﬁnestre di dialogo Formato di stampa o Imposta pagina della maggior parte delle applicazioni.

Per i computer Windows, l’interfaccia del driver di Fiery consente di salvare le combinazioni di impostazioni a cui è possibile accedere in seguito. Inoltre, è possibile selezionare diverse impostazioni per i singoli lavori dalle applicazioni utilizzate.

Il driver di stampa genera un ﬁle PostScript contenente le istruzioni generate dall’applicazione e le opzioni di stampa di Fiery selezionate. Il driver di stampa invia il ﬁle PostScript su Fiery. Fiery esegue quindi l’elaborazione PostScript e le conversioni dei colori ed invia i dati dei colori rasterizzati all’unità di stampa.

NOTA: Le illustrazioni e le istruzioni che seguono non sono valide per tutte le

applicazioni. Molte applicazioni, come Adobe PageMaker, Adobe Photoshop, Adobe Illustrator, QuarkXPress e CorelDRAW, dispongono di altre opzioni per la gestione del colore oltre a quelle presenti nel driver di stampa. Per informazioni sulle speciﬁche applicazioni, vedere il manuale Riferimento per il colore Fiery.

1-17 Driver di stampa PostScript per Windows e Mac OS

Impostazione delle opzioni di stampa per la gestione del colore per Windows

Questa sezione spiega come impostare le opzioni di stampa per la gestione del colore di Fiery con Adobe PostScript Printer Driver per Windows. Si tratta di driver PostScript 3 che consente di sfruttare a pieno le funzioni relative al colore di Fiery. Prima di procedere, è necessario aver completato le seguenti procedure:

•Installare Adobe PostScript Printer Driver ed il PPD Fiery (consultare la

Guida all’installazione del software).

• Conﬁgurare Fiery per la stampa (vedere la Guida alla conﬁgurazione).

•Installare il proﬁlo di destinazione ICC per Fiery sul proprio computer Windows (vedere pagina 3-5).

PER IMPOSTARE LE OPZIONI DI STAMPA SU WINDOWS

1. Accedere alle opzioni del driver di stampa, come descritto a pagina 1-16.

Selezionare ColorWise

2. Fare clic sulla scheda Stampa Fiery e selezionare dal menu ColorWise le impostazioni per le opzioni di stampa descritte a pagina 1-3.

1-18 Gestione del colore di Fiery

3. Fare clic su Impostazioni Expert.

Fare clic su Impostazioni Expert

per accedere alle altre opzioni

di ColorWise

Viene visualizzata la ﬁnestra di dialogo Impostazioni colore Expert con il relativo diagramma di ﬂusso. Questa ﬁnestra visualizza le altre opzioni per il colore di Fiery. Ogni opzione presenta un menu dal quale è possibile selezionare le impostazioni per il proprio lavoro.

4. Fare clic su Aggiorna per visualizzare le impostazioni correnti di Fiery.

Se il pulsante Aggiorna non compare, accertarsi che sia abilitata la comunicazione bidirezionale come descritto nella Guida all’installazione del software.

5. Per speciﬁcare le impostazioni personalizzate per l’origine RGB, selezionare Altro per Proﬁlo origine RGB, quindi fare clic su Personalizzato.

La ﬁnestra di dialogo seguente consente all’utente di speciﬁcare le impostazioni personalizzate per l’origine RGB (vedere pagina 1-7).

1-19 Driver di stampa PostScript per Windows e Mac OS

Per la maggior parte degli utenti, le impostazioni predeﬁnite offrono il giusto livello di controllo del colore. Per ulteriori informazioni sulle singole opzioni di stampa, vedere pagina 1-3.

Driver di stampa PostScript per Mac OS

Questa sezione spiega come impostare le opzioni di stampa per la gestione del colore con il driver di stampa AdobePS per Mac OS, un driver PostScript 3 che può sfruttare a pieno tutte le funzioni per il colore di Fiery e consente di salvare una serie di impostazioni per le opzioni di stampa.

Prima di procedere, è necessario aver completato le seguenti procedure come descritto nella Guida all’installazione del software:

•Installare il driver di stampa AdobePS ed il PPD Fiery.

•Selezionare Fiery in Scelta Risorse e conﬁgurarlo con il PPD Fiery.

•Installare il proﬁlo di destinazione ICC per Fiery sul proprio computer Mac OS

(vedere pagina 3-5).

NOTA: Le illustrazioni e le istruzioni che seguono non sono valide per tutte le

applicazioni. Molte applicazioni, come PageMaker, Photoshop, Illustrator, QuarkXPress e CorelDRAW, dispongono di altre opzioni per la gestione del colore oltre a quelle presenti nel driver di stampa. Per informazioni sulle speciﬁche applicazioni, vedere il manuale Riferimento per il colore Fiery.

Impostazione delle opzioni di stampa per la gestione del colore

Le opzioni di stampa vengono selezionate nelle diverse sezioni della ﬁnestra di dialogo del driver AdobePS. Per accedere alla ﬁnestra di dialogo iniziale di AdobePS, selezionare Stampa dal menu File (o Archivio) della propria applicazione.

NOTA: Il termine “sezione” viene usato per descrivere le diverse pagine che appaiono

nella ﬁnestra di dialogo del driver quando si effettuano le selezioni dai menu a comparsa in alto a sinistra. Ciascuna sezione contiene una serie particolare di opzioni di stampa.

1-20 Gestione del colore di Fiery

Il driver AdobePS include le seguenti impostazioni per l’opzione Taratura del Colore.

•

Colori/Grigi—Quando si utilizza quest’impostazione per la stampa su Fiery,

ColorWise fornisce tutte le conversioni del colore su Fiery. In genere, è necessario usare questa opzione per la stampa su Fiery.

Taratura Colore PostScript—Può essere utilizzata con le unità PostScript come Fiery.

•

Fornisce la conversione dei colori usando un CRD (Color Rendering Dictionary) che viene trasferito con il lavoro di stampa. Per questo metodo è necessario che il ﬁle venga salvato come EPS con l’opzione Gestione colore PostScript selezionata.

NOTA: Se si usa l’opzione Taratura Colore PostScript, il driver potrebbe, a seconda

dell’applicazione utilizzata, assegnare una deﬁnizione origine CMYK ai dati CMYK nel proprio documento. In tal caso, i dati CMYK nel documento vengono nuovamente separati usando un CRD di Fiery. Lo spazio colore di destinazione per il CRD viene determinato dall’opzione di stampa Separazione RGB. Impostandola su Simulazione, i dati CMYK vengono stampati in base a tutte le impostazioni speciﬁcate per Proﬁlo di simulazione CMYK e Metodo di simulazione CMYK. Impostando Separazione RGB su Destinazione, i dati CMYK vengono convertiti nello spazio colore CMYK del proﬁlo di destinazione selezionato.

Taratura Colore ColorSync—Fornisce la conversione dei colori sul computer host.

•

Questa opzione può essere usata con le unità PostScript come Fiery, ma è speciﬁca per le unità PostScript Level 1. Se si usa questa opzione, accertarsi di speciﬁcare il proﬁlo ICC di Fiery come proﬁlo della stampante. Taratura Colore ColorSync non è un metodo di taratura del colore consigliato, in quanto non funziona con tutte le applicazioni e comunque funziona solo disattivando le funzioni di ColorWise su Fiery.

PER IMPOSTARE LE OPZIONI DI GESTIONE DEL COLORE DI FIERY

Selezionare Taratura del Colore

1-21 Driver di stampa PostScript per Windows e Mac OS

1. Nella ﬁnestra di dialogo Stampa di AdobePS, selezionare Taratura del Colore.

2. Selezionare Colori/Grigi dal menu Colore di stampa.

Selezionare Colori/Grigi

1-22 Gestione del colore di Fiery

3. Nella ﬁnestra Opzioni Speciﬁche, selezionare le impostazioni per le opzioni di stampa

4. Se queste impostazioni sono quelle usate regolarmente, fare clic su Registra

descritte a pagina 1-3.

Impostazioni per salvarle per i lavori successivi.

2-1 An overview of calibration

Capitolo 2: Calibrazione del colore

La calibrazione di Fiery assicura un risultato cromatico afﬁdabile e coerente. È possibile calibrare Fiery usando ColorWise Pro Tools in combinazione con uno qualsiasi dei seguenti strumenti di misurazione, disponibili come opzioni da acquistare separatamente:

•Spettrofotometro a scansione automatica X-Rite DTP41

•Densitometro a scansione automatica X-Rite DTP32

•Densitometro manuale EFI Densitometer ED–100

•Spettrometro manuale EFI Spectrometer ES–1000

Collegando lo strumento alla porta seriale del proprio computer, è possibile misurare velocemente i campioni per la calibrazione del colore e trasferire le misurazioni su Fiery. Per informazioni su come conﬁgurare ed utilizzare DTP41 e DTP32, vedere l’Appendice A.

È anche possibile effettuare le misurazioni dallo scanner incorporato nella

EX12

fotocopiatrice ed eseguire la calibrazione con AutoCal™ o ColorCal™, che non richiedono l’uso di uno strumento per la misurazione e possono essere eseguiti da ColorWise Pro Tools o dal pannello di controllo.

Questo capitolo spiega come funziona la calibrazione e fornisce le istruzioni per eseguire tutte le procedure di calibrazione.

Per informazioni sulle funzioni avanzate per la calibrazione e la simulazione disponibili con ColorWise Pro Tools, quali la modiﬁca e la creazione di proﬁli personalizzati, vedere il Capitolo 3. Un formato per l’immissione delle misurazioni dei colori effettuate con altri densitometri viene descritto nell’Appendice B.

NOTA: Le procedure descritte in questo capitolo sono praticamente le stesse per

computer Windows e Mac OS. Le principali differenze riguardano il cavo di interfaccia e la porta usata per il collegamento dello strumento per le misurazioni. In questo capitolo vengono usati gli schermi e le ﬁnestre di dialogo della versione per Windows.

NOTA: Il termine computer viene usato per fare riferimento a qualsiasi computer che

esegue ColorWise Pro Tools.

2-2 Calibrazione del colore

Informazioni generali sulla calibrazione

La calibrazione genera delle curve che si regolano in base alle differenze tra le densità effettive di toner (misurazioni) ed il risultato previsto dal proﬁlo di destinazione.

• Le misurazioni rappresentano il comportamento cromatico effettivo della

fotocopiatrice/stampante.

• Le impostazioni di calibrazione sono impostazioni di misurazioni.

•In ogni proﬁlo di destinazione è presente un proﬁlo di calibrazione che descrive il

comportamento previsto della fotocopiatrice/stampante.

Dopo aver calibrato Fiery, le impostazioni di calibrazione vengono memorizzate. Queste impostazioni di calibrazione vengono usate quando le si associa ad un proﬁlo di destinazione. Ogni proﬁlo di destinazione è associato a delle impostazioni di calibrazione. Se le impostazioni non sono state speciﬁcate, vengono utilizzate quelle associate al proﬁlo di destinazione predeﬁnito.

NOTA: La modiﬁca della calibrazione inﬂuenza potenzialmente tutti i lavori per tutti gli

utenti, pertanto è possibile limitare il numero delle persone autorizzate ad eseguire la calibrazione. È possibile impostare la password dell’amministratore nei menu di conﬁgurazione di Fiery per controllare l’accesso alla calibrazione (consultare la

Guida alla conﬁgurazione).

Che cos’è la calibrazione

Sebbene le impostazioni di calibrazione predeﬁnite siano sufﬁcienti a soddisfare le necessità della maggior parte degli utenti, Fiery consente di selezionare alcune impostazioni di calibrazione per personalizzare la calibrazione per i lavori più tecnici.

La calibrazione consente di:

• Ampliare al massimo le capacità di riproduzione del colore di Fiery.

• Assicurare nel tempo la qualità e la coerenza del colore.

•Produrre un risultato coerente tra server Fiery collegati alla stessa

fotocopiatrice/stampante.

2-3 Che cos’è la calibrazione

•Ottenere la migliore corrispondenza dei colori nella riproduzione delle tinte piatte,

quali i colori PANTONE e altri sistemi di colori con nome.

•Ottimizzare Fiery per l’utilizzo degli stili di rendering (CRD) ColorWise e delle

simulazioni CMYK, nonché dei proﬁli ICC.

Come funziona la calibrazione

Sono molti i fattori che garantiscono dei risultati di stampa soddisfacenti quando si utilizza un Color Server come Fiery collegato ad una fotocopiatrice/stampante. Fra i più importanti, la determinazione delle densità ottimali del toner e il relativo mantenimento. La densità è la misurazione della luce assorbita da una superﬁcie. Un’accurata regolazione delle densità dei toner consente di ottenere dei colori di stampa coerenti.

Anche su un sistema calibrato, la densità del toner varia in base all’umidità, alla temperatura ed alle impostazioni di servizio; inoltre tende a modiﬁcarsi nel tempo. Le misurazioni effettuate regolarmente permettono di individuare le variazioni che le densità subiscono giornalmente e consentono di correggerle.

La calibrazione si basa sulla creazione su Fiery di curve di calibrazione che compensano le differenze tra i valori di densità effettivi (misurate) e quelli desiderati (proﬁli). Le curve di calibrazione sono l’equivalente graﬁco delle funzioni di trasferimento, che costituiscono le descrizioni matematiche delle modiﬁche che verranno applicate ai dati iniziali. Le funzioni di trasferimento vengono spesso rappresentate come curve di input o output.

Fiery genera le curve di calibrazione dopo aver confrontato i valori misurati con quelli ﬁnali del proﬁlo in relazione ai quattro colori di toner. I valori del proﬁlo si basano sul proﬁlo di destinazione speciﬁcato.

Misurazioni

I ﬁle di misurazioni contengono valori numerici corrispondenti alla densità di toner prodotta dalla fotocopiatrice/stampante per la stampa delle tinte piatte di cyan, magenta, giallo e nero e delle relative tinte sfumate.

2-4 Calibrazione del colore

Per creare un ﬁle di misurazioni, è necessario innanzitutto inviare in stampa una pagina di campioni. Quindi, misurare i campioni utilizzando lo strumento di misurazione del colore collegato ad un computer sulla rete o, se disponibile, lo scanner dell’unità di stampa. Le nuove misurazioni vengono automaticamente trasferite su Fiery.

Proﬁli di destinazione e impostazioni di calibrazione

I proﬁli di destinazione e le impostazioni di calibrazione deﬁniscono i risultati di calibrazione desiderati. Con Fiery vengono forniti uno o più proﬁli di destinazione ed una o più impostazioni di calibrazione. Quando si esegue la calibrazione di Fiery, è possibile selezionare le impostazioni di calibrazione più adeguate in relazione all’ambiente di stampa in cui si opera. Queste stesse impostazioni di calibrazione possono essere associate ad uno o più proﬁli di destinazione Per ulteriori informazioni sui proﬁli di destinazione, vedere pagina 1-11.

Frequenza della calibrazione

Normalmente, Fiery deve essere calibrato almeno una volta al giorno a seconda della quantità dei lavori di stampa. Se il mantenimento della coerenza del colore è di primaria importanza oppure se la fotocopiatrice/stampante è sottoposta a notevoli sbalzi di temperatura o umidità, è necessario eseguire la calibrazione a intervalli di poche ore. Per ottenere massime prestazioni, la calibrazione è necessaria ogniqualvolta si notino delle variazioni apprezzabili nella qualità della stampa.

Se è necessario dividere un lavoro di stampa in due o più lotti da stampare in momenti diversi, è particolarmente importante eseguire la calibrazione prima di stampare ciascun lotto. La calibrazione di Fiery è necessaria anche dopo gli interventi di manutenzione eseguiti sulla fotocopiatrice/stampante. Immediatamente dopo gli interventi di manutenzione, il comportamento della fotocopiatrice/stampante può essere instabile; pertanto stampare circa 50 pagine prima di eseguire la calibrazione.

NOTA: Dato che l’output della fotocopiatrice/stampante è molto sensibile ai

cambiamenti di temperatura e umidità, la fotocopiatrice/stampante non deve essere installata vicino ad una ﬁnestra o sotto la luce diretta del sole, vicino ad una fonte di calore o ad un condizionatore d’aria. Anche la carta è sensibile alle variazioni di temperatura ed umidità. Deve essere conservata in un ambiente fresco, asciutto e stabile e le risme devono essere aperte solo all’ultimo momento.

2-5 Che cos’è la calibrazione

Stampa delle pagine di riferimento per i colori

È possibile stampare le tabelle dei colori dal pannello di controllo (consultare la

Guida alla conﬁgurazione) o Command WorkStation (consultare la Guida alla gestione dei lavori) e le pagine di riferimento per i colori fornite con il

software utente (vedere la Guida all’installazione del software ). Tutte queste pagine riportano i campioni dei colori saturi e le tinte pallide di cyan, magenta, giallo e nero. Le immagini contenenti le varie tonalità della carnagione offrono un efﬁcace termine di confronto. È possibile conservare e mettere a confronto le pagine stampate in periodi diversi. Se si osservano notevoli differenze, è necessario eseguire la calibrazione di Fiery.

Quando si esamina la pagina di test, tutti i campioni dei colori devono essere visibili, anche se possono risultare molto pallidi nella gamma dal 5% al 2%, ed ogni gruppo di campioni dei colori deve mostrare una gradazione uniforme da un campione all’altro man mano che il colore diventa più chiaro passando dal 100% allo 0%.

Se i campioni delle densità dei colori pieni (100% cyan, magenta, giallo o nero) appaiono meno saturi con il passare del tempo, mostrare le pagine all’assistenza tecnica della propria fotocopiatrice/stampante per capire se la regolazione della fotocopiatrice/stampante può migliorare l’output.

Controllo dello stato della calibrazione

È possibile controllare se Fiery è stato calibrato, quali impostazioni di calibrazione e proﬁlo di destinazione sono stati usati e la data dell’ultima calibrazione della fotocopiatrice/stampante.

•Stampare la pagina di conﬁgurazione o la pagina di test dal pannello di controllo o

da Command WorkStation.

•Selezionare delle impostazioni di calibrazione in Calibrator—vengono visualizzati

l’ultima calibrazione e l’utente che l’ha eseguita.

2-6 Calibrazione del colore

Uso di Calibrator

Calibrator di ColorWise Pro Tools consente di calibrare Fiery utilizzando un metodo di misurazione di propria scelta.

La modiﬁca della calibrazione inﬂuenza potenzialmente tutti i lavori per tutti gli utenti, pertanto è possibile limitare il numero delle persone autorizzate ad eseguire la calibrazione. È possibile impostare la password dell’amministratore per controllare l’accesso alla calibrazione (vedere la Guida alla conﬁgurazione).

NOTA: È possibile che più utenti siano collegati ad un server con ColorWise Pro Tools,

ma solo un utente alla volta può utilizzare Calibrator. Se un utente cerca di eseguire la calibrazione quando un altro utente sta già utilizzando ColorWise Pro Tools per lo stesso motivo, verrà visualizzato un messaggio di errore.

Avvio di Calibrator

È possibile avviare Calibrator dalla ﬁnestra principale di ColorWise Pro Tools.

PER CALIBRARE FIERY CON CALIBRATOR

1. Avviare ColorWise Pro Tools e collegarsi a Fiery.

OTA: Spot On è disponibile solo se è installata l’opzione Fiery Graphic Arts Package.

Per le istruzioni sulla conﬁgurazione del collegamento a Fiery, consultare la

Guida all’installazione del software.

I metodi di calibrazione appaiono qui

2-7 Uso di Calibrator

NOTA: Se non è stato stabilito il collegamento a Fiery da Command WorkStation

(che consente anche di accedere a ColorWise Pro Tools), è possibile avviare ColorWise Pro Tools indipendentemente da Command WorkStation.

2. Fare clic su Calibrator.

Viene visualizzata la ﬁnestra di Calibrator.

È possibile utilizzare i comandi della ﬁnestra di Calibrator per eseguire il metodo di calibrazione di propria scelta. Le procedure di ciascun metodo di calibrazione vengono descritte nelle sezioni successive di questo capitolo.

I metodi di calibrazione appaiono qui

2-8 Calibrazione del colore

Modo Esperto

È possibile impostare Calibrator sul modo Standard o sul modo Esperto. È possibile eseguire tutte le funzioni di calibrazione più importanti nel modo Standard. Il modo Esperto offre due opzioni aggiuntive: Stampa pagine e Visualizza misurazioni.

Con l’opzione Stampa pagine, è possibile stampare una pagina di confronto che mostra il risultato delle nuove misurazioni con qualsiasi proﬁlo associato alle impostazioni di calibrazione selezionate. Inoltre, è possibile creare una pagina di confronto personalizzata e salvarla come ﬁle PostScript o EPS (Encapsulated PostScript) denominato CALIB.PS. È possibile quindi inviare in stampa il ﬁle nella coda di attesa di Fiery dall’applicazione in uso o trasferirlo alla coda di attesa con Fiery Downloader. Un altro modo per creare il ﬁle CALIB.PS consiste nel ridenominare qualsiasi lavoro che si trova nella coda di attesa tramite Command WorkStation (consultare la

Guida alla gestione dei lavori).

2-9 Uso di Calibrator

Con l’opzione Visualizza misurazioni, è possibile visualizzare il set di misurazioni corrente sotto forma di tabella o come graﬁco che mostra sia le curve delle misurazioni che quelle dei proﬁli.

Il nome del proﬁlo di

destinazione

appare qui

Quando più di un proﬁlo utilizza lo stesso proﬁlo di destinazione, un altro menu denominato Traccia su appare nell’angolo in alto a destra della ﬁnestra di dialogo. Elenca tutti i proﬁli di destinazione che utilizzano le stesse impostazioni di calibrazione. Selezionando un proﬁlo di destinazione da questo menu vengono visualizzate le curve associate a quel proﬁlo. Se ciascun proﬁlo di destinazione contiene uno speciﬁco proﬁlo di calibrazione, quando si passa ad un altro proﬁlo anche le curve visualizzate cambiano.

2-10 Calibrazione del colore

Ripristino delle misurazioni predeﬁnite di calibrazione

Utilizzare la seguente procedura per ripristinare le misurazioni predeﬁnite di calibrazione.

PER RIPRISTINARE LE MISURAZIONI PREDEFINITE DI CALIBRAZIONE

1. Nella ﬁnestra principale di Calibrator, fare clic su Ripristina valori predeﬁniti.

Appare un messaggio di avviso.

2. Fare clic su OK per ripristinare la calibrazione predeﬁnita.

NOTA: Ripristina valori predeﬁniti si applica solo alle impostazioni di calibrazione

selezionate.

Calibrazione di Fiery con DTP41

Utilizzando l’applicazione Calibrator di ColorWise Pro Tools e lo spettrofotometro DTP41, è possibile misurare velocemente i campioni di colore creati dalla fotocopiatrice/stampante e trasferire automaticamente queste misurazioni sul server Fiery.

NOTA: Prima di utilizzare ColorWise Pro Tools e l’unità DTP41 per calibrare

Fiery, seguire le istruzioni riportate a pagina A-5 per la calibrazione dello spettrofotometro DTP41.

PER CALIBRARE FIERY CON DTP41

1. Avviare Calibrator.

Per istruzioni sull’avvio di Calibrator, vedere pagina 2-6.

2. Selezionare X-Rite DTP41 come metodo di misurazione.

2-11 Uso di Calibrator

3. Nell’area Controlla impostazioni di stampa, scegliere le impostazioni di calibrazione

4. Nell’area Genera pagina delle misurazioni, fare clic su Stampa.

desiderate.

Selezionare il gruppo di impostazioni di calibrazione appropriate per il tipo di supporto che verrà utilizzato più di frequente.

NOTA: Afﬁnché questa calibrazione abbia effetto, è necessario associare le impostazioni

di calibrazione ad uno o più proﬁli di destinazione. Le impostazioni di calibrazione predeﬁnite sono già associate ad un proﬁlo di destinazione predeﬁnito, quindi non è necessario creare nuove associazioni.

Viene visualizzata la ﬁnestra di dialogo Opzioni di stampa.

5. Selezionare il tipo di pagina, il formato della carta ed il vassoio di alimentazione da utilizzare per la pagina delle misurazioni e fare clic su Stampa.

Nel menu Tipo pagina, selezionare 34 o 21 campioni ordinati.

Nel menu a comparsa Formato carta verrà selezionato automaticamente LTR/A4 per 21 campioni ordinati o 11x17/A3 per 34 campioni ordinati.

Nel menu a comparsa Vassoio alimentazione, selezionare il tipo di alimentazione per la carta.

6. Prendere la pagina delle misurazioni dalla fotocopiatrice/stampante.

7. Nell’area Utilizza misurazioni, fare clic su Misura.

Viene visualizzata la ﬁnestra di dialogo Opzioni di misurazione che mostra le opzioni speciﬁcate per il tipo di pagina ed il formato della carta.

2-12 Calibrazione del colore

8. Fare clic su Misura.

9. Se necessario, selezionare la porta COM appropriata per il DTP41 dal menu Porte

Viene visualizzata la ﬁnestra di dialogo Avvio.

disponibili. Fare clic su Avvia misurazioni.

Viene visualizzata la ﬁnestra di dialogo Misurazioni.

10. Inserire la pagina delle misurazioni nel DTP41, iniziando dalla striscia cyan.

Allineare la pagina nell’alloggiamento della pagina delle misurazioni dell’unità DTP41 in modo che la colonna del colore in esame sia centrata sotto l’indicatore di allineamento (vedere l’illustrazione a pagina A-2). Inserire la pagina per circa 8 cm oltre i rulli anteriori ﬁno a toccare i rulli posteriori.

2-13 Uso di Calibrator

11. Fare clic su Leggi striscia.

12. Ripetere la misurazione per le strisce magenta, gialla e nera.

L’unità DTP41 fa scorrere automaticamente la pagina delle misurazioni.

Dopo che la pagina delle misurazioni è stata letta, Calibrator richiede di inserire ed allineare nuovamente la pagina per il colore successivo.

Nel cerchio del colore di cui si sta eseguendo la lettura appare un segno di spunta ed il campo Stato segnala che la misurazione del colore ha avuto esito positivo.

È possibile utilizzare i pulsanti Indietro e Avanti nella ﬁnestra Misurazioni per tornare indietro o passare all’operazione successiva della sequenza di misurazione.

13. Quando l’area Stato indica che tutti e quattro i colori sono stati letti correttamente, fare clic su Accetta misurazioni.

14. Nella ﬁnestra di dialogo Misura, fare clic su OK.

15. Nella ﬁnestra Calibrator, fare clic su Applica per implementare le nuove impostazioni di calibrazione.

16. Fare clic su OK nella ﬁnestra di dialogo Informazioni.

In questo modo si completa la procedura di calibrazione di Fiery.

2-14 Calibrazione del colore

Calibrazione di Fiery con DTP32

Con DTP32, è possibile misurare velocemente i campioni di colore e trasferire queste misurazioni su Fiery utilizzando Calibrator di ColorWise Pro Tools.

PER CALIBRARE FIERY CON IL DTP32

1. Avviare Calibrator.

Per istruzioni sull’avvio di Calibrator, vedere pagina 2-6.

2. Nell’area Seleziona metodo di misurazione, selezionare X-Rite DTP32.

3. Nell’area Controlla impostazioni di stampa, scegliere le impostazioni di calibrazione desiderate.

Se è presente più di un’opzione, selezionare il gruppo di impostazioni di calibrazione appropriate per il tipo di supporto che verrà utilizzato più di frequente.

NOTA: Afﬁnché questa calibrazione abbia effetto, è necessario associare le impostazioni

4. Nell’area Genera pagina delle misurazioni, fare clic su Stampa.

Viene visualizzata la ﬁnestra di dialogo Opzioni di stampa.

2-15 Uso di Calibrator

5. Selezionare il tipo di pagina, il formato della carta ed il vassoio di alimentazione appropriati da utilizzare per la pagina delle misurazioni e fare clic su Stampa.

Per Tipo pagina, selezionare 34 campioni o 21 campioni ordinati.

Nel menu a comparsa Formato carta verrà selezionato automaticamente LTR/A4 per 21 campioni ordinati o 11x17/A3 per 34 campioni ordinati.

Per Vassoio alimentazione, speciﬁcare il tipo di alimentazione per la carta.

6. Prendere la pagina delle misurazioni dalla fotocopiatrice/stampante.

7. Nell’area Utilizza misurazioni, fare clic su Misura.

Viene visualizzata la ﬁnestra di dialogo Opzioni di misurazione che mostra le opzioni speciﬁcate per il tipo di pagina ed il formato della carta.

2-16 Calibrazione del colore

8. Fare clic su Misura.

9. Quando l’area Stato indica che le misurazioni sono state lette con successo, fare clic

Seguire le istruzioni riportate nella ﬁnestra di dialogo che appare per inserire la pagina delle misurazioni nell’X-Rite DTP32.

L’area Stato fornisce le istruzioni per selezionare la porta ed inserire la pagina delle misurazioni nel DTP32 quattro volte, una per ogni striscia di colore.

su Accetta.

10. Nella ﬁnestra di dialogo Misura, fare clic su OK.

11. Nella ﬁnestra Calibrator, fare clic su Applica per implementare le nuove impostazioni di calibrazione.

12. Fare clic su OK nella ﬁnestra di dialogo Informazioni.

Questo completa la procedura di calibrazione.

2-17 Uso di EFI Spectrometer ES-1000 ed EFI Densitometer ED-100

Uso di EFI Spectrometer ES-1000 ed EFI Densitometer ED-100

EFI Spectrometer ES-1000 è uno spettrofotometro manuale che misura la luce

spettrale riﬂessa dall’output stampato e da altri materiali a colori. Dal momento che

ES-1000 misura accuratamente sia la densità che il colore dell’output stampato, si tratta di uno strumento particolarmente efﬁcace per la calibrazione di Fiery.

EFI Densitometer ED-100 è uno strumento manuale che misura la densità dell’inchiostro e del toner di stampa. Come l’unità DTP32, ED-100 è un densitometro a riﬂessione che è possibile utilizzare per calibrare Fiery.

ES-1000 e ED-100 sono disponibili come opzioni da acquistare separatamente.

Conﬁgurazione di ES-1000

Per usare ES-1000 per la calibrazione, è necessario prima conﬁgurarlo per l’uso con il proprio computer. Per ottenere risultati ottimali, è necessario calibrare anche la stessa unità ES-1000 utilizzando la scheda di calibrazione del punto di bianco fornita con lo strumento.

Indicatore di attività

Apertura per il campione

Per le istruzioni complete sulla conﬁgurazione e la calibrazione di ES-1000, vedere la documentazione fornita con lo strumento.

L’illustrazione seguente mostra le diverse parti di cui è composto ES-1000.

Pulsante per la

misurazione

2-18 Calibrazione del colore

Conﬁgurazione di ED-100

Per usare ED-100 per la calibrazione, è necessario prima conﬁgurarlo per l’uso con il proprio computer. Per le istruzioni complete sulla conﬁgurazione di ED-100, vedere la documentazione fornita con lo strumento.

L’illustrazione seguente mostra i diversi componenti di cui è composto ED-100.

Indicatore di attività

Apertura per il campione (sotto)

PER CALIBRARE FIERY CON ES-1000 O ED–100

Pulsante per la misurazione

Calibrazione di Fiery con ES-1000 o ED-100

È possibile utilizzare ColorWise Pro Tools in combinazione con ES-1000 o ED-100 per calibrare Fiery.

1. Avviare Calibrator.

Per istruzioni sull’avvio di Calibrator, vedere pagina 2-6.

2. Selezionare EFI Spectrometer ES-1000 o EFI Densitometer ED-100 come metodo di misurazione.

3. Nell’area Controlla impostazioni di stampa, scegliere le impostazioni di calibrazione desiderate.

Selezionare il gruppo di impostazioni di calibrazione appropriate per il tipo di supporto che verrà utilizzato più di frequente.

2-19 Uso di EFI Spectrometer ES-1000 ed EFI Densitometer ED-100

4. Nell’area Genera pagina delle misurazioni, fare clic su Stampa.

NOTA: Afﬁnché questa calibrazione abbia effetto, è necessario associare le impostazioni

di calibrazione con uno o più proﬁli di destinazione. Le impostazioni di calibrazione predeﬁnite sono già associate ad un proﬁlo di destinazione predeﬁnito, quindi non è necessario creare nuove associazioni.

Viene visualizzata la ﬁnestra di dialogo Opzioni di stampa.

5. Selezionare il tipo di pagina, il formato della carta ed il vassoio di alimentazione da utilizzare per la pagina delle misurazioni e fare clic su Stampa.

Nel menu Tipo pagina, selezionare 34 o 21 campioni ordinati oppure 34 o 21 campioni non ordinati. I campioni ordinati vengono stampati sulla pagina in un ordine basato sui livelli di tinta e saturazione. I campioni non ordinati vengono stampati sulla pagina in ordine casuale in modo da facilitare la compensazione delle differenze di densità sulle diverse aree della pagina.

Nel menu Formato carta verrà selezionato automaticamente LTR/A4 per i 21 campioni o 11x17/A3 per i 34 campioni.

Nel menu a comparsa Vassoio alimentazione, speciﬁcare il tipo di alimentazione per la carta.

6. Prendere la pagina delle misurazioni dalla fotocopiatrice/stampante.

2-20 Calibrazione del colore

7. Nell’area Utilizza misurazioni, fare clic su Misura.

8. Selezionare le opzioni Clic per campione, Riscontro audio e Porta, quindi fare clic

Viene visualizzata la ﬁnestra di dialogo Opzioni di misurazione.

su Avvia.

Nel menu Tipo pagina appare automaticamente il tipo di pagina selezionato per la stampa al passo 6.

Usare i pulsanti freccia accanto al campo Clic per campione per selezionare il numero di misurazioni che si desidera effettuare per ciascun campione sulla pagina. Quando si selezionano più misurazioni, su Fiery viene inviato il valore medio di tutte le misurazioni effettuate su un determinato campione. Il metodo con più misurazioni è più preciso, ma anche più lungo.

Selezionare l’opzione Riscontro audio se si desidera ricevere un segnale acustico di conferma ogni volta che viene registrata una misurazione. Un segnale singolo indica che la misurazione è stata eseguita correttamente, mentre due segnali indicano un errore di misurazione. Se si è speciﬁcata l’esecuzione di più misurazioni per campione, il segnale acustico viene emesso al termine dell’ultima misurazione.

Se necessario, selezionare la porta COM appropriata per ES-1000 o ED-100 dal menu Porta.

2-21 Uso di EFI Spectrometer ES-1000 ed EFI Densitometer ED-100

9. Posizionare ES-1000 o ED-100 sul campione speciﬁcato nella pagina delle

Quando si fa clic su Avvia, viene visualizzata la ﬁnestra Misurazioni. Nell’area Stato vengono visualizzate le istruzioni per la misurazione dei campioni.

misurazioni, facendo attenzione a centrare l’apertura sul campione. Premere Misura per eseguire la misurazione.

OTA: Per una misurazione più accurata, porre alcuni fogli bianchi sotto la pagina delle

misurazioni per evitare che i colori sottostanti vengano letti dallo strumento.

Se si è speciﬁcata l’esecuzione di più misurazioni per campione, premere Misura tante volte quante sono le misurazioni necessarie. Spostare leggermente ES-1000 o ED-100 dopo ciascuna misurazione tenendolo sempre all’interno del cerchio corrispondente al campione.

2-22 Calibrazione del colore

Una volta completata la misurazione, nell’anteprima del campione della ﬁnestra Misurazioni viene visualizzato un segno di spunta. Nella ﬁnestra viene indicato ed evidenziato il successivo campione da misurare.

10. Ripetere il passo 9 per misurare gli altri campioni sulla pagina delle misurazioni.

Per eseguire nuovamente una misurazione, selezionare prima l’anteprima del campione desiderato nella ﬁnestra Misurazioni, quindi misurare il campione sulla pagina mediante ES-1000 o ED-100.

NOTA: È necessario effettuare le misurazioni nell’ordine indicato nella ﬁnestra di

dialogo Misurazioni e sulla pagina delle misurazioni.

11. Quando tutti i campioni sono stati letti correttamente, fare clic su Accetta.

12. Nella ﬁnestra Calibrator, fare clic su Applica per implementare le nuove impostazioni di calibrazione.

13. Fare clic su OK nella ﬁnestra di dialogo Informazioni.

Questo completa la procedura di calibrazione di Fiery.

2-23 Uso di AutoCal e ColorCal

EX12

Uso di AutoCal e ColorCal

AutoCal e ColorCal consentono all’utente di calibrare Fiery senza usare altri spettrofotometri o densitometri. Questi metodi utilizzano invece lo scanner incorporato della fotocopiatrice per misurare i valori di densità del toner.

È possibile eseguire la calibrazione AutoCal e ColorCal sia da ColorWise Pro Tools che dal pannello di controllo di Fiery. Per la soluzione dei problemi relativi alla procedura AutoCal, vedere la Guida alla gestione dei lavori.

NOTA: Per eseguire la calibrazione con AutoCal o ColorCal, utilizzare la striscia della

scala dei grigi Kodak fornita con Fiery.

Calibrazione con ColorWise Pro Tools ed AutoCal o ColorCal

Quando si esegue ColorCal da ColorWise Pro Tools, è possibile scegliere di calibrare lo scanner della fotocopiatrice prima di calibrare Fiery. Questa opzione non è disponibile per AutoCal.

PER ESEGUIRE LA CALIBRAZIONE CON COLORWISE PRO TOOLS ED AUTOCAL O COLORCAL

1. Avviare Calibrator.

Per istruzioni sull’avvio di Calibrator, vedere pagina 2-6.

2. Nell’area Seleziona metodo di misurazione, selezionare AutoCal o ColorCal.

3. Nell’area Controlla impostazioni di stampa, scegliere le impostazioni di calibrazione desiderate.

Se è presente più di un’opzione, selezionare il gruppo di impostazioni di calibrazione appropriate per il tipo di supporto che verrà utilizzato più di frequente.

NOTA: Afﬁnché questa calibrazione abbia effetto, è necessario associare le impostazioni

2-24 Calibrazione del colore

4. Nell’area Genera pagina delle misurazioni, fare clic su Stampa.

5. Selezionare il vassoio di alimentazione da utilizzare per la pagina delle misurazioni e

Viene visualizzata la ﬁnestra di dialogo Opzioni di stampa.

AutoCal

fare clic su Stampa.

Il menu Tipo pagina si imposta automaticamente sulla pagina AutoCal o sulla pagina delle misurazioni ColorCal. Il menu Formato carta si imposta automaticamente su LTR/A4.

ColorCal

6. Prendere la pagina della misurazioni dalla fotocopiatrice.

7. Nell’area Utilizza misurazioni, fare clic su Misura.

Se si è selezionato il metodo AutoCal, andare direttamente al passo 11.

Se si è selezionato il metodo ColorCal, viene visualizzato un messaggio di avviso che richiede se si desidera calibrare lo scanner della fotocopiatrice.

8. Se si usa ColorCal e si desidera calibrare lo scanner, fare clic su Sì nella ﬁnestra del messaggio di avviso.

2-25 Uso di AutoCal e ColorCal

9. Selezionare il vassoio di alimentazione da utilizzare per la pagina delle misurazioni

10. Posizionare la striscia della scala dei grigi, la striscia a colori e la pagina delle

dello scanner e fare clic su Stampa. Prendere la pagina delle misurazioni dello scanner dalla fotocopiatrice.

misurazioni dello scanner in maniera corretta sul piano di copiatura della fotocopiatrice per la calibrazione dello scanner.

Posizionare la striscia della scala dei grigi a faccia in giù sul piano di copiatura della fotocopiatrice in modo che sia centrata nella parte alta della pagina delle misurazioni dello scanner. Quindi, posizionare la striscia dei colori a faccia in giù sul piano di copiatura della fotocopiatrice in modo da centrarla sotto la striscia della scala dei grigi, mantenendo una distanza da 6 a 13 millimetri tra le due strisce. Inﬁne, posizionare la pagina delle misurazioni dello scanner a faccia in giù sulle strisce.

Per eseguire la calibrazione dello scanner, fare clic su Continua nella ﬁnestra di dialogo che appare.

Una volta terminata la calibrazione dello scanner, viene visualizzata un’altra ﬁnestra di dialogo che richiede se si desidera calibrare Fiery.

11. Seguire le indicazioni che appaiono nella ﬁnestra di dialogo per posizionare la striscia della scala dei grigi e la pagina delle misurazioni AutoCal o ColorCal sul piano di copiatura della fotocopiatrice. Fare clic su Continua per eseguire la calibrazione di Fiery.

AutoCal ColorCal

2-26 Calibrazione del colore

12. Fare clic su Applica nella ﬁnestra principale di Calibrator per implementare le nuove impostazioni di calibrazione.

13. Fare clic su OK nella ﬁnestra di dialogo Informazioni.

Questo completa la procedura di calibrazione.

Calibrazione dal pannello di controllo con AutoCal o ColorCal

EX12

Se è stata impostata la password per l’amministratore, sarà necessario immetterla per eseguire la calibrazione dal pannello di controllo. Per le istruzioni sull’uso del pannello di controllo di Fiery, vedere la Guida alla conﬁgurazione.

È anche possibile eliminare le misurazioni di calibrazione da Fiery. In genere questa procedura non è necessaria, in quanto ogni nuova calibrazione sostituisce quella esistente se vengono selezionate le stesse impostazioni di calibrazione.

PER USARE AUTOCAL O COLORCAL DAL PANNELLO DI CONTROLLO

1. Sullo schermo In attesa, premere il pulsante Menu per accedere al menu Funzioni.

2. Utilizzando i pulsanti freccia su e giù ed i pulsanti di selezione riga, selezionare Calibrazione, quindi Conﬁgura calibraz.

Se su Fiery è stata impostata una password, immetterla e premere OK.

3. Per Modo calibrazione, selezionare Standard o Professionale.

Il modo professionale offre anche l’opzione per la stampa di una pagina di confronto (vedere pagina 2-8).

4. Selezionare il cassetto di alimentazione per la pagina campione e premere OK.

Selezionare LTR/A4 dal pannello di controllo di Fiery.

NOTA: Se si stampa la pagina delle misurazioni dal cassetto di alimentazione manuale, è

necessario caricare il tipo di carta appropriato nel cassetto, quindi selezionare il formato carta corretto dal display a sﬁoramento della fotocopiatrice/stampante.

5. Selezionare Esegui calibrazione.

2-27 Uso di AutoCal e ColorCal

6. Selezionare le impostazioni di calibrazione.

7. Quando viene richiesto, selezionare Sì per stampare la pagina delle misurazioni.

8. Selezionare Sì nello schermo Misurazione pagina.

9. Quando viene richiesto sul pannello di controllo, posizionare la striscia della scala dei

È possibile effettuare la propria scelta dall’elenco di tutte le impostazioni di calibrazione su Fiery. Questo schermo appare solo se sono disponibili più gruppi di impostazioni di calibrazione.

Questa pagina contiene i campioni dei colori che verranno misurati dallo scanner della fotocopiatrice e successivamente confrontati con i valori cromatici del proﬁlo di destinazione. Dopo la stampa della pagina, viene visualizzato lo schermo Misurazione pagina.

grigi Kodak sul piano di copiatura della fotocopiatrice, con il lato di stampa rivolto verso il basso.

Posizionare la striscia in modo che sia centrata nella parte alta della pagina AutoCal o ColorCal.

Posizionare qui la striscia della scala dei grigi

Posizionare la pagina delle

misurazioni dei colori a faccia giù

sopra la striscia dei grigi

10. Posizionare la pagina delle misurazioni dei colori sopra la striscia dei grigi, con il lato di stampa rivolto verso il basso.

Posizionare la pagina nell’angolo in alto a sinistra del piano della fotocopiatrice/stampante. Spostare la striscia della scala dei grigi in alto al centro della pagina delle misurazioni dei colori. Accertarsi che i campioni sulla striscia della scala dei grigi non si sovrappongano ai campioni dei colori.

Chiudere il coperchio della fotocopiatrice, facendo attenzione a non spostare la striscia della scala dei grigi e la pagina delle misurazioni dei colori.

11. Selezionare OK sul pannello di controllo.

I messaggi di stato mostrano le informazioni relative all’avanzamento del processo di acquisizione e di calcolo delle misurazioni.

2-28 Calibrazione del colore

12. Quando appare il messaggio Stampa pagina di confronto (solo nel modo professionale), selezionare Sì per stampare un’anteprima della calibrazione selezionata.

Scegliere da un elenco di proﬁli di destinazione che usano le stesse impostazioni di calibrazione e premere OK. Questa opzione appare solo nel modo di calibrazione professionale.

13. Quando viene richiesto se si desidera applicare o sovrascrivere la calibrazione, selezionare Sì.

14. Selezionare Sì per confermare.

I messaggi di stato mostrano le informazioni relative all’avanzamento dell’elaborazione. Quando la calibrazione è completa, lo schermo del pannello di controllo torna al menu Funzioni.

PER ELIMINARE LA CALIBRAZIONE DAL PANNELLO DI CONTROLLO

1. Dal pannello di controllo di Fiery, accedere al menu Calibrazione come descritto a

pagina 2-26.

2. Selezionare Rimuovi calibrazione.

3. Quando viene richiesto, confermare l’eliminazione della calibrazione.

Le misurazioni correnti vengono eliminate e viene ripristinata la calibrazione predeﬁnita.

3-1 Proﬁle Manager

Capitolo 3: ColorWise Pro Tools

Ideato per consentire all’utente di controllare la stampa a colori in modo ﬂessibile, ColorWise Pro Tools include i seguenti strumenti per la gestione del colore:

• Calibrator (vedere il Capitolo 2)

• Color Editor

•Proﬁle Manager

•Spot On (disponibile solo se è installato Fiery Graphic Arts Package)

• Color Setup

Le applicazioni ColorWise Pro Tools per Windows e Mac OS sono sostanzialmente uguali; in questo capitolo vengono evidenziate le differenze esistenti. Le ﬁnestre di dialogo qui riportate si riferiscono alla versione per Windows. Per informazioni sull’installazione e la conﬁgurazione del collegamento a ColorWise Pro Tools, vedere la

Guida all’installazione del software.

NOTA: Se non è stato stabilito il collegamento a Fiery da Command WorkStation

(che consente anche di accedere a ColorWise Pro Tools), è possibile avviare ColorWise Pro Tools indipendentemente da Command WorkStation.

Proﬁle Manager

Proﬁle Manager consente di gestire e modiﬁcare i proﬁli ICC. Nel caso di Fiery, questi proﬁli sono divisi in Origine RGB, Simulazione e Output.

• Origine RGB contiene tutti i proﬁli per monitor residenti su Fiery. I proﬁli Origine

RGB vengono usati per deﬁnire lo spazio colore origine per i colori RGB elaborati da Fiery.

3-2 ColorWise Pro Tools

NOTA: Se si utilizza Photoshop 5.x o 6.x, è possibile caricare il proﬁlo per il proprio

spazio di lavoro su Fiery e selezionarlo come proﬁlo origine RGB. Per ulteriori informazioni, vedere il manuale Riferimento per il colore Fiery.

•

Simulazione contiene i proﬁli di stampa utilizzati per simulare un’altra unità su

Fiery.

Output contiene i proﬁli che descrivono la fotocopiatrice/stampante collegata.

•

Per ulteriori informazioni sui proﬁli di destinazione, vedere pagina 1-11.

NOTA: La modiﬁca dei proﬁli predeﬁniti di Fiery ha effetto su tutti i lavori di tutti gli

utenti, pertanto è consigliabile limitare il numero delle persone autorizzate ad utilizzare ColorWise Pro Tools impostando la password dell’amministratore.

Con Fiery vengono forniti i seguenti proﬁli.

Origine RGB:

sRGB (PC)—lo spazio colore origine per un monitor di computer Windows generico

•

• Standard Apple—lo spazio colore origine standard per i monitor di computer

Mac OS con le versioni precedenti di ColorSync

• EFIRGB—l’impostazione predeﬁnita per un’unità Fiery

Simulazione:

• SWOP-Coated—standard tipograﬁco statunitense

•

Euroscale—standard tipograﬁco europeo

DIC—standard tipograﬁco giapponese

•

Inoltre, con Fiery vengono forniti uno o più proﬁli di destinazione. Per ulteriori informazioni sui proﬁli di destinazione, vedere pagina 1-11.

3-3 Proﬁle Manager

Impostazione dei proﬁli predeﬁniti

I proﬁli predeﬁniti vengono applicati a tutti i lavori di stampa inviati su Fiery, a meno che l’utente non li modiﬁchi con le opzioni di stampa. Pertanto, i proﬁli predeﬁniti dovrebbero essere quelli che vengono utilizzati più di frequente.

PER SPECIFICARE UN PROFILO PREDEFINITO

1. Avviare ColorWise Pro Tools e fare clic su Proﬁle Manager.

I proﬁli di output

appaiono qui

Nella parte sinistra della ﬁnestra principale di Proﬁle Manager compare un elenco dei proﬁli ICC che si trovano nella directory predeﬁnita del computer dell’utente; il lato destro elenca i tre proﬁli su Fiery.

L’icona sulla sinistra del nome di un proﬁlo indica che questi proﬁli non possono essere cancellati e possono essere modiﬁcati solo se vengono salvati con un nuovo nome. Solo i proﬁli di simulazione e di output possono essere modiﬁcati.

Una piccola icona sulla sinistra del nome di un proﬁlo indica il proﬁlo predeﬁnito per ogni categoria (Origine RGB, Simulazione e Output). Se si indica come predeﬁnito un proﬁlo diverso, l’icona appare accanto al proﬁlo designato. L’icona che indica i proﬁli origine RGB e di output predeﬁniti è a forma di bersaglio ( ). L’icona che indica il proﬁlo di simulazione predeﬁnito cambia di aspetto a seconda se l’impostazione predeﬁnita dell’opzione Separazione RGB è impostata su Simulazione ( ) o Destinazione ( ).

Finestra di dialogo per le impostazioni dei proﬁli per Origine RGB (sinistra) e Simulazione (destra)

3-4 ColorWise Pro Tools

2. Selezionare il proﬁlo che si desidera come tipo di proﬁlo predeﬁnito e fare clic su Impost proﬁlo.

3. Nella ﬁnestra di dialogo Impostazioni proﬁli di simulazione, fare clic su Predeﬁnito e poi su Applica.

4. Fare clic su OK.

Nella ﬁnestra principale di Proﬁle Manager, l’icona a forma di bersaglio appare accanto al nuovo proﬁlo predeﬁnito che è stato speciﬁcato dall’utente.

5. Ripetere i passi dal 2 al 4 per ogni tipo di proﬁlo.

Se per Origine RGB non è impostato alcun proﬁlo predeﬁnito, allora l’opzione di stampa Proﬁlo origine RGB viene impostata su Nessuno. Se per Simulazione non è impostato alcun proﬁlo predeﬁnito, allora l’opzione di stampa Proﬁlo di simulazione CMYK è impostata su Nessuno. Per ulteriori informazioni sulle opzioni di stampa, vedere il Capitolo 1.

Il proﬁlo di destinazione ha sempre un proﬁlo predeﬁnito. È possibile cambiare il proﬁlo di output predeﬁnito selezionando il proﬁlo già impostato che si desidera diventi predeﬁnito e facendo clic su Impost proﬁlo. In alternativa, è possibile creare un nuovo proﬁlo predeﬁnito con un nuovo nome selezionando un proﬁlo già impostato e speciﬁcando le impostazioni di calibrazione scelte nel menu a comparsa Usa impostazioni di calibrazione ed un nuovo nome nel menu Descrizione proﬁlo.

3-5 Proﬁle Manager

Trasferimento dei proﬁli

Fiery viene fornito con proﬁli predeﬁniti. È possibile trasferire altri proﬁli da qualsiasi computer collegato a Fiery.

PER TRASFERIRE UN PROFILO

1. Avviare ColorWise Pro Tools e fare clic su Proﬁle Manager.

Nella parte sinistra della ﬁnestra principale di Proﬁle Manager compare un elenco dei proﬁli ICC che si trovano nella directory predeﬁnita della stazione di lavoro dell’utente.

• Windows 9x/Me—Windows\System\Color

• Windows NT 4.0—Winnt\System32\Color

• Windows 2000—Winnt\System32\Spool\Drivers\Color

• Windows XP—Windows\System32\Spool\Drivers\Color

• Mac OS—Cartella Sistema:Preferenze:Proﬁli ColorSync per ColorSync 2.0

e Cartella Sistema:Proﬁli ColorSync per ColorSync 2.5 o successive

2. Se il proﬁlo desiderato non appare, fare clic su Sfoglia per accedere ad una directory diversa. Accedere alla directory in cui si trova il proﬁlo che si desidera trasferire e fare clic su OK.

3. Quando il proﬁlo che si desidera trasferire appare nell’elenco della ﬁnestra principale di Proﬁle Manager, selezionarlo.

Se il proﬁlo è compatibile con Fiery, una freccia verde indica che è possibile trasferirlo. Solo i proﬁli per le periferiche di uscita possono essere trasferiti come Simulazione e Output. Solo i proﬁli per periferiche di immissione possono essere trasferiti come Origine RGB.

NOTA: Sui computer Windows, i proﬁli devono avere un’estensione .icc o .icm per

poter comparire nell’elenco. Sui computer Mac OS, i proﬁli devono avere un’estensione “prof.”

3-6 ColorWise Pro Tools

4. Fare clic sulla freccia per trasferire il proﬁlo, quindi fare clic su OK quando il

Tutti i proﬁli ICC nella directory selezionata sul proprio computer appaiono nell’elenco della ﬁnestra principale di Proﬁle Manager. Tuttavia, anche se un proﬁlo appare nell’elenco non signiﬁca necessariamente che possa essere trasferito su Fiery.

I proﬁli di simulazione devono essere solo proﬁli di unità alle quali si desidera far corrispondere Fiery in termini di caratteristiche cromatiche. I proﬁli di destinazione devono essere solo i proﬁli dell’unità alla quale Fiery è collegato. Sebbene i proﬁli di stampa CMYK possano essere trasferiti come Simulazione o Output, tenere presente come verranno utilizzati. Se si desidera che la stampa di Fiery sia simile a quella di un’altra stampante, trasferire quel proﬁlo come proﬁlo di simulazione. Se si dispone di un proﬁlo personalizzato della fotocopiatrice/stampante alla quale Fiery è collegato, trasferire quel proﬁlo come proﬁlo di destinazione.

trasferimento è terminato.

Il nuovo proﬁlo appare ora nell’elenco dei proﬁli nella parte destra della ﬁnestra principale di Proﬁle Manager.

Per computer Mac OS, per poter utilizzare questo proﬁlo, è necessario che sia associato ad uno dei nomi predeﬁniti (da Origine-1 a Origine-10 per Origine RGB, da Simulazione-1 a Simulazione-10 per Simulazione o da Output-1 a Output-10 per Output) oppure impostato come predeﬁnito. Per computer Windows, tutti i proﬁli possono apparire nel driver di stampa con la descrizione ad essi associata (vedere “Deﬁnizione dei proﬁli” a pagina 3-8).

NOTA: Quando viene trasferito un proﬁlo di destinazione, questo eredita il proﬁlo di

calibrazione del proﬁlo di destinazione predeﬁnito corrente.

Modiﬁca dei proﬁli

I proﬁli su Fiery possono essere personalizzati per soddisfare le richieste particolari dell’utente e per rispondere alle caratteristiche della fotocopiatrice/stampante con Color Editor direttamente o tramite Proﬁle Manager. Per ulteriori informazioni sulla modiﬁca dei proﬁli, vedere “Color Editor” a pagina 3-12.

3-7 Proﬁle Manager

Gestione dei proﬁli

Proﬁle Manager consente di creare una copia di backup dei proﬁli per evitare di perdere i proﬁli personalizzati quando il software di Fiery viene aggiornato. È inoltre possibile caricare una copia di un proﬁlo incorporato in Fiery sulla propria stazione di lavoro in modo da poterlo utilizzare con un’applicazione ICC compatibile come Photoshop. Proﬁle Manager consente anche di cancellare i proﬁli non necessari.

NOTA: È possibile creare delle copie di backup e cancellare solo quei proﬁli che

appaiono nella ﬁnestra principale di Proﬁle Manager senza l’icona di protezione. I proﬁli protetti non possono essere cancellati, ma per gran parte di loro è possibile creare una copia di backup.

PER CREARE DELLE COPIE DI BACKUP DEI PROFILI

1. Avviare ColorWise Pro Tools e fare clic su Proﬁle Manager.

2. Selezionare il proﬁlo su Fiery di cui si desidera creare una copia di backup.

La freccia al centro della ﬁnestra di Proﬁle Manager diventa verde e punta verso sinistra, indicando così che il proﬁlo è pronto per il backup.

3. Fare clic sulla freccia verde, scegliere un nome ed un’ubicazione per il proﬁlo e fare clic su Salva.

Il nome sarà il nomeﬁle del proﬁlo, ma la descrizione del proﬁlo sarà quella originale oppure quella immessa nella ﬁnestra di dialogo per le impostazioni del proﬁlo.

NOTA: Quando si salva il proﬁlo su un computer Windows, accertarsi di includere

l’estensione .icm. Se l’estensione non viene inclusa, appariranno altre ﬁnestre di dialogo.

4. Fare clic su OK quando viene notiﬁcato che il proﬁlo è stato caricato con successo.

È possibile cancellare i proﬁli per essere certi che vengano utilizzati quelli corretti e per liberare spazio sul disco di Fiery (anche se i proﬁli sono di dimensioni ridotte ed occupano poco spazio).

3-8 ColorWise Pro Tools

PER CANCELLARE I PROFILI DAL DISCO FISSO DI FIERY

1. Avviare ColorWise Pro Tools e fare clic su Proﬁle Manager.

2. Selezionare il proﬁlo che si desidera cancellare e fare clic su Cancella.

Una ﬁnestra di avviso chiede di confermare l’eliminazione.

NOTA: Non è possibile cancellare i proﬁli preimpostati, quelli che al momento sono

impostati come predeﬁniti o i proﬁli che sono collegati ad uno dei nomi personalizzati, ad esempio Simulazione-1.

3. Fare clic su Sì per cancellare il proﬁlo.

4. Per cancellare un proﬁlo attualmente impostato come predeﬁnito o associato ad un nome personalizzato, fare clic su Impost proﬁlo e disattivare l’opzione Predeﬁnito.

Deﬁnizione dei proﬁli

Per computer Mac OS, per poter applicare ad un lavoro di stampa un proﬁlo trasferito o modiﬁcato, questo deve essere collegato ad uno dei nomi personalizzati preimpostati oppure deve essere impostato come proﬁlo predeﬁnito per tutti i lavori di stampa (vedere Impostazione dei proﬁli predeﬁniti, pagina 3-3). I nomi a disposizione per i proﬁli personalizzati sono dieci (da Origine-1 a Origine-10 per Origine RGB, da Simulazione-1 a Simulazione-10 per Simulazione o da Output-1 a Output-10 per Output).

Per computer Windows, tutti i proﬁli appaiono nel driver di stampa con il loro nome. I nomi ﬁssi ad essi associati vengono usati nel PPD in modo che sia possibile selezionare i proﬁli per il lavoro anche se il driver non è in grado di ottenere un elenco aggiornato dal server.

NOTA: Per illustrare questa procedura viene utilizzato un proﬁlo di simulazione

personalizzato. Per deﬁnire i proﬁli di output personalizzati o trasferiti è possibile seguire la stessa procedura.

3-9 Proﬁle Manager

PER DEFINIRE UN PROFILO

1. Avviare ColorWise Pro Tools e fare clic su Proﬁle Manager.

Proﬁlo

personalizzato

creato con

Color Edito

In questo esempio, DIC-new è un proﬁlo di simulazione personalizzato creato con Color Editor e, in quanto tale, nessuna informazione verrà visualizzata per DIC-new sotto “Visualizzare nel driver come.”

2. Selezionare DIC-new nell’elenco Simulazione e fare clic su Impost proﬁlo o fare doppio clic su DIC-new.

3. Selezionare l’opzione “Visualizzare nel driver come”, scegliere uno dei nomi personalizzati (da Simulazione-1 a Simulazione-10) dal menu a comparsa, quindi fare clic su Applica.

OTA: Selezionare un nome che non sia già collegato ad un’altra simulazione. Se si

cerca di deﬁnire due proﬁli con lo stesso nome apparirà un messaggio di errore.

Per il proﬁlo di output, i nomi personalizzati predeﬁniti vanno da Output-1 a Output-10.

3-10 ColorWise Pro Tools

NOTA: Sebbene non si possa cancellare un proﬁlo preimpostato, è possibile usarne il

nome per il proﬁlo modiﬁcato quando si seleziona l’opzione “Visualizzare nel driver come”. Questo sostituisce il proﬁlo preimpostato con il proprio proﬁlo.

Quando si seleziona Impost proﬁlo per un proﬁlo di output, verrà visualizzata anche l’opzione Usa impostazioni di calibrazione. È necessario calibrare Fiery con queste impostazioni di calibrazione afﬁnché questa opzione abbia effetto. Se non sono mai state effettuate le misurazioni per queste impostazioni di calibrazione, verranno utilizzate le misurazioni predeﬁnite. Per ulteriori informazioni relative alle impostazioni di calibrazione, vedere pagina 2-2.

In Impost proﬁlo è possibile anche modiﬁcare le descrizioni per tutti i proﬁli non protetti.

3-11 Proﬁle Manager

4. Fare clic su OK.

DIC-new apparirà nel

driver come

Simulazione-1

Sotto l’intestazione “Visualizzare nel driver come” appare ora Simulazione-1 accanto a DIC-new. Se dal driver di stampa si seleziona Simulazione-1 per l’opzione Proﬁlo di simulazione CMYK, al lavoro di stampa verrà applicata la simulazione DIC-new.

Se non viene deﬁnito un proﬁlo di simulazione personalizzato, il lavoro verrà stampato con l’opzione Proﬁlo di simulazione CMYK impostata su Nessuno. Se non viene deﬁnito un proﬁlo di destinazione o un proﬁlo origine RGB personalizzato, verrà utilizzato il proﬁlo predeﬁnito.

3-12 ColorWise Pro Tools

Color Editor

Color Editor consente all’utente di creare dei proﬁli di simulazione e di output personalizzati. È possibile accedere a Color Editor direttamente facendo clic sull’icona corrispondente nella ﬁnestra principale di ColorWise Pro Tools oppure indirettamente mediante Proﬁle Manager.

Modiﬁca dei proﬁli

Color Editor consente di creare proﬁli personalizzati modiﬁcando i proﬁli di simulazione o di output esistenti e salvando le modiﬁche così da ottenere un nuovo proﬁlo. Con Color Editor, è possibile mettere a punto un proﬁlo su Fiery in base alle richieste speciﬁche dell’utente.

NOTA: Non è possibile modiﬁcare i proﬁli origine; solo i proﬁli di simulazione e di

output possono essere personalizzati.

Color Editor può utilizzare due diversi modi di modiﬁca dei proﬁli di output.

• Personalizzata—Per modiﬁcare i proﬁli di output e salvarne le versioni

personalizzate.

• % densità—Per visualizzare il proﬁlo di calibrazione che è un componente del

proﬁlo di output. Non è possibile modiﬁcare il proﬁlo di calibrazione in questa ﬁnestra, ma è possibile importare un nuovo proﬁlo (vedere pagina 2-2).

Color Editor dispone anche di varie modalità per la modiﬁca delle simulazioni.

• Master—Per creare una simulazione master personalizzata che ha effetto su tutti i

lavori di stampa ai quali viene applicata, a meno che non esista una simulazione collegata per la combinazione selezionata di proﬁlo di simulazione, metodo di simulazione e proﬁlo di output.

• Rapido, Totale (GCR origine) o Totale (GCR destinaz.)—Per creare simulazioni

personalizzate collegate. Le simulazioni collegate hanno effetto sul lavoro di stampa solo se viene selezionato il corrispondente proﬁlo di simulazione, metodo di simulazione e proﬁlo di output. Se si sceglie un proﬁlo di output ed un metodo di simulazione per i quali è stata creata una simulazione collegata personalizzata, questa simulazione verrà applicata automaticamente al lavoro. Se, invece, si sceglie un metodo di simulazione o un proﬁlo di output per il quale non esiste una simulazione collegata personalizzata, allora verrà applicata automaticamente la simulazione master. Per informazioni dettagliate sui metodi di simulazione, vedere pagina 1-11.

3-13 Color Editor

NOTA: Se sono state apportate delle modiﬁche alla simulazione master dopo aver creato

una simulazione collegata, le modiﬁche non vengono applicate alla simulazione collegata.

PER MODIFICARE UN PROFILO DI SIMULAZIONE NEL MODO MASTER

O UN PROFILO DI OUTPUT NEL MODO PERSONALIZZATA

1. Avviare ColorWise Pro Tools e fare clic su Color Editor.

2. Selezionare Simulazione o Output dal menu a comparsa Visualizza.

Simulazione elenca i proﬁli di simulazione residenti su Fiery ed Output elenca i proﬁli di destinazione residenti su Fiery.

3. Scegliere il proﬁlo che si desidera modiﬁcare e fare clic su Seleziona.

È possibile anche aprire Proﬁle Manager, selezionare un proﬁlo e fare clic su Modiﬁca.

3-14 ColorWise Pro Tools

4. Per un proﬁlo di simulazione, selezionare Master dal menu Modo Modiﬁca. Per un proﬁlo di output, selezionare Personalizzata dal menu Modo Modiﬁca.

Per istruzioni relative all’uso delle modalità Rapido, Totale (GCR origine) o Totale (GCR destinaz.), vedere pagina 3-18.

Questa ﬁnestra di dialogo può essere utilizzata per visualizzare o modiﬁcare i proﬁli. Il graﬁco consente di visualizzare e manipolare i valori cromatici.

NOTA: Quando si modiﬁca un proﬁlo di destinazione nel modo Personalizzata, il

pulsante Importa nella parte inferiore della ﬁnestra di Color Editor consente di importare un ﬁle di calibrazione (.trg) creato su un’altra unità Fiery utilizzando la versione precedente di ColorWise. L’attuale versione di ColorWise non consente di salvare un proﬁlo di calibrazione separatamente; al contrario, salva il proﬁlo di calibrazione insieme ad un proﬁlo di output.

3-15 Color Editor

5. Selezionare i colori che si desidera modiﬁcare attivandoli e disattivandoli.

6. Per regolare il valore del gain del punto per la simulazione dell’output di una

L’icona con l’occhio a sinistra di ogni colore indica il colore che è visibile sul graﬁco e che verrà inﬂuenzato dalle modiﬁche apportate alle curve, alla luminosità e al gain del punto. È possibile visualizzare e modiﬁcare contemporaneamente tutti e quattro i colori (cyan, magenta, giallo e nero) oppure una qualsiasi combinazione degli stessi. La visualizzazione di uno o due colori per volta consente di ottimizzarne la regolazione. Per disattivare un colore, fare clic sulla sua icona con l’occhio. Nell’esempio che segue, cyan e magenta sono visibili e possono essere modiﬁcati.

macchina tipograﬁca, fare clic su Gain del punto.

È possibile selezionare lo standard Nordamerica o Europa; Usare le caselle espandibili per selezionare il gain del punto desiderato:

•I valori validi per il gain Nordamerica con input del 50% sono da 0% a 50%

in output.

•I valori per il gain Europa con input del 40% sono da 0% a 59% in output; i valori

per il gain Europa con input dell’80% sono da 0% a 20% in output.

Una curva con questa forma rende un colore più chiaro riducendo la densità dei mezzitoni

3-16 ColorWise Pro Tools

Se si usano i valori di gain del punto, è necessario applicare prima le impostazioni in modo che le curve non appaiano più come linee rette, quindi apportare le modiﬁche alle nuove curve. Quando si regolano i valori di gain del punto, tutti i punti sulla curva vengono rimossi. Una ﬁnestra di avviso dà la possibilità di annullare le impostazioni del gain del punto prima che queste vengano applicate.

7. Utilizzare i pulsanti più e meno per regolare la luminosità.

Le modiﬁche apportate alla luminosità si riﬂettono sulla curva (o sulle curve).

8. Per regolare le curve direttamente, fare clic sui punti della curva e trascinarli oppure immettere i numeri nelle caselle di input e output.

Nel graﬁco vengono rappresentate le percentuali di input e le corrispondenti percentuali di output (queste percentuali si riferiscono alle dimensioni dei punti dei mezzitoni CMYK). Appare la curva selezionata ed i punti lungo la curva sono contrassegnati in modo da poter essere regolati.

Una curva con questa forma rende un colore più scuro aggiungendo densità nei mezzitoni

Una curva con questa forma aumenta il contrasto

3-17 Color Editor

9. Per un proﬁlo di output, è possibile impostare le densità massime dei canali C, M, Y e

10. Al termine, fare clic su Salva ed immettere un nome per il nuovo proﬁlo.

NOTA: Regolare i punti in questo modo solo dopo aver immesso i valori per il gain del

punto e la luminosità.

Per maggiore precisione, è possibile digitare le percentuali nei riquadri di Input e Output oppure utilizzare i tasti freccia sulla tastiera per regolare la curva. Per usare i tasti freccia, è necessario prima di tutto fare clic sulla curva per stabilire un punto di riferimento.

È possibile immettere le densità massime dei singoli colori, denominate valori D-Max, per i proﬁli che supportano le impostazioni di densità. Le impostazioni D-Max non sono disponibili quando si modiﬁcano i proﬁli di simulazione nel modo Master.

Il nuovo proﬁlo personalizzato viene salvato su Fiery con il nuovo nome. Se si modiﬁca uno dei proﬁli tipograﬁci standard (ad esempio, SWOP-Coated, DIC o Euroscale), è possibile includere il nome originale nel nuovo nome, ad esempio, DIC-new, per ricordare l’origine del nuovo proﬁlo.

NOTA: I proﬁli predeﬁniti sono protetti e devono essere salvati con un nuovo nome.

Per computer Mac OS, per poter accedere ai proﬁli personalizzati dal driver di stampa, questi devono essere collegati ad uno dei dieci nomi di proﬁli personalizzati predeﬁniti (da Simulazione-1 a Simulazione-10 per il proﬁlo di simulazione o da Destinazione-1 a Destinazione-10 per il proﬁlo di destinazione). È possibile creare tutti i proﬁli personalizzati che si desidera, ma dal driver di stampa ne sono disponibili solo dieci alla volta. Per informazione su come collegare i proﬁli personalizzati ai nomi dei proﬁli personalizzati predeﬁniti, vedere “Deﬁnizione dei proﬁli” a pagina 3-8. Se si utilizza il driver di stampa per Windows, i proﬁli personalizzati appariranno nella ﬁnestra del driver senza essere associati ad un nome di proﬁlo predeﬁnito.

Se si imposta un proﬁlo personalizzato come predeﬁnito, è possibile accedervi dal driver di stampa senza collegarlo ad uno dei nomi personalizzati predeﬁniti. È sufﬁciente selezionare “Valore predeﬁnito della stampante” dal driver di stampa.

3-18 ColorWise Pro Tools

PER MODIFICARE UNA SIMULAZIONE NELLA MODALITÀ RAPIDO, TOTALE (GCR ORIGINE) O TOTALE (GCR DESTINAZ.)

1. Avviare ColorWise Pro Tools e fare clic su Color Editor.

2. Scegliere Simulazione dal menu Visualizza, selezionare il proﬁlo di simulazione che si desidera modiﬁcare e fare clic su Seleziona.

OTA: È possibile anche aprire Proﬁle Manager, selezionare un proﬁlo di simulazione e

fare clic su Modiﬁca.

3. Scegliere Rapido, Totale (GCR origine) o Totale (GCR destinaz.) dal menu Modo Modiﬁca e poi selezionare un proﬁlo di output al quale la simulazione modiﬁcata sarà collegata dal menu Collegamento con.

La simulazione modiﬁcata sarà collegata con il proﬁlo di output selezionato dal menu “Collegamento con”.

NOTA: Quando si modiﬁca un proﬁlo di simulazione nel modo Rapido, il pulsante

Importa nella parte inferiore della ﬁnestra di Color Editor consente di importare una simulazione rapida personalizzata creata su un’altra unità Fiery utilizzando la versione precedente di ColorWise. L’attuale versione di ColorWise non consente di salvare indipendentemente le simulazioni rapide o totali personalizzate; al contrario, queste vengono salvate come parti dello stesso proﬁlo.

3-19 Color Editor

4. Modiﬁcare e salvare la simulazione come descritto nei passi da 5 a 10 della procedura a pagina 3-15.

Afﬁnché questa nuova simulazione sia applicata automaticamente ad un lavoro di stampa, le impostazioni relative alla simulazione CMYK, al metodo di simulazione e al proﬁlo di output devono essere uguali a quelle utilizzate quando il proﬁlo è stato modiﬁcato. Se il metodo di simulazione è diverso oppure se è selezionato un proﬁlo di output diverso, allora viene applicata la simulazione Master.

NOTA: Un proﬁlo di simulazione può avere un Master personalizzato ed uno o più

collegamenti personalizzati (ﬁno a tre collegamenti - Rapido e i due Totale - per ogni proﬁlo di output sul sistema). Si noti che, per l’opzione Proﬁlo di simulazione CMYK sul driver di stampa, se si seleziona un proﬁlo personalizzato per il quale la percentuale di inchiostro in uscita è maggiore di 0 e quella di inchiostro in entrata è 0, l’opzione di stampa Usa master non avrà alcun effetto.

Annullamento delle modiﬁche di una simulazione

È possibile annullare le modiﬁche apportate alle simulazioni (sia master che collegate) nei seguenti modi:

•Se le modiﬁche non sono state ancora salvate, fare clic su Fatto nella barra dei menu

di Color Editor e non salvare le modiﬁche.

•Se le modiﬁche sono state già salvate con un nuovo nome di simulazione e si

desidera cancellarle tutte (nei modi Master, Rapido e Totale), vedere pagina 3-8.

Correzione del bilanciamento del grigio

EX12

La funzione AutoGray consente all’utente di usare lo scanner incorporato della fotocopiatrice come dispositivo per la misurazione utilizzato per correggere il bilanciamento del grigio dei proﬁli di destinazione. Il termine bilanciamento del grigio si riferisce alla qualità dei toni di grigio neutro in un proﬁlo. I molti casi, le tonalità di grigio possono essere caratterizzate da sfumature bluastre o rossastre. AutoGray consente di riportare queste tonalità sul grigio neutro.

3-20 ColorWise Pro Tools

PER CORREGGERE IL BILANCIAMENTO DEL GRIGIO DI UN

PROFILO DI OUTPUT

1. Avviare ColorWise Pro Tools e fare clic su Color Editor.

2. Selezionare Output dal menu a comparsa Visualizza.

3. Scegliere il proﬁlo che si desidera modiﬁcare e fare clic su Seleziona.

È possibile anche aprire Proﬁle Manager, selezionare un proﬁlo e fare clic su Modiﬁca.

4. Selezionare Personalizzata dal menu Modo Modiﬁca.

5. Fare clic su AutoGray.

3-21 Color Editor

6. Nella ﬁnestra di dialogo Opzioni di stampa che appare, selezionare il vassoio di alimentazione da utilizzare per la pagina delle misurazioni e fare clic su Stampa.

Il menu Tipo pagina si imposta automaticamente sulla pagina delle misurazioni AutoGray.

Il menu Formato carta si imposta automaticamente su LTR/A4.

7. Fare clic su OK per confermare la stampa della pagina delle misurazioni.

8. Prendere la pagina dalla fotocopiatrice/stampante.

Viene visualizzata la ﬁnestra di dialogo AutoGray.

3-22 ColorWise Pro Tools

9. Seguire le indicazioni che appaiono nella ﬁnestra di dialogo per posizionare la striscia

10. Quando la regolazione è terminata, fare clic su OK.

della scala dei grigi e la pagina delle misurazioni AutoGray sul piano di copiatura della fotocopiatrice, quindi fare clic su Continua.

Viene visualizzato un messaggio che visualizza lo stato della regolazione del bilanciamento del grigio.

Color Editor visualizza la curva del proﬁlo di output regolata.

Veriﬁca dei proﬁli modiﬁcati

È possibile esaminare il campione stampato di un proﬁlo prima di salvarlo su Fiery stampando uno dei seguenti ﬁle:

• La pagina di confronto fornita con ColorWise Pro Tools che confronta le immagini

e i campioni colorati con e senza modiﬁche.

•Il ﬁle CALIB.PS deﬁnito dall’utente nella coda di attesa.

Inoltre, è possibile creare una pagina di confronto personalizzata e salvarla come ﬁle PostScript o EPS (Encapsulated PostScript) denominato CALIB.PS. Stampare il ﬁle sulla coda di attesa di Fiery dalla propria applicazione o trasferirlo nella coda di attesa con Fiery Downloader (vedere pagina 2-8).

PER VERIFICARE UN PROFILO

1. Dalla ﬁnestra Color Editor, fare clic su Stmp prova.

3-23 Uso di Spot On (opzione Fiery Graphic Arts Package)

2. Selezionare una pagina da stampare, speciﬁcare il formato carta ed il vassoio di alimentazione (solo Pagina di confronto) e fare clic su Stampa.

Per la pagina di confronto, speciﬁcare il formato carta (Lettera/A4 o 11x17/A3) nel menu a comparsa Formato carta. Nel menu a comparsa Vassoio alimentazione, selezionare il tipo di alimentazione per la carta.

Uso di Spot On (opzione Fiery Graphic Arts Package)

L’opzione per la corrispondenza delle tinte piatte di ColorWise consente di eseguire automaticamente la corrispondenza delle tinte piatte con i migliori equivalenti CMYK, in modo da poter simulare le tinte piatte utilizzando il toner CMYK della fotocopiatrice/stampante. Tuttavia, l’utente potrebbe voler regolare gli equivalenti CMYK predeﬁniti per ottenere una migliore corrispondenza per le condizioni di stampa speciﬁche in cui si trova.

Spot On consente all’utente di regolare e gestire gli elenchi delle tinte piatte e dei corrispondenti equivalenti CMYK. Gli elenchi delle corrispondenze tra le tinte piatte ed i valori CMYK vengono chiamati Spot Color Dictionaries. Spot On consente di gestire più Spot Color Dictionaries, uno per ciascun proﬁlo di destinazione su Fiery.

NOTA: Per utilizzare gli equivalenti CMYK di Spot On, è necessario abilitare l’opzione

Corrispondenza tinte piatte (vedere pagina 1-15).

Avvio di Spot On

È possibile avviare Spot On da ColorWise Pro Tools.

Per utilizzare Spot On, è necessario prima speciﬁcare il proﬁlo di destinazione associato con lo Spot Color Dictionary che si desidera modiﬁcare. Tuttavia, è possibile passare ad un diverso proﬁlo di destinazione in qualsiasi momento mentre si lavora con Spot On.

NOTA: È possibile stabilire un solo collegamento alla volta a Fiery mediante Spot On.

3-24 ColorWise Pro Tools

PER AVVIARE SPOT ON

1. Avviare ColorWise Pro Tools e fare clic su Spot On.

Viene visualizzata la ﬁnestra di dialogo Selezione proﬁlo di destinazione.

I nomi dei proﬁli di output appaiono qui

2. Selezionare il proﬁlo di destinazione desiderato e fare clic su OK.

Viene visualizzata la ﬁnestra principale di Spot On. I valori CMYK che appaiono nella ﬁnestra vengono calcolati in relazione al proﬁlo speciﬁcato.

3-25 Uso di Spot On (opzione Fiery Graphic Arts Package)

Uso della ﬁnestra principale di Spot On

La ﬁnestra principale di Spot On visualizza un elenco di gruppi di colori che rappresentano le librerie delle tinte piatte su Fiery. Le icone per gli strumenti da utilizzare con i colori appaiono nella parte superiore della ﬁnestra.

Taglia

Scarica

Trasferisci

Salva

Gruppo colore personalizzato

Gruppo colore predeﬁnito

Copia

Incolla

Giù

Stampa

Chiudi tutto

Per impostazione predeﬁnita, Fiery include diverse librerie PANTONE insieme alla libreria del sistema. Le librerie DIC, HKS e TOYO sono disponibili come parte del pacchetto Fiery Graphic Arts Package. Queste librerie predeﬁnite sono contrassegnate dall’icona del gruppo predeﬁnito ( ).

È anche possibile aggiungere gruppi di colori e colori personalizzati nella ﬁnestra di Spot On (vedere pagina 3-28). I gruppi aggiunti sono contrassegnati con l’icona dei gruppi personalizzati ( ). È possibile aprire sia i gruppi predeﬁniti che quelli personalizzati per visualizzarne i colori inclusi.

3-26 ColorWise Pro Tools

PER APRIRE E CHIUDERE UN GRUPPO DI COLORI

1. Per aprire un gruppo di colori, fare clic sull’icona a sinistra del nome del gruppo.

È possibile aprire un gruppo anche facendo doppio clic sull’area vuota alla destra del nome del gruppo.

Quando si apre un gruppo, vengono visualizzati tutti i colori appartenenti ad esso e l’icona del gruppo cambia aspetto.

2. Per chiudere un gruppo di colori, fare clic sull’icona a sinistra del nome del gruppo oppure fare doppio clic sull’area vuota a destra del nome.

3. Per chiudere tutti i gruppi di colori in elenco, selezionare Chiudi tutto dal menu Modiﬁca.

È possibile chiudere tutti i gruppi di colori anche facendo clic sull’icona Chiudi tutto sopra l’elenco dei colori.

3-27 Uso di Spot On (opzione Fiery Graphic Arts Package)

Uso dei colori esistenti

Con Spot On, è possibile visualizzare e gestire i gruppi di colori già esistenti su Fiery. È anche possibile cercare un colore speciﬁco nell’elenco di Spot On.

I gruppi di colori appaiono nella ﬁnestra di Spot On in ordine di priorità. I gruppi di colori con la massima priorità si trovano in cima all’elenco. Ad esempio, se due colori appartenenti a gruppi diversi hanno lo stesso nome, Fiery utilizza il colore che si trova più in alto ed ignora l’altro. Questo tipo di gestione delle priorità dei colori consente di conservare diverse varianti CMYK per la stessa tinta piatta.

PER MODIFICARE LA PRIORITÀ DEI COLORI

1. Per modiﬁcare la posizione di un intero gruppo di colori, selezionare il gruppo desiderato.

Per modiﬁcare la posizione di un singolo colore, selezionare il colore desiderato.

Le tinte piatte singole sono contrassegnate da un icona circolare colorata.

2. Per spostare un elemento verso l’alto o verso il basso nell’elenco, fare clic sulle icone Su o Giù nella barra degli strumenti.

3. Per incollare l’elemento selezionato in una diversa posizione nell’elenco, fare clic sull’icona Taglia o Copia nella barra degli strumenti.

OTA: Il comando Taglia è disponibile solo per i colori personalizzati.

4. Fare clic sulla posizione in elenco dove si desidera incollare l’elemento tagliato o copiato, quindi fare clic sull’icona Incolla nella barra degli strumenti.

3-28 ColorWise Pro Tools

Quando si incolla un gruppo di colori o un colore predeﬁnito, potrebbe apparire un messaggio di errore che richiede di ridenominare l’elemento selezionato. Usare i vari menu per selezionare il preﬁsso ed il sufﬁsso desiderati per il nuovo nome e fare clic su OK. L’elemento incollato diventa un nuovo gruppo di colori o un colore personalizzato con il nome speciﬁcato.

PER TROVARE UN COLORE SPECIFICO

1. Selezionare Trova dal menu Modiﬁca.

Viene visualizzata la ﬁnestra di dialogo Trova.

2. Immettere il nome del colore che si desidera trovare e fare clic su OK.

Spot On ricerca il colore speciﬁcato cominciando dall’elemento in cima all’elenco dei colori. Il colore individuato appare selezionato nell’elenco dei colori.

3. Per trovare altri colori utilizzando gli stessi criteri di ricerca, selezionare Trova ancora nel menu Modiﬁca.

Creazione di colori personalizzati

Spot On fornisce vari gruppi di colori predeﬁniti, come PANTONE e DIC, nell’elenco dei colori. È possibile aggiungere all’elenco gruppi di colori e tinte piatte personalizzate.

3-29 Uso di Spot On (opzione Fiery Graphic Arts Package)

PER AGGIUNGERE UN NUOVO COLORE O GRUPPO DI COLORI

1. Selezionare la riga nell’elenco dei gruppi o dei colori in corrispondenza della quale si desidera aggiungere un elemento.

2. Selezionare Nuovo gruppo dal menu Modiﬁca per inserire un nuovo gruppo oppure selezionare Nuovo colore per inserire un nuovo colore.

Il nuovo gruppo o il nuovo colore appaiono con la voce “Senza nome.”

PER RIDENOMINARE UN COLORE O UN GRUPPO DI

COLORI PERSONALIZZATO

1. Selezionare il il nome del colore o il colore speciﬁco che si desidera modiﬁcare.

2. Digitare il nuovo nome esattamente come appare nei documenti stampati, inclusi i caratteri maiuscoli e minuscoli e gli spazi, ove necessario.

OTA: I gruppi o i colori predeﬁniti (come PANTONE) non possono essere

ridenominati.

3-30 ColorWise Pro Tools

Scaricamento dei gruppi di colori personalizzati

È possibile scaricare i gruppi di colori personalizzati dal proprio computer a Fiery. I gruppi scaricati vengono aggiunti come gruppi personalizzati all’elenco dei colori di Spot On e sono immediatamente disponibili per l’uso su Fiery.

PER SCARICARE I GRUPPI DI COLORI PERSONALIZZATI

1. Selezionare la riga nell’elenco dei colori in corrispondenza della quale si desidera aggiungere il gruppo scaricato.

2. Selezionare Scarica dal menu File.

Viene visualizzata la ﬁnestra di dialogo Selezionare ﬁle.

3. Individuare e selezionare il gruppo di colori desiderato e fare clic su Apri.

Il gruppo scaricato viene aggiunto nella posizione speciﬁcata dell’elenco di Spot On. Se non è stata speciﬁcata una posizione, il gruppo viene aggiunto in cima all’elenco.

Se il gruppo scaricato ha lo stesso nome di un gruppo già esistente in elenco, viene richiesto di ridenominare il gruppo scaricato.

3-31 Uso di Spot On (opzione Fiery Graphic Arts Package)

Trasferimento dei gruppi di colori personalizzati

È possibile trasferire i gruppi di colori personalizzati da Fiery al proprio computer come ﬁle ICC. La funzione di trasferimento consente all’utente di condividere un gruppo creando una copia in locale che può essere trasferita su un’altra unità Fiery.

Per poter caricare un gruppo di colori sul proprio computer, è necessario prima salvarlo su Fiery. Per trasferire un gruppo predeﬁnito, è necessario prima copiare ed incollare il gruppo come nuovo gruppo personalizzato. Quindi, è possibile trasferire il gruppo a proprio piacimento.

PER TRASFERITE I GRUPPI DI COLORI PERSONALIZZATI

1. Selezionare il nome del gruppo di colori che si desidera trasferire.

2. Scegliere Trasferisci dal menu File.

Viene visualizzata la ﬁnestra di dialogo Salva con nome.

3. Selezionare l’ubicazione dove si desidera salvare il ﬁle, assegnare un nome al ﬁle, quindi fare clic su Salva.

3-32 ColorWise Pro Tools

Modiﬁca dei valori cromatici

La funzione di ricerca delle tinte piatte individua gli esatti equivalenti del toner CMYK necessari per simulare la tinta piatta desiderata sulla fotocopiatrice/stampante. Se una tinta piatta già esistente non viene stampata come previsto, è possibile modiﬁcare i valori cromatici in modo da ottenere il risultato desiderato. A partire da un colore approssimativo, è possibile regolare la tinta, la saturazione e la luminosità del colore ﬁno a che non si ottiene una corrispondenza ottimale.

PER INDIVIDUARE UN COLORE CON L’OPZIONE RICERCA COLORE

1. Seleziona l’icona relativa ad un colore da un gruppo di colori e selezionare Ricerca colore dal menu Modiﬁca.

Viene visualizzata la ﬁnestra Ricerca colore di Spot On. È possibile visualizzare questa ﬁnestra anche facendo doppio clic su un’icona nell’elenco dei colori.

Il colore corrente appare nel campione centrale della ﬁnestra.

Campione centrale

3-33 Uso di Spot On (opzione Fiery Graphic Arts Package)

2. Per aggiornare il campione centrale in base al colore approssimato che più si avvicina al colore di destinazione, fare clic sul corrispondente campione approssimato.

I campioni approssimati rappresentano delle variazioni rispetto al campione centrale e possono essere selezionati se offrono una migliore corrispondenza con il colore desiderato. Se si fa clic su uno di questi campioni, il campione centrale viene aggiornato in base al nuovo colore ed è possibile selezionare altri colori approssimati. Questi campioni approssimati vengono generati regolando la luminosità o la saturazione, a seconda dell’opzione speciﬁcata nel passo seguente.

NOTA: Nell’angolo superiore destro della ﬁnestra potrebbe apparire un punto

esclamativo quando si selezionano alcuni colori. Questa icona indica che il colore del campione centrale si trova al limite del gamut stampabile della fotocopiatrice/stampante e quindi potrebbe non essere riprodotto. In questi casi, si consiglia di utilizzare un colore approssimato all’interno dello spazio colore di destinazione, piuttosto che un colore fuori gamut.

È anche possibile fare clic sul campione centrale per immettere direttamente un valore CMYK. Per ulteriori informazioni, vedere la procedura a pagina 3-35.

3. Usare le tecniche seguenti per gestire il modo in cui i campioni approssimati dei colori vengono generati:

Selezionare Luminosità o Saturazione in Legenda colori.

Luminosità genera dei campioni approssimati basati sulle sfumature più chiare o più scure del colore originale. Questa variazione viene visualizzata da sinistra a destra, mentre il colore originale rimane in mezzo al gruppo centrale.

Saturazione genera dei campioni approssimati basati su variazioni più o meno sature del colore originale. Questa variazione viene visualizzata da sinistra a destra, mentre il colore originale rimane in mezzo al gruppo centrale.

Selezionare un’impostazione dal menu Spazio colore per gestire la somiglianza dei campioni approssimati.

Un valore più alto genera dei campioni approssimati che si differenziano notevolmente dal colore centrale. Man mano che ci si avvicina al colore di destinazione, sarà necessario ridurre il valore relativo allo spazio colore.

3-34 ColorWise Pro Tools

4. Continuare a regolare le impostazioni relative ai campioni dei colori e fare clic su

Selezionare Compensazione monitor per simulare l’aspetto che avranno tutti i campioni dei colori del video quando verranno stampati su carta.

Questa simulazione dipende dal proﬁlo del monitor conﬁgurato per lo schermo. Per speciﬁcare il proﬁlo del monitor, selezionare Preferenze dal menu Modiﬁca nel menu principale di Spot On.

campioni approssimati ﬁno a che il colore desiderato non appare nel campione centrale. Quindi, fare clic su Stampa modello.

Viene visualizzata la ﬁnestra di dialogo Imposta stampante.

5. Selezionare le opzioni Stile di destinazione, Formato carta e Cassetto della carta.

Per Stile di destinazione, scegliere un’impostazione tra Modello di ricerca colore e Modello di approssimazione colore. Modello di ricerca colore stampa i campioni con lo stesso formato visualizzato nella ﬁnestra Ricerca colore. Modello di approssimazione colore stampa i campioni nel formato tre colonne per otto righe.

Per Formato carta, selezionare il formato della carta che si desidera utilizzare per la stampa dei campioni.

Per Cassetto della carta, speciﬁcare il cassetto di alimentazione che si desidera utilizzare.

6. Fare clic su OK per stampare i campioni.

La pagina di test Stampa modello viene stampata con le seguenti informazioni:

•Valore CMYK del campione centrale

•Spazio colore

•Approssimazioni di luminosità e di saturazione selezionate

•Proﬁlo di destinazione selezionato

3-35 Uso di Spot On (opzione Fiery Graphic Arts Package)

L’obiettivo della funzione Ricerca colore è quello di trovare i valori cromatici che consentono di ottenere una corrispondenza tra il campione stampato e il proﬁlo di destinazione, non la simulazione video dello stesso. La pagina Stampa modello che include i campioni dei colori approssimati serve per confrontare i campioni stampati con i proﬁli dei colori di destinazione. Solo dopo aver confrontato i campioni stampati ed aver trovato quello che si avvicina di più al colore desiderato, è possibile selezionare il corrispondente campione sullo schermo.

7. Una volta selezionato il colore desiderato nella ﬁnestra Ricerca colore di Spot On, fare clic su OK.

Il colore modiﬁcato appare nell’elenco dei colori della ﬁnestra principale di Spot On.

PER INDIVIDUARE UN COLORE USANDO GLI ESATTI VALORI CMYK

1. Fare clic sul campione centrale nella ﬁnestra Ricerca colore di Spot On.

Viene visualizzata la ﬁnestra Imposta colore centrale.

2. Selezionare la modalità di immissione dei valori CMYK.

L’opzione Percentuali consente di immettere valori cromatici da 0 a 100%, con incrementi di 0,5. I valori fuori questo intervallo verranno arrotondati alla percentuale intera o metà più prossima.

L’opzione Codici periferiche consente di immettere valori cromatici da 0 a 255. Questa opzione rispecchia l’intera gamma di valori cromatici che Fiery è in grado di riprodurre e fornisce gradazioni di colore di qualità superiore rispetto a quelle ottenute con l’opzione Percentuali.

3-36 ColorWise Pro Tools

3. Immettere i calori C, M, Y e K del colore desiderato nei campi appropriati.

4. Fare clic su OK.

Usare il tasto di tabulazione per spostarsi tra i campi. Man mano che si immettono i nuovi valori, l’anteprima del campione si aggiorna e riproduce i nuovi ed i vecchi colori.

Il nuovo colore appare come campione centrale nella ﬁnestra Ricerca colore di Spot On.

Uso di uno strumento di misurazione per individuare i colori

Se si dispone di uno strumento EFI Densitometer ED-100 o EFI Spectrometer ES-1000, è possibile importare direttamente in Spot On i valori cromatici misurati. Questa funzione consente di individuare le corrispondenze in base ai colori di alcuni oggetti di uso comune, come il rosso di un logo stampato o il giallo di una busta da imballaggio.

NOTA: Per risultati ottimali, scaricare e salvare i dati di misurazione raccolti con

ED-100 o ES-1000 nello stato ofﬂine. Spot On cancella automaticamente i dati memorizzati quando stabilisce un collegamento con lo strumento. Per informazioni sullo scaricamento dei dati memorizzati da ED-100 o ES-1000, vedere la documentazione fornita con lo strumento.

PER IMPORTARE LE MISURAZIONI DEI COLORI IN SPOT ON

1. Accertarsi di aver installato e conﬁgurato ED-100 o ES-1000 per l’uso con il proprio computer.

Per le istruzioni sull’installazione e la conﬁgurazione, vedere la documentazione fornita con lo strumento.

Un’illustrazione di ED-100 viene riportata nella sezione a partire da pagina 2-18, mentre quella di ES-1000 viene riportata nella sezione a pagina 2-17.

2. Selezionare Avvia dal menu Strumento.

Viene visualizzata la ﬁnestra Selezione porta.
