Versão 2.0
Março de 2007
DocuColor 5000
Guia do
Administrador
©
Copyright 2007 Xerox Corporation. Todos os direitos reservados.
A proteção do copyright aqui reclamada inclui todas as formas e assuntos de material e informações suscetíveis de registro de
direitos autorais e como tal atualmente previstos estatutária ou juridicamente, ou que o venham a ser no futuro, incluindo, sem
restrições, o material gerado por todo e qualquer software indicado na tela, tal como estilos, padrões de ícones, representações de
tela, aspectos, etc.
®
e todos os nomes e números de produtos Xerox mencionados nesta publicação são marcas da XEROX CORPORATION.
Xerox
Outras marcas e nomes de produtos podem ser marcas registradas de suas respectivas empresas e também são reconhecidos.
Este produto inclui o software desenvolvido pela Apache Software Foundation (http://www.apache.org/
).
Índice
Convenções v
Símbolos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
Notas de segurança vii
Segurança elétrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vii
Dispositivo de desconexão . . . . . . . . . . . . . . . . . . . . . . . . . . .ix
Segurança no uso do laser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
América do Norte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
Europa (UE) e outros mercados. . . . . . . . . . . . . . . . . . . . . . .xi
Padrões de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
América do Norte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
Europa (UE) e outros mercados. . . . . . . . . . . . . . . . . . . . . . xii
Segurança de manutenção. . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
Segurança operacional. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
Segurança quanto ao ozônio . . . . . . . . . . . . . . . . . . . . . . . . . . .xiv
Avisos xvi
Emissões de radiofreqüência . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi
FCC nos Estados Unidos . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi
No Canadá (ICES-003). . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi
Informações sobre os regulamentos para RFID . . . . . . . . . xvii
Aprovação de segurança para tensões muito baixas. . . . . . . . xvii
Certificações para a Europa . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii
É ilegal nos EUA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xix
É ilegal no Canadá . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xxi
Notificações ambientais para o Canadá . . . . . . . . . . . . . . . . . . xxii
Reciclagem e descarte do produto. . . . . . . . . . . . . . . . . . . . . . xxiii
Guia do Administrador da DocuColor 5000
i
Índice
América do Norte e outros mercados. . . . . . . . . . . . . . . . . xxiii
União Européia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xxiv
Outros países . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xxiv
1. Visão geral de Administrador 1-1
Visão geral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Efetuar logon como Administrador . . . . . . . . . . . . . . . . . . . . . . 1-1
Visão geral de Perfis do sistema de acabamento . . . . . . . . . . 1-3
2. Configurações do sistema 2-1
Visão geral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Interface com o usuário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Janela de detalhes da falha . . . . . . . . . . . . . . . . . . . . . . . . 2-3

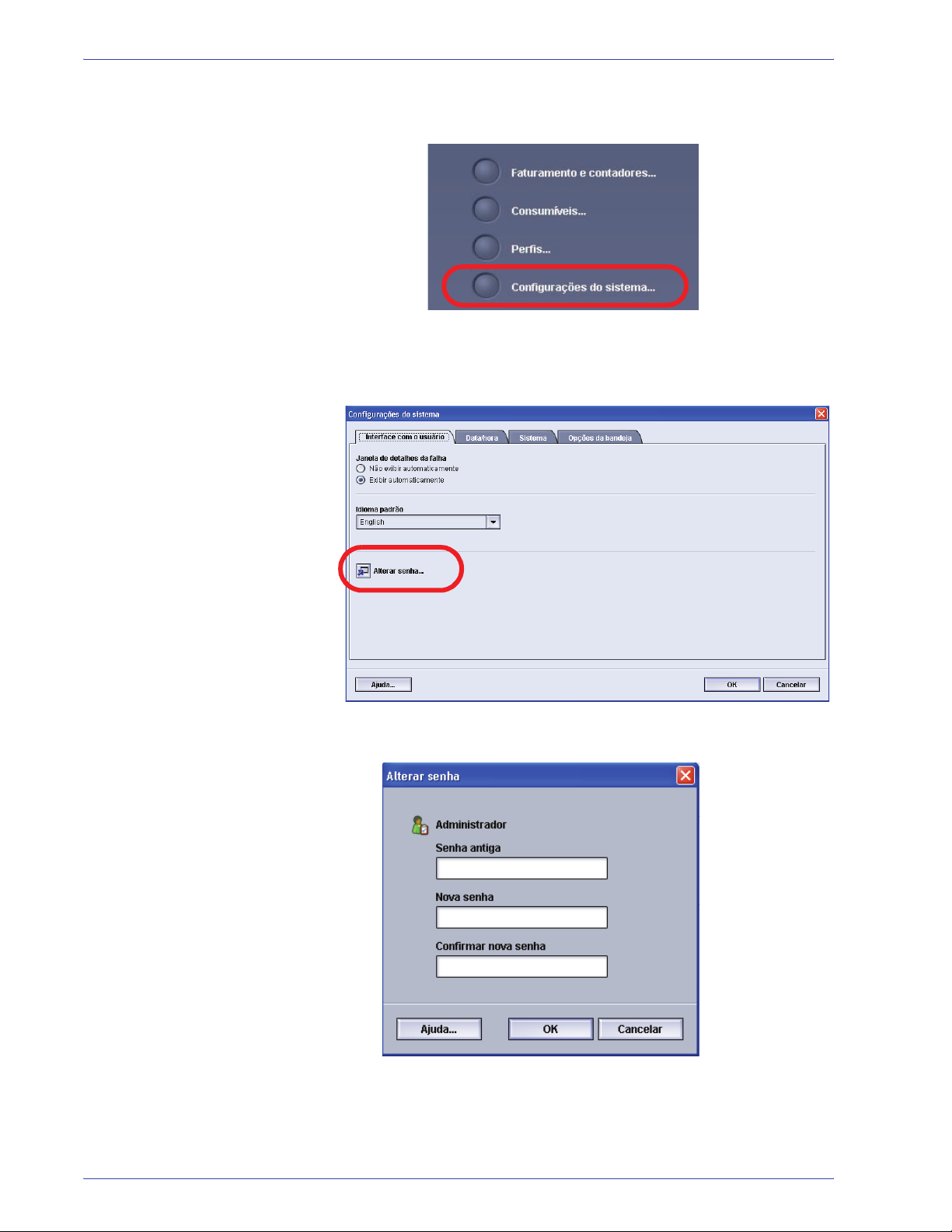

Alterar senha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
Configuração da data e hora . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

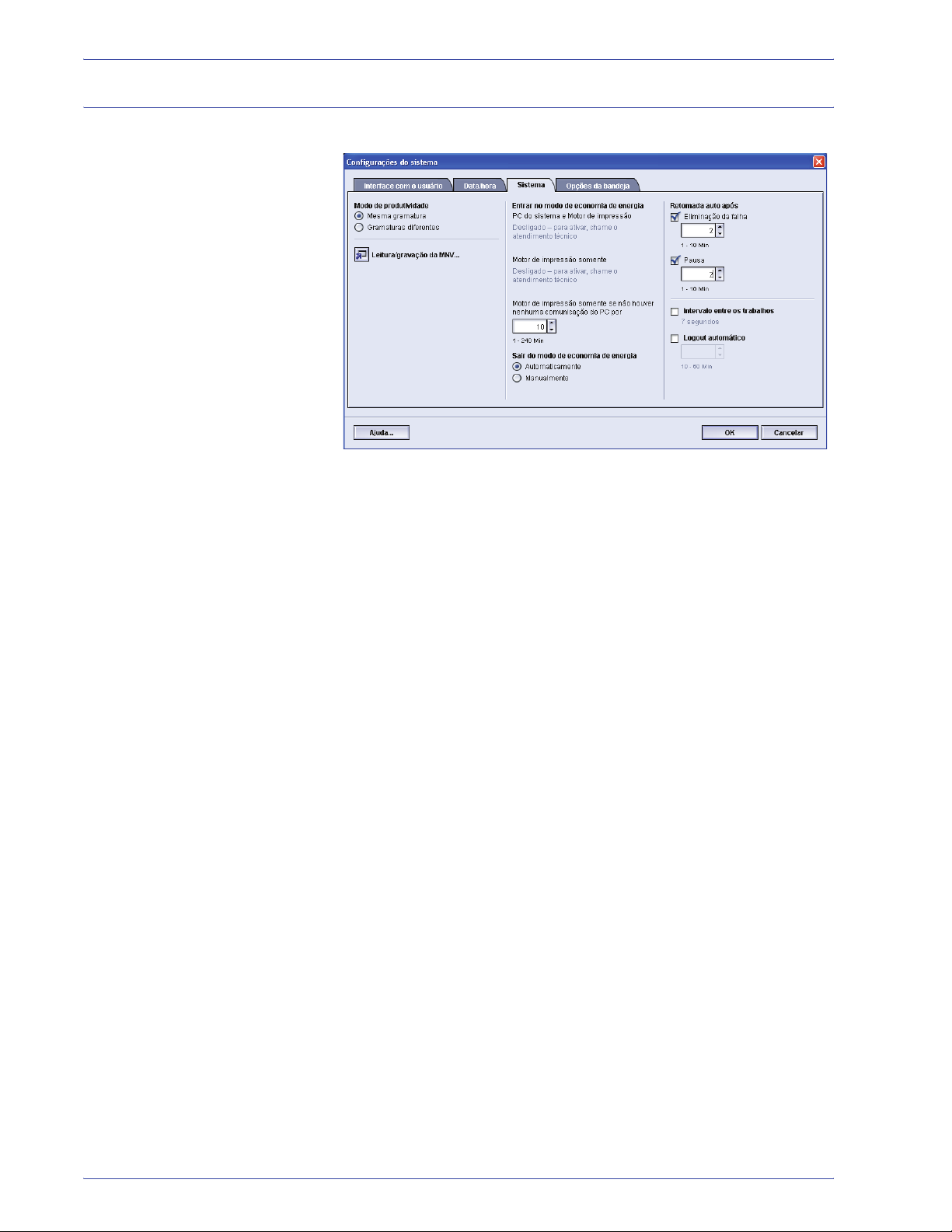

Sistema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
Configuração da produtividade. . . . . . . . . . . . . . . . . . . . . 2-10
Tabelas de produtividade . . . . . . . . . . . . . . . . . . . . . . 2-11
Papéis de mesma gramatura . . . . . . . . . . . . . . . . 2-11
Gramaturas diferentes . . . . . . . . . . . . . . . . . . . . . 2-12
Economia de energia . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
Sair do modo de economia de energia. . . . . . . . . . . . 2-14
Retomada auto após . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
Eliminação da falha. . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
Pausa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
Intervalo entre os trabalhos . . . . . . . . . . . . . . . . . . . . . . . 2-17
Logout automático . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
Leitura/gravação da MNV . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
Opções da bandeja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
Troca automática de bandejas, Seleção automática de
papel e Não incluir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
Bandeja de papel assistida. . . . . . . . . . . . . . . . . . . . . . . . 2-25
Bandeja prioritária. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28
3. Perfis 3-1
Visão geral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Alinhamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Procedimento de Perfil de ajuste do alinhamento . . . . . . . 3-4
Criação de um perfil de alinhamento . . . . . . . . . . . . . . 3-6
Seleção das opções de registro . . . . . . . . . . . . . . . . . . 3-7
ii
Guia do Administrador da DocuColor 5000
Índice
Seleção das opções de perpendicularidade. . . . . . . . . 3-8
Seleção das opções de enviesamento . . . . . . . . . . . . . 3-9
Seleção das opções de ampliação . . . . . . . . . . . . . . . 3-10
Execução de testes de impressão . . . . . . . . . . . . . . . 3-11
Edição de um Perfil de alinhamento existente . . . . . . 3-13
Papel personalizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Procedimento de papel personalizado . . . . . . . . . . . . . . . 3-15
Criação de um Perfil de papel personalizado . . . . . . . 3-16
Seleção do tipo de papel desejado. . . . . . . . . . . . . . . 3-17

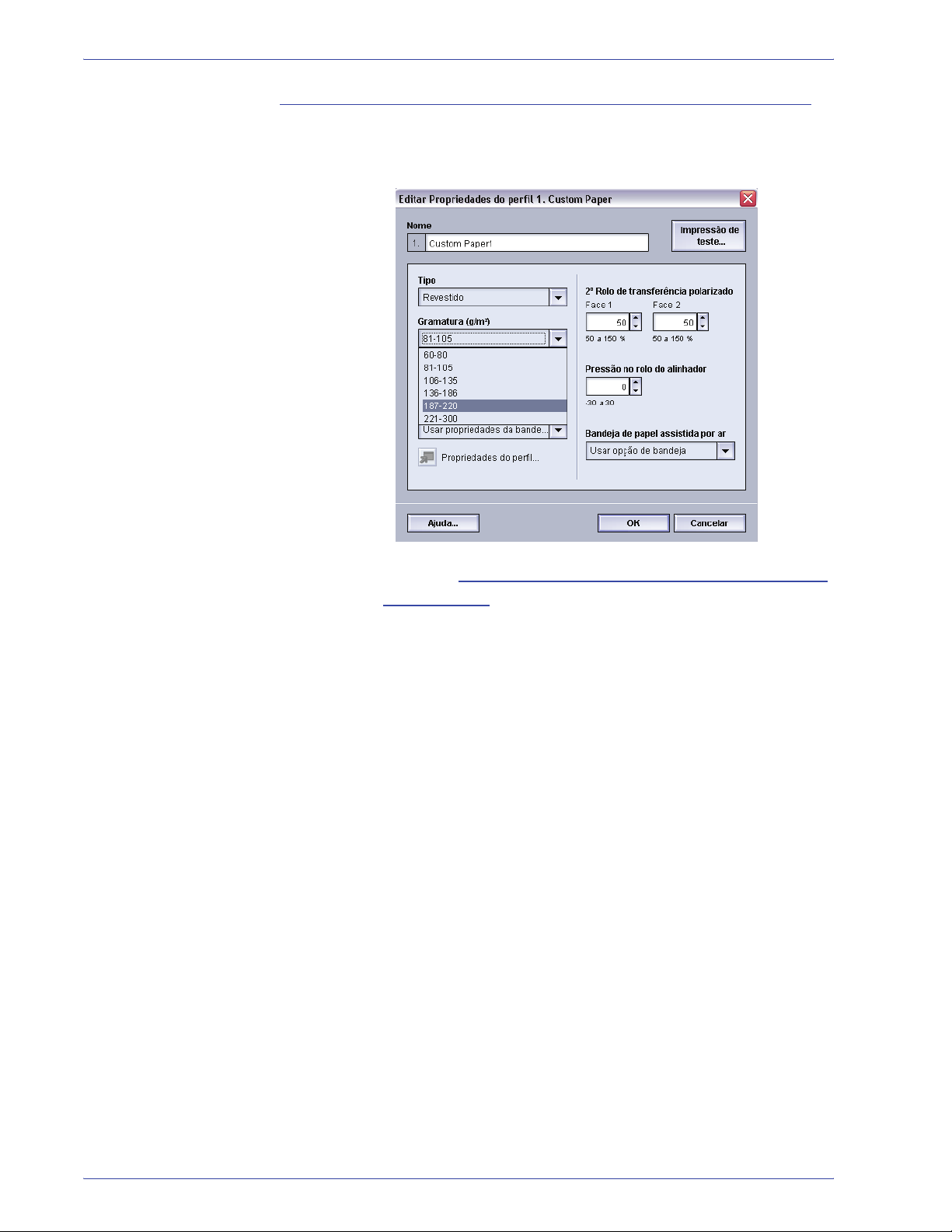

Seleção da gramatura do papel desejada . . . . . . . . . 3-18
Seleção de outras opções para o Perfil de papel
personalizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
Execução de testes de impressão . . . . . . . . . . . . . . . 3-24
Edição de um Perfil de papel personalizado. . . . . . . . 3-25
Segunda correia de transferência polarizada . . . . . . . . . . 3-26

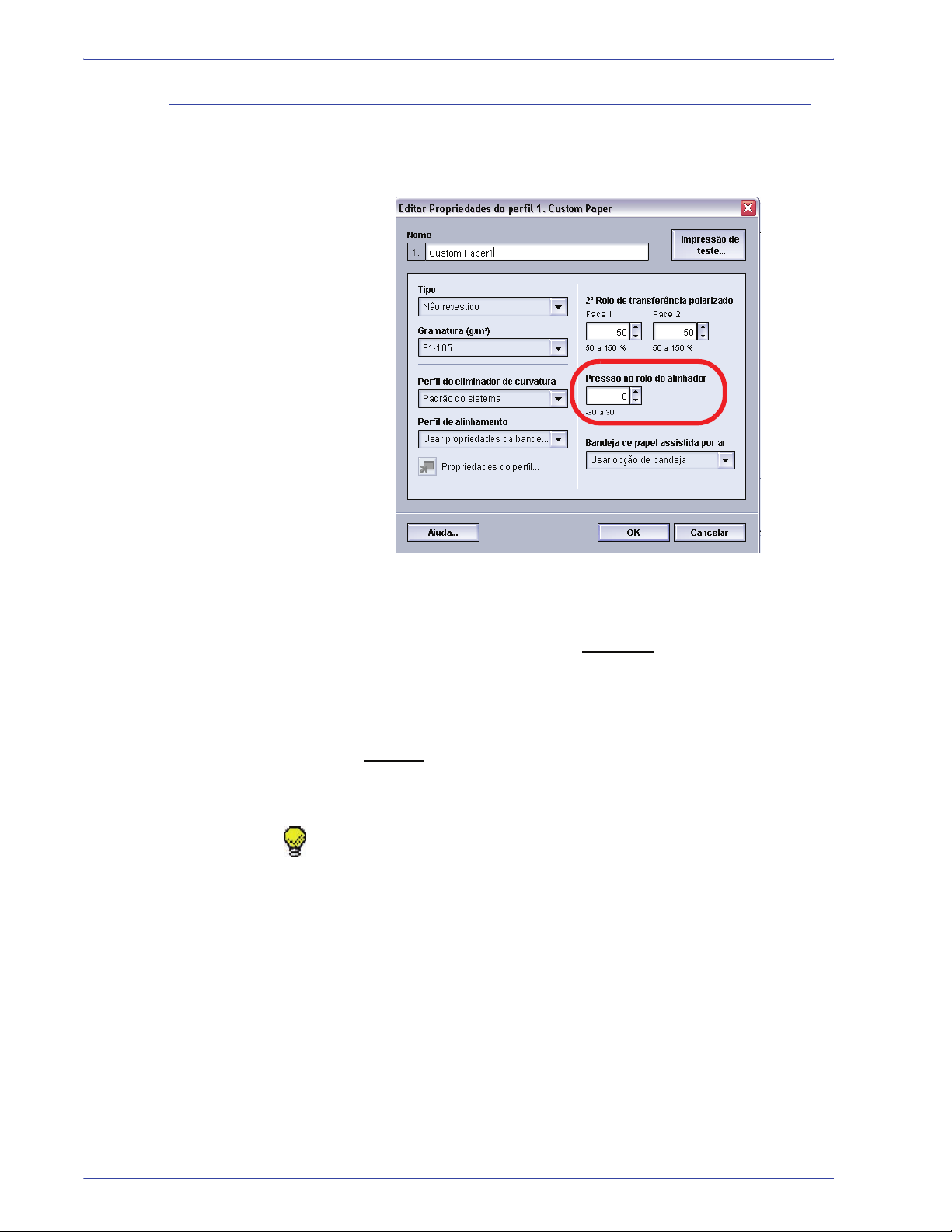

Pressão no rolo do alinhador . . . . . . . . . . . . . . . . . . . . . . 3-30
Bandeja de papel assistida por ar. . . . . . . . . . . . . . . . . . . 3-31
Eliminador de curvatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
Especificações do Eliminador de curvatura . . . . . . . . . . . 3-33
Configurações de A a D do eliminador de curvatura . . . . 3-33
Avalie a curvatura do papel das impressões de saída . . . 3-35
Opções do Perfil do eliminador de curvatura . . . . . . . . . . 3-37
Nome . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38
Valores Para baixo/Para cima. . . . . . . . . . . . . . . . . . . 3-39
Procedimento do Perfil do eliminador de curvatura . . . . . 3-40
Seleção da guia Eliminador de curvatura . . . . . . . . . . 3-40
Criação de um Perfil do eliminador de curvatura . . . . 3-41
Inserção dos cálculos de curvatura . . . . . . . . . . . . . . 3-42
Execução de testes de impressão . . . . . . . . . . . . . . . 3-43
Guia do Administrador da DocuColor 5000
iii
Índice
iv
Guia do Administrador da DocuColor 5000
Símbolos
Convenções
Convenções padronizadas foram usadas neste manual para
ajudá-lo na rápida localização e identificação visual.
CUIDADO: Este símbolo chama a atenção para uma ação que
pode causar dano ao hardware, software, ou resultar em perda de
dados.
AVISO: Os avisos alertam os usuários para áreas da máquina
onde há a possibilidade de ferimentos pessoais.
AVISO: Este símbolo identifica uma área na máquina que está
QUENTE e não deve ser tocada.
AVISO: Este símbolo indica que um laser está sendo usado na
máquina e recomenda que você consulte as informações de
segurança apropriadas.
DICA: Este símbolo chama a atenção para informações que
estão sendo enfatizadas e que você não pode esquecer.
Guia do Administrador da DocuColor 5000
v
Convenções
O símbolo 1 2 3... indica o início de uma tarefa ou processo de
trabalho a ser usado para concluir um procedimento e é seguido
pela primeira etapa de uma tarefa, processo de trabalho ou
procedimento numerado.
OBSERVAÇÃO: Este símbolo chama a atenção para
informações que são úteis, mas não e ssenciais, para a con clusão
de um procedimento ou tarefa.
vi
Guia do Administrador da DocuColor 5000
Notas de segurança
Este produto Xerox e os suprimentos recomendados são
projetados e testados para atender às rígidas exigências de
segurança. Isto inclui a aprovação pelas agências de segurança
e a conformidade com os padrões ambientais estabelecidos.
Leia cuidadosamente as instruções a seguir antes de usar o
produto e consulte-as conforme necessário, para assegurar a
operação segura e contínua de seu produto.
DICA: Os testes de desempenho e segurança para este produto
foram realizados somente com o uso de materiais Xerox.
AVISO: Qualquer alteração não autorizada, que possa incluir a
adição de novas funções ou a conexão de dispositivos externos,
poderá impactar a certificação do produto.
o seu representante autorizado local para obter mais informações.
Entre em contato com
Segurança elétrica
• Use apenas o cabo de alimentação fornecido com este
equipamento.
• Conecte o cabo de alimentação diretamente a uma tomada
elétrica corretamente aterrada. Não use extensão. Consulte
um eletricista qualificado para saber se a tomada elétrica está
aterrada.
• Não use um plugue adaptador aterrado para conectar este
equipamento a uma tomada elétrica que não possua um
terminal de conexão de aterramento.
AVISO: A conexão inadequada dos condutores de aterramento
pode resultar em choques elétricos graves.
• Não coloque a máquina onde as pessoas possam pisar ou
tropeçar no cabo de alimentação. Não coloque objetos sobre
o cabo de alimentação.
• Não anule ou desative os dispositivos de bloqueio elétricos
ou mecânicos.
• Não obstrua as aberturas de ventilação. Essas aberturas
evitam o superaquecimento da máquina.
AVISO: Nunca introduza qualquer tipo de objeto nos entalhes e
aberturas do equipamento.
ou o curto-circuito em uma peça poderá resultar em incêndio ou
choque elétrico.
Guia do Administrador da DocuColor 5000
O contato com um ponto de tensão
vii
Notas de segurança
Dispositivo de desconexão
Se alguma das condições descritas abaixo ocorrer, desligue a
máquina imediatamente e desconecte o cabo de alimentação da
tomada. Chame um representante técnico autorizado da Xerox
para corrigir o problema.
• A máquina emite ruídos ou odores estranhos.
• O cabo de alimentação está danificado ou esgarçado.
• Um disjuntor, fusível ou outro dispositivo de segurança do
quadro de circuitos foi acionado.
• Algum líquido foi derramado na impressora.
• A máquina teve contato com água.
• Alguma peça da máquina está danificada.
O cabo de alimentação é o dispositivo que permite desligar este
equipamento. Ele é conectado à parte traseira da máquina como
um dispositivo removível. Para desligar toda a alimentação
elétrica da máquina, desconecte o cabo de alimentação da
tomada elétrica.
AVISO: Este produto deve ser conectado a uma corrente aterrada.
Segurança no uso do laser
América do Norte
Este produto está em conformidade com os padrões de
segurança e foi certificado como um produto a laser de Classe 1
pelo CDRH (Centro para Dispositivos e Saúde Radiológica)
pertencente ao FDA (Food and Drug Administration), órgão
responsável pelo controle de produtos a laser nos Estados
Unidos. Também está em conformidade com as normas FDA 21
CFR 1940.10 e 1040.11, exceto por algumas divergências no
âmbito da Notificação sobre Laser nº 50, datada de 26 de julho de
2001. Essas regulamentações aplicam-se a produtos a laser
comercializados nos Estados Unidos. A etiqueta na máquina
indica conformidade com as regulamentações do CDRH e deve
ser anexada a todos os produtos a laser comercializados nos
Estados Unidos. Este produto não emite radiação a laser
prejudicial à saúde.
viii
Guia do Administrador da DocuColor 5000
CUIDADO: O uso de controles, ajustes ou desempenho de
procedimentos diferentes daqueles aqui especificados pode
resultar em risco de exposição à luz do laser.
Como a radiação emitida neste produto fica totalmente confinada
na unidade protetora e nas tampas externas, o feixe de laser não
pode escapar da máquina durante qualquer fase de operação.
Este produto contém etiquetas de aviso sobre laser.Elas são de
uso restrito do Representante Técnico da Xerox, que deve
posicioná-las sobre ou próximo a painéis ou proteções que exijam
ferramentas especiais para serem removidos.Não retire nenhum
dos painéis. Nenhuma área por trás dessas tampas é passível de
manutenção pelo operador.
Europa (UE) e outros mercados
Este produto está em conformidade com os padrões de
segurança da IEC 60825-1 (Edição 1.2), publicada em agosto de
O equipamento está em conformidade com os padrões de
desempenho de produtos a laser definidos por agências
internacionais, nacionais e governamentais para um produto a
laser de Classe 1. Ele não emite radiação prejudicial porque o
feixe de luz fica restrito a um ambiente totalmente fechado
durante as fases de operação e manutenção do cliente.
Notas de segurança
CUIDADO: O uso de controles, ajustes ou desempenho de
procedimentos diferentes daqueles aqui especificados pode
resultar em risco de exposição à radiação.
Este produto contém etiquetas de aviso sobre laser. Elas são de
uso restrito do Representante Técnico da Xerox, que deve
posicioná-las sobre ou próximo a painéis ou proteções que exijam
ferramentas especiais para serem removidos. Não retire nenhum
dos painéis. Nenhuma área por trás dessas tampas é passível de
manutenção pelo operador.
Se você precisar de informações adicionais sobre segurança
relativas ao produto ou a materiais fornecidos pela Xerox, ligue
para o Centro Xerox de Atendimento ao Cliente: Rio de Janeiro,
São Paulo, Brasília, Belo Horizonte, Porto Alegre, Curitiba e
Salvador: 4004-4050; outras localidades: DDG 0800-99-3769.
Guia do Administrador da DocuColor 5000
ix
Notas de segurança
Padrões de segurança
América do Norte
Este produto Xerox foi certificado quanto à segurança pelo
Underwriters Laboratories Incorporated conforme os padrões
UL60950 (primeira edição) e CAN/CSA C22.2 Nº 60950-1-03 da
CSA International (primeira edição).
Europa (UE) e outros mercados
Este produto Xerox foi certificado quanto à segurança pela
NEMKO pela publicação IEC60950-1, primeira edição (2001).
Segurança de manutenção
• Não tente executar qualquer procedimento de manutenção
que não esteja especificamente descrito na documentação
fornecida com seu produto.
• Não use produtos de limpeza em aerossol. O uso de
suprimentos não aprovados pode prejudicar o desempenho
da máquina e possivelmente criar uma situação de risco.
• Use os suprimentos e os materiais de limpeza somente
conforme descrito neste manual. Mantenha todos os
materiais fora do alcance de crianças.
• Não remova as tampas ou os protetores aparafusados.
Sob as tampas, não há peças passíveis de manutenção
ou serviço pelo usuário.
Não execute qualquer procedimento de manutenção, a menos
que você tenha sido treinado para tal por um representante
técnico da Xerox, ou que o procedimento esteja descrito
especificamente em um dos manuais da impressora.
x
Guia do Administrador da DocuColor 5000
Segurança operacional
Notas de segurança
Seu equipamento Xerox e os suprimentos foram projetados e
testados para atender às rígidas exigências de segurança.
Entre elas estão a inspeção e a aprovação pelos órgãos de
segurança competentes e o cumprimento das normas
ambientais estabelecidas.
Observe as diretrizes de segurança a seguir para garantir a
operação contínua e segura de seu produto:
• Use sempre os materiais e suprimentos projetados
especificamente para seu produto. O uso de materiais
inadequados pode prejudicar o desempenho da máquina e
possivelmente criar situações de risco.
• Siga todos os avisos e instruções indicados ou fornecidos
com a máquina.
• Coloque a máquina em uma sala com espaço adequado para
ventilação e atendimento técnico.
• Coloque sempre a máquina sobre uma superfície nivelada e
sólida (nunca sobre carpete grosso) que seja suficientemente
forte para suportar o peso do equipamento.
• Não tente mover a máquina. Quando sua máquina foi
instalada, foi acionado um dispositivo de nivelamento que
pode danificar o carpete ou o piso.
• Não coloque a máquina próxima a uma fonte de calor.
• Não coloque a máquina sob luz solar direta.
• Não coloque a máquina próxima a saídas de fluxo de ar frio de
um sistema de ar condicionado.
• Não coloque recipientes de café ou outros líquidos sobre o
equipamento.
• Não obstrua ou cubra os entalhes e as aberturas da máquina.
• Não tente anular dispositivos de bloqueio elétricos ou
mecânicos.
AVISO: Tenha cuidado ao operar em áreas identificadas com
este sinal de aviso. Essas áreas podem estar muito quentes e não
devem ser tocadas.
Se você precisar de qualquer outra informação sobre segurança
em relação à máquina ou aos materiais, entre em contato com a
Xerox (Rio de Janeiro, São Paulo, Brasília, Belo Horizonte, Porto
Alegre, Curitiba e Salvador: 4004-4050; outras localidades: DDG
0800-99-3769).
Guia do Administrador da DocuColor 5000
xi
Notas de segurança
Segurança quanto ao ozônio
Este produto produz ozônio durante a operação normal. O ozônio
é produzido nos dispositivos xerográficos pela descarga de vários
corotrons (pequenos fios). As emissões de ultravioleta das
lâmpadas de exposição dos originais são tão baixas que a
quantidade de ozônio produzido dessa forma é insignificante.
Embora seja tóxico em níveis elevados, o ozônio é instável, e
rapidamente se decompõe em oxigênio comum. A taxa de
decomposição é descrita por um parâmetro conhecido por “meia
vida”, que é influenciada por alguns fatores mas, simplesmente,
é o tempo requerido pela concentração de ozônio no ar até ser
reduzida à metade. Para escritórios comuns, a “meia vida” do
ozônio é de 05 (cinco) minutos.
Conforme recomendado pelo Programa Xerox de Gerenciamento
de Ozônio, os requerimentos de instalação quanto a espaço e
ventilação devem ser seguidos de forma a manter o ambiente a
um nível aceitável de concentração de ozônio. O ozônio
produzido é mais pesado do que o ar e depende do volume de
cópias. Os produtos Xerox que por projeto exijam o filtro de
ozônio têm o mesmo instalado na fábrica, na hora da produção,
e são substituídos periodicamente durante as visitas técnicas.
Todos os modelos Xerox, operando normalmente durante um
dia de trabalho, sob as condições ambientais básicas conforme
especificações do Manual de Instalação, atendem ao padrão
Xerox de concentração de 0,02 ppm (partes por milhão).
O padrão mundial é de 0,1 ppm de concentração para a média
ponderada de tempo para um dia de trabalho de 08 (oito) horas.
Desta forma, o padrão Xerox está, aproximadamente, 05 (cinco)
vezes abaixo do padrão mundial descrito. O Ministério do
Trabalho (Brasil) estabeleceu o limite de tolerância em 0,08 ppm
para até 48 horas/semana, ou seja, 04 (quatro) vezes acima do
padrão Xerox. Em todos os cálculos parte-se do pressuposto que
os requerimentos para instalação dos equipamentos são
observados.
Se você precisar de informações adicionais sobre o ozônio,
entre em contato com o Centro Xerox de Atendimento ao Cliente
(Rio de Janeiro, São Paulo, Brasília, Belo Horizonte, Porto Alegre,
Curitiba e Salvador: 4004-4050; outras localidades: DDG 080099-3769).
xii
Guia do Administrador da DocuColor 5000
Avisos
Emissões de radiofreqüência
FCC nos Estados Unidos
Este equipamento foi testado e mostrou estar em conformidade
com os limites para um produto digital de Classe A, segundo a
Parte 15 dos regulamentos da FCC (Federal Communications
Commission). Esses limites destinam-se a fornecer uma proteção
razoável contra interferência indesejável quando o equipamento
for operado em uma instalação comercial. O equipamento gera,
utiliza e pode irradiar energia de radiofreqüência. Se não for
instalado e usado conforme descrito no manual de instruções,
poderá causar interferência indesejada nas radiocomunicações.
É possível que a operação deste equipamento em uma área
residencial provoque interferências prejudiciais. Neste caso, o
usuário deverá se responsabilizar pelas despesas para corrigir o
problema.
Alterações ou modificações neste equipamento que não tenham
sido expressamente aprovadas pela Xerox Corporation poderão
anular a autorização do usuário para operar o equipamento.
AVISO: Cabos blindados devem ser usados com este
equipamento, a fim de manter a conformidade com os
regulamentos da FCC.
No Canadá (ICES-003)
Este aparelho digital de Classe A está de acordo com o padrão
canadense ICES-003.
Cet appareil numérique de la classe “A” est conforme á la norme
NMB-003 du Canada.
Guia do Administrador da DocuColor 5000
xiii
Avisos
Informações sobre os regulamentos para RFID
Este produto gera 13,56 MHz usando um sistema de loop indutivo
como dispositivo de sistema de identificação de radiofreqüência
(RFID, radio frequency identification system device).Esse sistema
foi certificado em conformidade com a Diretiva do Conselho
Europeu 99/5/EC e leis ou normas locais, conforme aplicável.
Aprovação de segurança para tensões muito baixas
Este produto Xerox está em conformidade com as
regulamentações de segurança nacionais e de várias agências
governamentais. Todas as portas do sistema atendem aos
requisitos para circuitos de tensões muito baixas (SELV, Safety
Extra Low Voltage) utilizados na conexão de redes e dispositivos
do cliente. Os acessórios do cliente ou de terceiros conectados à
máquina devem atender ou superar os requisitos listados
anteriormente. Todos os módulos que requeiram conexão externa
devem ser instalados segundo os procedimentos de instalação.
xiv
Guia do Administrador da DocuColor 5000
Certificações para a Europa
A marca CE presente neste produto simboliza a Declaração de
Conformidade da Xerox com as seguintes Diretivas aplicáveis da
União Européia a partir das datas indicadas:
1º de janeiro de 1995: Emenda à Diretiva do Conselho 73/23/EEC pela Diretiva do
Conselho 93/68/EEC, indicação das leis dos países membros
referentes aos equipamentos de baixa tensão.
1º de janeiro de 1996: Diretiva do Conselho 89/336/EEC, indicação das leis dos países
membros referentes à compatibilidade eletromagnética.
9 de março de 1999 Diretiva do Conselho 99/5/EC, sobre equipamento de rádio e
terminal de telecomunicações e o reconhecimento mútuo da
conformidade.
Uma declaração completa definindo as diretivas relevantes e os
padrões referenciados pode ser obtida com o seu representante
Xerox ou entrando em contato com:
Avisos
Environment, Health and Safety
The Document Company Xerox
Bessemer Road
Welwyn Garden City
Herts
AL7 1HE
England
Número de telefone +44 (0) 1707 353434
AVISO: Este sistema foi certificado, manufaturado e testado de
acordo com os regulamentos rígidos de segurança e de
interferência na radiofreqüência.
autorizada que inclua novas funções ou a conexão de dispositivos
externos, poderá afetar esta certificação.
Xerox (Rio de Janeiro, São Paulo, Brasília, Belo Horizonte, Porto
Alegre, Curitiba e Salvador: 4004-4050; outras localidades: DDG
0800-99-3769) para obter uma lista de acessórios aprovados.
AVISO: Para que este equipamento possa operar próximo a
equipamentos industriais, científicos e médicos (ISM), a radiação
externa emitida por equipamentos ISM deve ser limitada ou
consideravelmente reduzida.
AVISO: Este é um produto de Classe A em um ambiente
doméstico.
for o caso, o usuário deverá tomar as medidas adequadas.
Ele pode causar interferência na radiofreqüência e, se
Qualquer alteração não
Entre em contato com a
AVISO: Cabos blindados devem ser usados para este
equipamento, a fim de manter a conformidade com a Diretiva do
Conselho 89/336/EEC.
Guia do Administrador da DocuColor 5000
xv
Avisos
É ilegal nos EUA
O estatuto do Congresso proibiu a reprodução dos seguintes itens
sob determinadas circunstâncias. Punições como multa ou prisão
podem ser impostas aos responsáveis por tais reproduções.
1. Obrigações ou títulos do governo dos Estados Unidos,
como:
Certificados de dívida Papel-moeda do Banco Nacional
Obrigações com cupom Notas do Banco Central americano
Certificadosprata Certificados ouro
Títulos do governo americano Notas do Tesouro Nacional
Notas do Federal Reserve Notas fracionárias
Certificados de Depósito Papel-moeda
Títulos e obrigações de determinadas agências do governo,
como FHA, etc.
Títulos (Títulos de poupança dos EUA podem ser
fotografados somente para fins de publicidade relativa à
campanha para a venda desses títulos).
Selos da Receita Federal (A reprodução de um documento
legal em que haja um selo da Receita cancelado é permitida
desde que executada para fins legais).
Selos postais, cancelados ou não (Os selos postais podem
ser fotografados para fins de filatelia, desde que a
reprodução seja em preto e branco, menor que 75% ou
maior que 150% das dimensões lineares do original).
Ordens de pagamento postal.
Contas, cheques ou saques de dinheiro realizados ou
emitidos por funcionários autorizados dos EUA. Selos e
outras representações de valor, seja qual for a
denominação, que tenham sido ou possam ser emitidos
durante a vigência de um Ato do Congresso.
xvi
Guia do Administrador da DocuColor 5000
Avisos
2. Certificados de compensação ajustada para veteranos de
guerras mundiais.
3. Obrigações ou títulos de qualquer corporação, banco ou
governo estrangeiro.
4. Material suscetível de registro de direitos autorais, exceto
com a permissão do detentor dos direitos autorais ou se a
reprodução for enquadrada nas cláusulas de direitos
autorais. Mais informações sobre essas cláusulas podem
ser obtidas no Gabinete de Copyright dos Estados Unidos,
Biblioteca do Congresso, Washington, D.C. 20559. Solicite
a Circular R21.
5. Certificados de cidadania ou naturalização. (Certificados de
naturalização estrangeiros podem ser fotografados.)
6. Passaportes. (Passaportes estrangeiros pode ser
fotografados.)
7. Papéis de imigração.
8. Documentos de alistamento.
9. Documentos de serviço militar obrigatório que contenham
qualquer uma destas informações do indivíduo alistado:
Salário ou renda•Situação de dependência•Tribunal de
registro•Serviço militar anterior•Condições mentais e físicas•
Exceção: certificados de dispensa do serviço militar dos
Estados Unidos podem ser fotografados.
10. Distintivos ou crachás, carteiras de identidade, passes ou
insígnias portadas por militares ou membros de
departamentos federais, como FBI, Receita etc (a menos
que a fotografia seja solicitada pelo diretor responsável por
esse departamento ou agência).
A reprodução dos itens a seguir também é proibida em
determinados estados: Carteira de Motorista, Certificado de
Registro e Licenciamento de Veículo e Certificado de Título
do Automóvel.
A lista acima não é totalmente inclusiva, e não assumimos a
responsabilidade por sua precisão ou completitude. Em caso de
dúvidas, consulte seu advogado.
Guia do Administrador da DocuColor 5000
xvii
Avisos
É ilegal no Canadá
O estatuto do Parlamento proibiu a reprodução dos seguintes
itens sob determinadas circunstâncias. Punições como multa ou
prisão podem ser impostas aos responsáveis por tais
reproduções.
1. Papel moeda ou notas de banco em vigor.
2. Obrigações ou títulos de um governo ou banco.
3. Documentações do fisco.
4. O selo público do Canadá ou de uma província, o selo de
uma autoridade/órgão público no Canadá ou de uma corte
de justiça.
5. Proclamações, ordens, regulamentações ou designações,
ou os respectivos avisos (com o intuito de induzir
erroneamente a impressão pela Gráfica Oficial do Canadá,
ou correspondente em uma província).
6. Marcas, modelos, selos, pacotes ou designs utilizados pelo
ou para o Governo do Canadá ou uma província, o governo
de outro país ou um departamento, comissão, agência ou
comitê designado pelo Governo do Canadá ou de uma
província ou pelo governo de outro país.
7. Selos impressos ou adesivos utilizados com fins lucrativos
pelo Governo do Canadá ou de uma província ou pelo
governo de outro país.
8. Documentos, registros ou anotações retidos por
funcionários públicos encarregados de gerar ou emitir
cópias certificadas, cuja reprodução finge ser uma cópia
certificada.
9. Material suscetível de registro de direitos autorais ou
marcas registradas de qualquer tipo sem o consentimento
do detentor da marca ou dos direitos autorais.
Fornecemos a lista acima para sua conveniência, ressaltando que
ela não é totalmente inclusiva, e não assumimos a responsabilidade
por sua precisão ou completitude. Em caso de dúvidas, consulte seu
procurador.
xviii
Guia do Administrador da DocuColor 5000
Notificações ambientais para o Canadá
A Terra Choice Environmental Services, Inc. do Canadá certificou
que este produto Xerox está em conformidade com todos os
requisitos aplicáveis do Environmental Choice EcoLogo quanto a
impacto minimizado ao meio ambiente.
Na qualidade de participante do programa Environmental Choice,
a Xerox Corporation declara que este modelo de produto atende
às diretrizes da Environmental Choice quanto ao uso eficaz de
energia.
A Environment Canada criou o programa Environmental Choice
em 1988 para ajudar os consumidores a identificarem os produtos
e serviços com responsabilidade ambiental. Copiadoras,
impressoras e produtos de fax devem atender aos critérios de
emissões e uso eficaz de energia, bem como divulgar a
compatibilidade com suprimentos reciclados. Atualmente, a
Environmental Choice possui mais de 1.600 produtos aprovados
e 140 licenciados. A Xerox é líder na oferta de produtos
aprovados pelo EcoLogo. Em 1996, a Xerox tornou-se a primeira
empresa licenciada a usar o Environmental Choice EcoLogo em
suas copiadoras, impressoras e aparelhos de fax.
Avisos
Guia do Administrador da DocuColor 5000
xix
Avisos
Reciclagem e descarte do produto
Se você estiver lidando com o descarte de seu produto Xerox,
observe que o produto contém chumbo e outros materiais cujo
descarte pode ser controlado em virtude de considerações
ambientais. A presença de chumbo está totalmente consistente
com as regulamentações globais aplicáveis no momento em que
o produto foi colocado no mercado.
América do Norte e outros mercados
A Xerox promove programas de reciclagem em todo o
mundo. Entre em contato com a Xerox (Rio de Janeiro, São
Paulo, Brasília, Belo Horizonte, Porto Alegre, Curitiba e
Salvador: 4004-4050; outras localidades: DDG 0800-99-3769)
para saber se este produto está incluído nesse programa. Para
obter mais informações sobre os programas ambientais da Xerox,
visite www.xerox.com/environment
.
Para obter informações sobre reciclagem e descarte, entre em
contato com as autoridades competentes locais. Nos Estados
Unidos, você pode consultar o site da Electronic Industries
Alliance: www.eiae.org
Perclorato Este produto pode conter um ou mais dispositivos que contenham
perclorato, por exemplo, baterias. Deve ser aplicado manuseio
especial.
Consulte www.dtsc.ca.gov/hazardouswaste/perchlorate
Se o seu produto não está incluído no programa da Xerox e você
está administrando o descarte, siga as instruções fornecidas no
parágrafo anterior.
.
.
xx
Guia do Administrador da DocuColor 5000
União Européia
Outros países
Avisos
A aplicação deste símbolo em seu equipamento é uma
confirmação de que você deve descartá-lo de acordo com os
procedimentos nacionais vigentes.
De acordo com a legislação Européia, o descarte de
equipamentos elétricos e eletrônicos deve ser efetuado dentro
dos padrões estabelecidos.
Antes do descarte, entre em contato com o fornecedor local ou
com um representante da Xerox para obter informações sobre
serviços de coleta para descarte.
Entre em contato com as autoridades locais sobre resíduos e
solicite as instruções para descarte.
Guia do Administrador da DocuColor 5000
xxi
Avisos
xxii
Guia do Administrador da DocuColor 5000
1. Visão geral de Administrad or
Visão geral
O modo Administrador permite que você defina as configurações
padrão de sua impressora digital de forma que atenda às suas
necessidades individuais. Você pode alterar as configurações de
várias funções, por exemplo, o idioma a ser exibido na interface
com o usuário, temporizadores, alteração na senha do
Administrador, criação de perfis de alinhamento e papel
personalizado, etc.
Efetuar logon como Administrador
Execute o seguinte procedimento para entrar e sair do modo
Administrador:
1. Selecione o botão Logon na janela principal da interface
com o usuário. A tela Logon é exibida.
2. Use o teclado para digitar a senha do Administrador.
A senha padrão é composta por cinco números um (11111).
Por razões de segurança, somente asteriscos são exibidos
na tela.
Guia do Administrador da DocuColor 5000
1-1
1. Visão geral de Administrador
3. Selecione o botão OK.
A tela principal de interface com o usuário exibe opções
adicionais e indica na parte superior direita que você está
no modo Administrador.
OBSERVAÇÃO: É recomendável que você altere a senha do
Administrador o mais rápido possível depoi s de instalar a
impressora digital. Isso imp ede o acesso não autorizado ao modo
Administrador . O procedi mento para alterar a senha encontra-se
na
página 2-5 deste manual.
4. Para sair do modo Administrador, selecione o botão Logoff.
1-2
Guia do Administrador da DocuColor 5000
1. Visão geral de Administrador
Visão geral de Perfis do si stema de acabamento
Se sua impressora digital tiver um sistema de acabamento
opcional do dispositivo DFA (Digital Finishing Architecture) de
terceiros, a opção Perfis do sistema de acabamento estará
disponível.
DICA: Essa função estará disponível somente se você estiver
conectado como Administrador.
Depois que o sistema estiver configurado para o acessório de
acabamento opcional, será possível acessar a opção Perfis do
sistema de acabamento no menu suspenso Sistema na tela
principal de interface com o usuário.
DICA: Essa janela é somente leitura; não é possível alterar as
informações mostradas nessa tela.
dispositivo de acabamento conectado à impressora digital, poderá
selecionar o perfil desejado no menu suspenso na parte superior
esquerda da janela Perfis do sistema de acabamento.
Se você tiver mais de um
Guia do Administrador da DocuColor 5000
1-3
1. Visão geral de Administrador
1-4
Guia do Administrador da DocuColor 5000
Visão geral
2. Configurações do sistema
A função Configurações do sistema permite que você faça
alterações nas seguintes funções:
• Interface com o usuário
• Data e hora
•Sistema
• Opções da bandeja
Guia do Administrador da DocuColor 5000
2-1
2. Configurações do sistema
Interface com o usuário
A função Interface com o usuário permite que você faça
alterações nas seguintes funções:
• Janela de detalhes da falha
• Alteração da senha do administrador
2-2
Guia do Administrador da DocuColor 5000
Janela de detalhes da falha
Por padrão, a interface com o usuário abre automaticamente uma
janela de detalhes, a qual fornece informações adicionais sobre
alerta, aviso ou falha (como mostra a seguinte ilustração).
2. Configurações do sistema
Simulação
da máquina
e Área da
mensagem
Contudo, você pode selecionar se deseja ou não que essa janela
seja aberta automaticamente ou aberta somente quando o
usuário clicar na mensagem de alerta, aviso ou falha na
simulação da máquina e na área da mensagem da interface com
o usuário.
Guia do Administrador da DocuColor 5000
2-3
2. Configurações do sistema
Execute o seguinte procedimento para escolher a configuração
padrão para essa função.
1. Selecione o botão Logon na interface com o usuário e
efetue logon como Administrador.
2. Selecione o botão Configurações do sistema. A janela
Configurações do sistema é exibida.
3. Selecione se deseja ou não que quaisquer falhas na
máquina sejam exibidas automaticamente na interface com
o usuário quando ocorrerem.
• Não exibir automaticamente: selecione essa opção se
você não
seja aberta automaticamente quando ocorrer um
alerta, aviso ou falha.
• Exibir automaticamente: selecione essa opção se
você desejar
aberta automaticamente quando ocorrer um alerta,
aviso ou falha.
desejar que a Janela de detalhes da falha
que a Janela de detalhes da falha seja
4. Selecione OK para salvar a alteração e fechar a janela
Configurações do sistema.
2-4
Guia do Administrador da DocuColor 5000
Alterar senha
2. Configurações do sistema
Selecione o botão Alterar senha para alterar a senha do
Administrador.
Execute os procedimentos a seguir para alterar a senha do
Administrador.
1. Selecione o botão Logon na janela principal da interface
com o usuário.
2. Na janela Logon, digite a senha do Administrador e
selecione OK.
Por razões de segurança, somente asteriscos são exibidos
na tela.
OBSERVAÇÃO: A impressora digital vem da fábrica com uma
senha padrão do Administrador de cinco números um
(11111).
DICA: Por razões de segurança, é necessário que você altere
essa senha padrão do Administrador padrão para uma nova
senha.
Use essa senha padrão para efetuar logon.
Guia do Administrador da DocuColor 5000
2-5
2. Configurações do sistema
3. Selecione o botão Configurações do sistema.
4. Na janela Configurações do sistema, selecione o botão
Alterar senha na guia Interface com o usuário.
A janela Alterar senha é exibida.
2-6
Guia do Administrador da DocuColor 5000
2. Configurações do sistema
DICA: Use apenas números para criar sua nova
senha.
são permitidos).
para sua senha.
Caracteres alfa (letras e outros caracteres, como !*& não
Você pode digitar no máximo vinte caracteres
5. Na janela Alterar senha, digite:
a. A senha antiga (atual).
b. A nova senha.
c. Redigite a nova senha na área Confirmar nova senha.
d. Selecione OK.
OBSERVAÇÃO: Por razões de segurança, somente asteriscos
são exibidos na tela.
6. Selecione OK na janela Configurações do sistema para
retornar à janela principal Interface com o usuário.
Guia do Administrador da DocuColor 5000
2-7
2. Configurações do sistema
Configuração da data e hora
Use esta função para definir a data e hora para o sistema. A data
e a hora são exibidas na tela Detalhes da máquina, em ambas as
telas Software instalado e Registro de erros.
1. Na janela Configurações do sistema, selecione a guia
Data/Hora.
2. Selecione o formato da data que deseja usar.
3. Use os botões de seta para cima e para baixo para inserir o
dia, mês e ano corretos.
4. Selecione o formato da hora que deseja usar.
5. Use os botões de seta para cima e para baixo para definir a
hora e os minutos corretos.
OBSERVAÇÃO: Se você selecionou o formato de 12 horas,
toque no botão AM ou PM.
6. Selecione OK para salvar as alterações e fechar a janela
Configurações do sistema.
2-8
Guia do Administrador da DocuColor 5000
Sistema
2. Configurações do sistema
Use essa função para alterar as configurações padrão de fábrica
para o seguinte:
• Modo de produtividade
• Economia de energia (Opções Entrar e Sair)
• Retomada auto
• Intervalo entre os trabalhos
• Logout automático
A função Sistema também permite que você digite valores de
Leitura/gravação da MNV ao utilizar material especializado.
Isso é discutido mais detalhadamente na página 2-19.
Guia do Administrador da DocuColor 5000
2-9
2. Configurações do sistema
Configuração da produtividade
A produtividade da impressora digital está relacionada à
velocidade contínua da saída do material que é medida em
impressões por minuto (ipm). A velocidade contínua depende do
tamanho e da gramatura do papel e da temperatura do fusor.
Use essa configuração para otimizar a velocidade de saída para o
tipo de papel que você utiliza mais freqüentemente. As opções de
Configuração da produtividade incluem:
• Papéis de mesma gramatura: essa configuração otimiza a
velocidade de saída para papéis de mesma gramatura (baixa
e alta), de acordo com a faixa de gramatura especificada na
bandeja.
• Papéis de gramaturas diferentes: essa configuração
otimiza a velocidade de saída para trabalhos de impressão
que contêm papéis de gramaturas diferentes de diferentes
bandejas de papel.
Selecione a configuração que melhor se adapta ao ambiente de
impressão e que você utiliza mais freqüentemente.
2-10
Guia do Administrador da DocuColor 5000
Tabelas de produtividade
As seguintes tabelas de produtividade listam os vários tamanhos
e gramaturas de papel e suas correspondentes velocidades de
impressão de saída em 1 e 2 faces. Cada tabela descreve os
parâmetros de velocidade de impressão para as duas
configurações de produtividade.
Papéis de mesma gramatura
Modo de Papéis de mesma gramatura
2. Configurações do sistema
Tamanho do papel (comprimento da
Gramatura do
papel
60 - 220 g/m²
221 - 300 g/m²
Transparência 210,0 216,0 25 --
direção de alimentação) [mm]
Mín. Máx. 1 Face 2 Faces
182,0 216,0 50 25
216,1 297,0 33,3 16,7
297,1 458,0 25 12,5
458,1 488,0 20 10
182,0 216,0 33,3 --
216,1 280,0 25 --
280,1 458,0 16,7 --
458,1 488,0 12,5 --
Velocidade de impressão
(impressões por minuto - ipm)
OBSERVAÇÃO 1: A impressão em 2 faces não está disponível
para transparências e papéis de 221 g/m² ou superior.
OBSERVAÇÃO 2: Não há uma diminuição da pr odutividade (ipm)
do segundo módulo de alimentação em relação ao primeiro
módulo de alimentação.
OBSERVAÇÃO 3: A opção Transparência está disponível
somente para 1 Face, A4 ou 8,5 x 11 pol. ABL.
Guia do Administrador da DocuColor 5000
2-11
2. Configurações do sistema
Modo de Papéis de gramaturas diferentes
Gramaturas diferentes
Gramatura do papel
60 - 135 g/m²
136 - 186 g/m²
187 - 220 g/m²
T amanho do papel ( comprimento da
direção de alimentação) [mm]
Mín. Máx. 1 Face 2 Faces
182,0 216,0 50 25
216,1 297,0 33,3 16,7
297,1 458,0 25 12,5
458,1 488,0 20 10
182,0 216,0 33,3 16,7
216,1 297,0 25 12,5
297,1 458,0 16,7 8,3
458,1 488,0 12,5 6,3
182,0 216,0 33,3 16,7
216,1 280,0 20 10
280,1 432,0 16,7 8,3
432,1 488,0 12,5 6,3
Velocidade de impressão
221 - 300 g/m²
Transparência 210,0 216,0 25 --
182,0 216,0 25* --
216,1 280,0 16,7* --
280,1 458,0 12,5* --
458,1 488,0 10* --
OBSERVAÇÃO: *As velocidades de impressão podem diminuir
por causa das operações de confi guração da i mpre ssora que s ão
baseadas em condições ambientais e intervalos específicos de
volume de impressão contínua.
2-12
Guia do Administrador da DocuColor 5000
Economia de energia
Use essa função para definir o tempo decorrido até que a
impressora digital e o PC do sistema entrem no modo de
consumo de energia reduzido. Esses temporizadores serão
ativados quando todos os trabalhos de impressão tiverem sido
concluídos e não houver mais trabalhos na fila de impressão.
2. Configurações do sistema
A impressora digital e/ou PC do sistema saem do modo de
economia de energia quando um trabalho é enviado para ser
impresso ou a interface com o usuário no PC do sistema é ativada.
l
DICA: As funções PC do sistema e Motor de impressão e
Motor de impressão somente devem ser ativadas pelo
representante Xerox
antes para que você possa usá-las.
Se essas funções não forem ativadas, chame o representante
Xerox para obter mais informações.
Para alterar a hora de cada função de economia de energia,
execute o seguinte procedimento.
1. Na janela Configurações do sistema, selecione a guia
Sistema.
Guia do Administrador da DocuColor 5000
2-13
2. Configurações do sistema
Sair do modo de economia de energia
2. Use os botões de seta para cima ou para baixo para alterar
a hora de cada uma das funções de economia de energia:
• PC do sistema e Motor de impressão
• Motor de impressão somente
• Ligar o Motor de impressão somente se não houver
nenhuma comunicação do PC por
O intervalo disponível é de 1 a 240 minutos.
OBSERVAÇÃO: A hora padrão do sistema são sessent a minutos .
3. Selecione OK para salvar as alterações e fechar a janela
Configurações do sistema.
Selecione uma das duas opções:
• Automaticamente: selecione essa opção se desejar que o
sistema saia automaticamente do modo de economia de
energia sempre que o mouse, o teclado ou interruptor de
alimentação do PC for ativado.
• Manualmente: selecione essa opção se desejar que o
Retomada auto após
sistema saia manualmente do modo de economia de energia
quando o botão Economia de energia na tela principal da
interface com o usuário for selecionada.
2-14
Guia do Administrador da DocuColor 5000
Eliminação da falha
Use a função Retomada auto após eliminação da falha para
reiniciar um trabalho automaticamente após a eliminação de uma
falha e quando um trabalho recebido pela rede está aguardando
instruções do usuário.
1. Na guia Sistema da janela Configurações do sistema,
marque a caixa de seleção à esquerda de Eliminação de
falha.
2. Configurações do sistema
2. Use os botões de seta para cima e para baixo para alterar o
tempo. O intervalo disponível é de 1 a 10 minutos.
OBSERVAÇÃO: A hora padrão do sistema são dois minutos.
3. Selecione OK para salvar as alterações e fechar a janela
Configurações do sistema.
Guia do Administrador da DocuColor 5000
2-15
2. Configurações do sistema
Pausa
Use a função Retomada auto após pausa para reiniciar
automaticamente um trabalho depois que o botão Pausa tiver sido
selecionado na interface com o usuário e o trabalho estiver
aguardando instruções do usuário.
1. Na guia Sistema da janela Configurações do sistema,
marque a caixa de seleção à esquerda de Pausa.
2. Use os botões de seta para cima e para baixo para alterar o
tempo. O intervalo disponível é de 1 a 10 minutos.
OBSERVAÇÃO: A hora padrão do sistema são dois minutos.
3. Selecione OK para salvar as alterações e fechar a janela
Configurações do sistema.
2-16
Guia do Administrador da DocuColor 5000
Intervalo entre os trabalhos
Use a função Intervalo entre os trabalhos quando houver vários
trabalhos na fila e você desejar um intervalo de sete segundos
para descarregar impressões de um dispositivo de acabamento
antes de iniciar o próximo trabalho de impressão.
2. Configurações do sistema
1. Na guia Sistema da janela Configurações do sistema,
marque a caixa de seleção à esquerda de Intervalo entre os
trabalhos.
Sete segundos é o padrão e o único tempo para essa opção.
2. Selecione OK para salvar as alterações e fechar a janela
Configurações do sistema.
Guia do Administrador da DocuColor 5000
2-17
2. Configurações do sistema
Logout automático
Use a função Logout automático para que a impressora digital
retorne automaticamente ao modo de impressão quando
nenhuma ação for executada em qualquer uma das funções do
Administrador após o período de tempo configurado.
1. Na guia Sistema da janela Configurações do sistema,
marque a caixa de seleção à esquerda de Logout
automático.
2. Use os botões de seta para cima e para baixo para alterar o
tempo. O intervalo disponível é de 10 a 60 minutos.
OBSERVAÇÃO: A hora padrão do sistema são dez minutos.
3. Selecione OK para salvar as alterações e fechar a janela
Configurações do sistema.
2-18
Guia do Administrador da DocuColor 5000
Leitura/gravação da MN V
O seu representante técnico da Xerox usa esta função para
modificar determinadas configurações do sistema. Também pode
ser usado ocasionalmente por administradores de sistema.
2. Configurações do sistema
Configuração de material
especial para Papéis
perfurados
Configuração de material
especial para Divisórias
ABL
Ativação de materiais
autocopiativos
Na maioria das condições, essa função não é usada por
administradores de sistema. No entanto, existem circunstâncias
limitadas sob as quais essa função é usada. Essas circunstâncias
incluem:
Se você usa papel perfurado de 3 furos com regularidade e
continua apresentando uma quantidade anormal de atolamentos
de papel e/ou
Se você executa divisórias com regularidade e continuamente
apresenta atolamentos de papel.
• Papéis autocopiativos são revestidos com várias camadas
que promovem a transferência da imagem no conjunto de
formulários e permitem a separação apropriada dos
formulários após o preenchimento com um adesivo especial.
Cada fornecedor de papéis autocopiativos xerográficos
desenvolveu um processo químico exclusivo. Por isso, o
seguinte procedimento que habilita esse aplicativo funciona
melhor com o papel autocopiativo Xerox Premium Digital.
• Para evitar problemas na execução de materiais
autocopiativos, você pode usar a função Leitura/gravação da
Memória não volátil para ativar a função de material
autocopiativo.
Se qualquer uma das condições acima existir em seu ambiente,
você poderá usar a função Leitura/gravação da Memória não
volátil para ativar uma função.
Guia do Administrador da DocuColor 5000
2-19
2. Configurações do sistema
CUIDADO: Não digite quaisquer números nessa tela a não ser
os descritos neste procedimento. Digitar e salvar números, que
não sejam os descritos, altera as configurações do sistema o que
poderá resultar em uma chamada de atendimento técnico para
restabelecer as configurações corretas no sistema.
Para ativar uma função, execute o seguinte:
1. Na guia Sistema, na janela Configurações do sistema,
selecione o botão Leitura/gravação da MNV.
A janela Leitura/gravação da MNV é exibida.
2. Digite o Número da cadeia desejado:
• O Número da cadeia para a Configuração de material
especial para Papéis perfurados é 700 545.
• O Número da cadeia para a Configuração de material
especial para Divisórias ABL é 700 546.
2-20
• O Número da cadeia para ativar material autocopiativo
é 700-920.
Guia do Administrador da DocuColor 5000
2. Configurações do sistema
OBSERVAÇÃO: Para o propósito deste procedimento, as telas a
seguir mostram um
exemplo de um Número de cadeia, V alor atual
e Novo valor; esse exemplo não representa um Número de
cadeia real.
Os números de Valor atual e Novo valor irão variar
de acordo com o Número da cadeia digitado.
a. Usando os números no teclado, digite o Número da
cadeia (o exemplo a seguir utiliza 123 como o Número
da cadeia).
b. Pressione o botão Tab no teclado para avançar para o
campo Cadeia.
c. Digite o número da Cadeia (o exemplo a seguir usa
123 como o número da Cadeia).
d. Selecione o botão Avançar.
Guia do Administrador da DocuColor 5000
2-21
2. Configurações do sistema
3. Usando o teclado, digite o Novo valor (o exemplo a seguir
utiliza 234 como o número de Novo valor).
DICA: Para ligar uma função, use o teclado para digitar o valor
apropriado:
• Para a Configuração de materiais especiais para Papéis
perfurados, digite 0 para o Novo valor.
• Para a Configuração de materiais especiais para
Divisórias ABL, digite 1 para o Novo valor.
• Para Material autocopiativo, digite 1 para o Novo valor.
4. Selecione o botão Aplicar. A janela Leitura/gravação da
MNV exibe o valor digitado como o Valor atual.
2-22
5. Selecione Fechar para salvar e fechar a nova configuração.
6. Selecione OK para fechar a janela Configurações do sistema.
Guia do Administrador da DocuColor 5000
2. Configurações do sistema
DICA: Após a execução de seu trabalho de impressão, entre
novamente no modo Administrador, Configurações do sistema,
Leitura/gravação da MNV e desligue
a função que está
atualmente ligada. Siga as etapas descritas neste procedimento
e use essas configurações para o número do Novo valor.
• Para desligar a Configuração de material especial para Papéis
perfurados, digite 1000.
• Para desligar a Configuração de material especial para
Divisórias ABL, digite 0.
Opções da bandeja
Troca automática de bandejas, Seleção automática de papel e Não incluir
• Para desligar o Material autocopiativo
, digite 0.
DICA: Para prevenir a ocorrência de atolamentos de papel com
tipos de materiais diferentes dos mencionados neste
procedimento, você deve desligar a função da Leitura/gravação
da MNV antes de executar outros trabalhos de impressão.
Use essa função para alterar as configurações padrão de fábrica
para o seguinte:
• Troca automática de bandejas
• Seleção automática de papel
• Não incluir
• Bandeja de papel assistida por ar
• Bandeja prioritária
Escolha as configurações padrão para as seguintes opções:
Configuração
padrão
Troca
automática de
bandejas
Seleção
automática de
papel
Não incluir Ao selecionar uma bandeja ou bandejas nessa opção instrua a máquina para que
Guia do Administrador da DocuColor 5000
Permite que a impressora digital selecione automaticamente outra bandeja do papel
que contenha o papel correto, caso a bandeja selecionada fique fora de uso.
Permite que a impressora digital selecione automaticamente o tamanho correto de
papel para o trabalho que está sendo processado, sem que uma bandeja específica
esteja selecionada.
Se a configuração de Papéis de mesma gramatura for selecionada como a
configuração padrão, a função Seleção automática de papel selecionará apenas
papéis de 81-105 g/m² no tamanho correto. Se Configuração de produtividade de
papéis de gramaturas diferentes for ativada, a Seleção automática de papel
selecionará apenas papéis de 106-135 g/m² no tamanho correto.
ignore quaisquer seleções que foram feitas nas opções Troca automática de bandejas
ou Seleção automática de papel.
O que o padrão faz
2-23
2. Configurações do sistema
1. Na janela Configurações do sistema, selecione a guia
Opções da bandeja.
2. Selecione o botão Ativar ou Desativar para a opção Troca
automática de bandejas.
3. Selecione o botão Ativar ou Desativar para a opção
Seleção automática de papel.
4. Para instruir a impressora digital para ignorar uma ou mais
bandejas de papel, marque a caixa de seleção à esquerda
da bandeja de papel desejada na área Não incluir.
5. Selecione OK para fechar a janela Configurações do sistema.
2-24
Guia do Administrador da DocuColor 5000
Bandeja de papel assistida
2. Configurações do sistema
Os ventiladores ajudam a controlar as condições ambientais nas
bandejas de papel para garantir recursos ideais de impressão:
• Cada bandeja de papel possui dois ventiladores e duas
ventoinhas.
Os ventiladores estão localizados na frente
de cada bandeja e as duas ventoinhas estão localizadas
no lado direito da bandeja.
• O ventilador da borda de ataque permanece ligado
constantemente e produzirá ar aquecido se for feita uma
das seguintes seleções:
Papel revestido, Transparências
ou Papel comum 106 g/m² ou mais pesado. O ventilador
da borda de fuga permanece constantemente ligado mas
não produz ar quente.
• Além disso, as bandejas de papel possuem seletores de
ajuste para regular a direção do ar na gaveta:
– Se a gramatura do papel estiver entre 60 e 256 g/m²,
os seletores de ajuste do ar deverão estar voltados
para a parte dianteira da bandeja.
– Se a gramatura do papel estiver entre 257 e 300 g/m²,
os seletores de ajuste do ar deverão estar voltados
para a parte traseira da bandeja.
Guia do Administrador da DocuColor 5000
2-25
2. Configurações do sistema
Se você ajustar os ventiladores na bandeja para acomodar um
tipo específico de papel (por exemplo, fino ou espesso), faça os
ajustes na janela Opções da bandeja no modo
Administrador. Isso fornecerá qualidade de saída ideal de suas
impressões. Para fazer esses ajustes, execute o seguinte
procedimento:
1. Na janela Configurações do sistema, selecione a guia
Opções da bandeja.
2. Selecione a bandeja desejada.
3. No menu suspenso, selecione a opção que melhor
corresponda ao papel selecionado para essa bandeja e aos
ajustes feitos nos seletores de ajuste de ar da bandeja.
As opções incluem o seguinte:
• Padrão do sistema: essa opção é a configuração
padrão. Com essa opção os ventiladores da bandeja
do papel são ajustados automaticamente usando as
configurações otimizidas para papéis Xerox.
• Alimentação múltipla: selecione essa opção se
desejar que as configurações automáticas do
ventilador da bandeja do papel sejam ajustadas de
forma incremental para reduzir as alimentações
múltiplas.
• Falha de alimentação: selecione essa opção se
desejar que as configurações automáticas do
ventilador da bandeja do papel sejam ajustadas de
forma incremental para reduzir as falhas de
alimentação.
2-26
Guia do Administrador da DocuColor 5000
2. Configurações do sistema
• Personalizado: com essa opção, os ventiladores da
bandeja do papel são controlados pelos parâmetros
que são definidos pelo Representante do Atendimento
Técnico.
• Sempre desligado: selecione essa opção se desejar
que os ventiladores da bandeja do papel fiquem
sempre desligados; nesse modo, os ventiladores não
são controlados automaticamente. Esse modo é
reservado para material especial.
• Sempre ligado (Papel fino): com essa opção, os
ventiladores da bandeja do papel não são controlados
automaticamente, porém permanecem sempre
ligados. Esse modo é reservado para material especial.
• Sempre ligado (Papel espesso): com essa opção, os
ventiladores da bandeja do papel não são controlados
automaticamente, porém permanecem sempre
ligados. Esse modo é reservado para material
especial.
4. Selecione OK para fechar a janela Configurações do sistema.
Guia do Administrador da DocuColor 5000
2-27
2. Configurações do sistema
Bandeja prioritária
Selecione a ordem de prioridade para cada bandeja de papel.
Se a função Troca automática de bandejas estiver ativada, e cada
bandeja contiver o mesmo tamanho e gramatura do papel, a
impressora digital inserirá o papel pela bandeja definida na
Prioridade 1. Se não houver papel na bandeja de Prioridade 1,
a bandeja de Prioridade 2 será selecionada automaticamente e
assim por diante.
Use o procedimento a seguir para definir a prioridade de cada
bandeja.
1. Na janela Configurações do sistema, selecione a guia
Opções da bandeja.
2. Clique uma vez em uma bandeja de papel desejada.
3. Clique no botão de seta para cima ou para baixo à direita
dela para movê-la para cima ou para baixo na lista de
prioridades.
4. Repita este procedimento para cada Prioridade. A mesma
bandeja de papel não pode ser definida para mais de uma
prioridade.
2-28
5. Selecione OK para salvar as configurações e fechar a
janela Configurações do sistema.
Guia do Administrador da DocuColor 5000
Visão geral
3. Perfis
A função Perfis permite criar e personalizar perfis para Papel
personalizado, Alinhamento e Eliminador de curvatura. Esses
perfis são usados quando necessários para trabalhos de
impressão especializados que possam requerer diferentes tipos
de materiais, como material de baixa gramatura ou alta
gramatura. O uso de um perfil personalizado pode proporcionar
ótima qualidade de imagem e saída.
OBSERVAÇÃO: A função Perfis pode ser acessada apenas no
modo Administrador.
Guia do Administrador da DocuColor 5000
3-1
3. Perfis
Alinhamento
Ao imprimir trabalhos em frente e verso com diferentes tipos de
materiais (incluindo tipo, gramatura e revestimento do papel), a
saída poderá requerer manuseio específico pela impressora
digital ao passar pelo trajeto do papel. Com determinados tipos
de material e trabalhos em frente e verso, as imagens na Face 1
e/ou Face 2 podem ter falhas de registro, enviesamentos, falhas
de alinhamento perpendicular ou distensões.
A função Ajuste de alinhamento permite criar e armazenar no
máximo 20 Perfis de ajuste de alinhamento diferentes. Esses
perfis permitem acomodar diferentes tipos de materiais e
determinar como a imagem é registrada, alinhada ou ampliada
para a saída na Face 1 e na Face 2. Esses perfis podem ser
usados quando necessários para garantir uma ótima qualidade
de imagem da impressão.
OBSERVAÇÃO: É possível criar Perfis de alinhamen to sem
associá-los a um Perfil de papel personalizado específico.
O contrário também é verdadeiro: Você pode criar um Perfil de
alinhamento e associá-lo a um Perfil de papel pers onalizado
específico.
estar associado ao Perfil de alinhament o 2. Dessa forma, quando
o Perfil de papel personalizado 2 for uti li zado, o Perfil de
alinhamento 2 também será.
Por exemplo, o Perfil de papel personalizado 2 pode
3-2
Guia do Administrador da DocuColor 5000
3. Perfis
Cuidado com os seguintes fatores ao criar Perfis de alinhamento
para a Face 1 e/ou Face 2 das impressões:
• As imagens da Face 1/Face 2 podem ter falhas de registro
porque o papel não é exatamente do mesmo tamanho. Pode
variar ligeiramente, com diferenças de mais ou menos 1 mm,
fazendo com que a imagem fique fora de registro. Para reduzir
a possibilidade de diferenças de tamanho, recomenda-se o
uso de papel do mesmo lote ao executar trabalhos frente e
verso.
• Durante o processo de fusão, o calor e a pressão aplicados ao
papel provocam a distensão do papel. Se as imagens nas
Faces 1 e 2 forem do mesmo tamanho, a distensão do papel
fará com que a imagem na Face 1 seja levemente maior do
que a imagem na Face 2.
• A criação de um Perfil de alinhamento para esses tipos de
trabalho permite a redução ou eliminação de imagens
impressas maiores na Face 1 em relação à Face 2.
OBSERVAÇÃO 1: Seu Perfil de alinhamento pode estar ou não
associado a um Perfil de papel personalizado.
OBSERVAÇÃO 2: Assim que um Perfil de alinhamento estiver
definido e em uso, o servidor de cor não apresentará esse perfil
nas opções de impressão para trabalhos de impressão.
OBSERVAÇÃO 3: Após a definição de um Perfil de alinhamento,
ele permanecerá ativo até entrar novamente no modo
Administrador e desligá-lo.
Se um Perfil de alinhamento ativo não
estiver associado a um Perfil de papel personalizado, ele será
usado para cada bandeja à qual é atribuído.
Guia do Administrador da DocuColor 5000
3-3
3. Perfis
Procedimento de Perfil de ajuste do alinhamento
Use o procedimento a seguir para criar/modificar um Perfil de
alinhamento para ajustar a saída da imagem da Face 1/Face 2.
OBSERVAÇÃO: Se for necessário associar um Perfil de papel
personalizado a esse Perfil de alinhamento, você poderá definir
as informações do Perfil de papel persona lizado agora ou depois
de criar o Perfil de alinhamento.
1. Selecione o botão Logon na janela principal da interface
com o usuário.
2. Na janela Logon, digite a senha do Administrador e
selecione OK.
3. Selecione o botão Perfis.
3-4
Guia do Administrador da DocuColor 5000
4. Na janela Perfis, selecione a guia Alinhamento.
3. Perfis
5. Para criar um novo procedimento de alinhamento,
selecione o perfil não definido.
Se você estiver editando um perfil existente, vá para Edição
de um Perfil de alinhamento existente.
6. Avançar: Criação de um perfil de alinhamento.
Guia do Administrador da DocuColor 5000
3-5
3. Perfis
Criação de um perfil de alinhamento
7. Clique no botão Editar; a janela Propriedades do perfil
Alignment é exibida.
8. Digite um nome para esse perfil (o exemplo desse
procedimento utiliza o nome “AlignmentProfile2”).
9. Avançar: Seleção das opções de registro.
3-6
Guia do Administrador da DocuColor 5000
Seleção das opções de registro
10. Faça as seleções desejadas na opção Registro.
3. Perfis
• Registro da borda de ataque: use essa função para
ajustar a borda de ataque da imagem para o registro da
Face 1 e/ou Face 2.
• Registro lateral: use essa função para ajustar a borda
lateral da imagem para o registro da Face 1 e/ou Face 2.
A configuração padrão de fábrica é zero (0).
Estas setas indicam a direção da
alimentação do papel.
Use os botões de
seta para cima e
para baixo para
fazer as seleções
desejadas.
Enquanto você clica nos botões de seta para cima/para
baixo, a ilustração se move indicando a direção que a
imagem se moverá no papel.
11. Avançar: Seleção das opções de perpendicularidade.
Guia do Administrador da DocuColor 5000
3-7
3. Perfis
Seleção das opções de perpendicularidade
12. Faça as seleções desejadas para a opção
Perpendicularidade. Use essa função para ajustar a
imagem digitalmente no fotorreceptor de forma que fique
alinhada com o papel nas Faces 1 e 2.
O padrão de fábrica é zero (0).
Estas setas indicam a direção da
alimentação do papel.
Use estas setas
para fazer as
seleções
desejadas.
Enquanto você
clica nas setas
para cima/para
baixo, a ilustração
se move indicando
a direção que a
imagem se moverá
no papel.
13. Avançar: Seleção das opções de enviesamento.
3-8
Guia do Administrador da DocuColor 5000
Seleção das opções de enviesamento
14. Faça as seleções desejadas para a opção
Enviesamento. Use essa função para ajustar o papel para
eliminar o enviesamento das imagens nas Faces 1 e 2 e
alinhá-las.
O padrão de fábrica é zero (0).
Estas setas indicam a direção da
alimentação do papel.
3. Perfis
Use estas setas
para fazer as
seleções
desejadas.
Enquanto você
clica nas setas
para cima/para
baixo, a ilustração
se move indicando
a direção que a
imagem se moverá
no papel.
15. Avançar: Seleção das opções de ampliação.
Guia do Administrador da DocuColor 5000
3-9
3. Perfis
Seleção das opções de ampliação
16. Faça a seleção desejada para a opção Ampliação.
Use essa função para corrigir a distensão da imagem da
Face 1 para a Face 2. A imagem poderá ser ampliada ou
reduzida conforme necessário.
O padrão de fábrica é zero (0).
Estas setas indicam a direção da
alimentação do papel.
Use estas setas
para fazer as
seleções
desejadas.
Enquanto você
clica nas setas
para cima/para
baixo, a ilustração
se move indicando
a direção que a
imagem se moverá
no papel.
DICA: Recomenda-se escolher somente uma função de Perfil de
alinhamento (como o Registro) e, em seguida, executar um jogo
de Testes de impressão para avaliar o registro nas saídas.
Para selecionar várias funções do Perfil de alinhamento,
selecione individualmente cada função, execute um Teste de
impressão para essa função e avalie a saída.
determinar que a saída para a função selecionada é aceitável,
você poderá selecionar outra função do Perfil de alinhamento
para ajustar.
Depois de
17. Avançar: Execução de testes de impressão.
3-10
Guia do Administrador da DocuColor 5000
Execução de testes de impressão
DICA: Antes de executar os testes de impressão, poderá ser
necessário salvar o procedimento do perfil, sair da função Perfis,
entrar em Perfis novamente, selecionar o procedimento de Perfil
desejado e
que os valores digitados mais recentemente sejam usados ao
executar os testes de impressão.
então executar as impressões de teste. Isso assegura
18. Selecione o botão Teste de impressão; uma nova janela é
exibida.
3. Perfis
a. Selecione o botão 2 Faces.
OBSERVAÇÃO: Para verificar o registro somente das
impressões em 1 Face, selecione o botão 1 Face.
b. Selecione 10 impressões de teste clicando no botão
de seta Para cima para alterar o número de
impressões de teste gerado.
c. Selecione a bandeja do papel desejada na lista
suspensa.
d. Se necessário, selecione o botão Propriedades da
bandeja e faça as configurações desejadas.
Guia do Administrador da DocuColor 5000
3-11
3. Perfis
e. Selecione Iniciar. A interface com o usuário exibe esta
mensagem após as impressões de teste:
f. Recupere suas impressões.
g. Descarte as primeiras impressões, pois a
inconsistência tende a ser maior nessas imagens.
19. Avalie os testes de impressão mantendo a saída de
2 Faces na altura dos olhos e próximo a uma fonte de
luz. Isto permitirá ver as marcas de registro para as
Faces 1 e 2 da saída.
a. Se você determinar que o registro entre a Face 1 e a
Face 2 não é aceitável e necessita de ajuste, repita
este procedimento começando em Seleção das
opções de registro.
DICA: Poderá ser necessário repetir esse procedimento várias
vezes até que você obtenha as saídas de impressão aceitáveis.
b. Se a saída impressa para as Faces 1 e 2 for aceitável,
selecione OK para salvar e feche a janela Perfis.
OBSERVAÇÃO: Depois de selecionar OK para salvar e fechar a
janela Perfis, o novo procedimento de perfil (por exemplo,
AlignmentProfile2) poderá ser sele cionado na janela
Propriedades da bandeja sempre que você desejar executar um
trabalho usando esse perfil.
20. Avançar: Edição de um Perfil de alinhamento existente.
3-12
Guia do Administrador da DocuColor 5000
Edição de um Perfil de alinhamento existente
21. Se você estiver editando um perfil de alinhamento
existente:
a. Na janela Perfis, na guia Alinhamento, selecione o
perfil desejado.
b. Clique no botão Editar.
c. Repita este procedimento em Seleção das opções de
registro.
3. Perfis
Guia do Administrador da DocuColor 5000
3-13
3. Perfis
Papel personalizado
Materiais diferentes (incluindo tipo de papel, gramatura e
revestimento) podem requerer manuseio específico pela
impressora digital ao passarem pelo trajeto do papel.
Por exemplo, alguns tipos de materiais podem enviesar ou curvar
durante a passagem pelo trajeto de impressão da impressora
digital. Isto pode ocorrer com trabalhos executados
frequentemente ou com alto volume de saída.
A função Papel personalizado permite definir perfis de papel
personalizado para diferentes tipos de materiais e trabalhos,
como descrito no parágrafo acima. Esses perfis podem ser
utilizados quando necessário para assegurar uma ótima
qualidade de saída de seus trabalhos/impressões.
A configuração de um perfil de papel personalizado para um tipo
específico de material evita saídas impressas enviesadas,
encurvadas, com muito ou pouco toner em áreas da impressão ou
imagens com registro impróprio na saída impressa. Por exemplo,
imagens da Face 1 e/ou Face 2 que estão com erro de registro.
OBSERVAÇÃO 1: Depois de criar o Perfil de papel
personalizado, a impressora digit a l transmite essa informação ao
servidor de cores.
informação nas opções de impressão dos trabalhos de
impressão.
OBSERVAÇÃO 2: O ajuste do registro das imagens da Face 1
e/ou Face 2 é discutido detalhadamente na função
Alinhamento.
O servidor de cores por sua vez reflete essa
Consulte Alinhamento.
3-14
Guia do Administrador da DocuColor 5000
Procedimento de papel personalizado
Use o procedimento a seguir para criar/modificar um Perfil de
papel personalizado.
1. Na janela Perfis, selecione a guia Papel personalizado.
3. Perfis
2. Para criar um novo procedimento de papel personalizado,
selecione o perfil não definido.
Se você estiver editando um perfil existente, vá para Edição
de um Perfil de papel personalizado.
3. Avançar: Criação de um Perfil de papel personalizado.
Guia do Administrador da DocuColor 5000
3-15
3. Perfis
Criação de um Perfil de papel personalizado
4. Clique no botão Editar; a janela Propriedades do perfil
Custom Paper é exibida.
5. Digite um nome para esse perfil (por exemplo, este
procedimento usa o nome “Custom Paper1”).
6. Avançar: Seleção do tipo de papel desejado.
3-16
Guia do Administrador da DocuColor 5000
Seleção do tipo de papel desejado
7. Selecione o tipo de papel desejado na lista suspensa.
3. Perfis
DICA: O tipo de papel não precisa corresponder ao tipo de papel
colocado na bandeja.
selecione um tipo de papel que
como seus tipos de papel padrão.
execução de tipos de papéis comumente usados, a impressora
digital não carregue um Perfil de papel personalizado para esses
tipos.
Ao criar um Perfil de papel personalizado,
raramente ou nunca é usado
Isto assegurará que durante a
8. Avançar: Seleção da gramatura do papel desejada.
Guia do Administrador da DocuColor 5000
3-17
3. Perfis
Seleção da gramatura do papel desejada
9. Selecione a gramatura do papel desejado na lista suspensa.
10. Avançar: Seleção de outras opções para o Perfil de papel
personalizado.
3-18
Guia do Administrador da DocuColor 5000
3. Perfis
Seleção de outras opções para o Perfil de papel personalizado
11. Se necessário, selecione um Perfil de eliminador de
curvatura no menu suspenso.
DICA: A configuração padrão é Padrão do sistema.
É recomendável deixar essa opção na configuração padrão até
que você execute o teste de impressão e avalie a saída das
impressões.
detalhadamente em
OBSERVAÇÃO: Use a função Eliminador de curvatura para
compensar a curvatura do papel na saída impressa.
informações sobre o Eliminador de curvatura, consulte a
página 3-32.
O teste de impressão é discutido mais
Execução de testes de impressão.
Para obter
Guia do Administrador da DocuColor 5000
3-19
3. Perfis
12. Se necessário, selecione um Perfil de alinhamento no
menu suspenso.
DICA: A configuração padrão é Usar propriedades da bandeja.
É recomendável deixar essa opção na configuração padrão até
que você execute o teste de impressão e avalie a saída das
impressões.
detalhadamente em
O teste de impressão é discutido mais
Execução de testes de impressão.
3-20
Guia do Administrador da DocuColor 5000
3. Perfis
OBSERVAÇÃO: Se você selecionar um Perfil de alinhamento
específico, o botão Propriedades dos perfis ficará acessível.
clicar nesse botão, a interface com o usuário abre a janela Perfil
de alinhamento para o perfil selecionado e, se for necessário,
você poderá editar esse Perfil de alinhamento.
Ao
OBSERVAÇÃO: Para obter informações sobre alinhamento,
consulte a
página 3-2.
13. Se necessário, escolha as configurações da 2ª Unidade do
rolo de transferência polarizado para as Faces 1 e 2.
Guia do Administrador da DocuColor 5000
3-21
3. Perfis
DICA: A configuração padrão para as Faces 1 e 2 é 100%.
É recomendável deixar essa opção na configuração padrão até
que você execute o teste de impressão e avalie a saída das
impressões.
detalhadamente em
OBSERVAÇÃO: Consulte a página 3-26 para obter informações
sobre a 2ª Correia de transferência polarizada.
O teste de impressão é discutido mais
Execução de testes de impressão
14. Se necessário, escolha uma configuração da Pressão no
rolo do alinhador.
DICA: A configuração padrão é 0. É recomendável deixar essa
opção na configuração padrão até que você execute o teste de
impressão e avalie a saída das impressões.
impressão é discutido mais detalhadamente em
testes de impressão
OBSERVAÇÃO: Consulte a página 3-30 para obter informações
sobre a Pressão no rolo do alinhador.
O teste de
Execução de
3-22
Guia do Administrador da DocuColor 5000
3. Perfis
15. Se necessário, escolha uma opção Bandeja de papel
assistida por ar no menu suspenso.
DICA: A configuração padrão é Usar opção de bandeja.
É recomendável deixar essa opção na configuração padrão até
que você execute o teste de impressão e avalie a saída das
impressões.
detalhadamente em
OBSERVAÇÃO: Consulte a página 3-31 para obter informações
sobre a Bandeja de papel assistida por ar.
O teste de impressão é discutido mais
Execução de testes de impressão
16. Coloque o papel personalizado na bandeja de papel
desejada.
17. Assegure-se de selecionar as informações corretas sobre o
papel na janela Propriedades da bandeja (tamanho,
gramatura, tipo). No menu suspenso Tipo, selecione o
Perfil de papel personalizado correto.
18. Avançar: Execução de testes de impressão.
Guia do Administrador da DocuColor 5000
3-23
3. Perfis
Execução de testes de impressão
DICA: Antes de executar os testes de impressão, poderá ser
necessário salvar o procedimento do perfil, sair da função Perfis,
entrar em Perfis novamente, selecionar o procedimento de Perfil
desejado e
que os valores digitados mais recentemente sejam usados ao
executar os testes de impressão.
então executar as impressões de teste. Isso assegura
19. Selecione o botão Teste de impressão; uma nova janela é
exibida.
3-24
a. Selecione o botão 2 Faces.
OBSERVAÇÃO: Para verificar o registro somente das
impressões em 1 Face, selecione o botão 1 Face.
b. Selecione 10 impressões de teste clicando no botão
de seta Para cima para alterar o número de
impressões de teste gerado.
c. Selecione a bandeja do papel desejada na lista
suspensa.
d. Se necessário, selecione o botão Propriedades da
bandeja e faça as configurações desejadas.
Guia do Administrador da DocuColor 5000
3. Perfis
e. Selecione Iniciar. A interface com o usuário exibe esta
mensagem após as impressões de teste:
f. Recupere suas impressões.
g. Descarte as primeiras impressões, pois a
inconsistência tende a ser maior nessas imagens.
20. Avalie as impressões de teste mantendo a saída impressa
em 2 faces na altura dos olhos e próxima a uma fonte de luz.
a. Se você determinar que são necessários ajustes
adicionais do papel personalizado, repita este
procedimento começando em Seleção do tipo de
papel desejado.
DICA: Poderá ser necessário repetir esse procedimento várias
vezes até que você obtenha as saídas de impressão aceitáveis.
b. Se a saída impressa para as Faces 1 e 2 for aceitável,
selecione OK para salvar e feche a janela Perfis.
OBSERVAÇÃO: Depois de selecionar OK para salvar e fechar a
janela Perfis, o novo procedimento de perfi l (por exemplo, Custom
Paper1) poderá ser selecionado na janela Propri edades da
bandeja, a função Tipo, sempre que você desejar executar um
trabalho usando esse perfil.
21. Avançar: Edição de um Perfil de papel personalizado.
Edição de um Perfil de papel personalizado
22. Se você estiver editando um Perfil de papel personalizado
existente:
a. Na janela Perfis, na guia Papel personalizado,
selecione o perfil desejado.
b. Clique no botão Editar.
c. Repita este procedimento em Seleção do tipo de papel
desejado.
Guia do Administrador da DocuColor 5000
3-25
3. Perfis
Segunda correia de transferência polarizada
A Segunda correia de transferência polarizada é onde a imagem
é transferida da correia para o papel. A Segunda correia de
transferência polarizada normalmente é usada com papel mais
pesado, como 220 g/m² e superior, 10 pt ou 12 pt, estes são
apenas três exemplos; entretanto, há momentos em que ela
também é usada com papel mais leve.
Ao usar papel mais pesado ou mais leve, poderá ser
conveniente ou necessário ajustar o Lado 1 para todos os
trabalhos de 1 face. Se ocorrerem defeitos continuamente em
um trabalho impresso ao usar papel mais pesado, execute as
seguintes etapas para determinar se os ajustes de um Perfil de
papel personalizado com Face 1 ou Face 2 (Segunda correia de
transferência polarizada) estão corretos.
1. Se o trabalho for impresso com a face para baixo ou 1-N,
verifique se há defeitos na parte superior da Face 1 das
folhas empilhadas e verifique se há defeitos na parte
inferior da Face 2 das folhas empilhadas.
2. Se o trabalho for impresso com a face para cima ou N-1,
verifique se há defeitos na parte superior da Face 2 das
folhas empilhadas e verifique se há defeitos na parte
inferior da Face 1 das folhas empilhadas.
3-26
Guia do Administrador da DocuColor 5000
3. Perfis
Sem manchas
Manchas
3. Use a função Segunda correia de transferência polarizada
quando:
a. As impressões apresentarem manchas
falhas de uniformidade de cobertura de toner que
normalmente ocorrem ao imprimir áreas grandes e
sólidas com cores simples.
, que são
Guia do Administrador da DocuColor 5000
3-27
3. Perfis
Se houver manchas e o papel for de alta gramatura,
aumente um ou ambos os valores da Segunda correia
de transferência polarizada.
Se houver manchas e o papel for de baixa
gramatura,
aumente um ou ambos os valores da Segunda correia
de transferência polarizada. Avalie a qualidade da
imagem. Se a qualidade da imagem for iguaI ou
inferior à configuração padrão de 100%, reduza um ou
ambos os valores da Segunda correia de transferência
polarizada até obter uma qualidade de imagem
satisfatória.
3-28
Guia do Administrador da DocuColor 5000
3. Perfis
b. As impressões têm um deslocamento de cores onde
as cores são muito diferentes das cores desejadas.
Este padrão de teste representa
uma saída com as cores
desejadas.
Este padrão de teste representa uma saída
com um deslocamento nas cores e,
conseqüentemente, uma saída indesejada.
Se houver manchas de deslocamento de cores,
aumente um ou ambos os valores da Segunda correia
de transferência polarizada.
Guia do Administrador da DocuColor 5000
3-29
3. Perfis
Pressão no rolo do alinhador
Use essa função para tipos de papel que enviesam ou possuem
bordas danificadas.
Exemplos:
• Alguns tipos de papéis revestidos enviesam e produzem
imagens fora de registro nas impressões de saída. Neste
caso, talvez seja necessário aumentar
a pressão do rolo para
compensar o desvio e enviesamento.
• Alguns papéis de baixa gramatura podem ter muita pressão
do rolo aplicada neles. Isto pode causar danos às bordas das
impressões de saída. Neste caso, pode ser necessário
diminuir
a pressão do rolo.
• Se estiver ocorrendo várias falhas do tipo 8-154, aumente a
pressão do rolo e continue a executar a impressora digital.
DICA: O aumento da pressão do rolo para várias falhas do tipo
8-154 permite adiar uma chamada de serviço.
No entanto, ligue
para o seu representante técnico assim que possível para
restaurar toda a capacidade de alimentação da impressora digital.
3-30
Guia do Administrador da DocuColor 5000
Bandeja de papel assistida por ar
Use essa função para ligar ou desligar as ventoinhas em uma
bandeja de papel para eliminar falhas de alimentação,
atolamentos de papel ou outros possíveis problemas de
alimentação da bandeja. Também é possível selecionar Padrão
do sistema ou Usar opção de bandeja se você desejar que a
impressora digital decida quando ligar ou desligar as ventoinhas
para uma determinada bandeja de papel.
3. Perfis
OBSERVAÇÃO: A configuração padrão é Usar opção de
bandeja.
Consulte a página 2-26 deste manual para obter informações
sobre cada uma das configurações da Bandeja de papel assistida
por ar.
Guia do Administrador da DocuColor 5000
3-31
3. Perfis
Eliminador de curvatura
Quando o papel é exposto ao calor ele perde umidade e curva no
sentido da fonte de calor. Trabalhos com alta cobertura de toner
tendem a curvar mais devido ao efeito de plastificação do toner na
superfície do papel. O sistema procura reduzir esse efeito com o
uso de dispositivos mecânicos no trajeto do papel chamados
eliminadores de curvatura.
Seu sistema foi projetado com um sistema de controle de
curvatura automático que usa informações como:
• a quantidade de cobertura de toner na página (por exemplo,
uma página que contenha somente texto versus uma página
que contenha apenas uma foto)
• a gramatura do papel
• papel revestido ou não revestido
• a umidade e temperatura atuais
Todos os fatores acima determinam a quantidade de pressão
necessária nos diferentes eliminadores de curvatura para reduzir
a curvatura na saída do papel.
Com alguns trabalhos de impressão, as impressões de saída
podem ter uma curvatura maior do que a desejada. Nestes
casos, utilize a função Eliminador de curvatura para compensar a
curvatura do papel nas impressões.
A curvatura do papel ocorre devido a muitas variáveis:
• A marca do fabricante do papel e o lote de fabricação.
• A gramatura do papel, e se ele é revestido ou não revestido.
• A quantidade do toner e da área de cobertura em uma
folha; quanto maior a cobertura, maior a tendência de curvar.
• As condições atmosféricas do local onde o papel é
armazenado.
• As condições atmosféricas do local onde a impressora digital
está localizada.
• O calor gerado durante o processo de fusão.
A impressora digital está equipada com um sistema automático
de controle de curvatura que usa as variáveis acima listadas para
determinar a quantidade de pressão necessária em diferentes
eliminadores de curvatura para reduzir o efeito indesejado.
DICA: Se você notar que as impressões de saída possuem
curvatura acentuada, primeiro tente virar a pilha de papel na
bandeja utilizada. Você também pode tentar executar o trabalho
em uma bandeja diferente. Se o problema de curvatura persistir,
consulte a tabela Configurações de A a D do eliminador de
curvatura na
eliminador de curvatura.
página 3-33 para alterar as configurações padrão do
3-32
Guia do Administrador da DocuColor 5000
Especificações do Eliminador de curvatura
O Eliminador de curvatura possui dois braços de ajuste superior e
inferior que aplicam pressão ao papel com base nos padrões do
sistema, nas seleções feitas na tela Propriedades da bandeja ou
nas seleções feitas na tela Perfil do eliminador de curvatura.
O grau de pressão é aplicado independentemente aos braços
superior e inferior do Eliminador de curvatura.
Configurações de A a D do eliminador de curvatura
As configurações padrão do Eliminador de curvatura para os
Tipos de A a D são exibidas na tabela a seguir. Essas
configurações são automaticamente selecionadas pela
impressora digital.
3. Perfis
T odas as
bandejas
Gramaturas de
papel
60 -80 g/m²
81 -105 g/m²
106 -135 g/m²
136 -186 g/m²
187 -220 g/m²
221 - 300 g/m² Revestido
Tipos de
papel
Revestido
Não revestido
Revestido
Não revestido
Revestido
Não revestido
Revestido
Não revestido
Revestido
Não revestido
Não revestido
Hemisfério
Ocidental
Tipo de papel
A
A
B
D
A
B
A
A
A
A
A
A
Hemisfério
Oriental
Tipo de papel
B
B
B
D
A
B
A
A
A
A
A
A
OBSERVAÇÃO: As configurações na tabela acima representam
os resultados de testes de uma variedade de amostras de papel,
áreas de cobertura de toner e ambientes.
Os resultados desses
testes são os parâmetros pré-configurados exibidos na tabela.
Esses parâmetros indicam como determinados tipos de papéis
interagem com o sistema de eliminação de curvatura da
impressora digital.
Se a curvatura do papel for um problema, a utilização de um
desses parâmetros pré-configurados normalmente elimina o
problema. No entanto, em virtude da extensa variedade de
papéis, da cobertura de imagem e de fatores ambientais, essas
configurações padrão poderão não resultar em um desempenho
satisfatório.
Guia do Administrador da DocuColor 5000
3-33
3. Perfis
Se a curvatura do papel estiver interferindo no desempenho da
impressora digital, comece selecionando uma configuração
alternativa de Tipo de papel de A a D do Eliminador de
curvatura. É possível selecionar uma dessas configurações de
A a D do Eliminador de curvatura na janela Propriedades da
bandeja.
Se o problema de curvatura persistir, configurações adicionais do
eliminador de curvatura estarão disponíveis utilizando um Perfil
do eliminador de curvatura.
OBSERVAÇÃO: Antes de usar um Perfil do eliminador de
curvatura específico é necessário criar e configurar o perfil,
seguindo as instruções no procedimento a seguir.
3-34
Guia do Administrador da DocuColor 5000
Avalie a curvatura do papel das impressões de saí da
e
Antes de usar um Perfil do eliminador de curvatura específico,
verifique se há curvatura na saída do papel e se é necessário ou
não usar um Perfil do eliminador de curvatura executando as
seguintes etapas.
1. Para determinar se a Xerox testou o tipo e a gramatura do
papel, visite o site da Web
Recommended Materials List (RML) mais recente para
sua impressora digital.
www.xerox.com e consulte a
2. Execute um jogo de 10 a 15 impressões usando as
configurações padrão do sistema da opção Eliminador de
curvatura, na janela Propriedades da bandeja.
3. Retire as impressões da área de saída da impressora digital.
4. Verifique se há curvatura do papel nas impressões;
determine se há curvatura para cima (em formato de
xícara) ou para baixo (em formato de ponte).
3. Perfis
Papel com curvatura para
cima ou em formato de xícara
DICA: O tamanho da curvatura no papel de saída é afetado pelas
propriedades do papel (gramatura, revestimento) e pela
quantidade de gráficos e texto no papel.
5. Retire uma folha da saída com curvatura e coloque-a sobre
uma superfície plana.
6. Meça a altura nos quatro cantos da folha, em milímetros
(mm).
Medida da curvatura de uma folha
em formato de xícara (para cima)
a. Adicione os quatro valores e, então, divida-os por
quatro para obter uma média.
b. Registre a média da curvatura (em milímetros) em
uma folha de papel.
Papel com curvatura para
baixo ou em formato de pont
Medida da curvatura de uma folha
em formato de ponte (para baixo)
Guia do Administrador da DocuColor 5000
3-35
3. Perfis
7. Tente eliminar a curvatura selecionando uma das
Configurações de tipo de papel de A a D do Eliminador de
curvatura, na janela Propriedades da bandeja.
a. Execute novamente o mesmo trabalho de impressão e
recupere a impressão na área de saída da impressora
digital.
b. Verifique a curvatura do material impresso.
c. Se a curvatura persistir, tente outro Tipo de papel
s(de A a D) do Eliminador de curvatura.
d. Se a curvatura persistir após cada
configuração de tipo de papel de A a D do Eliminador
de curvatura, vá para as informações das opções do
Perfil do eliminador de curvatura na página 3-37.
tentativa de
3-36
Guia do Administrador da DocuColor 5000
Opções do Perfil do eliminador de curvatura
Para poder criar ou usar um Perfil do eliminador de curvatura,
você precisa compreender a função das opções do Perfil do
eliminador de curvatura. A ilustração a seguir mostra a janela
Propriedades do Perfil Decurler.
3. Perfis
Nome
Valor Para baixo
Valor Para cima
Guia do Administrador da DocuColor 5000
3-37
3. Perfis
Nome
É possível criar/editar Perfis do eliminador de curvatura que
possam ser usados com o modo de Papéis de mesma
gramatura ou o modo de Papéis de gramaturas
diferentes. Para obter informações sobre esses modos de
produtividade, consulte a página 2-10 deste guia.
1 Face: Para cima Os valores digitados aqui destinam-se às impressões em 1 face
voltada para cima.
1 Face: Para baixo Os valores digitados aqui destinam-se às impressões em 1 face
voltada para baixo.
2 Faces: Para cima Os valores digitados aqui destinam-se às impressões em 2 faces
voltadas para cima (N-1).
2 Faces: Para baixo Os valores digitados aqui destinam-se às impressões em 2 faces
voltadas para baixo (1-N).
2 Faces Os valores digitados aqui destinam-se às impressões em 2 faces
que freqüentemente atolam nas áreas 5, 6, 7a e 7b da impressora
digital e onde a curvatura do papel é aparente.
3-38
Guia do Administrador da DocuColor 5000
Valores Para baixo/Para cima
Os valores Para baixo e Para cima controlam um mecanismo na
impressora digital que compensa a curvatura formada no
processo de fusão. Isto é feito pela indução no papel de uma
curvatura igual mas na direção oposta. É semelhante a passar
uma folha sobre uma régua e, desse modo, produzir uma
curvatura na direção da régua.
Os valores de curvatura do papel que você registrou
anteriormente a partir de seus cálculos (Edição de um Perfil de
papel personalizado) determinam os valores digitados para as
opções Para baixo e Para cima.
Os valores Para baixo e Para cima possuem três pontos discretos
de ajuste de 10 mm, 6 mm e 2 mm. Cada categoria reflete a
direção da curvatura para cima ou para baixo. Por exemplo, o
papel com curvatura em formato de xícara para cima é ajustado
usando a categoria Para cima das configurações. O papel com
curvatura em formato de ponte ou para baixo é ajustado usando a
categoria Para baixo das configurações.
3. Perfis
Os valores digitados são mostrados em porcentagem. O valor
percentual representa a quantidade máxima da cobertura de
toner desejada para essa direção da curvatura (lembre-se: 10
mm, 6 mm, 2 mm é igual à direção da curvatura).
DICA: Ao criar/editar um Perfil do eliminador de curvatura, digite
um valor percentual para CADA célula das tabelas Para baixo e
Para cima. Portanto, as 54 células das tabelas devem ter um valor
percentual para criar/editar o Perfil do eliminador de curvatura.
OBSERVAÇÃO: O valor padrão é 100.
Guia do Administrador da DocuColor 5000
3-39
3. Perfis
Procedimento do Perfil do eliminador de curvatura
1. Coloque papel em uma Bandeja do papel específica que
você deseja usar para um trabalho.
papel corretas na janela Propriedades da bandeja de
acordo com o papel que está sendo usado e tire algumas
impressões de teste.
a. Se a curvatura for excessiva, continue na próxima
etapa.
b. Se as impressões de teste forem aceitáveis, o
procedimento estará concluído.
OBSERVAÇÃO: Para o propósito deste procedimento, a Bandeja
de papel 1 é utilizada como exemplo.
2. Avançar: Seleção da guia Eliminador de curvatura.
Seleção da guia Eliminador de curvatura
Faça as seleções de
3. Na janela Perfis, selecione a guia Eliminador de curvatura.
3-40
4. Avançar: Criação de um Perfil do eliminador de curvatura.
Guia do Administrador da DocuColor 5000
Criação de um Perfil do eliminador de curvatura
5. Para criar um novo procedimento do eliminador de
curvatura, selecione o perfil não definido e clique em Editar.
3. Perfis
A janela Propriedades do perfil Decurler é exibida.
6. Digite um nome para esse perfil (o exemplo neste
procedimento utiliza o nome “DecurlerProfile1”).
7. Avançar: Inserção dos cálculos de curvatura.
Guia do Administrador da DocuColor 5000
3-41
3. Perfis
Inserção dos cálculos de curvatura
8. Usando seus cálculos de curvatura, identifique se a
curvatura do papel é para cima ou para baixo e digite os
valores desejados nas tabelas Para baixo e Para cima.
9. Selecione OK para salvar e fechar o perfil.
OBSERVAÇÃO: Se os valores digitados nas tabelas Para baixo e
Para cima tiverem valores confli tantes (que não estejam na ordem
crescente e decrescente em toda uma linha), uma mensagem de
erro será exibida e você deverá digitar novamente os valores até
que não haja mais conflito.
10. Feche a janela Perfis.
OBSERVAÇÃO: Depois de selecionar OK para salvar e fechar a
janela Perfis, o novo procedimento de perfil (por exemplo,
DecurlerProfile1) poderá ser seleci onado na janela Propriedades
da bandeja, o menu suspenso Eliminador de curvatura, sempre
que você desejar executar um trabalho usando esse perfil.
3-42
11. Avançar: Execução de testes de impressão.
Guia do Administrador da DocuColor 5000
Execução de testes de impressão
12. Na janela Propriedades da bandeja, selecione o Perfil do
eliminador de curvatura que você acabou de criar/editar
(por exemplo, DecurlerProfile1).
13. Selecione as páginas de seu trabalho de impressão original
que representam os extremos da área de cobertura.
14. Imprima 20 a 25 cópias dessas páginas.
15. Retire a saída impressa e avalie a condição de curvatura de
cada pilha de papel.
a. Se a curvatura for eliminada das duas pilhas da saída,
continue com a impressão do trabalho.
b. Se a curvatura nas duas pilhas estiver na direção oposta
da curvatura original do papel, ajustes adicionais serão
necessários. Repita este procedimento começando em
Seleção da guia Eliminador de curvatura.
3. Perfis
c. Se a curvatura for eliminada em uma pilha mas não na
outra, ajustes adicionais serão necessários. Vá para a
próxima etapa.
DICA: Poderá ser necessário repetir esse procedimento várias
vezes até que você obtenha as saídas de impressão aceitáveis.
16. Se você estiver editando um Perfil do eliminador de
curvatura existente:
a. Na janela Perfis, na guia Eliminador de curvatura,
selecione o perfil desejado.
b. Clique no botão Editar.
c. Repita este procedimento em Seleção da guia
Eliminador de curvatura.
17. Se você não conseguir reduzir a curvatura de forma
satisfatória, entre em contato com o Centro Xerox de
Atendimento ao Cliente.
Guia do Administrador da DocuColor 5000
3-43
3. Perfis
3-44
Guia do Administrador da DocuColor 5000
