Wersja 1.0
09/10
Xerox® ColorQube™ 9301/9302/9303
Internet Services
©2010 Xerox Corporation. Wszystkie prawa zastrzeżone. Prawa do materiałów niepublikowanych zastrzeżone zgodnie z przepisami
o prawach autorskich Stanów Zjednoczonych. Zawartość niniejszej publikacji nie może być powielana w żadnej formie bez zgody
firmy Xerox Corporation.
XEROX®, XEROX and Design® i ColorQube® są znakami handlowymi firmy Xerox Corporation w Stanach Zjednoczonych i/lub innych
krajach.
Co pewien czas w niniejszym dokumencie będą wprowadzane zmiany. Poprawki, niedokładne dane techniczne i błędy drukarskie
zostaną poprawione w kolejnych edycjach.
Wersja dokumentu 1.0: wrzesień 2010
Spis treści
Wstęp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
Dostęp do usług internetowych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
Stan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Strona powitania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Opis i sygnały . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Informacje o zliczaniu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Liczniki eksploatacyjne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
Konfiguracja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
Materiały eksploatacyjne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
Tace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Strony informacyjne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Rozwiązania SMart eSolutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Prace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Prace bieżące . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Zapisane prace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Drukowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236
Skanowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236
Spis adresów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
Właściwości . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
Pomoc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238
Pomoc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238
ColorQube™ 9301/9302/9303
Internet Services
229
Wstęp
Wstęp
Oprogramowanie Internet Services wykorzystuje wbudowany serwer HTTP. Dzięki temu ColorQube™
9301/9302/9303 komunikuje się poprzez przeglądarkę, dając użytkownikowi dostęp do Internetu lub
intranetu.
Wpisanie adresu IP urządzania, jak i adresu URL w przeglądarce zapewnia bezpośredni dostęp do
urządzenia.
Oprogramowania Internet Services pozwala użytkownikom korzystać z wielu funkcji, w tym między
innymi:
• Sprawdzać stan urządzenia, informacje rozliczeniowe oraz stan materiałów eksploatacyjnych.
• Wysyłać zadania drukowania przez Internet lub intranet.
• Konfigurować publiczną książkę adresową, importując istniejący zbiór adresów lub dodając
pojedyncze wpisy.
• Tworzyć, modyfikować i usuwać szablony skanowania pracy.
• Wprowadzać własne ustawienia dla np. oszczędzania energii, podajników papieru czy czasu
oczekiwania.
System pomocy dla oprogramowania Internet Services opisuje wszystkie dostępne opcje i funkcje.
Dostęp do usług internetowych
Przed połączeniem z oprogramowaniem Internet Services urządzenie należy podłączyć do sieci
obsługującej protokoły TCP/IP oraz HTTP. Wymagana jest również stacja robocza z dostępem do
Internetu za pomocą protokołu TCP/IP lub intranetu. Aby skorzystać z oprogramowania Internet
Services:
1. Otwórz przeglądarkę internetową stacji roboczej.
2. W polu adresu URL wpisz http://,
a następnie adres IP urządzenia.
Przykład: jeśli adres IP to
192.168.100.100, w polu adresu URL
wpisz: http://192.168.100.100.
3. Naciśnij Enter, aby przejść do strony głównej.
Na ekranie pojawi się lista opcji oprogramowania Internet Services.
Uwaga Aby odszukać adres IP urządzenia, wydrukuj raport dla konfiguracji. Aby dowiedzieć się
więcej, zajrzyj do przewodnika Stan zadań i urządzeń.
230
ColorQube™ 9301/9302/9303
Internet Services
Stan
Opcja Stanu pozwala odczytać informacje o urządzeniu.

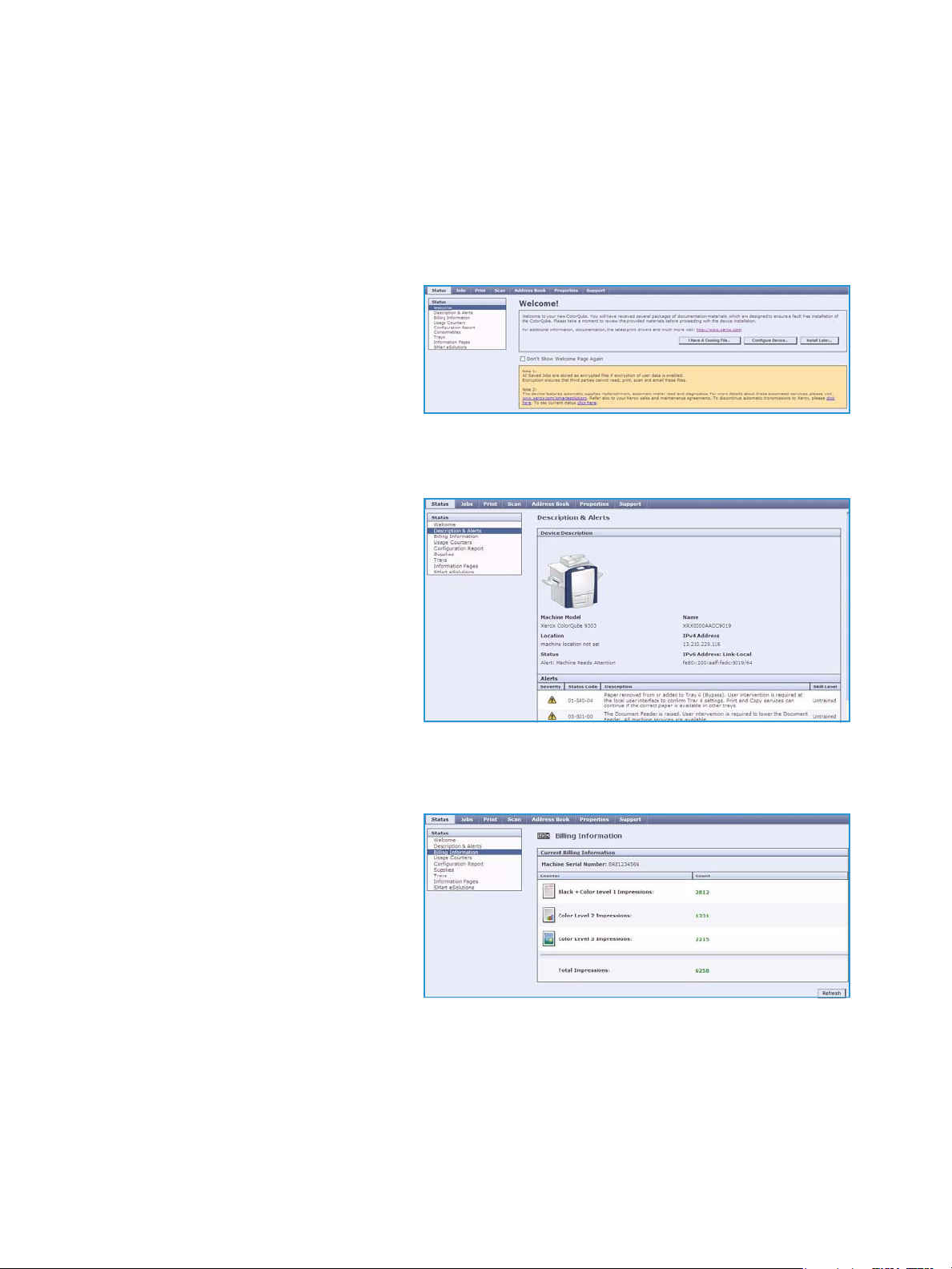

Strona powitania
Strona powitalna zawiera informacje
odnośnie konfiguracji oraz instalacji
urządzenia.
Po przejrzeniu zawartości możesz ją
wyłączyć, korzystając z opcji Nie
wyświetlaj strony powitalnej.
Opis i sygnały
Opis problemów lub Sygnałów urządzenia.
Stan
Informacje o zliczaniu
Numer seryjny urządzenia, liczba
wydruków czarno-białych i kolorowych.
ColorQube™ 9301/9302/9303
Internet Services
231
Stan
Liczniki eksploatacyjne
Dostarczają szczegółowych danych na
temat użytkowania urządzenia, takich jak
liczba kopiowanych i drukowanych stron,
liczba faksów czy dużych arkuszy.
Konfiguracja
W tej części znajdują się opcje konfiguracji
urządzenia, istnieje możliwość
wydrukowania raportu.
Materiały eksploatacyjne
Dane na temat stanu materiałów
eksploatacyjnych, takich jak tusz stały czy
moduł czyszczący.
232
ColorQube™ 9301/9302/9303
Internet Services
Ta c e
W tym miejscu znajdują się informacje
o stanie wszystkich podajników papieru.
Zawiera także informacje dotyczące
nośników w tacach oraz ustawień.
Strony informacyjne
Użycie tej opcji pozwala wydrukować
poszczególne przewodniki zawierające
informacje dotyczące usług i funkcji
urządzenia ColorQube™ 9301/9302/9303.
Znajdziesz tu również strony testowe,
pozwalające sprawdzić jakość druku czy
ustawienia kolorów.
Stan
Zaznacz wybrany przewodnik lub stronę
testową, a następnie wybierz polecenie
Print (Drukuj).
Rozwiązania SMart eSolutions
Rozwiązania SMart eSolutions umożliwiają automatyczne wysyłanie danych do firmy Xerox w celu
zliczania, śledzenia ilości materiałów eksploatacyjnych oraz ich uzupełniania, a także rozwiązywania
problemów.
Rozwiązania SMart eSolutions
udostępniają następujące funkcje:
• Meter Assistant™ - automatycznie
wysyła do firmy Xerox odczyty
liczników z urządzeń podłączonych do
sieci. To rozwiązanie eliminuje
potrzebę ręcznego zbierania
i raportowania danych liczników.
• Supplies Assistant™ - zarządza
zapasem atramentu i innych materiałów oraz monitoruje rzeczywiste użycie.
• Maintenance Assistant (Asystent konserwacji) - monitoruje urządzenie i raportuje informacje
diagnostyczne do firmy Xerox za pośrednictwem sieci. Asystent konserwacji może także służyć do
rozwiązywania problemów w trybie on-line przez nawiązanie połączenia z firmą Xerox oraz do
pobierania informacji dotyczących działania urządzenia.
ColorQube™ 9301/9302/9303
Internet Services
233
Stan
Meter Assistant™
Usługa Meter Assistant™ udostępnia szczegółowe informacje, wraz z datami, godzinami i liczbą,
dotyczące wysłanych obrazów. Dane liczników są rejestrowane w systemie zarządzania usługami
Xerox. Służy do fakturowania umów dotyczących usług podlegających zliczaniu, a także do oceny
zużycia materiałów eksploatacyjnych względem użycia drukarki.
Istnieje możliwość skonfigurowania powiadomień email, informujących o następujących zmianach:
• Billing meter reads reported (Utworzono raport liczników) - to powiadomienie jest generowane,
gdy zostały odczytane wartości liczników. Urządzenie można skonfigurować tak, aby
automatycznie oferowało odczyty liczników na żądanie serwera komunikacji Xerox.
• SMart eSolutions enrollment is cancelled (Anulowano rejestrację w usługach SMart eSolutions) to powiadomienie jest generowane, gdy stan zostanie zmieniony z „Enrolled” (Zarejestrowany) na
„Not Enrolled” (Wyrejestrowany).
• SMart eSolutions communication error has occurred (Wystąpił błąd komunikacji z usługami
SMart eSolutions) - to powiadomienie jest generowane w przypadku wystąpienia błędu
komunikacji.
Więcej informacji na temat ustawień usługi Meter Assistant™ znajduje się w Podręczniku
administratora systemu.

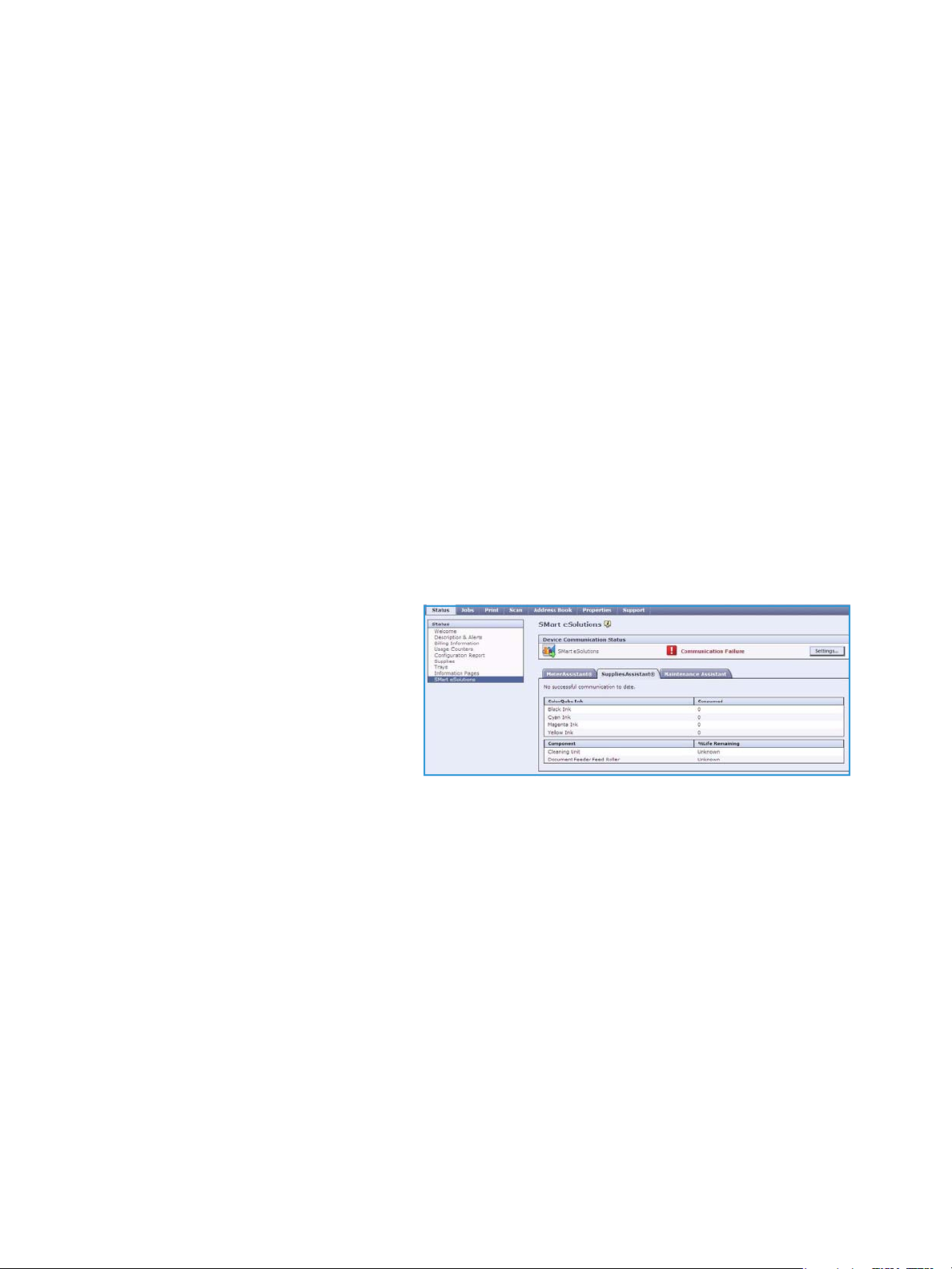

Supplies Assistant™
Usługa Supplies Assistant™ - umożliwia
aktywne zarządzanie zapasem atramentu
i innych materiałów, co zapewnia, że nigdy
ich nie zabraknie. Monitoruje użycie
materiałów eksploatacyjnych
i automatycznie zamawia je w oparciu
o rzeczywiste zużycie.
Istnieje możliwość wyświetlenia
najnowszych informacji o użyciu materiałów eksploatacyjnych wysłanych do firmy Xerox. Wybranie
przycisku Refresh (Odśwież) powoduje wyświetlenie najbardziej aktualnych informacji.
Więcej informacji na temat ustawień usługi Supplies Assistant™ znajduje się w Podręczniku
administratora systemu.
234
ColorQube™ 9301/9302/9303
Internet Services
Prace
Asystent konserwacji
Asystent konserwacji monitoruje
urządzenie i powiadamia serwis Xerox
o potencjalnych problemach.
Automatyzuje procesy powiadomień,
rozwiązywania problemów i naprawy,
minimalizując przestoje w pracy
urządzenia.
• W razie wystąpienia problemu można
użyć opcji Send Diagnostics
Information to Xerox... (Wyślij informacje diagnostyczne do firmy Xerox...), aby natychmiast
wysłać informacje pomocne w rozwiązywaniu problemów.
• Użyj przycisku Start an Online Troubleshooting session at www.xerox.com... (Rozpocznij sesję
on-line rozwiązywania problemów na stronie www.xerox.com...), aby uzyskać dostęp do witryny
Xerox i pomoc w rozwiązaniu problemów z urządzeniem.
• Użyj przycisku Download File to Your Computer... (Pobierz plik do komputera...), aby zapisać lub
wyświetlić plik CSV zawierający szczegółowe informacje dotyczące użycia urządzenia
i ewentualnych problemów z urządzeniem.
• Wybranie przycisku Refresh (Odśwież) powoduje wyświetlenie aktualnego stanu.
Więcej informacji na temat ustawień usługi Asystent konserwacji znajduje się w Podręczniku
administratora systemu.
Prace
Opcja Jobs (Prace) pozwala odczytać informacje o wszystkich nieukończonych zadaniach z listy dla
danego urządzenia. Obejmuje to również zapisane zadania
Prace bieżące
Opcja ta pozwala sprawdzić stan danego
zadania. Lista Incomplete Jobs
(Niewykonane prace) zawiera bieżące
prace oraz informacje o ich stanie.
Zapisane prace
Zadania, które zostały zachowane
w pamięci urządzenia można przeglądać
dzięki opcji Saved Jobs (Zapisane prace)
Zapisane prace można zaznaczyć,
wydrukować, usunąć, skopiować lub
przesunąć.
Aby uzyskać informacje dotyczące tworzenia zapisanych prac i zarządzania nimi, patrz Zapisywanie
prac do użytku z opcją Drukuj z... na stronie 213.
ColorQube™ 9301/9302/9303
Internet Services
235

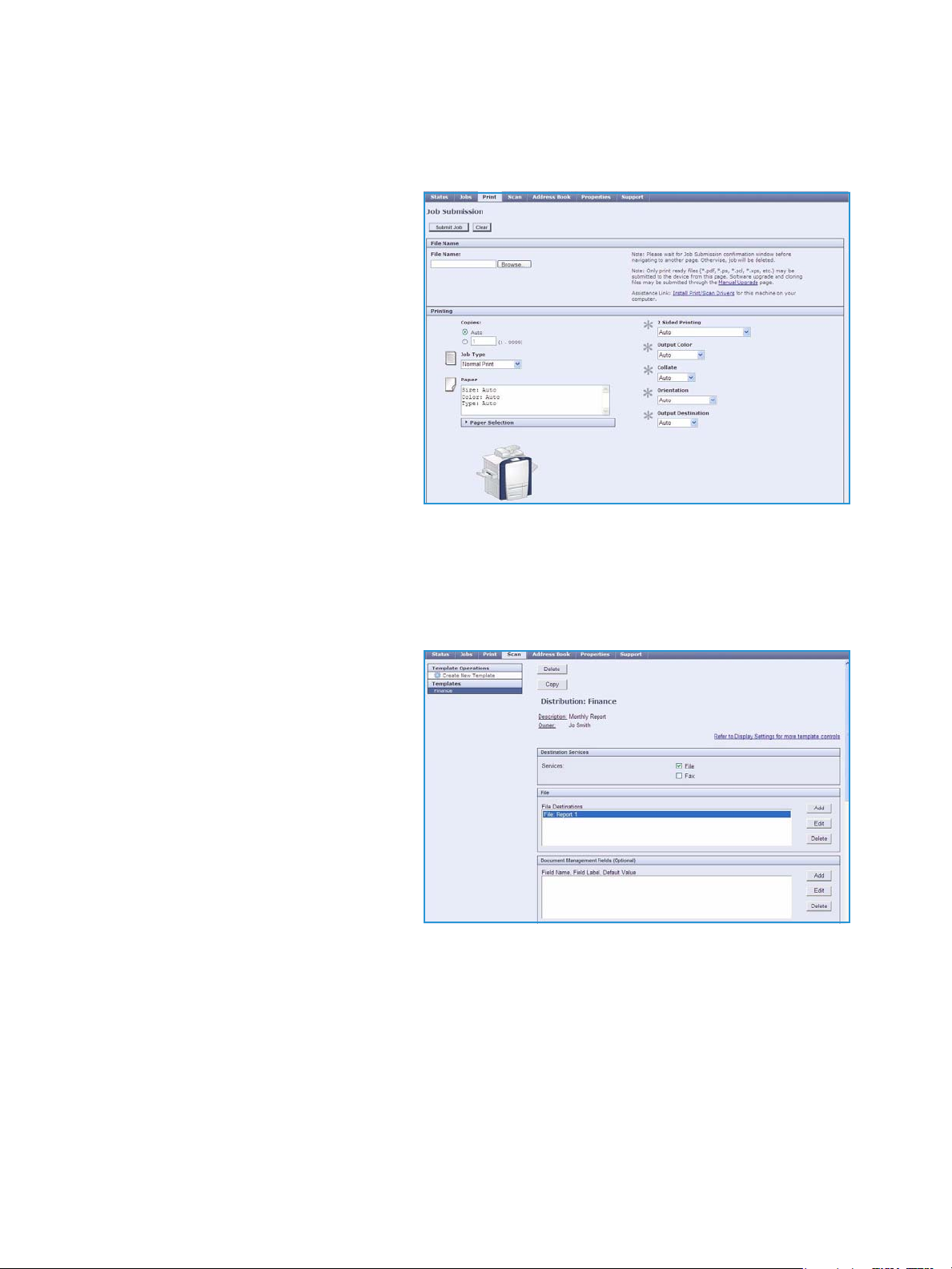

Drukowanie
Drukowanie
Opcja Print (Drukuj) pozwala wysłać do
drukarki zadanie gotowe do druku, np. plik
PDF lub PostScript (za pomocą Internetu).
Możesz wysłać zadanie z twojego
komputera lub zdalnej lokalizacji.
Aby skorzystać z opcji Job Submission
(Wysyłanie pracy):
• Wpisz nazwę pliku lub zadania, które
ma być wydrukowane. Możesz
również skorzystać z opcji Browse
(Przeglądaj), aby odszukać dany plik.
• W razie potrzeby ustaw opcje
drukowania.
•Wybierz opcję Submit Job (Wyślij
pracę), aby je przesłać do drukarki za pomocą Internetu.
Skanowanie
Scan (Skanowanie) pozwala wyświetlić
wszystkie szablony skanowania pracy
utworzone za pomocą oprogramowania
Internet Services.
Użyj opcji skanowania do tworzenia,
modyfikacji, kopiowania lub usuwania tych
szablonów.
Więcej informacji na temat opcji
skanowania zawarto w przewodniku
Skanowanie pracy.
236
ColorQube™ 9301/9302/9303
Internet Services
Spis adresów
Spis adresów
Urządzenie obsługuje dwa rodzaje książek adresowych:
• Wewnętrzna - globalna książka adresowa dzięki usłudze LDAP.
• Publiczna - utworzona z listy nazwisk i adresów zapisanych w formacie .CSV.
Karta Address Book (Spis adresów) jest
wykorzystywana do konfiguracji
i zarządzania publicznym spisem adresów.
Plik musi być zapisany w formacie .CSV,
aby urządzenie było w stanie odczytać
jego zawartość. Urządzenie musi mieć
dostęp zarówno do serwera LDAP jak i publicznego spisu adresów. Jeśli obydwie zostaną
skonfigurowane, użytkownik będzie mieć możliwość wyboru jednej z nich podczas ustalania odbiorców
wiadomości.
Dalsze informacje dotyczące spisu adresów zawarto w podręczniku administratora systemu.
Właściwości
Opcja Properties (Właściwości) udostępnia
wszystkie ustawienia, konfiguracje
i wartości domyślne niezbędne do
skonfigurowania urządzenia. Są one
chronione nazwą użytkownika i hasłem.
Może je zmieniać tylko administrator
systemu.
Więcej informacji dotyczących
konfigurowania urządzenia znajduje się
w Przewodniku administratora systemu.
ColorQube™ 9301/9302/9303
Internet Services
237
Pomoc
Pomoc
Opcja Support (Pomoc) udostępnia karty General (Ogólne) i Troubles hooting (Rozwiązywanie
problemów).
Na karcie General (Ogólne) są
wyświetlone nazwa i numer telefonu
administratora systemu oraz numery
telefonów Obsługi klienta oraz Materiałów
eksploatacyjnych.
Użyj karty Troubles hooting
(Rozwiązywanie problemów), aby uzyskać
dostęp do raportów i informacji
ułatwiających zidentyfikowanie
problemów z urządzeniem oraz ich
rozwiązanie.
Pomoc
Przycisk Pomocy pozwala uzyskać dostęp do ekranów Pomoc.
Struktura menu Pomocy odpowiada budowie opcji dla oprogramowania Internet Services.
Skorzystaj z menu po lewej stronie ekranu Pomoc, aby przejść do opisów i wskazówek odnośnie
wszystkich opcji oraz funkcji związanych z oprogramowaniem Internet Services.
238
ColorQube™ 9301/9302/9303
Internet Services
Loading...
