Xerox COLORGRAFX X2 User Manual [it]

X2 TECH, X2 Graphic Guida per l’utente

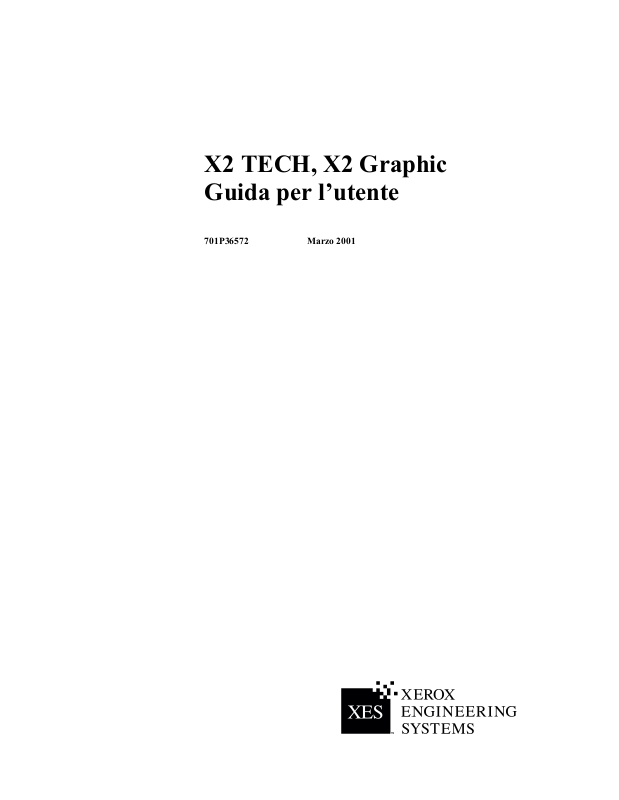

701P36572 Marzo 2001

Introduzione

In questa introduzione viene presentata una descrizione di ColorgrafX X2 e vengono fornite informazioni sull'utilizzo di questa guida e su dove trovare altre informazioni necessarie per utilizzare, mantenere in piena efficienza ed eseguire la manutenzione della stampante ColorgrafX X2.

Benvenuti in ColorgrafX X2

Congratulazioni per aver scelto ColorgrafX X2. I sistemi Xerox Engineering Systems (XES) sono stati sviluppati per aiutare

a migliorare la produttività aziendale grazie al supporto XEX completo con hardware, software, materiali e assistenza ColorGrafX.

ColorgrafX X2 è una stampante a getto d'inchiostro flessibile, veloce e a sei colori (modelli grafici) o a quattro colori (modelli TECH) dotata di tecnologia piezoelettrica per la testina. È in grado di produrre stampe dai toni vivi e dalla qualità pressoché fotografica. I due rulli di supporto di alimentazione, la taglierina automatica, la grande capacità di contenimento dell'inchiostro e la robusta struttura rendono questa stampante lo strumento ideale per volumi di stampa di livello industriale. Inoltre, la base compatta, la silenziosità, l'allineamento automatico, le testine auto-pulenti e permanenti (niente più cartucce da sostituire nel mezzo di un'operazione di stampa) rendono questa stampante ideale per gli ambienti di stampa grafica aziendali.

Informazioni sulla guida

In questa Guida per l'utente vengono fornite le informazioni necessarie per utilizzare ed eseguire la manutenzione della stampante ColorgrafX X2 in modo sicuro ed efficiente. È quindi necessario leggerla attentamente e consultarla sempre nel caso si verifichi un problema durante l'utilizzo.

Introduzione i

Informazioni sulla guida (continua)

Convenzioni

In questo manuale per l'utente vengono utilizzate convenzioni speciali che consentono di consultare al meglio la guida.

I caratteri e i simboli utilizzati nella guida indicano i termini e le condizioni vigenti. Nella tabella seguente viene presentata la descrizione dei caratteri e dei simboli utilizzati nella guida.

Carattere Simbolo Descrizione

Grassetto

Corsivo

Corsivo Nota: il simbolo riportato a sinistra e la parola Nota all'inizio

Grassetto e

Normale

Grassetto AVVERTENZA: il simbolo a sinistra e la parola

Normale Indica l'indirizzo di un sito Web.

Nessuno Indica un'azione da eseguire, come premere un pulsante o

selezionare un'area sullo schermo sensibile e consente di identificare particolari termini, oppure una funzione, opzione o messaggio.

Esempio 1: Selezionare stampa. Esempio 2: Viene visualizzato il messaggio pronto per copiare. Esempio 3: Viene visualizzata la schermata R/E normale.

Nessuno Indica il titolo di un capitolo o una sezione nella guida. Per

ulteriori informazioni, vedere il capitolo o la sezione indicati.

di una frase indicano ulteriori informazioni, chiarimenti e suggerimenti utili.

Attenzione: il simbolo riportato sinistra e la parola Attenzione all'inizio di una frase avvertono l'utente che

alcune operazioni o procedure possono causare danni alla macchina.

AVVERTENZA all'inizio di una frase avvertono l'utente che un'operazione può causare infortuni alle persone.

Normale Indica un numero di telefono.

Introduzione ii

Informazioni sulla guida (continua)

Organizzazione

La Guida per l'utente ColorgrafX X2 è composta da sette capitoli e due appendici. Ogni capitolo è suddiviso in varie sezioni. In questa sezione è contenuta una breve descrizione di ogni capitolo.

Per ulteriori informazioni, consultare il capitolo e la sezione appropriata.

Introduzione In questo capitolo sono contenute informazioni sull'assistenza clienti, la

conformità legislativa, le questioni legali, la sicurezza e i numeri di telefono per richiedere assistenza o materiali di consumo.

Introduzione

a ColorgrafX X2 In questo capitolo vengono presentate le caratteristiche e i componenti della

ColorgrafX X2.

Funzionamento

della stampante In questo capitolo vengono descritte le procedure per utilizzare la stampante

ColorgrafX X2, incluse le opzioni del menu utilizzate nel pannello di controllo della stampante.

Materiali di consumo In questo capitolo vengono descritte le procedure per sostituire le cartucce e

i supporti, nonché i requisiti per conservare in modo adeguato i materiali di consumo al fine di ottenere una qualità di stampa ottimale.

Qualità di stampa In questo capitolo vengono fornite procedure dettagliate per configurare la

stampante in modo da ottenere stampe chiare e definite con la massima risoluzione e dettagli nitidi.

Eliminazione degli

inceppamenti In questo capitolo vengono descritte le procedure per eliminare gli

inceppamenti dei supporti sia dal sistema di trasporto che dalla taglierina.

Appendice A

Problemi e soluzioni Nell'Appendice A vengono fornite informazioni per la risoluzione dei

problemi. Quando si verifica un problema, consultare questa sezione per trovare l'eventuale soluzione. In questo capitolo viene inoltre fornito il numero di telefono del servizio di assistenza clienti.

Appendice B

Struttura dei menu Nell'Appendice B è riportata la struttura completa dei menu del pannello di

controllo con la descrizione di ogni opzione.

Introduzione iii

Assistenza clienti

Rappresentante del servizio di assistenza

Nel caso non si riesca a risolvere un problema, contattare il rappresentante del centro assistenza clienti di Xerox Engineering Systems.

Il rappresentante è a disposizione per ogni problema relativo all'utilizzo della stampante ColorgrafX X2 e, se necessario, contatterà un tecnico del servizio di assistenza perché controlli personalmente la stampante ColorgrafX X2.

Quando si contatta il servizio di assistenza, è necessario indicare il numero di serie della macchina, che è riportato sull'etichetta apposta sulla parte

posteriore dell'unità.

Indicare i dettagli relativi alle voci specificate di seguito. Quando si contatta il servizio di assistenza, tali informazioni verranno richieste.

Nome account cliente:

Numero account cliente:

Tipo di macchina:

Numero di serie della

macchina:

Data di acquisto:

Contattare il rappresentante del servizio di assistenza di Xerox Engineering Systems.

Per ulteriori informazioni, visitare il sito Web di Xerox Engineering Systems all'indirizzo http://www.xes.com.

Materiali di consumo

Per ordinare materiali di consumo per la stampante ColorgrafX X2, contattare il rappresentante Xerox Engineering Systems di zona.

Per ulteriori informazioni, visitare il sito Web Xerox Engineering Systems all'indirizzo http://www.xes.com.

Introduzione iv

Compliance information

FCC Compliance in the USA

WARNING: This equipment has been tested and found to comply with the limits for a Class A computing device pursuant to Subpart B of Part 15 FCC Rules.

This equipment generates, uses, and can radiate radio frequency energy and, if it is not installed and used in accordance with the instruction guide, may cause interference to radio communications. These limits are designed to provide reasonable protection against such interference when operated in a commercial environment. Operation of this equipment in a residential area is likely to cause interference, in which case the user, at his own expense, will be required to take whatever measures may be required to correct the interference.

EME Compliance in Canada

This digital apparatus does not exceed the Class A limits for radio noise emissions from digital apparatus set out in the radio interference regulations of the Canadian Department of Communications.

Conformité EEM

Cet appareil numérique est conforme aux limites d'émission de bruits radioélectriques pour les appareils de classe A stipulées dans le Règlement sur le brouillage radioélectrique du Ministère des Communications du Canada.

Introduzione v

It’s illegal

In the USA

It is against U.S. law to reproduce copyrighted material without the permission of the copyright owner unless the copying falls within the "Fair Use" library reproduction rights of the copyright law.

Further information on these U.S. provisions may be obtained from the Copyright Office, Library of Congress, Washington, D.C. 20550, or telephone the Copyright Office at (202) 707-9100 and ask for circular 21. Copying other items may be prohibited. If you have any questions seek legal advice.

In Canada

Parliament, by statute, has forbidden the copying of the following subjects under certain circumstances. Penalties of fines or imprisonment may be imposed on those guilty of making such copies.

Current bank notes or current money. Obligations or securities of a government or bank. Exchequer bill paper or revenue paper. The public seal of Canada or of a province, or the seal of a public body or

authority in Canada, or of a court of law. Proclamations, orders, regulations or appointments, or notices thereof (with

intent to falsely cause same to purport to have been printed by the Queen’s Printer for Canada, or the equivalent printer for a province).

Marks, brands, seals, wrappers, or designs used by or on behalf of the Government of Canada or of a province, the government of a state other than Canada, or a department, board, commission or agency established by the Government of Canada, or a province or a government of a state other than Canada.

Impressed or adhesive stamps used for the purpose of revenue by the Government of Canada or a province or the government of a state other than Canada.

Documents, registers, or records kept by public officials charged with the duty of making or issuing certified copies thereof, where the copy falsely purports to be a certified copy thereof.

The above list is provided for your convenience and assistance, but is not all-inclusive, and no liability is assumed for its completeness or accuracy. In case of doubt, consult your solicitor.

Introduzione vi

Note sulla sicurezza

Questo sistema è stato progettato è collaudato per soddisfare rigorosi requisiti di sicurezza. Questi comprendono esami ed approvazioni di enti responsabili per la sicurezza e la conformità agli standard vigenti in tema di tutela dell'ambiente.

Sicurezza del sistema

Seguire sempre le avvertenze e le istruzioni riportare sul prodotto o fornite con esso.

Disinserire le unità dalla presa a muro prima di pulire le superfici esterne. Utilizzare sempre materiali prodotti specificatamente per la ColorgrafX X2. L'uso di altri materiali può compromettere le prestazioni e creare situazioni a rischio.

Non usare aerosol e prodotti spray. Seguire le istruzioni riportate in questa guida per l'operatore per una corretta esecuzione delle operazioni di pulizia.

Non usare i materiali di consumo o i prodotti di pulizia per scopi diversi da quelli a qui sono destinati. Conservare tutti i materiali di consumo e i prodotti di pulizia fuori dalla portata dei bambini.

Non utilizzare le unità in presenza di acqua, ambienti umidi o all'aperto. I componenti di questo prodotto sono equipaggiati con una spina a tre fili

dotata di regolare messa a terra. Per motivi di sicurezza questa spina potrà essere utilizzata solo con prese dello stesso tipo. Per evitare ogni rischio di scosse elettriche, contattare un elettricista qualificato per sostituire la presa nel caso non sia possibile inserire la spina dentro di essa.

Non usare mai un adattatore con messa a terra per collegare il sistema a una presa di alimentazione priva di terminale di messa a terra.

Questo sistema dovrebbe essere alimentato mediante il tipo di presa indicato sull'etichetta del prodotto. Se non si è sicuro del tipo di alimentazione disponibile, rivolgersi all'azienda elettrica erogatrice.

Il cavo dell'alimentazione serve anche a scollegare l'attrezzatura. Assicurarsi perciò che questa sia posizionata vicino a una presa di alimentazione facilmente accessibile.

Non collocare pesi o oggetti sul cavo e non posizionare le unità in modo tale che il cavo possa essere calpestato.

Non installare le unità in armadietti o contenitori chiusi a meno che questi sono siano in grado di fornire una ventilazione adeguata.

AVVERTENZA: La mancata osservanza delle istruzioni e delle avvertenze riportate in questa sezione può causare infortuni alle persone o portare alla rescissione del contratto d'uso dell'apparecchiatura.

Introduzione vii

Note sulla sicurezza (continua)

Sicurezza del sistema (continua)

Non introdurre oggetti di qualsiasi tipo nelle fessure o nelle aperture delle unità perché questo può provocare incendi o scosse elettriche.

Non versare liquidi di qualunque tipo sulle unità. Non rimuovere coperture o protezioni che richiedono l'uso di un attrezzo

quale un cacciavite per essere rimosse. In queste aree non sono previsti interventi di manutenzione da parte dell'utente.

Non cercare di eseguire interventi di manutenzione che non siano espressamente indicati in questa guida per l'operatore.

Non escludere o disattivare interruttori di sicurezza. Le unità sono state costruite in modo tale da impedire l'accesso alle aree a rischio da parte dell'operatore. Le coperture, le protezioni e interruttori di sicurezza sono forniti espressamente per impedire che il sistema funzioni con le coperture aperte.

Se la spina dell'alimentazione viene usata come dispositivo di disinserimento, le istruzioni devono essere conformi alla normativa UL 1950 Sec. 1.7.2. L'interruttore dell'alimentazione non interrompe il circuito dell'alimentazione a bassa tensione.

Disinserire il sistema reprografico dalla presa a muro e chiamare il servizio assistenza nei seguenti casi:

Quando il cavo dell'alimentazione è danneggiato o consumato. Se le molle del pistone a gas della copertura superiore della stampante si

allentano. Se viene versato del liquido nel prodotto. Se le unità sono state esposte ad acqua o pioggia. Se le unità emettono rumori o odori anomali. Se le unità o gli armadietti che li contengono sono stati danneggiati. Per ulteriori informazioni sulla sicurezza del sistema ColorgrafX X2 o dei

materiali di consumo XES, chiamare:

il rappresentante Xerox Engineering Systems di zona.

Introduzione viii

Indice

Introduzione.................................................................................................................... i

Benvenuti in ColorgrafX X2 ...................................................................................... i

Informazioni sulla guida............................................................................................. i

Convenzioni .......................................................................................................... ii

Organizzazione..................................................................................................... iii

Assistenza clienti...................................................................................................... iv

Rappresentante del servizio di assistenza............................................................. iv

Materiali di consumo............................................................................................ iv

Compliance information............................................................................................ v

FCC Compliance in the USA................................................................................ v

EME Compliance in Canada ................................................................................. v

Conformité EEM ................................................................................................... v

It’s illegal.................................................................................................................. vi

In the USA............................................................................................................ vi

In Canada.............................................................................................................. vi

Note sulla sicurezza................................................................................................. vii

Sicurezza del sistema........................................................................................... vii

Introduzione a ColorgrafX X2 ...................................................................................... 1

Descrizione delle caratteristiche................................................................................ 1

Stampa ad alta velocità e di elevata qualità........................................................... 1

Inchiostro ad asciugatura rapida............................................................................ 3

Larghezza dei supporti .......................................................................................... 4

Tipi di supporto ..................................................................................................... 4

Interruzione operativa minima .............................................................................. 5

Componenti della stampante ..................................................................................... 6

Parte anteriore........................................................................................................ 6

Parte destra ............................................................................................................ 6

Parte posteriore...................................................................................................... 7

Trasporto dei supporti ........................................................................................... 8

Pannello di controllo ........................................................................................... 10

Funzionamento della stampante .................................................................................. 13

Menu del pannello di controllo ............................................................................... 13

Attivazione della modalità Menu ........................................................................ 13

Opzioni del menu ................................................................................................ 14

Modalità Imposta................................................................................................. 15

Avvio di un lavoro di stampa .................................................................................. 23

Funzionamento della taglierina ............................................................................... 24

Sostituzione della lama della taglierina............................................................... 25

Utilizzo del rullo di avvolgimento........................................................................... 27

Impostazione del gruppo di avvolgimento .......................................................... 27

Avvio del rullo di avvolgimento ......................................................................... 28

Azionamento della stampante tramite il software RIP............................................ 28

Materiali di consumo................................................................................................... 29

Sostituzione delle cartucce...................................................................................... 29

Precauzioni .......................................................................................................... 29

Frequenza di sostituzione delle cartucce ............................................................. 29

Procedure di sostituzione..................................................................................... 30

Procedure di sostituzione..................................................................................... 31

Introduzione ix

Sostituzione del contenitore dell'inchiostro di scarto.............................................. 31

Avvertenze........................................................................................................... 31

Frequenza di sostituzione del contenitore dell'inchiostro di scarto..................... 32

Procedure di sostituzione..................................................................................... 32

Caricamento e rimozione dei supporti..................................................................... 33

Supporti utilizzabili ............................................................................................. 33

Caricamento dei supporti nella stampante........................................................... 33

Frequenza di sostituzione del supporto ............................................................... 37

Rimozione di un supporto ................................................................................... 37

Conservazione dei materiali di consumo................................................................. 38

Conservazione delle cartucce .............................................................................. 38

Conservazione dei supporti ................................................................................. 39

Qualità di stampa......................................................................................................... 40

Descrizione.............................................................................................................. 40

Manutenzione della testina...................................................................................... 40

Manutenzione normale ........................................................................................ 40

Processo di manutenzione manuale..................................................................... 40

Stampa di prova................................................................................................... 41

Eliminazione degli inceppamenti ................................................................................ 42

Inceppamento del supporto ..................................................................................... 42

Descrizione.......................................................................................................... 42

Ulteriori suggerimenti per eliminare gli inceppamenti dei supporti ................... 45

Inceppamento della taglierina ................................................................................. 46

Descrizione.............................................................................................................. 48

Procedure di identificazione dei problemi............................................................... 48

Controlli rapidi .................................................................................................... 48

Problemi di funzionamento comuni ........................................................................ 53

Messaggi di errore visualizzati sul display LCD..................................................... 57

Problemi risolvibili dall'utente ............................................................................ 57

Struttura dei menu ....................................................................................................... 59

Menu IMPOSTA – solo primo livello..................................................................... 60

Menu IMPOSTA – dettagli ..................................................................................... 61

Menu MANUTENZIONE TESTINA ..................................................................... 64

Menu SOSTITUZIONE LAMA ............................................................................. 65

Introduzione x

Introduzione a ColorgrafX X2

La capacità della stampante di selezionare e stampare su supporti pre-installati di varia larghezza unita alla grande quantità di inchiostro che è in grado di contenere, rendono questa stampante uno strumento flessibile, di semplice utilizzo e gestione per la maggior parte dei gruppi di lavoro aziendali.

Descrizione delle caratteristiche

La stampante a getto di inchiostro a colori ColorgrafX X2 per grandi formati è facile da utilizzare e presenta, fra le altre, le seguenti caratteristiche:

• Stampa bidirezionale per la massima velocità di stampa

• Immagini di alta qualità con risoluzione massima di 720 dpi

• Sei colori di inchiostro (modelli grafici) o quattro colori di

inchiostro (modelli TECH). Per i modelli grafici i sei colori di inchiostro sono nero, ciano, ciano chiaro, magenta, magenta chiaro e giallo. Per i modelli TECH i quattro colori di inchiostro sono nero, ciano, magenta e giallo. Gli inchiostri sono resistenti ai raggi UV, resistenti all’acqua e asciugano istantaneamente cosicché le stampe sono pronte per essere gestite subito dopo la stampa.

• Contenitori per l’inchiostro ad alta capacità (0,5/0,25 litri) per volumi di stampa di livello industriale e continuativo

• Il modello 54” tiene due formati di larghezza del rullo selezionabili dall'utente: 54” (1390 mm), 50” (1270 mm), 42” (1066 mm), 36” (914 mm), 23.4” (594 mm).

• Il modello 36” tiene due formati di larghezza del rullo selezionabili dall'utente: 36” (914 mm), 23.4” (594 mm) e 11” (297 mm).

• Ampia varietà di supporti disponibili

• Design auto-pulente per una manutenzione più semplice e rapida

Stampa ad alta velocità e di elevata qualità

La stampante è dotata di una grande testina di stampa a getto di inchiostro per ognuno dei sei colori: nero, ciano, ciano chiaro, magenta, magenta chiaro e giallo. Insieme alla capacità di stampa bidirezionale ad alta precisione della stampante, con ColorgrafX X2 sarà così possibile produrre stampe di alta qualità in quadricromia e a una velocità massima di 622 sq. ft (57,8 mq) l'ora. La velocità varia in base alla modalità di stampa utilizzata. Le modalità disponibili sono:

Introduzione a ColorgrafX X2 1

• Una passata, modalità bi- e unidirezionale a 360 dpi

velocità

• Una passata, modalità bi- e unidirezionale a 360 dpi a 3 neri --- modello TECH

• Due passate, modalità bi- e unidirezionale a 360 dpi

• Quattro passate, modalità bi- e unidirezionale a 360 dpi

• Otto passate, modalità bi- e unidirezionale a 360 dpi

• Sedici passate, modalità bi- e unidirezionale a 360 dpi

• Due passate, modalità bi- e unidirezionale a 720 dpi

• Quattro passate, modalità bi- e unidirezionale a 720 dpi

• Otto passate, modalità bi- e unidirezionale a 720 dpi

Massima

• Sedici passate, modalità bi- e unidirezionale a 720 dpi

Massima qualità

Introduzione a ColorgrafX X2 2

Descrizione delle caratteristiche (continua)

Inchiostro ad asciugatura rapida

Gli inchiostri delle stampanti X2 sono formati da pigmenti, a base di olio e creati appositamente per essere utilizzati con le stampanti e i materiali di consumo X2. Sono inchiostri sviluppati per non macchiare e asciugarsi istantaneamente. La gamma di colori è basata sugli standard SWOP (Standard Web Offset Printing) per ottenere stampe di qualità ottimale, grafica a colori, versatilità e una facile calibrazione del colore. Non è necessario far asciugare l'inchiostro dopo la stampa.

Alla normale stampa a quattro colori (ciano, magenta, giallo e nero) sono state aggiunte altre due tonalità di inchiostro: ciano chiaro e magenta chiaro. Viene così ridotta la percezione dei gradi di tonalità nei cambi di colore con retinatura e le aree variopinte di un'immagine vengono “sfumate” con toni più chiari dei colori che costituiscono la sfumatura. Ad esempio, il colore della pelle appare più realistico in quanto il colore dei punti che creano l'immagine sul foglio non sono scuri in egual misura quando si passa da una percentuale a un'altra di applicazione.

Poiché gli inchiostri toner X2 si asciugano quasi istantaneamente dopo la stampa, le immagini possono essere subito laminate. Tuttavia, le stampe X2 NON sono resistenti all'acqua, quindi NON possono essere immerse in acqua o lasciate sotto l'acqua corrente. Durante la creazione di una stampa da utilizzare in ambienti esterni, è necessario seguire le istruzioni sulla finitura per la resistenza all'aria aperta (ad esempio, le stampe devono essere incapsulate). Per informazioni specifiche sull'applicazione, consultare la guida

ColorgrafX X2 Inkjet Graphics Applications Guide (Guida alle applicazioni grafiche per stampanti a getto d'inchiostro ColografX X2).

Attenzione: gli inchiostri, i supporti e gli altri materiali di consumo consigliati per le stampanti ColorgrafX sono stati progettati e testati per garantire prestazioni ottimali con le stampanti X2. È possibile che con altri materiali non si ottengano prodotti della stessa qualità e che, in alcuni casi, si verifichino problemi o danni all'unità.

NOTA IMPORTANTE: tali danni non sono coperti dalla garanzia ed eventuali interventi di assistenza devono essere pagati a parte dal richiedente.

Introduzione a ColorgrafX X2 3

Descrizione delle caratteristiche (continua)

Larghezza dei supporti

Per ciascuna posizione del rullo la stampante contiene un rullo di supporto per ognuna delle larghezze descritte di seguito:

• 54 pollici (1390 mm) – solo 54”

• 50 pollici (1270 mm) – solo 54”

• 42 pollici (1066 mm) – solo 54”

• 36” (914 mm)

• 23.4” (594 mm)

• 11 pollici (297 mm) – solo 36”

Quando nella stampante vengono installati due supporti di formato diverso, è possibile stampare due immagini grafiche di formato diverso senza dover sostituire e reinstallare fisicamente i rulli.

Tipi di supporto

La stampante può utilizzare una vasta gamma di supporti ottimizzati per scopi diversi, fra i quali:

• Carta, Presentazione, 360 dpi

• Carta, Presentazione, 720 dpi

• Carta, Rinforzata, 360 dpi

• Carta, Line Art, 360 dpi

• Carta, Fotografica, 360 dpi

• Pellicola, Matt bianca, 360 dpi

• Pellicola controluce, 360 e 720 dpi

• Vinile sensibile alla pressione (PSV), 360

• Tessuto, Poliestere, 360 dpi

• Tela, Poliestere, 360 dpi

Per una descrizione di ogni tipo di supporto e delle larghezze disponibili, consultare la ColorgrafX X2

Inkjet Graphics Applications Guide (Guida alle applicazioni grafiche per stampanti a getto d'inchiostro ColografX X2).

Introduzione a ColorgrafX X2 4

Descrizione delle caratteristiche (continua)

I prodotti forniti con le stampanti X2 sono tutti composti da materiali per scrittura diretta, con un rivestimento speciale, che variano per consistenza del rivestimento, proprietà fisiche (ad esempio la grammatura di base e lo spessore complessivo del prodotto) e tipo di materiale di base (ad esempio carta, tessuto, pellicola o vinile). Per ognuna di queste varianti l'impostazione della stampante deve essere univoca in modo che il materiale possa passare attraverso la stampante in modo corretto. Inoltre con ogni variante la qualità di stampa è diversa in base al prodotto.

Lo strato protettivo è diverso per ogni supporto in quanto è necessario che aderisca al singolo materiale (ad esempio, spesso o poroso, liscio od ondulato) così come l'immagine in modalità di stampa a 360 o 720 dpi. Per questo la qualità dell'immagine varierà in base al tipo di supporto.

Ad esempio, la qualità dell'immagine Tela Poli non è uguale a quella di Presentazione, anche se la risoluzione è per entrambe di 360 dpi. Il RIP fornisce curve calibrate specifiche per i requisiti univoci di ogni supporto.

I supporti di stampa consigliati sono dotati di proprietà di controllo dell'arricciamento ottimizzate per il meccanismo di trasporto del supporto della stampante. L'utilizzo dei supporti consigliati riduce la probabilità che si verifichino inceppamenti.

Interruzione operativa minima

La stampante ColorgrafX X2 a getto di inchiostro dispone di funzioni di manutenzione automatica e non necessita di alcuna operazione di manutenzione ordinaria. La testina viene pulita automaticamente

durante il normale utilizzo della stampante

Introduzione a ColorgrafX X2 5

Componenti della stampante

Di seguito viene indicata la posizione dei componenti della stampante ColorgrafX X2.

Parte anteriore

➀➀➀➀

➈

➆

➁

➇

➀

➂

➃

➄ ➅

L'immagine a sinistra mostra la posizione dei componenti principali della stampante ColorgrafX X2 come appaiono con le coperture anteriori aperte.

1. Copertura superiore

2. Area di alimentazione dei supporti

3. Guida dei supporti

4. Manopola del rullo di alimentazione

5. Leva di sblocco

6. Pannello di controllo

7. Copertura anteriore

8. Porta di uscita dei supporti (rullo di avvolgimento)

9. Base di sostegno

Parte destra

I componenti nella parte destra della stampante sono i seguenti:

1. Portacontenitori dell'inchiostro toner

2. Portacontenitore del toner di scarto

➁➁➁➁

Introduzione a ColorgrafX X2 6

Componenti della stampante (continua)

Parte posteriore

➀

I collegamenti per l'alimentazione, l'interruttore automatico e l'interruttore di

➁

➂

accensione/spegnimento si trovano sulla parte posteriore della stampante.

1. Connettore dell'alimentazione

2. Interruttore automatico

3. Interruttore dell'alimentazione

4. Collegamento dell'interfaccia della porta SCSI

Introduzione a ColorgrafX X2 7

Componenti della stampante (continua) Trasporto dei supporti

Per conoscere a fondo la stampante è necessario sapere come i supporti passano attraverso la macchina per uscirne come stampe. Vedere la figura alla pagina seguente. Il processo è il seguente:

1. Rullo del supporto - Il rullo del supporto è installato nella stampante.

2. Rullo di alimentazione del supporto - Il rullo di alimentazione tira il supporto dal rullo del supporto ed è azionato da un ingranaggio che opera in maniera congiunta con la cinghia dentata azionata dal motore del rullo di presa. Tale ingranaggio e le parti elettroniche ad essa associate consentono alla stampante di scegliere il rullo del supporto da utilizzare per ogni stampa.

3. Rulli di presa dei supporti - Sono i principali rulli di trasporto dei supporti della stampante e vengono azionati da un congegno a ruota dentata a vite senza fine collegato a un motore passo passo ad alta precisione.

4. Ventole ad aspirazione - Sei ventole ad aspirazione, collocate dietro la lastra ad aspirazione, forniscono lo spazio sotto vuoto necessario per mantenere il supporto in posizione sulla lastra.

5. Lastra ad aspirazione - La lastra ad aspirazione è una superficie piana che mantiene il supporto aderente alla sua superficie grazie alla pressione esercitata dallo spazio sotto vuoto. Il supporto tenuto in posizione in tal modo dalla lastra ad aspirazione presenta una superficie piana e allineata irremovibilmente con le testine della stampante durante l'applicazione dell'inchiostro.

6. Testine di stampa - Le testine di stampa si spostano sulla superficie del supporto e rilasciano l'inchiostro necessario, azionate dal motore e dalla cinghia del carrello.

7. Taglierina - Quando una stampa è stata completata, la taglierina taglia la parte di supporto necessaria dal rullo del supporto, completando il ciclo di stampa.

8. Rullo di uscita del supporto - Il rullo di uscita è dotato di una serie di ruote di arpionismo a stella e di carrelli di uscita che spostano delicatamente le copie di stampe prodotte fuori dalla stampante.

Introduzione a ColorgrafX X2 8

Componenti della stampante (continua) Trasporto dei supporti (continua)

Introduzione a ColorgrafX X2 9

Componenti della stampante (continua)

Pannello di controllo

Il pannello di controllo della stampante viene utilizzato per gestire la stampante.

Nota: il pannello di controllo può ignorare un lavoro di stampa ricevuto da un computer remoto. Controllare sempre che non ci siano lavori in corso prima di assumere il controllo della stampante utilizzando il pannello di controllo.

Il pannello di controllo include i seguenti elementi:

• Display LCD -- Il display LCD mostra lo stato

corrente della stampante. Le voci del menu, i parametri o i messaggi di errore vengono visualizzati sul display LCD (Display a cristalli liquidi) per un massimo di 20 caratteri su 4 righe.

• LED di alimentazione, il LED superiore nella

parte sinistra del display LCD. Il LED verde è acceso quando la stampante è accesa ed è spento quando la stampante è spenta.

• LED di pronto, il secondo LED dall'alto. Il LED

verde è acceso quando la stampante è pronta ed è spento quando la stampante non è pronta.

• LED di errore, il terzo LED dall'alto. Quando la

stampante è in stato di errore, il LED rosso si accende e la stampante si arresta.

• LED di avvertenza, il LED in basso nella parte

sinistra del display LCD. Quando la stampante richiede l'intervento dell'utente, si accende il LED rosso.

Nota: i LED 3 e 4 vengono utilizzati anche per indicare uno stato di supporto insufficiente. Se il rullo del supporto contiene meno del 20% di supporto, il LED associato lampeggia.

• I pulsanti di direzione destro e sinistro, nella

parte inferiore del pannello di controllo, vengono utilizzati per selezionare le opzioni di menu all'interno di un livello di menu.

Introduzione a ColorgrafX X2 10

Componenti della stampante (continua)

PRONTO MENUè

R: 360 PRES 36 CCC è F: 720 PRES 54 CCC è

Pannello di controllo (continua)

La stampante ColorgrafX X2 è dotata di tre menu di livello superiore o di quattro se è installata l'opzione Color Direct. La funzione del pulsante è indicata dal display.

1. Il display predefinito, visualizzato all'inizio,

indica il supporto installato (tipo e formato) e ne descrive in breve il possibile utilizzo.

Nota: prima di impostare altre opzioni È NECESSARIO che il tipo e il formato del supporto

vengano impostati nel pannello di controllo e che il supporto sia installato.

Inoltre, notare che la figure a destra indica ciò che viene visualizzato se si imposta l'opzione 360 Presentazione nel rullo posteriore e 720 Presentazione in quello anteriore.

Il display è dotato delle seguenti funzioni:

• Pulsante 1, il pulsante superiore nella parte

destra del display LCD rappresenta il pulsante Menu. Quando si preme il pulsante Menu, si imposta la stampante in modalità Menu, dalla quale è possibile selezionare le opzioni di stampa.

• Pulsante 2, il secondo pulsante nella parte

destra del display LCD, non viene utilizzato per questo display.

• Pulsante 3, il terzo pulsante nella parte destra

del display LCD, viene utilizzato per cambiare il tipo di supporto anteriore.

• Pulsante 4, il quarto pulsante nella parte destra

del display LCD, viene utilizzato per cambiare il tipo di supporto posteriore.

2. Il secondo display, al quale si accede

utilizzando il pulsante di direzione destro dal display predefinito, è dotato delle seguenti funzioni:

Introduzione a ColorgrafX X2 11

Componenti della stampante (continua)

PRONTO MENU è

RIAVVOLGI TUTTO è

RWD è

<ALTRO> FWD è

PRONTO MENUè

MANUT. TESTINA è

TAGLIO è

Pannello di controllo (continua)

• Pulsante 1, il pulsante superiore nella parte

destra del display LCD, fornisce il pulsante Menu. Premendo il pulsante Menu si porta la stampante in modalità Menu, dalla quale è possibile selezionare le opzioni di stampa.

• Pulsante 2, il secondo pulsante, viene utilizzato

per avvolgere completamente il supporto. Il supporto correntemente selezionato viene avvolto automaticamente fino alla posizione di alimentazione iniziale.

• Pulsante 3, il terzo pulsante, consente di

avvolgere il supporto finché il pulsante viene premuto. Viene avvolto il supporto correntemente selezionato.

• Pulsante 4, il quarto pulsante, consente di far

avanzare il supporto. Viene fatto avanzare Il supporto correntemente selezionato.

3. Il terzo display, al quale si accede utilizzando il

pulsante di direzione sinistro dal display predefinito, è dotato delle seguenti funzioni:

• Pulsante 1, il pulsante superiore nella parte

destra del display LCD, fornisce il pulsante Menu. Premendo il pulsante Menu si porta la stampante in modalità Menu, dalla quale è possibile selezionare le opzioni di stampa.

• Pulsante 2, il secondo pulsante, consente di

accedere alle opzioni di Manutenzione testina.

Nota: alle opzioni di Manutenzione testina è possibile accedere anche dalla modalità MENU.

• Pulsante 3, il terzo pulsante, viene utilizzato per

tagliare il supporto.

• Pulsante 4, il quarto pulsante, non ha funzioni

dirette da questo display.

Nota: con i pulsanti di direzione destro e sinistro è possibile accedere ai vari menu di ogni livello che vengono visualizzati uno di seguito all'altro.

Introduzione a ColorgrafX X2 12

Funzionamento della stampante

La stampante a getto di inchiostro ColorgrafX X2 è ottimizzata per una stampa facile e automatica che richiede un'attenzione minima da parte dell'operatore. In questo capitolo vengono descritte le procedure per:

1. Utilizzare il pannello di controllo

2. Iniziare un lavoro di stampa

3. Utilizzare la taglierina

4. Utilizzare il rullo di avvolgimento

Menu del pannello di controllo

IMPORTANTE! Prima di iniziare un lavoro di stampa È NECESSARIO impostare

dal pannello di controllo il tipo o i tipi di supporto installati nei rulli anteriore e posteriore. In caso contrario la stampante NON funzionerà correttamente. È consigliabile imparare a conoscere le voci del menu prima di iniziare un lavoro di stampa.

Di seguito viene descritto in maniera dettagliata il pannello di controllo.

Il menu del pannello di controllo della stampante è utilizzabile quando la stampante è in modalità Offline. Nel menu sono compresi due livelli:

1. Normale

2. Di servizio

In questo manuale sono descritte solo le opzioni predefinite del livello Normale del menu. Le opzioni di servizio vengono utilizzate solo dal tecnico che esegue interventi di manutenzione. L'accesso e la visualizzazione delle opzioni di servizio del menu sono protette da una parola di accesso e vengono descritte nel manuale opzionale

XES ColorgrafX X2 inkjet printer Service Manual (Manuale di servizio per stampanti a getto d'inchiostro XES ColorgrafX X2).

Attivazione della modalità Menu

Di seguito viene spiegato come accedere alla modalità Menu, selezionare ed eseguire un comando dal pannello di controllo:

Procedure

1. Per accedere alla modalità Menu, premere il pulsante associato all'opzione del menu, pulsante 1 (pulsante superiore).

2. Per selezionare una voce del menu di livello superiore, premere i pulsanti di direzione SINISTRO o DESTRO.

3. Per accedere alle opzioni di una voce di menu, premere il pulsante associato alla voce del menu.

4. Per confermare la scelta dell'opzione, premere il pulsante associato alle opzioni INVIO o ESEGUI.

Funzionamento della stampante 13

Menu del pannello di controllo (continua)

Opzioni del menu

Il menu di livello superiore presenta le seguenti opzioni:

Opzione Descrizione

IMPOSTA

STAMPA DI PROVA

MANUTENZIONE TESTINA

REGOLAZIONE AUTOMATICA

SOSTITUZIONE LAMA

CONTATORE

Consente di impostare le opzioni della stampante, come il tipo

di supporto, gli attributi del supporto, la direzione di avvolgimento, la lingua e così via.

Consente di stampare il modello di test degli ugelli per la diagnostica della stampante.

Esegue interventi di manutenzione sulle testine di stampa, quali lo spurgo e la pulizia.

Consente di impostare i parametri di regolazione per la stampante.

Consente di spostare la taglierina nella posizione centrale per sostituire la lama.

Fornisce dati di utilizzo in piedi o metri.

In questa sezione vengono descritte le opzioni IMPOSTA,

SOSTITUZIONE LAMA e CONTATORE. L'opzione MANUTENZIONE TESTINA viene descritta nella sezione Qualità di stampa, mentre le opzioni STAMPA DI PROVA e REGOLAZIONE AUTOMATICA sono presentate nell'Appendice A, Problemi e

soluzioni.

Funzionamento della stampante 14

Modalità Imposta

La modalità IMPOSTA consente di selezionare un rullo di supporto, impostare il tipo di supporto, gli attributi del rullo di supporto, la data e l'ora, l'ID dell'interfaccia SCSI nonché l'intervallo di timeout e del ritardo di avvolgimento e la direzione di avvolgimento per il rullo di avvolgimento.

<MENU> ▲

IMPOSTA è

<ALTRO>

Da IMPOSTA

<IMPOSTA> ▲

SELEZ. RULLO è

<ALTRO>

<IMPOSTA> ▲

TIPO SUPPORTO, POST. è

TIPO SUPPORTO, ANT. è

<ALTRO>

<IMPOSTA> ▲

ATTRIBUTO SUPPORTO è

RISP. EN. è

<ALTRO>

<IMPOSTA> ▲

INTERVALLO MANUT. è

TAGLIO INIZIALE è

<ALTRO>

<IMPOSTA> ▲

SELEZ. UNITÀè

DIREZ. AVVOLGIMENTOè

<ALTRO>

<IMPOSTA> ▲

AUTO COPER. è

RITARDO AVVOLG.è

<ALTRO>

<IMPOSTA> ▲

CORREZ. ALIM. è

SPAZIO INTERPAGINA è

<ALTRO>

<IMPOSTA> ▲

APPIATTIMENTO DEL SUPPORTO è

LINGUA è

<ALTRO>

<IMPOSTA> ▲

DATA è

ORA è

<ALTRO>

<IMPOSTA> ▲

ID SCSI è

TIMEOUT I/F è

<ALTRO>

Funzionamento della stampante 15

Opzioni del menu (continua)

Modalità Imposta (continua)

Opzione Descrizione Parametri

Selezione rullo

Tipo di supporto

Consente di selezionare dall'alimentatore anteriore o posteriore il rullo di supporto nella stampante da utilizzare per il lavoro di stampa successivo. Dopo aver selezionato un rullo, vengono visualizzati gli attributi del rullo.

Nota - ogni rullo è dotato di impostazioni separate di diversi valori. Questo consente di caricare i supporti con diverse caratteristiche nella stampante e di ottimizzare le impostazioni della stampante per ogni tipo di supporto.

Consente di selezionare il tipo di supporto (anteriore o posteriore) caricato.

ANTERIORE POSTERIORE

360 PRESENTAZIONE 720 PRESENTAZIONE PELLICOLA MATT BIANCA PELLICOLA CONTROLUCE 360 PELLICOLA CONTROLUCE 720 TESSUTO POLI. TELA POLI. CARTA FOTOGRAFICA RINFORZATA 360 PSV 360

CARTA LINE ART

<IMPOSTA> ▲

SELEZ. RULLO è

<ALTRO>

<IMPOSTA> ▲

TIPO SUPPORTO, POST. è

TIPO SUPPORTO, ANT. è

<ALTRO>

<SELEZ. RULLO> ▲ * ANTERIORE +

INVIO è

<TIPO SUPPORTO, POST.> ▲ * 360 PRESENTAZIONE +

INVIO è

< TIPO SUPPORTO, ANT.> ▲ * 720 PRESENTAZIONE +

INVIO è

Funzionamento della stampante 16

Opzioni del menu (continua)

Modalità Imposta (continua)

Opzione Descrizione Parametri

Attributo supporto

Consente di selezionare gli attributi per ogni rullo del supporto nella stampante.

Nota: il seguente supporto NON è dotato dell'opzione ATTESA TAGLIO perché può essere tagliato manualmente: Tessuto Poli., Tela Poli., Rinforzato 360 e PSV 360. Inoltre, la MODALITÀ TAGLIO visibile per questo supporto, ma viene disabilitata automaticamente e non può essere cambiata.

360 PRESENTAZIONE 720 PRESENTAZIONE PELLICOLA MATT BIANCA PELLICOLA CONTROLUCE 360 PELLICOLA CONTROLUCE 720 TESSUTO POLI. TELA POLI. CARTA FOTOGRAFICA RINFORZATA 360 PSV 360

CARTA LINE ART

<IMPOSTA> ▲

ATTRIBUTO SUPPORTO è

RISP. EN. è

<ALTRO>

<ATTRIBUTO SUPPORTO> ▲ * 360 PRESENTAZIONE è * 720 PRESENTAZIONE è

<ALTRO>

<ALTRO> consente di

visualizzare tutti i

supporti disponibili

<360 PRESENTAZIONE> ▲

ATTESA CARRELLO è

ATTESA TAGLIO è

<ALTRO>

<360 PRESENTAZIONE> ▲

INGRANDIMENTO è

MOD. TAGLIO è

<ALTRO>

<ATTESA CARRELLO> ▲ * 0,0 sec +

INVIOè

<ATTESA TAGLIO> ▲ * 0,0 sec +

INVIO è

<INGRANDIMENTO> ▲ * 0,00 % +

INVIO è

<MOD. TAGLIO> ▲ * TAGLIO NORMALE +

INVIO è

Funzionamento della stampante 17

Opzioni del menu (continua)

Modalità Imposta (continua)

Di seguito vengono descritti gli attributi disponibili per ogni supporto:

Opzione Descrizione Parametri

Attesa carrello

Attesa taglio

L'attributo Attesa carrello determina l'intervallo di tempo in secondi che la stampante deve attendere fra le singole passate per consentire all'inchiostro di essere assorbito dal supporto.

L'attributo Attesa taglio determina la quantità di tempo in secondi che la stampante deve attendere dopo l'ultima passata prima di eseguire l'operazione di taglio. Questo tempo consente all'immagine di stabilizzarsi per evitare che si creino macchie e striature non richieste prima che la copia stampata sia tagliata dal rullo.

0 – 30 secondi in intervalli di 0,1 secondi.

Ingrandimento

Modalità taglio

Il movimento verticale del supporto fra le passate della testina del carrello è regolato dal numero di cicli del motore di avanzamento del sistema di trasporto del supporto. In questo modo viene regolata la quantità di movimenti verticali del supporto associati a ogni passata delle testine di stampa. Questo valore viene impostato in fabbrica e può variare leggermente da supporto a supporto.

Nota: si consiglia di regolare l'ingrandimento solo per definire un'immagine. La modifica di un'impostazione può influire su altre modalità per immagini e tipi di supporto diversi e le reali proporzioni possono essere alterate.

Consente di impostare il taglio automatico del supporto.

-0,50% -- e +0,50% in intervalli di 0,01.

TAGLIO NORMALE / NESSUNO

Funzionamento della stampante 18

Opzioni del menu (continua)

Modalità Imposta (continua)

Il menu IMPOSTA comprende anche le seguenti opzioni:

Opzione Descrizione Parametri

Risparmio energia

Intervallo manutenzione

Taglio iniziale

Data e ora

Consente di impostare il tempo di attesa prima che la stampante vada in modalità Risparmio energia.

Consente di impostare la frequenza con la quale la stampante esegue la manutenzione ordinaria.

Attiva o disattiva un taglio del supporto nel corso dell’inizializzazione del nuovo supporto. (Attivare solamente quando si carica un nuovo supporto e l’utente sa che il supporto ha il bordo dritto

Consente di impostare la data e l'ora. Per spostarsi da giorno>mese>anno o ora>minuti>secondi, utilizzare i pulsanti di direzione <RSAC>. Per cambiare i numeri della data e dell'ora, utilizzare i pulsanti + o – .

OFF -- 60 min (in intervalli di 5 min)

NESSUNO/BREVE/MEDIO/LUN GO

SÌ/NO

GG/MM/AAAA HH/MM/SS

<IMPOSTA> ▲

ATTRIBUTO SUPPORTO è

RISP. EN. è

<ALTRO>

<IMPOSTA> ▲

INTERVALLO MANUT. è

TAGLIO INIZIALE è

<ALTRO>

<IMPOSTA> ▲

DATA è

ORA è

<ALTRO>

<RISP. EN.> ▲ * OFF +

INVIO è

<INTERVALLO MANUT.> ▲ * LUNGO +

INVIO è

<TAGLIO INIZIALE> ▲ * SÌ +

INVIO è

<DATA> ▲ * 01/01/2000 + GG/MM/AAAA -

<RSAC> INVIO è

<ORA> ▲ * 12:34:56 + HH:MM:SS -

<RSAC> INVIO è

Funzionamento della stampante 19

Opzioni del menu (continua)

Modalità Imposta (continua)

Opzione Descrizione Parametri

ID SCSI Viene normalmente impostata durante

l'installazione della stampante e non deve essere reimpostata. Il computer remoto rileva automaticamente l'ID SCSI e imposta il software nel computer remoto sul numero ID corretto. L'ID SCSI impostata nel computer remoto deve concordare con quella della stampante.

Timeout I/F

Consente di determinare l'intervallo di tempo massimo di attesa di un comando dal computer remoto prima che la stampante interrompa il lavoro di stampa.

Selezione

Consente di impostare l'unità di misura. Piedi/Metri

unità

Direzione avvolgimento

La modalità Direzione avvolgimento è per il rullo di avvolgimento. È possibile selezionare la direzione di spostamento del rullo.

1 – 6

OFF/10/30/60/120 SEC

OFF/IMMAGINE OUT/IMMAGINE IN Nella selezione IMMAGINE OUT, la stampante avvolge il supporto in quanto il lato stampato diventa il lato esterno del rullo.

<IMPOSTA> ▲

ID SCSI è

TIMEOUT I/F è

<ALTRO>

<IMPOSTA> ▲ SELEZ. UNITÀ è

DIREZ. AVVOLG. è

<ALTRO>

<ID SCSI> ▲ * 1 +

INVIO è

<TIMEOUT I/F> ▲ * OFF +

INVIO è

<SELEZ. UNITÀ> ▲ * PIEDI +

INVIO è

< DIREZ. AVVOLG.> ▲ * OFF +

INVIO è

Funzionamento della stampante 20

Opzioni del menu (continua)

Modalità Imposta (continua)

Opzione Descrizione Parametri

Auto copertura

Ritardo avvolgimento

Correzione alimentazione

Spazio interpagina

Copre automaticamente le testine. ON/OFF

Consente di determinare il tempo che la

OFF/1 minuto – 60 minuti stampante attende per l'avvolgimento del supporto.

Consente di correggere gli errori sulla carta.

ESEGUI/ NON ESEGUIRE Gestito dal firmware.

Consente di impostare lo spazio fra le immagini. NON CONTROLLATO

0 – 12 (intervallo di 1 pollice)

Appiattimento del Supporto

Lingua

Consente di impostare il ritardo per permettere l’appiattimento del supporto dopo l’avanzamento.

Consente di impostare la lingua per il pannello di controllo.

< AUTO COPER.> ▲

<IMPOSTA> ▲

AUTO COPER. è

RITARDO AVVOLG. è

<ALTRO>

<IMPOSTA> ▲

CORREZ. ALIMEN.è

SPAZIO INTERPAGINA è

<ALTRO>

* OFF +

INVIO è

< RITARDO AVVOLG.> ▲ OFF +

INVIO è

<CORREZ. ALIMEN.> ▲ * NON ESEGUIRE +

INVIO è

<SPAZIO INTERPAGINA> ▲ * 1 POLLICE +

INVIO è

NESSUNO/BREVE/MEDIO/LU

NGO

INGLESE / TEDESCO /

FRANCESE/ PORTOGHESE /

SPAGNOLO / ITALIANO /

GIAPPONESE

<APPIATTIMENTO DEL SUPP ORTO> ▲

<IMPOSTA> ▲

APPIATTIMENTO DEL SUPPORTO è

LINGUA è

<ALTRO>

Funzionamento della stampante 21

* NESSUNO +

INVIO è

<LINGUA> ▲ * INGLESE +

INVIO è

Opzioni del menu (continua)

SOSTITUZIONE LAMA

Selezionando l'opzione SOSTITUZIONE LAMA, la taglierina viene spostata in posizione centrale per sostituire la lama.

<SOSTITUZ. LAMA> ▲

SPOSTARE AL CENTROè

CONTATORI 1 e 2

Il CONTATORE 1 fornisce le informazioni sull'utilizzo del trasporto del supporto per la durata della stampante. Il CONTATORE 2 fornisce le informazioni sull'utilizzo del trasporto del supporto dall'ultimo ripristino del contatore. Premere CANCELLA per ripristinare il contatore.

<CONTATORE> ▲

CONTATORE 1 è CONTATORE 2 è

<ALTRO>

<CONSUMO RULLO ANT.> ▲ * xxx,x piedi

<ALTRO>

< CONSUMO RULLO POST.>▲ * xxx,x piedi

<ALTRO>

< CONSUMO RULLO ANT.> ▲ * xxx,x piedi

<ALTRO> INVIO è

< CONSUMO RULLO POST.>▲ * xxx,x piedi

<ALTRO> INVIO è

CANCELLA è

Funzionamento della stampante 22

Avvio di un lavoro di stampa

Per avviare in modo adeguato un lavoro di stampa, procedere come segue:

1. Controllare che la stampante sia dotata di supporto adeguato e che le cartucce contengano abbastanza inchiostro per completare la stampa.

IMPORTANTE! È necessario accendere la stampante prima del sistema front-

end digitale per consentire al computer di riconoscere la stampante come periferica SCSI.

2. Per accendere la stampante, posizionare l'interruttore di accensione/spegnimento della stampante su ON. La stampante eseguirà un test autodiagnostico e l'inizializzazione del supporto per verificare che sia pronta per la stampa. I motori della stampante cominceranno a funzionare dopo la verifica di ogni componente della stampante e l'inizializzazione del supporto.

3. Controllare il display LCD del pannello di controllo della stampante per verificare che sia online e che non sia visualizzato nessun messaggio.

PRONTO MENUè

R: 360 PRES 36 CCC è F: 720 PRES 54 CCC è

<MENU> ▲

IMPOSTA è

<ALTRO>

<IMPOSTA> ▲

TIPO SUPPORTO, POST. è

TIPO SUPPORTO, ANT. è

<ALTRO>

4. Verificare sul pannello di controllo che siano stati impostati i tipi di supporto corretti. Controllare il display predefinito. È NECESSARIO che i dati visualizzati su di esso corrispondano a quelli relativi al supporto installato; in caso contrario, impostare il tipo di supporto sia per il rullo anteriore che per quello posteriore, procedendo come segue:

a. Per impostare il tipo di supporto per il rullo posteriore,

premere i pulsanti MENU, IMPOST pulsante di direzione per andare a TIPO SUPPORTO, POSTERIORE.

b. Premere il pulsante associato a + o a – fino a quando

non venga visualizzato il tipo di supporto installato sul rullo posteriore, quindi premere INVIO per tornare al menu IMPOSTA.

c. Per impostare il tipo di supporto per il rullo anteriore,

utilizzare il pulsante di direzione per andare a TIPO SUPPORTO, ANTERIORE.

d. Premere il pulsante associato a + o a – fino a quando

non venga visualizzato il tipo di supporto installato sul rullo anteriore, quindi premere INVIO.

5. Verificare che il software della stampante nel computer remoto sia in esecuzione e che l'interfaccia fra il computer remoto e la stampante funzioni (sul computer remoto non viene visualizzato nessun messaggio di errore).

6. Utilizzando un file di stampa in un formato che il software della stampante possa elaborare, apportare le modifiche necessarie alla stampa. Dopo aver verificato che la stampante contiene un rullo di supporti del tipo e del formato richiesti, dare inizio all'operazione di stampa.

e quindi utilizzare il

Nota: non aprire nessuna delle coperture della stampante quando questa è in funzione. Se una copertura viene aperta, la stampante interrompe immediatamente ogni operazione di stampa. Il lavoro in corso verrà terminato solo quando la copertura verrà richiusa.

Funzionamento della stampante 23

Funzionamento della taglierina

La taglierina è in grado di tagliare automaticamente il supporto dal rullo per le dimensioni di stampa selezionate dopo il completamento delle operazioni di stampa. Dopo aver operato il taglio, la taglierina si ferma nella posizione di partenza sulla sinistra.

Se la taglierina si ferma senza aver completato il taglio a causa, ad esempio, di un inceppamento del supporto, dello spegnimento della stampante o di una mancata erogazione o interruzione dell'alimentazione, spegnere la stampante utilizzando il relativo interruttore. Dopo aver ovviato al problema, posizionare l'interruttore della stampante su ON. La taglierina si sposterà a sinistra in posizione di attesa.

Nota – La taglierina è stata progettata per avere la stessa durata della stampante, ma la lama può essere sostituita. Se si verificano problemi con la taglierina, sostituire la lama seguendo le istruzioni riportate più avanti in questa sezione.

Attenzione – Per non danneggiare la taglierina o la copia di stampa, evitare di spingere il supporto mentre la taglierina sta tagliando.

Sono disponibili due modalità di taglio:

1. Taglio normale

2. Nessuno

Il supporto o la pellicola rivestiti di grammatura normale possono essere tagliati in modalità Taglio normale. Per i supporti o le pellicole di grammatura superiore che non possono essere tagliati in modalità Normale, selezionare la modalità Nessuno; nel qual caso, dopo che la stampa è stata completata e il supporto è avanzato, l'operatore deve effettuare un taglio manuale con un coltello o le forbici. La stampante si arresta e attende che abbia inizio l'operazione successiva.

Per evitare danni, il lavoro di stampa non verrà avviato se la copertura della stampante è aperta, anche se i dati sono stati inviati alla stampante. Se il supporto non può essere tagliato in modalità Taglio normale, utilizzare la modalità Nessuno.

L'operatore può tagliare la copia stampata manualmente con uno strumento da taglio appropriato.

Funzionamento della stampante 24

Funzionamento della taglierina (continua)

Sostituzione della lama della taglierina

Le procedure per sostituire la lama della taglierina sono:

Procedure

1. Nel pannello di controllo della stampante,

premere Menu (pulsante superiore) per

Guia della lastra

accedere alla modalità Menu.

2. Utilizzare i pulsanti di direzione per arrivare a

Sostituzione lama e premere il pulsante associato per procedere.

3. Sul pannello di controllo viene visualizzato il messaggio: "Spostare al centro". Premere il pulsante associato per spostare la lama della taglierina nella posizione centrale.

4. Sul pannello di controllo viene visualizzato il messaggio: "Aprire copertura superiore/anteriore". Aprire la copertura superiore, dopo di che sul pannello viene chiesto di nuovo di aprire la copertura anteriore.

5. Aprire la copertura superiore e premere il pulsante associato ad AVANTI.

6. Spostare manualmente al centro la lama della taglierina, se non è ben centrata.

7. Sul pannello di controllo viene visualizzato il messaggio: "Sostituire la lama e premere Ripristina"..

8. Per rimuovere la taglierina, spingere la lama verso il basso.

Funzionamento della stampante 25

Funzionamento della taglierina (continua)

Sostituzione della lama della taglierina (continua)

9. Piegare e far scorrere la lama fuori dalla sua custodia.

10. Installare la nuova lama.

a. Verificare che la taglierina si trovi sempre

in posizione centrale.

b. Spingere la nuova lama nel portataglierina

fino a quando la lama non scatta in posizione.

11. Premere il pulsante associato a RIPRISTINA.

Nota: RIPRISTINA consente di spostare la taglierina a destra, anche se la lama della taglierina NON è stata installata correttamente. Se il pulsante RIPRISTINA dovesse essere premuto accidentalmente prima che l'installazione sia stata completata correttamente, spostare manualmente al centro il portataglierina e installare in modo corretto la lama, come indicato al punto 10b.

12. Sul pannello di controllo viene visualizzato il messaggio: "Chiudere coperture”. Chiudere le coperture.

13. Il messaggio finale è "Fatto. Premere il tasto é”. La stampante viene collocata in stato di PRONTO.

Funzionamento della stampante 26

Utilizzo del rullo di avvolgimento

Impostazione del gruppo di avvolgimento

Le procedure per impostare il rullo di avvolgimento

sono le seguenti:

Procedure

1. Regolare la posizione del PORTARULLO DI AVVOLGIMENTO per il formato del rullo, sia sul lato destro che su quello sinistro.

2. Svitare la vite ad alette e far scivolare il PORTARULLO DI AVVOLGIMENTO nella posizione desiderata, quindi avvitare la vite.

Funzionamento della stampante 27

Utilizzo del rullo di avvolgimento (continua)

Impostazione del gruppo di avvolgimento (continua)

3. Fissare il distanziale di protezione sul supporto in plastica del rullo sul lato destro.

4. Fissare il distanziale di protezione sul supporto

in plastica del rullo sul lato sinistro. Se è necessario regolare la lunghezza, eseguire di nuovo i passaggi 1 e 2. (Notare che i distanziali del rullo di avvolgimento sono neri, mentre quelli dei rulli di supporto sono verdi. Utilizzarli per prestazioni ottimali.)

5. Dal pannello di controllo abilitare il rullo di

avvolgimento.

a. Premere Menu (pulsante superiore) per

accedere alla modalità Menu.

b. Premere il pulsante associato all'opzione di

menu Imposta.

c. Premere quattro volte il pulsante di

direzione sinistro per visualizzare l'opzione Direzione di avvolgimento.

d. Impostare la direzione desiderata:

Immagine In o Immagine Out.

Superficie di

stam

Avvio del rullo di avvolgimento

1. Quando il supporto stampato oltrepassa completamente la lastra e viene depositato sul ripiano di uscita, far passare il supporto sopra o sotto il rullo di avvolgimento e fissarlo al rullo con del nastro adesivo.

2. Controllare il supporto finché non è stato arrotolato una volta intorno al rullo di avvolgimento, dopo di che il supporto verrà avvolto automaticamente.

Azionamento della stampante tramite il software RIP

Le istruzioni per azionare la stampante utilizzando il programma del sistema front-end digitale (DFE) del computer remoto sono contenute nei manuali o nelle note delle edizioni associate al software DFE.

Funzionamento della stampante 28

Materiali di consumo

In questa sezione vengono descritte le procedure base per la sostituzione dei contenitori di inchiostro e dei supporti e vengono inoltre consigliate le modalità di gestione e conservazione di questi materiali di consumo per garantire una qualità di stampa ottimale.

Sostituzione delle cartucce

Precauzioni

È necessario seguire attentamente le seguenti avvertenze durante la gestione degli inchiostri.

AVVERTENZA: Infiammabile. Tenere l'inchiostro lontano dalle fiamme. Non ingerire, evitare il contatto con gli occhi e la pelle. Conservare fuori dalla portata dei bambini. Può causare difficoltà respiratorie e danni alla vista.

1. Quando si sostituisce la cartuccia, indossare i guanti forniti con la confezione.

2. Utilizzare la bustina di plastica contenuta nella confezione della cartuccia per disfarsi della cartuccia vuota e dei guanti.

* INCH. K VUOTO CARICARE CARTUCCIA

PREMERE PER RIPRIST.→

3. Gettare via i contenitori vuoti osservando i regolamenti e le

Frequenza di sostituzione delle cartucce

1. La stampante è dotata di una cartuccia separata per ogni colore,

2. è vuota

3. l'inchiostro è troppo vecchio, come indicato dalla data di

[ER:4631] MENU→

Attenzione: è normale che sul fondo della cartuccia rimanga una piccola quantità di inchiostro. Non cercare di versare tale residuo nella cartuccia nuova, perché, in tal caso, verrà alterata la struttura chimica dell'inchiostro stesso ed è possibile che un residuo eccessivo di toner danneggi i componenti interni della macchina e comprometta la qualità di stampa. Per sopperire alla perdita di questo residuo, ogni cartuccia contiene una quantità supplementare di inchiostro.

norme locali e nazionali in difesa dell'ambiente e della salute.

ognuna con una capacità di 0,5 o 0,25 litri, che deve essere sostituita quando:

scadenza stampata sulla cartuccia perché l'inchiostro scaduto può produrre aree più chiare nelle immagini stampate.

a. Se una cartuccia è vuota, sul display LCD viene visualizzato

il messaggio Inchiostro vuoto.

b. Una cartuccia può essere sostituita in ogni momento, cioè

quando la stampante è in funzione, in pausa o spenta.

Materiali di consumo 29

Sostituzione delle cartucce (continua)

Procedure di sostituzione

Di seguito vengono presentati i passaggi necessari per sostituire le cartucce della stampante ColorgrafX X2:

Procedure

1. Verificare che la cartuccia di sostituzione sia dello stesso colore della cartuccia originale.

Suggerimento: le etichette apposte sul vano della cartuccia sulla stampante sono dello stesso colore del tipo di cartuccia che si deve utilizzare. Verificare pertanto che il colore dell'etichetta corrisponda a quello della nuova cartuccia.

2. Rimuovere la cartuccia.

3. Rimuovere la copertura dalla nuova cartuccia.

Materiali di consumo 30

Sostituzione delle cartucce (continua)

Procedure di sostituzione

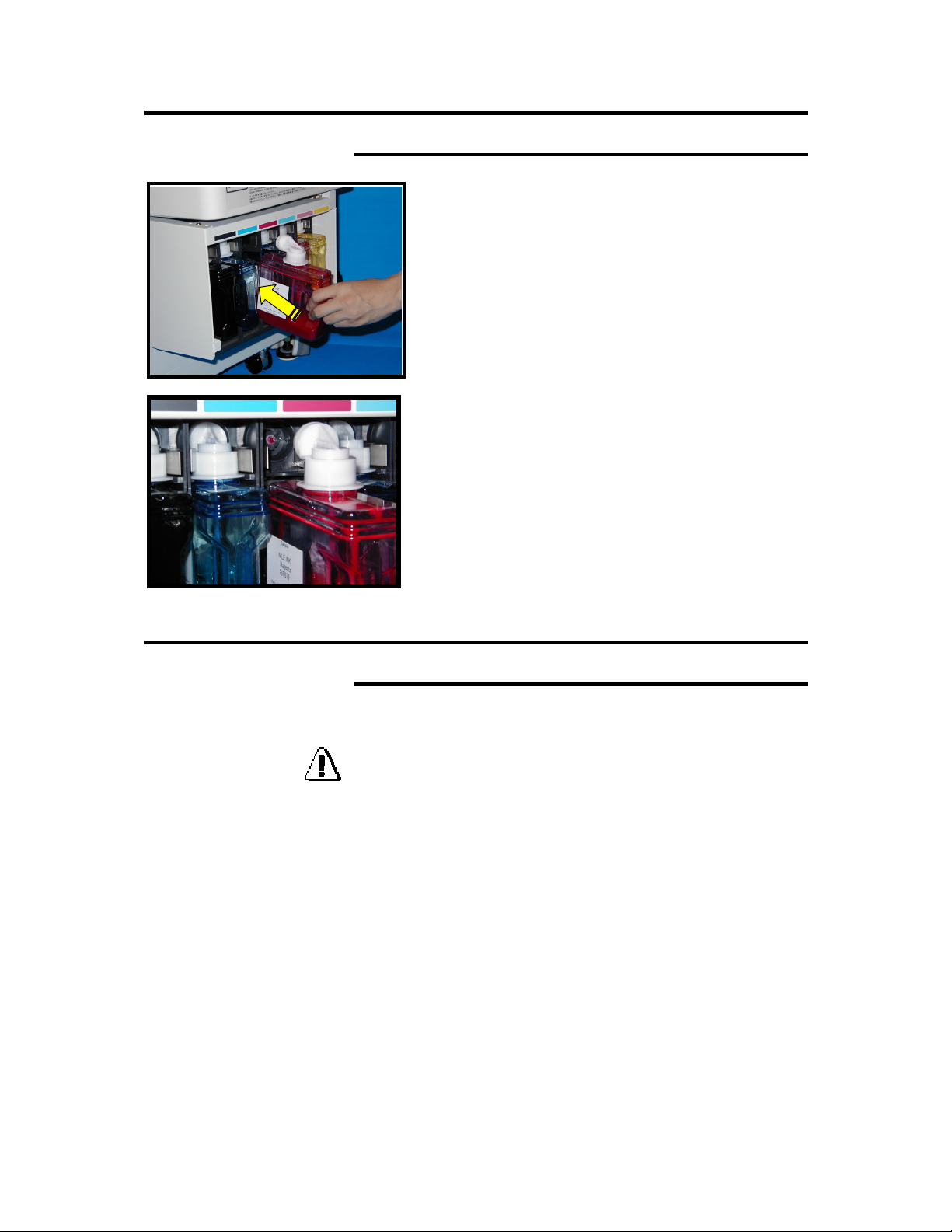

4. Inserire la nuova cartuccia nel vano portacartucce.

Importante: le macchie di inchiostro devono essere pulite subito con acqua e sapone. Gettare via i materiali utilizzati per le operazioni di pulizia osservando i regolamenti e le norme locali e nazionali in difesa dell'ambiente e della salute.

5. Verificare che il contenitore dell'inchiostro di scarto sia inserito correttamente nell'apposito vano.

6. Premere il Pulsante 3 (PREMERE PER RIPRISTINO). La stampante reintegrerà automaticamente l'inchiostro.

Sostituzione del contenitore dell'inchiostro di scarto

Avvertenze

È necessario seguire attentamente le seguenti avvertenze durante la gestione degli inchiostri.

Il contenitore dell'inchiostro di scarto contiene una spugnetta per assorbire l'inchiostro di scarto. Non estrarre la spugna dalla cartuccia.

Inserire il contenitore dell'inchiostro di scarto nella bustina di plastica a chiusura ermetica inclusa con il nuovo contenitore dell'inchiostro di scarto e chiudere accuratamente la busta.

Gettare via le cartucce di scarto osservando i regolamenti e le norme locali e nazionali in difesa dell'ambiente e della salute.

Materiali di consumo 31

Sostituzione del contenitore dell'inchiostro di scarto (continua)

Frequenza di sostituzione del contenitore dell'inchiostro di scarto

Il contenitore dell'inchiostro di scarto deve essere sostituito quando è pieno.

* BOTTIGLIA SCARTO PIENA /NON INSTALLATA

VEDERE GUIDA UTENTE [ER: 4621]

Quando il contenitore dell'inchiostro di scarto è pieno, sul display LCD viene visualizzato il messaggio Bottiglia scarto piena.

La quantità di inchiostro di scarto presente nel relativo contenitore viene dedotta monitorando il peso del contenitore. Il ripiano inferiore del vano portacontenitore dell'inchiostro di scarto funge infatti da piatto della bilancia e deve pertanto potersi spostare liberamente per misurare in modo corretto la quantità di inchiostro di scarto presente nel contenitore, ed evitare che il limite massimo di inchiostro di scarto contenibile venga superato. Attenzione: se la stampante continua a funzionare senza rilevare cambiamenti nel peso del contenitore dell'inchiostro di scarto, il limite massimo di inchiostro di scarto contenibile potrebbe essere superato inavvertitamente provocando la fuoriuscita dell'inchiostro eccedente dal contenitore con conseguente versamento dello stesso all'interno nella stampante e sul pavimento circostante la stessa.

Procedure

Procedure di sostituzione

Per sostituire il contenitore dell'inchiostro di scarto, procedere come segue:

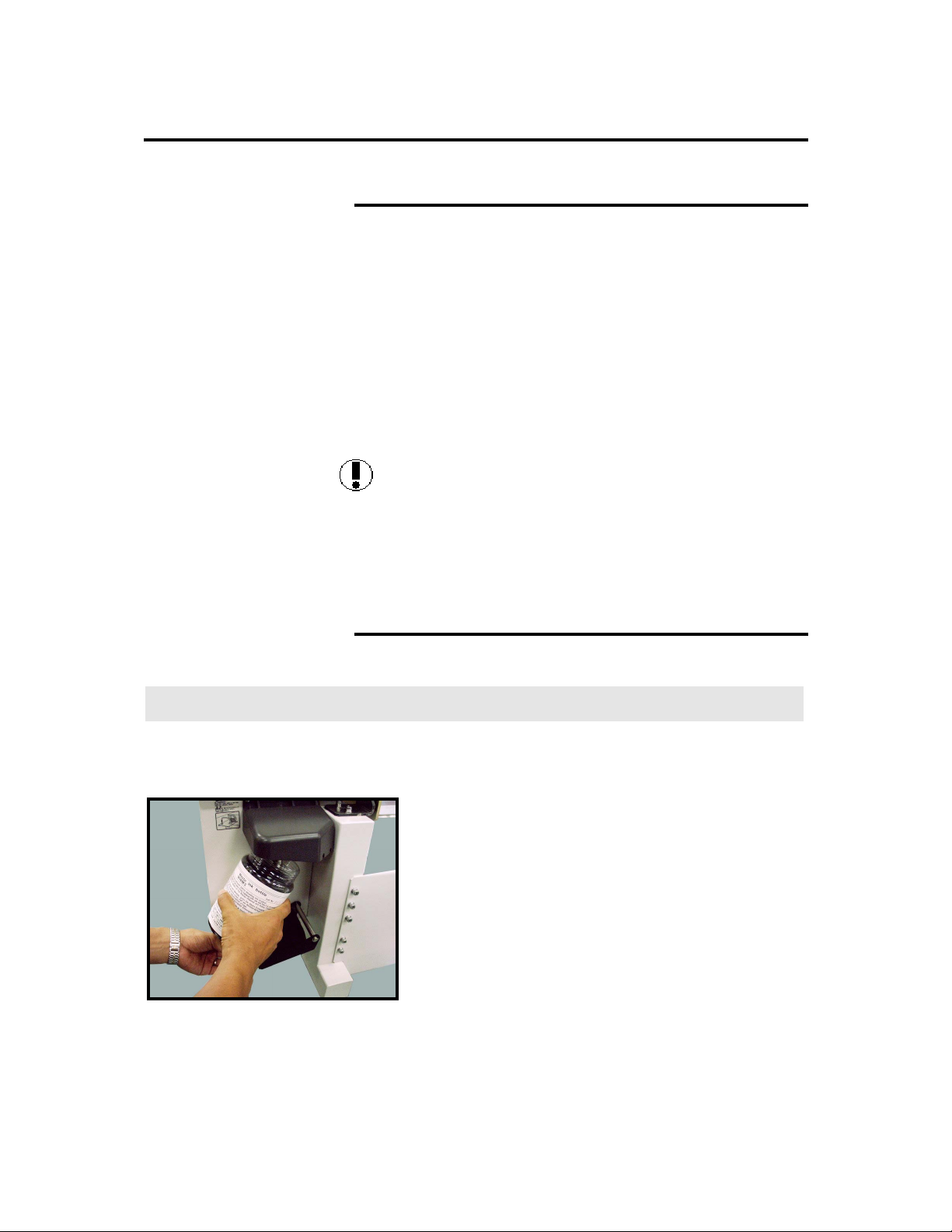

1. Individuare il contenitore dell'inchiostro di scarto nella parte posteriore destra della stampante.

2. Prendere il contenitore dell'inchiostro di scarto e inclinarlo per rimuoverlo dal vano di supporto.

3. Posizionare il contenitore dell'inchiostro di scarto nell'apposita bustina di plastica.

3. Gettare via il contenitore come descritto in precedenza.

Materiali di consumo 32

4. Inserire il nuovo contenitore dell'inchiostro di scarto nell'apposito vano. Prima di procedere, verificare che il contenitore sia inserito correttamente in tale vano.

Caricamento e rimozione dei supporti

Supporti utilizzabili

La stampante ColorgrafX X2 è in grado di stampare su una vasta gamma di supporti, inclusi carta, pellicole, vinile e altri supporti speciali. L'elenco dei supporti disponibili cambia in base alle necessità del cliente, quindi è consigliabile controllarlo con il rivenditore per valutare i supporti correntemente disponibili e i formati dei rulli.

Attenzione: l'utilizzo di supporti diversi da quelli consigliati possono causare inceppamenti del supporto, immagini macchiate o una mancata esecuzione della stampa.

La stampante è in grado di contenere due larghi rulli di supporto di formato uguale o diverso. Per un elenco dei formati disponibili per i tipi di supporto, consultare la ColorgrafX X2 Inkjet Graphics

Applications Guide (Guida alle applicazioni grafiche per stampanti a getto d'inchiostro ColografX X2).

Procedure

Caricamento dei supporti nella stampante

Le seguenti procedure indicano il processo di caricamenti dei supporti nella stampante.

IMPORTANTE! 1. Se si sostituisce il tipo di supporto, assicurarsi di aver

sostituito il tipo di supporto prima di richiudere le coperture.

Dopo aver caricato il supporto e chiuse le coperture, la stampante carica automaticamente il supporto e prova a tagliarlo come parte del test autodiagnostico. Se la taglierina non è stata configurata, ad esempio, per gestire il supporto appena caricato in modo corretto, è possibile che si verifichi un inceppamento del supporto quando la stampante prova a tagliare il nuovo supporto.

Materiali di consumo 33

2. Inserire un distanziale di protezione in una delle estremità del nuovo rullo di supporto fino a collocarlo nella posizione di alloggiamento prevista, facendo attenzione a non danneggiare l'altra estremità non protetta da distanziale del rullo. Per un utilizzo ottimale, è necessario che il distanziale di protezione sia privo di gioco, ma senza per questo restare bloccato all'interno dell'anima del rullo.

Nota: quando si apre un nuovo rullo di supporto, estrarre dall'imballaggio interno un'estremità del rullo alla volta. Posizionare il rullo in verticale su un'estremità e montare il distanziale di protezione sull'altra estremità.

Caricamento e rimozione dei supporti (continua)

Caricamento dei supporti nella stampante (continua)

3. Girare la manopola di chiusura del distanziale di protezione dell'estremità del supporto fino alla posizione di chiusura per fissarlo al rullo di supporto.

4. Ripetere i passaggi 2 e 3 per l'estremità opposta del rullo di supporto.

5. Aprire la copertura superiore della stampante.

6. Montare il nuovo rullo di supporto nella stampante.

7. L'alimentatore del rullo di supporto della stampante è

dotato di guide laterali per accompagnare il supporto.

Materiali di consumo 34

Posizione

Prima posizione 1372 mm

Seconda posizione 1270 mm

Terza posizione 1067 mm

Quarta posizione 914 mm

Quinta posizione 594 mm

Sesta posizione 279 mm

8. Allineare il distanziale di protezione destro alla posizione

corrispondente alla larghezza del supporto. Le guide anteriori sono rulli di supporto rotanti.

9. Ruotare il distanziale di protezione del supporto per

srotolare da 7 a 10 cm di supporto dal rullo.

10. Inserire il bordo anteriore del supporto nella porta di

alimentazione del supporto dell'alimentatore.

Attenzione: i rulli di supporto, soprattutto quelli di larghezza superiore, sono pesanti e difficili da maneggiare. Per evitare infortuni alle persone, danni alla stampante o al supporto, richiedere assistenza durante l'installazione dei rulli di supporto.

Formato del supporto

Materiali di consumo 35

Caricamento e rimozione dei supporti (continua)

Caricamenti dei supporti nella stampante (continua)

11. Ruotare la manopola del rullo di alimentazione all'indietro. Continuare ad alimentare il supporto finché la stampante non emette un segnale acustico. La stampante rileverà il nuovo bordo anteriore del supporto. Verificare che il supporto sia sottoposto a tensione uniforme e che non sia arricciato.

12. Abbassare la chiusura superiore della stampante. La stampante viene inizializzata e

Manopola del rullo di alimentazione

poi passa a controllare e a posizionare il rullo di supporto appena caricato.

Dopo aver completato il test autodiagnostico, la stampante fa avanzare una certa quantità del supporto appena caricato lungo il percorso di stampa e quindi lo taglia. In questo modo si è può essere certi che il bordo del supporto presenterà un bordo reciso in maniera netta e precisa durante la stampa.

13. Esaminare il bordo tagliato del supporto per verificare che la taglierina sia regolata correttamente e che tagli il supporto in modo adeguato. Se il taglio non è netto e lineare, cambiare l'impostazione della taglierina della stampante in modo che corrisponda al tipo di supporto. Consultare il capitolo Funzionamento

della stampante come descritto in Tipo di supporto.

14. Verificare che la stampante sia online e pronta a ricevere il lavoro di stampa successivo.

15. Impostare il tipo di supporto e gli attributi nel pannello di controllo. Vedere la sezione Menu del pannello di controllo.

L'installazione del nuovo rullo di supporto nella stampante adesso è completata.

Materiali di consumo 36

Feed roller knob

Caricamento e rimozione dei supporti (continua)

Frequenza di sostituzione del supporto

RULLO DI SUPPORTO VUOTO CARICARE SUPPORTO

VEDERE GUIDA UTENTE [ER: 3A24]

Procedure

È necessario sostituire un supporto quando sul display LCD viene visualizzato il messaggio Rullo di supporto vuoto.

Attenzione: i rulli di supporto sono pesanti. È dunque necessario maneggiarli con prudenza e, per evitare infortuni alle persone, danni alla stampante o al supporto, richiedere assistenza durante l'installazione dei rulli di supporto.

Rimozione di un supporto

Per rimuovere un supporto, procedere come segue:

1. Aprire la copertura superiore della stampante. La copertura superiore deve essere aperta e

chiusa lentamente, tenendola con entrambe le mani e stando davanti alla stampante. Fare attenzione a che le dita o le mani non restino intrappolate sotto la copertura mentre questa viene chiusa.

Durante il cambio dei rulli di supporto, la leva di sblocco posta sul lato destro della stampante non viene utilizzata e deve essere lasciata nella posizione di chiusura.

Materiali di consumo 37

2. Ruotare il distanziale di protezione all'indietro per avvolgere il supporto nel rullo di supporto.

3. Rimuovere il rullo di supporto dall'alimentatore.

4. Rimuovere i distanziali di protezione da entrambe le estremità del rullo di supporto girando la manopola di blocco di colore verde chiaro nella direzione di sblocco ed estraendo i distanziali dai rulli di supporto.

Suggerimento: utilizzare un nastro a bassa adesività, ad esempio un nastro di finitura o protettivo, per evitare che il supporto si srotoli dopo essere stato rimosso dalla stampante. Un nastro ad alta adesività può danneggiare il bordo anteriore del supporto quando viene rimosso.

5. Conservare il rullo di supporto in posizione

orizzontale, facendo attenzione a non ammaccare o danneggiare in altro modo le estremità esposte del rullo di supporto.

Attenzione: le estremità del rullo di supporto sono esposte a danni meccanici ogni volta che vengono rimossi i distanziali di protezione del rullo di supporto. Poiché i supporti danneggiati possono danneggiare a loro volta la stampante o causare problemi di stampa, è necessario maneggiare i supporti con la massima cautela e non conservare mai i rulli di supporto in posizione verticale.

Conservazione dei materiali di consumo

Per mantenere i materiali di consumo in buone condizioni, è necessario osservare le seguenti norme di conservazione.

Conservazione delle cartucce

Per conservare le cartucce: Scegliere un luogo fresco e ben ventilato.

1. Non appoggiare le cartucce direttamente sul pavimento.

2. Utilizzare l'inchiostro entro 18 mesi dalla data di fabbricazione.

3. Non conservare le cartucce:

− in una posizione che le esponga alla luce diretta del sole.

− in ambienti molto caldi o umidi.

Materiali di consumo 38

Conservazione dei materiali di consumo (continua)

Conservazione dei supporti

Per conservare i supporti:

1. Scegliere un luogo fresco e ben ventilato.

2. Non appoggiare i rulli di supporto direttamente sul pavimento. In presenza di umidità, lasciare uno spazio sufficiente per far circolare l'aria fra il pavimento e il supporto.

3. Evitare di conservare i supporti in una posizione che li esponga alla luce diretta del sole, ad alte temperature o a un'umidità elevata.

4. Utilizzare i supporti entro due anni dalla data di fabbricazione.

5. Salvo istruzioni in senso contrario, conservare i supporti in posizione orizzontale.

6. Se i supporti non vengono utilizzati immediatamente dopo l'apertura dell'imballaggio, richiudere l'imballaggio accuratamente.

7. Se i supporti caricati nella stampante non vengono utilizzati per molto tempo, la parte esterna dei supporti sul rullo si deteriorerà per prima. Quando si riprende a stampare, è necessario pertanto alimentare una certa quantità di supporto ed eliminare l'area danneggiata o arricciata.

8. Se le condizioni del luogo di conservazione dei supporti e dell'ambiente operativo della stampante sono molto difformi, lasciare il supporto nell'ambiente operativo della stampante per almeno due ore prima dell'utilizzo.

Materiali di consumo 39

Qualità di stampa

Descrizione

ColorgrafX X2 è una stampante a getto di inchiostro a manutenzione automatica che non richiede interventi di manutenzione ordinaria. Le procedure descritte in questa sezione trattano la manutenzione della testina per ottenere prestazioni ottimali, una risoluzione massima e dettagli definiti.

Manutenzione della testina

Manutenzione normale

La stampante è dotata, all'altezza della posizione di partenza della testina di stampa, di una pompa ad aspirazione sopra la testina di stampa. Durante il processo di spurgo, la pompa ad aspirazione spinge con forza l'inchiostro attraverso gli ugelli delle testine di stampa, rimuovendo particelle di materiale scarto o di toner. L'inchiostro di scarto risultante da questo processo viene raccolto e inviato al contenitore dell'inchiostro di scarto.

Quando il processo di spurgo delle testine di stampa è stato completato, l'inchiostro residuo presente sulla superficie della testina di stampa viene eliminato da una spazzola di pulizia ad azionamento automatico.

Procedure

Processo di manutenzione manuale

Le testine vengono pulite automaticamente dalla stampante durante il normale utilizzo. Tuttavia, quando la copia stampata presenta spazi vuoti, per risolvere il problema procedere come segue:

1. Se la copia stampata presenta spazi vuoti, stampare di nuovo la stessa immagine. Le testine vengono pulite automaticamente prima di ogni operazione di stampa, eseguendo così un ulteriore ciclo di pulizia delle testine.

2. Se la copia stampata presenta ancora spazi vuoti, selezionare MANUTENZIONE TESTINA> SPURGO NORMALE sul pannello di controllo della stampante.

PRONTO MENUè

MANUT. TESTINA è

TAGLIO è

<ALTRO>

3. Ogni volta che si esegue il comando MANUTENZIONE TESTINA, dal sistema di inchiostrazione della stampante viene eliminata una piccola quantità di inchiostro.

4. Eseguire di nuovo la stampa dell'immagine.

5. Se la copia stampata presenta ancora spazi vuoti, tornare all'opzione MANUTENZIONE TESTINA; selezionare SPURGO FORTE.

6. Se non si riesce a migliorare la qualità di stampa, contattare il servizio di assistenza.

<MANUT. TESTINA> π

SPURGO FORTE è

SPURGO NORMALE è

Mantenimento della qualità di stampa 40

Manutenzione della testina (continua)

Stampa di prova

È possibile stampare il modello di test degli ugelli dal pannello di controllo per verificare che non siano ostruiti degli ugelli.

Procedure

1. Premere modalità Menu.

2. Premere il pulsante associato all'opzione STAMPA DI PROVA per accedere alla modalità Stampa di prova.

<MENU> ▲

STAM PA DI PROVA è

M AN U T. T E ST IN A è

<ALTRO>

<STAMPA DI PR OVA> ▲

TEST UGELLI è

<ALTRO>

<T E ST U GE LLI > ▲ * SENZA INFO. +

ANTERIORE -

<RULLO > S T AMPA

3. Premere il pulsante associato all'opzione TEST UGELLI.

4. Utilizzare i pulsanti di direzione per selezionare il rullo ANTERIORE o POSTERIORE.

4. Premere il pulsante associato all'opzione STAMPA per eseguire la stampa.

6. Verificare che la regolazione sia stata eseguita correttamente. In caso contrario, ripetere l'operazione. Se il problema non viene risolto, contattare il servizio di assistenza.

Mantenimento della qualità di stampa 41

Eliminazione degli inceppamenti

Inceppamento del supporto

Descrizione

Se nella stampante si verifica un inceppamento del supporto, per eliminarlo seguire la procedura descritta più avanti. Nel materiale sono incluse etichette schematiche che riassumono graficamente i punti principali.

Importante: inceppamenti frequenti del supporto indicano un funzionamento anomalo della stampante. Vedere la sezione "Problemi e soluzioni, Messaggi di errore" dell'Appendice A che include le possibili cause dei problemi e i suggerimenti per risolverli.

Procedure

1. Aprire la copertura superiore e quella anteriore. Sollevare la leva di sblocco per rilasciare la pressione, come mostrato nella figura a sinistra.

2. Controllare la posizione del carrello. Se non ritorna nella posizione di partenza, spostare manualmente il carrello dalla lastra.

Carriage

Carrello

Wrinkles on

Spiegazzature the right side

Sul lato destro

Eliminazione degli inceppamenti 42

Inceppamento del supporto (continua)

a. Se nella parte destra del carrello si trovano

inceppamenti o pieghe, farlo scivolare a sinistra.

Carriage

Wrinkles on

Spiegazzature the left side

sul lato sinistro

Carrello

b. Se si trovano nel lato sinistro, farlo scivolare

verso destra. Per evitare danni alla testina di stampa, verificare che il supporto non tocchi la testina.

3. Se il supporto fuoriesce dalla porta di uscita del supporto, tagliare la parte che sporge con le forbici o con un coltello.

4. Se l'inceppamento si verifica prima che il supporto venga espulso, estrarre il supporto per tagliarlo più facilmente.

5. Tagliare il supporto con le forbici o con un coltello.

Eliminazione degli inceppamenti 43

Inceppamento del supporto (continua)

6. Riavvolgere all'indietro il supporto.

7. Rimontare il supporto come previsto.

8. Chiudere la leva di sblocco.

9. Inserire il bordo anteriore del supporto dell'alimentatore. Vedere Funzionamento della

stampante: Caricamento e rimozione dei supporti.

10. Chiudere la copertura anteriore e quella superiore. La stampante verrà inizializzata automaticamente.

11. Se il messaggio di errore che segnala l'inceppamento resta visualizzato, vedere l'argomento Ulteriori suggerimenti per eliminare gli inceppamenti dei supporti in questa sezione.

Eliminazione degli inceppamenti 44

Inceppamento del supporto (continua)

Ulteriori suggerimenti per eliminare gli inceppamenti dei supporti

1. Se il messaggio di errore che segnala l'inceppamento resta visualizzato, controllare di nuovo i seguenti punti.

2. Esaminare il bordo del rullo di supporto per verificare che non sia danneggiato.

3. Determinare che il supporto non abbia pieghe nel rullo di supporto. In tal caso, sostituire il rullo di supporto.

4. Verificare che i distanziali siano montati in maniera adeguata. Per l'installazione, vedere Caricamento e rimozione dei supporti.

5. Esaminare gli alimentatori dei supporti. Se nel percorso del supporto rimangono pezzi di supporto, rimuoverli. Per esaminare gli alimentatori dei supporti, procedere come segue:

a. Aprire le coperture superiore e anteriore. b. Avvolgere il supporto caricato. c. Rimuovere tutti i rulli di supporto dalla

stampante.

d. Afferrare la maniglia della guida di

alimentazione della stampante.

e. Aprire con attenzione la guida di

alimentazione come indicato nella figura a sinistra. Verificare che sia aperta completamente.

AVVERTENZA: la guida di alimentazione può aprirsi di scatto e staccarsi dall'attrezzatura.

Eliminazione degli inceppamenti 45

Inceppamento del supporto (continua)

f. Eliminare eventuali pezzi di supporto rimasti

nella stampante.

g. Se la stampante contiene materiali

appiccicosi come la colla, pulire il percorso del supporto con alcol e carta assorbente.

h. Se anche dopo le operazioni di pulizia viene

visualizzato un messaggio di errore che segnala un inceppamento, contattare il servizio di assistenza.

Inceppamento della taglierina

Procedure

Quando si verifica un inceppamento della taglierina, in genere vuol dire che la lama della taglierina è bloccata.

1. Per eliminare l'inceppamento, seguire l'apposita

procedura. Verificare che la testina di stampa non entri in contatto con il supporto.

Eliminazione degli inceppamenti 46

2. Rimuovere il supporto inceppato dalla taglierina

usando la massima cautela.

3. Se l'inceppamento si è verificato prima che il

supporto fosse espulso, estrarre il supporto e tagliarlo.

a. Tagliare il supporto con le forbici o con un

coltello.

b. Verificare che il rullo del supporto non sia

danneggiato. In tal caso, sarà necessario sostituirlo.

c. Verificare che la modalità Taglio sia

impostata correttamente.

d. Se la lama della taglierina è danneggiata,

sarà necessario sostituirla. Se si utilizza una lama danneggiata, si verificheranno frequenti inceppamenti.

e. Se anche dopo la sostituzione della lama

viene visualizzato un messaggio di errore che segnala un inceppamento, contattare il servizio di assistenza.

Eliminazione degli inceppamenti 47

Problemi e soluzioni

Descrizione

Se si ritiene che la stampante non funzioni in modo adeguato o la qualità delle stampe è scadente, seguire le procedure indicate in questo capitolo per individuare la causa e i suggerimenti per risolvere il problema.

Controllare che sul display LCD della stampante non sia visualizzato un messaggio di errore. Se non è visualizzato, osservare i sintomi per identificare la probabile causa e l'intervento correttivo da eseguire per risolvere il problema.

Procedure di identificazione dei problemi

Controlli rapidi

Quando si sospetta che la stampante non funzioni in modo adeguato, fare prima attenzione ai seguenti sintomi:

La stampante non si accende

Se la stampante non si accende, verificare che:

1. il cavo dell'alimentazione della stampante sia collegato alla presa.

2. la presa riceva corrente.

3. l'interruttore dell'alimentazione della stampante sia posizionato su ON.

4. gli interruttori automatici della stampante siano chiusi.

Attenzione: un interruttore automatico aperto indica un possibile problema elettrico. Determinare la causa dell'interruttore automatico aperto prima di procedere.

Appendice A: In caso di difficoltà 48

Procedure di identificazione dei problemi (continua)

Qualità scadente dell'immagine

Quando la qualità dell'immagine è scadente, controllare che sia:

1. utilizzato il supporto giusto per la risoluzione di stampa.

2. utilizzato l'inchiostro consigliato e che non sia scaduto.

3. caricato la curva di colore RIP giusta per il supporto (sul sistema front-end digitale).

4. stata eseguita la pulizia automatica della testina di stampa.

5. Se questi controlli sono positivi, cercare ulteriori suggerimenti nelle pagine seguenti.

Prova di funzionamento della stampante

Per eseguire una rapida prova di funzionamento generale della stampante, procedere come segue:

1. Posizionare l'interruttore della stampante su OFF.

2. Verificare che il cavo dell'alimentazione sia collegato in modo adeguato.

3. Attendere almeno 30 secondi.

4. Posizionare l'interruttore della stampante su ON.

5. Eseguire una stampa di prova (per ulteriori informazioni sulla stampa di prova, vedere l'argomento Mantenimento della qualità di stampa nella sezione Stampa di prova).

Se la stampa di prova viene stampata in modo adeguato, la stampante funziona correttamente ed è probabile che il problema riguardi il computer remoto o il collegamento dell'interfaccia. Se la qualità dell'immagine è ancora scadente, eseguire una o tutte le regolazioni automatiche descritte di seguito.

Modalità Regolazione auto

Per ottenere stampe di alta qualità, è necessario utilizzare la stampante ColorgrafX X2 in modo adeguato. In questa sezione vengono descritti i dettagli per allineare e registrare le testine di stampa.

L'allineamento delle testine viene eseguito automaticamente dal menu del pannello di controllo.

Appendice A: In caso di difficoltà 49

Procedure di identificazione dei problemi (continua)

Modalità Regolazione auto (continua)

Procedure

1. Premere il pulsante MENU e accedere alla modalità MENU.

2. Scorrere il menu con i tasti di direzione destro e sinistro. Selezionare lo stato del display REGOLAZIONE, AUTO.

<MENU> ▲

ADJUSTMENT, AUTO è

<MORE>

3. Premere il pulsante associato all'opzione Regolazione, Auto.

Opzione

INGR. SINGOLO

INGR. MULTIPLO

4. Premere il pulsante associato a ESEGUI (pulsante inferiore) per eseguire la regolazione automatica.

5. Se si desidera regolare determinate aree, scorrere le opzioni REGOLAZIONE, AUTO e premere il pulsante ESEGUI. Nella tabella seguente vengono descritte le varie opzioni.

Descrizione

Correzione dell'ingrandimento nella direzione di scansione secondaria (per una passata).

Correzione dell'ingrandimento nella direzione di scansione secondaria (per più passate).

<MAG. SINGLE> ▲ PRESS EXECUTE KEY

<ADJUSTMENT, AUTO> ▲

MAG. SINGLE è

MAG. MULTI è

<MORE>

EXECUTE è

<MAG. MULTI> ▲ PRESS EXECUTE KEY

EXECUTE è

Appendice A: In caso di difficoltà 50

Procedure di identificazione dei problemi (continua)

Modalità Regolazione auto (continua)

Opzione

DENSITÀ BI-DIR

TIMING CORREZIONE POSIZIONE

POSIZIONE STAMPA

TUTTO

SELEZIONE COLORE

Descrizione

Regolazione della densità ottica nella modalità di stampa bidirezionale.

Correzione dell'errore di posizione fra due TESTINE nella direzione di scansione principale.

Correzione della posizione di stampa.

Tutte le regolazioni.

Consente di selezionare il contenitore dell'inchiostro in corso di regolazione.

<BI-DIR DENSITY> ▲ PRESS EXECUTE KEY

<ADJUSTMENT, AUTO> ▲

BI-DIR DENSITY è

FIRING TIMING è

<MORE>

EXECUTE è

<FIRING TIMING> ▲ PRESS EXECUTE KEY

EXECUTE è

<ADJUSTMENT, AUTO> ▲

PRINT POSITION è

ALL è

<MORE>

<ADJUSTMENT, AUTO> ▲

COLOR SELECTION è

<MORE>

<PRINT POSITION> ▲ PRESS EXECUTE KEY

EXECUTE è

<ALL> ▲ PRESS EXECUTE KEY

EXECUTE è

<COLOR SELECTION> ▲ K C M LC LM Y 1 1 1 1 1 1

<CSR> ENTER è

Appendice A: In caso di difficoltà 51

Procedure di identificazione dei problemi (continua)

Modalità Regolazione ingrandimento

Il movimento verticale del supporto fra le passate della testina del carrello è regolato dal numero di cicli del motore di avanzamento del sistema di trasporto del supporto. Questo consente di definire la quantità di movimenti verticali del supporto associati a ogni passata delle testine di stampa, evitando che si formino spazi vuoti fra le aree inchiostrate disposte con ogni passata della testina di stampa.

Voce del menu Pannello di controllo

<MAGNIFICATION> ▲ * 0.00 % +

CLEAR è

La regolazione verticale dell'ingrandimento è impostata in modo indipendente per ognuno dei diversi rulli di supporto che possono essere utilizzati con la stampante. La modalità Tipo di supporto

consente di selezionare il parametro di ingrandimento appropriato per il supporto selezionato. Tuttavia, è possibile selezionare e cambiare i valori del supporto installato: in questo caso è necessario verificare che il valore selezionato sia quello corretto procedendo per tentativi, ovvero stampando sul supporto prescelto varie volte fino a ottenere risultati ottimali.

È possibile immettere qualsiasi valore compreso fra –0,50% e +0,50% in intervalli di 0,01. Impostare i valori e stampare le immagini per trovare il valore più appropriato per il supporto.

Per ulteriori dettagli sulle procedure, vedere la sezione Menu del Pannello di controllo, Attributi dei

supporti.

Nota: si consiglia di regolare l'ingrandimento solo per definire un'immagine in maniera ottimale. La modifica di un'impostazione può influire infatti su altre modalità selezionate per immagini e tipi di supporto diversi e le reali proporzioni possono pertanto essere alterate.

Verifica del funzionamento dell'interfaccia del computer

Per verificare il funzionamento dell'interfaccia del computer, procedere come segue:

1. Posizionare l'interruttore della stampante su OFF.

2. Verificare che i cavi di interfaccia siano collegati saldamente alla stampante e che il cavo di interfaccia del computer remoto utilizzato sia quello corretto.

3. Posizionare l'interruttore della stampante su ON.

Appendice A: In caso di difficoltà 52

Procedure di identificazione dei problemi (continua)

Verifica del funzionamento dell'interfaccia del computer (continua)

4. Verificare che la stampante utilizzi lo stesso ID SCSI che viene utilizzato dal computer remoto.

5. Stampare dal computer remoto per verificare che tutti gli elementi siano collegati e funzionino correttamente.

6. Se si è in grado di stampare utilizzando i comandi del computer remoto, l'interfaccia del computer o della stampante funzionano correttamente. Il problema è probabilmente provocato da qualche altro componente. Contattare il servizio di assistenza.

Problemi di funzionamento comuni

Di seguito vengono indicati alcuni problemi di funzionamento comuni con le descrizioni dei relativi sintomi e gli interventi correttivi suggeriti.

Sintomo Probabile causa Soluzione consigliata

La taglierina non taglia in maniera netta e precisa

La taglierina non funziona

Viene visualizzato il messaggio “Inchiostro vuoto” quando vi è ancora inchiostro

Qualità scadente dell'immagine

v Stratificazioni --

v Stampa poco nitida

v Impostazioni della taglierina

non corrette nel pannello di controllo

v Taglierina bloccata

v Utilizzo del lato sbagliato del

supporto

v Utilizzo del supporto sbagliato

-- Sostituire la taglierina.

v Controllare la modalità

Taglierina. Se è impostata su NESSUNO, impostarla su TAGLIO NORMALE.

v Spostare manualmente la

taglierina sulla destra

Verificare che il coperchio sia stato montato correttamente sul contenitore.

v Impostare la modalità di

stampa su una risoluzione superiore.

v Eseguire le procedure di

regolazione descritte nella sezione Attributo supporto,

Ingrandimento

v Verificare che il supporto sia

installato correttamente nella stampante.

v Non eseguire una stampa a

720 dpi su supporti progettati per stampe a 360 dpi o viceversa.

Appendice A: In caso di difficoltà 53

Problemi di funzionamento comuni (continua)

Sintomo Probabile causa Soluzione consigliata

Qualità scadente dell'immagine (continua)

v Copia di stampa

danneggiata -- superficie anteriore

v Copia di stampa

danneggiata – superficie posteriore

v Stampe scure v La stampante può essere

v Il bordo anteriore del supporto

è arricciato.

v Il meccanismo di pulizia delle

testine non ha pulito completamente le testine di stampa

v Un rullo di presa sporco o

danneggiato

v Un'area sporca o danneggiata

sulla lastra

stata impostata per il supporto sbagliato

v Controllare che il bordo

anteriore del supporto non sia arricciato. In tal caso, tagliare la parte arricciata. È possibile che l'arricciatura sia causata da pieghe presenti nel supporto stesso: in tal caso, alimentare il supporto fino a superare la parte di supporto che presenta tali pieghe, quindi tagliare il supporto.

Pulire le testine eseguendo le procedure di Manutenzione testina.

v Pulire il rullo di presa.

v Pulire la lastra.

v Non eseguire una copia di

stampa a 720 dpi su supporti progettati per stampe a 360 dpi.

v Colori diversi da quelli

previsti

v Stampe chiare o vuote v Il processore RIP invia alla

v Il colore visualizzato sul

monitor del computer e i colori della copia stampata non corrispondono

stampante dati non validi.

v La temperatura della stanza

non rientra nei parametri consigliati.

v La stampante può essere

stata impostata per il supporto sbagliato

v Verificare che sia il monitor

che la stampante siano calibrati adeguatamente.

v Controllare il software RIP

per verificare che stia producendo dati validi.

v Regolare la temperatura della

stanza in modo che sia mantenuta fra i 15°C e i 30°C, preferibilmente su 23°C, e lasciare che le apparecchiature si stabilizzino sulla nuova temperatura.

v Non eseguire una copia di

stampa a 720 dpi su supporti progettati per stampe a 360 dpi.

Appendice A: In caso di difficoltà 54

Sintomo Probabile causa Soluzione consigliata

Qualità scadente dell'immagine (continua)

v La stampa è fuori

posizione

v Le linee verticali non

sono dritte

v Spazi vuoti o macchie v Il meccanismo di pulizia delle

La stampante non inizia a stampare

Condizioni d’errore

v La scala lineare della

stampante non viene letta in maniera adeguata

v Errore nella regolazione del

timing (la correzione nella direzione principale di scansione)

testine non ha pulito completamente le testine di stampa durante i normali cicli di stampa

I cavi di collegamento dell'interfaccia fra la stampante e il computer remoto non sono connessi correttamente

v Se si trovano macchie nella

scala lineare, pulirla con un panno pulito e non sfilacciabile, leggermente inumidito con un detergente neutro diluito.

v Regolare la direzione

principale di scansione utilizzando Modalità Regolazione, Auto.

v Eseguire la procedura di

pulizia delle testine di stampa: Manutenzione testina.

Controllare i cavi di collegamento dell'interfaccia ed eseguire i necessari interventi correttivi. Quindi eseguire la

Verifica del funzionamento dell'interfaccia del computer

descritta in questa sezione e apportare le necessarie modifiche.

v Falsi condizioni d’errore

relativamente ai supporti, per esempio errori d’inversione del supporto, inceppamenti del carrello, inceppamenti del supporto eccetera.

Onyx PosterShop 5.0 specifico

v Mentre si sta utilizzando

PosterShop: dopo aver inviato la primissima stampa, la finestra visualizza il messaggio “Si è verificato un errore nel corso dell’inizializzazione della porta di comunicazione della stampante per il lavoro “___”. ONX / Riprovare o annullare?”

v Supporto caricato

impropriamente.

v La configurazione SCSI è

impostata in modo errato.

v Assicurarsi che il supporto

sia caricato nei localizzatori dei rulli esattamente nelle fessura appropriata.

v Premere Annulla e OK nella

finestra di stampa annullata. Andare a Strumenti>Printer Manager. Selezionare la stampante X2 e premere il pulsante Configura. Selezionare la scheda Porta

della Stampante e premere Configura.

v Assicurarsi che l’ID SCSI sia

impostato all’ID corretto. (Se non lo si conosce, chiudere e riavviare il computer. L’ID

Appendice A: In caso di difficoltà 55

sarà visualizzato nel corso del riavvio o nella Utilità di selezione SCSI.) Assicurarsi che l’adattatore SCSI (in Strumenti>Printer Manager>pulsante configura>>scheda Porta della Stampante>>pulsante configura) sia corretto. (Se non si conosce il numero, provare 0 – 3 fin tanto che uno non funziona.) Se questo non risolve il problema, chiudere e riavviare PosterShop e riprovare.

v Lavoro di stampa viene

interrotto di nuovo

v Lavoro di stampa

incompleto: il messaggio afferma “seek to a tile”

v Modelli d’impostazioni non

appropriati. (“Ultima Stampa” è il modello d’impostazione utilizzato se non si è specificato un altro modello nel momento in cui si è aperto il file di immagini.)

v La dimensione del lavoro è

superiore a 1 GB.

v Controllare le regolazioni di

Impostazioni di stampa e assicurarsi che quelle del supporto e del rullo siano in correlazione. Se sembra costantemente scegliere il rullo errato con ogni file che si apre e si stampa, applicare un modello diverso.

v Se possibile, ridurre la

dimensione dell’immagine. PosterShop non può stampare lavori che siano più grandi di 1 GB.

Appendice A: In caso di difficoltà 56

Messaggi di errore visualizzati sul display LCD

Quando viene rilevato un errore durante l'utilizzo della stampante, sul pannello di controllo della stampante, ovvero sul display LCD, viene visualizzato un messaggio di errore.

Problemi risolvibili dall'utente

Questi errori denotano problemi che possono essere risolti dall'utente. In ogni finestra di messaggio è indicato il tipo di errore, l'azione correttiva suggerita e il numero di errore.

Messaggio di errore Messaggio di errore Messaggio di errore

ERRORE REG. AUTO SU TESTINA K

VEDERE GUIDA UTENTE

[ER:2921]

ERRORE REG. AUTO SU TESTINA C

VEDERE GUIDA UTENTE

[ER:2922]

ERRORE REG. AUTO SU TESTINA M

VEDERE GUIDA UTENTE

[ER:2923]

ERRORE REG. AUTO SU TESTINA LC

VEDERE GUIDA UTENTE

[ER:2924] ERRORE REG. AUTO SU TESTINA LM

VEDERE GUIDA UTENTE

[ER:2925]

ERRORE REG. AUTO SU TESTINA Y

VEDERE GUIDA UTENTE

[ER:2926]

INCEPPAMENTO CARRELLO:DESTRO

RIPRISTINARE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3311] INCEPPAMENTO CARRELLO

SINISTRO RIPRISTINARE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3312]

ERRORE SCANSIONE: RIPRISTINARE

SUPPORTO

VEDERE GUIDA UTENTE

[ER:3322] ERRORE SCANSIONE: RIPRISTINARE

SUPPORTO

VEDERE GUIDA UTENTE

[ER:3331] ERRORE SCANSIONE: RIPRISTINARE

SUPPORTO

VEDERE GUIDA UTENTE

[ER:3332] LEVA RILASCIO APERTA

CHIUDERE LEVA [ER:3A11]

ERRORE SUPPORTO RIPRISTINO RULLO

ANTERIORE

VEDERE GUIDA UTENTE

[ER:3A21] ERRORE SUPPORTO RIPRISTINO RULLO

POSTERIORE

VEDERE GUIDA UTENTE

[ER:3A22] ERRORE SUPPORTO SUPPORTO

INCOMPATIBILE

VEDERE GUIDA UTENTE

[ER:3A31] ERRORE SUPPORTO SUPPORTO

INCOMPATIBILE

VEDERE GUIDA UTENTE

[ER:3A32]

ERRORE SUPPORTO RIPRISTINO RULLO

POSTERIORE

VEDERE GUIDA UTENTE

[ER:3A42] INVERTITO, ANTERIORE RIPRISTINARE RULLO

VEDERE GUIDA UTENTE

[ER:3A51]

INVERTITO, POSTERIORE RIPRISTINARE RULLO

VEDERE GUIDA UTENTE

[ER:3A52]

VUOTO, RULLO CARICARE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3A61] NON SELEZIONABILE RIMUOVERE SUPPORTO [ER:3A71]

INVERTITO, ANTERIORE RIPRISTINARE RULLO

VEDERE GUIDA UTENTE

[ER:3A81]

INVERTITO, POSTERIORE RIPRISTINARE RULLO

VEDERE GUIDA UTENTE

[ER:3A82]

INCEPPAMENTO 1, RULLO ANTERIORE

RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3B11]

Appendice A: In caso di difficoltà 57

Messaggio di errore Messaggio di errore Messaggio di errore

INCEPPAMENTO 2, RULLO ANTERIORE

RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3B21] INCEPPAMENTO 2, RULLO

POSTERIORE RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3B22] INCEPPAMENTO 3, RULLO

ANTERIORE RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3B31] INCEPPAMENTO 3, RULLO

POSTERIORE RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3B32] INCEPPAMENTO 4, RULLO

ANTERIORE RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3B41] INCEPPAMENTO 4, RULLO

POSTERIORE

INCEPPAMENTO 7, FINE RULLO

RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3B71] LAMA INCEPPATA SPOSTARE

MANUALMENTE

VEDERE GUIDA UTENTE

[ER:3C11] COPERTURA SUPERIORE

APERTA CHIUDERE COPERTURA.

[ER:3D11] COPERTURA ANTERIORE

APERTA CHIUDERE COPERTURA.

[ER:3D12] BOTTIGLIA SCARTO

PIENA /NON INSTALLATA

VEDERE GUIDA UTENTE

[ER:4621] INCHIOSTRO K VUOTO CARICARE CARTUCCIA

INCHIOSTRO Y VUOTO CARICARE CARTUCCIA

[ER:4636]

INCHIOSTRO K VUOTO RIEMPIRE INCHIOSTRO

[ER:4641]

INCHIOSTRO C VUOTO RIEMPIRE INCHIOSTRO

[ER:4642]

INCHIOSTRO M VUOTO RIEMPIRE INCHIOSTRO

[ER:4643]

INCHIOSTRO LC VUOTO RIEMPIRE INCHIOSTRO

[ER:4644]

INCHIOSTRO LM VUOTO RIEMPIRE INCHIOSTRO

RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:4631]

[ER:4645]

[ER:3B42] INCEPPAMENTO 5, RULLO

ANTERIORE

INCHIOSTRO C VUOTO CARICARE CARTUCCIA

INCHIOSTRO Y VUOTO RIEMPIRE INCHIOSTRO

RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:4632]

[ER:4646]

[ER:3B51] INCEPPAMENTO 5, RULLO

POSTERIORE RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:3B52]

INCHIOSTRO M VUOTO CARICARE CARTUCCIA

[ER:4633]

INCEPPAMENTO 8, RULLO AVVOLGIMENTO

RIAVVOLGERE SUPPORTO PREMERE PER

RIPRISTINARE [ER:4B11]

INCEPPAMENTO 6, RULLO ANTERIORE

INCHIOSTRO LC VUOTO CARICARE CARTUCCIA

ERRORE SCSI:

VEDERE GUIDA UTENTE

RIMUOVERE SUPPORTO

VEDERE GUIDA UTENTE

[ER:4634]

[ER:1271]

[ER:3B61] INCEPPAMENTO 6, RULLO

POSTERIORE RIMUOVERE SUPPORTO

INCHIOSTRO LM VUOTO CARICARE CARTUCCIA [ER:4635]

VEDERE GUIDA UTENTE

[ER:3B62]

Appendice A: In caso di difficoltà 58

Struttura dei menu

PRONTO MENUè

MANUT. TESTINA è

TAGLIO è

<ALTRO>

<MENU> ▲

IMPOSTA è

<ALTRO>

<MENU> ▲

STAMPA DI PROVA è

MANUT. TESTINA è

<ALTRO>

<MENU> ▲

REGOLAZ., AUTO è

PRONTO MENUè

R: 360 PRES 36 CCC è R: 720 PRES 54 CCC è

MANUT. TESTINA

<MANUT. TESTINA> ▲

SPURGO FORTE è

SPURGO NORMALE è

TAGLIO

Taglia il supporto

Nessuna opzione.

PRONTO MENU è

AVVOLGI TUTTO è

RWD è

<ALTRO> FWD è

<ALTRO>

<MENU> ▲

SOSTITUZ. LAMA è

<ALTRO>

<MENU> ▲ CONTATORE è

<ALTRO>

Appendice B: Struttura dei menu 59

Menu IMPOSTA – solo primo livello

<MENU> ▲

IMPOSTA è

<ALTRO>

Da IMPOSTA

<IMPOSTA> ▲

SELEZ. RULLO è

<ALTRO>

<IMPOSTA> ▲

TIPO SUPPORTO, POST. è

TIPO SUPPORTO, ANT. è

<ALTRO>

<IMPOSTA> ▲

ATTRIBUTO SUPPORTO è

RISP. EN. è

<ALTRO>

<IMPOSTA> ▲

INTERVALLO MANUT. è

TAGLIO INIZIALE. è

<ALTRO>

<IMPOSTA> ▲ SELEZ. UNITÀè

DIREZ. AVVOLGIMENTOè

<ALTRO>

<IMPOSTA> ▲

AUTO COPER. è

RITARDO AVVOLG. è

<ALTRO>

<IMPOSTA> ▲

CORREZ. ALIMEN. è

SPAZIO INTERPAGINA è

<ALTRO>

<IMPOSTA> ▲

LINGUA è

<ALTRO>

<IMPOSTA> ▲

DATA è

ORA è

<ALTRO>

<IMPOSTA> ▲

ID SCSI è

TIMEOUT I/Fè

<ALTRO>

Appendice B: Struttura dei menu 60

Menu IMPOSTA – dettagli

OPZIONI

<IMPOSTA> ▲

SELEZ. RULLO è

<ALTRO>

<IMPOSTA> ▲

TIPO SUPPORTO, POST. è

TIPO SUPPORTO, ANT. è

<ALTRO>

<IMPOSTA> ▲

ATTRIBUTO SUPPORTO è

RISP. EN. è

<ALTRO>

<SELEZ. RULLO> ▲ * ANTERIORE +

INVIO è

<TIPO SUPPORTO, POST.> ▲ * 360 PRESENTAZIONE +

INVIO è

<TIPO SUPPORTO, ANT.> ▲ * 720 PRESENTAZIONE +

INVIO è

<ATTRIBUTO SUPPORTO> ▲ * 360 PRESENTAZIONE è * 720 PRESENTAZIONE è

<ALTRO>

<ALTRO> consente di

scorrere tutti i supporti

disponibili

<360 PRESENTAZIONE> ▲

ATTESA CARRELLO è

ATTESA TAGLIO è

<ALTRO>

ANTERIORE POSTERIORE

360 PRESENTAZIONE 720 PRESENTAZIONE PELLICOLA MATT BIANCA

PELLICOLA CONTROLUCE 360

PELLICOLA CONTROLUCE 720 TESSUTO POLI. TELA POLI. CARTA FOTOGRAFICA

360 RINFORZATA PSV 360 CARTA LINE ART

0,0 sec-30,0 sec (con intervalli di 0,1 sec)

<360 PRESENTAZIONE> ▲ INGRANDIMENTO è

MOD. TAGLIO è

<ALTRO>

<RISP. EN.> ▲ * OFF +

INVIO è

-0,50%-+0,50% (con intervalli di 0,1 sec)

TAGLIO NORMALE NESSUN TAGLIO

OFF -- 60 min

(con intervalli di 5 min)

Nota: poiché NON sono dotati dell'opzione ATTESA TAGLIO, i seguenti supporti devono essere tagliati manualmente: Tessuto Poli, Tela Poli, Rinforzato 360 e PSV 360. Inoltre, la MODALITÀ TAGLIO è visibile per questi supporti, ma viene disabilitata automaticamente e non può essere cambiata.

Appendice B: Struttura dei menu 61

Menu IMPOSTA – dettagli (continua)

<IMPOSTA> ▲

INTERVALLO MANUT. è

TAGLIO INIZIALE. è

<ALTRO>

<IMPOSTA> ▲

DATAè

ORAè

<ALTRO>

<IMPOSTA> ▲

ID SCSI è

TIMEOUT I/F è

<ALTRO>

<INTERVALLO MANUT.> ▲ * LUNGO +

INVIO è

<TAGLIO INIZIALE.> ▲ * SÌ +

INVIO è

<DATA> ▲ * 01/01/2000 + GG/MM/AAAA -

<RSAC> INVIO è

<ORA> ▲ * 12:34:56 + HH:MM:SS -

<RSAC> INVIO è

<ID SCSI> ▲ * 1 +

INVIO è

<TIMEOUT I/F> ▲ * OFF +

INVIO è

OPZIONI

LUNGO

MEDIO BREVE NESSUNO

Sì NO

1 – 6

OFF 10 sec 30 sec 60 sec 120 sec

Piedi/m

OFF IMMAGINE OUT IMMAGINE IN

<IMPOSTA> ▲

SELEZ. UNITÀè

DIREZ. AVVOLG. è

<ALTRO>

<SELEZ. UNITÀ> ▲ * PIEDI +

INVIO è

<DIREZ. AVVOLG.> ▲ * OFF +

INVIO è

Appendice B: Struttura dei menu 62

Menu IMPOSTA – dettagli (continua)

AUTO COPER.è

RITARDO AVVOLG.è

<ALTRO>

CORREZ. ALIMEN.è

SPAZIO INTERPAGINAè

<ALTRO>

PPIATTIMENTO DEL SUPPORTO

LINGUA

<ALTRO>

▲

enu STAMPA DI PROV

<AUTO COPER.> * OFF +

<RITARDO AVVOLG.> * OFF +

<CORREZ. ALIMEN.> * NON ESEGUIRE +

<SPAZIO INTERPAGINA> * 1 POLLICE +

PPIATTIMENTO DEL SUPPORTO

* NESSUNO +

<LINGUA> * INGLESE +

▲

INVIOè

▲

INVIOè

▲

INVIOè

▲

INVIOè

▲

INVIO

▲

OPZIONI

OFF 1 min

60 min

ESEGUI NON ESEGUIRE

NON CONTROLLATO

(1 pollice)

LUNGO MEDIO CORTO NESSUNO

INGLESE TEDESCO FRANCESE PORTOGHESE SPAGNOLO ITALIANO GIAPPONESE

▲

<TEST UGELLI> * SENZA INFO. + ANTERIORE -

<RULLO> STAMPA

RULLO>consente di

scorrere

NTERIORE e

POSTERIORE.

TEST UGELLI

<ALTRO>

Al menuManutenzione testina

Appendice B: Struttura dei menu 63

▲

SENZA INFO. CON INFO.

Menu MANUTENZIONE TESTINA

Dal menu Prova di stampa

<MANUT. TESTINA> ▲

SPURGO FORTE è

SPURGO NORMALE è

Menu REGOLAZIONE, AUTO

<INGR. SING.> ▲ PREMERE ESEGUI

<REGOLAZ., AUTO> ▲

INGR. SING. è INGR. MULT. è

<ALTRO>

<REGOLAZ., AUTO> ▲

DENSITÀ BI-DIR è

TIMING CORR. POS.è

<ALTRO>

<INGR. MULT.> ▲ PREMERE ESEGUI

<DENSITÀ BI-DIR> ▲ PREMERE ESEGUI

<TIMING CORR. POS.> ▲ PREMERE ESEGUI

OPZIONI

Nessuna opzione – viene eseguito automaticamente quando viene selezionato FORTE o NORMALE.

Nessuna opzione.

ESEGUI è

<REGOLAZ., AUTO> ▲

POSIZIONE STAMPA è

TUTTO è

<ALTRO>

<REGOLAZ., AUTO> ▲ SELEZ. COLORE è

<ALTRO>

Al menu Sostituzione lama

ESEGUI è

<POSIZIONE STAMPA> ▲ PREMERE ESEGUI

ESEGUI è

<TUTTO> ▲ PREMERE ESEGUI

ESEGUI è

<SELEZ. COLORE> ▲ K C M LC LM Y 1 1 1 1 1 1

<RSAC> INVIO è

Appendice B: Struttura dei menu 64

Menu SOSTITUZIONE LAMA

<IMPOSTA> ▲

AUTO COPER. è

RITARDO AVVOLG. è

<ALTRO>

<IMPOSTA> ▲ CORREZ. ALIMEN. è

SPAZIO INTERPAGINA è

<ALTRO>

<IMPOSTA> ▲

LINGUA è

<ALTRO>

<AUTO COPER.> ▲ * OFF +

INVIO è

<RITARDO AVVOLG.> ▲ * OFF +

INVIO è

<CORREZ. ALIMEN.> ▲ * NON ESEGUIRE +

INVIO è

<SPAZIO INTERPAGINA> ▲ * 1 POLLICE +

INVIO è

<LINGUA> ▲ * INGLESE +

INVIO è

OPZIONI

OFF

1 min – 60 min

ESEGUI NON ESEGUIRE

NON CONTROLLATO 0 – 12 (1 pollice)

INGLESE TEDESCO FRANCESE PORTOGHESE SPAGNOLO ITALIANO GIAPPONESE

enu STAMPA DI PROVA

<STAMPA DI PROVA> ▲

TEST UGELLI è

<ALTRO>

Al menu Manutenzione testina

<TEST UGELLI> ▲ * SENZA INFO. + ANTERIORE -

<RULLO> STAMPA

<RULLO> consente di

scorrere ANTERIORE e

POSTERIORE.

SENZA INFO. CON INFO.

Appendice B: Struttura dei menu 65
