Page 1
Versie 1.0
Februari 2013
Xerox® Color C75 Press
Snelstarthandleiding
Page 2
©2012 Xerox Corporation. Alle rechten voorbehouden. XEROX® en XEROX en
Beeldmerk® zijn handelsmerken van Xerox Corporation in de Verenigde Staten en/of
andere landen.
BR4006
Page 3
Inhoudsopgave
1 Productoverzicht........................................................................................1-1
Gebruikersinterface.............................................................................................................1-2
In-/uitschakelen....................................................................................................................1-3
Twee aan/uit-schakelaars....................................................................................1-3
Inschakelen...............................................................................................................1-3
Uitschakelen.............................................................................................................1-4
2 Kopiëren........................................................................................................2-1
Basisfuncties voor kopiëren met de AOD...................................................................2-1
Kopiëren - Basis via de glasplaat...................................................................................2-2
3 Waar kunt u terecht voor hulp?...........................................................3-1
Hulp op het internet............................................................................................................3-1
Klantendocumentatie voor printerserver....................................................................3-1
4 Papier en ander afdrukmateriaal........................................................4-1
Papier in lade 1, 2 en 3 plaatsen....................................................................................4-1
Papier in de handmatige invoer (lade 5) plaatsen.................................................4-2
5 Verbruiksartikelen vervangen...............................................................5-1
Verbruiksartikelen bestellen.............................................................................................5-1
Tonercassette vervangen..................................................................................................5-2
Snelstarthandleiding
iXerox® Color C75 Press
Page 4
Inhoudsopgave
Xerox® Color C75 Pressii
Snelstarthandleiding
Page 5
1
Productoverzicht
Dit apparaat is een kopieerapparaat en netwerkprinter voor 4 kleuren/zwart-wit met
een snelheid van 75 kopieën/afdrukken per minuut.
Snelstarthandleiding
1-1Xerox® Color C75 Press
Page 6
Productoverzicht
Gebruikersinterface
1. Aanraakscherm
2. Home Functies
3. Functies
4. Opdrachtstatus
5. Apparaatstatus
6. Aan-/afmelden
7. Energiespaarstand
8. Alles wissen
9. Stop
10. Start
11. Onderbreken
12. Cijfertoetsen
13. Taal
14. Help
Xerox® Color C75 Press1-2
Snelstarthandleiding
Page 7
In-/uitschakelen
Twee aan/uit-schakelaars
Productoverzicht
Het apparaat heeft twee aan/uit-schakelaars:
1. Aan/uit-schakelaar: Gebruik deze schakelaar om het apparaat aan of uit te zetten.
2. Hoofdstroomschakelaar: Deze schakelaar bevindt zich achter de voordeur/voorklep.
De schakelaar wordt hoofdzakelijk tijdens onderhoud door de
Xerox-servicemedewerker gebruikt. Een heel enkele keer wordt u bij het oplossen
van problemen gevraagd het apparaat met deze schakelaar uit te schakelen.
BELANGRIJK
Schakel het apparaat altijd eerst uit met de aan/uit-schakelaar en pas dan met de
hoofdstroomschakelaar.
Inschakelen
Na het inschakelen moet het apparaat ongeveer 3 minuten opwarmen voordat u kunt
beginnen met het maken van kopieën.
Snelstarthandleiding
1-3Xerox® Color C75 Press
Page 8
Productoverzicht
1. Open het klepje.
2. Zet de aan/uit-schakelaar in de aan-stand.
Het bericht Even geduld a.u.b... geeft aan dat het apparaat bezig is met opwarmen.
Het apparaat kan tijdens het opwarmen niet worden gebruikt.
Uitschakelen
1. Zet de aan/uit-schakelaar in de stand OFF.
2. Controleer of het scherm van de gebruikersinterface helemaal uit is voordat u het
apparaat weer aanzet.
Xerox® Color C75 Press1-4
Snelstarthandleiding
Page 9
2
Kopiëren
Basisfuncties voor kopiëren met de AOD
1. Pas de beweegbare documentgeleiders op de breedste stand aan.
2. Plaats de originelen met de BEELDZIJDE OMHOOG, de eerste pagina bovenaan en
de koptekst naar de achter- of linkerkant van het apparaat.
Het bevestigingslampje gaat branden om aan te geven dat de documenten correct
zijn geplaatst.
3. Druk op de toets Home Functies.
4. Selecteer Kopiëren in het venster Home Functies.
Snelstarthandleiding
2-1Xerox® Color C75 Press
Page 10
Kopiëren
5. Selecteer de gewenste functies/opties in het scherm Kopiëren.
• Verkleinen/vergroten
• Papierinvoer
• Afdrukkleur
• Aflevering kopieën
• 2-zijdig kopiëren
• Origineeltype
• Lichter/donkerder
De functies die op het hoofdscherm voor kopiëren worden weergegeven, variëren
afhankelijk van de manier waarop het hoofdscherm voor kopiëren door de beheerder
is geconfigureerd.
6. Voer het aantal in.
7. Druk op Start.
Kopiëren - Basis via de glasplaat
1. Open de AOD.
2. Plaats het document met de BEELDZIJDE OMLAAG met de in deze afbeelding
weergegeven uitlijning.
3. Druk op de toets Home Functies.
4. Selecteer Kopiëren in het venster Home Functies.
Xerox® Color C75 Press2-2
Snelstarthandleiding
Page 11
Kopiëren
5. Selecteer de gewenste functies/opties in het scherm Kopiëren.
• Verkleinen/vergroten
• Papierinvoer
• Afdrukkleur
• Aflevering kopieën
• 2-zijdig kopiëren
• Origineeltype
• Lichter/donkerder
De functies die op het hoofdscherm voor kopiëren worden weergegeven, variëren
afhankelijk van de manier waarop het hoofdscherm voor kopiëren door de beheerder
is geconfigureerd.
6. Voer het aantal in.
7. Druk op Start.
Snelstarthandleiding
2-3Xerox® Color C75 Press
Page 12
Kopiëren
Xerox® Color C75 Press2-4
Snelstarthandleiding
Page 13
3
Waar kunt u terecht voor hulp?
Hulp op het internet
Xerox op het internet: voor systeemondersteuning, hulp voor gebruikers,
klantendocumentatie en technische ondersteuning gaat u naar www.xerox.com en klikt
u op de koppeling Neem contact met ons op voor specifieke
contactinformatie/telefoonnummers in uw land.
OPMERKING
U verkrijgt de meest recente updates van de klantendocumentatie voor uw product via
www.xerox.com. Zorg dat regelmatig op deze website kijkt wat de meest recente
informatie over uw product is.
Houd het serienummer van het apparaat bij de hand als u gaat bellen. Het serienummer
van het apparaat wordt op het tabblad Apparaatinformatie weergegeven:
Apparaatstatus > Apparaatinformatie.
Klantendocumentatie voor printerserver
Ondersteunende klantendocumentatie voor uw printerserver staat op een cd/dvd die
bij de printerserver wordt geleverd. U of uw systeembeheerder moet deze documenten
na de installatie afdrukken.
3-1Xerox® Color C75 Press
Snelstarthandleiding
Page 14
Waar kunt u terecht voor hulp?
Xerox® Color C75 Press3-2
Snelstarthandleiding
Page 15
4
Papier en ander afdrukmateriaal
Papier in lade 1, 2 en 3 plaatsen
OPMERKING
Er kan een papierstoring optreden als u een lade opent terwijl die lade wordt gebruikt
om papier in te voeren.
1. Selecteer het gewenste papier voor de afdrukopdracht.
2. Trek de lade langzaam naar buiten tot deze niet verder kan.
3. Open het pak papier met de verpakkingsnaad naar boven.
4. Waaier de vellen uit voordat u ze in de lade plaatst.
5. Leg de rand van het papier tegen de linkerkant van de lade.
Papier kan in de richting Lange Kant Eerst (LKE)/portret of Korte Kant Eerst
(KKE)/landschap worden geplaatst.
6. Stel de papiergeleiders af door de ontgrendeling in de geleider in te drukken en de
randgeleider voorzichtig te verplaatsen tot deze de rand van het papier in de lade
nét raakt.
Snelstarthandleiding
4-1Xerox® Color C75 Press
Page 16
Papier en ander afdrukmateriaal
Plaats geen papier boven de MAX-lijn op de achterste randgeleider.
7. Duw de lade voorzichtig naar binnen tot deze niet verder kan.
Als de systeembeheerder het scherm Papierlade-instellingen heeft ingeschakeld,
wordt dit scherm in de gebruikersinterface weergegeven.
8. Als er wijzigingen zijn doorgevoerd voor de papierlade, selecteert u de toets
Instellingen wijzigen; zo niet, ga dan verder met de volgende stap.
a) Geef de gewenste keuzes op voor Papiersoort/papiergewicht, Papierformaat en
Papierkleur.
b) Voer indien nodig de gewenste wijzigingen door voor de papierkrul- en
uitlijningscorrectie.
OPMERKING
Raadpleeg de Handleiding voor de systeembeheerder voor gedetailleerde
informatie over de opties voor papierkrul- en uitlijningscorrectie.
c) Selecteer Opslaan tot u terugkeert in het venster met lade-instellingen.
9. Selecteer Bevestigen om het venster te sluiten.
Papier in de handmatige invoer (lade 5) plaatsen
1. Open de handmatige invoer (lade 5) voorzichtig zover als nodig is voor het papier.
2. Houd de papiergeleiders in het midden vast en verschuif ze naar het gewenste
papierformaat.
3. Selecteer het gewenste papier voor de afdrukopdracht.
4. Open het pak papier met de verpakkingsnaad naar boven.
5. Waaier de vellen uit voordat u ze in de lade plaatst.
Xerox® Color C75 Press4-2
Snelstarthandleiding
Page 17
Papier en ander afdrukmateriaal

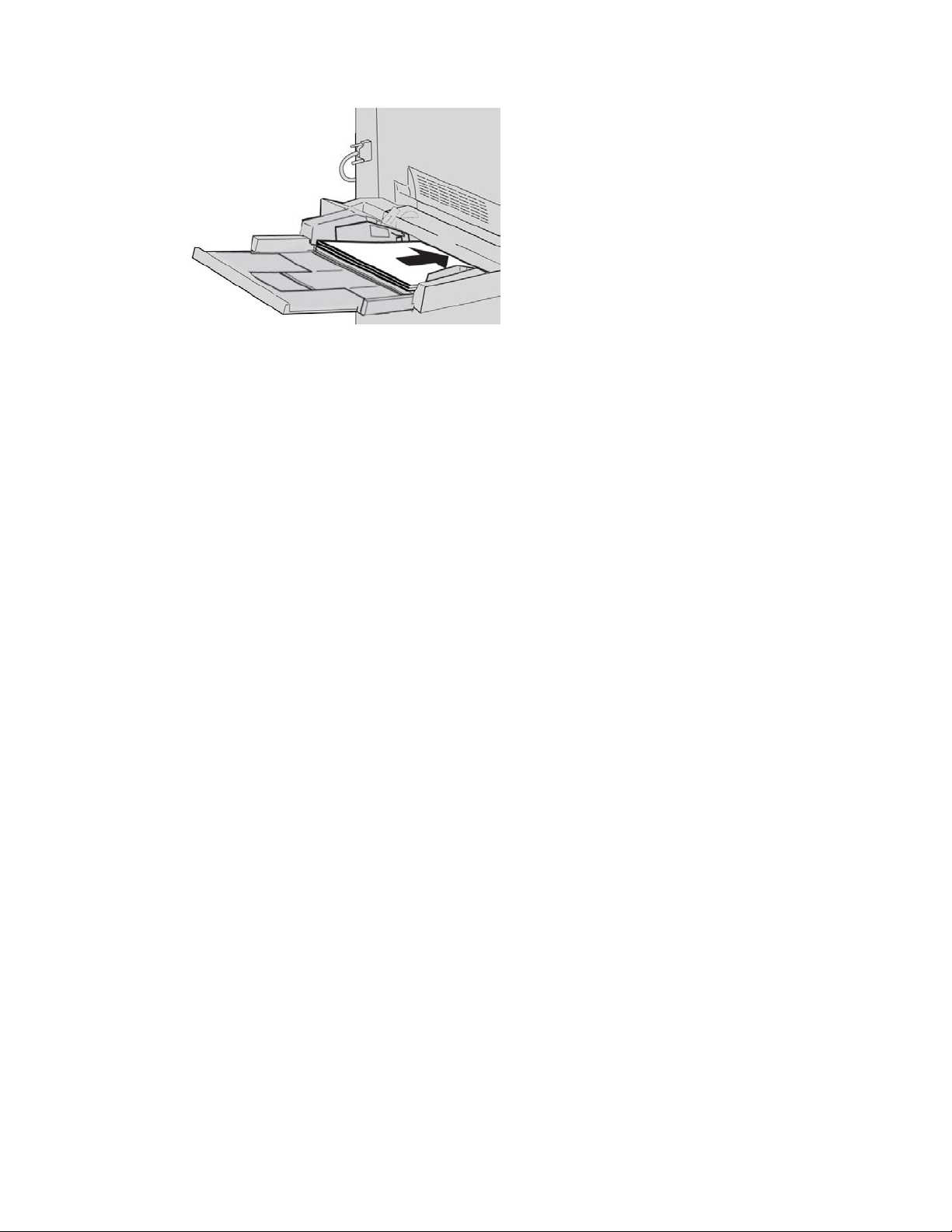

6. Schuif het papier of afdrukmateriaal in de lade totdat het niet verder kan.
7. Stel de papiergeleiders zo af dat deze de randen van de stapel net raken.
Als de systeembeheerder het scherm Papierlade-instellingen heeft ingeschakeld,
wordt dit scherm in de gebruikersinterface weergegeven.
8. Als er wijzigingen zijn doorgevoerd voor de papierlade, selecteert u de toets
Instellingen wijzigen; zo niet, ga dan verder met de volgende stap.
a) Geef de gewenste keuzes op voor Papiersoort/papiergewicht, Papierformaat en
Papierkleur.
b) Voer indien nodig de gewenste wijzigingen door voor de papierkrul- en
uitlijningscorrectie.
OPMERKING
Raadpleeg de Handleiding voor de systeembeheerder voor gedetailleerde
informatie over de opties voor papierkrul- en uitlijningscorrectie.
c) Selecteer Opslaan tot u terugkeert in het venster met lade-instellingen.
9. Selecteer Bevestigen om het venster te sluiten.
Snelstarthandleiding
4-3Xerox® Color C75 Press
Page 18
Papier en ander afdrukmateriaal
Xerox® Color C75 Press4-4
Snelstarthandleiding
Page 19
5
Verbruiksartikelen vervangen
Verbruiksartikelen bestellen
U kunt Xerox-verbruiksartikelen, papier en productiemateriaal bestellen bij Xerox. Ga
naar www.xerox.com en klik op de koppeling Neem contact met ons op voor specifieke
contactinformatie/telefoonnummers in uw regio of klik op Verbruiksartikelen en voer
uw apparaatspecifieke informatie in (productfamilie en productmodel).
Bewaar Xerox-onderdelen en verbruiksartikelen in hun originele verpakking op een
geschikte plaats.
OPMERKING
Raadpleeg altijd www.xerox.com voor de meest recente onderdeelnummers van door
de klant te vervangen eenheden.
Hieronder vindt u de verbruiksartikelen voor dit apparaat. Wij raden u aan deze artikelen
op voorraad te houden, zodat het apparaat zo kort mogelijk buiten gebruik is wanneer
een artikel moet worden vervangen.
Door de klant te vervangen eenheden
Tonercassettes
• Zwarte tonercassette; aantal voor bijbestellen: 2 per doos
• Cyaan tonercassette; aantal voor bijbestellen: 1 per doos
• Magenta tonercassette; aantal voor bijbestellen: 1 per doos
• Gele tonercassette; aantal voor bijbestellen: 1 per doos
Snelstarthandleiding
5-1Xerox® Color C75 Press
Page 20
Verbruiksartikelen vervangen
Door de klant te vervangen eenheden
Afdrukmodules
• Zwarte afdrukmodule; aantal voor bijbestellen: 1 per doos
• Cyaan afdrukmodule; aantal voor bijbestellen: 1 per doos
• Magenta afdrukmodule; aantal voor bijbestellen: 1 per doos
• Gele afdrukmodule; aantal voor bijbestellen: 1 per doos
Andere door de klant te vervangen eenheden
• Tonerafvalcontainer; aantal voor bijbestellen: 1 per doos
• Fusermodule; aantal voor bijbestellen: 1 per doos
Tonercassette vervangen
WAARSCHUWING
Vervang een tonercassette wanneer het apparaat aanstaat. Laat het apparaat voldoende
afkoelen voordat u een cassette gaat vervangen. Anders kunt u brandwonden oplopen
wanneer u bepaalde onderdelen van het apparaat aanraakt.
1. Open de tonerklep die zich net boven de voordeur/klep van het apparaat bevindt.
2. Leg papier op de vloer voordat u de cassette verwijdert. Eventueel gemorste toner
valt dan op het papier.
Xerox® Color C75 Press5-2
Snelstarthandleiding
Page 21
Verbruiksartikelen vervangen
3. Pak de hendel met de kleur die in het bericht wordt aangegeven.
4. Verwijder de tonercassette door deze voorzichtig recht naar buiten te trekken. Zorg
dat u geen toner op uw kleding krijgt.
5. Verwijder de oude tonercassette als normaal kantoorafval of recycle de cassette.
6. Haal de nieuwe tonercassette uit de verpakking.
7. Kantel de nieuwe cassette zachtjes omhoog en omlaag, en vervolgens van links naar
rechts om de toner te verspreiden.
8. Installeer de nieuwe tonercassette door de pijlen op de cassette uit te lijnen met die
op de printer en de cassette voorzichtig in het apparaat te schuiven totdat u een klik
hoort.
Snelstarthandleiding
5-3Xerox® Color C75 Press
Page 22
Verbruiksartikelen vervangen
9. Sluit de tonerklep. Als de klep niet volledig sluit, moet u controleren of de cassette op
zijn plaats is vergrendeld en op de juiste plaats is geïnstalleerd.
VOORZICHTIG
Gebruik nooit een stofzuiger om gemorste toner op te ruimen. Opgezogen toner kan
een kleine explosie veroorzaken naarmate de stofzuiger zich met toner vult en vonken
opwekken. Gebruik een bezem, een borstel of een doek die is bevochtigd met een
neutraal schoonmaakmiddel.
Xerox® Color C75 Press5-4
Snelstarthandleiding
Page 23
Index
A
AOD
basisfuncties voor kopiëren met de AOD
2-1
D
Door de klant te vervangen eenheden 5-1
G
Gebruikersinterface 1-2
Glasplaat
basisfuncties voor kopiëren met de
glasplaat 2-2
H
Help 3-1
op de cd/dvd met klantendocumentatie
van de printerserver 3-1
op het internet 3-1
I
Internethelp
www.xerox.com 3-1
K
Kopiëren 2-1
L
Laden
papier in lade 1, 2 en 3 plaatsen 4-1
papier in lade 5 (handmatige invoer)
plaatsen 4-2
plaatsen van papier in lade 1, 2 en 3
P
Papier
papier in de handmatige invoer (lade 5)
plaatsen 4-2
papier in lade 1, 2 en 3 plaatsen 4-1
plaatsen van papier in lade 1, 2 en 3
V
Verbruiksartikelen bestellen
Door de klant te vervangen eenheden 5-1
Verbruiksartikelen vervangen
Tonercassette vervangen 5-2
Voeding (stroom)
Aan/uit-schakelaar
Aan/uit-knop
inschakelen
uitschakelen
Snelstarthandleiding
iXerox® Color C75 Press
Page 24
Index
Xerox® Color C75 Pressii
Snelstarthandleiding
Page 25
Page 26
Loading...
