Xerox Color 550, Color 560, Color 570 User manual [de]
Version 1.00
Mai 2013
702P01517
Xerox® Color 550/560/570 Drucker
Benutzerhandbuch
© 2013 Xerox Corporation. Alle Rechte vorbehalten. Xerox® und XEROX samt Bildmarke
sind Marken der Xerox Corporation in den USA und/oder anderen Ländern.
FreeFlow®, SquareFold®, Xerox prInteract™, MeterAssistant®, SuppliesAssistant®,
CentreWare®, Scan to PC Desktop® und Xerox Extensible Interface Platform® sind Marken
der Xerox Corporation in den USA und/oder anderen Ländern. Produktstatus, Buildstatus
und/oder die technischen Details können ohne Vorankündigung geändert werden.
Microsoft®, Windows®, Windows XP®, Windows Vista®, Internet Explorer and Word sind
Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
Adobe, das Adobe-Logo, Acrobat, das Acrobat-Logo, Acrobat Reader, Distiller und das
Adobe PDF-Logo sind Marken von Adobe Systems, Inc. PostScript ist eine Adobe Marke,
die mit dem Adobe PostScript Interpreter, der Adobe Seitenbeschreibungssprache (PDL)
und anderen Adobe Produkten verwendet wird.
Apple®, Macintosh®, Mac OS® und EtherTalk™ sind Marken von Apple Computer, Inc. in
den USA und anderen Ländern. Elemente der Benutzer-Dokumentation werden mit
Genehmigung von Apple Computer, Inc. verwendet.
GBC® und AdvancedPunch™ sind Marken der General Binding Corporation. GBC® und
e/Binder 200™ sind Marken der General Binding Corporation.
HP, HPGL, HPGL/2, PCL und HP-UX sind Marken von Hewlett-Packard Corporation in den
USA und/oder anderen Ländern.
®
Kerberos ist eine Marke von Massachusetts Institute of Technology.
Linux® ist eine Marke von Linus Torvalds.
Netscape® ist eine Marke von Netscape Communications.
Netware® ist eine Marke von Novell, Incorporated.
PANTONE® ist eine Marke von Pantone, Inc.
ScanFlowStore® ist eine Marke von Nuance Communications, Inc.
UNIX® ist eine Marke von The Open Group.
BR6488
Inhalt
1 Sicherheit......................................................................................................1-1
Warnhinweise und Sicherheit..........................................................................................1-1
Elektrische Sicherheit..........................................................................................................1-2
Stromversorgung....................................................................................................1-2
Netzkabel...................................................................................................................1-3
Ausschalten im Notfall.........................................................................................1-3
Telekommunikationsleitungskabel..................................................................1-4
Lasersicherheit......................................................................................................................1-4
Betriebssicherheit................................................................................................................1-4
Druckerstandort.......................................................................................................1-4
Betriebsrichtlinien...................................................................................................1-5
Druckerverbrauchsmaterialien und -austauschmodule...........................1-5
Ozonfreisetzung......................................................................................................1-6
Wartungssicherheit.............................................................................................................1-6
Druckersymbole....................................................................................................................1-7
Produktsicherheitszertifizierung.....................................................................................1-7
Umwelt, Gesundheit und Sicherheit Kontaktinformationen..............................1-8
2 Geräteübersicht..........................................................................................2-1
Einführung..............................................................................................................................2-1
Steuerpult................................................................................................................................2-2
Materialbehälter...................................................................................................................2-3
Austauschmodule................................................................................................................2-4
Optionales Zubehör............................................................................................................2-5
3 Funktionen...................................................................................................3-1
Vor der Verwendung des Druckers.................................................................................3-1
Xerox Welcome Center.........................................................................................3-1
Standardfunktionen............................................................................................................3-2
Gerätekonfigurationen......................................................................................................3-3
Gerätekomponenten...........................................................................................................3-3
Ansicht von vorne rechts......................................................................................3-4
Netzschalter..............................................................................................................3-5
Ansicht von hinten rechts....................................................................................3-6
Telefon- und Faxanschlussoption.....................................................................3-7
Vorlageneinzug........................................................................................................3-7
Innere Bauteile........................................................................................................3-8
Energiesparmodus..................................................................................................3-9
Benutzerhandbuch
iXerox® Color 550/560/570 Drucker
Inhalt
Geräteoptionen.....................................................................................................................3-9
Großraumbehälter für Überformat ..............................................................3-10
GBC® AdvancedPunch™.......................................................................................3-11

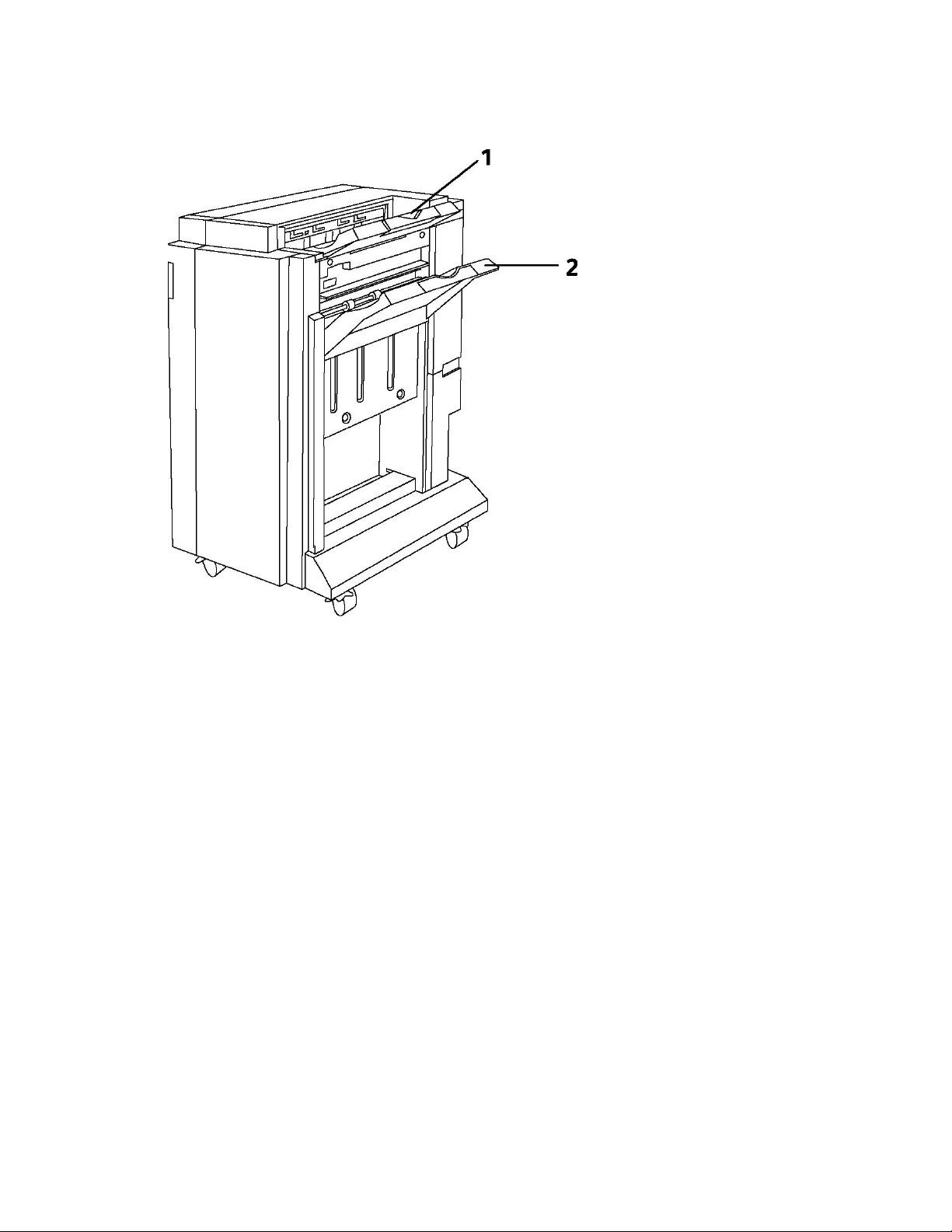

Erweiterter Finisher..............................................................................................3-12

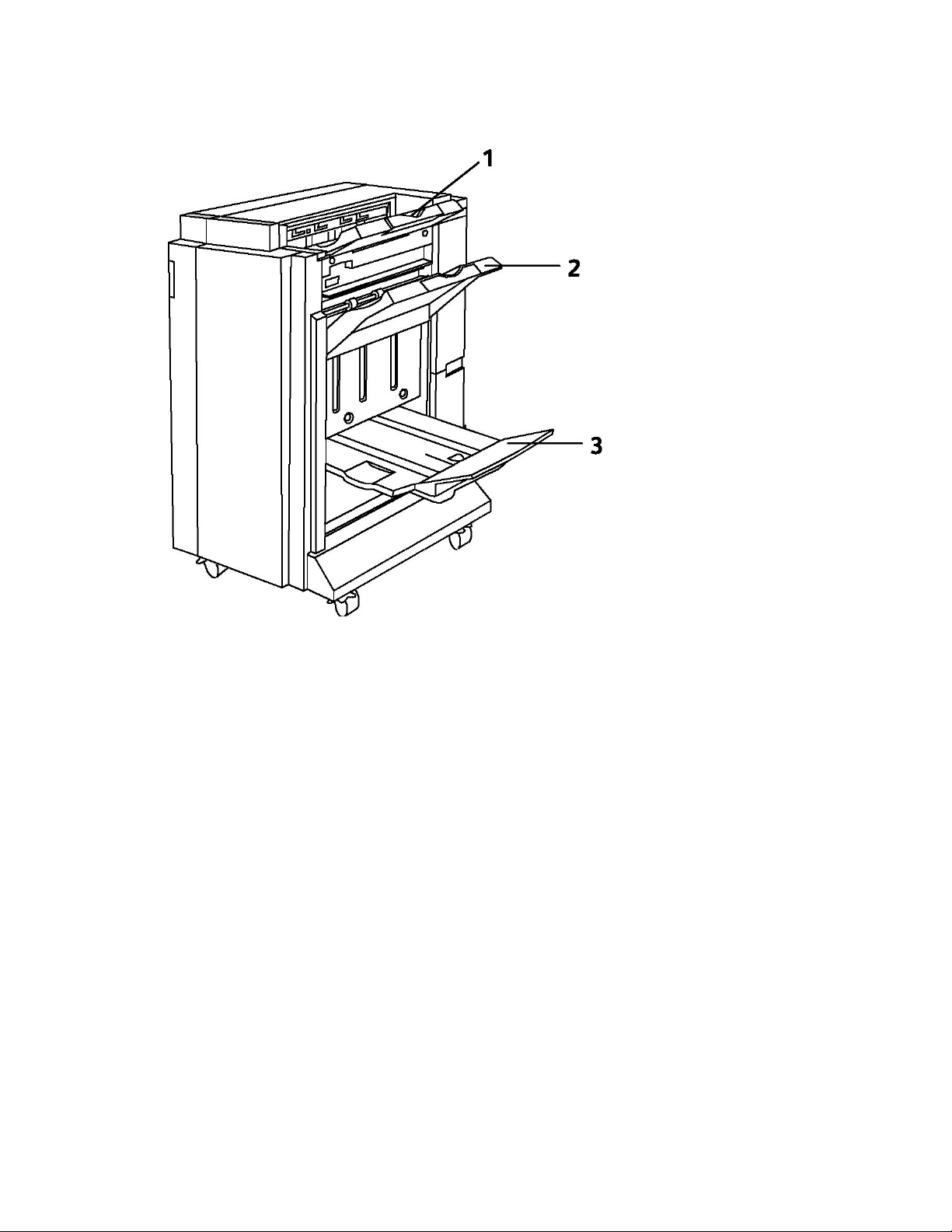

Profifinisher............................................................................................................3-13
Standard Finisher.................................................................................................3-14
Booklet Maker.......................................................................................................3-15
SquareFold Trimmer............................................................................................3-16
Druckerdaten.......................................................................................................................3-16
Auftragsstatus.......................................................................................................3-17
Berichte....................................................................................................................3-17
Kostenzählung.......................................................................................................3-17
Weitere Informationen...................................................................................................3-18
4 Installation und Einrichtung.................................................................4-1
Installation und Einrichtung Überblick.......................................................................4-1
Druckeranschluss.....................................................................................................4-1
Einschalten des Geräts.........................................................................................4-2

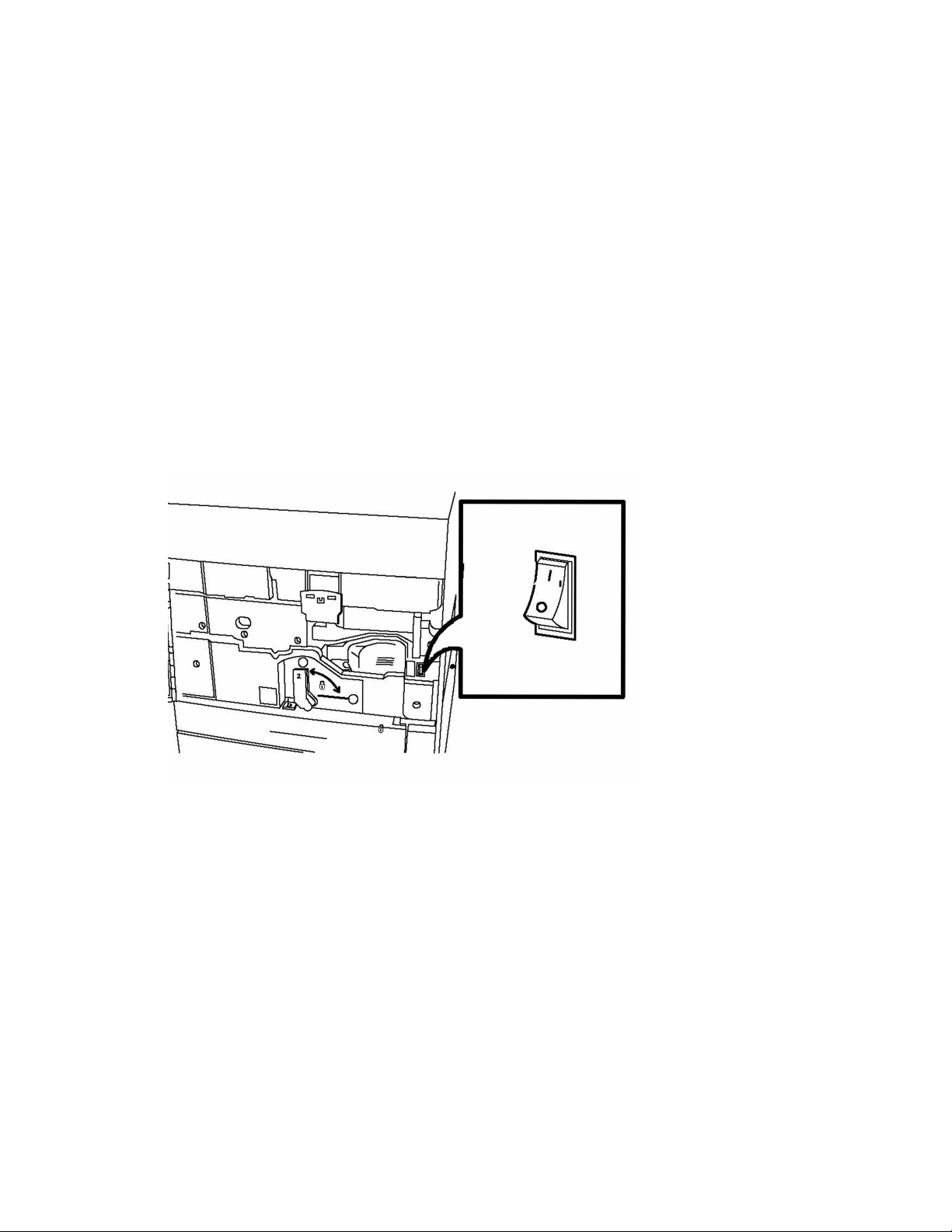

Hauptnetzschalter einschalten............................................................4-3

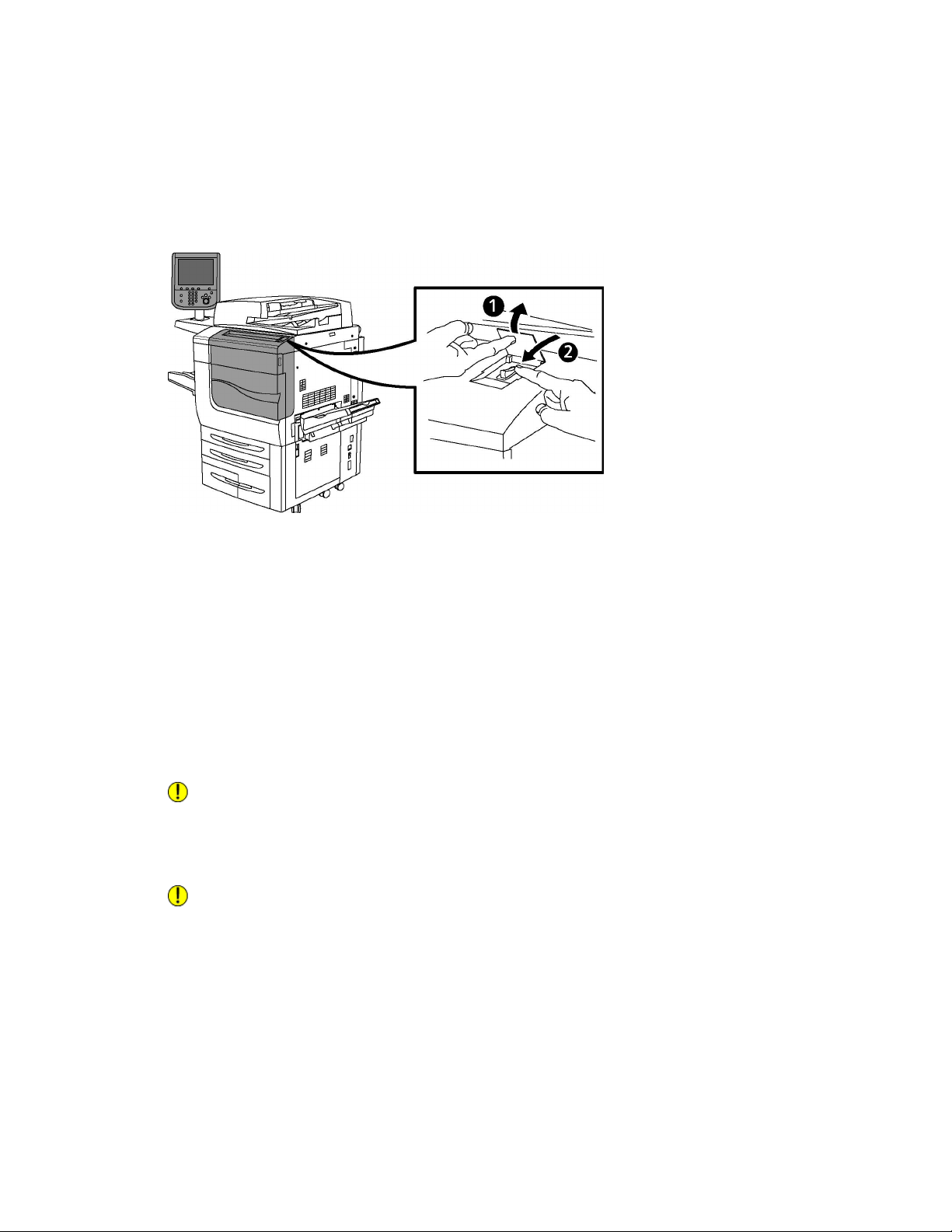

Ausschalten des Geräts........................................................................................4-5

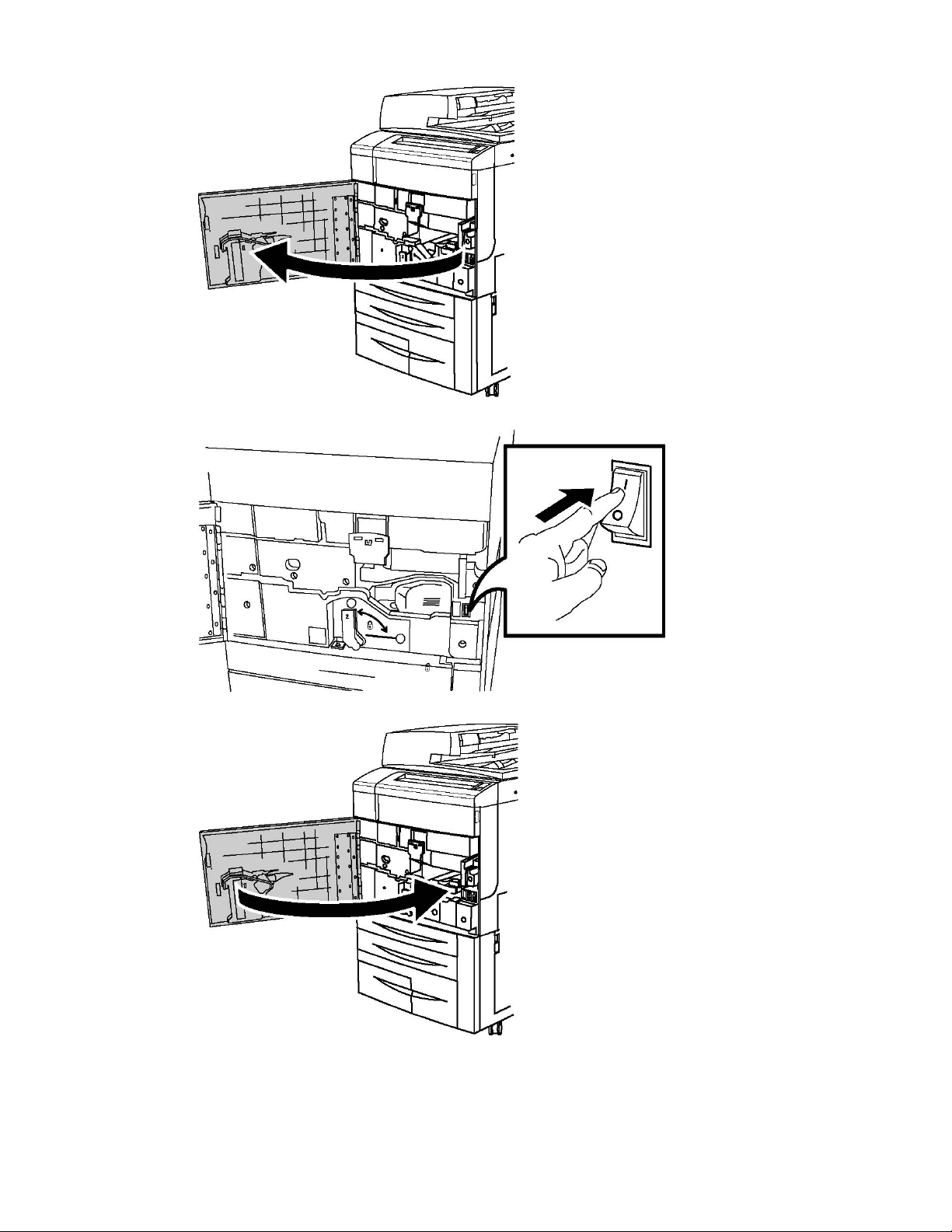

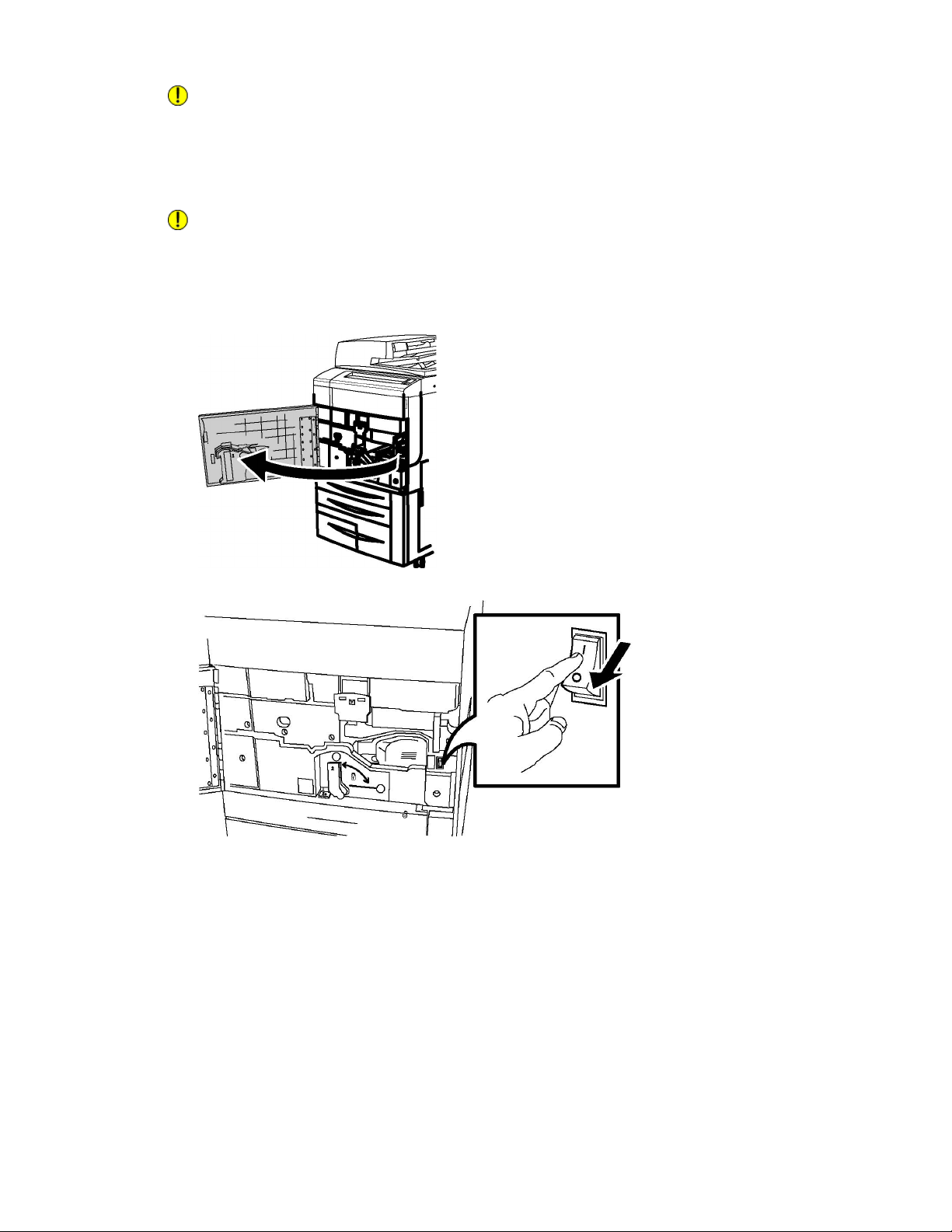

Hauptnetzschalter ausschalten...........................................................4-5
Zuweisen einer Netzwerkadresse.....................................................................4-6
Installieren der Software..................................................................................................4-7
Betriebssystemanforderungen..........................................................................4-7
Installieren von Treibern und Dienstprogrammen (Windows).............4-7
Installieren eines Netzwerkdruckers...................................................4-7
Installieren von Treibern und Dienstprogrammen
(Macintosh)........................................................................................................4-8
Installieren der Drucker- und Scantreiber........................................4-8
Hinzufügen des Druckers unter Macintosh OS X Version
10.5...........................................................................................................4-9
UNIX- und Linux-Treiber......................................................................4-10
Andere Treiber.........................................................................................4-10
Verwenden von CentreWare Internet Services......................................................4-10
Ermitteln der Drucker-IP-Adresse...................................................................4-11
Aufrufen von CentreWare Internet Services..............................................4-11
5 Einlegen von Druckmaterial..................................................................5-1
In den Behältern unterstützte Materialarten/-gewichte......................................5-1
Behälterfunktionen.............................................................................................................5-3
Einlegen von Druckmaterial in die Behälter 1 bis 4................................................5-3
Einlegen von Material in die Zusatzzufuhr................................................................5-5
Xerox® Color 550/560/570 Druckerii
Benutzerhandbuch
Inhalt
Einlegen von Umschlägen in die Zusatzzufuhr........................................................5-6
Richtlinien..................................................................................................................5-7
Einlegen von Druckmaterial in den Großraumbehälter........................................5-7
Einlegen von Druckmaterial in den Großraumbehälter für
Überformat......................................................................................................................5-8
Einlegen von Druckmaterial in die Zuschießeinheit...............................................5-9
6 Drucken..........................................................................................................6-1
Drucken – Überblick............................................................................................................6-1
Geeignete Druckmaterialien...........................................................................................6-2
Empfohlene Druckmaterialien...........................................................................6-2
Allgemeine Richtlinien zum Einlegen von Druckmaterial.......................6-2
Nicht geeignetes Druckmaterial.......................................................................6-3
Hinweise zur Lagerung von Druckmaterial...................................................6-3
Etiketten...................................................................................................................................6-4
Richtlinien..................................................................................................................6-4
Vorgehensweise.......................................................................................................6-4
Hochglanzpapier..................................................................................................................6-4
Richtlinien..................................................................................................................6-5
Vorgehensweise.......................................................................................................6-5
Auswählen der Druckoptionen........................................................................................6-5
Druckoptionen (Windows)..................................................................................6-5
Einstellen der Standarddruckoptionen (Windows)....................................6-7
Auswählen der Druckoptionen für einen bestimmten Auftrag
(Windows)...........................................................................................................6-7
Speichern häufig verwendeter Druckeinstellungen
(Windows)...........................................................................................................6-7
Auswählen von Endverarbeitungsoptionen (Windows)..........................6-8
Druckoptionen für Macintosh............................................................................6-8
Auswählen von Optionen für einen bestimmten Auftrag
(Macintosh)........................................................................................................6-9
Speichern häufig verwendeter Druckeinstellungen
(Macintosh)........................................................................................................6-9
Auswählen von Endverarbeitungsoptionen (Macintosh).....................6-10
Beidseitiges Bedrucken des Druckmaterials...........................................................6-10
Materialarten für automatischen Duplexdruck.......................................6-10
Duplexdruck...........................................................................................................6-11
Windows.....................................................................................................6-11
Macintosh..................................................................................................6-11

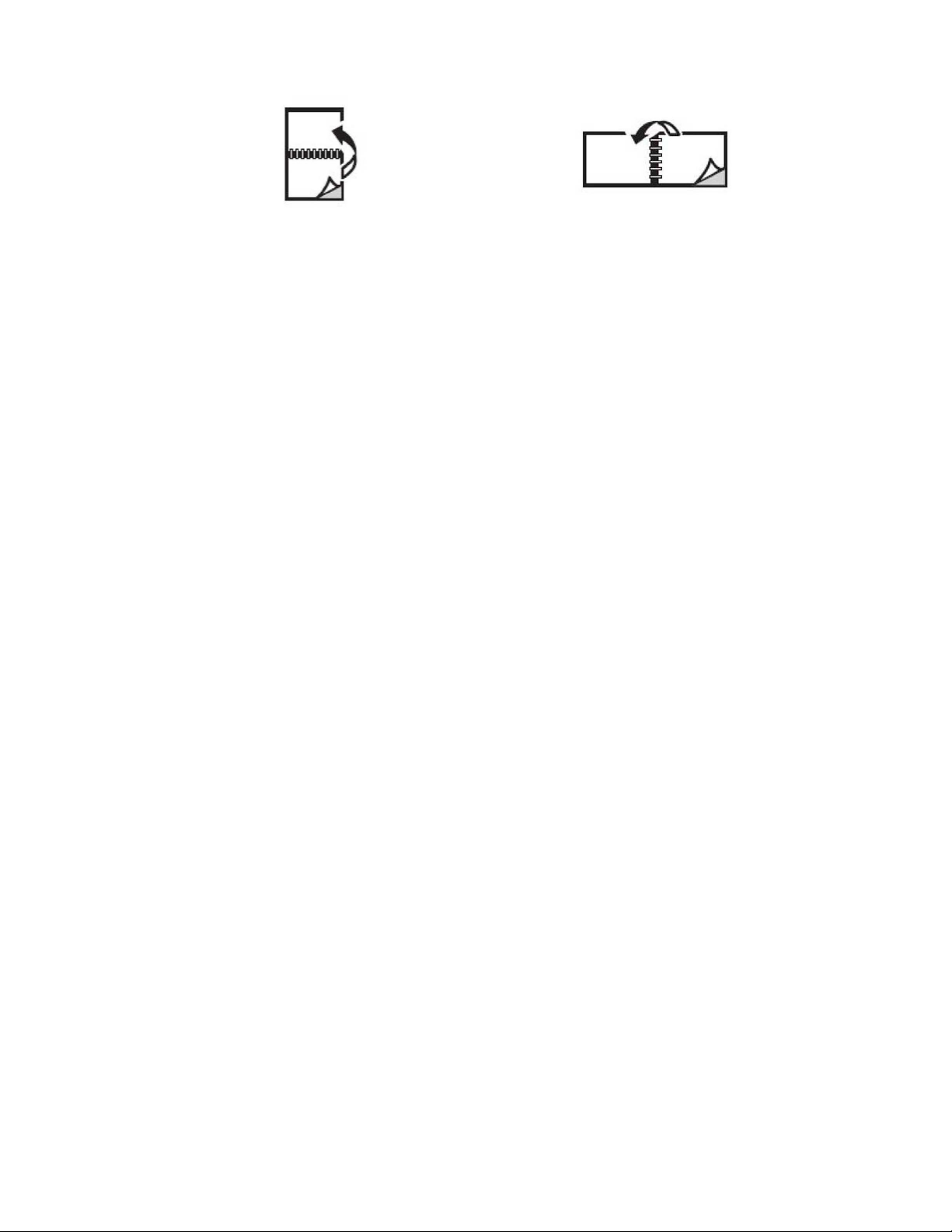

Layoutoptionen beim Duplexdruck..............................................................6-11
Windows.....................................................................................................6-12
Macintosh..................................................................................................6-12
Benutzerhandbuch
iiiXerox® Color 550/560/570 Drucker
Inhalt
Auswählen des Materials...............................................................................................6-12
Windows..................................................................................................................6-12
Macintosh...............................................................................................................6-13
Drucken mehrerer Seiten auf ein Blatt (Mehrfachnutzen)...............................6-13
Windows..................................................................................................................6-13
Macintosh...............................................................................................................6-13
Drucken von Broschüren.................................................................................................6-13
Auswählen der Broschürenausgabe mit Booklet Maker.......................6-14
Windows.....................................................................................................6-14
Macintosh..................................................................................................6-15
Auswählen der Broschürenausgabe ohne Booklet Maker...................6-15
Windows.....................................................................................................6-15
Macintosh..................................................................................................6-16
Farbkorrektur.......................................................................................................................6-16
Farbkorrekturen ....................................................................................................6-16
Auswählen der Farbkorrektur..........................................................................6-17
Windows.....................................................................................................6-17
Macintosh..................................................................................................6-17
Drucken in Schwarzweiß.................................................................................................6-17
Windows..................................................................................................................6-17
Macintosh...............................................................................................................6-18
Deckblätter..........................................................................................................................6-18
Windows..................................................................................................................6-19
Macintosh...............................................................................................................6-19
Leerblätter............................................................................................................................6-19
Windows..................................................................................................................6-20
Macintosh...............................................................................................................6-20
Sonderseiten........................................................................................................................6-20
Windows..................................................................................................................6-21
Macintosh...............................................................................................................6-21
Skalierung.............................................................................................................................6-21
Windows..................................................................................................................6-22
Macintosh...............................................................................................................6-22
Aufdrucke..............................................................................................................................6-22
Windows..................................................................................................................6-22
Macintosh...............................................................................................................6-23
Spiegeln von Seiten (Windows)...................................................................................6-23
Erstellen und Speichern benutzerdefinierter Formate........................................6-23
Windows..................................................................................................................6-24
Macintosh...............................................................................................................6-24
Xerox® Color 550/560/570 Druckeriv
Benutzerhandbuch
Inhalt
Benachrichtigung bei Auftragsende (Windows)...................................................6-24
Drucken von USB-Datenträgern und Kartenlesern..............................................6-25
Drucken von einem USB-Datenträger..........................................................6-25
Drucken vom Kartenleser..................................................................................6-26
Drucken und Löschen geschützter Druckaufträge..................................6-26
Windows.....................................................................................................6-26
Macintosh..................................................................................................6-26
Drucken oder Löschen geschützter Druckaufträge am
Drucker...............................................................................................................6-27
Drucken eines Probeexemplars.......................................................................6-27
Windows.....................................................................................................6-27
Macintosh..................................................................................................6-27
Drucken oder Löschen des Druckauftrags am Drucker.........................6-27
Druckverzögerung................................................................................................6-28
Windows.....................................................................................................6-28
Macintosh..................................................................................................6-28
Gesperrte Aufträge..............................................................................................6-28
Speichern eines Druckauftrags im Drucker................................................6-29
Windows.....................................................................................................6-29
Macintosh..................................................................................................6-29
Drucken oder Löschen eines Druckauftrags am Drucker......................6-30
Falten......................................................................................................................................6-30
Falzarten..................................................................................................................6-30
Zugriff auf die Squarefoldoptionen...........................................................................6-31
Zugriff auf die Trimmer-Optionen..............................................................................6-31
7 Kopieren........................................................................................................7-1
Einfaches Kopieren..............................................................................................................7-1
Vorlagenglas.............................................................................................................7-1
Vorlageneinzug........................................................................................................7-2
Grundeinstellung.....................................................................................................7-3
Farb- oder Schwarzweißkopien............................................................7-3
Verkleinern/Vergrößern...........................................................................7-4
Materialzufuhr............................................................................................7-5
2-seitige Vorlagen oder Kopien...........................................................7-5
Sortierte Kopien.........................................................................................7-6
Unsortierte Kopien....................................................................................7-6
Heftung.........................................................................................................7-7
Lochen...........................................................................................................7-7
Broschürenerstellung...............................................................................7-8
Bildqualität..................................................................................................7-8
Benutzerhandbuch
vXerox® Color 550/560/570 Drucker
Inhalt
Vorlagenart..................................................................................................7-8
Helligkeit, Schärfe und Sättigung.......................................................7-8
Hintergrundunterdrückung....................................................................7-9
Kontrast.........................................................................................................7-9
Farbeffekte...................................................................................................7-9
Farbabstimmung....................................................................................7-10
Tonabstimmung......................................................................................7-10
Layout.........................................................................................................7-11
Ausgabe......................................................................................................7-14
Erweitere Kopierfunktionen...........................................................................................7-20
Auftragsaufbau....................................................................................................7-20
Probeexemplar......................................................................................................7-22
Vorlage aufteilen..................................................................................................7-23
Außen/Innen löschen.........................................................................................7-23
Speichern von Kopiereinstellungen...............................................................7-24
Falten........................................................................................................................7-24
8 Scannen.........................................................................................................8-1
Überblick..................................................................................................................................8-1
Einlegen der Vorlage...........................................................................................................8-2
Vorlagenglas.............................................................................................................8-2
Vorlageneinzug........................................................................................................8-3
Scanausgabe in einen Ordner.........................................................................................8-3
Scanverfahren..........................................................................................................8-3
Ausgabe der gespeicherten Dateien am Gerät..........................................8-4
Weitere Optionen...................................................................................................8-4
Verarbeitungsprofile..............................................................................................8-5
Ausgabe gespeicherter Dateien mit CentreWare Internet
Services.................................................................................................................8-5
Speichern der Scandateien auf dem Computer mit CentreWare
Internet Services...............................................................................................8-6
Erstellen eines Ordners.........................................................................................8-7
Löschen eines Ordners..........................................................................................8-8
Scanausgabe in einen Ablagebereich im Netzwerk...............................................8-9
Scanausgabe an eine E-Mail-Adresse.......................................................................8-10
Festlegen der E-Mail-Optionen.......................................................................8-10
Scanausgabe an einen Computer..............................................................................8-11
Scanausgabe in eigenen Ordner.................................................................................8-12
Scanausgabe an einen USB-Datenträger................................................................8-12
Festlegen der Scanoptionen.........................................................................................8-13
Scaneinstellungen................................................................................................8-13
Xerox® Color 550/560/570 Druckervi
Benutzerhandbuch
Inhalt
Weitere Scanoptionen........................................................................................8-14
Zusatzeinstellung.................................................................................................8-14
Layout.......................................................................................................................8-14
Ablageoptionen....................................................................................................8-15
Verwenden des Xerox® Scan-Dienstprogramms....................................................8-16
Überblick..................................................................................................................8-16
Einrichten von Scanprofilen.............................................................................8-17
Verwendung des Profils.....................................................................................8-18
Importieren von Scans in eine Anwendung..............................................8-18
Import in Windows-Anwendungen (TWAIN)..............................8-18
Verwendung der Windows-Bilderfassung (WIA) in einer
Windows-Anwendung....................................................................8-19
Verwendung des Xerox Scan-Dienstprogramms in einer
Macintosh OS X-Anwendung (TWAIN)...................................8-19
9 Fax...................................................................................................................9-1
Faxfunktion Überblick........................................................................................................9-1
Einlegen der Vorlage...........................................................................................................9-2
Vorlagenglas.............................................................................................................9-2
Vorlageneinzug........................................................................................................9-2
Senden von Faxnachrichten.............................................................................................9-3
Serverfax..................................................................................................................................9-4
Senden von Faxnachrichten per Serverfax...................................................9-4
Senden von Internet-Faxnachrichten..........................................................................9-5
Senden von Faxnachrichten vom Computer.............................................................9-6
Empfangen von Faxnachrichten....................................................................................9-7
Auswählen der Faxoptionen............................................................................................9-7
Einstellen der Seitenaufdruckoption für Faxaufträge..............................9-7
Auswählen der Vorlagenart................................................................................9-7
Einstellen der Faxauflösung................................................................................9-7
Bildqualität................................................................................................................9-8
Helligkeit.......................................................................................................9-8
Bildoptimierung – Hintergrundunterdrückung..............................9-8
Layout.........................................................................................................................9-8
Einstellen des Vorlagenformats...........................................................9-8
Buchvorlage.................................................................................................9-8
Verkleinern/Vergrößern...........................................................................9-9
Zusatzoptionen........................................................................................................9-9
Zusatzfunktionen.................................................................................................9-10
Internet-Faxoptionen.........................................................................................9-10
Hinzufügen von Adressbucheinträgen......................................................................9-11
Benutzerhandbuch
viiXerox® Color 550/560/570 Drucker
Inhalt
Hinzufügen von Einzeleinträgen zum Adressbuch..................................9-11
Löschen von Einzeleinträgen aus dem Adressbuch................................9-12
Hinzufügen einer Gruppe..................................................................................9-12
Löschen von Gruppen.........................................................................................9-12
Kettenwahl..............................................................................................................9-13
Hinzufügen von Faxtexten.............................................................................................9-13
10 Wartung...................................................................................................10-1
Allgemeine Vorsichtsmaßnahmen.............................................................................10-1
Ermitteln der Seriennummer........................................................................................10-2
Gebühren- und Nutzungszähler...................................................................................10-2
Reinigen des Geräts..........................................................................................................10-3
Reinigen der Vorlagenabdeckung und des Vorlagenglases................10-3
Reinigen der Außenseiten.................................................................................10-4
Bestellen von Verbrauchsmaterialien und Austauschmodulen.......................10-4
Austauschmodule................................................................................................10-4
Bestellzeitpunkt für Verbrauchsmaterialien und
Austauschmodule..........................................................................................10-5
Austauschmodule..............................................................................................................10-5
Tonermodule austauschen...............................................................................10-6
Fixieranlage austauschen.................................................................................10-8
Tonersammelbehälter austauschen.............................................................10-9
Trommeleinheit austauschen.......................................................................10-11
Austauschen des Ladekorotrons..................................................................10-14
Heftklammerersatz - Erweiterter Finisher und Profifinisher.............10-15
Ersatz des Hauptheftklammermagazins beim Standardfinisher
oder Booklet Maker....................................................................................10-15
Ersatz des Broschürenheftklammermagazins beim Booklet
Maker...............................................................................................................10-18
Recycling von Verbrauchsmaterialien und Austauschmodulen...................10-19
11 Fehlerbehebung....................................................................................11-1
Steuerpultmeldungen......................................................................................................11-1
Allgemeine Fehlerbehebung.........................................................................................11-2
Gerät lässt sich nicht einschalten..................................................................11-2
Das Drucken dauert unverhältnismäßig lange........................................11-2
Gerät wird zurückgesetzt oder schaltet sich immer wieder
grundlos aus....................................................................................................11-3
Probleme beim zweiseitigen Drucken..........................................................11-3
Scannerstörung.....................................................................................................11-3
Beseitigen von Materialstaus.......................................................................................11-4
Es werden mehrere Blätter gleichzeitig eingezogen..............................11-4
Xerox® Color 550/560/570 Druckerviii
Benutzerhandbuch
Inhalt
Staumeldung wird weiterhin angezeigt......................................................11-4
Fehleinzüge.............................................................................................................11-4
Beseitigen von Materialstaus.......................................................................................11-5
Beseitigen von Materialstaus in den Behältern 1, 2, 3 oder 4...........11-6
Beseitigen von Materialstaus in der Zusatzzufuhr..................................11-7
Staus im Vorlageneinzug..................................................................................11-7
Staus im Großraumbehälter............................................................................11-7
Staus im Großraumbehälter für Überformat............................................11-8
Staus in der Fixieranlage...................................................................................11-8
Staus am Profifinisher........................................................................................11-8
Materialstaus unter der oberen Abdeckung................................11-8
Staus im Ausgabefach.......................................................................................11-9
Staus im Inverter...............................................................................................11-10
Locherstaus..........................................................................................................11-11
Beseitigen von Heftklammerstaus...........................................................................11-11
Heftklammerstaus am erweiterten Finisher oder
Profifinisher...................................................................................................11-11
Heftklammerstaus am Standardfinisher.................................................11-12
Broschürenheftklammerstaus am Booklet Maker................................11-14
Probleme mit der Druckqualität................................................................................11-15
Probleme beim Kopieren und Scannen..................................................................11-16
Probleme beim Faxbetrieb..........................................................................................11-16
Probleme beim Senden von Faxnachrichten..........................................11-16
Probleme beim Empfang von Faxnachrichten.......................................11-17
Hilfe......................................................................................................................................11-18
Steuerpultmeldungen......................................................................................11-18
Warnungen..........................................................................................................11-19
Webressourcen...................................................................................................11-19
12 Druckerspezifikationen......................................................................12-1
Technische Daten..............................................................................................................12-1
Grundkonfiguration.............................................................................................12-1
Grundmodell plus Großraumbehälter und Standardfinisher.............12-1
Umgebungsbedingungen..............................................................................................12-2
Temperatur und Luftfeuchtigkeit...................................................................12-2
Elektrische Anschlusswerte............................................................................................12-2
Leistungsdaten...................................................................................................................12-2
Auflösung................................................................................................................12-2
Druckgeschwindigkeit........................................................................................12-3
Controllerdaten..................................................................................................................12-3
Prozessor..................................................................................................................12-3
Benutzerhandbuch
ixXerox® Color 550/560/570 Drucker
Inhalt
13 Standardfinisher/Booklet Maker....................................................13-1
Komponenten des Standardfinishers/Booklet Maker.........................................13-2
Manuelle Glättungsfunktion auf dem Finisher........................................13-4
Falzfunktion............................................................................................................13-5
Falzarten..................................................................................................................13-5
Druckmaterial/Registermaterial in Behälter 8 einlegen
(Zuschießeinheit)........................................................................................................13-7
Wartung................................................................................................................................13-8
Verbrauchsmaterialien für Standardfinisher/Booklet Maker..............13-8
Standard-Heftklammermagazin austauschen.........................................13-8
Heftklammermagazin austauschen..........................................................13-10
Heftklammerabfallbehälter im Finisher ersetzen.................................13-12
Locherabfallbehälter leeren..........................................................................13-14
Finisher Problembehandlung.....................................................................................13-16
Materialstaus in Behälter 8 (Zuschießeinheit)......................................13-16
Materialstaus an Hebel 1a und Knopf 1c................................................13-17
Materialstaus an Hebel 1d............................................................................13-18
Materialstaus an Hebel 1b............................................................................13-19
Materialstaus an Hebel 3b und 3d.............................................................13-20
Materialstaus an Hebel 3e und Knopf 3c................................................13-21
Materialstaus an Hebel 3g und Knopf 3f................................................13-22
Materialstaus an Hebel 4b und Knopf 3a...............................................13-23
Materialstaus an Hebel 2a und Knopf 3a...............................................13-24
Materialstaus an Hebel 2b und Knopf 2c................................................13-26
Materialstaus an 2c, 2e, 2f und 2d............................................................13-27
Materialstaus an 2d und Hebel 2g.............................................................13-28
Staubeseitigung an Einheit 4 und Knopf 4a..........................................13-29
Materialstaus im oberen Finisherfach......................................................13-31
Materialstaus im Finisher-Staplerfach......................................................13-32
Staus im optionalen Broschürenausgabefach.......................................13-33
Hefterfehler.........................................................................................................13-34
Heftklammerstau im Standard-Heftklammermagazin......................13-35
Heftklammerstaus im Booklet Maker-Magazin....................................13-36
Standard-Heftklammermagazin wieder einstecken............................13-38
Fehlercodes..........................................................................................................13-41
Technische Daten...........................................................................................................13-43
Standardfinisher/Booklet Maker.................................................................13-43
Optionale Leporello-/Wickelfalzeinheit.....................................................13-45
Xerox® Color 550/560/570 Druckerx
Benutzerhandbuch
Inhalt
14 SquareFold Trimmer-Modul.............................................................14-1
Überblick...............................................................................................................................14-1
Kennzeichnung der Komponenten.............................................................................14-2
Hauptkomponenten............................................................................................14-2
Papierweg................................................................................................................14-3
Steuerpult................................................................................................................14-4
Squarefold-Funktion.........................................................................................................14-5
Squarefoldoptionen............................................................................................14-5
Trimmer-Funktion..............................................................................................................14-7
Trimmer-Optionen...............................................................................................14-7
Richtlinien für das Zuschneiden.....................................................................14-8
Hinweise und Tipps...........................................................................................................14-9
Drucken von Vollseitenbildern auf Broschüren........................................14-9
Diese Tipps befolgen........................................................................................14-10
Problembehandlung......................................................................................................14-11
Staubeseitigung ................................................................................................14-11
Staubehebung.......................................................................................14-11
E1/E2-Staus beheben.........................................................................14-12
E3-Staus beheben................................................................................14-13
Fehlercodes..........................................................................................................14-14
Technische Daten...........................................................................................................14-17
Technische Daten..............................................................................................14-17
15 Gesetzliche Bestimmungen.............................................................15-1
Grundlegende Bestimmungen.....................................................................................15-1
USA (FCC-Bestimmungen)...............................................................................15-1
Kanada (Bestimmungen).................................................................................15-2
Funkstörungen Europäische Union...............................................................15-2
Umweltinformationen.....................................................................................................15-3
Ozonfreisetzung....................................................................................................15-3
ENERGY STAR .......................................................................................................15-3
EPEAT® USA............................................................................................................15-4
Environmental Choice........................................................................................15-4
Weitere Bestimmungen..................................................................................................15-5
Türkei (RoHS-Bestimmung)..............................................................................15-5
Russische Föderation (GOST-Konformität)................................................15-5
Gesetzliche Vorschriften zum Kopierbetrieb...........................................................15-6
USA............................................................................................................................15-6
Kanada.....................................................................................................................15-7
Andere Länder.......................................................................................................15-8
Benutzerhandbuch
xiXerox® Color 550/560/570 Drucker
Inhalt
Gesetzliche Vorschriften zum Faxbetrieb.................................................................15-9
USA............................................................................................................................15-9
Anforderungen an die Faxkopfzeile................................................15-9
Datenkopplungsinformationen.........................................................15-9
Kanada..................................................................................................................15-11
Europäische Union............................................................................................15-12
Richtlinie über Funkanlagen und
Telekommunikationsendeinrichtungen................................15-12
Südafrika...............................................................................................................15-12
Material-Sicherheitsdatenblätter.............................................................................15-12
16 Recycling und Entsorgung................................................................16-1
Richtlinien und Informationen.....................................................................................16-1
Alle Länder..............................................................................................................16-1
Nordamerika..........................................................................................................16-1
Europäische Union..............................................................................................16-1
WEEE-Richtlinie 2002/96/EG.............................................................16-1
Wohngebiete/Haushalte.....................................................................16-2
Gewerbliches Umfeld............................................................................16-2
Kommerzielle Nutzer in der Europäischen Union......................16-2
Rücknahme und Entsorgung von Altgeräten und Batterien/Akkus...............16-3
Hinweis zum Batteriesymbol...........................................................................16-3
Entsorgung außerhalb der Europäischen Union...................................................16-4
Entsorgung von Batterien/Akkus...................................................................16-4
Andere Länder.......................................................................................................16-4
Xerox® Color 550/560/570 Druckerxii
Benutzerhandbuch
1
Sicherheit
Der Drucker und die empfohlenen Verbrauchsmaterialien und Austauschmodule wurden
unter Einhaltung strenger Sicherheitsvorschriften entwickelt und getestet. Durch
Beachtung der nachfolgenden Hinweise und Empfehlungen wird der sichere Betrieb des
Xerox®-Druckers sichergestellt.
Dieses Kapitel enthält folgende Abschnitte:
• Elektrische Sicherheit
• Betriebssicherheit
• Wartungssicherheit
• Druckersymbole
• Umwelt, Gesundheit und Sicherheit Kontaktinformationen
Warnhinweise und Sicherheit
Vor der Verwendung des Druckers die folgenden Hinweise bitte aufmerksam lesen, um
seinen sicheren Betrieb jederzeit zu gewährleisten.
Dieser Xerox®-Drucker und die empfohlenen Verbrauchsmaterialien und Austauschmodule
wurden unter Einhaltung strenger Sicherheitsvorschriften entwickelt und getestet. Dazu
gehören neben der Prüfung und Zertifizierung durch die zuständigen Sicherheitsbehörden
die Einhaltung der Bestimmungen zur elektromagnetischen Verträglichkeit (EMV) und
bestehender Umweltnormen.
Die Prüfung der Sicherheit und der Umweltverträglichkeit sowie der Leistung des Geräts
erfolgte ausschließlich mit Xerox-Materialien.
HINWEIS
Eigenmächtige Änderungen wie das Hinzufügen neuer Funktionen oder das Anschließen
externer Geräte können sich auf die Produktzertifizierung auswirken. Weitere
Informationen sind beim Xerox-Partner erhältlich.
Benutzerhandbuch
1-1Xerox® Color 550/560/570 Drucker
Sicherheit
Elektrische Sicherheit
GEFAHR
Keine Gegenstände durch die Öffnungen und Lüftungsschlitze des Geräts stecken. Beim
Kontakt mit einem Spannungspunkt oder versehentlichen Kurzschließen eines Teils kann
es zu einem Brand oder zu Stromschlägen kommen.
GEFAHR
Die mit Schrauben befestigten Abdeckungen und Schutzvorrichtungen nur dann
entfernen, wenn beim Installieren von optionalem Zubehör ausdrücklich dazu
aufgefordert wird. Bei diesen Arbeiten muss das Gerät ausgeschaltet sein. Das Netzkabel
vor der Abnahme von Abdeckungen oder Schutzvorrichtungen zum Einbauen optionaler
Komponenten stets abziehen. Außer dem Zubehör, das vom Benutzer zu installieren ist,
gibt es unter diesen Abdeckungen keine zu wartenden Komponenten.
Folgende Fälle stellen ein Sicherheitsrisiko dar:
• Das Netzkabel ist beschädigt oder durchgescheuert.
• Es ist Flüssigkeit in das Gerät gelangt.
• Das Gerät ist mit Wasser in Berührung gekommen.
• Vom Gerät steigt Rauch auf, oder die Außenfläche des Geräts ist außergewöhnlich
heiß.
• Das Gerät gibt ungewöhnliche Geräusche oder Gerüche ab.
• Ein Schutzschalter, eine Sicherung oder eine andere Sicherheitseinrichtung wird durch
das Gerät aktiviert.
Trifft eine dieser Bedingungen zu, wie folgt vorgehen:
1. Das Gerät sofort ausschalten.
2. Den Netzstecker aus der Steckdose ziehen.
3. Den Kundendienst verständigen.
Stromversorgung
Die Stromversorgung des Geräts muss den Angaben auf dem Typenschild entsprechen.
Im Zweifelsfall einen Elektriker zurate ziehen.
GEFAHR
Das Gerät muss an einen Schutzleiter angeschlossen sein. Das Gerät ist mit einem Stecker
mit Schutzleiter versehen. Dieser Stecker passt nur in eine geerdete Steckdose. Dies ist
eine Sicherheitsfunktion. Wenn der Stecker nicht in die Steckdose gesteckt werden kann,
einen Elektriker zurate ziehen.
Xerox® Color 550/560/570 Drucker1-2
Benutzerhandbuch
Sicherheit
Netzkabel
Sicherstellen, dass der Drucker richtig geerdet ist, um Stromschlag zu vermeiden. Bei
unsachgemäßem Gebrauch können von Elektrogeräten Gefahren ausgehen.
• Das mitgelieferte Netzkabel verwenden.
• Das Netzkabel direkt an eine geerdete Netzsteckdose anschließen. Darauf achten,
dass beide Anschlüsse des Kabels ordnungsgemäß angeschlossen sind. Die
Netzsteckdose ggf. von einem Elektriker überprüfen lassen.
• Kein Netzkabel mit Masseanschlussstecker verwenden, um den Drucker an eine
Netzsteckdose ohne Masseanschluss anzuschließen.
• Sicherstellen, dass der Drucker an eine Steckdose mit der richtigen Spannung und
Stromstärke angeschlossen ist. Ggf. die elektrischen Daten von einem Elektriker
überprüfen lassen.
• Das Netzkabel bzw. den Stecker nicht bei eingeschaltetem Drucker abziehen.
• Beim Abziehen des Netzkabels den Stecker und nicht das Kabel anfassen.
Stromschlaggefahr!
• Die Steckdose muss sich in der Nähe des Druckers befinden und leicht zugänglich
sein.
• Kein Verlängerungskabel und keine Mehrfachsteckdose verwenden.
• Kein Netzkabel mit Masseanschlussstecker verwenden, um den Drucker an eine
Netzsteckdose ohne Masseanschluss anzuschließen.
• Deas Gerät nicht an Orten aufstellen, an denen Personen auf das Netzkabel treten
könnten.
• Keine Gegenstände auf das Netzkabel stellen.
• Ist das Netzkabel beschädigt, muss es ausgewechselt werden.
Vor dem Ziehen des Netzkabels muss das Gerät ausgeschaltet werden. Anweisungen
zum Ausschalten des Geräts siehe Ausschalten des Geräts.
Das Netzkabel ist an der Rückseite des Geräts angeschlossen. Falls die Stromversorgung
des Geräts vollständig unterbrochen werden muss, das Netzkabel aus der Steckdose
ziehen.
Ausschalten im Notfall
In den folgenden Fällen den Drucker unverzüglich ausschalten und das Netzkabel aus
der Steckdose ziehen. Zur Behebung des Problems einen autorisierten
Xerox-Kundendiensttechniker zurate ziehen.
• Vom Drucker gehen ungewöhnliche Gerüche oder Geräusche aus.
• Das Netzkabel ist beschädigt oder durchgescheuert.
• Eine Sicherung wurde ausgelöst.
• Es ist Flüssigkeit in den Drucker gelangt.
• Das Gerät ist mit Wasser in Berührung gekommen.
Benutzerhandbuch
1-3Xerox® Color 550/560/570 Drucker
Sicherheit
• Ein Teil oder Teile des Geräts sind beschädigt.
Telekommunikationsleitungskabel
ACHTUNG
Zur Brandvermeidung dürfen nur Telekommunikationsleitungskabel mit einem
Drahtquerschnitt von mindestens 0,13 mm² (AWG-Nummer 26) verwendet werden.
Lasersicherheit
LASER-WARNUNG
Dieses Gerät entspricht den von nationalen und internationalen Behörden festgelegten
Leistungsnormen für Lasergeräte und ist als Lasergerät der Klasse 1 eingestuft. Bei
ordnungsgemäßer Handhabung und Wartung ist der Laserstrahl vollständig abgeschirmt
und vom Gerät geht keine gesundheitsschädigende Laserstrahlung aus.
GEFAHR
Das Gerät kann gefährliche Strahlung aussenden, wenn es nicht entsprechend den
Anweisungen im vorliegenden Handbuch bedient wird bzw. wenn Einstellungen am Gerät
vorgenommen oder Verfahren durchgeführt werden, die nicht in diesem Handbuch
beschrieben sind.
Betriebssicherheit
Dieser Drucker und die dafür vorgesehenen Verbrauchsmaterialien und Austauschmodule
wurden unter Einhaltung strenger Sicherheitsvorschriften entwickelt und getestet. Diese
schließen die Prüfung und Freigabe durch behördliche Einrichtungen sowie die Einhaltung
bestehender Umweltnormen ein.
Die Beachtung der folgenden Sicherheitshinweise trägt zum dauerhaft sicheren Betrieb
des Geräts bei.
Druckerstandort
• Das Gerät auf einer ebenen, vibrationsfreien Fläche aufstellen, die solide genug ist,
um sein Gewicht zu tragen. Das Grundgewicht des Druckers ohne Verpackung beträgt
ca. 265 kg.
• Schlitze und Öffnungen am Drucker dürfen nicht blockiert oder verdeckt werden. Sie
dienen der Belüftung und schützen den Drucker vor Überhitzung.
• Bei der Platzierung des Druckers auf ausreichend Platz für Betriebs- und
Wartungsvorgänge achten.
Xerox® Color 550/560/570 Drucker1-4
Benutzerhandbuch
Sicherheit
• Die Druckerumgebung muss staubarm sein.
• Die Platzierung und der Betrieb des Druckers an sehr heißen, kalten oder feuchten
Standorten sollte vermieden werden. Für die Erzielung einer optimalen Geräteleistung
gelten die Hinweise unter Umgebungsbedingungen.
• Den Drucker nicht in der Nähe von Wärmequellen aufstellen.
• Den Drucker nicht an einem Standort mit direkter Sonneneinstrahlung aufstellen, um
zu vermeiden, dass lichtempfindliche Bauteile beschädigt werden.
• Den Drucker so positionieren, dass er nicht im unmittelbaren Kaltluftstrom einer
Klimaanlage steht.
• Den Drucker nicht an schwingungsanfälligen Standorten aufstellen.
Betriebsrichtlinien
Für laufende Druckvorgänge gelten die folgenden Hinweise:
• Den im Druckertreiber oder am Steuerpult ausgewählten Materialbehälter nicht
herausziehen.
• Abdeckungen und Türen nicht öffnen.
• Drucker nicht bewegen.
• Hände, Haare, Krawatten usw. aus dem Ausgabe- und Zuführrollenbereich fernhalten.
• Verschraubte Abdeckungen oder Schutzbleche nicht entfernen.
Druckerverbrauchsmaterialien und -austauschmodule
• Nur für den Drucker empfohlene Verbrauchsmaterialien und Austauschmodule
verwenden. Die Verwendung ungeeigneter Verbrauchsmaterialien bzw.
Austauschmodule kann zu einer geringeren Leistung und möglicherweise zu
Gefahrensituationen führen.
• Alle Warnhinweise beachten und die auf dem Gerät befindlichen oder mitgelieferten
Anweisungen befolgen.
• Verbrauchsmaterialien und Austauschmodule wie auf der Verpackung angegeben
lagern.
• Verbrauchsmaterialien und Austauschmodule für Kinder unzugänglich aufbewahren.
• Verbrauchsmaterialien und Austauschmodule unter keinen Umständen verbrennen.
• Beim Umgang mit Verbrauchsmaterialien und Austauschmodulen Haut- und
Augenkontakt vermeiden. Bestandteile von Verbrauchsmaterialien/Austauschmodulen,
die in die Augen gelangen, können Reizungen und Entzündungen hervorrufen.
Verbrauchsmaterialien und Austauschmodule nicht zerlegen, um zu vermeiden, dass
Bestandteile auf die Haut oder in die Augen gelangen.
Benutzerhandbuch
1-5Xerox® Color 550/560/570 Drucker
Sicherheit
ACHTUNG
Die Verwendung von Verbrauchsmaterialien und Austauschmodulen, die nicht von Xerox
stammen, wird nicht empfohlen. Schäden, Störungen oder Leistungseinbußen, die durch
den Einsatz von Verbrauchsmaterialien/Austauschmodulen verursacht wurden, welche
für den Drucker nicht geeignet sind bzw. nicht von Xerox stammen, fallen nicht unter
die Xerox-Garantie, den Servicevertrag oder die Total Satisfaction Guarantee (umfassende
Garantie). Die Total Satisfaction Guarantee (umfassende Garantie) wird in den USA
und in Kanada angeboten. Für andere Regionen kann ein anderer Gewährleistungsumfang
gelten; Auskünfte hierzu erteilt der Xerox-Partner.
Ozonfreisetzung
Beim Drucken mit dem Gerät wird in geringen Mengen Ozon freigesetzt. Die freigesetzte
Ozonmenge ist gesundheitlich unbedenklich. Dennoch sollte der Druckerstandort über
eine ausreichende Belüftung verfügen. Dies gilt insbesondere bei umfangreichen
Aufträgen oder einem ununterbrochenen Einsatz des Geräts über einen längeren
Zeitraum.
Weitere Informationen zur Ozonfreisetzung enthält das Xerox-Informationsblatt Facts
About Ozone unter http://www.xerox.com/downloads/usa/en/e/ehs_ozone_2005.pdf.
Kunden in den USA und Kanada finden zusätzliche Informationen unter
www.xerox.com/environment. Kunden in anderen Ländern seien an den örtlichen
Xerox-Partner bzw. auf die folgende Website verwiesen:
www.xerox.com/environment_europe.
Wartungssicherheit
• Nur Wartungsmaßnahmen ausführen, die in der Begleitdokumentation des Geräts
explizit beschrieben sind.
• Keine Aerosolreiniger verwenden. Gerät mit einem trockenen, fusselfreien Tuch
reinigen.
• Verbrauchsmaterialien oder Austauschmodule nicht verbrennen. Informationen zum
Recyclingprogramm für Xerox-Verbrauchsmaterialien siehe www.xerox.com/gwa.
Xerox® Color 550/560/570 Drucker1-6
Benutzerhandbuch
Sicherheit
Druckersymbole
GEFAHR
Dieses Symbol dient zur Kennzeichnung von Gerätebereichen, die ein Verletzungsrisiko
bergen. Ein dreieckiges Symbol mit einem Ausrufezeichen zeigt an, dass es zu
schwerwiegenden oder sogar tödlichen Verletzungen kommen kann, wenn Bedienungsoder Wartungsanweisungen, Vorsichtsmaßnahmen oder sonstige Verfahren nicht
strengstens eingehalten werden.
HITZE-WARNUNG
Dieses Symbol dient zur Kennzeichnung von Gerätebereichen mit heißen Oberflächen,
die nicht berührt werden dürfen.
ACHTUNG
Dieses Symbol dient zur Kennzeichnung von Gerätebereichen, bei denen bestimmte
Vorsichtsmaßnahmen eingehalten müssen, um Personen- und/oder Sachschäden zu
vermeiden. Ein rundes Symbol mit einem Ausrufezeichen zeigt an, dass es zu fehlerhafter
Hard- oder Software oder zu Datenverlust kommen kann, wenn Bedienungs- oder
Wartungsanweisungen, Vorsichtsmaßnahmen oder sonstige Verfahren nicht strengstens
eingehalten werden.
LASER-WARNUNG
Dieses Symbol dient zur Kennzeichnung des Druckers als Lasergerät, bei dem vom
Benutzer entsprechende Sicherheitsmaßnahmen eingehalten werden müssen.
Produktsicherheitszertifizierung
Dieses Produkt wurde von anerkannten Prüfstellen bzw. Testlaboren aufgrund der
nachstehenden Sicherheitsstandards zertifiziert:
• UL60950-1/CSA22.2, Nr. 60950-1 (USA/Kanada), zweite Auflage
• IEC60950-1:2005, zweite Auflage +A1:2009 und/oder EN60950-1:2006 +A11:2009
+A1:2010 +A12:2011 (CB Scheme)
Benutzerhandbuch
1-7Xerox® Color 550/560/570 Drucker
Sicherheit
Umwelt, Gesundheit und Sicherheit Kontaktinformationen
Weitere Informationen zu Umwelt-, Gesundheits- und Sicherheitsaspekten im
Zusammenhang mit diesem Xerox-Gerät und den dazugehörigen Verbrauchsmaterialien
und Austauschmodulen können unter den folgenden Nummern bzw. Adressen angefordert
werden:
USA: +1 800 8 28 65 71
Kanada: +1 800 8 28 65 71
Europa: +44 1707 35 34 34
Informationen zur Produktsicherheit (USA): www.xerox.com/environment
Informationen zur Produktsicherheit (Europa): www.xerox.com/environment_europe
Xerox® Color 550/560/570 Drucker1-8
Benutzerhandbuch
Geräteübersicht
Dieses Kapitel enthält folgende Abschnitte:
• Einführung
• Steuerpult
• Materialbehälter
• Austauschmodule
• Optionales Zubehör
Einführung
2
Das Gerät ist weit mehr als ein herkömmlicher Kopierer. Neben Kopierfunktionen umfasst
es Funktionen zum Drucken, Scannen und Faxversand von Dokumenten in Farbe oder
Schwarzweiß.
2-1Xerox® Color 550/560/570 Drucker
Benutzerhandbuch
Geräteübersicht
Die Ausgabegeschwindigkeit beträgt je nach Modell 50, 60 oder 70 Farbseiten pro
Minute.
Das Steuerpult des Druckers umfasst einen anwenderfreundlichen Touchscreen zur
Anpassung von Einstellungen und Durchführung von Aufgaben.
Steuerpult
Das Steuerpult ist in vier Bereiche unterteilt: Touchscreen, Menütasten, Zifferntasten
und Funktionstasten.
Xerox® Color 550/560/570 Drucker2-2
Benutzerhandbuch
Geräteübersicht
Touchscreen: Auf dem Touchscreen können alle verfügbaren Programmfunktionen
1.
ausgewählt werden. Außerdem werden hier Verfahren zur Fehlerbehebung und
allgemeine Gerätedaten angezeigt.
Betriebsartenstartseite: Über diese Taste wird die Anzeige „Alle Betriebsarten“
2.
aufgerufen, in der die verschiedenen auf dem Gerät installierten Betriebsarten
(Kopieren, Scannen usw.) angezeigt und vorgewählt werden können.
Betriebsarten: Über diese Taste wird die zuletzt aufgerufene Betriebsartenanzeige
3.
angezeigt.
Auftragsstatus: Über diese Taste wird der Auftragsfortschritt auf dem Touchscreen
4.
angezeigt.
Gerätestatus: Mit dieser Taste wird der gegenwärtige Gerätestatus auf dem
5.
Touchscreen angezeigt.
Anmelden/Abmelden: Zum kennwortgeschützten Zugriff auf das
6.
Systemadministratormenü, in dem die Standardeinstellungen des Geräts eingestellt
werden.
Energiespartaste: Wird die Option Energiesparbetrieb ausgewählt, schaltet das
7.
Gerät sofort in den reduzierten Betrieb. Falls sich Aufträge in der Warteschlange
befinden, wird ein weiteres Fenster angezeigt.
Alles löschen: Durch einmaliges Drücken werden die Standardeinstellungen
8.
zurückgesetzt und die erste Anzeige des gegenwärtigen Menüs angezeigt. Bei
zweimaligem Drücken werden alle Funktionen auf ihre Standardeinstellungen
zurückgesetzt.
Stopp: Dient zur Unterbrechung des laufenden Auftrags. Die Anweisungen befolgen,
9.
um den Auftrag abzubrechen oder wieder aufzunehmen.
Start: Auftrag starten.10.
Unterbrechen: Dient zur Unterbrechung des laufenden Auftrags, um einen
11.
dringenden Auftrag zwischenzuschieben.
Tasten des Ziffernblocks: Dienen zur Eingabe von Buchstaben oder Ziffern für
12.
Werte oder Kennwörter.
Sprache: Dient zur Änderung der Sprache auf dem Touchscreen und der
13.
Tastatureinstellungen.
Hilfe: Dient zum Aufrufen der Online-Hilfe.14.
Materialbehälter
• Materialbehälter 1 und 2
Benutzerhandbuch
2-3Xerox® Color 550/560/570 Drucker
Geräteübersicht
Behälter 1 und 2 sind identisch. Sie haben jeweils ein Fassungsvermögen von 500 Blatt
à 80 g/m². Zum Einlegen von Druckmaterial die Behälter herausziehen. Das
Druckmaterial darf ein Gewicht von 64 bis 300 g/m² und ein Format von 182 x 140
mm bis 330 x 488 mm (7,2 x 5,5 Zoll bis 13 x 19,2 Zoll) aufweisen. Alle
Druckmaterialarten (auch vorgedrucktes Material, Briefkopfpapier etc.) mit Ausnahme
von Umschlägen können in diese Behälter eingelegt werden. Das Material kann
entweder so eingelegt werden, dass es mit der langen Kante zuerst (Hochformat)
oder so, dass es mit der kurzen Kante zuerst (Querformat) eingezogen wird.
• Materialbehälter 3 und 4
Behälter 3 fasst bis zu 870 Blatt im Format A4 bzw. 8,5 x 11 Zoll.
Behälter 4 fasst bis zu 1140 Blatt im Format A4 bzw. 8,5 x 11 Zoll.
• Zusatzzufuhr (Behälter 5)
Die Zusatzzufuhr befindet sich an der linken Geräteseite; sie kann ggf. weggeklappt
werden. Das Druckmaterial darf ein Format von 182 x 140 mm bis 330 x 488 mm
(7,2 x 5,5 Zoll bis 13 x 19,2 Zoll) aufweisen. Das Fassungsvermögen beträgt ca.
250 Blatt (80 g/m²), die maximale Stapelhöhe beträgt 10,16 mm (0,4 Zoll).
• Versatzausgabefach
Das Versatzausgabefach hat ein Fassungsvermögen von 500 Blatt. Es verschiebt
jeden Materialsatz leicht gegenüber dem vorherigen Satz. Dies erleichtert die
Unterscheidung der Sätze.
Das Versatzausgabefach ist mit Kühllüftern ausgestattet, die verhindern, dass die
Kopien oder Drucke zusammenkleben. Die Kühllüfter können für verschiedene
Materialgewichte eingestellt werden.
Weitere Zufuhroptionen siehe Abschnitt Optionales Endverarbeitungszubehör.
Austauschmodule
Das Gerät ist mit verschiedenen Austauschmodulen ausgestattet. Wenn ein neues Modul
bestellt oder eingesetzt werden muss, wird eine entsprechende Meldung angezeigt.
• Trommeleinheit
Die Trommeleinheit liefert etwa 30.000 Seiten. Die Anzeige am Gerät und diese
Dokumentation ermöglichen das Einsetzen neuer Einheiten ohne Inanspruchnahme
des Kundendiensts.
• Tonermodule
Die Tonermodule können eingesetzt werden, während das Gerät in Betrieb ist. Mit
dem Tonermodul wird der Tonersammelbehälter geliefert.
• Fixieranlage
Xerox® Color 550/560/570 Drucker2-4
Benutzerhandbuch
Geräteübersicht
Die Fixieranlage liefert etwa 200.000 Drucke oder Kopien.
• Ladekorotrone
Die Anzeige am Gerät und diese Dokumentation ermöglichen das Einsetzen neuer
Ladekorotronen ohne Inanspruchnahme des Kundendiensts.
• Tonersammelbehälter
Der Tonersammelbehälter muss nach etwa 30.000 Drucken oder Kopien mit einer
Flächendeckung von 6 % gewechselt werden.
Optionales Zubehör
Endverarbeitungsmodule
• Erweiterter Finisher
Das obere rechte Fach ist für gestapelte Drucke vorgesehen. Es hat ein
Fassungsvermögen von 500 Blatt. Im Stapler werden Drucke versetzt und/oder
geheftet ausgegeben. Es kann maximal 3000 Blatt aufnehmen.
• Profifinisher mit Booklet Maker
Das obere rechte Fach ist für gestapelte Drucke vorgesehen. Es hat ein
Fassungsvermögen von 500 Blatt. Im rechten mittleren Fach werden Drucke versetzt
und/oder geheftet ausgegeben. Es kann maximal 1500 Blatt aufnehmen. Beide
Fächer sind auch für gelochtes Druckmaterial geeignet (optional). Im unteren
Finisherfach werden Broschüren mit Rückenheftung ausgegeben.
• Standardfinisher
Dieses Endverarbeitungsmodul bietet eine breite Auswahl von
Endverarbeitungs-/Falzoptionen. Das erforderliche Schnittstellenmodul dient als
Kommunikationsgerät und Papierweg zwischen dem Drucker und dem
Standardfinisher C.
Behälter 8 (Zuschießeinheit) gehört zur Standardausstattung dieses Geräts und wird
zum Laden von Trenn- und Deckblättern verwendet. Er hat ein Fassungsvermögen
von 200 Blatt.
Das obere Ausgabefach ist für gestapelte Drucke vorgesehen. Es hat ein
Fassungsvermögen von 500 Blatt (80 g/m²).
Im Staplerfach werden versetzte und geheftete Drucke ausgegeben. Es kann maximal
3000 Blatt (80 g/m²) aufnehmen.
Das untere Fach ist das optionale Broschürenausgabefach, in ihm werden Broschüren
mit Rückenheftung ausgegeben.
Benutzerhandbuch
2-5Xerox® Color 550/560/570 Drucker
Geräteübersicht
Das optionale Falzmodul ermöglicht Wickel- und Leporellofalz für die Formate A4
und A3 bzw. 8,5 x 11 Zoll und 11 x 17 Zoll.
• Booklet Maker
Bietet alle Funktionen des Standardfinishers und stellt Broschüren mit Rückenheftung
und bis zu 25 Blättern aus den Formaten A4 und SRA3 bzw. 8,5 x 11 Zoll und
12 x 18 Zoll her.
HINWEIS
Das Schnittstellenmodul ist sowohl für den Standardfinisher als auch für den Booklet
Maker erforderlich.
• Xerox SquareFold Trimmer-Modul
Dieses optionale Endverarbeitungsmodul wird zusammen mit einem Finisher
verwendet, der einen Booklet Maker enthält. Die Broschüre wird zusammengestellt
und im Booklet Maker geheftet. Sie wird dann bereits zusammengestellt an das
SquareFold Trimmer-Modul transportiert.
Dieses Modul glättet den Broschürenfalz, was die Broschürendicke verringert und der
Broschüre das Aussehen eines Buchs mit Klebebindung verleiht.
Schneidet die Vorderkante der Broschüre ab und verleiht ihr eine saubere Kante.
• GBC® AdvancedPunch
™
Dieses Modul ermöglicht die Lochung von Dokumenten im Format A4 bzw. 8,5 x 11 Zoll
für verschiedene Bindungsarten. Locharten sind 21-Loch bis zu maximal 47-Loch für
A4-Druckmaterial.
Zufuhreinheiten
• Großraumbehälter
Die Großraumzufuhr mit einem Behälter (Behälter 6) hat ein Fassungsvermögen von
2000 Blatt im Format A4 bzw. 8,5 x 11 Zoll.
• Großraumbehälter für Überformat mit einem Behälter oder mit zwei Behältern
Diese Großraumzufuhr bietet eine Alternative zum normalen Großraumbehälter und
kann Druckmaterial bis zum Format 330 x 488 mm (bzw. 13 x 19 Zoll) aufnehmen.
Jeder Behälter hat ein Fassungsvermögen von 2000 Blatt.
Xerox® Color 550/560/570 Drucker2-6
Benutzerhandbuch
Funktionen
Dieses Kapitel enthält folgende Abschnitte:
• Vor der Verwendung des Druckers
• Standardfunktionen
• Druckerkonfigurationen
• Druckerkomponenten
• Druckerdaten
• Weitere Informationen
Vor der Verwendung des Druckers
3
Xerox Welcome Center
Online-Lösungen und Unterstützung während und nach der Installation des Geräts
stehen auf der Xerox-Website zur Verfügung: www.xerox.com/office/worldcontacts
Wird darüber hinaus Hilfe benötigt, können die Experten des Xerox Welcome Centre
weiterhelfen.
• Xerox US Welcome Center: 1-800-821-2797
• Xerox Canada Welcome Center: 1-800-93-XEROX (1-800-939-3769)
HINWEIS
Bei der Installation des Geräts wurde eventuell die Telefonnummer des Xerox Partners
angegeben. Diese Nummer kann hier vermerkt werden.
Bei einem Anruf benötigt das Welcome Centre folgende Informationen:
• Problembeschreibung
• Geräteseriennummer
• Eventuell angezeigter Fehlercode
Benutzerhandbuch
3-1Xerox® Color 550/560/570 Drucker
Funktionen
• Name und Adresse des Unternehmens
Die Seriennummer kann folgendermaßen ermittelt werden:
1. Am Steuerpult die Taste Gerätestatus drücken.
2. Die Registerkarte Gerätedaten wird eingeblendet. Die Seriennummer wird links in
der Anzeige angezeigt.
HINWEIS
Die Seriennummer ist außerdem am Gehäuse innen an der Abdeckung unten links
zu finden.
Weitere Informationsquellen:
• Vorliegendes Benutzerhandbuch
• Hauptbedienungskraft
• Support-Website: www.support.xerox.com/support (in das Feld Search or Choose
(Suchen oder unten auswählen) den Suchbegriff Xerox 550/560/570 Printer eingeben
und die Dokumentation zum verwendeten Drucker auswählen. Oder an das Xerox
Welcome Centre wenden.
Standardfunktionen
• Kopier-, Druck- und Scanausgabe an PC, USB oder E-Mail und Mobile Printing
• Maximale Kopier- und Druckgeschwindigkeit: 50, 60 oder 70 Seiten/Min. in Farbe,
55, 65 oder 75 Seiten/Min. in Schwarzweiß
• Auflösung: 2400 x 2400 dpi
• Automatischer Duplexdruck
• Duplex-Vorlageneinzug (DVE)
• Integrierter Scanner
• Standardbehälterkapazität (4 Behälter und Zusatzzufuhr): 3260 Blatt
• Farbtouchscreen am integrierten Steuerpult
• Extensible Interface Platform (EIP) zur Verbindung mit Drittanbietersoftware über
den Touchscreen
• Schnittstelle für externen Kostenzähler
• PDL-Unterstützung für PCL 5 und PCL 6
• Unterstützung für Ethernet 10/100BaseTX-Anschluss
• Unterstützung für gestrichenes und ungestrichenes Material mit einem Gewicht bis
300 g/m²
Xerox® Color 550/560/570 Drucker3-2
Benutzerhandbuch
Loading...
