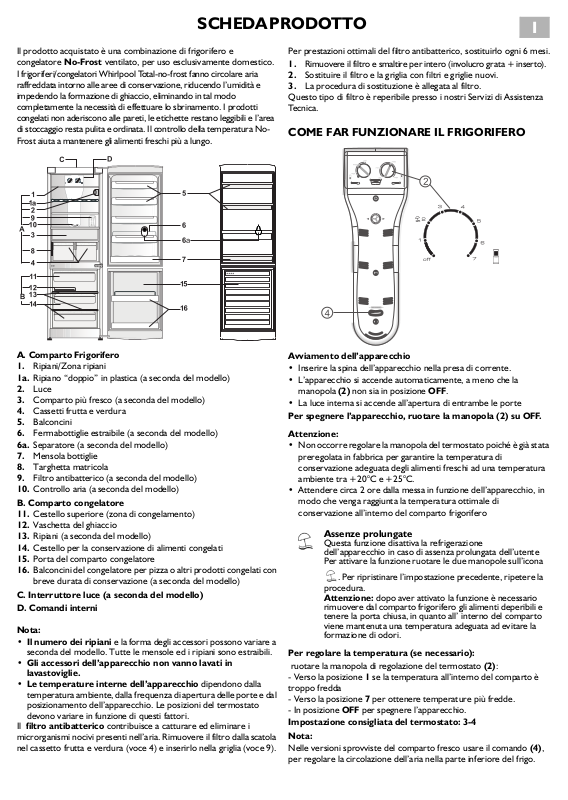

SCHEDA PRODOTTO

Il prodotto acquistato è una combinazione di frigorifero e congelatore No-Frost ventilato, per uso esclusivamente domestico. I frigoriferi/congelatori Whirlpool Total-no-frost fanno circolare aria raffreddata intorno alle aree di conservazione, riducendo l’umidità e impedendo la formazione di ghiaccio, eliminando in tal modo completamente la necessità di effettuare lo sbrinamento. I prodotti congelati non aderiscono alle pareti, le etichette restano leggibili e l’area di stoccaggio resta pulita e ordinata. Il controllo della temperatura NoFrost aiuta a mantenere gli alimenti freschi più a lungo.

A. Comparto Frigorifero

1. Ripiani/Zona ripiani 1a. Ripiano “doppio” in plastica (a seconda del modello)

2. Luce

3. Comparto più fresco (a seconda del modello)

4. Cassetti frutta e verdura

5. Balconcini

6. Fermabottiglie estraibile (a seconda del modello) 6a. Separatore (a seconda del modello)

7. Mensola bottiglie

8. Targhetta matricola

9. Filtro antibatterico (a seconda del modello)

10. Controllo aria (a seconda del modello) B. Comparto congelatore

11. Cestello superiore (zona di congelamento)

12. Vaschetta del ghiaccio

13. Ripiani (a seconda del modello)

14. Cestello per la conservazione di alimenti congelati

15. Porta del comparto congelatore

16. Balconcini del congelatore per pizza o altri prodotti congelati con

breve durata di conservazione (a seconda del modello)

C. Interruttore luce (a seconda del modello) D. Comandi interni

Nota:

• Il numero dei ripiani e la forma degli accessori possono variare a

seconda del modello. Tutte le mensole ed i ripiani sono estraibili.

• Gli accessori dell’apparecchio non vanno lavati in lavastoviglie.

• Le temperature interne dell’apparecchio dipendono dalla

temperatura ambiente, dalla frequenza di apertura delle porte e dal posizionamento dell’apparecchio. Le posizioni del termostato devono variare in funzione di questi fattori.

Il filtro antibatterico contribuisce a catturare ed eliminare i microrganismi nocivi presenti nell’aria. Rimuovere il filtro dalla scatola nel cassetto frutta e verdura (voce 4) e inserirlo nella griglia (voce 9).

Per prestazioni ottimali del filtro antibatterico, sostituirlo ogni 6 mesi.

1. Rimuovere il filtro e smaltire per intero (involucro grata + inserto).

2. Sostituire il filtro e la griglia con filtri e griglie nuovi.

3. La procedura di sostituzione è allegata al filtro.

Questo tipo di filtro è reperibile presso i nostri Servizi di Assistenza Te c n i c a .

COME FAR FUNZIONARE IL FRIGORIFERO

Avviamento dell’apparecchio

• Inserire la spina dell’apparecchio nella presa di corrente.

• L’apparecchio si accende automaticamente, a meno che la manopola (2) non sia in posizione OFF.

• La luce interna si accende all’apertura di entrambe le porte

Per spegnere l’apparecchio, ruotare la manopola (2) su OFF.

Attenzione:

• Non occorre regolare la manopola del termostato poiché è già stata

preregolata in fabbrica per garantire la temperatura di conservazione adeguata degli alimenti freschi ad una temperatura ambiente tra +20°C e +25°C.

• Attendere circa 2 ore dalla messa in funzione dell’apparecchio, in modo che venga raggiunta la temperatura ottimale di conservazione all’interno del comparto frigorifero

Assenze prolungate

Questa funzione disattiva la refrigerazione dell’apparecchio in caso di assenza prolungata dell’utente Per attivare la funzione ruotare le due manopole sull’icona

. Per ripristinare l’impostazione precedente, ripetere la

procedura. Attenzione: dopo aver attivato la funzione è necessario rimuovere dal comparto frigorifero gli alimenti deperibili e tenere la porta chiusa, in quanto all’ interno del comparto viene mantenuta una temperatura adeguata ad evitare la formazione di odori.

Per regolare la temperatura (se necessario):

ruotare la manopola di regolazione del termostato (2):

- Verso la posizione 1 se la temperatura all’interno del comparto è

troppo fredda

- Verso la posizione 7 per ottenere temperature più fredde.

- In posizione OFF per spegnere l’apparecchio.

Impostazione consigliata del termostato: 3-4 Nota:

Nelle versioni sprovviste del comparto fresco usare il comando (4), per regolare la circolazione dell’aria nella parte inferiore del frigo.

COME FAR FUNZIONARE IL COMPARTO “FRESCO” (a seconda dei modelli)

L’apparecchio è dotato di un comparto più fresco.

Per regolare la temperatura (se necessario), ruotare il regolatore dell’aria (4):

• Verso la posizione (+) per ottenere temperature più basse

• Verso la posizione (-) per ottenere temperature più alte. È possibile togliere il cestello del Comparto più fresco.

COME FAR FUNZIONARE IL COMPARTO CONGELATORE

SOSTITUZIONE DELLA LAMPADINA

Prima di sostituire la lampadina, scollegare sempre il frigorifero dall’alimentazione di rete. Se la luce interna non funziona:

1. estrarre la protezione della lampadina: Inserire le dita nei fori di

ventilazione laterali (1), estrarre delicatamente il coperchio e tirarlo verso l’alto.

2. Rimuovere la lampadina estraendola dal portalampada senza

ruotarla.

3. Controllare la lampadina e, se necessario sostituirla, inserendo i

terminali nella presa fino allo scatto di arresto.

4. Riposizionare il coperchio.

Questo prodotto è dotato di lampadine speciali a scatto. Questa lampadina è disponibile solo presso i nostri centri di assistenza. La lampadina non deve superare i 15 W.

Non lasciare la lampadina senza coperchio.

Pulizia e manutenzione

Prestare particolare attenzione a non toccare le lampadine, specialmente se esposte, durante le operazioni di pulizia.

• All’inserimento della spina, il comparto congelatore si accende

automaticamente.

Attenzione:

• Non occorre regolare la manopola del termostato, essendo già

stata preregolata in fabbrica per garantire la temperatura di conservazione adeguata degli alimenti congelati nel comparto congelatore ad una temperatura ambiente tra +20 °C e +25 °C.

• Dopo la messa in funzione del comparto congelatore sono

necessarie circa 3 ore prima che vengano raggiunte le temperature adeguate di conservazione degli alimenti surgelati.

Per regolare la temperatura interna, se necessario:

Ruotare la manopola di regolazione del termostato (1):

- Verso la posizione 1 per raggiungere temperature interne meno basse.

- Verso la posizione 3 per ottenere temperature più fredde.

- In posizione per inserire la funzione di congelamento rapido.

Impostazione consigliata del termostato: 2-3. Come congelare alimenti freschi

1. 24 ore prima di procedere al congelamento di alimenti freschi,

ruotare la manopola (1) su ; ruotando la manopola da 3 alla pos. , la manopola offre una certa resistenza e la spia gialla

(3) accanto al simbolo si accende.

2. Sistemare gli alimenti nel cassetto, lasciando sufficiente spazio

attorno ai pacchetti per permettere la circolazione dell’aria.

3. Per un migliore congelamento, ruotare la manopola (2) nella posizione 7.

4. Lasciare la funzione congelamento rapido attivata per le successive 24 ore.

5. Al termine del congelamento, riportare le manopole (1) e (2) nella posizione raccomandata.
