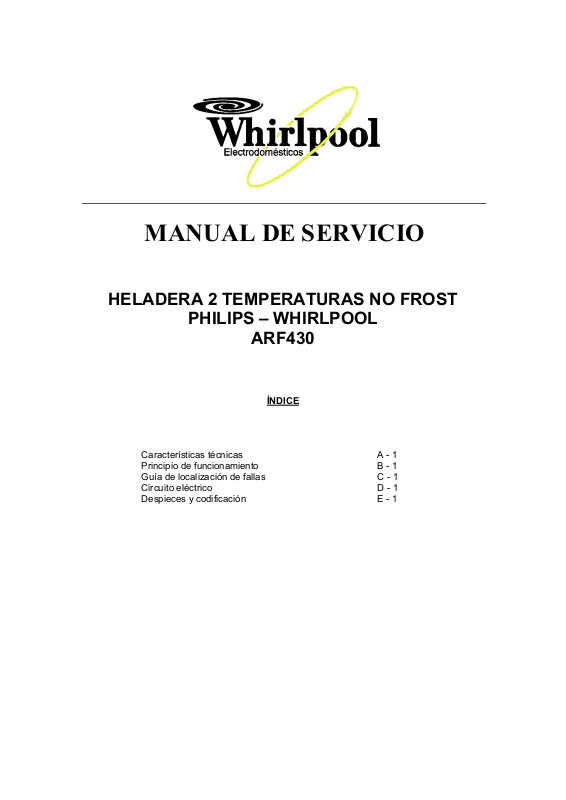

MANUAL DE SERVICIO
HELADERA 2 TEMPERATURAS NO FROST
PHILIPS – WHIRLPOOL
ARF430
ÍNDICE
Características técnicas A - 1
Principio de funcionamiento B - 1
Guía de localización de fallas C - 1
Circuito eléctrico D - 1
Despieces y codificación E - 1
Page 2
CARACTERÍSTICAS TÉCNICAS
Voltaje 220 v 50 Hz
Capacidad
Freezer 70 litros
Refrigerador 360 litros
Dimensiones
Alto 172.7 cm
Ancho 71.1 cm
Profundidad 71.3 cm
Peso 96 kg
Motocrompresor EMBRACO FF 10 BKW
Potencia 225 W
Fluido refrigerante freon 12 (cc1²f²)
Carga 300 gr +- 5 gr.
Consumo 1.4 A
Resistencia descongelamiento 600 W 80 ohms
Potencia motor ventilador 28 W
Velocidad 3400 rpm.
Velocidad salida de aire
Difusor superior 65 % 85 m/minuto
Difusor inferior 15 % 25 m/minuto
Timer decongelamiento
Conexión sistema frigorífico 12 horas
Decongelamiento sistema frigorífico 21 minutos
Protección térmico evaporador
Temperatura conexión - 12 ºC
Temperatura desconexión 14 ºC
Resistencia de marco intermedio 9 W 5.380 ohms
Resistencia lateral 12 W 1210 ohms
Termostato Min. Med. Max.
Conexión 2.1 ºC -1.4 ºC -3.7 ºC
Desconexión -3.2 ºC -7.2 ºC -10 ºC
+-1.5 ºC
Page 3
PRINCIPIO DE FUNCIONAMIENTO
El refrigerante ARF 430 proporciona al usuario gran confort al poseer el sistema denominado NO FROST.
El mencionado sistema se basa en una convección de aire frío forzado por un ventilador tal como lo muestra la
siguiente figura.
De esta manera el aire frío, disminuirá la temperatura de los alimentos y retornara caliente al evaporador donde
volverá a enfriarse y realizara nuevamente el ciclo.
Por ese motivo se alcanzara la temperatura de almacenamiento del alimento.
Un control de flujo de aire, permitirá regular el caudal de aire proporcionado al refrigerador
Page 4
El termostato ubicado en al caja de luz será el encargado de mantener la temperatura del refrigerador y del
freezer dentro de ciertos limites, los cuales pueden variar por medio de las perillas según las necesidades
del usuario .
Luego de 12 horas de funcionamiento controlado por el termostato, un timer desconecta la alimentación al
sistema de refrigeración y ventilación, y conecta una resistencia de descongelamiento, ubicada debajo del
evaporador para producir el derretimiento de la escarcha que el mismo posee.
La resistencia de descongelamiento estará conectada por 21 minutos y si la temperatura del conjunto
evaporador llegara a superar los 14 Cº , un protector térmico en serie con la misma la desconectara.
El agua producto del descongelamiento del evaporador será canalizada hasta una bandeja situada sobre el
precondensador donde se evaporara al medio ambiente por el calor que el mismo desprende.
Resistencias ubicadas sobre los dos laterales y sobre el frente intermedio, bridan calor a los mismos a fin
de evitar la condensación
Page 5
El circuito hidráulico completo puede verse en la siguiente figura
Page 6
Page 7

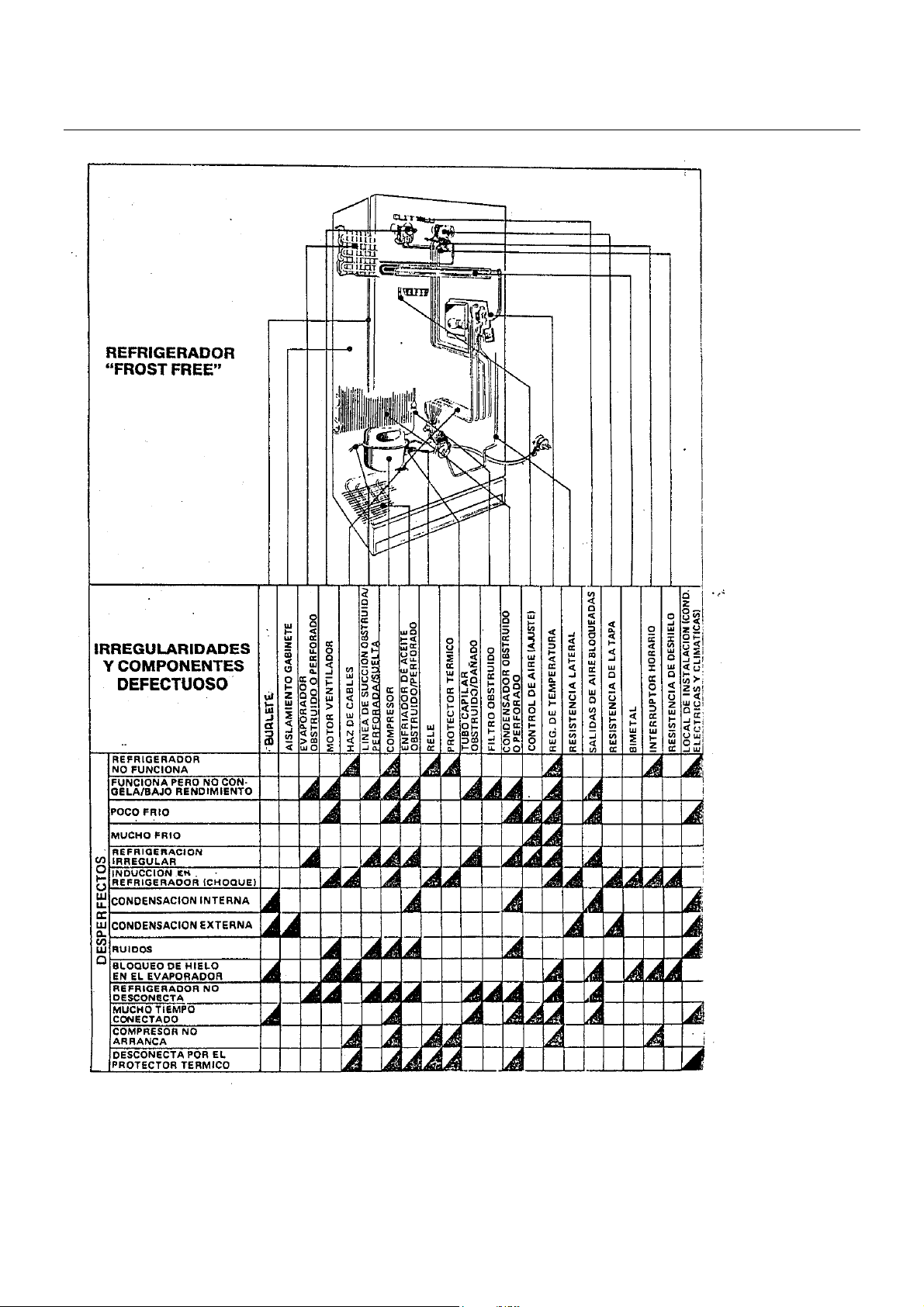

GUIA DE LOCALIZACION DE FALLAS

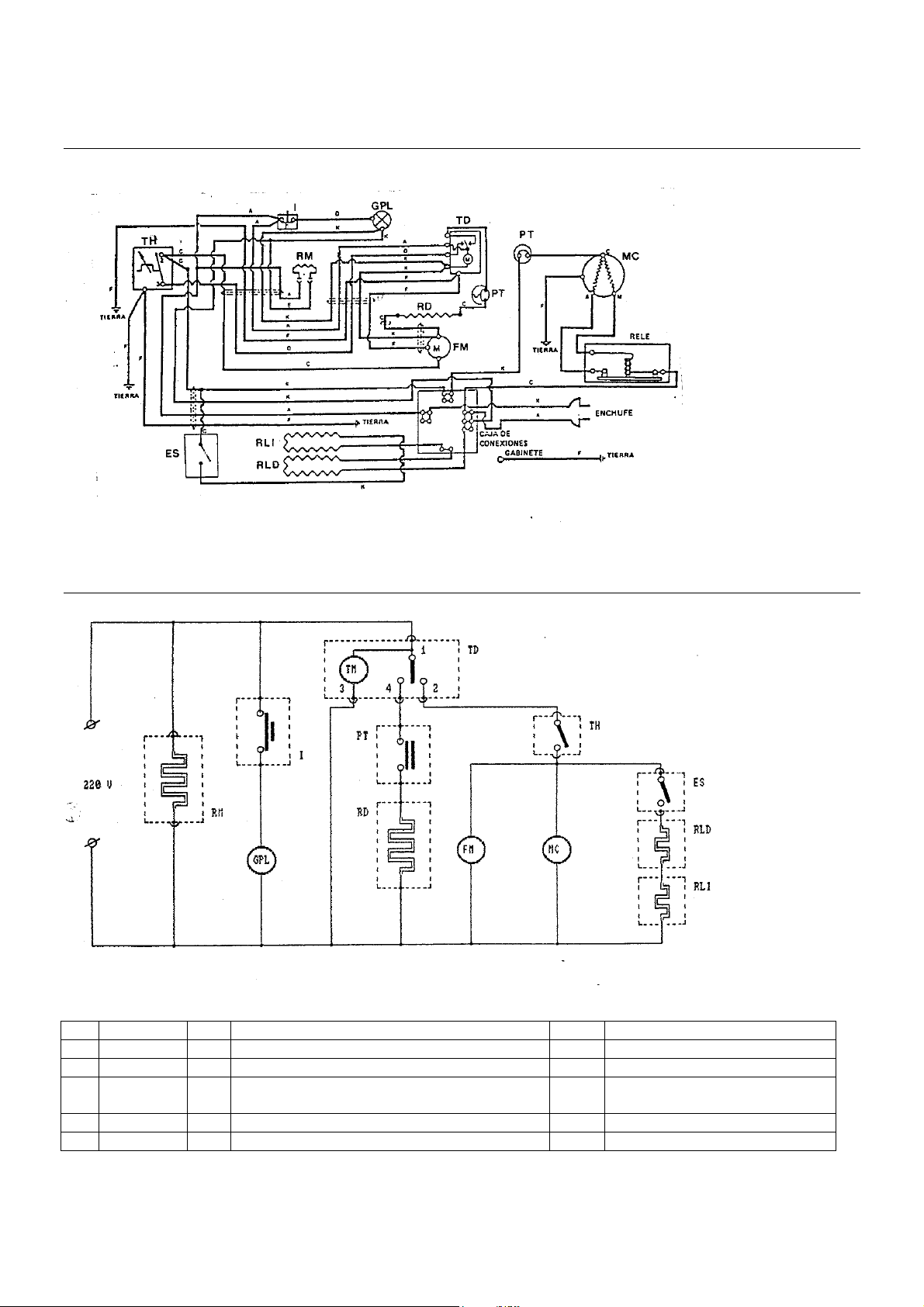

DIAGRAMA DE CABLEADO
Page 8
DIAGRAMA DE CABLEADO
A NEGRO RM RESISTENCIA MARCO I: INTERRUPTOR LUZ
C ROJO RLD RESISTENCIA LATERAL DERECHA GPL LAMPARA 15 w
D NARANJA RLI RESISTENCIA LATERAL IZQUIERDA TH TERMOSTATO
EAMARILLOTD TIMER DESCONGELAMIENTO MC MTOCOMPRESOR
F VERDE PT PROTECTOR TERMICO ES ECONOMIZADOR ENERGIA
K BLANCO RD RESISTENCIA DESCONGELAMIENTO FM MOTOR VENTILADOR
Page 9
Page 10

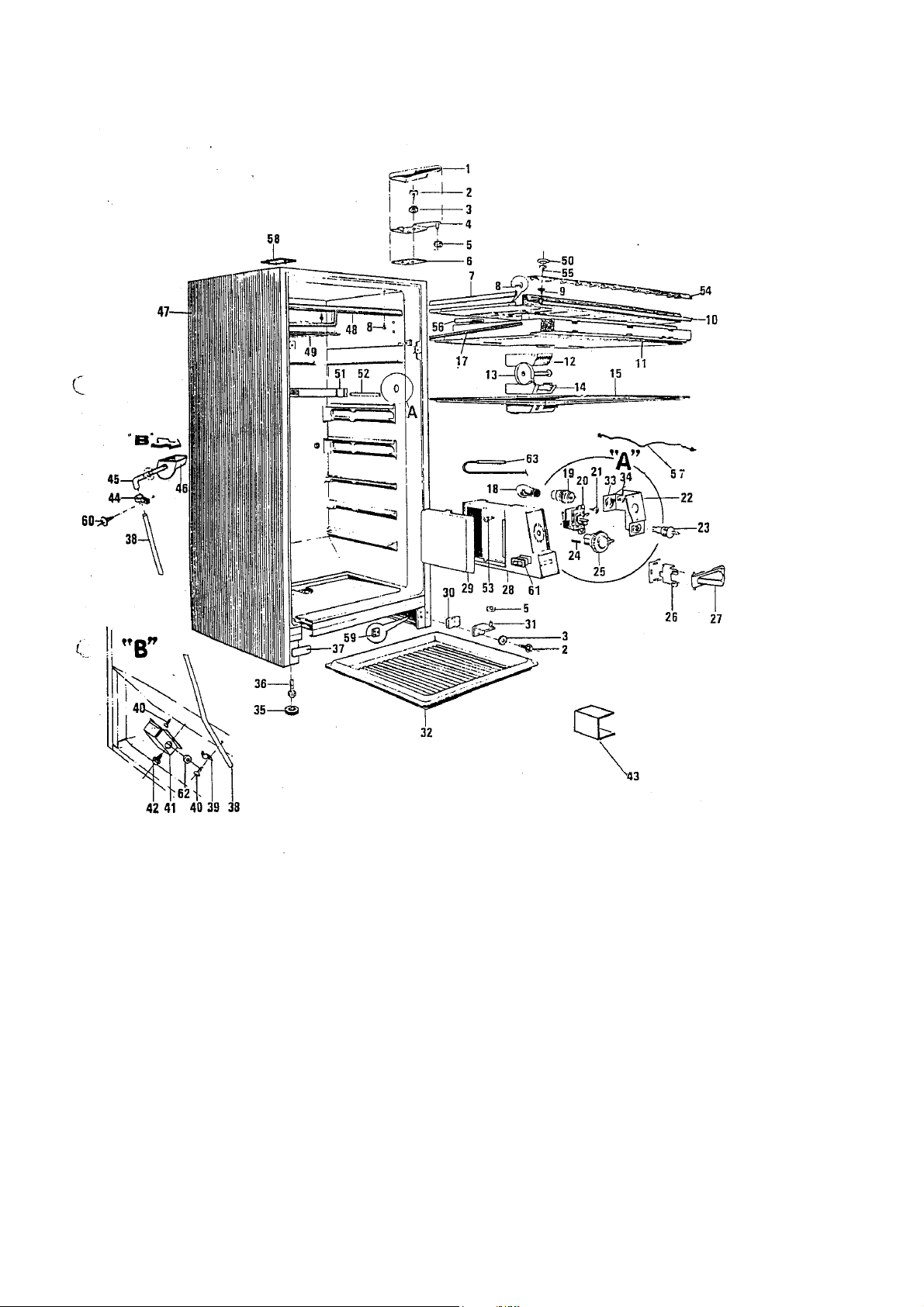

Pos. Denominación Código Service
1 Tapa bisagra superior 4801 462 57006
4 bisagra superior 4801 417 17108
6 calce bisagra superior 4801 417 17105
7 guarnición 4801 466 67188
9 tornillo 4801 506 17031
10 piso compartimento freezer 4801 440 97003
11 placa aislante techo 4801 440 97004
12 aislante superior regulador 4801 690 27005
13 perilla reguladora 4801 411 27013
14 aislacion inferior regulador 4801 690 27006
15 techo compartimento refrigerador 4801 440 97005
17 cañería 4801 529 27051
18 lampara 4801 134 87056
19 portalámparas 4801 255 17008
20 termostato 4801 271 27056
22 soporte termostato 4801 404 47322
23 interruptor 4801 277 17042
24 buje 4801 532 37048
25 perilla termostato 4801 413 37054
26 soporte leva 4801 404 47323
27 leva 4801 410 27121
28 caja de luz 4801 462 77158
29 tapa caja de luz 4801 440 77137
30 calce bisagra 4801 417 17099
31 bisagra inferior 4801 417 17103
32 bandeja 4801 418 47211
35 base patín 4801 466 87066
36 tornillo patín 4801 500 17008
37 inserto 4801 462 77159
38 tubo desagote 4801 530 27136
39 grampa 4801 404 47328
41 bornera 4801 462 77155
43 soporte 4801 462 77156
44 abrazadera tubo superior 4801 404 47325
45 codo 4801 530 27137
46 colector drenaje 4801 418 47198
48 marco 4801 460 37101
49 rejilla 4801 458 17083
50 tapón 4801 462 77157
51 protector 4801 440 97006
52 tapa 4801 440 27147
54 separador compartimento 4801 440 27153
56 aislacion 4801 440 27145
57 cable 4801 321 27095
58 tapa 4801 462 77153
59 placa apoyo 4801 417 17107
61 interruptor 4801 277 17041
62 buje 4801 532 67093
63 tubo protección bulbo 4801 529 27052
Page 11
Page 12

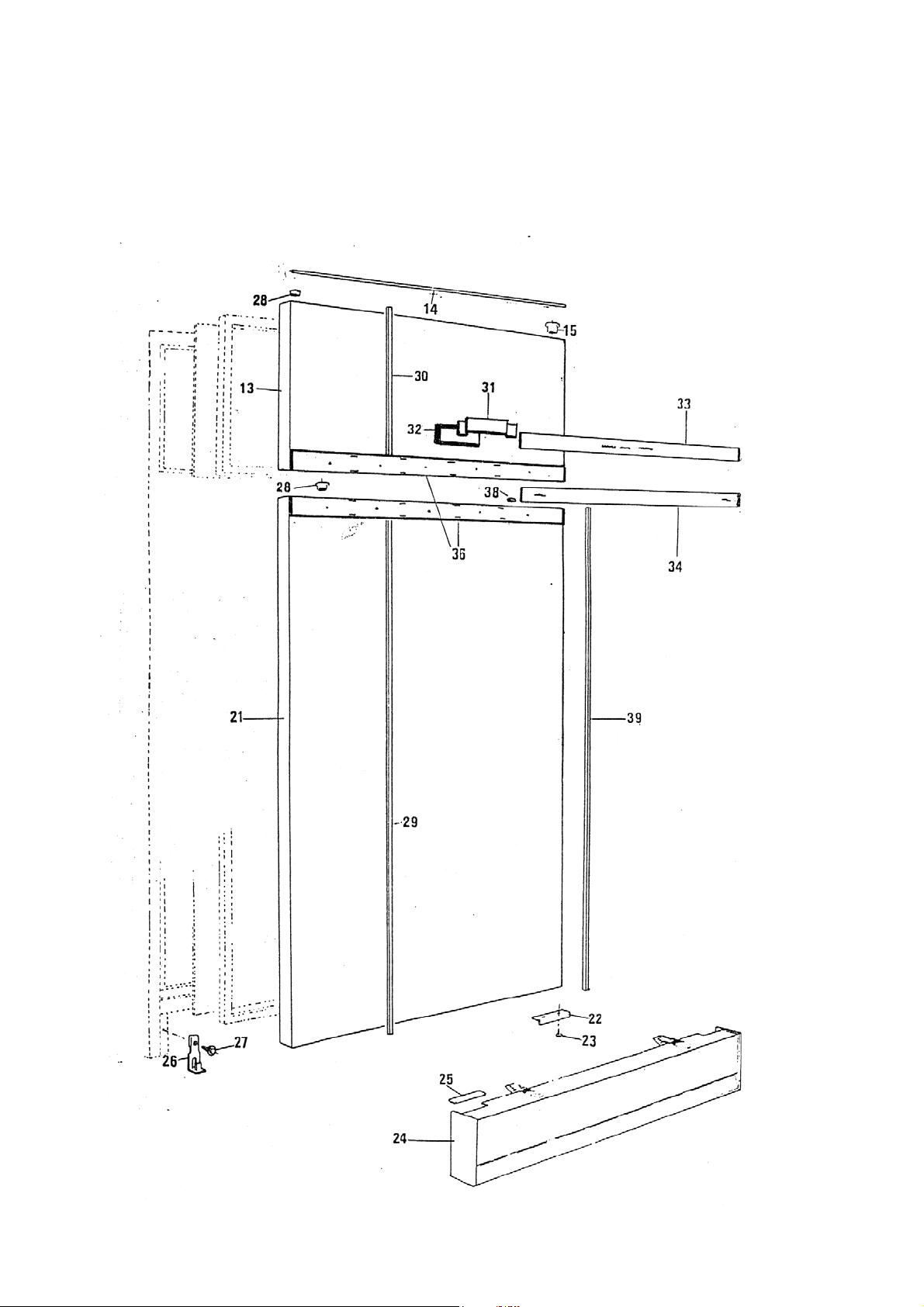

Pos. Denominación Código Service
13 puerta freezer 4801 440 67221
14 perfil horizontal puerta 4801 460 57037
15 buje 4801 535 97084
21 puerta gabinete 4801 440 67222
22 Limitador 4801 464 17104
24 zócalo 4801 440 67219
25 tapa zócalo 4801 440 67218
26 soporte 4801 404 47321
28 tapón 4801 462 77152
29 perfil vertical izq.refrigerador 4801 460 57038
30 perfil vertical freezer 4801 460 57036
31 manija 4801 498 67045
32 empuñadura manija 4801 460 48998
33 inserto freezer 4801 459 17103
34 inserto refrigerador 4801 459 17098
36 base manija 4801 459 17087
38 Limitador 4801 464 17105
39 perfil vert.derecho refrigerador 4801 460 57039
Page 13
Page 14

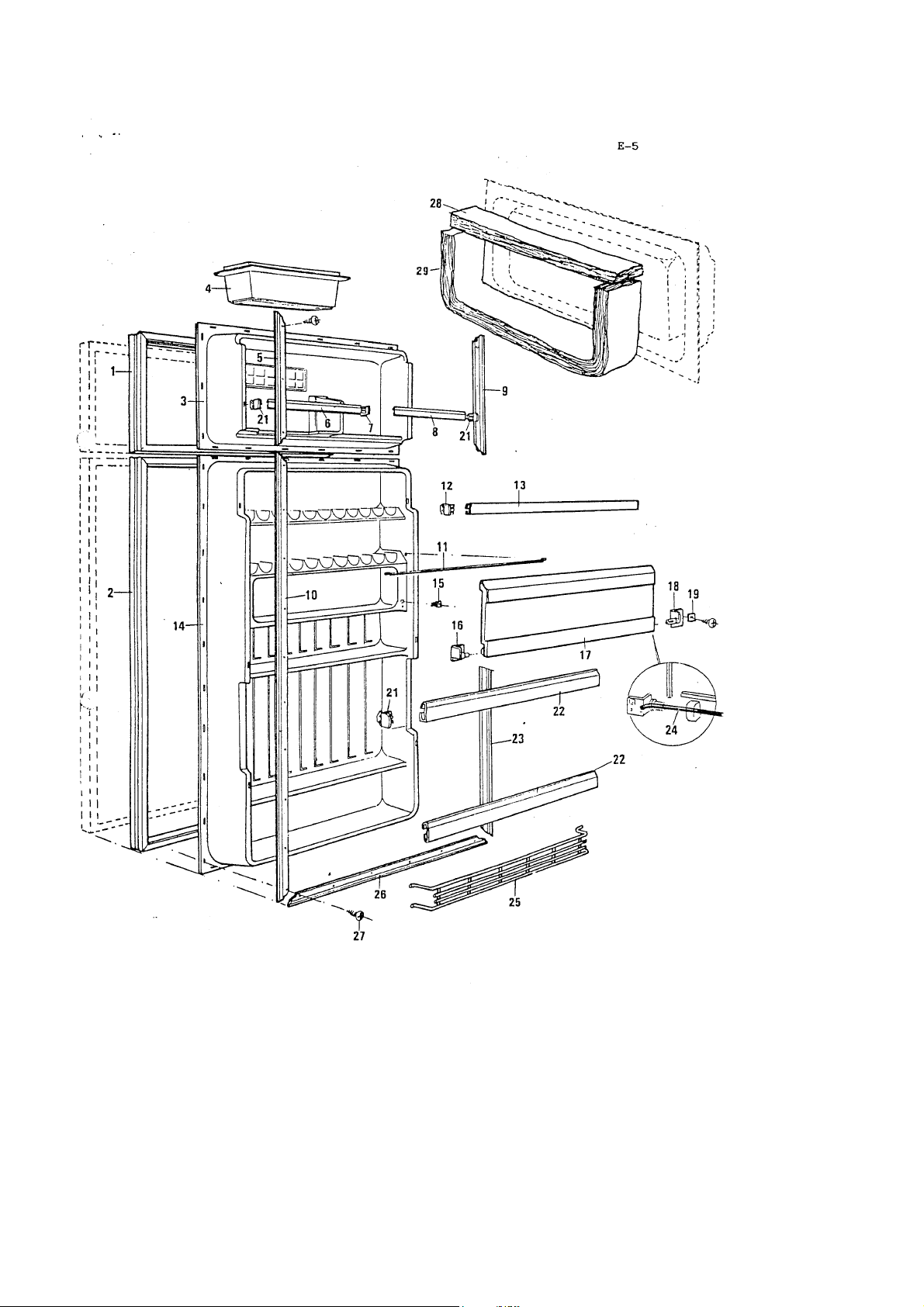

Pos. Denominación Código Service
1 burlete freezer 4801 466 67191
2 burlete gabinete 4801 466 67269
3 contrapuerta freezer 4801 440 77141
4 recipiente 4801 418 47202
5 fijación vertical izq.freezer 4801 466 87069
6 varilla anaquel freezer 4801 418 47203
7 soporte varilla 4801 462 37031
8 varilla anaquel freezer 4801 418 47204
9 fijación vert.derecha freezer 4801 466 87072
10 fijación vert.-izq.refrigeracion 4801 466 87068
11 varilla 4801 535 97085
12 soporte varilla 4801 462 37032
13 varilla anaquel refrigerador 4801 418 47197
14 contrapuerta refrigerador 4801 440 77138
15 tornillo 4801 506 17031
16 bisagra izquierda 4801 417 17111
17 puerta mantequera 4801 440 77139
18 bisagra derecha 4801 417 17112
19 arandela 4801 532 17068
21 soporte varilla 4801 462 37029
22 varilla anaquel 4801 418 47205
23 fijación vert.derecha refrigerador 4801 466 87071
24 resorte puerta 4801 492 27018
25 rejilla 4801 458 27014
26 fijación horizontal 4801 466 87067
27 tornillo 4801 503 17101
28 aislante superior 4801 440 27149
29 aislante inferior “U” 4801 440 27148
Page 15
Page 16

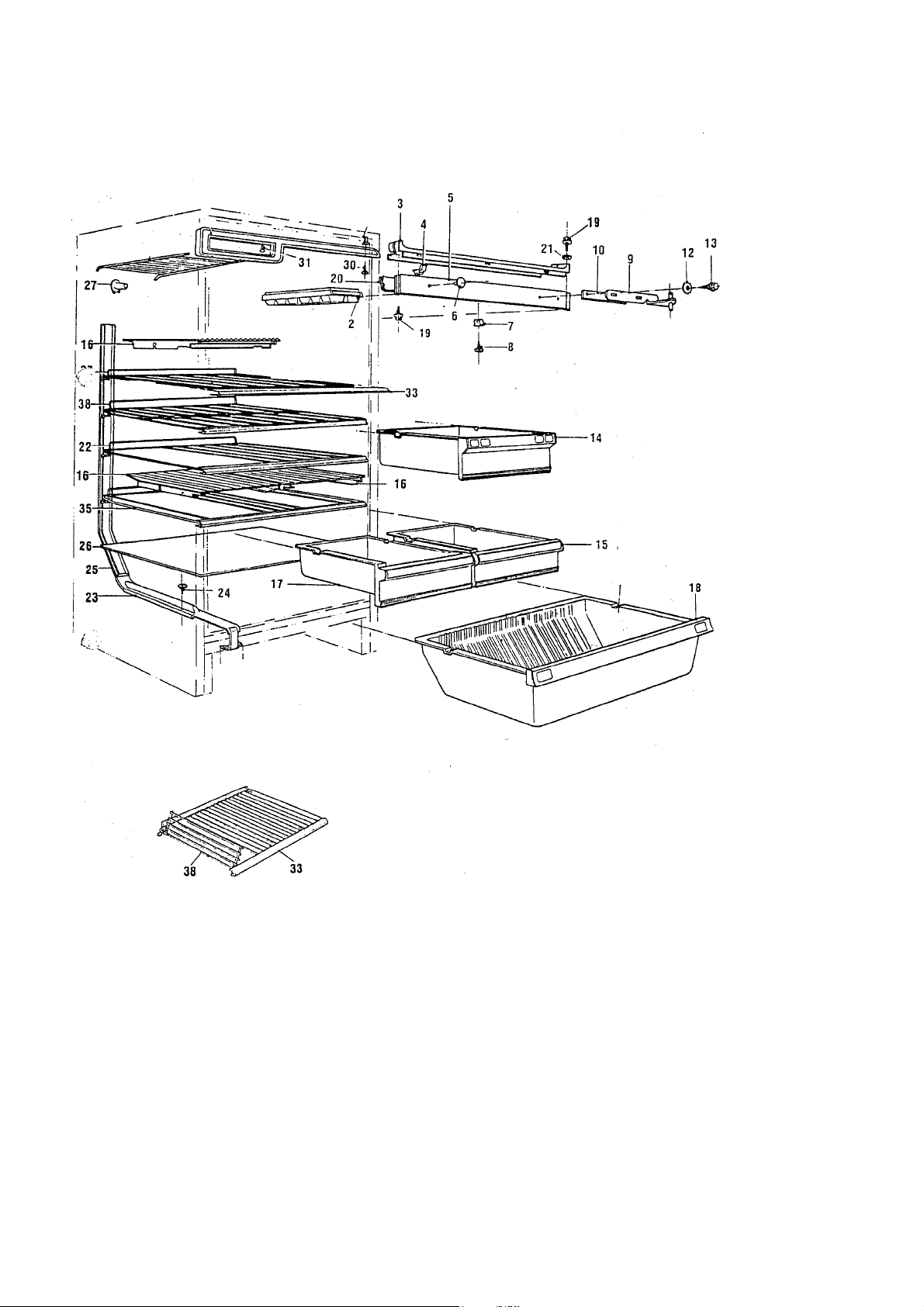

Pos. Denominación Código Service
2 cubetera 4801 418 47201
3 marco 4801 460 37099
4 fijación 4801 404 47329
5 marco central 4801 440 27146
6 tapón 4801 462 77154
9 bisagra central 4801 417 17106
10 calce bisagra 4801 417 17104
14 crisper carne 4801 418 47206
15 crisper 4801 418 47298
16 estante 4801 440 47215
17 crisper 4801 418 47208
18 crisper inferior 4801 418 47209
20 aislacion lana mineral 4801 440 27154
22 rejilla 4801 458 17079
23 tapa cañería 4801 440 27144
25 tapa cañería 4801 440 27152
26 vidrio 4801 466 77038
27 soporte rejilla 4801 404 47319
31 tornillo 4801 535 37015
33 tirante rejilla 4801 498 57011
35 rejilla 4801 458 17082
37 rejilla 4801 458 17078
38 rejilla 4801 458 17081
Page 17
Page 18

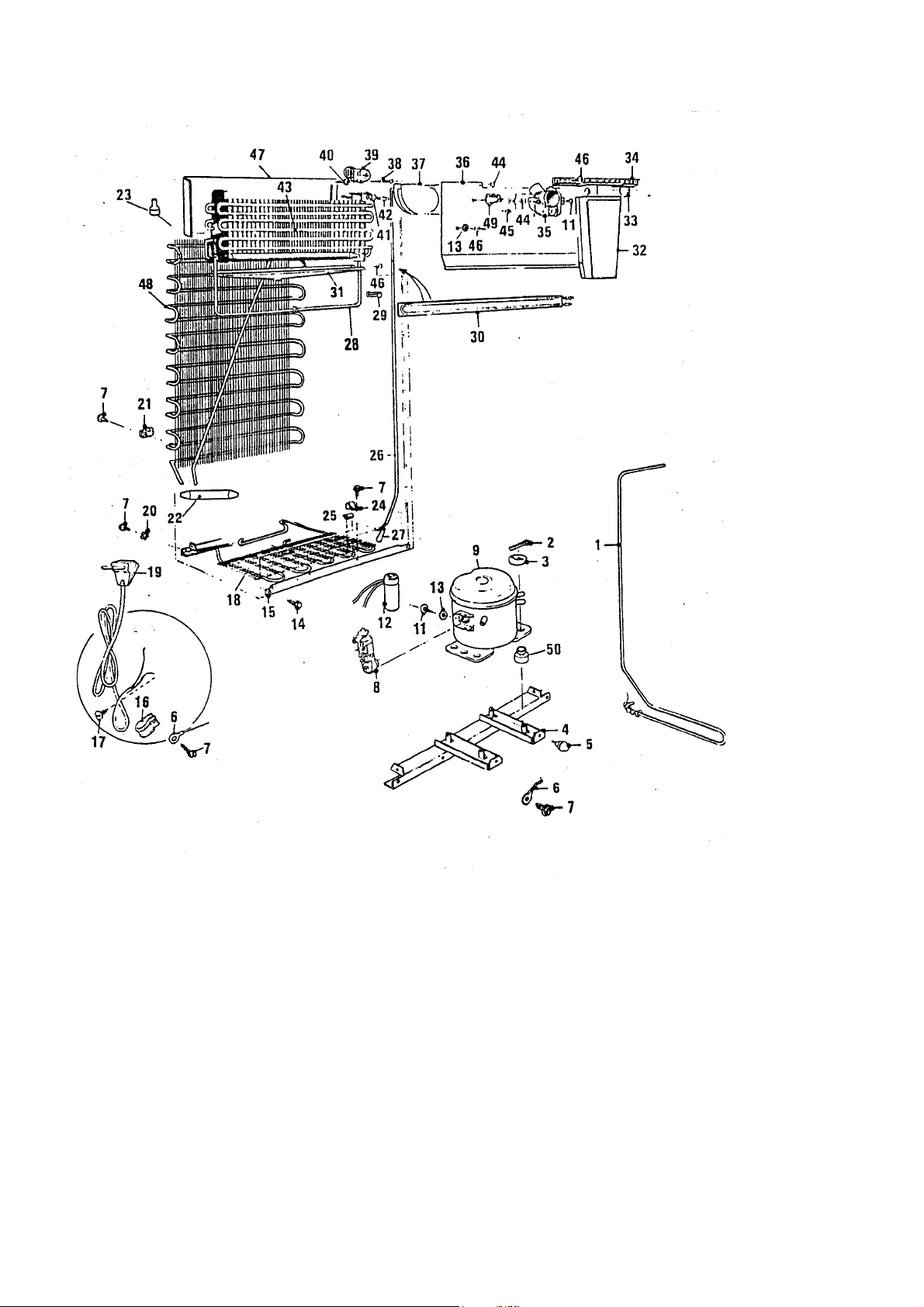

Pos. Denominación Código Service
1 caño succión 4801 529 27049
4 base motocompresor 4801 464 17103
5 amortiguador 4801 532 67094
6 cable de tierra 4801 321 27094
8 Relay y protector térmico 4801 282 27057
9 motocompresor EMBRACO FF 10 BKW 4801 310 47087
12 capacitor 4801 124 27065
15 riel frontal 4801 466 87073
16 abrazadera 4801 404 47326
18 precondensador 4801 511 47039
19 cable y ficha 4801 321 17117
21 abrazadera 4801 404 47327
22 filtro molecular 4801 480 27026
24 abrazadera 4801 404 47324
25 amortiguador 4801 532 77009
26 resistencia lateral 4801 259 37034
27 cuña 4801 535 27006
28 resistencia descongelamiento 4801 259 37052
29 clip izquierdo 4801 492 67126
29 clip derecho 4801 492 67127
30 resistencia 4801 259 37033
31 colector 4801 418 47199
32 túnel de aire 4801 418 27007
33 tapón 4801 462 77151
34 difusor 4801 458 37003
35 forzador 4801 361 77009
36 tapa evaporador 4801 440 97007
37 compartimento ventilador 4801 464 17107
39 timer descogelamiento 4801 282 17041
40 separador 4801 535 97083
41 termostato seguridad 4801 282 27056
42 abrazadera 4801 404 47318
43 evaporador 4801 511 37034
46 tapón 4801 462 77149
47 panel aluminio 4801 466 97043
48 condensador 4801 511 47038
49 soporte rejilla 4801 404 47317
