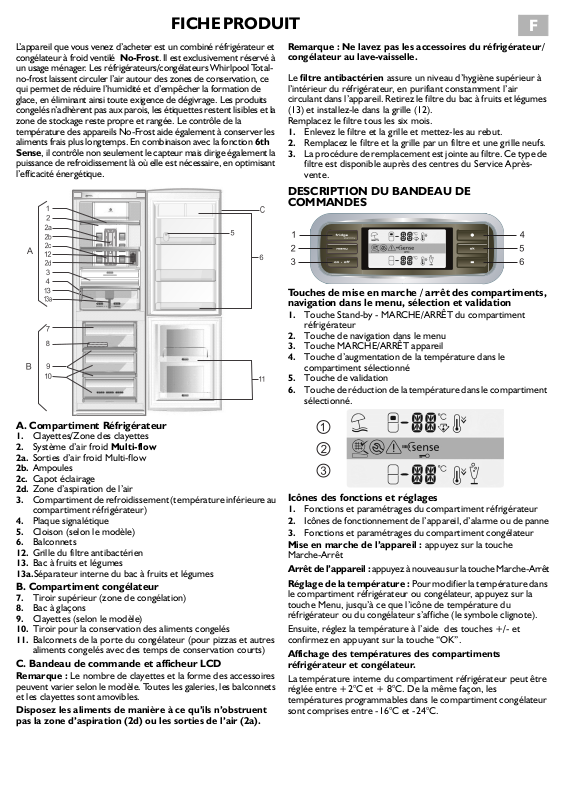

FICHE PRODUIT

L’appareil que vous venez d’acheter est un combiné réfrigérateur et
congélateur à froid ventilé No-Frost. Il est exclusivement réservé à
un usage ménager. Les réfrigérateurs/congélateurs Whirlpool Total­no-frost laissent circuler l’air autour des zones de conservation, ce
qui permet de réduire l’humidité et d’empêcher la formation de
glace, en éliminant ainsi toute exigence de dégivrage. Les produits
congelés n’adhèrent pas aux parois, les étiquettes restent lisibles et la
zone de stockage reste propre et rangée. Le contrôle de la
température des appareils No-Frost aide également à conserver les
aliments frais plus longtemps. En combinaison avec la fonction 6th
Sense, il contrôle non seulement le capteur mais dirige également la
puissance de refroidissement là où elle est nécessaire, en optimisant
l’efficacité énergétique

.

Remarque : Ne lavez pas les accessoires du réfrigérateur/
congélateur au lave-vaisselle.

Le filtre antibactérien assure un niveau d’hygiène supérieur à
l’intérieur du réfrigérateur, en purifiant constamment l’air
circulant dans l’appareil. Retirez le filtre du bac à fruits et légumes
(13) et installez-le dans la grille (12).
Remplacez le filtre tous les six mois.

1. Enlevez le filtre et la grille et mettez-les au rebut.

2. Remplacez le filtre et la grille par un filtre et une grille neufs.

3. La procédure de remplacement est jointe au filtre. Ce type de

filtre est disponible auprès des centres du Service Après­vente.

F

DESCRIPTION DU BANDEAU DE
COMMANDES

Touches de mise en marche / arrêt des compartiments,
navigation dans le menu, sélection et validation

1. Touche Stand-by - MARCHE/ARRÊT du compartiment

réfrigérateur

2. Touche de navigation dans le menu

3. Touche MARCHE/ARRÊT appareil

4. Touche d’augmentation de la température dans le

compartiment sélectionné

5. Touche de validation

6. Touche de réduction de la température dans le compartiment

sélectionné.

A. Compartiment Réfrigérateur

1. Clayettes/Zone des clayettes

2. Système d’air froid Multi-flow
2a. Sorties d’air froid Multi-flow
2b. Ampoules
2c. Capot éclairage
2d. Zone d’aspiration de l’air

3. Compartiment de refroidissement (température inférieure au

compartiment réfrigérateur)

4. Plaque signalétique

5. Cloison (selon le modèle)

6. Balconnets

12. Grille du filtre antibactérien

13. Bac à fruits et légumes
13a.Séparateur interne du bac à fruits et légumes

B. Compartiment congélateur

7. Tiroir supérieur (zone de congélation)

8. Bac à glaçons

9. Clayettes (selon le modèle)

10. Tiroir pour la conservation des aliments congelés

11. Balconnets de la porte du congélateur (pour pizzas et autres

aliments congelés avec des temps de conservation courts)

C. Bandeau de commande et afficheur LCD

Remarque : Le nombre de clayettes et la forme des accessoires

peuvent varier selon le modèle. Toutes les galeries, les balconnets
et les clayettes sont amovibles.

Disposez les aliments de manière à ce qu’ils n’obstruent
pas la zone d’aspiration (2d) ou les sorties de l’air (2a).

Icônes des fonctions et réglages

1. Fonctions et paramétrages du compartiment réfrigérateur

2. Icônes de fonctionnement de l’appareil, d’alarme ou de panne

3. Fonctions et paramétrages du compartiment congélateur

Mise en marche de l’appareil : appuyez sur la touche

Marche-Arrêt

Arrêt de l’appareil : appuyez à nouveau sur la touche Marche-Arrêt
Réglage de la température : Pour modifier la température dans

le compartiment réfrigérateur ou congélateur, appuyez sur la
touche Menu, jusqu’à ce que l’icône de température du
réfrigérateur ou du congélateur s’affiche (le symbole clignote).

Ensuite, réglez la température à l’aide des touches +/- et
confirmez en appuyant sur la touche “OK”.

Affichage des températures des compartiments
réfrigérateur et congélateur.

La température interne du compartiment réfrigérateur peut être
réglée entre +2°C et + 8°C. De la même façon, les
températures programmables dans le compartiment congélateur
sont comprises entre -16°C et -24°C.

F

BRANCHEMENT DE L’APPAREIL AU RÉSEAU
ÉLECTRIQUE

Lorsque l’appareil est branché au réseau, l’écran s’allume et
toutes les icônes s’affichent pendant quelques secondes.
La valeur de réglage en usine “-18°C” s’affiche et clignote. L’icône

s’allume et l’écran affiche la température de +5°C
(réglage d’usine). Pendant la phase de refroidissement jusqu’à la
température programmée en usine, l’indicateur d’alarme
clignote, le signal sonore retentit et l’écran du congélateur
visualise deux tirets clignotants (- -). Il indique que l’appareil n’a
pas encore atteint la température optimale pour une bonne
conservation des aliments.
Maintenez la touche “OK” enfoncée pour désactiver l’alarme
sonore.
L’icône disparaît quand le compartiment congélateur atteint
une température inférieure à -12°C. -18°C s’affiche ensuite à
l’écran. Vous pouvez dès à présent ranger les aliments dans le
compartiment congélateur. Après la mise en marche, il est
nécessaire d’attendre 2 ou 3 heures avant que la température de
conservation adéquate pour un chargement normal du
compartiment réfrigérateur soit atteinte.

ATTTENTION

• Ne stockez pas d’aliments dans le réfrigérateur avant qu’il ne

soit complètement froid : ils risqueraient de se détériorer.

• Il est inutile de régler les commandes réfrigérateur et

congélateur sur une température inférieure à la température
recommandée : les compartiments ne se refroidiront pas plus
rapidement.

• Un dispositif intégré de contrôle de l’humidité extérieure

empêche la formation de condensation sur les bords avant de
l’appareil. Il n’y a pas lieu de s'inquiéter si les bords de l’appareil
sont parfois chauds au toucher.

• L’éclairage intérieur s’allume à l’ouverture de la porte du

réfrigérateur. Si la porte reste ouverte pendant 10 minutes,
l’éclairage s’éteint.

SÉLECTION ET UTILISATION DES FONCTIONS

Les fonctions ne sont pas disponibles tant que le compartiment
congélateur n’a pas atteint une température inférieure à -12°C.

Fonctions et paramétrages du compartiment réfrigérateur.

Porte du compartiment réfrigérateur ouverte

Température introduite dans le compartiment
réfrigérateur

Refroidissement rapide

Cette fonction doit être activée avant l’introduction
d’aliments frais dans le réfrigérateur. Pour activer cette
fonction, appuyez sur la touche Menu jusqu’à ce que le

symbole du Refroidissement rapide s’affiche .
Le symbole clignote, appuyez sur “OK” pour valider

votre sélection. La fonction se désactive
automatiquement après 6 heures ou manuellement en
répétant l’opération.

Absence prolongée

Cette fonction désactive la réfrigération du
compartiment réfrigérateur en cas d’absence
prolongée de l’utilisateur. Pour activer cette fonction,
appuyez sur la touche Menu jusqu’à ce que le symbole

s’affiche. Appuyez sur “OK” pour valider.

Pour restaurer le paramétrage précédent, répétez la
procédure.
Attention : dès que cette fonction est lancée, retirer
les aliments périssables du compartiment réfrigérateur
et laisser la porte fermée. Le réfrigérateur maintient
une température qui évite la formation d’odeurs
désagréables.

MARCHE/ARRÊT

Cette fonction sert à désactiver les compartiments
réfrigérateur et congélateur. Pour activer la fonction
stand-by, appuyez sur la touche “Mise en marche/
arrêt” pendant 3 secondes ; deux tirets apparaissent
sur l’afficheur pour confirmer l’activation de la fonction
de stand-by. Pour remettre l’appareil en marche, suivre
la même procédure jusqu’à ce que la température
précédemment programmée s’affiche.
Lorsque l’appareil est en stand-by, l’éclairage du
compartiment réfrigérateur ne fonctionne pas. Il est
bon de rappeler qu’au cours de cette opération,
l’appareil est maintenu sous tension.

Stand-by du compartiment réfrigérateur

Cette fonction désactive le compartiment réfrigérateur
tandis que le compartiment congélateur reste activé.
Pour activer la fonction Stand-by, appuyez sur la touche
“Stand-by réfrigérateur” pendant trois secondes.
Pour remettre le compartiment réfrigérateur en
marche, suivez la même procédure jusqu’à ce que la
température programmée précédemment s’affiche.
Lorsque le compartiment réfrigérateur est en Stand-by,
l’éclairage interne ne fonctionne pas.
