Whirlpool ARC 7496, ARC 7636, ARC 7636/IX, ARC 7496/IX INSTALLATION [es]

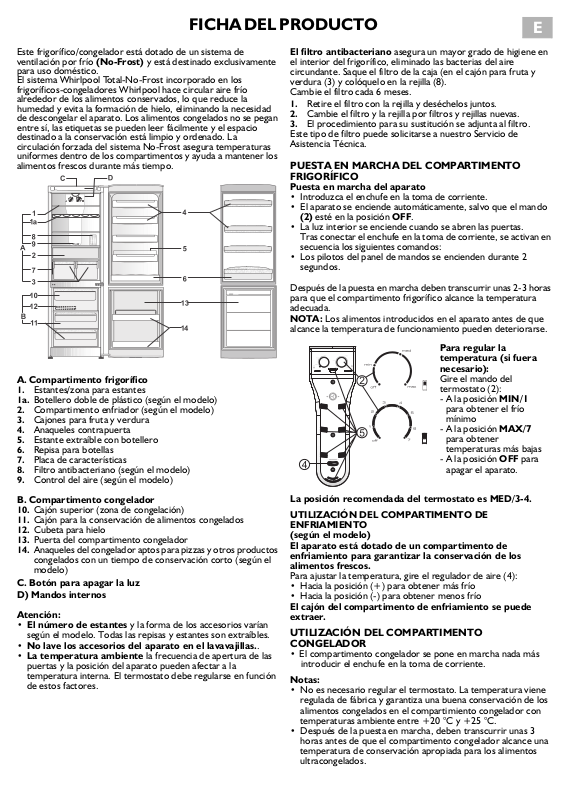

FICHA DEL PRODUCTO
E
Este frigorífico/congelador está dotado de un sistema de
ventilación por frío
(No-Frost)
y está destinado exclusivamente
para uso doméstico.
El sistema Whirlpool Total-No-Frost incorporado en los
frigoríficos-congeladores Whirlpool hace circular aire frío
alrededor de los alimentos conservados, lo que reduce la
humedad y evita la formación de hielo, eliminando la necesidad
de descongelar el aparato. Los alimentos congelados no se pegan
entre sí, las etiquetas se pueden leer fácilmente y el espacio
destinado a la conservación está limpio y ordenado. La
circulación forzada del sistema No-Frost asegura temperaturas
uniformes dentro de los compartimentos y ayuda a mantener los
alimentos frescos durante más tiempo.
****
****
A. Compartimento frigorífico
Estantes/zona para estantes
1.
Botellero doble de plástico (según el modelo)
1a.
Compartimento enfriador (según el modelo)
2.
Cajones para fruta y verdura
3.
Anaqueles contrapuerta
4.
Estante extraíble con botellero
5.
Repisa para botellas
6.
Placa de características
7.
Filtro antibacteriano (según el modelo)
8.
Control del aire (según el modelo)
9.
B. Compartimento congelador
Cajón superior (zona de congelación)
10.
Cajón para la conservación de alimentos congelados
11.
Cubeta para hielo
12.
Puerta del compartimento congelador
13.
Anaqueles del congelador aptos para pizzas y otros productos
14.
congelados con un tiempo de conservación corto (según el
modelo)
C. Botón para apagar la luz
D) Mandos internos
Atención:
•
El número de estantes
y la forma de los accesorios varían
según el modelo. Todas las repisas y estantes son extraíbles.
•
No lave los accesorios del aparato en el lavavajillas.
•
La temperatura ambiente
la frecuencia de apertura de las
.
puertas y la posición del aparato pueden afectar a la
temperatura interna. El termostato debe regularse en función
de estos factores.
El filtro antibacteriano
asegura un mayor grado de higiene en
el interior del frigorífico, eliminado las bacterias del aire
circundante. Saque el filtro de la caja (en el cajón para fruta y
verdura (3) y colóquelo en la rejilla (8).
Cambie el filtro cada 6 meses.
Retire el filtro con la rejilla y deséchelos juntos.
1.
Cambie el filtro y la rejilla por filtros y rejillas nuevas.
2.
El procedimiento para su sustitución se adjunta al filtro.
3.
Este tipo de filtro puede solicitarse a nuestro Servicio de
Asistencia Técnica.
PUESTA EN MARCHA DEL COMPARTIMENTO
FRIGORÍFICO
Puesta en marcha del aparato
Introduzca el enchufe en la toma de corriente.
•
El aparato se enciende automáticamente, salvo que el mando
•
esté en la posición
(2)
La luz interior se enciende cuando se abren las puertas.
•
OFF
.
Tras conectar el enchufe en la toma de corriente, se activan en
secuencia los siguientes comandos:
Los pilotos del panel de mandos se encienden durante 2
•
segundos.
Después de la puesta en marcha deben transcurrir unas 2-3 horas
para que el compartimento frigorífico alcance la temperatura
adecuada.
Los alimentos introducidos en el aparato antes de que
NOTA:
alcance la temperatura de funcionamiento pueden deteriorarse.
Para regular la
temperatura (si fuera
necesario):
Gire el mando del
termostato (2):
- A la posición
MIN/1
para obtener el frío
mínimo
- A la posición
MAX/7
para obtener
temperaturas más bajas
- A la posición
OFF
para
apagar el aparato.
La posición recomendada del termostato es MED/3-4.
UTILIZACIÓN DEL COMPARTIMENTO DE
ENFRIAMIENTO
(según el modelo)
El aparato está dotado de un compartimento de
enfriamiento para garantizar la conservación de los
alimentos frescos.
Para ajustar la temperatura, gire el regulador de aire (4):
Hacia la posición (+) para obtener más frío
•
Hacia la posición (-) para obtener menos frío
•
El cajón del compartimento de enfriamiento se puede
extraer.
UTILIZACIÓN DEL COMPARTIMENTO
CONGELADOR
El compartimento congelador se pone en marcha nada más
•
introducir el enchufe en la toma de corriente.
Notas:
No es necesario regular el termostato. La temperatura viene
•
regulada de fábrica y garantiza una buena conservación de los
alimentos congelados en el compartimiento congelador con
temperaturas ambiente entre +20 °C y +25 °C.
Después de la puesta en marcha, deben transcurrir unas 3
•
horas antes de que el compartimento congelador alcance una
temperatura de conservación apropiada para los alimentos
ultracongelados.
UTILIZACIÓN DEL COMPARTIMENTO FRIGORÍFICO
Para regular la
temperatura (si fuera
necesario):
Gire el mando del termostato
(1):
- A la posición
obtener temperaturas más
altas
- A la posición
obtener temperaturas más
bajas
- A la posición para
seleccionar la función de
congelación rápida.
MIN/1
MAX/3
para
para
La posición recomendada del termostato es MED/2.
Cómo congelar alimentos frescos
Veinticuatro horas antes de congelar alimentos frescos, ponga
1.
el mando (1) en: Al pasar de
cierta resistencia y, al mismo tiempo, se enciende el
amarillo (3)
Coloque los alimentos en el cajón, dejando espacio suficiente
2.
del símbolo correspondiente .
a , el mando ofrece
Max/3
piloto
alrededor de los paquetes para que circule el aire.
Para que la congelación sea más eficaz, sitúe el mando
3.
y utilice la función de congelación rápida durante las
Max/3
(2)
en
veinticuatro horas siguientes.
Una vez finalizada la congelación, sitúe otra vez el mando (1)
4.
en la posición anterior.
DESCRIPCIÓN DEL PANEL DE MANDOS:
12 3 4567
Teclas On/Off (Encendido/Apagado)
Botón de puesta a cero de las alarmas.
1.
Piloto de las alarmas
2.
Botón de selección de las funciones.
3.
Piloto de Modo Party (fiesta).
4.
Piloto de la función de Enfriamiento rápido.
5.
Piloto de sustitución del filtro antibacteriano.
6.
Botón de puesta a cero de la alarma del filtro antibacteriano.
7.
DESCRIPCIÓN DE LAS FUNCIONES
Funciones y ajustes
Puesta a cero de las alarmas (desactivación)
Modo Party (modo fiesta)
antes de enfriar productos en el compartimento
congelador. Para activar esta función, pulse el botón
Mode/Fast Cooling
piloto verde 1. Tras 30 minutos, el piloto parpadea y el
aparato emite una señal acústica. Para poner a cero las
alarmas, pulse el botón
piloto verde se apaga.
: Esta función debe activarse
, en el panel de mandos se enciende el
Party Mode/Fast Cooling
Party
, el
Enfriamiento rápido (Fast Cooling)
activarse antes de congelar productos frescos en el
compartimento frigorífico. Para activar esta función, pulse y
mantenga pulsado el botón Party Mode/Fast Cooling
durante 3 segundos. Se enciende el piloto verde 2. Esta
función se desactiva automáticamente transcurridas 6
horas. Para desactivar esta función, pulse y mantenga
pulsado el botón
segundos. Se apaga el piloto verde 2.
“Filtro antibacteriano”
un mayor grado de higiene en el interior del frigorífico,
porque elimina continuamente las bacterias del aire
circundante. Cuando es necesario cambiar el filtro, se
enciende el piloto amarillo (6). Tras sustituir el filtro,
mantenga pulsado el botón Reset del filtro (7) durante 3
segundos para desactivar la alarma.
Party Mode/Fast Cooling
: El filtro antibacteriano garantiza
: Esta función debe
durante 3
SUSTITUCIÓN DE LA BOMBILLA
Antes de cambiar las bombillas, desconecte el frigorífico de
la corriente eléctrica.
Procedimiento:
Quite el difusor o el soporte.
•
Extraiga la bombilla del portalámparas sin girarla.
•
Compruebe la bombilla y, si es necesario, sustitúyala por una
•
nueva insertando los terminales en el alojamiento hasta que
encajen.
Cambie el difusor o el soporte de la bombilla.
•
El aparato está dotado de una bombilla especial que se coloca a
presión. Las bombillas se pueden obtener únicamente a través de
Servicio de Asistencia Técnica. No utilice bombillas de potencia
superior a
15 W.
No deje la bombilla montada sin el difusor.
Limpieza y mantenimiento
Durante la limpieza, tenga mucho cuidado de no tocar las
bombillas, sobre todo si están expuestas.
Otras anomalías de funcionamiento del aparato
Las posibles anomalías en el funcionamiento del aparato se
muestran mediante pilotos rojos que parpadean y una señal
acústica.
Tras mantener pulsado el botón de desactivación de la alarma
"
", se interrumpe la señal acústica y se encienden los
RESET
pilotos (Party Mode, Fast Cooling, Filtro antibacteriano); esto
permite determinar el código de alarma (como se indica en la
siguiente tabla).
Si se producen varias condiciones de alarma a la vez, se muestra
la alarma con mayor prioridad (indicada por el código 01).
Al soltar el botón “RESET”, el piloto rojo parpadea hasta que se
resuelve la anomalía.
Si se muestra la alarma de avería del sensor (código 01), la
función Party Mode está disponible hasta rectificar la anomalía. Si
se muestra la alarma de avería del potenciómetro (código 02),
están disponibles las funciones Party Mode y Fast Cooling:
Tipos de alarmas Códigos
Filtro del sensor del aire 01 No No Sí
Potenciómetro averiado 02 No Sí No
Alarma de puerta abierta 03 Sí No No
de alar-
mas
Modo
"Party"
(fiesta)
Piloto encendido
Fast
ción
rápida)
Filtro antibac-
Cooling
(congela-
teriano
Una vez determinado el código de la alarma (01 a 03), el usuario:
Puede eliminar la causa que ha activado la alarma con código 03
•
cerrando la puerta.
•
Para otras condiciones de alarma (código 01, 02),
póngase en contacto con el Servicio de Asistencia
Técnica.
5019 637 01020
