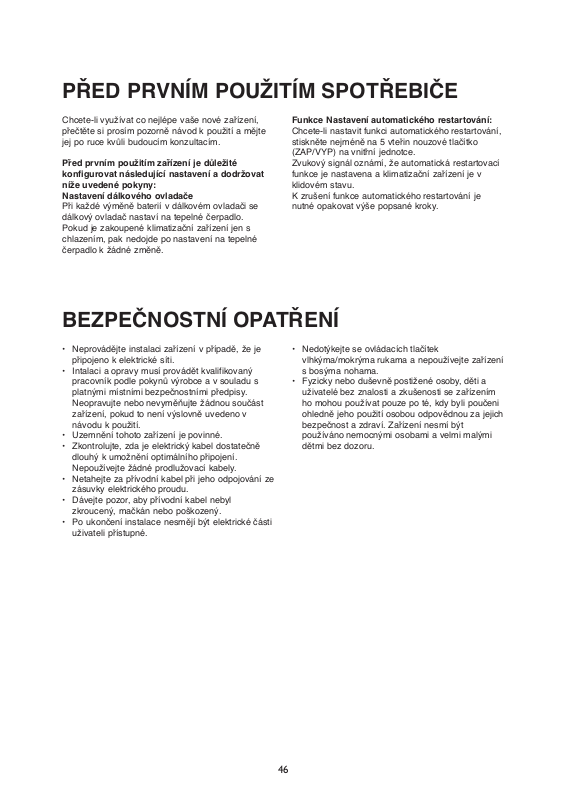

PŘED PRVNÍM POUŽITÍM SPOTŘEBIČE
Chcete-li využívat co nejlépe vaše nové zařízení,
přečtěte si prosím pozorně návod k použití a mějte
jej po ruce kvůli budoucím konzultacím.
Před prvním použitím zařízení je důležité
konfigurovat následující nastavení a dodržovat
níže uvedené pokyny:
Nastavení dálkového ovladače
Při každé výměně baterií v dálkovém ovladači se
dálkový ovladač nastaví na tepelné čerpadlo.
Pokud je zakoupené klimatizační zařízení jen s
chlazením, pak nedojde po nastavení na tepelné
čerpadlo k žádné změně.
Funkce Nastavení automatického restartování:
Chcete-li nastavit funkci automatického restartování,
stiskněte nejméně na 5 vteřin nouzové tlačítko
(ZAP/VYP) na vnitřní jednotce.
Zvukový signál oznámí, že automatická restartovací
funkce je nastavena a klimatizační zařízení je v
klidovém stavu.
K zrušení funkce automatického restartování je
nutné opakovat výše popsané kroky.
BEZPEČNOSTNÍ OPATŘENÍ
• Neprovádějte instalaci zařízení v případě, že je
připojeno k elektrické síti.
• Intalaci a opravy musí provádět kvalifikovaný
pracovník podle pokynů výrobce a v souladu s
platnými místními bezpečnostními předpisy.
Neopravujte nebo nevyměňujte žádnou součást
zařízení, pokud to není výslovně uvedeno v
návodu k použití.
• Uzemnění tohoto zařízení je povinné.
• Zkontrolujte, zda je elektrický kabel dostatečně
dlouhý k umožnění optimálního připojení.
Nepoužívejte žádné prodlužovací kabely.
• Netahejte za přívodní kabel při jeho odpojování ze
zásuvky elektrického proudu.
• Dávejte pozor, aby přívodní kabel nebyl
zkroucený, mačkán nebo poškozený.
• Po ukončení instalace nesmějí být elektrické části
uživateli přístupné.
• Nedotýkejte se ovládacích tlačítek
vlhkýma/mokrýma rukama a nepoužívejte zařízení
s bosýma nohama.
• Fyzicky nebo duševně postižené osoby, děti a
uživatelé bez znalosti a zkušenosti se zařízením
ho mohou používat pouze po té, kdy byli poučeni
ohledně jeho použití osobou odpovědnou za jejich
bezpečnost a zdraví. Zařízení nesmí být
používáno nemocnými osobami a velmi malými
dětmi bez dozoru.
Page 2
47
• Toto zařízení bylo vyrobeno z recyklovatelného
nebo znovu použitelného materiálu. Jeho likvidace
musí být provedena v souladu s místními předpisy
pro odstraňování odpadů. Před likvidací zařízení
znehodnoťte odříznutím elektrického přívodního
kabelu, aby nemohlo být znovu používáno.
• Další informace ohledně nakládání a likvidace
tohoto výrobku získáte na příslušném místním
úřadě zabývajícím se sběrem separovaného
odpadu nebo v obchodě, kde jste zařízení
zakoupili.
LIKVIDACE OBALU
• Obal je 100% recyklovatelný, jak je potvrzeno
symbolem recyklace . Rozličné části obalu
nesmějí být odhazovány do okolního prostředí,
ale musí být zklikvidovány v souladu s platnými
místními předpisy.
LIKVIDACE ZAŘÍZENÍ
• Tento spotřebič je označený v souladu s
evropskou směrnicí 2002/96/ES o likvidaci
elektrického a elektronického zařízení (WEEE).
• Zajištěním správné likvidace tohoto výrobku
pomůžete předejít možným negativním důsledkům
pro životní prostředí a lidské zdraví.
• Symbol na výrobku nebo na dokumentech
přiložených k výrobku udává, že toto zařízení
nepatří do domácího odpadu, ale je nutné ho
odvézt do příslušného sběrného dvora pro
recyklaci elektrických a elektronických zařízení.
RADY K OCHRANĚ ŽIVOTNÍHO
PROSTŘEDÍ
BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ SE
KLIMATIZACE
Prosíme vás, abyste přísně dodržovali
následující pokyny:
• Dlouhodobé a přímé vystavení se chladnému
vzduchu může být zdraví škodlivé. Z tohoto
důvodu doporučujeme nastavit mřížky tak, aby se
zabránilo přímému proudění chladného vzduchu a
proud byl nasměrován do celého prostředí.
• Zkontrolujte, že proudění vzduchu nedosáhne k
plynovým hořákům a kamnům.
• V případě nesprávné činnosti spotřebič vypněte
stisknutím tlačítka ZAP/VYP na dálkovém ovladači
a potom ho odpojte od elektrické sítě.
• Neumísťujte na vnější jednotku žádné předměty.
• Tento výrobek obsahuje fluorované skleníkové
plyny připuštěné Kyotským protokolem; chladicí
plyn se nachází uvnitř hermeticky zapečetěného
systému. Chladicí plyn R410a má hodnotu
potenciálu globálního oteplování (GWP) 1975.
Page 3
48
POPIS SPOTŘEBIČE
Vnitřní jednotka
1. Mřížka vstupu vzduchu
2. Přední panel
3. Displejový panel
4. Mřížka vývodu vzduchu
5. Elektrická krabice
6. Resetovací tlačítko kontroly filtru
7. Mřížka pro vertikální nastavení
8. Mřížka pro horizontální nastavení
9. Vzduchový filtr
10. Dálkový ovladač
Vnější jednotka
11. Mřížka vstupu vzduchu
12. Trubky a napájecí kabel
13. Odvodňovací hadice
Poznámka: Odvod kondenzované vody při
CHLAZENÍ a ODVLHČOVÁNÍ.
14. Mřížka vývodu vzduchu
Obrázky obsažené v návodu k použití zobrazují standardní modely z vnějšího pohledu; formou a designem se
mohou lišit podle typu modelu.
O
N
O
F
F
Page 4
49
POPIS KONTROLEK NA OVLÁDACÍM
PANELU
Ukazatel teploty (1)
Zobrazuje nastavenou teplotu.
Kontrolka chodu (2)
Svítí během provozu.
Bliká při rozmrazování vnější jednotky.
Kontrolka časového spínače (3)
Svítí po dobu nastavení.
Zhasne po uplynutí nastavené doby na časovém spínači.
Kontrolka spánkového režimu (4)
Svítí během spánkového režimu.
Kontrolka monitorování filtru (5)
Bliká, když je zapotřebí vyčistit filtr.
Kontrolka monitorování filtru začne blikat po 240 hodinách použití zařízení a připomíná, že je zapotřebí
vyčistit filtr.
Po vyčištění filtru stiskněte resetovací tlačítko umístěné na vnitřní jednotce za předním panelem, aby
se přerušilo blikání výše uvedené kontrolky
Nouzový vypínač ZAP/VYP (ON/OFF) (6)
Slouží k ovládání jednotky, když dálkový ovladač nefunguje.
Používá se k nastavení nebo zrušení funkce automatického restartování.
Page 5
50

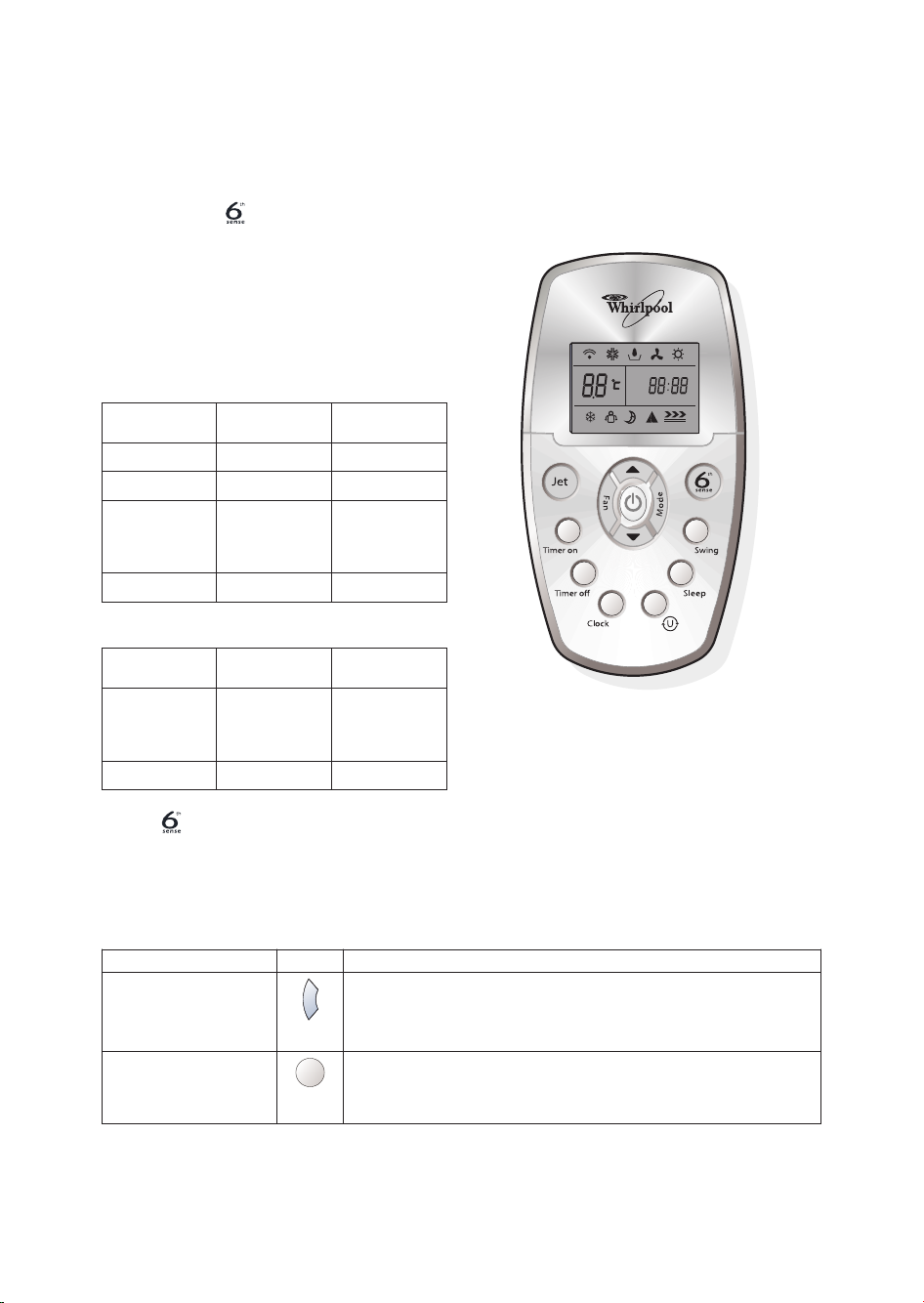

TLAČÍTKA A FUNKCE DÁLKOVÉHO
OVLADAČE
1. TLAČÍTKO ZAP/VYP
Slouží k zapnutí a/nebo vypnutí zařízení.
2. TLAČÍTKO MODE (REŽIM)
Použijte k volbě provozního režimu.
3. TLAČÍTKO FAN (VENTILÁTOR)
Použijte k volbě rychlosti ventilátoru v pořadí
automatická, vysoká, střední a nízká rychlost.
4-5. TLAČÍTKA NASTAVENÍ POKOJOVÉ
TEPLOTY
Použijte k nastavení pokojové teploty. Použijte k
nastavení času v režimu ČASOVÝ SPÍNAČ a
HODINY.
6. TLAČÍTKO
Použijte k nastavení nebo zrušení režimu 6.
smysl, a to i během klidového stavu stand-by.
7. TLAČÍTKO SWING (PŘEKLOPENÍ)
Použijte k zastavení nebo spuštění překlápění
mřížky pro vertikální nastavení a k nastavení
požadovaného směru proudění vzduchu nahoru/dolů.
8. TLAČÍTKO SLEEP (SPÁNEK)
Použijte k nastavení nebo zrušení spánkového
režimu.
9. TLAČÍTKO
Stisknutím tohoto tlačítka dálkový ovladač vysílá
každých 10 minut vnitřní jednotce signál
ohledně aktuální pokojové teploty okolí. Je tedy
proto důležité, aby tento dálkový ovladač byl
umístěn v bodě, odkud může vhodně vysílat
signály. Stiskněte jednou, abyste provedli
nastavení; stiskněte znovu, abyste ho zrušili.
10. TLAČÍTKO HODIN
Použijte k zadání aktuálního času.
11-12. TLAČÍTKO ČASOVÉHO SPÍNAČE
Slouží k nastavení nebo zrušení činnosti
časového spínače.
13. TLAČÍTKO JET
Použijte ke spuštění nebo zastavení rychlého
chlazení.
(Rychlé chlazení funguje při vysoké rychlosti
ventilátoru a teplotě nastavené na 18°C
automaticky).
U
ON
OFF
1
2
6
7
5
8
9
4
3
13
12
11
10
VÝZNAM SYMBOLŮ NA DÁLKOVÉM
OVLÁDAČI
Symbol chlazení
Symbol odvlhčování
Ukazatel pouze větrání
Ukazatel vytápění
Automatická rychlost ventilátoru
Vysoká rychlost ventilátoru
Střední rychlost ventilátoru
Nízká rychlost ventilátoru
ukazatel
Ukazatel SPÁNKOVÉHO režimu
Ukazatel
Kazatel režimu JET
Přenos signálu
Nastavení čas. spínače na displeji
Zobrazuje aktuální čas
Nastavená teplota na displeji
ON
OFF
U
U
U
O
Page 6
51
ULOŽENÍ DÁLKOVÉHO OVLADAČE A RADY
K JEHO POUŽÍVÁNÍ
Postup při vložení baterií
Sejměte kryt baterií ve směru šipky.
Vložte nové baterie se správnou polaritou(+ a -).
Zasuňte kryt zpět na místo.
Poznámka:
• Použijte 2 baterie typu LR03 AAA (1,5voltové).
Nepoužívejte nabíjecí baterie.
Když displej ztmavne, vyměňte baterie za nové
stejného typu.
• Jestliže provedete výměnu během jedné minuty,
dálkový ovladač si uchová své původní nastavení.
Jestliže vám však výměna baterií zabere více než
3 minuty, veškeré nastavení se zruší a časovač
zobrazí nulu.
Postup při vyjmutí baterií
Sejměte kryt baterií ve směru šipky.
Jemně zatlačte prsty na kladný pól baterií a
vytáhněte je z přihrádky.
Všechny tyto úkony musí provést dospělé osoby.
Dětem není dovoleno vyjímat baterie z dálkového
ovladače, aby se předešlo nebezpečí spolknutí.
Likvidace baterií
Baterie vyhoďte jako tříděný komunální odpad na
dostupném sběrném místě.
Při ovládání klimatizačního zařízení nasměrujte
dálkový ovladač na čidlo signálu.
Dálkový ovladač umožňuje ovládat klimatizační
zařízení na vzdálenost až 7 m.
O
N
O
F
F
Čidlo signálu
Page 7
52
POPIS PROVOZNÍCH REŽIMŮ
Provozní režimy
1. Volba režimu
Po každém stisknutí tlačítka MODE se provozní
režim mění v následujícím pořadí:
CHLAZENÍ (COOLING) → ODVLHČOVÁNÍ (DRY) →
POUZE VĚTRÁNÍ (FAN ONLY) →
VYTÁPĚNÍ (HEATING)
↑
Režim vytápění není k dispozici u modelů určených
pouze k chlazení.
2. Režim VĚTRÁNÍ
Po každém stisknutí tlačítka FAN se rychlost
ventilátoru mění v následujícím pořadí:
Auto → Vysoká (High) → Střední (Medium) →
Nízká (Low)
↑
V režimu POUZE VĚTRÁNÍ je k dispozici pouze
velká, střední a malá rychlost.
V režimu ODVLHČOVÁNÍ se proudění vzduchu
nastavuje automaticky na nízkou rychlost, a proto je
tlačítko FAN v tomto případě neúčinné.

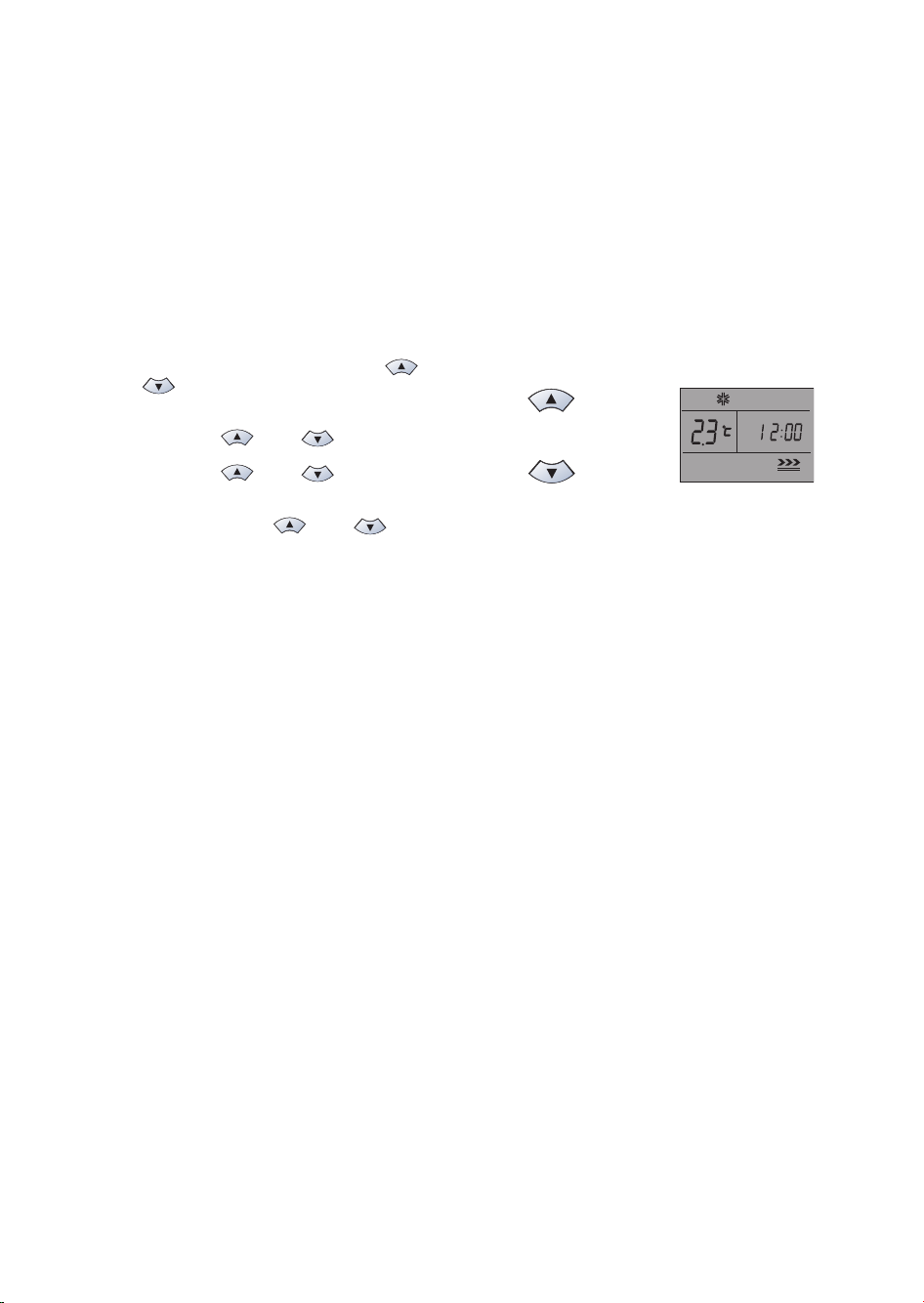

3. Nastavení teploty
Jedním stiskem se teplota zvýší o 1 °C.
Jedním stiskem se teplota sníží o 1 °C.
*POZNÁMKA: Režim vytápění NENÍ k
dispozici pro modely určené pouze k chlazení.
4. Zapnutí
Stiskněte tlačítko ; jakmile zařízení přijme signál,
rozsvítí se kontrolka RUN (chod) vnitřní jednotky.
Když měníte režim, počkejte několik vteřin a
zopakujte postup, pokud by jednotka hned
nereagovala na provedenou změnu.
Po zvolení režimu vytápění začne teplý vzduch
proudit za 2-5 minut.
Použitelné rozmezí nastavení teploty
*VYTÁPĚNÍ, CHLAZEN 18°C~32°C
ODVLHČOVÁNÍ nelze nastavit
POUZE VĚTRÁNÍ nelze nastavit
ON
OFF
2
4
1
3
Page 8
53

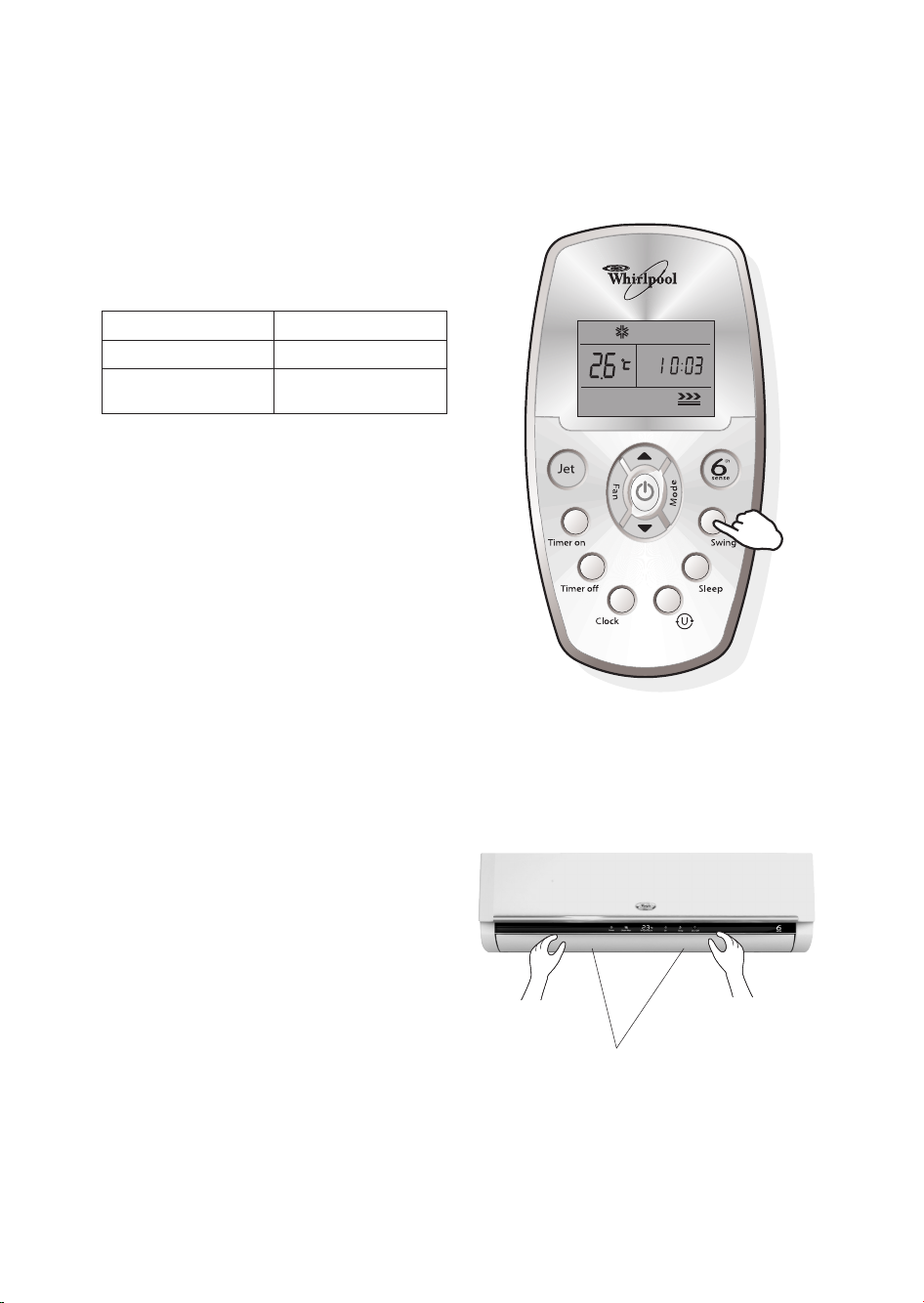

NASTAVENÍ SMĚRU PROUDĚNÍ VZDUCHU
5. Nastavení směru proudění vzduchu
Vertikální směr se po zapnutí jednotky automaticky
nastaví v určitém úhlu v souladu s provozním
režimem.
Směr proudění vzduchu lze podle potřeby upravit
stiskem tlačítka SWING (překlopení) na dálkovém
ovladači.
*Režim vytápění je k dispozici pouze pro modely s
tepelnýmčerpadlem.
Vertikální nastavení proudění vzduchu (dálkovým
ovladačem)
K nastavení úhlu proudění vzduchu používejte
dálkový ovládač.
Proměnlivé proudění vzduchu
Jedním stiskem tlačítka SWING se mřížky pro
vertikální nastavení směru začnou automaticky
překlápět nahoru a dolů.
Nastavení směru proudění vzduchu
Jakmile se mřížky dostanou do požadované polohy,
stiskněte tlačítko SWING.
Horizontální nastavení směru proudění vzduchu
(manuální)
Horizontální směr proudění lze změnit podle
vyobrazení otočením ovládací páčky mřížek pro
horizontální nastavení.
Poznámka: Zobrazené klimatizační zařízení nemusí
odpovídat vzhledu vámi zakoupeného klimatizačního
zařízení.
A - Mřížky pro vertikální nastavení směru
nenastavujte manuálně, protože by mohlo dojít k
poruše. V případě, že k tomu dojde, nejprve
vypněte jednotku a odpojte přívod proudu, pak
přívod proudu opět obnovte.
B - Doporučujeme nenechávat mřížky pro vertikální
nastavení sklopené dolů v režimu CHLAZENÍ
nebo ODVLHČOVÁNÍ po dlouhou dobu, aby
nedošlo k odkapávání kondenzované vody.
provozní režim směr proudění vzduchu
CHLAZENÍ, ODVLHČOVÁNÍ horizontální
*VYTÁPĚNÍ, POUZE
VĚTRÁNÍ
dolů
ON
OFF
Ovládací páčky horizontálního
nastavení mřížek
5
Page 9
54
POPIS REŽIMŮ A FUNKCÍ
REŽIM 6. SMYSL
Stisknutím tlačítka se jednotka uvede přímo do
režimu 6. smysl (6th sense), to i tehdy, když je
jednotka vypnutá.
V tomto režimu se teplota i rychlost ventilátoru
nastavují automaticky podle aktuální pokojové
teploty.
Provozní režim i teplota se řídí teplotou v
místnosti.
Modely s tepelnými čerpadly
Modely jen s chlazením
Tlačítko je v režimu JET neúčinné
Poznámka: Teplota, průtok vzduchu a směr jsou v
režimu 6. smysl řízeny automaticky. Pokud vám ale
připadá, že teplota stále není optimální, je možné ji
dálkovým ovládáním snížit nebo zvýšit o až o 2 °C.
Jak můžete postupovat v režimu 6. smysl
Teplota v
místnosti
Provozní režim Cílová teplota
21°C nebo nižší VYTÁPĚNÍ 22°C
21°C-23°C POUZE VĚTRÁNÍ
23°C-26°C ODVLHČOVÁNÍ
Teplota v místnosti
se po 3 minutách
provozu sníží o
1,5°C.
Vyšší než 26°C CHLAZENÍ 26°C
Teplota v
místnosti
Provozní režim Cílová teplota
26°C nebo nižší ODVLHČOVÁNÍ
Teplota v místnosti
se po 3 minutách
provozu sníží o
1,5°C.
Vyšší než 26°C CHLAZENÍ 26°C
ON
OFF
Tělesný pocit Tlačítko Postup nastavení
Nepříjemný pocit kvůli
nevyhovujícímu objemu
proudu vzduchu.
Fan
Rychlost vnitřního ventilátoru se stiskem tohoto tlačítka mění na
vysokou, střední a nízkou.
Nepříjemný pocit kvůli
nevyhovujícímu směru
proudu vzduchu.
Swing
Jedním stiskem se mřížky pro vertikální nastavení směru začnou
překlápět ke změně vertikálního proudění. Dalším stiskem se
překlápění zastaví. Pro nastavení horizontálního směru proudění
vzduchu konzultujte kapitolu "Nastavení směru proudění vzduchu".
FAN
Page 10
55

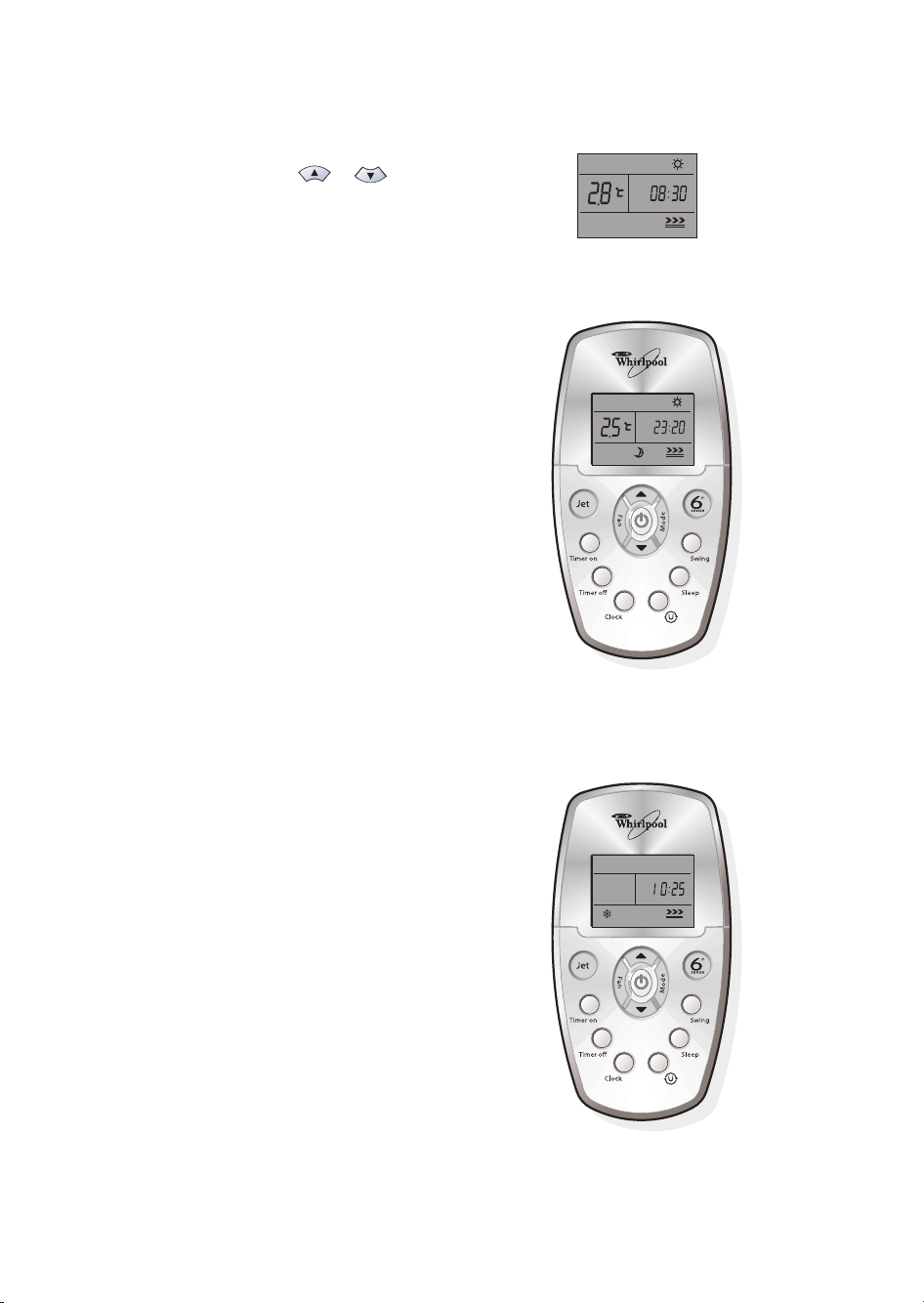

Tlačítko hodin
Skutečný čas nastavíte stisknutím tlačítka hodin
CLOCK, pak použijte tlačítka a k
zadání přesného času a opět stiskněte tlačítko
CLOCK.
Spánkový režim
Spánkový režim (SLEEP) je možné nastavit v
provozním režimu CHLAZENÍ nebo VYTÁPĚNÍ.
Tato funkce vám zpříjemní spánek.
Ve SPÁNKOVÉM režimu
• Zařízení se automaticky vypne po 8hodinovém
provozu.
• Ventilátor je automaticky nastaven na nízkou
rychlost.
• Nastavená teplota se zvýší max. o 1°C, pokud je
zařízení v provozu v režimu chlazení po dobu 2
hodin.
• Nastavená teplota se sníží max. o 3°C, pokud je
zařízení v provozu v režimu vytápění po dobu 3
hodin.
*Poznámka: Je-li v chladicím režimu teplota
místnosti 26 °C nebo vyšší, nastavená teplota se
nezmění.
Poznámka: U modelů jen s chlazením NENÍ
vytápění možné.
Režim JET
• Režim JET se používá ke spuštění nebo zastavení
rychlého chlazení.
Rychlé chlazení funguje při vysoké rychlosti
větráku a automaticky mění nastavenou teplotu na
18°C.
• Režim JET lze nastavit, když je již zařízení v
provozu.
• V režimu JET můžete nastavit směr proudu
vzduchu a časový spínač. Chcete-li režim JET
vypnout, stiskněte některé z tlačítek JET, MODE,
FAN, ZAP/VYP nebo TEMPERATURE SETTING a
displej se vrátí do původního režimu.
Poznámka:
• V režimu JET nelze použít tlačítka SLEEP a 6.
smysl.
• Tlačítko JET je v režimu vytápění neúčinné.
• Zařízení bude pokračovat v provozu v režimu JET
s teplotou nastavenou na 18°C, pokud
neprovedete změnu stisknutím jakéhokoli výše
uvedeného tlačítka.
ON
Page 11
56
Funkce časového spínače
Doporučujeme provést aktivaci časového spínače
stisknutím tlačítek TIMER ZAP/VYP, abyste měli při
návratu domů zajištěnou příjemnou pokojovou
teplotu.
Je též možné nastavit automatické vypnutí časového
spínače, abyste si zajistili relaxační noční odpočinek.
Jak nastavit TIMER ON
• Tlačítko TIMER ON lze použít pro naprogramování
časového spínače k zapnutí zařízení v požadovaný
čas.
i) Stiskněte TIMER ON, na LCD displeji začne blikat
"ON 12:00"; nyní můžete stisknout tlačítka
nebo k volbě požadovaného času zapnutí
zařízení.
Stiskněte tlačítko nebo jednou, abyste
zvýšili nebo snížili nastavený čas o 1 minutu.
Stiskněte tlačítko nebo na jednu a půl
vteřiny, abyste zvýšili nebo snížili nastavený čas o
10 minut.
Přidržte stisknuté tlačítko nebo delší
dobu, abyste zvýšili nebo snížili nastavený čas o 1
hodinu.
Poznámka: Jestliže do 10 vteřin po stisknutí tlačítka
TIMER ON nenastavíte čas, dálkové ovládání
automaticky opustí režim TIMER ON.
ii) Jakmile je požadovaný čas zobrazený na LCD,
stiskněte tlačítko TIMER ON a potvrďte ho.
Uslyšíte "pípnutí".
"ON" přestane blikat.
Na vnitřní jednotce se rozsvítí ukazatel TIMER.
iii) Po 5 vteřinách zobrazení nastavení časového
spínače se na LCD dálkového ovládání zobrazí
místo časového spínače hodiny.
Jak zapnutí časového spínače zrušit
Stiskněte opět tlačítko TIMER ON, zazní "pípnutí",
ukazatel zmizí a režim zapnutí časového spínače se
zruší.
Poznámka: Je to podobný způsob jako nastavení
časového spínače na vypnutí zařízení (TIMER OFF);
můžete nastavit automatické vypnutí zařízení v
požadovanou dobu.
ON
Zvýšení
Snížení
Page 12
57

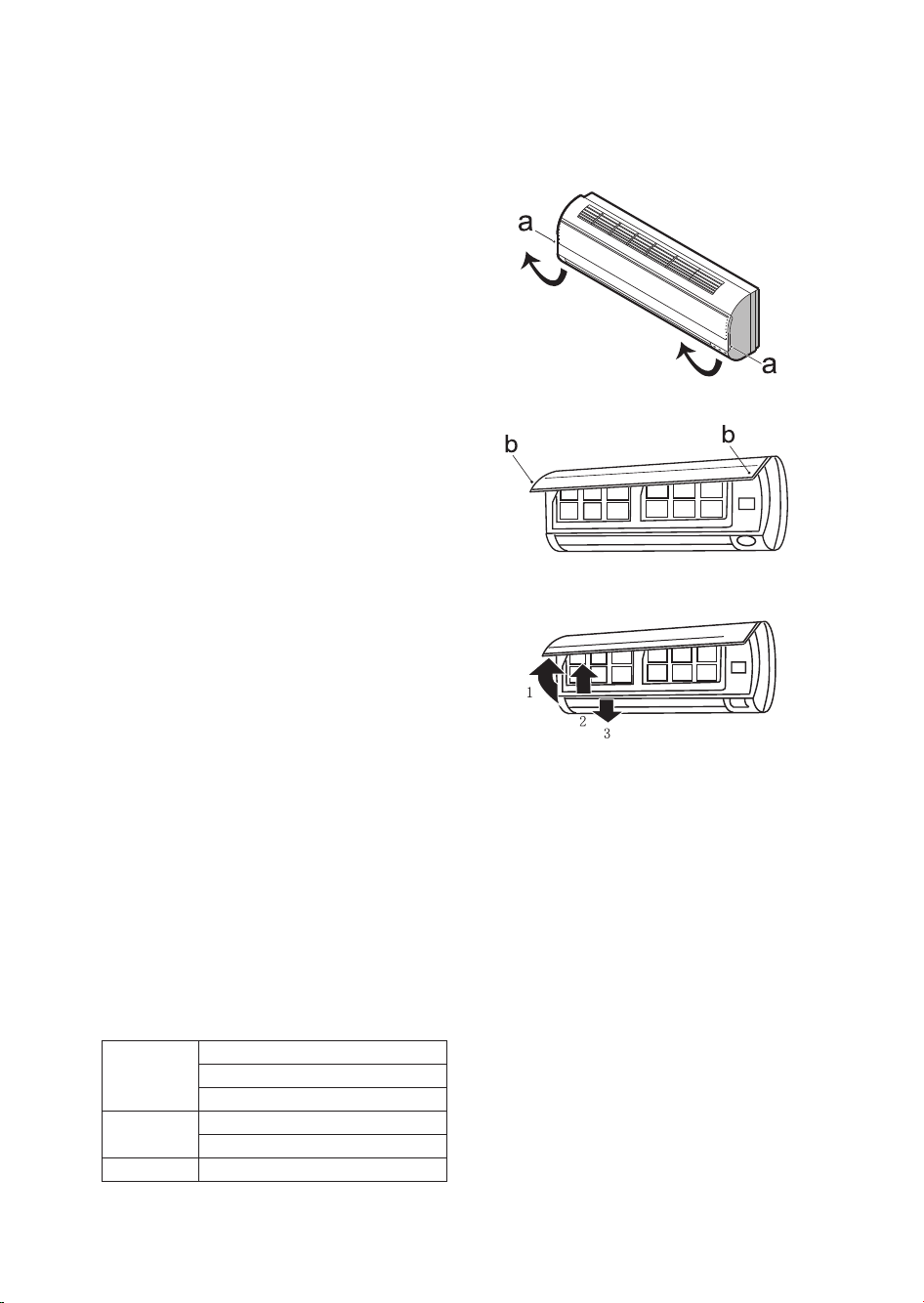

ÚDRŽBA
Jednotka
1. Klimatizační zařízení odpojte od zdroje
napájení.
Vypněte zařízení, dříve než ho odpojíte od
elektrické sítě.
2. Chcete-li sejmout přední panel, vysuňte ho
směrem ven podle Obr. A.
3. Otřete ho měkkou suchou látkou.
Je-li zařízení velmi znečištěné, omyjte ho vlažnou
vodou (do 40°C).
4. Nikdy nepoužívejte k čištění jednotky těkavé
látky jako benzín nebo lešticí prášek.
5. Nikdy nestříkejte na vnitřní jednotku vodu.
Nebezpečí! Úraz elektrickým proudem!
6. Nasazení a zavření předního panelu (Obr. B).
Namontujte přední panel a zavřete ho
posunováním směrem dolů.
Vzduchový filtr
Doporučujeme vyčistit vzduchový filtr přibližně po
100 hodinách provozu.
Jestliže je klimatizační zařízení umístěno v prašném
prostředí, je nutné vzduchový filtr čistit jednou za
čtrnáct dní.
1. Klimatizační zařízení odpojte od zdroje
napájení
Vypněte zařízení, dříve než ho odpojíte od
elektrické sítě a vyjmete vzduchový filtr.
1. Otevřete přední panel.
2. Stiskněte lehce úchytku filtru.
3. Vytáhněte filtr.
2. Vyčistěte vzduchový filtr a namontujte ho
nazpět.
Je-li filtr velmi zanesený, omyjte ho vlažnou vodou
s neutrálním čisticím prostředkem a pak ho
nechte na vzduchu vyschnout.
3. Zavření krycího panelu.
Obr. A
Obr. B
ZABEZPEČENÍ
Provozní podmínky
Bezpečnostní zařízení se může aktivovat a zastavit
provoz zařízení v těchto případech:
* U modelů (T3) určených pro tropické klima je
teplotní bod 52°C místo 43°C.
Jestliže klimatizační zařízení běží v režimu
CHLAZENÍ nebo ODVLHČOVÁNÍ po dlouhou dobu
a při otevřených dveřích nebo oknech, a je-li relativní
vlhkost vyšší než 80%, může z vývodu vzduchu
kapat vysrážená voda.
Hlučnost
• Klimatizační zařízení postavte na podklad, který
bez problémů unese jeho váhu; provoz tak bude
méně hlučný.
*VYTÁPĚNÍ
Venkovní teplota je vyšší než 24°C
Venkovní teplota je nižší než -7°C
Teplota místnosti je vyšší než 27°C
CHLAZENÍ
Venkovní teplota je vyšší* než 43°C
Teplota místnosti je nižší než 21°C
DRY (СУХОЙ) Teplota místnosti je nižší než 18°C
Page 13
58
• Vnější jednotku instalujte na místo, odkud může
proudit vzduch, a kde nebude její provoz
obtěžovat sousedy.
• Vývod vzduchu vnější jednotky ponechte volný,
aby nedošlo ke snížení výkonu klimatizace a
zvýšení hlučnosti.
Vlastnosti bezpečnostního zařízení
1. Bezpečnostní zařízení
Při restartování jednotky po zastavení chodu nebo
při změně režimu za provozu je nutné 3 minuty
počkat. Po připojení zdroje napájení a okamžitém
zapnutí klimatizace se zařízení uvede do chodu s
20 vteřinovým zpožděním
2. Je-li zařízení v klidu, stiskem tlačítka ZAP/VYP
zařízení opět zapněte; časový spínač je třeba
znovu nastavit, pokud se jeho nastavení zrušilo.
Vlastnosti režimu VYTÁPĚNÍ
Předehřívání
Při spuštění režimu VYTÁPĚNÍ je zapotřebí k
předehřátí vnitřní jednotky 2-5 minut.
Rozmrazování (vnější jednotka)
Během VYTÁPĚNÍ se zařízení automaticky
rozmrazí, aby se zvýšil vytápěcí účinek.
Tento postup trvá obvykle 2-10 minut. Během
rozmrazování se ventilátor netočí. Na konci
rozmrazovacího cyklu se provoz automaticky vrátí
do režimu VYTÁPĚNÍ.
Poznámka: U klimatizačních modelů určených
pouze k chlazení NENÍ funkce Vytápění k dispozici.
JAK ODSTRANIT PORUCHU
Porucha Řešení
Zařízení nefunguje
• Nevypadly ochranné jističe nebo pojistky?
• Počkejte 3 minuty a zkuste znovu: ochranný jistič mohl dočasně zabránit provozu
jednotky.
• Nejsou baterie v dálkovém ovladači vybité?
• Je zástrčka správně zasunutá do zásuvky?
Do místnosti nejde
chladný ani teplý
vzduch
• Není vzduchový filtr zanesený?
• Nejsou zablokovány vstupy nebo výstupy vzduchu klimatizačního zařízení?
• Je teplota správně nastavená?
Neúčinné ovládání
• V případě silného rušení (nadměrným statickým elektrickým výbojem, kolísáním v
přívodu proudu) zařízení nefunguje normálně. V tomto případě odpojte zařízení od
sítě a po 2-3 vteřinách ho opět připojte.
Zařízení se nespustí
hned
• Při změně režimu za provozu může dojít až k 3 minutovému zpoždění.
Zvláštní zápach
• Zápach může pocházet z nábytku, cigaret atd., potom být pohlcem jednotkou a
vypuštěn spolu s proudem vzduchu.
Zvuk tekoucí vody
• Jde o normální zvuk způsobený průtokem chladící kapaliny uvnitř klimatizace.
• Zvuk rozmrazování v režimu vytápění.
Je slyšet praskot
• Tento zvuk je vyvoláván rozpínáním nebo smršťováním předního panelu vlivem
změn teploty.
Z vývodů zařízení
vychází mlha
• Vytváří se v místnosti při nízkých teplotách mlžný opar?
Je to normální díky chladnému vzduchu, který vychází z vnitřní jednotky v režimu
CHLAZENÍ nebo ODVLHČOVÁNÍ.
Problémy při provozu mají často jednoduchou příčinu, kterou lze snadno zjistit a odstranit bez použití
jakéhokoli nářadí:
Page 14
59
POKYNY K INSTALACI
Instalační schéma
POZNÁMKA: Výše uvedený obrázek je jednoduchým zobrazením jednotky a nemusí odpovídat vnějšímu
vzhledu vámi zakoupeného zařízení. Instalaci smí provádět jen oprávnění pracovníci v souladu s platnými
elektroinstalačními předpisy.
Vzdálenost od stěny má
být větší než 50 mm.
Vzdálenost od stropu má být
větší než 50 mm.
Vzdálenost od podlahy má
být větší než 2000 mm.
Vzdálenost od stěny má
být větší než 50 mm.
Vzdálenost
přívodu vzduchu
od stěny má být
větší než 250 mm.
Vzdálenost přívodu
vzduchu od stěny
má být větší než
250 mm.
Vzdálenost vývodu od stěny
má být větší než 500 mm.
Více než
250 mm.
Page 15
60
Volba nejvhodnějšího umístění
Místo pro instalaci vnitřní jednotky
• Tam, kde není v blízkosti vývodu vzduchu žádná
překážka a vzduch se může snadno rozptýlit po
celé místnosti.
• Tam, kde je snadné vést spojovací trubku a vyvrtat
díru ve stěně.
• Dodržujte požadovanou vzdálenost od stropu a
stěny podle instalačního schématu.
• Kde lze snadno vyjmout vzduchový filtr.
• Jednotka i dálkový ovladač musí být ve
vzdálenosti alespoň 1m od televizních a
rozhlasových přijímačů apod.
• Zařízení umístěte co nejdále od zářivky, aby chod
zařízení neovlivňovala.
• Neumíst'ujte nic do blízkosti přívodu vzduchu, aby
se vzduch mohl volně nasávat.
• Vnitřní jednotku umístěte na podklad, který ji
unese a nebude zesilovat provozní hluk a vibrace.
Místo pro instalaci vnější jednotky
• Vnější jednotku instalujte na vhodné, dobře
větrané místo.
• Neinstalujte ji tam, kde by mohlo dojít k úniku
hořlavého plynu.
• Dodržujte předepsanou vzdálenost od zdi.

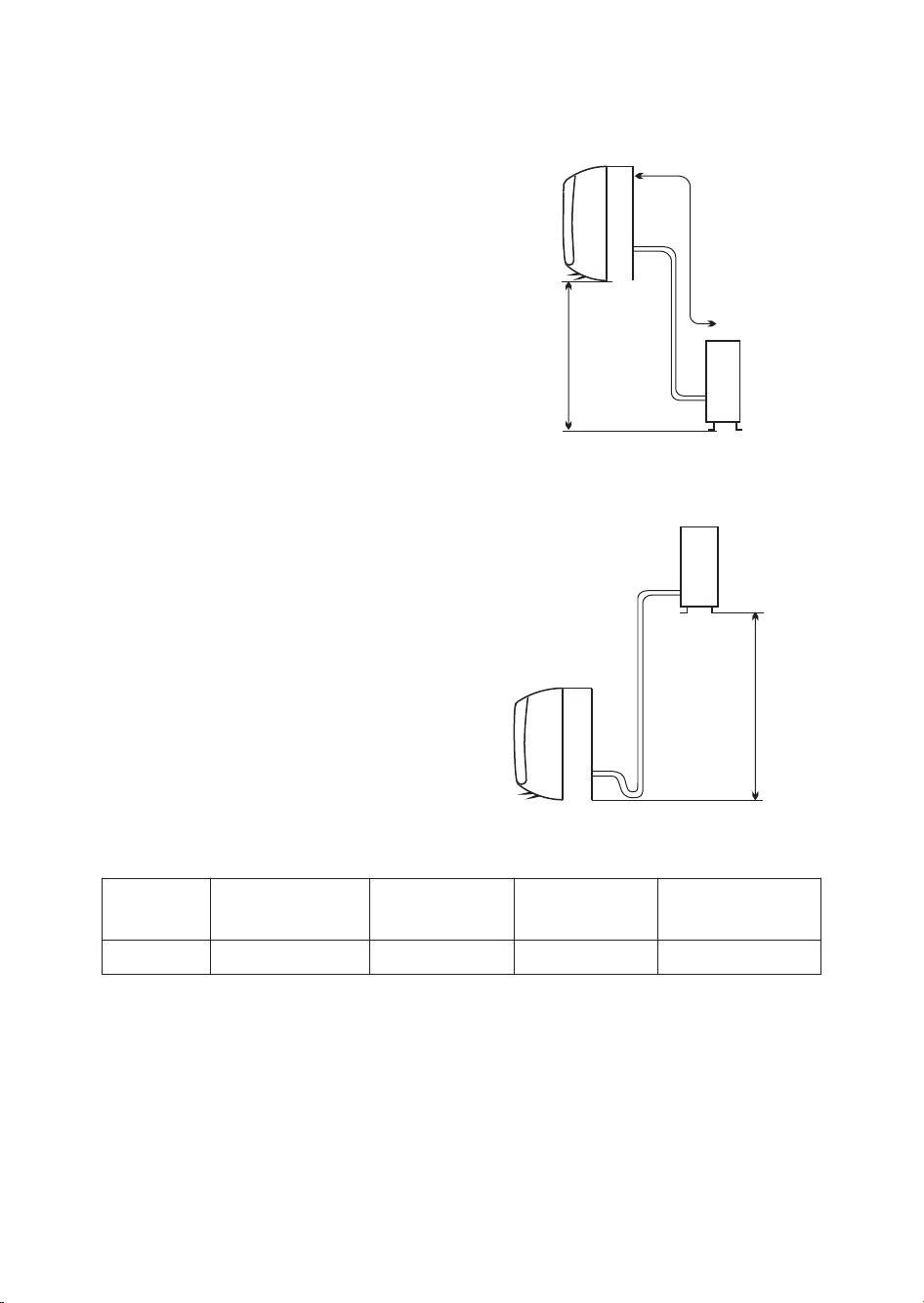

• Vzdálenost mezi vnitřní a vnější jednotkou by
měla být 5 metrů, ale může dosáhnout až
maximálně 15 metrů při použití dalšího chladiva.
• Neinstalujte vnější jednotku na špinavém nebo
mastném místě a ani v blízkosti úniku
vulkanizačních plynů.
• Neinstalujte ji v blízkosti okraje cesty, kde ji může
zasáhnout odstřikující bláto.
• Pevný podklad, který nezvýší hlučnost provozu.
• Tam, kde není v blízkosti vývodu vzduchu žádná
překážka.
Model Max. dovolená délka
trubky pro zásilku
(m)
Max. délka trubky
(m)
Max. rozdíl výšky
H (m)
Potřebné doplňkové
množství chladiva
(g/m)
7K~24K 5 15 5 20
Vnitřní jednotka
Max. délka
trubky 15 m.
Vnější jednotka
Výška musí být
menší než 5 m.
Vnější jednotka
Max. délka
trubky 15 m.
Vnitřní jednotka
Výška musí být
menší než 5 m.
Page 16
61

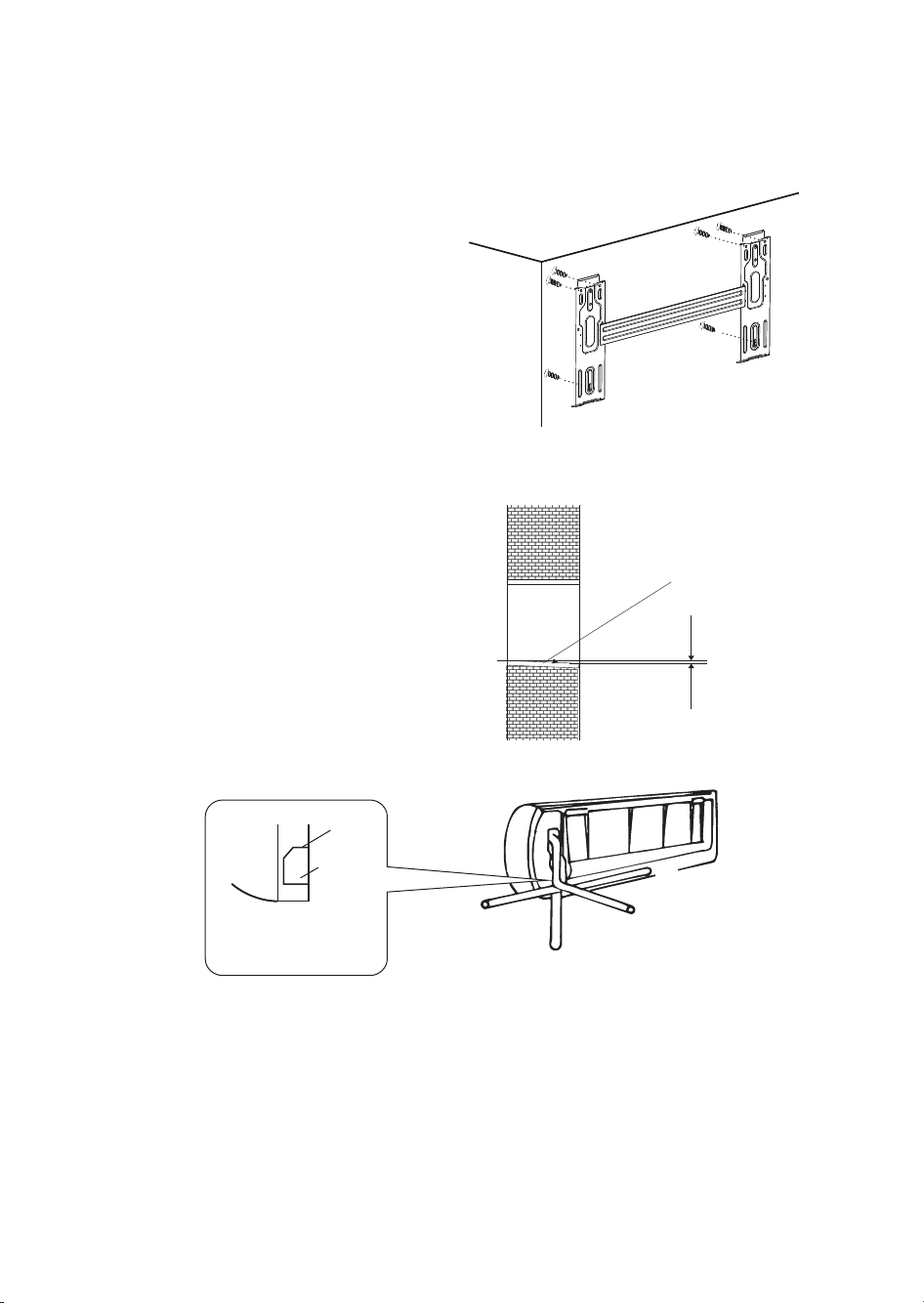

INSTALACE VNITŘNÍ JEDNOTKY
1. Instalace montážní desky
• Zvolte místo k umístění montážní desky v
souladu s umístěním vnitřní jednotky a směrem
vedení trubky.
• Pomocí vodováhy nebo olovnice udržujte
montážní desku ve vodorovné poloze.
• K upevnění desky vyvrtejte ve stěně otvory 32
mm hluboké.
• Do otvorů zasuňte hmoždinky, pak montážní
desku upevněte vruty.
• Zkontrolujte, zda je montážní deska správně
upevněna. Vyvrtejte otvor pro spojovací trubku
potrubí.
POZNÁMKA: Tvar montážní desky může být různý, ale instalační postup je stejný.
2. Vyvrtejte otvor pro trubku
• Zvolte místo pro otvor trubky v souladu s
umístěním montážní desky.
• Vyvrtejte ve zdi otvor. Otvor by měl směřovat ve
venkovním směru mírně dolů.
• Do otvoru ve zdi zasuňte nátrubek, aby zeď
zůstala čistá a neporušená.
3. Instalace potrubí vnitřní jednotky
• Instalaci trubek (vedení kapaliny a plynu) a
elektroinstalaci v průchodu zdí proveďte zvenčí
nebo zevnitř až po instalaci trubek a po
elektroinstalaci vnitřní jednotky, aby vnější
jednotku bylo možné hned připojit.
• Podle směru trubky se rozhodněte, zda je třeba
vyříznout plastovou výplň (viz obrázek níže).
POZNÁMKA:
Při vedení trubky ve směru 1, 2 nebo 4 odstraňte ze spodní části vnitřní jednotky plastovou výplň..
• Po připojení potrubí požadovaným způsobem instalujte odvodňovací trubku. Pak připojte přívodní kabely.
Po připojení obalte spolu trubky, kabely a odvodňovací hadici tepelnou izolací.
Nátrubek pro průchod
(trubka z tvrdého
polyetylénu připravená
uživatelem)
Vnitřní strana
Vnější strana
5 mm
(sklon dolů)
žlábek
Směr vedení trubky
Plastová
výplň
Odřízněte plastovou výplň
podél žlábku
Závitořezný šroub
Montážní deska
4
1
3
2
Page 17
62

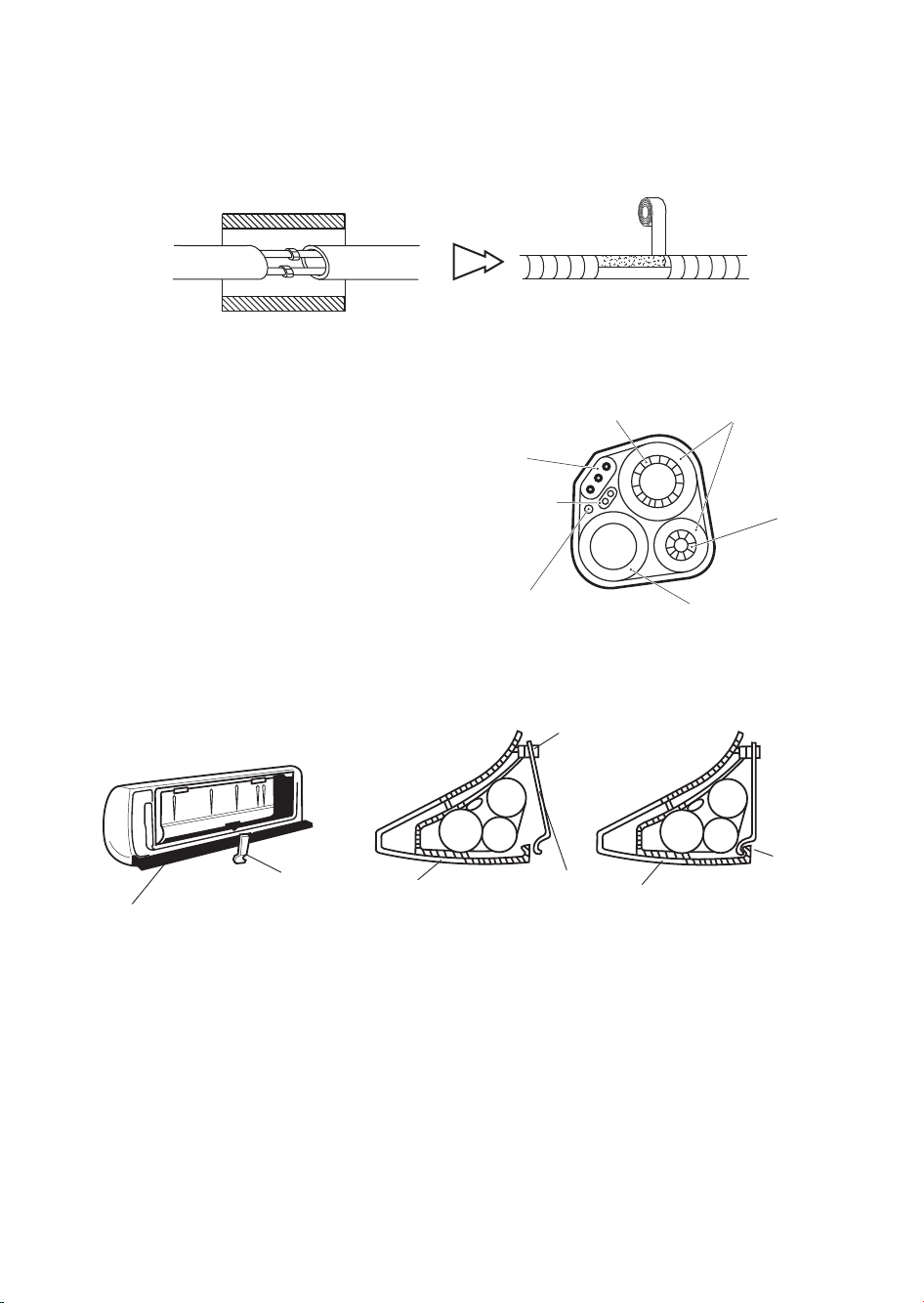

DŮLEŽITÉ UPOZORNĚNÍ:
Tepelná izolace trubkových připojení:
Stáhněte trubková připojení tepelně izolačními materiály a pak je obalte vinylovou páskou.
Tepelná izolace potrubí:
a. Odvodňovací hadici umístěte pod trubky.
b. Izolační materiál: pěnový polyetylén s tloušt'kou nad 6
mm.
POZNÁMKA: Odvodňovací hadici zajišt'uje uživatel.
• Odvodňovací trubka musí kvůli snadnému odtoku
směřovat dolů.
Odvodňovací trubku nepřehýbejte, nepřekrucujte,
nenechávejte ji někde vyčnívat nebo se volně
pohybovat a její konec neponořujte do vody. Jestliže
je odvodňovací trubka prodloužena odvodňovací
hadicí, dbejte na to, aby byla při průchodu vnitřní
jednotkou tepelně izolována.
• Jestliže vedení trubek směřuje vpravo, trubky, sít'ové
kabely a odvodňovací trubka musí být tepelně
izolovány a upevněny na zadní straně jednotky
pomocí držáku trubek.
A. Zasuňte držák trubek do drážky.
B. Držák trubek tlakem přichyt'te k podstavci.
Tepelná izolace
Obaleno vinylovou páskou
Velká trubka
Tepelně
izolovaná trubka
Malá trubka
Napájecí
kabel 1
(pro tepelné
čerpadlo)
Rozmrazovací kabel
(pro tepelné čerpadlo)
Odvodňovací hadice
(zajišt'uje uživatel)
Кабель питания
Spodní část
Držák trubky
Spodní část
Držák trubky
Vložit zde
Spodní část
Zavěsit zde
Velká
trubka
Odvodňovac
í hadice
Malá
trubk
Velká
trubka
Odvodňovací
hadice
Malá
trubk
Page 18
63

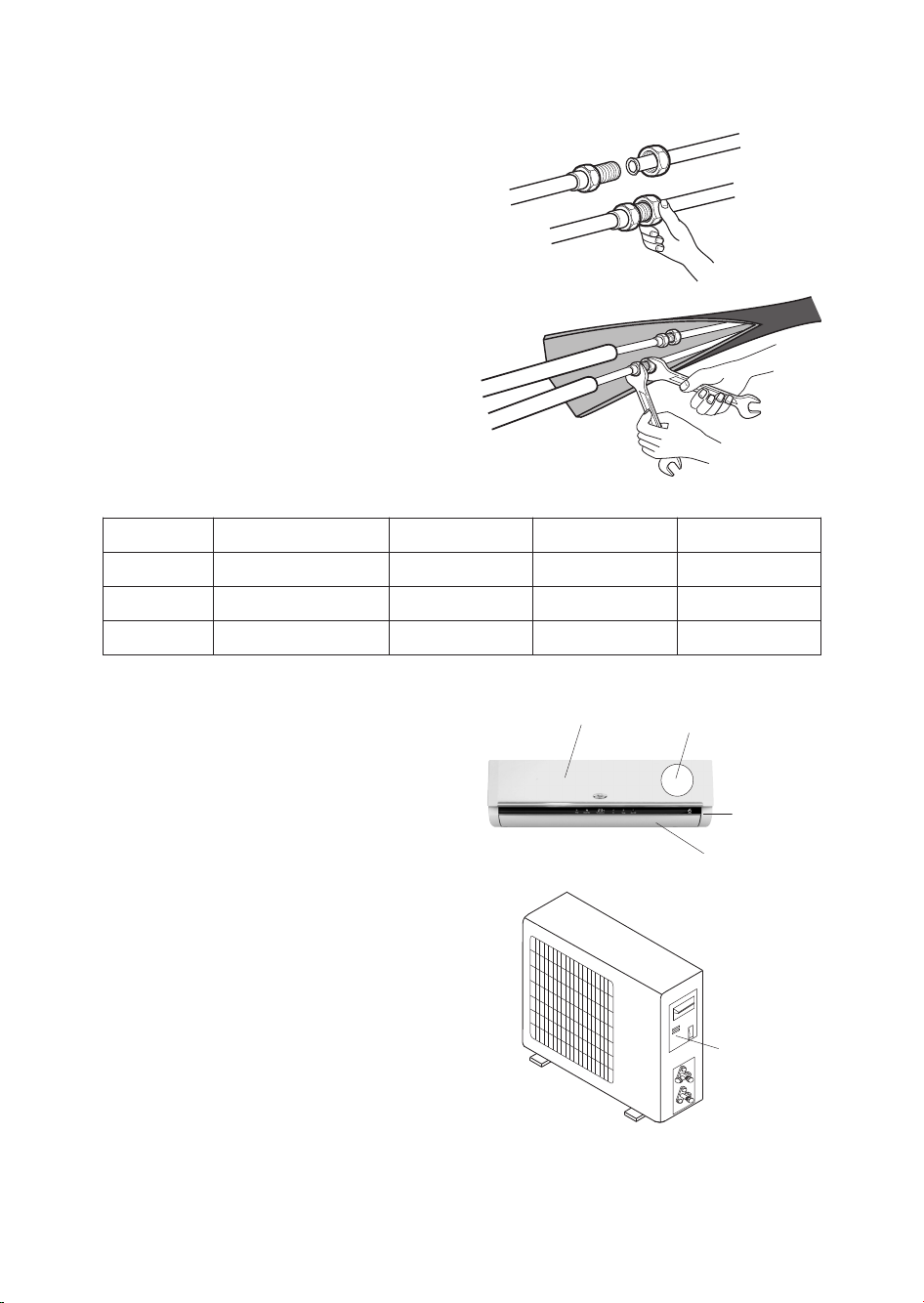

Připojení trubek
a. Trubky vnitřní jednotky spojte pomocí dvou klíčů.
Dbejte na přípustný krouticí moment uvedený níže,
aby se trubky, konektory a rozšiřovací matice
nezdeformovaly a nepoškodily.
b. Nejprve trubku utáhněte rukama, pak použijte klíče.
4. Připojení kabelu
• Vnitřní jednotka
Napájecí kabel připojte k vnitřní jednotce připojením
jednotlivých vodičů ke svorkám na rozvodné desce v
souladu s připojením vnější jednotky.
POZNÁMKA: (podle modelu)
Pro připojení ke svorkám vnitřní jednotky je nutné
sejmout skříň zařízení.
• Vnější jednotka
1) Uvolněte šroub a sejměte přístupová dvířka
jednotky. Jednotlivé vodiče připojte ke svorkám na
rozvodné desce.
2) Napájecí kabel na rozvodné desce řádně upevněte
kabelovou svorkou.
3) Nasaďte přístupová dvířka do původní polohy a
zajistěte je šroubem.
4) U model 24K zařaďte mezi zdroj napájení a
jednotku schválený vypínač. Je nutné instalovat
vhodný vypínač k řádnému odpojení všech
napájecích vedení.
Vnitřní jednotka
Vnější jednotka
Přední panel
Svorka (vnitřní strana)
Skříň
Nosný rám
Přístupová dvířka
ke svorkám
(vnitřní strana)
Model Rozměry trubky Točivý moment Velikost matice Min. tloušťka
9K,12K,18K Strana s kapalinou (1/4") 1,8kg.m 17mm 0,6mm
9K,12K Strana s plynem (3/8") 3,5kg.m 22mm 0,6mm
18K Strana s plynem (1/2") 5,5kg.m 24mm 0,6mm
Page 19
64
POZOR:
1. Klimatizační zařízení vyžaduje oddělený přívod proudu. Tak jako u vodičů, řiďte se schématem na vnitřní
straně přístupových dvířek.
2. Zkontrolujte, zda síla kabelů odpovídá údajům o zdroji energie.
3. Zkontrolujte vodiče a přesvědčte se, že jsou za připojením kabelu pevně uchyceny.
4. Ve vlhkém nebo mokrém prostředí je nutné zařadit ochranný jistič.
Technické údaje kabelu

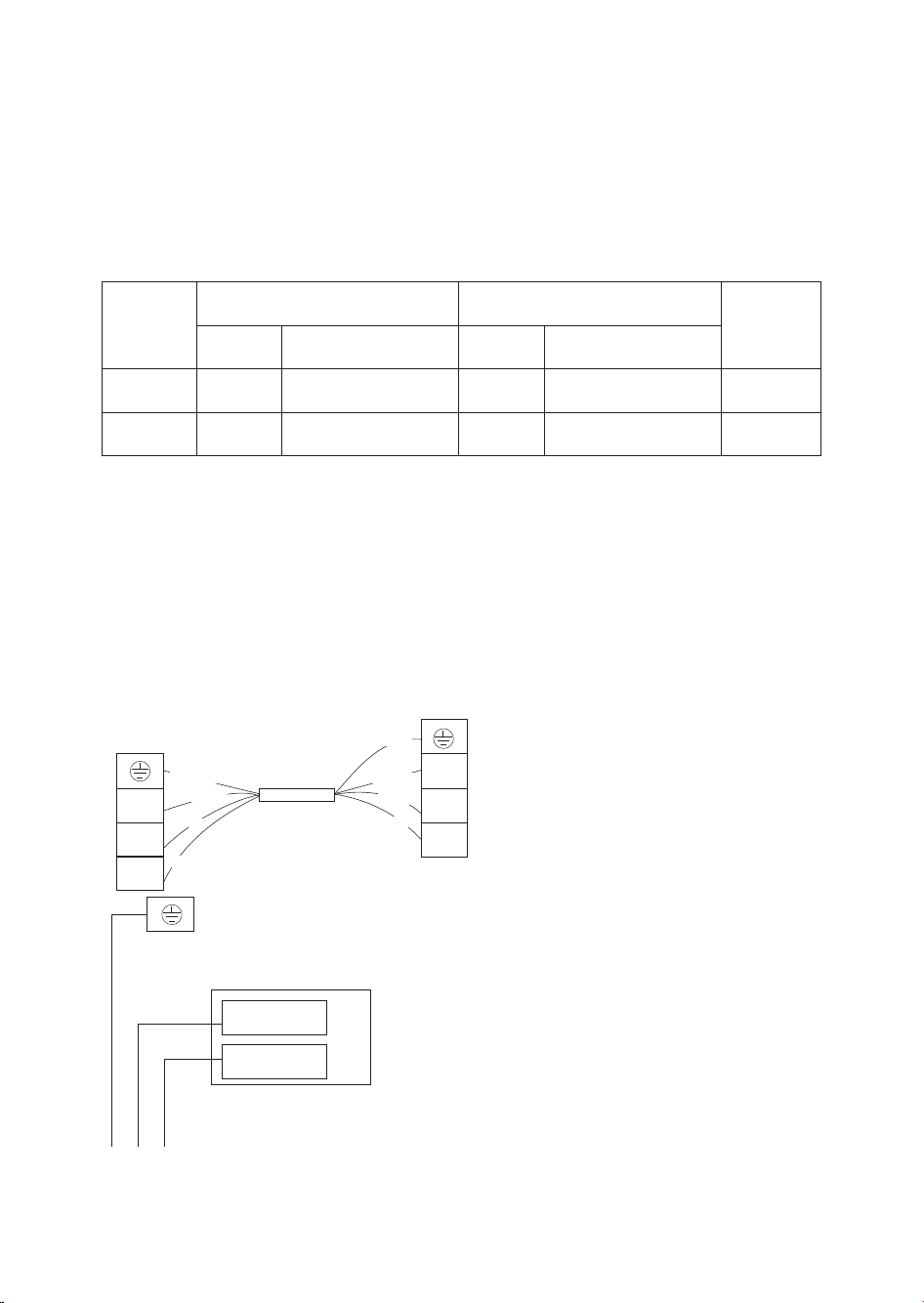

SCHÉMA ZAPOJENÍ
Zkontrolujte, zda barva vodičů vnější jednotky a počet svorek odpovídají barvě a počtu ve vnitřní jednotce.
• Model 9K, 12K, 18K
Poznámka: U modelů 9K a 12 K je napájení vedeno z vnitřní jednotko a je opatřeno zástrčkou.
Výkon
(Btu/h)
Napájecí kabel Napájecí kabel
Main
power
supply (Note)
Typ
Normální křížení -
normální průřez
Typ
Normální křížení -
normální průřez
9K,12K H05VV-F 1,0mm² X3 H05RN-F 1,0mm² X4
Směrem
dovnitr
18K
H05VV-F
RVV
2,0mm² X3 H07RN-F 1,5mm² X4
Směrem
dovnitr
AC L-IN
AC N-IN
1(N)
2(L)
1(N)
3(SI)
2(L)
3(SI)
Napájecí kabel
Vnitřní jednotka
Svorka
Venkovní jednotka
Svorka
žlutozelená
modrá (šedá)
hnědá
černá
žlutozelená
modrá (šedá)
hnědá
černá
Výparník
Svorkovnice vnitřní jednotky
Napájení
YE/GN
BN
BU
Page 20
65

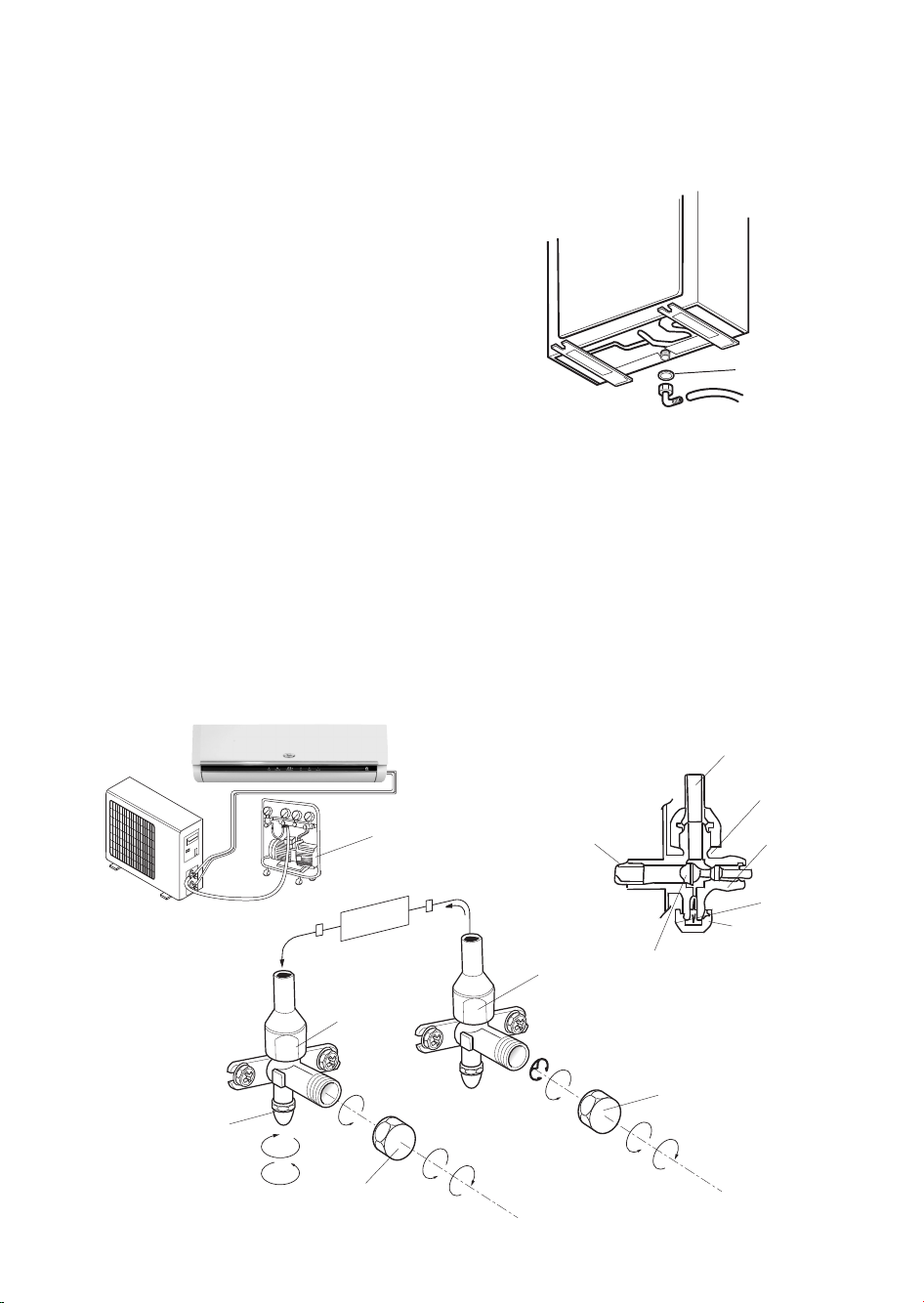

INSTALACE VNĚJŠÍ JEDNOTKY
1. Instalace odvodňovací výpusti a odvodňovací
hadice (pouze pro modely s tepelným čerpadlem)
Během režimu vytápění odtéká z vnější jednotky
kondenzát. Instalaci odvodňovací výpusti a hadice na
kondenzovanou vodu k usměrnění odtoku lze jen
doporučit, abyste nerušili sousedy a chránili životní
prostředí. K nosnému rámu vnější jednotky připevněte
odvodňovací výpust' a gumové těsnění, a pak podle
obrázku vpravo připojte k výpusti odvodňovací hadici.
2. Instalace a upevnění vnější jednotky
Šrouby a matkami ji upevněte vodorovně na rovný a
pevný podklad. Jestliže ji instalujete na zeď nebo
střechu, dbejte na dobré upevnění držáku, aby
jednotka byla stabilní i při velkých vibracích nebo
silném větru.
3. Připojení trubek vnější jednotky
• Odstraňte uzávěry dvoucestného a třícestného ventilu.
• Připojte trubky odděleně k dvoucestnému a třícestnému ventilu a dodržte přitom požadovaný krouticí
moment.
4. Připojení kabelu vnější jednotky (viz předcházející stránku)
Odvzdušnění
Vlhký vzduch, který zůstane v okruhu s chladicí směsí, může způsobit poruchu kompresoru. Po propojení
vnitřní a vnější jednotky vysajte vzduch a vlhkost z okruhu s chladicí směsí pomocí vývěvy, viz níže.
Poznámka: Z důvodu ochrany životního prostředí a vysokého tlaku v systému nevypouštějte chladicí médium
přímo do ovzduší.
Podlož
Vypouštěcí otvor
Odvodňovací hadice
(zajišt'uje uživatel)
Vakuové čerpadlo
Vnitřní
jednotka
Směr toku chladicí
směsi
Třícestný ventil
Servisní otvor
((2) Otočit
(8) Utáhnout
(7) Otočením ventil
otevřít naplno
Uzávěr ventilu
(1) Otočit
(8) Utáhnout
Dvoucestný ventil
(6) Otevřít o 1/4 otočky
(7) Otočením ventil otevřít naplno
(1) Otočit
Uzávěr ventilu
(8) Utáhnout
Připojení k vnitřní
jednotce
Schéma třícestného ventilu
V poloze
otevřeno
Vřeteno
Připojit ke vnější
jednotce
Kužel ventilu
Jehla
Uzávěr servisního
otvoru
Page 21
66
Jak odvzdušnit vzduchové trubky
(1). Odšroubujte a sejměte uzávěry dvoucestných a třícestných ventilů.
(2). Odšroubujte a sejměte uzávěr servisního ventilu.
(3). Připojte hadici vývěvy k servisnímu ventilu.
(4). Vývěvu spust'te na 10-15 minut, až dosáhne absolutní vakuum hodnoty 10 mm Hg.
(5). Ještě za chodu vývěvy uzavřete nízkotlaký kohout na vývěvě. Pak vývěvu vypněte.
(6). Otevřete dvoucestný ventil o 1/4 otočkya po 10 vteřinách ho zavřete. Mýdlovou vodou nebo elektronickým
detektorem netěsností zkontrolujte těsnost všech spojů.
(7). Otočte vřeteny dvoucestných a třícestných ventilů. Odpojte hadici vývěvy.
(8). Všechny uzávěry ventilů našroubujte na původní místa a utáhněte.
POZNÁMKY:
• Před instalací a používáním klimatizačního zařízení si si laskavě přečtěte tuto příručku.
• Při přemíst'ování klimatizačního zařízení zabraňte vniknutí vzduchu do chladicího systému nebo úniku
chladicí směsi.
• Zařízení uzemněte řádným způsobem.
• Před zapnutím napájení klimatizace zkontrolujte pozorně trubky a propojovací kabely a přesvědčete se, zda
jsou neporušené a pevně spojené.
• Je zapotřebí, aby zařízení bylo opatřeno manipulačním spínačem.
• Po instalaci musí uživatel používat klimatizační zařízení vhodným způsobem a řídit se při tom podle pokynů
obsažených v tomto návodě; kromě toho musí zanechat vhodně volný prostor pro budoucí údržbu zařízení
a jeho přemísťování.
• Jistič použitý v řídicím okruhu vnitřní jednoky má Ø 5x20, jmenovitý výkon 2,5A/250V nebo 3,15A/250V.
• Pozor: Instalujte zařízení s pohyblivými spodními součástmi vnitřní jednotky alespoň 2,4 m nad podlahou
nebo upraveným terénem.
• Nebezpečí úrazu nebo smrti elektrickým proudem: před prováděním případných oprav nebo údržby odpojte
všechny zdroje elektrického proudu.
• Při plnění klimatizačního zařízení chladivem zkontrolujte, zda je chladicí kapalina typu R410a v tekutém
stavu. Jinak by se mohlo chemické složení chladiva (R410a) uvnitř systému změnit a následkem toho
ohrozit výkon zařízení.
• Díky použitému druhu chladiva (R410a) je vnitřní tlak u trubek obzvlášť vysoký: dávejte velký pozor při
provádění instalace a opravy zařízení!
• Dojde-li k poškození napájecího kabelu, smí ho vyměnit pouze pracovník servisu nebo příslušně vyškolený
pracovník, aby nedošlo k úrazu elektrickým proudem.
• Instalaci klimatizačního zařízení smí provádět pouze kvalifikovaný technik.
Loading...
