Prima di usare la lavastoviglie, leggere attentamente le istruzioni per l’installazione e la manutenzione!
I ADG 9020

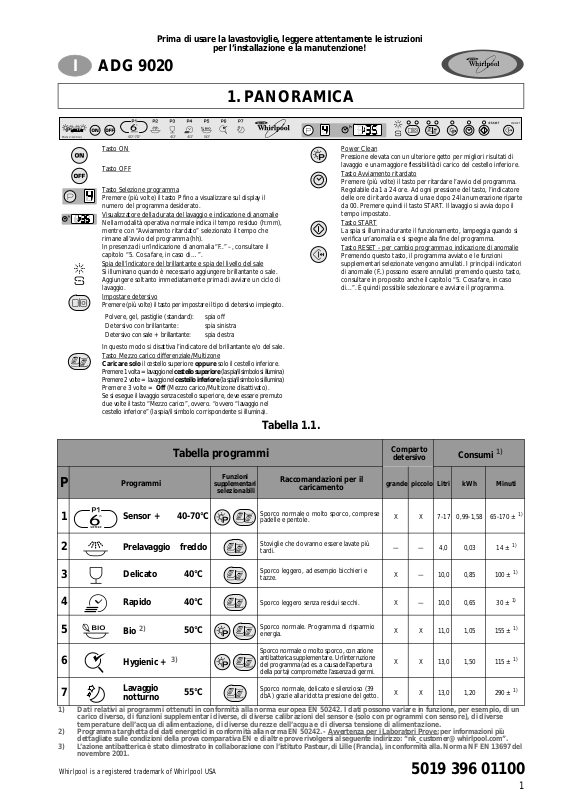

1. PANORAMICA
Tasto ON
Tasto OFF
Tasto Selezione programma
Premere (più volte) il tasto P fino a visualizzare sul display il numero del programma desiderato.
Visualizzatore della durata del lavaggio e indicazione di anomalie Nella modalità operativa normale indica il tempo residuo (h:mm), mentre con “Avviamento ritardato” selezionato il tempo che rimane all’avvio del programma (hh).
In presenza di un’indicazione di anomalia “F..” –, consultare il capitolo “5. Cosa fare, in caso di…”.
Spia dell’indicatore del brillantante e spia del livello del sale
Si illuminano quando è necessario aggiungere brillantante o sale. Aggiungere soltanto immediatamente prima di avviare un ciclo di lavaggio.
Impostare detersivo
Premere (più volte) il tasto per impostare il tipo di detersivo impiegato.
Power Clean
Pressione elevata con un ulteriore getto per migliori risultati di lavaggio e una maggiore flessibilità di carico del cestello inferiore. Tasto Avviamento ritardato
Premere (più volte) il tasto per ritardare l’avvio del programma. Regolabile da 1 a 24 ore. Ad ogni pressione del tasto, l’indicatore delle ore di ritardo avanza di una e dopo 24 la numerazione riparte da 00. Premere quindi il tasto START. Il lavaggio si avvia dopo il tempo impostato.
Tasto START
La spia si illumina durante il funzionamento, lampeggia quando si verifica un’anomalia e si spegne alla fine del programma.
Tasto RESET - per cambio programma o indicazione di anomalie Premendo questo tasto, il programma avviato e le funzioni supplementari selezionate vengono annullati. I principali indicatori di anomalie (F..) possono essere annullati premendo questo tasto, consultare in proposito anche il capitolo “5. Cosa fare, in caso di...”. È quindi possibile selezionare e avviare il programma.
Polvere, gel, pastiglie (standard): |
spia off |
Detersivo con brillantante: |
spia sinistra |
Detersivo con sale + brillantante: |
spia destra |
In questo modo si disattiva l’indicatore del brillantante e/o del sale. Tasto Mezzo carico differenziale/Multizone
Caricare solo il cestello superiore oppure solo il cestello inferiore. Premere1volta=lavaggionel cestello superiore(laspia/ilsimbolosiillumina) Premere 2volte =lavaggio nel cestello inferiore (la spia/il simbolosi illumina) Premere 3 volte = Off (Mezzo carico/Multizone disattivato).
Se si esegue il lavaggio senza cestello superiore, deve essere premuto due volte il tasto “Mezzo carico”, ovvero. “ovvero “lavaggio nel cestello inferiore” (la spia/il simbolo corrispondente si illumina).
Tabella 1.1.
|
|
Tabella programmi |
Comparto |
|
Consumi 1) |
|
|
||||||
|
|
detersivo |
|
|
|
||||||||
P |
Programmi |
|
Funzioni |
Raccomandazioni per il |
|
|
|
|
|
|
|
||
|
supplementari |
caricamento |
grande |
piccolo |
Litri |
kWh |
Minuti |
|
|||||
|
|
|
selezionabili |
|
|
|
|
|
|
|
|
||
1 |
Sensor + |
40-70°C |
|
|
|
Sporco normale o molto sporco, comprese |
X |
X |
7-17 |
0,99-1,58 |
65-170 ± |
1) |
|
|
|
|
padelle e pentole. |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Prelavaggio |
freddo |
|
|
|
Stoviglie che dovranno essere lavate più |
— |
— |
4,0 |
0,03 |
14 ± |
1) |
|
|
|
|
tardi. |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
Delicato |
40°C |
|
|
|
Sporco leggero, ad esempio bicchieri e |
X |
— |
10,0 |
0,85 |
100 ± |
1) |
|
|
|
|
tazze. |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
Rapido |
40°C |
|
|
|
Sporco leggero senza residui secchi. |
X |
— |
10,0 |
0,65 |
30 ± 1) |
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
Bio 2) |
50°C |
|
|
|
Sporco normale. Programma di risparmio |
X |
X |
11,0 |
1,05 |
155 ± |
1) |
|
|
|
|
energia. |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
Sporco normale o molto sporco, con azione |
|
|
|
|
|
|
|
Hygienic + 3) |
|
|
|
antibatterica supplementare. Un’interruzione |
X |
X |
13,0 |
1,50 |
115 ± |
1) |
|
||
|
|
|
del programma (ad es. a causa dell’apertura |
|
|
||||||||
|
|
|
|
|
|
della porta) compromette l’assenza di germi. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
Lavaggio |
55°C |
|
|
|
Sporco normale, delicato e silenzioso (39 |
X |
X |
13,0 |
1,20 |
290 ± 1) |
|
|
|
|
|
|
||||||||||
|
notturno |
|
|
|
|
dbA) grazie alla ridotta pressione del getto. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1)Dati relativi ai programmi ottenuti in conformità alla norma europea EN 50242. I dati possono variare in funzione, per esempio, di un carico diverso, di funzioni supplementari diverse, di diverse calibrazioni del sensore (solo con programmi con sensore), di diverse temperature dell’acqua di alimentazione, di diverse durezze dell’acqua e di diversa tensione di alimentazione.
2)Programma targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per i Laboratori Prove: per informazioni più dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo: “nk_customer@whirlpool.com”.
3)L’azione antibatterica è stato dimostrato in collaborazione con l’istituto Pasteur, di Lille (Francia), in conformità alla. Norma NF EN 13697 del novembre 2001.
Whirlpool is a registered trademark of Whirlpool USA |
5019 396 01100 |
1
2. GUIDA DI CONSULTAZIONE RAPIDA
Indicazioni dettagliate sono riportate sulle pagine seguenti, consultare anche il capitolo “5. Cosa fare, in caso di...”
1.Accendere l’apparecchio
2.Selezionare il programma
3.Impostare il tipo di detersivo
4.Introdurre il detersivo
Aprire la porta della lavastoviglie.
Premere il tasto ON.
Premere il relativo tasto o fino a visualizzare il programma selezionato. Selezionare all’occorrenza eventuali funzioni supplementari.
Il tipo di detersivo può essere impostato in modo diverso a seconda del modello della lavastoviglie. Nel capitolo “1. Panoramica” sono riportate le modalità per eseguire tale impostazione.
4a. Polvere/gel/pastiglie |
|
|
|
Riempire i comparti del distributore di detersivo |
A B C |
||
secondo il programma selezionato. |
|||
Comparto grande A ad ogni ciclo di lavaggio, inoltre |
|
|
|
|
|
|
|
comparto piccolo B per programmi con prelavaggio |
|
|
|
(vedere tabella 1.1.). |
|
|
|
4b. Detersivo combinato (2 in 1/3 in 1/... ecc.) |
|
|
|
Aggiungere il detersivo al comparto A o nel cestello |
|
|
|
per stoviglie secondo le indicazioni del produttore. |
|
|
|
5.Controllare il brillantante
6.Controllare il sale
7. Caricare i cestelli
Indicatore ottico nel dosatore C
scuro |
|
quantità sufficiente, |
chiaro |
|
aggiungere (ca. 100 ml). |
L’indicatore sul pannello comandi si illumina quando è necessario aggiungere brillantante. Questo indicatore non è presente in tutti i modelli.
A seconda del modello:
finestra di controllo nel coperchio del serbatoio del sale nel fondo dell’apparecchio
arancione |
|
se è presente sale a sufficienza, |
chiaro |
|
se è necessario aggiungere sale. |
L’indicatore sul pannello comandi si illumina quando è necessario aggiungere sale. Una volta aggiunto il sale, occorre eseguire alcuni lavaggi prima che la spia si spenga!

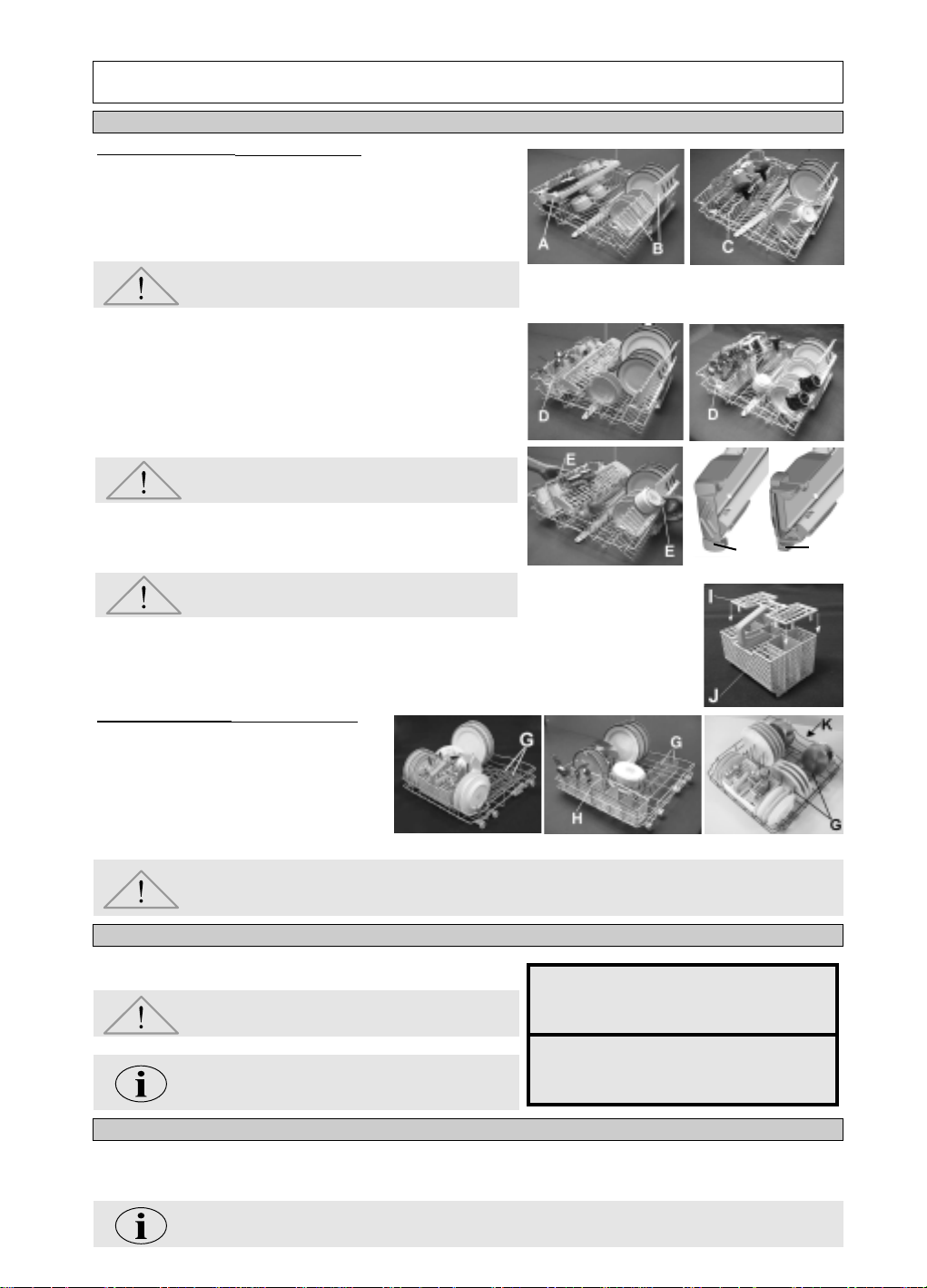

Controllare che i bracci aspersori possano girare liberamente e che non sporgano stoviglie o posate dai cestelli. Indicazioni dettagliate relative al caricamento sono riportate nel capitolo 3 “Come usare l’apparecchio”, al paragrafo “Come caricare i cestelli”.
8.Avviare l’apparecchio
9.Aprire il rubinetto dell’acqua e chiudere la porta
Ciclo di lavaggio
Premere il tasto START.
Dopo aver chiuso la porta l’apparecchio si avvia.
Se manca corrente o l’apparecchio si spegne prima del tempo, quando lo si riavvia, il programma riprende dal punto in cui si era interrotto. Quando si apre la porta fuoriesce del vapore!
Cambiare programma in corso:
-Premere il tasto RESET.
-Chiudere la porta.
-(Scarico acqua fino a 60 secondi).
-Aprire la porta.
-Selezionare nuovamente il programma.
-Premere il tasto START.
10.Fine del programma
11.Aprire la porta, spegnere l’apparecchio
12.Chiudere il rubinetto dell’acqua, scaricare i cestelli
Alla fine del programma viene emessa una segnalazione acustica. La spia del tasto START si spegne.
Premere il tasto OFF. Tutte le spie si spengono.
Scaricare l’apparecchio iniziando dal cestello inferiore in modo da evitare che eventuali gocce di acqua residua possano cadere sulle stoviglie sottostanti.
2
3. COME USARE L’APPARECCHIO
SELEZIONE DEL PROGRAMMA
Premere il tasto o fino a visualizzare il programma selezionato. L’apparecchio deve essere acceso. Se necessario, selezionare le funzioni supplementari (se presenti). La relativa spia si illumina. Il programma corretto e le funzioni selezionabili sono riportate nella tabella 1.1 a pagina 1.
I tempi indicati dei programmi sono ottenuti in condizioni normali e possono divergere da quelli reali. Per programmi con sensore si possono riscontrare differenze fino a 20 minuti in seguito alla calibrazione automatica del sistema.
COME RIEMPIRE IL DISTRIBUTORE DEL DETERSIVO
Riempire il distributore del detersivo solo prima di avviare il programma di lavaggio. Utilizzare esclusivamente detersivi specifici per lavastoviglie e nella quantità raccomandata dal produttore. Rispettare le avvertenze di sicurezza del produttore!
Aprire i comparti del detersivo azionando la levetta sinistra (levetta 1) del distributore. a. Polvere/gel/pastiglie
Riempire i comparti del distributore di detersivo secondo il programma selezionato (tabella 1.1).
Programmi senza prelavaggio: |
|
|
|
|
|
|
aggiungere l’intera quantità di detersivo consigliata dal produttore |
|
|
|
|
|
|
nel comparto A. |
Levetta 1 |
|
|
|
|
|
|
|
|
|
|
||
Programmi con prelavaggio: |
|
|
|
|
|
|
aggiungere i 2/3 della quantità di detersivo consigliata dal |
|
|
|
|
|
|
produttore nel comparto grande A e 1/3 nel comparto piccolo B. |
|
|
|
|
|
|
|
|
|
|
|
|
|
Le pastiglie di detersivo si dispongono, secondo le indicazioni del |
|
|
|
|
|
|
produttore, nel comparto A o nel cestello per le posate. |
|
|
|
|
|
|
Se si seleziona la funzione supplementare “Mezzo carico” le |
|
|
|
|
|
|
quantità di detersivo si riducono di circa 1/3. |
|
|
|
|
|
|
b. Detersivo combinato (2 in 1/3 in 1/... ecc.) |
|
Comparto |
Comparto |
|||
I detersivi combinati si dispongono, secondo le indicazioni del |
|
grande A |
piccolo B |
|||
produttore, nel comparto A o nel cestello per le posate. |
|
|
|
|
|
|
Premere a fondo il coperchio dei comparti del detersivo dopo averli riempiti.
I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata. Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente detersivi in polvere). I detersivi con brillantante tendono a formare eccessiva schiuma.
Non prestiamo alcuna garanzia in caso di reclami connessi con l’uso di tali prodotti.
COME CONTROLLARE/RIEMPIRE/REGOLARE IL BRILLANTANTE
Non necessario se si utilizzano detersivi combinati.
a. Come controllare il livello del brillantante
Verificare l’indicatore ottico C nel distributore di brillantante: scuro = brillantante sufficiente, chiaro = aggiungere brillantante.
Per apparecchi con indicatore elettrico sul pannello |
Levetta 2 |
Indicatore C |
||
comandi, la spia del brillantante |
si illumina in rosso se è |
|||
|
|
necessario aggiungere brillantante. |
|
|
|
|
|
b. Come riempire il distributore del brillantante |
|
|
Aprire il comparto del brillantante premendo la levetta |
|
|
destra (levetta 2) del distributore. |
|
|
Versare il brillantante nell’apertura fino alla linea “max” |
|
max |
(ca. 100 ml). |
|
|
|
|
|
Richiudere quindi il coperchio. |
|
|
Utilizzare solo brillantante per lavastoviglie. Se inavvertitamente si rovescia del brillantante, rimuoverlo immediatamente per evitare un’eccessiva formazione di schiuma che può causare il malfunzionamento dell’apparecchio.
3
