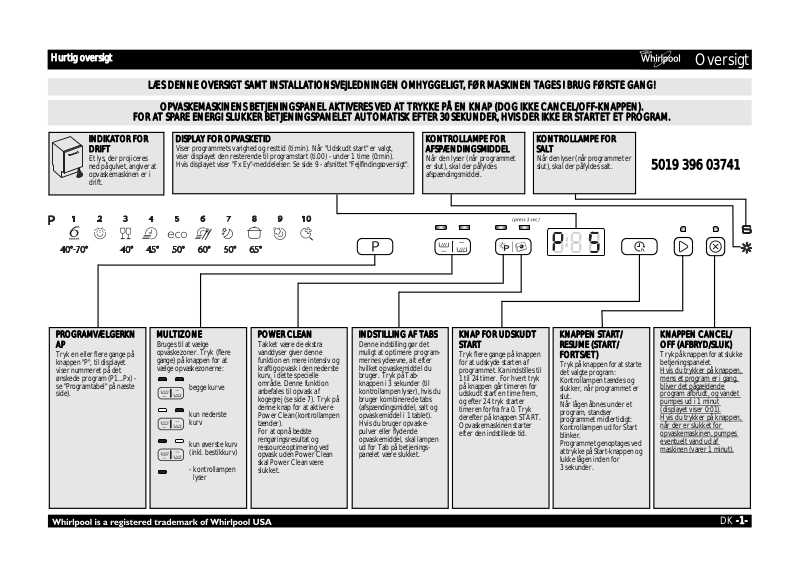

Hurtig oversigt |
|
Oversigt |
LÆS DENNE OVERSIGT SAMT INSTALLATIONSVEJLEDNINGEN OMHYGGELIGT, FØR MASKINEN TAGES I BRUG FØRSTE GANG!
OPVASKEMASKINENS BETJENINGSPANEL AKTIVERES VED AT TRYKKE PÅ EN KNAP (DOG IKKE CANCEL/OFF-KNAPPEN).
FOR AT SPARE ENERGI SLUKKER BETJENINGSPANELET AUTOMATISK EFTER 30 SEKUNDER, HVIS DER IKKE ER STARTET ET PROGRAM.
INDIKATOR FOR DRIFT
Et lys, der projiceres ned på gulvet, angiver at opvaskemaskinen er i drift.
DISPLAY FOR OPVASKETID
Viser programmets varighed og resttid (ti:min). Når "Udskudt start" er valgt, viser displayet den resterende til programstart (ti.00) - under 1 time (0:min). Hvis displayet viser "Fx Ey"-meddelelser: Se side 9 - afsnittet "Fejlfindingsoversigt".
KONTROLLAMPE FOR |
|
KONTROLLAMPE FOR |
|
|
|
|
|||
AFSPÆNDINGSMIDDEL |
|
SALT |
|
|
|
|
|||
Når den lyser (når programmet |
|
Når den lyser (når programmet er |
5019 396 03741 |
|
|||||
er slut), skal der påfyldes |
|
slut), skal der påfyldes salt. |
|
||||||
afspændingsmiddel. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PROGRAMVÆLGERKN AP
Tryk en eller flere gange på knappen "P", til displayet viser nummeret på det ønskede program (P1...Px) - se "Programtabel" på næste side).
MULTIZONE
Bruges til at vælge opvaskezoner. Tryk (flere gange) på knappen for at vælge opvaskezonerne:
begge kurve
kun nederste kurv
kun øverste kurv (inkl. bestikkurv)
-kontrollampen lyser
POWER CLEAN
Takket være de ekstra vanddyser giver denne funktion en mere intensiv og kraftig opvask i den nederste kurv, i dette specielle område. Denne funktion anbefales til opvask af kogegrej (se side 7). Tryk på denne knap for at aktivere Power Clean (kontrollampen tænder).
For at opnå bedste rengøringsresultat og ressourceoptimering ved opvask uden Power Clean skal Power Clean være slukket.
INDSTILLING AF TABS
Denne indstilling gør det muligt at optimere programmernes ydeevne, alt efter hvilket opvaskemiddel du bruger. Tryk på Tabknappen i 3 sekunder (til kontrollampen lyser), hvis du bruger kombinerede tabs (afspændingsmiddel, salt og opvaskemiddel i 1 tablet). Hvis du bruger opvaskepulver eller flydende opvaskemiddel, skal lampen ud for Tab på betjeningspanelet være slukket.
KNAP FOR UDSKUDT START
Tryk flere gange på knappen for at udskyde starten af programmet. Kan indstilles til 1 til 24 timer. For hvert tryk på knappen går timeren for udskudt start en time frem, og efter 24 tryk starter timeren forfra fra 0. Tryk derefter på knappen START. Opvaskemaskinen starter efter den indstillede tid.
KNAPPEN START/
RESUME (START/ FORTSÆT)
Tryk på knappen for at starte det valgte program: Kontrollampen tændes og slukker, når programmet er slut.
Når lågen åbnes under et program, standser programmet midlertidigt: Kontrollampen ud for Start blinker.
Programmet genoptages ved at trykke på Start-knappen og lukke lågen inden for
3 sekunder.
KNAPPEN CANCEL/ OFF (AFBRYD/SLUK)
Tryk på knappen for at slukke betjeningspanelet.
Hvis du trykker på knappen, mens et program er i gang, bliver det pågældende program afbrudt, og vandet pumpes ud i 1 minut (displayet viser 0:01).
Hvis du trykker på knappen, når der er slukket for opvaskemaskinen, pumpes eventuelt vand ud af maskinen (varer 1 minut).
DK -1-
Hurtig oversigt |
Oversigt |
P1
P2
P3
P4
P5
P6
P7
P8
P9
P10
|
|
Programtabel |
|
Opvaske- |
|
Forbrug |
|
Tørrings- |
||
|
|
|
|
|
||||||
|
|
Ekstra- |
|
|
|
|
|
|
||
Programmer |
|
Anbefalet fyldning |
|
middel |
Liter |
kWh |
|
Minutter1) |
fase |
|
|
funktioner |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Anvendes til normalt tilsmudset service med indtørrede madrester |
|
|
|
|
|
|
|
6th Sense Power |
|
Udskudt tid |
Registrerer graden af tilsmudsning på servicet og justerer programmet i |
|
|
|
|
|
|
|
40-70° C |
overensstemmelse hermed. Når sensoren registrerer tilsmudsningsgraden, |
|
X |
7-14 |
1,00-1,65 |
|
80-165 |
Komplet |
||
Clean |
Multizone |
vises en animation i displayet, og programmets varighed opdateres. |
|
|
||||||
|
Power Clean |
|
|
|
|
|
|
|
||
|
|
|
Power Clean aktiveres automatisk med dette program. Tryk på knappen |
|
|
|
|
|
|
|
|
|
|
Power Clean på betjeningspanelet for at deaktivere. |
|
|
|
|
|
|
|
Forvask |
kold |
Udskudt tid |
Service, der skal vaskes senere. |
|
— |
4,0 |
0,03 |
|
14 |
NEJ |
Multizone |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
Skåneprogram |
40° C |
Udskudt tid |
Let tilsmudset service, f.eks. glas og kopper. |
|
X |
10,0 |
0,85 |
|
100 |
Let |
Multizone |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
Hurtigvask |
45° C |
Udskudt tid |
Let tilsmudset service uden indtørrede madrester. |
|
X |
11,0 |
0,80 |
|
30 |
NEJ |
Multizone |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
Øko 2) |
50° C |
Udskudt tid |
|
|
|
|
|
|
|
|
Multizone |
Normalt tilsmudset service. Energispareprogram. |
|
X |
6,0 |
1,03 |
|
185 |
Komplet |
||
|
|
Power Clean |
|
|
|
|
|
|
|
|
Hurtig daglig |
60° C |
Udskudt tid |
Normalt tilsmudset service. |
|
X |
10,0 |
1,30 |
|
80 |
Komplet |
Multizone |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
Stille |
50° C |
Udskudt tid |
Normalt tilsmudset service, skånsomt og lydsvagt (39 dbA) takket være |
|
X |
10,0 |
1,20 |
|
290 |
Let |
Multizone |
reduceret vandstråletryk. |
|
|
|||||||
|
|
|
|
|
|
|
|
|
||
Intensiv |
65° C |
Udskudt tid |
Anbefalet program til stærkt tilsmudset service, særlig velegnet til gryder og |
|
|
|
|
|
|
|
Multizone |
|
X |
11,0 |
1,60 |
|
145 |
Komplet |
|||
pander. |
|
|
||||||||
|
|
Power Clean |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Damp |
|
Udskudt tid |
Program med dampfunktion beregnet til meget tilsmudset serivce, gryder og |
|
|
|
|
|
|
|
|
Multizone |
|
X |
10,0 |
1,70 |
|
180 |
Komplet |
||
|
pander. Iblødsætning og manuel forbehandling er ikke længere nødvendig. |
|
|
|||||||
|
|
Power Clean |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hygiejne 3) |
|
Udskudt tid |
Normalt eller stærkt tilsmudset service med yderligere antibakteriel vask. |
|
|
|
|
|
|
|
|
Multizone |
Afbrydelse af programmet (f.eks. fordi døren åbnes) kan nedsætte den |
|
X |
13,0 |
1,50 |
|
118 |
Komplet |
|
|
|
Power Clean |
antibakterielle virkning. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1)Programdataene er indhentet i overensstemmelse med den europæiske standard EN 50242. De er opnået under normale driftsbetingelser (uden ekstrafunktioner), og de kan variere afhængigt af forholdene. For programmer med sensor kan der være forskelle på op til 20 minutter som følge af systemets automatiske kalibrering.
2)Referenceprogram for dataene på etiketten med forbrugsdata i overensstemmelse med standard EN 50242. - Bemærkning til testinstitutter: For mere detaljerede oplysninger om forholdene under den sammenlignende test EN/Standardfyldning og andre tester kan du henvende dig på følgende adresse: "nk_customer@whirlpool.com".
3)Den antibakterielle virkning er testet af Pasteurinstituttet i Lille i Frankrig på basis af standard NF EN 13697 af november 2001. SYSTEM TIL GENANVENDELSE AF VAND: Disse programmer gemmer vand i en speciel tank.
EN RENGØRINGSCYKLUS AF TANKEN (mindst 45 min.) udføres automatisk for hver 30 vaske, eller hver gang strømforsyningen har været afbrudt, for at sikre optimal produkttilstand.
DK -2-
|
|
Korrekt indstilling af vandets hårdhedsgrad for at sikre de bedste opvaskeresultater hver gang |
Ved første gangs brug |
10 4 1
9
3 2
5 |
6 |
7 |
8 |
1- Saltbeholder
2- Afspændingsmiddelbeholder
3- Opvaskemiddelrum
4- Kurvesystem
5,6,7,8- Tilgængelige funktioner på panelet
9- Filtre
10Spulearme
Hårdhedsgraden skal kun indstilles før første vask, eller hvis vandets hårdhedsgrad ændres
Fra fabrikken er vandets hårdhedsgrad indstillet til middelhårdt vand (trin 4).
Selv når der anvendes tabletter, der indeholder salt, skal der tilføres salt, da den type opvaskemiddel ikke er effektivt nok til at blødgøre hårdt vand.
Første gang du bruger maskinen, skal saltbeholderen fyldes uafhængigt af vandets hårdhedsgrad (se flg. beskrivelse under trin 1 "Dagligt eftersyn").
-Tryk samtidig på programvælgeren og knappen CANCEL/Off, og hold dem nede i mindst 3 sekunder.
-Displayet viser den nuværende indstilling for vandets hårdhedsgrad.
-Tryk på programvælgeren for at øge indstillingen. Du kan indstille et tal mellem 1 og 7 (når 7 er nået, starter tallet forfra med 1, næste gang du trykker).
-Vent i 30 sekunder (betjeningspanelet slukkes), eller tryk på knappen Start/Resume for at gemme indstillingen.
1. Kontakt det lokale vandværk for at få oplysninger om |
2. ... og indfør denne værdi |
Forslag til brug af opvaskemiddel |
|||||||
vandets hårdhedsgrad ... |
|
|
i opvaskemaskinen |
||||||
|
|
|
|
||||||
Tysk |
Fransk |
Engelsk |
Vandets |
Den indførte værdi vises på |
Gel eller pulver |
|
|||
(afspændingsmiddel |
Tabletter |
||||||||
hårdhed °dH |
hårdhed °fH |
hårdhed °eH |
hårdhedsgrad |
displayet |
og salt) |
|
|||
|
|
|
|
|
|
|
|
||
0 |
- 5 |
0 |
- 9 |
0 - 6,3 |
Blødt |
1 |
|
|
|
|
|
|
|
|
|
|
|
||
6 - 10 |
10 |
- 18 |
7 - 12,6 |
Middel |
2 |
|
|
||
|
|
|
|
|
|
|
|
|
|
11 |
- 15 |
19 |
- 27 |
13,3 - 18,9 |
Gennemsnitligt |
3 |
gå til trin 1 |
|
|
|
|
|
|
|
|
|
|
||
16 |
- 21 |
28 |
- 37 |
19,6 - 25,9 |
Middelhårdt |
4 |
(se "Dagligt |
Hvis vandet er |
|
|
|
|
|
|
|
|
eftersyn"). |
||
22 |
- 28 |
38 |
- 50 |
26,6 - 35 |
Hårdt |
5 |
HÅRDT, skal der |
||
|
|||||||||
|
|
|
|
|
|
|
|
påfyldes ekstra salt |
|
29 |
- 35 |
51 |
- 63 |
35,7 - 44,1 |
Meget hårdt |
6 |
|
||
|
(gå til trin 1, |
||||||||
|
|
|
|
|
|
|
|
"Dagligt eftersyn"). |
|
36 |
- 50 |
64 |
- 90 |
44,8 - 62,4 |
Ekstremt hårdt |
7 |
|
||
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
Opfyldning af saltbeholderen - Opløs kalk (unødvendigt, hvis vandets hårdhedsgrad er sat til "blødt"!) |
Dagligt eftersyn |
1 |
Visuel indikator |
Skru hætten på. |
(afhængigt af |
Eventuelle saltrester |
|
model). |
rundt om hætten |
|
|
Skru låget af. |
skal fjernes. Nogle |
|
|
saltbeholdere har en |
|
|
niveauviser |
|
|
indbygget i hætten. |
|
|
(Vedr. kontrol: |
|
|
Se det følgende). |
|
Fyld saltbeholderen med vand, |
Påfyld salt (aldrig opvaskemiddel!), |
|
men kun før første vask. |
mindst 0,8 kg/højst 1 kg. |
Efter påfyldning af regenereringssalt skal man straks starte et vaskeprogram (programmet "Forskyl" er ikke nok).
Udslip af saltopløsning eller saltkorn kan medføre korrosion, hvilket kan forårsage uoprettelig beskadigelse af rustfri ståldele.
Vi yder ingen garanti i tilfælde af reklamationer forbundet hermed.
|
(Modelafhængig) |
|
|
|
Kontrollampen for salt kan blive ved med at lyse, efter at |
Kontrollampe for salt på betjeningspanelet |
Indikator for salt på saltbeholderens hætte |
||
|
|
|
||
der er vasket op flere gange. Hvis vandets hårdhedsgrad |
Kontrollampen for salt lyser, |
Grøn: OK. |
Gennemsigtig: |
|
falder ind under kategori (blødt), skal der ikke anvendes salt. |
NÅR DER SKAL PÅFYLDES SALT. |
SKAL PÅFYLDES |
||
|
DK -3-
|
|
Tilsætning af afspændingsmiddel (unødvendigt når der bruges tabletter). Indstilling af doseringen af afspændingsmiddel |
Dagligt eftersyn |
2 |
Visuel |
|
indikator |
|
|
|
|
|
|
Ved behov |
|
|
åbnes dækslet B |
|
|
(tryk på den |
Tilsæt |
|
tilhørende |
afspændings- |
|
knap). |
middel op til |
maks.-stregen ~150 ml.
(Modelafhængig)
Mængden af afspændingsmiddel kan indstilles efter det anvendte opvaskemiddel. Jo lavere indstillingen er, jo mindre afspændingsmiddel doseres der (fabriksindstilling: position 4). Tryk på knappen for at åbne dækslet B. Brug en mønt eller lignende til at dreje pilen til den ønskede position. Luk dækslet, når mængden af afspændingsmiddel er indstillet.
Kontrollér niveauet af afspændingsmiddel i |
Kontrollampe for afspændingsmiddel på betjeningspanelet |
Indikator for afspændingsmiddel på beholderen |
|
doseringsbeholderen. |
Kontrollampen lyser, NÅR DER SKAL |
Mørk: OK. |
Gennemsigtig: SKAL PÅFYLDES |
|
PÅFYLDES AFSPÆNDINGSMIDDEL. |
||
|
|
|
Der må kun anvendes afspændingsmiddel beregnet til husholdningsopvaskemaskiner. Hvis man uforvarende kommer til at spilde afspændingsmiddel, skal det straks tørres op. Det forhindrer en for kraftig skumdannelse, der kan medføre driftsfejl på maskinen.
Hvis der er striber: Indstil doseringen af afspændingsmiddel til en lavere position (1-3). Hvis servicet ikke er helt tørt: Indstil doseringen til en højere position (5-6). Service af plast er længere om at tørre, og en højere indstilling hjælper ikke på dette.
Opvaskemidler indeholdende afspændingsmiddel virker kun sammen med lange programmer. Ved korte programmer kan der aflejres opvaskemiddelrester (brug evt. opvaskemidler i pulverform). Opvaskemidler med afspændingsmiddel har en tendens til at skumme for meget.
Tilsætning af opvaskemiddel - Brug kun et opvaskemiddel, der er specifikt beregnet til opvaskemaskiner, i henhold til producentens anvisninger |
Daglig brug |
|
|
|
|
3 |
|
Åbn dækslet A |
|
(tryk på den tilhørende knap). |
|||
|
|
|
|
Vent med at fylde opvaskemiddel i doseringsbeholderen, til vaskeprogrammet skal starte.
Påfyld opvaskemiddel: Tablet / pulver / flydende i det store rum. |
Luk dækslet ved at trykke på dækslets riller. |
Se efter producentens anvisning på emballagen til opvaskemidlet. |
|
Brug kun én tablet til hver cyklus, og læg den |
|
kun i opvaskemiddelrummet. |
|
Alle typer tabletter kan anvendes, men ved |
|
typen 2-i-1 skal der tilsættes salt. |
|
Nogle typer tabletter opløses ikke helt |
|
under korte programmer (Hurtigvask, |
|
Skåneprogram, Håndvask). Hvis tabletten |
|
placeres i bunden af maskinen, opløses den |
|
bedre, hvilket forbedrer vaskeevnen. |
|
