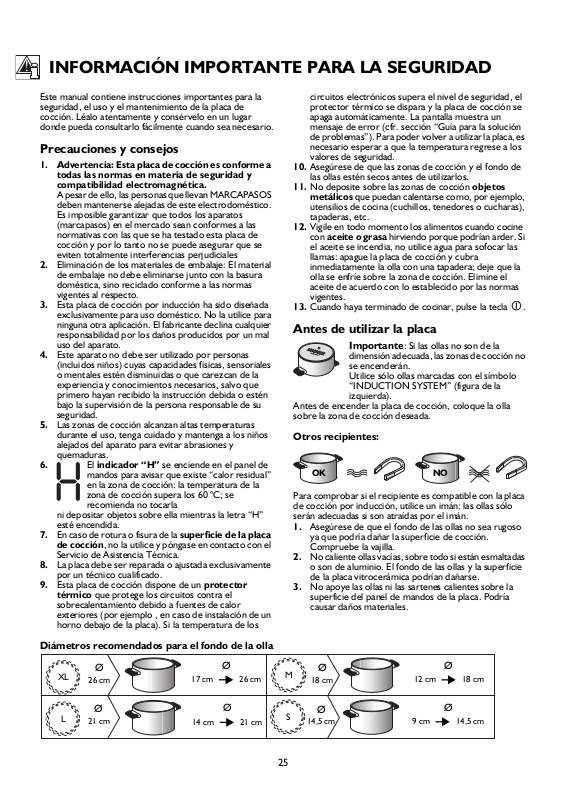

INFORMACIÓN IMPORTANTE PARA LA SEGURIDAD
Este manual contiene instrucciones importantes para la
seguridad, el uso y el mantenimiento de la placa de
cocción. Léalo atentamente y consérvelo en un lugar
donde pueda consultarlo fácilmente cuando sea necesario.
Precauciones y consejos
1. Advertencia: Esta placa de cocción es conforme a
todas las normas en materia de seguridad y
compatibilidad electromagnética.
A pesar de ello, las personas que llevan MARCAPASOS
deben mantenerse alejadas de este electrodoméstico.
Es imposible garantizar que todos los aparatos
(marcapasos) en el mercado sean conformes a las
normativas con las que se ha testado esta placa de
cocción y por lo tanto no se puede asegurar que se
eviten totalmente interferencias perjudiciales
2. Eliminación de los materiales de embalaje: El material
de embalaje no debe eliminarse junto con la basura
doméstica, sino reciclado conforme a las normas
vigentes al respecto.
3. Esta placa de cocción por inducción ha sido diseñada
exclusivamente para uso doméstico. No la utilice para
ninguna otra aplicación. El fabricante declina cualquier
responsabilidad por los daños producidos por un mal
uso del aparato.
4. Este aparato no debe ser utilizado por personas
(incluidos niños) cuyas capacidades físicas, sensoriales
o mentales estén disminuidas o que carezcan de la
experiencia y conocimientos necesarios, salvo que
primero hayan recibido la instrucción debida o estén
bajo la supervisión de la persona responsable de su
seguridad.
5. Las zonas de cocción alcanzan altas temperaturas
durante el uso, tenga cuidado y mantenga a los niños
alejados del aparato para evitar abrasiones y
quemaduras.
6. El indicador “H” se enciende en el panel de
mandos para avisar que existe “calor residual”
en la zona de cocción: la temperatura de la
zona de cocción supera los 60 °C; se
recomienda no tocarla
ni depositar objetos sobre ella mientras la letra “H”
esté encendida.
7. En caso de rotura o fisura de la superficie de la placa
de cocción, no la utilice y póngase en contacto con el
Servicio de Asistencia Técnica.
8. La placa debe ser reparada o ajustada exclusivamente
por un técnico cualificado.
9. Esta placa de cocción dispone de un protector
térmico que protege los circuitos contra el
sobrecalentamiento debido a fuentes de calor
exteriores (por ejemplo , en caso de instalación de un
horno debajo de la placa). Si la temperatura de los
circuitos electrónicos supera el nivel de seguridad, el
protector térmico se dispara y la placa de cocción se
apaga automáticamente. La pantalla muestra un
mensaje de error (cfr. sección “Guía para la solución
de problemas”). Para poder volver a utilizar la placa, es
necesario esperar a que la temperatura regrese a los
valores de seguridad.
10. Asegúrese de que las zonas de cocción y el fondo de
las ollas estén secos antes de utilizarlos.
11. No deposite sobre las zonas de cocción objetos
metálicos que puedan calentarse como, por ejemplo,
utensilios de cocina (cuchillos, tenedores o cucharas),
tapaderas, etc.
12. Vigile en todo momento los alimentos cuando cocine
con aceite o grasa hirviendo porque podrían arder. Si
el aceite se incendia, no utilice agua para sofocar las
llamas: apague la placa de cocción y cubra
inmediatamente la olla con una tapadera; deje que la
olla se enfríe sobre la zona de cocción. Elimine el
aceite de acuerdo con lo establecido por las normas
vigentes.
13. Cuando haya terminado de cocinar, pulse la tecla .
Antes de utilizar la placa
Importante: Si las ollas no son de la
dimensión adecuada, las zonas de cocción no
se encenderán.
Utilice sólo ollas marcadas con el símbolo
“INDUCTION SYSTEM” (figura de la
izquierda).
Antes de encender la placa de cocción, coloque la olla
sobre la zona de cocción deseada.
Otros recipientes:
OK NO
Para comprobar si el recipiente es compatible con la placa
de cocción por inducción, utilice un imán: las ollas sólo
serán adecuadas si son atraídas por el imán.
1. Asegúrese de que el fondo de las ollas no sea rugoso
ya que podría dañar la superficie de cocción.
Compruebe la vajilla.
2. No caliente ollas vacías, sobre todo si están esmaltadas
o son de aluminio. El fondo de las ollas y la superficie
de la placa vitrocerámica podrían dañarse.
3. No apoye las ollas ni las sartenes calientes sobre la
superficie del panel de mandos de la placa. Podría
causar daños materiales.
Diámetros recomendados para el fondo de la olla
Ø
XL
26 cm
Ø
L
21 cm
Ø
17 cm 26 cm
Ø
14 cm 21 cm
25
Ø
M
18 cm
Ø
S
14,5 cm
Ø
12 cm 18 cm
Ø
9 cm 14,5 cm
INSTALACIÓN y CONEXIÓN ELÉCTRICA
La instalación debe ser efectuada por personal cualificado
que conozca las normas vigente sobre instalación y
seguridad. El fabricante declina toda responsabilidad hacia
personas, animales o cosas en caso de incumplimiento de
las normas mencionadas en este capítulo.
CONEXIÓN ELÉCTRICA
• La conexión eléctrica de la placa de cocción debe
realizarse antes de enchufarla a la toma de electricidad.
• La conexión eléctrica debe realizarse de acuerdo con las
normas de la empresa local de suministro de energía
eléctrica.
• Asegúrese de que el voltaje indicado en la placa de
identificación, aplicada en el fondo del aparato,
corresponda al de la vivienda.
• La normativa exige que el aparato incluya toma de tierra:
utilice exclusivamente conductores (incluido el de
tierra) de las medidas apropiadas.
• Para la conexión eléctrica, utilice un cable de tipo
H05 RR-F como se muestra en la tabla “Voltaje de
alimentación”.
Conexión al bloque de terminales
Conecte el conductor de toma de tierra amarillo/verde al
terminal marcado con el símbolo . Dicho conductor
debe ser más largo que el resto.
1. Quite la tapa de la regleta (A) aflojando el tornillo e
introduzca la tapa en la bisagra (B) de la regleta.
2. Quite unos 70 mm del recubrimiento protector del
cable de alimentación.
3. Quite unos 10 mm del recubrimiento protector de los
conductores. Fije el cable de alimentación en la
abrazadera y conecte los conductores al bloque de
terminales como indica el esquema de conexión
ubicado cerca de la regleta.
4. Fije el cable de alimentación con la abrazadera.
5. Cierre la tapa (C) y fíjela a la regleta con el tornillo -
punto (1).
La longitud del cable de alimentación debe ser
suficiente para que la placa de cocción se pueda
retirar de la superficie de apoyo, y debe
colocarse de manera que no sufra daños ni esté
sometido a calor excesivo causado por el contacto con la
base de la propia placa. No utilizar alargadores.
Voltaje de alimentación
Conductores Cantidad x tamaño
230 V ~ +
230-240 V ~ +
230 V 3 ~ +
400 V 3 N ~ +
400 V 2 N ~ +
3 X 4 mm
3 X 4 mm
4 X 1,5 mm
5 X 1,5 mm
4 X 1,5 mm
2
2
(sólo Australia)
2
2
2
Si la placa ya está dotada de cable de alimentación,
siga las instrucciones de la etiqueta aplicada en el
mismo.
Conecte la placa a la red de suministro de energía
eléctrica a través de un seleccionador multipolar con
distancia mínima entre contactos de 3 mm.
400 V 3 N ~ 230 V ~
230V
230V
230V
400 V 2 N ~
230 V 3~
SÓLO PARA BÉLGICA
230-240V~ SÓLO PARA AU
230V
230V~ SÓLO PARA UK
230V
400 V 2 N~
SÓLO PARA NL
Cada vez que se conecta a la alimentación de red,
la placa de cocción realiza un control automático
durante unos segundos.
26
A
C
230V
230V
230V
230V
B
230V
230V
Instalación y fijación
5
í
En caso de daños por la instalación incorrecta del
aparato será responsable el personal encargado
de su realización.
Para garantizar su correcto funcionamiento, el
aparato se ha de instalar sobre una superficie de apoyo
plana.
Consulte las dimensiones del hueco en la figura inferior.
Ésta debe tener un espesor de 20- a 50 mm.
Si es necesario, corte la superficie de apoyo y el mueble.
Limpie los bordes del hueco para eliminar posibles virutas
que puedan impedir el buen funcionamiento del aparato.
Medidas en mm
483
580
510
52
+1
0
553
50 mín.
+2
0
490
+2
560
R 6,5 mín.
8 máx.
0
Para instalaciones a ras de encimera o sobre
superficies de apoyo en mármol, solicite el kit
de instalación y la información necesaria al
Servicio de Asistencia Técnica.
• 4812 310 19277 KIT Instalación de la placa sobre
el mármol.
• 4801 211 00112 KIT Instalación de la placa a ras.
Para garantizar su correcto funcionamiento, el aparato se
ha de instalar sobre una superficie de apoyo plana.
Ésta debe tener un espesor de 20 a 50 mm.
Si es necesario, corte la superficie de apoyo y el mueble.
Limpie los bordes del hueco para evitar que el polvo
acumulado impida el buen funcionamiento del aparato.
Montaje
1. Si no están ya montados, coloque los resortes (A) en
el alojamiento del marco de la encimera (fig. 3).
2. Mida el centro de los lados verticales del hueco (fig. 1)
3. Coloque los soportes (C) en el centro de los lados
verticales, alineando el lado superior de los soportes
con la superficie de la encimera (fig. 2).
770
510
52
+1
0
483
742
750
+2
0
R 6,5 mín.
8 máx.
50 mín.
+2
0
490
La distancia entre la cara inferior de la placa de cocción por
inducción y el armario (o panel de separación) debe
respetar las dimensiones de la figura de la izquierda. Si la
placa se va a instalar junto a un mueble de columna, deje
una distancia mínima de 100 mm desde el borde de la
placa.
n.
m
20 mín.
5 mín.
4. Fije los soportes en los orificios con los 4 tornillos
incluidos (B).
5. Introduzca la placa de cocción en el hueco de forma
que los resortes (A) encajen correctamente en su sede
(fig. 4).
C
B
fig. 1
27
fig. 2
