G 4
WICHTIGE
SICHERHEITSHINWEISE
•Bitte lesen Sie sich alle Bedienhinweise durch.
•Bewahren Sie diese Bedienhinweise auf.
• Beachten Sie alle Warnungen.
• Befolgen Sie alle Instruktionen.
•Verwenden Sie dieses Gerät niemals in der Nähe von Wasser.
• Ein netzgespeistes Gerät darf niemals Regen- oder Wassertropfen
ausgesetzt werden. Außerdem darf man keine Flüssigkeitsbehälter
wie Vasen usw . darauf stellen.
• Reinigen Sie es ausschließlich mit einem trockenen Tuch.
•Versperren Sie niemals die Lüftungsschlitze und stellen Sie das
Gerät nur an Orten auf, die vom Hersteller ausdrücklich empfohlen
werden.
• Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B.
eines Heizkörpers, Ofens oder eines anderen Wärme erzeugenden
Gerätes (darunter auch Endstufen).
•Versuchen Sie niemals, die polarisierte Leitung bzw. Erde
hochzulegen oder zu umgehen. Ein polarisierter Stecker ist mit zwei
flachen Stiften unterschiedlicher Breite versehen. Ein Stecker mit
Erdung weist zwei Stifte und eine Erdungsbuchse auf. Wenn der
beiliegende Stecker nicht in Ihre Steckdose passt, sollten Sie einen
Elektriker bitten, die Steckdose zu erneuern (für die USA und
Kanada).
• Sorgen Sie dafür, dass man weder über das Netzkabel stolpern
kann, noch dass es in unmittelbarer Nähe einer Steckdose, darunter
auch Zusatzsteckdosen anderer Geräte, abgeklemmt wird. Auch am
Austritt aus dem Gerät darf das Netzkabel auf keinen Fall gequetscht
werden.
•Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller
ausdrücklich empfohlen werden/wird.
•Im Falle eines Gewitters bzw. wenn Sie das Gerät längere Zeit nicht
verwenden möchten, lösen Sie bitte den Netzanschluss.
• Durch Ausschalten des Hauptschalters wird dieses Erzeugnis nicht
vollständig vom Netz getrennt. Ziehen Sie deshalb den Stecker des
Netzkabels aus der Steckdose, wenn Sie das Erzeugnis längere Zeit
nicht verwenden.
• Stellen Sie diesen Verstärker in der Nähe einer Wand
Schutzkontaktdose auf und achten Sie auf die freie Zugänglichkeit
des Netzanschlusskabels.
•Warnhinweis: Dieser Verstärker darf nur an Steckdosen mit
Schutzleiter (Erdung) betrieben werden.
• Überlassen Sie alle Wartungsarbeiten einem erfahrenen
Wartungstechniker. Wartungsarbeiten oder Reparaturen sind
erforderlich, wenn das Netzkabel oder der Stecker beschädigt ist,
wenn Flüssigkeit oder andere Gegenstände in das Geräteinnere
gefallen sind, wenn das Gerät im Regen gestanden hat, sich nicht
erwartungsgemäß verhält oder wenn es gefallen ist.
• Stellen Sie das Gerät niemals unmittelbar neben die Steckdose und/
oder Erweiterungssteckdose eines anderen Geräts.
• Stellen Sie das Gerät während des Betriebes niemals in einen
Türschrank oder den Lieferkarton.
•Stellen Sie das Gerät nur auf einen Wagen, Ständer, Stative,
Halterungen oder Tische, die vom Hersteller ausdrücklich empfohlen
werden oder eventuell zum Lieferumfang gehören. Seien Sie beim
Verschieben eines geeigneten Wagens vorsichtig, damit weder er,
noch das Gerät selbst umkippt bzw. hinfällt und Sie eventuell verletzt.
Der als Pfeil dargestellte Blitz in einem
Dreieck weist den Anwender auf nicht
isolierte, “gefährliche Spannungen” im
Geräteinneren hin, die so stark sein
können, dass sie einen Stromschlag
verursachen.
Das Ausrufezeichen in einem Dreiec k
weist den Anwender darauf hin, dass zum
Lieferumfang des Gerätes wichtige
Bedien- und W artungshinweise (eventuell
Reparaturhinweise) gehören.
Das CE-Zeichen für die Europäische
Gemeinschaft
Vor dem 31.12.1996 vergebene CE-Zeichen auf
unseren netzgespeisten Geräten zeigen an, daß diese
Geräte gemäß der EMC-Richtlinie (89/336/EWG) und
der CE-Richtlinie (93/68/EWG) der EU arbeiten.
Nach dem 01.01.1997 vergebene CE-Zeichen auf
unseren netzgespeisten Geräten zeigen an, daß diese
Geräte gemäß der EMC-Richtlinie (89/336/EWG), der
CE-Richtlinie (93/68/EWG) und der
Niederspannungsstromrichtlinie (73/23/EWG) der EU
arbeiten.
Die CE-Zeichen auf unseren batteriegespeisten Geräten
zeigen an, daß diese Geräte gemäß der EMC-Richtlinie
(89/336/EWG) und der CE-Richtlinie (93/68/EWG) der
EU arbeiten.
WICHTIGER HINWEIS FÜR KUNDEN
Dieses Produkt wurde unter strenger Beachtung von
Spezifikationen und Spannungsanforderungen
hergestellt, die im Bestimmungsland gelten. Wenn Sie
dieses Produkt über das Internet, per Postversand und/
oder mit telefonischer Bestellung gekauft haben,
müssen Sie bestätigen, dass dieses Produkt für Ihr
Wohngebiet ausgelegt ist.
WARNUNG: Verw endung dieses Produkts in einem
anderen Land als dem, für das es bestimmt ist,
verwendet wird, kann gefährlich sein und die Garantie
des Herstellers oder Importeurs hinfällig lassen werden.
Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da
andernfalls das Produkt von der Garantie des
Herstellers oder Importeurs ausgeschlossen werden
kann.
Inhalt
Einleitung .......................................................................................... 1
Willkommen an Bord! ...................................................................... 1
Funktionen....................................................................................... 1
Signalweg........................................................................................ 2
Die Valve Reactor-Technologie....................................................... 2
Blitzstart ............................................................................................ 3
Vorbereitung.................................................................................... 3
Anhören der Werks-Sounds ............................................................ 4
Anwählen eines Speichers .............................................................. 4
Programmieren eigener Sounds ..................................................... 4
Gitarristenführung entlang der Bedienoberfläche ........................ 5
A. Bedienoberfläche................................................................................. 5
B. Rückseite.............................................................................................. 8
Über die drei Modi .......................................................................... 10
Preset-Modus (Anwahl eines Werks-Sounds)............................... 10
Speicherwahlmodus (Anwahl eines eigenen Sounds) .................. 10
Manual-Modus............................................................................... 11
Programmieren und Speichern eigener Sounds......................... 12
Programmieren eigener Sounds ................................................... 12
Einstellen der Rauschunterdrückung: ........................................... 13
Speichern der Einstellungen ......................................................... 14
Kontrolle der gespeicherten Einstellungen (Originalwerte) ........... 14
Wiederherstellen der Werksvorgaben ........................................... 15
Arbeiten mit dem Doppelfußschalter VFS2.................................. 16
Verstärkermodelle und Effekte...................................................... 17
Verstärkermodelle ......................................................................... 17
Effekte ........................................................................................... 23
Fehlersuche .................................................................................... 27
Technische Daten........................................................................... 29
Spickzettel für Gitarristen.............................................................. 30
i
ii
Einleitung
W
ILLKOMMEN
anke für deine Entscheidung zu einem AD15VT, AD30VT, AD50VT oder AD100VT
Valvetronix-Verstärker von VOX. Um über Jahre hinweg Freude an deinem neuen
D
vollständig durchlesen und an einem Ort aufbewahren, wo man sie bei Bedarf auch wieder
findet.
F
• Der AD15VT, AD30VT, AD50VT und AD100VT verwenden die Valve Reactor-Techno-
• Die 11 Verstärkermodelle beruhen auf einer ganz gewieften Modeling-Technologie.
•Außerdem gibt es 11 hochwertige Effekte, darunter 7 Multi-Effekte, die jeweils zwei Sounds
• Deine eigenen Verstärker- und Effekteinstellungen können intern gespeichert wer-
• Im „Manual“-Modus schließlich entspricht der Sound jederzeit den physischen Ein-
• Mit einem optionalen* VFS2 Doppelfußschalter kann man Speicher anwählen und die
• Mit dem POWER LEVEL-Regler kann man die Watt-Leistung der Endstufe regeln (der
• An den Boxenausgang (Nur AD50VT/AD100VT) kannst du eine beliebige 8 Ω -Box
• Über die Send/Return-Buchsen (nur auf dem AD100VT) kann man einen externen
Amp zu haben und ihn richtig zu bedienen, musst du dir diese Bedienungsanleitung
UNKTIONEN
logie und enthalten eine Endstufenschaltung mit 12AX7 (ECC83) Doppeltriodenröhre, die man normalerweise in Vorverstärkern antrifft. Sie sorgt hier aber genau für
den Sound und das „Feeling“ eines waschechten Röhrenverstärkers.
Sie decken alles ab, was sich zwischen „klassischen“ Vintage-Verstärkern und
besonders edlen Verstärkern neuerer Bauart befindet. Fast noch schöner ist, dass
man sie bequem aufrufen kann, indem man einfach an einem Regler dreht.
gleichzeitig „machen“. Selbstverständlich ist auch eine Rauschunterdrückung an Bord.
den. Dafür stehen zwei „Kanalspeicher“ („CH1“ und „CH2“) zur Verfügung. Die kann
man entweder im Bedienfeld oder mit einem optionalen VFS2 Fußschalter anwählen
(Speicherwahlmodus). Außerdem gibt es für jedes Verstärkermodell einen PresetSpeicher (Preset-Modus).
stellungen der Regler.
Effekte ein-/ausschalten.
AD15VT bietet diesen Regler nicht). Das hat den Vorteil, dass man den MASTERLautstärkeregler auch weiterhin voll aufdrehen kann, ohne gleich die Nachbarschaft in
Aufruhr zu versetzen: Der Sound steht nach wie vor wie eine Eins, ist aber eben
entsprechend leiser.
anschließen.
Effektprozessor in den Signalweg einschleifen.
AN
B
ORD
!
1
S
IGNALWEG
Das Gitarrensignal wird von folgenden Sektionen bearbeitet.
(Wenn du Fragen zum Aufbau hast, werden sie im Kapitel „Gitarristenführung entlang der
Bedienoberfläche“ wahrscheinlich definitiv ausgeräumt.)
Lautsprecher
D
D
Endstufenmodell
Class A
Class AB
Entsprechend dem
gewählten Vorverstärker
R
Master Vol
UHM
!
Effekt
AUTO WAH/COMP
IE
ALVE
V
P
IE
OWER
ie Valve Reactor-Technologie kam erstmals in den VOX Valvetronix-Amps
AD60VT & AD120VT zum Einsatz.
EACTOR
R
(
DER
V
Vorverstärkermodell
Einen der 11 Typen
wählen
ECHNOLOGIE
-T
ERSTÄRKER
)
UND
Effekt
MODULATION
DELAY/REVERB
DER
D
Da herkömmliche Modeling-Effekte für Studioanwendungen keinen Lautsprecher
enthalten, bieten sie in der Regel weder eine Endstufe, noch einen Ausgangswandler. Im
Grunde sind es also nur Vorverstärker.
Ein amtlicher Röhren-Sound beruht aber nicht nur auf dem Vorverstärker. Vielmehr hat
auch die Endstufe noch einen gewaltigen Einfluss auf den Sound. Die Impedanz wackelt
in einer Tour hin und her, da es ja die Lautsprecher auf Trab zu halten gilt. Da wir keine
halben Sachen machen, haben wir dem
Niederspannungsröhre im Endstufenbereich spendiert, einen virtuellen Ausgangswandler hinzugefügt (Patent ist beantragt) und noch einen Boxensimulanten drangehängt, der
die Impedanzschwankungen einer echten Box erzeugt. Die Ausgangsleistung der Endstufe im
verhält sich der Amp ansonsten genau wie ein Vollröhren-Verstärker.
AD15VT, AD30VT, AD50VT & AD100VT
AD15VT, AD30VT, AD50VT & AD100VT
mag zwar weitaus geringer sein, jedoch
eine
Während große Teile der Klangerzeugung und -gestaltung in diesem Gerät tatsächlich auf der digitalen Ebene entstehen, ist die Valve Reactor-Endstufe 100% analog.
Und genau weil dein Gitarrensignal am Ende seiner Reise durch diesen Amp wieder
analoge Gefilde aufsucht, entstehen exakt das „Feeling“ und der Sound der Amps, die für
unsere Modelle Pate gestanden haben.
Die Valve Reactor-Endstufe ist in jeder Hinsicht ein echter Röhren-Amp im Push/Pull-Verfahren, aber eben winzig klein. Sie enthält eine 12AX7 Röhre (ECC83, eine Doppeltrioden-Variante, d.h. „zwei Röhren in einer“) sowie einen Ausgangswandler — wie ein „echter“ Röhrenverstärker.
Die Ausgabe der Valve Reactor-Endstufe „liest“ in gewisser Weise die fortwährend im
Wandel begriffene Impedanzkurve der Boxensimulation und meldet dem virtuellen Ausgangswandler die Messergebnisse. Bei echten Röhren-Amps ist das nicht anders. Das
Verhalten einer Röhrenschaltung richtet sich fortwährend nach der Last der Lautsprecher
— und das ist hier auch der Fall.
2
W
Außer der Röhrencharakteristik, die dieser Amp dank eines cleveren EndstufenDesigns enthält, werden für alle modellierten Verstärker auch mehrere „Schaltungseigenheiten“ von Röhrenendstufen nachempfunden. Zu diesen „Eigenheiten“ gehören: Class
A- oder Class AB-Funktionsweise, Presence- und Resonance-Schaltung (Bassbereich)
nebst Reglern (beide befinden sich bei bestimmten Röhren-Amps in der negativen
Rückkopplungsschleife) und Leistungsanhebung. Die Möglichkeit, solche wichtigen
Eigenschaften nachzuempfinden sorgt dafür, dass unsere Modelle eine Sound-Authentizität aufweisen, die andere Digital Modeling-Verfahren mit ihren „jetzt-ha’m-wa’s-bald“Lösungen bisher erfolgreich und konsequent verfehlt haben. Und nur damit wir uns richtig verstehen: Diese in den USA patentierte Technologie gibt es nur bei VOX Valvetronix.
Blitzstart
enn du deinen Spieltrieb befriedigt hast, wäre es klug, dir auch einmal die übrigen Buchstaben in diesem Heft zu Gemüte zu führen. Sie wurden nämlich von
einem Gitarristen verbrochen und enthalten demnach wertvolle Tipps, die man
sich nicht entgehen lassen sollte. Es lohnt sich wirklich, versprochen. Aber was soll das
Geschwafel, wir wollten doch „blitzstarten“… viel Spaß! Ich warte solange, bis du deinen
Amp ausgiebig erkundet hast…
TIPP:Wenn du nicht genau weißt, wo sich ein im „Blitzstart“-Kapitel erwähntes Bedienelement befindet, kannst du dich unter „Geführte Besichtigung“ (Seite 5) schlau machen.
ORBEREITUNG
V
1. Stelle den MASTER-Regler des Verstärkers auf den Mindestwert.
2. Schließe das eine Ende des Netzkabels an die Strombuchse auf der Rückseite des Verstärkers und das andere Ende an eine geeignete Steckdose an.
3. Verbinde die Gitarre mit der INPUT-Buchse im Bedienfeld.
4. Drücke den POWER-Schalter.
5. Stelle mit dem MASTER-Regler die gewünschte Lautstärke ein.
TIPP: Mit dem POWER LEVEL-Regler auf der Rückseite kann die Leistung der Endstufe
eingestellt werden. Somit kann man alle glorreichen Zerr-Sounds selbst bei Schlafzimmerpegel verwenden! (Der AD15VT besitzt diesen Regler nicht.)
ACHTUNG: Unmittelbar nach dem Einschalten dauert es eine Weile, bis man etwas hört.
Die Röhren müssen sich nämlich erstmal warm laufen. Das ist übrigens keine Fehlfunktion,
sondern gehorcht ganz einfach den physikalischen Gesetzen eines Röhrenverstärkers.
3
A
NHÖREN
1. Drücke den PRESET-Taster im Bedienfeld.
Die PRESET-Diode leuchtet (um dir klarzumachen, dass du dich nun im PresetModus befindest).
2. Wähle mit dem AMP-Regler ein Verstärkermodell.
Für jedes Verstärkermodell wurde ein „Preset“ vorbereitet, das sofort den typischen Sound des modellierten Originals einstellt. GAIN, VOLUME, TREBLE,
MIDDLE, BASS sowie die Effektparameter bekommen also automatisch die „richtigen“ Werte. Wenn du dir das Modell ohne Effekte anhören möchtest, musst du
den BYPASS-Taster aktivieren, um die Effekte auszuschalten.
NWÄHLEN
A
1. Drücke den CH-Taster im Bedienfeld.
Die CH1- oder CH2-Diode leuchtet nun und die jenem Speicher zugeordneten
Einstellungen werden geladen.
2. Bei wiederholtem Drücken des CH-Tasters werden abwechselnd CH1 und
CH2 gewählt.
TIPP: Diese beiden Speicher sind für deine eigenen Sound-Einstellungen gedacht.
Siehe dazu „Speichern der Einstellungen“ (Seite 14).
DER
EINES
W
ERKS
S
-S
PEICHERS
OUNDS
ROGRAMMIEREN
P
1. Drücke den MANUAL-Taster im Bedienfeld.
Die MANUAL-Diode leuchtet (weil du dich nun im Manual-Modus befindest).
TIPP: Man kann die Sounds auch im Preset- und Speicherwahlmodus verbiegen. Allerdings
ist die Handhabung im Manual-Modus etwas verständlicher, da die Positionen der Regler
jederzeit den momentan eingestellten Werten entsprechen. (Der EDIT 1-Regler stellt in dieser
Hinsicht jedoch eine Ausnahme dar.) Man sieht demnach, was man hört… und umgekehrt!
2. Wähle mit dem AMP-Wahlschalter ein Modell und stelle die Regler GAIN,
VOLUME, TREBLE, MIDDLE und BASS wunschgemäß ein.
3. Um einen anderen Effekt zu wählen, musst du am EFFECTS-Regler drehen
und dann mit dem EDIT 1-Regler den Effektanteil einstellen. Für Modulationseffekte wie CHORUS und TREMOLO bzw. für den DELAY/REVERB-Effekt
kann man die Modulationsgeschwindigkeit bzw. die Verzögerungszeit/Halldauer durch wiederholtes Drücken des TAP-Tasters einstellen. Einfacher
geht es doch nun wirklich nicht!
Wenn du keine Effekte brauchst, musst du den BYPASS-Taster drücken. Es gibt
noch weitere Effektparameter, die man editieren kann. Wie man das macht,
erfährst du weiter hinten in dieser Bedienungsanleitung.
4. Wenn dich der Sound dann richtig umhaut, musst du ihn sofort speichern.
Siehe „Speichern der Einstellungen“ (Seite 14).
4
EIGENER
OUNDS
S
Gitarristenführung entlang der
Bedienoberfläche
In diesem Kapitel wollen wir uns die Bedienelemente deines Valvetronix-Verstärkers einmal aus nächster Nähe anschauen.
A. Bedienoberfläche
1
1. E
INGANGSSEKTION
Hier musst du deine Gitarre anschließen.
2. A
Hier kannst du an deinem Sound basteln.
-S
MP
AMP-Regler
Hiermit wählst du eines der verfügbaren Verstärkermodelle. In der Einleitung klang
bereits an, dass jedes Modell das Vorverstärkerverhalten (inklusive Pegelanhebung), die Charakteristik der Endstufe (Class a oder AB), die negative
Rückkopplungsschleife (sofern vorhanden), die Ansprache und die Anordnung der
Klangregler im Signalweg nachempfinden. Auch die besonders wichtige Endstufe
wird also dem modellierten Original entsprechend konfiguriert. Unter den 11 angebotenen Modellen findet man außer dem legendären VOX AC30TBX auch andere
„klassische“ Sounds. Siehe auch „Verstärkermodelle und Effekte“ (Seite 17).
Im Preset-Modus (d.h. wenn die PRESET-Diode leuchtet) kann man Einstellungen
(darunter auch Effekte) laden, die das gewählte Modell auf den Punkt bringen.
EKTION
2
4
3 4
GAIN
Hiermit regelst du die Pegelanhebung des Vorverstärkers. Je größer der Wert,
desto stärker verzerrt der Sound.
5
VOLUME
Bestimmt die Lautstärke.
TREBLE, MIDDLE und BASS
Dieses Trio vertritt die Klangregelung, mit der man mehr oder weniger Bass, Mitten und Höhen einstellen kann. Wie du wahrscheinlich erwartest (und wohl auch
hoffst), richtet sich das genaue Verhalten dieser Regler nach dem momentan aktiven Amp-Modell. Weitere Infos hierzu findest du unter „Verstärkermodelle und
Effekte“ (Seite 17).
ACHTUNG: Wie bei den Originalen hört man bei extrem niedrigen Einstellungen der
Klangregler (ganz links) fast nichts mehr.
ACHTUNG: Nicht alle von uns modellierten Verstärker besaßen drei Klangregler
(Treble, Middle und Bass) ausgestattet. Solche „überflüssigen“ Regler sind aber
ebenfalls belegt. Mithin sind bestimmte unserer Modelle vielseitiger als die Originale.
Weitere Infos hierzu findest du unter „Verstärkermodelle und Effekte“ (Seite 17)
MASTER
Hiermit regelst du den Pegel des Signals, das vom Vorverstärker zur Valve Reactor-Schaltung übertragen wird. So bestimmst du, wie stark der Valve Reactor zu
zerren beginnt.
ACHTUNG: Die Einstellung des MASTER-Reglers wird NICHT gespeichert.
ACHTUNG: Auch der GAIN-Regler hat ein ernsthaftes Zerrwörtchen mitzureden. Bei
bestimmten Einstellungen hingegen kommt es nur zu einer sehr leichten Verzerrung.
FFEKTSEKTION
3. E
Hier kannst du die Effekte sowie die Rauschunterdrückung einstellen. Alles Weitere zu
den Effekten findest du unter „Verstärkermodelle und Effekte“ (Seite 17).
EFFECTS
Hiermit kann der gewünschte Effekttyp gewählt werden. Mit dem TAP-Taster,
EDIT 1-Regler und BYPASS-Taster kannst du die Effektparameter einstellen. Bei
Anwahl eines anderen Effekttyps werden die Effektparameter auf die Vorgaben
zurückgestellt. Außerdem wird BYPASS (Umgehung) deaktiviert.
EDIT 1
Hiermit können die Parameter des gewählten Effekts editiert werden. Im Zusammenspiel mit dem TAP- und BYPASS-Taster (siehe unten) hat man mit diesem
Regler Zugriff auf drei Parameter. (Die BYPASS-Diode darf aber nicht leuchten.)
• Drehen an EDIT 1, ohne einen Taster zu drücken (EDIT 1)
•TAP gedrückt halten und an EDIT 1 drehen (EDIT 2)
• BYPASS gedrückt halten und an EDIT 1 drehen (EDIT 3)
Wenn die BYPASS-Diode leuchtet (was bedeutet, dass der Effekt umgangen
wird), kannst du die Empfindlichkeit der Rauschunterdrückung einstellen, indem
du den TAP-Taster gedrückt hältst, während du an EDIT 1 schraubst.
6
ACHTUNG: Solange die BYPASS-Diode leuchtet, können die Effektparameter nicht
editiert werden.
TAP (EDIT 2) und Diode
Mit diesem Taster kann die Modulationsgeschwindigkeit (für Effekte wie CHORUS
und FLANGER), die Verzögerungszeit eines Delays oder die REVERB-Dauer eingestellt werden. Man braucht ihn nur wiederholt im gewünschten Tempo zu betätigen.
Die Blinkgeschwindigkeit der Diode verweist auf die momentan verwendete
Geschwindigkeit.
TIPP: Um dafür zu sorgen, dass die Effekte im Song-Tempo pulsieren, musst du den
TAP-Taster wiederholt im richtigen Takt drücken.
TIPP: Übrigens kann man die Geschwindigkeit oder Zeit auch einstellen, indem man
den TAP-Taster gedrückt hält, während man am EDIT 1-Regler dreht. (Das nennen
wir den EDIT 2-Modus)
ACHTUNG: Solange die BYPASS-Diode leuchtet, kann TAP nicht zum Einstellen des
Tempos verwendet werden. (Die TAP-Diode leuchtet nicht.)
BYPASS (EDIT 3) und Diode
Wenn du keinen Effekt brauchst, musst du diesen Taster drücken. Dann wird der
gewählte Effekt umgangen. Wenn die Umgehung aktiv ist, leuchtet die Diode dieses Tasters.
ACHTUNG: Solange die BYPASS-Diode leuchtet, können die Effektparameter nicht
editiert werden.
TIPP: Wenn die Umgehung aktiv ist, kann man die Empfindlichkeit der
Rauschunterdrückung einstellen, indem man den TAP-Taster gedrückt hält, während
man am EDIT 1-Regler dreht.
TIPP: Bei Anwahl eines anderen Modus’ oder Speichers bzw. beim Ausschalten
ändert sich die BYPASS-Einstellung nicht.
TIPP: Der BYPASS-Taster spielt auch beim Editieren der Effektparameter (EDIT 3)
eine Rolle. Halte BYPASS gedrückt, während du am EDIT 1-Regler drehst. In der
Tabelle auf Seite 23 findest du die einstellbaren Parameter.
4. PRESET/MANUAL/CHANNEL PROGRAM-SEKTION
PRESET und Diode
Mit diesem Taster aktivierst du den Preset-Modus deines Valvetronix. Das bedeutet, dass bei Anwahl eines Verstärkermodells mit dem AMP-Regler auch sofort die
für jenen Sound „typischen“ Einstellungen geladen werden. Wenn die PRESETDiode leuchtet, ist der Preset-Modus aktiv!
MANUAL und Diode
Mit diesem Taster aktivierst du den Manual-Modus deines Valvetronix. In dem Fall
entspricht der Sound jederzeit den Einstellungen der Regler (mit Ausnahme von
7
EDIT 1). Im Manual-Modus verhält sich der Amp also wie ein ganz normaler
Gitarrenverstärker. Wenn die MANUAL-Diode leuchtet, ist der Manual-Modus aktiv!
CH SELECT (Speicherwahl), CH1/CH2-Dioden
Mit diesem Taster kannst du abwechselnd den einen und den anderen Speicher
wählen. Die CH-Diode des aktiven Speichers leuchtet. Im Preset- und ManualModus leuchten die Dioden CH1 und CH2 nie. Um einen eigenen Speicher zu
wählen, musst du den CH SELECT-Taster drücken, um in den Speicherwahlmodus
zu wechseln. Dann wird erst der zuletzt gewählte CH-Speicher (1 oder 2) geladen.
WRITE-Taster
Mit diesem Taster kannst du deine Einstellungen in Speicher CH1 oder CH2
sichern. Siehe „Speichern der Einstellungen“ (Seite 14).
5. POWER-SCHALTER
Wenn der Amp eingeschaltet ist, leuchtet die Diode über diesem Schalter.

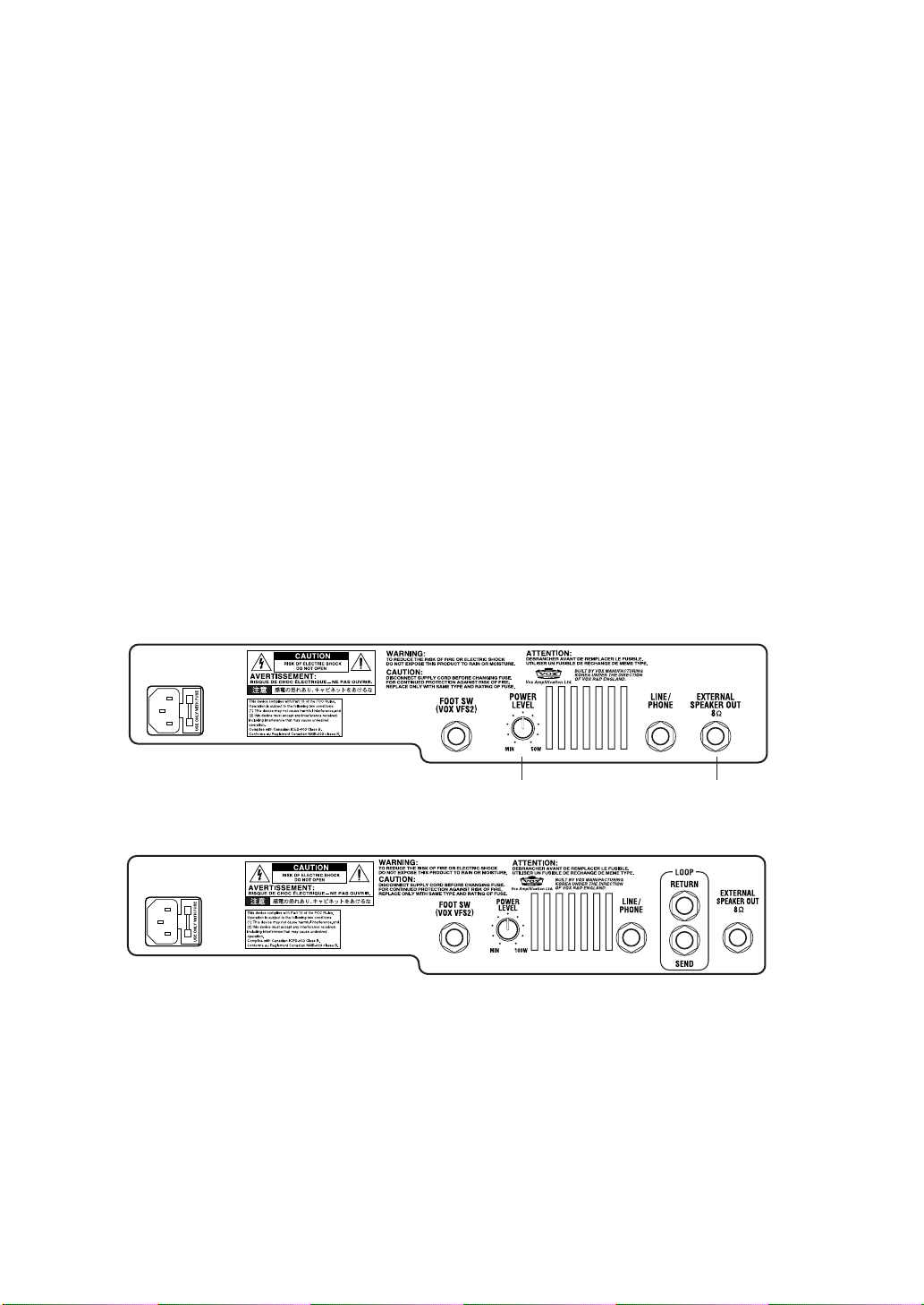

B. Rückseite
AD15VT/AD30VT/AD50VT
Nur AD30VT/AD50VT Nur AD50VT
AD100VT
Netzkabelbuchse
Schließe hier das beiliegende Netzkabel an.
FOOT SW
Hier kann ein optionaler* VFS2 Doppelfußschalter angeschlossen werden. Damit
kann man Speicher anwählen und den Effekt ein-/ausschalten.
POWER LEVEL
Hiermit kann die Ausgangsleistung des Verstärkers eingestellt werden.
8
AD30VT: weniger als 0.1W – 30W AD50VT: weniger als 0.15W – 50W
AD100VT: weniger als 0.15W – 100W
ACHTUNG: Der AD15VT besitzt diesen Regler nicht.
ACHTUNG: Die Einstellung dieses Reglers wird nicht gespeichert.
Hiermit bestimmst du, wie laut der Amp schlussendlich ist. Das ändert aber nichts
am fetten, warmen Sound, den man durch die Übersteuerung der ValvetronixEndstufe erzielt (wie das bei Röhrenverstärkern eben so üblich ist). Damit ist
sicher gestellt, dass du auch im Schlafzimmer zünftig braten kannst, ohne gleich
die Nachbarschaft auf die Palme zu bringen.
LINE/PHONE
Diese Buchse kann direkt mit dem Eingang eines Mischpults, Recorders usw. verbunden werden. Außerdem kann man hier einen Kopfhörer anschließen. Das hier
anliegende Signal wird vor der Valve Reactor-Endstufe abgezweigt und vom
Boxenmodell „gefärbt“.
ACHTUNG: Wenn du hier einen Kopfhörer anschließt, wird der interne Lautsprecher
ausgeschaltet.
EXTERNAL SPEAKER OUT-Buchse
Hier kann eine externe Box angeschlossen werden.
ACHTUNG: Wenn du eine externe Box anschließt, wird der interne Lautsprecher stummgeschaltet.
ACHTUNG: Beim AD15VT und AD30VT fehlt dieser Anschluss.
Wichtig: Das System funktioniert nur, wenn du die folgenden Punkte beachtest.
a) Du darfst nur Boxen mit einer Impedanz von 8Ω anschließen.
b) Die externe Box muss eine Kapazität von mindestens 50W (100W beim
AD100VT) haben. Boxen, die diese Anforderungen nicht erfüllen, lösen sich sehr
schnell in Luft auf – also nix gut!
c) Für die Verbindung der Box benötigst du ein Lautsprecherkabel. Geschirmte, d.h.
Gitarrenkabel eignen sich hierfür denkbar schlecht.
d) Schalte den Verstärker vor Anschließen der Box aus. Wenn du das nicht tust,
überlebt der Amp den Anschlussversuch eventuell nicht.
LOOP
Über diese Buchsen kann ein externer Effektprozessor eingeschleift werden.
SEND-Buchse
Diese Buchse musst du mit dem Eingang des externen Effektgeräts verbinden.
RETURN-Buchse
Diese Buchse musst du mit dem Ausgang des externen Effektgeräts verbinden.
9
Über die drei Modi
er AD15VT/AD30VT/AD50VT/AD100VT enthält 11 Werks-Sounds, die wir „Presets“ nennen. Jene Speicher kann man wählen, indem man zuerst den PRESET-
D
eigenen Sounds speichern kannst. Diese Speicher lassen sich mit dem CH-Taster oder
dem optionalen VFS2-Fußschalter aufrufen.
PRESET-MODUS (ANWAHL EINES WERKS-SOUNDS)
Im Preset-Modus kannst du mit dem AMP-Regler außer einem Verstärkermodell auch
sofort die für jenen Sound „typischen“ Einstellungen laden. Mithin ändern sich die Werte
für GAIN, VOLUME, TREBLE, MIDDLE, BASS und die Effektparameter.
ANWAHL DES PRESET-MODUS’
Solange die PRESET-Diode nicht leuchtet, ist der Preset-Modus aus. Drücke also den
PRESET-Taster, damit die PRESET-Diode leuchtet.
Taster aktiviert und dann am AMP-Regler dreht.
Zusätzlich stehen zwei Speicher („Channels“) zur Verfügung, in denen du deine
ACHTUNG: Wenn die CH1- oder CH2-Diode blinkt (d.h. wenn du gerade neue Einstellungen speicherst), leuchtet die PRESET-Diode beim ersten Drücken des PRESET-Tasters
nicht. Drücke den PRESET-Taster dann noch einmal.
ANWAHL EINES WERKS-SOUNDS
Sorge dafür, dass die PRESET-Diode leuchtet und drehe am AMP-Regler, um den Speicher
aufzurufen, der dem gewählten Verstärkermodell zugeordnet ist. (Die Positionen der Regler
und des EFFECTS-Reglers entsprechen nun nicht mehr den verwendeten Einstellungen.)
TIPP: Wenn du den Effekt nicht brauchst, musst du den BYPASS-Taster drücken. Wenn
die BYPASS-Diode leuchtet, wird der Effekt umgangen. Drücke den BYPASS-Taster noch
einmal, um die Effektbearbeitung wieder zu aktivieren. Bei Anwahl eines anderen Modus’
oder Speichers bzw. beim Ausschalten merkt sich der AD15VT, AD30VT, AD50VT &
AD100VT die BYPASS-Einstellung.
SPEICHERWAHLMODUS (ANWAHL EINES EIGENEN SOUNDS)
Im Speicherwahlmodus kannst du den CH-Taster drücken, um die Einstellungen eines der beiden Speicher (CH1 und CH2) zu laden. Dann ändern sich die Amp- und die Effektparameter.
AUFRUFEN DES SPEICHERWAHLMODUS’
Wenn weder die CH1-, noch die CH2-Diode leuchtet, ist der Speicherwahlmodus nicht
aktiv. Drücke den CH-Taster. Nun leuchtet entweder die CH1- oder die CH2-Diode, was
also bedeutet, dass der Speicherwahlmodus aktiv ist.
10
ACHTUNG: Wenn die CH1- oder CH2-Diode blinkt (d.h. wenn du gerade neue Einstellungen speicherst), ändert sich der Speicher beim ersten Drücken des CH-Tasters nicht.
Drücke dann den TAP-Taster, damit das Blinken ein Ende hat.
SPEICHERANWAHL
Wenn die CH1- oder CH2-Diode leuchtet, kannst du den CH-Taster drücken. Bei jedem
Drücken des Tasters werden die Einstellungen des jeweils anderen Kanals geladen. (Die
Positionen der Regler im Bedienfeld entsprechen nun nicht mehr den verwendeten Einstellungen.)
TIPP: Wenn du einen optionalen VFS2 Doppelfußschalter an die Buchse auf der
Rückseite anschließt, kannst du damit die Speicher aufrufen. Siehe auch „Arbeiten
mit dem Doppelfußschalter VSF2“ (Seite 16).
TIPP: Wenn du den Effekt nicht brauchst, musst du den BYPASS-Taster drücken.
Solange die BYPASS-Diode leuchtet, wird der Effekt umgangen. Um den Effekt wieder zu hören, musst du den BYPASS-Taster drücken (die Diode erlischt). Bei Anwahl
eines anderen Modus’ oder Speichers bzw. beim Ausschalten merkt sich der
AD15VT, AD30VT, AD50VT & AD100VT die BYPASS-Einstellung.
MANUAL-MODUS
Wenn sich der AD15VT, AD30VT, AD50VT oder AD100VT im Manual-Modus befindet,
verhält er sich genau wie ein nicht programmierbarer Verstärker. Dann entsprechen die
Positionen aller Regler (bis auf EDIT 1) jederzeit den momentan eingestellten Werten.
ANWAHL DES MANUAL-MODUS’
Solange die MANUAL-Diode nicht leuchtet, ist der Manual-Modus aus. Drücke den
MANUAL-Taster (Diode leuchtet), um den MANUAL-Modus zu aktivieren.
ACHTUNG: Wenn die CH1- oder CH2-Diode blinkt (d.h. wenn du gerade neue Einstellungen speicherst), leuchtet die MANUAL-Diode beim ersten Drücken des MANUAL-Tasters
nicht. Drücke den MANUAL-Taster dann noch einmal.
ACHTUNG: Wenn du im Manual-Modus Einstellungen änderst, die keinem eigenen Regler zugeordnet sind (z.B. die Effektparameter oder Rauschunterdrückung), werden sie bei
Verlassen des Manual-Modus’ gepuffert und beim nächsten Aufrufen des Manual-Modus’
wieder geladen. Wenn sich der EFFECTS-Regler zu dem Zeitpunkt jedoch in einer anderen Position befindet als bei Verlassen des Manual-Modus’, werden die Vorgaben des tatsächlich verwendeten Effekts geladen.
TIPP: Wenn du den Effekt nicht brauchst, musst du den BYPASS-Taster drücken.
Solange die BYPASS-Diode leuchtet, wird der Effekt umgangen. Um den Effekt wieder zu
hören, musst du den BYPASS-Taster drücken (die Diode erlischt). Bei Anwahl eines
anderen Modus’ oder Speichers bzw. beim Ausschalten merkt sich der AD15VT, AD30VT,
AD50VT & AD100VT die BYPASS-Einstellung.
11
Programmieren und Speichern eigener Sounds
igene Sounds kann man auf zwei Arten programmieren: Indem man ein PresetProgramm abwandelt, das dem gewünschten Sound schon sehr nahe kommt oder
E
indem man alles von Grund auf selbst programmiert.
PROGRAMMIEREN EIGENER SOUNDS
Hier wollen wir alles selbst einstellen.
1. Wähle ein beliebiges Preset-Programm, einen der beiden Speicher oder den
Manual-Modus.
TIPP: Da wir sowieso alles selbst programmieren, spielt es keine Rolle, welche Ein-
stellungen du hier wählst.
2. Drücke den BYPASS-Taster, um die Effektumgehung zu aktivieren. (Die
BYPASS-Diode leuchtet.) Es ist sowieso klüger, den Effekt erst zu aktivieren,
wenn alle anderen Einstellungen „stehen“.
3. Wähle mit dem AMP-Regler das gewünschte Verstärkermodell.
TIPP: Weitere Infos zu den Verstärkertypen findest du unter „Verstärkermodelle und
Effekte“ (Seite 17).
4. Stelle die Regler GAIN, VOLUME, TREBLE, MIDDLE und BASS dem
gewünschten Sound entsprechend ein.
5. Halte den TAP-Taster gedrückt und drehe am EDIT 1-Regler, um die
Rauschunterdrückung einzustellen. Diese Einstellung gehört zu den
speicherbaren Parametern. Siehe auch „Einstellen der
Rauschunterdrückung“ (Seite 13).
TIPP: Stelle die Empfindlichkeit der Rauschunterdrückung so ein, dass kein Rau-
schen hörbar ist, wenn du nicht auf der Gitarre spielst.
6. Wenn du einen Effekt verwenden möchtest, musst du nun den BYPASS-Taster deaktivieren (die BYPASS-Diode erlischt).
7. Wähle einen Effekt und stelle seine Parameter wunschgemäß ein. Wenn du
z.B. einen Delay-Effekt (Echo) benötigst, musst du den EFFECT-Regler auf
„DELAY“ stellen. Befindet sich der Regler bereits in der „DELAY“-Position, ist
es klüger, kurz einen anderen Effekt und danach wieder „DELAY“ zu wählen.
Stelle mit dem TAP-Taster die Verzögerungszeit und mit dem EDIT 1-Regler den
Delay-Pegel (im Verhältnis zum Originalsignal) ein.
12
DELAY TIME: Drücke den TAP-Taster mindestens zwei Mal (im
gewünschten Tempo) oder halte TAP gedrückt, während
du die Einstellung des EDIT 1-Regler änderst.
DELAY LEVEL: Drehe am EDIT 1-Regler, ohne einen Taster zu drücken.
DELAY FEEDBACK: Halte den BYPASS-Taster gedrückt, während du am EDIT
1-Regler drehst.
TIPP: Weitere Infos über die Effekte findest du unter „Verstärkermodelle und Effekte“
(Seite 17).
8. Sobald dir der Sound gefällt, musst du ihn speichern.
ACHTUNG: Klangverbiegungen im Preset- oder Speicherwahlmodus werden
gelöscht, wenn du einen anderen Speicher (oder den Manual-Modus) wählst bzw.
das Gerät ausschaltest. Du musst sie vorher speichern.
ACHTUNG: Die BYPASS-Einstellung wird nicht mit den übrigen Parametern gespeichert.
EINSTELLEN DER RAUSCHUNTERDRÜCKUNG:
Die Empfindlichkeit der Rauschunterdrückung kann man folgendermaßen einstellen.
TIPP: Für Verstärkermodelle, die den Pegel ziemlich stark anheben, wie „NUMETAL“
oder „US HIGAIN“ solltest du die Rauschunterdrückung aktivieren, weil ein höherer
Pegel auch mehr Rauschen zur Folge hat!
ACHTUNG: Die Einstellung der Rauschunterdrückung wird gemeinsam mit den übrigen Einstellungen gespeichert. Klangverbiegungen im Preset- oder Speicherwahlmodus werden gelöscht, wenn du einen anderen Speicher (oder den Manual-Modus)
wählst bzw. das Gerät ausschaltest.
1. Drücke den BYPASS-Taster, damit die BYPASS-Diode leuchtet.
2. Halte den TAP-Taster gedrückt und drehe am EDIT 1-Regler, um die Rauschunterdrückung einzustellen. Je weiter du den Regler nach rechts drehst,
desto schneller wird die Rauschunterdrückung aktiviert. Wenn du ihn ganz
nach links drehst, springt die Rauschunterdrückung nicht mehr an (folglich
rauscht es auch stärker).
ACHTUNG: Bei bestimmten Gitarren kann es passieren, dass lang gehaltene Noten
zu früh ausgeblendet werden. Dann muss die Empfindlichkeit etwas verringert werden.
3. Wenn du auch Effekte brauchst, musst du den BYPASS-Taster deaktivieren
(die BYPASS-Diode erlischt).
13
SPEICHERN DER EINSTELLUNGEN
Sobald dir der Sound gefällt, musst du ihn speichern.
1. Drücke den WRITE-Taster. Die CH1- oder CH2-Diode blinkt.
2. Drücke den CH-Taster, um den Speicher zu wählen, in dem die Einstellungen gesichert werden sollen. Die Einstellungen werden in dem Speicher
gesichert, dessen Diode gerade blinkt.
TIPP: Wenn du jetzt beschließt, die Einstellungen doch nicht zu speichern, kannst du
den TAP-Taster drücken, um den Speichervorgang abzubrechen. Die Diode hört auf
zu blinken und der zuvor gewählte Modus wird aktiviert.
3. Drücke den WRITE-Taster noch einmal. Die Einstellungen werden im
gewählten Speicher gesichert. Dessen Diode hört auf zu blinken und leuchtet konstant.
ACHTUNG: Beim Speichern werden die Einstellungen des gewählten Zielspeichers
überschrieben. Der Sound des in Schritt 2 gewählten Speichers wird also durch die
neuen Einstellungen ersetzt.
ACHTUNG: Die BYPASS-Einstellung wird nicht mit den übrigen Parametern gespeichert.
ACHTUNG: Etwaige Klangverbiegungen im Preset- oder Speicherwahlmodus werden gelöscht, wenn du einen anderen Speicher (oder den Manual-Modus) wählst
bzw. das Gerät ausschaltest.
KONTROLLE DER GESPEICHERTEN EINSTELLUNGEN (ORIGINAL-
WERTE)
Um zu erfahren, wie die Parameter eines Preset- oder CH-Speichers eingestellt sind,
musst du die Funktion des Original-Wertes verwenden.
Wenn du an einem Regler drehst, blinkt die PRESET-Diode, sobald du wieder den
gespeicherten Wert (den „Originalwert“) wählst, sofern du dich zu dem Zeitpunkt im Preset-Modus befindest. Im Speicherwahlmodus blinkt hingegen die Diode des gewählten
Speichers.
TIPP: Wenn dir ein Sound besonders gut gefällt, könntest du mit diesem Originalwert-Verfahren ermitteln, wie die einzelnen Parameter eingestellt sind!
ACHTUNG: Die Einstellungen des MASTER- (Bedienfeld) und POWER LEVEL-Reglers (Rückseite) werden nicht gespeichert. Folglich ist das Originalwert-Verfahren für
diese Parameter auch nicht belegt. Im Manual-Modus kann man die Originalwerte
nicht ermitteln, weil es sie ja gar nicht gibt.
14
WIEDERHERSTELLEN DER WERKSVORGABEN
Um wieder die Werksvorgaben zu laden, musst du folgendermaßen vorgehen.
ACHTUNG: Beim Laden der Werkseinstellungen werden deine Sounds in den CH-Speicher wieder gelöscht.
ACHTUNG: Auch die Effekt- und Rauschunterdrückungsparameter sowie die Einstellungen des Manual-Modus’ werden gelöscht.
1. Schalte das Gerät aus.
2. Halte den CH- und WRITE-Taster gedrückt, während du das Gerät wieder
einschaltest. Sobald die CH1- und CH2-Diode anfangen zu blinken, kannst
du diese beiden Taster wieder freigeben.
TIPP: Dieser Vorgang kann jetzt noch durch Drücken des TAP-Tasters abgebrochen
werden.
3. Drücke den WRITE-Taster, damit die CH1- und CH2-Diode konstant leuchten.
Die Initialisierung dauert ein paar Sekunden. Danach wechselt der Amp in
den Preset-Modus.
ACHTUNG: Schalte das Gerät niemals aus, solange die Initialisierung noch läuft.
15
Arbeiten mit dem Doppelfußschalter VFS2
it einem optionalen* VFS2 Doppelfußschalter, den du an die FOOT SW-Buchse
auf der Rückseite anschließt, kannst du die Speicher anwählen oder die Bypass-
M
Funktion aktivieren und ausschalten.
Linker Fußschalter des VFS2
(Schalter 1):
Rechter Fußschalter des
VFS2 (Schalter 2):
Anwahl der Speicher
Ein-/Ausschalten der
BYPASS-Funktion oder Aktivieren des Manual-Modus’
SPEICHERANWAHL (SCHALTER 1)
Bei wiederholtem Drücken des linken VFS2-Fußschalters (Schalter 1) wählst du abwechselnd den CH1- und CH2-Speicher.
ACHTUNG: Schalter 1 hat die gleiche Funktion wie der CHANNEL PROGRAM-Schalter
des Bedienfeldes. Wenn du also den Preset- oder Manual-Modus wählst und dann diesen
Fußschalter betätigst, wird der Speicherwahlmodus aufgerufen. Außerdem kannst du den
Fußschalter für die Anwahl des Zielspeichers beim Sichern deiner Einstellungen verwenden (die CH1- oder CH2-Diode blinkt dann).
EIN-/AUSSCHALTEN DER BYPASS-FUNKTION (SCHALTER 2)
Halte den BYPASS-Taster im Bedienfeld gedrückt, während du den rechten VFS2-Fußschalter (Schalter 2) betätigst. Damit ordnest du diesem Schalter die BYPASS-Funktion
zu. Nun kannst du die Effektumgehung also abwechselnd per Fuß ein- und ausschalten.
TIPP: Der Verstärker merkt sich die Funktion von Fußschalter 2. Sie bleibt sogar bei
Anwahl eines anderen Modus’ oder Speichers bzw. beim Ausschalten erhalten.
ANWAHL DES MANUAL-MODUS’ (SCHALTER 2)
Halte den MANUAL-Taster im Bedienfeld gedrückt, während du den rechten VFS2-Fußschalter (Schalter 2) betätigst. Damit ordnest du diesem Schalter die „Manual“-Funktion
zu. Bei Betätigen dieses Fußschalters wird folglich der Manual-Modus aktiviert.
TIPP: Der Verstärker merkt sich die Funktion von Fußschalter 2. Sie bleibt sogar bei
Anwahl eines anderen Modus’ oder Speichers bzw. beim Ausschalten erhalten.
16
Verstärkermodelle und Effekte
In diesem Kapitel werden die 11 Verstärkermodelle sowie die Effekte vorgestellt.
VERSTÄRKERMODELLE
elche 11 Amps haben wir schlussendlich mit großer Sorgfalt modelliert? Ich will
nicht verhehlen, dass uns die Entscheidung relativ schwer gefallen ist, weil es
W
lebhaften Diskussionen (von den persönlichen Beleidigungen ganz zu schweigen), Telefonaten mit Sound-Freaks (darunter professionelle Gitarristen, aber auch Leute mit
Super-Ohren) und natürlich nach langen Hör- und Spieltests haben wir uns schließlich
für die hier präsentierten 11 Modelle entschieden. Wie du gleich sehen wirst, vertreten
die Modelle nicht nur alle Legenden der Amp-Geschichte, sondern decken außerdem ein
immenses Spektrum ab — vom lupenreinen „Clean“-Sound bis zum stark übertrieben
Bratmonstrum und allem, was dazwischen liegt.
EINSTELLUNGEN
Wie bereits in der „Gitarristenführung“ erwähnt, ist dein Valvetronix-Verstärker mit den Reglerfunktionen TREBLE, MIDDLE, BASS, GAIN, VOLUME und MASTER ausgestattet. Nicht alle
modellierten Amps haben aber alle diese Regler. In solchen Fällen haben wir uns gedacht,
dass es ein bisschen blöde wäre, solche Regler nicht zu belegen (denn was sollen sonst die
vielen Schrauben?).Wir haben also jeweils allen fünf Reglern eine Funktion zugewiesen —
ohne jedoch den Charakter oder Sound des Originals negativ zu beeinflussen. Du kannst also
auch weiterhin das Sound-Spektrum jener Modelle verwenden. In bestimmten Fällen hast du
dank der fünf Regler aber Zugriff auf mehr Funktionen als der betreffende Amp.
ja eine Fülle an gut klingenden Amps gibt. Nach zahllosen „Brainstormings“,
Beispiel: Wenn das modellierte Original keinen Gain-Regler besaß (wie beim AC15,
AC30TB, UK ’70S, BLACK 2x12 und TWEED 4x10), verhält sich der GAIN-Regler des Valvetronix wie der Volume-Regler des Originals. Aber es gibt ja drei Lautstärkeregler auf diesem
Verstärker: VOLUME, GAIN und MASTER. Wie du bereits weißt, ist MASTER ein universeller
Regler, mit dem man den allgemeinen Pegel des Amps einstellt. Seine Einstellung kann nicht
gespeichert werden. Der VOLUME-Regler (rechts neben GAIN) fungiert im Grunde als zweiter „Master Volume“-Regler. Mit diesem Regler sorgst du dafür, dass der Pegel deiner Speicher weder zu hoch, noch zu niedrig ist. Gar nicht schlecht, wie du sicherlich zugeben wirst…
Bei Amps, die keine 3-Band-Klangregelung aufweisen, musst du die „überschüssi-
gen“ Regler auf „12 Uhr“ stellen, um den Original-Sound zu erzielen („neutral“). Mit anderen Einstellungen stößt du dann in neue Sound-Gefilde vor, was durchaus interessant sein
kann. Nachstehend findest du eine Übersicht der Amp-Modelle, deren Klangregelung
etwas spärlicher ist und also nicht im Dreierpack (Treble, Middle und Bass) daherkommt:
Verstärker Klangregelung des Originals
AC15 Bass Cut-Schalter
AC30TB Treble- und Bass-Regler
17
RÖHRENGESCHWAFEL
Auf Deutsch heißen sie „Röhren“, in England „Valves“ und in den Staaten „Tubes“ — die
anderen Sprachen ersparen wir dir, weil das ja nur Angeberei wäre (schaut mal, was wir
alles wissen). Wichtig ist, dass die Glasfläschchen den Grundstein für unsere 11 Modelle
bilden. Selbstverständlich werden wir hier und da auch erwähnen, um welche Röhren es
sich beim Original handelt, weil das einen großen Einfluss auf den Sound hat.
FRAGE: Was ist der Unterschied zwischen einer ECC83- und einer
12AX7-Vorverstärkerröhre?
ANTWORT: Die Bezeichnung. Ansonsten sind sie miteinander identisch
— und ihres Zeichens die beliebtesten Röhren der Amp-Fraktion. „ECC83“
ist die britische Bezeichnung, „12AX7“ (oder 7025) die amerikanische.
GENAUIGKEIT DER ENDSTUFE
Wie bereits erwähnt, hat auch die Endstufe eines hochwertigen Röhren-Amps einen großen Einfluss auf den Sound, die Ansprache und das Verhalten. Das Konzept und der Aufbau der Endstufe („Class A“ oder „Class AB“), die Leistungsröhren (EL84, EL34, 6L6,
6V6), der genaue Aufbau der negativen Rückkopplungsschleife (falls vorhanden) und die
Wechselwirkung zwischen der Endstufe und dem/den Lautsprecher(n) (was die Fachleute „Dämpfung“ nennen) — diese Aspekte beeinflussen den Sound ganz entschieden.
Dank der in den Staaten patentierten Valve Reactor-Technologie haben wir — und damit
bist auch du gemeint — alle Sound-Aspekte voll im Griff. Beispiel: Wenn du dich für das
Modell AC30TB — einem Amp mit einer „Class A“-Endstufe, Ausgangsröhren und ohne
negativer Feedback-Schleife — entscheidest, wird unser Valve Reactor-Endstufenmodell
auch dahingehend konfiguriert. Als zusätzliches Bonbon kann man die Ausgangsleistung
(Anzahl der Watt) mit dem POWER LEVEL-Regler so einstellen, dass man die Umwelt
nur wissentlich und willentlich zudröhnt. (Der AD15VT besitzt diesen Regler nicht.)
AUFGEDREHT!
Wirklich gute Röhrenverstärker haben alle die gleiche Macke — sie klingen erst wirklich
super, wenn man sie voll aufdreht! Das hat übrigens nichts mit dem Scheppern des
Trommelfells zu tun: Die Röhren müssen vor Wonne stöhnen, um wirklich jenen einzigartigen Sound von sich zu geben. Der extremen Authentizität der Valve Reactor-Endstufe
ist es zu verdanken, dass dies auch bei deinem Combo der Fall ist. Aus diesem Grund
empfehlen wir, den Amp immer so laut wie möglich zu „fahren“. Und wie bereits erwähnt,
gibt es da aber einen POWER LEVEL-Regler (allerdings nicht auf dem AD15VT), mit
dem man die Ausgangsleistung an die jeweiligen Gegebenheiten anpassen kann — von
Schlafzimmer, über Garage, bis Gig… und allem, was dazwischen liegt. Alsdann: Worauf
wartest du — anwählen, aufdrehen und loslegen!
Nun wollen wir gekonnt zur Vorstellung der gebotenen Amp-Modelle überleiten…
18
1. BOUTIQUE CL
Dieses Modell orientiert sich am Clean-Kanal eines besonders seltenen, teuren
und geschätzten 100W-Tops mit dem Namen „Overdrive Special“. Wir haben uns
mehrere 1A-Boutique-Amps zu Gemüte geführt und uns schließlich für diesen
entschieden. Der Bass ist voll und rund, die Ansprache in den Mitten schnell und
exakt und die Höhen sind ganz einfach brillant. Single-Coils stehen auf so etwas.
Auf Pickings und andere Tonabnehmer reagiert dieser Sound erstaunlich flexibel.
Und wenn man erstmal Akkorde anschlägt, geht buchstäblich die Sonne auf.
Röhrenbestückung des Originals: 3x 12AX7 im Vorverstärker, 4x 6L6 in der
Endstufe.
2. BLACK 2x12
Dieser zweikanalige „Blackface“-Schönling gilt als Standard-2x12er vieler Profis.
Sein gefeierter Clean-Sound ist ausgesprochen „tight“ und etwas „näselnd“, der
Bass hingegen tief, kompakt und irgendwie „klavierig“.
Und da man ja nicht immer den Saubermann markieren möchte, freust du dich
bestimmt, dass dieses BLACK 2x12-Modell auch den klassischen Chicago BluesSound auf Lager hat — vor allem bei Einzelspul-Tonabnehmern. Wie beim Original
fällt der Bass bei schwerer Verzerrung etwas in sich zusammen. Daher musst du den
MIDDLE-Wert etwas erhöhen und den BASS-Wert leicht verringern. Da sich die
Klangregelung des BLACK 2x12 vor dem Gain-Regler des Vorverstärkers befindet,
müssen die Mitten voll hoch gefahren werden, um die Verzerrung in jenem Frequenzbereich so zuzubereiten, dass sich der singende Blues-Sound voll entfalten kann.
Röhrenbestückung des Originals: 4x 12AX7 + 2x 12AT7 (alias ECC81) im
Vorverstärker, 4x 6L6 in der Endstufe.
3. TWEED 4x10
Dieser 4x10-Combo wurde 1959 vorgestellt und war eigentlich für Bassgitarren
gedacht. Trotzdem bekamen Gitarristen schnell spitz, dass sich dieser butterweiche und trotzdem etwas kratzbürstige Sound auch für ihr Instrument eignete.
TWEED 4x10 ist ein sehr aufmerksamer und prompt ansprechender Amp, der
dein Picking sowie die Lautstärke der Gitarre in perfekte Sounds umzusetzen versteht. Wenn du den Amp also volles Rohr pusten lässt und die Lautstärke der
Gitarre verringerst, erhältst du einen wunderschönen „cleanen“ und gleichzeitig
vollen Klang. Dank seiner Dynamik kannst du den Verzerrungsgrad ganz einfach
durch hartes oder leichtes Zupfen/Anschlagen von Akkorden steuern.
SOUND-TIPP: Wie beim Original arbeiten die Klangregler hier ausgesprochen
interaktiv. Mithin beeinflussen TREBLE, MIDDLE und BASS einander gegenseitig.
Röhrenbestückung des Originals: 1x 12AY7, 1x 12AX7 im Vorverstärker, 1x
GZ34 Gleichrichter, 2x 5881 in der Endstufe.
19
4. AC15
Dieses Modell beruht auf Kanal 2 des legendären 1962er VOX AC15. Dieser
1x12" 15W-Röhrencombo wurde 1958 vorgestellt und war seines Zeichens der
erste VOX-Amp überhaupt. Weil er so kompakt war, einen Vibrato-Effekt enthielt
und zudem einen mordsmäßigen Sound anbot, war er von Anfang an bei allen
damals namhaften britischen Bands ein Hit.
Einer der wichtigsten Gründe für den unverwechselbaren Sound dieses Amps ist
die Verwendung von EL84 Ausgangsröhren in einer „Class A“-Schaltung ohne negative
Rückkopplungsschleife. Dieses Design sorgt für eine höhere Leistung und mehr Verzerrung. Letztere wird immer fetter — mit immer lauteren zweiten und dritten Obertönen, je
weiter man die Lautstärke aufdreht. Dank unserer einzigartigen Valve Reactor-Technologie wird die Endstufe automatisch auf „EL84 Röhren in ‘Class A’-Schaltung ohne
Rückkopplung“ umgepolt, sobald du das AC15- oder AC30TB-Modell wählst.
Der AC15 besticht durch seinen schnörkellosen Aufbau. Der von uns modellierte Kanal weist beispielsweise nur drei Regler auf: Volume, Brilliance (eigentlich
ein Bassfilter) und Top Cut. Bei Anwahl des AC15-Modells übernimmt der GAINRegler die Funktion des Volume-Reglers auf dem Original. Der BASS-Regler fungiert als „Bass Cut“ (ursprünglich „Brilliance“) mit durchgehender Einstellung statt
der ursprünglichen 2-Stände-Schaltung. Da die meisten Gitarristen die Top CutFunktion sowieso immer an lassen, haben wir diese Funktion gar nicht erst belegt.
Und was machen die TREBLE- und MIDDLE-„Reglerzugaben“ denn so?
Wenn du sie auf „12 Uhr“ stellst, beeinflussen sie den Sound nicht (d.h. das
Modell klingt exakt wie das Original). Mit allen anderen Einstellungen kannst du
jedoch andere Klangfarben ausprobieren.
Röhrenbestückung des Originals: 1x EF86, 3x ECC83, 1x ECC82 im Vorver-
stärker, 1x EZ81 Gleichrichter, 2x EL84 in der Endstufe.
5. AC30TB
Die ersten AC30er waren dem AC15 zwar sehr ähnlich, nur boten sie eine doppelt
so hohe Leistung (mit vier EL84-Röhren) und einen dritten Kanal. Wie der AC15
war auch dieser Amp sofort ein Hit. Und trotzdem gab es viele Gitarristen, die eine
größere klangliche Flexibilität benötigten. Daraufhin entwickelte VOX eine Klangregelungserweiterung, die auf einer zusätzlichen ECC83-Röhre beruhte. Diese
Schaltung erhöhte den Pegel des „Brilliant“-Kanals und fügte einen Treble- und
Bassregler hinzu. Der kernige Sound des AC30 war unnachahmlich und spielte
bei vielen Bands der 1960er eine wichtige Rolle. VOX nannte diesen Zusatz
ursprünglich zwar „Brilliance Unit“, jedoch redeten Gitarristen schon bald nur noch
von „Top Boost“. Die ersten Top Boost-Baugruppen wurden ohne Amp geliefert
und mussten an der Rückseite vorhandener Verstärker eingebaut werden. Ab
1964 wurde der AC30 dann serienmäßig mit dieser Schaltung ausgestattet.
Die Regler GAIN, TREBLE und BASS haben die Funktionen der Regler
Volume, Treble und Bass. Der MIDDLE-Regler ist eine Zugabe. Wenn du die nicht
brauchst, musst du den Regler auf „12 Uhr“ stellen.
20
Unser AC30TB-Modell liefert warme, cleane Sounds mit weichen, aber
detaillierten Höhen und eine Verzerrung, die so richtig schön knurren kann. In dieser Hinsicht ist dieses Modell eine überaus gelungene Nachempfindung des
ursprünglichen „Class A“-Amps, der auf keinen Fall in der Sammlung eines ernsthaften Gitarristen fehlen darf.
Röhrenbestückung des Originals: 5x ECC83 & 1x ECC82 im Vorverstärker, 1x
GZ34 Gleichrichter, 4x EL84 in der Endstufe.
6. UK ’70s
Dieses Modell beruht auf dem „High Treble“-Kanal eines 1971er 50W-Vollröhrentops mit vier Eingängen. Diesen Verstärker haben wir modelliert, weil er einen
überaus fetten und warmen Klang hat — aber beißen kann er trotzdem! Da dieser
Verstärker keinen Master Volume-Regler besaß, musste man ihn voll aufdrehen,
um jenen einzigartigen Sound zu erzielen.
Um die gleiche Ansprache wie beim Original zu erhalten, musst du den
VOLUME-Regler auf den Höchstwert stellen und mit dem MASTER-Regler den
gewünschten Pegel wählen.
Drehe den GAIN-Regler also ruhig bis zum rechten Anschlag und tauche ein
in diesen unverwechselbaren, organischen Zerr-Sound, der trotz allem sehr akkurat auf deine Dynamik anspricht und sich daher für „klassischen Rock“ eignet.
Wenn du dann die Lautstärke deiner Gitarre etwas zurücknimmst, entdeckst du
einen nicht weniger brauchbaren „cleanen“ Klang.
Röhrenbestückung des Originals: 3x ECC83 im Vorverstärker, 2x EL34 in der
Endstufe.
7. UK ’80s
Dieses Modell beruht auf einem 1983 vorgestellten Einzelkanal-Vollröhren-Top mit
einer Leistung von 100W und einem Master Volume-Regler — eine Super-Erfindung, weil Gitarreros sich erstmals einen herzhaften Crunch-Sound einstellen
konnten, ohne gleich vom Amp weggepustet zu werden. Die goldene Regel lautete hier, dass es für den Gain-Regler nur eine Position gibt — Vollgas —, weil das
für jenen fetten, donnernden Sound sorgt, der die Hardrock- und Heavy MetalSzene der 1980er beherrscht hat. In den 1980ern galt er als der einzige brauchbare Amp… und viele Leute denken das auch heute noch!
Obwohl sich UK ’80s vor allem durch seinen unverwechselbaren, Hirn spaltenden Crunch auszeichnete, ist er alles andere als ein Amp mit nur einem
Sound. Unser Modell zieht hierin mit dem Original gleich — wenn du also die
Lautstärke der Gitarre verringerst, hörst du plötzlich einen hellen, „Clean“-Sound,
der sich perfekt für Akkordphrasen eignet und sich in einem Mix durchsetzt, wie
eine heiße Gabel durch die Butter gleitet.
Röhrenbestückung des Originals: 3x ECC83 im Vorverstärker, 4x EL34 in der
Endstufe.
21
8. UK MODERN
Dieses Modell beruht auf dem High Gain-Kanal eines neueren Vollröhren-100-Watters. Er enthält einen unverwechselbaren Vorverstärker mit viel Gain und dem
rauen „Punch“ und „Schmutz“ der UK ’80-Leistungsstufe. Hieraus ergibt sich ein
aggressiver, vielseitiger Amp mit einer Gain-Fraktion, die alles überstimmt, aber
trotzdem immer eine klar definierte Linie vorgibt. Wenn du den GAIN-Regler auf
den Höchstwert stellst, erzielst du mit dem UK MODERN-Modell Solo-Sounds, mit
denen du mühelos auf den höchsten Feedback-Wellen reiten kannst, während das
„Hämmern“ im Bass schön „tight“ und druckvoll bleibt. Nichts für Warmduscher!
Röhrenbestückung des Originals: 4x ECC83 im Vorverstärker, 4x EL34 in der
Endstufe.
9. NUMETAL
Dieses Modell beruht auf dem „Modern High Gain“-Kanal eines brachialen 100WMonsters mit Panzerverkleidung. Sein tiefer, dunkler und etwas wummeriger Bass und
die „spritzigen“ Höhen, sowie die umwerfende Gain-Sektion haben diesen VollröhrenJohnny zum amtlichen Amp der meisten neueren Metal-Bands gemacht, die ihre
Gitarren entweder so tief wie möglich stimmen oder gleich mit 7-Saitern antreten.
Bei kleinen GAIN-Werten produziert RECTO einen unverwechselbaren, hellen
„Clean“-Sound, der prall mit hohen Obertönen gefüllt ist und dementsprechend „füllig“
daherkommt. Wenn du „Nu-Metal“ spielst, bis sich die Balken biegen und deine
Gitarre bis tief in den Keller stimmst, ist RECTO wahrscheinlich die Idealbesetzung.
Röhrenbestückung des Originals: 5x 12AX7 im Vorverstärker, 2x 5U4G
Gleichrichter, 4x 6L6 in der Endstufe.
10.US HIGAIN
Dieses Modell beruht auf dem Overdrive-Kanal des 100W-Vollröhren-Tops, der
1991 vorgestellt wurde und in Schlangenhaut gehüllt war! US HIGAIN bietet einen
druckvollen, schwer verzerrten Sound, einen filigranen Bass sowie komprimierte
Mitten und Höhen. Das Ergebnis ist ein Sound, der auch bei sehr hohen GainWerten nicht in einen Brei ausartet. Diese Eigenschaften haben dafür gesorgt,
dass dies der Lieblingsverstärker einiger ganz großen Gitarreros geworden ist.
Röhrenbestückung des Originals: 4x 12AX7 im Vorverstärker, 4x 6L6 in der
Endstufe.
11.BOUTIQUE OD
Dieses Modell orientiert sich am Overdrive-Kanal eines besonders seltenen, teuren und geschätzten 100W-Tops, der vom selben Hersteller stammt wie das Original von „Boutique CL“. Hierbei handelt es sich um eine Sonderanfertigung, die
von Hand gebaut wurde und einen spektakulären Overdrive-Sound bietet, mit
dem man seinen Legato-Soli einen Saxophon-Touch geben kann. Wenn du den
GAIN-Regler ganz auf drehst, schenkt dir das BOUTIQUE OD-Modell ein Sustain,
dessen Länge und Sanftheit auf einen ganz großen Amp hindeuten.
22
Röhrenbestückung des Originals: 3x 12AX7 im Vorverstärker, 4x EL34 in der
Endstufe.
EFFEKTE
Der AD15VT, AD30VT, AD50VT & AD100VT bieten 11 der beliebtesten Effekte (hier und
da handelt es sich sogar um zwei simultan verfügbare Effekte). Den Wert des SPEED(Modulationseffekte) oder TIME-Parameters (Delay/Reverb-Effekte) kann man einstellen,
indem man mehrmals den TAP-Taster drückt. Mit dem EDIT 1-Regler kann der jeweils
wichtigste Parameter eingestellt werden. Wenn du den TAP- oder BYPASS-Taster
gedrückt hältst, kannst du mit dem EDIT 1-Regler noch andere Parameter beeinflussen.
TYPE TAP EDIT 1
AUTO WAH WAH SENS WAH ATTACK WAH POLARITY
COMP COMP SENS COMP ATTACK
COMP+PHASER PHASER SPEED COMP SENS PHASER SPEED PHASER RESONANCE
COMP+CHORUS CHORUS SPEED COMP SENS CHORUS SPEED CHORUS MIX
CHORUS+DELAY DELAY TIME DELAY LEVEL DELAY TIME CHORUS MIX
CHORUS+REVERB CHORUS SPEED REVERB LEVEL CHORUS SPEED CHORUS MIX
FLANGER+REVERB FLANGER SPEED REVERB LEVEL FLANGER SPEED
TREMOLO+REVERB TREMOLO SPEED REVERB LEVEL TREMOLO SPEED TREMOLO DEPTH
ROTARY+REVERB ROTA RY SPEED REVERB LEVEL ROTARY SPEED ROTARY SENS
DELAY DELAY TIME DELAY LEVEL DELAY TIME DELAY FEEDBACK
REVERB REVERB TIME REVERB LEVEL REVERB TIME REVERB HIDAMP
ACHTUNG: Die Effektparameter können nur editiert werden, wenn die BYPASS-Diode
nicht leuchtet. Wenn du den TAP-Taster gedrückt hältst und am EDIT 1-Regler drehst,
während die BYPASS-Diode leuchtet, ändert sich die Einstellung der
Rauschunterdrückung — also kein echter Effektparameter.
TIPP: Wenn du für einen bestimmten Sound keinen Effekt brauchst, musst du entweder
DELAY oder REVERB wählen und den EDIT 1-Regler ganz nach links drehen. Dann wird
DELAY LEVEL bzw. REVERB LEVEL nämlich auf den Mindestwert gestellt.
EDIT 2
[TAP+EDIT 1]
EDIT 3
[BYPASS+EDIT 1]
FLANGER RESONANCE
AUTO WAH
Dieser ausgefallene, aber praktische Effekt sorgt für ein automatisches Wah, das sich
nach der Anschlagdynamik richtet (d.h. wie hart oder sanft man die Saiten anschlägt).
EDIT1 „SENS“ Hiermit bestimmst du, wie empfindlich der Effekt auf
Lautstärkeschwankungen deiner Gitarre reagiert.
EDIT2
[TAP+EDIT 1]
EDIT3
[BYPASS+EDIT 1]
„ATTACK“ Regelt die Antrittsschnelligkeit des Auto Wahs.
„POLARITY“ Bestimmt, in welcher Richtung der Effekt operiert.
23
COMP
Wird ein Part verlangt, der schön gleichmäßig kommt und Pegelsprünge in Grenzen hält?
Brauchst du mehr Sustain im Solo? Dann brauchst du den COMP-Effekt. Dieses Modell
eines Compressor-Pedals, das in den 1980ern und ’90ern besonders beliebt war, sorgt
für einen perkussiven, aber eben „sauberen“ Sound, den man für Funk-Sachen ganz einfach haben muss. Außerdem kann dieser Effekt jedoch ein laaanges Sustain erzeugen
— selbst wenn du nicht mit Verzerrung arbeitest.
EDIT1 „SENS“ Regelt die Empfindlichkeit des Kompressors. Drehe
den Regler nach rechts, um die Kompression und
das Sustain zu erhöhen. Drehe ihn ganz nach links,
um den Effekt auszuschalten.
EDIT2[TAP+EDIT 1]„ATTACK“ Bestimmt die Einsatzgeschwindigkeit.
TIPP: Bei den COMP+PHASER- und COMP+CHORUS-Kombinationen wurde der
AT TACK-Parameter bereits auf den Optimalwert gestellt.
PHASER
Dies ist ein Modell eines besonders beliebten analogen Phaser-Pedals, das seinerzeit in
schickem Bananengelb angeboten wurde!
TAP „SPEED“
EDIT2
[TAP+EDIT 1]
EDIT3
[BYPASS+EDIT 1]
„SPEED“ Über diese Kombination kannst du den Parameter
„RESONANCE“ Regelt die Intensität der Resonanz.
Regelt die Modulationsgeschwindigkeit (0.1…10 [Hz]).
etwas genauer einstellen.
CHORUS
Der warme und anheimelnde Sound eines Analog-Chorus’.
TAP „SPEED“
EDIT2
[TAP+EDIT 1]
TIPP: Bei der CHORUS+DELAY-Kombination wurde der SPEED-Parameter bereits auf
den Optimalwert gestellt.
EDIT3
[BYPASS+EDIT 1]
„SPEED“ Über diese Kombination kannst du den Parameter
„MIX“ Regelt die Balance des Effektsignals im Verhältnis
Regelt die Modulationsgeschwindigkeit (0.1…10 [Hz]).
etwas genauer einstellen.
zum Original.
24
FLANGER
Das Modell eines „klassischen“ Analog-Flangers, der einen besonders einflussreichen
Gitarristen „entfesselt“ hat. Der Betreffende gilt als der „Gott des beidhändigen Tappings“.
TAP „SPEED“
EDIT2
[TAP+EDIT 1]
EDIT3
[BYPASS+EDIT 1]
„SPEED“ Über diese Kombination kannst du den Parameter
„RESONANCE“ Regelt die Intensität der Resonanz.
Regelt die Modulationsgeschwindigkeit (0.1…10 [Hz]).
etwas genauer einstellen.
TREMOLO
Dieser Effekt beruht auf der noch immer unerreichten Tremolo-Schaltung eines BLACK
2x12.
TAP „SPEED“ Regelt die Tremologeschwindigkeit (2.5…10 [Hz]).
EDIT2
[TAP+EDIT 1]
EDIT3
[BYPASS+EDIT 1]
„SPEED“ Über diese Kombination kannst du den Parameter
etwas genauer einstellen.
„DEPTH“ Regelt die Tremolointensität.
ROTARY
Simulation eines sich drehenden Orgellautsprechers.
TAP „SPEED“ Regelt die Rotationsgeschwindigkeit des Lautspre-
chers (0.8…10 [Hz]).
EDIT2
[TAP+EDIT 1]
EDIT3
[BYPASS+EDIT 1]
„SPEED“ Über diese Kombination kannst du den Parameter
etwas genauer einstellen.
„SENS“ Hiermit bestimmst du, wie stark sich die Geschwin-
digkeit des Effekts nach der Lautstärke der Gitarre
richtet. Wenn du diese Funktion wirklich verwenden
möchtest, musst du einen relativ kleinen SPEEDWert wählen.
25
DELAY
Hierbei handelt es sich um ein Modell des analogen Bandechos, das allenthalben als
Referenz gehandelt wird. Beim Original wird das „Echo“ von einem Wiedergabekopf
erzeugt, während man die Verzögerungszeit durch Erhöhen oder Verringern der Motorgeschwindigkeit einstellt. Viele Profis sind vom „Lo-Fi“-Charakter dieses Echos immer
noch hell begeistert, weil es so schön warm und analog klingt.
TAP „TIME“ Verzögerungszeit (1…1486 [ms]).
EDIT1 „MIX“ Regelt die Lautstärke des Delay-Signals.
EDIT2
[TAP+EDIT 1]
EDIT3
[BYPASS+EDIT 1]
TIPP: Bei der CHORUS+DELAY-Kombination wurde der FEEDBACK-Parameter bereits
auf den Optimalwert gestellt.
WARNUNG! Wenn du einen hohen FEEDBACK-Wert einstellst, hören die Wiederholungen nicht mehr auf. Spiele also ab und zu auf der Gitarre und höre genau zu, um nichts
falsch zu machen!
„TIME“ Über diese Kombination kannst du den Parameter
etwas genauer einstellen.
„FEEDBACK“ Regelt die Rückkopplungsintensität.
REVERB
Ein Modell des beliebtesten Federhallsystems, das jemals in einen Gitarrenverstärker
eingebaut wurde.
TAP „TIME“ Bestimmt die Halldauer (08…8 [Sekunden]).
EDIT1 „MIX“ Regelt die Balance des Hallsignals im Verhältnis zum
Originalsignal.
EDIT2
[TAP+EDIT 1]
EDIT3
[BYPASS+EDIT 1]
TIPP: Bei Kombinationseffekten sind der TIME- und HI DAMP-Parameter bereits auf den
Optimalwert gestellt.
„TIME“ Mit dieser Kombination kannst du die Halldauer über
den Regler einstellen.
„HI DAMP“ Regelt die Geschwindigkeit, mit welcher der
Höhenbereich gedämpft wird.
26
Fehlersuche
1. Bei Drücken des POWER-Schalters in die „On“-Position schaltet sich das Gerät
nicht ein.
➢ Hast du das Netzkabel mit dem betreffenden Anschluss auf der Rückseite verbun-
den?
➢ Hast du das Netzkabel an eine geeignete Steckdose angeschlossen?
➢ Gibt die gewählte Steckdose überhaupt Strom ab?
➢ Funktioniert das Netzkabel ordnungsgemäß?
2. Der Verstärker gibt keinen Laut von sich
➢ Hast Du die Lautstärke der Gitarre ordnungsgemäß eingestellt?
➢ Befinden sich beide Enden des Gitarrenkabels dort, wo sie hingehören?
➢ Ist das Gitarrenkabel defekt?
➢ Hast du den MASTER-Regler im Bedienfeld auf einen geeigneten Wert gestellt?
➢ Hast du einen Kopfhörer oder ein anderes Kabel an die LINE/PHONE-Buchse auf
der Rückseite angeschlossen? Wenn „ja“, musst du jene Verbindung lösen.
➢ (Bei Verwendung des AD50VT/AD100VT) Hast du an die [EXTERNAL SPEAKER
OUT]-Buchse auf der Rückseite ein Kabel angeschlossen?
Solange am anderen Ende keine Box hängt, darf kein Kabel angeschlossen sein.
Wenn die externe Box keinen Ton von sich gibt, ist eventuell deren Lautsprecher
oder aber das Verbindungskabel defekt.
➢ Kontrolliere die Einstellungen der Regler GAIN, VOLUME, TREBLE, MIDDLE und
BASS. Wenn du TREBLE, MIDDLE und BASS bei bestimmten Verstärkermodellen auf den Mindestwert stellst, hörst du nichts mehr. Das liegt an der simulierten Schaltung.
➢ Im Manual-Modus (wenn die MANUAL-Diode leuchtet) musst du eventuell den
Wert folgender Regler erhöhen: GAIN, VOLUME, TREBLE, MIDDLE und BASS.
➢ (AD100VT-Anwender) Hast du eventuell nur ein Kabel an die LOOP [RETURN]-
Buchse auf der Rückseite angeschlossen?
Verbinde die LOOP [SEND]-Buchse mit dem Eingang des externen Effektgerätes
und dessen Ausgang mit dem LOOP [RETURN]-Anschluss.
Stelle den Ausgangspegel des externen Effektgerätes so ein, dass soundmäßig
die Sonne aufgeht.
3. Der Verstärker ist eigentlich erschreckend leise
➢ Hast Du die Lautstärke der Gitarre ordnungsgemäß eingestellt?
➢ Hast du den MASTER-Regler im Bedienfeld relativ niedrig eingestellt?
➢ (Bei Verwendung des AD30VT/AD50VT/AD100VT) Hast du den POWER LEVEL-
Regler auf der Rückseite auf einen kleinen Wert gestellt?
27
➢ Kontrolliere die Einstellungen der Regler GAIN, VOLUME, TREBLE, MIDDLE und
BASS. Wenn du TREBLE, MIDDLE und BASS bei bestimmten Verstärkermodellen auf den Mindestwert stellst, hörst du nichts mehr. Das liegt an der simulierten Schaltung.
➢ Im Manual-Modus (wenn die MANUAL-Diode leuchtet) musst du eventuell den
Wert folgender Regler erhöhen: GAIN, VOLUME, TREBLE, MIDDLE und BASS.
4. Die LINE/PHONE-Buchse gibt kein Signal aus.
➢ Der MASTER-Regler im Bedienfeld darf sich nicht in der Mindestposition befin-
den.
➢ Überprüfe, ob der Verstärker überhaupt ein Signal empfängt. WICHTIGER HIN-
WEIS: Das kann man nur nachvollziehen, indem man die Kabelverbindung mit
der LINE/PHONE-Buchse zeitweilig löst. Sonst wird der Lautsprecher nämlich
stummgeschaltet. Wenn du jetzt immer noch nichts hörst, siehe dann Seite 27
„Der Verstärker gibt keinen Laut von sich“. Hörst du hingegen wohl etwas, dann
musst du den Kopfhörer oder den Zustand des verwendeten Kabels überprüfen.
5. Die Effekte sind unhörbar.
➢ Vielleicht leuchtet die BYPASS-Diode ja. Dann wird der Effekt umgangen. Schalte
den BYPASS-Taster aus (die BYPASS-Diode erlischt).
➢ Hast du den EDIT 1-Regler relativ niedrig eingestellt? Erhöhe den EDIT 1-Wert.
28
Technische Daten
Anzahl der Verstärkertypen: 11
Anzahl der Effekte: 11
Rauschunterdrückung: 1
Anzahl der Programmspeicher: 11x Preset, 2x Anwender
Ein-/Ausgänge
Oberseite: 1x INPUT
Rückseite: 1x FOOT SW-Buchse, 1x LINE/PHONE-Buchse
(AD50VT/AD100VT) EXTERNAL SPEAKER OUT-Buchse x1
(Nur beim AD100VT) LOOP SEND-Buchse x1, LOOP
RETURN-Buchse x1
Ausgangsleistung der Endstufe
AD15VT: Max. 15W RMS @ 8Ω
AD30VT: Max. 30W RMS @ 8Ω
AD50VT: Max. 50W RMS @ 8Ω
AD100VT: Max. 100W RMS @ 8Ω
Lautsprecher
AD15VT: 1x VOX-Original (8", 8Ω)
AD30VT: 1x VOX-Original (10", 8Ω)
AD50VT:
AD100VT: VOX-Original (12", 16Ω)
Signalverarbeitung
A/D-Wandlung: 24 Bit
D/A-Wandlung: 24 Bit
Sampling-Frequenz: 44,1kHz
Stromversorgung: Wechselstrom (örtliche Spannung)
Leistungsaufnahme AD15VT: 23W
Abmessungen (B x T x H): AD15VT: 428 x 224 x 395 (mm)
Gewicht AD15VT: 10 kg
Lieferumfang: Netzkabel
Sonderzubehör: VFS2 Doppelfußschalter
VOX-Original (12", 8Ω) hergestellt von der Celestion Corporation x1
x 2
AD30VT: 45W
AD50VT: 52W
AD100VT: 100W
AD30VT: 456 x 224 x 430 (mm)
AD50VT: 578 x 265 x 485 (mm)
AD100VT: 684 x 268 x 553 (mm)
AD30VT: 12 kg
AD50VT: 20 kg
AD100VT: 29 kg
* Änderungen der technischen Daten und des Designs ohne vorherige
Ankündigung vorbehalten.
URL = http://www.voxamps.co.uk
29
Spickzettel für Gitarristen
Möchtest du auch morgen noch wissen, wie dein genialer Sound zustande gekommen
ist? Dann bist du hier an der richtigen Adresse! Gehe einfach folgendermaßen vor:
1. Zeichne in den Reglersymbolen Striche ein, welche die Positionen der Regler
anzeigen.
2. Male die Dioden der Taster MODULATION, DELAY & REVERB schwarz an,
wenn sie an sind.
3. Gib an den geeigneten Stellen außerdem an, wie NR, TAP TEMPO und
POWER LEVEL eingestellt sind!
SOUND-NAME:
EDIT2[TAP+EDIT 1]: EDIT3[BYPASS+EDIT 1]:
/TAP
ANMERKUNG:
SOUND-NAME:
EDIT2[TAP+EDIT 1]: EDIT3[BYPASS+EDIT 1]:
/TAP
ANMERKUNG:
KLUGER RAT: Wie du siehst, gibt es hier nur vier Grafiken. Also wäre es
intelligent, diese und die nächste Seite zu fotokopieren und jene Blätter
zum Notieren deiner Sounds zu verwenden.
NR (NOISE REDUCTION): POWER LEVEL
NR (NOISE REDUCTION): POWER LEVEL
30
SOUND-NAME:
EDIT2[TAP+EDIT 1]: EDIT3[BYPASS+EDIT 1]:
/TAP
ANMERKUNG:
SOUND-NAME:
EDIT2[TAP+EDIT 1]: EDIT3[BYPASS+EDIT 1]:
/TAP
ANMERKUNG:
NR (NOISE REDUCTION): POWER LEVEL
NR (NOISE REDUCTION): POWER LEVEL
SOUND-NAME:
EDIT2[TAP+EDIT 1]: EDIT3[BYPASS+EDIT 1]:
/TAP
ANMERKUNG:
NR (NOISE REDUCTION): POWER LEVEL
31
4G
Loading...
