VOLVO

V70, V70 R & XC70

WEB EDITION

2005

Содержание

Подробный алфавитный указатель находится в конце настоящего руководства.

Элементы безопасности 9

Приборы, выключатели, переключатели, регуляторы 29

Климатическая установка 53

Интерьер салона 65

Замки и сигнализация 85

Пуск двигателя, движение, переключение передач 95

Колеса и шины 123

Предохранители, замена ламп накаливания 137

Ñòð.

Помимо описания стандартного оснащения автомобиля, данное Руководство по эксплуатации содержит описание вариантов и дополнительного оборудования. Кроме того, имеются варианты оснащения автомобиля, например, смеханической или автоматической коробкой передач. Внекоторых странах уровень оснащения автомобиля регулируется законодательством. Поэтому в некоторых разделах руководства может быть описано оборудование, отсутствующее в Вашем автомобиле.

Технические данные, конструктивные особенности и иллюстрации, приведенные в настоящем Руководстве по эксплуатации, не являются обязательными. Volvo Car Corporation оставляет за собой право на внесение изменений и доработок без предварительного уведомления.

Уход, техническое обслуживание

автомобиля 149

Технические данные 165

Система звуковоспроизведения 177

Телефон 199

Алфавитный указатель 213

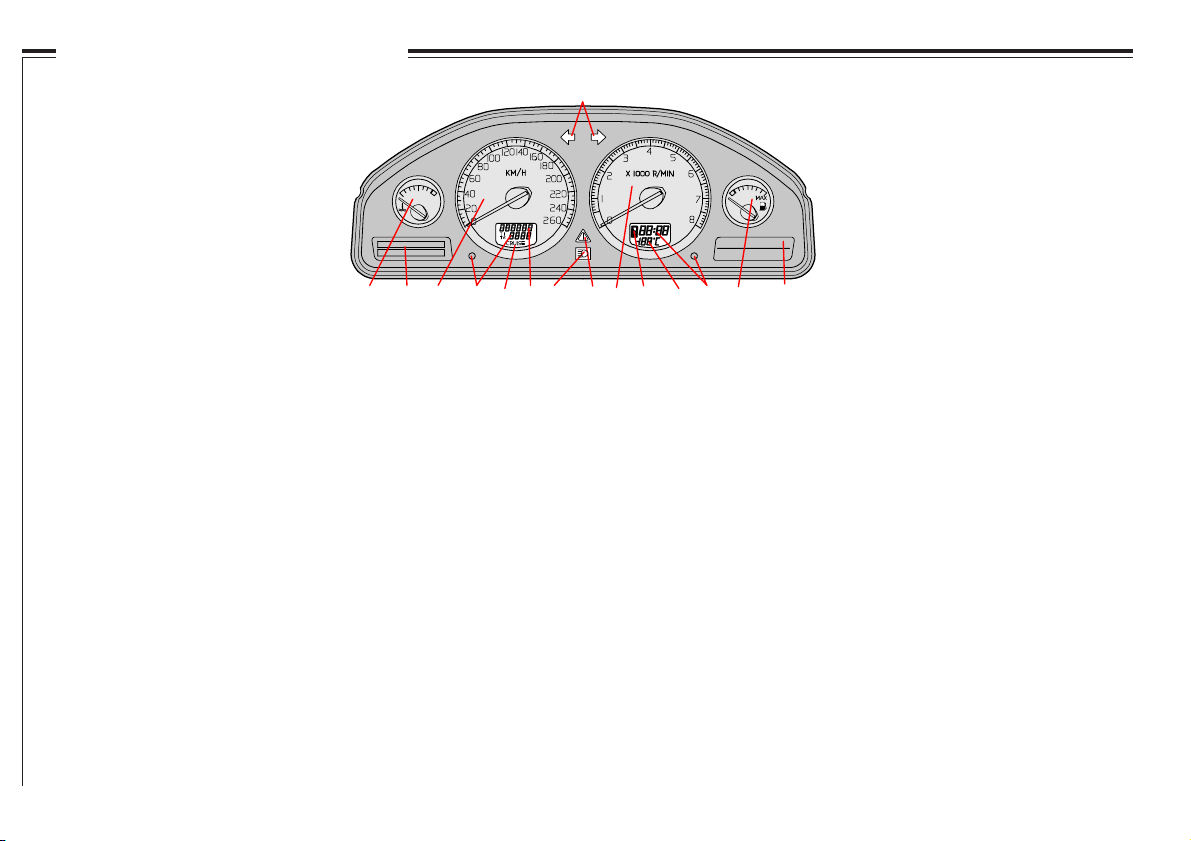

Приборная панель - левостороннее управление

Указатель температуры .............. 30

Спидометр .................................. 30

Счетчик пробега......................... 30

Счетчик расстояния ................... 30

Сигнализаторы

(сигнальные лампы) ...................

Дальний/Ближний свет .............. 40

Габаритные /стояночные фонари ... 40

Противотуманные фары ............. 40

Подсветка приборов ...................40

Регулятор направления

светового пучка фар ..................

Регулировка положения рулевого колеса ........ 41

Надувная подушка безопасности ..................... 12

Круиз-контроль ................................................. 39

Управление системой

звуковоспроизведения ......................................

Омыватель/очиститель лобового стекла ......... 43

Рычаг переключения указателей поворотов .... 42

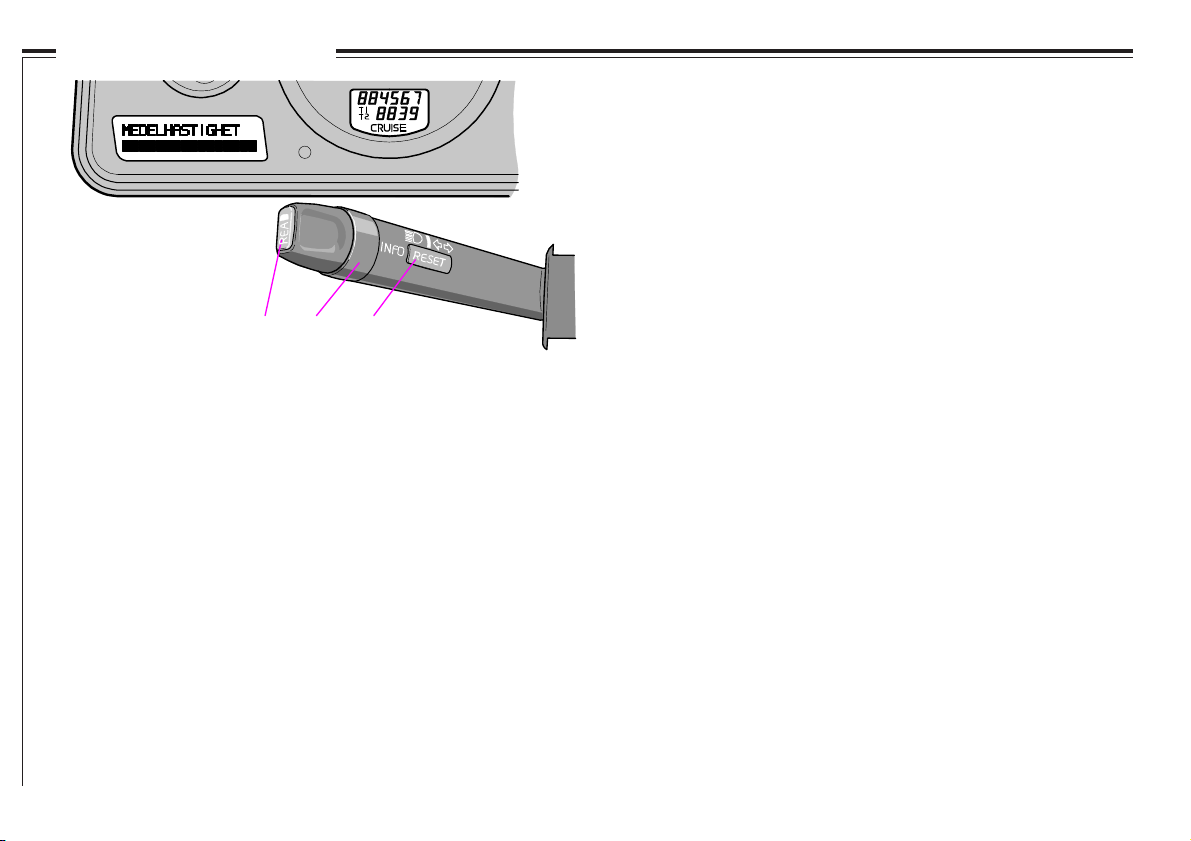

Бортовой компьютер ........................................ 38

Дисплей ........................................ 35

Тахометр ....................................... 30

Автоматическая коробка передач .... 30

×àñû .............................................. 30

Указатель температуры

окружающего воздуха ...................

Указатель уровня топлива ............. 30

184

Активное шасси, FOUR-С

(V70 R).... 37, 102

COMFORT

SPORT

ADVANCED

DOLBYBNR

Аварийная сигнализация ... 45

Магнитола ... 177

8504954m

Автоматическое управление микроклиматом .......... 56

Ручное управление микроклиматом с

кондиционированием ................................................

Электрообогрев - кресла .......................................... 45

Электрообогрев - заднее стекло,

боковые зеркала заднего вида ..................................

Приборная панель - правостороннее управление

Аварийная сигнализация...45

Активное шасси, FOUR-С

(V70 R).... 37, 102

Магнитола ..177

8504955m

Автоматическое управление микроклиматом .......... 56

Ручное управление микроклиматом с

кондиционированием ................................................

Электрообогрев - кресла .......................................... 45

Электрообогрев - заднее стекло,

боковые зеркала заднего вида ..................................

Указатель температуры ................... 30

Спидометр ....................................... 30

Счетчик пробега.............................. 30

Счетчик расстояния ........................ 30

Сигнализаторы (сигнальные лампы) . 31

Дисплей .......................................... 35

Тахометр ......................................... 30

Автоматическая коробка передач .. 30

×àñû ................................................ 30

Указатель температуры

окружающего воздуха .....................

Указатель уровня топлива ............... 30

Дальний/Ближний свет ................ 40

Габаритные /стояночные фонари .... 40

COMFORT

ADVANCED

SPORT

Противотуманные фары ............... 40

Подсветка приборов .....................40

Регулятор направления

DOLBYBNR

светового пучка фар ....................40

Регулировка положения рулевого колеса ......... 41

Надувная подушка безопасности ...................... 12

Круиз-контроль .................................................. 39

Управление системой

звуковоспроизведения .......................................

184

Омыватель/очиститель лобового стекла .......... 43

Рычаг переключения указателей поворотов ..... 42

Бортовой компьютер ......................................... 38

Салон - левостороннее управление

Двери и замки .............................. 86

Охранная сигнализация ............... 91

Стеклоподъемники ....................... 47

Органы управления наружными

зеркалами заднего вида ...............

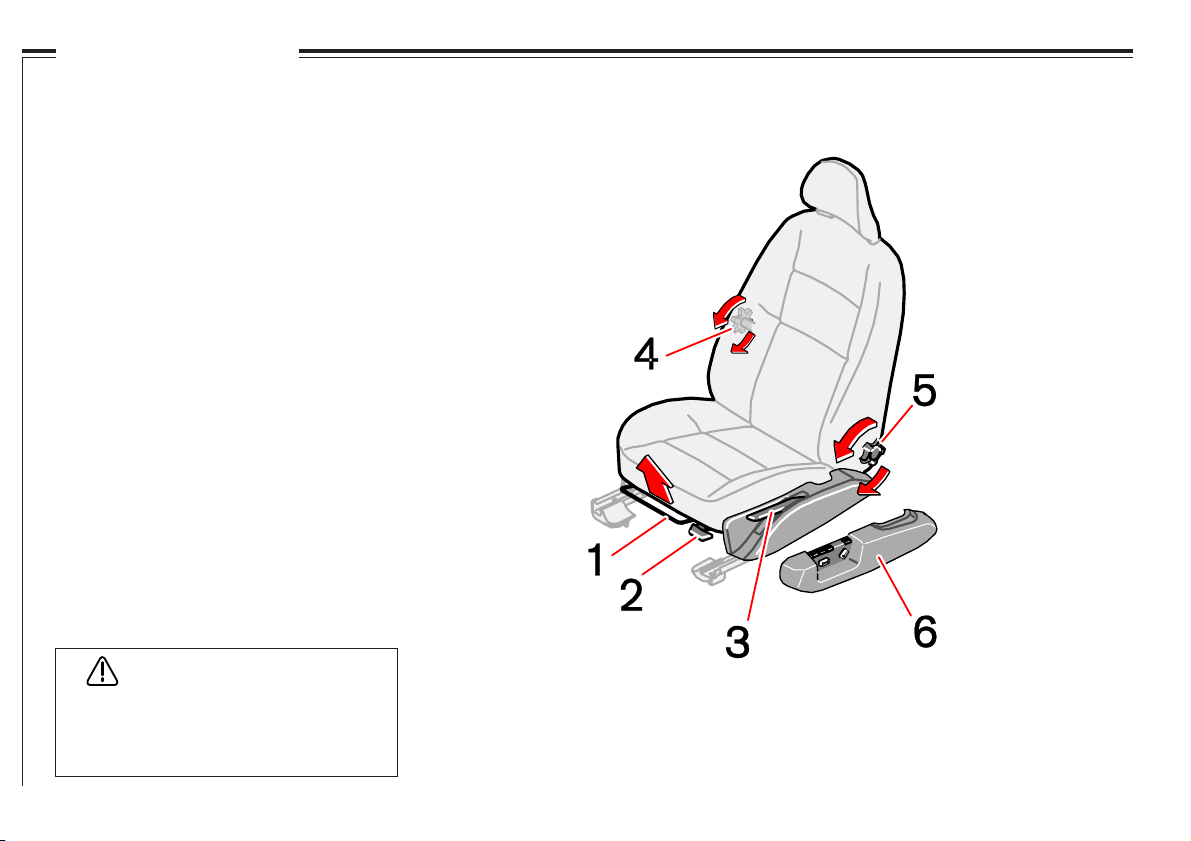

Ручная регулировка передних сидений ......... 66

Регулировка передних сидений с

электроприводом ..........................................

Обогрев сидений ........................................... 45

Очистка обивки ............................................. 153

Перчаточный ящик ..... 70

Механическая коробка передач . 99 Автоматическая коробка

передач .................................... 100

Стояночный тормоз .................. 46

Переключатели в

центральной консоли ............... 36

8502691M

Складывание задних сидений ........ 76

Откидывание подголовников ......... 75

Установка подголовников ............. 75

Встроенная опорная подушка ....... 25

Перчаточный ящик ..... 70

Механическая коробка передач ... 99 Автоматическая коробка

передач ........................................

Стояночный тормоз ...................... 46

Переключатели в центральной

консоли ........................................

Ручная регулировка передних сидений ......... 66

Регулировка передних сидений с

электроприводом ..........................................

Обогрев сидений ........................................... 45

Очистка обивки ............................................. 153

100

Салон - правостороннее управление

Двери и замки .............................. 86

Охранная сигнализация ............... 91

Стеклоподъемники ....................... 47

Органы управления наружными

зеркалами заднего вида ...............

8502703m

Складывание задних сидений ........ 76

Откидывание подголовников......... 75

Установка подголовников ............. 75

Встроенная опорная подушка ....... 25

Внешние элементы

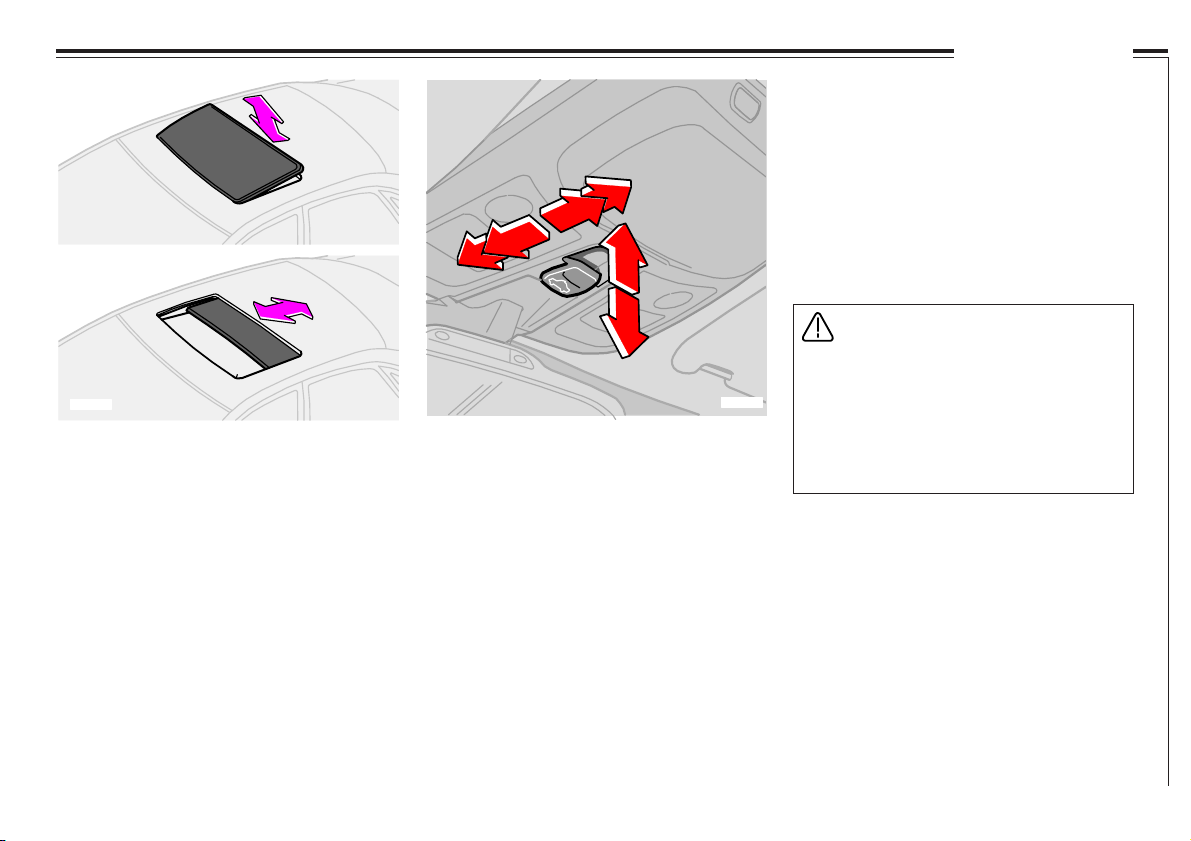

Люк в крыше ................

Замена щеток стеклоочистителя ....

Замена ламп накаливания впереди ...

164

143

Мойка автомобиля .......................

Защита от коррозии ......................

Восстановление лакокрасочного

покрытия .......................................

Øèíû ..........................

Колеса ........................

Тормоза ......................

Запасное колесо ........

Замена колеса ...........

124 124 21 127 128

152 150

151

Откидная крышка

топливного бака ...........................

Заправка топливом ......................

Экономичное вождение ...............

Дверь багажника ..............................................

Замена ламп накаливания сзади ......................

8000256M

96 96 97

88 147

Volvo Car Corporation и окружающая среда

Экологическая концепция Volvo Car Corporation

Забота об окружающей среде, безопасность и качество являются тремя основополагающими принципами деятельности Volvo Car Corporation. Автомобиль Volvo отвечает жестким международным стандартам по охране окружающей среды и изготавливается на экологически самых чистых и ресурсосберегающих заводах в мире. Volvo Car Corporation сертифицирован в соответствии с экологическим стандартом ISO 14001, который требует постоянного улучшения охраны окружающей среды. Всем автомобилям Volvo выдается экологическая декларация, позволяющая сравнивать воздействие на окружающую среду различных моделей или двигателей. Более подробно см. на сайте: epd.volvocars.se.

Чистота внутри и снаружи

Ваш автомобиль Volvo изготовлен в соответствии с концепцией "Чистота внутри и снаружи", которая предусматривает как чистую среду в салоне, так и высокую степень очистки отработанных газов. Ваш автомобиль экономно расходует топливо и выбрасывает в окружающую среду сравнительно небольшое количество вредных веществ. Кроме этого, при помощи очистки воздуха, поступаемого в салон, он следит за тем, чтобы Вы и Ваши пассажиры не вдыхали вредные вещества, выбрасываемые другими автомобилями. Совершенная система очистки воздуха, AQS1 (опция), следит за тем, чтобы воздух в салоне был чище, чем снаружи в транспортном потоке. Система состоит из электронного датчика и угольного фильтра. Датчик контролирует количество моноксида углерода в поступающем воздухе и закрывает подачу воздуха с тем, чтобы количество моноксида углерода в салоне не возрастало,

Air Quality System

например, в плотной городской транспортной среде, пробках и туннелях. Угольный фильтр препятствует поступлению оксидов азота, приповерхностного озона и углеводородов. Текстильные покрытия в автомобиле отвечают требованиям экологических стандартов Öko-Tex покрытие PremAir® приповерхностный озон в чистый кислород. Автомобиль Volvo отвечает жестким международным требованиям по охране окружающей среды и характеризуется низким расходом топлива, что снижает выброс моноксида углерода, повышающего парниковый эффект. Автомобили Volvo имеют очень высокую конкурентоспособность в отношении расхода топлива в соответствующих классах.

Международный стандарт для текстильных товаров.

PremAir® - зарегистрированная торговая марка корпорации Engelhard Corporation.

в радиаторе преобразует

. Специальное

Volvo Car Corporation и окружающая среда

Станции техобслуживания Volvo и экология

Регулярное техобслуживание автомобиля создает условия для низкого расхода топлива, что снижает воздействие на окружающую среду. Персонал станций техобслуживания Volvo обладает необходимыми знаниями и оборудованием, что гарантирует максимальную экологическую безопасность.

Охрана окружающей среды

Мы верим, что наши клиенты разделяют нашу заботу об окружающей среде. Вы можете внести собственный вклад в ее защиту, покупая экологически безопасные средства по уходу за автомобилем и осуществляя техническое обслуживание и уход в соответствии с указаниями в настоящем руководстве по эксплуатации.

Несколько советом по защите окружающей среды:

· Всегда поддерживайте правильное давление в

шинах. Слишком низкое давление в шинах приводит к повышению расхода топлива.

· Монтируемый на крыше багажник и лыжный

короб создают большое аэродинамическое сопротивление, из-за которого существенно повышается расход топлива. Снимайте их сразу же после использования.

· Не возите в автомобиле ненужные вещи. Чем

тяжелее груз, тем выше расход топлива.

· Перед холодным пуском обязательно

включайте предпусковой подогреватель, если он установлен в автомобиле. Это позволяет уменьшить расход топлива и выбросы в атмосферу.

· Ведите автомобиль плавно, избегая

необоснованных ускорений и резких торможений.

· Используйте как можно более

высокую передачу. На низких оборотах расходуется меньше

топлива.

· Отпускайте педаль подачи

топлива на спусках.

· Используйте торможение двигателем,

отпускайте педаль подачи топлива и включайте пониженную передачу.

· Избегайте продолжительной работы двигателя

на холостых оборотах. Выключайте двигатель, когда оказываетесь в автомобильных заторах.

· Имея дело с экологически

опасными отходами, например, аккумуляторной батареей и маслом, всегда проявляйте заботу об окружающей среде. Посоветуйтесь в автомастерской Volvo, если не уверены,

куда передать эти отходы для обработки.

· Регулярно проводите техобслуживание

автомобиля. Следуя эти советам, Вы добьетесь экономии топлива без каких-либо негативных последствий для продолжительности и комфортности поездки. Вы сбережете свой автомобиль, деньги и ресурсы планеты.

000032

Элементы безопасности

Ремни безопасности 10

Надувные подушки безопасности 12

Система защиты при боковом ударе 15

Аварийные защитные экраны 18

Система защиты от травмы шеи WHIPS 19

Тормозная система 21

Система стабилизации 23

Безопасность детей 24

Ремни безопасности

Всегда пользуйтесь ремнем безопасности при любом типе езды

Даже резкое торможение может иметь опасные последствия, если Вы не пользуетесь ремнями безопасности! Поэтому всегда просите пассажиров пользоваться ремнями безопасности! В противном случае сидящие на заднем сидении пассажиры могут быть брошены на спинки передних кресел при столкновении. При этом все находящиеся в автомобиле могут получить травмы.

Применяйте ремень безопасности следующим образом: медленно вытяните ремень, после чего зафиксируйте его, вставив защелку в замок. Громкий щелчок свидетельствует о том, что произошла фиксация ремня безопасности в замке.

Подвижность ремня не ограничена в нормальных условиях и Вы можете легко двигаться.

Ремень блокируется и не может вытягиваться:

· Если Вы вытягиваете его слишком быстро.

· Во время торможения и ускорения.

· Если автомобиль получает резкий крен вперед.

Для того чтобы ремень обеспечивал максимальную защиту, необходимо, чтобы он плотно прилегал к телу. Не отклоняйте спинку сидения слишком далеко назад. Ремень рассчитан так, чтобы обеспечивать безопасность при нормальном положении спинки.

8801947d

Натяжение набедренной ленты ремня.

Всегда помните следующее:

· Не используйте какие-либо зажимы или что-

либо еще, препятствующее правильному

расположению ремня.

· Ремень не должен быть перекручен или пере-

кошен.

· Набедренная лента должна располагаться

низко - не на животе.

· Натяните набедренную ленту поверх бедер,

потянув за диагональную ленту ремня, как

показано на рисунке выше. Каждый ремень безопасности рассчитан только на

одного человека! Для того чтобы освободить ремень: Нажмите на

красную кнопку на фиксаторе и с помощью катушки ремень втянется внутрь. Если он полностью не втянулся, подайте ремень вручную, так, чтобы он не провисал.

8803443a

Беременные женщины и ремни безопасности

Очень важно правильно пользоваться ремнями безопасности во время беременности. Необходимо, чтобы он плотно прилегал к телу. Верхняя часть ремня должна проходить посередине на груди и сбоку живота. Набедренная часть ремня не должна быть перекручена и должна лежать как можно ниже под животом. Не допускайте, чтобы она скользила вверх по животу. Беременные водители должны отодвигать кресло как можно дальше назад, так чтобы обеспечивать максимальное расстояние между рулевым колесом и животом. Устанавливайте рулевое колесо как можно дальше вперед, насколько это

позволяет удобно управлять автомобилем.

Ремни безопасности и натяжители ремней

Все ремни безопасности оснащены натяжителеми. Небольшой приводной заряд, встроенный в катушку механизма ремня, поджигается в момент столкновения и натягивает ремень, прижимая его к телу и тем самым уменьшая неплотность прилегания из-за мягкой одежды. Благодаря этому ремень действует более эффективно.

ПРЕДОСТЕРЕЖЕНИЕ!

Если ремень безопасности подвергался большой перегрузке, например, в случае столкновения, то он подлежит замене в комплекте с катушкой, креплениями, винтами и замком. Даже если ремень выглядит неповрежденным, часть его защитных свойств может быть утрачена. Заменяйте также изношенный или поврежденный ремень. Новый ремень должен быть одобрен и предназначен для установки на то же место, что и заменяемый.

Никогда не пытайтесь самостоятельно видоизменять или ремонтировать ремень безопасности - доверьте это персоналу

официальной станции техобслуживания Volvo.

Ремни безопасности и натяжители ремней

Маркировка ремней безопасности с

натяжителем

Надувные подушки безопасности (SRS)

8801907e

Надувная подушка безопасности (SRS) на стороне водителя

Для обеспечения большей безопасности Ваш автомобиль оснащен подушкой безопасности (SRS*), служащей дополнением к ремню с трехточечным креплением. Надувная подушка размещается в сложенном виде в центре рулевого колеса, который имеет маркировку SRS AIRBAG. Подушка безопасности на стороне водителя меньше подушки на стороне пассажира. Это объясняется тем, что она размещена в рулевом колесе. Защита при ударе одинакова на обоих местах.

* Supplemental Restraint System -

Дополнительная система безопасности.

8801889e

Надувная подушка безопасности (SRS) на стороне пассажира (опция)

Подушка безопасности на стороне пассажира размещается в сложенном виде в углублении над ящиком для перчаток. Панель имеет маркировку SRS AIRBAG.

ПРЕДОСТЕРЕЖЕНИЕ!

Не устанавливайте зажимы или другие детали на торпедо или рулевом колесе! Это может привести к травмам и/или снизить

защитный эффект подушки безопасности при ее надувании.

Автомобиль с правосторонним управлением

Автомобиль с левосторонним управлением

Размещение подушки безопасности

на стороне пассажира

8802099m

8802092M

ПРЕДОСТЕРЕЖЕНИЕ!

Подушка безопасности (SRS) предназначена дополнять ремень безопасности, а не заменять его. Для максимальной защиты: Всегда

используйте ремень безопасности.

ПРЕДОСТЕРЕЖЕНИЕ!

Подушка безопасности (SRS) на стороне пассажира

Запрещено сажать детей в детское кресло или на детскую опорную подушку на переднем сиденье, если надувная подушка безопасности (SRS) активирована*

· Никогда не разрешайте ребенку стоять или

сидеть перед пассажирским сидением.

· На переднем сиденье не разрешается

сидеть лицам, чей рост меньше 140 см, если подушка безопасности (SRS)

активирована*. Нарушение вышеперечисленных правил может быть опасно для жизни ребенка.

Надувные подушки безопасности (SRS)

3800776m

ПРЕДОСТЕРЕЖЕНИЕ!

Подушка безопасности (SRS) на стороне пассажира

Необходимо, чтобы пассажир сидел как

можно прямее, чтобы ноги стояли на полу,

и спина опиралась на спинку сидения.

Ремень безопасности должен быть натянут.

· Никакие предметы или принадлежности не

должны располагаться на или около панели

SRS (над отделением для перчаток) или в

зоне действия подушки безопасности.

· Не размещайте незакрепленные предметы

на полу, на сидении или на приборной

панели.

· Никогда ничего не предпринимайте в

системе Airbag. К ее ремонту допускается

только персонал официальной станции

техобслуживания Volvo.

Предупредительная лампа в комбинированном приборе

Датчик/блок управления постоянно отслеживает систему Airbag, а в комбинированном приборе имеется предупредительная лампа. Эта лампа загорается, когда ключ зажигания поворачивается в положение I, II или III. Лампа гаснет, когда датчика/блок управления устанавливает, что система Airbag исправна. На это обычно уходит прим. 7 секунд

* Информацию об активированной/

неактивированной подушке безопасности (SRS) см. на стр. 16.

ПРЕДОСТЕРЕЖЕНИЕ!

Если во время вождения загорается или остается гореть предупредительная лампа системы Airbag, это указывает на нарушение в работе системы Airbag. Символ может означать неисправность ремня безопасности или систем SRS, SIPS или IC. Безотлагательно свяжитесь с официальной станцией техобслуживания Volvo.

Надувные подушки безопасности (SRS)

ПРЕДОСТЕРЕЖЕНИЕ!

Никогда не ремонтируйте систему Airbag самостоятельно. Любое вмешательство в систему может вызвать неправильное функционирование и привести к серьезным травмам; все работы должны производиться на официальной станции техобслуживания Volvo.

Система SRS, автомобиль с левосторонним

управлением.

Подушка безопасности (система SRS)

Система состоит из газогенератора, окруженного надувной подушкой безопасности. При достаточно сильном столкновении срабатывает датчик, приводящий в действие детонатор газогенератора, и подушка безопасности надувается. Для смягчения удара о подушку газ выпускается из нее под действием нажатия. Одновременно в салоне образуется довольно много дыма, что совершенно нормально. Весь процесс наполнения подушки газом и выпуска его из подушки занимает несколько десятых долей секунды.

8803417d

8803418d

Система SRS, автомобиль с правосторонним

управлением.

ВНИМАНИЕ! Сенсор реагирует по-разному в зависимости от силы удара и от того, используется ли ремень безопасности на сидении водителя или пассажира на переднем сидении. Поэтому всегда фиксируйте ремень безопасности в правильном замке. Могут возникнуть такие аварийные ситуации, когда происходит срабатывание только одной (или ни одной) подушки безопасности.

Надувные подушки безопасности (SRS)

Надувные подушки безопасности имеют способность соизмерять свое действие с силой, которая прилагается к автомобилю во время столкновения.

SRS (подушка безопасности) и SIPS-bag (боковая подушка безопасности)

Никогда не размещайте ребенка на переднем сидении, если Ваш автомобиль оснащен активированной* подушкой безопасности (SRS) на стороне пассажира (термин дети используется для пассажиров ростом 140 см и ниже). Вместо этого разместите ребенка в детском кресле или опорной подушке на заднем сидении.

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не размещайте ребенка в детском кресле или опорной подушке на переднем сидении, если автомобиль оснащен подушкой безопасности (SRS), которая активирована* на стороне пассажира. Нарушение указанного правила может быть опасно для жизни ребенка.

8801909e

несовместимы!

Детское кресло и подушка безопасности (SRS)

Ребенок может получить серьезные травмы, если детское кресло или опорная подушка установлены на переднем сидении автомобиля, оборудованного активируемой* подушкой безопасности на стороне пассажира.

Если автомобиль оснащен активированной* подушкой безопасности на стороне пассажира, то самым безопасным местом для ребенка в детском кресле/опорной подушке является заднее сидение.

Боковая подушка безопасности SIPS-bag

Система подушки безопасности SIPS-bag является электрической системой, состоящей из двух основных компонентов: боковой подушки безопасности и датчиков. Боковая подушка безопасности смонтирована в каркасе спинки переднего кресла, а датчики расположены во внутренней части средней и задней стойки. При достаточной силе столкновения датчики реагируют, что приводит к активированию газогенератора и боковая подушка безопасности надувается. Подушка надувается между пассажиром и панелью двери с тем, чтобы уменьшить силу удара в момент столкновения с одновременным сдуванием подушки. Боковая подушка безопасности надувается только со стороны столкновения.

8801908e

SIPS-bag надутПодушка безопасности и детское кресло

Детское кресло и боковая подушка безопасности (SIPS-bag)

Боковая подушка безопасности не снижает защитные свойства автомобиля в отношении детского кресла.

Детское кресло/опорная подушка может размещаться на переднем сиденье только, если автомобиль не оборудован активированной* подушкой безопасности на стороне пассажира.

*Информацию об активированной/ неактивированной подушке безопасности (SRS) см. на стр. 16.

Активирование/отключение подушки безопасности (SRS) на переднем месте пассажира (опция)

ПРЕДОСТЕРЕЖЕНИЕ!

Активированная подушка безопасности (место пассажира):

Запрещено сажать детей в детское кресло или опорную подушку на переднем сиденье пассажира. Это относится также к пассажирам ростом менее 140 см.

Отключенная подушка безопасности (место пассажира):

Пассажирам ростом выше 140 см запрещается сидеть на месте пассажира.

8803403

Индикация, указывающая на отключенную подушку

безопасности (SRS) на стороне пассажира.

8803406m

PACOS (Passenger Airbag Cut Off Switch) -

Выключатель подушки безопасности пассажира

Нарушение вышеперечисленных правил может быть опасно для жизни.

ПРЕДОСТЕРЕЖЕНИЕ!

PACOS (Passenger Airbag Cut Off Switch  Выключатель подушки безопасности пассажира (опция)

Подушка безопасности (SRS) на переднем сидении пассажира может отключаться. Это необходимо, если, например, на этом месте будет сидеть ребенок в детском кресле.

Активирование/отключение

Переключатель расположен в торце панели инструментов на стороне пассажира и доступен при открытой двери пассажира. Проверьте положение переключателя. Volvo рекомендует использовать ключ зажигания для изменения положения переключателя. (А также другие предметы, по

форме напоминающие ключ.)

Если автомобиль оснащен подушкой безопасности (SRS) на стороне пассажира впереди, а система PACOS отсутствует, то подушка безопасности всегда активирована.

Индикация

Текстовое сообщение в зеркале заднего вида указывает на отключенную подушку безопасности

(SRS) на месте переднего пассажира.

Активирование/отключение подушки безопасности (SRS) на переднем месте пассажира (опция) (продолж.)

ПРЕДОСТЕРЕЖЕНИЕ!

Не разрешайте никому сидеть на месте пассажира, если сообщение в зеркале заднего вида указывает, что подушка безопасности (SRS) отключена, и одновременно предупреждающий символ системы Airbag показывается в комбинированном приборе. Это указывает на наличие серьезной неисправности. Обратитесь немедленно на официальную станцию техобслуживания Volvo.

8803405m

В каком положении должен находиться переключатель?

ON = Подушка безопасности (SRS) активирована.

При нахождении переключателя в этом положении пассажиры ростом более 140 см могут занимать сиденье переднего пассажира, но íè â êîåì случае дети в детском кресле или на детской опорной подушке.

8803404

OFF = Подушка безопасности (SRS) отключена.

При нахождении переключателя в этом положении дети в детском кресле или на детской подушке могут занимать сиденье переднего пассажира, но ни в коем случае лица ростом более 140 см.

Система надувных экранов (IC)

Система надувных экранов (IC) защищает головы сидящих в автомобиле людей от удара о стенки салона. Экран также защищает от предметов, с которыми столкнулся автомобиль. Система IC защищает всех, кто сидит на передних сиденьях и внешних местах заднего сиденья. Экран располагается вдоль боковин внутренней облицовки крыши. Система IC (система надувных экранов) закрывает верхнюю часть внутренних поверхностей автомобиля у переднего и заднего сиденья. В случае бокового удара эта система задействуется датчиком столкновения системы SIPS. При задействовании системы IC экран заполняется газом из газогенератора, расположенного в задней части экрана.

Всегда пристегивайте ремни безопасности!

При перевозке пассажиров на заднем сиденье убедитесь, что подголовники внешних мест откинуты, а центральный подголовник правильно отрегулирован по росту пассажира.

8802259m

ПРЕДОСТЕРЕЖЕНИЕ!

Не приворачивайте и не устанавливайте что-либо на внутреннюю облицовку крыши, дверные стойки или боковые панели. Это может отрицательно повлиять на систему безопасности.

При сложенной спинке заднего сидения автомобиль нельзя загружать выше, чем на 50 мм ниже верхнего края окна задней двери пассажира, в противном случае это может отрицательно повлиять на защитный эффект системы надувных занавесов, располагающейся вдоль боковин внутренней облицовки потолка.

8802260n

8502213e

WHIPS

Эта система состоит из энергопоглощающих спинок сидений и специально модернизированных подголовников обоих передних сидений.

Сиденье системы WHIPS

Система WHIPS задействуется при ударе в заднюю часть автомобиля. Ее срабатывание зависит от угла удара, скорости и вида транспортного средства, которое нанесло этот удар. Система реагирует на удар, моментально смещая передние сиденья назад, изменяя угол и опору, обеспечиваемые передними сиденьями пассажира и водителя. Это снижает опасность повреждения шейных позвонков при аварии.

Система защиты от травмы шеи (WHIPS)

ПРЕДОСТЕРЕЖЕНИЕ!

Следите за тем, чтобы не мешать функционированию системы WHIPS! Если спинка заднего сидения сложена, необходимо соответствующее ей переднее сидение продвинуть вперед с тем, чтобы оно не соприкасалось со сложенной спинкой. Не размещайте груз прямоугольной формы таким образом, чтобы он оказался зажатым между подушкой заднего сидения и спинкой переднего сидения.

пассажира, можно устанавливать детское кресло/опорную подушку на переднее пассажирское сидение. устанавливается обращенное назад детское кресло с опорой на спинку переднего кресла.

WHIPS функционирует, даже если на заднее сидение

* Информацию об активированной/неактивированной подушке безопасности

(SRS) ñì. íà ñòð. 16.

8502379e

Правильное сидячее положение

Максимальная защита обеспечивается, если водитель и пассажир переднего сиденья сидят посередине своих сидений, а расстояние между их головами и подголовниками минимальное.

Система WHIPS и детское сиденье

Система WHIPS не оказывает отрицательного воздействия на безопасность автомобиля в отношении детских сидений/опорной подушки. Если автомобиль не оснащен активируемой* надувной подушкой безопасности (SRS) на стороне

ПРЕДОСТЕРЕЖЕНИЕ!

Если автомобиль побывал в аварии, необходимо проверить систему WHIPS на уполномоченной Volvo станции технического обслуживания. Даже если внешние признаки повреждения сиденья отсутствуют, система WHIPS могла сработать. Это могло стать причиной частичного задействования системы WHIPS. Даже после слабого удара сзади, проверьте систему на уполномоченной Volvo станции технического обслуживания. Не пытайтесь дорабатывать или ремонтировать систему WHIPS самостоятельно!

SRS (надувная подушка безопасности), SIPS (боковая подушка безопасности) и надувной экран (IC)

В каких случаях срабатывают надувные подушки и защитные занавесы?

Датчик системы SRS реагирует на силы торможения и замедления, действующие на автомобиль во время столкновения. Датчик определяет, является ли столкновение достаточно сильным для срабатывания надувных подушек.

При этом нужно иметь в виду, что датчики реагируют не только на деформацию кузова, но также на степень замедления автомобиля в момент столкновения. Датчик SRS задействует систему для защиты сидящих на передних сиденьях от травм из-за удара о приборную панель или рулевое колесо.

Вышеизложенное относится и к системе надувных подушек SIPS и защитных экранов (IC), однако эти надувные подушки и экраны срабатывают только ïðè

боковых ударах.

ВНИМАНИЕ! Системы SRS, SIPS и IC срабатывают только один раз во время

столкновения с той стороны автомобиля, в которую приходится удар.

После срабатывания надувных подушек безопасности рекомендуется выполнить следующее:

· Доставьте автомобиль на станцию технического обслуживания Volvo на

буксире. Íå пытайтесь вести автомобиль после срабатывания надувных подушек безопасности.

· Предоставьте возможность персоналу уполномоченной Volvo станции

технического обслуживания осмотреть и заменить компоненты систем SRS, SIPS и IC.

ПРЕДОСТЕРЕЖЕНИЕ!

Датчики системы SRS находятся в центральной консоли. В случае заливания водой пола в салоне, отсоедините провода от аккумуляторной батареи в багажном отделении. Не пытайтесь заводить двигатель  могут сработать надувные подушки безопасности. Доставьте автомобиль на станцию технического обслуживания Volvo на буксире.

ПРЕДОСТЕРЕЖЕНИЕ!

Не пытайтесь вести автомобиль после срабатывания надувных подушек! Сработавшие надувные подушки затрудняют управление автомобилем. Также возможно повреждение других систем безопасности. Интенсивное воздействие дыма и пыли, выбрасываемых при сдувании надувных подушек, может вызывать раздражение глаз и кожи. В этом случае промойте глаза или кожу холодной водой и/или обратитесь к врачу. Из-за высокой скорости надувания материал подушки безопасности может вызвать ожог кожи вследствие трения.

Выход из строя тормозного контура

Если неисправность возникла в одном из тормозных контуров, автомобиль все еще можно затормозить. Нажмите сильно один раз на педаль тормоза  не нажимайте несколько раз. В случае выхода из тормозного контура увеличивается ход педали тормоза и ощущается ее чрезмерная «мягкость». Для нормального торможения приходится нажимать на педаль сильнее, чем обычно.

Усилитель тормозов функционирует только при работающем двигателе.

При откатывании или буксировке автомобиля с выключенным двигателем необходимо прикладывать в 5 раз большее усилие на педаль тормоза по сравнению с торможением при работающем двигателе.

Педаль тормоза становится «жесткой».

Влага на тормозных дисках и колодках изменяет тормозные характеристики.

При езде в сильный дождь или по лужам, а также после мойки автомобиля, тормозные диски и колодки покрываются влагой. Это изменяет фрикционные свойства тормозных колодок так, что торможение происходит с существенной задержкой. При поездках на дальние расстояния в дождь или в слякоть, а также перед постановкой автомобиля на стоянку в такую погоду, регулярно нажимайте на педаль тормоза, чтобы тормозные колодки нагревались и с них испарялась влага. Выполняйте это и после мойки автомобиля или после начала движения в очень влажную или холодную погоду.

Интенсивное использование тормозов

Во время езды в гористой местности тормоза подвергаются более высокой нагрузке, даже если нажимать на педаль тормоза не очень сильно.

Поскольку скорость обычно бывает невелика, эффективность охлаждения тормозов ниже, чем при езде по равнинным дорогам. Чтобы не перегружать тормоза, рекомендуется включить пониженную передачу и двигаться на одинаковой передаче на подъем и при спуске, стараясь не использовать тормоза (механическая коробка передач). Таким образом полностью используется торможение двигателем и тормоза задействуются реже. При буксировке прицепа нагрузка на тормоза дополнительно возрастает в зависимости от массы груза.

ABS  Антиблокировочная система тормозов

Система ABS (Антиблокировочная система тормозов) служит для предотвращения блокирования колес при торможении. Эта система позволяет максимально сохранить управляемость автомобиля на протяжении всего периода торможения. Благодаря этой системе автомобиль остается под контролем и может маневрировать для объезда препятствий. Система ABS не увеличивает общую тормозную способность автомобиля. Однако система ABS позволяет водителю использовать тормоза, не опасаясь потери контроля над автомобилем, что в свою очередь повышает безопасность.

Когда после пуска двигателя скорость автомобиля достигает примерно 20 км/ч, система ABS выполняет самотестирование, которое сопровождается некоторым шумом и вибрацией. При этом педаль тормоза пульсирует и прослушивается шум от работы блока управления системой ABS. Это является абсолютно нормальным явлением.

Тормозная система/ABS/EBD

ВНИМАНИЕ! Для достижения максимального эффекта системы ABS необходимо давить на педаль тормоза с постоянным усилием, пока система модулирует тормозное давление. Не отпускайте педаль тормоза, когда проявляются пульсация и шум срабатывания системы ABS. Попрактикуйтесь в торможении с задействованием системы ABS в подходящем месте, например, на скользком участке дороги.

Сигнализатор ABS горит постоянным светом:

· Примерно две секунды при пуске двигателя,

когда осуществляется тестирование системы.

· При отключении системы ABS из-за

неисправности.

Тормозная система/ABS/EBD

Электронное распределение тормозных сил (EBD)

Система EBD (Электронное распределение тормозного усилия) является неотъемлемой частью системы ABS. Система EBD регулирует гидравлическое давление в задних тормозах для достижения максимальной эффективности торможения. Пульсации слышны и ощутимы на педали тормоза, когда система регулирует тормозное усилие.

ПРЕДОСТЕРЕЖЕНИЕ!

Если одновременно светятся сигнализаторы BRAKE и ABS, существует риск заноса задней части автомобиля при резком торможении. Если уровень тормозной жидкости в бачке нормальный, необходимо, соблюдая большую осторожность, проследовать на автомобиле на ближайшую уполномоченную Volvo станцию техобслуживания для проверки тормозной системы. Если уровень находится ниже отметки MIN на бачке для тормозной жидкости, не следует продолжать движение автомобиля, не долив тормозной жидкости. Необходимо выяснить причину падения уровня тормозной жидкости.

Усиление тормозного действия - EBA

Функция ЕВА (Emergency Brake Assistance) является частью системы DSTC. Система предназначена для того, чтобы при необходимости резкого торможения водитель немедленно получал полный тормозной эффект. Система распознает желание водителя резко затормозить, регистрируя скорость нажатия на педаль тормоза. Устройство ЕВА включено на всех скоростях и по соображениям безопасности не может быть выключено. Когда приводится в действие функция ЕВА, педаль тормоза утопает, одновременно с чем автомобилю обеспечивается максимальный тормозной эффект. Выполняйте до конца торможение, не ослабляя давление на педаль тормоза. Функция ЕВА перестает действовать, когда ослабляется давление на педаль тормоза.

Когда система стабилизации находится в работе, может создатся впечатление, что автомобиль не реагирует обычным образом на увеличение подачи топлива. Это объясняется тем, что система оценивает трение о дорожное покрытие и включает в действие различные функциональные устройства. Автомобиль оборудован либо системой STC (Stability and Traction Control)  Регулирование устойчивости и тягового усилия или DSTC (Dynamic Stability and Traction Control)  Динамическое регулирование устойчивости и тягового усилия.

Функция/система STC DSTC* TC X X SC X X AYC X

Функция тягового усилия ТС

(Traction Control)

Функция регулирования тягового усилия перераспределяет усилие с ведущего колеса, которое пробуксовывает, на ведущее колесо, которое не делает этого. Для повышения проходимости может понадобиться более часто, чем обычно нажимать на педаль подачи топлива. Когда устройство регулирования тягового усилия работает, может прослушиваться пульсирующий звук. Это совершенно нормально. Функция регулирования тягового усилия наиболее активна на малых скоростях. Ее отключить невозможно.

Функция контроля пробуксовывания  SC (Spin Control)

Функция регулирования устойчивости препятствует пробуксовке ведущих колес в процессе ускорения. Оно повышает безопасность вождения на скользком покрытии. При использовании, например, цепей противоскольжения по глубокому снегу или песку может оказаться выгоднее отключить устройство антипробуксовывания для увеличения тяговой силы. Это осуществляется

кнопкой STC/DSTC.

Система стабилизации

Функция контроля курсовой устойчивости  AYC (Active Yaw

Control)

Функция антиюза автоматически выполняет торможение одного или нескольких колес для стабилизации автомобиля во время заноса. Педаль тормоза чувствуется более жесткой, чем обычно, если одновременно нажимать на нее самому, и слышен пульсирующий звук. Устройство против заноса активно все время. Его выключить невозможно.

* Опция на некоторых рынках

Дети в автомобиле

Ребенок должен сидеть удобно и безопасно

Помните, что все сидящие в автомобиле дети, независимо от их возраста и роста, должны быть пристегнуты ремнями безопасности. Ребенок не должен сидеть на коленях пассажира!

Расположение и конструкция детских сидений выбирается исходя из веса ребенка.

Фирменное оборудование Volvo для безопасности детей сконструировано специально для Вашего автомобиля. При использовании оборудования Volvo Вы можете быть уверены в том, что точки крепления и крепежные детали расположены правильно и обладают достаточной прочностью.

Для самых маленьких детей необходимо использовать сиденья, устанавливаемые спинкой вперед. Эти сиденья обеспечивают полную безопасность детям до 3 лет.

ВНИМАНИЕ! Во многих странах местоположение ребенка в автомобиле регламентируется правилами дорожного движения. Выясните правила, которые действуют на этот счет в той стране, в которую Вы отправляетесь.

ПРЕДОСТЕРЕЖЕНИЕ!

* Информацию об активированной/

неактивированной подушке безопасности (SRS) см. на стр. 16.

Важные советы касательно детей в автомобиле!

При использовании другого имеющегося в продаже оборудования для безопасности детей важно внимательно прочитать и неукоснительно выполнять инструкции по его монтажу. Необходимо принять во внимание следующее:

· Нельзя использовать детские подушки/детские

сиденья со стальными скобами или иными элементами конструкции, которые могут лежать на кнопке открывания замка ремня, так как они могут вызвать непреднамеренное открывание замка ремня.

· Volvo имеет изделия для безопасности детей,

которые сконструированы для Volvo и испытаны Volvo.

· Положение детского сиденья должно всегда

соответствовать инструкциям изготовителя.

· Не крепите фиксирующие ремни детского

сиденья в направляющем стержне сиденья, к пружинам или различным рейкам и балкам под сиденьем, имеющим острые края.

· Детское сиденье может опираться на

приборную панель.

· Задняя часть детского сиденья íå должна

лежать на ветровом стекле.

· Никогда не устанавливайте детское сиденье на

переднее сиденье, если автомобиль оснащен активированной* надувной подушкой безопасности (SRS) на стороне пассажира.

ВНИМАНИЕ! В случае затруднений с монтажом оборудования для безопасности детей, обратитесь к изготовителю за более четкими инструкциями по его установке.

Опорная подушка для внешних мест (опция)

8502798a

Внешнее место  откидывание

1. Потяните за рукоятку, чтобы опорная подушка приподнялась.

2. Возьмитесь за подушку обеими руками и переместите ее назад.

3. Надавите на нее, чтобы защелкнулся замок.

8802126a

Проверьте, чтобы ремень безопасности плотно прилегал к телу ребенка, не провисал и не был перекручен. Ремень безопасности должен лежать прямо поверх плеча, а набедренная часть ремня должна лежать низко на бедрах для обеспечения максимальной защиты. Ремень не должен касаться шеи ребенка или лежать ниже плеча.

8502778a

Внешнее место  складывание

1. Потяните за рукоятку.

2. Переместите сиденье вниз и надавите, чтобы защелкнулся замок.

ВНИМАНИЕ! Если Вы желаете опустить вперед спинку заднего сиденья, сначала сложите опорную подушку.

Фирменная встроенная опорная подушка Volvo для внешних задних мест специально сконструирована для обеспечения максимальной безопасности для детей. В комбинации с обычными ремнями безопасности опорные подушки одобрены для детей с весом в пределах 15-36 кг.

Система Isofix для фиксирования детских сидений (опция), Аксессуары

ПРЕДОСТЕРЕЖЕНИЕ!

После аварии или других происшествий, в результате которых встроенная опорная подушка подвергалась большой нагрузке, необходимо заменить всю встроенную опорную подушку вместе с ремнем безопасности и поставить новые болты. Даже если встроенная опорная подушка не имеет внешних признаков повреждения, ее защитные свойства могут быть утрачены. Встроенная опорная подушка также подлежит замене в случае ее сильной изношенности или повреждения. Поскольку от правильного монтажа подушки зависит безопасность, ее

8802355m

Точки фиксирования Isofix Рама Isofix

Система Isofix для фиксирования детских сидений

Автомобиль можно оснастить системой Isofix для фиксирования детских сидений на внешних задних местах. Обратитесь к Вашему дилеру Volvo относительно дополнительной информации об оборудовании для безопасности детей.

8802408m

ВНИМАНИЕ! Точки фиксирования имеются на обоих внешних задних местах. При необходимости раму можно переместить с одной стороны на другую.

Аксессуары для безопасности детей

Volvo является лидером в области детской безопасности. Volvo разрабатывает и непрерывно улучшает свои изделия для безопасности детей. Вы можете с доверием обратиться к Вашему дилеру Volvo относительно информации о новейших разработках в области детской безопасности. Изделия Volvo для безопасности детей специально приспособлены к Вашему автомобилю. Они гарантируют максимальную безопасность Ваших детей.

замена должна выполняться профессионалом. Поэтому замена и ремонт подушки должны выполняться на станции техобслуживания Volvo. Если подушка загрязнилась, очищайте ее, не снимая с автомобиля. Если подушка настолько грязная, что нуждается в очистке в снятом состоянии, следуйте вышеуказанным инструкциям для замены и установки подушки. Не делайте никаких изменений конструкции или дополнений опорной подушки.

Размещение детей в автомобиле

Вес/возраст

<10 кг (0 - 9 месяцев)

9 - 18 кг (9 - 36 месяцев)

15 - 36 êã (3 - 12 ëåò)

Переднее кресло, возможности*

1. Обращенное назад детское кресло крепится с помощью ремня безопасности.

L: Утвержденный тип ¹ Е5 03160

2. Обращенное назад детское кресло крепится с помощью крепления ISOFIX.

L: Утвержденный тип ¹ Е5 03162

3. Обращенное назад детское кресло крепится с помощью ремня безопасности и крепежной ленты.

L: Утвержденный тип ¹ Е5 03135

1. Обращенное назад детское кресло крепится с помощью ремня безопасности.

L: Утвержденный тип ¹ Е5 03161

2. Обращенное назад детское кресло крепится с помощью крепления ISOFIX.

L: Утвержденный тип ¹ Е5 03163

3. Обращенное назад детское кресло крепится с помощью ремня безопасности и крепежной ленты.

L: Утвержденный тип ¹ Е5 03135

1. Фиксируемая ремнем подушка со спинкой или без спинки.

L: Утвержденный тип ¹ Е5 03139

ПРЕДОСТЕРЕЖЕНИЕ!

* Никогда не размещайте ребенка в детском кресле или опорной подушке на переднем сидении, если автомобиль оснащен подушкой безопасности (SRS), которая активирована** на стороне пассажира. Нарушение указанного правила может быть опасно для жизни ребенка.

Внешние места заднего сидения,

возможности

1. Обращенное назад детское кресло крепится с помощью ремня безопасности и опоры.

L: Утвержденный тип ¹ Е5 03160

2. Обращенное назад детское кресло крепится с помощью крепления ISOFIX и опоры.

L: Утвержденный тип ¹ Е5 03162

3. Обращенное назад детское кресло крепится с помощью ремня безопасности, опоры и крепежной ленты.

L: Утвержденный тип ¹ Е5 03135

1. Обращенное назад детское кресло крепится с помощью ремня безопасности и опоры.

L: Утвержденный тип ¹ Е5 03161

2. Обращенное назад детское кресло крепится с помощью крепления ISOFIX и опоры.

L: Утвержденный тип ¹ Е5 03163

3. Обращенное назад детское кресло крепится с помощью ремня безопасности, опоры и крепежной ленты.

L: Утвержденный тип ¹ Е5 03135

1. Фиксируемая ремнем подушка со спинкой или без спинки.

L: Утвержденный тип ¹ Е5 03139

2. Встроенная фиксируемая ремнем подушка.

В: Утвержденный тип ¹ Е5 03159

L: Рекомендуемый для указанного в перечне специального детского кресла.

Тип детского кресла может определяться типом транспортного средства, иметь ряд ограничений, быть полу универсальным или универсальным.

Â: Встроен и одобрен для данной возрастной группы.

Среднее место заднего сидения,

возможности

1. Обращенное назад детское кресло крепится с помощью ремня безопасности, опоры и крепежной ленты.

L: Утвержденный тип ¹ Е5 03135

1. Обращенное назад детское кресло крепится с помощью ремня безопасности, опоры и крепежной ленты.

L: Утвержденный тип ¹ Е5 03135

1. Фиксируемая ремнем подушка со спинкой или без спинки.

L: Утвержденный тип ¹ Е5 03139

** Информацию об активированной/неактивированной подушке безопасности (SRS) см. на

ñòð. 16.

Приборы, переключатели и органы управления

Приборная панель 30

Контрольные и сигнальные лампы 31

Предупреждения на дисплее 35

Переключатели в центральной консоли 36

Бортовой компьютер 38

Круиз-контроль 39

Фары, противотуманные фары 40

Регулировка высоты светового пучка фар, подсветка приборов 40

Замок зажигания и рулевой колонки, регулировка положения рулевого колеса 41

Указатели поворотов 42

Очистители/омыватели ветрового стекла 43

Аварийная сигнализация, обогрев заднего стекла, обогрев сидений 45

Стояночный тормоз, электрическая розетка 46

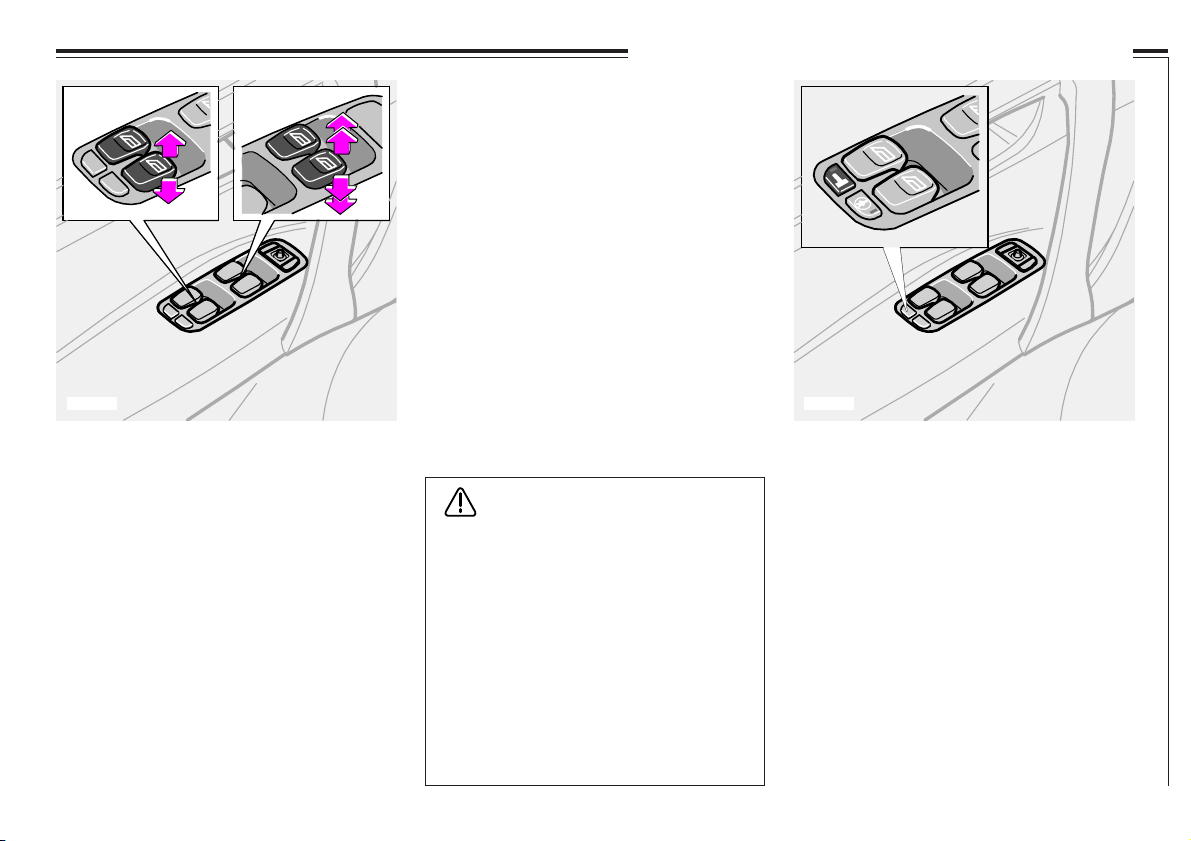

Стеклоподъемники с электроприводом 47

Зеркало заднего вида 48

Люк в крыше 49

Триплексные стекла боковых окон (опция) 50

Комбинированный прибор

3 67 8

3800838m

121113

1. Указатель температуры

Показывает температуру в системе охлаждения двигателя. Если температура повышается сверх нормы и стрелка заходит в красный сектор, на дисплее показывается сообщение. Помните, что дополнительные фары, установленные перед воздухозаборником, снижают охлаждающую способность при высоких температурах окружающего воздуха и нагрузках на двигатель.

2. Дисплей

На дисплее отображаются информационные и предупредительные сообщения.

3. Спидометр

Показывает скорость автомобиля.

4. Счетчик пути Т1 и Т2

Счетчик расстояния используется для измерения коротких отрезков пути. Правая цифра счетчика показывает сотни метров. Для сброса показания нажмите кнопку и удерживайте ее более 2 секунд. Переключение счетчиков расстояния осуществляется однократным кратковременным нажатием на кнопку.

5. Индикация системы поддержания заданной скорости

Ñì. ñòð. 39.

6. Одометр

Одометр отображает общее расстояние, пройденное автомобилем.

7. Дальний свет вкл/выкл

8. Предупреждающий символ

Если возникает неисправность, загорается символ и показывается сообщение на дисплее.

9. Тахометр

Частота вращения коленчатого вала двигателя отображается в 1000 об/мин. Стрелка тахометра не должна заходить в красный сектор.

10. Индикация для автоматической коробки передач

Здесь отображается сообщение о выбранной программе переключения передач. Для автоматической коробки передач Geartronic в режиме ручного переключения отображается передача, выбранная вручную.

11. Термометр температуры окружающего воздуха

Показывает температуру окружающего воздуха. При температуре в диапазоне между +2 °C и 5 °C на дисплее отображается символ снежинки. Этот символ служит предупреждением о скользком дорожном покрытии. На малых скоростях, или когда автомобиль неподвижен, указатель может показывать слишком высокую температуру.

12. ×àñû

Для установки времени поверните кнопку.

13. Счетчик топлива

Когда в баке остается около 8 литров топлива, загорается лампа в приборе.

14. Контрольные и предупреждающие символы

15. Указатели поворотов  направо/налево

3800839m

Контрольные и сигнальные лампы загораются после поворота ключа зажигания в положение движения (положение II) перед пуском двигателя. Это сигнализирует об исправности ламп. После пуска двигателя все лампы гаснут.

Если двигатель не запускается в течение 5 секунд, гаснут все лампы кроме

В зависимости от оснащенности автомобиля некоторые лампы могут не иметь определенных функций. Сигнальная лампа стояночного тормоза гаснет после отпускания стояночного тормоза.

è .

Контрольные и сигнальные лампы

Предупреждающий сигнализатор

в центральной части

комбинации приборов

Этот сигнализатор может гореть красным èëè желтым светом в зависимости от серьезности

неисправности. См. более подробную информацию на следующей странице.

Красный символ

Остановите автомобиль. Прочтите сообщение в информационном окне. Символ и текстовое сообщение остаются до тех пор, пока не будет устранена неисправность.

Желтый символ

Прочтите сообщение в информационном окне. Примите меры.

Текстовое сообщение можно погасить при помощи кнопки READ, см. стр. 35 или оно исчезает через 2 минуты.

ВНИМАНИЕ!

Если появляется текстовое сообщение "TIME FOR REGULAR SERVICE", символ и сообщение можно погасить при помощи кнопки READ, либо они погаснут сами через 2 минуты.

Контрольные и сигнальные лампы

ПРЕДОСТЕРЕЖЕНИЕ!

Если одновременно светятся сигнализаторы BRAKE è ABS, существует риск заноса задней части автомобиля при резком торможении.

Если одновременно светятся сигнализаторы BRAKE è ABS, возможны неполадки в системе распределения тормозных сил (EBD).

· Остановите автомобиль в безопасном месте и

выключите двигатель.

· Снова заведите двигатель.

· Если оба сигнализатора погасли,

неисправность была временной и нет необходимости в посещении станции технического обслуживания.

· Если сигнализаторы продолжают светиться, в

первую очередь проверьте уровень в бачке тормозной жидкости.

· Если уровень тормозной жидкости в бачке

ниже отметки MIN, дальнейшее движение на автомобиле запрещено и его следует доставить на буксире на официальную станцию техобслуживания Volvo для проверки тормозной системы.

· Если уровень тормозной жидкости в бачке

нормальный, необходимо, соблюдая большую осторожность, проследовать на автомобиле на ближайшую официальную станцию техобслуживания Volvo для проверки тормозной системы.

· Остановите автомобиль в безопасном месте и

проверьте уровень тормозной жидкости в бачке.

· Если уровень тормозной жидкости в бачке

автомобиля продолжает работать нормально, но без антиблокировочной функции ABS.

· Остановите автомобиль в безопасном месте и

выключите двигатель.

· Снова заведите двигатель.

· Если сигнализатор погас, то неисправность

была временной и нет необходимости в посещении станции технического обслуживания.

· Если сигнализатор продолжает светиться,

осторожно проследуйте на официальную станцию техобслуживания Volvo для проверки системы ABS.

Предупреждение о неисправности в тормозной системе

Если светится сигнализатор BRAKE, уровень тормозной жидкости может быть ниже нормы.

Предупреждение о неисправности в системе ABS

Если горит сигнализатор ABS, система ABS неисправна. Тормозная система

Контрольные и сигнальные лампы

кроме лампы могут не иметь определенных функций. Сигнальная лампа стояночного тормоза гаснет после отпускания стояночного тормоза.

è . В зависимости от оснащенности автомобиля некоторые

3800839m

Система стабилизации STC* и DSTC*

В системе STC/DSTC имеется несколько различных функций, описание которых приведено на стр. 23.

Символ загорается и спустя

примерно две секунды гаснет

Символ загорается для проверки системы во время запуска двигателя.

Символ мигает

Функция SC служит для предотвращения пробуксовывания ведущих колес. Функция TC служит для улучшения тягового усилия автомобиля. Функция AYC предназначена для предотвращения

заноса автомобиля.

Предупреждающий символ горит

постоянным желтым светом

Вместе с символом на информационный дисплей выводится сообщение «TRACTION CONTROL TEMPORARILY OFF». Функция ТС временно работает в пониженном режиме по причине слишком высокой температуры тормозов. Автоматическое восстановление ее работы произойдет, когда температура тормозов вновь будет нормальной.

Предупреждающий символ горит

постоянным желтым светом

Вместе с символом на информационном дисплее появляется сообщение «ANTI-SKID SERVICE REQUIRED». Система STC или DSTC отключена вследствие неисправности.

· Остановите автомобиль в безопасном месте и

выключите двигатель.

· Снова запустите двигатель.

Если предупреждающий символ продолжает гореть, следуйте на официальную станцию техобслуживания Volvo для проверки системы.

Неисправность в системе STC или

DSTC

Если символ загорается и горит ровным светом, сопровождаемый текстом «ANTI-SKID SERVICE REQUIRED», в то время как Вы не выключали ни одну из систем, это означает, что в одной из систем возникла неисправность.

· Остановите автомобиль в безопасном месте и

выключите двигатель. Вновь запустите двигатель.

· Если предупреждающий символ погаснет, то это была

случайная ошибка в индикации, и нет необходимости обращаться на станцию техобслуживания.

· Если предупреждающий символ продолжает гореть,

следуйте на официальную станцию техобслуживания Volvo для проверки системы.

* Система STC и DSTC является дополнительным оборудованием на некоторых рынках сбыта. Для версии R система входит в стандартную

комплектацию.

ПРЕДОСТЕРЕЖЕНИЕ!

В нормальных условиях система STC или STC/ DSTC повышает безопасность автомобиля, но это не должно служить поводом для более быстрой езды. Всегда соблюдайте особые меры предосторожности для безопасного прохождения поворотов и движения по скользким дорогам.

Контрольные и сигнальные лампы

è . В зависимости от оснащенности автомобиля некоторые

Сигнальная лампа неисправности в выхлопной системе

Проследуйте на станцию техобслужи-

вания Volvo для проверки системы.

Сигнальная лампа SRS

Если этот сигнализатор не гаснет или

загорается во время движения, в системе SRS обнаружена неисправность. Проследуйте на станцию технического обслуживания Volvo для проверки системы.

Сигнальная лампа давления масла

Если эта лампа горит во время

движения, давление масла в двигателе ниже нормы. Немедленно выключите двигатель и проверьте уровень масла в нем.

Задний противотуманный фонарь

Эта лампа горит, когда включен задний противотуманный фонарь.

Сигнализатор стояночного тормоза

Следует помнить, что эта лампа

сигнализирует только о задействовании стояночного тормоза, но не показывает, насколько сильно он задействован. Проверьте, потянув за рычаг. При задействовании стояночного тормоза

всегда прикладывайте к рычагу силу, достаточную для фиксации рычага на зубчатом секторе (сопровождаемой щелчком).

Сигнализатор ремня безопасности

Лампа горит, пока водитель не пристегнет свой ремень безопасности.

Контрольная лампа прицепа

Лампа мигает при включении указателей

поворота автомобиля и прицепа. Если лампа не мигает, указатель поворота прицепа вышел из строя.

Сигнальная лампа генератора

Если эта лампа загорается во время

движения, возможно имеется неисправность в системе электрооборудования. Обратитесь на станцию техобслуживания Volvo.

Обогреватель двигателя (дизель)

Лампа загорается, указывая на то, что включен подогрев двигателя. Когда лампа гаснет, можно запускать двигатель. Касается только дизельных автомобилей.

Предупреждения на дисплее

Когда загорается сигнальная или контрольная лампа, на дисплее отображается сообщение. Если Вы прочли и поняли содержание предупреждения, подтвердите это нажатием на кнопку READ (A). Сообщение исчезает с дисплея и записывается в запоминающее устройство автомобиля. Предупреждение о неисправности хранится в запоминающем устройстве, пока неисправность не будет устранена.

Предупреждения о серьезных неисправностях невозможно удалить с дисплея. Такие предупр-

Сообщение Значение/Мероприятия

STOP SAFELY Остановитесь и выключите двигатель.Серьезная опасность повреждения. STOP ENGINE Остановитесь и выключите двигатель Серьезная опасность повреждения. SERVICE URGENT Немедленно доставьте автомобиль на станцию обслуживания для контроля. SEE MANUAL Прочитайте руководство по эксплуатации. SERVICE REQUIRED Как можно скорее доставьте автомобиль на станцию обслуживания для проверки. FIX NEXT SERVICE Ваш автомобиль нужно проверить во время следующего планового технического обслуживания. TIME FOR REGULAR SERVICE Когда показывается сообщение, пора произвести техобслуживание. На показ сообщения влияют пробег,

количество месяцев, прошедших после последнего техобслуживания, а также время работы двигателя.

1) OIL LEVEL LOW – FILL OIL* Низкий уровень масла в двигателе. Проверьте и примите меры как можно скорее. Подробную информацию см. на стр. 159.

2) OIL LEVEL LOW – STOP SAFELY* Низкий уровень масла в двигателе. Остановите автомобиль в безопасном месте и проверьте уровень масла. См. стр. 159.

2) OIL LEVEL LOW – STOP ENGINE* Низкий уровень масла в двигателе. Остановите автомобиль в безопасном месте, заглушите двигатель и проверьте

уровень масла. См. стр. 159.

2) OIL LEVEL LOW – SEE MANUAL* Низкий уровень масла в двигателе. Остановите автомобиль в безопасном месте, заглушите двигатель и проверьте

уровень масла. См. стр. 159.

1) Показывается вместе с желтымпредупредительным треугольником.

2) Показывается вместе с красным предупредительным треугольником. * Только для вариантов двигателя с датчиком уровня масла.

еждения отображаются до устранения неисправности.

ВНИМАНИЕ! Если предупреждающее сообщение «прорывается», когда Вы, например, находитесь в

меню бортового компьютера или когда Вы желаете пользоваться телефоном, Вы должны сначала подтвердить прием сообщения. Для этого нажмите на копку READ (A). Сообщения, хранящиеся в запоминающем устройстве, можно считывать повторно. Если Вы хотите прочитать записанные сообщения, нажмите кнопку READ (A). При помощи кнопки READ (A) можно осуществлять просмотр сообщений в запоминающем устройстве. Нажатие на кнопку READ (A) возвращает прочитанные сообщения в запоминающее устройство.

Переключатели в центральной консоли

3603554m

3603680m

ВНИМАНИЕ! Взаимное расположение кнопок может быть иным.

Активное шасси, FOUR-C (опция)

Выберите между двумя положениями: Comfort или Sport. Подробную

информацию см. на стр. 102.

BLIS - Blind Spot Information System (опция)

Нажмите кнопку для активирования или отключения этой функции. Дополнительную информацию см. стр. 120.

3603549m

3603546m

(Для версии R отключение системы происходит при трехкратном повторении процедуры снижения  повторного включения системы.)

* Опция для некоторых рынков. Система является стандартной для V70 R

Система STC/ DSTC*

Эта кнопка используется для снижения или восстановления функций системы STC/DSTC. Если светодиод в кнопке горит, система STC/DSTC активирована (при условии отсутствия какойлибо неисправности). Для снижения функции системы STC/DSTC необходимо в целях безопасности удерживать кнопку нажатой минимум полсекунды.

3603558m

На дисплее появляется текст «STC SPIN CONTROL OFF»/ «DSTC SPIN CONTROL OFF» отображается: «DSTC REDUCED FUNCTION» Уменьшите функцию системы, если Вы вынуждены использовать колесо, размер которого отличается от размера других колес. При повторном запуске двигателя система STC/DSTC активируется вновь.

Для версии R

ПРЕДОСТЕРЕЖЕНИЕ!

Помните, что отключение системы STC/DSTC изменяет стабильность автомобиля на дороге.

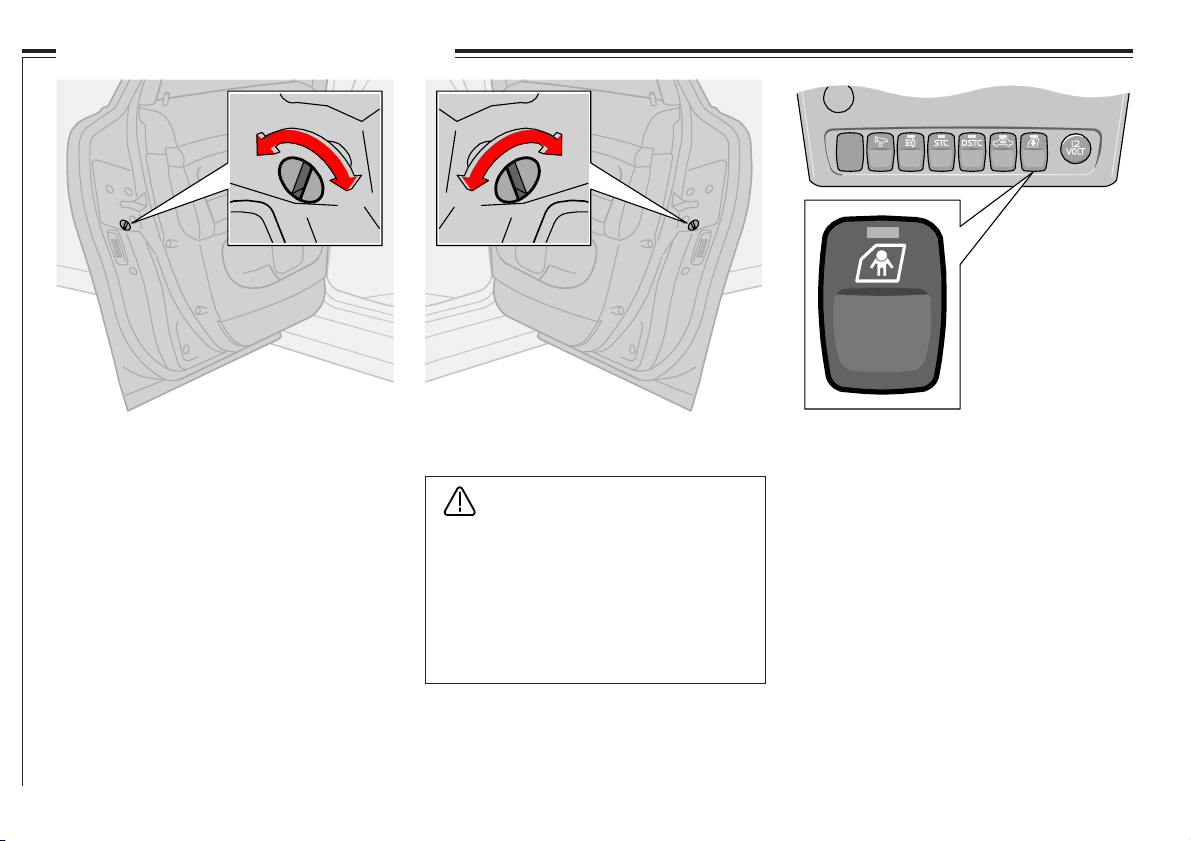

Блокировка замков для безопасности детей в

3603553m

задних дверях (опция)

Используйте эту кнопку, когда Вы хотите включить или отключить блокировку электрических замков для безопасности детей в задних дверях. Ключ зажигания должен находиться в положении I или II. Когда блокировка электрических замков для безопасности детей включена, в кнопке горит светодиод. На дисплее отображается сообщение, когда Вы включаете или отключаете блокировку электрических замков для безопасности детей.

Складывающиеся наружные зеркала

заднего вида (опция)

Эта кнопка используется для складывания или раскладывания

3603551m

случайно сложено или раскрыто, проделайте следующее:

дверных зеркал. Если наружное зеркало было

· Вручную выдвиньте наружное зеркало заднего

вида как можно дальше вперед.

· Поверните ключ зажигания в положение II.

· Сложите зеркало заднего вида вовнутрь,

используя кнопку, а затем раскройте его, снова используя кнопку. Зеркала заднего вида теперь возвращаются к своим первоначальным фиксированным положениям.

Помощь при парковке (опция)

При запуске двигателя система всегда активирована. Нажмите

3603555m

кнопку для активирования/ отключения системы индикации движения задним ходом . См. также стр. 103.

Переключатели в центральной консоли и приборной панели

Отключение блокированного положения запирания и датчиков охранной

сигнализации

3603550m

блокированного положения запирания (это означает, что двери не могут быть открыты изнутри, если они заперты). Используйте также эту кнопку для отключения датчиков движения и качания в Вашей системе охранной сигнализации*. Светодиод горит, когда функции выключены/отключены.

3603552m

хотите выключить эту систему. Светодиод в кнопке горит, когда система активирована.

3603563m

для различных аксессуаров, рассчитанных на 12 В: например, мобильный телефон или холодильник. Прикуриватель активируется нажатием кнопки. Когда прикуриватель нагрет, кнопка выскакивает обратно. Вытащите прикуриватель и восполь-

Используйте эту кнопку, когда Вы хотите отключить функцию

Дополнительный свет (опция)

Используйте эту кнопку, если Вы хотите, чтобы дополнительное освещение автомобиля загоралось одновременно с дальним светом или если Вы

Электрический разъем/ Прикуриватель (опция)

Розеткой можно пользоваться

ACTIVE CHASSIS SETTINGS

COMFORT

SPORT

ADVANCED

4303270

зуйтесь им. По соображениям безопасности, всегда оставляйте крышку в розетке, когда она не используется. Макс. сила тока 10 А. * Опция

Активное шасси  FOUR-C, V70 R

Кнопки на панели приборов используются для переключения между тремя различными положениями: Выберите комфортное, спортивное или специальное положение, нажав на одну из соответствующих кнопок. Дополнительную

информацию см. на стр. 102.

Бортовой компьютер

B C

Бортовой компьютер

Бортовой компьютер показывает следующую информацию:

• СРЕДНЯЯ СКОРОСТЬ

• СКОРОСТЬ В МИЛЯХ В ЧАС

• ТЕКУЩИЙ РАСХОД ТОПЛИВА

• СРЕДНИЙ РАСХОД ТОПЛИВА

• РАССТОЯНИЕ, КОТОРОЕ МОЖЕТ ПРОЙТИ

АВТОМОБИЛЬ ДО ПУСТОГО ТОПЛИВНОГО БАКА

ВНИМАНИЕ! Если предупреждающее сообщение «прорывается», когда Вы находитесь в меню бортового компьютера, Вы должны сначала подтвердить прием сообщения. Нажмите на копку «READ» (A), чтобы вернуться обратно в бортовой компьютер.

1. Некоторые страны

3601859d

Управление  бортовой компьютер

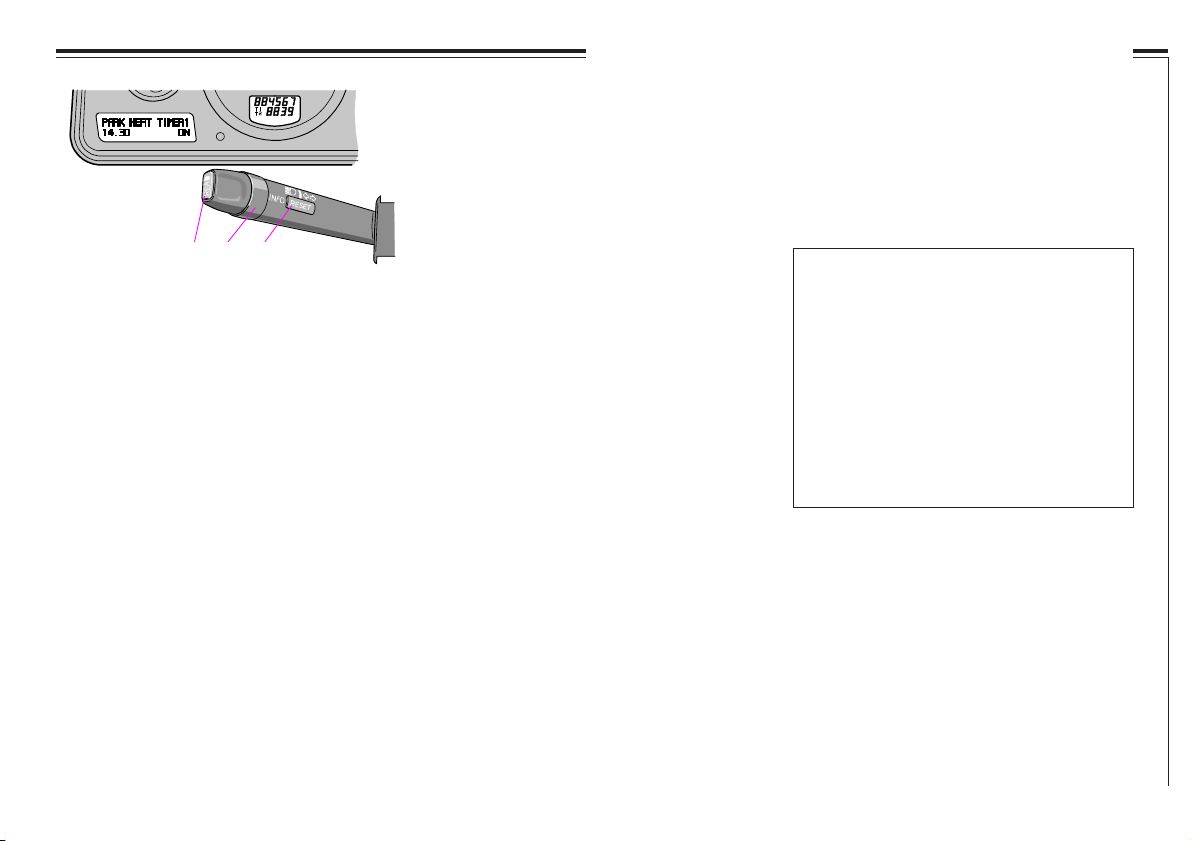

Для доступа к информации из бортового компьютера поворачивайте ручку (В) в шаговом режиме вперед или назад. Повторный поворот возвращает в исходное положение.

Средняя скорость

Средняя скорость с момента предыдущего сброса показания (RESET). При выключении зажигания значение средней скорости записывается в память и служит основой для расчета нового значения, когда будет продолжено движение. Сброс показания осуществляется при помощи кнопки RESET (C) на рычаге.

Скорость в милях в час

Настоящая скорость показывается в м/час.

Текущий расход топлива

Текущая информация об актуальном расходе топлива. Расчет расхода топлива производится каждую секунду. Цифра на дисплее обновляется через каждые пару секунд. Когда автомобиль стоит на месте, дисплей показывает « ВНИМАНИЕ! При использовании топливного обогревателя показания могут быть не точнымè.

----».

Средний расход топлива

Средний расход топлива с момента предыдущего сброса показания (RESET). При выключении зажигания значение среднего расхода топлива записывается в память и остается в ней до сброса показания при помощи кнопки RESET (C) на рычаге. ВНИМАНИЕ! При использовании топливного обогревателя показания могут быть не точнымè.

Расстояние, которое может пройти автомобиль до пустого топливного бака

Показывается расстояние, которое можно преодолеть на имеющемся запасе топлива, рассчитанное на основании среднего расхода топлива за последние 30 км и оставшегося количества топлива. Когда это расстояние меньше 20 км, на дисплее показывается « ВНИМАНИЕ! При использовании топливного обогревателя показания могут быть не точнымè.

----».

3905085m

Клавиатура на рулевом колесе V70 и V70 R

Включение системы

Регулятор круиз-контроля расположен слева на руле.

Установка нужной скорости:

· Нажмите кнопку CRUISE. В комбинированном

приборе появится "CRUISE".

· Легко нажмите на + или - для фиксирования

скорости автомобиля. В комбинированном

приборе появляется CRUISE-ON. Система поддержания постоянной скорости не может включаться при скоростях менее 30 км/ч или более 200 км/ч.

Система поддержания заданной скорости (опция)

3603564

Увеличение или уменьшение скорости

· Увеличить или уменьшить зафиксированную

скорость можно, нажав на + или -. Скорость автомобиля в момент отпускания

кнопки программируется.

· Краткое нажатие (менее полусекунды) на + или

- соответствует изменению скорости на один км/ч.

· Временное повышение скорости (менее одной

минуты) при помощи педали газа, например, при обгоне, не влияет на заданную в системе скорость. При отпускании педали газа автомобиль возвращается на ранее заданную скорость.

Временное отключение

Нажмите на 0 для временного отключения системы поддержания постоянной скорости. В комбинированном приборе появляется CRUISE. Ранее запрограммированная скорость сохраняется в памяти после временного отключения.

Кроме того, круиз-контроль временно отключается если:

· нажать на педаль тормоза или выжать педаль

сцепления

· скорость на подъеме падает ниже

30 êì/÷

· переключатель передач устанавливается в

положение N

· колеса пробуксовывают или имеет место

блокирование колес

· повышение скорости продолжалось более

одной минуты.

Возврат к скорости

При нажатии на автомобиль вновь приобретает ранее заданную скорость. В комбинированном приборе показывается "CRUISE-ON".

Отключение

Нажмите на CRUISE для отключения системы поддержания постоянной скорости. В комбинированном приборе гаснет CRUISE ON.

Фары, Противотуманные фары, Pегулировка направления светового пучка фар, Подсветка приборов

A  Фары и габаритные фонари/ стояночные фонари

Все освещение выключено.

Автомобили с автоматическим включением ближнего света: Ключ зажигания в положении II: горит ближний

свет (а также габаритные фонари/стояночные фонари впереди и сзади, освещение номерного знака и освещение приборов).

Ближний свет загорается автоматически при повороте ключа зажигания в положение II и в этом положении он не отключается.

Габаритные фонари/стояночные фонари впереди и сзади.

Ключ зажигания в положении 0: все освещение выключено.

Ключ зажигания в положении II: горят фары (а также габаритные фонари/стояночные фонари впереди и сзади, освещение номерного знака и освещение приборов).

ВНИМАНИЕ! Вы должны всегда поворачивать переключатель света в это включения дальнего света.

положение для

A B C

D E

Â  Регулятор направления светового пучка фар

Некоторые автомобили оборудованы серводвигателями у каждой фары, которые позволяют регулировать направление светoвого пучка фар в зависимости от загрузки автомобиля. Регулировка направления светового пучка фар осуществляется с помощью ручки на приборной панели. Автомобили, оснащенные би-ксеноновыми лампами (опция), имеют автоматическую регулировку направления светового пучка фар и поэтому не имеют регулятора В

 Подсветка приборов

Перемещение регулятора вверх – яркость подсветки увеличивается. Перемещение регулятора вниз подсветки уменьшается.

– яркость

3500824d

D  Противотуманные фары (опция)

Ключ зажигания в положении II. Нажмите на кнопку. Противотуманная фара горит вместе с габаритные фонари/стояночные фонари- дальним/ ближним светом. Светодиод в кнопке горит, когда горит противотуманная фара.

ВНИМАНИЕ! В некоторых странах запрещено использование ближнего света в сочетании с противотуманными фарами.

Å  Задний противотуманный фонарь

Ключ зажигания в положении II. Нажмите на кнопку. Задний противотуманный фонарь светит в сочетании с дальним/ближним светом. Одновременно светятся светодиод в кнопке и контрольная лампа в комбинации приборов. Запомните, пожалуйста: Правила использования заднего противотуманного фонаря и передних противотуманных фар отличаются в разных странах.

Автомобили с автоматическим ближним светом

Перед поездками в некоторые страны Ваша авторемонтная мастерская Volvo может помочь Вам отключить автоматическое включение фар ближнего света.

Замок зажигания и рулевого колеса, Регулировка положения рулевого колеса

Замок зажигания и рулевого колеса

0  Запертое положение

Замок рулевой колонки запирает рулевое колесо при вынимании ключа из замка зажигания.

I  Промежуточное положение  «положение включения магнитолы»

Может включаться некоторое электрооборудование. Электрическая система двигателя отключена.

II  Положение для движения

Ключ зажигания находится в этом положении во время езды. Подключена вся система электрооборудования автомобиля. Дизель: выполняется цикл предварительного нагрева, дождитесь его завершения. См. страницу 96.

III  Положение пуска двигателя

Включен стартер. Отпустите ключ после пуска двигателя. Пружина автоматически возвращает его в положение для движения. Если ключ поворачивается с трудом, передние колеса автомобиля стоят так, что на замок рулевой колонки передается давление. Слегка поверните рулевое колесо влево-вправо, когда поворачиваете ключ зажигания.

3300013A

Для сведения к минимуму возможности угона, убедитесь, что рулевое колесо заперто, когда Вы покидаете автомобиль.

Ключи запуска и электронная блокировка старта

Ключ зажигания не следует держать вместе с другими ключами или металлическими предметами на одной связке. При этом может случайно активироваться электронная блокировка пуска и двигатель не заведется. Если это произошло, снимите другой ключ со связки и

запустите двигатель вновь.

6400296A

Регулировка положения рулевого колеса

Рулевое колесо регулируется по высоте и в продольном направлении. Отведите вниз рычаг с левой стороны рулевого колеса. Затем установите рулевое колесо в наиболее удобное для управления положение. При установке в новое положение рулевое колесо должно издать щелчок. Верните рычаг в исходное положение, чтобы зафиксировать рулевое колесо.

ПРЕДОСТЕРЕЖЕНИЕ!

Никогда не выключайте зажигание (ключ в положении 0) или не вынимайте ключ из замка зажигания во время движения автомобиля. В этом случае может активироваться замок руля, что приведет к потере управления автомобилем.

ПРЕДОСТЕРЕЖЕНИЕ!

Отрегулируйте рулевое колесо перед поездкой, но не занимайтесь этим во время езды. Проверьте фиксацию рулевого колеса.

Указатели поворотов, Направляющее освещение

3601913d

Указатель поворота, переключатель дальнего/ ближнего света и «мигания» дальним светом

1. «Положение сопротивления»

При изменении направления движения, для которого требуется небольшой поворот рулевого колеса (при перестроении или обгоне), сдвиньте рычаг вверх или вниз и удерживайте его пальцем. При отпускании рычаг сразу же возвращается в нейтральное положение.

2. Обычные повороты

3. Мигание дальним светом

Слегка потяните подрулевой рычаг на себя (пока не почувствуете сопротивление). Дальний свет горит, пока рычаг не будет отпущен.

Направляющее освещение

При выходе из автомобиля в темноте, проделайте следующее:

· Выньте ключ из замка зажигания.

· Потяните назад левый подрулевой рычаг

(как при «мигании» дальним светом).

· Заприте двери.

Теперь зажигается ближний свет, габаритные фонари/стояночные фонари, освещение номерного знака, боковые габаритные фонари и лампы в наружных зеркалах заднего вида. Эти лампы остаются гореть в течение 30, 60 или 90 секунд. Подходящую для Вашего автомобиля установку времени можно сделать на фирменной станции техобслуживания Volvo.

3. Переключатель дальнего/ближнего света

(фары включены) Потяните рычаг к себе, минуя положение мигания дальним светом, и отпустите его. Свет фар переключается между дальним и ближним.

Очистители/омыватели ветрового стекла

3603483j

Функции стеклоочистителя ветрового стекла

Стеклоочистители ветрового стекла

0 - Очистители ветрового стекла выключены. Если

рычаг в положении 0 сдвинуть вверх, очистители делают по одному маху в течение того времени, пока рычаг удерживается в верхнем положении.

- Прерывистый режим работы стеклоочистителя. Вы можете сами регулировать и установить подходящую частоту работы стеклоочистителя в прерывистом режиме. Поворот кольца вверх(см. 1 на рисунке) увеличивает частоту ходов стеклоочистителя. Поворот кольца вниз уменьшает частоту ходов стеклоочистителя.

– Нормальная скорость работы

стеклоочистителей.

– Высокая скорость работы

стеклоочистителей.

Датчик дождя (опция)

Датчик дождя реагирует на количество воды на ветровом стекле и приводит к тому, что стеклоочистители автоматически увеличивают или уменьшают скорость. Чувствительность датчика дождя можно задать с помощью кольца (1).

· Поверните кольцо вверх для повышения

чувствительности и вниз для ее понижения. (Дополнительный ход производится при

повороте кольца вверх.)

Âêë/Âûêë

При включении датчика дождя ключ зажигания должен находиться в положении I, а подрулевой рычаг управления стеклоочистителями ветрового стекла в положении 0.

Для включения датчика дождя:

· нажмите на кнопку (2). В кнопке загорается

светодиод, указывающий на активное состояние датчика дождя.

Для отключения датчика дождя выберите один из перечисленных ниже способов:

· нажмите на кнопку (2) или

· переведите рычаг вниз на другую программу

очистки. При переводе рычага вверх датчик дождя остается в активном состоянии, щетки совершают один дополнительный ход и, когда рычаг отпускается обратно в положение 0,

возвращаются в положение датчика дождя. Датчик дождя выключается автоматически по извлечении ключа зажигания из замка или через

пять минут после выключения зажигания.

Важно!

При автоматической мойке: Отключайте датчик дождя, нажав на кнопку (2), когда ключ зажигания находится как минимум в положении I. Иначе могут включиться и получить повреждение очистители ветрового стекла.

Омыватели ветрового стекла

Запустите омыватели ветрового стекла, потянув рычаг назад.

Омыватель фар

(опция на некоторых рынках) Омыватели фар включаются автоматически при

использовании омывателей ветрового стекла. Омыватели фар струей под высоким давлением

расходуют много омывающей жидкости. Для экономии последней фары подвергаются мойке при каждом пятом включении омывателей (в пределах десятиминутного периода). По истечении десяти минут после последней мойки ветрового стекла омыватели фар струей высокого давления вновь на первом включении омывателей ветрового стекла.

Ограниченное омывание

Когда в бачке остается прим. 1 литр омывающей жидкости, прекращается подача жидкости к фарам и заднему стеклу. Это связано с тем, что

отдается предпочтение ветровому стеклу.

Омыватели ветрового стекла и очистители фар (V70 R)

Нажмите на рычаг в направлении к рулевому колесу, чтобы включить омыватели ветрового стекла и очистители фар.

Очистители и омыватели заднего стекла

3603482m

Функции очистителя/омывателя заднего стекла

Омыватель и очиститель, заднее стекло

Перемещением рычага вперед запускается

омывание заднего стекла.

1. Очиститель заднего стекла очистка

2. Очиститель заднего стекла – нормальная скорость

Очистители стекла

Если Вы включаете передачу заднего хода при уже работающих очистителях ветрового стекла, стеклоочиститель задней двери займет положение прерывистого режима работы*. Если стеклоочиститель задней двери уже работает на нормальной скорости, никакого изменения включенной функции не происходит.

– задний ход

– интервальная

* Данную функцию (прерывистый режим работы при движении задним ходом) можно отключить. Обратитесь на Вашу станцию техобслуживания Volvo.

Аварийная сигнализация, Обогрев заднего стекла, Обогрев сидений

8702787d

8702784d

Выключатель обогрева передних сидений

3602314M

Аварийная сигнализация

Аварийная световая сигнализация (мигание всех указателей поворота) используется в тех случаях, когда Вы вынуждены остановиться или запарковать свой автомобиль в местах, где он создает опасность или является помехой для движения. Запомните, пожалуйста: Правила пользования аварийными мигающими сигналами отличаются в разных странах.

8702783d

Обогреваемые наружные зеркала заднего вида Обогреваемое заднее стекло

Электрообогрев используется для удаления льда и запотевания с заднего стекла и наружных зеркал заднего вида. При нажатии выключателя одновременно включается обогрев заднего стекла и наружных зеркал заднего вида. Светодиод в выключателе светится. Встроенный таймер

автоматически отключает обогрев зеркал заднего вида прим. через 4 минуты и обогрев заднего стекла прим. через 12 минут.

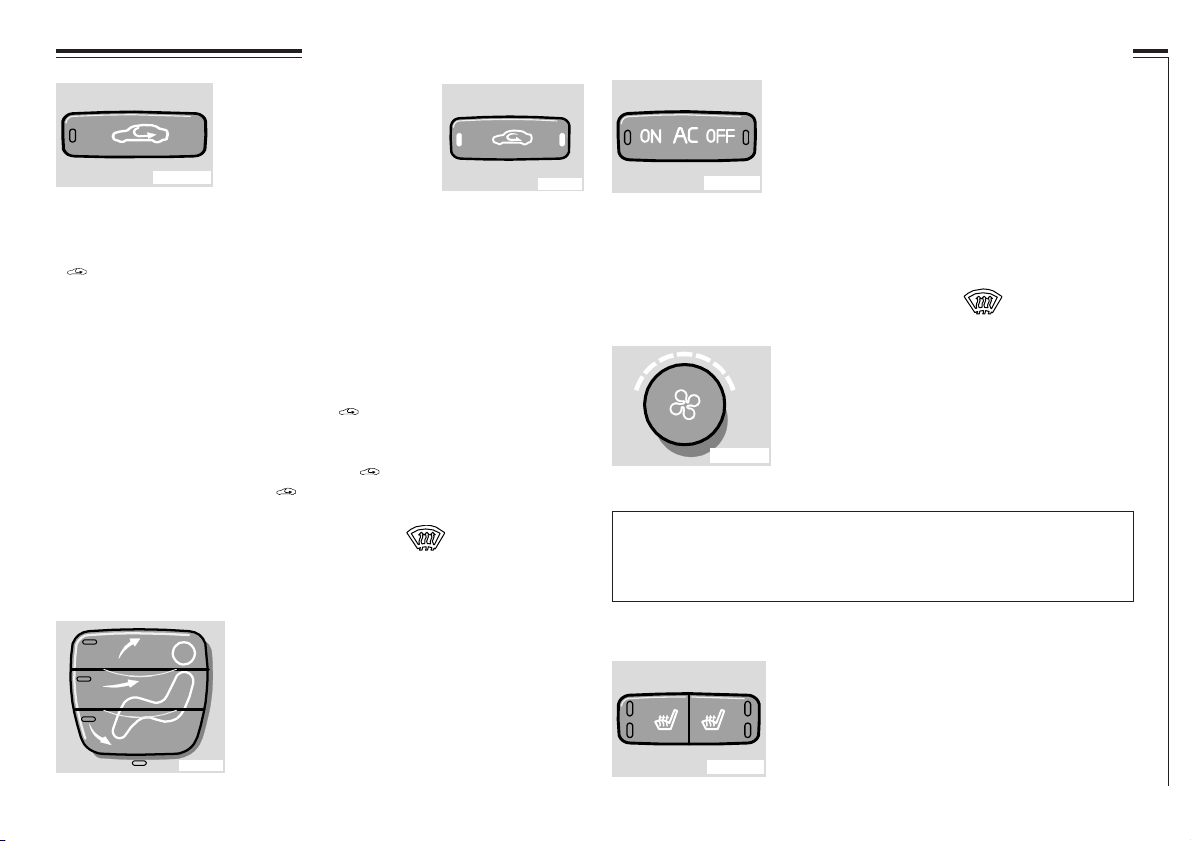

Электрообогрев передних кресел

Для обогрева передних сидений:

· Однократное нажатие: Сильный обогрев 

светятся оба светодиода в выключателе.

· Повторное нажатие: Слабый обогрев  светится

один светодиод в выключателе.

· Еще одно нажатие на выключатель: обогрев

выключается (оба светодиода не светятся).

На станции технического обслуживания Volvo могут отрегулировать температуру.

Стояночный тормоз, электрическое гнездо/прикуриватель

687276

3603522

Рычаг стояночного тормоза

Стояночный (ручной) тормоз

Рычаг расположен между передними сиденьями. Стояночный тормоз действует на задние колеса. Когда задействован стояночный тормоз, горит сигнальная лампа на панели комбинации приборов. Для отпускания стояночного тормоза слегка потяните рычаг вверх, а затем нажмите на кнопку. Если рычаг находится не в полностью отпущенном положении, сигнальная лампа на панели комбинации приборов не гаснет. Полностью

затяните стояночный тормоз и убедитесь, что он зафиксировался щелчком.

5500067m

3601943e

Электрическая розетка на переднем сидении

Электрическая розетка/ розетка для прикуривателя

Когда гнездо не используется в качестве источника тока или прикуривателя, оно всегда должно быть закрыто крышкой.

Электрическая розетка на заднем сидении

Розетка/прикуриватель, заднее сиденье

Электрическая розетка может использоваться для различных принадлежностей, рассчитанных на 12 В, например, мобильного телефона или холодильника. Прикуриватель включается нажатием кнопки. Когда нагрев завершен, кнопка выйдет из нажатого положения. Выньте прикуриватель и используйте накал. Из соображений безопасности всегда оставляйте крышку на розетке, когда она не используется.

3602316M

Стеклоподъемники с электроприводом

Окна со стороны пассажира переднего сиденья и водителя открываются двумя способами.

1. Слегка вдавите вниз или вытяните вверх

переключатель. Стекло будет подниматься или опускаться, пока Вы удерживаете переключатель.

2. Полностью вдавите или вытяните

переключатель, а затем отпустите его. В этих положениях (АВТОМАТИЧЕСКОЕ ОПУСКАНИЕ - АВТОМАТИЧЕСКОЕ ПОДНЯТИЕ) окно автоматически открывается

или закрывается полностью. Если Вы закрываете передние окна в АВТОМАТИЧЕСКОМ режиме, то при блокировании стекла каким-либо предметом срабатывает встроенный датчик перегрузки.

ВНИМАНИЕ! Функция AUTO-UP на стороне пассажира имеется только на некоторых рынках.

8301395M

Стеклоподъемники с электроприводом

Управление стеклоподъемниками с электроприводом осуществляется при помощи переключателей, расположенных на дверных подлокотниках. Напряжение на электродвигатели стеклоподъемников подается только тогда, когда ключ зажигания находится в положении включения магнитолы или в положении для движения*. Стекло опускается при нажатии на переднюю часть переключателя и поднимается при вытягивании переключателя вверх.

* После остановки автомобиля, когда Вы вынули ключ из замка зажигания, возможность открывать и закрывать окна сохраняется, äî òåõ ïîð, ïîêà Âû не открыли ни одну из передних дверей.

ПРЕДОСТЕРЕЖЕНИЕ!

Если в автомобиле находятся дети:

· Помните, что необходимо всегда обесточить

стеклоподъемники, вынув ключ из замка зажигания, если водитель покидает

автомобиль.

· Проверьте, чтобы дети или другие

пассажиры не защемили руки при закрытии стекол.

Если стеклами задних дверей управляют с

двери водителя или с пульта дистанционного управления:

· Проверьте, чтобы пассажиры заднего

сидения не защемили руки при закрытии стекол.

Выключатель отключения задних

стеклоподъемников

Переключатели стеклоподъемников у задних сидений могут быть заблокированы с помощью выключателя на панели двери водителя. Если Вы оставляете в автомобиле детей без присмотра, обязательно примите меры, чтобы электроуправляемые стеклоподъемники были обесточены (выньте ключ из замка зажигания и откройте переднюю дверь*).

Светодиод в выключателе не светится:

Управление стеклоподъемниками задних окон может осуществляться посредством переключателей на задних дверях или переключателя панели управления на двери водителя.

Светодиод в выключателе светится:

Управление стеклоподъемниками задних окон может осуществляться только посредством переключателя панели управления на двери водителя.

Зеркала заднего вида

Зеркала заднего вида с запоминающим устройством (опция)

Если автомобиль имеет зеркала заднего вида с запоминающим устройством, то они работают вместе с запоминающим устройством сиденья,

ñì. ñòð. 68.

ВНИМАНИЕ! Вышесказанное действительно при условии, что Ваш автомобиль оборудован сидением с электроприводом на месте водителя.

Внутреннее зеркало заднего вида

À. Нормальное положение. B.

Противоослепляющее положение. Защищает водителя от слепящего действия фар автомобилей, следующих позади.

Некоторые модели оснащены т.н. функцией «автозатемнения», которая означает, что противоослепление срабатывает автоматически, исходя из световых условий.

Сигнализатор ремня безопасности

Сигнализатор ремня безопасности, расположенный в верхней части зеркала заднего вида, будет мигать, пока водитель не пристегнет ремень безопасности.

8802799r

8301394M

Переключатели, наружные зеркала заднего вида с

электроприводом

Наружные зеркала заднего вида

Переключатели регулировки положения обоих наружных зеркал заднего вида находятся в передней части подлокотника на двери водителя. Нажимайте на переключатель. L = левое наружное зеркало заднего вида. R = правое наружное зеркало заднего вида. Светодиод в переключателе светится. Отрегулируйте положение с помощью рычага. После установки зеркала в нужное положение нажмите на переключатель один раз. Светодиод должен погаснуть.

Важно!

Используйте электрообогрев (см. стр. 45), чтобы удалить лед с зеркал, не соскребая его. Скребок может оставить царапины на стекле зеркала.

Запоминающее устройство в пульте дистанционного управления

Когда Вы открываете автомобиль с помощью одного из пультов дистанционного управления и изменяете установку наружных зеркал заднего вида, новые положения сохраняются в памяти пульта дистанционного управления. Когда Вы в следующий раз отпираете автомобиль с помощью того же пульта дистанционного управления и открываете дверь водителя в течение двух минут, зеркала принимают положения, сохраненные в памяти.

ПРЕДОСТЕРЕЖЕНИЕ!

Отрегулируйте положение зеркал до начала поездки!

Для улучшения обзора внешние половины зеркал заднего вида оснащены широкоугольным зеркалом. В связи с этим кажется, что предметы удалены на большее расстояние, чем в действительности.

8301747m

Электроуправляемый люк в крыше (опция)

Регулятор люка находится в крыше. Люк можно перемещать двумя способами:

Вверх/вниз задний край (положение вентиляции)

Назад/вперед (открытое положение/положение комфорта*) Ключ зажигания должен находиться в положении I

èëè II.

Положение вентиляции

Открыть: Отожмите заднюю часть регулятора (5) вверх. Закрыть: Потяните заднюю часть регулятора (6) вниз. Из положения вентиляции можно перейти в положение комфорта*: потяните регулятор назад в крайнее положение (4) и отпустите.

* В положении комфорта люк открыт не полностью, чтобы снизить шум ветра.

8302234r

1. Автоматическое закрытие

2. Закрытие вручную

3. Открытие вручную

4. Автоматическое открытие

5. Открытие в положение вентиляции

6. Закрытие положения вентиляции

Открытое положение/положение комфорта*

Автоматическое управление

Переместите регулятор через фиксированное положение (3) в крайнее заднее положение (4) или через фиксированное положение (2) в крайнее переднее положение (1) и отпустите. При этом люк в крыше открывается в положение комфорта* или соответственно полностью закрывается. Для того чтобы из положения комфорта* открыть люк полностью: переместите регулятор назад в крайнее положение (4) еще раз и отпустите.

Люк в крыше

Управление вручную Открыть: Переместите регулятор назад в

фиксированное положение (3). Люк двигается в сторону максимально открытого положения, пока регулятор удерживается в этом положении. Закрыть: Переместите регулятор вперед в фиксированное положение (2). Люк закрывается, пока регулятор удерживается в этом положении.

Перед тем, как покинуть автомобиль, проверьте, чтобы люк в крыше был плотно закрыт.

ПРЕДОСТЕРЕЖЕНИЕ!

Проверьте, чтобы дети или другие

пассажиры не защемили руки при дистанционном закрытии люка в крыше.

Если в автомобиле находятся дети:

Обесточьте люк в крыше, вынув ключ зажигания, если водитель покидает автомобиль.

Солнцезащитный экран, Триплексные стекла боковых окон (опция)

8301256d

Защита от защемления

ВНИМАНИЕ! Люк в крыше имеет защиту от защемления, которая срабатывает при его блокировании посторонними предметами. В этом случае люк останавливается и автоматически открывается в установленное ранее положение. Данная функция действительна только, если люк находится в открытом положении.

ПРЕДОСТЕРЕЖЕНИЕ!

Защита от защемления срабатывает только в открытом положении. Не функционирует в положении вентиляции.

Солнцезащитный экран

Имеется также внутренний солнцезащитный экран, который можно задвигать вручную. При открывании люка в крыше солнцезащитный экран автоматически сдвигается назад.

Триплексные стекла боковых окон (опция)

Триплексные боковые стекла в передних и задних дверях улучшают звукоизоляцию и обеспечивают лучшую защиту от взломов.

Водо- и грязеотталкивающий поверхностный слой на передних боковых стеклах и/или наружных зеркалах заднего вида (опция)

Передние боковые стекла и/или наружные зеркала заднего вида подвергнуты поверхностной обработке, благодаря которой видимость через стекла и в зеркалах сохраняется хорошей, несмотря на дождь.

Информацию об уходе за стеклами см. на стр.154.

Боковые стекла и зеркала, имеющие водо- и/или грязеотталкивающий поверхностный слой, отмечены небольшим символом.

Зеркала заднего вида

В некоторых погодных условиях грязеотталкивающий слой оказывает большее положительное действие, если использовать электрообогрев зеркал заднего вида, см. стр. 45.

Обогрев зеркал заднего вида используйте:

· если они покрыты льдом или снегом

· при сильном дожде и на грязной дороге

· при запотевании зеркала.

Водо- и грязеотталкивающий поверхностный слой (опция)

Важно!

· Не пользуйтесь скребком из металла для

удаления наледи со стекол. Можно повредить водоотталкивающий слой.

· Для удаления льда с зеркал используйте

электрообогрев!

Климатическая установка

Распределение воздуха 54

Полезные советы 55

Автоматическое управление микроклиматом ECC 56

Ручное управление микроклиматом с кондиционированием 60

Топливный стояночный отопитель 62

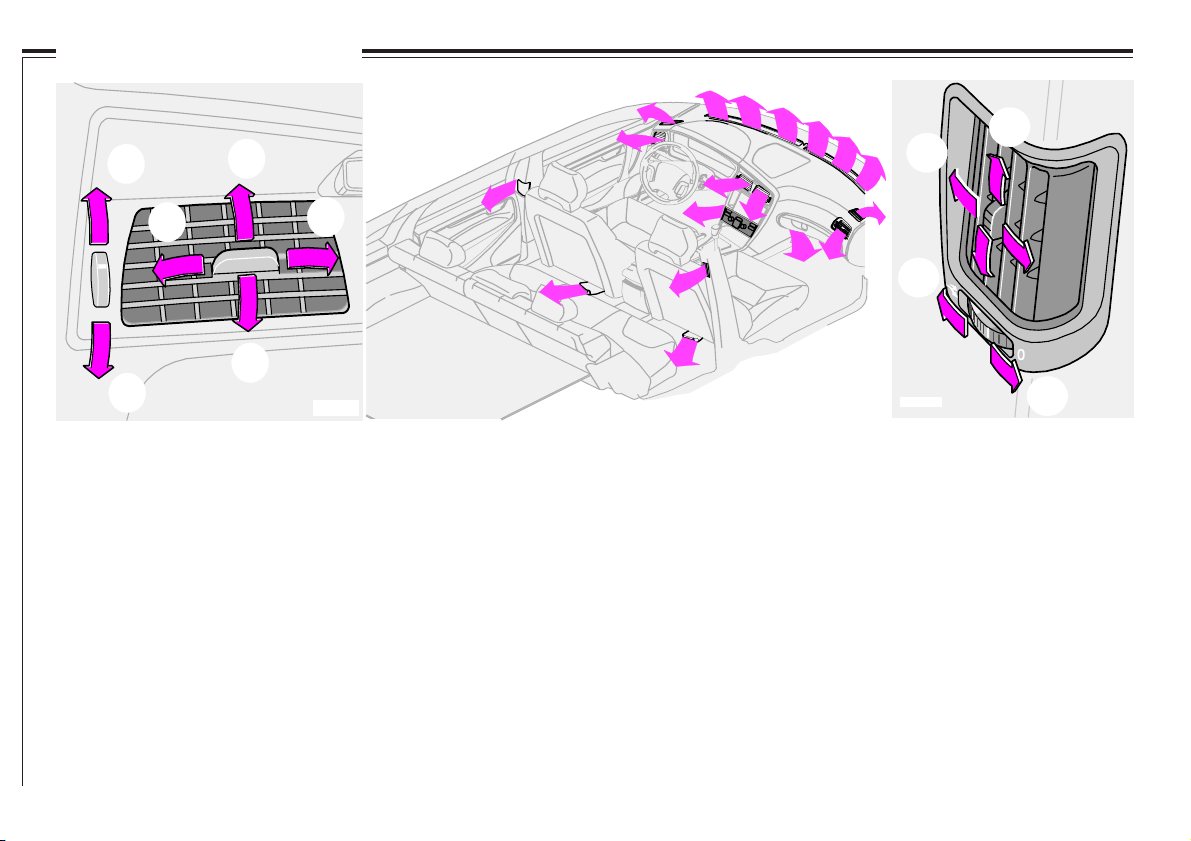

Распределение воздуха

Вентиляционные сопла приборной панели

A. Открыто B. Закрыто C. Регулировка направления потока воздуха по

горизонтали

D. Регулировка направления потока воздуха по

вертикали

· Внешние сопла направляют воздух на стекла

боковых окон для удаления с них запотевания.

· В холодную погоду: Закрывайте центральные

сопла для получения максимального комфорта и эффективного удаления запотевания.

8703155M

Распределение воздуха

Воздух, поступающий в салон, распределяется через 14 различных вентиляционных сопел, расположенных в различных местах автомобиля.

8703156M

8702835d

Вентиляционные сопла дверных стоек

A. Открыто B. Закрыто C. Регулировка направления потока воздуха по

горизонтали

D. Регулировка направления потока воздуха по

вертикали

· Направляйте сопла на стекла задних окон для

удаления с них запотевания.

· Когда сопла направлены внутрь салона,

повышается уровень комфорта пассажиров на заднем сиденье.

· Не забывайте, что маленькие дети очень

чувствительны к сквознякам.

Система управления микроклиматом – полезные советы

Запотевание окон изнутри

Эффективным методом снижения запотевания ветрового и других стекол изнутри является их регулярная очистка и полировка. Используйте обычное средство для мойки и полировки оконных стекол. Если в автомобиле курят, стекла нуждаются в более частой очистке.

Ëåä è ñíåã

Удаляйте лед и снег с воздухозаборника системы управления микроклиматом (решетка между капотом и ветровым стеклом).

Фильтр для частиц

Вы должны следить за тем, чтобы фильтр частиц заменялся регулярно. Посоветуйтесь с Вашей станцией техобслуживания Volvo.

Действительная температура электронное управление микроклиматом ECC

Физическое ощущение выбранной температуры зависит от комбинации таких факторов, как скорость воздушного потока, влажность, интенсивность солнечного излучения и т.п., действующих изнутри и снаружи автомобиля.

Датчики электронного управления микроклиматом ECC

Датчик солнечного излучения расположен на верхней части приборной панели. Нельзя затенять датчик солнечного излучения. Не закрывайте датчик температуры в салоне, расположенный на панели управления микроклиматом.

Боковые окна и люк в крыше

Для эффективной работы системы кондиционирования боковые окна и люк в крыше должны быть закрыты. Помните, что нельзя закрывать каналы выхода воздуха в боковых панелях багажного отделения.

Ускорение

При разгоне автомобиля с максимальным ускорением система кондиционирования временно отключается. Вы можете почувствовать временное повышение температуры.

Конденсат

В жаркую погоду под автомобилем может образоваться конденсат из системы кондиционирования воздуха. Это вполне нормально.

Поиск неисправностей

На станции обслуживания Volvo имеются приборы и инструменты, необходимые для поиска неисправностей или ремонта системы управления микроклиматом Вашего автомобиля. Техническое обслуживание и ремонт системы управления микроклиматом может выполняться только квалифицированным персоналом этой станции.

Хладагент

В системе кондиционирования используется хладагент R134a. Поскольку этот хладагент не содержит хлора, он абсолютно безопасен для озонового слоя. Для доливки/заправки системы можно использовать только хладагент R134a. Эти операции могут выполняться только на

уполномоченной станции техобслуживания.

Экономия топлива Автоматическое управление микроклиматом ECC

В системе автоматического управления микроклиматом кондиционер включается автоматически и работает столько, сколько это необходимо для охлаждения и снижения влажности воздуха, поступающего в салон. Эта система расходует меньше топлива, чем обычные системы кондиционирования, в которых воздух охлаждается почти до нулевой температуры.

Функция вентилятора для снижения разрядки аккумулятора

При выключенном двигателе (даже если ключ зажигания находится в положении I или II) вентилятор автоматически выключается. Для запуска вентилятора поворотом ручки установите скорость. Через две минуты скорость вентилятора снизится. Это позволяет уменьшить разрядку аккумуляторной батареи при вылюкченном

двигателе.

Автоматическое управление микроклиматом ECC

Рециркуляция/Система качества воздуха в салоне

(Interior Air Quality System)

AUT

MAN

Кондиционер АС

âêë/âûêë

Вентилятор

Температура слева

Рециркуляция

AUTO

Датчик температуры в

салоне

Удаление запотевания

ветрового и боковых стекол

Удаление запотевания

заднего стекла и

боковых зеркал

Обогрев у

правого сиденья

Обогрев у левого

сиденья

8704253d

Температура справа

Распределение

воздуха

Авт. упр. микроклиматом ЕСС с Системой качества воздуха в салоне (опция)

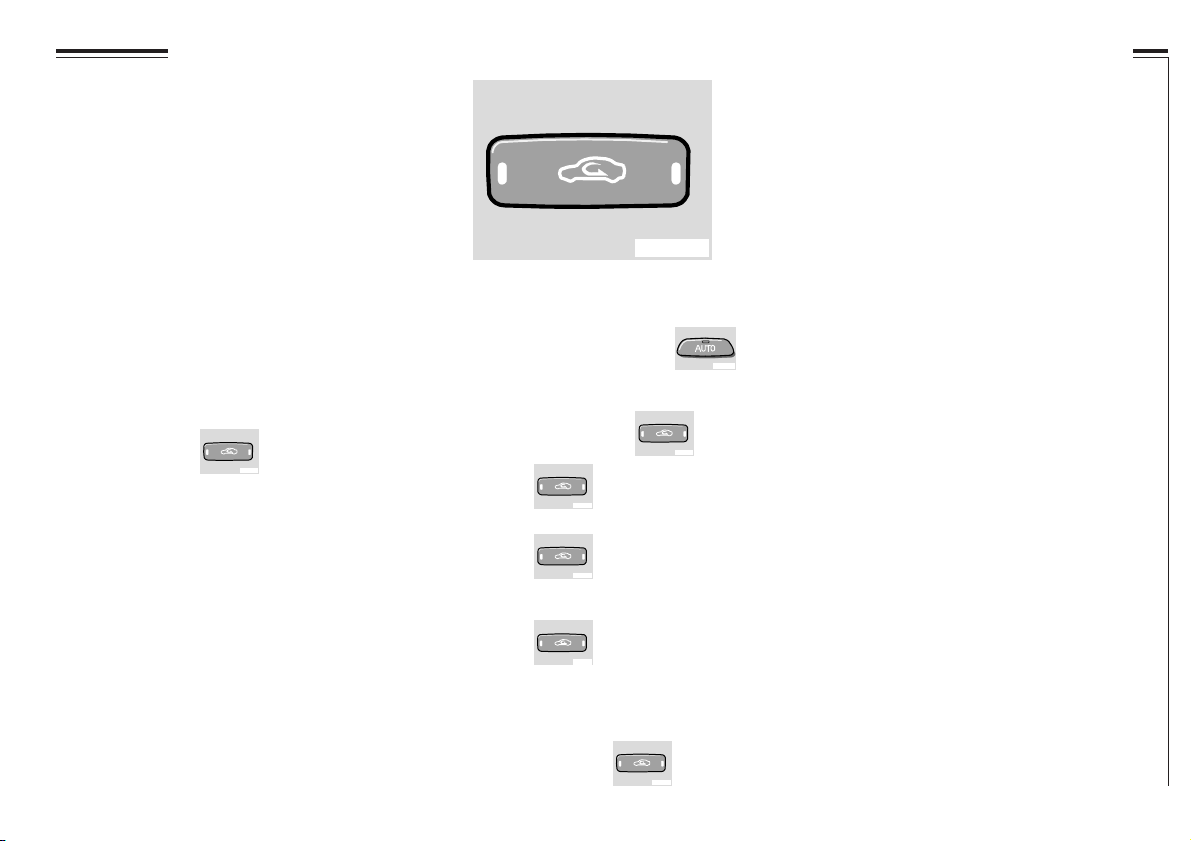

Мультифильтр с датчиком

качества воздуха (опция)

Некоторые автомобили оснащены так называемым

мультифильтром и датчиком качества воздуха.

Мультифильтр отделяет газы и частицы и

уменьшает таким образом содержание запахов и

загрязнений. Датчик качества воздуха регистрирует

повышенное содержание загрязненного наружного

воздуха. Когда загрязненный наружный воздух

регистрируется датчиком качества воздуха,

воздухозаборник закрывается, и начинается

рециркуляция воздуха в салоне. При рециркуляции

воздух в салоне очищается также через

мультифильтр.

Когда датчик качества воздуха включен, светится

AUT

MAN

зеленый диод AUT в

8703250d

MAN

AUT

8703250d

Управление:

Для активирования датчика качества воздуха

(нормальная установка) нажмите на

Или сделайте выбор между тремя разными

AUT

функциями, нажав на кнопку

AUT

1. Нажмите на

MAN

8703250d

MAN

: Светится светодиод

AUT. Датчик качества воздуха теперь включен.

AUT

2. Нажмите на

MAN

: Никакой светодиод не

8703250d

светится. Рециркуляция не включена, если только нет необходимости в охлаждении в жаркую погоду.

AUT

MAN

3. Нажмите на

: Светится светодиод MAN.

8703250d

Рециркуляция теперь включена.

8702780d

8703250d

Имейте в виду следующее:

· Датчик качества воздуха, как правило, должен

быть включен.

· В холодном климате рециркуляция ограничена

для избежания запотевания стекол.

· При запотевании стекол следует выключить

датчик газов.

· При запотевании стекол Вы можете успешно

использовать функции удаления запотевания ветрового и боковых стекол, а также запотевания заднего стекла. Смотрите следующую страницу!

· Следуйте рекомендациям сервисной

программы Volvo относительно интервалов замены мультифильтра. При езде в сильно загрязненной среде может потребоваться более частая замена мультифильтра.

Вы выбираете одну из этих трех функций путем

AUT

повторных нажатий кнопки

MAN

8703250d

Автоматическое управление микроклиматом ECC (опция)

AUTO

В режиме AUTO управление микроклиматом осуществляется таким образом, что поддерживается заданная температура. Система управляет обогревом, кондиционированием, скоростью вентилятора,

8702780d

рециркуляцией и распределением воздуха. При ручном выборе одной или нескольких функций управление остальными функциями продолжает осуществляться автоматически. При включении режима AUTO все сделанные вручную настройки отменяются.

Температура

С помощью двух регуляторов можно отдельно

устанавливать температуру со стороны сидений переднего пассажира и водителя. Следует помнить, что нагревание или охлаждение воздуха в салоне не ускоряется, если

8702779d

установить регуляторы на более высокую или более низкую температуру, чем нужно.

Удаление запотевания ветрового и боковых стекол

Используйте эту кнопку для быстрого устранения запотевания и льда с лобового стекла и боковых окон. Поток воздуха направляется на стекла при работе

8702782d

функция удаления запотевания со стекол, светится светодиод в ее выключателе. Система кондиционирования при этом работает в режиме, при котором максимально снижается влажность воздуха. Воздух не направляется на рециркуляцию.

вентилятора с высокой скоростью. Когда включена

Обогреватель заднего стекла и наружных зеркал заднего вида

Эта кнопка используется для быстрого удаления

8702783d

запотевания и обледенения с заднего стекла и наружных зеркал заднего вида. Дополнительная информация об этой функции приводится на странице 45.

Автоматическое управление микроклиматом – ручные установки

Рециркуляция

смотрите также стр. 60)

(

Наилучшее охлаждение в

жаркую погоду достигается при

8702776d

этом осуществляется автоматическое управление рециркуляцией. Для предотвращения проникновения в салон выхлопных газов или загрязненного воздуха можно включить рециркуляцию вручную. При включении этого режима

осуществляется рециркуляция воздуха в салоне и система управления микроклиматом не забирает воздух извне. Светится светодиод в выключателе. При рециркуляции воздуха в салоне повышается риск запотевания или обледенения стекол, особенно зимой.

Функция таймера (автомобили с мультифильтром и датчиком качества воздуха не имеют функции таймера) позволяет снизить опасность обле-

денения, запотевания и сохранить свежесть воздуха в салоне. Для включения таймера: нажмите и удерживайте кнопку 5 секунд. Рециркуляция воздуха в автомобиле осуществляется в течение 3-12 минут в зависимости от температуры окружающего воздуха. Таймер включается при каждом нажатии на кнопку нажмите и удерживайте кнопку 5 секунд, подтверждая Ваш выбор.

Рециркуляция не может включаться, если включен запотевания стекол.

включении режима AUTO. Ïðè

более 3 секунд. Светодиод мигает

. Для выключения таймера

более 3 секунд. Светодиод светится

MAN

режим удаления

Распределение воздуха

AUT

8703250d

Включение/выключение кондиционера (ON/OFF)

Когда светится светодиод ВКЛ (ON), управление кондиционером осуществляется автоматически. В этом режиме поступающий воздух охлаждается и умеренно

8702777d

подсушивается. Когда кондиционер выключен и светится светодиод ВЫКЛ (OFF), система кондиционирования остается в выключенном состоянии, а управление остальными функциями осуществляется автоматически. Система кондиционирования функционирует примерно до 0 °C.

При выборе режима удаления запотевания стекол кондиционирования обеспечивает максимальное высушивание воздуха.

система

Вентилятор системы управления микроклиматом

Увеличение и уменьшение скорости вентилятора

8702778d

ВНИМАНИЕ! Если повернуть регулятор скорости вентилятора до конца против часовой стрелки, кондиционер отключается и левый светодиод над регулятором начинает светиться оранжевым светом.

осуществляется путем поворота ручки. В режиме AUTO скорость вентилятора регулируется автоматически. Все прежние регулировки вентилятора игнорируются.

Воздух к стеклам

Воздух к голове и к туловищу.

Воздух к ногам и ступням

8702781d

Для возврата к автоматическому распределению воздуха включите режим AUTO.

Обогрев передних сидений

См. стр. 45 для дополнительной информации.

8702784d

Ручное управление микроклиматом с кондиционированием A/C

Рециркуляция

Включенная рециркуляция вместе с кондиционированием воздуха быстрее охлаждает воздух в жаркую погоду. Включайте также рециркуляцию, когда нужно предотвратить проникновение в салон

8702776d

наружного воздуха, загрязненного выхлопными газами или имеющего плохой запах и т.п. После нажатия этой кнопки осуществляться рециркуляция воздуха в салоне без подачи воздуха извне. Светится светодиод в выключателе. При рециркуляции воздуха в салоне повышается риск запотевания или обледенения стекол, особенно зимой.

будет

Включение/выключение кондиционера (ON/OFF)

Кондиционирование воздуха включено и осуществляется охлаждение и подсушивание воздуха, когда

8702777d

Кондиционирование воздуха выключено, когда светится светодиод OFF.

Когда включен режим удаления запотевания стекол кондиционирование воздуха включено постоянно, если переключатель вентилятора не установлен на 0.

светится светодиод ON.

Обогрев/Охлаждение

Вентилятор

Увеличение и уменьшение скорости вентилятора

8702831d

поворота ручки. Если ручка установлена на 0, кондиционирование воздуха не включено.

осуществляется путем

- левая сторона

Повернув регулятор, установите уровень обогрева или

8702834d

охлаждения поступающего

воздуха. Кондиционирование воздуха должно быть включено для охлаждения поступающего воздуха.

Таймер позволяет снизить риск обледенения, запотевания и сохранить свежесть воздуха в салоне. Для включения таймера: нажмите и удерживайте кнопку автомобиле осуществляется в течение 3-12 минут в зависимости от температуры окружающего воздуха. Таймер включается при каждом нажатии на кнопку более 3секунд. Светодиод светится 5 секунд, подтверждая Ваш выбор.

Рециркуляция не может включаться, если включен запотевания стекол.

более 3 секунд. Светодиод мигает 5 секунд. Рециркуляция воздуха в

. Для выключения таймера нажмите и удерживайте кнопку

режим удаления

8702611d

Обогрев/Охлаждение

- правая сторона

Повернув регулятор, установите уровень обогрева или охлаждения

8702834d

поступающего воздуха.

Кондиционирование воздуха должно быть включено для охлаждения поступающего воздуха.

Ручное управление микроклиматом с кондиционированием A/C

Для плавной регулировки распределения воздуха с целью достижения максимального комфорта используются промежуточные, отмеченные точками, положения переключателя между различными символами

8702833d

Распределение воздуха

Воздух выходит через передние и задние вентиляционные сопла.

Подача воздуха на стекла. В этом положении невозможна рециркуляция. Система кондиционирования работает постоянно. Некоторое количество воздуха выходит через вентиляционные сопла.

Воздушный поток подается к полу и на стекла. Определенное количество воздуха поступает в вентиляционные сопла.

Подача воздуха к полу. Некоторое количество воздуха выходит через вентиляционные сопла и сопла удаления запотевания с ветрового и боковых стекол.

Воздух подается к полу и через вентиляционные сопла.

Используйте...

Когда требуется хорошее охлаждение в жаркую погоду.

Если Вы хотите удалить обледенение и запотевание стекол. Для этого лучше включить высокую скорость вентилятора!

Если Вы хотите получить комфортные условия и эффективное удаление запотевания в холодную погоду. Скорость вентилятора должна быть не слишком низкой!

Если Вы хотите обогреть ноги.

В солнечную, но холодную погоду.

Ниже приводятся некоторые дополнительные советы и информация:

· Для включения кондиционера переключатель

вентилятора не должен находиться в положении 0.

· Используйте систему кондиционирования для

подсушивания воздуха в прохладную погоду (0 - 15 °C).

Обогреватель заднего стекла и наружных зеркал

8702787d

заднего вида

если Вы хотите быстро удалить запотевание или лед с заднего стекла и наружных зеркал заднего вида. См. стр. 45 для дополнительной информации о данной функции.

Пользуйтесь этой кнопкой,

Обогрев передних сидений

См. стр. 45 для дополнительной

8702784d

информации.

Топливный стояночный отопитель (опция)

При температуре 10 °C и ниже максимальное время работы стояночного обогревателя 60 минут.

Если стояночный отопитель не включается несмотря на повторные попытки, на дисплей выводится сообщение. В этом случае обратитесь на официальную станцию техобслуживания Volvo.

A B C

3602296d

Общая информация

Прежде чем появляется возможность программировать стояночный отопитель система электрооборудования должна быть «разбужена».

Это проще всего сделать:

· нажатием кнопки READ или

· нажатием рычага мигания дальним светом или

· включением зажигания.

Стояночный обогреватель может запускаться непосредственно в момент включения или программироваться на два времени запуска при помощи TIMER 1 и TIMER 2. Под временем запуска понимается здесь время, когда обогрев автомобиля завершен. Электроника в автомобиле рассчитывает время запуска исходя из температуры окружающего воздуха. Если окружающая температура выше 25 °C, обогрев не включается.

ПРЕДУПРЕЖДЕНИЕ!

· Выключите топливный отопитель перед

заправкой топливом. Топливо, пролитое на землю, может воспламениться от отработанных

газов.

· Проверьте по информационному дисплею, что

отопитель отключен. (Если стояночный отопитель работает, на дисплее показывается PARK HEAT ON).

ПРЕДУПРЕЖДЕНИЕ!

Автомобиль должен находиться вне помещения при использовании бензиновых и дизельных

отопителей

WARNING!

ACHTUNG!

AVERTISSEMENT!

8903920d

Предупреждающая табличка на крышке т

опливного бака

Сообщение на дисплее

Когда настройки TIMER 1, TIMER 2 и DIRECT START активированы, загорается желтый предупреждающий символ на комбинированном приборе, а на текстовом дисплее появляется соответствующее объяснение.

Когда Вы покидаете автомобиль, Вы получите сообщение касательно текущих установок системы.

Парковка на подъеме

Когда автомобиль паркуется на крутом подъеме, он должен стоять передом вверх, чтобы был обеспечен приток топлива к стояночному обогревателю.

Часы/таймер автомобиля

По соображениям безопасности, все установки таймера будут аннулированы, если часы переставляются после того, как сделаны установки таймера.

A B C

3602296d

Установка TIMER 1 или 2

По соображениям безопасности, можно запрограммировать время только на ближайшие сутки, но не на несколько дней подряд.

1. С помощью кольца (В) перейдите к TIMER 1.

2. Легко нажмите на кнопку RESET (C) для пер-

ехода к мигающей индикации установки часов.

3. С помощью кольца (В) установите время в

часах.

4. Легко нажмите на кнопку RESET для перехода

к мигающей индикации установки минут.

5. помощью кольца (В) установите минуты.

6. Легко нажмите на кнопку RESET для подтве-

рждения установки.

7. Нажмите на кнопку RESET для активирования

таймера.. После установки TIMER 1 можно перейти к TIMER 2. Установки делаются таким же образом, как и для TIMER 1.

Топливный стояночный отопитель (опция)

Отключение запрограммированного запуска обогревателя

Для того чтобы вручную отключить обогреватель раньше срабатывания таймера, проделайте следующее:

1. Нажмите красную кнопку READ (А)

2. Перейдите при помощи регулировочного кольца (В) вперед к тексту ВРЕМЯ 1 или 2 СТОЯНОЧН. ОБОГРЕВАТЕЛЯ (PARK HEAT TIMER 1 OR 2). Текст ВКЛ мигает.

3. Нажмите кнопку RESET (С). Появляется текст ВЫКЛ, который горит ровным светом и обогреватель отключается.

Прямой пуск обогревателя

1. Переключите регулировочное кольцо (В) на DIRECT START (ПРЯМОЙ ЗАПУСК).

2. Нажмите на кнопку RESET (C), чтобы выбрать альтернативу ВКЛ или ВЫКЛ. Выберите ВКЛ.

Обогреватель запускается на 60 минут. Обогрев салона начинается, как только охлаждающая жидкость достаточно прогреется.

Отключение прямого запуска обогревателя

1. Переключите регулировочное кольцо (В) на DIRECT START (ПРЯМОЙ ЗАПУСК).

2. Нажмите на кнопку RESET (C), чтобы выбрать альтернативу ВКЛ или ВЫКЛ. Выберите ВЫКЛ.

Аккумулятор и топливо

Если аккумуляторная батарея заряжена не полностью или уровень топлива в баке слишком низкий, стояночный обогреватель выключается. Если это произошло, на дисплее показывается сообщение. Подтвердите прием сообщения кнопкой READ (A).

ВАЖНО!

Многократное использование стояночного обогревателя в сочетании с поездками на короткие расстояния может привести к разрядке аккумулятора и проблемам при запуске двигателя.

Для того чтобы быть уверенным, что генератор успевает производить такое количество энергии, какое обогреватель расходует от аккумулятора, необходимо, чтобы при регулярном использовании обогревателя, автомобиль находился в движении столько же времени, сколько обогреватель находится в действии.

Дополнительный отопитель (дизель)

(некоторые страны) Для достижения заданной температуры в салоне в холодную погоду может потребоваться обогрев от дополнительного отопителя.

Дополнительный отопитель запускается автоматически, если дополнительный обогрев требуется при включенном двигателе. Он отключается автоматически, когда достигается заданная температура или при выключении двигателя.

Салон

Сиденья 66

Освещение салона 69

Вещевые отделения 70

Заднее сиденье и багажное отделение 75

Погрузка 80

Багажная сетка 81

Защита от осмотра. Дополнительное сиденье в багажном отделении 83

Запасное колесо 84

Передние сиденья

Посадка

Сиденья водителя и пассажира можно оптимально отрегулировать для удобства посадки и вождения.

1. Вперед/назад, поднять ручку для

установки правильного расстояния до рулевого колеса и педалей. Убедитесь, что кресло заблокировано после проведения установки.

2. Поднять/опустить передний край подушки

сидения, подкачать верх/вниз*.

3. Поднять/опустить кресло, подкачать вверх/

âíèç.

4. Регулировка поясничной опоры, вращать

рукоятку.

5. Регулировка наклона спинки сидения,

вращать рукоятку.

6. Панель управления для кресла с

электроприводом.

* Органы управления (2) имеют не

все варианты обивки кресел.

ПРЕДОСТЕРЕЖЕНИЕ!

· Придайте сиденью водителя правильное

положение перед поездкой, ни в коем случае не во время езды.

· Убедитесь, что сиденье зафиксировано.

8504932

8501727A

Складывание переднего сиденья пассажира

Спинка кресла пассажира может быть сложена вперед в горизонтальное положение, чтобы получить пространство для длинномерных грузов. Для складывания спинки вперед сделайте следующее:

· Передвиньте кресло назад до упора.

· Установите спинку сиденья в прямом положении.

· Поднимите защелки в задней части спинки сиденья.

· Одновременно сложите спинку сиденья вперед.

· Передвиньте кресло вперед так, чтобы "заблокировать" подголовник под

отделением для перчаток.

Складывание вперед переднего сиденья

Передние сиденья

Электроманеврируемое кресло (опция)

Подготовка

Настройку сиденья обычно производят, когда ключ зажигания находится в положении I или II. Это можно также сделать в течение 4,5 минут после отпирания двери ключом или с пульта дистанционного управления. Если дверь закрыта, а ключ зажигания еще не вставлен в замок или находится в положении 0, настройку можно произвести в течение 40 секунд после закрытия двери.

Запоминающее устройство в пульте дистанционного управления (опция)

Пульт дистанционного управления, используемый для отпирания автомобиля, хранить информацию об изменениях настройки сиденья. Когда в следующий раз происходит отпирание автомобиля этим же пультом и дверь открывается не позднее чем через пять минут после этого, сиденье водителя и наружные зеркала заднего вида

принимают сохраненные положения.

8505020m

Регулировка положения кресла

Выключателями можно произвести следующие настройки:

1. Подъем/опускание переднего края подушки

сиденья

2. Сиденье вперед/назад

3. Сиденье вверх/вниз

4. Наклон спинки сиденья

Сиденье можно перемещать одновременно только в одном направлении. Электроманеврируемые кресла имеют защиту от перегрузки, которая срабатывает, если кресло блокируется каким-либо предметом. Если это произошло, выключите зажигание (ключ в положении 0) и подождите прим. 20 секунд перед повторной регулировкой кресла.

ПРЕДОСТЕРЕЖЕНИЕ!

· Перед регулировкой сиденья убедитесь в

отсутствии препятствий перед, за или под сидением.

· Будьте внимательны, чтобы пассажиры на

заднем сидении не оказались зажатыми.

· Во избежание опасности защемления не

позволяйте детям играть с выключателями.

Сиденье с запоминающим устройством (опция)

MME

5. Настройка сиденья и наружных зеркал з

аднего вида, программа 1

6. Настройка сиденья и наружных зеркал заднего вида, программа 2

7. Настройка сиденья и наружных зеркал заднего вида, программа 3

8. Сохранение установки

В памяти можно хранить три положения. После настройки сиденья удерживайте кнопку MEM (8) в выжатом положении, одновременно нажав на кнопку (5). С помощью кнопок (6) и (7) можно ввести в память дополнительные настройки сиденья и зеркал.

Установка заложенного в память положения

Удерживайте клавишу памяти (5), (6) или (7) нажатой, пока сиденье не остановится. Если отпустить клавишу, то по соображениям безопасности данная установка немедленно прерывается.

Аварийная остановка

Если сиденье начинает самопроизвольное перемещение, нажмите на любую кнопку для его остановки.

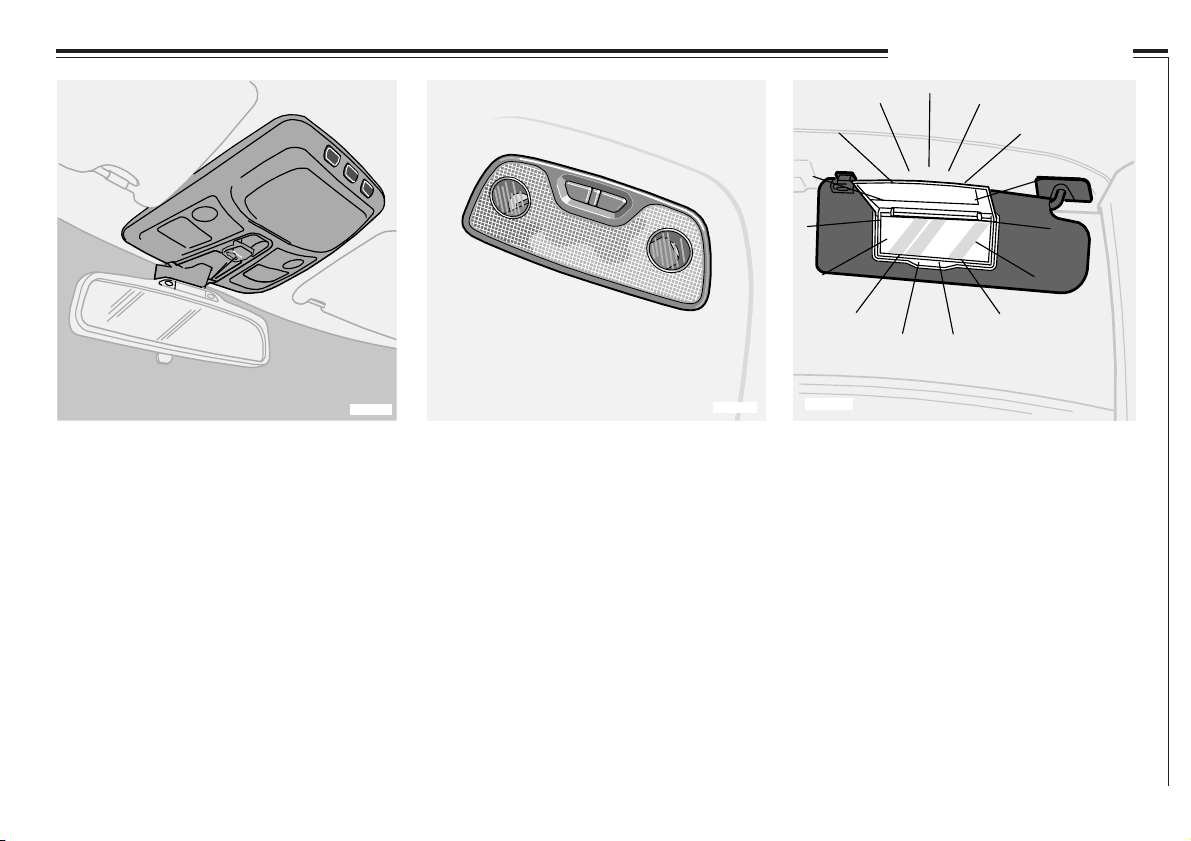

Освещение салона

3501410r

Общее освещение

Общее освещение включается и выключается при нажатии на кнопку. Это освещение имеет функцию автоматического включения* с таймером задержки на 30секунд, которая срабатывает при:

Отпирании автомобиля снаружи при помощи ключа или дистанционного управления.

Повороте ключа зажигания в положение 0

после выключения двигателя. Освещение включается* и остается включенным 10 минут:

Если одна из дверей открыта.

* Функция связана с освещенностью и активируется только в темное время суток.

3500887e

Задние лампы для чтенияОбщее освещение и передние лампы для чтения

Общее освещение гаснет:

При пуске двигателя.

После запирания автомобиля снаружи при помощи ключа или пульта дистанционного

управления. В любой момент можно выключить или включить освещение салона, кратковременно нажав на кнопку. После включения освещения оно продолжает гореть 10 минут. Чтобы отключить автоматический таймер, нужно нажать кнопку и удерживать ее более 3секунд. Кратковременное повторное нажатие кнопки возвращает таймер в рабочий режим. Заранее запрограммированные временные интер-валы в 30 секунд и 10 минут могут быть изменены. Обратитесь на Вашу станцию техобслуживания Volvo.

8502006d

Косметическое зеркало

Лампа включается, повернув крышку.

Передние и задние лампы для чтения

Включение и выключение ламп для чтения у переднего и заднего сидений осуществляется с помощью соответствующих кнопок. Лампы для чтения загораются на 10 минут, а затем автоматически выключаются.

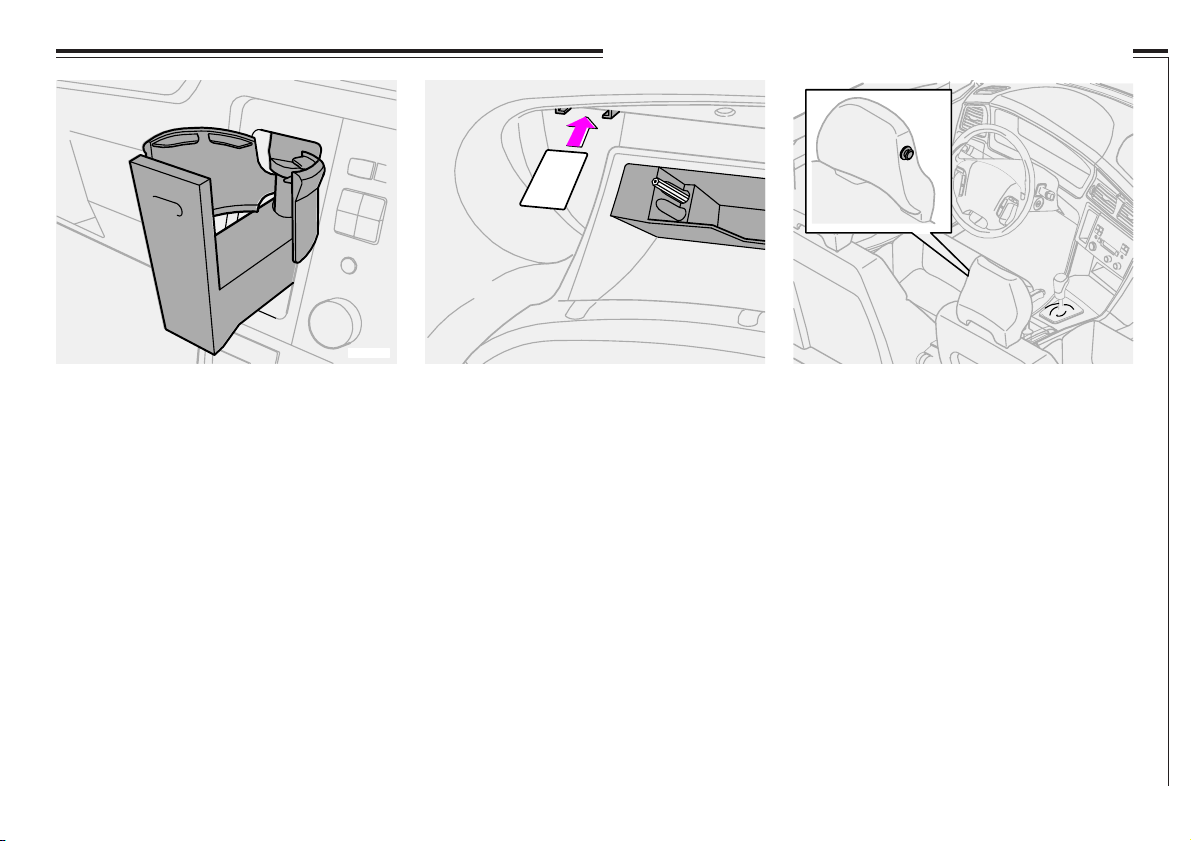

Вещевые отделения у передних и задних сидений

ПРЕДОСТЕРЕЖЕНИЕ!

Не кладите твердые, острые или тяжелые предметы на вещевую полку, в отделение для дорожных карт/газет или в другие места, где они могут причинить травму при резком торможении. Всегда закрепляйте тяжелые предметы одним из ремней безопасности.

Пепельница (опция)

Для опорожнения пепельницы: Переднее сиденье: откройте пепельницу, вытяните вставку. Заднее сиденье: как описано выше.

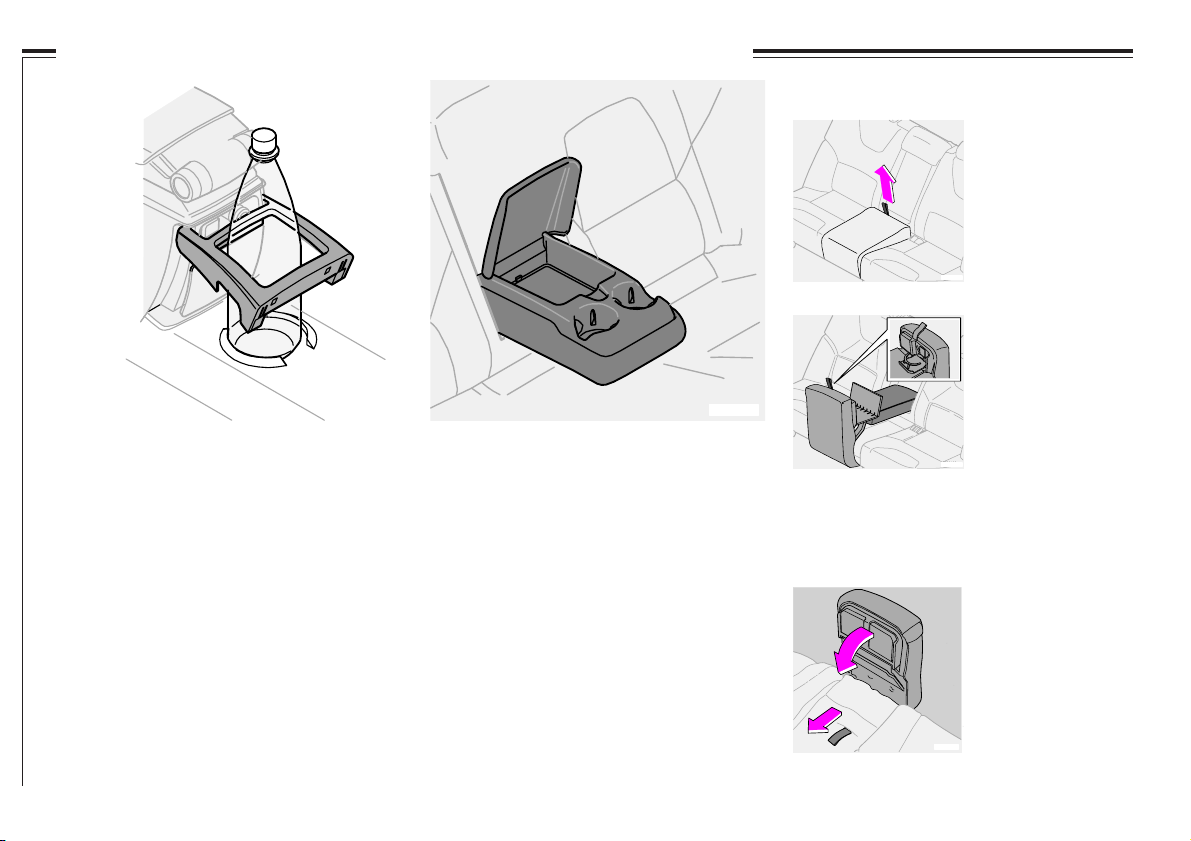

Держатель для кружек (опция)

Некоторые автомобили оборудованы держателями для кружек у переднего и заднего сиденья. Кроме того, Вы можете использовать вещевое отделение для CD и т.д. в центральной консоли.

Трубка для индивидуальных разговоров + держатель (опция)

Некоторые модели оснащены трубкой для индивидуальных разговоров; подробную информацию см. главу Телефон.

8504940m

8504945m

Вещевое отделение в центральной консоли

8504938m

Места для хранения вещей

8505049m

8504939m

1. Отделение для хранения сзади

(под подлокотником)

Заднее отделение в средней консоли можно использовать для хранения компакт-дисков и т. п.

Это отделение можно оборудовать

- Трубкой для индивидуальных разговоров +

держателем (опция)

2. Переднее отделение для хранения

(V70: Скрыто решеткой) Это отделение может быть использовано для установки:

- Держателя для кружки (опция)

- Пепельницы (опция)

3. Розетка 12 В

4. Пепельница (опция)

Держатель для кружки в заднем отделении для хранения для заднего сидения

· Для получения доступа к отделению для

хранения/индивидуальной трубке нажмите

кнопку слева на подлокотнике, откиньте назад

крышку туннельного отделения. Для использо-

вания держателя для кружки нажмите кнопку в

правой части подлокотника и откиньте назад

верхнюю часть крышки туннельного отделения.

· Держатель для кружки и крышка могут

закрываться отдельно друг от друга.

Держатель для кружки в отделении для хранения (опция)

Держатель для кружки можно без труда вынуть:

1. Поднимите вверх держатель за заднюю кромку.

2. Отведите держатель для кружки назад.

3. Наклоните держатель для кружки за переднюю кромку вверх и выньте его.

Для установки стаканодержателя проделайте то же самое в обратном порядке.

Дополнительная ручка XC70

8504941

Дополнительная ручка

Volvo XC70 оснащен на стороне пассажира дополнительной ручкой на центральном отделении для хранения. Эта ручка служит дополнительной опорой при движении, например, по гравийным дорогам и пр.

ПРЕДОСТЕРЕЖЕНИЕ!

Эта ручка может быть очень горячей, если автомобиль стоит на солнце/жаре.

8903729

Вещевые отделения у переднего сиденья

Держатель для стаканов (опция)

· Надавите на держатель, чтобы открыть.

· Для возврата на место вдавите держатель

после использования.

ВНИМАНИЕ! Никогда не используйте стеклянные бутылки. Имейте также в виду, что горячие напитки могут обжечь.

Хранение в перчаточном ящике

В перчаточном ящике Вы можете хранить Руководство по эксплуатации автомобля, ручки, бензиновые или кредитные карточки и т.д.

Держатель для пиджака

Используйте держатель для пиджака только для легкой одежды.

Мусорная корзина, Складной столик в заднем сиденье

8802312m

Держатель для бутылки у заднего сидения (опция)

Для пользования держателем бутылок:

Раскройте держатель.

2. Установите бутылку.

Держатель для бутылки может также использоваться в качестве корзины для мусора. Вставьте в держатель мешок и перегните его через край.

ВНИМАНИЕ!

· Для держателя нет никаких специальных

мусорных мешков - пользуйтесь обычными пластиковыми мешками.

· По соображениям безопасности, никогда не

оставляйте стеклянные бутылки на каких-либо местах в автомобиле!

Держатель для кружки в подлокотнике, заднее сидение

8504929

Складной столик (опция)

Потяните вверх ленту и откиньте подушку сидения вперед.

8503131m

Если Вы хотите полностью разложить часть столика, сначала надо опустить вперед подлокотник заднего сидения. Затем отогните сам столик и опустите его на

8503132m

подлокотник. Нажмите,

чтобы можно было отогнуть держатель для стаканов. Если Вы желаете пользоваться только держателями для стаканов, нет необходимости опускания части столика.

Закрыть: поднимите

часть столика. Отогните

рычаг под столиком

вовнутрь. Будьте

осторожны и не

прижмите руку. Откиньте

подлокотник в заднее

сидение. Потяните вверх

8901908m

ленту и откиньте назад

подушку сидения.

Заднее сиденье и багажное отделение

8503344m

8503021m

Складывание подголовников

Удлинение багажного отделения

Заднее сиденье можно разделить и части можно сложить в отдельности.

1. Поднимите вверх спинку передних сидений, если они сильно наклонены назад.

2. Потяните за шнур подушки сидения и опустите подушку в направлении спинок передних сидений.

3. Сложите внешние подголовники вперед, потянув за шнур подголовника.

8503022m

Подголовник среднего места (V70)

Опустите подголовник среднего места, если он поднят. Нажмите освобождающую кнопку за правой трубкой. См. рисунок.

Подголовник среднего места

(Модели с разделенным на 3 части задним сиденьем)

Поднять: потяните подголовник прямо вверх. Опустить: слегка потяните подголовник вперед и

вдавите вниз.

(XC70)

Заднее сиденье и багажное отделение

8902058m

8503020m

А - Блокиратор в закрытом положении В - Блокиратор в открытом положении

Складывание спинки сиденья

Отожмите блокиратор спинки назад и опустите спинку сиденья вперед.

Складывание спинки среднего места (XC70)

(Модели с разделенным на 3 части задним сиденьем) Левую и среднюю части спинки можно сложить по отдельности. Если Вы хотите сложить правую часть спинки, то нужно сложить и среднюю часть.

8503341m

Спинка среднего места (XC70 с разделенным

на 3 части задним сиденьем)

Чтобы сложить спинку среднего места (не складывая при этом спинки внешних мест): проследите, чтобы подголовник был полностью опущен. Нажмите на кнопку в верхнем крае этой части спинки для высвобождения блокиратора. Затем опустите спинку вперед.

ПРЕДОСТЕРЕЖЕНИЕ!

Когда Вы устанавливаете спинки на место, следите, чтобы они были надежно заблокированы. Слово UNLOCKED на блокираторе не должно быть видно.

Перегородка с вещевыми отделениями (XC70 - опция)

(Модели с разделенным на 3 части задним сиденьем) Для моделей XC70 с разделенным на 3 части задним сиденьем в качестве дополнительного оборудования имеется перегородка с вещевыми отделениями. Перегородка может предотвратить перемещение груза из багажного отделения вперед при резком торможении. Для монтажа перегородки смотрите входящие в комплект указания или обращайтесь на станцию обслуживания Volvo.

Заднее сиденье и багажное отделение

Установление средней спинки на место

(Модели с разделенным на 3 части задним сиденьем)

· При монтаже средней спинки на место правая

спинка должна быть поднята.

· Установите спинку, вдавив нижнюю часть

спинки поверх штанги, пока она не

зафиксируется в нужном положении. Обратитесь к Вашему дилеру Volvo за информацией о дополнительном оборудовании,

которое может быть установлено между внешними частями спинки и подушки сиденья.

8503343m

Снятие спинки среднего места

(XC70)

(Модели с разделенным на 3 части задним сиденьем)

· Нажмите на кнопку в верхнем крае этой части

спинки для высвобождения блокиратора.

· Затем слегка опустите спинку вперед.

· Потяните за рукоятку на задней стороне спинки

(см. рисунок выше) для высвобождения нижней части спинки из штанги. Вытащите спинку.

Обратитесь к Вашему дилеру Volvo за информацией о дополнительном оборудовании, которое может быть установлено между спинками внешних мест.

ПРЕДОСТЕРЕЖЕНИЕ!

(XC70 с разделенным на 3 части задним сиденьем)

· В целях безопасности спинка среднего места не

должна оставляться в автомобиле незакрепленной.

· Если спинка среднего места удалена, неза-

крепленные в багажном отделении предметы могут при резком торможении переместиться вперед между внешними спинками.

· При устанавливании средней спинки на место

верхняя часть спинки должна быть поднята, в противном случае средняя спинка не может быть зафиксирована и нельзя использовать средний ремень безопасности.

Средний подлокотник (XC70)

(Модели с разделенным на 3 части задним сиденьем) Спинку среднего места можно повернуть таким образом, чтобы она использовалась в качестве подлокотника.

· Снимите спинку среднего места согласно

описанию слева

8503317m

Спинка среднего места в качестве подлокотника

· Поверните спинку (передняя сторона спинки

должна быть повернута вверх)

· Вдавите спинку на место на штангу, пока она

не зафиксируется в нужном положении Для установления спинки в нормальное положение потяните за рукоятку (которая находится теперь в передней нижней части), чтобы высвободить спинку из штанги. Установите спинку на место согласно описанию слева.

ПРЕДОСТЕРЕЖЕНИЕ!

Если спинка среднего места используется в качестве подлокотника, надо установить на место перегородку (см. предыдущую страницу) для предотвращения перемещения предметов из багажного отделения вперед между внешними спинками при резком торможении.

Заднее сиденье и багажное отделение

8501274A

ВНИМАНИЕ! Следите, чтобы пластиковые защелки на верхней части спинки вошли в крюки на нижней части подушки сиденья. Когда Вы откидываете спинку и подушку сиденья назад, подголовники снова надо установить в нормальное положение.

8503150m

Снятие подушки сиденья

(заднее сиденье с 2 или 3 частями) Подушка сиденья просто демонтируется. При этом Вы

получаете более длинное погрузочное пространство. Отогните красные фиксаторы вперед, чтобы освободить запирающий механизм подушки сиденья. Затем поднимите подушку сиденья. При установке подушки сидения на место выполняйте действия в обратном порядке.

ПРЕДОСТЕРЕЖЕНИЕ!

Не помещайте слишком тяжелый груз вблизи передних сидений. В таком случае возни-кает излишнее давление на опущенную спинку. Никогда не грузите поверх спинок си-дений! В противном случае при резком торможении или столкновении груз может пе-реместиться вперед и нанести серьезную травму Вам или Вашим пассажирам. Всегда надежно закрепляйте (привязывайте) груз.

8503125m

А - Блокиратор в закрытом положении В - Блокиратор в открытом положении

Положение спинки заднего сиденья

Вы можете регулировать угол наклона обеих спинок на заднем сиденьи. Для регулировки спинки до положения погрузки*:

· Надавите блокиратор, пока не покажется

красная отметка.

· Потяните спинку вперед до нового положения

запирания.

· Убедитесь, что спинка находится в положении

запирания, и что красная отметка больше не

видна. Аналогично проводится регулировка спинки до менее поднятого положения.

* Грузовое положение обеспечивает большее загрузочное пространство.

Багажное отделение

3501056m

Освещение багажного отделения

Дополнительная лампа в крыше находится сзади в багажном отделении.

8901657m

Держатель для пакетов с продуктами

(опция)

Поднимите крышку в багажном отделении. Повесьте или привяжите Ваши пакеты с продуктами с помощью хомута или держателя.

Пластиковый чехол (дополнительное оборудование) освобождается, повернув две ручки по сторонам.

3903052m

Электрическое гнездо в багажном отделении

Снимите крышку, когда Вы желаете использовать электрическое гнездо. Гнездо функционирует независимо от того, включено ли зажигание или нет. Если зажигание выключено, а к гнезду подключена нагрузка с потреблением тока более 0,1 А, на дисплее загорается предупредительное сообщение.

Поэтому старайтесь не использовать электрическое гнездо при выключенном зажигании, так как существует опасность разрядки аккумуляторной батареи.

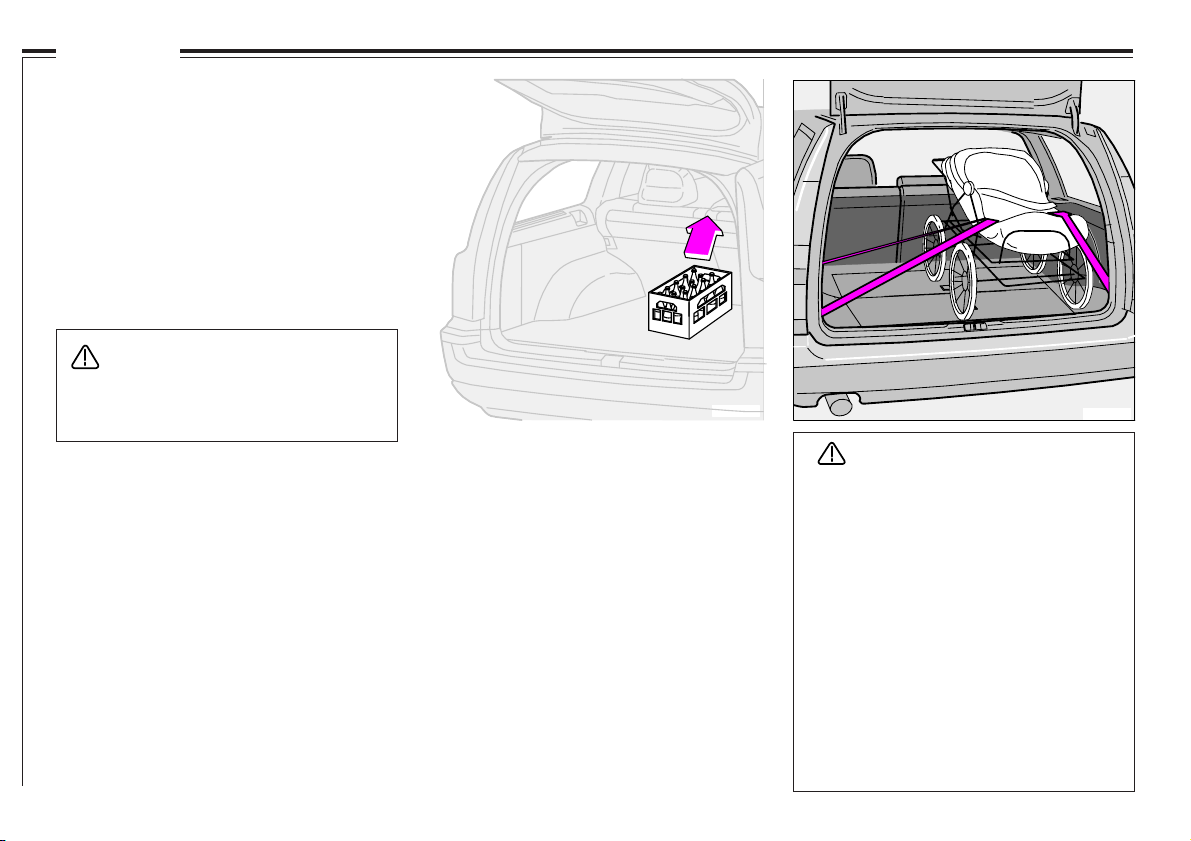

Погрузка

Общая информация

Грузоподъемность зависит от общей массы снаряженного автомобиля, включая смонтированные аксессуары. Масса снаряженного автомобиля учитывает вес водителя, массу заполненного до 90% топливного бака и остальные омывающие/охлаждающие жидкости и т. д. К аксессуарам, включенным в массу снаряженного автомобиля, относятся смонтированные буксирный крюк, багажник и короб на крыше и др. Грузоподъемность автомобиля уменьшается

соответственно числу пассажиров и их весу.

ПРЕДОСТЕРЕЖЕНИЕ!

Динамические свойства автомобиля изменяются в зависимости от массы снаряженного автомобиля и величины груза в нем.

Погрузка в багажном отделении

Ремни безопасности и надувные подушки безопасности обеспечивают водителю и пассажирам хорошую защиту, прежде всего при фронтальном столкновении. Однако следует подумать и о защите от травм сзади. При погрузке следует иметь в виду, что недостаточно закрепленные и неправильно погруженные предметы в багажном отделении могут с большой скоростью и силой переместиться вперед и нанести серьезные травмы при столкновении или резком торможении.

Подумайте о том, что предмет весом в 20кг при фронтальном столкновении на скорости 50 км/ч соответсвует массе столкновения в 1000 кг.

8502786m

Учтите при погрузке:

· Размещайте груз вплотную к спинке сиденья.

· Размещайте тяжелый груз как можно ниже.

· Размещайте широкий груз на каждой стороне

разделения в спинке сиденья.

· Закрепляйте груз ремнями в проушинах.

· Никогда не грузите над спинкой сиденья без

сетки перемещения груза.

8501266A

ПРЕДОСТЕРЕЖЕНИЕ!

Не помещайте слишком тяжелый груз вблизи передних сидений. В таком случае возникает излишнее давление на опущенную спинку. Никогда не грузите поверх спинок сидений! В противном случае при резком торможении или столкновении груз может переместиться вперед и нанести серьезную травму Вам или Вашим пассажирам. Всегда надежно закрепляйте (привязывайте) груз.

· При сложенной спинке заднего сиденья авто-

мобиль нельзя загружать выше 50 мм от верхнего края окна задней двери пассажира, в противном случае это может отрицательно повлиять на защитный эффект системы надувных экранов, располагающейся вдоль боковин внутренней облицовки крыши.

Багажная сетка

Метка красного цвета  открытое положение Метка зеленого цвета  запертое положение

8504154

Защитная сетка XC70

Защитная сетка в целях безопасности должны быть всегда правильно установлены и закреплены.

Для установки стальной сетки:

· Опустите вниз спинку сидения.

· Нажмите и поверните ручку (1) в красное

(незапертое) положение отверткой Torx*.

· Установите края защитной решетки,

снабженные пружинами, в точки крепления (см. рисунок).

· Нажмите и поверните ручку (1) в зеленое

(запертое) положение.

ВНИМАНИЕ! Зеленая метка на консоли (2) и метка на ручке (1) должны после монтажа решетки совпадать, иначе надувная подушка безопасности не будет функционировать.

Для снятия защитной решетки проделайте следующее:

· Сложите вперед спинку сидения.

· Нажмите и поверните ручку (1) с помощью

специальной отвертки Torx до красной метки, так чтобы метка на ручке совпала с меткой на консоли.

· Отведите решетку в направлении, противо-

положном креплению в крыше автомобиля так, чтобы она вышла из зацепления с панелью крыши. После того, ослабьте усилие и осторожно потяните решетку на себя таким образом, чтобы решетка освободилась также и с другой стороны. Не наклоняйте решетку слишком сильно, иначе ее может заклинить, и возникнут проблемы с тем, как вынуть ее из машины.

8503129m

Нейлоновая сетка V70

(Разделенное на 2 части заднее сиденье)

Ваш автомобиль оснащен сеткой для груза, сделанной из прочного нейлонового волокна, и е¸ можно размотать от спинки заднего сидения. Если спинки заднего сидения находятся в поднятом положении, то сетка для груза фиксируется сама собой примерно через 1 минуту после раскладывания

· Натяните вверх правую багажную сетку.

Сначала надежно подцепите стержень в креплении

на правой стороне (А), затем протяните стержень и

надежно подцепите его на левой стороне (В).

· Натяните вверх левую багажную сетку и

закрепите на стержне.

· Демонтируйте в обратном порядке.

Багажную сетку можно также использовать, когда заднее сиденье сложено впереди.

Багажная сетка ХС70

· Затяжки багажной сетки нельзя закреплять в

петлях на полу под передними сиденьями. При использовании этих петель и перемещении передних сидений назад, сетка или верхние крепления будут повреждены.

Складывание багажной сетки

Багажную сетку можно сложить и поместить под пол в багажном отделении в автомобилях, не оборудованных дополнительным динамиком низкой частоты (дополнительное оборудование) или дополнительным детским сиденьем (дополнительное оборудование).

Шарнирная петля/Кнопка

Нейлоновая сетка для груза

(Модели с разделенным на 3 части задним сиденьем)

Автомобиль Volvo XC70 может быть оснащен сеткой для груза, изготовленной из прочного нейлонового волокна, которая может закрепляться в специально предназначенных для этого креплениях на потолке и натягиваться в проушинах на полу*. Сетку можно крепить позади поднятых спинок заднего сиденья, а также позади передних сидений при сложенном заднем сиденьи (см. рисунки). Верхний и нижний стержни оснащены посередине шарнирными петлями, которые обеспечивают складываемость крепежной сетки. При необходимости разверните стержни, пока они не заблокируются.

* Если Ваш автомобиль оснащен повернутым назад дополнительным сидением.

8901980m

8901984m

· Надежно подцепите верхний стержень в пе-

реднем или заднем потолочном креплении (A).

· Подцепите другой конец стержня на противо-

положной стороне.

· Закрепите затяжки багажной сетки в петлях на

ïîëó (B), когда сетка фиксируется в задних потолочных креплениях, или (D), когда сетка фиксируется в передних потолочных креплениях.

· Затяните багажную сетку затяжками.

ВНИМАНИЕ!

· Если багажная сетка закреплена в передних

потолочных креплениях и подушки сидений заднего сиденья сложены вперед, то багажную сетку следует протянуть перед подушками сидений и позади спинок передних сидений (C).

Нажмите на кнопки шарнирных петель багажной сетки (см. рисунок в левой колонке) для высвобождения шарнирных петель и сложите сетку.

ПРЕДОСТЕРЕЖЕНИЕ!

· В целях безопасности запрещено

использование багажной сетки, если на дополнительном сиденье в багажном отделении сидят дети.

· Необходимо убедиться, что верхние крепле-

ния защитной сетки правильно смонтированы, и что затяжки надежно закреплены.

· Запрещено использование поврежденных

сеток.

Защита от осмотра, Дополнительное сидение в багажном отделении

3903067m

Защита от осмотра (опция)

Вытяните защиту от осмотра, протяните ее над багажом и подцепите в отверстиях на задних стойках в багажном отделении.

Вынуть защиту от осмотра:

· Вдавите наконечник защиты от осмотра

вовнутрь, потяните вверх и снимите.

· При установке на место вдавите наконечники

защиты от осмотра вниз в держатели.

8503151m

Дополнительное сиденье (опция)

Дополнительное сиденье приспособлено для двух детей, каждого весом от 15 до 36кг и ростом до макс. 140 см. Максимальный общий вес равен 72 кг.

Раскладывание

· Снимите защиту от осмотра, если Ваш

автомобиль оснащен ею.

· Переместите часть спинки вперед до запертого

положения.

· Переместите подушку сиденья вперед.

Складывание

· Отогните подушку сиденья назад.

· Потяните ручку части спинки, чтобы открыть

и опустить вниз часть спинки.

ПРЕДОСТЕРЕЖЕНИЕ!

Если Ваш автомобиль оборудован дополнительным сиденьем, то задняя дверь должна быть оснащена цилиндром замка. Отпирание снаружи может происходить обычным образом (ключ в двери водителя и/или с помощью дистанционного управления), а также используя ключ в цилиндре замка задней двери.

ПРЕДОСТЕРЕЖЕНИЕ!

Когда используется дополнительное сиденье, обе спинки заднего сиденья должны быть подняты, защитная сетка снята и замок детской безопасности открыт. Это для того, чтобы в случае аварии дети смогли самостоятельно выбраться наружу. Если Ваш автомобиль оборудован стальной сеткой, ее безусловно следует снять перед использованием дополнительного сиденья.

ВНИМАНИЕ! Если в поездку нужно взять защитную шторку, одновременно используя дополнительное сидение в багажном отделении, можно поступить следующим образом:

· Поднимите обе спинки заднего сидения до

более вертикального положения (см. стр. 76).

· Осторожно поместите незакрепленную

защитную шторку между спинкой заднего

сидения и дополнительным сидением.

Поднимите подголовник дополнительного

сидения.

Запасное колесо

Сумка с

инструментами

и буксирной

проушиной

Крепление

Запасное колесо

Домкрат

Предупредительный

треугольник

(альтернативное

расположение в

автомобилях с

дополнительным

сидением)

7700566m

8505050m

Запасное колесо, инструменты, домкрат

Запасное колесо с инструментами и домкратом находится под напольным покрытием в багажном отделении. Чтобы вынуть запасное колесо:

· Снимите заднее напольное покрытие, подняв его oк. 45° и потянув назад.

Зафиксируйте переднее напольное покрытие в поднятом положении.

· Отвинтите винты пластикового чехла (аксессуары) и отодвиньте его.

· Выньте домкрат и сумку с инструментами.

· Открутите и выньте запасное колесо.

· Привинтите и закрепите все в обратном порядке. Проверьте фиксацию

запасного колеса и убедитесь, что дократ и сумка с инструментами надежно закреплены на своих местах.

Треугольный знак аварийной остановки (некоторые страны)

Применяйте треугольный знак аварийной остановки в соответствии с правилами дорожного движения страны пребывания. ВНИМАНИЕ! Если автомобиль оснащен дополнительным сиденьем в багажном отделении, то треугольный знак аварийной остановки находится в специальном отделении в передней части чехла.

Запасное колесо, инструменты, домкрат автомобили с динамиками низкой частоты (опция)

Домкрат и сумка с инструментами находятся в отделении над запасным колесом. Чтобы вынуть запасное колесо:

· Снимите заднее напольное покрытие, подняв его oк. 45° и потянув назад.

Зафиксируйте переднее напольное покрытие в поднятом положении.

· Снимите коврик над динамиком низких частот.

· Освободите колесо и поверните зажим на 90° (1).

Освободите кабель из дорожки в динамике низких частот. Выньте динамик

низких частот. Возьмитесь одновременно за верхний правый и задний левый угол. Поднимите вверх и вовнутрь и затем оставьте динамик низких частот, прислонив его к левой стороне в багажном отделении.

· Установите на место, подключите и закрепите все в обратном порядке.

Проверьте фиксацию запасного колеса и убедитесь, что домкрат и сумка с инструментами неподвижно закреплены.

Замки и охранная сигнализация

Замки и охранная сигнализация 86

Запирание и отпирание 87

Замена батарейки пульта дистанционного управления 88

После наступления темноты, система блокировки замков 89

Замки для безопасности детей 90

Охранная сигнализация автомобиля 91

Двери и замки

Ключи - Электронная блокировка запуска двигателя

Ваш автомобиль поставляется с двумя главными ключами и одним сервисным ключом. Один главный ключ складывается и в него встроен пульт дистанционного управления.

Главный ключ

Этот ключ подходит ко всем замкам.

Сервисный ключ*

Этот ключ подходит только к двери водителя, замку зажигания и замку руля.

* Только некоторые рынки

Потеря ключа

Если Вы потеряли один из ключей, необходимо взять с собой на уполномоченную станцию техобслуживания Volvo все остальные ключи от автомобиля. Для предотвращения угона автомобиля необходимо удалить код потерянного ключа из системы. Одновременно с этим необходимо заново закодировать в системе все оставшиеся ключи. Механический код ключей указан на отдельной бирке, приложенной к ключам. Храните эту бирку в надежном месте. При заказе новых ключей у дилера Volvo возьмите эту бирку с собой. Можно запрограммировать и использовать максимум шесть пультов дистанционного управления/ключей.

Электронная блокировка запуска двигателя

Ключи имеют кодированную микросхему. Код должен совпадать со считывающим устройством в замке зажигания. Автомобиль можно завести только подходящим ключом с правильным кодом. Ключ зажигания не следует держать вместе с другими ключами или металлическими предметами на одной связке. При этом может случайно активироваться электронная блокировка пуска и двигатель не заведется.

8302192m

1. Отпирание 2. Открытие багажника

3. Функция паники 4. Страховочная подсветка

5. Запирание 6. Складывание/открытие ключа

Функции пульта дистанционного управления

1. Отпирание

При помощи кнопки (1) открываются все двери, крышка багажника и лючок крышки топливного бака.

2. Крышка багажника

Только крышка багажника открывается двукратным нажатием на кнопку (2).

3. Функция паники

Функция паники может использоваться для привлечения внимания окружающих в экстренной ситуации. Если красную кнопку (3) удерживать нажатой как минимум 3 секунды или если нажать на нее дважды подряд, то активируются мигающие сигналы и звуковой сигнал. Функция паники отключается любой кнопкой на пульте дистанционного управления или автоматически через 25 секунд.

8302187

4. Страховочная подсветка

При подходе к автомобилю, проделайте следующее: Нажмите желтую кнопку (4) на пульте дистанционного управления. При этом зажигается внутреннее освещение, габаритные/стояночные огни, освещение номерного знака и лампы в наружных зеркалах заднего вида (дополнительное оборудование). Если к автомобилю подсоединен прицеп, то зажигается освещение прицепа. Все освещение горит в течение 30, 60 или 90 секунд. Соответствующую установку времени можно сделать на уполномоченной станции техобслуживания Volvo. Для отключения освещения при подходе к автомобиля: Нажмите на желтую кнопку еще один раз.

5. Запирание

При помощи кнопки (5) запираются все двери, крышка багажника и крышка топливного бака. Для крышки топливного бака установлена задержка прим. в 10 минут.

6. Складывание/открытие ключа

Ключ можно сложить, нажав на кнопку (6) и одновременно вложив собственно ключ внутрь клавиатуры. Сложенный ключ раскладывается автоматически нажатием на эту же кнопку.

8302186

Запирание и отпирание автомобиля снаружи

С помощью главного ключа или пульта дистанционного управления одновременно снаружи запираются все боковые двери и задняя дверь. В этом положении кнопки запирания дверей и ручки дверей с внутренней стороны отключены. С помощью главного ключа или пульта дистанционного управления одновременно снаружи отпираются все боковые двери и задняя дверь. При запирании автомобиля снаружи заправочная крышка топливного бака запирается с задержкой в 10 минут.

Запирание и отпирание

8301395M

Запирание и отпирание автомобиля изнутри

С помощью выключателя на дверной панели Вы можете одновременно запереть или отпереть все боковые двери и заднюю дверь (только если автомобиль открыт главным ключом). Кроме того, каждую дверь можно запереть

предназначенной для этого кнопкой и отпереть, открыв ее ручкой. Это возможно только в тех случаях, когда автомобиль не заперт снаружи!

Запирание и отпирание

8302195

Замена батарейки в пульте дистанционного управления

Если замки перестают реагировать на сигналы пульта дистанционного управления с обычного расстояния, необходимо заменить батарейку при следующем плановом техническом обслуживании или в течении двух недель.

· Снимите крышку, осторожно вскрыв задний

край при помощи тонкой отвертки.

· Замените батарейку (тип CR 2032, 3 вольта) 

положите ее положительной стороной вверх. Не прикасайтесь руками к батарейке и ее контактным поверхностям.

· Установите на место крышку. Резиновая

прокладка должна быть без повреждений и правильно размещена, так чтобы вода не попадала внутрь.

· Сдайте батарейку на Вашу станцию

техобслуживания Volvo, чтобы она была утилизирована безопасным для окружающей среды способом.

Запирание перчаточного ящика

Перчаточный ящик, можно запереть главным ключом.

Автоматическое повторное запирание

Если в течение двух минут после отпирания снаружи с помощью пульта дистанционного управления íè

двери, ни задняя дверь не открываются, все замки повторно запираются. Эта функция не позволяет случайно оставить автомобиль незапертым. Для автомобилей с системами охранной сигнализации смотрите страницу 91.

Автоматическое запирание (опция)

Двери запираются автоматически, когда скорость автомобиля превышает 7 км/ч и остаются запертыми, пока какая-нибудь из них не будет отперта изнутри какой-либо из кнопок центрального

замка.

Открытие и закрытие двери багажника при помощи дистанционного управления

Если Вы хотите отпереть только заднюю дверь: нажмите на кнопку дистанционного управления (см. рисунок) спокойно 2 раза в течение 3 секунд. Если дверь багажника закрыть при запертых дверях, то она останется незапертой и не на сигнализации. Все другие двери останутся запертыми и на сигнализации, как и раньше. Для того, чтобы запереть и поставить на сигнализацию только дверь багажника необходимо, после того, как Вы ее закроете, нажать на кнопку "LOCK" еще один раз.

ВНИМАНИЕ! Автоматическое повторное запирание: Если Вы пользуетесь данной кнопкой для отпирания двери багажника и не открываете е¸, то дверь автоматически повторно запирается примерно через 2 минуты. Если же Вы открываете дверь багажника и снова закрываете е¸, то автоматическое повторное запирание íå работает.

Открывание задней двери в ручную

Нажмите на устройство открывания на задней двери.

После наступления темноты, Система блокировки замков

После наступления темноты

Страховочная подсветка При подходе к автомобилю проделайте

следующее:

· Нажмите на желтую кнопку на пульте

дистанционного управления. При этом зажигается внутреннее освещение, габаритные фонари/стояночные фонари, освещение номерного знака и лампочки в наружных зеркалах заднего вида (некоторые модели).

Блокировка замков*

Дверные замки автомобиля имеют специальное положение блокировки, в котором двери не могут быть открыты изнутри. Заблокировать замки можно только снаружи с помощью ключа в замке двери водителя или с помощью пульта дистанционного управления. Перед блокированием замков необходимо закрыть все двери. После блокировки замков двери невозможно открыть изнутри. Автомобиль можно отпереть только снаружи с помощью ключа в замке двери водителя или с помощью пульта дистанционного управления. Автомобиль невозможно открыть путем воздействия снаружи на дверные кнопки. Заблокированное запертое положение срабатывает с задержкой в 25 секунд после закрытия дверей.

ПРЕДОСТЕРЕЖЕНИЕ!

Обязательно отключайте блокировку замков, если кто-нибудь остается в автомобиле.

* Некоторые страны

3602376m

Временное отключение блокировки запертого положения

Если при запирании автомобиля снаружи ктонибудь остается в салоне, можно отключить блокировку замков. Можно нажать на кнопку после поворота ключа зажигания в положение II и до запирания автомобиля, или пока на центральную консоль подается напряжение. Светодиод в кнопке будет продолжать светиться до запирания автомобиля с помощью ключа или пульта дистанционного управления. Пока ключ будет оставаться в замке зажигания, на дисплее отображается предупреждение. Блокировка замков теперь выключена. При следующем включении зажигания функция блокировки замков возвращается в активное состояние.

Замки для безопасности детей

8301235d

Замок для безопасности детей -

левая задняя дверь

Механический замок для безопасности детей - задние боковые двери

Доступ к рычажкам замков для безопасности детей, которые находятся на задней поверхности задних боковых дверей, возможен только когда двери открыты. Включение замков для безопасности детей осуществляется при помощи ключа зажигания. А. Двери не могут быть открыты изнутри

(поверните наружу).

Â. Двери могут быть открыты изнутри

(поверните внутрь).

8301289d

Замок для безопасности детей -

правая задняя дверь

ПРЕДОСТЕРЕЖЕНИЕ!

Помните, что в случае аварии пассажиры на заднем сидении не смогут открыть задние боковые двери изнутри, если включена блокировка для безопасности детей. Поэтому

во время езды кнопки замков должны быть вытянуты вверх! В случае аварии спасатели снаружи смогут быстро проникнуть в

автомобиль.

ВНИМАНИЕ! В автомобилях с электрической блокировкой замков для безопасности детей отсутствует механическая блокировка замков для безопасности детей в боковых дверях.

3602377m

Электрический замок для безопасности детей

Электрический замок для безопасности детей  задние боковые двери (опция)

Для включения или отключения замка для безопасности детей в задних боковых дверях используйте кнопку в центральной консоли. Ключ зажигания должен находиться в положении I или II. Когда светодиод в кнопке светится, замок для безопасности детей включен. На дисплее загорается также сообщение, когда замок для безопасности детей включается или отключается.

ВНИМАНИЕ! Ïîêà электрический замок для безопасности детей включен, задние боковые двери не открываются изнутри.

Охранная сигнализация автомобиля

Система охранной сигнализации (опция)

После включения сигнализации она непрерывно проверяет все охраняемые участки. Охранная сигнализация срабатывает:

· при открывании капота.

· при открывании задней двери.

· при открывании боковых дверей.

· при попытках включить зажигание неподходящим ключом или сломать

замок рулевой колонки.

· при регистрации движения в салоне (если установлен датчик движения -

дополнительное оборудование).

· при поднятии или буксировке автомобиля (если установлен датчик качания

- дополнительное оборудование).

· при отсоединении проводов от аккумуляторной батареи.

· при попытках отсоединить сирену.

Включение охранной сигнализации

Нажмите кнопку LOCK на пульте дистанционного управления. Включение охранной сигнализации и запирание всех дверей подтверждается длинным световым сигналом указателей поворота. В автомобилях некоторых стран сигнализация может включаться ключом или выключателем в двери водителя.

Автоматическое активирование сигнализации

В некоторых странах (Бельгия, Израиль и пр.) сигнализация включается с определенной задержкой, после того как дверь водителя была открыта, а затем вновь закрыта без запирания.

Отключение сигнализации

Нажмите на кнопку UNLOCK на пульте дистанционного управления. Два коротких мигающих сигнала указателей поворотов подтвердят, что сигнализация деактивирована. На рынки определенных стран поставляются модели, где ключ используется для деактивирования сигнализации.

Отключение сработавшей охранной сигнализации

Если охранная сигнализация сработала, ее можно отключить с помощью кнопки UNLOCK на пульте дистанционного управления. Выключение сигнализации подтверждается двумя вспышками указателей поворота.

Сигналы охранной сигнализации

Звуковой сигнал охранной сигнализации подается сиреной с собственной аккумуляторной батареей. Звуковой сигнал подается в течение 25 секунд. При срабатывании охранной сигнализации указатели поворота мигают в течение 5 минут или до момента отключения сигнализации, как описано выше.

Автоматическое повторное включение охранной сигнализации

Если ни одна из дверей или дверь багажника не открываются в течение двух минут после отключения сигнализации и отпирания автомобиля с помощью пульта дистанционного управления, то сигнализация автоматически включается снова. Одновременно запираются все замки. Эта функция защищает Вас от непреднамеренного оставления автомобиля с выключенной сигнализацией.

Охранная сигнализация автомобиля

Обозначение состояния при помощи индикаторной лампы

Контрольный светодиод в верхней части приборной панели показывает состояние охранной сигнализации:

· Лампа не светится: Охранная сигнализация отключена.

· Лампа мигает один раз в две секунды: Охранная сигнализация включена.

· После отключения сигнализации и до включения зажигания светодиод

мигает с высокой частотой. Сигнализация срабатывала.

· Если охранная сигнализация неисправна, на дисплее отображается

предупреждение и инструкции о том, что нужно делать.

ВАЖНО!

Не пытайтесь самостоятельно ремонтировать или дорабатывать компоненты охранной сигнализации. Такие попытки противоречат условиям страховки.

3602415d

Временное отключение датчиков

Можно временно отключать датчики движения и качания для предотвращения непреднамеренного срабатывания охранной сигнализации, например, из-за собаки, оставленной в автомобиле, или во время перевозки автомобиля на пароме. Нужно нажать на кнопку после поворота ключа зажигания в положение II перед запиранием автомобиля, или пока на центральную консоль подается напряжение. Светодиод в кнопке будет продолжать светиться до запирания автомобиля с помощью ключа или пульта дистанционного управления. Пока ключ будет оставаться в замке зажигания, на дисплее показывается предупреждение. Датчики будут заново активированы в следующий раз, когда Вы включаете зажигание. Если автомобиль имеет функцию блокировки замков, одновременно происходит ее отключение и включение. См. страницу 89.

Проверка системы охранной сигнализации

Проверка датчика движения в салоне

1. Откройте все окна.

2. Включите сигнализацию. Включение сигнализации подтверждается длительным миганием светодиода.

3. Подождите 30 секунд.

4. Проконтролируйте датчик движения в салоне, подняв, например, сумку с кресла. Должна сработать световая и звуковая сигнализация.

5. Выключите сигнализацию, отперев автомобиль с помощью дистанционного управления.

Проверка дверей

1. Включите сигнализацию.

2. Подождите 30 секунд.

3. Отоприте дверь водителя ключом.

4. Откройте одну из дверей. Охранная сигнализация должна сработать.

5. Повторите проверку для другой двери.

6. Выключите сигнализацию, отперев автомобиль с помощью дистанционного управления.

Проверка капота

1. Сядьте в автомобиль и отключите датчик движения согласно описанию на стр. 92.

2. Включите сигнализацию (останьтесь в автомобиле и заприте двери с помощью кнопки запирания "lock" дистанционного управления).

3. Подождите 30 секунд.

4. Откройте капот двигателя с помощью рукоятки под приборной панелью. Охранная сигнализация должна сработать (звучит сирена и мигают сигналы).

5. Выключите сигнализацию, отперев автомобиль с помощью дистанционного управления.

Охранная сигнализация автомобиля

3. Отоприте с помощью ключа на стороне водителя.

4. Откройте заднюю дверь. Охранная сигнализация должна сработать (звучит сирена и мигают сигналы).

5. Выключите сигнализацию, отперев автомобиль с помощью дистанционного управления.

Если система охранной сигнализации не функционирует как положено, позвольте осмотреть автомобиль на уполномоченной Volvo станции технического обслуживания.

Проверка задней двери (если задняя дверь имеет цилиндр замка)

1. Включите сигнализацию.

2. Подождите 30 секунд.

Пуск двигателя, движение, переключение передач

Заправочная крышка топливного бака, Пуск двигателя 96

Экономичное вождение 97

Запуск двигателя 98

Механическая коробка передач 99

Автоматическая коробка передач 100

All Wheel Drive, Активное шасси, FOUR-С 102

Помощь при пакровке 103

Буксировка 105

Экстренный пуск двигателя 106

Езда с прицепом 107

Выбор формы светового пятна 116

BLIS - Blind Spot Information System (Информационная

система мертвой зоны) 120

Заправочная крышка топливного бака, Пуск двигателя

ВНИМАНИЕ! При запирании автомобиля снаружи откидная крышка топливного бака запирается с 10-минутной задержкой.

Пуск двигателя (бензинового)

1. Задействуйте стояночный тормоз. 2 . Автоматическая коробка передач: Рычаг

переключателя передач должен находиться в положении P или N. Механическая коробка передач: Рычаг переключения передач в нейтральном положении и педаль сцепления полностью отжата. Это особенно важно при очень низких температурах.

3. Поверните ключ зажигания в стартовое поло-

2302129d

Заправка топливом

Заправочная крышка топливного бака находится под крышкой на правом заднем крыле. При высокой температуре окружающего воздуха в топливном баке может создаваться избыточное давление. В таком случае открывайте крышку топливного бака медленно. Не переполняйте топливный бак топливом. Рекомендуется

максимум одно автоматическое отключение заправочного пистолета! При высокой температуре

избыточное топливо в топливном баке может пролиться из бака! После заправки топливом наверните крышку на заправочную горловину до щелчков.

Открывание откидной крышки топливного бака

Откидная крышка топливного бака открывается, когда автомобиль не заперт.

жение. Если двигатель не запустится в течение 5-10 секунд, отпустите ключ и попробуйте снова.

Заправка бензином

ВНИМАНИЕ! Не используйте самостоятельно присадки к топливу, если они не рекомендованы специально на станции техобслуживания Volvo.

ВАЖНО!

Автомобили с бензиновым двигателем должны всегда заправляться неэтилированным бензином, чтобы не повредить катализатор.

ПРЕДОСТЕРЕЖЕНИЕ!

Во время заправки топливом никогда не имейте при себе включенный мобильный телефон  звонок телефона может стать причиной искрообразования и воспламенения паров бензина, что в свою очередь может привести к пожару и травмам.

Пуск двигателя (дизеля)

1. Задействуйте стояночный тормоз.

2. Автоматическая коробка передач: Рычаг переключателя передач должен находиться в положении P или N. Механическая коробка передач: Рычаг переключения передач в нейтральном положении и педаль сцепления полностью отжата. Это особенно важно при очень низких температурах.

3. Поверните ключ зажигания в положение вождения. Контрольный индикатор в комбинированном приборе загорается, информируя водителя о том, что включен обогрев двигателя. Когда контрольный индикатор гаснет, поверните ключ в положение старта.

Заправка дизельным топливом

При низких температурах (- 5 °С - - 40 °С) в дизельном топливе может образовываться парафиновый осадок, что затрудняет запуск двигателя. Во избежание этого в холодное время года используйте специальное зимнее топливо.

ВНИМАНИЕ! В зависимости от температуры двигателя в момент старта обороты холостого хода будут, на короткий период, повышены для некоторых типов двигателей. Причиной этого является стремление компании Volvo уменьшить количество выхлопных газов путем максимально быстрого достижения рабочей температуры в системе нейтрализации газов.

Экономичное вождение, Несколько полезных советов!

Прогнозирование ситуаций

Для экономичного вождения нужно прогнозировать ситуации, анализировать текущую дорожную ситуацию и адаптировать к ней свою манеру езды. Имейте в виду следующее:

· Прогревайте двигатель до нормальной рабочей

температуры как можно быстрее! Иными словами: не прогревайте двигатель на холостом ходу, трогайтесь с места и как можно скорее начинайте движение, но без резких ускорений.

· Холодный двигатель расходует больше топлива,

чем горячий.

· Избегайте коротких поездок, при которых двигатель

не успевает достичь нормальной рабочей температуры.

· Ездите плавно! Избегайте ненужных резких

ускорений и торможений.

· Не оставляйте в автомобиле ненужные тяжелые

грузы.

· Не используйте зимние шины, когда дорожное

покрытие чистое и сухое.

· Снимайте багажник на крышке, если им не

пользуетесь.

· Не открывайте боковые окна без необходимости.

Иммобилайзер

Пользуйтесь ключом автомобиля. При пуске двигателя на одном кольце не должны висеть несколько ключей зажигания рядом друг с другом.

Сервоуправление, контролируемое скоростью (опция)

Если на Вашем автомобиле установлено контролируемое скоростью сервоуправл ение, то это означает, что автомобиль управляется легче при низких скоростях, что в свою очередь облегчает парковку и пр. При возрастании скорости происходит корреляция управляющего усилия и водитель «чувствует» дорогу лучше.

Во время движения крышка багажника должна быть закрыта!

Во время езды с открытой задней дверью некоторое количество выхлопных газов, содержащих ядовитый оксид углерода, может втягиваться в автомобиль. Если Вы вынуждены совершить небольшую поездку с открытой задней дверью, выполните следующее:

· Закройте все окна.

· Включите распределение воздуха между

ветровым стеклом и полом, переключите вентилятор на высокую скорость.

Новый автомобиль – езда по скользким дорогам

Вождение автомобиля по дорогам со скользким покрытием может различаться в зависимости от того, выбрали Вы автомобиль с ручной или автоматической коробкой передач. Потренируйтесь в вождении автомобиля по скользкой поверхности при контролируемых условиях так, чтобы Вы знали, какой будет реакция автомобиля.

Не перегружайте аккумуляторную батарею

Электрооборудование в автомобиле создает различную нагрузку на аккумуляторную батарею. Не оставляйте ключ зажигания в положении II, когда двигатель выключен. Вместо этого используйте положение I, при этом снижается расход электроэнергии. На розетку 12 В в багажном отделении подается напряжение, даже если ключ вынут из замка зажигания. Примеры энергоемкого оборудования:

· вентилятор в салоне

· стеклоочистители лобового стекла

· аудиосистема

· стояночные огни.

Помните о различных аксессуарах, нагружающих электросеть. Не используйте функции, потребляющие большой ток, при выключенном двигателе. Если напряжение аккумулятора понижено, на дисплее в комбинированном приборе появляется текст. Это сообщение на дисплее комбинированного прибора будет оставаться до включения двигателя. Функция экономии энергии выключает некоторые функции или уменьшает нагрузку на аккумулятор, например, путем уменьшения скорости вентилятора в салоне и выключением аудиосистемы.

Зарядите аккумулятор, включив двигатель.

Пуск двигателя

Не перегревайте двигатель и систему охлаждения

При особых условиях: например, при езде по пересеченной местности с тяжелым грузом, имеется опасность перегрева двигателя и системы охлаждения. Особенно в жаркую погоду. Для избежания перегрева системы охлаждения:

Придерживайтесь низкой скорости, если Вы едете с прицепом в длиную крутую гору.

· Периодически отключайте кондиционирование

воздуха.

· Избегайте работы двигателя на холостом ходу.

· Не выключайте двигатель при остановке сразу

после тяжелой езды.

· При езде в очень жаркую погоду снимите

дополнительные фары, расположенные перед решеткой капота.

Для избежания перегрева двигателя: Число оборотов двигателя не должно превышать 4500 об/мин при езде с прицепом или домиком на колесах по пересеченной местности. В противном случае температура масла может стать слишком высокой.

Автоматическая коробка передач

Адаптивная система

Управление коробкой передач осуществляется с помощью т.н. адаптивной системы, которая непрерывно регистрирует характер работы коробки передач. Система определяет для каждого переключения передач оптимальный режим.

Функция Lock-up

Передачи имеют функцию Lock-up (блокированные передачи), что повышает эффективность торможения двигателем и снижает расход топлива.

Система безопасности

Автомобили с автоматической коробкой передач имеют специальную предохранительную систему:

Блокировка ключа - Keylock

Ключ из замка зажигания можно вынуть, когда селектор передач находится в положении P. Во всех других положениях ключ заблокирован.

Стояночное положение (положение Р)

Автомобиль стоит неподвижно, двигатель работает: Держите ногу на педали тормоза при переключении селектора передач в другое положение.

Электронная блокировка переключения передач Shiftlock

Стояночное положение (положение Р)

Для перемещения селектора передач из положения Р в остальные положения необходимо, чтобы ключ зажигания находился в положении I или II и педаль тормозы была выжата.

Нейтральное положение (положение N)

Для того чтобы можно было перевести селектор передач из положения N в остальные положения, ключ зажигания должен быть в положении I или II и педаль тормоза выжата.

Холодный пуск

При пуске при низких температурах переключение передач иногда может быть несколько затруднено.

Это связано с повышенной вязкостью трансмиссионного масла при низких температурах. Для снижения выбросов выхлопных газов повышение передач после пуска двигателя при низкой температуре будет происходить при более высоких оборотах, чем обычно. При вождении с холодным двигателем коробка передач переключается на более высоких оборотах. Это сделано для того, чтобы катализатор быстрее прогрелся до рабочей температуры.

"Kick-down"

Êогда Вы выжимаете педаль газа полностью

(мимо нормального положения полного газа) немедленно автоматически включается пониженная передача: это называется понижением

передачи kick-down. По достижении максимальной скорости для данной передачи или отпускании педали газа из положения kick-down, происходит автоматическое повышение передачи. Используйте kick-down, когда требуется максимальное ускорение, например, при обгоне. Для предотвращения резкого повышения оборотов двигателя в программе управления коробкой передач предусмотрена защита от понижения передач.

Функцию Kick down нельзя использовать в положениях ручного* переключения передач. Вернитесь в автоматический режим D.

* Только для Geartronic.

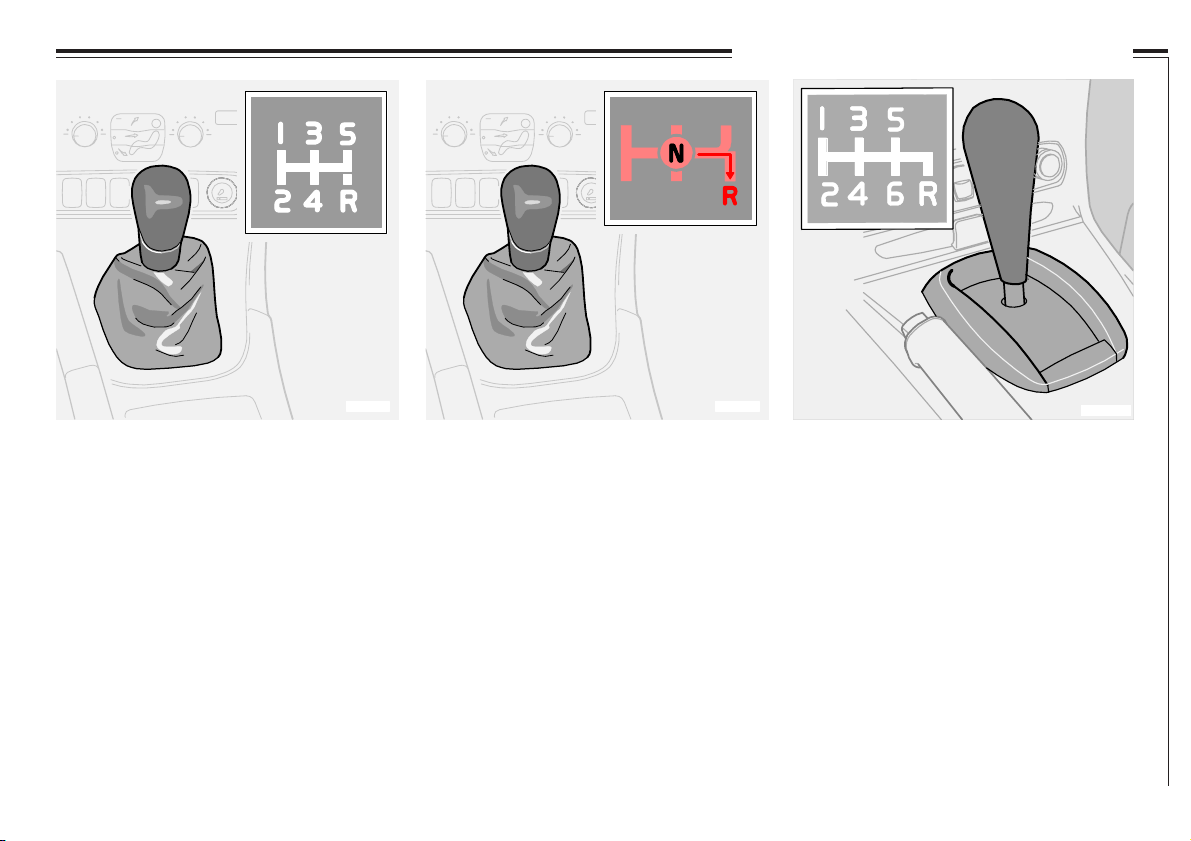

Механическая коробка передач

80 64

687276

M56

4302395n

Положения передач, 5-ти ступенчатая коробка передач

При переключении передач полностью выжимайте педаль сцепления. Убирайте ногу с педали сцепления, когда Вы не переключаете передачи. Следует соблюдать схему переключения передач.

Для достижения по возможности наилучшей топливной экономичности используйте как можно более высокие передачи как можно чаще.

80 64

687276

M56

4301589e

Блокиратор включения заднего хода

Включайте передачу заднего хода, когда автомобиль неподвижен.

Для включения передачи заднего хода нужно сначала установить рычаг переключения передач в нейтральное положение (между 3-й и 4-й передачами). Передача заднего хода не может включаться прямо из положения 5-й передачи, поскольку этому препятствует блокиратор.

4303288m

Положения передач, 6-ти ступенчатая коробка передач

Полностью выжимайте педаль сцепления при каждом переключении передачи. Снимайте ногу с педали сцепления между переключениями передач. Следуйте указанной схеме переключения передач. Для достижения по возможности наилучшей топливной экономичности используйте как можно более высокие передачи как можно чаще.

Volvo V70 2005, V70 R 2005 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
