1 О данном документе
1 Оданномдокументе
1.1 Функция
Данное руководство содержит необходимую информацию для
монтажа, подключения и начальной настройки, а также важные
указания по обслуживанию и устранению неисправностей.
Перед пуском устройства в эксплуатацию ознакомьтесь
с изложенными здесь инструкциями. Руководство по
эксплуатации должно храниться в непосредственной близости
от места эксплуатации устройства и быть доступно в любой
момент.
1.2 Целеваягруппа
Данное руководство по эксплуатации предназначено для
обученного персонала. При работе персонал должен иметь и
исполнять изложенные здесь инструкции.
1.3 Используемыесимволы
Информация,указания,рекомендации
Символ обозначает дополнительную полезную информацию.
Осторожно: Несоблюдение данной инструкции может привести
к неисправности или сбою в работе.
Предупреждение: Несоблюдение данной инструкции может
нанести вред персоналу и/или привести к повреждению
прибора.
Опасно: Несоблюдение данной инструкции может привести
к серьезному травмированию персонала и/или разрушению
прибора.
ПримененияEx
Символ обозначает специальные инструкции для применений во
взрывоопасных зонах.
Список
•
Ненумерованный список не подразумевает определенного
порядка действий.
Действие
→
Стрелка обозначает отдельное действие.
1 Порядокдействий
Нумерованный список подразумевает определенный порядок
действий.
Утилизациябатареи
Этот символ обозначает особые указания по утилизации
батарей и аккумуляторов.
33758-RU-131015
4
VEGACAP 27 • - реле (DPDT)
Page 5
2 В целях безопасности
2 Вцеляхбезопасности
2.1 Требованиякперсоналу
Данное руководство предназначено только для обученного и
допущенного к работе с прибором персонала.
При работе с устройством требуется всегда иметь необходимые
средства индивидуальной защиты.
2.2 Надлежащееприменение
VEGACAP 27 предназначен для сигнализации предельного
уровня.
Область применения см. в гл. "Описание".
Эксплуатационная безопасность устройства обеспечивается
только при надлежащем применении в соответствии с данными,
приведенными в руководстве по эксплуатации и дополнительных
инструкциях.
Для обеспечения безопасности и соблюдения гарантийных
обязательств, любое вмешательство, помимо мер, описанных в
данном руководстве, может осуществляться только персоналом,
уполномоченным изготовителем. Самовольные переделки или
изменения категорически запрещены.
2.3 Предупреждениеонеправильном
применении
Не соответствующее назначению применение прибора является
потенциальным источником опасности и может привести,
например, к переполнению емкости или повреждению
компонентов установки из-за неправильного монтажа или
настройки.
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
2.4 Общиеуказанияпобезопасности
Устройство соответствует современному уровню техники
с учетом общепринятых требований и норм. Устройство
разрешается эксплуатировать только в исправном и технически
безопасном состоянии. Ответственность за безаварийную
эксплуатацию лежит на лице, эксплуатирующем устройство.
Лицо, эксплуатирующее устройство, также несет
ответственность за соответствие техники безопасности
действующим и вновь устанавливаемым нормам в течение всего
срока эксплуатации.
При эксплуатации необходимо соблюдать изложенные в
данном руководстве указания по безопасности, действующие
требования к монтажу электрооборудования, а также нормы и
условия техники безопасности.
Для обеспечения безопасности и соблюдения гарантийных
обязательств, любое вмешательство, помимо мер, описанных в
данном руководстве, может осуществляться только персоналом,
5
Page 6
2 В целях безопасности
уполномоченным изготовителем. Самовольные переделки или
изменения категорически запрещены.
Следует также учитывать нанесенные на устройство
маркировки и указания по безопасности.
2.5 Маркировкабезопасностинаустройстве
Следует соблюдать нанесенные на устройство обозначения и
рекомендации по безопасности.
2.6 СоответствиетребованиямнормЕС
Это устройство выполняет требования соответствующих
Директив Европейского союза, что подтверждено успешными
испытаниями и нанесением знака CE. Декларацию
изготовителя о соответствии CE см. в разделе загрузок на сайте
"www.vega.com".
2.7 УказанияпобезопасностидлязонEx
Для Ex-применений следует соблюдать специальные указания
по безопасности, которые являются составной частью данного
руководства по эксплуатации и прилагаются к нему для каждого
поставляемого устройства с Ex-разрешением.
2.8 Экологическаябезопасность
Защита окружающей среды является одной из наших
важнейших задач. Принятая на нашем предприятии система
экологического контроля сертифицирована в соответствии с DIN
EN ISO 14001 и обеспечивает постоянное совершенствование
комплекса мер по защите окружающей среды.
Защите окружающей среды будет способствовать соблюдение
рекомендаций, изложенных в следующих разделах данного
руководства:
Глава "Упаковка, транспортировка и хранение"
•
Глава "Утилизация"
•
33758-RU-131015
6
VEGACAP 27 • - реле (DPDT)
Page 7
Комплектпоставки
3 Описаниеизделия
3.1 Структура
Комплект поставки включает:
Сигнализатор предельного уровня VEGACAP 27
•
Документация
•
– Данное руководство по эксплуатации
– Прочая документация.
3 Описание изделия
Компоненты
Типовойшильдик
Компонентами VEGACAP 27 являются:
Крышка корпуса
•
Корпус с электроникой
•
Присоединение и электрод
•
1
2
3
4
5
Рис. 1: VEGACAP 27 - с пластиковым корпусом
1 Крышка корпуса
2 Корпус с электроникой
3 Присоединение
4 Активный экранирующий сегмент
5 Активный измерительный зонд
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
Обозначение устройства
•
Серийный номер
•
Технические данные
•
Числовые коды документации
•
На сайте www.vega.com через меню "VEGA Tools" и "serial number
search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
7
Page 8
3 Описание изделия
Областьприменения
3.2 Принципработы
Емкостной сигнализатор уровня VEGACAP 27 с полностью
изолированным электродом с экранирующим сегментом и
активным концом предназначен для сигнализации предельного
уровня.
Прочный и не требующий обслуживания VEGACAP 27 может
применяться в любых отраслях промышленности.
Типичным применением является защита от переполнения и
защита от сухого хода.
Прибор не требует настройки при пуске в эксплуатацию, т.е.
чередование заполняющих продуктов с разным значением
диэлектрической постоянной, например нефти и воды или
проводящего и непроводящего продукта, не оказывает влияния
на настройки прибора и точность сигнализации.
Полностью изолированный измерительный зонд VEGACAP 27
с экранирующим сегментом предназначен для применения на
сильно налипающих проводящих жидкостях.
Налипание продукта на измерительный зонд компенсируется
его механической конструкцией с экранирующим сегментом и
активным концом.
Емкостной принцип измерения не требует особых условий
монтажа, поэтому VEGACAP 27 имеет широкий спектр
применения.
Применение на агрессивных средах также не вызывает
проблем.
Принципдействия
8
Измерительный электрод, продукт и стенка емкости образуют
электрический конденсатор. Емкость конденсатора зависит от
трех факторов.
1
2
3
Рис. 2: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт является диэлектриком. Диэлектрическая
проницаемость продукта выше, чем у воздуха, поэтому
VEGACAP 27 • - реле (DPDT)
33758-RU-131015
Page 9
3 Описание изделия
при увеличении уровня покрытия электрода продуктом
электрическая емкость конденсатора увеличивается.
Это изменение емкости преобразуется электроникой прибора в
команду переключения.
Питание
Упаковка
VEGACAP 27 является компактным прибором и может работать
без внешнего устройства формирования сигнала. Встроенная
электроника обрабатывает сигнал уровня и формирует сигнал
переключения, посредством которого можно прямо приводить
в действие подключенные устройства (например, аварийную
сигнализацию, насос и т.п.).
Напряжение питания см. п. "Технические данные".
3.3 Настройка
Через блок электроники измерительный зонд может быть
настроен на диэлектрическую постоянную продукта.
Команда переключения может выдаваться как при покрытии
зонда продуктом, так и при обнажении зонда.
На блоке электроники находятся следующие индикаторы и
переключатели:
Светодиодный индикатор состояния переключения
•
Потенциометр для настройки точки переключения
•
(закрытый)
DIL-переключатель режимов работы
•
3.4 Хранениеитранспортировка
Прибор поставляется в упаковке, обеспечивающей его защиту
во время транспортировки. Соответствие упаковки обычным
транспортным требованиям проверено согласно ISO 4180.
Упаковка прибора в стандартном исполнении состоит
из экологически чистого и поддающегося переработке
картона. Для упаковки приборов в специальном исполнении
также применяются пенополиэтилен и полиэтиленовая
пленка, которые можно утилизировать на специальных
перерабатывающих предприятиях.
Транспортировка
Осмотрпослетранспортировки
Хранение
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
Транспортировка должна выполняться в соответствии с
указаниями на транспортной упаковке. Несоблюдение таких
указаний может привести к повреждению прибора.
При получении доставленное оборудование должно быть
незамедлительно проверено в отношении комплектности
и отсутствия транспортных повреждений. Установленные
транспортные повреждения и скрытые недостатки должны быть
оформлены в соответствующем порядке.
До монтажа упаковки должны храниться в закрытом виде и с
учетом имеющейся маркировки складирования и хранения.
9
Page 10
3 Описание изделия
Температурахраненияи
транспортировки
Если нет иных указаний, необходимо соблюдать следующие
условия хранения:
Не хранить на открытом воздухе
•
Хранить в сухом месте при отсутствии пыли
•
Не подвергать воздействию агрессивных сред
•
Защитить от солнечных лучей
•
Избегать механических ударов
•
Температура хранения и транспортировки: см. "Приложение -
•
Технические данные - Условия окружающей среды"
Относительная влажность воздуха 20 … 85 %
•
10
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
Page 11
Применимостьприданныхусловияхпроцесса
4 Монтаж
4 Монтаж
4.1 Общиеуказания
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение,
- должны быть применимы при данных условиях процесса.
Необходимо учитывать давление процесса, температуру
процесса и химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
Точкапереключения
Сварочныеработы
Обращениесустройством
Влажность
Сигнализатор может монтироваться в любом положении. При
этом электрод должен находиться на высоте желаемой точки
переключения.
Для предотвращения повреждения блока электроники
индуктивными наводками, перед сварочными работами на
емкости рекомендуется вынуть блок электроники из корпуса
датчика.
У приборов с резьбовым присоединением запрещается
заворачивать резьбу, держась за корпус прибора. В противном
случае может быть повреждена вращательная механика
корпуса.
Для завинчивания использовать предусмотренный для этого
шестигранник присоединения.
Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.
Для защиты VEGACAP 27 от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Данные рекомендации применимы, прежде всего, при монтаже
на открытом воздухе, в помещениях с повышенной влажностью
(например там, где осуществляется очистка), а также на
емкостях с охлаждением или подогревом.
33758-RU-131015
VEGACAP 27 • - реле (DPDT)

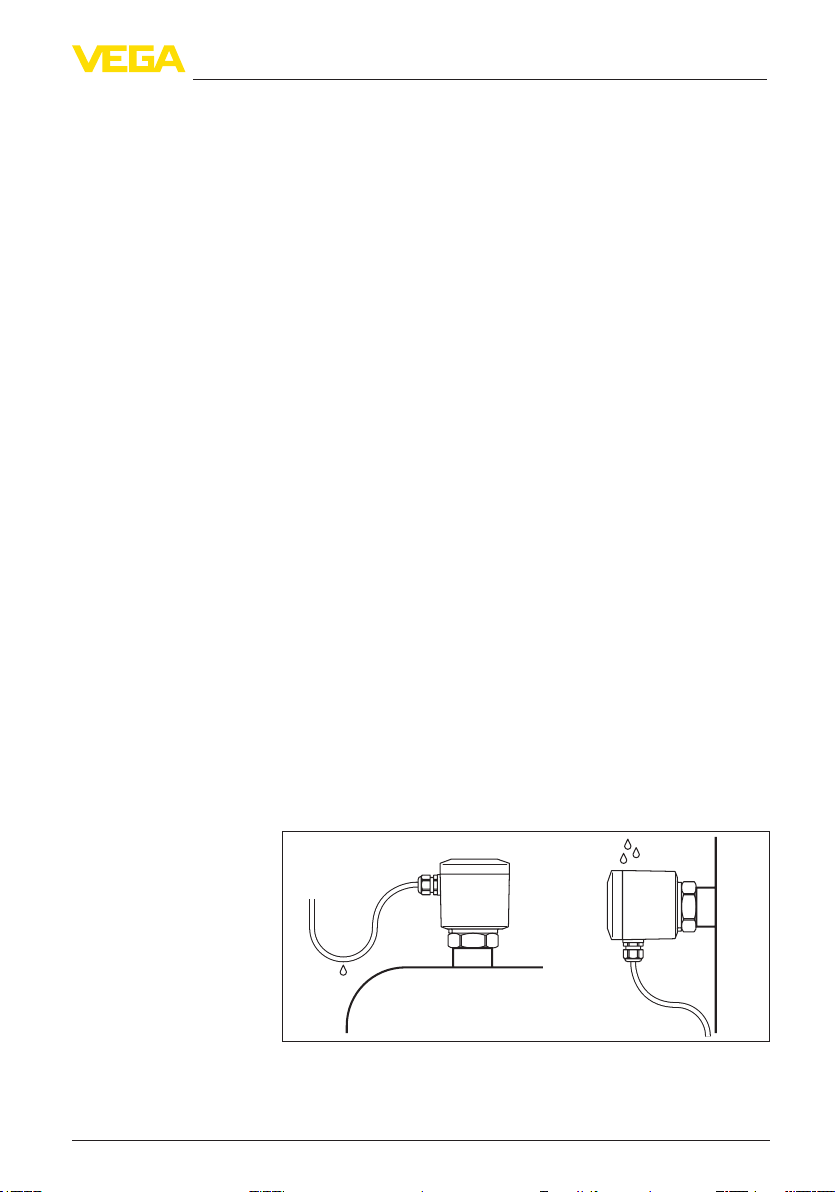

Рис. 3: Меры против попадания влаги
11
Page 12
4 Монтаж
Транспортировка
Давление/вакуум
Мешалкиифлюидизация
Втекающийпродукт
VEGACAP 27 нельзя держать за электрод. В противном
случае датчик может быть поврежден под собственным весом
(особенно в случае длинного зонда или фланцевого исполнения).
На емкостях с пониженным или избыточным давлением следует
уплотнить присоединение. Материал уплотнения должен быть
стойким к измеряемой среде и температуре процесса.
Макс. допустимое давление см. в п. "Технические данные" или на
типовом шильдике датчика.
4.2 Указанияпомонтажу
В результате работы мешалок, боковых колебаний и т.п. могут
возникать значительные боковые нагрузки на сигнализатор. При
этом рекомендуется применять VEGACAP 27 с не очень длинным
электродом либо установить короткий датчик в горизонтальном
положении.
Сильные поперечные колебания или удары турбулентных
потоков, возникающих вследствие работы мешалок или
флюидизации, могут вызвать резонансную вибрацию электрода
VEGACAP 27. Поэтому если необходим длинный стержень,
рекомендуется зафиксировать его с помощью подходящей
подпорки или растяжки непосредственно над концом стержня.
Монтаж устройства в зоне струи заполнения может привести к
нежелательным ошибкам измерения. Поэтому рекомендуется
монтировать устройство на таком месте в емкости, где не будет
помех от заливных отверстий, мешалок и т.п.
Данная рекомендация действует прежде всего для датчиков с
длинным электродом.
12
33758-RU-131015
Рис. 4: Втекающий продукт
VEGACAP 27 • - реле (DPDT)
Page 13
Техникабезопасности
5 Подключение к источнику питания
5 Подключениекисточникупитания
5.1 Подготовкакподключению
Основные указания по безопасности:
Подключать только при отсутствии напряжения.
•
Питание
Соединительныйкабель
Схемаподключения
Подключить рабочее напряжение в соответствии со
следующими схемами. Блок электроники CAP E31R имеет
исполнение с защитой класса I. Для соблюдения данного класса
защиты требуется, чтобы защитный провод был подключен к
внутренней клемме заземления. При этом должны выполняться
общие требования к электромонтажу.
Напряжение питания см. п. "Технические данные".
Устройство подключается посредством стандартного
трехпроводного неэкранированного кабеля. В случае
возможности электромагнитных помех выше контрольных
значений по EN 61326 для промышленных зон, рекомендуется
использовать экранированный кабель.
Использовать кабель круглого сечения. Внешний диаметр
кабеля 5 … 9 мм (0.2 … 0.35 in) обеспечивает эффект уплотнения
кабельного ввода. При применении кабеля другого сечения или
диаметра необходимо заменить уплотнение кабельного ввода
или использовать подходящий кабельный ввод.
Примечание:
Крышку следует закрывать так, чтобы прозрачное окошко
оказывалось над световым индикатором блока электроники.
5.2 Схемаподключения(однокамерный
корпус)
Рекомендуется подключать VEGACAP 27 таким образом, чтобы
цепь тока переключения при сигнализации уровня, обрыве цепи
или неисправности была разомкнута (безопасное состояние).
Реле всегда показаны в состоянии покоя.
Оба реле (DPDT) работают синхронно, что позволяет
одновременно управлять, например, сиреной и магнитным
клапаном.
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
13
Page 14
5 Подключение к источнику питания
+
–
L1
N
Рис. 5: Схема подключения
1 Релейный выход
2 Релейный выход
3 Питание
234 567
81
1
2
3
14
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
Page 15
6 Пуск в эксплуатацию
6 Пусквэксплуатацию
6.1 Общее
Цифры в скобках указаны в соответствии со следующими
рисунками.
Назначение/конфигурация
На блоке электроники находятся следующие индикаторы и
переключатели:
Потенциометр для настройки точки переключения
•
DIL-переключатель режимов работы - A/B
•
Индикатор состояния
•
Примечание:
Рекомендуется перед пуском в эксплуатацию VEGACAP 27
установить переключатель (5) на требуемый режим работы. Если
переключить режим позднее, то изменится переключающий
выход, что повлияет на работу подключенных устройств.
6.2 Элементынастройки
2
3
4
1
5
6
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
Рис. 6: Блок электроники с релейным выходом
1 Типовой шильдик
2 Соединительные клеммы
3 Тяговая скоба
4 Индикатор состояния
5 DIL-переключатель режимов работы
6 Потенциометр для настройки точки переключения
Состояние переключения электроники можно контролировать
при закрытом корпусе (только для пластикового корпуса), см.
"Функциональную таблицу".
15
Page 16
6 Пуск в эксплуатацию
Примечание:
Крышку следует закрывать так, чтобы прозрачное окошко
оказывалось над световым индикатором (светодиодом) блока
электроники.
Для настройки VEGACAP 27 отверткой ослабить четыре винта
на верхней стороне прибора и снять крышку.
Настройкаточкипереключения(6)
Переключательрежимовработы(5)
Индикаторсостояния
(4)
Установкаточкипереключения
С помощью потенциометра можно настроить точку
переключения для сыпучих продуктов.
Электроника не требует настройки, регулировка требуется
только в исключительных случаях. См. "Исключения".
С помощью переключателя режимов можно изменять состояние
переключения реле (A - сигнализация максимального уровня
или защита от переполнения, B - сигнализация минимального
уровня или защита от сухого хода).
Рекомендуется подключение по принципу обесточивания
контакта реле при достижении точки переключения, так
как реле принимает такое же (безопасное) состояние при
обнаружении неисправности или отключении тока.
Светодиодный индикатор состояния переключения
Индикатор включен = реле обесточено
•
Измерительная установка готова к работе.
Устанавливать точку переключения VEGACAP 27 более не
нужно.
Измерительный зонд имеет активный конец и экранирующий
сегмент. Посредством экранирующего сегмента компенсируется
большая часть так называемой постоянной емкости,
возникающей после монтажа измерительного зонда в сосуде.
Блок электроники имеет заводскую настройку на основную
емкость измерительного зонда. Релейный выход переключается
при покрытии зонда продуктом в зоне активного конца
электрода (активный конец: 50 … 150 мм / 2 … 5.9 in).
Беспроблемная сигнализация даже при переменном значении
диэлектрической постоянной заполняющего продукта, например
в смесителях, возможна в пределах активного конца, поэтому
важен правильный выбор длины электрода, определяющей
точку переключения. Сместить точку переключения на
электроде нельзя.
Исключения
16
В исключительных случаях, например в трубопроводах или при
очень близком монтаже зонда к стенке емкости, измерительный
зонд может сигнализировать переполнение (покрытие
продуктом) без покрытия зонда продуктом.
В этом случае необходимо перенастроить точку переключения.
VEGACAP 27 • - реле (DPDT)
33758-RU-131015
Page 17
6 Пуск в эксплуатацию
Для этого не требуется заполнять емкость, а также можно
выполнять настройку точки переключения без монтажа прибора
на месте применения.
Перенастройка точки переключения требуется в следующих
случаях:
в случае измерительного зонда длиной более 3 м (9.8 ft)
•
при узких монтажных пропорциях с высокой постоянной
•
емкостью (например в трубах)
после замены блока электроники
•
Перенастройка
Для повторной установки датчика выполнить следующее:
1. Убедитесь, что измерительный зонд не покрыт продуктом.
2. Отверткой проткнуть наклейку на потенциометре (6).
3. Сначала поворачивать потенциометр (6) против часовой
стрелки (макс. 20 оборотов), пока не сработает индикация
состояния "покрыт продуктом".
Режим работы A (защита от переполнения) = индикатор
загорается
Режим работы B (защита от сухого хода) = индикатор гаснет
Если это состояние достигнуто, можно выполнять
следующие шаги.
4. Медленно (из-за демпфирования) вращать потенциометр (6)
по часовой стрелке, пока не сработает индикация состояния
"не покрыт продуктом".
Режим работы A (защита от переполнения) = индикатор
гаснет
Режим работы B (защита от сухого хода) = индикатор
загорается
5. Поворачивать потенциометр (6) дальше по часовой стрелке в
соответствии со следующей таблицей.
6. Измерительный зонд теперь готов к работе.
Чувствительность
Стандартный Повышенная чувстви-
Дополнительные обороты
Tab. 1: Число дополнительных оборотов для потенциометра (6)
Примечание:
При измерении продуктов с очень низким значением
диэлектрической постоянной число оборотов, согласно таблице,
может быть уменьшено до 1.
Для проводящих и налипающих продуктов такая установка
будет слишком чувствительной.
Диэлектрическая проницаемость >2
= 2 оборота
тельность
Диэлектрическая проницаемость >1,5
= 1 оборот
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
17
Page 18
6 Пуск в эксплуатацию
Примечание:
Крышку следует закрывать так, чтобы прозрачное окошко
оказывалось над световым индикатором блока электроники.

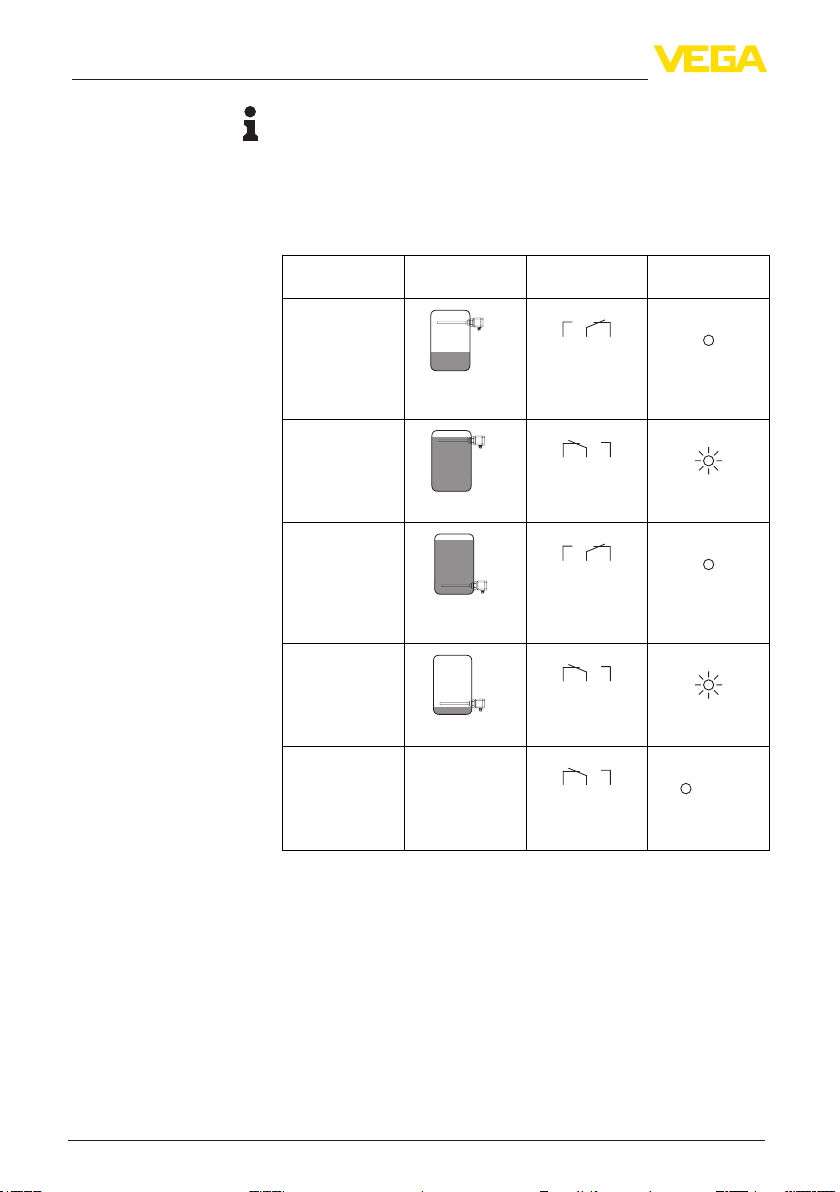

6.3 Таблицафункций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень Состояниепе-
реключения
Режим работы А
Защита от пере-
полнения
Реле токопрово-
дящее
Режим работы А
Защита от пере-
полнения
Реле обесточено
Режим работы В
Защита от сухо-
го хода
Реле токопрово-
дящее
Режим работы В
Защита от сухо-
го хода
53 4
(8)(6) (7)
53 4
(8)(6) (7)
53 4
(8)(6) (7)
53 4
(8)(6) (7)
Индикаторсостояния
18
Отключение питания
(Режим работы А/В)
любой
Реле обесточено
53 4
(8)(6) (7)
Реле обесточено
VEGACAP 27 • - реле (DPDT)
33758-RU-131015
Page 19
Состояниепринеисправностях
7 Обслуживание и устранение неисправностей
7 Обслуживаниеиустранение
неисправностей
7.1 Обслуживание
При использовании по назначению и нормальной эксплуатации
особое обслуживание не требуется.
7.2 Устранениенеисправностей
Лицо, эксплуатирующее устройство, должно принять
соответствующие меры для устранения возникших
неисправностей.
Состояниепринеисправностях
Причинынеисправностей
Устранениенеисправностей
24-часоваясервисная
горячаялиния
Лицо, эксплуатирующее устройство, должно принять
соответствующие меры для устранения возникших
неисправностей.
Работа VEGACAP 27 характеризуется высокой надежностью.
Однако возможны отказы, источником которых может стать:
Датчик
•
Процесс
•
Питание
•
Формирование сигнала
•
Сначала необходимо проверить выходной сигнал. Во многих
случаях это позволяет установить и устранить причины
неисправностей.
Если указанные меры не дают результата, в экстренных
случаях звоните на сервисную горячую линию VEGA по тел.
+49 1805 858550.
Горячая линия работает круглосуточно семь дней в неделю.
Консультации даются на английском языке. Консультации
бесплатные (без учета платы за телефонный звонок).
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
19
Page 20
7 Обслуживание и устранение неисправностей
Проверкасигналапереключения
Ошибка Причина Устранение
– Устройство
сигнализирует
покрытое
состояние
без покрытия
продуктом
– Устройство
сигнализирует
непокрытое
состояние
при покрытии
продуктом
Выбран неверный режим
работы
Слишком низкое
напряжение питания
Короткое замыкание внутри
зонда, например, из-за влаги
в корпусе
Электроника неисправна
С помощью переключателя установить правильный режим работы (A
- защита от переполнения, B - защита от сухого хода). Кабельное
соединение должно быть выполнено по принципу тока покоя.
Проверить рабочее напряжение
Удалить блок электроники из измерительного зонда. Проверить
сопротивление между контактами.
См. следующие указания.
Передвинуть переключатель режимов (A/B). Если после этого
состояние переключается, а при
возврате в правильный режим ошибка повторяется, то вероятно
механическое повреждение прибора. Отправить измерительный зонд
на ремонт.
Передвинуть переключатель режимов работы. Если измерительный
зонд при этом не переключается,
неисправна электроника. Заменить
блок электроники.
Проверкасопротивлениявнутриизмерительногозонда
20
Удалить блок электроники из измерительного зонда. Проверить
сопротивление между контактами.
Между контактами не должно быть высокоомного соединения.
Если соединение имеется, заменить устройство или отправить
его на ремонт.
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
Page 21
7 Обслуживание и устранение неисправностей
2
1
C
PH
2 M
Ω
7
2 M
3
Ω
4
2 M
6
Ω
C
M
3
Рис. 21: Проверка сопротивления внутри измерительного зонда
1 Контакт 1 (средний штырек)
2 Фазопеременный конденсатор
3 Измерительный конденсатор
С помощью омметра (диапазон МΩ) измерить сопротивление
между следующими контактами.
Контакт4послеконтакта1(среднийштырек)
Сопротивление должно составлять 2 MΩ.
Меньшее сопротивление указывает на наличие влаги в
корпусе или нарушении изоляции электрода. Причиной может
быть помещение неизолированного электрода в проводящий
(влажный) продукт.
Большее сопротивление или разрыв соединения указывает на
нарушение контакта в адаптерной пластине или повреждение
сопротивления сильными электростатическими разрядами.
В обоих случаях требуется заводской ремонт измерительного
зонда.
Контакт4противемкости
Электрическое соединение между контактом 4 и металлической
емкостью (не резьбой или фланцем зонда) должно быть как
можно лучше. Нужно с помощью омметра (в наименьшем
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
21
Page 22
7 Обслуживание и устранение неисправностей
возможном диапазоне) измерить сопротивление между
контактом 4 и емкостью.
Короткое замыкание (0 … 3 Ω) - оптимальное соединение
•
Сопротивление > 3 Ω - плохое соединение
•
Если сопротивление > 3 Ω, то причиной может быть коррозия
на присоединительной резьбе или фланце либо обмотка резьбы
тефлоновой лентой.
Проверить соединение с емкостью. Если соединения нет, можно
подключить к емкости провод от внешней клеммы заземления.
Следует учитывать, что фланцы с покрфтием должны быть в
любом случае связаны с емкостью через клемму заземления.
Контакт7послеконтакта1(среднийштырек)
Сопротивление должно быть бесконечным (> 10 МΩ)
Меньшее сопротивление указывает на возможность
проникновения влаги или дефект компенсационного
конденсатора или фазопеременного конденсатора.
Контакт3(экран)послеконтакта4
Сопротивление должно составлять 2 MΩ.
Меньшее значение указывает на повреждение изоляции
электрода или проникновение влаги в корпус.
Большее значение говорит о нарушении контакта в адаптерной
пластине или дефекте сопротивления.
Нетнарушений
Если нарушений в измерительном зонде не обнаружено,
заменить блок электроники однотипным запасным блоком (если
имеется).
Если после замены электроники неисправность исчезает,
необходимо выполнить повторную настройку с новым
блоком электроники, поскольку блоки электроники имеют
определенные индивидуальные вариации.
Если неисправность не исчезает или нет запасного блока
электроники для замены, отправить измерительный зонд на
ремонт.
Контакт3(экран)послеконтакта1(среднийштырек)
Сопротивление должно составлять 2 MΩ.
Меньшее значение указывает на повреждение изоляции
электрода или проникновение влаги в корпус.
Большее значение говорит о нарушении контакта в адаптерной
пластине или дефекте сопротивления.
Действияпослеустранениянеисправностей
После устранения неисправности, если это необходимо в
связи с причиной неисправности и принятыми мерами по ее
устранению, повторно выполнить действия, описанные в п. "Пуск
в эксплуатацию".
33758-RU-131015
22
VEGACAP 27 • - реле (DPDT)
Page 23
7 Обслуживание и устранение неисправностей
7.3 Заменаблокаэлектроники
Для замены необходимо применять блок электроники типа CAP
E31R.
Выполнить следующее:
1. Отключить питание.
2. С помощью крестообразной отвертки ослабить четыре винта
крышки корпуса.
3. Снять крышку корпуса.
4. С помощью плоской отвертки ослабить винты
соединительных контактов.
5. Вынуть провода из контактов.
6. Крестообразной отверткой ослабить оба крепжных винта.
7. Откинуть скобу на старом блоке электроники и вынуть его,
потянув за скобу.
8. Новый блок электроники сравнить со старым. Типовая
табличка нового блока должна соответствовать типовой
табличке старого блока.
9. Вставить новый блок электроники.
10. С помощью крестообразной отвертки завинтить и затянуть
оба крепежных винта.
11. Соединительный кабель провести через кабельный ввод.
12. Вставить провода в открытые контакты в соответствии со
схемой подключения и затянуть винты контактов.
13. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
14. Кабельный ввод завернуь и проверить на уплотнение.
Уплотняющее кольцо должно полностью облегать кабель.
15. Снова выполнить установку датчика. См. "Пуск в
эксплуатацию".
16. Завинтить крышку корпуса.
Замена блока электроники произведена.
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
7.4 Действияпринеобходимостиремонта
Ремонтный формуляр и подробную информацию по процедуре
см. на www.vega.com/downloads и "Formulare und Zertikate".
Заполнение такого формуляра позволит быстро и без
дополнительных запросов произвести ремонт.
При необходимости ремонта сделать следующее:
Распечатать и заполнить бланк для каждого прибора
•
Прибор очистить и упаковать для транспортировки
•
Заполненный формуляр и имеющиеся данные безопасности
•
прикрепить снаружи на упаковку
Адрес для обратной доставки можно узнать у нашего
•
представителя в вашем регионе. Наши региональные
представительства см. на нашей домашней странице
www.vega.com.
23
Page 24
8 Демонтаж
8 Демонтаж
8.1 Порядокдемонтажа
Внимание!
При наличии опасных рабочих условий (емкость под
давлением, высокая температура, агрессивный или ядовитый
продукт и т.п.), демонтаж следует выполнять с соблюдением
соответствующих норм техники безопасности.
Выполнить действия, описанные в п. "Монтаж" и "Подключение к
источнику питания", в обратном порядке.
8.2 Утилизация
Устройство состоит из перерабатываемых материалов.
Конструкция прибора позволяет легко отделить блок
электроники.
ДирективаWEEE2002/96/EG
Данное устройство не подлежит действию Директивы WEEE
2002/96/EG и соответствующих национальных законов.
Для утилизации устройство следует направлять прямо на
специализированное предприятие, минуя коммунальные пункты
сбора мусора, которые, в соответствии с Директивой WEEE,
могут использоваться только для утилизации продуктов личного
потребления.
Утилизация в соответствии с установленными требованиями
исключает негативные последствия для человека и окружающей
среды и позволяет повторно использовать ценные материалы.
Материалы: см. п. "Технические данные"
При невозможности утилизировать устройство самостоятельно,
обращайтесь к изготовителю.
24
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
Page 25
9 Приложение
9 Приложение
9.1 Техническиеданные
Общиеданные
Материал 316L соответствует нержавеющим сталям 1.4404 или 1.4435
Контактирующие с продуктом материалы
Ʋ Резьбовое присоединение 316L, 316Ti или алюминий
Ʋ Присоединение - Tri-Clamp 316Ti
Ʋ Присоединение - накидная гайка
DN 50
Ʋ Уплотнение к процессу Klingersil C-4400
Ʋ Изоляция (полная) PTFE
Ʋ Электрод (стержень, полная изоля-
ция PTFE: ø 16 мм)
Не контактирующие с продуктом материалы
Ʋ Корпус Пластик PBT (полиэстер), литой под давлением
Ʋ Уплотнение между корпусом и
крышкой корпуса
Ʋ Температурная вставка (вариант) 316Ti
Ʋ Клемма заземления 316L
Присоединения
Ʋ Трубная резьба, цилиндрическая
(DIN 3852-A)
Ʋ Американская трубная резьба,
коническая (ASME B1.20.1)
Ʋ Гигиенические типы присоедине-
ния
Вес
Ʋ Вес прибора (в зависимости от
присоединения)
Ʋ Вес стержня: ø 20 мм (0.787 in) 1100 g/m (12 oz/ft)
Длина датчика (L) 250 … 4000 mm (9.843 … 157.48 in)
Активный конец (LA) 50 … 150 mm (1.968 … 5.9 in)
Макс. боковая нагрузка 10 Nm (7.4 lbf ft)
Макс. момент затяжки (резьбовое
присоединение)
Измерительная частота 430 kHz
316Ti
316L или 316Ti
алюминий с порошковым покрытием
Силикон (алюминиевый/пластиковый корпус)
G1 A, G1½ A
1 NPT, 1½ NPT
Накидная гайка DN 50, зажим 1½" PN 16 DIN 32676,
ISO 2852/316L, зажим 2" PN 16 (ø 64 мм) DIN 32676,
ISO 2852/316L
0,8 … 4 кг (0.18 … 8.82 lbs)
100 Nm (74 lbf ft)
Выходнаявеличина
Выход Релейный выход (DPDT), 2 сухих переключающих
контакта
Напряжение переключения
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
25
Page 26
9 Приложение
Ʋ Min. 10 mV
Ʋ Max. 253 V AC, 253 V DC
В случае токовых цепей > 150 V AC/DC релейные
контакты должны находиться в той же самой
токовой цепи.
Ток переключения
Ʋ Min. 10 µA
Ʋ Max. 3 A AC, 1 A DC
Мощность переключения
Ʋ Min. 50 mW
Ʋ Max. 750 VA AC, 54 W DC
При включении индуктивных нагрузок или
сильных токов золотое покрытие на поверхности
контакта реле с течением времени изнашивается,
в результате чего контакт становится непригодным
для переключения слаботочных цепей.
Развязка по напряжению > 500 V DC
Материал контактов (контакты реле) AgNi (с покрытием Au) или AgSnO (с покрытием Au)
Режимы работы (переключаемые) A (Защита от перелива)/B (Защита от сухого хода)
Задержка переключения
Ʋ при погружении 0,7 с
Ʋ при обнажении 0,7 с
Ʋ при неисправности 1 s
Условияокружающейсреды
Температура окружающей среды на
-40 … +80 °C (-40 … +176 °F)
корпусе
Температура хранения и транспорти-
-40 … +80 °C (-40 … +176 °F)
ровки
Условияпроцесса
Давление процесса -1 … 63 bar/-100 … 6300 kPa (-14.5 … 914 psig)
См. следующую диаграмму
Температура процесса См. следующую диаграмму
26
VEGACAP 27 • - реле (DPDT)
33758-RU-131015
Page 27
1
63 bar
(914psi)
9 Приложение
25 bar
(363psi)
0°C (32°F)
-10°C (-14°F)
Рис. 22: Давление процесса - температура процесса - VEGACAP 27 с присоединением из нерж. стали 316L
1 Давление процесса
2 Температура процесса
3 Температурная зона с температурной вставкой
100°C
(212°F)
3
2
200°C
(392°F)
1
63 bar
(914psi)
-50°C
(-58°F)
25 bar
(363psi)
0°C
(32°F)
100°C
(212°F)
2
200°C
(392°F)
3
Рис. 23: Давление процесса - температура процесса - VEGACAP 27 с присоединением из нерж. стали
316Ti
1 Давление процесса
2 Температура процесса
3 Температурная зона с температурной вставкой
Диэлектрическая проницаемость ≥ 1,5
Электромеханическиеданные
Кабельный ввод/разъем (в зависимости от исполнения)
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
27
Page 28
9 Приложение
Ʋ Однокамерный корпус – 1 x кабельный ввод M20 x 1,5 (кабель: ø 5 … 9 мм),
1 x заглушка M20 x 1,5; прилагается 1 x кабельный
ввод M20 x 1,5
или:
– 1 x кабельный ввод ½ NPT, 1 x заглушка ½ NPT, 1 x
кабельный ввод ½ NPT
или:
– 1 x штекер M12 x 1, 1 x заглушка M20 x 1,5
Винтовые клеммы для сечения провода до 1,5 мм² (AWG 16)
Элементынастройки
Переключатель режимов работы
Ʋ A Сигнализация минимального уровня или защита от
сухого хода
Ʋ B Сигнализация максимального уровня или защита от
переполнения
Потенциометр Настройка точки переключения
Питание
Рабочее напряжение 20 … 253 V AC, 50/60 Hz, 20 … 72 V DC (при
U > 60 V DC температура окружающей среды может
составлять не более 50 °C/122 °F)
Потребляемая мощность 1 … 9 VA (AC), прибл. 1,5 W (DC)
Защита
Степень защиты IP 66/IP 67
Категория перенапряжений III
Класс защиты I
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
28
VEGACAP 27 • - реле (DPDT)
33758-RU-131015
Page 29
9.2 Размеры
")
/
25
20 mm
(
9 Приложение
85 mm (3 11/32")
~ 76 mm
63
(2
/64")
")
64
/
35
90 mm (3
SW 60
2 23/64")
(
32
")
")
64
64
/
/
7
53
21 mm
28 mm
L
(
(1
ø 20 mm
25
/32")
(
G1½ /
1½”NPT
Рис. 24: VEGACAP 27, резьбовое исполнение G1½ A (ISO 228 T1)
L = Длина датчика, см. "Технические данные"
LA = Активный конец, см п. "Технические данные"
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
LA
29
Page 30
9 Приложение
(7.87 ")
200 mm
(3.54")
90 mm
Рис. 25: Температурная вставка (вариант) 316L, 316Ti
SW 60 mm
(2.36")
SW 60 mm
(2.36")
30
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
Page 31
9 Приложение
9.3 Защитаправнаинтеллектуальнуюсобственность
VEGA product lines are global protected by industrial property rights. Further information see
www.vega.com.
Only in U.S.A.: Further information see patent label at the sensor housing.
VEGA Produktfamilien sind weltweit geschützt durch gewerbliche Schutzrechte.
Nähere Informationen unter www.vega.com.
Les lignes de produits VEGA sont globalement protégées par des droits de propriété
intellectuelle. Pour plus d'informations, on pourra se référer au site www.vega.com.
VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad
industrial. Para mayor información revise la pagina web www.vega.com.
Линии продукции фирмы ВЕГА защищаются по всему миру правами на интеллектуальную
собственность. Дальнейшую информацию смотрите на сайте www.vega.com.
VEGA系列产品在全球享有知识产权保护。
进一步信息请参见网站<www.vega.com>。
9.4 Товарныйзнак
Все используемые фирменные марки, а также торговые и фирменные имена являются
собственностью их законного владельца/автора.
33758-RU-131015
VEGACAP 27 • - реле (DPDT)
31
Page 32
Дата печати:
Вся приведенная здесь информация о комплектности поставки, применении
и условиях эксплуатации датчиков и систем обработки сигнала соответствует
фактическим данным на момент.
Возможны изменения технических данных
© VEGA Grieshaber KG, Schiltach/Germany 2013
VEGA Grieshaber KG
Am Hohenstein 113
77761 Schiltach
Germany
Phone +49 7836 50-0
Fax +49 7836 50-201
E-mail: info.de@vega.com
www.vega.com
33758-RU-131015
Loading...
