Page 1
Руководство по
эксплуатации
Емкостной уровнемер с
высокотемпературным зондом для
измерения уровня сыпучих продуктов
VEGACAL 67
Для подключения к устройству
формирования сигнала
Document ID: 31761
Page 2
Содержание
Содержание
1 Оданномдокументе
1.1 Функция .......................................................................................................................... 4
1.2 Целевая группа ............................................................................................................... 4
1.3 Используемые символы ................................................................................................. 4
2 Вцеляхбезопасности
2.1 Требования к персоналу ................................................................................................ 5
2.2 Надлежащее применение ............................................................................................. 5
2.3 Предупреждение о неправильном применении .......................................................... 5
2.4 Общие указания по безопасности ................................................................................ 5
2.5 Маркировка безопасности на устройстве ................................................................... 6
2.6 Соответствие требованиям норм ЕС ............................................................................ 6
2.7 Экологическая безопасность ........................................................................................ 6
3 Описаниеизделия
3.1 Структура ....................................................................................................................... 7
3.2 Принцип работы ............................................................................................................. 9
3.3 Настройка ..................................................................................................................... 10
3.4 Упаковка, транспортировка и хранение ..................................................................... 10
3.5 Принадлежности и запасные части ............................................................................ 11
4 Монтаж
4.1 Общие указания ........................................................................................................... 13
4.2 Указания по монтажу ................................................................................................... 14
5 Подключениекисточникупитания
5.1 Подготовка к подключению ......................................................................................... 16
5.2 Порядок подключения ................................................................................................. 17
5.3 Схема подключения (однокамерный корпус) ............................................................ 18
5.4 Схема подключения - исполнение IP 66/IP 68, 1 bar .................................................. 19
6 Пусквэксплуатациюсустройствомформированиясигнала
6.1 Общее ........................................................................................................................... 20
6.2 Система настройки ...................................................................................................... 20
6.3 Непрерывное измерение уровня ................................................................................ 21
7 Обслуживаниеиустранениенеисправностей
7.1 Обслуживание .............................................................................................................. 23
7.2 Устранение неисправностей ....................................................................................... 23
7.3 Замена блока электроники ......................................................................................... 24
7.4 Укорачивание электрода ............................................................................................. 25
7.5 Действия при необходимости ремонта ...................................................................... 25
8 Демонтаж
8.1 Порядок демонтажа ..................................................................................................... 27
8.2 Утилизация ................................................................................................................... 27
9 Приложение
9.1 Технические данные .................................................................................................... 28
9.2 Размеры ........................................................................................................................ 32
31761-RU-131015
2
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 3
Содержание
Дополнительнаядокументация
Информация:
Дополнительная документация включается в комплект поставки
в зависимости от исполнения прибора. См. гл. "Описание".
Инструкциидляпринадлежностейизапасныхчастей
Рекомендация:
Для обеспечения безопасной эксплуатации VEGACAL 67
предлагаются различные принадлежности и запасные части с
соответствующей документацией:
27720 - VEGADIS 61
•
30531 - Блок электроники VEGACAL серии 60
•
34296 - Защитный кожух
•
31088 - Фланцы DIN-EN-ASME-JIS
•
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
Редакция:2012-08-31
3
Page 4
1 О данном документе
1 Оданномдокументе
1.1 Функция
Данное руководство содержит необходимую информацию для
монтажа, подключения и начальной настройки, а также важные
указания по обслуживанию и устранению неисправностей.
Перед пуском устройства в эксплуатацию ознакомьтесь
с изложенными здесь инструкциями. Руководство по
эксплуатации должно храниться в непосредственной близости
от места эксплуатации устройства и быть доступно в любой
момент.
1.2 Целеваягруппа
Данное руководство по эксплуатации предназначено для
обученного персонала. При работе персонал должен иметь и
исполнять изложенные здесь инструкции.
1.3 Используемыесимволы
Информация,указания,рекомендации
Символ обозначает дополнительную полезную информацию.
Осторожно: Несоблюдение данной инструкции может привести
к неисправности или сбою в работе.
Предупреждение: Несоблюдение данной инструкции может
нанести вред персоналу и/или привести к повреждению
прибора.
Опасно: Несоблюдение данной инструкции может привести
к серьезному травмированию персонала и/или разрушению
прибора.
ПримененияEx
Символ обозначает специальные инструкции для применений во
взрывоопасных зонах.
Список
•
Ненумерованный список не подразумевает определенного
порядка действий.
Действие
→
Стрелка обозначает отдельное действие.
1 Порядокдействий
Нумерованный список подразумевает определенный порядок
действий.
Утилизациябатареи
Этот символ обозначает особые указания по утилизации
батарей и аккумуляторов.
31761-RU-131015
4
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 5
2 В целях безопасности
2 Вцеляхбезопасности
2.1 Требованиякперсоналу
Данное руководство предназначено только для обученного и
допущенного к работе с прибором персонала.
При работе с устройством требуется всегда иметь необходимые
средства индивидуальной защиты.
2.2 Надлежащееприменение
Датчик VEGACAL 67 предназначен для непрерывного измерения
уровня.
Область применения см. в гл. "Описание".
Эксплуатационная безопасность устройства обеспечивается
только при надлежащем применении в соответствии с данными,
приведенными в руководстве по эксплуатации и дополнительных
инструкциях.
Для обеспечения безопасности и соблюдения гарантийных
обязательств, любое вмешательство, помимо мер, описанных в
данном руководстве, может осуществляться только персоналом,
уполномоченным изготовителем. Самовольные переделки или
изменения категорически запрещены.
2.3 Предупреждениеонеправильном
применении
Не соответствующее назначению применение прибора является
потенциальным источником опасности и может привести,
например, к переполнению емкости или повреждению
компонентов установки из-за неправильного монтажа или
настройки.
2.4 Общиеуказанияпобезопасности
Устройство соответствует современному уровню техники
с учетом общепринятых требований и норм. Устройство
разрешается эксплуатировать только в исправном и технически
безопасном состоянии. Ответственность за безаварийную
эксплуатацию лежит на лице, эксплуатирующем устройство.
Лицо, эксплуатирующее устройство, также несет
ответственность за соответствие техники безопасности
действующим и вновь устанавливаемым нормам в течение всего
срока эксплуатации.
При эксплуатации необходимо соблюдать изложенные в
данном руководстве указания по безопасности, действующие
требования к монтажу электрооборудования, а также нормы и
условия техники безопасности.
Для обеспечения безопасности и соблюдения гарантийных
обязательств, любое вмешательство, помимо мер, описанных в
данном руководстве, может осуществляться только персоналом,
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
5
Page 6
2 В целях безопасности
уполномоченным изготовителем. Самовольные переделки или
изменения категорически запрещены.
Следует также учитывать нанесенные на устройство
маркировки и указания по безопасности.
2.5 Маркировкабезопасностинаустройстве
Следует соблюдать нанесенные на устройство обозначения и
рекомендации по безопасности.
2.6 СоответствиетребованиямнормЕС
Это устройство выполняет требования соответствующих
Директив Европейского союза, что подтверждено успешными
испытаниями и нанесением знака CE. Декларацию
изготовителя о соответствии CE см. в разделе загрузок на сайте
"www.vega.com".
2.7 Экологическаябезопасность
Защита окружающей среды является одной из наших
важнейших задач. Принятая на нашем предприятии система
экологического контроля сертифицирована в соответствии с DIN
EN ISO 14001 и обеспечивает постоянное совершенствование
комплекса мер по защите окружающей среды.
Защите окружающей среды будет способствовать соблюдение
рекомендаций, изложенных в следующих разделах данного
руководства:
Глава "Упаковка, транспортировка и хранение"
•
Глава "Утилизация"
•
31761-RU-131015
6
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 7
Комплектпоставки
3 Описание изделия
3 Описаниеизделия
3.1 Структура
Комплект поставки включает:
Уровнемер VEGACAL 67
•
Документация
•
– Данное руководство по эксплуатации
– Руководство по эксплуатации 27835 "Модуль индикации и
настройки PLICSCOM" (вариант)
– Инструкция 31708 "Модуль индикации и настройки с
подогревом" (вариант)
– Инструкция "Штекерный разъем для датчиков
непрерывного измерения" (вариант)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
Компоненты
Компонентами VEGACAL 67 являются:
Присоединение и измерительный зонд
•
Корпус с электроникой
•
Крышка корпуса
•
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
7
Page 8
3 Описание изделия
1
2
3
4
5
Типовойшильдик
8
Рис. 1: VEGACAL 67 - с пластиковым корпусом
1 Крышка корпуса
2 Корпус с электроникой
3 Присоединение
4 Опорная труба
5 Керамический изолятор
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 9
3 Описание изделия
1
2
3
4
5
6
7
8
Рис. 2: Данные на типовом шильдике (пример)
1 Тип устройства
2 Код изделия
3 Разрешения
4 Температура и давление процесса, давление процесса
5 Питание и сигнальный выход электроники
6 Степень защиты
7 Длина зонда
8 Номер заказа
9 Серийный номер устройства
10 Материал контактирующих деталей
11 Символ класса защиты прибора
12 Указание по соблюдению документации устройства
13 Идент. номера документации
14 Орган по сертификации для маркировки CE
15 Директивы
15
14
13
12
11
10
9
На сайте www.vega.com через меню "VEGA Tools" и "serial number
search" по серийному номеру можно узнать спецификацию
устройства при его поставке. Серийный номер также находится
внутри устройства.
3.2 Принципработы
Областьприменения
Принципдействия
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
Уровнемер VEGACAL 67 с частично изолированным электродом
предназначен для непрерывного измерения уровня при высоких
температурах процесса.
Электроника прибора работает по принципу фазоизбирательной
оценки полной проводимости.
Уровнемер применим в любых отраслях промышленности.
Измерительные зонды типа VEGACAL 67 применяются на
сыпучих продуктах.
Диапазон температуры процесса составляет -50 … 300 °C
(-58 … 572 °F). Для исполнения с выносным корпусом
температура процесса -50 … 400 °C (-58 … 752 °F).
Измерительный электрод, продукт и стенка емкости образуют
электрический конденсатор. Емкость конденсатора зависит от
трех факторов.
9
Page 10
3 Описание изделия
1
2
3
Рис. 3: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт является диэлектриком. Диэлектрическая
проницаемость продукта выше, чем у воздуха, поэтому
при увеличении уровня покрытия электрода продуктом
электрическая емкость конденсатора увеличивается.
Изменение электрической емкости и изменение
сопротивления преобразуются электроникой прибора в сигнал,
пропорциональный уровню заполнения.
Питание
Упаковка
10
Двухпроводная электроника 4 … 20 mA для подачи питания и
передачи измеренных значений по одному и тому же кабелю.
Диапазон напряжения питания зависит от исполнения прибора.
Напряжение питания см. п. "Технические данные".
3.3 Настройка
Обработка сигнала VEGACAL 67 осуществляется с помощью
следующего устройства:
Устройство формирования сигнала VEGAMET
•
Измерительный диапазон должен быть установлен на блоке
электроники датчика.
Установки "Пусто" и "Полно" могут выполняться либо через
устройство формирования сигнала VEGAMET, либо через
аналоговую входную карту контроллера.
3.4 Упаковка,транспортировкаихранение
Прибор поставляется в упаковке, обеспечивающей его защиту
во время транспортировки. Соответствие упаковки обычным
транспортным требованиям проверено согласно ISO 4180.
Упаковка прибора в стандартном исполнении состоит
из экологически чистого и поддающегося переработке
картона. Для упаковки приборов в специальном исполнении
также применяются пенополиэтилен и полиэтиленовая
VEGACAL 67 • Для подключения к устройству формирования сигнала
31761-RU-131015
Page 11
3 Описание изделия
пленка, которые можно утилизировать на специальных
перерабатывающих предприятиях.
Транспортировка
Осмотрпослетранспортировки
Хранение
Температурахраненияи
транспортировки
PLICSCOM
Транспортировка должна выполняться в соответствии с
указаниями на транспортной упаковке. Несоблюдение таких
указаний может привести к повреждению прибора.
При получении доставленное оборудование должно быть
незамедлительно проверено в отношении комплектности
и отсутствия транспортных повреждений. Установленные
транспортные повреждения и скрытые недостатки должны быть
оформлены в соответствующем порядке.
До монтажа упаковки должны храниться в закрытом виде и с
учетом имеющейся маркировки складирования и хранения.
Если нет иных указаний, необходимо соблюдать следующие
условия хранения:
Не хранить на открытом воздухе
•
Хранить в сухом месте при отсутствии пыли
•
Не подвергать воздействию агрессивных сред
•
Защитить от солнечных лучей
•
Избегать механических ударов
•
Температура хранения и транспортировки: см. "Приложение -
•
Технические данные - Условия окружающей среды"
Относительная влажность воздуха 20 … 85 %
•
3.5 Принадлежностиизапасныечасти
Модуль индикации и настройки PLICSCOM предназначен для
индикации измеренных значений, настройки и диагностики
датчика. Модуль может быть установлен в датчике или во
внешнем блоке индикации и настройки и удален из него в любое
время.
Дальнейшую информацию см. в Руководстве по эксплуатации
"Модуль индикации и настройки PLICSCOM" (Идент. номер
документа 27835).
VEGACONNECT
VEGADIS62
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
Интерфейсный адаптер VEGACONNECT предназначен для
подключения приборов к интерфейсу USB персонального
компьютера. Для параметрирования необходимо программное
обеспечение для настройки PACTware и VEGA-DTM.
Дальнейшую информацию см. в Руководстве по эксплуатации
"Интерфейсный адаптер VEGACONNECT" (Идент. номер
документа 32628).
VEGADIS 62 предназначен для индикации измеренных
значений и настройки датчиков с протоколом HART. Выносной
блок индикации и настройки подключается в линию сигнала
4 … 20 mA/HART.
Дальнейшую информацию см. в Руководстве по эксплуатации
"VEGADIS 62" (Идент. номер документа 36469).
11
Page 12
3 Описание изделия
Защитныйколпак
Фланцы
Защитный колпак предохраняет корпус датчика от загрязнения
и сильного нагрева из-за солнечных лучей.
Подробную информацию см. в Инструкции "Защитный колпак"
(Идент. номер документа 34296).
Резьбовые фланцы могут иметь различное исполнение в
соответствии со следующими стандартами: DIN 2501, EN 1092-1,
BS 10, ANSI B 16.5, JIS B 2210-1984, GOST 12821-80.
Подробную информацию см. в инструкции "Фланцы соотв. DIN-
EN-ASME-JIS" (номер документа 31088).
12
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 13
Применимостьприданныхусловияхпроцесса
4 Монтаж
4 Монтаж
4.1 Общиеуказания
Части устройства, контактирующие с измеряемой средой, а
именно: чувствительный элемент, уплотнение и присоединение,
- должны быть применимы при данных условиях процесса.
Необходимо учитывать давление процесса, температуру
процесса и химические свойства среды.
Соответствующие данные см. в гл. "Технические данные" или на
типовом шильдике.
Монтажнаяпозиция
Сварочныеработы
Обращениесустройством
Влажность
Монтажное положение прибора должно быть удобным для его
монтажа и подключения. Корпус прибора можно повернуть без
инструмента на 330°.
Для предотвращения повреждения блока электроники
индуктивными наводками, перед сварочными работами на
емкости рекомендуется вынуть блок электроники из корпуса
датчика.
У приборов с резьбовым присоединением запрещается
заворачивать резьбу, держась за корпус прибора. В противном
случае может быть повреждена вращательная механика
корпуса.
Для завинчивания использовать предусмотренный для этого
шестигранник присоединения.
Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.
Для защиты устройства от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Данные рекомендации применимы, прежде всего, при монтаже
на открытом воздухе, в помещениях с повышенной влажностью
(например там, где осуществляется очистка), а также на
емкостях с охлаждением или подогревом.
Рис. 4: Меры против попадания влаги
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
13
Page 14
4 Монтаж
Давление/вакуум
Материалемкости
Формыемкости
На емкостях с пониженным или избыточным давлением следует
уплотнить присоединение. Материал уплотнения должен быть
стойким к измеряемой среде и температуре процесса.
Макс. допустимое давление см. в п. "Технические данные" или на
типовом шильдике датчика.
Изолирующие материалы уплотнения (например, тефлоновая
лента на резьбе) могут нарушить необходимое электрическое
соединение с металлической емкостью. Поэтому рекомендуется
заземлить измерительный зонд на емкость или использовать
проводящий уплотнительный материал.
Металлическаяемкость
Для обеспечения достаточного электрического соединения с
емкостью механическое присоединение измерительного зонда
должно быть электрически связано с емкостью.
Для уплотнения используйте проводящие материалы, например
медь или свинец. Изолирующие материалы, например при
оборачивании резьбы тефлоновой лентой, могут нарушить
необходимое электрическое соединение с металлической
емкостью. Поэтому нужно либо заземлить зонд на емкость, либо
использовать проводящие уплотнительные материалы.
Непроводящаяемкость
В случае резервуара из непроводящего материала (например,
пластика), необходимо обеспечить второй полюс конденсатора.
Емкостной измерительный зонд должен монтироваться
вертикально или параллельно по отношению к
противоположному электроду. Это прежде всего необходимо в
случае непроводящего продукта.
Вследствие переменного расстояния от стенки емкости в
горизонтальных цилиндрах, сферических емкостях или прочих
ассиметричных резервуарах получаются нелинейные значения
уровня.
Поэтому на непроводящих продуктах нужно использовать
концентрическую трубку или линеаризовать измерительный
сигнал.
Втекающийпродукт
14
4.2 Указанияпомонтажу
Монтаж устройства в зоне струи заполнения может привести к
нежелательным ошибкам измерения. Поэтому рекомендуется
монтировать устройство на таком месте в емкости, где не будет
помех от заливных отверстий, мешалок и т.п.
Данная рекомендация действует прежде всего для датчиков с
длинным электродом.
VEGACAL 67 • Для подключения к устройству формирования сигнала
31761-RU-131015
Page 15

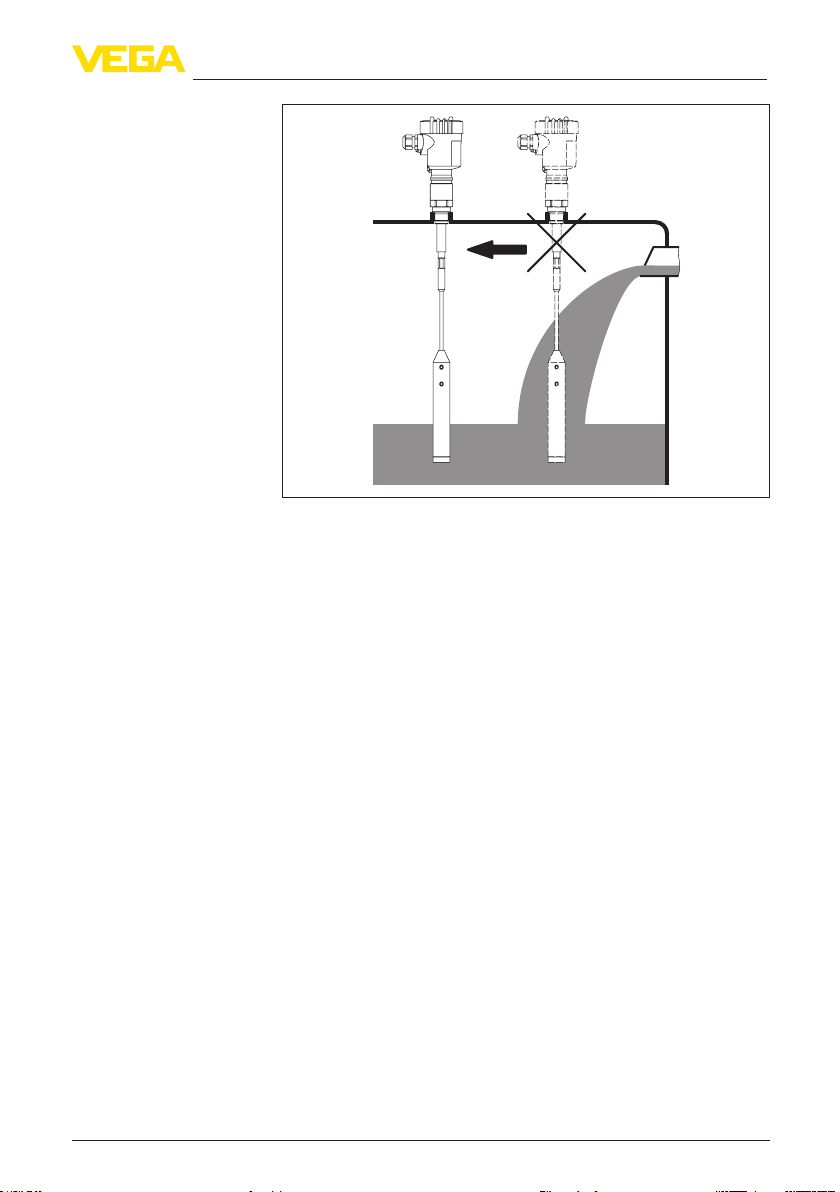

Рис. 5: Втекающий продукт
4 Монтаж
Растягивающаянагрузка
Не следует превышать максимально допустимую
растягивающую нагрузку на несущий трос. Такая опасность
существует особенно в случае тяжелых сыпучих продуктов
или при большой длине троса. Максимальная допустимая
растягивающая нагрузка: см. гл. "Технические данные".
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
15
Page 16
5 Подключение к источнику питания
5 Подключениекисточникупитания
5.1 Подготовкакподключению
Техникабезопасности
Основные указания по безопасности:
Подключать только при отсутствии напряжения.
•
Если возможны перенапряжения, установить защиту от
•
перенапряжений
Рекомендация:
Рекомендуются устройства защиты от перенапряжений VEGA
B63-48 и ÜSB 62-36G.X.
Питание
Соединительныйкабель
Подача питания и передача токового сигнала осуществляются по
одному и тому же двухпроводному кабелю. Напряжение питания
зависит от исполнения прибора.
Напряжение питания см. п. "Технические данные".
Между цепью питания и сетью должна быть обеспечена
безопасная развязка в соответствии с DIN VDE 0106, часть 101.
Данное требование выполняется при использовании в качестве
источников питания устройств VEGATRENN 149A Ex, VEGASTAB
690, VEGADIS 371, а также устройств формирования сигнала
VEGAMET.
Следует учитывать следующие дополнительные влияния на
рабочее напряжение:
Возможность уменьшения выходного напряжения источника
•
питания под номинальной нагрузкой (при токе датчика в
состоянии отказа 20,5 mA или 22 mA)
Влияние дополнительных устройств в токовой цепи (см.
•
значения нагрузки в гл. "Технические данные")
Устройство подключается посредством стандартного
двухпроводного неэкранированного кабеля. В случае
возможности электромагнитных помех выше контрольных
значений по EN 61326 для промышленных зон, рекомендуется
использовать экранированный кабель.
Использовать кабель круглого сечения. Внешний диаметр
кабеля 5 … 9 мм (0.2 … 0.35 in) обеспечивает эффект уплотнения
кабельного ввода. При применении кабеля другого сечения или
диаметра необходимо заменить уплотнение кабельного ввода
или использовать подходящий кабельный ввод.
Экранированиекабеля
изаземление
16
При необходимости экранированного кабеля, кабельный экран
следует подключить к потенциалу земли с обеих сторон. В
датчике экран должен быть подключен непосредственно к
внутренней клемме заземления. Внешняя клемма заземления
на корпусе должна быть низкоомно соединена с выравниванием
потенциалов.
При вероятности возникновения уравнительных токов,
подключение на стороне формирования сигнала должно
осуществляться через керамический конденсатор (например,
VEGACAL 67 • Для подключения к устройству формирования сигнала
31761-RU-131015
Page 17
5 Подключение к источнику питания
1 nF, 1500 V). Тем самым подавляются низкочастотные
уравнительные токи, но сохраняется защитный эффект против
высокочастотных помех.
5.2 Порядокподключения
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Ослабить гайку кабельного ввода.
3. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
4. Вставить кабель в датчик через кабельный ввод.
5. Открыть контакты, приподняв рычажки отверткой (см. рис.
ниже).
6. Провода вставить в открытые контакты в соответствии со
схемой подключения.
7. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
8. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
10. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.

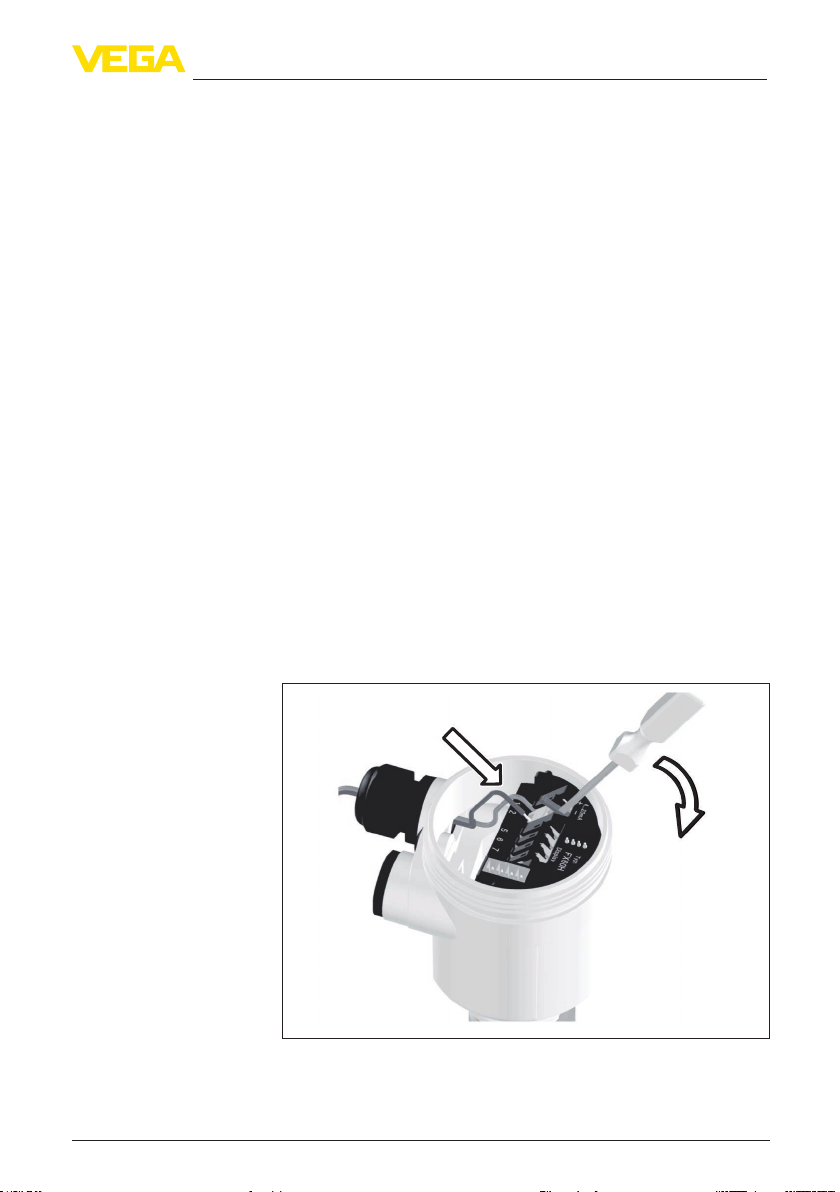

Рис. 6: Подключение к источнику питания: шаги 6 и 7
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
17
Page 18
5 Подключение к источнику питания
5.3 Схемаподключения(однокамерный
Обзоркорпусов
корпус)
Отсекэлектроникии
подключения
5
1 2
5
5
3
5
4
Рис. 7: Однокамерный корпус из различных материалов
1 Пластик
2 Алюминий
3 Нержавеющая сталь, точное литье
4 Нержавеющая сталь, электрополированный
5 Фильтрующий элемент для компенсации давления воздуха (для
корпуса из любого материала). Заглушка (для корпуса из алюминия
или нержавеющей стали) при исполнении IP 66/IP 68, 1 bar
18
2
12
1
Рис. 8: Отсек электроники и подключения (однокамерный корпус)
1 Клемма заземления для подключения экрана кабеля
2 Пружинные контакты для источника питания
VEGACAL 67 • Для подключения к устройству формирования сигнала
31761-RU-131015
Page 19
Схемаподключения
Назначениепроводовсоединительного
кабеля
5 Подключение к источнику питания
12
1
Рис. 9: Схема подключения (однокамерный корпус)
1 Питание/Выход сигнала
5.4 Схемаподключения-исполнениеIP66/
IP68,1bar
1

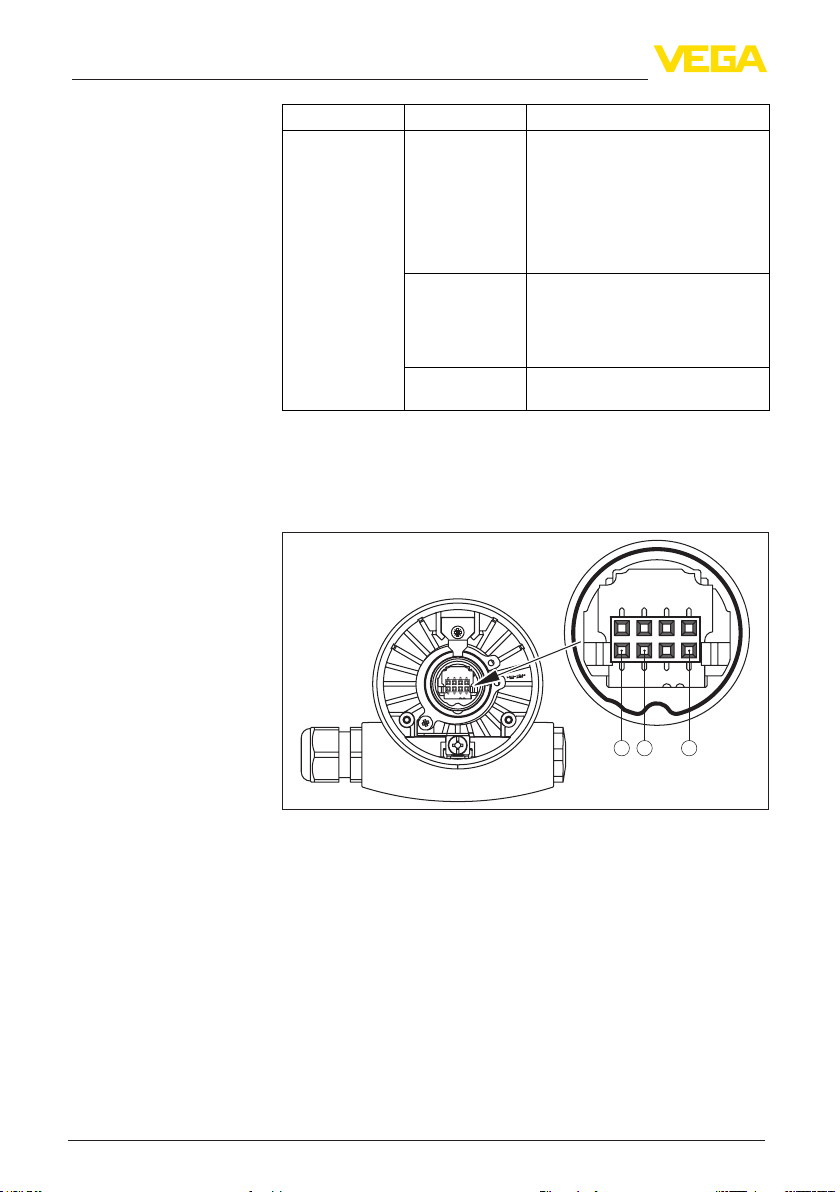

Рис. 10: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
2
19
Page 20
6 Пуск в эксплуатацию с устройством формирования сигнала
6 Пусквэксплуатациюсустройством
формированиясигнала
6.1 Общее
Назначение/конфигурация
Настройка измерительного зонда должна осуществляться с
измеряемым продуктом. Для выполнения установок необходимо
открыть крышку корпуса. С помощью переключателя
измерительного диапазона на блоке электроники
устанавливается диапазон чувствительности прибора.
Диапазон 1: 0 … 120 pF
•
Диапазон 2: 0 … 600 pF
•
Диапазон 3: 0 … 3000 pF
•
Порядок выполнения установок см. в Руководстве по
эксплуатации устройства формирования сигнала.
6.2 Системанастройки
1
Переключательвыбора
диапазонаизмерения
(1)
20
3
2

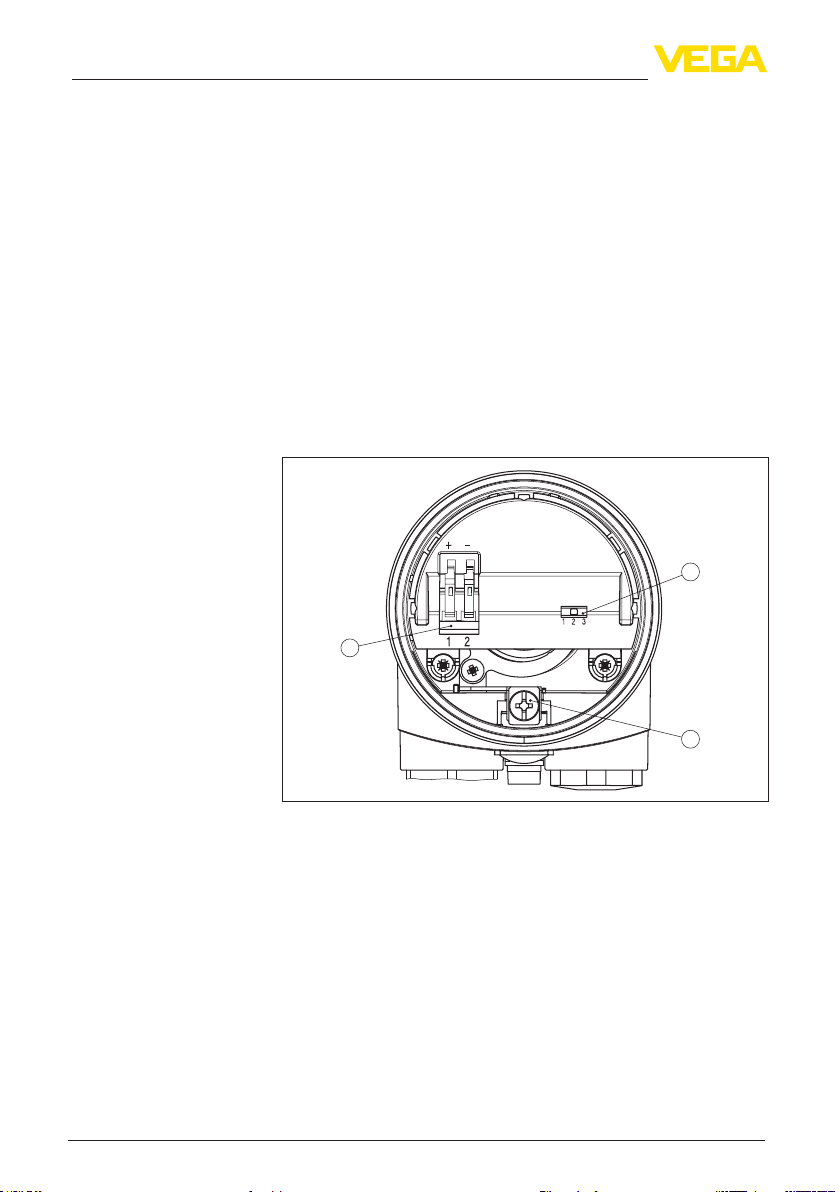

Рис. 11: Индикация и настройка - Блок электроники
1 DIL-переключатель для выбора диапазона измерения
2 Клемма заземления
3 Соединительные клеммы
С помощью переключателя измерительного диапазона (1)
можно настроить чувствительность электрода в соответствии с
электрическими свойствами продукта и условиями в емкости.
Диапазон выходного тока должен быть большим, чтобы
обеспечить соответствующую разрешающую способность
измерительного зонда.
Тогда измерительные зонды могут надежно обнаруживать, в том
числе, продукты с очень низким или очень высоким значением
диэлектрической проницаемости.
Диапазон 1 (чувствительный): 0 … 120 pF
•
VEGACAL 67 • Для подключения к устройству формирования сигнала
31761-RU-131015
Page 21
6 Пуск в эксплуатацию с устройством формирования сигнала
Диапазон 2 (стандартный): 0 … 600 pF
•
Диапазон 3 (малочувствительный): 0 … 3000 pF
•
6.3 Непрерывноеизмерениеуровня
Общее
УстройствоформированиясигналаVEGAMET
серии500
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
Условием непрерывного измерения является постоянное
значение диэлектрической проницаемости продукта, т.е., по
возможности, постоянные свойства продукта.
Измерительный диапазон устанавливается с помощью
переключателя на блоке электроники согласно следующей
таблице.
Измерительный диапазон выбирается по таблице в
соответствии с измеряемым продуктом и длиной зонда.
Длины в таблице отчасти не соответствуют действительным
длинам поставляемых измерительных зондов. Если
значение диэлектрической проницаемости продукта лежит
между двумя табличными значениями, то, соответственно,
максимально допустимая длина зонда должна быть средней на
измерительный диапазон. Для зондов большей длины или при
отсутствии иных данных в таблице, выбирается диапазон 3. В
сомнительных случаях переключатель диапазонов всегда нужно
устанавливать на следующую более высокую ступень.
VEGACAL 67
Продукт непроводящий и диэлектрическая проницаемость = 2
Продукт непроводящий и диэлектрическая проницаемость = 10
Продукт проводящий или диэлектрическая проницаемость > 50
Tab. 1: Установка диапазона
0 - 6 м = Диапазон 1 / 6 - 30 м = Диапазон 2
0 - 1 м = Диапазон 1 / 1 - 5 м = Диапазон 2
-
Рекомендация:
Для установки Min. необходимо опорожнить емкость до
минимального уровня, а для установки Max. - заполнить емкость
до максимального уровня. Если емкость уже заполнена, начните
с установки Max.
1. Переключатель диапазонов емкостного зонда установить в
соответствии с таблицей выше.
2. Выполнить установки на устройстве формирования сигнала
(см. Руководство по эксплуатации устройства формирования
сигнала: „Настройка с продуктом“)
Если устройство формирования сигнала выдает ошибку E014
(см. Руководство по эксплуатации устройства формирования
сигнала, п. „Коды ошибок“), а датчик и соединительная
линия работают нормально, то вероятно, что измерительный
диапазон емкостного зонда выбран неправильно. Установите
переключатель диапазонов на более высокую ступень.
Если устройство формирования сигнала выдает ошибку E017,
установите переключатель диапазонов на измерительном зонде
на одну ступень ниже.
21
Page 22
6 Пуск в эксплуатацию с устройством формирования сигнала
Устройство
формированиясигнала
VEGAMETсерии600
Аналоговаявходная
картаПЛК
1. Переключатель диапазонов емкостного зонда установить в
соответствии с таблицей выше.
2. Выполнить установки на устройстве формирования сигнала
(см. Руководство по эксплуатации устройства формирования
сигнала: „Настройка с продуктом“)
При подключении к аналоговой входной карте контроллера,
см. Руководство по эксплуатации входной карты. При
выполнении установок для пустой и полной емкости
необходимо, соответственно, опорожнить емкость до
минимума и заполнить до максимума.
Если показания не устанавливаются на 100 %, выполнить
следующее:
Если показания не достигают 100 %, установить переключатель
диапазонов на измерительном зонде на одну ступень ниже.
Если показания превышают 100 % и не сбрасываются,
установить переключатель диапазонов на измерительном
зонде на одну ступень выше. В обоих случаях нужно повторно
выполнить установку минимума и максимума.
22
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 23
Состояниепринеисправностях
7 Обслуживание и устранение неисправностей
7 Обслуживаниеиустранение
неисправностей
7.1 Обслуживание
При использовании по назначению и нормальной эксплуатации
особое обслуживание не требуется.
7.2 Устранениенеисправностей
Лицо, эксплуатирующее устройство, должно принять
соответствующие меры для устранения возникших
неисправностей.
Причинынеисправностей
Устранениенеисправностей
Работа VEGACAL 67 характеризуется высокой надежностью.
Однако возможны отказы, источником которых может стать:
Датчик
•
Процесс
•
Питание
•
Формирование сигнала
•
Сначала необходимо проверить выходной сигнал. Во многих
случаях это позволяет установить и устранить причины
неисправностей.
24-часоваясервисная
горячаялиния
Если указанные меры не дают результата, в экстренных
случаях звоните на сервисную горячую линию VEGA по тел.
+491805858550.
Горячая линия работает круглосуточно семь дней в неделю.
Консультации даются на английском языке. Консультации
бесплатные (без учета платы за телефонный звонок).
Проверкатокового
сигнала
Подключить мультиметр в подходящем измерительном
диапазоне в соответствии со схемой подключения.
Ошибка Причина Устранение
Токовый сигнал
неустойчивый
Токовый сигнал
отсутствует
Колебания уровня
Неправильное подключение
к источнику питания
Нет питания Проверить целостность кабелей
Слишком низкое рабочее
напряжение или
слишком высокое сопротивление
нагрузки
Установить демпфирование в устройстве формирования сигнала
или в системе управления
Проверить подключение согласно п. "Порядок подключения" и, при
необходимости, исправить в соответствии с п. "Схема подключения"
и, при необходимости, отремонтировать
Проверить и, при необходимости,
отрегулировать
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
23
Page 24
7 Обслуживание и устранение неисправностей
Ошибка Причина Устранение
Токовый сигнал
выше 22 mA
Короткое замыкание через
перемычку изза налипания
проводящего
продукта между
присоединением
и электродом.
Короткое замыкание внутри
зонда, например, из-за влаги
в корпусе
Дефектный блок
электроники
Удалить налипший продукт или установить экранирующую трубку
Удалить блок электроники из измерительного зонда. Проверить
сопротивление между контактами.
См. следующие указания.
Заменить устройство или отправить его на ремонт
Проверкасопротивлениявнутриизмерительногозонда
Действияпослеустранениянеисправностей
Удалить блок электроники из измерительного зонда. Проверить
сопротивление между контактами.
Между контактами не должно быть высокоомного соединения.
Если соединение имеется, заменить устройство или отправить
его на ремонт.
1 2 3
Рис. 12: Проверка сопротивления внутри измерительного зонда
1 Экранирование
2 Измерительный зонд
3 Потенциал "земли"
После устранения неисправности, если это необходимо в
связи с причиной неисправности и принятыми мерами по ее
устранению, повторно выполнить действия, описанные в п. "Пуск
в эксплуатацию".
7.3 Заменаблокаэлектроники
Дефектный блок электроники может быть заменен самим
пользователем.
31761-RU-131015
24
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 25
7 Обслуживание и устранение неисправностей
Для Ex-применений могут применяться только устройства
и блоки электроники с соответствующей маркировкой
взрывозащиты.
Запасной блок электроники можно заказать через
соответствующее представительство VEGA.
Назначение
Укорачиваниеэлектрода
Ниже приведен список соответствующих блоков электроники.
CL-E60ZX (без взрывозащиты)
•
7.4 Укорачиваниеэлектрода
Электрод (трос) можно укоротить до необходимой длины.
1. Ослабить оба стопорных штифта (торцовым ключом) и
вынуть их.
2. Вынуть трос из натяжного груза.
3. Чтобы не повредить скрутку стального троса при его
обрезке, нужно предварительно с помощью паяльника или
паяльной лампы полудить трос по периметру в месте отреза
или туго обмотать его проволокой.
4. Режущим диском или пилой по металлу обрезать трос с
нижнего конца до нужной длины.
(2.76")
70 mm
200 mm (7.87")
Рис. 13: При укорачивании троса следует учитывать наличие натяжного
груза.
5. Натяжной груз снова надеть на трос и зафиксировать
стопорными штифтами.
6. Снова выполнить установку. См. "Пуск в эксплуатацию -
Установка Min - Установка Max".
7.5 Действияпринеобходимостиремонта
Ремонтный формуляр и подробную информацию по процедуре
см. на www.vega.com/downloads и "Formulare und Zertikate".
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
25
Page 26
7 Обслуживание и устранение неисправностей
Заполнение такого формуляра позволит быстро и без
дополнительных запросов произвести ремонт.
При необходимости ремонта сделать следующее:
Распечатать и заполнить бланк для каждого прибора
•
Прибор очистить и упаковать для транспортировки
•
Заполненный формуляр и имеющиеся данные безопасности
•
прикрепить снаружи на упаковку
Адрес для обратной доставки можно узнать у нашего
•
представителя в вашем регионе. Наши региональные
представительства см. на нашей домашней странице
www.vega.com.
26
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 27
8 Демонтаж
8 Демонтаж
8.1 Порядокдемонтажа
Внимание!
При наличии опасных рабочих условий (емкость или
трубопровод под давлением, высокая температура, агрессивный
или ядовитый продукт и т.п.), демонтаж следует выполнять с
соблюдением соответствующих норм техники безопасности.
Выполнить действия, описанные в п. "Монтаж" и "Подключение к
источнику питания", в обратном порядке.
8.2 Утилизация
Устройство состоит из перерабатываемых материалов.
Конструкция прибора позволяет легко отделить блок
электроники.
ДирективаWEEE2002/96/EG
Данное устройство не подлежит действию Директивы WEEE
2002/96/EG и соответствующих национальных законов.
Для утилизации устройство следует направлять прямо на
специализированное предприятие, минуя коммунальные пункты
сбора мусора, которые, в соответствии с Директивой WEEE,
могут использоваться только для утилизации продуктов личного
потребления.
Утилизация в соответствии с установленными требованиями
исключает негативные последствия для человека и окружающей
среды и позволяет повторно использовать ценные материалы.
Материалы: см. п. "Технические данные"
При невозможности утилизировать устройство самостоятельно,
обращайтесь к изготовителю.
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
27
Page 28
9 Приложение
9 Приложение
9.1 Техническиеданные
Общиеданные
Материал 316L соответствует нержавеющим сталям 1.4404 или 1.4435
Присоединение G1½ A, 1½ NPT
Контактирующие с продуктом материалы
Ʋ Резьбовое присоединение 316L
Ʋ Фланцевое присоединение 316L
Ʋ Уплотнение к процессу Klingersil C-4400
Ʋ Изоляция (частичная) Керамика (KER 221 по DIN 40685)
Ʋ Электрод - стержень с частич-
ной керамической изоляцией
(ø 15 мм/0.591 in)
Ʋ Электрод - трос с частич-
ной керамической изоляцией
(ø 8 мм//0.315 in)
1)
Ʋ Натяжной груз 316L
Не контактирующие с продуктом материалы
Ʋ Пластиковый корпус Пластик PBT (полиэстер)
Ʋ Алюминиевый корпус, литой под
давлением
Ʋ Корпус из нержавеющей стали,
точное литье
Ʋ Корпус из нержавеющей стали,
электрополированный
Ʋ Уплотнение между корпусом и
крышкой корпуса
Ʋ Клемма заземления 316L
Присоединения
Ʋ Трубная резьба, цилиндрическая
(DIN 3852-A)
Ʋ Американская трубная резьба,
коническая (ASME B1.20.1)
Ʋ Фланцы DIN от DN 50, ANSI от 2"
Вес
Ʋ Вес прибора (в зависимости от
присоединения)
Ʋ Натяжной груз 1800 g (64 oz)
Ʋ Вес стержня: ø 15 мм (0.591 in) 1400 g/m (15 oz/ft)
Ʋ Вес троса: ø 8 мм (0.315 in) 400 g/m (4.4 oz/ft)
316L
316 (1.4401)
Литой под давлением алюминий AlSi10Mg,
порошковое покрытие на основе полиэстера
316L
316L
NBR (корпус из нержавеющей стали, точное литье),
силикон (алюминиевый/пластиковый корпус; корпус
из нержавеющей стали, электрополированный)
G1½ A
1½ NPT
0,8 … 4 кг (0.18 … 8.82 lbs)
31761-RU-131015
1)
Трос электрически связан с натяжным грузом.
28
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 29
9 Приложение
Длина датчика (L)
Ʋ Стержень (ø 15 мм/0.591 in) 0,275 … 6 м (0.902 … 19.69 ft)
Ʋ Трос (ø 8 мм/0.315 in) 0,5 … 40 м (1.64 … 131.23 ft)
Длина опорной трубы L1 0,2 … 5,6 м (0.656 … 18.37 ft)
Макс. боковая нагрузка 10 Nm (7.4 lbf ft)
Макс. растягивающая нагрузка (трос)
Ʋ Частичная керамическая изоляция,
10 KN (2248 lbf)
ø 8 мм (0.315 in)
Макс. момент затяжки (резьбовое
80 Nm (58 lbf ft)
присоединение)
Выходнаявеличина
Выходной сигнал в диапазоне 4 … 20 mA
Применимые устройства формирова-
например: VEGAMET 381, 391, 513, 514, 515, 624
ния сигнала
Сигнал неисправности > 22 mA
Ограничение тока 28 mA
Нагрузка См. диаграмму нагрузки в п. "Питание"
Демпфирование (63 % входной вели-
0,1 сек.
чины)
Исполненная Рекомендация NAMUR NE 43
Входнаявеличина
Измеряемая величина Уровень непроводящих жидкостей и сыпучих
продуктов
Принцип измерения Фазоизбирательная оценка полной проводимости
(PSA)
Диапазон измерения
Ʋ Диапазон 1 0 … 120 pF
Ʋ Диапазон 2 0 … 600 pF
Ʋ Диапазон 3 0 … 3000 pF
Измерительная частота 430 kHz
Точностьизмерения(поDINEN60770-1)
Эталонные условия по DIN EN 61298-1
Ʋ Температура +18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность 45 … 75 %
Ʋ Давление воздуха 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Температурная погрешность
Ʋ < 120 pF < 1 pF
Ʋ > 120 pF 1 % текущего измеренного значения
Погрешность вследствие нелинейно-
< 0,25 % полного диапазона измерения
сти
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
29
Page 30
9 Приложение
Условияокружающейсреды
Температура окружающей среды,
-40 … +80 °C (-40 … +176 °F)
хранения и транспортировки
Условияпроцесса
Давление процесса -1 … 16 bar/-100 … 1600 kPa (-14.5 … 232 psig)
Температура процесса (температура резьбы или фланца)
Ʋ Стандартный -50 … +300 °C (-58 … +572 °F)
Ʋ С выносным корпусом -50 … +400 °C (-58 … +752 °F)
2
16 bar
(232psi)
-50°C
(-58°F)
0°C
(32°F)
100°C
(212°F)
200°C
(292°F)
300 °C
(572°F)
400°C
(752°F)
1
3
Рис. 14: Температура процесса - Давление процесса
1 Температура процесса
2 Давление процесса
3 Диапазон температуры для исполнения с выносным корпусом
Диэлектрическая проницаемость ≥ 1,5
Электромеханическиеданные-исполнениеIP66/IP67иIP66/IP68;0,2bar
Кабельный ввод/Разъем
2)
Ʋ Однокамерный корпус – 1 x кабельный ввод M20 x 1,5 (кабель ø 5 … 9 мм),
1 x заглушка M20 x 1,5
или:
– 1 x колпачок ½ NPT, 1 x заглушка ½ NPT
или:
– 1 x разъем (в зависимости от исполнения), 1 x
заглушка M20 x 1,5
Пружинные контакты для сечения провода до 2,5 мм² (AWG 14)
Электромеханическиеданные-ИсполнениеIP66/IP68(1bar)
Кабельный ввод
Ʋ Однокамерный корпус – 1 x IP 68-кабельный ввод M20 x 1,5; 1 x заглушка
M20 x 1,5
или:
– 1 x колпачок ½ NPT, 1 x заглушка ½ NPT
Питание
Рабочее напряжение
Ʋ Устройство не-Ex 12 … 36 V DC
Ʋ Устройство EEx-ia 12 … 30 V DC
Ʋ Устройство EEx-d-ia 18 … 36 V DC
2)
В зависимости от исполнения: M12 x 1, по ISO 4400, Harting, 7/8" FF.
30
VEGACAL 67 • Для подключения к устройству формирования сигнала
31761-RU-131015
Page 31

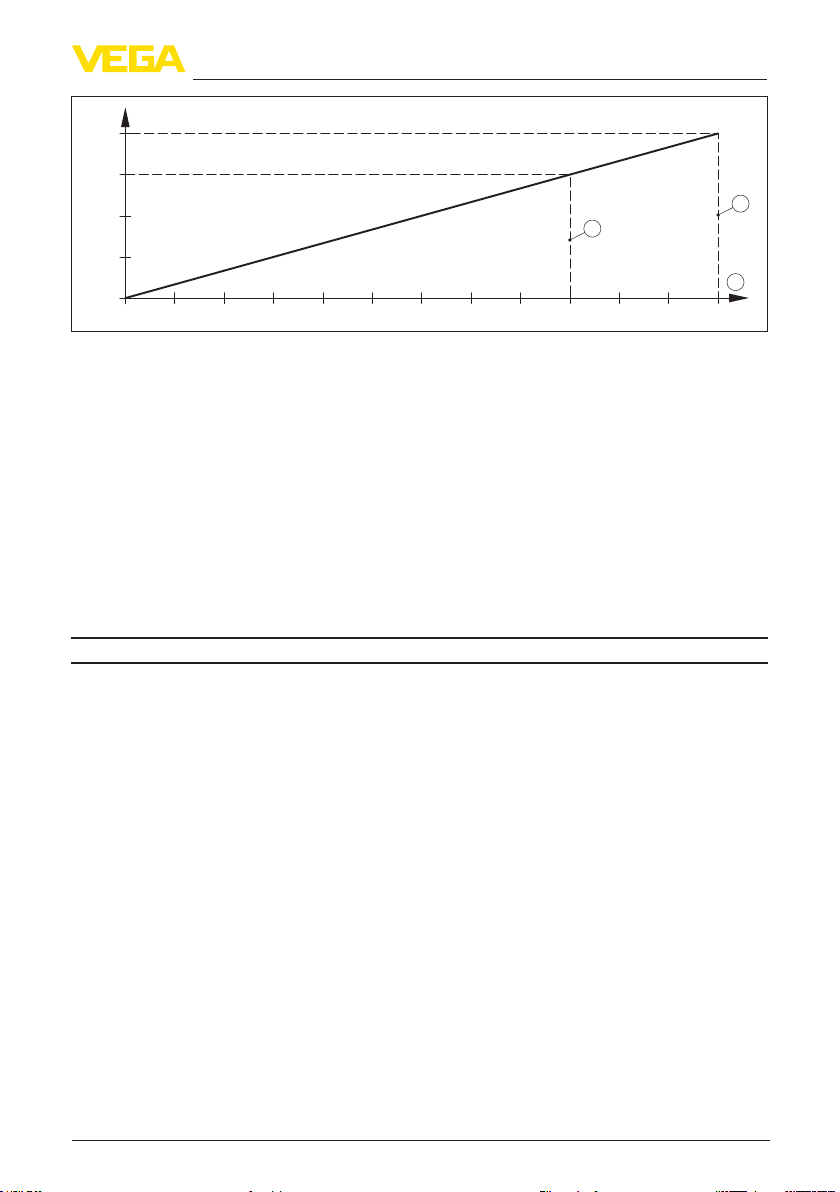

Ω
1000
750
500
250
12 18
Рис. 15: Диаграмма напряжения
1 Предел напряжения для устройства EEx-ia
2 Предел напряжения (устройство не-Ex/устройство Ex d)
3 Рабочее напряжение
1614 20 22 24 26 28 30 32 34 36
Рабочее напряжение - с подсветкой модуля индикации и настройки
Ʋ Устройство не-Ex 20 … 36 V DC
Ʋ Устройство EEx-ia 20 … 30 V DC
Ʋ Устройство EEx-d-ia 20 … 36 V DC
Допустимая остаточная пульсация
Ʋ < 100 Hz Uss < 1 V
Ʋ 100 Hz … 10 kHz Uss < 10 mV
Нагрузка См. диаграмму
9 Приложение
2
1
3
V
Защита
Степень защиты (в зависимости от исполнения корпуса)
Ʋ Пластиковый корпус IP 66/IP 67
Ʋ Алюминиевый корпус; корпус из
IP 66/IP 68 (0,2 bar)
3)
нержавеющей стали (точное литье);
корпус из нержавеющей стали
(электрополированный)
Ʋ Корпус из алюминия или нерж.
IP 66/IP 68 (1 bar)
стали ( точное литье) - вариант
Категория перенапряжений III
Класс защиты II
3)
Для соблюдения данной степени защиты нужен подходящий кабель.
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
31
Page 32
9 Приложение
9.2 Размеры
КорпуссостепеньюзащитыIP66/IP67иIP66/IP68;0,2bar
~ 69 mm
(2.72")
ø 79 mm
(3.03")
~ 59 mm
(2.32")
ø 80 mm
(3.15")
~ 69 mm
(2.72")
ø 79 mm
(3.11")
~ 116 mm (4.57")
ø 86 mm (3.39")
M20x1,5/
½ NPT
112 mm (4.41")
M20x1,5/
1
½ NPT
112 mm (4.41")
M20x1,5/
½ NPT
32
117 mm (4.61")
M20x1,5/
½ NPT
M20x1,5
4
Рис. 16: Корпус в исполнении IP 66/IP 67 и IP 66/IP 68; 0,2 bar (с установленным модулем индикации и
настройки корпус выше на 9 мм)
1 Пластиковый корпус
2 Корпус из нержавеющей стали, электрополированный
3 Корпус из нержавеющей стали, точное литье
4 Алюминиевый корпус
КорпуссостепеньюзащитыIP66/IP68,1bar
~ 103 mm
(4.06")
ø 77 mm
(3.03")
(4.61")
117 mm
M20x1,5
1
Рис. 17: Корпуса в климатическом исполнении IP 66/IP 68, 1 bar (с установленным модулем PLICSCOM
корпус выше на 9 мм)
1 Корпус из нержавеющей стали
2 Алюминиевый корпус
~ 150 mm
M20x1,5
(5.91")
ø 84 mm
(3.31")
2
M20x1,5
(4.57")
116 mm
116 mm (4.57")
32
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 33
SW46
9 Приложение
(9.53")
242 mm
G1 ½A/
NPT1 ½
L1
(3.94")
100 mm
L
(7.87")
200 mm
ø 38 mm
(1.5")
ø 8 mm
(0.32")
ø 40 mm
(1.58")
(0.91")
23 mm
(4.72")
120 mm
ø 15 mm
(0.59")

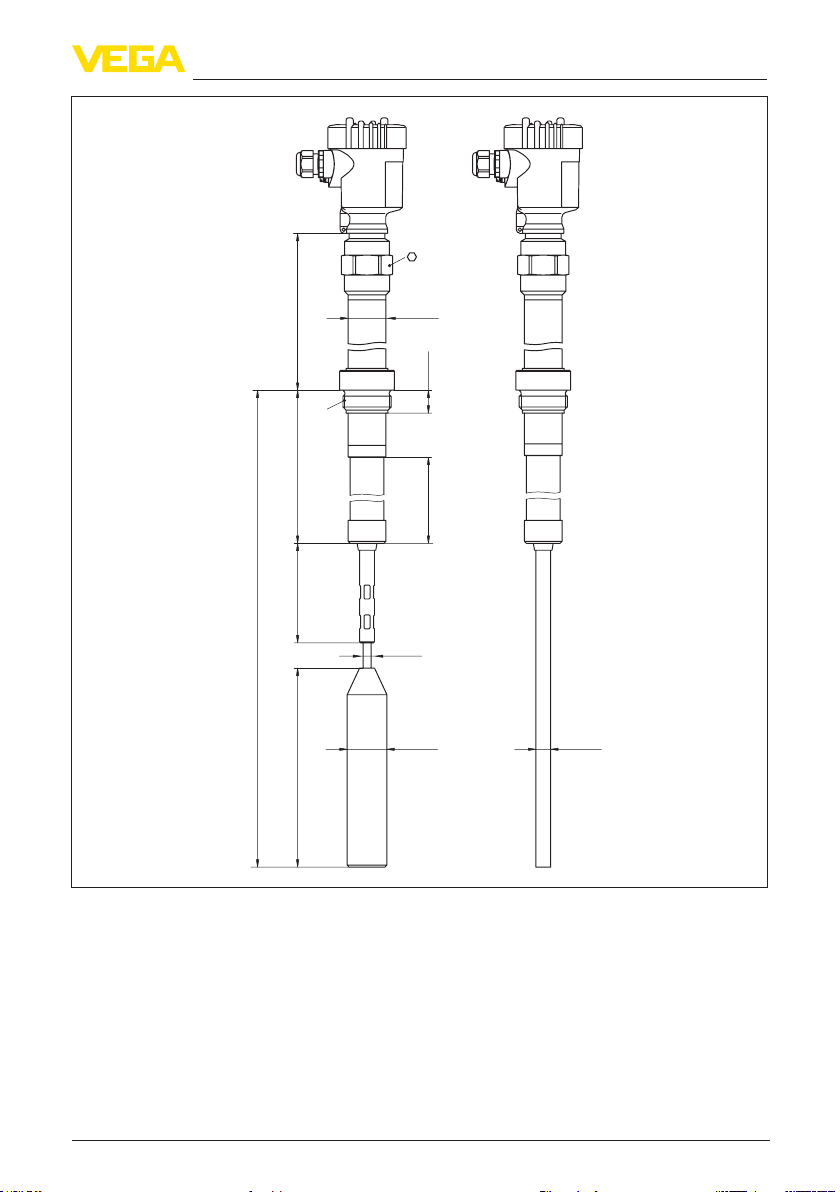

Рис. 18: VEGACAL 67, резьбовое исполнение G1½ A (ISO 228 T1) и 1½ NPT, -50 … +300 °C (-58 … +572 °F)
Исполнение -50 … +400 °C (-58 … +752 °F) - только с выносным корпусом.
См. Инструкцию "Выносной корпус - VEGACAP, VEGACAL"
L = Длина датчика, см. "Технические данные"
L1 = Длина опорной трубы, см. "Технические данные"
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
33
Page 34
9 Приложение
9.3 Защитаправнаинтеллектуальнуюсобственность
VEGA product lines are global protected by industrial property rights. Further information see
www.vega.com.
Only in U.S.A.: Further information see patent label at the sensor housing.
VEGA Produktfamilien sind weltweit geschützt durch gewerbliche Schutzrechte.
Nähere Informationen unter www.vega.com.
Les lignes de produits VEGA sont globalement protégées par des droits de propriété
intellectuelle. Pour plus d'informations, on pourra se référer au site www.vega.com.
VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad
industrial. Para mayor información revise la pagina web www.vega.com.
Линии продукции фирмы ВЕГА защищаются по всему миру правами на интеллектуальную
собственность. Дальнейшую информацию смотрите на сайте www.vega.com.
VEGA系列产品在全球享有知识产权保护。
进一步信息请参见网站<www.vega.com>。
9.4 Товарныйзнак
Все используемые фирменные марки, а также торговые и фирменные имена являются
собственностью их законного владельца/автора.
34
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
Page 35
Notes
31761-RU-131015
VEGACAL 67 • Для подключения к устройству формирования сигнала
35
Page 36
Дата печати:
Вся приведенная здесь информация о комплектности поставки, применении
и условиях эксплуатации датчиков и систем обработки сигнала соответствует
фактическим данным на момент.
Возможны изменения технических данных
© VEGA Grieshaber KG, Schiltach/Germany 2013
VEGA Grieshaber KG
Am Hohenstein 113
77761 Schiltach
Germany
Phone +49 7836 50-0
Fax +49 7836 50-201
E-mail: info.de@vega.com
www.vega.com
31761-RU-131015
Loading...
