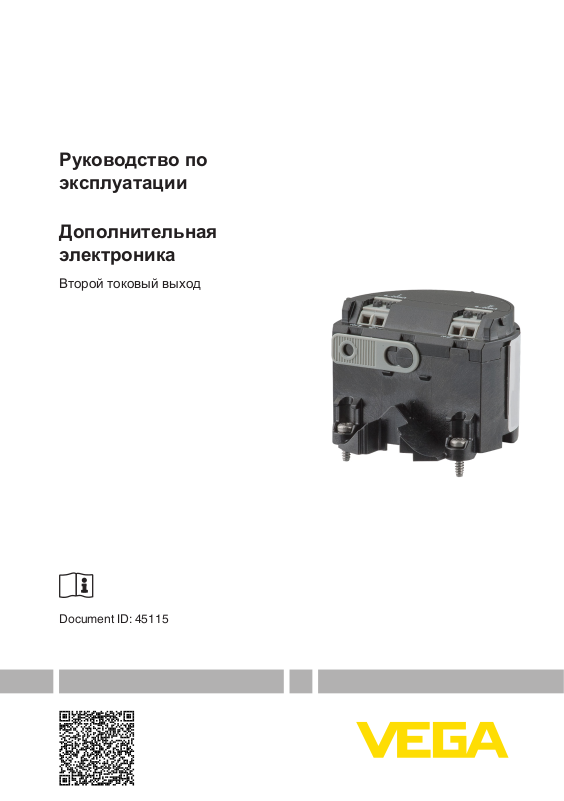

Руководство по
эксплуатации
Дополнительная
электроника
Второй токовый выход
Document ID: 45115
Содержание
Содержание
1 Оданномдокументе
1.1 Функция .......................................................................................................................... 3
1.2 Целевая группа ............................................................................................................... 3
1.3 Используемые символы ................................................................................................. 3
2 Вцеляхбезопасности
2.1 Требования к персоналу ................................................................................................ 4
2.2 Надлежащее применение ............................................................................................. 4
2.3 Разрешения .................................................................................................................... 4
2.4 Экологическая безопасность ........................................................................................ 4
3 Описаниеизделия
3.1 Структура ....................................................................................................................... 5
3.2 Принцип работы ............................................................................................................. 5
3.3 Упаковка, транспортировка и хранение ....................................................................... 5
4 Монтаж
4.1 Порядок монтажа ........................................................................................................... 7
5 Содержаниевисправности
5.1 Действия при необходимости ремонта ........................................................................ 9
6 Демонтаж
6.1 Порядок демонтажа ..................................................................................................... 10
6.2 Утилизация ................................................................................................................... 10
7 Приложение
7.1 Технические данные .................................................................................................... 11
45115-RU-130605
Редакция:2013-05-03
2
Дополнительная электроника • Второй токовый выход
1 О данном документе
1 Оданномдокументе
1.1 Функция
Данное руководство содержит необходимую информацию для
монтажа, подключения и начальной настройки, а также важные
указания по обслуживанию и устранению неисправностей.
Перед пуском устройства в эксплуатацию ознакомьтесь
с изложенными здесь инструкциями. Руководство по
эксплуатации должно храниться в непосредственной близости
от места эксплуатации устройства и быть доступно в любой
момент.
1.2 Целеваягруппа
Данное руководство по эксплуатации предназначено для
обученного персонала. При работе персонал должен иметь и
исполнять изложенные здесь инструкции.
1.3 Используемыесимволы
Информация,указания,рекомендации
Символ обозначает дополнительную полезную информацию.
Осторожно: Несоблюдение данной инструкции может привести
к неисправности или сбою в работе.
Предупреждение: Несоблюдение данной инструкции может
нанести вред персоналу и/или привести к повреждению
прибора.
Опасно: Несоблюдение данной инструкции может привести
к серьезному травмированию персонала и/или разрушению
прибора.
ПримененияEx
Символ обозначает специальные инструкции для применений во
взрывоопасных зонах.
Список
•
Ненумерованный список не подразумевает определенного
порядка действий.
Действие
→
Стрелка обозначает отдельное действие.
1 Порядокдействий
Нумерованный список подразумевает определенный порядок
действий.
Утилизациябатареи
Этот символ обозначает особые указания по утилизации
батарей и аккумуляторов.
45115-RU-130605
Дополнительная электроника • Второй токовый выход
3
2 В целях безопасности
2 Вцеляхбезопасности
2.1 Требованиякперсоналу
Данное руководство предназначено только для обученного и
допущенного к работе с прибором персонала.
При работе с устройством требуется всегда иметь необходимые
средства индивидуальной защиты.
2.2 Надлежащееприменение
Описанные в этом руководстве компоненты, такие как
блок электроники, аккумуляторная батарея, передающая
электроника, корпус или присоединительные узлы, являются
сменными запасными частями для имеющихся датчиков.
2.3 Разрешения
Устройства с разрешениями на применение могут иметь
отличающиеся технические данные в соответствии с
исполнением. Для таких устройств следует учитывать
соответствующую документацию, поставляемую вместе с
устройством. Данную документацию также можно скачать с
сайта www.vega.com через "VEGA Tools" и "serial number search"
либо через "Downloads" и "Zulassungen".
2.4 Экологическаябезопасность
Защита окружающей среды является одной из наших
важнейших задач. Принятая на нашем предприятии система
экологического контроля сертифицирована в соответствии с DIN
EN ISO 14001 и обеспечивает постоянное совершенствование
комплекса мер по защите окружающей среды.
Защите окружающей среды будет способствовать соблюдение
рекомендаций, изложенных в следующих разделах данного
руководства:
Глава "Упаковка, транспортировка и хранение"
•
Глава "Утилизация"
•
45115-RU-130605
4
Дополнительная электроника • Второй токовый выход
Комплектпоставки
Областьприменения
3 Описание изделия
3 Описаниеизделия
3.1 Структура
Комплект поставки включает:
Дополнительная электроника второго токового выхода для
•
двухпроводных датчиков 4 … 20 mA/HART
Документация
•
– Данное руководство по эксплуатации
– При необходимости, прочая документация
3.2 Принципработы
Дополнительная электроника второго токового выхода является
сменным запасным блоком для двухпроводных датчиков
4 … 20 mA/HART с двухкамерным корпусом и вторым токовым
выходом:
VEGAFLEX серии 80
•
Принципдействия
Дополнительная электроника второго токового выхода
обеспечивает второй токовый выход в двухкамерном корпусе.
3.3 Упаковка,транспортировкаихранение
Упаковка
Транспортировка
Осмотрпослетранспортировки
Хранение
45115-RU-130605
Дополнительная электроника • Второй токовый выход
Прибор поставляется в упаковке, обеспечивающей его защиту
во время транспортировки. Соответствие упаковки обычным
транспортным требованиям проверено согласно ISO 4180.
Упаковка прибора в стандартном исполнении состоит
из экологически чистого и поддающегося переработке
картона. Для упаковки приборов в специальном исполнении
также применяются пенополиэтилен и полиэтиленовая
пленка, которые можно утилизировать на специальных
перерабатывающих предприятиях.
Транспортировка должна выполняться в соответствии с
указаниями на транспортной упаковке. Несоблюдение таких
указаний может привести к повреждению прибора.
При получении доставленное оборудование должно быть
незамедлительно проверено в отношении комплектности
и отсутствия транспортных повреждений. Установленные
транспортные повреждения и скрытые недостатки должны быть
оформлены в соответствующем порядке.
До монтажа упаковки должны храниться в закрытом виде и с
учетом имеющейся маркировки складирования и хранения.
Если нет иных указаний, необходимо соблюдать следующие
условия хранения:
Не хранить на открытом воздухе
•
Хранить в сухом месте при отсутствии пыли
•
Не подвергать воздействию агрессивных сред
•
Защитить от солнечных лучей
•
5
3 Описание изделия
Температурахраненияи
транспортировки
Избегать механических ударов
•
Температура хранения и транспортировки: см. "Приложение -
•
Технические данные - Условия окружающей среды"
Относительная влажность воздуха 20 … 85 %
•
45115-RU-130605
6
Дополнительная электроника • Второй токовый выход
Порядокмонтажа
4 Монтаж
4 Монтаж
4.1 Порядокмонтажа
Дополнительная электроника устанавливается в отсеке питания.
На следующем рисунке показано положение отсека питания в
двухкамерном корпусе.
1
2
Рис. 1: Положение отсека питания и электроники
1 Отсек питания (дополнительная электроника)
2 Отсек электроники (электроника датчика)
Выполнить следующее:
1. Отвинтить крышку отсека питания.
2. С помощью отвертки (звездообразной T 10 или
крестообразной размера 4) ослабить оба стопорных винта
дополнительной электроники.
USB
MODBUS
+
( )
power supply
(-)
( )
1345
2off
+
(-)
IS GND
D0
D1
on
1
2
Рис. 2: Отсек питания с дополнительной электроникой
1 Дополнительная электроника
2 Крепежные винты (2 шт.)
3. Вынуть старую дополнительную электронику, взяв ее за
приспособление для выемки
4. Осторожно вставить новую дополнительную электронику
5. Снова завинтить и затянуть оба крепежных винта.
6. Завинтить крышку корпуса.
Замена дополнительной электроники выполнена.
45115-RU-130605
Дополнительная электроника • Второй токовый выход
7
4 Монтаж
При замене дополнительной электроники для применения
во взрывоопасных зонах составляется соответствующий
внутризаводской документ.
45115-RU-130605
8
Дополнительная электроника • Второй токовый выход
5 Содержание в исправности
5 Содержаниевисправности
5.1 Действияпринеобходимостиремонта
Ремонтный формуляр и подробную информацию по процедуре
см. на www.vega.com/downloads и "Formulare und Zertikate".
Заполнение такого формуляра позволит быстро и без
дополнительных запросов произвести ремонт.
При необходимости ремонта сделать следующее:
Распечатать и заполнить бланк для каждого прибора
•
Прибор очистить и упаковать для транспортировки
•
Заполненный формуляр и имеющиеся данные безопасности
•
прикрепить снаружи на упаковку
Адрес для обратной доставки можно узнать у нашего
•
представителя в вашем регионе. Наши региональные
представительства см. на нашей домашней странице www.
vega.com.
45115-RU-130605
Дополнительная электроника • Второй токовый выход
9
6 Демонтаж
6 Демонтаж
6.1 Порядокдемонтажа
Внимание!
При наличии опасных рабочих условий (емкость под
давлением, высокая температура, агрессивный или ядовитый
продукт и т.п.), демонтаж следует выполнять с соблюдением
соответствующих норм техники безопасности.
Выполнить действия, описанные в п. "Монтаж" и "Подключение к
источнику питания", в обратном порядке.
6.2 Утилизация
Устройство состоит из перерабатываемых материалов.
Конструкция прибора позволяет легко отделить блок
электроники.
Утилизация в соответствии с установленными требованиями
исключает негативные последствия для человека и окружающей
среды и позволяет повторно использовать ценные материалы.
Материалы: см. п. "Технические данные"
При невозможности утилизировать устройство самостоятельно,
обращайтесь к изготовителю.
ДирективаWEEE2002/96/EG
Данное устройство не подлежит действию Директивы WEEE
2002/96/EG и соответствующих национальных законов.
Для утилизации устройство следует направлять прямо на
специализированное предприятие, минуя коммунальные пункты
сбора мусора, которые, в соответствии с Директивой WEEE,
могут использоваться только для утилизации продуктов личного
потребления.
10
45115-RU-130605
Дополнительная электроника • Второй токовый выход
7 Приложение
7.1 Техническиеданные
Техническиеданные
Технические данные: см. Руководство по эксплуатации датчика.
7 Приложение
45115-RU-130605
Дополнительная электроника • Второй токовый выход
11
Дата печати:
Вся приведенная здесь информация о комплектности поставки, применении
и условиях эксплуатации датчиков и систем обработки сигнала соответствует
фактическим данным на момент.
Возможны изменения технических данных
© VEGA Grieshaber KG, Schiltach/Germany 2013
