Triangle ESPRIT Ez User Manual

ESPRIT Ez

Mode d’emploi & Garantie / Owner’s manual & Warranty

TRIANGLE DISTRIBUTION FRANCE 41 Rue Borie 33300 Bordeaux FRANCE

2

ESPRIT Ez

Félicitations pour l’achat de vos enceintes TRIANGLE. An de proter de votre achat au maxi­mum, nous vous proposons un enregistrement de vos produits. Cet enregistrement vous permet­tra de proter des conseils de nos équipes, de recevoir des offres spéciales et de bénécier d’une

garantie de 5 ans sur vos enceintes TRIANGLE.

1- Enregistrement en ligne

Rien de plus simple, vous pouvez vous enregistrer en deux clics en vous rendant à l’adresse :

http://register.trianglehi.com/

2- Enregistrement par coupon de garantie

Si vous souhaitez vous enregistrer via le coupon de garantie merci de vous référer à la page 5.
Il vous faudra compléter le bon et nous l’expédier à l’adresse suivante :

TRIANGLE DISTRIBUTION FRANCE
41 Rue Borie
33300 Bordeaux FRANCE

Congratulations on purchasing your new Triangle products. We want you to enjoy your purchase

to the fullest. The rst step is an easy registration of your products. By doing this, you will benet
from helpful tips, products support and special offers and 5 Years extended warranty.

1- Online Registration

Register your product easily online at the following address:

http://register.trianglehi.com/

2- Warranty Card

You can also register your product and validate your warranty by lling the warranty card and send
it to:

TRIANGLE DISTRIBUTION FRANCE
41 Rue Borie
33300 Bordeaux France

3

ESPRIT Ez

4

ESPRIT Ez

Note sur la garantie / Note on the warranty

Vos enceintes TRIANGLE bénécient d’une garantie de 5 ans. Cette période est de deux ans pour les am­plicateurs des caissons de grave. Cette garantie prend effet à partir de la date d’achat et couvre tous
les défauts de fabrication ou les dommages que pourraient subir votre enceinte, résultant de ces mêmes
défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après
l’enregistrement en ligne ou la réception du coupon de garantie par la société TRIANGLE. Elle n’est pas
transmissible en cas de revente dudit produit. De plus elle cesserait de plein droit en cas de panne résultant
d’un mauvais traitement ou de mauvaises manipulations.

Your TRIANGLE loudspeaker is warranted for 5 years. This warranty is valid for a period of 2 years on
amplier of subwoofer. This warranty takes effect from the date of purchase and covers any manufacturing
defect or damage your loudspeaker could suffer as a result of these very same defects. This warranty is
granted solely to the rst user of the product, and is not transmittable in the case of resale. To validate your
warranty, you will need to register online or mail the warranty coupon to TRIANGLE. Please note, this
warranty is voided if any fault arises from ill-treatment or careless handling of the product.

Sont exclus de la garantie / The following are not guaranteed:

- Bobine brûlée par excès de puissance / burned voice coil due to overload

- Toute panne résultant d’une utilisation à des ns professionnelles (sonorisation, public­adress, etc.) / Any fault arising from professional use (sounding , public-address, etc.)

- Toute panne résultant d’une exposition dans une pièce trop humide / Any fault arising
from storage in high humidity environments

- Membrane crevée ou arrachée / crushed paper cone

- Dôme ou cône écrasé / crushed cone or dome

- Suspension déchirée / torn out suspension

-suspensionToute panne résultant d’un choc mécanique (chute, écrasement etc.) / Any

fault resulting from a mechanical shock

- Toute panne résultant de l’intervention d’une personne non habilitée par Triangle / Any
fault arising from the intervention of a person not authorized by TRlANGLE

- Impacts sur l’ébénisterie (rayures, écrasements, chocs divers)



Nom de l’acheteur / Buyer’s name : …………………………………………………………………………………………...............................................................

Email : ………………………………….......................................................................................................................................................................

Adresse Personelle / Personal Address :……………………………………………………………………….........................................................................

Date d’achat / Date of purchase : …………………………………Nom du Revendeur / Reseller’s name :............................................................

Modèle / Model :……………………………………………................... N° Série / Serial number : ………………………………….........................................

1er produit Triangle / 1st Triangle model :

Precedent modèle TRIANGLE / Previous TRIANGLE model : .....................................................................................

J’ai choisi le matériel TRIANGLE pour la raison suivante :
I chose a TRIANGLE product for the following reason

Oui / Yes Non / No

Conseils d’amis / Friend’s/relative’s

Conseil d’un revendeur /Dealer’s advice

Démonstration lors d’une exposition/ Demonstration during an exhibition

Lecture dans un journal specialisé / Recommendation from a magazine

Lequel/Which one ? : ...................................................................................

Sommaire / Summary

Garantie / Warranty (p. 5)

Mode d’emploi - Français (p. 7)

- Montage des pieds de la gammme Ez (p. 7)

- Déballage et branchement (p. 11)

- Placement pour la stéréo et le home cinéma (p. 12)

- Choix de l’Amplicateur (p. 14)

- Informations Techniques (p.15 )

User Manual - English (p. 16)

- Technical information (p. 15)

- Pedestal assembly for Ez range (p. 16)

- Unpacking & connecting (p. 20)

- Stereo & Home Cinema positionning p. 21)

- Choosing the amplier (p. 23)

6

ESPRIT Ez

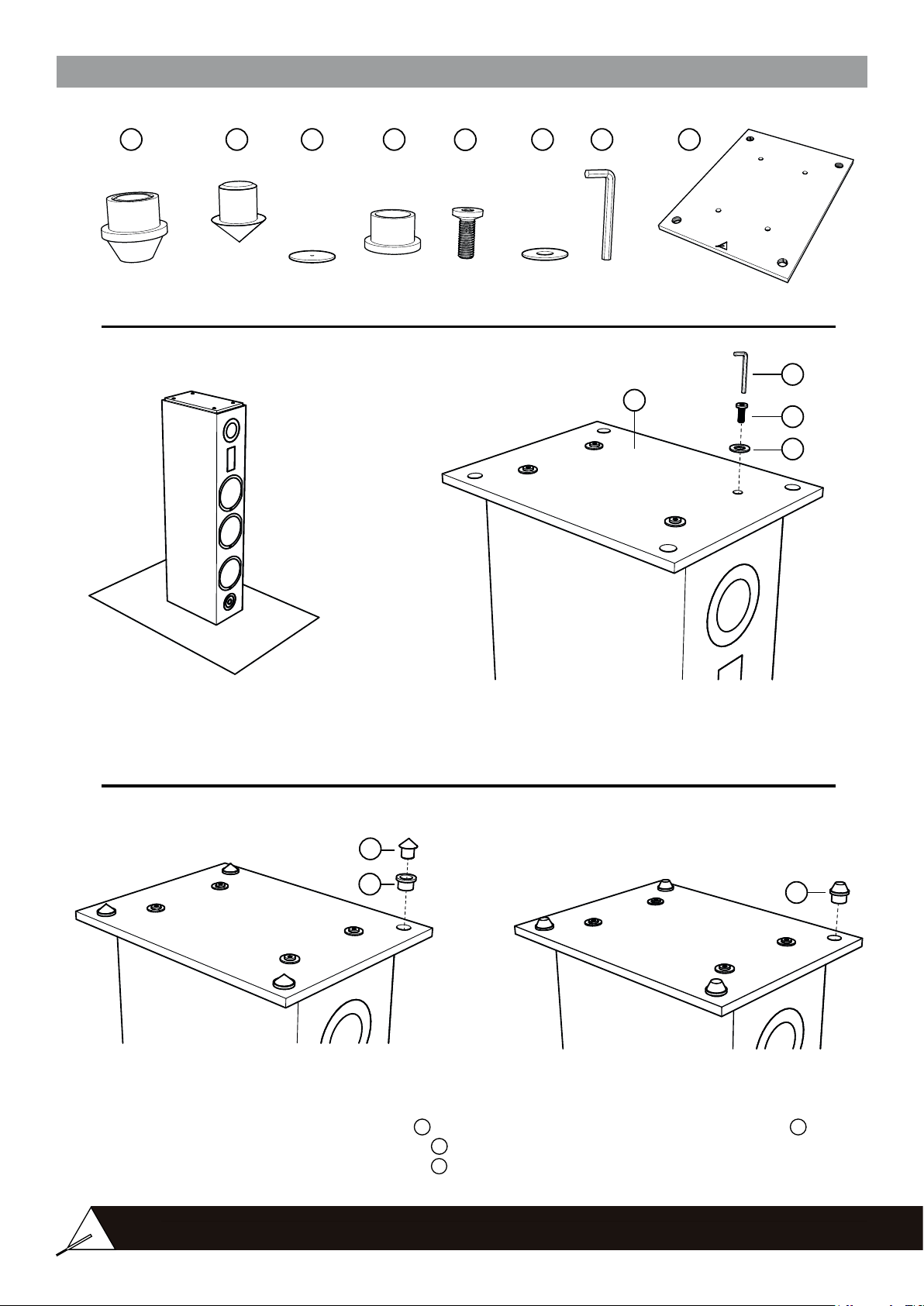

Notice de montage du pied Antal Ez

1

X4 X4 X4 X4 X4 X1X1

2

3

4

X4

5

Assemblage du socle de l’enceinte

76 8

7

8

5

6

Etape 1- Disposer l’enceinte

sur sa face supérieure

(s’assurer de la placer sur

une surface non abrasive)

Etape 2- Visser le pied à l’aide

de la clé hexagonale fournie

Mise en place des pointes de découplage suivant votre revêtement

2

4

Ou

Etape 1- Mettre l’insert caoutchouc dans le socle
Etape 2- Mettre la pointe métal dans l’insert
Etape 3- Disposer les coupelles sous les pointes

afin de protéger votre revêtement

4

2

3

Etape 1- Mettre l’insert caoutchouc dans le socle

1

Pointes caoutchoucPointes métal

Surface rigide (parquet, carrelage)Surface souple (moquette, tapis)

1

7

ESPRIT Ez

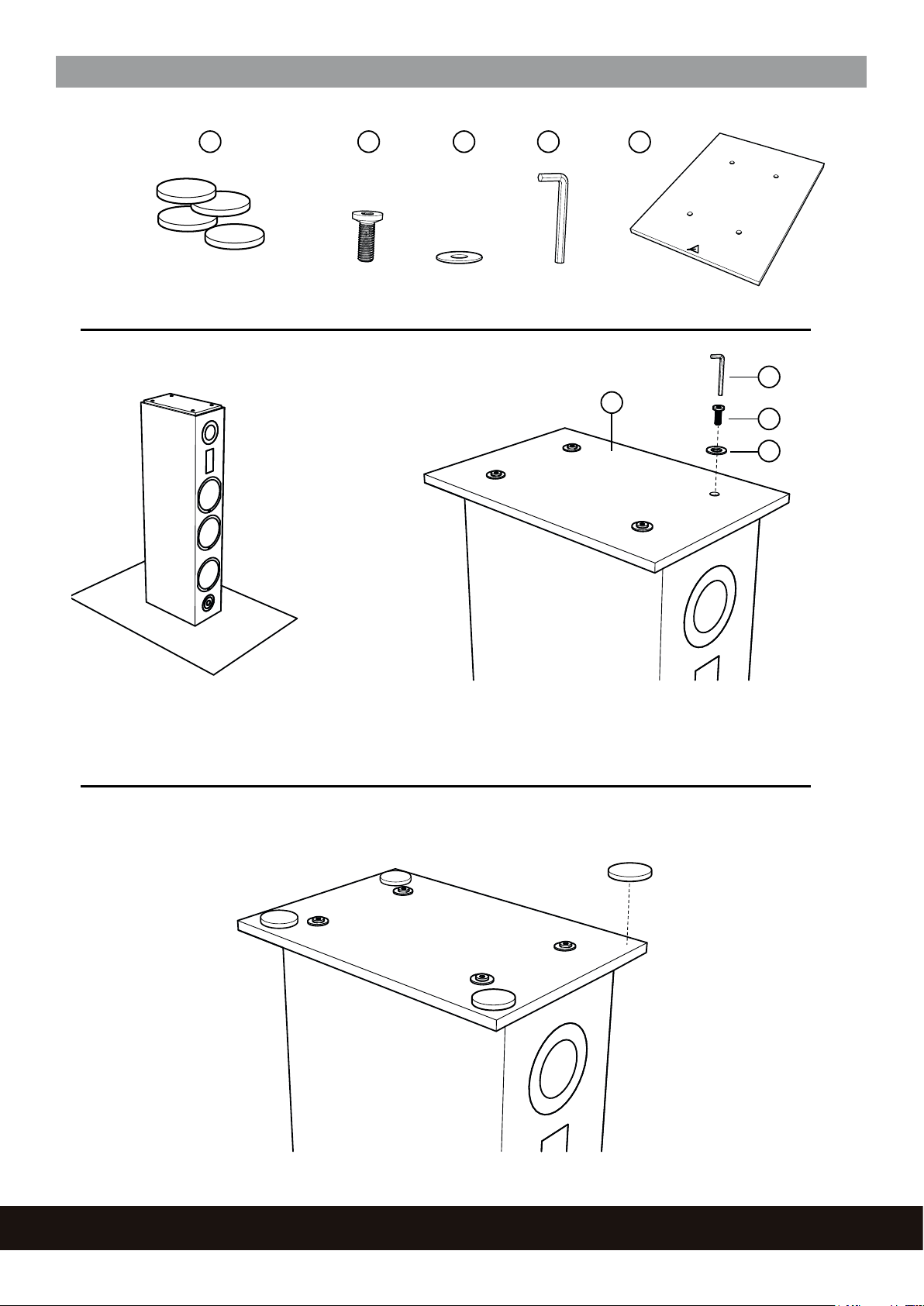

Notice de montage du pied Gaïa Ez

1 2 3 4

Assemblage du socle de l’enceinte

5

X4X4 X1X1X4

4

5

2

3

Etape 1- Disposer l’enceinte

sur sa face supérieure

(s’assurer de la placer sur

une surface non abrasive)

Mise en place des plots caoutchouc

Etape 2- Visser le pied à l’aide

de la clé hexagonale fournie

8

ESPRIT Ez

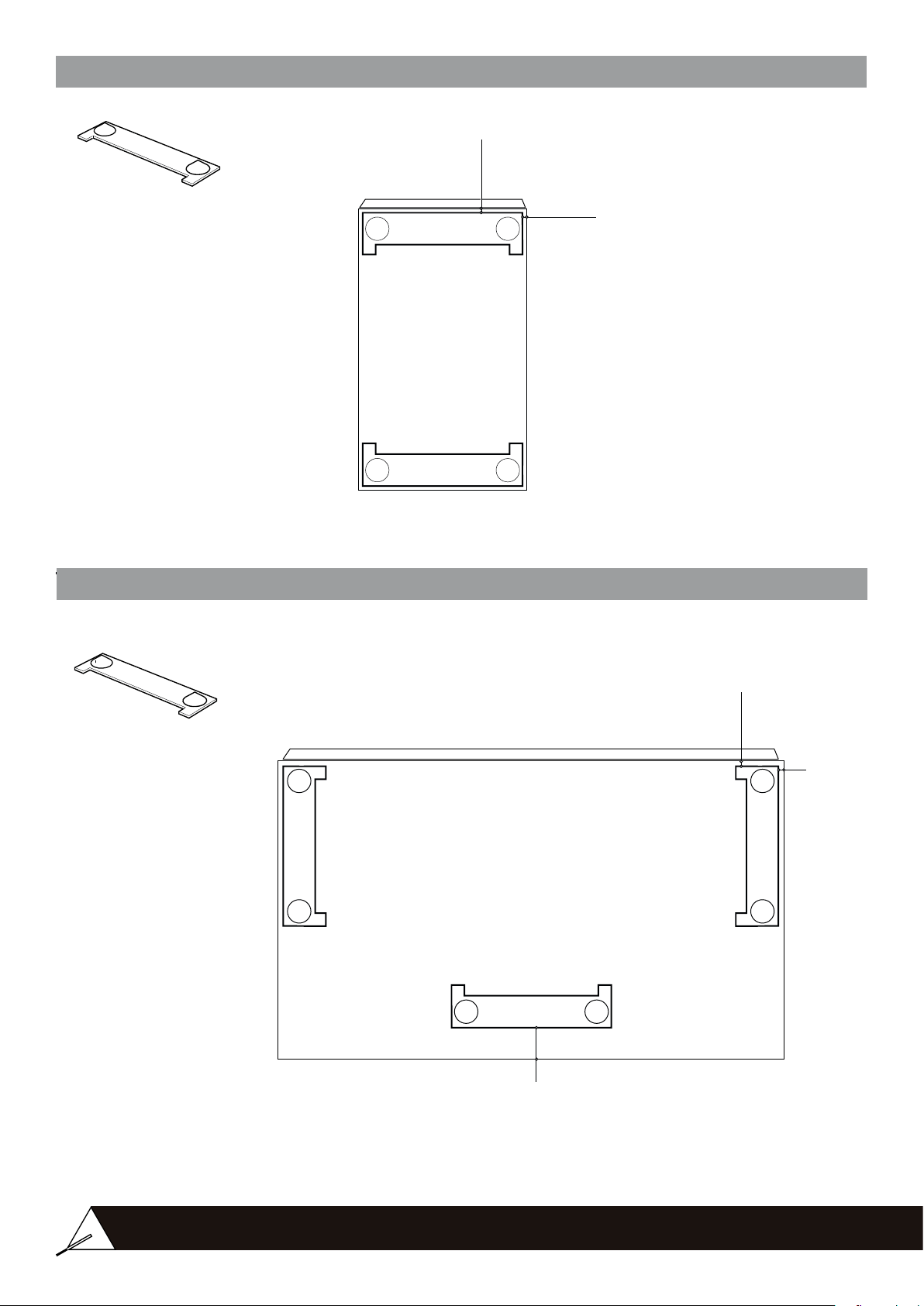

Notice de montage des pieds Titus & Comete Ez

5mm

X2

5mm

Notice de montage des pieds Voce Ez

X3

5mm

5mm

25mm

9

ESPRIT Ez

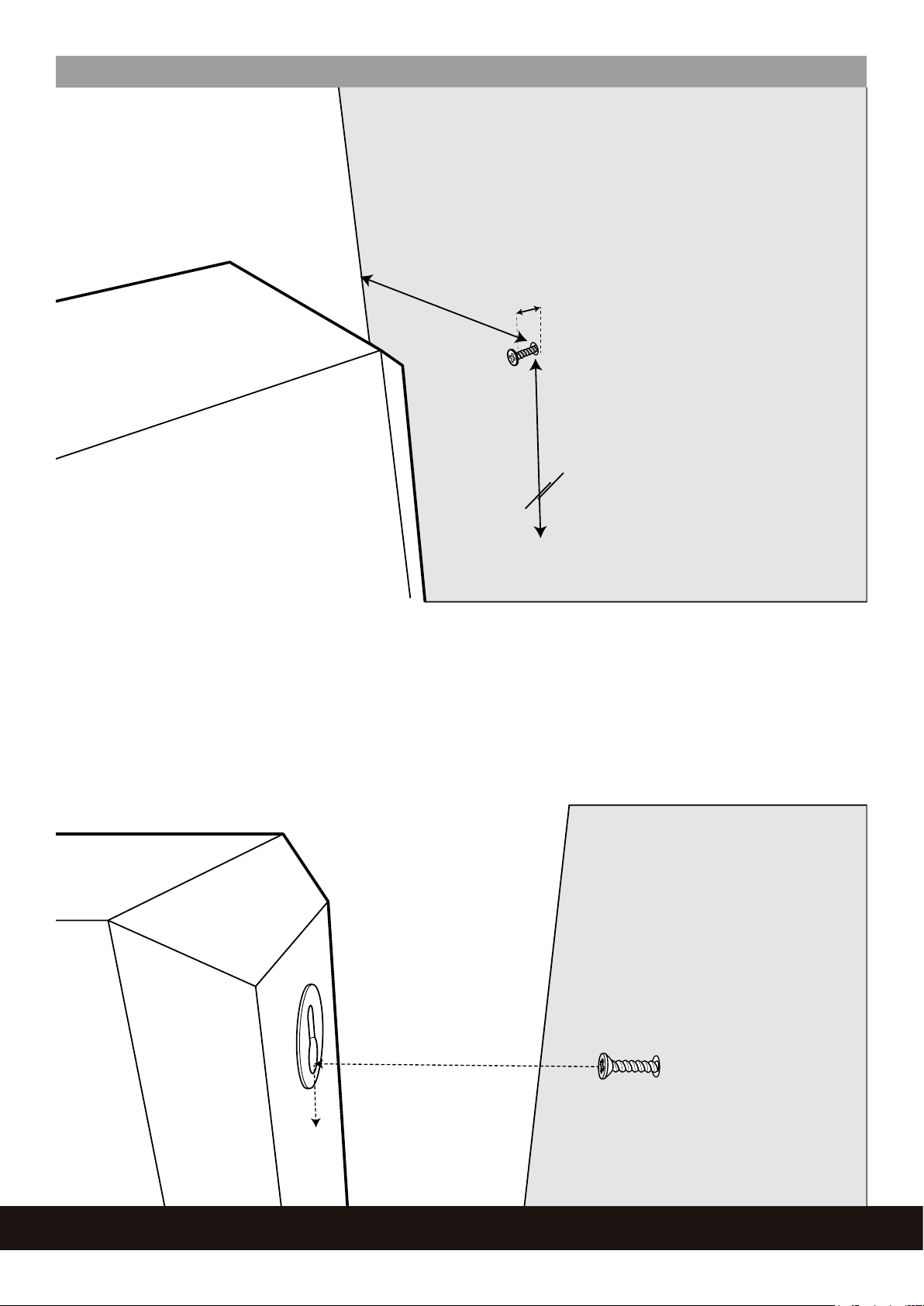

Montage mural d’une HEYDA Ez

1- Mettre une cheville adaptée
à la nature de votre mur
avec une vis à tête plate

30 cm min.

1 cm

110 cm min.

2- Mise en place de l’enceinte

2.

1.

10

ESPRIT Ez

Déballage et manipulations

Ouvrir le carton et retirer toutes les agrafes, puis sortir l’enceinte.

Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur.Votre
enceinte utilise des matériaux précieux, comme le titane qui forme le dôme brillant du haut­parleur d’aigu (tweeter). Celui-ci est particulièrement fragile et ne doit pas être touché avec les
doigts, ni même un chiffon (éventuellement efeuré avec un pinceau non synthétique et très doux).
La membrane des haut-parleurs à cône peut être essuyée avec un chiffon sec et non pelucheux.
La surface de l’enceinte est fragile et peut être nettoyée à l’eau pour enlever une éventuelle tâche.

Avant de jeter les emballages, vériez qu’il ne reste rien à l’intérieur.

Branchement

Prévoyez un câble de section sufsante et spécialement conçu pour le branchement d’enceintes
acoustiques. Nos enceintes sont toutes conçues avec nos propres câbles Haute dénition TRIANGLE,
qui donneront donc les meilleurs résultats.Utilisez des longueurs de câble identiques pour les voies
droite et gauche. Veillez à respecter les polarités + et - pour chaque voie.

PRECAUTIONS :

Si une des enceintes est placée près d’un téléviseur à tube cathodique, les couleurs de l’écran peuvent être perturbées par
le magnétisme de l’enceinte. Veillez à respecter une distance minimum de 1 mètre.

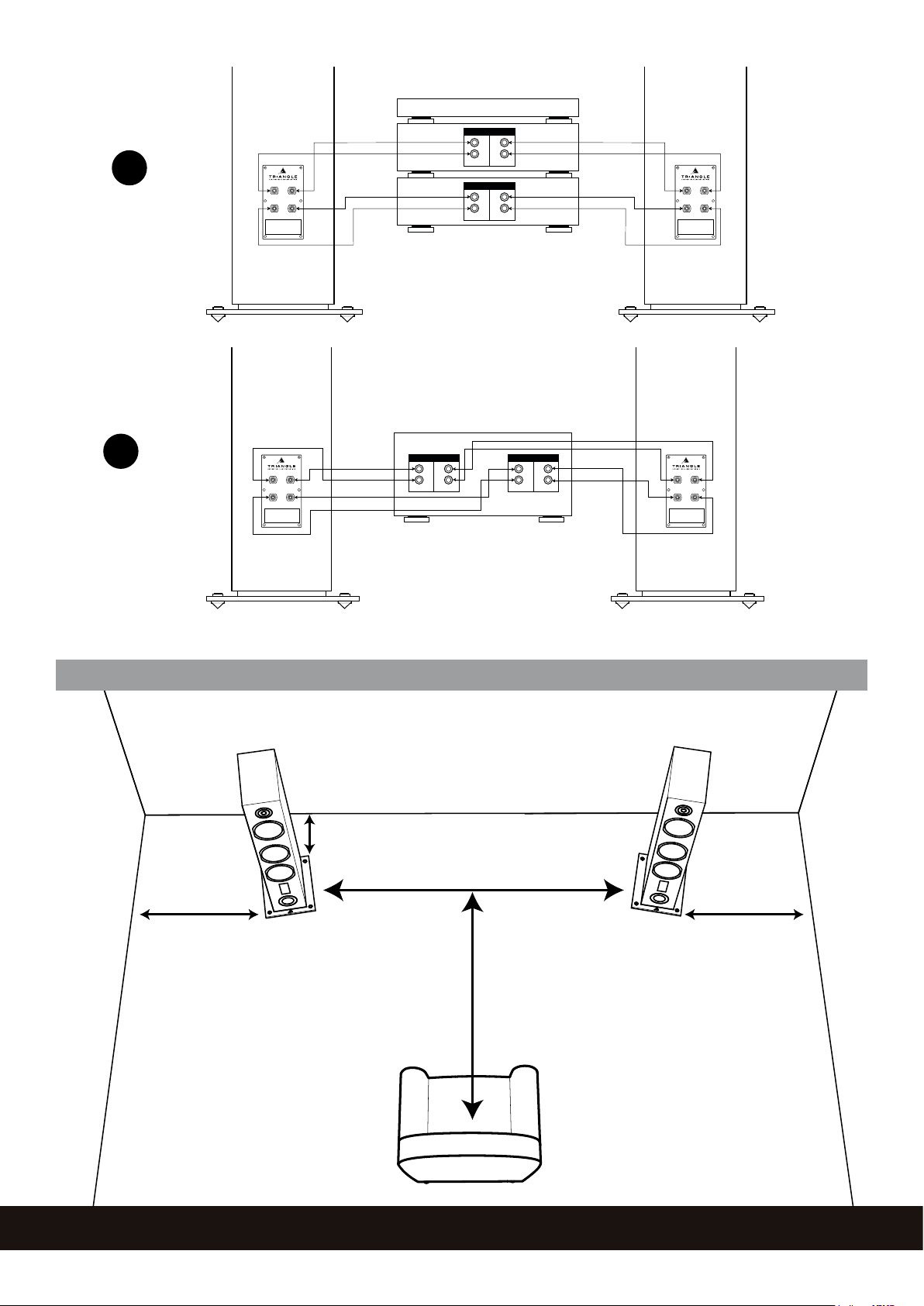

Le bi-cablâge et la bi- amplication pour l’Antal Ez

Pour ceux qui souhaitent encore améliorer leur système d’écoute, il est possible d’utiliser le bi-câ­blage ou la bi-amplication.

Avec la bi-amplication, on supprime totalement les interférences entre les haut-parleurs de graves

A

et les autres haut-parleurs, chacun étant conduit par son amplicateur. Il est obligatoire d’utiliser
des amplicateurs identiques an de garder l’homogénéité de l’enceinte.

Pour cela, il vous suft de retirer les câbles de connexion du bornier et d’utiliser deux amplicateurs
stéréo. Sur les enceintes, les bornes du haut sont les entrées du signal pour le registre médium /
aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.
Un amplicateur vous servira pour alimenter le registre grave, et le deuxième pour les registres
médium et aigu (voir le schéma ci-dessous).

A défaut d’utiliser deux amplicateurs, vous pouvez n’en utiliser qu’un seul, si ce dernier dispose de

B

deux groupes d’enceintes A et B. Il faudra sélectionner les deux groupes. Il s’agit alors de bi-câblage

et non de bi-amplication.

11

ESPRIT Ez

A

PRE AMP.

AMPLI 1

AMPLI 2

SPEAKER OUT

+ +

- -

LEFT

SPEAKER OUT

+ +

- -

LEFT

RIGHT

RIGHT

B

Placement pour la stéréo

<0.5M

<0.4M

SPEAKER OUT A

+ +

- -

LEFT

RIGHT

<2M

SPEAKER OUT B

+ +

- -

LEFT

RIGHT

<0.5M

12

<2M

ESPRIT Ez

Les enceintes de la gamme Esprit Ez sont faciles à placer. La bibliothèque peut fonctionner dans
différentes congurations, comme sur des étagères, sur un bureau, au sol ou sur support prévu à
cet effet.

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

• Evitez les pièces trop réverbérantes, type salle avec carrelage sans tapis et ayant des fenêtres
sans rideau.

• Votre zone d’écoute ne doit pas être trop proche des enceintes : une distance minimum de 2
mètres doit être respectée.

• L’écart entre les enceintes doit également être au minimum de 2 mètres pour garantir un effet
stéréo de bonne qualité.

• Si possible, disposez les enceintes de manière à ce qu’elles «diffusent» dans le sens de la lon­gueur de la pièce.

• Evitez le placement dans les coins de la pièce. Il favorise l’excitation des résonnances propres
à la pièce. Pour une colonne laissez un espace minimum de 40 centimètres entre le mur et l’en­ceinte. Jouez sur le positionnement des enceintes par rapport au mur arrière. Généralement, une
position proche du mur arrière a pour effet d’améliorer la réponse dans les basses fréquences (au
détriment de l’image). Inversement, une position éloignée du mur favorise la reproduction d’une
image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis
dans votre pièce).

Placement pour le home-cinema

L’installation typique d’un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite (Antal Ez / Gaïa Ez)

1
2

2. Une voie centrale (Voce Ez)

3

3. Un ou plusieurs caissons de grave

4

4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies arrières, signal 7.1 : 4
voies arrières).(Comete Ez / Titus Ez / Heyda Ez)

Pour placer les enceintes principales de manières optimales, il faut veiller à respecter les mêmes
critères que pour une installation purement stéréo (voir paragraphe précédent).

• La voie centrale doit être placée sur la ligne formée par les deux enceintes principales.

• L’utilisation d’un caisson de grave est particulièrement recommandée pour une utilisation en
home cinéma an de pouvoir restituer le canal des effets spéciaux dans l’extrême grave qui sont
enregistrés sur des supports tels que les DVD audio ou vidéo. Son placement n’est pas critique si
vous sélectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz.
Au delà de cette fréquence, il faut mieux rapprocher le caisson des enceintes principales, la position
optimale étant entre celles-ci. Veillez aussi à ne pas le placer dans un coin de la pièce, pour éviter de
créer des résonnances désagréables.

Il est conseillé de placer les voies arrières entre 1, 5 mètres et 2 mètres de hauteur. Elles sont là pour
restituer une ambiance. L’auditeur ne doit pas
les localiser. Il ne faut donc pas les placer à hauteur d’oreille. Les voies arrières TRIANGLE (Heyda
Ez) sont équipées de points de xation murale. Veillez à prévoir une xation en adéquation avec le
poids de l’enceinte.

• Si vous utilisez des bibliothèques dans votre installation Home cinéma, il est conseillé de position­ner l’amplicateur sur « SMALL » pour limiter le grave.

13

ESPRIT Ez

Vous trouverez toutes les autres indications pour paramétrer votre installation dans le manuel
d’utilisation de votre amplicateur A/V.

1

4

1

2

4

Choix de l’Amplicateur :

Prévoyez un amplicateur de bonne qualité et de puissance sufsante. Il est préférable d’utiliser
raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu
puissant qui va écrêter et mettre sérieusement en danger la vie de vos hauts parleurs. Lorsqu’un
amplicateur est utilisé à sa puissance maximum, l’aigu devient désagréable, la musique et les ins­truments ne sont plus très clairs.
Si les haut-parleurs semblent « cracher » et distordre. Il faut baisser le son immédiatement car cela
risque d’endommager vos enceintes. N’oubliez pas de respecter la puissance admissible par vos
produits. En général les amplicateurs ont des potentiomètres (bouton de volume) logarithmiques.
Ceci signie que le volume varie beaucoup au début de la course du potentiomètre et peu sur la n.
De ce fait en position milieu, le maximum de puissance est quasiment atteint.
Les graves sont particulièrement gourmands en puissance. Les musiques qui en sont riches uti­lisent souvent pleinement la puissance de votre ampli, alors que le potentiomètre de celui-ci est loin
d’être au maximum.

3

4

4

Soyez vigilant. Si vous voulez proter longtemps de vos enceintes, ne les surexploitez pas.
Si vous souhaitez écouter à plus fort volume, préférez un modèle d’amplicateur de puis-

sance supérieure.

14

ESPRIT Ez

ESPRIT Ez

Spécifications Techniques

Antal Ez Titus EZ Heyda Ez Comete Ez Voce EZ Gaïa Ez

Type

Bass reflex Bass reflex - - Bass reflex -

Nombres de vo ies

3 2 - - 2 -

Sensibilité (dB/W/m)

92 90 - - 91 -

Bande passante (+/-3dB Hz-KHz)

40-22 55-22 - 60-22 -

Puissance admissible (W Rms)

120 60 - - 80 -

Impédance minimum (ohms)

3 3,8 - - 5,3 -

Dimensions ébénisterie (WxDxH mm)
Dimensions ébénisterie a vec pied (W*D*H mm)

200 x 345 x 1090
300 x 400 x 1115

168 x 267 x 305
168 x 267 x 313

- -

510 x 290 x 168
510 x 290 x 176

-

Poids de l'enceinte (Kg)
Poids avec le packaging (Kg)

27,1
34,2

5,85

13,3

(2 pièces)

- -

15,20
17,20

-

Spécifications Techniques
Technical Specifications

Antal Ez Gaïa Ez Comete Ez Titus EZ Heyda Ez Voce EZ

Type

Bass reflex Bass reflex Bass reflex Bass reflex Clos / Sealed Bass reflex

Nombres de vo ies
System Format

3 3 2 2 2 2

Sensibilité
Sensitivity (dB/W/m)

92 89,5 90 90 90 91

Bande passante
Frenquency Response (+/-3dB Hz-KHz)

40-22 47-22 49-22 55-22 75-22 60-22

Puissance admissible
Power handling (W Rms)

120 90 80 60 60 80

Impédance minimum
Minimal impedance (ohms)

3 3,3 4,2 3,8 3,8 5,3

Dimensions ébénisterie (WxDxH mm)
External Dimensions (WxDxH inch)

200 x 345 x 1090

7,87 x 13,59 x 42,91

168 x 276 x 962

6,61 x 10,87 x 37,58

200 x 324 x 400

7,87 x 13,76 x 15,75

168 x 267 x 305

6,21 x 10,51 x 12

169 x 161 x 305
6,21 x 6,34 x 12

510 x 290 x 168

20,08 x 11,42 x 6,21

Dimensions ébénisterie a vec pied (W*D*H mm)
External Dimensions with pedestal (WxDxH inch)

300 x 400 x 1115

11,81 x 15,75 x 43,9

230 x 315 x 980

9,06 x 12,4 x 38,58

200 x 324 x 408

7,87 x 12,76 x 16,06

168 x 267 x 313

6,21 x 10,51 x 12,32

-

510 x 290 x 176

20,08 x 11,42 x 6,93

Poids de l'enceinte (Kg)
Net Weight (lbs)

27

59,4

18,1

39,82

9,3

20,46

5,9

12,98

4,55

10,01

9,5

20,9

Poids avec le packaging (Kg)
Gross Weight (lbs)

31,8

70

21,2

46,64

20,6

20,46

13,5
29,7

10,3

22,66

10,8

23,76

GAIA Ez

15

ESPRIT Ez

Pedestal Assembly for Antal Ez

1

X4 X4 X4 X4 X4 X1X1

2

3

4

X4

5

Pedestal assembly

76 8

7

8

5

6

Step 1- Stand the speaker

on the top

(be sure to place it on

a non-abrasive surface)

Spike assembly according to your floor

2

4

Metal spike

Step 1- Place the rubber insert in the pedestal
Step 2- Placethe metal spike in the rubber insert
Step 3- Place the counter spike under the spikes
to protect your surface.

Step 2- Secure the pedestal by using

the screws and key supplied.

1

Rubber spike

Or

Rigid surface(wood floor)Soft ground (carpet, rug)

4

2

3

Step 1- Mount the rubber insert

1

16

ESPRIT Ez

Pedestal Assembly for Gaïa Ez

1 2 3 4

Pedestal assembly

5

X4X4 X1X1X1

4

5

2

3

Step 1- Stand the speaker

on the top

(be sure to place it on

a non-abrasive surface)

Rubber feet assembly

Step 2- Secure the pedestal by using

the screws and key supplied.

17

ESPRIT Ez

Titus & Comete Ez feet assembly

X2

5mm

5mm

Voce Ez feet assembly

X3

5mm

5mm

18

25mm

ESPRIT Ez

Heyda wall mount procedure

1- Choose the screw pin
according to your wall .

30 cm min.

1 cm

110 cm min.

2- Rig up the speaker

1.

2.

19

ESPRIT Ez

Unpacking

Open the box and remove all staples, then carefully take the speaker out of the box. When
unpacking, if you notice any defects on any of the drivers or the cabinet, you should contact
your dealer.
Before disposing the packaging, check that nothing is left inside.

Connections

For optimal sound reproduction, we suggest that you choose a loudspeaker cable of high
quality to connect your amplier to your TRIANGLE loudspeakers.TRIANGLE’s high deni­tion OFC cable will guarantee an excellent result. You should use cables of the same length
for the left and right channels and take special care to respect the + and - polarity for each
channel.

ATTENTION:

If one of the speakers is placed next to a television, colour settings may be affected by the
speaker’s magnetism. Keep a minimum distance of 1 m.

Bi-amplication and bi-wiring for Antal Ez.

For those wishing to improve their listening system further, it is possible to use bi-ampli­cation or bi-wiring.

With bi-amplication, interference between the woofers and other drivers is totally elimina-

A

ted, as each one is driven by its own amplier. It is compulsory to use identical ampliers to
conserve the uniformity of the loudspeaker.

To do this, remove the terminal jumpers and use two stereo ampliers. On the speakers, the
upper terminals are the signal inputs for midrange and treble. The lower terminals are the
signal inputs for bass. Use one amplier to feed the bass, and the second for the midrange
and treble (see the diagram below).

Instead of two ampliers, you can use a single amplier if it is equipped with two sets of

B

speakers A and B. Both sets should be selected. This is bi-wiring and not bi-amplication.

20

ESPRIT Ez

A

PRE AMP.

AMPLI 1

AMPLI 2

SPEAKER OUT

+ +

- -

LEFT

SPEAKER OUT

+ +

- -

LEFT

RIGHT

RIGHT

B

Positioning for stereo

<0.5M

<0.4M

SPEAKER OUT A

+ +

- -

LEFT

RIGHT

<2M

SPEAKER OUT B

+ +

- -

LEFT

RIGHT

<0.5M

21

<2M

ESPRIT Ez

When positioning your loudspeakers, apply the following rules:

• Avoid rooms with too much reverberation, such as tiled rooms without carpets or curtains.

• Your listening position should not be too close to the loudspeakers, leave a minimum of
2m.

• The distance between the speakers should be a minimum of 2 m for a good stereo effect.

• If possible, place the speakers so that sound is «diffused» lengthwise within the room.

• Avoid placing the speaker in corners; they should be at least 40 cm away from the back wall
and at least 50cm from the sidewalls. Generally, a position close to the rear wall increases
the response in the low frequencies (and reduces the imaging) and contrariwise, a position
far from the back wall reproduces a wide and deep sound image.
Carry out several test positions to nd the best room set-up.

Positioning for Home Cinema

A typical home cinema installation includes:

1

1. Two main speakers,left and right (Antal Ez / Gaïa Ez)

2

2. A centre speaker (Voce Ez)

3

3. One or several subwoofers

4

4. Surround speakers (Comete Ez / Titus Ez / Heyda Ez)

• 5:1 signal: 2 rear speakers

• 6:1 signal: 3 rear speakers

• 7:1 signal: 4 rear speakers

To place the main speakers in the best position, follow the same rules as for a stereo ins­tallation (see previous paragraph on stereo positioning).

• The centre speaker should be placed along the line formed by the two main speakers.

• For home cinema setups a subwoofer is highly recommended in order to reproduce the
special bass effects channel featured on supports such as DVD audio or video. The positio­ning of the subwoofer is not critical if you select a crossover frequency below 80Hz. Above
this frequency, it is better to move the subwoofer closer to the main speakers. The best
position being in between the two main speakers. Ensure that it is not placed in the corner
of the room to avoid creating unpleasant resonances.

• We recommend that you place the rear speakers at between 1.5 and 2 m of height. Their
role is to reproduce surround sound; the listener should not be able to locate them and
they should not be placed at ear level. TRIANGLE’s rear speakers are supplied with special
wall mount accessories. Ensure that you take into account the weight of the speaker when
xing it onto the wall. You will nd further instructions for conguring your installation in
your A/V amplier owner’s manual.

22

ESPRIT Ez

1

2

1

4

4

Choosing the Amplier

3

4

4

For optimal results, it is important to choose a good quality amplier with sufcient power.
It is preferable to use a powerful amplier within reasonable limits, with less risk of dis­tortion, than demanding too much from a less powerful amplier, which will ultimately
clip and seriously risk damaging your loudspeakers. Finally, remember that a volume dial
set at medium position does not mean that the amplier is at «medium» power. It mainly
depends on input sensitivity and source output level.

For further information concerning your system, please consult our website:

http://www.trianglehi.com/

23

ESPRIT Ez

ESPRIT Ez

GAIA Ez

Antal Ez

Comete Ez Titus EzGaïa Ez

24

Heyda Ez Voce Ez

ESPRIT Ez
