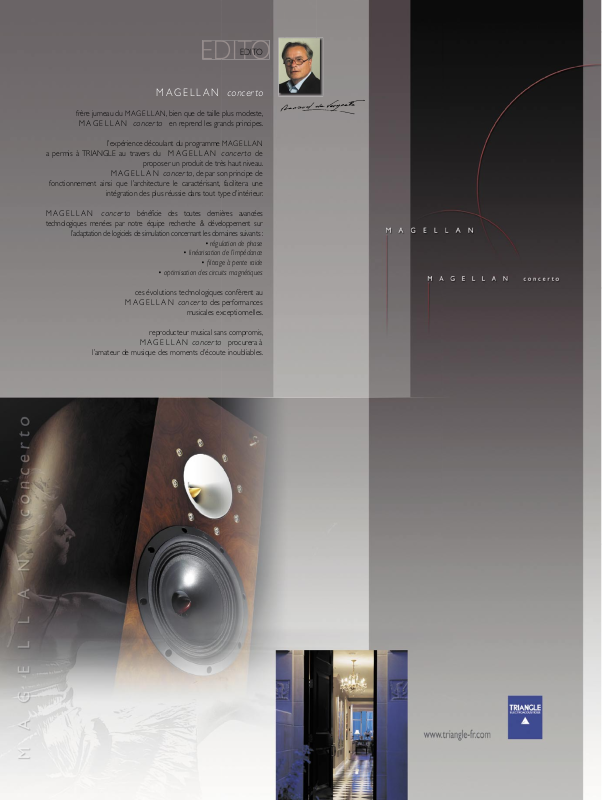

EDITO
M A G E L L A N
concer to
frère jumeau du MAG E LLA N , bien que de taille plus modeste,
M A G E L L A N
concer to
en reprend les grands principes.
l’expérience découlant du programme M AG E L L AN
a permis à TRIANGLE au travers du M A G E L L A N
concer to
de
proposer un produit de très haut niveau.
M A G E L L A N
concer to
, de par son principe de
fonctionnement ainsi que l’architecture le caractérisant, facilitera une
intégration des plus réussie dans tout type d’intérieur.
M A G E L L A N
concer to
béné cie des toutes dernières avancées
technologiques menées par notre équipe recherche & développement sur
l’adaptation de logiciels de simulation concernant les domaines suivants :
• régulation de phase
• linéarisation de l’impédance
• ltrage à pente raide
• optimisation des circuits magnétiques
ces évolutions technologiques confèrent au
M A G E L L A N
concer to
des performances
musicales exceptionnelles.
reproducteur musical sans compromis,
M A G E L L A N
concer to
procurera à
l’amateur de musique des moments d’écoute inoubliables
.
Page 2

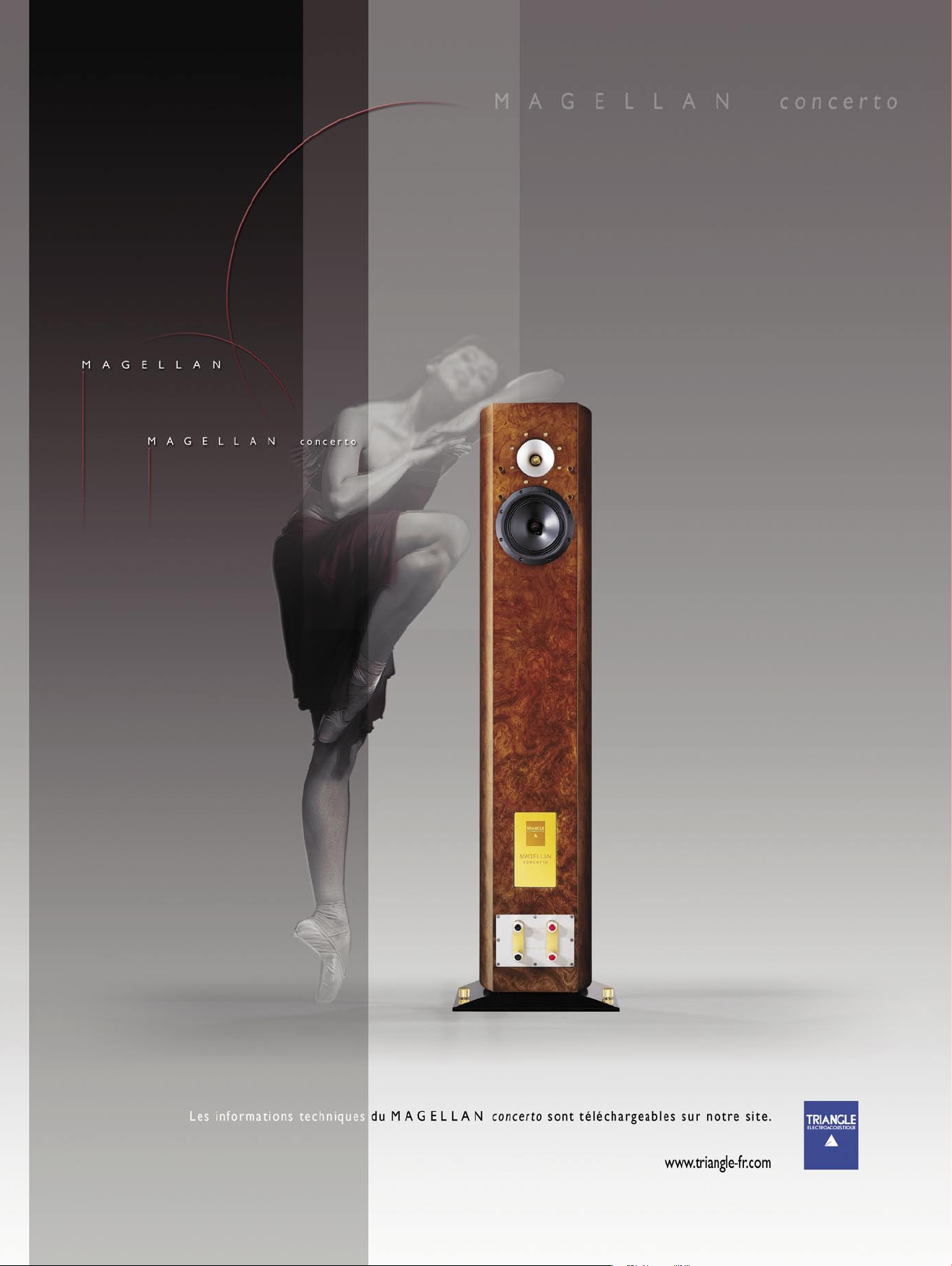

Agence Elaphe 02 41 64 29 55
Page 3

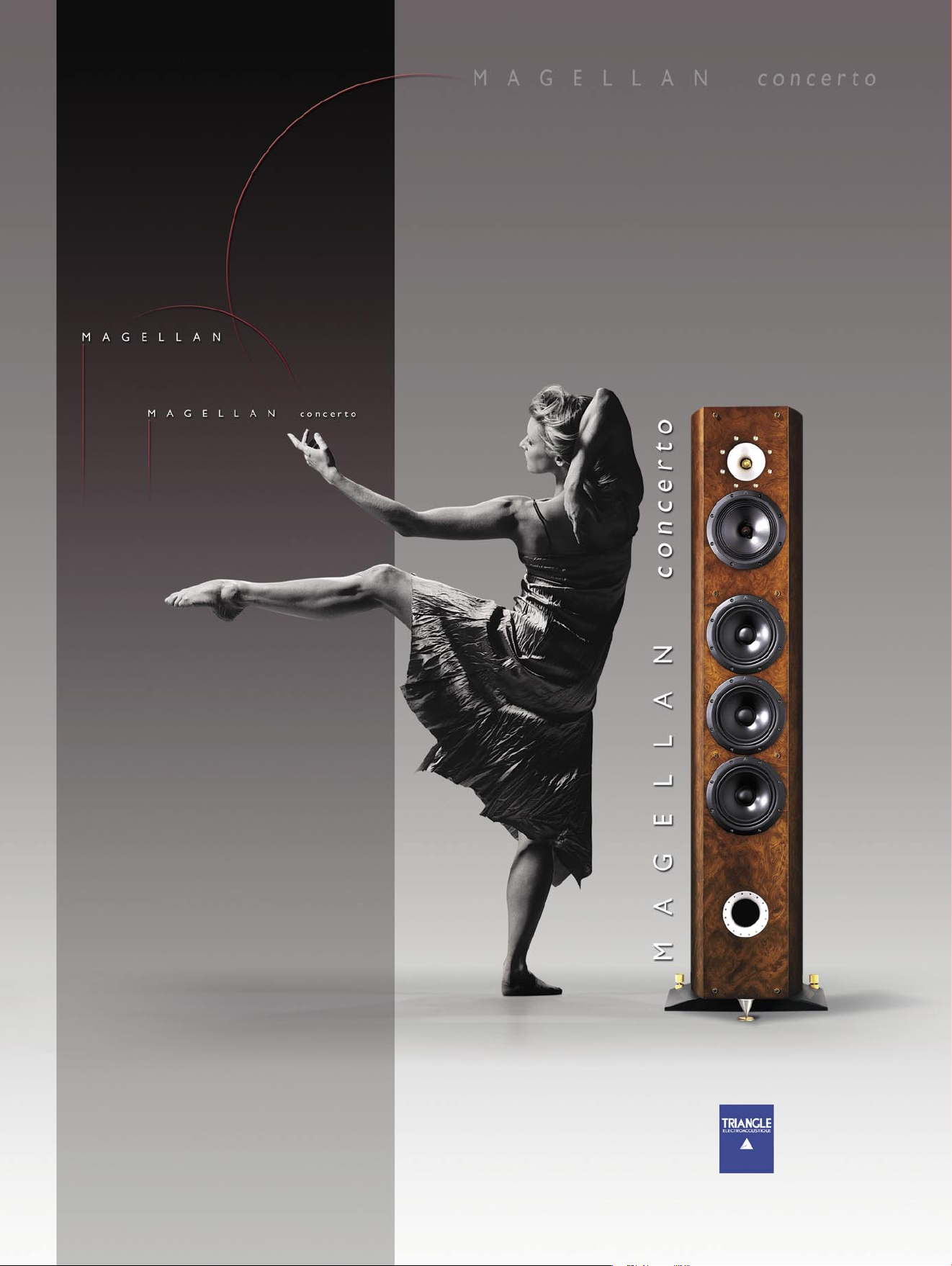

Page 4

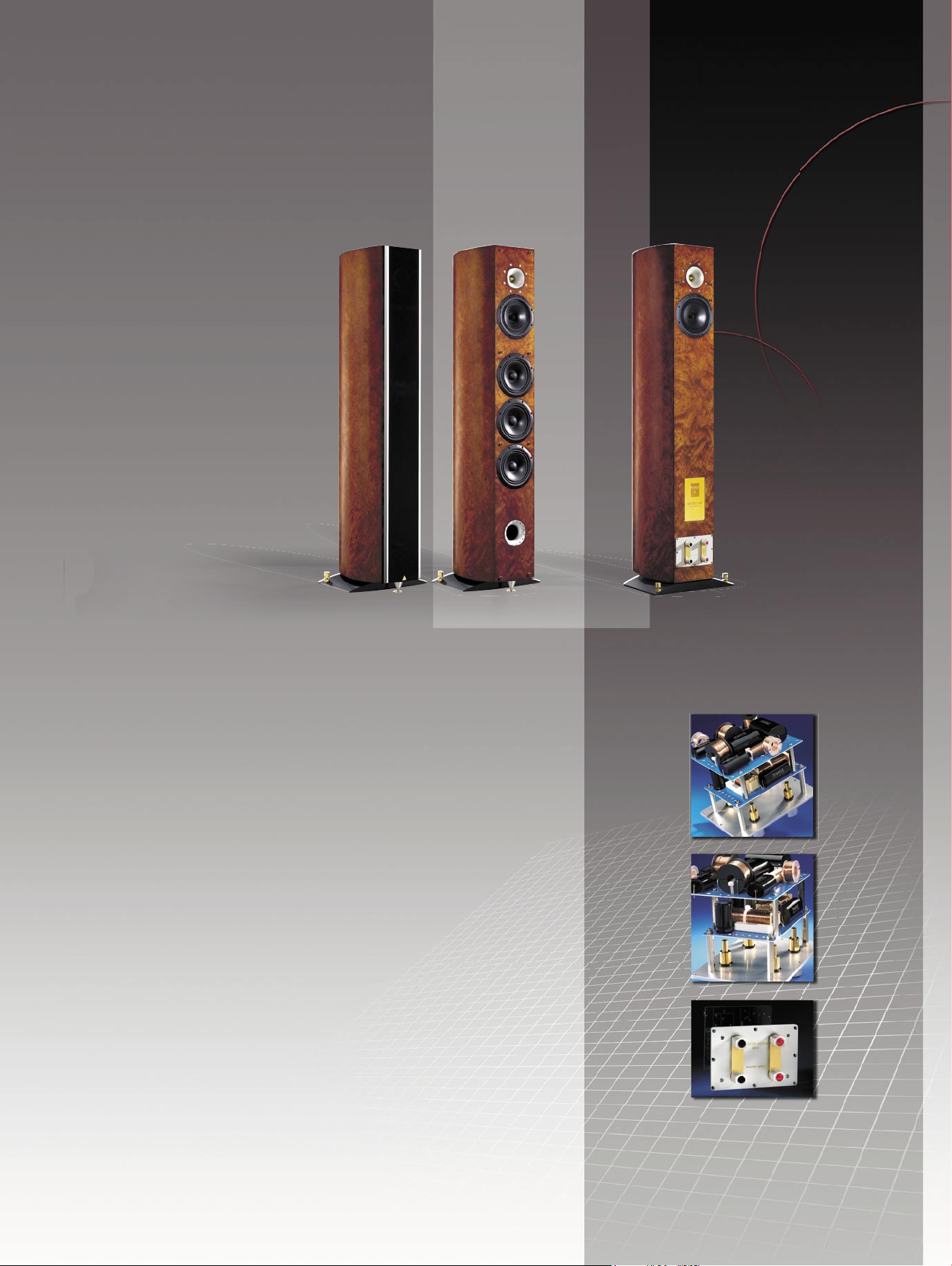

Filtre
Il s’agit d’un ltre du 4
ème
ordre acoustique qui a pour but de diminuer la sensibilité au décalage des haut-
parleurs, de type
RPCTM. Le ltre est aménagé sur deux niveaux pour faciliter l’intégration des composants
de haute qualité : selfs avec l de diamètre important, condensateurs MPT, résistances à faible effet sel que.
Bornier
TRIANGLE ingénie totalement ses borniers. Nous avons choisi pour M A G E L L A N
concer to
une
épaisse plaque d’aluminium usinée et les connectiques en cuivre pur sont plaquées or.
Les bornes Magellan permettent un excellent serrage du câble (pouvant atteindre 8mm de diamètre). La base de
la borne particulièrement surdimensionnée favorise un excellent transfert du signal d’entrée vers le ltre.
Câblage interne
Le câblage de M A G E L L A N
concer to
est entièrement effectué avec
le câble TRIANGLE Silver Ghost (5 brins cuivre et 4X20 brins plaqués argent par conducteur). Le câble
TRIANGLE Silver Ghost est composé de deux conducteurs parallèles, chacun des fils fonctionne avec le
même concept, il s’agit d’un mariage entre des tresses de cuivre plaquées argent et des ls de cuivre plein.
Le cuivre est OFC (totalement désoxygéné) et OCC (il est extrudé à chaud dans une lière et tous les cristaux
de cuivre sont dans le même sens).
Ainsi, le câble TRIANGLE Silver Ghost a un sens au niveau du branchement.
L’argent en périphérie sert à véhiculer les fréquences aigües.
Ebénisterie
La forme de l’ébénisterie joue un rôle prépondérant dans la réponse en fréquence. Elle limite le phénomène
d’ondes stationnaires puisque les deux plus grandes parois de l’ébénisterie ne sont pas parallèles. L’ébénisterie est
renforcée par des ceintures internes en médium densité qui rigidi ent l’ensemble et suppriment les résonances.
produit sans compromis, M A G E L L A N
concerto
est doté intégralement de pièces spéci ques
Page 5
Une enceinte équipée du système TRIANGLE
DPSTM possède une
émission sonore avant-arrière. Le principe du
DPSTM, à l’instar de la
musique vivante a pour principe de rayonner autant d’énergie à l’avant
qu’à l’arrière du point d’émission, l’enceinte est ainsi moins directive Ceci
se traduit par une grande ouver ture de la scène sonore, la restitution
devient holographique tout en conservant une excellente précision
de l’image sonore, le placement de l’auditeur n’est plus critique par
rapport à l’enceinte, l’équilibre tonal est ainsi préservé comme lors de
l’enregistrement, la reproduction devient des plus naturelle.
Depuis plus de vingt années,TRIANGLE travaille sur l’optimisation de
ses haut-parleurs. Lors du programme M A G E L L A N
, nous avons
compensé la différence de temps de propagation des ondes entre le
tweeter et le médium, et nous avons pris en compte la réponse en phase
des haut-parleurs lors de la conception du ltrage. Le but de ce ltrage
est de supprimer tout décalage en phase entre le tweeter et le médium.
Le pavillon du tweeter ne sert pas seulement à augmenter la sensibilité,
mais aussi à assurer un bon calage temporel entre le tweeter et le
médium grâce à la profondeur du pavillon.
De cette manière, le tweeter se
situe sur le même plan d’origine temporel. Nous compensons ainsi le temps de
propagation de l’onde entre les deux haut-parleurs. Ces derniers, une fois ltrés
vont fusionner pour former un seul point sonore. Le système RPCTM permet
de limiter la distorsion de phase et de diminuer la directivité de l’enceinte.
Le principe de découplage mis au point par TRIANGLE est composé d’un
socle, deux molettes de réglage, une large pointe en inox et sa coupelle
de protection , ainsi qu’un caoutchouc isolant. Le caoutchouc positionné
entre le socle et l’enceinte a pour rôle d’annuler les transmissions
d’ondes provenant de l’enceinte. Le socle lui-même est isolé du sol
par les deux molettes de réglage et deux petits demi sphères en laiton
situées à l’avant du socle. Le système SPECTM a pour principe un seul
et unique point mécanique de raccord direct de l’ébénisterie au sol. La
position des deux mollettes de réglage favorise le transfert de poids
sur la pointe en inox. Le système SPECTM est un couplage mécanique
idéal entre l’enceinte et le sol. L’énergie mécanique interne de celle-ci est
évacuée vers le sol.
La puissance supportée par les haut-parleurs de grave est importante.
A n d’augmenter la tenue en puissance, l’équipe d’ingénieurs TRIANGLE
a conçu et développé un capot de radiation thermique pour hautparleur, il se place sur le moteur et épouse parfaitement sa forme. Le but
est d’augmenter au maximum la surface de contact entre le moteur et
l’air ambiant a n d’assurer un excellent échange thermique. Le système
LHSTM permet de dissiper la chaleur dans l’entrefer plus rapidement et
d’augmenter la tenue en puissance du haut-parleur. La limite thermique
est ainsi repoussée.
- Sensibilité : (2.83V/1 m) 93 dB
- Puissance admissible : 300W
- Impédance nominale : 8ohms
- Impédance minimum : 3ohms
- Réponse en fréquence : (+/- 3dB) 35Hz-20kHz
- Pente de ltrage : 24 dB/octave (4ème ordre)
- Fréquence de coupure : 3.5kHz et 350Hz
- Connections : connectique en cuivre pur plaqué or
entièrement conçue et développée par Triangle.
Utilisation du câble Silver Ghost Triangle,
pour les connections internes.
- Tweeters : 2 x TZ2800 tweeter à pavillon dôme titane
de 25mm avec ferrite de 100mm
- Médiums : 2 x T16PV54o
médium équipé d’une bobine aluminium et moteur
bagué avec ferrite de 100mm.
- Graves : 3 x T16SV106c
grave équipé d’ une bobine en cuivre de 30mm de
diamètre et un moteur de 120mm.
- Dimensions (H x L x P) : 1445 x 280 x 340mm
- Pied : 44 x 400 x 280mm
- Poids : 55Kg / pièce
- Ebénisterie : ébénisterie en multiplis medium densité
pré-contraint renforcée par des ceintures intérieures.
- Finition : aspect loupe de noyer.
D P S Dynamic Pulse System
TM
R P C Regulated Phase Crossover
TM
S P E C Single Point Energy Conduction
TM
L H S Loudspeaker Heatsink System
TM
M A G E L L A N
concerto
béné cie de toutes les dernières avanceés technologiques
développées par TRIANGLE
Page 6

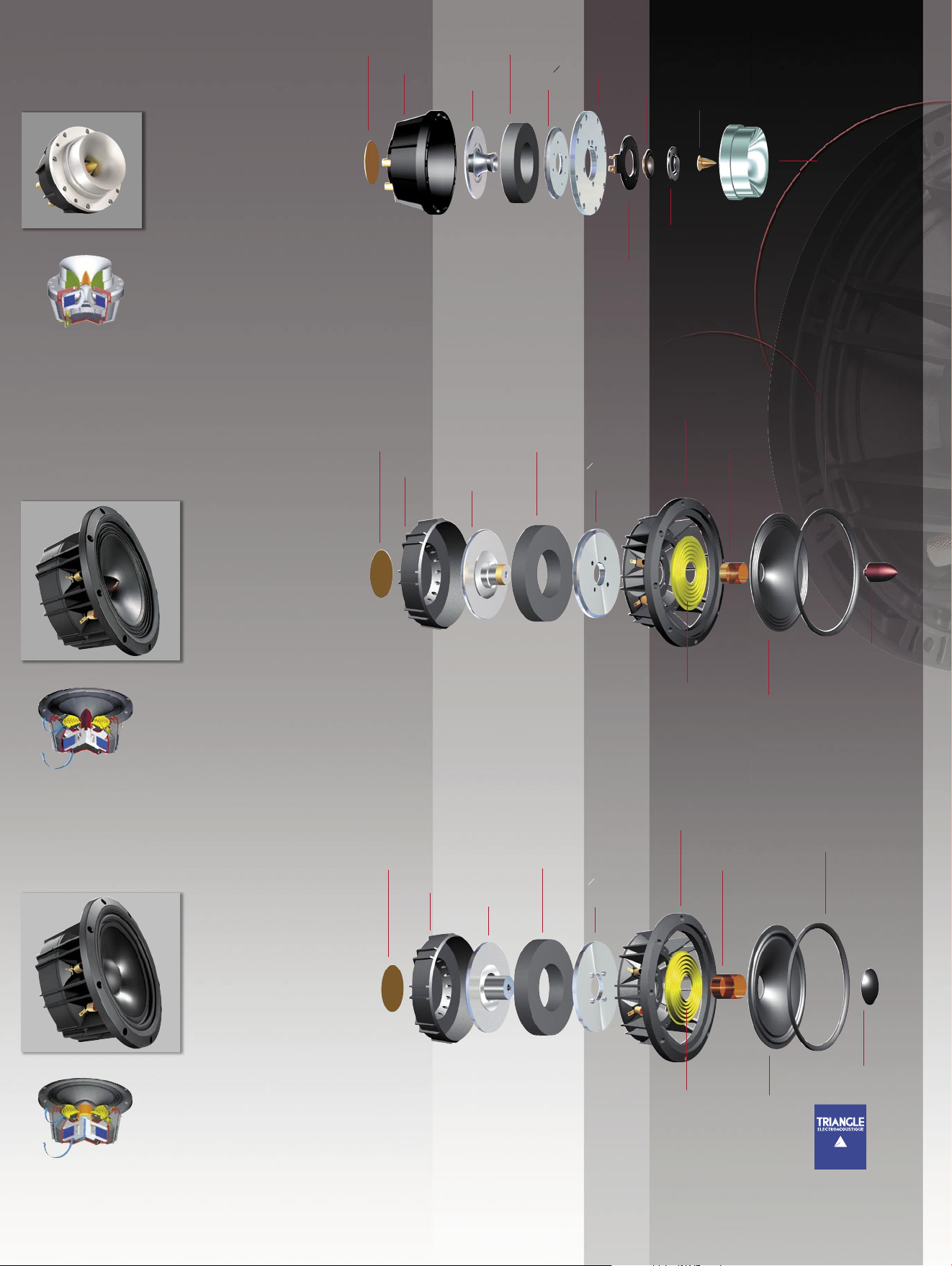

Tweeter
MAGELLAN concerto est équipé
du tweeter TZ2800, il s’agit d’un
exceptionnel transducteur dont les
pièces mécaniques ont la particularité d’être usinées individuellement dans des blocs massifs d’aluminium traité. La
légèreté de la membrane en Titane et la puissance magnétique du moteur equipé
d’une ferrite de 100mm de diamètre procurent ainsi une ef cacité importante qui est
renforcée par le pro l du pavillon (98dB).
D’importants travaux ont été effectués sur le pro l du pavillon qui permet notamment
de contrôler la directivité du tweeter. Le diamètre de la pièce de phase usinée et la forme
de l’ogive en laiton plaqué or sont optimisés pour linéariser le haut du spectre. Le noyau du
moteur est en forme de X et permet un écoulement et une homogénéité maximum des
ux magnétiques, il dispose d’un tunnel débouchant sur une cavité a n de limiter les phénomènes
de compression d’air lors du déplacement de la membrane de 25mm du tweeter. Pour augmenter la
tenue en puissance, la culasse du moteur est en contact avec un capot à ailettes en aluminium injecté
qui sert entre autres de chambre de décompression et permet grâce à son contact mécanique avec
la culasse un refroidissement optimum.
Grave
En ce qui concerne Le hautparleur de grave T16SV106c
on retrouve le saladier à 8
branches doublées, équipé d’un
capot perforé qui prend appui
sur la culasse du moteur a n
de jouer le rôle de dissipateur
thermique (système L H S TM)
Le T16SV106c est essentiellement conçu
autour de la nouvelle suspension TRIANGLE dite en «S». La suspension en «S» favorise un
fonctionnement de l’équipage mobile en piston. Nous avons étudié un spider spéci que qui
permet un bon guidage de l’équipage mobile (même à forte élongation), la membrane en
pulpe de cellulose a ici été développée pour une rigidité optimum. La bobine et son diamètre
exceptionnel de 30mm favorise le BL (facteur de force) et augmente la tenue en puissance.
La bobine associée au moteur de 120mm qui développe une puissance magnétique de 1.25T
confère au T16SV106c une ef cacité importante et une excellente réponse impulsionnelle. Le procédé
de bobinage sur deux couches, spéci que à TRIANGLE (l’une à l’extérieur et l’autre à l’intérieur du support
Kapton) est aussi appliqué sur le haut-parleur de grave T16SV106c.
Disque de
nition
Capot arrière
Moteur
avec ferrite O 120m
Plaque de
champ
Support pavillon usiné
Culasse
Support
de l’équipage mobile
Dôme titane
Pièce de phase
Ogive
Pavillon usiné
Médium
Le médium T1 6 P V54o
est
construit autour d’un imposant
saladier en fonte d’aluminium à
8 ailettes doublées. Il s’agit d’un
haut-parleur capable de retranscrire les fréquences allant de 60Hz à 12KHz, c’est un véritable large bande.
La membrane à pro l exponentiel de 16cm de diamètre est en pulpe de
cellulose à bres longues.
TRIANGLE utilise et reste fidèle à ce type de membrane depuis sa création.
En effet, seule la pulpe de cellulose offre cet excellent compromis entre légèreté,
rigidité et amortissement qui procure cette véracité sonore
. La suspension petits plis
est en tissu. C’est un principe qui procure un intéressant contrôle pour les faibles déplace-
ments de membrane. Le moteur est bagué, cette bague de cuivre dite de Faraday
ainsi que la
bobine spéci que permettent d’étendre la réponse dans les fréquences aigües. Le T16PV54o est
équipé d’une ogive en bois très inerte a n de linéariser le haut du spectre
.
Disque
de nition
Capot arrière
Plaque de
champ
Culasse
baguée
Spider
Saladier en aluminium
injecté
Membrane à
suspension externe
petits plis
Bobine
bobinée sur 2 couches
sur support Kapton
Jonc en caoutchouc
de grande duretée
Ogive bois
Moteur
avec ferrite O 120mm
Saladier en aluminium
injecté
Disque
de nition
Capot arrière
Plaque de
champ
Culasse
Spider
Membrane à
suspension en «S»
Bobine
bobinée sur 2 couches
sur support Kapton
Jonc en caoutchouc
de grande duretée
Cache noyau
polypropylène
Moteur
avec ferrite O 120mm
TZ2800
T16PV54o
T16SV106c
