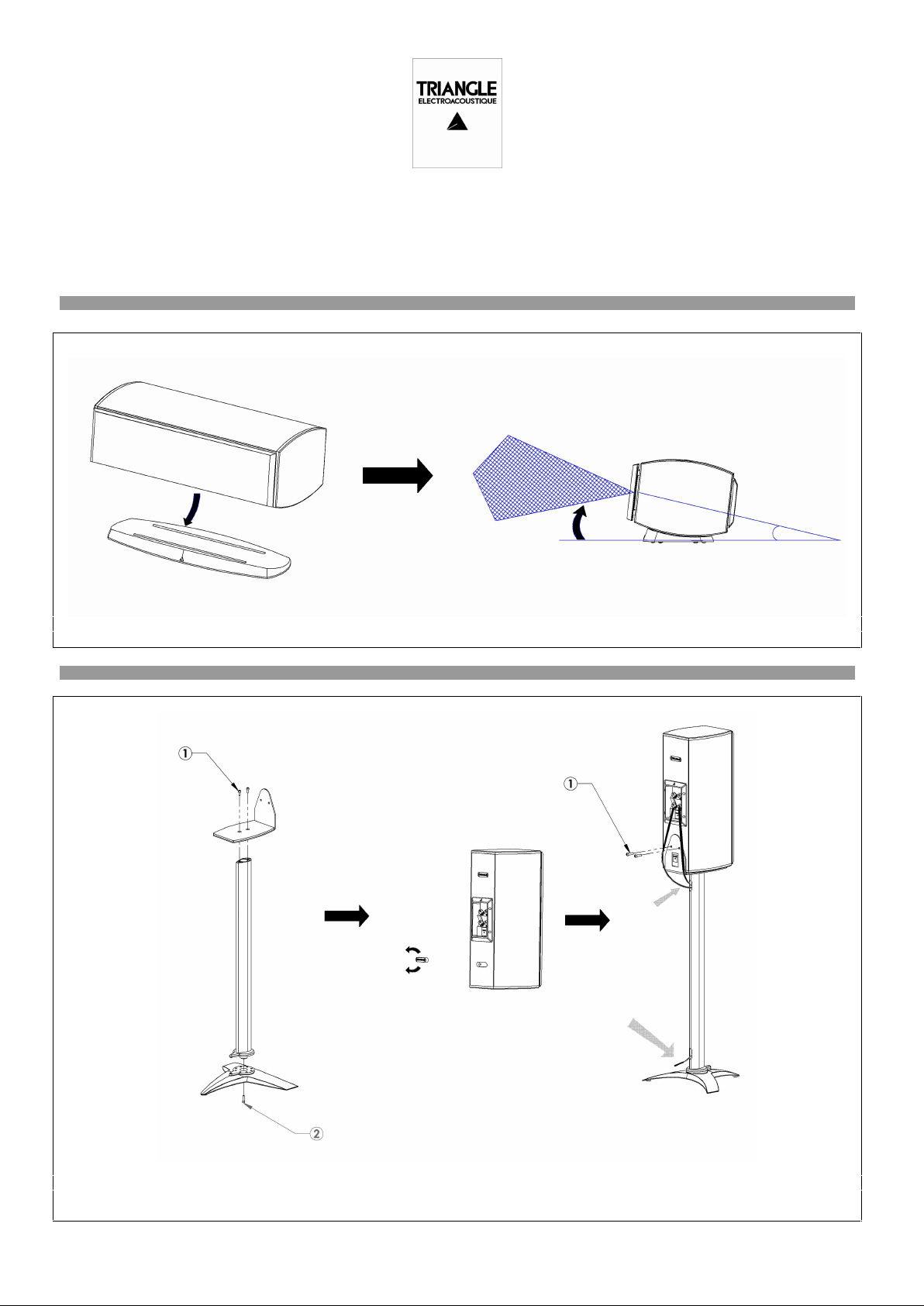

INSTALLATION DU ODYSSEY TABLE SUPPORT
Déballezles produits. Posezl’enceinte sur lesupport etajustezl’angleentre lesol et l’enceintepour orienter l’émissionsonorevers lazone d’audition.
INSTALLATION DU ODYSSEY STAND SUPPORT
Déballezles produits. Montez lesupport (utiliserlaclé et les visfournies 1&2). Retirez les opercules derrièrel’enceinte etfixezcette dernière
sur le support à l’aide des vis fournies 1. Faites passezlecâblede branchement amplificateur/enceintedans letubeet connectez les câbles sur le
bornier (voir chapitrebranchement).
TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles- F - 02200Villeneuve Saint Germain
Tél.+ 33323753820-Fax + 33 3 23 [email protected] - www.triangle-fr.com
Page 3
INSTALLATION DU TRIANGLE WALL SUPPORT
Fixation de l’ODYSSEY minor
Retirez les deux capuchons plastique sur l’arrière de l’enceinte A.
Vissez lespièces B avecles vis 1.
Fixez sur votre mur le support C à l’aide des vis 2. Emboîtez les pièces
B et C ensemble. Ajustez l’angle dediffusion des enceintes vers lazone
d’écoute. Terminezla fixationde vos enceintes en vissantles vis 3.
Fixation de l’ODYSSEY major
Retirez les deux capuchons plastique sur l’arrière de l’enceinte A
puis devissez les vis 4 pour enlever la plaqueD. Vissez les pièces
B avec lesvis 1.
Fixez sur votre mur le support C à l’aide des vis 2. Emboîtez les
pièces B et C ensemble. Ajustez l’angle dediffusiondes enceintes
vers la zone d’écoute. Terminez la fixation de vos enceintes en
vissantles vis 3.
TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles- F - 02200Villeneuve Saint Germain
Tél.+ 33323753820-Fax + 33 3 23 [email protected] - www.triangle-fr.com
Page 4
Ne pas mettreL’ODYSSEY major à l'horizontal
TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles- F - 02200 Villeneuve Saint Germain
Tél.+ 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com
Page 5
CONSEILS D’UTILISATION
Branchement :
Prévoyez un câble de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Le câble Haute définition TRIANGLE
procurera les meilleurs résultats.
Utilisezdes longueurs de câbleidentiques pour les voies droiteet gauche.
Veillez à respecterles polarités + et - pour chaque voie.
PRECAUTIONS :
Si une des enceintes est placée près d’un téléviseur, les couleurs de l’écran peuvent être perturbées par le magnétisme de l’enceinte. Veillez à
respecter une distance minimum de 1m. Cette précaution n’est pas nécessaire pour les voies centrales : elles sont blindées (limitation du champ
magnétiquerayonné).
Le bicablâge et la bi- amplification
Pour ceuxqui souhaitent encoreaméliorerleur systèmed’écoute, il est possibled’utiliserle bicâblageou la bi-amplification.Toutes les enceintes de la
gammeOdyssey sont bicâblables ou bi-amplifiables.
Avec la bi-amplification, on supprime totalementles interférences entreles haut-parleurs de graves et les autres haut-parleurs, chacun étant conduit
par son amplificateur. Il est obligatoired’utiliser des amplificateurs identiques afin de garder l’homogénéité de l’enceinte.
Pour cela, il vous suffit de retirer les platines de connexion du bornier et d’utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du haut
sont les entrées du signalpour le registremédium/ aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.
Un amplificateur vous servirapour alimenter le registre grave, et le deuxièmepour les registres médium et aigu (voir le schémaci-dessous).

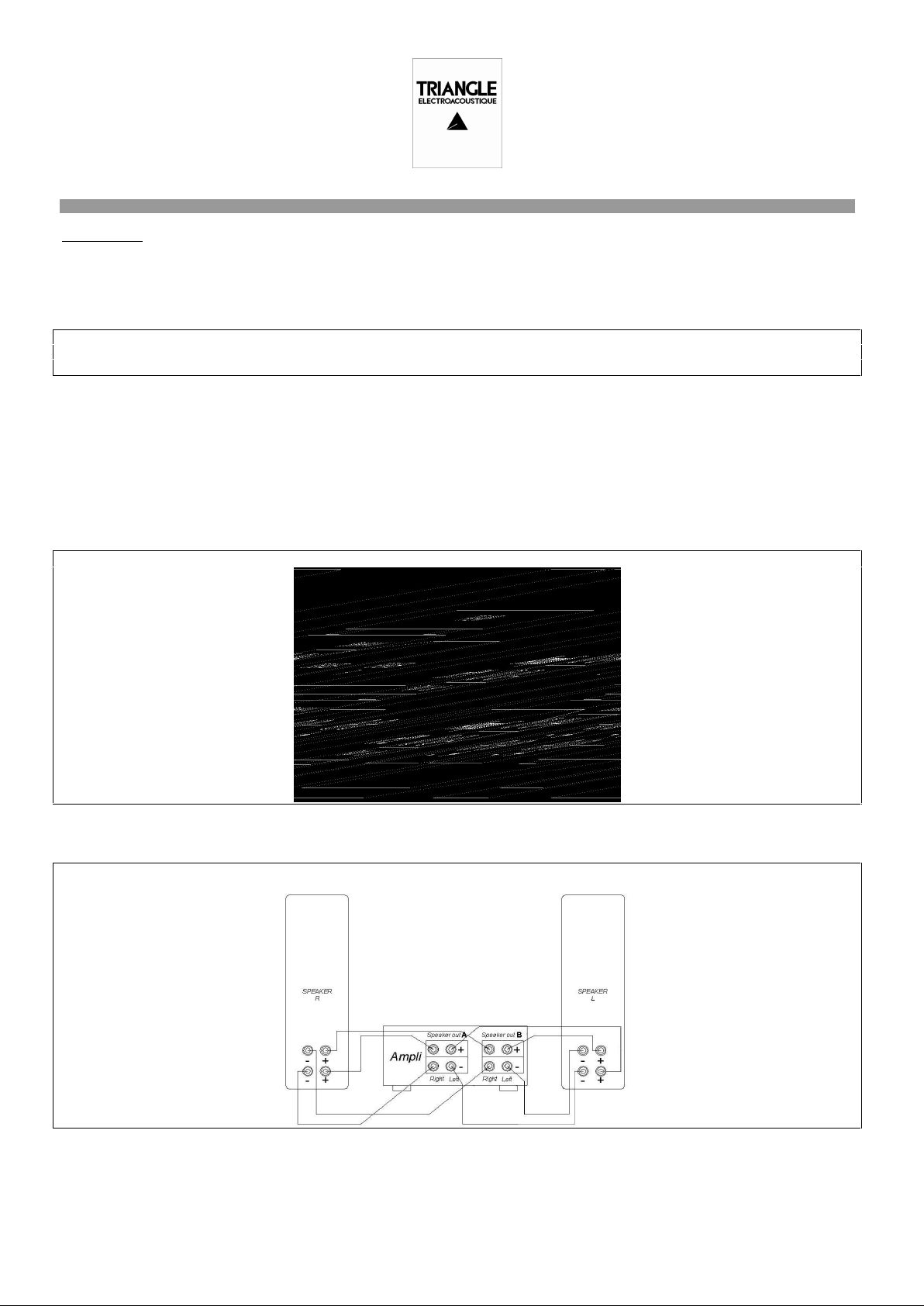

Bi-amplificationde vos enceintes principales
A défaut d’utiliser deux amplificateurs, vous pouvez n’en utiliser qu’un seul, si ce dernier dispose de deux groupes d’enceintes A et B. Il faudra
sélectionner les deux groupes. Il s’agit alors de bicâblageet non de bi-amplification.
Bicâblagede vos enceintes principales
TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles- F - 02200 Villeneuve Saint Germain
Tél.+ 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com
Page 6
Placement pour la stéréo :
Pour le placementde vos enceintes, veillez à respecterles règles suivantes :
- Evitez les pièces trop réverbérantes, type salle avec carrelage sans
tapis et ayant des fenêtres sans rideau.
- Votre zone d’écoute ne doit pas être trop proche des enceintes :
minimum2m
- L’écart entre les enceintes doit être au minimum de 2 m pour garantir
un effet stéréode bonne qualité.
- Si possible, disposez les enceintes de manière à ce qu'elles
"diffusent" dans le sens de la longueur de la pièce.
- Evitez le placement dans les coins de la pièce, ils favorisent
l'excitation des résonances propres à la pièce, laissez un espace
minimum de 40cm entre le mur et l’enceinte. Jouez sur le
positionnement des enceintes par rapport au mur arrière.
Généralement, une position proche du mur arrière a pour effet d'améliorer la réponse dans les basses fréquences (au détriment de
l'image) et inversement, une position éloignée du mur favorise la reproduction d'une image sonore large et profonde (procédez à
quelques essais pour trouver le meilleurcompromis dans votrepièce).

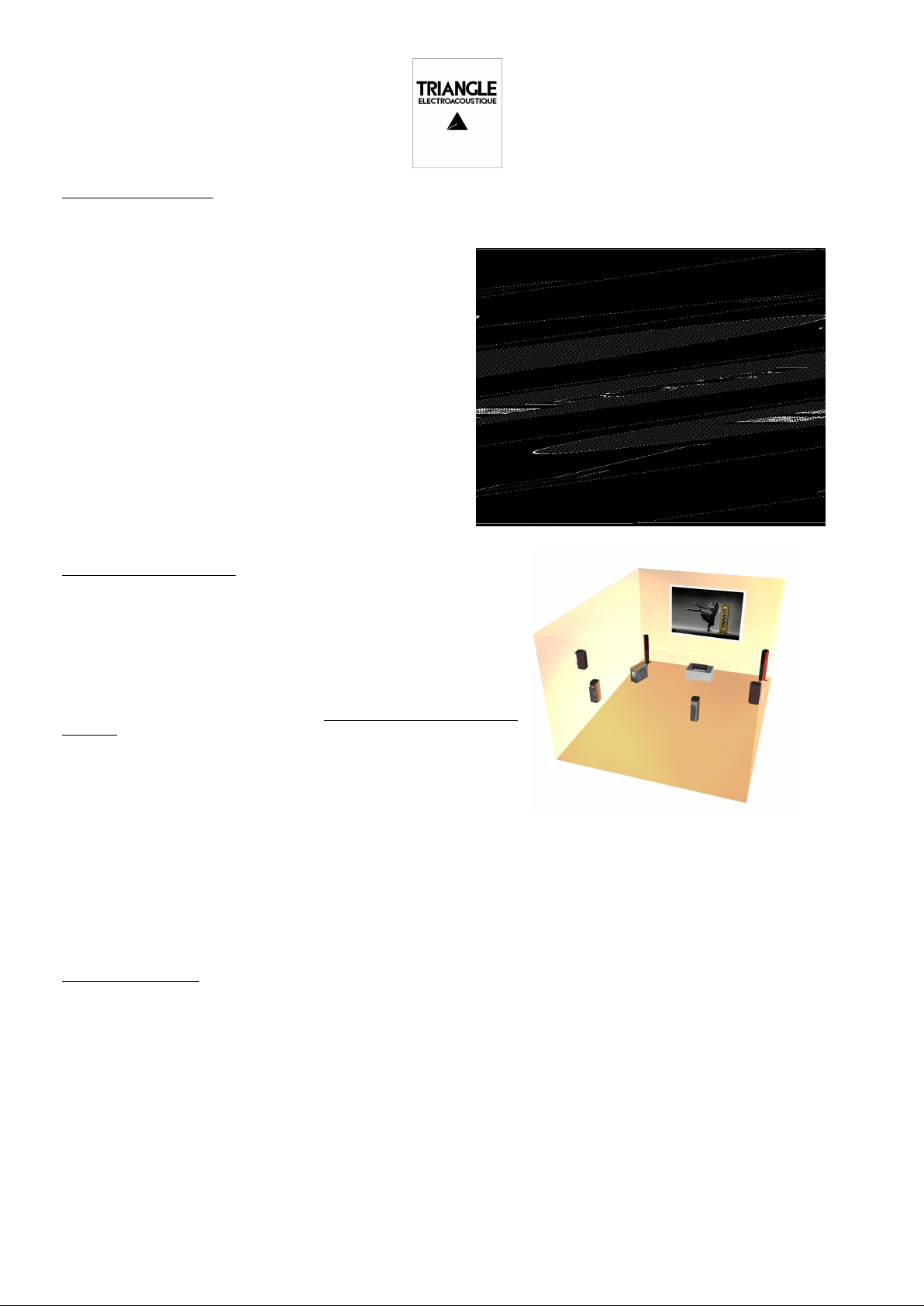

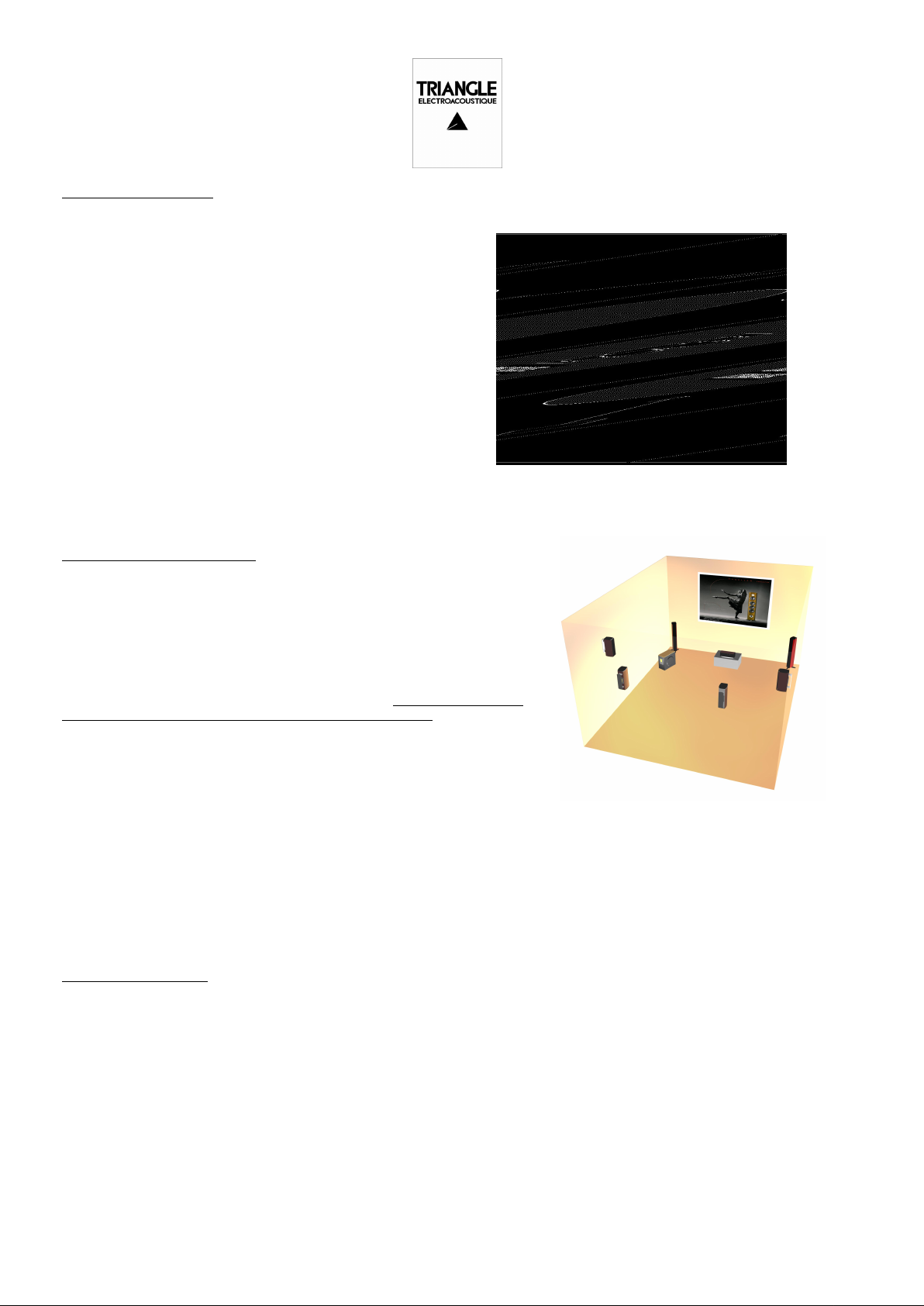

Placement pour le Home cinéma :
L’installation typiqued’un ensemblehomecinémacomprend :
1. Deuxenceintes principales gauche et droite
2. Une voiecentrale
3. Un ou plusieurs caissons de grave
4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies
arrières, signal 7.1 : 4 voies arrières).
Pour placer les enceintes principales de manières optimum, il faut veiller à respecter
les mêmes critères que pour une installation purement stéréo (voir paragraphe
placementpour la stéréo).
- La voiecentrale est à placer sur lamêmeligne formée par les deux enceintes
principales. Pour les voies centrales, des pieds leur sont spécialement dédiés
(contacter votrerevendeur).
- L’utilisation d’un caisson de grave est particulièrement recommandée en home cinéma pour pouvoir restituer le canal des effets
spéciaux dans l’extrême grave enregistré sur les supports tels que les DVD audio ou vidéo. Son placement est peu critique si vous
sélectionnez une fréquence de raccordement avec les voies principales en dessous de 80Hz. Au dessus de cette fréquence, il faut
mieuxrapprocher le caisson des enceintes principales, la position optimum étant entre celles-ci. Veillez aussi à ne pas le placer dans un
coin de la pièce, pour éviter de créerdes résonancesdésagréables.
- Il est conseilléde placer les voies arrières entre 1,5m et 2m de hauteur. Elles sont là pour restituer une ambiance, l’auditeur ne doit pas
les localiser.Il ne faut donc pas les placer à hauteur d’oreille. Veillez à prévoir une fixationen adéquationavec le poids de l’enceinte.
Vous trouverez toutes les autres indications pour paramétrer votreinstallation dans le manueld’utilisation de votre amplificateur A/V.
Choix de l’Amplificateur :
Prévoyez un amplificateur de bonne qualité (le résultat n'en sera que meilleur) et de puissance suffisante. Il est préférabled'utiliser raisonnablement
un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va écrêter et mettresérieusementen danger la vie de
vos haut-parleurs. Enfin, sachez qu'un bouton de volume en position médiane ne signifie aucunement que l'amplificateurn'est qu'à la « moitié» de sa
puissance.Celadépend d'abord de la sensibilitéde ses entrées et du niveaude sortie de la source utilisée.
Pour toute information complémentaire sur l’installation de votre système, vous pouvez consulter notre site internet :
www.triangle-fr.com
