GAMME ESPRIT Es

Mode d’emploi

Owner’s manual

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

Nous vous remercions d’avoir choisi un produit TRIANGLE. Nous vous souhaitons de passer de nombreux et
agréables moments d’écoute.

Votre enceinte TRIANGLE a été mise au point de manière à vous apporter la plus grande facilité d’utilisation et
une grande satisfaction d’écoute. C’est un produit haut de gamme dont vous tirerez pleinement parti en suivant les
quelques conseils qui suivent.

INSTALLATION DES ACCESSOIRES POUR ALTEA Es, ANTAL Es, CELIUS Es

Déballez les produits. Mettez les enceintes avec le dessous vers le haut (vous devez voir cinq trous de fixation, quatre pour le socle 2 et un
pour la pointe inox 1). Fixez le socle 4 et la pointe en inox 3. La fixation du socle se fait à l’aide de quatre vis M6 (Utilisez la clé fournie). Il faut
visser à fond les quatre vis pour le socle et la pointe en inox.

Pour une meilleure reproduction sonore, vous pouvez monter les molettes de réglage 4 avec les contre écrous 3 sur le socle 1, en
remplacement des pièces 2 déjà fixées sur le socle 1. Le contre écrou 3 empêche le flottement de la molette de réglage 4. Retournez l’enceinte
et choisissez l’endroit adéquat pour installer votre système.

Placez la rondelle de protection C sous la pointe inox A. Réglez les molettes de réglage pour obtenir la meilleure stabilité et une bonne
perpendicularité de l’enceinte B et du socle D par rapport au sol.

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

Déballez les produits. Fixez le socle 4 avec les vis 5 (utilisez la clé et les vis fournies) dans les emplacements 2 et la pointe 3 dans
l’emplacement 1. Il faut visser complètement les quatre vis pour le socle et la pointe. L’orifice 7 permet de faire passer le câble de connexion
amplificateur / enceinte le long des parois internes du pied C. On fera ressortir le câble à l’autre bout du pied grâce à l’ouverture prévue à cet
effet. Vous pouvez mettre du sable par le trou 8, afin de lester la partie D (ceci n’est pas obligatoire). Le socle 4 bouchera le trou. Fixez le
plateau B à l’aide des vis 6 (utilisez la clé et les vis fournies).

INSTALLATION DES ACCESOIRES POUR NOXA minor Es, NOXA major Es

Pour une meilleure reproduction sonore, vous pouvez monter les molettes de réglage 4 avec les contre écrous 3 sur le socle 1, en
remplacement des pièces 2 déjà fixées sur le socle 1. Le contre écrou 3 empêche le flottement de la molette de réglage 4. Retournez l’enceinte
et choisissez l’endroit adéquat pour installer votre système.

Retirez les deux capuchons plastiques sur l’arrière de l’enceinte 6. Vissez les pièces 3 avec les vis 4.
Fixez sur votre mur le support 1 à l’aide des vis 2. Emboîtez les pièces 3 et 1 ensemble. Ajustez l’angle de diffusion des enceintes vers la zone
d’écoute. Terminez la fixation de vos enceintes en vissant les vis 5.

INSTALLATION DE L’ACCESSOIRE POUR TITUS Es, COMETE Es

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

CONSEILS D’UTILISATION

Branchement :

Prévoyez un câble de section suffisante et spécialement conçu pour le branchement d'enceintes acoustiques. Le câble Haute définition TRIANGLE
procurera les meilleurs résultats.
Utilisez des longueurs de câble identiques pour les voies droite et gauche.
Veillez à respecter les polarités + et - pour chaque voie.

PRECAUTIONS :

Si une des enceintes est placée près d’un téléviseur, les couleurs de l’écran peuvent être perturbées par le magnétisme de l’enceinte. Veillez à
respecter une distance minimum de 1m. Cette précaution n’est pas nécessaire pour les voies centrales : elles sont blindées (limitation du
champ magnétique rayonné).

Le bicablâge et la bi- amplification

Pour ceux qui souhaitent encore améliorer leur système d’écoute, il est possible d’utiliser le bicâblage ou la bi-amplification. Toutes les
enceintes de la gamme ESPRIT sont bicâblabes ou bi-amplifiables.
Avec la bi-amplification
conduit par son amplificateur. Il est obligatoire d’utiliser des amplificateurs identiques afin de garder l’homogénéité de l’enceinte.
Pour cela, il vous suffit de retirer les platines de connexion du bornier et d’utiliser deux amplificateurs stéréo. Sur les enceintes, les bornes du
haut sont les entrées du signal pour le registre médium / aigu, tandis que les bornes du bas sont les entrées du signal pour le registre grave.
Un amplificateur vous servira pour alimenter le registre grave, et le deuxième pour les registres médium et aigu (voir le schéma ci-dessous).

, on supprime totalement les interférences entre les haut-parleurs de graves et les autres haut-parleurs, chacun étant

Bi-amplification de vos enceintes principales

A défaut d’utiliser deux amplificateurs, vous pouvez n’en utiliser qu’un seul, si ce dernier dispose de deux groupes d’enceintes A et B. Il faudra
sélectionner les deux groupes. Il s’agit alors de bicâblage et non de bi-amplification.

Bicâblage de vos enceintes principales

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

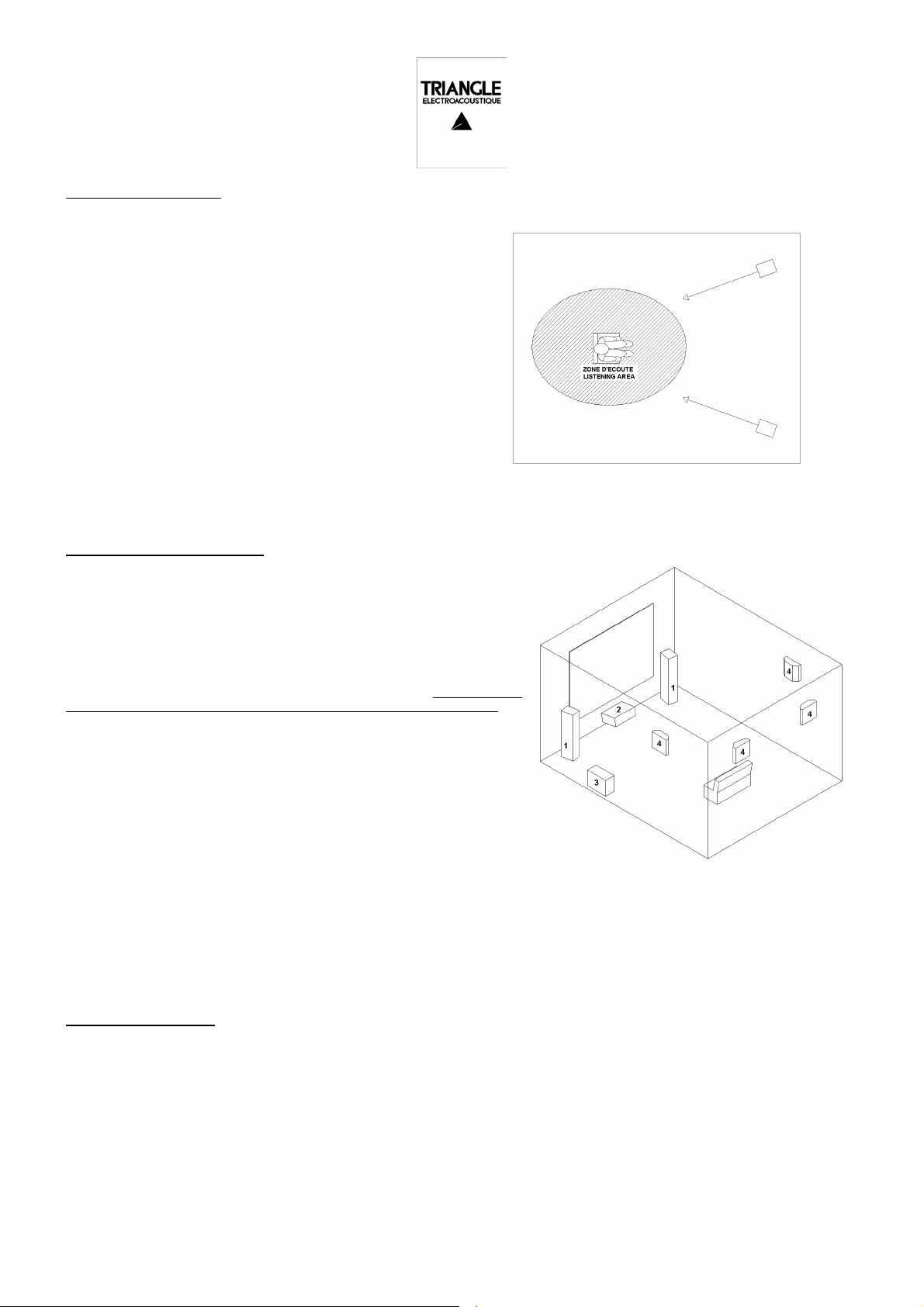

Placement pour la stéréo :

Pour le placement de vos enceintes, veillez à respecter les règles suivantes :

- Evitez les pièces trop réverbérantes, type salle avec carrelage sans
tapis et ayant des fenêtres sans rideau.

- Votre zone d’écoute ne doit pas être trop proche des enceintes :
minimum 2m

- L’écart entre les enceintes doit être au minimum de 2 m pour garantir
un effet stéréo de bonne qualité.

- Si possible, disposez les enceintes de manière à ce qu'elles "diffusent"

dans le sens de la longueur de la pièce.

- Evitez le placement dans les coins de la pièce, ils favorisent l'excitation

des résonances propres à la pièce, laissez un espace minimum de 40cm
entre le mur et l’enceinte. Jouez sur le positionnement des enceintes par
rapport au mur arrière. Généralement, une position proche du mur arrière a
pour effet d'améliorer la réponse dans les basses fréquences (au détriment de l'image) et inversement une position éloignée du mur
favorise la reproduction d'une image sonore large et profonde (procédez à quelques essais pour trouver le meilleur compromis dans
votre pièce).

Placement pour le Home cinéma :

L’installation typique d’un ensemble home cinéma comprend :

1. Deux enceintes principales gauche et droite

2. Une voie centrale

3. Un ou plusieurs caissons de grave

4. Plusieurs voies arrières (signal 5.1 : 2 voies arrières, signal 6.1 : 3 voies
arrières, signal 7.1 : 4 voies arrières).

Pour placer les enceintes principales de manières optimum, il faut veiller à
respecter les mêmes critères que pour une installation purement stéréo (voir
paragraphe placement pour la stéréo).

- La voie centrale est à placer sur la même ligne formée par les deux enceintes
principales. Pour les voies centrales NOXA major et NOXA minor, des pieds
leur sont spécialement dédiés (contacter votre revendeur).

- L’utilisation d’un caisson de grave est particulièrement recommandée en
home cinéma pour pouvoir restituer le canal des effets spéciaux dans
l’extrême grave enregistré sur les supports tels que les DVD audio ou vidéo.
Son placement est peu critique si vous sélectionnez une fréquence de
raccordement avec les voies principales en dessous de 80Hz. Au dessus de
cette fréquence, il faut mieux rapprocher le caisson des enceintes principales, la position optimum étant entre celles-ci. Veillez aussi à
ne pas le placer dans un coin de la pièce, pour éviter de créer des résonances désagréables.

- Il est conseillé de placer les voies arrières entre 1, 5m et 2m de hauteur. Elles sont là pour restituer une ambiance, l’auditeur ne doit
pas les localiser. Il ne faut donc pas les placer à hauteur d’oreille. Sur les voies arrières TRIANGLE, vous trouverez des points de
fixation murale. Veillez à prévoir une fixation en adéquation avec le poids de l’enceinte.

Vous trouverez toutes les autres indications pour paramétrer votre installation dans votre manuel d’utilisation de votre amplificateur
A/V.

Choix de l’Amplificateur :

Prévoyez un amplificateur de bonne qualité (le résultat n'en sera que meilleur) et de puissance suffisante. Il est préférable d'utiliser
raisonnablement un ampli puissant, qui risque moins de distordre, que de « pousser » un ampli peu puissant qui va écrêter et mettre
sérieusement en danger la vie de vos haut parleurs. Enfin, sachez qu'un bouton de volume en position médiane ne signifie aucunement que
l'amplificateur n'est qu'à la « moitié » de sa puissance. Cela dépend d'abord de la sensibilité de ses entrées et du niveau de sortie de la source
utilisée.

Pour toute information complémentaire sur l’installation de votre système, vous pouvez consulter notre site internet :
www.triangle-fr.com

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

NOTE SUR LA GARANTIE

Vos enceintes TRIANGLE bénéficient d'une garantie de 5 ans. Cette garantie prend effet à partir de la
date d'achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir votre
enceinte résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier

utilisateur du produit et seulement après réception du coupon de garantie par la société
TRIANGLE, accompagné du double de la facture d’achat.

Elle n'est pas transmissible en cas de revente dudit produit. De plus elle cesserait de plein droit en cas
de panne résultant d'un mauvais traitement ou de mauvaises manipulations.

Sont exclus de la garantie :

- Bobine brûlée par excès de puissance

- Toute panne résultant d’une utilisation à des fins professionnelles (sonorisation, public-adress, etc.)

- Toute panne résultant d’une exposition dans une pièce trop humide

- Membrane crevée ou arrachée

- Dôme ou cône écrasé

- Suspension déchirée

- Toute panne résultant d'un choc mécanique (chute, écrasement etc.)

- Toute panne résultant de l'intervention d'une personne non habilitée par Triangle

- Impacts sur l'ébénisterie (rayures, écrasements, chocs divers)

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

Thank you for choosing TRIANGLE loudspeakers. We all wish you many years of enjoyable listening.

To fully take advantage of your TRIANGLE loudspeakers, we suggest that during installation you pay attention to
the following instructions.

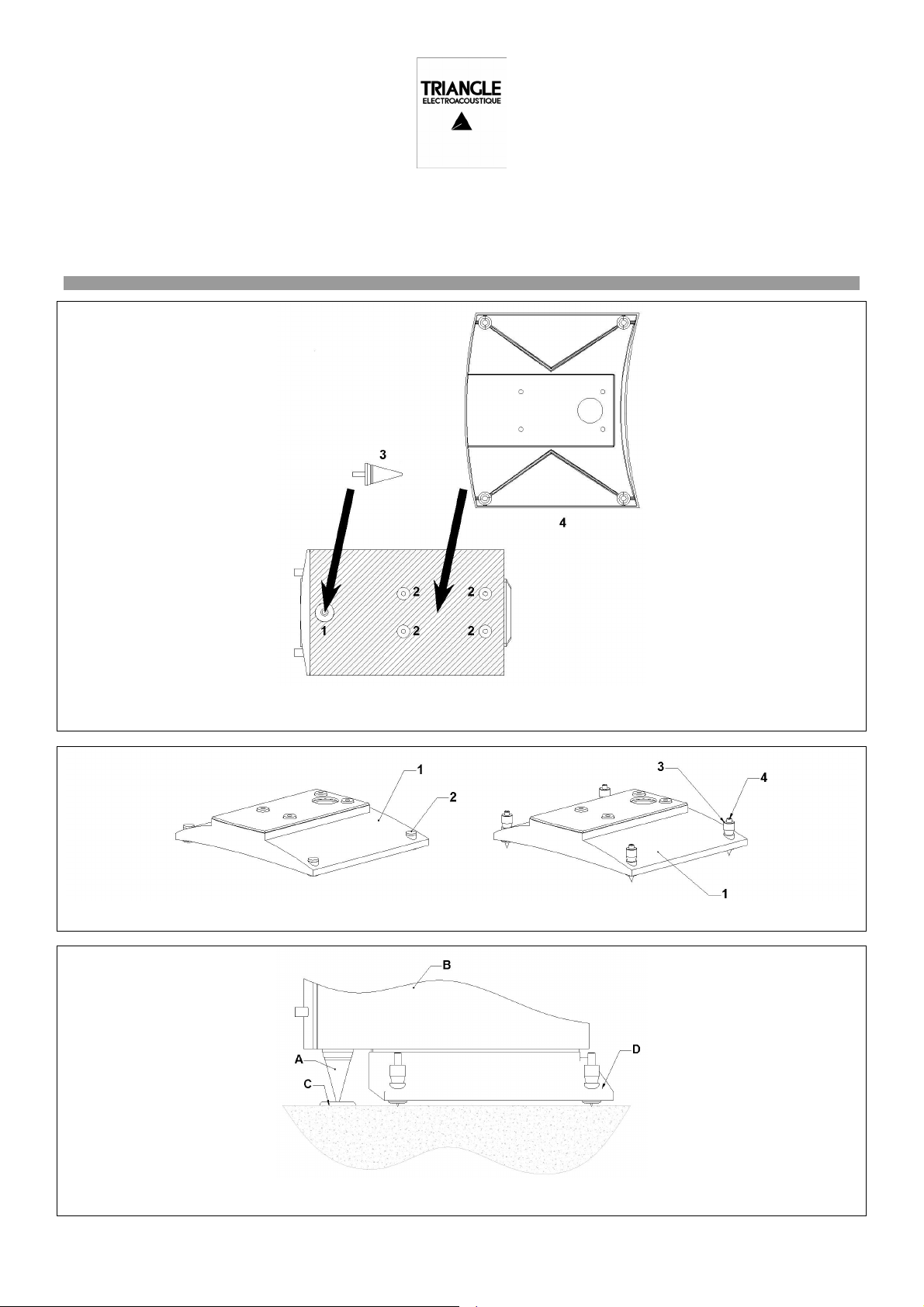

INSTALLATION OF ACCESSORIES FOR ALTEA Es, ANTAL Es, CELIUS Es

Unpack the equipment. Place the loudspeakers with the end uppermost (you should see five fixing holes, four for the base 2 and one for the
stainless steel spike 1). Fix the base 4 and stainless steel spike 3. The base is fixed using four M6 screws (Use the key provided). Screw the
four screws completely for the base and the stainless steel spike.

For best sound reproduction, we suggest you raise the adjusting keys 4 with the counternuts 3 on the base 1 to replace part 2 already fixed on
the base 1. The counternut 3 prevents movement of the adjusting keys. Turn the unit over and select a suitable place to install your system.

Place the protective washer C under the stainless steel spike A. Adjust the adjusting keys to obtain the best stability and good perpendicularity
between the speaker B and the base D in relation to the floor.

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

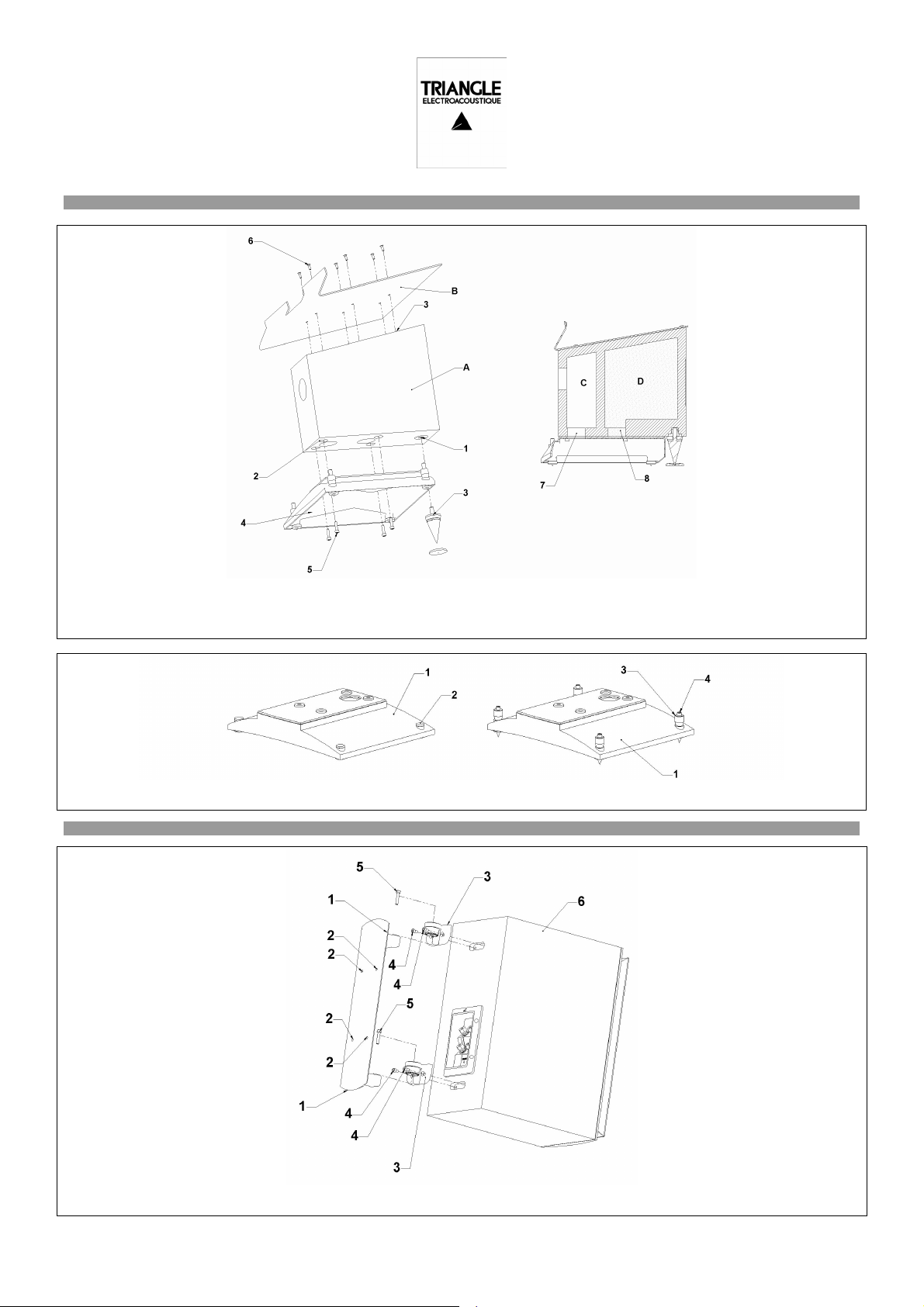

Unpack the equipment. Fix the base 4 with screws 5 (use the spanner and screws provided) and the stainless steel spike 3 in part 1. Screw the
four screws completely for the base and the stainless steel point. The hole 7 allows the amplifier / speaker connection cable to be passed along
the internal leg walls C. The cable should exit the other end of the foot through the opening provided. You can insert sand into hole 8 in order to
weight part D. The base 4 will block the hole. Fix plate B with screws 6 to the stand A (use the screws and spanner provided)

INSTALLATION OF ACCESSORIES FOR NOXA minor Es, NOXA major Es

For best sound reproduction, we suggest you raise the adjusting keys 4 with the counternuts 3 on the base 1 to replace part 2 already fixed on
the base 1. The counternut 3 prevents movement of the adjusting keys. Turn the unit over and select a suitable place to install your system.

Get out the two plastic hoods on back of loudspeaker 6. Screw parts 3 with screws 4. Put on your wall support 1 and fix it with screws 2. Fit
together parts 3 into 1. Adjust loudspeaker to the listening area. Finish by fix your loudspeakers with screws 5.

INSTALLATION OF ACCESSORY FOR TITUS Es, COMETE Es

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

Connections :

For best sound reproduction we suggest you choose a loudspeaker cable of sufficient quality to be connected between your amplifier and
TRIANGLE loudspeakers. High definition TRIANGLE OFC cable will provide the best results.
Use cables of the same length for the left and right channels.
Make sure to respect the + and - polarities for each channel.

PRECAUTIONS:

If one of the speakers is placed next to a television, the colours on the screen may be affected by the speaker's magnetism. Keep a minimum
distance of 1 m. This precaution is not necessary for central speakers: they are shielded (limitation of the radiated magnetic field).

Bi-wiring and bi-amplification

For those wishing to improve their listening system further, it is possible to use bi-wiring or bi-amplification. All loudspeakers in the STRATOS
range can be bi-wired or biamplified.

With bi-amplification, interference between the woofers and other drivers is totally eliminated, as each one is driven by its amplifier. It is
obligatory to use identical amplifiers to conserve the uniformity of the loudspeaker.
To do this, remove the terminal connection straps and use two stereo amplifiers. On the speakers, the upper terminals are the signal inputs for
the midrange treble band, and the lower terminals are the signal inputs for the bass.
Use one amplifier to feed the bass, and the second for the midrange and treble (see the diagram below).

RECOMMENDATIONS FOR USE

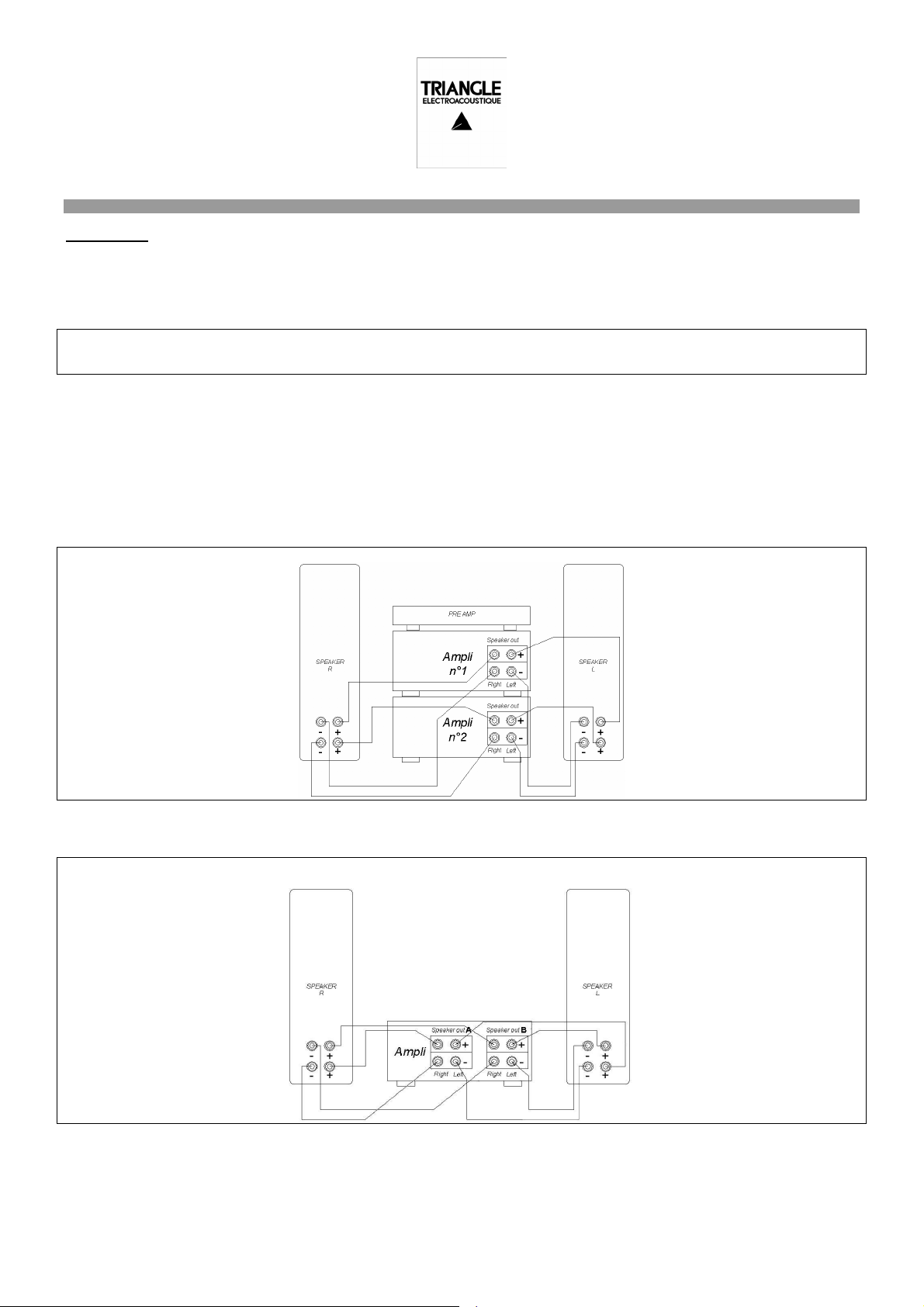

Bi-amplification of your main speakers

Instead of two amplifiers, you can use a single amplifier if it is equipped with two sets of speakers A and B. Both sets should be selected. This is
biwiring and not bi-amplification.

Biwiring of your main speaker

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

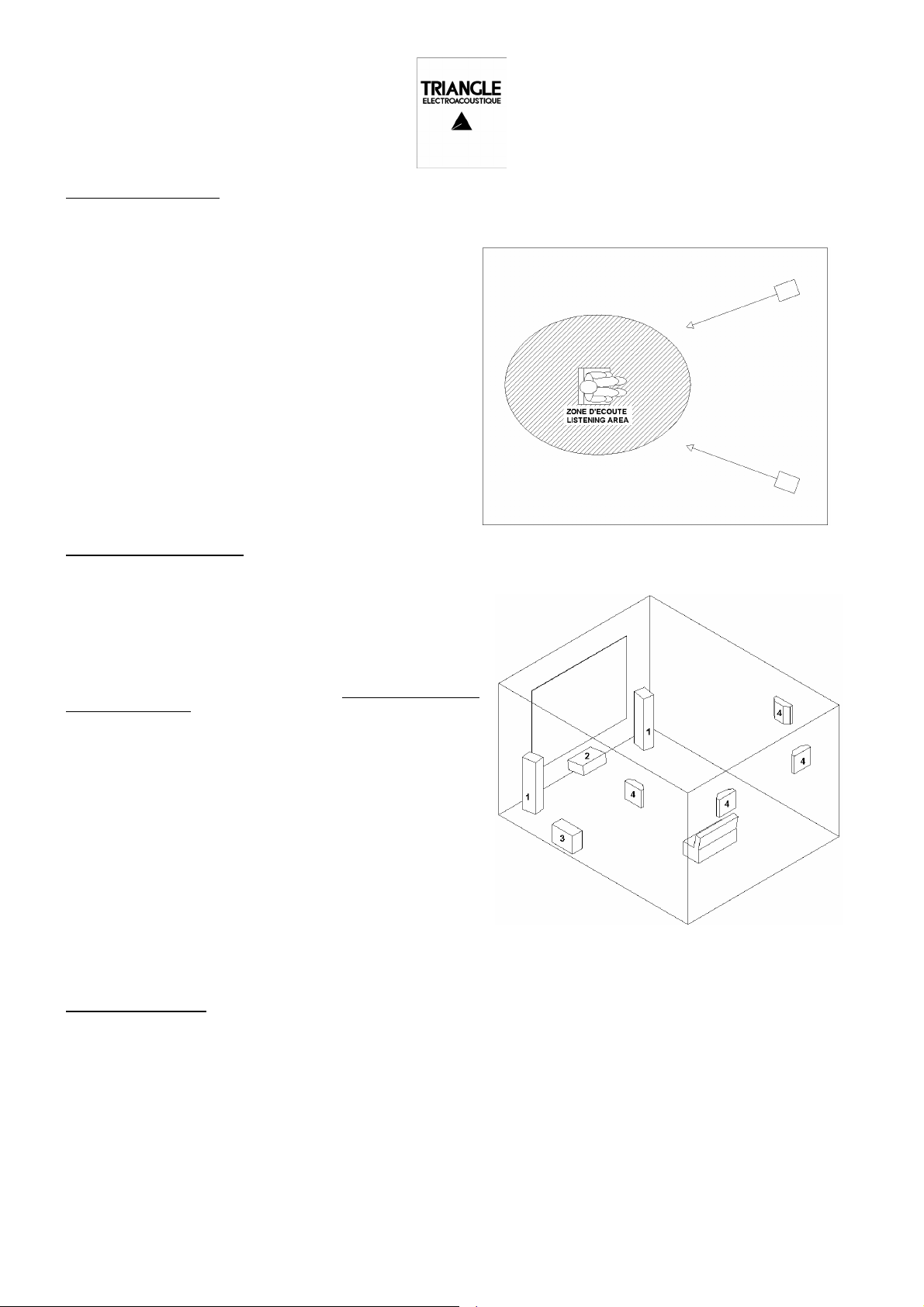

Positioning for the stereo:

When positioning your loudspeakers, follow the rules below:

- Avoid rooms with too much reverberation, such as tiled rooms
with no carpets or curtains.

- Your listening zone should not be too close to the loud
speakers: minimum 2m

- The distance between the speakers should be a minimum of 2
m for a good stereo effect.

- If possible, place the speakers so that they "diffuse" along the

length of the room.

- Avoid placing them in the corners, this excites the rooms own

resonance, leave at least 40 cm between the wall and the speaker.
Position the speakers carefully in relation to the back wall. Generally,
a position close to the back wall improves the response in low
frequencies (to the detriment of the image) and inversely, a position
far from the wall helps reproduction of a wide and deep sound image
(carry out several tests to find the best compromise in your room).

Positioning for Home Cinema:

A typical home cinema installation includes:

5. Two main left and right speakers

6. A central speaker

7. One or several subwoofers

8. Several surround speakers (signal 5:1: 2 rear speakers, signal
6:1: 3 rear speakers, signal 7:1: 4 rear speakers).

To place the main speakers in the best position, follow the same rules as
for a stereo installation (see paragraph on stereo positioning).

- The center speaker should be placed on the same line formed by the
two main speakers. For the NOXA major and NOXA minor speakers,
special stands are available (contact your dealer).

- A subwoofer is particularly recommended in home cinema to
reproduce the special effects channel in the very low register on
supports such as audio or video DVD. The positioning of the subwoofer
is not critical if you select a connection frequency with the main
speakers below 80Hz. Below this frequency, it is better to move the
subwoofer close to the main speakers, the best position being between
them. Ensure that it is not placed in the corner of the room to avoid
creating unpleasant resonance.

- It is recommended to place the rear speakers at between 1.5 and 2 m
in height. They are used to give atmosphere, the listener should not be able to locate them. They should not be placed at ear level. On
TRIANGLE rear speakers, wall fixing points are supplied. Ensure the fixing is suited to the weight of the speaker.

You will find further instructions for configuring your installation in your A/V amplifier owner's manual.

Choosing the Amplifier;

Use a good quality amplifier (the result will be better) and of a sufficient power. It is preferable to use a powerful amplifier, with less risk of
distortion, than "boosting" a less powerful amplifier which will clip and seriously risk damaging your loudspeakers.
Finally, remember that a volume button in the middle position does not mean that the amplifier is at "middle" power. It depends firstly on the
sensitivity of the inputs and the level of output of the source used.

For any further information concerning your system, please consult our website: www .triangle-fr.com

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

NOTE ON THE WARRANTY

Your TRIANGLE loudspeaker is warranted for 5 years. This warranty takes effect from the date of
purchase and covers any manufacturing defect or damage your loudspeaker could suffer as a result of
these very same defects. This warranty is granted solely to the first user of the product, and is not
transmittable in the case of resale. For prompt after sales service, please fill out the enclosed coupon
and mail it to TRIANGLE authorized distributor in your country, together with proof of purchase (copy of
invoice). Please note, this warranty is voided if any fault arises from ill-treatment or careless handling of
the product.

The following is not warranted :

- A burned voice coil due to overload

- A pierced or torn-off membrane

- A crushed cone or dome

- A torn out suspension

- Any fault resulting from a mechanical shock

- Any fault arising from storage in high humidity environments

- Any fault arising from the intervention of a person not authorized by TRlANGLE

- Any fault arising from professional usage (sound reinforcement, public-address, etc.)

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com

HELIADE Es

www.triangle-fr.com

Esprit

Enceinte colonne, 3 voies bass-reflex
Dispositif de protection électronique intégré
Bi -câblage
Haut-parleur médium/grave TRIANGLE T16PE120c (x2)
Tweeter TRIANGLE TZ2400

Floor standing loudspeaker, 3 ways bass-reflex
Integrated electronic protection device
Bi-wirable
Mid/bass driver TRIANGLE T16PE120c (x2)
Tweeter TRIANGLE TZ2400

Sensibilité / Sensitivity (dB/W/m) 91

Bande passante / Frequency range (+ - 3dB Hz - kHz) 50 - 20

Puissance admissible / Continuous power (W) 100

Puissance crête répétitive / Repetitive peak power (W) 200

Nombre de voies / Number of ways 3

Impédance Nominale / Nominal Impedance (Ω) 8

Impédance Minimale / Minimal Impedance (Ω) 4

Fréquence de coupure grave / Low frequency roll-off (Hz) 400 (12dB/octave)

Fréquence de coupure aigue / High frequency roll-off (kHz) 3 (24dB/octave)

Dimensions (mm, H x L x P) 970 x 200 x 340

Dimensions (inches H x W x D) 38.2 x 7.9 x 13.4

Poids (kg) / Weight (lbs) 18.5 /40.7

TRIANGLE Industries - Av. Flandres Dunkerque - Z.I. les Etomelles - F - 02200 Villeneuve Saint Germain

Tél. + 33 3 23 75 38 20 - Fax + 33 3 23 75 38 21 - [email protected] - www.triangle-fr.com
