Руководство Пользователя
MC200CM / MC210CS / MC220L
Медиаконвертер для сетей Gigabit Ethernet
MC211CS / MC212CS
WDM Медиаконвертер для сетей Giga bit
Ethernet
Rev:1.0.0
71035836
АВТОРСКИЕ ПРАВА И ТОРГОВЫЕ МАРКИ
Техн ические условия могут быть изменены без предупреждения.
является зарегистрированным товарным знаком
TP-LINK TECHNOLOGIES CO., LTD. Прочие торговые марки и
названия продуктов являются зарегистрированными товарными
знаками их законных владельцев.
Ни один раздел или часть данного технического условия не могут
быть воспроизведены в той ли иной форме и любыми средствами,
либо использованы после преобразований путем перевода,
трансформации или сокращения без разрешения TP-LINK
TECHNOLOGIES CO., LTD. Copyright © 2007 TP-LINK
TECHNOLOGIES CO., LTD. Все права защи
http://www.tp-link.com
щены.
Содержание
Введение .........................................................................................1
Функции устройства...............................................................2
Поддерживаемые типы коннекторов и сетевых кабелей .........2
Комплектация ..................................................................................4
Система Индикации........................................................................4
Светодиодные индикаторы ..................................................4
Переключатель......................................................................5
Руководство по установке..............................................................6
Конфигурации подключения............................................... 11
Установка .............................................................................12
Установка Медиаконвертера в MC1400 ............................13
Устранение неполадок .................................................................14
Приложение: Характеристики ......................................................16
Введение
MC200CM, MC210CS и MC220L, - это Медиаконвертеры для
сетей Gigabit Ethernet. Порт FX Конвертера MC220L
поддерживает «горячее» подключение. MC211CS и MC212CS
являются WDM Медиаконвертерами для сетей Gigabit Ethernet,
с поддержкой технологии WDM (уплотнение с разделением по
длине волны). Эта технология позволяет увеличить пропускную
способность оптоволокна за счёт мультиплексной передачи и
получать сигналы на различных длинах волн на одножильном
кабеле. При использовании моделей MC211CS и MC212CS вы
можете сэк
можете использовать одножильный кабель вместо
стандартного двухжильного оптоволокна вашего конвертера.
Данный конвертер занимает промежуточную позицию между
1000Base-TX сегментом и 1000Base-FX сегментом. В первую
очередь он разработан для больших рабочих групп с
высокоскоростным соединением и большой пропускной
способностью, которым необходим доступ к сетям Gigabit
Ethernet.
ономить на кабеле до 50% стоимости, поскольку
(надпись на рисунке: ВХОД DC 5В/2А – выключатель – SC оптоволоконный
разъём – Светодиодные индикаторы – RJ45 разъем)
1
Функции устройства
¾ Соответствует стандартам IEEE 802.3ab и IEEE 802.3z.
¾ Имеется один SC оптоволоконный разъём и один RJ45
разъём.
¾ Работает на скорости 1000Mbps в режиме Полного
Дуплекса для TX и FX портов.
¾ Поддерживает auto MID/MID-X для TX порта.
¾ Позволяет увеличить дальность работы оптоволокна
на расстояние до 0.5 км для многомодового
волоконно-оптического кабеля и до 15 км для
одномодового волокна.
¾ Удобно расположенные светодиодные инди
обеспечивают визуализацию всей необходимой
информацией о работе сети.
¾ Внешний блок питания. (DC 5В/2A)
¾ FX порт поддерживает «горячее» подключение (только в
модели MC220L)
каторы
Поддерживаемые типы коннекторов и сетевых кабелей
Приведённые ниже коннекторы и сетевые кабели поддерживаются
Конвертером:
НВП (неэкранированная витая пара): Кат 5 Витая пара
Оптоволокно SC: 9/125um Одномодовое для моделей MC210CS,
MC211CS, MC212CS; 62.5/125,50/125um Мультимодовый
оптоволоконный кабель (для MC200CM)
2
Оптоволокно Fiber LC: 9/125um Одномодовое; 62.5/125,50/125um
Мультимодовый оптоволоконный кабель (для MC220L)
с
Дальность
передачи
данных
Transmission
Dista
nce
0.55км(50/
125um)，
0.22км(62.5/
125um)
Модель
MC200CM RJ45--SC
MC210CS RJ45--SC 15км
MC211CS RJ45--SC 15км
MC212CS RJ45--SC 15км
MC220L RJ45--LC 0.55км /10км
тип
интерфей
Co
nnector
Средство
передачи данных
Transmission
Media
Мультимодовый
оптоволоконный
кабель,TP
Одномодовый
оптоволоконный
кабель,TP
Одномодовый
оптоволоконный
кабель,TP
Одномодовый
оптоволоконный
кабель ,TP
Одномодовый/
Мультимодовый
оптоволоконный
кабель,TP
Длина
волны на
выходе
850нм
1310нм
1550нмTX/
1310нмRX
1310нмTX/
1550нмRX
850нм/
1310нм
3

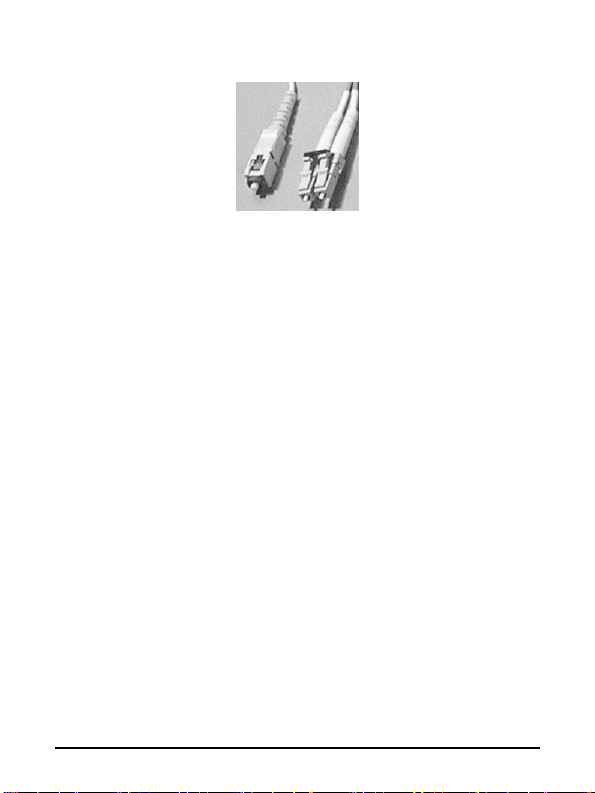

SC оптоволоконный коннектор и LC оптоволоконный коннектор
Комплектация
Перед началом использования продукта убедитесь, что перед
вами именно та комплектация, которую вы заказали.
В комплект поставки входят:
¾ Один Конвертер
¾ Один блок питания
¾ Одно Руководство пользователя
Система Индикации
Светодиодные индикаторы
Данный Конвертер оснащен светодиодными индикаторами,
которые позволяют получать информацию о его работе в
режиме реального времени. Благодаря визуальному контролю
за индикаторами вы всегда будете знать о том, что происходит
в вашей сети.
4
Название Статус Описание
Вкл. Питание включено. PWR
(питание)
FX
TP
Внимание:
Порт TP, указанный в данной инструкции заменяет порт TX (без
объяснений).
LINK
(соединение)
LINK
(соединение)
RX Вкл.
Выкл. Питание выключено.
Вкл.
Вкл.
Имеется рабочее
соединение.
Подключается TX порт
1000M.
Конвертер получает
данные через TX порт.
Переключатель
5
FORCE (Принуждение)： Порт FX работает в режиме FORCE.
AUTO (авто)：Порт FX работает в режиме авто-настройки.
Внимание: Убедитесь, что на другом конце кабеля
используется аналогичный режим. При одновременном
использовании двух конвертеров, оба конвертера должны быть
переведены в режим FORCE. При подключении прочих
продуктов, например, TL-SL2210WEB или TL-SL2224WEB,
конвертеры следует переводить в режим авто-настройки.
Руководство по установке
Медиаконвертер для сетей Gigabit Ethernet:
SC оптоволоконный коннектор модели MC200CM получает/передает
данные с помощью коротковолнового лазера с длиной волны 850нм
через оптоволокно, поддерживающее мультимодовый режим.
SC оптоволоконный коннектор модели MC210CS получает/передает
данные с помощью коротковолнового лазера с длиной волны
1310нм через оптоволокно, поддерживающее одномодовый режим.
6
(РИСУНОК: Устройство А – Устройство Б – Витая пара – Витая пара –
Конвертер А – Конвертер Б – Оптоволокно/0.5 км-15км)
Передаёт и получает данные через разные кабели.
Примечание:
Для обеспечения взаимодействия необходимо использовать
либо два MC200CM коннектора, либо два MC210CS коннектора.
К устройству MC220L можно подключать различные модули
расширения SFP (защита системы от сбоев), в одномодовом
или мультимодовом режимах.
7
Вставьте модуль SFP в разъем устройства MC220L
Примечание:
Вы можете использовать два MC220L коннектора для взаимодействия
с установленными однотипными SFP модулями.
8
Примечание:
Вы можете подключить MC220L к MC220CM или MC210CS,
однако следует помнить, что SFP модуль в MC220L должен
использовать тот же режим и длину волны, что и модуль,
установленный на другом конце провода, а в качестве кабеля
следует использовать LC-SC оптоволоконный кабель.
MC220L
соединяется с
SFP модуль
WDM Медиаконвертер для сетей Gigabit Ethernet:
SC оптоволоконный коннектор модели MC211CS передает данные
с помощью коротковолнового лазера с длиной волны 1550нм и
получает с помощью коротковолнового лазера с длиной волны
MC200CM MC210CS
850нм,
Мультимод
овый
9
1310нм,
Одномодовы
й
1310нм через оптоволокно, поддерживающее одномодовый
режим.
SC оптоволоконный коннектор модели MC212CS передает данные
с помощью коротковолнового лазера с длиной волны 1310нм и
получает с помощью коротковолнового лазера с длиной волны
1550нм через оптоволокно, поддерживающее одномодовый
режим.
Получает и передает данные по одному и тому же оптоволоконному
кабелю.
Примечание:
Для обеспечения бесконфликтного взаимодействия используйте
MC211CS и MC212CS в связке.
10
Конфигурации подключения
Для обеспечения максимальной производительности при
построении сети Gigabit Ethernet, используйте конвертер в
следующих конфигурациях:
1 Разместите два конвертера «спина-к-спине» между
следующими конечными устройствами.
(рисунок: Устройство А – витая пара – конвертер – одно-мультимодовое
оптоволокно – конвертер – витая пара – устройство Б – ХХХ интерфейс)
Примечание:
Следует использовать два MC200CM Медиаконвертер или два
MC210CS Медиаконвертера или два MC220L Медиаконвертера,
или один MC211CS и один MC212CS для расширения вашей
сети. При использовании других вариантов вы получите
сообщение об ошибке.
2 Второй вариант эффективного использования устройства, -
разместите один конвертер напрямую между 1000Base-TX
сетью и оптоволоконным устройством (FX).
11
Установка
Используйте оптоволоконный кабель для соединения двух
конвертеров, ли подключите конвертер к 1000Base-FX
устройству.
1 Соединение конвертера и 1000Base-TX Устройства
(Хаб/концентратор или Свич/коммутатор).
Убедитесь, что длина кабеля (витая пара, категория 5) между
1000Base-TX устройством и конвертером не превышает 100
метров.
Подсоедините один конец кабеля (витая пара, кат.5) к RJ45
разъёму конвертера, а другой конец кабеля к RJ45 р
1000Base-TX устройства.
2 Соединение двух конвертеров или конвертера и
1000Base-FX устройства.
Используйте оптоволоконный кабель SC для соединения двух
конвертеров через SC разъёмы.
или для соединения Конвертера и 1000Base-FX устройства
азъему
12
через SC разъёмы.
3 Включите питание
Установка Медиаконвертера в MC1400
Открутите два болта, расположенных на одной из сторон Рамы
и используйте их для закрепления Фиксатора как показано на
рисунке.
(рисунок: Медиаконвертер – пластина фиксатора)
1) Выключите питание, снимите переднюю защитную панель
Рамы, вставьте Медиаконвертер в свободную ячейку рамы
и используйте запирающий винт, чтобы плотно закрепить
конвертер на Раме как показано на рисунке.
13

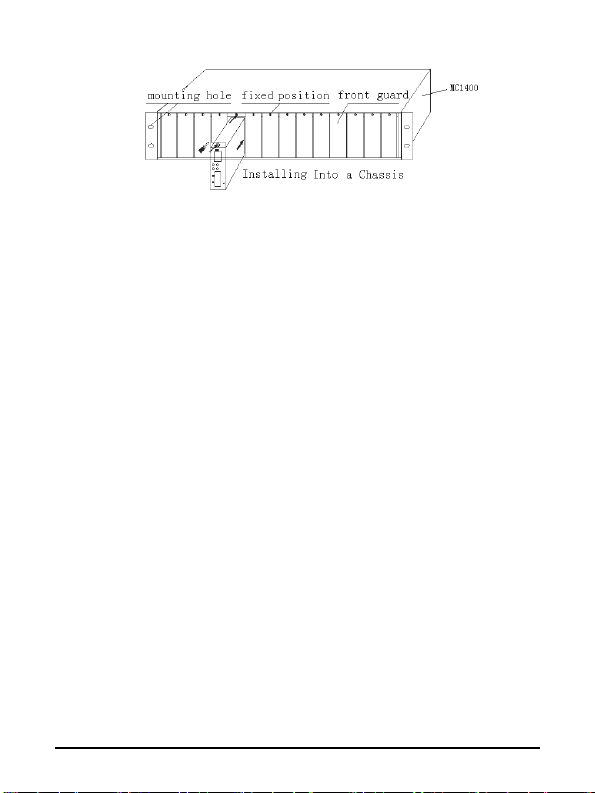

(рисунок: отверстия для крепления – фиксированное положение –
передняя защитная панель – установка в Раму)
2) Включите питание и вы увидите горящий светодиодный
индикатор Медиаконвертера PWR (питание). Затем вы
можете использовать Медиаконвертер как устройство MC
серии.
Устранение неполадок
Если во время установки и эксплуатации данного продукта вы
столкнётесь с какими-либо проблемами, пожалуйста, попытайтесь
разрешить возникшие проблемы выполняя перечисленные ниже
действия. Если проблема устранена не будет, свяжитесь с вашим
региональным дилером или обратитесь в службу технической
поддержки.
1) Индикатор PWR (питание) не горит: ошибка подачи
питания. Пожалуйста, убедитесь, что кабель питания
подключ
2) Индикатор LINK (соединение) (порт TP) не горит: пожалуйста,
убедитесь, что кабельное соединение нигде не разомкнуто и
подключаемое устройство является 1000M устройством.
ен к устройству верно и надёжно.
14
3) Индикатор LINK (соединение) (порт FX) не горит:
1 Проверьте оптоволоконный режим и тип кабеля на
соответствие высокоскоростному гигабитному устройству.
2 Убедитесь, что кабельное соединение нигде не
разомкнуто.
3 Проверьте потери в световоде с помощью
оптоволоконного тестера для снижения вероятности
обрыва волокна.
4 Убедитесь, что порт FX подключён должным образом, а
именно:
Передающий порт (TX) местного устройства подключён к
ринимающему порту (RX) удалённого устройства. А
П
принимающий порт (RX) местного устройства подключён к
Передающему порту (TX) удалённого устройства.
15
Приложение: Характеристики
Поддерживаемые
стандарты
Тип коннекторов 1 SC оптоволоконный; 1 RJ45 джек
Максимальная
дальность
действия
Питание Внешний блок питания. (DC 5В / 2A)
Температура
Влажность 10%-90% неконденсирующаяся
IEEE 802.3 ab/IEEE 802.3 z
Витая пара (Кат.5):100м
Мультимодовый оптоволоконный
кабель: 0.5 км
Одномодовый оптоволоконный
кабель: 15 км
Рабочая среда: 0℃ to 40℃
Среда хранения: -10℃ to 70℃
Примечание：
Во время работы данный Медиаконвертер излучает лазер, в
целях вашей безопасности не пытайтесь заглядывать напрямую
в FX порты.
16
Loading...
