MANUAL DE SERVIÇO

VIDEOCASSETE

VC X695/VC X696 (HI-FI)

ESPECIFICAÇÕES TÉCNICAS

VCX695 / VCX696 (HI-FI)

GERAIS

• Sistema de gravação de vídeo/áudio

VC X695 .................................... 4 cabeças giratórias

(vídeo) com sistema de
exploração helicoidal +1
cabeça estacionária de
áudio.

• Sistema de gravação de vídeo/áudio

VC X696 .................................... 4 cabeças (vídeo) +2

cabeças (áudio)giratórias,
com sistema de exploração
helicoidal + 1 cabeça
estacionária de áudio.

• Sinal de vídeo: ..................... Gravação e reprodução

de sinais PAL-M e NTSC.

• Antena: ................................. Terminal tipo “F” para

antena externa VHF / UHF
de 75 Ω.

• Canais de recepção ......... VHF: canais 2 a 13.

UHF: canais 14 a 69.
CATV: canais 1 a 125.

• Saída de sinal VHF: ............. Canal 3 ou 4 (selecionável)

• Entradas de vídeo ..............Tomadas tipo RCA.

1Vpp em 75 Ω
desbalanceados,
sincronismo negativo.

• Saída de vídeo .................... Tomada Tipo RCA, 1 Vpp

em 75 Ω desbalanceados,
sincronismo negativo.

• Entradas de áudio ............. Tomadas tipo

RCA, -7,8dBm em 47 kΩ
desbalanceados.

• Saídas de áudio:................. Tomadas tipo RCA,

-7,8 dBm em 1,5 kΩ
desbalanceados.

• Velocidade da fita: ............ SP: 33,35 mm/s.

LP: 16,67 mm/s.
EP: 11,12 mm/s.

• Tempo máximo de gravação

................................................... 8h em EP com fita T-160

• Tempo de avanço rápido

................................................... <120s com T-120

• Tempo de retrocesso

................................................... <120s com T-120

• Alimentação ........................ 100 a 240 Vac/50 a 60Hz.

• Consumo médio .................. 9W(X695) / 10W(X696)

• Massa .................................... 2,9 kg (aproximadamente)

• Dimensões ............................. Largura: 360 mm.

Altura: 95 mm.
Profundidade: 239mm.

• Relógio no display digital .. Formato 24 h

• Unidade do controle remoto

................................................... Tipo infravermelho.

• Tempo de reserva de memória

................................................... 120 minutos

• As características e especificações estão sujeitas a alterações sem notificação prévia.

• Aviso: A gravação não autorizada de programas de TV e outros materiais pode infringir os direitos de terceiros.

SEMP

1

ÍNDICE

ESPECIFICAÇÕES TÉCNICAS ........................................................................................................................................ Capa

1. AJUSTES

1.1 Localização das partes do mecanismo .................................................................................................. 3

1.2 Desmontagem/montagem do mecanismo ........................................................................................... 6

1.3 Ajustes mecânicos ..................................................................................................................................... 12

1.4 Ajuste do sistema de transporte de fita .................................................................................................. 15

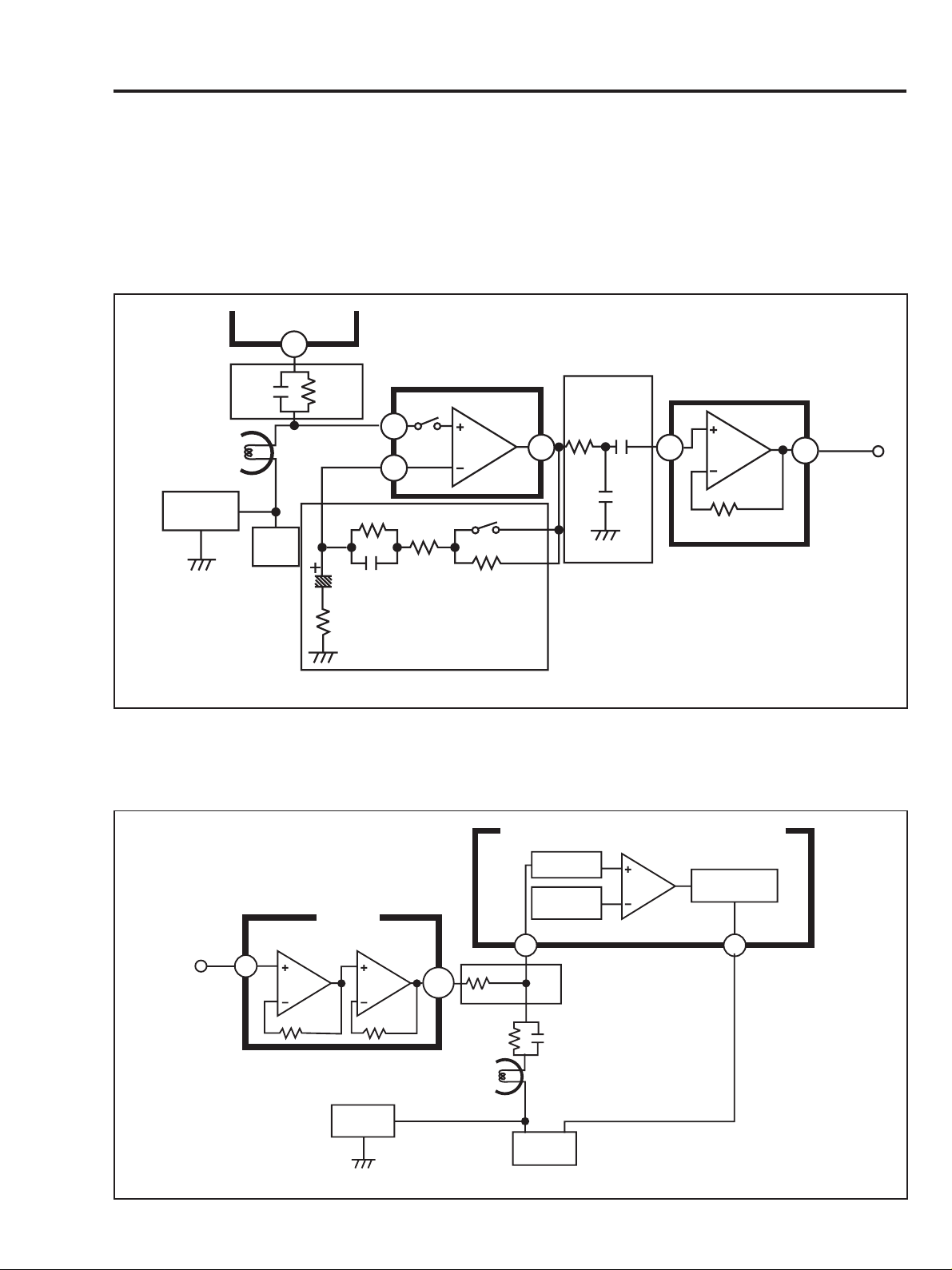

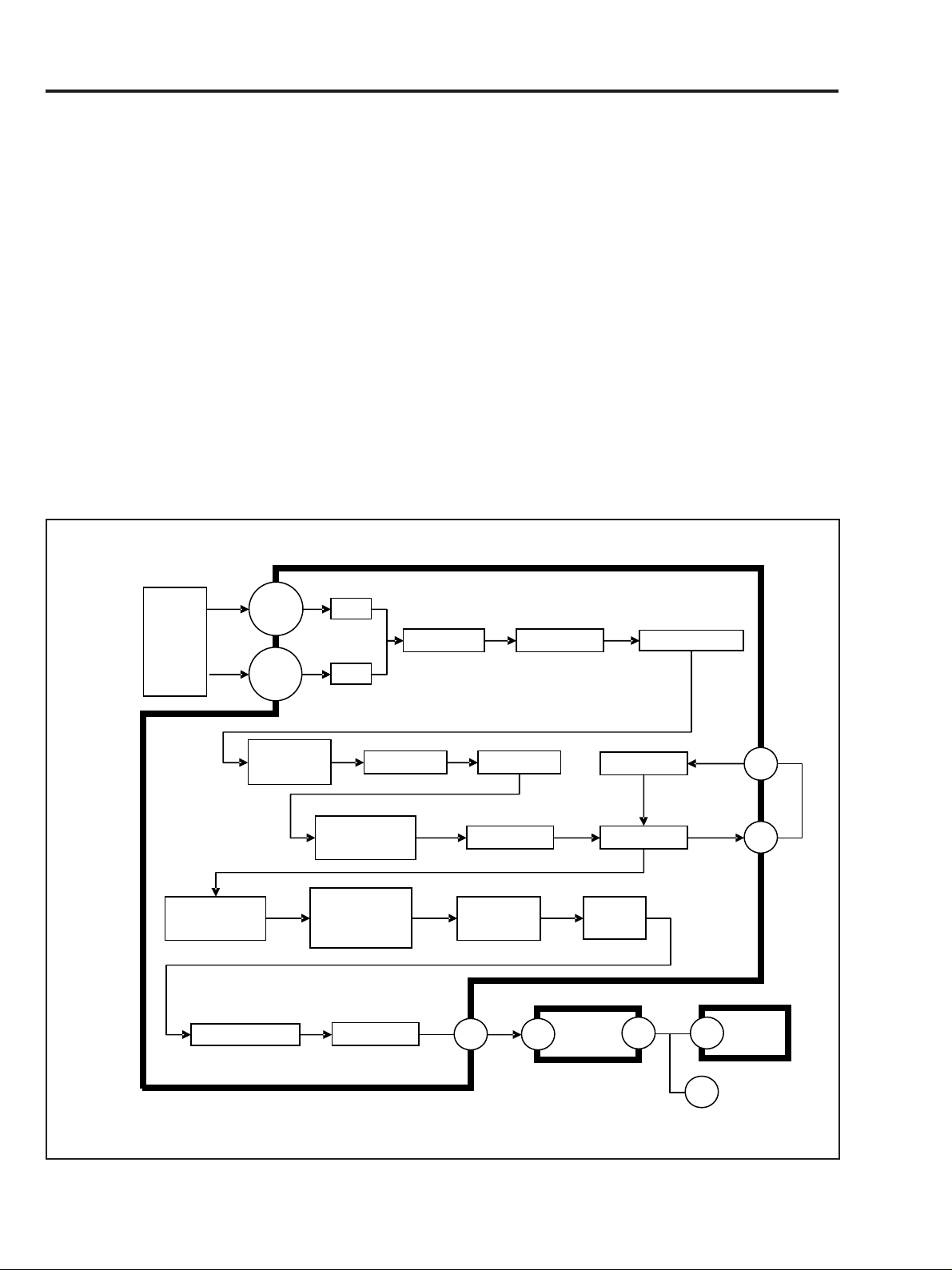

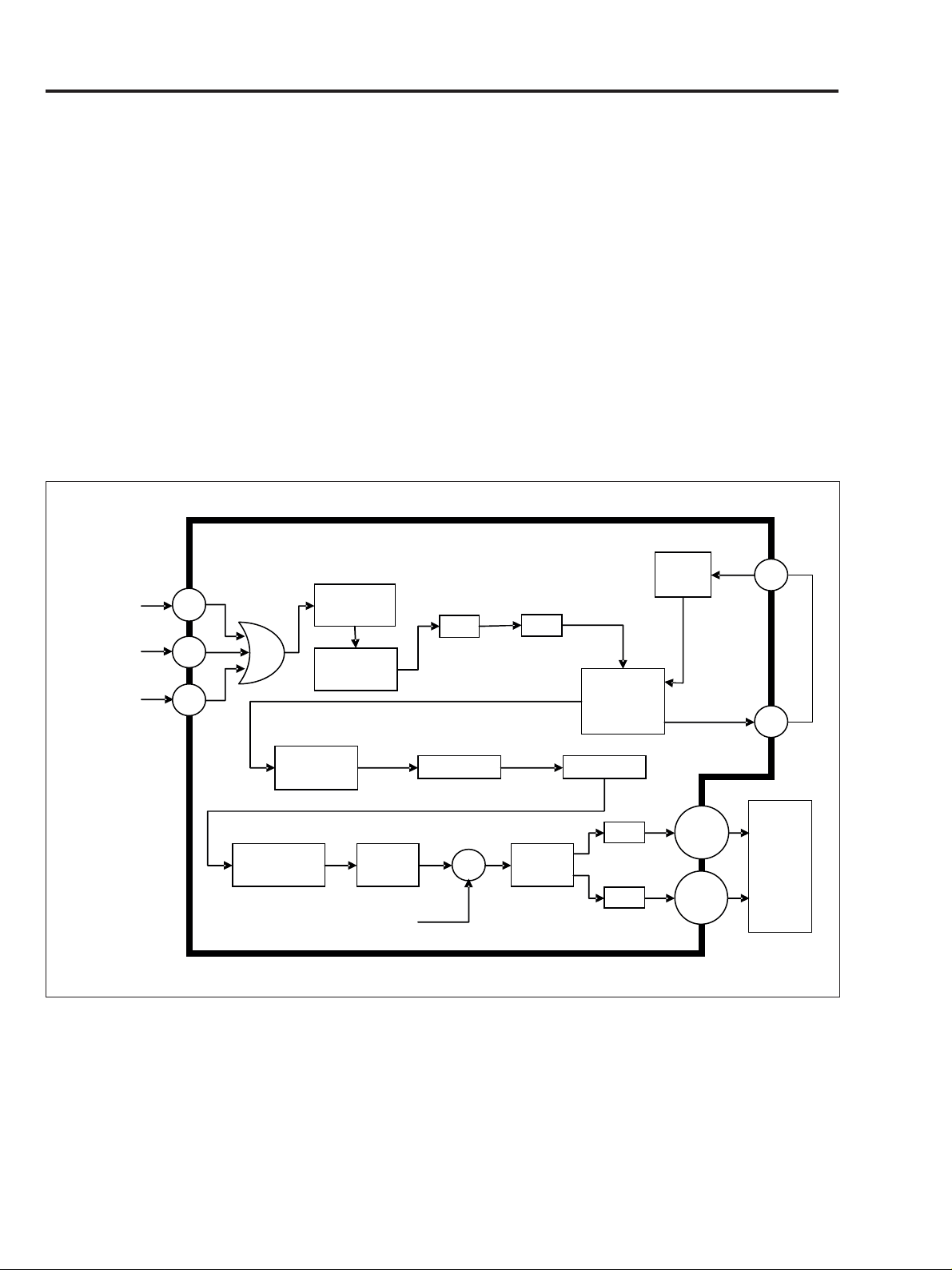

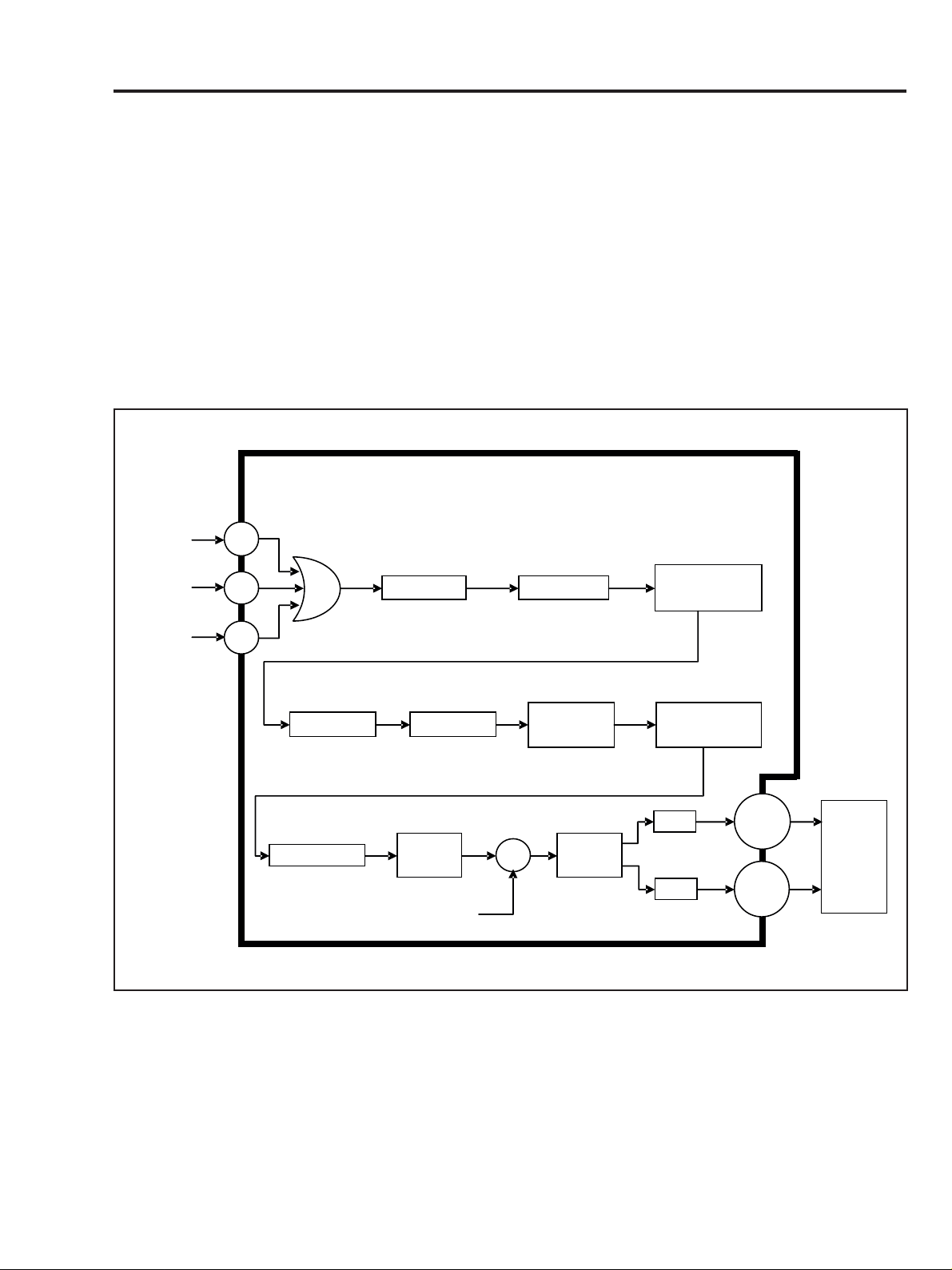

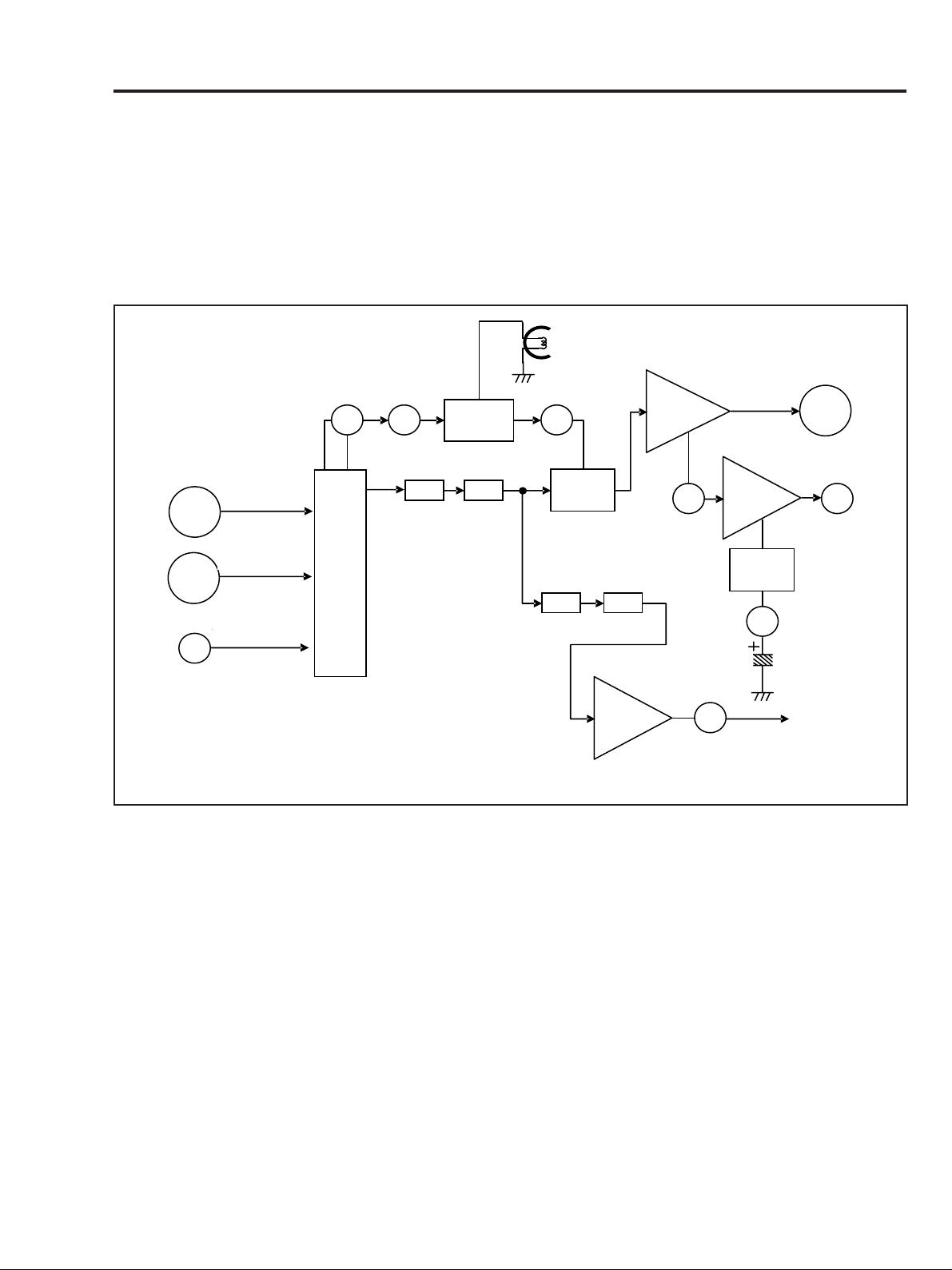

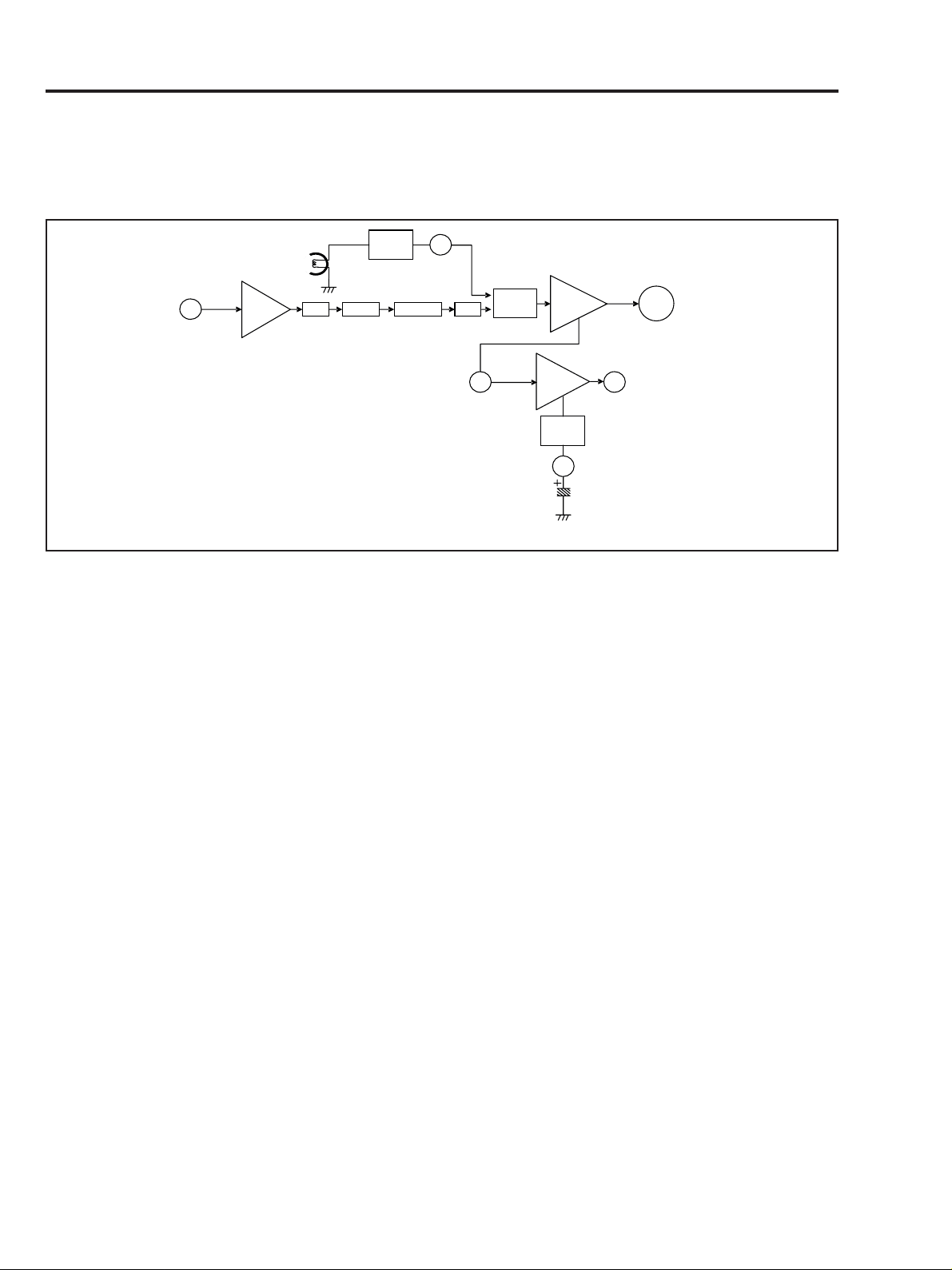

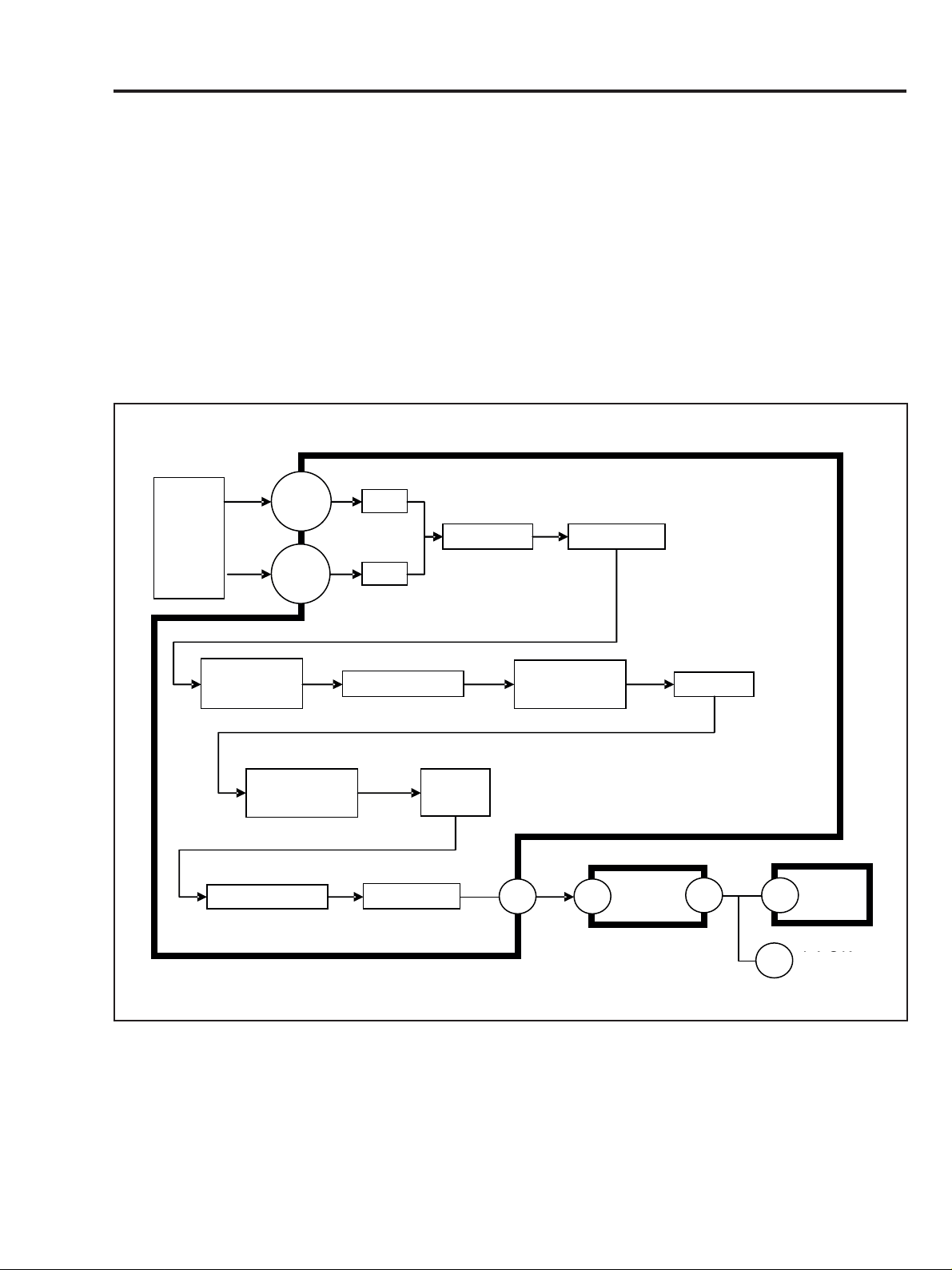

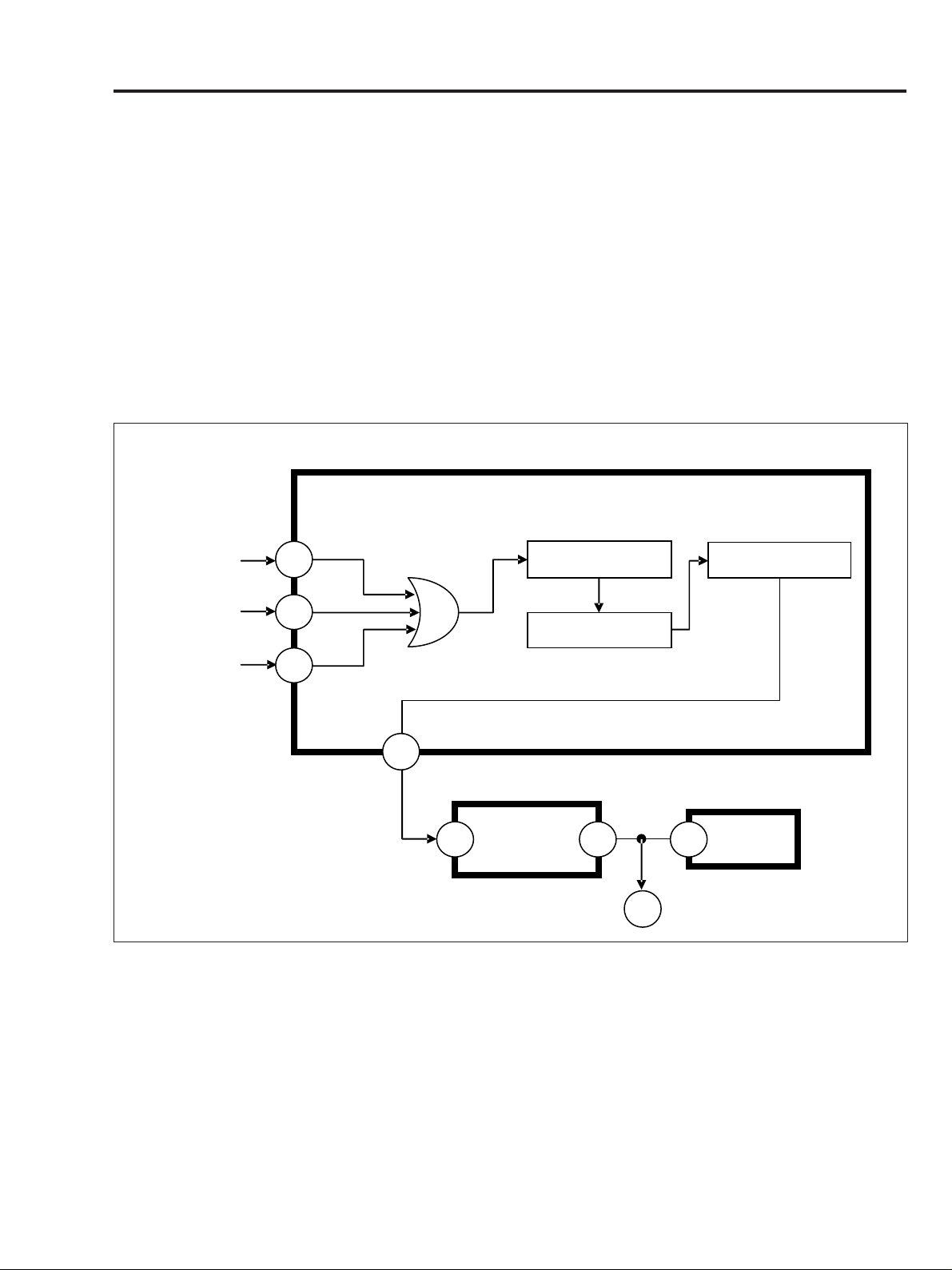

1.5 Descrição de funcionamento dos circuitos........................................................................................... 18

1.6 Tabelas de tensões .................................................................................................................................... 35

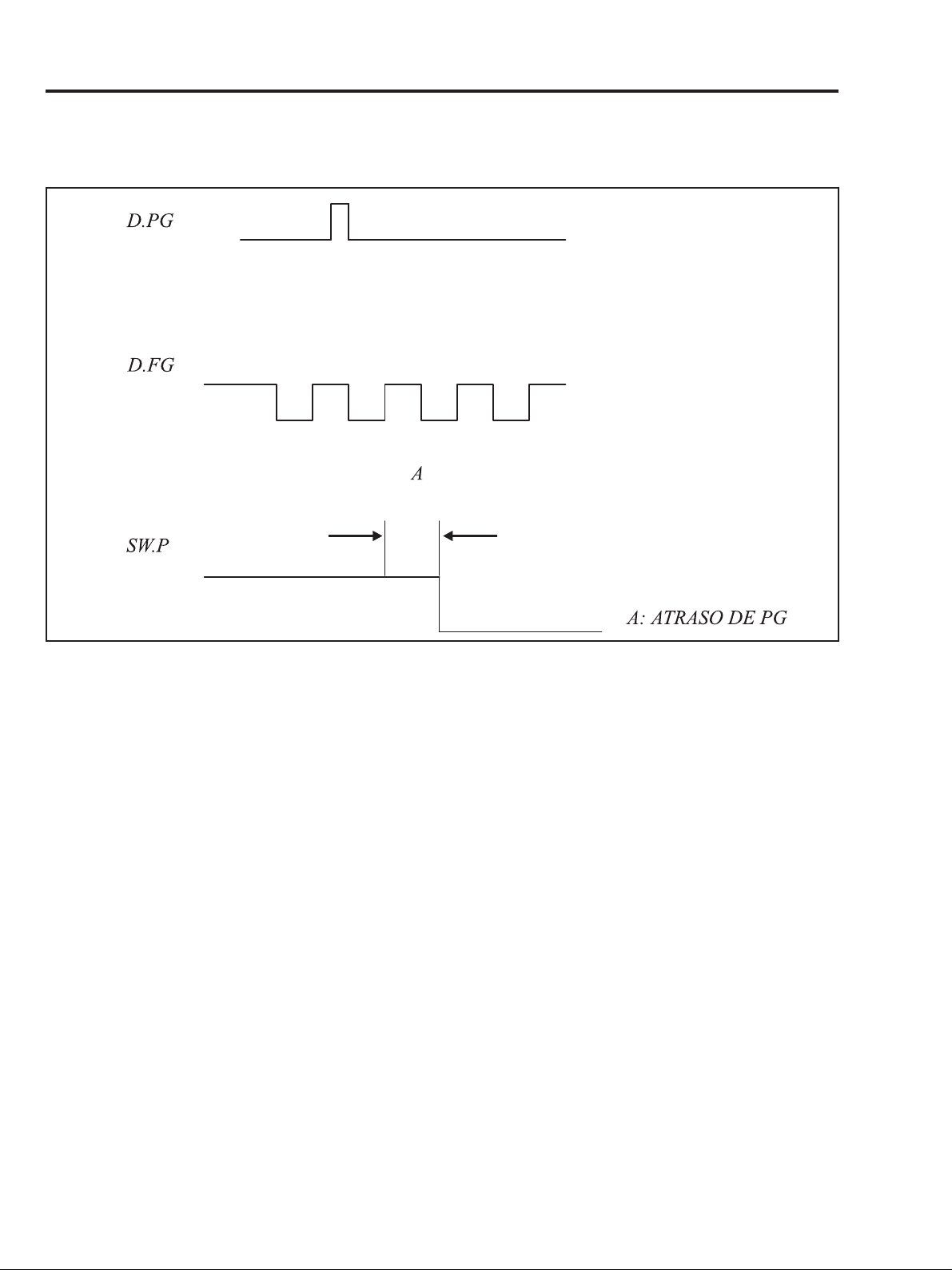

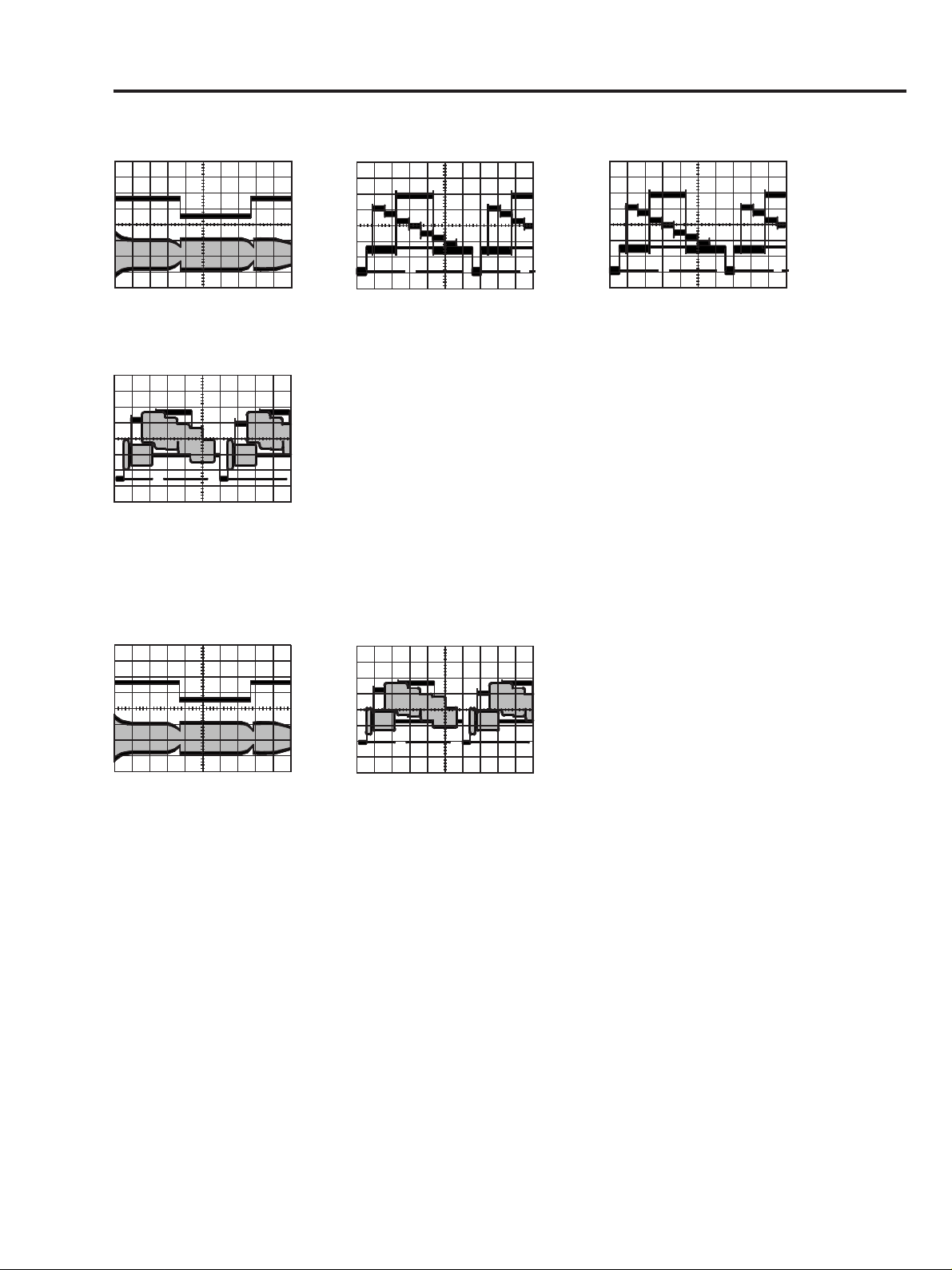

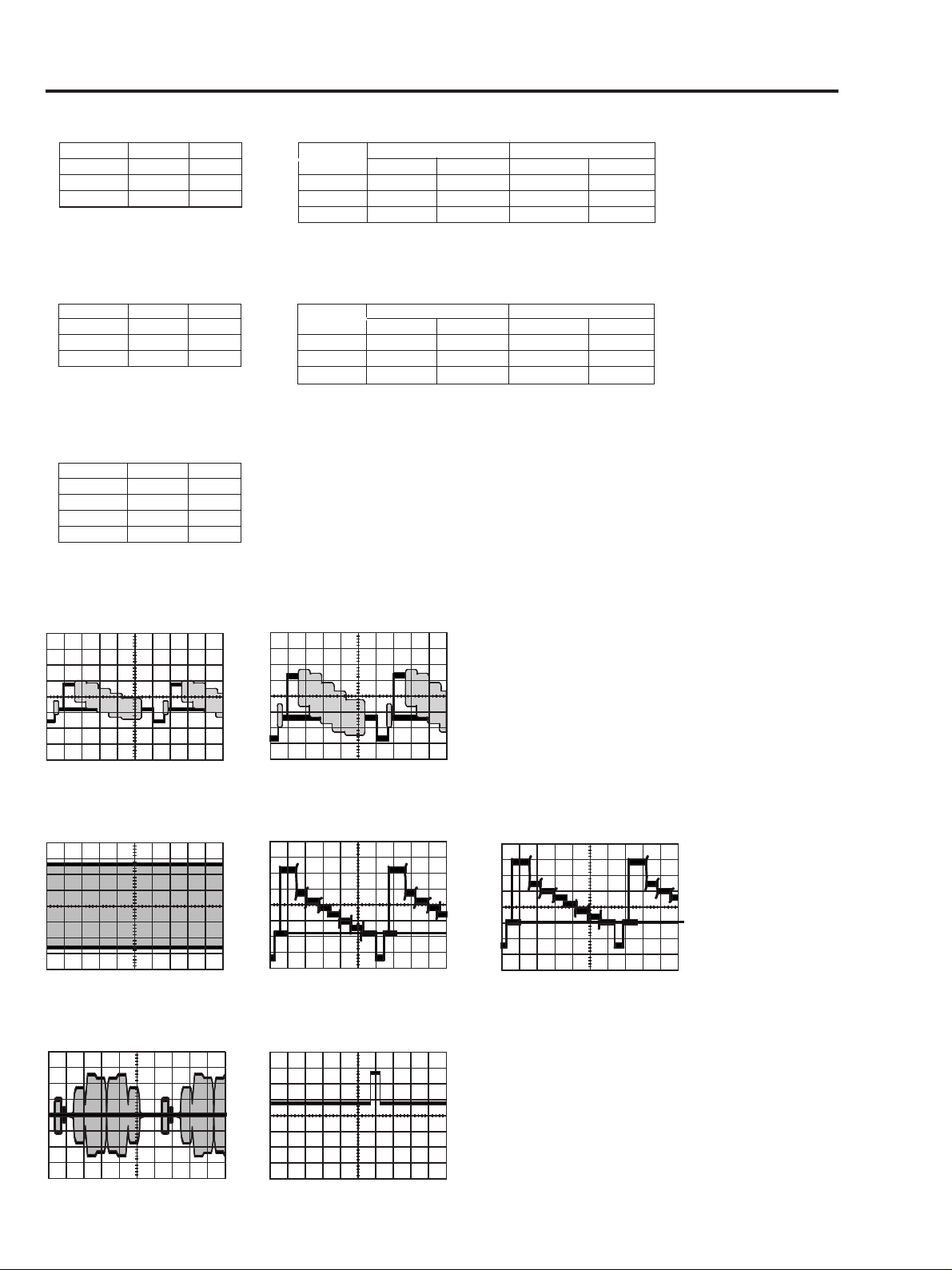

1.7 Formas de onda do circuito de vídeo .................................................................................................... 36

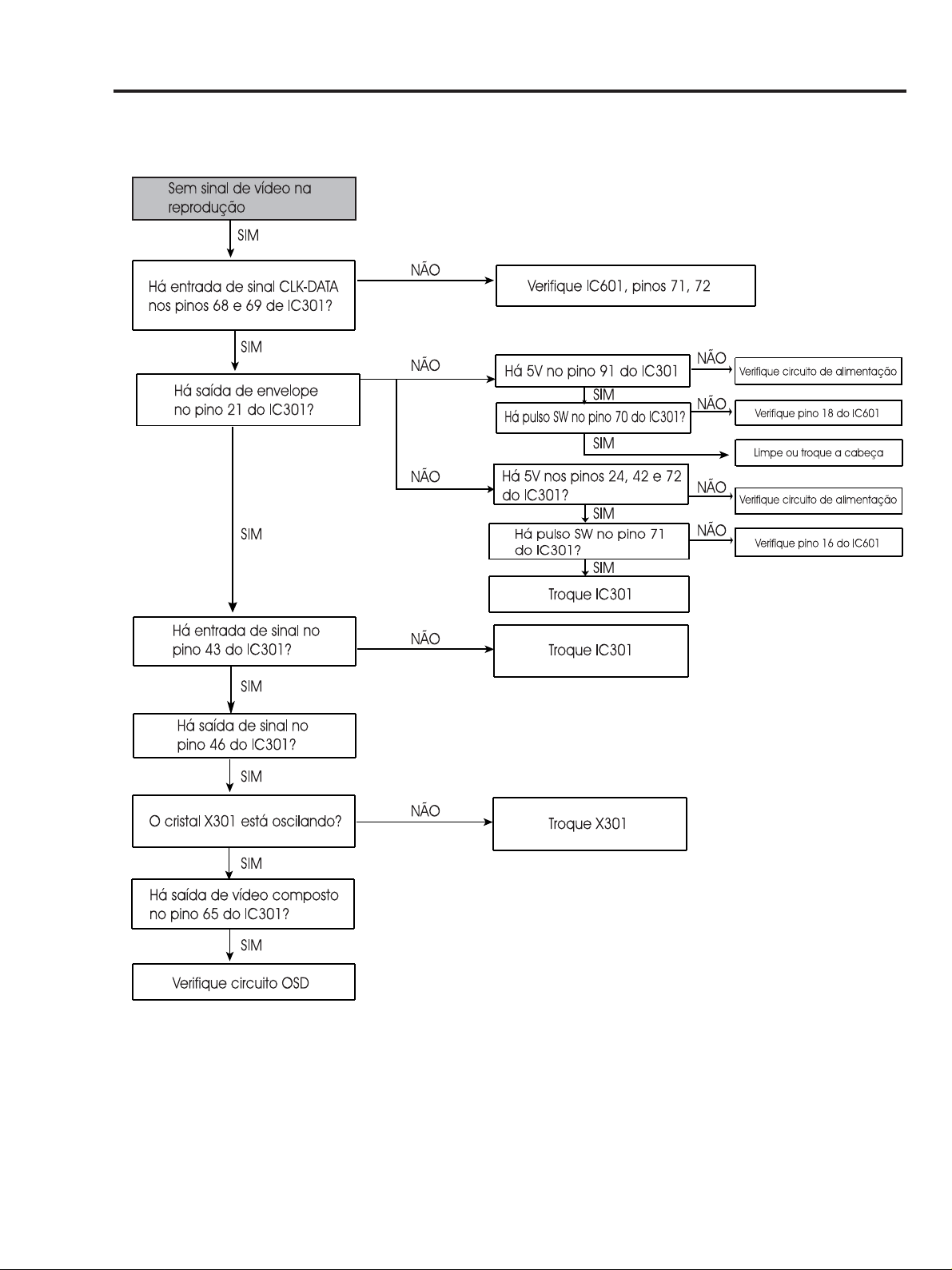

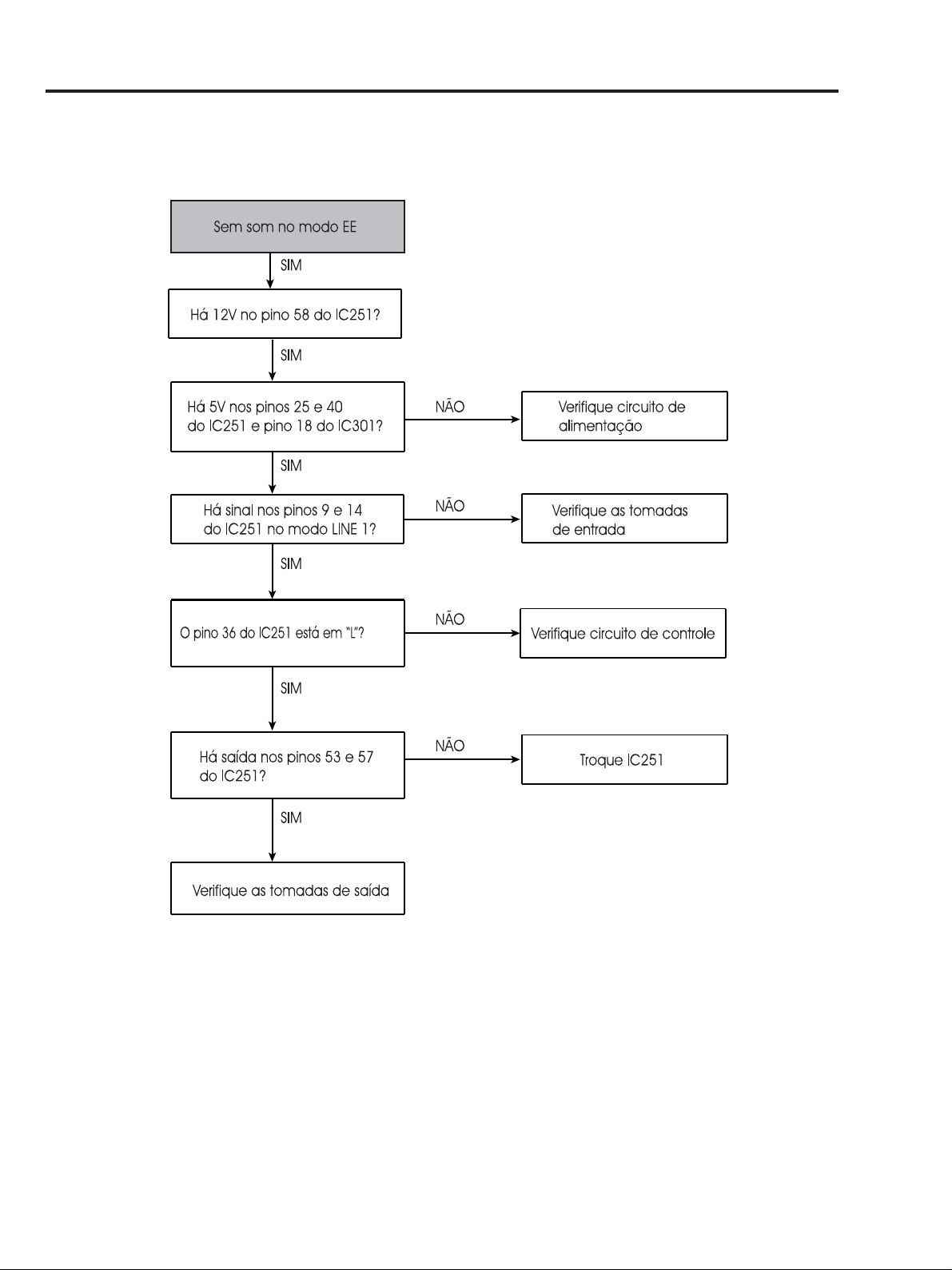

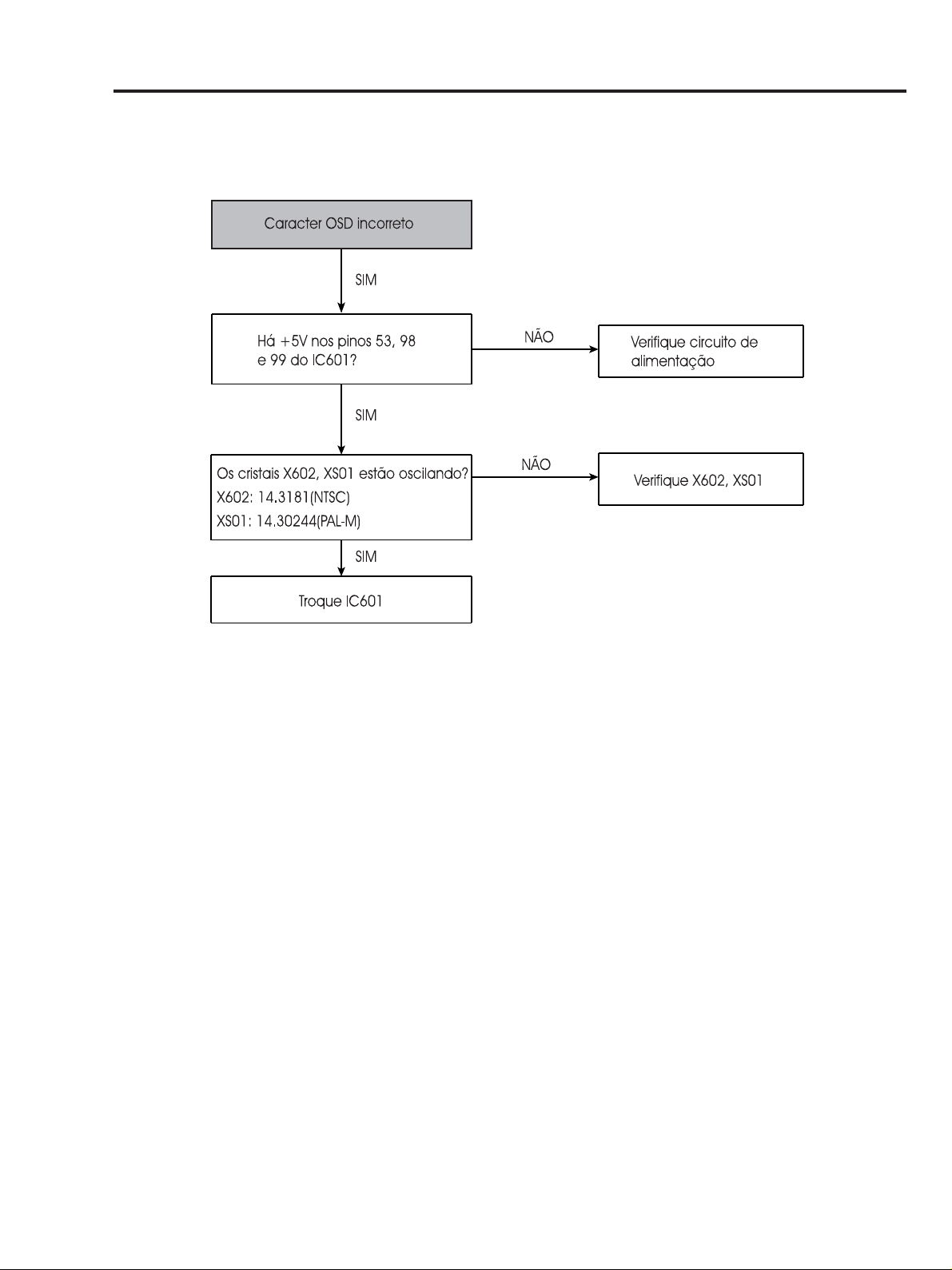

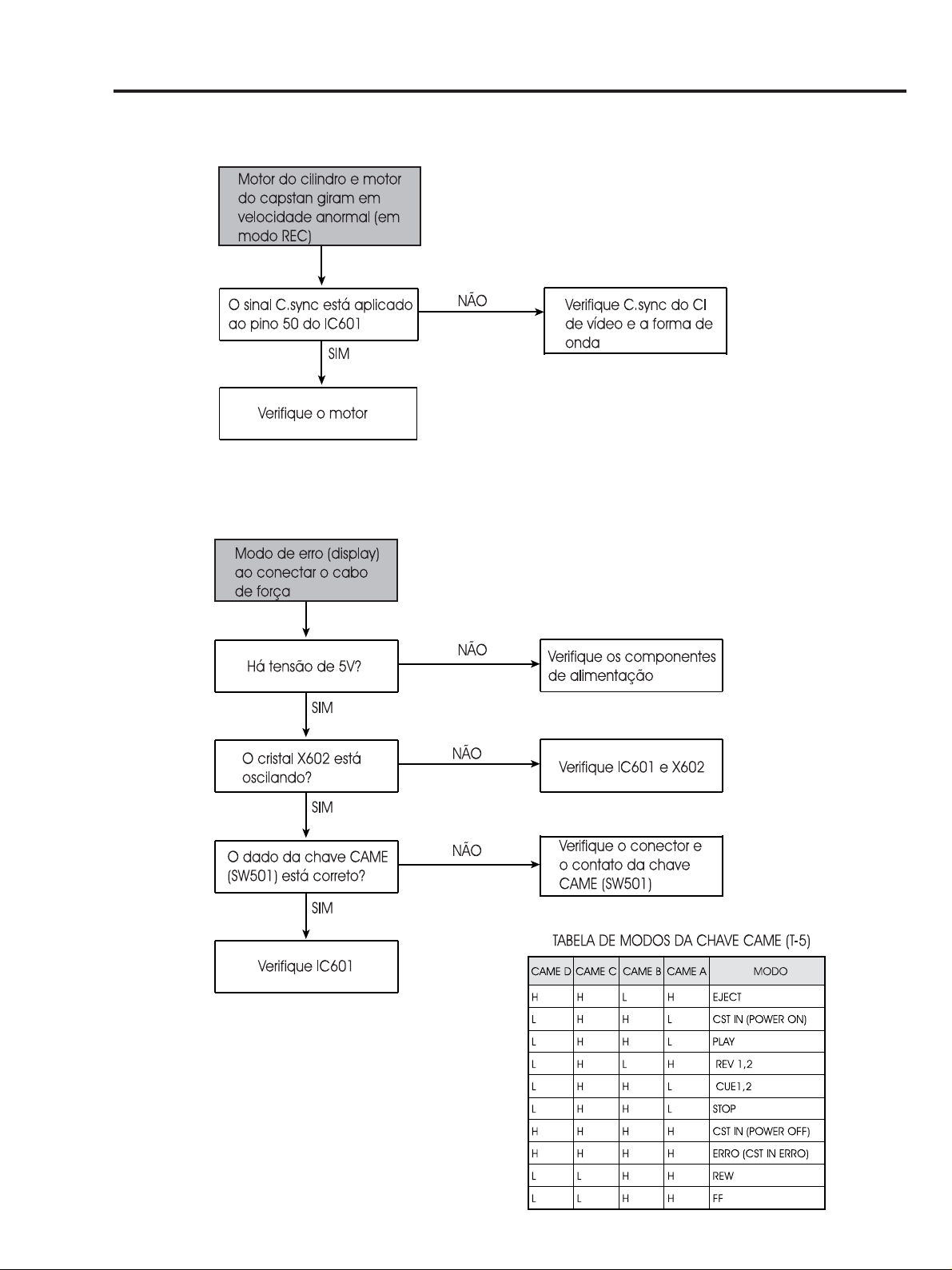

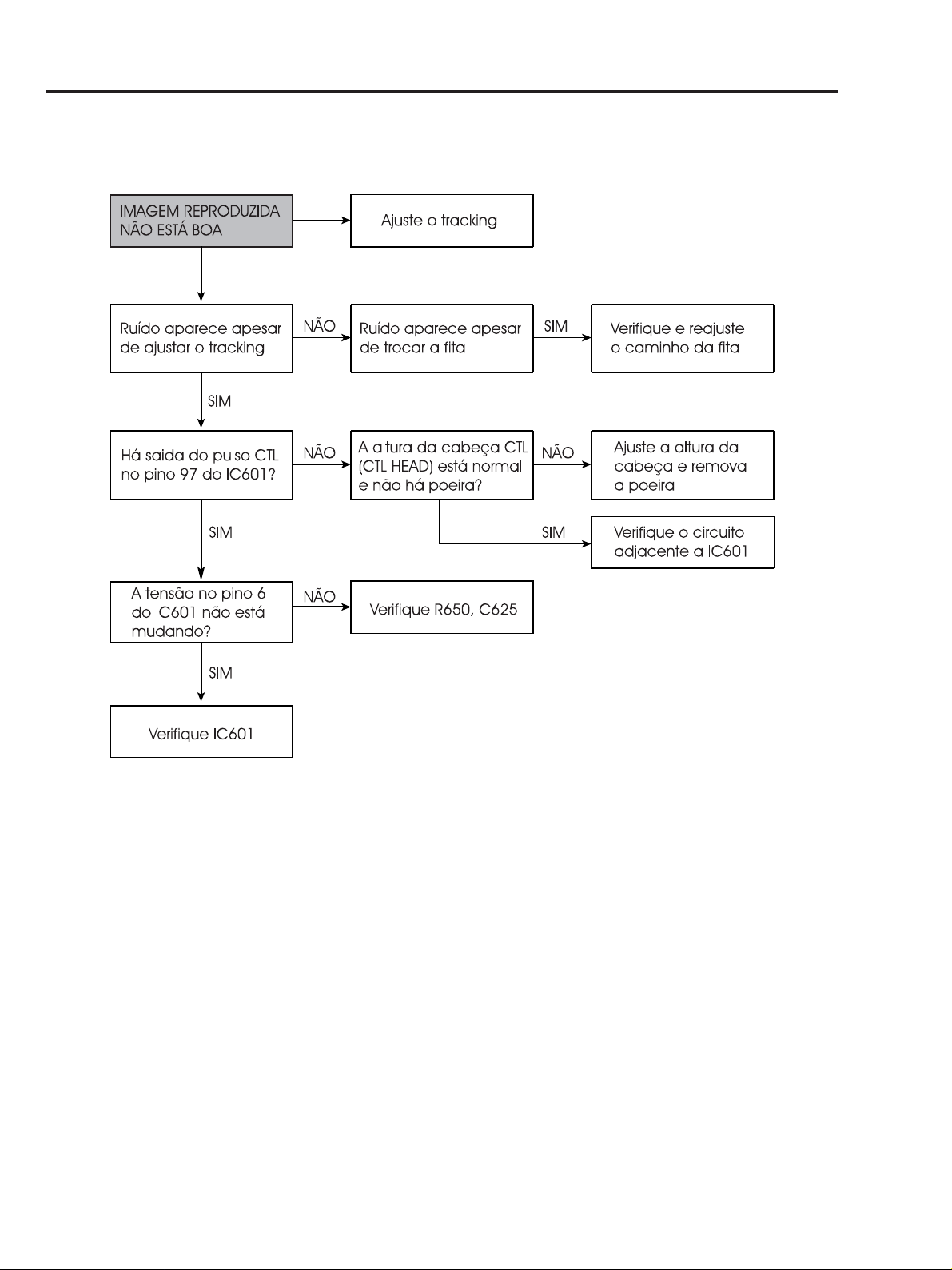

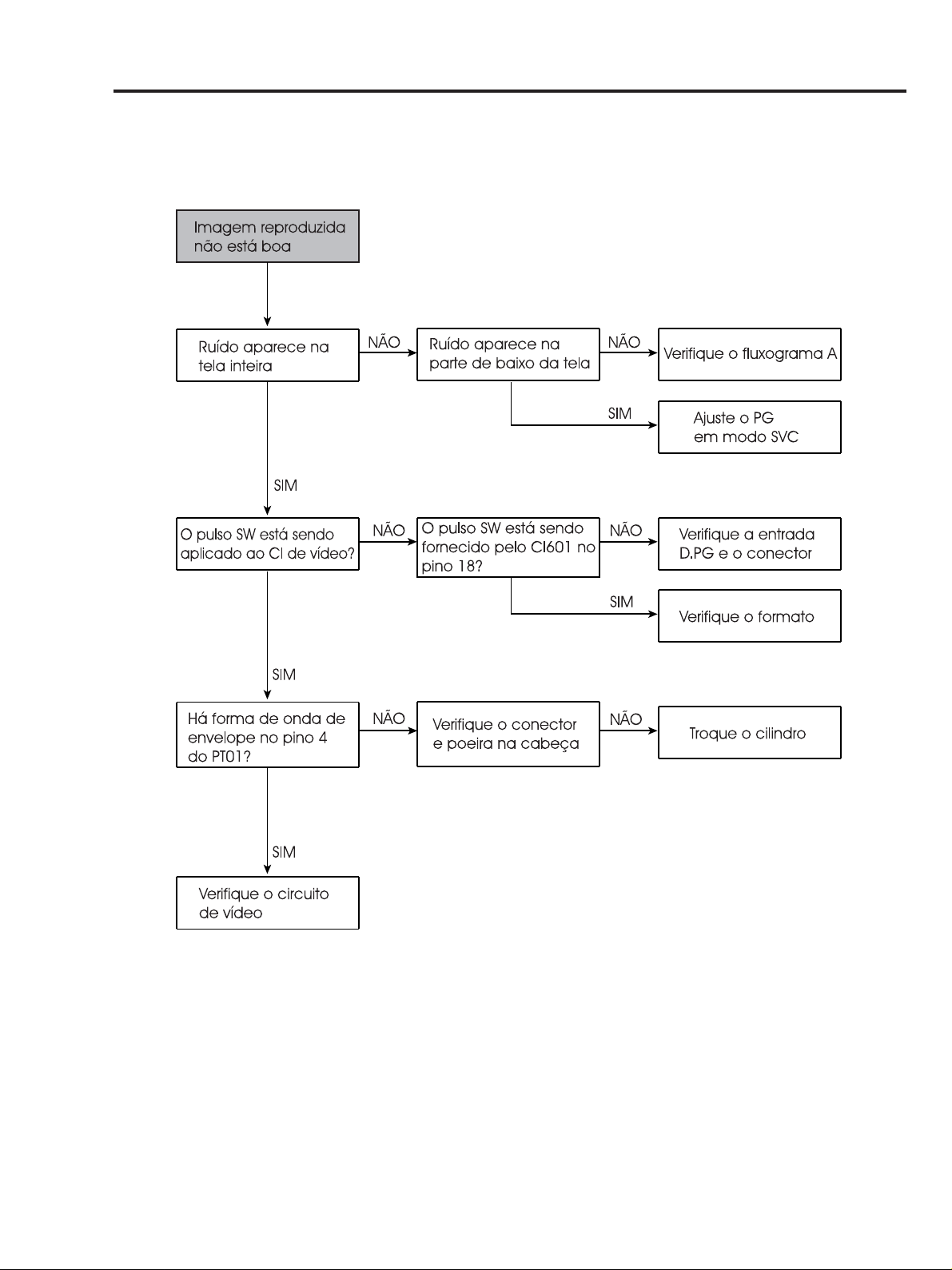

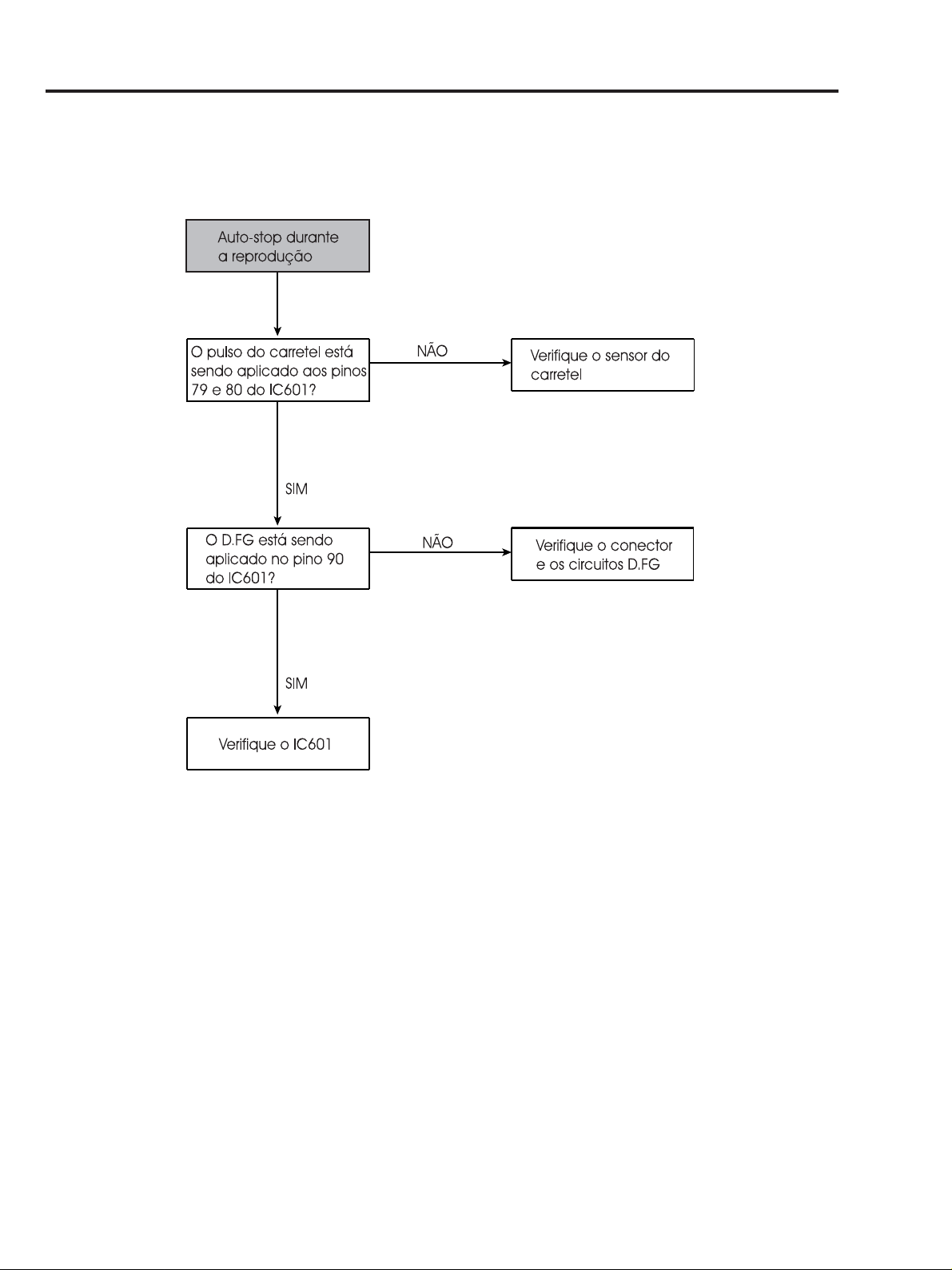

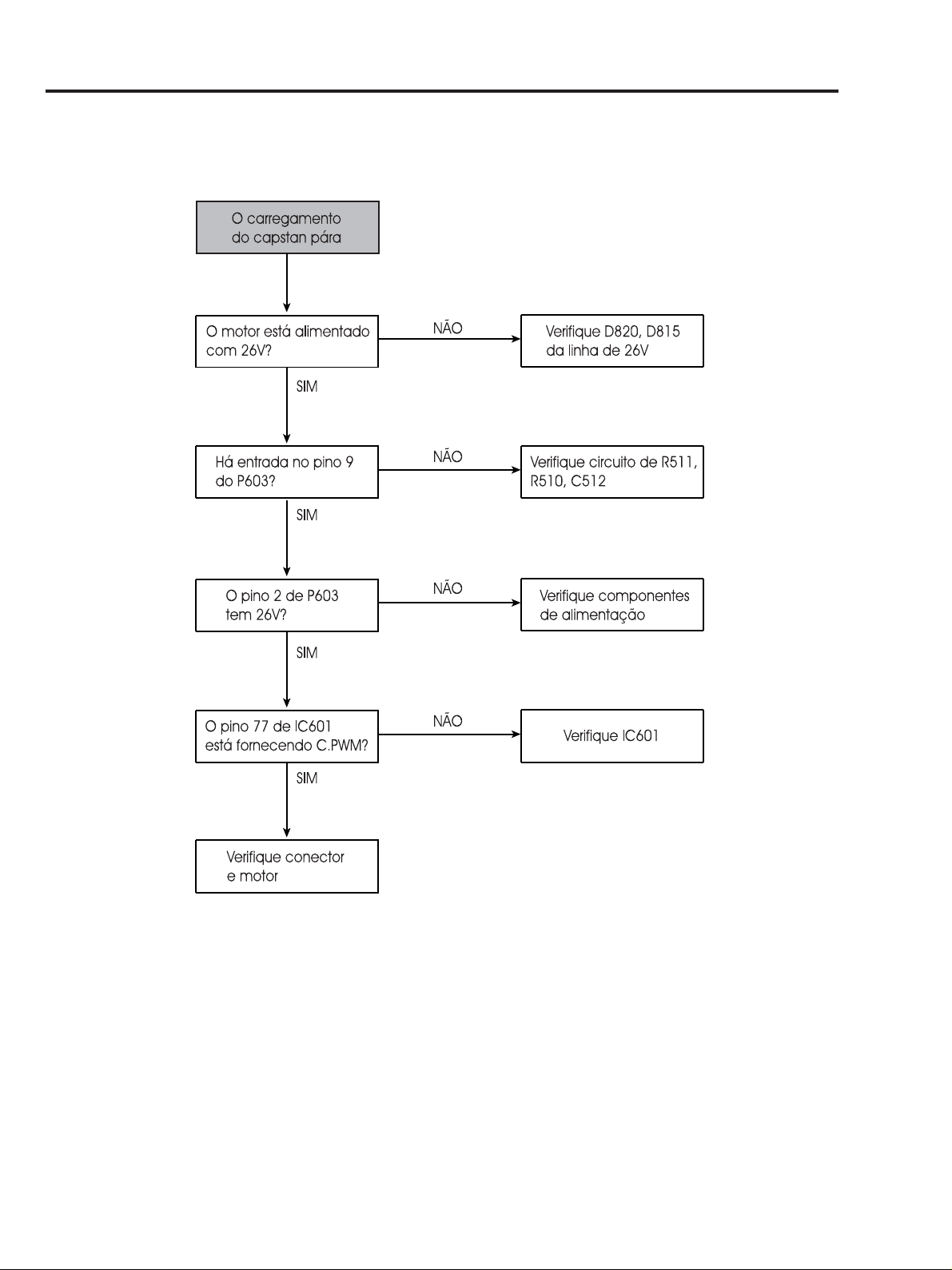

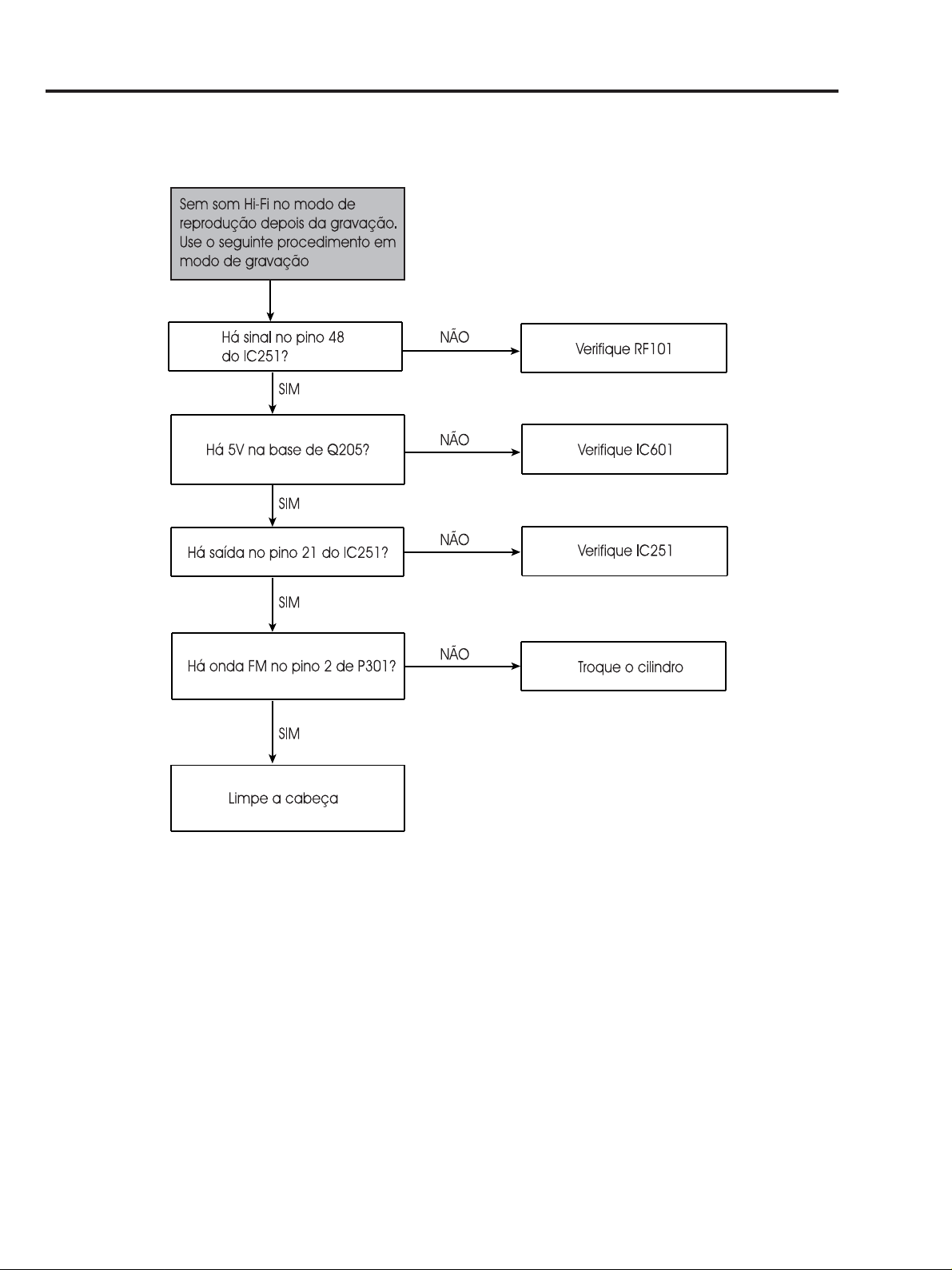

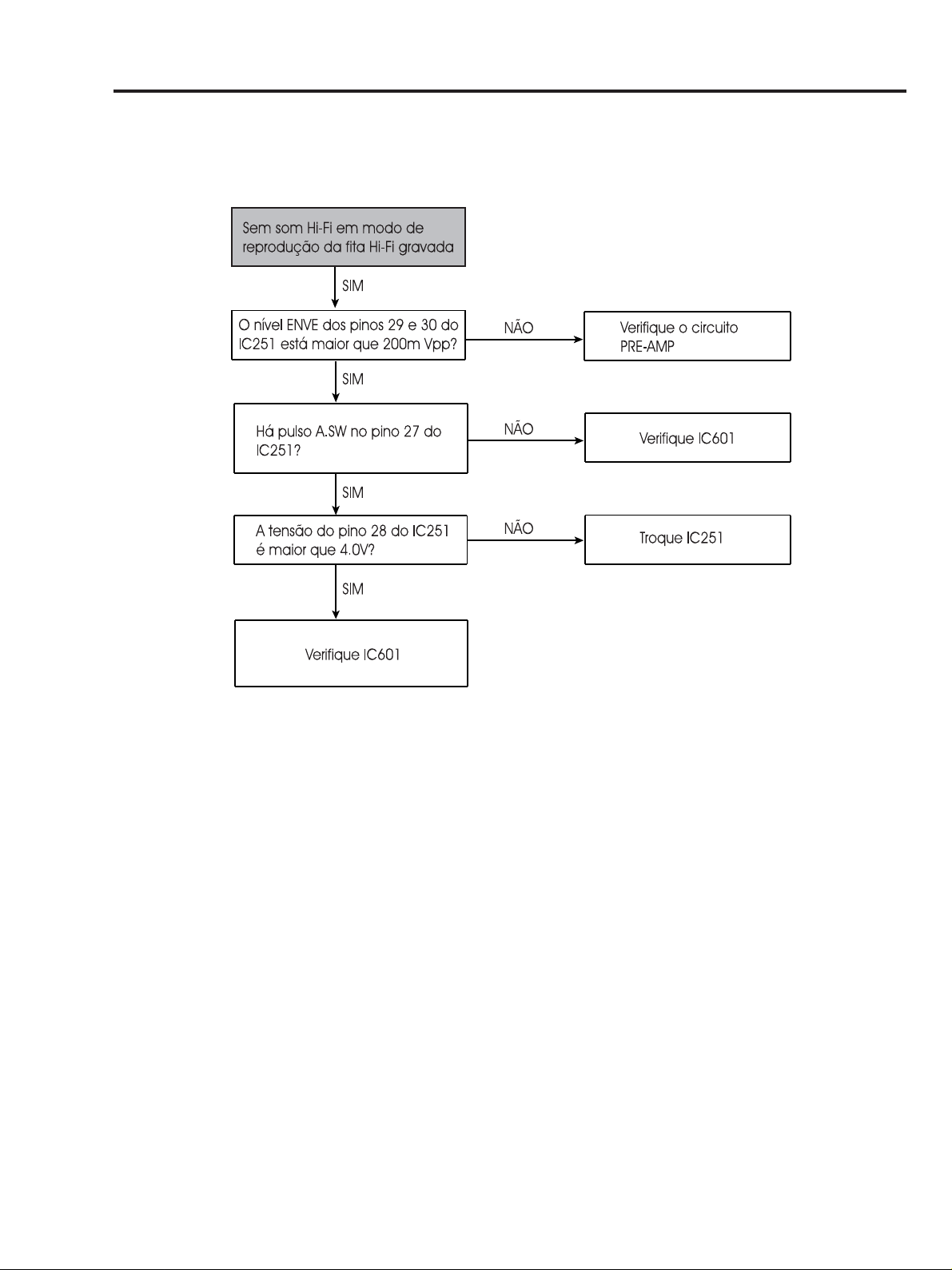

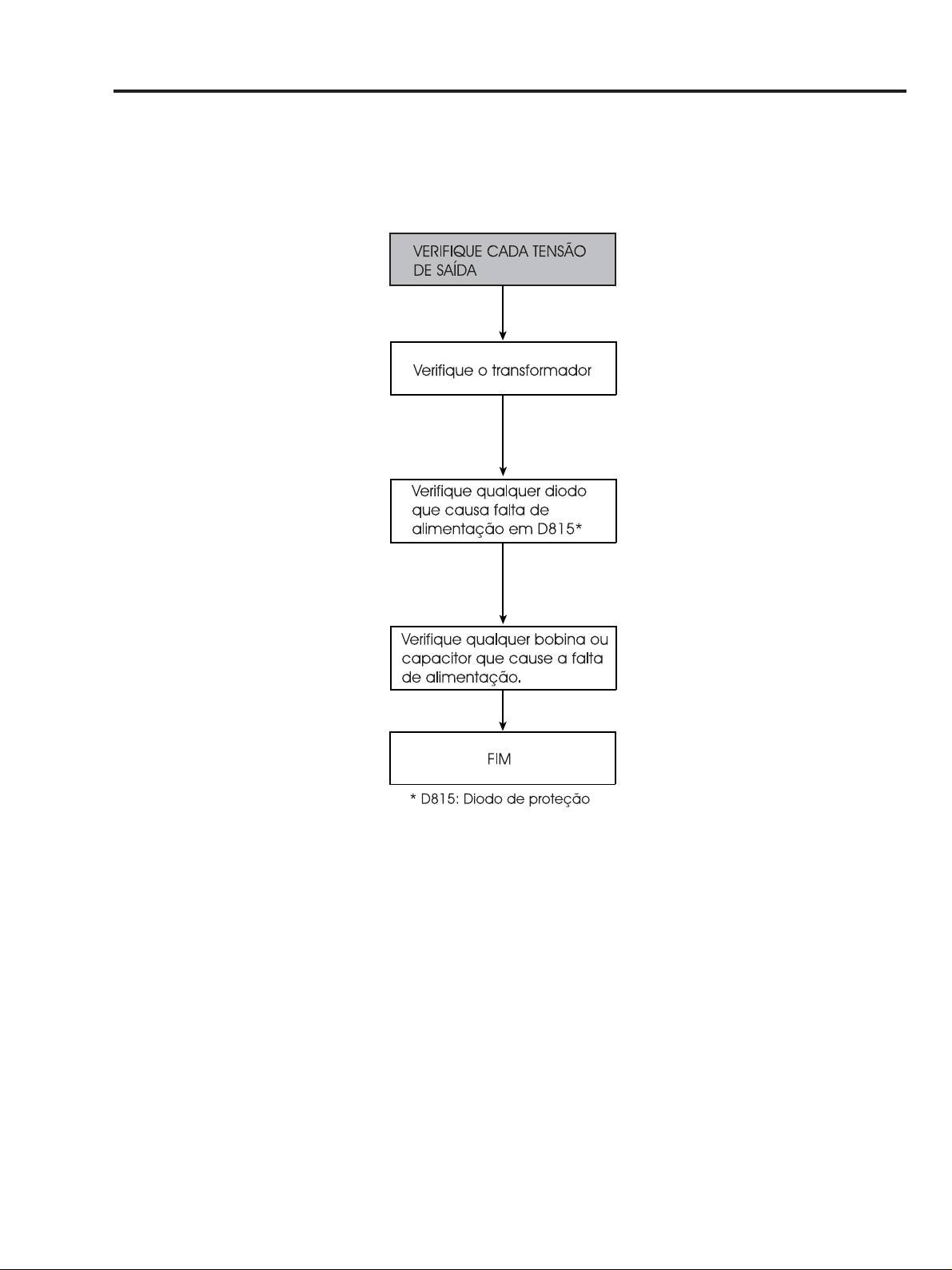

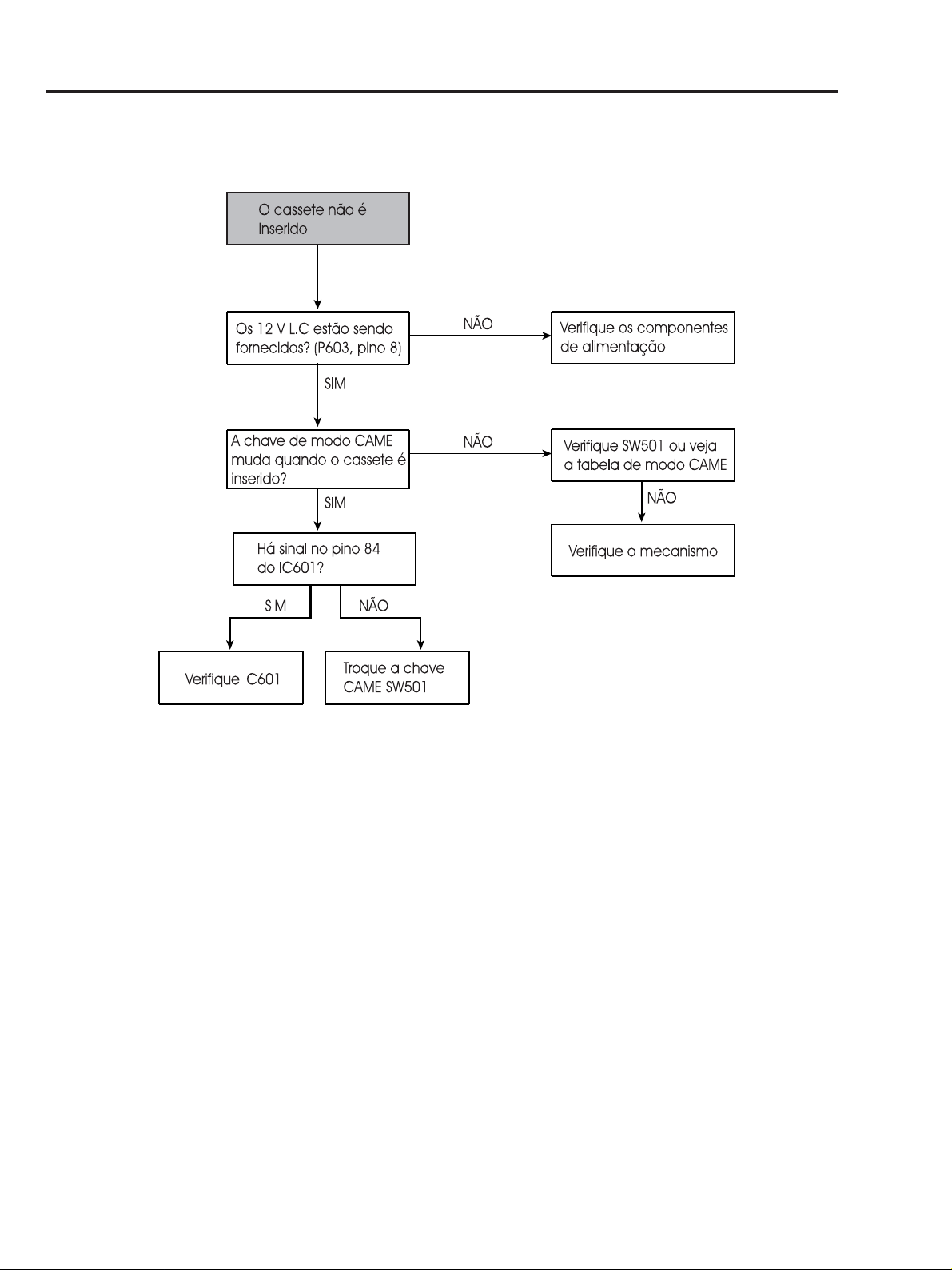

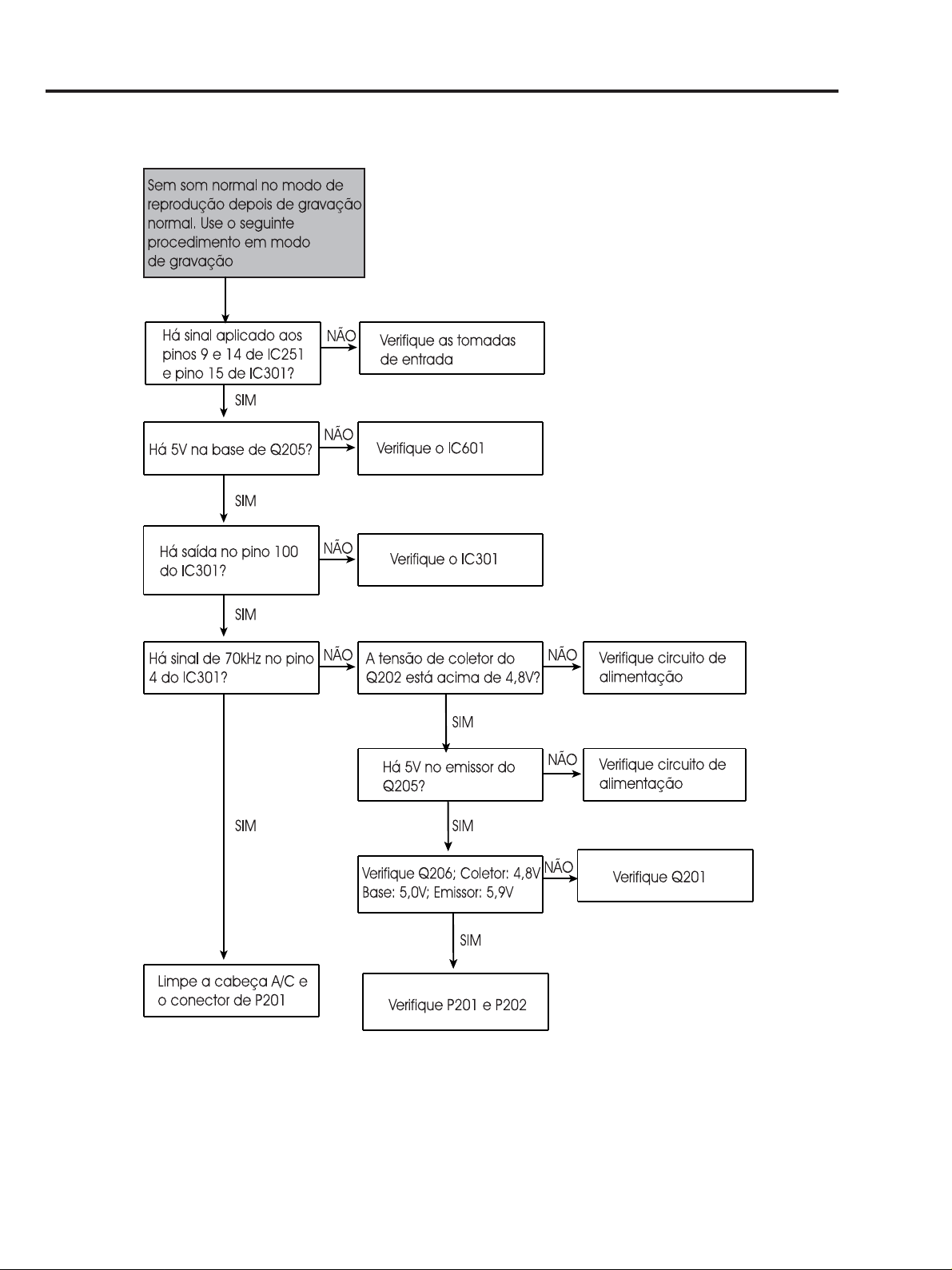

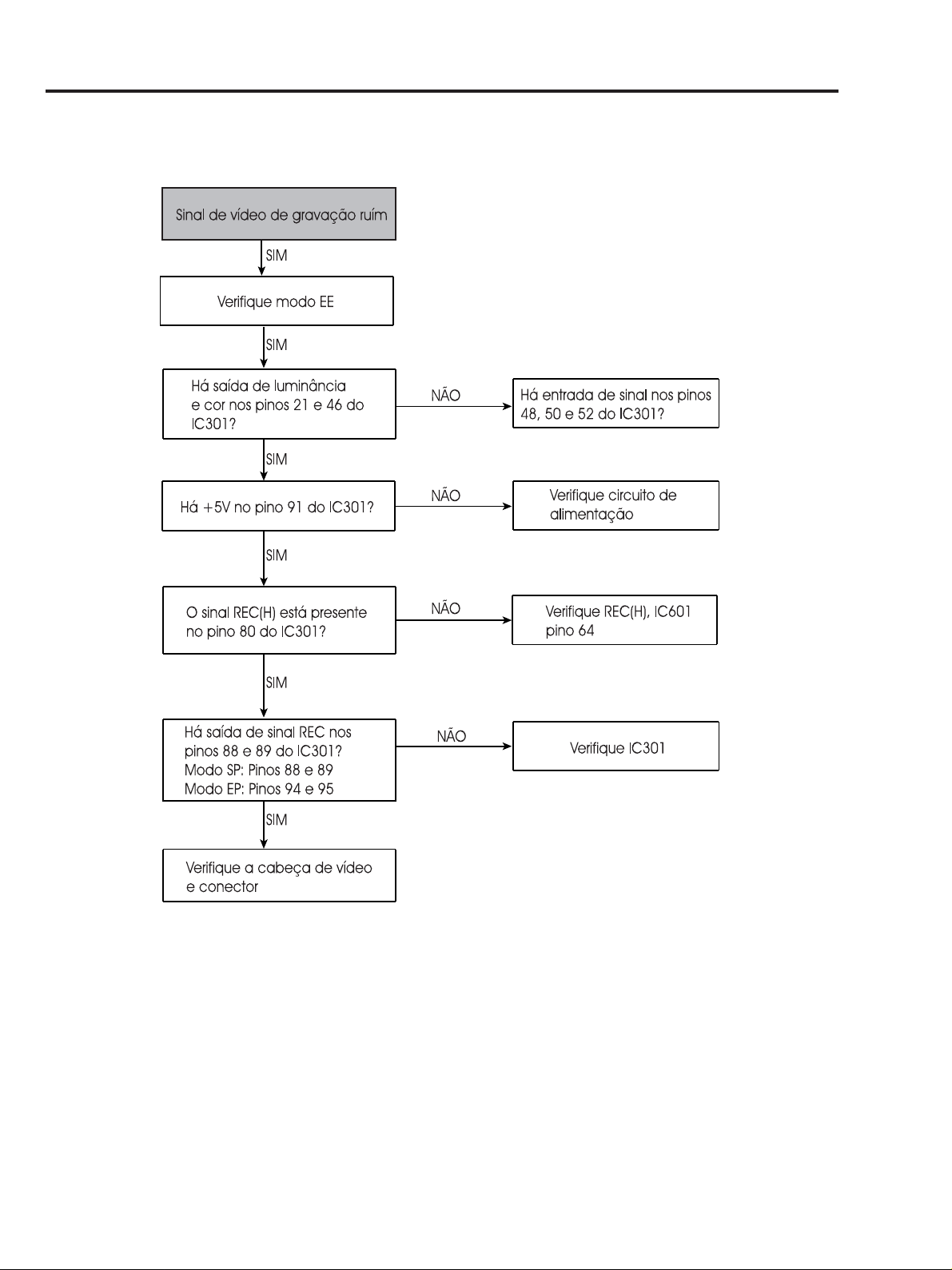

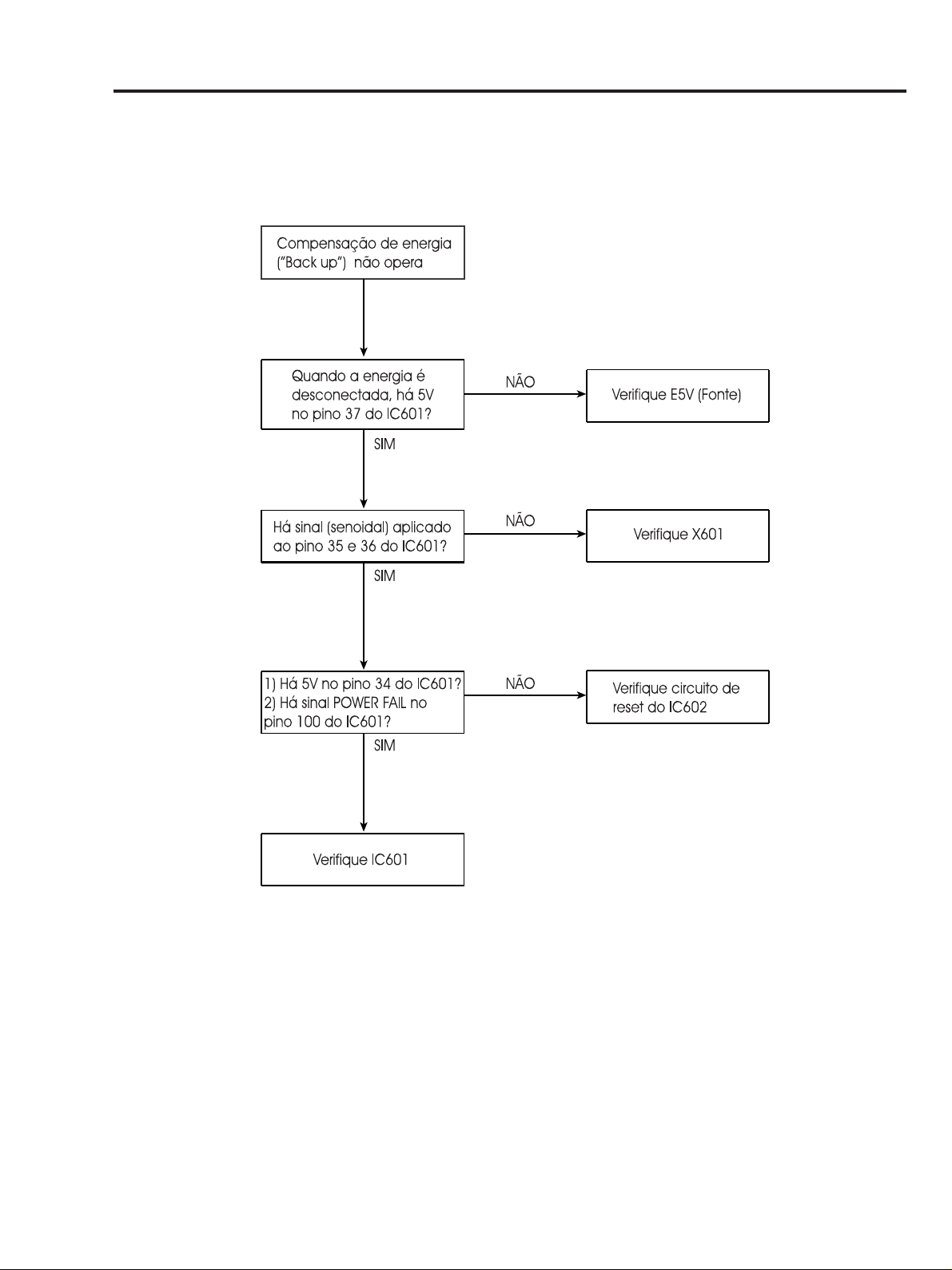

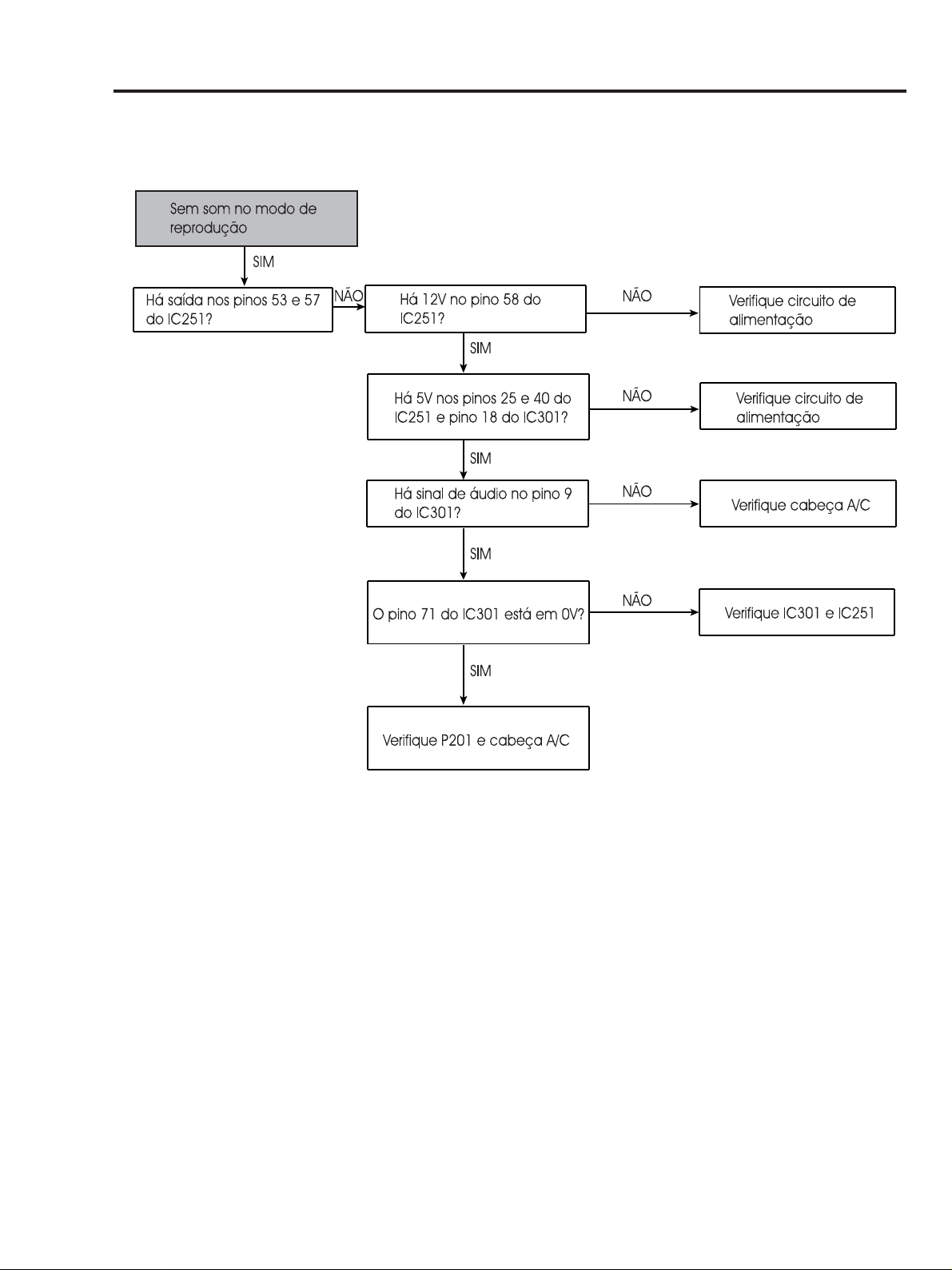

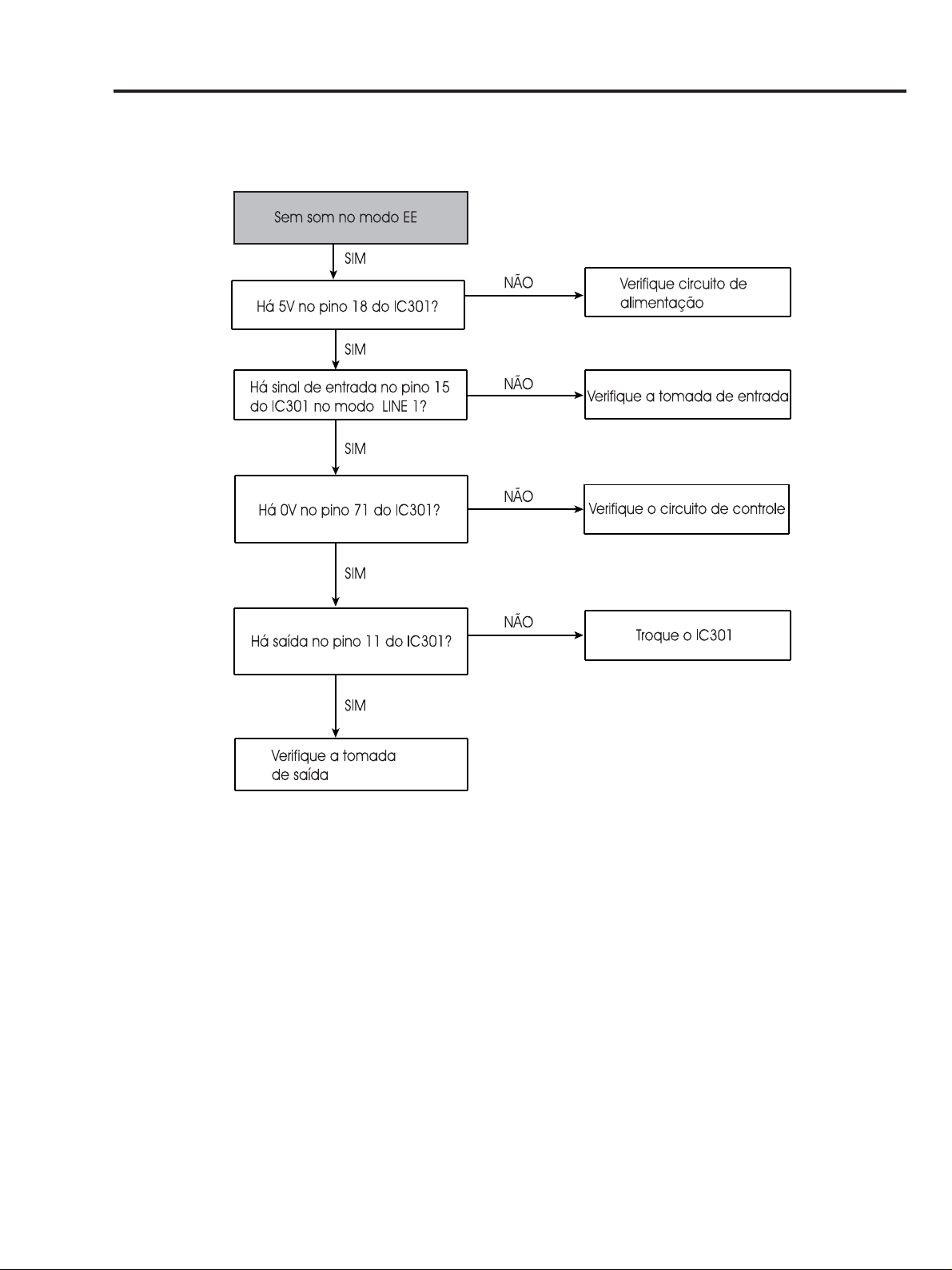

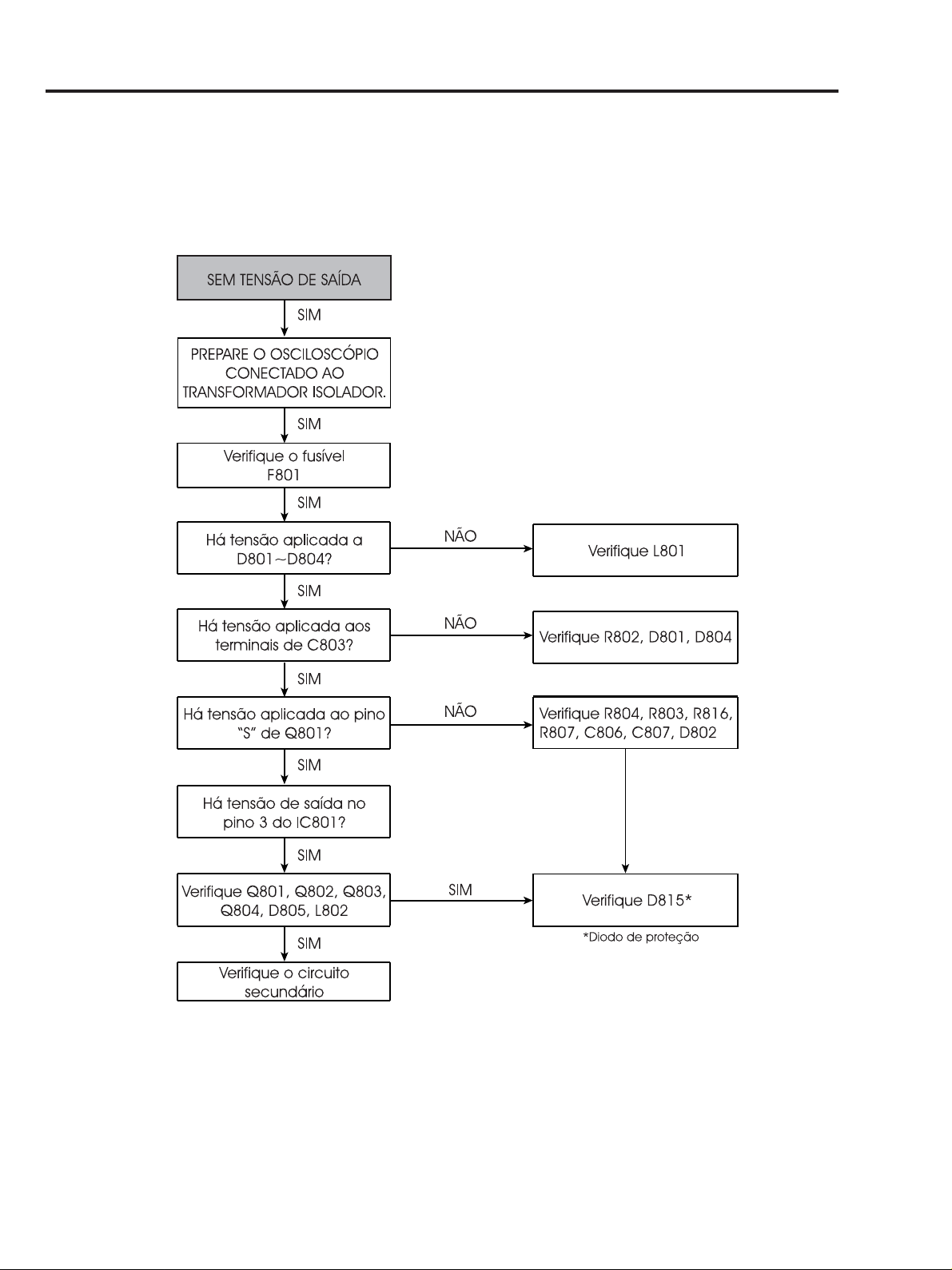

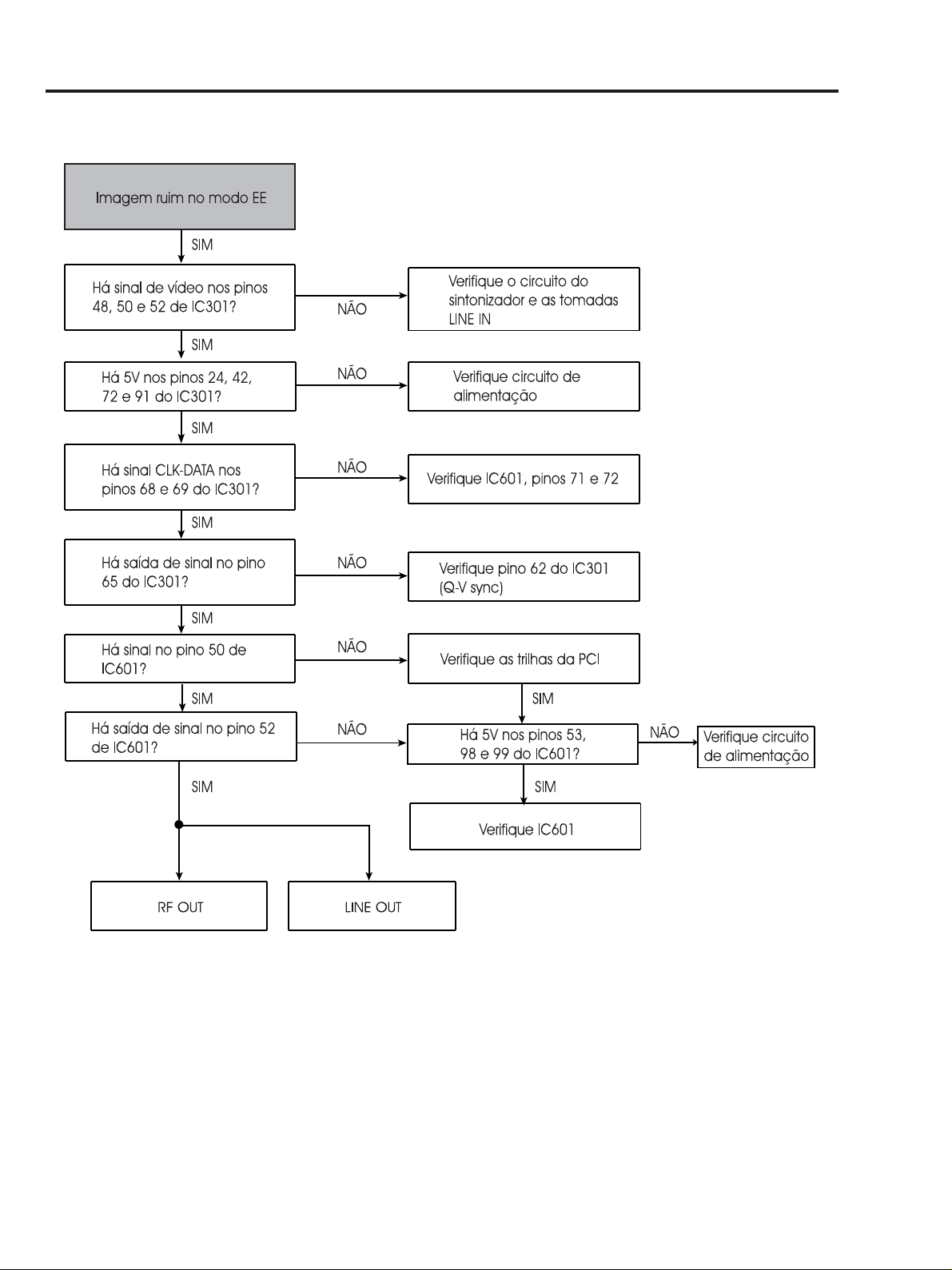

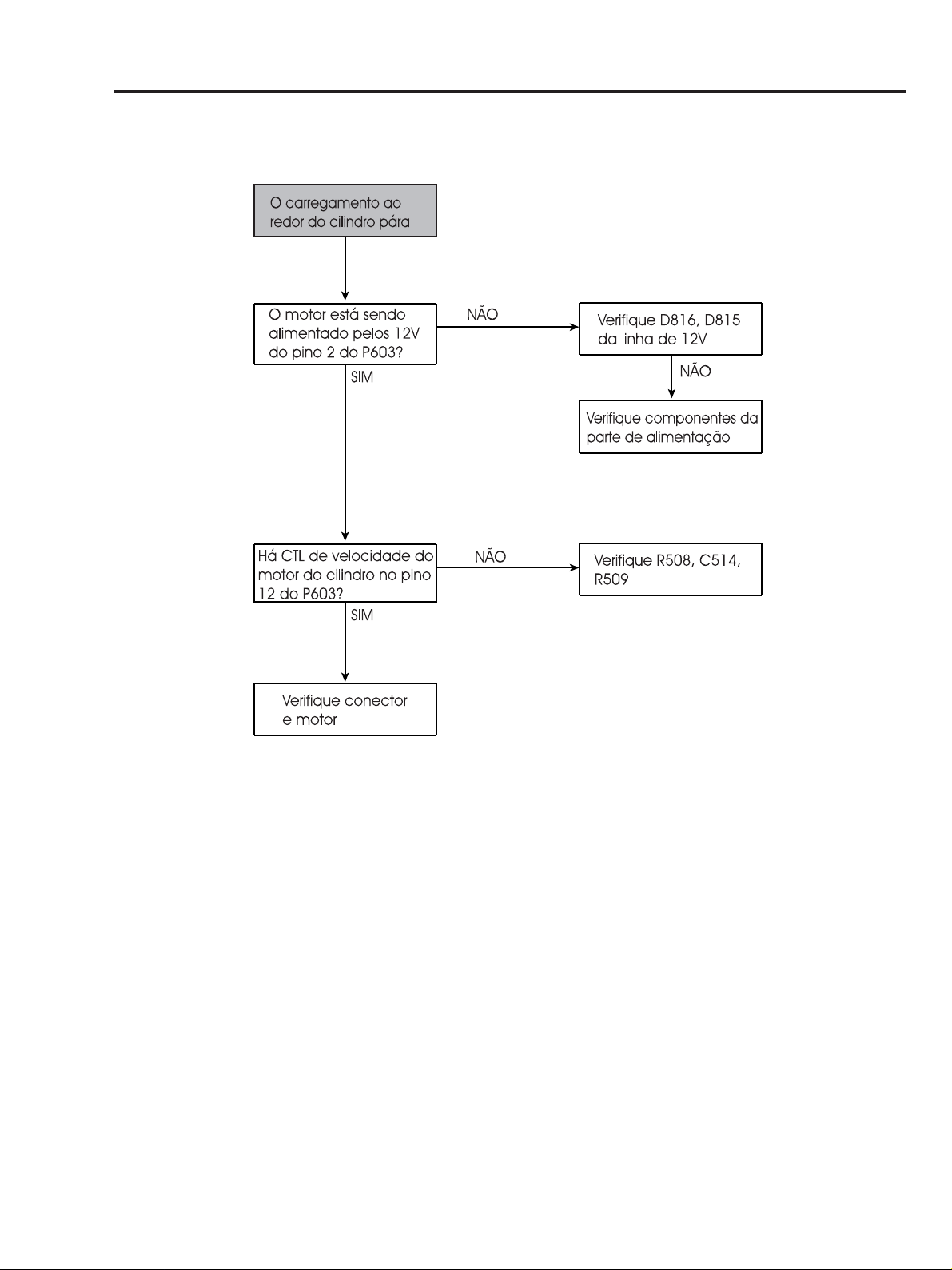

1.8 Guia para localização de defeitos.......................................................................................................... 38

2. DIAGRAMAS DE SERVIÇOS

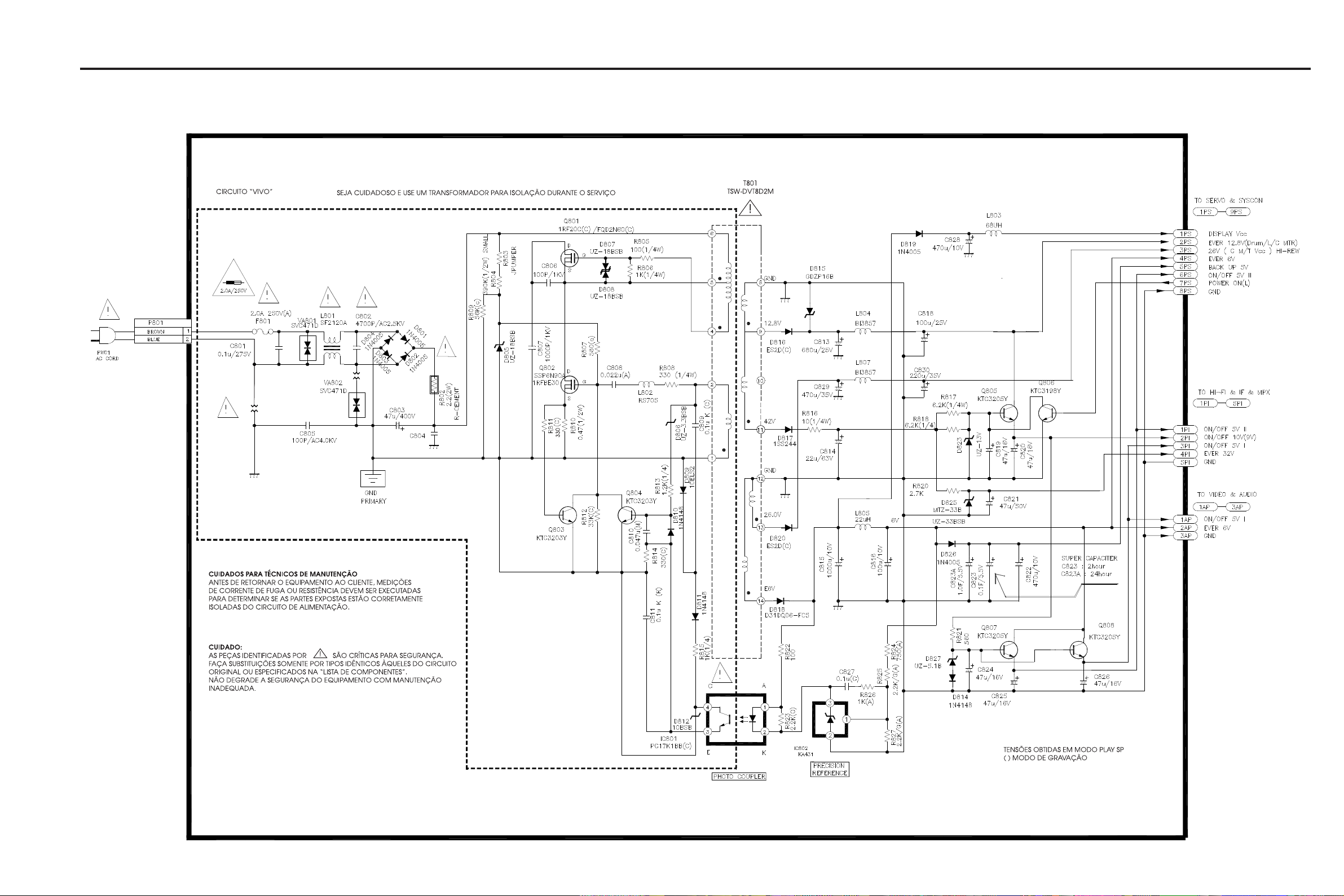

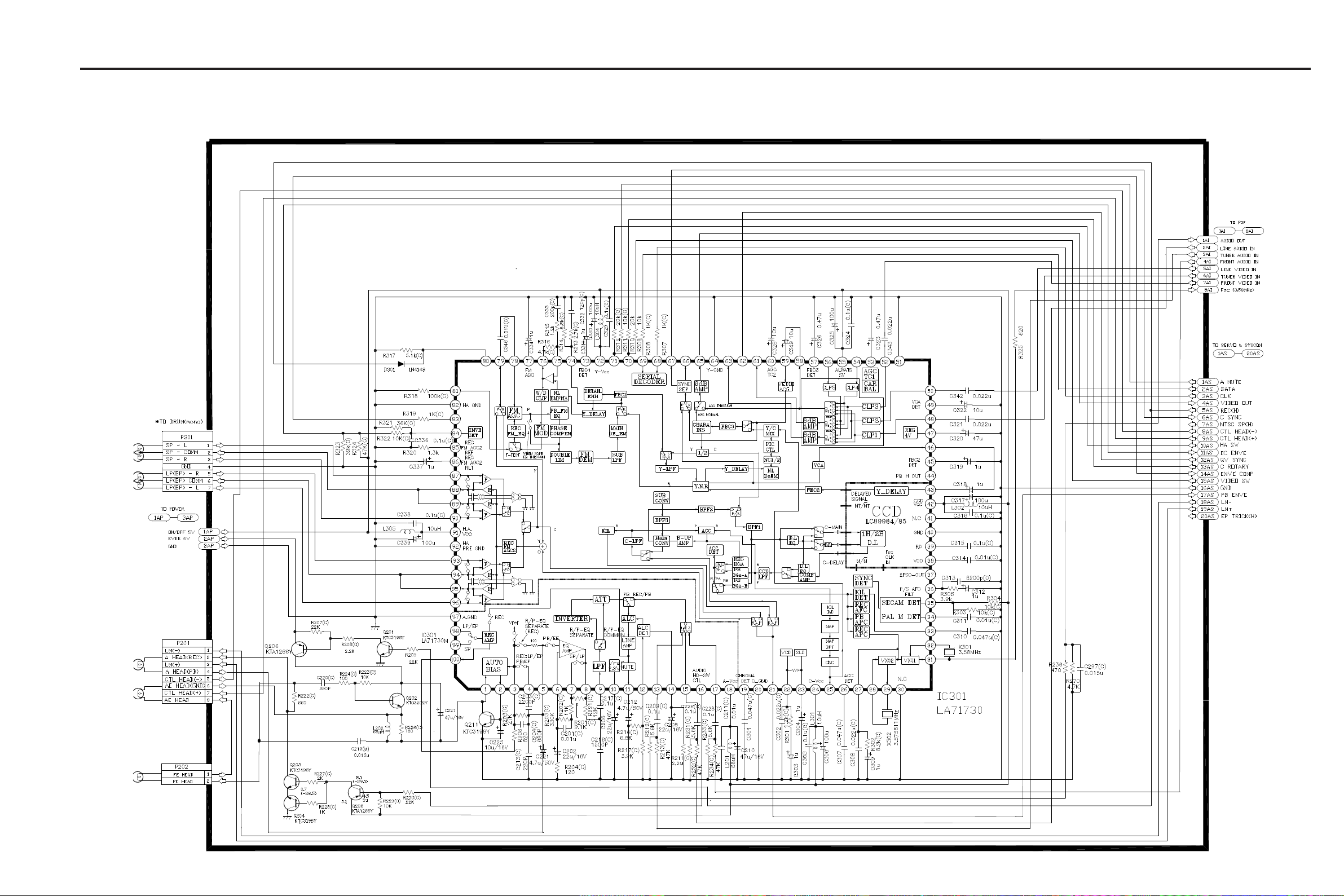

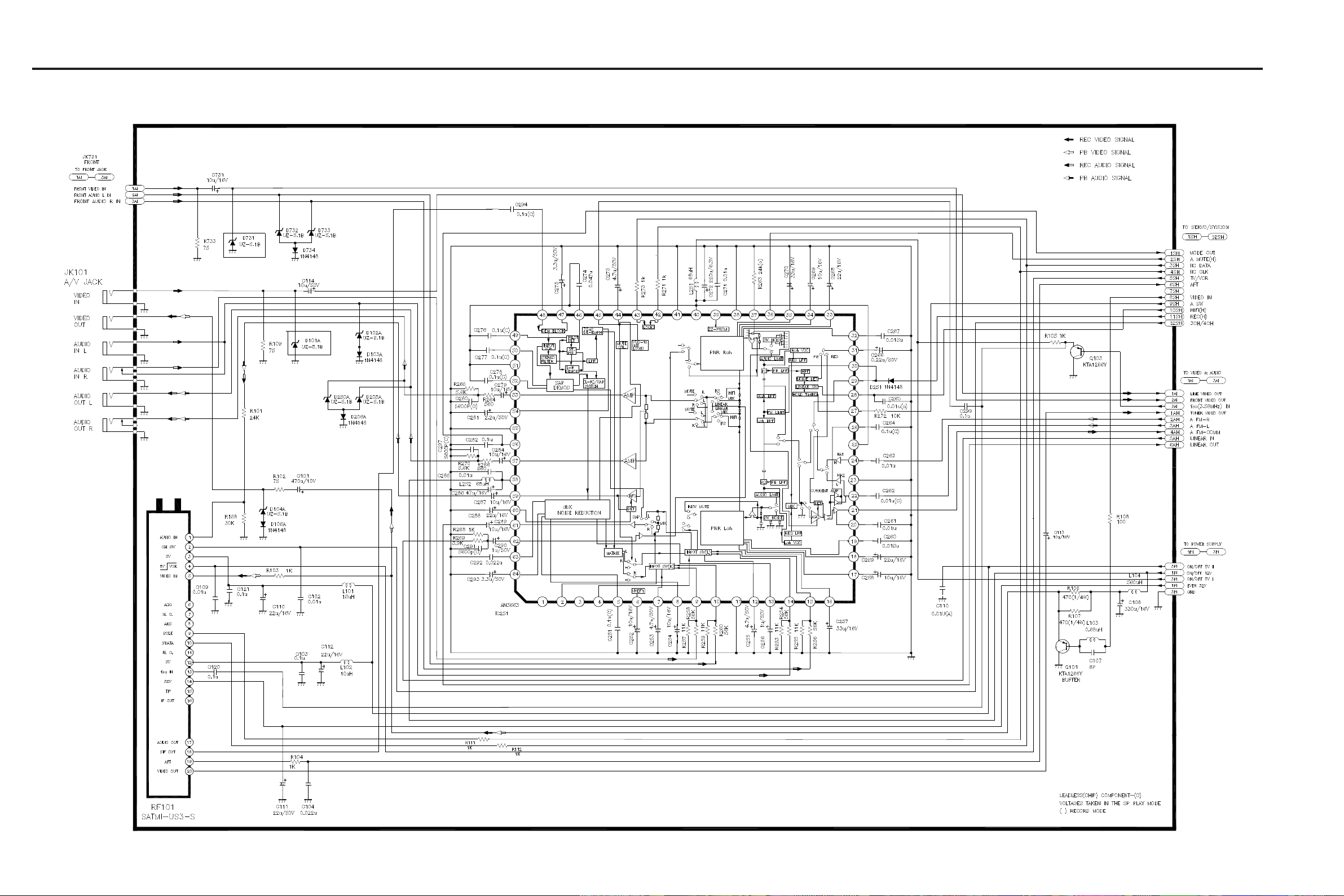

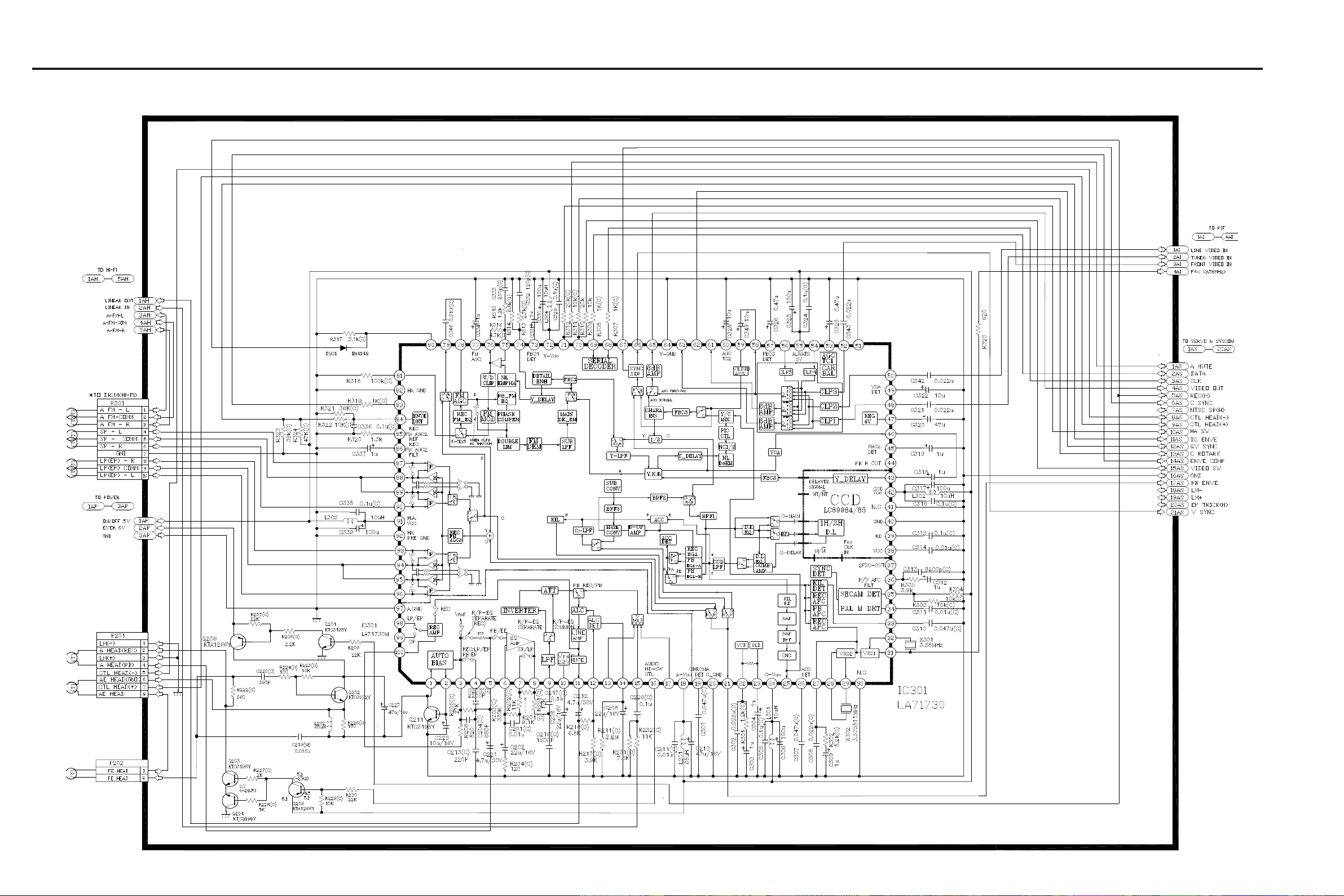

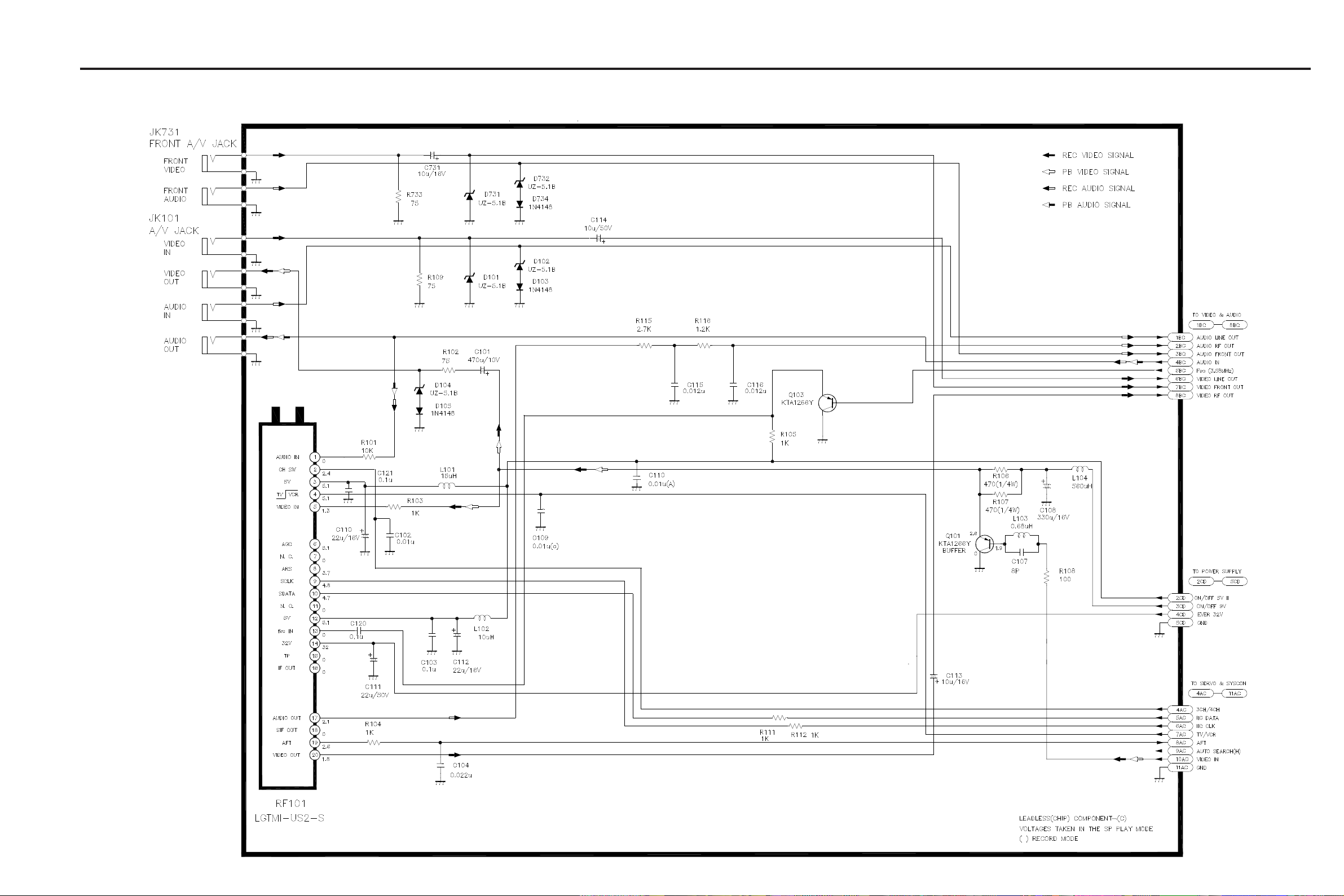

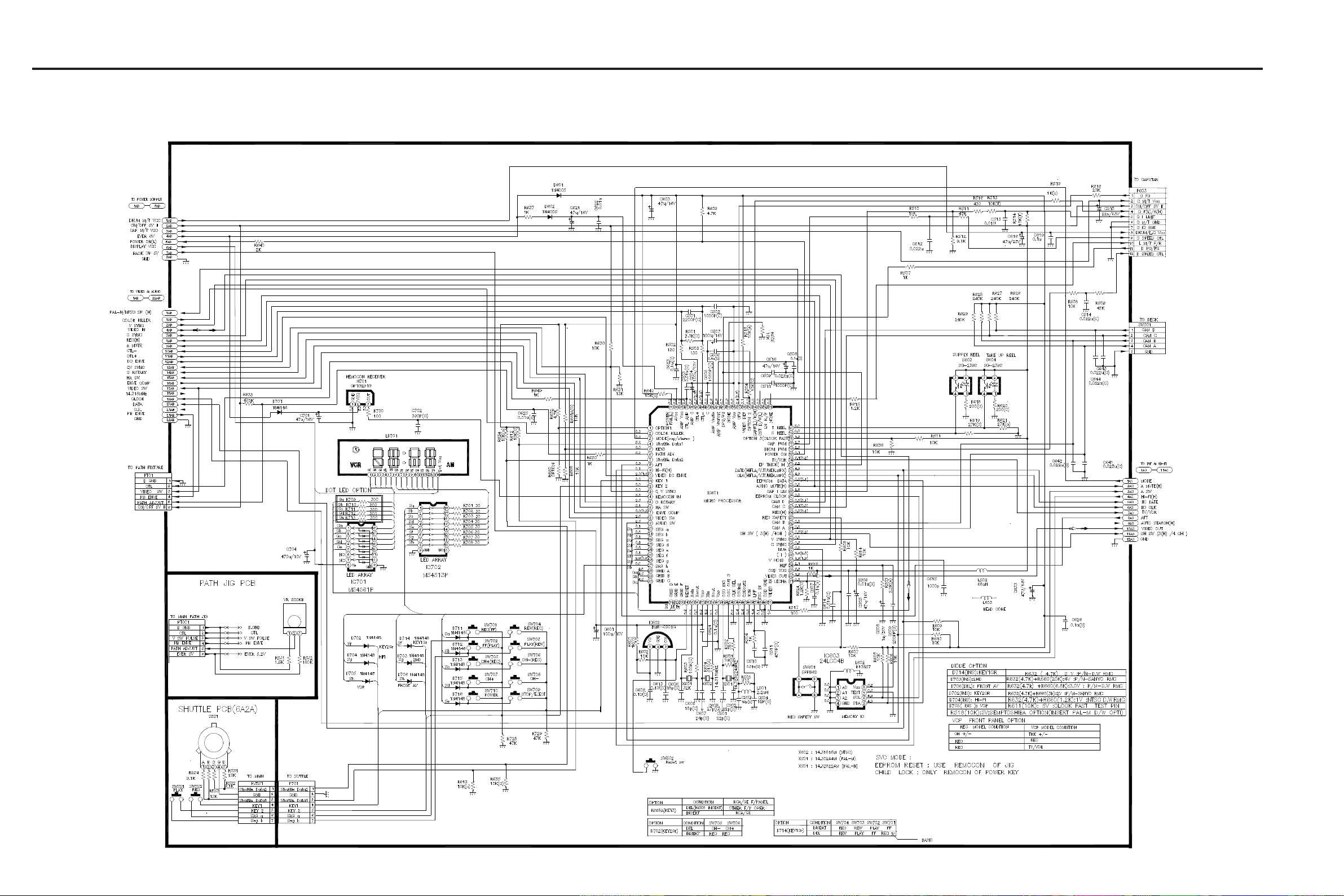

2.1 Esquemas-elétricos.................................................................................................................................... 59

(fonte de alimentação/servo & controle / vídeo & áudio/áudio HI-FI / sintonizador & FI)

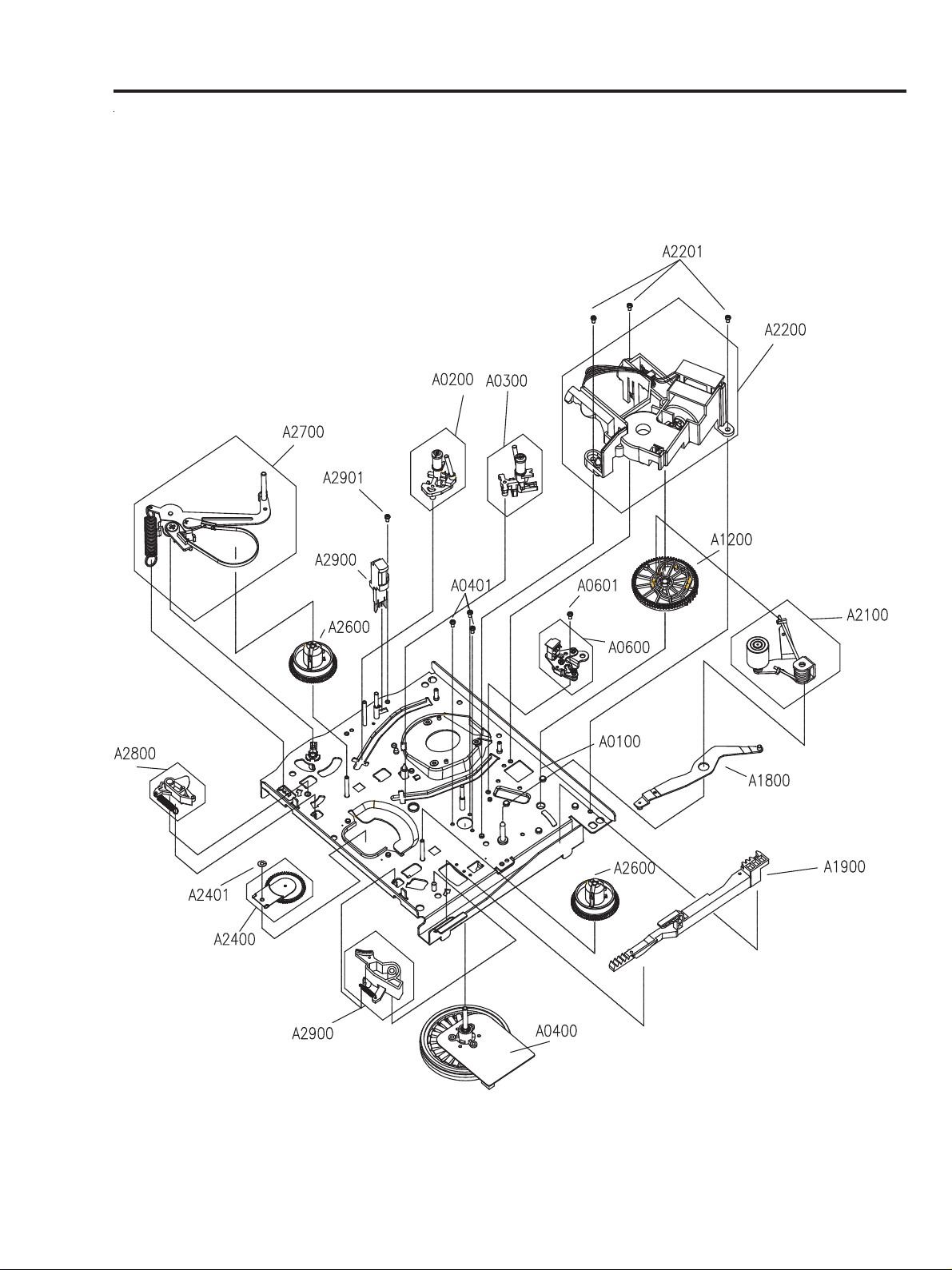

3. VISTAS EXPLODIDAS

3.1. Mecanismo - vista superior ...................................................................................................................... 65

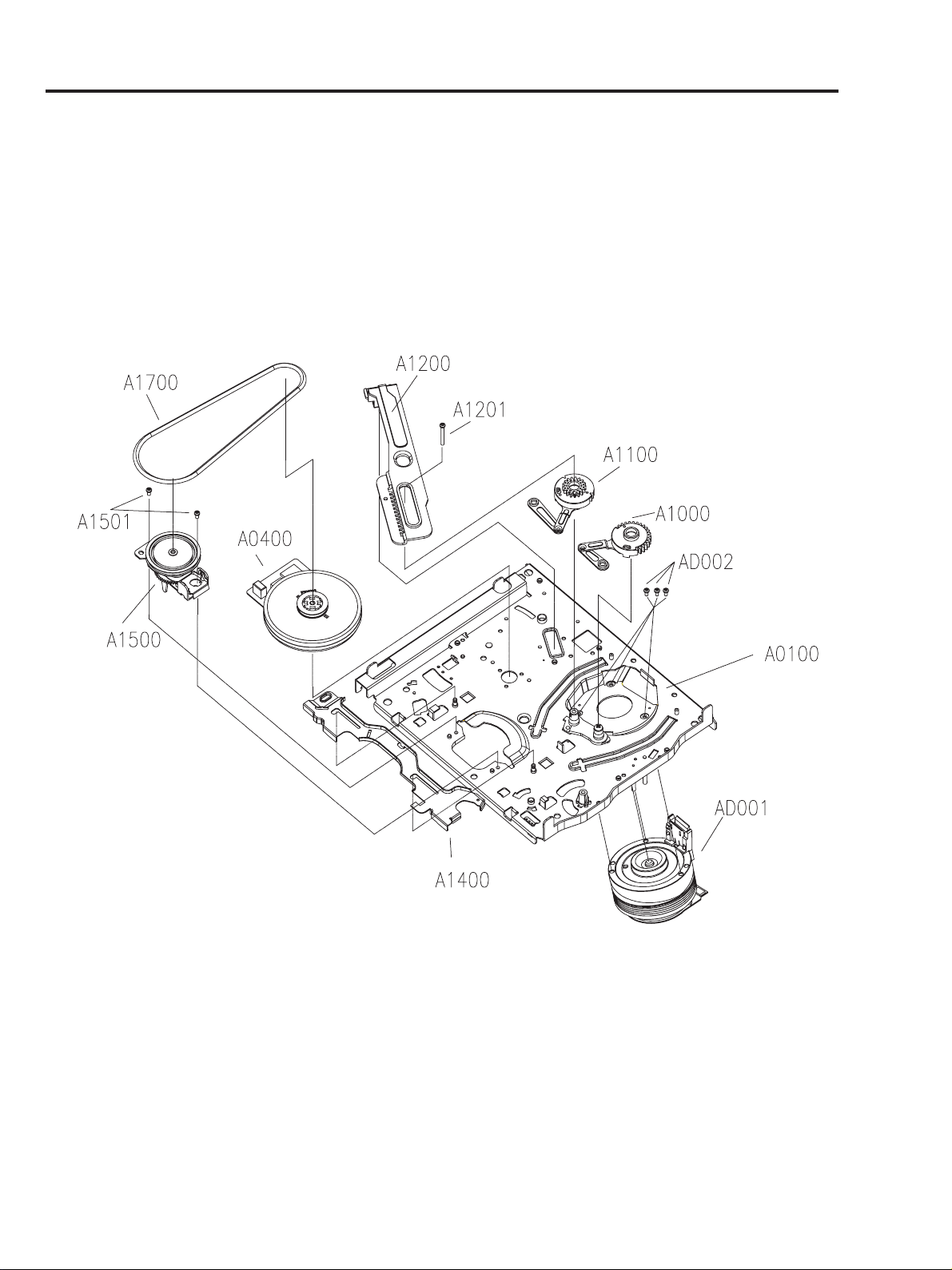

3.2. Mecanismo - vista inferior ......................................................................................................................... 66

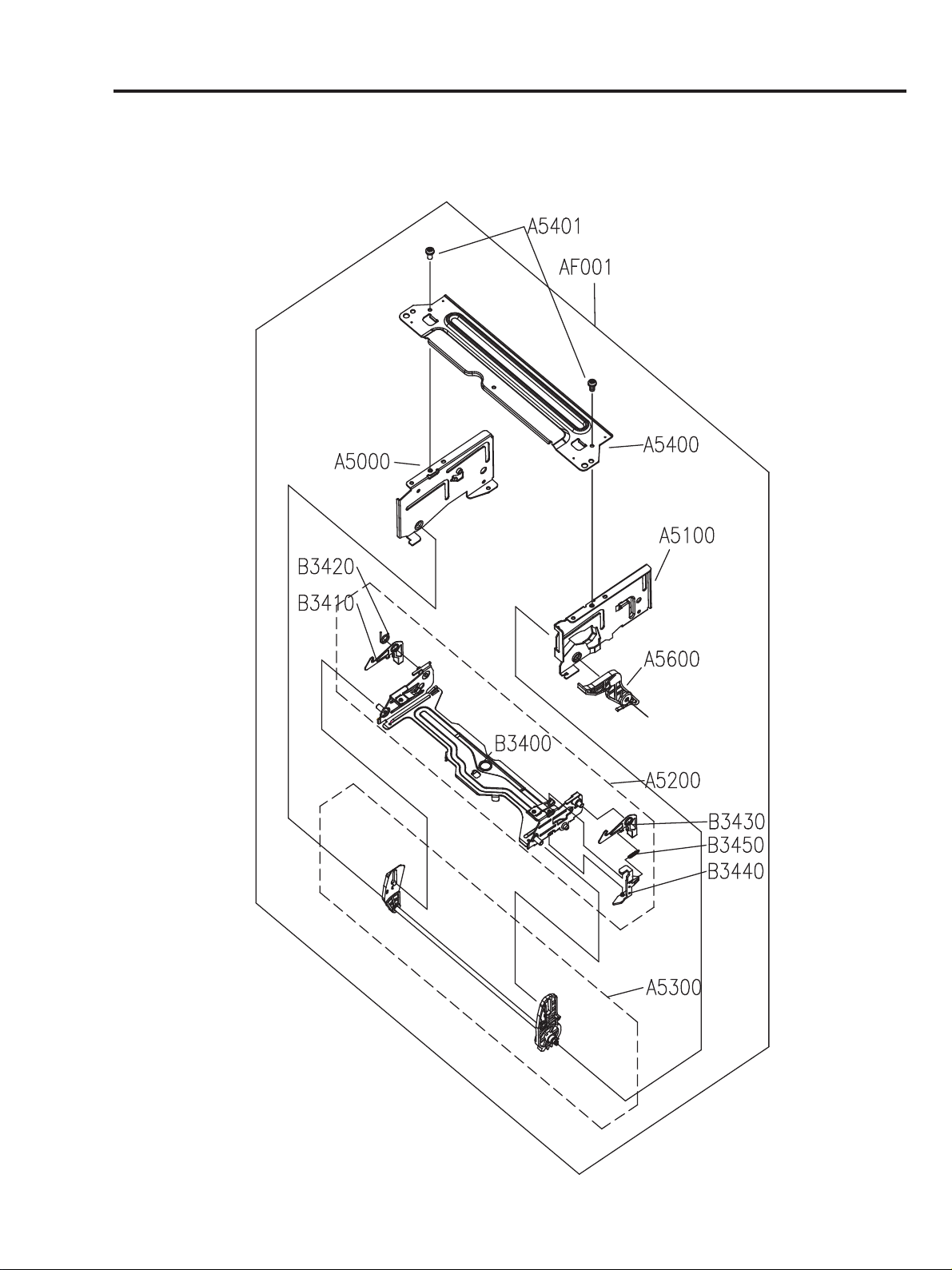

3.3. Conjunto da gaveta de carregamento............................................................................................. .... 67

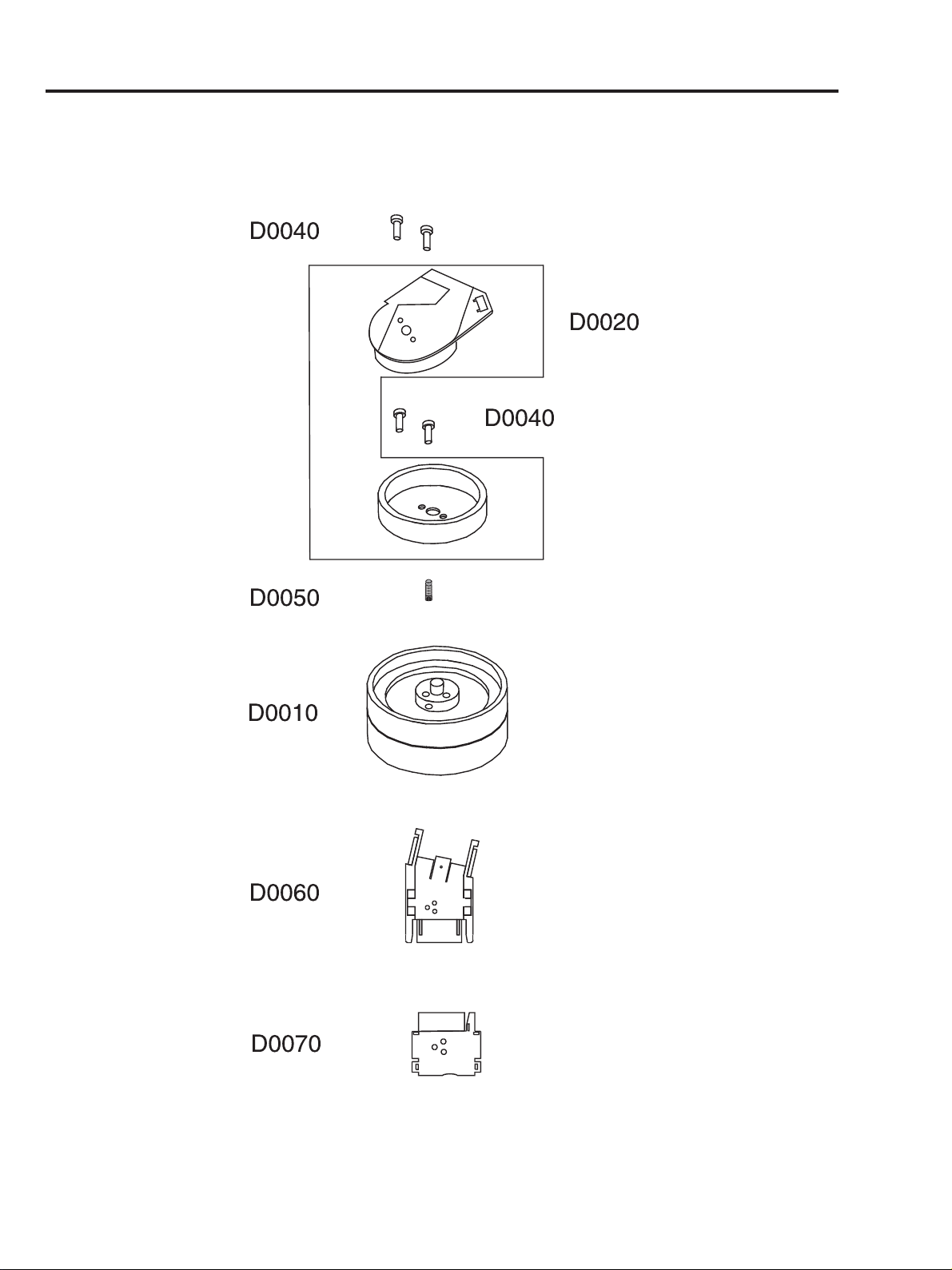

3.4. Cilindro completo ...................................................................................................................................... 68

4. LISTA DE COMPONENTES

4.1. Mecânicos .................................................................................................................................................. 69

4.2. Eletro-eletrônicos ....................................................................................................................................... 70

CUIDADO ! COMPONENTES SENSÍVEIS À DESCARGAS ELETROSTÁTICAS

Alguns semicondutores (estado sólido) podem ser facilmente danificados pela eletricidade estática. Tais
componentes são comumente chamados de “componentes sensíveis eletrostaticamente” (

Sensitive Devices
chips

semicondutores. As técnicas à seguir devem ser utilizadas para ajudar a reduzir a incidência de danos aos

componentes causados por eletricidade estática.

1. Mantenha o componente em sua embalagem original até o momento de sua utilização. Se necessário
armazená-lo de outro modo, acondicione-o exclusivamente em material anti-estático.

2.Prepare uma estação de trabalho anti-estática para manuseio da placa montada e/ou componente

2.1. Disponha de uma manta dissipativa sobre a bancada/mesa de trabalho.

2.2. Providencie uma pulseira para descarga de eletricidade estática disponível no comércio. Efetue

diariamente a aferição da pulseira.

2.3. Aterre ambos, manta e pulseira, a uma malha reconhecidamente aterrada.

2.4. Disponha todo o material necessário ao trabalho sobre a manta; minimize os movimentos. No momento

em que for manusear a placa/componente, coloque a pulseira.

-

ESD

). Exemplos típicos de

IMPORTANTE ! Assegure-se de que não haja qualquer potencial que seja aplicado ao

chassi ou circuito bem como retire a pulseira antes de energizar a unidade sob teste/

reparo a fim de evitar riscos de choque elétrico.

ESD’s

são os circuitos integrados, transistores de efeito de campo e

Electrostatically

ESD

:

3.Use somente ferros-de-soldar com a ponta aterrada para soldar ou retirar componentes sensíveis à eletrostática.

4.Não utilize produtos químicos cujo propelente usado seja freon. Eles podem gerar cargas elétricas suficientes
para danificar componentes

ESD.

2

1. AJUSTES

1.1) Localização das partes do mecanismo

VISTA SUPERIOR

1. Conjunto da base principal

2. Conjunto do cilindro

3. Cabeça de apagamento total (FE)

4. Conjunto do pólo de inclinação (S)

5. Conjunto da faixa de tensão

6. Conjunto do freio (S)

7. Carretel supridor (S)

8. Conjunto completo da embreagem

9. Conjunto completo da placa da engrenagem/
polia

Fig. 1.1

10. Conjunto completo do freio (T)

11. Rack de carregamento (FL)

12. Alavanca de transmissão

13. Eixo do motor capstan

14. Conjunto de motor de carregamento

15. Conjunto total da alavanca do rolo pressor

16. Engrenagem do came

17. Conjunto das cabeças de
áudio / controle (A/C)

18. Conjunto do pólo de inclinação T

19. Limpador das cabeças

3

VISTA INFERIOR

1. Conjunto da base principal

2. Conjunto do cilindro

13. Motor do capstan

20. Conjunto esquerdo de carregamento (L)

21. Conjunto direto de carregamento (R)

Fig. 1.2

23. Correia do capstan

24. Placa de carregamento

4

COMP A RTIMENTO DO CASSETE (conjunto)

1. CONJUNTO DO SUPORTE ESQUERDO (L)

2. PLACA SUPERIOR

3. ALAVANCA DE SEGURANÇA

4. ALAVANCA DE CARREGAMENTO DA FITA

5. CONJUNTO DO SUPORTE DO CASSETE

6. DISPOSITIVO DE ABERTURA DA PORTA

7. ALAVANCA DE SEGURANÇA DIREITO (R)

8. CONJUNTO DO SUPORTE DIREITO (R)

Fig. 2

5

1.2) Desmontagem / montagem do
mecanismo

1.2.1- Remoção do conjunto de compartimento do
cassete (F/L) (Fig. 3.1)

OBS: Remova o conjunto de compartimento do

cassete no modo de ejeção.

• Solte os 2 parafusos que prendem o conjunto F/L.

• Separe o conjunto F/L do conjunto da BASE
PRINCIPAL levantando a parte de trás do F/L
(orifício do parafuso).

1.2.2- Desmontagem do conjunto de

compartimento do cassete (fig. 3.2~3.5)

• Remova a arruela que prende o dispositivo de
abertura da porta e separe o conjunto F/L,
movendo o DISPOSITIVO DE ABERTURA DA PORTA
na direção da seta.

• Remova os 2 parafusos segurando a PLACA
SUPERIOR e separe o conjunto do SUPORTE DO
CASSETE movendo os suportes esquerdo e direito
na direção da seta. (Fig. 3.2)

Fig. 3.1 Remoção do conjunto de compartimento do cassete

Fig. 3.2 Desmontagem do conjunto de compartimento do cassete

6

• Separe o conjunto da ALAVANCA DE
CARREGAMENTO pressionando o ponto de
conexão do conjunto do SUPORTE DO CASSETE.
(Fig. 3.3)

• Remova a MOLA DE SEGURANÇA que conecta a
ALAVANCA DE SEGURANÇA e a PLACA DO
SUPORTE/ COMPARTIMENTO DO CASSETE (Fig. 3-3)

• Remova a MOLA DE LIBERAÇÃO que conecta a
ALAVANCA DE LIBERAÇÃO e a ALAVANCA DE
SEGURANÇA (Fig. 3.3)

1.2.3-Desmontagem do conjunto do Cilindro
(fig 3.5)

• Vire o mecanismo, e segurando o CONJUNTO
COMPLETO DO CILINDRO (2) com as mãos,
remova os três parafusos (1) que prendem o
conjunto completo do cilindro na base principal.

• Separe o conjunto COMPLETO DO CILINDRO do
compartimento, prestando atenção se não
existem danos sobre a superfície das cabeças
de vídeo e cilindro.

• Para montar, siga os mesmos procedimentos na
ordem inversa da desmontagem.

CUIDADO:

• Após a montagem do conjunto completo do
cilindro, verifique se o mecanismo (deck) opera de
forma suave e se a seção de transmissão da fita
está OK.

Fig. 3.3 Desmontagem do conjunto do

SUPORTE/COMPARTIMENTO DO CASSETE

CUIDADO:

• Monte o conjunto de COMPA RTIMENTO DO CASSETE
na ordem inversa à da desmontagem.

• Verifique se os dois ressaltos salientes do lado
esquerdo do SUPORTE DO CASSETE estão inseridos
na ranhura do lado esquerdo da placa. Insira as
duas protuberâncias no lado direito do conjunto
do SUPORTE/COMPARTIMENTO DO CASSETE nas
respectivas ranhuras do suporte direito ( Fig. 3.4).

Suporte esquerdo

(conjunto)

Insira

Fig. 3.5 Montagem do conjunto completo do cilindro (DRUM)

Fig 3.4 Montagem do conjunto (F/L)

7

1.2.4- Desmontagem da PLACA DE
CARREGAMENTO, CONJUNTO DE
CARREGAMENTO E CONJUNTO DOS PÓLOS
DE INCLINAÇÃO S/T (Fig 3.6, 3.7)

• Vire o MECANISMO e remova a PLACA DE
CARREGAMENTO (2) após retirar o PARAFUSO (1).

• Remova os CONJUNTOS DE CARREGAMENTO
DIREITO (3) e o ESQUERDO (4).

• Remova o PÓLO DE INCLINAÇÃO S (5) e o POLO
DE INCLINAÇÃO T (6), movendo estes
componentes na direção da seta.

CUIDADO:

• Cuidado para que os ROLETES-GUIAS dos POLOS DE
INCLINAÇÃO S/T e o POLO DE INCLINAÇÃO não
fiquem sujos de graxa durante a montagem.

• Vide Fig. 3.7 na montagem

1.2.5- Desmontagem do CONJUNTO DAS CABEÇAS
A/C (fig. 3.8)

• Remova o CONECTOR (2) do conjunto das
cabeças A/C – cuidado para não danificar os
pinos do conector do CABEÇOTE.

• Separe o conjunto do CABEÇOTE A/C (2) após
remover o parafuso (3)

CUIDADO:

• Após a montagem, ajuste a seção de transporte da
fita (item 1.4).

• Após o ajuste da seção de transporte da fita, lacre
os três parafusos de ajuste com material de vedação.

Fig. 3.6 Desmontagem da PLACA DE CARREGAMENTO, CONJUNTO DE

CARREGAMENTO e CONJUNTO DO PÓLO DE INCLINAÇÃO.

Fig. 3.7 Conjunto de CARREGAMENTO esquerdo e direito e PLACA DE

CARREGAMENTO.

Fig. 3.8 Desmontagem do CONJUNTO DO CABEÇOTE A/C

8

1.2.6- Desmontagem do CONJUNTO do motor de
carregamento e CONJUNTO COMPLETO DA
ALAVANCA DO ROLO PRESSOR (Fig. 3.9)

• Separe o Conjunto do motor de carregamento
(2) após remover os 3 parafusos (1).

• Separe o Conjunto do motor de carregamento
(2) do MECANISMO (DECK).

• Remova o conjunto completo da alavanca do
rolo pressor (3).

CUIDADO:

• Após a montagem do Conjunto completo da
alavanca do rolo pressor, ajuste a seção de
transporte da fita (ítem 1.4).

• Cuidado para não sujar de graxa outros materiais ou
superfície do rolete pressor (4).

• Certifique-se de que o terminal do prendedor da mola
de fixação “A” esteja localizado no terminal/base do
encaixe da ENGRENAGEM DO CAME “B”no conjunto
(Vide fig. 4.3).

1.2.7- Desmontagem da ENGRENAGEM DO CAME,
ALAVANCA DE TRANSMISSÃO, RACK FL (Fig.

3.9)

• Separe A ENGRENAGEM DO CAME (5) da BASE
PRINCIPAL.

• Separe a ALAVANCA de transmissão (6) da BASE
PRINCIPAL.

• Separe o RACK FL (7) da BASE PRINCIPAL
movendo na direção da seta

Fig. 3.10 Conjunto da ENGRENAGEM DO CAME e ALAVANCA DE

TRANSMISSÃO

CUIDADO:

• Ao montar novamente, vide a Fig. 3.10, a Fig. 3.11 e o
ítem 1.3) Ajustes mecânicos.

Fig. 3.11 Conjunto da ENGRENAGEM DO CAME E RACK FL

Fig. 3.9 Desmontagem do CONJUNTO DO MOTOR DE CARREGAMENTO

do CONJUNTO COMPLETO DA ALAVANCA DO ROLO PRESSOR.

9

1.2.8- Desmontagem dos CONJUNTOS DOS FREIOS
S/T (Fig. 3.12)

• Desprenda a MOLA DO FREIO S (3) do GANCHO
DA BASE PRINCIPAL (1)

• Remova o conjunto do FREIO S (2) da base principal

• Remova a MOLA DO FREIO (6) do GANCHO DA
BASE PRINCIPAL (4)

• Remova o conjunto do FREIO T (5).

1.2.11- Desmontagem do CABEÇOTE FE (Fig. 3.13)

• Remova o parafuso (6) e separe o CABEÇOTE FE
(7) da BASE PRINCIPAL.

Fig. 3.12 Desmontagem dos conjuntos dos freios S/T

1.2.9- Desmontagem da faixa de tensão (fig. 3.13)

• Desprenda a MOLA DE TENSÃO (2) do ENCAIXE
DA BASE PRINCIPAL (1)

• Solte a TRA VA DA BASE PRINCIPAL “A” e remova o
conjunto da FAIXA DE TENSÃO (3) da base principal.

A TENÇÃO:

• Após a montagem do conjunto da FAIXA DE TENSÃO
na base principal, ajuste a localização do PÓLO DE
TENSÃO como demonstrado na Fig. 3.14

• Evite sujar os componentes com graxa, óleo ou
substâncias estranhas na CORREIA do FREIO DA FAIXA.

• Cuidado para não deformar o TRAVA DA BASE
PRINCIPAL “A”ao separar o conjunto da FAIXA DE
TENSÃO (3).

1.2.10- Desmontagem do motor do capstan (fig. 3.13)

• Separe o MOTOR DO CAPSTAN (5) após a
remoção dos 3 parafusos (4) que seguram o
motor do capstan.

Fig. 3.13 Desmontagem do CONJUNTO DA FAIXA DE TENSÃO, MOTOR

DO CAPSTAN e CABEÇOTE FE

10

Fig 3.14 Ajuste da POSIÇÃO DO PÓLO DE TENSÃO

1.2.12-Desmontagem dos CARRETÉIS S e T e do
CONJUNTO DA PLACA DE ENGRENAGEM (Fig.

3.15)

• Remova a ARRUELA (1) e separe o conjunto DA
PLACA DE ENGRENAGEM (2) da base principal.

• Remova os CARRETÉIS S e T (4) dos respectivos
eixos (3) da BASE PRINCIPAL.

CUIDADO:

• Cuidado para não deformar o conjunto DA PLACA
DE ENGRENAGEM (2) ao montar e desmontar.

1.2.13-Desmontagem do CONJUNTO COMPLETO DE
EMBREAGEM e PLACA DE CONEXÃO (Fig.

3.16)

• Vire o MECANISMO e remova os 2 parafusos (1)

• Remova o conjunto COMPLETO DE EMBREAGEM
(2) da BASE PRINCIPAL

• Separe a PLACA DE CONEXÃO (3) da BASE
PRINCIPAL pressionando na direção da seta.

CUIDADO:

• Cuidado para não sujar de graxa ou com qualquer
outra substância estranha o FELTRO do FREIO da faixa.

• A desmontagem do conjunto da polia deve ser
precedida pela desmontagem do conjunto
COMPLETO DE EMBREAGEM.

• Verifique a operação do conjunto COMPLETO DE
EMBREAGEM antes da montagem
V erifique se há operação suave das funções FF/REW ,
PLAY, CUE e REVIEW – sem existência de ruído.

Fig. 3.15 Desmontagem dos CARRETÉIS S e T e CONJUNTO

DA PLACA DE ENGRENAGEM.

Fig. 3-16 Desmontagem do CONJUNTO COMPLETO

DE EMBREAGEM e PLACA DE CONEXÃO.

11

1.3) Ajustes Mecânicos

1.3.1- Ajuste mecânico (Fig 4.1~4.4)

No caso da desmontagem e re-montagem para
correção do problema mecânico, verifique os
pontos de checagem que se seguem.

• Certifique-se de que o ORIFÍCIO DE referência da
ENGRENAGEM DO CAME esteja alinhada com o
ORIFÍCIO DE referência da BASE PRINCIPAL no
modo de EJEÇÃO, conforme demonstrado na Fig.

4.1.

• Certifique-se de que a ALAVANCA DE
TRANSMISSÃO montada na PLACA DE CONEXÃO
esteja alinhada com o orifício de referência da
BASE PRINCIPAL, conforme demonstrado na Fig.

4.2.

• O ponto final “A” do PINO DA MOLA DE FIXAÇÃO
do CONJUNTO COMPLETO DA ALAVANCA DO
ROLO PRESSOR deve ficar localizado dentro da
fenda “B” da ENGRENAGEM DO CAME (Fig. 4.3).

Fig. 4.1 Referência da montagem entre o RACK FL e a

ENGRENAGEM DO CAME

Fig. 4.2 Referência da montagem entre a ALAVANCA DE TRANSMISSÃO

e a ENGRENAGEM DO CAME

Fig. 4.3 Referência da montagem do CONJUNTO COMPLETO DA

ALAVANCA DO ROLO PRESSOR na ENGRENAGEM DO CAME

12

• Certifique-se que a marca triangular “A” do
conjunto de CARREGAMENTO “L” seja alinhado
com a marca “B” do conjunto de
CARREGAMENTO “R” (Fig. 4.4)

• O orifício de referência “C” da PLACA DE
CARREGAMENTO deve estar alinhado com o
orifício de referência do conjunto de
CARREGAMENTO R (direito), para fazer com que
os dentes do SUPORTE DE CARREGAMENTO fiquem
alinhados como demonstrado na figura abaixo.

Fig. 4.4 Referência da montagem entre a PLACA DE CARREGAMENTO e

o conjunto de CARREGAMENTO.

1.3.2- Ajuste e medição da TENSÃO REVERSA (Fig.

4.5, 4.6)

• Cheque se a localização do PÓLO DE TENSÃO
está na posição correta. Caso não esteja, ajuste
de acordo com o item “4 – Ajuste da posição do
PÓLO DE TENSÃO”.

• Reproduza uma fita T120 completamente
rebobinada por 20 segundos. (Geralmente a
seção do transporte da fita é estabelecida em
20 segundos).

• Meça a TENSÃO REVERSA utilizando um “TENTELO
METER” (Fig. 4.5). O resultado da medição deve
estar entre 20 a 30 g.

• Caso a TENSÃO REVERSA esteja fora da faixa,
mude a posição da MOLA DE TENSÃO. Repita o
processo do item “4 – Ajuste da posição do PÓLO
DE TENSÃO”. (Fig. 4.6)

CUIDADO:

• Se a medição resultante for maior que o limite
superior, mude o ponto do gancho da mola para a
posição “A”.

• Confirme se as três sondas do medidor de TENSÃO
estão em contato com a fita.

• Durante a medição, não toque em outros compo­nentes do MECANISMO (exemplo, BASE PRINCIPAL).
Recomenda-se que esta medida seja repetida ao
menos 3 vezes para uma leitura mais precisa.

13

Fig. 4-5 Medição da TENSÃO REVERSA

1.3.3- Modo Mecânico (Operação sem a fita
cassete)

• Remova o mecanismo de CARREGAMENTO FRON­TAL do mecanismo PRINCIPAL (deck).

• Cubra o LED IR e puxe o RACK FL. Esta ação terá o
mesmo efeito que o carregamento/bobinamento
do cassete para o mecanismo (deck).

• Se a BASE DOS PÓLO S/T estiver “carregada”, o
modo de Reprodução iniciará automaticamente.
Se você desejar outra função, pressione a tecla
correspondente.

• Desligue o aparelho quando o mecanismo estiver
na posição desejada.

1.3.4- Ajuste da posição do PÓLO DE TENSÃO (Fig.

4.6)

• Coloque o modo Mecânico em PLAY
(reprodução). Vide a seção 3 acima: “Modo
Mecânico”

• Confirme se a ALAVANCA DE TENSÃO está
alinhada com o orifício de referência da BASE
PRINCIPAL.

• Se a exigência “B” não for satisfeita, gire a fenda
de ajuste do freio no sentido horário ou anti-horário
até que dos dois orifícios de referência fiquem
alinhados.

Fig. 4.6 Ajuste do PÓLO DE TENSÃO

14

1.4) Ajuste da seção de transporte da fita

O transporte da fita foi precisamente alinhado na fábrica, e normalmente, não necessita de re-ajuste. Entretanto,
caso seja necessário um ajuste, vide a figura abaixo

Nº Nome Nº Nome

1 CARRETEL S (supridor) 8 PÓLO DE INCLINAÇÃO T
2 PÓLO DE TENSÃO 9 ROLETE-GUIA T
3 HASTE GUIA S 10 CABEÇOTE A/C
4 CABEÇOTE FE 11 HASTE GUIA T
5 ROLETE-GUIA S 12 ROLETE PRESSOR
6 PÓLO DE INCLINAÇÃO S 13 EIXO DO CAPSTAN
7 CILINDRO 14 CARRETEL T (captador)

Figura 5.1 Diagrama esquemático do sistema de transporte da fita.

A alteração ou substituição de quaisquer componentes demonstrados na Fig. 5.1 pode tornar necessário reajustar
o sistema de transporte da fita

15

1.4.1- Ajuste dos ROLETES GUIAS S/T

• Cheque o retrocesso com uma fita T-120.

• Certifique-se de que não haverá fita em quantidade
excessiva enrugando/atolada nos ROLETES GUIAS S/T.

• Se um enrugamento for observado nos ROLETES­GUIAS S/T, gire o parafuso da haste-guia até que
as rugas desapareçam.

1.4.2- Ajuste de inclinação do conjunto do cabeçote
A/C (TILT)

• Reproduza a fita T-120 e verifique o estado de
movimento de fita na porção inferior da HASTE-GUIA T.

• Se houver algum problema, gire o parafuso de
inclinação do cabeçote A/C até o estado de
movimento ser melhorado (fig. 5.2)

Fig. 5.2 Ajuste de inclinação do Cabeçote A/C

1.4.4- Ajuste do AZIMUTE DE AUDIO (fig. 5.4)

• Faça a reprodução da fita de alinhamento (SP,
P AL, 6 KHz).

• Cheque a saída de áudio com o MEDIDOR DE
NÍVEL DE AUDIO.

• Gire o PARAFUSO DE AZIMUTE DO CABEÇOTE A/C
(2) até a saída máxima de áudio (-10dBm ~ -4dBm)
seja obtida.

Fig. 5.4 Ajuste do AZIMUTE DE ÁUDIO e POSIÇÃO X

1.4.5- Ajuste da POSIÇÃO X (Fig. 5.4 e 5.5)

• Conecte as pontas do osciloscópio ao conector
PT 01 na PCI PRINCIPAL, conforme Fig. 5.4.a.

• Reproduza a fita de alinhamento (Barras coloridas,
modo SP).

• Insira a a chave para ajuste no orifício de AJUSTE
DO CABEÇOTE A/C (4) e ajuste a POSIÇÃO X do
CONJUNTO DO CABEÇOTE A/C até o nível de
envelope fique no máximo.

• Assim que o ajuste da POSIÇÃO X for finalizado,
verifique se o nível de áudio baixou e em seguida
ajuste novamente o AZIMUTE DE ÁUDIO se
necessário.

1.4.3- Ajuste da altura do cabeçote A/C (Fig. 5.3)

• Reproduza a fita T-120.

• Certifique-se de que o espaçamento (“gap”)
entre borda inferior do cabeçote e a fita seja de

0.2 ~ 0.25 mm.

• Se a medição do espaçamento for diferente do
valor de referência citado acima, gire o parafuso
(1) e (3) até que o espaçamento desejado seja
obtido.

Fig. 5.3 Ajuste da altura/inclinação

Fig. 5.4.a Conexões para ajuste da POSIÇÃO X

16

Fig. 5.5 ajuste da posição X

1.4.6- Ajuste de fase de reprodução (Fig. 5.6)

O deslocador do gerador de pulso (PG) determina
o ponto do chaveamento do cabeçote de vídeo
durante a reprodução. Um ajuste errado do
deslocador PG pode causar ruído de
chaveamento do cabeçote na imagem e/ou
instabilidade vertical

1. Reproduza a fita de alinhamento, o sinal de barras
coloridas ou o sinal do monoscópio.

2. Conecte o Potenciômetro (500kΩ) aos pinos 5 e 6
do conector PT01 (ver figura 5.4.a e “Path Jig PCB”
no esquema elétrico de SERVO & CONTROLE).

3. Conecte o canal 1 do osciloscópio (50mseg/div.)
no pino 3 do conector PT01. Gatilhe (“Trigger”) o
osciloscópio para canal 1.

4. Conecte a ponta do osciloscópio do canal 2 ao
conector de saída de vídeo.

5. Ajuste o osciloscópio para “Slope” (-) e pressione
a tecla REC no controle remoto: o alinhamento é
realizado automaticamente. Confirme se a
margem de trilhagem do pulso SW 30Hz está nas
linhas 6.5H+/-1,5H (horizontal) antes de iniciar o
pulso de sincronismo vertical.

Fig. 5.7 Ajuste da linearidade

1.4.8- Ajuste fino da forma de onda da entrada/
saída do CILINDRO (fig. 5.8)

• Com as mesmas conexões do ítem anterior
(“1.4.7”), ajuste os ROLETES GUIAS S/T se a espessura
do sinal de ENVELOPE não for uniforme. Entrada:
ajuste no ROLETE S; Saída: ajuste no ROLETE T.

Fig. 5.8 Ajuste fino do ENVELOPE na ENTRADA/SAÍDA DO CILINDRO

1.4.9- RETROCESSO (REVIEW) REPRODUÇÃO
(PLAY) (Fig. 5.9)

SAÍDA DE
VÍDEO

Fig. 5.6

1.4.7- Ajuste da Linearidade (Fig. 5.7)

• Conecte o osciloscópio ao conector PT01
conforme figura 5.4.a.

• Conecte o potenciômetro (500kΩ) aos pinos 5 e
6 do contector PT01, conforme item “2” acima.

• Reproduza a fita de alinhamento.

• Ajuste o potenciômetro (500kΩ) até que o sinal
de ENVELOPE esteja no máximo na reprodução
da FITA DE ALINHAMENTO.

• Ajuste os ROLETES GUIAS S/T até a forma de onda
do sinal de envelope das laterais de entrada e
saída estejam, como demonstrado na Fig. 5.8

• Mantendo as mesmas conexões do ítem anterior
(“1.4.8”).

• Reproduza a FITA DE ALINHAMENTO.

• Faça a reprodução no MODO DE RETROCESSO
por cerca de 15 segundos e mude para o MODO
DE REPRODUÇÃO (PLAY).

• Verifique se a forma de onda do ENVELOPE é
restaurada à forma original dentro de 3 segundos
após o modo de RETROCESSO ser alterado para o
modo PLAY.

• Se a exigência de “D” não for satisfeita, cheque o
estado como a fita roda na parte de baixo da
HASTE GUIA T e ajuste o ROLETE GUIA T de forma
precisa.

Fig. 5.9 Alteração da forma de onda quando o modo é alterado

(REVIEW – PLAY)

OBS.: Após efetuar os ajustes dos ítens 1.4.5~1.4.9,

verificar se os níveis de saída de áudio estão
corretos. Caso necessário, efetue os ajustes
descritos nos ítens 14.2~1.4..4

17

1.5) Descrição de funcionamento dos circuitos

1.5.1- Circuito de fonte de alimentação

As tensões secundárias estão descritas abaixo.

• EVER 5V é usado pelo o CI da matriz de LEDs.

• Motores do cilindro, L e C usam EVER 12V e motor do capstan usa 26V
Existem dois tipos de 5V ON/OFF
A saída do circuito de chaveamento, Q808, é usada nos circuitos de áudio e vídeo e a outra saída do
circuito de chaveamento, Q807 é usada para OSD nos circuitos Micom e TMI.

1.5.2- Circuito Temporizador/Servo/Controle

Micom
M3777DM para ROM de 64K e feito pela Mitsubishi, Japão.

• O cristal de 14,318MHz é usado para o clock do sistema e é compartilhado com o OSD NTSC no Micom, o
cristal de 14,30244MHz para OSD (PAL-M) no Micom.

Display de matriz de LED

• Esse modelo adota um display de matriz de LED (Display de modo completo ou display de relógio/contador).

• Pinos do Micom (pino 20 - pino 23) controlam o circuito de drive do display de matriz de LED (5 grades e 8
segmentos).

Entrada das teclas do painel frontal

• Essas teclas são varridas pelo pulso Seg

Circuito driver do motor de carregamento

• O driver do motor de carregamento é operado pelo CI do driver do motor de capstan.

1.5.3- Circuito de vídeo: LA71730M

One Chip Super para vídeo e áudio linear

• One Chip Super A/V (vídeo + áudio linear + CCD + Pré Amp. (2/4/Hi-Fi))

1.5.4- Circuito de áudio linear: LA71730M

• One Chip Super inclui circuito de áudio linear.

1.5.5- Circuito de áudio Hi-Fi

CI Hi-Fi: AN3663 (Processador Hi-Fi + Pré-Amp. Hi-Fi) feito pela Matsushita, Japão.

1.5.6- TMI (Sintonizador, Modulador, FI)

O oscilador de 4MHz do TMI não é usado (O clock de 3,58MHz é fornecido pelo CI de vídeo).

18

1.5.7) Temporizador/servo/controle

No. Item LOC DES Obs.

1 CI MICOM IC601 M37760M8H-2A2GP Mitsubishi
2 MOTOR DE CARREGAMENTO P603 MOTOR CAPST AN 1 CHIP
3 EEPROM IC603 24LC04B
4 CI DE RESET IC602 BMR-0301G
5 RECEPTOR DO CR H701 GP1U291U 38kHZ
6 TECLA DE PROT. DE GRA V. SW601 SPPB62
7 SENSOR DO CARR. DE ALIM. S603 SG-239S
8 SENSOR DO CARR. DE RECOL. S604 SG-239S

9 CI MATRIZ TR IC701 M54561P
10 CI MATRIZ TR IC702 M54513P
11 CRISTAL DO SISTEMA X602 14.318MHz Sistema/NTSC
12 CRISTAL DO OSD XS01 14.30244 MHz OSD PAL-M
13 CRISTAL DO OSD X601 32kHz Relógio
14 ROM (tamanho) IC601 64k

1.5.8- Nomes dos pinos e função (MICOM)

No. Porta I/O Identificação da Porta Função da porta ATIVO CN

1 P110/AN8 Entrada OPTION (opção) SYSTEN OPTION A/D
2 P77/AN7 Entrada A/D
3 P76/AN6 Entrada MODE (modo) SAP/STEREO
4 P75/AN5 Entrada SHUTTLE DATA 1 Tecla Shuttle Porta de retorno A/D

de escaneamento

5 P74/AN4 Entrada CHAVE 3 Opção do Painel Frontal A/D

RCA, GE e outros)
6 P73/AN3 Entrada PATH ADJ Conectado ao fixture PATH ADJ A/D
7 P72/AN2 Entrada SHUTTLE / DATA2 Porta de retorno da varredura A/ D

de teclas
8 P71/AN1 Entrada AFT Entrada de dados de AFT A/D

analógico para sintonia

fina automática
9 P70/AN0 Entrada HI-FI (H) Entrada de tensão DC A/D

para detecção de HI-FI

10 P67/AN10 Entrada VIDEO DC Entrada de tensão DC para A/D

AD ENVE auto-tracking

11 P66/RTP11 Entrada KEY 1 Entrada de dados de teclas PULSO

DA1

12 P65/RTP10/D Entrada KEY 2 Entrada de dados de teclas PULSO

A0

13 P64 Saída Q V SYNC Sincronismo quase vertical para PULSO

"Trick Play"

14 P 63 Entrada REMOCON IN Entrada de pulso do controle remoto H
15 P62 Saída C ROTARY 2HD: pulso sw PULSO

4HD: Exclusivo ou saída do amp.

de sw. da cabeça e pulso v sw

16 P61/EXORout Saída HA SAW Saída de pulso de chaveamento PULSO

da cabeça para "Trick Play"

17 P60/EXORin Entrada ENVE COMP Entrada de comparação de envelope PULSO
18 P57/RTP01 Saída V SW30 Para selecionar SP H’D / LP H’D (VÍDEO) PULSO
19 P56/RTP00 Saída A S W30 Para Sel ec io n ar HI-FI H’D (HI-FI) PULSO
20 P55 Saída SEG A Controle do segmento A da matriz de LED PULSO
21 P54 Saída SEG B Controle do segmento B da matriz de LED PULSO
22 P53 Saída SEG C Controle do segmento C da matriz de LED PULSO
23 P52 Saída SEG D Controle do segmento D da matriz de LED PULSO
24 P51 Saída SEG E Controle do segmento E da matriz de LED PULSO
25 P50 Saída SEG F Controle do segmento F da matriz de LED PULSO
26 P47 Saída SEG G Controle do segmento G da matriz de LED PULSO
27 P46 Saída SEG H Controle do segmento H da matriz de LED PULSO
28 P45 Saída GRID A Controle da grade A da matriz de LED PULSO
29 P44 Saída GRID B Controle da grade B da matriz de LED PULSO
30 P43 Saída GRID C Controle da grade C da matriz de LED PULSO

19

31 P42 Saída Grid D Controle da grade D da matriz de LED PULSO
32 P41 Saída Grid E Controle da grade D da matriz de LED PULSO
33 P40 Saída Grid F Controle da grade D da matriz de LED PULSO
34 RESET Entrada RESET Entrada de reset (L) L
35 P31/Xcin Entrada Xcin Entrada de sub-clock de 32KHz
36 P30/Xcout Saída Xcout Saída de sub-clock de 32KHz
37 Vcc Entrada Vcc Alimentação
38 Xin E ntrad a Xin Entrada de clock principal
39 Xout Saída Xout Saída de clock principal
40 Vs s Entrada Vss Terra de Alimentação
41 P22 Entrada Xin Entrada de clock OSD
42 P21 Saída Xout Saída de clock OSD
43 CLKSEL Entrada CLKSEL Conectado ao GND
44 P20/OSCin2 Entra da OSCin2 Entrada de clock para tamanho

do caracter

45 P17/OSCout2 Saída OSCout2 Saída de clock para tamanho

do caracter
46 NUB Entrada NUB Não usado (conectado ao GND)
47 P16/LP Entrada LPF Pino de conexão do circuito

de oscilação para geração

de sinal síncrono interno
48 P15 Entrada FSC in GND para OSD
49 OSDVss Entrada OSDGND GND para OSD
50 P14/Cvin Entrada VIDEO IN Entrada de vídeo composto para OSD VIDEO
51 P13/LECHA Entrada LECHA Entrada de nível de branco
52 P12/Cvout Saída VIDEO OUT Saída de vídeo composto para OSD
53 OSDVcc Entrada OSD Vcc Entrada de alimentação para OSD
54 P11/HLF Entrada HLF Conexão LPF para fatiador
55 P10/V HOLD Saída OSD V HOLD V HOLD do OSD
56 P07/CvnEDS Entrada NOTHING
57 NUA Entrada NUA Não usado (conectado ao GND)
58 P06/Csyncin Entrada C SYNC Entrada de sincronismo composto PULSO
59 P 0 5 Entrada V SYNC Entrada de sincronismo vertical PULSO
60 P 0 4 Saída CH SW Inicialmente CH3 e muda H/L

3CH/4CH para CH4 pelo menu OSD
61 P03 Entr/Saída CAM D Entrada de dados Cam D L CAM SW
62 P02 Entr/Saída CAM C Entrada de dados Cam C L CAM SW
63 P01 Entrada REC SAFETY Nível lógico baixo indica trava H/L REC SW

de gravação, de modo que a

gravação é proibida.
64 P00 Saída REC H Saída do modo REC H AUDIO
65 P107 Saída CAM B Entrada de dados Cam B L CAM SW
66 P106 Saída CAM A Entrada de dados Cam B L CAM SW
67 P105 Saída EEPRO CLK CLOCK DA EPROM SERIAL
68 P104 Saída CAP I LIMIT Essa porta fica normalmente aberta, L DECK

e dela sai o estado de parada (Caps-

do capstan. tan)
69 P103 Saída A MUTE (H) Áudio Mute(H)
70 P102 Saída EEPROM / DAT A DADOS DA EEPROM SERIAL
71 P101 Entr/Saída IIC CLK HI-FI,A/V,SINTONIZADOR SERIAL
72 P100 Entr/Saída IIC DATA HI-FI,A/V,SINTONIZADOR SERIAL
73 P97 Saída EP TRICK H EP TRICK H H
74 P96 Saída TV/VCR Chaveamento de modo TV/VCR na TV
75 P95 Saída POWER ON Ativação (L)
76 P94/PWM1 Saída DRUM PWM Saída PWM de controle do

motor do cilindro
77 P93/PWM0 Saída CAP PWM Saída PWM de controle do

motor do capstan
78 P92/INT0 Entrada OPTION3 TESTE RÁPIDO DO CLOCK (SVC)
79 P91/RLS Entrada SUPPLY REEL Entrada de pulso do carretel
80 P90/RLT Entrada TAKE UP Entrada de pulso do carretel

REEL

20

81 P87 Saída NONE Nada
82 P86 Saída LM R/ F Reversão do motor de carga (H)
83 P85 Entrada NC Nada
84 P84 Entrada CAP F/R Saída do motor do capstan

para frente(L)/reverso(H)
85 P83 (INT1) Entrada OPTION SEMP TOSHIBA (H)
86 P82 Saída NC
87 CPFGin Entrada CFG Entrada FG do capstan
88 AMPVss Entrada AMPVss GND analógico
89 DRFGin Entrada DFG Entrada FG do cilindro
90 DRPGin Entrada DPG Entrada PG do cilindro
91 AMPVrefout Saída AMPVrefout Saída de tensão de referência

do amplificador analógico
92 AMPVrefin Entrada AMPrefin Entrada de tensão de referência

do amplificador analógico
93 P80/C Entrada C Conexão de capacitor para

redução de ruído AMPVrefout
94 CTL- Entr/Saída CTL- Entrada/saída CTL
95 CTL+ Entr/Saída CTL+ Entrada/saída CTL
96 AMPC Entrada AMP C GND AC do amplificador
97 CTLAMPout Saída CTL AMP Saída do amplificador CTL
98 AMPVcc Entrada AMP Vcc Alimentação do amplificador analógico
99 Avcc Entrada Avcc Alimentação do conversor AD

100 AN9 Entrada POWER Fail (L) Quando a energia é desconectada L

essa porta detecta falta de energia

e entra em modo de compensação

de energia.

21

1.5.9- Explicação das funções

A. Amplificador CTL

Fig. 2-1 Circuito CTL

O ganho de PB-CTL deverá ser como apresentado abaixo, por modo – 60-70 dB

MODO AMP 1 CTL AMP 2 CTL Ganho TOTAL
PLAYBACK(reprodução)/ SLOW (lento) 2 0dB 50dB 70dB
Busca FWD/REV 20d B 45d B 6 5d B
FF(avanço)/REW(retrocesso) 2 0dB 40dB 60dB

22

O nível detectado de PB-CTL deve ser conforme indicado abaixo
(Saída circuito Schmitt fornecida como PBCTL interno.)

FORMA DE ONDA DE SAÍDA DO AMPL. DE CTL

SAÍDA SCHMITT TRIGGER

Fig 2-2 Nível de detecção do pulso de controle

B. Circuito de acionamento do conjunto do LED (LED Array)

(*) NÃO UTILIZADO

(*)

Fig. 2-1 Circuito do visor do conjunto do LED (LED Array)

23

C. Auto-ajuste PG

• Aplicação: O resistor variável de deslocamento de PG não é usado graças a adição de ajuste automático 6.5H

• Como fazer SW.P

• Como ajustar o atraso PG

Para compensar a tolerância mecânica por ajuste.

• Conceito do ajuste automático

Ajustar 6.5H significa ajustar o tempo de SW.P a V.Sync em 6.5H. Nós podemos fazer isso compensando o
tempo não desejado enquanto pudermos verificar o tempo entre os dois.
O Micom verifica o espaço entre SW.P e V.Sync com uma resolução de 2us. (1H -> 64us)
Depois de comparar o tempo verificado com 6.5H, a diferença é compensada e então sai SW.P.
Com esse método, nós podemos ter o mesmo efeito do ajuste manual do passado. Além disso, o resultado
é gravado em uma EEPROM de modo a manter os dados mesmo que ocorra um reset.

• Processo

Em modo de ajuste automático, o Micom fixa o atraso PG em uma faixa máxima de 9.14 graus. O tempo
médio entre SW.P e V.Sync é obtido lendo-se a fita 4 vezes.
Sob a condição de tempo compensado, o Micom verifica o tempo entre SW .P e V.Sync, se o resultado está
na faixa de 6.5H ± 1.0H, o dado é gravado na EEPROM, para não repetir esse processo com o ajuste
correto.

24

1.5.10- Vídeo

1.5.10.1- Resumo

O circuito de vídeo usa um chip Super A/V LA71730M feito pela Sanyo que inclui processador de cor e
luminância, CCD e pré- amplificador.
Esse CI tem 100 pinos, mas somente 78 pinos (pino 19-96) são relacionados a vídeo.

1.5.10.2- Circuito de vídeo
Modo EE

O sinal de vídeo de 1.0Vp-p vindo das entradas de vídeo ou módulo TMI (Sintonizador, Modulador e FI)
entra nos pinos 48, 50 e 52 do IC301.
Um deles é selecionado e vai para o AMP. AGC.
A saída do AMP . AGC vai para o circuito de inserção de QV/QH.
Depois disso o sinal é amplificado em 6dB pelo Amp. Vídeo e um sinal de 2,0Vp-p sai pelo pino 65.
Finalmente o sinal sai pelo pino 5 do TMI e conector de linha através do circuito OSD no Micom.

Processo do modo EE

48

Input
Select

IC 301

AGCAMP

VIDEO A MP

VIDEO

IN

50
52

QV/QH INSERT

65

IC 601

MICOM

50 52 5

OSD

Fig. 3-1 Processo de modo EE

TMI

LINE

VIDEO

OUT

JACK

25

Modo REC

• Processamento do sinal de luminância

O sinal entra pelos pinos 48, 50 e 52 do IC301 e um deles é selecionado para entrar no Amplificador de AGC.
Esse sinal de entrada realiza AGC de pico e AGC de sincronismo.
A saída do AMP . AGC vai para o circuito de QV/QH.
A seguir o sinal é levado ao divisor de -6dB onde seu nível é reduzido para 0,5V
O LPF (filtro passa-baixas) e o atraso de 1H separa o sinal de luminância do sinal de saída do divisor.
O otimizador de detalhes dá ênfase ao sinal de luminância separado.
O sinal então é levado ao circuito não-linear de ênfase para melhorar a relação S/R.
O circuito não-linear de ênfase ajusta a quantidade de ênfase em alta freqüência no modo SLP, o que
significa que a quantidade de ênfase é dependente do nível de entrada; portanto, quanto menor o nível de
entrada, maior a quantidade de ênfase.
Um grampeamento de branco/escuro é realizado para evitar o excesso de picos altos e baixos que ocorre
durante o processo de ênfase.
O sinal de luminância modulado pelo modulador de FM passa pelo EQ. REC e o sinal Y modulado é misturado
com o sinal de cor convertido. Ele é enviado ao AMP. AGC da seção do pré-amplificador e vai para a
cabeça de vídeo através dos pinos 88 e 89 ou 94 e 95, dependendo se está no modo SP ou EP.

Processo de luminância no modo REC

IC 301

VIDEO

IN

48
50
52

Input
Select

ENHANCER

FM

MODULATOR

AGC AMP

1/2

QV/QH
INSERT

DETAIL

REC EQ

CHROMA

Fig. 3-2 Processo de luminância do modo REC

NL EMPH

+

LPF

W/D

AGC
AMP

YNR
COMB
FILTER

CLIP

SP

EP

CCD
DELAY

88,
89

94,
95

43

46

HEAD

26

• Processamento do sinal de cor

O sinal de vídeo entrando pelos pinos 48, 50 e 52 do IC301 passa pelo AMP. AGC e pelo BPF.
O sinal de cor é separado pelo BPF (filtro passa-banda) de 3,58MHz.
Esse sinal é enviado ao Filtro Comb do CCD para remover ruído de cor cruzada e interferência de ponto
(“dot”).
O sinal separado pelo filtro comb vai para o LPF CCD.
A seguir o sinal vai para a seção AGC que automaticamente controla o nível de burst de cor.
Depois que a ênfase de burst amplifica o sinal de burst em 6dB, a portadora de 3,58MHz entra no Conversor
Principal e é misturada com a portadora de 4,21MHz vinda do sub-conversor. A saída é 4.21MHz ± 3.58MHz.
O sinal convertido de 629KHz, a diferença entre as duas frequências, é enviado para o filtro LPF de 1,3MHz.
O sinal de saída é misturado com o sinal Y-FM enviado ao AGC.
É enviado à cabeça através dos pinos 88 e 89 ou 94 e 95 dependendo se está em modo SP ou EP/LP.

Processo de cor no modo REC

Input

48

Select

IC 301

VIDEO

IN

50

52

AGCAMP

CCDLPF ACCAMP

1.3 LPF

COLOR
KILLER

LUMINANCE

Fig. 3-3 Processo de cor REC (gravação)

BPF

BURST

EMPHASIS

+

AGC
AMP

CCD COMB

FILTER

MAIN

CONVERTER

SP

EP

88,
89

HEAD

94,
95

27

Modo PB (“Play Back”)

• Processamento do sinal de luminância

O sinal gravado é obtido pela cabeça e amplificado em 60dB pelo Pré-amplificador.
O sinal FM amplificado é enviado ao AGC FM.
O sinal é automaticamente controlado pelo AGC FM para ajustar a tolerância de saída do CH1 e CH2.
O sinal é levado ao EQ.FM, e o sinal equalizado vai para o limitador duplo depois da compensação de fase.
O circuito limitador duplo remove o ruído AM, evitando sobremodulação, e o sinal entra no DEMOD. FM.
Saindo do DEMOD. FM o sinal é levado ao circuito de de-ênfase principal através do SUB LPF, onde é feita
a de-ênfase do sinal de alta freqüência amplificado no modo REC.
Depois da eliminação do ruído de demodulação causado durante os processos acima pelo LPF 3M, o sinal
vai para o circuito YNR (Redução de Ruído de Luminância).
Passando pelo YNR, o sinal vai para o circuito de de-ênfase não linear.
O circuito de de-ênfase não-linear tem o papel inverso do circuito de ênfase não-linear no modo de
gravação, ou seja, ele faz a de-ênfase do nível de alta freqüência enfatizado pelo circuito de ênfase não­linear.
O cancelador duplo de ruído reduz o ruído do sinal de vídeo.
Depois de passar pelo bloco de controle de imagem o sinal é misturado com o sinal de cor.
O sinal misturado é obtido no pino 65, entra no pino 50 do IC601, sai pelo pino 52 e finalmente é enviado ao
conector de saída e ao pino 5 do TMI.

Processo de luminância no modo PB

IC 301

HEAD

NONLINEAR
DEEMPHASIS

QV/QH INSERT

93,
96

87,
90

DOUBLE
LIMITTER

EP

PB FM AGC

SP

FM DEMOD SUB LPF

MAIN

DEEMPHASIS

DOUBLE

NOISE

CANCELER

VIDEO AMP

PB EQ

3M L PF YNR

CONTROL

MICOM

65

50

OSD

CCD

Y/C
MIX

52

PHASE COMP

5

43

46

TMI

Fig 3-4 Processo de luminância PB

28

IC 601

VIDEO

JACK

OUT

• Processamento do sinal de cor

HEAD

93,
96

87,
90

65

50

52

5

IC 301

IC 601

EP

SP

1.3MHz LPF ACC AMP

MAIN

CONVERTER

3.58MHz BPF

CCD COMB

FILTER

CCD LPF

BURST

DEEMPHASIS

Y/C
MIX

QV/QH INSERT VIDEO AMP

MICOM

OSD

TMI

JACK

O sinal amplificado de 60dB pelo pré-amplificador vai para o LPF de 1,3MHz, que separa o sinal de cor
convertido, e o envia para o ACC.
O ACC (Controle Automático de Cor) estabiliza o sinal de cor.
O sinal estabilizado é enviado ao conversor principal e misturado com o sinal de 4,21MHz vindo do sub­conversor.
A saída é de 4,21MHz ± 629KHz. O sinal misturado é levado ao BPF de 3,58MHz para que passe somente o
sinal de cor de 3,58MHz, e é enviado ao Filtro Comb do CCD.
Durante esse processo, o cross-talk entre trilhas adjacentes é eliminado.
O sinal de saída do Filtro Comb é enviado à de-ênfase de burst que reduz o nível de burst em 6dB (em modo
REC, mas não em modo EP).
Esse sinal de cor é misturado com o sinal de luminância e sai pelo pino 65 do IC301 através do Amp. de
Vídeo.

Processo de cor PB

Fig. 3-5 Processo de cor PB

VIDEO

OUT

29

1.5.11- Áudio linear

1.5.11.1- Resumo

Esse circuito de áudio usa um chip Super A/V 1 LA71730M feito pela Sanyo.
A principal característica desse CI é que os modos REC/EE, PB/EE, SP/LP/EP e a seleção de entrada de
áudio são controladas por um barramento serial de dados IIC.
22 pinos (pinos 1-18 e 97-100) estão relacionados ao circuito de áudio.

1.5.11.2- CI de áudio: nome e operação dos pinos
A. Características

Inclui Amp. PB, Amp. de linha, Amp. de REC, circuito ALC, (Controle Automático de Amplitude), chave EQ.
e circuito de polarização de Auto REC.
É equipado com chave EQ que opera nos modos SP/LP/EP.
O nível ALC é fixo em -4dBm por valores externos.

B. Função

Pino Nº Nome Função

1 AUTO-BIAS-OUT Tensão de controle DC para auto-polarização
2 AUTO BIAS Controle de saída do amplificador de gravação
3 AUTO-BIAS-IN Entrada de sinal de 70KHz para auto-polarização
4 EQ-SW1 Chave do equalizador de reprodução: em modo EP, ligada.
5 EQ-IN Impedância de entrada: 120Kohm
6 EQ-NFB Realimentação negativa do Amp. PB
7 EQ-SW2 Chave de capacitor para ressonância da cabeça: em SP ou LP, ligada
8 EQ-OUT Saída do amplificador de reprodução

9 AUDIO-PB-IN Entrada do amplificador de linha da saída do amplificador de PB
10 Vref Filtro de Vref
11 Audio Line OUT Saída do amplificador de linha
12 ALC-IN Detecção de ALC
13 Audio-IN1 Entrada de áudio
14 ALC DET Porta para o filtro ALC
15 Audio-IN2 Entrada de áudio
16 AUDIO H’D SW CTL Controle da chave de cabeça de áudio
17 Audio-IN3 Entrada de áudio
18 A-Vcc Vcc
97 A-GND GND/TERRA
98 Audio-Rec-NFB-EP/LP Não usado (conectado ao GND)
99 Audio-Rec-NFB-SP Não usado (conectado ao GND)

100 Audio-Rec-OUT Saída do amplificador de gravação

1.5.11.3- Explicação por modo

• Controle da função MUTE (“mudo”) (pino 71)

Porta de controle Modo Função

Mute SW (Chave) linha

H Mudo Aberto
L Exceto para mudo Fechado

• Tabela de dados de controle seriais (pino 69)

Endereço 8 7654321
Grupo 1 0 0 REC (gravação) Áudio

0 1 PB áudio
1 0 EE áudio

1 1 PROIBIDO
0 0 A-IN1
0 1 A-IN2
1 0 A-IN3
1 1 PROIBIDO

Endereço 8 7654321
Grupo 3 0 0 SP

01 LP
10 EP
1 1 PROIBIDO

30

1.5.11.4- Explicação por modo

• Modo EE (Tomada de Entrada Traseira)

O sinal de entrada dividido por R231 e R232 entra no pino 15 do CI e sai para o pino 11 através do
circuito ALC e do amp. de linha.
O sinal passa através do circuito divisor de sinal (R236 e R270) e C297, entra em REC Amp e sai para
Line Out.
O ponto ALC é fixado em –4dBm por R216 e R217 e o tempo ALC pode ser ajustado por R211 e C208.

• Modo PB (reprodução).

O sinal do cabeçote de áudio entra no pino 5 através do circuito de pico de alta freqüência composto
por R205 e C204. O sinal sai no pino 8 através de EQ Amp.

AUDIO IC

3

HIGH
FREQUENCY
PEAKING

AUDIO
HEAD

SWITCH
CIRCUIT

C20 4 R205

BIAS
OSC

C202

R204

PB ON

5

6

R203 SW

SP:ON

C201

R202

R201

PB EQ
CIRCUIT

8

R221 C217

C216

PB LEVEL
SETTING

9

11

AUDIO
OUT

Fig 4-1 Modo PB

• Modo REC (gravação)

O sinal de entrada de áudio passa pelo Amp de linha. Em seguida, este sinal entra em REC. Este sinal
entra em REC.
O sinal de áudio do pino 100 de REC Amp é misturado ao sinal bias de 70kHz e gravado no cabeçote
A/C.

COMPARATOR

AUDIO IN

AUDIO IC

LINE AMP REC AMP

15

SWITCH
CIRCUIT

100

R206

AUDIO
HEAD

70kHz HPF

REV
300mV

3

R205 C204

BIAS
OSC

RESISTOR FOR

RESISTOR FOR
REC CURRENT

REC CURRENT

DICISION

DIVISION

AUTO BIAS
CONTROL

1

Fig 4-2 Modo REC

31

1.5.12- HI-FI

l.5.12.1- Descrição de cada pino

Nº Descrição Nº Descrição

1 ENTRADA BS (R) - “não utilizada” 33 NR REF (R CH)
2 ENTRADA EXT3 (R) - “não utilizada” 34 NR DET2 (R CH)
3 ENTRADA BS (L) - “não utilizada” 35 NR DET1 (R CH WEIGHING)
4 ENTRADA EXT3 (L) - “não utilizada” 36 CONTROLE DE MUTE
5 DET2 ESPECTRAL 37 AJUSTE AGC REC
6 1/2 Vcc1 Vref 38 GND 1 R
7 ENTRADA REF (R) 39 PE
8 TEMPORIZAÇÃO DE BANDA LARGA 40 Vcc (Vcc 1=5V)

9 ENTRADA EXT1 (R) 41 GND LÓGICO
10 ENTRADA EXT2 (R) 42 ENTRADA DE CLOCK SERIAL
11 GND 1 L 43 ENTRADA DE DADOS SERIAL
12 ENTRADA REF (L) 44 dBx REF
13 DETECÇÃO DE BANDA LARGA 45 ENTRADA 3,58MHz
14 ENTRADA EXT1 (L) 46 PLL ESTÉREO
15 ENTRADA EXT2 (L) 47 REF DEM
16 NR DET 1 (L CH WEIGHTING) 48 ENTRADA SIF
17 NR DET 2 (L CH) 49 DET. PILOTO
18 NR REF (L CH) 50 DET. RUÍDO SAP
19 SAÍDA CCA (L) 51 Vcc MTS (Vcc=5V)
20 (+) DC FB AMP. REC 52 DET. SAP
21 (+) SAÍDA AMP. REC 53 SAÍDA DE LINHA (R)
22 ENTRADA PB CH2 54 REF L+R
23 GND PRE/REC 55 GND 2
24 ENTRADA PB CH1 56 PORTA DE LED
25 Vcc PRE/REC 57 SAÍDA DE LINHA (L)
26 (-) DC FB AMP. REC 58 Vcc2 (Vcc2=12V)
27 ENTRADA DE PULSO DE CHA VEAMENTO DA CABEÇA 59 SAÍDA RFC
28 FORÇADO 60 DET. AGC RFC
29 SAÍDA FM PB 61 SAÍDA NORMAL
30 ENTRADA FM PB 62 ENTRADA NORMAL
31 DETECÇÃO DE RUÍDO DE DECISÃO NORMAL 63 DET. ESPECTRAL 1
32 SAÍDA CCA (R) 64 TEMPORIZAÇÃO ESPECTRAL

32

1.5.12.2- Fluxo e operação do sinal nos modos REC/EE/PB
Modo de gravação

• A entrada do sintonizador L/R IN, linha L/R 1 ou 2 IN está selecionada por barramento de dados.

• O sinal de entrada selecionado passa no circuito PNR para reduzir o ruído. Então, a modulação FM é

feita por MOD e sai para o circuito Pré Amp

• Quando o sinal de entrada é excessivo, o circuito ALC poderá prevenir a forma de onda distorcida.

• O tipo de modulador interno é um Oscilador controlado pela tensão (VCO) que possui boas

características lineares.

• O sinal de gravação FM entra ao circuito de Pré-amplificação após o L CH e o R CH serem mixados.

• A margem de mixagem do L CH e R CH pode ser ajustada por passo pelo barramento de dados.

+

61

LINEAR

AUDI O IC

62

LINE

LINE OUT L/R

53,
57

MIX OUT

59

9,

LINE IN L/R

LINE IN L/R

ALC

LPF

OUTPUT

S/W

+MIX

14

FRONT IN L/R

10,
15

FRONT IN L/R

TUNER IN L/R

LINE IN L/R

INPUT

S/W

PNR

MOD

MIX
ALC

60

48

21

REC FM OUT

Fig 5.1 Diagrama de blocos no modo REC e EE

Modo EE

• O sinal selecionado em seleção de entrada S/W vai para S/W de saída que seleciona um dos modos Hi­fi, Linear ou Mix por barramento de dados; em seguida sai como Line out ou Monaural Out que já está
amplificado pelo Amp de ganho de saída.

• O circuito ALC do Monaural Out, é capaz de controlar o máximo nível de sinal.

AUDIO LINEAR

• O seletor de entrada emite o sinal de entrada selecionado através do pino 61.

O sinal de saída do MIX, L CH ou R CH é selecionado pelo barramento de dados.

• O sinal do CI de áudio linear sai através do pino 62 e em seguida, é emitido como uma das saídas de linha
ou Saída Monaural, selecionada pelo circuito seletor de saída.

33

Modo Playback

• O sinal FM de reprodução do Pré-Amp passa no AGC Amp para compensar o nível do cabeçote e o BPF
separa L CH e R CH.

• A freqüência central do BPF é automaticamente ajustada para a freqüência central de VCO.

• O sinal de reprodução FM é demodulado, passa no circuito de compensação de ruído de chaveamento
e entra no Seletor de saída após o circuito PNR reduzir o ruído.

NORMAL AUDIOIN

62

PNR

LINEOUT L/R

OUTPUT
SELECT

+

MIX

MIX
ALC

LINE

MIX OUT

60

53,
57

59

30

PB FM IN

FM

AGC

BPF

LINEAR

AUDIO IC

DEMO SW.N.C

Fig 5-2 Diagrama de blocos no modo PB

1.5.12.3- Blocos
Chaveador de entrada

- O IIC BUS seleciona uma entrada Hi-fi à partir de três tipos de entrada: sintonizador, linha 1 ou linha 2.

- O IIC BUS pode também selecionar uma saída do CI de áudio linear de Hi-fi L/R Mix, Hi-fi L ou Hi-fi R.

Chaveador de saída

- O IIC BUS pode selecionar um modo de saída de Hi-fi Stereo, Hi-fi L, Hi-fi R, Linear ou Line Mute.

- Três tipos de Ganho do Amp. de linha podem ser ajustados.

MODEM

- Este é composto de VCO, comparador de fase e limitador de sobre-modulação, a fim de modular e

demodular.

FM BPF

- Este é composto pelo circuito de controle de nível de entrada automática FM e BPF L CH/R CH.

- O chaveamento NTSC ou PAL é controlado pelos dados do barramento.

Circuito de controle Automático VCO BPF

- Este controla automaticamente a freqüência de centralização BPF de Fo 1.3 MHz, 1.7MHz, 1.4MHz, 1.8MHz

de acordo com a transmissão de dados do IIC BUS e entrada Fsc.

Circuito de detecção de queda

- Este circuito compensa a suavização para o sinal de áudio no modo de reprodução quando o sinal

de reprodução FM cai temporariamente.

Circuito de compensação de ruído de chaveamento

- Este compensa o ruído ocorrido enquanto os cabeçotes estão em rotação.

- A largura do pulso de compensação é de cerca de 10 uSec.

Circuito detecção envelope

- Este detecta o sinal FM PB de acordo com a trilha.

Circuito de detecção FM automático (detecção de ruído)

- Quando não há sinal FM PB ou o ruído é excessivo além do especificado, este circuito detecta e força

saída Linear.

- O chaveador de saída é alterado para Linear sem levar em conta o status do IIC BUS.

- Porta Hi-fi DET (ENVE OUT) é 0 V no normal e 4.0V em Hi-fi.

- Uma vez que o Linear forçado tenha sido detectado, o Hi-fi pode ser reconhecido após 65mSec apesar

do sinal FM PB estar presente na entrada.

34

1.6) Tabelas de tensões

EEPROM (IC603, 24LC04B)
PINO Nº REC PB

100
200
300
400
555
655
700
855

IC PROCESSADOR A/V (IC 301, LA 71730)

PINO Nº REC PB PINO Nº REC PB PINO Nº REC PB PINO Nº REC PB

1 0.84 0.08 26 1.56 3.1 51 0 0 76 2.36 1.42
2 0.84 0.01 27 2.15 2.1 52 1.9 2.3 77 1.55 2.69
3 2.39 2.24 28 4.59 3.93 53 2.32 2.3 78 2.68 3.33
4 2.36 0.01 29 0.7 2.65 54 1.9 1.9 79 2.48 1.79
5 2.33 0.01 30 0 0 55 5.0 5.0 80 4.42 0.97
6 2.22 0.01 31 2.72 2.66 56 1.89 1.89 81 1.1 1.1
7 2.22 0.04 32 3.98 3.97 57 1.84 2.08 82 0 0
8 2.22 2.23 33 1.99 1.98 58 2.17 2.85 83 0 0

9 2.22 2.23 34 2.02 2.52 59 2.89 2.90 84 0.6 3.33
10 2.66 2.24 35 2.52 2.52 60 1.37 1.22 85 0.78 0
11 0 2.28 36 3.78 3.78 61 1.19 1.19 86 1.59 0.33
12 0 0 3 7 2.05 2.03 62 0.03 0.03 8 7 4.26 1.93
13 2.21 0 38 2.21 2.20 63 1.6 2.25 8 8 4.24 1.92
14 1.0 0 39 9.48 9.48 64 0 0 8 9 4.24 1.92
15 2.21 2.21 40 0 0 65 1.65 1.73 90 4.25 1.93
16 5.0 0.01 41 0 0 66 1.67 5.0 91 5.83 5.0
17 4.45 0.15 42 5.0 5.0 6 7 0.34 0.34 9 2 0 0
18 5.0 5.0 43 2.27 2.34 68 4.95 4.95 93 0.76 0.76
19 5.0 5.0 44 0 4.13 69 4.89 4.87 94 0.76 0.76
20 0 0 4 5 2.46 2.43 70 2.54 2.54 9 5 0.76 0.76
21 3.24 1.96 46 2.63 2.64 71 1.68 1.69 96 0.76 0.76
22 3.47 1.96 47 2.63 4.1 72 5.0 5.0 97 0 0
23 3.46 0 48 4.1 2.33 73 2.1 2.64 98 2.32 2.24
24 5.0 5.0 49 3.1 3.11 74 2.49 1.06 99 2.32 1.87
25 0.13 3.41 50 1.9 1.9 7 5 2.37 0.72 10 0 2.41 2.24

TMI (RF101, LGTMI-SLQ1-S)

PINO Nº REC PB PINO Nº REC PB PINO Nº REC PB PINO Nº REC PB

1 0 0 6 2.6 2.59 11 GND GND 16 0 0

2 4.9 4.9 7 0 0 12 4.9 4.9 17 2.2 2.2

3 4.9 4.9 8 2.89 2.9 13 0 0 18 0 0

4 5.0 5.0 9 4.8 4.8 14 0 31.7 1 9 1.7 1.7

5 1.1 1.0 1 0 4.7 4.7 1 5 0 0 20 3.9 3.9

H-FI IC (IC251,AN3663)

PINO Nº R EC PB PINO Nº R E C PB PINO Nº REC PB PINO Nº R EC PB

1 0.2 0.3 17 0.4 0.7 33 2.5 2.4 49 3.4 3.3

2 0.2 0.3 18 2.2 2.4 34 0.9 0.7 50 3.4 3.3

3 0.2 0.3 19 2.2 2.4 35 2.5 2.4 51 5.0 4.8

4 0.2 0 20 2.0 0 36 0 0 52 3.2 3.2

5 2.2 2.3 21 AC:2.0 0 37 1.5 1.5 53 DC1.2 5.7

6 2.2 2.4 22 AC:2.0 0 38 0 0 54 2.4 2.3

72.00230039005500

8 0.2 0.3 24 AC:2.0 0.6 40 5.0 4.8 56 0 0

9 0 0 25 5.0 0 41 0 0 57 5.6 0.6

10 0 0 26 2.0 0 42 datapulse 4.8 58 12.0 12.0
11 0 0 2 7 sw pulse 2. 5 43 CLK pulse 4.8 59 5.6 5.8
12 0.2 2.0 28 4.0 4.0 44 2.2 0 60 1.0 0.73
13 2.6 2.4 29 4.5 1.7 45 0 0 61 2.3 2.4
14 0 0 30 4.5 1.7 46 3.4 3.3 62 2.3 2.2
15 0 0 31 1.0 1.7 47 3.0 2.4 63 2.5 2.53
16 2.4 2.4 32 2.5 2.4 48 2.2 2.1 64 0.4 0.48

35

RESET IC (IC602, BMR-0301G) Q801(IRF20C(C)/FQD2N60(C)): FET

PINO Nº REC PB PINO Nº REC PLAY

1 5.1 5.1 100V 220V 100V 220V
2 0 0 D 135V 273V 135V 273V
3 5.0 5.0 S 219V 360V 216V 360V

G 135V 237V 135V 279V

REGULATOR IC (IC802,KA431AZ) Q802(SSP6N90A/1RFBE30):FET

PINO Nº REC PB PINO Nº REC PLAY

1 2.46 2.46 100V 220V 100V 220V
2 0 0 D 135V 273V 135V 273V
3 4.36 4.36 S 0.04V 0.02V 0.03V 0.01V

G 1.8V 0.7V 1.6V 0.68V

IC801(FOTO ACOPLADOR)
PC17K1BB(C)

PINO Nº REC PB

1 5.45 5.45
2 4.35 4.35
3 5.4 5.4
4 0.76 0.76

1.7) Formas de Onda do Circuito de Vídeo

Formas de onda no modo EE (BARRAS COLORIDAS)

(1) Pinos 48, 50, 52 de IC 301

(entrada de cor 1.0V p-p)

Formas de onda da luminância no modo de gravação (SINAL DE BARRAS COLORIDAS)

(3) Pinos 88, 89 ou 94, 95 do IC 301

(SP: 3.2V p-p)

Formas de onda da cor PAL no modo de gravação (SINAL DE BARRAS COLORIDAS)

(2) Pino 65 do IC 301

(saída de cor: 2.0 Vp-p)

(4) Pino 46 do IC 301 (0,4Vp-p)

(5) Pino 43 do IC 301 (0.4Vp-p)

(6) Pino 21 do IC 301

(0.4 Vp-p)

(7) Pino 67 do IC 301

(C.SYNC: 5 Vp-p)

36

Formas de onda da luminância no modo PB (FITA DE TESTE BARRAS COLORIDAS)

(8) Superior: Pino 70 do IC 301

(rotação da cor: 5V p-p)
Inferior: Pino 21 de IC 301

(ENVE: 0.5Vp-p)

(11) Pino 05 do IC 301

(Saída de vídeo: 2.0V p-p)

(9) Pino 46 do IC 301 (0.5Vp-p)

(10) Pino 43 do IC 301 (0,5Vp-p)

Formas de onda da cor NTSC no modo PB (FITA DE TESTE BARRAS COLORIDAS)

(12) Superior: Pino 70 do IC 301

(rotação da cor 5 Vp-p)

inferior: Pino21 de IC 301

(500mVp-p)

(13) Pino 65 do IC301

(Saída de vídeo: 2.0V p-p)

37

1.8) GUIA PARA LOCALIZAÇÃO DE DEFEITOS

1.8.1- V erificação do Circuito Primário

38

1.8.2 - V erificação do Cir cuito Secundário

39

1.8.3- Circuito Servo/Controle

A.

40

B.

41

C.

42

D.

43

E.

44

F.

G.

45

H.

46

I.

47

1.8.4- Circuito de Áudio

1.8.4.1- Áudio Hi-Fi
A. Modo EE

48

B. MODO PB

49

C. MODO REC

50

1.8.4.2- Áudio Linear (Normal)
A. MODO PB

51

B. Modo REC

52

C. MODO EE

53

1.8.5- Circuito de vídeo

A. Modo EE

54

B. MODO PB

55

C. MODO REC

56

1.8.6- Circuito OSD

57

2. DIAGRAMAS DE SERVIÇOS

2.1) Esquemas Elétricos

2.1.1- Fonte de Alimentação

59

2.1.2- Servo & Controle

60

2.1.3- Áudio/Vídeo (somente VC X695)

61

2.1.4- Áudio/Vídeo (somente VC X696)

62

2.1.5- Sintonizador (somente VC X695)

63

2.1.6- Sintonizador & MPX/Hi-Fi (somente VC X696)

64

3- VISTAS EXPLODIDAS

3.1) Mecanismo (vista superior)

65

3.2) Mecanismo (vista inferior)

66

3.3) Conjunto da gaveta de carregamento

67

3.4) Conjunto do cilindro (drum) completo

68

4. LISTA DE COMPONENTES

4.1) Mecânicos

Observação importante: A tabela à seguir apresenta-se ordenada alfa-numericamente em função da posição do

componente. Os componentes exclusivos de cada modelo, aparecem com tal anotação
no campo “descrição”; todos os demais componentes, sem indicação de modelo, são
comuns a ambos.

POS. N.E. DESCRIÇÃO

A001 598240 CHASSI DE PLASTICO
A0011 598268 PE DE BORRACHA
A017 598277 ATERRAMENTO MECA/TAMPA
A0200 606464 POSTE GUIA “S” COMPLETO
A0300 606473 POSTE GUIA “T” COMPLETO
A040 598213 TAMPA SUPERIOR METALICA
A0400 635851 MOTOR CAPSTAN DMVCMC09D
A060 598222 BLINDAGEM INFERIOR METALICA
A0600 606491 CABEÇA A/C COMPLETA
A1000 606507 ENGRENAGEM “L” DE CARREGAMENTO
A1100 606516 ENGRENAGEM “R” DE CARREGAMENTO
A1200 606525 ALAVANCA DE CARREGAMENTO,DE AÇO
A1400 606534 TRILHO CORREDIÇO, DE AÇO
A1500 606543 EMBREAGEM COMPLETA P/ MECANISMO
A1700 606552 CORREIA DE BORRACHA CR68
A1800 606561 ALAVANCA DE TRANSMISSÃO, DE AÇO
A1900 606570 TRILHO DE CARREGAMENTO, PLÁST.
A2000 606589 ENGRENAGEM “CAME”, DE PLÁSTICO
A2100 606598 ROLO PRESSOR COMPLETO
A2200 635860 UNIDADE MOTOR DE CARREGAMENTO
A2400 606614 ENGRENAGEM DE TRANSMISSÃO
A2600 606623 CARRETEL “S”&”T”, DE PLÁSTICO
A2700 606632 ALAVANCA/PÓLO DE TENSÃO
A2800 606641 FREIO “S” COMPLETO

POS. N.E. DESCRIÇÃO

A2900 606650 FREIO “T” COMPLETO
A3000 606669 CABEÇA APAGADORA HVFHP0042A
AA01 629939 GABINETE SUPERIOR CONTR. REMOTO
AA02 598678 GABINETE INFERIOR CONTR. REMOTO
AA03 598687 TAMPA COMPART. PILHAS (C. REMOTO)
AC001 606428 DISPOSITIVO LIMPEZA AUTOMÁTICA
AD001 635511 CILINDRO CYN-T610C COMPLETO (X696)
AD001 635502 CILINDRO CYN-T410C COMPLETO (X695)
AE309 623953 MANUAL DE INSTRUÇÕES VC X695/696
AF001 635879 GAVETA CARREGAMENTO COMPLETA
AG301 630044 PAINEL FRONTAL X695 MONTADO
AG301 629957 PAINEL FRONTAL X696 MONTADO
AG301AC 598632 MOLA DA PORTA CASSETE
AG301M 627520 PORTA CASSETE, GRAVADA (X695)
AG301M 627539 PORTA CASSETE, GRAVADA (X696)
AG308 622614 PAINEL TRASEIRO, DE PLÁSTICO (X695)
AG308 622623 PAINEL TRASEIRO, DE PLÁSTICO (X696)
K01 598696 MANTA SILICONE LUMINA C. REMOTO
M1000 627851 MECANISMO DRN-B601 HIFI (X696)
M1000 627842 MECANISMO DRN-B401 (X695)
TP01 598749 MOLA CONTATO POS./NEGATIVO
TP02 598721 MOLA CONTATO POSITIVO
TP03 598730 MOLA CONTATO NEGATIVO

69

4.2) Eletro-eletrônicos

NOTA DE SEGURANÇA: As partes marcadas com o símbolo possuem características especiais importantes para

segurança. Antes de substituir qualquer um desses componentes, certifique-se que o está
fazendo apenas por componentes com as mesmas características. Não comprometa a
segurança do produto pela utilização de componentes duvidosos durante o serviço.

Tabela de tolerâncias:

Símbolo F G J K M N Z P Símbolo C D

% ± 1 ± 2 ± 5 ± 10 ± 20 ± 30 -20 +80 0 +100 pF ± 0,25 ± 0,5

Observação importante: A tabela à seguir apresenta-se ordenada alfa-numericamente em função da posição do

componente. Os componentes exclusivos de cada modelo, aparecem com tal anotação
no campo “descrição”; todos os demais componentes, sem indicação de modelo, são
comuns a ambos.

POS. N.E. DESCRIÇÃO

AE305A 629966 CONTROLE REMOTO VCR2240 MONTADO
AE324 598419 CABO COAXIAL RF TIPO F 1,5M
C1 600371 CAP ELCO 47UF M 85G RT050
C101 599034 CAP ELCO 470UF M 10V 85G RT050
C102 609096 CAP CERA 10NF M 16V Y5S AT26
C103 599392 CAP CERA 100NF Z 25V Y5V 1608
C104 609087 CAP CERA 22NF Z 25V Y5V AT26
C107 599533 CAP CERA 8,0PF J 50V NP0 1608
C108 599070 CAP ELCO 330UF M 16V 85G RT050
C109 609096 CAP CERA 10NF M 16V Y5S AT26
C110 599061 CAP ELCO 22UF M 16V 85G RT050
C111 599061 CAP ELCO 22UF M 16V 85G RT050
C112 599061 CAP ELCO 22UF M 16V 85G RT050
C113 599043 CAP ELCO 10UF M 16V 85G RT050
C114 599043 CAP ELCO 10UF M 16V 85G RT050
C115 609112 CAP CERA 12NF K 50V AT26 (X695)
C116 609112 CAP CERA 12NF K 50V AT26 (X695)
C120 599392 CAP CERA 100NF Z 25V Y5V 1608
C121 599392 CAP CERA 100NF Z 25V Y5V 1608
C201 599329 CAP CERA 10NF K 50V X7R 1608
C202 599061 CAP ELCO 22UF M 16V 85G RT050
C203 599365 CAP CERA 2200PF K 50V X7R 1608
C204 627744 CAP CERA 680PF K 50V NP0 1608
C206 599061 CAP ELCO 22UF M 16V 85G RT050
C208 599061 CAP ELCO 22UF M 16V 85G RT050
C209 599392 CAP CERA 100NF Z 25V Y5V 1608 (X695)
C210 599089 CAP ELCO 47UF M 16V 85G RT050
C211 599329 CAP CERA 10NF K 50V X7R 1608
C212 599132 CAP ELCO 4,7UF M 50V 85G RT050
C213 627735 CAP CERA 220PFJ 50V NP0 1608
C216 627691 CAP CERA 1500PF K 50V X7R 1608
C217 599392 CAP CERA 100NF Z 25V Y5V 1608
C219 599169 CAP PMET 15NF J 100V 85G RT050
C220 599383 CAP CERA 390PF K 50V X7R 1608
C221 599132 CAP ELCO 4,7UF M 50V 85G RT050
C225 599043 CAP ELCO 10UF M 16V 85G RT050
C226 599392 CAP CERA 100 NF Z 25V Y5V 1608
C227 599089 CAP ELCO 47UF M 16V 85G RT050
C228 599392 CAP CERA 100NF Z 25V Y5V 1608 (X695)
C251 599392 CAP CERA 100NF Z 25V Y5V 1608 (X696)
C252 599043 CAP ELCO 10UF M 16V 85G RT050 (X696)
C253 599132 CAP ELCO 4,7UF M 50V 85G RT050 (X696)
C254 599043 CAP ELCO 10UF M 16V 85G RT050 (X696)
C255 599132 CAP ELCO 4,7UF M 50V 85G RT050 (X696)

POS. N.E. DESCRIÇÃO

C256 599105 CAP ELCO 1,0UF M 50V 85G RT050 (X696)
C257 600497 CAP ELCO 33UF M 16V 85G RT050 (X696)
C258 599043 CAP ELCO 10UF M 16V 85G RT050 (X696)
C259 599061 CAP ELCO 22UF M 16V 85G RT050 (X696)
C260 600488 CAP CERA 15NF K 50V Y5P AT52 (X696)
C261 609096 CAP CERA 10NF M 16V Y5S AT26 (X696)
C262 599329 CAP CERA 10NF K 50V X7R 1608 (X696)
C263 609096 CAP CERA 10NF M 16V Y5S AT26 (X696)
C264 599392 CAP CERA 100NF Z 25V Y5V 1608 (X696)
C265 599329 CAP CERA 10NF K 50V X7R 1608 (X696)
C266 600503 CAP ELCO 0,22UF M 50V RT050 (X696)
C267 600488 CAP CERA 15NF K 50V Y5P AT52 (X696)
C268 599061 CAP ELCO 22UF M 16V 85G RT050 (X696)
C269 599043 CAP ELCO 10UF M 16V 85G RT050 (X696)
C270 600497 CAP ELCO 33UF M 16V 85G RT050 (X696)
C271 609096 CAP CERA 10NF M 16V Y5S AT26 (X696)
C272 599016 CAP ELCO 220UF M 6,3V 85G RT050 (X696)
C273 599132 CAP ELCO 4,7UF M 50V 85G RT050 (X696)
C274 600479 CAP CERA 47NF Z 50V Z5V RT050 (X696)
C275 599114 CAP ELCO 3,3UF M 50V 85G RT050 (X696)
C276 599392 CAP CERA 100NF Z 25V Y5V 1608 (X696)
C277 599392 CAP CERA 100NF Z 25V Y5V 1608 (X696)
C278 599392 CAP CERA 100NF Z 25V Y5V 1608 (X696)
C279 599043 CAP ELCO 10UF M 16V 85G RT050 (X696)
C280 600521 CAP CERA 5600PF K 50V X7R 1608 (X696)
C281 600512 CAP ELCO 2,2UF M 50V RT050 (X696)
C282 599392 CAP CERA 100NF Z 25V Y5V 1608 (X696)
C284 599043 CAP ELCO 10UF M 16V 85G RT050 (X696)
C285 609096 CAP CERA 10NF M 16V Y5S AT26 (X696)
C286 599089 CAP ELCO 47UF M 16V 85G RT050 (X696)
C287 599043 CAP ELCO 10UF M 16V 85G RT050 (X696)
C288 599061 CAP ELCO 22UF M 16V 85G RT050 (X696)
C289 599043 CAP ELCO 10UF M 16V 85G RT050 (X696)
C290 599105 CAP ELCO 1,0UF M 50V 85G RT050 (X696)
C291 600521 CAP CERA 5600PF K 50V X7R 1608 (X696)
C292 609087 CAP CERA 22NF Z 25V Y5V AT26 (X696)
C293 599114 CAP ELCO 3,3UF M 50V 85G RT050 (X696)
C294 599392 CAP CERA 100NF Z 25V Y5V 1608 (X696)
C297 627708 CAP CERA 15NF K 50V X7R 1608 (X695)
C297 600521 CAP CERA 5600PF K 50V X7R 1608 (X696)
C299 579859 CAP CERA 100NF Z 50V AT26 (X696)
C301 599418 CAP CERA 47NF Z 25V Y5V 1608
C302 599409 CAP CERA 22NF Z 25V Y5V 1608

70

POS. N.E. DESCRI ÇÃO

C303 599105 CAP ELCO 1,0UF M 50V 85G RT050
C304 599105 CAP ELCO 1,0UF M 50V 85G RT050
C305 599392 CAP CERA 100NF Z 25V Y5V 1608
C306 599052 CAP ELCO 100UF M 16V 85G RT050 (X696)
C306 627566 CAP ELCO 100UF M 10V 85G RT050 (X695)
C307 599418 CAP CERA 47NF Z 25V Y5V 1608
C308 599409 CAP CERA 22NF Z 25V Y5V 1608
C309 599105 CAP ELCO 1,0UF M 50V 85G RT050
C310 599418 CAP CERA 47NF Z 25V Y5V 1608
C311 599329 CAP CERA 10NF K 50V X7R 1608
C312 599105 CAP ELCO 1,0UF M 50V 85G RT050
C313 627717 CAP CERA 8200PF K 50V X7R 1608
C314 599329 CAP CERA 10NF K 50V X7R 1608
C315 599392 CAP CERA 100NF Z 25V Y5V 1608
C316 599392 CAP CERA 100NF Z 25V Y5V 1608
C317 599052 CAP ELCO 100UF M 16V 85G RT050 (X696)
C317 627566 CAP ELCO 100UF M 10V 85G RT050 (X695)
C318 599105 CAP ELCO 1,0UF M 50V 85G RT050
C319 599105 CAP ELCO 1,0UF M 50V 85G RT050
C320 599089 CAP ELCO 47UF M 16V 85G RT050
C321 599409 CAP CERA 22NF Z 25V Y5V 1608
C322 599043 CAP ELCO 10UF M 16V 85G RT050
C323 599123 CAP ELCO 0,47UF M 50V 85G RT050
C324 599392 CAP CERA 100NF Z 25V Y5V 1608
C325 599052 CAP ELCO 100UF M 16V 85G RT050
C326 599123 CAP ELCO 0,47UF M 50V 85G RT050
C328 599043 CAP ELCO 10UF M 16V 85G RT050
C329 599392 CAP CERA 100NF Z 25V Y5V 1608
C330 599052 CAP ELCO 100UF M 16V 85G RT050
C331 599105 CAP ELCO 1,0UF M 50V 85G RT050
C332 627726 CAP CERA 120PF J 50V NP0 1608
C333 599472 CAP CERA 200PF J 50V NP0 1608
C334 599105 CAP ELCO 1,0UF M 50V 85G RT050
C336 599392 CAP CERA 100NF Z 25V Y5V 1608
C337 599105 CAP ELCO 1,0UF M 50V 85G RT050
C338 599392 CAP CERA 100NF Z 25V Y5V 1608
C339 599052 CAP ELCO 100UF M 16V 85G RT050
C342 599409 CAP CERA 22NF Z 25V Y5V 1608
C343 599409 CAP CERA 22NF Z 25V Y5V 1608
C346 599329 CAP CERA 10NF K 50V X7R 1608
C349 599043 CAP ELCO 10UF M 16V 85G RT050
C501 599365 CAP CERA 2200PF K 50V X7R 1608
C502 599310 CAP CERA 1000PF K 50V X7R 1608
C503 599329 CAP CERA 10NF K 50V X7R 1608
C504 599089 CAP ELCO 47UF M 16V 85G RT050
C505 599310 CAP CERA 1NF K 50V X7R 1608
C506 599392 CAP CERA 100NF Z 25V Y5V 1608
C507 599150 CAP ELCO 100UF M 10V 85G RT050
C508 599392 CAP CERA 100NF Z 25V Y5V 1608
C509 599409 CAP CERA 22NF Z 25V Y5V 1608
C511 599310 CAP CERA 1NF K 50V X7R 1608
C512 609087 CAP CERA 22NF Z 25V Y5V AT26
C513 599329 CAP CERA 10NF K 50V X7R 1608
C514 609087 CAP CERA 22NF Z 25V Y5V AT26
C515 599098 CAP ELCO 47UF M 25V 85G RT050
C516 599089 CAP ELCO 47UF M 16V 85G RT050
C601 599150 CAP ELCO 100UF M 10V 85G RT050
C602 599392 CAP CERA 100NF Z 25V Y5V 1608
C603 599089 CAP ELCO 47UF M 16V 85G RT050
C605 599463 CAP CERA 18PF J 50V NP0 1608
C606 599463 CAP CERA 18PF J 50V NP0 1608

POS. N.E. DESCRIÇÃO

C607 599490 CAP CERA 24PF J 50V NP0 2012
C608 599506 CAP CERA 27PF J 50V NP0 1608
C613 599392 CAP CERA 100NF Z 25V Y5V 1608
C614 599329 CAP CERA 10NF K 50V X7R 1608
C615 609103 CAP CERA 1NF K 50V AT26
C616 599098 CAP ELCO 47UF M 25V 85G RT050
C619 599329 CAP CERA 10NF K 50V X7R 1608
C621 599089 CAP ELCO 47UF M 16V 85G RT050
C622 609096 CAP CERA 10NF M 16V Y5S AT26
C623 599392 CAP CERA 100NF Z 25V Y5V 1608
C624 599392 CAP CERA 100NF Z 25V Y5V 1608
C625 599329 CAP CERA 10NF K 50V X7R 1608
C626 599392 CAP CERA 100NF Z 25V Y5V 1608
C633 599089 CAP ELCO 47UF M 16V 85G RT050
C641 599409 CAP CERA 22NF Z 25V Y5V 1608
C642 599409 CAP CERA 22NF Z 25V Y5V 1608
C643 599409 CAP CERA 22NF Z 25V Y5V 1608
C644 599409 CAP CERA 22NF Z 25V Y5V 1608
C701 599089 CAP ELCO 47UF M 16V 85G RT050
C702 599383 CAP CERA 390PF K 50V X7R 1608
C704 599034 CAP ELCO 470UF M 10V 85G RT050
C731 599043 CAP ELCO 10UF M 16V 85G RT050
C801 598473 CAP SUPR 100NF M 275V 305G RD105
C802 598455 CAP CERA 4700PF M 2K5V Z5U RT075
C803 598437 CAP ELCO 47UF M 400V 85G 075
C805 627646 CAP CERA 100PF K 250V X1Y1 100K
C806 598936 CAP CERA 100PF K 1KV Y5P RT050
C807 598972 CAP CERA 1NF K 1KV Y5P RT050
C808 609087 CAP CERA 22NF Z 25V Y5V AT26
C809 599338 CAP CERA 100NF K 50V X7R 2012
C810 599187 CAP PMET 47NF J 100V 85G RT050
C811 599338 CAP CERA 100NF K 50V X7R 2012
C812 599105 JUMPER 5,0MM
C813 598446 CAP ELCO 680UF M 25V 105G RD050
C814 599141 CAP ELCO 22UF M 63V 105G RT050
C815 598428 CAP ELCO 1000UF M 10V 105G RD050
C816 599025 CAP ELCO 100UF M 10V 85G RT050
C818 579902 CAP ELCO 100UF M 25V RT050
C819 599089 CAP ELCO 47UF M 16V 85G RT050
C820 599089 CAP ELCO 47UF M 16V 85G RT050
C822 599034 CAP ELCO 470UF M 10V 85G RT050
C823 599007 CAP ELCO 0,1F M 5,5V 85G RT050
C824 599089 CAP ELCO 47UF M 16V 85G RT050
C825 599089 CAP ELCO 47UF M 16V 85G RT050
C826 599089 CAP ELCO 47UF M 16V 85G RT050
C827 599338 CAP CERA 100NF K 50V X7R 2012
C828 599034 CAP ELCO 470UF M 10V 85G RT050
C829 627584 CAP ELCO 470UF M 35V 105G RT050
C830 627575 CAP ELCO 220UF M 35V 85G RT050
CS01 599481 CAP CERA 22PF J 50V NP0 1608
CS02 599481 CAP CERA 22PF J 50V NP0 1608
CS03 599454 CAP CERA 15PF J 50V NP0 1608
CS04 610100 CAP CERA 12PF J 50V NP0 1608
CS05 599089 CAP ELCO 47UF M 16V 85G RT050
CS06 599329 CAP CERA 10NF K 50V X7R 1608
CS07 599392 CAP CERA 100NF Z 25V Y5V 1608
CS08 599105 CAP ELCO 1,0UF M 50V 85G RT050
CS09 599472 CAP CERA 200PF J 50V NP0 1608
CS10 599329 CAP CERA 10NF K 50V X7R 1608
CS11 599436 CAP CERA 470PF J 50V SL 2012
D101A 609274 DIODO ZEN UZ-5.1BSB DO34 AT26

71

POS. N.E. DESCRIÇÃO

D251 609210 DIODO SIN 1N4148 AT26 (X696)
D301 609210 DIODO SIN 1N4148 AT26
D601 609194 DIODO RET 1N4005S DO34 AT26
D602 599230 DIODO RET IN4005S DO34 AT52
D701 609210 DIODO SIN 1N4148 AT26
D704 609210 DIODO SIN 1N4148 AT26 (X696)
D711 609210 DIODO SIN 1N4148 AT26
D712 609210 DIODO SIN 1N4148 AT26
D713 609210 DIODO SIN 1N4148 AT26
D716 609210 DIODO SIN 1N4148 AT26
D731 609274 DIODO ZEN UZ-5.1BSB DO34 AT26
D801 609194 DIODO RET 1N4005S DO34 AT26
D802 609194 DIODO RET 1N4005S DO34 AT26
D803 609194 DIODO RET 1N4005S DO34 AT26
D804 609194 DIODO RET 1N4005S DO34 AT26
D805 609256 DIODO ZEN UZ-18BSB DO34 AT26
D806 609265 DIODO ZEN UZ-3.3BSB DO34 AT26
D807 599276 DIODO ZEN UZ-18BSB DO34 AT52
D808 599276 DIODO ZEN UZ-18BSB DO34 AT52
D809 627673 DIODO FAS 1F3E DO34 AT26
D810 609210 DIODO SIN 1N4148 AT26
D811 609210 DIODO SIN 1N4148 AT26
D812 609238 DIODO ZEN UZ-10BSB DO34 AT26
D814 609210 DIODO SIN 1N4148 AT26
D815 627682 DIODO ZEN GDZP 16B1 DO41 AT26
D816 627664 DIODO RET ES2D PMDS 2645TSMD
D817 609130 DIODO RET 1SS244 DO34 AT26
D818 628280 DIODO SCH SB360 DO201 150C
D819 609194 DIODO RET 1N4005S DO34 AT26
D820 627664 DIODO RET ES2D PMDS 2645TSMD
D823 609247 DIODO ZEN UZ-13BSB DO34 AT26
D825 609229 DIODO ZEN UZ-33B DO34 AT26
D826 609194 DIODO RET 1N4005S DO34 AT26
D827 609274 DIODO ZEN UZ-5.1BSB DO34 AT26
F801 598874 FUSI FILA T 2A 250V 050S
H701 611305 SENSOR RECEP 0RC356VF4 38KHZ
IC1 627450 CIRC INT DHR-0780S SOP20 (CR)
IC251 600406 CIRC INT AN3663FBP QFP64 (X696)
IC301 627600 CIRC INT LA71730 QFP100
IC601 627593 CIRC INT M37760M8H-2A2GP
IC602 598767 CIRC INT BMR-0301G (RDG) SC72
IC603 627469 CIRC INT CAT24WC08P(8K) DIP8
IC701 598115 CIRC INT M54513P DIP18
IC702 598124 CIRC INT M54561P DIP16
IC801 598776 CIRC INT H11A817X-5645D SSOP4
IC802 598785 CIRC INT KA431AZ TO92
J1 599542 RES META 0Ω J 1/16W 1608
J3 599542 RES META 0Ω J 1/16W 1608
JK101 598366 TOMADA RCA DPAM-9642 (X695)
JK101 600442 TOMADA RCA DPAE-9641 (X696)
JK731 598375 TOMADA RCA DPAE-9931 (X695)
JK731 600451 TOMADA RCA DPAE-9930 (X696)
L101 598829 BOBINA CHOQUE 15UH J RT50
L102 598810 BOBINA CHOQUE 10UH J RT50
L103 598856 BOBINA CHOQUE 0,68UH K RT50
L104 598838 BOBINA CHOQUE 560UH J RT50
L201 598847 BOBINA CHOQUE 68UH J RT50
L202 598847 BOBINA CHOQUE 68UH J RT50
L251 598847 BOBINA CHOQUE 68UH J RT50 (X696)
L252 598847 BOBINA CHOQUE 68UH J RT50 (X696)
L301 598810 BOBINA CHOQUE 10UH J RT50

POS. N.E. DESCRIÇÃO

L302 598810 BOBINA CHOQUE 10UH J RT50
L304 598810 BOBINA CHOQUE 10UH J RT50
L305 598810 BOBINA CHOQUE 10UH J RT50
L603 609292 BOBINA BEAD BI3857 AT26
L801 598142 TRAFO FILTRO LINHA SF-2120A
L802 598151 BOBINA RS705
L803 598865 BOBINA CHOQUE 68UH K AT52
L804 609292 BOBINA BEAD BI3857 AT26
L805 598794 BOBINA CHOQUE 22UH K RT50
L807 609292 BOBINA BEAD BI3857 AT26
LD701 598516 DISPLAY T8D4N-KLS039DBST1
LED1 598641 DIODO LED IR HI-I520A (BLUE)
LS01 598801 BOBINA CHOQUE 2,2UH J RT50
LS02 598847 BOBINA CHOQUE 68UH J RT50
P201 598357 CONECTOR 8P DVW250 PLUG 2,5MM
P202 598339 CONECTOR 2P TMC-EX-B1 2,0MM
P301 598311 CONECTOR 7P GF120 FPC 1.25MM (X695)
P301 600433 CONECTOR 10P GF120 FPC 1.25MM(X696)
P603 627557 CONECTOR 12P JE612 PLUG 2.0
P801 598348 CONECTOR 2P YFW800 STR 10MM
PCICR 629975 PCI C. REMOTO VCR2240 MONTADA
PCIP4 629911 PCI PRINCIPAL X696 MONTADA
PCIP4 630035 PCI PRINCIPAL X695 MONTADA
PT01 598295 CONECTOR P6 00-8283-0612-00000
PW01 598384 CABO FORÇA C/PLUG INMETRO 1,7M
Q101 595216 TRANSISTOR KTA1266Y
Q201 581221 TRANSISTOR KTC3198Y/1815Y/C5343TO92
Q202 600344 TRANSISTOR KTC3202Y TO92 AMO50
Q203 581221 TRANSISTOR KTC3198Y/1815Y/C5343TO92
Q204 581221 TRANSISTOR KTC3198Y/1815Y/C5343TO92
Q205 595216 TRANSISTOR KTA1266Y
Q206 595216 TRANSISTOR KTA1266Y
Q211 581221 TRANSISTOR KTC3198Y/1815Y/C5343TO92
Q801 600326 TRANSISTOR FET FQD2N60 SMD
Q802 598543 TRANSISTOR FET IRFBE30 TO220 L2525
Q803 600353 TRANSISTOR KTC3203Y TO92 AMO50
Q804 600353 TRANSISTOR KTC3203Y TO92 AMO50
Q805 600362 TRANSISTOR KTC3205Y TO92 AMO50
Q806 581221 TRANSISTOR KTC3198Y/1815Y/C5343TO92
Q807 600362 TRANSISTOR KTC3205Y TO92 AMO50
Q808 600362 TRANSISTOR KTC3205Y TO92 AMO50
R1 627762 RES META 1,0Ω J 1/16W 1608
R101 599579 RES META 10KΩ J 1/16W 1608 (X695)
R101 599702 RES META 24KΩ J 1/16W 1608 (X696)
R102 609666 RES CARB 75Ω J 1/6W AT26
R103 599560 RES META 1KΩ J 1/16W 1608
R104 609390 RES CARB 1KΩ J 1/6W AT26
R106 609363 RES CARB 470Ω J 1/4W AT26
R107 609363 RES CARB 470Ω J 1/4W AT26
R108 609381 RES CARB 100Ω J 1/6W AT26
R109 599855 RES META 75Ω J 1/16W 1608
R111 609390 RES CARB 1KΩ J 1/6W AT26
R112 609390 RES CARB 1KΩ J 1/6W AT26
R115 609461 RES CARB 2,7KΩ J 1/6W AT26 (X695)
R116 609425 RES CARB 1,2KΩ J 1/6W AT26 (X695)
R158 609513 RES CARB 30KΩ J 1/6W AT26 (X696)
R201 627968 RES META 9,1KΩ J 1/16W 1608
R202 599597 RES META 11KΩ J 1/16W 1608
R203 627815 RES META 330KΩ J 1/16W 1608
R204 627771 RES META 120Ω J 1/16W 1608
R205 599720 RES META 27KΩ J 1/16W 1608

72

POS. N.E. DESCRI ÇÃO

R206 580963 RES CARB 820Ω J 1/6W AT26
R207 599677 RES META 22KΩ J 1/16W 1608
R208 627806 RES META 2,2KΩ J 1/16W 1608
R209 580794 RES CARB 22KΩ J 1/6W AT26
R211 599695 RES META 2,2MΩ J 1/16W 1608
R212 627904 RES META 5,6KΩ J 1/16W 1608 (X695)
R213 599793 RES META 47KΩ J 1/16W 1608 (X695)
R216 609657 RES CARB 6,8KΩ J 1/6W AT26
R217 599766 RES META 3,9KΩ J 1/16W 1608
R221 627780 RES META 12KΩ J 1/16W 1608
R222 609746 RES CARB 560Ω J 1/6W AT26
R223 599579 RES META 10KΩ J 1/16W 1608
R224 599551 RES META 100Ω J 1/16W 1608
R226 599631 RES META 180Ω J 1/16W 1608
R227 599668 RES META 2KΩ J 1/16W 1608
R228 599560 RES META 1KΩ J 1/16W 1608
R229 599579 RES META 10KΩ J 1/16W 1608
R230 580794 RES CARB 22KΩ J 1/6W AT26
R231 627904 RES META 5,6KΩ J 1/16W 1608 (X695)
R231 627959 RES META 7,5KΩ J 1/16W 1608 (X696)
R232 599597 RES META 11KΩ J 1/16W 1608 (X696)
R232 599793 RES META 47KΩ J 1/16W 1608 (X695)
R233 627904 RES META 5,6KΩ J 1/16W 1608 (X695)
R234 599793 RES META 47KΩ J 1/16W 1608 (X695)
R236 580918 RES CARB 470Ω J 1/6W AT26 (X695)
R253 609416 RES CARB 11KΩ J 1/6W AT26 (X696)
R254 609764 RES CARB 56KΩ J 1/6W AT26 (X696)
R255 609416 RES CARB 11KΩ J 1/6W AT26 (X696)
R256 609764 RES CARB 56KΩ J 1/6W AT26 (X696)
R257 609416 RES CARB 11KΩ J 1/6W AT26 (X696)
R258 609764 RES CARB 56KΩ J 1/6W AT26 (X696)
R259 609416 RES CARB 11KΩ J 1/6W AT26 (X696)
R260 609764 RES CARB 56KΩ J 1/6W AT26 (X696)
R263 599702 RES META 24KΩ J 1/16W 1608 (X696)
R264 609746 RES CARB 560Ω J 1/6W AT26 (X696)
R265 627995 RES CARB 5,6KΩ J 1/6W AT26 (X696)
R266 609746 RES CARB 560Ω J 1/6W AT26 (X696)
R268 609390 RES CARB 1KΩ J 1/6W AT26 (X696)
R269 609620 RES CARB 3,9KΩ J 1/6W AT26 (X696)
R270 609675 RES CARB 4,7KΩ J 1/6W AT26 (X695)
R270 627995 RES CARB 5,6KΩ J 1/6W AT26 (X696)
R271 609390 RES CARB 1KΩ J 1/6W AT26 (X696)
R272 599579 RES META 10KΩ J 1/16W 1608 (X696)
R273 609390 RES CARB 1KΩ J 1/6W AT26 (X696)
R301 599604 RES META 1,2KΩ J 1/16W 1608
R302 599873 RES META 8,2KΩ J 1/16W 1608
R303 599579 RES META 10KΩ J 1/16W 1608
R304 599579 RES META 10KΩ J 1/16W 1608
R305 599766 RES META 3,9KΩ J 1/16W 1608
R307 599560 RES META 1KΩ J 1/16W 1608
R308 599560 RES META 1KΩ J 1/16W 1608
R309 609407 RES CARB 10KΩ J 1/6W AT26
R310 609568 RES CARB 20KΩ J 1/6W AT26
R311 599579 RES META 10KΩ J 1/16W 1608
R312 627799 RES META 20KΩ J 1/16W 1608
R313 599711 RES META 2,7KΩ J 1/16W 1608
R314 627913 RES META 6,8KΩ J 1/16W 1608
R315 609425 RES CARB 1,2KΩ J 1/6W AT26
R316 599784 RES META 4,7KΩ J 1/16W 1608
R317 627897 RES META 5,1KΩ J 1/16W 1608
R318 627753 RES META 100KΩ J 1/16W 1608

POS. N.E. DESCRIÇÃO

R319 599560 RES META 1KΩ J 1/16W 1608
R320 609443 RES CARB 1,3KΩ J 1/6W AT26
R321 627824 RES META 36KΩ J 1/16W 1608
R322 599579 RES META 10KΩ J 1/16W 1608
R323 627833 RES META 39KΩ J 1/16W 1608
R324 599793 RES META 47KΩ J 1/16W 1608
R325 628002 RES CARB 620Ω J 1/6W AT26
R501 599757 RES META 3,3KΩ J 1/16W 1608
R502 609434 RES CARB 130Ω J 1/6W AT26
R503 609434 RES CARB 130Ω J 1/6W AT26
R505 599579 RES META 10KΩ J 1/16W 1608
R507 609390 RES CARB 1KΩ J 1/6W AT26
R508 599579 RES META 10KΩ J 1/16W 1608
R509 609693 RES CARB 47KΩ J 1/6W AT26
R510 609407 RES CARB 10KΩ J 1/6W AT26
R511 609693 RES CARB 47KΩ J 1/6W AT26
R512 609755 RES CARB 9,1KΩ J 1/6W AT26
R513 609309 RES META 10KΩ F 1/6W AT26
R514 609309 RES META 10KΩ F 1/6W AT26
R515 609568 RES CARB 20KΩ J 1/6W AT26
R516 627986 RES CARB 430Ω J 1/6W AT26
R517 609381 RES CARB 100Ω J 1/6W AT26
R518 609407 RES CARB 10KΩ J 1/6W AT26
R519 609390 RES CARB 1KΩ J 1/6W AT26
R601 599560 RES META 1KΩ J 1/16W 1608
R602 609407 RES CARB 10KΩ J 1/6W AT26
R603 599908 RES META 100KΩ J 1/10W 2012
R604 599800 RES META 510Ω J 1/16W 1608
R605 609407 RES CARB 10KΩ J 1/6W AT26
R606 609407 RES CARB 10KΩ J 1/6W AT26
R607 609407 RES CARB 10KΩ J 1/6W AT26
R608 599579 RES META 10KΩ J 1/16W 1608
R609 599579 RES META 10KΩ J 1/16W 1608
R610 599579 RES META 10KΩ J 1/16W 1608
R613 599579 RES META 10KΩ J 1/16W 1608
R614 599579 RES META 10KΩ J 1/16W 1608
R615 599604 RES META 1,2KΩ J 1/16W 1608
R616 627888 RES META 470Ω J 1/16W 1608
R618 599659 RES META 200Ω J 1/16W 1608
R619 599720 RES META 27KΩ J 1/16W 1608
R620 599659 RES META 200Ω J 1/16W 1608
R621 599720 RES META 27KΩ J 1/16W 1608
R624 599604 RES META 1,2KΩ J 1/16W 1608
R625 609390 RES CARB 1KΩ J 1/6W AT26
R626 609611 RES CARB 240KΩ J 1/6W AT26
R627 609611 RES CARB 240KΩ J 1/6W AT26
R628 609611 RES CARB 240KΩ J 1/6W AT26
R629 609611 RES CARB 240KΩ J 1/6W AT26
R630 609407 RES CARB 10KΩ J 1/6W AT26
R631 609452 RES CARB 13KΩ J 1/6W AT26
R632 599784 RES META 4,7KΩ J 1/16W 1608
R633 609700 RES CARB 470KΩ J 1/6W AT26
R635 599579 RES META 10KΩ J 1/16W 1608
R636 609407 RES CARB 10KΩ J 1/6W AT26
R637 609390 RES CARB 1KΩ J 1/6W AT26
R639 609675 RES CARB 4,7KΩ J 1/6W AT26
R640 609531 RES CARB 2KΩ J 1/6W AT26
R642 599579 RES META 10KΩ J 1/16W 1608
R649 599560 RES META 1KΩ J 1/16W 1608
R650 599560 RES META 1KΩ J 1/16W 1608
R660 609657 RES CARB 6,8KΩ J 1/6W AT26

73

POS. N.E. DESCRIÇÃO

R668 609407 RES CARB 10KΩ J 1/6W AT26
R701 609498 RES CARB 30Ω J 1/6W AT26
R702 609498 RES CARB 30Ω J 1/6W AT26
R703 609498 RES CARB 30Ω J 1/6W AT26
R704 609498 RES CARB 30Ω J 1/6W AT26
R705 609498 RES CARB 30Ω J 1/6W AT26
R706 609498 RES CARB 30Ω J 1/6W AT26
R707 609498 RES CARB 30Ω J 1/6W AT26
R708 609498 RES CARB 30Ω J 1/6W AT26
R728 609693 RES CARB 47KΩ J 1/6W AT26
R729 609693 RES CARB 47KΩ J 1/6W AT26
R730 609381 RES CARB 100Ω J 1/6W AT26
R733 609666 RES CARB 75Ω J 1/6W AT26
R802 598534 RES FIO 2,2Ω J 2W 050
R804 627977 RES CARB 390KΩ J 1/2W AT26
R805 599999 RES CARB 100Ω J 1/4W AT52
R806 600004 RES CARB 1KΩ J 1/4W AT52
R807 599953 RES META 560Ω J 1/10W 2012
R808 609354 RES CARB 330Ω J 1/4W AT26
R809 599962 RES META 56KΩ J 1/10W 2012
R810 600308 RES FIO 0,47Ω K 1/2W AT52
R811 599935 RES META 330Ω J 1/10W 2012
R812 599944 RES META 33KΩ J 1/10W 2012
R813 609336 RES CARB 1,2KΩ J 1/4W AT26
R814 599935 RES META 330Ω J 1/10W 2012
R815 609327 RES CARB 1KΩ J 1/4W AT26
R816 609318 RES CARB 10Ω J 1/4W AT26
R817 609372 RES CARB 6,2KΩ J 1/4W AT26
R818 609372 RES CARB 6,2KΩ J 1/4W AT26
R820 609461 RES CARB 2,7KΩ J 1/6W AT26
R821 609746 RES CARB 560Ω J 1/6W AT26
R822 609381 RES CARB 100Ω J 1/6W AT26
R823 599926 RES META 2,2KΩ J 1/10W 2012
R824 627922 RES META 750Ω J 1/16W 1608
R825 609602 RES CARB 2,2KΩ J 1/6W AT26
R826 609390 RES CARB 1KΩ J 1/6W AT26
R827 609602 RES CARB 2,2KΩ J 1/6W AT26
RF101 598393 SINTONIZADOR 3EM1 SATMI-US3-S
RJ001 599542 RES META 0Ω J 1/16W 1608
RJ004 599542 RES META 0Ω J 1/16W 1608
RJ007 599542 RES META 0Ω J 1/16W 1608
RJ101 599542 RES META 0Ω J 1/16W 1608
RJ201 599542 RES META 0Ω J 1/16W 1608
RJ202 599542 RES META 0Ω J 1/16W 1608 (X696)
RJ203 599542 RES META 0Ω J 1/16W 1608 (X696)
RJ204 599542 RES META 0Ω J 1/16W 1608
RJ205 599542 RES META 0Ω J 1/16W 1608
RJ206 599542 RES META 0Ω J 1/16W 1608
RJ207 599542 RES META 0Ω J 1/16W 1608
RJ208 599542 RES META 0Ω J 1/16W 1608
RS01 599588 RES META 1,0MΩ J 1/16W 1608
RS02 609728 RES CARB 510Ω J 1/6W AT26
RS03 609602 RES CARB 2,2KΩ J 1/6W AT26
RS04 609390 RES CARB 1KΩ J 1/6W AT26
RS05 609737 RES CARB 910Ω J 1/6W AT26
S603 598286 SENSOR CARRETEL RPI-303
S604 598286 SENSOR CARRETEL RPI-303
SW501 598160 CHAVE MODO MMS00402ZMB0
SW502 598892 CHAVE TACT THVV952GBA 9,5MM
SW601 598179 CHAVE DETECTOR MXS00921MPC0
SW704 598892 CHAVE TACT THVV952GBA 9,5MM

POS. N.E. DESCRIÇÃO

SW705 598892 CHAVE TACT THVV952GBA 9,5MM
SW706 598892 CHAVE TACT THVV952GBA 9,5MM
SW709 598892 CHAVE TACT THVV952GBA 9,5MM
SW710 598892 CHAVE TACT THVV952GBA 9,5MM
SW711 598892 CHAVE TACT THVV952GBA 9,5MM
SW712 598892 CHAVE TACT THVV952GBA 9,5MM
SW713 598892 CHAVE TACT THVV952GBA 9,5MM
T801 627619 TRAFO DE FORÇA TSW-DVT8D2M
VA801 598482 VARISTOR 1NR10D471
X1 629298 FILTRO CER RESON OCR364A TM
X301 598918 CRISTAL 3,579545MHZ 15PPM
X302 598909 CRISTAL 3,575611MHZ 15PPM
X601 598204 CRISTAL 32,7680MHZ 10PPM
X602 598197 CRISTAL 14,31818MHZ 30PPM
XS01 598188 CRISTAL 14,30244MHZ 30PPM

74

SEMP TOSHIBA

Administração Geral:

Av. João Dias, 2476 - Santo Amaro - São Paulo - S.P. Tel.: PABX (0XX11) 5641-2100

NE 728 289

75
