MANUAL DE SERVIÇO
DVD VIDEO PLAYER
SD 300X
ESPECIFICAÇÕES TÉCNICAS
Gerais
Fonte de alimentação..................... 120V AC, 60Hz
.............................................100 ~ 240V AC, 50/60Hz
Consumo de energia......................................... 15W
Massa.................................................................. 2,3 kg
Dimensões externas (LxAxP) .........430x69x225 mm
Sistema de leitura .................. Laser semi-condutor,
comprimento de onda: 650nm
Discos reproduzíveis ...................................................
.................... DVD (região 4), Vídeo CD e CD Áudio
Vídeo
Sinal de cor ......................................................... NTSC
Vídeo S/N ......................................................... > 65dB
Color S/N.......................................................... > 60dB
Conversores D/A ................................ 27 MHz/10 bit
Áudio
Faixa de frequência....................... DVD som linear:
• As características e especificações estão sujeitas a alterações sem notificação prévia.
• Aviso: A cópia não autorizada de materiais áudio visuais para uso doméstico pode infringir os direitos de terceiros.
4Hz a 22kHz (amostragem de 48kHz)
4Hz a 44kHz (amostragem de 96kHz)
Áudio S/N ....................................................... > 112dB
Faixa dinâmica .............................................. > 108dB
Distorção harmônica .................................. < 0,002%
Wow & Flutter .......... abaixo de níveis mensuráveis
(< ± 0,001% - pico)
Saídas - Vídeo
Vídeo composto .........................................................
............................. 1Vpp, 75Ω, sincronismo negativo
S-vídeo .......................... (Y): 1Vpp, 75Ω, sincronismo
negativo; (C): 0,286Vpp, 75Ω
Component vídeo....... (Y): 1Vpp, 75Ω, sincronismo
negativo; (PR/PB): 0,7Vpp, 75Ω
Saídas - áudio
Bitstream/PCM coaxial ......................... 0,5Vpp, 75Ω
2CH (L/R) ..............................................2,0Vrms, 680Ω
TOSHIBA
1
ÍNDICE
ESPECIFICAÇÕES TÉCNICAS .........................................................................................................................................Capa
1. LOCALIZAÇÃO DAS PEÇAS............................................................................................................................................ 5
1.1- Localização das placas de circuito impresso....................................................................................................... 5
2. SÍMBOLOS DO CIRCUITO E EXPLICAÇÕES SUPLEMENTARES......................................................................................... 6
2.1- Precauções na substituição das peças ................................................................................................................ 6
2.2- Indicação de resistor sólido..................................................................................................................................... 6
2.3- Indicação de capacitância.................................................................................................................................... 6
2.4- Localização das placas de circuito impresso....................................................................................................... 7
2.5- Medidas de tensão e forma de onda.................................................................................................................... 7
2.6- Outros ......................................................................................................................................................................... 7
2.7- Localização das peças do mecanismo ................................................................................................................ 8
3. SUBSTITUIÇÃO DAS PEÇAS E PROCEDIMENTOS DE AJUSTE ........................................................................................ 14

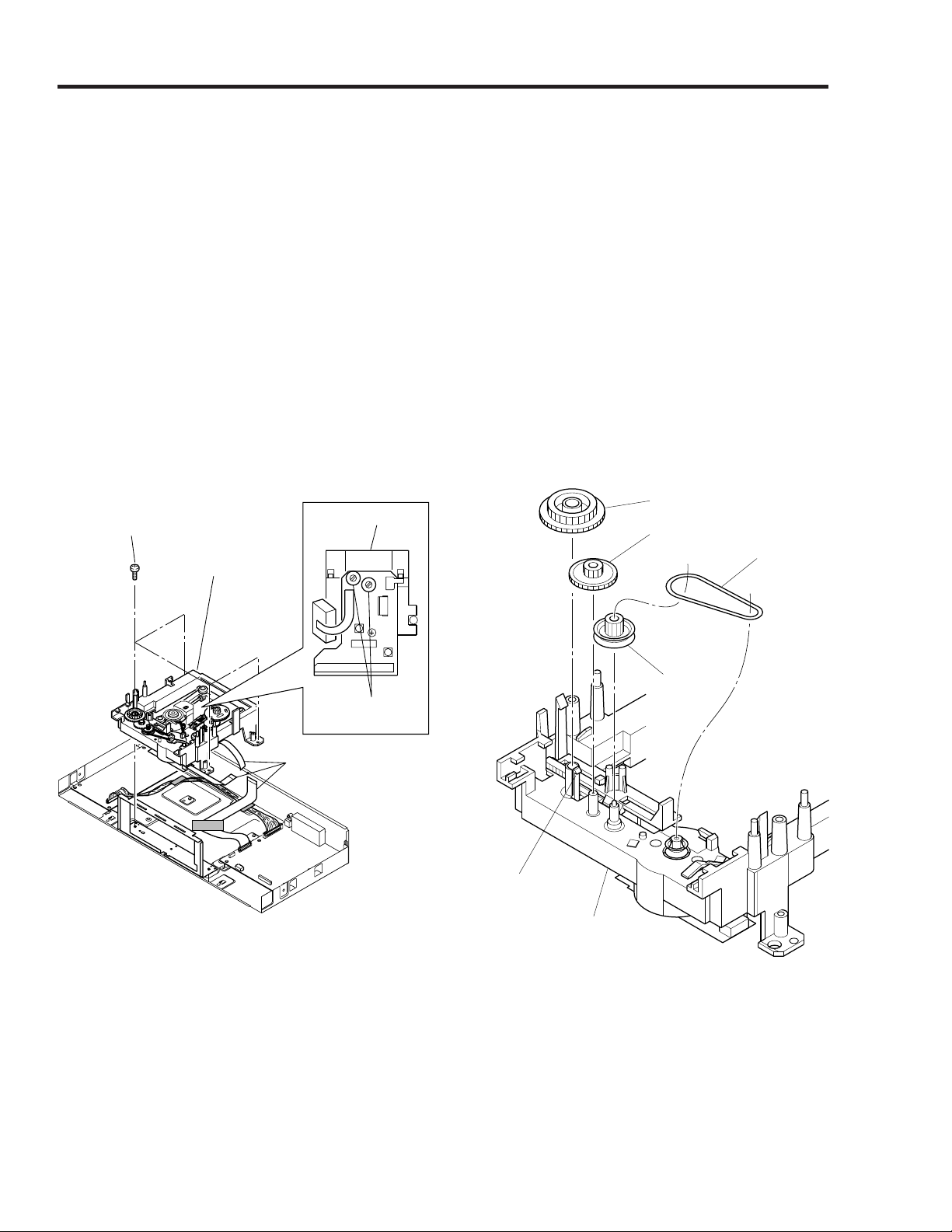

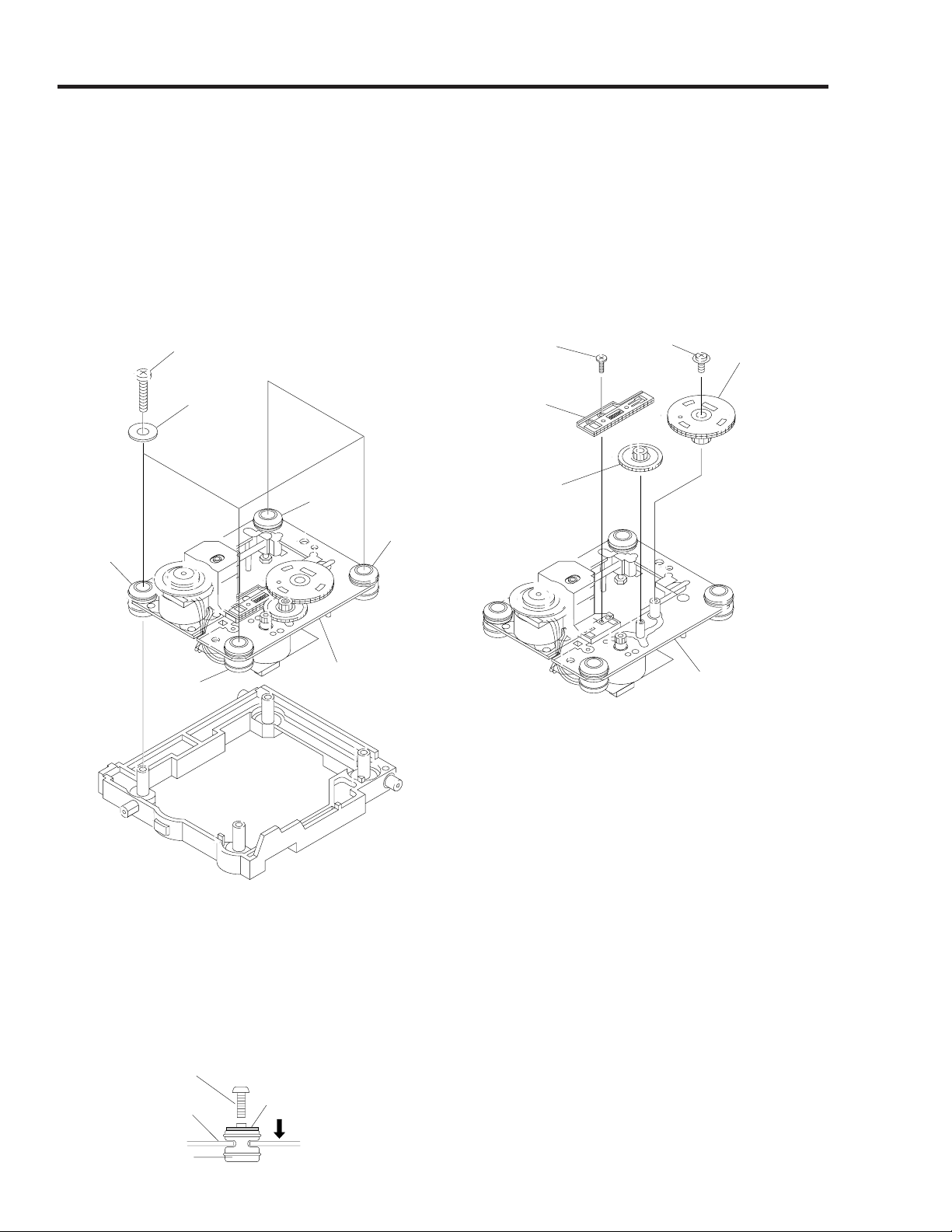

3.1- Substituição de peças mecânicas ....................................................................................................................... 14
3.2- Substituição de placas de circuito ....................................................................................................................... 16
4. SUBSTITUIÇÃO DAS PEÇAS MECÂNICAS (TIPO B) ...................................................................................................... 22
4.1- Substituição do gabinete ....................................................................................................................................... 22
4.2- Substituição de placas de circuito ....................................................................................................................... 24
4.3- Peças mecânicas ................................................................................................................................................... 26

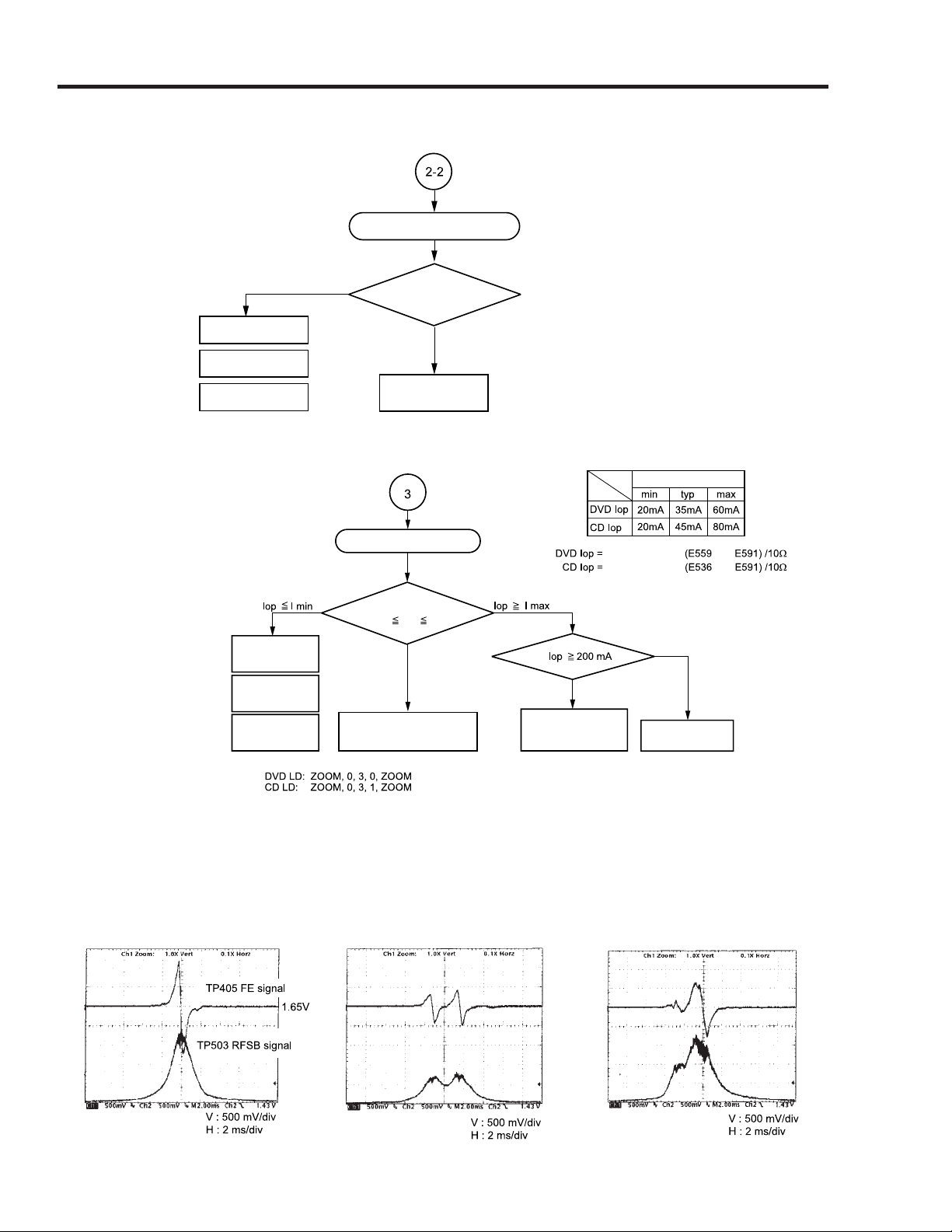

5. GUIA P ARA LOCALIZAÇÃO DE DEFEITOS .................................................................................................................... 30
5.1- PCI - Principal ........................................................................................................................................................... 30
6. DIAGRAMA DE SERVIÇO .............................................................................................................................................. 38
6.1- Diagrama de blocos - Conexões ......................................................................................................................... 38
6.2- Diagrama de blocos - Geral.................................................................................................................................. 39
6.3- Diagrama de blocos - Fonte de alimentação .................................................................................................... 40
6.4- Visor Frontal - Diagrama de blocos da tecla power .......................................................................................... 41
6.5- Visor Frontal - Diagrama de blocos da tecla power .......................................................................................... 42

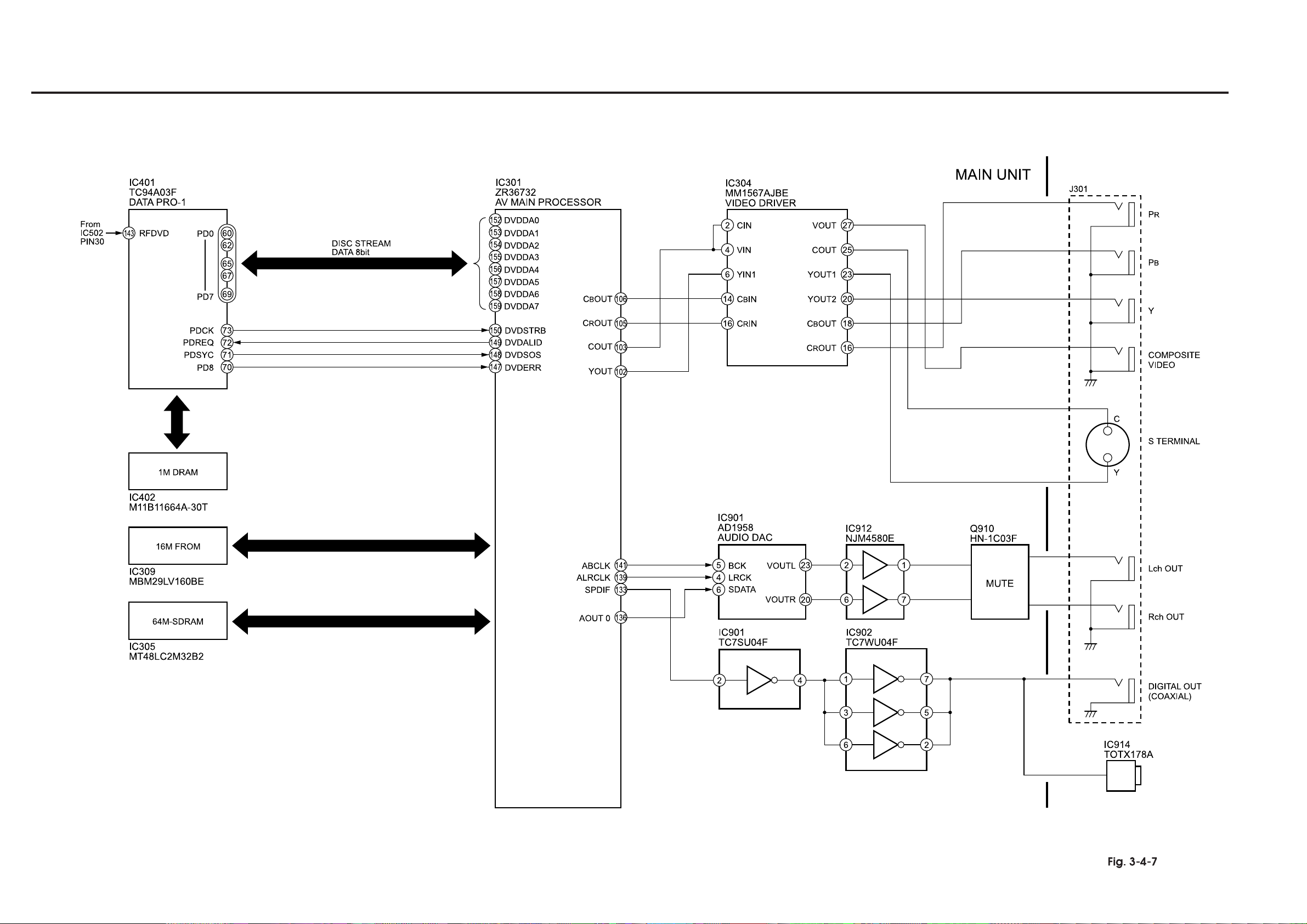

6.6- Diagrama de blocos - PCI Principal ...................................................................................................................... 43
7. DIAGRAMA DE CIRCUITOS........................................................................................................................................... 45
7.1- Fonte de alimentação............................................................................................................................................ 45
7.2- Visor frontal, Diagrama de circuitos da tecla power ......................................................................................... 46
7.3- Diagrama do circuito principal ............................................................................................................................. 49
7.4- Diagrama de Circuitos do sistema do motor ...................................................................................................... 51
8. PLACAS DE CIRCUITO IMPRESSO ................................................................................................................................. 52

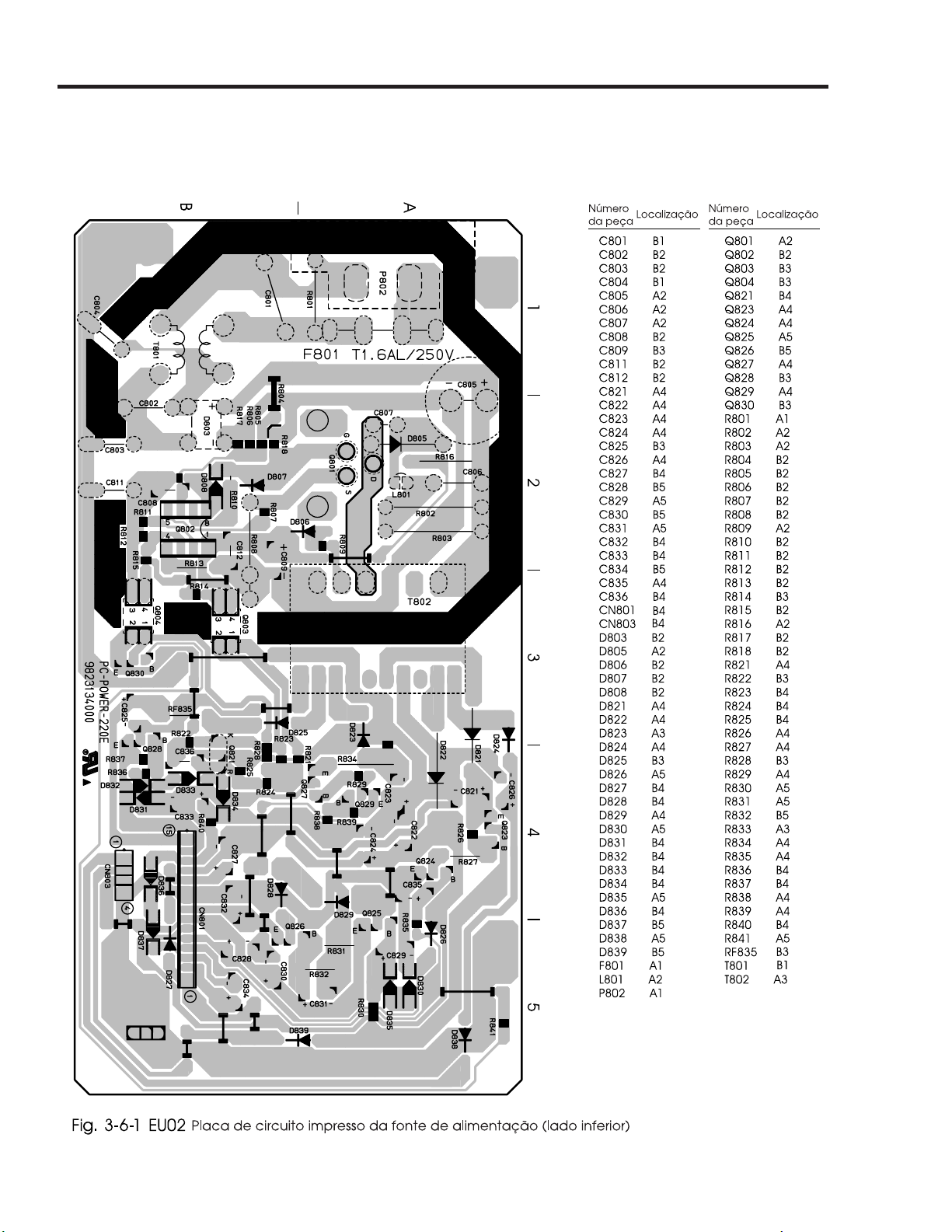

8.1- Placa de circuito impresso da fonte de alimentação ....................................................................................... 52
8.2- Placa de circuito impresso da tecla power ........................................................................................................ 53
8.3- Lay-out das PCI´s - Principal (vista superior) ........................................................................................................ 54

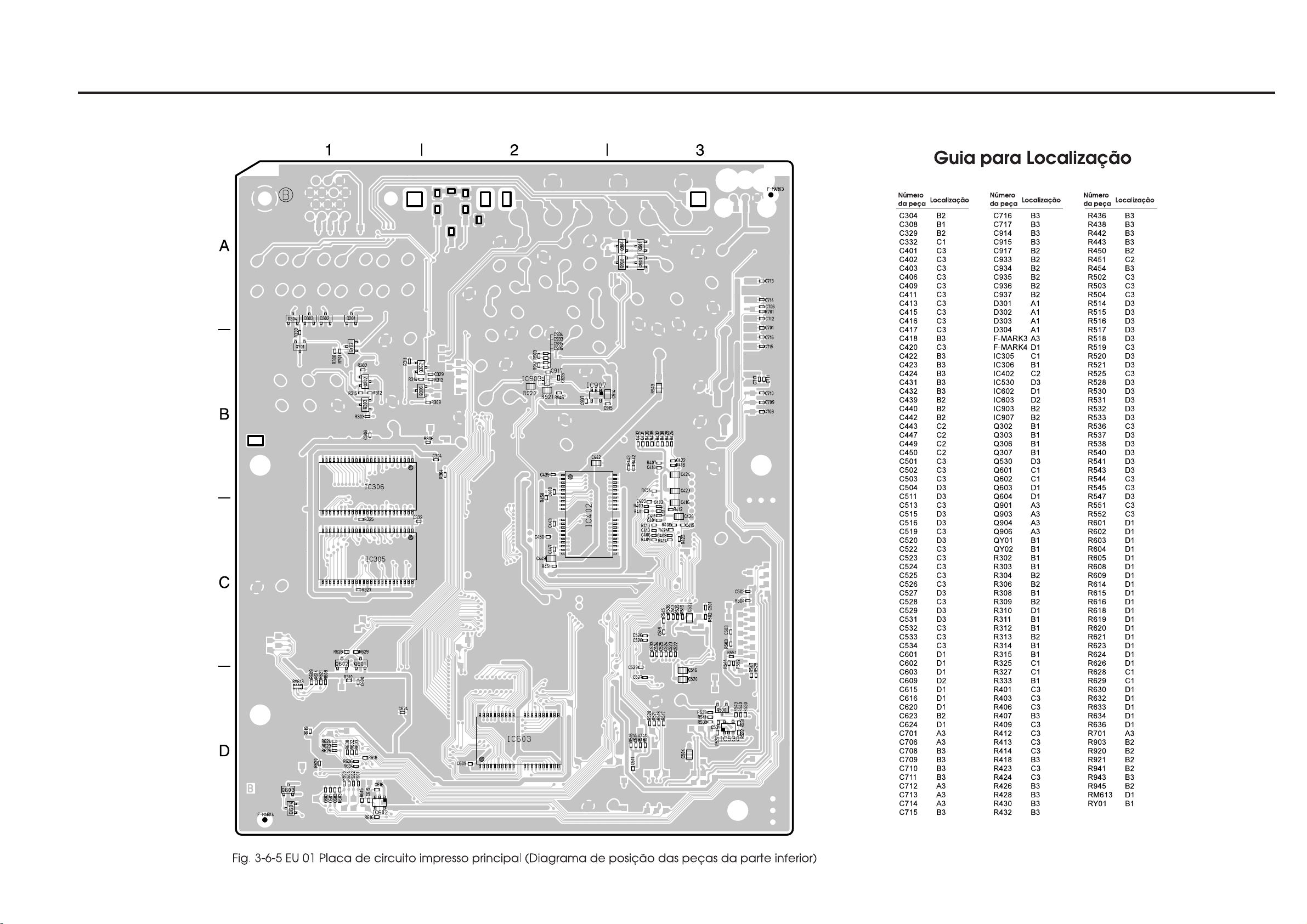

8.4- Lay-out das PCI´s - Principal (vista inferior)........................................................................................................... 55
2
8.5- Lay-out das PCI´s - Saídas A/V .............................................................................................................................. 56
8.6- Lay-out das PCI´s - Visor frontal ............................................................................................................................. 57
9. INFORMAÇÕES SOBRE OS PRINCIPAIS CIRCUITOS INTEGRADOS .............................................................................. 58
9.1- Pinagem ................................................................................................................................................................... 58
10.VISTAS EXPLODIDAS...................................................................................................................................................... 59
10.1- Aparelho geral ...................................................................................................................................................... 59

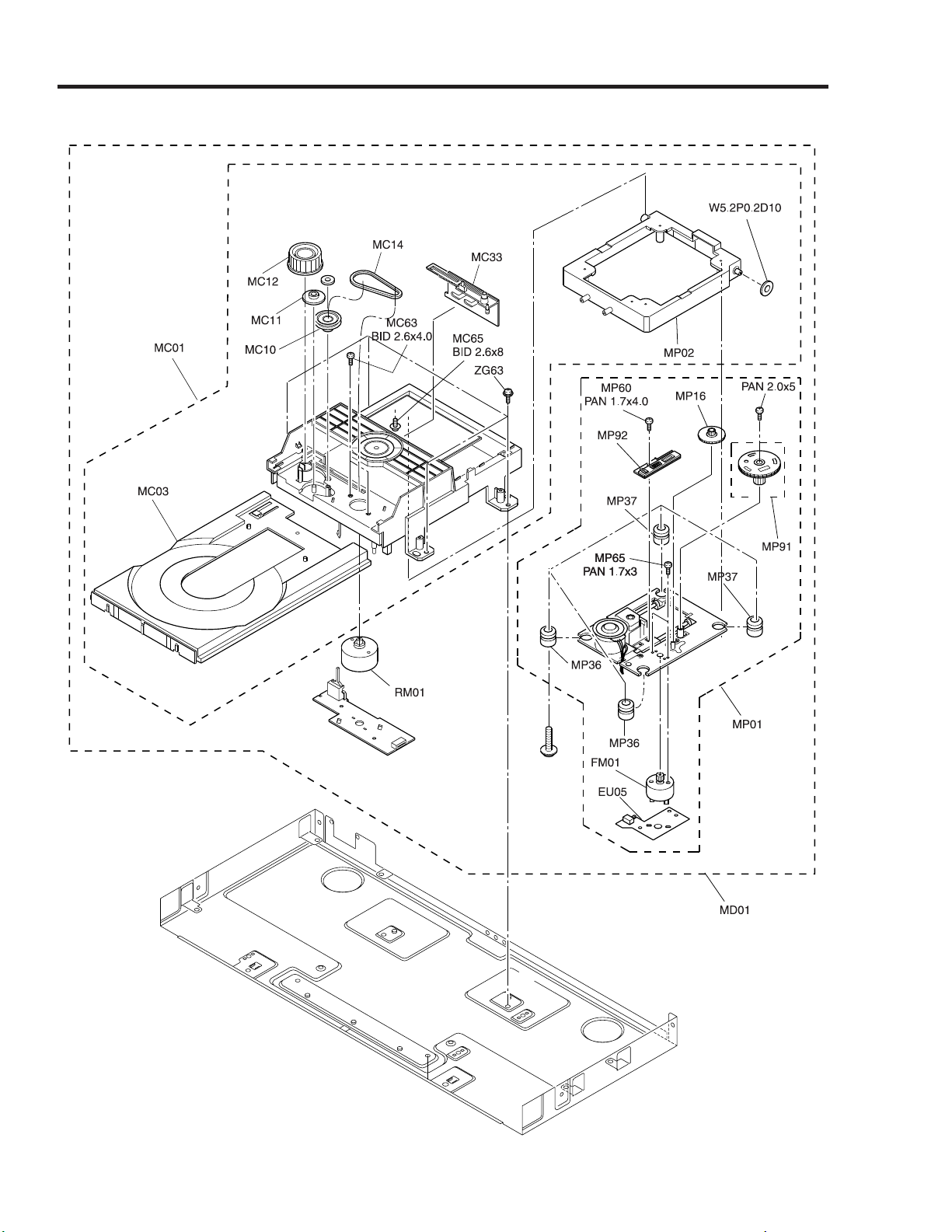

10.2- Mecanismo ............................................................................................................................................................ 60
10.3- Aparelho geral ...................................................................................................................................................... 61
10.4- Mecanismo ............................................................................................................................................................ 62
11.LISTA DE PEÇAS ............................................................................................................................................................. 63
12.LISTA DE COMPONENTES .............................................................................................................................................. 64
12.1- Peças mecânicas ........................... ...................................................................................................................... 64
12.2- Eletro-eletrônicos .................................................................................................................................................. 65
CUIDADO ! COMPONENTES SENSÍVEIS A DESCARGAS ELETROSTÁTICAS
Alguns semicondutores (estado sólido) podem ser facilmente danificados pela eletricidade estática. Tais
componentes são comumente chamados de “componentes sensíveis eletrostaticamente”
Sensitive Devices - ESD)
e
chips
semicondutores. As técnicas a seguir devem ser utilizadas para ajudar a reduzir a incidência de danos
aos componentes causados por eletricidade estática.
1. Mantenha o componente em sua embalagem original até o momento de sua utilização. Se necessário
armazená-lo de outro modo, acondicione-o exclusivamente em material anti-estático.
2. Prepare uma estação de trabalho anti-estática para manuseio da placa montada e/ou componente
2.1. Disponha de uma manta dissipativa sobre a bancada/mesa de trabalho.
2.2. Providencie uma pulseira para descarga de eletricidade estática disponível no comércio.
2.3. Aterre ambos, manta e pulseira, a uma malha reconhecidamente aterrada.
2.4. Disponha todo o material necessário ao trabalho sobre a manta; minimize os movimento.
No momento em que for manusear a placa/componente, coloque a pulseira.
Assegure-se de que não haja qualquer potencial que seja aplicado ao chassi ou circuito bem como
retire a pulseira antes de energizar a unidade sob teste/reparo a fim de evitar riscos de choque elétrico.
3. Use somente ferros-de-soldar com a ponta aterrada para soldar ou retirar componentes sensíveis à
eletrostática.
4. Não utilize produtos químicos cujo propelente usado seja freon. Eles podem gerar cargas elétricas suficientes
para danificar componentes
. Exemplos típicos de
Efetue diariamente a aferição da pulseira.
ESD
.
ESD’s
são os circuitos integrados, transistores de efeito de campo
IMPORTANTE !
(Electrostatically
ESD
:
3
NOTA DE SEGURANÇA
VERIFICAÇÃO DE SEGURANÇA
Antes de devolver o aparelho ao cliente, após um reparo, efetue a verificação a seguir:
FUGA DE CORRENTE
Conecte o cabo AC diretamente na tomada AC de 120V (não use transformador de isolação para esta verificação).
Use um voltímetro AC, tendo 5000Ω por volt ou mais de sensibilidade.
Conecte um resistor de 1500Ω 10W, em paralelo com um capacitor de 0.15µ F 150V AC entre um bom aterramento
conhecido (cano de água, conduto, etc) e todas as peças metálicas expostas do gabinete (terra das tomadas,
cabeças de parafusos do gabinete de metal, coberturas metálicas, etc).
Meça a tensão AC sobre do resistor de 1500Ω.
O teste deve ser conduzido com chave AC ligada e então repetida com a chave AC desligada. A tensão AC
indicada pelo medidor não deve exceder 0.3V . Uma leitura excedendo 0.3V indica que existe uma potência perigosa,
a falha deve ser localizada e corrigida.
Repita o teste acima com a tomada do DVD Video Player invertida.
A LEITURA NÃO DEVE EXCEDER 0.3V
TOMADA AC
VOLTIMETRO AC
(5000Ω por volt ou
maior sensibilidade)
Bom aterrador tal como um cano
de água, condutor, etc.
Teste todas as partes metálicas expostas.
Voltímetro para verificar a corrente de fuga
4
1. LOCALIZAÇÃO DAS PEÇAS
1.1- Localização das placas de circuito impresso
Fig. 1-2-1
5
2- SÍMBOLOS DO CIRCUITO E EXPLICAÇÕES SUPLEMENTARES
2.1- Precauções na substituição de peças
• No diagrama esquemático, as peças marcadas com (ex. F801) são peças críticas para segurança,
portanto sempre use as peças dos códigos de peças (SN) especificados, quando as estiver substituindo.
• O uso de peças diferentes das especificadas podem infringir os regulamentos, e causar problemas tais
como falhas de operação, fogo, etc.
2.2- Indicação do Resistor Sólido
Unidade Nenhuma ...................... Ω
K ..................................... kΩ
M.................................... MΩ
Tolerância Nenhuma ...................... ±5%
B ..................................... ±0.1%
C .................................... ±0.25%
D..................................... ±0.5%
F...................................... ±1%
G .................................... ±2%
K ..................................... ±10%
M.................................... ±20%
Potência Máxima (1) Peças Chip
Nenhuma ................ 1/16W
(2) Outras Peças
Nenhuma ................ 1/6W
Outros além desses são mencionados no diagrama.
Tipo Nenhuma ...................... Filme de carbono
S...................................... Sólido
R ..................................... Filme de óxido metálico
W....................................Filme metálico
W....................................Cimento
FR ................................... Fusível
2.3- Indicação de capacitância
Símbolo ....................................... Eletrolítico, eletrolítico especial
....................................... Eletrolítico não-polarizado
....................................... Cerâmico, plástico
....................................... Filme
....................................... Trimmer
Unidade Nenhuma ...................... F
µ ..................................... µF
ρ...................................... pF
Tensão máxima Nenhuma ......................50V
Outros valores são descritos no diagrama.
Tolerância (1) Capacitores cerâmicos, plásticos e de filme
em que a capacitância é maior que 10pF.
Nenhuma ......................±5% ou mais
B ..................................... ±0.1%
C .................................... ±0.25%
D..................................... ±0.5%
F...................................... ±1%
G ....................................±2%
(2) Capacitores cerâmicos, plásticos e de filme
cuja capacitância é de 10pF ou menos.
Nenhuma ......................maior que ±5% pF
B ..................................... ±0.1 pF
C .................................... ±0.25 pF
(3) Eletrolítico, Trimmer
A tolerância não é descrita.
Capacitância de Nenhuma ...................... SL
eletricidade estática Para outros, as características de temperatura
(Capacitor cerâmico) são descritos. (Para capacitores de 0.01 µF e
nenhuma indicação são descritos com F)
Características de Algumas vezes descritos com abreviaturas,
temperatura como mostrado no exemplo 3.
(Capacitor cerâmico)
Ex. 1
Fig. 3-2-1
Ex. 2
Fig. 3-2-2
Ex. 3
Fig. 3-2-3
6
2.4- Indicação de Indutores
Unidade Nenhuma ........... H
µ........................... µH
m ......................... mH
Tolerância Nenhuma ........... ±5%
B........................... ±0.1%
C.......................... ±0.25%
D .......................... ±0.5%
F ........................... ±1%
G.......................... ±2%
K........................... ±10%
M ......................... ±20%
2.5- Medidas de tensão e forma de
onda
As formas de onda para CD/DVD e RF mostradas
nos diagramas de circuito são obtidas quando um
disco de teste é reproduzido.
Todos os valores de tensão exceto as formas de
onda são expressas em DC e medidas por um
voltímetro digital.
2.6- Outros
As peças indicadas com “NC” ou “KETU”, etc. não
são usadas nos circuitos deste modelo.
Ex. 4
Fig. 3-2-4
Ex. 5
Fig. 3-2-5
7
2.7- Localização das peças do mecanismo
Tipo A
Bandeja
Braço do fixador
Fig. 1-2-2 Montagem do chassis do mecanismo (Lado superior)
Placa de circuito do
motor de carregamento.
Chassi do mecanismo
Fig. 1-2-3 Montagem do chassis do mecanismo (Lado inferior)
8
Correia de carregamento
Motor de carregamento
Engrenagem
Engrenagem
Engrenagem
Fixador
Fig. 1-2-4 Montagem do chassis do mecanismo (lado interno).
Trilho do came
9
Montagem da
engrenagem traseira
Engrenagem A
Motor do disco
Montagem do
pickup
Montagem da Engrenagem B
Fig. 1-2-5 Montagem do chassis do mecanismo do pickup (lado superior)
Amortecedor frontal
Sub-chassis
Amortecedor frontal
Motor de
alimentação
Amortecedor traseiro
Fig. 1-2-6 Montagem do chassis do mecanismo do pickup (lado inferior)
Placa de circuito do
motor de
alimentação.
Amortecedor
traseiro
10
Tipo B
Bandeja
Braço do fixador
Fig. 1-2-7 Montagem do chassis do mecanismo (Lado superior)
Placa de circuito do motor
de carregamento.
Chassis do mecanismo.
Fig. 1-2-8 Montagem do chassis do mecanismo (Lado inferior)
11
Correia de carregamento
Engrenagem
Alavanca de recuo
Motor de carregamento
Motor do disco
Engrenagem
Engrenagem
Trilho do came.
Fig. 1-2-9 Montagem do chassis do mecanismo (lado interno)
12
Amortecedor frontal
Montagem da
engrenagem
Engrenagem A
Amortecedor frontal
Montagem do pickup
Montagem da engrenagem B
Amortecedor traseiro
Fig. 1-2-10 Montagem do chassis do mecanismo do pickup (lado superior)
Sub-chassis do rack.
Amortecedor traseiro
Motor de
alimentação
Placa de circuito do
motor de
alimentação
Fig. 1-2-11 Montagem do chassis do mecanismo do pickup (lado inferior)
13
3. SUBSTITUIÇÃO DAS PEÇAS E PROCEDIMENTOS DE AJUSTE
PRECAUÇÕES ANTES DE INICIAR O SERVIÇO
Os componentes eletrônicos são susceptíveis à eletricidade e podem facilmente danificar-se, assim não esqueça
de tomar as devidas providências, aterrando conforme requisitos (veja instruções da página 3).
Muitos parafusos são usados dentro da unidade. Para evitar as perdas, quedas, etc. de parafusos, sempre use
uma chave de fenda magnetizada durante o serviço. São usados muitos tipos diferentes de parafusos e alguns
deles necessitam de cuidados especiais. Isto é, tome cuidado especial com parafusos que fixam as peças
injetadas e os parafusos que seguram as peças metálicas. Se eles forem usados inadequadamente, os furos dos
parafusos serão facilmente danificados e as peças não poderão ser fixadas.
3.1- Substituição de Peças Mecânicas
(Tipo A)
Tampa Superior
• Remova os cinco parafusos (1) e remova a
tampa superior (2).
Tampa Superior (2)
Parafuso (1)
Parafuso (1)
Suporte do “Clamper”
< Desmontagem >
• Insira um clipe de papel no Furo A para ejetar a
bandeja.
Bandeja (1)
Fig. 2-1-1
Parafuso (1)
Painel Frontal
Insira um clipe de
papel neste furo
Clipe de
papel
Furo A
Fig. 2-1-2
14
< Remoção do painel da bandeja >
1. Ejete a bandeja (1), (Veja o item 1-1-2)
2. Balance um pouco o painel da bandeja (2) na
direção da seta A segurando a bandeja (1) com a
mão para soltar as duas travas e levantar o painel da
bandeja (2) na direção da seta B, de modo que o
painel da bandeja (2) seja removido.
3. Ao montar o painel da bandeja (2), insira-o junto aos
encaixes em ambos os lados da bandeja (1) até
travar.
Bandeja
• Puxe a bandeja para fora (1) até que ela pare.
• Levante a trava A com uma pequena chave de
fenda, puxe a bandeja (1) na sua direção e removaa (1).
Bandeja (1)
Trava A
Bandeja (1)
Painel da
bandeja (2)
Bandeja (1)
Painel Frontal
B
A
Trava
Painel da
bandeja (2)
Trava
Pequena chave de fenda
Puxe a bandeja
(1) na sua direção.
Bandeja (1)
Fig. 2-1-5
chassi do mecanismo
Painel traseiro
Fig. 2-1-3
• Remova seis parafusos (2) e remova o painel traseiro
(3).
• Remova o cabo flexível (1)
• Remova o fio-terra
• Solte as quatro travas e remova o painel frontal
Trava
Painel
Frontal (2)
Cabo flexível (1)
Travas
Trava
Fig. 2-1-4
Parafusos (2)
Painel traseiro (3)
Fig. 2-1-6
15
3.2- Substituição de placas de circuito
• Placa de circuito principal
Nota:
Antes de remover a placa principal (4), certifique-se de
fechar o curto na saída do diodo laser.
Depois da substituição, abra o curto depois de inserir os
cabos flexíveis (1).
1. Remova a tampa superior.
2. Ejete a bandeja.
3. Remova os quatro cabos flexíveis (1) e remova um
conector (2).
4. Remova sete parafusos (3) e a placa principal (4).
• Placa de circuito de alimentação
1. Remova o painel traseiro.
2. Retire as duas fitas (2) e remova o conector (3).
3. Remova quatro parafusos (4) e remova a placa da
fonte de alimentação (5).
Parafusos (4)
Placa de circuito
da fonte de
alimentação (5)
Fitas (2)
Conector (3)
Cabo
flexível (1)
Bandeja
Torça mais de 9 vezes
Cabeçote do pickup
Cabo flexível (1)
Conector (2)
Parafuso (3)
Placa
principal (4)
Cabo
flexível (1)
Parafuso (3)
Torça mais de 9 vezes
Fig. 2-1-8
Saída do diodo laser
Fig. 2-1-7
16
Placa de circuito frontal
Peças mecânicas
1. Remova o painel frontal.
2. Remova o cabo flexível (1).
3. Remova seis parafusos (2) e remova a placa do
display frontal (3).
4. Remova dois parafusos (4) e remova a placa da tecla
power (5).
5. Remova três parafusos (6) e remova a tecla ENTER
(7).
Parafusos (4)
Placa de circuito da
tecla Power (5)
Tecla ENTER
(7)
Placa de circuito do
painel frontal (3)
Parafuso (6)
Parafusos (2)
Montagem do chassi do mecanismo
Nota:
Ao remover a montagem do chassi do mecanismo (3),
certifique-se de fechar o curto na saída do diodo laser
antes de remover o conector e os cabos flexíveis.
Depois da substituição, abra o curto depois de inserir o
conector e os cabos flexíveis.
1. Remova o painel frontal.
2. Remova três cabos flexíveis (1).
3. Remova quatro parafusos (2) e remova a montagem
do chassi do mecanismo (3).
Cabeçote do pickup
Parafusos (2)
Montagem do chassi do
mecanismo (3)
Fig. 2-1-9
Cabo flexível (1)
Solda do diodo laser
Cabo flexível (1)
Fig. 2-1-10
17
Correia de carregamento
Motor de carregamento
1. Remova a bandeja.
2. Remova a engrenagem (1) e a correia de
carregamento (3) do motor de carregamento (2).
(Fig 2-1-11.)
Correia de carregamento (3)
Engrenagem (1)
Montagem do chassi
do mecanismo
Motor de carregamento (2)
Fig. 2-1-11
1. Remova a correia de carregamento.
2. Remova dois parafusos (1) e duas travas. Então
remova o motor de carregamento (2) (com a placa
de circuito do motor de carregamento (3) anexada).
3. Retire a solda do terminal do motor de carregamento
(2) e remova a placa de circuito do motor de
carregamento (3).
4. Substitua o motor de carregamento (2) por um novo.
5. Ao montar , execute o procedimento na ordem inversa
da remoção.
Nota:
Ao substituir o motor de carregamento, observe a
polaridade dos terminais. (Monte o motor com a etiqueta
posicionada como mostrado na Fig. 2-1-12.)
Parafusos (1)
Trava
Motor de
carregamento
(2)
Dessoldar
Fig. 2-1-12
Montagem do chassi
do mecanismo
Trava
Lado da etiqueta do motor
Placa de circuito do
motor de carregamento
(3)
18
Sub-Chassi (com mecanismo de pickup)
1. Vire o chassi do mecanismo (1) de ponta-cabeça.
2. Remova um parafuso (2) e solte a saliência “A” da
trava. A seguir remova o sub-chassi (3) (com o
mecanismo de pickup) deslizando-o na direção da
seta.
3. Ao montar , execute o procedimento na ordem inversa
da remoção.
Nota:
• Ao montar o sub-chassi (3) (com o mecanismo de
pickup), primeiro insira a saliência “C” no encaixe do
trilho do came sobe/desce (4) e depois, as saliências
“B” e “A”.
• A saliência “A” pode ser usada com arruelas. (Uma
ou duas arruelas são usadas para evitar rangidos. Em
alguns casos, nenhuma arruela é usada.)
Quando a arruela for usada, certifique-se de montála como era, sem perdas.
Sub-chassi (3)
(com mecanismo de
pickup anexado)
Saliência C
Parafuso (2)
Saliência A
Montagem do mecanismo do pickup
<Remoção>
1. Remova quatro parafusos (1) e remova a montagem
do mecanismo do pickup (2).
<Montagem>
1. Substitua a montagem do mecanismo do pickup (2)
por uma nova.
2. Ao montar , execute o procedimento na ordem inversa
da remoção.
Amortecedor
(Azul)
Amortecedor
(Verde)
Amortecedor
(Azul)
Saliência B
Saliência A
Saliência B
Fig. 2-1-13
Trilho de came
sobe/desce (4)
Montagem do chassi
do mecanismo (1)
Encaixe
Montagem do
Amortecedor
(Verde)
Parafusos (1)
mecanismo do pickup (2)
Fig. 2-1-14
Nota:
• A cor dos amortecedores distingue aqueles que são
usados na parte frontal e na parte traseira.
• Ao montar o mecanismo do pickup (2) com os
parafusos (1), pressione-o para baixo e aperte os
parafusos (1).
Parafuso (1)
Montagem do
mecanismo do
pickup (2)
Amortecedor
Fig. 2-1-15
19
Montagem da engrenagem B, engrenagem A e
montagem da engrenagem do rack.
<Remoção>
1. Remova um parafuso (3) e remova a montagem da
engrenagem B (1).
2. Remova a engrenagem A (2).
3. Remova um parafuso (5) e remova a montagem da
engrenagem do rack (4).
Cabeçote do
pickup (5)
Furos de
posicionamento
Montagem da
engrenagem B (1)
Parafuso (5)
Montagem da
engrenagem
do rack (4)
Engrenagem A (2)
Parafuso (3)
Fig. 2-1-16
Montagem da
engrenagem
B (1)
Montagem do
mecanismo
do pickup
Engrenagem A (2)
Montagem do
mecanismo
do pickup
Montagem da
engrenagem
do rack (4)
Fig. 2-1-17
Nota:
• Monte a engrenagem B (1) e a engrenagem A (2)
com o dente da engrenagem colocado mais que
um dente dentro da parte sombreada.
Posição mais
interna da
cabeça pickup
Dentro da posição
mostrada pela parte
sombreada
<Montagem>
1. Ao montar, execute o procedimento na ordem
inversa da remoção.
2. Monte a engrenagem B (1) pressionando o cabeçote
do pickup (5) para o lado do motor do disco (direção
da seta A) e deslocando a engrenagem superior da
montagem da engrenagem do rack (4) na direção
da seta B. (Veja Fig. 2-1-17).
3. Alinhe os furos de posicionamento da engrenagem
superior e inferior da montagem da engrenagem B
(1) e monte o mecanismo de pickup com a fase
igualada.
Nesse momento, note que a fase da montagem da
engrenagem B (1) e a engrenagem A (2) exibem o
estado da Fig. 2-1-18.
Montagem da
engrenagem do
20
rack (4)
Engrenagem A (2)
Fig. 2-1-18
Montagem da
engrenagem B (1)
Motor de alimentação
<Remoção>
Parafusos (1)
1. Remova a montagem da engrenagem B e a
engrenagem A. (Veja item 1-3-6)
2. Remova dois parafusos (1) e remova o motor de
alimentação (2) (com a placa de circuito do motor
(3) anexada). (V eja Fig. 2-1-19).
3. Retire a solda dos terminais do motor (2) e remova a
placa de circuito (3).
<Montagem>
1. Fixe o motor de alimentação (2) na montagem do
mecanismo de pickup e com dois parafusos (1).
2. Insira a placa de circuito do motor (3) com o pino de
posicionamento no chassi alinhado e solde os
terminais.
3. Execute o procedimento na ordem inversa da
remoção.
Nota:
• Depois de montar, coloque os fios na fenda da
montagem do mecansimo de pickup.
• Ao substituir o motor, observe a polaridade dos
terminais. (Monte o motor com a etiqueta
posicionadora como mostrado na Fig. 2-1-19).
Fenda
Fios
Montagem do
mecanismo do
pickup
Motor de
alimentação (2)
Lado da etiqueta
do motor
Dessoldar
Placa de circuito
do motor de
alimentação (3)
Fig. 2-1-19
21
4. SUBSTITUIÇÃO DAS PEÇAS MECÂNICAS (TIPO B)
4.1- Substituição do gabinete
Tampa superior
1. Remova sete parafusos (1) e remova a tampa
superior (2).
Parafuso (1)
Tampa superior (2)
Parafuso (1)
Parafuso (1)
<Montagem>
1. A mola para pressão lateral da bandeja é inserida
na parte “A”. (Veja Fig. 2-1-21).
2. Tendo como referência a Fig. 2-1-22, insira a mola
normalmente e monte o braço do fixador.
Esta parte deve tocar o lado
esquerdo da bandeja.
CERTO ERRADO
ERRADO
Bandeja
Fig. 2-1-20
Braços do fixador
<Remoção>
1. Remova dois parafusos (1).
2. Solte as duas travas e remova o braço do fixador (2).
Parafusos (1)
Braço do fixador (2)
Braço do
fixador (2)
Trava
Braço do fixador (2)
Trava
Montagem
do chassi do
mecanismo
Mola
Pressione para baixo com o dedo até prender
Sem flutuação
a montagem do fixador.
CERTO
Com flutuação
(ERRADO)
Fig. 2-1-22
ERRADO
Mola
Travas
Fig. 2-1-21
22
Painel da bandeja
<Ejeção da bandeja>
1. Deslize o trilho (2) da montagem do chassi do
mecanismo (1) com uma chave de fenda na direção
da seta demodo que a bandeja (3) seja ejetada.
Nota:
• Tenha cuidado para não danificar o pickup e as
outras peças.
Chave de
fenda
Trilho (2)
Montagem do chassi
do mecanismo (1)
Bandeja (3)
Painel frontal
Bandeja (3)
Painel da
bandeja (4)
A
Bandeja (3)
B
Painel frontal e bandeja
Painel da
Bandeja (4)
Fig. 2-1-24
Fig. 2-1-23
<Remoção do painel da bandeja>
1. Ejete a bandeja (3).
2. Balance um pouco o painel da bandeja (4) na
direção da seta A segurando a bandeja (3) com a
mão para soltar as duas travas e levantar o painel da
bandeja (4) na direção da seta B, de modo que o
painel da bandeja (4) seja removido. (Veja Fig. 2-1-
24).
3. Ao montar o painel da bandeja (4), insira-o junto aos
encaixe em ambos os lados da bandeja (3) até travar.
1. Remova o cabo flexível (1).
2. Solte as quatro travas e remova o painel frontal (2).
3. Puxe a bandeja (3) na sua direção.
Trava
Bandeja
(3)
Painel
frontal (2)
Cabo flexível (1)
Trava
Fig. 2-1-25
Nota:
• Insira a bandeja (3) com o lado frontal da montagem
do mecanismo de pickup descendente. (A parte do
trilho para o lado esquerdo.)
• É necessário igualar as fases das engrenagens.
Depois de inserir a engrenagem (4), como mostrado
na figura “A”, insira a bandeja (3). Ao inserir a bandeja
(3), pressione o lado da engrenagem do rack
mostrado pela seta.
23
• Confirme que a marca da engrenagem casa com a
marca de triângulo no lado oposto da bandeja
quando a bandeja está fechada. (A engrenagem
gira as travas do trilho.) (V eja a Fig. B.)
Fig. A
Engrenagen (4)
Engrenagem (4)
O primeiro dente da engrenagem
deste lado na engrenagem de
rack da bandeja
Marca de
triângulo
Posição da linha
mecanismo do pickup
Trilho
Montagem do
4.2. Substituição de placas de circuito
Placa de circuito principal
Nota:
• Antes de remover a placa principal (4), certifique-se
de fechar o curto na saída do diodo laser.
• Depois da substituição, abra o curto depois de inserir
os cabos flexíveis (1).
1. Remova a tampa superior (Veja item 2-1-1.)
2. Ejete a bandeja. (Veja item 2-1-3.)
3. Remova os quatro cabos flexíveis (1) e remova um
conector (2).
4. Remova sete parafusos (3) e a placa principal (4).
Torça mais de 9 vezes
Cabo
flexível (1)
Conector (2)
Parafuso (3)
Bandeja (3)
Marca
Engrenagem
Marca de
triângulo
Fig. 2-1-26
Painel traseiro
1. Remova seis parafusos (2) e remova o painel traseiro
(3).
Bucha (1)
Parafusos (2)
Cabo
flexível (1)
Cabo
flexível (1)
Cabeçote do pickup
Saída do diodo laser
Fig. 2-1-28
Placa
principal (4)
Parafuso (3)
Fig. 2-1-27
Painel
traseiro (3)
24
Placa de circuito de alimentação
Placa de circuito frontal
1. Retire as duas fitas (2) e remova o conector (3).
2. Remova quatro parafusos (4) e remova a placa da
fonte de alimentação (5).
Parafusos (4)
Placa de circuito
da fonte de
alimentação (5)
Fita (2)
Conector (3)
Torça mais de 9 vezes
1. Remova o painel frontal (Veja item 2-1-3)
2. Remova o cabo flexível (1).
3. Remova seis parafusos (2) e remova a placa do
display frontal (3).
4. Remova dois parafusos (4) e remova a placa da tecla
power (5).
5. Remova três parafusos (6) e remova a tecla ENTER
(7).
Parafusos (4)
Placa de circuito da
tecla Power (5)
Tecla ENTER (7)
Placa de circuito do
display frontal (3)
Parafusos (6)
Parafusos (2)
Cabo flexível (1)
Fig. 2-1-29
Fig. 2-1-30
25
4.3. Peças mecânicas
Correia de carregamento
Montagem do chassi do mecanismo
Nota:
• Ao remover a montagem do chassi do mecanismo
(3), certifique-se de fechar o curto na saída do diodo
laser antes de remover o conector e os cabos
flexíveis.
• Depois da substituição, abra o curto depois de inserir
o conector e os cabos flexíveis.
1. Remova a bandeja (Veja item 2-1-3 e 2-1-4)
2. Remova três cabos flexíveis (1)
3. Remova quatro parafusos (2) e remova a montagem
do chassi do mecanismo (3).
Parafusos (2)
Montagem do chassi
do mecanismo (3)
Cabeçote do pickup
1. Remova a engrenagem (1) soltando a trava.
2. Remova a engrenagem (2).
3. Remova a engrenagem (3) e a correia de
carregamento (4).
4. Substitua a correia de carregamento (4) por uma
nova.
5. Ao montar, execute o procedimento na ordem
inversa da remoção.
Nota:
• Na montagem da correia de carregamento (4)
folgas e adição de graxa não são permitidas.
Engrenagem (1)
Engrenagem (2)
Correia de
carregamento (4)
Fig. 2-1-31
Engrenagem (3)
Saída do diodo laser
Cabo flexível (1)
Trava
Montagem do chassi
do mecanismo
Fig. 2-1-32
26
Motor de carregamento
Sub-Chassi (com mecanismo de pickup)
1. Remova a correia de carregamento (Veja item 2-3-
2)
2. Remova dois parafusos (1) e duas travas. Então
remova o motor de carregamento (2) (com a placa
de circuito do motor de carregamento (3) anexada).
3. Retire a solda do terminal do motor de carregamento
(2) e remova a placa de circuito do motor de
carregamento (3).
4. Substitua o motor de carregamento (2) por um novo.
5. Ao montar, execute o procedimento na ordem
inversa da remoção.
Nota:
• Ao substituir o motor de carregamento, observe a
polaridade dos terminais. (Monte o motor com a etiqueta
posicionada como mostrado na Fig. 2-1-33.)
Parafusos (1)
1. Vire o chassi do mecanismo (1) de ponta-cabeça.
2. Remova um parafuso (2), uma arruela (3) e solte a
saliência “A” da trava. A seguir remova o sub-chassi
(4) (com o mecanismo do pickup) deslizando-o na
direção da seta.
3. Ao montar, execute o procedimento na ordem
inversa da remoção.
Nota:
• Ao montar o sub-chassi (4) (com o mecanismo do
pickup), primeiro insira a saliência “C” no encaixe do
trilho do came sobe/desce (5) e depois, as saliências
“B” e “A”.
• A saliência “A” pode ser usada com arruelas. (Uma
ou duas arruelas são usadas para evitar rangidos.
Em alguns casos, nenhuma arruela é usada.)
Quando a arruela for usada, certifique-se de montála como era, sem perdas.
Parafuso (2)
Arruela (3)
Sub-chassi (4) (com
pickup anexado)
Saliência A
mecanismo do
Saliência C
Montagem
do chassi do
mecanismo
Motor de
carregamento (2)
Travas
Dessoldar
Fig. 2-1-33
Lado da etiqueta
do motor
Placa de circuito
do motor de
carregamento (3)
Arruela (3)
Trava
Trava
Saliência B
Encaixe
Saliência A
Encaixe
Trilho do came
sobe/desce (5)
Montagem do
chassi do
mecanismo (1)
27
Saliência B
Fig. 2-1-34
Encaixe
Montagem do mecanismo do pickup
<Remoção>
1. Remova quatro parafusos (1), quatro arruelas (2) e
remova a montagem do mecanismo do pickup (3).
<Montagem>
1. Substitua a montagem do mecanismo do pickup (3)
por uma nova.
2. Ao montar, execute o procedimento na ordem
reversa da remoção.
Parafusos (1)
Montagem da engrenagem B, engrenagem A e
montagem da engrenagem do rack.
<Remoção>
1. Remova um parafuso (3) e remova a montagem da
engrenagem B (1).
2. Remova a engrenagem A (2).
3. Remova um parafuso (5) e remova a montagem da
engrenagem do rack (4).
Parafuso (5)
Parafuso (3)
Montagem da
engrenagem B (1)
Arruela (2)
Amortecedor
(Azul)
Amortecedor
Amortecedor
(Preto)
Amortecedor
(Preto)
Montagem do
mecanismo do
pickup (3)
(Azul)
Fig. 2-1-35
Nota:
• A cor dos amortecedores distingue aqueles que são
usados na parte frontal e na parte traseira.
• Ao montar o mecanismo do pickup (2) com os
parafusos (1), pressione-o para baixo e aperte os
parafusos (1) depois de colocar a arruela no
amortecedor.
Parafuso (1)
Montagem do
mecanismo do
pickup (2)
Arruela (2)
(W6,6P0,5D12)
Montagem da
engrenagem
do rack. (4)
Engrenagem A (2)
Montagem do
mecanismo do
pickup
Fig. 2-1-37
<Montagem>
1. Ao montar, execute o procedimento na ordem
inversa da remoção.
2. Monte a engrenagem B (1) pressionando o cabeçote
do pickup (5) para o lado do motor do disco (direção
da seta A) e deslocando a engrenagem superior da
montagem da engrenagem do rack (4) na direção
da seta B. (Veja Fig. 2-1-38.)
3. Alinhe os furos de posicionamento da engrenagem
superior e inferior da montagem da engrenagem B
(1) e monte o mecanismo de pickup com a fase
igualada.
Nesse momento, note que a fase da montagem da
engrenagem B (1) e a engrenagem A (2) exibem o
estado da Fig. 2-1-39.
Amortecedor
Fig. 2-1-36
28
Motor de alimentação
Furos de
Cabeçote do
pickup (5)
Montagem do
mecanismo do
pickup
posicionamento
Montagem da
engrenagem B (1)
Engrenagem A (2)
Montagem da
engrenagem do
rack (4)
Fig. 2-1-38
Nota:
• Monte a engrenagem B (1) e a engrenagem A (2)
com o dente da engrenagem colocado mais que
um dente dentro da parte sombreada.
Posição mais
interna da
cabeça pickup
Dentro da posição
mostrada pela
parte sombreada
<Remoção>
1. Remova a montagem da engrenagem B e a
engrenagem A. (Veja item 2-3-6.)
2. Remova dois parafusos (1) e remova o motor de
alimentação (2) (com a placa de circuito do motor
(3) anexada). (V eja Fig. 2-1-40.)
3. Retire a solda dos terminais do motor (2) e remova a
placa de circuito (3).
<Montagem>
1. Fixe o motor de alimentação (2) na montagem do
mecanismo de pickup e com dois parafusos (1).
2. Insira a placa de circuito do motor (3) com o pino de
posicionamento no chassi alinhado e solde os
terminais.
3. Execute o procedimento na ordem inversa da
remoção.
Nota:
• Depois de montar, coloque os fios na fenda da
montagem do mecanismo de pickup.
• Ao substituir o motor, observe a polaridade dos
terminais. (Monte o motor com a etiqueta
posicionada como mostrado na Fig. 2-1-40.)
Parafusos (1)
Montagem da
engrenagem do
rack (4)
Engrenagem A (2)
Fig. 2-1-39
Montagem da
engrenagem B (1)
Montagem do
mecanismo do
pickup
Fenda
Fios
Motor de
alimentação (2)
Lado da etiqueta
do motor
Dessoldar
Placa de circuito do
motor de alimentação (3)
Fig. 2-1-40
29
5. GUIA PARA LOCALIZAÇÃO DE DEFEITOS (*)
5.1- PCI principal
Sistema Servo
(1) Operação inicial após ligar
(*) Para localização dos pontos de
verificação de sinais, é necessário
consultar os respectivos diagramas
de blocos, esquemas elétricos e
lay-out das PCI’s, disponíveis neste
manual.
Legenda:
“L”= “Low” (nível Baixo) = 0V
“H”= “High” (nível Alto) = 5V
30
31
Detecção incorreta de disco
(Definição inicial é incorreta
NÃO
Verifique IC 502.
Limpeza da lente.
Troque a cabeça
pickup
Verifiquefiação
para cabeça
pickup.
Verifique pinos 13,
14 e 15 do IC 502
Barramento Serial.
Verifique circuitos
periféricos do IC 502,
Q501 e Q502.
Para forçar a ativaçãoi do diodo laser, pressione as seguintes teclas no controle remoto:
Os sinais FE
e RFSB para cada
disco estão normais?
SIM
Verifique circuito
periférico do IC 605.
Fig. 1-3-4
Verifiquea corrente de
operação do laser
Verifiquea
corrente do laser
1 min lop 1 max
SIM
Verifique sinal FE e RFSB
SIM
Verifique remoção da
solda do curto para
proteção do diodo
laser.
Laser operating current
Voltagem entre e
Voltagem entre
NÃO
Troque o
mecanismo
e
Forma de onda de detecção
de um DVD simples (uma camada)
Fig. 1-3-6 Fig. 1-3-7 Fig. 1-3-8
Depois de verificar a corrente do laser, pressione POWER ou OPEN/CLOSE para desligá-lo.
CUIDADO
• O raio laser emitido para fora do cabeçote do pickup é muito prejudicial para seus olhos.
Mantenha seus olhos a pelo menos 300mm de distância da lente objetiva durante a operação do
cabeçote do pickup.
• Quando você executar trabalho de remoção de solda, por favor desligue a fonte de
alimentação e use aterramento no seu corpo e na ferramenta.
Fig. 1-3-5
Forma de onda de detecção
de um DVD duplo (dupla camada)
Forma de onda de detecção
32
de CD
(2) Aparece imagem (PLAY)
33
34
Servo de tracking
não está bom
O sinal TE está normal?
NÃO
Verifique IC502
Forma de onda do sinal no
tracking servo ON (CD)
Forma de onda do sinal no
tracking servo ON (DVD)
Verifique o circuito
periférico do IC604
SIM
35
36
Diagrama de Localização dos Pontos de Teste do Servo
E559 (DVD)
E536 (CD)
E591 (+5V)
TP503 RFSB
TP504 RFCT
TP502 RFO
TP410 FLGA
TP411 FLGB
TP405 FE
TP406 TE
TP408 RFRP
TP401 VRFED
TP409 PLCK
TP412 VMCK
Fig. 1-3-21
37
6. DIAGRAMAS DE SERVIÇO
6.1) Diagrama de blocos - conexões
38
6.2) Diagrama de Blocos - Geral
39
6.3- Diagrama de Blocos - Fonte de Alimentação
40
6.4- Visor Frontal, Diagrama de blocos da tecla Power
Visor Frontal
Padrão do visor frontal
41
6.5- Visor Frontal, Diagrama de blocos da tecla Power
42
6.6- Diagrama de bloco - PCI Principal
Diagrama de bloco do sistema servo
43
Sistema Lógico
44
7. DIAGRAMAS DE SERVIÇO
MODO LIGADO
MODO LIGADO
ENTRADA
Porta-Fonte
7.1) Fonte de Alimentação
45
7.2- Visor Frontal, Diagrama de Circuitos da Tecla Power
46
Visor Frontal, Diagrama de circuitos da tecla power (Formas de Onda)
Fig. 3-5-4
47
Diagrama do Circuito Principal (Formas de Ondas)
Fig. 3-5-6
48
7.3- Diagrama do circuito principal
49
50
7.4- Diagrama do Circuito do sistema do motor
51
8. PLACAS DE CIRCUITO IMPRESSO
8-1. Placa de circuito impresso da Fonte de Alimentação
52
8-2. Placa de circuito impresso da T ecla Power
53
8.3- Lay-out das PCI’s - Principal (vista superior)
54
8-4. Lay-out das PCI’s - Principal (vista inferior)
55
8-5. Lay-out das PCI’s - Saídas A/V
56
8.6- Lay-out das PCI’s - Visor Frontal
57
9. INFORMAÇÕES SOBRE OS PRINCIPAIS CIRCUITOS INTEGRADOS
9.1- Pinagem
Informação dos novos CI´s principais
ZR36732
TMP94C251AF(Z)
TMP86CK74AFG
120
121
108
109
64
65
81 80
180 1
73 72
144 1
41 40
80 1
25
24
41
40
37
36
AD1958
TA1319P/TA1319AP
MM1561KFBE
28
15
14
1
5
8
7
4
1
5
4
1
MM1567AJBE
BA5813M-E2
28
34
PST3545NR
18
17
1
HC49US27000B
15
14
1
4
5
3
1
2
1
58
10. VISTAS EXPLODIDAS
10.1- Aparelho Geral (Tipo A)
Fig. 4-4-2
59
10.2- Mecanismo (Tipo A)
Fig. 4-4-3
60
10.3- Aparelho Geral (Tipo B)
Fig. 4-4-4
61
10.4- Mecanismo (Tipo B)
Fig. 4-4-5
62
11 - LISTA DE PEÇAS
PRECAUÇÕES DE SEGURANÇA
• As peças identificadas pela marca são críticas para segurança.
• Substitua-as somente por outra do número de peça especificado.
• A substituição por peças que não tenham as mesmas características de segurança especificadas na lista de
peças pode causar choque, fogo ou outros perigos.
AVISO
O número de peça deve ser usado ao fazer um pedido, certifique-se de incluir o número do modelo e a descrição.
ABREVIAÇÕES
1. Circuito integrado (CI)
2. Capacitor (Cap)
• T olerância de capacitância (para capacitäncia nominal maior que 10pF).
Tabela 4-2-1
Símbolo B C D F G J K M N
Tolerância % ±0.1 ±0.25 ±0.5 ±1 ±2 ±5 ±10 ±20 ±30
Símbolo P Q T U V W X Y Z
Tolerância% + 100 + 30 + 50 + 75 + 20 + 100 + 40 - 150 + 80
0 - 10 - 10 - 10 - 10 - 10 - 20 - 10 - 10
Ex. 10MFJ = 10µF ± 5%
• T olerância de capcitância (para capacitância nominal de 10pF ou menos.)
Tabela 4-2-2
Símbolo B C D F G
Tolerância % ±0.1 ±0.25 ±0.5 ±1 ±2
Ex. 10pF G = 10pF ± 2pF
3. Resistor (Res)
Tolerância de resistência
Tabela 4-3-1
Símbolo B C D F G J K M
Tolerância% ±0.1 ±0.25 ±0.5 ±1 ±2 ±5 ±10 ±20
Ex. 470ohmJ = 470ohm ± 5%
63
12. LISTA DE COMPONENTES
12.1- Peças Mecânicas
POSIÇÃO NE O/D DESCRIÇÃO
MD01 626683 638 MECANISMO MU-TU2000P-TM MONT
W501 633274 641 CABO FLAT 23 VIAS L297
W502 541293 638 CABO FLAT 6 VIAS
W503 541319 638 CABO FLAT 8 VIAS
W603 541257 638 CABO FLAT 13 VIAS
ZF01 626576 638 CONTROLE REMOTO SE-R0049
ZF20 627192 338 CABO RCA ST VM/AM/BR 1,5M
ZG01 626807 238 PAINEL FRONTAL SD300X MONT
ZG03 626503 638 PORTA DVD
ZG09 626521 638 BOTAO CURSOR
ZG09A 626772 638 CHAVE CURSOR RDSY0010
ZG20 626530 638 TAMPA SUPERIOR
ZZ03 721455 690 INTERFACE DATA UPDATE KIT DVD
B101 626488 638 CHASSI, METALICO
P801 594440 438 CABO FORÇA (SD100X)
64
12.2 - Eletro-eletrônicos
NOTA DE SEGURANÇA: As partes marcadas com o símbolo possuem características especiais importantes para
segurança. Antes de substituir qualquer um desses componentes, certifique-se que o está fazendo apenas por
componentes com as mesmas características. Não comprometa a segurança do produto pela utilização de
componentes duvidosos durante o serviço.
Tabela de tolerâncias:
Símbolo F G J K M N Z P Símbolo C D
% ± 1 ± 2 ± 5 ± 10 ± 20 ± 30 -20 +80 0 +100 pF ± 0,25 ± 0,5
Observação importante: A tabela a seguir apresenta-se ordenada alfa numericamente em função da posição do
componente. Os componentes exclusivos de cada modelo, aparecem com tal anotação no campo “descrição”;
todos os demais componentes, sem indicação de modelo, são comuns a ambos.
POSIÇÃO NE DESCRIÇÃO EDPE
D803 638448 DIODO RET S1WB(A) 60
D805 521901 DIODO RET RU-1P DO41 150
D807 638457 DIODO RET AK06
D821 638466 DIODO RET HER152G
D822 521947 DIODO RET RU4Z
D823 638475 DIODO RET HT16G
D825 521910 DIODO RET AG01 DO41 100
D826 322699 DIODO RET ERA15-02
D827 322699 DIODO RET ERA15-02
D828 322699 DIODO RET ERA15-02
D829 322699 DIODO RET ERA15-02
D830 521929 DIODO RET 1SS133 DO41 100
D831 521956 DIODO ZEN UZ3.0BSB DO41
D832 521965 DIODO ZEN MTZJT-77-10B DO41
D833 521965 DIODO ZEN MTZJT-77-10B DO41
D834 631855 DIODO ZEN MTZJT-77-8.2B DO34
D835 351853 DIODO ZENNER UZ5.1BSB 50MW TAP
D836 456982 DIODO ZENNER UZ11BSB
D837 456982 DIODO ZENNER UZ11BSB
D838 322699 DIODO RET ERA15-02
D101 631864 DIOD LED SLR-343MC
EU01 626424 PCI PRINC SD300X MONT
IC301 631873 CIRC INT ZR36732 QFP160
IC302 631882 CIRC INT MM1561KFBE SOP6
IC304 631891 CIRC INT MM1567AJBE SOP34
IC305 631908 CIRC INT MT48LC1M16A1TG TSOP50
IC306 631908 CIRC INT MT48LC1M16A1TG TSOP50
IC401 574006 CIRC INT TC94A03F
IC402 631917 CIRC INT M11B11664A-30T TSOP40
IC502 631926 CIRC INT TA1323F QFP64
IC503 631935 CIRC INT BAS813FM-E2 HSOP28
IC530 529431 CIRC INT TA75SO1F SMP5
IC601 569227 CIRC INT S-24C01BFJ-TB-0 SOP8
IC602 522642 CIRC INT TCZS08F SOP5
POSIÇÃO NE DESCRIÇÃO EDPE
IC603 631917 CIRC INT M11B11664A-30T TSOP40
IC604 631944 CIRC INT PST3545NR SMP5
IC605 631953 CIRC INT TMP94C251AF QFP144
IC606 631962 CIRC INT MBM29F800BA55TN
IC608 522642 CIRC INT TCZS08F SOP5
IC611 522642 CIRC INT TCZS08F SOP5
IC915 631971 CIRC INT AD1958YRS SOP28
IC901 631980 CIRC INT TC7SU04F SMP5
IC902 631999 CIRC INT TC7WU04F SSOP8
IC903 632006 CIRC INT TC7SH08FU SMP5
IC912 458132 CIRC INT NJM4580E SMD
IC914 523080 TOMADA OTICA TOTX178
IC101 632015 CIRC INT TMP86CK74AFG-3KBE
C801 638484 CAP POLI 224 M 275V X2 150
C802 632024 CAP SUPR 103 M 275V X2 150
C803 573971 CAP CERA 471 Z 250V Y5P RD075
C804 573971 CAP CERA 471 Z 250V Y5P RD075
C811 569138 CAP CERA 221 K 250V Y5P RD075
F801 632033 FUSI FILA 1,6A 250V 5,0X20
RF835 569478 RES FUSI 2R2 J 1/4W 125C 100A
T801 573999 TRAFO F LINHA 253Y0R7
T802 569496 TRAFO F LINHA SRW3020ED5-21
EU03 626433 PCI TECLAS/DISPL SD300X MONT
Q101 522795 TRANS RN2402 SC59
Q301 633283 TRANS 2SA1182 2928SMD 08180
Q302 632042 TRANS 2SA1162 2928SMD 08180
Q303 632042 TRANS 2SA1162 2928SMD 08180
Q304 522786 TRANS 2SC2712 SC59
Q306 632042 TRANS 2SA1162 2928SMD 08180
Q307 632042 TRANS 2SA1162 2928SMD 08180
Q401 632051 TRANS 2SC3326-B 2928SMD 08180
Q501 522777 TRANS HN1B01F SC74
Q502 522777 TRANS HN1B01F SC74
Q503 632060 TRANS 2SA1213-Y SC62 12180
65
POSIÇÃO NE DESCRIÇÃO EDPE
Q504 569414 TRANS RN1402 SC59 SMD
Q505 452922 TRANSISTOR HN1C03F SMD
Q530 632051 TRANS 2SC3326-B 2928SMD 08180
Q601 522722 TRANS TDA114EKA SC59 T146
Q602 522722 TRANS TDA114EKA SC59 T146
Q603 522795 TRANS RN2402 SC59
Q604 569414 TRANS RN1402 SC59 SMD
Q901 522795 TRANS RN2402 SC59
Q902 569414 TRANS RN1402 SC59 SMD
Q903 522795 TRANS RN2402 SC59
Q904 522795 TRANS RN2402 SC59
Q906 522795 TRANS RN2402 SC59
Q909 522786 TRANS 2SC2712 SC59
Q910 452922 TRANSISTOR HN1C03F SMD
Q913 632042 TRANS 2SAI162 2928SMD 08180
Q914 569414 TRANS RN1402 SC59 SMD
Q181 522795 TRANS RN2402 SC59
Q182 522795 TRANS RN2402 SC59
X101 569502 CRISTAL OSC CERA 8MHZ
A101 632079 DISPLAY FLT FL 8-BT-230GNK
S103 522429 CHAVE TACT
S104 522429 CHAVE TACT
S105 522429 CHAVE TACT
S106 522429 CHAVE TACT
S107 522429 CHAVE TACT
S108 522429 CHAVE TACT
S110 522429 CHAVE TACT
S111 522429 CHAVE TACT
S112 522429 CHAVE TACT
S117 522429 CHAVE TACT
S118 522429 CHAVE TACT
MT101 632088 SENSOR RMT GP1U261XK
D501 523106 DIODO RET 1SS368 UMD2 AT26
D502 523106 DIODO RET 1SS368 UMD2 AT26
D901 523106 DIODO RET 1SS368 UMD2 AT26
D181 569156 DIODO LED SPR-325MVW RT025
J301 575318 TOMADAS SAIDAS A/V CONJ
X601 522768 CRISTAL 9,00MHZ
X901 632097 CRISTAL 27MHZ 050
S181 522429 CHAVE TACT
EU02 626460 PCI FONTE SD300X MONT
Q801 638493 TRANS FS5KM-16A TO220 D5050
Q802 632104 CIRC INT TA1319AP DIP8
Q821 521830 CIRC INT TA76431S
Q823 569398 TRANS 2SA1585STP-Q SC72 L2525
Q824 569405 TRANS 2SC1740STP-Q D2525
Q825 521876 TRANS 2SC2236-Y TO92 D2525
Q826 521876 TRANS 2SC2236-Y TO92 D2525
POSIÇÃO NE DESCRIÇÃO EDPE
Q827 569405 TRANS 2SC1740STP-Q SC72 L2525
Q828 569398 TRANS 2SA1585STP-Q SC72 L2525
Q829 521894 TRANS 2SA1048-Y SC-72 D2525
AC310 626433 PCI TECLAS/DISPL SD300X MONT
Q803 573944 FOTO ACOPLADOR TLP6219GR0
Q804 573944 FOTO ACOPLADOR TLP6219GR0
Q830 521885 TRANS RN1201 SC-72 D2525
D806 521910 DIOD RET AG01 DO41 100
D808 521974 DIOD ZEN MTZIT-77-6,8 B DO41
D824 521910 DIOD RET AG01 DO41 100
D839 322699 DIOD RET ERA15-02
R801 569441 RES OXID 105 J 1/2W 150
P802 575327 TOMADA AC P/ PCI FONTE
66
67
SEMP TOSHIBA
Administração Geral:
Av. João Dias, 2476 CEP 04724-003 - São Paulo - SP
PABX (0XX11) 5641-2100
NE 728 519
68
Loading...
