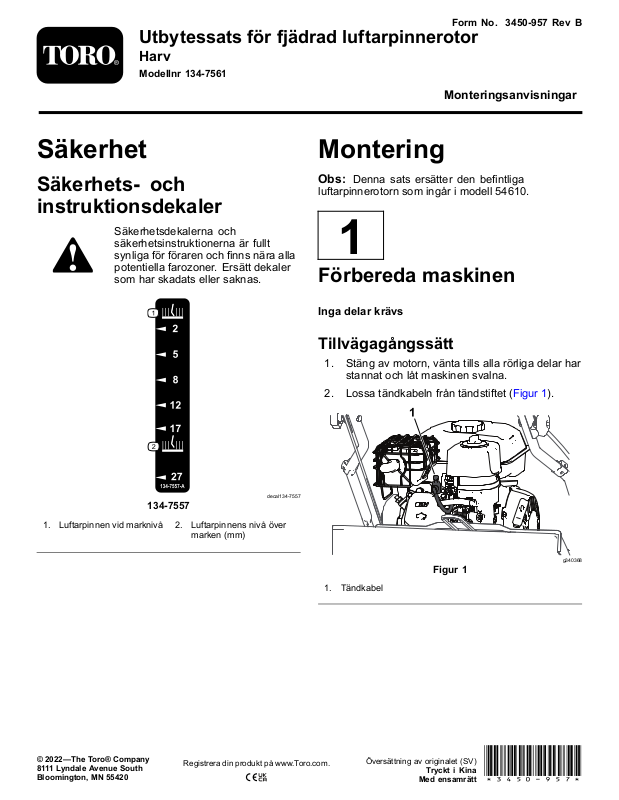

Toro 134-7561 Installation Instructions [sv]

Utbytessatsförfjädradluftarpinnerotor

Harv

Modellnr134-7561

FormNo.3450-957RevB

Monteringsanvisningar

Säkerhet

Säkerhets-och
instruktionsdekaler

Säkerhetsdekalernaoch
säkerhetsinstruktionernaärfullt
synligaförförarenochnnsnäraalla
potentiellafarozoner.Ersättdekaler
somharskadatsellersaknas.

Montering

Obs:Dennasatsersätterdenbentliga

luftarpinnerotornsomingårimodell54610.

1

Förberedamaskinen

Ingadelarkrävs

Tillvägagångssätt

1.Stängavmotorn,väntatillsallarörligadelarhar
stannatochlåtmaskinensvalna.

2.Lossatändkabelnfråntändstiftet(Figur1).

134-7557

1.Luftarpinnenvidmarknivå2.Luftarpinnensnivåöver

©2022—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420

marken(mm)

Registreradinproduktpåwww.T oro.com.

decal134-7557

g340368

Figur1

1.Tändkabel

Översättningavoriginalet(SV)

TrycktiKina

Medensamrätt

*3450-957*
