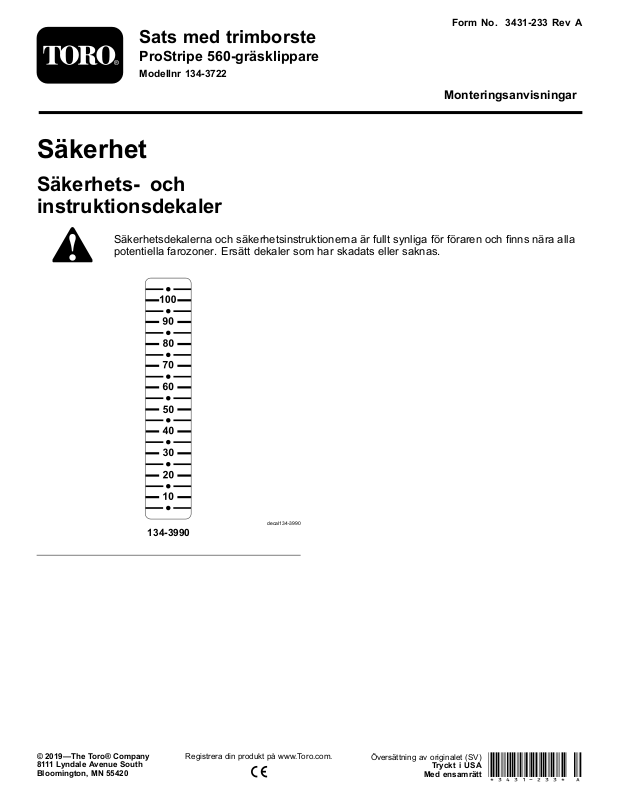

Page 1

Säkerhet
Säkerhets-och
instruktionsdekaler
FormNo.3431-233RevA
Satsmedtrimborste
ProStripe560-gräsklippare
Modellnr134-3722
Monteringsanvisningar
Säkerhetsdekalernaochsäkerhetsinstruktionernaärfulltsynligaförförarenochnnsnäraalla
potentiellafarozoner.Ersättdekalersomharskadatsellersaknas.
©2019—TheToro®Company
8111LyndaleAvenueSouth
Bloomington,MN55420
decal134-3990
134-3990
Registreradinproduktpåwww.Toro.com.
Översättningavoriginalet(SV)
TrycktiUSA
Medensamrätt
*3431-233*A
Page 2

Montering
Lösadelar
Använddiagrammetnedanförattkontrolleraattalladelarnnsmed.
Tillvägagångssätt
1
2
3
4
Ingadelarkrävs
Borstjusteringsfäste
Trimborste1
Huvudskruv(8x60mm)
Bricka(8mm)
Låsmutter(8mm)
Borsthöjdsplatta2
Vagnsskruv(8x25mm)
Vred2
Stag(borste)
Huvudskruv(6x20mm)
Bricka(6mm)
Låsmutter(6mm)
Nedreborstfäste
Självgängandeänsskruv(6x20mm)
Huvudskruv(6x20mm)
Bricka(6mm)
Låsmutter(6mm)
Huvudskruv(6x20mm)
Bricka(6mm)
Låsmutter(6mm)
BeskrivningAntal
–
1
4
8
4
2
2
2
4
2
2
4
2
4
2
2
4
2
Förberedamaskinen.
Monteraborstensmonteringsfäste.
Monteraborstsatsenpåmaskinen.
Monteraborststagenpåmaskinen.
Användning
5
6
Främreänsar
Ingadelarkrävs
1
Förberedamaskinen
Ingadelarkrävs
Tillvägagångssätt
VARNING
Knivenärskarp–kontaktmedknivenkan
orsakaallvarligapersonskador.
Användhandskardåduhandskasmed
kniven.
1
–
Monteradefrämreänsarnaochhjulen.
Slutförmonteringenavsatsen.
VARNING
Bränslekanläckautommaskinentippas.
Bränsletärbrandfarligt,explosivtochkan
orsakapersonskador.
Körmotorntillstankenärtom,ellertöm
tankenpåbensinmedenhandpump.Hantera
aldrigbränsletmedenhävert.
Viktigt:Tillsättintebränsleibränsletankeninnan
dumonterartrimborsten.
1.Körmotornföratttömmabränsletanken,eller
tömtankenmedenhandpump.
Omduinteanvänderalltbränsleitankenskadu
användaenhandpumpförattavlägsnabränslet.
2
Page 3

2.Flyttamaskinentillettplantunderlagoch
säkerställattmotornäravstängdsamtattalla
rörligadelarharstannat.
3.Lossatändkabelnfråntändstiftet.Semaskinens
bruksanvisning.
1.Riktainborstjusteringsfästetshålmedhåleni
trimborstenenligtFigur1.
2.Monteraborstjusteringsfästetpåtrimborsten
(Figur1)medfyrahuvudskruvar(8x60mm),
åttabrickor(8mm)ochfyralåsmuttrar(8mm).
3.Draåthuvudskruvarnaochlåsmuttrarna.
2
Monteraborstens
monteringsfäste
Delarsombehövstilldettasteg:
1
Borstjusteringsfäste
1Trimborste
4
Huvudskruv(8x60mm)
8
Bricka(8mm)
4
Låsmutter(8mm)
2Borsthöjdsplatta
2
Vagnsskruv(8x25mm)
2Vred
2
Stag(borste)
2
Huvudskruv(6x20mm)
4
Bricka(6mm)
2
Låsmutter(6mm)
Monteraborstjusteringsfästetpå
borstensmonteringsfäste
1.Monteraborstenochborstjusteringsfästetpå
borstensmonteringsfästeenligtFigur2.
Obs:Säkerställattstångändarnapå
borstjusteringsfästetshandtagriktasingenom
skårornaiborstensmonteringsfäste.
Monteratrimborstenpå
borstjusteringsfästet
Figur1
1.Huvudskruv(8x60mm)
2.Bricka(8mm)
3.Borstjusteringsfäste
4.Låsmutter(8mm)
5.Trimborste
g284577
Figur2
1.Handtagetsände
(borstjusteringsfäste)
2.Monteraenborsthöjdsplattaöverhandtagets
stångändeförborstjusteringsfästetenligtFigur
3.
g284576
2.Skåra(borstens
monteringsfäste)
3
Page 4

Figur4
g284578
Figur3
1.Borsthöjdsplatta
2.Handtag(borstjusteringsfäste)
3.Vred
4.Borstensmonteringsfäste
5.Vagnsskruv(8x25mm)
6.Borstjusteringsfäste
3.Monteraenvagnsskruvgenomöppningen
iborstjusteringsfästet,skåraniborstens
monteringsfästeochdetnedrehåletpå
borsthöjdsplattan(Figur3).
4.Gängainettvredpåvagnsskruvenochdraåt
vredet(Figur3).
5.Upprepasteg2till4idenandraändenav
borstensmonteringsfäste.
1.Huvudskruv(6x20mm)4.Flik(borstens
2.Stag(borste)
3.Bricka(6mm)
g284575
2.Fästborststagetpåborstensmonteringsfäste
monteringsfäste)
5.Låsmutter(6mm)
(Figur4)medenhuvudskruv(6x20mm),två
brickor(6mm)ochenlåsmutter(6mm).
3.Upprepasteg1och2förborststagetidenandra
ändenavborstensmonteringsfäste.
Monterastagenpåborstens
monteringsfäste
1.Riktainhåletiborststagetmedhåletpåiken
påborstensmonteringsfästeenligtFigur4.
4
Page 5

3
Monteraborstsatsenpå
maskinen
Delarsombehövstilldettasteg:
2
Nedreborstfäste
4
Självgängandeänsskruv(6x20mm)
2
Huvudskruv(6x20mm)
4
Bricka(6mm)
2
Låsmutter(6mm)
Lossahjulen
1.Avlägsnaänslåsmuttern(⅜tum)somfäster
hjuletvidaxelnochavlägsnahjulet(Figur5).
g283871
Figur6
2.Avlägsnadesjusjälvgängandeänsskruvarna
(6x20mm)somfästerdefrämreänsarna
påklippdäcksstödenochavlägsnadefrämre
änsarna(Figur7).
Obs:Dukommerinteattanvändadessafrämre
änsarmedtrimborsten.
Figur5
1.Axel
2.Hjul
2.Upprepasteg1förhjuletpåmaskinensandra
sida.
3.Flänslåsmutter(⅜tum)
Avlägsnadefrämreänsarna
1.Tippaövermaskinenpåsidanmedluftltret
uppåt(Figur6).
g284602
g284601
Figur7
1.Stöd(främreänsar–
klippdäck)
2.Främreänsar
3.Självgängandeänsskruv
(6x20mm)
5
Page 6

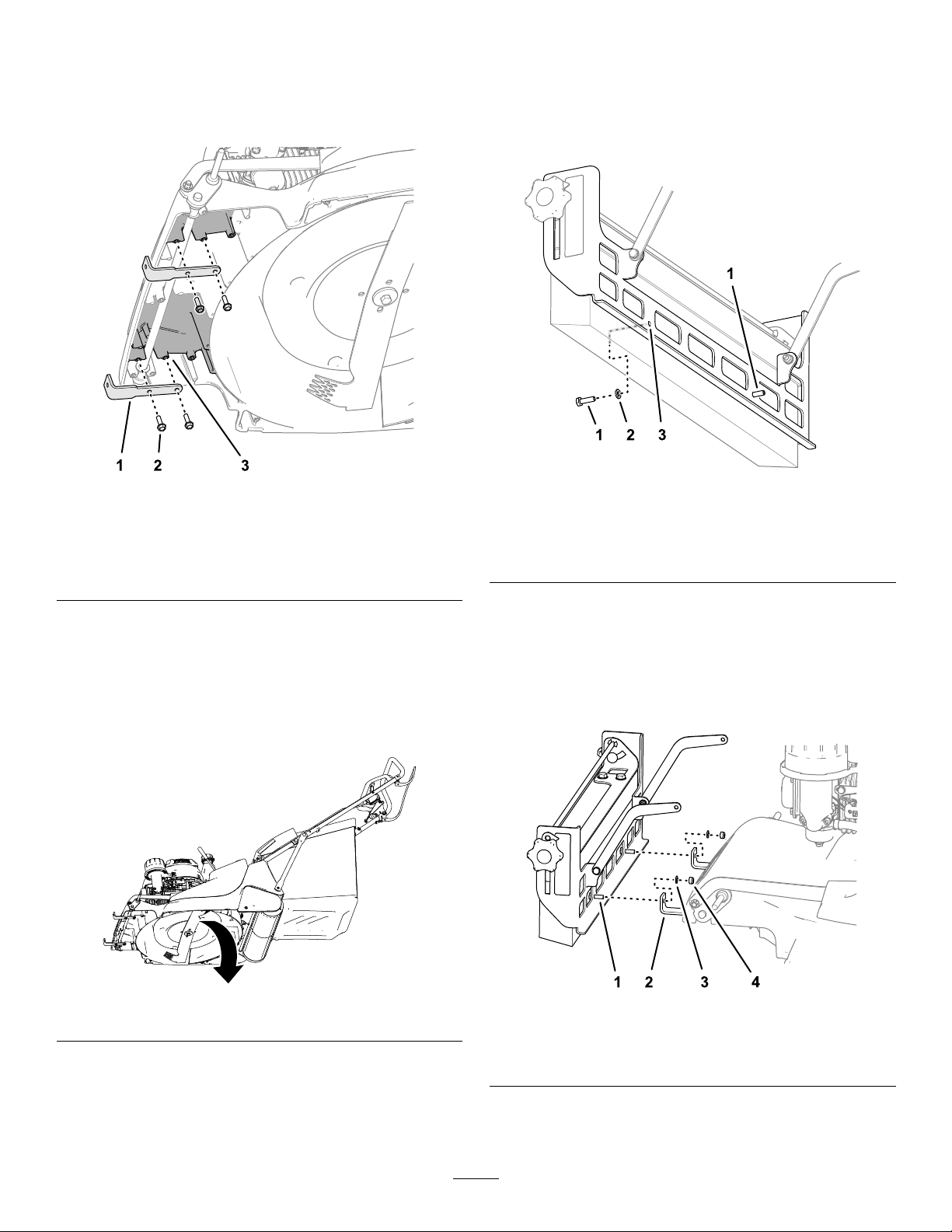

Monteradenedreborstfästenapå
Monteratrimborstenpådenedre
maskinen
1.Riktainhålenidetnedreborstfästetmedhåleni
klippdäcketstrimborststödenligtFigur8.
Figur8
1.Nedreborstfäste3.Stöd(trimborste–
klippdäck)
2.Självgängandeänsskruv
(6x20mm)
borstfästena
1.Monteraenhuvudskruv(6x20mm)och
enbricka(6mm)genomhåletiborstens
monteringsfäste(Figur10).
g284634
1.Huvudskruv(6x20mm)
2.Bricka(6mm)
Figur10
3.Hål(borstens
monteringsfäste)
g284658
2.Fästdetnedreborstfästetpåtrimborststödet
(Figur8)medtvåsjälvgängandeänsskruvar
(6x20mm).
3.Upprepasteg1till2fördetandranedre
borstfästetpåmaskinensandrasida.
4.Sänkförsiktigtnedmaskinen(Figur9).
Figur9
2.Monteradenandrahuvudskruven(6x20mm)
ochbrickan(6mm)genomdetandrahåleti
borstensmonteringsfäste(Figur10).
3.Riktainhuvudskruvarnasomdumonteradei
steg1och2genomhålenidetnedreborstfästet
enligtFigur11.
g284636
Figur11
1.Huvudskruv(6x20mm)3.Bricka(6mm)
2.Nedreborstfäste
4.Låsmutter(6mm)
g284657
4.Monteraborstensmonteringsfästeoch
huvudskruvarnapådetnedreborstfästet(Figur
6
Page 7

11)medtvåbrickor(6mm)ochtvålåsmuttrar
(6mm).
5.Draåthuvudskruvarnaochlåsmuttrarna.
4
Monteraborststagenpå
maskinen
Delarsombehövstilldettasteg:
2
Huvudskruv(6x20mm)
4
Bricka(6mm)
2
Låsmutter(6mm)
Borraklippdäcketfördethögra
borststaget
1.Vidklippdäcketshögrasidariktarduin
borststaget90°motborstensmonteringsfäste
(Figur12).
Figur12
1.Körnarmärke(klippdäck)
2.Markeraborststagetshålplaceringpå
klippdäcket(Figur12).
3.Förstagetuppåtochmarkeramittpunktenpå
märkningensomdugjordeisteg2meden
körnare.
4.Borrakörnarmärketmedenborrkronapå
6,5mm(Figur12).
5.Avlägsnaeventuelltborrskäggfrånhålet.
2.6,5mmborrkrona
Monterahögerborststagpå
maskinen
1.Riktainborststagetshålmedhåletiklippdäcket.
g284670
7
Page 8

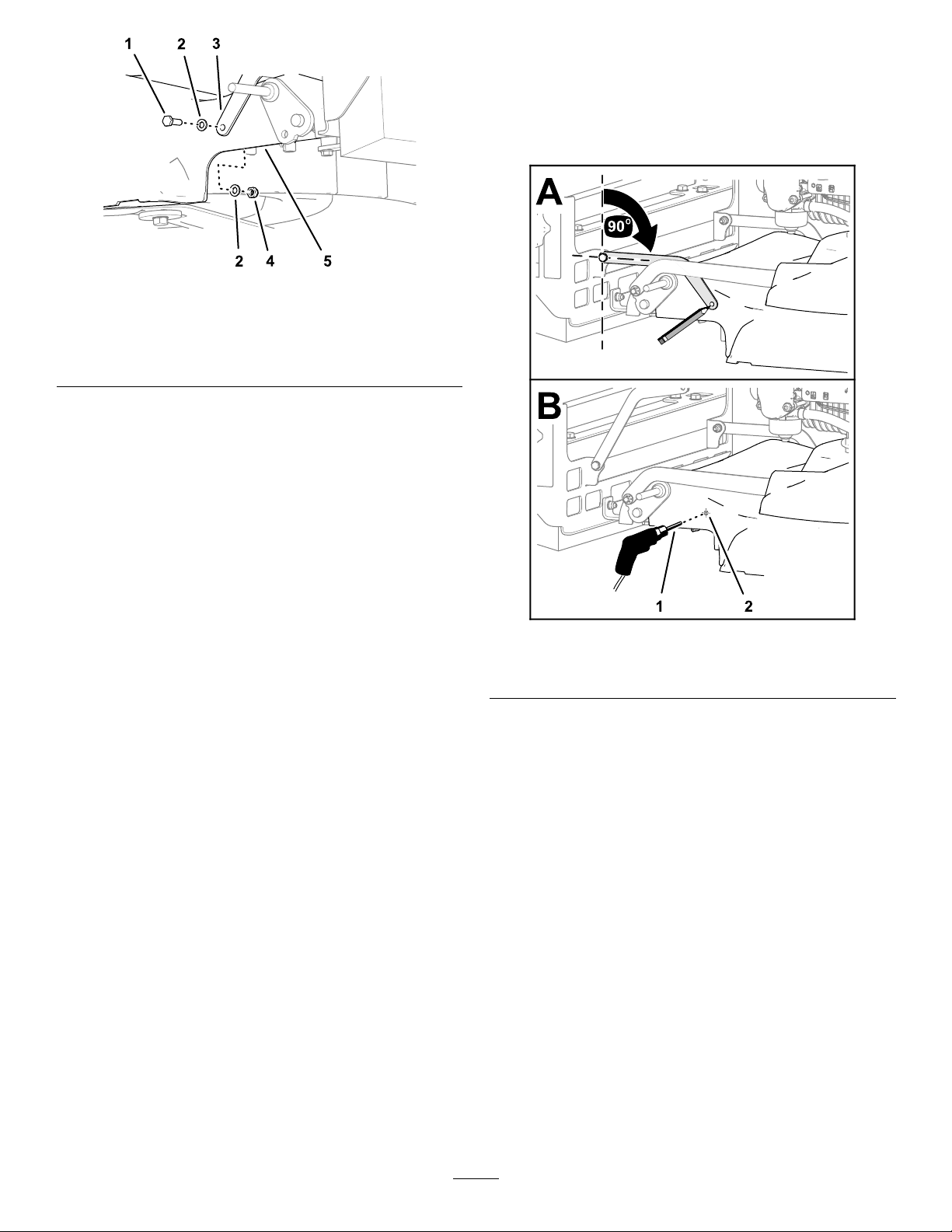

Figur13
Borraklippdäcketfördetvänstra
borststaget
1.Påklippdäcketsvänstrasidariktarduin
borststaget90°medborstensmonteringsfäste
(Figur14).
g284669
1.Huvudskruv(6x20mm)
2.Bricka(6mm)
3.Högerborststag
4.Låsmutter(6mm)
5.Klippdäck
2.Monteraborststagetpåklippdäcket(Figur13)
medenhuvudskruv(6x20mm),tvåbrickor
(6mm)ochenlåsmutter(6mm).
3.Draåthuvudskruvenochlåsmuttern.
Figur14
1.6,5mmborrkrona
2.Körnarmärke(klippdäck)
2.Markeraborststagetshålplaceringpå
klippdäcket(Figur14).
g284728
3.Förstagetuppåtochmarkeramittpunktenpå
märkningensomdugjordeisteg2meden
körnare.
4.Borrakörnarmärketmedenborrkronapå
6,5mm(Figur14).
5.Avlägsnaeventuelltborrskäggfrånhålet.
8
Page 9

Monteravänsterborststagpå
maskinen
1.Riktainborststagetshålmedhåletiklippdäcket
(Figur15).
g285247
Figur16
Figur15
1.Vänsterborststag
2.Huvudskruv(6x20mm)5.Bricka(6mm)
3.Klippdäck
2.Monteraborststagetpåklippdäcket(Figur15)
medenhuvudskruv(6x20mm),tvåbrickor
(6mm)ochenlåsmutter(6mm).
3.Draåthuvudskruvenochlåsmuttern.
4.Låsmutter(6mm)
5
Monteradefrämre
1.Stöd(främreänsar–
klippdäck)
2.Främreänsar
g284725
2.Monteradefrämreänsarnapåklippdäcket
(Figur16)meddesjusjälvgängande
änsskruvarna(6x20mm)somduavlägsnade
iAvlägsnadefrämreänsarna(sida5).
3.Draåtdesjälvgängandeänsskruvarna.
3.Självgängandeänsskruv
(6x20mm)
Monterahjulenpåmaskinen
1.Monteraetthjulpåaxelnmedänslåsmuttern
(⅜)somduavlägsnadeiLossahjulen(sida5).
änsarnaochhjulen
Delarsombehövstilldettasteg:
1
Främreänsar
Monteradefrämreänsarnapå
maskinen
1.Riktainhålenidennyafrämreänsenmed
håleniklippdäcksstöden(Figur16).
1.Axel
2.Hjul
2.Draåtlåsmuttern.
3.Upprepasteg1och2förhjuletpåmaskinens
andrasida.
9
g284727
Figur17
3.Flänslåsmutter(⅜tum)
Page 10

Körning
6
Slutförmonteringenav
satsen.
Ingadelarkrävs
Tillvägagångssätt
Fyllpåbränsleibränsletanken.Semaskinens
bruksanvisning.
Justeraborstvinkeln
1.Lossapåvredenpåsidornaavborstens
monteringsfäste(Figur18).
Figur18
1.Vred
2.Användborstjusteringsfästetshandtagföratt
justeratrimborstenslutningsvinkel(Figur18).
Obs:Borstensintensitetökasomdentippas
framåt.Borstensintensitetminskasomden
tippasbakåt.
3.Draåtvreden(Figur18).
g284762
10
Page 11

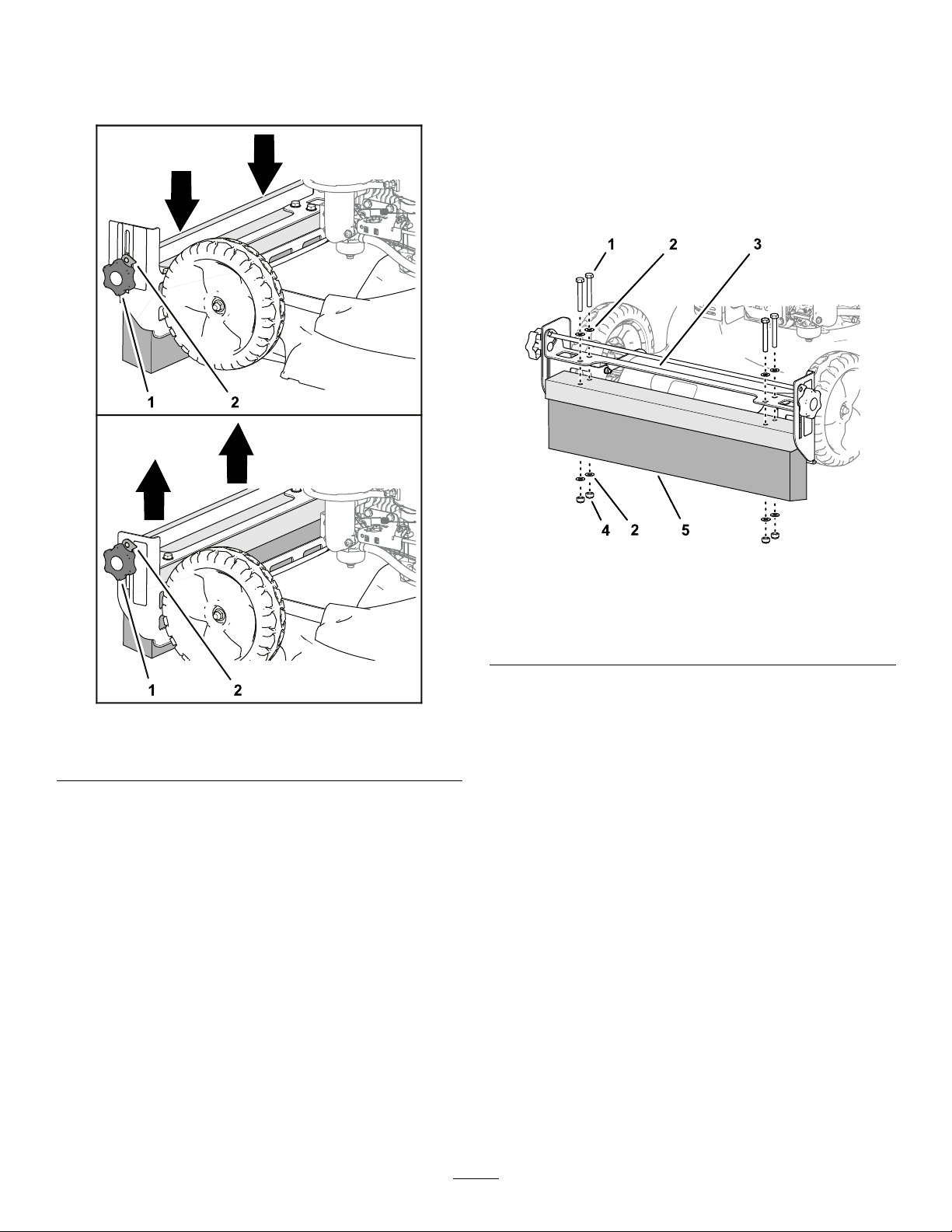

Justeraborsthöjden
1.Lossapåvredenpåsidornaavborstens
monteringsfäste(Figur19).
Underhåll
Bytautborsten
1.Avlägsnadefyrahuvudskruvarna
(8x60mm),åttabrickorna(8mm)och
fyralåsmuttrarna(8mm)somfästertrimborsten
påborstjusteringsfästetochavlägsnaborsten
(Figur20).
Figur19
1.Vred2.Borsthöjdsplatta
2.Användborstjusteringsfästetshandtagföratt
höjaellersänkatrimborsten(Figur19).
Obs:Säkerställattborsthöjdsplattanpekarpå
sammahöjdvärdepåbådasidoromborstens
monteringsfäste.
3.Draåtvreden(Figur19).
g284816
Figur20
1.Huvudskruv(8x60mm)
2.Bricka(8mm)
3.Borstjusteringsfäste
2.Riktaindennyatrimborstenshålmedhåleni
g284761
borstjusteringsfästet(Figur20).
3.Monteraborstenpåfästet(Figur20)medde
fyrahuvudskruvarna(8x60mm),åttabrickorna
(8mm)ochfyralåsmuttrarna(8mm)somdu
avlägsnadeisteg1.
4.Draåthuvudskruvarnaochlåsmuttrarna.
4.Låsmutter(8mm)
5.Trimborste
11
